Изгиб кабеля ввг: Диаметр и минимальный радиус изгиба кабеля ВВГ-нг 5х120 ХЛ — Технические вопросы по кабелю

Содержание

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Кабели ВВГ и КВВГ при поверхностном изучении идентичны – изготавливаются по одной технологии; токопроводящие жилы – медные; изоляция и внешняя оболочка из поливинилхлорида пластиката; электрические характеристики — одинаковые.

Однако, кабели имеют разное определение, разную стоимость, разные сферы применения:

ВВГ – силовой кабель, предназначенный для передачи и распределения электрической энергии.

КВВГ — контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и электроустановках.

Кабели КВВГ могут эксплуатироваться в условиях агрессивной среды, кабели ВВГ не могут использоваться даже для подземной прокладки.

Столь большое различие в использовании определяется конструктивными особенностями этих кабелей. Рассмотрим кабели ВВГ и КВВГ с одинаковым сечением и количеством токопроводящих жил: ВВГ 3х2,5 и КВВГ 3х2,5.

Цветовая маркировка изоляционной оболочки:

В кабеле КВВГ токопроводящие жилы скручены, в каждом повиве обязательно счетная жила — синего цвета, жила направления – красного цвета. Третья жила в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары.

В кабеле ВВГ расцветка изоляционной оболочки одинаковая. Жила заземления может быть выполнена сечением меньшего диаметра, чем все остальные токопроводящие жилы.

Максимальная температура нагревания жилы:

Кабель КВВГ – 70⁰С.

Кабель ВВГ – 80⁰С.

Эластичность:

Кабель КВВГ – изгиб до 4 внешних диаметров.

Кабель ВВГ – изгиб до 10 внешних диаметров.

Ключевым, самым существенным отличием кабелей ВВГ и КВВГ является толщина изоляции, так как толщина защитных слоёв влияет как на сферу применения кабеля, так и на номинальное рабочее напряжение:

Номинальная толщина изоляции кабеля КВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,7 мм.

Номинальная толщина изоляции кабеля ВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,8 мм.

Номинальная толщина внешней оболочки кабеля КВВГ: 1,2 мм.

Номинальная толщина внешней оболочки кабеля ВВГ: 1,5 мм.

Требования ГОСТа к тестовым испытаниям:

Кабель КВВГ должен выдерживать напряжение до 2,5 кВ в течение 5 минут.

Кабель ВВГ должен выдерживать напряжение до 3 кВ в течение 10 минут.

Вывод: менее стойкая к пробивному напряжению изоляции кабеля КВВГ исключает полную идентичность кабелю ВВГ.

Замена кабеля ВВГ кабелем КВВГ невозможна.

Замена кабеля КВВГ кабелем ВВГ возможна при условии нежёстких эксплуатационных условий. Следует учитывать, что кабель ВВГ несколько дороже кабеля КВВГ за счёт более высокой толщины изоляции токопроводящих жил и оболочки.

Описание кабеля ВВГнг

Статья про кабель ВВГнг

Иногда мы и не задумываемся о кабельной продукции, когда занимаемся прокладкой проводки. При такой работе стоит обратить внимание на сечения и жилы. Все эти детали стоит проработать для вашей же безопасности.

Кабель ВВГнг – представляет собой специальный кабель с медными жилками, благодаря которым происходит передача электричества.

По напряжению ВВГнг разделяют на: 0,66 кВ и 1 кВ. Как правило, в бытовых, офисных, промышленных и других видов зданий чаще всего используется ВВГ Кабель. Такой кабель так же используют для подключения освещения, пром. приборов. И домашней эл. сети. Если температура на улице составляет ниже минус пятнадцати, то эту процедуру стоит отложить.

При укладке кабеля, рекомендуем использовать специальные каналы и трубы. Это необходимо для того, чтобы обеспечить защиту кабеля от внешнего воздействия и повреждений.

Кабель ВВГнг достаточно бюджетные по цене и безопасны для всех.

Кабель такого типа обладает дополнительной защитой в сравнении с другими кабелями. В настоящее время кабеля такой серии используются практически во всех новых домах. Для розеток задействуют специальный кабель 2,5 мм2. ВВГ 3х1,5 обычно задействуют под осветительные приборы. Заземление на них, как правило, нет. Хотелось бы, чтобы такое отношение со временем изменилось. Кабель типа ВВГ нг 3х4 является более мощным. Такой кабель обычно задействован под электрические плиты. Для обычной духовки, такого кабеля должно вполне хватить. Для того чтобы рассчитать мощность кабеля нужно отталкиваться от следующего алгоритма. 1мм2 равен 2 кВт нагрузки. В технических документах должна быть прописана мощность прибора.

Винил Винил Гибкий (ВВГ) – выглядит как медный кабель с изолированием и винил покрытием.

Составляющие ВВГнг кабеля.

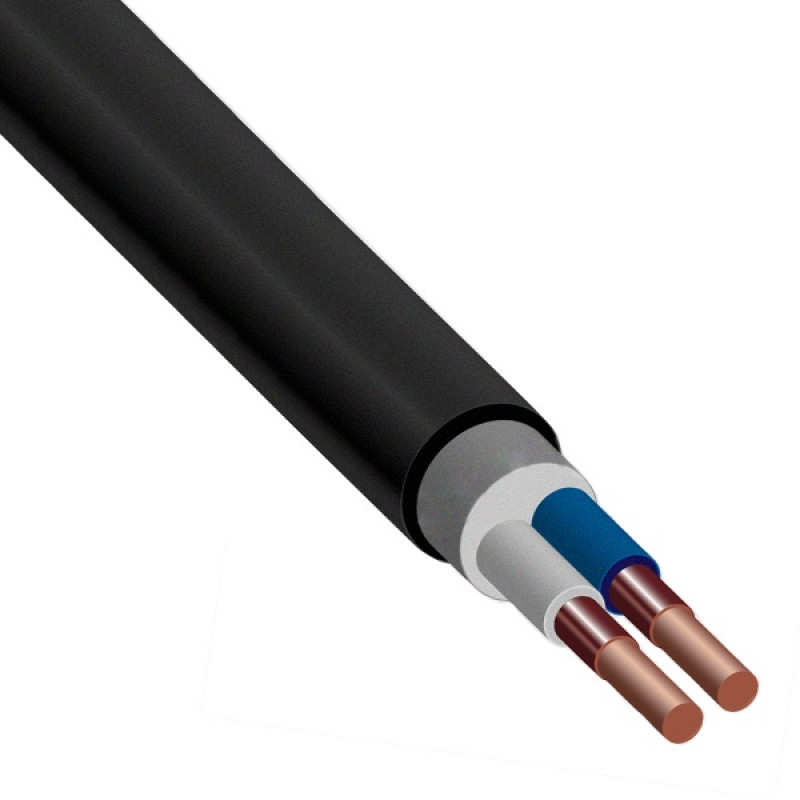

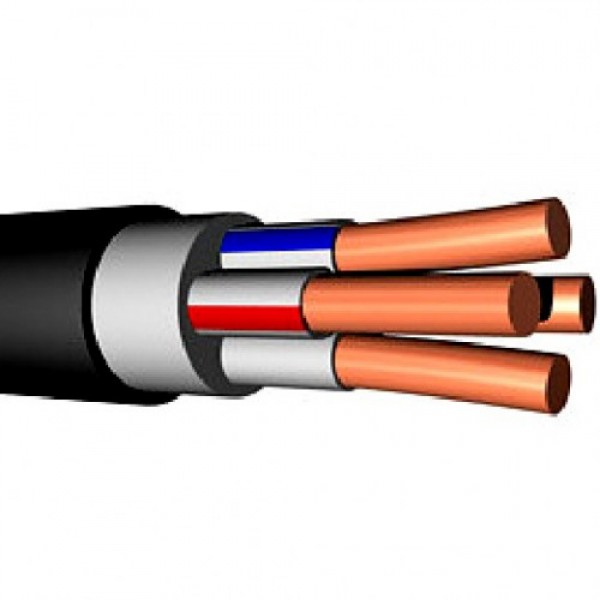

Кабель ВВГнг делится на двух жильный, трех и четырех жильный. На некоторых кабелях присутствует заземление.

ВВГнг жилы выделяются разными цветами, для того, чтобы облегчить процесс подключения. Стоит отметить, что жилы с Зеленым или Желтым цветом – заземление, а жилы с Голубым или Синим цветом – нулевые. Во время укладки, придерживайтесь этих правил.

Характеристики ВВГнг кабеля:

Кабели УХЛ и Т, видов установки 1 и 5 по ГОСТ 15150-69

Температура использования: от -50°С до +50°С

Допустимая влажность: +35°С: до 98%

Температура требуемая для укладки кабелей: -15°С

Допустимый изгиб одножильных кабелей ВВГнг составляет 10. Допустимый изгиб многожильных кабелей — 7.5. ВВГнг силовая частота – 50 Гц, при испытаниях используют частоту напряжения – 50 Гц.

При 0,66 кВ — 3 кВ

При 1 кВ — 3.5 кВ

Нагрев жил во время использования должен не превышать: +70. Метраж кабелей для основных жил:

450 м. — 1.5 — 16 мм2

300 м. — 25 — 70 мм2

200 м. — 95 мм2 и выше

Гарантия выдается на: пять лет с момента производства кабеля.

Полный срок гарантии: 30 лет

Наиболее востребованы следующие виды кабеля:

ВВГнг 3х6

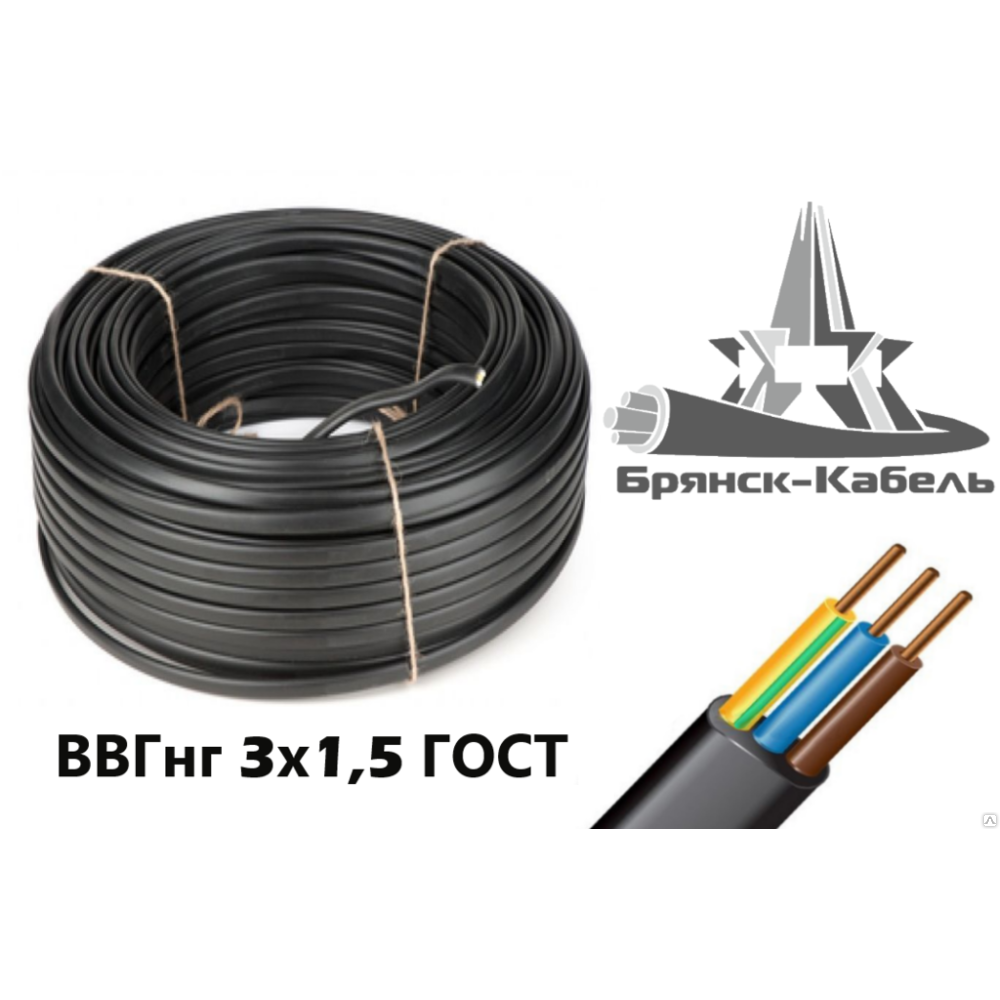

ВВГнг 3х1,5

ВВГнг 5х10

Ввгнг 4×6

ВВГнг 3х1,5

ВВГнг 3х2,5

ВВГнг 5х6

Электропроводка в квартире с использованием кабеля ВВГ

Перед началом электромонтажных работ многие нам задают вопрос, какой провод или кабель использовать для того, чтобы электропроводка в квартире была надежной. Начнем с того, что есть такие услуги электрика, как закупка материалов, возможно и с заказчиками. И действительно, при посещении магазина с материалами для электромонтажных работ особо выделяются стенды с множеством образцов различного рода проводов и кабелей. Все они конкретного назначения и предназначены для определенного вида работ. В большинстве случаев продавцы знают, какой провод лучше подойдет для электропроводки в квартире, но предлагают посоветоваться с электриком, который будет делать электромонтаж. Только электрик на собственном опыте знает, какие материалы использовать на конкретном объекте, чтобы проводка в квартире была надежной и долговечной.

Выбор кабеля для электропроводки в квартире.

При всем большом выборе проводов и кабелей на рынке электроматериалов больше всего для электромонтажа в квартире подходят два вида кабеля.

Это российский кабель ВВГ и немецкий NYM. Оба кабеля предназначены непосредственно для монтажа электропроводки. У кабеля ВВГ больше разновидностей и он более широко используется в электромонтаже. Кабель NYM уступает ВВГ в возможностях, но часто для электромонтажников он более легок в работе.

Можно встретить в магазинах кабель ПВС. Это круглый многожильный провод. Им пользуются в основном для небольших участков наружной проводки, временной проводки, для изготовления удлинителей, для подключения бытовых электроприборов.

Провода ПУНП, ПУНГП, ПУВП, ПБПП запрещено использовать в монтаже электропроводки в квартире. Они пожароопасные и ненадежные.

Делайте скрытую электропроводку в квартире с кабелем ВВГ.

Кабель ВВГ удобен для монтажа электропроводки. Особенно хорошо использовать кабель марки ВВГ нг (не горючий) в разводе проводов по автоматам в электрощите. При вводе в отверстия щита и в самом щите кабельзанимает немного меньше места, чем NYM. При нагревании проводов виниловая оболочка кабеля ВВГ нг не возгорается.

Вести кабель ВВГ в штробе тоже удобно. При изгибах виниловая изоляция кабеля не трескается. Это хорошо заметно в случае, когда проводка идет со стены на потолок к люстре и проходит сильный изгиб кабеля в углах, при этом виниловая оболочка на изгибе не белеет. Это хороший знак. Так же удобно соединять провода ВВГ в распаячных коробках электропроводки в доме.

Используйте при необходимости специальные марки кабеля.

Электропроводка в квартире будет надежнее, когда при групповой прокладке кабеля используется марка ВВГ нг. ВВГ нг в групповой укладке в штробе не воспламеняется и не поддерживает горение. Кабель ВВГ без буквенных дополнений не поддерживает горение только при одиночной прокладке в штробе, хотя и с ним проводка в квартире будет качественной.

Если на определенный участок электропроводки в доме будет подключаться повышенная нагрузка, кабель будет проложен по местам с высокой окружающей температурой, то лучше воспользоваться маркой ВВГ нг-frls. Аббревиатура Fr – это повышенная устойчивость к огню, ls – это малодымный. Или воспользуйтесь просто ВВГ нг-ls – не поддерживающий горение малодымный кабель.

Вот основные советы по использованию кабеля ВВГ если вы хотите, чтобы электропроводка в квартире у вас была надежной. Но лучше, когда вы все согласуете со знающим специалистом, с электриком. Выбирайте качественные услуги электрика. Ждем ваших звонков.

Скалин Евгений.

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный		Кабель с монолитным проводником
Преимущества	Недостатки	Преимущества	Недостатки
Высокая эластичность	Высокая стоимость	Низкая стоимость	Плохая работа на изгиб
Высокая гибкость	Плохая работа в ВЧ сетях	Работа в ВЧ сетях	Наличие скин-эффекта
Малые токопотери		Простота монтажа
Качественная коммутация		Простота соединения
Надежность		Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач!

Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.

Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок

Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.

Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.

Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю?

Обратитесь к специалистам компании Кабельные системы!

Получить консультацию

Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.

Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).

Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).

Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.

Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости. Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ — низковольтный многопроволочный провод для монтажа.

Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

Силовой кабель ВВГнг-LS, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Силовой кабель ВВГнг-LS предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц. Провод, не распространяющий горение и обладающий низкими дымо- и газовыделением, используется в кабельных сооружениях и помещениях, в том числе в в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).

Конструкция

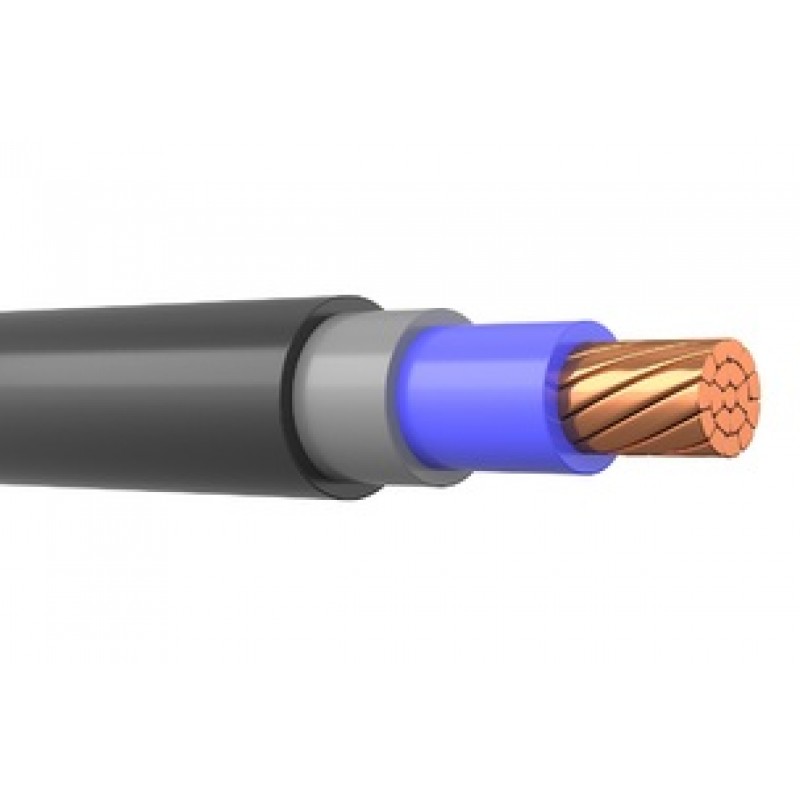

Кабель ВВГнг-LS выпускается с медной токопроводящей жилой — однопроволочной или многопроволочной, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483. Изоляция провода ВВГнг-LS изготавливается из ПВХ-пластиката пониженной пожароопасности.

Изолированные жилы двух-, трех-, четырехжильных кабелей подвергаются скрутке. Двух- и трехжильные кабели выпускаются с жилами одинакового сечения, четырехжильные могут иметь одну жилу меньшего сечения (заземления или нулевую).

Изолированные жилы кабелей имеют отличительную расцветку: нулевые — голубого цвета, жилы заземления – двухцветные, зелёно-желтые.

По скрученным изолированным жилам накладывается внутренняя экструдированная оболочка из поливинилхлоридной композиции пониженной пожароопасности. Она заполняет все промежутки между жилами. Кабели с секторными жилами могут быть изготовлены без внутренней оболочки, но тогда поверх скрученных изолированных жил должны быть наложены с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна.

Наружная оболочка кабеля ВВГнг-LS выполняется из ПВХ-композиции пониженной пожароопасности. В проводах с сечением круглых токопроводящих жил до 16 мм2 наложение наружной оболочки может совмещаться с заполнением промежутков между жилами. Внутренняя экструдированная оболочка в таком случае не накладывается.

Технические и эксплуатационные характеристики

Силовой кабель ВВГнг-LS эксплуатируется при температурах от -30°С до +50°С, с относительной влажностью воздуха (при температуре до +35°С) до 98%.

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет +70°С , при коротком замыкании предельная температура токопроводящих жил по условию невозгорания кабеля + 400°С.

Кабели ВВГнг-LS в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.

При температуре не ниже -15°С прокладка и монтаж может проводиться без предварительного подогрева. Минимальный радиус изгиба при прокладке одножильных кабелей составляет 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:

от 1,5 до 16 мм2 — 450 м;
от 25 до 70 мм2 — 300 м;
от 95 мм2 и выше — 200 м.

Гарантийный срок эксплуатации кабеля ВВГнг-LS — 5 лет, срок службы — 30 лет.

Сфера применения

Кабель силовой ВВГнг-LS применяется в сухих и влажных производственных помещениях, к которым предъявляются повышенные требования пожарной безопасности, на высоте до 4300м над уровнем моря. Марка применяется в системах электроснабжения АЭС, в том числе в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения.

Провод ВВГнг-LS прокладывают в блоках и на специальных кабельных эстакадах, прокладка в земле или траншеях не рекомендуется.

17 декабря 2009

МТД «Энергорегионкомплект»

Энергорегионкомплект

Все статьи

Кабель ВВГ-П — цены, прайс-лист 2021

Расшифровка условного обозначения ВВГ-П

В (первая) — обозначает, что жилы кабеля изолированы ПВХ-пластикатом
В (вторая) — обозначает, что сердечник кабеля помещен в оболочку из ПВХ-пластиката
Г — говорит о том, что кабель «голый», то есть у него нет защитного покрытия
П — указывает на то, что кабель «плоский», то есть все токонесущие жилы лежат в одной плоскости

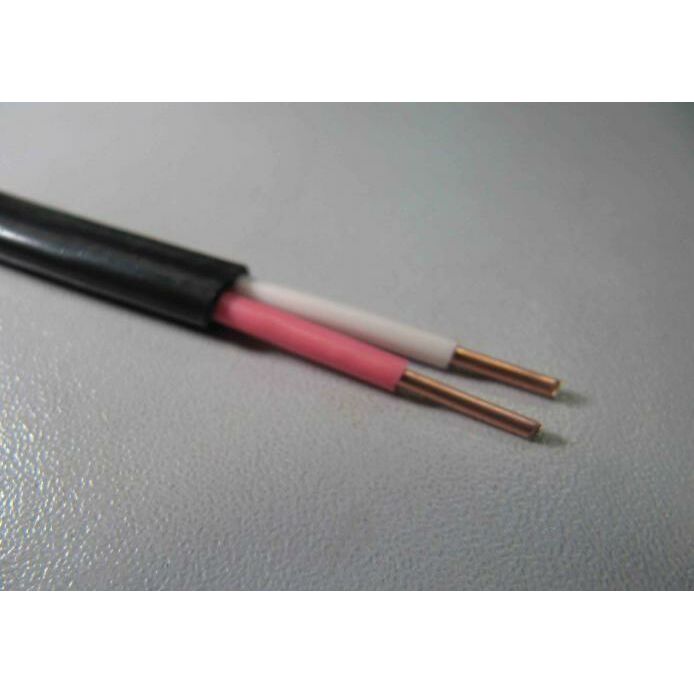

Конструкция кабеля ВВГ-П

Токонесущие жилы (1) ВВГ-П изготавливаются из мягкой медной проволоки. Жилы изолируются ПВХ-пластикатом (2). Помимо токонесущих жил, сердечник кабеля может иметь нулевую жилу и жилу заземления, которые отличаются по цвету изоляции. Нулевая окрашена в синий или голубой цвета, а заземляющий провод — двухцветный, как правило, желто-зеленый.

Плоским эта марка кабеля называется не случайно, ведь у ВВГ-П все проводники уложены в одной плоскости (см. рисунок).

Внешняя оболочка кабеля (3), также как и изоляция жил, выполняется из поливинилхлоридного пластиката, устойчивого к горению, воздействию ультрафиолетового излучения и внешних агрессивных сред. Использование оболочки из термостойкого ПВХ, позволяет применять этот тип кабельно-проводниковой продукции в пожаро-опасных помещениях, а также при монтаже по горючим поверхностям (дерево, древесно-стружечные плиты, древесно-волокнистые плиты и т.п.), но только при одиночной прокладке.

Если вам необходим плоский кабель не распространяющий горение при прокладке пучками, то необходимо использовать марку ВВГнг-П.

Условия эксплуатации ВВГ-П

Кабель этой марки применяется для прокладки электросетей как в жилых зданиях, так и в помещениях на производстве. При помощи ВВГ-П можно обеспечить питание электрооборудования, сетей освещения, электроустановок.

Монтаж кабеля можно проводить как в сухих так и во влажных помещениях. На открытых участках ВВГ-П можно использовать при условии отсутствия механических воздействий и растягивающих усилий. Изгиб кабеля при прокладке допускается не менее чем 7,5 внешних диаметров, а температура окружающей среды при этом должна быть не ниже -15^оС. Эксплуатировать ВВГ-П можно в температурных пределах от -50^оС до +50^оС при относительной влажности до 98 %. При этом, предельная температура нагрева кабельных жил в течение длительного времени составляет +70^оС.

В нашем каталоге Кабель и провод вы найдете различные марки кабельно-проводниковой продукции с изоляцией из ПВХ. Если у вас возникли трудности в выборе продукции, обратитесь к нашим специалистам по телефону, e-mail или же при помощи онлайн-консультанта.

Виды электрических кабелей ВВГ, NYM, КГ, ВББШв

Основные виды электрических кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели! Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

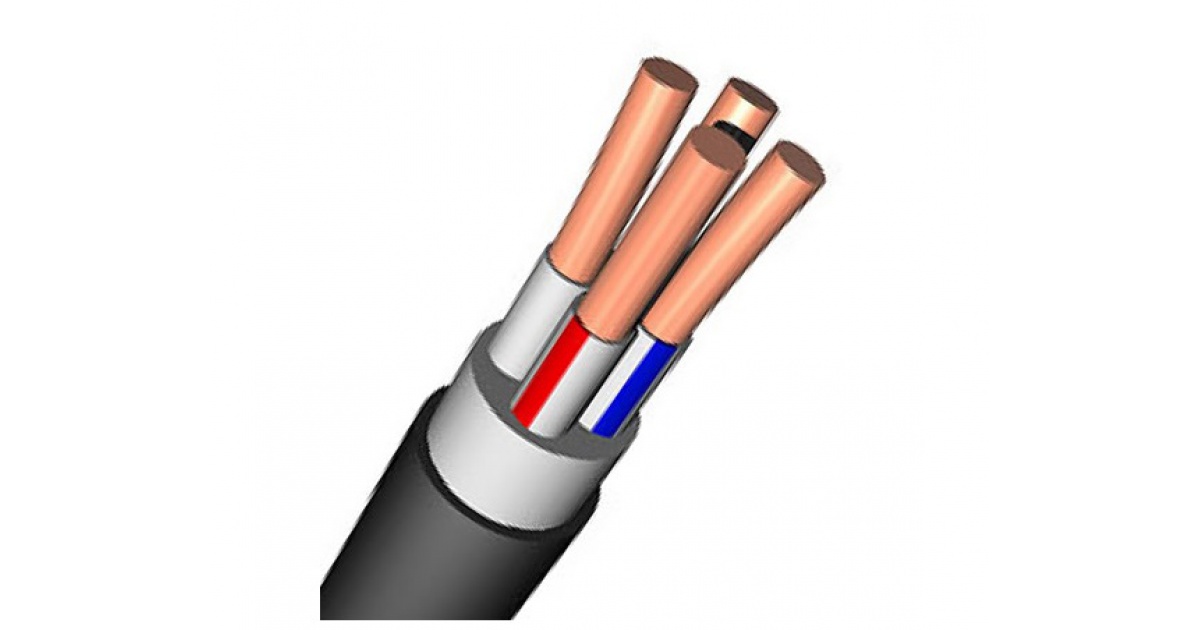

ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц.
Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм². В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. В случае с плоским кабелем или проводом считается ширина плоскости.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция провода маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным.

Разновидности ВВГ: АВВГ — те же характеристики, только вместо медной жилы используется алюминиевая; ВВГнг — кембрик с повышенной негорючестью; ВВГп — наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское; ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные. Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Виды электрических кабелей КГ расшифровываются очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от 60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

ПРИМЕЧАНИЕ: КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

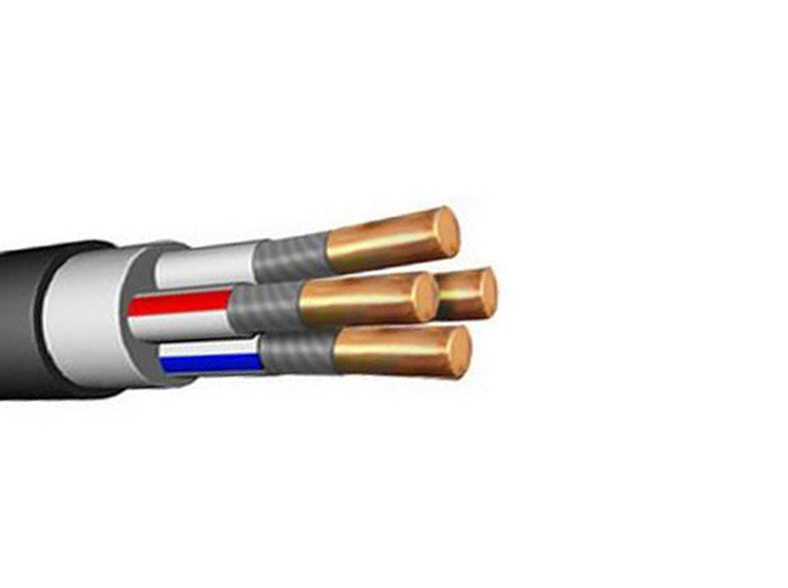

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Виды электрических кабелей ВББШв предназначены для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации: АВББШв — кабель с алюминиевой жилой; ВББШвнг — негорючий кабель; ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

КАЧЕСТВЕННАЯ РАБОТА · ДОСТУПНЫЕ ЦЕНЫ · ЯВЛЯЮТСЯ НАШИМ ПРИОРИТЕТОМ!

ВВГ/АВВГ

Силовой кабель

с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ

Применимо к:

Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000В частотой 50Гц.

Прокладывается в земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель в процессе эксплуатации не подвергается растягивающим усилиям, в окружающей среде любой степени коррозионной активности.

-1. Токопровод, алюминий
-2. Изоляция
-3. Шелл

Технические характеристики:

1. Ограничение рабочей температуры окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98 % при температуре 35°С.
3. Номинальное переменное напряжение 1 кВ частотой 50 Гц.
4. Испытательное напряжение переменного тока, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции не менее 0.005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
7. Номинальное сечение:
Алюминиевая однопроволочная жила — от 2,5 до 50 мм ² ;

Проволока многопроволочная алюминиевая — от 70-1000 мм ² .

8. Кабели изготавливаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с одножильными или одножильными жилами.

Структура кабеля:

1. Токопроводящая жила алюминиевая однопроволочная или многопроволочная.
2. Изоляция из ПВХ или сшитого полиэтилена.
3. Оболочка — для марок АВВГ , АПвВГ из поливинилхлоридного пластиката;
для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластиката пониженной горючести с низким газодымлением.

0,6/1 кВ Ввг Ввгнг кабель, силовой кабель в оболочке из ПВХ

Описание компании
1. CE, ISO 9001 Certificaes
2. Более 23 лет опыта
3. Профессиональный производитель кабеля ВВГ, кабеля ВВГнг, с фабрикой, расположенной в провинции Хэнань.
4. Быстрый ответ и быстрая доставка.
5. Служить всем сердцем и душой.

0,6/1кВ ВВГ ВВГнг КАБЕЛЬ Медный кабель, ПВХ оболочка Силовой кабель

1. Рабочие характеристики
Номинальное напряжение: 0. 6/1(1,2)кВ
Макс. Допустимая длительная рабочая температура проводника: 70° C
Макс. Температура проводника при коротком замыкании (макс. продолжительность 5 с) не должна превышать:
Номинальное сечение проводника ≤ 300 мм2: 160° C;
Номинальное сечение жилы >300 мм2: 140°C
Температура окружающей среды при прокладке должна быть не ниже: 0°C
Рекомендуемый радиус изгиба кабеля:
Для одножильного кабеля: Не менее 20 раз диаметр кабеля
Для многожильного кабеля: не менее 15-кратного диаметра кабеля

2.Применение
Кабель используется для стационарных установок, таких как распределительные сети электроснабжения или промышленные установки, которые прокладываются внутри помещений, в туннелях, в кабельных траншеях или в кабелепроводах, не способных выдерживать внешнее механическое воздействие.

3. Производственные стандарты
IEC 60502-1 и китайский национальный стандарт GB/T 12706-2008 Мы можем производить вышеуказанные кабели в соответствии с популярными международными стандартами, такими как ASTM, BS, DIN, NF и AS/NZ.

4.ПРИМЕЧАНИЕ:
Если вы хотите узнать более подробную информацию о VVG, VVGng VVG и подобных продуктах, посетите наш веб-сайт (домашнюю страницу), потому что у нас нет возможности показать столько информации на этой платформе.Спасибо.

5. Технические характеристики кабеля ВВГ, кабеля ВВГнг

Основные технические характеристики 0,6/1 кВ, четыре жилы, Медные жилы , кабели с изоляцией из ПВХ и оболочкой из ПВХ или ПЭ
КОНСТРУКЦИЯ КАБЕЛЯ: 0,6/1 кВ, медь/ПВХ/ПВХ или ПЭ

ринггитов

Размер кабеля	Тип проводника	Номинальная толщина изоляции из ПВХ (мм)	Номинальная толщина оболочки из ПВХ (мм)	Прибл.кабель общий диаметр (мм)	Макс. Сопротивление постоянному току при 200C (Ом/км)
4×1,5 мм2	RE или RM	0,8	1,8	1 1,0	12. 1
4×2,5 мм2	RE или RM	0,8	1,8	1 1,9	7,41
4×4 мм2	RE или RM	1.0	1,8	14,0	4,61
4×6 мм2	RE или RM	1,0	1,8	15,3	3,08
4×10 мм2		1,0	1,8	18,4	1,83
4×16 мм2		1.0	1,8	20,9	1,15
4×25 мм2	СМ	1,2	1,8	21,9	0,727
4×35 мм2	СМ	1,2	1,8	24. 1	0,524
4×50 мм2	СМ	1.4	1,9	27,6	0,387
4×70 мм2	СМ	1,4	2.1	31,4	0,268
4×95 мм2	СМ	1,6	2,2	36,1	0,193
4×120 мм2	СМ	1.6	2,3	39,3	0,153
4×150 мм2	СМ	1,8	2,5	43,5	0,124
4×185 мм2	СМ	2,0	2,7	48,4	0,0991
4×240 мм2	СМ	2. 2	2,9	54,6	0,0754
4×300 мм2	СМ	2,4	3.1	60,4	0,0601

Примечание: RE = круглый проводник RM = многожильный провод SM = секционный проводник

Почему выбирают нас?

Уже более 20 лет Zhengzhou Jinyuan Wire and Cable Co., Ltd. , как профессиональный производитель кабелей производит индивидуальные кабели для широкого спектра приложений на основе высокого качества, отличного обслуживания и конкурентоспособных рыночных цен. Это элитная команда с опытным персоналом и мощной технической поддержкой. Наши достижения выигрывают от доступа к крупнейшему рынку дешевой рабочей силы и богатых ресурсов в Китае, а также от нашей решимости превзойти ожидания наших клиентов.

ПРОДУКТЫ И СТАНДАРТЫ

Мы можем производить все виды кабелей и проводов, таких как

Неизолированный провод: AAC, AAAC, ACSR, ACSR/AW, ACAR, ACSS, ACSS/AW, стальная проволока/прядь с алюминиевым покрытием, медные проводники, стальная проволока/прядь с медным покрытием, алюминий с медным покрытием (CCA), оцинкованный Стальная проволока/прядь и т.д.

Воздушный изолированный кабель: Крытая линия, одножильный кабель и антенный пучок (ABC). ABC включает в себя дуплексные, триплексные, квадруплексные и другие сервисные ответвительные кабели.

Провод с изоляцией из ПВХ до 450/750 В

Силовой кабель с изоляцией из ПВХ или сшитого полиэтилена от 1 кВ до 36 кВ

Кабель управления

Сварочный кабель

Резиновый трос

Мы можем производить кабели по стандартам IEC, ASTM, EN (BS, DIN, NF и т. д.), AS/NZ и отвечают особым требованиям клиентов.

ДОСТИЖЕНИЯ И ОБЯЗАТЕЛЬСТВА

Наш кабель экспортируется в Юго-Восточную Азию, Южную Азию, Ближний Восток, Европу, Северную и Южную Америку, Африку, Австралию и Новую Зеландию и так далее. Обязательство Zhengzhou Jinyuan Wire and Cable Co., Ltd. состоит в том, чтобы быть признанным производителем мирового класса без дефектов в кабельной промышленности благодаря постоянному совершенствованию нашего качества, процессов и продуктов, а также нашей решимости превзойти ожидания наших клиентов. .

Свяжитесь с нами для получения дополнительной информации о кабеле ВВГ, кабеле ВВГнг или других кабелях.

Максимальный ток в кабеле. Провод ВВГнг: технические характеристики

Кабель силовой

ВВГнг является одним из наиболее популярных типов проводников, применяемых для передачи и распределения электроэнергии в стационарных установках на номинальное
переменное напряжение 660 и 1000 В частотой 50 Гц. Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках.При прокладке в пучках силового кабеля ВВГнг позволяет обеспечить пожаробезопасность кабельных цепей.

Кабель строительный

Кабель силовой ВВГнг изготавливается одножильным и многожильным. Токопроводящие жилы изготовлены из меди. Они могут быть однопроволочными или многопроволочными, круглыми или секторными, 1 или 2 класса (по ГОСТ 22483). Изоляция жил выполнена из ПВХ пластиката, наружная оболочка кабеля из ПВХ пластиката пониженной горючести, без защитного покрытия.

У двух-, трех-, четырех- и пятижильных силовых кабелей жилы скручены, у двухжильных силовых кабелей — жилы одного сечения, у трех-, четырех- и пятижильных — все жилы такой же секции или одна жила (земля или ноль) меньшего сечения.Для витых изолированных жил обязательно заполнение зазоров поливинилхлоридным пластикатом, который наносится одновременно с оболочкой. Заполнение должно отделяться от изоляции и оболочки кабеля без повреждений.

Изолированные жилы кабеля ВВГнг имеют отличительную окраску: нулевые жилы выполнены в синей изоляции, заземляющие жилы — с желто-зеленой оболочкой. Цветовая маркировка силовых кабелей может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Допускается также маркировать жилы цифрами, высота которых должна быть не менее мм, а расстояние между ними — не менее 35 мм.Технические и эксплуатационные характеристики Кабель силовой ВВГнг предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50°С до +50°С, относительной влажности воздуха до 98% (при температуре до 35°С). В рабочем режиме максимально длительно допустимая температура для жил нагревательного кабеля составляет +70°С, а в аварийном режиме или в режиме перегрузки ее значение может достигать +80°С (при продолжительности нагрева не более 8 часов). в сутки и 1000 часов за весь срок службы)… При коротком замыкании (до 4 секунд) максимально допустимая температура нагрева активной зоны (до 4 секунд) +160°С.
Кабели силовые ВВГнг на 10 мин. выдержать испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

Электрическое сопротивление изоляции жил при температуре 20°С сечением до 1,5 мм2 — 12 МОм/км, сечением 5-4,0 мм2 — 10 МОм/км, с поперечным сечением раздел 6.0 мм2 — 9 МОм/км, сечением 10–240 мм2 — 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева активной зоны не менее — 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для силовых кабелей 0,66 кВ — 0,72 кВ, для кабелей 1 кВ — 1,2, кВ.

Прокладку и монтаж кабелей ВВГнг без предварительного подогрева осуществляют при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей —
10 Dн, многожильных — 7.5 Dн (Dн — наружный диаметр кабеля).

Строительная длина кабелей по сечениям главных жил:

2,5 — 16 мм2 — 450 м;
25 — 70 мм2 — 300 м;
95 мм2 и выше — 200 м.

Гарантийный срок службы кабеля ВВГнг 5 лет, срок службы 30 лет.

Область применения

Кабель силовой ВВГнг на номинальное напряжение 0,66 кВ и 1 кВ применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при отсутствии опасности механические повреждения в процессе эксплуатации.Этот тип кабеля не рекомендуется для заглубленного грунта (траншеи), но успешно применяется в местах, подверженных вибрации. Силовые кабели ВВГнг предназначены для вертикальной, наклонной и горизонтальной прокладки.

Электрооборудование

сегодня представлено на рынке в широком ассортименте. Среди такой продукции особой популярностью пользуется провод ВВГнг.

Тем, кто решил осуществить разводку низковольтных внутренних и наружных электросетей, опытные мастера рекомендуют использовать данное токопроводящее оборудование.Информация о проводе ВВГнг и его технических характеристиках представлена в данной статье.

Что это за продукт?

Провод ВВГнг — вид силового кабеля ВВГ, с помощью которого осуществляется электроснабжение внутреннего оборудования, а также наружных кабельных сооружений и электроприборов. Конструктивно кабель ВВГ (ГОСТ 16442-80) представлен одной или несколькими токопроводящими жилами, каждая из которых снабжена собственным изолирующим покрытием. В силовом кабеле жилы скручены вместе и имеют общую изолирующую оболочку.

Аббревиатура

Первая буква в системе электропроводности указывает на материал, из которого изготовлен сердечник. Если бы это был алюминий, то аббревиатура на этом проводе начиналась бы с буквы «А». Поскольку в марках ВВГ он отсутствует, значит, жилы всех изделий медные.

Буква «Б» указывает на материал, из которого изготовлен утеплитель: винил (поливинилхлорид). Поскольку «В» стоит в аббревиатуре дважды, это означает, что провод ВВГнг (ГОСТ 53762-2010) снабжен двойной виниловой изоляцией.Поливинилхлорид используется для изготовления обмотки провода и внешнего изоляционного слоя.

Наличие символа «Г» в обозначении свидетельствует о том, что кабель не содержит брони. Благодаря этому проволока имеет достаточную гибкость, но при этом не защищена от внешних механических воздействий.

Чем отличается провод ВВГнг от ВВГ?

При одиночной прокладке электропроводных изделий не воспламеняются. При прокладке ВВГнг вместе с другими проводами, во избежание возгорания кабеля, его обрабатывают специальным негорючим раствором.Об этом свидетельствует обозначение «НГ». Для базового кабеля ВВГ предусмотрена обычная поливинилхлоридная изоляция, поэтому для него не характерно наличие самозатухающих и огнезащитных свойств.

Типы проводов

ВВГ. Базовая модель с обычной изоляцией из ПВХ. Проволока может загореться при соединении вместе.
ВВГнг. Изоляционный слой оснащен специальными галогенными химическими элементами, предотвращающими возгорание кабеля.
ВВГнг о.Провод снабжен изоляционной оболочкой из безгалогенного поливинилхлорида. С помощью данного типа кабеля ВВГ осуществляется распределение и передача электрической энергии к оборудованию, относящемуся к аналогичному классу напряжения. Благодаря присущим ей техническим характеристикам в первую очередь используется в местах с особо высокой пожароопасностью. Провод в маркировке также дополнен обозначением (Low Smoke).
ВВГнг-фрлс. Изоляционный слой этого провода также изготовлен из безгалогенных материалов.Кабель обладает противопожарными свойствами. При тлении пластиковой изоляции этого провода выделяется небольшое количество дыма.

Жилы

Этот элемент является основой любого токопроводящего электротехнического изделия. Провод ВВГнг может содержать одну или несколько медных жил. Их количество варьируется от 1 до 5. О количестве жил в кабеле можно судить по его маркировке. Их количество обозначается самой первой цифрой. Например, провод ВВГнг 3х 2,5 оснащен тремя медными жилами.Конструктивно каждый из них может быть как отдельным медным проводом, так и несколькими, скрученными вместе.

Это также можно определить по маркировке. Обозначение «М» есть на тех кабелях, которые содержат многопроволочные медные жилы. И наоборот, «0» присутствует на изделиях с однопроволочной жилой.

Форма

В зависимости от способа укладки жил в проводе изделия ВВГнг могут быть:

Круглые. Кабели, которые содержат жилы с малым поперечным сечением, имеют такую форму.Провода круглого сечения маркируются буквой «К».
Сегментный, или секторальный. Каждой из жилок придается форма определенной части сектора круга. Такие провода обозначаются символом «С».
Квартира. В таких проводах жилы уложены по одной плоскости. Такая форма характерна для проводов с малым сечением.

Сечение

В электротехнических изделиях ВВГнг этот параметр варьируется от 1,5 мм кв. до 50 мм кв.Количество секций указывается второй цифрой. Например, в проводе ВВГнг 3х2 5 жилы имеют сечение 2,5 мм кв. Тем не менее, существуют и провода, сечение которых может быть 400 мм. кв. Однако эти кабели изготавливаются на заказ. Если параметр равен 4 мм квадратным, это не значит, что все пять жил провода ВВГнг имеют точно одинаковое сечение. 2,5 кв. мм считается их оптимальным показателем, так как нулевая жила и заземляющая жила имеют меньшее сечение.

Оборудование с более высоким индексом поперечного сечения имеет наилучшую проводимость. Проводимость измеряется как сопротивление проводника на тысячу метров длины. Например, кабель сечением 1,5 мм кв. имеет сопротивление до 12 Ом, а изделие сечением 50 мм кв. — 0,39 Ом.

Провод можно эксплуатировать, если его сопротивление находится в пределах 7-12 Ом на протяжении тысячи метров. Показатель сопротивления измеряется при температуре не выше 20 градусов.

Изолирующий кожух

Толщина изоляции зависит от параметров провода, таких как его номинальное сечение и напряжение, на которое он рассчитан. С сечением кабеля 16 мм. кв. и напряжением не более 660В, толщина изоляционного покрытия 0,9 мм. Если этот провод будет эксплуатироваться при напряжении 2,5 кВ, то толщина изоляции должна быть 1 мм. Для провода ВВГнг 3х2 5 мм кв на напряжение 0,66 кВ она не будет превышать 0,60 мм. Для работы на 1 кВ номинальная толщина изоляции равна 0.70 мм.

Напряжение

Провод должен быть электрически испытан перед использованием. Изделие, предназначенное для работы при напряжении 66 кВ, сначала испытывается при напряжении 3 кВ в течение 10 минут. Провод, рассчитанный на 1 кВ, должен выдерживать 3,5 кВ.

Способность к изгибу

Согласно ГОСТ каждая проволока в зависимости от сорта имеет определенные механические характеристики. Те изделия, в которых используются многожильные жилы, могут изгибаться до радиуса, в 7,5 раз превышающего диаметр кабеля. Однопроволочные изделия легко гнутся до радиуса 10 диаметров.

Температура

Индикаторы номинальной температуры кабеля в диапазоне от -50 до +50 градусов. Оптимальный диапазон температур для монтажа проводов: — 15 градусов. Не рекомендуется работать с кабелем при более низких температурах. В противном случае, по мнению электриков, изделие рассыплется и даже сломается.

Описание провода ВВГнг 3х2,5

Изделие состоит из трех токопроводящих медных жил. В качестве изолятора используется поливинилхлоридный пластик (ПВХ).Этот материал также используется в качестве обмотки. Провод негорюч при групповой прокладке. Изделие не имеет защитной крышки.

Технические характеристики на напряжение 0,66 кВ

Данное токопроводящее изделие на указанное значение напряжения имеет следующие параметры:

Номинальное сечение жилы 2,5 мм кв.
Провод имеет длину тысячу метров и весит 135 кг.
В поперечном сечении диаметр 9,3 см.
Изоляция жил 0.толщиной 60 мм.
Многопроволочное изделие имеет минимальный радиус изгиба 7 см. Если сердечник содержит один провод, то радиус изгиба равен 93 мм.
Провод рассчитан на допустимую токовую нагрузку 37 А (в земле) и 28 А (в воздухе).
В случае короткого замыкания допустимым для провода считается 0,27 кА.
Электрическое сопротивление изоляционного слоя не превышает 10 МОм.

Характеристики провода на напряжение 1 кВ

При заданном значении напряжения, ВВГнг 3х2.5 имеет следующие параметры:

Сечение проводника: 2,5 мм2
Провод длиной тысяча метров весит 144 кг.
Многопроволочное изделие имеет минимальный радиус изгиба 0,73 см, а однопроволочная жила рассчитана на изгиб с радиусом 0,97 см.
Толщина изоляционного слоя 0,70 мм.
Показатель электрического сопротивления изоляции на 1000 метров 10 МОм.

Проволока продается скрученная, в барабанах.Их длина варьируется от 500 до 7200 метров.

Применение

Местом прокладки проводов ВВГнг могут быть:

Сухие и влажные помещения: тоннели, каналы, галереи, шахты, коллекторы, производственные помещения.
Частично затопленные конструкции с низкой, средней или высокой коррозионной активностью.
Специальные кабельные стойки для блоков и мостов.
Помещения в жилых и общественных зданиях.
Пожароопасные помещения.
Взрывоопасные зоны.

Заключение

Гарантийный срок эксплуатации провода не менее пяти лет. По мнению потребителей, ВВГнг можно использовать гораздо дольше. Востребованность этого токопроводящего изделия объясняется соотношением его высоких технических характеристик и относительно невысокой стоимости.

Силовой кабель ВВГ – самый востребованный и недорогой проводник электрического тока, применяемый практически во всех электромонтажных работах.

Технические характеристики провода зависят от его типа, маркировки, количества входящих в него жил, сечения и других параметров.Провода

ВВГ изготавливаются по ГОСТ 16442-80

Особенности конструкции Провода

ВВГ делятся по числу жил. Их бывает 5 видов — один — пятижильный.

Категория 1 и 2 применяется для прокладки однофазной сети переменного тока. Одножильный провод укладывают параллельно в два ряда, двухжильный — в один ряд. Если одна жила подключена к фазе, другая к 0. При этом нулевой провод чаще всего бывает синего или голубого цвета.

Четырех- и пятижильные кабели прокладывают в трехфазных сетях.В первом случае 3 жилы фазы, а четвертая нулевая. В другом был добавлен еще один заземляющий проводник.

Поперечное сечение

Поперечное сечение всех токопроводящих жил составляет от 1,5 до 50 мм². Если их сложить, то получится сечение самого провода.

В одножильном кабеле ВВГ сечение жилы варьируется от 1,5 до 240 мм².
В двух-четырехжильном проводе максимальное сечение 95 мм².
У пятижильного он достигает 50 мм².

С увеличением сечения основных жил уменьшается сечение заземляющей и нулевой жил.

Все эти параметры указаны в маркировке силового провода. Приведем пример.

Кабель ВВГ 4х имеет следующую расшифровку: 4 — четырехжильный провод. Цифра «10» обозначает сечение в мм².

Наиболее распространенными моделями ВВГ считаются те, в которых проложены жилы, имеющие разное сечение – четырех- или пятижильные.

Дизайн

Современные провода ВВГ бывают разных размеров, типов и материалов.

Проводники состоят из 3 основных компонентов: проводники, изоляция, защитная оболочка. Состав отдельных проводов зависит от назначения. Как правило, чаще всего используется именно алюминиевый силовой провод ВВГ. Конструкция и материал зависят от 3 основных факторов:

Рабочее напряжение (нагрузка сети) и мощность, от которой зависит толщина изоляции.
Максимальный электрический ток и удельное сопротивление, которые определяют размер проводника и поперечное сечение проводника.
Условия окружающей среды (температура прокладки под землей или на ней, влажность, химический состав окружающей среды или количество солнечного света и др.), определяющие состав и форму внешней оболочки провода.

В силовых проводах ВВГ применяют многопроволочные алюминиевые или медные жилы, но маломощные силовые провода могут иметь одножильные жилы.

Если смотреть провод ВВГ в разрезе, то можно увидеть, что есть определенные отличия между моделями, выдерживающими мощность 6-10 кВ и 0,66-1,0 кВ. В основе их, как правило, все одинаково: изоляция медных проводов разного цвета (фаза белая, заземляющая желто-зеленая, нулевая синяя).

Металлический и электропроводящий экран.
Прослойка.
Оболочка.

Внешний диаметр самого кабеля зависит от количества слоев изоляции и количества присутствующих жил.

Где используется силовой провод ВВГ?

Кабель силовой медный ВВГ применяется для стационарной прокладки в электрических сетях напряжением до 1000 Вт и частотой 50 Гц. Проводом ВВГ проводка прокладывается по трассе. Если монтаж осуществляется на открытом воздухе, потребуется дополнительная защита от прямых солнечных лучей (кабельный лоток, труба ПНД и т. п.), т.к. ультрафиолет значительно снижает срок службы кабеля ВВГ. При укладке в грунт требуются дополнительные меры по защите от механических повреждений скорлупы.Следует помнить, что запрещается прокладка в зданиях и сооружениях в соответствии с требованиями пожарной безопасности ВВГ.

Где используется силовой провод ВВГнг?

Кабель медный негорючий ВВГнг применяется для стационарной прокладки в электрических сетях напряжением до 1000 Вт и частотой 50 Гц.
Кабель ВВГнг может применяться для монтажа электропроводки в зданиях и сооружениях и на открытом воздухе. Оберегайте проводку от прямых солнечных лучей, так как ультрафиолет может сократить срок ее службы.При укладке в землю необходимо использовать дополнительные средства для предотвращения различных механических повреждений.

Где используется силовой провод ВВГнг-LS?

Кабель ВВГ нг-LS применяется для стационарной прокладки в сети переменного напряжения до 1000 Вт частотой 50 Гц. Устанавливается в сети электроснабжения в различных зданиях и сооружениях, используется для групповой прокладки в кабельных сооружениях, коробах и лотках. Согласно новым требованиям пожарной безопасности запрещается применять провод ВВГнг-LS в социально значимых объектах (детских садах, школах и т.п.).).

Условия эксплуатации

Производители указывают определенные условия, при которых можно прокладывать и эксплуатировать провода ВВГ.

Монтаж можно проводить при температуре воздуха не ниже -15 С.
Эксплуатировать в пределах -50 С + 50 С.
В нестандартных случаях температурный режим может повышаться до +70 С ., в аварийных ситуациях (кратковременно) даже до +80 С.
Допустимая влажность — не более 98%.
Гарантийный срок до 30 лет.Как показала практика, при правильной эксплуатации этот срок может быть вдвое больше.
Возможна установка по воздуху. Если высота прокладки превышает 4300 м над уровнем моря, для прокладки придется использовать специальные эстакады.
На производствах с повышенной коррозионной активностью монтаж необходимо производить в специальные короба.

Вывод

Провод ВВГ, характеристики которого описаны выше, следует выбирать в зависимости от потребляемой мощности и силы проходящего по нему тока.Так, для освещения можно использовать кабель ВВГ 2×1,5, для ВВГ розетка 3Х2,5 (с заземлением). Для подключения бытовой техники рекомендуется отдельная линия. Например, для кондиционера ВВГ 4Х2,5 или 3×2,5.

Лучше всего подвести к дому пятижильный кабель 5×10 или 5×6.

Провод ВВГ: цена

Купить ВВГпровод можно практически в любом магазине электротоваров. Его стоимость в большинстве случаев достаточно низкая. Средняя цена составляет 8 рублей за квадратный метр.

Продажа может осуществляться оптом и в розницу. Производители индивидуально предоставляют скидки и способы доставки. Перед покупкой обязательно проверьте сертификат соответствия и паспорт. Помните, что выбор качественного материала напрямую зависит от наличия таких документов.

Для равномерного распределения электрического тока между каждым потребителем необходимы специальные провода. Сегодня мы расскажем вам об особенностях и технических характеристиках кабеля ВВГнг LS.Благодаря своим вольтажным, массовым, диаметральным и другим характеристикам кабель ВВГнг ЛС и другие кабели серии ВВГнг могут быть проложены в производственных и бытовых условиях.

Кабель ВВГнг внешний , используется для питания:

электроприборы стационарные;
мобильные устройства

Провод ВВГнг и его тип ЛС в частности универсален и способен работать в различных условиях. Основные характеристики LS и других типов такого кабеля следующие:

шнур можно прокладывать в местах повышенной влажности, например, в ванной комнате;
также прокладывается на высоте, поэтому такой кабель можно использовать при прокладке электрических сетей в шахте или под землей;
кабель огнестойкий, не способен распространять горение и не дымит под воздействием открытого огня;

Технические характеристики

позволяют использовать ВВГнг ЛС на предприятиях химической и нефтяной промышленности.

Каждый из типов кабеля этой серии имеет различных технических параметров … Например, допустимый ток должен иметь напряжение до 0,6 Вольт максимум, однако сертификат кабеля, в зависимости от типа, может указывают на то, что он также способен к высокой производительности. Срок службы кабеля ВВГнг LS и других видов этой серии составляет около 20 лет, но чаще продавцы заявляют гораздо больший срок службы, если, конечно, безопасно пользоваться кабелем и каждый раз проверять свои коммуникации на предмет нарушения изоляции. несколько лет.

Чаще всего такой провод используется в достаточно опасных условиях, где очень высока вероятность возгорания. Он отличается своей гибкостью и прочной изоляцией, которая практически не поддается разрушению. Отличительной особенностью ВВГнг ЛС и других кабелей рассматриваемой серии является то, что они не подвержены влиянию не только влаги, но и паров и агрессивных газов.

Характеристики и значение аббревиатуры ВВГнг

Любой кабель серии ВВГнг, в том числе такого типа, как ЛС, является кабелем силовым. , изготовленные из меди , могут иметь от одной до трех жил. Двухжильные модели очень распространены для разводки в домах или квартирах. Также количество используемых жил кабеля напрямую влияет на его габариты.

Любые электротехнические изделия серии ВВГ комплектуются минимальной жилой площадью 1,5 квадратных миллиметра. Но сам кабель может быть большим и иметь гораздо большее сечение, в частности, до 230 квадратных миллиметров. Если кабель оснащен двумя и более жилами, то количество его сечений составляет максимум 50 квадратных миллиметров.

Размер нейтрального проводника напрямую зависит от основных токонесущих проводников. Например, при токоведущей жиле размером от 1,5 до 2,5 ноль будет иметь сечение 1,5 соответственно.

Аббревиатура ВВГнг расшифровывается как:

Б — оболочка виниловая;
Г — кабель неизолированный;
NG — негорючий материал.

Соответственно, кабель имеет «голую» жилу, которая защищена двойной поливинилхлоридной изоляцией. Буквы А в названии нет, соответственно провод медный, как мы уже упоминали. А вот что означают последние латинские буквы LS в названии ВВГнг LS, тоже выясним, а также выясним, какие еще существуют виды кабеля.

Кабель марки ВВГнг, что означает ЛС

Кабели серии подразделяются на следующие типы:

Почти все типы кабеля ВВГнг очень редко используются для обычных проводок . Чаще всего их применяют в местах повышенной безопасности, например, на производстве или в деревянных конструкциях.

Купить ВВГнг любого типа можно где угодно, стоимость метра провода зависит от того, сколько на нем жил и каково их сечение. Наиболее распространены модели с тремя проводниками и трехфазным напряжением.

Обзор и характеристики провода ВВГнг LS

Провод типа ВВГнг ЛС снабжен одножильными или многопроволочными жилами, имеющими круглую или секторную форму.

ВВГнг ЛС применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение от 660 до 100 В с учетом частоты тока не более 50 Гц. ВВГнг ЛС можно использовать для установки в общественных и производственных зданиях, где предъявляются повышенные требования к пожарной безопасности. При этом не рекомендуется использовать его под землей без специальных средств защиты, например, металлорукава, благодаря которому оболочка провода не повреждается и максимально долго сохраняет свои характеристики.

Провода данной марки следует приобретать в проверенных торговых точках и при покупке убедиться, что товар соответствует всем требуемым нормам пожарной безопасности, и что к нему прилагаются все сертификаты качества.

Итак, ключевые приложения ВВГнг ЛС изделия следующие:

передача и распределение электроэнергии в стационарных установках;
установка и применение в производственных зданиях и высотных зданиях с повышенным классом безопасности;

Установка

на АЭС классов со 2 по 4 по классификации ОПБ-88/97;
использование в любых сухих и влажных помещениях;
воздушная прокладка.

Кроме того, провод ВВГнг ЛС можно использовать для групповой прокладки в специальных жгутах, чтобы он не распространял горение.Для улучшения технических и эксплуатационных характеристик изделия можно использовать наполнитель из специального пожаробезопасного и самозатухающего пластиката на основе ПВХ. С его помощью пространство заполняется тонкими несущими изолированными жилами и наружной оболочкой провода.

Сегодня в области электротехники используется множество проводов самого разного назначения. Среди них получил распространение силовой кабель ВВГнг ЛС, предназначенный для распределения или передачи электроэнергии в стационарных объектах.Благодаря своему диаметру, весу, напряжению и другим характеристикам он может быть установлен в бытовых и промышленных условиях.

Особенности

ВВГнг — кабель силовой наружной установки, предназначенный для питания:

мобильных устройств;
электроприборы стационарные.

ВВГнг ЛС (трос) универсален и может работать в различных условиях.

Основные характеристики:

Шнур можно прокладывать в местах с повышенной влажностью, например в ванной.
ВВГнг ЛС — кабель, допускающий прокладку на высоте; также успешно применяется при прокладке электросетей под землей или в шахте.
Обладает огнестойкостью, не распространяет горение и не дымит под воздействием открытого огня.
Технические характеристики проволоки позволяют использовать ее на предприятиях нефтяной и химической промышленности.

Каждый тип кабеля этой серии имеет разные технические параметры. Например, допустимое рабочее напряжение должно быть не более 0.6 кВ, но в паспорте изделия, в зависимости от его типа, может быть указано, что оно работает на более высоких тарифах. Срок эксплуатации ВВГнг ЛС и других типов этой серии составляет около 20 лет, но, как правило, производители заявляют гораздо больший срок службы.

Такой провод чаще всего используется в наиболее опасных условиях, где достаточно высока вероятность возгорания. Кабель гибкий и имеет достаточно прочную изоляцию, которую практически невозможно повредить. Кроме того, ВВГнг ЛС — это кабель, отличающийся тем, что он не поддается воздействию пара, влаги и агрессивных газов.

Основные характеристики

Любой кабель ВВГнг, в том числе серии ЛС, выполнен из меди и состоит из 1-5 токопроводящих жил (например, кабель ВВГнг ЛС 3 х 2,5 имеет 3 жилы, сечение которых 2,5 мм), изоляция ПВХ, термоленты, клейкие ленты наружные и внутренние. Двухпроводные модели часто используются для разводки в квартирах и домах. Размеры кабеля зависят от количества медных жил.

По ГОСТ минимальное сечение жилы 1.5 мм 2 , при этом сама проволока может быть намного толще и иметь гораздо большее сечение. Максимальное значение такого электрического кабеля составит 230 мм 2 . Размер рабочего нулевого провода зависит от фазных жил. Если основная токоведущая жила от 1,5 до 2,5 мм 2 , то сечение будет от 1,5 до 2,5 мм 2 .

Расшифровка

маркировка проводов:

Б — внешняя изоляция состоит из поливинилхлоридного материала (ПВХ).
Б — изоляция жил кабеля выполнена из ПВХ.
G — голая силовая жила.
НГ — конструкция выполнена из негорючего материала.

Условная маркировка дает краткое описание определенного типа кабеля, указывает его технические характеристики и другие свойства. Расшифровать аббревиатуру может помочь инженер-электрик или продавец-консультант в магазинах. Наличие дополнительных буквенных обозначений на маркировке укажет на определенные особенности товара.Например, буквы АКВВГнг ЛС означают, что это контрольный кабель с алюминиевыми жилами и изоляцией из ПВХ.

Типы кабеля ВВГнг

Кабель данной серии подразделяется на следующие виды:

АВВГнг ЛС — Является аналогом стандартного провода ВВГ, но не отличается от него распределять ток. Начальная буква «А» указывает на то, что кабель алюминиевый, а не медный.
Такими же техническими характеристиками обладает кабель ВВГнг ЛС (кабель ). LS означает низкий уровень дыма.
АВВГнг — кабель, наделенный характеристиками, аналогичными предыдущей модели, но не обладающий низким уровнем дымораспространения. Буквы НГ расшифровываются как не поддерживающие горение.
ВВГНД — кабель ПВХ с двойной изоляцией. В названии буква Д означает двойную.
ПВВГнг — плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
АКВВГнг ЛС — Кабель контрольный алюминиевый с поливинилхлоридной изоляцией, не способный к распространению горения и дыма.

Кабель

ВВГнг редко используется для обычной электропроводки. Как правило, применяется в местах повышенной опасности (в деревянных конструкциях, на производстве и т. д.).

Наиболее распространены трехжильные модели с трехфазным напряжением.

Характеристика проводов ВВГнг LS

Кабель ВВГнг LS (ГОСТ 22483) имеет достаточно большой ассортимент. В зависимости от модели может иметь от 1 до 5 жил, которые могут быть однопроволочными или многопроволочными, иметь секторную или круглую форму.

Кабель ВВГнг LS (цена зависит от многих параметров) применяется в стационарных установках для передачи и распределения электроэнергии и рассчитан на номинальное напряжение сети от 660 до 1000 В.

Диапазон рабочих температур от 30°С до +50°С.

Кабель силового типа может применяться при температуре +35°С, при этом работа связи допустима при влажности воздуха до 98%. Монтаж и прокладка коммуникаций возможны без предварительного прогрева поверхности при температуре не ниже -15°С.

Монтажный радиус изгиба для одножильных изделий — 10 диаметров. Для многожильного кабеля — 7,5 диаметра.

Максимально допустимая температура окружающей среды, при которой может эксплуатироваться конструкция +70°С. Эксплуатационные свойства сохраняются при нагреве жил до +400°С.

При правильном соблюдении всех норм и правил эксплуатации срок службы такого кабеля составляет около 20, а то и намного больше лет.

Кабель ВВГнг ЛС: цена

Стоимость метра провода ВВГнг любого типа зависит от многих факторов (количество жил, их сечение и др. ). Например, средняя цена кабеля ВВГнг LS 3x 2,5 составляет 31 рубль, ВВГнг LS 4 х 4 стоит 64 рубля, ВВГнг LS 5 х 50 — 970 рублей.

Кроме того, отечественная продукция стоит значительно дешевле импортной, при том же качестве.

Круглый кабель. Какие бывают сечения проводов и кабелей? Выбор того, что имеет значение при покупке

Основными элементами силовых кабелей, имеющихся в любой электроустановке и предназначенных для передачи электрической энергии, являются токопроводящие жилы, изоляция, оболочка и защитные оболочки.(Некоторые типы также имеют экран, заглушки и защитное заземление.)

Основное отличие силовых кабелей разных типов заключается в использовании в их конструкции различных материалов для изготовления жил и изоляции, а также в типе оболочки.

Жилы кабелей могут быть многопроволочными или однопроволочными, а также различаться по форме: бывают сегментными, секторными, круглыми и т.п.

В этой статье мы обсудим, какие материалы используются для жил кабеля.

Основными материалами для изготовления жил кабеля являются алюминий и медь .Сравните их.

(Стоит сказать, что сердечники изготавливают для тросов и стальных, а также биметаллических. Однако из-за плохой проводимости они очень редко применяются на практике, поэтому ниже о них говорить не будем.)

При производстве силовых кабелей первое место среди материалов занимает электротехническая медь, которую получают в процессе электролитического рафинирования. Этот процесс стоит недешево, но именно он дает проводник высочайшего качества. Из шести классов токопроводящих жил, на которые по ГОСТу делится данное изделие, только медь пригодна для использования в изделиях всех классов, включая кабели повышенной гибкости.

Алюминий

занимает второе место среди материалов, используемых в производстве проводов и кабелей. Но поскольку цены на медь выросли в четыре раза с 2008 года (а до этого медь была намного дороже алюминия), стоимость алюминиевой катанки растет. Свойства алюминия (низкая трещиностойкость) обусловлены тем, что провода из него не используются в гибких кабелях, а только для стационарной прокладки.

Медные провода могут выдерживать большее количество изгибов в одном и том же месте, чем алюминиевые провода (восемьдесят против двенадцати).Но если речь идет, например, о квартирной проводке, спокойно лежащей внутри стены, то сопротивление изгибу, конечно, теряет значение.

Проводники из меди сечением до 12 мм 2 изготовляют однопроволочными, 25-95 мм 2 могут быть много- или однопроволочными, а от 120 до 800 мм 2 только многопроволочными.

Алюминий

мягче, поэтому однопроволочные жилы из алюминия могут быть толще. Для алюминиевых жил эти же цифры следующие: менее 35 мм 2 — одинарные, 50-240 мм 2 — одинарные или многопроволочные, а от 300 до 800 мм 2 — исключительно многопроволочные.

С точки зрения стойкости к окислению ситуация в целом такая же, окисление алюминия, о котором говорят его оппоненты, происходит только на поверхности, а внутри сердцевины он сохраняет отличные электропроводящие свойства. Примерно такая же ситуация и с медью — окисление поверхностное, но и медь идет значительно медленнее.

Алюминиевые жилы чаще используются в промышленности (сварочной и металлургической), а медные в основном являются материалом для электротехники и прокладки кабеля в жилых домах.Кроме того, алюминиевый кабель характеризуется гальваническим эффектом, что приводит к электрокоррозии и снижает работоспособность провода. Поэтому, несмотря на высокую стоимость медного кабеля, именно его используют в особо ответственных конструкциях.

При выборе медного кабеля следует быть внимательным. Если в жилах силового кабеля используется сырой кабель или вторичная медь, это резко снижает не только стоимость изготовления такого кабеля, но и его качество. Однако ни микрометр, ни шкала не помогут выявить этот недостаток — здесь нужен омметр — сопротивление кабеля из сырой меди выше эталонного сопротивления жилы из чистой меди.

Так какие выводы вам нужны? Алюминиевый кабель намного дешевле медного, но уступает ему практически по всем остальным параметрам. Соответственно, прежде чем выбирать алюминий, нужно тщательно взвесить, не повлияют ли какие-либо его недостатки на использование. Только в том случае, если вы абсолютно уверены, что кабель не придется часто прокладывать или прокладывать в труднодоступных местах, не придется сильно изгибаться, не нужно будет работать под высокими напряжениями и не будет работать нужно долго (десятилетия), тогда можно брать алюминий.Во всех остальных случаях (а также в случае сомнений) мы рекомендуем медь.

Основные виды кабелей и проводов , применяемых при монтаже в квартире или частном доме, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходима подробная информация о них.

Кабели питания

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — указанный кабель силовой с жилой с изоляцией из ПВХ, оболочкой из ПВХ (кембрик), с медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5-6 мм², в строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как однопроволочными, так и многопроволочными. Ограничений нет – можно прокладывать в квартире кабель сечением 10 мм².

ВВГ используется в широком диапазоне температур: от –50 до +50°С. Выдерживает влажность до 98% при температуре до +40°С. Кабель достаточно прочен на разрыв и изгиб, устойчив к агрессивным химическим веществам. При монтаже помните, что каждый кабель или провод имеют определенный радиус изгиба. Это означает, что для поворота на 90°С в случае ВВГ радиус изгиба должен быть не менее 10 диаметров сечения кабеля.

В случае плоского кабеля или провода учитывается ширина плоскости.Наружная оболочка обычно черная, хотя иногда можно встретить и белую. Не распространяет горение. Изоляция ТПА маркируется различными цветами: синим, желто-зеленым, коричневым, белым с синей полосой, красным и черным. Кабель упаковывается в бухты по 100 и 200 м. Иногда встречаются и другие размеры.

Разновидности кабеля ВВГ :

АВВГ — те же характеристики, только вместо медного сердечника используется алюминий;

ВВГнг — кембрик повышенной негорючести;

ВВГп – самая распространенная разновидность, сечение кабеля не круглое, а плоское;

ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами ПВХ или резиновой смесью.

NYM не имеет русской расшифровки буквенного обозначения. Кабель силовой медный изолированный ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде каучука с покрытием, что придает кабелю повышенную прочность и теплостойкость. Многопроволочные жилы, всегда медные.

Количество жил от 2 до 5, сечение от 1,5 до 16 мм². Предназначен для освещения и силовых сетей напряжением 660 В.Обладает высокой влаго- и термостойкостью. Может использоваться для наружной установки. Диапазон рабочих температур от –40 до +70°С.

Недостаток: не выдерживает воздействия солнечных лучей, поэтому кабель необходимо закрывать. По сравнению с ВВГ любого вида более стойкий и удобный в использовании. Однако бывает только круглого сечения (неудобно класть в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

KG расшифровывается очень просто — гибкий кабель .Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянным напряжением 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон температур от –60 до +50°С. Кабель в основном используется для подключения различных портативных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГНГ с негорючей изоляцией.

Примечание

KG отлично зарекомендовал себя как кабель, работающий практически при любых условиях на открытом воздухе. На стройке просто незаменим для протяжки ЛЭП. Хотя некоторые оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют ее как домашнюю проводку.

ВББШв — кабель силовой бронированный с медными жилами . Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5.Сечение – от 1,5 мм² до 240 мм². Утеплитель ТПЖ, внешняя оболочка, пространство между утеплителем и кембриком – во всех этих местах используется ПВХ. Затем идет броня из двух лент, намотанных таким образом, что наружная перекрывает границы нижних витков. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использовался этот материал пониженной горючести.

ВББШв рассчитан на переменное номинальное напряжение 660 и 1000 В.Одножильные модификации используются для проведения постоянного тока. Прокладывается в трубах, грунте и на открытом воздухе с защитой от солнца. Диапазон температур от –50 до +50°С. Влагостойкий: при температуре +35°С выдерживает влажность 98%. Применяется при проведении электроснабжения стационарных установок, а также подводе электроэнергии к отдельно стоящим объектам. Радиус изгиба не менее 10 диаметров сечения кабеля. ВББШв прекрасно подходит для подземного электроснабжения отдельно стоящего здания.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — кабель негорючий;

ВББШвнг-LS — кабель негорючий с пониженным газо- и дымовыделением при повышенных температурах.

Провода

Наиболее распространены проволоки марок ПБППП (ПУНП) и ПБППг (ПУГНП). Буквенное сочетание ПБППг произносится с трудом, поэтому его чаще называют ПУНП или ПУГНП. PBPP (PUNP) относится к установке или установке.

Провод плоский , с медными однопроволочными жилами с изоляцией из ПВХ, наружная оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Используется при прокладке стационарных систем освещения, а также для монтажа розеток, хотя предпочтительнее использовать именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Диапазон рабочих температур от –15 до +50°С. Радиус изгиба – не менее 10 диаметров.

ПБПГ (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительным свойством является гибкость, поэтому ПУГНП прокладывают в местах, где проводка делает частые изгибы, или для подключения бытовых приборов к сети. Провода этих марок продаются в бухтах по 100 и 200 м. Окрас обычно белый, реже черный.

Тип ПУНП — провод с алюминиевыми жилами — АПУНП Имеет точно такие же характеристики, как и ПУНП, с поправкой на материал жилы. Отличие только в том, что АПУНП не может быть многопроводным, а значит гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя в качестве бытовых проводов. В половине случаев с ними приходится разбираться мастеру. Однако следует помнить, что эти марки проводов являются узкоспециализированными, и не стоит использовать их вместо силовых кабелей (типа NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП обусловлена прежде всего ценой. Однако есть одна загвоздка. Дело в том, что в последнее время наблюдается несоответствие заявленного сечения жил проволоки фактическому. После проверки выяснилось, что провод с маркировкой ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть реальное сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерить сечение жил и толщину изоляции.

ППВ — Медный провод с ПВХ изоляцией . Провод плоский с разделительными перемычками. Жила однопроволочная, сечением от 0,75 до 6 мм². Количество жил 2 или 3. Используется при монтаже стационарных систем освещения и прокладке линий электропередач. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод устойчив к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации – от –50 до +70°С. Влагостойкость – 100% при температуре +35°С.Радиус изгиба при прокладке не менее 10 диаметров сечения провода. Устойчив к механическим повреждениям и вибрации.

АППВ Обладает теми же характеристиками, что и ПФВ, за исключением материала сердцевины – это алюминий.

AR — провод алюминиевый одножильный с поливинилхлоридной изоляцией. Провод круглый, жила однопроволочная сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод Применяется практически во всех видах монтажа стационарных систем освещения и электроснабжения.Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при установке распределительных щитов. Химически стойкий, температурный режим эксплуатации – от –50 до +70°С. Влагостойкость – 100% при температуре +35°С. Радиус изгиба – не менее 10 диаметров. Устойчив к механическим повреждениям и вибрации.

Внешний вид и характеристики ПВ 1 совпадают по всем параметрам с РП, кроме материала сердечника: вместо алюминия — медь. Сечение жилы начинается с 0.75 мм². К тому же жила становится многопроволочной не с 25, а с 16 мм². Более гибкий, чем AR.

Характеристики провода ПВ 3 совпадают со свойствами АВР и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где требуется частая изгибание проводов: в распределительных щитах, при монтаже большого количества электрических устройств. Он также используется для прокладки электрических цепей в автомобилях. Радиус изгиба — не менее 6 диаметров проволоки.

Примечание

Провода АПВ, ПВ 1 и ПВ 3 имеют самые разнообразные цвета изоляции, поэтому их очень удобно использовать для монтажа различных типов распределительных щитов.

ПВС — многопроволочный медный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проволоке округлую форму и плотность. Жила многопроволочная, их общее количество варьируется от 2 до 5, сечение — от 0.от 75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жилы имеет цветовую маркировку, оболочка белая. Провод используется при подключении различных электроприборов, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря своей гибкости и легкости его также используют для освещения и даже установки розеток.

ПВА — провод бытовой, применяемый для изготовления удлинителей, шнуров для любого вида оборудования и ремонта электрических сетей. Он негорюч (не распространяет горение при одиночной установке), термостойкий: диапазон температур — от –40 до +40°С (вариант ПВСУ) и от –25 до +40°С. Благодаря своей конструкции , он устойчив к изгибу и механическому износу. ПВА выдерживает не менее 3000 перегибов.

Шариковый винт – медная или луженая плоская проволока . Изоляция жил и оболочка из ПВХ. Многожильный сердечник повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм².Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для подключения осветительных приборов и бытовых приборов малой мощности, например, паяльников, миксеров, кофемолок и электронных устройств.

Примечание

ШВВП — провод исключительно для бытовых нужд, для разводки освещения и розеток не применяется.

Информационные кабели

Помимо электричества, кабели передают информационные сигналы.В последнее время появилось много новых типов носителей информации. Если 10-15 лет назад были только телефонные и антенные кабели, то сейчас с развитием вычислительной техники видов информационных проводов значительно больше. Большинство из них слишком специализированы и представляют интерес только для узкопрофильных специалистов. Домашнему мастеру достаточно знать и уметь пользоваться всего несколькими видами. Мы рассмотрим их.

Антенные кабели . Сегодня чаще всего используются РГ-6, РГ-59, РГ-58 или российские аналоги серии РК 75.RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Он состоит из центральной медной жилы сечением 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешней жилы из луженой медной оплётки и оболочки из поливинилхлорида. Широко используется для передачи сигнала кабельного и спутникового телевидения. Он имеет множество технических характеристик, связанных с частотой передаваемого сигнала, сопротивлением, экранированием и т. д.

Например, обозначение в наименовании кабеля ПК 75 означает, что сопротивление жилы составляет 75 Ом. Эта информация предназначена для специалистов. Одним словом, этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры к ресиверу (телевизору) и распределения видеосигнала на несколько источников.

Кабели rG марки имеют множество разновидностей и отличаются друг от друга некоторыми характеристиками, например, сопротивлением проводника, стойкостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и др.

Компьютерные кабели . Служат для построения компьютерных сетей. Кабель, по которому компьютеры подключаются к Интернету или друг к другу, это именно то, что знают все компьютерщики — витая пара . Он состоит из одной или нескольких пар проводов, переплетенных попарно, что делается для того, чтобы улучшить прием или передачу сигнала.

Каждый провод заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также изготовлена из ПВХ.Опционально кабель может быть оснащен водонепроницаемой полипропиленовой оболочкой.

В конструкции витой пары есть разрывная нить. С его помощью с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от типа кабеля возможны различные варианты защиты:

UTP, или незащищенный, без общего экрана для пар проводов;
ФТП, или фольгированный, с экраном из алюминиевой фольги;
СТП, или защищенные, с общим экраном из медной сетки, при этом каждая витая пара окружена отдельным экраном;
S/FTP, или фольга, экранированная общим экраном из фольги, при этом каждая пара дополнительно заключена в экран.

Кроме того, витые пары делятся на категории по количеству пар, объединенных в одном кабеле. Наиболее распространенным типом, используемым для компьютерных сетей, является категория CAT5e. Он состоит из 4 пар проводов разного цвета. Скорость передачи данных — до 1 Гбит/с при использовании всех пар. Можно увидеть такой кабель, используемый в качестве телефонного провода категории CAT1 или CAT2, то есть состоящий из 1 или 2 пар проводов.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных типа.Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй тип используется для разводки в отдельно взятой квартире или доме.

ТППэп — магистральный кабель типа для прокладки телефонных линий , предназначенный для большого количества абонентов. Кабель состоит из двух проводов, скрученных попарно. Мягкие жилы из мягкой медной проволоки сечением 0,4 или 0,5 мм², покрытые полиэтиленовой изоляцией. В некоторых типах кабеля пары объединены в группы по 5 или 10 пар.Внешняя оболочка также полиэтиленовая или виниловая. Буквы «е» и «р» в названии указывают на пленочный экран.

Существуют разновидности кабеля, армированные лентами, или заполненные, в которых пространство между оболочкой и жилами занято гидрофобным уплотнителем. Одним словом, это кабель для телефонной связи в многоквартирный дом, он предназначен для прокладки практически во всех условиях: под землей, в кабельных каналах или по воздуху. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещений применяются следующие типы телефонных проводов.

TRV — Однопарный или двухпарный телефонный распределительный провод . Это плоский провод с разделенным основанием, медной жилой, однопроволочный, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40°С. Влажность не должна превышать 80% при температуре +30°С.

ГТО — по характеристикам совпадает с ТРВ.Отличие только в изоляции, в ТРП она из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию окружающей среды и может прокладываться снаружи зданий.

ШТЛП — Шнур телефонный плоский С медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные жилы с покрытием из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для рисования линий внутри помещений и в телефонах. Очень гибкий провод.

ПРППМ — провод плоский с разделительной основой и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которой изготовлена из ПВХ. Количество жил 2, сечение жил 0,9 или 1,2 мм². Применяется при прокладке телефонной линии на открытом воздухе, на воздушных опорах, в земле и вдоль стен зданий. Термостойкий, условия эксплуатации от –60 до +60°С.

Специальные типы кабелей и проводов

Для монтажа электросистем в местах, условия которых сильно отличаются от обычных, применяют специальные кабели, обладающие высокой устойчивостью к внешней среде. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно, да к тому же есть вероятность механических повреждений. Понятно, что ПВА или ВВГ в такие места ставить нельзя, не говоря уже о ПУНП или ШВВП.

РКГМ — Провод гибкий монтажный одножильный повышенной термостойкости, гибкий .Жила медная, многопроволочная, сечением от 0,75 до 120 мм². Изоляция из силиконовой резины, оболочка из стекловолокна, пропитанная термостойкой эмалью или лаком. Этот провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100% при температуре +35°С), термостойкий (диапазон рабочих температур — от –60 до +180°С). Кроме того, проволока защищена от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с высокими температурами (котельных и печей), подходит для электромонтажа бань, саун, подключения печей.

PNSV — Одножильный нагревательный провод . ТПГ однопроволочный из стали, вороненой или оцинкованной стали. Сечение — 1,2; 1,4; 2 и 3 мм². ПВХ или полиэтиленовая изоляция. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термостойкий: диапазон рабочих температур от –50 до +80°С, устойчив к щелочам и влагостойкий (выдерживает погружение в воду). Используется как нагревательный элемент: в бытовых условиях с помощью ПНСВ монтируются системы теплого пола.

ВПП — одножильный медный провод . Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение – от 1,2 до 25 мм². Номинальное напряжение 380 или 660 В, частота 50 Гц. Провод устойчив к изменениям давления. Диапазон рабочих температур — от –40 до +80°С. Применяется для двигателей артезианских скважин, погруженных в воду под высоким давлением.

Очень интересный вариант силы.Под прозрачной внешней оболочкой вдоль силовых проводников размещены дополнительные провода с последовательно соединенными по-разному светодиодами. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей, очень удобен для подключения к переносным электромеханизмам. Чаще всего светодиодный кабель используется для подключения сценического оборудования.Полезно тем, что не нужно искать место повреждения при обрыве: диоды на этом участке перестанут светиться. Такие кабели производит компания Duralight. Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью этих проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Помимо светодиодных кабелей есть электролюминесцентные . Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картинки.Это отличная альтернатива гибким неоновым трубкам, из которых обычно делают подобные авторские украшения. Также электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.

Внешний диаметр кабеля определяет выбор кабеленесущих конструкций, так как пространство, в котором будет проложен кабель, может быть ограничено. Раньше проектировщикам приходилось искать эти данные в таблице сечений и диаметров проводов/кабелей. Однако эта процедура была трудоемкой, учитывая, что в одном кабельном канале можно проложить несколько типов кабеля.

Онлайн-калькулятор диаметра кабеля

Используя этот сервис, вы можете получить расчет диаметра за считанные секунды.
Например, чтобы определить диаметр кабеля ВВГнг, напишите отметку в строке поиска, укажите количество и сечение жил. Результат запроса отобразится на вашем экране.
Также узнать внешний диаметр провода можно по маркировке.

Сервисная информация носит справочно-информационный характер и основана на данных производителей.Возможна минимальная погрешность расчета, допускаемая производителем.

Какой наружный диаметр кабеля:

На рисунке мы видим сечение кабеля ВВГнг, который состоит из 5 жил, изоляции и оболочки.

D — наружный диаметр кабеля ВВГнг.

Таблица диаметров кабеля:

Пример таблицы расчета диаметра кабеля для ВВГнг и ВВГнг(А)-LS

Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы уже не мыслим жизни без электроприборов. Но нельзя забывать, что электричество в доме – это не только фактор комфорта, но и источник повышенной опасности.

Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует внимательно подойти к вопросам пожарной безопасности.Это будет способствовать долгой и бесперебойной работе электросети вашего дома. Далее в статье мы подробно рассмотрим, какие бывают монтажные провода и тросы и их назначение.

Будем считать кабели пригодными только для электропроводки внутри или снаружи помещения . Все остальные типы силовых кабелей – тема отдельной статьи. Чем отличается кабель от провода, узнайте.

Силовые кабели могут быть:

В настоящее время предпочтение отдается кабелю электрическому с медными жилами.Сопротивление этого металла намного меньше, чем у алюминия.

Соответственно, с таким же медным шнуром способен пропускать больший ток, следовательно, отдавать больше мощности. Кроме того, медный кабель служит дольше.

Тем не менее, алюминий дешевле меди , поэтому не так давно везде устанавливалась алюминиевая проводка. А сейчас им пользуются те, кто хочет сэкономить и не особо заботится о безопасности.

Кроме металла токопроводящей жилы электрические кабели подразделяются на:

Одножильный .Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.
Многожильный . Мягкий, рассчитанный на постоянные перегибы. Очень пластичные, подходят для электрических шнуров любых бытовых приборов, удлинителей, переносок. Такой силовой шнур используется при проведении проводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть каждое ядро изолируют отдельно, а потом уже в общей оболочке.

ВАЖНО! Нельзя соединять провода из разных металлов простой скруткой. Если вы чувствуете необходимость использовать как медные, так и алюминиевые провода, выполняйте подключение только через клеммную колодку. В противном случае гальваническая пара, образованная прямой скруткой, окислится и либо нагреется, либо потеряет контакт.

Самым верным решением будет сделать проводку из тех же кабелей — либо только медных, либо только алюминиевых.

Для скрытой проводки: характеристики

Из маркировки силового кабеля сразу можно понять его характеристики.Буквы в аббревиатуре обозначают материалы, из которых она изготовлена, цифры – количество жил и сечение. Сокращения тип АВВГ или ВВГ — маркировка провода или кабеля небронированного , или, как выражаются мастера, «голого». Буква А указывает на то, что был алюминиевый сердечник. Если он отсутствует, то провод медный.

Для наружной установки

Подземный доступ в здание осуществляется только бронированным электрическим кабелем АВББШв или ВББШв .Стальная ленточная броня на таких силовых кабелях проходит поверх второго изоляционного слоя и имеет собственную защиту — резиновое покрытие.

Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электроснабжения.

Для монтажа наружной электропроводки по стенам со стороны улицы или крышам оптимальны провода/тросы типа АВВГ или ВВГ . Эти марки обладают отличной теплоизоляцией, которая выдерживает воздействие низких и высоких температур, ультрафиолетового излучения.

В помещениях с повышенной влажностью

Для помещений с повышенной влажностью — бань, сараев, подвалов и других хозяйственных построек требуется специальная электропроводка . Особенно это актуально для объектов, где повышена не только влажность, но и температура.

Лучше всего использовать термостойкие электрические кабели с силиконовой защитной изоляцией марок ПВКВ или РКГМ.

ВАЖНО! Не забывайте при монтаже электропроводки во влажных помещениях позаботиться о заземлении самой проводки и всех электроприборов.

Размеры и расчет сечения алюминия и меди

Это самый важный момент при выборе правильного силового кабеля. Для правильного расчета нужно сделать несколько простых шагов:

Рассчитайте суммарную мощность всех электроприборов в доме . Эта цифра будет определять характеристики электрической магистрали, идущей от опоры к дому.
Рассчитать суммарную мощность устройств для каждой комнаты .Это позволяет выбрать нужное сечение силового кабеля, который будет проложен в каждой из комнат.
Подключить входящий кабель к клеммнику и через по помещению с учетом сечения кабеля для каждого помещения в отдельности.

Сечение кабеля от силового считается по специальной таблице , которую можно найти в любом электротехническом руководстве. При расчете округляйте и прибавляйте 20-25% запаса.

Так, например, трос диаметром около 1.8 мм (сечение 2,5 мм) выдерживает:

Медь: 21 ампер (4,6 кВт при 220 В)
Алюминий: 16 А (3,5 кВт при 220 В)

Эта разница наглядно показывает преимущество медного электрического кабеля над алюминиевым.

В этом видео подробно рассказывается, как при ремонте или замене проводки можно самостоятельно правильно рассчитать сечение электрического кабеля или провода:

Выбор того, что будет иметь значение при покупке

Правильный выбор марки электрического кабеля определяется только решением электрика. Основным требованием является точное соответствие разделу потенциально потребляемой мощности.

При выборе оборудования для проводки открытого типа важную роль может играть цвет провода. Если вы планируете прокладывать провода с помощью кабель-каналов, стоит помнить о типе и стандартном цвете изоляции кабеля в зависимости от марки:

При покупке обязательно придавайте значение всем надписям, в которых указано:

ГОСТ
завод-изготовитель
знак

На отсеке, где находятся все эти данные, должна быть бирка.Кроме того, по всей длине провода, непосредственно на изоляции, указываются его марка и сечение. Если вы не найдете хотя бы одну из перечисленных позиций, вы не сможете купить такой кабель питания .

Существует несколько марок кабелей, запрещенных к использованию из-за пожароопасности. Это:

Стоимость их по сравнению, скажем, с ВВГ значительно ниже, и отличить запрещенный провод от нужного по внешнему виду может только специалист. Поэтому перед покупкой внимательно проверьте всю маркировку на бухте и изоляции электрического кабеля.

Некоторые недобросовестные производители снижают себестоимость производства, а значит и отпускную цену, за счет самовольного уменьшения сечения жил и уменьшения толщины изоляции проводов. Полуподпольные заводы также продают омедненный алюминий под видом медного кабеля.

Поэтому перед выбором и покупкой электрокабеля для дома внимательно проверяйте все сертификаты производителя и не покупайте товары у малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Надлежащее качество кабелей, правильный расчет их сечения и соблюдение техники безопасности при монтаже – залог комфорта, пожарной безопасности и надежности вашего дома.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

Круглый трос
ВВГнг 1*1.5
ВВГнг(А)-ЛС 1х1,5(ож)

Китай AVVG, VVG, XLPE с изоляцией из ПВХ с оболочкой из 3-х жильного силового кабеля Производители и фабрика — размеры, ценаСиловой кабель высокого напряжения из сшитого полиэтилена/ПВХ

2. Бронированный кабель с изоляцией из сшитого полиэтилена с алюминиевой или медной жилой
3,0,6 кВ~1 кВ~35 кВ

4. Надежное качество, лучшая цена
5.Высокая емкость, быстрая доставка

1. Применение Силовые кабели для силовых сетей, подземных, наружных и в кабельных каналах. 2. Тип YJV/YJLV, YJSV/YJSLV, YJV32/YJLV32, YJSV32/YJSLV32, YJV22/YJLV22, YJSV22/YJSLV22. 3. Стандарты ASTM, BS6622, IEC и т. Д. 4. Проводник Class 2 STADED ROOD COMPURE CORICE до BS EN 60228: 2005 (ранее BS6360) 5. Экран проводника Полупроводящий материал5

6. Изоляция	XLPE (сшитый полиэтилен) Тип GP8 до BS7655
7. Изоляционный экран	Полупроводящий материал
8.Металлический экран	Ndividual и общая медная лента на BS6622
9. Filler	9. Filler	PETP (полиэтилентерефталат) волокна
10. Сепаратор	Обязательная лента
11. Постельные принадлежности	ПВХ (поливинил хлорид) Тип TM1 по BS7655
12. Бронирование	Одножильный: армированный алюминиевой проволокой (AWA) Многожильный: армированный стальной проволокой (SWA)
13.Оболочка	ПВХ (поливинилхлорид) Тип TM1 до BS7655
14. Цвет	Красный или черный или как запрос клиентов
15. Рейтинг напряжения	19000 / 33000V
16. Оценка температуры	0 ° C до + 90 ° C

Минимальный радиус изгиба:

Один ядр: 15 x Общий диаметр
Три сердечника: 12 x Общий диаметр
(Одноъядерный 12 x Общий диаметр
и 3 сердечника 10 x общий диаметр
, где полосы расположены рядом
с соединением или концевым соединением, при условии, что
изгиб тщательно контролируется с помощью шаблона)

3 мы уделяем большое внимание этому.

Хорошее качество и конкурентоспособная цена будут вашим лучшим выбором.

Выбирайте то, что вам нравится, мы предложим вам лучшие цены.

Любые запросы или вопросы, пожалуйста, свяжитесь со мной свободно!

Shandong New Luxing Cable Co., Ltd основана в 1999 году. Штаб-квартира расположена в городе Цзинань, столице провинции Шаньдун. Уставный капитал составляет 16,5 млн долларов США. Юридический представитель Ван Сючжэнь. Наш завод расположен в зоне экономического развития Линьи, занимающей площадь более 60 акров.

Видеоусловие:

1) Компания Введение: https://youtu.be/j-bfok2gcfy

2) Медная проволочная проволока: https://youtu.be /QT-b7M9YkLw

3)Оплетка из медной проволоки: https://youtu.be/3-fP1OOuPA4

4) Кабельная машина: https://youtu.be/h6kE4ofeiWA

: https://youtu. be/Clu5e7LW_l8

6) Обшивка экструдированным ПВХ, изоляция: https://youtu.Быть / 3C93OXSKMBW

Мы в основном производят

9011 300115

Производственная база

Строгое тест качества

Сертификаты

партнер сотрудничества

Наша команда

Упаковка и доставка

Свяжитесь с нами

Hot Tags: avvg, vvg, XLPE изолирующий трехжильный силовой кабель с ПВХ оболочкой, Китай, производители, завод, размеры, цена, продажа

Типы силовых кабелейОсновные определения кабельно-проводниковой продукции

Сразу оговорюсь. Эта статья не предназначена для тех, кто занимается такими вопросами профессионально. В этом случае не теряйте время! Информация данной статьи рассчитана на обычного потребителя, которому рано или поздно приходится решать вопрос с подачей и распределением электроэнергии дома, на даче и т.д. Конечно, можно обратиться к специалистам, которые грамотно помогут в это дело.Но если для вас это связано со значительными материальными затратами, воспользуйтесь информацией этой статьи и вы убедитесь, что все не так уж и сложно. «Это не боги горшки обжигают!!!»

Для того чтобы выбор кабеля или провода был правильным, необходимо соблюдение нескольких условий.

1. Необходимо определить количество изолированных жил в кабеле, которое вам положено.

При подключенной нагрузке с питанием от однофазной сети (220В) это либо два провода (ноль N и фаза L), либо три (ноль, фаза и провод защитного заземления).

При питании нагрузки от трехфазной сети (380В) это либо четыре провода (три фазы А, В, С и нулевой N), либо пять (три фазы, ноль и провод защитного заземления).

Необходимость в проводнике защитного заземления определяется конструкцией и типом подключаемой нагрузки. Все устройства с внешним металлическим корпусом должны быть заземлены во избежание поражения электрическим током. При использовании розетки с защитным заземлением требуется кабель с защитным заземлением.Если вы используете дифференциальные автоматические выключатели (УЗО — устройства защитного отключения) при подключении нагрузки, то провод защитного заземления просто необходим для их корректной работы.

2. Сечение токопроводящих жил (сокращенно ТПЖ — в дальнейшем буду использовать эту аббревиатуру) должно соответствовать мощности подключаемой нагрузки.

Если сечение меньше, то провода будут перегреваться (чем меньше сечение ТПЖ, тем больше сопротивление провода протекающему электрическому току- поэтому при больших токах на проводе будет выделяться тепло , как на нагревательном элементе).Кроме того, что перегрев провода может привести к разрушению защитных изолирующих покрытий, короткому замыканию и возгоранию, нагрев провода — это потеря энергии в процессе передачи!!! И вы заплатите за эти потери!!!

Если сечение ТПЗ выбрано чрезмерно большим, то, во-первых, Вы потратите дополнительные средства на приобретение кабеля, во-вторых, могут возникнуть трудности при подключении: всех устройств (клеммных колодок электроустановок, приборов и механизмов, розетки и т. д.) рассчитаны на определенную мощность и, соответственно, на определенное сечение подключаемых проводов. Не в каждую «дырку» можно будет «запихнуть» толстый провод!

Для правильного выбора необходимого сечения ТПЖ необходимо знать мощность подключаемой нагрузки. По таблице максимально допустимых нагрузочных характеристик проводов находим нужное значение сечения. Максимально допустимое значение нагрузки для выбранного участка должно быть больше значения мощности присоединяемой нагрузки.

При подключении нескольких нагрузок к одному кабелю для расчетов необходимо суммировать их мощности.

Разобравшись с этими двумя пунктами, мы разобрались с цифровой частью марки кабеля.

Каждая марка содержит буквенную часть (характеризует тип и конструкцию кабеля) и цифровую часть (характеризует количество изолированных ТПЖ и их сечение). Например: ВВГп 3*2,5. Имеется в виду плоский кабель типа ВВГ (буква «р»), содержит три жилы сечением 2.5 мм кв.

Теперь займемся «буквами».

Провода и кабели марки

ТПЖ изготавливаются из меди или алюминия. Одиночный изолированный провод в продаже будет иметь маркировку ПВ — для изолированной медной жилы, АР — для алюминиевой изолированной жилы.

ТПЖ конструктивно может быть однопроволочным (одножильным) и многопроволочным — из проводов меньшего сечения, скрученных между собой. Многопроволочные ТПЖ обеспечивают повышенную гибкость проводов и кабелей, что может быть необходимо при подключении различных переносных (мобильных) устройств и электроприборов.

Класс гибкости провода обозначается цифрой, и чем больше цифра, тем выше класс гибкости провода (и дороже провод).

ПВ1-2,5 — провод медный изолированный с однопроволочной жилой сечением 2,5 мм?

ПВ3-1,5 — провод медный изолированный повышенного класса гибкости с многопроволочной жилой сечением 1,5 мм?

Сразу отмечу: речь пойдет об ограниченном количестве марок кабеля (ВВГ, АВВГ, ВВГ-НГ, ВВГ НГ-LS, КГ, NYM, ПВС, ШВВП, СИП). Несмотря на это небольшое ограниченное количество, я уверен, что в 99% случаев в наших «бытовых» ситуациях этого будет достаточно.

Кабели ВВГ и АВВГ.

Кабели данных марок предназначены для прокладки в сухих и влажных помещениях, для наружной и скрытой стационарной (провода ТПЖ — одножильные, число жил от двух до пяти) электропроводки. Конструктивно они изготавливаются в плоском (рядное расположение жил под оболочкой — ВВГп, АВВГп) и витом (круглом — ВВГ, АВВГ) вариантах. ВВГ — ТПЖ медь, АВВГ — ТПЖ из алюминия.

Изоляция жил кабеля и наружная оболочка выполнены из кабельных поливинилхлоридных (ПВХ) компаундов. ПВХ диктует температурный диапазон среды эксплуатации кабелей от -40°С до +50°С, а монтаж и прокладка без предварительного подогрева возможны при температуре не ниже -15°С. В противном случае возможно растрескивание защитных оболочек и дальнейшее возможны неприятности.

Минимальный радиус изгиба кабеля составляет 7,5 его наружного диаметра.

Срок службы кабеля 30 лет.

Кабель можно прокладывать на открытом воздухе. Однако при этом оболочки кабелей будут подвергаться воздействию ультрафиолетового спектра солнечных лучей, и срок службы кабеля значительно сократится — оболочка, а затем и изоляция «растрескаются». Самый устойчивый к УФ-излучению кабель имеет черный цвет, так как УФ-лучи будут сразу поглощаться поверхностью и не смогут проникнуть в оболочку, вызывая разрушение полимерных цепей ПВХ. Именно поэтому все кабели для наружной прокладки выпускаются черного цвета, и все нормативные документы строго следуют этому требованию!!!

При соединении концов кабелей обратите внимание: прямое соединение медных жил с алюминиевыми не допускается!!! Соединение необходимо производить либо болтовым соединением через разделительную стальную шайбу, либо использовать специальные соединительные блоки, в которых медный и алюминиевый провода зажимаются отдельно каждый своим крепежным элементом… В противном случае медь и алюминий образуют гальваническую пару и в результате интенсивно окисляются в месте контакта. Увеличивается сопротивление места соединения, происходит нагрев, может расплавиться изоляция проводов, их короткое замыкание и неприятности гарантированы!!!

Производство кабелей ВВГ и АВВГ давно освоено промышленностью. Кабели очень широко распространены, и следует отметить, что стоимость этих марок кабелей ниже, чем у других с аналогичной конструкцией.

Кабели ВВГ НГ, ВВГ НГ-LS.

ВВГ НГ — кабель ВВГ, в котором в качестве защитной оболочки используется ПВХ пластикат, не поддерживающий горение. И обратите внимание — это неподдерживаемый! Находясь в зоне открытого огня, пластик горит, но при остановке пламени гаснет. Таким образом предотвращается возможность распространения пожара при коротких замыканиях электропроводки (если во время короткого замыкания другие объекты не успели загореться до срабатывания систем защитного отключения напряжения).

Кроме того, ВВГ НГ-ЛС содержит в изоляционных чехлах добавки, препятствующие активному выделению удушливого дыма (в том числе образующегося хлора — ведь материал — поливинилхлорид) при термическом разложении. Это важно при пожаре: люди гибнут, когда не могут покинуть зону пожара от удушья!!!

Поэтому для общественного пользования и возможного большого скопления людей необходимо использовать кабели и провода в исполнении НГ-ЛС (что и требуют проекты современных сооружений).

Пластикат с описанными свойствами дороже и это, конечно, влияет на стоимость кабеля.

Кабели

кг.

Аббревиатура KG означает гибкий кабель.Кабель ТПЖ — медные многопроволочные жилы. Количество проживающих от двух до пяти. Изоляция и оболочка жил выполнены из резины на основе изопренового и бутадиенового каучуков.

Кабель предназначен для подключения мобильных и портативных устройств к электрическим сетям. Наружная оболочка кабеля имеет повышенную масло- и бензостойкость, а также обладает светостойкостью. Кабель устойчив к многократным изгибам и сохраняет эти свойства при низких температурах. Допускает работу при температуре окружающего воздуха -40°С? +50°С.

Срок службы кабелей КГ 4 года.

Кабели

NYM.

Этот тип кабеля, в отличие от рассмотренных ранее, имеет дополнительный внутренний заполнитель, заполняющий пространство между изолированными жилами под оболочкой. Наполнитель выполнен из мелонаполненной вулканизированной резины, что дополнительно защищает изолированные жилы от возможных механических повреждений, и, выкрашиваясь при резке, значительно облегчает работу при соединении концов жил.Кабель выпускается только в витом (круглом) исполнении и имеет почти круглую форму.

ТПГ — медный одножильный. Количество проживающих от двух до пяти

Изоляционная и наружная оболочки кабеля выполнены из кабеля ПВХ с повышенным меловым наполнением. Это делает кабель более жестким, а поверхность кабеля более «скользкой». Именно эти цели преследовались при разработке конструкции этого кабеля (конструкция NYM пришла к нам из Европы) для использования с современными технологиями строительства.Кроме того, повышенное наполнение оболочек кабеля мелом обеспечивает его меньшую горючесть по сравнению с ВВГ. Однако если требуются свойства NG и NG-LS, то именно в этих версиях необходимо покупать NYM. Но за это «удовольствие», конечно же, приходится доплачивать.

Срок службы кабеля 30 лет.

Наружная установка без дополнительной УФ-защиты недопустима.

Диапазон температур окружающей среды -30°С? +50°С, а при отрицательных температурах кабель более подвержен растрескиванию защитных оболочек при изгибе, чем ВВГ.

Этот кабель намного дороже по сравнению с аналогами других марок и типов кабелей за счет более сложной технологии его изготовления и использования дополнительных материалов. Тем не менее, это очень удобно для крупносерийного производства. монтажные работы… Кабель удобен для монтажников!!! Кабель легко прокладывается в трубах, закрытых и изогнутых кабельных каналах, кабель легко режется и соединяется.

Следует учитывать, что за счет внутреннего наполнителя кабель будет занимать больший объем в кабельном канале.

Все производители и поставщики NYM заявляют: NYM соответствует самым высоким европейским стандартам! Все дело в том, что каждый производитель, выпуская кабель, обязан производить его в соответствии с разработанным стандартом на данный вид продукции. Кабельно-проводниковая продукция подлежит обязательной сертификации. Это означает, что все кабели, выходящие из производства, должны сопровождаться «Сертификатом соответствия» и «Сертификатом пожарной безопасности». Каждый поставщик кабельно-проводниковой продукции обязан по требованию покупателя предъявить и при необходимости выдать эти два сертификата!!!

Теперь о «высоте» евростандарта.Конструкция NYM такова, что учитывает не только требования по безопасной и надежной передаче электроэнергии, но и современные технологии строительства, когда кабельные трассы (трубы и закрытые криволинейные кабель-каналы) замуровываются при возведении стен и перекрытий. В этом случае кабель протягивается в трассы специальным проводником после завершения строительно-монтажных работ. В этом случае можно говорить о «высоте» эталона на NYM.

Во всех остальных случаях требования европейских и российских стандартов идентичны.

Делая проводку на даче, я отказался от NYM — зачем мне лишние деньги?! Соединение концов проводов делается один раз, и при таком объеме работ выигрыш во времени при использовании NYM ничтожен. Я использовал обычный ВВГ — теплоизоляционные свойства чехлов выше по сравнению с мелонаполненными пластиками NYM. НГ и НГ-LS тоже не брал в исполнении, т.к. считаю, что проводка должна быть выполнена правильно и правильно, а не эксплуатироваться в экстремальных условиях, «максимально приближенных к боевым» и пожарных условиях.Устанавливайте проводку так, чтобы были исключены условия возгорания!!! Взял ВВГ в плоском исполнении, так как он занимает меньший объем и кабель-канал с крышкой можно взять меньшего размера — «красивее» выглядит.

Кабели ПВС и ШВВП.

ПВА ШВВП

Данные кабели изготавливаются только с многопроволочным медным ТПЖ сечением до 2,5 мм?.

Это связано с распространенным и даже закрепленным в нормативных документах названием этих кабелей — ПВС называют проводом, а ШВВП — шнуром.

ПВС может содержать от 2 до 5 изолированных жил, а ШВВП, как правило, содержит две жилы (но может быть и три).

Предназначены для подключения различных бытовых электроприборов, используемых в жилых и административных помещениях (холодильники, стиральные машины, светильники, настольные лампы и др. ), а также для подключения различного ручного электроинструмента (дрели, паяльники, садовые инструменты и др.).

Оболочки изоляционные изготавливаются из кабельных пластикатов ПВХ, что ограничивает диапазон температур окружающей среды для их эксплуатации от -25°С до +50°С.Несмотря на такие температурные значения, смело указанные всеми производителями, следует учитывать, что при отрицательных температурах пластик защитных кожухов «дубеет». Почему нельзя гнуть и укладывать ВВГ без предварительного прогрева в -15°С, а можно использовать удлинитель из ПВА или ШВВП — ведь мне его разматывать и наматывать!!! Извините, но я не понимаю!!!

Для правильного выбора между этими двумя типами имейте в виду, что ШВП бывает плоской и длиной более 1.5 м, склонна к скручиванию и запутыванию при частом разматывании и сматывании. ПВА круглый, менее запутанный, но тяжелее и занимает больше объема при той же длине, что и ШВП.

Поэтому, если мне нужно подключить паяльник, то я выберу ШВП (паяльник надо держать в руках и требует точной работы), а если речь идет об электродрели, то ПВА поставлю пятерку метров (удлинитель не понадобится и путаницы будет меньше). Хотя, если честно, все свои ручные электроинструменты я подключаю КГ-кабелем — провод даже на морозе остается гибким и более эластичным за счет резиновых защитных чехлов.

SIP кабели.

Аббревиатура СИП расшифровывается как самонесущий изолированный провод.

Предназначен для передачи электроэнергии по воздушным линиям и ответвлениям к домам и надворным постройкам. Изолированные жилы кабеля просто скручены и габаритная оболочка отсутствует.Это сделано для удобства монтажа и подключения. При подключении к однофазной сети, как правило, применяют провод, скрученный из двух изолированных токоведущих жил, а при подключении к трехфазной сети — из четырех. Наиболее распространен СИП сечением ТПЖ 16 мм?. Именно его следует использовать для ответвлений к своим домам и надворным постройкам.

ТПЖ представляет собой алюминиевую многопроволочную жилу, намотанную, как правило, на стальную несущую проволоку. Это позволяет использовать меньше опор и подвесок при монтаже и устраняет необходимость в дополнительных растяжках для подвешивания кабеля.

Изоляция жил — светостабилизированный сшитый полиэтилен, устойчивый к разрушительному воздействию ультрафиолетового излучения. Это достигается за счет введения в изоляционный материал специальных добавок и особого воздействия на пластик при изготовлении кабеля. В результате полимерные цепи материала сшиваются – образуются дополнительные поперечные связи. Все это в сочетании с черным цветом утеплителя обеспечивает очень высокую светостойкость.К тому же на проводах в зимнее время не образуется снег и гололед!!!

Минимальная температура прокладки кабеля без подогрева -20°С

Допустимый температурный режим эксплуатации от -50°С до +50°С.

Срок службы кабеля не менее 30 лет!!!

Для монтажа кабеля, а также для присоединения к ранее проложенным ВЛ подвода электроэнергии разработаны специальные хомуты и кронштейны.Если вы используете их, вам даже не придется резать кабель !!! Просто вставьте кабель в специальные пазы и затяните болты на зажимах. При этом монтажные зажимы надежно фиксируют кабель, а соединительные зажимы также протыкают изоляцию, обеспечивая надежный электрический контакт с ТПГ.

Разумеется, стоимость кабеля соответствует его свойствам, а также стоимости специальных хомутов и скоб. Но если вам необходимо решить задачи, соответствующие конструкции СИП, затраты не будут напрасными при выборе именно этого провода.

И в заключение хотелось бы добавить. Выбирая кабели и защитные устройства для подачи электроэнергии, делайте это максимально правильно, старайтесь получить максимально достоверную информацию по интересующим вас вопросам. Все разумные для вашего бюджета траты выльются в экономию!!! Будет пустой тратой времени приобрести именно не тот товар (и не важно, дорогой он или дешевый)!!!

Кабельной продукцией или кабельно-кабельной продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

Электромонтажная и кабельная продукция включает изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или с возможностью скручивания, поверх которых опять же, в зависимости от условий эксплуатации, надевается неметаллическая оболочка и защитный кожух может быть применен

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, намотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или несколько изолированных жил (жил), заключенных в неметаллическую или металлическую оболочку, поверх которых в зависимости от условий прокладки и эксплуатации может быть нанесен защитный кожух, в который может входить броня.

По виду изоляции силовых кабелей бывают:

кабели силовые с пластиковой изоляцией;
кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;

силовые кабели

с резиновой изоляцией и др.

Предн Значение кабелей и их классификация

Кабели в зависимости от материала передаваемой энергии, токопроводящих жил или информации делятся на две группы:

Волоконно-оптические кабели.
Кабели электрические с металлическими жилами.

Кабели с оптическими жилами чаще всего имеют дополнительные металлические токопроводящие жилы. Электрические кабели с металлическими жилами классифицируют по типу изоляции, величине напряжения, назначению и многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяются на:

кабели на напряжение 1..10 кВ;

Кабели

на напряжение 110..500 кВ;

кабели

на напряжение до 1 кВ;

Кабели

на напряжение 20. ..35 кВ.

Важнейшим элементом для всех видов шнуров, проводов, кабелей является экран, токопроводящая жила, наружные оболочки и оболочки.

Неизолированные провода не имеют изоляции. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные оболочки, экран могут отсутствовать.

Проводники изготовлены из алюминия или меди. В последние десять лет производители кабелей используют медь в качестве основы для их изготовления. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые и фасонные, негерметизированные.

Марка размера кабельной продукции — условное буквенно-цифровое обозначение, характеризующее, помимо марки, основные конструктивные и электрические параметры кабельной продукции: диаметр или сечение токопроводящих жил, количество жил (групп), волновое сопротивление напряжение и т.д.и достаточно, чтобы отличить этот продукт от другого.

Изделия кабельные — комплект изделий кабельных.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, применяемый для заполнения свободных зазоров в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из теплоизоляционного материала произвольного сечения, используемый в качестве наполнителя или для формирования полувоздушного изоляционного каркаса.

Прядь — элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих друг к другу и расположенных параллельно в одном ряду.

Кабельная обмотка — оболочка из лент, наложенных по винтовой спирали. Нити, провода или пряди.

Намотка кабеля внахлест — намотка кабеля, в которой каждый виток ленты закрывает часть соседнего витка той же ленты.

Стыковая кабельная обмотка — кабельная обмотка, в которой соприкасаются края соседних витков одной и той же ленты, нити, проволоки, жилы.

Зазор кабельной обмотки — кабельная обмотка, в которой имеется зазор менее ширины ленты между соседними витками той же ленты.

Открытая спиральная обмотка кабеля — обмотка, в которой имеется зазор, превышающий ширину ленты или диаметр нити (проволоки) между витками одной и той же ленты, нити или проволоки.

Оплетка кабельная — покрытие кабельного изделия из переплетенных нитей.

Жила кабеля — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), расположенная под оболочкой или экраном.

Жила токопроводящая — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криогенный проводник — проводник из криволинейного материала.

Сверхпроводящий сердечник — токопроводящий сердечник из сверхпроводящего материала.

Стабилизатор сверхпроводящего проводника — элемент из металла с высокой теплопроводностью, находящийся в непосредственном контакте со сверхпроводящим материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Жила коаксиальной пары — токопроводящий элемент пары коаксиального кабеля.

Прядь — заготовка, скрученная из проволоки.

Многожильный провод — токопроводящая жила, состоящая из двух или более скрученных проволок или жил.

Жила правильной скрутки — жила многопроволочная, скрученная из элементов одинакового диаметра, расположенных коаксиальными слоями чередующихся направлений, в поперечном сечении которых линии, соединяющие центры элементов каждого слоя, образуют правильную выпуклость полигон.

Жила неправильной скрутки — многопроволочная жила, скрученная из элементов различного диаметра. Расположены в коаксиальных линиях.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — скрученный сердечник, проволоки или пряди которого скручены в одном направлении без распределения по складкам.

Круглая жила — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным относительно поперечного сечения, представляет собой окружность с точностью до радиусов составляющих ее элементов.

Фасонный проводник — проводник, у которого поперечное сечение или поверхность, ограниченная описанным контуром относительно поперечного сечения, имеет форму. Отличие от круга.

Жила прямоугольная — жила фигурная в виде прямоугольника со скругленными углами.

Секторная жилка — фигурная жилка в виде сектора (сегмента) с закругленными углами.

Вена овальная — Профильная вена овальной формы.

Полая жила — трубчатая жила, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая сердцевина из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг жилы.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между жилами.

Разъемная жила — токонесущая жила, поперечное сечение которой разделено изоляцией на несколько частей с одинаковым потенциалом.

Токопроводящая жила — токопроводящая жила, промежутки между жилами которой заполнены герметизирующим компаундом.

Нить мишура — элемент токопроводящей жилы в виде гофрированной проволоки. Спирально нанесена нить из изоляционного материала.

Жилка мишура — токопроводящая сердцевина, скрученная из нитей мишуры.

Проводник изолированный — проводник, покрытый изоляцией.

Жила экранированная — изолированная жила, поверх которой расположен экран.

Магистральная жила — жила изолированная, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от функций основных жил.

Токопровод заземляющий — вспомогательный проводник, предназначенный для соединения не находящихся под напряжением металлических частей электротехнического устройства, к которому кабель или провод подключается в контур защитного заземления.

Жила управления — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токонесущей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся цветом изоляции от всех остальных жил шпагата и предназначенная для нахождения нужной жилы путем отсчета от нее.

Направляющая вена — изолированный сердечник. Отличается цветом изоляции от всех остальных жил шпагата и предназначен для определения направления, в котором следует вести отсчет для нахождения нужной жилы.

Сплошная изоляция — изоляция в виде сплошного диэлектрического слоя (пластмасса, резина и т.п.).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная пластмассовая изоляция.

Резиновая изоляция — изоляция из твердой резины.

Изоляция эмалевая — сплошная изоляция в виде пленки, образованной расплавом эмалевого лака или смолы.

Оксидная изоляция — сплошная изоляция в виде пленки оксидов, образующихся на поверхности проводника.

Изоляция порошковая прессованная — сплошная порошковая изоляция на основе неорганических соединений.

Минеральная изоляция — твердая изоляция из минерального порошка.

Фольгированная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из кабельных бумажных лент.

Изоляция бумажная пропитанная — изоляция многослойная из лент кабельной бумаги и электроизоляционного пропиточного компаунда.

Изоляция тощая пропитанная — изоляция бумажная пропитанная, свободная часть пропиточного состава которой частично или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Изоляция асбестовая — изоляция из асбестовых нитей.

Изоляция дельта-асбестовая — изоляция из слоя дельта-асбестового волокна и клеев и пропиточных составов без них с лакированной или нелакированной поверхностью.

Состав электроизоляционный пропиточный — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Изоляция градуированная — изоляция многослойная, электрические характеристики которой изменяются заданным образом от слоя к слою.

Поясная изоляция — изоляция, включенная в сердечник и наложенная на скрученные или нескрученные изолированные жилы.

Полувоздушная изоляция — изоляция, образованная комбинацией твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная комбинацией кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Изоляция бумажная объемная — изоляция воздушно-бумажная из пористой бумажной массы, нанесенная на токопроводящий сердечник коаксиальным слоем.

Кордовая и трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и намоткой из одной или нескольких лент.

Воздушно-пластиковая изоляция — полувоздушная изоляция, образованная комбинацией пластмассы и воздуха.

Шнур трубчатый пластмассовый — воздушно-пластическая изоляция, образованная корделем, наложенным на сердечник или внутренний проводник по винтовой спирали, и трубчатой или ленточной намоткой.

Пористая пластмассовая изоляция — воздушно-пластичная изоляция из пористой пластмассы, наносимая на жилу или внутренний проводник коаксиальным слоем.

Кордовая изоляция — воздушно-пластичная изоляция, образованная корделем, наложенным по винтовой спирали на внутреннюю жилу коаксиального кабеля.

Баллонная изоляция — воздушно-пластическая изоляция, образованная периодически сжимаемой трубкой с внутренним диаметром, большим диаметром из токопроводящего шлама или внутреннего проводника.

Изоляция шайбовая — воздушно-пластическая изоляция, образованная шайбами, расположенными через равные промежутки на внутреннем проводнике коаксиальной пары.

Элемент скрутки — конструктивный элемент кабельного изделия (проволока, жила, изолированная жила, группа, жгут), предназначенный для образования другого, более сложного, конструктивного элемента способа скрутки.

Группа — элемент скрутки в виде двух и более изолированных жил (проводник).

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Пара симметричная — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, жилы которой расположены коаксиально и разделены изоляцией.

Тройка — группа из трех изолированных жил, расположенных параллельно в один ряд или скрученных.

Четыре — группа, скрученная из четырех изолированных жил.

Звезда четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой по диагоналям квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечение четверки.

Двухпарная четверка — четверка, жилы которой образуют две симметричные пары с разным шагом скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Балка — элемент — состоящий из групп (пар, четверок и т.п.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пары, четверки и т.п.) и предназначенный для формирования основного пучка сердечника.

Основная балка — пучок, скрученный из элементарных жгутов и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенный соосно или по отношению к другим подобным элементам, которые в совокупности образуют скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), или над внутренней частью кабельного изделия с отношению к этому слою.

Усиленная группа — группа (пара, четверка), имеющая общую намотку лент из электроизоляционного материала.

Экранированная группа — группа (пара, четверка, луч) с общим экраном.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Группа поддержки — группа, предназначенная для выполнения функций, отличных от основных групп.

Счетная группа — группа, отличающаяся цветом изоляции хотя бы одной из жил из всех
от жил из всех остальных групп, веточка и предназначенная для нахождения из нее нужной группы.

Направляющая группа — группа, отличающаяся цветом изоляции хотя бы одной из жил от всех жил из всех остальных групп, шпагата и предназначенная для определения направления, в котором следует производить отсчет найти нужную группу.

Кабельный экран — элемент, изготовленный из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всей жилы или ее части, либо в виде разделительный слой различной конфигурации.

Оболочка кабеля — сплошная металлическая или неметаллическая трубка. Находится поверх сердечника и предназначен для защиты его от влаги и других внешних воздействий.

Металлопластиковая оболочка — оболочка кабеля в виде пластиковой трубки с тонким слоем металла внутри.

Оболочка арматурная — одно- или двухслойная намотка из металлических лент или проволок, наносимая на оболочку напорного троса для повышения его механической прочности.

Оболочка кабельная защитная — элемент, наносимый на изоляцию, экран, оболочку или армирующий покров кабельной продукции и предназначенный для дополнительной защиты от внешних воздействий.

Броня троса — часть защитного покрытия из металлических полос или одной или нескольких жил металлической проволоки, предназначенная для защиты от внешних механических и электрических воздействий и, в некоторых случаях, для поглощения растягивающих усилий.

Накладка троса — внутренняя часть защитного кожуха, накладываемая под броню с целью предохранения находящегося под ней элемента от коррозии и механических повреждений полосами или проволоками брони.

Наружная оболочка троса — наружная часть защитной оболочки троса, надеваемая поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Рукав защитный — сплошная прессованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным кожухом или наружной его частью.

Состав защитный пропиточный — состав для пропитки бумаги и волокнистых материалов, входящих в состав защитного покрытия кабеля.

Лента идентификационная — лента, расположенная под кожухом или защитным кожухом, на которую нанесены повторяющиеся обозначения изготовителя или другие идентифицирующие данные.

Обозначение нити — один шлам нескольких нитей, расположенных под изоляцией, оболочкой или защитным покрытием и их цвет, определяемый изготовителем.

Рулетка измерительная — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими номерами, по которым можно определить длину кабеля.

Токопроводящая проволока — немагнитная проволока, обычно полукруглого сечения, наносимая в виде открытой спиральной намотки поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе , для защиты изоляции кабеля и облегчения его скольжения при затягивании в трубопроводе.

Кабель многожильный — кабель, провод, шнур, в которых число жил более трех.

Кабель симметричный — кабель, состоящий из одной или нескольких симметричных пар, троек, четверок и т.п. групп.

Кабель коаксиальный — кабель, основными группами которого являются коаксиальные пары.

Трехжильный коаксиальный кабель
— кабель, состоящий из трех жил, расположенных коаксиально и разделенных изоляцией.

Плоский кабель — кабель или провод прямоугольного или аналогичного сечения, содержащий одну или несколько жил, расположенных параллельно в один или несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения разных функций и имеют разную конструкцию и параметры.

Кабель скрученный — кабель, в жиле которого изолированные жилы или группы образуют жгуты, а жгуты, в свою очередь, образуют сердечник.

Спиральный трос — трос, в виде упругой винтовой спирали.

Трос самонесущий — трос с несущим элементом, предназначенным для повышения его механической прочности, крепления и подвески.

Трос несущий — трос самонесущий, несущим элементом которого является стальной трос.

Трос несущий — трос или проволока, которые помимо своего основного назначения одновременно предназначены для подвешивания, натяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Трос герметизированный — трос, свободное пространство между конструктивными элементами которого заполнено герметизирующим компаундом с целью предотвращения проникновения влаги внутрь троса и его продольного перемещения.

Кабель экранированный — кабель или провод, у которых все или часть основных жил экранированы или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах с криогенными температурами.

Провод криопроводящий — кабель криогенный с криогенными жилами.

Кабель сверхпроводящий — кабель криогенный со сверхпроводящими жилами.

Кабель силовой — кабель для передачи электрической энергии токами промышленных частот.

Кабель вязкий — бумажная изоляция силового кабеля, пропитанная канифолью или аналогичным по вязкости изоляционным составом.

Некапельный кабель — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен двигаться.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель отдельно экранированный — силовой многожильный кабель, каждая жила которого имеет экран поверх изоляции.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет независимую оболочку.

Кабель избыточного давления — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемого нефтью или газом.Является частью утеплителя или является внешней средой по отношению к нему.

Кабель маслонаполненный — кабель с избыточным давлением, создаваемым маслом, входящим в состав пропитанной бумажной изоляции, и предусмотренной для компенсации температурных изменений объема масла.

Кабель маслонаполненный в трубопроводе — кабель маслонаполненный с раздельной газовой защитой, входящей в состав обедненной или предварительно пропитанной бумажной изоляции и предназначенный для компенсации изменения давления газа.

Кабель газонаполненный с внешним давлением — кабель с избыточным давлением, в котором изоляционный газ передается через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования

Кабель задержки

Радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласующий — кабель радиочастотный, волновое сопротивление которого изменяется плавно по длине или ступенчато.

Кабель задержки — кабель радиочастотный с искусственно замедленной скоростью передачи электромагнитной энергии.

Кабель радиочастотный полужесткий — кабель радиочастотный, сохраняющий изогнутое состояние после изгиба.

Кабель распределительный радиочастотный — кабель радиочастотный для телевизионной сети.

Кабель связи — кабель для передачи информационных сигналов токами различной частоты.

Кабель дальней связи — кабель связи для междугородних линий связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Кабель городской телефонный — кабель местной связи, предназначенный для абонентских и соединительных линий городских телефонных сетей.

Кабель станционный телефонный — кабель местной связи для прокладки в зданиях телефонных станций.

Кабель низкочастотный — кабель связи, по которому передаются сигналы в спектре тональных частот.

Кабель высокочастотный — кабель связи, по которому передаются сигналы в частотном спектре выше тональных.

Шнур телефонный — шнур связи для соединения телефонного аппарата с трубкой и с розеткой.

Кабель управления — кабель для цепей телемеханики, релейной защиты и автоматики.

Кабель контрольный — кабель для контроля и измерения цепей на расстоянии электрических и физических параметров.

Кабель сигнально-блокировочный — кабель для цепей сигнализации и блокировки.

Кабель геофизический — кабель несущий для контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств горных пород, проходимых при бурении и промыслово-геофизических исследованиях скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, информационных сигналов, контроля и управления гидроакустическим оборудованием.

Кабель термопарный — кабель для изготовления термопар и передачи от них термоЭДС.

Кабель нагревательный — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Проволока обмоточная — проволока для изготовления обмоток электрических устройств.

Провод эмалированный — провод обмоточный с эмалевой изоляцией.

Провод обмоточный ВЧ — провод обмоточный с токопроводящей жилой из изолированных проводов.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проводов, взаимное расположение которых периодически изменяется.

Провод монтажный — провод для распределительных электрических сетей низкого напряжения.

Токоподводящий провод — провод для выводов обмоток электрических машин.

Провод монтажный — провод для соединения электрических цепей в электротехнических, радиотехнических и др. устройствах.

Провод зажигания — провод для систем зажигания самолетов, автомобилей и т.п.двигатели.

Провод термоэлектродный — провод для присоединения выводов термопар к измерительным цепям.

Провод сопротивления — провод с сердечником из сплава нескольких металлов с высоким удельным электрическим сопротивлением.

Ленточная проволока — плоская однослойная проволока.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных жил.

Контактный провод — Неизолированный провод контактной сети электромобилей.

Провод полый — неизолированный трубчатый провод.

Проволока сталеалюминиевая — неизолированная проволока, состоящая из биметаллических сталеалюминиевых (возможно в сочетании с алюминием) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное количество жил — количество жил, указанное в марке кабельной продукции.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленных нормативным документом.

Номинальное сечение кабеля — сечение кабеля, рассчитанное исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, рассчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному обороту элемента скрутки, измеренное в направлении продольной оси троса.

Шаг гофры элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длинная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, прядей, жил, групп, жгутов), образующих скрутку.

Кратность шага крутки — отношение шага крутки крутки к диаметру окружности, описанной вокруг крутки.

Теоретическая кратность шага скрутки — отношение шага скрутки к диаметру многолетней окружности кабельного изделия.

Коэффициент крутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящей из однородных скрученных элементов, к диаметру скрученного элемента.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент крутки кабельного изделия — отношение длины элемента скрутки в витом кабельном изделии (или его заготовки) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление намотки — направление намотки, при котором ее витки спирали вверх в правом (левом) направлении.

Расчетное сечение проводника — площадь поперечного сечения проводника, рассчитанная исходя из его номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указанная в габаритах кабельного изделия.

Фактическое сечение проводника — площадь поперечного сечения проводника, определяемая измерениями.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным вокруг нее контуром.

Коэффициент растяжения ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплеточным материалом, к площади всей поверхности, на которую уложена оплетка.

Коэффициент гофрировки элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и т.п.) к длине его продольной оси.

Степень гофрировки элемента кабельной продукции — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельной продукции.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Проволока биметаллическая — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярной адгезии.

Проволока волнистая — проволока, которой путем обжатия придается лентовидная форма.

Раньше по проводам передавалось только 2 вида информации: сигнал для телевизоров (антенные кабели) и телефонные разговоры (телефонные кабели и провода). Сейчас информации, передаваемой по металлическим проводам, стало на порядок больше, чем даже 10 лет назад, что привело к появлению большого разнообразия кабелей для передачи информации.

Антенные кабели

На фото: кабель РК 75 для телевизионной антенны, цифрами обозначены 1 — медная жила, 2 — изоляция, 3 — фольгированный экран, 4 — медная оплётка, 5 — оболочка из ПВХ.

В настоящее время для телевизионных антенн чаще всего используются такие кабели: РГ-6, РГ-59, РГ-58 или российский вариант РК 75. Это коаксиальные кабели, хорошо передающие высокочастотные сигналы для ТВ и радио. Такой кабель состоит из центральной медной жилы сечением 1 мм 2 , окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, наружной жилы из медной оплётки и защитной поливинилхлоридной оболочки.

Кабели

RG имеют множество разновидностей, отличающихся некоторыми техническими характеристиками.

Компьютерные кабели (витая пара)

На фото: кабель для построения компьютерных сетей с витыми парами.

Кабель состоит из одной или нескольких пар проводов, скрученных попарно для улучшения передачи сигнала. Каждый провод заключен в изоляцию из ПВХ. Кабель может быть заключен во влагонепроницаемую оболочку. Витая пара имеет разрывную нить, что облегчает доступ к металлическим жилам.Кабели для компьютерных сетей бывают нескольких видов:

UTF незащищенный, без общего экрана на пары проводов;

FTP с экраном из алюминиевой фольги;

СТП с общим экраном из медной сетки и защитой каждой витой пары своим экраном;

S/FTP с общим экраном из фольги, каждая пара заключена в экран.

Кабели для компьютерных сетей могут иметь разное количество витых пар.Самый распространенный кабель для этих целей — CAT5e, который состоит из 4-х пар проводов разного цвета.

Телефонные кабели и провода

Существует 2 основных типа телефонных кабелей:

1. используется для прокладки линий к зданию;

2. Используется для подключения абонентов внутри здания.

ТППэп наиболее часто используемый соединительный кабель большого количества абонентов. Кабель состоит из проводов, скрученных попарно. Жилы из мягкой медной проволоки сечением 0.4 или 0,5 мм 2 покрыты полиэтиленовой изоляцией. Внешняя оболочка из того же материала или винила.

При необходимости применяют разновидности кабеля, армированные лентами или в которых внутреннее пространство заполнено гидрофобной прокладкой. Кабель ТПП можно прокладывать практически в любых условиях, под землей, в кабельных каналах или по воздуху.

На фото: двухжильный телефонный провод ТРВ.

TRV Одно- или двухпарный телефонный провод для внутренней прокладки.Это плоский провод с разделенными однопроволочными медными жилами сечением 0,4 и 0,5 мм 2 . Изоляция ПВХ. Провод можно использовать при температуре от -10 до +40°С, влажность не должна превышать 80% при температуре 30°С.

ТРП по своим характеристикам аналогичен ТРВ, но выполнен с полиэтиленовой изоляцией, благодаря чему лучше выдерживает воздействие окружающей среды и может прокладываться снаружи зданий.

Шнур ШТЛП для телефонных проводов повышенной гибкости с многопроволочными жилами.Изоляция жил выполнена из полиэтилена, которые сверху покрыты оболочкой из ПВХ. Количество жил 2 или 4, сечение от 0,08 до 0,12 мм 2 . Применяется для проводки линий внутри помещений и в телефонах.

Рппм Плоский провод с однопроволочными медными жилами с полиэтиленовой изоляцией и оболочкой. Есть провод в ПВХ оболочке. Количество жил 2, сечение 0,9 или 1,2 мм 2 . Применяется для прокладки телефонных линий на открытом воздухе, на подвесных столбах, в земле и вдоль стен зданий.Температурный диапазон эксплуатации от -60 до +60°С.

Специальные виды электрических кабелей и проводов

Если вы планируете эксплуатировать электросеть в условиях, сильно отличающихся от нормальных, необходимо использовать специальные кабели и провода.

RCGM Провод силовой монтажный одножильный гибкий повышенной термостойкости. Жила медная, многопроволочная, сечением 0,75 — 120 мм 2 . Изоляция из силиконовой резины, оболочка из стекловолокна, пропитанная термостойкой эмалью или лаком.

Провод

РКГМ рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Виброустойчивые, влагостойкие (до 100% при температуре +35°С), термостойкие (диапазон рабочих температур от -60 до +180°С). Провод защищен от вредного воздействия лаков, растворителей и грибковой росы. Идеальный проводник для помещений с высокими температурами (котельных), подходит для электроустановок в банях, саунах, печах.

ПНСВ Провод нагревательный одножильный, жила однопроволочная из вороненой или оцинкованной стали.Сечение проводника — 1,2; 1,4; 2 и 3 мм 2. Изоляция из ПВХ или полиэтилена. Номинальное напряжение до 380 В, частота — 50 Гц. Провод можно эксплуатировать в диапазоне температур от -50 до +80°С, не боится щелочей, можно погружать в воду. Используется как нагревательный элемент; в быту теплые полы делают из ПНСВ.

ВПП одножильный медный провод. Жила многопроволочная, заключена в полиэтиленовую изоляцию, оболочка также из полиэтилена или поливинилхлорида. Сечение жилы 1.2 — 25 мм 2. Номинальное напряжение 380 или 660 В, частота 50 Гц. Провод устойчив к изменениям давления. Диапазон рабочих температур от -40 до +80°С. Чаще всего его применяют для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель состоит из токопроводящей жилы, вдоль которой размещены дополнительные провода с последовательно соединенными светодиодами разного цвета. Диоды обычно располагаются на расстоянии 2 см друг от друга. Этот кабель можно использовать для создания световых решений для домашнего или сценического интерьера.

Существуют также электролюминесцентные провода, аналогичные светодиодным кабелям. С помощью таких проводов можно создавать светящиеся надписи, это более удобная альтернатива неоновым трубкам, так как кабель дешевле и не ограничен по длине.

Дополнительные статьи с полезной информацией

Без холодильника, телевизора и стиральной машины жизнь большинству современных людей сложна, но вот правила эксплуатации, благодаря которым можно сэкономить деньги и увеличить срок службы бытовой техники многие не задумываются.

Многие частные строители делают электропроводку в домах и квартирах самостоятельно. Выбор провода – это дилемма, которая возникает практически сразу, чтобы сделать правильный выбор нужно изучить основные свойства электрических проводов, используемых в быту.

9000V электрические проволоки 9000V 450 / 750V 9	AAC проводник
600 / 1000V PVC изолированный кабель	AAAC проводник
600 / 1000V XLPE изолированный кабель	ACSR проводник 17
15	1,8 / 3kV до 26 / 35KV Power Cable	OPGW
бронированного кабеля	ABC Кабель
7

Кабель пониженной пожароопасности ВВГнг-LS 1кВ 4×120 мн 3×120 мм 3×25 ВВГ кабель силовой

ВВГнг-LS 1×1,5 – 1кВ	ВВГнг-LS 1×2,5 – 1кВ	ВВГнг-LS 1×4,0 – 1кВ	ВВГнг-LS 1×6,0 – 1кВ	ВВГнг-LS 1×10 – 1кВ
ВВГнг-LS 1×16 – 1кВ	ВВГнг-LS 1×25 – 1кВ	ВВГнг-LS 1×35 – 1кВ	ВВГнг-LS 1×50 – 1кВ	ВВГнг-LS 1×70 – 1кВ
ВВГнг-LS 1×95 – 1кВ	ВВГнг-LS 1×120 – 1кВ	ВВГнг-LS 1×150 – 1кВ	ВВГнг-LS 1×185 – 1кВ	ВВГнг-LS 1×240 – 1кВ
ВВГнг-LS 2×1,5 – 1кВ	ВВГнг-LS 2×1,5+1×1,0 – 1кВ	ВВГнг-LS 2×1,5+1×1,5 – 1кВ	ВВГнг-LS 2×2,5 – 1кВ	ВВГнг-LS 2×2,5+1×1,5 – 1кВ
ВВГнг-LS 2×4,0 – 1кВ	ВВГнг-LS 2×4,0+1×2,5 – 1кВ	ВВГнг-LS 2×6,0 – 1кВ	ВВГнг-LS 2×6,0+1×2,5 – 1кВ	ВВГнг-LS 2×6,0+1×4,0 – 1кВ
ВВГнг-LS 2×10 – 1кВ	ВВГнг-LS 2×10+1×4,0 – 1кВ	ВВГнг-LS 2×10+1×6,0 – 1кВ	ВВГнг-LS 2×16 – 1кВ	ВВГнг-LS 2×16+1×6,0 – 1кВ
ВВГнг-LS 2×16+1×10 – 1кВ	ВВГнг-LS 2×25 – 1кВ	ВВГнг-LS 2×25+1×10 – 1кВ	ВВГнг-LS 2×25+1×16 – 1кВ	ВВГнг-LS 2×35 – 1кВ
ВВГнг-LS 2×35+1×16 – 1кВ	ВВГнг-LS 2×50 – 1кВ	ВВГнг-LS 2×50+1×16 – 1кВ	ВВГнг-LS 2×50+1×25 – 1кВ	ВВГнг-LS 2×70 – 1кВ *
ВВГнг-LS 2×70+1×25 – 1кВ	ВВГнг-LS 2×70+1×35 – 1кВ	ВВГнг-LS 2×95 – 1кВ *	ВВГнг-LS 2×95+1×35 – 1кВ	ВВГнг-LS 2×95+1×50 – 1кВ
ВВГнг-LS 2×120 – 1кВ *	ВВГнг-LS 2×120+1×35 – 1кВ	ВВГнг-LS 2×120+1×70 – 1кВ	ВВГнг-LS 2×150 – 1кВ *	ВВГнг-LS 2×150+1×50 – 1кВ
ВВГнг-LS 2×150+1×70 – 1кВ	ВВГнг-LS 2×185 – 1кВ *	ВВГнг-LS 2×185+1×50 – 1кВ	ВВГнг-LS 2×185+1×95 – 1кВ	ВВГнг-LS 2×240 – 1кВ *
ВВГнг-LS 2×240+1×70 – 1кВ	ВВГнг-LS 2×240+1×120 – 1кВ	ВВГнг-LS 3×1,5 – 1кВ	ВВГнг-LS 3×1,5+1×1,0 – 1кВ	ВВГнг-LS 3×1,5+1×1,5 – 1кВ
ВВГнг-LS 3×2,5 – 1кВ	ВВГнг-LS 3×2,5+1×1,5 – 1кВ	ВВГнг-LS 3×4,0 – 1кВ	ВВГнг-LS 3×4,0+1×2,5 – 1кВ	ВВГнг-LS 3×6,0 – 1кВ
ВВГнг-LS 3×6,0+1×2,5 – 1кВ	ВВГнг-LS 3×6,0+1×4,0 – 1кВ	ВВГнг-LS 3×10 – 1кВ	ВВГнг-LS 3×10+1×4,0 – 1кВ	ВВГнг-LS 3×10+1×6,0 – 1кВ
ВВГнг-LS 3×16 – 1кВ	ВВГнг-LS 3×16+1×6,0 – 1кВ	ВВГнг-LS 3×16+1×10 – 1кВ	ВВГнг-LS 3×25 – 1кВ	ВВГнг-LS 3×25+1×10 – 1кВ
ВВГнг-LS 3×25+1×16 – 1кВ	ВВГнг-LS 3×35 – 1кВ	ВВГнг-LS 3×35+1×16 – 1кВ	ВВГнг-LS 3×50 – 1кВ	ВВГнг-LS 3×50+1×16 – 1кВ
ВВГнг-LS 3×50+1×25 – 1кВ	ВВГнг-LS 3×70 – 1кВ	ВВГнг-LS 3×70+1×25 – 1кВ	ВВГнг-LS 3×70+1×35 – 1кВ	ВВГнг-LS 3×95 – 1кВ
ВВГнг-LS 3×95+1×35 – 1кВ	ВВГнг-LS 3×95+1×50 – 1кВ	ВВГнг-LS 3×120 – 1кВ	ВВГнг-LS 3×120+1×35 – 1кВ	ВВГнг-LS 3×120+1×70 – 1кВ
ВВГнг-LS 3×150 – 1кВ	ВВГнг-LS 3×150+1×50 – 1кВ	ВВГнг-LS 3×150+1×70 – 1кВ	ВВГнг-LS 3×185 – 1кВ	ВВГнг-LS 3×185+1×50 – 1кВ
ВВГнг-LS 3×185+1×95 – 1кВ	ВВГнг-LS 3×240 – 1кВ	ВВГнг-LS 3×240+1×70 – 1кВ	ВВГнг-LS 3×240+1×120 – 1кВ	ВВГнг-LS 4×1,5 – 1кВ
ВВГнг-LS 4×1,5+1×1,0 – 1кВ	ВВГнг-LS 4×1,5+1×1,5 – 1кВ	ВВГнг-LS 4×2,5 – 1кВ	ВВГнг-LS 4×2,5+1×1,5 – 1кВ	ВВГнг-LS 4×4,0 – 1кВ
ВВГнг-LS 4×4,0+1×2,5 – 1кВ	ВВГнг-LS 4×6,0 – 1кВ	ВВГнг-LS 4×6,0+1×2,5 – 1кВ	ВВГнг-LS 4×6,0+1×4,0 – 1кВ	ВВГнг-LS 4×10 – 1кВ
ВВГнг-LS 4×10+1×4,0 – 1кВ	ВВГнг-LS 4×10+1×6,0 – 1кВ	ВВГнг-LS 4×16 – 1кВ	ВВГнг-LS 4×16+1×6,0 – 1кВ	ВВГнг-LS 4×16+1×10 – 1кВ
ВВГнг-LS 4×25 – 1кВ	ВВГнг-LS 4×25+1×10 – 1кВ	ВВГнг-LS 4×25+1×16 – 1кВ	ВВГнг-LS 4×35 – 1кВ	ВВГнг-LS 4×50 – 1кВ
ВВГнг-LS 4×70 – 1кВ	ВВГнг-LS 4×95 – 1кВ	ВВГнг-LS 4×120 – 1кВ	ВВГнг-LS 4×150 – 1кВ	ВВГнг-LS 4×185 – 1кВ
ВВГнг-LS 4×240 – 1кВ	ВВГнг-LS 5×1,5 – 1кВ	ВВГнг-LS 5×2,5 – 1кВ	ВВГнг-LS 5×4,0 – 1кВ	ВВГнг-LS 5×6,0 – 1кВ
ВВГнг-LS 5×10 – 1кВ	ВВГнг-LS 5×16 – 1кВ	ВВГнг-LS 5×25 – 1кВ	ВВГнг-LS 5×35 – 1кВ	ВВГнг-LS 5×50 – 1кВ
ВВГнг-LS 5×70 – 1кВ	ВВГнг-LS 5×95 – 1кВ	ВВГнг-LS 5×120 – 1кВ	ВВГнг-LS 5×150 – 1кВ	ВВГнг-LS 5×185 – 1кВ
ВВГнг-LS 5×240 – 1кВ

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Описание кабеля ВВГнг

Электропроводка в квартире с использованием кабеля ВВГ

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Гибкие многожильные кабели – обзор марок

Силовой кабель ВВГнг-LS, провод — технические характеристики, конструкция жил, применение, эксплуатация

Краткая характеристика

Конструкция

Технические и эксплуатационные характеристики

Сфера применения

Кабель ВВГ-П — цены, прайс-лист 2021

Расшифровка условного обозначения ВВГ-П

Конструкция кабеля ВВГ-П

Условия эксплуатации ВВГ-П

Виды электрических кабелей ВВГ, NYM, КГ, ВББШв

ВВГ/АВВГ

0,6/1 кВ Ввг Ввгнг кабель, силовой кабель в оболочке из ПВХ

Максимальный ток в кабеле. Провод ВВГнг: технические характеристики

Кабель строительный

Область применения

Что это за продукт?

Аббревиатура

Чем отличается провод ВВГнг от ВВГ?

Типы проводов

Жилы

Форма

Сечение

Изолирующий кожух

Напряжение

Способность к изгибу

Температура

Описание провода ВВГнг 3х2,5

Технические характеристики на напряжение 0,66 кВ

Характеристики провода на напряжение 1 кВ

Применение

Заключение

Особенности конструкции Провода

Поперечное сечение

Дизайн

Где используется силовой провод ВВГ?

Где используется силовой провод ВВГнг?

Где используется силовой провод ВВГнг-LS?

Условия эксплуатации

Вывод

Провод ВВГ: цена

Характеристики и значение аббревиатуры ВВГнг

Кабель марки ВВГнг, что означает ЛС

Обзор и характеристики провода ВВГнг LS

Особенности

Основные характеристики

Расшифровка

Типы кабеля ВВГнг

Характеристика проводов ВВГнг LS

Кабель ВВГнг ЛС: цена

Круглый кабель. Какие бывают сечения проводов и кабелей? Выбор того, что имеет значение при покупке

Кабели питания

Разновидности кабеля ВВГ :

Провода

Информационные кабели

Телефонные кабели и провода

Специальные типы кабелей и проводов

Онлайн-калькулятор диаметра кабеля

Какой наружный диаметр кабеля:

Таблица диаметров кабеля:

Для скрытой проводки: характеристики

Для наружной установки

В помещениях с повышенной влажностью

Размеры и расчет сечения алюминия и меди

Выбор того, что будет иметь значение при покупке

Типы силовых кабелейОсновные определения кабельно-проводниковой продукции

Антенные кабели

Компьютерные кабели (витая пара)

Телефонные кабели и провода

Специальные виды электрических кабелей и проводов

Кабель пониженной пожароопасности ВВГнг-LS 1кВ 4×120 мн 3×120 мм 3×25 ВВГ кабель силовой

alexxlab

Вам также может понравиться

Батарейка как работает: как работает батарейка — Ни о какой безапелляционности в моих высказываниях не может быть и речи! — ЖЖ

Где анод и катод у светодиода: 3 способа определить плюс и минус

Сколько материков и частей света на земле и их названия: Части света. Названия и материки. Описание, географическое положение
