Электропроводки на лотках

Инструкция по заготовке и монтажу открытых беструбных электропроводок – ВСН 180-84

4.1. На лотках следует прокладывать провода сечением менее 120 мм2 и кабели сечением жил до 16 мм2. Допускается прокладывать провода и кабели больших сечений при совпадении их трасс с проводами и кабелями указанных выше сечений.

4.2. Лотки выпускается двух типов: перфорированные и сварные. Перфорированные лотки НЛ5 и НЛ10 (рис. 2) изготовляются соответственно шириной 50 и 100 мм1, сварные НЛ20 и НЛ40 (рис. 3) — соответственно шириной 200 и 400 мм.

Длина лотков 2; 2,5 и 3 м.

1 На одном конце лотков НЛ5, НЛ10 соединитель приварен.

Рис. 2. Перфорированные лотки НЛ5, НЛ10

Рис. 3. Сварные лотки НЛ20, НЛ40

1 — планка; 2 — борт

4.3. Лотки устанавливаются как в вертикальной, так и горизонтальной плоскостях вплотную к стенам и на сборных кабельных конструкциях (стойках, полках, подвесках), в состав которых входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями (рис. 4 — 10), а также на полках и конструкциях, изготовляемых в МЭЗ по чертежам (рис. 11 — 18).

4.4. Перфорированные лотки применяются для выполнения магистральных участков сети, стояков, мостиков, ответвлений и спусков от основных лотковых трасс при подводе кабелей и проводов к различного рода электроприемникам.

4.5. Расстояния между точками крепления лотков и между опорными конструкциями должны быть не более 2 м.

4.6. Допустимая удельная нагрузка на лотки при расстоянии между опорами 2000 мм составляет: для перфорированных лотков шириной прямой секции 50 мм — 50 Н/м, шириной 100 мм — 100 Н/м; для сварных лотков шириной 200 мм — 300 Н/м, шириной 400 мм — 600 Н/м. Кроме того, сварные лотки рассчитаны на дополнительную сосредоточенную нагрузку 800 Н, приложенную в середине пролета.

Рис. 4. Соединение прямых лотков

а — лотки НЛ5, НЛ10; б — лотки НЛ20, НЛ40

4.7. Соединения секций лотков всех типов должны выполняться с помощью стандартных резьбовых крепежных изделий (рис. 4).

4.8. Для обеспечения надежного электрического контакта в местах соединения элементов лотков устанавливают заземляющие шайбы острыми выступами непосредственно к окрашенной поверхности.

4.9. Соединения секций лотков в одной плоскости должны выполняться: прямых однотипных НЛ5 или НЛ10 — с помощью соединителей в виде швеллеров (рис. 4, а), НЛ20 или НЛ40 — путем ввода одной секции в другую на 135 мм и скрепления стандартными крепежными изделиями (рис. 4, б).

При изменении ширины трассы сварных лотков применяют переходные соединители НЛ-СП (рис. 5).

Рис. 5. Соединение лотков НЛ20 и НЛ40 с помощью соединителя переходного НЛ-СП

Рис. 6. Крепление лотка НЛ20 (НЛ40) с помощью подвески НЛ-ПВ и прижима НЛ-ПР

1 — прижим НЛ-ПР; 2 — подвеска НЛ-ПВ

Рис. 7. Соединение лотков НЛ20 (НЛ40) и НЛ10 (НЛ5)

Рис. 8. Поворот лотков магистрали в горизонтальной плоскости с помощью лотка углового НЛ-У45, НЛ-У95

Рис. 9. Поворот лотковой магистрали с помощью соединителей шарнирных НЛ-СШ в вертикальной плоскости

a — лотки НЛ20, НЛ40; б — лотки НЛ5, НЛ10

4.10. Для выполнения перехода трассы с одного уровня на другой под углом до 90º, а также для отвода проводников к отдельно стоящим электроприемникам применяют шарнирные соединители НЛ-СШ (рис. 9).

4.11. Поворот трассы лотков НЛ20 и НЛ40 в горизонтальной плоскости на угол до 90º выполняется с помощью переходных соединителей НЛ-СП, изогнутых по надрубам на необходимый угол и закрепляемых, на бортах прямых секции лотков (рис. 10, а). Поворот трассы лотков НЛ5, НЛ10 в горизонтальной плоскости выполняется с помощью шарнирного соединителя НЛ-СШ (рис. 10, б).

4.12. В случае если радиус поворота прокладываемого проводника превышает ширину лотка, на борта соединяемых под прямым углом секций устанавливают угловые секции НЛ-У45 — для радиуса поворота до 450 мм; НЛ-У95 — для радиуса поворота до 950 мм (рис. 8).

4.13. Повороты, ответвления, обходы выступов и препятствий, пересечения, переходы лотков с одной ширины на другую и с одной отметки на другую и т.д. должны выполняться с помощью специальных секций заводского изготовления (рис. 7 — 10) или изготовляемых в МЭЗ по типовым проектам (рис. 11 — 17).

Рис. 10. Поворот лотковой магистрали с помощью соединителей переходных НЛ-СП и соединителей шарнирных НЛ-СШ в горизонтальной плоскости

а — лотки НЛ20, НЛ40; б — лотки НЛ5, НЛ10

При невозможности установки навесных опорных конструкций лотки могут устанавливаться на стойках, закрепленных на полу помещения (рис. 18).

4.14. Крепление лотков НЛ20, НЛ40 к кабельным конструкциям должно выполняться с помощью прижимов НЛ-ПР (рис. 20 и 24). Крепление лотков НЛ5, НЛ10 на основаниях и полках должно выполняться с помощью стандартных резьбовых крепежных изделий (рис. 21).

4.15. Для крепления лотков к точкам, расположенным выше лотковой трассы, используется подвеска НЛ-ПВ (рис. 6, 19), которая устанавливается под прямой секцией перпендикулярно или под углом к бортам в зависимости от ширины секции. Затем с помощью стальной проволоки или троса, проходящих через середину прямой секции, подвеска соединяется с точкой крепления.

4.16. Лотки должны быть закреплены на поворотах, подъемах, спусках, пересечениях, ответвлениях, обходах выступов и препятствий и в местах соединения лотков разной ширины.

4.17. Опорные конструкции должны быть закреплены с помощью дюбелей-гвоздей и дюбелей-винтов, забиваемых строительно-монтажным пистолетом, а также с помощью обхватывающих и зажимных конструкций или сваркой.

Рис. 11. Обход выступов при горизонтальной прокладке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая горизонтальная; 3 — лоток НЛ10-П2

Рис. 12. Обход выступов при горизонтальной прокладке лотков НЛ20-П2 (НЛ20, НЛ40)

1 — конструкция кабельная; 2 — лоток НЛ20-П2; 3 — вставка прямая; 4 — прижим НЛ-ПР; 5 — вставка угловая

Рис. 13. Обход внешнего угла при горизонтальной установке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая; 3 — лоток НЛ10-П2

Рис. 14. Обход внутреннего угла при горизонтальной установке лотков НЛ10-П2 (НЛ5, НЛ10)

1 — конструкция кабельная; 2 — секция угловая горизонтальная; 3 — лоток НЛ10-П2

Рис. 15. Обход внешнего угла при горизонтальной прокладке лотков НЛ40-П2 (НЛ20, НЛ40)

1 — прижим НЛ-ПР; 2 — конструкция кабельная; 3 — лоток НЛ40-П2; 4 — лоток угловой НЛ-У45

Рис. 16. Прокладка лотков НЛ40-П2 (НЛ20, НЛ40) под перекрытием

1 — конструкция кабельная; 2 — прижим НЛ-ПР; 3 — лоток НЛ40-П2

Рис. 17. Горизонтальная установка лотков НЛ10-П2 (НЛ5, НЛ10) на расстоянии от стены

1 — лоток НЛ10-П2; 2 — конструкция

Рис. 18. Прокладка одного лотка НЛ40-П2 на стойках

1 — лоток НЛ40-П2; 2 — рама; 3 — прижим НЛ-ПР; 4 — стойка

Рис. 19. Крепление лотков НЛ20 (НЛ40) в пролетах с применением подвески НЛ-ПВ

1 — муфта натяжная К798; 2 — зажим тросовый К676; 3 — трос; 4 — обхватывающие конструкции; 5 — лоток; 6 — серьга К1016; 7 — подвеска НЛ-ПВ

Рис. 20. Крепление сварных лотков к конструкциям

а — горизонтальная прокладка; б — вертикальная прокладка; в — прокладка по поверхности параллельной несущей плоскости лотков;

1 — конструкция кабельная; 2 — прижим НЛ-ПР; 3 — лоток НЛ20-П2 (НЛ40-П2)

Рис. 21. Крепление перфорированных лотков НЛ10-П2 (НЛ5, НЛ10) к конструкциям (горизонтальная прокладка)

1 — кабельная конструкция; 2 — лоток НЛ10-П2

Рис. 22. Примеры крепления проводов и кабелей к лоткам

1 — лента К226 с кнопкой К227; 2 — полоска К404-К405, пряжка К407; 3 — полоска-пряжка К395-К398; 4 — скоба К252-К254; 5 — скоба К732-К740; 6 — скоба К142-К145; 7 — скоба К146п-К148п

Рис. 23. Схема технологической линии по заготовке проводов сечением 16 — 240 мм2

1 — домкраты кабельные; 2 — вертушка универсальная; 3 — механизм мерной резки; 4 — тележка-накопитель; 5 — стол-накопитель; 6 — механизм снятия изоляции; 7 — стойка; 8 — гидропресс; 9 — стол-накопитель для проводов

Рис. 24. Установка кабельных конструкций

1 — прижим для крепления лотка к полке; 2 — лоток НЛ20-П2; 3 — кабельная стойка; 4 — скоба для крепления стоек пристрелкой или приваркой; 5 — кабельная полка; 6 — ключ для крепления полок к стойкам

Рис. 25. Комплект механизмов и приспособлений для прокладки кабелей по лоткам

1 — привод универсальный монтажный; 2 — механизм тяговый; 3 — устройство, группирующее кабели; 4 — ролик линейный универсальный; 5 — захват канатный; 6 — захват кабельный; 7 — ролик угловой

Таблица 2

Способы прокладки проводов и кабелей на лотках

№ п/п	Способ прокладки	Коэффициент использования Ки > 0,7		Коэффициент использования Ки ≤ 0,7
		количество проводов и (или) кабелей	коэффициент снижения Ксн	количество проводов и (или) кабелей	коэффициент снижения Ксн
1		До 3	0,80	до 6	1,00
		4 — 6	0,70	7 — 8	0,90
		7 — 9	0,60	9 — 11	0,85
				12 — 15	0,70
				16 — 20	0,65
				21 и более	0,60
2		До 3	0,80	до 6	1,00
		4 — 6	0,70	7 — 8	0,90
		7 — 9	0,60	9 — 11	0,85
				12 — 15	0,70
				16 — 20	0,65
				21 и более	0,60
3		До 2	1,00	Введение коэффициентов снижения не требуется
		3 — 4	0,85
		5 — 8	0,80
		9 — 15	0,70
		16 и более способ прокладки не рекомендуется	0,65
4		Введение коэффициентов снижения не требуется		Введение коэффициентов снижения не требуется. Способ прокладки не рекомендуется
5		Однослойная прокладка см. поз. 3. Многослойная прокладка или пучками см. поз. 1 или 2
6		Однослойная прокладка см. поз. 4 Многослойная прокладка или пучками см. поз 1 или 2

Таблица 3

Монтаж электропроводок на лотках

Наименование операции	Содержание работ	Применяемые электромонтажные изделия		Применяемые инструменты, механизмы и приспособления		Примечания
		наименование	индекс
Первый этап работ
Сборка укрупненных блоков	Сборка блоков из прямых, угловых, тройниковых и крестовых секций. Маркировка блоков в соответствии с указаниями ППР						Операции выполняются в МЭЗ
Заготовка проводов и кабелей	Мерная резка проводов и кабелей. Снятие изоляции с проводов и кабелей. Скручивание, подрезка, сварка и контроль правильности соединения жил проводов до 6 мм, изолирование мест соединений и установка ответвительных сжимов	Сжим ответвительный	У731М, У733М, У734М, У739М, У859М, У870М — У872М		Механизм мерной резки; механизм снятия изоляции; сварочный аппарат; пробник для прозвонки		То же
Заготовка пучков проводов, прозвонка и маркировка	Заготовка пучков проводов.	Бирка маркировочная	У134, У153, У136		Пробник для прозвонки		Операции выполняются в МЭЗ
	Прозвонка и маркировка жил многожильных проводов и кабелей.	Оконцеватель	А671, У541
	Маркировка проводов, кабелей и пучков проводов и кабелей	Трубка ХВТ
Бухтование	Бухтование проводов, кабелей и пучков проводов и кабелей на вертушке; маркировка бухт и укладка их в контейнеры	Полоска	К404, К405		Вертушка; контейнер		То же
		Пряжка	К407
		Полоска-пряжка	К395 — К398
		Лента монтажная с кнопкой	К226, К227
		Бирка	У134, У153, У136
Разбивка трасс	Нанесение краской на строительные элементы отметок мест установки опорных конструкций						Операции выполняются на трассе
Подготовка трасс к прокладке лотков	Пробивка отверстий, гнезд, проемов, не выполненных в процессе строительства. Установка опорных конструкций	Пластмассовый дюбель Дюбель-гвоздь			Перфоратор, электросверлилка, ключ К1156		То же
Доставка укрупненных блоков и отдельных секций лотков и заготовок проводов и кабелей	Доставка в монтажную зону контейнеров с укрупненными блоками кассет, барабанов или бухт с проводами и кабелями. Развозка или разноска по трассе к месту их прокладки				Автомобиль-самопогрузчик, контейнер, вертушка		Операции выполняются на трассе
Второй этап работ
Установка опорных конструкций на проектной высоте	Установка и закрепление кабельных стоек на железобетонных колоннах и фермах с применением обхватывающих конструкций	Обхватывающие конструкции		Подъемные устройства для работы на высоте Сварочный аппарат		При заготовке в МЭЗ конструкций из монтажных профилей или блоков из кабельных стоек и полок (или монтажных профилей)
		Полухомут
		Шпильки	К122, К123
		Кабельные стойки	К1150 — К1154
	Установка и закрепление кабельных стоек на железобетонных колоннах, стенах и под перекрытиями пристрелкой с помощью скобы дюбелями	Кабельные стоики	К1150 — К1154
		Скоба	K 1157
		Профиль монтажный перфорированный	К235, К238
		Дюбель-гвоздь
		Дюбель-винт
		Пластмассовый дюбель	У656, У658, У678, У661, У663	Поршневой монтажный пистолет ПЦ52-1. Электрические и пневматические сверлилки с применением твердосплавного инструмента. Набор инструментов электромонтажника НЭ. Набор гаечных ключей
	Закрепление кабельных стоек к металлоконструкциям с помощью скобы сваркой	Кабельные стойки	К1150 — К1154	Сварочный аппарат
		Скоба	К1157
Установка опорных конструкций на полу	Установка стоек	Стойка Рама				Рис. 18
Установка тросовых растяжек	Установка и закрепление тросовых растяжек с помощью обхватывающих конструкций	Муфта натяжная	К798			Установка тросовых растяжек производится в случае невоз можности установки кабельных стоек. Расстояние между опорными конструкциями не должно превышать 2 м
		Зажим тросовый	К676
Установка кабельных полок	Установка и закрепление полок к кабельным стойкам	Полки	К1160 — К1163	Ключ К1156		В случае раздельной доставки на монтаж (рис. 24 )
Установка лотков на опорных конструкциях	Поднятие двух секций или блоков (несколько соединяемых секции) на опорные конструкции	Лотки перфорированные сварные	НЛ, НЛ5-П2 НЛ10-П2, НЛ20-П2, НЛ40-П2	Подъемные устройства для работы на высоте
	Соединение смежных секций и блоков между собой	Болты, винты		Набор инструментов электромонтажника НЭ, ИН-15 Набор гаечных ключей
		Лотки угловые	НЛ-У45, НЛ-У95			Рис. 8
		Соединители переходные	НЛ-СП			Рис. 10
		Соединители шарнирные	НЛ-СШ			Рис. 9
	Закрепление лотков к опорным конструкциям	Прижим	НЛ-ПР
	Операции повторить с последующими блоками
	Установка разделительной перегородки (уголок, лист) на сварных лотках	Уголок (лист)	К236			Для разделения потоков проводов или кабелей, совместная прокладка которых не допускается
Проверка непрерывности цепи заземления						Операция выполняется организациями
Прокладка проводов и кабелей	Прокладка проводов и кабелей: 1. С помощью комплекта механизмов и приспособлений (рис. 25 ): а) установить релейные и угловые ролики			Комплект механизмов и приспособлений типа КПП; линейные ролики РЛУ; угловые ролики; проволочный чулок; зажим; тяговый механизм		Работа производится согласно инструкции по эксплуатации приспособлений
	б) соединить концы кабелей (проводов) с канатом тягового механизма с помощью проволочного чулка; в) направить кабели с барабанов в группирующее устройство; г) раскатать кабели по роликам с помощью тягового механизма; д) переложить кабель (провод) с роликов на лоток; е) выправить кабель (провод)
	2. С помощью лебедки и раскатанных роликов различных конструкций			Лебедка монтажная ЛМ-1М, ЛМ-3,2; ролики ПС-50; раскаточные устройства
Закрепление проводов и кабелей	Закрепление к лоткам проводов, кабелей, пучков проводов и кабелей с соблюдением необходимых расстояний	Перфорированная лента	К226			Рис. 22
		Кнопка	К227
		Полоски	К404, К405
		Пряжка	К407
		Полоски-пряжки	К395 — К398
		Скоба однолапковая	К252 — К254
		Скоба двухлапковая	К732 — К740, К142 — К145, К146п — К148п

Примечание. В отдельных случаях лотки целесообразно крепить к опорным конструкциям из монтажных профилей или кабельных стоек и полок в МЭЗ или на монтажной площадке, а затем производить установку этой сборной конструкции на строительное основание.

4.18. Силовые, контрольные кабели и провода следует прокладывать на лотках однослойно, многослойно и пучками в соответствии с табл. 2.

4.19. Крепление отдельных проводов и кабелей на лотках, а также пучков к лоткам должно выполняться перфорированной лентой с кнопкой, полоской с пряжкой, скобами и т. п. (рис. 22).

4.20. Для прокладки на лотках провода и кабели должны быть заготовлены на технологических стендах (линиях) в МЭЗ и поступать в зону монтажа на инвентарных барабанах.

Пример технологической линии по заготовке проводов и кабелей приведен на рис. 23.

4.21. Последовательность операций по монтажу электропроводок на лотках приведена в табл. 3.

Электропроводки в коробках

основные виды и их особенности

Поэтому при выполнении монтажных работ нужно обеспечить ей высокую степень защиты. Для этих целей предназначен лоток для электропроводки. Он представлен несколькими основными видами, которые мы подробно рассмотрим в нашей статье.

Проволочные

Для открытого монтажа кабелей используются проволочные лотки. Они изготавливаются из оцинкованной стальной проволоки и имеют ряд эксплуатационных преимуществ:

• Небольшая масса.
• Высокая степень надежности и прочности.
• Обеспечение вентиляции кабелей.
• Свободный доступ к кабелю с целью проверки его состояния и выполнения ремонтных работ.

Также за такими лотками довольно просто ухаживать, поскольку внутри не скапливается пыль и грязь.

Перфорированные

Лотки металлические перфорированные имеют по всей длине небольшие отверстия одинакового диаметра. Они подходят для монтажа систем, напряжение которые достигает до 1000 Вт.

Перфорация сделана не просто так. Она выполняет практическую функцию. Благодаря ей вес конструкции значительно меньше. Также благодаря отверстиям внутри лотка циркулирует воздух, что препятствует перегреванию проводки.

Перфорированный лоток также имеет штампованные края. Благодаря этому его монтаж не займет много времени и он достаточно простой.

Неперфорированные

Неперфорированные лотки цельные, то есть они не имеют технических отверстий. В основу укладывается кабель, а затем закрывается крышкой.

Неперфорированные лотки имеют ряд преимуществ:

• Простота монтажа.
• Удобство эксплуатации.
• Высокий уровень безопасности.

В основном они применяются для укладки информационных проводов.

Лестничные

Лестничные лотки, представленные по ссылке https://ci.kiev.ua/lotki-lestnichnye/c303/, изготавливаются из оцинкованного металла. Их конструкция напоминает лестницу из-за наличия в ней поперечных перекладин, отсюда и пошло название.

Лестничные лотки удобны в эксплуатации. Они обеспечивают свободный доступ к кабелю для проведения его обслуживания и ремонтных работ.

Пластиковые

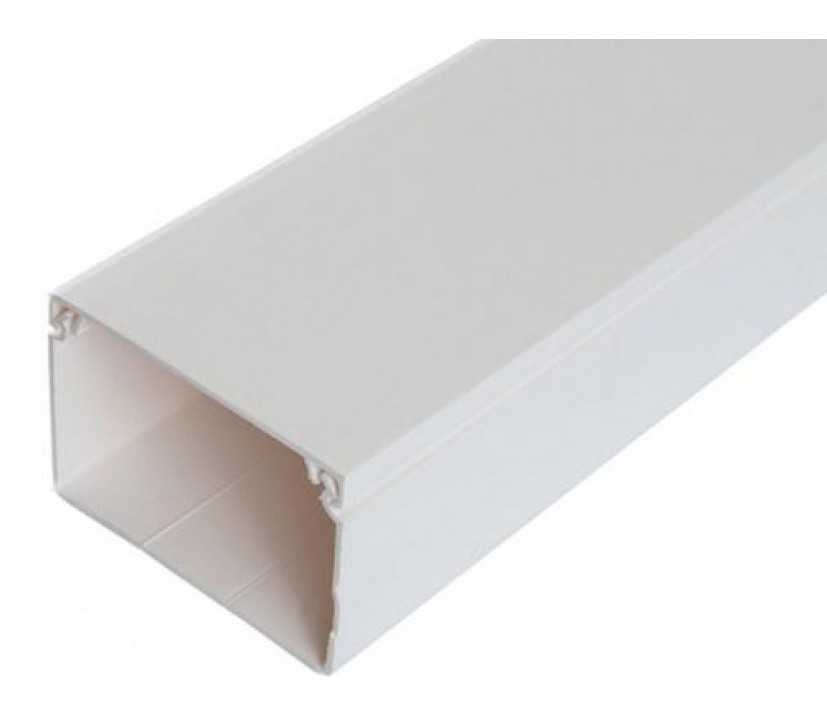

Пластиковые лотки получили широкое распространение. Конструкционно они представляют собой желоб с крышкой, которая надежно фиксируется на защелки. Изделия подходят для укладки проводки до 400 Вольт.

Лотки из ПВХ бывают разных видов. Например, плинтусные. Они позволяют выполнять монтаж проводки по низу комнаты. А вот карнизные предназначены для прокладки проводки под потолком.

Оборудование имеет множество преимуществ. К основным можно отнести такие:

• Доступная стоимость.
• Небольшой вес.
• Эстетичный внешний вид.
• Простое обслуживание.

Но есть и недостатки. Основной – ограниченный срок службы, особенно его сокращает воздействие высоких температур. Металлические конструкции прослужат значительно дольше. Также пластиковые лотки подходят только для внутренних работ. Снаружи они не применяются.

Кабельные лотки для производственных помещений и торговых залов

кабельные лотоки

Кабельными лотками называют длинный узкий короб, в который укладываются электрические провода и кабели. Они бывают металлические и пластиковые. Сфера их применения безгранична. Кабельные лотки используют в производственных цехах и офисах, в торговых залах и жилых помещениях, в больницах и детских садах. Они безопасны и удобны.

Металлические кабельные каналы чаще всего применяют для больших пучков кабелей. Различают сплошные кабельные лотки, перфорированные, проволочные и лотки лестничного типа.

Сплошные металлические кабельные лотки используют для кабельных шахт, для уличных трасс, а также для мест, куда имеют доступ посторонние люди. Они полностью защищают провода от воздействия влаги, пыли и других внешних факторов. Недостатком их является плохая продуваемость, это препятствует охлаждению проводов. Так же к ним затруднен доступ в случае повреждений.

сплошные кабельные лотки

Перфорированные лотки применяются для горизонтальных и вертикальных кабельных трасс. Они более легкие по весу по сравнению со сплошными лотками, хорошо вентилируются, но проводка подвержена воздействию внешних факторов.
Проволочные каналы используют для небольших кабельных шахт и проводов с небольшой нагрузкой. Такие лотки наиболее легкие по весу и самые проветриваемые. К их достоинствам можно отнести постоянный открытый доступ к проводам. Применение их возможно только в закрытых помещениях.

перфорированные кабельные лотки

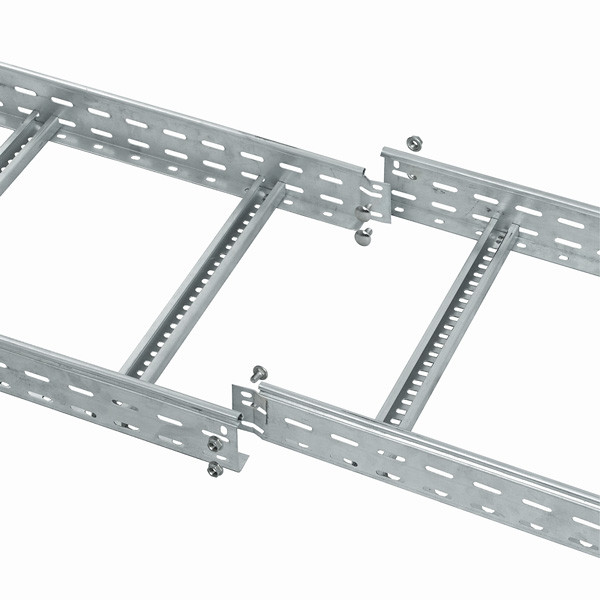

Лотки лестничного типа представляют собой металлическую конструкцию, которая внешне напоминает лестницу. Они предназначены для больших и тяжелых кабельных трасс с большой нагрузкой. Пучки проводов просто укладываются на лоток, следовательно, отлично проветриваются, всегда на виду, вопрос доступа к ним в случае замены даже не ставится.

кабельные лотки лестничного типалестничные кабельные лотки

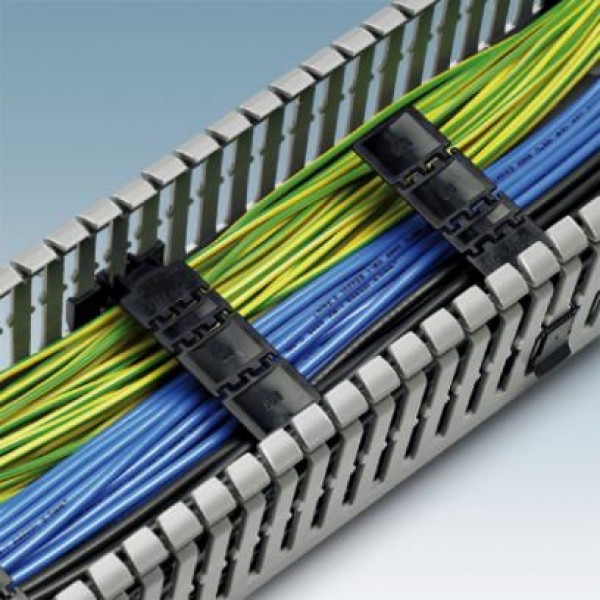

В один кабельный лоток можно укладывать провода и кабели разного назначения. Чтобы они не контактировали между собой, в некоторых моделях предусмотрена специальная перемычка, разделяющая лоток на две части.

Лоток с разделением на две части

кабельный лоток с разделением

Размер кабельного лотка подбирается в зависимости от количества проводов в месте его прокладки. В производственных помещениях и торговых залах, где всегда много проводов, используются лестничные лотки, которые выдерживают их вес. В жилых помещениях чаще всего используют пластиковые лотки.

Пластиковые лотки

пластиковые кабельные лотоки

Все виды кабельных каналов выполнены из негорючих материалов, их использование совершенно безопасно. Важно помнить, что для силовых кабелей, напряжение которых от 400 до 1000В, возможно использование только металлических лотков. Если напряжение составляет менее 400В возможно применение пластиковых лотков.
При прокладке кабельных трасс для монтажа лотков используются дополнительные материалы, такие как разветвители, углы, кронштейны. Такие приспособления помогают создавать трассы разной степени сложности.

разветвители и кронштейны кабельных лотков

Каждый вид лотков имеет достоинства и недостатки, выбор одного конкретного вида зависит от многих факторов: величина нагрузки, особенности монтажа и эксплуатации, климатические особенности данной местности и многие другие.

Оцените качество статьи:

Лотки кабельные перфорированные

Кабельные лотки – это специальные изделия для монтажа и прокладки кабельно-проводниковой продукции. В процессе их изготовления применяются только высококачественные материалы, а именно сталь с цинковым антикоррозийным покрытием. Главным предназначением кабельных лотков является монтаж силовых конструкций с выполнением такой функции, как защита от внешних механических и природных воздействий. Сегодня кабельные металлические лотки используются повсеместно. Существует несколько видов данных изделий, а именно: перфорирофанные, сплошные, проволочные и лестничные. Рассмотрим более подробно первый вид кабельного лотка, поскольку он является наиболее популярным и часто используемым.

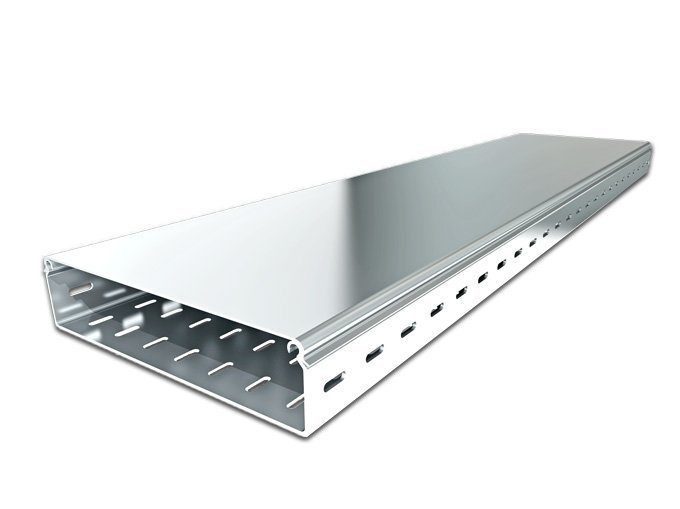

Перфорированный кабельный лоток

Главная функция данного типа изделия заключается как в защите кабельно-проводниковой продукции, так и в ее удержании в течение всего срока использования. Уровень защиты легко можно увеличить, используя различные крышки, пластины и т.п. Данная особенность позволяет эксплуатировать перфорированный кабельный лоток в условиях с повышенными рисками (например, высокая степень влажности в помещении).

Конструктивно изделие представляет собой металлическую прямоугольную емкость, элементы которой имеют перфорированную основу. Данная емкость именуется «каналом», в следствие чего лоток имеет другие названия: «кабель-канал» или «кабельный короб». Какое бы название не имел лоток, он остается самым популярным, надежным и высококачественным изделием для монтажа электропроводки в различных условиях.

Перфорированный кабельный канал (лоток) имеет два варианта установки: с крышкой и без крышки. В первом случае значительно сильно повышается уровень защиты кабелей и проводов от пагубного влияния внешних факторов. Иными словами, наличие крышки дает возможность использования кабель-канала в ситуациях разного уровня сложности. Кабельный перфорированный короб – это оптимальное решение для монтажа кабельных трасс с напряжением более 1000В.

Отличительная особенность конструкции перфорированных лотков – наличие перфорации по бокам в виде отверстий на протяжении всей длины конструкции. Данная черта коренным образом облегчает процесс монтажа кабельно-проводниковых изделий и самого резанного на части короба. Также конструктивной особенностью являются отверстия круглой формы, которые очень сильно улучшают процесс крепления кабелей. Суть перфорации как таковой заключается в предотвращении сильного перегрева (важнее: последующего воспламенения!) кабельной продукции, размещенной в лотке. Наличие оштампованных краев облегчает процесс соединения элементов конструкции.

Использование перфорированного кабель-канала полностью безопасно для человеческого здоровья еще и за счет того, что на поверхности крышек имеется заземление.

Кабельный короб с перфорацией бывает нескольких видов (по материалу изготовления): нержавеющая сталь, сталь горячей оцинковки, оцинкованная сталь.

Самый популярный тип – лоток из оцинкованной стали. Суть оцинковки заключается в том, что металлический элемент нагревается до определенной температуры и опускается в емкость с цинком в расплавленном состоянии. Данный процесс дает равномерное покрытие плотным слоем цинка, защищающего лоток от коррозии и увеличивающего продолжительность службы.

Оцинкованная сталь позволяет использовать лоток как для внутреннего монтажа, так и для внешнего. Перфорация существенным образом облегчает процесс осмотра кабельно-проводниковой продукции.

Каким образом осуществляется монтаж лотков?

Методы крепления кабель-каналов должны гарантировать надежность и прочность, ведь данные изделия испытывают колоссальную физическую нагрузку за счет большого числа монтируемых кабелей.

Существует три места установки: пол, потолок и стены.

Настенное крепление — наиболее распространенный метод, осуществляемый при помощи кабельных полок, которые монтируются непосредственно на стену. Также могут использоваться специальные стойки, которые гарантируют долгий срок эксплуатации и надежность. Кабельная стойка – это отличный способ осуществить монтаж сразу нескольких кабель-каналов параллельным образом для раздельной прокладки кабелей или проводов. При вертикальном прокладывании используются специальные скобы-кронштейны.

Кронштейны и полки отличаются следующими преимуществами: простая установка, высокий показатель несущей способности, надежность, прочность, универсальность.

Потолочный монтаж происходит с использованием стоек, кронштейнов, шпилек, перфорированных лент и др.

Одними из самых часто используемых способов монтажа являются потолочные стойки и перфорированная лента.

Кабельный лоток на потолочные стойки крепится при помощи потолочного кронштейна, который, в свою очередь, монтируется анкерными болтами или забивными анкерами. Такой способ монтажа дает возможность без труда осуществлять демонтаж конструкции. Расстояние между потолочными кронштейнами должно варьироваться в диапазоне от 1 до 1,5 м.

Использование перфоленты — самый дешевый способ, но область применения при этом ограничена из-за недостаточно большой жесткости. Крепится лента при помощи болтов, вворачиваемых в анкеры. Крепеж каналов к перфорированной ленте осуществляется при помощи винтов, гаек и шайб.

Применение специальных шпилек и монтажного профиля существенно облегчает установку, а также снижает стоимость всей конструкции. Минусом является ограниченная несущая способность. При помощи монтажа нескольких профилей появляется возможность создания нескольких каналов, располагающихся параллельно.

Напольный монтаж может происходить несколькими способами: стойки и кронштейны, монтажная стойка и профиль, скоба-кронштейн.

Торговая сеть «Планета Электрика» имеет в своем ассортименте большой выбор различных изделий для электромонтажа и прокладки кабеля, в число которого входят кабельные лотки различных видов. Приобрести необходимый товар Вы можете в торгово-выставочном зале «Планета Электрика» вашего города, а также совершив заказ на нашем сайте.

монтаж, цена, прайс, вес :: ЭЛРОСГРУПП

Кабельные лотки DKC

Компания «ЭлросГрупп» предлагает к продаже кабельные лотки ДКС — ведущего производителя кабеленесущих конструкций и электрощитового оборудования России и стран Европы. Предлагаемые к продаже лотки ДКС изготовлены из металла с применением наиболее современных технологий производства. В связи с этим изделия компании ДКС отличаются высоким качеством, великолепной надежностью, а также полностью предохраняют кабель от внешних воздействий.

В ассортименте компании «ЭлросГрупп» представлены следующие кабельные лотки ДКС:

• листовые лотки «S5 Combitech» — несущие системы для монтажа открытой проводки в помещениях промышленного, подсобного назначения, любых других помещениях большой площади. Система обеспечивает надежную защиту кабеля (степень IP 44), а также поддерживает его в необходимом положении;
• проволочные лотки «F5 Combitech» — несущие системы для кабелей, отличающиеся удельным низким весом, экономичностью и упрощенному процессу монтажа. При этом конструкции отвечают самым высоким европейским стандартам безопасности, а также имеют повышенную прочность;
• системы огнестойких проходок – несущие системы для обеспечения защиты от распространения огня в пределах кабельных трасс. Материалы, из которых изготовлены системы, полностью исключают возможность проникновения огня в помещение в случае возгорания кабеля, а надежная герметизация проходок обеспечивает полную дымонепроницаемость;
• лестничные лотки «L5 Combitech» — несущие системы для открытой прокладки кабелей, изолированных проводов в помещениях промышленного и гражданского назначения, выполнения открытой электропроводки. Изделия обеспечивают качественный и быстрый монтаж, отвечают высоким требованиям к надежности и безопасности конструкции;
• метизы «M5 Combitech» — комплексное решение от компании ДКС по решению вопроса монтажа кабеленесущих систем. Здесь представлен большой спектр металлических изделий, которые позволяют выполнить монтажные работы быстро и качественно, а также осуществлять монтаж не только на стандартные основания, но и на специфические и особенно твердые.

Кабельные лотки ДКС – это наиболее верное решение для монтажа кабельных трасс, электропроводок в зданиях и помещениях любого назначения. Производитель гарантирует надежность своей продукции, а комплексность и системность решений позволяет осуществлять работы быстро и максимально эффективно.

Кабельные ДКС лотки традиционно считаются одними из самых надежных и удобных средств для прокладки электропроводки. Их подбор осуществляется с учетом трех основных критериев:

• Геометрии, типового плана сооружения
• Качества и количества прокладываемого на объекте кабеля
• Условий окружающей среды, определяющих долговечность системы.

Рассматривая эти аспекты подробнее, можно отметить, что по «метеоустойчивости» инструменты для прокладки электропроводки делятся на несколько видов. Так, лоток перфорированный ДКС или цельный гарантирует безопасность комплекса, его защиту от несанкционированного доступа извне, воздействия как механического, так и атмосферного. В соответствии с правилами, лоток DKS такого типа должен обязательно монтироваться на высоте от 2,5 м – с учетом показателей уровня IP.

Лоток металлический DKS – стена, защищающая от ветра, снега, повышенной влажности, ливней. С коррозией лоток перфорированный DKS борется с помощью специального оцинковочного покрытия, которым обеспечивают изделие по методу Сендземира.

2 категория обзора предполагает тщательное изучение лотков в соответствии с их типовыми характеристиками. Различают неперфорированный лоток ДКС и перфорированный, лоток проволочный ДКС и лестничный, которые создают магистрали для защиты кабельной системы. Варьируются лотки и в зависимости от размера комплекса. Они позволяют проложить один провод или их пучок с тем или иным диаметром, при условии создания нескольких кабельных слоев или в отсутствии этого технологического решения. Так, ДКС металлический лоток подбирается с показателем заполнения пространства не более 50% для удобства дальнейшей эксплуатации системы.

Кабельный лоток ДКС призван гарантировать отсутствие чрезмерного изгиба кабелей. Его внутренней площади должно хватать для того, чтобы радиус изгиба был как минимум в 6-8 раз больше, нежели размер самого толстого провода в повиве. Характеризуются лотки кабельные DKS и степенью прочности, которая определяется после прокладки кабелей. В ряде тестов данные электротехнические средства проверяются на способность выдерживать механические нагрузки, — в том числе человеческий вес (в обозначенных условиях эксплуатации).

Наконец, монтаж лотков ДКС выполняется с учетом основных инженерных решений, конструкции здания. Лоток металлический перфорированный ДКС может сопровождаться системой из нескольких аксессуаров, сборка которой в бытовых условиях по стандартам продукции запрещена, или из множества элементов, подбираемых в зависимости от сложности пути прокладки. На любом из участков востребованным может оказаться лоток проволочный ДКС, цена которого остается привлекательной для потребителей, или иной тип устройства с монтажными коробками.

Особое значение имеет также определение приоритетности задач – будь-то упрощение и обеспечение доступа к каждому сегменту комплекса или непосредственно прокладка кабеля. В зависимости от этого подбирается узкий лоток ДКС (прайс прилагается) с высокими краями или, напротив, широкий образец с низкими бортиками для длинных рядов или множественных изгибов соответственно.

Отдельно следует отметить надежность и эксплуатационные характеристики системы консолей. Так, лоток ДКС, вес которого, — невелик, формирует сети с большим количеством соединительных элементов. В отличие от него, сверхпрочная модель – позволяет свести к минимуму количество используемых консолей. Как правило, ДКС лоток лестничный и иные виды оборудования требуют применения стеновых, потолочных, крепежных комплексов.

Покупать лотки имеет смысл в случае организации кабеленесущей системы внутри гражданских и торговых, развлекательных и офисных площадок, а также при прокладке на открытом воздухе. Они гарантируют ее надежность, безопасность, простоту дальнейшей модернизации, привлекательный внешний вид (особой популярностью пользуются дизайнерские решения в стиле хай-тек). А в графе «цена, лоток ДКС» неизменно фигурируют привлекательные для рядовых потребителей и владельцев производств цифры.

Металлические кабельные лотки — Patinum electric

Содержание:

Кабельные линии в зданиях и сооружениях энергетического, промышленного, складского, коммерческого и гражданского назначения (торгово-развлекательные центры, спортивные объекты, вокзалы и другое) необходимо прокладывать, используя специальные защитные конструкции, например — металлический лоток для кабеля (глава 2. 3 Правил устройства электроустановок ПУЭ-6 издания). Лоточные системы упрощают монтаж электросетей, защищают кабельные трассы от механического воздействия, а также выдерживают контакт с открытым огнем от 30 до 90 минут, что обеспечит работу эвакуационного оповещения, автоматического пожаротушения, вытяжек и освещения.

Неперфорированный и перфорированный лоток

Листовые металлические кабельные лотки применяются для прокладки как нескольких кабелей, так и целых систем сигнальной и силовой проводки. Они подходят для монтажа подвесным способом на потолок, установки на стены, а также создания напольных конструкции.
На сайте можно купить оцинкованные лотки для электропроводки:

• лоток металлический перфорированный. П-образный стальной профиль перфорируют штампованием, благодаря чему он легче цельнометаллического, при этом вентилируемый, жестче на изгиб и кручение. Система проста в монтаже: имеет отверстия в местах крепления и фирменное соединение.
• лоток металлический неперфорированный (сплошной). Его преимущество — надежная защита проводов от внешнего воздействия. При пожаре проводка лишена контакта с окружающей средой, и даже в случае длительного воздействия огня и плавления изоляции содержимое остается внутри. При установке цельнолистовых вариантов используют существующие отверстия для крепежа, а при необходимости, их можно проделать самостоятельно.

В каталогах интернет-магазина представлены лотк производства компании ДКС и ИЕК, а также системные и монтажные аксессуары к ним: крышки, держатели, углы, ответвители и другое.

Использование крышек для обоих видов изделий позволит повысить их огнестойкость, уменьшить попадание пыли и влаги, защитить содержимое от стороннего вмешательства, а также придать всей конструкции эстетический вид.

Можно подобрать следующие типоразмеры продукции: с шириной основания от 50 мм до 600 мм, высотой боковых стенок от 30 мм до 100 мм, и длиной 2000-3000-6000 мм.

Лестничные лотки для кабеля

Кабельные лотки лестничного типа — система из оцинкованной стали в форме лестницы для прокладки большого количества проводов, кабелей большого сечения, а также на пролетах от 3 до 6 метров. Обилие размеров и аксессуаров позволяет легко монтировать трассу для электропроводки в любой плоскости за короткое время.

Во время установки лестничных лотков нельзя превышать максимально допустимую нагрузку на конструкцию.

Металлические проволочные лотки

Сетчатые кабельные системы позволяют провести работы даже в сложных условиях, и подходят для:

• монтажа кабельных трасс сложной геометрии;
• прокладки электропроводки под фальшпотолком;
• создания максимально легкой конструкции.

Устанавливать проволочные лотки для кабеля проще, чем лестничные или п-образные листовые. При формировании разветвлений и подрезании частей из проволоки необходимо избегать образования острых элементов, способных повредить изоляционное покрытие проводки.

В зависимости от условий монтажа рекомендуется выбирать следующие варианты исполнения проволочных лотков:

• оцинкованные модели — для внутренних работ;
• варианты из нержавеющей стали — для эксплуатации в агрессивных средах;
• гальванизированное покрытие нержавейки — для наружного применения.

Кабельные металлические лотки ДКС Украины

В интернет магазине ptukr.com можно купить металлические лотки для кабеля ДКС с доставкой по всей Украине. На сайте доступны к заказу три серии этого производителя:

• «S5 Combitech» — листовые перфорированные и перфорированные.
• «L5 Combitech» — лестничные.
• «F5 Combitech» — проволочного типа.

Лоточные системы ДКС отличаются высоким качеством продукции по конкурентоспособной цене, а также обилием типоразмеров, широким ассортиментом комплектующих, и привлекательным внешним видом.

Специалисты Компании Платинум также помогут подобрать и заказать все сопутствующие аксессуары: монтажные консоли, углы, ответвители, крышки и другие элементы, которые гарантируют качественный монтаж и длительный срок эксплуатации всей конструкции.

Приезжайте в гости

Мы всегда придерживаемся принципа открытость и честность, приезжайте в гости 🙂 мы покажем офис, склад и производство. Как добраться до нас смотрите тут  👈

Instagram и Facebook

Заходите и подписывайтесь на официальные каналы в instagram и facebook Вас ждет интересный контент

Какой кабельный лоток нужен вашей машине?

У большинства из нас есть поразительное количество спутанных кабелей и разъемов на столах, под ними и за ними. Умножьте это на сотню или даже тысячу, и вы получите лучшее представление о кабелях и проводке, которыми необходимо управлять для оборудования на всем производственном предприятии.

Провода и кабели можно найти по всему производственному предприятию. Они являются источником жизни всего энергетического оборудования и должны помещаться в ограниченном пространстве, достигать больших расстояний и при этом умудряться не мешать повседневным операциям на полу.Ответ на весь этот кабельный хаос? Кабельные лотки.

Кабельные лотки представляют собой механическую систему поддержки, которая может поддерживать электрические кабели, используемые для распределения электроэнергии, управления и связи. Они являются идеальным решением для прокладки большого количества силовых кабелей или кабелей передачи данных над или под полом. Кабельные лотки бывают всех форм и размеров и в соответствии с некоторыми правилами требуют различных аксессуаров, таких как боковины или крышки. Они могут быть изготовлены из стали, алюминия или пластика, армированного волокном. Понимание того, какие кабели вы будете устанавливать и как далеко они протянуты, важно при изучении различных типов кабельных лотков для вашей машины или объекта заказчика.

Типы кабельных лотков

Лестница

Лотки лестничного типа

используются примерно в 75 процентах систем электропроводки кабельных лотков. Это преобладающий тип кабельных лотков из-за его множества желаемых характеристик. Без крышек он обеспечивает максимальный свободный поток воздуха по кабелям. Это позволяет теплу, выделяемому в жилах кабеля, эффективно рассеиваться. Ступени лестничного кабельного лотка обеспечивают удобные анкерные крепления для крепления кабелей в негоризонтальных участках кабельного лотка.Лестничные кабельные лотки обычно используются в приложениях с промежуточными и длинными пролетами.

Сплошное дно

Обеспечивает невентилируемую непрерывную поддержку для тонких кабелей. Кабельный лоток со сплошным дном обычно используется для электрических или телекоммуникационных приложений с минимальным выделением тепла с короткими или промежуточными пролетами. Некоторые инженеры и дизайнеры выбирают кабельные лотки со сплошным дном, обычно вместе с крышками, полагая, что все электрические цепи должны быть полностью закрыты металлом для защиты.

Корыто

Обычно используется для умеренного тепловыделения с короткими и средними пролетами опор. Этот тип лотка обеспечивает умеренную вентиляцию и дополнительную частоту поддержки кабеля, при этом нижняя конфигурация обеспечивает поддержку кабеля обычно через каждые 4 дюйма.

Канал

Используется для установок с ограниченным количеством кабельных лотков, когда использование кабелепровода нежелательно. Обеспечивает экономичную поддержку кабельных вводов и ответвлений кабелей от системы магистральных кабельных лотков.Частота поддержки с короткими и средними интервалами поддержки.

Проволочная сетка

Обычно используется для телекоммуникационных и оптоволоконных приложений и устанавливается на короткие опорные пролеты. Считается адаптируемой в полевых условиях системой поддержки, в первую очередь для низковольтной проводки.

Одинарный рельс

Обеспечивает самую быструю установку системы и максимальную свободу для ввода и вывода кабелей из системы лотков. Обычно используется для прокладки низковольтных и силовых кабелей, где важными факторами являются боковое заполнение и скорость монтажа.Однорельсовые лотки могут быть одноподвесными или настенными системами в один или несколько ярусов.

Чтобы быть полезными, электрические кабели должны проходить из одного места в другое. Распределение является необходимой фазой конфигурации энергосистемы. Кабельные лотки предназначены для решения проблемы распределения электрических кабелей вокруг автоматики и внутри производственного объекта.

 При рассмотрении конфигураций кабелей в кабельных лотках важно учитывать номинальные характеристики кабеля, проходящего через кабельные лотки.Понимание температуры окружающей среды и номинального напряжения оболочки кабеля имеет решающее значение. Кроме того, изучите варианты заземления и нормативные стандарты для заземления. Для получения более подробной информации о приложении см. применимые стандарты кодов.

OEM кабельные решения TPC

Горизонтальный Ethernet-кабель HY-TREX® Industrial CAT6A

TPC предназначен для прокладки в условиях статического или динамического изгиба, скручивания или кручения, а также для использования вне помещений. Он имеет номинальное напряжение 600 вольт, диапазон рабочих температур от -40°C до 80°C и устойчив как к солнечному свету, так и к маслам.Идеально подходит для широкого спектра приложений, обеспечивающих надежную связь Cat6A Ethernet.

Кабели и заземляющие хомуты

HY-TREX® могут выдерживать широкий спектр статических нагрузок и изгибов, а также доказали свою эффективность при воздействии масел, экстремальных температур и механических воздействий, экономя производственное время. Имея в наличии полный набор опций и обширный складской запас, мы можем легко нарезать изделия нестандартной длины и отгружать их прямо со склада.

Свяжитесь с нами сегодня и узнайте, как мы можем решить ваши проблемы с кабелями!

Алюминиевый кабельный лоток — промышленные электрические кабельные лотки

Сэкономьте на общих затратах на установку благодаря системе вентилируемых каналов Snap Track V2.

Лоток канала Snap Track

, для установки которого требуется меньше опор и трудозатрат, позволяет сократить общие затраты на установку.

Snap Track, инновационный вентилируемый кабельный лоток канального типа от TechLine Mfg., сертифицированный UL продукт с запатентованной сборкой с нажимными штифтами и является отличным выбором для поддержки электрических кабелей и кабелей анализаторов, а также труб на промышленных предприятиях, в коммерческих целях. здания, предприятия по производству продуктов питания и напитков и другие приложения. Являясь менее дорогой альтернативой кабелепроводу, более надежной альтернативой проволочной корзине и превосходящей обычный лоток, Snap Track экономит трудозатраты и снижает общие затраты на установку.Канал Snap Track доступен шириной 2 дюйма, 4 дюйма и 6 дюймов.

Особенности и преимущества:

• Быстрая и простая установка, экономия труда
• Уникальная запатентованная нажимная штифтовая сборка требует меньше времени для установки без использования инструментов
• Для больших пролетов требуется меньшее количество опор, что увеличивает экономию средств
• Большой выбор фитингов снижает трудозатраты в полевых условиях
• Обеспечивает гибкость для будущих прокладок кабелей и изменений маршрута
• Морской алюминий 6063-T6, классифицированный UL, прочный, легкий и устойчивый к коррозии
• Расположение отверстий позволяет легко выводить кабель
• Большие запасы готовы к отправке
• Оценка дизайна продукта (PDA), выполненная ABS

В 2021 году компания TechLine Mfg. выпустила Snap Track V2, который включает в себя более гибкую схему расположения отверстий и привел к уменьшению веса канала при сохранении аналогичной впечатляющей грузоподъемности. Snap Track V2, как и классический Snap Track, изготовлен из экструдированного морского алюминия 6063-T6. Snap Track V2 полностью взаимозаменяем с классическим Snap Track.

Канал Snap Track

доступен шириной 2 дюйма, 4 дюйма и 6 дюймов.

MSCA* W DL

Соединители с защелкой

Компания Techline Mfg. предлагает множество соединителей и фитингов с защелкивающимися направляющими, упрощающих установку. Стандартный соединитель имеет длину 16 дюймов, ширину 2 дюйма, 4 дюйма и 6 дюймов и включает в себя:

• 4 запатентованных нажимных штифта для надежного крепления
• Круглое отверстие 9/16”
• Отверстия с прорезями 0,312 x 1,25 дюйма

Примечание. Фитинги также можно использовать для компенсаторов.

Типичные для рынка фитинги Snap Track см. здесь.

Для получения информации о специальных фитингах Snap Track нажмите здесь.

Нажмите здесь, чтобы просмотреть все листы для сращивания

Ш Г Д Вес

Сращивание каналов
СТКС-2-2-АЛ	2 дюйма	2 дюйма	16 дюймов	1 фунт
СТКС-4-2-АЛ	4 дюйма	2 дюйма	16 дюймов	1 фунт.
СТКС-6-2-АЛ	6 дюймов	2 дюйма	16 дюймов	2 фунта.

Ресурсы:

Ссылка для загрузки данных

Ссылка на форматные листы

Ссылка на файлы моделирования

Ссылка на технические документы

Ссылка на информацию о тепловом расширении

Кабельные лотки — обзор

Заземление оборудования

Как правило, все крышки, кабелепроводы, кабельные лотки и другие непроводящие ток металлические части электрических систем должны быть заземлены в соответствии со статьей 250 NEC.Есть исключения из этого общего правила, и их следует проверять.

Необходимо соблюдать осторожность, чтобы целостность системы заземления не была нарушена. Заземляющие проводники и те, которые обеспечивают соединение между частями, не должны прокладываться через коммутационное устройство, которое тем самым создает возможность нарушения непрерывности системы.

Из этого правила также существует исключение. Если используется автоматический выключатель, одновременно разрывающий все токоведущие проводники при размыкании заземлителя, то это допускается.Электромонтеру необходимо дальнейшее изучение требований к заземлению.

Я имел уникальное «удовольствие» столкнуться с ситуацией, когда статья 250 кодекса не была соблюдена. Показательный случай произошел в Японии.

Дополнительная новая проводка для системы межофисной связи устанавливалась в подвесном потолке, в котором была существующая проводка для освещения и питания. Пространство для ползания в потолке составляло примерно 2,5 фута, а сам потолок был способен выдержать вес человека.Подвесной потолок находился примерно в 12 футах от палубы, и для входа в него требовалась 10-футовая стремянка.

Работа велась планомерно в течение нескольких часов. Проводка была проведена в точке на потолке, где опорная балка препятствовала проходу в другую часть комнаты, где должна была быть завершена проводка. Между балкой и подвесным потолком было пространство примерно от 2 до 3 дюймов, через которое мог пройти провод. Нужно было спуститься с потолка и передвинуть лестницу на другую сторону балки.

Сразу после того, как я вошел в потолок по другую сторону луча, планеты и все звезды на небе закружились в моей голове, и я на короткое время потерял сознание. Придя в сознание, я обнаружил свою голову у отверстия в потолке. Пот обильно струился по моему телу. Насколько я помню, я не знал, что произошло, и потребовалось несколько секунд, чтобы осознать мою ситуацию. В этот момент мной овладел чистый страх.Я боялся пошевелиться в ожидании повторения шока. Мой фонарик погас, и я почти ничего не видел из того, что меня окружало.

Прошло несколько минут, прежде чем я набралась смелости, чтобы пошевелить пальцами ног. Наконец, я начинаю двигаться дюйм за дюймом назад, отталкиваясь пятками. Я выбрался из дыры в потолке головой вниз по лестнице.

Когда я сообщил об инциденте, был вызван местный электрик для определения причины неисправности. Электрик был гражданином Японии и сообщил мне: «В Японии такого никогда не бывает.”

На карту поставлена ​​моя честность, и я спросил его, что он имеет в виду, говоря, что это никогда не может произойти в Японии. В этот момент он начал объяснять мне системы заземления и почему в Японии такая авария никогда не могла произойти.

«Видите ли, — сказал он, — в Японии все трубопроводы соединяются вместе и уходят в землю. Никогда не бывает так, чтобы ты был шокирован».

Будучи расстроенным, молодым, неопытным и пережившим этот опасный опыт, я предположил, что, возможно, он хотел бы подняться в потолок, чтобы доказать свою точку зрения Теперь, будучи старше, опытнее и терпимее к людям, я бы не стал принять этот подход.

Не долго думая, местный электрик залез по лестнице в потолок. Раздался очень громкий крик, и мужчина упал с потолка. Я поймал его на руки, когда он головой вниз спустился по лестнице. Японский электрик посмотрел на меня и сказал: «Это произошло в Японии».

Короче говоря, произошло короткое замыкание балласта люминесцентного светильника. Трубопровод, питающий светильник, имел разрыв цепи и не был заземлен в соответствии со статьей 250 Кодекса.После того, как необходимый ремонт был сделан, работа по внутренней связи была завершена без дальнейших происшествий, но не без некоторого беспокойства с моей стороны.

Из этого инцидента можно извлечь несколько уроков. Самый важный из них — не торопитесь, чтобы выполнить работу с самого начала. Возможно, вы ставите ловушку для кого-то, кто будет работать с оборудованием в будущем. Во-вторых, поверьте, если кто-то скажет вам, что обесточенная часть электрической системы горячая. Проверьте его, прежде чем прикасаться к нему.

Устройство для модернизации кабельного лотка EZ Path

Устройство для модернизации кабельного лотка EZ Path

Устройство для модернизации кабельных лотков EZ Path быстро и легко восстанавливает существующие кабельные лотки до 100% визуального заполнения, восстанавливая противопожарные характеристики без необходимости использования дополнительных противопожарных продуктов. Его конструкция, состоящая из двух частей, устанавливается вокруг несоответствующих требованиям проходов кабельных лотков, восстанавливая противопожарные характеристики и утечку дыма.

Стандарты испытаний

ASTM E814 (UL1479)

Может / ulc-s115

Одобрения третьих сторон

Приложения

кабелей

кабельные лотки

Properties

Готовый продукт

Insumenting

Низкий ЛОС

Нет истечения

Окрашенные

Re-quotable

Барьер

Нулевое обслуживание

информация о продукте

Функции

Характеристики

Информация для заказа

Функции

• Испытано на бетонных и гипсокартонных стенах
• Доступны размеры для 12 дюймов. Кабельные лотки шириной от 304,8 мм до 457,2 мм (18 дюймов)
• Испытанное заполнение кабеля от 25 до 100%
• Подходит для кабельных лотков типа лестницы и проволочной корзины
• Оранжевый цвет безопасности для легкой идентификации

Характеристики

Системы кабельных лотков из стекловолокна | Лоток США

Кабельные лотки

из стекловолокна, также известные как кабельные лотки из армированного стекловолокном пластика (FRP), представляют собой выдающееся решение для поддержки электрических кабелей в суровых условиях.Мы поставляем компаниям по всему миру кабельные лотки из стекловолокна, способные выдерживать неблагоприятные коррозионные условия. Наши кабельные лотки из стекловолокна, идеально подходящие для сложных морских и шельфовых площадок, нефтегазовой промышленности и т. д., обеспечивают качество и снижение затрат в течение жизненного цикла благодаря длительному ожидаемому сроку службы.

Усовершенствованные полимерные смолы

Полимерные смолы, используемые компанией US Tray, придают нашим кабельным лоткам из стекловолокна защитные свойства, обеспечивающие их исключительную долговечность и прочность, несмотря на меняющиеся условия.Мы хорошо известны своими пултрузионными полиэфирными и винилэфирными смолами, обе из которых являются огнестойкими. Если ваше приложение требует исключительной прочности в условиях сильной коррозионной среды, наша смола на основе сложного винилового эфира станет вашим идеальным материалом для кабельных лотков.

Зачем выбирать кабельные лотки из стекловолокна

Кабельные лотки из стекловолокна популярны в отраслях, где требуются решения, отвечающие высоким требованиям. Вот лишь несколько причин, почему:

• Исключительная прочность: Стекловолокно имеет прочность стали, хотя это легкий материал. Такое сочетание свойств делает его благоприятным выбором, поскольку он отвечает тем же требованиям к тяжелым условиям эксплуатации, что и металлические кабельные лотки, при одновременном снижении некоторых проблем при установке.
• Стойкость к коррозии: Обе наши полимерные смолы могут противостоять коррозии в суровых и щелочных промышленных средах. Обе смолы устойчивы к большинству кислот, в то время как наша винилэфирная смола делает все возможное, чтобы обеспечить дополнительную устойчивость к основаниям.
• Устойчивость к ультрафиолетовому излучению: Наши кабельные лотки из стекловолокна устойчивы к солнечным ультрафиолетовым лучам, что делает их идеальным решением для использования вне помещений в любых климатических условиях.
• Огнестойкий: Наши кабельные лотки из стекловолокна соответствуют стандартам пожарной безопасности, включая требования к самозатуханию, установленные UL94V-0 и ASTM E-84, класс огнестойкости 1.
• Снижение затрат в течение жизненного цикла: кабельные лотки из стекловолокна упрощают техническое обслуживание; их не нужно красить, и они не страдают от ржавчины. Разработанные, чтобы выдержать испытание временем в сложных условиях, долговечные кабельные лотки из стеклопластика — это инвестиция, которая может снизить затраты за счет продления жизненного цикла.

Мы предлагаем материалы для лестниц из стекловолокна с распорками из стекловолокна и желоба из стекловолокна для удовлетворения широкого спектра потребностей.

Сертификаты и области применения

Все наши кабельные лотки из стекловолокна внесены в список UL и обладают свойствами, которые делают их превосходным решением для различных отраслей промышленности.

Они также соответствуют следующим требованиям NEMA: NEMA 12A, NEMA 12B, NEMA 12C, NEMA 20A, NEMA 20B, NEMA 20C, NEMA 20C+.

Кабельные лотки из стеклопластика часто используются на нефтяных, газовых и химических заводах, нефтеперерабатывающих заводах, морских объектах и ​​во многих других местах. Для силовых и коммуникационных кабелей и многого другого стекловолокно занимает лидирующие позиции в качестве надежного решения.

Лотки для США доступны в различных размерах и стилях. Выберите глубину загрузки 3, 4, 5 и 6 дюймов, а также полный диапазон ширины от 6 до 36 дюймов, чтобы наилучшим образом удовлетворить ваши потребности.

Купить American, US Tray Кабельные лотки из стекловолокна

Наши изготовленные в Америке кабельные лотки из стекловолокна — это высококачественное, долговечное и коррозионностойкое решение для кабельных лотков. Мы здесь, чтобы упростить поиск подходящих кабельных лотков для вашего приложения, поэтому обращайтесь к нам с любыми вопросами или для получения рекомендаций, адаптированных к вашему проекту.

Кабель с лотком 101 | Объяснение характеристик кабеля лотка

Что такое лотковый кабель?

В соответствии с NEC (Национальным электротехническим кодексом) лотковый кабель определяется как «заводская сборка из двух или более изолированных проводников, с соответствующими неизолированными или покрытыми заземляющими проводниками в неметаллической оболочке или без них, для установки в кабельных лотках , в кабельные каналы или там, где они поддерживаются коммуникационным проводом». Кабель в лотке устойчив к солнечному свету, теплу и влаге и соответствует спецификациям UL.Кабели для лотков на 300 В и 600 В проходят испытания на соответствие одним и тем же стандартам воспламеняемости.

Чем кабель для лотков отличается от стандартного многожильного кабеля?

Кабели

Tray — это высококачественные кабели, которые прошли тщательные испытания и, как правило, имеют броню на отдельных проводниках для превосходной изоляции и прочную оболочку, которая может выдерживать сильное истирание. Кабели в лотках также проходят строгие испытания на удар и раздавливание в соответствии с UL 1569 и не требуют использования кабелепровода.Это снижает затраты на установку и техническое обслуживание, а также упрощает и ускоряет прокладку во время установки, особенно при использовании кабелей с лотковым номиналом и гибкой оболочкой, таких как ÖLFLEX®190 и ÖLFLEX®190CY, ÖLFLEX® AUTO-I и других.

Когда следует использовать кабель для лотков?

Кабельный лоток

применяется во многих различных расширениях промышленных предприятий, автомобильных заводах, проводке лотков, ветроэнергетике, станках, лесозаготовительном оборудовании, нефтяном и нефтехимическом оборудовании, складских и упаковочных предприятиях с низкой температурой, технологическом оборудовании и многом другом. Несмотря на широко распространенное неправильное толкование в отрасли, кабель со стандартным лотком не может прокладываться за пределами кабельного лотка в соответствии с Национальным электротехническим кодексом (NEC), гл. 336.10(7) от 2014 г. Если кабель должен проходить вне лотка на любой длине, необходимо использовать кабель лотка, рассчитанный на «открытую прокладку» (ER).

Когда следует использовать открытый кабель (ER) для лотка?

В отличие от стандартных кабелей для лотков, кабели для открытых лотков можно прокладывать в приложениях, где кабель будет падать из лотка в лоток или из лотка в оборудование, такое как двигатель.Эти кабели могут быть установлены снаружи кабельного лотка на шесть футов за один раз на расстоянии до 50 футов при надлежащей поддержке, например, с помощью распорок. В некоторых приложениях это снижает необходимость защиты кабеля без ER в кабелепроводе, когда он проходит между лотком и устройством, поскольку они соответствуют требованиям к сдавливанию и ударам для бронированных кабелей. Это устраняет затраты на кабелепровод и установку, дополнительную броню и огромную плату за нарушение NEC.

Какие существуют рейтинги лотков, что они означают и где они обычно используются?

• Тип TC (кабель лотка ) Кабели для лотка будут наиболее распространенным типом, который вы увидите на рынке.Они рассчитаны на 600 В, и при установке нет ограничений по длине. Эти кабели чаще всего используются в силовых цепях и цепях управления, а также в лотках, где требуются огнезащитные свойства. Они могут быть установлены в кабельных каналах, кабельных лотках и на открытом воздухе. Если вы намерены проложить кабель для лотка на 600 В с провисанием между лотком и частью оборудования на протяжении более 6 футов, обязательно используйте кабель для лотка типа TC-ER (кабель для лотка — открытая прокладка), такой как ÖLFLEX® TRAY. II, ÖLFLEX® Control TM/TM CY, ETHERLINE® TRAY CAT7 или ÖLFLEX® TRAY VTC.
• Type PLTC ( Power Limited Tray Cable) Кабели представляют собой кабели для лотков с номинальным напряжением 300 В согласно UL 13. Эти кабели для лотков обычно используются OEM-производителями, а также в приложениях, отличных от пленума и стояка. Кабели лотка с ограниченной мощностью можно прокладывать в том же лотке, что и кабели питания 600 В и лотка управления, если они разделены перегородкой. В категории кабелей PLTC существует множество подрейтингов, поэтому многие из этих кабелей с лотковыми рейтингами тестируются на несколько рейтингов. Вы найдете двойные номиналы во многих кабелях, таких как UNITRONIC® 300 STP .
• Тип ITC (кабель инструментального лотка) Кабель — это наиболее распространенный тип кабеля PLTC, который мы видим на рынке. Эти кабели также рассчитаны на напряжение 300 В, но предназначены для использования в прокладках непосредственно под землей и обычно используются подрядчиками. Длина кабеля ITC между лотком и оборудованием не может превышать 50 футов за пределами лотка, даже если он поддерживается. Просмотрите продукты ITC типа ÖLFLEX® Chain TM и ÖLFLEX® Chain TM CY, UNITRONIC® 300/300S и UNITRONIC® 300 STP , а также другие наши продукты с рейтингом лотков, чтобы найти то, что подходит для вашего приложения.

Просмотрите наши кабели для лотков и используйте наш чат, чтобы поговорить с торговым представителем сегодня, чтобы найти лучшее решение для вашего приложения.

Кабельный лоток под столом | Автономные офисные аксессуары

Если вы похожи на большинство людей, все эти неприглядные кабели и провода, идущие от вашего компьютера, вызывают у вас головную боль. Раньше с этим мало что можно было поделать, а теперь есть! Если у вас есть кабельный лоток под столом, вы можете спрятать все эти провода и чувствовать себя более уверенно.Укладка кабелей для стоячих столов в изобилии. Поэтому вы обязательно найдете тот, который соответствует вашим потребностям и предпочтениям. Главное здесь — приобрести настольный кабельный органайзер, который поможет различными способами.

Положительное влияние использования кабельного лотка для управления проводами

Очень важно эффективно организовать офисный стол, чтобы у вас было достаточно места для работы. Большинство людей сосредотачиваются на том, где должны быть размещены монитор и клавиатура, но если вы заглянете под стол, то увидите все провода и кабели.Проволочный лоток под столом может оказать положительное влияние на всю установку. Большинство людей не знают, что это такое или преимущества использования лотка для укладки кабелей. Вот лишь некоторые из них:

Провода живут дольше

Если вы не используете кабельный лоток со столом сидя-стоя, это может сократить срок службы проводов. Они часто растягиваются несколько раз в день, когда вы переходите из положения стоя в положение сидя. При этом они могут сжиматься во время движения стола. Кабели не должны сильно сгибаться.Даже если снаружи они выглядят нормально, внутри происходит повреждение, из-за которого они могут вообще не работать. Большинство людей думают, что настольный кабельный лоток намного лучше, чем постоянно покупать новые компьютерные провода!

Более простое обслуживание и более чистый вид

Как правило, обслуживать устройства проще, если у вас есть лоток для укладки кабелей. Вы хотите собрать все кабели и провода рядом с вашим оборудованием, чтобы обеспечить вам легкий доступ. Кроме того, вы можете сгруппировать различные провода вместе, чтобы упростить их идентификацию при обслуживании.Например, держите все провода к компьютеру в отдельном кабельном лотке. Затем добавьте другие мониторы в другой кабельный лоток под столом. Если у вас есть другое оборудование, такое как факсимильные аппараты и принтеры, их можно разместить в еще одном проводном лотке под столом. Когда вы выбираете настольный кабельный лоток в качестве системы управления, вы с меньшей вероятностью отсоедините не тот провод. Большинство людей предпочитают настольные органайзеры для кабелей, потому что они придают им более аккуратный вид. Если вы выберете кабельный лоток под столом, никто даже не увидит, как они идут от компьютера.

Наведение порядка с помощью автономного кабельного лотка

Теперь, когда вы знаете, почему так важно организовать принадлежности для стоячего стола, вы можете приступить к организации всех проводов с помощью лотка для кабелей. Он спрятан, чтобы его никто не видел. Тем не менее, он держит все вместе, чтобы у вас не было проводов здесь, там и везде. Узнайте больше об автономном кабельном лотке под столом:

Высококачественный материал и грузоподъемность

Проволочный лоток под столом изготовлен из качественных материалов.Твердая сталь прочна и служит долгое время. Многие люди беспокоятся о влажности или других формах влаги, попадающих на настольный кабельный органайзер. Тем не менее, он поставляется с антикоррозийным покрытием для долговечности. Теперь вы можете установить настольный кабельный лоток и больше никогда об этом не беспокоиться! Возможно, вы не задумывались о грузоподъемности вашего кабельного лотка. В конце концов, насколько тяжелыми могут быть провода? Большинство людей удивляются, узнав, что некоторые из них могут быть довольно здоровенными. Кроме того, если от вашего стола идет от 5 до 10 проводов, это складывается.К счастью, лоток для проводов под столом от Autonomous выдерживает до 35 фунтов. Многие люди на самом деле помещают туда свой удлинитель, и он также держит его и различные кабели!

Превосходная защита от электростатических помех

Электростатические помехи часто вызываются блуждающими электронами в кабеле управления и другом оборудовании, находящемся поблизости. Если вы поместите кабели в кабельный лоток от Autonomous, это не позволит этим электронам нарушить работу вашего мобильного телефона и другого оборудования.Некоторые люди беспокоятся о том, что лоток для укладки кабелей открыт и не полностью закрыт. Тем не менее, есть такой небольшой разрыв, что это не имеет значения. При этом вы вряд ли будете получать удар каждый раз, когда касаетесь металла. Однако, если в офисе есть статическое электричество, нет риска скачка напряжения или передачи слишком большого электрического тока по кабелям, чтобы причинить вред.

Экономия времени

Еще одна веская причина, по которой стоит подумать о настольном органайзере для кабелей, заключается в том, что вам потребуется меньше времени для прокладки новых проводов и настройки новых компьютеров. В общем, не нужно постоянно лезть под компьютер и менять провода. Как только это настроено, это сделано. Однако могут быть случаи, когда вы захотите установить новый монитор, вынуть старый и т. д. С правильным лотком для укладки кабелей это можно сделать намного быстрее и быстрее. Кроме того, вы знаете, какой кабель к чему подходит, поэтому вы случайно не вытащите не тот кабель и не рискуете повредить розетку или вилку.

Длительная пробная версия и гарантия

Autonomous знает, что всякое бывает.Хотя каждый офисный сотрудник может воспользоваться кабельным лотком под столом, вы можете вернуть его по той или иной причине. Если это произойдет, вы можете сделать это в течение 30 дней после доставки. Если вы не тратите более 1500 долларов на тонны кабельных лотков, пробный период распространяется на вас и ваш настольный кабельный лоток. Когда вы получаете подстольный кабельный лоток от компании Autonomous, убедитесь, что вы его осмотрели. У вас есть одна неделя с момента доставки, чтобы сделать это. Также разумно сохранить упаковку. С момента поставки на ваш кабельный лоток предоставляется гарантия от дефектов на целый год.Сюда входят любые механические и металлические детали. Гарантия не распространяется на неправильную сборку и нормальный износ. Если вы заинтересованы в покупке настольного кабельного органайзера для своего письменного стола, сейчас самое время. Компания Autonomous предлагает этот и многие другие аксессуары, которые помогут вам комфортно работать и приятно проводить время в офисе.

.
