Кабель для подключения электроплиты: Подключение электроплиты | Полезные статьи

Как правильно выбрать кабель для электроплиты →Какие кабели бывают →Особенности, которые нужно знать перед покупкой→Рекомендации по выбору

Правильное подключение варочной панели к электросети — залог надежной и безопасной работы устройства. Эксперты Miele рассказывают, как выбрать кабель для электроплиты.

Требования к кабелю

Кабель для подключения электроплиты должен быть:

1. Подобран по сечению и количеству жил. Размер сечения — в зависимости от мощности электроприбора и фазности сети.
2. Изготовлен из негорючих материалов — таких, как ПВХ-пластикаты и медь. Резиновая изоляция нежелательна.
3. Заземлен. Сеть должна иметь заземление. Его отсутствие может привести к поражению электрическим током.

Электроплиту подключают к трех- либо однофазной сети. Для этого используют трех- и пятижильные кабели с заземлением.

Виды кабелей для электроплит

Кабели для подключения электроплит состоят из токопроводящей жилы, оболочки и изоляции. Жилы изготавливают из:

1. Алюминия. Жилы кабеля подвержены перегреву. Материал не пластичен — изгиб может приводить к потере контакта.
2. Меди. Кабель обладает высокой токопроводностью и стойкостью к коррозии. Срок эксплуатации — до 35 лет. Материал гибкий, удобный для монтажа.

Медножильные подходят для подключения варочных панелей Miele. Изоляцию и оболочку жил изготавливают из негорючего ПВХ-пластиката. Различают кабели немецкого производства (NYM) и их российский аналог (ВВГ). Оба типа кабеля подходят для подключения электроплиты. Компания Miele рекомендует использовать NYM-кабеля. Он произведен по немецким стандартам, состоит из:

• медных жил, изолированных в ПВХ-пластикате;
• герметизации. Расположена продольно, объединяет все жилы. Изготовлена из негорючего материала;
• внешней оболочки из ПВХ-пластиката.

Преимущества NYM над ВВГ:

1. Большая гибкость. Можно прокладывать в труднодоступных местах. Минимальный радиус изгиба — 4 собственных диаметра.
2. Легкая зачистка. Помогает при монтаже — легче очистить, не повредив жилы.
3. Пониженная горючесть. Защищен от возгорания вследствие короткого замыкания.
4. Устойчивость к внешним факторам. Несколько слоев изоляции обеспечивают повышенную защиту от влаги и деформаций.
5. Увеличенный срок службы — до 40 лет при соблюдении условий эксплуатации.
6. Материалы не содержат кадмия и силикона.

После монтажа проводку скрывают под декоративными элементами. Длительное воздействие солнечного света негативно влияет на ее оболочку.

Какой кабель выбрать?

При выборе сечения трехжильного кабеля для электроплиты в однофазной сети учитывают мощность электроплиты:

• до 3 кВт — 1.5 мм;
• от 3 до 5 кВт — 2.5 мм;
• от 5 до 7.5 кВт — 4 мм;
• от 7.5 до 10 кВт — 6 мм.

В трехфазной сети — при использовании пятижильного кабеля:

• 1.5 мм — до 5 кВт;
• 2.5 мм — от 5 до 10 кВт.

Специалисты Miele рекомендуют выбирать для подключения электроплит медные NYM-кабели с тремя жилами — H05 VV F. Длину подбирают с запасом — для передвижения прибора и изгибов. Расчет сечения ведут по фазности сети. В трехфазной сети напряжение разделяется между фазами тока.

Особенности подключения

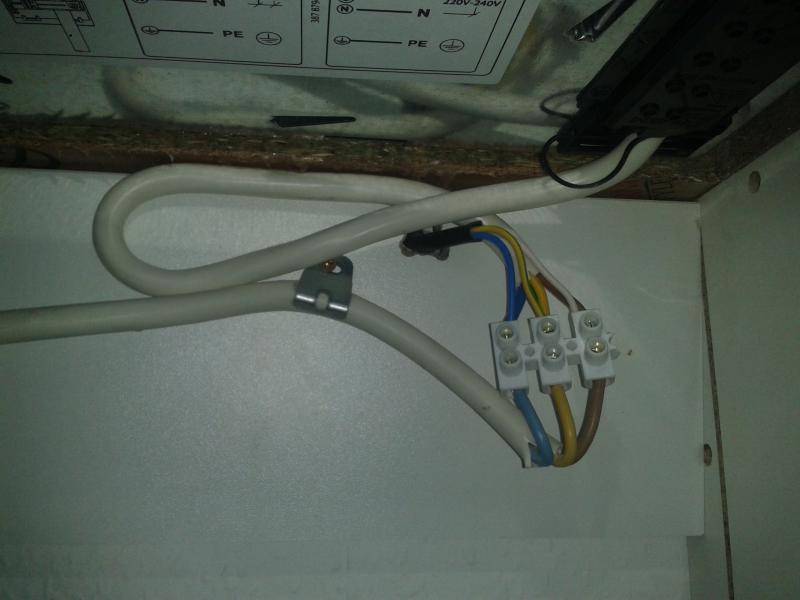

При подключении варочной панели провода соединяют соответственно их цветам:

• черный / коричневый. Соединяется с фазой;
• cиний. Уходит на нулевой контакт;
• желто-зеленый. Подключают к заземлению.

Электроплита подключается путем присоединения проводов к силовой розетке. Номинальный ток — не менее 32 Ампер. При подключении к трехфазной сети (380 Вольт) приобретают пятижильный кабель и пятиконтактные розетку с вилкой.

Все электрические плиты Miele следует подсоединять к сети с помощью кабеля типа H05 VV F. Подсчет жильности и сечения зависит от модели электроплиты, параметров вашей электросети. Специалисты компании Miele рекомендуют обращаться к квалифицированному электрику в вашем регионе.

Выбрать электрические панели конфорок

Получайте подборку новых статей на электронную почту

Схема подключения электроплиты — особенности и правила однофазного и трехфазного подключения к сети

Оборудование, работающее на электричестве, получило широкое распространение в наших домах. Простота эксплуатации и качественная, надежная работа современных моделей делает целесообразным установку электроплиты даже в домах с централизованным газоснабжением. Компактность и широкие возможности установленных вместе или отдельно ее составных частей – варочной панели и духового шкафа — позволяет использовать такое оборудование как в самых маленьких кухонных помещениях, так и на просторных домашних и профессиональных кухнях.

Особенности подключения современных электроплит

Электрическое подключение плиты предполагает наличие качественной проводки, способной выдерживать ежедневные высокие нагрузки, и надежных автоматических устройств защиты. В домах старой постройки проводка давно находится в изношенном состоянии и не соответствует предъявляемым к ней требованиям. Поэтому в отличие от новостроек, где такие нагрузки предусмотрены, здесь необходимо прокладывать новый кабель с заземлением и устанавливать трехполюсные розетки.

Обычно производители указывают параметры работы и схему электрического подключения в инструкции или на задней стенке бытового прибора. Новые модификации электроплит в большинстве случаев поставляются без соединительного шнура и предполагают подключение через клеммную коробку. Это объясняется разными требованиями к подключению и вниманием к безопасной эксплуатации. Поэтому важное значение в процессе инсталляции будет иметь правильный выбор кабеля нужного сечения и всех остальных элементов.

Схема подключения к однофазной сети 220 В

В большинстве городских квартир и частных домах бытовая электросеть рассчитана на напряжение 220В. Поэтому схема, собираемая на заводе, теоретически предполагает именно эти параметры сети. В клеммной коробке 1-3 контакты уже соединены перемычкой и фаза подключается на один из них. К 4-5 контакту, также соединенных между собой, подсоединяют нулевой провод. На оставшийся контакт с маркировкой «заземление» подключается соответствующий провод.

По существующим правилам каждый из проводов в кабеле окрашен разным цветом: ноль – синий, земля – желтый или зеленый, фаза – коричневый, черный или красный. Для того, чтобы избежать неправильного подсоединения специалисты рекомендуют всегда проверять, на каком проводе они находятся независимо от цвета изоляции. При однофазном подключении, если перепутать фазу и ноль, ничего страшного не случится. Но если один из этих проводов подключить на заземление может произойти короткое замыкание.

Схема подключения к трехфазной сети 380 В

При наличии в доме трехфазного электроснабжения, от силового щита необходимо подвести 5-ти жильный медный кабель. В клеммной коробке нужно демонтировать заводские перемычки и все три фазы подключить на соответствующие контакты. Если устройство электроплиты предусматривает 2-х фазное подключение, то перемычку, соединяющую первые 2 контакта, снимать не нужно. Ноль, как и при однофазном подключении, подается на 4-й и 5-й контакт, а на шестой — подводится заземление. При такой схеме, если подключить фазу на ноль или заземляющий контакт, можно получить удар током или сломать электроплиту.

Если плита подключается через розетку, то для бытовой сети понадобится вилка и розетка с тремя контактами, а для трехфазной — с пятью. Провод тоже, соответственно, должен быть трехжильный и пятижильный. Его сечение определяется в зависимости от предполагаемой нагрузки (4- 6 мм2). Вести проводку можно открытым и закрытым способом. В первом случае он укладывается в гофрированные трубки или кабель-каналы, во втором – в штробу, которая потом заделывается цементным раствором. Более надежным считается закрытое подсоединение через клеммник, особенно в тех случаях, когда необходимо подключить встраиваемую электроплиту.

Подключение электроплиты — СКОРАЯ ЭЛЕКТРОПОМОЩЬ

Новосибирск

Сервисный Центр подключения электроплит, варочных панелей

Мы работаем с 08:00 до 20:00
без выходных

Прием заявок по тел. 227-98-02    Звоните!

Как подключить электроплиту
самостоятельно?

Такой
вопрос зачастую задают нам счастливые обладатели новых электрических плит,
варочных панелей (поверхностей) и духовых шкафов.

Представляем
Вам наиболее полную статью «Подключение электроплиты своими руками».

Самостоятельное
подключение электроплиты можно выполнить тем, кто имеет знания и навыки в
электротехнике. Неспециалистам лучше обратиться к профессионалам, чтобы
ошибочными действиями не допустить выход из строя или возгорание электрической
печи, повреждение питающей электросети, поражение электрическим током себя и
своих близких.

Как
правило, производители выпускают электрические плиты и варочные панели
(поверхности) без кабеля и вилки. Изучите внимательно паспорт прибора.  Выясните мощность электрической плиты в
паспорте прибора. Ознакомьтесь, какая схема подключения электроплиты. Схема
подключения варочной панели, схема подключения индукционной электроплиты обычно
такая же, как у классических типов электрических плит. Схема подключения обычно размещена на задней крышке
электроплиты, нижней части варочной панели (поверхности) или в инструкции по
эксплуатации плиты. Маркировка L1, L2, L3 или L это фазные зажимы, N1, N2
или N — нулевой зажим, символ заземления
— зажим для подключения заземляющего проводника.

Схема подключения электроплиты

Почти все печи можно
подключить на 220 и 380 В, что задается сборкой схемы в  клеммной коробке. В России обычно используют
однофазное подключение бытовой техники к напряжению ~ 220 вольт, его мы и
рассмотрим.

Рассчитываем
необходимый кабель для подключения электроплиты по номинальной мощности,
указанной в инструкции по эксплуатации. Кабель для подключения электроплиты к
сети ~ 220 В используется трехжильный медный сечением 4 мм² для электропечей
мощностью 6-8 кВт и 6 мм² для

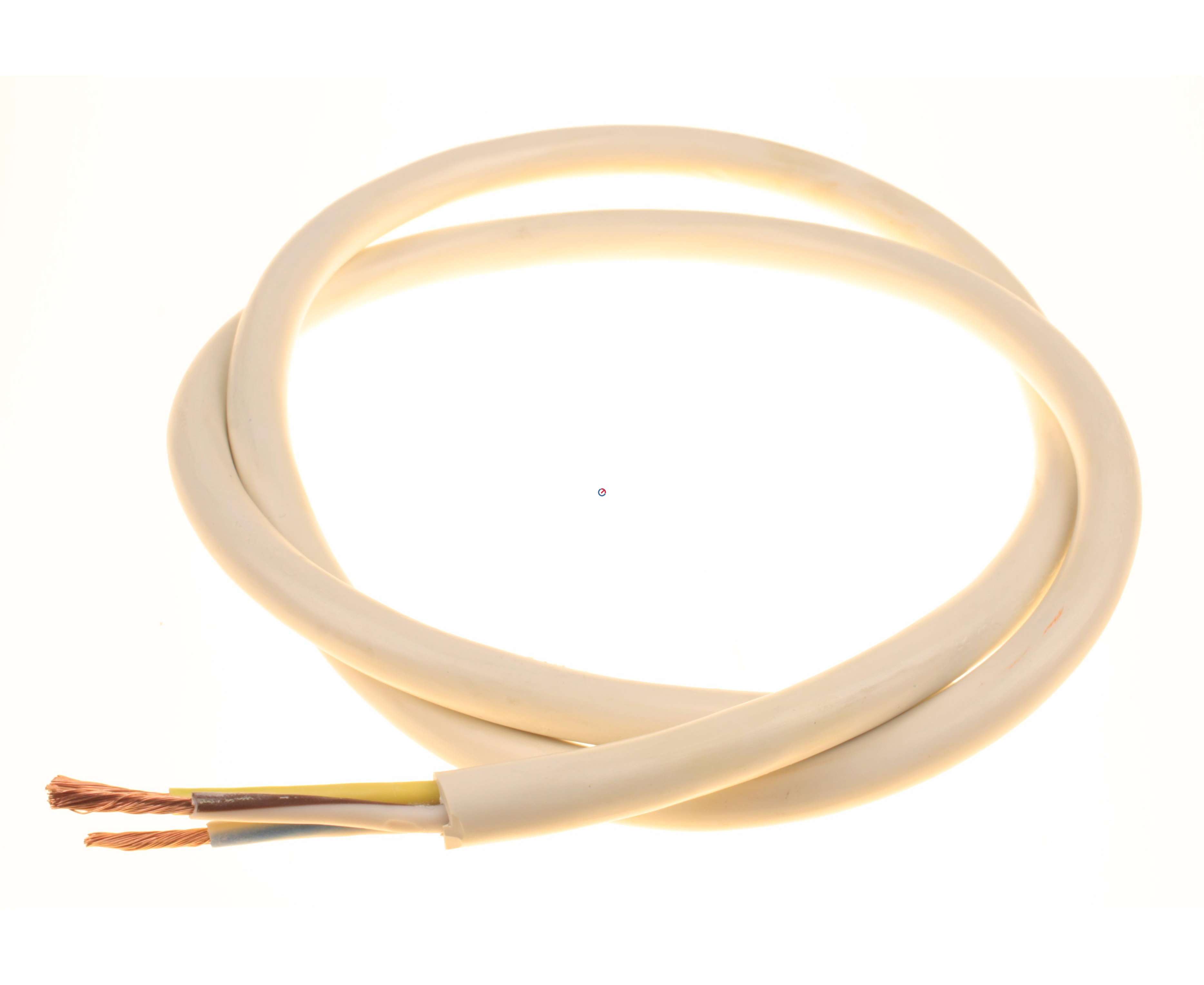

электропечей 9-11 кВт . Подходят для электроплит кабели марки  ПВС 3*4, ПВС 3*6 или КГ 3*4, КГ 3*6. Кабель
следует покупать изготовленный по ГОСТ (государственный стандарт), а не по ТУ
(технические условия). Провод для подключения электроплиты, изготовленный по
техническим условиям будет иметь меньшее сечение жилы и содержание в ней меди.
Также у него будет хуже и тоньше изоляция. Это опасно нагревом провода,
разрушением изоляции с дальнейшим возгоранием.

Далее
выбор вилки и розетки для подключения к сети. Установка мощной электроплиты
требует специального разъёма. Большое значение имеет надёжный контакт
токоведущих частей вилки и розетки, для исключения перегрева, возгорания
изоляционных материалов, отгорания проводников.

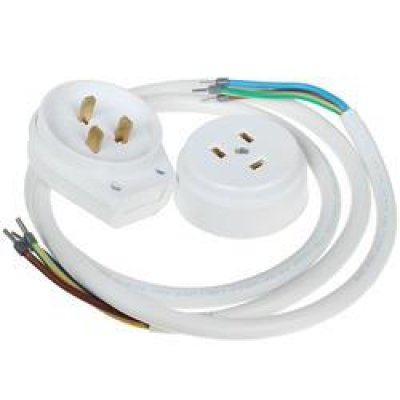

В
качестве электрического разъема обычно применяется так называемая печная розетка
с вилкой на 32 А. Плита для общепита имеет большую мощность поэтому здесь нужно
использовать разъем на 63 А и выше. Розетки и вилки для электроплиты из
карболита использовать не рекомендуем. Они очень ломкие и трудно создать
надежный контакт не повредив корпус.

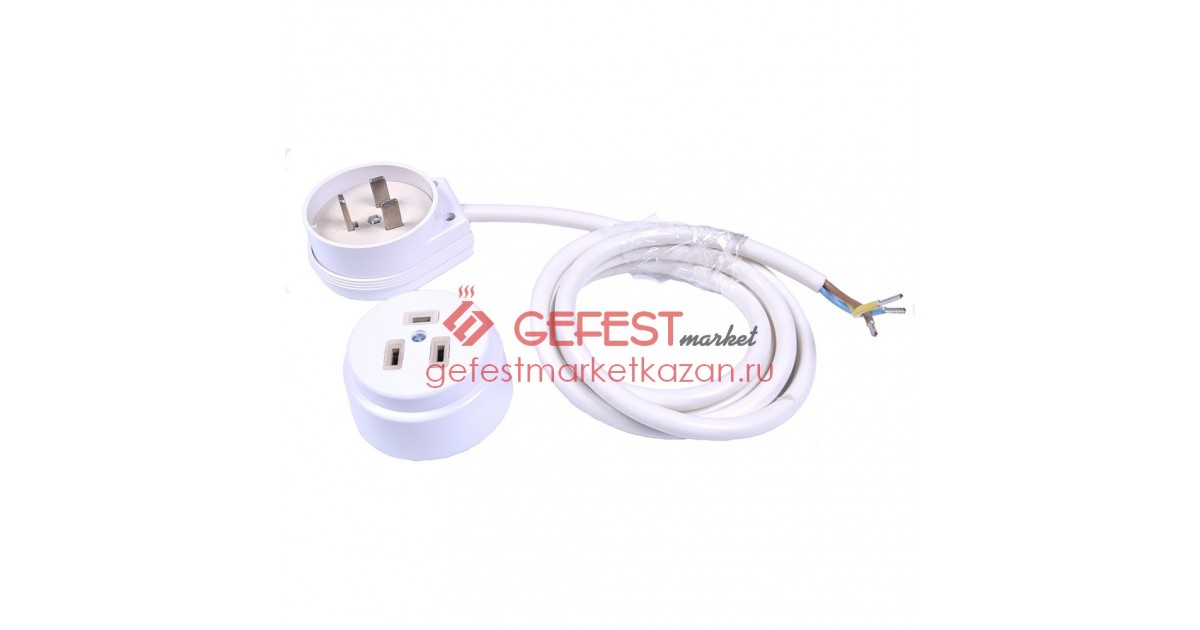

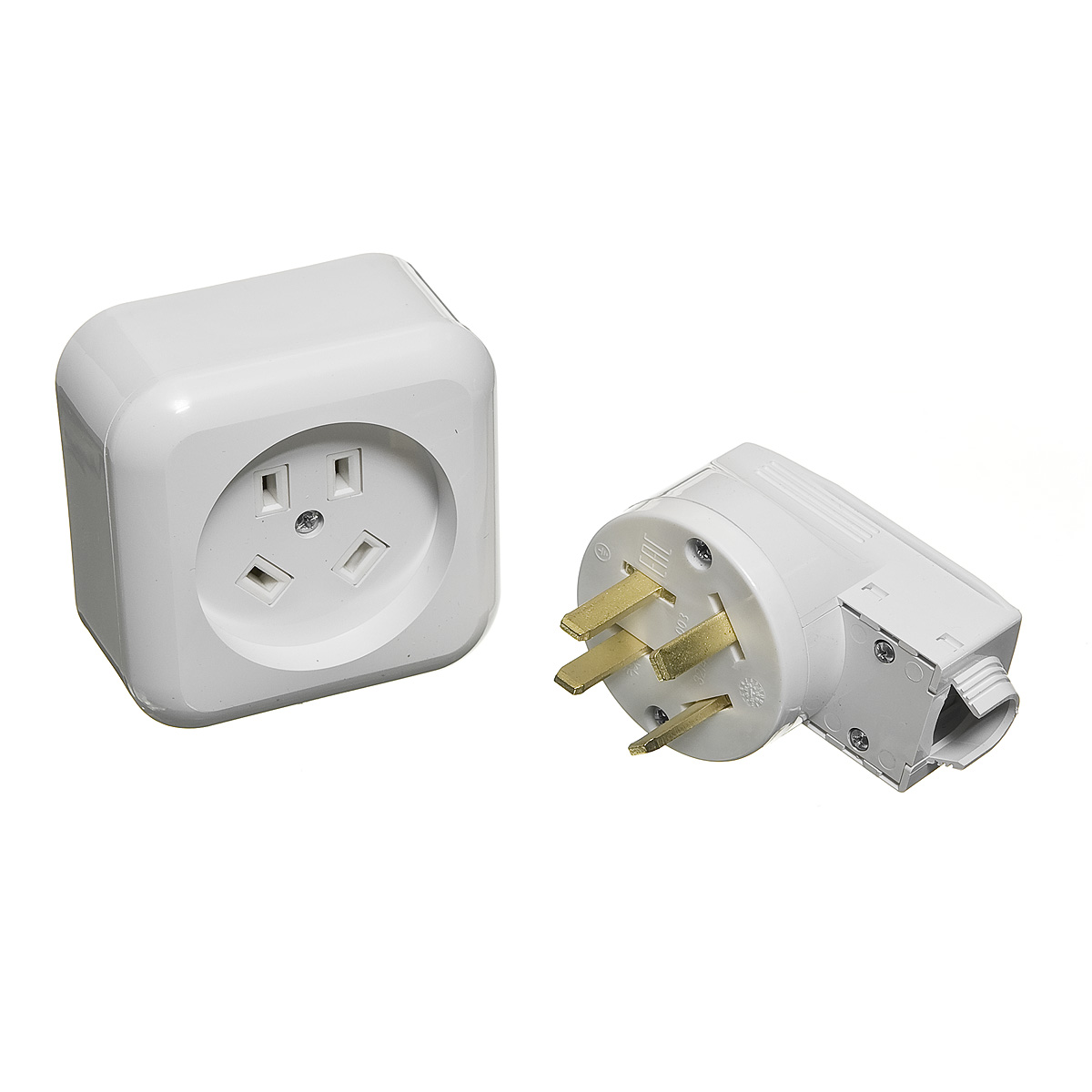

Фото — розетка для варочной панели, эл. плиты

По сечению провода,
питающего «печного» кабеля от щитка в подъезде до кухни, посчитайте
какую мощность через него можно передать. Выберете вводной автомат. Обычно
применяются автоматические выключатели с номиналом 32-40 А (медный
кабель 4 мм²) или 40-50 А  (медный кабель 6 мм²)
класса B или C. Для защиты от прямого
прикосновения и возгорания вследствие утечек тока рекомендуем в комплекте с
автоматическим выключателем применять устройства защитного отключения (УЗО) или
диффавтомат (автомат+УЗО в одном корпусе) с номинальным отключающим
дифференциальным током не более 30 мА.

Следует учесть, что питающий кабель электропроводки
зачастую не проходит по сечению. Такой кабель требуется заменить. В крайнем
случае выполните расчеты  и ограничьте
потребляемую мощность используя одну-две конфорки или духовку.

Как самому рассчитать сечение провода в кабеле? Нужно
замерить диаметр провода (перед измерением провод обязательно выведите в
ремонт) и посчитать сечение по формуле S = π*d²/4 = 0.785*d² (S — площадь сечения в мм², π = 3,14, d — диаметр проводника в мм).

Далее
вызваниваем какой провод в подходящем кабеле фазный (L), нулевой (N), защитный
заземляющий (PE).  Для этого нужен
указатель напряжения, цифровой мультиметр или тестер напряжения.
Обязательно проверьте что приходит в розетку, неоднократно приходится наблюдать
что ранее используемые электроплиты были подключены или изначально неправильно
или схема в щитке со временем самостоятельно была изменена
«умельцами». Если земли нет, то недопустимо в розетке объединять нулевую
клемму и клемму защитного заземления, как зачастую это делают некоторые
«специалисты». В случае обрыва «нуля» корпус электрической
плиты, варочной панели и духового шкафа в таком случае окажется под фазным
потенциалом и прикосновение к нему человека грозит поражением от воздействия электрического
тока.

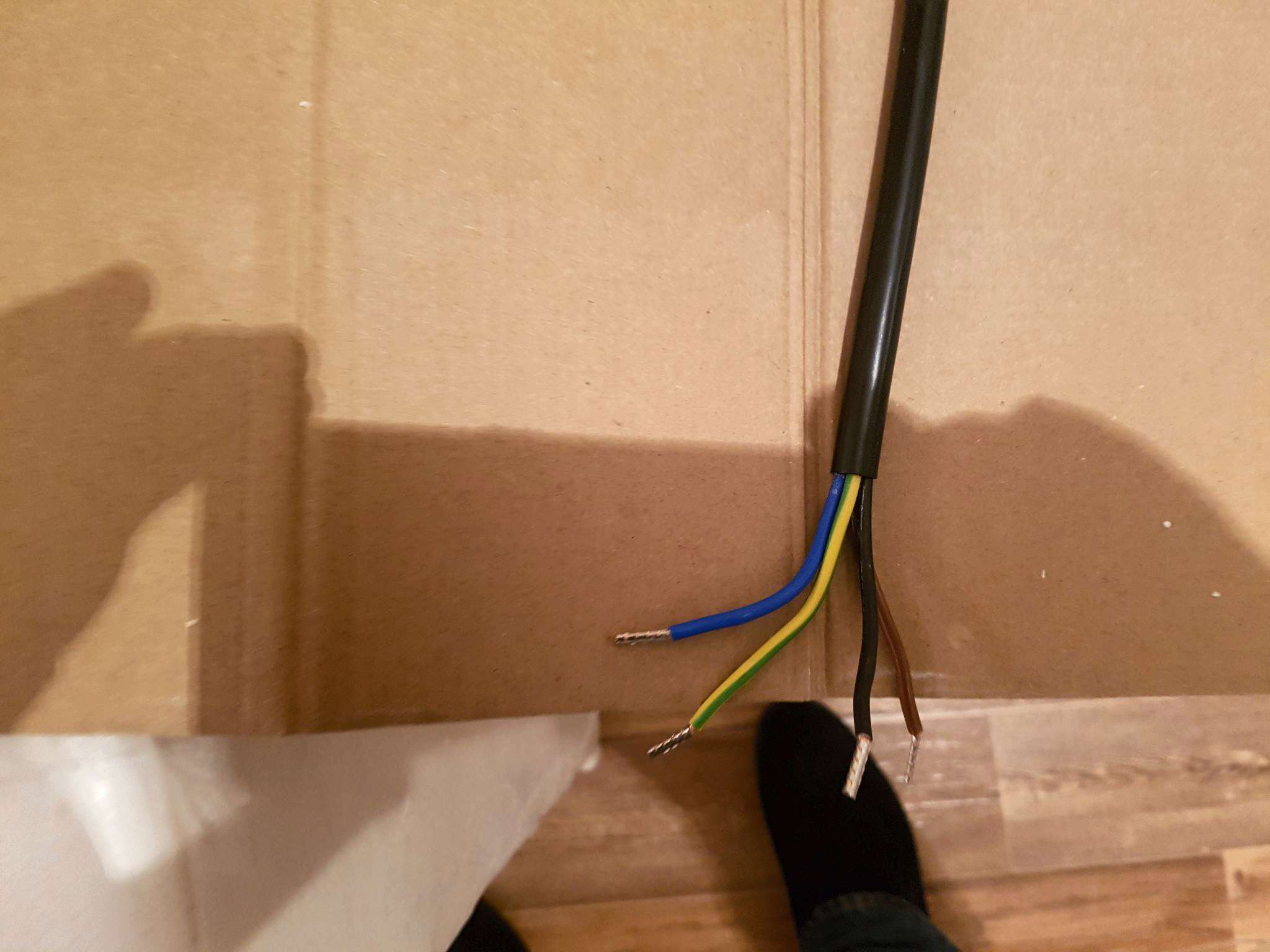

Далее разделываем кабель. Фазный провод может иметь черный, коричневый,
белый, красный, желтый, серый цвет, нулевой
рабочий провод синего цвета, защитное заземление зелёно-жёлтый (в кабелях КГ может
быть черный). Если провод имеет окисел, то для
создания надежного контакта, его нужно очистить до блеска.

Жилы многожильного кабеля нужно опрессовать специальными
наконечниками для обжима многожильного кабеля. Это требование ПУЭ и наш многолетний опыт ремонта бытовой
техники. Неопресованный многожильный кабель не обеспечивает хороший контакт что
приводит в дальнейшем к оплавлению и выгоранию клеммной колодки печи.
Необходимые наконечники продаются в электротехнических магазинах, там же можно
купить и инструмент для обжима кабельных наконечников. В соответствии со схемой подключаем кабель к клеммам электрической плиты. Затяжка
контактных соединений должна быть хорошей, но в меру. Прилагая чрезмерное
усилие вы можете сорвать резьбу, а при слабом контакте будет выгорание провода
и клеммной колодки. Выньте все транспортные материалы из электроплиты и
опробуйте её работу.

Немного о индукционных электропечах. Учтите, что посуда
для индукционной электропечи, варочной поверхности должна быть из
металла-ферромагнетика. Проверить такую посуду можно магнитом. При нагревании высокочастотным
магнитным полем индукционной электроплиты посуды с неплоским дном будет звучать
неприятный писк,
жужжание. Не удивляйтесь это нормально.

Если Вы не решились на самостоятельное подключение
электроплиты или неуспешно его провели  обращайтесь
к нам. Мы поможем. Наши мастера профессионально подключают электроплиты,
варочные панели, варочные поверхности и духовые шкафы различных типов.

Мы
работаем с торговыми марками: Электролюкс (Electrolux), Горение (Gorenje),
Индезит (Indesit), Ханса (Hansa), Занусси (Zanussi), Бош (Bosch), Самсунг
(Samsung), ЛДЖИ (LG), Беко (Beko), Филипс (Philips), Сименс (Siemens), АЭГ
(AEG), Канди (Candy), Ардо (Ardo), Аристон (Ariston), Бомпани (Bompani), Брандт
(Brandt), Баунехт (Bauknecht), Делонги (Delonghi), Кайзер (Kaiser), Томсон
(Thomson), Вирпул (Whirlpool), Зероват (Zerowatt), Миеле (Miele), Нэф (Neff), Тека (TEKA), Нарди (Nardi), Гефест (Gefest), De Luxe (Де Люкс), плита Лысьва,
Дарина, Брест, ЗВИ, Нововятка, Мечта и другие.



Вам требуется выполнить срочное подключение электроплиты или варочной панели (поверхности) к электросети в Новосибирске?

Позвоните
нам по тел. 227-98-02 и оставьте заказ.

Копирование материалов разрешено только с активной ссылкой на наш сайт

Подключение электроплит Красноярск, Подключение водонагревателей Красноярск , Подключение стиральных машин Красноярск , Подключение варочных поверхностей Красноярск , Подключение духовых шкафов в Красноярске

Подключение любого электрического оборудования требует специальных навыков, как минимум в рамках средней образовательной школы. Если человек не совсем владеет знаниями и умениями в области электричества – лучше не браться за такую работу и доверить все специально обученным людям. Это будет не только лучше для техники, но и безопасней для него самого и окружающих.

Подключение электроплит

Для того, чтобы знать, как правильно подключить электроплиту, необходимо следовать нормам эксплуатации, технике безопасности. Чтобы претендовать на гарантийный ремонт, вы должны соблюсти эти правила. Неправильно подключенная плита является источником опасности. Установка плиты должна происходить соответственно Правил Установки Электроустановок, Межотраслевые правила охраны труда во время эксплуатации электроустановок, а также нормы и правила эксплуатации жил. фонда, но главное, инструкция. Лишить вас гарантии на плиту можно, если вы не соблюдаете эти правила. Электроплита в нашей статье — это прибор, где панель, находящаяся сверху может быть вместе со шкафом духовки, либо по раздельности, при встраивании . Если у вас варочная панель не электрическая, а газовая,и электрический духовой шкаф, также важно знать как подключить электроплиту, точнее духовку, правильно. Для этих видов бытовой техники различия в этих процессах незначительны. Старую плиту надо будет убрать, чтобы освободить место для нового оборудования. Берем инструкцию. Прочитаем ее, чтобы знать рекомендации производителей, как подключить электроплиту и определить место ее установки, определяем, достаточна ли длина проводков. Достаем плиту из упаковки, смотрим, нет ли механических повреждений. Проверяем квартирный щиток. Правильное подключение проводки Необходимые инструменты: инструкция к плите, сама электроплита, медный провод в три жилы, розетка с заземлением, пассатижи, щитовой автомат, тестер, отвертка. Для подключения электроплиты должен быть вводной кабель из меди с сечением не меньше 6 мм, вводной автомат (стоит на лестнице) в 40-50 А, сделайте также защитное отключение при помощи УЗО, рассчитанным на такую же силу тока, с утечкой в 30 mA. Провод к плите подключать индивидуально, в том, как правильно подключить электроплиту это обязательное условие. Сечение такого провода — более 4 мм. Три жилы в проводе — на 0, фазу и землю. На разные колодки подключаются «Ноль» и «Земля» на щитке – земля на корпус, ноль — на шинку, имеющую изоляцию от корпуса и соединение проводом с нулем выхода УЗО. Подключить Фазу на автомат с 32-40 А. если вы имеете вводной автомат с 40 А, то на плиту автомат ставиться не более 32 А, а если 50 — позвольте поставить 40-амперный автомат. Он будет, как и провод, отдельным. Смотрите, чтобы на конце провода была 3-хштырьковая розетка на 25-32 А. не покупайте большие производственные розетки и черные советские. Приобретите маленькие белые розеточки, встраиваемые в стенку. Собираем вилку, берем кабель, для проведения от розетки к стене берите ПВС 3 х 4, не забудьте оставить около 2 метров кабеля, чтобы обеспечить нормальное обслуживание плиты. Отнеситесь внимательно к выбору розетки, кабелей, которые будут использоваться. Все они должны соответствовать рекомендациям производителей. Наилучший вариант для подключения это использование отдельной розетки, которая не будет параллельно подсоединена к другим розеткам или выключателям. Все соединения должны быть аккуратными и плотными, во избежание короткого замыкания. Тщательно соблюдайте всю рекомендованную последовательность действий.

Подключение водонагревателей

К процессу подключение водонагревателя к электрической сети подойдите со всей ответственностью. Не забывайте, что нагреватель, из которого вода льется на голову, подключен к току 20-40 А. который потребуется в зависимости от типа сантехнического прибора и количества членов семьи. Подключение электрического водонагревателя к сети желательно производить отдельным кабелем напрямую к щиту питания. Во время подключения нужно принимать во внимание цвета оплетки, соответствующие стандартам: коричневый – фаза, синий – нулевой рабочий, желтый – провод заземления (нулевой защитный). Необходимо соблюдать фазность подключения, и избегать подключения фазы вместо нуля. Особенно это касается водонагревателей с электронным управлением. Соединять друг с другом нулевой и заземляющий провод не допускается, равно как запрещено нулевой рабочий и нулевой защитный проводники подключать на щитке к общему контактному зажиму. Не допускается в качестве заземления использовать трубопроводы водоснабжения, канализации, газовые трубы, трубы центрального отопления, а также арматуру железобетонных зданий. В электрической цепи питания бойлера обязательно должен присутствовать автомат отсечки питания для размыкания цепи. При мощности ТЭНа до 1.5кВт сечение кабеля (многожильного медного) должно быть не менее 1.5мм, а ток отсечки автомата 10А. При мощности ТЭНа до 2.5кВт сечение кабеля (многожильного медного) должно быть не менее 2.5мм, а ток отсечки автомата 16А

Подключение cтиральных машин

Самое простое это воткнуть в существующую розетку с заземлением или «кинуть от нее удлинитель. Это когда есть розетка.А если ее нет! В домах старой постройки(до 2000 года) розетки не предназначались для подключения бытовой техники повышенной мощности и не имеют заземления. Пример: стиральная машина в ванной.Подключение к электросети через удлинитель в розетку коридора.Если потрогать руками вилку удлинителя во время стирки можно заметить, что она горячая Со временем розетка коридора желтеет от перегревания, так как не предназначена на мощность более 1,5 киловатта. При хватании стиральной машины за корпус во время работы мокрыми руками может «щипать руки».Иногда срабатывает автомат защиты от перегрузки в электрощите. Самый надежный способ подвести отдельный трехжильный кабель от электросчетчика и на эту линию поставить автомат на 16 Ампер. При установке в ванной комнате стиральной машины не помешает УЗО (устройство защитного отключения) для обеспечения большей защиты человека от электрического поражения токами утечки на корпус. Ток срабатывания должен быть 10 mAмпер, т.к. имеется соприкосновение с водой. Поставьте влагозащищенную розетку от попадания влаги внутрь.Провод желательно вести поверху, вдоль потолка во избежания его дальнейшего повреждения. Возможен вариант подвести электричество от розетки электроплиты через автомат защиты. Подключение стиральной машины к электросети в современных домах не требует прокладывания дополнительного провода от электрощита. Вся электропроводка рассчитана на мощность бытовой техники и с заземлением.

Подключение электроплиты своими руками. Схема подключения

Как подключить электрическую плиту

Выбор кабеля

Поскольку электроплита потребляет достаточно много электричества, она должна иметь отдельный кабель, который идет прямо от распределительного щита. Для прокладки кабеля от щита к розетке можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП.

Важно! Для подключения электрической плиты нужно использовать только медные провода.

Если у вас однофазное электропитание, то используйте трехжильный кабель: фаза, ноль и заземление.

Если же у вас трехфазное питание, то кабель должен быть пятижильным: фазы А, В, С, ноль и заземление РЕ.

Далее нужно определиться с сечением кабеля. Сечение может зависеть от мощности, напряжения сети и количества фаз. Правильно подобрать сечение кабеля вам поможет табличка ниже.

Помните, что кабель от электроплиты должен подключаться к отдельному устройству автоматического отключения. Также желательно подключить устройство защитного отключения, которое защитит вас от удара электрическим током в случае неисправности прибора. В этом вам поможет наша статья Схема подключения УЗО.

Выбор розетки и вилки

Розетка для электроплиты должна соответствовать номинальному току автомата. Количество контактов должно соответствовать количеству жил кабеля. Розетку не следует устанавливать вблизи от горячих поверхностей и рукомойников. Все детали процесса установки розеток в квартире вы сможете найти в разделе Розетки.

Схема подключения электрической плиты

Существует три схемы подключения электрической плиты. Поскольку в квартирах чаще всего используется однофазная сеть, то однофазное подключение является наиболее распространенным.

Для того, чтобы добраться до клемм электрической плиты, снимите заднюю крышку.

Если вы устанавливаете плиту в частном доме, то у вас может быть и двухфазное, и трехфазное питание. Схемы подключения электроплит в таких случаях находятся ниже.

Видео: как подключить электрическую плиту

На данном видео подробно показывается, как правильно подключить электрическую плиту своими руками.

Больше информации

Задать вопрос

Как подключить электрическую печь для сауны » сайт для электриков

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

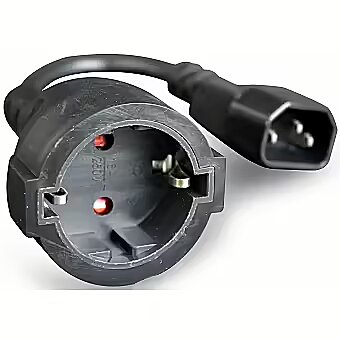

Розетка

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты

При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Подключение электропечи

Каких-либо специфических требований к кабелю, который используется для соединения с пультом управления, не существует. Для трёхфазной сети нужен кабель из пяти жил, для однофазной – из трёх жил типа NYM или ВВГ-нг.

Обязательно должна быть жила защитного заземления. Как правило, печь можно подключить, используя пластиковые короба.

Нельзя применять в саунах кабель, имеющий виниловую изоляцию. Можно использовать кабель, изолированный термостойкой резиной, или одножильные РКГМ. Чтобы защитить проводку от воздействия негативных факторов лучше воспользоваться предварительно заземлённой металлической трубой или металлорукавом.

В качестве альтернативного варианта дорогостоящим термостойким проводам можно предложить использование соединительной коробки, установленной в одном метре от электропечи.Высота от пола должна быть не меньше полуметра. К ней проводятся провода, к которым подключаются ТЭНы и парогенератор. Непосредственно от коробки выполняется монтаж термостойких проводов.

Для подсоединения датчиков используются кабели, которыми комплектуется печь. Их нельзя удлинять, скручивать и использовать для промежуточного соединения. Датчики монтируются в соответствии с инструкцией, которую необходимо соблюдать беспрекословно. Чаще всего датчики устанавливаются над полками, выходом из сауны и непосредственно над электропечью.

Описание электропечей

Торговые сети представляют широкий ряд специализированных электроприборов различной мощности и самого замысловатого дизайна. Любому любителю банных процедур не сложно выбрать модель по вкусу, ориентируясь на свой бюджет и площадь помещения.

ФОТО: mir-saun.comКачественное оборудование в «сердце» парилки обеспечивает высокую температуру и генерирует лёгкий, мягкий пар

Типовые разновидности

Электропечи с большой массой закладки камней (до 60-80 кг). Такие модели дольше нагреваются, но получаемый жар отличается мягкостью и равномерным распределением. Приборы можно часто поливать водой – она испарится, не достигая нагревательных элементов.

ФОТО: slg-sauna.ruАтмосфера в парной будет напоминать классику русской бани

Печи также функционируют в сухом режиме «сауна». Для работы необходима электросеть с напряжением 380 В.

Каменки с небольшим количеством камней (20 кг). Обеспечивают быстрый прогрев парилки, но не рекомендованы для частого и обильного полива водой.

ФОТО:  tyumen.mastermario.ruТакие печи в основном предназначены для сухого пара саун

Их устанавливают даже в квартирах. Работают они от обычной электросети напряжением 220 В.

Электропечи-термосы. Имеют корпус закрытого типа со съёмной крышкой, закрывающей нагретые камни.

ФОТО: torgsp.ruОткрытая крышка обеспечит высокую температуру в помещении за пару минут

Такой «термос» оперативно прогревает помещение и делает воздух максимально сухим.

Электрокаменки с парообразователем. Печи оборудованы отдельной ёмкостью для воды, что способствует образованию атмосферы с высокой влажностью.

ФОТО: myhammam.ruШведская каменка с парогенератором

Не пользуются особой популярностью из-за образования тяжёлого для дыхания воздуха.

Парогенераторы. Отдельные приборы для создания в парной влажного воздуха.

Нередко используют электропечь совместно с парогенератором, чтобы получить хороший сухой пар. Для этого прибор устанавливают у основания каменки и прогоняют насыщенный влагой пар через горячие камни.

Устройство и принцип действия

Основа конструкции электропечи для сауны не отличается сложностью и состоит из следующих элементов:

• металлического корпуса открытого или закрытого типа;
• клети для камней;
• теплоизолирующих материалов – двойных экранов из стали;
• электронагревательных элементов – в основном ТЭН либо ленточных или комбинированных нагревателей.

Камни различного веса и формы предназначаются для обогрева парной. Вентиляционные каналы между каменной массой обеспечивают равномерный прогрев и максимальную теплоотдачу.

ФОТО: stroyfora.ruВнутреннее устройство каменки средних размеров

При подключении к сети ТЭН прибора начинают нагреваться и передавать тепло камням, от которых и происходит постепенное нарастание температуры в парилке.

Требования к электропроводке

Квартирный щитокВводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Особенности эксплуатации

Прогревание парной на максимальных показателях мощности может длиться от 30 мин до 2-х часов, в зависимости от общих качеств модели и требований инструкции. После достижения нужного температурного режима рекомендуется убавить показатели в 2 раза. Не следует нагревать парную до 100ºС. Слишком горячая атмосфера высушит не только кожный покров, но и вызовет пиролиз древесины (выделение вредных для здоровья газообразных элементов).

Чтобы обеспечить достаточное поступление тепла, важно правильно уложить камни. Крупными булыжниками выстилают дно печной клети, постепенно уменьшая размер к верху

Не нужно укладывать слишком плотно, это может затруднить циркуляцию воздуха. Заполнять клеть следует аккуратно, стараясь не повредить ТЭН.

Существенное значение имеет периодическая чистка камней, удаление отколовшихся мелких фракций. Этот процесс способствует улучшению теплообмена.

Техника безопасности

Устанавливая  электрокаменку в сауну, следует учитывать некоторые требования безопасности:

1. Для предотвращения обмороков от недостатка кислорода следует смонтировать в нижней части двери вентиляционный дефлектор для поступления свежего воздуха. Естественная циркуляция воздуха поможет равномерному распределению тепла по помещению.
2. Не рекомендуется добавка эфирных масел непосредственно на раскалённые камни. Для этих целей используются спецсоставы, которые не выгорают и не вредят печи и здоровью парильщиков. Облагородить воздух целебным ароматом можно с помощью отдельной ёмкости с горячей водой и каплей ароматного масла.
3. Запрещается сушка над печкой любых тканевых изделий даже при выключенном устройстве.

Также рекомендуется обеспечить парную и прилегающую территорию техническими устройствами противопожарной безопасности. Подробнее об установке электрокаменки в этом небольшом видео:

Watch this video on YouTube

Конечно, электрокаменкой невозможно заменить классику русской бани – дровяную печь. Но при обустройстве сауны в городских условиях многоквартирного дома подобное оборудование просто незаменимо. Главное – придерживаться правил и рекомендаций фирмы-производителя. Тогда ваша парная станет чудесным местом для отдыха и поправки здоровья после трудовых будней.

Монтаж электрических печей в бане

При монтаже (установке) электрических печей в парилке нужно обратить внимание на три важных фактора: безопасность, безопасность и безопасность. Соединение в одном месте двух «врагов», воды и электричества и присутствие человека без одежды, ставит вопрос безопасности на первое место

Соединение в одном месте двух «врагов», воды и электричества и присутствие человека без одежды, ставит вопрос безопасности на первое место.

Решения безопасности

Электробезопасность при установке электропечи в парилке решается следующими мероприятиями:

Заземление. Электрическая цепь для питания каменки должна быть выполнена кабелем с отдельной заземляющей жилой. Корпус каменки должен быть заземлен, то есть, соединен заземляющей жилой с главной заземляющей шиной дома или заземляющим контактом в электрощите квартиры. При питании 220 Вольт используется трехжильный кабель, при 380 Вольт, кабель должен иметь 5 жил.

Выделенная группа электропитания. Для электропитания каменки должна быть выделена отдельная электрическая группа, защищенная автоматом защиты. Номинал автомата защиты выбирается по максимальной мощности электропечи.

Устройство защитного отключения. Электрическая цепь банной электропечи, кроме защиты автоматическим выключателем, должна быть защищена УЗО (устройством защитного отключения). Номинал УЗО 10 mA.

Правильный выбор сечения и тип кабеля питания. Для снятия проблем пожаробезопасности, нужно правильно выбрать сечение электрического кабеля электропитания каменки. Выбор сечения жил кабеля зависит от мощности электропечи.

Для питания выбирается кабель, с медными жилами. Здесь остановимся.

Любая каменка не подключается к электропитанию напрямую. От электрощита кабель электропитания подключается к блоку управления печкой, а от него отдельным кабелем подключается к самой каменке. Блок управления печкой выносится за пределы парилки.

При таком подключении получаем две линии одной цепи. Одна идет по нормальным помещениям дома от щита до блока управления. Вторая цепь идет в сверхвлажной и агрессивной (по температуре) парилке. Отсюда разные требования к кабелю.

• От щита до блока управления используется кабель с медными жилами сечением по таблице выше;
• От блока управления до печи используется кабель в резиновой изоляции (он поставляется с печью). Проход кабеля питания через стену в парилке делается в гильзе с наклоном в сторону парилки.
• Для защиты резинового кабеля в помещении парилки, его нужно защитить в металлическом гофре или в металлической трубе. Гофр или труба должны быть заземлены.
• Для уменьшения длины конечного кабеля питания, в парилке может устанавливаться металлическая распаячная коробка, в которой производится расключение кабеля питания с резиновым шлангом печи.

Вынос приборов управления. Блок управления электрической печью бани выносится за пределы парилки. В блок управленя входят: термистор, панель управления, внешний выключатель (если есть), распределительный шкаф, релейный шкаф (если предусмотрен).

Elesant.ru

Достоинства и недостатки

Электрокаменки для саун, в отличие от печей на дровах или угле, позволяют прогреть парную за более короткий промежуток времени. Кроме того, печи обладают следующими достоинствами:

• быстрым и простым монтажом оборудования;
• лёгкостью в эксплуатации;
• высоким уровнем безопасности;
• надёжностью и длительным сроком службы;
• отсутствием выделений угарного газа.

Электропечи даже на минимальном режиме поддерживают нужную температуру длительное время, равномерно распределяя тепло по всей парилке. Хорошая теплоизоляция не позволяет корпусу перегреваться, что исключает получение ожогов. Конструктивные особенности позволяют установить печь в 5-10 см от стены.

К недостаткам можно отнести:

• высокую стоимость электричества, что исключает потенциал частого и длительного использования бани;
• невозможность установки мощной каменки (от 7 кВт) в жилом секторе из-за ограничения мощности тока в стандартной электросети.

По сравнению с дровяными или газовыми каменками у печей на электричестве может оказаться более низкая тепловая отдача.

Области применения электрических печей

Современный вариант домашней бани представляет собой небольшую комнату, обшитую деревом, с лежаком и прибором отопления. Такое помещение можно оборудовать в любом подходящем месте частного дома и городской квартиры. Сауна с электрокаменкой легко впишется в кладовку, балкон и даже спальню. А как правильно выбрать для неё печку – в этом обзоре от HouseChief.

ФОТО:  spaconcept. invocrea.comУстановка электрической печи превращает стандартную ванную в финскую баню

На более просторных площадях частного домовладения такое оборудование позволяет сэкономить время и деньги на покупке дров, угля или проводке дополнительной ветки газовой магистрали. В любом случае, электрокаменка – оптимальное решение.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Способы и правила установки

Такое оборудование редко устанавливается в центре сауны. Чаще всего его располагают в углу. При монтаже оставляют обязательную дистанцию (её величина прописана в паспорте печи) до стен и крепят на них термозащитные экраны.

ФОТО: opt-1282033.ssl.1c-bitrix-cdn.ruВ этих целях используют листы нержавейки, хорошо отражающие тепло

Часто сверху их обшивают вагонкой. Категорически запрещается использование асбестовых либо гипсовых плит. Высокая влажность способствует быстрому разрушению этих материалов. Пол под каменкой так же следует сделать негорючим.

ФОТО: img. allzip.orgМожно выложить кафелем или подложить металлический лист

Исключение составляют подвесные модели с невысокой мощностью.

ФОТО: static-eu.insales.ruОбычно их используют в малогабаритных банях и саунах

Некоторые агрегаты подвешивают даже к потолку.

При установке мощного оборудования (более 4-5 кВт) обязательна проводка отдельного трёхфазного кабеля большого сечения (5-8 мм) с установкой автоматики защиты на распределительном щитке.

Установку и подключение к сети рекомендуется производить, строго следуя инструкциям фирмы-изготовителя.

Технология сборки

Чтобы собрать электрокаменку для сауны своими руками, необходимо выполнить такие действия:

1. Сначала составляют чертеж будущей печи, который зависит от таких данных: площадь печи, необходимая мощность нагрева, максимальные и минимальные габариты, месторасположение. Обычно электропечи делаются небольшими, основное пространство их конструкции – это клеть для камней.
2. Расчет числа ТЭНов для печи. Их количество зависит от мощности будущей конструкции, размеров печи, мощности одного ТЭНа, который будет использоваться.
3. После этого можно приступать к сборке печи для бань. Для этого ТЭНы фиксируются на раме, соединяются перемычками. Лист стали с толщиной в 3 мм используется в качестве основы, к нему крепят остальные детали, используя болты и сварку.
4. Если каркас готов, необходимо сверху уложить камни максимально плотно, между ними почти не должно оставаться зазоров.
5. Далее ставится защитный кожух, который также может изготавливаться из стального листа, как и основная конструкция. Дополнительно можно поставить кирпичную стенку, предусмотрев для этого постройку небольшого постамента под печь.
6. Подключение электропечи выполняется с использованием последовательного, параллельного соединений ТЭНов, обязательно наличие терморегулятора, при помощи которого будет контролироваться нагрев камней. В данном случае рекомендуется использовать поворотные либо барабанные выключатели, сам элемент управления надо расположить таким образом, чтобы он находился в удобном для использования месте. Обычно регулятор ставится в парилке, чтобы можно было, не выходя из нее, самостоятельно устанавливать комфортную температуру в помещении.
7. Последним этапом является проверка работоспособности печи, безопасности и комфорта ее использования.

Сегодня для небольших домашних саун лучше всего использовать не массивные кирпичные печи, которые занимают очень много места, а небольшие и компактные, но удобные электрические. Стоимость таких конструкций может быть довольно высокой, но можно сэкономить, поставить электропечь для нагрева камней своими руками. Технология ее изготовления доступная. Это клеть для камней, в которой для нагрева используются ТЭНы.

Что важно в выборе печи для сауны

Установить электрическую каменку в сауне, бане – мечта каждого владельца загородного дома. Такой ход выводит домашнюю сауну на более высокий уровень комфортности, дает возможность насладиться паром в удобное время. Правильная работа печи требует грамотной планировки всего обустройства сауны, устройство по правилам вентиляционной системы. Банные модели электрических печей отличаются по типу установки, это следует учитывать в выборе модели, в обустройстве всего оборудования сауны.

По типу установки пользователь предпочитают настенные или напольные агрегаты, с формой цилиндра – высокого и узкого. Он удачно встанет в любом помещении сауны, не будет занимать много места. Когда позволяет площадь парилки, покупатели выбирают среди любых разновидностей моделей.

Устройство внешнего корпуса печи:

• открытое;
• закрытое.

Печь открытого типа для сауны электрическая долго сохраняет тепло, эффективно выпускает пар. Печь закрытого типа используется, когда хозяин предпочитает хорошо прогретое помещение с максимально сухим воздухом. Важный параметр выбора печи – ее мощность. В магазине покупатель должен быть готовым отвечать на компетентные вопросы продавца о площади парилки, имеющихся электрических подводах, их сечении, желаемой форме агрегата, типе его предполагаемого устройства. Мощность поможет рассчитать консультант магазина на основе площади парилки. По физиологическим и техническим параметрам, оптимально прогреть помещение парилки сможет печка для сауны, с расчетом расхода на 1 кубометр площади 1-1,5 кВт энергии.

Консультанты рекомендуют приобретать агрегаты «про запас», с функцией регулирования режима температуры. Тогда агрегат будет уверенно переносить заданные эксплуатационные нагрузки, без проблем отработает период гарантии, данный производителем. Мощная печь в домашнюю сауну, баньку потребует проведения нового электрического провода, с выделением отдельной линию, с сечением, необходимым по указанной производителями мощности выбранного агрегата.

Выбор требует учитывать объем внутренней камеры, где укладываются камни для нагрева. Электрическая печь для сауны маленькой площади вполне будет эффективно согревать помещение, если ее объем составляет 20-26 кг. Для больших помещений парной надо приобретать модели объемом более 50 кг, чтобы получить достаточно тепла и комфорта.

Важно в сауне устроить качественную теплоизоляцию, изначально строить ее с толстыми несущими стенами. Это исключает потери тепла, дает печи работать в нормальном температурном режиме

Когда парилка устраивается в старом помещении бани, рекомендуется приобретать печь большого запаса мощности, которая сможет перекрывать теплопотери, обеспечивать комфорт любителям попариться.

Покупатели заранее выбирают производителя печей, торговый бренд. Агрегаты европейского производства являются самыми качественными, но находятся в самой высокой ценовой категории. Значительно дешевле стоят модели отечественных торговых марок, наши производители предлагают технологически просто устроенные, добротные электрические печи. Китайские производители предлагают дешевые модели, среди них тоже можно найти надежные варианты бюджетных печей.

Правила безопасности при эксплуатации электрических печей в сауне

Устанавливая электрический нагревательный агрегат в домашней сауне, надо соблюдать требовании Инструкции по эксплуатации, правила пожарной и электрической безопасности. Тогда печь будет работать с высоким уровнем КПД, что и требуется рачительному хозяину. Выкладку камней производят так, чтобы они полностью закрыли нагревательные элементы, это предотвращает попадание на них брызг воды

Особенно важно это для нагревателей трубчатого типа, это продлевает их срок службы.

Установка приборов требует надежной фиксации выходных клемм. Если хозяин следует установленным правилам, уверен в своих способностях, ему можно не привлекать специалистов, делать все своими руками.

На что обратить внимание при выборе электропечи

При покупке электрокаменки нужно сразу обратить внимание на теплоизоляционные качества. В роли изолятора выступает воздушная прослойка между стальных листов корпуса

ФОТО: prokamin.in.uaНекоторые изделия облицованы кафелем либо натуральным камнем

Подобный дизайн повышает уровень безопасности при эксплуатации, защищая от случайных ожогов. Важным моментом является качество механизма управления.

ФОТО: netrauta.fiНедорогие печи оснащены встроенной панелью с ручным управлением

Более дорогое оборудование укомплектовано мобильным пультом.

Основной критерий выбора – показатель напряжения электросетей. Приборы на 380 В отличаются большей мощностью (свыше 4 кВт) и экономичностью, но требуют трёхфазного подключения.

Расчёт необходимой мощности электропечи

Нужная мощность оборудования рассчитывается достаточно просто: на 1 м³ в среднем требуется 1 кВт. Эти показатели справедливы для парных с качественным утеплением стеновых, потолочных и половых перекрытий.

При наличии окна, стеклянной двери даже с хорошей теплоизоляцией на 1 м³ берут коэффициент 1,2-1,5. Для каменок с ленточными нагревателями объём отопления можно увеличить до 1,5 м³ на 1 кВт.

Материалы изготовления и объём камней

В изготовлении корпуса электропечей используют:

• нержавеющую сталь – один из самых популярных материалов, долговечный, имеющий хорошую теплоотдачу;
• сталь, покрытую эмалью – относительно дешёвый вариант, но не особо популярный;
• чугун – надёжный, отлично сохраняющий тепло, но очень тяжёлый материал.

При выборе электрокаменки стоит учесть объём клети и массу необходимых камней. Именно от камней зависит тепло и образование пара.

ФОТО: r-sauna.ruДля компактного помещения парилки на 2-3 человека достаточно небольшого объёма на 20-25 кгФОТО: klimatshop.byДля частного дома с большой площадью сауны требуется оборудование повышенной мощности с массой камней от 50 до 70 кг

Рекомендуется использовать специальные камни, испытанные высокой температурой. Применение обычных кусков горной породы снижает эффективность работы печи и может оказаться опасным для здоровья.

Подключение электроплиты в Москве по низким ценам, отзывы, фото.

 Приобретение в квартиру новой бытовой техники дело волнительное и ответственное, поэтому подходить к такому важному вопросу нужно с умом. Среди крупной бытовой техники для кухни нельзя обойти стороной такую важную вещь как электроплита. Сейчас большим спросом у покупателей пользуются электрические плиты, так как они обладают целым рядом преимуществ перед газовымиагрегатами. Помимо расширенного функционала и больших возможностей для приготовления различных блюд, электрическая плита экономит свободное место на кухне и является в большинствеслучаев наиболее выигрышным решением. Не каждый гарнитур сможет вместить в себя варочную панель и духовой шкаф отдельно, а электрическая плита способна заменить собой все недостающее.

Производители электроплит предлагают большой выбор моделей, различающихся по набору встроенных функций, дизайну, мощности и конечно же стоимости, поэтому найди интересное решениене составит большого труда. Выбрать понравившуюся электроплиту и купить ее всего пол дела, потому что встает вопрос как ее правильно подключить. Обычно при покупке плиты услуга ее подключения предлагается мастерами не случайно, ведь от качества проведенной работы напрямую будет зависеть безопасность ее будущих хозяев. Неправильно подключенная техника вместо радости от покупки может доставить серьезные неприятности, угрожающие здоровью. При возникновении неполадок Вы лишитесь не только нового дорогостоящего оборудования, но и гарантии на него. Подключать такую сложную бытовую технику должны настоящие мастера-электрики, которые смогут сделать это профессионально и качественно. Монтажники из нашей компании смогут установить электроплиту быстро и по выгодной цене.

Однако не все предпочитают обращаться за помощью к профессионалам, потому что мало кому хочется тратиться на то, что можно сделать самостоятельно. Считая проведение проводки, установку розетки и подключение плиты несложным делом, вы подвергаете опасности не только свое здоровье, но и окружающих. Обращение к профессионалам — не то, на чем следует экономить. Существует множество разных выгодных предложений и система бонусов, поэтому за небольшие деньги вы не только избавите себя от лишних хлопот, но и получите массу полезных дополнений. Однако, если вы твердо решились браться за работу самостоятельно, подумайте дважды и оцените все риски. Рассмотрим основные моменты которым нужно уделить внимание при монтажеэлектроплиты.

Подготовка перед подключением
Что необходимо знать о Вашей технике?
Стоит заранее замерить габариты модели, чтобы плита подошла по размеру в подготовленное для нее место. Подумайте об этом прежде, чем занесете оборудование в квартиру. Узнайте потребляемую мощность агрегата: она важна не только для монтажников, но и для будущих хозяев. Более мощные модели потребляют значительно больше электричества, за которое впоследствии придется платить. Отдавайте предпочтение моделям класса не выше «А», они наиболее экономичны. Все точные данные о выбранной плите указываются в паспорте на технику. Помните, что не в каждом доме проводка сможет выдержать нагрузку от современной мощной техники. Подключение плиты, мощность которой значительно превышает допустимые пределы, может привести к обесточиванию подъезда и обгоранию проводов. Будьте предельно внимательны в выборе электрооборудования. Также проверьте наличие кабеля и вилки и приобретите их заранее, если ониотсутствуют. В разных комплектациях производителем допускается не поставлять необходимые компоненты вместе с самой плитой, их придется покупать отдельно.

Диагностика электропроводки
Прежде чем задумываться непосредственно о подключении, нужно позаботиться об исправности электропроводки. Узнайте степень изношенности системы: если линии старые, а провода сделаны из алюминия, стоит их поменять на более новые из меди. Это закреплено в стандарте. Современные электроплиты _ достаточно мощная техника, поэтому все должно быть исправно, а работы сделаны максимально аккуратно. Бригада опытных мастеров позаботится о состоянии вашей проводки, они проведут все работы качественно и быстро.
Выбор места для установки
Определите, где Ваше новое приобретение будет стоять. Это может быть как место старой плиты, так и какое-либо другое. Важно, чтобы место для электроплиты отвечало всем требованиям безопасности. Не стоит располагать электроплиту возле раковины, так как внутрь может попасть вода. Это может привести к замыканию системы. Оборудуйте выбранное место специально подвыбранную модель, если плита будет греться, Вы можете испортить кухонный гарнитур. Учитывайте, что расстояние от плиты до вентиляционного отверстия не должно превышать полтора метра. Это необходимо для поддержания оптимальной тяги, или же стоит задуматься о приобретении вытяжки. Сейчас, совместно с монтажом электроплиты предлагается услуга по установке вытяжки, единовременное подключение обойдется значительно дешевле, чем по отдельности.

Порядок установки электроплиты



Выбираем кабель.

Для подключения электроплиты необходима прокладка отдельного защищенного кабеля от щитка до места установки. Важно оставить пару метров запасной длины, чтобы плитувпоследствии можно было выдвинуть для прочистки, починки проводки при необходимости или чтобы просто помыть под ней пол. По строению кабель может быть разный: это зависит от фазы. Дляраспространенного однофазного подключения (на 220 В) необходим трёхжильный кабель (L фаза, N ноль, земля PE). Однако в частных домах нередко встречается трёхфазное подключение (на 380В), для которого уже понадобится пятижильный шнур (А, В, С — фазы, N – ноль, PE – заземление). Лучший материал для изготовления жил _ медь. Сечение кабеля также может варьироваться: длястандартной сети 220 В оно должно быть не менее 6 кв. мм, а для трехфазного монтажа подойдет кабель сечением 2,5 кв. мм. Точная цифра определяется в зависимости от модели плиты. Так какэлектроплита является довольно сложным и опасным прибором, для нее рекомендуется ставить отдельный щиток и прокладывать отдельный кабель, не подключая к нему ничего больше. Запитайтедругие приборы, розетки или освещение по другим линиям. Прокладку кабеля лучше делать скрытую и вмонтировать провод непосредственно в стену, это делается не только для безопасности, нои для эстетичности. В двухфазных и трехфазных подключениях используется кабель 5х2,5 марки ВВГнг, для однофазного нужен шнур 3х4 этой же марки.

Проводим заземление.

Заземление как мера безопасности необходима для установки крупной техники. Из трехжильного кабеля одна часть подключается через щиток к проводке, пролегающей под землей по периметру дома. При работе с мощными устройствами большее напряжение необходимо занулять в землю, чтобы человека не убило током. Заземление проводки через канализацию или водопроводные трубы строго запрещено! Сейчас заземление проводится как по устаревшей, так и по более современной технологии: выбор зависит от типа проводки. Также существуют свои особенности при заземлении некоторых моделей плит: существуют варианты, когда одну и ту же плиту можно подключить по разным схемам. Опытные мастера знают все нюансы подключения и установят вам любую модель.

Определяемся с силовой розеткой.

Электроплиты обладают большей мощностью нежели другие приборы, для них обычная розетка не подойдет, позаботьтесь о приобретении силовой. Обращаемвнимание на следующие моменты: розетка должна соответствовать типу кабеля, количеству жил, параметрам автомата. Она должна быть изготовлена из негорючих материалов, чтобы избежать оплавления или возгорания. В зависимости от способа прокладки кабеля розетка может быть открытой или скрытой. При монтаже придерживайтесь нескольких правил: устанавливать розетку нужно на негорючую поверхность, в удаленное от источников тепла и воды место. Подключать клеммы необходимо согласно схеме, все провода промаркированы разными цветами для удобства. Покупайте розетку с такой силой тока, с какой она максимально безопасно будет функционировать с плитой. Необходимо установить в щитке автоматический выключатель. Для однофазной сети подойдет однополюсный автомат, для двухфазных и трехфазных подключений потребуется трехполюсный автомат на 16 А.

Устанавливаем саму плиту.

После того как Ваш агрегат уже доставлен в квартиру, выньте его из упаковки, проверьте комплектность. Осмотрите плиту на наличие царапин, сколов и повреждений. Уберите все остатки пленки и деталей упаковки, чтобы они впоследствии не представляли угрозы пожара, внимательно прочитайте инструкцию по установке. Проверьте поверхность плиты по уровню, чтобы она стояла ровно, не качалась. Если ножек не хватает, воспользуйтесь подкладками из толстого пластика. Далее переходим к подключению: пересмотрите схему в инструкции, снимите заднюю решетку плиты, за которой скрыты клеммы и подключите согласно цветовым пометкам по соответствующей схеме (однофазной, трехфазной или иногда встречающейся двухфазной). Убедитесь, что все клеммы плотно фиксируются зажимами. Если гайки закручены не до конца, соединение будет перегреваться, искрить, что может привести к замыканию или еще хуже к пожару. Отнеситесь крайне серьезно и проверьте все соединения на прочность. После подключения проведите пробный запуск электроплиты, чтобы проверить систему на отсутствие замыканий.

Несколько важных советов при установке:

Перед тем как начинать непосредственно работать, обязательно отключите электричество в квартире!Если в Вашей квартире старая проводка и провода алюминиевые, обязательно замените их на медь. Не нагружайте сеть дополнительно подключая к ней другие электроприборы, выделите отдельную линию именно для плиты. Если мощность плиты велика, надежнее будет вместо автомата установить специальную плавящуюся вставку, это намного безопаснее. Электроплиты потребляют значительно больше энергии, чем обычные электроприборы, поэтому подключать из в обычные розетки запрещается. Не спешите выбросить коробку и упаковку от агрегата. В случае если при дальнейшей эксплуатации плиты выяснятся недостатки в ее работе, Вы смело сможете ее обменять. Неправильное подсоединение может привести к поломке прибора, и в таком случае сервисный центр откажется сделать бесплатный ремонт, потому что инцидент произошел по Вашей вине.
Провести все необходимые операции в домашних условиях самостоятельно возможно, однако надо быть на сто процентов уверенным в результате. Крупная и мощная техника может представлятьопасность при неправильном подсоединении: доверьте такое ответственное дело специалистам.



Установка и подключение электроплиты цена за работу

Прежде чем браться за малознакомую работу, поинтересуйтесь в сервисном центре о стоимости услуги, оказанной квалифицированным мастером. Из чего складывается конечная стоимость?
Цена подключения электроплиты будет зависеть от множества факторов. В первую очередь стоимость услуги зависит от модели устанавливаемой плиты. Бюджетные марки электроплит устанавливаются по более низким расценкам, так как они технологически проще. Стоимость установки современных многофункциональных плит более дорогая. Цена монтажа зависит еще и от мощности плиты: чем больше мощность, тем дороже установка. Учитывается также возраст дома и тип заземления. Работы на подключении самой плиты не ограничиваются: необходима диагностика линии и проверка сети, прокладка отдельного кабеля.



Наша компания предлагает полный пакет работ по установке электрической плиты по оптимальным ценам. Быстрая установка избавит Вас от лишних хлопот и позволит получить истинное удовлетворение от покупки.
Почему стоит прибегнуть к помощи монтажников? Ответ довольно простой:
Вы будете уверены в безопасности своей семьи, мастера отвечают за качество.
Вам не придется самому разбираться в системе подключения, менять кабели, устанавливать розетки. Специально обученный человек сделает все за Вас, помогая экономить время и силы.
Совместно со всеми манипуляциями по подключению, Вы получите бесплатную диагностику системы. Мастер расскажет Вам, как правильно и безопасно пользоваться электроплитой, посоветует оптимальные решения по ее уходу и ремонту.
По прошествии уже пары часов Вы уже сможете заняться приготовлением любимых блюд.

Предлагаем покупателям свои услуги по подключению электроплиты: наш мастер в кратчайшие сроки проведет весь комплекс необходимых работ, вы останетесь довольны результатом. Мастера несут ответственность за проведение работ, поэтому все будет сделано аккуратно и качественно. Обговорить все подробности заказа Вы сможете со специалистом. Все, что необходимо — это сделать звонок, назначить дату выезда мастера и получить готовый результат!

Обращаясь в нашу компанию, Вы получите целый ряд преимуществ:

• Круглосуточный выезд мастера на место подключения, работаем без выходных;
• Мы четко следим за качеством исполняемых работ, предоставляем гарантию;
• Проводим полный комплекс монтажных работ, включая тестирование линии;
• Цена на подключение электроплиты совместно с вытяжкой будет стоить Вам намного дешевле;
• Проводим работы в Москве и в Московской области по выгодным ценам.

Подробную информацию о стоимости наших услуг, о времени проведения работ, а также о текущих акциях и выгодных предложениях Вы сможете узнать, зайдя на наш сайт или связавшись с диспетчером по телефону.
Воспользовавшись услугами наших мастеров Вы обязательно останетесь довольны результатом и будете наслаждаться приобретением новой электроплиты еще долгие годы.

Автоматический выключатель какого размера мне нужен для электрической плиты?

Планируете ли вы установить в доме электрическую плиту? Вы знаете, какой размер выключателя для печки?

Вы должны знать, какой размер выключателя электроплитки вам нужен для вашей установки. Итак, чтобы понять, какая мощность автоматического выключателя нужна вашей электрической плите, вы должны знать ее требования в амперах. Когда вы знаете требования к усилителю электрической духовки, вы можете выбрать правильный размер переключателя диапазона.

Читайте дальше, чтобы узнать, как правильно выбрать мощность автоматического выключателя для вашей электроплиты.На вопрос «какого размера мне нужен выключатель для электроплиты?» Уже нетрудно ответить!

Какой размер выключателя мне нужен для электрической плиты

Промышленным стандартом для электрической плиты является двухполюсный автоматический выключатель на 50 А. Однако некоторые электрические плиты имеют больше конфорок, большую духовку и дополнительные функции. Эти дополнения повлекут за собой большее потребление усилителя.

Например, средняя электрическая плита с четырьмя конфорками может потреблять от 30 до 50 ампер.Однако более крупные печи с большим количеством функций могут потреблять более 60 ампер.

Кроме того, при добавлении выключателя для электрической плиты всегда следует учитывать правило 80%. Это означает, что вы можете использовать только до 80% его мощности при непрерывной нагрузке. Помимо мощности автоматического выключателя, вам также необходимо учитывать размер проводки. Это два основных фактора, которые определяют емкость вашей электрической цепи.

30-амперный выключатель для электрической плиты с проводом соответствующего сечения не вызовет неисправности в цепи, то есть до тех пор, пока требования к амперам плиты соответствуют установленной вами цепи.Рекомендуемый размер провода для автоматического выключателя на 30 А — провод 10 калибра. Однако, если вы собираетесь протянуть длинный кабель от выключателя к прибору, возможно, вам придется использовать провод 8-го калибра.

Хотя 30-амперная мощность достаточна для старых электроплит, более новым последним моделям может потребоваться 50 ампер. В этом случае следует использовать трехжильный провод калибра 6 и заземляющий провод. Всего четыре электрических кабеля.

Если вы хотите узнать больше, посмотрите это видео Бенджамина Сальстрома.Здесь он рассказывает о материалах, необходимых для установки электроплиты. Все, что показано в видео, соответствует отраслевым стандартам и основано на типовой электрической плите.

Нужна ли для электрической плиты выделенная цепь?

Да, у электроплиты должна быть выделенная цепь. Электрические плиты требуют высоких ампер, а значит, 50-амперный выключатель обеспечивает достаточную мощность. Поэтому, если вы установите другой прибор в той же цепи и будете использовать его одновременно с вашей плитой, он может превысить расчетную мощность автоматического выключателя и вызвать его срабатывание.

Профессиональные электрики рекомендуют, чтобы приборы, потребляющие 30 ампер и более, имели выделенную цепь. Так что, если у вас есть электрический диапазон на 50 ампер, он должен иметь специальный выключатель. Это важно, чтобы избежать частых перегрузок и срабатываний выключателя, продлить срок службы вашей электрической системы и избежать потенциально опасных ситуаций.

Сколько электроэнергии потребляет электрическая плита

Большинство электрических плит имеют мощность 3 000 Вт. При цене 13 центов за кВтч работа на максимальной мощности будет стоить 39 центов в час.Так что, если вы используете обычную электрическую плиту, это не будет вам дорого стоить, даже если вы будете использовать ее в течение всего дня.

Обратите внимание, что данная цена является приблизительной. Он может варьироваться в зависимости от вашего местоположения, штата и даже времени суток. Помимо этого, энергопотребление также будет зависеть от ваших настроек — режим пониженного энергопотребления, чтобы поддерживать еду в тепле, потребляет намного меньше электроэнергии, чем приготовление пищи в режиме полной струи.

Заключение

Знание отраслевых стандартов и потребляемой мощности вашей печи поможет вам выбрать правильный автоматический выключатель.Не забудьте добавить 20% маржу, как только найдете требования к электрической плите. Таким образом, у вас будет свобода действий и дополнительный уровень безопасности.

И когда вы подключаете электрическую плиту, не забудьте установить для нее специальный выключатель. Вы не хотите, чтобы в одной цепи было несколько мощных устройств — это может привести к срабатыванию автоматического выключателя без необходимости и стать потенциальным источником опасности.

Итак, вы нашли что-то интересное в этой статье? Теперь вы знаете, какого размера мне нужен выключатель для электрической плиты? Если у вас остались вопросы, напишите их в комментариях, и я постараюсь ответить вам.

Как прикрепить шнур питания к плите | Руководства по дому

Традиционные розетки на 240 В для плиты были подключены с тремя штырями. Однако с 1996 года во всех построенных домах трехконтактная розетка для печи заменена на четырехконтактную. Этому примеру последовали и современные печи, изготовленные с тех пор. Однако вы можете модернизировать большинство современных плит, чтобы подключить их к более старой трехконтактной розетке. Осмотрев силовой блок на вашей плите, вы можете определить, какой тип кабеля питания вы можете установить для вашего конкретного применения.

Соединение с тремя контактами

Снимите заднюю панель доступа, закрывающую электрический блок на плите. Он будет у пола на задней стороне прибора.

Осмотрите электрический блок. Там будет три винта подряд для проводов питания и одна маленькая гайка для провода заземления. Если печь имеет три контакта, будет медная заземляющая лента, которая прикрепляет центральный винт к заземляющей гайке. Если заземляющего браслета нет, вы можете подключить плиту только к четырехконтактной розетке.

Протолкните фиксатор натяжения через отверстие для доступа к проволоке, через которое она будет пропущена. Они доступны в разделе «Электрооборудование» хозяйственных магазинов. Устройство для снятия натяжения — это прославленный зажим, который будет захватывать кожух провода после его затяжки. Это предотвратит выдергивание проводов из электрического блока, если шнур когда-либо зацепится или случайно потянет. Протолкните провода через разгрузку от натяжения в отсек электрического блока.

Подсоедините провода к электрическому блоку в следующем порядке: черный к крайнему левому винту, красный к крайнему правому краю и белый посередине.Оберните или зацепите каждую проволоку за стержень винта, затем с помощью отвертки или небольшого гаечного ключа надежно затяните соединения.

Затяните зажим разгрузки натяжения на шнуре, когда все провода будут на месте. Установите заднюю панель доступа, чтобы завершить работу.

Соединение с четырьмя штырями

Снимите заднюю панель доступа в задней части печи.

Осмотрите электрический блок. Найдите медную заземляющую ленту, которая соединяет центральный винт с заземляющим винтом прямо под ним.Если заземляющего браслета нет, пропустите следующий шаг. Если есть заземляющий браслет, переходите к следующему шагу.

Снимите заземляющую ленту между центральным винтом и заземляющим винтом. Он будет удерживаться центральным винтом и винтом заземления. Ослабьте каждый винт и с помощью плоскогубцев возьмитесь за медную заземляющую ленту и вытащите ее.

Вставьте зажим разгрузки от натяжения в отверстие для подачи проволоки. Пропустите шнур питания через приспособление для снятия натяжения.

Подсоедините четыре провода в следующем порядке: черный к крайнему левому винту, красный к крайнему правому краю, белый в центре и зеленый непосредственно под белым проводом. В большинстве случаев соединение зеленого провода будет окрашено в зеленый цвет для облегчения распознавания. Установите соединения проводов вокруг хвостовиков соответствующих винтов. Плотно затяните винты.

Затяните зажим разгрузки от натяжения вокруг шнура с помощью отвертки. Установите заднюю панель доступа, и работа будет завершена.

Ссылки

Советы

• Шнуры питания доступны в хозяйственных магазинах или магазинах бытовой техники в вариантах с тремя или четырьмя контактами.

Предупреждения

• Никогда не подключайте шнур питания к розетке, пока он полностью не подсоединен к электрическому блоку печи.

Писатель Биография

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью. Ялановский также ведет раз в два месяца колонку, в которой дает советы по благоустройству дома.

Выбор и установка электрической плиты

Майкл Чотинер

Если ваша электрическая плита знала лучшие времена и вы хотите ее заменить, у вас есть намного больше возможностей, чем в те дни, когда автономная плита была единственным выбором. Современные и стильные варианты включают отдельно стоящие, выдвижные и выдвижные конфигурации. Если вы хотите установить какой-либо из этих типов электрических плит самостоятельно, вам нужно знать несколько вещей о различиях между ними, чтобы вы могли правильно все настроить.

Различия между типами электроплиты:

Отдельно стоящие диапазоны бывают разной ширины (обычно 24 дюйма, 30 дюймов и 36 дюймов). Они отделаны спереди и по бокам, поэтому их можно установить между шкафами или в конце стеллажа. Отдельно стоящие плиты обычно имеют высоту 36 дюймов от основания до варочной поверхности (стандартная высота столешницы), а также имеют встроенный фартук.

Выдвижные плиты имеют такую ​​же ширину, что и отдельно стоящие плиты, и предназначены для размещения на полу, но их необходимо устанавливать между шкафами, поскольку их стороны не закрыты. Варочные панели выдвижных диапазонов слегка растут по бокам и сзади, чтобы перекрывать столешницу, создавая более интегрированный вид. На практике перекрывающаяся варочная панель предотвращает попадание жира и крошек в пространство между шкафами и прибором. У вкладышей нет встроенного фартука.

Шкафы для вставки предназначены для размещения на платформе или раме между шкафами. Как и в случае с выдвижными плитами, у них есть грибообразные варочные панели, которые закрывают столешницу по бокам и сзади.Скорее всего, вам нужно будет приобрести или изготовить филенчатую панель, соответствующую отделке вашего шкафа, чтобы заполнить пространство ниже допустимого диапазона.

После того, как вы выбрали правильный базовый стиль, который подходит вашему пространству и вашей кухне, ваша работа еще не закончена! В каждой категории дизайна вы найдете широкий спектр функций, в том числе различные конфигурации горелок, одинарные и двойные духовки, конвекционные и индукционные технологии, а также варианты автоматического приготовления.

Подготовить проем для установки

На рисунках ниже вы можете увидеть различия в проемах, которые необходимо подготовить для каждого стиля диапазона.Перед установкой или изменением существующих шкафов и столешниц для соответствия новому ассортименту рекомендуется прочитать инструкции производителя по распаковке, сборке и установке. Дважды проверьте ширину и глубину вашего диапазона, измерив реальный прибор.

Отдельно стоящие и выдвижные плиты всегда опираются на регулируемые ножки, поэтому при необходимости можно легко выровнять и выровнять варочную панель относительно столешницы. Зоны скольжения и опускания обычно требуют крепления с помощью предохранительных скоб, предотвращающих опрокидывание, которые поставляются вместе с прибором.Читая инструкции производителя, обратите внимание на то, где должны быть расположены эти кронштейны, и убедитесь, что в проеме есть хорошее прочное место, чтобы прикрепить их к шкафам, стене и / или полу.

(Иллюстрация автора вверху)

(Иллюстрация автора вверху)

(Иллюстрация автора вверху)

Электрические требования вашего диапазона .

..

Для всех электрических плит требуется выделенная цепь на 240 В с номиналом 40 или 50 ампер, оканчивающаяся в распределительной коробке или розетке в пределах 4 футов.места, где будет располагаться диапазон. Если вы заменяете существующую электрическую плиту, возможно, уже установлена ​​соответствующая проводка. Если вы не уверены или устанавливаете новую серию в новом месте, проконсультируйтесь с лицензированным электриком и попросите его / ее изменить проводку в соответствии с применимыми местными правилами.

Электрические плиты

можно подключить непосредственно к выделенной цепи в утвержденной распределительной коробке или подключить к розетке на 240 В. Если ваша новая серия будет иметь прямую проводку, во время установки должен присутствовать лицензированный электрик.Но если розетка на 240 В уже установлена, можно легко и безопасно подключить шнур питания к диапазону и подключить его.

Подключение шнура питания к электрической плите …

Шнуры питания на 240 В доступны в комплектах с 3-проводной и 4-проводной конфигурациями. Все цепи на 240 В имеют два токоведущих провода (обычно с красной и черной цветовой кодировкой) и один нейтральный провод (обычно с белой цветовой кодировкой). 4-проводные кабели также имеют зеленый провод заземления.

Функциональная разница между 3-проводным и 4-проводным подключениями заключается в том, что с 3-проводным кабелем цепь заземляется на нейтральный провод через кусочек меди, называемый заземляющим звеном; у 4-х проводных кабелей цепь заземляется отдельным проводом.С 1996 года Национальный электрический кодекс (NEC) требует отдельного заземления для подключения устройств к новым цепям, но если вы подключаете новый диапазон к существующей 3-проводной цепи, можно использовать 3-проводной кабель и заземление для нейтральный.

Если вы планируете самостоятельно подключить шнур питания к диапазону, проверьте розетку, которая находится на месте, и сравните ее с теми, что показаны на рисунках ниже, чтобы вы наверняка получили правильный.

(Примечание: существует больше вариантов формы и положения разъемов в розетках на 240 В, чем показано здесь, поэтому рекомендуется сфотографировать розетку, которая находится на месте, и взять ее с собой, когда вы покупаете электрические блоки. .Так вы сможете лучше совместить вилку шнура питания с розеткой. Также лучше найти шнур с уже установленными зажимами на концах проводов напротив вилки, как показано на рисунках.)

Начните подключение шнура питания с клеммной колодки — обычно сзади, ближе к нижней части диапазона. Возможно, вам придется открутить крышку, чтобы получить доступ к клеммам. Чуть ниже открытых клемм вы должны найти пластину с большим круглым отверстием.

• Вставьте зажим разгрузки от натяжения в отверстие и частично затяните винты, чтобы удерживать его на месте.
• Проденьте конец шнура питания через зажим для разгрузки от натяжения достаточно далеко, чтобы клеммы легко доходили до соединительных болтов на клеммной колодке.
• С помощью гаечного ключа открутите гайки на клеммных болтах.
• При работе с 3-проводным кабелем наденьте черный провод на клемму слева, красный провод на клемму справа и белый провод на центральную клемму.Убедитесь, что заземляющая перемычка, удерживаемая зеленым винтом, касается центральной клеммы. Наденьте провода на клеммные болты до упора, замените гайки и затяните их.
• При работе с 4-проводным кабелем ослабьте зеленый винт на клеммной колодке и отрежьте или снимите перемычку. Подсоедините красный и черный провода к клеммным болтам слева и справа соответственно и закрепите конец зеленого провода под зеленым винтом.
• Полностью затяните винты на зажиме разгрузки от натяжения.
• При выключенном питании цепи дальности на главной сервисной панели вставьте шнур питания в розетку. Затем снова включите схему на панели.
• Используйте регуляторы диапазона, чтобы убедиться, что все горелки, лампы и таймеры включены.

После того, как электрическое подключение будет выполнено и проверено, вставьте новую плиту на место и убедитесь, что варочная панель выровнена. Возможно, вам придется поработать с регулируемыми ножками или выполнить регулировку. Когда вы будете удовлетворены положением и посадкой, закрепите все скобы, предотвращающие опрокидывание, в соответствии с инструкциями производителя.

Когда вы уверены, что все упаковочные материалы были удалены, вы готовы к новому началу на кухне.

Об авторе: Майкл Чотинер — эксперт по установке кухонной техники и пишет советы по DIY для The Home Depot. Рекомендации Майкла по диапазонам основаны на его многолетнем опыте работы в качестве генерального подрядчика. Чтобы просмотреть ассортимент электрических плит Home Depot, щелкните здесь.

Требования к электропитанию прибора

| Устройство помощи

---

---

** Всегда проверяйте местные электротехнические правила и руководство по эксплуатации / уходу для вашего прибора.**

---

Цепи переменного тока 110-120 В (основы) ….

---

• Полярность силовых проводов важна. Если штепсельная розетка подключена в обратном направлении … такие вещи, как модули искры в газовых плитах, могут выйти из строя, вы можете получить возможный электрический разряд, пытаясь просто заменить лампочку.
• Вилку шнура заземления нельзя отсоединять! Если встречается стандартная настенная розетка с двумя контактами, заказчик несет личную ответственность и обязан заменить ее должным образом заземленной розеткой с тремя контактами.Земля — ​​это безопасность на случай короткого замыкания.
• Если вам необходимо использовать удлинитель, абсолютно необходимо, чтобы он был трехжильным шнуром, внесенным в список UL / CSA, чтобы номинальный ток шнура в амперах был эквивалентен номинальному значению ответвленной цепи или превышал его.
• Низкое напряжение может быть проблемой. Напряжение останова для двигателя переменного тока 110-120 вольт составляет 100 вольт. Если сетевое напряжение упадет ниже 100 В переменного тока, двигатель может выйти из строя и, возможно, повредить двигатель. Слишком много вещей на одной линии может привести к падению линейного напряжения ниже точки остановки.
• Большинство, если не все приборы на 110–120 вольт, должны быть подключены к выделенной линии. Это не означает ничего другого на той же линии или вилке.

---

Цепи переменного тока 220-240 В (основы) ….

---

• Большинство цепей на 220–240 В сегодня являются четырехпроводными. Красный, мощность … черный, мощность … белый, нейтральный … зеленый или голый, земля.
• У старых электрических сушилок был трехконтактный шнур, в то время как у новых сушилок — четырехконтактный шнур. Помогите заменить трехжильный шнур на четырехжильный …. или попросите электрика сделать это за вас.
• Помощь по электромонтажу для розетки, расположенной на 4-х позициях
• Земля — ​​безопасность на случай короткого замыкания. Земля также используется для некоторых цепей «автодатчиков».

---

Дополнительные электрические подсказки …

---

• Ом проверка конденсатора
• Ремонт электрооборудования — Решение проблем — Форум вопросов и ответов по новой установке.
• Электромонтаж выполнен правильно. Пожалуйста, посмотрите.
• Приборы, которые обычно необходимо подключать к собственной цепи с помощью независимого автоматического выключателя.Холодильники, Духовки, Электрические плиты, Водонагреватели, Печи, Установки отопления и кондиционирования воздуха, Стиральные и сушильные машины. Выделенная цепь поможет гарантировать, что мощное устройство будет иметь достаточную силу тока для правильной и безопасной работы, не вызывая срабатывания автоматического выключателя.

---

Требования к электричеству ….

---

Некоторая информация о розетках GFI и вашей технике.

Посудомоечная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем или плавким предохранителем минимум на 15 А (д / б без повышения температуры) с максимальным выключателем или предохранителем на 20 А (д / ж с повышение температуры) # 14 калибр домашнего провода минимум для защиты 15 ампер, калибр # 12 обязателен для защиты 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Встроенная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 ампер, питание с предохранителем, только медный провод, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Переносная посудомоечная машина (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, питание с предохранителями, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Dryer Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с 30-амперным выключателем или предохранителем.Проволока №10 предпочтительнее.

Dryer Electric USA (опубликовано в 2021 г.) — Обеспечьте необходимое трех- или четырехпроводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии. Подключите к отдельной ответвленной цепи. Не используйте предохранитель в цепи нейтрали или заземления.

Dryer Electric Canada (опубликовано в 2021 г.) — Подайте необходимое 4-проводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии.Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Dryer Gas (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем. Минимальный размер домашнего провода №14, предпочтительнее №12.

Газ осушителя (опубликовано в 2021 г.) — Отдельный контур 15 или 20 А для осушителя газа. При использовании шнура питания электрическая розетка должна располагаться в пределах 2 футов (610 мм) от каждой стороны осушителя. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Морозильный ларь (опубликован в 2021 г.) — Его следует подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями. Розетки, защищенные прерывателями замыкания на землю (GFCI), НЕ РЕКОМЕНДУЕТСЯ. НЕ используйте удлинитель или переходник.

Стойка морозильной камеры (опубликовано в 2021 г.) — Ее необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI). Не используйте удлинитель или переходник.

Микроволновая печь (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем.Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 для защиты на 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Microwave Counter Top (опубликовано в 2021 году) — Электропитание 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем или автоматическим выключателем.

Микроволновая печь за пределами диапазона (опубликовано в 2021 году) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь.

Микроволновая печь вне диапазона с конвекцией (опубликовано в 2021 году) — Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь .

Range Gas (опубликовано в 2010 г.) — 110–120 вольт, 60 герц, правильно заземленная ответвленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем. Должен быть правильно заземлен и поляризован. Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 для защиты на 20 ампер.

Range Gas (опубликовано в 2021 г.) — A, 120 В, 60 Гц, только переменный ток, 15 А с предохранителем, требуется электрическая цепь. Также рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется предусмотреть отдельную цепь, обслуживающую только этот диапазон. Электронные системы зажигания работают в широких пределах напряжения, но необходимо правильное заземление и полярность. Убедитесь, что розетка обеспечивает питание 120 В и правильно заземлена.

Range Electric (опубликовано в 2010 г.) — 220 — 240 вольт, 60 герц, должным образом заземленная цепь с автоматическим выключателем на 40 ампер или предохранителем с помощью провода калибра № 8. Для выключателя на 50 А требуется провод калибра №6.

Range Electric (опубликовано в 2021 г.) — Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке электрических плит.

Автономная электрическая духовка серии (опубликовано в 2021 году) — Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке двух диапазонов духовок.

Холодильник (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем.Минимальный размер домашнего провода №14, предпочтительнее №12. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Холодильник (опубликовано в 2021 году) — Требуется источник питания 115 В, 60 Гц, только переменный ток, 15 или 20 А, заземленный, с предохранителем. Рекомендуется использовать отдельный контур, обслуживающий только ваш холодильник и одобренные аксессуары. Используйте розетку, которую нельзя выключить выключателем. Не используйте удлинитель.

Холодильник All Fridge (опубликовано в 2021 г.) — Подключите прибор к отдельной розетке переменного тока 115 В, 60 Гц, 15 А.Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI).

Стиральная машина (опубликовано в 2010 г.) — 110 — 120 вольт, 60 герц, автоматический выключатель 15/20 ампер или линия электропитания с предохранителем. Шнур питания должен быть подключен к правильно заземленной и поляризованной розетке. Из-за условий воды в прачечной также можно рассмотреть возможность использования розетки GFI (прерыватель замыкания на землю). Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 для защиты на 20 ампер.

Стиральная машина более новая с максимальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

Стиральная машина более новая с фронтальной загрузкой (опубликовано в 2021 году) — 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель.Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

** Всегда проверяйте местные электротехнические нормы и руководство по эксплуатации / уходу за вашим прибором. **

---

---

---

---

Ссылки по теме

1. Электромонтажная помощь для розетки, расположенной на 4-х позициях
2. Kill A Watt Electric Usage Monitor
3. Цифровые клещи RuoShui, мультиметр True RMS 2000, тестер напряжения с автоматическим определением диапазона и ЖК-дисплеем с подсветкой
4. Электроэнергетический монитор Plug Power Watt Voltage Amps Meter с цифровым ЖК-дисплеем, защитой от перегрузки и 7 режимами отображения для энергосбережения, белый

---

Размер провода настенной печи

— что следует знать перед покупкой

Вы думаете о приобретении новой духовки и хотите знать, подойдет ли ваш существующий размер проволоки для настенной духовки? Скорее всего, этого не будет и будет слишком мало.

Как правило, в традиционных настенных печах используется только питающая проволока на 240 В и 30 А. Однако современные настенные печи с подвижными стенами делают больше и больше, что обычно требует большей мощности на 40 или 60 ампер и 240 вольт. Этими размерами соответственно будут # 8 из меди AWG или # 6 из алюминия AWG.

Подробнее о мощности печей мы расскажем ниже, так что читайте дальше.

90 AW383 7000 ватт

29,1

Мощность настенной печи	Усилитель настенной печи	Размер провода	Размер выключателя	Тип провода
3000 Вт	12.5 ампер	12 калибр AWG	20 ампер	NMD
4000 ватт	16,6 ампер	10 калибр AWG	25 ампер	NMD
NMD
AWG	30 ампер	NMD
6000 ватт	25 ампер	8 манометр AWG	40 ампер	NMD
NMD
8000 Вт	33. подает духовку к главной электрической панели. Для этого требуется, чтобы главный выключатель был включен последовательно с линией подачи питания. Прерыватели какого размера мне нужны для двустенной печи? Духовка с двойными стенками используется либо в стандартной домашней обстановке, либо на коммерческой кухне. Обычно бытовые печи включают питатель на 240 вольт и 60 ампер. Медный провод №6 на 240 В подает печь к главной электрической панели. Этот же выключатель на 60 А используется в выключателе на боковой панели вторичной обмотки. Нужна ли мне совершенно новая панель? Нет, если существующая настенная печь не заменялась в течение последних 10 лет. 2. Какой кабель вы используете для разводки проволоки в духовке? Вы должны использовать либо алюминиевый провод №6, либо медный провод №8, но обычно используется медный провод №10–12 AWG для старой настенной печи. Стоит ли покупать духовку, через которую проходит кабель? Это было бы хорошо, если бы вы подключали настенную печь к дому или в торговой розетке и не хотите, чтобы она находилась на вашем рабочем месте, но не многие новые настенные печи имеют эту функцию. Так что же будут делать печи следующего поколения? Я только что поговорил с электриком, который сказал мне, что настенная печь следующего поколения будет иметь постоянную подачу мощности 30 ампер или выше. Настенные духовые шкафы следующего поколения будут работать с кабелем и смогут готовить до 700 куб. Духовка будет иметь возможность работать, используя солнечную энергию от вашей крыши или счетчика коммунальных услуг, поэтому вам не придется включать духовку в непиковые часы. Эти новые печи могут потреблять до 60 ампер в зависимости от мощности. 3.Может ли электрик установить настенную печь с размером проволоки? Это зависит от возраста вашей духовки и ее типа.Правильно подключить духовку может быть невозможно. В некоторых случаях вы можете попробовать сделать свою собственную проволоку, отрезав отрезок алюминиевой проволоки №4 и прикрепив ее к проволоке №8. Просто помните, что вы не можете использовать стандартную вилку на 120 В (тип A или B) на этом типе провода. Это должна быть вилка AC-40. Некоторые подобные инструменты доступны во многих строительных магазинах. В чем разница между настенной духовкой, вытяжкой или варочной панелью? Существует три различных типа варочных панелей. Первая — настенная духовка, вторая — вытяжка или варочная панель, а третья — варочная панель.Как вставить настенную печь в дымоход? Чтобы избежать возгорания в дымоходе, настоятельно рекомендуется обрезать заднюю часть настенной печи до ширины дымохода. 4.Сколько ампер потребляет настенная духовка с учетом размера проволоки настенной духовки? Обычная настенная духовка, которая нагревается до 425 градусов, может потреблять до 40 ампер. Это сила тока, потребляемого прибором от стены. Иногда в счетах за электроэнергию могут быть указаны усилители мощности. Это усилители, используемые каждым прибором. Во многих случаях узнать фактический ток, потребляемый настенной духовкой, невозможно.Обычно настенные печи с выходной мощностью от 450 до 450 Вт потребляют в среднем 150 Вт при питании от 6 ампер 30 ампер и 240 вольт. Этого достаточно, чтобы испечь торт, печенье или даже курицу. Электропроводка имеет решающее значение, вы обнаружите, что можете запустить настенную духовку с питанием 40 ампер и 40 ампер. Если вам нужна духовка, не переходите на настенную духовку, которая не оснащена достаточной мощностью. 5.Нужно ли настенной печи 220? Я не нашел никакой информации, подтверждающей мнение, что оригинальные настенные печи не использовали напряжение 220 вольт.Казалось бы, это наводит на мысль, что они это сделали. Нужна ли настенная духовка 220В? Я бы сказал, что это маловероятно, но возможно. Я говорю, что это не невозможно, потому что были маленькие и несколько очень крошечных настенных духовок, в которых использовалось 220. Однако я бы сказал, что это маловероятно, потому что такие настенные печи обычно имеют низкую мощность. Они используются там, где высокая мощность и, как правило, настенные печи большего размера слишком велики. Нужен ли мне электрик для установки моей новой настенной духовки? Нет, но я бы порекомендовал, чтобы электрик установил заземляющие розетки на 240 вольт снаружи новой духовки. 220 вольт — это больше европейское напряжение, а 240 вольт — это северная Америка 6. Могу ли я сам установить настенный духовой шкаф? Почти наверняка нет! Если вы планируете добавить настенную духовку, вам следует заняться ее профессиональной установкой. Установка настенной духовки крайне трудоемка и опасна. Невозможно сказать, подойдет ли ваша настенная печь или нет. Духовки настенные не поставляются с какими-либо инструкциями. Всегда спрашивайте у установщика инструкции для вашей настенной духовки и пусть он / она проведет вас через все этапы установки.Какие принадлежности для духовки мне нужны? Хотите стеклянную столешницу или нет? Если у вашей духовки есть стеклянная верхняя часть, убедитесь, что у вас есть подходящая прозрачная стеклянная сковорода, которую можно поставить поверх нее. Вам также понадобится защитная крышка, которую можно накинуть на стеклянную поверхность, чтобы ничего не застряло внутри духовки. Убедитесь, что вы используете высококачественное покрытие, иначе это может привести к трещинам от термического напряжения. Нанять электрика и плотника для установки. 7. Можно ли установить варочную панель и настенный духовой шкаф на одном контуре? Вы можете это сделать, но это незаконно в США.С. и в большинстве других стран. Это может привести к проблемам с электричеством, если две цепи находятся рядом друг с другом или находятся рядом друг с другом в одной цепи. Обязательно изучите свои местные электрические нормы и правила и убедитесь, что их установка рядом друг с другом является законной. Требуется ли лицензия для установки настенной печи? Нет, это не так. Для установки настенной печи не требуется никаких лицензионных сборов или лицензирования. Однако есть некоторые правила, которым нужно следовать. Электрик должен знать, когда начинать установку настенной печи (обычно он делает это до того, как будет нанят электрик).Он также должен знать, как установить верхний выключатель света при установке сечения провода настенной духовки. 8. Какая настенная печь или плита лучше? Оцените, что вы получаете, когда покупаете новую плиту / духовку. Вам нужен диапазон, способный производить от нескольких до нескольких сотен киловатт. Если у вас есть эти знания, имеет смысл приобрести настенную печь с такой же мощностью. Это может сэкономить вам деньги со временем, потому что вам нужно будет обслуживать новую духовку только один или два раза, а не несколько раз в год на вашей плите.Самый важный вопрос, который стоит задать, — насколько эффективнее будет ваша новая плита / духовка? Обычно при точном соотношении размера диапазона к размеру проволоки настенной печи разница в эффективности может быть значительной. Размер проволоки для настенной печи и размер проволоки для духовки примерно одинаковы. Стандартные сечения проводов для диапазонов: 40 А, 240 В. 9. Нужна ли вентиляция для настенной печи? Действительно ли настенной печи нужна вентиляция? Нет.Если у вас есть место на кухне, в стенной вентиляционной решетке нет необходимости. Фактически, он может нанести еще больший ущерб, если его неправильно установить. Также вентиляционное отверстие может вывести настенную духовку из температурной зоны. Как найти настенную духовку подходящего размера Если у вас на кухне установлена ​​старая настенная духовка или вам нужно отремонтировать настенную духовку, вот различные размеры настенной духовки и размеры, которые вам нужно знать, чтобы получить духовку нужного размера . 1. № 8 до н. Э. Провод (4,8 кВ переменного тока) Этот размер является стандартным для всех настенных духовок.Это духовой шкаф самого большого размера. 2. Провод №6 AA (40/120 В переменного тока) Небольшой адаптер, называемый адаптером №6 AA, продается во многих магазинах и подходит для №8 B.C.C. проволока и, таким образом, может запустить настенную печь. Это может быть полезно при подключении новой настенной печи к существующей духовке. 10. Можно ли поставить настенную печь под прилавок? Нет. Это очень распространенный миф. Конечно, можно, но это будет небезопасно, так как духовка может отсоединиться и упасть на плиту. И это не совсем то, чего вы хотите, когда стоите прямо здесь. Лучший способ обойти эту проблему — поставить настенную духовку на столешницу, чтобы духовка и варочная панель не мешали вам во время работы. Почему стоит покупать настенную духовку от LG, а не от Samsung, Bosch или Electrolux? Если вы ищете настенную печь, которую легко установить, возможно, она не лучший выбор. Они, как правило, крупнее и дороже. Сегодня Samsung предлагает в США духовки высочайшего качества. 11. Можно ли поставить настенную печь на остров? Нет причин, по которым нельзя поставить настенную печь на острове.Убедитесь, что в розетке прибора есть разъем для линии переменного тока напряжением 240 вольт настенной духовки. Обычно для этой цели можно купить переходники, подходящие к конкретной стандартной розетке. Не забывайте о безопасности настенной духовки Когда дело доходит до безопасности, помните, что для работы настенной духовки вам понадобится 4-проводный размыкатель цепи, независимо от марки прибора. Можно добавить 8-проводной размыкатель цепи, если вы хотите сэкономить место. Безопасна ли электропроводка моей духовки для настенной печи? Как упоминалось ранее, небезопасно подключение к стене, а не сам прибор.Если у вас старые приборы, стена может быть изолирована таким образом, что это может не подойти для проводки. Сколько стоит установка электрической цепи плиты? Цепи электропривода подают питание на прибор. Они подчиняются кодексам соответствия и профессиональным практикам, направленным на снижение риска возникновения пожара. Вы обнаружите, что стоимость установки цепи среднего электрического диапазона зависит от номинальной мощности, длины цепи, подготовки и особых требований, а также от ставки оплаты труда. В приведенной ниже таблице затраты на рабочую силу представляют собой сумму, которую способные и подготовленные люди, занимающиеся домашним хозяйством, должны рассчитывать сэкономить, выполняя соответствующие задачи. Установите цепь диапазона: с розеткой с одной вилкой, расположенной в 30 футах от домашнего центра нагрузки; Прерыватель на 240 В переменного тока, 50 А установлен в доступном домашнем пространстве грузового центра. Включите разные материалы и отходы. Товар Стоимость единицы Кол-во Стоимость строки Новая цепь: установить 30 футов кабеля для поверхностного монтажа ROMEX; 50 ампер, 250 вольт, провод # 8/3; одна розеточная коробка с крышкой. $ 2,36 на фут 32 $ 76 Обновление: доплата за установку кабеля THHN в металлический кабелепровод 1/2 «EMT для наружного монтажа с наружной номинальной розеткой. $ 3,36 на фут 32 $ 107 Затраты на материалы $ 5,72 на фут 32 $ 183 + Затраты на оплату труда (электрика) $ 42 в час 3 $ 126 + Затраты на оплату труда (модернизация) $ 42 в час 2 $ 84 Общая стоимость 13 долларов США.10 на фут 30 393 долл. США Прочие соображения и затраты Стоимость рабочей силы возрастет при «скрытой» установке в готовом помещении. Эти цены относятся к услугам в зоне непосредственного обслуживания провайдера. Налоги и разрешительные сборы не включены. Рекомендации для самостоятельной работы Этот проект в некоторой степени подходит для DIY с хорошими электрическими навыками и инструментами. Электрические цепи и установки должны соответствовать нормам, чтобы снизить риск возгорания. Список литературы Сметная книга мастера, полная серия за 2015 год. Последние цены на сайте Home Depot и других поставщиков. Обзор литературы по сайтам DIY. Шнуры питания и жесткая проводка для новых кухонных приборов Вы обратили внимание на новую серию , варочную панель или настенную духовку . Вы взволнованы. Он будет идеально смотреться на вашей недавно отремонтированной кухне. Однако есть кое-что, что вам нужно учесть перед покупкой. Убедитесь, что вы исследуете, как устройство питается. Если вы впервые покупаете плиту, варочную панель или настенную духовку, или если вы не покупали ее в течение некоторого времени, у вас может сложиться впечатление, что они оснащены функцией Plug and Play. Это не всегда так. В зависимости от требований в разных устройствах могут использоваться разные кабели.Некоторые приборы для приготовления пищи могут полностью избавиться от кабеля питания и потребовать жесткого подключения. Давайте сначала рассмотрим разные варианты шнура. Как выбрать шнур питания? Выбрать подходящий аксессуар для электропитания вашего проводного устройства относительно просто, поскольку вариантов не так много. Большинство производителей предлагают шнур собственной марки, предназначенный для конкретного прибора, как отдельно приобретаемый товар. Однако, если вам нужна замена, Appliances Connection продает различные шнуры , здесь . Во-первых, выясните требования к силе тока (ампер) для прибора. Для большинства обычных устройств требуется только 40 А. Однако для более энергоемких моделей, таких как большие профессиональные плиты и индукционные варочные панели, может потребоваться 50 А. Убедитесь, что допустимое отклонение усилителя шнура соответствует потребностям устройства, поскольку перегрузка по мощности может быть чрезвычайно опасной. Затем важно выяснить, есть ли на вашей кухне трехконтактная или четырехконтактная розетка.Обычно это зависит от того, когда была установлена ​​электрика на вашей кухне. Если ваша кухня была построена в последние 10–15 лет, то, скорее всего, в ней будет 4-контактная розетка. Многие кухни, построенные в 1990-х годах и ранее, обычно имеют трехконтактную розетку. Не забудьте перед покупкой ознакомиться со спецификациями линейного шнура. Жесткая проводка Для многих новых встраиваемых плит, настенных духовок и варочных панелей требуется жесткая проводка, а не шнур питания.Это влечет за собой подключение прибора непосредственно к домашней проводке, обычно через распределительную коробку. Лучше всего доверить установку такого рода профессионалам, поскольку люди, не имеющие опыта работы с электричеством, могут получить травму. В зависимости от вашего местоположения за символическую плату Appliances Connection предлагает квалифицированные услуги по установке новой техники. Вы можете найти более подробную информацию здесь . Релакс Если вы приобрели новую плиту, варочную панель или настенную духовку, ожидая, что в нее будет входить шнур питания, а она пришла без него, не волнуйтесь.Это только потому, что производители не могут узнать электрическую конфигурацию вашего дома. Мы в Appliances Connection всегда рады указать вам правильное направление. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Светодиоды для ламп освещения технические характеристики: Характеристики и особенности светодиодных ламп для дома — Ремонт квартиры 08.04.197431.01.2022 Терморезисторы с отрицательным ткс: Терморезисторы с отрицательным ткс 18.11.202102.12.2020 Широтно импульсная модуляция просто о сложном: Что такое ШИМ — максимально просто 21.11.202020.11.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
