Одна из основных причин выхода из строя электроприборов дома – это проблемы с напряжением сети.

Оно может быть слишком низким, недостаточным для работы оборудования, либо наоборот слишком высоким, из-за чего бытовая техника сгорает. Нередко бывает, что напряжение то растёт, то падает, скачкообразно, что еще более губительно для любого электрического оборудования.

Именно поэтому, измерение напряжения в розетке в быту – это основной, главный этап диагностики электросети, если замечена её нестабильная работа.

Главным инструментом для измерения напряжения является мультиметр или тестер. Ведь для понимания причин проблемы, важно знать точные характеристики электрического тока, никакая индикаторная отвертка или контрольная лампочка вам такой информации не даст.

Абсолютно любой мультиметр имеет функцию измерения напряжения с диапазонами, которые позволят определить стандартные бытовые 220В и 380В. Это его базовая, одна из самых важных функций. В ящике с инструментами абсолютно каждого домашнего мастера мультиметр должен быть обязательно. Тем более, что сейчас довольно просто купить качественные и недорогие модели, практически в любом уголке России.

Сама диагностика розетки, довольно проста, ниже она подробно описана.

Пошаговая инструкция: как измерить напряжение мультиметром самому

1. Подключаем измерительные щупы к мультиметру и выставляем режим определения напряжения переменного тока

В первую очередь необходимо правильно подключить щупы к мультиметру:

— Штекер красного щупа устанавливается в разъем «VΩmA»;

— Черный щуп подключается к разъему «COM»;

Затем выбирается режим работы и диапазон измерения:

В бытовых розетках наших домов и квартир протекает переменный электрический ток, стандартная его величина 220 – 230 Вольт.

Соответственно, колесо выбора режима работы необходимо перевести на:

— измерение напряжения переменного тока «AC —Alternating Current», которое маркируется как «~V»

— рабочий диапазон больший чем 230 Вольт, в нашем случае 500В

Теперь, когда подготовительные работы завершены, можно приступать непосредственно к замерам.

2. Измеряем величину напряжения в розетке

Держа щупы за изолированные, пластиковые ручки, не касаясь токопроводящих стержней-наконечников, помещаем их в гнезда розетки. Один щуп в левое, а другой в правое гнездо, как показано на изображении ниже. Порядок установки не важен, главное правило – наконечники щупов должны коснуться токопроводящих контактов розетки в гнездах.

Измерение проводится без отключения электрического тока. Для чистоты эксперимента, лучше всего тестировать в условиях, приближенных к тем, когда проявляются странности в работе электрооборудования.

3. Результаты измерения напряжения в розетке

Как только щупы коснуться контактов розетки, на экране мультиметра сразу же покажется результат измерения напряжения, количество вольт.

Если вы всё правильно сделали, на дисплее отразится три возможных вида результатов измерения:

1. Нормальное напряжение

2. Слишком низкое, высокое или меняющееся

3. Отсутствие какого-либо сигнала

Давайте коротко рассмотрим каждый из этих пунктов. Какие должны быть показатели, что может их вызывать и главное, что дальше делать в той или иной ситуации:

1. Нормальное напряжение в розетке

По современным нормам, стандартное напряжение в сети 220 – 230В. Я не зря указываю такой диапазон, а не какую-то определенную, точную величину.

Всё дело в том, что долгое время стандарт напряжения бытовой электрической сети у нас в стране был 220 Вольт, именно под него выпускалось оборудование, прокладывались сети. Позже, стандартным стало напряжение 230 Вольт и во всех современных домах его величина в розетках скорее всего будет именно таким.

Для удобства, дальше, я буду указывать именно 230В, как основной показатель напряжения в электрической сети, но вы должны знать, что 220В также не является свидетельством неисправности.

Более того, современные стандарты допускают отклонения он номинальной величины напряжения на 10% в каждую сторону. Соответственно, при измерении напряжения в розетке мультиметром, нормальным результатом будет являться любой в диапазоне от 207 до 253 Вольт.

Но я бы на вашем месте дополнительно проинспектировал все элементы электроустановки и сделал заявку в обслуживающую дом организацию, чтобы проверить, почему величина напряжения в розетках отличается от 220-230В.

2. Аварийная величина напряжения в бытовой сети

Как я уже сказал ранее, всё напряжение, что попадает в диапазон от 207 до 253 Вольт, условно считается нормальным. Соответственно, любой показатель за его пределами – это сигнал об аварийной ситуации в электросети. Опять же я говорю УСЛОВНО нормальным потому, что всё же любая величина напряжения, которая отличается от 220 или 230В, не мой взгляд уже не нормальная, где то есть потери, либо наоборот причины перенапряжения.

Причин, приводящих к слишком низкому или наоборот, чрезмерно высокому напряжению в сети довольно много. В условиях квартиры, обычно к этому приводят проблемы с контактами, особенно в местах соединения проводников, а также нередко ошибки при проектировании электросети, в частности неправильный выбор сечения проводов.

Но чаще всего, проблема с напряжением в розетках лежит вне ваших квартир и домов, она связана:

— с ветхостью наружных электросетей и оборудования;

— с неправильно подобранными характеристиками распределяющего или генерирующего электрооборудования, например, трансформатора;

— с перегрузкой электросети, при активном потреблении электроэнергии сразу многими потребителями;

В первую очередь, выявив проблемы с напряжением в вашей сети, необходимо:

— Узнать, проявляются ли они во всех помещениях или четко локализован;

— Принять меры к защите электрооборудования дома, отключив его от питающей сети;

— Приступить к диагностике;

И в первую очередь, по описанном в этой статье методике, замерьте напряжение на вводном автомате в квартиру.

Если в квартиру поступает стандартное напряжение, находящееся в условно нормальном диапазоне от 207 до 253В, то проверяйте внутреннюю электросеть:

Если вы своими силами не способны провести комплексную диагностику вашей электроустановки – обязательно обратитесь к профессионалу, например, вызовете электрика. В одной из предыдущих статей я достаточно подробно описал все возможные способы вызова специалиста, их описания и недостатки. И это не реклама конкретной компании или специалиста, а простое перечисление доступных вам вариантов.

Если же проблемы с напряжением подтвердились и на вводном кабеле в квартиру или дом, то необходимо обратится в вашу электроснабжающую, обслуживающую или управляющую компанию, для выяснения причин проблем.

До завершения проверки, выявления и устранения причин неисправности, не пользуйтесь электрооборудованием дома, либо подключайте его через стабилизатор. А что такое стабилизатор напряжения, зачем он нужен и когда используется простым и понятным языком я уже описал ЗДЕСЬ, на примере релейной и электромеханической модели.

Зная расторопность при выполнении заявок потребителей специалистами обслуживающих компаний, я рекомендую, в случае с внешними проблемами с напряжением, сразу купить стабилизатор. Тем более есть вполне недорогие, доступные модели, которые позволят вам, не теряя в комфорте, дождаться восстановления параметров сети, защитив ваше электрооборудование и в будущем.

3. Отсутствие напряжения в розетке

Если же мультиметр при измерении показал, что напряжение в розетке отсутствует, необходимо тщательно проверить всю электрическую цепь до неё. Особенно работу защитной автоматики.

Лучшим способом, найти причину неисправности и отсутствия напряжения в розетке – прозвонить её мультиметром. О том, как это сделать самому, в домашних условиях, используя возможности мультиметра – я подробно описал, в соответствующем цикле статей, доступных по ссылке.

Как видите, мультиметр незаменимый помощник любому домашнему мастеру. При этом не обязательно обладать какой-то особой квалификацией или большим опытом, чтобы эффективно работать с этим многофункциональным измерительным прибором.

Если же вы хотите замерить мультиметром еще какие-то параметры электрических приборов, оборудования, проводки и их компонентов, но не знаете, как это сделать – пишите об этом в комментариях к статье. На основе ваших запросов, мы подготовим и выпустим новую, наглядную инструкцию, со всеми необходимыми описаниями, схемами, рекомендациями, необходимыми для решения ВАШЕЙ задачи.

А для того, чтобы оперативно узнавать анонсы о выходе новых материалов, подписывайтесь на нашу группу вконтакте. Получайте первым информацию в ленту о выходе статей, без рекламы и флуда.

Как проверить напряжение в розетке мультиметром и измерить

Безопасность при проведении монтажа и ремонта электроустановочных приборов нужно обеспечить всеми возможными способами. Необходимо исключить и легкие удары, и тяжелые поражения током. Согласны? Перед выполнением действий с электроточками требуется обязательно проверять напряжение, что осуществляется с помощью мультиметра.

Мы расскажем, что собой представляет и как действует этот портативный прибор, применяемый как домашним мастерам, так и профессиональным электрикам. У нас вы узнаете, как проверить напряжение в розетке мультиметром, а также есть ли само напряжение в сети. Разберем, как с его помощью производятся измерения силы тока.

Для вас мы подробно описали виды мультиметров, привели правила их использования. Для оптимизации восприятия непростой темы приложили фото-подборки, схемы, видео.

Содержание статьи:

Мультиметры, тестеры и их разновидности

Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.

Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:

• постоянное и переменное напряжение;
• переменный и постоянный ток;
• сопротивление, емкость и многое другое.

Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.

Галерея изображений

Фото из

Мультиметр — портативный прибор, помогающий своевременно обнаружить обрыв электропроводки, проконтролировать работоспособность ТЭНа и прочих электрокомпонентов в цепи

Используя мультиметр, можно проверить напряжение на любом участке цепи, в подключении автоматов, розетках, а также проверить зарядку аккумулятора

Для бытового использования не обязательно покупать вариант с расширенным перечнем функций. Достаточно мультиметра, способного прозвонить цепь, измерить сопротивление и проверить напряжение

Все мультиметры, представленные в продаже, делятся на аналоговые (со стрелочной индикацией) и цифровые ( электронные варианты)

Цифровые мультиметры предпочитают профессиональные электрики, которым важно фиксировать скачки в электросети. Самостоятельным мастерам проще и удобнее работать с цифровыми тестерами

Во время выполнения любых операций по контролю и измерению показаний электросети расходуется заряд батареи. Все снятые данные считаются достоверными, пока батарея не разрядилась

Одной из решающих характеристик тестирующего устройства является погрешность. Для бытовых целей подойдут мультиметры с погрешностью до 3%

Значимой характеристикой мультиметра считается класс электробезопасности. Мультиметры САТ III подходят для контроля наружной проводки, тестеры САТ II используют для проверки бытовой электроцепи внутри кв./дома, приборы САТ I используют в контроле слаботочных сетей

Использование мультиметра для решения бытовых задач

Проверка напряжения и других характеристик сети мультиметром

Диапазон возможностей контрольного прибора

Стрелочное или аналоговое тестовое устройство

Внешние различия аналогового и цифрового устройств

Достоверность показаний цифрового прибора

Предельная погрешность контрольных устройств

Класс электробезопасности мультиметра

Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.

В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.

И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.

Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.

Галерея изображений

Фото из

Контрольно-измерительное устройство, выполненное в форме карандаша, удобней в работе

В комплектации приборчика кроме обычного щупа, есть еще щуп-крокодил

Для проведения измерений один из щупов выдвигается из самого устройства, второй подсоединяется проводом

Выполнять тестирование с использованием щупа с зажимом «крокодил» гораздо удобнее, чем прибором с двумя обычными щупами. Особенно, если измерения нужно произвести навесу

Для питания прибора применяются стандартные пальчиковые батарейки, которые периодически следует менять

Весомый минус прибора заключается в невозможности измерять силу тока. Тем, кому необходима эта характеристика, устройство не подойдет

Зато напряжение в электросети мультитестер-карандаш производит без прямого контакта, что часто необходимо для проверки скрытой проводки

Кроме вывода показаний о проверке характеристик на дисплей устройство сигнализирует звуком о наличии повреждений

Мультитестер в форме карандаша

Комплектация мультиметра-карандаша

Измерение напряжения карандашом

Применение зажима типа «крокодил»

Питание прибора от батареек

Минус устройства в виде карандаша

Бесконтактное определение

Наличие звукового сигнала

Стандартные мультиметры могут стоить более 5 у. е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.

Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.

Галерея изображений

Фото из

Простейший вариант мультитестера

Вывод снятых показаний на дисплей

Особенности измерения

Электромагнитное излучение

Бытовая сеть электропитания

Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике

А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.

Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.

В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.

Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин

Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.

С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.

Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.

Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.

Техника безопасности перед работами

Мультитестер – это многофункциональный портативный прибор, который питается от батарейки (обычно “кроны”) и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

“Крона” – батарея гальванических элементов питания, габаритные размеры 48,5Х26,5Х17,5 мм. Масса батарейки около 53-55 граммов. Выходное напряжение – 9 В, ёмкость в среднем – 600 мА*ч

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко “сгореть”, частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
3. При работе с разъёмом “20А” время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под “ноль”.

Плавкий предохранитель являет собой стеклянную колбу с внешними металлическими контактами в виде “колпачков”. Внутри колбы находится кусок проволоки, которая расплавляется в момент перегрузки, она размыкает цепь и сохраняет прибор от поломки

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Условные обозначения мультиметра

Фактически мультитестер состоит из нескольких стандартных частей: дисплея (в аналоговом – шкала с защитным стеклом), многопозиционного кругового переключателя, разъёмы для подключения щупов. В этой статье, в качестве мультиметрического прибора, рассматривается модель DT9205А.

Мультитестер цифровой DT9205А имеет широкие возможности, включая измерение переменного и постоянного напряжения и тока, сопротивление, ёмкость, исправность диодов. Размер – 186х86х41 мм, вес – 318 грамм

Кнопки:

• ON/OFF – включение/выключение устройства;
• HOLD – удержание отображаемого значения на ЖК-экране.

Сектора центрального переключателя:

• hFE – измерение параметров транзисторов;
• F, Ω- тестирование емкости конденсаторов и сопротивление;
• A-, A~ – постоянный и переменный ток;
• V-, V~ – постоянное и переменное напряжение.

Основные разъёмы:

• 20А – гнездо для измерения силы тока до 20A, красный щуп;
• А – гнездо для тестирования силы тока в пределах диапазонов;
• СОМ – гнездо для всех режимов, обычно подключается черный щуп;
• VΩ – гнездо для измерения сопротивлений и напряжений.

Разъёмы секций “pnp/npn” – тестирование полупроводников, “cx” – разъёмы для вставки проверяемого конденсатора. Обязательно необходимо соблюдать полярность иначе он “вздуется”.

Для того чтобы грамотно использовать мультитестер следует знать, какими функциями он наделен. Кнопки с обозначением функций расположены на лицевой панели (+)

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.

“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.

Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления. Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Измерение переменного напряжения в розетке

Ознакомительные и подготовительные работы произведены. Переходим к фактическому выполнению задания. Первым делом отключаем мультитестер, если он включен. Нажимаем кнопку ON/OFF.

Переводим поворотный триггер мультиметра в позицию “750” (в других тестерах может быть 600, 1000) секции “V~”. Это означает, что устройство может измерять параметры переменного напряжения в пределах от 0 до 750 В.

Если поставить диапазон меньше номинального искомого напряжения (мене 200 В), то можем вывести прибор из строя, создав таким образом ситуацию перенапряжения. В лучшем случае, придётся менять предохранитель, в худшем – “пустить” мультитестер на запчасти

Включаем тестер, на жидкокристаллическом экране должен появиться минимум один “ноль” – прибор готов к работе. Заводим щупы в отверстия розетки поочерёдно, не имеет значения какой куда. Снимаем показания переменного тока бытовой сети электропитания.

Значения на экране скачут и не показывают точно 220В – это нормальное явление, ведь мы имеем дело с однофазной сетью с переменным напряжением

Работы по тестирования сети питания необходимо проводить достаточно аккуратно, не спеша и не прикасаться к оголённым частям щупов.

Измерение тока в розетке

Никогда и ни при каких ситуациях не измеряйте силу переменного тока розетки мультитестером напрямую, без подключённой нагрузки. Если просто всунуть два щупа от тестера в розетку, можно “попрощаться” с прибором. В результате получим “новогодний фейерверк” и сгоревший электроизмерительный девайс.

Сила тока в измеряется обязательно с последовательно подключённой нагрузкой в цепь “тестер-розетка”. В качестве элементарной нагрузки может выступать даже обычная лампочка с патроном (место вкручивания лампы).

Для правильного измерения силы тока в цепи, переключаем триггер на максимальную позицию секции “A~”, в представленном приборе это значение 20 Амперов. Красный щуп переставляем в разъём с надписью “20А” (UNFUSED – режим без предохранителя, FUSED – режим с плавким предохранителем)

Соединив последовательно тестер и лампочку, вставляем один из щупов в розетку, к другому щупу подключаем один провод от цоколя лампочки. Второй провод лампочки вставляем в свободное отверстие розетки. Снимаем значения силы тока. Не рекомендуется проводить измерение более 15 секунд по времени.

И всё же, силу тока не рекомендуется измерять в розетке. Это не несёт никакой смысловой нагрузки. имеет просто максимальный предел в Амперах, который необходимо соблюдать. Сила тока всегда существует только при наличии нагрузки, где и меряем ток.

Измерение напряжение и ток аккумулятора

Взамен измерения силы тока в розетке, лучше научиться измерять постоянный ток и напряжение в батарейках, аккумуляторах и блоках питания. Это намного интереснее и безопаснее. Кроме того, этих электрических элементов достаточно у каждого. Они обычно есть в таких вещах, как фотоаппараты, телефоны, планшеты, детские игрушки и т.д.

Батарейки и аккумуляторы легко отличить: все они имеют специальные надписи возле выходных контактов в виде значков “+” и “-“. Протестировать такие элементы не чуть ни сложнее, чем напряжение или ток в розетке.

Галерея изображений

Фото из

Для измерения показателей напряжения плюсовой щуп подключается к правому гнезду

Минусовой щуп тестирующего прибора подключается к центральному гнезду на лицевой панели

Для измерения постоянного напряжения источников питания переключатель устанавливается в соответствующий сегмент. Кроме того, выставляется предел измерений, например, для батарейки это 2 v

Для измерения напряжения в блоке питания, рабочий лимит которого составляет 18 v, переключатель следует установить в положение, указывающее на 20 v

Если в процессе проведения измерений прибор демонстрирует минусовые показатели, значит перепутан плюс с минусом, следовательно, щупы нужно приложить с другой стороны

Для того чтобы измерить переменное напряжение, переключатель переводится в соответствующий сегмент, расположенный в правой части прибора

Для того чтобы не сжечь тестер при снятии показаний переменного напряжения, лучше выставить самый верхний предел измерений

Измерения выполняются при погружении щупов в контактные отверстия розетки, при нормальной работе сети прибор покажет 220 — 230 v

Подключение плюсового щупа мультиметра

Подсоединение минусового щупа устройства

Установка предела постоянного напряжения

Установка пределов измерения для блока питания

Пример неправильного расположения щупов перед тестированием

Переключатель для теста переменного напряжения

Тонкости тестирования переменного напряжения

Стандартные показания переменного напряжения

Нужно отметить, что указанные элементы питания характеризуются обычно небольшими значениями напряжения и тока. Для измерения постоянного напряжения или тока на элементе питания необходимо переключить поворотный триггер мультитестера в соответствующий режим секций “V-” или “A-” который по значению больше чем указан на внешней оболочке элемента.

Включаем тестер. Чёрный щуп (ноль) соединяем с “-“, а красный щуп совмещаем с “+”. Снимаем зафиксированное постоянное значение. Таким способом можно измерить основные электрические параметры элементов питания, что поможет определить их рабочее состояние.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует последовательность действий при проведении измерения в динамике:

Статья доступно рассказывает о том, как измерить напряжение и ток в розетке всем знакомым и только знакомящимся с электроточками и . Использование мультиметра существенно снизит вероятность возникновения опасных ситуаций при устройстве и ремонте проводки, замене розеток и выключателей.

Хотите сообщить интересную информацию об использовании мультиметра? Появились вопросы в процессе ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, предназначенном для обратной связи.

Как проверить напряжение в розетке мультиметром

Не каждый день пригодится такое умение, но как проверить напряжение в розетке мультиметром и что он должен при этом показывать, лучше узнать заранее. Кроме напряжения электронный тестер способен измерять силу тока и сопротивление проводов, для чего на приборе надо менять местами подключение штекеров. За их правильным подключением надо внимательно следить – если проводить измерения неправильно, то произойдет короткое замыкание.

Немного теории – как подключаются измерительные приборы

Электронный мультиметр объединяет в себе несколько различных устройств, которые по-разному подключаются к участку цепи. Чтобы им правильно пользоваться, надо знать чем измеряется напряжение, а чем сила тока и правильно производить подключение устройства.

Когда провода просто подключены к рабочему источнику питания, то на них появляется электрическое напряжение, которое можно померить между плюсом и минусом (фазой и нулем). Это значит, что напряжение можно измерить как при подключенной в сеть нагрузке (работающем приборе), так и без нее.

Электрический ток в проводах появляется только в том случае, когда цепь замкнута – только тогда он начинает течь от одного полюса к другому. При этом, измерения тока проводятся при подключении измерительного устройства последовательно. Это значит, что ток должен пройти через прибор и только в этом случае он сможет замерить его величину.

Разумеется, чтобы измерительный прибор не оказывал влияния на силу тока, которую он измеряет, сопротивление мультиметра должно быть как можно меньше. Соответственно, если прибор настроен на измерение силы тока, а по ошибке попробовать измерить им напряжение, то случится короткое замыкание. Правда и тут не все однозначно – измерение тока и напряжения современными электронными мультиметрами проводится с одинаковым подключением клемм к устройству.

Если вспоминать хотя бы поверхностные школьные знания про электрические цепи, то сформулировать правила измерения напряжения и силы тока можно следующим образом: напряжение одинаковое на параллельно подключенных участках цепи, а сила тока при последовательном соединении проводников.

Чтобы не было ошибок, перед измерениями надо обязательно сверяться с маркировкой, нанесенной возле контактов мультиметра и его переключателя режимов.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измерение сопротивления провода

Это самый простой режим работы – по сути надо взять провод, для которого надо провести измерение сопротивления и прикоснуться щупами мультиметра к его концам.

Измерение сопротивления происходит благодаря источнику питания, который есть внутри мультиметра – прибор измеряет его напряжение и силу тока в цепи, а затем по закону Ома высчитывает сопротивление.

Нюансов при измерении сопротивления два:

1. Мультиметр показывает сумму сопротивлений измеряемого провода вместе с щупами, которыми к нему прикасаются. Если нужны точные значения, то изначально должны измеряться провода щупов и потом полученный результат вычитаться из общего.
2. Заранее сложно прикинуть примерное сопротивление провода, поэтому измерения желательно производить понижая чувствительность прибора.

Измерение напряжения

Обычно в таком случае стоит задача как измерить напряжение в розетке или просто проверить его наличие. Первым делам подготавливается сам тестер – черный провод вставляется в клемму в маркировкой COM – это минус или «земля». Красный вставляется в клемму, в обозначении которой есть буква «V»: зачастую она написана рядом с другими символами и выглядит это примерно так ֪– VΩmA. Возле колеса выбора режимов мультиметра показаны граничные значения – 750 и 200 Вольт (В разделе с маркировкой ACV). При измерении напряжения в розетке напряжение должно около 220 Вольт, поэтому переключатель ставится на деление 750.

Если в этом случае выставить предел измерения в 200 Вольт, то есть вероятность испортить прибор.

На экране устройства появятся нули – прибор готов к работе. Теперь надо вставить щупы в розетку и узнать какое в ней сейчас напряжение и есть ли оно вообще. Так как надо измерить напряжение в сети переменного тока, то нет никакой разницы каким щупом касаться фазы, а каким нуля – результат на экране будет неизменным – 220 (+/-) Вольт, если напряжение в розетке есть или ноль, если его там нет. Во втором случае надо быть осторожным – если в розетке нет ноля, то устройство просто покажет, что розетка нерабочая, поэтому чтобы не получить удар током, дополнительно не помешает проверить контакты пробником напряжения.

Точно так же проводится измерение постоянного напряжения – с той только разницей, что щупом с черным проводом надо касаться минуса, а красным – плюса (если они правильно подключены к клеммам прибора). Колесо выбора режимов, разумеется, надо перевести в область DCV.

Здесь есть такая же приятная особенность, как и при измерении переменного напряжения: на самом деле определяя напряжение можно черным щупом касаться как минуса, так и плюса – просто если перепутать полярность, то на экране устройства будет отображаться правильный результат, но со знаком минуса.

Это все особенности, которые надо знать перед тем как измерить напряжение мультиметром – в каком-либо устройстве или розетке.

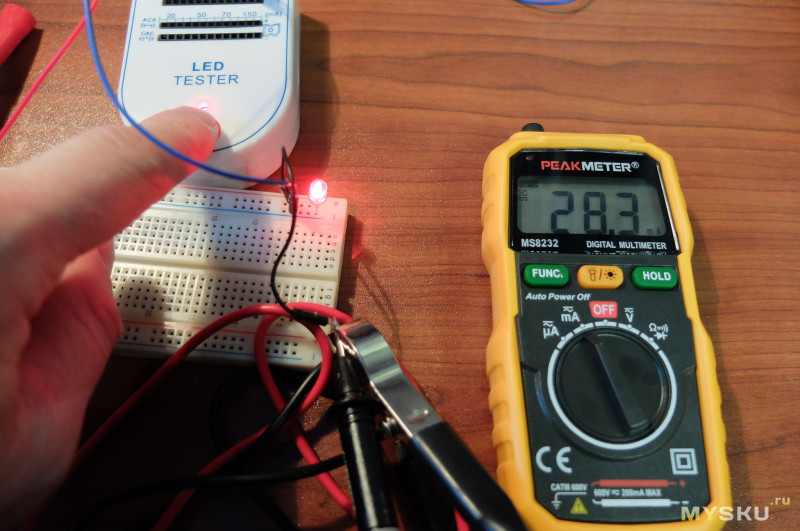

Измерение силы тока

Хорошо если в хозяйстве есть сравнительно неплохой мультиметр, на котором есть метка A~ что показывает способность прибора измерять силу переменного тока. Если же используются бюджетные приборы для измерения, то, скорее всего, на его шкале будет только метка DCA (постоянный ток) и чтобы им воспользоваться нужно будет проводить дополнительные манипуляции, для которых придется вспоминать азы построения электроцепей.

Если прибор «умеет» мерять переменный ток «из коробки», то в целом все делается так же как и для измерения напряжения, но мультиметр подключается в цепь последовательно с нагрузкой, например, лампой накаливания. Т.е. от первого разъема розетки провод идет к первому щупу мультиметра – от второго щупа провод идет к первому контакту на цоколе лампы – от второго контакта цоколя провод идет ко второму разъему розетки. Когда цепь замкнута, то на экране мультиметра отобразится сила тока, которая протекает через лампу.

Подробно об измерении силы тока рассказано в этом видео:

Всегда надо хотя бы примерно представлять себе какую силу тока придется мерить, чтобы не испортить сам измеряющий прибор.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

в каком случае покажет 220В, правила проведения тестирования

Умение проверять напряжение при помощи тестеров – важный навык для любого пользователя электричества. Без него невозможно самостоятельно починить розетку, найти проблему, по которой не работает бытовой прибор. Если дома фиксируются чрезмерные скачки напряжения, придется устанавливать стабилизаторы, чтобы не вышли из строя бытовые устройства.

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Как измерить напряжение в розетке тестером

Если дома нет мультиметра, можно проверить наличие электричества при помощи пробника, который также называется индикаторной отверткой. Измерить величину таким способом не получится, а лишь проверить его наличие.

Чтобы измерить напряжение, нужно дотронуться пальцем до пятака на индикаторе, затем жало поочередно вставить в отверстия розетки. Если засветился индикатор, электричество в сети есть.

Проверить напряжение можно при помощи вольтметра, включенного параллельно. Его электрическое сопротивление не окажет влияния на само напряжение, и на экране будет указано значение в розетке. Подключать вольтметр нужно следующим образом:

• От первого разъема розетки провод идет к началу шунта, к нему же и подключают один из щупов вольтметра.
• Другой щуп нужно подсоединить к концу шунта, от которого провод идет к первому контакту цоколя лампы, используемой в качестве нагрузки.
• От цоколя лампы провод идет ко второму разъему розетки.

На вольтметре должен быть установлен режим переменного напряжения.

Как измерить 220 в мультиметром

Для измерения используются мультиметры. Они бывают двух видов:

• Стрелочные или аналоговые. Такие модели использовались до появления электронных. Стоят недорого, не требовательны при работе и не требуют источника постоянного тока. Недостатком устройства является неудобство снятия показаний из-за размеров шкалы.
• Электронные или цифровые. Это современные удобные устройства с большим количеством функций. Стоят дороже, но точность показания выше. Большинство специалистов используют данный вид устройств.

Тип мультиметра не влияет на технику измерения.

Мультиметр позволяет определить следующие технические параметры:

• постоянное и переменное напряжение;
• сопротивление;
• емкостные и частотные характеристики;
• силу постоянного и переменного тока;
• параметры диодов и транзисторов;
• температурный режим.

Переключение режимов производится при помощи ручки на панели устройства.

Перед подключением нужно обязательно проверить изоляцию щупов. Поврежденные провода нельзя использовать

В комплекте любого электронного тестеры имеются 2 вещи – сам прибор и щупы черного и красного цвета.

Алгоритм работы:

• Перед началом работы устройство собирается. В разъем с надписью COM всегда вставляется черный щуп. Красный нужно подключить к разъему с надписью VΩmA. Существует третий выход 10 А – это значит, что мультитестер способен измерять силу тока до указанного значения.
• После подключения выбирается режим измерения. Его нужно выставлять внимательно, так как при неправильных настройках устройство может выйти из строя. Менять положение переключателя во время работы запрещено. Поворотный выключатель устанавливается в поле ACV или V в положение 750.
• Теперь щупы можно вставлять в гнезда розетки и смотреть результат. Значение в 220 В будет иметь отклонения, по ГОСТу погрешность достигает 10%. Если значение выходит за рамки погрешности, рекомендуется установить дома стабилизатор напряжения.

Принцип работы стрелочного устройства аналогичен. Щупы подсоединяются к сети, и по шкале нужно считать показания.

При измерениях можно касаться только изолированной части. Металлические элементы трогать нельзя. Также щупы не должны соприкасаться, иначе может произойти короткое замыкание.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.
Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Полезное видео

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

• Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

• Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

• Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
• Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
• Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

• Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
• Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

• Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

• После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

• После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

• Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

• Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
• То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
• В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

• Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
• Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.

• Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

• Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

Как проверить напряжение в розетке мультиметром

Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.

Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.

Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.

Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.

Пошаговая инструкция измерения напряжения

Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.

Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.

Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.

Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.

Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.

1. Правильно вставленные щупы

Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.

При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:

• COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.
• VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.
• 10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.

Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.

2. Установка переключателя в нужный режим

Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.

Справка! Положение «ACV» 200 используется в сетях 36В и 12В.

После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.

3. Проверка напряжения мультиметром

После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.

Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.

При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.

Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.

Значение напряжения в розетке

На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения. Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.

Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.

Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.

На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Измерение напряжения. Виды и принцип измерений. Особенности

Измерение напряжения на практике приходится выполнять довольно часто. Напряжение измеряют в радиотехнических, электротехнических устройствах и цепях и т.д. Вид переменного тока может быть импульсным или синусоидальным. Источниками напряжения являются химические элементы или генераторы тока.

Виды измерения напряжения

Напряжение импульсного тока имеет параметры амплитудного и среднего напряжения. Источниками такого напряжения могут быть импульсные генераторы. Напряжение измеряется в вольтах, имеет обозначение «В» или «V». Если напряжение переменное, то впереди ставится символ «~», для постоянного напряжения указывается символ «-». Переменное напряжение в домашней бытовой сети маркируют ~220 В.

На аккумуляторах и гальванических элементах при указании напряжения знак «-» не используют, а ставят только цифры, например, «1,5 В». На корпусе гальванического элемента обязательно присутствует обозначение «+» возле положительного полюса. В практических электротехнических измерениях применяются кратные единицы: милливольты, киловольты и т.д.

Переменное напряжение имеет полярность, которая изменяется с течением времени. В бытовой сети напряжение изменяет полярность 50 раз за секунду, что означает частоту 50 герц. Постоянное напряжение имеет неизменную полярность. Поэтому для замеров напряжений переменного и постоянного тока применяют измерительные приборы, имеющие отличие в устройстве – вольтметры. Они могут быть цифровыми или аналоговыми (стрелочные). Однако существуют универсальные приборы, которые способны измерить постоянное и переменное напряжение, не переключая режимы.

Для начала измерений измерительный прибор соединяют параллельно с выводами источника питания или нагрузки специальными щупами.

Кроме вольтметров для измерения напряжения используют электронные осциллографы.

Это приборы, предназначенные для измерения и контроля характеристик электрических сигналов. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее.

Измерение напряжения в сети переменного тока

Согласно нормативным документам величина напряжения в бытовой сети должна быть равной 220 вольт с точностью отклонений 10%, то есть напряжение может меняться в интервале 198-242 вольта. Если в вашем доме освещение стало более тусклым, лампы стали часто выходить из строя, либо бытовые устройства стали работать нестабильно, то для выяснения и устранения этих проблем для начала необходимо измерение напряжения в сети.

Перед измерением следует подготовить имеющийся измерительный прибор к работе:

• Проверить целостность изоляции контрольных проводов со щупами и наконечниками.
• Установить переключатель на переменное напряжение, с верхним пределом 250 вольт или выше.
• Вставить наконечники контрольных проводов в гнезда измерительного прибора, например, мультиметра. Чтобы не ошибиться, лучше смотреть на обозначения гнезд на корпусе.
• Включить прибор.

На мультиметре выбрана граница измерений 700 вольт. Некоторые приборы требуют для измерения напряжения устанавливать в нужное положение несколько разных переключателей: вид тока, вид измерений, а также вставить наконечники проводов в определенные гнезда. Конец черного наконечника в мультиметре воткнут в гнездо СОМ (общее гнездо), красный наконечник вставлен в гнездо с обозначением «V». Это гнездо является общим для измерения любого вида напряжения. Гнездо с маркировкой «ma» применяется для замеров небольших токов. Гнездо с обозначением «10 А» служит для измерения значительной величины тока, который может достичь 10 ампер.

Если измерять напряжение со вставленным проводом в гнездо «10 А», то прибор выйдет из строя, или сгорит предохранитель. Поэтому при выполнении измерительных работ следует быть внимательным. Наиболее часто ошибки возникают в случаях, когда сначала измеряли сопротивление, а затем, забыв переключить на другой режим, начинают измерение напряжения. При этом внутри прибора сгорает резистор, отвечающий за измерение сопротивления.

После подготовки прибора, можно начинать измерения. Если при включении мультиметра на индикаторе ничего не появляется, это означает, что элемент питания, расположенный внутри прибора, отслужил свой срок и требует замены. Чаще всего в мультиметрах стоит «Крона», выдающая напряжение 9 вольт. Срок ее службы составляет около года, в зависимости от производителя. Если мультиметром долго не пользовались, то крона все равно может быть неисправной. Если батарейка исправна, то мультиметр должен показать единицу.

Щупы проводов необходимо вставить в розетку или прикоснуться ими к оголенным проводам.

На дисплее мультиметра сразу появится величина напряжения сети в цифровом виде. На стрелочном приборе стрелка отклонится на некоторый угол. Стрелочный тестер имеет несколько градуированных шкал. Если их внимательно рассмотреть, то все становится понятным. Каждая шкала предназначена для определенных измерений: тока, напряжения или сопротивления.

Граница измерений на приборе была выставлена на 300 вольт, поэтому нужно отсчитывать по второй шкале, имеющий предел 3, при этом показания прибора необходимо умножить на 100. Шкала имеет цену деления, равной 0,1 вольта, поэтому получаем результат, изображенный на рисунке, около 235 вольт. Этот результат находится в допустимых пределах. Если при измерении показания прибора постоянно меняются, возможно, плохой контакт в соединениях электрической проводки, что может привести к искрению и неисправностям в сети.

Измерение постоянного напряжения

Источниками постоянного напряжения являются аккумуляторы, низковольтные блоки питания или батарейки, напряжение которых не более 24 вольт. Поэтому прикосновение к полюсам батарейки не опасно, и нет необходимости в специальных мерах безопасности.

Для оценки работоспособности батарейки или другого источника, необходимо измерение напряжения на его полюсах. У пальчиковых батареек полюсы питания расположены на торцах корпуса. Положительный полюс маркируется «+».

Постоянный ток измеряется аналогичным образом, как и переменный. Отличие заключается только в настройке прибора на соответствующий режим и соблюдении полярности выводов.

Напряжение батарейки обычно обозначено на корпусе. Но результат измерения еще не говорит об исправности батарейки, так как при этом измеряется электродвижущая сила батарейки. Продолжительность эксплуатации прибора, в котором будет установлен элемент питания, зависит от его емкости.

Для точной оценки работоспособности батарейки, необходимо проводить измерение напряжения при подключенной нагрузке. Для пальчиковой батарейки в качестве нагрузки подойдет обычная лампочка для фонарика на 1,5 вольта. Если напряжение при включенной лампочке снижается незначительно, то есть, не более, чем на 15%, следовательно, батарейка пригодна для работы. Если напряжение падает значительно сильнее, то такая батарейка может еще послужить только в настенных часах, которые расходуют очень мало энергии.

Похожие темы:

Как измерить напряжение с помощью мультиметра »Электроника

Измерить напряжение мультиметром, цифровым (DMM) или аналоговым, просто, но с некоторыми мерами предосторожности и советами это может быть более точным, простым и безопасным.

Учебное пособие по мультиметру Включает:
Основы работы с измерителем
Аналоговый мультиметр
Как работает аналоговый мультиметр
Цифровой мультиметр DMM
Как работает цифровой мультиметр
Точность и разрешение цифрового мультиметра
Как купить лучший цифровой мультиметр
Как пользоваться мультиметром
Измерение напряжения
Текущие измерения

Измерения сопротивления
Тест диодов и транзисторов
Диагностика транзисторных цепей

Напряжение — одно из самых простых и распространенных измерений, которое можно выполнить с помощью аналогового мультиметра или цифрового мультиметра, цифрового мультиметра.

Измерения напряжения также имеют то преимущество, что их можно проводить непосредственно в рассматриваемой цепи. В отличие от измерений тока, нет необходимости вводить измеритель в цепь — вместо этого измерения напряжения могут быть выполнены путем измерения непосредственно в соответствующих точках цепи.

Измерения напряжения легко выполнять как с помощью аналоговых, так и цифровых измерителей, и, по сути, способ измерения одинаков — единственная разница в том, что один измеритель является аналоговым, а другой — цифровым.Нет других методов, которые можно использовать, как в случае измерения сопротивления.

Как произвести измерение напряжения — основы

При измерении напряжения рассматривается разность потенциалов между двумя точками. Другими словами, они смотрят на разницу электрического давления в двух точках. В большинстве случаев напряжение измеряется между определенной точкой и землей или линией нулевого напряжения в цепи. Однако это не означает, что напряжение нельзя измерить между любыми двумя точками.

Напряжение измеряется простым размещением цифрового мультиметра в двух точках, где должно измеряться напряжение.

Как произвести измерение напряжения — цифровым мультиметром, DMM

Цифровые мультиметры

особенно просты в использовании для измерения напряжения, которое они могут делать с большой точностью.

… очень просто измерить напряжение цифровым мультиметром, DMM ….

1. Если на цифровом мультиметре установлены разные разъемы для разных диапазонов, например.грамм. тока, сопротивления и т. д. вставьте щупы в соответствующие гнезда на измерителе. Обычно счетчик снабжен двумя выводами: черным и красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика. Красный подключается к плюсовому разъему.
2. Включите счетчик
3. Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению — обратите внимание: некоторые цифровые мультиметры будут автоматически выбирать диапазон, и необходимо только выбрать допустимое напряжение.Обратите внимание, что DMMS обычно может работать как с отрицательными, так и с положительными значениями на измерительном или красном проводе.
4. Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления. Это избавляет от попыток исследовать две точки одновременно.
5. Измерить точку с более высоким напряжением с помощью щупа на красном проводе.
6. При необходимости отрегулируйте переключатель диапазонов для получения наилучшего показания.
7. Обратите внимание на значение
8. Либо сделайте следующее измерение, либо, если закончили, снимите датчики и выключите глюкометр.
9. Всегда лучше возвращать переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.

Как произвести измерение напряжения аналоговым мультиметром

Аналоговые мультиметры

также очень просты в использовании, но при обращении с ними, возможно, потребуется немного больше осторожности, чтобы не допустить повреждений — они не обладают всей защитой цифрового мультиметра.

… аналоговые мультиметры также могут очень легко измерять напряжение ….

1. На многих аналоговых мультиметрах есть разные розетки для напряжения / колебания и тока. Вставьте измерительный конец щупов в необходимые гнезда. Обычно измеритель снабжен двумя выводами, одним черным и другим красным. Черный обычно считается отрицательным. Он подключается к отрицательному или «общему» разъему счетчика.Красный подключается к плюсовому разъему. Важно убедиться, что отрицательный вывод находится в отрицательном или общем соединении.
2. Установите диапазон измерителя так, чтобы он соответствовал наибольшему ожидаемому значению и допустил небольшую прибавку, так как это может привести к повреждению из-за высокого напряжения или его изменения.
3. Постарайтесь убедиться, что положительное напряжение приложено к положительному проводу (как можно лучше, без реального измерения).
4. Сначала проверьте точку низкого напряжения — часто это может быть заземление, и на черном или заземляющем зонде может быть даже зажим типа «крокодил» или «крокодил», который можно подключить к подходящей точке заземления.Это избавляет от попыток исследовать две точки одновременно.
5. Измерить точку с более высоким напряжением с помощью щупа на красном проводе.
6. Убедитесь, что получено положительное отклонение измерителя. Затем отрегулируйте многопользовательский переключатель диапазона, чтобы уменьшить значение диапазона. Это делается до тех пор, пока на измерителе не будет наблюдаться наибольшее отклонение, не выходящее за пределы диапазона. Таким образом достигается наиболее точное показание.
7. Обратите внимание на значение
8. Сделайте следующее считывание или, если закончили, удалите датчики.
9. Всегда лучше возвращать переключатель диапазонов измерителя в самый высокий доступный диапазон напряжения, так как это может предотвратить повреждение измерителя до того, как будет установлен правильный диапазон.

Советы по измерению напряжения

Несмотря на то, что измерения напряжения выполнить легко, несколько простых советов могут упростить измерения и сделать их более точными.

• Подключите заземление счетчика к земле: Часто бывает трудно удержать два датчика, закрепить плату и затем одновременно настроить переключатель в измерителе.Также существует опасность соскальзывания зонда. Чтобы упростить задачу, многие мультиметры имеют зажимы типа «крокодил» / «аллигатор».
  Зажим типа «крокодил / аллигатор» может использоваться для заземления при измерении напряжения с помощью мультиметра.
  Его можно прикрепить к подходящей точке заземления, а затем все измерения проводить относительно земли. . что обычно требуется. Если необходимо напряжение между двумя разными точками, можно измерить каждую точку и определить разницу между ними.
• После использования возврат к максимальному диапазону напряжения: На счетчиках, где диапазоны можно переключать, всегда лучше вернуть переключатель в оба диапазона максимального напряжения переменного тока. Таким образом, если измеритель будет подключен до того, как будет установлен переключатель диапазонов, это не приведет к повреждению. Это хорошая привычка.

Измерения напряжения очень легко выполнить с помощью цифрового мультиметра, цифрового мультиметра или аналогового мультиметра. Эти измерения, вероятно, являются наиболее распространенными измерениями, выполняемыми с помощью мультиметра.

Умение измерять напряжение с помощью мультиметра — особенно полезный навык, который будет использоваться снова и снова.

Другие темы тестирования:
Анализатор сети передачи данных
Цифровой мультиметр
Частотомер
Осциллограф
Генераторы сигналов
Анализатор спектра
Измеритель LCR
Дип-метр, ГДО
Логический анализатор
Измеритель мощности RF
Генератор радиочастотных сигналов
Логический зонд
Тестирование и тестеры PAT
Рефлектометр во временной области
Векторный анализатор цепей
PXI
GPIB
Граничное сканирование / JTAG

Вернуться в меню тестирования.. .

Как измерить напряжение переменного тока

Шаги для измерения напряжения переменного тока цифровым мультиметром

1. Поверните шкалу на ṽ. Некоторые цифровые мультиметры (DMM) также включают m ṽ. Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения и установите диск на ṽ.
   Примечание: Большинство мультиметров включаются в режиме автоматического выбора диапазона. При этом автоматически выбирается диапазон измерения в зависимости от имеющегося напряжения.
2. Сначала вставьте черный провод в разъем COM.
3. Затем вставьте красный провод в гнездо VΩ. Когда закончите, снимите провода в обратном порядке: сначала красный, затем черный.
4. Подключите щупы к цепи: сначала черный, затем красный.
   Примечание: напряжение переменного тока не имеет полярности.
   Осторожно: Не позволяйте пальцам касаться кончиков проводов. Не позволяйте наконечникам касаться друг друга.
5. Считайте результат измерения на дисплее. Когда закончите, сначала удалите красный провод, затем черный.

Другие полезные функции при измерении переменного напряжения

6. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.
7. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
8. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
9. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.Отображаются измерения выше и ниже эталонного значения.
   Примечание: Избегайте этой распространенной и серьезной ошибки: вставлять измерительные провода в неправильные входные гнезда. Это может привести к опасной вспышке дуги. При измерении переменного напряжения обязательно вставьте красный провод во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ ṽ. Подключение измерительных проводов к входам A или MA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерений напряжения переменного тока

• В общем, все источники переменного напряжения отличаются от колебаний переменного напряжения по системам распределения электроэнергии.
• Напряжение, которое отличается от ожидаемого, с большей вероятностью будет ниже нормального.
• Как правило, напряжение, измеренное в системах переменного тока, должно находиться в пределах от -10% до + 5%.
• Измерения напряжения в различных точках системы различаются. См. Таблицу ниже.

* в вольтах

Ссылка: Digital Multimeter Principles by Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Как измерить напряжение постоянного тока с помощью мультиметра

1. Поверните шкалу на постоянное напряжение. Некоторые цифровые мультиметры (DMM) также включают милливольты постоянного тока. Если не уверены, что выбрать, начните с напряжения постоянного тока, которое работает с более высоким напряжением.
2. Сначала вставьте черный щуп в разъем COM.

Шаги для измерения постоянного напряжения цифровым мультиметром

3. Затем вставьте красные щупы в гнездо V Ω.Когда закончите, снимите щупы в обратном порядке: сначала красный, затем черный.
4. Подключите щупы к цепи: черный к контрольной точке отрицательной полярности (заземление цепи), красный к положительной контрольной точке.

Примечание: Большинство современных цифровых мультиметров автоматически определяют полярность. При измерении постоянного напряжения не критично, чтобы красный провод касался положительной клеммы, а черный — отрицательной. Просто узнайте, если щупы коснутся противоположных клемм, на дисплее появится отрицательный символ.В аналоговом мультиметре красные провода всегда должны касаться положительной клеммы, а черные — отрицательной. В противном случае произойдет повреждение счетчика.

5. Считайте результат измерения на дисплее.

Другие полезные функции при измерении постоянного напряжения

6. Современные цифровые мультиметры по умолчанию используют автоматический выбор диапазона в зависимости от функции, выбранной на циферблате. Чтобы выбрать конкретный фиксированный диапазон измерения, нажмите кнопку RANGE несколько раз, пока не будет выбран желаемый диапазон. Если измеренное напряжение попадает в диапазон более низких значений милливольт постоянного тока, выполните следующие действия:
   • Отсоедините измерительные щупы.
   • Измените настройку шкалы на милливольты постоянного тока.
   • Снова подсоедините измерительные щупы и снимите показания.
7. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
8. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
9. Нажмите кнопку относительного (REL) или дельта (?), Чтобы установить цифровой мультиметр на определенное эталонное значение. Отображаются измерения выше и ниже эталонного значения.

Примечание: Избегайте этой распространенной ошибки технического специалиста: вставляет измерительные щупы в неправильные входные гнезда .При измерении постоянного напряжения обязательно вставьте красный щуп во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ dcV . Установка измерительных щупов на входы А или мА и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерения напряжения

• Измерения напряжения обычно проводятся, чтобы: а) установить, что напряжение существует в данной точке, и б) убедиться, что напряжение находится на надлежащем уровне.
• Напряжение переменного тока может варьироваться в широких пределах (от -10% до + 5% номинального значения источника питания) и не вызывает проблем в цепи.Тем не менее, с напряжением постоянного тока даже небольшие отклонения могут указывать на неисправность.
• Точная величина допустимого изменения постоянного напряжения зависит от приложения. См. Пример на диаграмме ниже .
• В некоторых приложениях постоянного тока большие колебания постоянного тока не только допустимы, но и преднамерены.
  • Пример: Скорость двигателей постоянного тока можно регулировать, изменяя количество подаваемого постоянного напряжения. В этом приложении измерение напряжения двигателя постоянного тока зависит от настройки регулятора напряжения.
• При снятии и сравнении измерений постоянного напряжения обращайтесь к спецификациям производителя для получения конкретных значений в цепи.

Как показано в таблице выше, полностью заряженный автомобильный аккумулятор, рассчитанный на 12 В, может иметь напряжение холостого хода от 11,9 В до 12,6 В (обычно 2,2 В на элемент).

• Измерение 11,9 В указывает на разряженную батарею.
• Значение 12,6 В указывает на то, что батарея заряжена на 100%. Промежуточные измерения показывают заряд менее 100%.
• Батарея с чуть более высоким значением напряжения (от 3% до 5%) намного лучше, чем батарея с более низким значением измерения. Изменение постоянного напряжения ниже нормального номинального напряжения указывает на проблему.

Измерения переменного и постоянного напряжения

• В некоторых приложениях измерения постоянного напряжения могут выполняться в цепях, которые включают переменное напряжение.
• Чтобы обеспечить максимальную точность измерения постоянного напряжения, сначала измерьте и запишите переменное напряжение. Затем измерьте напряжение постоянного тока, выбрав диапазон напряжения постоянного тока (с помощью кнопки RANGE), который совпадает с диапазоном переменного напряжения или превышает его.
• Некоторые цифровые мультиметры могут одновременно измерять и отображать компоненты переменного и постоянного тока сигнала. Дисплей цифрового мультиметра может отображать результаты тремя способами (см. Иллюстрацию ниже):
  1. Часть сигнала переменного тока отображается на основном дисплее, а часть постоянного тока — на вспомогательном дисплее меньшего размера.
  2. Показания постоянного тока можно переключить на основной дисплей, в то время как переменный ток падает на вспомогательный (на большинстве цифровых мультиметров).
  3. Комбинированное значение переменного и постоянного тока — эквивалентное действующее значение сигнала.

Ссылка: Digital Multimeter Principles by Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Измерение напряжения, тока и сопротивления — электроника безопасности и сети

Мультиметры с зажимами используют эффект Холла для измерения тока.

Когда вы устанавливаете, вводите в эксплуатацию или устраняете неисправности электронных систем безопасности, измерение напряжения, силы тока и сопротивления является основой ваших навыков.

Прежде чем перейти к испытаниям, давайте рассмотрим электрические свойства напряжения, тока и сопротивления.Напряжение — это электрическое давление, которое возникает между двумя точками и также называется разностью потенциалов. По сути, эта разность потенциалов является результатом того, что в одной точке больше электронов, чем в другой. Атом с большим количеством электронов, чем протонов, имеет отрицательный заряд, а атом с большим количеством протонов, чем электронов, имеет положительный заряд.

Подумайте о напряжении как о давлении, которое заставляет электроны течь. Этот поток электронов называется током. Он измеряется в амперах (6,25 x 10 в степени 18 электронов, проходящих через точку в секунду).В базовой схеме, когда напряжение (источник питания) подключено к цепи, ток будет течь от отрицательной клеммы вниз по проводке к лампочке, через лампу, генерирующую свет, затем из лампы в положительный полюс батареи. и снова вокруг.

Возникла причуда с током. Наше определение обычного протекания тока прямо противоположно пути, по которому идут электроны — не так давно никто не знал, что электроны существуют, и к тому времени, когда ученые все выяснили, было уже слишком поздно возвращаться и менять традиционное позитивное мышление на негативное.Необходимо понять 2 важные вещи: во-первых, существует поток электронов, а во-вторых, все оборудование, символы схем и прочее регистрируют так называемый обычный ток, переходящий от положительного к отрицательному. Тем не менее, вы должны сначала удалить отрицательный провод, а подключать его в последнюю очередь.

Теперь посмотрим на сопротивление. Подумайте о шланге, который набрал максимальное давление. Давление воды — это напряжение и сила тока воды. Теперь плотно согните шланг так, чтобы, несмотря на исходное давление (напряжение) и поток (ток) воды, из форсунки просачивалось лишь небольшое количество воды.Изгиб — это сопротивление. В электрической цепи любое сопротивление прохождению электричества называется сопротивлением, при этом общее сопротивление цепи определяется ее компонентами и сопротивлением ее проводников и соединений.

Опции измерения напряжения

Теперь, когда мы изучили основы, пора достать наши измерительные инструменты. Это будут амперметр, вольтметр и омметр или цифровой мультиметр, объединяющий все эти устройства тестирования в одном. В некотором смысле последний является более сложным измерительным инструментом, поскольку включает в себя несколько параметров настройки и отображения.

Начнем с самого простого теста — напряжения. Что хорошего в напряжении, так это то, что, поскольку оно всегда находится между двумя точками в работающей цепи, ваш вольтметр / цифровой мультиметр просто необходимо разместить в точках, где должно присутствовать напряжение. Как правило, одной из этих точек будет общая шина цепи, и вы будете измерять напряжение от этой точки. Во многих панелях сигнализации и контроля доступа отрицательная сторона источника подключена к общей шине, но это не всегда так.

Если вы измеряете падение напряжения на положительной и отрицательной клеммах панели или на любом компоненте, который, по вашему мнению, может быть причиной падения напряжения, возможны вариации и капризы в зависимости от проблемы и общей конструкции системы.При тестировании вы можете думать о падении напряжения как о потере давления, вызванной слишком большим сужением — слишком большим сопротивлением. Вы обнаружите эту точку с более высоким сопротивлением, потому что напряжение на входе компонента будет выше, чем на выходе. Падение напряжения рассчитывается путем вычитания меньшего напряжения из большего.

Вы также можете измерить падение напряжения, используя закон Ома, при этом падение напряжения равно току x сопротивлению. Если подключить вольтметр к резистору компонента, вы сможете напрямую измерить любое падение напряжения.Просто не забудьте поместить положительную сторону вольтметра на положительную сторону резистора, а отрицательную сторону на выходе, чтобы убедиться, что вольтметр показывает правильную полярность для цифрового измерителя (повышенная шкала). Если ток не течет, все будет немного сложнее — если переключатель в электрической цепи разомкнут, проверка любой стороны компонента покажет напряжение батареи.

Ток и сопротивление

При измерении тока вам действительно нужно проникнуть в проводку, разрезав или взломав, чтобы вставить тестовое устройство в цепь.Короче говоря, ток должен поступать в амперметр или цифровой мультиметр на положительном проводе и выходить из отрицательного — кроме того, ток, выходящий из испытательного устройства, должен быть практически идентичен току, который прошел — сопротивление должно быть ограничено до менее 1 Ом. на ампер тока.

При использовании аналогового мультиметра подключите щупы и установите переключатель измерителя в положение тока, гарантируя, что вы проверяете правильный диапазон, оставляя некоторый запас для неожиданных изменений. Лучше установить измеритель слишком высоко, так как низкая настройка может повредить тестовое устройство.Позже вы можете уменьшить диапазон, чтобы обеспечить максимальное отклонение для более точных измерений.

При использовании цифрового мультиметра включите прибор, подключите щупы — черный к общему и красный к току. Затем установите переключатель выбора для измерения тока в высоком или низком диапазоне — для максимальной точности диапазона настройки, чтобы ни одна из первых двух цифр не считывала 0.

Другой вариант — токоизмерительные клещи

на эффекте Холла — большинство из них включают цифровой мультиметр, хотя профессиональные версии дороги, а доступные версии страдают погрешностью измерения.Измеритель на эффекте Холла может измерять переменный и постоянный ток, протекающий в проводнике. Измеритель работает, потому что, когда ток течет по проводнику, железные губки измерителя образуют сердечник, который облегчает прохождение магнитного поля проводника, чем окружающий воздух. Когда магнитное поле достигает воздушного зазора на кончике зажима, оно должно перескочить зазор, позволяя датчику Холла измерять напряжение, пропорциональное магнитному потоку в сердечнике, которое он преобразует в показания тока. Если вы используете измеритель на эффекте Холла, обязательно обнулите его перед измерением.

Если у вас вообще нет измерителя тока, вы также можете использовать последовательный резистор для выполнения расчетов — вы вставляете небольшой резистор в цепь с концом под потенциалом земли, чтобы избежать короткого замыкания на землю во время теста. Затем измерьте напряжение на резисторе — если это резистор 10 Ом и измерено 100 мВ, то вы можете рассчитать ток V / R = 0,1 / 10 = 10 мА, используя закон Ома. Такое измерение не будет абсолютно точным, но если ваше измерение допускает отклонения, оно избавит вас от неприятностей.

Сопротивление измеряется омметром — устройством, которое по сути представляет собой измеритель со встроенной батареей и схемой. Когда вы используете омметр, помните, что вам необходимо убедиться, что у измеряемого резистора есть по крайней мере один конец, отключенный от цепи, и вы должны касаться только одного вывода резистора при проведении измерения. Если резистор останется подключенным к другим частям цепи, это повлияет на показания омметра, а напряжение в цепи может повредить прибор.

Другая проблема заключается в том, что установщик, проверяющий сопротивление, также содержит электрический заряд и может непреднамеренно подключиться к резистору. В этом случае омметр измерит сопротивление цепи и тела установщика. Считывание из тела будет параллельным, что приведет к более низкому показанию, чем было бы в противном случае.

Определения, которые нужно запомнить:

* Ток — это поток электронов
* Напряжение — это давление или разность потенциалов
* Сопротивление — это все, что противодействует потоку электронов
* Закон Ома гласит, что ток равен напряжению x Сопротивление
* Атомы с большим количеством электронов, чем протонов, отрицательны
* Атомы с больше протонов, чем электронов, положительны.

# securityelectronicsandnetworks.com

Измерения напряжения и тока с помощью векторного анализатора цепей и цифрового мультиметра

Фон

Векторные анализаторы цепей (ВАЦ)

используются для измерения коэффициентов отражения и передачи или S-параметров тестируемого устройства (DUT). Когда тестируемое устройство является пассивным, анализатор цепей может быть единственным необходимым инструментом. Но некоторые устройства активны и требуют для работы внешнего источника питания. В таких активных приложениях может быть полезно выполнять измерения напряжения или тока тестируемого устройства, когда генератор VNA изменяет частоту или мощность.

Например, определение характеристик логарифмического усилителя может включать измерение выходного напряжения детектора синхронно с измерением его возвратных потерь S ₁₁ . Производитель усилителя может одновременно измерять коэффициент усиления и потребляемый ток тестируемого устройства усилителя, в то время как векторный анализатор цепей проверяет свой передатчик по различным уровням мощности и частотам РЧ. Как правило, измеренные напряжение и ток будут зависеть от РЧ-частоты, входной РЧ-мощности и температуры ИУ, каждую из которых можно отслеживать и отображать в зависимости от подаваемого напряжения или тока.

Есть несколько подходов к решению этой проблемы. Некоторые векторные анализаторы цепей имеют аналоговый входной порт общего назначения, который измеряет напряжения синхронно с анализатором цепей. Этот входной порт, иногда называемый «Aux» (внешний дополнительный вход), обычно поддерживает измерения только напряжения с ограниченной точностью в диапазоне от -10 В до + 10 В. В качестве альтернативы можно использовать независимый цифровой мультиметр (DMM) для сбора результатов измерений напряжения или тока во время развертки векторного анализатора цепей.

Последний подход, состоящий в создании испытательной установки с использованием векторного анализатора цепей, программного обеспечения и цифрового мультиметра, может быть реализован с помощью векторного анализатора цепей с управлением от ПК от Copper Mountain Technologies.Прибор подходит для этого приложения благодаря своей программируемости и функциональности запуска по точке, что позволяет выполнять высокоточные и быстрые синхронные измерения напряжения или тока за счет добавления простой программы и доступного цифрового мультиметра общего назначения.

Измерительная установка

В этой демонстрации анализатор цепей CMT Planar 804/1 взаимодействует с ПК с ОС Windows через USB-порт ¹ . Порт 1 векторного анализатора цепей подключается к входу усилителя, а порт 2 — к выходу усилителя.Кабель BNC соединяет выход «VM Complete» цифрового мультиметра с входом внешнего триггера VNA. В этой демонстрации источник питания постоянного тока BK Precision 1761 подает +12 В постоянного тока на усилитель Mini-Circuits ZX60-8008E-S +, а цифровой мультиметр 34461A измеряет потребляемый ток и подключается к ПК через USB.

Цикл, показанный на Рисунке 1, повторяется до тех пор, пока цифровой мультиметр не завершит все свои измерения. Таким образом, система быстро собирает большое количество точек измерения с помощью одного запускаемого программным способом триггера.

Рисунок 1: Последовательность начинается с программного запуска VISA для цифрового мультиметра. Цифровой мультиметр измеряет ток тестируемого устройства, а затем генерирует импульс на выходе VM Complete. ВАЦ принимает импульс на свой вход внешнего триггера, измеряет S-параметры и подготавливает свой генератор к следующей точке. Тем временем цифровой мультиметр ожидает, пока пройдет время задержки, прежде чем измерить следующий ток, соответствующий следующим условиям на выходе векторного анализатора цепей.

Этапы и команды, связанные с выполнением каждого цикла, показаны на рисунке 2.

Рисунок 2: Во время каждого цикла развертки цифровой мультиметр настраивается, а затем запускается. Измерения собираются без программного вмешательства до завершения развертки, после чего считываются измерения цифрового мультиметра и возникает задержка для обеспечения переключения порта ВАЦ и возврата генератора.

¹ Программа автоматизации здесь была разработана в MATLAB, но VNA может быть запрограммирован в любой среде с поддержкой Microsoft COM (примеры доступны для C ++, Visual Basic в Excel, LabView и MATLAB).

В этом конкретном примере четыре цикла развертки последовательно комбинируются для достижения полного набора измерений, как показано на рисунке 3.

Рисунок 3. Во время первого цикла развертки порт 1 генерирует сигнал развертки мощности, в то время как анализатор цепей измеряет S ₁₁ и S ₂₁ . Затем генератор переключается на порт 2 и выполняется обратная развертка мощности, позволяющая анализатору цепей измерить S ₂₂ и S ₁₂ . Развертка частоты от порта 1 и порта 2 — это 3-й и 4-й развертки соответственно.

Скорость измерения

В дополнение к времени измерения на одну точку анализатора цепей и цифрового мультиметра (приблизительно T _VNA ≈ 100 мкс и T _DMM ≈ 1 мс соответственно) в приложении учитываются дополнительные задержки. Это:

• T _setup ≈ 1,0 сек: время, необходимое для инициализации всех настроек цифрового мультиметра и векторного анализатора цепей.
• T _return ≈ 10 мс: задержка ВАЦ для подготовки генератора к следующей развертке.
• T _Запас ≈ 25 мкс: задержка цифрового мультиметра на точку для измерения ВАЦ.
• T _USB ≈ 10 мс: задержка USB, связанная с интерфейсом DMM или VNA.
• T _post ≈ 100 мс: время последующей обработки, необходимое для построения, сохранения или иного манипулирования данными после завершения цикла измерения.

Если пренебречь одноразовой настройкой, общее время цикла измерения можно оценить как:

T _всего ≈ (N _{развертки} — 1) * (T _{возврат} + T _USB ) + N _точки * (T _VNA + T _запас + T _DMM ) + T _post
Подставляя приблизительные значения сверху, оценка уменьшается до:
T _всего ≈ (N _{разверток} — 1) * 20 мс + N _точек * 1.125 мс + 100 мс

Обычно программа тратит большую часть времени на ожидание, пока цифровой мультиметр завершит измерения. Когда измерения цифрового мультиметра не требуются для каждой развертки, время на точку для этих разверток значительно уменьшается. Кроме того, свипирование мощности и частоты из порта 2 может быть ненужным, поскольку большинство усилителей работают правильно только тогда, когда сигнал поступает на их вход.

Обычно программа тратит большую часть времени на ожидание, пока цифровой мультиметр завершит измерения.Когда измерения цифрового мультиметра не требуются для каждой развертки, время на точку для этих разверток значительно уменьшается. Кроме того, свипирование мощности и частоты из порта 2 может быть ненужным, поскольку большинство усилителей работают правильно только тогда, когда сигнал поступает на их вход.

Максимизация скорости измерений

Скорость измерения цифрового мультиметра может быть ограничивающим фактором, поскольку при скорости 1000 точек в секунду цифровой мультиметр потребляет большую часть времени измерения. Чтобы значительно ускорить процесс, используя более быстрый (но обычно более дорогой) цифровой мультиметр, легко доступны модели, которые могут собирать до 10 000 или 50 000 точек в секунду.Это приложение предлагает решение при использовании более дешевого цифрового мультиметра. Независимо от выбранного цифрового мультиметра, чтобы максимизировать скорость измерения цифрового мультиметра, необходимо вручную установить минимальный диапазон измерения, совместимый с тестируемым устройством, выбрать маленькую диафрагму и отключить автоматический обнуление.

Для оптимизации скорости векторного анализатора цепей необходимо установить максимальную ширину полосы ПЧ, соответствующую необходимому динамическому диапазону приложения. Для определения характеристик усилителя полоса ПЧ 30 кГц обычно более чем достаточна, что позволяет анализатору цепей выполнять измерения при заданных 100 мкс на точку.

Результаты

Любой из четырех циклов измерения, показанных на рисунке 3, может быть опционально опущен или может выполняться без синхронных измерений тока цифрового мультиметра в соответствии с конкретными требованиями приложения. Скорости измерения были определены для каждого из 4 различных сценариев (обозначенных M1, M2, M3 и M4):

В приведенной ниже таблице сравнивается прогнозируемое время измерения в соответствии с формулами в предыдущем разделе с эмпирически определенным временем измерения на основе 100 итераций.

Заключение

В то время как прибор со встроенной функцией измерения напряжения обеспечивает удобство, использование отдельного цифрового мультиметра и векторного анализатора цепей обеспечивает более гибкую настройку тестирования, которую можно настроить для повышения точности и специальных функций, необходимых для конкретного приложения. Анализатор CMT хорошо сочетается с любым программируемым серийным мультиметром и предлагает оптимальное и экономичное решение для измерения напряжения и тока.

Измерение напряжения | Keysight

1.Основы измерения напряжения

1.1 Различные вольтметры и измерения напряжения

Измерение напряжения — одно из самых основных измерений в электронных измерениях. Как правило, электронные измерительные приборы классифицируются примерно по измерению напряжения, тока (или заряда) и измерению обоих параметров (электроэнергии и импеданса). Например, осциллограф — это измерительный прибор, который отображает на экране значение напряжения, измеренное кончиком пробника, в виде временной кривой, и его можно назвать вольтметром в широком смысле, потому что физическое значение целевого измерения — это Напряжение.Однако в настоящее время это измерительное устройство, ориентированное на высокоскоростной отклик и частоту дискретизации, превышающую несколько ГГц или более, и, как правило, точность и разрешение измерения напряжения невысоки. Цифровой мультиметр — это самый простой амперметр и вольтметр, и доступны различные линейки, такие как портативный, настольный и т. Д. Он наиболее широко используется для общего измерения напряжения, поскольку доступны устройства для измерения напряжения с высокой точностью и высоким разрешением, хотя по скорости он не соответствует осциллографу.Электрометр имеет функцию измерения тока и напряжения, аналогичную цифровому мультиметру. Если сосредоточить внимание на измерении напряжения, его можно расположить с вольтметром, характеризующимся высоким входным сопротивлением на измерительной клемме, по сравнению с цифровым мультиметром. В этом документе описаны преимущества измерения напряжения с помощью электрометра.

1.2 Какое входное сопротивление у вольтметра?

На рисунке 1 показана упрощенная блок-схема при измерении напряжения источника (Vдут) с помощью вольтметра.Это типичное соединение при измерении напряжения Vdut, когда вольтметр считается идеальным вольтметром, следовательно, входное сопротивление вольтметра бесконечно, а ток, протекающий от Vdut к вольтметру, равен нулю ампер. В этом идеальном случае показание напряжения, измеренное вольтметром, такое же, как и Vdut.

Рисунок 1 Измерение напряжения с помощью идеального вольтметра

Но на самом деле фактическое входное сопротивление любого вольтметра не бесконечно, как у идеального вольтметра, и существует входное сопротивление (Rinput) параллельно идеальному вольтметру, как показано на рисунке 2.В результате ток, протекающий от источника напряжения, не равен нулю ампер.

Рисунок 2 Измерение напряжения с помощью вольтметра с входным сопротивлением

Входное сопротивление типичного цифрового мультиметра составляет 10 МОм, но существует также высокопроизводительный цифровой мультиметр, входное сопротивление которого составляет более 10 МОм. Хотя входной ток, определяемый Vdut / Rinput, течет в вольтметр в этих реальных условиях измерения, входной ток не влияет на результаты измерения напряжения в случае, показанном на рисунке 2.Однако следует отметить, что существует вероятность того, что конечное входное сопротивление в некоторых случаях вызывает ошибки в результатах измерения напряжения. В следующей главе мы рассмотрим эти случаи.

2. Погрешность измерения напряжения и способы устранения

2.1 Погрешность измерения напряжения, вызванная конечным входным сопротивлением вольтметра

В случае, когда нельзя игнорировать последовательное сопротивление между источником напряжения и вольтметром, падение напряжения, создаваемое этим сопротивлением, и входной ток, протекающий в вольтметр, является источником ошибки измерения.
На рисунке 3 показан пример, в котором последовательные резисторы присутствуют в соединительных кабелях между источником напряжения и вольтметром, где последовательные резисторы включают сопротивление соединительных кабелей, контактное сопротивление соединителя между кабельными соединениями и т. Д.

Рисунок 3 Падение напряжения на последовательных резисторах в соединительных кабелях

Ток I, протекающий через последовательное сопротивление (Rpath), вызывает падение напряжения (Verr), которое проявляется как разница между тестируемым источником напряжения и погрешностью измерения показаний вольтметра.Однако значение последовательного сопротивления, такое как сопротивление между цепями подключения, обычно составляет от нескольких мОм до нескольких Ом, и это сопротивление можно считать пренебрежимо малым по сравнению с входным сопротивлением обычно используемых вольтметров. В этом случае, поскольку ошибка напряжения выражается как отношение Rpath и Rinput (отношение находится в диапазоне примерно от 10 ^-8 до 10 ^-6 ), ошибка напряжения, вызванная Verror в путь подключения может быть незначительным в большинстве приложений.

Пока что выходное сопротивление источника напряжения принимается равным 0 Ом, но может быть случай, когда тестируемый источник напряжения имеет выходное сопротивление (Rout), как показано на рисунке 4.

Рисунок 4 Ошибка, вызванная выходным сопротивлением источника напряжения

В электрической цепи не так много случаев, когда Rout достаточно велик, чтобы показывать очевидную ошибку в показаниях вольтметра, но в таком случае, когда источник тока или эквивалент используется в качестве источника напряжения, Rout легко превышает, например, значение Rout в случае выполнения измерения напряжения с использованием стеклянного электрода в электрохимическом измерении может достигать нескольких 100 МОм.
Показание вольтметра (Vmeas) выражается как отношение Vdut, которое представляет собой напряжение тестируемого источника напряжения, и суммы Rout и Rinput.
Выражается как;

Vmeas = Vdut ∙ Rinput / (Rout + Rinput)

Если Rout ничтожно мал по сравнению с Rinput, Vmeas показывает почти то же значение, что и Vdut. Однако, если Rout достаточно велик, что нельзя игнорировать по сравнению с Rinput, это является причиной ошибки измерения напряжения.Например, при выполнении измерения с погрешностью 1% с использованием вольтметра с входным сопротивлением 10 МОм R, максимальное значение Rout в источнике напряжения ограничено максимумом 100 кОм.
Как показывает этот пример, для измерения источника высокого выходного напряжения R важно использовать вольтметр с максимально возможным входным сопротивлением, поскольку входное сопротивление вольтметра является причиной ошибки измерения. Как описано выше, обычно входное сопротивление цифрового мультиметра находится в диапазоне от 10 МОм до 10 ГОм, входное сопротивление электрометра превышает 100 ТОм.

2.2 Ошибка, вызванная сопротивлением изоляции соединительных кабелей

Даже если входное сопротивление вольтметра достаточно велико при измерении напряжения от источника напряжения с высоким выходным сопротивлением, существует вероятность того, что соединительные кабели и сам разъем являются источником ошибки, снижающей точность измерения. Входной разъем типичного цифрового мультиметра представляет собой банановый штекер, и обычно измерительные провода подключают непосредственно к банановому штекеру.Или, в случае экранирования внешнего шума для связи с измерительным сигналом, используется коаксиальный кабель с преобразователем типа банан в коаксиальный. В этих случаях напряжение источника напряжения прикладывается между двумя измерительными выводами или между центральным проводом и экраном коаксиального кабеля, а сопротивление изоляции между измерительными выводами или коаксиальным кабелем рассматривается как сопротивление шунта (Rcable ), как показано на рисунке 5.

(a) Подключение с помощью измерительных проводов

(б) Подключение коаксиальным кабелем

Рисунок 5 Сопротивление изоляции соединительного кабеля отображается как сопротивление шунта (Rcable)

На рис. 5 показан Rcable как сопротивление изоляции коаксиального кабеля в виде упрощенной схемы, но Rcable представляет все сопротивления изоляции, включая соединительные разъемы, независимо от конструкции кабеля.
Показание вольтметра (Vmeas) выражается следующим образом.

Vmeas = Vdut ∙ (Rinput // Rcable) / (Rout + (Rinput // Rcable))

, где (Rinput // Rcable) представляет собой параллельно подключенное сопротивление Rinput и Rcable.
Это уравнение указывает, что необходимо включить Rcable в дополнение к Rinput для учета точности измерения. Сопротивление изоляции обычного коаксиального кабеля во многих случаях составляет более 1 ГОм на 1 км. Если преобразовать в нормальную длину кабеля (около 1 м), используемого при измерении, это соответствует более 1 ТОм.Хотя существует вероятность того, что значение сопротивления изоляции может быть выше указанного значения, можно сказать, что комбинация коаксиального кабеля с измерительным прибором с входным сопротивлением более 100 ТОм, таким как электрометр, является непропорциональной комбинацией.

2.3 Метод обеспечения высокого входного сопротивления с помощью триаксиального кабеля

Триаксиальное кабельное соединение, показанное на рисунке 6, эффективно для устранения ошибки компонента Rcable.

Рисунок 6 Подключение с помощью трехосной кабельной системы

При использовании подключения трехосного кабеля используются те же соединения как для центрального проводника, так и для внешнего экрана, что и в случае коаксиального кабеля. В дополнение к этим двум линиям между этими двумя металлическими слоями в триаксиальном кабеле есть дополнительный внутренний слой экрана, который имеет ту же конструкцию, что и коаксиальный кабель, а напряжение внутреннего экрана поддерживается на том же уровне, что и в центре. дирижер.В этом случае, поскольку напряжение между центральным проводником и внутренним экраном в идеале составляет ноль вольт, даже если сопротивление изоляции Rcable остается неизменным, и ток от центрального проводника к внутреннему экрану не течет.

Поскольку от центрального проводника к Rcable нет тока, Rcable не вносит вклад в ошибку измерения напряжения. Этот метод сохранения потенциала экранирующей линии таким же, как и сигнальная линия, называется «защитой».

Разность потенциалов на обоих концах Rcable не становится равной нулю, потому что напряжение смещения реально существует в защитном усилителе, который дает потенциал внутреннему экрану; и эффект защиты можно ожидать, когда напряжение смещения очень мало по сравнению со значением Vdut. Например, если значение Vdut принято равным 2 В, и если используется защита, потому что напряжение смещения обычного защитного усилителя составляет около 2 мВ, то сопротивление изоляции Rcable кабеля становится эквивалентным увеличению в раз. 1000.
Предполагая, что значение Rcable равно 1 ТОм, Vdut нормального коаксиального кабеля подается на Rcable и, следовательно, ток утечки Ileak, который течет к Rcable, будет следующим.

Ileak = Vdut / Rcable = 2 [V] / 1 × 10 ¹² [Ω] = 2 × 10 ^-12 [A] = 2 [pA]

Если защита обеспечивается с помощью триаксиального кабеля, то напряжение, подаваемое на Rcable, будет не Vdut, а напряжением смещения защитного усилителя Voffset,

Ileak = Vсмещение / Rcable = 2 × 10 ^-3 [V] / 1 × 10 ¹² [Ω] = 2 × 10 ^-15 [A] = 2 [fA]

, а ток утечки можно уменьшить до 1/1000.

2.4 Погрешность измерения, вызванная входным током смещения вольтметра

Пока что показаны ошибки, вызванные конечным значением входного сопротивления вольтметра или сопротивления изоляции измерительных кабелей.
На рисунке 7 показан другой тип ошибки, вызванной током смещения вольтметра. Ошибка, связанная с током смещения, возникает, даже если входное сопротивление и сопротивление изоляции бесконечны. Ток смещения (Ibias) вольтметра вызывает падение напряжения на выходном сопротивлении тестируемого источника напряжения, как
Verr = Rout x Ibias.
Ток смещения определяется спецификацией вольтметра, и важно проверять этот параметр в процессе выбора вольтметра, особенно при измерении напряжения от источника с высоким импедансом.

Рисунок 7 Влияние тока смещения

2.5 Изменение времени установления выходным сопротивлением источника напряжения

В случае высокого выходного сопротивления источника напряжения возникает дополнительная погрешность, которая зависит от времени измерения.При измерении напряжения для источника напряжения с высоким сопротивлением коаксиальный кабель часто используется для соединения между вольтметром и источником напряжения для предотвращения влияния внешнего шума, как показано на рисунке 8.

Рисунок 8 Время установления различается в зависимости от схемы источника напряжения

Рисунок 9 Установка напряжения, подаваемого на вольтметр

Поскольку существует определенная емкость между сигнальной линией и внешним экраном коаксиального кабеля, фильтр нижних частот создается выходным сопротивлением (Rout) источника напряжения и емкостью кабеля (Ccable).Когда выходное напряжение проверяемого источника напряжения изменяется или к такому источнику напряжения подключен вольтметр, испытательное напряжение на входе вольтметра медленно изменяется на постоянную времени, определяемую фильтром нижних частот.
Постоянная времени (τ) фильтра нижних частот определяется как,

τ = Маршрут x Кабель.

В качестве примера, в случае Rout = 100 МОм, Ccable = 1000 пФ, постоянная времени рассчитывается как,
τ = 100 МОм x 1000 пФ = 100 x 10 ⁶ x 1000 x 10 ^-12 = 0 .1 сек.
Предполагая установку с погрешностью 0,1% относительно конечного значения (за бесконечное время) показаний вольтметра, требуется время ожидания около 7 τ.
Время установления 0,1% = 7 x τ = 7 x 0,1 = 0,7 сек.

Следовательно, измерение должно ждать 0,7 секунды, что является временем, необходимым для установления диапазона 0,1% после того, как источник напряжения установлен на новое значение. Если измерение выполняется без ожидания времени установления, результаты измерения содержат ошибки.

2.6 Улучшение расселения с помощью ограждения

Как упоминалось выше, при измерении источника измеряемого напряжения с высоким выходным сопротивлением необходимо проводить измерения путем установки соответствующего времени ожидания с учетом времени установления, и, следовательно, время, необходимое для измерения, становится большим. Чтобы избежать этого, можно попытаться сократить время измерения, используя защиту, аналогичную 2.3.

Рисунок 10 Подключение с помощью триаксиального кабеля

Как показано на Рисунке 10, источник измеряемого напряжения и вольтметр соединены трехосным кабелем.Буферный усилитель закреплен на входе вольтметра, а внутренний экран трехосного кабеля приводится в действие. Емкость между основной линией триаксиального кабеля и внутренним экраном, который является линией измерительного сигнала, принимается как Ccable1, а емкость между внутренним экраном и внешним экраном принимается как Ccable2. Напряжение, действующее на обоих концах Ccable1, не становится препятствием для измерения напряжения, поскольку оно поддерживается на нуле буферным усилителем. С другой стороны, то же самое напряжение, что и значение напряжения Vdut измеренного источника напряжения, наконец, прикладывается к обоим концам Ccable2, и в этом Ccable2 необходимо заряжать.Ток, необходимый для этой зарядки, не зависит от значения Rout, поэтому буферный усилитель снижает низкое выходное сопротивление и может ускорить установление. Можно сказать, что использование защиты при измерении измеряемого источника напряжения с высоким значением выходного сопротивления путем объединения содержания 2.3, то есть подключение с помощью триаксиального кабеля необходимо.

3. Работа с внешним шумом

3.1 Проникновение внешнего шума

В случае, когда и выходное сопротивление тестируемого источника напряжения, и входное сопротивление вольтметра являются высокими, на него легко влияют шумы, поступающие извне из-за высокого импеданса соединительной части между источником напряжения. и вольтметр.На рисунке 11 показано упрощенное изображение, внешний шум которого вносится в схему измерения.

Рисунок 11 Шум, приходящий через емкостную связь от внешнего источника шума

Существуют различные источники шума, окружающие за пределами среды измерения. Например, кабель линии электропередачи переменного тока, амплитуда и частота которого составляют примерно 100 ~ 200 В и 50 или 60 Гц в зависимости от жилого помещения, является источником шума переменного тока.Сигнал переменного тока передается на измерительный кабель через статическую емкость (Ccouple), и это влияет на результаты измерения. На рис. 12 показано упрощенное повторное побеление на рис. 11, на котором показаны только компоненты шума на рис. 11 за счет удаления компонентов постоянного тока.

Рисунок 12 Упрощенная блок-схема эквивалентной схемы для шума

Поскольку импеданс части соединительного кабеля выражается как параллельное соединение Rout и Rinput (Rout // Rinput) в эквивалентной схеме, шум, который появляется на входе вольтметра (Vmeas), выражается как деление импеданса на Ccouple и Rout // Rinput источника шума переменного тока (Vnoise).

Vmeas = Vnoise ∙ (Rout // Rinput) / (1 / (2πf ∙ Ccouple) + Rout // Rinput)

Для уменьшения шума от источника шума переменного тока эффективно уменьшить параметр Ccouple, и одна из таких идей состоит в том, чтобы отделить источник шума от блока схемы измерения напряжения. Но этот подход неэффективен, когда значение Rout // Rinput также очень велико.
В следующем примере показан случай с реалистичным числом для получения конкретного изображения шумовых помех переменного тока.
Вот примерное число для точности примера:

• Уровень шума: 100 В, 50 Гц
• Ccouple: 0.1 пФ
• Маршрут // Вход R: 100 МОм

Vmeas = 100 В ∙ (100 МОм) / (1 / (2π ∙ 50 Гц ∙ 0,1 пФ) + 100 МОм) = 313 мВ

Статическая емкость связи 0,1 пФ, используемая в примере, является относительно небольшим числом, но она создает шум около 300 мВ в условиях измерения высокого импеданса, и простое увеличение расстояния не всегда эффективно. Эффективно использовать кабель коаксиального типа для уменьшения емкости связи и, наконец, для снижения уровня шума.

Экранирование с помощью кабеля коаксиального типа всегда эффективно, но усреднение цикла линии питания (PLC) также очень эффективно, если основной источник шума связан только с PLC.Если данные измерений зашумлены и усреднение ПЛК еще не применяется, стоит попробовать использовать усреднение ПЛК в качестве первого выбора.

3.2. Экран с коаксиальным кабелем

Кабель с коаксиальной структурой может быть эффективным для снижения способности связи с источником шума. Как показано на рисунке 13, ток от источника шума будет течь со стандартным потенциалом через экран, потому что соединение с источником шума через электростатическую емкость становится потенциалом экрана, если используется коаксиальный кабель.Следовательно, притока тока к линии сигнала измерения не происходит, и влияние измеряемого значения внешним шумом может быть подавлено. Здесь важно полностью закрыть сигнальный провод с потенциалом экрана, и, следовательно, недостаточно просто заменить проводку на коаксиальный кабель. Например, когда однолинейный провод заменяется в части, которая соединяет конец коаксиального кабеля с источником измеряемого напряжения, становится легче проникнуть внешнему шуму, поскольку линия сигнала измерения оголена в этой части.Предпочтительно использовать метод подключения, который не максимально обнажает линию с высоким импедансом.

Рисунок 13 Эффективность экранирования с помощью коаксиального кабеля

3.3. Эффект усреднения

Внешний шум может перекрывать измеренное значение, хотя желательно максимально подавить проникновение внешнего шума с помощью экрана. В это время вступает в силу усреднение измеренного значения. Упомянутое здесь усреднение означает операцию взятия среднего из серии значений измерений, которые измерялись повторно.

Можно удалить больше шума, выполнив усреднение за длительный период времени, потому что усреднение в принципе имеет эффект, аналогичный эффекту фильтра нижних частот, и становится компромиссом со временем, необходимым для измерения.
Однако шум промышленной частоты источника питания является ярким примером внешнего шума, который следует учитывать в нормальных условиях, как показано в вышеупомянутом, и, следовательно, эффективно установить лучшее время усреднения в соответствии с этим. .Если коммерческий источник питания определенно находится в области 50 Гц, то время 1 цикла будет 20 мс, и, следовательно, если форма сигнала шума является симметричной формой положительного и отрицательного, как синусоидальная волна, то шум может быть удален. путем усреднения измеренного значения за период 20 мс.

Такой метод усреднения называется измерением PLC (Power Line Cycle), и большинство электрометров и цифровых мультиметров имеют функцию настройки PLC. Время усреднения может быть установлено в виде, например, 1 ПЛК для выполнения измерения усреднения для 1 цикла, 10 ПЛК для 10 циклов, и необходимо отметить, что если промышленная частота установлена ​​на измерительном приборе, а промышленная частота фактическая среда не совпадает, то ожидаемый эффект не может быть достигнут в достаточной степени.Измерение PLC упоминается в п. 3.1 «Измерение тока низкого уровня с использованием серии B2980A».

4. Измерение напряжения с помощью B2985A / B2987A

4.1 Метод подключения

Эта глава основана на содержании предыдущей главы и описывает метод подключения и настройку, когда измерение напряжения с высоким входным сопротивлением выполняется с помощью B2985A / B2987A. B2985A / B2987A снабжен трехосным выводом для измерения напряжения на задней панели корпуса, как показано на следующем рисунке 14.Значение входного сопротивления клеммы измерения напряжения достигает 200 ТОм или более.

Рисунок 14 B2985A / B2987A задняя панель

Эта трехосная клемма подключается, как показано на рисунке 15, а основной провод подключается к стороне высокого напряжения вольтметра. Подключение внутреннего экрана можно переключить либо на защитный потенциал, либо на общий потенциал, который находится на стороне низкого напряжения вольтметра, а внешний экран соединен с корпусом.

Рисунок 15 Схема подключения клеммы измерения напряжения B2985A / B2987A

Согласно объяснению в главе 2, ясно, что использовать защиту выгодно с точки зрения входного сопротивления вольтметра и установления, и лучшая производительность этого вольтметра может быть продемонстрирована, когда внутренний экран установлен на защиту. . Однако необходимо соединить общий потенциал отдельным банановым кабелем, потому что общий потенциал нигде не появится на трехосном выводе.На рисунке 16 показано это соединение.

Рисунок 16 Подключение B2985 / B2987A и DUT (при использовании защиты)

В B2985A / B2987A общая клемма не имеет потенциала на корпусе. Это необходимо для измерения напряжения источника измеряемого напряжения, который не подключен к земле, а общее напряжение позволяет измерять напряжение до ± 500 В. Подключение является простым, если общий потенциал может быть подан на внешний экран триаксиального кабеля, но пользователь может коснуться внешнего экрана триаксиального кабеля, и, следовательно, пользователь подвергается опасности из-за общего потенциала.Чтобы этого избежать, общий потенциал подключают другим кабелем.
Когда ограждение не используется, подключение может быть выполнено с помощью одного кабеля, подав общий потенциал на внутренний экран триаксиального кабеля (Рисунок 17). Тем не менее, необходимо соблюдать осторожность при возникновении эффекта сопротивления изоляции кабеля и эффекта оседания, описанных в этой связи в главе 2.

Общий потенциал изображен как полностью плавающий как на Рисунке 16, так и на Рисунке 17, но на такое соединение легко влияет влияние внешнего шума.Сторона B2985A / B2987A может быть плавающей, когда общий потенциал соединен с потенциалом где-то на стороне измеряемого источника напряжения, но когда сторона измеряемого источника напряжения также является плавающей, тогда сопротивление внешнему шуму можно улучшить, подключив общий потенциал с корпусом на стороне B2985A / B2987A.

Рисунок 17 Подключение B2985 / B2987A и DUT (когда защита не используется)

4.2. Настройка усреднения

Во-первых, частота промышленного источника питания устанавливается, когда усреднение измеренного значения выполняется с помощью B2985A / B2987A.Существуют различные промышленные частоты 50 Гц или 60 Гц в зависимости от страны и региона, и, следовательно, цель состоит в том, чтобы сделать время усреднения однородным с промышленной частотой для правильного выполнения вышеупомянутого измерения PLC. Достаточно выбрать только автоматическое определение ПЛК из меню, потому что B2985A / B2987A имеет функцию автоматического определения промышленной частоты. Возможна также ручная установка.

Кнопки «Coarse Res» и «Fine Res» на передней панели фактически используются для изменения условий усреднения (Рисунок 18).Если нажать кнопку «Coarse Res», время усреднения станет коротким, а если нажать кнопку «Fine Res», оно, наоборот, станет большим. Обычно есть 3 шага предустановки для изменения, а именно «Быстрая», «Нормальная» и «Стабильная», и если эта кнопка «Скорость», которая появляется в нижнем левом углу экрана во время операции, нажата, настройка выполняется Становится возможным блок ПЛК (Рисунок 19).
Диапазон настройки от 0,001 PLC до 100 PLC.

Рисунок 18 Передняя панель B2985A / B2987A

Рисунок 19 Экран дисплея B2985A / B2987A

Сводка

В этом документе приведены меры предосторожности и коэффициенты запаса погрешности при базовом измерении напряжения, а также объяснены методы противодействия.Ниже приведены ключевые моменты.

• При измерении напряжения ток, протекающий через входное сопротивление вольтметра, становится коэффициентом запаса погрешности измерения.
• Сопротивление изоляции соединительного кабеля, а также входное сопротивление самого вольтметра становится фактором допустимой погрешности измерения.
• Сопротивление изоляции соединительного кабеля можно эквивалентно продемонстрировать с помощью триаксиального кабеля.
• В случае, если источник измеряемого напряжения имеет высокое выходное сопротивление, необходимо соблюдать осторожность при настройке в зависимости от емкости кабеля.
• Время установления может быть уменьшено с помощью защиты.
• Измерение напряжения с высоким входным сопротивлением легко зависит от проникновения внешних шумов.
• Экран эффективен для защиты от внешнего шума.
• Влияние усреднения на шумы промышленной частоты электросети.

Была объяснена установка, когда фактически выполнялось измерение напряжения с использованием B2985A / B2987A на их основе.

Как измерить напряжение — Hioki

Как измеряется напряжение? Напряжение легко измерить тестером.

• («Тестер» и «мультиметр» часто используются как синонимы; на этой странице используется «тестер».)

Обзор

Поскольку напряжение не видно, невозможно проверить, какое напряжение протекает в цепи, просто взглянув на нее. Однако каждая цепь в электронном устройстве имеет заранее определенное напряжение, необходимое для ее работы, а более высокие напряжения могут вызвать повреждение оборудования или телесные повреждения.
В то же время схемы не будут работать, если они запитаны от слишком низкого напряжения, поэтому необходимо проверить правильность напряжения при неисправности электронного устройства. На этой странице представлено подробное описание того, как использовать мультитестеры, которые используются при измерении напряжения, а также некоторые меры предосторожности при их использовании.

Тестеры нужны для измерения напряжения.

Если вы хотите что-то измерить, вам понадобится измерительный прибор. Инструменты используются для точного измерения вещей; Например, вам понадобится мерка или измерительная лента, если вы хотите измерить длину, весы или весы, если вы хотите измерить вес, и часы, если вы хотите измерить время.Таким образом, используемый инструмент зависит от того, что измеряется.

То же самое касается измерения напряжения. Это особенно верно, поскольку вы не можете увидеть или прикоснуться к напряжению. В отличие от физических свойств, вы не можете сделать приблизительную оценку, просто взглянув на них. Следовательно, вам понадобится мультиметр для измерения напряжения. Некоторые из целей, для которых используются эти инструменты, включают:

• — Проверка безопасности
• — Проверка качества
• — Прогнозы на основе измеренных значений
• — Решение проблем
• — Проверка пригодности

Тестеры

Multi позволяют тщательно проверять состояние электрических устройств путем измерения напряжения.

Типы тестеров

Тестеры

доступны во множестве вариантов. В этом разделе содержится подробное описание основных типов доступных тестеров.

Аналоговые тестеры

Аналоговые тестеры

позволяют делать интуитивные суждения на основе отклонения стрелки на градуированной шкале. Они измеряют простой набор параметров, и их преимущество в том, что они просты в использовании. С другой стороны, у них есть недостаток — большие потери по инструментам.

Цифровые тестеры

Цифровые тестеры

отображают результаты своих измерений в цифровом виде, что позволяет пользователю получить точные показания. Многие цифровые модели обладают расширенными функциями, которые было бы трудно реализовать с помощью аналогового тестера, например расширенными функциями измерения, проверки целостности и проверки диодов. Некоторые модели могут даже отправлять данные измерений на компьютер. Кроме того, цифровые модели отличаются низкими инструментальными потерями.Цифровые тестеры можно классифицировать по методу исправления, который они используют.
При выпрямлении среднего значения входной сигнал обрабатывается как синусоида и преобразуется для отображения результатов измерения. Необходимо соблюдать осторожность, поскольку такой подход может привести к увеличению погрешности измерения при искажении формы сигнала. Напротив, метод истинного среднеквадратичного значения преобразует и отображает форму волны, включая ее гармонические составляющие, позволяя прибору отображать значения, характеризующиеся более низкой ошибкой измерения.

Метод истинного среднеквадратичного значения преобразует форму сигнала, включая его гармонические составляющие, для отображения с использованием формулы среднеквадратического значения.
Инструменты также можно классифицировать на основе предоставляемых ими функциональных возможностей, например, предоставляют ли они текущий измерительный терминал. Высококачественные модели предлагают большой выбор параметров измерения, а простые модели — меньше. Высококачественные модели способны выполнять высокоточные измерения в различных приложениях.Однако они также более дорогие; рекомендуется приобрести инструмент, соответствующий цели, для которой вы планируете его использовать.

С помощью тестера

Этот раздел предлагает простое введение в использование аналогового или цифрового тестера для измерения напряжения.

Выбор параметра измерения

Мульти тестеры (мультиметры) стали обычным явлением как среди аналоговых, так и среди цифровых тестеров. Некоторые модели предоставляют большое количество параметров измерения. Если ваш прибор является одним из таких, выберите измерение напряжения с помощью поворотной ручки.Многие инструменты имеют поворотную ручку, которая используется для изменения измеряемого параметра. Измерение напряжения обозначается словом «Voltage» или единицей измерения «V». Вы можете получить более точные результаты, выполнив настройку нуля перед началом измерений.

Измерение цепи с помощью измерительных проводов

Вставьте красный и черный измерительные провода в клеммы на приборе. У прибора будет общая клемма для черного провода, но разные клеммы для красного провода, в зависимости от измеряемого параметра; обязательно вставьте красный провод в клемму измерения напряжения.

Клемма измерения напряжения

Считывание значения

Если вы измеряете напряжение постоянного тока, красный измерительный провод является положительным, а черный измерительный провод — отрицательным. Если вы измеряете напряжение переменного тока, выводы не имеют положительной или отрицательной связи. Если вы измеряете напряжение, подключите провода к обоим концам измеряемой цепи. Таким образом можно измерить значение напряжения. Если вы используете аналоговый прибор, прочтите положение стрелки на градуированной шкале; если вы используете цифровой прибор, считайте числовое значение с дисплея.

Вы можете выбрать диапазон измерения для измерения напряжения. Если вы не уверены, насколько велико измеряемое напряжение, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны по мере необходимости. Если вы используете цифровой тестер, многие модели могут автоматически выбрать диапазон за вас.

Выберите диапазон

Меры предосторожности при измерении напряжения

При измерении напряжения тестером необходимо соблюдать некоторые меры предосторожности.

Отодвиньте выводы от тестируемой цепи при изменении диапазона.

Если вам нужно изменить диапазон, сначала отодвиньте щупы от измеряемой цепи. Изменение диапазона, когда провода находятся в контакте с цепью, может повредить прибор.

Соблюдайте осторожность при контакте проводов с проверяемой схемой.

Соблюдайте осторожность, чтобы провода соприкасались только с намеченной областью. Неосторожное соприкосновение проводов с другими частями цепи может повредить не только прибор, но и электронное устройство, которое вы пытаетесь измерить.

Измерение напряжения тестером

Вам может потребоваться измерить напряжение, чтобы проверить безопасность или качество электронного устройства. Для измерения напряжения необходимы мультиметры (мультиметры). Эти инструменты доступны в аналоговом и цифровом вариантах, и многие из них предлагают ряд удобных функций. Используйте то, что вы узнали здесь, чтобы выбрать тестер, который соответствует вашим потребностям, а затем использовать его для измерения напряжения.

Узнать больше

• Что такое напряжение?

  Что такое напряжение? Эта страница предлагает легкое для понимания объяснение того, чем напряжение отличается от тока, единицы измерения, в которых оно измеряется, и другую информацию.
