Как проверить лампу мультиметром (тестером), ответ эксперта

Визуально не всегда получится определить работоспособность лампочки. Ведь даже если спиралька целая, никто не даст гарантии, что внутри цепь не повредилась. Именно для таких случаев и был придуман мультиметр — прибор, который в умелых руках всегда и безошибочно выявит любую неисправность. Так давайте же разберёмся, как им пользоваться и отслеживать с его помощью неисправные осветительные приборы.

Разделы статьи

Применение тестера

Один из вариантов прикладного использования мультиметра – проверка лампочек. Для этой процедуры достаточно использовать простейший вариант прибора.

Какую же информацию можно получить с помощью мультиметра? Существует несколько показателей работы лампочек, отображаемых на этом приборе:

• пригодность лампочки – нарушение целостности электрического соединения приводит к прекращению прохождения тока;
• определение сопротивления лампочки;
• расчет ее мощности по показанному мультиметром сопротивлению.

Таким образом, можно проверить основные характеристики осветительного прибора, и понять, пригоден ли он к дальнейшему применению.

Режим прозвонки

Чтобы проверить работоспособность лампочки, достаточно знать, как прозвонить обычную электроцепь. Для этого переключатель устанавливают в режим «прозвона» – в положение с символом диода.

Затем одним щупом касаются центрального контакта цоколя, вторым – боковой поверхности с резьбой. Сигнал сработает, если сопротивление меньше 50–70 Ом. Это указывает на хорошую электропроводимость цепи и означает, что лампочка исправна.

Установка прибора в режим прозвонки

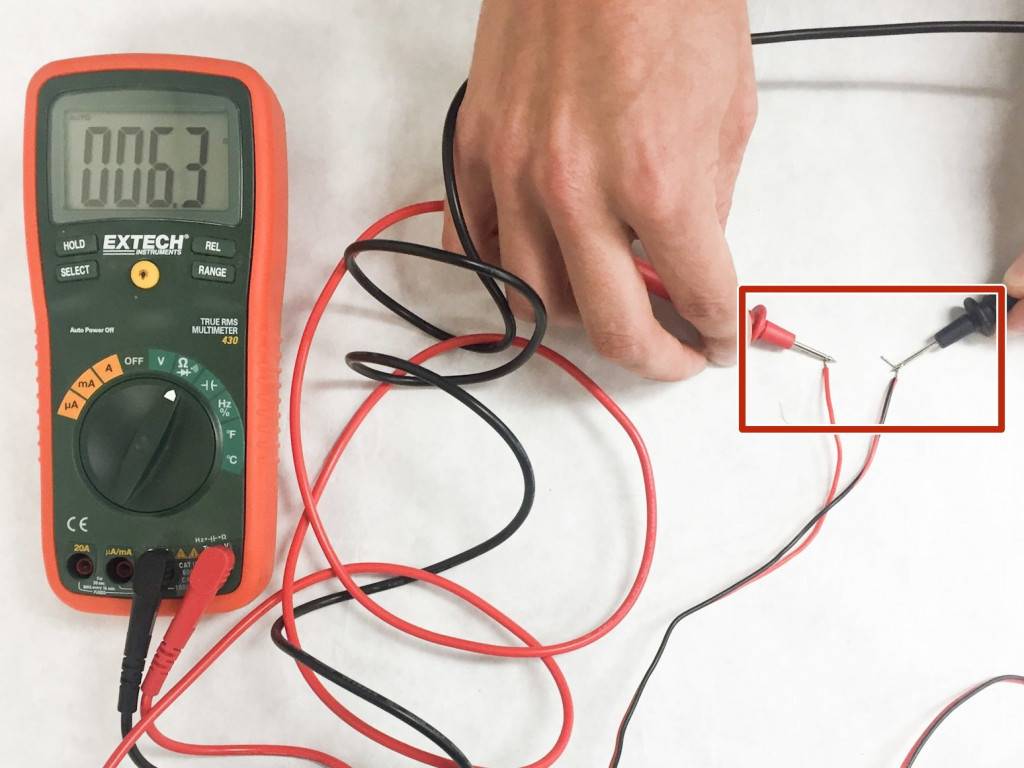

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта. В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем. Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA». После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера. На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Тестирование автомобильной лампочки

Автолюбителей часто интересует вопрос о том, как проверить лампу, вышедшую из строя. В чем причина неисправности? Проблема может заключаться не только в автомобильной лампочке, но и в электропроводке или патроне. Проверка мультиметром проводится так же, как и при тестировании обычных лампочек с нитью накаливания. Рекомендуется следующий порядок действий:

• после остывания электронной системы автомобиля демонтировать неработающие лампочки;
• установить тестер в положение проверки минимального сопротивления;
• приложить щупы к контактам, чтобы проверить лампочки с помощью мультиметра.

Если прибор измерит сопротивление, то лампочки исправны, если же на экране будут буквенные символы или знак бесконечности – это свидетельствует об их непригодности.

Анализ работоспособности диодов и радиоламп

Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.

Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.

Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.

Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.

Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Можно ли проверить индикаторной отверткой

Для тестирования лампочки наработоспособность можно воспользоваться индикаторной отверткой. От полноценноготестера это устройство отличается лишь тем, что внутри у него есть батарейки.Исправность отвертки можно проверить, коснувшись пальцами контактов из металла,которые находятся на ее торцах. При касании светодиод-индикатор должензагореться.

Проверка лампы с помощью отвертки-индикаторавыполняется по следующей схеме:

• Осветительное устройство нужно взять водну руку за боковой контакт.
• Во вторую руку необходимо взятьотвертку-индикатор и дотронуться ее стержнем до контакта в центре лампы, аодним из пальцев — торцевой части отвертки. В результате получится замкнутаяцепь (через лампу, отвертку-индикатор и человеческое тело). Длительностьтестирование — 2-3 секунды.

Индикаторной отверткой невозможнопроверить автомобильные люминесцентные и светодиодные лампы. Такиеосветительные устройства можно протестировать только с помощью подачиэлектричества на их контакты. При отсутствии специализированных знаний в сфереэлектрики, эту работу лучше доверить опытным специалистам.

Предыдущая

Лампы и светильникиСветильник в стиле лофт из водопроводных труб: как сделать своими руками

Тестируем лампу накаливания мультиметром

Для того чтобы проверить пригодность обычной лампочки, один их щупов тестера прижимаем к центру цоколя в место расположения контакта, второй щуп прижимаем к резьбе. Если лампочка вполне себе рабочая, то тестер издаст сигнал зуммера, одновременно с этим на экране будут показаны цифры из диапазона от трёх до двухсот.

Сопротивление спирали лампы напрямую зависит от того, какой материал использован для её изготовления, а также от длины. Чтобы быть уверенным в результатах проверки, места, где будут приложены щупы, следует предварительно зачистить напильником от окислов.

Этот способ поможет найти не только место обрыва в цепи, но и покажет, пусть и приблизительно, какую мощность потребляет устройство. Если на лампочке стёрлась надпись, указывающая на номинальное напряжение, то мультиметр поможет это выяснить. Чтобы результаты были более точными, следует установить переключатель в режим двухсот Ом.

Подключение щупов мультиметра для прозвонки лампы накаливания

Руководствуясь описанной методикой, можно проверить сопротивление лампочной спирали. Чтобы не засорять себе голову лишними математическими формулами, используйте данные в приведённой ниже таблице.

Таблица: соотношение мощности и сопротивления

Справка. Точность измерений может иметь погрешность в два-три ома.

Аналогично можно протестировать и лампочки в автомашине на двенадцать вольт. Нужно иметь в виду, что иногда в этих лампах имеется по две спирали. Одна из них отвечает за дальний свет, а вторая — за ближний. Этот же метод применим и для ламп дневного света трубчатого типа, они имеют тоже по две спирали, установленные по краям между электродами.

Справка. Компактные люминесцентные лампы, энергосберегающие галогенные, а также лампы на светодиодах проверить таким образом не получится. В их цепи имеются дополнительные элементы, такие как микросхема, электронный блок для подключения и запуска. Поэтому для их проверки используются другие методы.

Проверка исправности LED-прожекторов

«Начинка» прожектора имеет свои особенности.

Прежде чем проверять светодиод, следует установить, к какому типу он относится. Внутри таких прожекторов обычно ставят:

• плату с несколькими небольшими SMD, которые можно проверить методом прозвонки, аналогично обычным светодиодным лампам;
• мощный светодиод жёлтого цвета, имеющий напряжение от десяти до тридцати вольт.

Справка. У мощного светодиода слишком велико напряжение для мультиметра, проверяют его при помощи драйвера. Своими характеристиками драйвер должен совпадать с показателями светодиода.

1:11 Как проверить лампочку мультиметром , – Telegraph

Как проверить в домашних условиях галогеновую лампу? ↗настольная лампа для маникюра Как проверить в домашних условиях галогеновую лампу? лампа мощная 12 вольт 100 ватт (даже в машины не всякие такую ставят) специального …

1:11
Как проверить лампочку мультиметром , контролькой ↗

1:53
Галогеновые лампы ↗

3:40
Как проверить лампу дневного света ↗

Бытовые галогеновые лампы — что это такое, как выбрать … ↗
6 Как проверить тестером? 7 Оборудование; 8 Стоимость галогеновых ламп; 9 Где купить галогеновые лампы?

Галогеновые лампы: мощность, срок службы и световой . .. ↗
Что же собой представляют галогенные или, как их нередко называют, галогеновые лампы? Чем они …

Как проверить галогеновую лампу дома

Последовательность проверки
Перевести прибор в режим «прозвонки»;
Проверить целостность цепи прибора путем краткого замыкания щупов между собой;
Расположить лампочку рядом с прибором на поверхности;
Взять любой из щупов прибора, и коснуться им центрального контакта лампочки;
More items…
•
Jul 14, 2019

Как проверить галогеновую лампу тестером – Как …
yato-tools.ru › raznoe › kak-proverit-galogenovuyu-lamp…

yato-tools.ru › raznoe › kak-proverit-galogenovuyu-lamp…

Как проверить галогеновую лампу тестером — stylelife ↗Или в доме больше нет светильников с точно таким же патроном. Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как . ..

Как проверить галогеновую лампу тестером … ↗Как проверять ультрафиолетовые лампы на работоспособность. Как проверить галогеновую лампу тестером. В любом помещении, будь то дом или …

Как проверить галогеновую лампу. Галогенные лампы для … ↗галогеновые лампы для дома Виды галогеновых ламп. Название галогеновые лампы получили за то, что в колбах у них не вакуум, как в обычных, …

Как проверить лампу мультиметром (тестером)? Ответ … ↗Или в доме больше нет светильников с точно таким же патроном. Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как …

Tag: cX7QwxD4Oz2oiZal

Как проверить выключатель света – 3 способа —

Как проверить выключатель света – 3 способа

Современный дом невозможен без электрического освещения и его исчезновение в одной из комнат или подъезде создаёт серьёзные проблемы для жителей дома. Чаще всего для восстановления освещения достаточно заменить сгоревшую лампочку и (или) включить автоматический выключатель, но иногда этого недостаточно. Причина неработающей лампы может быть в неисправном выключателе.

Проверить работоспособность этого прибора можно разными способами. В этой статье рассказывается о том, как проверить выключатель света при помощи мультиметра, тестера, куска провода и другими способами.

Что требуется для проверки

Исправность закрытого выключателя (внутренней установки) проверить невозможно, поэтому перед тем, как проверить выключатель света его нужно открыть и обеспечить свободный доступ к клеммам устройства. В некоторых моделях для этого достаточно снять крышку, а другие аппараты, особенно для скрытой проводки, необходимо вынуть из монтажной коробки. Провода для проверки выключателя не отключаются.

Проверка выключателя света мультиметром

При работе в выключателе замыкаются и размыкаются контакты, поэтому надёжнее всего проверить исправность выключателя тестером или омметром.

Вместо тестера допускается использовать прозвонку из батарейки и лампочки.

1. 1. отключить автоматический выключатель;
2. 2. открыть крышку устройства и, при необходимости, вынуть его из монтажной коробки;
3. 3. переключить мультиметр в положение «измерение сопротивления»;
4. 4. измерить сопротивление выключателя в обоих положениях — «включено» и «выключено».

Показания прибора при проведении измерений должны отличаться — «0» или горящая лампа прозвонки во включенном состоянии и бесконечность или негорящая лампа в отключенном.

Перед тем, как проверить выключатель мультиметром, необходимо при помощи индикатора убедиться в отсутствии на клеммах напряжения.

Как проверить выключатель индикаторной отверткой

Самый простой способ определения исправности устройства — это проверить выключатель индикаторной отверткой. Вместо неё допускается использовать устройства другой модели, способные показывать наличие напряжения на фазном проводе, например ПИН-90, который использовался ещё в Советском Союзе или индикатор серии «Контакт».

Недостаток этого варианта в том, что перед тем, как проверить выключатель света, его нужно подключать к сети, поэтому проверку необходимо производить с особой осторожностью.

При проверке индикаторной отвёрткой проверяется наличие напряжения на обеих клеммах выключателя поочерёдно во включенном и в отключенном состоянии. Есть два варианта показаний индикатора в зависимости от того, как подано питание на выключатель:

#1. Выключатель подключен правильно

1. К выключателю подключается фаза. Это самый распространённый способ, предписанный ПУЭ п.6. 6.28 и проверить исправность устройства можно при сгоревших лампах или неисправной проводке. Напряжение должно присутствовать на обеих клеммах во включенном состоянии и только на одной из них в отключенном положении.

#2. Выключатель подключен НЕправильно

1. Фаза подключается к лампе (светильнику). Это неправильно, но встречается в некоторых квартирах и частных домах, монтаж проводки в которых выполнялся неопытными или недобросовестными электриками. Проверка возможна только при наличии лампы и исправных патроне и электропроводке. Во включенном положении на обеих клеммах напряжение отсутствует, в отключенном положении оно присутствует на одной из клемм.

Проверка вольтметром

Кроме тестера и индикаторной отвёртки есть другие способы, как проверить выключатель света. Например, это можно сделать вольтметром. При этом должны быть исправными лампы и проводка. Для этой проверки он должен быть включён для измерения переменного напряжения, предел измерения должен быть не менее 250В.

Работоспособность устройства определяется по результатам измерений:

• в положении «включено» прибор показывает «0», а в положении «выключено» на шкале 220В — аппарат исправен;
• в обоих положениях выключателя показания вольтметра 220В — аппарат неисправен, не включается;
• в обоих положениях вольтметр показывает «0» — выключатель не отключается, отсутствует напряжение или неисправна проводка.

Вместо вольтметра можно использовать индикатор напряжения с двумя щупами.

Информация! Лучшим инструментом для ремонта электропроводки и проверки исправности выключателя являются указатели напряжения серии «Контакт». Эти устройства при подключении к выключателю показывают наличие напряжения на клеммах, а так же состояние контактов — замкнуты или разомкнуты, причём в отличие от тестера или прозвонки индикатор «Контакт можно подключать к устройствам, находящимся под напряжением.

Проверка с помощью контрольки

При отсутствии индикатора напряжения или вольтметра можно проверить исправность выключателя при помощи контрольной лампы или контрольки. Это патрон с лампой накаливания 220В и двумя проводами. В некоторых случаях используются лампа 12-36В и соединённое последовательно с ними сопротивление.

При подключении контрольки последовательно с нагрузкой к сети 220В лампа начинает светиться тем ярче, чем выше проходящий через неё ток. Это позволяет приблизительно оценить величину питающего напряжения и сопротивление нагрузки.

Использование контрольной лампы для проверки исправности выключателя производится аналогично вольтметру, но яркость свечения зависит от соотношения мощности источников света в контрольке и люстре:

• Мощность одинаковая. Лампы в контрольке и в светильнике светятся одинаково тускло.
• Контрольная лампа имеет бОльшую мощность. В этом случае она светиться хуже, чем люстра, а в некоторых случаях её свечение может быть совсем незаметно.
• Контролька имеет меньшую мощность. При этом она светиться ярче светильника.

В любом случае, свечение какой-либо лампы указывает на неисправность выключателя. Вместо контрольки или вольтметра вывода выключателя можно замкнуть куском изолированного провода. Если он неисправен, то свет должен загореться.

В связи с особенностями конструкции энергосберегающие и светодиодные лампы, а также люминесцентные светильники и галогенки с электронным блоком питания при подключении через контрольку не зажигаются и проверка этим инструментом выключателей с такими светильниками невозможна.

Выключатель с подсветкой

Кроме обычных выключателей есть устройства, оборудованные встроенными светодиодом или неонкой с включёнными последовательно резисторами.

Такая подсветка подключается параллельно контактам, горит при выключенном положении выключателя

и гаснет при его включении.

Это делается для того, чтобы быстро находить их в тёмной комнате или коридоре. При проверке исправности устройства подсветка выполняет роль вольтметра или контрольной лампы:

• светится в положении «выключено» и гаснет в положении «включено» — выключатель, проводка и лампы исправны;
• светится во всех положениях — выключатель неисправен;
• не светится — неисправны лампы, проводка или отсутствует напряжение в сети.

В двойных и тройных выключателях «подсветка» устанавливается только на одну клавишу. Работоспособность остальных контактов необходимо проверять другими способами.

Как проверить исправность диммера

Лампы, подключённые к обычным выключателям, могут гореть или не гореть. Для плавной регулировки яркости необходимо использовать диммер. Это симисторный регулятор напряжения, неисправность которого нельзя проверить так же, как проверить выключатель света — прозвонкой или тестером.

Внутри этого устройства находится электронная схема, для работы которой необходимо высокое напряжение. Самый простой способ проверки — это соединить подходящие провода или замкнуть клеммы куском провода.

Если люстра загорелась, то диммер неисправен. Можно использовать так же вольтметр или контрольную лампу или временно заменить его обычным выключателем.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как проверить выключатель света мультиметром, лампочкой, отверткой

Каждый из нас много раз сталкивался с ситуацией, когда не включается свет в квартире или части жилого дома. В подавляющем числе случаев это происходит по причине перегорания лампочек, но случается, что отказывает выключатель освещения. Как определить его исправность? Проверка может быть выполнена мультиметром, индикаторной отверткой или же лампочкой, вкрученной в патрон с выведенными проводами. В этой статье мы подробно расскажем, как проверить выключатель света обычного исполнения, с подсветкой и регулятором яркости ламп.

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Проверка мультиметром

Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.

Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т.е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.

Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.

Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!

Проверка лампочкой

О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.

Более подробно ремонт выключателя света мы рассмотрели в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Будет полезно прочитать:

Как проверить выключатель света мультиметром, лампочкой, отверткой, как сделать самому, Ремонт и Строительство

Каждый из нас много раз сталкивался с ситуацией, когда не включается свет в квартире или части жилого дома. В подавляющем числе случаев это происходит по причине перегорания лампочек, но случается, что отказывает выключатель освещения. Как определить его исправность? Проверка может быть выполнена мультиметром, индикаторной отверткой или же лампочкой, вкрученной в патрон с выведенными проводами. В этой статье мы подробно расскажем, как проверить выключатель света обычного исполнения, с подсветкой и регулятором яркости ламп.

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Проверка мультиметром

Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.

Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т. е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.

Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.

Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!

Проверка лампочкой

О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.

Более подробно ремонт выключателя света мы рассмотрели в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Как проверить работоспособность выключателя света?

Основные способы проверки выключателя света клавишного, с подсветкой, диммера (регулятора освещения).

Каждый из нас много раз сталкивался с ситуацией, когда не включается свет в квартире или части жилого дома. В подавляющем числе случаев это происходит по причине перегорания лампочек, но случается, что отказывает выключатель освещения. Как определить его исправность? Проверка может быть выполнена мультиметром, индикаторной отверткой или же лампочкой, вкрученной в патрон с выведенными проводами. В этой статье мы подробно расскажем, как проверить выключатель света обычного исполнения, с подсветкой и регулятором яркости ламп. Содержание:

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Будет полезно прочитать:

• Как проверить работоспособность автомата в щитке
• Как подключить диммер к сети
• Как проверить чередование фаз

Нравится0)Не нравится0)

Как проверить выключатель

Причин, по которым не загораются осветительные приборы в помещении, может быть много. Чаще всего проблема кроется в самих перегоревших лампочек, но иногда бывают и другие ситуации. Как проверить выключатель с помощью различных инструментов будет понятно из нашего обзора.

Клавишный выключатель стандартного типа

Для проверки потребуется иметь свободный доступ к клеммам устройства. Есть несколько вариантов выполнения этой процедуры, которые зависят от особенностей исполнения конкретной модели. Иногда достаточно вскрыть верхнюю часть прибора, а в других случаях потребуется изъять корпус из места расположения способом ослабления распорного крепежа. При этом не понадобится отсоединять питающую проводку.

Как проверить выключатель мультиметром

Потребуется выбрать на приборе измерительный режим параметров сопротивления. Далее убедиться в отключении автомата, осуществляющего питание света. Клеммные выводы присоединяются к проводам тестера. Теперь все готово для определения сопротивления. Значение «ноль» должно наблюдаться во включенном положении, а при отключении обнаруживаем «бесконечность». Если данное условие не соблюдается, потребуется замена или ремонт выключателя после его демонтажа.

Иногда мультиметра в нужный момент нет, и тогда на помощь придет вольтметр. Устанавливаем его для определения работоспособности выключателя в положение замера сетевого напряжения. «Посадка» на клеммные контакты выполняется после отключения подачи питания. Непосредственная процедура замера происходит после включения автомата питания. Обязательное условие – наличие в светильнике как минимум одной исправной лампы. Показатели 220 В должны показываться в отключенном состоянии. При отсутствии напряжения можно утверждать, что поломка будет располагаться за пределами зоны проверяемого выключателя. Исчезновение напряжения наблюдается в противоположном состоянии. Если такие признаки отсутствуют, неисправность точно кроется в контактах.

Посмотрите на правильную проверку выключателя двухклавишного типа с применением мультиметра:

Как проверить выключатель индикаторной отверткой

При нахождении клавиши в отключенном состоянии осуществляется процедура тестирования индикатором фаз на клеммах. Автомат питания света обязательно включен. Само напряжение будет в подобном случае только на одном из выводов. Если обнаруживается его отсутствие на обеих клеммах, то вывод однозначен – проблема кроется не в выключателе. Далее производим включение света и с помощью индикатора тестируем второе соединение. Рассмотрим два способа разрывания фазного или нулевого провода:

1. Нулевой конец провода заводится напрямую к светильнику, а другой, естественно, на разрыве. В данном случае напряжение есть на каждой клемме во включенном положении. О неисправности свидетельствует нарушение подобного правила.
2. Здесь «дежурство» фазы происходит на лампе, а ноль заводится в разрыв. При положении включено нет напряжения на обеих клеммах, а его наличие хотя бы на одной – признак неисправности выключателя. Очень грубая погрешность, которая может вызвать негативные последствия – прокладка фазы непосредственно к светильнику и разрыв «нуля».

Как проверить выключатель лампочкой

Контрольная лампочка вкручивается в патрон с парой заизолированных проводов, выведенных из него. Зачистка концов проводов делается на 10 мм. Затем производится включение автомата, предназначенного для питания света. К клеммам выключателя дотрагиваемся зачищенными участками. Загорание должно появиться в отключенном положении клавиши, но не в полную мощность. Это обусловлено последовательным способом включения нашей лампы с другими осветительными элементами. Яркость в таком случае будет пропорциональна соотношению мощности контрольного элемента и суммарной мощности всех других ламп. Отсутствие загорания свидетельствует об исправности выключателя. Теперь выполняем процедуру с включенным светом. Если свет идентичен тому, который имеется при отключенном положении, есть проблемы с выключателем.

Образцы с подсветкой

В последнее время такие модели стали очень популярными. В их конструкции монтируются параллельно с обычными контактами компактные индикаторные лампы неонового вида или светодиоды с резисторами. Приводим схему такого варианта:

Через светодиод с токоограничивающим сопротивления и саму лампу в выключенном положении протекает ток. Для зажигания свечения лампы его параметров явно недостаточно, а вот для свечения светодиода вполне хватает. Главное назначение этой маленькой хитрости – помочь в темном помещении обнаружить выключатель. При включении светодиод шунтируется контактами, происходит его обесточивание и свет исчезает.

Наличие подобной схемы позволяет легко выполнить тестирование состояния контактов и очень удобно в эксплуатации. В данном случае вполне уместно говорить о применении методики контрольной лампы для проверки исправности. Приведем пример – если горение светодиода не прекратилось после нажатия клавиши, а свет не появился, значит, замыкания контактов не произошло.

Диммер

Данное устройство поможет при необходимости регулировки уровня яркости свечения. Электронная начинка современных образцов позволяет установить наиболее подходящие параметры. В работу регулятора интегрирована цепь лампы, что может заблокировать устройство при перегорании осветительного элемента. Такая особенность влияет на проведение проверки рассматриваемого устройства.

Обычно тестирование начинается с отключения питания от клемм регулирующего устройства. Свободные концы состыковываются, и включается автомат. Зажигание света свидетельствует о поломке регулятора.

В некоторых случаях может перегореть предохранитель. Проверка данного элемента показана на видео:

Плохое состояние контакта – еще один часто встречающийся вариант.

Вот мы и ознакомились с самыми распространенными способами проверки выключателя, которые пригодятся вам на практике.

Как проверить мультиметром выключатель?

Каждый из нас много раз сталкивался с ситуацией, когда не включается свет в квартире или части жилого дома. В подавляющем числе случаев это происходит по причине перегорания лампочек, но случается, что отказывает выключатель освещения. Как определить его исправность? Проверка может быть выполнена мультиметром, индикаторной отверткой или же лампочкой, вкрученной в патрон с выведенными проводами. В этой статье мы подробно расскажем, как проверить выключатель света обычного исполнения, с подсветкой и регулятором яркости ламп.

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Проверка мультиметром

Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.

Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т.е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.

Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.

Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!

Проверка лампочкой

О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.

Более подробно ремонт выключателя света мы рассмотрели в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Будет полезно прочитать:

• Как проверить работоспособность автомата в щитке
• Как подключить диммер к сети
• Как проверить чередование фаз

Причин, по которым не загораются осветительные приборы в помещении, может быть много. Чаще всего проблема кроется в самих перегоревших лампочек, но иногда бывают и другие ситуации. Как проверить выключатель с помощью различных инструментов будет понятно из нашего обзора.

Клавишный выключатель стандартного типа

Для проверки потребуется иметь свободный доступ к клеммам устройства. Есть несколько вариантов выполнения этой процедуры, которые зависят от особенностей исполнения конкретной модели. Иногда достаточно вскрыть верхнюю часть прибора, а в других случаях потребуется изъять корпус из места расположения способом ослабления распорного крепежа. При этом не понадобится отсоединять питающую проводку.

Как проверить выключатель мультиметром

Потребуется выбрать на приборе измерительный режим параметров сопротивления. Далее убедиться в отключении автомата, осуществляющего питание света. Клеммные выводы присоединяются к проводам тестера. Теперь все готово для определения сопротивления. Значение «ноль» должно наблюдаться во включенном положении, а при отключении обнаруживаем «бесконечность». Если данное условие не соблюдается, потребуется замена или ремонт выключателя после его демонтажа.

Иногда мультиметра в нужный момент нет, и тогда на помощь придет вольтметр. Устанавливаем его для определения работоспособности выключателя в положение замера сетевого напряжения. «Посадка» на клеммные контакты выполняется после отключения подачи питания. Непосредственная процедура замера происходит после включения автомата питания. Обязательное условие – наличие в светильнике как минимум одной исправной лампы. Показатели 220 В должны показываться в отключенном состоянии. При отсутствии напряжения можно утверждать, что поломка будет располагаться за пределами зоны проверяемого выключателя. Исчезновение напряжения наблюдается в противоположном состоянии. Если такие признаки отсутствуют, неисправность точно кроется в контактах.

Посмотрите на правильную проверку выключателя двухклавишного типа с применением мультиметра:

Как проверить выключатель индикаторной отверткой

При нахождении клавиши в отключенном состоянии осуществляется процедура тестирования индикатором фаз на клеммах. Автомат питания света обязательно включен. Само напряжение будет в подобном случае только на одном из выводов. Если обнаруживается его отсутствие на обеих клеммах, то вывод однозначен – проблема кроется не в выключателе. Далее производим включение света и с помощью индикатора тестируем второе соединение. Рассмотрим два способа разрывания фазного или нулевого провода:

1. Нулевой конец провода заводится напрямую к светильнику, а другой, естественно, на разрыве. В данном случае напряжение есть на каждой клемме во включенном положении. О неисправности свидетельствует нарушение подобного правила.
2. Здесь «дежурство» фазы происходит на лампе, а ноль заводится в разрыв. При положении включено нет напряжения на обеих клеммах, а его наличие хотя бы на одной – признак неисправности выключателя. Очень грубая погрешность, которая может вызвать негативные последствия – прокладка фазы непосредственно к светильнику и разрыв «нуля».

Как проверить выключатель лампочкой

Контрольная лампочка вкручивается в патрон с парой заизолированных проводов, выведенных из него. Зачистка концов проводов делается на 10 мм. Затем производится включение автомата, предназначенного для питания света. К клеммам выключателя дотрагиваемся зачищенными участками. Загорание должно появиться в отключенном положении клавиши, но не в полную мощность. Это обусловлено последовательным способом включения нашей лампы с другими осветительными элементами. Яркость в таком случае будет пропорциональна соотношению мощности контрольного элемента и суммарной мощности всех других ламп. Отсутствие загорания свидетельствует об исправности выключателя. Теперь выполняем процедуру с включенным светом. Если свет идентичен тому, который имеется при отключенном положении, есть проблемы с выключателем.

Образцы с подсветкой

В последнее время такие модели стали очень популярными. В их конструкции монтируются параллельно с обычными контактами компактные индикаторные лампы неонового вида или светодиоды с резисторами. Приводим схему такого варианта:

Через светодиод с токоограничивающим сопротивления и саму лампу в выключенном положении протекает ток. Для зажигания свечения лампы его параметров явно недостаточно, а вот для свечения светодиода вполне хватает. Главное назначение этой маленькой хитрости – помочь в темном помещении обнаружить выключатель. При включении светодиод шунтируется контактами, происходит его обесточивание и свет исчезает.

Наличие подобной схемы позволяет легко выполнить тестирование состояния контактов и очень удобно в эксплуатации. В данном случае вполне уместно говорить о применении методики контрольной лампы для проверки исправности. Приведем пример – если горение светодиода не прекратилось после нажатия клавиши, а свет не появился, значит, замыкания контактов не произошло.

Диммер

Данное устройство поможет при необходимости регулировки уровня яркости свечения. Электронная начинка современных образцов позволяет установить наиболее подходящие параметры. В работу регулятора интегрирована цепь лампы, что может заблокировать устройство при перегорании осветительного элемента. Такая особенность влияет на проведение проверки рассматриваемого устройства.

Обычно тестирование начинается с отключения питания от клемм регулирующего устройства. Свободные концы состыковываются, и включается автомат. Зажигание света свидетельствует о поломке регулятора.

В некоторых случаях может перегореть предохранитель. Проверка данного элемента показана на видео:

Плохое состояние контакта – еще один часто встречающийся вариант.

Вот мы и ознакомились с самыми распространенными способами проверки выключателя, которые пригодятся вам на практике.

Как найти повреждение, неисправность: погас (пропал) свет или выбило розетки.

Первое и важное правило, как найти (находить) повреждение, если пропал свет, или не работает розетка. Всегда во всех случаях, прежде чем начинать искать неисправность, нужно начинать с проверки напряжения, подходящему к конкретному прибору. То есть, приходит ли 220 Вольт.

1. Данный момент рассматривается, если лампа в люстре одна. Сначала нужно проверить лампочку. Потом, если она визуально целая, попробовать закрутить заведомо рабочую лампочку. Просто бывает так, что визуально может быть и целая, а прибором она не «прозванивается», т. е. она не рабочая. Итак, лампочка целая. Если лампочек несколько, и они до этого все работали, то причина не в самой люстре. Тогда далее…

2. Клацаете выключателем, принимаем пока условно что он рабочий. Если при включении выключателя происходит короткое замыкание, проблема скорее всего в люстре (чаще в патроне), либо же в распредкоробке.

3. Проверяем пробки или автоматы. Они должны быть включенными. Проверять их в первую очередь нужно, когда произошло короткое замыкание. Если пробки 100 % целые (т.е на них «сидит» ещё какой-то свет и он работает, или подставлены заведомо рабочие пробки), возвращаемся к выключателю.

4. Cнимаем крышку с выключателя, и принудительно перемыкаем контакты изолированным проводом с зачищеными контактами или же снимаем провода с клемами и перемыкаем их между собой (если только до этого не было короткого замыкания). Может быть и перелом контактов при выходе из коробки где выключатель.

5. Свет всё таки не зажигается, а лампочка, пробки, и выключатель целые. Тогда нужно снять колпак под люстрой, или весь светильник, оставив провода под потолком. И тогда проверить напрямую индикатором или лампочкой подачу напряжения. Как это сделать?

6. Полностью обесточиваем, зачищаем провода возле люстры, и касаемся одного провода резьбовым соединением лампы, и другого провода-центральным контактом самой лампы. Делать это нужно крайне аккуратно, чтобы не коротнуть провода и Вас не ударило током. Держать нужно только за стекло! Включаем питание на пробке и на выключателе. И опять смотрим, появился ли свет. Можно вместо лампочки применить какой-то прибор с вилкой (фен, настольная лампа, утюг), и касаться штырьками вилки концов провода.

На схеме показано большими цифрами очерёдность проверки нахождения неисправности света.

7. Если света всё же нет, то тут уже проблема либо в изломе провода под потолком, либо в распредкоробке, либо повреждён провод в самом потолке или под штукатуркой, и тут уже не обойтись без электрика со специальным прибором.

8 Ещё неисправность может быть как и в щитке, так и на входе или выходе из пробкодержателей, или автоматов (подгорают контакты на винтах в местах подсоединения проводов или внутри самого автомата.) Этот пункт проверяется в первую очередь, если света нет вообще.

Категорически запрещается вместо пробок вставлять отвёртки, гвозди и тому подобные материаллы, даже для проверки. При коротком замыкании возникнет пожар, и уже ничего нельзя будет сделать, так как произойдёт всё мгновенно.

Если в розетках пропал свет. Как найти неисправность?

1. Убеждаемся что данная розетка не рабочая, для этого включаем любой заведомо рабочий электроприбор (фен, утюг и др. )

2. Проверяем пробки или автоматические выключатели (у кого что установлено). Они должны быть включены. Их можно и не проверять, если на той же линии, есть рабочие розетки. Индикатором проверяем выход с них. Он покажет выход только фазного провода. Если индикатора нет, то…

3. Можно воспользоваться патроном с лампочкой и проводами. Касаясь клемм с выхода пробок или автоматов, проверяем наличие напряжения на выходе. Если лампочка светиться, то они исправны. Если же нет то …

4. Вскрываем крышки розеток, начиная от кухни. Смотрим на винтовые контакты. Они должны быть не подгоревшие и не заржавевшие. Находим такую розетку с плохими контактами, и обесточив, зачищаем заново контакты. Проверяем той же лампочкой. Если и там не нашли, тогда нужно искать излом провода, или или его обрыв. Но далее сможет разобраться электрик.

Как подключить выключатель света

Подключение однополюсного переключателя

Вопрос: В вашем примере показан двухпроводной Romex, но у большинства Romex, которые я видел, есть три провода: белый, один черный и один медный провод заземления без кожуха. Как правильно подключить этот заземляющий провод?
Джерри,

Ответ: Как объяснено на этой странице выше: Эти кабели типа NM содержат заземляющий провод, который также требуется для всех приложений. Заземляющие проводники всегда соединяются вместе, чтобы обеспечить целостность пути заземления.
Дэйв

Подробнее о коммутационных переключателях

Вопросы по электромонтажным выключателям

Вопрос от Джона из Лексингтона, Кентукки:
Каким образом проводка для нового выключателя света и приспособления добавляется к существующему выключателю?

У меня уже есть выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно. Электроэнергия поступает в выключатель, который управляет одиночным светом в конце цепи.Я знаю, что мне нужно заменить монтажную коробку, и у меня все в порядке с прокладкой кабеля и установкой пластин, но я не знаю, как лучше всего добавить проводку. Есть ли простой способ сделать это или мне нужно обратиться к электрику?

Ответ Дейва:
Добавление выключателя света и приспособления к существующему выключателю

Задача по установке дополнительной проводки для выключателя света и нового светильника будет зависеть от наличия доступа к предлагаемому месту. Наем квалифицированного электрика обеспечит правильность установки в том месте, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет продлена до нового переключателя света, а затем до нового осветительного прибора.Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и расположения в доме. Особое внимание будет уделено мощности существующей цепи, типу и размеру проводов, а также обеспечению защиты и установки дополнительной проводки в соответствии со всеми применимыми электрическими нормами.

Вопрос от Денни, разнорабочего из Садбери, Онтарио, Канада, Канада:
Как выключить существующий свет и добавить два новых светильника к существующему выключателю света?

У меня на потолке на кухне один выключатель. Я хочу закрыть существующий свет и запустить два новых источника света от существующего светового короба. Это недалеко от существующего источника света, поэтому мне нужно будет провести провод от существующей коробки к двум новым коробкам. Как мне подключить его, если мне не нужен светильник в текущем месте. Как мне его закрыть?

Ответ Дэйва:
Добавление новых осветительных приборов к существующему выключателю

Самый простой способ добавить новые осветительные приборы — это проложить новую проводку к существующему осветительному устройству, срастить провода вместе, когда старый светильник был подключен, а затем накрыть декоративную заглушку крышку корпуса.Arlington делает белую пустую крышку коробки для приспособлений, которая очень хорошо подходит для этого типа приложений.
Если вы хотите снять коробку с осветительной арматурой и есть доступ к чердачной зоне, тогда можно снять коробку с осветительной арматурой и установить проводку в новую распределительную коробку, расположенную в доступном месте, где новая проводка для дополнительного освещения светильники могут быть подключены. Новая распределительная коробка должна быть надежно закреплена, а после выполнения всех соединений проводки необходимо установить глухую крышку.

Вопрос от Роба, домовладельца из Оттавы, Канада:
У меня есть то, что я уверен, простой вопрос, но я хочу быть уверенным, поскольку новые переключатели света, которые я хочу установить, являются дорогими цифровыми переключателями.

Новые переключатели, очевидно, должны быть трехпозиционными, поскольку они имеют красный провод в дополнение к черному, белому и зеленому. Однако старые переключатели не являются трехпозиционными, а в электрической коробке, в которой они находятся, даже нет КРАСНЫХ проводов. Один старый переключатель — единственный переключатель, управляющий одним светом, в то время как другой старый переключатель — единственный переключатель, управляющий тремя другими лампами.

Итак, когда я кладу новые переключатели с красными проводами в коробку, что мне делать с красными проводами?

Думаю, я просто отключу красные провода от новых переключателей, поскольку они не нужны, но я хочу быть уверенным.

Ответ Дейва:
Запасной провод переключателя

Вы правы, когда новый переключатель не будет использоваться в качестве трехпозиционного переключателя, красный провод закрывается небольшим проводным соединителем или изолентой.

Вопрос:
Может ли один однополюсный переключатель управлять другим однополюсным переключателем?

Деннис из Денвера, Колорадо спрашивает:
В соответствии с Международным электротехническим кодексом, разрешено ли одному однополюсному переключателю управлять другим однополюсным переключателем? Первоначальная цель заключалась в трехстороннем переключении, чего не произошло.

Ответ:
Два однополюсных переключателя, управляющих друг другом и осветительной арматурой, будут работать неправильно, поэтому технически они не будут соответствовать электрическим нормам. В такой ситуации вам следует рассмотреть вариант установки согласованной пары переключателей Master и Slave, которые будут действовать как два трехпозиционных переключателя. Этот тип переключателя можно найти в большинстве хозяйственных магазинов или у дистрибьюторов электроэнергии.

.

Как заменить выключатель света

2. Дом и сад
3. Обустройство дома
4. Освещение
5. Как заменить выключатель света

Если выключатель света не работает, его следует заменить. Большинство современных переключателей имеют винтовые клеммы с каждой стороны, а также могут иметь отверстия сзади для подключения конца провода. Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Вы можете легко ослабить винты на боковой стороне устройства с помощью стандартной отвертки (поворачивая против часовой стрелки), но вытащить провода из задней части устройства может быть сложно.Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставлен провод, и надавите на него, когда вы освободите провод. Если вставить лезвие отвертки в прорезь, вы ослабите захват вставленного провода. Вот описания проводов и их место:

• Белый (нейтральный) провод подключается к серебряному винту, или вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

• Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства на той же стороне, что и латунный винт.Этот провод иногда бывает красным.

• Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Если на корпусе переключателя есть тиснение «Вкл.» И «Выкл.» И это единственный переключатель, который управляет освещением или розетками, то это однополюсный переключатель. Чтобы заменить этот переключатель, выполните следующие действия:

1. Отключите питание переключателя на главном автоматическом выключателе или панели предохранителей.

2. Отвинтите и снимите пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь не работает.

3. Выкрутите выключатель из распределительной коробки и вытащите его с присоединенными проводами.

   К переключателю будут подключены два или три провода: входящий провод под напряжением, он черный; обратный провод, несущий нагрузку на приспособление, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого или неизолированного цвета.В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к переключателю.

   Вы можете найти белый провод с черной лентой, подключенный к переключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не нейтральный.

4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических разъемов.

   Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отключать все провода сразу и, возможно, запутаться, открутите и подключите по одному проводу за раз.

5. Присоедините первый откручиваемый провод к винту того же цвета на новом переключателе, что и на старом; проделайте то же самое со вторым.

   Чтобы подключить провод к клемме, снимите примерно 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев. Петля должна охватывать не менее двух третей, но не более трех четвертей длины винта клеммы. Оберните провод по часовой стрелке вокруг винта, чтобы при затягивании винта отверткой усилие затягивающего винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

6. Осторожно вставьте новый выключатель с проводкой обратно в распределительную коробку и привинтите его.

7. Прикрутите пластину переключателя и включите питание.

.

Следуйте этим 4 простым путям!

Индикатор проверки двигателя загорается, когда компьютер вашего автомобиля обнаруживает проблему в трансмиссии. Это может указывать на серьезное или незначительное осложнение, но его игнорирование определенно усугубляет проблему, приводя к дорогостоящим повреждениям и ремонту. Вы можете избежать всех неприятностей, если знаете, почему загорается свет. Тем не менее, иногда он не выключается, несмотря на решение проблемы. В этом случае вам нужно знать , как сбросить Check Engine Light .Давайте посмотрим на статью ниже.

Как сбросить контрольную лампу двигателя: 4 простых способа

Большинство водителей раздражается, если красный свет индикатора Check Engine не гаснет, даже если неисправность автомобиля была устранена. В этом случае неисправен компьютер вашего автомобиля, и для решения проблемы требуется небольшое исправление.

Посмотрите это видео, чтобы узнать, как правильно выполнять эти шаги!

1. Используйте сканирующий прибор

Как сбросить контрольный свет двигателя с помощью диагностического прибора (Источник: Wikihow)

Использование диагностического прибора — самый простой способ сбросить контрольный световой сигнал двигателя . Если вам интересно узнать, , как выключить контрольный свет двигателя таким образом, вот 3 шага для вас.

Шаг 1. Подключите диагностический прибор к OBD — II

Подключение диагностического прибора к OBD-II (бортовой диагностический разъем) под рулевой колонкой. Затем вы включаете зажигание и не забываете выключать все гаджеты.

Подключите сканер к бортовому диагностическому разъему (Источник: Wikihow)

Шаг 2: Просмотрите коды ошибок, нажав кнопку «READ»

Нажатие кнопки «READ» на диагностическом приборе для просмотра кодов ошибок двигателя. Вам понадобится ручка, чтобы записать код или коды в том порядке, в котором они были получены, для будущего ремонта или справки, если это необходимо.

Нажмите кнопку «Стереть» на сканере, чтобы удалить код ошибки (Источник: Wikihow)

Шаг 3. Удалите код ошибки

Нажатие кнопки «ERASE» на диагностическом приборе для удаления кода ошибки.Индикатор Check Engine погаснет, если все коды ошибок будут удалены.
Некоторые инструменты сканирования имеют много возможностей, таких как стоп-кадр, который фиксирует некоторые показания датчиков, когда был установлен код, и удаление кодов также приведет к удалению этого файла.
Примечание: В некоторых сканерах они могут иметь автоматическую опцию и кнопку «CLEAR» или «YES» вместо кнопки «ERASE» .
Не забудьте включить зажигание перед удалением кодов.

2. Примените технику отключения батареи

Отсоединение кабелей аккумуляторной батареи для сброса контрольной лампы двигателя (Источник: Wikihow)

Использование техники отключения аккумуляторной батареи — старый способ сбросить контрольную лампу двигателя. Вот 3 шага, которые помогут вам узнать , как сбросить контрольную лампу этим методом.

Шаг 1: Отсоединение кабелей автомобильного аккумулятора

На этом этапе вы должны использовать гаечный ключ для снятия положительного и отрицательного кабелей.

Примените технику отключения батареи (Источник: Wikihow)

Шаг 2: Слив оставшегося электричества

Следующее, что вам нужно сделать, это нажать и удерживать автомобильный гудок около 30 секунд. Это действие поможет слить любые

Нажмите и удерживайте рог в течение 30 секунд, чтобы слить оставшееся электричество из конденсатора (Источник: Wikihow).

Электричество из конденсатора вашего автомобиля.

Шаг 3. Ожидание и повторное подключение батареи

После отсоединения кабелей аккумуляторной батареи и слива оставшегося электричества все, что вам нужно сделать, это подождать около 15 минут, а затем заново установить кабели автомобильного аккумулятора. Коды ошибок следует удалить, в результате чего свет двигателя погаснет. (Примечание: этот метод может использоваться не на всех автомобильных компьютерах). В случае, если автомобильный аккумулятор отключен и индикатор снова загорится, это может указывать на активную проблему, и ее необходимо устранить и устранить.

3. Включите и выключите зажигание

Это повторение предыдущей техники без отключения аккумулятора. Вам просто нужно вставить ключ в замок зажигания и включить и выключить его три раза подряд с интервалом в секунду на каждом шаге.После того, как вы закончите, ведите машину, чтобы проверить, не сброшен ли свет.

ПОДРОБНЕЕ:

4. Дать лампочке Check Engine погаснуть самостоятельно

Подождите, пока свет не погаснет сам по себе.

>> Проверить доступный по цене подержанный автомобиль из Японии можно прямо здесь здесь !

Другой способ сбросить контрольный световой сигнал двигателя — позволить ему погаснуть самостоятельно. Это простой процесс, потому что вам практически ничего не нужно делать, кроме как управлять автомобилем как обычно.Компьютерная система в большинстве автомобилей постоянно проверяет проблемы, которые в первую очередь включают свет. Если это незначительная проблема, например сбой в датчике массового расхода воздуха или O2, она может быть устранена автоматически, и свет погаснет. Однако, если он по-прежнему смотрит на вас через три дня, вы должны применить методы, упомянутые выше, чтобы сбросить его.

Что делать, если загорается индикатор «Check Engine»?

Он может вернуться в течение нескольких дней или недель, что может сигнализировать о серьезном осложнении.Если это продолжает происходить, несмотря на выполнение процедур сброса, вам следует доставить автомобиль в сервисный центр и поручить диагностику профессиональному механику. В такой ремонтной мастерской используются более сложные инструменты для точного определения неисправности.

Надеюсь, вы знаете Как сбросить контрольную лампу двигателя с помощью методов DIY через эту статью. Если у вас есть какие-либо вопросы, оставьте нам комментарий в поле ниже, мы ответим на него за вас.

.

Как выключить контрольную лампу двигателя? Индикатор «Проверьте двигатель», индикатор «Скоро выполните обслуживание двигателя» или индикатор неисправности горит или горит. Узнайте, как его сбросить.

Инструкции о том, как выключить контрольную лампу двигателя, используя диагностический прибор или отсоединив аккумулятор.

Шаг 1 . Если вы не используете диагностический прибор, найдите аккумулятор вашего автомобиля. Отсоедините отрицательный провод 12 В (черный провод) от клеммы аккумулятора (-). Оставьте его отключенным на 5 минут.При отключенном аккумуляторе переведите ключ зажигания в положение ON 3 раза.
При использовании диагностического прибора для выключения индикатора проверки двигателя следуйте инструкциям производителя. Вам нужно будет найти разъем канала передачи данных (DLC) OBD II вашего автомобиля и подключить диагностический прибор к DLC, а затем выполнить шаги, указанные в руководстве по диагностическому прибору или диагностическому прибору.

• Вы только что удалили важные данные о выбросах, которые неоценимы для техников, которые пытаются отремонтировать ваш автомобиль.
• Вы также удалили очень важные данные «флаг готовности», на сборку которых уходит дни, если не недели.

Шаг 2 . Убедитесь, что зажигание выключено. Подсоедините отрицательный кабель 12 В аккумуляторной батареи (черный провод) к клемме аккумулятора (-).

Шаг 3 . Переведите переключатель зажигания в положение ON и подождите 1 минуту, затем заведите автомобиль. Индикатор «Проверьте двигатель» или «Скоро обслуживание двигателя» должен быть сброшен и выключен.

• Если вам удалось выключить контрольную лампу двигателя, это означает, что ваш автомобиль не сохранил данные о выбросах в разделе ПЗУ своего компьютера, и вы удалили все данные, относящиеся к двигателю и системам выбросов, которые могут включать безопасность, радио и системные настройки.

Шаг 4 . Управляйте автомобилем в течение одной недели при нормальных условиях вождения. В течение этого периода компьютер по выбросам собирает данные и повторно изучает состояние компонентов и систем выбросов вашего автомобиля.Автомобиль проходит так называемый ездовой цикл. Система бортового компьютера для диагностики выбросов OBD-II должна выполнить как минимум один ездовой цикл.

Цикл езды — это последовательность внутренних тестов, которые компьютер по выбросам запускает во время движения вашего автомобиля. Это гарантирует правильную работу всех систем выбросов. Надлежащие «флаги готовности» устанавливаются, когда компьютер завершает свои циклы. Циклы испытаний уникальны для автомобиля. Некоторые циклы выполняются с очень строгими параметрами, и для их включения может потребоваться увеличенное время вождения.Данные цикла и информацию о флаге готовности можно получить в сервисном отделе вашего дилерского центра. Данные сильно разнятся.

• Во время поездки, может быть, даже сразу после запуска двигателя, ваш автомобиль обнаруживает неисправность выхлопных газов и включает световой индикатор Check Engine или Service Engine Soon.
• Компьютер выхлопных газов отказывается установить требуемый флаг готовности. Нет индикатора проверки двигателя, но и нет шансов пройти тест на выбросы. Однако вы не узнаете этого, пока ваш автомобиль не будет проверен на смог.Если конкретный центр испытаний на выбросы не предлагает бесплатную повторную проверку, вы теряете плату за техосмотр.

Шаг 5. Пройдите тест на смог. Важная заметка! Ваш автомобиль может быть не полностью готов к проверке на смог. Компьютер выбросов может не установить требуемые параметры.

• Возможно, ваш автомобиль не готов к проверке выбросов.Пока не завершится тест на смог, узнать это невозможно. Ваш обычный стиль вождения (если не в течение длительного времени) мог не вызвать компьютерные тесты на выбросы, необходимые для установки требуемых флажков готовности.

Прохождение теста на токсичность выхлопных газов после выключения контрольной лампы двигателя, контрольной лампы неисправности или лампы скорого обслуживания двигателя

Каковы мои шансы пройти тест на выбросы после перезагрузки компьютера выбросов и выключения служебного двигателя в ближайшее время или проверьте индикатор двигателя?

Небольшой шанс пройти тест на выбросы после сброса существует, но он очень мал. Хитрость заключается в том, чтобы проверить смог вашего автомобиля до того, как компьютер двигателя обнаружит, что индикатор неисправности загорается контрольной лампой двигателя, и только после того, как будут установлены необходимые флажки готовности. Вероятность того, что компьютер двигателя установит требуемые флажки готовности до обнаружения кода неисправности и включения индикатора проверки двигателя, ничтожна. Итак, наше мнение … время лучше потратить на поиски авторитетной станции по ремонту проверок смога, чтобы диагностировать проверочный двигатель или вскоре загореться сервисный двигатель, а затем потратить время на попытки избежать обнаружения и / или ремонта.

Даже после уклонения от проверки обнаружения неисправности двигателя, для прохождения теста на выбросы потребуется образец выхлопных газов вашего автомобиля (только автомобили 1999 года и старше), который будет собран дымовой машиной, подпадать под требования Калифорнийского совета по воздушным ресурсам и все необходимые компоненты выбросов. функционировать должным образом.

Для прохождения полного теста на смог требуется, чтобы ваш автомобиль прошел визуальную, функциональную и эмиссионную части теста.Можно скрыть информацию о коде неисправности, удалив данные, но выхлоп автомобиля не сможет скрыть высокие выбросы.

Важное примечание : Закон Калифорнии разрешает только зарегистрированному владельцу транспортного средства или сертифицированной государством станции по ремонту смога проводить ремонт, связанный с выбросами. Мы рекомендуем вам убедиться, что автомастерская, которую вы посещаете, сертифицирована для проверки смога. Специалисты по проверке смога не будут участвовать в ремонте неисправных выбросов, выполняемом в автомастерских, не сертифицированных по выбросам.Они также не возместят ваши расходы, если вы подадите заявку на участие в программе помощи CAP.

Найдите купоны на проверку смога со скидкой до 50 по городам

.

Как проверить светодиод мультиметром: своими руками на работоспособность

Светодиодные лампы нашли обширное применение в новейших осветительных системах. Это обосновано их экономностью и высочайшей надежностью в сравнении с традиционными лампами накаливания. Хотя LED элементы также не застрахованы от нарушений в работе. Диагностировать их функциональность возможно разнообразными методами, но в наибольшей степени верным и несложным вариантом является испытание с применением тестера. Перед тем, как проверить диодную лампочку, рекомендуется разобраться с основными причинами их неисправности.

Главные причины неисправности светодиодных ламп

Световой диод — полупроводниковое устройство, по конструкции напоминающий стандартный диод. Характерная черта каждого лучистого диода — малый предел обратного напряжения, всего лишь на пару вольт превосходит потерю падения напряжения на нём в открытом положении.

Проверка ЛЕД

Какой-либо электростатический разряд либо неправильное включение в процессе настройки схемы имеет возможность сделаться предпосылкой вывода LED из строя. Сверхъяркие малоточные световые диоды, используемые в качестве индикации источников питания разнообразных установок, могут сгореть из-за скачков напряжения в сети.

Известные причины повреждений ЛЕД:

• Некачественный контакт и неисправность электропроводки, вызывающей искренние. Этот дефект может возникнуть в электровыключателе, распредкоробке и в самой осветительной аппаратуре.
• Недорогие приборы освещения. Приблизительно третья часть используемой энергии LED-диодов расходуется на освещение, оставшаяся используется на нагревания. Последнее наносит вред кристаллу, вызывая его быструю деградацию. В недорогих диодных люстрах изготовитель, чаще всего не предусматривает в расчетах для конструкции необходимых параметров обеспечивающих ее охлаждения.

Повреждение светодиодов

Невысокое потребительское качество ЛЕД-лампы. Отрицательными узлами могут быть:

• источник тока;
• световой диод;
• выполненная компоновка и конструкция корпуса, например, фонарика.

Как проверить светодиод своими руками на работоспособность

Чтобы провести тестирование диодной лампочки, вначале нужно определить, чем будет выполняться проверка. Потребуется приобрести источник питания (ИП) с рабочим напряжением в границах от 6.0 до 10.0 В. При этом не нужно торопиться подсоединять к нему световой диод.

Проверка источником тока

Последующим этапом нужно приобрести резистор с номиналом, ограничивающим ток, при напряжении в диапазоне 6-12 мА. Диод выпаивают из схемы для тестирования. Тогда когда в электроцепи, с включенным последовательно резистором на ЛЕД-диод , приходится падение напряжения — примерно 2 В, то на резистор — от 3 до 10 В. В случае применения 5/12 В ИП, для электрического тока в 5 мА, по омовскому треугольнику, понадобится сопротивление 0.600 кОм либо 2 кОм соответственно. Подбирают граничащий номинал, к примеру, 0.560 кОм и 2.1 кОм для ИП на 5/12 В. Подсоединяют ЛЕД через сопротивление последовательно к ИП.

Важно! Удлиненная ножка LED, подсоединенная к меньшему внутреннему электроду — это анод, он подсоединяется к положительной клемме ИП. Маленькая ножка — к минусовой клемме ИП. Присоединяют сопротивление к удлиненной плюсовой ножке светового диода, и собранную цепь подключают к ИП — на короткую ножку «-». На сопротивление — «+„. В случае, когда ножки удалены и узнавать, какая из них была длиннее не у кого, то “-» подсоединяется к электроду, который через линзу смотрится наиболее крупно. Если световой диод работоспособен, то он включится.

Как проверить с помощью мультиметра

Существует бесхитростный метод апробации светового диода с выводами, с применением мультиметра с опцией замера характеристик PNP и NPN — транзисторов.

Для того чтобы прозвонить ЛЕД по такому варианту, необходимо вставить его в проем «С» и «Е» разъема испытания транзисторов: в PNP — удлиненного выводом в «Е», укороченной — в «С». В гнездо для NPN, длинным концом в «С», а укороченным — в «E».

Работоспособный диод загорится, поскольку ИП подает на него 1.5 В, что хватает для слабенькой, но заметной засветки ЛЕД.

Проверка мультиметром

Еще один простой способ испытания — позвонка ЛЕД мультиметром, как стандартного диода:

1. Перед тем как проверить светодиодную ленту на работоспособность, запускают мультиметр, чтобы проверить диод.
2. Затем нужно прозванивать ЛЕД-диод, коснувшись его ножек зондами тестера.
3. Рабочая диодная лента слегка засветится, а на панели мультиметра пользователь увидит число падения на PN-переходе, В .

Дополнительная информация! Такой метод не подходит для устройств с большим напряжением, но слабые и в том числе SMD-светодиоды и инфракрасный фонарь, возможно, испытать подобным нехитрым методом, в том числе, когда они прочно установлены на печатной плате.

Проверка светодиодов без выпаивания

С целью включения щупов мультиметра к соединению PNP, потребуется напаять на них малый участок, от типичной скрепки. Между ножками, на которые напаяны скрепки, устанавливают маленькую стеклотканевую прокладку для изоляции и обматывают изоляционной лентой. Похожим способом получают конструкционный простой и безопасный мультиметровый переходник, для подсоединения зондов.

Проверка без выпаивания

Перед тем как проверить светодиод мультиметром не выпаивая, потребуется включить зонды к ножкам ЛЕД-диода. Для испытания led-диода возможно применить одну стандартную батарейку. Подсоединение выполняется точно также, только взамен переходника, для включения к выводам батареи зондов можно применить маленькие прищепки «крокодильчики». В таком случае выпаивать диод не придётся.

Обратите внимание! Для включения щупов измерительного устройства к колодке PNP к ним нужно прикрепить небольшие стальные наконечники. Затем щупы подсоединяются к соединениям LED-элемента без выпаивания и проводят проверку в том же порядке, описанном выше.

LED светильники — весьма востребованные устройства и несут в себе множество преимуществ, но их непростая конструкция ведет к тому, что зона обрыва не всегда очевидна. Контроль светодиодов на функциональность дает возможность установить первопричину поломки и принять решение по дальнейшему использованию проблемного светодиода.

Проверка работоспособности светодиодных ламп и лент

Работа экономных источников света обусловлена качеством и надежностью входящих в систему компонентов. Способов, как проверить светодиодную лампочку существует несколько. Все они направлены на простое решение проблемы и диагностику без разрушения целостности. Проверка необходима в том случае, если осветительный прибор вышел из строя или его работа некорректна.

Как проверить светодиодную лампочку

Самым простым и доступным способом является использование мультиметра. Такое устройство применимо в радиотехнике и доступно практически каждому. Способно проверить напряжение, которое подается на отдельный диод или различные участки цепи. Проверка осуществляется таким образом: используется небольшое устройство, способное подать минимальный ток, подключается к осветительному прибору. Чтобы не разрушать конструкцию и не выпаивать компоненты, нужно следовать таким пунктам:

— С обоих сторон от диода разместить красные и синий щупы. Важно соблюсти полярность: положительному красный, к отрицательному синий;
— Обычные щупы не поместятся в разъем для транзистора. В таком случае могут использоваться небольшие булавки или иглы. Их нужно присоединить к щупам при помощи припоя;

— Подключить к мультиметру и проверить напряжение

Такой способ проверки наиболее прост в реализации и не создаст дополнительных проблем для пользователя. Также советуются простые методы для проверки работоспособности: использовать камеру мобильного телефона. Если диод находится в рабочем состоянии, то будет видно свечение.

Как проверить светодиодную ленту

LED-лента отличается сгруппированными диодами, которые находятся на одной плате. Проверка осуществляется при помощи подключения к источнику с малым током. В случае, если загорится лишь отдельный участок – проблема в токопроводящем кабеле.

Гореть может вся лента, но три диода не загораются – неисправность именно этого участка цепи. В таком случае, необходимо произвести замену, отрезав по специальной линии. Разъединять ленту в любом месте нельзя: приводит к дальнейшей неисправности всего метра или же к короткому замыканию.

Исправный LED-источник загорится весь, без миганий и перебоев в работе. Если же наблюдается мерцание или различные неполадки, то это причина проверить электропроводку. Одной из основных причин внезапной поломки светильников является неисправность электрической цепи. Стоит дополнительно проверить диммер и систему управления светом.

Почему светодиодные лампы выходят из строя?

Каждый производитель светодиодного освещения гарантирует долгий эксплуатационный срок и указывает время работы. При этом, лампа или лента внезапно вышли из строя до окончания гарантийного срока. Причин может быть несколько:

— Неверный монтаж. Последовательная схема подключения актуальна только для минимального количества источников света. Если одни из них выйдет из строя – последуют и все остальные;

— Несоблюдение правил эксплуатации. LED-светильники нельзя держать в руках без перчаток, использовать в условиях повышенной влаги и температуры те, которые не обладают степенью защиты;

— Постоянные перебои в подаче тока. Владельцам рекомендуется сразу же устанавливать блоки питания или же покупать лампы, имеющие драйверы в конструкции. Таким образом, при коротком замыкании или скачке напряжения, ток будет нормализован;

— Бракованные или некачественные. Количество брака у хорошего производителя равно 2%. При планировании надежного и долговременного освещения, покупать следует в специализированных светодиодных интернет-магазинах или торговых точках

Указанные проблемы в некоторых случаях можно решить простым ремонтом. В других же, потребуется замена источника света.

Когда необходима проверка?

Напряжение на осветительном приборе проверяют сразу же после установки или при проблемах в работе. Первым «звоночком» становится мерцание или ухудшение яркости. Диагностика также осуществляется в том случае, если отдельные участки цепи перестали работать или лампа не включается.

Поделитесь информацией в социальных сетях, если тема была для Вас интересной.

Как проверить лампу проектора тестером

Проекторные лампы представляют собой один из видов ртутных дуговых ламп сверхвысокого давления. Данные устройства способны излучать очень яркий свет, который и применяется в аналогичных устройствах для получения определенного изображения.

Существует несколько видов проекторных ламп, которые имеют свои особенности и отличаются друг от друга формой и техническими параметрами. Приобрести данное изделие можно, посетив сайт http://proektor-lamps.ru/catalog/lampy-dlya-proektorov-vivitek/.

Основные характеристики

Такой вид ламп состоит из специального стеклянного контейнера, в котором помещены пары ртути. Под воздействием тока этот газ начинает излучать свет, который и используется для дальнейшего предназначения.

Технология изготовления данной продукции очень сложная, что делает их уникальными изделиями, которые невозможно подобрать для любой категории проекторов.

Устанавливают их на специальные устройства, именуемые проекторами, которые позволяют получать качественное изображение на определенной поверхности. Они также часто используются в разных отраслях промышленности.

Проверяем лампу

Как уже говорилось, такая продукция очень щепетильна и при определенном воздействии ее очень легко повредить. При покупке такой лампы обязательно нужно ее проверить:

1. Выполнять все действия с устройством нужно только в специальных перчатках, чтобы не оставить отпечатков, которые могут искажать картинку в будущем.
2. В первую очередь нужно убедиться в целостности тары и наличия на ней специальной маркировки, что указывает на модель изделия.
3. Затем нужно очень внимательно осмотреть лампу на наличие внешних повреждений. На ней не должны присутствовать сколы, трещины и др. изъяны. Также очень важно убедиться в прозрачности стекла или линзы.
4. Осмотрите все соединения на наличие повреждений и убедитесь, что они хорошо крепятся. После этого лишь можно производить операцию проверки в проекторе.

Тестировать лампы нужно только с помощью только специального инструмента.

Так как лампа дуговая, применение тестера тоже не поможет. Поэтому чтобы убедиться в исправности вам нужно приобретать определенные устройства или отнести ее в сервисный центр, где специалисты произведут все основные замеры.

Покупая данную лампу, убедитесь в том, что она подойдет к вашему проектору, а лишь потом производите внешнюю оценку ее состояния. А как заменить лампу в одной из моделей проекторов — в этом видео:

По материалам: http://proektor-lamps.ru/catalog/lampy-dlya-proektorov-vivitek/

Вилка электрическая – как подключить и отремонтировать

Вилка электрическая – это штепсельное изделие, предназначенное для оперативного подключения и отключения электрических приборов от питающей сети.

Любой электроприбор подключается к электрической сети через розетку с помощью шнура с сетевой вилкой на конце. Международного стандарта на вилки не существует, бывает, привозят электроприборы из других стран с вилками, которые невозможно вставить в розетки, установленные в квартире. Приходится приобретать переходник или вилку обрезать, и на шнур устанавливать подходящую. Это несложная, но ответственная работа, так как от правильности ее выполнения зависит надежность работы электроприбора в целом.

Виды электрических вилок

В настоящее время в России все электроприборы выпускаются со шнурами на конце с неразборными вилками двух видов типа С по ГОСТ 7396.1-89. На корпусе каждой вилки обычно нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети. Это не означает, что данный электроприбор потребляет ток такой силы, а только говорит о том, что вилка рассчитана на передачу тока до указанной величины.

C5 (аналог европейских электрических вилок CEE 7/16) – с круглыми штырями диаметром 4 мм, сходящимися немного к свободным концам, штыри изолированы на длину 10мм от корпуса, без заземляющего контакта. Вилка С5 рассчитана на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

C6 (аналог европейских вилок CEE 7/17) – с круглыми штырями диаметром 4,8 мм, бывают трехполюсные с заземляющим контактом и двухполюсные без заземляющего контакта. Вилка C6 рассчитана на ток нагрузки до 10 А (при питающем напряжении 220 В выдерживает мощность 2200 Вт).

В эксплуатации еще находится много приборов, со шнурами, оснащенными разборными вилками типа C1-b с круглыми штырями диаметром 4 мм без заземляющего контакта и рассчитанными на ток нагрузки до 6 А (при питающем напряжении 220 В выдерживает мощность 1300 Вт).

Устройство электрических вилок

Устройство неразборной электрической вилки

Конструкция неразборных электрических сетевых вилок любых типов одинаковая. Штыри установлены на расстоянии 19 мм в пластмассовую планку и в них запрессованы проводники. На планке есть два выступа, которые служат для обвода провода. Обвод необходим для исключения обрыва шнура вилки в случае приложения к нему значительной силы. Например, извлечение вилки из электрической розетки за провод, что категорически не допускается.

Штыри и провод заливаются расплавленной пластмассой. Таким образом формируется герметичный водонепроницаемый корпус вилки с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной электрической вилки

В недалеком прошлом для подключения электроприборов к электрической сети применялись только разборные вилки. Да и сейчас еще в эксплуатации находится большое их количество. Без разборной вилки не обойтись, если требуется заменить вышедшую из строя литую. Разборная вилка тем хороша, что позволяет использовать ее многократно. Ее легко можно снять с ненужного электроприбора и при ремонте установить на другой шнур.

Устройство разборной электрической вилки С1-b

Перед Вами разобранная на составные части вилка вида C1-b, рассчитанная для подключения к электрической сети электроприборов мощностью до 1200 Вт.

Она состоит из двух половинок корпуса, двух латунных штырей, прижимной планки шнура и крепежных элементов.

Устройство разборной электрической вилки C6

Рассмотрим устройство разборной вилки с заземляющим контактом вида С6, рассчитанную на подключение электроприборов мощностью до 2200 Вт. На латунные штыри вилки напрессованы контактные площадки с резьбой для прикручивания проводов. Сами штыри закреплены в основании вилки.

В корпусе имеются заземляющий контакт в виде полосы из латуни с резьбой для закрепления заземляющего проводника. Имеется планка для фиксации провода с пластиковой прокладкой.

Неисправности электрических вилок

Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.

Неисправности литых электрических вилок

Необходимость замены литых вилок может возникнуть в следующих случаях. Некачественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.

При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером. Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.

Проверить целостность провода можно и индикатором фазы. Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку может привести к поражению электрическим током! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза. Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.

В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.

Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке нижеописанным способом.

Еще вилка может выйти из строя из-за плохого контакта в розетке, в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что недопустимо. Вилку приходится заменять.

Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.

Неисправности разборных электрических вилок

Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.

При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется также заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.

Как поменять электрическую вилку на проводе

Если возникла необходимость замены вилки на проводе, то прежде нужно определиться с ее типом, исходя из потребляемой мощности электроприбора и необходимости его заземления. Чтобы не задумываться, лучше всего заменить неисправную электрическую вилку, вилкой такого же типа.

Как поменять электрическую вилку на C1-b

Если возникла необходимость заменить вилку на шнуре, то начинать нужно с подготовки концов проводов к подключению. Для этого нужно обрезать шнур на расстоянии 3-5 см от вилки. Если вилка из-за плохого контакта в ней сильно нагревалась, то обычно изоляция провода в месте выхода из вилки делается жесткой и эту часть провода нужно удалить. Далее с проводов снимается изоляция на длину около 20 мм и на его концах формируются колечки. В колечки вставляются винты, на которые предварительно надеты сначала пружинные (гроверы), а затем плоские шайбы. Гровер нужен обязательно.

Затем винт закручивается в штырь до упора. Таким же образом провод присоединяется и ко второму штырю. Штыри устанавливаются в корпусе выступами в специальные круглые углубления. Далее на провод накладывается планка и прижимается двумя винтами к корпусу. Если изоляция провода тонкая, то для предотвращения его перетирания в месте выхода из вилки, желательно на изоляцию надеть резиновую или полихлорвиниловую трубку.

Осталось соединить половинки корпуса и стянуть их винтом с гайкой. Если половинки не полностью соприкасаются, значит, мешают провода, проходящие рядом со стягивающим винтом, нужно их отодвинуть. Для этого нужно открутить немного винты у колечек, повернуть провод и затянуть винты обратно. Если этого не сделать, то при затягивании можно поломать вилку. Если Вы подсоединяете к двухполюсной вилке шнур, в котором три провода, то проводник желто- зеленого цвета (заземляющий) зачищать от изоляции и куда либо подсоединять не нужно.

Как поменять электрическую вилку на трехполюсную C6

Подготовка концов проводов для подсоединения к трехполюсной вилке C6 шнура выполняется точно также как и для вилки C1-b. Технология сборки тоже аналогичная. Главное, если нет в комплекте вилки гроверов, обязательно найдите и установить эти пружинные шайбы. Для подсоединения шнура к вилке в концы его проводов, предварительно сформированные в колечки, нужно вставить винты с шайбами и с усилием прикрутить к контактным площадкам вилки. Обратите внимание, желто-зеленый провод допускается подсоединить только к заземляющему контакту. Он обычно находится по середине между контактными площадками штырей.

Если шнур двухпроводной и в нем нет желто- зеленого провода, то контакт заземления в вилке оставляется свободным.

Как заменить неисправную электрическую вилку С5 или С6

с помощью наращивания провода

На практике можно столкнуться с ситуацией, когда сетевая вилка отказала, электроприбор срочно нужен, а разборной вилки для замены под рукой нет. В магазин добираться далеко, да и не в каждой деревне есть магазин электротоваров. Но даже из такой, казалось безвыходной ситуации, есть простой выход.

Практически в любом хозяйстве имеется, какой-либо неисправный электроприбор, например, электрический чайник. От него можно взять вилку для ремонта и заменить неисправную по ниже приведенной инструкции.

На фотографии изображена старая подставка для электрочайника, от которой отходит провод с литой вилкой С6 на конце. Длина сетевого провода у электрочайников обычно небольшая, но, тем не менее, если длина провода электроприбора, у которого нужно заменить вилку была недостаточной, то можно воспользоваться случаем и провод сделать длиннее. В этом случае провод от подставки электрочайника нужно откусить оставит его максимальную длину. Иногда в нижней части подставки часть провода навита на катушку. Поэтому его длина может быть больше, чем очевидно. Если наращивать провод электроприбора не нужно, то достаточно оставить около 15 сантиметров шнура.

Далее нужно аккуратно, чтобы не повредить изоляцию проводов, разрезать вдоль оболочку шнуров на длину около 10 см и вытащить провода из оболочки. Внимание, оболочку отрезать не нужно. Обычно в

стандартном кабеле

три провода разных цветов. Коричневый (фаза), светло-синий (ноль) и желто-зеленый (заземляющий проводник).

На следующем шаге необходимо подогнать длину проводников таким образом, чтобы места будущих скруток проводов были сдвинуты относительно друг друга на пару сантиметров. При подгонке длины проводов нужно учесть, что соединяться между собой в обязательном порядке должны одноцветные провода.

Далее снимается изоляция с жил проводов на длину около 15 мм. Если в одном из кабелей отсутствует желто-зеленый провод, то с имеющегося изоляцию снимать не следует, так как его никуда присоединять нельзя. Он должен остаться свободным.

На следующем шаге зачищенные от изоляции медные жилы проводов соединяются друг с другом методом скрутки. Для хорошего контакта достаточно трех витков обвития.

Для надежного долговременного контакта соединения проводов их необходимо пропаять припоем с помощью паяльника. Для удаления возможных острых выступов припоя и концов проволочек место пайки необходимо обработать наждачной бумагой. Если не пропаять скрутки, то при большой мощности электроприбора контакт со временем может нарушиться.

Обойтись можно и без пайки, если перед скруткой на провода надеть отрезки тонкостенной медной или латунной трубки с внутренним диаметром чуть больше диаметра изоляции провода. После скрутки проводов сдвинуть трубки на место соединения и сплюснуть их в нескольких местах бокорезами.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться.

Далее соединенные провода заправляются в ранее разрезанную оболочку одного из кабелей. Изолировать соединения нет необходимости, так как благодаря сдвигу скруток оголенные участки проводов не имеют возможности соприкоснуться. Если расстояние между скрутками получилось менее 10 мм, то тогда их нужно покрыть изоляционной лентой.

Теперь осталось только покрыть место соединения кабеля одним слоем изолирующей ленты, и работа будет закончена.

Как видите, на шнуре электроприбора методом наращивания проводов установлена исправная вилка, и электроприбор теперь можно подключить к электросети для дальнейшей эксплуатации.

Сращиваемые кабели были взяты белого и черного цветов специально, для наглядности. Если подобрать цвет вилки и изолирующей ленты ПВХ в тон кабелю электроприбора, то место соединения будет практически незаметным.

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Ремонт вилки газонокосилки

Столкнулся с ремонтом нестандартной вилки, штыри которой были запрессованы в корпус блока включения электрической газонокосилки.

В связи с особенностью конструкции заменить вилку не представлялось возможным и пришлось придумать технологию фиксации штырей.

Штыри вилки были не только сильно окислены от плохого контакта с розеткой на шнуре, но и один из них утопился в пластмассовый корпус.

Для закрепления штырей потребовалось разобрать блок, но столкнулся с тем, что у саморезов шлицы были с тремя косыми гранями, позволяющие только закручивать саморез. Пришлось разогревать головки саморезов паяльником и выкручивать отверткой с плоским жалом подходящей шины. После ремонта ввинтил другие саморезы с головками под стандартный крест.

Концы штырей, соединенные с проводами находились под концевым выключателем, который фиксировался в пазах корпуса блока.

После снятия выключателя утопленный штырь был нагрет паяльником и возвращен в исходное состояние. Но надежность его крепления была низкой. При воздействии пальцами штырь качался.

Для исключения повторной поломки вилки штыри были со стороны подключения проводов залиты эпоксидной смолой, как показано на фотографии.

После затвердевания смолы блок был собран и штыри зачищены с помощью мелкой наждачной бумаги. Проверка показала надежную работу блока. Теперь штыри вилки, даже в случае сильного нагрева, не смогут сместиться.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник — адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере штангенциркулем, ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Поиск и устранение неисправностей осветительной арматуры

| Руководства по дому

Те времена, когда светильники были лампами накаливания или люминесцентными, остались в прошлом. Сегодня домовладелец встретит и LED — светодиодные — светильники. К счастью, процедуры устранения неполадок в основном одинаковы для всех трех типов. Хорошей новостью является то, что все, что вам понадобится, это бесконтактный тестер напряжения и цифровой мультиметр. Если вам нужно купить цифровой мультиметр, купите измеритель с автоматическим выбором диапазона вместо ручного измерителя.

Проверка целостности

Основным испытанием, используемым при поиске и устранении неисправностей любого осветительного прибора, является проверка целостности цепи. Проверка целостности определяет, исправна или неисправна электрическая цепь, непрерывна или оборвана. Первое испытание, которое необходимо выполнить перед испытанием самого прибора, — это определить, есть ли напряжение в розетке осветительного прибора. Проверка напряжения может быть выполнена либо с помощью функции измерения переменного напряжения на цифровом мультиметре, либо с помощью бесконтактного тестера напряжения.Бесконтактный тестер напряжения рекомендуется домовладельцам, потому что он не требует, чтобы вы действительно касались щупом к токоведущим проводам, находящимся под напряжением; все, что вам нужно сделать, это поднести его к осветительной арматуре, когда выключатель света включен.

Устранение неисправностей светильников накаливания

Выключите автоматический выключатель для этой ответвленной цепи на сервисной панели. Еще раз проверьте цепь с помощью тестера напряжения, чтобы убедиться, что вы отключили правильный автоматический выключатель. Опустите светильник из розетки, а затем убедитесь, что есть хорошее соединение между проводами светильника и проводами ответвления.Эти соединения выполняются с помощью пластиковых навинчивающихся гаек для проводов и могут выскользнуть из них при неправильной установке. Отсоедините провода приспособления, если вы обнаружите, что соединения в порядке. Вы должны отсоединить провода, чтобы проверить целостность.

Когда измеритель настроен на функцию измерения сопротивления, проверьте целостность цепи между белым проводом прибора и металлической оболочкой внутри гнезда для освещения. Если есть непрерывность, на ЖК-дисплее счетчика будет отображаться «0,000». Если розетка неисправна, на ЖК-дисплее отобразится «O.Л. » Проверьте непрерывность между черным проводом крепления и латунной кнопкой в ​​патроне лампы. На ЖК-дисплее отобразится либо «0,000», либо «O.L.» Если розетка исправна, но свет по-прежнему не работает, латунный контакт розетки не контактирует с цоколем лампы и его необходимо отжать от цоколя.

Проверка люминесцентных светильников

Когда дело доходит до устранения проблем с люминесцентными лампами, зрение, слух и ваше восприятие помогут вам найти проблему.Если напряжение присутствует, но свет не загорается, сначала проверьте, не перегорели ли концы лампочек черным цветом. Если у них почернели концы, замените лампочки, и ваша проблема, скорее всего, будет решена. Если индикатор мигает, но не загорается, проблема снова может заключаться в неисправных лампах. Обычно мерцание сочетается с почерневшими кончиками. Жужжащий звук и / или запах горячей смолы указывают на плохой балласт, который требует замены. Плохой контакт между контактами лампочек и латунными полосками в их патронах — не обычная проблема, но это может случиться.При неисправных розетках замените их; не пытайтесь их исправить.

Устранение неисправностей светодиодных ламп

Устранение неисправностей Светодиодные лампы такие же, как и для ламп накаливания, если только они не являются светодиодными тросовыми лампами. В случае тросовых фонарей, если есть напряжение и электрические соединения в порядке, единственное, что вы можете сделать, это заменить их.

Bad Circuit Neutral

Обрыв нейтрального провода где-то между распределительной коробкой освещения и нулевой шиной на сервисной панели также будет препятствовать включению света. Бесконтактный тестер напряжения все равно покажет наличие напряжения, даже если нейтраль неисправна. Чтобы определить, есть ли у вас проблема с нейтралью, вам придется использовать цифровой мультиметр. Установите функциональный переключатель измерителя в положение переменного тока, включите автоматический выключатель и прикоснитесь щупами к проводам цепи. Если нейтраль в порядке, на ЖК-дисплее прибора будет отображаться «120»; если нейтраль нарушена, будет отображаться «0,000». Сломанная нейтраль случается редко, но может случиться. Чтобы найти сломанный нейтральный провод внутри стен вашего дома, требуется специальное оборудование для отслеживания цепей, и его лучше доверить профессионалам.

Ссылки

Писатель Биография

Джерри Уолч, базирующийся в Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Семейный разнорабочий», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как проверить светодиодное освещение с помощью мультиметра

Тестирование светодиода с помощью мультиметра

В моей предыдущей статье о светодиодах я обсуждал отдельные детали светодиода.Теперь я внесу их в практическое применение.

Хотя вы можете легко проверить светодиод, подключив его к цепи и посмотреть, загорится ли он, вы также можете использовать мультиметр с функцией проверки диодов, чтобы проверить светодиод и узнать о нем еще несколько вещей.

Как проверить диод с помощью мультиметра

1. Подключите черный провод к клемме COM на мультиметре.
2. Подключите красный провод к клемме Ω, если ваша конкретная модель не отличается.
3. Поверните шкалу к значку диода на мультиметре.Это позволяет электрическому току проходить в одном направлении (стрелка), а не в другом.
4. Включите мультиметр. Окно дисплея должно показывать 0L или OPEN.
5. Выбери обычный красный светодиод.
6. Подключите черный зонд к катодному концу светодиода, который обычно является более коротким концом, и / или срежьте его дно. Подключите красный зонд к анодному концу светодиода.

Интерпретация результатов тестирования светодиодов

Если оказывается, что дисплей мультиметра не меняется с 0L или OPEN, возможно, вы подключили датчики в неправильном порядке или соединения не безопасный.Убедитесь, что вышеуказанные шаги выполняются точно. В противном случае это может указывать на повреждение конкретного светодиода. Если напряжение на дисплее ниже 400 мВ, возможно, что катод и анод соприкасаются, или датчики соприкасаются. Это называется коротким замыканием — когда ток проходит непосредственно от катода к аноду, а не через светодиод.

Однако, если шаги выполняются правильно и светодиод не поврежден, на дисплее должно отображаться значение приблизительно 1600 мВ.

При тестировании светодиода обратите внимание на его яркость. Если вы уже находитесь в освещенном помещении, то притеняйте светодиод руками. Светодиод с более низким КПД будет тускло расти или просто слабо светиться, тогда как светодиод с более высоким КПД будет светиться отчетливо.

Светодиодное падение напряжения в прямом направлении

Значение, отображаемое на вашем мультиметре, называется прямым падением напряжения. Это указывает количество напряжения, используемого светодиодом, или упало , когда ток течет в соответствующем направлении, вперед .

Данные такого рода чрезвычайно полезны, когда дело доходит до создания собственного робота или проектирования печатной платы. Вам обязательно нужно будет отслеживать общее напряжение, используемое вашим роботом, будь то от светодиода или какого-либо другого компонента, чтобы выбрать батарею, достаточно сильную для его питания. Поэтому не менее важно для вас приобрести светодиоды, которые может выдержать ваша батарея. Обычно не стоит покупать светодиоды с прямым напряжением, превышающим 4 В, потому что большинство схем роботов не могут работать при таких напряжениях.

Изображения любезно предоставлены

Основные атрибуты светодиодов — светодиоды широко используются в роботах или любых электронных устройствах в этом отношении. Основная причина этого в том, что светодиоды бывают самых разных форм, размеров и цветов. Это позволяет использовать множество различных функций, таких как простые светофоры, до более сложных устройств, таких как цифровые часы.

Как использовать мультиметр напряжения для поиска и устранения неисправностей при установке светодиодов

1.) Выберите правильную настройку переменного тока на вольтметре

.

Для проверки высокого напряжения переменного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо.На нашем мультиметре напряжение переменного тока отмечено красным цветом. Как видите, есть вариант 600 или 200. Вы хотите выбрать вариант, превышающий тестируемое вами напряжение. В этом случае мы тестируем 120 В переменного тока, поэтому мы устанавливаем шкалу на 200. Если вы тестировали напряжение выше 200 В переменного тока, вы бы установили селекторный переключатель на 600.

2.) Подключите измерительные провода к источнику питания переменного тока

.

Подсоедините испытательные провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае один вывод на вашей нагрузке и один вывод на нейтрали, полярность не имеет значения (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ ОДНИМ ПРОВОДОМ, ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ БУДЕТ ПРОИСХОДИТЬ).Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела. Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не касайтесь оголенных проводов, соединений или каких-либо проводов цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

3.) Проверьте показания напряжения переменного тока на мультиметре

.

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра. В этом случае мы тестировали, чтобы убедиться, что источник питания получает входное напряжение 120 В переменного тока, а показание составило 118,9 В переменного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении.

1.) Выберите правильную настройку постоянного тока на вольтметре

.

Для проверки низкого напряжения постоянного тока необходимо сначала установить мультиметр в правильное положение на переключателе диапазонов и вставить измерительный провод в соответствующее гнездо.На нашем мультиметре напряжение постоянного тока отмечено черным цветом. Как видите, есть вариант 200, 20 или 2. Вы хотите выбрать вариант, превышающий тестируемое вами напряжение. В этом случае мы тестируем на 12 В постоянного тока, поэтому мы устанавливаем шкалу на 20. Если вы тестировали напряжение выше 20, вы бы установили селекторный переключатель на 200.

2.) Подключите измерительные провода к источнику постоянного тока

.

Подсоедините тестовые провода к двум точкам, в которых должно быть снято показание напряжения, в этом случае красный провод к положительному положению, а черный провод к отрицательному; при обратной полярности показания будут отрицательными (НИКОГДА НЕ ПРИКАСАЙТЕСЬ К ДВУМ ТОЧКАМ С ОДИН ПРИВОД).Будьте осторожны, не касайтесь проводов под напряжением какими-либо частями тела. Никогда не заземляйте себя при проведении электрических измерений. Не прикасайтесь к оголенным металлическим трубам, розеткам, арматуре и т. Д., Которые могут иметь потенциал земли. Изолируйте свое тело от земли, используя сухую одежду, резиновую обувь, резиновые коврики или любой одобренный изоляционный материал. Никогда не касайтесь оголенных проводов, соединений или каких-либо проводов цепи под напряжением при проведении измерений. Перед использованием всегда проверяйте правильность работы испытательного оборудования.

3.) Проверьте показания постоянного напряжения на мультиметре

.

Если все было сделано правильно, вы должны увидеть напряжение на цифровом экране вашего мультиметра. В этом случае мы тестировали, чтобы убедиться, что источник питания выдает 12 В постоянного тока, а показания составили 12,12 В постоянного тока, что является приемлемым. При любом показании напряжения следует ожидать небольшого отклонения в любом направлении. Если вы измените полярность на тестовых проводах, показание будет -12,12 В постоянного тока, это хороший способ проверить полярность, если она не отмечена на вашем светодиодном продукте.

1.) Найдите ошибку непрерывности

Выполняется проверка целостности цепи, чтобы определить, является ли цепь разомкнутой или замкнутой. Например, настенный выключатель замкнут, когда он переведен в положение «включено», и разомкнут, когда он выключен. Обрыв цепи не может проводить электричество. Замкнутый контур имеет непрерывность. Этот тест следует проводить при НЕТ тока. Перед проверкой целостности всегда отключайте устройство от сети или выключайте главный прерыватель цепи. Перед использованием всегда проверяйте правильность работы испытательного оборудования.Если все сделано правильно, можно использовать тест на непрерывность, чтобы определить точное место проблемы, например, обрыва паяного соединения или потери провода, в этом случае у светодиодной ленты есть разрыв паяного соединения.

2.) Выберите правильную настройку на вашем вольтметре

.

Чтобы проверить целостность цепи, установите переключатель выбора диапазона в положение минимального сопротивления или значок, который выглядит как боковой символ Wi-Fi, и подключите красный измерительный провод к соответствующему разъему. Существует множество вариантов проверки уровней сопротивления, но эти параметры не очень важны для устранения каких-либо распространенных проблем со светодиодами.Вы можете проверить, правильно ли работает ваш мультиметр, соприкоснув два тестовых провода вместе, прибор должен издать звуковой сигнал или зарегистрировать показание 0, что означает отсутствие сопротивления.

3.) Проверьте целостность источника проблемы

После того, как вы нашли то, что, по вашему мнению, является источником проблемы, и настроили для мультиметра правильную настройку, вы можете приступить к поиску и устранению источника проблемы. В этом случае мы проверили положительное соединение на каждой стороне светодиодной ленты, где, по нашему мнению, паяное соединение сломано.Как вы можете видеть, вольтметр не опустился на ноль и не издал звуковой сигнал, что означает отсутствие непрерывности между этими двумя точками, а это означает, что питание не может продолжаться между этими двумя точками. Теперь мы можем проверить два момента до и после проблемы, чтобы убедиться, что это единственное место с проблемой.

4.) Проверьте целостность до и после источника проблемы

После того, как вы нашли то, что, по вашему мнению, является источником проблемы, и проверили непрерывность, теперь вы можете протестировать непрерывность до и после проблемы, чтобы убедиться, что это единственный источник проблемы. Поместив два тестовых провода на две положительные медные площадки до и после разрыва паяного соединения, измеритель напряжения сообщает мне с помощью дисплея 0 и звукового сигнала, что между этими двумя точками есть непрерывность. Теперь я могу быть уверен, что причиной проблемы является сломанный паяный стык, и с помощью быстрой пайки внахлест я могу легко решить проблему.

1.) Падение напряжения на светодиодах

Распространенное заблуждение при установке светодиодов состоит в том, что вы можете просто соединить вместе большое количество светодиодных продуктов в серию без каких-либо проблем.У нас есть некоторые продукты, которые могут работать дальше, чем другие в одной серии, но в целом, чем дольше вы запускаете светодиодный продукт в серии, тем большее падение напряжения вы испытаете, особенно когда вы используете длинные соединительные провода от источника питания. источник. Параллельное соединение — лучший способ бороться с падением напряжения в светодиодной продукции, и знание напряжения, которое получают ваши светодиодные продукты, имеет решающее значение для срока службы и яркости ваших светодиодных продуктов.

2.) Проверка выхода постоянного тока от источника питания

Если вы прочитали приведенное выше руководство по тестированию напряжения постоянного тока, вы должны знать, как правильно измерить выходную мощность источника постоянного тока.В этом случае источник питания выдает 12,12 Вольт, как и предполагалось, но когда я добавлю 200 футов провода между источником питания и моими лампами, вы увидите падение напряжения. Имейте в виду, что 200 футов проволоки предназначены просто для демонстрационных целей. В любой установке светодиодного освещения, чем короче провод, тем лучше и равномернее будет светоотдача.

3.) Проверка входа постоянного тока на светодиодном приборе

После добавления 200-футового провода 18AWG между моими светодиодными лампами и источником питания постоянного тока я могу просто использовать тестовые провода мультиметра для измерения входного напряжения моих светодиодных фонарей.В этом случае входное напряжение составляет 10,91 В постоянного тока в начале полосы, поэтому мы потеряли более 1 В по всей проводке. Вам также следует проверить конец установки светодиодов, поскольку падение напряжения на светодиодах продолжает происходить. Если на конце светодиода наблюдается падение напряжения, подайте питание на оба конца и начало, чтобы выровнять падение напряжения.

4.) Регулировка выходного напряжения источника питания светодиодов

** Никогда не регулируйте потенциометр на источнике питания без вольтметра. Это неправильный способ сделать ваш свет ярче, со временем неправильное напряжение на ваших светодиодных светильниках сократит срок службы и потенциально может стать причиной возгорания.**

Вы можете регулировать выходное напряжение на некоторых источниках питания с помощью регулировочного потенциометра, расположенного на передней панели устройства. Только наши неводонепроницаемые источники питания имеют потенциометр для регулировки напряжения. Просто поверните потенциометр по часовой стрелке для увеличения и против часовой стрелки для уменьшения, а затем повторно проверьте напряжение в начале светодиодов.

5.) Повторно протестируйте вход постоянного тока на светодиодном продукте

После регулировки выходного напряжения источника питания светодиодов вы можете повторно проверить входное напряжение в начале светодиодных индикаторов.После регулировки потенциометра мое напряжение на моей светодиодной полосе теперь составляет 12,15 В постоянного тока, что гораздо более приемлемо, чем 10,9 В постоянного тока. Обязательно проверьте напряжение на всех ваших светодиодных лентах, оптимальное напряжение составляет + или — 0,75 В.

Как проверить и идентифицировать лампы

Как проверить и идентифицировать лампы

Это то, что называют кошмаром коллекционеров лампочек! У нас есть ассортимент
лампочек разного напряжения, снятых с разных световых цепочек.Возможно
вы купили их на дворовой распродаже или на барахолке и теперь должны попытаться определить
какое они напряжение.
Что ж, не волнуйтесь, вы можете использовать несколько методов.

Тестирование с использованием регулируемого источника питания
Предпочтительный метод тестирования миниатюрной лампочки — это подключить ее
к регулируемому источнику питания и постепенно увеличивают напряжение . Сюда
вы можете контролировать текущее потребление и яркость лампы, чтобы определить ее
номинальное напряжение и ток.Какой бы блок питания вы ни выбрали, он должен обеспечивать
минимум 15 вольт на 1 ампер. Он также должен иметь защиту от ограничения тока, потому что
если лампочка, которую вы тестируете, перегорела, сработает шунт и
когда это происходит, лампочка перегорает!
Я нашел одну переменную поставку:
Модель HQ power # PS3003U от
Все
корпорация электроники. Эта модель выдает от 0 до 30 вольт постоянного тока при 3 амперах.
максимум. Это чуть меньше 200 долларов (США).
Еще одна менее дорогая поставка — это
Lascar Electronics модель № PSU130 № 301971 от
Jameco Electronics.Этот
Модель выдает от 1,5 до 30 В постоянного тока при максимальном токе 1 А. Это чуть меньше 100 долларов США.
Какой бы блок питания вы ни выбрали, планируйте потратить на него от 100 до 200 долларов США.
поставка.

Вот как проверить ваши лампочки, используя переменный источник питания.
Сначала установите ограничение тока примерно на 1/4 А или 250 мА на
инструкция по поставке.
Перед подключением лампы установите минимальное выходное напряжение.
Теперь подключите лампу с помощью тестовых зажимов с мини-крючком, они работают лучше всего.Вам может понадобиться
удалить оксидное покрытие на проводах наждачной бумагой.
Теперь постепенно увеличивайте выходное напряжение.
Нить должна начать светиться — сначала красным, затем оранжевым, затем желтым.
Примечание: если лампа перегорела, она потребляет максимальный ток, потому что шунт — это
короткая. Он не будет потреблять ток, если нить накала и шунт разомкнуты.
Снимите показания напряжения, когда цвет света перейдет в желто-белый оттенок,
затем также считайте потребление тока на амперметре. Если колба окрашена, снимите
основание и должно быть неокрашенное место выхода проводов.

Тестирование с использованием аккумуляторной батареи.
Если вам нужен менее дорогой способ проверки ламп, вы можете многое сделать.
с базовыми вещами из местных
Магазин Radio Shack. Просто установите несколько сухих ячеек
в держателе батареи, чтобы обеспечить необходимое напряжение, и вы будете в пути.
Щелочные элементы размера AA подходят для проверки используемых здесь мини-лампочек.
Держатель для 2 ячеек, Radio Shack, деталь # 270-382, обеспечивает 3 вольта, идеально подходит для
Тестирование лампочек на 2,5 и 3,5 вольта. Держатель для 4 ячеек, деталь 270-383, дает 6
вольт для 6-вольтных лампочек, а держатель на 8 ячеек, деталь № 270-387 или № 270-407 дает
12 вольт для проверки лампочек на 12 вольт.
У всех этих держателей есть быстроразъемный соединитель, Деталь # 270-325 (как на 9
вольт аккумуляторной батареи), поэтому их можно легко заменить.

Итак, чтобы оценить вашу неизвестную лампочку, сначала подключите ее к 3-вольтовой аккумуляторной батарее.
и обратите внимание, как он загорается.Если нить горит ярко-белым светом, значит, у вас
Лампочка на 2,5 вольта. Если оранжевый, то на лампочке 3,5 вольт. Если тускло-красный, продолжайте до 6 вольт.
Переходите к следующему более высокому напряжению, пока не увидите световой поток лампы.
желто-белый оттенок. Теперь вы знаете напряжение лампочки.
Следующим шагом будет измерение тока лампы мультиметром. Один недорогой
модель, которую я нашел, это

Мультиметр с функцией Cen-Tech 7 от
Harbor Freight Tools.
Чтобы измерить ток лампы, установите мультиметр на измерение тока в соответствии с
инструкции.Подключите красный провод от аккумуляторной батареи к красному проводу от
измерителя, затем подключите черный провод от измерителя к одному из проводов
мини-лампочка. Подключите черный провод от аккумуляторной батареи к оставшемуся проводу
лампочку, и она должна загореться вместе с измерителем, показывающим текущее потребление
лампочка.

Испытательная установка для измерения тока лампы. На фото показан 4 AA.
аккумуляторная батарея, которая выдает 6 вольт, мультиметр для измерения тока и
тестируемая лампочка.Измеритель показывает потребляемый ток 118 миллиампер.

Тестирование с помощью специального тестера ламп.
Вот как я тестирую мини-лампочки с помощью специального устройства, которое может тестировать и
определить любую лампочку. Вы нигде не найдете этот тестер в продаже, потому что он
единственный в своем роде построенный мной. Этот блок имеет два блока питания, один выключатель
по выбору: 2,5, 3,5 или 6,0 В. Другой источник питания регулируется
от 1 вольт до 13 вольт. Счетчик в центре показывает текущее потребление в миллиметрах.
амперы.
Есть 3 способа подключить тестируемую лампочку — патрон на 7 миллиметров слева,
гнездо 1/4 дюйма справа или клеммы в центре для ламп с неизолированным проводом.

Здесь
планы по строительству тестера ламп!

Нажмите для увеличения фото

Пользовательский тестер ламп в действии. Тестер настроен на подачу 2,5
вольт, и измеритель показывает потребляемый ток 200 миллиампер.

Путем визуального осмотра нити накала.
Не упускайте из виду низкотехнологичные методы проверки ламп. Вы можете сказать
несколько вещей, исследуя нить через лупу. Если есть очевидное
обрыв нити накала, тогда лампочка перегорит и ее можно выбросить.
Иногда разрыв небольшой, поэтому смотрите внимательно.
Вы можете получить представление о напряжении лампочки, посмотрев на длину
нить накала, которая становится длиннее при увеличении напряжения лампы. Этот метод
хорошо для того, чтобы отличить 2.Лампочка на 5 вольт и лампочка на 12 вольт, но
не более того. Вам все равно придется провести электрические испытания.

Дом

Как проверить люминесцентную лампу

Люминесцентные лампы получили широкое распространение в последние десятилетия.

Наличие лампочек и их долговечность делают их более пригодными для использования людьми.

Но мигающие лампочки или лампа, которая вообще не загорается, могут создать проблемы для людей.

И не всегда хватает времени на то, чтобы протестировать его у профессионалов.

Вот почему знание того, как проверить люминесцентную лампу, может помочь вам избежать таких неудобных ситуаций.

Люминесцентная лампа или лампы поставляются с простым механизмом. Вот почему он так широко используется во всем мире.

Кроме того, лампа дает яркий свет, что сокращает использование большого количества света в одном месте.

Удобное использование света побуждает пользователей выбирать люминесцентные лампы среди других.

Но их повреждение также может вызвать серьезные проблемы, поскольку нет другого источника света, который освещал бы это место.

Вот почему вам нужно знать процесс, чтобы протестировать его самостоятельно, чтобы мгновенно решить ваши проблемы.

Процесс тестирования можно разделить на несколько небольших этапов, чтобы обеспечить точное считывание показаний лампы. Чтобы вы могли помочь, процесс описан ниже.

Как проверить люминесцентную лампу: простые шаги, чтобы идентифицировать повреждение лампы

Чтобы определить, в порядке ли лампочка, вам нужно убедиться, что вы выполнили все шаги.Для этого не существует точного процесса.

Но это комбинация разных приемов в целом. Неудача любого из приемов может привести к определению результата теста.

Шаг 1. Проверьте электропитание

Первое, что вам нужно сделать, это проверить поток электроэнергии. Проверьте, ровное ли питание.

Мерцание света может быть причиной неравномерного электропитания или обрыва цепей питания. Проверьте цепи, чтобы найти это.

Если вы обнаружите там какую-либо проблему, вам необходимо вызвать электрика для ее устранения. В противном случае поищите проблему на более поздних этапах.

Шаг 2: Снимите лампу и проверьте стеклянный корпус и электродные штыри

Затем снимите лампочку и посмотрите, потемнели ли углы лампочки.

Если вы видите, что свет стал темным, это означает, что срок его службы подошел к концу. Если нет, поищите на лампе два контакта электрода.

Проверьте, не погнут ли какой-либо из штифтов. Если какие-то из них отсутствуют или погнуты, то причина мерцания лампочек в этом.

Шаг 3. Проверьте свет тестером

Проверить непрерывность потока мощности можно мультиметром или тестером.

Чтобы продолжить процесс, подключите блок питания к одному выводу и проверьте расход тестером. Если тестер загорелся, значит, с лампочкой все в порядке.

А если нет, значит, нужно заменить лампочку.Кроме того, если у вас есть хорошая лампочка, она все равно не зажгется.

Это означает, что вам нужно проверить другие крепления лампы, чтобы получить результат. Это включает в себя проверку стартера света.

Старшие формы света должны были прикрепить к нему стартер, чтобы зажечь. Если он испортился, это также может перестать зажечь вашу люминесцентную лампу.

Может быть проблема в балласте света, который также может помешать вам зажечь люминесцентную лампу.

Какая бы проблема ни вызывала лампочку у вас, будет один ее признак. И это будет выглядеть так, будто у вас испорченная люминесцентная лампа.

Но это не всегда так. Поэтому лучше предварительно проверить лампочку, чтобы заменить ее у всех.

Потому что проблема с балластом не может быть решена заменой только лампочки. Итак, сначала определите проблему, чтобы принять соответствующие меры.

Есть еще очень много других вещей о люминесцентных лампах, которые нужно знать и правильно обращаться с лампами, чтобы получить от них наилучшую отдачу.

Прочтите приведенное ниже описание, чтобы узнать о них.

Как проверить розетку люминесцентного света?

Проверить розетку люминесцентной лампы можно тестером или мультиметром.

Все, что вам нужно сделать, это установить мультиметр на настройки сопротивления и прикоснуться к одному из контактов электрода, чтобы увидеть, горит он или нет.

Если он горит, это означает, что у вас есть полностью исправная розетка для люминесцентной лампы. А еще можно долго пользоваться светом.

Как узнать, что люминесцентная лампа перегорела?

Вы можете легко определить, сгорела ли люминесцентная лампа.У перегоревшей люминесцентной лампы более темный конец.

Итак, если вы видите более темный оттенок на концах лампочки или трубки, это означает, что лампочка перегорела.

А перегоревшая люминесцентная лампочка больше не может загореться. Или, другими словами, срок службы люминесцентной лампы закончился.

Как проверить люминесцентный стартер с помощью мультиметра?

Флуоресцентный стартер очень легко проверить с помощью мультиметра. Для этого нужно выключить питание, а затем прикрепить мультиметр на одном конце стартера.

Показывает значение электрического потока в стартере. Если подача нормальная, значит у вас полностью рабочий стартер.

Но если показания показывают отсутствие потока мощности, это означает, что у вас под рукой поврежденный стартер.

Кроме того, вы также можете использовать тестер, чтобы проверить, нормально ли работает стартер.

Можно протестировать люминесцентную лампу и проверить, правильно она работает или нет.

Но с какими бы проблемами вы ни столкнулись, результаты будут видны как мерцающий свет или мертвый свет, который не загорается.

Просто используйте описанные выше методы, чтобы определить проблемы и решить их в любое время и в любом месте.

И знаете основы флуоресцентных ламп и прочего, чтобы сделать вашу жизнь намного проще.

Как проверить розетку с помощью мультиметра? — AnswersToAll

Как проверить розетку с помощью мультиметра?

Как проверить розетку с помощью вольтметра

1. Удерживайте любой провод за металлический кожух гнезда.
2. Коснитесь другим проводом лампы в нижней части патрона.
3. Запишите показания. Если где-то около 120 вольт, прибор в порядке.

А лампочку накалить можно?

Проверьте лампочку, определив сопротивление нити накала. Нить накала — это провод внутри колбы. Сопротивление можно проверить мультиметром. Установив селекторный переключатель мультиметра в положение «Ом», вы получите показание в омах.

Как узнать, что лампочка перегорела?

как определить перегоревшую лампочку:

1. не работает в розетке.
2. дребезжит при встряхивании (нить оборвана)
3. видно, что внутри колбы оборвалась нить.
4. также — почернение земного шара — тоже своего рода подарок…. 🙂

Как вы это называете, когда перестает работать лампочка?

Я из США и слышал, как часто используются разные способы. Если вы держите лампочку, которая больше не работает из-за обрыва нити, вы можете сказать: эта лампочка перегорела. Эта лампочка перегорела.

Лампочки мигают, прежде чем перегорят?

Может просто лампочка перегорит. Но иногда мерцающая лампочка является признаком того, что светильник поврежден или нарушено электрическое соединение. Если оставить мерцающий свет горящим, это может привести к возгоранию электрическим током. То же самое и с лампой, которая горит слишком сильно.

Это опасно, если у вас мерцает свет?

Как правило, игнорировать мерцание или другие отклонения от электросети дома — не лучшая идея.Даже если мерцание кажется безобидным, это может быть признаком более серьезной основной проблемы с вашей электропроводкой, которая может создать опасную опасность пожара в вашем доме.

Мигают ли светодиодные фонари при выходе из строя?

Нет мерцания. У светодиодных ламп нет накаливания. Когда диммер выключается и включается много раз в секунду, светодиодная лампа становится мерцающим стробоскопом. В редких случаях мерцание может быть другой проблемой источника питания, что может быть объяснением, если у вас нет диммерных переключателей.

Почему мои огни мерцают, когда я что-то включаю?

Если ваша лампочка постоянно мигает при включении, это может быть признаком неисправности выключателя света. Это может быть опасно и даже привести к перегреву выключателя и возгоранию. Обычно замена переключателя света решает проблему мерцания света.

Почему мои огни мерцают, когда моя стиральная машина включена?

Время мерцания соответствует ритму машины.Стиральная машина подключена к специальной цепи на 20 ампер, а электрические соединения выполнены правильно и плотно. Сила тока на двигателе колеблется от менее 1 А до 7,4 А во время цикла стирки.

Почему мигает свет при включенной микроволновой печи?

Кроме того, приборы, протягивающие большие токи при запуске, могут вызвать падение напряжения, что приведет к мерцанию или затемнению света — что, вероятно, происходит с вашей микроволновой печью, когда вы ее используете. Вы можете иметь дело с устаревшей схемой или подключенной к ней проводкой для работы большего количества устройств, чем она может выдержать.

Что вызывает тусклый свет при включении бытовой техники?

Перегрузка цепи Если ваш свет мигает или тускнеет всякий раз, когда вы включаете какой-либо прибор (например, стиральную машину, пылесос или микроволновую печь), значит, вы начинаете перегружать свою цепь. Каждая домашняя электрическая цепь имеет ограничение на то, сколько энергии она может потреблять. Меньший ток приводит к более тусклому освещению в комнате.

Должен ли мой свет гаснуть при включении приборов?

Один или несколько осветительных приборов, постоянно меняющие яркость и тусклый свет, представляют собой проблему безопасности, которая может привести к возгоранию и, скорее всего, вызвана коррозией или ослаблением нейтрального провода у главного выключателя и не связана с использованием вашего устройства.

Можно ли подключить микроволновую печь и холодильник к одной цепи?

Согласно версии NEC от 2020 года, вы не можете подключать микроволновую печь и холодильник к одной цепи, потому что для каждого из этих приборов требуется выделенная цепь, которой не пользуются никакие другие приборы или источники света.

Нужна ли для микроволновой печи мощностью 1000 Вт выделенная цепь?

Нет, не так. Розетка на 15 А может выдерживать до 1800 Вт, а розетка на 20 А может выдерживать до 2400 Вт.

Какие кухонные приборы нуждаются в собственной цепи?

К устройствам, которым требуется выделенная цепь, относятся:

• Плиты электрические.
• Духовки настенные.
• Холодильники.
• Большие микроволновые печи.
• Морозильные камеры.
• Посудомоечные машины.
• Вывоз мусора.
• Тостерные печи.

Нужна ли для холодильника выделенная цепь?

Домовладельцы рекомендуют использовать отдельный отдельный контур для холодильника.Большинство холодильников работают от 3 до 6 ампер, с учетом сказанного, при пиковом использовании холодильник может достигать 15 ампер. У вас должны быть холодильники и морозильники, подключенные к выделенной цепи на 15–20 ампер и напряжением 120 вольт.

Могу ли я использовать 2 холодильника в одном контуре?

Да, вы могли бы это сделать, но имейте в виду, что холодильники и морозильники охлаждаются компрессорами. Итак, да, две отдельные розетки с защитой от GFCI на 20 А, одна предназначена для морозильной камеры, а другая для холодильника, причем обе отдельно подключены к собственному 20-амперному автомату.

Сколько розеток можно поставить на прерыватель на 15 А?

8 точек

Сколько стоит установка выделенной цепи на 20 ампер?

Однако новые нормы требуют, чтобы у них была по крайней мере одна цепь на 20 А с по крайней мере одной дуплексной розеткой с защитой GFCI для каждого транспортного средства. Электропроводка гаража до этого минимума стоит в среднем от 2000 до 3000 долларов.

Может ли неисправный прибор отключить автоматический выключатель?

Помимо того, что в одну цепь слишком много подключений, к причинам срабатывания выключателя относятся неисправные устройства; изношенные шнуры или неисправные вилки; и пусковые электродвигатели, которым для запуска требуется больше энергии, чем для работы.

Сколько берут электрики для запуска новой цепи?

Замена автоматического выключателя В национальном масштабе средняя стоимость услуги электрика для замены неисправного выключателя составляет от 150 до 200 долларов, включая оплату труда и материалы.

Сколько электриков заряжает в час большинство электриков?

Электрики обычно берут от 50 до 100 долларов в час. Большинство домовладельцев обычно платят от 162 до 522 долларов за то, чтобы электрик посетил их дом и полностью отремонтировал электрооборудование.И почасовая оплата, и стоимость проекта варьируются в зависимости от типа проекта, лицензии и опыта поставщика услуг.

Тестирование светодиодных индикаторов с помощью цифрового мультиметра

Проверить светодиодные фонари просто с помощью цифрового мультиметра, который даст вам четкое представление о том, насколько сильный каждый источник света. Яркость светодиода при тестировании также будет указывать на его качество. Если у вас нет мультиметра, то простой держатель батарейки типа «таблетка» с выводами сообщит вам, работают ли ваши светодиодные фонари.

Использование мультиметра

Купите цифровой мультиметр, который может снимать показания диодов. Базовые мультиметры измеряют только амперы, вольты и омы. Для проверки светодиодных фонарей вам понадобится мультиметр с диодной настройкой. Поищите в Интернете или в местном хозяйственном магазине мультиметры среднего и высокого диапазона, которые с большей вероятностью будут иметь эту функцию, чем недорогие модели.
Приличный мультиметр среднего диапазона, вероятно, будет стоить от 50 до 100 долларов США.
Выбирайте цифровой мультиметр, а не аналоговую модель, которая будет труднее читать и будет менее надежной.

Подсоедините красный и черный тестовые провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод — положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».

Поверните шкалу мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы переместить его из положения «выключено». Продолжайте поворачивать его, пока не дойдете до диода. Если это не указано явно, настройка диода может быть представлена ​​символом диодной цепи.
Обозначение диода визуально обозначает его выводы, катод и анод.

Подключите черный зонд к катоду, а красный зонд к аноду. Прикоснитесь черным щупом к катодному концу светодиода, который обычно является более коротким контактом. Затем прикоснитесь красным щупом к аноду, который должен быть более длинным штырем. Обязательно подключайте черный датчик перед красным датчиком, так как обратное может не дать вам точных показаний.
Убедитесь, что катод и анод не соприкасаются друг с другом во время этого теста, так как это может помешать прохождению тока через светодиодный индикатор и помешать вашим результатам.
Черный и красный щупы также не должны касаться друг друга во время теста.
При подключении должен загореться светодиод.

Проверьте значение на цифровом дисплее мультиметра. Когда датчики касаются катода и анода, неповрежденный светодиодный индикатор должен отображать напряжение около 1600 мВ. Если во время теста на экране не появляется никаких показаний, начните снова, чтобы убедиться, что соединения были выполнены правильно. Если вы выполнили тест правильно, это может быть признаком того, что светодиодный индикатор не работает.

Оцените яркость светодиода. Когда вы выполните правильные подключения для проверки вашего светодиода, он должен загореться. Заметив показания на цифровом экране, посмотрите на сам светодиод. Если он нормальный, но выглядит тусклым, скорее всего, это некачественный светодиод. Если он ярко светит, вероятно, это высокоэффективный светодиодный светильник.

Испытания с батарейкой типа «таблетка»

Используйте батарейку типа «таблетка», чтобы проверить светодиод, не перегорая его. Батарейки типа «таблетка» — самый безопасный вариант, потому что они не вырабатывают достаточный ток, чтобы вызвать повреждение.Тестирование с любым другим типом батареи может привести к сгоранию светодиодных ламп. Купите эти батареи в аптеках, универмагах, хозяйственных магазинах или в Интернете.
Используйте батарейки типа «таблетка» CR2032 или CR2025.

Купите соответствующий держатель батарейки типа «таблетка» с выводами. Купите тот, который рассчитан на то, чтобы вмещать батарейку типа «таблетка» (например, CR2025), с которой вы будете тестировать. Вы можете найти их в Интернете или в некоторых магазинах бытовой техники или электроники. Убедитесь, что в держателе есть красный и черный провода для проверки светодиодных индикаторов.
Держатели для плоских батареек обычно используются для добавления заряда батарей в небольшие проекты, такие как светодиодные украшения или одежда.

Подключите черный провод к катоду, а красный провод к аноду. Чтобы проверить светодиод, коснитесь кончиком черного щупа катода или более короткого конца светодиода. Коснитесь кончиком красного зонда анода, который должен быть более длинным концом. Убедитесь, что два зонда не соприкасаются друг с другом во время этого теста, и что катод и анод не соприкасаются друг с другом.
Некоторые держатели батарей с выводами имеют на конце небольшой разъем, удерживающий концы двух выводов.
Если у держателя батареи есть соединительный элемент, проверьте светодиод, вставив анод и катод в небольшие отверстия, которые совпадают с красным и черным проводами.
