Содержание

как подключить антенный провод? Как разветвить? Как зачистить? Как выбрать?

Для того чтобы подключить антенну к ТВ, необходимо использовать специальный кабель, его основная функция — доставлять сигналы, поступающие от антенны, и выводить аудиоряд на экран. Однако практически у всех телевизионных проводов имеется значимый недостаток — понижение качества сигнала. Именно поэтому к вопросу выбора кабеля нужно отнестись как можно более ответственно.

В нашей статье мы расскажем об особенностях телевизионных кабелей, их разновидностях и познакомим с тонкостями выбора оптимальной модели.

Особенности и устройство

Телевизионный кабель отличается от стандартных сетевых проводов более сложной структурой, поэтому каждый его элемент следует рассмотреть отдельно.

Жила

Она представляет собой центральный провод, который при визуальном осмотре напоминает сердцевину. Ее изготавливают из сплавов стали либо меди, второй вариант практичнее с точки зрения безопасности, так как медь в большей степени подвергается нагреванию и имеет завышенный параметр теплопроводности.

Соответственно, при прохождении через провода сверхтоков либо во время короткого замыкания может произойти довольно стремительный разогрев и повышение импеданса, на что тут же реагирует предохранитель ТВ. Стальные сплавы в такой ситуации будут менее эффективными.

Кроме того, предпочтительнее провода, в которых жила утолщенная, примерно 1 мм, поскольку с увеличением диаметра уменьшается коэффициент затухания.

Экран

Представляет собой наружный проводник, который не позволяет поступающему сигналу ослабиться при попадании за пределы провода. Его функции сопоставимы с рефлектором спутниковых антенн. На сегодняшний день представлены экраны в трех вариантах исполнения: это проволочная оплетка, а также алюминиевая пленка либо фольга. Первый вариант считается наименее затратным, поэтому такие кабели являются самыми дешёвыми. Однако в этом случае внешний кабель несплошной, соответственно, показатель затухания сильно увеличивается.

Подобные провода можно использовать только тогда, когда телевизор работает от комнатной антенны, существенная утрата сигнала буквально гарантируется в том случае, если удаление приемника от телевизора будет составлять больше 1 м. Фольга и алюминиевая пленка относятся к экранам сплошного типа, благодаря чему затухание можно минимизировать и даже свести к нулю.

При подведении спутникового и эфирного TV от уличной антенны рекомендуются именно такие модели, при этом фольга предпочтительнее, хотя следует иметь в виду, что это не очень гибкий материал, склонный к разрушениям при большом изгибе.

Если вы устанавливаете на крыше МКД антенну, то вам потребуется более длинный провод для того, чтобы провести его до квартиры. В данном случае не исключены сильные изгибы, поэтому лучше обратить внимание на кабель для TV самого дорогостоящего исполнения. Такие модели включают в себя слой фольги и усиливаются поверхностной оплеткой. Металлизированная фольга здесь способствует улучшению качества сигнала, а оплётка защищает экран от механических повреждений в участках сгиба.

Оболочка

Состоит из изолирующего слоя, её изготавливают из ПВХ либо полиэтилена. Она бывает чёрного или белого колера, чуть реже встречаются серые модели. Подобрать кабель можно без учета особенностей оболочки, поскольку на рабочие параметры кабеля она никак не влияет. Впрочем, стоит сделать выбор в пользу более прочного материала, поскольку он в меньшей степени подвержен перегреву и износу.

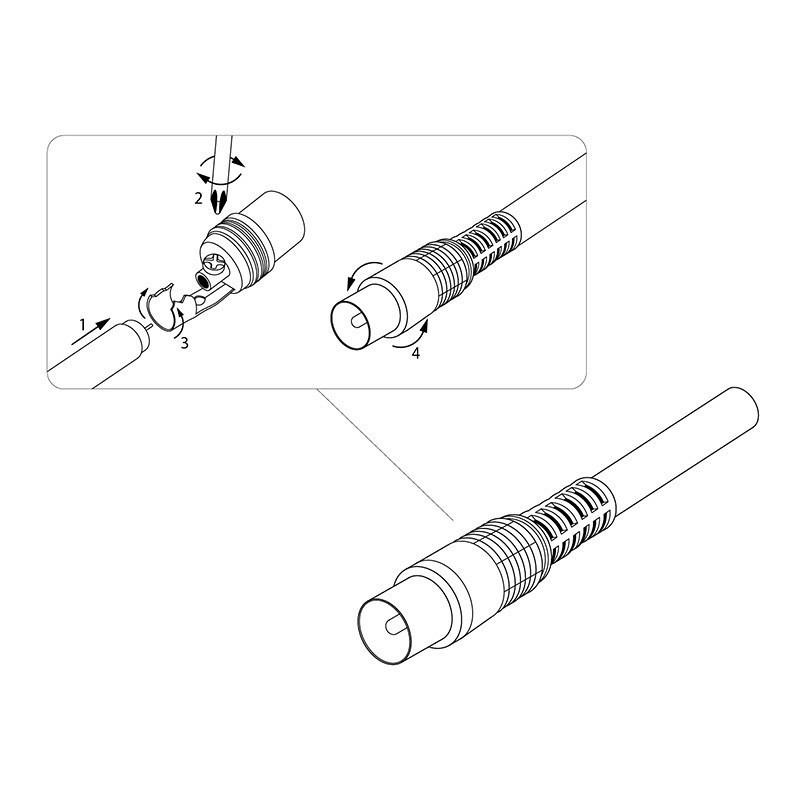

Штекер

Современный рынок предлагает штекеры в двух исполнениях: в виде единой конструкции или в варианте с гайкой. Во втором случае для того, чтобы подключить телевизор, достаточно просто зачистить кабель, оголить его и вставить внутрь штекера, затем крепко закрутить. Этот способ оптимален для тех людей, которые не имеют навыков работы с электрикой и хотят самостоятельно быстро и просто подвести антенный провод.

Если же вы имеете хотя бы минимальный опыт «общения» с паяльником, то предпочтение лучше отдать штекеру слитной конструкции и подключить оборудование при помощи пайки проводов.

Обзор видов

Если провод антенны представлен в магазинах только в одном исполнении, то телевизионных кабелей существует намного больше, при этом каждый из них характеризуется своими особенностями выведения информации и дизайном. Остановимся подробнее на наиболее распространенных разновидностях телевизионных проводов.

Коаксиальные

Самый популярный тип TV- кабелей. Следует отметить, что к коаксиальным относят не только одни антенные провода, но и всякие другие электрические кабели, предполагающие в своей структуре центральную жилу (она может быть одна или несколько), а также экран (он служит в качестве наружного проводника) и изолирующий материал.

Коаксиальный кабель подходит для вещания эфирного телевидения, также он популярен у ТВ-провайдеров для осуществления подключения к кабельным каналам.

Композитные

К этому виду относятся кабели, имеющие разветвитель, от них может отходить 2 и больше разъемов, потому наименование полностью отражает многозадачность детали, — он отвечает за передачу сразу нескольких рабочих форматов. Если речь идет о ТВ, то здесь он берёт на себя ответственность за отдельное выведение аудиоряда и звучания на экран после декодировки.

Характерные представители моделей этого типа – RCA- и AV- кабели для TV. Кроме того, они нашли широкое применение в подключении к экрану телевизора акустических систем, аудиоустройств и видеопроигрывателя.

Компонентные

Визуально подобные провода напоминают композитные, но принцип их работы совершенно иной. Так, все имеющиеся входы могут выводить изображение, но лишь один из них с картинкой передаёт одновременно и звук. Пропускная способность компонентных кабелей намного выше, чем у композитных аналогов. Подобные провода актуальны для подключения с сильным выведением звукового и видеоконтента, то есть они не подходят для цифрового вещания.

Их стоит приобретать в том случае, если вы планируете просматривать мультимедиа с электронного накопителя либо через интерактивное ТВ

HDMI

С повсеместным внедрением широкоформатного ТВ в цифровом вещании стала возможной трансляция в формате 4K. Невзирая на предварительное сжатие, для эффективности вещания, включающего трансляцию аудиоряда повышенной четкости, нужно передавать довольно внушительные объемы данных. У всех используемых ранее изделий пропускной способности для этого не хватало. Именно поэтому был создан принципиально новый кабель HDMI.

Если у телевизора имеется разъём под провод такого типа, то устройство сможет поддерживать выведение картинки сверхвысокой четкости. Такие провода широко используются в современных Smart-телевизорах и по своим функциональным возможностям в полной мере сопоставимы с компьютером, поскольку в них предусмотрен сильный видеоадаптер от 1 Гб.

Если вы планируете использовать графические приложения или видеоигры, то подключения лучше делать от видеокарты, в которой предусмотрен разъем типа VGA, для таких конструкций оптимален DVI-кабель.

Определить, какой из этих кабелей стоит взять для подключения такой приставки, можно исходя из параметров максимального разрешения телевизионного оборудования, поскольку при подведении проводов с максимальной пропускной способностью не только увеличивается чёткость вещания, но и многократно возрастает энергопотребление ресивера.

Лучшие марки

Все существующие разновидности кабелей имеют общую архитектуру, которая позволяет обеспечивать необходимый формат вывода аудио- и видеоинформации. Однако физические параметры, которые отвечают за период эксплуатации и порядок использования провода, могут варьироваться.

RG- 6U

Это универсальная марка проводов с позиции цена – качество. Такой кабель имеет медную жилу и надежную двойную изоляцию, благодаря чему сохраняется возможность изгиба и поддерживается пониженный показатель затухания. Однако у этого изделия имеется свой минус — слабый уровень износостойкости, поскольку оплётка в нем изготавливается из полиэтилена самой низкой плотности.

Такой кабель можно использовать только внутри закрытого помещения и подключения домашней антенны.

SAT- 50

Одна из самых востребованных моделей телевизионного кабеля в нашей стране. Жила в нём медная, а экран сделан из алюминиевой плёнки с дополнительной медной оплеткой. Изоляционный материал представлен пластиком повышенной плотности, это позволяет эксплуатировать кабель в течение 15–20 лет. Телевизионный провод данной марки хорошо воспринимает сигналы, поступающие с ретранслятора и спутника за счет жилы диаметром в 1 мм.

DG-113

Такой кабель отличается довольно высокой ценой. Изоляционный материал, а также жила в нём имеют технико-эксплуатационные параметры, сходные с SAT-50.

Единственным отличием данного продукта является усиленный экран с параметрами повышения сигнала до 90 дБ. Подобный кабель незаменим в тех ситуациях, если от антенны до ТВ значительное расстояние, к примеру, когда антенна устанавливается на крыше многоквартирного дома, а провод нужно протянуть до квартиры. При прокладке подобного кабеля на удалении до 40 мм искажения картинки и прочие дефекты не проявляются.

SAT- 703

Этот кабель представляет собой практически полный аналог изделия SAT-50, однако он предназначен для использования в более сложных погодных условиях.

Отличительной его чертой является жила, сделанная из стали. Этот материал медленнее прогревается и отличается большей стойкостью к колебаниям температуры. Цена такой модели сопоставима с SAT-50, поэтому провод не имеет смысла приобретать для комнаты — это вызовет только лишние, причём бессмысленные, расходы.

Какой выбрать?

Перед тем как принять решение о покупке телевизионного кабеля, необходимо определиться со следующими данными:

какой формат принимает ваше телевизионное оборудование: аналоговый или цифровой;
какое количество оборудования вы планируете подключать;
особенности телевизионного выхода, переходника и розетки;
схема проведения кабеля;
длина трассы от антенны к телевизору;
наличие участков за пределами жилой площади с указанием, находятся они в подъезде многоквартирного дома или на улице частного строения;
число поворотов;
необходимость монтажа проводки закрытого либо открытого типа.

Исходя из собранных данных, необходимо определиться с технико-эксплуатационными параметрами кабеля. Все представленные телевизионные провода делятся на черные и белые: чёрные покрыты полихлорвиниловой пленкой, белые — полиэтиленом. От плотности этого слоя во многом зависит практичность и долговечность изделия. Хотя с этим параметрам лучше не перестараться, так как если кабель будет иметь слишком толстое внешнее покрытие, то он практически не будет гнуться, и это может вызвать серьезные сложности при его проведении от антенны.

Что касается экрана, то предпочтение лучше отдавать фольге или алюминиевой плёнке с оплеткой. Для «транспортировки» качественного сигнала годится и тот и другой вариант. Обратите особое внимание на присутствие диэлектрической прослойки. Она необходима для максимальной фиксации проводников, а кроме того, служит надежной изоляцией.

Лучше всего с этой задачей справляется вспененный поливинилхлорид, также встречаются модели, в которых прослойка выполняется из полиэтилена или фторопласта.

Уточните, из чего выполняется сердцевина. Самые высококачественные изделия содержат медную жилу, в более дешевых образцах она выполняется из сплавов и покрывается тончайшим медным слоем. Центральная жила бывает толщиной от 0,3 мм до 1 мм, чем она толще — тем лучше. Имеет значение и сечение самого кабеля. Если оно меньше 3,5 мм, то предоставляет доступ только к дециметровым каналам. Чтобы к этому списку добавить цифровые каналы, необходимо будет использовать дополнительное оборудование. В этом случае расходы попросту не оправдают итогового результата, поэтому изначально лучше приобретать кабель толщиной 3,5 мм и более.

Не последнее значение имеет и стоимость, поскольку она зависит от многих важных параметров. В данном случае поговорка «скупой платит дважды» оправдывает себя на все 100%. Более дорогие варианты провода являются одновременно и более предпочтительными.

Несколько советов

Если антенна располагается недалеко, то есть на самом телевизоре, балконе, то провода диаметром 6 мм будет вполне достаточно. Для того чтобы выводить её на последний этаж многоквартирного жилого дома либо на крышу частного — стоит выбирать провода, соответствующий параметр которых превышает 7 мм. Не забывайте об электромагнитном фоне.

Признаком низкокачественной продукции является отсутствие экрана, подключившись к подобному изделию через спутник, вы увидите только искажения, помехи и прочие сбои.

Эксплуатация

Очень важно правильно подключить кабель к ТВ. Существует два типа креплений: это обжимные пробки, а также винтовые заглушки. Проще всего подключить при помощи углового либо прямого F штекера, а для самой проводки можно использовать самый обычный нож. Работа включает в себя несколько шагов.

Разрежьте внешний слой кабеля на длину примерно 1,5 см и снимите его, после этого экран и фольгу необходимо завернуть, снять изоляционный слой, освободить сердцевину и накрутить её на штекер.
Затем нужно обрезать выступающую часть главной жилы до необходимой длины.
Обжимочное кольцо следует осторожно намотать на край, отрезать изоляционную поверхность на длину около 6 мм и снять. Очищенную часть нужно освободить от всех слоёв до медной трубки — сделать это нужно как можно более аккуратно, так как в случае повреждения качество сигнала значительно ухудшится.
Сдвигайте оболочку по длине до того момента, пока внутреннее волокно не начнет выступать из центра. После этого останется только подсоединить разъем в конец провода, зажать приготовленным обжимным кольцом, прозвонить оборудование и убедиться в его работоспособности.
Далее нужно отрезать все торчащие провода, включить телевизор и наслаждаться просмотром любимых телепередач.

О том, как подсоединить антенный кабель к штекеру, смотрите в следующем видео.

Антенные провода для телевизора: выбор и установка

Для качественного телевизионного вещания важна не только достаточная мощность поступаемого сигнала, но и качество антенного провода. Качественный телевизионный кабель обеспечит передачу мощного сигнала без потерь. Необходимо выбрать правильный провод для телевизора, чтобы получать достаточно сильный телевизионный сигнал и наслаждаться любимыми телепрограммами без помех.
Почти любой провод для антенны имеет специальную маркировку. По ней можно найти основную информацию об изделии.

Устройство телевизионного кабеля и принцип его работы

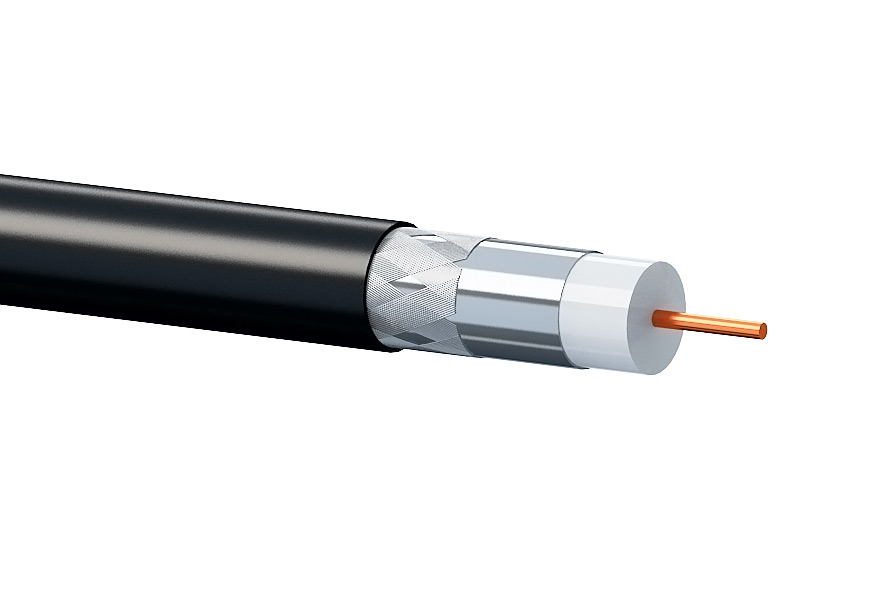

Практически все телевизионные провода имеют одинаковую конструкцию. Основой служит внутренный проводник (центральная жила), который покрыт изоляционным слоем. Поверх изоляции расположен экранизирующий слой в виде оплетки. Защищает конструкцию твердая оболочка изоляции.
Кабели с такой структурой называются коаксиальными.

Высокочастотный ток телевизионного сигнала протекает через центральную жилу. Чем выше частота сигнала, тем ближе к поверхности он будет протекать. Это означает, что при высоких частотах потеря тока для кабелей разного сечения будет одинакова. Для уменьшения этих потерь в космических технологиях используются поверхностный слой из золота, который предотвращают потерю сигнала.
Для домашнего использования используются медные или стальные жилы. Для уменьшения затухания сигнала стальная жила кабеля покрывается тонким слоем меди. Коаксиальный кабель с стальной жилой стоит дешевле, но не в силах передать сигнал от спутниковой антенны без больших потерь.
Медная жила же без проблем передает телевизионный сигнал любого характера, включая сигнол от спутниковой тарелки.

Экранизирующий слой или оплетка защищают кабель от внешних электромагнитных помех. От силы помех напрямую зависит качество тв-сигнала.
Материалом для изготовления экранизирующего слоя служит алюминиевая фольга. Оплетка же делается из медной или алюминиевой тонкой проволоки.

Для экранированного провода определяется величина, называемая коэффициентом экранирования, описывающий степень защиты кабеля.

Внутренняя изоляционная оболочка защищает внутренний проводник от повреждений, а также изолирует от соприкосновения с экраном. Изготавливают ее из пластика. В особо качественных проводах используется фторопласт.

Внешняя защитная оболочка защищает конструкцию от механических повреждений, пыли, влаги, и других внешних воздействий. Ее изготавливают из поливинилхлорида, полиэтилена, или других изоляционных материалов.

Выбор кабеля

При выборе кабеля необходимо руководствоваться некоторыми рекомендациями:

Обязательное волновое сопротивление телевизионного провода – 75 Ом. Кабели с другим волновым сопротивлением не согласуются с тюнером телевизора и, как следствие, не могут передавать качественное изображение.
Выбирайте коаксиальный кабель диаметром не менее 6мм. Более тонкие кабели имеют хлипкую структуру и легко могут повредиться.
Значение коэффициента экранирования качественного экранированного провода составляет как минимум 60Дб. Для достижения лучшей степени защиты лучше выбрать кабель с коэффициентом не менее 90Дб.
Тщательно изучайте кабель. Если изделие имеет неприятный запах, или на нем отсутствует маркировка, то перед Вами, скорее всего, подделка. µ
Попробуйте согнуть кабель. Он должен легко поддаваться деформациям, но на нем не должны появляться “морщинки”. Если они появились, то у вас в руках не самый качественный кабель.

Представляем Вашему вниманию некоторые марки и модели коаксиальных кабелей:

RG-6
Толщина кабеля составляет 6-7мм. Под защитной оболочкой из поливинилхлорида спрятаны экран из фольги и алюминиевая оплетка. Жила состоит из меди или омедненной стали. Ее защищает изоляционная оболочка из полиэтилена.
Такой телевизионный провод используется для кабельного, цифрового, и аналогового ТВ.
Этот кабель является одним из самых дешевых (10руб/м), но и качество его не на высоте.
РК-75
Более качественный вариант RG-6. Схож с ним по основным характеристикам, но модель с лучшим экраном и может передавать сигнал спутникового ТВ.
SAT 50
Итальянский кабель с усиленным экранированием способен передавать сигналы аналогового, кабельного, цифрового, и спутникового телевидения.
Коэффицент экранирования равен 60 Дб.
Цена кабеля составляет 30руб/м., но оно того стоит.
DG 113
Один из самых качественных коаксиальных проводов для антенны.
Коэффициент экранирования равен 90Дб. Идеально подходит для передачи телевизионного сигнала любого характера.
Стоимость этой марки кабеля составляет 65руб/м.

Рекомендуется покупать телевизионные кабели DG 13 – они прочные, надежные, имеют множество других преимуществ. Если же Вы не в состоянии покупать такой дорогой телевизионный провод, то можете из списка выбрать вариант подешевле.

Обзор коаксиальных кабелей видео смотрите ниже:

Соединение

После покупки подходящего кабеля необходимо подключить его к телевизору.
Этот этап не менее важен, чем выбор провода, так как даже самый дорогое и качественное изделие не будет передавать хороший сигнал, если подключение будет произведено неправильно.
Установка штекера
Покупать штекеры советуется из того же магазина, где и кабели. Попросите продавца помочь Вам выбрать подходящие комплектующие.
Самым распространенным видом штекера является F-штекер. Он предназначен для передачи сигналов как аналогового так и цифрового телевидения.

Подключить штекер к антенному проводу очень просто:

Канцелярским ножом сделайте круговой надрез верхнего защитного слоя до экранной оболочки длиной в пару сантиметров;
После удаления внешней оболочки осторожно отгибайте назад экран или оплетку. Часть фольги загибайте повторно, чтобы с штекером контактировала не внутренняя, а внешняя ее часть;
Снимите изоляционную оболочку центрального провода;
Наденьте штекер на кабель и прокрутите его по часовой стрелке до упора;
Срежьте лишние куски жилы.

Установка штекера завершена.

Еще полезно посмотреть видео, как подсоединить телевизионный штекер к коаксеальному кабелю:

Иногда качество тв сигнала неожиданно снижается. В таких случаях необходимо выявить причины ухудшения сигнала и устранить их.

При повреждениях кабеля для начала необходимо найти место разрыва.
Далее разделите кабель на 2 части и с каждым из частей проведите ту же операцию, что и при надевании штекера. Купите специальные насадки, которые одеваются на кабель и соединяют поврежденные части.
Аналогичным образом можно удлинить кабель. Рекомендуется использовать для удлинения кабель одинаковой марки и модели.
Качество сигнала также может падать из-за резких поворотов телевизионного провода.
Нельзя гнуть кабель резко на 90 градусов. Обязательно изгибайте кабель с определенным радиусом.

Обязательно посмотрите видео, как соединить телевизионный кабель:

Подключение нескольких телевизоров

Для подключения к одной антенне сразу несколько приборов используются разветвители, которых иначе называют «крабами».

Как подключить несколько телевизоров к одной антенне через разветвитель видео:

Крабы рекомендуется использовать в местностях с сильным телевизионным сигналам, т.е. близких к телевизионным вышкам, так как при подключении краба мощность сигнала резко уменьшается. К примеру, если подключить к одной антенне 2 телевизора, то потеря сигнала составит около 30%.
Количество выходов на крабе должно строго равняться количеству подключаемых приборов. Если на крабе останется свободный выход, качество сигнала все равно упадет.

Усилители

Для усиления телевизионного сигнала используются специальные приборы – усилители.
Прибор должен стоять близко к телевизору или к антенне.
Чаще всего усилители применяют для компенсации потери сигнала из-за использования крабов.

Подключение телевизора к антенне через усилитель видео:

Кабель для спутниковой антенны. Кабель(провод) для коллективной антенны | Полезные статьи

Самостоятельная прокладка телевизионного кабеля, установка спутниковой антенны и присоединение разъемов – эти задачи многим кажутся непосильными. Поэтому большинство абонентов спутникового и эфирного телевидения обращаются за помощью к профессиональным установщикам. Между тем, все эти операции не требуют каких-то особых познаний в области радиоэлектроники и могут быть выполнены любым человеком, который знает, как обращаться с дрелью и шуруповертом.

Кабель(провод) для спутниковой антенны.

Выбор, прокладка

Следует помнить, что сигнал, получаемый со спутника на земле очень слабый, поэтому антенна для его приема устроена сложнее, чем обычная дециметровая и ее стоимость выше. Спутниковый сигнал необходимо «ловить», даже небольшое препятствие (ветки деревьев, провода) между тарелкой и открытым небом может существенно затруднить его прием. Однако, все усилия, потраченные на правильную установку антенны, могут оказаться напрасными, если невнимательно отнестись к выбору кабеля для спутниковой антенны. Дешевый коаксиальный кабель не подойдет из-за высокого коэффициента затухания высокочастотного сигнала. Для «спутникового» кабеля коэффициент затухания на частоте выше 1.5 ГГц не должен превышать 30 Дб/100м. На коэффициент затухания, в свою очередь, влияют следующие параметры кабеля, которые можно посмотреть в его технических характеристиках:

1. Диаметр центральной жилы – чем больше, тем лучше.
2. Материал, из которого сделана жила – чистая медь лучше, чем помедненная сталь.
3. Материал оплетки (внешнего проводника): алюминиевая фольга в сочетании с медной оплеткой дают достаточный экранирующий эффект.
4. Материал диэлектрика центрального проводника – физически вспененный полиэтилен предпочтительнее, поскольку в нем больше пузырьков газа и его изоляционные свойства лучше.

Исходя из всего вышеперечисленного, идеальным вариантом по соотношению цена/качество будут: SAT 703(компания CAVEL) и H 125 AL (Belden / POPE). При выборе кабеля для антенны следует учесть расстояние, на которое его придется проложить. Если оно меньше 20 метров, можно сэкономить, выбрав кабель для спутниковой антенны с меньшим сечением центрального проводника.

Прежде чем купить антенный провод(кабель), необходимо промерить все расстояния «от изгиба до изгиба» рулеткой. Сложив получившиеся числа, мы получим необходимую длину для подключения кабеля от антенне до ресивера. К ней надо добавить еще 1 метр на всякий случай. Отверстие для прокладки антенного кабеля на улицу лучше сверлить в стене, а не в оконной раме. Его диаметр должен быть на 2-3 мм больше диаметра кабеля. Ту часть антенного кабеля, которая расположена на наружной стороне стены или на крыше необходимо закрепить особенно тщательно (через каждые 25 см для вертикального и горизонтального расположения), его не должно бросать из стороны в сторону порывами ветра. Кабель для антенны лучше не прокладывать вблизи высоковольтных проводов, распределительных щитков и других источников электромагнитных полей. При прокладке нельзя допускать сильной деформации кабеля (допустимый радиус изгиба зависит от диаметра кабеля) и повреждения внешней изоляции.

Кабель для антенны приема наземного сигнала. Выбор, прокладка

Поскольку в наше время большинство многоквартирных домов уже давно получают ТВ сигнал по наземным каналам связи, а не от антенны, расположенной на крыше, то кабель для подключения телевизионной антенны можно выбрать практически любой. И в том и в другом случаях подойдет обычный RG-6 любого производителя (РК75-4,9-312, РК75-4-11А производятся в России) с волновым сопротивлением 75 Ом. Единственное, на что следует обратить пристальное внимание – разводка.

Разветвитель должен быть один на всю квартиру, независимо от того, сколько в ней комнат и телевизоров. Каждое лишнее разветвление может ухудшить качество изображения. Если к сети нужно подключить всего 2-3 телевизора, можно обойтись без разветвителя и использовать только теле-розетки. Следует помнить, что телевизионные розетки бывают проходными и концевыми. Последовательное соединение(прокладка) телевизионного кабеля через множество проходных розеток приводит к сильному затуханию сигнала, поэтому в домашней теле-сети их должно быть как можно меньше.

Присоединение разъемов

Подключение телевизионного кабеля к антенне и ресиверу осуществляется с помощью F-разъемов с резьбой. Внутренний диаметр разъема должен соответствовать диаметру кабеля, иначе для того чтобы плотно накрутить его, придется использовать дополнительный слой фольги. Это плохо, поскольку фольга – легко деформирующийся материал и со временем соединение телевизионного кабеля и разъема потеряет плотность. Для того, чтобы присоединить разъем нужно последовательно проделать следующие операции:

1. Удалить внешний изоляционный слой на расстоянии в 1.5 см от конца кабеля, стараясь не повредить оплетку и экранирующий слой фольги.
2. Аккуратно расплести проволоку оплетки и равномерно «задрать» ее вместе с фольгой назад, оголив центральный проводник с диэлектриком.
3. Оголить центральный проводник на 0.7 – 1 см.
4. Плотно накрутить разъем так, чтобы оголенный проводник выступал из него на 1 -1.5 мм, при необходимости отрезать выступающую часть проводника.

Коаксиальный кабель — как выбрать кабель для цифрового телевидения

В статье освещены следующие темы:

Где используется коаксиальный кабель?
Устройство коаксиального кабеля
Какой антенный кабель самый прочный?
Какой толщины должен быть антенный кабель?
Какие антенные кабели гарантируют наилучшее качество изображения?
Как распознать хороший кабель для спутниковой антенны?

При установке спутникового или эфирного цифрового телевидения основное внимание уделяется антенне и ресиверу. Мало кто задумывается и обращает внимание на выбор коаксиального кабеля для цифрового сигнала. А ведь именно от его характеристик зависит как долго мы будем наслаждаться безупречным качеством изображения и звука. Как же правильно выбрать коаксиальный кабель для телевидения? На что обратить внимание при подборе и какой кабель для цифрового телевидения лучше? Об этом в нашей статье.

Где используется коаксиальный кабель?

Сфера применения кабеля достаточно обширна. Перечислим несколько самых распространенных отраслей:

антенные системы цифрового и аналогового телевидения;
системы видеонаблюдения и сигнализации;
наземные системы связи;
локальные компьютерные сети;
системы дистанционного управления, измерения и контроля;
военные системы

и многие другие отрасли. В нашем случае рассмотрим основное применение в вещательных сетях и антенно-фидерных системах напрямую связанных с телевидением.

Принято считать, что в возникающих помехах телевизионному сигналу виновата антенна. Но не стоит торопиться с выводами – менять антенну. Часто оказывается, что настоящая причина – неправильно подобранный или некачественный коаксиальный кабель с большими потерями. Чтобы избежать таких неприятностей, стоит понимать его устройство и какие элементы оказывают основное влияние на его работу.

Спутниковая тарелка или Т2 антенна принимает радио- и телевизионные волны и преобразует их в электрический сигнал. Он передается по коаксиальному кабелю к спутниковому ресиверу или эфирному тюнеру. А дальше от приемников на телевизор. Таким образом, вы получаете звук и изображение на своем телевизоре. Поэтому антенна и кабель одинаково важны на протяжении всего процесса.

Устройство коаксиального кабеля

Из чего же состоит телевизионный кабель. Рассмотрим его устройство.

Телевизионный антенный кабель классифицируется как коаксиальный кабель и выполняет функцию передачи данных. Он состоит из:

внешняя оболочка – пластиковый утеплитель;
оплетка – медная или алюминиевая сетка;
экран – алюминиевая или медная фольга;
диэлектрик – пластиковая прослойка;
внутренний проводник – жила кабеля из меди или стали с медным покрытием.

Каждый из этих элементов выполняет строго определенную функцию и оказывает большое влияние на общее качество коаксиального кабеля. Знание их свойств позволяет вам самостоятельно оценить, какая модель лучше всего подойдет в вашем случае.

Какой антенный кабель самый прочный?

Очень важно выбирать антенные кабели с достаточно прочной внешней оболочкой. Такая оболочка чаще всего изготавливают из ПВХ (поливинилхлорида) или полиэтилена (полиэтилена). Первый тип предназначен для использования внутри помещений, второй для наружной прокладки. На нашем сайте вы найдете широкий выбор прочных кабелей, таких как FinMark F1160BV или FinMark F690BVcu.

Для долговечности антенного кабеля также важен диэлектрик, то есть слой пластика, который предотвращает перемещение жилы и фольги относительно друг друга. Он должен быть физически вспененным — тогда он не будет хрупким и позволит сильнее изгибать кабель.

Какой толщины должен быть антенный кабель?

Самым важным элементом телевизионного антенного кабеля является внутренняя жила. Тип используемого материала и его толщина влияют на уровень ослабление (затухания) сигнала. Кабели с низким затуханием позволяют поддерживать высочайшее качество передачи.

На предельной частоте 862 МГц она должна быть меньше 21 дБ, что гарантирует, например, коаксиальный кабель FinMark F690BV, доступный в нашем магазине. Коаксиальный кабель FinMark F660BV также гарантирует хорошее качество передачи сигнала даже на больших расстояниях.

Сердечник может быть изготовлен из меди (Cu) или стали с медным покрытием (CCS). Медь — лучший проводник, но сталь прочнее. Больший диаметр проводника означает большую активную проводящую поверхность и, следовательно, лучшую передачу. Поэтому лучшие модели должны быть толще 1 мм, например коаксиальный кабель FinMark F690BVcu, доступный в нашем магазине.

Какие антенные кабели гарантируют наилучшее качество изображения?

Даже самый толстый медный сердечник не гарантирует безупречной передачи, если он не закреплен должным образом. Первый барьер в антенном проводе — это оплетка. Сетка из проводов электромагнитно герметична и защищает от внешних помех. Для плотного плетения есть, например, коаксиальный кабель FinMark F660BVF, доступный в нашем магазине. Вторая защита — экран, то есть алюминиевая или медная фольга. Он не только изолирует, но и предотвращает проникновение сигнала наружу, чтобы тот не ослабевал.

Наилучшее качество гарантируют коаксиальные кабели с высокой степенью электромагнитной герметичности, благодаря наличию экрана из нескольких слоев. Сегодня существует несколько классов: B, A, A+ и A++. На рынке доступны:

двухслойные (twinshield — фольга-тесьма),
трехслойные (trishield — фольга-тесьма-фольга),
четырехслойные (quadshield — тесьма-фольга-тесьма-фольга).

Тройная защита уже гарантирует отличное качество, поэтому такие модели, как FinMark F6TSV и FinMark F6TSVcu получили популярность.

Как распознать хороший кабель для спутниковой антенны?

Подводя итог — качественный кабель для цифрового телевидения должен иметь следующие параметры:

прочная оболочка из ПВХ или ПЭ с добавлением геля;
внутренний проводник толще 1 мм;
оплетка толщиной не менее 0,16 мм;
тройная или четырехкратная изоляция;
затухание менее 21 дБ.

На сайте www.agsat.com.ua вы найдете антенные кабели в бухтах разной длины, качества и стоимости. Вы обязательно отыщите вариант, который подходит именно вам!

Каких ошибок нужно избегать при прокладке ТВ-кабеля

Матчасть

Так или иначе, но все, ну или почти все коммуникации в нашей сфере бизнеса связаны с телевизионным кабелем. Будь то спутниковое, эфирное или кабельное телевидение, видеонаблюдение, усиление Интернета или сотовой связи — везде присутствует телевизионный кабель, который благодаря своему применению еще называют антенным. А вот из-за строения его часто называют еще и коаксиальным. Коаксиальную структуру кабель имеет из-за центрального сердечника, который покрыт слоем диэлектрика и защищен металлическим экраном. Если говорить о телевидении, то там применяется кабель с сопротивлением 75 Ом. Для других целей может применяться провод с волновым сопротивлением 50 Ом.

Коаксиальный кабель различается по материалу сердечника, это может быть полностью медный или покрытый слоем меди стальной проводник. Также антенный провод может быть различного диаметра и с различным внешним покрытием. Его производят для домашнего и наружного применения. Для защиты от обрыва при использовании на больших расстояниях в кабель может быть встроен трос.

Огромное внимание уделяется выбору спутникового, эфирного или кабельного оборудования для организации телевидения в загородном доме или городской квартире. Мы выбираем спутниковые антенны, выполненные по различным технологиям и покрашенные в разные цвета. Определяемся с тем или иным оператором спутникового или кабельного телевидения, делая упор на доступность ежемесячного или ежегодного абонентского обслуживания. Рассматриваем спутниковые или эфирные ресиверы через призму интерьерной совместимости и наличия дополнительных современных функций и возможностей. Но при этом забываем о самом главном. Ведь спутниковый ресивер и даже антенну можно заменить на новую, а вот телевизионный кабель заменить уже вряд ли получится или это будет сопряжено с грандиозными сложностями сопоставимыми с капитальным ремонтом.

Сегодня поговорим о телевизионном кабеле и о том, как правильно подойти к организации кабельной проводки в своем доме. В своей практике я постоянно встречал, да, наверное, и буду встречать далее недооценку заказчиками телевизионной сети и всей слаботочки в целом. Разводку телевизионного и интернет-кабеля, как правило, доверяют электрикам, которые работают в силу своего опыта и разумения. При этом они вряд ли поинтересуются о том, какое телевидение будет смотреть заказчик, будет это спутниковое или эфирное ТВ. Возможно, это будет комбинированная система. А может быть, клиент хочет смотреть телевидение сразу с нескольких спутников. Сейчас, например, большим спросом пользуется комплект спутникового телевидения по системе сервер-клиент, когда применяются два ресивера, но платится одна абонентская плата. Все это накладывает определенные требования и прокладке кабеля. Я постоянно сталкиваюсь с тем, что желания клиента не соответствуют возможностям разводки антенного кабеля, которая уже сделана в доме. Вот и приходится подбирать альтернативы и пересматривать проект под существующую разводку.

Чтобы спроектировать антенную сеть, нужно четкое техническое задание от заказчика. Следует понимать, какое количество точек и к какому телевидению — спутниковому или эфирному — будет подключаться. Возможно, заказчик хочет дополнительно вывести на телевизоры картинку с камер видеонаблюдения или совместить несколько телекоммуникационных систем. Необходимо с помощью диагностики сигналов определить место или места установки антенных систем и сделать проект разводки ТВ-кабеля исходя из технического задания.

Типичные ошибки

Какие же основные ошибки допускаются при проектировании и строительстве телевизионных сетей в частном доме?

Последовательная проводка кабеля. Из-за незнания или желания сэкономить применяется последовательная прокладка антенного кабеля. Это когда кабель идет от места установки антенны к первому телевизору, потом от первого ко второму и так далее. В этом случае проводка делается на манер электрического кабеля и в основном является делом рук электриков. Не желая привлечь дополнительного специалиста по антеннам и сэкономить на этом или поддавшись доводам электрика, который хочет дополнительно заработать, заказчик рискует остаться без телевидения или глобально прокладывать все по новой поверх недавно сделанного ремонта.

Последовательная антенная сеть — это страшный сон телевизионщика. Ведь она может подойти только для кабельного телевидения, да и то если с отвода поступает сигнал достаточной силы. А все из-за того, что последовательная проводка благодаря множественным соединениям и разветвлениям несет огромные потери сигнала. В итоге мы получим относительно сильный сигнал на первом по ходу кабеля телевизоре и совсем слабый на последнем. С такой проводкой, к слову, можно забыть как о спутниковом ТВ на двух и более точках, так и о подключении комбинированных систем, когда для подачи спутникового и эфирного сигнала используется мультисвитчеры. Кроме того, в последовательной кабельной системе используются проходные телевизионные розетки, которые тоже существенно понижают уровень сигнала. Ни при каких ситуациях я не советую выбирать такой проект телевизионной сети.

Один кабель для антенны. Эта ошибка занимает второе место по частоте возникновения. Даже если заказчик и его строители правильно сделают проводку антенного кабеля и проведут отдельные провода от каждой точки к месту коммутации (это может быть щитовая или, например, чердачное помещение), но к месту установки антенного хозяйства выведут один коаксиальный кабель. Для эфирной цифры такая схема еще применима, но для спутникового или комбинированного телевидения, к сожалению, нет. В таких ситуациях придется изыскивать возможность прокладки дополнительного кабеля или пересматривать техническое задание и проект в целом. На данный момент, очень распространен комплект «Триколора» на два телевизора. И заказчики с полной уверенностью считают, что существующая проводка позволит его подключить. Какое же удивление они испытывают, когда узнают, что от спутниковой антенны до одного ресивера нужно протягивать сразу два коаксиальных кабеля, а при передаче сигнала на второй ресивер используется еще и интернет-кабель.

Вывод кабеля не в то место. Оплошность при выводе антенного кабеля совершенно не в то место, куда нужно, к счастью, встречается не так часто, но все-таки иногда приходится с этим явлением сталкиваться. Вы не представляете, какое количество людей считает, что спутниковое телевидение на то и спутниковое, что его можно поймать где угодно. Многие полагают, что спутник находится прямо над головой и настроить антенну можно в любом месте, куда бы ее ни поставили.

Я часто вижу, что строители выводят антенные кабели не на южную сторону, а на северную. Представляете, какие сложности могут быть при переделки кабельной проводки и перетяжки провода в нужное место? Для решения этих проблем часто приходится рассматривать подключение услуг не того оператора, которого выбрал заказчик или устанавливать различные конструкции для обеспечения приема спутника в указанном месте.

Некачественный кабель. Как правило, антенный кабель приобретается вместе с другими стройматериалами. И зачастую строительные магазины, для привлечения покупателя и удержания конкурентоспособной цены, размещают на своих прилавках дешевый и некачественный телевизионный кабель. А бывает и так, что кабель приобретается на оптовых базах или рынках, где невозможно угадать его происхождение и, как следствие качество. Мало кто знает, что антенный провод бывает для уличного и внутреннего применения, бывает полностью медным или только покрытым слоем этого металла. Кроме того, в случае использования антенного кабеля без опознавательных знаков можно нарваться на откровенный брак. К слову, нечистоплотные производители уже давно научились подделывать качественный коаксиальный кабель знаменитых марок.

Некоторое время назад я был свидетелем того, как после установки спутниковой антенны и подключения кабеля к ресиверу не было сигнала. На самой антенне сигнал есть, а на ресивере нет. После тестирования выяснилось, что проблема именно в кабеле. Антенный провод был куплен заказчиком и, что удивительно, на нем не было никаких опознавательных знаков — даже указание метража отсутствовало. После снятия изоляции и оплетки я увидел, что центральная жила была расположена не в середине, а смещена ближе к защитному экрану и в одном месте вообще касалась его. Произошло замыкание оплетки и проводника, в результате чего сигнал не проходил.

Следствием выбора некачественного или вовсе бракованного антенного кабеля может стать повреждение внешней оболочки под действием атмосферных погодных явлений. Нередко сквозь поврежденный кабель проникала вода, которая вниз по кабелю стекала внутрь спутникового ресивера. К чему это может привести, пояснять излишне. Разумеется, ни о каком гарантийном случае речь тут идти не может.

Итого

Какой же вывод можно сделать после прочтения этой статьи? Не стоит экономить на телевизионном кабеле, на его прокладке и проектировании телевизионных коммуникаций в своем доме. Не пожалейте средств и обязательно пригласите технического специалиста для оценки, диагностики сигнала. Обязательно с умом подойдите к составлению технического плана и проектированию кабельной сети. Доверьте весь комплекс работ по созданию телевидения в своем доме профессионалам. От выезда и консультации до пуско-наладки и демонстрации работы системы.

Современный мир диктует свои правила. Все специальности становятся все более разносторонними. Роль эксперта по подключению телевидения все чаще примеряют на себя сантехники, электрики или другие специалисты, желающие получить дополнительный доход. С одной стороны, провести телевидение в частном доме очень легко, с другой — сделать это грамотно, учитывая все требования, да так чтобы не пришлось переделывать, может далеко не каждый.

_________________________

Подпишитесь на канал «Телеcпутника» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @telesputnik, затем выберите канал «ТелеСпутник» и нажмите кнопку +Join внизу экрана.

Также читайте «Телеcпутник» во «ВКонтакте», Facebook , «Одноклассниках» и Twitter.

И подписывайтесь на канал «Телеспутника» в
«Яндекс.Дзен».

_________________________

Узнайте подробнее о настоящем и будущем медиапотребления в России и мире на конференции
TeleMultiMedia Forum 2019.

Как выбрать кабель — провод

1. Чем отличается кабель от провода

Не такой уж и наивный вопрос, как покажется на первый взгляд. Так, согласно строительным нормам еще с советских времен и до сих
пор работы с кабелем процентуются дороже, чем с проводом.

Но достаточно четкой классификации по этому поводу не было ни при СССР, ни сейчас. Разные справочники дают разные понятия. Даже самый
уважаемый кабельщиками справочник под ред. Белоруссова дает весьма расплывчатое определение кабеля, начинающееся словами: «кабелем
называется как правило….» (т.е. не всегда!!!) и далее идут весьма общие понятия. На практике характеристика «кабель» или
«провод» присваивается ГОСТом или ТУ на выпуск конкретной марки.

Так, кабель марки ВВП, разработанный ОАО «Одескабель» и первым утвердившем на него ТУ, отличается от провода марки ПВС
только формой оболочки: кабель ВВП плоский, а провод ПВС — круглый. При этом, ни в одном кабельном справочнике форма оболочки
кабеля/провода не является хоть мало-мальски значимым фактором. Так что смотрите на сертификат — там обязательно будет сказано:
кабель это или провод.

2. Как рассчитать сечение кабеля

Какого сечения кабель нужен для нагрузки, например, в 8кВт. В статье
Как рассчитать сечение кабеля,
Вы можете узнать подробное описание расчета, а на практике большинство электриков используют простую формулу: сечение медного кабеля
в 1 мм² может пропустить через себя 10А или 2,2кВт (мощность = 10А х 220В). Таким образом, нагрузка на 8кВт в амперах составит
36А (нагрузка=8кВт/220В), а для такого количества тока достаточно будет кабеля сечением 4мм². Данный расчет более — менее корректен
для кабелей сечением не более 6 мм². Для больших сечений все-таки необходимы таблицы «О допустимых токовых нагрузках».
Также нужжно знать, что при одинаковой нагрузке сечение алюминиевого кабеля должно быть примерно на 30% больше, чем медного.

Сечение кабеля — это площадь токопроводящей жилы на срезе. Сечение круглой токопроводящей жилы кабеля рассчитывается по формуле
площади круга = π × r², где число π=3,14, а r — радиус. Если в жиле несколько проволочек — то сечение жилы будет равно сумме сечений всех
проволочек. Радиус проволочки измеряется штангенциркулем, а очень тонких проволочек — микрометром.

Какой запас по сечению нужен. Запас, конечно, не помешает. Но нужно знать меру. Так, любые бытовые розетки-выключатели
рассчитаны максимум на 16А (3,2кВт=16А х 220В) и подключение розетки кабелем в 4 мм², с пропускной способностью 8кВт —
это пустая трата денег. Кроме того, кабель сечением 4 мм² влезет далеко не во всякую розетку. Разумные сечения в бытовых
электросетях по меди: 1,5-2,5 мм² на розетки и 0,75-1,5 мм² на освещение.

3. Какой кабель лучше: медный или алюминиевый

Большинство «специалистов» с глубокой убежденностью ответят, что медь. А давайте их спросим — почему?

Доводы за медный кабель	Контраргументы
медь долговечней	не правда, откройте любой кабельный справочник и там увидите, что срок службы медного и алюминиевого кабеля абсолютно одинаковый: 15 лет — для кабелей в одинарной изоляции и 30 лет — для кабелей в двойной изоляции
медь не так быстро ломается	это правда. По ГОСТУ медь выдерживает 80 изгибов, а алюминий только 12, но при закладке кабеля в стену это не имеет значения
алюминий очень быстро окисляется	действительно, сверху только что зачищенного алюминия буквально за доли секунды образуется слой окисла, что ухудшает контакт. Но дальше этого слоя окисление не происходит и алюминий сохраняет свои токопроводящие свойства на долгие годы наравне с медью. К тому же, есть современное решение как получить хороший контакт на алюминиевом проводе: немецкая фирма «WAGO» выпускает клемники со специальной пастой. Токопроводящая паста сдирает верхний окисленный слой и герметизирует место контакта от проникновения воды и воздуха. Это даже лучше, чем хорошая скрутка из меди
больше серьезных аргументов нет ?	а контраргументы есть и очень весомые: алюминиевый кабель примерно в 3 раза дешевле аналогичного по токопроводимости медного кабеля

Выводы: для потребителя медь по сравнению с алюминием выгодней только тем, что медь со временем не так быстро ломается, а это очень
существенно при замене светильников, розеток и т. п. Стоит ли за это платить в 3 раза больше — решение за Вами.

На заметку. Соединять медный и алюминиевый кабель нужно только через клемник, таким образом, чтобы алюминий не соприкасался
с медью. Дело в том, что в силу определенных физических явлений в месте соприкосновения алюминия и меди со временем сопротивление
току возрастает. В результате, место соединения очень сильно нагревается, кабель разрушается, возникает короткое замыкание, а в худшем
варианте — пожар. Кстати, соединение любых разнородных материалов с разным сопротивлением приводит к подобному эффекту. Поэтому брать
первый попавшийся провод и дотачивать им проводку путем скрутки не желательно. В зависимости от области применения кабеля токопроводящая
жила изготавливается из различных материалов: в первую очередь медь и алюминий, но могут быть и сталь, и нихром и т.п. Если Вы
не уверены в однородности материала соединяемых кабелей — применяйте клемник.

4. Какой кабель лучше: гибкий или жесткий

Под жестким кабелем обычно понимают кабель с моножилой, а под гибким — с многопроволочной жилой. Чем больше проволочек в жиле и чем
тоньше каждая проволочка — тем гибче кабель. По гибкости кабель разделяют на семь классов: моножила — это 1-й класс, а 7-й класс
самый гибкий. Чем выше класс гибкости кабеля — тем он дороже.

Жесткий кабель обычно предназначен для заделки в стены и укладки в грунт, а гибкий — для подключения подвижных механизмов или
электроприборов. С точки зрения эксплуатации жесткий или гибкий кабель — не имеет значения. С точки зрения монтажа — каждый
электрик имеет свои предпочтения.

На заметку: концы гибкого кабеля, которые вставляются в розетки (выключатели), обязательно должны быть пропаяны или обжаты
специальными оконцевателями
(трубчатыми наконечниками).
Жесткий кабель такой процедуры не требует. Для подключения осветительного оборудования предпочтительней брать гибкий кабель,
поскольку осветительные приборы чаще меняются, а жесткий кабель быстрее сломается при подключении нового электрооборудования.

5. Как самому определить качество кабеля

К сожалению, большинство заводов бывшего СНГ, а также Турции не всегда придерживаются стандартов при изготовлении кабеля. Основная
«хитрость» — занижается сечение токопроводящей жилы. И иногда значительно. Нам встречались образцы кабеля с маркировкой сечения
1,5 мм², а реально сечение составляло 0,8 мм². Конечно, проверить сечение на месте покупки сложновато:
представьте, что Вы в магазине измеряете каждую проволочку микрометром, а затем делаете вычисления. Воспользуюсь возможностью
и сообщу, что у нас в магазине такое возможно: Вам бесплатно предоставят и штангенциркуль и микрометр.

Встречается также кабель с заниженной толщиной оболочки или с оболочкой из низкокачественного материала, что уменьшает срок службы
кабеля. Для проверки лучше иметь при себе как эталон кусочек єталонного кабеля, например ПрАТ «Одескабель», или
предварительно ознакомиться с параметрами интересующего Вас вида кабеля в
кабельном справочнике под ред.
Белоруссова.

На рынках Украины можно встретить китайский кабель из алюминия, покрытого медью (продается как медный и имеет маркировку на кириллице).
Такой кабель проверить легко: срез токопроводящей жилы на кабеле отсвечивает белым цветом — алюминий или сталь.

Некоторые производители для уменьшения себестоимости используют некачественную медь или алюминий. У таких кабелей срок службы и
токопроводимость жилы значительно ниже, чем по ГОСТу. Проверить качество металла токопроводящей жилы можно следующим образом:

попробуйте несколько раз согнуть и выпрямить кабель. На заводах такая проверка делается на специальном гибочном устройстве под
определенным радиусом изгиба. Поэтому у Вас количество изгибов до излома будет, скорей всего меньше, чем предусмотрено ГОСТом. Но
в любом случае, алюминий должен выдержать как минимум 7-8 изгибов, а медь — 30-40;
кабель из качественной меди или алюминия должен легко гнуться и не пружинить;
медная или алюминиевая жила на только что зачищенном кабеле должна иметь яркий (бликующий) цвет. Если жила неоднородна по цвету
и имеет темные пятна — это не электротехническая медь (алюминий).

И все-таки непрофессионал сам не сможет полноценно определить качество кабеля. В данном случае совет один — доверять торговой марке.
На сегодня стандартно высокое качество на территории Украины дает только один завод — «Одескабель». На кабеле этого производителя
всегда
есть соответствующая маркировка и кабель названного завода везде самый дорогой. Безусловно, все украинские заводы могут и делают
ГОСТовский
кабель не хуже одесского. Но они же могут делать и другие кабеля — от которых в случае чего будут открещиваться. И правовыми методами
Вы ничего
не сможете доказать — все давно отработано. Европейские производители, присутствующие на Украине, также предлагают стандартно
качественный кабель. Но цена в 1,5-2 раза выше наших аналогов и, к тому же, можно попасть на подделку (встречаются кабеля с латинским
шрифтом якобы европейского производства, но с явно заниженным сечением жилы).

6. Какая должна быть изоляция и оболочка у кабеля

Однозначно лучше в двойной изоляции. Достаточно сказать, что кабель в одинарной изоляции имеет срок службы до 15 лет, а в двойной
изоляции — 30 лет. В технической литературе принято разделять термины изоляция и оболочка. Изоляция — это слой диэлектрического
материала, накладываемого на токоведущую жилу, а оболочка — это все слои поверх изоляции. Оболочка служит для защиты кабеля от
механических, химических, тепловых и пр. воздействий.

У кабеля может быть несколько слоев оболочки из различных видов материала: от стали до стеклоткани. Вот некоторые виды
оболочки, которые могут Вам пригодиться:

термостойкие кабеля для прокладки в горячих помещениях как, например, в сауне. Как правило применяется материал
фторопласт, а сверху стеклоткань. Специальных обозначений для таких кабелей нет, т.е. при необходимости надо обращаться к справочникам
или каталогам, где показатель температура эксплуатации указывается обязательно;
не поддерживающие горение с маркировкой «нг» — означает способность самозатухать при пропадании огня, но не
выдерживать высокие температуры !!!. Не путайте с термостойкими и огнестойкими кабелями;
если в марке кабеля есть обозначения FR (огнестойкий) и затем E30, E90 или E120 — то данный кабель может
«работать» в открытом пламени соответственно в течение 30, 90 или 120 мин. ;
кабеля с полиэтиленовой оболочкой можно прокладывать как в грунте, так и отрытым способом, например, по стенам зданий;
кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) предназначены для проводки внутри помещений (под штукатуркой)
или в кабельных каналах.

7. Наиболее популярные марки кабеля:

провод ППВ (медь), АППВ (алюминий) в одинарной изоляции для прокладки внутри стен;
кабель ПВС (медь), ВВП (медь) в двойной изоляции для прокладки внутри помещений;
кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;
кабель ВВГ (медь), АВВГ (алюминий) для прокладки по стенам домов и в грунте;
кабель ВПП (медь) водопогружной для прокладки в воде;
кабель ТПП (медь) телефонный парный для прокладки в грунте;
провод ТРП (медь) телефонный распределительный для абонентской связи (подключение телефонного аппарата)
кабель «витая пара» UTP, FTP для создания компьютерных сетей, подключение домофонов и т. п.;
провод сигнальный «Alarm» для подключения домофонов, охранно-пожарной сигнализации т.п.;
кабель коаксиальный RG-6 для подключения телевизоров, антенн, камер видеонаблюдения.

8. Интернет кабель.

Нет такого термина. Для передачи информации применяются различные информационные кабеля. Если говорить о подключении к сети Интернет,
то Вы должны выяснить у своего оператора — какой кабель Вам закладывать в стены. Причем выяснить и марку кабеля и производителя, чтобы
потом Вам не рассказывали о плохом кабеле и о соответственно низкой скорости Интернета. Например, Воля-кабель (г. Киев) прокладывает для
Интернета обычный телевизионный кабель торговой марки Finmark. А такие телефонные операторы как Укртелеком и Голден Телеком используют
кабель «витая пара» или существующий абонентский кабель (так называемая «лапша»), к которому подключен Ваш телефон. На «выделенных»
интернет — линиях могут закладывать оптический кабель.

9. Компьютерный кабель.

Не точный термин. Обычно для связи компьютеров друг с другом и с сервером применяется кабель «витая пара», но могут применяться и другие
информационные кабеля. Термин «витая пара» пришел из США. Технология свива двух жил в пару применяется в телефонии еще с середины
прошлого века. Заслуга американцев, что за счет точно рассчитанного шага повива и качества материалов была достигнута скорость
передачи информации гораздо выше, чем у стандартного парного телефонного кабеля. Кабель витая пара имеет весьма много видов в зависимости
от количества жил, диаметра каждой жилы, условий прокладки и т.п. В зависимости от скорости передачи данных кабель витая пара
подразделяется на группы: 3 категория (стандартный телефонный кабель), 5 категория (применяется в устройстве офисных сетей), 6 и 7 категории.
Витая пара, получившая на сегодня наибольшее распространение — это кабель категории 5е из восьми попарно скрученных жил, диаметр каждой жилы 0,51мм
(китайские производитлеи часто предлагают витую пару категории 5, но с диампетром жилы 0,45-0,48 мм, именно такой дешевый кабель чаще и закладывают интернет провайдеры
от своего щитка до абонента) .
Именно

10. Телевизионный кабель.

Это не точное (бытовое) название коаксиального кабеля с сопротивлением 75 Ом. И совсем неправильный термин — «спутниковый кабель».
Любой коаксиальный кабель на 75 Ом можно использовать для подключения спутниковой и любой другой антенны, а также для подсоединения
к кабельному телевидению. Важно только хороший это кабель или так себе. Основные характеристики коаксиального кабеля — это затухание
сигнала и помехоустойчивость. Все остальные характеристики кабеля (плотность экрана, материал проволоки и т.п.) направлены на
улучшение именно этих двух показателей и имеют второстепенное значение. Например, отечественный кабель марки РК изготавливают только
из медной проволоки (иногда даже посеребренной), но затухание кабеля РК в 3-4 раза хуже, чем у любого современного кабеля марки RG,
изготовленного из более дешевых материалов: стали и алюминия. На современном этапе качество информационного кабеля определяют в первую
очередь технологии. При выборе телевизионного кабеля также советуйтесь с поставщиком этой услуги.

11. Аудио кабель.

Есть меломаны, у которых аудиокабеля совершенно умопомрачительной толщины — с палец. Есть знатоки, которые для хорошего звука приобретают
«вакуумомедные», посеребренные и даже позолоченные кабеля по ценам от $20 до $100 за метр. В противовес им некоторые специалисты утверждают,
что на соответствующем измерительном оборудовании разницы между звуком, прошедшим через обычный медный проводник и звуком, прошедшим через
«супер кабель», не видно. Тем не менее, меломаны говорят, что разницу очень даже слышат. Если Вы не меломан — то закладывайте в стену
любой медный кабель (можно подешевле).

Интересный факт. Строго говоря, Морзе не является изобретателем телеграфного кода: так называемой азбуки Морзе. Сэмюэль
Морзе был художником-неудачником и долгое время находился на содержании своей матери. Вопрос кодировки и дальнейшей раскодировки
сигналов в телеграфной связи обсуждался среди инженеров не один десяток лет и решение уже «витало в воздухе». Просто С.Морзе
запатентовал случайно подслушанный разговоров на эту тему. Морзе вообще патентовал все что попало, но повезло ему только в телеграфной
азбуке. Правда, потом он еще 30 лет в судах отстаивал свои права, что ему и удалось с помощью коррупции, имевшей место в конгрессе США.

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется кабельными операторами, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко использовался в домах.

Эта технология существует уже давно (с начала 20 века) и имеет множество исключительных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля быстро передавать данные, не подвергаясь помехам или повреждениям от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

RG означает «радиогид». Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, 6 означает 0,06 и т. д.). Их также называют радиочастотными кабелями, что означает «радиочастота».
Большинство непромышленных коаксиальных кабелей теперь известны как RG-6, но установщики могут использовать более толстый кабель, например RG-11.

Кабели

RG, используемые в домах, должны иметь импеданс 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа. Существует несколько типов разъемов F-типа для кабелей RG-6:

Компрессионные соединители
Резьбовые соединители
Обжимные соединители

Для подключения вам потребуются вилка и розетка одного типа. Штыревые разъемы имеют торчащий центральный провод, а гнездовые разъемы имеют пространство для вставления центрального провода.

Имейте в виду, что коаксиальные кабели иногда имеют утечку сигнала, известную как вход или выход. Это приводит к мозаичным, нечетким или снежным сигналам.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, внутренний проводник которого окружен изолирующим слоем, окруженным проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На приведенной ниже диаграмме показана конструкция типичного кабеля.Электрический сигнал проходит через центральный проводник.

Центральная жила — сталь плакированная медью.
Соединение центрального проводника — чистый защитный полимер используется для предотвращения миграции влаги.
Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
Первый внешний проводник — экран с алюминиево-полимерной алюминиевой лентой, надежно закрепленной на диэлектрической жиле.
Второй внешний проводник — дополнительная алюминиево-полимерно-алюминиевая лента используется в конструкциях с тройным и четырехэкранным экраном для дальнейшего улучшения изоляции ВЧ-экрана до и после изгиба.
Третий внешний проводник — дополнительная алюминиево-полимерно-алюминиевая лента используется в конструкциях с тройным и четырехэкранным экраном для дальнейшего улучшения изоляции ВЧ-экрана до и после изгиба.
Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в экстремальных условиях радиопомех.
Антикоррозионное защитное средство
1. Внутренний и воздушный — материал, предотвращающий попадание влаги в конструкцию кабеля.
2. Underground — текучий состав, способный герметизировать небольшие разрывы кожуха.
Оболочка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (ПЭ) или огнестойкого поливинилхлорида (ПВХ) предназначена для защиты жилы во время установки и в течение всего срока службы кабеля.
Встроенная несущая – опорный элемент из оцинкованной проволоки из углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам определенные преимущества и недостатки при настройке вашей сети.

Решение о том, что лучше всего подходит для вашей ситуации, зависит от расстояния вашего соединения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется повторитель. Потери сигнала выше в коаксиальном кабеле, поэтому его следует использовать на коротких расстояниях. Волоконно-оптические кабели несут гораздо больше информации. Волоконно-оптический кабель также значительно дороже. Волоконно-оптические кабели реже встречаются в жилых и потребительских условиях, чем коаксиальные кабели.

Коаксиальные кабели

просты в установке и очень прочны. Поскольку оптоволокно обеспечивает более высокую и быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете с домашней установкой или сетью передачи данных средней пропускной способности, вам, вероятно, лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для широкополосного доступа в бизнесе. Самым большим недостатком кабельного Интернета являются колебания скорости. Если снова посмотреть на оптоволоконный интернет по сравнению с кабельным интернетом, услуга кабельного интернета обычно предоставляется нескольким абонентам. Это означает, что если в кабельном регионе есть большое количество пользователей, которые одновременно запускают приложения с интенсивным использованием полосы пропускания, использующие Интернет, скорость каждого может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости оптоволокна по сравнению с коаксиальным кабелем, оптоволокно обычно намного выше. После установки цена на выделенный доступ в Интернет по оптоволокну также будет выше, чем на совместное кабельное подключение к Интернету.

Коаксиальный кабель — исчерпывающее руководство по выбору подходящего кабеля

Введение в CLOOM Tech

CLOOM Tech — это лучшее имя для жгутов проводов и кабельных сборок. Мы предлагаем наши индивидуальные производственные услуги для различных секторов, включая автомобильную промышленность, тяжелую промышленность и коммерческие предприятия.Вы всего в одном клике от доступа к широкому спектру услуг CLOOM Tech.

Технологии меняются, и мы делаем все возможное, чтобы обучать нашу аудиторию и клиентов. В этой статье мы поговорим о коаксиальных кабелях, типах коаксиальных кабелей и о том, как правильно выбрать коаксиальный кабель для вашего проекта. Мы не продаем услуги; мы предоставляем информацию и услуги, которые повышают ценность бизнеса наших клиентов.

Введение к статье

Обычно мы используем эти коаксиальные кабели в наших офисах, на рабочих местах и дома для нескольких аудио- и видеокомпонентов.Использование коаксиальных кабелей не ограничивается только индивидуальным использованием, но коммерческие сектора, такие как телекоммуникации и интернет-индустрия, также используют эти кабели для различных целей.

Перед окончательной покупкой любого коаксиального кабеля вы должны знать, как правильно выбрать коаксиальный кабель для вашего офиса или дома. Оставайтесь с нами, и давайте начнем с фантастического материала о коаксиальных кабелях.

Глава 1. Что такое коаксиальный кабель?

В этой главе кратко рассматриваются коаксиальные кабели и все основные понятия, которые необходимо знать об использовании этих кабелей. Мы используем коаксиальные кабели для передачи видео, голосовых сигналов и аудиоданных в интернет-секторе и телекоммуникационной сфере. Поставщики телевизионных и кабельных услуг также используют эти кабели для тех же целей. Обычно мы используем эти кабели дома для подключения DVD-плееров и других типов мультимедийных устройств к нашим телевизорам и устройствам отображения. Самое лучшее в этом кабеле — это качество передачи данных, так как нет потери качества при передаче данных от одного источника к другому.Этот провод имеет два основных компонента, причем центральная жила выполнена из металла, а внешний слой из любого подходящего материала для лучшей защиты и изоляции.

На одном конце коаксиального кабеля имеется штекерный разъем, а на другом — гнездовой разъем.

Глава 2: Типы коаксиальных кабелей

В этой главе мы поговорим о типах коаксиальных кабелей и различиях между ними. Вот некоторые распространенные типы коаксиальных кабелей.

Этот тип коаксиального кабеля похож на RCA по форме, но он передает цифровые сигналы вместо аналоговых. Полоса пропускания цифрового коаксиального кабеля обычно выше, и эти кабели также толще по размеру. Форма стандартного коаксиального кабеля и цифрового кабеля почти одинакова, поэтому вы можете запросить цифровые коаксиальные кабели перед покупкой.

Этот тип кабеля соединяет два аудиоустройства. Вы можете использовать эти кабели для подключения компьютера или ноутбука к внешним динамикам или усилителю.Они поставляются с гнездом RC на обоих концах. Цветовой код некоторых производителей заканчивается для удобства пользователя.

Как следует из названия, этот тип кабеля имеет импеданс 75 Ом. Эти кабели являются частью тяжелой промышленности и коммерческого применения. Вы можете эффективно передавать данные по этим кабелям без потери качества и прочности. Это универсальный кабель, который отлично подходит для видео, аудио и голосовых сигналов.

Эти кабели являются отраслевым стандартом для интернет-сектора, услуг спутникового и кабельного телевидения.Если вы хотите сохранить общее убранство вашей комнаты или офиса, вы можете использовать эти кабели, так как белый цвет легко сочетается с интерьером помещения.

Эти кабели соединяют видеомагнитофоны, телевизоры и спутниковые антенны с устройствами. Существует две версии этих кабелей: одна с разъемом «папа-папа», а вторая — с разъемом «папа-мама». Провода бывают с золотым или серебряным покрытием для улучшения качества передачи.

Эти кабели соединяют два источника, такие как DVD- и CD-плееры, динамики или усилители.Эти кабели передают аудиоданные от одного источника к другому. В большинстве этих высококачественных кабелей используется медный провод с хорошей изоляцией. На обоих концах этих кабелей есть разъемы RCA.

Кабель

RG6 в основном используется в домах и офисах. Основная концепция этих кабелей аналогична военным кабелям, и вы можете легко найти эти кабели в телевизионных системах. В коаксиальных кабелях RG6 могут быть разъемы BNC, разъемы RCA или разъемы F.

Если вам нужен более длинный кусок провода для использования дома или в офисе, этот кабель может быть лучшим вариантом для ваших нужд.Кабели поставляются с прочной изоляцией и защитой от грубого использования. Качество сигналов также остается неизменным при передаче данных от одного источника к другому.

Если вам нужно использовать коаксиальные кабели там, где стандартные кабели бесполезны, вы можете использовать эти плоские кабели. Вам не нужно сверлить отверстия в стене, чтобы использовать эти плоские кабели. Вы можете получить эти кабели с различными типами разъемов на обоих концах.

Сегодня в индустрии спутникового телевидения в большинстве установок используются два типа коаксиальных проводов.Наиболее известным решением являются коаксиальные линии RG6, которые обычно используются в домах для сопряжения абонентских ящиков цифрового телевидения с телевизорами и основной линией.

Теперь, когда мы обсудили все, что касается типов и видов коаксиальных кабелей, нам необходимо перейти к следующей главе нашей статьи.

Глава 3. Как сращивать коаксиальные кабели?

В этой главе описываются подробные шаги по сращиванию коаксиальных кабелей. Процесс несложный, если у вас есть подходящие инструменты для работы. Вы можете легко найти эти инструменты в ближайшем хозяйственном магазине и самостоятельно соединить кабели.

У вас должны быть указанные инструменты для сращивания коаксиальных кабелей дома:

Инструмент для зачистки коаксиальных кабелей
Компрессионный соединитель
Соединитель ствола
Инструмент для сжатия
Дополнительные коаксиальные провода

Если вы собрали все необходимые инструменты, следующим шагом будет начало процесса сращивания кабеля.

Вам необходимо вставить концы кабеля в кабельный разъем. Убедитесь, что конец провода совпадает с направляющей на инструменте для зачистки. Если вы не подогнали его к направляющей, то длины привитых коаксиальных звеньев не будут одинаковыми.

Следующий шаг: поверните стриппер вокруг кабеля и повторите шаг несколько раз, пока не закончите. Теперь сложите проволочную сетку по краю, чтобы она не мешала сердечнику.

Следующим шагом является вставка компрессионного соединителя в изолированный край. Но делать это нужно осторожно, чтобы не повредить сердцевину.

Правильно расположите обжимные соединители, а затем используйте инструмент для обжатия соединителей, приложив соответствующее усилие. Повторите тот же процесс для разъемов на другом конце.

4. Используйте адаптер для сращивания или цилиндрический соединитель

Не на последнем шаге, вам нужно вставить конец кабеля в разъемы ствола.Вы должны убедиться, что металлический сердечник находится в розетке на обоих концах. Чтобы закончить работу, приложите усилие к муфтам кабельных разъемов в цилиндрическом разъеме.

Усилитель сигнала коаксиального кабеля

Эти устройства можно использовать для усиления мощности сигнала кабелей в телевизионных соединениях, параболических антеннах и других соединениях. Усилитель сигнала может улучшить качество распространения сигналов в данном районе.

Существует несколько видов усилителей сигнала коаксиального кабеля, поэтому всегда убедитесь, что вы покупаете правильный усилитель для вашей установки.

Разветвитель коаксиального кабеля

Если вы хотите подключить к сигнальному входу несколько телевизионных разъемов, вы можете использовать для этой цели эти разветвители коаксиального кабеля. В этом устройстве имеется один вход и несколько выходов. На рынке обычно доступны двух- и двухканальные кабельные разветвители.

Коаксиальный кабель HDMI

Многие новейшие устройства не поддерживают ввод коаксиальных кабелей, поэтому для новейших устройств необходимо использовать коаксиальный кабель с разъемами HDMI.Вы можете подключить коаксиальный кабель в качестве входа к этому адаптеру, а затем подключить адаптер к порту HDMI устройства.

Беспроводной передатчик по коаксиальному кабелю

Если вы хотите передавать сигналы по коаксиальному кабелю, вы можете купить это устройство, которое поставляется с одним приемником, передатчиком и блоком питания. Вам необходимо подключить кабельное телевидение к коробке приемника, чтобы использовать передачу по беспроводной сети.

Поскольку мы достаточно поговорили о сращивании коаксиальных кабелей, нам следует перейти к следующему шагу.

Глава 4. Расширение знаний о коаксиальном кабеле

4.1 Лучший коаксиальный кабель

RG6 — один из лучших коаксиальных кабелей, стандартный кабель для коммерческого и домашнего использования. Общее качество и материал намного лучше, чем у других проводов на рынке. Если вы ищете кабели еще более высокого качества, вы также можете выбрать RG6 с четырехкратным экранированием, и этот кабель предотвращает любые помехи сигнала.

Эти кабели в равной степени подходят для подключения к Интернету благодаря эффективной работе и защите от помех сигнала.

4.2 Адаптер коаксиального кабеля

Если вы не хотите повредить коаксиальный кабель, не сгибайте его. Если вам нужно согнуть провод вокруг острых углов, вы можете использовать переходник для коаксиального кабеля в таких случаях. Существует несколько типов адаптеров, таких как 90-градусный адаптер с разъемом «папа» на одном конце и адаптером «мама» на другом конце.

4.3 Целевой коаксиальный кабель

В целевом магазине есть широкий ассортимент коаксиальных кабелей, и у вас есть несколько вариантов в магазине.Если вам нужен коаксиальный кабель для домашнего или коммерческого использования, вы можете купить его в магазине Target Sore.

4.4 Наружный коаксиальный кабель

Иногда приходится использовать коаксиальные кабели в сложных погодных условиях или прокладывать кабели под землей. Наружные коаксиальные кабели лучше устойчивы к этим типам условий и могут обеспечить лучшее качество при использовании вне помещений.

4.5 Усилитель коаксиального кабеля

Если вы хотите улучшить качество сигнала при передаче, вы можете использовать это устройство, которое легко доступно в магазинах.Вы должны подключить кабель передачи на одном конце и оборудование на другом конце.

Мы рассмотрели все, что вам нужно знать о коаксиальном кабеле. На следующем этапе мы обсудим несколько советов, которые помогут вам купить идеальный коаксиальный кабель.

Глава 5: Где купить коаксиальный кабель

Если вы собираетесь купить коаксиальный кабель, имейте в виду несколько советов:
Качественный коаксиальный кабель не всегда стоит дорого
Резьбовые соединительные провода лучше, чем вставные соединительные провода
Кабели с компрессионными разъемами обычно служат дольше и не вызывают утечки радиочастот

Кабели

RG6 — лучший выбор для домашнего или коммерческого использования
Кабели с четырьмя экранами — отличный вариант для передачи более сильных сигналов

Мы предоставляем индивидуальные коаксиальные кабели для наших клиентов.Если у вас есть особые потребности и вы хотите получить индивидуальный коаксиальный кабель, мы можем разработать идеальный коаксиальный кабель для вашей установки. Мы предоставляем индивидуальные кабельные разъемы, соединительные жилы и экраны для домашнего и коммерческого использования.

Заключение

Коаксиальные кабели

являются стандартными кабелями для домашнего или коммерческого использования для передачи. Либо вы ищете кабели для подключения к Интернету, кабельного телевидения, камер видеонаблюдения или любого другого устройства. Вам нужно будет купить коаксиальные кабели для вашей установки.

Мы поставляем высококачественные коаксиальные кабели для дома и коммерческого сектора. Свяжитесь с нами сейчас, чтобы получить индивидуальные коаксиальные кабели для ваших устройств дома или на рабочем уровне.

Контакт для СМИ:

Контактное лицо: Хоммер Чжао (генеральный директор)

Электронная почта: [email protected]

Тел.: +86-31186935537

Веб-сайт:

https://www.wiringo.com/coaxial-cable.html

Родственные

Выбор коаксиальных кабелей

Выбор коаксиальных кабелей — как выбрать коаксиальный кабель

Ты дома

> КАК ВЫБРАТЬ КОАКСИАЛЬНЫЙ КАБЕЛЬ

КАКОЙ АНТЕННЫЙ ТВ КОАКСИАЛЬНЫЙ КАБЕЛЬ ВЫБРАТЬ?

Ø 5 мм – ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ

DIGISAT 123 ELITE (класс A++) с внешним диаметром 5 мм и 37 дБ на частотах 2 150 МГц и 22. 3 дБ на частоте 860 МГц (на 100 м) идеально подходит для коротких расстояний, но также отлично работает на больших расстояниях в узких кабельных трубах.

Ø 5,4 мм – ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ

INTSAT 81 Это идеальный выбор для тех, кому нужен небольшой кабель, для прокладки не слишком длинного кабеля (до 20 м) и, прежде всего, для использования вне помещений или непосредственно под землей.

Ø 6,8 мм — ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ

PROSAT SILVER ELITE и DIGISAT 5 ELITE (класс A++) лучше всего подходят для коаксиального кабеля Ø 6.8 мм: от 25 дБ до 2,150 МГц и от 14,9 дБ до 860 МГц (на 100 м).

Разрешение при плохом сигнале и больших расстояниях. Они затухают на 3/4 дБ меньше, чем лучшие коаксиальные кабели диаметром 6,8 мм: это похоже на небольшой усилитель без шума.

Ø 6,8 мм – ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ

Коаксиальные кабели, такие как INTSAT 81 (Ø 5,4 мм) — INTSAT 110 Elite (Ø 6,9 мм) имеют полиэтиленовую оболочку (PE), что делает их очень устойчивыми ко всем неблагоприятным средам, в которых расплавляется вазелин. оплетка, чтобы предотвратить окисление.Они идеально подходят для внутренней и внешней установки (полностью водонепроницаемы и устойчивы к ультрафиолетовому излучению).

Messi & Paoloni Srl Тел. 0712861527 Электронная почта: [email protected] Via Giovanni Conti, 1 60131 Анкона (AN) – Италия Код. Fiscale 00109100420 Partita Iva 00109100420
EGESTX Engine (авторское право © 2000-2022 NTX Web business)

• Для получения информации об ОПРЕДЕЛЕННОЙ ДЛИНЕ или УСТАНОВКЕ СОЕДИНИТЕЛЕЙ свяжитесь с нами по адресу web@messi. это •

Описание коаксиальных кабелей

Коаксиальный кабель (или «коаксиальный кабель») — наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.

Строительство

Коаксиальный кабель имеет центральную жилу из цельной меди или стали с медным покрытием, окруженную непроводящим диэлектрическим изоляционным материалом. Диэлектрик окружен экраном из фольги и/или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (ЭМП).Внешний проводник/экран заключен в оболочку из ПВХ.

Большинство коаксиальных кабелей для видеоприложений имеют номинальный импеданс 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля для конкретного применения.

Коаксиальные кабели, соответствующие спецификациям правительства США, имеют обозначение RG. Значение отдельных компонентов обозначения:

Если буквы A , B или C появляются перед косой чертой (/), это указывает на модификацию или пересмотр спецификации.Например, RG 8/U заменяется RG 8A/U.

Тремя наиболее часто используемыми типами коаксиальных кабелей для видеоприложений являются RG59/U, RG6/U и RG11/U.

RG59/U доступен с центральным проводником из сплошной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения на коротких участках кабеля. Тип, плакированный медью, обладает высокой прочностью на растяжение и должен использоваться при концевой заделке кабеля разъемами F-типа.

RG6/U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для кабелей цифровых ТВ-антенн и для всех кабелей ТВ-антенн для квартир/квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях. Он имеет внутренний проводник из стали с медным покрытием. Доступны версии RG6/U с одним, двумя и тремя экранами, но они не обеспечивают надлежащего экранирования от электромагнитных помех.

RG11/U Quad-shield используется для тех же приложений, что и RG6/U, либо для прокладки магистральных кабелей, либо для длинных распределительных сетей. Он имеет внутренний проводник из стали с медным покрытием.

Правильный выбор кабеля

Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.

Аналоговое ТВ RG59/U Приемлемая производительность на кабельных трассах
РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 м, но
РГ11/У Для кабелей длиной более 545 метров.
Видеонаблюдение RG59/U Приемлемая производительность на кабельных трассах
РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
РГ11/У Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV RG6/U Стандартный кабель для этих приложений
РГ11/У Рекомендуется для длинных кабелей и магистральных кабелей.

Аналоговое ТВ	RG59/U	Приемлемая производительность на кабельных трассах
	РГ6/У	Обеспечивает превосходную производительность на кабельных трассах длиной 225 м, но
	РГ11/У	Для кабелей длиной более 545 метров.
Видеонаблюдение	RG59/U	Приемлемая производительность на кабельных трассах
	РГ6/У	Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
	РГ11/У	Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV	RG6/U	Стандартный кабель для этих приложений
	РГ11/У	Рекомендуется для длинных кабелей и магистральных кабелей.

Коаксиальные разъемы

Разъемы BNC представляют собой разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с кабелем RG59/U. Разъемы BNC указаны в стандарте IEC IEC60169-8.

Спор о том, что означает «BNC» в «разъеме BNC», будет продолжаться вечно. Его определяют по-разному: соединитель британского флота, соединитель байонетного узла, соединитель байонетной гайки, соединитель Baby Neil и т. д.Двух инженеров компании Amphenol, изобретших разъем BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, таково: « B ayonet N eil- C oncelman».

Разъемы F-типа используются для CATV, SATV и цифрового телевидения в сочетании с кабелями RG6 или RG11. Внутренний проводник кабеля, плакированный медью, образует внутренний «штифт» разъема. Хотя доступны соединители типа «закручивание», они не обеспечивают надежного соединения по сравнению с соединителем обжимного типа, который был завершен с помощью высококачественного обжимного инструмента с храповым механизмом.Разъемы F-типа также известны как разъемы F-81 и соответствуют стандарту МЭК IEC60169-24.

Разъемы

F-типа названы в соответствии с типом кабеля или приложением, для которого они были разработаны, как показано в таблице ниже.

Название разъема Применение/описание
F-59 Вилка F-разъема, которая захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11.Центральный проводник кабеля проходит через разъем, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61 Аппаратный или панельный F-разъем (обычно гнездовой) с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (шаг 32) для крепления гайки соединителя с наружной резьбой.
Ф-71 Штекер/штекер F-разъем.
Ф-81 Гнездовой/гнездовой F-разъем, используемый для соединения двух кабелей со штыревыми концами для линейного или настенного применения.

Название разъема	Применение/описание
F-59	Вилка F-разъема, которая захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11.Центральный проводник кабеля проходит через разъем, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61	Аппаратный или панельный F-разъем (обычно гнездовой) с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (шаг 32) для крепления гайки соединителя с наружной резьбой.
Ф-71	Штекер/штекер F-разъем.
Ф-81	Гнездовой/гнездовой F-разъем, используемый для соединения двух кабелей со штыревыми концами для линейного или настенного применения.

Разъемы PAL (Belling Lee) представляют собой вставные разъемы, которые традиционно используются для настенных панелей и соединений телевизионных антенн. За исключением соединений TV/VCR, разъемы PAL заменяются разъемами F-типа, как это требуется для CATV, SATV и DTV. Разъемы PAL указаны в стандарте IEC IEC60169-2

Адаптеры. Если требуются разъемы BNC с коаксиальным кабелем RG6/U, рекомендуется обжать штекер F-типа на RG6/U и использовать переходник F-типа на BNC.

Наши справочные страницы по аудио/видео содержат дополнительную информацию

Digital Broadcasting Australia опубликовала отличное руководство по установке коаксиального кабеля.

Лучший коаксиальный кабель для HDTV

Коаксиальный кабель часто упускают из виду при установке беспроводной (OTA) антенны HDTV. В этой статье мы рассмотрим важность кабелей и рассмотрим лучший коаксиальный кабель для HDTV.

Для начала рассмотрим следующие темы:

Различные типы коаксиального кабеля для HDTV.
Влияние длины кабеля и потери сигнала на установку HDTV.
Лучший коаксиальный кабель для HDTV прямо сейчас.
Влияние кабельных разветвителей на сигнал HDTV.
Как улучшить мощность сигнала HDTV.

Лучший коаксиальный кабель для HDTV – типы кабелей

Сегодня на рынке доступно множество различных типов коаксиальных кабелей. Тип коаксиального кабеля, который вы в конечном итоге выберете, окажет значительное влияние на величину потерь сигнала, которые вы можете ожидать для данной длины кабеля.

Коаксиальный кабель, или сокращенно коаксиальный кабель , представляет собой экранированный кабель для тяжелых условий эксплуатации, используемый для различных целей как в коммерческих, так и в жилых помещениях.

На рынке представлено множество различных типов или сортов кабеля RG. «RG» расшифровывается как «Radio Guide» и обозначает емкость кабеля.

Без сомнения, самым популярным и широко используемым RG-кабелем на рынке является RG-6 для любых кабельных, спутниковых и развлекательных систем.

Поскольку кабель RG-6 является наиболее часто используемым и рекомендуемым кабелем для установки эфирных антенн, мы рассмотрим различные разновидности RG-6, с которыми вы, вероятно, столкнетесь.

RG-6 имеет больший калибр, чем его предшественник RG-59, обычно используемый в старых кабельных установках и предназначенный для широкополосных и высокочастотных приложений.

источник: «https://sewelldirect.com/learning-center/rg59-or-rg6»

Тем не менее, я даже не собираюсь рекомендовать вам кабель RG-59 для вашего эфирного установка антенны.RG-6 — единственный выбор, так как это лучший коаксиальный кабель для HDTV!

Экранирование

Обсуждение лучшего коаксиального кабеля для HDTV будет неполным без обсуждения очень важного аспекта кабельной разводки, а именно Экранирование .

Экранирование предотвращает влияние «шума» на сигнал антенны HDTV, что, в свою очередь, сохраняет качество сигнала.

Коаксиальные кабели или, точнее, кабели RG-6 обычно поставляются с двумя различными видами экранирования: оплеткой и фольгой.На самом деле кабель RG-6 обычно (если вы выберете один из кабелей, которые я рекомендую ниже) поставляется с обоими.

Можно сказать, что чем больше у вас щита, тем лучше он будет работать. Особенно, когда требуется проложить кабель на большие расстояния.

Фольговый компонент экрана очень эффективно защищает от высокочастотных электромагнитных помех или сокращенно ЭМП.

При этом плетеная часть экрана используется для защиты от низкочастотных помех.Объедините эти два фактора, и вы получите надежную систему экранирования кабеля!

Лучший коаксиальный кабель для HDTV — длина кабеля

Давайте поговорим о длине кабеля и потерях сигнала. Что именно я имею в виду под потерей сигнала? В общем, чем короче вы держите коаксиальный кабель, тем меньше у вас шансов ухудшить качество входящего сигнала антенны.

Потеря сигнала неизбежна, единственное, что мы можем сделать на этапе проектирования нашей антенной установки, это попытаться свести ее к минимуму, внедрив один или несколько следующих способов:

Используя хорошее круглое число 100 футов, посмотрите, что вы можете ожидать с точки зрения потери сигнала от кабеля RG-6 хорошего качества при различных частотах эфирной антенны.

Обратите внимание, что единицей измерения потери сигнала является децибел (дБ).

Канал 2 (прибл. 60 МГц) …………… 1,5 дБ/100’

Канал 13 (прибл. 216 МГц) ………. 3,0 дБ/100’

Канал 24 (прибл. 536 МГц) ……….. 4,5 дБ/100’

Канал 51 (прибл. 698 МГц) ………. 5,6 дБ/100’

Лучший коаксиальный кабель для HDTV — тестирование кабеля

В этом разделе я собираюсь отослать вас к созданному мной видео на YouTube, в котором показано, как именно проверить коаксиальный кабель.

Все, что вам нужно приобрести для проверки кабеля, — это недорогой цифровой мультиметр, такой как цифровой мультиметр AstroAI TRMS 6000, который можно найти на Amazon.

Вот видео о том, как тестировать коаксиальный кабель:

Лучший коаксиальный кабель для HDTV — рекомендации по кабелям

Я собираюсь сделать этот раздел относительно коротким и сразу перейду к тому, что я рекомендую в качестве лучшего коаксиального кабеля. для HDTV прямо сейчас.

Я лично использовал и устанавливал все три типа кабелей с Amazon и добился успеха со всеми из них.

Конечно, я уверен, что найдутся недовольные, которые не согласятся, но я уверен, что если вы выберете один из следующих коаксиальных кабелей, вы на правильном пути к минимизации потерь сигнала. Без лишних слов, вот мои 3 лучших коаксиальных кабеля:

Уже упомянутый широкополосный коаксиальный кабель Mediabridge. Это кабель премиум-класса длиной 250 футов в штучной упаковке, черный, с четырехкратным экранированием. Без сомнения, это мой выбор № 1 для любой бытовой установки!

Наконец, если вам требуется более 250 футов, а я, конечно, надеюсь, что это не так, то я рекомендую в качестве третьего места профессиональный коаксиальный кабель COMMSCOPE 500FT RG6.Как следует из ссылки, это дает вам 500 футов высококачественного кабеля RG6 по очень доступной цене.

Конечно, вы не можете пойти и купить лучший коаксиальный кабель для HDTV, не имея при этом соответствующего набора инструментов для обжима. Я настоятельно рекомендую вам купить качественный продукт для этой задачи.

Без сомнения, одним из лучших является компрессионный набор Greenlee Pro.

Этот набор инструментов разработан специально для опрессовки и используется профессионалами повсеместно.Он разработан, чтобы дать вам самые точные, качественные компрессионные соединения простым и эффективным способом. Доверьте Greenlee эту задачу!

Лучший коаксиальный кабель для HDTV – разветвители

Термин «разветвление» относится к разделению или отводу сигнала антенны. Это означает, что вы намереваетесь подключить одну антенну (коаксиальный кабель), а затем разделить ее на два или более сигналов, которые будут передаваться в разных направлениях на несколько телевизоров или устройств по всему дому.

Должен предупредить, что разделение сигнала антенны приведет к его ухудшению!

Разделение, как правило, плохо, потому что при этом сигнал срезается наполовину, если вы переходите от разделителя 1 к 2, и на треть, если вы переходите от разделителя 1 к 3 и так далее. на.

По общему признанию, добавление большего количества «разделений» не так прямолинейно, как мне кажется. Чтобы получить хорошее объяснение того, как сплиттеры влияют на потерю сигнала, ознакомьтесь с этой статьей на веб-сайте Channel Master.

В дополнение к упомянутым выше потерям при разделении вы также будете страдать от чего-то, известного как вносимая потеря .

Каждый раз, когда вы «вставляете» что-либо в антенный кабель, например, разветвитель, вы испытываете некоторое количество вносимых потерь .

Обычно величина вносимых потерь из-за самого устройства часто указывается прямо на самом устройстве. Тем не менее, если вам нужно установить разветвитель, обязательно найдите его с низкими вносимыми потерями, например:

Cable Matters 2-Pack Gold Plated 2.2-полосный разветвитель коаксиального кабеля 4 ГГц или
Cable Matters 2-Pack Gold Plated 2,4 ГГц 3-полосный разветвитель коаксиального кабеля

Как правило, золото является хорошим проводником, поэтому я склонен покупать устройства с позолотой, иногда называемые «раздвоенными», контактами или соединениями.

Если вам нужно разделить более чем на три устройства, я настоятельно рекомендую вам рассмотреть усилитель-распределитель, такой как 4-портовый усилитель-распределитель Channel Master CM3414.

Я много лет пользуюсь усилителями-распределителями Channel Master, поэтому очень рекомендую их!

Лучший коаксиальный кабель для HDTV – усилители

В этом разделе я кратко расскажу о двух распространенных способах «усилить» или «улучшить» сигнал антенны HDTV. На самом деле, как уже упоминалось, я сделал полную статью, в которой говорится именно об этом.

Вы можете ознакомиться с нашей статьей о том, какой усилитель сигнала телевизионной антенны лучше, когда закончите здесь.

В принципе, это можно сделать двумя способами. Установив один из усилителей-распределителей, как уже упоминалось выше, когда требуется «разветвление» на три и более устройств.

Другой способ — установить так называемый предусилитель. Предварительный усилитель — отличное решение, когда сигнал вашей антенны ухудшается из-за длинных кабелей, которые просто неизбежны.

Основная проблема с предварительными усилителями, если вы считаете это проблемой, заключается в том, что для их установки требуется немного работы.Я снова отсылаю вас к статье, упомянутой выше, для более подробной информации.

Подводя итог, можно сказать, что антенные предусилители обычно «монтируются на мачте», то есть устанавливаются как можно ближе к антенне. Кроме того, для работы им требуется электричество, которое обычно подается из дома.

Это может быть довольно громоздким и трудным в зависимости от вашей конкретной установки. Тем не менее, они часто являются наиболее эффективным способом снижения потерь из-за более длинных кабелей.

Хитрость предварительных усилителей заключается в том, чтобы убедиться, что вы не насыщаете сигнал, устанавливая усилитель, который вводит в линию слишком много децибел (или усиления).

Вот почему я всегда рекомендую усилитель Channel Master CM-7777HD с регулируемым усилением.

Как следует из ссылки, этот усилитель имеет возможность выбора регулируемого усиления. Таким образом, если вы не слишком уверены, сколько вам нужно, у вас есть несколько вариантов.

Это отличный продукт, снова представленный вам Channel Master, который быстро решит ваши проблемы с качеством сигнала!

Как кабельные компании выбирают каналы

За некоторыми исключениями, поставщики услуг кабельного телевидения могут предлагать любые каналы по своему выбору.Кабельные компании договариваются с телевизионными сетями о том, какие каналы будут транслироваться и на каких уровнях программирования они будут доступны. Потребители должны знать об этом, когда они рассматривают варианты подписки на платное телевидение. Приведенные ниже вопросы и ответы содержат более подробную информацию.

Обязаны ли кабельные компании включать определенные каналы в свои программы?

Кабельные компании, как правило, обязаны предлагать «базовый уровень» программ всем подписчикам, прежде чем они приобретут дополнительные программы. Этот базовый уровень включает, как минимум, местные телевизионные станции и каналы общественного доступа, которые оператор может быть обязан предлагать по соглашению с местными органами власти. Кабельные компании могут добавить дополнительные каналы к базовому уровню, но не обязаны это делать.

Почему моя кабельная система отключила местную телевизионную станцию?

Вместо автоматического переноса на базовый уровень местные вещательные станции иногда предпочитают заключать соглашение о «согласии на повторную передачу» с кабельными системами.Когда вещательные станции и кабельные системы не могут прийти к соглашению, местная станция может быть исключена до тех пор, пока соглашение не будет достигнуто. (Дополнительную информацию см. в разделе «Прием вещательных телестанций, исключенных из службы платного телевидения».) Если местная вещательная станция удалена, вы можете смотреть ее с помощью эфирной антенны или подписавшись на кабельную или спутниковую службу. . Некоторые станции могут предоставлять программы в Интернете, хотя их доступность может быть задержана.

Может ли кабельная компания изменить список каналов после того, как я подпишусь?

Да.Но в большинстве случаев поставщики кабельных услуг должны уведомить клиентов об изменении состава за 30 дней до того, как оно вступит в силу, если только изменение не вызвано обстоятельствами, не зависящими от кабельной компании.

Должны ли кабельные системы предлагать каналы «а ля карт» и каналы с оплатой за просмотр?

Нет, но они могут это сделать. Правила FCC запрещают требовать от клиентов подписки на какие-либо уровни помимо базового уровня, чтобы иметь доступ к каналам a la carte или каналам с оплатой за просмотр, предлагаемым системой.

Версия для печати

Как кабельные компании выбирают каналы (pdf)

Как правильно выбрать кабель HDMI для телевизора, Бербанк, Калифорния |

Какой кабель HDMI подходит для моего телевизора?

Мы уверены, что этот вопрос приходил вам в голову, когда вы просматривали стеллажи в магазине аудио- и видеотехники или покупали в Интернете кабели HDMI. В нашем магазине Pro AV в Бербанке нам часто задают этот вопрос, поэтому в этом посте мы собираемся изучить все различные типы кабелей HDMI , доступные сегодня на рынке, и как выбрать правильный для вас.

Вот четыре быстрых вопроса, которые вам нужно задать себе, чтобы сузить выбор кабеля HDMI и исключить типы кабелей, которые вам не нужны :

Где будет использоваться кабель HDMI? Если вы используете кабель для автомобилей, 3D или с каким-то специальным оборудованием, вам сразу же понадобится нечто большее, чем стандартный кабель HDMI.
Ethernet? В инструкциях по установке должно быть указано, нужны ли вам возможности Ethernet в кабеле.Если вы этого не сделаете, хотя этот тип кабеля HDMI будет работать нормально, вы в конечном итоге потратите больше на функциональность, которая вам на самом деле не нужна.
Длина кабеля? Это то, что вам нужно решить, основываясь на ваших уникальных требованиях к установке.
Тип разъема? Вам нужно будет проверить оборудование, которое необходимо подключить, так как оба они могут использовать разные разъемы HDMI — это особенно верно в случае подключения портативного устройства к автономному.

Теперь, когда вы избавились от нескольких кабелей, давайте взглянем на различные типы кабелей HDMI:

Вот краткое видео, объясняющее основную разницу между высокоскоростным и стандартным кабелем HDMI.

Все еще запутались? Вот почему мы здесь! Мы будем рады помочь вам выбрать правильный кабель HDMI для ваших нужд. Наши представители в магазине будут рады связаться с вами по телефону и помочь вам. Просто позвоните 800.634.9476 или . Магазин онлайн на нашем сайте круглосуточно и без выходных!

Ищете другие продукты HDMI? Прочтите наш последний пост о разветвителях и коммутаторах HDMI или нажмите, чтобы купить продукты HDMI.
