Как запитать светодиодную ленту от 220 вольт: Подключение светодиодной ленты к 220В по схеме

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

• 12В, самый популярный вариант;
• 24B, принцип подключения такой же, как у 12V;
• 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

1. соблюдаем полярность;
2. не используем блоки питания с другим напряжением;
3. во влажные помещения делаем герметичные соединения;
4. не делаем последовательное длиной более 5 метров;
5. отрезки длиной более 5 м. только параллельно.

Содержание

• 1. Подключение ленты на 220 вольт
• 2. Схема подключения ленты для дома на 12В и 24V
• 3. Правильное подключение RGB
• 4. Как припаять провода к светодиодной ленте
• 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м. , другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

Коннектор изнутри

Различные виды коннекторов

Светодиодная лента на 220В, подключение и отличие от ленты на 12 вольт

Многие, планируя какое либо освещение и не догадываются, что есть светодиодная лента на 220В. Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.

О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

Содержание

• 1. Виды светодиодной ленты 220В
• 2. Устройство и принцип работы
• 3. Как подключить светодиодную ленту 220В
• 4. Основные отличия

Виды светодиодной ленты 220В

Популярные модели на SMD 5050 и СМД3528

Разновидность лент на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630. Больше всего распространены светодиодные ленты 5050 и 3528,которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут. Внешне практически не отличимая от обычной, но на ней есть маркировка обозначающая на какое напряжение она рассчитана. Особенностью является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., то есть не получится отрезать 30см или 80 см.

Основные параметры:

1. кратность нарезки 50, 100, 200 см.;
2. мощность ватт на метр;
3. степень защиты от влаги;
4. цветовая температура.

Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице. По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль. Из таких линеек можно собрать целый светильник. По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.

Устройство и принцип работы

Двойная  шире в 2 раза

Рассмотрим, каким образом они питаются от высокого напряжения:

1. используются обычные светодиоды с напряжением питания 3,3 — 3,5В;
2. для них необходимо полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Герц;
3. нарезать можно только кратно 50 и 100 см. , потому что светодиоды подключены последовательно в одну цепь, на метр получается 60 светодиодов.
   Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количество последовательно, нам не потребуется блок питания на 12V.

Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходит через оставшийся, но на него ляжет повышенная нагрузка.

Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкой основание лучше отводит тепло при нагреве.

Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220V потребует особых контроллеров управления яркостью каждого цвета рассчитанных тоже на 220 Вольт, найти их трудновато, потому что они практически все выпускаются на 12 вольт. Поэтому советую покупать готовыми комплектами.

Контроллер для RGB на 220 вольт

Как подключить светодиодную ленту 220В

Подключение ленты на 220 Вольт

Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты, соединить согласно цветовой маркировке проводом контроллера RGB.

Подключение по этапам:

1. отрезаем необходимую длину, кратно длине, указанной производителем, обычно 50 или 100см.;
2. если  используете герметичную, то на срезанный конец наносим герметик и одеваем силиконовый коннектор, в виде кольца;
3. вставляем коннектор и крепим его на герметик;
4. соблюдая полярность подключаем провод от выпрямителя;
5. проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

Порядок подключения и герметизации

Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность. Он может иметь мощность 700 Вт., её хватит на 100 метров обычной светодиодной ленты 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату. Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимуществом перед обычными светодиодными лентами 12в будет отсутствие требования к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами. Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500W.

Начинка выпрямителя

Так как в выпрямителе находится диодный мост и нет никаких конденсаторов, которые буду сглаживать пульсации напряжения в сети, то вся светодиодная лента 220 вольт мерцает с частотой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.

Основные отличия

Коннектор для соединения или подключения

..

Подведем итоги, выделим основные плюсы и недостатки.

Достоинства.

• Не требуют дорогого блока питания, Если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
• Подключается тонкими проводами, так как сила тока низкая.
• Длина цельного куска может достигать 100 м. или 70 Вт.

Недостатки.

• Высокой напряжение, требует особой осторожности при монтаже и эксплуатации.
• Может быстро выходить из строя, если купите дешевую китайскую.
• Ремонт герметичной будет очень затруднен.
• Обрезать можно только по длине кратной 100 или 50 сантиметров.
• Светодиоды мерцают с частотой 100Герц, глазу это не заметно но на сознание человека влияют, утомляют и могут появляется головные боли.

Указанные недостатки ограничивают сферу применения, её можно устанавливать  как второстепенное освещение для светодиодной подсветки кухни, освещение кладовки, гаража, коридора или гирлянды. В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками.
Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется).
Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу.
На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты,
которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

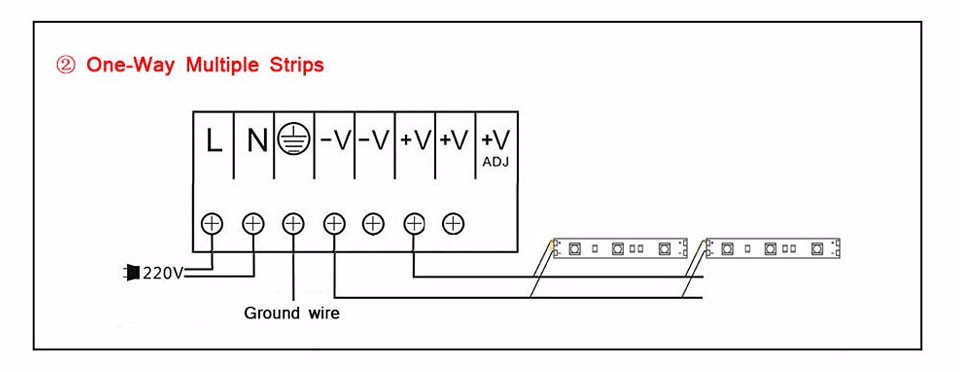

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах. Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем.
При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

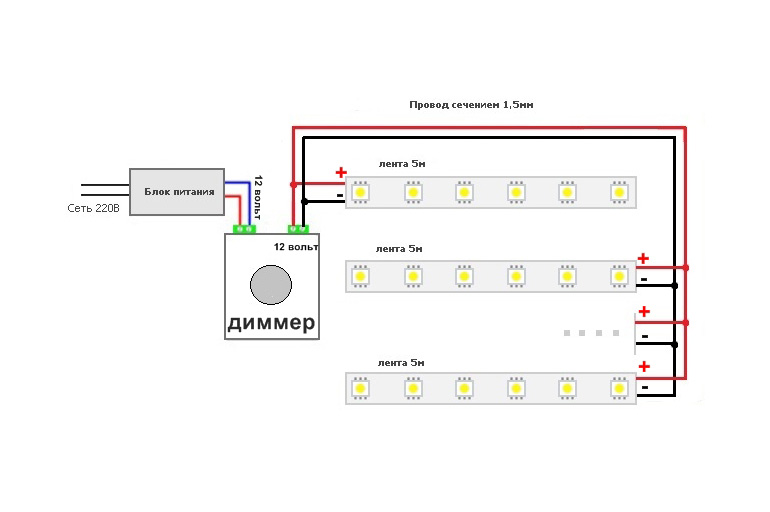

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера,
затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью,
не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя.
Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.
Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя.
Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue).
Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков.
Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+».
На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем,
но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя.
К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V.
Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»),
и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки
подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

схема подключения диодной ленты к сети для освещения помещений. Устройство, отличия от лент на 12 и 24 вольта

Светодиодная лента на 220 вольт – полностью последовательная, без параллельно соединённых светодиодов сборка. LED лента применяется в труднодоступных и защищённых от постороннего вмешательства местах, где исключён любой случайный контакт с ней при работе.

Особенности

Сборка на 220 В не нуждается в блоке питания. Простейшее устройство лишь выпрямляет переменный ток, не преобразуя его из 220 вольт в 12 или 24. В простейшем случае для подсветки дома снаружи лента подключается к бытовой осветительной сети через специальное фотореле, отслеживающее освещённость – в сумерках включая, а на рассвете выключая подачу тока. Для отключения ленты перед отъездом владелец может полностью обесточить всю сборку, используя последовательно включённые в неё выключатели.

По сравнению с полноценными адаптерами питания или драйверами, шнур с выпрямителем стоит в несколько раз дешевле – в нём применяют простейшие элементы.

Сборки по 1 м подключаются параллельно. Протяжённость ленты может быть равной хоть сотне метров. Чем выше напряжение, тем эффективнее оно передаётся на значительные расстояния – сила тока уменьшается примерно во столько же раз, во сколько увеличивается сам потенциал (в вольтах). Поэтому сечение проводов здесь не так важно. Для освещения более протяжённых участков применяют коннекторы, при помощи которых следующая лента (с бобины) подключается к предыдущей. Недостаток – резкое ограничение по мощности: не все светодиоды, будучи высоковольтными, способны выдержать сотни ватт мощности, иначе бы они нагревались не хуже паяльника.

Сборку на 220 В рекомендуется паять. Пайка – наилучший контакт: в отличие от коннекторов, она не окислится, т. к. припой устойчив к коррозии, а объёмность, толщина его капли в месте присоединения придают спайке дополнительную прочность. Светолента на 220 В обладает силиконовым покрытием, защищающим токоведущие и светоизлучающие элементы от тумана и осадков.

После загрязнения покрытие можно протереть.

Без блока питания светолента на 220 вольт обладает чувствительностью к перепадам напряжения. Если вдруг в сеть подадут межфазное (380 В) напряжение, либо на вашей фазе оно повысится до любого значения в интервале 220-380 вольт из-за подключения приборов и устройств, устойчивых к таким перепадам, то лента перегреется. В худшем случае она сразу же сгорает. При снижении напряжения до 127 вольт светить она вообще не будет.

Лента на 220 вольт не нарезается по несколько светодиодов. Точки отреза отстоят друг от друга на 60 светодиодов. Длина такого кластера – не менее метра.

Разрезание в произвольных местах приведёт к необходимости переделки под другое напряжение.

Без выпрямителя лента мерцает с частотой в 50 герц. Для прохожих, не подвергающихся влиянию мерцания, это относительно безопасно – долго они на неё не смотрят. Дома или на работе, где такой свет для человека мерцает много часов, приводит к повышенной усталости и головным болям. Для подавления мерцания светолента в помещениях снабжается диодным мостом, параллельно которому включён сглаживающий пульсацию конденсатор.

Дешёвые светоленты обладают сильным запахом – нарушена безопасная технология изготовления силикона. Мощные светоленты требуют алюминиевой подложки, охлаждающей светодиоды при работе. Большая мощность требует принудительного понижения питающего напряжения до 180 вольт (60 светодиодов по 3 В), иначе из-за перегрева (силикон плохо проводит тепло) вследствие накопления тепла вся сборка быстро деградирует.

В летний зной и жаркие ночи светосборке может прийти конец – некуда отводить избыток тепла.

Работа с повышенным напряжением потребует применения на практике техники безопасности. Нельзя работать с включённой лентой без изолирующих перчаток и с неизолированными инструментами. При работе под напряжением проявляют аккуратность, предельную внимательность. Сборка производится только при отключённом питании – когда мастер работает без дополнительных средств защиты. Самоклеящаяся подложка отсутствует – здесь нужна двусторонняя клейкая лента или обычный универсальный клей.

Чтобы лента проработала дольше, в угоду долговечности понижают питающее напряжение как минимум до 180 В. Яркость при этом может снизиться в два-три раза. Закрепление на кабеле, усиленном стальным тросом или проволокой (например, компьютерная витая пара для ЛВС), потребует пластиковых стяжек или проволоки с нержавеющим покрытием.

Сравнение с лентами на 12 и 24 вольта

Основная разница – невозможность соединять параллельно короткие кластеры. Из-за отсутствия блока питания отрегулировать питающее напряжение можно лишь с помощью регулируемого сетевого стабилизатора. Приобретать такое устройство из-за единственной ленты не всегда целесообразно: даже когда удаётся продлить срок её службы на несколько лет, вряд ли такое устройство окупится в скором будущем. Стабилизатор имеет смысл лишь в случаях, когда освещаемая площадь огромна (квадратный километр и более), а для её освещения используют сотни таких лент (или обычных «патронных» сборок).

Если ленты на 12 и 24 вольта ремонтируются относительно легко (из строя выходят лишь короткие кластеры длиной в 3-10 светодиодов), то в ленте, рассчитанной на сетевое напряжение, менять приходится весь метр в длинной сборке. Укороченные светоленты (полметра, 30 светодиодов) используют последовательно-парные диоды, каждый из которых рассчитан не на 3, а на 6 В. Двойной кристалл такого диода позволяет сэкономить на меди для токоведущих дорожек, алюминиевой полосе для отвода тепла и диэлектрической (полимерной) основе, составляющей основной материал полосковой «наноплаты».

Один кластер для 12-24 вольт обладает протяжённостью всего в несколько сантиметров. Более близко расположенные друг к другу точки отреза дают возможность заменить любой короткий участок светоленты. Ленту же на 220 вольт резать незачем – электрическая изоляция сборки ухудшится, если не принять дополнительных мер. В отличие от 5-метровых катушек с напряжением питания 12 и 24 вольт, 220-волтовая бобина выпускается на 10-100 м.

Она незаменима в уличных условиях – длинные провода с толстым сечением по всему столбу не протянешь, а блок питания спрячешь не везде.

Виды

По видам светоленты бывают с отличающимися друг от друга значений их параметров. А к основным параметрам, кроме напряжения, относятся такие.

1. Удельная мощность. Указывается число ватт на погонный метр.
2. Светимость. Указана в люксах или люменах – на тот же метр длины.
3. Влагозащита. Указывается значение IP – от 20 до 68.
4. Исполнение. Открытые и закрытые – с защитной оболочкой.

Конкретная модель содержит присущий только её набор характеристик, принявших определённые значения.

По мощности

Мощная светодиодная лента превышает потребление в 10 ватт на погонный метр. Она потребует радиатора – алюминиевой подложки, на которой с помощью термопасты или теплопроводящего клея наклеиваются светодиоды с гибкой печатной платой, на которой они и расположены. При значительном превышении напряжения в питающей сети (до 242 В), светолента заметно нагревается.

Если не позаботиться об отводе этого тепла, то светодиоды понемногу его накапливают – быстрее, чем успевают его отдать. Когда светодиод нагревается до 60 градусов, он вскоре выходит из строя. Чтобы этого избежать, придуманы теплоотводящие полосы. Беспредельно наращивать мощность светоленты не требуется – после 20 Вт потребовался бы полноценный теплоотводящий радиатор. В этом случае вместо лент применяют прожекторы – на основе более мощных светодиодов, чем использующаяся в ленте марка SMD-3***/5***.

По влагостойкости

Не являющиеся по-настоящему влагостойкими, герметичными, светоленты помечаются в основном как IP-20/33. Они применяются только для помещений, где нет повышенной влажности, равной не более 40-70%. При повышенном уровне влажности – а таковой бывает на улице всегда, когда погода сырая и пасмурная – применяют светоленты с влагозащитой IP-65/66/67/68.

Гидроизолированные на 100% ленты используют в качестве покрытия слой силикона – до нескольких миллиметров. Силикон может быть как ребристый или матовый, так и гладкий и полностью прозрачный, через который видно светодиоды и токоведущие дорожки.

Силикон, в котором нарушили технологию производства и сэкономили на основных материалах, отличается несколько более низкой светопропускаемостью.

Выпуклое покрытие обладает эффектом удлинённой (продолговатой) линзы, собирающей светопоток в пределах определённого участка освещаемой площади, имеющего также вытянутую форму. Это нужно, чтобы лишний свет не уходил на дорогу, а светил, например, сугубо на тротуар возле магазина. Светолненты с рассеивателем дают возможность распределить свет, создав на освещаемой площадке узор или рисунок определённой формы. Их используют некоторые магазины и компании, заказывающие на ленте повторяющийся логотип, хорошо различимый, например, на мраморной облицовке тротуара.

Чем выше степень гидроизоляции у светодиодной ленты, тем более она пригодна к использованию в ситуациях, близких к экстремальным. Если ленты IP-20 годятся лишь в качестве изделия «за стеклом», где попадание влаги практически исключено, то лента IP-68 способна погружаться в бассейн или аквариум на продолжительное время.

Погружение идёт изделиям на пользу – холодная вода исполняет роль теплоотвода, снимающего тепло со всей поверхности изделия.

Мешающим фактором здесь является лишь плохая теплопроводность стеклотекстолита и силикона. Тепло, достигающее поверхности покрытия ленты, тут же забирается водой, окружающей его. Гидроизолированная светолента отчасти заменяет подогрев аквариума или бассейна до комфортной для водопроцедур температуры. Это не значит, что перегревом ленты злоупотребляют – какой бы проводящей ни оказалась внешняя среда, светодиоды при избыточной температуре деградируют и быстрее выходят из строя.

По цветовой температуре

Цветовая температура светодиодов измеряется в кельвинах. Оттенки 1500… 6000 К относятся к широкому разбросу – от красновато-оранжевого до полноценного белого (дневного) света. Диапазон 7000… 100000 К приобретает синюшные оттенки, вплоть до существенного сдвига в синий край спектра (до ярко-голубого). Тёплые цвета, вплоть до бело-жёлтого (цвет солнечного света) благоприятны для зрения.

От голубовато-синих оттенков глаза быстрее устают. Поскольку белый светодиод светится тепловым излучением чёрного тела, зелёные и прочие цвета в таких цветах отсутствуют. Светодиоды зелёного цвета – уже видоизменённая технология, с помощью которой данный цвет удаётся получить. Красные, жёлтые, зелёные и синие светодиоды не имеют такого параметра, как цветотемпература – они являются преимущественно монохромными светоизлучающими кристаллами.

Как подключить?

Схема подключения к сети светодиодов на 220 вольт следующая.

1. В реальности используется последовательный набор из светодиодов на 3 В. В простейшем случае 60 штук, соединённые последовательно и имеющие максимальное рабочее напряжение на 3,3 вольта, в сумме уравновешивают напряжение, приближенно равное 220 В. Поскольку нижний предел белых светодиодов равен 2,7 В, правильнее включить их с расчётом на 3 В. Это равно 74 светодиодам, а не 60. Производители умышленно включают их для работы едва ли не в пиковом режиме – чтобы ленты чаще перегорали и заменялись на новые. В результате лента или лампочка работает не 50-100 тыс. часов, как указано в рекламе, а в 20-30 раз меньше. Для цветных светодиодов используется другой расчёт – они рассчитаны на 2, а не на 3 В.
2. Далее параллельно сборке подключается высоковольтный конденсатор на 400 В.
3. Сюда же подключается выход от сетевого диодного моста, преобразующего переменный ток в постоянный.

Воткнуть светодиодную цепочку в сеть напрямую, не используя выпрямитель и фильтр, можно в следующих случаях.

1. Когда сборка собрана с запасом. Лучше соединить последовательно не 60, а 81 светодиод, т. к. напряжение в сети отклоняется в большую сторону до лишних 10% (242 В) из-за близости к трансформаторной будке и укороченной проводки. Светить они будут ниже среднего, но при внезапных скачках напряжения (в рамках этих же 198… 242 В) не перегорят. «Перекал» полностью исключён.
2. Освещение смонтировано для улицы, двора, площадки, тамбура, лестничной клетки и т. д., а не для рабочих/жилых помещений, где люди проводят значительную часть времени. Мерцание переутомляет глаза уже после часа работы.
3. В цепи имеется дополнительный маломощный автомат-предохранитель.

При соблюдении рекомендаций по грамотному, адекватному перерасчёту перед монтажом покупная/самодельная светолента прослужит долгие годы даже при ежедневной работе.

Схемы подключения RGB ленты | Ledcountry.ru

Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

• Саму ленту RGB.
• Контроллер, подходящий к разноцветной диодной ленте.
• Блок питания.
• Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
3. Соберите систему. Соедините RGB ленту с контроллером — сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Как подключить светодиодную ленту если нет блока питания

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Как подключить светодиодную ленту без блока питания?

Сегодня уже многие знают о том, что такое светодиодная лента и где её можно использовать. Действительно, речь идёт об одном из самых привлекательных осветительных приборов. Он сочетает в себе одновременно компактные размеры, эффективные осветительные качества и техническую надёжность. Между тем, подключение светодиодной ленты традиционно осуществляется при помощи блока питания (он продаётся вместе со светодиодной лентой). Широкий спектр моделей ленты из светодиодов Вы сможете найти на https://nanex. ru/product-category/svetodiodnaya-lenta.
Однако, сегодня на рынке появились модели светодиодной ленты, способной работать напрямую от бытовой сети электроснабжения (220 В). Для устойчивой и беспроблемной работы подобного осветительного прибора требуется его корректное подключение. В данной публикации будут описаны главные рекомендации.

Блок питания

Светодиодные ленты могут освещать пространство перед зеркалом или монтироваться за зеркала. Полезная информация! Варианты подсветки потолка светодиодной лентой Из-за компактности для монтирования световой дорожки на потолок не нужны значительные пазы. Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей.

Евгений Для разрезания ленты используют обычные ножницы, разрез делается по специально обозначенным контурам.

При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Нюансы монтажа Как выполнить подключение схемы светодиодной ленты в к сети, хорошо знают специалисты.

В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение вольт. Отличается разнообразием световая температура и цветовая палитра свечения. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Для приборов на 24В плотность LED-элементов достигает штук. Импульсный блок питания Такие устройства есть самодельные или фабричного производства — это лучший, хотя и самый дорогой вариант. Расчет и подключение блока питания для светодиодной ленты.

Высокое напряжение и угроза выгорания участков ленты

Как уже было сказано выше, далеко не любая светодиодная лента может быть подключена напрямую в сеть. Ведь осветительный прибор состоит из отдельных светодиодов. Каждый из них обладает определёнными характеристиками (максимальным током нагрузки, номинальным напряжением и т.д.).

Тем не менее, даже в случае возможного подключения, потребуется использование дополнительного оборудования. Речь идёт о применении диодного моста. Крайне важно подобрать диодный мост подходящих характеристик.

Конечно, если взять большой запас, хуже не будет (с технической стороны). Однако, стоит ли переплачивать, когда можно подобрать оборудование идеально подходящее для эксплуатационных условий?

Помимо всего вышеозначенного, светодиодная лента должна быть «нарублена» на отдельные полоски. Предлагаемая техническими специалистами длина отрезков ленты – 100 см.

Процесс подключения к сети

Начинать следует с нарезания ленты на вышеупомянутые отрезки. Важно помнить, что разрезать ленту можно лишь в определённых участках! Они выделены определённым образом прямо на ПВХ-части.

В случае, если вышеозначенные рекомендации были исполнены корректным образом, лента будет функционировать от сети не хуже, чем от блока питания.

В видео показано подключение светодиодной ленты в сеть:

Источник

Общие сведения

Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети В настенные часы, люстры с ПДУ, реле напряжения и т.

Размер LED-элементов при этом выбран Выпрямитель состоит из четырёх диодов и конденсатора. До 5 метров Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров?

Схема подключения 2 лент Рассмотрев подключение светодиодной ленты В , следует уделить внимание схеме с двумя такими осветителями.

Эффектно смотрятся специально подсвеченные картины, портьеры или шторы. Затем проводят пайку, а по окончанию работы надвигают трубку и слегка разогревают феном. В их число входят: отсутствие выпрямителя. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной?

От количества диодов зависит также потребление лентой электроэнергии. Описание расчета Конкретную технику расчета нужно использовать перед тем, как подключать светодиодную ленту к электросети Вольт. Светодиодные полоски придают объем полкам и стеллажам, при подсвечивании их с торцевой части.

Общая характеристика

Для фиксации конструкции убирается защитный слой и липкой стороной фиксируется к поверхности. Обычно такие ленты хорошо защищены от внешних воздействий, но, с увеличением надежности защиты резко уменьшается возможность охлаждения. Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Это является еще одной причиной преимущественного использования на улице.

При подключении большей длины ленты или нескольких лент одновременно, потребляемую мощность необходимо пересчитывать, принимая коэффициент запаса 1,1…1,3. В этом случае он равен току отдельного кусочка. Скажите, обязательно ли использование этого коннектора или можно обрезать его и сделать обычное подключение через стандартный соединитель проводов, как везде в квартире — розетках и тп пружинные клеммы? Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от В.

Для подсветки потолков не нужно выбирать лампы с ярким свечением, так как такое освещение не будет использоваться в качестве основного источника света, а лишь немного обозначит контуры. Выбор ленты следует производить в первую очередь по техническим характеристикам. Как подключить светодиодную ленту на 220 Вольт

Подключение светодиодной ленты к сети 220 В без блока питания

Большинство светодиодных лент нуждаются в электропитании от 12 В постоянного тока Реже встречаются ленты, требующие 24 В. В обоих случаях принцип подключения одинаков – используется блок питания, выпрямляющий и преобразующий сетевое напряжение в постоянный ток с нужными параметрами.

Есть и еще один вариант, позволяющий подключить светодиодную ленту к 220в без блока питания. Он позволяет решить проблему с размещением источника питания, но требует соблюдения определенных правил.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение светодиодной ленты к 220 Вольт

Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

READ Райффайзен как подключить смс уведомление

Подобные ленты могут быть использованы для решения разных задач:

Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

Интересно! Есть вариант подключения к сети 220 В обычной ленты. Для этого надо разрезать ее на участки по линиям реза, нанесенным на подложку. Обычно каждый отрезок содержит по три светодиода. Понадобится такое количество отрезков, чтобы общее потребление в сумме составило 220 В. Каждый отрезок последовательно соединяется со следующим по принципу — минус первого спаивается с плюсом второго, минус второго с плюсом третьего и т. д.

Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

Схемы подключения одной и нескольких светодиодных лент

Понравилось видео? Подписывайтесь на наш канал!

Светодиодные ленты бывают двух типов: одноцветные и RGB. Последние отлично подходят для динамического освещения, поскольку за счет изменения яркости разных светодиодов изменяется цвет освещения.

Если вы решили самостоятельно подключить светодиодные ленты, стоит упомянуть, что для этого не подойдет сеть со стандартным напряжением в 220 В. Для светодиодных лент необходимо напряжение 12–24 В, поэтому для подключения данных осветительных приборов необходимо приобрести блок питания или трансформатор, которые обеспечат понижение напряжения до необходимого значения. Кроме того, использование данных приспособлений обеспечивает защиту лент от перепадов напряжения в сети. Выбор подходящего блока питания (трансформатора) зависит от суммарной мощности лент. Его необходимо подбирать из расчета: суммарная мощность лент +20 %.

Схема подключения светодиодной ленты к сети 220 В

Перед тем как подключить адаптер, необходимо подвести проводку к тому месту, где планируется установка лент. Для этого вам потребуется кабель с сечением жил 1,5 или 2,5 мм2, поскольку при сечении меньшем 1,5 мм2 напряжение может значительно упасть, а яркость светодиодов — снизиться. Для этих целей можно использовать кабель марки ВВГ-П 2х1,5 или ВВГ 2х2,5. На одном конце кабеля должна быть установлена вилка, а другой необходимо очистить от изоляции на несколько миллиметров.

Зачищенные концы нужно вставить в гнездо сетевого адаптера, после чего закрутить винтом. Подключение осуществляется к разъемам, обозначенным буквами L и N. К первому разъему (L) — фаза, подключается провод коричневого цвета, ко второму — провод синего цвета. На рис. 1 изображена схема подключения светодиодной ленты к адаптеру.

При подключении светодиодных лент необходимо учитывать полярность, поскольку данные осветительные приборы работают от постоянного тока. На ленте есть маркировка «+» и «–», а блок питания соответственно содержит надписи «+V», а также «–V».

Подключение нескольких светодиодных лент

В случае подключения нескольких лент, необходимо соблюдать некоторые правила:

• Длина каждой ленты не должна превышать 5 метров, поскольку при большей длине токопроводящие дорожки ленты могут перегореть. Каждая лента может включать несколько отрезков разной длины, главное, чтобы суммарная величина не превышала пяти метров.
• Каждая лента обязательно должна подключаться параллельно, а не последовательно. На рис. 2 показана схема соединения светодиодных лент, правильный и неправильный варианты. В случае подключения нескольких светодиодных лент также необходимо соблюдать полярность.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым питанием от 220 В имеют важные преимущества:

Говоря о достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Важные нюансы управления яркостью

Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания. Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов.

Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

READ Как подключить монитор к айфону

Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

Основные выводы

Светодиодные ленты, подключенные к 220 В без использования блока питания, позволяют уменьшить количество используемого оборудования и обойтись без дорогостоящих устройств. Однако, взамен пользователь получает существенные ограничения по части области подключения и уровня безопасности подсветки. Специфика готовых высоковольтных изделий делает их пригодными для наружного монтажа в рекламных, оформительских целях, но практически отменяет использование внутри зданий. Задать вопросы или поделиться собственным мнением вы можете в комментариях.

Источник

Как самому подключить светодиодную ленту к 220в без блока питания

Особенности самостоятельного подключения ЛЕД ленты к сети 220В без блока питания. Подробная инструкция и разновидности лент. +ТЕСТ для самопроверки

а) для подключения ленты к 220 В потребуется использовать маленький выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии изготовления.

б) Покупателя могут обмануть. Внешне диоды на 220 В очень похожи на обычные. Поэтому, чтобы убедиться в правильности ленты, потребуется проверить маркировку.

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обычных, поэтому дополнительного придётся подключить алюминиевый профиль или радиатор. Так сборка не перегреется при эксплуатации.

а) Наблюдается мерцание 100 герц. Человеческий глаз не заметит этого, но подобный эффект воздействует на сознание человека — появятся головные боли или утомляемость.

б) Свет слишком сильный и будет ослепить человека.

Ответы:

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в этом случае для подключения к сети даже не потребуется использовать блок питания на 12 В. Достаточно взять маленький выпрямитель, через который лента подключится напрямую к розетке. К преимуществам этого способа относится простота использования, а также легкость подсоединения к сети. Но есть и свои недостатки. Чтобы разобраться в нюансах, нужно внимательно изучить материал и некоторые нюансы.

Определение:

Светодиодные ленты – это источник света, распространяющийся через лампочки. Образец на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Основные параметры ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

READ Мышь майкрософт блютуз как подключить

Как и любые другие ленты, эта выпускается в разных модификациях по степени защиты от проникновения влаги. Используют IP 67 и 68. Это защита — прочная трубка из силикона. При использовании такой герметичной ленты, разрешается устанавливать диоды во влажных помещениях, к примеру, на улице и в бане.

Если изучить отзывы потребителей, то можно сделать вывод, что светодиодная лента подходит для эксплуатации в условиях низких и высоких температур.

Основание ленты достаточно жесткое, но при этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусок ленты превращают в светодиодный модуль и линейку. Из подобной линейки собирается светильник.

Монтаж бывает самоклеящийся, и не имеющий клеевого основания.

Нюансы устройства на 220 В

Большую мощность получают даже на слабых диодах.

Чтобы не использовать две приклеенные штуки рядом, покупают двойную ленту. У нее очень широкое основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обычные ленты.

Цвета

При подключении ленты RGB на 220 В, необходимо также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень сложно найти, потому приобретать желательно готовым комплектом.

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Как избежать 5 ошибок при подключении ленты

Чтобы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со своей мощностью. Она может составлять 700 Вт. В таком случае можно смело использовать 100 метров обычной светодиодной ленты, или 40 метров очень мощной. Этого вполне достаточно, чтобы осветить очень большое помещение.

Выпрямитель стоит довольно дешево, но если нет желания его приобретать, то можно изготовить своими руками. Потребуется 4 диода, или же готовая сборка в абсолютно любом магазине, специализирующимся на продаже радиодеталей.

В отличие от обычных ЛЕД, не нужно обращать внимание на толщину проводов питания. Даже если использовать провод в 0,75 квадратных миллиметров, то он всё равно очень легко справиться с мощностью в 1500 W.

Поскольку в устройстве не предусмотрен конденсатор, то вся лента будет мерцать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН запрещает использовать такие пульсации в рабочих помещениях или там, где читают люди. Именно поэтому в квартире устанавливать такое приспособление нежелательно.

Подключаем диодную ленту в сеть 220 в

Подключение

Выполнить подключение светодиодной ленты на 220 Вольт может любой, кто в состоянии заменить выключатель в доме своими руками. Выше, уже не раз говорили, что для подключения понадобится выпрямитель (он же диодный мост). Приобрести его лучше сразу с лентой в магазине, продавец-консультант поможет определиться с выбором.

Выбирая выпрямитель, обращайте внимание на его мощность, она не должна быть меньше мощности потребляемой лентой. Например, для подключения маломощной ленты длиной 100 метров потребуется выпрямитель на 700 Ватт. Таким же мостом можно запитать мощную ленту длиной 40 метров.

Те, кто хочет сэкономить, могут изготовить выпрямитель своими руками. Для этого Вам понадобится спаять 4 светодиода по схеме диодного моста. Если Вам это не знакомо, то можно купить готовый диодный мост, припаять к нему провода и поместить его в самодельный корпус.

Схема подключения к сети 220 Вольт

Алгоритм подключения:

1. Отрезаем ленту нужной длины.
2. Один конец надежно герметизируем при помощи заглушки. Если таковой не имеется, то пользуемся клеем или герметиком.
3. Второй конец соединяем с выпрямителем при помощи специального коннектора
4. Также надежно герметизируем соединение.
5. Подключаем led-ленту в сеть 220.

Внимательно проверьте все соединения, они должны быть качественно загерметизированы, во избежание попадания влаги или еще того хуже – поражения человека током.

Достоинства и недостатки ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В обладают, как плюсами, так и минусами. Изучив эти вопросы, получится решить для себя, куда именно ставить подобные ленты. Выбор места эксплуатации очень важен, поскольку светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за одного существенного недостатка.

Из-за этих недостатков сферу применения приходится ограничивать. Устанавливать светодиодные ленты на 220 В необходимо только во второстепенных помещениях, где человек не отдыхает, читает или проводит большое количество времени. К примеру, ЛЕД используют в качестве подсветки на кухне, кладовке или гараже, очень удобно устанавливать ленту для освещения растений. Также можно ставить подсветку на рекламных щитах – уличная лампа в силиконе не боится погодных условий.

Источник

Как устроено и работает

Светодиодная лента на 220 Вольт состоит из SMD светодиодов рассчитанных на работу от 220 Вольт. Светодиоды на ленте разбиты на группы по 60 штук, поэтому можно увидеть сопротивления, которые ограничивают лишнее напряжение. Установленные на ленте SMD светодиоды не рассчитаны на работу от сети 220 Вольт напрямую. Нужен преобразователь. В зависимости от вида, она может продаваться определенной длины вместе с выпрямителем или без него метражом.

Не пытайтесь подключить светодиодную ленту на 220 Вольт напрямую к сети 220В. Она выйдет из строя, т.к. не рассчитана на такую работу.

Принцип работы заключается в следующем. На светодиодную ленту через выпрямитель (диодный мост), подается преобразованное напряжение около 200 Вольт, и она начинает излучать свет. Это все!

Понижающий трансформатор и сглаживающий фильтр – отсутствуют!

Как подключить светодиодную ленту? — Статья

1 — Предисловие.

Как подключить светодиодную ленту? Это один из самых популярных вопросов, которые задают мне покупатели и сегодня я постараюсь на него ответить. Если вам нужна краткая инструкция, вы можете промотать ниже, а я начну издалека.

Светодиодную ленту можно отнести к осветительным приборам, таким как лампа накаливания или, например, новогодняя гирлянда. Чтобы понять как она работает, достаточно взглянуть на ее структуру: основа ленты — покрашенный диэлектрик, с проводником внутри. По этой электропроводящей «начинке» ток поступает к светодиодам. Через каждые три светодиода видны контакты (выделены синим на фото ниже) по которым, кстати, эту ленту можно разрезать без потери работоспособности. Если к этим контактам подвести ток с нужным напряжением, это ваша подсветка заработает. Это общий принцип ее соединения, однако есть детали, зависящие от конкретного вида ленты. Их мы рассмотрим дальше.

2 — Виды светодиодных лент.

Есть много признаков по которым можно разбить ленты на категории, но по способу подключения я выделяю три варианта:

Обычная LED лента 12/24v, которая светит одним цветом. У нее два контакта: + и -.

Разноцветная лента. Это RGB, RGB+W или RGB+WW. У нее либо 4 (RGB) либо 5 (RGB+W/WW) контактов.

Лента на 220v. Обычно поставляется в защитной оболочке как на фото.

3 — Установка одноцветной светодиодной ленты напряжением 12v/24v.

Одноцветная лента — самый простой по подключению вариант. У нее два контакта (плюс и минус), два проводка припаяны в начале и в конце ленты. Обычно более светлый провод — это плюс, а темный — минус. Иногда бывает и наоборот, но в этом нет ничего страшного. Если вы перепутаете полюс, то лента не сгорит, не взорвется, с ней вообще ничего плохого не произойдет. Вот так выглядят + и — .

Для ее подключения требуется блок питания, он же адаптер, он же трансформатор, он же преобразователь и т.д. Главное чтобы он соответствовал по мощности и напряжению вашей ленте. В другой статье мы писали о том, как рассчитать питание светодиодной ленты. Если вкратце то вам нужно умножить ее мощность на длину подключаемого отрезка и добавить 20%, полученная цифра — мощность необходимого вам блока питания. он будет выглядеть примерно так:

Как видно на фото справа, определить куда что подключать можно по надписям над зажимами. Помните: 12v/24v — безопасное напряжение, вы можете трогать подключенную ленту и контакты голыми руками, с вами ничего не случится. Но в случае с 220v (крайние левые два контакта) нужно быть предельно осторожными и не трогать оголенные подключенные провода ни в коем случае.

Итак, схема подключения одноцветной светодиодной ленты:


1 — Ослабляем все болты на блоке питания. Именно ослабляем, полностью откручивать их не надо. Заземление можно не трогать если в вашем доме его нет.


2 — Плюс и минус от нашей ленты вставляем в соответствующие гнезда ПОД прижимную шайбу и затягиваем. Если когда вы подадите напряжение оголенные проводки + и — будут соприкасаться, то произойдет короткое замыкание и ваша лента работать не будет. Но не пугайтесь, как только вы исправите ошибку, все заработает.


3 — НЕ ПОДКЛЮЧЕННЫЙ к 220v провод зажимаем в соответствующие гнезда. Обычно они называются «L» и «N«. Тут отличие от 12v нельзя ни в коем случае допускать, чтобы провода пересекались, иначе вы увидите яркое шоу из искр и у вас отключится свет. Чтобы это исключить нужно ВСЮ оголенную часть провода 220v завести под прижимную шайбу и как следует зажать болтик.


4 — Если у вас есть заземление, вы можете подключить его по тому же принципу к соответствующей ячейке, но я обычно этого не делаю.


5 — В последнюю очередь подключаем уже соединенный с трансформатором провод к сети 220v и видим как работает светодиодная лента.

Если не получилось. Что делать если ленту подключили, 220v подсоединили, а лента не работает?


1 — горит ли лампочка справа на блоке питания? Если нет — тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь — скорее всего, ваш блок сломан.


2 — лампочка горит, но лента все равно не работает?


Нужно поменять местами + и — на проводах 12v/24v. Скорее всего это решит проблему.


Нужно проверить не подключили ли вы оба провода к одному и тому же полюсу (оба к +, или оба к -)


Нужно побольше зачистить провод и заново зажать.


Подключите ленту к другим гнездам + или -. Иногда бывает плохой контакт у самого блока питания.


Если все это не помогло — позвоните нам, мы сообща что-нибудь придумаем.


3 — лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине — отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.

4 — Подключение светодиодной ленты RGB 12v/24v.

В этой части статьи мы рассмотрим соединение всех разноцветных лент, будь то RGB, RGB+W, RGB+WW. Как и у одноцветного аналога, у RGB есть контакты, однако их количество отличается: 4 контакта для RGB и 5 контактов для RGB+W/WW. На каждый контакт кроме + соответствует своему цвету: R — red (красный), G — green (зеленый), B- blue (синий). На фото ниже показан пример расположения контактов RGB ленты. Обратите внимание: порядок проводов может отличаться от привычного Red-Green-Blue.

Для работы RGB ленты нужен контроллер. Товар «контроллер» обычно включает в себя пульт и блок управления. Сейчас нас интересует блок управления (справа на фото ниже). На нем обозначены гнезда для входящего напряжения (input) и выходящего напряжения (output). К output мы подводим провода нашей RGB ленты, соответствующие цвету указанному на контроллере. К input — плюс и минус от трансформатора 12v/24v (где там + и минус смотрите через одну картинку выше).

После того, как мы соединили блок питания к контроллеру, а контроллер — к ленте, подсоединяем блок питания к сети 220v (выше я писал о том как это сделать) и проверяем как работает наша лента.

Если не получилось. Что делать если ленту подключили, контроллер и блок питания соединили, а лента не работает?


1 — горит ли лампочка справа на блоке питания? Если нет — тогда, вероятнее всего, нужно отключить 220v от сети, зачистить побольше провод 220v и подсоединить еще раз. Если лампочка не загорелась и теперь — скорее всего, ваш блок сломан.


2 — лампочка на блоке горит, но лента все равно не работает? На контроллерах тоже есть лампочка-индикатор: обычно она около надписи «power». Проверьте, горит ли она. Если нет, то:


Нужно проверить соответствует ли отметка «+» на блоке питания отметке «+» на контроллере. То же самое касается и «-«. Если нет — исправьте.


Возможно надо побольше зачистить провода и заново зажать.


Если все равно не работает — подключите контроллер к другим гнездам + или — на трансформаторе. Иногда бывает плохой контакт у самого блока питания.


Если все это не помогло — может быть ваша лента повреждена, попробуйте подключить ее с другой стороны.


Если лампочки и на блоке и на контроллере горят, а лента все равно не включается, то позвоните нам. Мы вместе что-нибудь придумаем.


3 — лента работает, однако одна или несколько секций из 3х светодиодов не горят. Очевидно это либо заводской брак, либо лента была повреждена при транспортировке, либо ее привели в негодность во время подключения. Если это последняя или первая секция, ее можно просто отрезать и пользоваться остальной частью ленты. Если она посередине — отрежьте не работающую часть с обеих сторон. Работающие части ленты подключите к питанию по раздельности. Вуаля! Вы потеряли только 5 сантиметров ленты.


4 — лента работает полностью, но контроллер не адекватно управляет светом. Т.е. вы выбираете синий — загорается красный, выбираете фиолетовый, а видите оранжевый. Это на 100% связанно с тем, что провода отвечающие за одни цвета, подсоединены к гнездам, отвечающим за другие цвета. Поменяйте их местами, убедитесь, что отметка на контроллере соответствует проводу от светодиодной ленты и подключите ее еще раз.

Для ленты RGB+W/WW. Для вашей ленты нужен специальный контроллер, у которого не 4 гнезда «output», а 5 гнезд. Пятое гнездо, как вы, наверное, уже догадались нужно для белого (W) или теплого белого (WW) цвета. На этом разница в подключении заканчивается, остальное — по описанной выше инструкции.

5 — Подключение светодиодной ленты 220v.

В отличие от предыдущих разделов, здесь речь пойдет о напряжении 220v. Это подразумевает, что при неправильном подключении или в результате простой невнимательности вы можете вызвать короткое замыкание или получить удар током. По этой причине я не советую самостоятельно подключать этот вид ленты, а довериться электрикам.

Существует распространенный миф о том, что LED лента на 220 v может подключаться напрямую к сети 220v. Это заблуждение: все известные мне светодиоды работают от постоянного тока (DC), а в нашей электросети ток переменный (AC). Чтобы заставить эту ленту работать нужно подключить ее через специальный выпрямитель, который преобразует ток AC в DC. Выглядит он вот так:

Как видно на фото выше, вам также потребуется коннектор. В бухте ленты 220v (моток 50 или 100 метров) обычно уже установлен комплект подключения (в него входят коннектор, выпрямитель и заглушка). Но стоит учитывать, что на каждый отдельный каждый отрезок ленты потребуется по отдельному комплекту. ​Вот так выглядит коннектор:

Эту двустороннюю иголочку вставляем ребристым краем в ленту 220v а плоским — в соединительный шнур. За чем следует следить:


1 — конечно, прежде чем подключать, следует убедиться, что вилка он шнура не вставлена в розетку. Соединять, трогать, переподключать ленту 220v под напряжением ни в коем случае нельзя.


2 — нужно вставлять коннектор параллельно ленте и соединительному шнуру, и следить чтобы в месте соединения не было изгиба, иначе контакты + и — могут соприкоснуться. Если это произойдет ваша лента сгорит. Кстати если с силой вдавливать коннектор в ленту это также вызовет короткое замыкание.


3 — не «вешать» слишком много ленты на один выпрямитель. Обычно он рассчитан на 50 либо 100 метров (зависит от типа ленты). Если вы не уверены сколько метров можно подключать к вашему выпрямителю — лучше лишний раз уточните у продавца.

После того как вы все проверили можно отойти подальше, подключить шнур к сети 220 вольт и посмотреть как работает лента.

Если не получилось. Если ленту подключили и все проверили, а она не загорелась, во-первых — отключите ее от сети, а во-вторых — позвоните нам или тому, кто вам ее продал. Вам попробуют помочь.

В заключение хочу сказать, что если вы решили преобразить интерьер дома, или имидж вашего бизнеса с помощью светодиодов — это правильное и практичное решение. Нет ничего принципиально сложного в том, чтобы своими руками установить и подключить ленту, зато какая гордость охватывает, когда все получается! Надеюсь, моя статья вам в этом поможет.

Команда Giant4

Многоцветная светодиодная лента RGB 220 В и неоновые огни Решения для умного освещения

$0,40-1,50/метр

500 метров (минимальный заказ)

Рождество 220 В Светодиодная лента Основная информация: Модель светодиодного чипа SMD5050 Входное напряжение 2 Размер W1cmxT0.22cm Кол-во светодиодов 30 шт./м 60 шт./м Длина 50 м или 100 м Срок службы 50000 часов Цвет Смешанный или одиночный Мощность/метр 14,4 Вт на отмеченном месте и соединяется с подходящим аксессуаром 3.высокое качество по низкой цене 4. как для внутреннего, так и для наружного использования 5. высокая светоотдача и низкое энергопотребление 6. высокая интенсивность и надежность, достаточно прочный, чтобы выдерживать сильное давление доступна различная длина 9. Полностью гладкое и равномерное распространение света, решение проблемы неравномерного освещения 10. Выбор разъемов, монтажного оборудования и 24-функционального контроллера Применение: 1. архитектурное декоративное освещение для дома, отеля, рынка, баров и т. д.2. декоративное освещение для подводного проекта 3. освещение иллюминации для зрительного зала, навеса, акцентного освещения лестницы, парка развлечений 4. освещение траектории аварийного выхода для театров, кинотеатров, поезда для безопасного перемещения людей 5. внутреннее и внешнее освещение автомобиля 6. Освещение букв канала для магазинов, ресторанов, баров Особенности: 1) Модель светодиодного чипа: SMD5050 2) Входное напряжение: 220 В 3) Мощность: 14,4 Вт/м 4) Источник питания: постоянный ток 5) Длина: 50 м/катушка или 100 м / катушка 6 ) Размер: Ш1 см x Т0,22 см 7) Длительный срок службы: 50000 часов 8) Количество: 30 или 60 бут/метр 9) Гарантия: 2 года 10) Угол обзора: 120° 11 ) Индивидуальный: да 12 ) Степень защиты: IP44 13) Цвета: белый, красный, зеленый, желтый, оранжевый, розовый, фиолетовый, синий, теплый белый, RGB Применение: 1) Витрина 2) Контуры здания 3) Освещение лестницы 4 ) Непрямое освещение бухты 5) Освещение безопасности дорожек 6) Рестораны и бары 7) Знаки и графика Преимущество: 1. Простая установка и экономия затрат на источник питания. 2. Прозрачный корпус из ПВХ, высокий коэффициент пропускания, сопротивление изгибу. 3. Плоский внешний вид, небольшой объем. , 000 часов) 7. Модный дизайн и различные типы 8. Простота установки и использования 9. Отсутствие риска выброса ртути, защита окружающей среды. Упаковка: 1) Для оптовой продажи: 50 м или 100 м. аксессуары 50 м (размеры коробки: 35 * 35 * 15 см) 100 м (размеры коробки: 35 * 35 * 23 см) 2) Для розничного продавца: 50 м, 100 м в рулоне с контроллерами и кабелем/разъемом Покупатели оплачивают сбор за специальную упаковку (цветные коробки, катушки) Профиль Sunrain: 1) Мы являемся крупным предприятием по производству ламп 2) Мы основали в 2004 году и уже создали 5 заводов и 1 торговую компанию 3) Мы специализируемся на производстве новинок, таких как светодиодные веревочные светильники, веревочные светильники, энергия Экономия ламп 4) Мы ориентируемся на качество изготовления наших ламп в соответствии с с сертификацией CE, GS, RoHS 5) Мы соответствуем мировым стандартам качества и превосходим их 6) В настоящее время мы отправляем более половины нашей продукции в страны и регионы по всему миру. Лента, 550 рупий /шт. Signet Electricals

Jaquar 220 В, внутренний блок питания для светодиодной ленты, 550 рупий /шт. Signet Electricals | ID: 21728656962

Спецификация продукта

Описание продукта

Для специализированных нужд розничной торговли Jaquar предлагает полный ассортимент точечных светильников для скрытого и поверхностного монтажа, ленточных светильников и аксессуаров, которые делают возможным инновационное и очень привлекательное освещение продуктов.

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания2019

Юридический статус фирмыПартнерская фирма

Характер деятельностиДистрибьютор/Партнер

Количество сотрудниковДо 10 человек

Годовой оборотRs. 2–5 крор

IndiaMART Участник с ноября 2018 г.

GST37ADZFS5992B1Z9

Вернуться к началу

1

Есть потребность?
Лучшая цена

1

Есть потребность?
Лучшая цена

5050 трехчиповый синий цвет гибкие светодиодные ленты, источник питания высокого напряжения 220 вольт, синий светодиодные ленты

Высоковольтные светодиодные ленты широко используются в Китае, чем низковольтные лампы с рыночным объемом по крайней мере в 10 раз больше, в последние годы, широко признаны во многих странах Европы, рыночные перспективы значительны, это хороший выбор для вашего распространения

Почему мы выбрали светодиодные ленты:
1. Простая установка
Также известные как светодиодные ленты или ленточные светильники, светодиодные ленты просты в установке даже для непрофессионала
Все, что вам нужно сделать, это подключить шнур питания лампы, заправить хвостовую вилку
Ленточный светильник позволяет самостоятельно установить под потолком

2. Безопасность в помещении и на улице
Светодиодная лента безопасна для установки в помещении и на улице
Наши высоковольтные светильники с дизайном полностью безопасны, если вы освоите правильный метод использования, не нужно беспокоиться о проблемах безопасности
Варианты ленточных светильников на 220 В и 110 В сводят к минимуму риск короткого замыкания и угрозы безопасности, часто возникающие при наружном освещении с сетевым напряжением
Вы можете установить его под навесами, на беседках и палубах и ровная облицовка тротуаров

3.Универсальность и энергосбережение
Наша светодиодная лента со стандартной мощностью потребляет менее 8 Вт на метр и идеально подходит для большинства приложений акцентного освещения. что делает его идеальным для наружного и внутреннего рабочего освещения

4. Варианты изменения цвета
Для чего-то действительно удивительного наш ленточный RGB-светильник — лучший выбор.
Ленточный RGB-светильник использует отдельные красные, зеленые и синие светодиоды, которые смешиваются для создания нескольких цветов с помощью контроллера RGB

5. Самостоятельная настройка
Возможности светодиодной ленты ограничены только вашим воображением
У нас есть все разъемы, контроллеры и блоки питания, необходимые для вашей установки

Компания профиль:

Наша компания под названием Zhongshan WuLing Lighting Co.,Ltd находится в Китае Lighting Capital-Guzhen
Это профессиональный производитель светодиодных лент и имеет самую экономичную светодиодную ленту в Китае
Ежедневный объем производства 40000 метров, у нас есть более 20 брендов OEM и имеют богатый опыт обработки
 Я надеюсь, что вы сможете посетить наш завод и встретиться с нами, если это возможно

5050 Светодиодная лента, сверхяркая светодиодная лента, светодиодная лента SMD 220 В

Описание продукта

Светодиодные ленты Real Green Brand одобрены CE и RoHS, наши светодиодные ленты SMD2835 даже сертифицированы UL и имеют 2-летнюю ограниченную гарантию. Сверхъяркие SMD-светодиоды 5050/5730/2835 (доступны бренды Sanan, Samsung, Brightlux, CREE, OSRAM, Epistar).

Эта сверхъяркая светодиодная лента отлично подходит для использования в проектах, двухслойное ламинирование FPC позволяет поворачивать углы, делать U-образные изгибы и безопасно для внутреннего и наружного использования для многих применений в вашем доме или бизнесе. Доступны 9 ярких цветов (теплый белый, холодный белый, красный, синий, желтый, зеленый, оранжевый, розовый или фиолетовый) или светодиодная лента SMD5050 RGB, меняющая цвет, также является хорошим выбором.

Эти светодиодные веревочные светильники можно разрезать с интервалом 1 м или 2 м, чтобы вы могли настроить длину в соответствии с вашим проектом.

Высококачественная 60 светодиодов на метр SMD5050/2835/5730 Водонепроницаемая гибкая — Светодиодная лента 110 В 220 В сертифицирована CE, RoHS и UL, сертифицирована для использования в проектах.

Стандартный размер светодиодной ленты составляет 50 м в рулоне или 100 м в рулоне, каждая катушка поставляется готовой к подключению с прикрепленным на заводе шнуром и торцевой крышкой.

Каждая катушка включает:

(1) Стандартный шнур питания 50 см со встроенным выпрямителем (включая разъем питания)

(1) Заглушка

Предлагаемые аксессуары:

Крепление г зажимы , направляющая, центральный разъем , пульт дистанционного управления (для RGB), адаптер (для 12В/24В).

Установка изделия:

Светодиодные ленты предварительно размечены для резки через определенные промежутки времени и могут быть подключены к различным аксессуарам с минимальными инструментами и опытом. Для получения дополнительной информации см. наше руководство по установке светодиодных лент.

Рекомендуемые насадки

1. Высокое напряжение (220–240 В, 110–120 В) и низкое напряжение (12–24 В) доступно в цвете Real Green.

2. Светодиодная лента 220 В и 120 В может загораться напрямую от шнура питания, но 12 В и 24 В должны работать с адаптером.

3.Отрежьте полоски соответствующей длины с помощью промышленных ножниц по линиям, обозначенным значком ножниц. Ленту можно резать только по этим заметкам, которые расположены через каждые 1м и 2м.

Аксессуары стандартного источника питания

Посмотреть все Аксессуары для светодиодных лент

Как выбрать напряжение светодиодной ленты, 110В или 220В VS 12В или 24В?

Почему некоторые светильники работают от 110 В или 220 В, а не от 12 В или 24 В? И почему напряжение вообще имеет значение? Все дело в мощности, верно? Не совсем.Свет работает от разного напряжения, и в Америке наиболее распространены системы освещения на 110 В, 12 В и 24 В, а в Европе — на 220 В, 12 В и 24 В. Итак, каковы различия между ними?

110 вольт и 220 вольт являются стандартным напряжением питания для американских и европейских домов. Это напряжение, которое поступает в ваш дом от местной коммунальной подстанции. 110 или 220 вольт электрики обычно называют «сетевым напряжением». Почти все внутренние бытовые светильники и приборы в США.S. работать от сетевого напряжения. Лампу на 120 вольт обычно можно вкрутить в светильник внутреннего освещения, и она будет правильно работать без дополнительных сложностей. Точно так же большинство приборов работают от 120 вольт и могут быть просто подключены к внутренней розетке.

Между тем, 12 вольт и 24 вольта обычно используются для наружного освещения и называются «низковольтным» освещением. Трансформатор или светодиодный драйвер необходим для преобразования стандартного источника питания 120 вольт, подаваемого в ваш дом, в источник питания 12 вольт или 24 вольт для ваших светильников.

Когда дело доходит до светодиодной ленты, светодиодной ленты или светодиодной ленты, у вас может быть выбор между 12-вольтовым или 24-вольтовым источником света. Тот, который вам нужен, зависит от того, какой длины вам нужна лента, веревка или лента. Чем длиннее ваша непрерывная полоса, веревка или ленточный свет, тем большее напряжение вам потребуется, чтобы пройти по всей ее длине без потери яркости. Это явление называется падением напряжения.

Вы должны использовать 12 или 24-вольтовую ленту? Одна из первых вещей, которую нужно выяснить, это то, нужна ли вам лента на 12 вольт или 24 вольта.Это действительно зависит от размера места, где вы будете использовать полосу света. 12-вольтовая полоса обычно используется для коротких пробегов, а 24-вольтовая полоса лучше подходит для длинных пробегов. Причина в том, что полосовые светильники с более высоким напряжением могут работать дольше, и падение напряжения не становится проблемой. По сути, чем дальше ваши светильники от источника питания, тем ниже становится напряжение в линии, что может привести к тому, что светодиоды на конце полосы будут казаться тусклее, чем светодиоды спереди.Чтобы избежать падения напряжения, соблюдайте максимальный пробег вашей светодиодной ленты, который должен быть указан на упаковке или в техпаспорте ваших светильников.

Причина, по которой низковольтное освещение используется на открытом воздухе, заключается в том, что оно безопаснее. Если провод для источника света на 120 вольт (который будет проходить под землей или снаружи здания, если он используется на открытом воздухе) окажется оголенным, контакт с ним будет очень опасным для кого-либо, что может привести к опасному поражению электрическим током. Для источника света с низким напряжением этот риск значительно снижается и в большинстве сценариев практически не причинит вреда.Эмпирическое правило: если ваши светильники используются где-то, где проводка может быть оголена и, следовательно, опасна, всегда лучше выбирать низковольтное освещение, если есть выбор.

Это только самые распространенные жилые напряжения. Некоторым системам освещения требуется еще больше вольт. При покупке нового источника света, в первую очередь, вы должны всегда подбирать лампочку под требования вашего светильника.

Высоковольтные светодиодные ленты

Высоковольтные светодиодные ленты работают непосредственно от сетевого напряжения (например,г. 120 В в США, 220 В в Китае, 230 В в Европе). Это отличается от обычных гибких светодиодных лент, в которых используется низкое напряжение 12 В или 24 В постоянного тока. Низковольтные светодиодные ленты безопасны и полностью индивидуальны. Они являются основным продуктом в самых разных областях применения, включая освещение шкафов, освещение сводов, освещение торговых витрин, акцентное освещение ландшафта, внутреннее и внешнее освещение автомобилей и т. д. Однако светодиодные ленты низкого напряжения имеют несколько недостатков. Существенным ограничением использования этих низковольтных ламп является то, что конструкция схемы не позволяет использовать полосу большой длины.Максимальная длина светодиодной ленты зависит от электрического тока, который могут выдержать дорожки цепи. Ультратонкие медные дорожки, ламинированные в полиимидную подложку гибкой печатной платы, имеют ограниченную пропускную способность по току. По мере увеличения длины световой полосы увеличивается падение напряжения, вызванное внутренним сопротивлением медных дорожек. Если речь идет о больших расстояниях, сопротивление медной дорожки может привести к значительному снижению напряжения, достигающего удаленных светодиодов, что может привести к неравномерному световому потоку по всей длине полосы и может привести к перегреву полосы и ее возгоранию.

Высоковольтные светодиодные ленты специально разработаны для решения проблемы длины пробега, с которой сталкиваются светодиодные ленты низкого напряжения. Светодиодная лента состоит из светодиодов, соединенных параллельно и последовательно для конструкций с постоянным током. Большинство светодиодов имеют типичное прямое напряжение 3 В. Следовательно, светодиодная лента на 12 В может управлять максимум 3 светодиодами, соединенными последовательно. Светодиодные ленты на 12 В часто состоят из нескольких цепочек из 3 светодиодов, соединенных параллельно. Точно так же обычная монохромная светодиодная лента на 24 В часто конструируется с цепочками из 6 светодиодов.Оставшиеся 25 % запаса по напряжению являются дополнительным запасом погрешности, используемым для компенсации допусков прямого напряжения светодиодов и отклонений в напряжении питания. При значительно более высоком напряжении питания высоковольтная светодиодная лента может управлять светодиодной цепочкой, содержащей более чем в 10 раз больше светодиодов, чем цепочка 12-вольтовой светодиодной ленты. Из-за ограничения токопроводящей способности медных дорожек большинство низковольтных светодиодных лент поставляются длиной 16,4 фута (5 метров). В светодиодных лентах высокого напряжения используются более толстые и тяжелые электрические проводники, что в сочетании с высоким напряжением питания позволяет им растягиваться на сотни футов.Эти светодиодные ленты обычно имеют длину 164 фута (50 метров), но доступны с максимальной длиной 328 футов (100 метров).

Высоковольтная светодиодная лента собрана таким образом, что имеет много общего с низковольтными аналогами, но также имеет некоторые важные отличия. В отличие от цепей низковольтного продукта, которые достаточно тонкие, чтобы их можно было встроить в гибкую печатную плату, два медных проводника большого сечения, обеспечивающие электропитание высоковольтной полосы, расположены вдоль печатной платы. Светодиодные ленты высокого напряжения также называются светодиодными лентами переменного тока или светодиодными лентами без драйверов, потому что они предназначены для работы по принципу plug-and-play с источником питания переменного тока. Однако все светодиоды представляют собой низковольтные устройства постоянного тока, которые должны питаться регулируемой мощностью постоянного тока. Для этих продуктов без драйверов регулировка напряжения и тока обеспечивается компонентами, встроенными в конструкцию световых полос. Высоковольтная светодиодная лента поставляется со встроенным преобразователем мощности, который выпрямляет переменное напряжение в постоянное.

Светодиоды SMD монтируются при помощи пайки в гибкую печатную плату с конфигурацией проводки, аналогичной низковольтной световой полосе. Однако каждая светодиодная цепочка высоковольтной светодиодной ленты дополнительно делится на секции, каждая из которых включает небольшое количество светодиодов. Токоограничивающий резистор или микросхема драйвера постоянного тока соединены последовательно с секцией светодиодов, регулируя мощность светодиодов для обеспечения одинаковой интенсивности и цвета на протяжении всего цикла. Недостатком последовательной конфигурации является то, что если один светодиод выходит из строя в разомкнутой цепи, то ток прерывается, и все последующие светодиоды в цепочке выключаются.Поскольку светодиодная цепочка высоковольтного изделия содержит большое количество светодиодов, разомкнутая цепь приведет к отключению светодиодов на длительное время. Чтобы предотвратить гашение всей цепочки из-за отказа одного светодиода, стабилитрон обычно подключается к каждой секции цепочки светодиодов. Диод Зенера имеет напряжение пробоя, которое позволяет поддерживать ток через последующие секции цепочки светодиодов при отказе любого соответствующего светодиода.

В то время как системы сетевого напряжения позволяют передавать электроэнергию на гораздо большее расстояние от источника питания, опасность поражения электрическим током вызывает серьезную озабоченность.Высоковольтные светодиодные ленты заключены в прозрачные оболочки из ПВХ или экструзии из силикона, которые предназначены для обеспечения электрической изоляции. Несмотря на то, что изоляция придает ленте высокий класс защиты от проникновения (IP), эти изделия никогда не следует погружать в воду. В соответствии с правилами техники безопасности все светодиодные ленты сетевого напряжения нельзя резать в полевых условиях. Везде, где освещение может обеспечиваться светодиодными лентами низкого напряжения, светодиодные ленты переменного тока не должны использоваться. Не только электробезопасность может быть поставлена ​​под угрозу из-за неправильного обращения во время установки, качество освещения и надежность изделия также могут быть серьезной проблемой.Недорогие светодиодные ленты переменного тока обычно обеспечивают неполное подавление переменного сигнала после выпрямления, что приведет к мерцанию светодиодов из-за наличия больших пульсаций тока. Герметичная изоляция из ПВХ, который является плохим проводником тепла, перекрывает тепловой путь для светодиодов. Накопление тепла внутри изолированной полосы может ускорить разрушение упаковочных материалов светодиодов, что приведет к их преждевременному выходу из строя. Высокая рабочая температура может также привести к нагреву и воспламенению изоляционного материала, что может привести к поражению электрическим током.

Светодиодные ленты высокого напряжения

Светодиодные ленты 220 В переменного тока с мощным клеем 3М для установки на любую поверхность, идеально подходят для непрямого и декоративного освещения. Доступны метры или полные рулоны по 50 метров.

Доступны различные цвета: теплый белый, холодный белый, красный, зеленый, синий, желтый и RGB (комбинация красный-зеленый-синий).
Все аксессуары доступны для установки без какого-либо инструмента: разъемы и дистанционное управление программами в моделях RGB.

Два вида полосок по типу микросхемы: SMD2835 и SMD5050 . SMD (устройство, монтируемое на поверхность) относится к форме, в которой светодиоды монтируются на ленте.

• Полоса SMD2835: Средняя мощность и низкое энергопотребление. Наши светодиодные ленты SMD2835 имеют среднюю потребляемую мощность  12 Вт/м. Оснащены 60 светодиодами на метр с силой света 22-25 люмен на светодиод. Доступен в одном цвете из ассортимента.Подходит для использования внутри и вне помещений (степень защиты IP65). Рекомендуется для установок с высокими требованиями к освещенности и наружного освещения в зданиях.
• Лента SMD5050: Высокая мощность и среднее энергопотребление. Доступен с 60 светодиодами на метр (мощность 14,4 Вт на метр). Они обеспечивают силу света в два раза больше, чем лента SMD3528 ( 14-16 люмен на светодиод). Доступны для использования внутри помещений (степень защиты IP20) и вне помещений (степень защиты IP65).Идеально подходит для определения контуров и внутреннего декоративного освещения. Они являются наиболее экономичным решением.

ЧТО ВЫБРАТЬ?

• SMD5050: Основные требования к освещению с низкой яркостью, одним цветом и ограниченным бюджетом. модели RGB.
• SMD 2835 :  Проекты с высокими требованиями к освещению.

Наши драйверы были разработаны с использованием самых передовых материалов на рынке, чтобы облегчить рассеивание тепла, получить гораздо более компактную и эффективную конструкцию и большую долговечность.Наша серия светодиодных лент имеет гарантию  2 года от любых производственных дефектов со сроком службы более 50 000 часов .

Все продукты светодиодной технологии GREALTEC были протестированы в независимых лабораториях для подтверждения технических характеристик и обеспечения ожидаемого срока службы и соответствия самым высоким стандартам качества. Пожалуйста, проконсультируйтесь с нашим техническим отделом о типе продукта, который лучше всего соответствует вашим потребностям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕТОДИОДНОЙ ЛЕНТЫ ВЫСОКОГО НАПРЯЖЕНИЯ GREALTEC

.
