Инструменты электромонтажника

Первое правило для всех электриков  — никогда не экономьте на инструментах. В то время как многие имеют строго ограниченный бюджет, это не тот случай, когда можно сократить расходы, покупая дешевые изделия. Они не будут служить долго, к тому же намного сложнее в использовании: даже простая резиновая ручка отвертки поможет Вам ощутить разницу с пластмассовой, если вы будете работать ей весь день; не говоря уже о том, что качественные инструменты могут попросту сохранить жизнь при работе с высоким напряжением. Вы будете проводить сложные работы на протяжении длинных смен в тяжёлых условиях: на высоте и в подвалах, в жару и холод, причём зачастую справляясь в одиночку, и последнее, что вам нужно, это некондиционный набор инструментов. Не делайте ошибку ложной экономией, убедитесь, что вашу сумку наполняют только высококачественные инструменты. Инвестиции в оборудование — это инвестиции в вашу карьеру и безопасность!

Представляем вам неполный перечень необходимых инструментов, позволяющих выполнить основные электромонтажные операции.

Щипцы

   Это инструмент электрика номер один. Щипцы приходят в широком спектре видов и размеров, и ваш набор должен содержать несколько разновидностей:

• пассатижи — режут, скручивают провода вместе, вытягивают их и производят массу других действий. Их даже частенько используют вместо молотка. Они имеют квадратную форму губ, которая отлично подходит для скручивания проводов, режущее лезвие для проволоки и область захвата, чтобы тянуть провод. Ищите инструменты, рассчитанные на 1000 вольт и имеющие удобные рифлёные ручки, которые не скользят;
• острогубцы, тонкогубцы, круглогубцы, длинногубцы — проверьте ассортимент и подберите себе что-то из этого списка, вы найдете их незаменимыми, особенно со встроенными кусачками;
• кримпер или обжимные клещи — для соединения, опрессовки, стыкового сращивания проводов.

Резцы

Это всё, что используется для разрезания и откусывания:

• бокорезы, кусачки — для резки проволоки, гвоздей, скоб, MC кабеля и т. д. Убедитесь, что «челюсти» специально закалены для такого использования, а не просто предназначены для резки медной или алюминиевой проволоки. Есть некоторые модели, оснащенные средствами обнаружения провода под напряжением;
• кабельные ножницы — используются для резки толстых проводов или кабелей;
• устройство для зачистки проводов — ручной или автоматический стриппер, снимающий изоляцию без повреждения провода. Такие инструменты выпускаются в разнообразных вариантах и оснащаются разного размера режущими зубьями для различных сечений проводов.

Отвёртки и ключи

Вам понадобится несколько различных видов отвёрток, имеющих различную длину и форму головок — широкие и узкие, тонкие и толстые, плоские и крестовые. Универсальные наборы со сменными головками и поворотной ручкой облегчат вашу работу, а ударно — поворотные варианты позволят справиться даже с прикипевшим крепежом.

Шестигранные ключи лучше приобретать набором, имеющим примерно от 5 до 16 ключей различного размера. Набор торцевых головок — альтернатива обычным накидным или рожковым ключам.

Счетчики и тестеры

Работа с электричеством предполагает, что вы всегда будете знать, где проходит ток, какими характеристиками он обладает и нет ли каких-либо проблем, нуждающихся в исправлении.

Для этого понадобятся:

• мультиметр — измеряет силу тока, сопротивление и напряжение. Бывает аналоговым и цифровым. Вам нужен прибор, способный считывать до 600-1000 вольт. Он содержит в себе омметр, амперметр и вольтметр «в одном флаконе». Вы можете использовать приборы по отдельности, но большинство электриков будет иметь и то и другое;
• бесконтактный детектор напряжения — он будет зажигать индикатор или жужжать, когда обнаружит рабочую сеть. Одни из этих устройств автоматические, а другие должны быть включены с помощью переключателя. Удобная карманная модель работает от батареек ААА.

Некоторые другие инструменты и оснащение:

• протяжка для кабеля — металлическая или стекловолоконная проволока с длинным гибким наконечником, используется для протягивания одно- или многожильного провода через металлический или пластиковый трубопровод;
• ножовка — для разрезания стоек, трубопровода и кабеля;
• рулетка — для измерения провода, кабельного лотка, расстояний при монтаже электропроводки и прочего. 10-метровой рулетки обычно достаточно для основных задач;
• уровень — для измерения отклонения от горизонтальной или вертикальной линии. Пластиковый корпус слабеет с течением времени и приводит к плохим показаниям: убедитесь, что ваш уровень металлический. Отлично, если прибор сделан с редкоземельными магнитами: эта вещь будет прилипать настолько прочно, что вам не придется беспокоиться о том, что он упадёт и сломается;
• разводной ключ — понадобится для затяжки фитингов при монтаже трубопровода и работе с жесткими трубами;
• дрель — аккумуляторное устройство является идеальным вариантом, позволяя работать в труднодоступных и удалённых от источников электроэнергии местах. К ней понадобится широкий ассортимент сверл разных размеров и для разных материалов. Большинство аккумуляторных дрелей поставляется с двумя аккумуляторами на тот случай, если один из них не вовремя сядет. Новые литиевые батареи — большой плюс, они намного превосходят старые никель — кадмиевые аналоги. Ударная дрель — очень хорошее дополнение к набору инструментов: электромонтажникам часто нужно пробиваться через кирпичную кладку или бетон;
• штроборез — пригодится для прокладывания борозд под кабель. Для этой цели можно использовать болгарку, но штроборез сделает канавку быстрее и аккуратнее;
• налобный фонарь — он потребуется в темных помещениях. Никогда не пытайтесь работать с электричеством без надлежащего освещения. В отличие от обычных фонариков головные лампы будут держать ваши руки свободными;
• пояс с инструментами — обязательный атрибут каждого мастера. У него есть много видов для разных профессий. Пояс электрика должен иметь несколько карманов на одной стороне для мелких деталей и расходных материалов, а также карманы по другую сторону для ручного инструмента. У него должны быть держатель для изоленты и петля для молотка.

Целый ряд других инструментов полезен для электрика, но вышеперечисленные вещи являются основными. Некоторое оборудование, которое может пригодиться в будущем, включает в себя молоток, складной нож, паяльник, шуруповерт, болгарку, труборез, устройство для маркировки кабелей, кабельный резак, циркулярную пилу, лестницу, маркеры, линейки и прочее. Со временем вы соберёте полный комплект, лучше всего подходящий под ваши потребности.

Торговая сеть «Планета Электрика» обладает широким ассортиментом различного рода инструментов, с которым Вы можете более подробно ознакомиться в нашем каталоге.

список, описание, фото всего набора

Сегодня мы поговорим о том, какие инструменты нужны электрику для ремонта и монтажа электропроводки. Сразу же следует отметить, что набор приспособлений и приборов будет зависеть от многих факторов: уровень профессионализма мастера, целевое предназначение (домашние работы, связанные с электричеством либо электромонтаж на выезде) и т. д. Так как наш информационный портал создан для домашних мастеров, то далее мы поговорим только о тех приборах, электроинструментах и приспособлениях, которые пригодятся электрику непосредственно в доме при работе с напряжением до 1000 Вольт. Условно разделим список инструментов для электромонтажа на измерительные приборы, ручные приспособления и электроинструмент, предоставив описание наиболее важных наименований.

Ручные приспособления

Итак, сначала предоставим Вам набор ручных инструментов электрика, чтобы Вы знали, что нужно докупить в имеющийся в доме комплект.

В Вашем чемодане обязательно должны находиться следующие предметы:

1. Набор отверток. При установке розеток, выключателей и остальных элементов электропроводки без отверток никак не обойтись. Вам нужны не только фигурная и прямая отвертка, но и индикаторная, для того чтобы можно было определить наличие напряжения на оголенных выводах. О том, как пользоваться индикаторной отверткой, читайте в соответствующей статье. Про все наиболее популярные виды отверток и их назначение мы также говорили отдельно.
2. Монтажный нож. Без этого инструмента сложно представить электромонтажные работы. В собственном ящике с различными приспособлениями у Вас обязательно должен лежать нож и набор лезвий. Тут же сразу же можно добавить, что также не помешает инструмент для снятия изоляции с проводов: специальный нож для электриков либо стриппер.
3. Плоскогубцы. Правильнее будет сказать – пассатижи, которые нужны электрику-монтажнику не только для того, чтобы перекусить провод, но и выполнить правильную скрутку проводов.
4. Бокорезы. Несмотря на то, что многие плоскогубцы включают в себя кусачки, лучше купить профессиональные бокорезы с хорошим лезвием. С помощью данного инструмента можно не только перекусывать толстые жилы при монтажных работах, но и снимать изоляцию с проводов, если под рукой нет стриппера.
5. Молоток. Как и у любого другого монтажника, у электрика в кейсе обязательно должен быть молоток. С помощью данного приспособления можно вбить дюбель в стену, сделать штробу (в паре с зубилом) либо забить скобу (как один из вариантов крепления проводов в стене).
6. Зубило. О нем мы уже сказали – если нужно вручную провести штробу, без зубила не обойтись. В то же время при монтаже электропроводки в деревянном доме обязательно храните в чемодане стамеску.
7. Круглогубцы. Далеко не всегда используются при электромонтажных работах в доме либо квартире, но все же имеют свою определенную ценность – с помощью данного ручного инструмента домашний мастер сможет фигурно выгнуть проволоку для подключения некоторых видов контактов.
8. Обжимные клещи. Если Вы чаще всего используйте гильзы, как способ соединения электрических проводов, то в список самого необходимого инструмента внесите и клещи тоже.

Вот и весь самый необходимый набор инструментов электрика. Ну а если в наличии у вас еще не полный список, то все необходимые инструменты можно приобрести в любом строительном магазине.

Учтите, что в чемодан обязательно нужно положить еще изоленту, разные термоусадки, маркер и рулетку. Без этих приспособлений никак не обойтись при монтаже электропроводки своими руками. Также советуем для всего вышеуказанного списка предметов купить специальный пояс, на который можно крепить все что угодно: от молотка до отвертки. Помимо пояса монтажники одевают специализированные жилетки с множеством карманов, что также удобно для хранения инструмента при различных видах электромонтажа. На фото ниже Вы можете увидеть, как выглядит ремень и жилет.

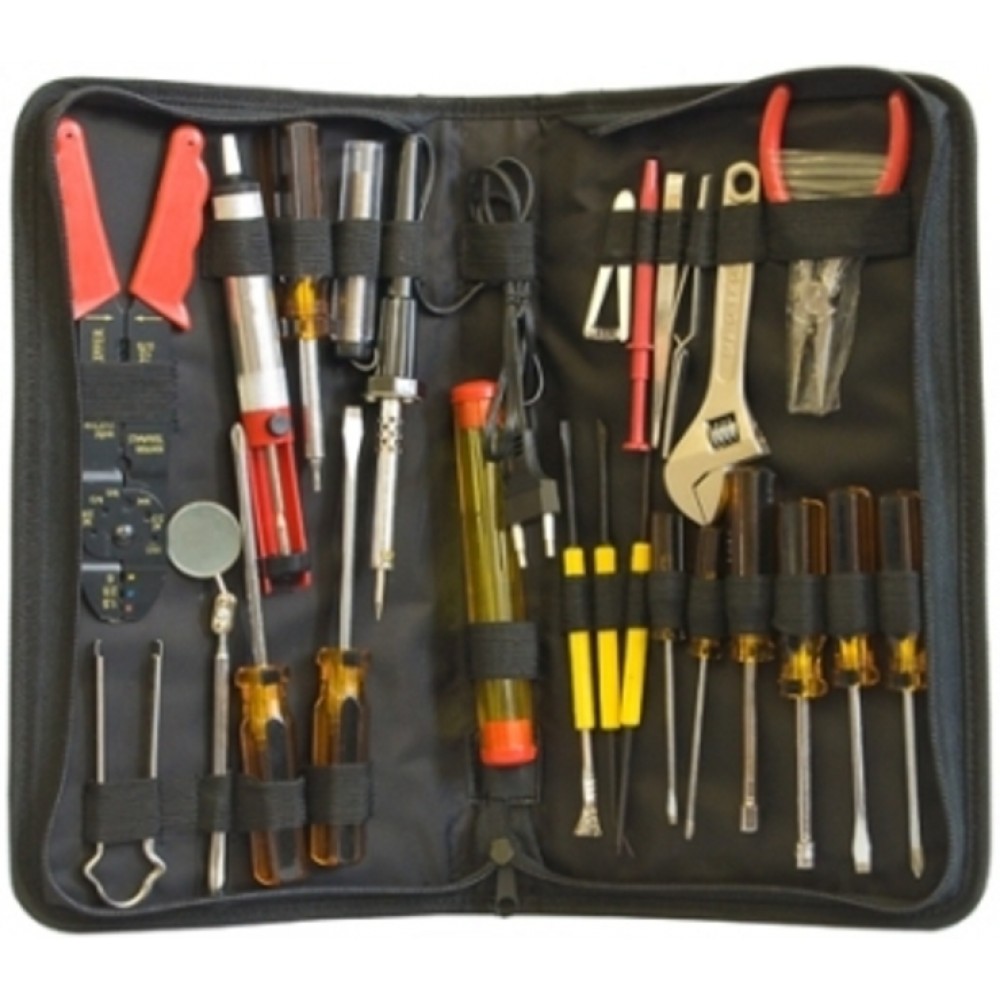

Удобный набор от фирмы ProSkit

Измерительные приборы

К этой категории необходимых предметов для домашнего мастера можно отнести мультиметр. Достаточно купить данный измерительный прибор, чтобы можно было замерить напряжение, сопротивление и силу тока в цепи 220 и 380 Вольт (больше в домашних условиях вряд ли будет). Использовать тестер не сложно, даже электрику новичку, об этом мы подробно рассказывали в статье – как пользоваться мультиметром в домашних условиях.

Штангенциркуль. Как ни странно, но даже в несложных домашних работах может понадобиться этот ручной, но все же измерительный инструмент. С помощью штангенциркуля можно определить сечение провода, что очень важно в электромонтажных работах, если отсутствует маркировка на внешней изоляции проводника.

На видео предоставлен обзор всех самых важных инструментов, которые могут пригодиться электрику не только в домашних условиях:

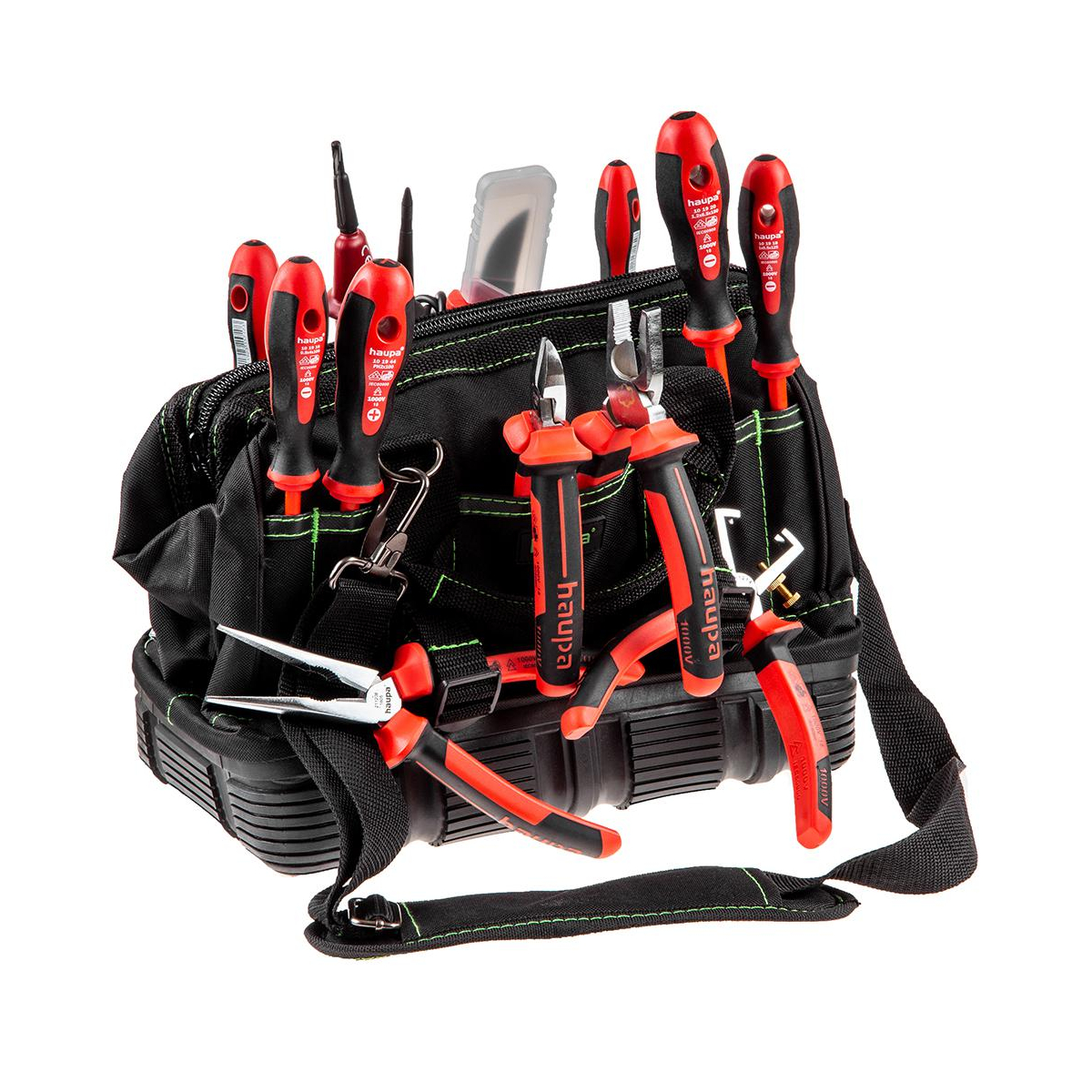

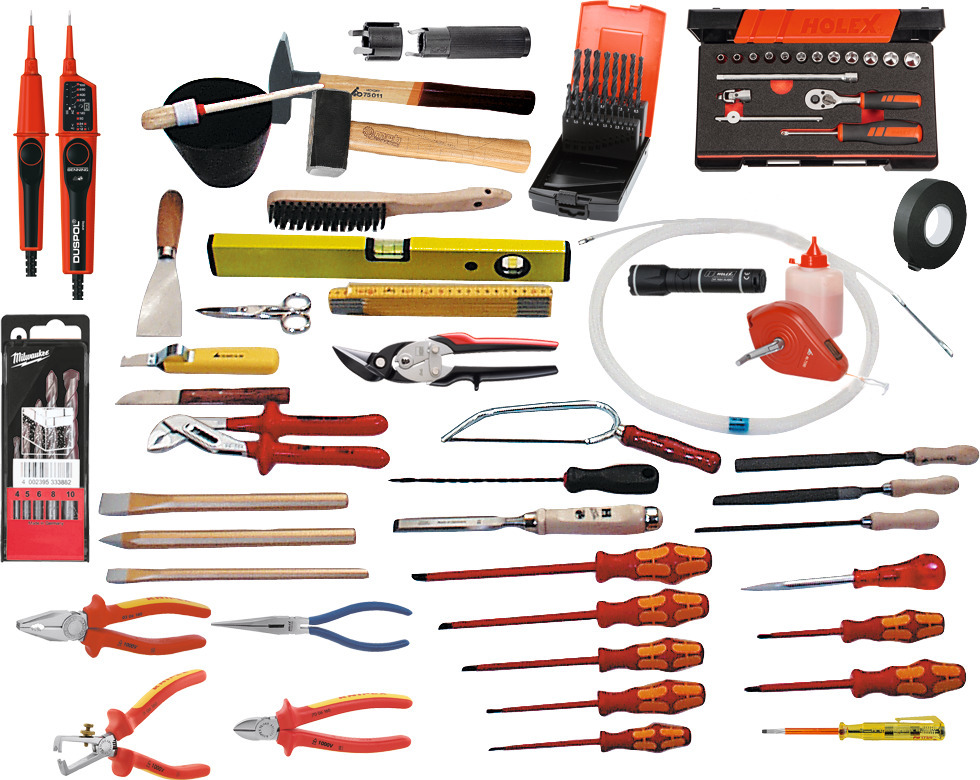

Укомплектованная сумка электромонтажника

Если говорить об измерительных приборах для электриков, которые занимаются электромонтажными работами, дополнительно рекомендуем приобрести мегаомметр. Этот прибор нужен для того, чтобы можно было проверить сопротивление изоляции провода либо кабеля, что особенно важно делать после выполнения электромонтажа. Также дополнительно можно пополнить арсенал детектором скрытой проводки, который позволит быстро определить, где именно проходит провод в стене.

Перечень электроинструментов

Ну и замыкает наш список инструментов для электрика, следующий набор предметов:

Еще один, не менее интересный видео обзор от профессионалов:

Обращаем внимание даже на мелкие детали

Вот мы и предоставили весь основной перечень приборов, электроинструментов и приспособлений, которые должны быть в чемодане у домашнего мастера. Обязательно следите за тем, чтобы все инструменты для электрика были с изолированными диэлектрическими ручками. Ни в коем случае не используйте при монтажных работах предметы с металлической рукояткой – это большая угроза Вашей жизни! Надеемся, что наше краткое описание с картинками было для Вас полезным и интересным. Кстати, существуют уже готовые наборы инструментов для электромонтажных работ, к примеру, от компании Knipex. При наличии денег можете купить такой кейс, в котором уже будут все необходимые приспособления!

Будет полезно прочитать:

Сумка электрика: инструмент для электромонтажных работ

Любому мастеру-электромонтажнику, какими бы большими не были бы его знания и опыт, не справиться с задачей без соответствующего инструмента. Измерить параметры тока, зачистить провод или наладить контакт – все это требует специализированных приборов и устройств, например, инструмент Forge. И чтобы этот инструмент всегда был под рукой электромонтажнику необходимо собрать сумку электрика. Каждый настоящий мастер должен обладать собственным набором, который у него всегда под рукой и хранится инструмент должен в одном месте.

Сегодня на рынке можно найти огромный ассортимент всевозможных устройств, но какие же следует приобрести в первую очередь? Разумеется, в зависимости от того, какие именно работы требуется выполнить, меняется и необходимый инструмент, но есть и тот, без которого вовсе не обойтись.

Ручной инструмент

В обязательный комплект электромонтажника должен входить следующий ручной инструмент:

• Монтажный нож. Представить себе какие-либо электромонтажные работы без этого инструмента сегодня довольно сложно.

  В свой ящик или сумку следует добавить не только сам монтажный нож, но и набор лезвий для него. Также нелишним будет добавить и специальный инструмент под названием стриппер – этот нож предназначен для снятия изоляции.

• Набор отверток. Незаменимая вещь, когда дело доходит до монтажа выключателей и розеток, а также разнообразных прочих элементов. Про отвертки есть интересная статья на этом сайте, которую надо обязательно прочитать Отвертка электрика-незаменимый инструмент.

  Помимо само собой разумеющихся прямой и фигурной отверток обязательно требуется еще и универсальная индикаторная, которая помогает определить, имеется ли на оголенных выводах напряжение.

• Бокорезы. Большинство моделей плоскогубцев сами по себе включают в себя кусачки, однако рекомендуется приобрести бокорезы отдельно.

  Этот инструмент пригодится не только для перекусывания толстых жил, но еще и поможет со снятием изоляции с проводки.

• Плоскогубцы. Пассатижи – один из наиболее полезных в работе мастера инструмент. С его помощью монтажник может перекусить нетолстый провод или же выполнит скрутку.

  Разумеется, на ручки инструмента должен быть нанесен диэлектрический материал.

• Молоток. Один из главных инструментов каждого монтажника.

  Он может пригодиться для того, чтобы вбить дюбель, проштробить стену или же забить скобу для крепления проводов.

• Зубило. Одним молоком штробу не сделаешь – для этого обязательно потребуется и зубило.

  Правда, если планируется работать в деревянном доме, вместо него понадобится стаместка.

• Обжимные клещи.

  Особенно актуальны для тех, кто для соединения электрических проводов использует гильзы.

• Гаечный ключ. Обычный или комбинированный. Как выбрать хорошие ключи ознакомитесь в статье  Виды и назначение гаечных ключей.

  Используется для монтажа отдельных видов соединений.Не помешает и ключ раздвижной.

• Круглогубцы. Этот инструмент используется достаточно редко, но при этом и без него в отдельных случаях не обойтись.

  Опытный мастер с его помощью сможет выгнуть проволоку для подключения контактов определенного вида.

На этом перечень ручного инструмента можно считать исчерпанным. Помимо упомянутого в чемодан также должна отправиться рулетка, маркер и изолента – подчас без них просто не обойтись. Для удобства ношения всего вышеперечисленного пригодится чемодан или сумка, а также специальный пояс, на который можно прикрепить большинство из перечисленного.

Некоторые специалисты предпочитают специальные жилеты, по карманам которых можно рассортировать все мелочи.

Измерительные приборы

Самый главный и очевидный представитель этой категории – это мультиметр. Данный прибор служит как индикатор напряжения и сопротивления, он может работать при напряжении в цепи 220 или 380 Вольт, что полностью покрывает домашние условия эксплуатации. Управление прибором достаточно просто, чтобы с ним мог справиться даже новичок. Об этом читайте в статье Как пользоваться мультиметром. Однако только лишь им измерительные приборы электрика не ограничивается. По выбору мультиметра есть статья Секреты выбора надежного и функционального мультиметра.

Штангенциркуль. Несмотря на то, что данный ручной инструмент многим кажется лишним, обойтись без него при определении сечения провода подчас проблематично. Штангенциркуль очень пригодится, если требуется определить сечение провода при отсутствии изоляции или же маркировки на ней.

В продаже можно найти специальные электронные модели.

Электроинструмент

В перечень электроинструмента, необходимого электромонтажнику, входит:

Конечно, данным перечнем весь необходимый для мастера инструмент и приспособления не ограничиваются, но он помогает справиться с подавляющим большинством задач. Необходимо помнить, что к профессиональному инструменту предъявляются свои требования, среди которых, как минимум, надежная защита ручек диэлектриком. Приборами с металлическими ручками работать запрещается.

выбора набора диэлектрических инструментов для электромонтажника. Какие изолированные инструменты должны быть в чемодане?

Все электромонтажные инструменты должны быть технически исправны и использоваться по назначению. Стоит подробнее рассмотреть наборы инструментов для электрика, популярных производителей и особенности выбора.

Требования к инструментам

Инструмент должен отвечать современным стандартам качества и требованиям безопасности. Существует масса требований к его хранению и эксплуатации. Важно следить за состоянием инструментов самостоятельно или сдавать на проверку в соответствующие инстанции. Такой инструмент должен иметь следующие характеристики:

• изолированный;
• удобно лежит в руке;
• не скользит;
• занимает мало места;
• имеет малый вес;
• обеспечивает необходимое количество функций.

К изоляции предъявляются основные и очень жесткие требования: она должна иметь требуемые изоляционные и механические свойства, сохранять их в течение всего срока эксплуатации. Она должна быть выполнена из современных диэлектриков, быть прочной и нескользкой. Следует внимательно отнестись к тому, какое напряжение выдерживает изоляция. Нужно обратить внимание на маркировку. Инструмент с изолированными рукоятками обязательно должен иметь специальные упоры. Чем ярче выражены такие упоры, тем лучше. Они предотвращают соскальзывание руки на незащищенные части инструмента.

Хороший инструмент удобно держать в руке. Соответственно им приятно работать. Он не скользит и не проворачивается, меньше устают руки. Хорошо, если ручки инструментов яркого цвета: на фоне рабочего беспорядка это бросается в глаза, найти такие инструменты не составит труда.

Инструмент для электриков должен быть легким и не занимать много места в рабочей сумке или чемодане. Этот фактор кажется не таким важным, но имеет большое значение. Особенно в тех случаях, когда приходится пешком преодолевать большие расстояния. Если это набор, упакованный в кейс, его должно быть удобно нести.

Важно, чтобы минимальный набор инструментов нес в себе максимальное количество функций, был рациональным и занимал как можно меньше места.

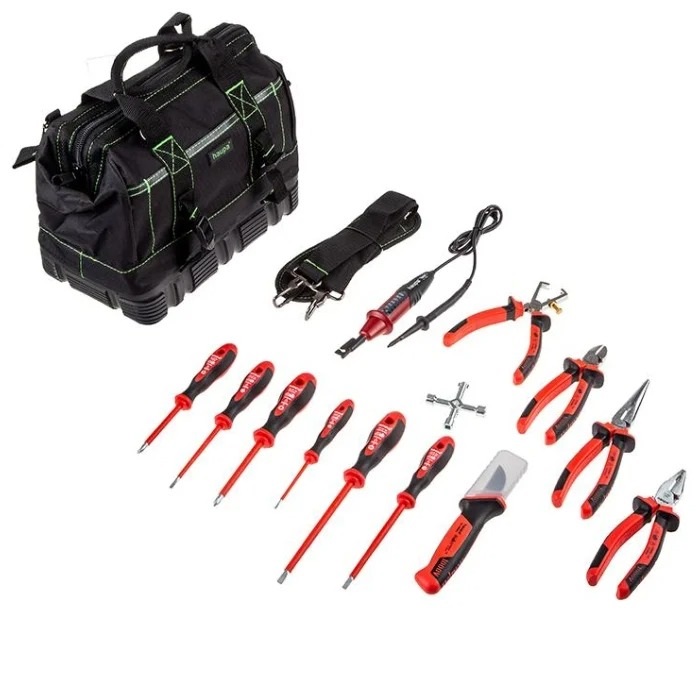

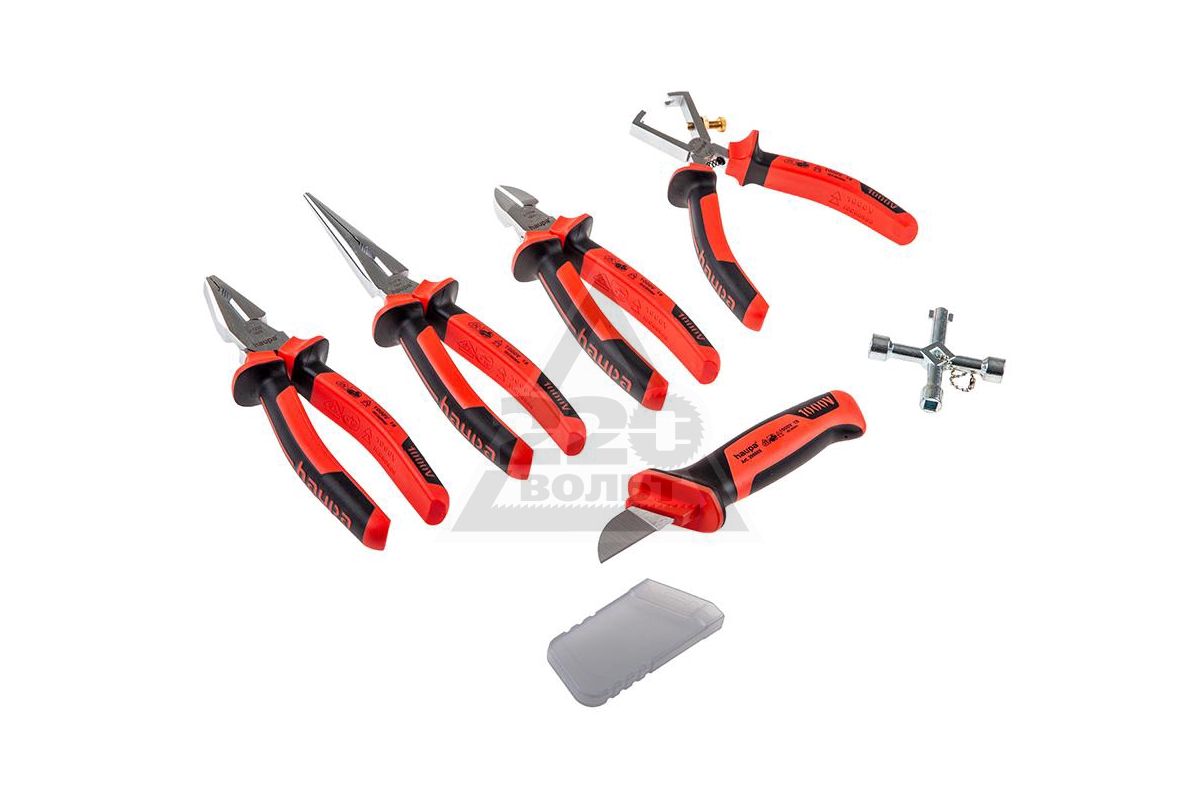

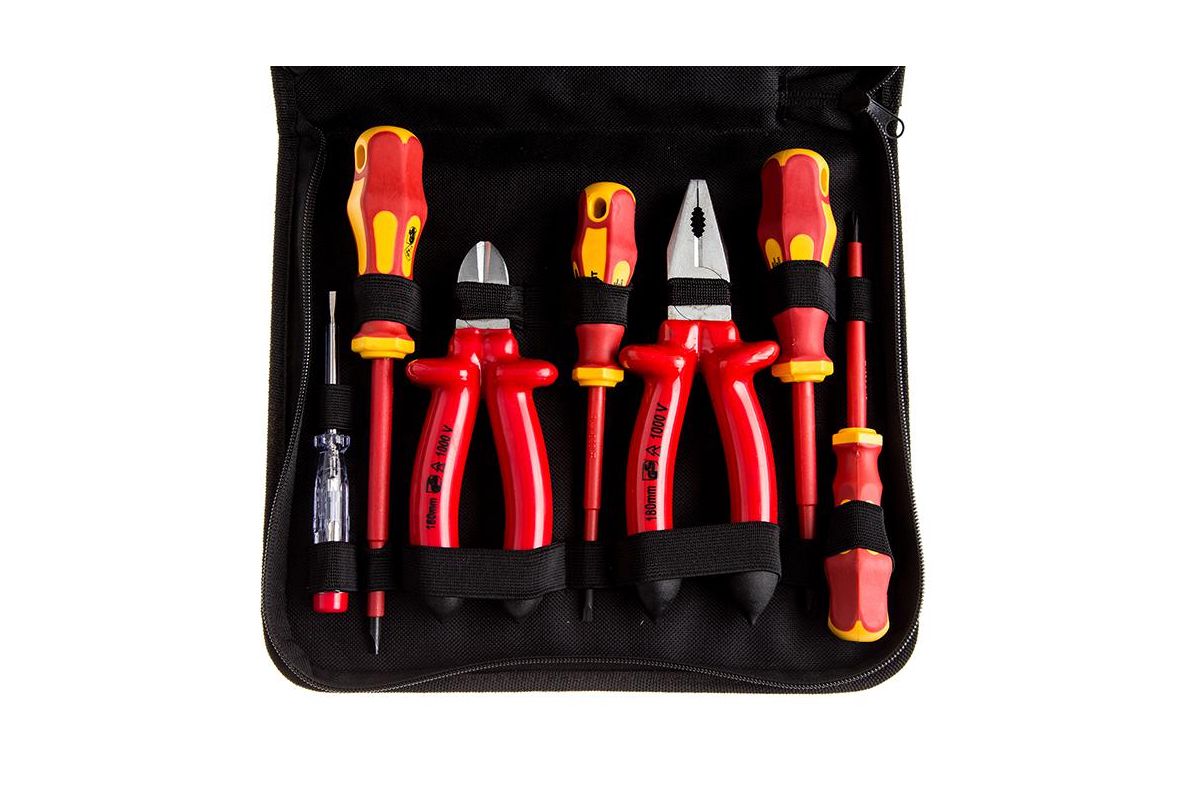

Какие инструменты входят в набор?

Для несложных электромонтажных операций богатый инструментарий не понадобится. В стандартный набор электромонтера входит определенный минимум.

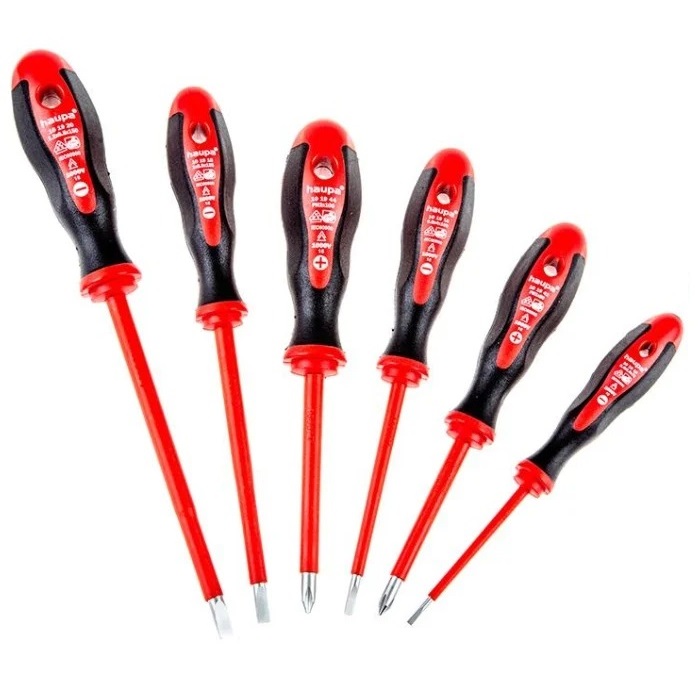

Набор отверток

Диэлектрические отвертки широко используются в монтаже электрической проводки и в ремонте электроприборов. У таких отверток изолирован стержень, что обеспечивает безопасность в процессе работы под напряжением, так как не дает коснуться стального стержня руками. Таких отверток должно быть много: разного диаметра, разной длины и назначения (крестовые и шлицевые). Существуют отвертки со съемными стержнями.

Отвертки должны быть выполнены из хорошей стали и изолированы качественным диэлектриком, стойким к агрессивной среде (пот, кислота, электролит). Они не должны гнуться. Наконечник отвертки должен быть прочным, чтобы не деформировался в процессе эксплуатации и прослужил длительный срок. Наконечник может быть намагниченным, что не всегда удобно.

Обыкновенные отвертки также будут очень полезны. Чтобы сэкономить место в кейсе или чемодане, такие отвертки можно заменить набором со съемными насадками и удлинителем. Такой набор может заменить огромное количество отверток. Есть отвертки с реверсивным механизмом.

Индикаторные отвертки заслуживают отдельного внимания. Таких в наборе следует иметь несколько штук, чтобы не сомневаться в их исправности. Они являются обыкновенными индикаторами напряжения в сети. Использовать такую отвертку в качестве обыкновенной не рекомендуется, так как они не всегда обладают нужной прочностью.

Есть такие типы отверток-индикаторов, как:

• индикаторные отвертки на неоновых лампах;
• индикаторы с питанием (батарейкой) и светодиодом;
• электронный прибор с жидкокристаллическим дисплеем, показывающий величину напряжения.

Набор гаечных ключей или накидных головок

Гаечные ключи в монтаже не всегда актуальны и в больших количествах не требуются. Рожковыми ключами неудобно работать в электрощитах и электрических ящиках, поэтому можно заменить их скромным набором накидных головок с храповым механизмом.

Диэлектрические пассатижи

Диэлектрические пассатижи – это универсальный инструмент. Их следует выбирать по качеству, варианту исполнения и размеру. Большими пассатижами не всегда удобно работать. Они должны быть крепкими, с хорошими упорами, удобно ложиться в руку и быть приятными на ощупь. Следует присмотреться к набору функций.

Бокорезы

Бокорезы различаются своими размерами. Маленькими бокорезами будет удобно работать в тесных щитовых. «Кусачками» с большими или длинными ручками будет несложно перекусить толстый кабель или провод. Они должны быть острыми и крепкими, иметь хорошие упоры и достойную изоляцию.

Не стоит недооценивать их роль в жизни электромонтажника.

Нож

Нож может быть выдвижным (со съемными заменяемыми лезвиями) или цельным. Электромонтажный нож требует ухода, периодической подводки и чистки. Следует обратить внимание на качество инструмента, как лежит нож в руке. Это очень важный и универсальный инструмент, доступный в большом количестве модификаций.

Вспомогательные инструменты и приборы

Вспомогательные инструменты встречаются самого разного назначения, иногда носят универсальный характер. При больших объемах работ они помогут сэкономить время и упростить монтаж. Обычно в таких инструментах много подвижных сочленений, поэтому следует обратить внимание на качество. Если качество окажется низким, с высокой долей вероятности, что инструмент просто не будет выполнять нужных функций.

К их числу принадлежат следующие:

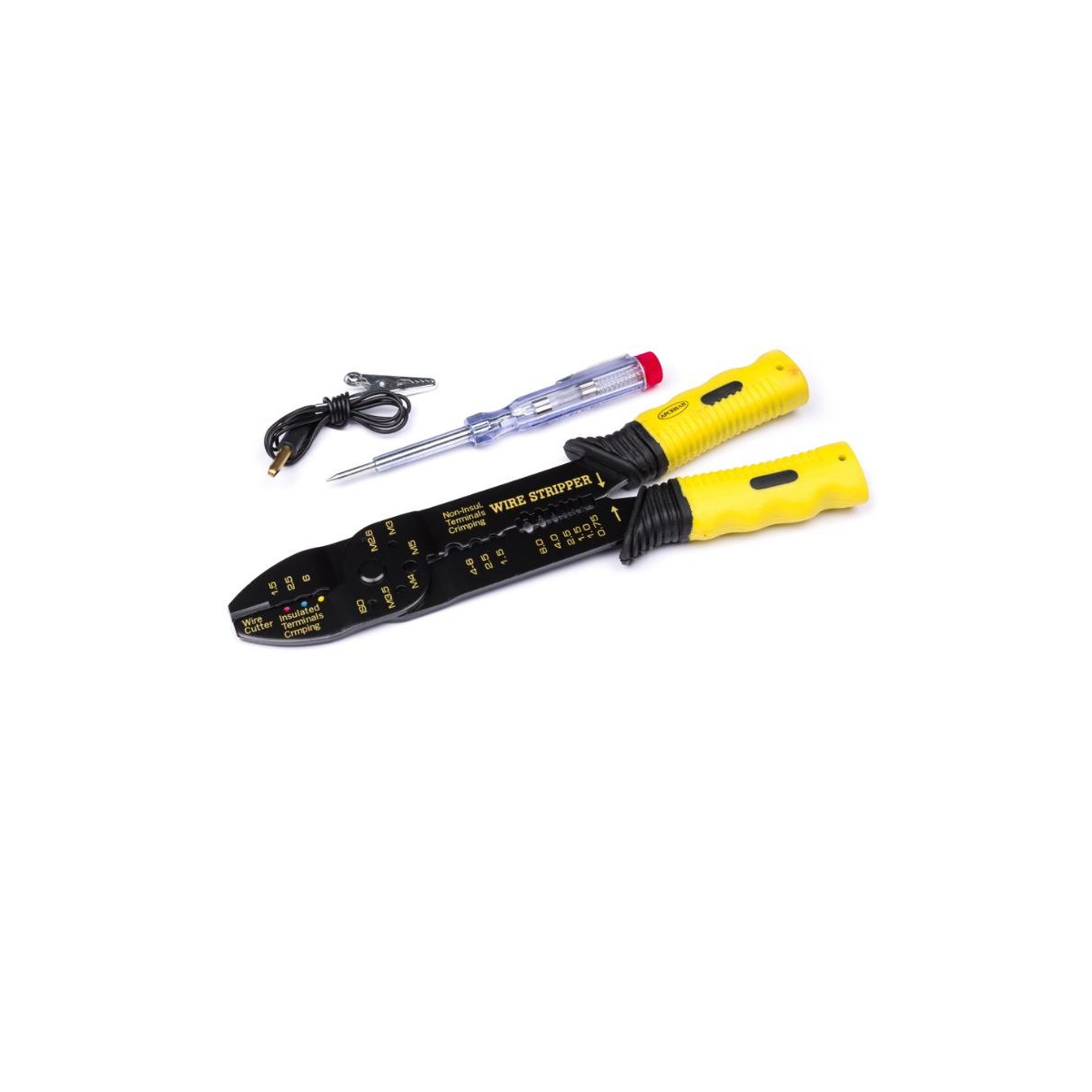

• стриппер – поможет одним движением снять изоляцию;
• кабелерез – профессиональный инструмент, способный отрезать кабель большого сечения;
• опрессовка – используется, когда требуется обжать наконечники на многожильных проводах;
• паяльник – прибор для пайки проводов и лужения контактов.

Приборы для замеров данных электросети станут отличными помощниками в работе. Такой прибор поможет контролировать напряжение электросети в процессе монтажа, позволит полноценно прозвонить кабель и даже поможет рассчитать сопротивление кабеля. К их числу относятся следующие:

• мультиметр – этот универсальный прибор дает возможность проверить правильность монтажа, представить всю нужную характеристику электросети;
• токовые клещи – позволяют измерить электрическую цепь, не прибегая к её разрыву.

Важно! Фонарик – это обязательный атрибут, который облегчит работу в неосвещенных помещениях. А также пригодятся ПВХ-изолента, пластиковые стяжки и прочие мелочи, без которых электромонтажные работы трудно представить.

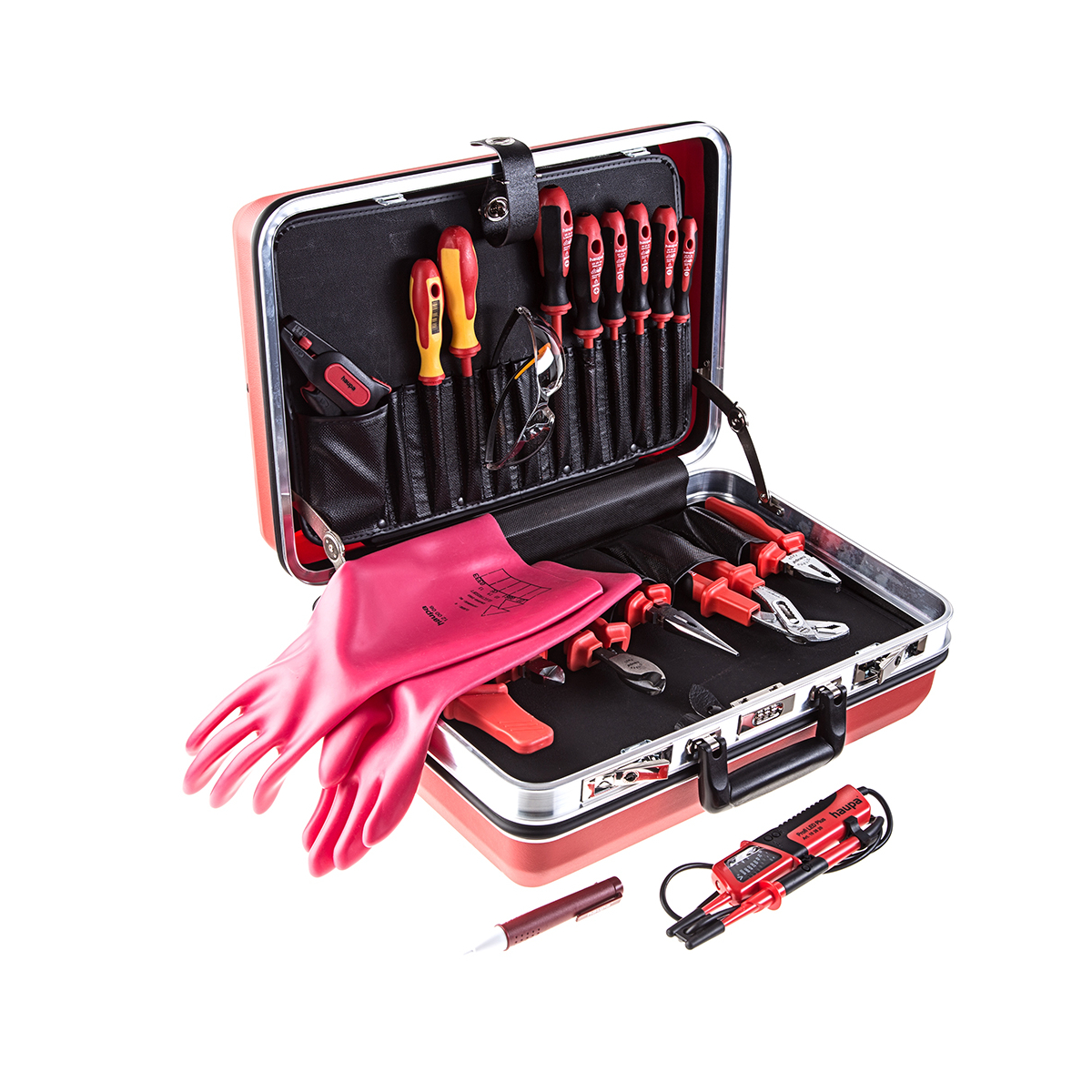

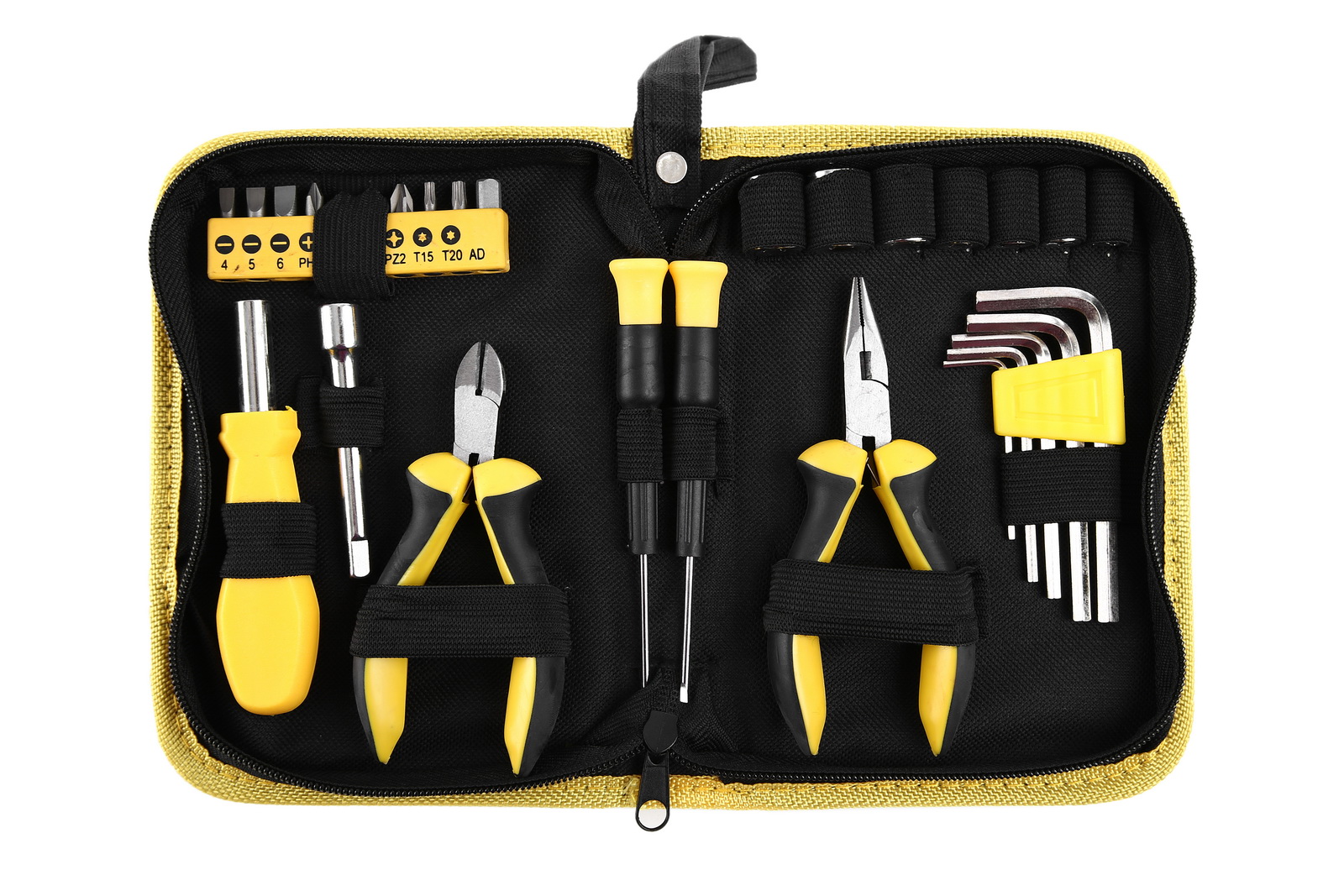

Как выбрать готовый комплект?

Отечественные и зарубежные производители предоставляют огромный выбор готовых комплектов электромонтажных инструментов в разной ценовой категории. Выбрать хороший набор в этом многообразии будет непросто. Выбирать такой комплект следует по нескольким параметрам.

• Функции набора под конкретные задачи. Обратите внимание на функции, какой инструмент входит в набор. Если некоторая часть инструментов не понадобится при монтаже или используется нечасто – это повод присмотреться к другим наборам. Из набора нужно извлечь максимум пользы.
• Качество инструмента. Когда выбор сделан, следует обратить внимание на качество инструмента: стальные элементы должны быть крепкими на вид, подвижные соединения не должны болтаться, приветствуются качественные антистатические материалы изоляции. На рукоятках не должно быть заусенцев. Качественная продукция изготавливается из высокопрочных материалов: молибденовой стали или хромованадиевых сплавов. Изучите инструкцию к набору. Обычно в ней указываются материалы изготовления.
• Упаковка/транспортировка набора во время его эксплуатации. Набор может быть упакован в удобный чемодан, матерчатую упаковку с карманами, сумку или кожаный пенал. Этот фактор не стоит недооценивать, следует задуматься об удобстве транспортировки. Чемодан, кейс или ящик прослужит дольше, чем упаковка из материи. Хорошо, если набор упакован качественно, удобно и рационально. С таким набором удобно и приятно работать.
• Ценовой диапазон. Дорогой набор не всегда является качественным. Следует обратить внимание на соотношение цены и качества. Набор может оказаться не оправданно дорогим или, наоборот. Обратите внимание на фирму-производителя. Не стоит переплачивать за бренд, если бюджет не позволяет этого.

Популярные производители

Электромонтажные инструменты представлены огромным числом известных мировых производителей, а также менее известных фирм-изготовителей. Одни занимаются изготовлением дорогих профессиональных инструментов, другие – производством инструмента для решения несложных электромонтажных задач.

• «Дело техники» – это отечественный производитель недорогого ручного универсального инструмента из Москвы, отвечающего всем современным стандартам. На предприятии в лабораторных условиях проводятся испытания и контроль качества. Приятно удивит цена. На продукцию распространяется гарантия.

• «Арсенал» представляет широкий спектр недорогого и прочного ручного инструмента для самых разных работ. Инструменты изготовляются на заводах в Тайване из высококачественной прочной стали. Применяется никелированное покрытие. На продукцию распространяется пожизненная гарантия. Наборы достаточно универсальны.

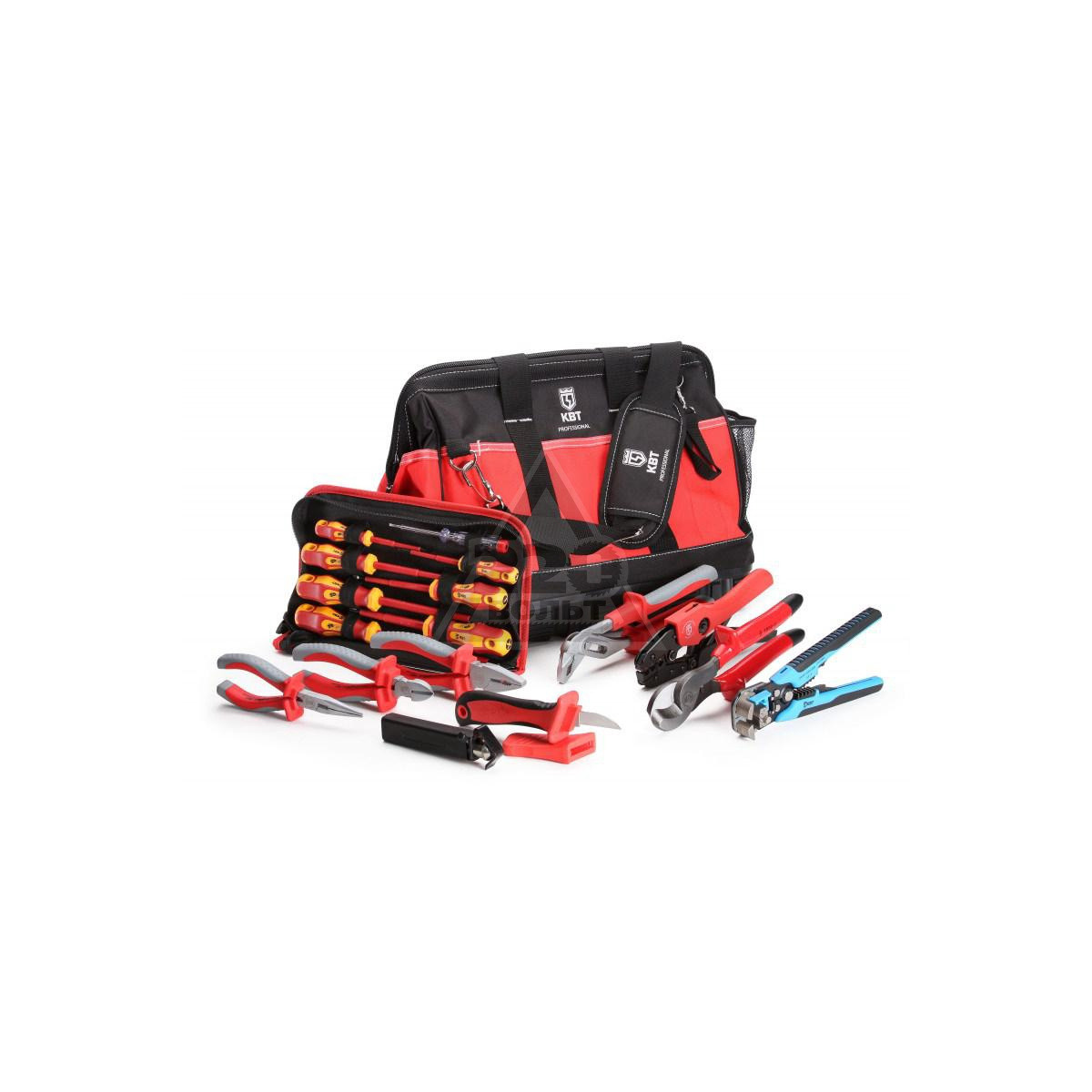

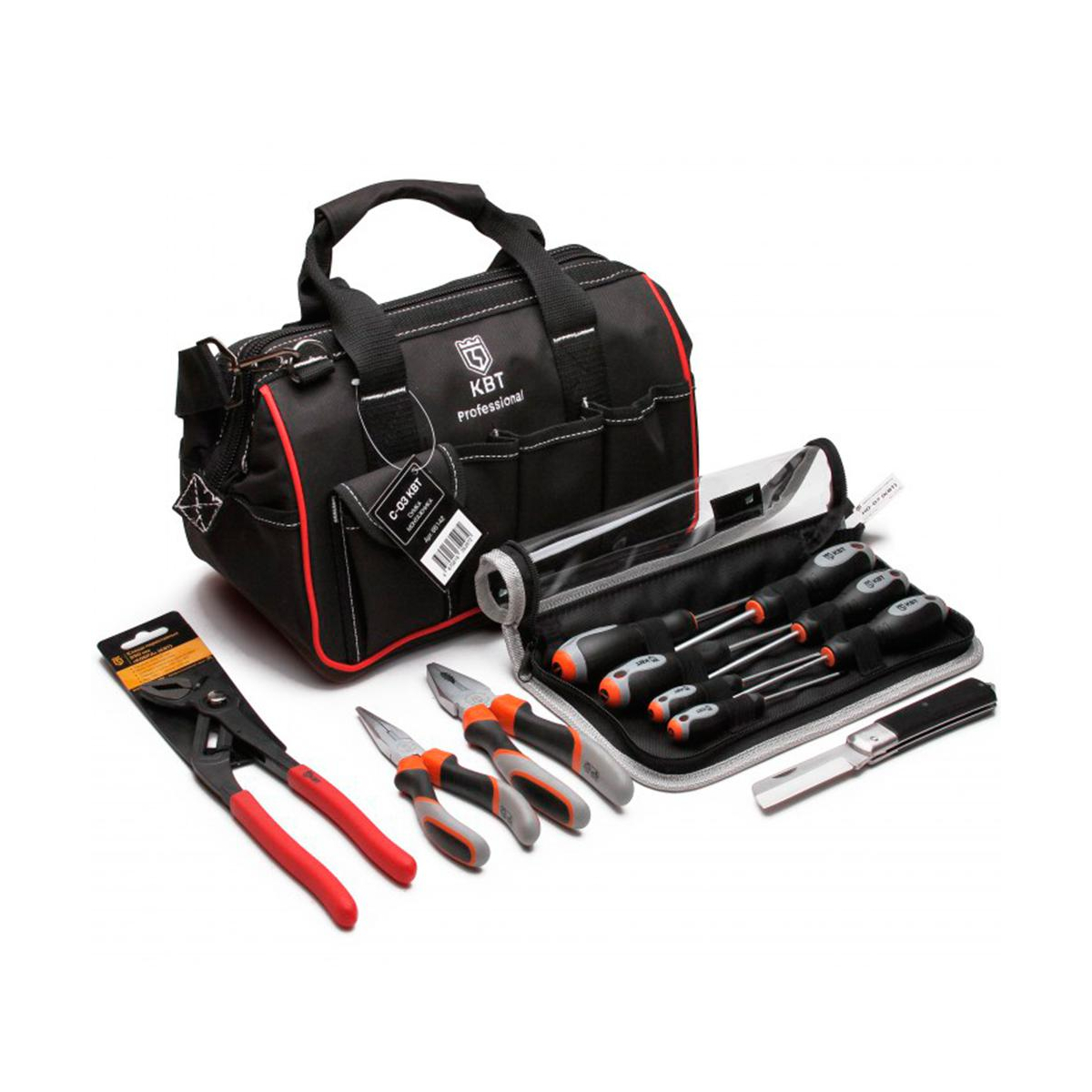

• «КВТ» – это производитель универсального электромонтажного инструмента из Калуги. Он известен на отечественном рынке и в странах СНГ более двух десятков лет как изготовитель инструментов, обладающих высокой надежностью. Линейка продукции постоянно обновляется. На продукцию распространяется гарантия от 1 года до 5 лет, в зависимости от категории. Этот отечественный бренд зарекомендовал себя и завоевал высокое доверие потребителей.

• FIT. Эта известная компания из Канады имеет филиалы на территории России, занимается выпуском ручного и электрического инструмента для профессионального использования. Продукция этой фирмы-изготовителя представлена в огромном ассортименте на нашем рынке: основные инструменты для электромонтажа, готовые наборы, вспомогательные инструменты и приборы, стремянки и средства защиты.

В линейке представлены очень универсальные наборы из относительно небольшого количества предметов, упакованные в аккуратные и небольшие кейсы. Продукция пользуется определенной популярностью и устойчивым спросом.

• Pro’sKit – это очень популярная, известная во всем мире тайваньская фирма. Ведущие европейские страны признали продукцию Pro’sKit лучшей по соотношению цены и качества. Продукция соответствует европейским требованиям стандартов качества, а также сертифицирована в России. Она представлена широким ассортиментом ручного и электромонтажного инструмента, линейкой контрольно-измерительных приборов и массой прочих инструментов, приборов и вспомогательного оборудования.

• Knipex – это известный немецкий изготовитель дорогого электромонтажного инструмента. Уникальная конструкция, рассчитанная на очень большие нагрузки – все изделия этого производителя имеют высшую оценку качества и надежности. Большое внимание производитель уделяет эргономике. Многофункциональный, универсальный инструмент понравится как профессионалу, так и любителю.

Обзор набора инструментов для электрика смотрите далее.

§ 31. Электрическая схема. Сборка электрических цепей. — Технология 5 класс — Дистанционное обучение — Каталог статей — УМЕЛЫЕ РУЧКИ

§ 31. Электрическая схема. Сборка электрических цепей

Организация рабочего места для электротехнических работ

        Для выполнения электротехнических работ применяется электромонтажный инструмент и различные электротехнические материалы (монтажные провода, шнуры, изоляционные ленты, трубки и др. ). Электромонтажный инструмент при неумелом и неправильном использовании может стать источником механических травм.

        Рассмотрим назначение и устройство основных электромонтажных инструментов (рис. 1).

Рис. 1. Электромонтажные инструменты: а — кусачки боковые, б — нож, в — круглогубцы, г — плоскогубцы, д — пассатижи, е — щипцы, ж — отвёртка

     Кусачки боковые — инструмент, которым перерезают (откусывают) провод и снимают изоляцию. Кусачки имеют острые режущие кромки.

      Нож используется для зачистки проводов.

      Круглогубцы применяют, когда нужно загнуть проволоку, сделать из неё кольцо.

      Плоскогубцы — инструмент, которым сгибают, скручивают провода и обжимают места их соединения. Плоскогубцы имеют насечку на внутренней стороне губок.

        Пассатижи — это комбинированные плоскогубцы. Ими можно как откусывать, так и сгибать, скручивать провода, а также обжимать соединяемые жилы проводов.

      Щипцы служат для снятия изоляции.

       Отвёртки разных размеров применяют для отвинчивания и завинчивания винтов. Металлические части отвёрток изготовляют из твёрдой стали, а ручки — из древесины или пластмассы (они не должны иметь трещин и сколов).

        Монтаж электрических цепей производят на столах, покрытых изоляционным материалом (рис. 2).

Рис. 2. Организация рабочего места при электромонтажных работах

       Для удобства работы электромонтажник должен слева от себя иметь материалы, подготовленные к монтажу (провода, выключатели, лампы, патроны, винты, гайки, шайбы и др.), перед собой — монтажную панель и электрическую схему цепи, справа — электромонтажные инструменты. Ближе к себе надо располагать те инструменты, которые используются чаще (кусачки, плоскогубцы, отвёртка).

Правила безопасности при электротехнических работах

1. Во время работы на монтажной панели должны находиться только те материалы или детали, которые монтируются.
2. Электромонтажные инструменты должны иметь изолированные ручки.
3. Работать можно только исправным инструментом. Подавать инструмент надо ручкой от себя, а класть на стол — ручкой к себе.
4. Необходимо бережно обращаться с инструментом и материалами, не ронять их на пол. Использовать электромонтажные инструменты следует только по назначению.
5. Лезвие отвёртки должно плотно входить в шлиц винта. Работать отвёрткой на весу запрещается.
6. На рабочем месте надо соблюдать порядок. Инструменты и материалы должны находиться в отведённых для них местах.

     Большое преимущество электрической энергии — возможность передачи её от источника к потребителям на большие расстояния. Эта передача осуществляется с помощью проводов.

      Электрические провода бывают без изоляции (голые) и с изоляционным покрытием.

       Участок провода, по которому проходит электрический ток, называется токоведущей жилой. Жилы бывают однопроволочными и многопроволочными (рис. 3). Их делают из меди и алюминия — металлов, обладающих хорошей электропроводностью. Для изготовления особо прочных проводов применяют стальную проволоку.

Рис. 3. Электрические провода: а, б — с однопроволочной жилой; в — с многопроволочной жилой

       Наряду с проводами в электротехнике находят широкое применение всевозможные электроизоляционные материалы. К ним относятся сухая древесина, стекло, пластмассы, фарфор, бумага, картон, сухая ткань, резина, дистиллированная вода, воздух, минеральное масло, краски, лаки, окислы металлов и др.

            Изоляторы в электротехнике нужны так же, как и проводники, поскольку нельзя использовать электрический ток без надёжной изоляции. Изоляторы ограждают человека от действия электрического тока при случайном прикосновении к оголённым проводам и другим токоведущим элементам электрической цепи. Кроме того, они защищают провода от коррозии и предотвращают соприкосновение токоведущих жил разных проводов, ведущее к короткому замыканию. При коротком замыкании электрический ток в цепи идёт по короткому пути — от клеммы к клемме источника, в обход потребителя. В этом случае в цепи возникает ток большой силы, что может вывести из строя соединительные провода и источник. Например, батарейка карманного фонарика быстро разрядится, а провод может сгореть. Вот почему так важно изолировать электрические провода.

          При выполнении электротехнических работ для изоляции мест соединения проводов друг с другом и их оголённых участков используют изоляционную ленту и изолирующие трубки — кембрики.

        Провода имеют самое разное назначение и устройство, поэтому каждому из них присвоена своя марка. Для выбора нужного провода пользуются специальными справочниками, в которых даётся расшифровка марки и область её применения.

         Марки проводов имеют буквенно-цифровое обозначение, указывающее на основное назначение провода, конструктивное исполнение, материал исполнения и размер сечения жилы. Буквенные обозначения расшифровываются следующим образом: Ш — шнур, П — провод, Б — бытовой, Р — резиновая изоляция, В — изоляция полихлорвиниловая, Г — гибкий, Д — двойной, О — изолированные жилы заключены в общую оплётку из хлопчатобумажной нити или оболочку. Буква А в начале марки означает, что жила алюминиевая. Отсутствие буквы А указывает на то, что жила — медная.

          Шнуром называется провод с особо гибкими изолированными жилами, заключёнными в хлопчатобумажную или лавсановую оплётку.

        Число жил, площадь их поперечного сечения указываются цифрами после буквенного обозначения марки провода. Например, ПР 2×1,5, где цифра 2 обозначает число жил, а 1,5 — площадь поперечного сечения жилы в квадратных миллиметрах.

        По назначению провода разделяют на установочные, монтажные и обмоточные.

          Установочные провода используют для выполнения различных электропроводок. Например, для выполнения проводки по потолку и стенам здания открытым способом или под штукатуркой скрытой проводки. Установочные провода имеют разную конструкцию и площадь поперечного сечения жил, чаще всего от 1 до 4 изолированных друг от друга медных или алюминиевых жил площадью поперечного сечения от 0,5 до 500 мм². В качестве изоляции для проводов используют резину, полиэтилен, полихлорвинил, шёлк, лак и другие материалы.

        Для бытовых нужд выпускают шнуры с двумя или тремя медными жилами в полихлоридной изоляции.

        Шнур марки ШБПВ используют для присоединения к электрической сети светильников, радиоаппаратуры, холодильников и других электроприборов, не потребляющих электроэнергию большой мощности.

          В электронагревательных приборах используют шнуры марки ШБРО, ШБВВП с прочной оболочкой из резины или полихлорвинила. Шнуры для утюгов имеют тканевую оплётку, которая предотвращает оплавление изоляции проводов при соприкосновении с нагретой частью (ШР).

           Монтажные провода применяют для внутреннего монтажа электрических приборов и аппаратов. Жила таких проводов должна обладать повышенной гибкостью, так как при выполнении монтажных работ провода приходится сильно изгибать. По этой причине жилы монтажных проводов выполняются из мягкой медной проволоки площадью поперечного сечения от 0,05 до 6 мм². Количество жил в монтажном проводе обычно не более трёх. Эти жилы легко паяются.

             В качестве изоляции в монтажных проводах применяют капроновые, лавсановые, стекловолоконные нити, которые покрывают полиэтиленовой или поливинилхлоридной оболочкой.

          Обмоточные провода применяются для изготовления компактных обмоток электрических машин, аппаратов, электроприборов и поэтому имеют малую толщину изоляционного слоя. Жилы таких проводов делают из меди, алюминия и материалов с большим удельным сопротивлением, таких как манганин, константан, нихром.

           При создании электрических цепей важно правильно выбрать соединительные провода. В бытовых условиях нельзя использовать первый попавшийся провод, так как его электрическое сопротивление может оказаться чрезмерно большим. Изоляция каждого провода должна соответствовать напряжению, под которым будет находиться провод, а сечение жилы провода должно соответствовать проходящему по ней току. Все необходимые данные можно найти в электротехнических справочниках. В таблице 1 приведены значения допустимых токов нагрузки для нескольких широко применяемых марок установочных изолированных проводов.

Таблица 1.
Величина допустимого тока для проводов разного сечения

       Расшифруем некоторые марки проводов: МГСП 3×0,05 — монтажный провод с гибкой многопроволочной жилой поперечным сечением 0,05 мм², с обмоткой из стеклянных нитей и изоляцией из полиэтилена; МШДЛ 1×6 — монтажный провод с однопроволочной жилой сечением 6 мм², с двойной обмоткой из полиамидного шёлка, лакированный.

       В марках обмоточных проводов с медной жилой на первом месте стоит буква П. Если жила алюминиевая, в конце маркировки стоит буква А: ПЭЛ — провод медный, изолированный лакостойкой эмалью; ПЭВА — провод алюминиевый, эмалированный в винипластовой изоляции. В марках проводов с большим удельным сопротивлением применяют буквенные обозначения: М — манганин, К — константан, НХ — нихром.

         Рассмотрим устройство проводов, применяемых при сборке электрических цепей с напряжением до 12 В, и шнуров для присоединения к источнику электроэнергии бытовых и осветительных электроприборов:

• провода марки ПГВ (рис.4, а) имеют жилу 1, состоящую из тонких медных проволочек. Жила покрыта полихлорвиниловой изоляцией 2;
• шнур марки ШБПВ (рис. 4, б) представляет собой две медные жилы 1, покрытые общей полихлорвиниловой изоляцией 2;
• шнур марки ШБРО (рис. 4, в) состоит из двух медных многопроволочных жил 1, покрытых резиновой изоляцией 2. Жилы заключены в общую оболочку 3 из хлопчатобумажной или шёлковой пряжи.

Рис. 4. Провода и шнуры для низковольтных цепей и бытовых электроприборов: 1 — токоведущие жилы, 2 — изоляционные оболочки, 3 — хлопчатобумажная или шёлковая оплётка

     Для проверки исправности провода или шнура используется «пробник», или тестер проводимости (рис. 5). Концы провода присоединяют к штырям вилки «пробника». Зажжённая лампочка указывает на отсутствие разрыва в электрической цепи. Если лампочка не горит, значит, есть разрыв в цепи и провод необходимо заменить на новый или отремонтировать.

Рис. 5. Проверка шнура «пробником»

       При монтаже электроустановок жилы проводов приходится соединять (сращивать) между собой, делать от них ответвление или присоединять к зажимам, клеммам различных устройств. При этом различают разъёмные и неразъёмные соединения проводов.

        Разъёмные соединения выполняются с помощью болтов и винтов в специальных ответвительных коробках. В этих коробках установлены зажимы, к которым и присоединяют провода (рис. 6). Если коробка не имеет зажимов, то она используется для соединения проводов пайкой или опрессовкой.

Рис. 6. Ответвительная коробка

       Неразъёмные соединения — это сращивание, ответвление и пайка.

      Сращивание — соединение между собой двух и более проводов с последующей изоляцией места соединения. В инструкционной карте № 1 подробно описывается выполнение этих операций.

     Чтобы соединить провода между собой, их нужно предварительно зачистить от изоляции. Это делают ножом на деревянной подставке. Нож нужно держать так, чтобы его плоскость была почти параллельна проводу.

       Это предотвратит подрезание жилы и возможность её надлома. Концы проводов очищают шкуркой от окиси, накладывают друг на друга и концом первого провода несколько раз обвивают второй. Место скрутки проводов обматывают изоляционной лентой. При этом липкая сторона ленты должна быть обращена к проводу, а первый её виток следует наложить на изоляцию провода.

         Аналогичные операции проводят и при выполнении другого вида неразъёмных соединений — ответвлений.

        Ответвление — это присоединение путём сращивания дополнительных проводов к главной электрической линии без нарушения её целостности. Ответвление применяется, в частности, для подключения бытовой арматуры (электрических выключателей, штепсельных розеток и т. д.).

        Если соединяют многопроволочные жилы, то после зачистки проводов их надо расплести и надвинуть друг на друга, а затем плотно обвить концы одного провода вокруг другого с последующим наложением изоляции. В случае медного провода скрутку желательно пропаять. Но если провода разные (один медный, а другой алюминиевый), то их соединение скруткой недопустимо. Из-за окисной плёнки контакт между проводами будет плохой, скрутка начнёт сильно нагреваться и станет возможным воспламенение изоляции. На производстве алюминиевые провода соединяют специальной пайкой, либо сваркой, либо опрессовкой. При опрессовке на зачищённые провода, смазанные пастой для защиты от окисления, надевают алюминиевую трубочку и обжимают её в нескольких местах мощными клещами (рис. 7).

Рис. 7. Опрессовка алюминиевых проводов: 1 — клещи, 2 — алюминиевая трубка

         Паяние, или, выражаясь профессиональным языком, пайка, — это процесс соединения деталей или частей расплавленным металлом — припоем. Его применяют для получения надёжных неразъёмных электрических контактов.

         В качестве припоя используют сплав свинца с оловом. Температура плавления такого припоя около 200 °С. В расплавленном состоянии припой наносят на место соединения деталей. Он проникает в зазор между деталями и после затвердевания образует паяный шов.

Инструкционная карта № 1.
Сращивание одно- и многожильных проводов

        Монтаж электрической цепи состоит из двух основных операций: оконцевания проводов и присоединения их к электроарматуре (зарядка электроарматуры).

    Чтобы подсоединить провода к электроарматуре, их предварительно нужно зачистить и оконцевать.

       Оконцевание проводов — это освобождение их от изоляционной оболочки и оформление петелькой (кольцом) или прямым концом (тычком), в зависимости от конструкции электроарматуры (рис. 8).

Рис. 8. Способы оконцевания проводов: а — кольцом, б — тычком

      При монтаже электроцепи оконцованный в форме кольца (рис. 8, а) провод прижимается винтом к контакту арматуры. Если монтаж предусматривает втыкание провода в отверстие контакта и прижатие его сбоку винтом (рис. 8, б), применяют оконцевание тычком. Однако первый способ получил большее распространение. В инструкционной карте № 3 подробно описан ход этих операций.

       При подсоединении проводов к деталям на винт 1 (рис. 9) последовательно надевают пружинную шайбу 2, плоскую шайбу 3, потом колечко провода 4. Затем винт вставляют в резьбовое отверстие и закручивают отвёрткой. Надо обратить внимание на то, чтобы направление закрутки колечка совпадало с направлением вращения винта. Это предотвратит выдавливание провода из-под винта. Пружинная шайба необходима для поддержания постоянного давления в месте контакта провода с изделием (рис. 9, а).

Рис. 9. Подключение провода к контакту: а — колечком, б — тычком; 1 — винт, 2 — пружинная шайба, 3 — плоская шайба, 4 — колечко провода, 5 — скоба, 6 — тычок

       Некоторые винтовые зажимы имеют скобы (рис. 9, б), которые предотвращают выбрасывание провода при закручивании винта. Такая конструкция позволяет не делать колечка на конце провода и упрощает крепление его в зажиме.

        Надо помнить, что все винтовые зажимы требуют периодического контроля плотности затяжки винтов, которая со временем ослабевает.

         На практике эл.мастер самостоятельно сращивает провода, места их соединения изолирует и подключает провода к электроарматуре. Работа проводится по инструкционным картам.

       Раскладывая материалы и инструменты на верстаке, помните, что материалы, детали, электроарматуру следует положить слева от себя, подкладную доску — перед собой на крышку верстака, инструкционные карты — так, чтобы их удобно было читать, укладку с инструментами — справа.

Инструкционная карта № 2.
Оконцевание проводов

Правила безопасной работы

1. Работать только исправным инструментом.
2. Соблюдать особую осторожность при работе с монтёрским ножом.
3. Снятие изоляционной оболочки и зачистку токоведущей жилы выполнять только на подкладной доске, нож держать наклонно, резать от себя.
4. Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов держать в обхват, не закладывая пальцы между ними.
5. Изоляцию проводов выполнять надёжно.
6. Соединительные винты затягивать туго.
7. Не работать отвёрткой на весу.
8. Не производить подключение электроарматуры на весу.
9. Включение цепи после сборки производить только с разрешения учителя — в сеть с напряжением не более 42 В.

Правила безопасной работы с электромонтажным инструментом

1. На рабочем столе должны находиться только те материалы, детали и инструменты, которые используются в работе.
2. Срезать изоляцию с проводов следует на подкладной доске, перемещая монтажный нож от себя, чтобы избежать порезов.
3. Работать нужно только исправным инструментом. Ручки кусачек, плоскогубцев, пассатижей держать в обхват. Подавать инструмент ручкой от себя, а класть на стол — ручкой к себе.
4. Использовать электромонтажные инструменты следует только по назначению.
5. С инструментом и материалами необходимо обращаться бережно, не ронять их.
6. По окончании работы электромонтажный инструмент нужно сложить в укладку.

Это интересно

В начале XIX века академик В.В. Петров предложил изолировать электрические провода. Он рекомендовал использовать для этого сургуч и воск. Впервые для передачи электроэнергии металлические провода с резиновой изоляцией применили русские инженеры П.Л. Шиллинг (1786-1837) и Б.С. Якоби (1801-1874).

Новые слова и понятия

Электроизоляционные материалы; изолента; кембрик; оплётка; установочные, монтажные, обмоточные провода; шнур; токоведущая жила; марка провода. Разъёмные и неразъёмные соединения проводов, сращивание, ответвление; правила электробезопасности, порогово-ощутимый ток, электромонтажные инструменты, организация рабочего места для электромонтажных работ, электрический «пробник».

Проверяем свои знания

1. Чем отличаются изоляторы от проводников?
2. Зачем изолируют электрические провода?
3. Какой провод называют шнуром? Где он используется?
4. Как обозначаются марки проводов и шнуров? Приведите примеры.
5. Чем отличается шнур марки ШБПВ от шнура марки ШБРО?
6. Провода каких марок применяют для подключения к источнику тока бытовых электроприборов?
7. С помощью какого прибора можно проверить исправность провода или шнура?
8. Почему нельзя использовать телефонный провод для подключения электрических приборов (например, настольной лампы)? Возможен ли случай, когда при исправных проводах лампочка вообще гореть не будет? Почему?

Проверяем свои знания

1. Рассмотрите и назовите электромонтажные инструменты и материалы на вашем рабочем столе. Каково назначение каждого из них?
2. Какие общие требования предъявляются к электромонтажным инструментам?
3. Подумайте: зачем изолируют ручки инструментов для электротехнических работ, токопроводящие жилы электрического провода?
4. Назовите основные правила электробезопасности при работе в мастерской электротехнологии.
5. Вспомните основные правила выполнения электротехнических работ.
6. При оконцевании и сращивании проводов после снятия изоляционной оболочки жилы зачищают до блеска. Зачем?
7. Для чего, чем и как нужно изолировать провода?
8. Какие вещества и материалы используют при пайке? Для чего?

      По возможности можно выполнить практические работы, представленные ниже.

Практическая работа № 1

          Инструменты и материалы: комплект электромонтажных инструментов, подкладная доска, изоляционная лента, отрезки одно- и многожильных изолированных монтажных проводов и шнура, инструкционная карта № 1 «Сращивание одно- и многожильных проводов».

         Задание 1. Рассмотреть выданный электромонтажный инструмент и заполнить таблицу:

            Задание 2. Выполнить неразъёмные соединения (сращивания) медных одно- и многожильных проводов и их изоляцию.

1. Изучите инструкционную карту № 1.
2. Подготовьте необходимые провода, выровняйте их.
3. Соедините провода (два провода с одной токопроводящей жилой, два многожильных провода и два отрезка шнура) согласно указаниям инструкционной карты.
4. Заизолируйте места соединения проводов.



Практическая работа № 2

Задание. Изготовить гальванический элемент.

1. На кусочек алюминиевой фольги положите смоченную солёной водой или слюной бумагу. Поверх бумаги положите любую монету.
2. К фольге и монете подключите щупы от вольтметра с пределом измерения напряжения менее 1 В и измерьте ЭДС полученного гальванического элемента.
3. Такой же гальванический элемент можно изготовить, взяв картошку или яблоко. Надо воткнуть в какой-нибудь из корнеплодов на некотором расстоянии друг от друга куски стального и медного (алюминиевого) провода и измерить ЭДС между проводами.

Практическая работа № 3

         Задание 1. Собрать электрическую цепь с элементами управления и защиты. Проверить исправность электрической цепи.

      Инструменты и материалы: источник тока, плавкий предохранитель, выключатель, электролампа и реостат.

1. Начертите принципиальную электрическую схему цепи, состоящей из последовательно соединённых источника тока, предохранителя, выключателя, электрической лампочки и реостата.
2. Соберите электрическую цепь по разработанной схеме.
3. С разрешения учителя подключите собранную схему к источнику питания.
4. Понаблюдайте за нитью накаливания лампы, перемещая ползунок реостата.
5. Поясните: почему накал нити электролампы меняется при изменении положения ползунка реостата?
6. Сделайте выводы по работе и занесите их в тетрадь.
7. Отключите цепь от источника питания и разберите схему.

        Задание 2. Изготовить «пробник» (рис. 10). Проверить исправность проводов и элементов электрической цепи.

Рис. 10. Электрический «пробник»: 1 — лампочка, 2 — патрон, 3 — батарейка, 4 — провода, 5 — зажимы типа «крокодил»

        Инструменты и материалы: электролампочка на 6 В, электропатрон, батарейка на 4,5 В, три куска гибкого тонкого электропровода, две толстые резинки, два зажима типа «крокодил», два кусочка электроизоляционной трубки.

1. Электрическую лампочку закрепите в патроне.
2. Два куска тонкого гибкого монтажного провода присоедините к каждой клемме патрона.
3. Используя тугую бельевую резинку или другой материал, прикрепите патрон с лампочкой к корпусу батарейки.
4. Соедините гибким проводом одну из клемм патрона с положительным полюсом батарейки при помощи изоляционной трубки.
5. Присоедините свободный конец другого гибкого провода к зажиму типа «крокодил».
6. Отведите третий кусок провода от отрицательного полюса батарейки ко второму зажиму типа «крокодил».
7. При проверке исправности элемента электрической цепи к нему присоединяют оба зажима «крокодил».
8. Проверьте исправность проводов, предохранителей и электролампы из предложенного набора.

         Предложите свою конструкцию «пробника». Опишите его работу при проверке исправности проводов и других элементов цепи.



Практическая работа № 4

           Задание. Собрать разветвленную электрическую цепь.

          Инструменты и материалы: монтажная панель, пакет с крепежом, вилка штепсельная, электропатрон (2 шт.), предохранитель (2 шт.), электролампа МО-36-25 (2 шт.), двухполюсный выключатель, розетка штепсельная, провода, набор электромонтажных инструментов, источник питания типа ИПТ.

1. Начертите принципиальную электрическую схему цепи, состоящей из источника тока, двух предохранителей, двухполюсного выключателя, розетки, двух ламп.
2. После проверки схемы учителем получите комплект арматуры для электромонтажных работ.
3. Согласно монтажной схеме, изображённой на рисунке 11, разместите установочные изделия на монтажной панели и закрепите с помощью винтов М4х16, гаек и зажимов.

Рис. 11. Схема разветвлённой электрической цепи: 1 — плавкие предохранители, 2 — штепсельная розетка, 3 — лампы накаливания, 4 — выключатель

4. Зажимы соедините проводами с контактами на панели.
5. Произведите монтаж электрической цепи.
6. После проверки цепи учителем подключите цепь к источнику питания с напряжением 36 (42) В.
7. Исследуйте особенности работы цепи.
8. Сделайте выводы и занесите их в рабочую тетрадь.
9. С разрешения учителя отключите цепь от источника питания, разберите цепь и упакуйте комплект арматуры в коробку.





Тесты для олимпиады (школьный тур) по технологии 5 -7 кл.

Школьная олимпиада
по технологии (мальчики) 5 класс



1Для
чего предназначен передний зажим столярного верстака?

А)
для закрепления инструмента

Б)
для закрепления заготовок

В)
для упора



2Чем
выполняется пиление древесины?

А)
ручной дрелью

Б)
ножовкой

В)
линейкой



3Какие
инструменты относятся к измерительным?

А)
ножовка, дрель, линейка

Б)
рубанок, пила, молоток

В)
линейка, угольник, циркуль



4Какие
вы знаете хвойные породы деревьев?

А)
сосна, дуб, ель

Б)
ель, береза, сосна

В)
ель, сосна, лиственница



5Каким
инструментом выполняют сверление?

А)
рубанком

Б)
молотком

В)
коловоротом



6Что
такое ДСП?

А)
дерево спрессованное

Б)
древесно – стружечная плита

В)
деревянные строганные приспособления



7Как
завинчивают шурупы?

А)
против часовой стрелки

Б)
их нужно забивать

В)
по часовой стрелке



8Каким
инструментом выполняют строгание?

А)
молотком

Б)
рубанком

В)
пилой



9Профессия
рабочего занятого ручной обработкой древесины?

А)
слесарь

Б)
сантехник

В)
столяр



10,Чем
можно сделать круглое отверстие?

А)
сверлом

Б)
стамеской

В)
рубанком



11. При
сборке изделий из древесины может пригодиться…

А)
ПВО

Б)
ПВА

В)
вода



12.Какие
три вида на чертеже считаются главными?

А)
Вид спереди, вид слева, вид сверху

Б)
Вид спереди, вид сзади, вид снизу

В)
Вид слева, вид справа, вид сверху



13.В
конце сверления нажим на упор надо

А)
усилить

Б)
ослабить

В)
не менять



14.Инструмент
для распиловки брусков под углом

А)
рубанок

Б)
стусло

В)
дрель



15.
На сколько должно выступать лезвие у рубанка

А)
на 1-3 мм

Б)
не должна выступать

В)
на 0,1 – 0,3 мм





































































Школьная олимпиада по технологии
(мальчики) 6 класс



1.       Как называется
операция разрезания древесины пилой?

А) разделкой

Б) раскроем

В) пилением



2.      Что получают из
бревен при продольной распиловке?

А) пиломатериалы

Б) ДВП

В) фанеру



3.      Какие вы знаете
лиственные породы деревьев?

А) сосна, дуб, ель

Б) ель, сосна, осина

В) береза, осина, рябина



4.      Чем выполняют
выравнивание и гибку листового металла?

А) дрелью

Б) киянкой

В) лобзиком



5.      Верстак должен
иметь высоту, соответствующую

А) росту учителя

Б) росту ученика

В) не имеет значения



6.      Что называется
выжиганием?

А) обжигание изделий на открытом огне

Б) окраска изделий

В) нанесение на изделие различных рисунков
сильно нагретой проволокой



7.      Какие пилы
применяют для пиления фанеры?

А) мелкозубые

Б) среднезубые

В) крупнозубые



8.       Чем выполняют
паяние?

А) электрической дрелью

Б) клеем

В) электрическим паяльником



9.      Какого материала
расходуется больше на изготовление деталей в слесарной мастерской?

А) металла

Б) древесины

В) пластмассы



10.  Назовите примеры
проводников электрического тока?

А) железо, дерево, резина

Б) железо, вода, алюминий

В) резина, железо, алюминий



11.  В каких единицах
измерения проставляют размеры на чертежах?

А) в миллиметрах

Б) в сантиметрах

В) в метрах

12.  Для чего применяют
выключатели электрического тока?

А) Для выключения потребителей
электроэнергии в цепь

Б) Для включения потребителей
электроэнергии в цепь

В) Для включения  и выключения
потребителей электроэнергии в цепь



13.  Каким инструментом
размечают окружность?

А) рейсмус

Б) угольник

В) циркуль



14.  Инструмент для
измерения длины бревен?

А) штангенциркуль

Б) мерная скоба

В) рулетка



15.   Что такое ДСП?

А) дерево спрессованное

Б) древесно – стружечная плита

В) деревянные строганные приспособления



16. При соединении
деталей шурупами используются

А)
молоток

Б)
отвертка

В)
сверло



17. Удаление гвоздей возможно с помощью

А) отвертки

Б) дрели

В) плотницкого молотка



18. Чем можно сделать круглое отверстие?

А) сверлом

Б) стамеской

В) рубанком



19. Заготовкой древесины занимаются

     А) лесничества

     Б) деревообрабатывающая
промышленность

     В) лесхозы



20. Бревна на лесопильной раме распиливают

      А) рифлевые вальцы

      Б) полосовые пилы

      В) ленточные пилы





















Школьная олимпиада по технологии (мальчики)
7 класс



1.     Изготовление
детали из древесины начинается

А) с разметки
заготовки

Б) с выбора
заготовки

В) обработки
заготовки



2.
Какие 3 вида на чертеже считаются главными?

А)
Вид спереди, вид слева, вид сверху

Б)
Вид спереди, вид сзади, вид снизу

В)
Вид слева, вид справа, вид сверху



3.
Видом художественной обработки древесины являются

А) строгание

Б) сверление

В) выжигание



4.
Инструмент для получения отверстий – это …


А) зубило


Б) сверло


В) зенкер



5.
Где более полно указаны черные металлы и их сплавы


А) сталь, чугун, бронза


Б) латунь, медь, цинк


В) железо, сталь, чугун



6.
Для грубого строгания применяется следующий инструмент…


А) рубанок


Б) шерхебель


В) полуфуганок



7.
Что такое текстура?


А) шпон


Б) фанера


В) рисунок древесины



8.
Для рубки металла применяется следующий инструмент…


А) стамеска


Б) долото


В) зубило



9.
При опиливании металла используется…


А) слесарная ножовка


Б) напильник


В) зубило



10.  Какими должны
быть ручки электромонтажного инструмента?

 А) Плоскими

Б) Удобными в
работе

В) Изолирующими



11. При сборке
изделий из древесины может пригодиться…

      А) СТД – 120

      Б) ПВА

      В) ПВО

12. К цветным
сплавам относятся…

      А) железо

      Б) чугун

      В) латунь



13. Как называется
вырез, образованный пилой в древесине?

     А)  Пропил

     Б)  Щель

     В)  Паз



14. Назовите
механические свойства древесины

     А) твердость,
влажность, упругость

     Б) плотность,
твердость, упругость

     В) прочность,
твердость, упругость



15. Зазор между
подручником и заготовкой составляет

      А) 0,1 мм

      Б) 20 -35 мм

      В) 2 – 3 мм



16. Неразъемное
соединение можно реализовать с помощью

     А) шурупа

     Б) заклепки

     В) гайки



17. Какие вы знаете
хвойные породы деревьев?

     А) сосна,
дуб, пихта

     Б) ель,
сосна, береза

     В) ель,
сосна, пихта



18. Как называется
кусок древесины, из которого изготавливаются детали?

А) материал

Б) заготовка

В) древесина



19. Для
изготовления гаек применяется прокат, имеющий форму

     А) квадрат

     Б) круг

     В)
шестигранник



20. К транспортным
машинам относятся

    А) швейные
машины

    Б) тепловозы

    В) генераторы












Плоскогубцы описание. Разница между пассатижами и плоскогубцами

Пассатижи – это один из тех инструментов, который всегда имеется в наборе любого мастера. И вполне справедливо, так как с их помощью можно выполнять множество полезных манипуляций, о которых и пойдёт речь в статье. Также я уделю внимание тонкостям выбора столь незаменимого приспособления и ознакомлю с конкретными предложениями от производителей.

Устройство


В первую очередь перестаём путать пассатижи и плоскогубцы между собой, что очень любят делать домашние мастера, но не позволяют себе профи. Оба этих инструмента относятся к шарнирно-губцевым и даже немного похожи своим внешним видом, но при этом разительно отличаются конструкционными элементами.

Рассматривая два этих приспособления, справедливо будет отметить, что раньше появились как раз именно плоскогубцы, рабочей частью которых являются вытянутые металлические зажимы, оснащённые с внутренней стороны мелкими зубчиками для улучшения захвата. И уже потом у кого-то возникла идея их модернизировать.

Отличие же сформировали следующие фрагменты:

1. Зубчатая выемка
   , позволяющая осуществлять крепкий захват даже круглых и шарообразных изделий. Также благодаря этому на первый взгляд невзрачному изменению конструкции «губ» стало удобно использовать инструмент для закручивания болтов и гаек в тех случаях, когда рядом нет подходящих ключей;
1. Бокорезы
   . Ближе к шарнирному механизму пассатижи имеют острые лезвия, дающие возможность снимать изоляцию с проводов и перекусывать тонкую проволоку;
1. Резаки
   расположены на внешней стороне шарнира. С их помощью можно перерезать уже более толстые проволочные фрагменты или даже сетку Рабица.

Таким образом, разница между плоскогубцами и пассатижами заключается именно в наличии трёх описанных дополнений. Схожими же у них являются лишь зубчатые кончики «носиков».

Разновидности


Рассматриваемое приспособление, несмотря на то, что являются практически универсальным инструментом и верным спутником любого мастера, всё же делится на отдельные виды, в которых также следует разбираться:

Комбинированные или слесарные


По сути, это именно тот тип пассатижей, который мы уже рассмотрели.

Им можно:

• Гнуть
  металлические изделия;
• Откручивать и закручивать
  резьбовые соединения;
• Скручивать
  провода;
• Перекусывать
  проволоку;
• Вынимать
  гвозди;

Кстати, если вы будете придерживать гвоздь, когда его забиваете, пассатижами, а не руками, то исключите возможность попадания молотком себе по пальцам.

• Придерживать
  элементы собираемой конструкции и многое другое.

Диэлектрические


Это то же самый инструмент, но только с изоляционным покрытием на ручках
. Инструкция обязывает такой тип пассатижей иметь возможность выдерживать напряжение не менее 1000 В, что, как правило, указывается на самой рукоятке. То есть, данным приспособлением можно работать с электрическими проводами и приборами, подключенными к электропитанию.

Для люверсов


Люверсы – это металлические колечки, которые применяются для установки баннеров, растяжек и даже штор. Помогающий их устанавливать инструмент уже достаточно сильно отличается от классических пассатижей и представляет собой скорее необычный дырокол
, чем просто усовершенствованные плоскогубцы. С его помощью в материале проделываются отверстия, в которые затем и монтируются упомянутые железные ободки.

Регулируемые или трубные


Как видно из рисунка этот тип рассматриваемого инструмента может менять диаметр своей зубчатой выемки
, что делает его незаменимым в первую очередь при замене или установке трубопровода. Ведь его можно подстроить под округлые изделия различных диаметров.

Ассортимент строительных магазинов


Что такое пассатижи и чем они отличаются от плоскогубцев, вы уже поняли.

Теперь помогу вам сориентироваться среди специализированных магазинов, ознакомив с наиболее ходовыми позициями и дав пару советов по выбору:

Не рекомендую экономить на этом виде инструмента. Дело в том, что дешёвый образец плохого качества вообще не сможет выполнять свои функции, а вот качественный представитель известного бренда прослужит вам десятки лет и перейдёт по наследству к детям и внукам.

• Пятнадцатисантиметровая модель от швейцарской фирмы «ОРЕОЛ»:

При покупке в первую очередь обратите своё внимание на шарнирный механизм: он должен иметь плавный без люфтов ход. Только в таком случае инструмент можно считать качественным.

• Восемнадцатисантиметровая модель от швейцарской фирмы «ZCL»:

В сомкнутом состоянии между «губками» не должно быть даже малейшего зазора. Это свидетельствует о высококачественной сборке образца.

• Модель «DEXELL 180 мм, CR-V»:

Убедитесь в том, что оболочки ручек сидят надёжно и не соскальзывают. Это обязательное качество для соблюдения техники безопасности, в особенности, если речь идёт о диэлектрическом инструменте.

• Мультифункциональная модель «Dexell – 15 функций» пригодится не только в слесарных работах, но даже в походе, так как содержит в себе помимо основной рабочей части ножи, пилочки, открывалки и множество иных полезных встроенных инструментов:
• Модель миниатюрных пассатижей от швейцарской фирмы «ОРЕОЛ»:

Вес также играет большую роль. С одной стороны лёгким приспособлением удобнее работать, с другой – недобор в массе может означать применение низкокачественного сплава при изготовлении инструмента.

• Диэлектрическая модель от польской фирмы «TOPEX»:
• Пятнадцатисантиметровая модель фирмы «Бригадир»:

Не помешает с собой в магазин взять кусочек провода. Хорошие пассатижи должны без труда его перерезать. Если же он этого не делает, выберите иной экземпляр.

• Регулируемая модель «DynaGrip»:
• Регулируемая модель «MaxSteel VDE 1000V»:

Заключение


Вы узнали, что собой представляют пассатижи и чем они отличаются от плоскогубцев. Видео в этой статье содержит дополнительные данные, касающиеся рассмотренного материала. А в комментариях вы можете задать любые вопросы по теме.

Плоскогубцы и пассатижи – многофункциональные рабочие инструменты, относящиеся к группе шарнирно-губцевого инструментария. Применяются пассатижи и плоскогубцы в слесарном деле, электромонтажных работах, в починке механизмов и устройств.

Нередко плоскогубцы и пассатижи считают одним и тем же видом инструмента, но это неправильно, так как хотя эти полезные приспособления к одной группе инструментария – они различаются и по конструкции, и по характеристикам, и по функциональному назначению. Чем отличаются плоскогубцы от пассатижей, как выбрать качественный инструмент — темы, которые будут подробно рассмотрены в статье.

Что такое шарнирно-губцевый инструмент?

Для полного понимания разницы между пассатижами и плоскогубцами следует разобраться с тем, что представляет собой шарнирно-губцевый инструмент в целом. К данной группе инструментария относится множество разнообразных полезных устройств, облегчающих работу мастера. Шарнирно-губцевым инструментом можно назвать:

1. Клещи;
2. Кусачки;
3. Круглогубцы;
4. Пассатижи;
5. Плоскогубцы.

Это основные категории и в каждой из них существуют отдельные разновидности устройств, которые будут отличаться друг от друга величиной рабочих поверхностей — «губок», формой и функциональным назначением. К примеру, круглогубцы удобнее всего применять при работе с проводами и кабелями, а кусачки незаменимы в работе по починке и настройке электроаппаратуры.

Круглогубцы удобнее всего применять при работе с проводами и кабелями

Следует понимать, что взаимозаменяемыми перечисленные инструменты могут быть, но это неудобно и более того – применяя устройство не по назначению, его можно повредить или и вовсе сломать. Поэтому так важно уяснить разницу между плоскогубцами и пассатижами, и знать — в каких работах используется определенный вид инструмента.

Описание и характеристики плоскогубцев

Плоскогубцы имеют особенную форму, о чем довольно красноречиво говорит само название инструмента: устройство оснащено плоскими губками с насечками. Конструкция плоскогубцев проста: они состоят из двух элементов, соединенных в виде буквы Х. Рабочая часть переходит в ручки и двигается за счет шарнира. Применяется инструмент для выполнения работ слесарных, электромонтажных, задействуется в ремонте некоторых механизмов. Используя плоскогубцы можно добиться прочной фиксации деталей, загибать нужным образом кабель или металл, реже инструмент может задействоваться для закручивания или откручивания гаек.

Универсальный инструмент для решения практически любых задач

Плоскогубцы существуют разных видов и размеров, и от этих параметров будет зависеть область применения инструмента.

Виды плоскогубцев

Классификация инструмента осуществляется по типу рабочей поверхности:

1. Устройства с удлиненными губками применяют для выполнения работ в узком и тесном пространстве.
2. Для электротехнических работ чаще используются модели с вытянутой и выгнутой под определенным углом формой губок.
3. Плоскогубцы-«утконосы» применяется как пинцет: его губки имеют максимальную длину и сильно вытянуты вперед. Еще одно ключевое достоинство модели заключается в увеличенной силе сжатия.
4. В работах с хрупкими материалами применяются плоскогубцы, рабочая поверхность которых или не имеет насечек или же дополнительно оснащается смягчающим покрытием. Для такого типа инструмента можно дополнительно купить мягкие силиконовые насадки.
5. Существуют и комбинированные модели, имеющие на рабочей поверхности особую выемку, позволяющую надежно удерживать детали круглой формы. Выпускаются плоскогубцы и с режущей кромкой.
6. Раздвижные модели помогут прочно захватывать детали шестигранные, округлой или квадратной формы. Губки у таких плоскогубцев имеют сильный изгиб, а сам инструмент по габаритам больше, чем модели других видов.
7. Боковые плоскогубцы легко отличить от прочих видов по резаку, имеющемуся с одной стороны губок. Используется инструмент для разрезания элементов из разных материалов: проволоки, пластмассы, листового металла, картона.

Приобретая плоскогубцы бокового типа – уточняйте для работы, с какими материалами предназначена модель, так как, используя инструмент для меди и картона на материалах более жестких и прочных легко испортить инструмент.

Плоскогубцы с полукруглой формой губок применяются при работе с проволоками. Рабочая поверхность инструмента может иметь или не иметь режущие кромки. Если кромки присутствуют, плоскогубцы можно использовать для резки проволочного материала. Форма губок инструмента позволяет захватывать поверхности неровные, и потому данный вид плоскогубцев востребован в слесарных и ремонтных видах работ.

Отдельной разновидностью инструмента являются диэлектрические модели, имеющие изолирующие ручки, что позволяет использовать плоскогубцы в работах под напряжением. Допустимое рабочее напряжение обязательно указывается на рукоятке инструмента. Обычно его значение составляет показатель в 1000 Вольт.

В чем же отличие пассатижей?

Разобравшись с конструкцией, назначением и видами плоскогубцев, стоит узнать — а что представляют собой пассатижи и в чем разница между этими, весьма схожими между собой инструментами?

Ключевое отличие между плоскогубцами и пассатижами заключается в том, что последний вид инструмента имеет на своей рабочей поверхности выемку с насечками, позволяющей при работе максимально прочно удерживать детали. Губки пассатижей чаще всего комбинированной формы, а крайняя их часть выполняется в виде плоскогубцев. Некоторые модели инструмента имеют не одну, а две выемки с различными размерами, что удобно, так как появляется возможность в фиксации и удержании элементов разнообразной формы и величины.

Ключевое отличие — форма губок

В продаже можно найти пассатижи с подвижным в пазах шарнирным элементом. Перемещая шарнир можно отрегулировать нужным образом силу сжатия, а также величину раскрытия губок. Рассматриваемая разновидность пассатижей считается универсальной: он применим в работе с деталями разных размеров.

Большинство моделей устройств оснащено бокорезами, которые применяются для снятия изоляции с кабеля, некоторые пассатижи имеют специальные кромки для резки жесткой проволоки. Применяется инструмент в работах слесарных, электромонтажных, поэтому на их рукоятке в обязательном порядке проставляется величина напряжения, при которой пассатижи использовать безопасно.

Изучив конструкцию и виды пассатижей можно сделать вывод, что от плоскогубцев инструмент будет отличаться нижеперечисленными свойствами и характеристиками:

• Плоскогубцы имеют плоскую рабочую поверхность, без выемок;
• Конструкция пассатижей дает максимально возможную силу сжатия, поэтому инструмент выпускается из стальных сплавов более высокого качества;
• Используя пассатижи можно регулировать и силу сжатия, и размер зазора между губками.

Пассатижи более функциональны, так как инструмент имеет бокорезы, а в некоторых случаях и кромки, эти элементы позволяют задействовать инструменты в разных видах работ.

Для того чтобы выбрать плоскогубцы качественные и надежные, при покупке инструмента рекомендуется обратить внимание на следующие параметры:

Размер зазора между губками. Он должен быть не более одного 1 миллиметра, а ручки инструмента должны соединяться между собой максимально плотно;
Двигаться ручки хорошего инструмента должны легко и плавно;
Стоит оценить и режущие кромки устройства – зазор у них не должен быть больше 0,1 миллиметра;
Для выполнения электромонтажных работ следует приобретать модели электроизолированные;
Ручка инструмента должна быть удобной, приближенной к анатомической форме кистей рук.

На материал декоративного покрытия инструмента можно не обращать внимания, так как он не влияет на функциональность и качество плоскогубцев.

Если бюджет не ограничен, то лучше не экономить, а приобрести инструмент профессиональный, сделанный из более качественных материалов и по современным технологиям. Профессиональные плоскогубцы не сломаются и прослужат вам максимально долго.

Надеемся, подробная статья-инструкция помогла вам понять, в чем разница между плоскогубцами и пассатижами, узнать полезные подробности о существующих видах шарнирно-губцевого инструмента, выяснить параметры выбора качественных плоскогубцев.

Наиболее востребованным в домашнем хозяйстве инструментом являются пассатижи. Хотя профессиональные мастера также не обходятся без этого универсального инструмента. Без них не смогут обойтись механики, слесари, электромонтеры и другие работники. При большом ассортименте инструмента в торговой сети, наверное, не существует более необходимой и универсальной вещи.

Рассмотрим существующие виды пассатижей, их конструктивные особенности и отличия от других похожих инструментов, как их правильно применять, и как сделать правильный выбор при приобретении.

Конструктивные особенности


Пассатижи относятся к шарнирно-губцевому инструменту, служащему для различных работ по электромонтажу, слесарных и других работ. Пассатижами можно захватить детали разной формы, а также тонкие трубы.

Это изделие сочетает в себе конструкцию двух инструментов: кусачек и плоскогубцев. Это универсальное устройство очень удобно при выполнении мелкой бытовой работы домашним мастером. Пассатижами обычно выполняют перекусывание проводов только из мягкого металла, так как от твердого материала режущие кромки деформируются, и быстро приходят в негодность.

На губках инструмента наносится специальная насечка, от формы и размеров которой зависит надежность удержания захваченной детали. Насечка бывает и на другой стороне оси шарнира, которая ближе к ручкам. Это дает возможность захватывать деталь любой стороной пассатижей на выбор. Геометрическая форма такого инструмента в разных исполнениях практически одна и та же, кроме размеров. Чем длиннее изделие, тем большее усилие на губках можно создать. Все остальные параметры и размеры имеют незначительные отличия.

Заточка режущих частей играет большую роль. Изготовители при усовершенствовании инструмента создают различные новые качества: затачивают острые кромки под особыми углами, выполняют особенным способом их закалку и т. д.

Сборка изделия во многом определяет его качество. В идеальном случае в шарнирном соединении не должно быть зазоров и люфтов, а ручки пассатижей должны без особых усилий раздвигаться пальцами одной руки. Допускается незначительный просвет между губками в их сжатом состоянии (несколько десятых миллиметра).

Залог хорошего качества


Чтобы косвенно оценить этот инструмент на качество, достаточно посмотреть в торец сжатым губкам. Если видно два равных прямоугольника правильной формы, то, скорее всего, вы имеете дело с качественным инструментом. При изготовлении на эту особенность практически не обращают внимания, а правильность форм губок свидетельствует о точности проведения сборки. Известные фирмы производители качественного инструмента создают оригинальную конструкцию шарнира, позволяющую продлить срок его эксплуатации.

Металл


Сталь для изготовления пассатижей определяет их эксплуатационные способности. При изготовлении на заводе должен выдерживаться состав материала, а также использоваться специальная технология термообработки для придания необходимой твердости и прочности элементам инструмента. Чтобы шарнирное соединение служило длительный срок, твердость оси и наружной детали должна быть равной. Режущие кромки и губки дорогостоящих изделий, кроме термообработки обычно дополнительно закаливают токами высокой частоты.

Покрытие


Другим важным фактором является нанесение на поверхность инструмента специального состава, предотвращающего коррозию. В противном случае после попадания на инструмент влаги они быстро заржавеют и придут в негодность. Простым покрытием является воронение поверхности, которое заключается в помещении детали в горячий масляный пар, с последующим покрытием защитным лаком.

Такую обработку еще называют оксидированием. Это недостаточно качественная защита при работах с повышенной влажностью, поэтому такой инструмент служит только для работы внутри помещений. Чтобы можно было работать без проблем на открытом воздухе, необходимо более качественное покрытие, например, хромирование. Оно придает красивый стальной блеск, особенно, если покрытие тщательно отполировано.

Довольно редко встречаются пассатижи, покрытые цинком. Это покрытие практически не уступает предыдущему виду, а по противодействию механическим ударам оно даже превосходит его. Однако по внешнему виду цинковое покрытие явно уступает.

Рукоятки


Для обеспечения удобства работы пассатижами ручки инструмента заключают в пластик. Существует несколько видов изоляции рукояток:

• Обычные
  . Изготовлены только из пластика, не содержащего вредных для человека веществ. Имеют невысокую стоимость.
• Эргономичные
  , оснащенные резиновыми накладками. Элементы из резины повышают удобство работы, однако при некачественной резине во время контакта с ладонью, у человека может возникнуть аллергия.
• Электроизоляционные
  , выполненные из более жесткого пластика для качественной электроизоляции, обеспечивающей безопасность работника при работах до 1000 В.

Важным фактором является надежная фиксация накладок. На некачественных китайских пассатижах пластиковые ручки могут проворачиваться и соскальзывать с инструмента, что значительно усложняет их использование. Простым способом крепления пластиковых ручек является их приклеивание. Более современным методом фиксации является посадка ручек «на горячую», то есть, их надевают в горячем состоянии, при остывании происходит их температурная усадка, и они надежно фиксируются на инструменте. В редких случаях используют крепление ручек металлическими штифтами.

Виды


Существует несколько видов пассатижей, каждые из которых разработаны для выполнения определенных видов работ.

Диэлектрические пассатижи


По функциональности и внешнему виду такой инструмент подобен обычным комбинированным пассатижам, но имеет специальные изолирующие рукоятки для выполнения электромонтажных работ по подключению электрооборудования под напряжением, замены приборов учета (при наличии разрешения и определенных навыков).

Мягкие рукоятки удобной формы позволяют безопасно и комфортно выполнять все необходимые работы. Пластик рукояток может быть усилен стекловолокном для повышения прочности. Материал изоляции не допускает поражения человека электрическим током. Поверхность рукояток ребристая, что предотвращает скольжение рук во время работы. Губки инструмента имеют специальные зубцы для обеспечения надежного захвата. Вес и габаритные размеры инструмента невелики, работа с ним продолжительное время не создает большой усталости.

Люверсные


Это распространенный инструмент домашнего умельца. При изготовлении гардин и штор часто используется пластиковое или металлическое кольцо диаметром до 7 мм, которое называется люверсом. Благодаря специально разработанным пассатижам для люверсов, установка их выполняется очень быстро. Эта процедура значительно упрощена: достаточно приложить несколько усилий на рукоятки, и кольца полностью закрепляются на материале.

Комбинированные пассатижи


Такие пассатижи могут выполнять несколько функций разных слесарных приспособлений и инструмента: бокорезов, кусачек для проволоки, плоскогубцев и т. д. Они, как и другие модели, производятся из прочной углеродистой стали, острые кромки закаливаются для повышения срока их службы. Металлические элементы покрываются специальным покрытием и полируются.

Существуют специальные исполнения комбинированных пассатижей, которыми можно захватывать даже трубы, так как они имеют возможность регулировки величины открытия губок. Их еще называют трубными или переставными. Они используются также для захвата различных больших деталей, толстого кабеля, в качестве гаечного ключа.

Плоскогубцы


Это одна из разновидностей пассатижей, имеющих плоские губки.

По названию этого инструмента становится понятна форма их губок. На них нанесена насечка, имеются рукоятки и шарнирное соединение. Плоскогубцы являются удобным инструментом при различных электромонтажных и слесарных работах. С помощью их плоской поверхности губок удобно удерживать детали различных форм. Плоскогубцами обычно изгибают жилы проводов, кабелей, а также металл и стальную проволоку.

Размеры деталей, которые можно зажать плоскогубцами, определяются размерами самого инструмента (обычно не более 200 мм). Довольно часто таким инструментом пользуются вместо гаечного ключа, так как плоские губки повторяют грани ключа. Конечно, плоскогубцы не могут полностью заменить гаечный ключ, но в крайних случаях, когда нет необходимого инструмента, они вполне оправдывают себя.

Существуют некоторые разновидности плоскогубцев, отличающихся видом рабочих губок:

• Узкие длинные губки
  для работ в труднодоступных местах.
• Изогнутые губки
  , служащие также для труднодоступных мест, либо при монтаже радиоэлектронной аппаратуры.
• Круглогубцы
  , используются в основном для электромонтажных работ.
• «Утконосы
  ». По сути, они являются аналогом пинцета, отличающимся большей силой сжатия.
• С различными насадками
  для удобства работы с деликатными и хрупкими материалами.

Чтобы использовать плоскогубцы для электрического монтажа под напряжением, существуют специальные изолированные модели. На пластиковых рукоятках обозначается наибольшее значение напряжения, на которое рассчитана изоляция. Чаще всего эта величина не превышает 1000 вольт. Если этот параметр не указан, то применять такой инструмент для работы под напряжением строго запрещается. Скорее всего, это обычные слесарные плоскогубцы, не предназначенные для защиты человека от удара током.

Многие люди заблуждаются, считая, что плоскогубцы и пассатижи – это одно и то же. Однако эти инструменты имеют несколько отличий:

• Форма поверхности
  губок у плоскогубцев плоская, и не имеет выемки.
• Усилие сжатия
  . По конструкции пассатижи рассчитаны на большую сжимающую силу. Соответственно сталь для них применяется более прочная.
• Возможность регулировки величины раскрытия губок
  имеется только у пассатижей (с помощью перестановки шарнира).
• Функциональность
  . Плоскогубцы менее функциональны, так как у них нет боковых режущих кромок.
• При наличии достаточного количества денег лучше приобрести профессиональную модель инструмента, так как она значительно качественнее и надежнее в работе. Если ваше приобретение не окажется подделкой, то такого инструмента хватит практически на всю жизнь.
• Люфт в шарнире говорит о низком качестве изделия, так же как закусывание и заедание при раздвигании губок. От такого инструмента лучше отказаться.
• Не допускается перемещение пластиковых рукояток на инструменте, особенно, если это диэлектрические пассатижи.
• Зазоры в сомкнутых губках, и неравномерное их прилегание также свидетельствуют о плохом качестве изделия.

Плоскогубцы и пассатижи — разница существует! Именно такими словами хочется начать обзор двух ничем не примечательных, но имеющихся у каждого хозяина вещей. Среди разнообразия инструмента, необходимого каждому мастеру, почетное место занимают именно они, плоскогубцы и пассатижи. Они настолько просты и многофункциональны, что без них не обойтись ни автомеханику, ни слесарю, ни электрику. Каждый знает, как выглядят эти, одинаковые на первый взгляд, предметы.

Отличием между плоскогубцами и пассатижами является форма их рабочей поверхности.

Почему на первый взгляд? Ведь, говоря «плоскогубцы», мы представляем инструмент с двумя рукоятками, и при слове «пассатижи» мы представляем тот же самый инструмент. Все дело во внешнем сходстве. Но разница есть, и разница значительная. Во-первых, разница в технике изготовления, во-вторых, в ГОСТах, в-третьих, в функциональном предназначении. Эти различия необходимо учитывать не только производителю, но и конечному пользователю.

Виды шарнирно-губцевого инструмента

Шарнирно-губцевые инструменты состоят из 3-х частей: головки (губки или резцы), рукояток и осевого подвижного шарнира. Такие инструменты являются одними из древнейших в истории. Кузнечное дело было известно уже с античных времен.

Устройство пассатижей: 1 — губка с переставным шарниром, 2 – шарнир, 3 — отверстие для шарнира в подвижной губке, 4 — рукоятка.

Древнегреческий бог огня и покровитель кузнечного ремесла Гефест изображается с молотом и клещами. Со временем менялось общество, с обществом менялось ремесло, а с ремеслом — инструмент. В какой период времени появились плоскогубцы, сложно сказать. Но с уверенностью сделаем вывод, что вышел очень полезный и крайне необходимый инструмент.

Шарнирно-губцевый инструмент имеет множество видов. В общем виде так называются клещи, кусачки, круглогубцы, плоскогубцы и пассатижи. Каждый из инструментов имеет свои размеры, форму рабочей поверхности (губок) и назначение.

Вернуться к оглавлению

Клещи, кусачки и круглогубцы: характеристика инструмента

Рабочая поверхность плоскогубцев похожа на пинцет, но при этом имеет возможность большего сжатия.

Клещи — это рычажные щипцы с удлиненными, соединенными на шарнире ручками. В основном имеют короткие заостренные либо плоские губки. Главной задачей клещей является захват деталей. Например, столярными клещами вытаскивают вбитые гвозди, а кузнечные клещи позволяют держать раскаленный металл. Также клещами называются некоторые электромонтажные инструменты (стрипперы, «обжимки»).

Кусачками называют клещи, у которых губки выполнены в виде режущих кромок. Используются для разрезания провода, проволоки, отдельных жил кабели. Кусачки бывают боковые (бокорезы), торцевые, концевые и болторезы (для разрезания толстых прутьев металла).

У круглогубцев рабочая поверхность (губки) конической или цилиндрической формы. Используются для равномерного и фигурного изгиба проволоки или узких тонких пластин.

Вернуться к оглавлению

Плоскогубцы: виды, свойства, применение

Плоскогубцы — это ручной инструмент, предназначенный для выполнения работ с металлическими изделиями и электромонтажных работ. Рабочая поверхность его пирамидальной формы, губки плоские (отсюда и название), на их внутреннюю сторону нанесены насечки
.

Так же как и клещи, они состоят из двух деталей, соединенных в виде буквы Х. Рабочая часть переходит в ручки и двигается посредством шарнира. Плоские губки позволяют захватывать, загибать, прочно удерживать, скручивать проводку, детали из проволоки и мягкого металла. Здесь необходимо подчеркнуть преимущество плоскогубцев — их универсальность, ведь, кроме основного назначения, этот инструмент подходит для использования в качестве гаечного ключа необходимого размера, хотя данный вид работ не совсем ему свойственен.

Существуют плоскогубцы нескольких видов, каждый из которых предназначен для выполнения определенного рода работ:

Столярные и плотничные инструменты: а, б – кусачки, в – клещи, г, д – пассатижи.

1. Плоскогубцы с вытянутыми узкими губками. Данный тип инструмента имеет меньшую силу сжатия и предназначен для работы с мелкими деталями.
2. Плоскогубцы с загнутыми под углом губками. Ими работают с деталями, доступ к которым ограничен. Например, в ремонте электроники часто необходимо подобраться к детали, которая скрыта под платой.
3. Плоскогубцы с вытянутыми длинными губками — «утконосы». Такой инструмент по функционалу больше схож с пинцетом, но, благодаря рукояткам, имеет большую силу сжатия.
4. Специальные плоскогубцы для деликатной работы. Рабочая поверхность такого инструмента представляет собой гладкое или смягченное покрытие, не повреждающее детали. Для вышеуказанных типов плоскогубцев могут изготавливаться силиконовые насадки, которые выполняют защитную функцию.
5. Комбинированные плоскогубцы — на рабочей поверхности возле плоских губок сделана либо выемка с насечками для удержания округлых деталей, либо режущая кромка, как у кусачек.
6. Диэлектрические плоскогубцы для работы с электричеством оборудованы изолирующими ручками, что позволяет работать таким инструментом под напряжением. На рукоятке таких плоскогубцев указано максимальное напряжение, при котором допускается работа (обычно 1000 В).

В домашней мастерской обязательно есть пассатижи и плоскогубцы, или, в крайнем случае, что-либо одно. Это инструмент, без которого сложно обойтись при выполнении фактически любого вида работ, как слесарных, так и электрических, механических, ремонтных и т. п.

Многие считают пассатижи с плоскогубцами разными названиями одного и того же инструмента, но это совершенно не так. У них разные функции, более того, в государственных стандартах к ним разные требования.

Виды шарнирно-губцевого инструмента

Первым шарнирно-губцевым инструментом можно считать кузнечные клещи, или, может быть, похожее приспособление, которым что-то вытаскивали из огня. Имена авторов такого ценного изобретения, как и его дата, скрыты в глубине веков.

Основных видов шарнирно-губцевого инструмента можно насчитать пять. Это:

• Клещи. Ими выдергивают гвозди, удерживают металлические заготовки.
• Кусачки. Этот инструмент предназначен, как следует из названия, для перекусывания чего-либо, например, проволоки.
• Круглогубцы. Удобны для работы с кабельными жилами.
• Плоскогубцы. Применяются зажима каких либо материалов, изгибания, удержания, и т.п.
• Пассатижи. Применяются для того же, что и плоскогубцы, плюс имеют много дополнительных функций.

Классификация довольно условная, потому что к ней, при желании, можно отнести и садовые ножницы, ножницы для резки жести, и т.п. Кроме того, виды обязательно имеют подвиды, и так до бесконечности.

Плоскогубцы, их особенности и применение

Чтобы разобраться, чем отличаются пассатижи от плоскогубцев, достаточно ознакомиться с строением тех и других. Плоскогубцы довольно просты. Как и следовало ожидать, это пара плоских губ, насечки на них, ручки и шарнир в качестве соединения. Таким инструментом удобно работать с проволокой, проводом, листовым металлом, удерживать подходящие по размену металлические, деревянные или пластиковые детали, даже завинчивать гайки, если нет под руками гаечного ключа.

Плоскогубцы бывают разных размеров, а главное – с различной формы губами. Они могут быть удлиненными, узкими, изогнутыми в какую-либо сторону. Все зависит от области применения. Например, плоскогубцы с изогнутыми или тонкими длинными губами высоко ценят радиотехники и электрики, так как таким инструментом несложно добраться в труднодоступные места. Без электроизоляции на ручках плоскогубцы практически не выпускаются. Обычно на изоляционном слое указано, какое напряжение он способен выдержать.

Пассатижи: многозадачность и универсальность

Между плоскогубцами и пассатижами разница принципиальная с точки зрения функционала. Пассатижи – это плоскогубцы плюс бокорезы, резаки для рубки проволоки или провода различного диаметра, дополнительный захват, размещенный после шарнирного соединения.

Бокорезами можно резать провода и проволоку, в выемках хорошо удерживать круглые предметы различного диаметра, и т.п. Существуют модификации пассатижей, в которых возможно регулировать силу сжатия перемещением стержня шарнирного соединения в специальные пазы.

Из написанного следует сделать несколько выводов. Если кусачки или клещи никто не спутает, то между пассатижами и плоскогубцами отличие видят не все. Нужно просто запомнить одно – если губы только с насечками – это плоскогубцы. Если не только – пассатижи.

Похожие новости:

Рекомендуем также

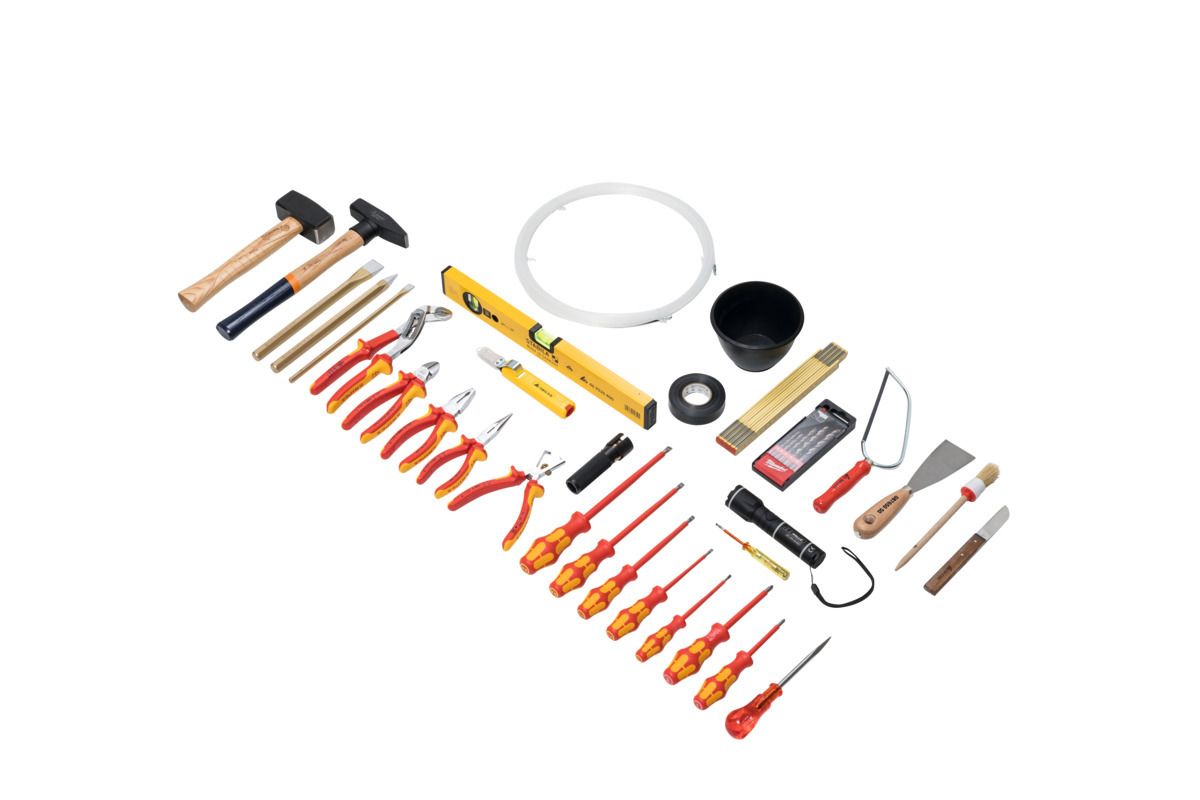

Инструменты электрика, необходимые для обеспечения безопасности и эффективности на рабочем месте



В мире электромонтажных работ работа не выполняется правильно, если она не выполняется безопасно и эффективно. И хотя вооружившись знаниями и осторожностью, вы сможете работать безопасно и разумно, ни одна из этих вещей не даст вам реальной физической защиты от работающих схем или поможет вам эффективно обращаться с материалами и выполнять правильные соединения. Вот где в игру вступают инструменты электрика.

Наличие подходящих инструментов для работы поможет вам работать быстрее, удобнее и с меньшим количеством ошибок, а также предупредит вас о наличии горячих цепей, изолирует ваше тело от поражения электрическим током и защитит ваше лицо и глаза от потенциально опасных искры и отлет пилы. Просто думайте о них как о небольших инвестициях в защиту самых больших инвестиций из всех: вашей жизни и карьеры.



Вот некоторые из наших лучших инструментов для электрика:

Инструмент для зачистки проводов
время вокруг, с калиброванным инструментом для зачистки проводов.Этот инструмент имеет градуированные отверстия по всей длине его губок, которые вы должны подобрать к проводу определенного размера, который вы будете зачищать. Благодаря тщательно подобранным размерам вырезов для зачистки, инструменты для зачистки проводов могут снимать изоляцию, не повреждая проводник под ним, поэтому ваша работа будет иметь гораздо больше шансов на соответствие нормам, не тратя время и деньги на повторную обрезку и повторную зачистку электрических проводов. провод, пока вы не получите это право.

Изолированные отвертки
Одна изолированная отвертка — это хорошо, а целый набор еще лучше — он поможет вам выполнить все операции, от установки и снятия настенной панели до установки розеток и осветительных приборов.Изолированные отвертки обеспечивают дополнительную защиту, если отвертка соскользнет и случайно соприкоснется с цепью или компонентом, находящимся под напряжением. Диэлектрические рукоятки и покрытие лезвия дают изолированным отверткам возможность защитить ваше тело от прямого контакта с напряжением до 1000 В — вы все равно можете почувствовать «укус», но, по крайней мере, вас не ударит током.

Анализатор напряжения
Даже если вы уже отключили что-либо в блоке выключателя, всегда полезно дважды проверить, обесточена ли цепь, прежде чем начинать работу с ней.Тестер розеток может быть полезен, но если розетка или провода, ведущие к ней, повреждены, этот тип тестера иногда может дать вам ложный отрицательный результат, даже если электричество все еще присутствует. Вот почему мы рекомендуем также носить с собой бесконтактный анализатор напряжения. Несмотря на то, что детекторам напряжения не нужно вступать в физический контакт с проводами или штырями розеток, они по-прежнему способны обнаруживать наличие напряжения под напряжением — и, что самое приятное, они дешевы и практически не занимают места в вашей рабочей сумке. .

Кольцевая пила
Пила для гипсокартона, которую вы используете, чтобы сделать вырезы для кабельных тяг и розеток, отлично подходит, но когда дело доходит до более специализированных работ, таких как встроенное освещение и подвесные светильники, вам понадобится способ быстро делать аккуратные круглые пропилы – вот почему у вас должна быть кольцевая пила. Обычно продаваемые в наборах, содержащих дисковые пилы разных размеров, кольцевые пилы больше похожи на аксессуары для электродрелей, чем на отдельные инструменты, но они позволяют выполнять точную работу в спешке — и это главное.

Защитные очки
Когда вы работаете электриком, вам не нужны защитные очки. Между риском летящих искр и пыли из гипсокартона и другого мусора, который может сыпаться на вас из кольцевой пилы, есть много шансов попасть в глаза посторонними предметами и твердыми частицами. В прошлый раз, когда мы проверяли, было довольно сложно выполнять электрические работы с поврежденным зрением, поэтому берегите глаза с самого начала — они единственные, которые у вас есть.

Бокорезы
Бокорезы — один из самых популярных и востребованных инструментов электриков благодаря своей универсальности.Имея режущие лезвия, которые позволяют быстро перерезать провода и кабели, а также губки с накаткой, которые обеспечивают превосходный захват, когда вам нужно протянуть кабель через стены, единственный способ, которым эти многозадачные устройства могут стать лучше, — это изолированные ручки. , что даст вам небольшую дополнительную защиту от неприятного поражения электрическим током.







Нужно ли использовать изолированные ручные инструменты для выполнения электромонтажных работ?

Мы часто слышим вопрос: нужно ли мне использовать изолированные ручные инструменты для электромонтажных работ? Если вы выполняете какие-либо электромонтажные работы, настоятельно рекомендуется использовать изолированные инструменты.Они могут даже прийти как требование в зависимости от работы. Помните, что если у вашей отвертки или плоскогубцев пластмассовые ручки, это не гарантирует, что они смогут защитить вас от поражения электрическим током.

Другой тип конструкции

Хотя обычные плоскогубцы и отвертки могут иметь пластиковые или нейлоновые ручки, они не изолируют пользователя от контакта с высоковольтной линией электропередач. Высокое напряжение может проходить по стальному сердечнику инструмента и быстро переходить к пользователю через тонкую пластиковую ручку.

Кроме того, изолированные инструменты не просто обернуты изоляцией. Они изолированы от кончика до задней части рукоятки, чтобы защитить вас от опасного напряжения. Это защитит вас от случайного контакта с проводами под напряжением до 1000 В переменного тока или 1500 В постоянного тока.

Когда использовать изолированные ручные инструменты для электромонтажных работ

Если вы работаете только с низковольтной проводкой, вам могут не понадобиться изолированные ручные инструменты. Однако, если вы начинаете работать профессиональным электриком, изолированные ручные инструменты для электромонтажных работ обязательно должны быть в вашей сумке с инструментами.Используйте их в любое время, когда вы можете оказаться в ситуации, когда провод может нагреться — даже не по вашей вине.

Наконец, обязательно прочитайте этикетки. Изолированные электрические ручные инструменты будут иметь четкую маркировку о том, что они изолируют и защищают до определенного уровня напряжения. Обычно изолированные ручные инструменты имеют два слоя изоляции и должны соответствовать отраслевым стандартам ASTM F1505. Изолированные ручные инструменты обычно стоят дороже, но их защита определенно стоит того. Прежде чем приступить к любым электромонтажным работам, всегда проверяйте наличие тока и убедитесь, что цепи отключены, прежде чем приступать к любым потенциально находящимся под напряжением проводам.

В чем разница между электриками-мастерами и подмастерьями?

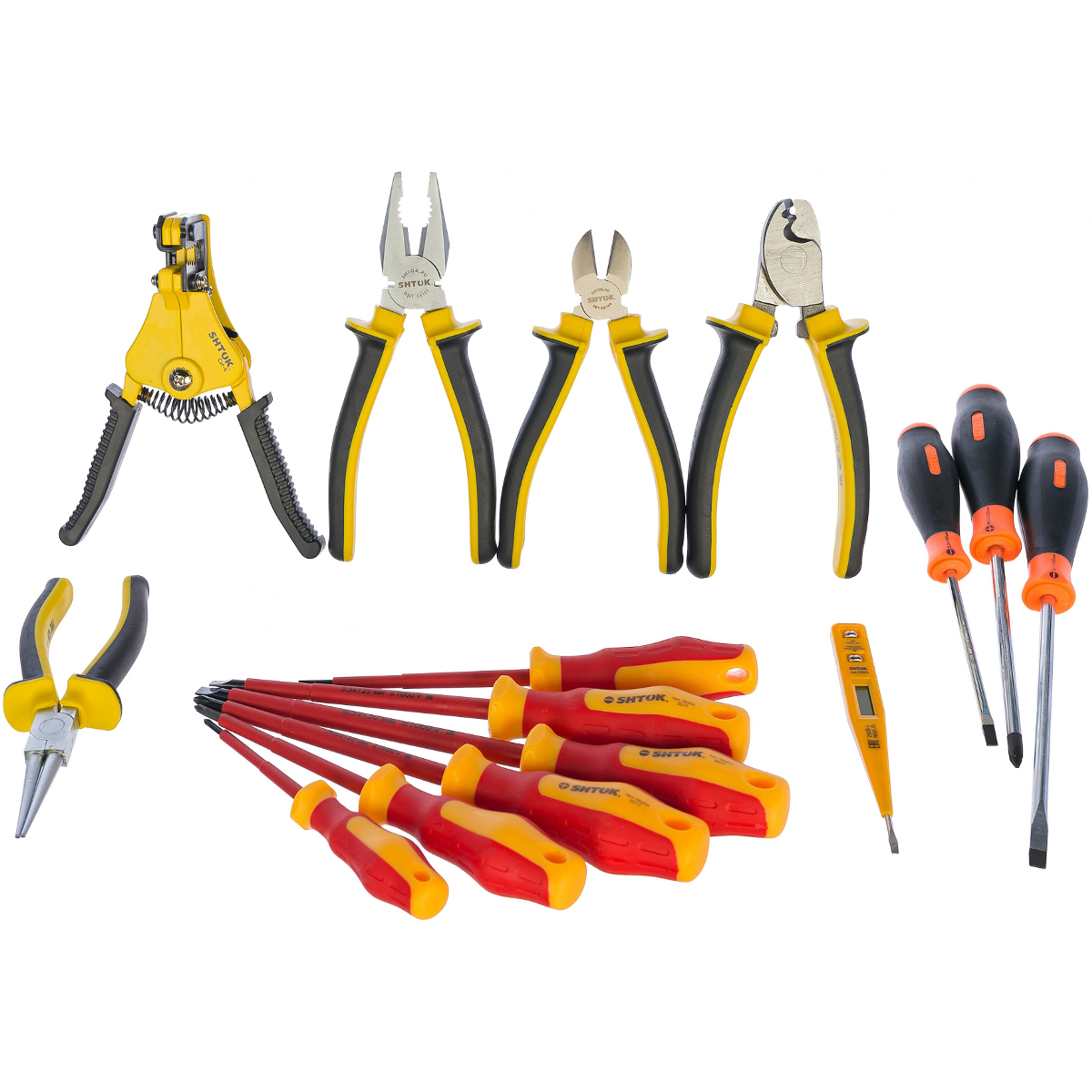

10 инструментов, которые нужны каждому начинающему электрику в поясе с инструментами

Начинающим электрикам могут быть предоставлены инструменты, или они могут нести ответственность за покупку собственных инструментов, в зависимости от программы, в которой они зарегистрированы. Тем не менее, каждый электрик, проходящий обучение
, в конечном итоге хочет, чтобы его или ее собственный набор электрика был укомплектован высококачественными инструментами.

Ниже вы найдете список из 10 распространенных инструментов, используемых для выполнения большинства общих электромонтажных работ. Для некоторых электромонтажных работ требуются более специализированные или продвинутые инструменты, но те, что перечислены в этом списке, являются отличным началом для набора рабочих инструментов.

Клещи

Пара хорошо сделанных плоскогубцев необходима для скручивания проволоки. Ручки должны быть изолированы, легко захватываться и быть удобными для захвата. Плоскогубцы должны плавно открываться и закрываться, а зубья должны смыкаться равномерно, чтобы захватывать тонкие предметы.Имейте под рукой несколько размеров для выполнения различных работ.

Бокорезы

Эти прочные плоскогубцы пригодятся, когда вам нужно отрезать провода определенной длины. Найдите набор с удобной изолированной ручкой и гладкими механическими свойствами, такими как простые плоскогубцы выше. Эти плоскогубцы переживут другие кусачки и инструменты для зачистки проводов, если вы купите качественный набор.

Плоскогубцы с иглами

Хорошо иметь несколько таких удобных плоскогубцев разных размеров.Этот инструмент пригодится для решения самых разных задач. Тонкие хватательные концы позволяют проникать в небольшие пространства, чтобы достать упавшие крепления или удерживать
небольшую гайку, пока вы поворачиваете винт. Плоскогубцы, как и все инструменты электрика, должны иметь изолированные ручки.

Инструмент для снятия изоляции

Используется для снятия изоляции с проводов. Этот инструмент работает с пружиной, чтобы сделать работу более плавной. Ищите инструмент для зачистки с пружиной, которая не слишком ослаблена и не слишком тугая.Ручка должна быть удобной в руке. Прорези для проводов 10-32 и 6-32 позволяют легко зачищать провод, не повреждая резьбу.

Канальные замки

При установке кабелепровода вы оцените эти регулируемые рабочие лошадки. Используйте замки канала 2 ¼ дюйма, если вы будете работать с кабелепроводом диаметром два дюйма или меньше. Канальные замки пропускной способностью 5 ½ дюйма предназначены для труб или кабелепроводов размером более двух дюймов.

Отвертки

Самое важное в вашей коллекции отверток — это то, что каждая деталь полностью изолирована.Вам понадобятся как минимум две отвертки Phillips с головками №1 и №2 и отвертки с плоской головкой нескольких размеров. Также пригодится финишная отвертка
. Выбирайте отвертки, которые приятно держать в руке, чтобы обеспечить максимальный комфорт и контроль.

Молоток-гвоздодер

Если вы выполняете электромонтажные работы в строительной зоне, вам понадобится молоток. Молоток-гвоздодер упрощает удаление гвоздей и кусков дерева, когда вы освобождаете место для проводки. Рукоятка молотка должна соответствовать вашей руке и позволять вам хорошо удерживать молоток при взмахе.

Развертка для труб

Этот инструмент сглаживает края обрезанного кабелепровода. Когда грубые края сглажены, ваша проводка с меньшей вероятностью зацепится или порежется. Некоторые модели оснащены встроенными отвертками, которые помогут вам перейти от сглаживания кабелепровода
к затягиванию фитингов без замены инструментов.

Рулетка

У каждого электрика есть свой любимый стиль. Некоторым нравятся более толстые модели, которые не деформируются на больших расстояниях измерения.Другие предпочитают измерительные ленты с магнитами из редкоземельных металлов. Используйте свой любимый стиль, но обязательно выберите рулетку с яркими цветами. Этот инструмент имеет тенденцию часто «теряться», поэтому убедитесь, что вы можете легко найти свой, если положите его на место работы.

Тестер и измеритель напряжения

На рынке представлено несколько основных типов тестеров напряжения. Вы можете получить простой стиль пера или более сложный стиль с множеством вариантов. Новые токоизмерительные клещи с измерительными проводами становятся популярными благодаря легко читаемому дисплею
и работе без помощи рук.

Узнайте больше об электромонтажных работах и ​​инструментах электрика, связавшись со специалистами программы Apprentice Journeyman Electricians в Independent Electrical Contractors of Greater Cincinnati. Начните новую карьеру с нашими инновационными курсами и программами.

.

Изолированные инструменты | Наборы изолированных электрических инструментов | Дивергентный Альянс

Работники коммунальных служб, электрики и монтажники используют в работе самые разные ручные инструменты.При выполнении любых электромонтажных работ настоятельно рекомендуется использовать изолированные инструменты , такие как отвертки, гаечные ключи и плоскогубцы . Эти инструменты изолированы для защиты от поражения электрическим током, что всегда возможно, когда металлические инструменты касаются проводки и электрического оборудования.

В Divergent Alliance мы поставляем изолированные наборы инструментов для работников электроэнергетики и линейных монтажников в Соединенных Штатах и ​​районе Чикаго. Мы являемся дистрибьютором ведущих мировых производителей изолированных электроинструментов, включая изолированные инструменты Salisbury, ITL Tools и Klein. Мы следим за тем, чтобы наши изолированные ручные инструменты соответствовали требованиям OSHA и NFPA.



Позвоните в Divergent Alliance по телефону (847) 531-0559 или отправьте контактную форму , чтобы узнать цены. Мы предлагаем быструю доставку по США.



Изолированные электрические инструменты

Работники коммунальных служб и монтажники должны всегда правильно использовать изолированные инструменты ; пластиковых и нейлоновых рукояток просто недостаточно для изоляции ваших инструментов и защиты от поражения электрическим током.Если высокое напряжение проходит через металл в ваших ручных инструментах, оно может легко пройти через пластиковые и нейлоновые рукоятки и привести к поражению электрическим током.

Электроинструменты с надлежащей изоляцией изготовлены как из пластика, так и из резины или нейлона, которые обладают диэлектрическими свойствами для защиты от электрического тока. Весь инструмент изолирован, чтобы гарантировать отсутствие уязвимостей, которые могут привести к поражению электрическим током. Эти инструменты обычно имеют пластиковую основу, покрытую слоем резины или нейлона.Если в резиновом слое есть дыра или разрыв, пластиковый слой будет продолжать защищать от электрического тока.

Каждый изолированный электроинструмент и розетка могут защитить до 1000 вольт переменного тока и 1500 вольт постоянного тока. Эти инструменты часто проходят диэлектрические испытания при напряжении 10 000 вольт переменного тока, чтобы обеспечить надлежащую защиту. Для соответствия требованиям OSHA и NFPA 70E необходимо использовать изолированные инструменты.

Имеющиеся у нас изолированные электрические инструменты:

• Соответствует стандартам IEC для изолированных ручных инструментов
• Превышают стандарты ASTM 1505-07 для изолированных ручных инструментов
• Соответствует требованиям OSHA
• Соответствует требованиям NFPA 70E
• Протестировано до 10 000 вольт переменного тока и рассчитано на максимальное воздействие 1 000 вольт переменного тока
• Ударопрочный и огнестойкий

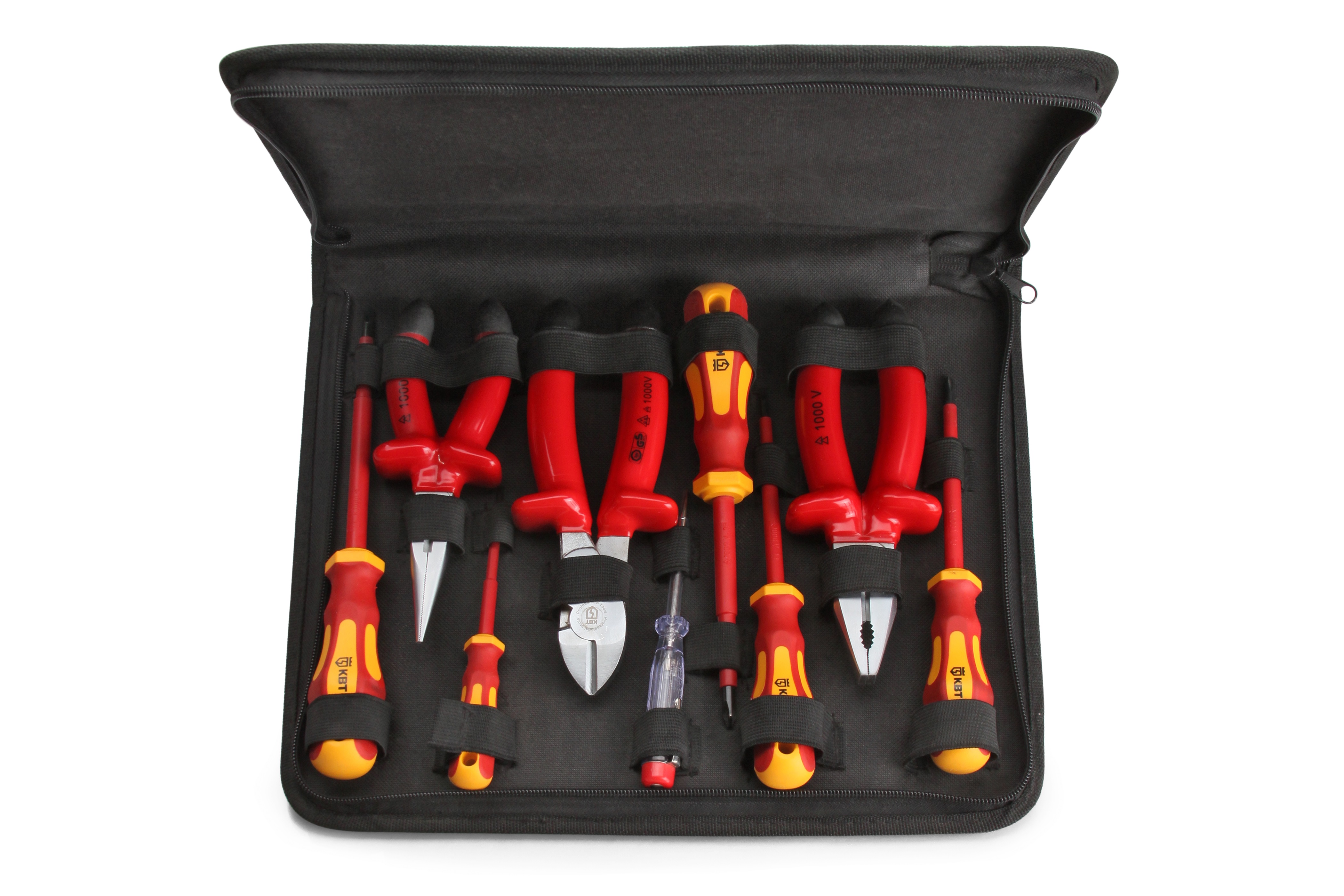

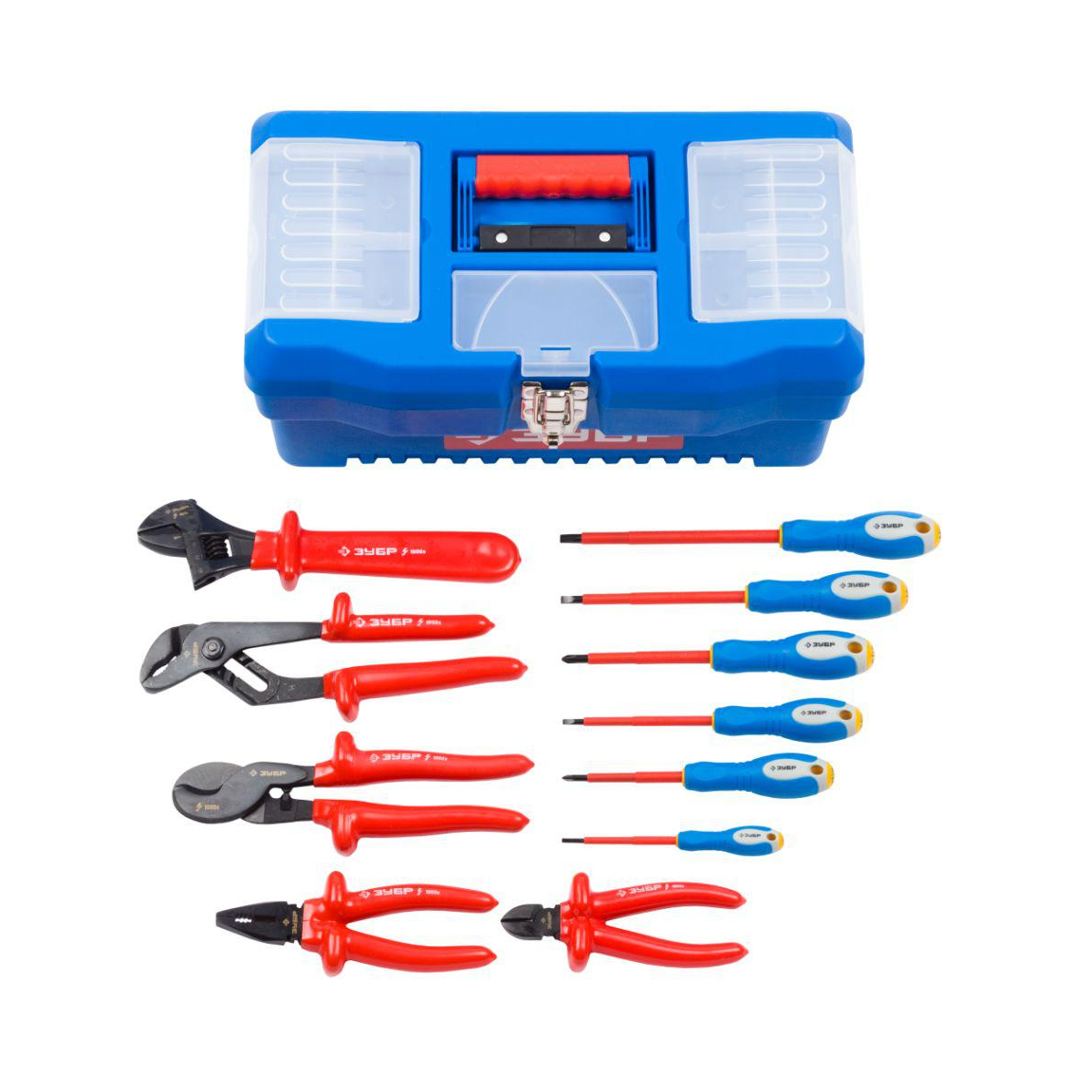

Изолированные насадки и наборы инструментов

Использование наборов изолированных головок и ручных инструментов важно для вашей безопасности и соблюдения требований OSHA и других отраслевых стандартов. Divergent Alliance может поставлять наборы изолированных инструментов от следующих производителей:

• Солсбери: Солсбери предлагает ряд изолированных ручных инструментов, включая изолированные отвертки, плоскогубцы, гаечные ключи, головки, трещотки и многое другое. Их инструменты состоят из желтого пластикового нижнего слоя и красного резинового верхнего слоя. Когда резиновый верхний слой изнашивается и обнажается желтый пластик, пришло время заменить этот инструмент.
• Инструменты MADI: MADI предлагает ножи с фиксированным лезвием и однооборотные ножи, проволочные щетки, гаечные ключи, молотки для обходчиков и другие ручные инструменты с изоляцией из непроводящего нейлона, армированного стекловолокном.
• Greenlee: Greenlee предлагает изолированные ручные инструменты, включая режущие и обжимные инструменты, инструменты для зачистки проводов, отвертки, гаечные ключи, болторезы, плоскогубцы и другие инструменты с двухслойной виниловой изоляцией.
• ITL Tools: Изолированные инструменты от ITL Tools являются единственными доступными инструментами, изготовленными методом литья под давлением из нейлона 11. Это приводит к тому, что инструмент и изоляция соединяются вместе, образуя очень прочный ручной инструмент. Эти инструменты также устойчивы к влаге, теплу, химическим веществам, коррозии и истиранию.

Купить Изолированные инструменты и наборы изолированных головок

Работники коммунальных служб, монтажники и электрики должны использовать изолированные электрические инструменты для защиты при выполнении электромонтажных работ. Divergent Alliance является дистрибьютором изолированных электроинструментов для ведущих производителей отрасли. Если вам нужно купить изолированные электрические инструменты и наборы розеток, свяжитесь с нашей командой в Divergent Alliance.



Вы можете связаться с Divergent Alliance, позвонив по телефону (847) 531-0559 или заполнив контактную форму . Мы предлагаем быструю доставку по США.

Почему плоскогубцы и отвертки имеют резиновые ручки

Когда я на днях собирал свой домашний набор инструментов,
Я заметил, что все пассатижи и отвертки, которые были разложены в моем
гараж имел резиновые ручки. Любопытно узнать причину этого паттерна, я
провел собственное исследование, чтобы собрать воедино некоторые причины, по которым плоскогубцы и
отвертки поставляются с резиновыми ручками.

Почему плоскогубцы и отвертки имеют резиновые ручки? Обычно
говоря, плоскогубцы и отвертки сконструированы с резиновыми ручками из-за
сцепление, которое обеспечивает материал.Если у вас скользкие руки,
резина позволит вам держать ваши инструменты во время их использования.

Кроме того, резина является непроводящим материалом,
это означает, что он не проводит тепло. Он также изолирован, что предотвращает
пользователя от поражения электрическим током в случае прохождения электрического тока
через инструмент.

Если вы когда-либо пользовались отверткой или парой
плоскогубцы, рукоятки этих инструментов, скорее всего, были сделаны из резины.Большинство
люди были бы удивлены, узнав, что на самом деле существует конкретное рассуждение
почему выбран именно такой материал, хотя большинство из нас никогда не
вопрос-то, что кажется таким стандартным.

В этой статье мы рассмотрим все
различные причины, по которым плоскогубцы и отвертки имеют резиновые ручки, от безопасности
причины простоты использования. В следующих разделах мы также обсудим
свойства каучука и почему это так важно в этом аспекте. Продолжайте читать, чтобы
узнать все, что вам нужно знать по этой теме.

Почему у плоскогубцев и отверток резиновые ручки

Вопрос о том, почему у плоскогубцев и отверток
резиновые ручки, возможно, никогда не приходили вам в голову до сих пор, или, может быть, вы
сходства даже не заметил изначально.

Стандарт этих типов инструментов, изготовленных из
резина на ручках стала настолько обычным явлением, что большинство людей
дважды бы об этом не подумал. Однако есть причина, по которой этот материал
так широко используется среди этих инструментов.

Взгляните на список ниже, чтобы получить представление о
Причины, по которым плоскогубцы и отвертки во многих случаях имеют резиновые ручки
обстоятельства.

Почему плоскогубцы и отвертки имеют резиновые рукоятки:

• Лучшее сцепление
• Непроводящий материал
• Изоляция

Первая причина, по которой большинство плоскогубцев и отверток
сделаны с резиной на ручках, это плотное сцепление, которое этот материал
обеспечивает. Если вы когда-нибудь водили пальцем вверх-вниз по розовому ластику, вы
можно сравнить это ощущение с резиновой ручкой отвертки или парой
плоскогубцы.

Сопротивление, которое вы чувствуете, когда наносите удар
пальцем по зерну резиновой резинки для карандашей — такое же чувство, как
вы получите, когда будете браться за рукоятки плоскогубцев.

Плотный захват инструментов с резиновыми рукоятками
пригодится в любой ситуации, в перчатках ли вы во время
использования или эксплуатировать его голыми руками.

Это особенно полезно, когда вы используете
их в течение длительного периода времени, и ваши руки начинают потеть вокруг ручек.Даже при наличии влаги от пота резина все равно будет продолжать
Обеспечьте надежный захват, чтобы ваша рука не соскользнула в середине
потенциально опасная задача.

Эти факторы делают резиновые рукоятки отверток и
плоскогубцы идеальны, потому что вы можете использовать их практически в любой ситуации для
длительные периоды времени. Даже если вы часами работаете на улице
стоградусной жары, вы можете рассчитывать на то, что ручки ваших инструментов останутся в вашем
рукой, что бы вы ни делали.

Кроме того, каучук считается
непроводящий материал, что означает, что он не будет передавать тепло на ваш
руки, когда вы имеете дело с предметами высокой температуры.

Итак, если вы держитесь за ручки отвертки
плоскогубцами и положив другой конец на какую-нибудь горячую поверхность, вы не
нужно беспокоиться о том, что ваша рука может обжечься или что-то загорится, пока вы
работают, по крайней мере, когда дело доходит до ручек.

Наряду с тем, что резина является непроводящей, она также является
изолирующий материал. Другими словами, резина не допускает никаких
электрический ток, проходящий через него и воздействующий на человека, который им пользуется.Этот
является важной функцией безопасности, которая может предотвратить множество несчастных случаев во время
на работе или в середине проекта.

Если вам случится перерезать провода парой
плоскогубцами или регулировкой болта в условиях, где присутствует электричество,
резина на рукоятках остановит любой поток электрического тока, прежде чем он доберется до
ты.

Резиновые ручки не только обеспечивают дополнительную фиксацию,
но они также защищают пользователя от поражения электрическим током во время использования.

Вся ли резиновая изоляция?

Как упоминалось в предыдущем разделе, каучук представляет собой
изоляционный материал, что делает его более безопасным по сравнению с
альтернативные типы рукояток инструментов.В этот момент вам может быть интересно, что это
означает точно, и если все виды каучука имеют одну и ту же характеристику.

Существуют ли определенные типы резиновых ручек, которые вы
должны искать на вашей отвертке или плоскогубцах, прежде чем купить их в порядке
оставаться в безопасности?

Чтобы ответить на эти вопросы, верно, что все типы
из каучука утепляют, как натуральные, так и синтетические. Прежде чем мы углубимся в особенности изоляционных
свойства каучука, важно понимать характеристики, которые
делают этот материал столь желанным в этом аспекте.

Каучук Характеристики:

• Эластичный
• Водостойкий
• Электрически изолированный
• Прочно связанные электроны (трудно разрушаемые)

Эластичная текстура резины
потому что он очень гибкий и мягче, чем большинство других материалов, но его можно
очень твердый в обстоятельствах, когда он составляет ручку металлического инструмента.

Кроме того, резина устойчива к воде, т.е.
одна из характеристик, которая делает его таким прочным и удобным для захвата в любом
ситуация.

Как вы, наверное, уже знаете, это электрический
изолирующий материал, что означает, что он защищает пользователя от поражения электрическим током
во время использования. Это происходит из-за сильно связанных электронов, которые присутствуют внутри
все виды резины.

Конструкция этих электронов делает материал
очень трудно сломать, и так же трудно электрическому току
прорваться и через эти границы.

Что касается того, как резина изолирует и
в состоянии остановить тепло и электричество от прохождения через ручки
рассматриваемых инструментов, вы найдете ответы, изложенные в списке ниже, с
более подробное объяснение, чтобы следовать.

Как резина Изолирует:

• Сопротивление электронам
• Замедляет электроны и связывает их
• Препятствует передаче тепла и электричества
• Защищает от источников тепла
1. прочно связанные электроны как в натуральном, так и в синтетическом каучуке, из которого состоит
   структура. Эти структуры способны замедлять электроны,
   прохождение через них, прежде чем они смогут добраться до другой стороны, в конечном итоге останавливаясь
   их полностью.

   В качестве быстрого примера подумайте о гигантской яме для мячей, полной
   красочные надувные шарики, как электроны в резине на ручке
   инструмент. Так как мячи находятся так близко друг к другу внутри ямы с не
   много места для них, чтобы иметь какое-либо пространство, их также можно считать тесно связанными
   вместе.

   Теперь, если бы кто-то начал в углу
   шаровую яму с обеими ногами на земле и попытаться пробежать на другую сторону
   на полной скорости они, скорее всего, начнутся чуть быстрее, чем закончатся,
   остановился где-то посередине.

   В связи с тем, что все плотно сплетенные надувные
   мячи преграждали бы путь человеку, пытающемуся пробежать
   их, они в конечном итоге начинали замедляться после попытки сопротивляться
   давление так долго, и остановиться, прежде чем они доберутся до противоположного
   угол.

   Этот пример очень похож на процесс, который
   каучук проходит, чтобы остановить электроны от прохождения через него.
   Когда электрический ток входит в металл внутри отвертки или плоскогубцев,
   пытаясь пройти к другому концу ручки, он замедляется
   на протяжении всего своего пути и остановился, не успев пройти весь путь.

   Вместе с остановкой прохождения электрического тока
   через ручки к пользователю, резиновый материал также препятствует передаче тепла
   перенесено. Итак, если вы имеете дело с горячими поверхностями при использовании этих инструментов,
   вы сможете удобно держать резиновую ручку голой рукой и
   отсутствие риска боли или травмы.

   Почему важны инструменты с изоляцией

   Теперь, когда вы лучше понимаете
   изоляционные характеристики резины, мы будем говорить о важности
   иметь изолированные инструменты во время любой работы или проекта.

   В приведенном ниже списке перечислены некоторые преимущества,
   плоскогубцами и отвертками с изолированными резиновыми ручками.

   Почему важны изолированные инструменты:

   • Защита от поражения электрическим током
   • Может использоваться для горячих проводов и цепей
   • Предотвращение травм
   • Поражение электрическим током может вызвать ответственность

   2 от
   испытать любой вид поражения электрическим током во время использования. В нормальных условиях, если кто-то должен был разместить
   конец отвертки или пару металлических плоскогубцев в область с электрическими
   провода, они подвергаются огромному риску электрического тока, протекающего через
   весь инструмент и войти в их тело.

   Изоляционные свойства резины действительно проявляются
   удобно, особенно для электрических проектов, где вам придется иметь дело с горячими
   провода и цепи под напряжением. С другими типами инструментов с другими материалами на
   ручки, такая безопасность не гарантируется пользователю.

   Наличие ручки на вашем инструменте, сделанной из изолированного
   Резина может защитить от широкого спектра травм, от полного поражения электрическим током до
   небольшие удары и другие ожоги. Наряду с прочным захватом этого типа рукоятки
   благодаря текстуре каучука, он также намного безопаснее в использовании, чем
   тот, который сделан из другого материала, такого как пластик.

   Если вы дома строите и ремонтируете вещи для
   хобби, или вы владеете или работаете в какой-то ремонтной мастерской, травма от поражения электрическим током
   это не то, с чем вы захотите иметь дело.

   Если у вас есть сотрудники, работающие на вас в вашем бизнесе
   которые не имеют доступа к изолированным инструментам и подвергаются поражению электрическим током, на вас может быть огромная ответственность.
   Итак, покупка и использование изолированных резиновых ручек на пассатижи, отвертки,
   и тому подобное сэкономит вам много денег и избавит от головной боли в будущем.

   Помимо финансовой ответственности и подчеркнем, что
   поставляется с неиспользованием изолированных инструментов в вашем магазине или на рабочем месте,
   достаточно сильное поражение электрическим током может серьезно травмировать вас или кого-то еще.в
   самых экстремальных и серьезных ситуаций, это также может привести к госпитализации или
   даже смерть.

   В общем, очень важно иметь доступ к
   изолированные инструменты, независимо от того, что вы будете делать или где вы будете работать.
   Наборы изолированных резиновых инструментов можно приобрести вместе, и их следует хранить в
   набор инструментов для каждого в любое время.

   Даже если вы не используете инструменты с резиновыми ручками для
   каждой работе, которую вы выполняете, очень важно, чтобы они были у вас под рукой и, по крайней мере, давали
   себе возможность использовать их, если вы когда-нибудь окажетесь в
   ситуации, когда они вам нужны.

   Защита и безопасность знания о том, что вы и
   вокруг вас всегда будет страховочная сетка из защитной резины
   отвертки и плоскогубцы окупятся, как только вы попробуете
   все эти полезные свойства.

   Резиновые ручки по сравнению с другими материалами

   Во всей этой статье мы подробно рассмотрели
   причина того, что резина является материалом для большинства плоскогубцев и отверток, которые
   вы сможете найти. Кроме того, мы установили, что каучук является
   идеальный материал для этой цели, благодаря своим изолирующим свойствам и другим
   желаемые характеристики.

   Итак, с чем можно сравнить резину в мире плоскогубцев?
   и отвертки? Из чего обычно изготавливают эти типы инструментов и почему
   каучук более выгоден для пользователя, чем эти альтернативы?

   Приведенные ниже списки дадут вам некоторые
   ответы на эти вопросы. Взгляните на некоторые из других популярных инструментов
   обращайтесь с материалами и продолжайте читать этот раздел для краткого описания
   как они сравниваются с изолированными резиновыми ручками.

   Другие материалы для ручек плоскогубцев/отверток:

   Другие наиболее распространенные материалы, которые вы можете использовать
   чтобы найти на плоскогубцы или среднюю отвертку дерева и пластика. Оба этих материала отличаются по текстуре от
   резины, потому что они гладкие и блестящие с очень небольшим сопротивлением в
   рукоятка.

   Другие материалы по сравнению с резиной:

   • Менее удобный захват
   • Более твердая и гладкая поверхность
   • Иногда может быть изолирован (пластик)
   • Не такой защитный/термостойкий
   • 6 Обычно
   • 6
   • 6 дело доходит до использования отвертки или плоскогубцев
     сделанные из дерева или пластика вместо резины, вы заметите, что они
     дают менее легкий захват, который упоминался в предыдущих разделах.

     Более твердая и гладкая поверхность этих материалов может
     также делают более неудобным долгосрочное использование по сравнению, особенно когда
     вы использовали инструменты в течение длительного периода времени, и ваша рука начинает
     пот.

     В отличие от резиновых ручек, которые обсуждались все
     на протяжении всей этой статьи блестящий и гладкий пластик или дерево не даст
     такой же захват.

     Правда, пластиковые ручки на отвертках
     и плоскогубцы иногда можно заизолировать, найти гораздо труднее, чем
     средняя изолированная резиновая ручка, и большинство этих типов инструментов не будут
     изолируется автоматически.Вместо этого они должны пройти специальный процесс, чтобы
     считать более безопасным, чем в среднем.

     Кроме того, твердые материалы из дерева и пластика
     не такие термостойкие или в целом защитные, как изолированная резина в
     другие виды инструментов. Хотя вы, как правило, сможете найти один из этих
     альтернативы по дешевке, вы не будете наслаждаться безопасностью, которая идет с
     изолированная резиновая ручка.

     В заключение, плоскогубцы и отвертки поставляются с резиной
     ручки для удобства, простоты использования и безопасности.С помощью
     прочная резиновая ручка, вы сможете надежно держать инструмент, который вы
     пытаясь использовать, оставаясь в безопасности от любого вида ожогов или поражения электрическим током.

     Как изолировать ручки инструментов | Руководства для дома

     Изолированные рукоятки инструментов смягчают захват, что снижает напряжение мышц, а некоторые типы изоляции могут защитить от поражения электрическим током. Хотя многие ручные инструменты доступны с изоляцией, нанесенной производителем, покрытия автомобиля стираются, а некоторые инструменты вообще не имеют изоляции.Выберите изоляцию, соответствующую назначению инструмента. Если вам нужно только более мягкое сцепление, подойдет практически любой тип изоляционного покрытия. Если вам нужна защита от поражения электрическим током, выбирайте изоляционное покрытие, изготовленное специально для этой цели. Некоторые покрытия позволяют смешивать специальные цвета, что помогает отделить ваши инструменты от инструментов других людей.

     Найдите место, где можно повесить инструмент для сушки после того, как его ручки будут изолированы. Вы можете повесить его на гвоздь, крючок в перфорированной доске, вешалку для одежды на бельевой веревке или что-либо еще, что выдержит вес инструмента.Расстелите слой газеты под тем местом, где вы повесите инструмент для сбора капель.

     Откройте банку с жидким, прорезиненным или пластиковым изоляционным покрытием погружением. Изоляционные покрытия доступны в большинстве центров по благоустройству дома и в хозяйственных магазинах. Те, которые защищают от поражения электрическим током, продаются для изоляции электропроводки и ручных инструментов. Если контейнер слишком короткий, чтобы окунуть ручки, вылейте покрытие в более высокую банку или банку, например пустую банку из-под арахисового масла или банку из-под кофе.

     Очистите рукоятки инструментов с помощью мелкозернистой наждачной бумаги или тонкой стальной шерсти. Удалите все следы грязи и ржавчины.

     Очистите ручки инструмента мыльной водой и тряпкой, но не мочите их. Замачивание может вызвать ржавчину.

     Смойте мыльную воду и вытрите ручки тряпкой.

     Отрежьте кусачками кусок гибкого провода длиной примерно 24 дюйма. Калибр проволоки не важен, главное, чтобы она была достаточно прочной, чтобы удерживать инструмент, и достаточно гибкой, чтобы ее можно было согнуть.

     Оберните один конец проволоки вокруг той части инструмента, которая находится напротив рукояток. Например, если вы используете плоскогубцы для изоляции, оберните проволоку вокруг основания губок несколько раз, а затем скрутите проволоку вокруг себя, чтобы закрепить ее. Оставьте свободный свободный конец проволоки длиной не менее 12 дюймов, чтобы можно было повесить инструмент.

     Держите инструмент за трос, чтобы определить, висит ли он относительно прямо. Если нет, оберните проволокой разные его части, чтобы сбалансировать вес, пока он не будет висеть прямо с ручками, направленными вниз.Точность не критична, но инструмент не должен висеть боком или сильно криво.

     Опускайте рукоятки инструментов в жидкую изоляцию со скоростью 1 дюйм за пять секунд. Если инструмент имеет две ручки и отверстие контейнера маленькое, опускайте по одной ручке за раз.

     Очень медленно вытягивайте ручки из покрытия, примерно на 1 дюйм каждые пять секунд, и дайте жидкости стечь обратно в контейнер, пока капли не прекратятся.

     Оберните проволоку вокруг гвоздя, крючка или другого держателя, на который вы решили повесить инструмент.Держите бумажное полотенце или кусок газеты под инструментом, когда переносите его туда, где он будет висеть, если это необходимо.

     Оставьте инструмент сохнуть на ночь или столько, сколько рекомендует производитель.

     После высыхания первого слоя снова окуните ручки, если производитель рекомендует нанесение более одного слоя.

     Электрические инструменты | Pacer Group

     Где реализуются эти продукты?

     У Pacer есть все необходимые инструменты

     Электроинструменты используются практически во всех электротехнических приложениях. Они используются для выполнения целого ряда возможностей, которые вы не могли бы реализовать иначе. Электроинструменты, доступные в нескольких форматах, идеально подходят для новых установок, а также для замены или обслуживания деталей. Скажем, у вас есть сломанные электрические инструменты или поврежденные инструменты для зачистки проводов, тогда эти инструменты станут идеальной заменой. Все, что вам нужно, это соответствующие клеммы, электрические детали и провода. Теперь, когда мы рассмотрели, где используются электрические инструменты, давайте рассмотрим, как узнать, какие инструменты вам понадобятся.

     Как узнать, какие электроинструменты мне нужны?

     Инструменты для резки/зачистки

     Обжимной инструмент

     Специальные инструменты

     Аксессуары для инструментов

     Чтобы узнать, какой инструмент требуется для проекта, сначала нужно определить задачу, которую необходимо выполнить. Все наши электроинструменты можно разделить на одну из четырех категорий в зависимости от выполняемых ими задач. Затем эти категории можно разбить на дополнительные подкатегории, но не будем забегать вперед.Эти инструменты должны быть у каждого электрика. Инструменты для резки/зачистки предназначены для эффективной работы с проводами и кабелями. Некоторые предназначены только для того, чтобы аккуратно разрезать провод или кабель, не повреждая проводников. Другие сделаны специально для удаления внешней изоляции, что дает вам доступ к внутренним проводникам. Другие по-прежнему созданы для того, чтобы делать и то, и другое. У нас даже есть электрические инструменты Klein, предназначенные для конкретных целей. Позже мы подробнее рассмотрим все это. Обжимные инструменты созданы для обеспечения оптимального обжима.Обычно они изготавливаются с учетом конкретного терминала или набора терминалов. Каждый тип соединителя требует точного давления, чтобы получить идеальный обжим. Слишком много, и вы повредите клемму и проводник. Слишком мало и связь слишком слабая. Вот почему так важно подобрать правильный обжимной инструмент для работы. Специальные инструменты предназначены для очень специфических задач, они могут включать в себя такие вещи, как токоизмерительные клещи, мультиметры, тестеры цепей, рыболовную ленту и другие узкоспециализированные предметы. По сути, если это не легко определяемый инструмент и он имеет конкретное применение, это специальный инструмент.Аксессуары — это вещи, которые улучшают функциональность или срок службы инструмента или продукта. Это вещи, которые добавят к существующему инструменту дополнительные возможности и, в свою очередь, большую полезность. Аксессуары — это то, что люди склонны упускать из виду. Не делайте этой ошибки. Если вы можете улучшить качество своего инструмента или его выходных данных, вам следует это сделать.

     Какой тип резака или съемника я хочу использовать?

     Чтобы определить, какой именно тип резака или инструмента для снятия изоляции вы хотите использовать, начните с просмотра сечения провода или кабеля, с которым вы работаете.Более толстый провод и кабель потребуют других электрических инструментов, чем меньшие калибры. Если вы хотите разрезать провод или кабель, используйте кусачки. Если вы хотите раздеть их, используйте стриппер. Если вам нужно сделать и то, и другое, используйте резак/стриппер. Кажется прямолинейным, не так ли? Это еще не все.

     Кусачки для проволоки и кабеля

     Первое, что нужно решить, это провод или кабель какого сечения вы работаете. Многие электрические инструменты предназначены для работы с проводом от двадцати двух (22AWG) до восьми калибров (8AWG), тогда как другие предназначены для работы с кабелем от одного (1/0AWG) до четырех (4/0).Некоторые электрические инструменты Klein, которые мы носим, ​​предназначены для работы с телефонным кабелем с медной парой, однако этот инструмент может не давать таких же преимуществ, как некоторые другие. Как только вы определились с размером проволоки, вам нужно решить, хотите ли вы использовать ручное усилие резки или храповое действие. Очевидно, что храповое действие требует усилий и напряжения при разрезании кабеля, однако компромисс заключается в том, что инструменты с храповым механизмом, как правило, стоят немного дороже, чем инструменты с ручным усилием.

     Инструмент для зачистки проводов и кабелей

     То же, что и выше, первый шаг — определить датчик, с которым вы будете работать, но у этой категории есть своя особенность.Вы также должны знать тип кабеля, который вы будете зачищать. В то время как резка является простой операцией, для зачистки могут потребоваться определенные инструменты в зависимости от того, плоский или круглый кабель. Круглый кабель может быть легко зачищен с помощью щелевых инструментов, которые сокращают время и усилия, затрачиваемые на снятие изоляции. Если вы собираетесь зачищать коаксиальный кабель, мы предлагаем уникальные инструменты, предназначенные для эффективной зачистки коаксиального кабеля без повреждения внутренних проводников. Обязательно выберите электрический инструмент, предназначенный для использования с кабелем, с которым вы работаете.

     Кусачки/инструменты для зачистки проводов

     Инструмент этого типа предназначен для использования с проводами меньшего сечения и часто имеет дополнительные функции. Например, все наши инструменты для обрезки/зачистки изготавливаются таким образом, чтобы кончик можно было использовать в качестве острогубцев. Резаки/стрипперы предназначены для работы с проводами и кабелями калибра от 24 (24AWG) до 8 (8AWG) в зависимости от выбранного вами стиля. Одним из преимуществ этого типа инструментов является то, что они достаточно малы, чтобы удобно поместиться в вашем кармане, что делает их идеальными инструментами, которые должен иметь каждый электрик.Чего не скажешь о многих инструментах. Эти кусачки/инструменты для зачистки провода предназначены для резки провода с помощью острых износостойких лезвий, а затем для зачистки того же провода с помощью зубьев соответствующего размера. Таким образом, вы получите чистый разрез и зачистку без ненужного повреждения ваших проводников.

     Как узнать, какой кримпер выбрать?

     Выбор правильного обжимного инструмента может привести в замешательство даже опытных ветеранов. По сути, вам нужно учитывать только три вещи. Размер клеммы и провода, тип изоляции, которую они несут, а также необходимость обжатия клеммы специальным инструментом.Если вы выберете неправильный обжимной инструмент, вы в конечном итоге неправильно обожмете клемму на конце провода, что может непреднамеренно повлиять на всю вашу электрическую систему. Вот почему у нас есть электрические инструменты лучших брендов, которые должен иметь каждый электрик. Взгляните ниже и узнайте, как мы покрываем некоторые основные различия между типами кримперов.

     Обжимные клещи для проводов и кабелей

     Этот тип инструмента выпускается в различных размерах в зависимости от калибра клемм и проводов или кабелей, с которыми вы работаете.Некоторые из них предназначены для проводов меньшего сечения, в то время как другие предназначены для работы с наконечниками и кабелем большого размера. Поскольку термоусадочные клеммы обеспечивают наилучшую защиту, было бы разумно инвестировать в электрические инструменты, которые могут с ними справиться. Мы знаем, как важно получить правильный обжим на различных типах изоляции, поэтому мы предлагаем обжимные станки со сменными комплектами матриц. Таким образом, вы можете получить нужный вам обжим независимо от размера или стиля терминала.

     Кримперы Deutsch

     Deutsch известен своими герметичными разъемами.Чтобы создать наиболее эффективный тип соединителя, они должны были использовать свой собственный стиль терминала. Таким образом, им пришлось создать специальные электрические инструменты для работы с этими терминалами. Именно это я имел в виду, когда говорил, что для некоторых обжимов требуются специальные инструменты. Вы буквально не сможете правильно работать с соединителями Deutsch без подходящего инструмента. Это просто не стоит того риска, который он представляет для всей вашей электрической системы.

     Кримперы Delphi

     Разъемы и клеммы

     Delphi известны прежде всего тем, что используются в автомобильной промышленности, но их можно найти в различных средах. Они обычно используются там, где могут присутствовать суровые условия, такие как высокая температура. Как и в случае с Deutsch, Delphi разработала собственные разъемы, клеммы и электрические инструменты. Для их эффективного использования необходимо использовать соответствующие инструменты, предназначенные для работы с их клеммами и разъемами. Опять же, использование неправильного инструмента может привести к непреднамеренному возникновению слабого места в электрической системе.

     «Как и в случае с Deutsch, Delphi разработала собственные разъемы, терминалы и инструменты».

     Что такое специальные электроинструменты?

     Специальные инструменты предназначены для очень конкретной цели.Инструменты, способные выполнять задачи, недоступные другим инструментам. Это включает в себя такие вещи, как тепловые инструменты и инструменты для сжатия. Обычно люди знают, что ищут, когда речь идет о специальных инструментах. Вы знаете, понадобится ли вам термоинструмент или инструмент для натяжения кабельных стяжек из нержавеющей стали. Когда у вас есть задача, для которой другие инструменты не предназначены, вы обращаетесь к специальным инструментам.

     Этот тип инструмента чрезвычайно универсален. Их можно использовать для активизации термоусадки, сушки, отверждения, удаления краски, гибки или формовки пластика и даже пайки.Эти электрические инструменты выгодны из-за их широкого диапазона использования. Часто они настолько полезны, что компании покупают у нас несколько, чтобы они могли выполнять несколько задач одновременно.

     Кабельные стяжки — это повседневный продукт, который очень часто встречается в нашей повседневной жизни. Хотя вы можете использовать некоторые из них голыми руками, чтобы получить максимальную отдачу от кабельных стяжек, вам нужны соответствующие инструменты. При использовании винтовых креплений или кабельных стяжек подобного типа решающее значение имеет правильное натяжение.Слишком мало – не будет надежно держаться, слишком много – повредит содержимое или сломает все вместе.

     Кабель категории

     и коаксиальный кабель требуют специальных разъемов для правильного подключения к оборудованию. Часто эти разъемы не так просто установить. Вот почему вы хотите использовать телефонию и коаксиальные инструменты. Вам необходимо получить правильное давление, чтобы обеспечить оптимальные соединения, и вы не получите этого без соответствующих электрических инструментов.

     Это специальные электроинструменты, которые не так легко классифицировать, как приведенные выше.Здесь вы найдете токоизмерительные клещи, мультиметры, рыбную ленту, тестер цепей и тому подобное. Это электрические инструменты, которые предлагают неоценимую услугу и уникальную функцию. Специальные инструменты — это то место, где вы найдете инструменты, которые вам трудно найти где-либо еще.

     Какие аксессуары мы предлагаем?

     Как мы уже говорили выше, аксессуары добавляют дополнительную функциональность или даже продлевают срок службы других продуктов. Именно поэтому эти инструменты должны быть у каждого электрика. Помните, мы упоминали о смене наборов штампов, чтобы иметь возможность обжимать как можно больше разъемов? Здесь вы найдете эти наборы штампов.Аксессуары — это дополнительный способ просто получить больше от продуктов, которые у вас уже есть. Зачем соглашаться на использование теплового инструмента только для пайки, когда он может делать гораздо больше.

     Эти наборы матриц позволяют максимально эффективно использовать обжимной инструмент. Вы можете обжимать практически все, используя правильные комбинации наборов штампов. Таким образом, вы можете найти тот, который вам нужен, и добавить его в свой инструмент. Теперь ваш инструмент может предложить гораздо больше функциональных возможностей. Имея еще больше наборов штампов, вы в конце концов создадите неудержимый обжимной инструмент, который справится практически с любой задачей, независимо от задействованных обжимных станков.

     Термоинструменты можно использовать по-разному, но только при правильном использовании. Для этого вам понадобятся соответствующие насадки. Мы предлагаем ряд насадок, предназначенных для более эффективного выполнения любых задач, от пайки до активации термоусадки. С таким ассортиментом насадок вы обязательно найдете то, что вам нужно для выполнения поставленной задачи.

     Для проводов и кабелей какого размера подходят эти инструменты?

     Каждый инструмент предназначен для выполнения определенной задачи.Хотя многие электроинструменты могут работать с диапазоном калибров, очень немногие могут работать больше, чем горстка. Взгляните на таблицы ниже, чтобы узнать, для каких калибров предназначены наши инструменты.

     Обжимные клещи для проводов и кабелей

     Продукт Артикул	Калибр проволоки
     VTK092SPGL	Восьмой калибр — четвертый (8AWG — 4/0AWG)
     VT0280C	Восьмой калибр — один август (8AWG — 1/0AWG)
     ВТК05-СИНКР	Восьмой калибр — один август (8AWG — 1/0AWG)
     VT0280	Шесть калибров — четыре августа (6AWG — 4/0AWG)
     ВТ30-500	Двадцать два калибра — десять калибров (22AWG — 10AWG)
     ВТ30-506	Переменная
     ВТР-490	Двадцать два калибра — десять калибров (22AWG — 10AWG)
     VTTR50	Двадцать второй — восьмой калибр (22AWG — 8AWG)
     VT1007	Двадцать два калибра — десять калибров (22AWG — 10AWG)
     VT3120CT	Двадцать два калибра — десять калибров (22AWG — 10AWG)
     ВТКЛ-4080	Разъемы R/A, F и RCA

     Инструмент для зачистки проводов/ножи

     Артикул	Калибр проволоки
     VT45-121	Двадцать шестой калибр — шестнадцатый калибр (26AWG — 16AWG)
     ВТ45-124	Многожильный = 20–12 калибров (20AWG – 12AWG) Одножильный = 10–8 калибров (10AWG – 8AWG)

     Почему стоит выбрать Pacer Group?

     Мы потратили десятилетия на совершенствование наших продуктов и процессов, чтобы производить самые эффективные из доступных продуктов.
