Какой нужен провод для подключения электроплиты: Кабель для электрической плиты — марки, сечения, рекомендации по подключению

какой провод нужен для подключения электрической плиты? Особенности термостойких и других вводных кабелей для плит с духовкой

Электрическая плита уже давно является одним из наиболее важных элементов на кухне для любой хозяйки. В этом нет ничего удивительного по причине того, что именно благодаря данному типу техники представляется возможным готовить вкусную и полезную пищу для себя и своей семьи. Но несмотря на использование такого устройства, многие даже не задумываются о том, какие именно элементы обеспечивают качественную работу этой вещи.

Одним из них является кабель для электроплиты, который снабжает ее электрической энергией. Характеристики электропроводки очень важны, ведь если электроплита еще и с духовкой, то она должен выдерживать большие нагрузки.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Еще одним важным параметром будет сечение – оно должно соответствовать нагрузке, что будет обозначаться в амперах. Для проведения подсчетов силы тока, необходимо общий показатель мощности всех электроприборов, что подключаются в данную сеть, поделить на напряжение.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты.

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Виды

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Как выбрать?

Если говорить о выборе кабеля для подключения электроплиты, то следует ориентироваться на материал, из которого он изготовлен, мощность и сечение. Часть этой информации можно узнать лишь после того, как будут проанализированы характеристики плиты, которая будет приобретена. Точнее, будет необходимо знать ее мощность. А чтобы выбор оказался верным, к этому показателю следует прибавить примерно еще 20 процентов. Лучше всегда иметь небольшой запас на случай непредвиденных обстоятельств. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, иначе именно на него ляжет основная нагрузка.

Как правило, многие модели электрических плит, которые производятся сейчас, рассчитаны на питание 380 В и имеют усредненный показатель мощности в 6 кВт. Но можно найти модели и более мощные. Для таких моделей необходим кабель, выполненный из меди для напряжения 380 В и имеющий сечение не менее 1,5 кв. мм. Этот тип провода может выдержать силу тока в 16 ампер. Если же параметры устройства больше, то лучше брать кабель с сечением 2,5 кв. мм.

Для электрических плит, что питаются от однофазной сети кабеля, следует проводить такие расчеты:

• если мощность до 3,5 киловатт – требуется медный кабель, имеющий диаметр жилы 1,5 кв. мм;
• если до 5 киловатт – 2,5 кв. мм;
• если до 7 киловатт – 4,0 кв. мм.

А также важным будет момент того, что все провода должны иметь изоляцию двойного типа.

Особенности подключения

Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.

По окончании соединений нужно с использованием мультиметра проверить правильность подключения. Работа считается завершенной, если производитель для подключения электроплиты укомплектовал ее розеткой. Если же ее нет, то требуется купить модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, а также нужное устройство соединения.

Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.

В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО. Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

• наличие общего контура заземления;
• его отсутствие.

В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.

Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту. Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель. Это можно сделать несколькими способами.

Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.

Главное – не ошибиться с маркой и мощностью провода, дабы не нарушить баланс всей системы.

О том, как правильно подключить электроплиту, смотрите в следующем видео.

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности. Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.

Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.

Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат. Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).

Шаг 3. Выбор силовой розетки и вилки

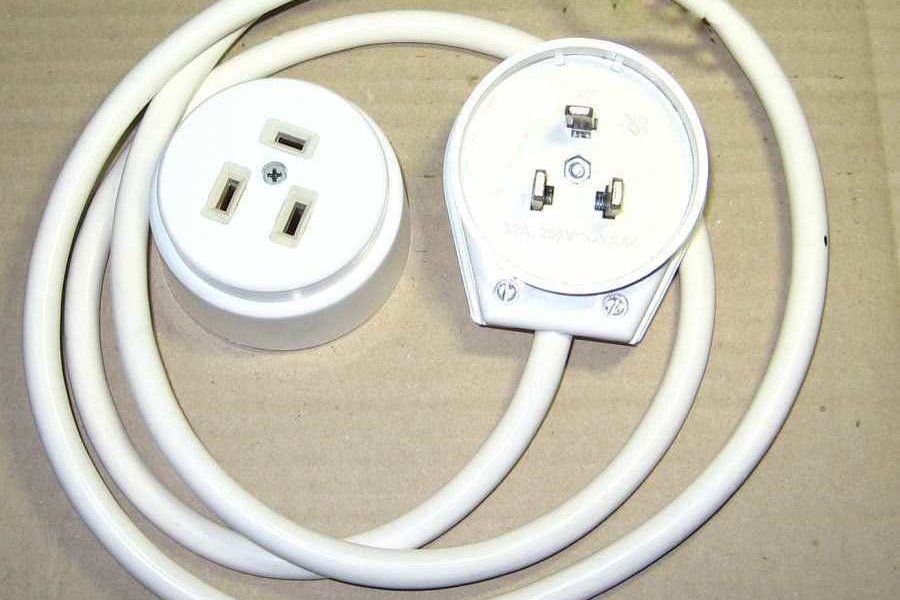

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.

Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

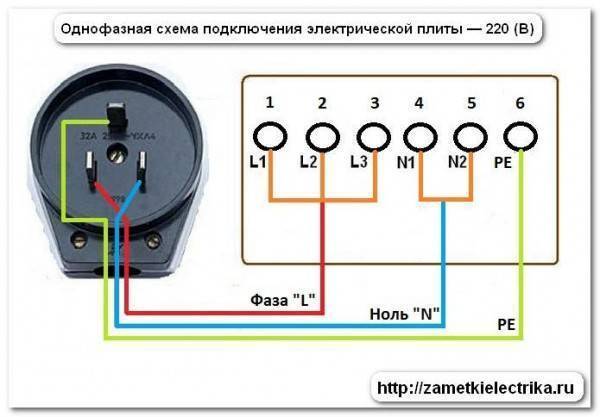

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т.е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях — подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как выбрать кабель для подключения бытовой техники.

В современных домах блок кухня-санузел плотно укомплектован мощной электрической техникой.  Электропроводка старых домов, как правило, не рассчитана на питание такой мощности. В новых домах также иногда встает вопрос о прокладке нового кабеля. Например, при ремонте или если оборудования устанавливается слишком много. Ведь обычно в доме запроектирована установка только варочной поверхности и духовки. Люди создают комфорт и устанавливают другое оборудование, например, кондиционер, микроволновку, стиральную и посудомоечную машины, бойлер. В этой статье мы расскажем, как правильно выбрать кабель для подключения мощной бытовой техники.

Что вы узнаете

Особенности подключения электроплиты, кондиционера, варочной поверхности, духовки, бойлера

Мощные бытовые приборы, рассчитанные на длительную работу, должны подключаться отдельным кабелем от щитка, и выключаться каждый отдельным автоматическим выключателем. Для безопасности в схему подключения устанавливают УЗО – оно отключает технику при попадании человека под напряжение. Обязательно подключение техники к заземлению. Если дом старый, и заземление отсутствует, придется полагаться на надежность УЗО. На кабеле и автоматике нельзя экономить! От него зависит ваша безопасность.

Варочные поверхности, электроплиты мощностью свыше 8 кВт и бойлеры мощностью свыше 3,5 кВт подключаются к трехфазной сети. Остальные электроприборы подключаются к однофазной сети. Фазность подключения необходимо учитывать при выборе кабеля.

Мощность бытовой техники

Мощность домашней электрической техники:

1. Варочная поверхность, как правило, имеет мощность в диапазоне 6-8 кВт. Если вы выбираете более мощную варочную поверхность, то ее придется подключать сразу к трем фазам.
2. Плита с духовкой имеет мощность от 10 кВт и подключается к трехфазной сети.
3. Квартирный бойлер имеет мощность от 1,5 до 2 кВт. В домах иногда устанавливают стационарную модель большей мощности.
4. Котел отопления имеет мощность от 8 до 12 кВт и выше.
5. Стандартная кухонная электродуховка имеет мощность 3,5-4 кВт.
6. Бытовые кондиционеры имеют мощность не более 2,4 кВт.

Какое количество жил должно быть в кабеле?

Если подключают оборудование на одну фазу 220 В, то в кабеле будет три жилы: фаза, ноль, заземление. Для подключения электроплиты или мощного бойлера к трем фазам нужно брать пятижильный кабель. В нем по трем жилам проходит фазное напряжение, к четвертой жиле подключен ноль, к пятой – заземление.

Читайте про выбор кабеля

Как выбрать толщину жил кабеля?

Толщина жил кабеля зависит: во первых, от мощности подключаемого электроприбора; во вторых, от материала жилы. Оптимальный материал для электропроводки в доме – медь. Медные провода меньше греются, медные жилы пластичней – с кабелем будет удобней работать. С медным кабелем меньше риск надломить жилу в месте сгиба кабеля. Для подключения мощного электрооборудования используют жесткий кабель с однопроволочными жилами.

Оптимальное соотношение мощности оборудования с толщиной сечения жилы кабеля (для однофазного подключения):

• для мощности до 3,5 кВт – 2,5 мм²;
• 3,5 кВт-0 5, 5 кВт – 4 мм²;
• 5,5-7,2 кВт – 6 мм²;
• 7,2-8 кВт – 10 мм².

Про выбор сечения проводов для электропроводки читайте здесь

Какой должна быть толщина жил кабеля при трехфазном подключении?

Для подключения оборудования к трехфазной сети нужен пятижильный кабель. Вся нагрузка распределяется на три жилы. Поэтому сечение жилы достаточно взять 4 мм². Этого достаточно для подключения электроплиты или котла отопления мощностью до 12 кВт. Для подключения духовки мощностью 3,5-4 кВт достаточно использовать кабель с сечением 2,5 мм².

Выбор кабеля для дома: немного теории

Марки кабеля

Хорошие кабели – марок ВВГнг-LS или NYM. ВВГнг-LS – кабель с медными жилами, с изоляцией, наполнением и оболочкой из поливинилхлорида с пониженным дымо- и газовыделением при горении. Оболочка не распространяет горение при прокладке группы кабелей. Безопасность особенно важна при прокладке электрических сетей в доме или квартире. NYM – кабель с аналогичными свойствами, изготавливаемый на российских заводах по немецкой лицензии.

Требования к прокладке кабеля

Для подключения мощного электроприбора мощностью от 3,4-4 кВт прокладывают один кабель от электрощита. К нему, в принципе, нельзя подсоединять дополнительные розетки и т.д. Лучше выполнить установку распределительного электрощита в квартире и, само собой, в доме. Тогда можно  установить по отдельному автомату и УЗО для варочной плиты, духовки, электрокотла отопления.

Какой нужен кабель для подключения духовки?

Стандартные модели духовок имеют мощность до 4 кВт. Для них достаточно использовать кабель с жилой сечением 2,5 мм² и розетку на 16 ампер.

Как выбрать кабель для электроплиты и варочной поверхности?

Для варочной поверхности и электроплиты мощностью до 8 кВт достаточно трехжильного кабеля с сечением жил 6-10 мм² и мощной розетки на 40 А. Для варочной поверхности и электроплиты достаточно медного кабеля 5×6 с розеткой на 50 А. Если мощность плиты больше 12 кВт, розетка должна выдерживать еще большую силу тока. Розетку используют трехфазную с заземлением.

Как выбрать кабель для подключения кондиционера и бойлера?

Для подключения кондиционера подойдет обычная розетка с заземлением на 16 А и кабель 3×2,5. В принципе, кондиционер можно включить в любую розетку. Но производители рекомендуют прокладывать отдельный кабель для кондиционера от щитка.

Бойлер для нагрева воды чаще всего имеет мощность 1,5-2 кВт. Для него подойдут такие же розетка и кабель, что и для кондиционера. Но розетка должна быть влагозащищенной. Еще лучше использовать вместо розетки выключатель-автомат с защитой от влаги. Защита от влаги делается для безопасности – в санузле влажно. А еще потому что люди нередко выключают электроприборы мокрыми руками.

Как выбрать кабель для подключения электрокотла?

Если в доме установлен электрический котел отопления, то сечение жил кабеля и фазность подключения подбирают в зависимости от его мощности. Для котла мощностью до 8 кВт – одна фаза и кабель 3×4 или 3×6; свыше 8 кВт – три фазы и кабель 5×2,5; для надежности можно взять 5×4. Для подключения обычно используют дифавтомат (сочетающий автоматический выключатель и УЗО).

Опрос: Прокладывали ли вы отдельные кабели для мощных бытовых приборов?

Poll Options are limited because JavaScript is disabled in your browser.

Автор статьи: Светлана Любченко

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Как подключить электрическую плиту 2022: полное руководство вверх

Вы только начали пользоваться электрической плитой, и что нового для вас? Действительно, вопрос Как подключить электрическую плиту , вероятно, всегда будет у вас в голове. Многие пользователи решают позвонить специалисту, чтобы установить его. Но если вы хотите сэкономить деньги и силы, то все равно ничего.

Можно обратиться к этому руководству, чтобы узнать, что лучше всего подходит для вас. Поэтому мы составили это руководство, чтобы научить вас, как подключить электрическую плиту наиболее быстро и экономично без помощи механика — желаю удачи.

Как подключить шнур питания электроплиты

Электрическая плита не имеет шнура питания, когда вы ее покупаете. Это связано с тем, что производители не знают, какую электрическую розетку вы могли установить на своей территории.

Если вы купили электрическую плиту и у вас есть розетка, все, что вам нужно, — это подключить шнур питания. Независимо от того, устанавливаете ли вы линию в первый раз или заменяете старый кабель питания, достать до проводки будет несложно.Тем не менее, необходимо следовать инструкциям и всегда соблюдать осторожность при работе с электропроводкой.

Шаг 1 — Купите шнур питания

Шнуры питания

представляют собой трехконтактные (старая версия) и четырехконтактные (новая версия) шнуры питания. Чтобы подключить электрическую плиту и заставить ее работать, вам понадобится шнур питания, который соответствует вашей электрической розетке по напряжению (220 или 240 В) и штырям (трех- или четырехконтактный). Шнуры питания можно приобрести в большинстве магазинов бытовой техники и оборудования.

Шаг 2. Откройте заднюю панель доступа

Как только у вас будет шнур питания, вам нужно сначала включить заднюю панель доступа этой плиты, чтобы иметь возможность установить ее. Но прежде чем продолжить, убедитесь, что в вилке нет напряжения, отключив автоматический выключатель в исходном состоянии.

Эта панель доступа обычно закрывается крошечной квадратной / прямоугольной металлической пластиной, которая крепится к плите с помощью винтов. Просто отверните его отверткой.

Шаг 3. Проденьте шнур через отверстие

После снятия задней крышки вы обнаружите дырку под элементами проводки. Во-первых, добавьте на место сброса давления. Устройство для сброса давления надежно удерживает шнур на месте. Это помогает предотвратить отсоединение кабелей при случайном натяжении кабеля. Затем пропустите нить через приспособление для снятия натяжения. Пока не затягивайте винты на предохранителе давления.

Шаг 4 — Удалите медную полосу

Только над отверстием разместите точки подключения.В старых печах было всего три проводки, но у большинства новых печей могут быть проблемы с четырьмя звеньями: 2 горячих, одна нейтральная и одна напольная. Нейтральная точка находится посередине. Точки горячего кабеля находятся по обе стороны от него, а заземляющий кабель находится под ним.

Перед тем, как приступить к подключению кабелей, необходимо проверить, есть ли медная полоса, соединяющая точки нейтрального и заземляющего провода. Если вы ее найдете, удалите эту узкую полоску с помощью плоскогубцев. В противном случае переходите к следующему шагу.

Шаг 5 — Подключите провода

Совместите провода. Красный и черный — это провода под напряжением. Белый — это нейтральный провод, а зеленый — это заземляющий провод. Чтобы связать ваши линии, вам нужно отвинтить точки соединения, а затем зацепить кабель. Сначала подключите заземляющий (зеленый) провод, а затем нейтральный (белый).

Присоедините красный и черный кабель к соответствующим точкам соединения с проводом того же цвета в плите. Убедитесь, что вы затягиваете все линии в процессе сотрудничества.

Шаг 6 — Затяните ограничитель натяжения

Как только вы закрепите кабели, отрегулируйте линию, чтобы в ней не было шлаков и тяги. Теперь затяните предохранитель давления, чтобы надежно закрепить шнур питания. Избегайте чрезмерного затягивания, так как это может повредить кабель.

Шаг 7 — Подключите

Перед тем, как подключить его к плите, установите на место заднюю крышку. После настройки просто вставьте шнур питания в розетку. Теперь вы можете снова включить выключатель.

Как подключить розетку на 120/240 вольт к электрической плите

Что вам понадобится

• Оборудование и инструменты
• Инструмент для зачистки проводов
• Отвертки

Материалы

• 2-местный аппаратный ящик
• Розетка с 4 гнездами для диапазона 120/240 В

Проезд

Эти указания предполагают, что электрический кабель линейки уже подключен, а автоматический выключатель и новый 240-вольтный автоматический выключатель уже установлены. Перед подключением розетки убедитесь, что электрическая проводка отключена в коробке выключателя. После установки с помощью профессионала автоматический выключатель можно оставить без присмотра до тех пор, пока не будет завершена проводка розетки.

Подробнее: https://www.networx.com/article/220-outlets

1. Установите емкость

Расположение этой розетки обычно зависит от прибора. Контейнеры для отдельно стоящих диапазонов обычно доступны через отверстие в задней части этого диапазона.Если вы подключитесь к полю, вы вытащите и тщательно избавитесь от ящика под духовкой, а затем ударьте по полости спереди, чтобы попасть в розетку.

По этой причине он идеально подходит для установки розетки в зависимости от спецификаций производителя диапазона. Как правило, задняя стена за диапазоном находится на высоте нескольких дюймов над землей и немного смещена от центра комнаты шкафа для вашего контента. В некоторых случаях рекомендуется установка розетки на полу.

2.Установите электрическую коробку

Когда соответствующий кабель проложен в коробке автоматического выключателя в место розетки, вы можете вставить 2-местную коробку для устройств, возможно, заподлицо с настенной розеткой или, если позволяет место, поверхностный монтаж на стене. В установках скрытого монтажа используются «старые» коробки, созданные для программ модернизации, в то время как в установках открытого монтажа можно использовать металлические коробки для поверхностного монтажа с закругленными углами.

3. Зачистите и прикрепите кабель

Зачистите внешнюю оболочку кабеля, затем вставьте провод в коробку через несколько выбивных отверстий. Наконец, закрепите кабель в посылке с помощью кабеля, соответствующего типу коробки, которую вы используете.

Снимите примерно 3/4 дюйма изоляции с каждого изолированного проводника кабеля.

4. Подключите провода

Вставьте оголенный алюминиевый заземляющий кабель, идущий от кабеля в винтовой зажим заземления, в розетку (обычно на вершине корпуса), а затем плотно затяните установочный винт.

Присоедините белый нейтральный провод к беспристрастной винтовой клемме (обычно в основании розетки) и затяните установочный винт.

Присоедините оба провода под напряжением (красный и черный) к остальным винтовым клеммам и затяните установочные винты.

5. Завершить проект

Заправьте провода в коробку, прикрепите розетку к стене, а затем вставьте ее в лицевую панель, закрепив винтами.

Возьмите включенный автоматический выключатель, переверните его, затем вставьте в диапазон и проверьте работоспособность.

Схема подключения

для штепсельной вилки

Это очень просто сделать, но может показаться небезопасным. Например, вы пришли домой только со всей новейшей печью, которую ждал ваш супруг. Итак, вы перемещаете старую плиту снаружи и, к своему удивлению, обнаруживаете, что духовка была подключена жестко. Самое первое, что вы хотите сделать.

1. Не перемещайте плиту. Старые провода могут разделиться, пока остается электричество.

2. Выключите питание на панели выключателя, если вы этого не сделали. Оцените и убедитесь, что вы действительно прогнали идеальный выключатель.

3.Теперь электричество отключено, затем снимаем кабель в плите / духовке.

4. Хорошо, теперь вы хотите приступить к встраиванию новой розетки на 50 ампер в стену. Убедитесь, что вы установили его достаточно низко, чтобы плиту / духовку можно было вдавить в стену.

Вам нужно уменьшить длину кабеля, чтобы не свисать слишком много проводов снаружи. Теперь вы можете использовать либо поверхностный монтаж, либо утопленную коробку с розеткой. См. Изображения ниже.

Краткое руководство. Красная линия (120 вольт) вместе с черной идут дополнительно (120 вольт).Белый — нейтральный, зеленый — земля. G Земля. Линия L1. Линия L2. Белый N

Хорошо, теперь у вас есть розетка, и вам нужно подключить шнур питания к этой новой плите. Одна только эта картина должна рассказать вам все.

Смотрите видео:

Заключение

Ссылки на электрическую плиту не будут для вас сложными, если вы прочитаете все советы, содержащиеся в этом отчете. Мы гарантируем, что этот совет был успешно проанализирован. Вам необходимо следить за всем, что мы предоставляем.Если это розетка или шнур питания, им можно управлять прямо у себя на территории.

Если у вас есть дополнительные вопросы, оставьте комментарий ниже. Мы быстро рассмотрим и исправим это за вас. В любом случае мы обновим руководство, чтобы сделать его еще более полным. Спасибо, что прочитали статью.

Соответствующий пост:

Электропроводка для цепи электрического диапазона

Электропроводка кухонной плиты
Электрический вопрос: Как мне подключить электрическую плиту?
Я подумываю о замене своей газовой плиты на электрическую плиту или электрическую плиту.

• В разговоре с продавцами бытовой техники мне сказали, что в плите используется цепь на 240 вольт, 30 ампер.
• В хозяйственном магазине я обнаружил, что розетка рассчитана на 50 ампер.
• Я проложу новый провод под домом и поставлю розетку рядом с плитой.
• Длина участка от монтажной коробки до места, где должна быть размещена розетка, займет менее 30 футов проводки.
• Нужно ли мне подключать провода 8/3 или 6/3, чтобы соответствовать правилам безопасности для моей печи?

Этот вопрос по электропроводке поступил от: Бена, домовладельца из Декстера, штат Канзас.

Ответ Дэйва:
Спасибо за ваш вопрос по электрике, Бен.

Как подключить шнур диапазона и цепь диапазона

Приложение: Электромонтаж электрических цепей.
Уровень квалификации: от среднего до продвинутого, лучше всего устанавливается лицензированным подрядчиком по электротехнике.
Работа с электрическими панелями не рекомендуется домовладельцам, лицам без опыта и не электрикам.
Необходимые электрические инструменты: Основные инструменты для электромонтажных работ, ручные инструменты, электрическая дрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и установки электропроводки 220 вольт.
Меры предосторожности: Определите главную цепь панели, выключите ее и пометьте примечанием перед тем, как приступить к электромонтажу или установке 240-вольтной проводки и автоматического выключателя для кухонной плиты.
Примечание: Установка дополнительной цепи диапазона 240 В должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Требования к электрической цепи для кухонной плиты

• Кабель сечения для электрического диапазона: алюминий на 6/3 с заземлением или медь на 8/3 с заземлением.
• Поскольку вы рассматриваете плиту, лучше всего выбрать плиту, которая вам нужна, и проконсультироваться с инструкцией по установке, чтобы узнать о конкретных требованиях к электрической цепи, однако, если вы решите установить обычную цепь диапазона, то типичная цепь для электрической плиты составляет 50 усилок 240 вольт 4-х проводный.

Подробнее о разводке цепи кухонной плиты

Электропроводка диапазона

Электропроводка сетевого шнура кухонной плиты
Полностью описанная установка электрической плиты с типичной системой электропроводки шнура электропитания 220 В. Вы можете использовать трехпроводную или четырехпроводную электрическую плиту. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Электрические коды

Статьи электрического кодекса
Электрический кодекс Справочник, охватывающий 240-вольтовые кухонные электрические цепи.

Подробнее об электрических цепях
проводка электрических розеток

Электропроводка Электрическая розетка для дома
Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме. Посмотрите, как сделана разводка электрических розеток для дома.

Электрическая цепь

Перечень электрических цепей
Размер домашней электрической сервисной панели рассчитывается путем расчета площади дома в квадратных футах с учетом требований кодов для требуемых электрических цепей.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Вам также могут быть полезны следующие данные:

Будьте осторожны и будьте осторожны — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и проверок для всех проектов электропроводки.

Как установить, подключить и подключить вашу новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования, или просто потому, что вы хотите модернизировать свою кухню.И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простым электромонтажом.

И хотя профессиональная установка электрической плиты сама по себе непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и окунуться в территорию DIY.

Электротехнические правила и их значение для вас

Давайте начнем с того, что если ваша новая модель плиты более мощная, чем та, которая у вас была ранее, велика вероятность, что вам потребуется установить новую цепь для питания прибора.Однако установка контура плиты может быть выполнена только электриком, сертифицированным по Части P!

С учетом сказанного, если вы можете использовать свою текущую цепь и блок управления плитой, вы можете подключить новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не будете осторожны .

Даже если вы точно знаете, что делаете, вам все равно потребуется нанять квалифицированного электрика для проверки вашей работы и выдачи вам Свидетельства о малых электромонтажных работах. Невыполнение этого требования может привести к аннулированию вашего имущественного страхования, и вам будет труднее продать свой дом.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1: Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрическим плитам для работы требуется много энергии, поскольку они выделяют большое количество тепла. Это означает, что вам нужен предохранитель не менее 13 А, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 А. (прочтите технические характеристики вашего продукта, чтобы проверить его точные характеристики).

Так как вам нужен отдельный предохранитель для вашего прибора, , вам также потребуется подключить вашу плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор всегда будет потреблять достаточное количество энергии и что с ним будет совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный изолирующий выключатель.

Как упоминалось ранее, кухонные плиты — это энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти устройства?

По сути, этот тип изолирующего выключателя гарантирует, что в случае короткого замыкания проводка плиты (включая нейтральный провод) перестанет пропускать электрический ток. Это также означает, что вы не испытаете шока, если случайно прикоснетесь к своему прибору после мероприятия.

Обратите внимание, что мы сказали двухполюсный изолирующий выключатель, а не просто «выключатель» или «одинарный выключатель», который также доступен на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но кухонные плиты потребляют столько энергии, что могут запитать даже нейтральный провод. С другой стороны, двухполюсные переключатели отключают оба провода для полной безопасности.

Шаг № 3: Обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, убедитесь, что ваша плита находится в пределах двух метров от устройства, но никогда не должна находиться непосредственно под ним. , чтобы предотвратить потенциальную пожароопасную ситуацию.

Если у вас более новая модель блока управления плитой, скорее всего, на нем будет установлена ​​неоновая подсветка. Они будут обозначать, когда устройство включено и протекает ли через него какой-либо ток.

Шаг № 4: Выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный:

• Вам нужен кабель достаточной толщины. Для большинства домашних сценариев обычно достаточно 2,5 мм термостойкого кабеля.
• Кабель должен иметь несколько жил. Некоторые из наиболее часто продаваемых разновидностей поставляются с тремя проводами — синим проводом для нейтрального тока, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю ниже.Кабель обычно называют «2 жила и земля» или «двойник и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техником!

Шаг № 5: Включите «горячую зону» вашего устройства в учетную запись.

Горячая зона плиты — это, по сути, область, которая расположена непосредственно над вашим прибором. Итак, перед тем, как устанавливать плиту в желаемом месте, освободите ее от любых материалов, которые даже отдаленно легковоспламеняющиеся, таких как дерево, обои, нависающий котел и т. Д.

Между вашим прибором и любыми другими предметами, установленными на кухне, также должен быть зазор не менее 300 мм. Это очень важно, когда вы только что сделали капитальный ремонт собственности, включая новую кухонную мебель, установку раковин, установку холодильника с морозильной камерой или установку любого другого оборудования, такого как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6: Подключите плиту к электросети дома.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры безопасности, пора подключить устройство. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты

1. Найдите клеммную розетку на задней панели устройства и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).
3. Затяните винты, чтобы закрепить провода на месте, и снова установите заднюю пластину.

Подключите плиту к блоку управления плитой.

1. Убедитесь, что кабель плиты надежно прикреплен к прибору.
2. Заблокируйте цепь плиты на блоке предохранителей с помощью небольшого висячего замка, чтобы никто не случайно щелкнул выключателем, пока вы подключаете электропроводку.
3. Включите двухполюсный изолирующий выключатель, чтобы полностью обесточить плиту.
4. Поместите обрезок винила или другого защитного покрытия под прибор, прежде чем перемещать его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что ваш блок управления плитой полностью мертв и с ним безопасно работать, затем выверните винты внутри соединений.
6. Осторожно вставьте провода в соответствующие гнезда, затем верните винты на место. При этом будьте осторожны, чтобы не перекрутить винты, т.е. не завинтить их под углом.
7. Наконец, прикрутите изоляционную насадку под проводку, чтобы надежно закрепить провода на месте.

В заключении:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже незначительные электромонтажные работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы будете работать с особой осторожностью и с правильным мышлением.

Если, однако, у вас возникли хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше, чтобы подключить свою плиту, но мы все согласны с тем, что безопасность не имеет цены, верно?

Можно ли перейти с газовой плиты на электрическую?

Есть разные причины, по которым вы можете захотеть заменить газовую плиту на электрическую. Вы можете предпочесть его внешний вид, преимущества безопасности, простоту использования или дизайн, не требующий особого ухода. Электроприборы также стоят значительно дешевле газовых. Этот переключатель включает в себя несколько важных шагов, поэтому вам, вероятно, понадобится помощь электрика.

Газопровод

Нет необходимости полностью снимать трубопровод природного газа. Однако профессионалу следует не только закрывать клапан, но и закрывать трубу крышкой. Этот шаг имеет решающее значение для предотвращения повреждений кухни и угроз безопасности; линия должна быть полностью загерметизирована, чтобы предотвратить утечку газа.

Ваша газовая плита подключается к стандартной розетке на 110 вольт. С другой стороны, электрическая модель потребляет гораздо больше энергии и обычно требует розетки на 220 В. Электротехнические подрядчики должны установить проводку большой емкости при замене розеток 110 В на блоки 220 В, поэтому этот процесс не так прост, как замена одного типа розетки на другой.

Схема

В отличие от газовых приборов, электрические модели нуждаются в выделенных цепях с высокой силой тока, поэтому для переключателя может потребоваться модернизация электрической панели. Требования к силе тока зависят от конкретной модели и размера устройства. Если плита имеет варочную панель и духовку, она, вероятно, потребует 40 или 50 ампер мощности.

Если возможно, вам, возможно, придется обновить источник электричества в вашем доме. Вам понадобится более мощный генератор, чтобы питать кухню электрическими приборами.Если вы не можете позволить себе это обновление, вы можете использовать оборудование 220 В во время отключений электроэнергии. Дополнительные фотоэлектрические панели могут потребоваться, если в вашем доме используется солнечная энергия.

Соединение

Последний шаг включает подключение электрического провода к вашей новой плите и розетке. Производители обычно не подключают эти шнуры к высоковольтным приборам Omaha, но местный электрик или техник может быстро выполнить эту задачу за вас. Проволока часто продается как отдельный продукт.

Как домовладелец, который переходит с газовой плиты на электрическую, важно знать, как защитить электрические розетки! Без надлежащей защиты они могут нанести вред всем, кто живет в вашем доме. Не допускайте попадания воды! Вы можете попросить водонепроницаемую коробку для защиты любых наружных розеток.

После того, как вы переключитесь на электрическую плиту, у вас могут возникнуть идеи для новой кофеварки или микроволновой печи. Обновление — это здорово, но имейте в виду, что эти приборы создают много пара, поэтому убедитесь, что у вас нет оборудования под розеткой или рядом с ней!

Вы не уверены, какие приборы нуждаются в ремонте? Обычно их необходимо заменять по мере того, как вы используете их каждый день.Если ваш холодильник протекает или продукты быстро портятся, это может быть признаком того, что вам нужно обновить устройство! Или это твоя морозилка? Он издает необычные звуки и накапливается наледь? Это несколько признаков того, что он больше не работает. Это ненормально, что ваша микроволновая печь меняет тепло, пора обновить! Если у вас есть другие вопросы о вашей технике Omaha, обязательно обратитесь за советом к специалисту!

Переход с газовой плиты на электрическую, хотя и включает в себя несколько этапов, возможен и дает значительные преимущества. Свяжитесь с нами, чтобы начать. Наши сотрудники ускорят этот проект, обеспечив безопасность и защиту вашего дома. Когда вам нужно установить или отремонтировать бытовую технику, домовладельцы Омахи всегда могут положиться на ServiceOne.

_______________

С нашей командой квалифицированных и вежливых профессионалов в области кондиционирования воздуха ServiceOne мы сделаем ваш дом или бизнес комфортным круглый год! На протяжении более 25 лет компании ServiceOne доверяют предоставление первоклассных услуг по продажам и обслуживанию домов и предприятий в районе метро Омаха / Каунсил-Блафс и в Дубуке, штат Айова.С более чем 90 сотрудниками, готовыми помочь, вы всегда можете доверить нам предоставление 100% удовлетворительного обслуживания. Мы также предлагаем домашнюю гарантию и соглашения об обслуживании, сантехнические услуги, электрические услуги, ремонт бытовой техники и помощь с генераторами, а также с домашней и бизнес-автоматизацией. Для получения дополнительной информации о наших услугах свяжитесь с нами сегодня!

Можно ли использовать провод 10 3 для печки? — AnswersToAll

Можно ли использовать провод 10 3 для печки?

Только «стандартная» варочная панель или одностенный духовой шкаф, как правило, будет подключаться к цепи 30A-120/240 В, требующей кабеля 10/3. Эта диаграмма показывает, что для обычной бытовой электроплиты / духовки на 240 В, до 30 А подходит провод 10/3.

Какой кабель мне нужен для электрической духовки?

В 99% случаев будет достаточно кабеля 6 мм T&E (сдвоенного и заземляющего) и предохранителя на 32 ампера или MCB, но, как уже говорилось, на самом деле требуется, зависит от конкретного устройства, с которым вы работаете, поэтому вам необходимо проверить и изготовить убедитесь, что схема, которую вы устанавливаете, или существующая схема подходят для работы!

Можно ли использовать выключатель на 30 ампер для электроплиты?

Можно ли использовать выключатель на 30 ампер для электроплиты? Использование прерывателя на 30 А и проводки калибра 6 не должно вызывать никаких проблем, если проводка установлена ​​в соответствии с вашими местными и национальными нормами.Прерыватель на 30 ампер с более жесткими ограничениями более безопасен, чем прерыватель на 40 или 50 ампер.

Можно ли использовать провод 10 2 для печки?

Вам понадобится 3 проводника + земля. Провод заземления на 10-2 не следует использовать в качестве нейтрали. Устройство, скорее всего, использует 120 В, а также 240 В. Удачи с проектом.

Как подключить электрическую духовку?

Подключите кабель к задней панели плиты

1. Найдите клеммную розетку на задней панели устройства и отвинтите пластину.
2. Подключите провода под напряжением (коричневый), нейтраль (синий) и заземление (желто-зеленый) в соответствующие гнезда (нейтраль идет влево, фаза — вправо, земля — ​​в центр).

Прерыватель какого размера мне нужен для двойной духовки?

50 А

Какой провод использовать на 220?

Если вы подключаете розетку 220 В, 20 А для работы электроинструмента, можно использовать тот же провод 12-го калибра, который вы использовали бы для цепи на 110 В и 20 А. Помните, что у кабеля должен быть дополнительный горячий провод.Если прибор потребляет 30 ампер, вам понадобится розетка другого типа, а кабель должен быть калибра 10….

Могу ли я использовать провод 110 В для 220 В?

Вам необходимо повторно подключить другой конец кабеля к источнику питания 220 вольт, но только если кабель рассчитан на более высокое напряжение. Если ваша 110-вольтовая проводка рассчитана на 10 ампер, вы сможете использовать только 5 ампер на 220-вольтовой стороне трансформатора.

Проволока какого размера нужна для печки 220?

Range Electric (опубликовано в 2010 г.) — 220–240 вольт, 60 герц, должным образом заземленная цепь с автоматическим выключателем на 40 ампер или предохранителем с проводом калибра №8.Для выключателя на 50 А требуется провод калибра №6.

Прерыватель какого размера мне нужен для духовки?

50-амперные выключатели

Есть разница между 220В и 240В?

В Северной Америке термины 220 В, 230 В и 240 В относятся к одному и тому же уровню напряжения системы. Однако 208 В относится к другому уровню напряжения системы. Система 208VAC — это не то же самое, что 240VAC. В нем используется трансформатор типа «Y» с нейтралью, и он выдает 208 В переменного тока между двумя фазами и 120 В переменного тока между фазами с горячего состояния на нейтраль….

Можно ли преобразовать розетку 110 в 240 В?

Преобразователь напряжения

может использоваться для преобразования напряжения, если соблюдаются требования к питанию. Например, вы можете изменить 120 В (110 В) на 240 В (220 В, 230 В). Ваши электроприборы можно будет использовать дома.

Как выглядит вилка на 240 вольт?

Как определить розетки на 240 вольт? Розетки на 240 вольт больше, чем розетки на 120 вольт, и у них закругленные вершины с тремя или четырьмя отверстиями. Верхнее отверстие старых трехконтактных вилок на 240 В выглядит как L, обращенная назад, а два других отверстия расположены по диагонали по бокам.

Какой провод используется для электроплиты? — Firstlawcomic.com

Какой провод используется для электроплиты?

Потребляемая мощность диапазонов зависит от номинальных характеристик устройства. Чаще всего требуется цепь на 50 А и 240 В с проводом № 6. Для диапазонов меньшего размера может потребоваться схема на 40 А с проводом № 8.

Можно ли самому установить электрическую варочную панель?

Это не просто небольшая работа, которую вы можете выполнить самостоятельно, и не легкий проект.Требуется тщательное планирование, потому что замена оборудования и установки будет стоить больших денег. К счастью, вы можете легко установить это устройство, выполнив следующие действия по замене электрической варочной панели.

Как закрыть электрическую варочную панель?

Нанесите герметик на варочную панель, чтобы закрепить ее более надежно. Уплотнение под краем варочной панели может смягчить ее и надежно удерживать на месте у столешницы. Вы также можете нанести герметик между плитой и прилавком, чтобы закрыть зазор, улучшить санитарию и упростить уборку.

Сколько ампер потребляет электрическая плита?

Электрические плиты потребляют в среднем от 30 до 60 ампер. Это намного больше, чем может выдержать ваш обычный 20-амперный выключатель. Так что это определенно должен быть отдельный автоматический выключатель с достаточной силой тока.

Сколько стоит новая стеклянная плита?

В среднем замена стекла на электрической варочной панели стоит от 150 до 600 долларов, в зависимости от модели…. Стоимость замены стеклянной варочной панели.

Какая разводка нужна для электроплиты?

Примечание: Установка дополнительной проводки цепи должна производиться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.Размер провода для электрической цепи плиты будет зависеть от конкретной печи, которая будет установлена, и от того, будет ли выбран провод цепи медным или алюминиевым.

Как установить электроплиту верхнюю плиту?

УСТАНОВКА ЭЛЕКТРИЧЕСКОЙ ПЛИТЫ. Инструкции по установке кухонной плиты или плиты DIY. — YouTube УСТАНАВЛИВАЕТ ЭЛЕКТРИЧЕСКУЮ ПЛИТКУ. Инструкции по установке кухонной плиты или плиты DIY.

Как подключить новую варочную панель без заземления?

Мы только что купили совершенно новую варочную панель Bosch, у которой есть только черный, красный и неизолированные провода заземления, и написано: «Подключайтесь только к 3-проводному источнику питания на 120/240 В; нейтральный провод не требуется для работы прибора.Потенциал на электрических соединениях источника питания должен составлять 150 вольт на землю или меньше ».

Почему моя плита показывает напряжение 120 вольт?

Причина, по которой написано, что источник питания 120/240 вольт, заключается в том, что он не предназначен для подключения к сети, находящейся на расстоянии более 150 вольт от земли. За пределами Северной Америки типичными являются 240-вольтовые горячие источники, но эта варочная панель не предназначена для подключения к 240-вольтовым горячим источникам и нейтрали, что может означать простое указание источника питания на 240 вольт. — robartsd, 16 января 2015, 20:41,

УСТАНОВКА ЭЛЕКТРИЧЕСКОЙ ПЛИТЫ.Инструкции по установке кухонной плиты или плиты DIY. — YouTube УСТАНАВЛИВАЕТ ЭЛЕКТРИЧЕСКУЮ ПЛИТКУ. Инструкции по установке кухонной плиты или плиты DIY.

Какой провод нужен для электроплиты?

Существуют определенные требования к электропроводке электроплиты, которым вы должны следовать. Во-первых, печь должна быть подключена к выделенному контуру. Для устройств, работающих в цепях на 120 В, требуется только один провод под напряжением. А вот схема для электроплит требует двух горячих проводов: нейтрали и земли.

Мы только что купили совершенно новую варочную панель Bosch, у которой есть только черный, красный и неизолированные провода заземления, и написано: «Подключайтесь только к 3-проводному источнику питания на 120/240 В; нейтральный провод не требуется для работы прибора.Потенциал на электрических соединениях источника питания должен составлять 150 вольт на землю или меньше ».

Какой самый лучший провод MGT для электропроводки духовки?

Business Prime: для быстрой, БЕСПЛАТНОЙ доставки, преимуществ закупок премиум-класса и предложений только для участников на Amazon Business. Попробуйте Business Prime бесплатно. MGT предназначен для электромонтажа духовок или аналогичного высокотемпературного оборудования. Высокотемпературный выводной провод MGT Cleanstrip-SD с уменьшенным диаметром, 538 ° C (1000 ° F), 600 В.

Нужна ли особая проводка для индукционных варочных панелей?

Индукционные варочные панели необходимо подключать к источнику питания, так как они работают на электричестве.И это подводит нас к вопросу о том, нужна ли индукционным варочным панелям специальная проводка для работы или нет.

Ответ на этот вопрос — НЕТ — вам не нужна специальная проводка (если вам не нужны какие-то особые требования к напряжению или силе тока).

Это зависит от типа проводки, которая используется в вашем доме, и от модели индукции, которая у вас есть. Хотя большинство индукционных варочных панелей работают с обычной проводкой, вам может потребоваться специальная проводка, если есть определенные требования к напряжению или силе тока.

Специальная проводка необходима, когда вы хотите увеличить допустимую силу тока или когда требования к индукции превышают поставленные.

Это в основном сводится к пониманию электрических требований к индукционной варочной панели. Мы знаем, что индукция работает по принципу электромагнетизма. Переменный ток пропускается через медную катушку, которая создает магнитное поле. Теперь для прохождения тока индукции требуется электричество.

Если вы ищете портативную и простую в использовании индукционную варочную панель (которая не требует специальной проводки и является простой в использовании), я рекомендую проверить эту индукционную плиту Max Burton на Amazon.

Электрические требования индукции

В США для индукционной варочной панели требуется специальная заземленная цепь на 240 В, защищенная автоматическими выключателями на 40–50 А, которые оканчиваются в утвержденной распределительной коробке, установленной рядом с варочной панелью. Это может быть под прилавком возле задней части шкафа или на стене за ним.

Распределительная коробка должна располагаться на достаточном расстоянии от варочной панели, чтобы соединения внутри коробки не подвергались чрезмерному нагреву.

Большинство производителей поставляют длинный гибкий армированный кабель для подключения варочной панели к домашней электропроводке в распределительной коробке.

На что следует обратить внимание перед подключением

Перед подключением индукционной варочной панели необходимо помнить о нескольких вещах.

Во-первых, вы должны знать местные строительные нормы и правила. Установка должна соответствовать национальным электротехническим нормам и правилам. Правильное напряжение, частота и сила тока должны подаваться на устройство от специальной заземленной цепи.Цепь должна быть защищена автоматическим выключателем соответствующего размера или предохранителем с выдержкой времени.

Далее нужно узнать, трехжильный ли блок питания, или четырехжильный. Допускают ли местные нормы заземление через нейтраль. И напоследок, есть ли в вашем доме алюминиевая проводка. Это связано с тем, что варочная панель имеет медную проводку, а для ее подключения к алюминиевой проводке требуются специальные разъемы.

Электропроводность в деталях

Чтобы ток протекал должным образом и достиг индукции, он должен протекать по проводу.

Провод должен иметь некоторое сопротивление, чтобы ток мог течь в определенном направлении, иначе небольшое давление направит ток в любом направлении. Сопротивление гарантирует, что электрический ток течет определенным образом.

Это сопротивление определяется материалом провода. Некоторые переносят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или, другими словами, с большим сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Электропроводка в домах

Несмотря на то, что провода, по которым проходит электричество в стенах вашего дома, являются отличными проводниками, они имеют определенный диаметр и оказывают некоторое сопротивление потоку электричества.

Это сопротивление накапливается в виде тепла. И именно поэтому размер провода строго устанавливается строительными нормами и правилами, чтобы соответствовать максимальной силе тока, которую провод определенного размера разрешен законом. Таким образом, никакой провод в стене никогда не станет достаточно горячим, чтобы вызвать пожар.

Помимо кодов и правил для размера провода (максимальный ток устанавливается размером проложенного провода), закон также требует наличия устройства, которое мгновенно отключит цепь, если когда-либо разрешенный максимум увеличится. В старину это устройство было запалом.

Предохранитель представляет собой одноразовое устройство, состоящее из небольшой металлической полосы, заключенной в стакан, предназначенной для плавления и, таким образом, разрыва при максимальном токе, на который он рассчитан. Пример — предохранитель на 15 ампер.В настоящее время используется автоматический выключатель, который можно использовать бесконечно, его можно просто сбросить, если он сработает.

Еще одна вещь, о которой следует помнить, если вы находитесь на этапе электромонтажа в своем доме, алюминиевая проводка представляет собой серьезную опасность. Причина в том, что, хотя он может проводить ток, на который рассчитан, алюминий расширяется и сжимается под действием тепла намного сильнее, чем медь, и имеет тенденцию ослаблять соединения на винтовых клеммах из-за повторяющегося расширения / сжатия.

Создает высокое сопротивление, которое может вызвать перегрев, искрение и возгорание.По этой причине установка алюминиевой проводки во многих местах теперь запрещена законом.

Электропроводка для индукционной варки

Если вы находитесь на стадии проектирования, вам необходимо настроить проводку, соответствующую электрическим требованиям вашей индукции, а если проводка уже есть, вам нужно ограничиться индукцией, которая не требует большего, чем может обеспечить ваша проводка.

Объясняя простой алгеброй, ток в амперах — это мощность, деленная на напряжение. Это даст вам необходимую допустимую нагрузку (допустимую нагрузку по току) для вашей внутристенной проводки.Другими словами, нагрузка на схему.

В США мощность цепи питания в амперах обычно начинается с 15 ампер, а затем, как правило, кратна десяти: 20, 30, 40 и т. Д.

В старых домах в США были главные панели на 150 ампер. Это означало, что весь дом мог получить от энергокомпании не более 150 ампер. Новые дома построены с сервисом 200 ампер.

Теперь размер провода не менее важен для пропускания определенного количества ампер или тока.В местных нормах и правилах вашего региона обычно указывается датчик. Некоторые значения, близкие к стандартным, чтобы дать вам приблизительное представление:

• 14 калибр может нести 15 ампер
• 12 калибр может нести 20 ампер
• 10 калибр может нести 30 ампер
• 8 калибр может нести 50 ампер
• 6 калибр может нести 65 ампер

Я бы порекомендовал и провод 8-го калибра, если вы проводите или меняете электропроводку в доме. Но заранее уточните местные коды.

Это даст вам 50 ампер для индукционной варочной панели.

Зная напряжение, с которым вы должны иметь дело, и допустимую допустимую нагрузку, вы можете рассчитать минимальную мощность, которую вы сможете подавать на свою индукционную варочную панель, и соответственно выбрать индукционный блок. Хорошая формула, которую следует запомнить: P = V * I.

Звонок вашего суждения

Теперь, зная, какая мощность будет у вас под рукой, если ваша мощность немного меньше, чем требуется для интересующего вас устройства (например, 7,2 кВт, а вашему устройству требуется 7.4 кВт), то вам нужно будет позвонить самостоятельно.

Пойдете вы или нет. Что вы можете сделать в таком случае, так это не использовать все элементы на полную мощность одновременно. Худшее, что может случиться, — это отключение автоматического выключателя. С другой стороны, не стоит слишком часто отключать выключатель.

Наконец, убедитесь, что вы знаете, сколько каждый элемент индукции может потреблять при установке на максимум. Затем убедитесь, что он находится в пределах, которые вы рассчитали.

Подключение индукционных проводов и его методика

Во избежание поражения электрическим током или возгорания отключите питание цепи с помощью панели автоматического выключателя или блока предохранителей перед подключением проводки варочной панели.

Подключите заземляющий провод (обычно зеленый) от устройства к заземленной металлической постоянной проводке. Лучше не подключать заземляющий провод к нулевому проводу питания дома. Во многих местах это запрещено.

Если используется электропроводка из алюминия в доме, подключите медные провода прибора к электропроводке из алюминия с помощью специальных разъемов, разработанных и сертифицированных агентством для соединения меди с алюминием.

Тщательно следуйте инструкциям производителя.Неправильное подключение может привести к возгоранию.

Кабель от прибора может быть трехжильным или четырехжильным. В некоторых областях подключение нейтрального провода разветвления к заземляющему проводу устройства разрешено, а в некоторых — не разрешено. В зависимости от кодов вашего региона, подключитесь к распределительной коробке соответственно. Тщательно следуйте инструкциям производителя.

Ниже я привел пример подключения трехжильного кабеля к внешнему заземлению (в таких местах местные коды городов не позволяют подключиться к нейтральному проводу в распределительной коробке).

Трехжильный электрический соединительный кабель с внешним заземлением

Для заземления не заземляйте прибор на газопровод или трубу с горячей водой. При подключении к заземленной трубе холодной воды подключите ее с помощью отдельного медного заземляющего провода (минимум 10) и зажима с внешним винтом заземления.

Заземленная труба для холодной воды должна иметь металлическое соединение с электрическим заземлением и не должна прерываться изоляционными материалами. Любой изолирующий материал должен быть соединен с проводом минимум 4 AWG, чтобы обеспечить непрерывность заземления.

Обратите внимание, что если распределительная коробка была должным образом заземлена лицензированным электриком, заземляющий провод (зеленый) может быть подключен к распределительной коробке с помощью концевого зажима.

Подключите черный провод от устройства к черному проводу питания в распределительной коробке.

Аналогичным образом подключите красный провод от устройства к красному проводу питания в распределительной коробке.

Внимательно прочтите инструкции производителя и соблюдайте местные коды городов своего города, прежде чем устанавливать проводку для индукционной сети.Надеюсь, я дал вам глубокое понимание проводки, необходимой для индукции, и упростил ее для вас. Удачи!

Вам также могут понравиться следующие статьи:

.
