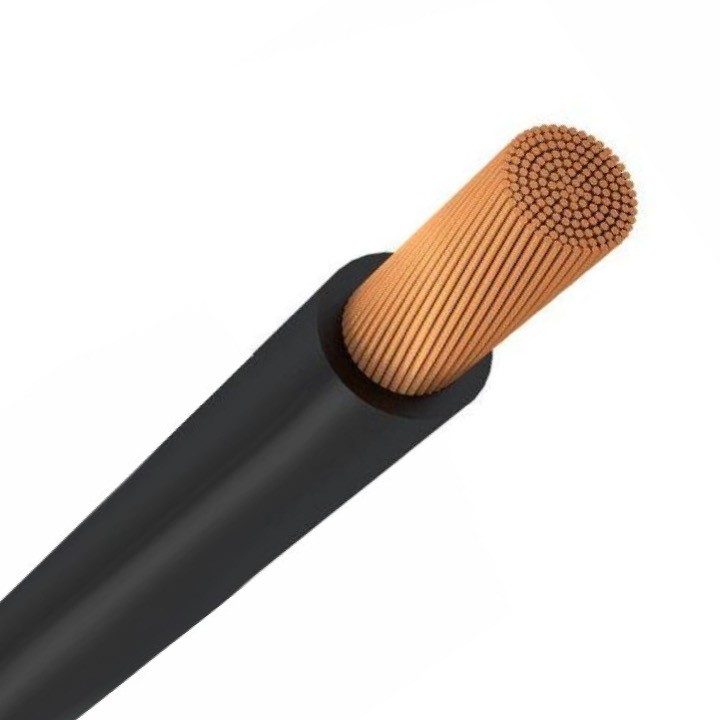

Кабель КГ – силовой, толстый, гибкий провод. Его предназначение – подключение к сети передвижных аппаратов. Он может использоваться для прокладки на улице и в помещении.
Нельзя использовать КГ кабель для стационарного подключения и под землей (только в исключительных случаях). Такое требование обусловлено неспособностью изоляции переносить серьезные механические нагрузки. Даже давление твердой почвы способно повредить кабель.
Подробности эксплуатации кабеля КГ
Учитывая вышесказанное, кабель можно применять в промышленных областях. Разрешается его применение даже в реках и озерах. Кабель можно использовать для установки заземляющего контура и в качестве соединения для разных стационарных установок.
Ограничения:
-
максимальное номинальное переменное напряжение – 660 В; -
максимальная частота при таком напряжении – 400 Гц; -
диапазон температуры: от минус 40 градусов до плюс 50 градусов.
Если кабель КГ планируется применять в тропических или теплых условиях, необходимо обеспечить ему:
-
устойчивость к влаге; -
защиту от гниения, термитов.
Это возможно с помощью хорошей оболочки. Для ее изготовления нужно использовать особенную антисептированную резину, которая предотвращает разрушение провода. Такое изделие маркируется как КГт. Для этой тропической проводки приемлемый температурный диапазон передвигается на пять градусов вверх.
Кабель КГ часто используется в условиях различных механических нагрузок, поэтому нужно помнить о важных ограничениях:
-
проводку нельзя применять там, где присутствует непрерывное растяжение; -
ее нельзя прокладывать по лоткам из дерева, потому что оболочка из резины быстро придет в негодность.
Только соблюдая все условия эксплуатации такой проводки можно рассчитывать на ее долгий срок службы.
Читайте также:
26 апреля 2017г.
Кабель медный силовой КГ — Электросистемы
Как купить кабель КГ?
Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.
Если Вы хотите приобрести силовой гибкий кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.
Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

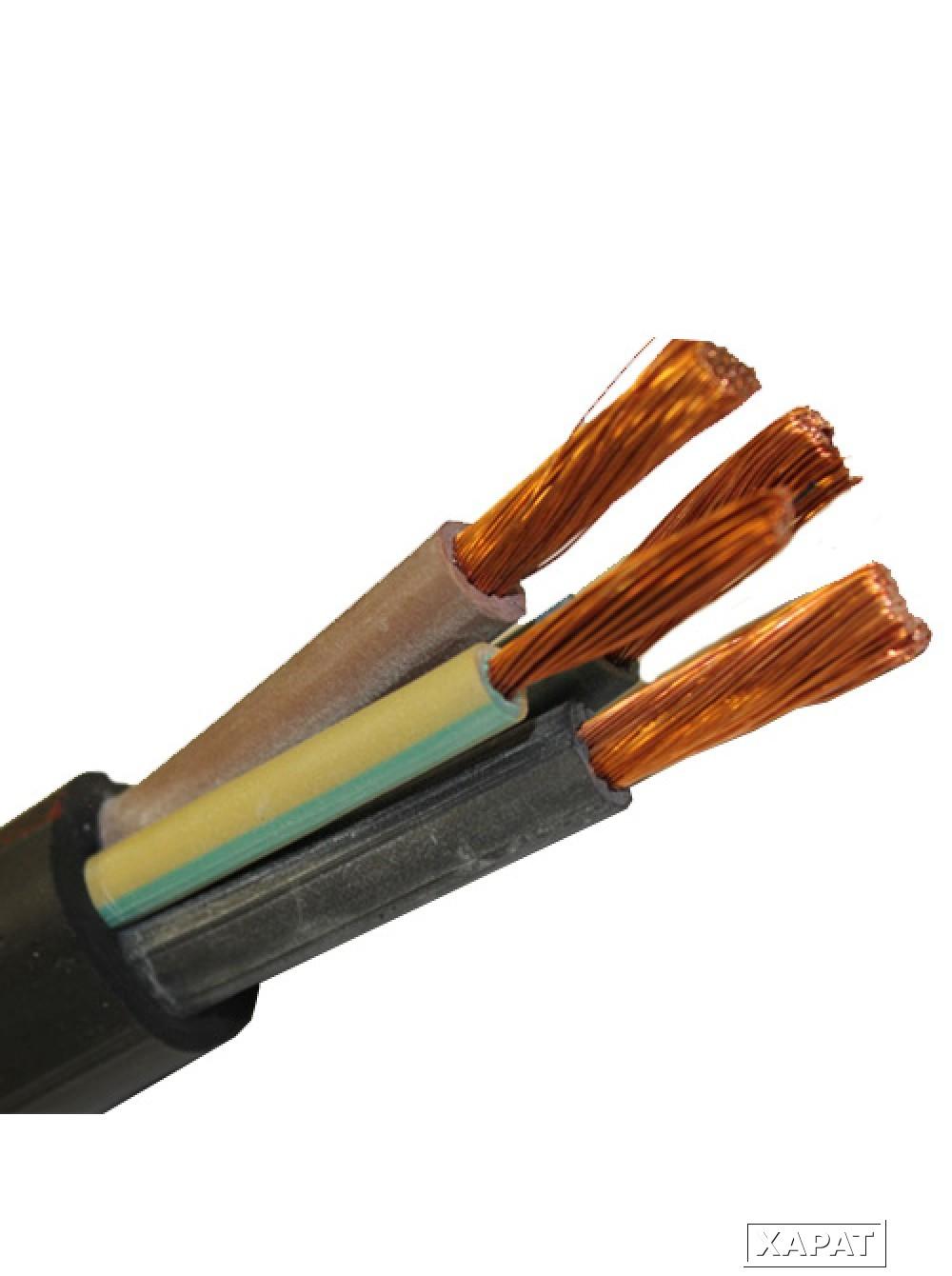

Кабель КГ
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке.
Силовой гибкий кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частотой до 400 Гц. Предназначен для эксплуатации на суше, реках и озерах в макроклиматических районах с умеренным климатом, на открытом воздухе и в помещениях.

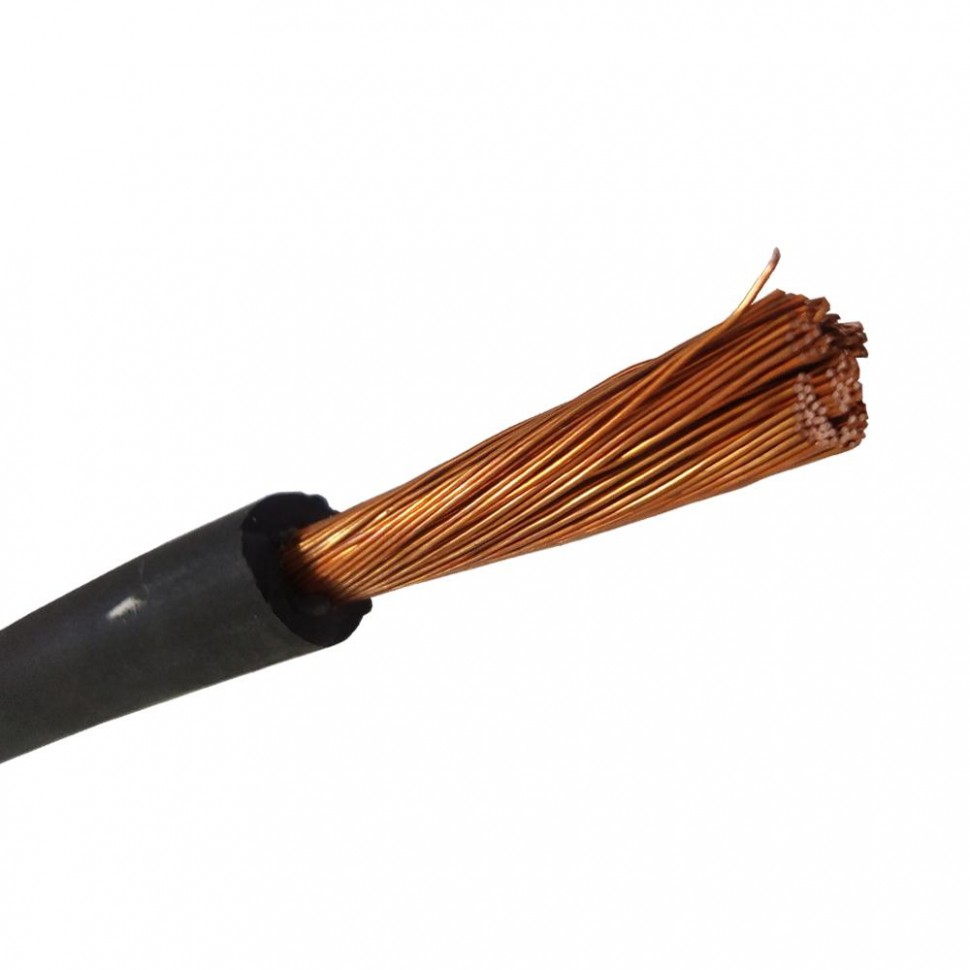

Сварочный кабель
Также гибкий кабель широко используется при электродуговой свварке в качестве проводника для передачи электрического тока от инвертора или баласного реостата к «держаку», в котором закрепляется сварной электрод, а так же для проводки заземления от сварной поверхности к баласнику для создания замкнутого контура.
Обычно используется одножильный кабель круглого сечения различных диаметров.
Также КГ используют в качестве проводов для запуска и заряда автомобильных аккумуляторов. Качественный гибкий кабель имеет меньшее сопротивление и более долгий срок службы. Многие автомобилисты покупают отдельно кабель КГ, зажимы «крокодилы» (именно медные, а не окрашенные под медь) и делают высококачественные долговечные пусковые провода.
Конструкция кабеля КГ
- Токопроводящая жила скрученная из медных или медных луженых проволок;
- Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины на основе натурального и бутадиенового каучуков;
- Оболочка из резины на основе изопренового и бутадиенового каучуков.
Условия эксплуатации и технические характеристики кабеля КГ:
- Температура на жиле не более — 750 С
- Температура окружающей среды — минус 400 С плюс 500 С
- Номинальное постоянное напряжение, (кВ) — 1.0
- Радиус изгиба кабеля, не менее (наружных диаметров) — 8
- Кабель устойчив к многократным изгибам.
- Устойчив к воздействию солнечных лучей.
- Строительная длина кабелей с основными жилами сечением до 35 мм2 вкл. — не менее 150 м, сечением 50-100 мм2 — не менее 125 м, сечением 150 мм2 и выше — не менее 100 м.
- Срок службы — 4 года.
Типы кабеля КГ
Отличие есть по климатическому исполнению и условиям эксплуатации:
- КГ — как основная модель (при температурах от -40 до +500 С)
- КГ-ХЛ — для холодного климата (при температурах от -60 до +500 С)
- КГ-Т — для тропического климата (при температурах от -10 до +550 С)
- КГН — с маслостойкой и пожаробезопасной защитной оболочкой (при температурах от -30 до +500 С). Способен длительное время работать в агрессивных средах.
Способен длительное время работать в агрессивных средах.Кабель КГ-Т отличается от остальных тем, что его токопроводящие жилы покрываются слоем олова или свинцово-оловянного припоя, содержащем не менее 40% чистого олова. Жаркий и влажный климат тропической зоны предъявляет особые требования и к резиновому защитному слою. Технологам пришлось добавлять в него некоторое количество фунгицидов, для предотвращения размножения плесневелых грибов. Для других видов кабелей этого не требуется.
Сложные климатические условия Арктики и Антарктики потребовали создания изоляционных и защитных резин способных длительное время выдерживать низкие температуры. В состав изоляционной и защитно-изоляционной резины кабеля КГ-ХЛ, кроме натурального и бутадиеновых каучуков, добавлено некоторое количество кремнийорганических каучуков. Именно это позволило понизить предельную температуру до -600 С.
В кабелях КГН введение в состав защитного слоя хлоропренового каучука (неопрен) позволило существенно повысить маслостойкость и придать резине негорючесть.
Это позволило использовать для подключения в шахтах и карьерах.
Кабель КГ можно безопасно заменить на КГ-ХЛ и КГН, обратная замена небезопасна. Кабели, работающие при напряжении 380 В, можно спокойно заменить соответствующими рассчитанными на 660 В.
Области применения кабелей марки КГ
Силовой кабель марки КГН широко применяется в судостроении, для этого его и создавали. Внешний защитно-изоляционный слой маслостоек. Кабель может эксплуатироваться в агрессивных средах и условиях высокой влажности. Это позволило применять его для подключения шахтного оборудования и, механизмов работающих в горных выработках закрытого типа (тоннели). Можно использовать в жилых зданиях и помещениях, имеющих естественную вентиляцию. Недостаточная стойкость к солнечному ультрафиолету, требует дополнительного укрытия при прокладке на открытом воздухе.
Кабель КГ можно считать универсальным. Одним из преимуществ этого кабеля является относительно невысокая цена. Его эксплуатируют на суше, в воде, даже в горах, но не более 4300 метров выше уровня моря.
Используется при подключении мобильных и подвижных электроустановок и агрегатов.
Эти кабели нельзя применять для подключения подъемно-транспортного оборудования.
5 секретов кабеля КГ — где нельзя подключать, характеристики, отличия от КОГ, КГТП, КГХЛ, КГНГ.
Кабель КГ расшифровывается как:
На сайтах кабельных компаний, выпускающих данную продукцию, главное внимание уделяется основным техническим характеристикам: количество и сечение жил, номинальный ток, диаметр, масса и т.п.
Основные технические характеристики кабеля КГ
Допустимый ток нагрузки, масса, наружный диаметр
Мы же рассмотрим несколько другие вопросы, которые играют не менее важную роль при выборе данного изделия.
1Где кабель КГ подключать нельзя?
2Есть ли кабель еще гибче?
3Почему медная жила имеет темный цвет?
4Почему специализированный кабель это “зло” для домашнего использования?
5Почему у КЛ такой маленький срок службы?
Изначально упустив все это из вида, ваш кабель очень быстро «коротнёт», а вы даже не поймете почему это произошло и будете винить во всем некачественный материал или завод изготовитель, который в конечном итоге окажется вовсе не причем.
Кабель или провод
В наши дни на рынке присутствует очень много кабелей и проводов в оболочке, так что многие до сих пор путают понятия кабель и провод.
Кто-то заявляет, что кабелем считаются те изделия, которые можно прокладывать в земле.
Другие утверждают, что кабелем называются все провода, имеющие еще одну внешнюю оболочку. Хотя у самого первого кабеля в мире вовсе не было оболочки, тем не менее он все равно считался кабелем.
Позже жилы стали изолировать гуттаперчой — натуральным материалом из сока деревьев. При этом данную изоляцию приходилось еще и поддерживать во влажном состоянии.
Поэтому по одному внешнему виду нельзя судить, что перед вами – кабель или провод. Яркий тому пример шнур ШВВП или провод ПВС.
Сюда же можно отнести и СИП-4, который ошибочно называют кабель СИП.
Только производитель изделия, который придает его изоляции те или иные свойства, соответствующим образом маркирует товар, может указывать на его функциональное значение.
Места применения кабеля КГ
По идее эпоха резиновой изоляции уже давно прошла. Все массово переходят на другие инновационные материалы – полимеры, сшитый полиэтилен СПЭ и т.п.
Почему же кабель КГ до сих пор выпускается и массово используется как в быту, так и в промышленности? Может наши заводы просто не хотят перевооружать и модернизировать свой парк станков и оборудования, или у них слишком много запасов резины?
Вовсе нет. Ответ тут более простой. Гибкому кабелю КГ попросту нет достойной и недорогой альтернативы.
Изначально этот кабель пришел к нам на “поверхность” из шахты. Отсюда его и номинальное переменное напряжение – до 660В.
Резиновые оболочки всегда активно применяются там, где требуется максимальная гибкость:
- в шахте
- на экскаваторах
- талях, лебедках
- в судостроении (+ возможность использования при 100% влажности!)
Полюбили КГ не только электрики и сварщики.
Ценители хорошего и качественного звука приспособили его для подключения акустики в автомобилях. Он до сих пор считается хорошей альтернативой специализированным маркам Pride 4Ga и т.п.
Главное преимущество КГ – способность работать в самых тяжелых производственных условиях. Кабель можно десятки метров безболезненно тащить по земле, подвергать жестким изгибам, деформации.
Никакой другой кабель в данной ситуации не заменит КГ. Будь у него хотя несколько слоев изоляции.
Поэтому запомните и закрепите – КГ предназначен в первую очередь для подключения переносных эл.установок, а не для стационарного и длительного использования в электрощитовых.
Он легко выдерживает вибрации, мелкие задиры изоляции и даже скручивания в петлю.
Хотя по норме радиус изгиба здесь тоже ограничивается – 8 наружных диаметров.
Отличия кабеля КГ и КОГ
Если вам нужен еще более гибкий кабель, к ваши услугам марка КОГ или КОГ-1.
Собственно он так и расшифровывается – Кабель Особо Гибкий.
В нем медные жилки намного тоньше, чем в обычном КГ. Отсюда и повышенная гибкость. Все-таки 6-й класс вместо 5-го.
Многие сварщики по этой причине выбирают именно его. На держак ставят КОГ-1*16 (меньше устает запястье), а на “массу” привычный КГ.
Чтобы отличить один от другого нужно микрометром сравнить именно толщину жилок. Не ориентируйтесь по сплетению жил в косички. Некоторые специалисты уверяют, что у КГ проводки идут сплошным слоем, а КОГ они якобы заплетены в отдельные пучки.
Это не так. Доверять можно только маркировке или показаниям микрометра. “Косички” бывают как у одной марки, так и у другой.
Работа с кабелем зимой
Еще один немаловажный момент – способность работы при высоких отрицательных температурах. Диапазон даже у обычного КГ очень широк – от -40С до +50С.
За счет этого зимой его можно беспрепятственно разматывать и сматывать, не повреждая жилы и изоляцию.
Попробуйте проделать нечто похожее при -25С с винилом ВВГнг.
Кабель КГ даже при -30С остается достаточно гибким. Если вы проживаете в регионах с морозными зимами, то обратите внимание на марку КГ-хл.
У нее предельная температура до -60С!
Такой кабель будет идеальным вариантом для подключения газовых пушек при зимнем отогреве замерзших машин.
В быту обычный КГ применяется в качестве переноски для электроинструмента или при подключении сварочного аппарата. Он более устойчив к механическим воздействиям, чем провод ПВС.
А именно ПВС чаще всего и используется в заводских удлинителях.
Поэтому профессиональные монтажники предпочитают делать переноски на 220-380V самостоятельно.
Специализированные марки
Помимо обычного КГ или КГ-хл для промышленности выпускается и их модификация КГЭ.
Внутри оболочки такого кабеля имеется экран из токопроводящей резины.
При повреждении жил кабеля моментально начинается утечка на этот экран, с последующим срабатыванием защит.
Кстати, многие потребители до сих пор почему-то путают КГ с другими «шахтными» марками, например ГРШЭ. Я помню, как шахтеры в советское время массово тащили такие кабеля к себе домой и “нахаляву” подключали ими свои жилые дома.
Через пару лет стационарной уличной эксплуатации кабеля, начинались реальные проблемы.
Эл.монтеры обслуживающие данные ВЛ-0,4кв, потом долго матерились, пытаясь найти замыкание на разветвленной линии с десятками потребителей. Вроде бы и схлеста проводов нет, а автомат на КТП выбивает.
Вот и приходилось дабы найти повреждение, в первую очередь откидывать именно таких “шахтеров”.
Специальные экранированные марки кабеля КГ до сих пор используют в шахтах. Однако применять их в быту нет никакого смысла.
Темный цвет медных жил и старение кабеля
Еще одна особенность КГ — почерневшие медные жилы. Виновата здесь резиновая изоляция.
Она в своем составе имеет различные поливалентные металлы, а также серу. Сера при повышении температуры (кабель под нагрузкой) начинает активно взаимодействовать с медью, вызывая ее окисление.
Именно поэтому производитель между токоведущей медной жилой и изоляцией закладывает специальный разделитель в виде пленки.
Однако по ГОСТу такая пленка не требуется для кабелей сечением до 50мм2. Поэтому не удивляйтесь, если в вашем изделии ее не окажется.
Если же она присутствует, то это кабель очень хорошего качества и производитель отвечает за свой товар. У проводов ПВС никаких сепараторов не требуется, так как ПВХ оболочка медь не окисляет.
По цвету меди можно легко определить, какой кабель перед вами, новый или б/у. Даже если оболочка у него будет как новая, но жилы при этом потемневшие, можно сделать вывод, что кабель подвергался значительным нагрузкам или даже перегрузке.
Когда на абсолютно новом кабеле также наблюдается черный оттенок меди и вы действительно знаете, что он новый, то это говорит о нарушении технологии нанесения изоляции.
Ну а еще новый КГ нестерпимо воняет резиной. У старого острый запах постепенно выветривается.
Недостатки кабеля КГ
Многих интересует, можно ли прокладывать кабель КГ под землей (непосредственно в земле без защитных труб)? Нет, нельзя.
Оболочка у КГ выполнена из резины марки РШТ-2. Она предназначена для легких и средних условий эксплуатации и под землей вследствие постоянного давления грунта кабель выйдет из строя.
Главный минус кабеля КГ это его срок службы. По нормативным параметрам он составляет 4 года с даты изготовления.
На переносках с кратковременной работой и нормальной эксплуатацией, плюс периодической перезаделкой концов, срок службы можно подлить до 10 лет.
Везде говорится, что КГ не боится ультрафиолета, однако это не относится к изоляции его жил. На солнце в первую очередь разрушается именно она. Поэтому оставлять на улице под открытым небом разделанные концы крайне не рекомендуется.
Поработали, смотали переноску в конце рабочего дня и убрали в гараж.
Для длительного уличной эксплуатации производители выпускают другую разновидность кабеля – КГТП.
Буквы ТП обозначают, что изоляция у него (внутрення и внешняя) выполнена из термоэластопласта. Данная марка имеет повышенную стойкость к ультрафиолетовым лучам и меньший вес.
Еще не забывайте, что обычный КГ очень горючий и выделяет в процессе горения много токсичных веществ.
Есть правда марка КГн. Но все равно данный кабель нельзя использовать для стационарной прокладки в жилых и общественных зданиях.
Также не путайте кабеля КГВВнг и КГнг. Это две совершенно разные марки. К резиновым кабелям первый никакого отношения не имеет.
Из-за наличия сажи в изоляции, КГ всегда темного цвета. Протащив волоком кабель по идеально чистой поверхности, можно наследить и оставить плохо смываемые метки.
Поэтому будьте осторожны при таскании таких переносок в квартирах с чистовым ремонтом.
А еще, если кто-то додумается проложить такой кабель скрыто под штукатуркой у себя дома, то после прохождения через него достаточного тока КЗ, на обоях стены можно увидеть выступившую трассу КЛ 😊
youtube.com/embed/7i4tTGWEgCE?» frameborder=»0″ allowfullscreen=»true»/>
Статьи по теме
Кабели силовые гибкие КГВ, КГВЭВ, КГВ-ХЛ, КГН, КГ-ХЛ
Доставка по всей России
Forma_dlya_zakaza
Запрос успешно отправлен!!
Мы скоро свяжемся с вами.
Введите Ваш E-mail
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке
Силовые гибкие кабели с медными жилами (КГ) — особенности, конструкция, применение, характеристики
Кабель КГ предназначен для подключения подвижных машин и механизмов к сетям с переменным напряжением до 660 В и частотой до 400 Гц или с постоянным напряжением до 1000 В.
Токопроводящая жила кабеля КГ – круглая, медная, обязательно многопроволочная, 5 класса гибкости.
Разделительный слой – синтетическая плёнка. При отсутствии слипания резины допускается накладывать изоляцию без плёнки.
Изоляция изготавливается из изоляционной резины. Цвет изоляции жил сплошной. Допускается использование отличительной расцветки в виде продольной полосы. Изоляция заземляющей жилы выполняется только желто-зелёного цвета или маркируется цифрой 0. Кабель гибкий (КГ) с нулевой жилой маркируется дополнительной буквой «н». В этом случае изоляция нулевой жилы – голубая. При отсутствии нулевой жилы голубой цвет может использоваться в качестве отличительной расцветки для любой жилы, кроме заземляющей. Для одно- и двухжильных кабелей расцветка жил не нормируется. Для кабелей с 2-3 основными жилы и 1-2 вспомогательными жилами к названию добавляется буква «в».
Скрутка изолированных жил с шагом не более 16 диаметров по скрутке.
Поверх скрученных жил накладывается синтетическая плёнка, тальк или аналогичный материал.
Если жилы не слипаются с оболочкой, допускается изготовление без плёнки.
Оболочка изготавливается из шланговой резины. В одножильных кабелях КГ изоляция и оболочка могут заменяться изоляционно-защитной оболочкой.
Рабочий диапазон температур – от -40 до +50 0 С
Гарантийный срок эксплуатации – 6 месяцев с даты ввода в эксплуатацию, но не позднее 12 месяцев с даты изготовления. Срок службы – 4 года с момента изготовления.
Минимальный радиус изгиба 8 диаметров кабеля.
Максимальная допустимая температура нагрева жил +75 0 С.
Строительная длина кабеля КГ с сечением основных жил 35 кв. мм. включительно – не менее 125 м, сечением от 50 кв. мм. – 150 м.
Варианты климатического исполнения кабеля гибкого (КГ):
ХЛ – холодостойкий, для эксплуатации в регионах с холодным климатом. Рабочие температуры – от -60 до +50 0 С. Изоляция изготовлена из шланговой резины холодостойкого исполнения.
Т – тропический, для эксплуатации в регионах с тропическим климатом.
Рабочие температуры от -10 до +55 0 С. Оболочка изготавливается из антисептированной резины. Жилы изготавливаются из медной проволоки лужёной оловом или оловянно-свинцовым припоем, с содержанием олова не менее 40%.
Кабели силовые гибкие на напряжение до 660 В
- КГВ, КГВЭВ, КГВ-ХЛ по ТУ РБ 05755944-005-93
Кабели силовые предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение до 1000 В.
кабель силовой гибкий с медными жилами с ПВХ изоляцией, в ПВХ оболочке, экранированные. Кабели марки КГВЭВ предназначены для монтажа силовых цепей и цепей управления на станках и механизмах при напряжении 660 В переменного тока частотой до 60 Гц и постоянное напряжение до 1000 В, а также для нестационарного соединения электродвигателей с частотными преобразователями.
ТОКОПРОВОДЯЩАЯ ЖИЛА: медная, многопроволочная.
ИЗОЛЯЦИЯ: ПВХ пластикат. Изолированные жилы имеют отличительную расцветку. Изоляция жилы заземления зелено-желтой расцветки.
СКРУТКА: изолированные жилы двух-, трех- и четырехжильных кабелей скручиваются между собой. Пятижильные кабели скручиваются вокруг корделя из ПВХ пластиката.
ПОЯСНАЯ ИЗОЛЯЦИЯ: ПВХ пластикат.
ЭКРАН: оплётка из медных проволок номинальным диаметром не более 0,26мм. Плотность оплётки не менее 70 %.
ОБОЛОЧКА: ПВХ пластикат. Цвет оболочки черный.
КОЛИЧЕСТВО ЖИЛ: 2; 3; 4; 5.
СЕЧЕНИЕ ЖИЛ, мм²: 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95.
Четырехжильные кабели с жилами номинальным сечением 25 мм² и выше могут иметь одну жилу меньшего сечения (нулевую или заземления)
Кабели силовые с резиновой изоляцией
- КГН на 380 и 660В
- КГ-ХЛ на 380 и 660В
- КГ на 380 и 660В
Силовой медный гибкий кабель в резиновой изоляции зачастую прокладывают на промышленных предприятиях.
Кабель должен быть надежный, прочный, удобный для монтажа. Кабель необходимо тщательно выбирать исходя из технических характеристик. Необходимо использовать одножильный и многожильный кабель в резиновой изоляции с различными техническими характеристиками в зависимости от условий прокладки.
Например, гибкий медный кабель в резиновой изоляционной оболочке марки КГ на 660В используется для присоединения движущихся механизмов к электрическим сетям частотой до 400 Гц при изгибах с радиусом более 8 диаметров кабеля при оптимальной температуре нагрева жил, проводящих ток до 75 С. Кабелям в тропическом исполнении к маркировке приписывают букву «Т». Для кабеля в холодостойком исполнении добавляются буквы «ХЛ». Кабели марки КГ служат для присоединения переносных и передвижных электрических приемников к электросетям.
Кабели силовые гибкие, бронированные предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение до 1000 В.
кабель многожильный гибкий с изоляцией из ПВХ пластиката, в броне из стальных оцинкованных круглых проволок, в защитном шланге из ПВХ пластиката.
ТОКОПРОВОДЯЩАЯ ЖИЛА: медная, многопроволочная.
ИЗОЛЯЦИЯ: ПВХ пластикат. Изолированные жилы имеют отличительную расцветку.
СКРУТКА: изолированные жилы двух-, трех- и четырехжильных кабелей скручиваются между собой. Пятижильные кабели скручиваются вокруг корделя из ПВХ пластиката.
ПОЯСНАЯ ИЗОЛЯЦИЯ: ПВХ пластикат.
БРОНЯ: из стальных оцинкованных проволок диаметром 0,3мм. Плотность наложения проволочной брони не менее 60 %.
ЗАЩИТНЫЙ ШЛАНГ: ПВХ пластикат.
КОЛИЧЕСТВО ЖИЛ: 2; 3; 4; 5.
СЕЧЕНИЕ ЖИЛ, мм²: 0,75; 1,0; 1,5; 2,5; 4; 6.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур от -40°С до +60°С для кабеля КГВКбШв и от +1°С до +40°С для кабеля КГВКбГ.
Кабель выдерживает в течение 5 мин (без погружения в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц между жилами и между жилами и броней.
Максимальная температура токопроводящей жилы при эксплуатации +70 °С.
Кабель всех марок стоек к изгибу.
Минимальный радиус изгиба при монтаже и эксплуатации должен быть не менее пятнадцати максимальных диаметров кабеля.
Защитный шланг кабеля КГВКбШв герметичный.
Кабель не распространяет горение при одиночной прокладке.
Строительная длина кабелей — не менее 50м.
Срок службы кабелей — не менее 5 лет.
Доставляем в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, Уфа, Красноярск, Воронеж, Пермь, Волгоград, Краснодар, Саратов, Тюмень, Тольятти, Ижевск, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Рязань, Набережные Челны, Астрахань, Пенза, Киров, Липецк, Балашиха, Чебоксары, Калининград, Тула, Курск, Ставрополь, Сочи, Улан-Удэ, Тверь, Магнитогорск, Иваново, Брянск, Белгород, Сургут, Владимир, Чита, Нижний Тагил, Архангельск, Симферополь, Крым, Калуга, Смоленск, Волжский, Якутск, Саранск, Череповец, Курган, Вологда, Орёл, Подольск, Грозный, Владикавказ, Тамбов, Мурманск, Петрозаводск, Нижневартовск, Кострома, Стерлитамак, Новороссийск, Йошкар-Ола, Химки, Таганрог, Комсомольск-на-Амуре, Сыктывкар, Нижнекамск, Нальчик, Мытищи, Шахты, Дзержинск, Энгельс, Орск, Благовещенск, Братск, Королёв, Великий Новгород, Ангарск, Старый Оскол, Псков, Люберцы, Южно-Сахалинск, Бийск, Армавир, Прокопьевск, Балаково, Абакан, Рыбинск, Северодвинск, Норильск, Петропавловск-Камчатский, Красногорск, Уссурийск, Волгодонск, Новочеркасск, Сызрань, Каменск-Уральский, Златоуст, Альметьевск, Электросталь, Керчь, Миасс, Салават, Пятигорск, Копейск, Находка, Хасавюрт, Рубцовск, Майкоп, Коломна, Березники, Домодедово, Ковров, Одинцово, Нефтекамск, Кисловодск, Батайск, Нефтеюганск, Новочебоксарск, Серпухов, Щёлково, Дербент, Каспийск, Черкесск, Новомосковск, Назрань, Раменское, Первоуральск, Кызыл, Орехово-Зуево, Новый Уренгой, Обнинск, Невинномысск, Долгопрудный, Октябрьский, Димитровград, Ессентуки, Камышин, Евпатория, Севастополь, Симферополь, Реутов, Жуковский, Пушкино, Муром, Ноябрьск, Новошахтинск, Северск, Артём, Ачинск, Бердск, Ногинск, Арзамас, Элиста, Елец, Ханты-Мансийск, Новокуйбышевск, Железногорск, Сергиев Посад, Зеленодольск

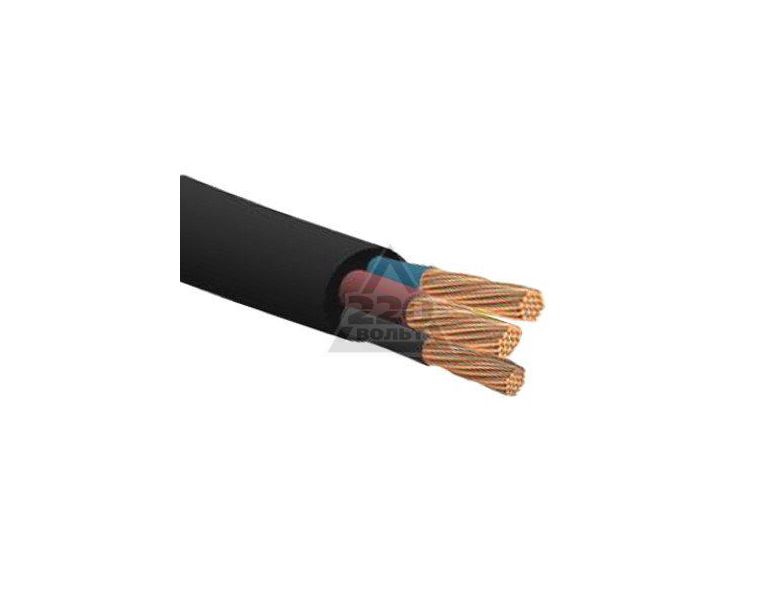

КГ-гибкий кабель
Само название дает ясное представление, насколько широко можно использовать данный продукт кабельной промышленности.
Преимущества КГ кабеля
- можно использовать в местах с высокой влажностью, даже до 100%, в помещении или на открытом воздухе;
- большая гибкость кабеля позволяет разматывать и сматывать его большое количество раз;
- кабель выдерживает большие нагрузки и сильную вибрацию;
- благодаря гибкости его широко используют в местах, где другие марки кабелей не подходят;
- рассчитан на напряжение от 0,66 кВ до 1кВ.
Такие характеристики позволяют данному проводу использоваться на различных переносных электроустановках. КГ кабель одножильный активно используется в сварочном производстве, поскольку, соответствует требованиям для этой области: хорошая гибкость и способность выдерживать большое напряжение. Чтобы провод чрезмерно не нагревался, во время сварочных работ его не стоит держать смотанным.
При всех своих плюсах кабель КГ имеет ряд ограничений:
- при подключении к сварочным установкам допустимое рабочее напряжение — 0,66 кВ;
- частота колебаний переменного тока не больше 400 Гц. ;
- способность потребления силы тока ограничена — 630 ампер;
- если это сеть постоянного тока, максимальное напряжение — 1 кВ.
;
Области применения
Провод КГ предназначен для подключения к электросети передвижных установок. Используется в помещениях, а так же на улице. Правда он не подходит к монтажу в земле, поскольку не выдержит давления грунта. При соблюдении техники безопасности возможно монтирование на тросах и эстакадах.
Конструкция и технические характеристики
Жила кабеля — многопроволочная, витая из мягких медных проволочек, изготовленная по ГОСТу — 22483-77. Данным проволочкам причислен довольно высокий класс гибкости — 5 класс. Есть производители, которые заверяют, что их продукт способен выдерживать 30 000 сгибаний. Проволока может быть как с покрытием, так и без него. Это зависит от условий окружающей среды, где предполагается проложить кабель.
Если кабель будет эксплуатироваться в местах с умеренным климатом — покрытие отсутствует. При эксплуатации в тропическом климате покрытие есть, и выполнено оно с добавлением свинца или олова, причем, олово должно составлять не менее 40%. Для придания кабелю большей прочности при скручивании проводников иногда добавляют пряжу. Данный кабель, как и кабели других марок, может быть одножильным и многожильным.
Изоляция жил изготавливается из специальной резины из натурального каучука марки РТИ-1, а внешняя оболочка провода — марки РТИ-2 из бутадиенового каучука. У одножильного кабеля оболочка из резины марки РТИШМ. Состав каучука не допустит разрушения оболочки от воздействия ультрафиолетового излучения, в том случае, если кабель будет проложен на открытом воздухе.
В оболочку кабеля для монтируемого в тропическом климате добавляют специальные антисептические препараты. Эту деталь стоит уточнять у производителя.
Маркировка бывает цифровой и цветовой. Цифровая обозначается числами начиная с единицы и выше, а контур заземления всегда нулем.
В цветовой, как правило, используются три цвета: черный, коричневый и голубой. Изоляция жилы заземления — зелено-желтая.
В одножильном и двужильном кабелях цвет маркировки может быть любым.
Чтобы избежать склеивания изоляции жил и внешней оболочки, в многожильных кабелях применяется специальная пленка, или тальк. Без этого компонента склеивание обязательно произойдет, поскольку провод во время работы нагревается.
Температурные показатели
Конструкция кабеля допускает его эксплуатацию в радиусе температур от -40 до +50 градусов. Но все же есть небольшие различия кабелей в пределах одной марки, разобраться в них помогает аббревиатура.
- Если провод будет работать в холодном климате, марка будет КГ-ХЛ.
- Для тропического климата лучше подойдет кабель КГ-Т.
- Если токопроводящая жила покрыта оболочкой из не воспламеняющегося материала, маркировка — КГн.
Как измеряется сопротивление изоляции провода?
Тут учитываются длина кабеля — 1000 метров, и температура окружающей среды — +20 градусов. Мощность пропускаемого тока составляет 2,5 кВ с частотой колебания 50 Герц. При таких нагрузках сопротивление изоляции должно быть 50 мегаом (МОм).
Важное условие: тестируемый одножильный кабель погружается в воду на пять минут. Максимальная температура нагревания провода +75 градусов. Если температура нагревания выше, значит, кабель поврежден.
Срок службы КГ кабеля, при условии соблюдения всех правил установки и эксплуатации, составляет 4 года, а срок гарантии — полгода.
Торговая сеть «Планета Электрика» обладает очень широким выбором различной кабельно-проводниковой продукции, с которым более подробно можно ознакомиться в нашем каталоге.
Кабели силовые КГ, КГ-ХЛ — технические характеристики, описание, документация / Библиотека / Элек.ру
- 1 августа 2009 г. в 02:10
- 11345
в 02:10Поделиться
Пожаловаться
Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке КГ, КГ-ХЛ
Применение
Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75°С.
Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т». Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы «ХЛ».
Конструкция
- Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
- Разделительный слой — синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
- Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
- Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
- Разделительный слой — поверх скрученных жил синтетическая пленка, или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
- Оболочка — из резины шланговой. В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляциии оболочки или удвоенной толщине изоляции.
В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляциии оболочки или удвоенной толщине изоляции.Технические характеристики
- Климатическое исполнение У, ХЛ, Т, категория размещения — 1, 2, 3 по ГОСТ 15150-69.
- Диапазон температур эксплуатации:
- КГ — от -40°С до +50°С;
- КГ-ХЛ — от -60°С до +50°С;
- КГ-Т — от -10°С до +55°С.
- Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже -40°С.
- Строительная длина кабелей:
- с номинальным сечением основных жил до 35 мм2 включительно не менее 150 м;
- с номинальным сечением основных жил от 50 до 120 мм2 не менее 125 м;
- с номинальным сечением основных жил 150 мм2 и выше не менее 100 м.
- По согласованию с потребителем допускается сдача кабелей любыми длинами.
- Срок службы 4 года (срок службы исчисляется с момента изготовления кабеля).
- Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Фотографии, изображения
Скачать документацию
Производитель
Кольчугинский завод Электрокабель, ОАО
Открытое акционерное общество «Электрокабель» Кольчугинский завод», расположенное в городе Кольчугино Владимирской области, одно из крупнейших предприятий СНГ, выпускающих кабельно-проводниковую продукцию и металлическую сетку. В 2011 году ОАО «Электрокабель» Кольчугинский завод», наряду с ЗАО «Сибкабель» (г. Томск), ЗАО «Уралкабель» (г. Екатеринбург), ОАО НИКИ (г. Томск), вошло в Холдинг Кабельный Альянс.
Основными потребителями продукции завода являются ОАО «РЖД», ОАО «Газпром», ОАО «АК» Транснефть», ОАО «НК» Роснефть», ОАО «МГТС», ОАО «Мосэнерго», ОАО «Ленэнерго», концерн «Росэнергоатом», предприятия энергетики, связи, судостроения, металлургии и строительных комплексов России и стран СНГ.
Смотрите также компании в каталоге, рубрика «Кабели силовые гибкие»
Похожие документы
×
- ВКонтакте
Кабель КГ-ХЛ: цена, технические характеристики, расшифровка
Есть вопросы? Звоните сейчас!
+7 (937) 20-111-02 или отправьте запрос
Работаем: пн-пт с 8:00 до 20:00
Гарантируем самую низкую цену, бесплатную доставку, заявленное качество, полный комплект документов.
1. Расшифровка.
K – Кабель силовой
Г — гибкий
ХЛ – холодостойкое исполнение
2. Элементы конструкции кабеля.
1. Токопроводящая жила
— скрученная из медных проволок (класс 5)
2. Изоляция
— слой из пленки ПЭТ-Э (полиэтилентерефталат)
— резина изоляционная типа РТИ-1-ХЛ на основе натурального и бутадиенового каучуков.
3. Разделительный слой
—Поверх скрученных жил наложена полиэтилентерефталатная пленка.
4. Оболочка
— резина типа РШТ-2-ХЛ на основе бутадиенового и изопренового каучуков; защитная оболочка одножильных кабелей из резины типа РТИШМ-ХЛ на основе бутадиенового и изопренового каучуков.
3. Область применения.
Гибкий кабель марки КГ-ХЛ предназначен для нестационарной прокладки силовой линии от распределительной сети к передвижным устройствам номинальным напряжением до 660В переменного тока и напряжением до 1000В постоянного тока. Стойкий к многократным изгибам и растяжениям, при температуре эксплуатации кабеля от -60 до +50°С,
Срок службы кабеля КГ-ХЛ – не менее 4 лет.
4. Маркоразмеры
КГ-ХЛ 1х2,5
КГ-ХЛ 1х4
КГ-ХЛ 1х10
КГ-ХЛ 1х16
КГ-ХЛ 1х25
КГ-ХЛ 1х35
КГ-ХЛ 1х50
КГ-ХЛ 1х70
КГ-ХЛ 1х95
КГ-ХЛ 1х120
КГ-ХЛ 1х150
КГ-ХЛ 1х185
КГ-ХЛ 1х240
КГ-ХЛ 1х300
КГ-ХЛ 1х400
КГ-ХЛ 2х0,75
КГ-ХЛ 2х1,0
КГ-ХЛ 2х1,5
КГ-ХЛ 2х2,5
КГ-ХЛ 2х4
КГ-ХЛ 2х6
КГ-ХЛ 2х10
КГ-ХЛ 2х16
КГ-ХЛ 2х25
КГ-ХЛ 2х35
КГ-ХЛ 2х50
КГ-ХЛ 2х70
КГ-ХЛ 2х95
КГ-ХЛ 2х120
КГ-ХЛ 2х150
КГ-ХЛ 2х185
КГ-ХЛ 2х240
КГ-ХЛ 2х0,75+1х0,75
КГ-ХЛ 2х1,0+1х1,0
КГ-ХЛ 2х1,5+1х1,5
КГ-ХЛ 2х2,5+1х1,5
КГ-ХЛ 2х2,5+1х2,5
КГ-ХЛ 2х4+1х2,5
КГ-ХЛ 2х6+1х4
КГ-ХЛ 2х10+1х6
КГ-ХЛ 2х16+1х6
КГ-ХЛ 2х16+1х10
КГ-ХЛ 2х25+1х10
КГ-ХЛ 2х25+1х16
КГ-ХЛ 2х35+1х10
КГ-ХЛ 2х35+1х16
КГ-ХЛ 2х50+1х16
КГ-ХЛ 2х50+1х25
КГ-ХЛ 2х70+1х25
КГ-ХЛ 2х70+1х35
КГ-ХЛ 2х95+1х35
КГ-ХЛ 2х95+1х50
КГ-ХЛ 2х120+1х35
КГ-ХЛ 2х120+1х70
КГ-ХЛ 2х150+1х50
КГ-ХЛ 2х150+1х70
КГ-ХЛ 2х185+1х70
КГ-ХЛ 2х185+1х95
КГ-ХЛ 2х240+1х120
КГ-ХЛ 3х0,75
КГ-ХЛ 3х1,0
КГ-ХЛ 3х1,5
КГ-ХЛ 3х2,5
КГ-ХЛ 3х4
КГ-ХЛ 3х6
КГ-ХЛ 3х10
КГ-ХЛ 3х16
КГ-ХЛ 3х25
КГ-ХЛ 3х35
КГ-ХЛ 3х50
КГ-ХЛ 3х70
КГ-ХЛ 3х95
КГ-ХЛ 3х120
КГ-ХЛ 3х150
КГ-ХЛ 3х185
КГ-ХЛ 3х240
КГ-ХЛ 3х0,75+1х0,75
КГ-ХЛ 3х1,0+1х1,0
КГ-ХЛ 3х1,5+1х1,5
КГ-ХЛ 3х2,5+1х1,5
КГ-ХЛ 3х4+1х2,5
КГ-ХЛ 3х6+1х4
КГ-ХЛ 3х10+1х6
КГ-ХЛ 3х16+1х6
КГ-ХЛ 3х16+1х10
КГ-ХЛ 3х25+1х10
КГ-ХЛ 3х25+1х16
КГ-ХЛ 3х35+1х10
КГ-ХЛ 3х35+1х16
КГ-ХЛ 3х35+1х25
КГ-ХЛ 3х50+1х16
КГ-ХЛ 3х50+1х25
КГ-ХЛ 3х70+1х25
КГ-ХЛ 3х70+1х35
КГ-ХЛ 3х70+1х50
КГ-ХЛ 3х95+1х25
КГ-ХЛ 3х95+1х35
КГ-ХЛ 3х95+1х50
КГ-ХЛ 3х120+1х35
КГ-ХЛ 3х120+1х70
КГ-ХЛ 3х120+1х120
КГ-ХЛ 3х150+1х50
КГ-ХЛ 3х150+1х70
КГ-ХЛ 3х150+1х95
КГ-ХЛ 3х150+1х150
КГ-ХЛ 3х185+1х70
КГ-ХЛ 3х185+1х95
КГ-ХЛ 3х185+1х185
КГ-ХЛ 3х240+1х70
КГ-ХЛ 3х240+1х120
КГ-ХЛ 4х1,0
КГ-ХЛ 4х1,5
КГ-ХЛ 4х2,5
КГ-ХЛ 4х4
КГ-ХЛ 4х6
КГ-ХЛ 4х10
КГ-ХЛ 4х16
КГ-ХЛ 4х25
КГ-ХЛ 4х35
КГ-ХЛ 4х50
КГ-ХЛ 4х70
КГ-ХЛ 4х95
КГ-ХЛ 4х120
КГ-ХЛ 4х150
КГ-ХЛ 4х185
КГ-ХЛ 5х1,0
КГ-ХЛ 5х1,5
КГ-ХЛ 5х2,5
КГ-ХЛ 5х4
КГ-ХЛ 5х6
КГ-ХЛ 5х10
КГ-ХЛ 5х16
КГ-ХЛ 5х25
КГ-ХЛ 5х35
КГ-ХЛ 5х50
КГ-ХЛ 5х70
КГ-ХЛ 5х95
КГ-ХЛ 5х120
КГ-ХЛ 5х150
КГ-ХЛ 5х185
Безопасность | Стеклянная дверь
Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть.
Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время.
Если вы продолжаете видеть это сообщение, напишите нам
чтобы сообщить нам, что у вас проблемы.
Nous aider à garder Glassdoor sécurisée
Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet.
Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne.Вотре содержание
apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un
электронная почта à
pour nous informer du désagrément.
Unterstützen Sie uns beim Schutz von Glassdoor
Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem
Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir
überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt.
Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте:
.
We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt.
Een momentje geduld totdat, мы исследовали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn.
Als u deze melding blijft zien, электронная почта:
om ons te laten weten dat uw проблема zich nog steeds voordoet.
Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера
mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo
este mensaje, envía un correo electrónico
a para informarnos de
que tienes problemas.
Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера
mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este
mensaje, envía un correo electrónico a
para hacernos saber que
estás teniendo problemas.
Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede.Aguarde enquanto
confirmamos que Você é Uma Pessoa de Verdade.
Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta
mensagem, envie um email para
пункт нет
informar sobre o проблема.
Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.
Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini
Visualizzare questo messaggio, invia un’e-mail all’indirizzo
per informarci del
проблема.
Пожалуйста, включите куки и перезагрузите страницу.
Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
Подождите до 5 секунд…
Перенаправление…
Заводское обозначение: CF-102 / 61ea30fa8fea4d90.
Удерживающие тросы — EH 22400. / Erwin Halder KG
Удерживающие тросы — EH 22400.
/ Erwin Halder KG
ГЛАВНАЯ>
Продукция>
Стандартные детали>
Элементы машин и приспособлений>
Штифты с шариковыми фиксаторами>
Удерживающие кабели
- Категории
- Руководство по выбору
Версия ручки:
Пожалуйста выберите.
..
Длина зажима:
Пожалуйста выберите…
100 мм (1)
200 мм (1)
Материал:
Пожалуйста выберите…
Сопротивление сдвигу, два сдвига:
Пожалуйста, выберите …
EH 22400.
Эти удерживающие тросы обеспечивают стопорный штифт одностороннего действия EH 22340.
, EH 22350., EH 22370. и EH 22380., а также зажимной штифт EH 22360. и торцевой штифт EH 22400. от возможной потери.
Материал
Крепежное кольцо
Ушко
- нержавеющая сталь
- Латунь, луженая
Удерживающий трос
- нержавеющая сталь
- Термопласт PA 6, серый
- Термопласт PUR, черный, с наполнителем
Покрытие удерживающего кабеля
- Без покрытия
- Термопласт PA 6 с покрытием, черный
- Термопласт PA 6 с покрытием, прозрачный
- Термопласт с ПВХ покрытием, зеленый (прозрачный)
- Термопласт PA 6, серый
- Термопласт PUR, черный
Монтаж
Прикрепленное проведение клипов (фото 5/6) к стопорному штифту мяча с мягким лицом молотком.Разобрать, приподняв отверткой.
Исполнение из термопласта (рисунок 7): обрезанные выступающие концы без заусенцев после закрепления.
Спиральная форма (рисунок 8) с очень высокой эффективной рабочей длиной.
Примечания
Специальные типы по запросу.
Модели на рисунках 3 и 4 соответствуют MIL-DTL-83420.
Другие продукты
Загрузки
Штифты с шариковыми фиксаторами — специальные детали
Лист данных
Даташит EH 22400.
Удерживающие кабели
Сначала выберите свою страну в одном из следующих вариантов.
Выберите регион по списку
Не могу найти свою страну
Сожалеем, но мы не можем перевести наш веб-сайт на все языки мира.Поэтому мы делаем для вас международный английский перевод.
Войдите на сайт на международном английском языке
Выберите свой регион на карте
Равновесие и статика
Когда все силы, действующие на объект, уравновешены, то говорят, что объект находится в состоянии равновесия .
Силы считаются уравновешенными, если правые силы уравновешиваются левыми, а восходящие силы уравновешиваются нисходящими силами.Однако это не обязательно означает, что все силы равны друг другу. Рассмотрим два объекта, изображенных на силовой диаграмме, показанной ниже. Обратите внимание, что два объекта находятся в равновесии, потому что силы, действующие на них, уравновешены; однако отдельные силы не равны друг другу. Сила 50 Н не равна силе 30 Н.
Если объект находится в равновесии, то силы уравновешены. Сбалансированный — ключевое слово, которое используется для описания ситуаций равновесия.Таким образом, результирующая сила равна нулю, а ускорение равно 0 м / с / с. Объекты в состоянии равновесия должны иметь ускорение 0 м / с / с. Это происходит из первого закона движения Ньютона. Но наличие ускорения 0 м / с / с не означает, что объект находится в состоянии покоя. Объект в состоянии равновесия — это либо …
- в состоянии покоя и в состоянии покоя, или
- движется и продолжает движение с той же скоростью и направлением.
Это тоже происходит от первого закона движения Ньютона.
Анализ ситуации статического равновесия
Если объект находится в состоянии покоя и находится в состоянии равновесия, то мы бы сказали, что объект находится в «статическом равновесии». «Статический» означает неподвижный или неподвижный . Обычная физическая лаборатория заключается в том, чтобы подвесить объект на двух или более нитях и измерить силы, действующие под углом на объект, чтобы выдержать его вес. Состояние объекта анализируется с точки зрения сил, действующих на объект. Объект представляет собой точку на струне, на которую действуют три силы. См. Диаграмму справа. Если объект находится в равновесии, то результирующая сила, действующая на объект, должна быть 0 Ньютонов. Таким образом, если все силы складываются вместе как векторы, то результирующая сила (векторная сумма) должна быть 0 Ньютонов.
(Напомним, что результирующая сила — это «векторная сумма всех сил» или результат сложения всех отдельных сил по направлению «голова к хвосту».) Таким образом, можно построить точно нарисованную диаграмму сложения векторов для определения результирующей.Ниже приведены примеры данных для такой лаборатории.
|
Для большинства студентов результат был 0 Ньютонов (или, по крайней мере, очень близок к 0 Н).
Это то, что мы ожидали — поскольку объект находился в состоянии равновесия, результирующая сила (векторная сумма всех сил) должна быть 0 Н.
Другой способ определения чистой силы (векторной суммы всех сил) включает использование тригонометрических функций для разделения каждой силы на ее горизонтальные и вертикальные компоненты. Как только компоненты известны, их можно сравнить, чтобы увидеть, уравновешены ли вертикальные силы и сбалансированы ли горизонтальные силы.На схеме ниже показаны векторы A, B и C и их соответствующие компоненты. Для векторов A и B вертикальные компоненты могут быть определены с использованием синуса угла, а горизонтальные компоненты могут быть проанализированы с помощью косинуса угла. Величина и направление каждого компонента для выборочных данных показаны в таблице под диаграммой.
Данные в таблице выше показывают, что силы почти уравновешивают.Анализ горизонтальных компонентов показывает, что левый компонент A почти уравновешивает правый компонент B.
Анализ вертикальных компонентов показывает, что сумма восходящих компонентов A + B почти уравновешивает нисходящий компонент C. Векторная сумма всех сил ( почти ) равна 0 Ньютону. Но как насчет разницы в 0,1 Н между силами, направленными вправо и влево, и разницы в 0,2 Н между силами, направленными вверх и вниз? Почему компоненты силы только почти уравновешивают? Данные образца, используемые в этом анализе, являются результатом данных измерений на реальной экспериментальной установке.Разница между фактическими результатами и ожидаемыми результатами связана с ошибкой, возникшей при измерении силы A и силы B. Мы должны сделать вывод, что этот низкий предел экспериментальной ошибки отражает эксперимент с превосходными результатами. Можно сказать, что это «достаточно близко для работы правительства».
Анализ висящего знака
Приведенный выше анализ сил, действующих на объект в состоянии равновесия, обычно используется для анализа ситуаций, в которых объекты находятся в состоянии статического равновесия.
Наиболее распространенное применение включает анализ сил, действующих на знак, который находится в состоянии покоя. Например, рассмотрите картину справа, висящую на стене. Картина находится в состоянии равновесия, и поэтому все силы, действующие на картину, должны быть уравновешены. Таким образом, все горизонтальные компоненты должны составлять 0 Ньютонов, а все вертикальные компоненты должны составлять 0 Ньютонов. Натяжение троса A влево должно уравновешивать натяжение троса B вправо, а сумма натяжения троса A и троса B вверх должна уравновешивать вес знака.
Предположим, что измеренное натяжение обоих кабелей составляет 50 Н, а угол, который каждый кабель образует с горизонталью, составляет 30 градусов. Какой вес у знака? На этот вопрос можно ответить, проведя силовой анализ с использованием тригонометрических функций. Вес знака равен сумме восходящих компонентов натяжения двух тросов. Таким образом, для определения этой вертикальной составляющей можно использовать тригонометрическую функцию.
Схема и сопроводительные работы показаны ниже.
Поскольку каждый трос тянет вверх с силой 25 Н, общая сила тяги знака вверх составляет 50 Н. Следовательно, сила тяжести (также известная как вес) составляет 50 Н вниз. Знак весит 50 Н.
В приведенной выше задаче натяжение в тросе и угол , который трос образует с горизонталью, используются для определения веса знака .Идея в том, что натяжение, угол и вес связаны. Если любые два из этих трех известны, то третья величина может быть определена с помощью тригонометрических функций.
В качестве еще одного примера, иллюстрирующего эту идею, рассмотрим симметричный вывешивание знака, как показано справа. Если известно, что знак имеет массу 5 кг и если угол между двумя тросами составляет 100 градусов, можно определить натяжение троса. Предполагая, что знак находится в равновесии (хорошее предположение, если он остается в покое), два троса должны обеспечивать достаточную восходящую силу, чтобы уравновесить нисходящую силу тяжести.
Сила тяжести (также известная как вес) составляет 49 Н (Fgrav = m * g), поэтому каждый из двух тросов должен тянуть вверх с силой 24,5 Н. Поскольку угол между кабелями составляет 100 градусов, каждый кабель должен составлять 50 градусов с вертикалью и 40 градусов с горизонталью. Набросок этой ситуации (см. Диаграмму ниже) показывает, что натяжение кабеля можно определить с помощью синусоидальной функции. Треугольник ниже иллюстрирует эти отношения.
Концептуальное мышление
Есть важный принцип, который вытекает из некоторых из тригонометрических вычислений, выполненных выше.Принцип состоит в том, что по мере увеличения угла к горизонтали величина силы натяжения, необходимая для удержания знака в состоянии равновесия, уменьшается. Чтобы проиллюстрировать это, рассмотрим картинку с напряжением 10 Ньютон, удерживаемую тремя разными ориентациями проводов, как показано на схемах ниже. В каждом случае для поддержки изображения используются два провода; каждый провод должен выдерживать половину веса знака (5 Н).
Угол, который образуют провода с горизонтом, варьируется от 60 до 15 градусов. Используйте эту информацию и диаграмму ниже, чтобы определить натяжение проволоки для каждой ориентации.По окончании нажмите кнопку, чтобы просмотреть ответы.
В заключение, равновесие — это состояние объекта, в котором все силы, действующие на него, уравновешены. В таких случаях чистая сила равна 0 Ньютона. Зная силы, действующие на объект, можно использовать тригонометрические функции для определения горизонтальных и вертикальных компонентов каждой силы. В состоянии равновесия все вертикальные компоненты должны уравновешиваться, а все горизонтальные компоненты должны уравновешиваться.
Мы хотели бы предложить …
Иногда просто прочитать об этом недостаточно. Вы должны с ним взаимодействовать! И это именно то, что вы делаете, когда используете один из интерактивных материалов The Physics Classroom.
Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного приложения «Назови этот вектор», нашего интерактивного элемента «Сложение векторов» или «Интерактивной игры по угадыванию векторов».Все три интерактивных элемента можно найти в разделе «Интерактивная физика» на нашем веб-сайте и обеспечить интерактивный опыт с навыком добавления векторов.
Проверьте свое понимание
Следующие вопросы предназначены для проверки вашего понимания ситуаций равновесия. Нажмите кнопку, чтобы просмотреть ответы на эти вопросы.
1.На стене висит следующая картина. Используйте тригонометрические функции, чтобы определить вес изображения.
2. Табличка внизу висит снаружи класса физики, рекламируя самую важную истину, которую можно найти внутри. Знак поддерживается диагональным тросом и жесткой перекладиной.
Если вывеска имеет массу 50 кг, определите натяжение диагонального троса, поддерживающего его вес.
3. Следующий знак можно найти в Гленвью. Знак имеет массу 50 кг. Определите натяжение тросов.
4. После последней доставки печально известный аист объявляет хорошие новости. Если вывеска имеет массу 10 кг, то какова сила натяжения в каждом тросе? Используйте тригонометрические функции и эскиз, чтобы помочь в решении.
5. Предположим, что ученик тянет с двумя большими силами (F 1 и F 2 ), чтобы поднять книгу весом 1 кг на двух тросах. Если кабели образуют угол в 1 градус с горизонталью, то каково натяжение кабеля?
% PDF-1.4
%
543 0 объект
>
endobj
xref
543 82
0000000016 00000 н.
0000002575 00000 н.
0000002734 00000 н.
0000003354 00000 п.
0000003486 00000 н.
0000004003 00000 п.
0000004122 00000 н.
0000004200 00000 н.
0000004250 00000 н.
0000004277 00000 н.
0000005004 00000 н.
0000005118 00000 п.
0000005230 00000 н.
0000005650 00000 н.
0000005899 00000 н.
0000007290 00000 н.
0000007758 00000 н.
0000007871 00000 н.
0000008126 00000 н.
0000008676 00000 н.
0000009980 00000 н.
0000010126 00000 п.
0000011156 00000 п.
0000012528 00000 п.
0000012665 00000 п.
0000013087 00000 п.
0000013114 00000 п.
0000014657 00000 п.
0000016226 00000 п.
0000016342 00000 п.
0000016488 00000 п.
0000018087 00000 п.
0000067811 00000 п.
0000069330 00000 п.
0000070740 00000 п.
0000070795 00000 п.
0000070865 00000 п.
0000071016 00000 п.
0000099965 00000 н.
0000100228 00000 н.
0000100958 00000 н.
0000101028 00000 н.
0000101161 00000 п.
0000101430 00000 н.
0000124701 00000 н.
0000125170 00000 н.
0000125268 00000 н.
0000125366 00000 н.
0000151968 00000 н.
0000172435 00000 н.
0000172559 00000 н.
0000172683 00000 н.
0000172797 00000 н.
0000172824 00000 н.
0000173233 00000 н.
0000173370 00000 н.
0000173675 00000 н.
0000173856 00000 н.
0000174111 00000 н.
0000174394 00000 н.
0000210271 00000 н.
0000210310 00000 п.
0000210388 00000 п.
0000210660 00000 н.
0000210738 00000 п.
0000211072 00000 н.
0000211150 00000 н.
0000211422 00000 н.
0000211505 00000 н.
0000212975 00000 н.
0000214445 00000 н.
0000218899 00000 н.
0000219168 00000 п.
0000219323 00000 н.
0000219832 00000 н.
0000227590 00000 н.
0000228099 00000 н.
0000255338 00000 н.
0000255847 00000 н.
0000256204 00000 н.
0000002384 00000 н.
0000001974 00000 н.
трейлер
] / Назад 408426 / XRefStm 2384 >>
startxref
0
%% EOF
624 0 объект
> поток
hb«e`a`g`R Ȁ
Принадлежности | ЧАУВЕТ Профессиональный
CHAUVET Professional производит различные кабели для всех своих светильников, включая кабели безопасности, DMX и удлинители различной длины.
Все кабели CHAUVET Professional созданы специально для освещения и соответствуют строгим стандартам пригодности и качества для обеспечения безопасности, экранирования и предотвращения помех при передаче.
Расширение IP FLEX
- Длина: 5 футов (1,5 м), 15 футов (4,57 м), 25 футов (7,62 м), 50 футов (15,24 м)
- Разъем: 3-контактный разъем IP FLEX
- Степень защиты IP: IP67
Технические характеристики кабеля Загрузить
4-контактный удлинитель XLR со степенью защиты IP65
- Длина: 16 дюймов (0.4 м), 5 футов (1,5 м), 50 футов (15 м)
- Разъем: 4-контактный XLR
- Размер провода (неэкранированный): 12 AWG (питание), 14 AWG (данные)
- Степень защиты IP: IP65
Модуль расширения мощности IP5POWER
- Разъем: Фирменный 3-контактный разъем с классом защиты IP66
- Длина: 5,01 м (16,4 фута)
- Контакты: 3
- Размер провода: 14
Расширение сигнала IP5SIG
- Разъем: Фирменный 3-контактный разъем с классом защиты IP66
- Длина: 16. 5 футов (5,04 м)
- Контакты: 3
- Размер провода: 24
5 футов (5,04 м)5-контактный DMX-удлинитель со степенью защиты IP65
- Разъем: Seetronic® IP65 5-контактный XLR
- Длина: 5 футов (1,5 м), 10 футов (3 м), 25 футов (7,6 м)
- Контакты: 5
- Размер провода: 24
- Степень защиты IP: IP65
Расширение Seetronic® Powerkon со степенью защиты IP65
- Разъем: Seetronic® Powerkon IP65
- Длина: 5 футов (1.5 м), 10 футов (3 м), 25 футов (7,6 м)
- Размер провода: 3×14
- Степень защиты IP: IP65
4-контактный XLR-удлинитель
- Длина: 16 дюймов (40 см), 5 футов (1,5 м), 50 футов (15 м)
- Разъем: 4-контактный XLR
- Размер провода (неэкранированный): 14 AWG (питание), 16 AWG (данные)
5-контактный удлинитель DMX
- Длина: 5 футов (1. 5 м), 10 футов (3 м), 25 футов (7,6 м)
5 м), 10 футов (3 м), 25 футов (7,6 м)DMX3F5M Адаптер
- Разъем: DMX
- Длина: 6 дюймов
- Контакты: 3-контактный (розетка) на 5-контактный (вилка)
- Размер провода: 24
DMX5F3M Адаптер
- Разъем: DMX
- Длина: 6 дюймов
- Контакты: 5-контактный (розетка) на 3-контактный (вилка)
- Размер провода: 24
добавочный номер etherCON
- Разъем: Neutrik etherCON
- Длина: 18 дюймов (45.7 см, 5 футов (1,5 м), 10 футов (3 м), 25 футов (7,6 м), 50 футов (15 м)
- Тип кабеля: CAT6E
- Прекращение: 568B
Расширение powerCON
- Разъем: Neutrik powerCON (NAC3FCA)
- Длина: 18 дюймов (45,7), 5 футов (1,5 м), 10 футов (3 м), 25 футов (7,6 м), 50 футов (15 м)
- Размер провода: 14
SC-07 Страховочный трос
- Грузоподъемность: 77. 2 фунта (35 кг)
- Длина: 35 дюймов (890 мм)
- Толщина: 3,25 мм (0,127 дюйма)
- Вес: 0,2 фунта (0,1 кг)
2 фунта (35 кг)| 51940 | Супертонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, белый цвет | |
| 51941 | Супер тонкий кабель, 0.Диаметр 5 мм, AWG36, пучок 10 м, фиолетовый цвет | |
| 51942 | Сверхтонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, черный цвет | |
| 51943 | Супертонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, красный цвет | |
| 51944 | Супертонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, оранжевый цвет | |
| 51945 | Супер тонкий кабель, 0. Диаметр 5 мм, AWG36, пучок 10 м, зеленый цвет | |
| 51946 | Супертонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, серый цвет | |
| 51947 | Сверхтонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, желтый цвет | |
| 51948 | Супертонкий кабель, диаметр 0,5 мм, AWG36, пучок 10 м, коричневый цвет | |
| 51949 | Супер тонкий кабель, 0.Диаметр 5 мм, AWG36, пучок 10 м, синий цвет | |
| 51950 | Жгут проводов с 8-контактным штекером согласно NEM 652, цвет DCC, длина 300 мм | |
| 51951 | Жгут проводов с 6-полюсным штекером согласно NEM 651, цвет DCC, длина 300 мм | |
| 53910 | Очень гибкий провод, диаметр 0,5 мм, AWG36, 2A, гильза 10 м, розовый цвет | |
| 53911 | Проволока очень гибкая, диаметр 0. 5мм, AWG36, 2A, гильза 10м, бирюзовый цвет |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4
8
9
5
8
0
0
8 / 1,4
2
8 / 1,4
0
Свойства
8
Оборудование
c., 50 Гц (В)
8
8
