Импульсный стабилизатор напряжения — принцип действия

Линейные стабилизаторы имеют общий недостаток – это малый КПД и высокое выделение тепла. Мощные приборы, создающие нагрузочный ток в широких пределах имеют значительные габариты и вес. Чтобы компенсировать эти недостатки, разработаны и используются импульсные стабилизаторы.

Устройство, поддерживающее в постоянном виде напряжение на потребителе тока с помощью регулировки электронным элементом, действующим в режиме ключа. Импульсный стабилизатор напряжения, так же как и линейный существует последовательного и параллельного вида. Роль ключа в таких моделях исполняют транзисторы.

Так как действующая точка стабилизирующего устройства практически постоянно расположена в области отсечки или насыщения, проходя активную область, то в транзисторе выделяется немного тепла, следовательно, импульсный стабилизатор имеет высокий КПД.

Стабилизация осуществляется с помощью изменения продолжительности импульсов, а также управления их частотой. Вследствие этого различают частотно-импульсное, а другими словами широтное регулирование. Импульсные стабилизаторы функционируют в комбинированном импульсном режиме.

В устройствах стабилизации с регулированием широтно-импульсным частота импульсов имеет постоянную величину, а продолжительность действия импульсов является непостоянным значением. В приборах с регулированием частотно-импульсным продолжительность импульсов не изменяется, меняют только частоту.

На выходе устройства напряжение представлено в виде пульсаций, соответственно оно не годится для питания потребителя. Перед подачей питания на нагрузку потребителя, его нужно выровнять. Для этого на выходе импульсных стабилизаторов монтируют выравнивающие емкостные фильтры. Они бывают многозвенчатыми, Г-образными и другими.

Средняя величина напряжения, поданная на нагрузку, вычисляется по формуле:

• Ти – продолжительность периода.
• tи – продолжительность импульса.
• Rн – значение сопротивления потребителя, Ом.
• I(t) – значение тока, проходящего по нагрузке, ампер.

Ток может перестать протекать по фильтру к началу следующего импульса, в зависимости от индуктивности. В этом случае идет речь о режиме действия с переменным током. Ток также может дальше протекать, тогда имеют ввиду функционирование с постоянным током.

При повышенной чувствительности нагрузки к импульсам питания, выполняют режим постоянного тока, не смотря со значительными потерями в обмотке дросселя и проводах. Если размер импульсов на выходе прибора незначителен, то рекомендуется функционирование при переменном токе.

Принцип работы

В общем виде импульсный стабилизатор включает в себя импульсный преобразователь с устройством регулировки, генератор, выравнивающий фильтр, снижающий импульсы напряжения на выходе, сравнивающее устройство, подающее сигнал разности входного и выходного напряжения.

Схема основных частей стабилизатора напряжения показана на рисунке.

Напряжение на выходе прибора поступает на сравнивающее устройство с базовым напряжением. В результате получают пропорциональный сигнал. Его подают на генератор, предварительно усилив его.

При регулировании в генераторе разностный аналоговый сигнал модифицируют в пульсации с постоянной частотой и переменной продолжительностью. При регулировании частотно-импульсном продолжительность импульсов имеет постоянное значение. Она меняет частоту импульсов генератора в зависимости от свойств сигнала.

Образованные генератором управляющие импульсы проходят на элементы преобразователя. Транзистор регулировки действует в режиме ключа. Изменяя частоту или интервал импульсов генератора, есть возможность менять нагрузочное напряжение. Преобразователь модифицирует значение напряжения на выходе в зависимости от свойств управляющих импульсов. По теории в приборах с частотной и широтной регулировкой импульсы напряжения на потребителе могут отсутствовать.

При релейном принципе действия сигнал, который управляется стабилизатором, образуется с помощью триггера. При поступлении постоянного напряжения в прибор транзистор, работающий в качестве ключа, открыт, и повышает напряжение на выходе. сравнивающее устройство определяет сигнал разности, который достигнув некоторого верхнего предела, поменяет состояние триггера, и произойдет коммутация регулирующего транзистора на отсечку.

Напряжение на выходе станет уменьшаться. При падении напряжения до нижнего предела сравнивающее устройство определяет сигнал разности, переключающий снова триггер, и транзистор опять войдет в насыщение. Разность потенциалов на нагрузке прибора станет повышаться. Следовательно, при релейном виде стабилизации напряжение на выходе повышается, тем самым выравнивается. Предел срабатывания триггера настраивают с помощью корректировки амплитуды значения напряжения на сравнивающем устройстве.

Стабилизаторы релейного типа имеют повышенную скорость реакции, в отличие от приборов с частотным и широтным регулированием. Это является их преимуществом. В теории при релейном виде стабилизации на выходе прибора всегда будут импульсы. Это является их недостатком.

Повышающий стабилизатор

Импульсные повышающие стабилизаторы применяют вместе с нагрузками, разность потенциалов которых выше, чем напряжение на входе приборов. В стабилизаторе нет гальванической изоляции сети питания и нагрузки. Импортные повышающие стабилизаторы называются boost converter. Основные части такого прибора:

Транзистор вступает в насыщение, и ток проходит по цепи от положительного полюса по накопительному дросселю, транзистору. При этом накапливается энергия в магнитном поле дросселя. Нагрузочный ток может создать только разряд емкости С1.

Отключим выключающее напряжение с транзистора. При этом он вступит в положение отсечки, а следовательно на дросселе появится ЭДС самоиндукции. Оно будет коммутировано последовательно с напряжением входа, и подключено по диоду к потребителю. Ток пойдет по цепи от положительного полюса к дросселю, по диоду и нагрузке.

В этот момент магнитное поле индуктивного дросселя выдает энергию, а емкость С1 резервирует энергию для поддержки напряжения на потребителе после вхождения транзистора в режим насыщения. Дроссель является для резерва энергии и не работает в фильтре питания. При повторной подаче напряжения на транзистор, он откроется, и весь процесс пойдет заново.

Стабилизаторы с триггером Шмитта

Такой вид импульсного устройства имеет свои особенности наименьшим набором компонентов. Основную роль в конструкции играет триггер. В его состав входит компаратор. Основной задачей компаратора является сравнивание величины выходной разности потенциалов с наибольшим допустимым.

Принцип действия аппарата с триггером Шмитта состоит в том, что при увеличении наибольшего напряжения осуществляется коммутация триггера в позицию ноля с размыканием электронного ключа. В одно время разряжается дроссель. Когда напряжение доходит до наименьшего значения, то выполняется коммутация на единицу. Это обеспечивает замыкание ключа и прохождение тока на интергратор.

Такие приборы имеют отличия своей упрощенной схемой, но использовать их можно в особых случаях, так как импульсные стабилизаторы бывают только повышающими и понижающими.

Понижающий стабилизатор

Стабилизаторы импульсного типа, функционирующие с понижением напряжения, являются компактными и мощными приборами питания электрическим током. При этом они имеют низкую чувствительность к наводкам потребителя постоянным напряжением одного значения. Гальваническая изоляция выхода и входа в понижающих устройствах отсутствует. Импортные приборы получили название chopper. Выходное питание в таких устройствах постоянно находится меньше входного напряжения. Схема импульсного стабилизатора понижающего типа изображена на рисунке.

Подключим напряжение для управления истоком и затвором транзистора, который войдет в положение насыщения. По нему будет проходить ток по цепи от положительного полюса по выравнивающему дросселю и нагрузке. В прямом направлении ток по диоду не протекает.

Отключим управляющее напряжение, которое выключает ключевой транзистор. После этого он будет находиться в положении отсечки. ЭДС индукции выравнивающего дросселя будет преграждать путь для изменения тока, который пойдет по цепи через нагрузку от дросселя, по общему проводнику, диод, и опять придет на дроссель. Емкость С1 будет разряжаться и будет удерживать напряжение на выходе.

При подаче отпирающей разницы потенциалов между истоком и затвором транзистора, он перейдет в режим насыщения и вся цепочка вновь повторится.

Инвертирующий стабилизатор

Импульсные стабилизаторы инвертирующего типа используют для подключения потребителей с постоянным напряжением, полюсность которого имеет противоположное направление полюсности разности потенциалов на выходе устройства. Его значение  может быть выше сети питания, и ниже сети, в зависимости от настройки стабилизатора. Гальваническая изоляция сети питания и нагрузки отсутствует. Импортные приборы инвертирующего типа называются buck-boost converter. На выходе таких приборов напряжение всегда ниже.

Подключим управляющую разность потенциалов, которое откроет транзистор между истоком и затвором. Он откроется, и ток пойдет по цепи от плюса по транзистору, дросселю к минусу. При таком процессе дроссель резервирует энергию с помощью своего магнитного поля. Отключим разность потенциалов управления от ключа на транзисторе, он закроется. Ток пойдет от дросселя по нагрузке, диоду, и возвратится в первоначальное положение. Резервная энергия на конденсаторе и магнитном поле будет расходоваться для нагрузки. Снова подадим питание на транзистор к истоку и затвору. Транзистор опять станет насыщаться и процесс повторится.

Преимущества и недостатки

Как и все приборы, модульный импульсный стабилизатор не идеален. Поэтому ему присущи минусы и плюсы. Разберем основные из преимуществ:

• Простое достижение выравнивания.
• Плавное подключение.
• Компактные размеры.
• Устойчивость выходного напряжения.
• Широкий интервал стабилизации.
• Повышенный КПД.

Недостатки прибора:

• Сложная конструкция.
• Много специфических компонентов, снижающих надежность устройства.
• Необходимость в использовании компенсирующих устройств мощности.
• Сложность работ по ремонту.
• Образование большого количества помех частоты.

Допустимая частота

Функционирование импульсного стабилизатора возможно при значительной частоте преобразования. Это является основной отличительной чертой от устройств, имеющих трансформатор сети. Увеличение этого параметра дает возможность получить наименьшие габариты.

Для большинства приборов интервал частот будет равен 20-80 килогерц. Но при выборе ШИМ и ключевых приборов необходимо учесть высокие гармоники токов. Верхняя граница параметра ограничена определенными требованиями, которые предъявляются к радиочастотным приборам.

Импульсный стабилизатор напряжения его назначение и сфера применения

Использование различного рода техники в повседневной жизни –это непременный атрибут современного общества. Но далеко не все приборы рассчитаны на подключение к стандартной электросети на 220В. Многие из них потребляют энергию с напряжением от 1 до 25В. Для ее подачи используют специальное оборудование.

Однако его основная задача состоит не столько в понижении параметров на выходе, сколько в соблюдении стабильного их уровня в сети. Решить ее можно при помощи стабилизационного устройства. Но как правило такие приборы достаточно громоздки и не совсем удобны в применении. Лучший вариант – это импульсный стабилизатор напряжения. Он отличается от линейных не только габаритами, но и по принципу работы.

Что представляет собой импульсный стабилизатор

Прибор, состоящий из двух основных узлов:

• Интегрирующего;
• Регулировки.

На первом происходит накапливание энергии с последующей ее отдачей. Регулирующий блок подает ток и при необходимости выполняет прерывание этого процесса. Причем, в отличие от линейных моделей, в импульсных, этот элемент может находиться в замкнутом или разомкнутом состоянии. Иными словами, он работает как ключ.

Устройство импульсного прибора

Сфера применения таких приборов достаточно широка. Однако наиболее часто они используются в навигационном оборудовании, а также импульсный стабилизатор следует купить для подключения:

• ЖК телевизоров
• Источников питания, используемых в цифровых системах;
• Низковольтного промышленного оборудования.

Могут использоваться импульсные повышающие стабилизаторы напряжения и в сетях с переменным током для преобразования его в постоянный. Приборы этого класса также находят применение в качестве источников питания для мощных светодиодов, подзарядки аккумуляторов.

Как работает оборудование

Принцип действия устройства заключается в следующем. При замыкании регулирующего элемента происходит накопление энергии в интегрирующем. При этом происходит повышение напряжения. При размыкании ключа электричество постепенно отдается потребителям, приводя к снижению напряжения.

Смотрим видео, принцип работы прибора:

Столь простой способ функционирования прибора позволяет экономно расходовать электроэнергию, а кроме того дал возможность создать миниатюрный агрегат.

В качестве регулирующего элемента в нем могут использоваться следующие детали:

• Тиристор;
• Транзисторы.

В роли интегрирующих узлов прибора выступают:

• Дроссель;
• Батарея;
• Конденсатор.

Конструктивные особенности стабилизатора связаны со способом его работы. Различают устройства двух типов:

1. ШИМ;
2. С триггером Шмитта.

Рассмотрим, чем отличаются эти две разновидности импульсных стабилизаторов напряжения.

Модели ШИМ

Модель ШИМ

Приборы этого типа, в конструктивном плане имеют некоторые отличия. Они состоят из двух основных элементов, а также:

1. Генератора;
2. Модулятора;
3. Усилителя.

Их работа имеет прямую зависимость от величины напряжения на входе, а также скважности импульсов.

При размыкании ключа происходит переход энергии в нагрузку и в работу включается усилитель. Он сравнивает значения напряжения и определив разницу между ними передает усиление на модулятор.

Конечные импульсы должны иметь отклонение скважности, которое пропорционально выходным параметрам. Ведь от них зависит положение ключа. При конкретных значения скважности он размыкается или замыкается. Поскольку главную роль в работе прибора играют импульсы, то они и дали ему название.

Приборы с триггером Шмитта

Этот тип импульсных стабилизаторов напряжения отличается минимальным набором элементов. Главная роль в нем отведена триггеру, в состав которого включен компаратор. Задача этого элемента – сравнение значения выходного напряжения с максимально допустимым.

Смотрим видео принцип работы прибора с триггером Шмитта:

Работа прибора заключается в следующем. При превышении максимального напряжения происходит переключение триггера в нулевую позицию с размыканием ключа. Одновременно происходит разрядка дросселя. Но как только напряжение достигнет минимального значения происходит переключение с 0 на 1. Это приводит к замыканию ключа и поступлению тока в интегратор.

Хотя такие устройства и отличаются довольно простой схемой применять их можно только на отдельных направлениях. Объясняется это тем, что импульсные стабилизаторы напряжения могут быть понижающими или повышающими.

Классификация приборов

Подразделение приборов на типы осуществляется по различным критериям. Так по соотношению напряжения на входе и выходе различают следующие виды устройств:

• Инвертирующие;
• Произвольно изменяющие напряжение.

В качестве ключа могут использоваться такие детали, как:

• Транзисторы;
• Тиристоры.

Кроме этого существуют отличия и в самой работе импульсных стабилизаторов постоянного напряжения. Исходя из этого они классифицируются на модели, функционирующие на:

1. На основе широтно-импульсной модуляции;
2. Двухпозиционные.

Достоинства и недостатки стабилизаторов

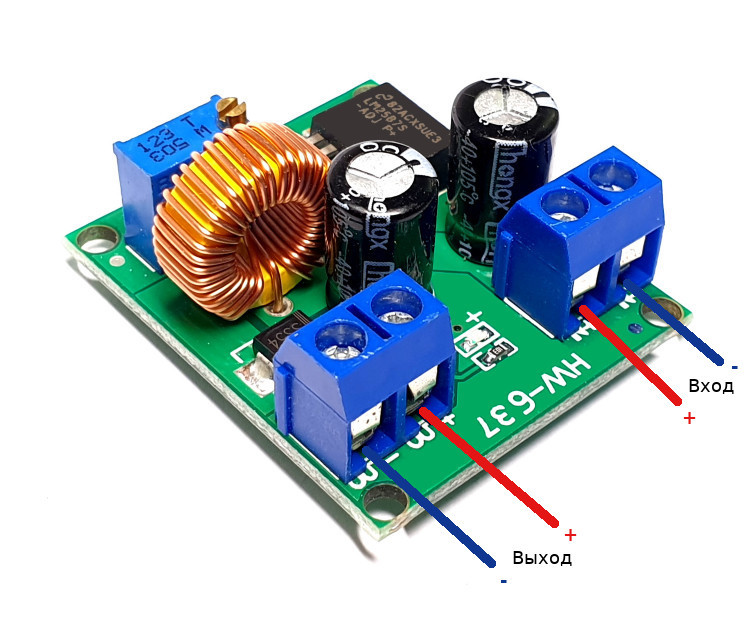

Модульный стабилизатор

Как и любое другое устройство модульный стабилизатор не является идеальным. Он имеет свои плюсы и минусы, о которых следует знать. К достоинствам прибора относятся:

• Легкое достижение стабилизации;
• Высокий КПД;
• Выравнивание напряжения в широком диапазоне;
• Устойчивые выходные параметры;
• Компактные габариты;
• Мягкое включение.

К недостаткам устройства относится в первую очередь сложное конструктивное исполнение. Наличие в нем большого количества специфических элементов не позволяет добиваться высокой надежности. Кроме того, минусом импульсного стабилизатора постоянного напряжения является:

• Создание большого числа частотных помех;
• Сложность выполнения ремонтных работ;
• Потребность в применении устройств, компенсирующих коэффициент мощности.

Допустимый диапазон частот

Работа этого устройства возможна при достаточно высокой частоте преобразования, что является его главным отличием от приборов с сетевым трансформатором. Повышение этого параметра позволило добиться минимальных габаритов.

Для большинства моделей диапазон частот может составлять от 20 до 80 кГц. Однако выбирая как ключевые, так и ШИМ-приборы нужно учитывать высшие гармоники токов. При этом верхнее значение параметра имеет определенные ограничения, соответствующие требованиям, предъявляемым к радиочастотной аппаратуре.

Применение устройств в сетях переменного тока

Приборы этого класса способны преобразовывать постоянный ток на входе в такой же на выходе. Если предполагается использовать их в сети переменного тока, то потребуется установка выпрямителя и сглаживающего фильтра.

Однако следует знать, что с ростом напряжения на входе устройства уменьшается выходной ток и наоборот.

Возможно подключение стабилизатора с использованием мостового выпрямителя. Но в таком случае он будет источником нечетных гармоник и для достижения необходимого коэффициента мощности потребуется использование конденсатора.

Обзор производителей

Выбирая стабилизатор, обращают внимание не только на его технические характеристики, но и на конструктивные особенности. Важна и марка производителя. Вряд ли будет иметь высокое качество прибор, изготовленный не известной широкому кругу покупателей фирмой.

Продукция Smartmodule

Поэтому большинство потребителей предпочитают выбирать модели, принадлежащие популярным брендам, таким как:

Продукция этих компаний отличается высоким качеством, надежностью и рассчитана на длительный срок службы.

Заключение

Использование бытовой техники и других электроприборов стало неотъемлемым условием комфортной жизни. Но для того, чтобы ваши устройства не выходили из строя при нестабильной работе электросетей, стоит заранее подумать о приобретении стабилизатора. Какую модель выбрать зависит от параметров используемого оборудования. Если предполагается подключение современных ЖК телевизоров, мониторов и аналогичных устройств, то идеальный вариант – это импульсный стабилизатор.

Импульсные стабилизаторы напряжения | Основы электроакустики

Импульсные ИСН обладают по сравнению с линейными рядом преимуществ. КПД их несравненно выше, так как благодаря использованию ключевого режима работы регулирующего транзистора средняя рассеиваемая на нем мощность оказывается значительно ниже, чем в линейном стабилизаторе. Малые тепловые потери позволяют во многих случаях отказаться от применения теплоотводов или существенно уменьшить их габариты. Кроме того, наряду с обычным режимом понижения входного напряжения, импульсные ИСН могут работать в режиме его повышения и инвертирования.

Рассмотрим принцип действия понижающего, повышающего и инвертирующего стабилизаторов напряжения, упрощенные структурные схемы силовой части которых изображены соответственно на рис. 17.10 а, б, в.

Регулирующий транзистор VT переключается с определенной частотой устройством управления (УУ) из состояния насыщения в состояние отсечки. В узле накопления энергии, содержащим катушку индуктивности L и конденсатор С, импульсы преобразуются в постоянное напряжение, величина которого зависит от скважности и частоты управляющих импульсов, которые, в свою очередь, определяются разностью между опорным и фактическим выходным напряжением. Управляющие импульсы переменной скважности формируются в УУ специальной схемой широтно-импульсной модуляции (ШИМ).

Для понижающего стабилизатора, когда VT находится в состоянии насыщения, диод VD закрыт, через катушку L течет линейно возрастающий ток, и в это время происходит накопление энергии и заряд конденсатора С. Когда VT переходит в состояние отсечки, ток через катушку начинает уменьшаться, полярность напряжения на ней изменяется за счет самоиндукции, открывается диод, и катушка становится источником питания нагрузки. Затем процесс повторяется. Работа стабилизатора поясняется временными диаграммами, изображенными на рис.17.11. Постоянная составляющая напряжения на выходе зависит от соотношения времени запертого и открытого состояний транзистора VT, т.е. от скважности импульсов на выходе УУ.

Стабилизация выходного напряжения осуществляется следующим образом. Возьмем для примера, что входное напряжение увеличилось. В первый момент выходное напряжение также будет увеличиваться. В этом случае УУ уменьшает длительность импульса, при котором транзистор VT открыт. В этом случае постоянная составляющая выходного напряжения уменьшается, т.е. происходит его стабилизация.

Рис.17.10. Структурная схема понижающего (а), повышающего (б) и инвертирующего (в) импульсных стабилизаторов напряжения

Рис.17.11. Временные диаграммы работы понижающего импульсного стабилизатора напряжения

Аналогично работают повышающий и инвертирующий стабилизаторы с той разницей, что благодаря другому порядку включения катушки, диода и транзистора в повышающем стабилизаторе выходное напряжение остается суммой входного напряжения и напряжения на катушке, а в инвертирующем – напряжение на катушке, приложенное к выходу стабилизатора через диод, получается отрицательным.

Существуют также импульсные стабилизаторы напряжения, в которых в качестве узла накопления энергии используется импульсный трансформатор. Достоинство таких стабилизаторов, а точнее преобразователей напряжения (они могут быть как повышающими, так понижающими и инвертирующими) – гальваническая развязка между источником входного напряжения и нагрузкой, и возможность получения нескольких выходных напряжений. Принцип работы такого преобразователя, получившего название обратноходового, рассмотрим по упрощенной структурной схеме, изображенной на рис.17.12.

Рис. 17.12. Структурная схема обратноходового импульсного

стабилизатора напряжения

Обмотки трансформатора фазированы таким образом, что когда транзистор VT находится в состоянии насыщения и через первичную коллекторную обмотку течет линейно нарастающий ток, полярность напряжения на диоде обратная, и ток через вторичную обмотку не идет. Происходит накопление энергии в трансформаторе. Когда VT переходит в состояние отсечки, полярность напряжения на вторичной обмотке изменяется, открывается диод, и через нагрузку начинает течь ток, который поддерживается зарядом конденсатора С. Нетрудно заметить, что работа обратноходового преобразователя аналогична работе инвертирующего стабилизатора (рис.17.10, в). Импульсный трансформатор может иметь несколько вторичных обмоток с соответствующим образом включенными диодами, и таким образом становится возможным получение двух и более (в том числе разнополярных) выходных напряжений.

Определенным недостатком импульсных стабилизаторов по сравнению с линейными является наличие у них переменной составляющей тока нагрузки, поэтому импульсные ИСН не применяют в аналоговых устройствах со слабыми сигналами, или же используют совместно с линейными стабилизаторами.

Практически все современные импульсные стабилизаторы содержат регулирующий транзистор VT (биполярный или МОП) и устройство управления, а диод, катушка и конденсаторы являются внешними элементами. Типовая структурная схема устройства управления с ШИМ изображена на рис.17.13 и содержит такой же, как и в линейном стабилизаторе ИОН и усилитель ошибки DA1, выход которого подключен к одному из входов компаратора напряжения DA2.

Рис.17.13. Структурная схема устройства управления ИСН

На другой вход компаратора подается пилообразное напряжение от специального генератора ГЛИН. В результате на выходе компаратора получаются импульсы переменной скважности, определяемой разностью между опорным напряжением и частью выходного напряжения, подаваемого на усилитель DA1с резистивного делителя R1, R2. Эти импульсы усиливаются буферным усилителем и подаются на базу регулирующего транзистора. Для стабилизаторов с фиксированным выходным напряжением резистивный делитель устанавливается внутри микросхемы, для стабилизаторов с регулируемым выходным напряжением применяют внешний делитель, сопротивления резистора которого определяют величину выходного напряжения. Диод VD должен иметь малое прямое падение напряжения и минимальное время переключения, поэтому обычно используются диоды Шоттки.

В качестве примера реализации на рис.17.14 приведена принципиальная схема импульсного стабилизатора напряжения на ИМС LM2594-5.0. Стабилизатор имеет всего четыре внешних элемента и полностью соответствует типовой схеме понижающего стабилизатора вместе с устройством управления.

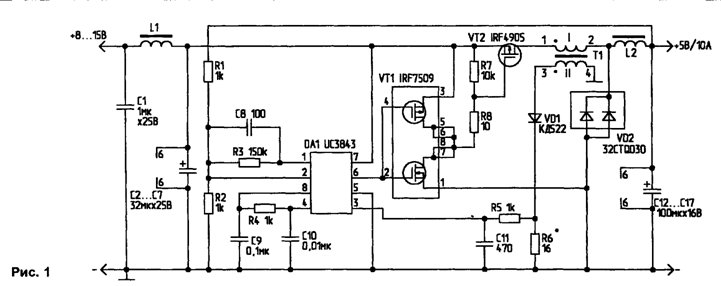

Рис.17.14. Принципиальная схема понижающего стабилизатора напряжения

Импульсный стабилизатор 12В

Для чего в автомобиле нужен стабилизатор напряжения? Не все знают, что многие светодиодные осветительные приборы, не имеющие встроенного стабилизатора, рассчитаны на напряжение питания 12В +-10%. Однако при заведенном двигателе в бортовой сети автомобиля напряжение должно находиться в районе 14В, чтобы генератор мог зарядить аккумулятор. Яркий пример — светодиодные ленты.

В это трудно поверить, но при превышении напряжения питания всего на 2 Вольта, ток через диоды увеличивается в 2 раза. Такие особенности схемы включения трех диодов через резистор. Чтобы предотвратить выход из строя светодиодов ленты, их желательно запитывать через стабилизатор напряжения.

Популярна схема на интегральном стабилизаторе 7812. Но опять не все знают, что разница напряжения между входом и выходом у него составляет 2-2,5В. То есть, как стабилизатор он работает при напряжении питания выше 14-14,5В, а при напряжении ниже этих значений лишь понижает входное напряжение на 2В. Так как это линейный стабилизатор, то при больших токах он сильно греется и требует радиатор. Его максимальный ток 1-1,5А.

Импульсные стабилизаторы могут выдавать значительный ток без нагрева. Им не нужен радиатор.
Данный стабилизатор имеет падение напряжения всего 0,5В при токе нагрузки до 2А.

Стабилизатор напряжения:
Входное напряжение 12,5…20 В.
Выходное напряжение 12+-1% (можно перенастроить при заказе).
Выходной максимальный ток 2 А.
Падение напряжения 0,5 В.
Габариты 50х15х17 мм.
На плате мощный дроссель с низким сопротивлением, диод Шоттки, входные и выходные керамические конденсаторы большой емкости.
Защита от перегрева и ограничение тока на уровне 4 А.
Гарантия 2 года.

‘),
prdu = «/other/stabilizatory/impulsnyy-stabilizator-12v/»;
$(‘.reviews-tab’).append(loading)
.load(prdu + ‘reviews/ .reviews’, { random: «1» },
function(){
$(this).prepend(‘

Обзор импульсного стабилизатора напряжения ADP3050

Зирюкин Павел Андреевич
Филиал ФГБОУ ВПО «Национальный исследовательский университет Московский энергетический институт» в г. Смоленске
студент

Библиографическая ссылка на статью:
Зирюкин П.А. Обзор импульсного стабилизатора напряжения ADP3050 // Современные научные исследования и инновации. 2016. № 12 [Электронный ресурс]. URL: https://web.snauka.ru/issues/2016/12/75345 (дата обращения: 28.01.2022).

Как известно импульсный стабилизатор напряжения – это стабилизатор, работающий в ключевом режиме. Регулирующий элемент имеет два режима: режим отсечки (максимальное сопротивление) и режим насыщения (минимальное сопротивление). Помимо ключа, важнейшим элементов является интегратор, напряжение которого изменяется плавно[1].

ADP3050 – это понижающий импульсный стабилизатор с ШИМ, работающий в режиме управления током. Он включает в себя ключ с высоким рабочим током (1 А) и все необходимые логические блоки, функции управления и защиты. Данный стабилизатор имеет уникальную схему компенсации, которая позволяет применять выходные конденсаторы любого типа (танталовые, керамические, электролитические, OS-CON). В отличие от некоторых понижающих импульсных стабилизаторов рассматриваемый компонент не имеет ограничений на выбор конкретного типа выходного конденсатора или значения эквивалентного последовательного сопротивления[2].

Основные особенности ADP3050:

• Широкий диапазон входных напряжений: 3.6 В – 30 В;

• Варианты с регулируемым и фиксированным (3.3 В, 5В) выходным напряжением;

• Интегрированный силовой ключ, рабочий ток 1А;

• Работает с миниатюрными компонентами для поверхностного монтажа;

• Ограничение тока с проверкой на каждом цикле;

• Пиковое входное напряжение (100мс): 60 В.;

• 8-выводный корпус SOIC с улучшенной теплопередачей ;

• Может быть сконфигурирован как понижающий преобразователь, инвертер или преобразователь SEPIC.

Стабилизатор имеет специальный вход BOOST, использующийся для дополнительной регулировки насыщения затвора силового ключа, что позволяет увеличить эффективность стабилизатора. Высокая частота переключения позволяет использовать малые внешние компоненты для поверхностного монтажа. Возможность использования широкого выбора компонентов, имеющихся в продаже, обеспечивает большую гибкость конструкции. Для полностью работоспособной схемы, необходимо всего несколько внешних компонентов.

ADP3050 имеет вход, использование которого запускает режим пониженного энергопотребления, общий ток питания уменьшается до 20 мА. Внутренние функции защиты включают в себя схему защиты от перегрева, а также схему ограничения тока с проверкой на каждом цикле[2].

Рассмотрим работу данного стабилизатора, используя возможности симуляции, предоставляемые компанией производителем Analog Devices, а именно с помощью Buck Regulator Design Tool. Изначально нам необходимо задать входные параметры и желаемые выходные. Не будем рассматривать крайние случаи, а также схемы с фиксированным выходным напряжением, зададимся произвольными средними значениями рисунок 1.

Рисунок 1. Основные параметры схемы

Задали границы входного напряжения 9 В – 30 В, выходное напряжения 7 В, выходной ток 1 А, температура при которой собственно стабилизатор работает , после чего задали режим максимальной эффективности. Далее есть возможность задать дополнительные настройки.

Подробно настройки в этой статье рассматриваться не будут. Сейчас мы рассмотрим результаты виртуального моделирования рисунок 2.

Рисунок 2. Схема устройства

Таблица 1 – Выходные параметры схемы

Как видно из таблицы 1, выходное напряжение соответствует желаемому, также мы можем видеть напряжения на выводах: bias, boost. Частота переключения 200 МГц, пульсации по току Iripple=0,124(9В)…0,587(30В), пульсации по напряжению Voutripple=0,002(9В)…0,011(30В). В качестве проверки рассчитаем выходное напряжение (очевидно что оно задается простым делителем напряжения на выходе FB):

Для нашей схемы: [3]

Расчетные данные полностью совпадают с данными моделирования.

Таблица 2 – Выходные параметры схемы

Таблица 2 содержит данные о рассеиваемой мощности на элементах схемы. Также мы видим отношение выходной мощности к входной – это не что иное, как коэффициент полезного действия[4], он составляет 90% в случае минимального входного напряжения у нас это 9 В, и 87% при максимальном напряжении равном 30 В (это данные для тока в 1А). Максимальная рассеиваемая мощность 1,07 Вт. На рисунке 3, представлены графики зависимостей КПД от рабочего тока и потерь от рабочего тока. Очевидно, что с ростом тока возрастают и потери. КПД выходит на стабильный участок при токе равном 200 мА(Vin=9 В) и при 450 мА для максимального напряжения равного 30 В.

Рисунок 3. Коэффициент полезного действия и потери

Таблица 3 отображает температурные показатели выходных компонентов при заданном токе. А также параметры стабилизации: запас по фазе и единичное усиление. Данные параметры можно наблюдать на графиках амплитудно-частотной и фазочастотной характеристиках.

Таблица 3 – Температурные показатели. Параметры стабилизации

Рисунок 4. АЧХ и ФЧХ

Построив переходную характеристику (рисунок 5), можем наблюдать зависимости выходного напряжения от времени, и выходного тока от времени. Представлены характеристики в момент переключения, для отображения высокой степени стабилизации устройства. Так пульсации по напряжению менее 20 мВ.

Рисунок 5. Переходная характеристика

Подводя итог, можно с уверенностью утверждать, что данный компонент имеет хорошие функциональные характеристики, а именно высокий коэффициент полезного действия равный или близкий к 90%, малые рассеиваемые мощности, что позволяет значительно упростить конструкцию изделий, не обременяя себя охлаждающими устройствами и отличные параметры надежности и качества. Также Analog Devices предлагает основные схемотехнические решения по использованию своих компонентов, кроме того есть специальные инструменты, которые быстро и качественно помогут получить готовый результат за короткий промежуток времени, что крайне удобно.

Библиографический список

1. Википедия. URL: https://ru.wikipedia.org/wiki/Импульсный_стабилизатор_напряжения (дата обращения: 16.11.2016).
2. Сайт компании AnalogDevices. URL: http://http://www.analog.com/ru/search.html?q=Adp3050 (дата обращения: 08.11.2016).
3. Хоровиц П., Хилл У. Искусство схемотехники. М., 1998.
4. Кондаков Е.В. Импульсные преобразователи и стабилизаторы напряжения. Ростов-на-Дону., 2014.

Количество просмотров публикации: Please wait

Все статьи автора «Зирюкин Павел Андреевич»

Wholesale Switching Voltage Regulator 12 V

Помимо защиты, опт импульсный стабилизатор напряжения 12в предлагает вам еще несколько преимуществ, включая эстетику, лучшее сцепление и повышенную стоимость при перепродаже.  Доступны различные типы, цвета и стильный дизайн чехла для мобильного телефона, который может улучшить внешний вид вашего гаджета. Вы также можете приобрести индивидуальный чехол для своего гаджета, который отражает присущее вам мастерство и в то же время соответствует вашему стилю жизни. Еще одним важным преимуществом опт импульсный стабилизатор напряжения 12в является улучшенный захват, защищающий телефон от падения. Как правило, чехол для телефона имеет текстурированную резиновую поверхность, обеспечивающую оптимальную тактильную поверхность для лучшего захвата гаджета. Кроме того, поскольку чехол для телефона увеличивает срок службы вашего устройства, вы можете легко продать его по хорошей цене, если возникнет необходимость.
Прежде чем выбрать опт импульсный стабилизатор напряжения 12в для своего устройства, важно учитывать различные факторы, включая дизайн, стоимость и подгонку. Дизайн корпуса телефона очень важен для современной эпохи. Несколько производителей чехлов для телефонов предлагают различные стили, из которых вы можете выбрать тот, который больше всего соответствует вашему стилю.  Кроме того, стоимость чехла для телефона является важным фактором, который следует учитывать при выборе идеального чехла для вашего гаджета. Вопреки распространенному мнению, цена чехла для телефона не всегда определяет его эффективность. Ключом к выбору хорошего чехла для телефона является изучение его характеристик и долговечности без больших затрат. Наконец, опт импульсный стабилизатор напряжения 12в должен подходить для вашего мобильного телефона и позволять вам использовать все функции телефона без каких-либо неудобств.
Чтобы приобрести опт импульсный стабилизатор напряжения 12в оптом, посетите сайт Alibaba. ком. На платформе представлен обширный выбор чехлов для телефонов на любой вкус. Если вы занимаетесь розничной торговлей, рассмотрите возможность заказа чехлов для мобильных телефонов, соответствующих вашему рыночному спросу, чтобы увеличить продажи.

Зачем делают импульсные стабилизаторы напряжения. — Радиомастер инфо

Рассказано о назначении стабилизаторов, основных типах – линейных и импульсных, достоинствах и недостатках. Показаны испытания и результаты.

Для наглядности рассмотрим структурную схему, из анализа которой, назначение стабилизатора становится наиболее понятным.

Допустим, для питания нагрузки нужно постоянное напряжение 5В. Мы можем сделать выпрямитель, который из напряжения сети сформирует постоянное напряжение 5В при напряжении сети 230В. Но напряжение сети может изменяться и если не предпринять никаких мер, то и напряжение на выходе выпрямителя отклонится от нужного значения 5В. Для того, чтобы этого не произошло, нужен стабилизатор. Отсюда основная задача стабилизатора – поддерживать неизменное напряжение на выходе при изменении входного. Стабилизатор еще выполняет и другие функции, а именно, поддерживает постоянным напряжение в нагрузке при изменении тока в ней и уменьшает пульсации выпрямленного напряжения.

Наиболее простыми являются линейные стабилизаторы. Их принцип работы понятен из приведенной ниже схемы.

При отклонении напряжения на выходе от нормы с делителя напряжения R2, R3 на регулирующий элемент R1 подается управляющий сигнал. R1 изменяет свое сопротивление до тех пор, пока напряжение на выходе не придет в норму. Понятно, что разница между входным и выходным напряжением падает на R1, при больших токах это приводит к выделению значительной мощности и понижает КПД линейного стабилизатора. В качестве R1, как правило, используется транзистор. Для обеспечения его работы в схеме есть источник образцового напряжения (стабилитрон) и усилитель сигнала ошибки.  Схемы линейных стабилизаторов выполняются на отдельных элементах и в виде микросхем. Наиболее распространены микросхемы серии 7805, 7808, 7812, КР142ЕН5 и т.д. Подробнее можно посмотреть здесь и здесь.

Ниже приведены результаты испытаний линейного стабилизатора напряжения на микросхеме 7805. Напряжение на входе 7,3В, ток 1,08А. Напряжение на выходе 5,1В, ток 1,01А. Пульсации на осциллографе, подключенном к нагрузке, отсутствуют. Мощность на входе равна 7,3В х 1,08А = 7,9Вт. Полезная мощность в нагрузке равна: 5,1В х 1,01А = 5,2Вт. КПД = 5,2 : 7,9 = 0,66 или 66%.

Напряжение на входе 19В, ток 1,08А. Напряжение на выходе 5,1В, ток 1,02А. Пульсации на осциллографе практически отсутствуют. Мощность на входе равна 19В х 1,08А = 20,5Вт. Полезная мощность в нагрузке равна: 5,1В х 1,02А = 5,2Вт. КПД = 5,2 : 20,5 = 0,25 или 25%.

Чтобы повысить КПД стабилизаторов широко используются импульсные стабилизаторы. Принцип их работы заключается в том, что постоянное входное напряжение преобразуется в импульсное, с частотой от десятков до сотен кГц. Это импульсное напряжение на выходе с помощью индуктивности, диода и конденсатора фильтра снова преобразуется в постоянное напряжение. Величина напряжения на выходе зависит от длительности импульсов и поддерживается постоянной за счет обратной связи управляющей длительностью импульсов генератора. Структурная схема импульсного стабилизатора приведена ниже.

Мощный ключ VT1 в такой схеме имеет два устойчивых состояния – полностью открыт или полностью закрыт. При этом величина выходного напряжения прямо пропорциональна времени открытого состояния ключа. Падение напряжения на нем минимально, и он практически не греется, что существенно повышает КПД таких стабилизаторов. Подробнее о работе импульсных стабилизаторов можно посмотреть здесь .

Ниже приведены результаты испытаний импульсного стабилизатора напряжения на микросхеме 2576Т-5,0.

Напряжение на входе 7,5В, ток 0,84А. Напряжение на выходе 5,В, ток 0,98А. Мощность на входе равна 7,5В х 0,84А = 6,3Вт. Полезная мощность в нагрузке равна: 5 В х 0,98А = 4,9Вт. КПД = 4,9 : 6,3 = 0,78 или 78%. Как видно на осциллограмме, положительные импульсы широкие и небольшие по амплитуде. Это самый низкий КПД для импульсного стабилизатора.

Напряжение на входе 18,2В, ток 0,34А. Напряжение на выходе 5,В, ток 0,99А. Мощность на входе равна 18,2В х 0,34А = 6,2Вт. Полезная мощность в нагрузке равна: 5 В х 0,99А = 5Вт. КПД = 5 : 6,2 = 0,88 или 80%. Положительные импульсы по амплитуде выше, а по длительности меньше, чем в предыдущем случае. По сравнению с КПД линейного стабилизатора 25% при близком напряжении (там было 19В) это в разы лучше.

У линейного стабилизатора больше 19В повышать напряжение на входе не было возможности так как микросхема перегружалась и у нее срабатывала защита. У импульсного стабилизатора повышать напряжение можно. У 2576 до 40В, а у 2576HV до 60В. При этом КПД еще повышается.

Рассчитанный по методике, приведенной выше, при 24,2В КПД импульсного стабилизатора составляет 90%. При этом микросхема практически не греется, так как в последнем рассмотренном примере на ней выделяется мощность 0,6 Вт. У линейного стабилизатора при 19В мощность на микросхеме более 15Вт. Разница впечатляет. Для наглядности результаты сведены в таблицу при минимальных напряжениях на входе:

И при максимальных напряжениях на входе:

Но у импульсных стабилизаторов тоже есть недостатки. Конструктивно немного сложнее, чем линейный стабилизатор. Требуется индуктивность и быстрый диод на выходе. Но самое главное пульсации выше и есть помехи. Как видно на фото ниже они достигают 0,1В при токе 1А.

Для устранения указанных недостатков нужно применять дополнительные фильтры, например, как рекомендовано в документации микросхем 2576:

В любом случае, выигрыш КПД в разы по сравнению с линейными стабилизаторами делает импульсные стабилизаторы напряжения наиболее распространенными в последнее время. А повышение рабочей частоты, например, до 180кГц в микросхемах XL4016, делает возможным получать токи в нагрузке до 8А при небольших габаритах блока с радиатором в целом.

Используя такой импульсный стабилизатор напряжения с возможностью регулировки выходного тока и небольшой вольтметр-амперметр можно изготовить регулируемый блок питания для многих приборов и зарядное устройство для аккумуляторов включая автомобильные. Подробнее как это сделать показано здесь.

Материал статьи продублирован на видео:

(PDF) Расчет импульсного стабилизатора напряжения

* Автор, ответственный за переписку: dodgevipersrt15@mail. ru

Расчет импульсного стабилизатора напряжения

Дмитрий Черемухин1,*

1Дальневосточный федеральный университет, Россия, Владивосток

Аннотация. Данная научная статья посвящена одному из приоритетных вопросов в электронике, а именно

реализации инженерной задачи проектирования источника питания. В моем случае по условиям ТЗ

, включающей в себя: основные параметры сети, КПД, была разработана структурная электрическая схема импульсного источника питания

.В процессе работы произведен расчет основных функциональных узлов (блоков)

и выбор радиодеталей из которых они построены исходя из: значений тока, обратного

напряжения, коэффициента усиления, рабочей частоты и других параметров диодов, транзисторов , интегральные микросхемы, стабилитроны

, операционные усилители. В разделе «Методы» будут выполнены расчеты для блоков прибора

: сетевого выпрямителя, двухтактного трансформаторного преобразователя, схемы предварительного усилителя с трансформаторным входом

, схемы сравнения и усиления сигнала ошибки, генератор пилообразного напряжения и вторичный источник питания

. Информация, представленная в тексте, рекомендована узкому кругу

специалистов, приоритетных в области силовой электроники, а также в области систем связи.

1 Введение

Импульсный стабилизатор напряжения — регулятор напряжения в

, регулирующий элемент которого находится в режиме отсечки

() или при насыщении (), следовательно, может быть

рассмотрен как ключ [1,121]. Плавное изменение напряжения

происходит за счет наличия интегрирующих элементов: напряжение

повышается по мере накопления в них энергии, а

уменьшает ее влияние на нагрузку.Этот режим снижает потери энергии

и улучшает вес и габариты, однако

имеет свои особенности.

Обязательными элементами импульсного источника питания являются:

интегратор, напряжение которого не может изменяться мгновенно, а

постепенно увеличивается по мере накопления

энергии и затем медленно падает по мере возврата к нагрузке (для

пример конденсатор, к которому включено некоторое ненулевое сопротивление

, которым может быть, например, внутреннее

сопротивление источника питания) и устройство, способное

изменять сопротивление прохождению тока от

минимальное на максимум и наоборот.

2 Методы

Это моделирование проводилось на кафедре

Электроники и связи. При расчетах

использовалась программа Mathcad, а также

среда разработки электронных схем

Multisim.

3 Материалы

Предусмотрено техническим заданием

(требования) относительно условий сети

, на которой планируется производить продукцию.Ввод

следующий:

Напряжение питания: Ups = 36 В; Относительное

изменение напряжения питания: δUпс = ±20 В; Частота

ток сети: F = 400 Гц; Тип питания от сети: трехфазный

с выводом звезды «0»; Схема сетевого выпрямителя

: трехфазный полупериод; Напряжение нагрузки: Uнагрузка =

12 В; Максимальный ток нагрузки: I l max = 5 A; ток нагрузки

мин: I l мин = 1 А; Температура окружающей среды: t = + 50 С;

Коэффициент пульсации: Kr = 1.5 %; Частота коммутации

Преобразователя: fs = 25 кГц; Схема преобразователей:

двухтактный; КПД: η = 92 %.

3.1 Расчет сетевого выпрямителя

В зависимости от количества фаз питающего выпрямителя

схема может быть трехфазной мостовой, трехфазной полу-

волновой, однофазной мостовой.

В (рис.1) приведена схема сетевого выпрямителя

«Трехфазный однополупериодный выпрямитель».

Рис. 1. Схема трехфазного однополупериодного выпрямителя.

Рассчитать основные параметры:

© The Authors, опубликовано EDP Sciences. Это статья в открытом доступе, распространяемая на условиях лицензии Creative Commons Attribution License 4.0

(http://creativecommons.org/licenses/by/4.0/).

E3S Web of Conferences 178, 01055 (2020) https://doi.org/10.1051/e3sconf/202017801055

Стабилизатор напряжения переменного тока с использованием широтно-импульсной модуляции

Стабилизатор напряжения переменного тока с использованием широтно-импульсной модуляции Международный журнал

Научные и инженерные исследования, том 5, выпуск 12, декабрь-2014 928

ISSN 2229-5518

Стабилизатор напряжения переменного тока с использованием

Широтно-импульсная модуляция

O. М.Батт, С.М.Гиллани, М. Ахмед, А.Н. Aslam, H.T.Mustafa

Аннотация. Для безопасной и эффективной работы прибора требуется постоянный источник переменного напряжения. Для этого необходимы стабилизаторы напряжения. Для этой цели существует множество различных техник. Традиционно по этой причине используется электромеханический метод. Но в новой технике вместо механической части используется электронная схема, что повышает ее эффективность и надежность. Эта электронная схема генерирует определенную широтно-импульсную модуляцию для привода трансформатора, чтобы получить соответствующий выходной сигнал.

Ключевые слова индекса — Стабилизатор напряжения переменного тока, транзистор, широтно-импульсная модуляция (ШИМ), силовой полупроводниковый оксид металла

Транзистор (МОП-транзистор), понижающий повышающий трансформатор, микроконтроллер PIC, стабилитрон, аналоговый сигнал

———— ——————  ——————————

C Стабилизатор и регулятор напряжения — это система, которая поддерживает постоянную подачу переменного напряжения на нагрузку.
Обычно он основан на трех различных конфигурациях: понижающий (понижающий), повышающий (повышающий) или повышающий понижающий.Тип конфигурации зависит от требований.
Обычно электромагнитный стабилизатор напряжения представляет собой комбинацию двух частей: электрической и механической. Электрическая часть приводит в действие механическую часть для получения соответствующего выходного сигнала. Обычно эта механическая часть состоит из серводвигателя и реле, которое изменяет обмотку трансформатора для стабилизации выходного напряжения переменного тока [1]. Движущиеся части серводвигателя и реле изнашиваются. Из-за этого время отклика механического движения не может быстро компенсировать колебания напряжения.Несмотря на такую ​​короткую скорость коррекции, будут скачки напряжения и падение напряжения. Эти недостатки приводят к плохому регулированию напряжения и снижают эффективность и надежность.
Чтобы уменьшить эти эффекты, вводится электронная схема на основе некоторых полупроводниковых или силовых переключающих устройств, которые заменяют эти движущиеся механические части. Силовое устройство, которое предлагается в этой статье, представляет собой силовой МОП-транзистор IRF-
840. Этот силовой МОП-транзистор генерирует соответствующую широтно-импульсную модуляцию в соответствии с входным сигналом, который управляет трансформатором для стабилизации выходного переменного напряжения.
Эта широтно-импульсная модуляция понижает (вычитает) или повышает (добавляет) основное напряжение. Это последовательно изменяет вторичное напряжение повышающе-понижающего трансформатора, что приводит к стабилизированному выходному напряжению [2].

———————————————

• О. М. Батт в настоящее время получает степень бакалавра в области электротехники в Пенджабском университете, Лахор, Пакистан.

Электронная почта: [email protected]

• С. М. Гиллани и М. Ахмед в настоящее время получают степень бакалавра в области электротехники в Пенджабском университете, Лахор, Па-кистан,

.

• AN Аслам в настоящее время является доцентом факультета электротехники

факультета Пенджабского университета, Лахор, Пакистан

• Х. Т. Лахор-Пакистан

Блок-схема технологии Propsed

Рисунок 3

Конструкция в основном основана на двух основных разделах, т.е. «Секция контроллера» и «Секция повышения-понижения».Предлагаемая конструкция более эффективна, надежна и стабильна. Этот метод значительно улучшает свою работу и производительность по сравнению с обычным.
В новом дизайне отсутствуют механические движущиеся части, что увеличивает срок службы оборудования, а также требует минимального обслуживания, поскольку нет износа. Эта конструкция компенсирует напряжение быстрее, чем старая электромеханическая конструкция, так как в этой обычной конструкции некоторые механические переключатели, такие как реле или серводвигатель, используются для переключения ответвлений трансформатора для компенсации напряжения.Этот механический процесс требует времени и в конечном итоге не может компенсировать быстрые скачки и всплески. Но в этой новой конструкции используется устройство переключения питания (мощный полевой МОП-транзистор IRF840), время переключения которого составляет 0,106 мс [3]. Следовательно, это может увеличить эффективность до 90%. Заметным преимуществом этой новой конфигурации является ее размер и ее пригодность для больших нагрузок. Обычный электромеханический стабилизатор становится больше, неэффективным и неэкономичным по мере увеличения нагрузки переменного тока до киловольт-ампер.Но эта новая конструкция могла справляться с тяжелыми нагрузками более эффективно, экономично и результативно.

2.1 Секция контроллера

Эта секция основана на электронной схеме, состоящей из микроконтроллера [4]. В этой предлагаемой топологии PIC16F877A используется для вышеуказанной цели. Микроконтроллер PIC является наиболее подходящим для данной конструкции, поскольку он имеет множество встроенных функций, связанных с решением поставленной выше задачи.

IJSER © 2014 http://www.ijser.org

Международный журнал научных и инженерных исследований, том 5, выпуск 12, декабрь 2014 г. 929

ISSN 2229-5518

шум, создаваемый аналоговым сигналом входного переменного тока (переменного тока), имеет встроенный аналого-цифровой преобразователь (аналого-цифровой преобразователь) и, что наиболее важно, встроенный модуль ШИМ (широтно-импульсной модуляции) [5], [6].

Последовательность ШИМ в режимах Buck и Boost

Аналоговый сигнал будет подаваться на порт ‘A’ контакт 2 контроллера от трансформатора.Здесь АЦП (аналого-цифровой преобразователь) преобразует этот аналоговый сигнал в цифровой и измеряет его уровень в соответствии с эталонным значением. Напряжение, пропорциональное основному, подается от трансформатора.

2.1.1 Расчеты и расчеты

Это пропорциональное напряжение изменяется при изменении основного напряжения. Это отклонение можно рассчитать следующим образом:
Для сети 220 В используется понижающий трансформатор на 9 В и стабилитрон на 10 В.
Выход при управлении = 9 = 12.7 вольт
Напряжение, подаваемое на контакт ADC = 12,7 – 10 = 2,7 вольт
Аналогично, оно будет 5 вольт для повышения напряжения 259 в сети и
падения до нуля для 172 напряжения. Таким образом, АЦП получит диапазон
колебаний переменного напряжения в сети и измерит компенсацию. Согласно измерению уровня напряжения, PIC16F877A генерирует ШИМ (широтно-импульсную модуляцию) на контактах
16 и 17. Этот ШИМ добавляет (увеличивает) или вычитает (понижает) синусоидальное напряжение в сети, чтобы поддерживать постоянный уровень переменного напряжения на нагрузке, которая собственно желаемая цель.
на порт D, который формирует прямоугольный импульс из полупериодного выпрямленного низкого напряжения (9В) от трансформатора (9В-0-
9В). Частота 50 Гц от основного источника будет использоваться в качестве эталона для положительных и отрицательных полупериодов. Это создаст импульсы в точках A и B по очереди. Эти импульсы, которые изменяют свою ширину, называются широтно-импульсной модуляцией.

2.1.2 Программирование микроконтроллера

Во время инициализации PIC16F877A порт A устанавливается как вход, а порт B и порт C устанавливаются как выход.Порт B будет отображать основное напряжение переменного тока, которое необходимо стабилизировать. Контакты 16 и 17 порта C будут использоваться для подачи широтно-импульсной модуляции на мощный Mosfet IRF 840 [4]. Первоначально устанавливается максимальное значение периода, затем значения до и после масштабирования устанавливаются равными «1» [6].
После инициализации таймер включается, и аналоговый сигнал поступает на порт A. Здесь аналого-цифровой преобразователь оцифровывает этот принимаемый сигнал, используя «Vss» и «Vdd» в качестве ссылки [5]. Затем эти оцифрованные данные сравниваются и изменяют рабочий цикл ШИМ, получаемого на выходе порта C.Затем этот ШИМ алгебраически добавляется к искаженному входу. Когда выходное напряжение стабилизируется, контроллер будет ждать в этом состоянии, пока не произойдет прерывание или изменение входного напряжения.

IJSER © 2014 http://www.ijser.org

Международный журнал научных и инженерных исследований, том 5, выпуск 12, декабрь 2014 г. вход

Установка CCP1 и CCP2 порта C

в качестве выхода ШИМ

Установка Vss и Vdd в качестве эталона

Turn Timer2

Сохранение данных с выравниванием по левому краю На «

n Check,

ввода = 220 V

Рассчитать избрасывание от 220

Если конверсион завершен

NO

Да

Магазин преобразованного результата в Регистрация AdResh

Да

ШИМ будет генерироваться с нулевой нагрузкой

Если

Вход >

220 В

ДА

не введен цикл

положительный

ждать до преобразования не

Нет Да

NO DES

Поток для аналога к цифровому преобразованию

Рисунок 4

Увеличение

Да

Цикл ввода положительный

Увеличение

Увеличить

Нет

Увеличить

Блок-схема широтно-импульсной модуляции

Рисунок 5

2.

2 Секция Buck-Boost

Импульсы, генерируемые ULN2003, вводятся в секцию buck-boost. Этими импульсами питаются затворы мощных МОП-транзисторов (IRF840) [7]. Обмотки трансформатора с центральным отводом питаются от затвора МОП-транзистора. Этот полевой МОП-транзистор (IRF840) переключает выпрямленную синусоиду, проходящую через мостовой выпрямитель, в неотфильтрованную синусоидальную волну.
Наконец, компенсирующие напряжения на вторичной стороне трансформатора последовательно добавляются к основному входному напряжению для стабилизации выходного напряжения.Чтобы сгладить эту неотфильтрованную синусоиду, создаваемую мощным полевым МОП-транзистором, используется вентиляторный конденсатор. -2014 931

ISSN 2229-5518

используется. Эта волна добавляет или вычитает сетевое напряжение для получения стабилизированного выходного напряжения переменного тока.
Регулирование с помощью регулятора напряжения повышающего и понижающего режимов переключения», Журнал «Электротехника» Инженерного института, том EE 31, № 1 и 2, декабрь 2004 г. , стр. 27–31

[3] Техническое описание силового МОП-транзистора IRF 840 VISHAY- Документ
№

, S11-0506-REV.C, 21 марта 2011 г.
[4] П.К. Садху, Г. Сркар и А. Ракшит, «Основной синусоидальный источник питания переменного напряжения переменной частоты на базе микроконтроллера
с новой стратегией генерации ШИМ», ELSEVIER, Measurement (45) 2012, стр. 59 – 67
[5] Микроконтроллер PIC и встраиваемые системы (автор Мухаммад Али Мазиди, Ролин Д. Маккинлей, Дэнни Кози)
[6] Микроконтроллеры PIC (автор Милан Верле) [7] Power Electronics (автор HM Rashid)

Принципиальная схема повышающей секции понижающего преобразователя

Рисунок 6

В этом исследовании обсуждается усовершенствованная новая конструкция стабилизатора напряжения с недорогим микроконтроллером более точного и точного типа.Эта конструкция очень эффективна и стабильна следующим образом:
• Прямое преобразование переменного тока в переменный без выпрямления в постоянный, что повышает эффективность, надежность и уменьшает количество компонентов
• Генерация широтно-импульсной модуляции (ШИМ) на силовом каскаде для увеличения эффективность
• Использование системы обратной связи с цифровой обработкой сигналов
• Минимизация выходных искажений до 7%
• Долговечность, так как отсутствует износ
Эта конструкция рассчитана всего на 5 ампер тока и 220 вольт переменного тока. Кроме того, для больших нагрузок и повышения эффективности можно использовать еще несколько силовых переключающих устройств, таких как IGBT или другие полупроводниковые устройства с высокой скоростью переключения и более высокими токами. Кроме того, эта конструкция может быть легко усовершенствована для тяжелых промышленных нагрузок, а также для трехфазных систем.

Руководство ассистента. Профессор А. Н. Аслам и лектор Х. Т. Мустафа высоко ценятся за эту исследовательскую работу. Этот проект был финансирован Министерством информационных технологий Пакистана.

[1] С. Венкатеш и К. Мутиа, «Колебания мощности — использование сервостабилизаторов напряжения в промышленности», Журнал прикладных инженерных исследований, Диндигул, том 2, №1, 2011 г., стр.
283 – 289
[2] П.К. Банерджи, Массачусетс Чоудхури и Г.Т. Расул, «Напряжение переменного тока

IJSER © 2014 http://www.ijser.org

9783659893179: Автоматический стабилизатор напряжения с использованием широтно-импульсной модуляции — AbeBooks

Эта книга написана в результате проекта последнего года обучения автора во время его окончания в области электротехники. Он включает в себя уникальную идею более эффективной и действенной стабилизации напряжения переменного тока с использованием электронной схемы, а не традиционных методов. Он содержит всю конструкцию стабилизатора и детали деталей, используемых для его изготовления. На самом деле эта книга помогает читателю получить полное представление о стабилизаторе напряжения.

«Синопсис» может принадлежать другому изданию этого названия.

Об авторе :

Инж. Осама М. Батт является выпускником электротехники Univ. Пенджаб, Пакистан. На сегодняшний день он опубликовал пять исследовательских статей в признанных журналах и на международной конференции (США). Эта книга — квинтэссенция его исследовательских возможностей. В настоящее время он работает в Dept. of Elect. англ, ПУ, пак. как самый молодой преподаватель.

«Об этом заголовке» может принадлежать другому изданию этого заглавия.

Стабилизатор напряжения смещения для усилителей СВЧ в системах измерения эхо-импульсов ОВЧ

Датчики (Базель). 2017 Октябрь; 17(10): 2425.

Юнгсук Ким

² Кафедра биомедицинской инженерии, Университет Гачон, Инчхон 21936, Корея

Хайонг Чжун

³ Национальный институт ресурсов и биомедицинских преобразователей Инжиниринг, Университет Южной Калифорнии, Лос-Анджелес, Калифорния

, США

² Факультет биомедицинской инженерии, Университет Гачон, Ин-чхон 21936, Корея

³ Национальный институт здравоохранения Ресурсный центр преобразователей и Департамент биомедицинской инженерии , Университет Южной Калифорнии, Лос-Анджелес, Калифорния

, США

Поступила в редакцию 23 августа 2017 г. ; Принято 16 октября 2017 г.

Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется в соответствии с условиями лицензии Creative Commons Attribution (CC BY) (http://creativecommons.org/licenses/by/4.0/). Эта статья цитировалась в других статьях в PMC. .

Abstract

Влияние высоковольтно-высокочастотных (HVHF) усилителей на качество эхосигнала больше при использовании очень высокочастотных (VHF, ≥100 МГц) ультразвуковых преобразователей, чем при использовании низкочастотных (LF, ≤15 МГц) ультразвуковые датчики.Следовательно, напряжение смещения усилителя HVHF должно быть стабилизировано, чтобы обеспечить стабильные амплитуды эхосигналов. Мы предлагаем схему стабилизатора напряжения смещения для поддержания стабильных напряжений постоянного тока в широком диапазоне входных сигналов, тем самым уменьшая компоненты гармонических искажений эхо-сигналов в системах измерения эхо-импульсов ОВЧ. Чтобы подтвердить работоспособность стабилизатора напряжения смещения, мы измерили и сравнили отклонения коэффициента усиления ВВЧ-усилителя со стабилизатором напряжения смещения и без него. В диапазоне от -13 до 26 дБм измеренные отклонения усиления ВВЧ-усилителя со стабилизатором напряжения смещения меньше, чем у усилителя без стабилизатора напряжения смещения.Чтобы подтвердить целесообразность стабилизатора напряжения смещения, мы сравнили эхо-импульсные характеристики усилителей, которые обычно используются для оценки преобразователей или электронных компонентов, используемых в системах измерения эхо-импульса. Из ответов мы заметили, что амплитуды эхо-сигналов преобразователя ОВЧ, запускаемого усилителем СВЧ со стабилизатором напряжения смещения, были выше, чем у преобразователя, запускаемого одним усилителем СВЧ. Вторая, третья и четвертая составляющие гармонических искажений усилителя HVHF со стабилизатором напряжения смещения также были ниже, чем у одного усилителя HVHF.Таким образом, предложенная схема является перспективным методом стабилизации напряжения смещения усилителя СВЧ и улучшения качества эхо-сигнала преобразователей СВЧ.

Ключевые слова: стабилизатор напряжения смещения, усилитель ВЧ-ВЧ, ультразвуковые преобразователи УКВ, системы измерения эхо-импульса

1.

Введение -диапазон частот (НЧ) от 2 МГц до 15 МГц и разрешение в миллиметровом диапазоне [1,2].Основным компонентом ультразвуковых систем является ультразвуковой преобразователь, который преобразует электрическую энергию в акустическую или наоборот [3,4,5]. Усилитель используется для возбуждения ультразвуковых преобразователей для генерации акустических волн для передачи к цели через среду, такую ​​как ткани человека или кровеносные сосуды [2]. Акустические волны, отраженные обратно к преобразователям, преобразуются в электрические сигналы [6,7]. Слабые электрические сигналы затем усиливаются малошумящим предусилителем и усилителем с временной компенсацией [8].Ультравысокочастотный (ОВЧ) ультразвук недавно был разработан для использования в таких приложениях, как акустическая микроскопия и микролучевая стимуляция, благодаря более высокому пространственному разрешению этих методов по сравнению с низкочастотными ультразвуковыми приложениями, такими как неразрушающий контроль [9]. ,10,11]. При увеличении рабочей частоты ультразвукового преобразователя размеры соответственно уменьшаются [7]. Предполагается, что в ответ на это уменьшение размеров диапазон максимального выходного напряжения и напряжения питания высоковольтно-высокочастотного (ВЧ) усилителя, используемого для запуска преобразователя, также уменьшается [7,12].Следовательно, амплитуды эхо-сигналов ультразвукового преобразователя ОВЧ зависят от характеристик ультразвукового усилителя СВЧ [6,13]. Кроме того, амплитуды эхо-сигналов ультразвукового преобразователя ОВЧ снижены по сравнению с амплитудами соответствующего НЧ-устройства из-за ограниченного диапазона напряжения усилителя СВЧ и эффектов нагрузки кабеля [14,15]. Паразитные емкости и индуктивности металлооксидно-полупроводниковых полевых транзисторов (МОП-транзисторов) и коаксиальных кабелей, используемых в усилителе, также могут влиять на его характеристики в высокочастотном и высоковольтном диапазонах [16].Таким образом, контроль напряжения смещения имеет решающее значение для определения рабочих характеристик усилителя HVHF.

Усилители HVHF для использования в ультразвуковых преобразователях должны быть линейными усилителями с низкими гармоническими искажениями, так как эта характеристика влияет на качество эхо-сигнала ультразвуковых преобразователей [13,17]. В частности, метод кодированного возбуждения для ультразвуковой гармонической визуализации требует низких гармонических искажений в усилителе [7]. Усилители двухтактного типа использовались для подавления гармоник четного порядка [18,19].Эта архитектура требует использования трансформаторов на входе и выходе усилителя для объединения дифференциальных сигналов. Тем не менее, трансформаторы могут увеличить затухание эхо-сигналов, генерируемых ультразвуковыми преобразователями, поскольку ультразвуковые преобразователи ОВЧ более чувствительны к нагрузке кабеля и индуктивным эффектам, чем ультразвуковые преобразователи НЧ [20]. Также использовался биполярный цифровой генератор импульсов, управляемый устройством сдвига уровня. Однако рабочая частота усилителей HVHF ограничена полосой пропускания цифро-аналогового преобразователя в микросхеме вентильной матрицы с программным управлением, а на гармонические искажения усилителя влияет работа устройства сдвига уровня [13]. Таким образом, для интеграции с системами измерения эхо-импульсов в диапазоне ОВЧ предпочтительнее использовать несимметричные архитектуры усилителей.

Поскольку нестабильное выходное напряжение усилителя влияет на работу ультразвукового преобразователя, необходимо стабилизировать напряжение смещения усилителя [13]. В низкочастотном режиме для стабилизации напряжения смещения обычно используются цепи, состоящие из индукторов смещения, шунтирующих конденсаторов или трансформаторов. Эти схемы представляют собой простой метод смещения, работающий в узком диапазоне низких частот за счет изменения индуктивности в разных частотных диапазонах [18,19,21,22,23].Эти топологии схемы не подходят для работы на высоких частотах, так как нелинейные компоненты высокочастотного входного сигнала не могут быть защищены от основного напряжения питания [18, 23]. Регуляторы напряжения также использовались для стабилизации напряжения смещения усилителя, чтобы минимизировать искажения сигнала. Однако при использовании этого метода на напряжения смещения может влиять сопротивление, выбранное для цепи резистор-делитель, из-за изменений сопротивления, вызванных работой высокого напряжения [17].

В этой статье мы предлагаем стабилизатор напряжения смещения с использованием высоковольтного полевого МОП-транзистора с резистором, конденсатором и катушкой индуктивности, предназначенный для ультразвуковых преобразователей ОВЧ. Подобные методы, такие как схемы активной обратной связи по напряжению и схемы смещения полевых МОП-транзисторов, использовались для смещения напряжения усилителей [19, 24, 25]. Эти схемы смещения изначально были разработаны для низковольтных (НН) систем беспроводной связи и, следовательно, могут быть неприменимы непосредственно к приложениям с ультразвуковыми датчиками, требующим высоковольтных операций.

Мы ожидаем, что схема стабилизатора напряжения смещения сможет стабилизировать широкий диапазон входной мощности усилителей HVHF. Следовательно, усилители СВЧ со стабилизаторами напряжения смещения могут уменьшить нежелательные гармонические искажения эхо-сигналов в системах измерения эхо-импульсов для улучшения качества эхо-сигнала [7]. Оставшаяся часть этой статьи структурирована следующим образом: конструкция и реализация усилителя СВЧ со стабилизатором напряжения смещения и регулятором напряжения описаны в разделе 2; рабочий механизм регулятора напряжения смещения и сравнение характеристик высокочастотных усилителей со стабилизатором напряжения смещения и регулятором напряжения и без них приведены в разделе 3, где мы также демонстрируем, что стабилизатор напряжения смещения может уменьшить гармонические составляющие искажения. в системах измерения эхо-импульсов; выводы статьи представлены в разделе 4.

2. Материалы и методы

Конструкция усилителя СВЧ для ультразвуковых преобразователей ОВЧ усложняется тем фактом, что работа полевых МОП-транзисторов в диапазоне высоких частот и высоких напряжений плохо определена, а такие параметры, как усиление и полосу пропускания трудно предсказать с помощью имитационных моделей [15,23]. Поэтому мы непосредственно реализовали предложенный нами СВЧ-усилитель на многослойной печатной плате с изолирующей подложкой FR-4 и медными проводящими слоями толщиной 4 мм для уменьшения паразитных емкостей между электронными компонентами.a, b показывают архитектуру усилителя HVHF без стабилизатора напряжения смещения и со стабилизатором напряжения смещения соответственно. а изображена типичная структура простого стабилизатора напряжения смещения для работы в низкочастотном диапазоне. c, d показаны предлагаемые архитектуры усилителя HVHF со стабилизатором напряжения смещения и стабилизатором напряжения, а также со стабилизатором напряжения смещения соответственно. Реализации предложенного стабилизатора напряжения смещения и усилителя HVHF со стабилизатором напряжения смещения и регулятором напряжения показаны на e, f соответственно.Усилитель HVHF является типичным усилителем класса A [19]. Радиатор был прикреплен к основному высоковольтному транзистору (M ₁ ) и регулятору напряжения ( Reg ) для регулирования рабочей температуры этих устройств.

Архитектуры ( a ) высоковольтно-высокочастотного (ВЧ) усилителя; ( b ) усилитель ВВЧ со стабилизатором напряжения смещения; ( c ) усилитель ВВЧ со стабилизатором напряжения смещения и регулятором напряжения; и ( d ) стабилизатор напряжения смещения.Реализация ( e ) стабилизатора напряжения смещения; и ( f ) усилитель СВЧ со стабилизатором напряжения смещения и регулятором напряжения.

Мы использовали высокочастотный дроссель L ₂ (Coilcraft, Inc. , Silver Lake Road, IL, USA) в усилителе HVHF (a) для минимизации падения напряжения и достижения максимальной выходной мощности. усиление напряжения от основного транзистора, M ₁ (MRF136, MACOM, Lowell, MA, USA) [19]. Входные и выходные конденсаторы связи, C ₁ и C ₂ (AVX Corp., Fountain Inn, SC, USA), использовались для блокировки напряжений, генерируемых источником постоянного тока. Индуктор смещения, L ₃ (Coilcraft, Inc., Silver Lake Road, IL, USA), использовался для блокировки нежелательных радиочастотных сигналов на входе. Конденсатор с электролитом, C ₃ , (AVX Corp.) был использован для минимизации падения напряжения от источника питания ( V _DD ). Номинал этого конденсатора был выбран выше, чем напряжение питания. Напряжение питания ( В _DD ), генерируемое источником постоянного тока, подавалось на делитель с переменным резистором ( R ₁ и R ₂ , Vishay Siliconix, Silver Lake Road, IL, USA) , как показано на б. Регулятор напряжения в c был подключен к стабилизатору напряжения смещения ( V _B ). Напряжение постоянного тока подавалось либо с выхода резисторного делителя, либо с регулятора напряжения ( Reg , LM2931CT, Texas Instrument, Даллас, Техас, США), как показано на c. Регулятор напряжения в c использовался для поддержания постоянного напряжения. Однако мы ожидали, что один лишь регулятор не сможет полностью стабилизировать напряжение смещения в широком диапазоне входного сигнала ВВЧ-усилителя. Мы установили резистор ( R _B1 , Cadock Electronics Inc., Риверсайд, Калифорния, США), диод ( D _B1 , 1N4148, Diodes Inc., Плано, Техас, США), конденсатор ( C _B1 , AVX Corp.) и высоковольтный МОП-транзистор. ( M _B1 , 2N6660, Vishay Siliconix) в стабилизаторе напряжения смещения (d) для блокировки нежелательных биполярных входных ВЧ сигналов, чтобы стабилизировать постоянное напряжение смещения со входа ( V _B ) источник питания постоянного тока. Поскольку в ультразвуковых системах обычно применяются однополярные или биполярные сигналы, мы использовали комбинации кросс-диодов ( D _B1 и D _B2 ) в стабилизаторе напряжения смещения.

Для описания механизма стабилизации напряжения смещения путь сигнала для нежелательных входных биполярных или однополярных импульсов через стабилизатор показан на рис. Ожидается, что напряжение утечки в точке В _В будет пренебрежимо малым при подаче нежелательных входных биполярных или однополярных импульсов на СВЧ-усилитель в точке В _G . Таким образом, эти нежелательные импульсы направляются на землю. В ультразвуковых приложениях на усилитель подаются как биполярные, так и униполярные входные сигналы.Следовательно, два диода ( D _B1 и D _B2 ) соединены в архитектуре с перекрестной связью.

( a ) Сигнальный поток нежелательных входных импульсов через предложенный стабилизатор напряжения смещения; ( b ) Эквивалентная модель схемы для стабилизатора напряжения смещения.

Используя модель эквивалентной схемы стабилизатора смещения, мы можем рассчитать значения компонентов в схеме, когда в усилителе HVHF требуется определенная частота входных импульсов.Полные сопротивления катушки индуктивности ( L ₁ ), резистора ( R _B1 ) и конденсатора ( C _B1 ) на рабочей частоте ( f _{) выбраны равными 1 c . выше значений на частоте входных импульсов, позволяющих этим сигналам проходить через дроссель ( L 1 ), транзистор ( M B1 ), диод ( D B1 и D B2 ), и конденсатор ( C B1 ) на землю:}

fc=12πL1−(CD1+CB1)(CD2+1RMR1)2(CD1+CB1)(RRB1+(CD2+1RMR1))L1

(1)

Где R _{г-н г-н 1} — паразитарное сопротивление HV MOSFET и C _{D 1} и C _{D 2} — это паразитные емкости диодов ( D _B1 и D _B2 ).

Паразитное сопротивление сток-исток высоковольтного МОП-транзистора в открытом состоянии можно рассчитать как

где g _fs — прямая крутизна, V _GSN — напряжение затвор-исток, V _THN — пороговое напряжение затвор-исток.

Таким образом, разработанный стабилизатор напряжения смещения должен блокировать нежелательные входные импульсы в диапазоне частот, определенном в (1). Как показано в A, мы выбрали транзистор HV ( м _B1 ) с относительно низкими паразитарными емкости ( C _GD , C _GS , и C _DS = 7 PF, 28 пФ и 18 пФ соответственно), поскольку постоянное напряжение с резисторного делителя включает транзистор ( M _B1 ), а двухполярные или однополярные импульсы с входного порта могут впоследствии проходить через диоды ( D _B2 и D _B1 ) и конденсатор ( C _B1 ) на землю.

3. Результаты и обсуждение

a–c показаны схема резисторного делителя высокочастотного усилителя, схема, подключенная к стабилизатору напряжения смещения, и схема, подключенная к стабилизатору напряжения смещения и регулятору напряжения соответственно. Как описано в разделе 2, большая катушка индуктивности ( L ₃ ) может ослабить нежелательные входные импульсы от входного порта. Однако эти ослабленные импульсы все еще могут проходить через резистор ( R ₂ ) к источнику питания, что влияет на характеристики источника постоянного тока.Без стабилизатора напряжения смещения ток утечки может также проходить через резистивный делитель, подключенный к источнику питания постоянного тока, что приводит к работе усилителя в условиях перегрузки по току и перегрева. Чтобы оценить влияние стабилизатора напряжения смещения, мы измерили и сравнили величину напряжения утечки от входных импульсов в различных конфигурациях схемы. d, e показывают экспериментальную установку, используемую для измерения эффектов утечки напряжения. Аттенюатор мощности 40 дБ и 50 Ом (BW-N40W50+, Mini-Circuits, Бруклин, штат Нью-Йорк, США) использовался для защиты осциллографа (MSOX4154A, Keysight Technology, Санта-Клара, Калифорния, США).Как показано на f,g, величины напряжения утечки, полученные с использованием стабилизатора напряжения смещения (-26,39 дБмВт), а также с использованием стабилизатора напряжения смещения и регулятора напряжения (-38,45 дБмВт), были значительно ниже значения, полученного без стабилизатор напряжения смещения (-7,48 дБм) при подаче биполярных импульсов с входных портов ( В _В1 , В _В2 и В _В3 ). Следовательно, напряжение утечки из схемы стабилизатора напряжения смещения, по-видимому, сводит к минимуму нежелательные входные импульсы.Таким образом, с помощью схемы стабилизатора напряжения смещения можно стабилизировать смещение постоянного тока, генерируемое резистивным делителем, при широкой входной мощности транзистора в усилителе СВЧ.

Иллюстрация прохождения нежелательных входных импульсов через стабилизатор напряжения смещения и измеренные данные радиочастотного (РЧ) спектра напряжения утечки. Схемы ( и ) цепи резистор-делитель; ( b ) Резистивный делитель со стабилизатором напряжения смещения; и ( c ) резисторный делитель со стабилизатором напряжения смещения и регулятором напряжения; Установка для измерения напряжения утечки ( d ) усилителя ВВЧ со стабилизатором напряжения смещения; и ( e ) усилитель ВВЧ со стабилизатором напряжения смещения и регулятором напряжения; Измеренные спектры напряжения утечки на выходном порту ( f ) со стабилизатором напряжения смещения и без него; и ( г ) со стабилизатором напряжения смещения и регулятором напряжения и без них.

a,b показаны графики отклонения коэффициента усиления ВВЧ-усилителя в зависимости от входной мощности со стабилизатором напряжения смещения и без него, а также со стабилизатором напряжения смещения и регулятором напряжения и без них соответственно. В этих экспериментах на схемы подавалось пять циклов импульсов частотой 100 МГц. Стабилизатор напряжения смещения возбуждался постоянным напряжением от источника питания (E3631A, Agilent Technologies, Санта-Клара, Калифорния, США). Вход переменного тока усилителя HVHF был запитан от функционального генератора (AFG3252, Tektronix Inc., Бивертон, штат Орегон, США). Выходная мощность усилителя HVHF измерялась с помощью осциллографа (MSOX4154A, Keysight Technology, Санта-Роза, Калифорния, США). а показано, что были измерены отклонения коэффициента усиления ВВЧ-усилителя, усилителя со стабилизатором напряжения смещения и усилителя со стабилизатором напряжения смещения и регулятором напряжения. Со стабилизатором напряжения смещения отклонения усиления усилителя HVHF (-0,25 дБ, -0,39 дБ и -1,31 дБ соответственно) были ниже, чем у одного только усилителя HVHF (-2,31 дБ).43 дБ, -2,31 дБ и -2,74 дБ соответственно) при входной мощности 2 дБм, 17 дБм и 26 дБм, как видно из сравнения a, b. При ранее заявленных входных мощностях отклонения коэффициента усиления ВВЧ-усилителя со стабилизатором напряжения смещения и регулятором напряжения (-0,01 дБ, -0,08 дБ и -0,44 дБ соответственно) также были ниже, чем у ВВЧ-усилителя без дополнительных схема. Эти результаты показывают, что стабилизатор может уменьшить колебания напряжения смещения усилителя HVHF в диапазоне входного сигнала от -10 дБм до 26 дБм.Кроме того, комбинация стабилизатора напряжения смещения и регулятора напряжения в усилителе HVHF может дополнительно снизить отклонения коэффициента усиления по напряжению при высоких уровнях мощности (до 26 дБм).

( a ) График зависимости измеренного отклонения коэффициента усиления по напряжению от входной мощности только усилителя HVHF и усилителя со стабилизатором напряжения смещения; ( b ) Графики зависимости измеренного отклонения коэффициента усиления по напряжению от входной мощности только усилителя HVHF и усилителя со стабилизатором напряжения смещения и регулятором напряжения; ( c ) Графики зависимости измеренного коэффициента усиления отчастота только усилителя ВВЧ и усилителя ВВЧ со стабилизатором напряжения смещения; ( d ) Графики зависимости измеренного отклонения коэффициента усиления по напряжению от частоты только усилителя HVHF и усилителя HVHF со стабилизатором напряжения смещения и регулятором напряжения с входной мощностью 26 дБм.

c, d показывают график отклонения коэффициента усиления ВВЧ-усилителя по частоте со стабилизатором напряжения смещения и без него, а также со стабилизатором напряжения смещения и регулятором напряжения и без них соответственно.В этих экспериментах на схемы подавалось пять циклов входных импульсов мощностью 26 дБм. в, г показано, что при входных импульсах частотой 10 МГц измерялись отклонения коэффициента усиления только усилителя СВЧ, усилителя со стабилизатором напряжения смещения и усилителя со стабилизатором напряжения смещения и регулятором напряжения. При входной мощности 26 дБм и частоте 120 МГц измеренные отклонения коэффициента усиления только усилителя СВЧ и усилителя со стабилизатором напряжения смещения составили −2.36 дБ и -1,58 дБ соответственно, как показано в c. Отклонение усиления HVHF-усилителя со стабилизатором напряжения смещения и регулятором напряжения было измерено как -0,57 дБ при входной мощности, определенной, как указано выше, как показано на d. Характеристики усилителя HVHF без стабилизации или регулирования напряжения, которые отражают график в c, также включены для сравнительных целей. Эти результаты свидетельствуют о том, что предлагаемый стабилизатор может уменьшить колебания напряжения смещения усилителя СВЧ в диапазоне частот от 1 МГц до 120 МГц.Кроме того, комбинация стабилизатора напряжения смещения с регулятором напряжения может дополнительно снизить отклонения коэффициента усиления по напряжению на частоте 120 МГц по сравнению с использованием только стабилизатора напряжения смещения с усилителем HVHF.

суммирует измеренные характеристики усилителя HVHF, усилителя HVHF со стабилизатором напряжения смещения и усилителя HVHF со стабилизатором напряжения смещения и регулятором напряжения. Чтобы проверить возможность развертывания схемы стабилизатора напряжения смещения в ультразвуковых преобразователях ОВЧ, мы реализовали типичную систему измерения эхо-импульса, как показано на рис.Эта система обычно используется для оценки работы ультразвуковых преобразователей или электронных устройств, разработанных для ультразвуковых приложений [26,27]. Пять циклов синусоидальных биполярных импульсов, генерируемых функциональным генератором (AFG3252), передавались через предлагаемый СВЧ-усилитель, усилитель со стабилизатором напряжения смещения и усилитель со стабилизатором напряжения смещения и регулятором напряжения для запуска сфокусированный иммерсионный преобразователь через диодный расширитель (диод с перекрестной связью, P1N4148, Diodes Incorporated, Plano, TX, USA). Ультразвуковой преобразователь обнаружил эхо-сигналы от цели. Полученные эхо-сигналы затем передавались через ограничитель на основе диода (шунтирующий резистор 50 Ом с диодом с перекрестной связью) с предусилителем (AU-1114, MITEQ Inc., Hauppauge, NY, USA). Формы эхо-сигналов отображались на стробоскопическом осциллографе с частотой дискретизации 1 ГГц, 5 Гвыб/с (MSOX4154A, Keysight Technology). Затем спектральные данные эхо-сигналов обрабатывали с помощью программы MATLAB (MathWorks Inc., Natick, MA, USA) на персональном компьютере.

Экспериментальная установка системы измерения эхо-импульсов очень высоких частот (ОВЧ) с использованием усилителя СВЧ со стабилизатором напряжения смещения и регулятором напряжения и без них.

Таблица 1

Сводные характеристики ( a ) усилителя HVHF отдельно; ( b ) усилитель со стабилизатором напряжения смещения; и ( c ) усилитель со стабилизатором напряжения смещения и регулятором напряжения, а также условия испытаний.

	(a)	(b)	(c)
Средний уровень шума (дБм)	−7.48	-26.39	-26.39	-38.45	-38.45
Усилительное отклонение (DBM) с входом 17 дБм на 100 МГц	-2. 31	-0.39	-0.08
У.
26 дБм вход на частоте 100 МГц усилитель со стабилизатором напряжения смещения и усилитель ВВЧ со стабилизатором напряжения смещения и регулятором.a, c, e показывают, что измеренные амплитуды эхо-сигналов от усилителя СВЧ со стабилизатором напряжения смещения (0,0481 В pp ) и усилителя со стабилизатором напряжения смещения и регулятором (0,0498 В pp ) равны выше, чем у одного только усилителя HVHF (0,0296 В pp ). б, г, е показывают, что вторая, третья и четвертая составляющие гармонических искажений (HD2 = -36,45 дБ, HD3 = -24,95 дБ и HD4 = -31,98 дБ) сигналов, генерируемых СВЧ-усилителем со смещением стабилизатор напряжения, а также вторая, третья и четвертая составляющие гармонических искажений (HD2 = −37. 77 дБ, HD3 = -36,01 дБ и HD4 = -36,48 дБ) сигналов, генерируемых усилителем со стабилизатором напряжения смещения и регулятором напряжения, были ниже, чем сигналы, генерируемые только усилителем СВЧ (HD2 = -31,68). дБ, HD3 = -10,21 дБ и HD4 = -19,81 дБ). Полоса пропускания (BW) по уровню -6 дБ эхо-сигналов только усилителя HVHF, усилителя HVHF со стабилизатором напряжения смещения и усилителя HVHF со стабилизатором напряжения и стабилизатором напряжения смещения составляет 14,08%, 16,39%, и 16.53% соответственно. Суммарные гармонические искажения эхо-сигналов, рассчитанные для ситуаций, когда запуск преобразователя осуществляется только усилителем СВЧ, усилителем со стабилизатором напряжения смещения, стабилизатором напряжения смещения и регулятором напряжения, составили -19,46 дБ, -47,83 дБ. дБ и -63,84 дБ соответственно. Таким образом, эти результаты демонстрируют, что усилители HVHF со стабилизатором напряжения смещения или со стабилизатором напряжения смещения и регулятором напряжения могут быть полезны для улучшения амплитуд эхо-сигналов и уменьшения гармонических искажений эхо-сигналов от ультразвуковых преобразователей VHF. используется в системах измерения эхо-импульсов. Амплитуды эхо-сигналов и нормализованные спектры от преобразователя 100 МГц. ( a ) Амплитуда и ( b ) спектр эхо-сигнала только усилителя HVHF; ( c ) Амплитуда и ( d ) спектры эхо-сигнала усилителя со стабилизатором напряжения смещения; ( e ) Амплитуда и ( f ) спектры эхо-сигнала усилителя с регулятором напряжения и стабилизатором напряжения смещения. 4. Выводы Ультразвуковые преобразователи ОВЧ недавно были выделены для использования в различных ультразвуковых приложениях, таких как акустическая микроскопия и микролучевая стимуляция.В системах измерения эхо-импульсов требуется, чтобы амплитуды эхо-сигналов от ультразвуковых преобразователей ОВЧ были ниже, чем от ультразвуковых преобразователей НЧ, из-за факторов, связанных с внутренней архитектурой устройства, таких как размер преобразователей и ограниченная Диапазон напряжений возбуждения. Следовательно, для получения стабильных амплитуд эхо-сигналов от УКВ-преобразователей производительность СВЧ-усилителя имеет решающее значение. Поэтому мы предложили использовать схему напряжения смещения для стабилизации постоянных напряжений смещения усилителей СВЧ и последующего уменьшения величины составляющих гармонических искажений эхо-сигналов в системах измерения эхо-импульсов. С помощью предложенной схемы стабилизатора напряжения смещения были получены стабильные входные напряжения смещения из более широких входных диапазонов усилителя HVHF, что привело к уменьшению гармонических искажений в эхо-сигналах. Для подтверждения целесообразности использования стабилизатора напряжения смещения для ультразвуковых преобразователей ОВЧ было получено качество эхо-сигнала от иммерсионного ультразвукового преобразователя УКВ и проведено сравнение с использованием системы измерения эхо-импульса. Амплитуды эхо-сигналов, полученные со стабилизатором напряжения смещения (0.0481 В pp ) и со стабилизатором напряжения смещения и регулятором напряжения (0,0498 В pp ) были выше, чем амплитуда, полученная без стабилизатора напряжения смещения (0,0296 В pp ). При использовании стабилизатора напряжения смещения, а также стабилизатора напряжения смещения и регулятора характеристики второго, третьего и четвертого гармонических искажений улучшились по сравнению с использованием только усилителя HVHF. Таким образом, представленная схема стабилизатора напряжения смещения является потенциальным методом стабилизации характеристик усилителей СВЧ, используемых в системах измерения эхо-импульсов ОВЧ, что позволяет создавать низкие гармонические искажения для эхо-сигналов. Благодарности Это исследование было поддержано Программой фундаментальных научных исследований через Национальный исследовательский фонд Кореи (NRF), финансируемой Министерством науки, ИКТ и планирования будущего (NRF-2017R1C1B1003606), и NRF-2015R1C1A1A02037697. Вклад авторов Ходжонг Чой, Юнгсук Ким и Хайонг Юнг придумали эту идею. Чулу Пак реализовал схему на печатной плате. Ходжонг Чой и Юнгсук Ким провели эксперименты.Ходжонг Чой, Юнгсук Ким и Хайонг Юнг проанализировали данные и написали статью. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов. Ссылки 1. Хоскинс П.Р., Мартин К., Траш А. Ультразвуковая диагностика: физика и оборудование. Издательство Кембриджского университета; Кембридж, Великобритания: 2010. [Google Scholar]2. Шунг К.К. Ультразвуковая диагностика: прошлое, настоящее и будущее. Дж. Мед. биол. англ. 2011; 31: 371–374. doi: 10.5405/jmbe.871. [Перекрестная ссылка] [Академия Google]3.Постема М. Основы медицинского ультразвука. Тейлор и Фрэнсис; Нью-Йорк, штат Нью-Джерси, США: 2011. [Google Scholar]4. Чанг-Хонг Х., Снук К.А., Пои-Дже К., Шунг К.К. Высокочастотная ультразвуковая визуализация кольцевой решетки. Часть II: Цифровой формирователь луча и визуализация. IEEE транс. Ультрасон. Ферроэлектр. Частота Контроль. 2006; 53: 309–316. doi: 10.1109/TUFFC.2006.1593369. [PubMed] [CrossRef] [Google Scholar]5. Чон Дж.Дж., Чой Х. Система измерения импеданса для преобразователей с пьезоэлектрическими элементами. Измерение. 2017; 97: 138–144. doi: 10.1016/j.measurement.2016.10.053. [Перекрестная ссылка] [Академия Google] 6. Шунг К.К. Ультразвуковая диагностика: визуализация и измерение кровотока. Тейлор и Фрэнсис; Бока-Ратон, Флорида, США: 2006. [Google Scholar]7. Сабо Т.Л. Ультразвуковая диагностика: наизнанку. Академическая пресса Эльзевира; Лондон, Великобритания: 2013. [Google Scholar]8. Бруннер Э. Как соображения ультразвуковой системы влияют на выбор компонентов переднего плана. Аналоговый диалог. 2002; 36: 1–4. [Google Академия]9. Чжу Б., Хань Дж., Ши Дж., Shung K.K., Wei Q., ​​Huang Y., Kosec M., Zhou Q. Отрыв толстой пленки pmn-pt для высокочастотной ультразвуковой биомикроскопии. Варенье. Керам. соц. 2010;93:2929–2931. doi: 10.1111/j.1551-2916.2010.03873.x. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]10. Ли Дж., Шунг К.К. Радиационные силы, действующие на произвольно расположенную сферу акустическим пинцетом. Дж. Акус. соц. Являюсь. 2006; 120:1084–1094. дои: 10.1121/1.2216899. [PubMed] [CrossRef] [Google Scholar] 11. Zhu X., Guo J., He C., Geng H., Yu G., Li J., Zheng H., Ji X., Yan F. Ультразвук инициировал доставку лекарств под визуальным контролем для ингибирования реконструкции сосудов с помощью микропузырьков, загруженных паклитакселом. науч. Отчет 2016; 6: 21683. doi: 10.1038/srep21683. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]12. Чжоу К., Лау С., Ву Д., Шунг К.К. Пьезоэлектрические пленки для высокочастотных ультразвуковых преобразователей в биомедицинских приложениях. прог. Матер. науч. 2011;56:139–174. doi: 10.1016/j.pmatsci.2010.09.001. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]13.Weibao Q., Yanyan Y., Fu Keung T., Lei S. Многофункциональный реконфигурируемый генератор импульсов для высокочастотной ультразвуковой визуализации. IEEE транс. Ультрасон. Ферроэлектр. Частота Контроль. 2012;59:1558–1567. doi: 10.1109/TUFFC.2012.2355. [PubMed] [CrossRef] [Google Scholar] 14. Yan X., Ji H., Lam K.H., Chen R., Zheng F., Ren W., Zhou Q., Shung K.K. Бессвинцовая композитная пленка bnt для применения в высокочастотных широкополосных ультразвуковых преобразователях. IEEE транс. Ультрасон. Ферроэлектр. Частота Контроль. 2013;60:1533–1537.[PubMed] [Google Scholar] 15. Вуолеви Дж., Рахконен Т. Искажения в ВЧ усилителях мощности. Дом Артек; Лондон, Великобритания: 2003. [Google Scholar]16. Cripps SC Передовые методы проектирования ВЧ-усилителей мощности. Артек Хаус; Норвуд, Массачусетс, США: 2002. [Google Scholar]17. Пак Дж., Ху К., Ли С., Чжоу К., Шунг К.К. Широкополосный линейный усилитель мощности для высокочастотной ультразвуковой кодированной визуализации возбуждения. IEEE транс. Ультрасон. Ферроэлектр. Частота Контроль. 2012; 59: 825–832. doi: 10.1109/TUFFC.2012.2261. [PubMed] [CrossRef] [Google Scholar] 18.Разави Б. Проектирование аналоговых интегральных схем на КМОП. 1-е изд. Наука Макгроу-Хилла; Нью-Йорк, штат Нью-Джерси, США: 2016. [Google Scholar]19. Ли Т.Х. Проектирование КМОП-радиочастотных интегральных схем. Издательство Кембриджского университета; Кембридж, Великобритания: 2006. [Google Scholar]20. Поулсен Дж.К. Широкополосная схема защиты с малыми потерями для высокочастотного ультразвука; Материалы симпозиума IEEE Ultrasonics; Цезарь Тахо, Невада, США. 17–20 октября 1999 г.; стр. 823–826. [Google Академия] 21. Эль-Десоуки М.М., Хининен К. Управляющая схема для сфокусированных ультразвуковых неинвазивных приложений хирургии и доставки лекарств.Датчики. 2011; 11: 539–556. doi: 10.3390/s110100539. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]22. Свиланис Л., Мотеюнас Г. Усилитель мощности для возбуждения ультразвукового преобразователя. Ультрагарсас. 2006; 1:30–36. [Google Академия] 23. Казимерчук М.К. ВЧ усилитель мощности. Джон Уайли и сыновья; Хобокен, Нью-Джерси, США: 2014. [Google Scholar]24. Де Ланген К.-Дж., Хёйсинг Дж.Х. Компактные низковольтные энергоэффективные ячейки операционных усилителей для СБИС. IEEE J. Твердотельные схемы. 1998; 33: 1482–1496. дои: 10.1109/4.720394. [Перекрестная ссылка] [Академия Google] 25. Pornpromlikit S., Jeong J., Presti C.D., Scuderi A., Asbeck P.M. Линейный усилитель мощности на каскадных полевых транзисторах мощностью ватт в кремниево-изолирующем КМОП. IEEE транс. Микров. Теория Тех. 2010;58:57–64. doi: 10.1109/TMTT.2009.2036323. [Перекрестная ссылка] [Академия Google] 26. He Z., Zheng F., Ma Y., Kim H.H., Zhou Q., Shung K.K. Подход к формированию луча в ближней зоне с подавлением боковых лепестков для визуализации массива ультразвуковых волн. Дж. Акус. соц. Являюсь. 2015;137:2785–2790. doi: 10.1121/1.4919318.[Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]27. Чжоу К., Лам К.Х., Чжэн Х., Цю В., Шунг К.К. Пьезоэлектрические монокристаллические ультразвуковые преобразователи для биомедицинских применений. прог. Матер. науч. 2014;66:87–111. doi: 10.1016/j.pmatsci.2014.06.001. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar] производителей статических стабилизаторов в Бангалоре Статический стабилизатор Стабилизаторы статического напряжения служат идеальным решением для ситуаций, когда требуется стабильное питание, особенно для электроники высокого класса.Эти статические регуляторы напряжения используют уникальную технологию широтно-импульсной модуляции FARMAX. Высокочастотный преобразователь, управляемый биполярным транзистором с изолированным затвором (IGBT), измеряет входящую мощность переменного тока, измеряет номинальное напряжение и добавляет или вычитает напряжение 20 000 раз в секунду для достижения точно регулируемого выходного напряжения 230 В переменного тока в режиме реального времени. Статический стабилизатор напряжения на основе технологии PMW обеспечивает бесперебойную работу вашего электронного оборудования в широком диапазоне входного переменного напряжения.Они одинаково легко справляются с любой нагрузкой, резистивной, индуктивной или регенеративной. Кроме того, отсутствует переключение ответвлений или иной разрыв в цепи питания, что обеспечивает непрерывное бесперебойное электропитание нагрузки независимо от колебаний входного напряжения. Наш промышленный опыт позволяет нам лучше понимать потребности наших клиентов, предлагая линейку статических стабилизаторов точного проектирования. Мы в FARMAX известны как одна из известных компаний по производству высококачественных и высокопроизводительных статических стабилизаторов в Бангалоре. Загрузить брошюру ОСОБЕННОСТИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SVR поддерживает равномерную условную мощность Отсутствие скачков напряжения Точно регулируемое напряжение в режиме реального времени, т.е. ± 1% Очень быстрое время коррекции в пределах 20 мс, т.е. один цикл Вместимость от 10 кВА до 100 кВА, 3 фазы Технология Инвертор ШИМ на базе IGBT Тип соединения Звезда — R, Y, B, N и G. Диапазон входного напряжения 340–480 В фазы – фаза и 196–277 В фазы – нейтраль 300–500 В фазы – фаза и 170–300 В фазы – нейтраль Выходное напряжение 415 В ± 1 % фазы — фаза и 240 В ± 1 % фазы — нейтраль Время отклика 20 мс Скорость коррекции ≥ 4000 В/с зависит от изменения входного напряжения Диапазон частот от 47 Гц до 63 Гц NEMI/RFI-фильтр Оснащен фильтрацией электромагнитных и радиопомех для правильной работы Эффективность ≥ 97 % (при нагрузке от 20 до 100 %) Дисплей Цифровой дисплей, тип ЖК-дисплея — на основе микроуправления Читаемый объект Вход и выход VAF Читаемый Защита Перегрузка, короткое замыкание, высокое напряжение, низкое напряжение, одна фаза Отключение и перезапуск Авто / Ручной Характер охлаждения Натуральный — с воздушным охлаждением/вентилятором принудительного охлаждения Искажение формы волны нет Рабочая температура 0 0 С до 50 0 С Защита от перенапряжения Встроенная защита от перенапряжения класса 2 Устройство автоматического обхода Да Фрэнк Акпан убил Иниобонга Уморена стабилизатором напряжения В четверг, 29 апреля 2021 года, 20-летний Акпан заманил Уморэн, свежеиспеченную выпускницу Университета Уйо, в свое логово под предлогом предложения работы и покончил с собой после изнасилования и пыток до смерти, сообщает полиция. сказать. Инцидент произошел в Уйо, столице штата Аква-Ибом на юге Нигерии. В дождливый день в Уйо Акпан надел желтую футболку, обвиняющую самого себя, и говорит, что действовал в целях самообороны после того, как Уморен укусил указательный палец. Он заманил Уморена к себе домой из социальных сетей. «Она пришла на предполагаемое собеседование, и я применил к ней реверсивную психологию. Я спросил ее, может ли она работать на ферме, где хранятся сильнодействующие наркотики, секретарем. И она сказала, что может и готова выполнить эту работу. «Итак, когда она пришла, я ей открыл, что этой фермы не существует, что такой фермы не существует. Что это был просто обман. Тогда я сказал ей, что перед тем, как она уйдет, я хотел бы заняться с ней сексом. Она согласилась», говорит он. Он добавляет это; «тогда она поставила условие, чтобы я использовал презерватив, что я и сделал. Когда я снял презерватив, она пришла в ярость и использовала ближайший стабилизатор, чтобы ударить меня по голове и укусить за палец левой руки. «Пока я истекал кровью, пытаясь остановить ее, я ударил ее стабилизатором, и когда я ударил ее, она упала, у нее началось кровотечение, после чего она умерла. Акпан настаивает на том, что он действовал один и что его отец и некий Куфре Эффионг, , не участвовали в его серийных изнасилованиях. Уморен была похоронена сегодня, 14 мая 2021 года, в ее родном городе Нунг Ита в районе местного самоуправления Орук-Анам штата Аква Ибом. Убийство Уморена потрясло и возмутило всю нацию, а хэштег #JusticeForHinyUmoren стал популярным в социальных сетях со дня убийства. Она закончила философский факультет. ETEU-SP1K Стабилизатор напряжения — LISUN Стабилизатор напряжения состоит из регулятора напряжения контактного типа с автоматической связью, серводвигателя, схемы автоматического управления и т. д.Когда напряжение сети нестабильно или нагрузка изменяется, схема автоматического управления выборкой посылает сигнал для запуска серводвигателя, регулировки положения угольной щетки регулятора напряжения автосцепки, регулировки выходного напряжения до номинального значения и достижения устойчивого значения. состояние. Он имеет преимущества неискаженной формы волны, высокой эффективности, надежной работы, длительной работы и т. д. Стабилизатор напряжения серии ETEU-SP10K подходит для оргтехники, испытательного оборудования, медицинского оборудования, оборудования промышленной автоматизации, бытовой техники, систем освещения, связи. системы и любые другие места, где используется электричество.Это идеальный стабилизированный источник питания, обеспечивающий нормальную работу оборудования, потребляющего электроэнергию. Он может работать с изолирующим трансформатором ИТЭУ-СП4К для обеспечения более чистой мощности для контрольно-измерительных приборов. Технические характеристики: • Однофазный выходной ток = мощность * 80% / выходное напряжение • Трехфазный выходной ток = мощность * 80% / 1,732 / выходное напряжение • Входное напряжение = номинальное напряжение, заданное заказчиком (пожалуйста, сообщите точное входное напряжение при заказе) • Выходная мощность = Фактическая мощность *2 • Допустимое отклонение выходного напряжения: +/-3% 9072 90KVA 99-132V 3 3 3 3 Три Phases340-480V 6KVA Три Phases340-480V 10KVA Три Phases340-480V 15KVA Три Phases340-480V 20KVA 30KVA Три Phases198-264V 6KVA Три Phases198-264V 10KVA Три Phases198-264V 15KVA Три Phases198-264V 20KVA 90KVA 90KVA Модель LISUN Входное напряжение Выходное напряжение (+/-3%) Power ETEU-SP1K Однофазная / 198-264V Однофазное / 220 В 1KVA ETEU-SP5K Однофазное / 198-264V Однофазная / 220V 5KVA ETEU-SP10K Однофазные / 198-264V Однофазные / 220V 10KVA 10KVA Oretu-SP15K Однофазные / 198-264V Однофазные / 220 В 15KVA ETEU-SP20K SP20K Однофазная / 220V 20KVA Однофазные / 198-264V Однофазные / 220V 25KVA ETEU-SP30K однофазное / 198-264 В Однофазные / 220V 30KVA 30KVA ETUS-SP1K Однофазные / 99-132V Однофазные / 220V 1KVA ETUS-SP5K Однофазные / 99-132V 5KVA 5KVA ETUS-SP10K Однофазное / 99-132V Однофазная / 220V 10KVA ETUS -SP15K Однофазный/99-132В Однофазный/220В 15кВА ETUS-SP20K Однофазный/99-132В 20KVA ETUS-SP25K Однофазные / 99-132V Однофазная / 220V 25KVA 25KVA ETUS-SP30K Однофазное / 99-132V Однофазная / 220V 30KVA ETEU-TP6K три фазы / 380В ETEU-TP10K Три фазы / 380V ETEU- TP15K Три фазы / 38 ETEU-TP20K Три фазы / 38 ETEU-TP25K Три Phases340- 480 В Три фазы/380 В 25 кВА ETEU-TP30K Три фазы 340-480 В Три фазы/380 В 9 0753 ETUS-TP6K три фазы / 38 ETUS-TP10K Три фазы / 38 ETUS-TP15K Три фазы / 38 ETUS-TP20K Три фазы / 38 ETUS-TP25K Три фазы198-264V Три фазы / 380 В 25KVA ETUS-TP30K ETUS-TP30K THES-TP30K Три фазы198-264V Три фаз / 380 В 30KVA Метки: ETEU-SP10K, стабилизатор напряжения . alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Класс энергоэффективности здания табличка: КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ ЗДАНИЯ • Энергопаспорт • Расчет 29.03.202128.11.2020 Могут ли соседи: Из-за недовольства соседей можно лишиться квартиры — Российская газета 20.09.202103.10.2020 Формула потери холостого хода трансформатора: что это такое, как определить, формулы и таблицы 25.06.202102.10.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
