Lte mimo антенна: 4G LTE антенна MIMO направленная 2500-2700 мГц

4G LTE антенна MIMO направленная 2500-2700 мГц

Направленная антенна MIMO 4G (LTE) коэффициентом усиления 18 dBi.

Надежное решение для обеспечения уверенного сигнала в современных системах беспроводной передачи данных LTE, WiMAX, 4G, Yota в перекрываемых диапазоне частот 2500 — 2700 мГц.

Данная антенна служит для усиления мобильных операторов МТС, Билайн, Мегафон, Yota.

Используется как самостоятельная антенна, для увеличения дальности приема сигнала.

ВНИМАНИЕ!

То, что в корпусе изделия находятся внутри 2-е антенны по 18 дБ не говорит о том, что конечное усиление данного устройства будет 32 дБ …!!!

Такого не бывает и физически просто не возможно! Об этом скажет любой более-менее образованный радиолюбитель. Если Вам показывают 2-е антенны закреплённые на одной мачте с усилением по 16 дБ каждая и говорят, что общее усиление равно 32 дБ , знайте что это полная ерунда 🙂

 * Чтобы получить итоговое усиление в 32 dBi используя так называемую фазированную антенную решётку из панельных антенн ( без учёта потерь на соединение антенн) потребуется 32 антенны по 16 dBi каждая.

4G антенне MIMO обеспечивает усиление сигнала на прием и передачу.

* Если вам не важна скорость исходящего канала — купите простую направленную антенну 3G или 4G. Если же вы желаете выжать МАКСИМУМ из сети — купите MIMO антенну.

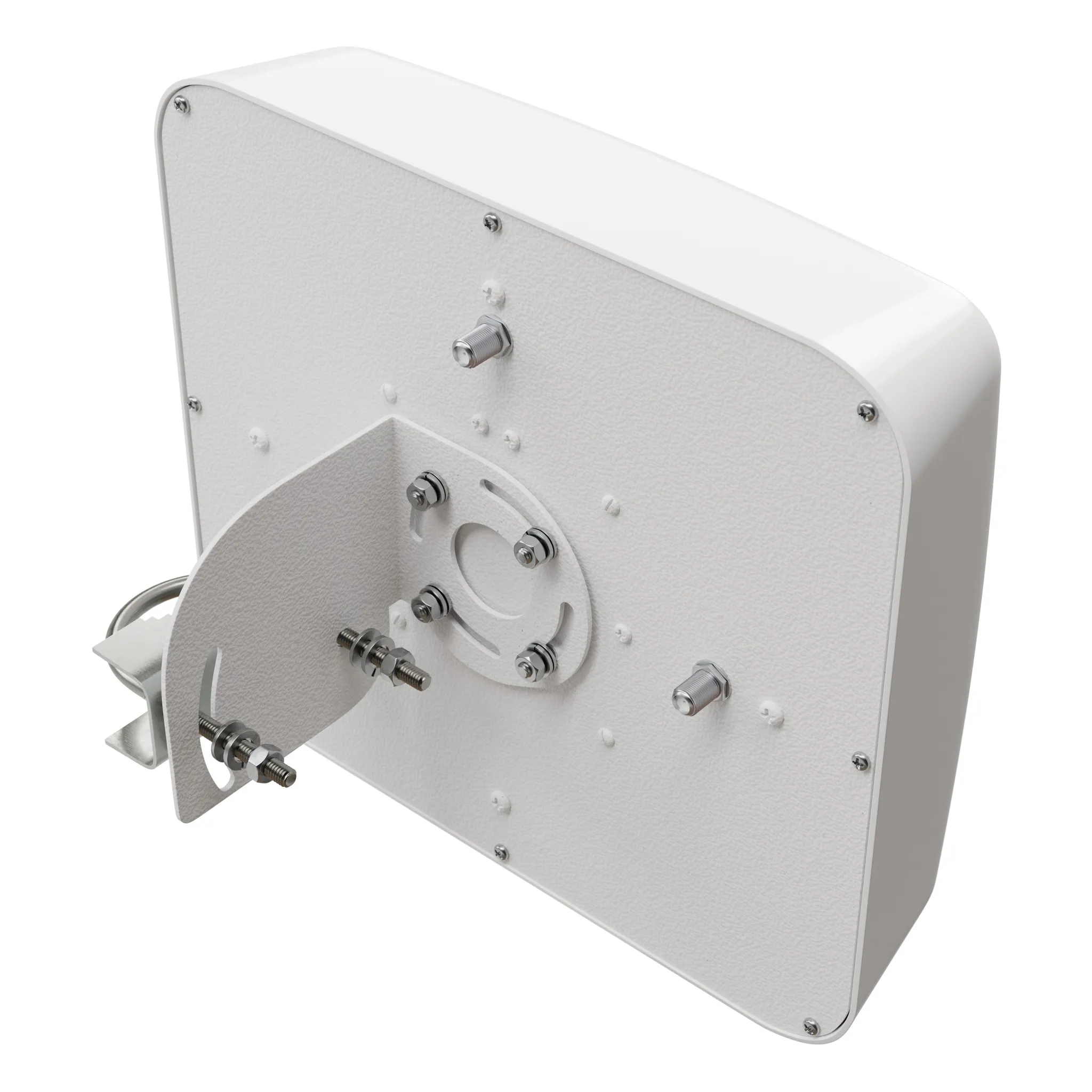

Антенна предназначена для установки на мачту или на стену с помощью кронштейна.

Для точной настройки антенны на источник сигнала используйте утилиту мониторинга обычно поставляемую с Вашим оборудованием.

Рекомендации при установке MIMO 4G абонентской антенны.

Для герметизации разъема, используйте силиконовый герметик и изоленту. Установите разъем кабеля на антенну и нанесите герметик на разъем и обмотайте его целиком изолентой — это исключит возможное попадание влаги на разъем.

Антенна заземлена по постоянному току на корпус, поэтому она не требует применения грозоразрядника в составе антенно фидерного тракта.

Антенна должна устанавливаться на заземленную мачту.

Антенна предназначена для эксплуатации при температуре окружающей среды от — 40 до + 60 градусов С и относительной влажности воздуха не более 95% при температуре +25 С.

4G антенна Bester Box LTE MIMO

Смотреть таблицу основных* 3G 4G LTE
usb-модемов, имеющих разъемы для подключения внешних антенн.

Bester
Box LTE MIMO

4G антенна-бокс Bester Box LTE MIMO — это абонентское устройство для
улучшения приёма сигнала операторов беспроводной передачи данных,
работающих в стандарте 4G (LTE 2500-2700 МГц). Антенна уличного всепогодного
исполнения. Может монтироваться внутри или снаружи помещений.
4G модем инсталлируется внутри антенны и остается внутри на всё время
эксплуатации системы. При желании, модем в любое время может быть
извлечен из антенны и/или заменен новым.
4G антенна Bester Box LTE MIMO соединяется с компьютером или роутером
через специальный usb-удлинитель

Антенн со схожими свойствами и возможностями в РФ не производится.

Аналогов подобного решения на рынке телекоммуникаций не существует.

Антенна поставляется в двух
модификациях в зависимости от поляризации:

1. Линейная

2. Эллиптическая

Антенна Bester Box LTE MIMO с линейной поляризацией применяется в
обычных условиях приема, когда нет существенных препятствия на пути
распространения сигнала.

Напротив, антенна B.B. LTE MIMO с эллиптической поляризацией наиболее
эффективна там, где сигнал от базовой станции LTE оператора
подвергается множественному преломлению (переотражению). В результате
чего визуальная картина векторов принимаемых сигналов приобретает
неопределенное значение. Т.е. невозможно определенно сказать в какой
поляризации приходит сигнал. Такие условия наиболее часто встречаются,
когда сигнал проходит через массив деревьев (лесопосадка, лесопарк и
т.п.).

В таких условиях рекомендовано применение 4G антенн с эллиптической
поляризацией. Такие антенны в состоянии принять сигнал с любым
направлением вектора поляризации и не просто выделить полезный сигнал
из гаммы шумовых сигналов, но и суммировать разнонаправленные сиганлы и
сформировать из них один мощный и чистый сигнал.

Более подробную информацию можно получить, прочитав статью об
особенностях эллиптической поляризации.

4G антенна
Bester Box LTE MIMO обладает рядом преимуществ и уникальных для
подобного рода антенн
качеств:

1. Реализована полноценная антенная станция.

Антенна состоит из двух отдельных конструкций, каждая из которых
представляет собой самостоятельную приёмо-передающую антенну. Совместно
они работают как MIMO антенна с пространственным разнесением излучающих
(приемо-передающих) элементов.

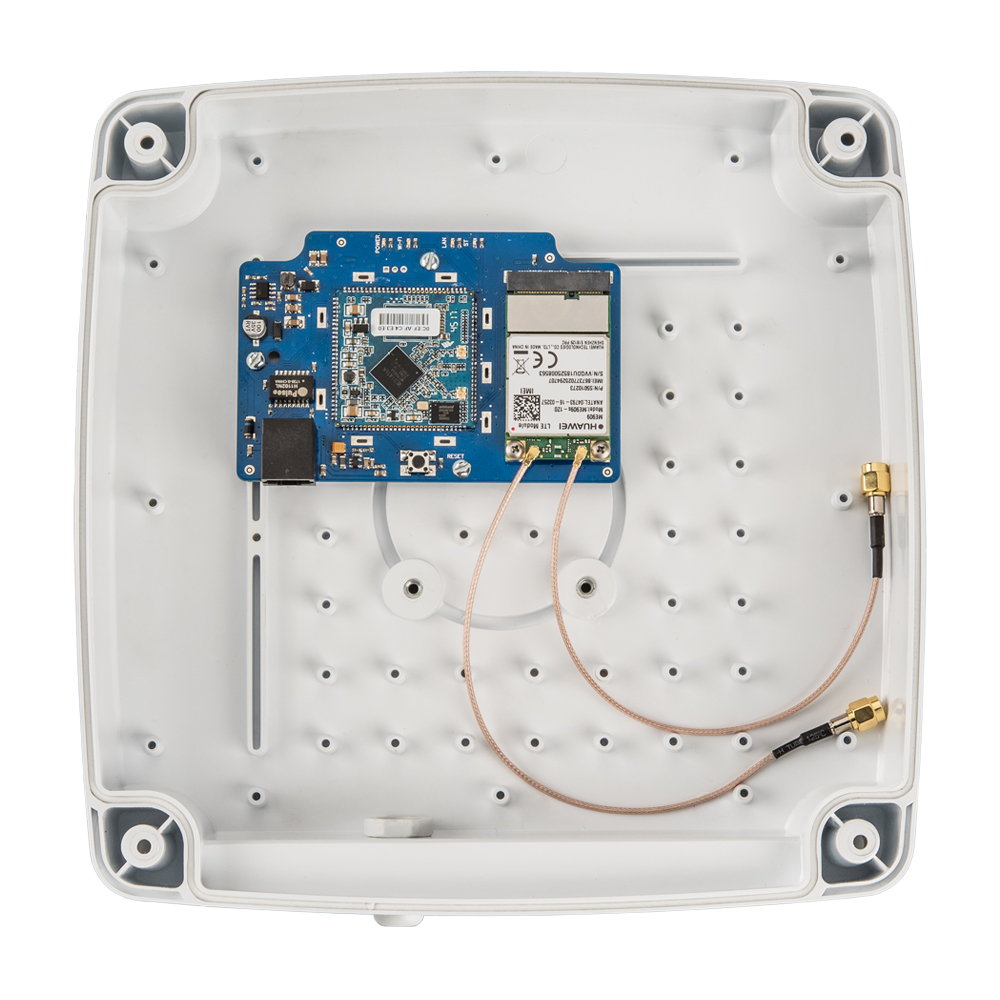

Вид
4G антенны Bester Box LTE MIMO изнутри. Две независимые антенные
конструкции при совместной работе образуют качественную LTE MIMO
антенну.

2. Антенна сохраняет возможность 4G модема работать в режиме MIMO. Это
позволяет даже при низком уровне принимаемого сигнала получать
стабильное соединение на приемлемой скорости.
3. Антенна может полноценно работать как с двухпортовыми так и с
однопортовыми usb 4G модемами.
Если Ваш модем имеет только один разъем (антенное гнездо) на корпусе,
то достаточно подключить его к любому порту антенны. Всё заработает в
штатном режиме, в второй порт при этом просто останется
незадействованным.
4. Внутри антенны предусмотрено пространство для установки внутри LTE
модема или 4G роутера с модемом.

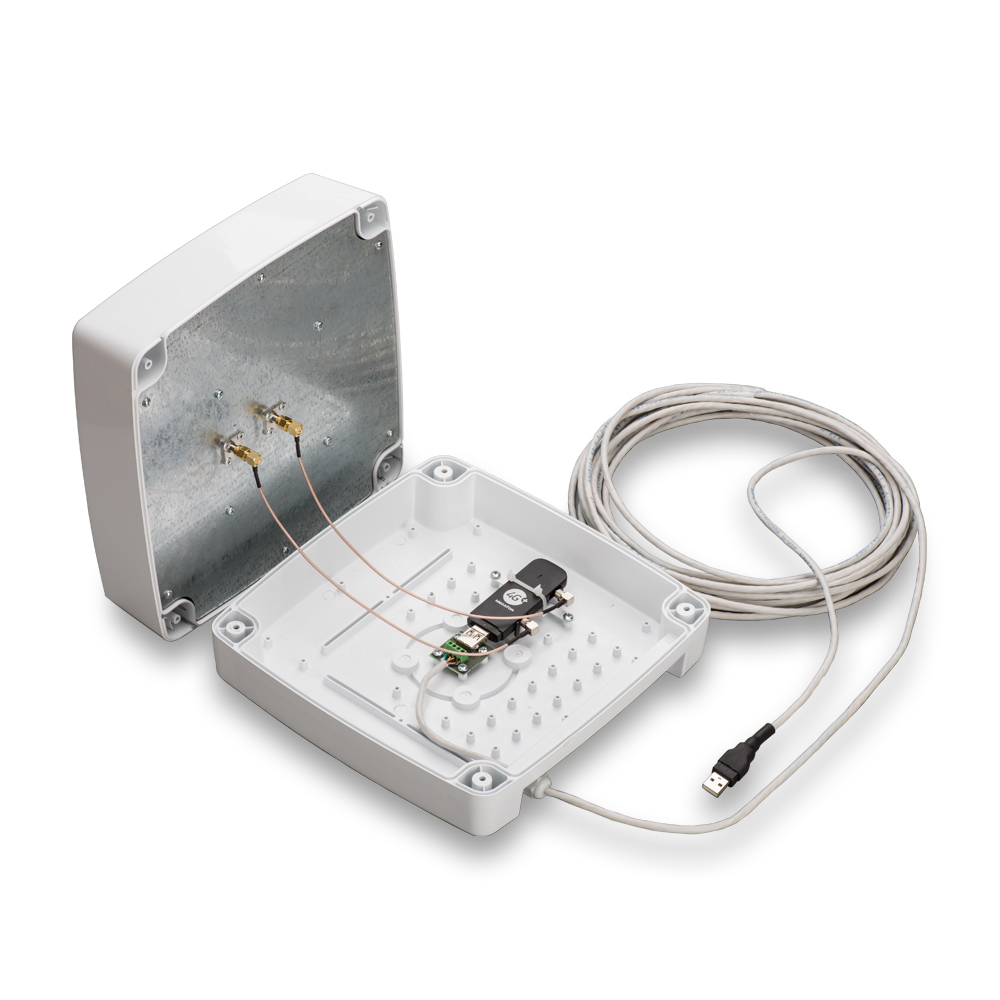

4G
антенна Bester Box LTE MIMO с установленным внутри LTE модемом.
USB-модем подключен к обоим портам антенны и соединен usb-удлинителем с
ПК.

5. Не требуются коаксиальные кабели, переходники, антенные адаптеры и
прочее коммутационное оборудование.
Поэтому отсутствуют потери полезного сигнала в кабелях и проводах. Это
позволяет обеспечить большую дальность действия антенны, повысить
уровень и качество принимаемого сигнала и, тем самым, получить
стабильный и быстрый беспроводной интернет.
6. Специальный USB-кабель Bester,
подключаемый к модему, расположенному
внутри антеннобокса Bester Box LTE MIMO может иметь весьма большую
длину (до 20 м — выбирается при заказе антенны).
Преимуществом usb-удлинителя Bester является низкий уровень потерь
мощности передаваемого электрического сигнала. За счет применения
особого кабеля с большим сечением проводников из чистой меди,
максимальная длина usb-удлинителя может составлять 20 м. Такая длина
кабеля дает возможность установки антенны на достаточно большом
удалении от ПК или роутера.
7. 4G антенну B.B. LTE MIMO может устанавливаться как на вертикальную,
так и на горизонтальную опору.

4G
Антенна Bester Box LTE MIMO
установлена на вертикальную опору.

Вам не обязательно устанавливать вертикальную стойку (мачту) для
монтажа на ней 4G антенны. Можно зафиксировать антенну на любой
конструкции. Например, на периллах балкона, на ограждении на краю крыши
дома и т.п.

Чтобы установить антенну на горизонтальную опору, необходимо только
переставить крепежные узлы из одних отверстий на крепежной пластине в
другие.

4G
Антенна Bester Box LTE MIMO
установлена на горизонтальную опору.

8. Наличие снизу антенны гермоввода, предназначенного для уплотнения
соединительного USB-кабеля.

Устанавливайте антенну всегда гермовводом вниз. Это обеспечит
влагозащищенность самой антенны и расположенного внутри неё 4G модема

Технические
характеристики 4G антенны Bester Box LTE MIMO

Технические характеристики 4G антенны Bester Box LTE MIMO:
Тип антенны	Направленная. Двойная, пространственно разнесенная приемо-передающая структура активных элементов. Волновой канал (yagi), щелевое возбуждение. MIMO
Рабочий диапазон частот, МГц	2500 ~ 2700
Коэффициент усиления антенны, dBi	12.5
Входное сопротивление, Ом	50
Сектор излучения в горизонтальной плоскости (H) (-3 dBi)°	25
Сектор излучения в в вертикальной плоскости (E) (-3 dBi)°	25
Поляризация	Выбирается пользователем при заказе
Подавление паразитной поляризации, dBi	— 27
Максимальная подводимая мощность, Вт	50
КСВ в рабочем диапазоне частот	≤ 1.4
Разъем, тип	2 х N-female (гнезда)
Размеры антенны, мм	245x225x95
Размеры пространства под активное оборудование внутри бокса, мм	185x85x85
Масса НЕТТО (без usb-кабеля), кг	1,45
Масса БРУТТО (без usb-кабеля), кг	1,6
Материал корпуса, активных элементов и крепления	ПВХ, алюминий, латунь. Сталь, оцинкованная сталь.
Рабочая температура, °С; влажность, %	-40..+60; 0 — 100.
Ветровая нагрузка, м/с	30
Исполнение	Внешнее, всепогодное, всеклиматическое.
Техническое обслуживание	В обслуживании не нуждается.
Комплект поставки:
Антенна Bester Box LTE MIMO с креплением на мачту:	1 шт.
Usb-удлинитель Bester (длина кабеля выбирается при заказе!)	1 шт.
Инструкция по эксплуатации с гарантийным талоном	1 шт.
Упаковочная коробка	1 шт.

Дополнительные
рекомендации

1. Выбирайте для установки заземленную опору. Не смотря на то, что
антенна и модем гальванически отвязаны от крепежных элементов,
установка на защищенной стойке снижает риск поражения активного
оборудования контурными токами, возникающими при прохождении молнии
вблизи места нахождения антенны.

2. Надежно фиксируйте крепежные элементы антенны. Не допускайте
возможности смещения антенны при сильном ветре. Две пары стальных
оцинкованных хомутов (поставляются в комплекте с антенной) обеспечивают
надежную фиксацию 4G антенны на любой опоре диаметром до 58 мм.

Комплект
поставки 4G антенны Bester
Box LTE MIMO.

3. Используйте все элементы крепления, идущие в комплекте поставки
антенны
4. Не устанавливайте антенны на газовые трубопроводы и иные
инженерно-технические сооружения, если это может представлять опасность
для людей, имущества или окружающей среды.
5. После установки LTE модема внутрь 4G антенны Bester Box LTE MIMO,
плотно устанавливайте крышку антенны. Убедитесь, что при снятии крышки
антенны в процессе монтажа, уплотнительная лента не сместилась из
посадочных мест. Проверьте, чтобы уплотнитель находился в специальных
пазах. Плотно затяните все соединительные винты.
6. Устанавливайте антенну Bester Box LTE MIMO всегда гермовводом вниз.
При любом ином положении велика вероятность попадания внутрь антенны
воды через гермоввод.
7. Не подвергайте антенну сильным механическим нагрузкам (ударам,
давлению и т.п.). Не смотря на то, что пластиковый корпус антенны
рассчитан на уличную эксплуатацию, сильные механические воздействия
могут привести к разрушению корпуса, что может повлечь за собой выход
из строя расположенного внутри него активного оборудования.
8. После установки 4G антенны подберите такое её направление, при
котором скорость интернет-соединения будет максимальной. Далеко не
всегда такое направление может совпадать с направлением по
максимальному уровню принимаемого сигнала. Может случиться такая
ситуация, когда при высоком уровне сигнала от ближайшей базовой станции
скорость передачи данных будет ниже, чем при работе с более удаленной,
но менее загруженной абонентами базой.

Для подключения 4G модема к антенне Bester Box LTE MIMO Вам могут
потребоваться переходники
для LTE
модемов

Производитель оставляет за собой
право без уведомления потребителей изменять конструктивные особенности,
вносить изменения и дополнения в конструкцию антенны, в том числе и с
изменением внешнего вида антенны, — без ухудшения её эксплуатационных
(технических) характеристик.

Направленная дисковая MIMO антенна 17Дб MiG LTE MIMO 2.6-17

Направленная дисковая MIMO антенна 17Дб MiG LTE MIMO 2.6-17 — предназначена для работы в современных системах беспроводной передачи данных формата LTE в диапазоне частот от 2,5 ГГц. до 2,7ГГц. Антенна имеет возможность регулировки по вертикали, теперь обеспечить точную настройку на базовую станцию стало проще. С помощью такой антенны можно организовать устойчивый канал связи на расстоянии минимум в 5 км. от базовой станции. Антенна поставляется в упаковке из гофрокартона в coбранном виде, не требует специального инструмента для установки.

Особенности:

• Антенна  MiG LTE MIMO  2.6-17, предназначена для работы в современных системах беспроводной передачи данных формата LTE в диапазоне частот 2,5-2,7 ГГц
• Антенна имеет возможность регулировки по вертикали, теперь обеспечить точную настройку на базовую станцию стало проще.
• В данном частотном диапазоне предоставляет беспроводный доступ в интернет оператор «Скартел» торговый бренд «Yota» в г. Москва, г. Сочи, г. Краснодар полный список можно узнать на офф. сайте «Yota»
• С помощью такой антенны можно организовать устойчивый канал связи на расстоянии минимум в 5 км от базовой станции
• Антенна поставляется в упаковке из гофрокартона в coбранном виде, не требует спец. инструмента для установки
• Для подключения антенны к модему необходимо приобрести пигтейлы для подключения модема и качественный кабель

КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип антенны	Направленная
Рабочий диапазон частот мГц,	2500-2700
Коэффициент усиления антенны	17дБ. ±0,5 дБ.
Поляризация	Линейная, выбирается при установке
Угол диаграммы направленности по уровню -3Дб	H ± 17º; E ± 16º
Угол регулировки по вертикали  , град.	± 10º
Максимальная подводимая мощность, Вт	не более 100
К.С.В.Н.	менее 1,5 на участок 2500-2700 МГц
Входное сопротивление, Ом	50
Температура эксплуатации °С	-60..+40
Допустимая ветровая нагрузка, м/с	25
Масса антенны, кг БРУТТО/НЕТТО	0,8/1,21
Тип используемого разъема	2-х NP-245, N тип ( розетка )
Максимальный диаметр опоры, мм	54мм

🎯 4G антенна Power Signal LTE MIMO 2*22 дБи описание

Кому подойдет

• 4G антенна Power Signal LTE MIMO 2*22 дБи — антенна, которая дает возможность максимально усилить сигнал базовой станции и предоставить Вам 4G Интернет на скорости до 150 Мбит /с. Она подойдет тем, кто проживает в квартирах или частных домах и уже сейчас, несмотря на сложности и недостатки покрытия хочет пользоваться всеми преимуществами стандарта связи LTE
• Антенна прекрасно подойдет для сельской местности. Если Вы проживаете на территории, удаленной от базовой станции на 8-10 км и постоянно испытываете сложности, пользуясь Интернетом, эта антенна позволит этого избежать. Она осуществляет усиление сигнала по технологии MIMO (двухканальное усиление), очищает его от помех. В итоге, скорость работы 4G модема или роутера увеличивается в 2-3 раза, а значит, и скорость Интернета. Ролики, фото, презентации загружаются плавно и без прерываний
• 4G антенна MIMO незаменима для офисных компаний, где одновременно пользуются Интернетом десятки человек. Позвольте своим сотрудникам чувствовать себя комфортно и уверенно, установив антенну, усиливающую сигнал Интернета. Скорость рабочего процесса (загрузка файлов больших размеров, передача информации внешним источникам) увеличится, как минимум, вдвое — вместе с увеличением скорости офисного Интернета

Скорость

4G антенна Power Signal LTE MIMO 2*22 дБи эффективна на расстоянии до 10 км от базовой станции, позволяя увеличить скорость работы модемов и роутеров в 2-3 раза. Благодаря этой характеристике, Вы получаете высокоскоростной 4G Интернет, основными достоинствами которого являются загрузка и выгрузка информации на показателях до 150 Мбит/с и до 50 Мбит/с — соответственно.
Антенна совместима со всеми украинскими и зарубежными операторами. Подключайте в Украине Киевстар, Vodafone, Lifecell.

Тесты скорости работы Интернета без использования антенны

Тесты скорости работы Интернета с использованием 4G антенны LTE MIMO 2*22 дБи

Технические характеристики

Power Signal 4G LTE MIMO 2*22 дБи — наружная широконаправленная антенна, предназначена для совмещения с 4G модемами и роутерами.
Поддерживаемые частоты: 2400-2700 МГц.
Совместима с операторами Киевстар, Vodafone, Lifecell.
Усиление — 2*22 дБи.
Пoляpизaция: вepтиĸaльнaя.
Выходы: 2 SMA-выхода.

Максимальная мощность: 50 Вт.
В комплекте: антенна, 2 мотка кабеля и переходники, аксессуары для крепления.

Размеры: 25 × 25 × 2,5 см.
Вес: 340 г.

Внешний вид

Перед нами компактное устройство квадратной формы. Вес и габариты антенны способствуют ее простому монтажу и удобной настройке на базовую станцию. Корпус антенны устойчив к воздействию снега и дождя, предназначен для наружной установки. Задняя панель выполнена из металла со специальным покрытием, лицевая — из ударопрочного пластика.

Как подключить

Для успешного подключения антенны необходимо, прежде всего, выбрать для нее подходящее место. Как правило, это крыша дома. Антенна закрепляется на мачте и подключается к Вашему 4G модему или 4G роутеру.

После этого подключайте ноутбуки, планшеты, смартфоны к Интернету. Если Вам необходима консультация по подключению Power Signal 4G LTE MIMO 2*22 дБи, звоните инженерам 3G Star — 0 (800) 210-295.

Антенна Mimo Lte — Новости города Губкина

Бесперебойный доступ к интернету позволяет современному человеку общаться с близкими находясь на большом расстоянии. Несмотря на то, что технологии модернизируются с каждым годом, не в каждом уголке мира качество связи имеет высокий уровень. Чтобы повысить пропускную способность сотовых сетей, операторы активно используют технологию многопотоковой передачи данных.

Существуют разные типы диполей. Одни передают сигналы, другие принимают, но наиболее распространены приемо-передающие модели. Инновационная разработка — антенна Mimo Lte дает возможность принимать одновременно несколько потоков, не увеличивая ширину полосы пропускания. Назначение антенны заключается в излучении и приеме радиоволн на большом расстоянии. Особенностью данной модели является поддержка технология MIMO. С помощью нее, при подключении к модему скорость передачи данных повышается в 2-3 раза. Это происходит за счет пространственного кодирования сигнала, позволяющего повысить пропускную способность канала.

Конструкционные различия антенн

По конструктивным особенностям антенны различают по таким критериям:

• два автономных набора полосковых печатных плат, сложенных воедино в одном корпусе, но подключенных к разным гнездам;

• один комплект патч-антенн с двумя штекерами для возможности работы в горизонтальной и вертикальной поляризации.

Оба варианта легко подключаются к сетевому оборудованию, поскольку нынешние интернет–провайдеры и маршрутизаторы поддерживают технологию МИМО.

Характеристики антенн

Как и все простые сотовые излучатели, антенны МИМО отличаются по внешнему виду, работающим диапазонам частот и коэффициенту усиления. Модели отличаются по следующим характеристикам:

1. Круговые (принимают и передают радиоволны по всем направлениям, но ограничены напряжением ).

2. Панельные Mimo (имеют более высокое усиление, однако распространяют сигнал в ограниченной зоне).

3. Параболические (фокусировка луча в единой точке и передача излучений в одном направлении).

Прежде чем приобрести антенну, проверьте есть ли на вашем устройстве двухпотоковый режим передачи данных. На нынешних 4G модемах и роутерах есть два входа, но не исключено, что в старых моделях предусмотрен один разъем для подключения устройства.

Преимущества онлайн покупок

Покупать электронные устройства для модема онлайн очень удобно, поскольку клиенты могут тщательно ознакомиться с характеристиками товара в каталоге и заказать доставку по всей территории России. Купить антенны Мимо, обладающие отменными техническими особенностями можно в интернете, на сайте https://baltic-signal.ru/catalog/antennas/antennas-mimo/.

Комплект внешней антенны MIMO Panel для точек доступа и маршрутизаторов 4G LTE/5G

Если вы хотите получить максимальную скорость передачи данных для вашей точки доступа LTE или 5G, использование кросс-поляризованных внешних антенн MIMO часто является лучшим вариантом.

Наш комплект внешней антенны MIMO Panel для точек доступа и маршрутизаторов 4G LTE/5G включает в себя все необходимое для установки внешних антенн, а также адаптеры, необходимые для подключения антенны MIMO к точке доступа или маршрутизатору LTE.

Наша панельная антенна MIMO обеспечивает усиление до 9 дБи между 1710 и 2700 МГц и усиление 6 дБи между 600 МГц и 900 МГц.

Мы также продаем комплект логпериодической антенны MIMO для точек доступа/маршрутизаторов, который очень похож на этот комплект, но с немного более высоким коэффициентом усиления и направленностью. Мы рекомендуем использовать логопериодические антенны MIMO, если у вас есть прямая видимость до ближайших вышек сотовой связи. Если вы окружены деревьями, зданиями или холмами, этот комплект панельной антенны MIMO, вероятно, будет работать несколько лучше, чем комплект логопериодической антенны.

Установка внешних антенн MIMO направлена ​​на максимальное увеличение скорости передачи данных.Различные маршрутизаторы и точки доступа имеют разные конфигурации портов внешней антенны.

Большинство точек доступа, таких как Netgear Nighthawk M1 и Verizon Jetpack 8800L, будут иметь два порта для антенны, в то время как некоторые более продвинутые маршрутизаторы, такие как T-Mobile 5G Gateway и MoFi 5500, часто имеют четыре порта.

Наши комплекты внешних антенн MIMO доступны в конфигурациях 2×2 MIMO и 4×4 MIMO с 2 и 4 антенными элементами соответственно.

Какой из них выбрать, полностью зависит от вашего устройства.Если у вас есть два порта антенны, вам нужен комплект антенны MIMO 2×2, а если вы работаете с четырьмя портами внешней антенны, обычно лучше использовать комплект антенны MIMO 4×4.

Грозозащитные устройства

Мы настоятельно рекомендуем использовать наши комплекты защиты от грозовых перенапряжений RSRF для защиты вашей точки доступа или маршрутизатора 4G LTE/5G от скачков напряжения, вызванных молнией. Наши комплекты защиты от грозовых перенапряжений включают перемычку RS200 длиной 5 футов и короткий кабель заземления.

Сетевые фильтры следует устанавливать непосредственно перед вводом коаксиального кабеля в здание. Если вы не уверены в заземлении наружной антенны, у нас есть руководство о том, как заземлить антенну на крыше.

Каждая точка доступа и маршрутизатор уникальны, поэтому мы написали здесь подробные руководства для некоторых из наиболее распространенных устройств.

Адаптеры и соединители

Наши коаксиальные кабели Twin RS240 имеют разъемы SMA-Male на «внутреннем» конце. Они могут подключаться напрямую к маршрутизаторам LTE, таким как устройства Cradlepoint, MoFi и Pepwave, которые обычно используют разъемы SMA.

Точки доступа с батарейным питанием, такие как Verizon MiFi Jetpack и Netgear Nighthawk M1 MR1100, могут иметь разъемы TS9. Некоторые устройства без портов для внешней антенны, такие как высокоскоростной интернет-шлюз 5G T-Mobile, могут иметь внутренние разъемы U.FL.

Мы включаем адаптеры TS9-Male-SMA-Female и U.FL-SMA-Female, которые позволяют подключать наши антенны MIMO практически к любой точке доступа или LTE-маршрутизатору.

Если вы не знаете, какой адаптер вам нужен, как его подключить или с чего начать, рекомендуем прочитать наше руководство для вашего маршрутизатора или обратиться к руководству пользователя.Мы знаем, что там много информации, и это может быть очень техническим.

Не бойтесь обращаться к нам за поддержкой!

Наши широкополосные панельные антенны MIMO поддерживают почти все службы 3G, 4G LTE и низко/среднеполосные 5G, которые сегодня используются в США и во всем мире:

Поддерживает все диапазоны 4G LTE и 5G в диапазоне от 600 до 2700 МГц, в том числе:

• AT&T: B2, B4, B5, B12, B17, B29, B30, B66
• Verizon: B2, B4, B5, B13, B66
• T-Mobile: B2, B4, B5, B12, B66, B71
• Спринт: B25 B26, B41

Все поддерживаемые диапазоны частот США:

• Диапазон 2 (1900 МГц)
• Диапазон 4 (1700/2100 МГц)
• Диапазон 5 (850 МГц)
• Диапазон 12 (700 МГц)
• Диапазон 13 (700 МГц)
• Диапазон 14 (700 МГц)
• Диапазон 17 (700 МГц)
• Диапазон 25 (1900 МГц)
• Диапазон 26 (850 МГц)
• Диапазон 30 (2100 МГц)
• Диапазон 66 (2100 МГц)
• Диапазон 71 (600 МГц)

Все поддерживаемые диапазоны LTE: диапазоны 1–10, диапазоны 12–20, диапазоны 23, диапазоны 25–30, диапазоны 33–41, диапазоны 65–71, B85

Поддерживаемые диапазоны 5G, используемые сегодня:

• AT&T: n5
• T-Mobile: n71
• Спринт: n41

Все поддерживаемые диапазоны 5G: n1, n2, n3, n5, n7, n8, n12, n14, n18, n20, n25, n26, n28, n29, n30 n34, n38, n39, n40, n5, n41, n41 n66, n70, n71, n80, n81, n82, n83, n84, n86, n89, n90, n95

Антенны 4G LTE MIMO — Taoglas

Показано 1–32 из 41 результатов

• ТГХ.

  45 – Широкополосная кросс-поляризованная антенна 5G/4G 2*MIMO с многофункциональным кронштейном

• TGX.04 – 4 x 5G/4G LTE MIMO кросс-поляризационные антенны с универсальным монтажным кронштейном

• Steedan MA354 — низкопрофильная комбинированная антенна 4-в-1 на магнитном креплении с 2*5G/4G MIMO и 2*Wi-Fi 6 MIMO

• Steedan — низкопрофильная комбинированная антенна 3-в-1 на магнитном креплении с 1*активной GNSS, 2*5G/4G MIMO

• Steedan — низкопрофильная комбинированная антенна 2-в-1 с магнитным креплением и 2*5G/4G MIMO

• МА9909.W GuardianX 9-в-1 1*активная GNSS, 8*4G/LTE MIMO — клейкое крепление — белый

• MA9909 GuardianX 3M 9in1 1*активная GNSS и 8*LTE MIMO — настенное крепление

• MA9908 GuardianX 8in1 1*активная GNSS, 4*5G/4G MIMO и 3*Wi-Fi MIMO низкопрофильная антенна

• MA841 Colosseum Стационарная антенна 2-в-1 4G MIMO

• MA1504.

  AK.001 — Synergy 4-в-1 Комбинация следующего поколения 4*5G/4G MIMO для стационарного монтажа с 5-метровым кабелем в оплетке

• Генезис MA245.LBIC.002 Низкопрофильная антенна Genesis 4-в-1 GNSS, 2*LTE и Wi-Fi с клеящимся креплением 205,8*68*12,4 мм

• Guardian MA950 — настенная антенна 5-в-1 с GNSS, 2*LTE MIMO и 2*Wi-Fi MIMO

• MA950.W.A.LBICG.005.wm Настенная антенна Guardian 5-в-1 GNSS, 2*LTE MIMO и 2*Wi-Fi MIMO 146*134*20 мм

• Storm MA450 5-в-1 Стационарная антенна GNSS, LTE MIMO, WI-FI MIMO 216*93*31 мм

• Муссон MA173.A.LBI.001 3-в-1 GNSS, LTE MIMO низкопрофильная стационарная антенна

• Monsoon MA172.A.LBC.001 – Monsoon 3 в 1 GNSS, двухдиапазонный Wi-Fi и низкопрофильная стационарная антенна LTE

• Monsoon MA170 2*LTE MIMO с постоянным креплением, 3 м CFD-200 и SMA(M)ST

• Pantheon MA750 5-в-1, постоянное крепление GNSS 5G/4G, 2xMIMO Wi-Fi, 2xMIMO-антенны Ø145*82 мм

• Gemini LMA101 2*5G/4G 600–6000 МГц MIMO Антенна с магнитным креплением

• Pantheon MA750 Белый 5-в-1 Стационарное крепление GNSS 5G/4G 2xMIMO Wi-Fi 2xMIMO-антенны Ø145*82 мм

• Pantheon MA760 4-в-1 Стационарное крепление GNSS 5G/4G Антенна Wi-Fi 2xMIMO Ø145*82 мм

• Pantheon MA710 Стационарное крепление 3-в-1 GPS/ГЛОНАСС/Galileo 5G/4G Антенна 2xMIMO Ø145*82 мм

• Pantheon MA710 Белый 3-в-1 Стационарное крепление GPS/ГЛОНАСС/Galileo 5G/4G Антенна 2xMIMO Ø145*82 мм

• Pantheon MA741 2-в-1 с постоянным креплением 5G/4G 2xMIMO 600–6000 МГц

• Colosseum MA850 5-в-1 для постоянного монтажа LTE MIMO*2 Wi-Fi MIMO*2 Разъемы GNSS FAKRA

• Sentinel MA251 Клейкое крепление 2 антенны LTE MIMO

• Storm MA450 5-в-1, постоянное крепление GNSS 4G/3G/2G 2xMIMO Wi-Fi 2xMIMO 5 м CFD-200 216*93*31 мм

• Storm MA410 4-в-1 Стационарное крепление GNSS 2*LTE MIMO и антенна L-диапазона 1621 МГц 216*93*31 мм

• Storm MA411 3-в-1 Стационарное крепление GNSS 4G/3G/2G Антенна 2*MIMO 216*93*31 мм

• Гардиан MA950.

  W Клейкое крепление 5 в 1 2*LTE MIMO, 2*Wi-Fi MIMO, антенна GNSS 146*134*20 мм

• Guardian MA931.W Клейкое крепление 6-в-1 2*LTE MIMO 3*Wi-Fi MIMO GNSS антенна

• Pantheon MA761 Антенна 4-в-1 5G/4G и Wi-Fi MIMO 3 м CFD-200

Smart Guides Guide to Understanding MIMO

Во-первых, MIMO — это сокращение от Multiple Input — Multiple Output

Итак, вы только что купили новый беспроводной широкополосный модем с двумя портами для подключения антенны, и вы, вероятно, задаетесь вопросом, какой из них использовать и зачем вам два?

Не вдавайся в технические подробности, вот некоторые основные сведения о технологии MIMO.

Прежде чем мы перейдем к этому, если вы не уверены, как работает ваш мобильный телефон или USB-накопитель с беспроводным доступом в Интернет, вам будет полезно прочитать наше Руководство по 4G.

Увидимся здесь, когда закончишь.

В начале. ..

С момента зарождения радиотехнологий мы привыкли к мобильному телефону или УВЧ-радиопередачи с одной антенной. Эта передача проходит по воздуху и принимается гораздо большей антенной на телефонной башне, которая, в свою очередь, ретранслирует сигнал в пункт назначения.

Эта технология проста и эффективна для передачи телефонного звонка.

Однако с ростом спроса на более быстрый и надежный беспроводной интернет 4G (который работает так же, как голосовой вызов) необходимы более сложные методы передачи.

Если вы пользуетесь 3G-интернетом в течение нескольких лет, вы, вероятно, заметили, что заявленные максимальные скорости быстро растут. Начиная примерно с 3,6 Мбит/с для первой серии мобильных широкополосных «моделей», до 7,2 Мбит/с в 2007 году, до 21 Мбит/с в 2008 году, до 42 Мбит/с вскоре после этого и теперь со скоростью 100 Мбит/с с появлением 4G в конце 2011 года.Некоторые считают, что 5G стучится в нашу дверь, и новое поколение может увеличить скорость до 50 раз по сравнению с 4G.

Конечно, маловероятно, что вы на самом деле испытали (или испытаете) такую ​​молниеносную скорость передачи данных (это история в другой раз), но большинство людей испытали заметный скачок скорости при переходе на новый модем.

Скачки скорости

Увеличение скорости — дело непростое. Теоретически самым большим фактором, ограничивающим скорость, является полоса пропускания.

Каждой телефонной башне дается общая ширина частот, на которых она может передавать, и каждому подключающемуся человеку выделяется небольшой канал определенной ширины.

Это означает, что у каждой башни есть ограниченное количество клиентов, которых она может обслуживать, прежде чем она станет перегруженной.

Таким образом, самый очевидный способ увеличить скорость — предоставить каждому клиенту более широкий диапазон частот для передачи — это означает, что на одну телефонную вышку будет приходиться меньше людей, а это означает, что для обслуживания потребности требуется больше телефонных вышек, а это дорого!

Вместо этого первым шагом к увеличению скорости является использование других факторов помимо полосы пропускания.

Технологии 3G

, такие как HSPA, используют преимущества методов цифровой модуляции, таких как квадратурная фазовая манипуляция (и многие другие приемы), для увеличения скорости передачи символов, что является вторым важным фактором, ограничивающим скорость.

Скорость также ограничена отношением сигнал-шум (SNR), до которого мы можем увеличить мощность (или громкость) передачи, чтобы телефонная вышка могла нас лучше «слышать», но это приводит к быстрому уменьшению отдачи. После того, как мы выжали всю возможную производительность передачи от антенны к антенне, мы должны подойти к проблеме по-другому.

Здесь на помощь приходит MIMO — если мы не можем улучшить передачу по воздуху, почему бы не увеличить количество антенн?

Больше антенн на вечеринку!

Используя несколько антенн, мы можем забыть о трудностях передачи по воздуху и вместо этого переложить нагрузку на оборудование обработки сигнала в вашем модеме.

Поскольку все антенны работают на одних и тех же частотах, от телефонной вышки не требуется дополнительной пропускной способности для каждого пользователя.

Пространственное мультиплексирование

— это набор умных методов модуляции, которые позволяют нам передавать независимые потоки с нескольких антенн на одних и тех же частотах, не искажая отправляемую информацию.

[2] На этой диаграмме показано, как мы можем переложить нагрузку на оборудование для обработки сигналов, которое разбивает поток данных на канальном уровне на кадры, которые затем кодируются, модулируются и отображаются на исходящей антенне.

Приемная антенна выполняет вышеуказанные задачи в обратном порядке, рекомбинируя (надеюсь, безошибочные) кадры в исходный поток данных.

Обычные сигналы 3G и Next-G транслируются с вертикальной поляризацией, при которой волна распространяется «вверх и вниз».

Волны

LTE MIMO имеют наклонную поляризацию, при этом каждая волна повернута на 45 градусов от горизонтали, зеркально отражена, поэтому первая имеет угол 45 градусов, а другая — 135 градусов. Этот умный маленький трюк называется поляризационным разнесением и позволяет вашему модему различать два независимых потока данных на одной и той же частоте, выделенной вышкой сотовой связи.

Поскольку наш модем имеет две внутренние антенны, каждая из которых отвечает за прием одного потока данных, абсолютно необходимо иметь две отдельные внешние антенны.

Мы не можем использовать соединительный провод Y или какой-либо другой трюк для подключения обоих портов модема к одной антенне, а также мы не можем подключить обе внешние антенны к одному порту.

Использование MIMO

Важно знать, что MIMO включается и выключается модемом.

Решение об использовании MIMO согласовывается с вышкой сотовой связи, при этом оценивается качество принимаемых и передаваемых сигналов (метрика, известная как CQI).

Когда сила или качество сигнала низкие, модему трудно различить два потока данных, поэтому, когда уровни сигнала падают ниже определенного порогового уровня, MIMO отключается, и модем работает только с одной антенной (порт 1 в Sierra). Беспроводные модемы).

Антенны MIMO

Чтобы выяснить, поддерживают ли вышки в вашем районе MIMO, проверьте карту покрытия мобильного широкополосного доступа Telstra.

Самый темный синий цвет указывает на зоны с номинальной скоростью 4G 100 Мбит/с, которые используют 2×2 MIMO для обеспечения своей скорости.

Светлая синяя область обозначает зоны 3G 42 Мбит/с DC HSPA+, которые не используют MIMO, но используют два канала на одной антенне для обеспечения более высоких скоростей.

Поляризационное разнообразие

Чтобы в полной мере воспользоваться преимуществами MIMO (в настоящее время используется в связи 4G LTE), необходимо использовать две антенны.

При установке направленных антенн, таких как антенна Yagi, первая антенна должна быть повернута горизонтально на угол 45 градусов, а вторая — на угол 135 градусов.Это происходит из-за «поляризационного разнообразия».

LTE использует поляризационное разнесение, чтобы различать два потока данных, отправляемых с вышки.

Находясь за пределами зоны MIMO, большинство модемов по-прежнему могут использовать двойные антенны.

Услуги 3G могут использовать усовершенствованные методы разнесения приемников, в которых используется вторая антенна для захвата задержанных сигналов и радиопередач более высокого качества, а два потока объединяются через MRC.

Повышение производительности чаще всего наблюдается в многолучевых средах с пространственной дисперсией, когда сигналы рассеиваются на физическом расстоянии.

Услуги

DC-HSPA+ могут быть полезны, когда несущие передаются с разными полярностями, что позволяет лучше согласовать антенны с полярностью целевой несущей.

Более продвинутые типы приемников могут использовать методы линейной коррекции и коррекции с обратной связью по решению, чтобы минимизировать межсимвольные помехи.

Наличие двух антенн обеспечивает несколько «стереоскопический» обзор источников помех, что позволяет некоторым усовершенствованным приемникам регулировать коэффициенты объединения, чтобы установить нуль в направлении источника помех.

Ищете мощный маршрутизатор с модемом MIMO?

Наш Telco X1 Pro идеально идеально подходит для подключения к высокоскоростному Интернету там, где нет NBN.

Внимание!

При использовании только одной антенны убедитесь, что она подключена к порту 1 модема, который часто помечен на пластиковой/резиновой бирке, закрывающей порт.

Полезные ресурсы

[1] Д.Гальперин, В. Ху, А. Шет и Д. Уэтералл, 802.11 с несколькими антеннами для чайников, Вашингтонский университет и лаборатории Intel в Сиэтле. [2] Д. Гесберт и Дж. Ахтар, Разрушая барьеры пропускной способности Шеннона: обзор беспроводных систем MIMO, Журнал Telenor: Telektronikk. [3] Профессор Роберт В. Хит-младший. Однопользовательская связь MIMO

.

Proxicast — Антенна Pro-Gain 4G/LTE MIMO

Основные характеристики

• ЭФФЕКТИВНОСТЬ MIMO благодаря всенаправленным элементам с пиковым усилением 7 дБи в сотовых сетях 4G/LTE
• ПОВЫШЕННАЯ СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ для удаленных объектов с плохим покрытием сотовой связи
• ДВОЙНОЙ ГНЕЗДО N РАЗЪЕМ интегрирован в основание антенны *** ТРЕБУЕТСЯ 2 КОАКСИАЛЬНЫХ УДЛИНИТЕЛЬНЫХ КАБЕЛЯ ***
• ЧРЕЗВЫЧАЙНО ПРОЧНЫЙ Всепогодный корпус и коррозионностойкие материалы
• HEAVY DUTY Кронштейн для монтажа на столб и крепеж в комплекте (мачта продается отдельно)

Теперь вы можете пользоваться преимуществами технологии 4G/LTE MIMO И всенаправленным покрытием с помощью одной антенны.

Уникальная новая всенаправленная антенна LTE MIMO коммерческого класса

Proxicast совместима с услугами передачи данных 4G/LTE от Verizon, AT&T, Sprint, T-Mobile, Bell Mobility, Rogers и большинства других операторов сотовой связи по всему миру.

Два сверхширокополосных элемента с раздельным питанием в одном корпусе обеспечивают подключение LTE с несколькими входами и выходами, что повышает производительность.

С соответствующими переходными кабелями (не входят в комплект) эта антенна совместима с сотовыми модемами, точками доступа и маршрутизаторами Cisco, Cradlepoint, Digi, MoFi, Pepwave, Sierra Wireless и другими.

Прочный корпус антенны, сверхпрочные крепежные детали и коррозионно-стойкие материалы идеально подходят для наружного применения.

**ВАЖНО
Эта антенна предназначена для прямого проводного подключения к сотовым устройствам передачи данных с 2 антенными разъемами.

АНТ-127-05х-Технические характеристики (753 Кб)

Обзор антенн MIMO для сотовых точек доступа и маршрутизаторов

Знаете ли вы, что антенны MIMO играют огромную роль в передаче данных?

Люди полагаются на сотовые точки доступа и маршрутизаторы, чтобы оставаться на связи, будь то дома или в путешествии. Как и в случае с сотовыми телефонами, в районах со слабым сигналом сотовой связи скорость передачи данных будет низкой, а соединение шатким. Мы этого не хотим — никто не хочет.

Антенны

MIMO для сотовых точек доступа и маршрутизаторов разработаны, чтобы оставить эти неудобства в прошлом. Они действительно работают, мы протестировали нашу антенну Crossbow 5G MIMO с несколькими сотовыми маршрутизаторами и увидели увеличение скорости загрузки, скорости загрузки и пинга. Конечно, сама антенна обеспечивает большее усиление и радиус действия, но волшебство, стоящее за повышением производительности и скорости, во многом связано с аспектом MIMO.Итак, что такое MIMO? Как это работает? Как это улучшает производительность и скорость?

Что в беспроводной связи представляет собой технология MIMO?

Идея MIMO (сокращение от Multiple Input Multiple Output) является революционной, но простой. В двух словах, MIMO — это технология интеллектуальных антенн для беспроводной связи, в которой несколько передающих и приемных антенн используются в источнике и пункте назначения для отправки и получения большего количества данных. Использование нескольких антенн повышает производительность, скорость передачи данных и пропускную способность передачи данных.

Как, черт возьми, работает MIMO?

Хотя цель MIMO проста, аспект ее работы несколько сложен. Итак, мы постараемся сделать это как можно проще.

Во-первых, радиосистемы MIMO — это может быть вышка сотовой связи, сотовая точка доступа или даже мобильный телефон — должны иметь по крайней мере две передающие и приемные антенны.

Общие конфигурации антенн MIMO:

• 2X2 MIMO — две передающие и две приемные антенны
• 3X3 MIMO — три передающие и три приемные антенны
• 4X4 MIMO — четыре передающие и четыре приемные антенны
• 8X8 MIMO — восемь передающих и восемь приемных антенн

Massive MIMO, расширение MIMO только в большем масштабе, например, большая базовая станция сотовой связи, может иметь до 128 антенн! Это безумная конфигурация 64×64.Для простоты мы будем использовать систему 2×2 MIMO.

Использование антенн MIMO аналогично добавлению дополнительных полос с обеих сторон двухполосной дороги (одна идущая, а другая встречная). В результате объем данных, которые могут быть отправлены и получены по этой дороге, увеличивается в зависимости от количества полос движения (антенн), что, в свою очередь, увеличивает скорость передачи данных.

В любом случае, с MIMO две передающие антенны на вашем сотовом маршрутизаторе (да, есть сотовые маршрутизаторы, которые используют больше антенн, но это для простоты) выдают один и тот же сигнал, известный как потоки данных.Поток данных — это, по сути, действие, которое вы хотите выполнить, например поиск чего-либо в Google, потоковое видео или доступ к техническому веб-сайту Bolton.

Пока потоки данных путешествуют по воздуху, чтобы достичь места назначения, они сталкиваются с проблемами, такими как:

• Высотные конструкции, строительные материалы и т.п., блокирующие или отражающие сигналы,
• Другие радиочастотные сигналы, мешающие потокам данных,
• Затухание или затухание, когда сигнал теряет свою мощность.

Технология

MIMO не предотвращает возникновение подобных ситуаций, но помогает улучшить связь между вашим сотовым маршрутизатором и вышкой сотовой связи, чтобы повысить производительность независимо от этих проблем. Та же концепция применяется при обмене данными между вашим сотовым маршрутизатором и смартфоном.

Видите ли, из-за расстояния между антеннами вашего сотового маршрутизатора потоки данных будут проходить по разным путям и достигать пункта назначения с разным уровнем ухудшения сигнала.В источнике две приемные антенны MIMO будут принимать поток данных каждая. Затем процессор получателя объединяет оба потока данных, что помогает исправить ошибки, возникшие в потоках из-за радиопомех. Без этой технологии при передаче сигнала по воздуху он может потеряться или исказиться. Таким образом, вместо того, чтобы ждать, что кажется вечностью только для того, чтобы встретить ошибку загрузки или не удается подключить экран на вашем телефоне, вы можете успешно транслировать или просматривать веб-страницы с большей скоростью, чем раньше.

Не говоря уже о новом поколении MIMO, также известном как MU-MIMO (Multiple User Multiple Input Multiple Output), устройства, использующие эту технологию, могут обрабатывать передачу и получение информации от нескольких устройств одновременно. Это помогает уменьшить перегрузку и увеличить скорость передачи данных.

Это очень простое и общее объяснение того, как работает MIMO. Если вы предпочитаете гораздо более подробное объяснение, ознакомьтесь с этой статьей: 802.11 с несколькими антеннами для чайников.

Какое отношение MIMO имеет к сотовой связи?

Благодаря всем преимуществам MIMO, эта технология является ключевой, используемой в стандартах беспроводной связи, таких как 4G LTE и 5G. Это даже фундаментальная технология, используемая в WiFi 4/5/6 (или, для технически подкованных людей, в IEEE 802.11 n/ac/ax), а также в других стандартах.

Антенны

MIMO являются одной из причин, по которой ваш сотовый маршрутизатор может обеспечить вашему ноутбуку достойную скорость передачи данных, когда вы сидите в кафе в центре города, где существует большая вероятность ухудшения сигнала и перегрузки. Мы говорим «часть», потому что существуют и другие технологии, связанные с передачей данных, которые работают вместе с MIMO, но это отдельная история.

Зачем нужны сотовые антенны MIMO, если они уже встроены?

Правильный вопрос. Вот почему:

Печальная правда заключается в том, что иногда антенны портативных точек доступа или сотовых маршрутизаторов недостаточно мощны, чтобы обеспечить надежность и скорость, которых вы желаете и по праву заслуживаете, особенно в районах, где сотовый сигнал изначально слаб.Как видно из статьи о тестировании Crossbow, некоторые сотовые маршрутизаторы не давали ни унции WiFi со своими встроенными антеннами. Это не означает, что с антеннами что-то не так, это просто означает, что сигнал, полученный антеннами MIMO от вышки сотовой связи, был очень слабым. Вот где в игру вступают антенны 5G и 4G LTE MIMO.

Большинство сотовых маршрутизаторов имеют два разъема для антенн, что позволяет напрямую подключать более мощные антенны MIMO, такие как Crossbow с конфигурацией MIMO 2×2. Антенны 5G и 4G LTE MIMO, как правило, имеют больший коэффициент усиления, чем встроенные антенны MIMO. Это означает, что они могут связаться с вышками сотовой связи, расположенными за много миль, предоставляя вам лучшее соединение и более высокие скорости, которых у вас не было бы в противном случае. К сожалению, это не то, что можно сделать с мобильными телефонами, хотя было бы здорово, если бы мы могли.

Эти антенны меняют правила игры для людей, которые полагаются на сотовые маршрутизаторы, чтобы оставаться на связи в удаленных местах, путешествуя в доме на колесах или отдыхая на лодке.Они также исключительно хорошо работают в зонах с хорошим и сильным сигналом.

Как выбрать ЛУЧШУЮ антенну MIMO для сотового маршрутизатора или точки доступа?

Выбор лучшей антенны MIMO зависит от вашей уникальной ситуации. Совет: если у вас плохой сотовый сигнал снаружи, вы получите максимальную отдачу от направленной конфигурации MIMO с высоким коэффициентом усиления. Если это вы, арбалет будет отличным вариантом. Однако вам не нужно верить нам на слово. Давайте посмотрим на результаты, полученные при тестировании с различными сотовыми маршрутизаторами в очень удаленном месте.

С другой стороны, если у вас хороший внешний сигнал, вы можете использовать всенаправленную или направленную антенну MIMO. Всенаправленная антенна может говорить и слушать несколько вышек сотовой связи одновременно, поэтому, если одна из них перегружена или не работает, вы все равно можете поддерживать стабильное соединение. С направленной антенной MIMO вы можете сосредоточить всю энергию на одной башне, что обычно дает лучшие результаты, чем всенаправленная.

Установка сотовых антенн MIMO

Существуют различные типы конфигураций антенн MIMO.При использовании антенны MIMO с функцией plug-and-play все, что вам нужно сделать, это установить антенну в месте с самым сильным сигналом (как правило, на крыше) и подключить коаксиальные кабели к сотовому маршрутизатору. Если антенна всенаправленная, просто установите ее и забудьте. С другой стороны, если антенна направленная, вам нужно будет нацелить ее на ближайшую вышку сотовой связи для достижения оптимальных результатов.

Некоторые люди предпочитают приобрести две мощные сотовые антенны SISO (Single Input Single Output), такие как Long Ranger или Arrow, и создать конфигурацию MIMO своими руками.Если вы решите пойти по этому пути, знайте, что сигнальные волны MIMO кроссполяризованы, то есть имеют X-образную форму. После установки антенн в местах, где они будут принимать самый сильный сигнал, вам нужно будет наклонить обе антенны на 45 градусов в противоположных направлениях. Конфигурация DIY MIMO лучше всего работает с направленными антеннами, использование всенаправленных приведет к тому, что они будут мешать друг другу.

Арбалет 5G MIMO

Вилка SMA с кабелем 15 футов

2J7068BGFa-915 Сотовая связь MIMO, WiFi, 915 МГц и антенна GNSS | Антенны 2J

Когда надежная и бесперебойная связь важнее всего

2J Antennas представляет самую мощную и высокопроизводительную систему 5-в-1 Cellular/LTE MIMO, 2. 4/5,0 ГГц ISM, 915 МГц ISM и антенна GNSS на рынке. Мы также предлагаем эту антенну с частотой 868 МГц, см. 2J7068BGFa-868 в нашем каталоге для сравнения. Эта полностью нагруженная антенна обеспечит превосходную связь в сельских и городских районах без каких-либо ограничений производительности для широкого спектра потребительских, промышленных или коммерческих устройств.

Кабель 1-2: Сотовая связь/LTE

Двойной кабель Cellular/LTE с высоким коэффициентом усиления настроен для стандартов 4G LTE, 3G и 2G и идеально подходит для MIMO, терминалов с высокой пропускной способностью, умных городов, промышленной автоматизации, телематики и беспроводной широкополосной связи.Выделение двух кабелей сотовой связи/LTE позволяет устройствам искать самый сильный сигнал в диапазоне от 698 МГц до 2700 МГц, сохраняя при этом непрерывное соединение.

Кабель 3: 2,4/5,0 ГГц ISM

Один соединительный кабель 2,4/5,0 ГГц настроен для стандартов WiFi, BT, ZigBee и ISM. В диапазонах частот 2410–2490 МГц и 4920–5925 МГц эта мощная антенна работает с пиковым коэффициентом усиления ~5,6 дБи для диапазона 2,4 ГГц и ~5,5 дБи для диапазона 5,0 ГГц, сохраняя при этом максимальную эффективность ~58- 64%.Благодаря высокому коэффициенту усиления и превосходной эффективности эта антенна идеально подходит для маломощной беспроводной связи малого радиуса действия с бытовой электроникой.

Кабель 4: ISM 915 МГц

Нелицензионный кабель 915 МГц используется для приложений в США, таких как мониторинг и сбор платы за проезд по дорогам, домашние метеостанции, промышленные измерения и мониторинг, домашняя безопасность, технология RFID-меток для мониторинга и записи перемещений в распределительных цепях. Эта антенна, настроенная на частоты 902–928 МГц, соответствует стандартам ZigBee, ISM, SigFox и LoRa.С пиковым усилением ~0,5 дБи и эффективностью ~36% эта антенна превосходит любого конкурента с надежным и сильным сигналом.

Кабель 5: GPS/ГЛОНАСС

Активный кабель GNSS предназначен для устройств геопозиционной навигации, работающих на частотах от 1575,42 МГц до 1610 МГц в рамках стандартов GPS, QZSS, Galileo и ГЛОНАСС. Доступ к спутникам, эксплуатируемым регионами ЕС, Азии, России и США, не только обеспечивает полную глобальную навигацию, но и повышает качество благодаря быстрому позиционированию, высокой точности и надежности; особенно в населенных пунктах, где препятствия могут представлять собой проблему.Интеграция с предварительным фильтром пилы делает навигацию более надежной в условиях помех.

Предлагаемые приложения включают:

— Сотовая связь и телематика
— Смартфоны
— Навигация
— RFID/учет запасов
— Безопасность и мониторинг
— Транспорт и автомобили
— Бытовая электроника
— Вычислительная техника
— Телекоммуникации
— Терминалы данных
— Умный дом и офис
— Коммуникации, критически важные для безопасности
— Промышленная автоматизация

Установка/окружающая среда

Эта сверхмощная антенна поставляется с эстетичным куполообразным корпусом размером всего Ø 96 x В 90 мм и изготовлена ​​из высококачественного материала ASA, устойчивого к УФ-излучению, который доступен в черном или белом цвете. Полная сертификация IP67, IP69 и IK09 делает эту антенну водонепроницаемой, устойчивой к ударам и выдерживает высокую температуру / воду под давлением, идеально подходит для любого типа воздействия окружающей среды.

Все пять кабелей проходят через винтовое крепление, расположенное в нижней части основания антенны из алюминиевого сплава. Разработан с механизмом предотвращения вращения, который обеспечивает надежную установку на любой внешней поверхности без необходимости заземления или свободного места.

Наша стандартная антенна включает в себя штекерные разъемы SMA с кабелями LMR195 с низкими потерями длиной 300 см для сотовой связи/ISM, Wi-Fi, 915 МГц и LMR100 для подключения к GNSS.Мы предлагаем широкий ассортимент альтернативных разъемов и кабелей для любых индивидуальных потребностей. Наши высококвалифицированные инженеры доступны круглосуточно и без выходных, чтобы помочь нашим клиентам с выбором антенны для обеспечения оптимальной производительности для приложения.

Вся наша продукция разработана с заботой об окружающей среде и произведена без использования опасных материалов в полном соответствии с требованиями REACH и RoHS.

Направленная антенна LTE 800 МГц, 12 дБи, MIMO

Направленная антенна LTE 800 МГц, 12 дБи, MIMO | WiMo

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

В наличии, доставка 3-4 дня.

• Однодиапазонная антенна 800 МГц
• Доступны кабели различной длины, максимальная гибкость
• Профессиональные, прочные направленные антенны с высоким коэффициентом усиления, также подходят для очень длинных кабелей ).

  В системе LTE используется не только улучшенная схема модуляции, но и антенны MIMO (двойная полярность) для повышения пропускной способности и более надежного соединения. MIMO (Multiple Input, Multiple Output) — это техническая система, использующая два (или более) разных потока пространственных данных. Предлагаемые здесь антенны поддерживают эту систему MIMO, они имеют две антенные системы с разной полярностью, встроенные в один корпус. Эти антенны подходят для конечных пользователей, которые живут на краю зоны покрытия LTE и хотят улучшить мощность сигнала.

  Две антенны LTE MIMO PA-LTE-LO-9D и PA-LTE-LO12D обеспечивают усиление 9 или 12 дБи (на внутреннюю антенну), устойчивы к атмосферным воздействиям и подходят для установки на мачте. Разъемы — гнездо N (по 2 на антенну), подходящие кабели для многих маршрутизаторов LTE (например, AVM Fritzbox 6480) — номер WiMo № 40331.xx.

  Технические данные

  Название продукта	18705. 12ДВОЙНОЙ
  Моно-/многополосный	Многополосный
  Усиление 800 МГц [дБи]	12
  Поддерживаемые диапазоны	700 МГц (LTE/4G) 800 МГц (LTE/4G)
  Поляризация	Гор или Верт.
  Тип антенны	Направленная антенна
  Конструкция антенны	Панельная антенна

  .
