Как говорится “по многочисленным просьбам…” записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей.

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня не очень… Когда уже начал просматривать- оказалось что стрелочный указатель совсем не видно. Эх, что ж делать, фотоаппарат у меня не справляется с поставленой задачей)))

В статье на фото все прекрасно видно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Дальше проверяем отсутствие напряжения предварительно проверенным индикатором или прибором.

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: измерение сопротивления, мегаомметр

Мегаомметр, что это такое и как им пользоваться? | ENARGYS.RU

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

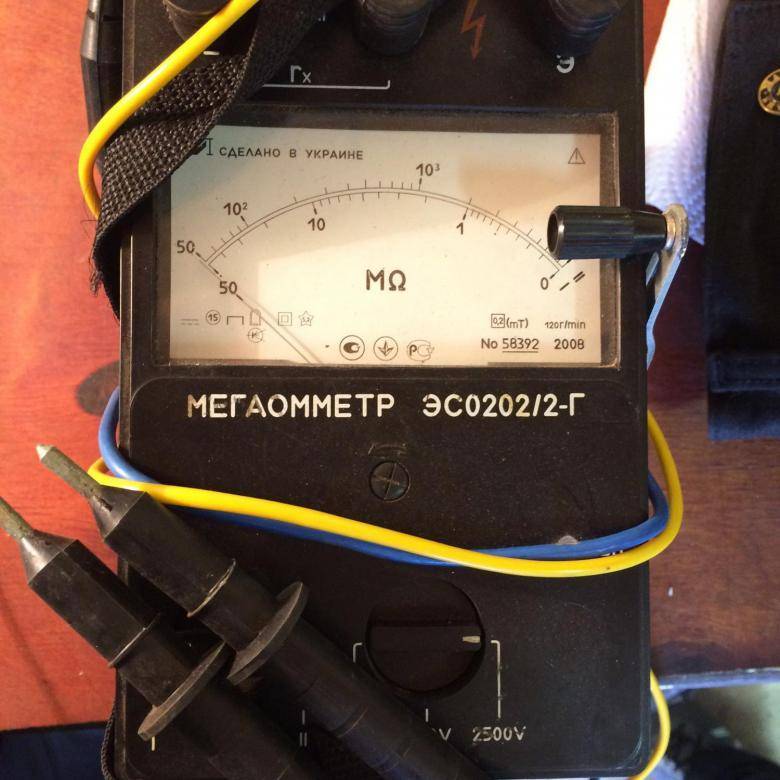

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

Присоединение мегаомметра к гнездам измерения сопротивления.
Присоединение заземляющего проводника к гнезду экрана (кожуха).
Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
Установление стрелки измерения в определенное положение является началом отчета измерения.
Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
После применения мегаомметра переключатель устанавливаем в нейтральное положение.

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50^оС. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

Устройство и принцип работы мегаомметра | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Для измерения сопротивления различных диэлектриков, таких как изоляция кабелей, электрических разъемов и т.д. используют специальный прибор – мегаомметр. Сегодня в нашей статье мы представим описание мегаомметра и принцип его работы.

Устройство мегаомметра

Рассмотрим конструкцию на примере элементарного индукторного аналогового мегаомметра, который состоит из следующих частей:

• корпус мегаомметра, выполненный из пластика;

• ручка для вращения генератора;

• контактные зажимы, которые могут иметь обозначение «МΩ» (МегаОм) или «Л» (линия), « — » (минус) или («земля»), а также «kΩ» (килоОм). К ним подключаются соединительные провода с зажимами. Стоит отметить, что зажим «МΩ» используется для подключения к «Линии», а « — » — к «земле» (если сопротивление измеряется в мегаОмах). При измерении в килоОмах линия подключается к зажиму «kΩ», а «МΩ» и « — » закорачиваются и подключаются к «земле».

• табло со шкалой измерения, имеющей градацию в мега- и килоОмах.

• генератор (индуктор) переменного тока с поворотной рукоятью, состоящий из:

— статора, выполненного в виде цилиндрической катушки со множеством витков, которая помещена в магнитопровод с полюсами в виде пластин, загнутыми внутрь отверстия катушки;

— ротора, представляющего собой постоянный магнит с 8 полюсами, который приводится в движение ручным приводом через зубчатую передачу;

— пружины для расцепления при обратном ходе;

— центробежного регулятора, который обеспечивает стабильность выдаваемого напряжения при увеличении скорости вращения ротора генератора выше номинальной (номинальная скорость вращения ручки — 120 об/мин).

• умножитель напряжения (несимметричная мостовая схема), состоящий из двух диодов и двух конденсаторов. Данный модуль обеспечивает преобразование низкого переменного (пульсирующего) напряжения, вырабатываемого генератором, в выпрямленное высоковольтное;

• добавочные резисторы измерительной (рабочей) и противодействующей рамок логометра.

• логометр магнитоэлектрической системы, состоящий из стрелки, рабочей и противодействующей рамок. Обе рамки и укрепленная с ними на одной оси стрелка образуют подвижную систему, которая поворачивается внутри магнитного поля постоянного магнита. Вращающиеся моменты рамок направлены противоположно друг другу, причем у противодействующей рамки направление — по часовой стрелке.

Принцип работы мегаомметра

Принцип действия мегаомметра заключается в создании искусственным путем тока утечки и его последующем измерении, значение которого зависит от подключаемого к прибору сопротивления.

Рассмотрим принцип работы. В качестве измеряемого сопротивления будем использовать резистор на 5,6 МОм, который подключаем к зажимам «МΩ» и «-».

Далее начинаем крутить рукоять мегаомметра со скоростью около 120 об/мин. Генератор начнет вырабатывать переменное напряжение, которое, проходя через несимметричный мост, выполненный на диодах VD1…2 и конденсаторах С1…2, будет увеличиваться и выпрямляться. После преобразования напряжение подается на измерительное устройство логометрического типа с рабочей R01 и противодействующей R02 рамками. Обе рамки и закрепленная с ними на одной оси стрелка образуют подвижную систему, которая поворачивается внутри магнитного поля постоянного магнита.

Ветвь с добавочными резисторами R2 и R1 предназначена для создания противодействующего момента в логометре. В ней возникает ток I2, а ветвь c резистором R3 и током I1 служит для создания вращающего момента.

В зависимости от величины измеряемого сопротивления, протекающий в цепи рабочей рамки ток I1 будет изменяться на угол, соответствующий измеряемому сопротивлению, что приведет к отклонению подвижной части. При этом через противодействующую рамку логометра протекает постоянный ток I2, создающий противодействующий момент.

Таким образом, нами рассмотрена схема мегаомметра и принцип его работы. Также вы можете посмотреть наше видео, в котором показано, как работает мегаомметр и какие элементы он в себя включает.

прибор для измерения сопротивления изоляции

Мегаоомметр – прибор для измерения сопротивления изоляции. Его устройство основано на схеме логарифмического измерителя отношений. Основные узлы мегаомметра – электронный измеритель, электромеханический генератор, преобразователь. Генератор постоянного тока в мегаомметре представляет собой гальванические элементы или аккумуляторные батареи, в ранних моделях, которые по возрасту начитывают уже более полувека, ток подавался через динамо-машину, в которой, для того, чтобы она заработала, надо было покрутить ручку. Тем не менее, как прибор для проверки и измерения сопротивления изоляции, мегаомметр М1101М, например, вполне годится: как и полвека назад, он показывает высокую точность измерений.

Мегаомметр работает так: измерительное напряжение поступает через входящий резистор R11 одновременно на резисторы R16, R33, R32 и измеряемый резистор (см. схему). Ток измерителя рассчитывается по формуле:

где К — коэффициент пропорциональности, Rх — измеряемое сопротивление, R16, R17, R18, R32, R33 — сопротивления. Из приведенной выше зависимости следует, что ток измерителя пропорционален логарифму отношения сопротивлений и не зависит от измерительного напряжения.

Обычно мегаомметр, являясь прибором для измерения сопротивления изоляции, имеет токонепроводящий корпус – пластмассовый, или обрезиненный, как, например, в Е6-32. Это создает дополнительное удобство есть защита от поражения электрическим током.

Сопротивление изоляции: как и для чего измерять

Итак, мегаомметр – средство измерений, которое проводит замеры с использованием повышенного выпряиленного напряжения, исключает необходимость подключения к сети, а также имеет несколько фиксированных значений выходного напряжения на зажимах, что дает возможность проводить измерения по разным нормативным требованиям. Мегаомметр применяется как прибор для измерения сопротивления изоляции в различных областях, например в производстве: как правило, требуются замеры обмоток электрических машин и трансформаторов, сопротивления изоляции проводов и кабелей, разъемов, поверхностных и объёмных сопротивлений изоляционных материалов.

Мегаомметр как прибор для измерения сопротивления изоляции довольно редко имеется в организациях, непрофильных электроизмерениям, несмотря на его доступность и широкую распространенность: низкие напряжения измеряются омметром, и еще один прибор, как правило, не приобретают – тем более, что для измерений требуется не только мегаомметр, но и допуск соответствующего уровня. Почему такое важное значение придается изоляции, измерению ее сопротивления, испытаниям?

В силовых кабелях и проводах изоляция разделяет токоведущие жилы, в ячейках распредустройств — отделяет токоведущие установки от заземления, создает систему безопасности при работе с электроустановками и силовыми линиями. Если значение сопротивления изоляции ниже нормируемого, то возможно наступление сразу нескольких последствий: это пожарная опасность – от задымления ядовитыми веществами от горящей изоляции до постоянных утечек тока. И первое, и последнее создает серьезную угрозу жизни и безопасности обслуживающего персонала электрооборудования. При этом измерение сопротивления изоляции, особенно в организациях, занимающихся обслуживанием потребителей (обывателей, покупателей, клиентов), которые, в отличие от персонала, могут не иметь даже минимальной грамотности в сфере электробезопасности – единственная возможность избежать несчастных случаев.

Повреждения изоляции могут возникать по разным причинам. Это заломы и повреждения при транспортировке, перетирание из-за неправильной установки, деградация изоляции вследствие времени, агрессивной среды, температурных воздействий, перепадов напряжения, по каким-либо иным причинам. С помощью мегаомметра – прибора для измерения сопротивления изоляции – при проведении измерений сопротивления изоляции силами специалистов электролаборатории — можно выявить место утечки и впоследствии ликвидировать нарушения в кратчайшие сроки. Нельзя также исключать человеческий фактор – ошибочные действия персонала также могут повредить изоляцию, причем повреждения могут быть системными, поэтому измерение сопротивления изоляции требуется проводить согласно графику измерительных работ и испытаний, утвержденных в нормативных документах: ПУЭ, ПТЭЭП ОиНИЭ, ГОСТ. Измерение для различных видов электрооборудования проводят при значениях постоянного (выпрямленного) напряжения U=250,500,1000,2500,5000В. Значения измеряемого напряжения указываются в методиках, пособиях, руководствах на оборудование.

Специфика измерения сопротивления изоляции

Первым этапом проверки изоляции электропроводки является визуальный осмотр, во время которого можно выявить серьезные нарушения: оплавление изоляции, разрывы, заломы, отсутствие частей изолирующего покрытия, трещины, съеживание или провисание. Точно так же перед тем, как использовать прибор для измерения сопротивления изоляции, необходимо проинспектировать места стыка кабелей, присоединение их к шинам, контакты распределительной коробки, клеммы и пр. Несмотря на то, что, в отличие от показаний мегаомметра при измерениях, визуальный осмотр не дает точных численных значений , его результаты также заносятся в протокол и подшиваются к акту.

Затем производится полное отключение оборудования: силовых трансформаторов, кабельных линий , в электроустановках до 1000В остаточное напряжение снимается, выкручиваются лампы накаливания, выключатели переводятся в режим включения. Это делается для того, чтобы при измерении сопротивления изоляции контуры были замкнуты, но при этом не произошло перегорание «слабых звеньев», не рассчитанных на перепады напряжения.

При использовании мегаомметра — прибора для проверки и измерения сопротивления изоляции – проводятся следующие работы:

измерение сопротивления между токоведущими частями электроустановок и заземляющими элементами;

измерение сопротивления между обмотками первичного и вторичного напряжения в силовых и измерительных трансформаторах;

измерение сопротивления изоляции между нейтралью и землей, между фазными проводниками и землей, между фазой и нулем, между фазными проводниками.

В любом случае, проверка должна выявить либо полное соответствие ПУЭ и ПТЭЭП, либо некоторое несоответствие, которое измеряется дополнительно – если это необходимо — фиксируется и заносится в акт проверки. Проверочное напряжение мегаомметра может быть разным, поэтому измерения классифицируются еще и для разного типа оборудования:

напряжение 1 кВ используется при проверке проводов, кабелей до 1000В в соответствии с требованиями НД.

напряжение 2,5 кВ используется для магистральных кабельных линий до 1000В и оборудования выше 1000В.

Отметим, что сотрудникам электротехнической лаборатории, проводящим проверку, необходимо иметь достаточный уровень квалификации: для работ с мегаомметром производителю работ IV группу по электробезопасности, членам бригады — III группу по электробезопасности, при этом в бригаде должно быть не менее двух человек.

Правила эксплуатации мегаоомметра

Правила эксплуатации мегаомметра – прибора для проверки и измерения сопротивления изоляции описаны в Руководстве по эксплуатации средства измерений.

«5.4.1. Измерения мегаомметром в процессе эксплуатации разрешается выполнять обученным работникам из числа электротехнического персонала. В электроустановках напряжением выше 1000 В измерения производятся по наряду, в электроустановках напряжением до 1000 В — по распоряжению. В тех случаях, когда измерения мегаомметром входят в содержание работ, оговаривать эти измерения в наряде или распоряжении не требуется.

5.4.2. Измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

5.4.3. При измерении мегаомметром сопротивления изоляции токоведущих частей соединительные провода следует присоединять к ним с помощью изолирующих держателей (штанг). В электроустановках напряжением выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.

5.4.4. При работе с мегаомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается. После окончания работы следует снять с токоведущих частей остаточный заряд путем их кратковременного заземления».

При работе с мегаомметром нашими специалистами, все правила по предварительной подготовке измерений, безопасности труда, проведению измерений и фиксации их результатов соблюдаются неукоснительно, что обеспечивает высокое качество выполнения исследований. Сотрудники электролаборатории имеют необходимые допуски, а организация –разрешительные документы на виды деятельности. Работы проводятся на территории Северо-Западного Федерального Округа.

Если проверка сопротивления изоляции выявила несоответствие показаний требованиям нормативных документов (например ПТЭЭП или ПУЭ), то данное испытуемое оборудование бракуют, о чем делают запись в протоколе и ведомости дефектов.

Измерение сопротивления изоляции кабелей, имеющих фазные жилы, сечение которых – 16мм2 или меньше, выполняется при помощи мегаомметра (проверочное напряжение — 1000В).

Измерение сопротивления изоляции кабелей и проводов, фазные жилы которых имеют сечение больше 16мм2, осуществляется мегаомметром (проверочное напряжение — 2500В).

Удовлетворительным принято считать сопротивление изоляции линий напряжением до 1000В при значении между любыми её проводами не больше 0,5МОм.

Для силовых кабельных линий значение сопротивления не нормируется.

Для оборудования электроустановок до и выше 1000В нормируемые значения сопротивления изоляции используют из НД : ПУЭ , 7-е изд., гл.1.8., ПТЭЭП, ОиНИЭ, паспорта заводов –производителей оборуования.

Работы выполняются специалистами имеющими III гр. по ЭБ для членов бригады и IV гр. по ЭБ до и выше 1000В для производителя работ.

работа с мегаомметром. Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

Мегаомметр
– это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после ), обмотке , электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

С1 — геометрическая емкость
С2- абсорбционная емкость
R1 – сопротивление изоляции
R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти .

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот , но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание!!! Не советую вам это повторять!!!
. Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего!!!

Последние статьи

Самое популярное

В электрических цепях важнейшую роль играет сопротивление изоляции. Особенно это важно для высоковольтных установок. Напряжение промышленного тока 230/400В (220/380В по устаревшим стандартам) можно без сомнений считать высоким с точки зрения безопасности. Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

при вводе электроустановки в эксплуатацию;
после окончания ремонтных работ;
периодически, для профилактики.

Для таких испытаний используется специальный прибор — мегаомметр. Из его названия следует, что он измеряет сопротивление в миллионах Ом. Поэтому работа с мегаомметром проводится с использованием высокого напряжения. Иначе нельзя получить электрического поля, близкого к реальным условиям, и слабый ток утечки невозможно измерить существующими приборами.

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость. Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения.

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Устройство мегаомметра

Современные мегаомметры имеют устройство, существенно отличающееся от приборов ранних образцов, однако, принцип их действия остается тем же: подача в измерительную цепь повышенного напряжение и измерение малых токов, которые протекают в этой цепи. Вместо динамо-машинки и стрелочного гальванометра, помещенных в массивный карболитовый корпус, современный прибор содержит импульсный высоковольтный генератор, выпрямитель, цифровой микроамперметр, управляющий контроллер и дисплей для вывода результатов измерений.

Для питания используются щелочные или литий-ионные элементы, общим напряжением 9-12 В. Именно такие приборы сейчас получили распространение. Приборы устаревших типов из-за физического старения могут просто не пройти поверку и не получат сертификата. Без этого документа измерения считаются недействительными.

Режимы и нормы измерений

Для бытовой проводки и электроустановок испытания сопротивления изоляции проводов производятся напряжением 500 В, а для промышленных напряжением 1-2,5 кВ. Минимальное сопротивление изоляции бытовых сетей и установок должно быть не менее 0.5 МОм, а промышленных не менее 1.0 МОм, отсюда такая разница в напряжениях, которые требуются для мегаомметра.

Изоляция кабелей и проводки

Измерение сопротивления изоляции кабеля выполняют между его проводниками и между отдельнымипроводниками и землей или экраном (кожухом), если он имеется. Если кабель имеет экран или оплетку, то ее присоединяют к клемме «Э» мегаомметра для компенсации токов утечки при измерении изоляции между проводниками. Если испытуемое устройство представляет шкаф, то с клеммой «Э» соединяется корпус. Экран кабеля, оплетка, кожух или корпус электроустановки всегда заземляются. Для подключения прибора применяют только изолированный провод. Трогать его руками во время измерений запрещается. Проверяемый проводник после испытаний заземляется проводником при помощи изолирующей штанги.

Изоляция электродвигателей и трансформаторов

Поскольку и электродвигатель и трансформатор считаются электрическими машинами, то существует много общего в том, как выполняется измерение сопротивления изоляции трансформатора и мотора. Электродвигатель (трансформатор) испытывается на сопротивление межобмоточной изоляции — изоляции между фазами, а также на сопротивление изоляции между каждой из обмоток и корпусом. В случае, если обмотки соединены в звезду или треугольник внутренним образом, то испытывается только сопротивление между обмотками и корпусом. В электродвигателях дополнительно могут проводиться испытания подшипниковой изоляции.

Безопасность при измерениях

Измерения мегаомметром всегда сообщают изолированным проводникам заряды, и чем лучше качество изоляции, тем дольше держится заряд. В целях безопасности обязательно снимают эти заряды при помощи проводов с изолированными рукоятками. Закорачивают точки подсоединения проводов от прибора и каждый из проводников дополнительно замыкают на землю. Цель одна — снять все остаточные заряды для безопасности людей.

Измерение изоляции электроустановок выполнить легче, чем линий и сетей, по причине сосредоточенности и близости к персоналу. Ниже приводится пошаговый порядок действий при измерениях на линиях.

Измерение изоляции на линиях

При подготовке к измерениям кабельных линий необходимо удалить из всех мест, где возможен доступ к проводникам, посторонних людей и животных. Вывесить предупреждающие таблички и поставить дежурных.

Линия должна быть полностью обесточена и отключена от всех нагрузок: автоматов, УЗО, вставок, должны быть вынуты все вилки из розеток и т. п. иначе померить сопротивление изоляции кабеля окажется невозможным, а некоторые приборы, оказавшиеся в нагрузке, могут быть повреждены.

Выбрав цепь для измерения сначала на некоторое время закорачивают ее проводники на землю или корпус (если уже известно, что сопротивление заземления корпуса в норме). Это требуется для снятия остаточных зарядов и точности измерений.

Измерительный прибор (мегаомметр) надежно подключается к выбранным точкам, между которыми испытывается изоляция. Экраны, оплетки и корпуса подключаются к клемме «Э». Изоляционный материал проводов мегаомметра должен быть целым по всей их длине.

Нажимают кнопку «Пуск» и в линию подается напряжение. Через 15 секунд автоматически делается первый отсчет сопротивления изоляции. Еще через 45 делается второй. Прибор рассчитывает коэффициент абсорбции. Это отношение второго отсчета к первому. Коэффициент абсорбции показывает меру влажности изоляции.

Коэффициент поляризации измеряют в течении 600 секунд. Это третий отсчет. Отношение третьего отсчета ко второму является коэффициентом поляризации. Это мера качества изоляции.

Проведенный измерительный процесс запоминается в мегаомметре и все данные можно вывести на дисплей или сохранить в памяти (это зависит от марки прибора).

Мегаомметр отключают, при помощи изолированных штанг и специального проводника разряжают линейные проводники по цепи измерения и на землю. Действия повторяют для всех необходимых цепей.

Оценка результатов

Для небольших объектов за сопротивление изоляции считают данные, полученные через 15 секунд. Экраном не пользуются, так как емкость невелика (например, электродвигатель, который не подключен к длинному кабелю.) Коэффициент абсорбции также не измеряют. Во всех остальных случаях, и для кабельных линиях сопротивлением изоляции считают данные, полученные после 60 секунд. Индекс поляризации измеряют при комплексных испытаниях электроустановок.

Читателям этой статьи, скорее всего, придется измерять небольшие объекты, где измерение изоляции производится по упрощенному варианту. Мегаомметры дают возможность выбирать требуемые режимы измерений в своем меню, поскольку все измерительные процедуры более-менее стандартизованы. Несмотря на это, нельзя ни на секунду забывать о соблюдении мер безопасности, которые перечислены в статье!

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

В статье на фото все прекрасно видно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Когда измеряем- нельзя касаться токоведущих частей!

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

⚡
проверяете отсутствие напряжения на жилах кабеля
⚡
на длинных кабелях может быть наведенное или остаточное напряжение
Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
⚡
отсоединяете кабель от подключенного оборудования.
Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

⚡
подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
⚡
вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
⚡
замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

⚡
на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
⚡
Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
⚡
После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

первым делом проверяете отсутствие напряжения на кабеле
заземляете все жилы
прибор размещаете на ровную поверхность
при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

Первый замер делается на заводе изготовителе
Перед монтажом на объекте
После монтажа перед подачей напряжения
В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

⚡
некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
⚡
перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
⚡
измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
⚡
когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
⚡
если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
⚡
если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
⚡
при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.

Различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Как пользоваться мегаомметром и его помощью замерить сопротивление изоляции

Многие начинающие электрики задаются вопросом, как пользоваться мегаомметром и что собой представляет этот измерительный электроприбор. О том, какие параметры имеет аппарат, каков принцип его работы, область применения и другое далее.

Что это такое

Мегаомметр является специальным измерительным прибором, используемым профессиональными электриками, для того чтобы вычислять электросети и электроприборы. Отличается от омметра работой с высоким напряжением. Напряжение генерируется самостоятельным образом встроенным механическим генератором или батареей. Величина его равна 100-2500 вольт. Выпускается в двух вариантах — в виде индукторного и безындукторного аппарата.

Мегаомметр в помощь электрикам

Он является универсальным переносным электродвигательным устройством, который бывает как ручным, цифровым, аналоговым или электронным, так и механическим и высоковольтным.

Обратите внимание! Стоит указать, что первая модель была изобретена с ручкой. Сегодня самыми стильными являются электронные измерительные модели.

Полное понятие из области электродинамики

Технические характеристики

Современный измерительный мегаомметр состоит из электромеханического генератора, имеющего ручной привод, или из электронного инвертора с частью выпрямителя, который питается от того, что в прибор встроен аккумулятор или у него есть сменные гальванические элементы. Как индикатор используется стрелочный логометр или жки.

Что касается диапазона измерений, есть модели от 0 до 200 кОм. Масса колеблется от 1 до 2,2 килограммов. Габариты примерно такие: длина 210-220, ширина 140-156, а высота — 61-250 миллиметров.

Стоит отметить, что точные параметры у каждого прибора разные из-за отличного внешнего и внутреннего исполнения. В некоторых моделях есть табло со школой и механической стрелкой, где-то имеется аккумуляторная батарея или блок питания.

Технические характеристики цифрового электроприбора Мегом 300

Принцип работы

Работает измерительный аппарат очень просто. Напряжение попадает на испытуемый электросетевой участок, чтобы проверить, как произолированы кабели. В зависимости от того, какая номинальная нагрузка у устройства, используется конкретная энергия. До испытания выбирается прибор, подходящий к сети.

То есть, работа с мегаомметром выполняется на законе Ома. Он подает ток на кабельный участок для проверки изоляции. Показатели того, что утечка происходит, возвращаются на прибор. Согласно этим данным делается вывод о том, нормально ли работает кабель или есть проблемы. При большом значении утечки, изоляция повреждена. Тогда может произойти короткое замыкание. Стоит отметить, что неисправность лучше убрать сразу, поскольку в любой момент может произойти кабельное возгорание при отсутствии работы автоматики контактного отключения.

Принцип работы устройства

Правила работы

Мегаомметр — травмоопасный аппарат из-за высокого напряжения. Работать с ним может только тот человек, который имеет знания и опыт.

Начинать работу с мегаомметром можно только обученным людям и знающим технику безопасности. Работа в электрических установках, где напряжение больше 1000 вольт, производится с разрешительной документацией, то есть наряд-допуском. При этом выдача документа для нескольких работ не разрешается. Также выполнение трудовой деятельности при подобном сетевом напряжении разрешается людям, которые имеют третью и четвертую группу электробезопасности.

Обратите внимание! До начала необходимо проверить целостность аппарата. В момент работы с устройством необходимо использовать диэлектрические перчатки и ни в коем случае не прикасаться к токоведущим элементам. После деятельности, необходимо снимать остаток заряда заземлением.

Соблюдение техники безопасности как одно из главных правил работы с электроприбором

Где используется

Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.

Применение в условиях промышленности как основная сфера

Как подключить

Каждая модель устройства имеет свою выходную величину напряжения, по этой причине для эффективного испытания изоляции либо замера ее сопротивления, необходим правильный подбор мегаомметра.

Чтобы проверить кабельную изоляцию, необходимо сформировать случай, при котором на участок энергия будет подана выше номинальной, но в пределе, описанной в техническом документе. К примеру, если напряжение подается в количестве 500, то необходимо немного превысить эту величину.

Длительность измерения сопротивления изоляции мегаомметром, обычно должна быть не более 30 секунд. Это нужно, чтобы точно можно было выявить дефекты, а также исключить их последующее появление при сетевых перепадах.

Основой измерений является подготовка с выполнением и финальным этапом. На каждом этапе происходят свои манипуляции, которые нужны, чтобы достигнуть поставленную цель.

Обратите внимание! Подготавливая работу, нужно понимать действия, изучить электрическую установку в схематичном виде для исключения возможной поломки и обеспечения безопасности.

Делая начало работы, следует осуществить проверку прибора на исправность. Далее нужно подсоединить переносное заземление к земляному контуру, проверить и обеспечить отключение напряжения на участке, установить переносной вид заземления, собрать схему измерения, убрать поступающую энергию и остаток заряда. После отключить провод соединения.

На финальном этапе восстанавливаются разобранные цепочки, снимаются шунты и закоротки, а также подготавливаются схемы для рабочего режима. Позднее документируются результаты измерений слоя изоляции в проверочном изоляционном акте

Профессиональное подключение мегаомметра по инструкции

Как пользоваться

Чтобы правильно проводить испытания важно сделать правильное выставление измерительных диапазонов и тестовой энергии. Самый простой метод этого выполнения, использовать специальные таблицы с указанием параметров для разных тестируемых объектов.

Важно понимать, что во время тестирования необходимо использование диэлектрических перчаток. Также необходимо убрать посторонних с вывешиванием соответствующих предупреждающих плакатов. Во время подключения щупов, необходимо только касаться тех частей, которые заизолированы. До измерения следует сделать переносной вид заземления для отключения контрольных кабелей. При этом сами измерения нужно проводить при сухой изоляции до превышения допустимых пределов влажности.

Использование аппарата по руководству к эксплуатации как возможность его правильной работы и отсутствия поломок

Как прозвонить кабель

Проверить одножильный кабель можно несколькими манипуляциями, выставив тестовый вид напряжения. Первый щуп должен быть прицеплен на часть жилы, а второй должен быть прицеплен на броню. После этого будет подано напряжение. Если не имеется брони, то необходима земляная жила. При нахождении показаний до 0,5 мОм, значит кабель неизношен и его можно использовать дальше и не заменять.

Обратите внимание! Прозванивая многожильный кабель, нужно осуществлять проверку каждой жили, а из остальных полупроводников сделать сбор единого жгута. Чтобы получить достоверные результаты, необходимо обеспечение хорошего контакта.

Правильный прозвон кабеля путем аппарата

Проверка изоляции

Проверка изоляции — еще одна функция измерительного прибора. Изоляция позволяет защитить жилу от соприкосновения с другой жилой. Характеристика изоляционного качества — сопротивление. Это измеряется в омах с производными. Сопротивление является величиной, которая обратна производимости. То есть она может показать возможность непропуска электротока.

Чем меньше изоляция, тем больше возможность нахождение тока пути и распространение из кабеля к токопроводящим поверхностям и материалам. То есть может быть изоляционный кабельный пробой. Важно понимать, что изоляция стареет, ухудшается из-за влажности и механического повреждения. Также ухудшается из-за воздействия агрессивной внешней среды.

Проверка изоляции как одно из условий использования

Как проверить мегаомметр на исправность

Осуществить проверку мегаомметра на исправность необходимо по следующему способу. К выводам устройства сделать подключение проводов и закоротить выходы. Потом подать энергию и проследить за результатами. Исправный прибор покажет ноль. Потом разъединить и попробовать заново. Во второй раз должна появиться бесконечность. Это показатель — воздушный промежуток.

Неисправности мегаомметра

Неисправности заключаются в отсутствии горения индикаторного табло измерительных результатов в момент включения омметра питания. Также они заключаются в нестабильности измерительных результатов. Причина этих явлений в перегорании предохранителя, неисправности кабеля сетевого питания, ненадежном заземлении и ненадежном контактировании с измерительным объектом.

Неправильная эксплуатация прибора и заводской брак как неисправность

Ремонт мегаомметра

Ремонт заключается в замене предохранителя, устранении неисправности кабельного повреждения, восстановления надежного заземления и достижения надежного контакта для измерительного объекта. Стоит отметить, что техническое обслуживание является лучшей профилактикой для бесперебойной работы. Также оно нужно, чтобы поддержать эксплуатационную надежность и повысить эффективность омметра.

Обратите внимание! В случае обнаружения брака, следует сделать замену оборудования или обратиться в сервисный центр для оказания профессиональной помощи.

Необходимость обращения к мастерам для ремонта оборудования

Что следует выполнить после окончания измерения мегаомметром

Сразу после выполнения измерений, необходимо сделать три главные вещи. Нужно внесение в протокол измерительных результатов, приведения в порядок рабочего места с инструментами и приспособлениями, а дальше снятие с токоведущих частей остаточного заряда кратковременным заземлением.

Важно отметить, что по требованию охраны труда, в конце работы должна быть отключена измерительная аппаратура, разряжена цепь, которая находится под мегаомметровым воздействием. Далее нужно сделать отсоединение приборных проводов от тока, записать измерительные результаты в ведомость. Потом сообщить лицу, который ответственен за производственные работы. Обо всех недостатках, которые были замечены в процессе деятельности, нужно доложить, чтобы были приняты меры.

Правильное отключение как залог сохранения работоспособности прибора

В целом, мегаомметр — измерительный прибор, позволяющий изучить показания сопротивления электросетевых и приборных обмоток. Отличается от других аппаратов работой на высоком напряжении. Напряжение генерируется самим устройством благодаря встроенной батареи. Область применения его обширна: обычно используется во всех видах промышленности, где есть высокое напряжение. Использовать несложно, главное — изучить инструкцию по применению мегаомметра эс0202 2г и соблюдать технику безопасности. В противном случае, возможна поломка и, как следствие, необходимость ремонта.

Меггер Проверка с помощью мегомметра

Мегаомметр или мегомметр — это устройство, используемое для проверки электрического сопротивления и сопротивления изоляции. Обычно это делается путем подачи высоковольтного сигнала на тестируемый объект, обычно провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы расскажем, как и когда использовать мегомметр, и обсудим его сравнение с другими инструментами.

Что измеряют мегаомметры и как они работают?

Чтобы понять, как работают мегаомметры, важно понимать измерения, которые они используют.Измерения, производимые мегомметром, в самой малой части могут быть сведены к омам. Но что такое омы? Ом является мерой электрического сопротивления. Величина, на которую материал уменьшает электрический ток, проходящий через него, является величиной электрического сопротивления.

Мегаомметры получили свое название за измерение большого числа омов. Меггеры считывают значения в мегаомах, где 1 мегаом равен 1 000 000 ом.

Но тогда почему мегаомметры иногда называют измерителями изоляции? Это связано с тем, что для проверки электрического сопротивления проводов, например, мегаомметры измеряют сопротивление изоляции. Это измерение позволяет оценить целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, несмотря на то, что мегомметры иногда называют измерителями изоляции, потому что они могут выполнять эту функцию, они также обычно ограничиваются этой функцией. Другие инструменты, называемые тестером изоляции, могут иметь больше возможностей, таких как показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный слаботочный заряд постоянного тока, который измеряет сопротивление в проводах и обмотках двигателя для выявления утечки тока и неисправной или поврежденной изоляции.Это известно как меггинг-тест. Тесты мегомметра помогают проверить целостность проводов или двигателей, с которыми вы работаете.

Как пользоваться мегомметром

Меггеры генерируют напряжение для определения значения высокого сопротивления изоляции. Как правило, наименьшее значение, которое может обеспечить мегомметр, составляет 1000 вольт, в то время как некоторые мегомметры с ручным приводом могут подавать до 10 000 вольт или более через небольшой генератор внутри счетчика. Чтобы запустить тест мегомметра, выполните следующие действия и обратитесь к руководству по эксплуатации мегомметра за полными инструкциями по технике безопасности.

Шаг 1. Отключите питание

Убедитесь, что вы устранили любое напряжение, проходящее через провода, которые вы хотите проверить.

Шаг 2. Удалите провода

Отсоедините провода, которые вы хотите проверить, с обоих концов цепи и всех питающих проводов двигателей.

Шаг 3. Подсоедините провод заземления

Подсоедините один из проводов мегомметра к заземлению, например к изоляции проводов, электрической раме или земле.

Шаг 4. Подключить к проводнику

Подсоедините другой провод мегомметра к проводнику, например к оголенному медному проводу или клемме двигателя.

Шаг 5. Создайте напряжение

Поверните ручку генератора, чтобы создать напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Считать счетчик

Определение безопасного показания зависит от того, что вы тестируете. Как правило, показание должно равняться одному мегаому на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 В идеальное значение будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного мегаома.

Шаг 7.Полное тестирование

Полная проверка оставшихся проводов или клемм.

Измерение электрического сопротивления в сравнении с сопротивлением изоляции

Важно отметить, что мультиметры и мегомметры — это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегаомметры измеряют сопротивление изоляции. Хотя электрическое сопротивление является составной частью использования мегомметра, целью проверки мегомметра является измерение сопротивления изоляции. Это делается для проверки неисправности изоляции, которая может привести к проблемам с электричеством или повреждению.Мультиметры не имеют возможности измерять сопротивление изоляции.

Мегаомметры являются важным прибором для обеспечения безопасности при выполнении электромонтажных работ. Понимание того, как их использовать и читать, может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасность для персонала.

Что такое тест Меггера и как он выполняется

Устройство используется с 1889 года, популярность возросла в 1920-х годах, поскольку устройство с длительным сроком службы одинаково по своему использованию и цели тестирования, в последние годы появилось мало реальных улучшений в его конструкции и качестве тестера.Теперь доступны высококачественные варианты, которые просты в использовании и достаточно безопасны.

Тест Megger — это метод тестирования с использованием измерителя сопротивления измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому стало очень необходимо проверять IR (сопротивление изоляции) оборудования с постоянным регулярным интервалом, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

IR дает меру длительной способности изолятора выдерживать рабочее напряжение без каких-либо путей утечки тока. Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного подавать напряжение постоянного тока между двумя его датчиками, автоматически вычисляя и затем отображая значение IR.

Тест Меггера настолько популярен, что « Сопротивление изоляции » и « Тест Меггера » используются как синонимы.

Зачем проводится мегомметрическое тестирование?

Качество сопротивления изоляции электрической системы ухудшается со временем в зависимости от условий окружающей среды i.е. температура, влажность, влага и частицы пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому очень важно регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

Другой сценарий: если в вашем доме только что случился пожар, а пожарная служба покинула место происшествия. Электрическая компания отключила вам газ и электричество, и вы в темноте.По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют «проверки мегомметром» для проверки целостности системы электропроводки в вашем доме.

При пожаре или другом сильном нагреве (молния, взрыв и т. д.) проводка и соответствующие элементы (изоляция и т. д.) подвергаются сильному нагреву. Все металлы и физические соединения имеют температуру плавления.В ходе некоторых пожаров достигается эта точка плавления и нарушается токоведущая целостность проводки. Изоляция могла расплавиться внутри или расплавились и провод, и изоляция. Когда это происходит, у вас появляется карман сопротивления, который формируется, когда электрический ток пытается пройти через эту расплавленную область. Когда ток увеличивается, чтобы попытаться пересечь карман, он создает тепло. Это тепло может создать достаточную температуру, чтобы фактически вызвать новый пожар. Как раз то, что вам не нужно! Страшная часть этих скомпрометированных проводов заключается в том, что вы можете не знать, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

Тестирование меггером

не вызывает никаких повреждений, что делает его хорошим вариантом, когда кто-то не хочет делать отверстия в стенах для проверки электрической изоляции на наличие каких-либо проблем или проблем.Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Как правило, он предоставляет информацию о токе утечки и наличии на участках изоляции чрезмерного загрязнения или влаги, а также о количестве влаги, износе и неисправностях обмотки.

Что делается во время тестирования мегомметра?

Мы можем проверить ваши цепи на наличие существующих соединений и расплавленных областей неисправности, которые могли возникнуть во время пожара. Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы гарантировать отсутствие дальнейших проблем с затронутыми цепями. Если у вас случился пожар, поговорите со своим Настройщиком и узнайте, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, это оплатить еще один иск через месяц после того, как вы сможете вернуть себе место жительства.

Carelabs имеет в наличии оборудование и опыт для проведения тестирования Megger, а также регистрации и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте.Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, установить новую проводку по мере необходимости. Мы здесь для всех ваших электрических потребностей.

Как выполняется тестирование мегомметра?

Мультиметр используется в качестве тестера изоляции в некоторых условиях, и в основном выполняется только проверка непрерывности. Но для обнаружения и проверки тока утечки в нормальном или перегруженном состоянии используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводах, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель, обмотка генератора или общая электроустановка. Это очень важный тест, проводимый очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влаги в электрическом оборудовании/обмотке/системе.

Процедура измерения сопротивления изоляции или мегомметра приведена ниже:

Сначала мы отключим все линейные и нейтральные клеммы трансформатора.

Измерительные провода мегомметра

подключаются к шпилькам ввода НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.

Измерительные провода мегомметра

подключаются к шпилькам ввода ВН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками ВН и землей.

Измерительные провода мегомметра

подключаются к шпилькам ввода НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Приведенное ниже эмпирическое соотношение дает рекомендуемое минимальное значение IR в единицах измерения мега Ом (МОм). . Меры стоимости дают нам представление о прочности изоляции кабеля и о том, изношена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Бывают случаи, когда измеренное значение IR почти в 10–100 раз превышает значение IRmin, полученное из приведенного выше уравнения.

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. ИК также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют различные уровни напряжения, которые применяются к кабелю в зависимости от его номинала и размера. Для проведения мегомметром высоковольтного кабеля на 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может быть где угодно от 1 ГигаОм до 200 ГигаОм.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток.Исходя из этого, я надеюсь, что мы знакомы с термином Изоляция. Это означает, что ток не может проходить или просачиваться через определенный проводник, если он должным образом изолирован или защищен. Эти провода могут находиться внутри здания, приборов или электродвигателя.

По сути, вы проверяете сопротивление провода. Например, если вы хотите проверить, неисправен ли двигатель, вы проверите его мегомметром, проверяя каждую из трех фаз двигателя на землю и друг на друга, чтобы увидеть, не замкнут ли он на землю или сам на себя.

Принцип работы меггера Тест

Напряжение для проверки, создаваемое ручным мегомметром, испытание вращением рукоятки в случае ручного типа, для электронного тестера используется батарея.
500 В постоянного тока достаточно для проведения испытаний оборудования с напряжением до 440 В.
от 1000 В до 5000 В используется для испытаний электрических систем высокого напряжения.
Отклоняющая катушка или токовая катушка, соединенные последовательно и позволяющие протекать электрическому току, потребляемому проверяемой цепью.
Катушка управления, также известная как катушка давления, подключена параллельно цепи.
Резистор ограничения тока (CCR и PCR), соединенный последовательно с управляющей и отклоняющей катушкой для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.
При испытании ручным мегомметром эффект электромагнитной индукции используется для создания испытательного напряжения, т. е. якорь перемещается в постоянном магнитном поле или наоборот.
Где, как и в испытательных батареях мегомметра электронного типа, используются для создания испытательного напряжения.
При увеличении напряжения во внешней цепи отклонение стрелки увеличивается, а отклонение стрелки уменьшается с увеличением тока.
Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
Когда тестируемая электрическая цепь разомкнута, крутящий момент из-за катушки напряжения будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
При наличии короткого замыкания указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметра Тест

Можно разделить на две основные категории:

Электронный тип (на батарейках)
Ручной тип (с ручным управлением)

A Преимущества электронного мегомметра Тест

Уровень точности очень высокий.
Значение IR является цифровым, легко читаемым.
Один человек может работать очень легко.
Отлично работает даже в очень тесном помещении.
Очень удобный и безопасный в использовании.

Преимущества ручного мегомметра Тест

По-прежнему сохраняет свою важность в мире высоких технологий, так как это самый старый метод определения значения IR.
Для работы не требуется внешний источник.
Дешевле на рынке.

Но есть и другие типы мегомметра, работающего от двигателя, в котором не используется батарея для производства напряжения. Требуется внешний источник для вращения электродвигателя, который, в свою очередь, вращает генератор мегомметра.

Проверка сопротивления изоляции или ИК-тест проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности общей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубой деградации. IR обычно будет высоким (несколько сотен мегаом) для системы с сухой изоляцией. Инженеры по техническому обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание проводится при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмотками в результате ухудшения изоляции обмоток.На значения тестовых измерений влияют такие переменные, как температура, влажность, тестовое напряжение и размер трансформатора.

Этот тест следует проводить до и после ремонта или во время технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Значения испытаний должны быть нормализованы к 20°C для целей сравнения.

Общее эмпирическое правило, используемое для приемлемых значений для безопасного включения питания, составляет 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

Меры предосторожности при тестировании мегомметром

При использовании мегомметра вы можете получить травму или повредить оборудование, с которым работаете, если не будете соблюдать следующие МИНИМАЛЬНЫЕ меры предосторожности.

Используйте мегомметр только для измерения высоких сопротивлений, например, для измерения изоляции или для проверки двух отдельных проводников кабеля.
Никогда не прикасайтесь к измерительным проводам, пока рукоятка вращается.
Обесточьте и полностью разрядите цепь перед подключением мегомметра.
Отключите проверяемый элемент от других цепей, если это возможно, перед использованием мегомметра.

Преимущества тестирования Megger

Упреждающий анализ состояния оборудования
Снижение риска отказа системы аварийного энергоснабжения
Застрахованная доступность
Предварительный ремонт
Управление активами
Ожидаемый срок службы оборудования для прогнозирования

Должен ли я использовать потенциометр или мегомметр?

Когда вы должны использовать высокий потенциометр и когда вы должны использовать мегомметр? На этот, казалось бы, простой вопрос нет такого простого ответа, поскольку разница заключается не в функции каждого инструмента, а в предполагаемом результате.

Давайте сначала рассмотрим, что делает каждое устройство:

A hi-pot (сокращенно «высокий потенциал» или «высокое напряжение») — это термин, используемый для приборов для проверки электробезопасности, используемых для проверки электрической изоляции в готовых приборах, кабелях или других проводных сборках, печатных платах, электродвигателях, и трансформаторы.

Мегаомметр — это специальный тип омметра, используемый для измерения электрического сопротивления изоляторов.

По сути, и потенциометр, и мегомметр делают одно и то же, но с совершенно разными результатами.Оба прибора подают сравнительно высокое напряжение на изоляцию и пропускают ток утечки через изоляцию в соответствии с ее изолирующими свойствами и состоянием. Но мегомметр дает оператору измерение, в то время как кастрюля действует.

Мегаомметр измеряет чрезвычайно малые токи, обычно в нано — ампер, которые проходят через дефекты и разрушение изоляционного материала. Согласно закону Ома, он преобразует это в показания сопротивления.Обычно это мегаомы. Все, что меньше одного МОм, обычно считается вышедшим из строя.

После того, как оператор получит показания мегомметра, он должен решить, должно ли тестируемое оборудование оставаться в эксплуатации, очищаться, ремонтироваться или быть утилизировано. Поскольку он работает с испытательным током всего в несколько миллиампер, мегомметр имеет ограниченную мощность и не повреждает изоляцию. Это важно, потому что наиболее эффективное использование мегомметра включает в себя повторяющиеся рутинные испытания, чтобы установить тенденцию жизненного цикла и выполнить профилактическое обслуживание.

Напротив, в высоковольтном горшке используются более высокие напряжения и токи, и, хотя он может обеспечить измерение, его основная функция заключается в выявлении и уничтожении слабых; Например, вывести из эксплуатации маргинальное оборудование, разрушив слабую изоляцию до того, как в работе произойдет дорогостоящий сбой. Тестирование может быть выполнено в постоянном или переменном напряжении.

High-pots также известны как «тестеры диэлектрической стойкости». Испытуемый элемент должен выдерживать приложенное напряжение; тем не менее, компромисс может быть достигнут в тесте на «опрокидывание».Тестер имеет измеритель напряжения и тока, и ожидается, что они будут расти синхронно, пока изоляция «выдерживает». Когда ток начинает расти быстрее, чем напряжение, испытание резко останавливается до того, как может произойти повышенное повреждение. Затем испытываемый элемент необходимо отремонтировать.

Выбор между потенциометром или мегомметром для выполнения тестирования на самом деле сводится к тому, что вы тестируете, какое напряжение и ток необходимы для тестирования, а также немного личных предпочтений.

Если вы ищете средство измерения для отслеживания тенденций жизненного цикла вашего оборудования, вам подойдет мегомметр.

Однако, если вы хотите по-настоящему нагрузить свое тестируемое оборудование, чтобы определить, соответствует ли оно стандартам и безопасно ли оно работает, высоковольтный тест поможет вам принять более решительные меры.

Лучший тестер сопротивления изоляции (мегаомметр): 6 лучших за 2022 год.

Измерители сопротивления изоляции (мегаомметры или «мегомметры») — это омметры, используемые для измерения электрического сопротивления различных изоляторов.

Поврежденная изоляция крайне небезопасна как для электриков, так и для находящихся рядом людей – неисправный тестер сопротивления изоляции может доставить много неприятностей, а это пустая трата денег и времени.

С другой стороны, хороший тестер сопротивления изоляции обеспечивает точные показания, имеет широкий диапазон измерения сопротивления изоляции и прост в использовании.

Мы тщательно рассмотрели некоторые из лучших тестеров сопротивления изоляции и мегомметров на рынке — мы нашли 6 лучших тестеров сопротивления изоляции 2022 года .

Покупайте с уверенностью, что вы получаете один из лучших тестеров сопротивления изоляции на рынке. Перейдем непосредственно к обзорам.

9031

53 Digital Megohmmeter 1000V» data-aawp-click-tracking=»title»>

Предварительный просмотр	Продукт	Основные характеристики




Fluke 1507 Digital Megohmmeter Изоляция Тестер сопротивления изоляции	Повторяющиеся или труднодоступные тестирования легко легко тестовый зонд Обнаружение цепи под напряжением предотвращает проверку изоляции, если обнаруживается напряжение выше 30 В для дополнительной защиты пользователя Легко считывайте измерения с помощью большого дисплея с подсветкой 1587 Мультиметр для измерения сопротивления изоляции, ЖК-дисплей, сопротивление изоляции 2 МОм, до 1000 В. ..	Цифровой мультиметр с ручным и автоматическим выбором диапазона измеряет сопротивление изоляции, силу тока, напряжение, емкость, частоту, сопротивление и температуру, а также выполняет тесты диодов для проверки изоляции линий двигателей, генераторов, кабелей и распределительных устройств. Измеритель истинного среднеквадратичного значения обеспечивает точные показания при измерении линейных или нелинейных нагрузок, где ток или напряжение имеют неискаженную или искаженную форму волны Испытательные напряжения изоляции 50, 100, 250, 500 и 1000 В и диапазон измерения изоляции 0.01 megohms до 2 gighms	Проверьте цену
Отличное значение	EXTECH 380260 Тестер автоматического изоляции Extech 380260	Устойчивость к изоляции до 2000 М 250 В, 500 В и 1000 В постоянного тока, тестовые напряжения Напряжение до 750 В и постоянного тока до 1000 В 90V			8
	AEMC 2126.53 Digital Megohmmeter, 1000V		True Megohmmeter Изоляция тестовые выборы напряжения 250 В, 500 В и 1000 В EST Функция для синхронизанных измерений до 15 минут	Проверить цену


	Megger MIT230-EN Изоляционный тестер, 1000 Megaohms, 250 В, 500 В, 1000 В испытательное напряжение	Изоляционный тестер для тестирования сопротивления изоляции, напряжение и непрерывность в электроустановках Измеритель среднего значения обеспечивает точные показания при измерении линейных нагрузок, когда ток или напряжение имеют синусоидальную форму волны Двойной цифровой дисплей с аналоговой дуговой функцией для воспроизведения отклика аналоговых измерителей	КОНТРОЛЬ ЦЕНЫ -25 Цифровой тестер сопротивления изоляции	Измеритель сопротивления изоляции для проверки изоляции проводов, кабелей, трансформаторов и электродвигателей Цифровой измеритель с автоматическим выбором диапазона Во внутренней памяти хранится до 9 результатов испытаний	КОНТРОЛЬ ЦЕНЫ

Шесть лучших мегомметров для измерения сопротивления изоляции

Fluke 1507 мегомметр для измерения сопротивления изоляции

SaleFluke 1507 Цифровой мегомметр для измерения сопротивления изоляции под напряжением

проверка изоляции при обнаружении напряжения выше 30 В для дополнительной защиты пользователя
Легко считывайте результаты измерений с помощью большого дисплея с подсветкой

Первым тестером изоляции в нашем списке является Fluke 1507, один из лучших доступных тестеров. В этом инструменте есть все: широкий спектр функций по отличной цене. Тестер Fluke способен измерять сопротивления от 0,01 МОм до 10 гигаом. Эта модель также может работать с широким диапазоном испытательных напряжений: от 50 В с постепенным увеличением до 100 В, 250 В, 500 В и 1000 В.

Дисплей больше, чем на других моделях, что делает ее легче увидеть показания. Кроме того, он имеет подсветку, поэтому его можно использовать в затемненных местах.

С точки зрения безопасности тестер Fluke 1507 может похвастаться рядом функций, которые упрощают его использование даже новичками.Устройство не позволит вам выполнить тест, если система обнаружения цепи под напряжением обнаружит напряжение выше 30 В.

Кроме того, устройство автоматически разряжает емкостное напряжение, чтобы уменьшить вероятность поражения пользователя электрическим током. Имея класс безопасности Cat IV, это устройство идеально подходит для работы с более высокими напряжениями.

С точки зрения конструкции тестер сопротивления изоляции Fluke 1507 компактен и легок. Он идеально помещается в наборе инструментов любого электрика и может выполняться без усталости.

Fluke 1507 также отличается более продолжительным временем работы от батареи по сравнению с другими моделями того же ценового диапазона. Используя новый набор элементов, он сможет провести около 1000 испытаний изоляции, прежде чем их потребуется заменить. В комплект также входят четыре батарейки типа АА.

Из-за множества функций и мер безопасности Fluke мы решили включить этот тестер в список наших лучших мегомметров. Однако, если вы все еще не уверены, вы можете ознакомиться с нашим полным подробным обзором Fluke 1507.

Проверить Цена

Преимущества

Чрезвычайно точное RMS RESTORT
Устойчивость к тестированию до 10 ГОм
Особенности Удаленный тестовый датчик для сложных тестирование
Дисплей с подсветкой
Включает в себя меры безопасности

Недостатки

Тестер Misse Alligator зажимы

Измеритель сопротивления изоляции Fluke 1587 (2 МОм)

Мультиметр для измерения сопротивления изоляции Fluke 1587, ЖК-дисплей, сопротивление изоляции 2 МОм, до 1000 В. ..

Цифровой мультиметр с ручным и автоматическим диапазоном измерения сопротивления изоляции, тока, напряжения, емкости, частоты, сопротивления и температуры, а также тест диодов для проверки изоляции линий двигателей, генераторов, кабелей и распределительных устройств
Измеритель истинного среднеквадратичного значения обеспечивает точные показания при измерении линейных или нелинейных нагрузок, где ток или напряжение имеют неискаженную или искаженную форму волны
Испытательные напряжения изоляции 50, 100, 250, 500 и 1000 В и диапазон измерения изоляции 0.От 01 МОм до 2 ГОм

Наш лучший выбор — тестер изоляции Fluke 1587, более дорогая альтернатива Fluke 1507. Этот тестер имеет множество дополнительных функций и отличается удобным дизайном. Fluke 1587 сочетает в себе характеристики тестера изоляции и мультиметра.

Лучшей общей функцией является автоматический выбор диапазона, позволяющий измерять сопротивление изоляции, ток, напряжение, емкость, частоту, сопротивление и температуру. Fluke 1587 также выполняет тесты диодов для проверки изоляции линий двигателей, генераторов, кабелей и распределительных устройств.

Диапазон испытательных напряжений изоляции варьируется от минимального 50 В до максимального 1000 В. Диапазон измерения сопротивления изоляции составляет от 0,01 МОм до 2 ГОм. Кроме того, эта модель имеет рейтинг безопасности CAT III до 1000 В и рейтинг CAT IV до 600 В. , дисплей с подсветкой гарантирует, что вы сможете увидеть результаты своих тестов, не напрягая глаз.

Будучи также подлинным цифровым мультиметром True RMS, Fluke 1587 обеспечивает точные показания при измерении линейных или нелинейных нагрузок, где ток или напряжение имеют неискаженную или искаженную форму волны.

Срок службы батареи больше ожидаемого из-за способности тестера автоматически отключаться после 20 минут бездействия. Fluke также включает индикатор низкого заряда батареи, который покажет вам, когда вам нужно заменить батареи.

В целом, устройство Fluke 1587 является самым высококачественным и универсальным тестером изоляции. Он также функционирует как мультиметр True RMS, что делает его идеальным для электриков, которым нужен полноценный инструмент для выполнения электромонтажных работ.

Несмотря на высокую цену, Fluke 1587 является идеальным инструментом для профессиональных электриков, которые будут часто проводить испытания изоляции и сопротивления. Вы можете прочитать наш подробный обзор Fluke 1587, чтобы получить представление о возможностях этого инструмента.

КОНТРОЛЬ ЦЕНЫ

Преимущества

Превосходное качество сборки
Имеет фильтр нижних частот, который блокирует нежелательные напряжения при считывании переменного напряжения и частоты переменного тока
Extech 380260 Тестер изоляции
Наш выбор из-за отличной цены – это тестер изоляции Extech 380260, надежный выбор для любого электрика с ограниченным бюджетом.Он имеет потрясающую сборку, точные показания и дополнительные функции безопасности. Диапазон испытаний сопротивления изоляции составляет от 200 МОм до 2000 МОм.
Диапазон напряжения для тестирования начинается с 250 В, 500 В и доходит до 1000 В. Эта модель также оснащена дисплеем с подсветкой и большими показаниями, чтобы вы могли использовать устройство в темных помещениях. Двойной дисплей с подсветкой показывает как испытательное напряжение, так и сопротивление изоляции.
Обладая базовым уровнем точности +/- 3 %, Extech является одной из самых точных моделей в своем ценовом диапазоне и при использовании не дает никаких заметных ошибок.Несмотря на низкую цену, в него также входит все, что нужно электрику для начала работы: 6 батареек типа АА, измерительные провода мультиметра, зажимы типа «крокодил» и сумка для переноски.
Устройство также имеет возможность блокировки в непрерывном режиме, что означает, что вам не нужно держать его в руках, чтобы оно могло выполнять свою работу. Это полезно, когда вы работаете в одиночку, и вам нужно отвлечь свое внимание на что-то другое. В конце каждого теста устройство автоматически разряжается в качестве меры безопасности.
Конструктивно тестер Extech имеет литой корпус, защищающий внутренние компоненты от ударов. Это также один из самых легких тестеров сопротивления изоляции на рынке.
В целом, это лучший выбор для электрика с ограниченным бюджетом. Низкая цена приносит множество замечательных функций, которые должны убедить вас приобрести это устройство.
Проверьте цену
Преимущества
- Обеспечивает точные показания
- Надежное устройство
- Очень доступный
- Включает тестовые провода и жесткий чехол
Недостатки

Меньшее количество функций

Меньше других моделей

AEMC Megohmmeter Изоляция сопротивления изоляции

Следующая запись в нашем списке — мегомметр AEMC, отличный вариант для электриков, которые ищут хороший, но доступный инструмент.Эта модель является одним из самых легких тестеров сопротивления изоляции в своем ценовом диапазоне, ее вес составляет всего 24 унции.

Вы можете выполнить три испытательных напряжения изоляции: 250 В, 500 В и 1000 В. Что касается сопротивления, тестер AEMC может измерять от 1 кОм до 4000 МОм. Одной из его интересных особенностей является включенный звуковой сигнал, чтобы вы могли услышать результаты, если ваше сопротивление ниже 35 Ом.

Устройство также имеет защиту от перегрузки, рассчитанную на 600 В (среднеквадратичное значение). Если вы проводите расширенное тестирование, вы можете заблокировать кнопку тестирования на срок до 15 минут.

Цифровой дисплей с подсветкой позволяет работать с этим измерителем сопротивления изоляции в затемненных помещениях, а класс защиты IP51 защищает его от пыли и капель воды. Тестер AEMC имеет более длительный срок службы батареи, чем его конкуренты, хотя он использует шесть батарей типа АА.

Хотя этот тестер сопротивления изоляции не так надежен, как другие модели, он все же является хорошим выбором, если у вас ограниченный бюджет и вы являетесь поклонником AEMC.

Проверьте цену

Преимущества

True Megohmmeter
Легкий
Доставка для пыли и воды
Доставка
Доступно

Недостатные

Низкий Ом Rating

Неизбели, требует частого перезапуска

Хрупкий корпус

Megger MIT230 Тестер изоляции (1000 МОм)

Еще один отличный тестер изоляции, который мы рассмотрели, — это мегомметр Megger MIT230. Это, пожалуй, лучший тестер мегомметра из-за ряда замечательных функций, которые отличают его от других. Он включает в себя датчик среднего значения, с помощью которого вы можете измерять линейные нагрузки без необходимости самостоятельно рассчитывать средние показания.

Компактный дизайн делает тестер Megger одним из самых портативных устройств в своем ценовом диапазоне. Кроме того, простой набор элементов управления гарантирует, что этот тестер станет отличным выбором и для начинающих. Этот тестер с классом защиты CAT III до 600 В и IP40 безопасен в использовании, и его довольно сложно сломать.

Недостатком этой модели является ее цифровой дисплей, который меньше, что затрудняет чтение, если у вас нет острого зрения. Но тестер включает измеритель аналогового типа, так что пользователи обоих типов тестеров изоляции могут с ним работать.

Эта модель может измерять сопротивление изоляции от 0 до 1000 МОм, а также напряжение в диапазоне от 25 В до 600 В. лучший вариант для богатого электрика.

Проверьте цену

Преимущества

Лучший изоляционный тестер Доступно
IP40 Ingress Protection
Средний измеритель Обеспечивает точные показания для линейных нагрузок
CAT III оценка до 600 V

Недостатки

Дорогое устройство
Небольшое устройство

Тестер сопротивления изоляции Amprobe (1000 МОм)

Наша последняя запись в списке лучших мегомметров — это тестер сопротивления изоляции Amprobe, доступный вариант, который стоит каждой копейки.

Этот тестер может измерять сопротивление в диапазоне от 0 до 1000 МОм и имеет испытательные напряжения постоянного тока 250 В, 500 В и 1000 В. Это также один из самых безопасных бюджетных тестеров сопротивления на рынке, поскольку он может похвастаться классом CAT III. до 1000 В.

С точки зрения конструкции тестер Amprobe имеет прочный корпус, что делает его одним из самых надежных устройств на рынке. Этот тестер со встроенным вольтметром позволяет проверять изоляцию проводов, кабелей или электродвигателей.

Внутренняя память позволяет сохранять до 4000 результатов тестов и загружать их на компьютер для использования в будущем. В отличие от многих своих конкурентов, тестер сопротивления Amprobe также чрезвычайно надежен, поскольку известно, что эти устройства исправно работают в течение многих лет.

Несмотря на то, что тестер Amprobe дороже модели Extech, в нем не так много дополнительных функций. Тем не менее, он по-прежнему является отличным выбором для любого электрика, новичка или профессионала.

Проверьте цену

Преимущества

Чрезвычайно надежный
Прочный сборка
Внутренняя память для хранения тестов Тестовые результаты
CAT III оценены до 1000 В

Недостатки

Дополнительно дороже, чем аналогичные тестеры

Недостаточно дополнительных тестеров

Мегаомметр

Мегаомметры ИЭТ Лабс

Цифровой мегомметр 1865+ I/R тестер ( 1865+ — мегомметр для самых сложных задач)

Новая значительно улучшенная версия надежного стандарта.

Устройство поставляется с дополнительной маркировкой CE, которая является обязательным знаком соответствия для продуктов, используемых в Европе

Мегаомметр/ИК-тестер 1865+ с цифровым дисплеем используется для высокоточных измерений сопротивления изоляции различных компонентов, материалов и электронных устройств. Значения сопротивления более 100 тераом могут быть измерены с базовой точностью 0,5 % при постоянном напряжении до 1000 В.
Программируемый предел делает мегомметр идеальным для проверки «годен/не годен» в производственной среде, а также может быть адаптирован для использования в автоматизированных системах. приложений с включенным интерфейсом RS-232 или дополнительным интерфейсным адаптером IEEE-488.
Прецизионные измерения: Мегаомметр IET Labs 1865 + обеспечивает возможность измерения сопротивления от 1 кОм до 100 ТОм (в зависимости от испытательного напряжения) с базовой точностью 0,5%. Чтобы удовлетворить требования к испытаниям для широкого спектра устройств, испытательное напряжение полностью программируется до 1000 В постоянного тока. Определение нужного диапазона измерения сопротивления осуществляется автоматически, что исключает ошибки настройки; а чтобы исключить ошибки проводов или приспособлений, оператор может легко инициировать автоматическую процедуру обнуления измерительных проводов.
Простота в использовании: Система программирования меню 1865+ значительно улучшена, простые элементы управления и индикаторы сочетаются для эффективности испытаний и производительности. Его многофункциональная клавиатура предоставляет оператору простой способ программирования и выполнения измерений.
Тестирование «годен/не годен»: Измеренные результаты автоматически сравниваются с запрограммированным оператором пределом для теста «годен/не годен». Световые индикаторы «годен/не годен» или выходной сигнал «годен/не годен» интерфейса ввода/вывода мегомметра обеспечивают четкую индикацию результатов измерения.
Хранение программ и данных: Условия настройки испытаний и результаты измерений мегомметра могут быть сохранены в формате CSV для удобства использования в Microsoft Excel. Варианты хранения включают:

512 МБ внутренней памяти прибора для хранения настроек
Компьютер (по интерфейсу RS-232)
Флэш-накопитель (через хост-порт USB)

Автоматизированное тестирование: Для автоматизированных системных приложений мегомметр 1865+ включает в себя интерфейс RS-232 для управления и сбора данных, а также интерфейс ввода/вывода с удаленным запуском и выводами «годен/не годен».Также доступен дополнительный адаптер IEEE-488 на RS-232 (или может быть добавлен позже), который позволяет удаленно управлять 1865 с компьютера с интерфейсом ieee-488.
Режим отображения сопротивления или тока: Помимо отображения сопротивления изоляции в омах, оператор может выбрать режим отображения для прямого считывания измеренного тока.
Функции безопасности: Мегаомметр 1865 + обеспечивает такие функции безопасности, как ограничение тока, предупреждающий индикатор при активном высоком напряжении и защитную блокировку, все для защиты оператора.
Приспособление для проверки компонентов: Дополнительное приспособление доступно для использования с мегаомметром 1865+, которое подходит для различных типов компонентов, включая радиальные, осевые и микросхемы. Его экранированный корпус снижает электрические помехи и помехи, а также оснащен блокировочным выключателем крышки и дистанционным запуском для максимальной безопасности оператора.
Зачем покупать?

Измерения объемного и поверхностного удельного сопротивления в сочетании с 1865-11
Для точных измерений высоких сопротивлений в широком диапазоне напряжений
Для автоматизированного тестирования, требующего удаленного запуска и вывода «годен/не годен»
Для регистрации результатов тестирования через RS-232, флэш-накопитель или интерфейсный адаптер IEEE-488

Комплект поставки —

В стандартную комплектацию мегомметра входят следующие принадлежности:

150073 1865 Инструкция по эксплуатации
4200-0300 Кабель питания переменного тока
800014/15 Переходники для конденсаторов (100 кОм и 1 МОм)
520049 Предохранитель линии электропередач (2. 5А, 250В)
630019 Соединитель блокировки
Сертификат калибровки, соответствующий SI

Характеристики

Измерения от 1 кОм до 100 ТОм, с автоматическим выбором диапазона
Точность измерения 0,5 %
Усовершенствованный синий ЖК-дисплей повышенной четкости для программирования меню и результатов испытаний
Программируемое испытательное напряжение от 1 до 1000 В постоянного тока
Полностью программируемое время цикла измерения
Автоматическая установка нуля измерительных проводов для устранения ошибок соединения
Прямое считывание измеренного сопротивления или тока
RS-232, флэш-накопитель для хранения данных в формате CSV и загрузки условий настройки испытаний, а также интерфейсы ПЛК Стандартный, IEEE-488 Дополнительно
Драйвер IET 1865 Plus LabView для IEEE-488. 2 и RS-232
Проверено многолетней практикой
Доступен вариант CE
Ограничение входа для проверки «годен/не годен»
Защитная блокировка и индикатор высокого напряжения для безопасности оператора
ASTM D 257 Объемное и поверхностное удельное сопротивление с 1865 Plus

GENRAD / QUADTECH 1864-9700 Мегаомметр

Мегаомметр GenRad 1864 — выбор для более требовательных приложений.Испытательное напряжение может быть установлено на любое значение от 10 В постоянного тока до 109 В постоянного тока с шагом 1 вольт и до 1090 В постоянного тока с шагом 10 вольт. Таким образом, GenRad 1864 можно настроить на любое обычное или необычное тестовое напряжение для керамических, слюдяных или бумажных конденсаторов или других устройств. Обратное сопротивление выпрямителей легко измерить; низкие испытательные напряжения особенно полезны при измерении твердотельных диодов. Дополнительный диапазон мегомметра 1864 позволяет проводить измерения до 200 ТОм (2 x 10 ¹⁴ Ом).Кроме того, отсутствует дрейф при прогреве и поддерживается высокая стабильность нуля во время работы. В мегомметре GenRad 1864 не были упущены из виду человеческие усилия, о чем свидетельствует сигнальная лампочка, которая активируется при подаче испытательного напряжения. В 1864 есть переключатель измерения/заряда/разряда и возможность измерения производительности с заземлением и без заземления.
Мегаомметр GenRad 1864 прост в использовании, имеет прямую индикацию и переключатель диапазонов с подсветкой, показывающий множитель для каждого диапазона и напряжения.Максимально возможный ток на клеммах ограничен 5 мА, а индикатор на панели рядом с клеммами предупреждает о наличии напряжения.
Стабильные источники питания и цепь вольтметра обратной связи сводят к минимуму дрейф и потери времени на настройку. Клеммы защиты и заземления позволяют измерять заземленные или незаземленные резисторы с двумя или тремя клеммами. Приборы поставляются в удобном портативном кейсе Flip-Tilt, который служит подставкой для используемого измерителя и защищает его при транспортировке и хранении

Некоторые приложения для мегомметров GenRad 1864

Испытание сопротивления изоляции проводов и кабелей
Проверка топливного насоса самолета Boeing
Осмотр двигателя гидронасоса DC-10 в сборе
Испытание сопротивления изоляции реле, катушек, датчиков, органов управления и других электронных компонентов
Испытание сопротивления изоляции кабельных жгутов и разъемов

Руководство по выбору предохранителей для 1863/1864

Характеристики

200 Испытательные напряжения от 10 В до 1090 В пост. тока
Прочный портативный аналоговый мегомметр
Точность до 3%
Диапазон измерения от 50 кОм до 200 ТОм
Надежный высококачественный инструмент со сроком службы до 30 лет
Предлагаемое оборудование в сервисных бюллетенях для DC-10, 747 и других
Автономный портативный кейс для переноски
Большой счетчик с прямым считыванием на передней панели
Максимальный зарядный ток 5 мА
Аналоговый выход

Мегаомметр GENRAD 1863
Мегаомметр GenRad/IET 1863 идеально подходит для производственных и контрольных испытаний устройств с сопротивлением до 20 ТОм.GenRad/IET 1863 измеряет сопротивление при любом из пяти испытательных напряжений: 50 В, 100 В, 200 В, 250 В и 500 В постоянного тока. По сравнению с GenRad/IET 1864, который имеет регулируемое испытательное напряжение от 10 В до 1090 В, этот прибор имеет меньше органов управления и является более экономичным из двух моделей.
Стабильность калибровки мегаомметра GenRad 1863 обеспечивается за счет использования четырехтранзисторного усилителя с единичным коэффициентом усиления. Стабильные источники питания и схема вольтметра с обратной связью сводят к минимуму дрейф и потери времени на настройку.
безопасности не было пропущено в GenRad 1863 г. Мегомметр, о чем свидетельствует предупреждение света, который активируется приложением испытательного напряжения. Максимальный ток возможно на клеммах ограничиваются 5 м. Мегомметра использует измерения / зарядки / разрядки переключатель для быстрой зарядки и разрядки емкостных устройств, таких как длинные длины кабеля и конденсаторов.
GenRad мегомметра тысяча восемьсот шестьдесят-три проста в использовании с указанием прямого считывания счетчика и зажженной переключатель диапазона, который показывает множитель для каждого диапазона и напряжения.
Guard и наземные терминалы позволяют измерять заземленные или охранявшие устройства. Охранник особенно полезно при измерении трех терминальных резисторов. Клемма заземления используется в приложениях, таких как сопротивление изоляции кабелей на водяной бане, где вода должна быть заземлен для обеспечения безопасности или других устройств, где один из терминалов измерения соединен с землей.
1863 Мегомметр поставляется в прочном и удобном, портативные, флип-Tilt случае является стенд для метр в использовании и защищает его при транспортировке и хранении.
Некоторые GenRad / ИЭПП 1863 Мегомметр Применения

Испытание сопротивления изоляции проводов и кабелей
Испытание сопротивления изоляции конденсаторов, датчики, нагревательные элементы
сопротивления изоляции проводов и соединители

Термоконтакты

тестирований, реле и другие электрические компоненты
Руководства по выбору Предохранителя 1863/1864

Характеристики

Предложенное оборудование в авиасообщения бюллетени для DC-10, 747 и другие
Автономный портативный кейс для переноски
Большой счетчик с прямым считыванием на передней панели
Надежный высококачественный инструмент со сроком службы до 30 лет
5 Испытательное напряжение от 50, 100, 200, 250, 500 Vdc
Прочный портативный аналоговый мегомметр
Точность до 3%
50 кОм до 20 ТОм диапазон измерения
Максимальный зарядный ток 5 мА
Аналоговый выход

GENRAD 1864-1644-Submarine Cable Test Мегомметр
1864-1644 Мегомметр является выбор для более требовательных приложений. Испытательное напряжение может быть установлено на любое значение от 10 В постоянного тока до 109 В постоянного тока с шагом 1 вольт и до 1090 В постоянного тока с шагом 10 вольт. Таким образом, GenRad 1864 можно настроить на любое обычное или необычное тестовое напряжение для керамических, слюдяных или бумажных конденсаторов или других устройств. Обратное сопротивление выпрямителей легко измерить; низкие испытательные напряжения особенно полезны при измерении твердотельных диодов. Дополнительный диапазон мегомметра 1864-1644 позволяет проводить измерения до 200 ТОм (2 x 10 ¹⁴ Ом).
Стабильность калибровки мегомметра 1864-1644 обеспечивается за счет использования четырехтранзисторного усилителя с единичным коэффициентом усиления.Кроме того, не наблюдается подтекания при прогреве и сохраняется высокая стабильность нуля во время работы. В мегомметре GenRad 1864 не были упущены из виду человеческие усилия, о чем свидетельствует сигнальная лампочка, которая активируется при подаче испытательного напряжения. В 1864 есть переключатель измерения/заряда/разряда и возможность измерения производительности с заземлением и без заземления.
Мегаомметр 1864-1644 прост в использовании, имеет прямую индикацию и переключатель диапазонов с подсветкой, показывающий множитель для каждого диапазона и напряжения.Максимально возможный ток на клеммах ограничен 5 мА, а индикатор на панели рядом с клеммами предупреждает о наличии напряжения.
Стабильные источники питания и цепь вольтметра обратной связи сводят к минимуму дрейф и потери времени на настройку. Клеммы защиты и заземления позволяют измерять заземленные или незаземленные резисторы с двумя или тремя клеммами. Приборы поставляются в удобном переносном футляре Flip-Tilt, который служит подставкой для используемого измерителя и защищает
его при транспортировке и хранении

Некоторые приложения GenRad 1864-1644 Мегаомметры

Испытание сопротивления изоляции проводов и кабелей

Характеристики

Идеальное устройство для проверки кабелей на подводных лодках
Предназначен для замены GenRad 1644
Блок имеет обратную полярность для работы как GR 1644-A, сохраняя при этом более высокую производительность GR 1864
Точность до 3%
200 тестовых напряжений от 10 В до 1090 В постоянного тока
Диапазон измерения от 50 кОм до 200 ТОм
Максимальный ток заряда 5 мА
Аналоговый выход
Предлагаемое оборудование в сервисных бюллетенях Boeing для DC-10, 747 и других
Автономный переносной кейс
Большой измерительный прибор с прямым считыванием на передней панели
Надежный высококачественный инструмент, рассчитанный на срок службы до 30 лет

Вопросы по технике тестирования Megger

Если кто-то еще ищет это, я связался с Меггером. Это был ответ, который я получил.

Существует больше гибкости в способе подключения свинца, чем это обычно предполагается. При отсутствии каких-либо других соображений промышленным стандартом является минус (-) для схемы и плюс (+) для земли. (Различные обозначения применяются к разным моделям тестеров; некоторые из них обозначены буквой L для линии и буквой E для заземления.) Эта конфигурация сбивает с толку некоторых операторов, в зависимости от знакомства с обозначениями, используемыми в других типах испытаний. В большинстве случаев это не имеет значения; то же самое значение сопротивления будет преобладать, если выводы заменены.Однако было замечено, что некоторые типы экзотических изоляционных материалов (например, некоторые виды керамики) дают разные показания в зависимости от конфигурации измерительного провода. В таких случаях было замечено, что вышеупомянутая конфигурация дает меньшее из двух показаний. Это желаемое из двух показаний, потому что проверка изоляции обычно связана с безопасностью, техническим обслуживанием и устранением неисправностей, и поэтому наихудшее чтение будет тем, которое даст наиболее важную информацию. Принятие стандартной процедуры подключения свинца освобождает оператора от необходимости устанавливать конкретные знания о каждом типе материала, с которым он сталкивается, чтобы определить, проявляет ли он этот эффект, и предотвращает непреднамеренное принятие менее информативного более высокого показания в качестве окончательного результата теста. .
Кроме того, некоторые авторитетные источники утверждают, что обратное подключение может привести к попаданию небольшого количества загрязняющих веществ в изоляцию с током утечки, тогда как принятая конфигурация будет иметь противоположный эффект.
Точнее говоря, при тестировании провода или кабеля минусовой вывод будет подключаться к проводнику (проводникам), положительный — к земле, экрану, броне или кабелепроводу. В экстремальных случаях, например, при непосредственном заглублении одиночного провода, заземляющий стержень можно вбить в почву рядом с тестом и подключить к нему положительный провод. Дополнительное сопротивление почвы при прохождении тока утечки к стержню не имеет значения по сравнению с сопротивлением изоляции. В двигателях, генераторах и трансформаторах отрицательный вывод подключается к обмоткам, а положительный к корпусу.С электрическими инструментами и другим оборудованием минус к схеме, плюс к корпусу.
Однако у оператора есть дополнительная возможность использовать другие конфигурации подключения. Просто будьте осторожны, чтобы избежать непреднамеренных проверок непрерывности, когда элементы, считающиеся изолированными, на самом деле соединены. Ознакомьтесь с базовой схемой подключения тестируемого элемента. Помните, что между двумя элементами, к которым подключены провода, должен быть изоляционный барьер. Например, провод и кабель можно проверить на горячую нейтраль или между фазами, но не забудьте отключить их на другом конце цепи.В противном случае это будет только проверка целостности цепи высокого напряжения, а результирующее нулевое показание будет неверно истолковано как указание на неисправный кабель. Хуже того, если какое-то оборудование останется подключенным, вы можете в конечном итоге послать высокое напряжение через его схемы.
Оператор может сделать разумный выбор, проводить ли тестирование всей единицы оборудования в виде единого теста или разделить его на части. Например, горячие и нейтральные проводники можно соединить вместе и проверить на заземление; аналогично, с тремя фазами.Или каждый проводник можно проверить отдельно, либо на землю, либо между собой. Выбор в основном остается за операторами, но стандартная процедура заключается в том, чтобы сначала провести полный тест, а затем приступить к секционным тестам, только если первый тест дал неудовлетворительные результаты. Помните, что тестирование всей части оборудования сразу дает наихудший результат, потому что электрически изоляция настолько хороша, насколько хороша ее самая слабая точка. Если все произведение будет хорошо проверено, его отдельные элементы будут читаться еще выше.
Наконец, многие модели имеют третий терминал. Это охрана, а не земля, как операторы иногда неверно истолковывают по обозначению G. Подключение его к земле приведет только к короткому замыканию теста и даст неверные показания. Его фактическая цель состоит в том, чтобы действовать как шунтирующая цепь для устранения параллельных путей утечки из измерения. Если испытуемый объект имеет более одного параллельного пути утечки, один из них можно шунтировать вокруг измерительной цепи, подключив его к защитному кожуху, оставив более конкретное измерение другого пути.Таким образом, защита действует как дополнительный диагностический инструмент, обеспечивающий большую глубину и возможности аналитического тестирования и устранения неполадок. Требуется достаточно полное знание предмета испытания, но при использовании охранник может дать бесценную информацию.

Пожалуйста, сообщите нам, если у вас возникнут дополнительные вопросы.

С уважением,
Брайан

Брайан Хаммершмидт
Специалист по приложениям
Меггер
Корпоративный центр Valley Forge
2621 Ван Бюрен пр.
Норристаун, Пенсильвания, 19403-1007, США.

Amprobe 2731024 AMB-45 Цифровой мегомметр Измеритель сопротивления изоляции 1000 В пост.

тока Максимальное испытательное напряжение

ВКЛЮЧАЕТ:
• AMB-45 Цифровой мегомметр Измеритель сопротивления изоляции
• (1) набор измерительных проводов
• (1) набор больших зажимов типа «крокодил»
• (8) батарей типа АА (в комплекте)
• Кейс для переноски
• Программное обеспечение для ПК
• Кабель RS-232
• Руководство по эксплуатации

ХАРАКТЕРИСТИКИ:
• Проверка изоляции проводов, кабелей, трансформаторов и электродвигателей
• Поставляется в виде полного комплекта включая тестовые провода и программное обеспечение для ПК
• Выбор испытательного напряжения 250 В, 500 В и 1000 В
• Программируемый таймер для проведения теста коэффициента диэлектрической абсорбции
• Чувствительный омметр для проверки сопротивления обмоток двигателя
• Встроенный вольтметр
• Быстрый и простой в использовании, прочная надежная конструкция
• Внутренняя память для хранения измерений для использования в будущем
• Загрузка данных на ПК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Сопротивление изоляции (250 В пост. тока): 4 .000 МОм, 40,00 МОм, 400,0 МОм, 4000 МОм
• Сопротивление изоляции (500 В пост. тока): 4000 МОм, 40,00 МОм, 400,0 МОм, 4000 МОм
• Сопротивление изоляции (1000 В пост. тока): 4000 МОм, 40,00 МОм, 400,0 МОм , 4000 МОм
• Сопротивление (9 В): 400,0 МОм, 4000 Ом
• Напряжение переменного/постоянного тока: 600,0 В

Быстро и легко проверьте изоляцию проводов, кабелей, трансформаторов и электродвигателей с помощью этого надежного тестера. Тестер сопротивления изоляции Amprobe AMB-45 представляет собой цифровой измеритель, который измеряет сопротивление изоляции и напряжение, помогая снизить опасность поражения электрическим током и время простоя электрических систем, включающих провода, кабели, трансформаторы и электродвигатели, которые часто используются при профилактическом обслуживании.Тестер имеет автоматический выбор диапазона для повышения безопасности и прост в использовании. Настройте функцию таймера для удобной работы без помощи рук при проверке коэффициента диэлектрической абсорбции.

инструкция мегаомметр | Советы электрика

Мегаомметр, что это такое и как им пользоваться? | ENARGYS.RU

Безопасное пользование мегаомметром

Мегаомметр принцип работы и его схема

Как проверить мегаомметр

Современные мегаомметры

Устройство и принцип работы мегаомметра | Полезные статьи

Устройство мегаомметра

Принцип работы мегаомметра

прибор для измерения сопротивления изоляции

работа с мегаомметром. Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

Сопротивление изоляции, физика процесса

История развития мегаомметра

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Как пользоваться мегаомметром

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Замер сопротивления изоляции электродвигателей мегаомметром

Замер сопротивления изоляции кабелей мегаомметром

Безопасность при работе мегаомметром

Фокусы с мегаомметром

Устройство мегаомметра

Режимы и нормы измерений

Изоляция кабелей и проводки

Изоляция электродвигателей и трансформаторов

Безопасность при измерениях

Измерение изоляции на линиях

Оценка результатов

Причины плохой изоляции кабеля

Правила безопасности

Подготовительные работы

Проверка мегаомметра

Для работы в мегаомах:

Для работы в килоомах:

Работа с мегаомметром М4100

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

Виды и особенности мегаомметров

Порядок проведения измерений

Как пользоваться мегаомметром и его помощью замерить сопротивление изоляции

Что это такое

Технические характеристики

Принцип работы

Правила работы

Где используется

Как подключить

Как пользоваться

Как прозвонить кабель

Проверка изоляции

Как проверить мегаомметр на исправность

Неисправности мегаомметра

Ремонт мегаомметра

Что следует выполнить после окончания измерения мегаомметром

Меггер Проверка с помощью мегомметра

Что измеряют мегаомметры и как они работают?

Как пользоваться мегомметром

Шаг 1. Отключите питание

Шаг 2. Удалите провода

Шаг 3. Подсоедините провод заземления

Шаг 4. Подключить к проводнику

Шаг 5. Создайте напряжение

Шаг 6. Считать счетчик

Шаг 7.Полное тестирование

Измерение электрического сопротивления в сравнении с сопротивлением изоляции

Что такое тест Меггера и как он выполняется

Должен ли я использовать потенциометр или мегомметр?

Лучший тестер сопротивления изоляции (мегаомметр): 6 лучших за 2022 год.

Шесть лучших мегомметров для измерения сопротивления изоляции

Fluke 1507 мегомметр для измерения сопротивления изоляции

Измеритель сопротивления изоляции Fluke 1587 (2 МОм)

Extech 380260 Тестер изоляции

AEMC Megohmmeter Изоляция сопротивления изоляции

Megger MIT230 Тестер изоляции (1000 МОм)

Тестер сопротивления изоляции Amprobe (1000 МОм)

Мегаомметр

Комплект поставки —

Характеристики

Характеристики

Характеристики

Характеристики
