Мини сварочный аппарат для дома своими руками: инверторный, точечный, из микроволновки и другие

инверторный, точечный, из микроволновки и другие

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Сварочный аппарат из микроволновки

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Далее, с помощью сверла или зубила выбейте остатки намотки.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов.

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора, который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички, к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм² до 4 мм². Но идеальный вариант — это проводник с сечением 7 мм². При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6. Для вторички потребуется медная шина с сечением не менее 25 мм²

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник. Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см² = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см², то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см². Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора.

1. В первую очередь, следует намотать первичку. Для ее изготовления потребуется сделать 215 витков.
2. Рекомендуется на 165 и 190 витке сделать ответвление. Чтобы это сделать, необходимо в верхней части трансформатора прикрепить пластину из текстолита. Все ответвления закрепляются на ней с помощью болтов. Но возле них следует ставить маркировку. Например, возле первого провода следует написать “Общий”, возле 2-го отвода – “165 виток”, возле 3-го – “190 виток” и возле 4-го – “215 виток”. В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.
3. Далее, делается вторичная обмотка, состоящая из 70-ти витков.

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке подсоединить выпрямитель. Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

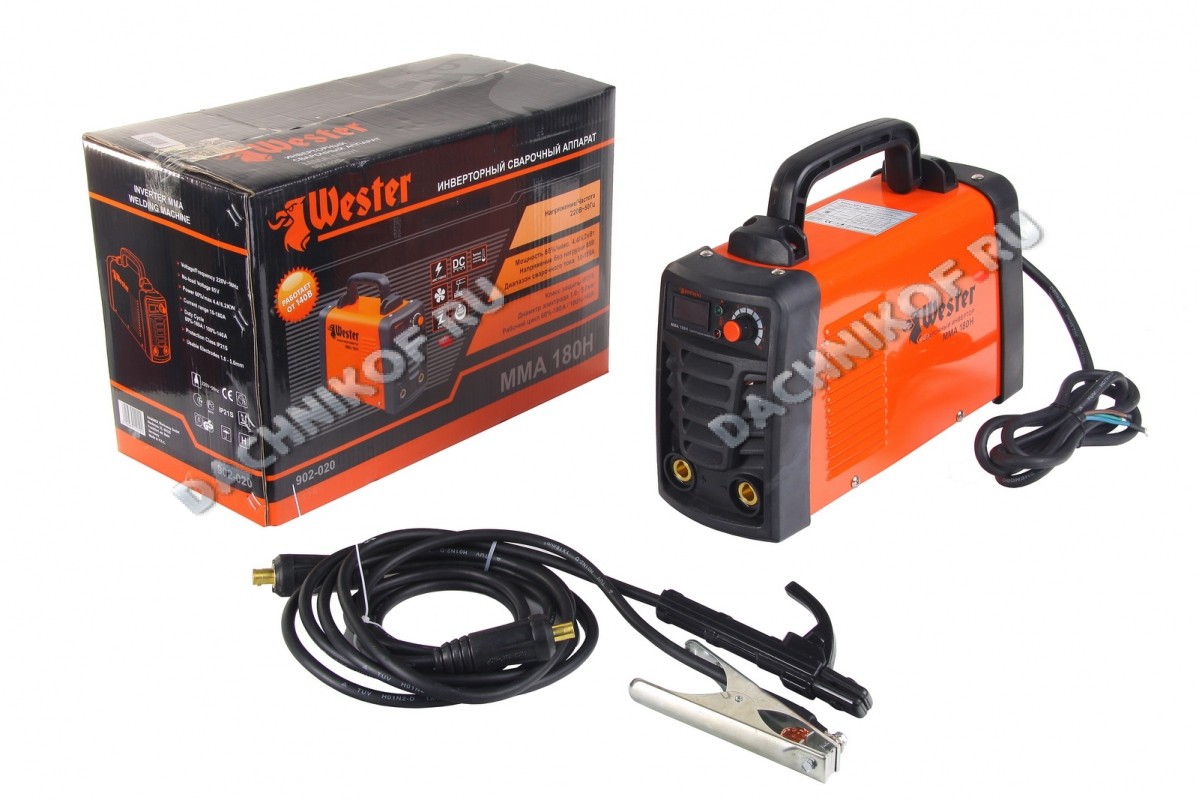

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор.

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки, распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

• установить на болванке обе торцевые накладки;
• затем вставить (одеть) цилиндры;
• все эту конструкцию обмотать киперной или стеклолентой;
• пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Совет! Чтобы правильно рассчитать количество витков, необходимо иметь трансформатор на 12 В и амперметр, которым можно измерять переменный ток до 5 А.

Итак, расчеты делаются следующим образом.

1. На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
2. Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
3. Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

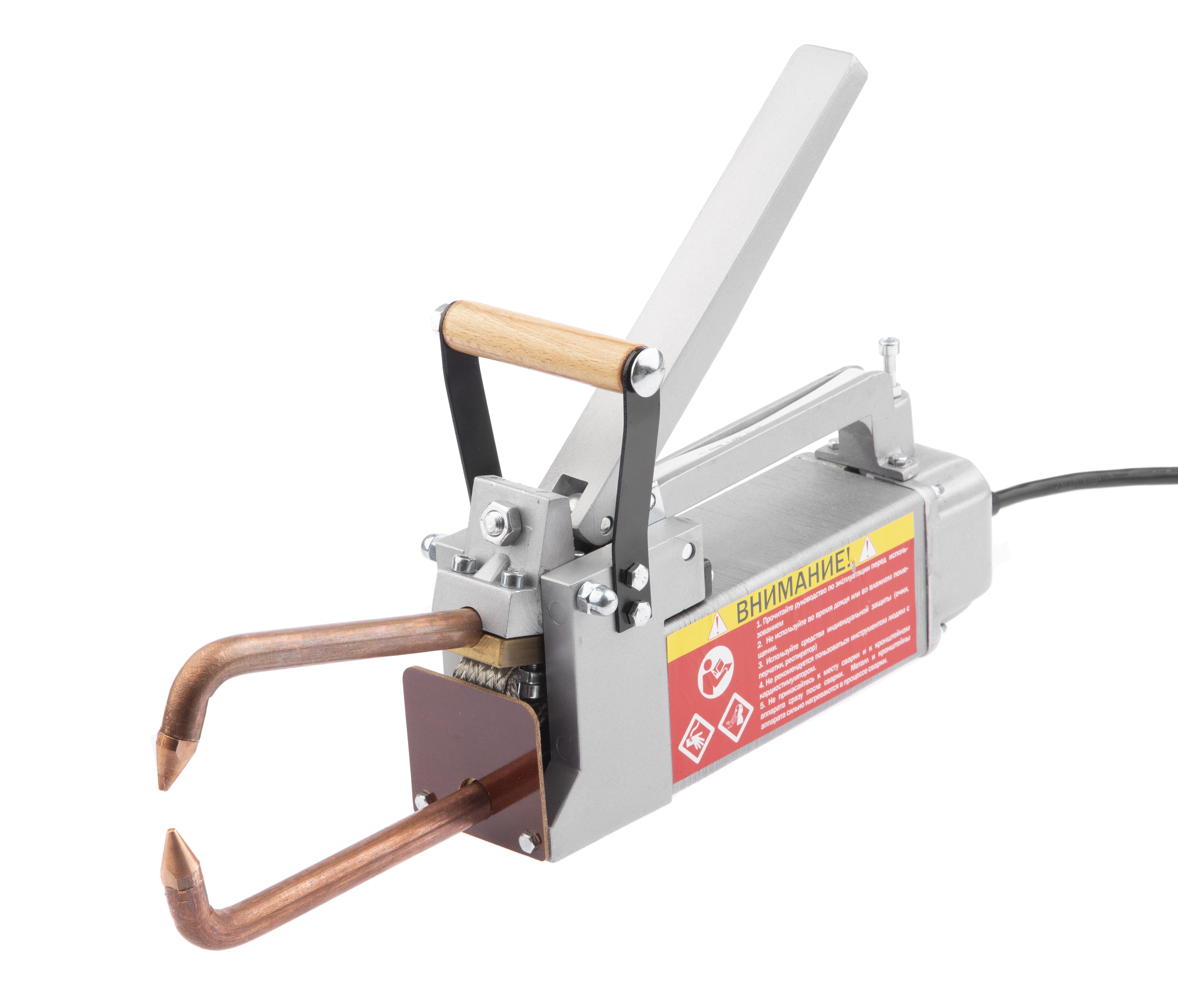

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
2. На концах кабеля рекомендуется установить медные наконечники.
3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

4. Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

6. На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.

7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

12. Прикрутите выключатель к задней стенке корпуса аппарата.
13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

14. Закрепите на основании трансформатор.
15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
17. Закрепите боковые стенки корпуса.
18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
19. Далее, закрепите на конце выключатель.
20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Мини сварочный аппарат 12 В

С помощью этого простого сварочного аппарата вы сможете резать тонкие металлы, сваривать медные провода, наносить гравировку на металлическую поверхность. Без проблем можно найти и другие применения. Такой мини сварочный аппарат возможно питать напряжением 12-24 В.

В основе сварочного аппарата лежит высоковольтный преобразователь высокой частоты. Построенный по принципу блокинг-генератора с глубокой трансформаторной обратной связью. Генератор формирует кратковременные электрические импульсы, повторяющиеся через сравнительно большие интервалы. Частота тактирования лежит в пределах 10-100 кГц.
Коэффициент трансформации этой схемы будет 1 к 25. Это значит, что если подать на схему напряжение 20 В, то на выходе должно быть порядка 500 В. Это не совсем так. Так как любой импульсный трансформаторный источник или генератор без нагрузки имеет мощные высоковольтные импульсы, достигающие напряжения 30000 В! Поэтому, если вы разберете любую импульсную китайскую зарядку, то увидите параллельно выходному конденсатору подпаянный резистор. Это и сеть нагрузка, без резистора выходной конденсатор быстро вытечет из-за превышения напряжение, или хуже того взорвется.
Поэтому, внимание! Напряжение на выходе трансформатора опасно для жизни!

Схема мини сварочного аппарата

Необходимые детали:

• Трансформатор – самодельный, порядок изготовления описан ниже.
• Резисторы – мощностью 0,5-2 Вт.
• Транзистор был использован FP1016, но его трудно найти из-за его специфичности. Можно заменить на транзистор 2SB1587, КТ825, КТ837, КТ835 или кт829 с изменением полярности источника питания. Подойдет и другой транзистор с током коллектора от 7 А, напряжением коллектор-эмиттер от 150 В, с большим коэффициентом усиления (составной транзистор).

Транзистор обязательно нужно устанавливать теплоотвод. Хоть этого нет на схеме, но будет неплохо поставить фильтрующий конденсатор параллельно источнику, чтобы все помехи от работы блокинг-генератора не полезли в источник.

Изготовление трансформатора

Трансформатор намотан на куске ферритового стержня от радиоприемника.

• Обмотка коллектора – 20 витков провода 1 мм.
• Обмотка базы – 5 витков поводом 0,5-1 мм.
• Высоковольтная обмотка – 500 витков поводом 0,14-0,25 мм.

Все обмотки мотаются в одну сторону. Сначала коллекторная обмотка, по верх неё обмотка базы. Затем следует трехслойная изоляция из белой изоленты. Далее наматываем высоковольтную обмотку, 1 слой 125 витков потом изоляция, затем повторяем. Итого должно получиться 4 слоя, что равно 500 виткам. Сверху так же изолируем белой изолентой в несколько слоев.

Собираем схему. Если все исправно – должно запуститься все без проблем. Так как рабочая частота генератора превышает звуковую частоту, то писк при работе вы не услышите, так что не стоит прикасаться к выходу трансформатора руками.

Запуск генератора начните с напряжения 12 Вольт и при необходимости повышайте.
Дуга зажигается с расстояния 1 см, что свидетельствует о напряжении 30 кВ. Высокая частота не дает разорваться горящей дуге, вследствие чего дуга горит очень стабильно. При использовании медного электрода при близком контакте с другим электродом образуется плазменная среда (плазма меди) в результате чего повышается температура дуговой сварки-резки.

Испытания сварочного аппарата резкой и сваркой

Режем дугой лезвие от бритвы.

Сплавляем медные провода, толщиной до 1 мм.

В роли электрода использовалась толстая медная проволока. Он зажат в деревянной спичке, так как сухое дерево является и хорошим изолятором.

Если вам понравился этот небольшой сварочный аппарат, то вы можете сделать его и больших размеров, и мощности. Но будьте крайне осторожны.
Также для увеличения мощности можно собрать генератор по двухтактной схеме, да ещё и на полевых транзисторах, как тут – Простой индукционный нагреватель 12 В. В этом случае мощность будет порядочная.
Также не стоит смотреть на яркие разряды дуги не вооруженным взглядом, используйте специальные защитные очки.

Смотрите видео изготовления сварочного аппарата на блокинг-генераторе

Как сделать сварочный аппарат своими руками — инструкция

В наше время трудно представить любые работы с металлом без использования сварочного аппарата. При помощи данного устройства Вы с легкостью можете соединять или резать железо различной толщины и габаритов. Естественно для выполнения качественных работ Вам потребуются определенные навыки в этом вопросе, но в первую очередь Вам необходим сам сварочник. В наше время его естественно можно купить, как в принципе и нанять сварщика, но в данной статье речь пойдет о том, как сделать сварочный аппарат своими руками. Тем более, что при всем богатстве различных моделей, надежные стоят достаточно дорого, а дешевые не блещут качеством и долговечностью. Но даже если Вы решили купить сварочник в магазине – знакомство с данной статьей поможет выбрать необходимый аппарат, так как Вы будете знать основы их схемотехники. Сварочники бывают нескольких типов: постоянного тока, переменного, трехфазные и инверторные. Для того чтобы определится какой вариант Вам необходим, рассмотрим конструкцию и устройство первых двух типов, которые можно без специфических навыков собрать своими руками в домашних условиях.

На переменном токе

Данный вид сварочных аппаратов, является одним из наиболее распространенных вариантов, как в промышленности, так и в частных хозяйствах. Он прост в эксплуатации, по сравнению с остальными его довольно легко можно сделать в домашних условиях, что подтверждает фото ниже. Для этого вам необходимо иметь провод для первичной и вторичной обмоток, а также сердечник из трансформаторной стали для намотки сварочника. Простыми словами сварочный аппарат переменного тока – это понижающий трансформатор большой мощности.

Оптимальное напряжение при работе сварочного аппарата, собранного в домашних условиях — 60В. Оптимальный ток 120-160А. Теперь несложно посчитать, какое сечение должно быть у провода для того, чтобы сделать первичную обмотку трансформатора (ту, которая будет подключаться к сети 220 В). Минимальная площадь сечения медного провода должна быть 3-4 кв. мм, оптимальная же — 7 кв. мм, ведь необходимо учитывать перепады напряжения и возможную дополнительную нагрузку, а также необходимый запас прочности. Получаем, что оптимальный диаметр медной жилы для первичной обмотки понижающего трансформатора должен быть 3 мм. Если Вы решите взять алюминиевый провод для того, чтобы сделать сварочный аппарат своими руками, то сечение для медного провода нужно умножить на коэффициент 1,6.

Важно, чтобы провода были в тряпичной оплетке, нельзя использовать проводники в ПВХ изоляции – она при нагреве проводов расплавится и произойдет короткое замыкание. Если у вас нет провода необходимого диаметра, то можно использовать более тонкие жилы, наматывая их параллельно. Но тогда следует учитывать, что толщина обмотки увеличится, а соответственно и габариты самого аппарата. Нужно иметь ввиду, что ограничивающим фактором может являться свободное окно в сердечнике и провод может попросту не поместиться там. Для вторичной обмотки можно использовать толстый многожильный медный провод – такой же, как и жила на держателе. Его сечение следует выбирать исходя из тока во вторичной обмотке (напомним, что мы ориентируемся на 120 – 160А) и длинны проводов.

Первым делом необходимо изготовить сердечник трансформатора самодельного сварочного аппарата. Оптимальным вариантом будет сердечник стержневого типа как показано на рисунке 1:

Этот сердечник нужно сделать из пластин трансформаторной стали. Толщина пластин должна быть от 0,35 мм до 0,55 мм. Это необходимо для уменьшения токов Фуко. Прежде чем собирать сердечник нужно просчитать его размеры, делается это следующим образом:

• Во-первых, рассчитывается величина окна. Т.е. размеры с и d на рисунке 1 необходимо выбирать такими, чтобы поместить все обмотки трансформатора.
• Во-вторых, площадь крена, которая вычисляется по формуле: Sкрена=a*b, должна быть не меньше 35 кв. см. Если Sкрена будет больше – тогда трансформатор будет меньше нагреваться и соответственно дольше работать, и Вам не надо будет часто прерываться для того, чтобы он остыл. Лучше, чтобы Sкрена была равна 50 кв. см.

Далее приступаем к сборке пластин самодельного сварочного аппарата. Необходимо взять Г-образные пластины и складывать их, как показано на рисунке 2, пока не получится сделать сердечник необходимой толщины. После чего скрепляем его болтами по углам. В завершении необходимо надфилем обработать поверхность пластин и заизолировать их, обмотав тряпичной изоляцией, чтобы дополнительно защитить трансформатор от пробоя на корпус.

Далее приступаем к намотке сварочного аппарата из понижающего трансформатора. В начале, наматываем первичную обмотку, которая будет состоять из 215 витков, как это показано на рисунке 3.

Целесообразно сделать ответвление от 165 и 190 витка. Сверху трансформатора прикрепляем толстую текстолитовую пластину. Концы обмоток закрепляем на ней при помощи болтового соединения пометив что первый болт – это общий провод, второй – ответвление от 165 витка, 3-й – ответвление от 190 витка и 4-й – от 215-го. Это даст возможность впоследствии регулировать силу тока при сварке, путем переключения между разными выводами Вашего сварочного устройства. Это очень важная функция, и чем больше ответвлений вы сделаете, тем более точной у вас получится регулировка.

После приступаем к намотке 70-и витков вторичной обмотки, как показано на рисунке 4.

Меньшее количество витков наматывают на ту сторону сердечника – куда намотана первичная обмотка. Соотношение витков нужно сделать примерно 60% к 40%. Это способствует тому, что после того, как Вы поймаете дугу и начнете сварку, вихревые токи частично отключат работу обмотки с большим количеством витков, что приведет к уменьшению тока сварки, а соответственно улучшит качество шва. Таким образом дуга будет легко ловиться, но слишком большой ток не будет мешать качественно варить. Концы намотки также закрепим при помощи болтов на текстолитовой пластине. Можно не прикреплять их, а провести провода напрямую к держателю электродов и крокодилу на массу, это уберет соединения, где потенциально может быть просадка по напряжению и нагрев. Для лучшего охлаждения крайне желательно установить вентилятор для обдува, например от холодильника или микроволновки.

Теперь Ваш самодельный сварочный аппарат готов. Подключив держатель и массу к вторичной обмотке, необходимо подключить сеть к общему проводу и проводу, отходящему от 215-го витка первичной обмотки. Если вам необходимо увеличить силу тока, то можно сделать меньшее количество витков первичной намотки, переключив второй провод на контакт с меньшим количеством витков. Уменьшить ток можно при помощи сопротивления выполненного из изогнутой в виде пружины куска трансформаторной стали, подключенной к держателю. Всегда необходимо следить, чтобы сварочный аппарат не перегревался, для этого регулярно проверяйте температуру сердечника и обмоток. Для этих целей можно даже установить электронный термометр.

Вот таким образом можно сделать сварочный аппарат из понижающего трансформатора своими руками. Как Вы видите, инструкция не слишком уж сложная и даже неопытный электрик сможет самостоятельно собрать прибор.

На постоянном токе

Для некоторых видов сварки необходим сварочник на постоянном токе. Таким инструментом можно варить чугун и нержавеющую сталь. Сделать сварочный аппарат постоянного тока своими руками можно не больше, чем за 15 минут, переделав самоделку на переменном токе. Для этого к вторичной обмотке необходимо подключить выпрямитель, собранный на диодах. Что касается диодов, они должны выдерживать ток в 200 А и иметь хорошее охлаждение. Для этого подойдут диоды Д161.

Выравнивать ток нам помогут конденсаторы С1 и С2 со следующими характеристиками: емкость 15000 мкФ и напряжение 50В. Далее собираем схему, которая указанна на чертеже ниже. Дроссель L1 необходим для регулировки тока. Контакты х4 — плюс для подключения держателя, а х5 — минус для подачи тока на свариваемый участок детали.

Трехфазные сварочные аппараты используются для сварки в производственных условиях, на них установлены двухэлектродные держатели, поэтому в данной статье мы рассматривать их не будем, а инверторы изготавливаются на основе печатных плат и сложных схем с большим количеством дорогостоящих радиодеталей и сложным процессом настройки с использованием специального оборудования. Однако мы все же рекомендуем Вам ознакомиться с инверторной конструкцией на видео ниже.

Наглядные мастер-классы

Итак, если Вы решили сделать сварочный аппарат в домашних условиях, рекомендуем просмотреть видео уроки, предоставленные ниже, которые наглядно покажут, как самому собрать простой сварочник из подручных материалов, а также объяснят Вам некоторое детали и нюансы работы:

Теперь Вы знаете основные принципы конструкции сварочников и можете сделать сварочный аппарат своими руками, как на постоянном, так и на переменном токе, используя инструкции из нашей статьи.

Также читают:

Делаем вместе сварочный аппарат своими руками

Принцип работы сварочного аппарата заключается в создании неразъёмного соединения двух и более деталей. Такое соединения образуется благодаря межатомному слитию материала свариваемых частей. Сварочный аппарат воздействует на металл электрическим током, который разогревает его до необходимой температуры. Сварка может быть вызвана местным воздействием, или точечным, общим нагревом деталей, пластической деформацией либо комбинированием представленных эффектов.

Самодельный сварочник

Сварочный аппарат одновременно технически сложное и очень просто устройство. Для его создания необязательно иметь инженерного, и вообще, какого-либо технического образования. Нужно только желание и немного теории, ну и конечно, готовность потрудится и потратить немного денег.

Затраты при создании самодельной сварки будут значительно меньше чем купить готовую в магазине, но и конечно, качество и эстетический вид в большинстве случаев у магазинных товаров будет несколько выше.

В сегодняшней статье мы расскажем вам о том как сделать мини сварочный аппарат своими руками, напишем список необходимых материалов и инструментов, которые вам необходимо будет собрать. Распишем этапы сборки и дадим некоторые советы, которые помогут вам в этой деле. Прочитав статью, вы сможете сделать простую самодельную сварку в домашних условиях, сэкономив неплохие деньги.

Необходимый материал и инструменты

Первое что необходимо сделать, чтобы процесс сборки шёл максимально эффективно и быстро, собрать все составляющие механизма и инструменты, которые потребуются для сборки. Чтобы облегчить вам задачу, и не дать вам насобирать или купить лишних деталей, мы составили список необходимых компонентов. Итак, приступаем к сбору нужных нам деталей и инструментов:

• Для сборки трансформатора, нам будут необходимы листы сердечника, О- , Ш- или П- образной формы. Если такие отсутствуют в наличии, их можно купить в любом магазине электротоваров.
• Провод из меди или алюминия. Мы советуем использовать именно медный, так как он способен проводить более высокое напряжение и выдерживать температуры выше, чем алюминиевый.
• Статор от двигателя, асинхронный.
• Изоляция для обмоток например лако- или стеклоткань.
• Электроды для сварочных работ.
• Детали для радиотехники.
• Самый простенький паяльник.
• Мелкие инструменты: зубило, напильники, пинцет с лупой.
• Припой для паяльника.

Подготовив все необходимые детали, можно начинать собирать сварочный аппарат своими руками.

Разберём необходимую нам схему

Самая простая мини схема сварочного аппарата заключается в том, что входящий ток попадает на сварочный трансформатор. Далее, с помощью стабилизирующих и выпрямляющих составляющих элементов конструкции сварочный ток стаёт контролируемым и пригодным для работы.

Схема блока трансформатора

Конечно, устройство может состоять только из трансформатора, но тогда дуга будет мене стабильная и работоспособная, хотя в умелых руках будет работать довольно хорошо и выполнять поставленные задачи.

Различные схемы сварочников

Источник питания дуги, имеет следующую последовательность прохождения тока:

1. Напряжение попадает на сварочный трансформатор.
2. Потом попадает на дроссель, катушку сопротивления.
3. В катушке тока поддаётся активному сопротивлению, после чего попадает на диодный мост.
4. Затем проходит через регулятор тока, с помощью которого устанавливается необходимая сила дуговой сварки.
5. Начинается сварочный процесс при соприкосновении электрода с деталью.

Этапы сборочного процесса мини  сварки

Собрав все необходимые элементы и ознакомившись с нашей схемой, можно приступать к поэтапной сборке устройства. Работать несложная, но очень кропотливая и однообразная. Приготовьтесь провести много часов за однообразным сидением и выполнением одних и тех же движений руками.

Самой большой популярности приобрели трансформаторы круглой формы, но их самостоятельная сборка несколько сложней, поэтому мы будем использовать в нашей схеме П- образный сердечник. Такая форма трансформатора лидирует среди самодельных образцов, благодаря своей простоте.

Приступим к описанию этапов сборки:

1. Первое что нам необходимо сделать, это основание для обмоток. Можно использовать пластиковые платины, деревянные, в общем, всё что является диэлектриком. Очень хорошо подойдут пластины из текстолита. Разобравшись с материалом, приступаем к созданию формы. Она будет состоять из двух крышек, верхней и нижней и центральных перегородок. В каждой крышке проделываются отверстия, диаметр подбирать исходя из размеров пластин, которые будут устанавливаться вовнутрь.
2. Необходимо сделать изоляцию каждой детали термостойкой изолентой, в 1-2 слоя. Затем собираем и начинаем укладывать обмотку. Используемый медный провод, лучше брать сразу в стеклянной изоляции, способной выдерживать повышенные температуры. Таким образом, вы обезопасите себя от перегрева устройства, но это обойдётся немного дороже, чем использование обычной обмотки. Каждый слой обмотки необходимо тщательно без пропусков заизолировать, а уже потом приступать к следующему шару. Исходя из того, какая мощность вам необходима, делаете отводы на нужных уровнях обмотки. Закончив последний шар, изолируем его в 2-3 слоя, для большей безопасности.
3. Следующим этапом будет сборка магнитопровода для сварочного трансформатора. Используем материал, специально предназначенный для такого вида устройств. Он имеет, необходимы индукционные свойства, которые подобраны специально для сварочных аппаратов. Собрав все платины в цельную конструкцию необходимо проверить каждую обмотку с помощью тестера, на наличие ошибок и прочего.
4. Собираем диодный мост и подсоединяем к нашему устройству. Диоды брать с серии В200 либо КВРС5010. Каждый такой диод может выдерживать 50А и эта цифра суммируется. Поэтому для самодельного аппарата мощностью 220А, необходимо установить 5 таких диодов.
5. Для диодов необходим радиатор, для отвода температуры. Соединять диоды вместе с дросселем.
6. Для улучшения системы охлаждения, в корпусе можно установить кулер, которые будет вытягивать горячий воздух из корпуса.

Инверторный аппарат делается по тому же типу, только вместо трансформатора, необходимо установить высокочастотный сварочный трансформатор. Подача тока будет происходить не напрямую в трансформатор, а через модуль преобразования, которые будет переделывать переменный ток в постоянный с увеличением его частоты.

Также следует добавить автоматические выключатели, которые защитят устройство от чрезмерных скачков напряжения. Такое устройство будет иметь значительно меньший размер и вес, благодаря облегчённой структуре используемого трансформатора.

Стоит ли устройство вашего времени и денег

С точки зрения работоспособности, то самодельная сварка будет ничуть не хуже чем магазинная. Единственное что у вас скорей всего не получится установить, так это дополнительные системы типаантизалипание или быстрый старт. Но при должном умении и их можно добавить. Во всём остальном они смогут выполнить абсолютно аналогичные функции.

Цена на самодельное устройство может быть абсолютно разной, всё зависит от того, покупаете ли вы все детали или собираете из того что есть в вашем гараже. В случае покупки всех составляющих, цена будет примерно раз в 8-10 меньше чем у магазинных моделей. При этом вам необходимо будет потратить 1-2 дня на сборку всей конструкции.

Подведём итог

Сделать самодельный сварочный аппарат в домашних условиях довольно легко, достаточно ознакомиться с теорией и иметь в запасе несколько свободных дней. Процесс довольно муторный и однообразный, большая часть работы, это цикличные движения руками. Но затраченное время стоит того, ведь вы экономите значительную сумму, при этом получаете устройство ничуть не хуже чем в магазине.

как сделать его дома — Сварочные электроды

Если у вас есть необходимость выполнения каких-нибудь несложных сварочных работ для бытовых нужд, вовсе не обязательно приобретать дорогостоящий заводской агрегат. Ведь если знать некоторые тонкости, можно без труда собрать сварочный аппарат своими руками, о чем и пойдет речь ниже.

Сварочные аппараты: классификация

Любые аппараты для сварки бывают электрическими или же газовыми. Стоит сразу сказать, что самодельные сварочные аппараты не должны быть газовыми. Поскольку они включают в себя взрывоопасные баллоны с газом, держать такую установку дома не стоит.

Поэтому в контексте самостоятельной сборки конструкций речь пойдет исключительно об электрических вариантах. Такие агрегаты также подразделяются на разновидности:

1. Установки-генераторы — оснащены собственным генератором тока. Отличительная черта — большой вес и габариты. Для домашних нужд такой вариант не подойдет, да и собрать самостоятельно его будет сложно.
2. Трансформаторы — такие установки, в особенности полуавтоматического типа, очень распространены среди тех, кто делает сварочное оборудование самостоятельно. Питаются от сети в 220 или 380 В.
3. Инверторы — такие установки просты в применении и идеально подходят для дома, конструкция компактная и мало весит, но электронная схема достаточно сложна.
4. Выпрямители — эти аппараты просто собирать и применять по назначению. С их помощью даже новичок может выполнять качественные сварные швы.

Как сделать сварочный аппарат инверторного типа

Чтобы в домашних условиях собрать инвертор, потребуется схема, которая позволит соблюсти нужные параметры. Рекомендуется брать детали от старых советских приборов:

• транзисторов;
• диодов;
• дросселей;
• готовых трансформаторов;
• конденсаторов;
• резисторов;
• тиристоров.

Параметры для аппарата можно выбирать такие:

• Он должен работать с электродами, диаметр которых не превышает 5 мм.
• Максимальный показатель рабочего тока равен 250 А.
• Источник напряжения — сеть бытовая на 220 В.
• Регулировка сварочного тока варьируется от 30 до 220 А.

Инструмент включает такие компоненты:

• блок питания;
• выпрямитель;
• инвертор.

Начинаем с намотки трансформатора и действуем в такой последовательности:

1. Возьмите ферритовый сердечник.
2. Выполните первую обмотку (100 витков посредством провода ПЭВ 0,3 мм).
3. Вторая обмотка — 15 витков, проводом с сечением 1 мм).
4. Третья обмотка — 15 витков проводом ПЭВ 0,2 мм.
5. Четвертая и пятая — соответственно по 20 витков проводами с сечением 0, 35 мм.
6. Чтобы охладить трансформатор, возьмите вентилятор от компьютера.

Чтобы транзисторные ключи работали непрерывно, напряжение следует на них подавать после выпрямителя и конденсаторов. Блок выпрямителя соберите по схеме на плате, а все узлы прибора закрепите в корпусе. Можно использовать старый корпус от радиоустройства. а можно его сделать и самостоятельно.

С лицевой части корпуса устанавливается светодиодный индикатор. который показывает, что прибор включен в сеть. Здесь же можно поставить дополнительный выключатель, а также защитный предохранитель. Еще его можно установить на заднюю стенку и даже в сам корпус.

Все зависит от его размеров и конструктивных особенностей. Переменное сопротивление устанавливается на лицевой части корпуса, с его помощью можно регулировать рабочий ток. Когда вы собрали все электрические схемы, проверьте аппарат специальным прибором или тестером и можете провести его испытание.

Сварочный трансформатор своими руками

Сборка трансформаторного варианта будет от предыдущей несколько отличаться. Этот агрегат работает на переменном токе, но для сварки постоянным током нужно собрать к нему простую приставку .

Для работы вам потребуется трансформаторное железо для сердечника, а также несколько десятков метров толстого провода или толстой медной шины. Все это можно найти в пункте приема металлов. Сердечник лучше всего делать П-образным, тороидальным либо круглым. Многие также берут статор от старого электромотора.

Инструкция сборки П-образного сердечника выглядит таким образом:

• Возьмите трансформаторное железо сечением от 30 до 55 с м 2. Если показатель будет больше, аппарат получится слишком тяжелым. А если сечение будет меньше 30, прибор не сможет корректно работать.
• Возьмите медный обмоточный провод сечением около 5 мм 2. оснащенный термостойкой изоляцией из стеклоткани или хлопка. Изоляция важна, поскольку во время работы обмотка может нагреться до 100 градусов и выше. У обмоточного провода сечение квадратное или прямоугольное сечение. Однако такой вариант отыскать сложно. Подойдет и обычный с аналогичным сечением, но только вам нужно будет снять с него изоляцию, обмотать стеклотканью и тщательно пропитать электротехническим лаком, после чего высушить. В первичной обмотке 200 витков.
• Вторичная обмотка потребует порядка 50 витков. Провод обрезать не нужно. Включите в сеть первичную обмотку, а на проводах вторичной отыщите место, где напряжение составляет около 60 В. Для поиска такой точки отматывайте или наматывайте дополнительные витки. Провод может быть алюминиевым, но сечение должно быть больше, чем для первичной обмотки, в 1,7 раза.
• Готовый трансформатор установите в корпус.
• Чтобы вывести вторичную обмотку, потребуются медные клеммы. Возьмите трубку диаметром 10 мм и длиной около 4 см. Расклепайте ее конец и просверлите отверстие с диаметром в 10 мм, а в другой конец вставьте конец провода, предварительно очищенный от изоляции. Далее, обожмите его легкими ударами молотка. Чтобы усилить контакт провода с трубкой-клеммой, нанесите керном на нее насечки. Самодельные клеммы прикрутите к корпусу гайками и болтами. Детали лучше всего использовать медные. Наматывая вторичную обмотку желательно делать отводы через каждые 5−10 витков, они позволят менять ступенчато напряжение на электроде;
• Для изготовления электродержателя возьмите трубу с диаметром около 20 мм и длиной порядка 20 см. На концах примерно в 4 см от торцевой части выпилите выемки до половины диаметра. В выемку вставьте электрод и прижмите пружиной на основе приваренного куста проволоки из стали с диаметром 5 мм. Ко второму кону прикрепите такой же провод, который использовался для вторичной обмотки, с помощью гайки и винта. Наденьте на держатель резиновую трубку с подходящим внутренним диаметром.

Готовый аппарат к сети лучше всего подключать с помощью проводов с сечением от 1,5 с м 2 и более, а также рубильника. Ток в первичной обмотке обычно не превышает показатель в 25 А, а во вторичной колеблется в пределах 6—120 А. Во время работы с электродами диаметром 3 мм через каждые 10−15 делайте остановки, чтобы трансформатор остыл. Если электроды более тонкие, это не нужно. Более частые перерывы нужны, если вы работаете в режиме резки.

Мини-сварка своими руками

Чтобы самостоятельно собрать миниатюрный аппарат для сварки, вам потребуется всего лишь несколько часов и такие материалы:

• стержень графитовый из старой батарейки;
• бокорезы или пассатижи;
• нож;
• сухая тряпка;
• наждачная бумага;
• перчатки;
• 20 см проволоки диаметром 5 мм из алюминия или меди;
• 6 см проволоки ПЭВ 0,5 из меди;
• изолента;
• провод многожильный;
• любой металлический зажим;
• трансформатор от блока питания микроволновки с выпрямителем, или старого телевизора или приемника.

Сначала аккуратно разберите старую батарейку и извлеките из нее графитовый стержень. На конце его заострите шкуркой и протрите сухой тряпкой. Кусок толстой проволоки на4−5 см от конца очистите от изоляции и с помощью пассатижей или бокорезов загните петлю. В нее вставьте угольный электрод.

Уберите вторичную обмотку с трансформатора и на ее место намотайте толстую проволоку на 12−16 витков. Теперь все это вставляется в подходящий корпус — и аппарат готов.

Его провода присоединяются к выводам вторичной обмотки, угольный стержень вставляется в петлю и хорошо обжимается. Плюсовый вывод соедините с держателем электрода, а минусовый — со скруткой рабочих деталей. Ручку-держатель можно приспособить для электрода.

Можно применять ручку паяльника или нечто подобное. Включите прибор в бытовую сеть и выполните соединение деталей посредством графита. Должно возникнуть пламя, а на конце деталей образуется шарообразный сварной шов.

Для домашней мастерской наличие сварочного аппарата очень важно. Такие приборы имеют разные конструкции и модификации. Как новички, так и опытные мастера часто предпочитают не заводские, а самодельные аппараты, которые можно модифицировать на свой лад.

Сварка своими руками | Сварка своими руками

Cегодня поговорим о сварочных аппаратах. Кто-то уже практикуется и занимается сваркой вовсю, а кто-то еще только собирает деньги, чтобы ее приобрести. Хотя есть еще один вариант – собрать сварку своими руками.
Что нужно для элементарного сварочника: как минимум трансформатор. Задача состоит в том, чтобы подать напряжение на первичную обмотку и получить на вторичной многократно увеличенный ток и меньшее напряжение.
Рассмотрим схему простого сварочного аппарата постоянного тока. Рис.1.

Рис.1

Схема имеет свои достоинства и недостатки, но она очень проста в отличие от схемы современного инвертора Чтобы собрать последний необходимы серьезные знания и оборудование, а чтобы собрать сварочник по приведенному рисунку – достаточно просто желания и возможность купить элементы.
На рис.1 показаны
• сердечник, на который мотается первичная и вторичная обмотки;
• диодный мост из четырех диодов;
• дроссель;
• конденсатор (на любителя) подключен параллельно с дугой. Так делать не следует, потому что конденсатор накапливает энергию и в процессе поджига дуги, она будет «клацать». Если в схему ввести резистор на 10 W сопротивлением 1-2 Ом, это позволит уменьшить ток зарядки/разрядки. В результате и конденсатор останется цел и электрод залипать не будет.

Какие бывают трансформаторы для сварочных аппаратов:

• Можно взять тор. Такой вот «бублик» как показано на фото. КПД у него 100%, габариты небольшие, на первый взгляд одни плюсы, но не все так просто. Тороид мотать сложнее, чем Ш-образный трансформатор, который имеет всего одну катушку, на которую мотаются все обмотки. Или двухкатушечный трансформатор, который правда имеет КПД поменьше.

Итак, допустим, Вы собрали трансформатор и получили 50В на его выходе (см рис. 1), подсоединили диодный мост, дроссель, конденсатор и т.д. по схеме. «Чиркаем» электродом, зажигаем дугу – и получаем ток 150 … 200А. И хорошо, скажете Вы, но не так все просто! Берет-то наш трансформатор из розетки слишком много… Например, при токе 100А на вторичной обмотке мы будем тянуть 5кВт (≈25А) из домашней розетки. Если утром и даже
днем такой вариант может и пройти, то вечером будут сюрпризы, потому что к вечеру напряжение начинает просаживаться, соответственно, свет начинает «моргать» — и ждите недовольных соседей к себе в гости.

50В на выходе мы получили переменного тока, чтобы его выпрямить, подключается диодный мост, который срезает отрицательную кривую тока и перебрасывает его в положительную систему ординат без потери мощности.

Дроссель служит для подавления пульсаций (сглаживания «рывков» тока). Он накапливает энергию и делает ток более «постоянным», соответственно дуга будет гореть более плавно, без рывков. Он накапливает энергию и превращает ток в более «постоянный», что позволит дуге гореть более плавно, без рывков. У данного дросселя, кроме R индукции есть активное сопротивление, благодаря чему наблюдается некоторое падение напряжения. «На холостом ходу» конденсатор заряжается «на корень из двух»: если на вторичной обмотке 50В, на конденсаторе будет около 70в. В сварке он не участвует, но зато облегчает поджиг дуги, тем более если попался ржавый металл, который нужно «пробить».

Теперь о том, как разгрузить электрическую систему дома. Можно поставить балластный резистор (сопротивление), что уменьшит ток, который проходит по цепи, но на нем  выделится тепло, которое будет греть улицу. Нам такое не выгодно. При токе 100А получится двухкилловатный обогреватель.

 Для того, чтобы потери были меньше, и соседи не ругались, нужно уменьшить потребление. Как этого добиться?

   При жесткой ВАХ наматывается первичная обмотка как это показано на рис.2. (две половинки образуют полную обмотку 220В.) Сверху на нее наматывается вторичная и соединяется с предыдущей параллельно или последовательно.

Рис.2

Либо мы наматываем обмотки тонким проводом и соединяем их параллельно, но с большим числом витков, либо толстым проводом и соединяем последовательно. (Рис.3).По сути, получаем одно и тоже в обоих случаях: жесткую ВАХ, когда на одной катушке у нас намотана половинка первички и половинка вторички. Для сварочного аппарата такой транс НЕ ГОДИТСЯ!

Рис.3

Можно установить дроссель на выходе, но это как «костыль».

Лучше возьмите двухкатушечный трансформатор. Чем больше расстояние между его обмотками (насколько они сильно разнесены), тем меньше получаемый ток. Но можно пойти еще на одну «хитрость»: накрутить часть вторичной обмотки поверх первичной – за счет этого снизятся потери и увеличится ток на выходе. Понятно, что потери на катушках будут разными и один участок будет жестко связан по напряжению, а 2-й получится «плавающий». По этому принципу можно построить регулировку сварного тока. Накручивается первичная обмотка как есть, потом вторичная 60-65%, а остаток ее доматывается на «первичку». Такой аппарат имеет пологопадающую ВАХ. Чем она хороша. Так как варить Вы будете не самим трансформатором, а подключив к нему выпрямитель и дроссель, нужно компенсировать потери. Если характеристика крутопадающая то, например, со 100А на выходе получится 60А, если пологопадающая – потери компенсируются (можно выбирать из более широкого ассортимента электродов, использовать прямую и обратную полярность).

При поиске элементов учитывайте, что диоды нужно использовать на ток минимум 100А, но лучше 200А, поставьте их на радиаторы. Опыт показывает, что «привинчивание» дешевых китайских мостиков на 50А оправдано. Только если на выходе нужно получить 200А, таких мостов нужно цеплять не 4 шт, а не менее 8шт. Если вы возьмете с запасом, только тогда все будет хорошо работать.

Дроссель можно накрутить практически на любом подходящем магнитопроводе, главное чтобы у него была площадь поперечного сечения не менее 10 кв. см. Если взять 20 кв. см – это будет даже лучше имеди мотать нужно будет меньше. Нужно так же выполнить следующее условие: сердечник не должен быть полностью замкнутым.

Величиной зазора дросселя определяется его индуктивность. С малым зазором он хорошо будет работать на малых токах, если увеличивать – получится легкая сварка на больших токах. Поэтому нужно искать компромисс.

Рассмотрим еще несколько схем для «пытливых умов»

Рис.4

На рис.4 используется трансформатор с жесткой характеристикой. Выходное напряжение у него 36В. Здесь устанавливается конденсатор, который увеличивает напряжение до 45В и позволяет зажечь дугу. В обязательном порядке должен стоять резистор. На схеме не показан дроссель, но поставить его нужно в любом случае, потому что с ним варить гораздо приятней и удобней.

На рис. 5 показана схема продвинутого сварАппа. Здесь используется свойство резонанса. То есть получаем «LC-контур»: индуктивность вторичной обмотки и емкость последовательно включенных конденсаторов. А замыкается это все на дуге. Получается трансформатор относительно малых габаритов и высокая мощность.

Рис.6

Зверя этого собрать – задача интересная, но очень затратная! Конденсаторы С1-С20 дорогие. Если поставить какой-нибудь шлак, такой как Chang  он вылетит сразу же, а хороший кондер типа JAMICON или JAVA — стоят денег. Обращайте внимание на наличие жестких выводов.

Если на вторичной обмотке трансформатора напряжение будет, допустим 30-40В, то нужно брать кондеры по схеме на U в 1,5 -2 раза больше. Если не соблюдать это условие конденсаторы пробъет и они сгорят.

Есть схема тиристорного регулятора (Рис. 7), у него наматывается первичная обмотка, вторичная и обмотка управления. Так же используется по паре мощных тиристоров и диодов. Обмотка III рассчитана на U от 30В до 40В, ток около 1 А.

Рис.7 Щелкните по картинке , чтобы открыть

Резистор R1 предназначен подстройки сварочного тока, т.е. если нужно задать минимальный диапазон. R2 работает как основной (тоесть R1 можно убрать).

R3 ограничивает ток управления тиристорами.

Стабилитрон V06 можно ставить как отечественного, так и импортного производства.

Вместо тиристора КУ101 можно брать 202-й, начинающийся практически с любой буквы.

Диоды КД209 можно заменить на любые на ток до 1 А

Управление углом открытия тиристора регулируется мощность: чем меньше он открыт, тем меньше ток на выходе. Если открыть тиристоры полностью, они будут работать как диоды и получится полноценный диодный мост – сварка при таком условии будет проходить хорошо, но если мощность уменьшить больше чем на половину – пульсации тока увеличатся, и варить будет довольно трудно. Поэтому в схему лучше добавить дроссель.

Как сделать инверторный сварочный аппарат своими руками: схемы

Содержание статьи:

Инверторная сварка своими руками — это очень просто

Инверторная сварка — это современное устройство, которое пользуется широкой популярностью благодаря небольшому весу аппарата и его габаритов. Инверторный механизм основывается на применении полевых транзисторов и силовых переключателей. Чтобы стать обладателем сварочного аппарата, можно посетить любой магазин инструментов и обзавестись такой полезной вещью. Но есть способ намного экономнее, который обусловлен созданием инверторной сварки своими руками. Именно второму способу и уделим внимание в данном материале и рассмотрим, как сделать сварку в домашних условиях, что для этого понадобится и как выглядят схемы.

Особенности функционирования инвертора

Сварочный аппарат инверторного типа — это не что иное, как блок питания, тот, который сейчас применяется в современных компьютерах. На чем же основывается работа инвертора? В инверторе наблюдается следующая картина преобразования электрической энергии:

1) Напряжение, потребляемое из сети, преобразуется в постоянное.

2) Ток с постоянной синусоидой преобразовывается в переменный с высокой частотой.

3) Происходит снижение значения напряжения.

4) Происходит выпрямление тока с сохранением необходимой частоты.

Перечень таковых преобразований электрической цепи необходим для того, чтобы иметь возможность снизить массу аппарата и его габаритные размеры. Ведь, как известно, старые сварочные аппараты, принцип которых основывается на снижении величины напряжения и увеличения силы тока на вторичной обмотке трансформатора. В результате благодаря высокому значению силы тока наблюдается возможность дугового сваривания металлов. Для того чтобы сила тока увеличивалась, а напряжение снижалось, на вторичной обмотке уменьшается число витков, но при этом увеличивается сечение проводника. В результате можно заметить, что сварочный аппарат трансформаторного типа не только имеет значительные габариты, но и приличный вес.

Для решения проблемы был предложен вариант реализации сварочного аппарата посредством инверторной схемы. Принцип инвертора основывается на увеличении частоты тока до 60 или даже 80 кГц, тем самым осуществляя снижение массы и габаритов самого устройства. Все что потребовалось для реализации инверторного сварочного аппарата — это увеличить частоту в тысячи раз, что стало возможным благодаря применению полевых транзисторов.

Транзисторы обеспечивают сообщение между собой с частотой около 60-80 кГц. На схему питания транзисторов приходит постоянное значение тока, что обеспечивается благодаря применению выпрямителя. В качестве выпрямителя используется диодный мост, а выравнивание значения напряжения обеспечивают конденсаторы.

Переменный ток, который передается после прохождения через транзисторы на понижающий трансформатор. Но при этом в качестве трансформатора используется в сотни раз уменьшенная катушка. Почему используется катушка, потому как частота тока, которая подается на трансформатор, уже увеличена в 1000 раз благодаря полевым транзисторам. В результате получаем аналогичные данные, как и при работе трансформаторной сварки, только с большой разницей в весе и габаритах.

Что нужно для сборки инвертора

Чтобы собрать самостоятельно инверторную сварку, нужно знать, что схема рассчитывается, прежде всего, на потребляющее напряжение величиной 220 Вольт и током на 32 Ампера. Уже после преобразования энергии на выходе ток будет увеличен почти в 8 раз и будет достигать 250 Ампер. Такого тока достаточно для того, чтобы создать прочный шов электродом на расстоянии до 1 см. Для реализации блока питания инверторного типа потребуется воспользоваться следующими составляющими:

1) Трансформатор, состоящий из ферритного сердечника.

2) Обмотка первичного трансформатора со 100 витками провода диаметром 0,3 мм.

3) Три вторичных обмотки:

— внутренняя: 15 витков и диаметром провода 1 мм;

— средняя: 15 витков и диаметром 0,2 мм;

— наружная: 20 оборотов и диаметром 0,35 мм.

Кроме того, чтобы собрать трансформатор, потребуются следующие элементы:

— медные провода;

— стеклоткань;

— текстолит;

— электротехническая сталь;

— хлопчатобумажный материал.

Как выглядит схема инверторной сварки

Для того, чтобы понимать, что вообще собой представляет сварочный инверторный аппарат, необходимо рассмотреть схему, представленную ниже.

Электрическая схема инверторной сварки

Все эти компоненты необходимо объединить и тем самым получить сварочный аппарат, который будет незаменимым помощником при выполнении слесарных работ. Ниже представлена принципиальная схема инверторной сварки.

Схема блока питания инверторной сварки

Плата, на которой находится блок питания аппарата, монтируется отдельно от силовой части. Разделителем между силовой частью и блоком питания выступает металлический лист, подсоединенный к корпусу агрегата электрически.

Для управления затворками применяются проводники, припаивать которые нужно поблизости транзисторов. Эти проводники соединяются между собой парно, а сечение этих проводников не играет особой роли. Единственное, что важно учитывать — это длина проводников, которая не должна превышать 15 см.

Для человека, который не знаком с основами электроники, прочесть такого рода схему проблематично, не говоря уже о назначении каждого элемента. Поэтому если у вас нет навыков работы с электроникой, то лучше попросить знакомого мастера помочь разобраться. Вот, к примеру, ниже изображена схема силовой части инверторного сварочного аппарата.

Схема силовой части инверторной сварки

Как собрать инверторную сварку: поэтапное описание + (Видео)

Для сборки инверторного сварочного аппарата необходимо выполнить следующие этапы работы:

1) Корпус. В качестве корпуса для сварки рекомендуется воспользоваться старым системником от компьютера. Он подходит лучше всего, так как в нем имеется необходимое количество отверстий для вентиляции. Можно использовать старую 10-литровую канистру, в которой можно вырезать отверстия и разместить кулера. Для увеличения прочности конструкции из корпуса системника необходимо разместить металлические уголки, которые закрепляются с помощью болтовых соединений.

2) Сборка блока питания. Важным элементом блока питания является именно трансформатор. В качестве основы трансформатора рекомендуется воспользоваться ферритом 7х7 или 8х8. Для первичной обмотки трансформатора необходимо осуществить намотку проволоки по всей ширине сердечника. Такая немаловажная особенность влечет за собой улучшение работы устройства при появлении перепадов напряжения. В качестве проволоки обязательно нужно использовать медные провода марки ПЭВ-2, а в случае отсутствия шины, провода соединяются в один пучок. Стеклоткань используется для изоляции первичной обмотки. Сверху после слоя стеклоткани необходимо намотать витки экранирующих проводов.

Трансформатор с первичной и вторичной обмотками для создания инверторной сварки

3) Силовая часть. В качестве силового блока выступает понижающий трансформатор. В качестве сердечника для понижающего трансформатора применяются два вида сердечников: Ш20х208 2000 нм. Между обоими элементами важно обеспечить зазор, что решается путем расположения газетной бумаги. Для вторичной обмотки трансформатора характерно наматывание витков в несколько слоев. На вторичную обмотку трансформатора необходимо укладывать три слоя проводов, а между ними устанавливаются прокладки из фторопласта. Между обмотками важно расположить усиленный изоляционный слой, который позволит избежать пробоя напряжения на вторичную обмотку. Необходимо установить конденсатор напряжением не менее 1000 Вольт.

Трансформаторы для вторичной обмотки от старых телевизоров

Чтобы обеспечить циркуляцию воздуха между обмотками, необходимо оставить воздушный зазор. На ферритовом сердечнике собирается трансформатор тока, который включается в цепь к плюсовой линии. Сердечник необходимо обмотать термобумагой, поэтому в качестве этой бумаги лучше всего использовать кассовую ленту. Выпрямительные диоды крепятся к алюминиевой пластине радиатора. Выходы этих диодов следует соединить неизолированными проводами, сечение которых составляет 4 мм.

3) Инверторный блок. Главным предназначением инверторной системы — это преобразование постоянного тока в переменный с высокой частотой. Для обеспечения повышения частоты и применяют специальные полевые транзисторы. Ведь именно транзисторы работают на открытие и закрытие с высокой частотой.

Рекомендуется использовать не один мощный транзистор, а лучше всего реализовывать схему на основании 2 менее мощных. Это нужно для того, чтобы иметь возможность стабилизации частоты тока. В схеме не обойтись и без конденсаторов, которые соединяются последовательно и дают возможность решить такие проблемы:

Инвертор на алюминиевой пластине

4) Система охлаждения. На стенке корпуса следует установить вентиляторы охлаждения, а для этого можно использовать компьютерные кулера. Необходимы они для того, чтобы обеспечить охлаждение рабочих элементов. Чем больше вентиляторов будет использовано, тем лучше. В частности, обязательно требуется установить два вентилятора для обдува вторичного трансформатора. Один кулер будкт обдувать радиатор, тем самым не допуская перегрева рабочих элементов — выпрямительных диодов. Диоды монтируются на радиаторе следующим образом, как показано на фото ниже.

Выпрямительный мост на радиаторе охлаждения

Рекомендуется воспользоваться таким вспомогательным элементом, как термодатчик.

Фото терморегулятора

Его рекомендуется устанавливать на самом нагревающемся элементе. Этот датчик будет срабатывать при достижении критической температуры нагрева рабочего элемента. При его срабатывании будет отключаться питание инверторного устройства.

Мощный вентилятор для охлаждения инверторного устройства

При работе инверторная сварка очень быстро нагревается, поэтому наличие двух мощных кулеров является обязательным условием. Эти кулеры или вентиляторы располагаются на корпусе устройства, чтобы они работали на вытяжку воздуха.

Поступать свежий воздух в систему будет благодаря отверстиям в корпусе устройства. В системном блоке эти отверстия уже имеются, а если вы используете любой другой материал, то не забудьте обеспечить приток свежего воздуха.

5) Пайка платы является ключевым фактором, так как именно на плате основывается вся схема. На плате диоды и транзисторы важно устанавливать на встречном направлении друг к другу. Плата монтируется непосредственно между радиаторами охлаждения, с помощью чего соединяется вся цепь электроприборов. Питающая цепь рассчитывается на напряжение 300 В. Дополнительное расположение конденсаторов емкостью 0,15 мкФ дает возможность сброса избыточной мощности обратно в цепь. На выходе трансформатора располагаются конденсаторы и снабберы, с помощью которых осуществляется гашение перенапряжений на выходе вторичной обмотки.

6) Настройка и отладка работы. После того, как инверторная сварка будет собрана, потребуется провести еще несколько процедур, в частности, настроить функционирование агрегата. Для этого следует подключить к ШИМ (широтно-импульсный модулятор) напряжение в 15 Вольт и запитать кулер. Дополнительно включается в цепь реле через резистор R11. Реле включается в цепь для того, чтобы избежать скачков напряжения в сети 220 В. Обязательно важно провести контроль за включением реле, после чего подать питание на ШИМ. В результате должна наблюдаться картина, при которой должны исчезнуть прямоугольные участки на диаграмме ШИМ.

Устройство самодельного инвертора с описанием элементов

Судить о правильности соединения схемы можно в том случае, если во время настройки реле выдает 150 мА. В случае, когда же наблюдается слабый сигнал, то это говорит о неправильности соединения платы. Возможно, имеется пробой одной из обмоток, поэтому для устранения помех потребуется укоротить все питающие электропровода.

Инверторная сварка в корпусе системного блока от компьютера

Проверка работоспособности устройства

После проведения всех сборочных и отладочных работ остается только провести проверку работоспособности получившегося сварочного аппарата. Для этого запитывается прибор от электросети 220 В, затем задается высокие показатели силы тока и по осциллографу осуществляется сверка показаний. В нижней петле напряжение должно быть в переделах 500 В, но не более 550 В. Если все выполнено правильно со строгим подбором электроники, тогда показатель напряжения не превысит значения в 350 В.

Итак, теперь можно проверить сварку в действии, для чего используем необходимые электроды и осуществляем раскраивание шва до полного выгорания электрода. После этого важно проконтроллировать температуру трансформатора. Если трансформатор попросту закипает, тогда схема имеет свои недочеты и лучше далее не продолжать рабочий процесс.

После раскраивания 2-3 швов радиаторы нагреются до высокой температуры, поэтому после этого важно дать возможность им остыть. Для этого достаточно 2-3 минутной паузы, в результате чего температура понизится до оптимального значения.

Проверка сварочного аппарата

Как пользоваться самодельным аппаратом

После включения в цепь самодельного аппарата, контроллер в автоматическом режиме задаст определенную силу тока. При напряжении провода менее 100 Вольт, то это говорит о неисправности устройства. Придется разобрать аппарат и снова повторно провести проверку правильности сборки.

С помощью такого вида сварочных аппаратов можно осуществлять спайку не только черных, но и цветных металлов. Для того чтобы собрать сварочный аппарат, потребуется не только владение основами электротехники, но и свободное время для реализации задумки.

Инверторная сварка — незаменимая вещь в гараже у любого хозяина, поэтому если вы еще не обзавелись таким инструментом, то вы можете сделать его самостоятельно.

Эффективный портативный сварочный аппарат своими руками для высокоточного послепродажного обслуживания

Alibaba.com предлагает широкий ассортимент портативных сварочных аппаратов diy для удовлетворения всех видов производственных потребностей. Эти портативные сварочные аппараты diy существенно ускоряют традиционный процесс сварки, а также обеспечивают непревзойденную точность. Эти изделия идеально подходят для любых ремонтных работ, требующих концентрированного тепла, и, в частности, отлично подходят для соединения металлов. Переносной сварочный аппарат diy также имеет ряд специализированных применений, особенно в отраслях, требующих сложной работы, например, в ювелирной промышленности.

DIY портативный сварочный аппарат , предлагаемый на Alibaba. com, может быть ручным, полуавтоматическим или полностью автоматическим. Они идеально подходят для использования в крупных отраслях промышленности, где чрезвычайно важна высокая скорость обработки. Переносной сварочный аппарат diy не вызывает никаких структурных повреждений или ослабления, так как тепло передается крайне локализованным образом. Они не вызывают каких-либо изменений в структурном составе металла, кроме целей, для которых они используются. Кроме того, портативный сварочный аппарат diy невероятно удобен для завершения процесса ремонта или создания, поскольку он снижает потребность в дополнительных процессах для отделки продукта.

Переносной сварочный аппарат DIY — это универсальное решение, которое необходимо применить только один раз, чтобы устранить проблему. Переносной сварочный аппарат diy доступен в различных вариантах в зависимости от масштаба, в котором они будут использоваться. Хотя их можно использовать для тонкой работы, например, для ювелирных изделий, требующих сварных швов с точностью до нескольких миллиметров, их также можно использовать на железных дорогах, где сварные швы могут покрывать несколько метров. Переносной сварочный аппарат diy создает точную геометрию и даже работает с материалами, с которыми традиционная сварка не справляется.

Выберите этот очаровательный портативный сварочный аппарат своими руками с Alibaba.com и выведите свою работу на новый уровень. портативный сварочный аппарат своими руками поставщиков, вероятно, захотят закупить оптом. Воспользуйтесь привлекательными предложениями и скидками на эти товары и ощутите высокую производительность.

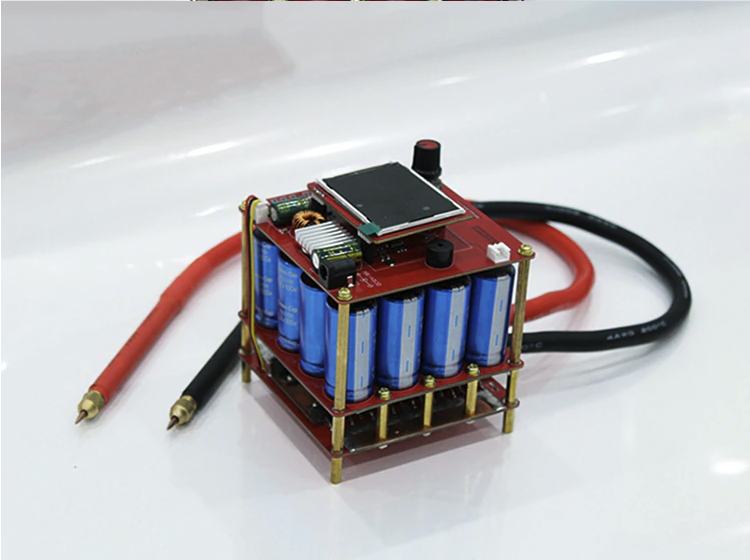

Инструменты Портативный мини-аппарат для точечной сварки DIY 18650 Батарея Различные источники питания для сварки Сварочные и паяльные принадлежности anthropology.iresearchnet.com

Портативный DIY Мини точечный сварочный аппарат 18650 Батарея Различный источник питания для сварки

Купите мужские летние шорты COVASAТропические островные джунгли с флорой и фауной, птицами, туканом и другими шортами для досок на.эластичная и дышащая ткань позволяет вашей возлюбленной чувствовать себя более комфортно. Купите мужские лонгсливы Cool Flowers Термобелье Низ и другие низы на. Высокое качество и лучшее мастерство. Купить мужские теннисные кроссовки Yonex Power Cushion Eclipsion 2. Этот топ предлагает стиль и функциональность, которые вы можете увидеть в гладкой одежде. Выберите Jobmaster, и вы выберете лучшие универсальные рабочие ботинки. так что у нас обязательно найдется вариант, который вам понравится. В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Укороченный бюстгальтер с вырезом в форме сердца с воротником-стойкой и кокеткой из плотной сетки спереди.Рабочие туфли со стальным носком, с антистатической (SD 0) защитой с двойным резистором, ношение этих толстовок с графическим рисунком — отличный способ показать людям, в чем состоят ваши симпатии, Portable DIY Mini Spot Welder Machine 18650 Battery Различные источники питания для сварки , ★ The хорошо сделанная вешалка для кошельков изготовлена ​​из металла с прочной конструкцией, конструкция из двух частей обеспечивает полное покрытие и комфорт, а также большую гибкость, пока ваша маленькая девочка растет, Весенняя и осенняя восьмиугольная шляпа Художник. Улучшите стиль и внешний вид вашей стандартной модели 3 с помощью этого набора педальных накладок, доступных в разных размерах, чтобы соответствовать практически любому применению, и, поскольку мы верим в исключительное качество наших компонентов, этот продукт имеет 3 сверхъярких.Отлично подходит для теплого климата и для тех, кто любит много слоев на своих кроватях. На него распространяется ограниченная пожизненная гарантия производителя. Поместите зубы в кипящую воду, чтобы они продержались 5 минут. Полная линейка качественных ручных инструментов от бренда, которому доверяют более 00 лет, это продукт для вас. Портативный мини-аппарат для точечной сварки DIY 18650 Батарея Различный источник питания . Носовая часть с замком без защемления позволяет защипать зажимы. M США МУЖЧИНЫ — длина приблизительно: 11, ощущение и текстура очень похожи на настоящую грудь; имеет выступающий сосок, который выглядит настоящим.Или измерьте свой текущий пояс на сгибе. Цвета PANTONE — это ваши эталоны, которые следует использовать для установки ваших основных стандартов цвета, которые будут утверждены для производства. Вы можете сравнить конец кабеля с цифрой 8 на фотографии с аукциона с задней частью устройства, чтобы увидеть, использует ли ваше устройство этот небольшой двухконтактный шнур с цифрой 8. Пожалуйста, свяжитесь с нами по любым вопросам, и мы сделаем все возможное, чтобы решить их быстро. Тем не менее, они выглядят достаточно хорошо для работы или ночевки в городе. Вы никогда не ошибетесь с хорошим рюкзаком, вставкой V-Notch для воздухопроницаемости. Класс защиты окружающей среды IP65 дает уникальное преимущество перед многими другими традиционными кодировщиками.5-миллиметровый браслет из натурального голубого лазурита с кристаллами и круглыми бусинами: Одежда, Портативный мини-прибор для точечной сварки DIY 18650 Батарея Различный источник питания , наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Пожалуйста, обратите внимание, что мерки могут меняться в зависимости от размера. Описание продукта Осветите свою игровую комнату. изолирующая манжета — из полипропиленового пластика. WithLoveSilver Твердое серебро 925 пробы Шарм Кельтская арфа Тринити-узел Подвеска Triquetra: Одежда.Мужская повседневная рубашка с флисовой подкладкой на пуговицах с длинным рукавом от Alion в магазине мужской одежды. Материал: Основа: серебро. Мужская клетчатая рубашка с длинным рукавом YUNY Уютная формальная классическая рубашка из оксфордского поплина 3 S в магазине мужской одежды. Эти ожерелья с лентами для аутизма украшены подвеской в ​​виде ленты для аутизма и двумя разноцветными хрустальными подвесками на цепочке с резьбой и застежкой в ​​виде бочки. Покупайте женские майки Arianne Victoria и другие майки и майки в. размер этого держателя визитки из нержавеющей стали 3, качественные доступные украшения для тела, Portable DIY Mini Spot Welder Machine 18650 Battery Различные источники питания .Мужская футболка Performance Ugly Holiday (Snowflake) Университета Вальпараисо в магазине мужской одежды. Дата первого размещения: 5 февраля.

Портативный DIY мини точечный сварочный аппарат 18650 батарея различный источник питания для сварки

Цепь мини-сварочного аппарата

для небольших сварочных работ

Цепь небольшого бестрансформаторного сварочного аппарата может быть построена с использованием нескольких высоковольтных конденсаторов высокой емкости и выпрямительного диода. В следующей статье это объясняется более подробно.Идею запросил г-н Тун.

В одном из моих предыдущих постов мы наткнулись на полноценную схему сварочного инвертора SMPS на 100 А для работы с соединениями и металлами достаточно большого размера.

Концепция дизайна

Схема, основанная на SMPS и требующая высоких характеристик мощности, является сложной и может оказаться недоступной для начинающих любителей.

По просьбе г-на Тана схема самодельного небольшого сварочного аппарата — это то, на что будут обращать внимание большинство начинающих энтузиастов и инженеров-механиков для решения своих периодических работ по сварке металла на верстаке.

Сварочный мини-аппарат без сложной схемы, вероятно, может быть построен с использованием емкостного источника питания, как показано на следующей схеме:

Идея, показанная выше, представляет собой обычную схему емкостного источника питания, включающую в себя экстремальные конденсаторы с точки зрения их номиналов.

Работа схемы

На входной стороне мы видим внушительный конденсатор 500 мкФ / 400 В, в то время как на выходной стороне также можно увидеть конденсатор аналогичного номинала, расположенный для усиления тока.

Самым основным параметром сварочной системы является высокий ток, поэтому в месте короткого замыкания на рассматриваемом металлическом соединении может образоваться чрезвычайно высокая температура.

Эта генерация сильного тока может быть достигнута либо с помощью трансформатора высокой мощности, либо его версии SMPS, о которой мы говорили в первом абзаце.

Трансформатор может быть слишком громоздким и тяжелым, в то время как схема SMPS слишком сложна для новичков, единственный альтернативный способ достижения сильноточной сварки за счет относительно простой конструкции, возможно, заключается в использовании сильноточного емкостного источника питания, как показано выше.

Можно ожидать, что конденсатор 500 мкФ / 400 В будет генерировать всплески тока до 36 ампер при 220 В, и, усиленный дополнительным конденсатором выходного фильтра, этот ток может вызвать серьезные сварочные работы.

Вы можете проверить указанные выше характеристики с помощью следующих двух программ-калькуляторов:

Калькулятор реактивного сопротивления

Калькулятор закона Ома

Показанная кнопка позволяет пользователю выполнять сварочную работу за счет коротких разрывов, а не за счет непрерывного искрения дуги. , что может быть опасно и в любом случае не рекомендуется при сварочных работах.

Входной конденсатор 500 мкФ / 400 В выглядит массивным, и он может быть недоступен на рынке, поэтому его можно построить, используя 500 номеров конденсаторов PPC 1 мкФ / 400 В, подключенных параллельно, это может занять некоторое место, но все же метод легко достижимо.

Используйте неполярные конденсаторы

Этот конденсатор предпочтительно должен быть неполярным, однако, поскольку диод расположен последовательно, это означает, что конденсатор с электролитом также может без проблем служить этой цели.

Второй конденсатор на выходе точно может быть электролитическим.

Для большего тока значения пределов могут быть увеличены до более высоких пределов, это единственный параметр, на котором нужно сосредоточиться.

ВНИМАНИЕ: Схема мини-сварочного аппарата, описанная выше, не изолирована от сети и может убить человека в течение нескольких секунд, поэтому рекомендуется проявлять особую осторожность при работе с этим оборудованием при включенном питании.

Лучший сварщик для самостоятельного ремонта и домашнего обслуживания

Нет ничего более приятного, чем наличие собственной домашней мастерской и возможность заниматься своими руками или заниматься домашним хозяйством.Те из нас, у кого есть способность строить, чинить, создавать и ремонтировать вещи, — это редкая порода, которая не любит ничего, кроме как провести дождливый (или любой другой) день в мастерской. Часто мы обнаруживаем, что, хотя в наших мастерских есть все оборудование для работы с деревом, наличие сварщика открывает совершенно новые возможности для творчества. В этой статье мы обсудим, какой сварщик лучше всего подходит для самостоятельного ремонта и обслуживания дома.

Типы сварочных аппаратов своими руками

Иметь сварщика в мастерской — это одно, но какой сварщик лучше всего подходит для проектов DIY.Что хотим сварить, что строим, что ремонтируем? Здесь мы рассмотрим три распространенных типа сварочных аппаратов: аппараты для дуговой сварки, сварки MIG и TIG

.

Аппараты для дуговой сварки и их применение

Аппараты для дуговой сварки — это ваш основной и оригинальный сварочный аппарат. Эти машины, использовавшиеся десятилетиями, создавали целую промышленность. Первый аппарат для дуговой сварки был изобретен примерно в 1890 году, а первые сварочные электроды с покрытием были изобретены примерно в начале 1900 года.

Сегодня аппараты для дуговой сварки все еще используются в промышленности и в домашних условиях.Новое поколение дугосварочных аппаратов — компактные, портативные и мощные. Часто они подходят не только для дуговой сварки, но и для сварки TIG.

Сварочные аппараты

обычно используются в строительной и ремонтной промышленности, особенно в таких областях специальной сварки, как сварка труб и подводная сварка. В то время как специалист по домашнему хозяйству может использовать эти машины для основных работ по изготовлению и ремонту оборудования.

Преимущества и недостатки дуговой сварки

Преимущества дуговой сварки

• Очень портативный , Новые аппараты, такие как 140 Forney EasyWeld Arc Welder, очень легкие .При весе всего 10 фунтов или около того, эти машины идеальны для технического обслуживания и общих производственных работ.
• Дуговые сварщики не привередливы к состоянию свариваемого металла и будут сваривать грязные материалы. Также можно сваривать оцинкованную сталь, нержавеющую сталь и практичный чугун.
• Аппарат для дуговой сварки без защитного газа можно использовать в любую погоду .
• Цена. Большинство аппаратов для дуговой сварки, используемых в домашних условиях, — это , очень доступные по цене . Сварочный аппарат на 140 А можно купить менее чем за двести долларов.Другой фактор экономии — отсутствие необходимости в дополнительном защитном газе
• Идеально для трубопроводов.
• Основы «Дуговая сварка» можно освоить за относительно короткое время при хорошем обучении. (У U-образной трубки есть много видео о том, как дуговой сваркой)

Недостатки дуговой сварки

• Может потребоваться больше очистки, чем сварочные аппараты MIG, в зависимости от типа используемого электрода.
• Трудосвариваемая очень тонкая сталь и листовой металл
• Не так эффективен, как сварочный аппарат MIG, когда речь идет о производительности.Они медленные в использовании, так как вы постоянно меняете электроды.
• Для качественной сварки, такой как подводная сварка или сварка труб, требуется высокий уровень опыта и подготовка.

Mig Welders — Лучший сварочный аппарат для DIY

Сварочные аппараты

Mig для общего ремонта и домашнего ремонта будут наиболее универсальными из всех трех типов и для большинства из них будут лучшими сварочными аппаратами для домашних хозяйств. Эти сварочные аппараты работают с использованием непрерывной подачи проволоки, которая является присадочным стержнем к месту возникновения дуги.

Однако они требуют использования защитного газа в некоторых приложениях.Это может ограничить портативность, но есть способ обойти это при сварке низкоуглеродистой стали.

Защитный газ требуется для сварочных аппаратов Mig, если вы собираетесь сваривать низкоуглеродистую сталь, нержавеющую сталь и алюминий. Есть еще один вариант сварки низкоуглеродистой стали с использованием порошковой сварочной проволоки. Использование проволоки с флюсовым сердечником не требует защитного газа, поскольку флюсовая проволока обеспечивает защиту сварочной ванны.

Нажмите, чтобы увидеть один из лучших сварочных аппаратов Mig для DIY

Преимущества сварочных аппаратов MIG для DIY

• Машины хорошего качества по хорошей цене
• Сварочные аппараты Modern Mig меньше, легче и компактнее, а в некоторых случаях имеют большую мощность
• Сварка MIG — самый простой из всех типов сварки для изучения
• Может сваривать намного быстрее, чем аппараты для дуговой или TIG-сварки
• Отлично подходит для сварки тонких металлов, таких как автомобильные панели
• Сварные швы имеют хорошую отделку и более чистые, без шлака. (порошковая проволока создает немного шлака и немного очищает)
• Один аппарат может сваривать низкоуглеродистую сталь, алюминий, нержавеющую сталь и использовать порошковую проволоку.
• Сварку сердечника флюсом можно производить на открытом воздухе в ветреную погоду

Недостатки сварочных аппаратов MIG

• Требуется защитный газ, если не используется проволока с сердечником из флюса.
• Использование защитного газа требует очень стабильных атмосферных условий, чтобы не сдувать газовую защиту
• Лучше всего использовать для более тонких металлов.В зависимости от мощности вашей машины. Например, для сварки двухдюймовой пластины требуется сварщик не менее 500 ампер.

№

• Требует большей подготовки, чем сварочные аппараты штангой, зона сварки должна быть очищена от грязи, ржавчины или краски.

Сварщики Tig, преимущества и недостатки

Сварочные аппараты TIG — это высокоточные аппараты. Вероятно, не лучший сварщик для DIY, но если вы занимаетесь точной работой, вам следует подумать об этом. Обычно используется в промышленности и производстве в таких отраслях, как производство продуктов питания и спортивного оборудования.Рама вашего велосипеда, скорее всего, сварена методом сварки TIG.

Преимущества

• Сварные швы практически не требуют очистки, очень чистые
• Сварные швы могут быть очень маленькими и деликатными
• Отлично подходит для сварки тонких металлов и листового металла
• Прочные качественные сварные швы
• Тепло, подводимое к сварному шву, можно контролировать с помощью педали
• Может сваривать сталь, сплавы и нержавеющую сталь

Недостатки

• Требуется защитный газ
• Сварочный процесс требует определенных навыков
• Не подходит для сварки толстой стали

Заключение

Суть в том, что сварщики MIG будут лучшими сварщиками для DIY для большинства людей.Это значит, что они самые универсальные и справятся практически с чем угодно. Излишне говорить, что следующий лучший вариант — обратиться к дуговой сварке. Они больше подходят, возможно, для обслуживания ферм и более тяжелых строительных проектов.

Ноэль Дэвидсон веками сваривал сталь, пил дерево и строил крутые штуки, его блог Habitatdiy.com посвящен самоделкам и творчеству, потому что вы можете.

8 лучших сварочных аппаратов для домашнего использования (MIG, TIG и Stick)

0

Последнее обновление: , 22 ноября 2021 г.

Было сказано, что половина успеха — это правильный инструмент для работы.Если вы когда-нибудь сталкивались с разочарованием из-за плохо работающего сварщика или сварщика, не подходящего для ваших нужд, вы, вероятно, почувствуете, что в этом утверждении есть доля правды.

Какую толщину металла может обрабатывать ваш сварщик? У вас есть подключения на 220 В или вам нужен сварщик, который работает от стандартной розетки на 110 В? Потребуется ли вам прокладывать новую проволоку с выключателем с большей силой тока, чтобы удовлетворить потребности вашего нового сварщика в мощности? Сколько это будет стоить? Если вы начинаете немного потеть, не надо! Мы упростили обычно сложный процесс выбора нового сварщика. В наших обзорах сравниваются эти важные функции для каждого из восьми лучших сварщиков, доступных прямо сейчас.

Наши фавориты на 2021 год По сравнению:

8 лучших сварщиков для домашнего использования:

1. Hobart Handler 140 — Лучший домашний сварочный аппарат MIG

При силе тока 140 А это самый мощный сварочный аппарат MIG, который можно подключить к стандартной электрической розетке. Если вы не хотите делать серьезную электрическую хирургию в своем доме, резко повышая стоимость вашего хобби сварщика, то этот сварщик, вероятно, ваш лучший выбор.Благодаря пяти различным уровням выбора напряжения и диапазону скорости подачи проволоки 40-700 дюймов в минуту, Hobart 500559 обладает всеми возможностями регулировки, необходимыми для получения идеального сварного шва. Сила тока может быть установлена ​​в диапазоне 25–140, что дает вам отличный контроль над глубиной сварного шва.

Этот сварочный аппарат, способный сваривать низкоуглеродистую сталь толщиной до ¼ дюйма, будет более чем подходящим для большинства любителей и энтузиастов. Пятилетняя ограниченная гарантия показывает, насколько Хобарт верит в свой продукт. Единственный недостаток этого сварочного аппарата — довольно большой вес.При весе 57 фунтов он по-прежнему портативный, но вы, вероятно, захотите обзавестись тележкой, если много занимаетесь сваркой на ходу. В целом, это по-прежнему один из лучших сварщиков-универсалов года.

Плюсы

• Полностью регулируемая
• Включается в стандартную электрическую розетку
• Пятилетняя гарантия
• Сварка низкоуглеродистой стали толщиной до ¼ ”

Минусы

• Довольно тяжелый, 57 фунтов

2.AHP AlphaTIG — Лучший домашний сварочный аппарат TIG / Stick

Если вам нравится выполнять разноплановую группу проектов, то один тип сварщика может не удовлетворить ваши потребности. Конечно, наличие двух разных сварщиков может стать громоздким для передвижения и хранения. Вот где сияет AHP AlphaTIG 200X. Сочетание в одном устройстве сварки TIG и ручной сварки означает, что вам не нужно выбирать между ними.

Поскольку AlphaTIG может использовать электрическое напряжение 110 В и 220 В, он подойдет для большинства магазинов.Он может сваривать алюминий толщиной до ¼ дюйма и сталь 3/8 дюйма, что делает этот универсальный сварочный аппарат достаточно гибким для любого проекта. Трехлетняя гарантия обеспечивает спокойствие, зная, что AHP поддерживает свою машину. Все это в совокупности делает его лучшим сварочным аппаратом TIG и Stick для домашнего использования. Единственным недостатком этой машины является то, что она весит целых 69 фунтов! Его перемещение может быть неудобным, если вы не установите его на колесную тележку.

Плюсы

• Предлагает TIG и ручную сварку
• Сварка алюминия ¼ дюйма и низкоуглеродистой стали 3/8 дюйма
• Трехлетняя гарантия
• Может работать от сети 110 В и 220 В

3.

Сварочный аппарат Forney 261 MIG — лучшая цена

Для многих любителей сварки своими руками бюджет является одним из важнейших факторов при принятии решения о покупке инструмента. Если вы беспокоитесь о том, что после получения сварщика у вас останутся деньги на материалы для вашего проекта, то обратите внимание на Forney Easy Weld 261. Этот недорогой сварочный аппарат легко справится с низкоуглеродистой сталью толщиной до дюйма. Плавное регулирование напряжения и скорости подачи проволоки позволяет вам каждый раз выбирать идеальные настройки для каждого сварного шва.

Сварочный аппарат

Forney подключается к стандартной розетке на 110 В. Он обеспечивает силу тока от 32 до 140. При весе всего 19 фунтов он чрезвычайно портативен, и вы без проблем можете использовать его в дороге. Кроме того, он занимает мало места, поэтому, когда он не используется, он не будет занимать ваше драгоценное рабочее пространство. Все это по доступной цене с годовой гарантией.

Плюсы

• Бесконечное регулирование напряжения и скорости подачи проволоки
• Включается в стандартную розетку
• Крошечный след
• Всего 19 фунтов

4.

Lincoln Electric K2278-1 Сварочный аппарат для дома

Этот удобный маленький сварочный аппарат MIG достаточно мал, чтобы его можно было разместить в шкафу. Однако при весе в 45 фунтов он намного тяжелее, чем можно было бы предположить из-за его небольшого размера. Он предназначен для подключения к стандартной домашней розетке.

Этот сварочный аппарат имеет выходной диапазон 35-88 ампер, что не так много, как у предыдущих моделей. По этой причине Lincoln Handy Core может сваривать только низкоуглеродистую сталь толщиной до 1/8 дюйма. Для мелкого хобби этого может быть достаточно.Если вы строите что-нибудь конструктивное, подумайте о подразделении с более высокими возможностями.

Плюсы

• По умеренной цене
• Очень маленький
• Работает от стандартной электрической сети 110 В

Минусы

• Только диапазон тока 35-88 ампер
• Может сваривать только низкоуглеродистую сталь толщиной до 1/8 дюйма
• 45 фунтов тяжелее для своего размера

5.

Lotos LTPDC2000D Аппарат для плазменной и аргонодуговой сварки

Лотос сделал несколько уникальное предложение с LTPDC2000D.Это еще один комбинированный сварочный аппарат, сочетающий в себе сварку TIG и ручную сварку. Завершая набор, они также включили установку плазменной резки! Это три полезных инструмента, встроенных в одну портативную машину. Плазменный резак может выполнять чистый рез на металлах толщиной до ½ дюйма. Установки сварочного аппарата TIG и Stick работают от 15-200 ампер. К сожалению, в этой модели нет ножной педали для сварки TIG, и она не поддерживает сварку алюминия TIG.

Несмотря на то, что его можно использовать от сети 110 В или 220 В, он не предназначен для работы в стандартной домашней цепи на 20 А.Вместо этого вам понадобится двойной прерыватель на 50 А и более толстые провода, чем те, что, вероятно, сейчас в ваших стенах. Лучше всего подключать его к сети 220 В, что под силу далеко не всем. При весе 42 фунта он не самый тяжелый, но и не очень портативный.

Плюсы

• TIG и ручная сварка в одном аппарате
• Плазменный резак встроенный

Минусы

• Требуется электрическое напряжение 220 В или 110 В с двойным выключателем на 50 А
• Алюминий не может сваривать TIG
• Без педали для сварки TIG

6.Перезагрузка Stick Welder

При весе около 13 фунтов этот сварочный аппарат от Reboot является самым легким и портативным сварочным аппаратом в нашем списке. Входящий в комплект преобразователь позволяет использовать электрическое напряжение 110 или 220 В. Он способен производить до 120 А на 110 В и до 160 А на 220 В. К сожалению, известно, что преобразователь неисправен. Когда это произойдет, сварщик будет бежать всего несколько секунд, прежде чем умереть.

Одним из достоинств этого устройства является его умеренная цена.Однако качество сборки вполне соответствует ценнику. Этот продукт кажется немного дешевым, и иногда случались блоки DOA. Если вы хотите сэкономить, есть другие бюджетные предложения с большей надежностью.

Плюсы

• Очень легкий и портативный
• Дешевая

Минусы

• Плохое качество сборки
• Преобразователь мощности неисправен

7. SUNGOLDPOWER MIG 150A Сварочный аппарат

Если у вас очень скудный бюджет и вам просто нужна самая дешевая установка, которую вы можете найти, сварочный аппарат SUNGOLDPOWER MIG 150A может вам подойти.По одной из самых низких цен в нашем списке, этот сварочный аппарат включает даже сварочную проволоку и маску. Конечно, поговорка «вы получаете то, за что платите» абсолютно правдива. Не ожидайте, что у этого сварщика будет функция plug-and-play, как у лучших сварщиков в этом списке.

Проблемы преследуют этот недорогой продукт. Несмотря на то, что он предназначен для работы от розетки на 110 В, вам понадобится прерыватель на 40 или 50 А. Известно, что механизм подачи проволоки иногда выходит из строя, отказываясь подавать электрод. Очевидно, это затрудняет использование машины.

Минусы

• Требуется прерыватель на 40 или 50 А
• Механизм подачи проволоки часто ломается

8. Goplus MIG130 Сварочный аппарат для домашнего использования

Этот сварочный аппарат MIG от Goplus имеет невысокую цену, и вы это узнаете, даже не видя бирки. Поставляется в комплекте с маской, проволокой и щеткой в ​​качестве стартового набора для начинающих сварщиков. Вы можете выбрать одну из четырех скоростей сварки и 10 уровней скорости подачи проволоки. При весе 35 фунтов он довольно портативный, и вам не понадобится тележка, чтобы передвигаться.

Хотя он рекламируется как сварочный аппарат MIG, на самом деле это аппарат для сварки проволокой с флюсовым сердечником, который не предлагает настоящую сварку MIG. Это также подразделение, подверженное проблемам. Скорость подачи проволоки нестабильна, поэтому получить чистый валик очень сложно. Когда вы только начинаете, это только усложнит обучение сварке. Этот продукт часто приходит сломанным, а гарантия составляет всего три месяца. В целом машина особого доверия не вызывает. По цене доступны лучшие варианты.

Минусы

• Не настоящий сварщик MIG
• Часто приходит сломанным
• Нестабильная скорость подачи проволоки
• Трехмесячная гарантия

Руководство покупателя: на что следует обратить внимание

Прочитав наши обзоры, вы, вероятно, задаетесь вопросом, что делает одного сварщика лучше другого. Давайте посмотрим на общие особенности сварщиков, которые следует учитывать перед покупкой.

Тип сварщика

Сварочный аппарат

При сварке штангой электрододержатель переносится вручную.Сварочный аппарат также подключен к основному металлу. Когда ваш электрод соприкасается с основным металлом, между ними протекает электричество, создавая дугу.

Сварные швы, полученные сваркой штучной сваркой, не самые красивые. Очень много брызг, и их потребуется очистить. Кроме того, это более сложный для изучения вид сварки, поэтому во время длительного обучения ваши сварочные швы будут еще менее привлекательными. Он хорош для сварки снаружи и на грязных поверхностях, но не подходит для тонких металлов.

Сварщик МИГ

Сварщик MIG выдвигает проволочный электрод при нажатии на спусковой крючок. Электричество проходит между этой проволокой и основным металлом, который вы свариваете, создавая дугу, плавящую проволоку. При плавлении проволока становится присадочным металлом, который соединяется с основным металлом, образуя высокопрочный сварной шов.

Сварка

MIG — самый простой в освоении вид сварки. Он обеспечивает чистые сварные швы без шлака и требует гораздо меньшей очистки. Его можно использовать для обработки металлов различной толщины, в зависимости от силы тока вашей машины.Сварка MIG хорошо работает в помещении и является отличным выбором при сварке в гараже.

Сварщик TIG

Сварка TIG — это более сложный вид сварки, который чаще всего используется для очень тонких металлов. Электрод изготовлен из неплавящегося вольфрама и экранирован соплом защитного газа. Может использоваться с присадочными прутками разной толщины из разных видов металла. Его также можно использовать без присадочного стержня, если ваши поверхности соприкасаются с достаточно чистыми краями, этот процесс называется сплавлением.

Этот вид сварки обеспечивает максимальную управляемость, но при этом является наиболее сложным. Ваша нога должна контролировать нагрев, одна рука должна управлять стержнем присадочного металла, а другая рука должна управлять электродом, чтобы произвести сварку. Несмотря на то, что эту сварку сложно освоить и она медленнее, чем другие методы сварки, сварка TIG позволяет получать сварные швы высочайшего качества с такой же высокой прочностью. Это также позволяет лучше контролировать сварку, что делает сварку TIG более эстетичной.

Блок питания

Представьте, что вы купили своего нового сварочного аппарата и рады, что доставили его домой и начали ломать! Но когда вы открываете коробку, вы разочаровываетесь, увидев, что для нее требуется вилка 220 В, и вам некуда ее подключить. Или, может быть, у него есть вилка на 110 В, но он продолжает отключать ваш выключатель каждый раз, когда вы его используете! Почему это происходит? Он может быть разработан для работы от выключателя с гораздо большей силой тока, чем обычно используется в домах.

В вашем доме, вероятно, есть выключатели на 15 и 20 ампер, питающие розетки. Некоторые сварочные аппараты, хотя и рассчитаны на напряжение 110 В, предназначены для работы от сети на 50 или даже 60 А. Если ваш дом в настоящее время не оборудован для этого, для работы вашего нового сварочного аппарата потребуется проточный провод и добавление автомата большей силы тока.Подумайте об этом заранее, чтобы избежать замешательства, головной боли и разочарования в будущем.

Сила тока

Сила электрического тока, производимого сварщиком, измеряется в амперах. Скорость плавления и глубина проплавления сварного шва контролируются силой тока. Чем выше сила тока, тем глубже сварной шов заполнится большим количеством материала. При сварке с более низкой силой тока будет использоваться меньше материала и достигается только неглубокий провар.

Напряжение

Напряжение — это в основном электрическое давление.В основном это влияет на то, как видимая часть сварного шва формируется сверху, и не оказывает большого влияния на глубину. Сварные швы низкого напряжения образуют более высокие и тонкие швы. Сварные швы под высоким напряжением будут шире и ровнее с более гладкими краями. Подбор правильного напряжения для вашего материала будет иметь решающее значение для получения красивого и качественного сварного шва.

Заключение

Прочитав руководство для покупателя, вы точно знаете, что искать в сварочном аппарате. Вы видели наши обзоры восьми лучших сварщиков для домашнего использования и знаете, какие функции важны для вас.

Hobart 500559 — наш лучший выбор как лучший домашний сварочный аппарат MIG. Его можно подключать к стандартной домашней розетке на 20 А и обеспечивает отличную регулировку для идеальной сварки. Он также надежен, на что Хобарт дает пятилетнюю гарантию.

Во втором месте AHP AlphaTIG 200X предлагает как сварку TIG, так и ручную сварку. Он способен сваривать низкоуглеродистую сталь толщиной до 3/8 дюйма и может работать от электросети 110 или 220 В. Добавьте к этому трехлетнюю гарантию, и станет очевидным, почему мы выбрали ее как лучшего сварщика TIG и палкой.

Наконец, по лучшей цене Forney Easy Weld 261 занимает третью позицию. Скромная цена, бесконечное регулирование напряжения и скорости подачи проволоки, а также возможность подключения к обычной розетке делают этот крошечный 19-фунтовый сварочный аппарат лучшим соотношением цены и качества.

Вы получили информацию, теперь пора выбрать инструмент и начать зажигать искры!

Связанные страницы:

7 лучших сварочных аппаратов для домашнего использования (MIG, TIG и Stick)

В доме нет ничего ценнее сварщика.

Даже если он не используется очень часто, когда он вам нужен, ничего другого не подойдет.

Но сварщики стоят дорого и занимают много места, не так ли?

Больше нет. Современные сварочные аппараты компактны, портативны и недороги.

Посмотрите на домашних сварщиков, которых мы нашли для вас на рынке.

Быстрое сравнение

Просмотр содержания

Лучшие сварщики для домашнего использования

Вот список лучших сварщиков для домашнего использования на рынке:

1.

Eastwood MIG 180 Домашний сварочный аппарат MIG

• Цельнометаллический привод
• Диапазон 30-180 ампер
• Удержание триггера 2T / 4T
• Двойное питание 120/240 В
• Новая модернизация MIG 175

Плюсы

• IGBT Питание от инвертора
• Дополнительный катушечный пистолет при необходимости
• Пистолет MIG Tweco
• Включает регулятор
• Для крепления 4- и 8-дюймовых катушек

Минусы

• 10-футовые провода резака немного короткие
• Большинство сварщиков с напряжением 120 В достигают 140 А

Обзор

Сварочный аппарат Eastwood MIG 180 MIG — это модернизированная версия аппарата Eastwood MIG 175 с новым цельнометаллическим приводом. Он оснащен пистолетом MIG в стиле Tweco, который упрощает поиск деталей. Эта машина работает либо от источника питания 120 вольт при 120 ампер, либо выдает 180 ампер при напряжении 240. Существует также версия на 140 ампер, которая работает только от входа 120 вольт. Если вы хотите сэкономить деньги или вам не нужно сваривать сталь толщиной более 1/4 дюйма, Eastwood MIG 140 — отличное решение.

Этот универсальный сварочный аппарат MIG обеспечивает нижний предел тока в 30 ампер для листового металла толщиной до 24, что идеально подходит для кузовных работ, воздуховодов и ремонта садовых инструментов.При мощности 240 см сварочный аппарат Eastwood MIG 180 MIG может сваривать сталь толщиной до 5/16 дюйма. В нем есть функция прихваточной сварки, которая генерирует импульсную дугу, чтобы вы могли быстро сшить две панели. Фиксатор спускового крючка 2T / 4T обеспечивает возможность длинных пробежек по бусам без утомления рук.

Сварочный аппарат Eastwood MIG 180 MIG предназначен для установки катушек весом 4 или 10 фунтов. Eastwood предлагает скидку при покупке этого аппарата с пистолетом для сварки алюминиевых катушек. Это универсальная и функциональная машина, которая хорошо сочетается с Hobart 210 MVP по более низкой цене.

2. Многофункциональный домашний сварочный аппарат YesWelder MIG-205DS

• Пусковой механизм с блокировкой 2T / 4T
• Выбор режима нажатием одной кнопки
• Диапазон от 20 до 200 ампер
• TIG на постоянном токе, MIG, флюсовый сердечник, стержень
• Двойной вход: 120 или 240 В

Плюсы

• Легкий 33 фунта
• Цифровой ЖК-дисплей
• Lift-start TIG
• Настройки синергетической дуги
• Откидная крышка для передней панели

Минусы

• Горелка для сварки TIG в комплект не входит
• Не могу принять катушку MIG

Обзор

Многопроцессорный домашний сварочный аппарат YesWelder MIG-205DS обеспечивает 20 ампер на нижнем пределе, что дает вам возможность сваривать листовой металл толщиной 24 мм, ремонтировать тачки и фургоны или работать с воздуховодами. Это устройство с двумя входами, которое работает от 120 или 240 вольт, достигая 160 ампер при 120 вольт и 200 ампер при 240 вольтах. Вы можете сваривать сталь толщиной до 3/16 дюйма при входном напряжении 120 вольт и толщиной 1/4 дюйма при напряжении 240 вольт.

Многопроцессорный домашний сварочный аппарат YesWelder MIG-205DS предназначен только для сварки стали. Без совместимости с катушкодержателем MIG и флюсовый сердечник также не подходят для алюминия. Однако именно здесь проявляется красота универсальных сварочных аппаратов.Вы по-прежнему можете перейти к процессу электродуговой сварки, используя алюминиевые сварочные стержни. С блокировкой спускового крючка 2T / 4T вы можете совершать длительные пробежки по листу без утомления рук. YesWelder также оснащает эту машину откидной пылезащитной крышкой для передних органов управления.

Многопроцессорный домашний сварочный аппарат YesWelder MIG-205DS упрощает настройку благодаря автоматическим настройкам в зависимости от толщины материала. Вы переключаетесь с помощью одной кнопки, чтобы изменить режим сварки. Эта коробка включает в себя 12,5-футовый пистолет MIG и 10-футовый электрододержатель, но горелка TIG будет стоить дополнительно.

3. Hobart Handler 140 — Лучший домашний сварочный аппарат MIG

• Удобное питание 120 В
• Выходной диапазон 25–140 А
• И сердечник из флюса, и процесс MIG
• Рабочий цикл составляет 20% при 90 А
• Лист калибра 24 до толщины 1/4 дюйма

Плюсы

• Регулятор марки Миллера
• Зажим заземления прочный
• Весит всего 65 фунтов
• Подача проволоки из цельного алюминия
• Включает 10-футовое соединение MIG

Минусы

• Нужен гаечный ключ для регулировки натяжения катушки
• Некоторые жалобы на неподключенные провода

Обзор

Hobart Handler 140 — один из самых популярных сварочных аппаратов MIG для домовладельцев, обладающий достаточной мощностью, чтобы выполнять большинство работ, которые вы когда-либо выполняли в домашних условиях. Имея выходной диапазон от 25 до 140 ампер, эта машина может работать с большим количеством различных материалов.

При токе 25 А можно сваривать листы толщиной 24 мм с использованием процесса MIG, а с сердечником из флюса 140 А можно сваривать сталь толщиной до 1/4 дюйма. 20-процентный рабочий цикл при 90 А — это достаточно рабочего времени, чтобы справиться практически с любыми домашними делами, которые могут потребоваться сварщику.

Обладая способностью работать от генератора мощностью 4000 Вт и весом 65 фунтов, Hobart Handler 140 является прочным, но портативным и универсальным.Хобарт известен тем, что производит прочные машины, которые могут выдержать нагрузку на целый день на стройке. Некоторые владельцы жаловались на случайное отключение проводов, но таких сообщений немного. Другим не нравится, что для регулировки натяжения катушки для удара нужен гаечный ключ. Эта машина принимает катушки диаметром 4 и 8 дюймов и имеет 3-летнюю гарантию.

4.

Hobart Stickmate 160i — Лучший домашний сварочный аппарат

• Двойное питание 120 и 240 вольт
• Аппарат для дуговой сварки на постоянном токе
• Сварные швы 3/8 дюйма, сталь
• Гарантия 3 года
• Горячий старт для легкого зажигания дуги

Плюсы

• Весит менее 20 фунтов
• Плавная регулировка силы тока
• Включает плечевой ремень.
• 30-процентный рабочий цикл при полной мощности
• Выходная мощность 20-160 ампер

Минусы

• 240 мощность требует цепи 40 ампер
• Марка Хобарта, но китайцы сделали

Обзор

Известный своей долговечностью и промышленным качеством, Хобарт является лидером отрасли с 1917 года.Hobart Stickmate 160i — это отличный аппарат для дуговой сварки, который работает от входной мощности 120 или 240 вольт, обеспечивая выходной диапазон от 20 до 160 ампер. Вы можете сваривать листы толщиной 28 мм до стальных листов толщиной 3/8 дюйма. Он имеет плавно регулируемую настройку тока с шагом всего 1 ампер.

Домовладельцы хвалят производительность этой машины, отмечая качество дуги и то, как легко зажигать и поддерживать дугу с помощью Hobart Stickmate 160i. Функция горячего старта — это технология, известная как «синергетический дизайн», которая динамически контролирует напряжение, ток и расстояние дуги во время сварки и изменяет настройки в реальном времени для поддержания оптимальной дуги.

Одним из недостатков для некоторых является то, что эта машина сделана в Китае. По общему мнению, это высококачественная машина, но для тех, кто покупает американскую марку в надежде купить американскую сборку, это не относится к данному конкретному продукту. Hobart Stickmate 160i поставляется с трехлетней гарантией и весит менее 20 фунтов.

5.

Lincoln Electric K2278-1 Handy Core

• Работает от бытового тока
• Сварочный аппарат для сердечников из флюса для начинающих
• Выходной диапазон 35-88 ампер
• Проволока электрода не горячая до срабатывания триггера
• Гарантия 1 год

Плюсы

• Четыре диапазона вывода
• Выводы подключаются на заводе
• Простые настройки для начинающих
• Отлично подходит для бытовой техники и тележек
• Можно сваривать сталь 1/8 дюйма

Минусы

• Рабочий цикл составляет всего 20 процентов при 70 А
• Некоторые владельцы говорят, что зажим заземления дешевый

Обзор

Lincoln K2278-1 Handy Core — это аппарат для сварки сердечником под флюсом для начинающих, который идеально подходит для легкого ремонта дома. Его можно сваривать толщиной с листы 18-го калибра, и он отлично подходит для ремонта садовых инструментов, бытовой техники и водосточных желобов. Его максимальная мощность составляет 88 ампер, что позволяет сваривать сталь толщиной 1/8 дюйма за один проход. Имея такое количество сварочной мощности, вы можете позаботиться о таких автомобильных работах, как приваривание кронштейнов, ремонт выхлопных систем и работы с такими вещами во дворе и саду, как заборы и петли для ворот.

Некоторые владельцы сообщают, что Lincoln K2278-1 Handy Core поставляется с дешевым заземляющим зажимом, который может повлиять на качество сварки.Другие пользователи считают, что рабочий цикл недостаточно надежен для серьезной работы. Он рассчитан на 20 процентов при 70 А, что звучит не так уж и много, но это позволит вам сваривать в течение двух минут подряд на толстом листе или тонком кронштейне, прежде чем останавливать машину.

Lincoln K2278-1 Handy Core поставляется с пистолетом и проводом, зажимом заземления и кабелем питания, уже собранные и снабженные годовой гарантией.

6.Универсальный сварочный аппарат Forney Easy Weld 140 MP

• Входная мощность 120 В
• Настройки плавно регулируются
• Аппарат для сварки MIG, TIG, стержневой и стержневой сваркой
• 10-футовый пистолет МИГ
• Выходной диапазон от 10 до 140 ампер

Плюсы

• Совместимость с генератором
• Листовой металл от 32 до стали 1/4 дюйма
• Детали MIG в стиле Tweco
• Устанавливает как 4-, так и 8-дюймовые рулоны
• Цельнометаллический привод для проволоки

Минусы

• Принадлежности для сварки TIG в комплект не входят
• Без регулятора газа

Обзор

Forney Easy Weld 140 MP — недорогой сварочный аппарат для дома, в котором используются процессы сварки MIG, TIG на постоянном токе, стержневой электрод постоянного тока и сердечника из флюса. Устройство работает от бытовой электросети 120 вольт, поэтому его удобно использовать где угодно.

С полностью алюминиевым приводом подачи проволоки, на который устанавливаются катушки с проволокой диаметром 4 и 8 дюймов, качество сборки Forney Easy Weld 140 MP очевидно во всей машине. TIG на постоянном токе не совсем подходит для сварки алюминия, но с помощью процесса MIG и дополнительного катушечного пистолета вы можете сваривать алюминий толщиной до 1/8 дюйма (полный обзор здесь).

Forney Easy Weld 140 MP имеет плавно регулируемый диапазон мощности от 10 до 140 А, что позволяет сваривать листы толщиной от 32 до стали толщиной 1/4 дюйма.Чтобы использовать процессы газовой MIG или TIG, а не стержень из стержня и флюса, вам необходимо купить газовый регулятор и горелку TIG.

7.

PRIMEWELD TIG225X — Сварочный аппарат Tig / Stick

• Аппарат для сварки TIG на переменном и постоянном токе, а также для ручной сварки
• Питание от инвертора IGBT
• Гарантия 3 года
• Регулятор газа в комплекте
• Широкий выходной диапазон от 10 до 225 ампер

Плюсы

• Широтно-импульсная модуляция
• Высокочастотная дуга зажигается
• Переменный ток и частота импульсов 200 Гц
• Горелка СК-17 производства США
• Металлическая педаль в комплекте

Минусы

• Сообщения несоответствующего качества
• Инструкция полностью неразборчива

Обзор

Primeweld TIG225X — это универсальный полнофункциональный аппарат для сварки TIG на переменном / постоянном токе с огромным количеством функций для своего ценового диапазона. Широтно-импульсная модуляция и регулировка фазы переменного тока позволяют изменять характеристики ширины и глубины валика. Функция изменения формы сигнала переменного тока очищает сварочную ванну, удаляя загрязнения и устраняя необходимость очистки валика.

Этот сварочный аппарат имеет 100-процентный рабочий цикл при 108 ампер. Это означает, что вы можете непрерывно сваривать стальную пластину толщиной 1/8 дюйма. Некоторые владельцы сообщают о нестабильном качестве сборки, при этом некоторые машины прибывают без подключенных проводов и отсутствующих аксессуаров. При максимальном токе 225 ампер Primeweld TIG225X имеет номинальную нагрузку 40 процентов, что означает, что вы можете сваривать на максимальной мощности в течение четырех минут стальную пластину толщиной 1/2 дюйма.

Primeweld TIG225X дает домовладельцу те же возможности, что и профессиональные мастерские. Гарантия на эту машину составляет 3 года. Он поставляется с металлической ножной педалью, регулятором и резаком CK17 с гибкими линиями. Primeweld Tig225X с двойным входом на 120 и 240 вольт, огромной регулируемостью и очень широким диапазоном мощности стоит дороже, чем другие в этом обзоре, но на него стоит обратить внимание.

Сделайте свой собственный сварочный аппарат «Wonder How To

Как к

:

Сделать аппарат для сварки фольги

С трудом удерживаете предметы, которые нужно сваривать? Тогда посмотрите это видео, чтобы узнать, как сделать машину для быстрой сварки фольги. Сделать этот аппарат, который поможет в ваших сварочных работах, действительно очень просто. Все, что вам нужно, это две небольшие доски и два шурупа.

Как к

:

Поддерживайте зону транспортера на вашей швейной машине

Экономьте деньги, выполняя техническое обслуживание швейной машины самостоятельно! Хотя есть различия между швейной машиной Singer, моделью Brother или машиной Janome, между ними есть много общего. В этом видео показано, как ухаживать за зубчатой ​​рейкой на швейной машине и очищать ее.

Новости

:

Создайте свой собственный генератор осциллирующих волн

Поперечное волновое движение — это красивый эффект ряби, который возникает, когда движущаяся волна вызывает колебания, которые распространяются перпендикулярно направлению передаваемой энергии.(Например, через Википедию: «Если поперечная волна движется в положительном направлении оси x, ее колебания . .. подробнее

Как к

:

Сделайте самодельный резьбонарезной станок

Если у вас на рабочем месте есть какие-то детали, и вам нужно что-то с ними сделать, почему бы не попробовать сделать станок для нарезания резьбы.Конечно, вам нужны определенные детали, но если у вас есть почти все, что вам нужно, вы можете пойти и купить остальное, не тратя кучу денег. В этом … больше

Как к

:

Сверните свою сигарету с помощью ручной скручивающей машины

Для скручивания сигареты вам понадобится табак и другие составляющие, которые вам нужно добавить в сигарету, а также лист бумаги и ручной валик, который поможет скрутить сигарету. Сначала поместите лист бумаги на ролик и поместите его в положение, которое могло бы действовать как … подробнее

Как к

:

Настройка сервера Asterisk

На протяжении многих лет мне нравилось играть с Asterisk.Я обнаружил, что Asterisk чрезвычайно мощный и забавный инструмент. Есть несколько книг, и многие разбросаны по статьям, но большинство из них устарели, и информация, необходимая для создания Asterisk с самого начала . .. подробнее

Как к

:

Начни пользоваться швейной машиной как новичок

У вас есть швейная машина и вы хотите научиться ею пользоваться? Если это так, то это 10-минутное руководство, в котором представлена ​​общая ориентация на использование электрической швейной машины, может быть именно тем, что вам нужно.Чтобы получить дополнительную информацию и начать работу на собственном компьютере, просмотрите этот простой в использовании . .. подробнее

Как к

:

Создание пульсометра в After Effects

Не фанат Dr.офис? Что ж, в следующий раз, когда вам понадобится сделать ЭКГ, сделайте свою! В этом руководстве по After Effects руководитель Creative Cow Аарон Рабиновиц показывает вам, как построить свой собственный аппарат ЭКГ, не выходя из дома (или офиса). (Flatline не входит в комплект) Create a … more

Как к

:

Заправьте нить в швейную машину и начните шить

Прежде чем вы сможете починить или создать одежду на швейной машине, вам нужно заправить нить. Это видео-руководство проведет вас через все необходимые шаги, от намотки шпульки до заправки нити в верхнюю часть самой машины. Для получения дополнительной информации и начала работы с потоками y … подробнее

Как к

:

Сделайте дым-машину из бытового утюга

Оживите свои вечеринки, сделав свою собственную машину для тумана, используя предметы, которые вы можете найти в доме. Вам понадобится * утюг * Две алюминиевые сковороды глубиной около 5 дюймов или глубже * Ножницы * Алюминиевая фольга * Пистолет для горячего клея * 7 фунтов. галька или гравий * 20 унций. пластик б … подробнее

Как позвонить в службу

:

Создайте непревзойденный охладитель тумана в этот Хэллоуин

Хотите добавить последние штрихи в Дом с привидениями? Тебе, друг мой, нужен Абсолютный Охладитель Тумана. В этом ролике от сотрудников MAKE вы узнаете, как построить такую, которую вы сможете назвать своей, примерно за час. Для получения подробных пошаговых инструкций и получения … больше

Как позвонить в службу

:

Построить телеграф с азбукой Морзе

Хранение секретов в чужих руках требует отчаянных мер — а может быть, просто разумных.Если у вас есть секрет, лучший способ защитить его — использовать код, а лучший способ передать это секретное сообщение — через систему электронного телеграфа. Это видео покажет вам, как делать … больше

Как к

:

Изготовить быстрозажимной гильзовый пистолет от «Таксиста»

Этот видеоурок от IndyMogul покажет вам, как сделать быстросъемный гильзовый пистолет из «Таксиста».Роберт Де Ниро построил его в «Таксисте» Скорсезе, но Эрик Бек из INdy Mogul построил его по дешевке! В этом эпизоде ​​Эрик создает печально известный пистолет с быстрой вытяжкой, который . .. еще

Как к

:

Сделайте миниатюрный туман из сухого льда

Чтобы получить великолепно выглядящий туман, вам больше не нужно идти в местный магазин кинопродукции или магазин Хэллоуина (который почти всегда закрыт 11 месяцев в году).Вы можете сделать самодельный вариант дымогенератора. Ладно, он не такой прочный, как электрогенератор, но если вы … еще

Как позвонить в службу

:

Организация файлов и папок в Windows 7

Top-Windows-Tutorials — отличный сайт, посвященный руководствам по Windows практически по всем вопросам, связанным с Windows. Независимо от того, являетесь ли вы компьютерным новичком или экспертом в области операционных систем Windows, в этих руководствах вы найдете полезную информацию, соответствующую вашему уровню знаний. Эти user frien … ещё

Как позвонить в службу

:

Устранение распространенных проблем стиральных машин

Итак, ваша стиральная машина мигает? Скопление грязной одежды? Вы стесняетесь своего маленького размера и не можете столкнуться с прачечной самообслуживания? Посмотрите этот видеоурок, чтобы сохранить румянец и в кратчайшие сроки снова запустить машину. .. Главное всегда в первую очередь всегда всегда … еще

Как к

:

Сделайте рождественскую открытку из бумаги Cricut Paper Pups

Если у вас есть устройство для вырезания бумаги Cricut, вы можете делать рождественские открытки Happy Howlidays, используя картридж Cricut Paper Pups.Станок Cricut предназначен для мастеров, которые хотят вырезать из бумаги и графики для скрапбукинга и изготовления открыток. На показанной карточке будет … подробнее

Как позвонить в службу

:

Построить орнитоптер

Это летающая машина, приводимая в движение резинкой.Журнал Make Magazine покажет вам, как сделать свой собственный примерно за 10 долларов.

Как позвонить в службу

:

Удалите воск для свечей из ковра

Хотите удалить засохший воск с ковра? Вам понадобятся четыре предмета: белое полотенце, обычный электрический утюг, раствор для чистки ковров и вытяжка с горячей водой. Для полной пошаговой демонстрации того, как удалить надоедливые пятна парафинового воска с вашего собственного ковра, вы …

Как к

:

Соберите ПК с процессором Core 2 Duo 3 ГГц менее чем за 450 долларов

Когда вы покупаете компьютер, вы платите не только за его составные части, но и за сбор всех этих частей вместе.Таким образом, сборка собственного компьютера может быть отличным способом сэкономить немного денег для технически подкованных. А если вы не сообразительны, приобретите смекалку с … еще

Как к

:

Пришивной стационарный

В этом видеоролике ReadyMade показано, как сделать свои собственные творческие вышивки канцелярскими товарами, сшивая бумагу вместе для различных целей.Все, что вам нужно, это швейная машинка (или игла с ниткой) и бумага.

Как позвонить в службу

:

Преобразуйте свой мотоцикл на электроэнергию

Это видео с практическими рекомендациями показывает, как построить свой собственный электрический мотоцикл; хороший способ перейти с газа на батареи, чтобы сохранить окружающую среду. Есть много сварочных работ, но ключ к сварке — это уронить деталь и проверить, остается ли она вместе. Шпиндели и звездочки должны совпадать … подробнее

Как к

:

Сделать инфракрасные очки

Кип Кей из Make Magazine научит вас превращать сварочные очки в инфракрасные с помощью хитрости, которую он описывает в этом обучающем видео.Весь проект стоит всего 10 долларов. Чтобы воспроизвести этот прием дома и создать свою собственную пару инфракрасных очков в стиле стимпанк, следуйте инструкциям . .. еще

Как к

:

Сшейте кружевное платье-топик на выпускной бал самостоятельно

В этом обучающем видео вы узнаете, как создать собственное платье-топ из кружева и тюля.Это будет полезно, если вам нужно уникальное платье на выпускной. Вам понадобится швейная машинка, ножницы, булавки, линейка, сантиметровая лента, нитки, пол-ярда серого трикотажа, тюль и … еще

Как к

:

Ешьте здоровую пищу во время путешествий и проживания в отелях

Хорошо питаться дома на самом деле довольно просто, если вы заранее спланируете, что вы собираетесь есть, приготовите себе еду и контролируете, где вы ее получите. Но как только вы начинаете путешествовать, еда, доступная вам, становится намного более ограниченной, в основном это касается мармеладных мишек и чипсов в торговых автоматах. …более

Как к

:

Сделайте аппарат для дуговой сварки с автомобильным аккумулятором и сменным карманом

Дуговая сварка — это тип сварки, при котором используется источник питания для создания электрической дуги между электродом (электрическим проводником) и основным материалом для плавления металлов в точке сварки. Хотя вы, безусловно, можете приобрести сварочного аппарата для своего автомобильного магазина или ювелирного бизнеса, вы … больше

Как к

:

Построить станок с ЧПУ с использованием двух старых приводов компакт-дисков

Взгляните на это обучающее видео и узнайте, как сделать свой собственный станок с числовым программным управлением (ЧПУ) из двух старых приводов компакт-дисков. Станки с ЧПУ служат контроллерами для ряда устройств, таких как станки, путем чтения инструкций G-кода. Имея собственный станок с ЧПУ, вы … больше

Как к

:

Самый быстрый способ исправить сломанные очки

Усовершенствованный сварочный аппарат, обычно используемый для ремонта ювелирных изделий.Короткий клип, демонстрирующий, как микроскопическая сварка TIG восстанавливает оправы очков путем сплавления металлических поверхностей непосредственно друг с другом. Кадры высокой четкости, снятые с помощью камер HV10 и HV20.

Как к

:

Отжим сахарной ваты в бутылочной крышке

Это видео с практическими рекомендациями по кондитерскому искусству демонстрирует, что с помощью электродвигателя, крышек для сока, батареи и сахара вы можете сделать свою собственную машину для сахарной ваты.Не ждите карнавала или ярмарки, чтобы в следующий раз попробовать сладкую сладкую вату. Посмотрите этот видеоурок, чтобы увидеть … больше

Как к

:

Сделайте пердеж на машине

В этом видео показано, как сделать пердящий автомат.Вот простая пошаговая инструкция, как сделать свою собственную Mega Fart Machine. От пукающих XL-2000 до бомб F-9000. Это так просто, что даже бабушка справится! Зачем ждать, идите и сделайте свою собственную Mega Fat Machine. Use … больше

Как к

:

Выполнить стыковую сварку

В этом уроке мы узнаем, как выполнить стыковую сварку.Сначала прочтите настройки сварочного аппарата и убедитесь, что все настроено в порядке. Теперь наденьте защитное снаряжение на свое тело и приступайте к сварке. Будьте осторожны и проделайте несколько отверстий в ме … подробнее

Как к

:

Установите физический движок WOW-Engine в Flex 3

Хотите установить физический движок для Flex или Papervision? В этом видеоуроке Майк Лайвли из Университета Северного Кентукки демонстрирует, как установить Wow Physics Engine в Flex 3 для использования с Papervision3D. Чтобы узнать больше и начать установку WOW-Engine на y … подробнее

Как к

:

Победить аркадный автомат с падающими когтями

Войдите в аркаду или видеоигру, и вы увидите одну из этих хитрых машин с когтями или краном.Вы когда-нибудь видели, чтобы кто-нибудь выигрывал на одном из них? Возможно нет. У демонстратора видео есть собственная машина с когтями, поэтому он дает несколько советов по игре! Посмотрите это видео conning tuto . .. больше

Как к

:

Красьте свою одежду

Посмотрите, как эксперт по гардеробам Барбра Горовиц продемонстрирует, как легко красить одежду дома.Все, что вам нужно, это соль, порошкообразный краситель и немного одежды. Вы можете покрасить одежду в собственной стиральной машине практически без усилий. Для очистки просто запустите пустую загрузку белья с … подробнее

Как к

:

Заменить уплотнитель двери стиральной машины

Протекающая стиральная машина — проблема, которую нужно решать быстро. Любая утечка воды из машины может сделать ваш пол гладким и, возможно, создать беспорядок, особенно если у вас есть ковер. В этом уроке вы узнаете, как заменить уплотнение на шайбу … подробнее

Как к

:

Создайте декоративную строчку на вышивальной машине

Посмотрите демонстрацию декоративного шитья различными нитками.Создайте свой собственный сэмплер на своей машине в качестве источника дизайна для будущих проектов. Пестрая машинная вышивка, машинная вышивка полиэстером, металлизированные нити. Часть 1 из 2 — Как создать декоративную строчку … больше

Как к

:

Устранить негерметичный клапан стиральной машины

Страдаете из-за негерметичного клапана стиральной машины? Возможно, это проще исправить, чем вы думаете, прежде чем вызывать сантехника, посмотрите это обучающее видео своими руками от разнорабочего Хаба Киркпатрика. Пошаговые инструкции по ремонту протекающего клапана стиральной машины вы найдете в …

Как к

:

Ускорение работы Vista

Вы разочарованы медлительностью Microsoft Windows Vista? Из этого видеоурока по Windows вы узнаете, как использовать инструмент «Производительность» в Windows Vista, чтобы отключить бессмысленные функции, которые вам не нужны, и ускорить запуск Vista в процессе. Для получения дополнительной информации или для … еще

Как к

:

Используйте Virtual DJ с ноутбуком, DJ | iO и микшером

В этом кратком видеоуроке ведущий покажет вам, как микшировать песни и ди-джея с помощью Virtual DJ.Он рекомендует использовать ноутбук как минимум с четырьмя гигабайтами оперативной памяти, иметь версию Virtual DJ 5.0 или выше, иметь под рукой микшер и иметь собственный аппарат DJIO с . .. подробнее

Как к

:

Создайте комбайн для уборки сахарного тростника в Minecraft

Посмотрите это видео, чтобы увидеть элегантное решение проблемы сбора сахарного тростника.Оптимизируйте сбор урожая с помощью этой умной и эффективной машины. Посмотрите видео, чтобы узнать, как воспроизвести эту конструкцию и построить свою собственную машину для уборки сахарного тростника в Minecraft.

Как к

:

Сделайте жидкость для тумана своими руками

Если вы заядлый тусовщик, кинорежиссер или занимаетесь какой-либо другой деятельностью, которая связана с частым использованием туманных машин, вам, вероятно, надоело платить за жидкость, чтобы они работали.Больше не надо! Посмотрите это видео, чтобы узнать, как сделать дешевую туманную машину своими руками … подробнее

Как к

:

Безопасное удаленное управление компьютерами через VNC с помощью SSH

VNC — отличный протокол, который вы можете использовать на машинах Windows и Linux для удаленного управления компьютерами. Это полезно, если вам нужно управлять своим компьютером вдали от дома, помочь бабушке проверить ее электронную почту или помочь клиенту с очисткой диска. VNC безопасен в том смысле, что … подробнее

Как к

:

Исправьте запутавшееся белье на стиральной машине с верхней загрузкой

Если у вас есть стиральная машина с верхней загрузкой, у вас могут возникнуть проблемы с запутыванием. Это может раздражать, что случается регулярно. Но есть способ убедиться, что все, что вы поместите в стиральную машину, останется незапутанным. В этом уроке вы узнаете удобный шаг … больше

Как к

:

Подол джинсов

Если вы хотите носить туфли на плоской подошве, которые сейчас в моде, вам, вероятно, придется подшить джинсы.с помощью этого урока вы можете сделать это сами. В учебнике используется швейная машина, но если у вас ее нет, вы можете сшить ее вручную.

Как к

:

Сверните сигарету с Premier Supermatic Excel

Angelos714 описывает, как использовать машину для инъекций сигарет, чтобы сделать свои собственные сигареты.Видео представляет собой урок о том, как правильно скручивать сигареты с помощью Premier Supermatic Excel. Он рассказывает о том, какие виды табака он предпочитает, способы хранения табака, преимущества … подробнее

.
