Работа и мощность тока — урок. Физика, 8 класс.

При прохождении тока в цепи электрическое поле совершает работу по перемещению заряда. В этом случае работу электрического поля называют работой электрического тока.

При прохождении заряда \(q\) по участку цепи электрическое поле будет совершать работу: \(A=q\cdot U\), где \(U\) — напряжение электрического поля, \(A\) — работа, совершаемая силами электрического поля по перемещению заряда \(q\) из одной точки в другую.

Для выражения любой из этих величин можно использовать приведённые ниже рисунки.

Количество заряда, прошедшее по участку цепи, пропорционально силе тока и времени прохождения заряда: q=I⋅t.

Работа электрического тока на участке цепи пропорциональна напряжению на её концах и количеству заряда, проходящего по этому участку: A=U⋅q.

Работа электрического тока на участке цепи пропорциональна силе тока, времени прохождения заряда и напряжению на концах участка цепи: A=U⋅I⋅t.

Чтобы выразить любую из величин из данной формулы, можно воспользоваться рисунком.

Единицы измерения величин:

работа электрического тока \([A]=1\) Дж;

напряжение на участке цепи \([U]=1\) В;

сила тока, проходящего по участку \([I]=1\) А;

время прохождения заряда (тока) \([t]=1\) с.

Для измерения работы электрического тока нужны вольтметр, амперметр и часы. Например, для определения работы, которую совершает электрический ток, проходя по спирали лампы накаливания, необходимо собрать цепь, изображённую на рисунке. Вольтметром измеряется напряжение на лампе, амперметром — сила тока в ней. А при помощи часов (секундомера) засекается время горения лампы.

Например:

I = 1,2 АU = 5 Вt = 1,5 мин = 90 сА = U⋅I⋅t = 5⋅1,2⋅90 = 540 Дж

Обрати внимание!

Работа чаще всего выражается в килоджоулях или мегаджоулях.

\(1\) кДж = 1000 Дж или \(1\) Дж = \(0,001\) кДж;
\(1\) МДж = 1000000 Дж или \(1\) Дж = \(0,000001\) МДж.

На практике работу электрического тока измеряют специальными приборами — счётчиками электрической энергии. Их можно увидеть как в каждом частном доме, так в каждом подъезде многоквартирного дома.

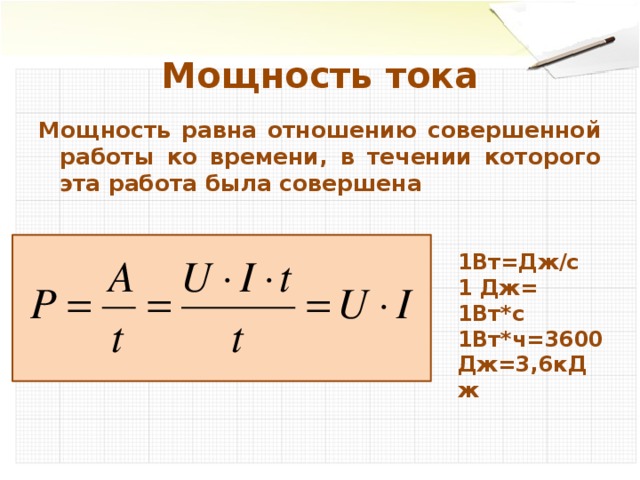

Механическая мощность численно равна работе, совершённой телом в единицу времени: N = Аt.  Чтобы найти мощность электрического тока, надо поступить точно также, т.е. работу тока, A=U⋅I⋅t, разделить на время.

Мощность электрического тока обозначают буквой \(Р\):

P=At=U⋅I⋅tt=U⋅I. Таким образом:

Мощность электрического тока равна произведению напряжения на силу тока: P=U⋅I.

Из этой формулы можно определить и другие физические величины.
Для удобства можно использовать приведённые ниже рисунки.

За единицу мощности принят ватт: \(1\) Вт = \(1\) Дж/с.

Из формулы P=U⋅I следует, что

\(1\) ватт = \(1\) вольт ∙ \(1\) ампер, или \(1\) Вт = \(1\) В ∙ А.

Обрати внимание!

Используют также единицы мощности, кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).
\(1\) гВт = \(100\) Вт или \(1\) Вт = \(0,01\) гВт;
\(1\) кВт = \(1000\) Вт или \(1\) Вт = \(0,001\) кВт;
\(1\) МВт = \(1 000 000\) Вт или \(1\) Вт = \(0,000001\) МВт.

Пример:

Измерим силу тока в цепи с помощью амперметра, а напряжение на участке — с помощью вольтметра.

Так как мощность тока прямо пропорциональна напряжению и силе тока, протекающего через лампочку, то перемножим их значения:

I=1,2АU=5ВP =U⋅I=5⋅1,2=6Вт.

Ваттметры измеряют мощность электрического тока, протекающего через прибор. По своему назначению и техническим характеристикам ваттметры разнообразны.

В зависимости от сферы применения у них различаются пределы измерения.

Подключим к цепи по очереди две лампочки накаливания, сначала одну, затем другую и измерим силу тока в каждой из них. Она будет разной.

Сила тока в лампочке мощностью \(25\) ватт будет составлять \(0,1\) А. Лампочка мощностью \(100\) ватт потребляет ток в четыре раза больше — \(0,4\) А. Напряжение в этом эксперименте неизменно и равно \(220\) В. Легко можно заметить, что лампочка в \(100\) ватт светится гораздо ярче, чем \(25\)-ваттовая лампочка. Это происходит оттого, что её мощность больше. Лампочка, мощность которой в \(4\) раза больше, потребляет в \(4\) раза больше тока. Значит:

Обрати внимание!

Мощность прямо пропорциональна силе тока.

Что произойдёт, если одну и ту же лампочку подсоединить к источникам различного напряжения? В данном случае используется напряжение \(110\) В и \(220\) В.

Можно заметить, что при большем напряжении лампочка светится ярче, значит, в этом случае её мощность будет больше. Следовательно:

Обрати внимание!

Мощность зависит от напряжения.

Рассчитаем мощность лампочки в каждом случае:

I=0,2АU=110ВP=U⋅I=110⋅0,2=22Вт

I=0,4АU=220ВP=U⋅I=220⋅0,4=88Вт.

Можно сделать вывод о том, что при увеличении напряжения в \(2\) раза мощность увеличивается в \(4\) раза.
Не следует путать эту мощность с номинальной мощностью лампы (мощность, на которую рассчитана лампа). Номинальная мощность лампы (а соответственно, ток через нить накала и её расчётное сопротивление) указывается только для номинального напряжения лампы (указано на баллоне, цоколе или упаковке).

В таблице дана мощность, потребляемая различными приборами и устройствами:

Мощность тока?.

Формула мощности ? электрического тока. Как найти мощность?

Автор Даниил Леонидович На чтение 6 мин. Просмотров 12.1k. Опубликовано 18 ноября
Обновлено 18 ноября

Благосостояние и комфорт современного общества зависит всецело от высокотехнологичных гаджетов. Люди уже не представляют жизни без «умных» устройств. Микроэлектроника поглотила наш быт дома и на работе. Функционирует оборудование исключительно от электричества. Такие устройства обладают рядом преимуществ, как и недостатков — чувствительность к перепадам эл. напряжения.

Если в офисе компании эту проблему способен устранить штат квалифицированных сотрудников, то дома часто приходится рассчитывать исключительно на собственные силы. Покупая новое оборудование в дом, необходимо учитывать технические характеристики устройства. Производитель указывает такую информацию для покупателей на шильдике, расположенном на задней стенке гаджета.

Формула мощности представляет собой произведение силы тока на напряжение. Если знать этот параметр, то для пользователя складывается четкое представление, сколько электричество девайс будет потреблять и не вызовет ли проблем с электроснабжением.

Что такое мощность в электричестве: просто о сложном

Механическая мощность как физическая величина равна отношению выполненной работы к некоторому промежутку времени. Поскольку понятие работы определяется количеством затраченной энергии, то и мощность допустимо представить как скорость преобразования энергий.

Разобрав составляющие механической мощности, рассмотрим из чего складывается электрическая. Напряжение — выполняемая работа по перемещению одного кулона электрического заряда, а ток — количество проходящих кулонов за одну секунду. Произведение напряжения на ток показывает полный объем работы, выполненной за одну секунду.

Мощность электрического тока

Проанализировав полученную формулу, можно заключить, что силовой показатель зависит одинаково от тока и напряжения. То есть, одно и тоже значение возможно получить при низком напряжении и большом тока, или при высоком напряжении и низком токе.

Пользуясь зависимостью мощности от напряжения и силы тока, инженеры научились передавать электричество на большие расстояния путем преобразования энергии на понижающих и повышающих трансформаторных подстанциях.

Наука подразделяет электрическую мощность на:

• активную. Подразумевает преобразование мощности в тепловую, механическую и другие виды энергии. Показатель выражают в Ваттах и вычисляют по формуле U*I;
• реактивную. Эта величина характеризует электрические нагрузки, создаваемые в устройствах колебаниями энергии электромагнитного поля. Показатель выражается как вольт-ампер реактивный и представляет собой произведение напряжения на силу тука и угол сдвига.

Для простоты понимания смысла активной и реактивной мощности, обратимся к нагревательному оборудованию, где электрическая энергия преобразуется в тепловую.

Как рассчитать электрическую мощность в быту

Теоретическая электротехника рассматривает показатели как мгновенные величины, которые зафиксированы в некоторый временной отрезок. Если мгновенная мощность постоянной сети остается неизменной в любой точке цепи и во всех интервалах времени, то для переменной этот показатель будет всегда неодинаковым.

Отсюда получим формулы для расчета мощности (P):

• U*I;
• I2*R;
• U*I*cos(фи).

В интернете сейчас есть онлайн-калькуляторы, которые сами посчитают и выдадут результат. Пользователю нужно лишь подставить значения характеристик, которые находятся на шильдике устройства.

Как измерить электрическую мощность дома

Знать силовые характеристики бытового оборудования необходимо всегда. Это требуется для расчета сечения проводки, учета расхода электроэнергии или электрофикации дома. До начала монтажных работ такую информацию можно получить только путем сложения показателей мощности каждого отдельного устройства, добавив 10% запаса.

Определить потребляемую нагрузку дома поможет счетчик. Прибор показывает сколько киловатт было потрачено за один час работы оборудования. И для того чтобы убедиться в правильности показаний, владелец квартиры может проверить точность устройства с помощью электронных средств измерения. Сюда относится амперметр, вольтметр или мультиметр.

Также существуют ваттметры и варметры, которые показывают результаты измерений в ваттах.

Ваттметр

Во время снятия показания включенной оставить только активную нагрузку как лампочки и нагреватели. Далее померить токовое напряжение. В конце сверить показания счетчика с полученным результатом вычислений.

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Потеря энергии в переменной цепи обусловлена наличием реактивного сопротивления, которое подразделяют на индуктивное и емкостное. В процессе работы оборудования часть энергии передается формируемым электрическим или магнитным полям.

Это приводит к уменьшению полезной работы, потере электроэнергии и превышению силовых нагрузок устройств.

Формулы расчета мощности для однофазной и трехфазной схемы питания

Выше уже была представлена формула для одной фазы: P=U*I*cos(фи).

Отсюда следует, что в трехфазной сети показатель равен тройной мощности однофазной, соединенной в треугольник: P=3*U*I*cos(фи). На практике же инженеры пользуются формулой P=1,73*U*I*cos(фи).

Как работает схема трехфазного электроснабжения

Принцип работы трехфазной схемы электроснабжения заключается в одновременном задействовании четырех питающих кабелей, один из которых нулевой. Ток одинаковой частоты вырабатывается одним генератором и сдвинут по отношению друг к другу по времени на фазовый угол равный 120 градусам.

Как узнать ток, зная мощность и напряжение

Для вычисления тока электросети по мощности и напряжению используют формулы:

• I=P/U – постоянный ток;
• I=P/(U*cos(фи)) — однофазная сеть;
• I=P/(1,73*U*cos(фи)) — трехфазная сеть.

Для простоты расчетов значение фи принимают равной 0,95.

Как узнать напряжение, зная силу тока

Для расчета напряжения используют формулы:

U=P/I – постоянный ток;

U=P/(I*cos(фи)) — однофазная сеть;

U=P/(1,73*I*cos(фи)) — трехфазная сеть.

Из выражения видно, что напряжение прямо пропорционально напряжению и обратно пропорционально силе тока.

Как рассчитать мощность, зная силу тока и напряжение

Силовую характеристику электроустановок рассчитывают по формуле:

P=U*I – постоянный ток;

P=U*I*cos(фи) – переменный ток однофазной сети.

P=1,73*U*I*cos(фи) — трехфазная сеть.

В статье приведены упрощенные формулы расчета активной мощности электросети, которые дают приблизительные результаты.

Для получения точных результатов, необходимо учитывать также реактивное и обычное сопротивление, а также потери.

Интересная инфа по теме

Трехфазную схему электроснабжения используют в производстве. Суммарный вольтаж такой сети равен 380 В. Также такую проводку устанавливают на многоэтажные дома, а затем раздают по квартирам. Но есть один нюанс, который влияет на конечное напряжение в сети — соединение жилы под напряжение в результате дает 220 В. Трехфазная в отличие от однофазной не дает перекосы при подключении силового оборудования, так как нагрузка распределяется в щитке. Но для подведения трехфазной сети к частному дому требуется специальное разрешение, поэтому широко распространена схема с двумя жилами, одна их которых нулевая.

Заключение

Мощность электрического тока — один из важных параметров, который обязан знать каждый человек. Такая необходимость обусловлена безопасностью электросети (лимит на одновременное подключение нескольких приборов). Во время работы оборудования происходит нагрев не только внутренней схемы, но и проводки. Зная предельные возможности сети, всегда можно избежать неприятных ситуаций, связанных с ее перегревом и возможным коротким замыканием.

Формула мощности электрического тока. Как узнать, найти, вычислить, рассчитать мощность.

Электрическая мощность является одной из наиболее важных и значимых характеристик, которая показывает величину, силу той электротехники, систем, цепей, что работают, выполняя ту или иную функцию. Естественно, как и любая другая физическая величина электрическая мощность должна иметь свою меру, благодаря которой появляется возможность ее рассчитывать, делая заведомо точные, экономичные, эффективные устройства, системы и т.д. Для расчетов существуют определенные формулы, по которым и находятся нужные значения мощности.

Формула мощности тока (электрического) достаточно проста и выражается как произведение напряжения на силу тока. То есть, чтобы найти электрическую мощность достаточно просто напряжение умножить на ток. Если воспользоваться законом ома, то ее можно найти и через сопротивление. В этом случае электрическая мощность будет равна силе тока в квадрате умноженный на сопротивление или же напряжение в квадрате деленное на сопротивление.

Напомню, что при использовании формул подразумевается применение основных единиц измерения физических величин. В нашем случае основными единицами будут:

Электрическая мощность — Ватт;
Сила тока — Ампер;
Напряжение — Вольт;
Сопротивление — Ом.

Исходя из этого формула мощности электрического тока будет звучать так — 1 Ватт равен 1 Вольт умноженный на 1 Ампер. Думаю вы смысл поняли. Меньшими единицами измерения мощности является милливатты (1000 мВт = 1 Вт), большими единицами являются киловатты и мегаватты (1 кВт = 1000 Вт, 1 МВт = 1000 000 Вт). Милливатты это достаточно маленькая мощность, ее используют в электронике, радиотехнике. К примеру мощность слухового аппарата измеряется именно в милливаттах. Мощность в ваттах можно встретить в звуковых усилителях, у небольших блоках питания, мини электродвигателях. Киловатты это мощность, которая часто встречается в бытовых и технических устройствах (электрочайники, электродвигатели, обогреватели и т.д.). Мегаватты это уже достаточно большая мощность, ее можно встретить на электроподстанциях, электростанциях, у потребителях электроэнергии размером с город и т.д.

Если говорить о формуле более научной, которая электрическую мощность тока выражает через работу и время, то она будет звучать так — электрическая мощность равна отношению работы тока на участке цепи ко времени, в течении которого совершается эта работа.

То есть, работа деленная на время будет определять мощность. Кроме этого часто путают такие величины как ватты и ватт-час. В ваттах измеряется электрическая мощность — скорость изменения энергии (передачи, преобразования, потребления). А ватт-час являются единицей измерения самой энергии (работы). В ватт-часах выражается энергия, произведенная (переданная, преобразованная, потребленной) за определенное время.

Мощность также разделяется на активную и реактивную. Активная мощность — часть полной мощности, что удалось передать в нагрузку за период переменного тока. Она равна произведению действующих значений напряжения и тока на cosφ (косинус угла сдвига фаз между ними). Электрическая мощность, что не была передана в нагрузку, а привела к некоторым потерям (на излучение, нагрев) называется реактивной мощностью. Она равна произведению действующих значений напряжения и тока на sinφ (синус угла сдвига фаз между ними).

P.S. Электрическая мощность является одной из главных величин и характеристик, используемые в электротехнике. Именно ее мы узнаем при покупки того или иного электрического устройства. Ведь она определяет силу, с которой электротехника может работать. К примеру электродрель. Если мы купим дрель недостаточной мощности, то она просто не сможет обеспечить нам нормальную работу при сверлении. Хотя гнаться за слишком большой мощностью также не следует, ведь это ведет к излишней трате электроэнергии, за которую вы будете платить. Так что у всего должна быть своя мера и мощность.

Как рассчитать мощность электрического тока?

Большинство бытовых приборов, подключаемых к сети, характеризуются таким параметром, как электрическая мощность устройства. С физической точки зрения мощность представляет собой количественное выражение совершаемой работы. Поэтому для оценки эффективности того или иного устройства вам необходимо знать нагрузку, которую он будет создавать в цепи. Далее мы рассмотрим особенности самого понятия и как найти мощность тока, обладая различными характеристиками самого устройства и электрической сети.

Понятие электрической мощности и способы ее расчета

С электротехнической точки зрения она представляет собой количественное выражение взаимодействия энергии с материалом проводников и элементами при протекании тока в электрической цепи. Из-за наличия электрического сопротивления во всех деталях, задействованных в проведения электротока, направленное движение заряженных частиц встречает препятствие на пути следования. Это и обуславливает столкновение носителей заряда, электроэнергия переходит в другие виды и выделяется в виде излучения, тепла или механической энергии в окружающее пространство. Преобразование одного вида в другой и есть потребляемая мощность прибора или участка электрической цепи.

В зависимости от параметров источника тока и напряжения мощность также имеет отличительные характеристики. В электротехнике обозначается S, P и Q, единица измерения согласно международной системы СИ – ватты. Вычислить мощность можно через различные параметры приборов и электрических приборов. Рассмотрим каждый из них более детально.

Через напряжение и ток

Наиболее актуальный способ, чтобы рассчитать мощность в цепях постоянного тока – это использование данных о силе тока и приложенного напряжения. Для этого вам необходимо использовать формулу расчета: P = U*I

Где:

Этот вариант подходит только для активной нагрузки, где постоянный ток не обеспечивает взаимодействия с реактивной составляющей цепи. Чтобы найти мощность вам нужно выполнить произведение силы тока на напряжение. Обе величины должны находиться в одних единицах измерения – Вольты и Амперы, тогда результат также получится в Ваттах. Можно использовать и другие способы кВ, кА, мВ, мА, мкВ, мкА и т.д., но и параметр мощности пропорционально изменит свой десятичный показатель.

Через напряжение и сопротивление

Для большинства электрических устройств известен такой параметр, как внутреннее сопротивление, которое принимается за константу на весь период их эксплуатации. Так как бытовые или промышленные единицы подключаются к источнику с известным номиналом напряжения, определять мощность достаточно просто. Активная мощность находится из предыдущего соотношения и закона Ома, согласно которого ток на участке прямо пропорционален величине приложенного напряжения и имеет обратную пропорциональность к сопротивлению:

I = U/R

Если выражение для вычисления токовой нагрузки подставить в предыдущую формулу, то получится такое выражение для определения мощности:

P = U*(U/R)=U²/R

Где,

• P – величина нагрузки;
• U – приложенная разность потенциалов;
• R – сопротивление нагрузки.

Через ток и сопротивление

Бывает ситуация, когда разность потенциалов, приложенная к электрическому прибору, неизвестна или требует трудоемких вычислений, что не всегда удобно. Особенно актуален данный вопрос, если несколько устройств подключены последовательно и вам неизвестно, каким образом потребляемая электроэнергия распределяется между ними. Подход в определении здесь ничем не отличается от предыдущего способа, за основу берется базовое утверждение, что электрическая нагрузка рассчитывается как P = U×I, с той разницей, что напряжение нам не известно.

Поэтому ее мы также выведем из закона Ома, согласно которого нам известно, что падение напряжения на каком-либо отрезке линии или электроустановки прямо пропорционально току, протекающему по этому участку и сопротивлению отрезка цепи:

U=I*R

после того как выражение подставить в формулу мощности, получим:

P = (I*R)*I =I²*R

Как видите, мощность будет равна квадрату силы тока умноженной на сопротивление.

Полная мощность в цепи переменного тока

Сети переменного тока кардинально отличаются от постоянного тем, что изменение электрических величин, приводит к появлению не только активной, но и реактивной составляющей. В итоге суммарная мощность будет также состоять активной и реактивной энергии:

Где,

• S – полная мощность
• P – активная составляющая – возникает при взаимодействии электротока с активным сопротивлением;
• Q – реактивная составляющая – возникает при взаимодействии электротока с реактивным сопротивлением.

Также составляющие вычисляются через тригонометрические функции, так:

P = U*I*cosφ

Q = U*I*sinφ

что активно используется в расчете электрических машин.

Рис. 1. Треугольник мощностей

Пример расчета полной мощности для электродвигателя

Отдельный интерес представляет собой нагрузка, подключенная к трехфазной сети, так как электрические величины, протекающие в ней, напрямую зависят от номинальной нагрузки каждой из фаз. Но для наглядности примера мы не будем рассматривать, как найти мощность несимметричного прибора, так как это довольно сложная задача, а приведем пример расчета трехфазного двигателя.

Особенность питания и асинхронной и синхронной электрической машины заключается в том, что на обмотки может подаваться и фазное и линейное напряжение. Тот или иной вариант, как правило, обуславливается способом соединения обмоток электродвигателя. Тогда мощность будет вычисляться по формуле:

S = 3*U_ф*I_ф

В случае выполнения расчетов с линейным напряжением, чтобы найти мощность формула примет вид:

Активная и реактивная мощности будут вычисляться по аналогии с сетями переменного тока, как было рассмотрено ранее.

Теперь рассмотрим вычисления на примере конкретной электрической машины асинхронного типа. Следует отметить, что официальная производительность, указываемая в паспортных данных электродвигателя – это полезная мощность, которую двигатель может выдать при совершении оборотов вала. Однако полезная кардинально отличается от полной, которую можно вычислить за счет коэффициента мощности.

Рис. 2. Шильд электродвигателя

Как видите, для вычислений с шильда мы возьмем следующую информацию об электродвигателе:

• полезная производительность – 3 кВт, а в переводе на систему измерения – 3000 Вт;
• коэффициент полезного действия – 80%, а в пересчете для вычислений будем пользоваться показателем 0,8;
• тригонометрическая функция соотношения активных и реактивных составляющих – 0,74%;
• напряжение, при соединении обмоток треугольником составит 220 В;
• сила тока при том же способе соединения – 13,3 А.

С таким перечнем характеристик можно воспользоваться несколькими способами:

S = 1,732*220*13,3 = 5067 Вт

Чтобы найти искомую величину, сначала определяем активную составляющую:

P = P_{полезная} / КПД = 3000/0.8 = 3750 Вт

Далее полную по способу деления активной  на коэффициент cos φ:

S = P/cos φ = 3750/0.74 = 5067 Вт

Как видите, и в первом, и во втором случае искомая величина получилась одинакового значения.

Примеры задач

Для примера рассмотрим вычисление на участках электрической цепи с последовательным и параллельным соединением элементов. Первый вариант предусматривает ситуацию, когда все детали соединяются друг за другом от одного полюса источника питания до другого.

Рис. 3. Последовательная расчетная цепь

Как видите на рисунке, в качестве источника мы используем батарейку с номинальным напряжением 9 В и три резистора по 10, 20 и 30 Ом соответственно. Так как номинальный ток нам не известен, расчет произведем через напряжение и сопротивление:

P = U²/R = 81 / (10+20+30) = 1.35 Вт

Для параллельной схемы подключения возьмем в качестве примера участок цепи с двумя резисторами и одним источником тока:

Рис. 4. Параллельная схема подключения

Как видите, для удобства расчетов нам нужно привести параллельно подключенные резисторы к схеме замещения, из чего получится:

R_общ = (R₁*R₂) / (R₁+R₂) = (10*15) / (10+15) = 6 Ом

Тогда искомый номинал нагрузки мы можем узнать через значение тока и сопротивления:

P = I²*R = 25*6 = 150 Вт

Видео по теме

Расчет электрической мощности

Добавлено 1 октября 2020 в 09:01

Сохранить или поделиться

Формула расчета мощности

Мы видели формулу для определения мощности в электрической цепи: умножая напряжение в «вольтах» на ток в «амперах», мы получаем ответ в «ваттах». Давайте применим ее на примере схемы:

Рисунок 1 – Пример электрической схемы

Как использовать закон Ома для определения силы тока

В приведенной выше схеме мы знаем, что у нас напряжение батареи 18 В и сопротивление лампы 3 Ом. Используя закон Ома для определения силы тока, мы получаем:

\[I = \frac{E}{R} = \frac{18 \ В}{3 \ Ом} = 6 \ А\]

Теперь, когда мы знаем силу тока, мы можем взять это значение и умножить его на напряжение, чтобы определить мощность:

\[P = IE = (6 \ А)(18\ В) = 108 \ Вт\]

Это говорит нам о том, что лампа рассеивает (выделяет) 108 Вт мощности, скорее всего, в виде света и тепла.

Увеличение напряжения батареи

Давайте попробуем взять ту же схему и увеличить напряжение батареи, чтобы посмотреть, что произойдет. Интуиция подсказывает нам, что с увеличением напряжения ток в цепи будет увеличиваться, а сопротивление лампы останется прежним. Таким же образом, увеличится и мощность:

Рисунок 2 – Пример электрической схемы

Теперь напряжение аккумулятора составляет 36 вольт вместо 18 вольт. Лампа по-прежнему обеспечивает для прохождения тока электрическое сопротивление 3 Ом. Теперь сила тока равна:

\[I = \frac{E}{R} = \frac{36 \ В}{3 \ Ом} = 12 \ А\]

Это понятно: если I = E/R, и мы удваиваем E, а R остается прежним, сила тока тоже должна удвоиться. Так и есть: теперь у нас сила тока 12 ампер, вместо 6 А. А что насчет мощности?

\[P = IE = (12 \ А)(36\ В) = 432 \ Вт\]

Как повышение напряжения батареи влияет на мощность?

Обратите внимание, что мощность, как мы могли догадаться, увеличилась, но она увеличилась немного больше, чем ток.2R\]

Резюме

• Мощность измеряется в ваттах, которые обозначается как «Вт».
• Закон Джоуля: P = I²R; P = IE; P = E²/R

Оригинал статьи:

Теги

Закон ДжоуляЗакон ОмаМощностьОбучениеРассеиваемая мощностьСхемотехникаЭлектрический токЭлектрическое напряжениеЭлектричество

Сохранить или поделиться

Мощность постоянного электрического тока | Формула мощности

Разомкнутые и замкнутые цепи

Начнем с самой простой схемы фонарика и от нее уже будет отталкиваться

Здесь мы видим три радиоэлемента: источник питания Bat, выключатель S и кругляшок с крестиком внутри, то есть лампочку. Все это вместе называется электрической цепью. Так как по цепи не бежит электрический ток, то такую цепь называют разомкнутой.

Но стоит нам щелкнуть выключатель, и у нас тут же загорится лампочка. Такая цепь уже будет называться замкнутой.

Электроэнергия и источник питания

Теперь давайте подробнее разберем нашу схему.  Немного развернем ее в пространстве для удобства, игнорируя ГОСТ по обозначению источника питания:

Как мы помним с прошлой статьи, электрический ток бежит от точки с бОльшим потенциалом, то есть от плюса, к точке с мЕньшим потенциалом, то есть к минусу. Или говоря простым языком: от плюса к минусу. В настоящий момент у нас выключатель разомкнут. Можно сказать, что мы “оборвали” нашу цепь выключателем. В среде электриков и электронщиков говорят, что цепь ” в обрыве”. Ток не бежит, лампочка не горит.

Но вот мы ловким движением руки щелкаем выключатель и у нас цепь замыкается:

Дорога для электрического тока открыта, и он течет от плюса к минусу через лампочку накаливания, которая начинает ярко светиться.

Вроде бы все понятно, но не совсем. Кто или что заставляет светиться лампочку? Мало того, что она светит, она еще и греет!

Что самое первое появилось во Вселенной? Говорят, что время, хотя я думаю, что энергия). Энергия ниоткуда просто так не берется и никуда просто так не исчезает. Это и есть закон сохранения энергии, так что “побрейтесь” фанаты вечных двигателей).

В данном опыте у нас лампочка светит и греет. Получается, что лампочка излучает и тепловую и световую энергию. Вы ведь не забыли, что световые лучи передают энергию? В быту, например, мы используем солнечные панели, чтобы из лучиков получить электрический ток.

Но теперь вопрос такой. Если лампочка излучает световую и тепловую энергию, то откуда она ее получает? Разумеется, от источника питания. Фраза “источник питания” уже говорит сама за себя. Берет энергию наша лампочка прямо от источника питания через проводкИ. Энергия, которая течет через проводочки, называется электроэнергией.

А откуда берет электроэнергию источник питания? Здесь уже есть разные способы добычи электроэнергии. Это может быть падающий поток воды, который крутит мощные лопасти вертушки, которая работает как генератор. Это могут быть химические реакции в батарейках и акумах. Это может быть даже солнечная панелька или вообще какой-нибудь элемент, типа Пельтье, который может вырабатывать электрический ток под действием разности температур. Способов много, а эффект один. Сделать так, чтобы появилась ЭДС.

[quads id=1]

Электрический ток и нагрузка

В дело идет Закон Ома. Как я уже писал, это самый значимый закон во всей электронике. Что такое по сути лампочка? Это вольфрамовый проводок в стеклянной колбе с вакуумом. Вольфрам – это металл, следовательно, он может через себя проводить электрический ток. Но весь прикол в том, что при определенном напряжении он  раскаляется и начинает светиться. То есть отдавать энергию в пространство в виде тепла и излучения.

В холодном состоянии вольфрамовая нить обладает меньшим сопротивлением, чем в раскаленном, более чем в десять раз. Следовательно, лампочка – это просто как сопротивление для электрической цепи. В этой статье я взял лампочку, чтобы визуально показать нагрузку. Нагрузка – от слова “нагружать”. Источнику питания не нравится, когда ему приходится отдавать электроэнергию. Он любит работать без нагрузки 😉

Теперь давайте представим все это с точки зрения гидравлики и механики.

Имеем трубу, по которой бурным поток течет вода. К трубе приделана вертушка, типа водяного колеса. Лопасти вертушки крутят вал.

Рисунок я чертил по всем догмам черчения: главный вид, и справа его разрез.

Если к валу ничего не цепляется, то поток воды бурно бежит по трубе и крутит колесо, а оно в свою очередь крутит вал. Такой режим можно назвать холостым режимом работы водяного колеса, то есть режимом без нагрузки.

Но что будет, если мы начнем использовать вращение вала себе во благо? Например, соединим с помощью муфты вал водяного колеса с валом мини-мельницы?

Думаю, многие из моих читателей сразу догадаются, что водяное колесо начнет притормаживать, так как мы его заставили работать. Крутиться со скоростью холостого хода у нашего вала уже не получится. Скорость будет меньше. То есть в нашем случае у нас на валу есть нагрузка. Что же будет происходить с потоком воды в трубе? Он будет тормозиться, так как лопасти вала не дадут водичке спокойно бежать по трубе. Поэтому, общий поток воды в трубе будет меньше, чем ДО холостого хода вала.

А если нагрузить вал, чтобы тот поднимал  грузовой лифт?

Думаю, вся конструкция тут же встанет колом. То есть большая нагрузка станет непосильна для вала. А если бы мы сделали лопасти вертушки такие, чтобы они полностью перекрывали диаметр трубы, то поток жидкости вообще бы остановился.

Давайте разберем еще один пример для понимания. Все тот же самый рисунок:

Предположим, что мы прицепили к валу наждак, а электродвигатель убрали с этой конструкции. И вот мы решили что-нибудь шлифануть.

Итак, что у нас в результате получается? Если мы будем слабо давить на шлифовальный круг, то у нас круг начнет притормаживаться и уже  будет крутиться с другой скоростью. Если мы сильнее будем давить на круг, то скорость вала еще больше упадет. Если же мощность нашего вала слабовата, мы можем добиться того, что при сильном давлении на круг вообще остановить вал. Тогда и точиться ничего не будет…

Давайте снова вернемся к мини-мельнице

Что будет если поток воды в трубе увеличить в несколько  раз? Мельница будет крутиться так, что ее порвет нахрен! А  если поток воды в трубе будет очень слабый? Разумеется, мельница будет молоть одно-два зернышка в час. Хотя, опять же, с большим потоком воды мы вполне можем поднять лифт.

Понимаете к чему я веду? Все завязано друг с другом! Давление в трубе, скорость потока жидкости и нагрузка… Все они связаны воедино.

[quads id=1]

Мощность электрического тока

Для того, чтобы это показать что к чему, мы возьмем две лампы на 12 Вольт, но разной мощности. На блоке питания выставляю также 12 Вольт и собираю все это дело по схеме, которая мелькала в начале статьи

Мой блок питания может выдать в нагрузку 150 Ватт, не парясь. Беру лампочку от мопеда и цепляю ее к блоку питания

Смотрим потребление тока. 0,71 Ампер

Высчитываем сопротивление раскаленной нити лампочки из закона Ома I=U/R, отсюда R=U/I=12/0,71=16,9 Ом.

Беру галогенную лампу от фары авто и также цепляю ее к блоку питания

Смотрим потребление. 4,42 Ампера

Аналогично высчитываем сопротивление нити лампы. R=U/I=12/4,42=2,7 Ом.

А теперь давайте посчитаем, какая лампочка больше всех Ватт “отбирает”  у источника питания. Вспоминаем школьную формулу P=UI. Итак, для маленькой лампочки мощность составит P=12×0,71=8,52 Ватта. А для большой лампочки мощность  будет Р=12х4,42=53 Ватта. Ого! У нас получилось, что лампочка, которая обладала меньшим сопротивлением, на самом деле очень даже прожорливая.

Итак, если кто не помнит, что такое мощность, могу напомнить. Мощность – это отношение какой-то полезной работы к времени, в течение которого эта работа совершалась. Например, надо вскопать яму определенных размеров. Вы с лопатой, а ваш друг – на экскаваторе:

Кто быстрее справится  с задачей за  одинаковый промежуток времени? Разумеется экскаватор. В этом случае, можно сказать, что его мощность намного больше, чем мощность человека с лопатой.

А теперь представьте, что нам надо полностью под ноль сточить эту железяку:

Подумайте вот над таким вопросом… У нас есть в запасе 5 мин и нам надо сточить железяку по-максимому. В каком случае железяка сточится быстрее всего: если прижимать ее к абразивному кругу со всей дури, прижимать слегка, либо прижимать в полсилы? Не забывайте, что у нас абразивный круг подцеплен к валу, который крутит поток воды в трубе. И да, труба у нас небольшого диаметра.

Кто ответил, что если прижимать в полсилы, то оказался прав. Железяка в этом случае сточится быстрее.  Если прижимать ее со всей дури, то можно вообще остановить круг. Еще раз, что у нас такое мощность? Полезная работа, совершаемая за какой-то промежуток времени. А в нашем опыте полезная работа это и есть стачивание железяки по максималке. Также не забывайте и  тот момент, что если мы будем слегка прижимать железяку, то мы будем ее стачивать пол дня. Поэтому, золотая середина  – это давить железяку в полсилы.

Ну вот мы и снова переходим к электронике 😉

Поток воды – сила тока, давление в трубе – напряжение, давление железяки на круг – сопротивление.  И что в результате мы получили? А то, что лампочка с меньшим сопротивлением обладает большей мощностью, чем лампочка с большим сопротивлением. Не трудно догадаться, если просто посмотреть на фото, но вживую эффект лучше

Но обязательно ли то, что чем меньше сопротивление, тем больше мощности выделяется на нагрузке? Конечно же нет. Во всем нужен расчет, как  и в прошлом опыте, где мы стачивали железяку за определенное время.

И еще один фактор, конечно, тоже надо учитывать. Это давление в трубе. Прикиньте, точим-точим мы железяку, и вдруг давление в трубе стало повышаться. Может быть переполнилась башня, или кто-то открыл краник на полную катушку. Что станет с наждаком? Его обороты ускорятся,  так как сила потока воды в трубе увеличится,  а следовательно, мы еще быстрее сточим нашу железку.

Формула мощности для постоянного электрического тока

Поэтому формулы мощности в электронике имеют вот такой вид:

Отсюда  A=IUt

где,

А – это полезная работа, Джоули

t  – время,  секунды

U – напряжение, Вольты

I – сила тока, Амперы

P – собственно сама мощность, Ватты

R – сопротивление, Омы

Как вы можете заметить, формула P=I² R говорит нам о том, что не всегда на маленьком сопротивлении вырабатывается большая мощность и то, что мощность очень сильно зависит от силы тока. А как поднять силу тока? Добавить напряжения ;-). Закон Ома работает всегда и везде.

А из формулы P=U²/R, можно увидеть, что чем меньше сопротивление и больше напряжение в цепи, тем больше мощность будет выделяться на нагрузке. А что такое выделение мощности на нагрузке? Это может быть тепло, свет, какая-либо механическая работа и тд. Короче говоря, выработка какой-либо полезной энергии для наших нужд.

Основные электротехнические формулы. Мощность. Сопротивление. Ток. Напряжение. Закон Ома.

напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета энергии энергия работа уравнение степенной закон ватт понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон омов аудио физика электричество электроника формула колесо формулы амперы ватты вольт омы косинус уравнение звуковая инженерия круговая диаграмма заряд физика мощность запись звука вычисление электротехническая формула мощность математика пи физика взаимосвязь

напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета энергии энергия работа уравнение мощность закон ваттс понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон Ома аудио физика электричество электричество формула tronics колесо формулы амперы ватты вольт омы косинус уравнение аудио инженерия круговая диаграмма заряд физика мощность звук запись вычисление электротехника формула мощность математика пи физика отношение взаимосвязь — sengpielaudio Sengpiel Berlin

Электрический ток , Электроэнергия , Электрическое напряжение

Электричество и Электрический заряд

Наиболее распространенные общие формулы, используемые в электротехнике

Основные формулы и Расчеты ●

Взаимосвязь физических и электрических величин (параметров)
Электрическое напряжение В , силы тока 9005 удельное сопротивление
R , полное сопротивление Z ,
мощность и мощность P
Вольт В , ампер A, сопротивление и
импеданс Ом Ом и Вт Вт

Колесо формул электротехники

См. Также: The Formula Wheel of Acoustics (Audio)

Совет: треугольник электрического напряжения В = I × R (закон Ома VIR)
Введите , два значения , будет рассчитано третье значение.

Треугольник мощности P = I × V (степенной закон PIV)
Введите два значения , будет рассчитано третье значение.

С помощью волшебного треугольника можно легко вычислить все формулы. Вы прячетесь с
пальцем значение, которое нужно вычислить. Два других значения показывают, как производить расчет.

Расчеты: Закон Ома — магический треугольник Ома
Измерение входного и выходного сопротивления

ПЕРЕМЕННЫЙ ТОК (AC) ~

В _l = линейное напряжение (вольт), V _p = фазное напряжение (вольт), I _l = линейный ток (амперы), I _p = фазный ток ( амперы)
Z = полное сопротивление (Ом), P = мощность (ватты), φ = угол коэффициента мощности, VAR = вольт-амперы (реактивные)

Коэффициент мощности PF = cos φ = R / (R2 + X2) ^1/2 , φ = угол коэффициента мощности.Для чисто резистивной схемы PF = 1 (идеально).
Полная мощность S рассчитывается по Пифагору, активная мощность P и реактивная мощность Q . S = √ ( P ² + Q ² )

Фактический коэффициент мощности, а не стандартный коэффициент смещаемой мощности 50/60 Гц

В акустике имеется « Акустический эквивалент закона Ома »

Соотношение акустических размеров, связанных с плоскими прогрессивными звуковыми волнами

Преобразование многих единиц, таких как мощность и энергия

префиксы |
длина |
площадь |
объем |
вес |
давление |
температура |
время |
энергия |
мощность |
плотность |
скорость |
ускорение |
сила

[к началу страницы]

Мощность и энергия | Клуб электроники

Энергетика и энергетика | Клуб электроники

Мощность | Рассчитать |
Перегрев | Энергия

Следующая страница: AC, DC и электрические сигналы

См. Также: Напряжение и ток

Что такое мощность?

Мощность — это скорость использования или поставки энергии:

Мощность измеряется в ваттах (Вт)
Энергия измеряется в джоулях (Дж)
Время измеряется в секундах (с)

Электроника в основном связана с малым количеством энергии, поэтому мощность часто
измеряется в милливаттах (мВт), 1 мВт = 0.001W. Например, светодиод потребляет около 40 мВт.
а бипер потребляет около 100 мВт, даже лампа, такая как лампа накаливания, потребляет всего около 1 Вт.

Типичная мощность, используемая в электрических цепях сети, намного больше, поэтому эта мощность может быть
измеряется в киловаттах (кВт), 1 кВт = 1000 Вт. Например, в обычной сетевой лампе используется
60 Вт, а чайник потребляет около 3 кВт.

Расчет мощности по току и напряжению

Уравнения

Есть три способа написать уравнение для мощности, тока и напряжения:

где:

P = мощность в ваттах (Вт)
V = напряжение в вольтах (В)
I = ток в амперах (A)

или:

P = мощность в милливаттах (мВт)
V = напряжение в вольтах (В)
I = ток в миллиамперах (мА)

Треугольник PIV

Вы можете использовать треугольник PIV, чтобы запомнить эти три уравнения.Используйте его так же, как треугольник закона Ома:

• Чтобы вычислить мощность , P : поместите палец на P,
  это оставляет I V, поэтому уравнение P = I × V
• Чтобы рассчитать ток , I : положите палец на I,
  это оставляет P над V, поэтому уравнение I = ^P / _V
• Для расчета напряжения, В : поместите палец над V,
  это оставляет P над I, поэтому уравнение V = ^P / _I

Усилитель довольно большой для электроники, поэтому мы часто измеряем ток в миллиамперах (мА), а мощность в милливаттах (мВт).

1 мА = 0,001 А и 1 мВт = 0,001 Вт.

Расчет мощности с использованием сопротивления

Уравнения

Использование закона Ома V = I × R

мы можем преобразовать P = I × V в:

где:

P = мощность в ваттах (Вт)

I = ток в амперах (A)

R = сопротивление в Ом ()

В = напряжение в вольтах (В)

Треугольники

Для решения этих уравнений также можно использовать треугольники:

Потраченная впустую мощность и перегрев

Обычно используется электроэнергия, например, зажигание лампы или двигателя.Однако электрическая энергия преобразуется в тепло всякий раз, когда ток проходит через
сопротивление, и это может быть проблемой, если оно вызывает перегрев устройства или провода. В
электроники эффект обычно незначителен, но если сопротивление низкое (провод или
резистора номинального значения, например) ток может быть достаточно большим, чтобы вызвать проблему.

Из уравнения P = I² × R видно, что для данного
сопротивление мощность зависит от тока в квадрате , поэтому удвоение тока даст в 4 раза большую мощность.

Резисторы рассчитаны на максимальную мощность, которую они могут развить в них без повреждений,
но номинальная мощность редко указывается в списках деталей, потому что подходят стандартные значения 0,25 Вт или 0,5 Вт.
для большинства схем. Дополнительная информация доступна на странице резисторов.

Провода и кабели рассчитаны на максимальный ток, который они могут пропускать без перегрева.
У них очень низкое сопротивление, поэтому максимальный ток относительно велик. Для получения дополнительной информации о
текущий рейтинг см. на странице кабелей.

Энергия

Количество потребляемой (или подаваемой) энергии зависит от мощности и времени, в течение которого она используется:

Устройство малой мощности, работающее в течение длительного времени, может потреблять больше энергии, чем устройство высокой мощности
работает непродолжительное время.

Например:

• Лампа мощностью 60 Вт, включенная на 8 часов, потребляет 60 Вт × 8 × 3600 с = 1728 кДж.
• Чайник мощностью 3 кВт, включенный на 5 минут, потребляет 3000 Вт × 5 × 60 с = 900 кДж.

Стандартной единицей измерения энергии является джоуль (Дж), но 1Дж — очень небольшое количество энергии для электросети.
поэтому в научной работе иногда используются килоджоуль (кДж) или мегаджоуль (МДж).

Дома мы измеряем электрическую энергию в киловатт-часах (кВтч), которые часто называют просто «единицей».
электричества, когда контекст ясен. 1 кВт · ч — это энергия, потребляемая электроприбором мощностью 1 кВт при включении на 1 час:

Например:

• Лампа мощностью 60 Вт, включенная на 8 часов, потребляет 0,06 кВт × 8 = 0,48 кВт · ч.
• Чайник мощностью 3 кВт, включенный на 5 минут, потребляет 3 кВт × ⁵ / ₆₀ = 0,25 кВтч.

Возможно, вам потребуется преобразовать бытовую единицу кВтч в научную единицу энергии, джоуль (Дж):

1 кВтч = 1 кВт × 1 час = 1000 Вт × 3600 с = 3.6MJ

Следующая страница: Сигналы постоянного и переменного тока | Исследование

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.
Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет
используется только для ответа на ваше сообщение, оно не будет передано никому.
На этом веб-сайте отображается реклама, если вы нажмете на
рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.
Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.
Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов.
(включая этот), как объяснил Google.
Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста,
посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Электроэнергетика и энергия | Безграничная физика

Энергопотребление

Используемая энергия — это интеграл от электрической мощности по времени.

Цели обучения

Сформулируйте взаимосвязь между использованием энергии и электрической мощностью

Основные выводы

Ключевые моменты

• Напомним, что мощность — это скорость выполнения работы или скорость, с которой энергия потребляется или производится. По току и напряжению P = IV.
• Используемая энергия — это количество заряда q, прошедшего через напряжение V за интервал времени t. Он равен интегралу мощности во времени.
• Распространенной единицей, используемой для описания энергопотребления, является киловатт-час, энергия 1000 Вт, действующая в течение одного часа.

Ключевые термины

• киловатт-час : единица электрической энергии, равная мощности одного киловатта, действующего в течение одного часа; равняется 3,6 мегаджоулей. Обозначение: кВтч.

Во многих случаях необходимо рассчитать потребление энергии электрическим устройством или набором устройств, например, в доме. Например, мы (или энергокомпания) можем захотеть рассчитать сумму задолженности за потребленную электроэнергию. В другом случае нам может потребоваться определить энергию, необходимую для питания компонента или устройства в течение заданного периода времени.Последнее различие имеет решающее значение — энергия, используемая схемой или компонентом, равна интегралу по времени от электрической мощности .

Мощность

Напомним, что мощность — это скорость выполнения работы или скорость, с которой энергия потребляется или производится, и измеряется в ваттах (Вт). Электрическая мощность в ваттах, вырабатываемая электрическим током I, состоящим из заряда Q кулонов каждые t секунд, проходящего через разность электрических потенциалов (напряжений) V, равна [латекс] \ text {P} = \ frac {\ text {QV} } {\ text {t}} = \ text {IV} [/ latex], где Q — электрический заряд в кулонах, t — время в секундах, I — электрический ток в амперах, а V — электрический потенциал или напряжение в вольтах.2} {\ text {R}} [/ latex], где R — электрическое сопротивление. Власть не обязательно постоянна; он может меняться со временем. Тогда общее выражение для электроэнергии будет

.

[латекс] \ text {P} (\ text {t}) = \ text {I} (\ text {t}) \ text {V} (\ text {t}) [/ latex]

, где ток I и напряжение V могут изменяться во времени.

Энергия

В любом заданном временном интервале потребляемая (или предоставляемая, в зависимости от вашей точки зрения) энергия определяется выражением [latex] \ text {PE} = \ text {qV} [/ latex], где E — электрическая энергия, V — напряжение, а q — количество заряда, перемещенного за рассматриваемый интервал времени.Мы можем связать общую потребляемую энергию с мощностью, интегрировав по времени: Положительная энергия соответствует потребляемой энергии, а отрицательная энергия соответствует производству энергии. Обратите внимание, что элемент схемы, имеющий как положительный, так и отрицательный профиль мощности в течение некоторого промежутка времени, может потреблять или производить энергию в соответствии со знаком интеграла мощности. Если мощность постоянна в течение временного интервала, то энергию можно просто выразить как:

[латекс] \ text {E} = \ text {Pt} [/ latex].

единиц потребления энергии

Мы, конечно, хорошо знакомы с единицей измерения энергии в системе СИ — джоуль. Однако, как правило, в счетах за электроэнергию домохозяйства указывается потребление энергии в киловатт-часах (кВтч). Кроме того, это устройство часто встречается в других местах, когда рассматривается использование энергии энергопотребляющими устройствами, структурами или юрисдикциями. Мы можем проанализировать преобразование киловатт-часов в джоули следующим образом: 1 Вт = 1 Дж / с, киловатт равен 1000 Вт, а один час равен 3600 секундам, поэтому 1 кВт-ч равен (1000 Дж / с) (3600 с). = 3 600 000 джоулей.Это масштаб домашнего использования энергии в США, который составляет порядка сотен киловатт-часов в месяц.

Снижение потребления энергии

Потребляемая электрическая энергия (E) может быть уменьшена либо за счет сокращения времени использования, либо за счет снижения энергопотребления этого прибора или приспособления. Это не только снизит стоимость, но и снизит воздействие на окружающую среду. Улучшение освещения — один из самых быстрых способов снизить потребление электроэнергии в доме или на работе.Около 20% энергии в доме расходуется на освещение, в то время как в коммерческих учреждениях эта цифра приближается к 40%. Флуоресцентные лампы примерно в четыре раза эффективнее ламп накаливания — это верно как для длинных ламп, так и для компактных люминесцентных ламп (КЛЛ). Таким образом, лампу накаливания мощностью 60 Вт можно заменить КЛЛ мощностью 15 Вт, которая имеет такую ​​же яркость и цвет. КЛЛ имеют изогнутую трубку внутри шара или спиралевидную трубку, все они подключены к стандартному привинчиваемому основанию, которое подходит для стандартных розеток лампы накаливания.(Первоначальные проблемы с цветом, мерцанием, формой и высокими начальными затратами на КЛЛ были решены в последние годы.) Теплопередача от этих КЛЛ меньше, и они служат до 10 раз дольше.

Компактный люминесцентный светильник (КЛЛ) : КЛЛ намного более эффективны, чем лампы накаливания, и поэтому потребляют гораздо меньше энергии для получения яркого света.

Расчет энергии и мощности в электрических цепях — Видео и стенограмма урока

Энергия и мощность

Когда вы включаете эти электрические цепи, вы можете увидеть их энергию и мощность в действии.Когда вы щелкаете выключателем света в своей комнате, вы видите, как ваш свет становится ярким и начинает излучать свет. Когда вы включаете телевизор, вы видите, что экран на нем включается, и вы можете видеть различные телевизионные программы, которые вам предлагают местные поставщики услуг телевидения. Когда вы включаете компьютер, вы видите, что ваш монитор включается, а затем вы можете использовать на нем все виды компьютерных программ. Когда вы включаете свой мобильный телефон, вы можете звонить и писать текстовые сообщения своим друзьям и семье

Откуда эта сила и энергия? Он поступает либо от батарей, либо от вашего поставщика электроэнергии.Поскольку мы имеем дело с электрическими цепями, мы также имеем дело с электроэнергией. Мы определяем электроэнергии как скорость, с которой цепь использует электрическую энергию. Электрическая энергия — это заряд батареи или электростанции. Есть два способа рассчитать эту мощность. Мы можем использовать либо напряжение, либо сопротивление цепи.

Использование напряжения

Чтобы использовать напряжение цепи, мы можем использовать эту формулу для расчета мощности:

P = В * I

У нас есть эта мощность равна напряжению цепь умножает на ток I цепи.Когда наша единица измерения напряжения — вольты ( В, ), а единица измерения тока — амперы, или, для краткости, амперы ( A, ), тогда мы должны умножить их вместе, чтобы получить ватт ( Вт, ), стандартную единицу. 2 * R , чтобы найти свою мощность.2/192 Ом = 14400/192 = 75 Вт

Этого достаточно для питания швейной машины.

Резюме урока

Давайте рассмотрим, что мы узнали. Электрическая цепь представляет собой замкнутый контур, по которому свободно течет электричество. Электрическая мощность — это скорость, с которой схема использует электрическую энергию. Формула для определения мощности в цепи:

P = V * I

Мы используем закон Ома ( V = I * R ), чтобы получить две другие формулы мощности, которые используйте сопротивление цепи.2/ р

Электроэнергия — Веб-формулы

Электроэнергия определяется по формуле:
P = В · I
Где В — напряжение, а I — ток.

Соответствующие единицы:
ватт (Вт) = вольт (В) · ампер (A)

Мощность также можно определить по следующим формулам:
P = I ² · R ↔ R = P / I ² ↔ I = √ ( P P R )
P = V ² / R ↔ R = V ² / ² / ↔ V = √ ( P · R )


Подробнее об электроэнергии 9000 5
Электроэнергия определяется как скорость, с которой работа выполняется источником эл.м.ф. в поддержании тока в электрической цепи. Практическая единица мощности — киловатт и лошадиные силы; где 1 киловатт = 100 ватт и 1 л.с. = 746 ватт.

Если сопротивления (например, электрические приборы) соединены последовательно, ток через каждое сопротивление будет одинаковым. Тогда мощность электрического прибора, P α R и P α V (поскольку V = IR), это означает, что при последовательной комбинации сопротивлений разность потенциалов и потребляемая мощность будут больше при большем сопротивлении .

Если сопротивления ( i.е. электроприборов) подключены параллельно, разность потенциалов на каждом приборе одинакова. Тогда P α 1 / R и I α 1 / R (как V = IR), что означает, что в параллельных комбинациях сопротивлений потребляемый ток и мощность будут больше при меньшем сопротивлении.

Для данного напряжения В, , если сопротивление изменяется с R на ( R / n ), а потребляемая мощность изменяется с P на nP , то согласно P = V ² / R , имеем:

P = V ² / (R / n)) = n (V ² / R) = nP, где R = R / n и P = nP

Когда приборы питания P ₁ , P ₂ , P ₃ … P _n включены последовательно с источником напряжения, эффективная потребляемая мощность ( P _s ) определяется по формуле:

1/ P _s = 1 / P ₁ + 1 / P ₂ + 1 / P ₃ +… + 1 / P _n
Для устройств n , каждое из сопротивление R , последовательно соединены с источником напряжения В, рассеиваемая мощность P _с тогда определяется как:
(1) P _с = В ² / n R

Когда приборы питания

P ₁ , P ₂ , P ₃ … P _n подключены параллельно источнику напряжения, эффективная мощность потреблено ( P _p ) затем определяется следующим образом:
P _s = P ₁ + P ₂ + P ₃ +… + P _n
Для приборов n , каждое с равным сопротивлением R , подключенных параллельно к источнику напряжения В , рассеиваемая мощность тогда определяется как:
(2) P _p = В ² / ( R / n) = n V ² / R

Из (1) и (2) мы имеем P _p / P _s = n ² или просто записать как : P _P = n ² P _s .

В соответствии с приведенными выше формулами, мы можем объяснить, что:

При группировке ламп серии по заданному источнику напряжения лампа большей мощности будет давать меньшую яркость и будет иметь меньший потенциал сопротивления, но тот же ток , тогда как в параллельном группировке лампочек по данному источнику напряжения лампа большей мощности даст большую яркость и позволит большему току проходить через нее, но будет иметь меньшее сопротивление и такую ​​же разность потенциалов на нем.

Электроэнергия
Электроэнергия определяется как общая выполненная работа или энергия, поставленная источником ЭДС. при поддержании тока в электрической цепи в течение заданного времени:
Электрическая энергия = электрическая мощность × время = P × t

Таким образом, формула для электрической энергии имеет вид:
Электрическая энергия = P × т = V × I × т = I ² × R × т = V ² т / R

S.I единица электрической энергии — джоуль (обозначается Дж), где 1 джоуль = 1 ватт × 1 секунда = 1 вольт × 1 ампер × 1 секунда
Коммерческая единица электроэнергии — киловатт-час ( кВт · ч, ), где 1 кВтч = 1000 Вт h = 3,6 × 10 ⁶ Дж = одна единица потребляемой электроэнергии .

Количество единиц потребляемой электроэнергии равно n = (общая мощность × время в часе) / 1000
Стоимость потребления электроэнергии в доме = количество.единиц потребленной электроэнергии × количество на одну единицу электроэнергии.

Максимальная мощность Теорема
В ней говорится, что выходная мощность источника тока максимальна, когда внутреннее сопротивление источника равно внешнему сопротивлению в цепи. Итак, если R — внешнее сопротивление цепи, а r — внутреннее сопротивление источника тока (то есть батареи), то выходная мощность максимальна, когда R = R.

Эта теорема применима ко всем типам источников ЭДС. и связан с выходной мощностью, а НЕ с рассеиваемой мощностью.

Если E — применяемая ЭДС. источника ЭДС. т.е. . батарея с внутренним сопротивлением r и R — внешнее сопротивление, тогда ток в цепи определяется как:
I = E / (R + r)

При максимальной выходной мощности R = r , поэтому имеем:
I = E / (r + r) = E / (2r)
и
максимальная выходная мощность:
P _max = I ² r = E ² / (4r)

При коротком замыкании аккумулятора мощность равна нулю.В этом случае вся мощность батареи рассеивается внутри батареи из-за ее внутреннего сопротивления. Таким образом, мощность, рассеиваемая внутри батареи, определяется как: P = ( E / r) ² × r = E ² / r

КПД источника ЭДС.
КПД источника ЭДС. определяется как отношение выходной мощности (, т. е. , мощность через внешнее сопротивление цепи, к входной мощности (т. е.мощность, потребляемая от источника ЭДС). Итак,

Где V = падение потенциала на внешнем сопротивлении R,
E = E.M.F. источника тока,
I = ток в цепи.

Если r — внутреннее сопротивление источника ЭДС, , тогда
В = IR и E = I (R + r )
или

Когда мощность, полученная от источника, максимальна, тогда R = р. В данной ситуации имеем:

Таким образом максимальный КПД источника эл.м.ф. составляет 50%. Это означает, что для элемента только половина всей мощности, потребляемой элементом, используется для полезных целей, тогда как другая половина рассеивается внутри элемента.

Пример 1:
Лифт должен поднимать 1000 кг на расстояние 100 м со скоростью 4 м / с. Какую в среднем мощность оказывает лифт во время этой поездки?
Решение:
Работу, проделанную лифтом на 100 метров, легко вычислить:
W = mgh = (1000) (9.8) (100) = 9,8 × 10 ⁵ Джоулей.

Общее время поездки можно рассчитать по скорости лифта:
t = x / v = 100 м / 4 м / с = 25 с .

Таким образом, средняя мощность определяется как: P = Вт / t = 9,8 × 10 ⁵ / 25s = 3,9 × 10 ⁴ Вт, или 39 кВт.

Пример 2:
Считается, что объект в свободном падении достиг конечной скорости , если сопротивление воздуха становится достаточно сильным, чтобы противодействовать всему ускорению свободного падения, заставляя объект падать с постоянной скоростью.Точное значение конечной скорости зависит от формы объекта, но для многих объектов оно может быть оценено на уровне 100 м / с. Когда объект весом 10 кг достиг предельной скорости, какую силу сопротивление воздуха оказывает на объект?

Решение: Для решения этой проблемы мы будем использовать уравнение P = Fv cos θ , Вместо обычного уравнения мощности, поскольку нам дана скорость объекта. Нам просто нужно вычислить силу, прилагаемую к объекту сопротивлением воздуха, и угол между силой и скоростью объекта.Поскольку объект достиг постоянной скорости, результирующая сила, действующая на него, должна быть равна нулю. Поскольку на объект действуют только две силы: сила тяжести и сопротивление воздуха, сопротивление воздуха должно быть равным по величине и противоположным по направлению силе тяжести. Таким образом, F _a = — F _G = мг = 98 Н, если смотреть вверх. Таким образом, сила, прилагаемая сопротивлением воздуха, антипараллельна скорости объекта. Таким образом:
P = Fv cos θ = (98) (100) (cos180) = — 9800 Вт

Пример 3: Мощность двигателя насоса составляет 4 кВт.Сколько воды в кг / мин он может поднять на высоту 20 м? (g = 10 м / с ² )
Решение:
Заданная мощность двигателя P = 4KW = 4000 Вт
Если масса воды, поднятая за одну секунду, = m кг.
Общая работа, выполненная при подъеме воды, W = mgh
Мощность P = Вт / т, но t = 1 минута = 60 сек.
4000 = mgh / 60
4000 = (m × 10 × 20) / 60
m = 1200 кг.

Пример 4 : Когда вода течет по трубе, ее скорость изменяется на 5%, найти изменение силы воды?
Решение: Мощность = Сила × Скорость = Скорость изменения количества движения × скорость = {(масса / время) × скорость} x скорость = {(adv) × v} × v = adv ³ где «a» — площадь поперечного сечения, «d» — плотность воды, а «v» — скорость потока воды.
Следовательно, Сила воды прямо пропорциональна кубу скорости воды, поэтому пусть
P = Kv ³ (k — постоянная величина, равная ad.)
Регистрация с обеих сторон
log P = 3log v + log k
Дифференциация с обеих сторон
dP / P = 3dv / v
процентное изменение мощности, dP / P × 100 = 3 × 5% = 15%.

Пример 5 : Кинетическая энергия выбрасываемой воды из плотины используется для вращения турбины. Труба, по которой устремляется вода — 2.4 метра и его скорость 12 м / сек. Предполагая, что вся кинетическая энергия воды используется для вращения турбины, вычислите производимый ток, если эффективность динамо-машины составляет 60% и станция передает мощность 240 кВ. Плотность воды = 10 ³ кг / м ³ .
Решение: Учитывая, что
r = радиус трубы = 1,2 м, средняя скорость воды v = 12 м / с
V = 240 кВ = 240 × 10 ³ вольт, плотность воды p = 10 ³ кг / м ³ .
Теперь кинетическая энергия текущей воды в секунду, т.е.
Power P = (1/2) (массовый расход в секунду) × v ²
= (1/2) pr ² (l / t) rv ²
= (1/2) pr ² rv ³
= (1/2) 3,14 × (1,2) ² × 10 ³ × (12) ³ Вт
= 3,9 x 10 ⁶ Вт

Ток в кабелях передачи определяется по формуле:
ток = выходная мощность / напряжение
= (60% мощности P) / (240 × 1000)
= [(60/100) × 3.9 × 10 ⁶ ] / (240 × 1000) = 9,75 A

Учебное пособие по физике: новый взгляд на электрическую мощность

В предыдущем разделе Урока 3 подробно описывалась зависимость тока от разности электрических потенциалов и сопротивления. Ток в электрическом устройстве прямо пропорционален разности электрических потенциалов, приложенной к устройству, и обратно пропорционален сопротивлению устройства.Если это так, то скорость, с которой это устройство преобразует электрическую энергию в другие формы, также зависит от тока, разности электрических потенциалов и сопротивления. В этом разделе Урока 3 мы вернемся к концепции мощности и разработаем новые уравнения, которые выражают мощность через ток, разность электрических потенциалов и сопротивление.

Новые уравнения мощности

В Уроке 2 было введено понятие электроэнергии.Электрическая мощность была определена как скорость, с которой электрическая энергия подается в цепь или потребляется нагрузкой. Уравнение для расчета мощности, подаваемой в цепь или потребляемой нагрузкой, было получено равным

.

P = ΔV • I

(Уравнение 1)

Две величины, от которых зависит мощность, связаны с сопротивлением нагрузки по закону Ома. Разность электрических потенциалов ( ΔV ) и ток ( I ) могут быть выражены в терминах их зависимости от сопротивления, как показано в следующих уравнениях.

Если выражения для разности электрических потенциалов и тока подставить в уравнение мощности, можно вывести два новых уравнения, которые связывают мощность с током и сопротивлением, а также с разностью электрических потенциалов и сопротивлением. Эти выводы показаны ниже.

Теперь у нас есть три уравнения для электрической мощности, два из которых получены из первого с использованием уравнения закона Ома.Эти уравнения часто используются в задачах, связанных с вычислением мощности на основе известных значений разности электрических потенциалов (ΔV), тока (I) и сопротивления (R). Уравнение 2 связывает скорость, с которой электрическое устройство потребляет энергию, с током в устройстве и сопротивлением устройства. Обратите внимание на двойную важность тока в уравнении, обозначенную квадратом тока. Уравнение 2 можно использовать для расчета мощности при условии, что известны сопротивление и ток.Если одно из них неизвестно, то необходимо будет либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 2.

Уравнение 3 связывает скорость, с которой электрическое устройство потребляет энергию, с падением напряжения на устройстве и сопротивлением устройства. Обратите внимание на двойное значение падения напряжения, обозначенное квадратом ΔV. Уравнение 3 можно использовать для расчета мощности при условии, что известны сопротивление и падение напряжения.Если одно из них неизвестно, важно либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 3.

Концепции на первом месте

Хотя эти три уравнения предоставляют удобные формулы для вычисления неизвестных величин в физических задачах, нужно быть осторожным, чтобы не использовать их неправильно, игнорируя концептуальные принципы, касающиеся схем.Чтобы проиллюстрировать это, предположим, что вам задали такой вопрос: если бы 60-ваттную лампу в бытовой лампе заменить на 120-ваттную лампу, то во сколько раз ток в цепи этой лампы был бы больше? Используя уравнение 2, можно предположить (ошибочно), что удвоение мощности означает, что количество I ² должно быть удвоено. Таким образом, ток должен увеличиться в 1,41 раза (квадратный корень из 2). Это пример неправильного рассуждения, поскольку он удаляет математическую формулу из контекста электрических цепей.Принципиальное различие между лампочкой на 60 Вт и лампой на 120 Вт заключается не в силе тока в лампе, а в ее сопротивлении. У этих двух лампочек разные сопротивления; разница в токе — это просто следствие этой разницы в сопротивлении. Если лампы находятся в патроне лампы, который подключен к розетке в США, то можно быть уверенным, что разность электрических потенциалов составляет около 120 вольт. ΔV будет одинаковым для каждой лампы.Лампа мощностью 120 Вт имеет меньшее сопротивление; и, используя закон Ома, можно было бы ожидать, что он также имеет более высокий ток. Фактически, 120-ваттная лампа будет иметь ток 1 А и сопротивление 120 Ом; 60-ваттная лампа будет иметь ток 0,5 А и сопротивление 240 Ом.

Теперь, правильно используя уравнение 2, можно понять, почему удвоенная мощность означает, что будет удвоенный ток, поскольку сопротивление также изменяется при замене лампочки. Расчет тока ниже дает тот же результат, что и выше.

Проверьте свое понимание

1. Что будет толще (шире) — нить накала 60-ваттной лампочки или 100-ваттная? Объяснять.

2.Вычислите сопротивление и силу тока ночной лампочки мощностью 7,5 Вт, подключенной к розетке в США (120 В).

3. Рассчитайте сопротивление и силу тока электрического фена мощностью 1500 Вт, подключенного к домашней розетке в США (120 В).

4. Коробка на настольной пиле показывает, что сила тока при запуске составляет 15 ампер. Определите сопротивление и мощность двигателя за это время.

5. На наклейке на проигрывателе компакт-дисков написано, что он потребляет ток 288 мА при питании от 9-вольтовой батареи. Какая мощность (в ваттах) у проигрывателя компакт-дисков?

6. Тостер на 541 Вт подключается к бытовой розетке на 120 В. Какое сопротивление (в Ом) тостера?

7.Цветной телевизор имеет ток 1,99 А при подключении к 120-вольтовой электросети. Какое сопротивление (в Ом) у телевизора? А какая мощность (в ваттах) у телевизора?

Веб-сайт класса физики

Электрические схемы: обзор набора проблем

Этот набор из 34 задач нацелен на вашу способность определять такие параметры цепи, как ток, сопротивление, разность электрических потенциалов, мощность и электрическая энергия, на основе словесных описаний и диаграмм физических ситуаций, относящихся к электрическим цепям.Проблемы варьируются по сложности от очень простых и простых до очень сложных и сложных. Более сложные задачи обозначены цветом , синие задачи .

Текущий

Когда заряд течет по проводам электрической цепи , считается, что в проводах присутствует ток. Электрический ток — это измеримое понятие, которое определяется как скорость , с которой заряд проходит через точку в цепи.Его можно определить, измерив количество заряда, протекающего по площади поперечного сечения провода в цепи. Как величина скорости, ток (I) выражается следующим уравнением

I = Q / т

где Q — количество заряда, протекающего через точку за период времени t. Стандартной метрической единицей измерения величины тока является ампер, часто сокращенно Ампер или А. Ток в 1 ампер эквивалентен 1 кулону заряда, протекающему через точку за 1 секунду.Поскольку количество заряда, проходящего через точку в цепи, связано с количеством мобильных носителей заряда (электронов), которые проходят через эту точку, ток также может быть связан с количеством электронов и временем. Чтобы установить связь между током и числом электронов, нужно знать количество заряда на одном электроне.

Q _{электрон} = 1,6 x 10 ^-19 C

Сопротивление

Когда заряд течет по цепи, он встречает сопротивление , или препятствие для его прохождения.Как и ток, сопротивление — это измеримый термин. Величина сопротивления, обеспечиваемого сечением провода, зависит от трех переменных — материала, из которого сделан провод, длины провода и площади поперечного сечения провода. Одним из физических свойств материала является его удельное сопротивление — мера тенденции этого материала сопротивляться прохождению заряда через него. Значения удельного сопротивления для различных проводящих материалов обычно указаны в учебниках и справочниках. Зная значение удельного сопротивления (ρ) материала, из которого состоит провод, а также его длину (L) и площадь поперечного сечения (A), его сопротивление (R) можно определить с помощью приведенного ниже уравнения.

R = ρ • L / A

Стандартная метрическая единица измерения сопротивления — Ом (сокращенно греческой буквой Ом ).

Основная трудность при использовании приведенного выше уравнения связана с единицами выражения различных величин. Удельное сопротивление (ρ) обычно выражается в Ом • м. Таким образом, длина должна быть выражена в метрах, а площадь поперечного сечения — в метрах ² . Многие провода круглые и имеют круглое сечение.Таким образом, площадь поперечного сечения в приведенном выше уравнении можно рассчитать, зная радиус или диаметр провода, используя формулу для площади круга.

A = π • R ² = π • D ² /4

Соотношение напряжение-ток-сопротивление

Величина тока, протекающего в цепи, зависит от двух переменных. Ток обратно пропорционален общему сопротивлению (R) цепи и прямо пропорционален разности электрических потенциалов, приложенной к цепи.Разность электрических потенциалов (ΔV), приложенная к цепи, — это просто напряжение, подаваемое источником энергии (батареи, розетки и т. Д.). Для домов в США это значение близко к 110–120 вольт. Математическая взаимосвязь между током (I), напряжением и сопротивлением выражается следующим уравнением (которое иногда называют уравнением закона Ома ).

Мощность

Электрические цепи — это энергия.Энергия включается в цепь аккумулятором или коммерческим поставщиком электроэнергии. Элементы схемы (освещение, обогреватели, двигатели, холодильники и даже провода) преобразуют эту электрическую потенциальную энергию в другие формы энергии, такие как световая энергия, звуковая энергия, тепловая энергия и механическая энергия. Мощность означает скорость, с которой энергия передается или преобразуется устройством или цепью. Это скорость, с которой энергия теряется или приобретается в любом заданном месте в цепи.Таким образом, общее уравнение мощности —

P = ΔE / т

Потеря (или усиление) энергии — это просто произведение разности электрических потенциалов между двумя точками и количества заряда, перемещающегося между этими двумя точками за период времени t. Таким образом, потеря (или усиление) энергии равна просто ΔV • Q. Когда это выражение подставляется в вышеприведенное уравнение, уравнение мощности становится

P = ΔV • Q / т

Поскольку отношение Q / t, найденное в приведенном выше уравнении, равно току (I), приведенное выше уравнение также можно записать как

P = ΔV • I

Комбинируя уравнение закона Ома с приведенным выше уравнением, можно получить два других уравнения мощности.Их

Стандартная метрическая единица измерения мощности — Вт . В единицах измерения ватт эквивалентен усилителю • Вольт, усилителю ² • Ом и вольт ² / Ом.

Затраты на электроэнергию

Коммерческая энергетическая компания взимает с домохозяйств ежемесячную плату за поставленную электроэнергию.В счете за услуги обычно указывается количество энергии, потребленной в течение месяца, в единицах киловатт • часов . Эта единица — единица мощности, умноженная на единицу времени, — это единица энергии. Домохозяйство обычно оплачивает счет на основе количества кВт • ч электроэнергии, потребленной в течение месяца. Таким образом, задача определения стоимости использования конкретного прибора в течение заданного периода времени довольно проста. Сначала необходимо определить мощность и преобразовать ее в киловатты.Затем эту мощность необходимо умножить на время использования в часах, чтобы получить потребляемую энергию в единицах кВт • час. Наконец, это количество энергии должно быть умножено на стоимость электроэнергии в соотношении $ / кВт • час, чтобы определить стоимость в долларах.

Эквивалентное сопротивление

Довольно часто в цепи используется более одного резистора. Хотя каждый резистор имеет собственное индивидуальное значение сопротивления, общее сопротивление цепи отличается от сопротивления отдельных резисторов, составляющих цепь.Величина, известная как эквивалентное сопротивление , указывает полное сопротивление цепи. Концептуально эквивалентное сопротивление — это сопротивление, которое один резистор будет иметь, чтобы оказывать такое же общее влияние на сопротивление, как и комбинация резисторов, которые присутствуют. Таким образом, если в цепи есть три резистора с эквивалентным сопротивлением 25 Ом, то один резистор 25 Ом может заменить три отдельных резистора и оказать влияние на схему, эквивалентное .Значение эквивалентного сопротивления (R _eq ) учитывает индивидуальные значения сопротивления резисторов и способ их подключения.

Есть два основных способа включения резисторов в электрическую цепь. Их можно подключить последовательно или параллельно . Резисторы, которые соединены последовательно, подключаются последовательно, так что весь заряд, который проходит через первый резистор, также проходит через другие резисторы.При последовательном соединении весь заряд, протекающий по цепи, проходит через все отдельные резисторы. Таким образом, эквивалентное сопротивление последовательно соединенных резисторов является суммой значений отдельных сопротивлений этих резисторов.

R _экв = R ₁ + R ₂ + R ₃ +… (последовательные соединения)

Параллельно подключенные резисторы подключаются бок о бок, так что заряд, приближающийся к резисторам, разделяется на два или более разных пути.Параллельно подключенные резисторы характеризуются наличием участков разветвления, в которых заряд разветвляется по разным путям. Заряд, который проходит через один резистор, не проходит через другие резисторы. Эквивалентное сопротивление параллельно включенных резисторов меньше значений сопротивлений всех отдельных резисторов в цепи. Хотя это может быть не совсем интуитивно понятным, уравнение эквивалентного сопротивления параллельно соединенных резисторов дается уравнением с несколькими взаимными членами.

1 / R _eq = 1 / R ₁ + 1 / R ₂ + 1 / R ₃ +… (параллельное соединение)

Анализ последовательной цепи

Некоторые проблемы второй половины этого набора относятся к последовательным цепям. Нередко проблема сопровождается чертежом или схемой, показывающей расположение батарей и резисторов. Чертеж и соответствующая принципиальная схема ниже представляют последовательную цепь, питаемую тремя ячейками и имеющую три последовательно соединенных резистора (лампочки).

Если представить заряд, покидающий положительный полюс батареи и следующий по его пути, проходя через полный контур, становится очевидным, что заряд проходит через все резисторы последовательно. Таким образом, он соответствует критериям последовательной цепи. Знание того, что схема является последовательной, позволяет связать общее или эквивалентное сопротивление цепи с отдельными значениями сопротивления с помощью уравнения эквивалентного сопротивления, описанного выше.

R _экв = R ₁ + R ₂ + R ₃ +… (последовательные соединения)

Ток последовательной цепи в резисторах такой же, как и в батарее. Поскольку нет ответвлений в местах, где заряд разделяется на пути, можно сказать, что ток в батарее равен току в резисторе 1, равен току в резисторе 2 и равен току в резисторе 3 .. ., В форме уравнения можно записать, что

I _{аккумулятор} = I ₁ = I ₂ = I ₃ =… (последовательные цепи)

Когда заряд проходит через резисторы в последовательной цепи, происходит падение электрического потенциала, когда он проходит через каждый резистор.Это падение электрического потенциала на каждом резисторе определяется током через резистор и сопротивлением резистора. Это согласуется с уравнением закона Ома, описанным выше (ΔV = I • R). Поскольку ток (I) в каждом отдельном резисторе одинаков, логично сделать вывод, что резисторы с наибольшим сопротивлением (R) будут иметь наибольшую разность электрических потенциалов (ΔV), приложенную к ним.

Разность электрических потенциалов на отдельных резисторах цепи часто обозначается как падения напряжения .Эти падения напряжения последовательно соединенных резисторов математически связаны с электрическим потенциалом или номинальным напряжением элементов или батареи, которые питают цепь. Если заряд приобретает 12 В электрического потенциала при прохождении через батарею электрической цепи, то он теряет 12 В при прохождении через внешнюю цепь. Это падение электрического потенциала на 12 В является результатом серии отдельных падений электрического потенциала, когда он проходит через отдельные резисторы последовательной цепи.Эти отдельные падения напряжения (разность электрических потенциалов) в сумме дают общее падение напряжения в цепи. В форме уравнения можно сказать, что

ΔV _{аккумулятор} = ΔV ₁ + ΔV ₂ + ΔV ₃ +… (последовательные цепи)

где ΔV _{аккумулятор} — электрический потенциал, накопленный в аккумуляторе, а ΔV ₁ , ΔV ₂ и ΔV ₃ — это падения напряжения (или разности электрических потенциалов) на отдельных резисторах.

Более подробное и исчерпывающее обсуждение последовательных схем и их анализа можно найти в Учебном пособии по физике.

Анализ параллельных цепей

Самые последние проблемы в этом наборе относятся к параллельным цепям. Опять же, нет ничего необычного в том, что проблема сопровождается рисунком или схематической диаграммой, показывающей расположение батарей и резисторов.Чертеж и соответствующая принципиальная схема ниже представляют собой параллельную цепь с питанием от трех ячеек и имеющую три параллельно соединенных резистора (лампочки).

Если представить заряд, покидающий положительный полюс батареи и следующий по своему пути, когда он проходит через полный контур, становится очевидным, что заряд достигает места разветвления до достижения резистора. В месте разветвления, которое иногда называют узлом, заряд проходит по одному из трех возможных путей через резисторы.Вместо того, чтобы проходить через каждый резистор, один заряд будет проходить через единственный резистор во время полного цикла вокруг цепи. Таким образом, он соответствует критериям параллельной цепи. Знание того, что схема является параллельной, позволяет связать общее или эквивалентное сопротивление цепи с отдельными значениями сопротивления с помощью уравнения эквивалентного сопротивления, описанного выше.

1 / R _eq = 1 / R ₁ + 1 / R ₂ + 1 / R ₃ +… (параллельное соединение)

В месте разветвления заряд разделяется на отдельные пути.Таким образом, ток в отдельных путях будет меньше, чем ток вне путей. Общий ток в цепи и ток в батарее равны сумме тока в отдельных проводящих путях. В форме уравнения можно записать, что

I _{аккумулятор} = I ₁ + I ₂ + I ₃ +… (параллельные цепи)

Текущие значения этих отдельных ветвей контролируются двумя величинами — сопротивлением резистора в ветви и разностью электрических потенциалов (ΔV), приложенной к ветви.В соответствии с уравнением закона Ома, рассмотренным выше, можно сказать, что ток в ветви 1 равен разности электрических потенциалов на ветви 1, деленной на сопротивление ветви 1. Аналогичные утверждения можно сделать и для других ветвей. В форме уравнения можно сказать, что

Эклектические разности потенциалов (ΔV ₁ , ΔV ₂ и ΔV ₃ ) на отдельных резисторах часто называют падениями напряжения.Подобно последовательным цепям, любой заряд, покидающий батарею, должен испытывать такое же падение напряжения, как и коэффициент усиления, который он получает при прохождении через батарею. Но в отличие от последовательных цепей, в параллельной цепи заряд проходит только через один резистор. Таким образом, падение напряжения на этом резисторе должно равняться разности электрических потенциалов на батарее. В форме уравнения можно сказать, что

ΔV _{аккумулятор} = ΔV ₁ = ΔV ₂ = ΔV ₃ +… (параллельные цепи)

где ΔV _{аккумулятор} — электрический потенциал, накопленный в аккумуляторе, а ΔV ₁ , ΔV ₂ и ΔV ₃ — это падения напряжения (или разности электрических потенциалов) на отдельных резисторах.

Более подробное и исчерпывающее обсуждение параллельных схем и их анализа можно найти в учебном пособии по физике.

Привычки эффективно решать проблемы

Эффективный решатель проблем по привычке подходит к физическим проблемам таким образом, чтобы отражать набор дисциплинированных привычек. Хотя не все эффективные специалисты по решению проблем используют один и тот же подход, все они имеют общие привычки.Эти привычки кратко описаны здесь. Эффективное решение проблем …

• … внимательно читает задачу и создает мысленную картину физической ситуации. При необходимости они набрасывают простую схему физической ситуации, чтобы помочь визуализировать ее.
• … идентифицирует известные и неизвестные величины и записывает их в организованном порядке, часто записывая их на самой диаграмме. Они приравнивают заданные значения к символам, используемым для представления соответствующей величины (например,г., ΔV = 9,0 В; R = 0,025 Ом; Я = ???).
• … строит стратегию решения неизвестной величины; стратегия, как правило, сосредоточена вокруг использования физических уравнений и во многом зависит от понимания принципов физики.
• … определяет подходящую (ые) формулу (ы) для использования, часто записывая их. При необходимости они выполняют необходимое преобразование количеств в правильные единицы.
• … выполняет подстановки и алгебраические манипуляции, чтобы найти неизвестную величину.

Подробнее …

Дополнительная литература / Учебные пособия:

Следующие страницы Учебного пособия по физике могут быть полезны для того, чтобы помочь вам понять концепции и математику, связанные с этими проблемами.

Набор проблем электрических цепей

Просмотреть набор задач

Электрические схемы Решения с аудиогидом

Просмотрите решение проблемы с аудиогидом:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34
.
