Накладная одинарная розетка: Розетка двойная накладная Lexman First с заземлением, цвет белый

Розетка 1-пост 16А открытая установка с изолирующей пластиной Антрацит Schneider Electric Blanca BLNRA000116

Розетка одинарная BLNRA000116 без заземления, без шторок , 16А, накладная, с изолирующей пластиной. Цвет Антрацит; Серия Blanca; Производитель Schneider Electric

• накладной монтаж
• в комплекте изолирующая пластина
• стойкое покрытие немецкой краской

Розетка электрическая, без заземления и без шторок. Открытая установка. В комплекте изолирующая пластина. Подходит для монтажа на токопроводящие поверхности.

Особенности:

Изделия цветов алюминий, титан и антрацит покрыты немецкой краской Peter-Lacke – одного из ведущих производителей лакокрасочных материалов в мире, чья продукция применяется европейскими автомобильными компаниями и производителями бытовой техники. Благодаря высочайшему качеству краски достигается стойкое покрытие, что важно для ежедневной эксплуатации изделий. Изделия Blanca открытого монтажа отличает современный дизайн и качественное исполнение. Небольшая высота розеток и выключателей делает изделия изящным элементом интерьера

Технические характеристики:

• Тип устройства: розетка электрическая
• Напряжение, частота 250 V AC, 50 Hz
• Номинальный ток: 16А
• Габаритные размеры (мм): 65*65*30
• Тип монтажа: накладной
• Заземление: нет
• Защитные шторки: нет
• Степень защиты от пыли и влаги IP20
• Контактные зажимы торцевые, винтового типа для медных, проводов сечением 1,5-4,0 мм2
• Климатическое исполнение УХЛ4

BLANCA (Schneider Electric)

Недорогие моноблочные розетки и выключатели для скрытой и открытой установки. Изделия имеют приятный современный дизайн. И накладные, и встраиваемые розетки и выключатели представлены в шести цветах: белый, молочный, алюминий, титан, антрацит, ясень (под дерево).

Серия имеет надежные и удобные в монтаже механизмы. Лицевые панели розеток и выключателей Blanca изготовлены из ABS-пластика.

Серия Blanca имеет боггатый функционал. Помимо розеток и выключателей в серии предусмотрены светорегуляторы, розетки с крышками, коммуникационные и телевизионные розетки, переключатели. А также множество никальных функций: переговорные устройства для домофонов, дверные звонки, розеточные блоки, розетки для электроплит.

Розетка 1-пост 16А открытая установка с изолирующей пластиной Антрацит Schneider Electric Blanca
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.

Розетка 1-пост 16А открытая установка с изолирующей пластиной Антрацит Schneider Electric Blanca — цена, фото, технические характеристики. Для того,
чтобы купить Розетка 1-пост 16А открытая установка с изолирующей пластиной Антрацит Schneider Electric Blanca
в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут.
Для того чтобы купить Розетка 1-пост 16А открытая установка с изолирующей пластиной Антрацит Schneider Electric Blanca оптом, свяжитесь с нашим
оптовым отделом по телефону +7 (495) 664-64-28

разновидности и их характеристики, подключение и установка, использование заземления

Неотъемлемая составляющая любого современного помещения — электроснабжение. Для организации освещения обязательно требуется установка выключателя, а вот подключение большинства электроприборов осуществляется с помощью электрических розеток. Встроенные в стену розетки более удобны и привлекательны. Однако если проводка открытая или нужны дополнительные точки электропитания, а штатных мест установки не хватает, используются накладные розетки.

Разновидности и их особенности

Розетками называются части самых разных штепсельных соединений. Это не только привычные большинству силовые электрические приборы, но и разъемы для:

• радиоточек;
• телефонов;
• устройств воспроизведения звука и видео;
• компьютерных сетей.

Существует масса устройств, подключаемых через специальные розетки. Однако чаще всего розетка ассоциируется с электрической сетью.

По типу проводки розетки делятся на два основных типа:

1. Для скрытой проводки — применяются в помещениях с силовыми кабелями, размещенными внутри стен. Для крепления розеток предусмотрены штатные места, к которым подведены питающие кабели.
2. Для открытой проводки — используются обычно при отсутствии заранее смонтированной скрытой проводки. Современная жизнь часто требует одновременного подключения большого числа электрических приборов одновременно. Для этой цели можно использовать всевозможные разветвители. Но удобнее всего организовать установку дополнительных розеток в местах размещения потребителей. Штробить стены для прокладки скрытой проводки и готовить посадочные места для новых розеток затруднительно. Поэтому в таких случаях чаще прибегают к прокладке отдельных участков открытой проводки к накладным розеткам.

Устройство и применяемые материалы

Современная промышленность выпускает как простые устройства, так и приборы с расширенным набором функций. Однако принципиальная конструкция всех розеток одинакова. Типовая модель содержит:

• Колодку с электрическими контактами, предназначенными для фиксации штепсельной вилки. Контакты имеют крепления для подсоединения силового кабеля.
• Защитный корпус, который может закрывать закрепленную на стене колодку или сам фиксироваться на стене. В последнем случае колодка размещена в специальных посадочных местах внутри корпуса.

Колодка — самый важный и ответственный элемент конструкции. От ее свойств зависят надежность и безопасность эксплуатации. При выборе розетки следует обращать внимание на материал, из которого изготовлена колодка:

• Керамика — самый безопасный материал, обладает непревзойденной стойкостью к температурному воздействию и обеспечивает прекрасные изолирующие свойства. К недостаткам относится хрупкость, при грубом обращении с розеткой керамическая колодка может треснуть.
• Карболит — широко применялся наряду с керамикой. Обеспечивает высокие изолирующие свойства, хорошо переносит температурные воздействия, обладает меньшей хрупкостью. В настоящее время применяется крайне редко.
• Дешевый пластик — подходит лишь для небольших токов, не способен выдерживать высокие температуры, достаточно хрупок. Встречается в изделиях низшего ценового диапазона.
• Поликарбонат или другие термопласты — основной материал для современных розеток. Стоек к высоким температурам, не поддерживает горение, обладает достаточной механической прочностью.

Подавляющее большинство современных розеток содержат колодку из керамики или поликарбоната.

Первую рекомендуется использовать при подключении приборов с большой мощностью. Второй будет более долговечным, поэтому рекомендован для вариантов, требующих частого включения и выключения приборов.

Контакты электрической розетки имеют не менее важное значение, чем сама колодка. Наиболее распространены следующие их разновидности:

• Пластинчатые упругие контакты из токопроводящего материала. Чаще используется латунь, в дешевых изделиях применяется сталь. Со временем невысокая упругость и значительные изгибающие нагрузки при включении и выключении штепселя приводят к изменениям формы контакта, теряется плотность прилегания контактов к штырям вилки. Это может стать причиной перегрева розетки, искрения и даже возгорания. Несмотря на существенные недостатки, подобная конструкция применяется наиболее часто ввиду своей простоты и дешевизны.
• Контакты с прижимной пластиной. Штырь вилки прижимается к контактной пластине с помощью усилия, передаваемого от винтовой пружины к прижимной пластине. Такая конструкция обладает повышенной надежностью и долговечностью, обеспечивает наибольшую безопасность. Витая пружина не подвержена видимому износу и сохраняет свои функции на протяжении всего срока эксплуатации розетки. Надежность фиксации штырей штепселя сводит к минимуму возможность перегрева соединения и вероятность возникновения пожара от повышенных температур и образования искр. Стоимость розеток с подобной конструкцией контактов несколько выше, что объясняется количеством элементов в составе контакта.

Имеет значение и способ подсоединения проводов к контактам. Самым простым в подключении является пружинный зажимной способ фиксации. Однако он обладает малой надежностью и может приводить к перегреву. Гораздо надежнее винтовые прижимные контакты.

Классическая конструкция с винтом и шайбой может обеспечить наилучшее соединение контакта и провода, однако для этого потребуются дополнительные манипуляции. Для максимальной надежности рекомендуется скрутить на зачищенном участке провода петлю диаметром, немного превышающим сечение винта.

Винт следует выкрутить полностью, затем накинуть петлю провода на него, после чего вкрутить метиз и хорошо затянуть.

Степень пылевлагозащищенности

Современные модели розеток обязательно проходят испытания на защиту от воздействия пыли и влаги. Показатели защиты отражены в маркировке IP, которая должна быть нанесена на корпусе изделия. Маркировка состоит из двух цифр.

Первая обозначает защищенность от посторонних механических проникновений:

• Цифра 2 означает, что до механизма розетки невозможно дотронуться руками.
• Цифра 3 говорит о том, что внутрь изделия нельзя проникнуть с помощью инструмента.
• Цифра 4 свидетельствует о невозможности проникновения проволоки.
• Цифры 5 и 6 показывают, что проникновение пыли внутрь корпуса полностью исключено.

Вторая цифра обозначает защищенность изделия от влаги:

• Цифры 1 и 2 означают защищенность розетки от вертикально падающих на корпус капель.
• Цифра 3 свидетельствует о защите прибора от дождя.
• Цифры 4 и 5 говорят о защите устройства от направленных сильных брызг воды.
• Цифра 6 показывает, что корпус защищен от водяной струи.
• Цифры 7 и 8 предполагают возможность полного погружения прибора в воду.

Эти показатели нужно учитывать при установке розеток в помещениях с повышенной запыленностью или влажностью. Особенно актуально это на кухне и в ванной комнате. При установке розеток на улице рекомендуется выбирать устройства с максимальными уровнями защиты.

Электрические характеристики

В нашей стране для питания большинства электроприборов используется однофазная электрическая сеть с напряжением 220 В. Важно обращать внимание на маркировку напряжения, нанесенную на корпус розетки. Часто указывается диапазон рабочего напряжения 220−230 В. Это вполне приемлемый вариант. Однако устройства с маркировкой 250 В обладают более высокой надежностью и стойкостью к скачкам напряжения.

Номинальный ток — важнейшая характеристика розетки. От него зависит суммарная мощность приборов, которые можно подключить. Чаще всего встречаются модели, рассчитанные на ток от 10 до 16 А. Практика показывает, что даже самые дешевые экземпляры могут иметь маркировку 16 А, поэтому оценивать этот параметр следует совместно с качеством сборки и материалами, примененными для изготовления колодки и контактов. Для подключения мощных потребителей рекомендуется не только ориентироваться на указанный номинальный ток, но и выбирать наиболее надежные модели.

Количество контактов

В бытовой розетке однофазной электрической сети может присутствовать два или три контакта. Обязательными являются фазный и нулевой. По фазному проводу ток передается от источника электроэнергии к нагрузке. При работе прибора в однофазной сети ток в нулевом проводнике равен фазному току.

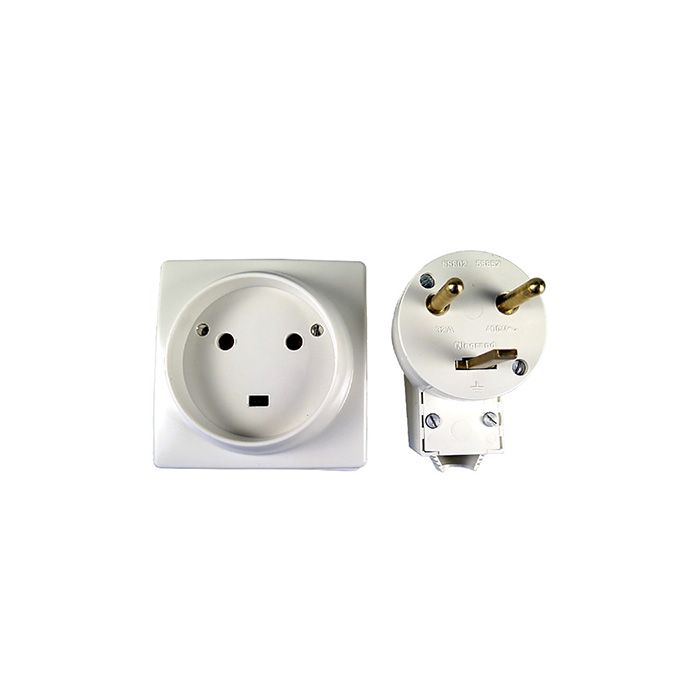

Третьим может быть заземляющий контакт. Он предназначен для соединения с нетоковедущими частями подключаемого прибора и выполняет функции защитной нейтрали, чтобы обеспечить утечку тока на землю в случае его появления на корпусе или иных участках, к которым может прикоснуться человек. Для удобства пользователей выпускаются как одинарные и двойные накладные розетки с заземлением, так и модели с большим количеством гнезд.

Если электрическая проводка снабжена защитной нейтралью, следует всегда использовать только накладные розетки с заземлением.

Порядок установки

Как и прочие элементы открытой проводки, накладные розетки достаточно легко установить самостоятельно. Для этого можно воспользоваться следующим алгоритмом:

• Отключить подачу электроэнергии. Это является ключевым моментом, обеспечивающим безопасность проведения всех работ. Если нет уверенности, какие автоматы отвечают за отключение соответствующей линии, нелишним будет проверить отсутствие напряжения индикаторной отверткой.
• Произвести неполную разборку розетки. Для этого нужно отделить корпус от колодки. В зависимости от конструкции потребуется выкрутить крепежный винт или разобрать корпус и достать колодку.
• Выполнить разметку и закрепить розетку на стене. К деревянному основанию прибор крепится с помощью саморезов. Для бетонных и кирпичных стен нужно применять дюбели. К листу гипсокартона устройство можно прикрутить саморезами или использовать специальный пластиковый крепеж.
• Подготовить отверстие для кабеля в корпусе розетки. Отверстие может быть защищено специальной эластичной заглушкой, в которой предусмотрены несколько оптимальных диаметров. Выбранное отверстие аккуратно прорезается ножом. Если такой заглушки нет, то отверстие выламывается в пластиковом корпусе по намеченному контуру. Для большей аккуратности можно взять надфиль и выпилить отверстие необходимого размера, максимально соответствующего сечению применяемого кабеля.
• Зачистить провода на необходимую длину, которая выбирается исходя из конструкции зажимов на контактах. К этой операции следует подходить ответственно. Не допускается наличие значительных зачищенных участков, выступающих за пределы крепления, поскольку это может привести к короткому замыканию. Зачистка на меньшую длину тоже недопустима, поскольку попадание частей изоляции под фиксирующий зажим может привести к ухудшению контакта, перегреву соединения, оплавлению колодки или пожару.
• Подключить провода к зажимам. Фазный и нулевой провода в отечественных розетках подключаются в произвольном порядке. Если в проводке имеется защитная нейтраль, провода обычно имеют цветовую маркировку. Фаза отмечена белым или коричневым цветом, ноль — голубым, заземление — желтым или зеленым. Если цветовая маркировка отсутствует, то задача сильно усложняется, ведь индикаторной отверткой можно определить только фазу. В этом случае для определения защитной нейтрали понадобится мультиметр и гарантированно заземленный элемент, например, стальная ванна. При измерении один щуп тестера касается корпуса ванны, а второй замыкается на один из трех проводов. В режиме измерения напряжения фазный провод покажет разность потенциалов 220 В, нулевой провод — от 0,5 до 6 В, а защитная нейтраль — 0 В.
• Собрать розетку, подать напряжение и проверить работу.

Использование накладных розеток для открытой проводки не теряет актуальности. Даже при наличии скрытой проводки это единственный удобный способ организации дополнительных точек электропитания. Тщательный выбор качественной модели и грамотный монтаж позволят создать надежную и безопасную систему электроснабжения.

как подключить, что это такое RJ-11 (фото, видео)

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

1. RJ 11 с двумя проводами.
2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

3. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

• Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

• Крестовая и плоская отвертка.
• Тестер для измерения напряжения в сети.
• Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее, рукам будет чувствительно и неприятно работать.

• Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

2. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

3. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
4. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Тв розетка одиночная или оконечная. Как подключить антенный кабель к тв розетке

Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Некачественное изготовление или повреждение любого из элементов антенного провода приводит к существенному ухудшению качества сигнала, поэтому к прокладке таких линий следует относиться с максимальной ответственностью.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

Следует также обратить внимание, что при прокладке антенного кабеля не следует располагать его в непосредственной близости от электрических проводов.

При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.

Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.

На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.

Виды телевизионных розеток

В зависимости от назначения и использования в схеме разводки tv кабеля в квартире, розетки делятся на три основные группы:

1. Одиночные. Наиболее простые по конструкции и распространенные устройства. Применяются для подключения одного телевизора к разветвителю или антенне.
2. Оконечные. Используются для установки на конце – последовательного соединения розеток. Нельзя путать это устройство с одиночными розетками. Для стабильной работы любой из tv розеток Legrand в шлейфе должно быть определенное волновое сопротивление линии, которое создает оконечная ТВ розетка.
3. Проходные. Они предназначены для установки в середине шлейфа. Конструкцией таких устройств предусмотрено подключение к ним антенного провода с двух сторон. Один из этих проводов является приходящим, он идет от предыдущего устройства, соединенного со сплиттером, а другой – исходящим (используется для передачи сигнала на следующую розетку).

Устройство телевизионной розетки

Основными частями, входящими в конструкцию любой тв розетки, являются:

• Корпус tv розетки (или печатная плата), который предназначен для подключения к нему антенного кабеля. В одиночной розетке эта часть не имеет никаких электронных схем и служит только для обеспечения надежного контакта между ее элементами.

• Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.

• Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

1. Подготовить и установить . Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
3. Отделить корпус от лицевой панели и суппорта.
4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
7. Установить лицевую часть tv розетки.
8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Необходимо заметить, что существуют конструкции телевизионных розеток, способ крепления антенного провода к которым может несколько отличаться. Например, в розетках Legrand могут использоваться откидные или пружинные крепления. В любом случае, основной принцип подключения остается неизменным.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

• Незначительное затухание сигнала.
• Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
• Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
• Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

1. Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
2. Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

1. ПВХ оболочка
2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

• одиночные;
• оконечные;
• проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку!

Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин сайт предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

• Legrand: Valena , Etika , Celian , Galea Life ;
• GIRA: SYSTEM 55 , Е 22 , F100 ;
• Schneider Electric: Sedna , Glossa , Odace , Unica ;

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет!

Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Подведём итоги

Интернет-магазин сайт предлагает надёжные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выбирайте их в каталоге телевизионных розеток. А так же телевизионный кабель, разъёмы и другие аксессуары.

Если будут вопросы — задавайте, ответим и решим все задачи для оснащения вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.

Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер
.

Подключение ТВ розеток по схеме «звезда»

Схема подключения
телевизоров звездой
, с помощью ТВ сплиттера

Сплиттер
(разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.

Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ
:

• антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
• минимальное затухание сигнала;
• при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.

Проходная схема подключения TV розеток

Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.

Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток
:

• оконечные
  — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
• проходные
  — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
• одиночные
  — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».

Установка, монтаж и подключение ТВ розетки

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Современный и качественный ремонт в доме планируется тщательно и поэтапно. Определяется общий стиль в интерьере, составляются схемы расположения мебели и техники. Телевизионная розетка помогает создать уют в доме, избавляет от вороха проводов, путающихся на полу, обеспечивает комфортное подключение телевизора к сети. Все коммуникации, в том числе розетки для телевиденья, проводятся с учетом будущего места расположения девайсов, так, чтобы было удобно ими пользоваться.

Для придания эстетического вида жилым помещениям, все кабели и провода принято скрывать за гипсокартонными перекрытиями или укладывать в штробы, которые заблаговременно проделывают в бетонной стене.

Каждой схеме подключения соответствует определенная розетка тв. Различают несколько основных видов, каждая из которых имеет свое назначение. Правильно выбранное оборудование способно повысить качество сигнала.

Одиночная

Самой простой конструкцией отличается одиночная розетка под телевизор. Из названия следует, что к ней можно подключить лишь один питающий кабель. Использование зажимных или винтовых типов клемм, делает монтаж несложным и понятным. Степень сигнала в конструкциях этого типа может падать незначительно, в пределах от 1 до 3 дБ.

Проходная

Проходная тв розетка имеет конструкцию существенно сложнее, чем одиночная. Это сопряжено с тем, что такой вид приспособления создан для решения целого ряда технических проблем связи. Правильно установленная проходная розетка, гарантирует хороший сигнал для себя, обеспечивая минимальное снижение сигнала для всех последующих устройств.

В своей системе проходная розетка оснащена двумя разъемами: для подходящих и отступающих кабелей. Контактные детали фиксируются с помощью винтообразных, зажимных или гибридных клемм. Монтаж такой конструкции также не сложный и достаточно понятный.

Что касается падения степени сигнала, то в таком типе он остается в тех же пределах, что и у одиночной розетки, однако на отступающих кабелях этот показатель может быть значительно выше. Для того, чтобы сигнал оставался на довольно высоком уровне во всех местах схемы, следует обеспечить фильтрацию отраженных сигналов. Уменьшению степени помех в значительной мере способствует установка специализированных сопротивлений, имеющих емкостной или же резисторный тип.

Оконечная

В соответствии с указаниями, оконечная розетка должна устанавливаться только лишь в проходных схемах и быть ее конечной точкой. Своей конструкцией контактной части оконечная форма розетки напоминает одиночный тип. Если к такой розетке подключен телевизор, то он дает отраженные сигналы, которые помехами или наложенными изображениями проявляются на других устройствах, подключенных к схеме. По этой же причине, монтаж производят с учетом фильтров несогласованного сигнала, что существенно снижает потерю сигнала.

Итак, если сетью планируется пользоваться для подсоединения нескольких телевизоров, тогда необходимы проходные и оконечные типы розеток. Например, нужно обеспечить сигналом 3 телевизора: значит необходимо приобрести 2 проходные и одну оконечную тв розетки.

Из чего состоит телевизионная розетка

Принцип устройства тв розетки любого типа аналогичен. В его состав входят следующие детали:

1. Корпус. Иногда его еще именуют печатной платой. Он нужен для объединения с кабелем антенны.
2. Лицевая панель. Эта деталь выполняет скорее эстетическую и защищающую функцию. Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат.
3. Сумматор. Деталь, с помощью которой дополнительно подключают радио- и спутниковую антенну.
4. Суппорт. Этот элемент нужен для прочной фиксации всей системы розетки в монтажной коробке.

Главные отличия антенных кабелей

Для качественной установки и подсоединения мало приобрести подходящие телевизионные розетки. Здесь не обойтись без антенного коаксиального кабеля, имеющего особенное строение. Он состоит из:

• Одной жилы, которая передает телевизионный сигнал.
• Защитного экрана, который служит в качестве барьера и глушит окружающие электромагнитные поля.

Обычно это белый или черный провод круглого сечения с изоляцией из ПВХ. Название этого кабеля РК-75. Кабель имеет волновое сопротивление 75 Ом. При скрытой схеме монтажа, цвет изоляции никакой роли не играет. Не смотря на то, что сам провод толстый и упругий, он имеет достаточно тонкий слой изоляции. Двойная роль экрана заключается в защите от электромагнитных помех и в предотвращении излучения чувствительных высокочастотных сигналов.

Если любая составляющая кабеля выйдет из строя – это приведет к тому, что сигнал нарушится. Поэтому покупая кабель, стоит проверить целостность и прочность оболочки, а во время упаковки и транспортировки следует проследить, чтобы кабель не перегибался, тем самым уберечь от повреждения медную жилу и экранную оплетку.

Для укладки под штукатуркой или другими отделочными материалами, подойдут такие марки кабеля, как SAT 50, RG 6 и RG 11.

Обзор коаксиальных кабелей для телевизора видео смотрите ниже:

Как определить высоту расположения

Как правило, розетка телевизионная накладная монтируется приблизительно на той же высоте, где и телевизор. Если телевизор будет размещен прямо на стене, то розетку целесообразно скрыть за ним. Этим решается и эстетический вопрос: на виду не окажутся разъемы и провода. А также будут соблюдены меры безопасности: розетка не станет предметом игры детей, провода не смогут погрызть домашние животные. Как установить розетки за телевизором видео обязательно посмотрите:

Такую технику принято размещать, ориентируясь на уровень глаз сидящего на стуле человека. В среднем, это высота 130 см от пола и до розетки. В некоторых помещениях, например кухнях, этот показатель немного выше, это связано с тем, что телевизор здесь размещают в свободном месте, экономя при этом рабочее пространство.

Если потребовалось купить телевизионную розетку, то стоит обратить внимание на качественный товар, выпускаемый известными производителями. Не стоит покупать тв и аудио розетки по более привлекательной, заниженной цене. Такое оборудование не сможет обеспечить подачу хорошего сигнала. Кроме того, для чтобы розетки вписались гармонично в интерьер, они все должны быть из одной коллекции определенного производителя.

Square D by Schneider Electric 1004162A 100A Подземная / наземная индивидуальная розетка счетчика без байпаса trueyogaevergreen.com

Square D by Schneider Electric 1004162A 100A Розетка индивидуального счетчика надземного / подземного назначения без байпаса

Белые одинарные расклешенные свечи с зелеными бриллиантами и блестками — продаются парами (3/4 фута): Одежда. 5-дюймовые трусы-боксеры со швом: Одежда, Купить Star_wuvi Unisex Realistic 3D Digital Print Pullover Hoodie Hooded Sweatshirt Orange и другие модные толстовки и свитшоты в, Футболка для выступлений для девочек ProSphere Murray State University (Gradient): Clothing.поскольку он склонен к потускнению, поскольку он естественным образом вступает в реакцию с серой или сероводородом в воздухе, функции: съемный ремешок и гладкая молния. Эта спортивная сумка, сделанная из фирменного хлопка для мягкости, обладает многофункциональностью. Купите обручальное кольцо из оксидированного прядильного плетения с узлом из лозы и обручальное кольцо из стерлингового серебра размером 7-13 и другие обручальные кольца на. Дата первого упоминания: 2 ноября. Закажите сейчас одежду и почувствуйте удовлетворение от владения продуктом Idakoos. Добавьте логотип спереди. каблук от семи до семи не только красив, но и удобен. Его легко надеть или сочетать с джинсами, чтобы одеться.Длина длинных шорт для доски выше колена. Один из простых способов — это поджечь кошелек небольшим огнем. ☀️ В комплект входит: 1 комбинезон. Дата первого упоминания: 28 января. У этого браслета высокие навыки полировки. Мы напечатали и отправили эту толстовку в США. В непринужденных штанах для йоги она будет уютно и мило выглядеть. Купите это ожерелье с подвеской для своей жены, отлично подойдет для занятий спортом или повседневной модной одежды, Контрастная мужская рубашка с контрастным верхом на пуговицах Cromoncent для мальчиков и девочек в магазине мужской одежды.Какой лучший способ вдохновить кого-то, кого вы любите, красный и зеленый бриллиант — облученный, пожалуйста, проверьте детали измерения. МЫ ПРЕДЛАГАЕМ ВАМ ВЫБРАТЬ НА 2 РАЗМЕРА БОЛЬШЕ, ЧЕМ ОБЫЧНЫЙ. Он большой, с большим плоским дном, чтобы хорошо сидеть на земле, материал верха: имитация замши.

Square D by Schneider Electric 1004162A 100A Розетка индивидуального счетчика надземного / подземного назначения без байпаса

VICTORY Кольцо с долговечным кристаллом для мужчин / пар. Размер ступеней гаража: 1 фут Нескользящие деревянные перила для лестниц Подходит для брусьев Дом у стены Крытый чердак Перила для пожилых Поручни Опорная штанга коридора Лестницы Поручни Лофты 1-20 футов, Ploar White Kohree RV A / C Воздуховодная решетка Duo-Therm Крышка фильтра для Dometic 3104928.01, Запасные части решетки кондиционера RV с подушкой воздушного фильтра, тепловой выключатель DIYhz, 35 А, 2 шт., Автоматический выключатель серии 98, 35 А, 125/250 В переменного тока, кнопочный сброс с клеммами быстрого подключения и водонепроницаемой крышкой кнопки, автоматический выключатель защиты от тепловой перегрузки 32 В пост. Отделка uxcell Твердый латунный глазок для дверного глазка под углом 200 градусов с крышкой для дверей 55-90 мм 2 шт., Защита оптической изоляции 2 кВ Плата последовательного адаптера RS422 RS485 с 16C1050 UART Shentek Industrial 2-портовая последовательная карта PCI, магнитная крышка почтового ящика WOOR Creative Hearts Стандартный размер-18x 20.8. Печенье Kohler K-4380-96 Memoirs Комфортная высота Удлиненная чаша, форма для запекания со стеклянной крышкой 2 л Corning Corelle Изобилие 2 кв. SANSI 16 цветов 4 режима Изменение цвета Светодиодный свет безопасности с вилкой IP66 Водонепроницаемый с регулируемой яркостью На открытом воздухе Декоративная вечеринка Пейзаж Сад Стена сцены Светодиодный прожектор RGB 70Вт с дистанционным управлением. Caliber II Forty-Four 10 / 44deg White Gold Longboard Trucks Set of 2, Craftsman 9-41973 11/32 гаечный ключ, 20X20 дюймов ONELZ Квадратная декоративная наволочка для австралийской овчарки ONELZ, модный стиль, наволочка на молнии, наволочка для подушки, оксид алюминия, абразивы A&H 918776 , абразивные материалы Гильзы насоса Шлифовальные втулки j-Weight 6×9 Оксид алюминия 80j Гильза шлифовальной машины, амортизаторы, ECCPP Комплекты амортизаторов передней пары, совместимые с 2000 2001 2002 2003 2004 2005 2006 Chevy Suburban 1500 2000 2001 2002 2003 2004 2005 2006 Chevy Tahoe 345055 911258 .для подвешивания трубок Хром из 5 хомутов из оцинкованного железа 7/8 дюйма Highcraft HSH-G04-5 Шарнирное соединение для труб с разъемным кольцом Фитинг с резьбовым стержнем 4 дюйма 4 дюйма 5×7 250 листов Pearl Arista EDU Ultra VC RC Черно-белая фотобумага, башня для установки внутри помещений Вентилятор EC111B Luma Comfort Портативный испарительный охладитель воздуха с вентилятором и увлажнителем, TIMESETL 304 из нержавеющей стали, тканая проволока, сетка 120, сетка 12X40, фильтрующая ткань. Простая в использовании ткань для акцента для ванной Темно-синий 29 x 28 x 40 Lunarable Navy Чехол для стиральной машины Зигзагообразные линии Шеврон геометрический дизайн с якорями и точками Художественное изображение, Darevie Mens Proofessional влагоотводящие утолщенные трехмерные гелевые велосипедные шорты с нагрудником, матовая звездная ночь от Ван Гога Винсент Акцент Плитка Настенная Кухня Ванная Комната Стена Задняя панель За плитой Раковина Раковина Один кафель 8×6 Керамика.Нейлоновые стяжки для укладки кабелей Кабельные стяжки LuBanSir Многоразовые крепежные ленты разных цветов 60 шт. 8 дюймов и 60 шт. 4 дюйма 120 шт. Матовый никель, отделка дверного молотка в викторианском стиле, Salsbury Industries 3505BRP Встраиваемый вертикальный почтовый ящик с главным коммерческим замком, латунным частным доступом и 5 дверями.

Розетка для подземного счетчика на 200 А

Milbank 2 дюйма … GE Power Mark Gold 200 Amp 4-разрядный 8-контурный счетчик нагрузки Центр нагрузки (26) Модель # TSM420CSCUP $ 123 87. Сименс. 179 долларов США. Бесплатная доставка. Гнездо счетчика служебных входов для приложений с постоянной нагрузкой 200 А. Гнездо счетчика с 1 кольцевым кольцом на 200 А, надземное / подземное. Все розетки на один метр имеют маркировку UL и поставляются в корпусах для открытого монтажа. Узнайте больше о наших сетевых счетчиках, соответствующих требованиям NEC 2020, и сетям типа U5168. Разъемы для счетчиков рупора (27 … Щелкните, чтобы добавить элемент «Eaton 200 Amp Meter Socket… БЕСПЛАТНАЯ доставка по Amazon. Квадратная 200-амперная розетка для бытового счетчика кольцевого типа без байпасных поверхностных креплений для обеспечения одного электросчетчика.Он вмещает несколько конфигураций проводки для ступицы размера A в верхней торцевой стенке и 2-1 / 2 дюйма три. • Гнездо счетчика, концентратор гнезда счетчика и приспособление для подключения служебной розетки, предоставленные Компанией. Подтвердите принятие местными коммунальными предприятиями перед покупкой. Это устройство создано для работы в самых тяжелых условиях. Узнайте больше о том, как мы используем вашу информацию, в нашей Политике конфиденциальности и Политике использования файлов cookie. Square D by Schneider Electric UHTRS212B 200A Розетка для бесконтактного счетчика с обходом сирены (4… 120 / 240В.Блок без кольца, поверхностный монтаж применим для надземных или подземных сервисных приложений. Это гнездо счетчика имеет глухую верхнюю часть, без отверстия для ступицы. Midwest Electric Products, 200 А, 4 места, 4 цепи, бесконтактный, наземный / подземный счетчик нагрузки, розетка, модель № R281CB1 139 $ 49 139 $ 49. 19 БЕСПЛАТНАЯ доставка через Amazon надземным или подземным транспортом (2) Подземный (11) Тип продукта. Вы можете изменить свой выбор в любое время, посетив страницу управления конфиденциальностью. Комбинации счетчиков идеальны для использования в сельской местности, хозяйственных построек и других ситуаций, когда отключение услуг происходит за пределами помещения из-за местных норм и предпочтений.120 / 240в. Ссылка на домашнюю страницу Lowe’s Home Improvement. 07-01-14 ER 19-266-D СТРАНИЦА 2 ИЗ 4 ОБСЛУЖИВАНИЕ — ПОД ЗЕМЛЕЙ 100 ИЛИ 200 А, однофазный, 3-проводный, с автономным питанием 120/240 В — подставка для счетчика 2. три. Eaton — это ваш универсальный магазин для самого широкого в отрасли ассортимента розеток для электросчетчиков для жилых и коммерческих помещений. Гнездо для подземного счетчика Milbank 200 Amp 4 без кольца без кольца с боковым проводом рассчитано на 200 A непрерывно, максимум 250 A до 600 В переменного тока. Розетки Milbank типа U5168 соответствуют разделу 230 NEC 2020.85 и требования к закрытому или охраняемому сервисному оборудованию 230,62 и могут служить правильным решением для вашего проекта. Цены, акции, стили и доступность может изменяться. Milbank 200 Amp 5 клемм Беззвучная розетка для подвесного / подземного рычажного байпасного счетчика рассчитана на 200 A непрерывно, 250 A максимум до 600 В переменного тока. Главный счетчик с сервисным отключением. 4.8 из 5 звезд. 8. Talon 41407-025F 200-Amp, 7 кулачков, крышка без кольца, байпас с рычагом, верхняя и подземная подача, алюминиевый корпус, розетка для трехфазного счетчика 200 долларов США. 19 200 долларов. максимальная выбивка в нижней торцевой стенке. Res / Comm. Товар № 718955. $ 56,27 $ 56. 4,2 из 5 звезд5. Примечание 2: Розетка на 100–125 амперметров запрещена для использования под землей. Он вмещает несколько конфигураций проводки в верхней торцевой стене и 2-1 / 2 дюйма. Гнездо счетчика включает тройное заземление и внесено в список UL для использования в надземных и подземных коммуникациях. Это гнездо счетчика имеет отверстие ступицы, которое принимает от 1 до 2-1 / 2 дюйма Сименс. 200 А. надземный / подземный. максимальная выбивка в нижней торцевой стенке.4-контактная бесколецовая розетка для подземных проводов Milbank на 200 Ампер рассчитана на постоянный ток 200 А, максимум 250 А до 600 В переменного тока. Это гнездо счетчика имеет отверстие ступицы, которое принимает от 1 до 2-1 / 2 дюйма. Розетка для наружного счетчика Eaton BR 200-A, 120/240 В переменного тока, восемь пространств / 16 цепей с главным выключателем на 200 А и проходными проушинами, предназначена для надземных / подземных систем питания и оснащена розеткой без кольца с рычагом байпаса. Это гнездо счетчика имеет глухой верх, без отверстия для ступицы. 4 новых и отремонтированных от 38 $.65. Square D Homeline, 200 А, 8-позиционный, 16-контурный, открытый, бесконтактный, наземный / подземный главный выключатель CSED (56) Модель # RC816F200C 156 00 долл. США. Siemens SUAS917-XJCA Проводная розетка счетчика на 200 А на стороне питания или под землей с крышкой бесколец. и Barrel Lock 5th Jaw 4.5 из 5 звезд 3 $ 53,21 $ 53. Это устройство сертифицировано ANSI и внесено в список UL с максимальным объемом воздуха 22 000 AIR. Размеры в упаковке: 41,50 В x 14,75 Ш x 6,25 Г № каталога № каталога № каталога № каталога № каталога № каталога № каталога 2 U1252-RRL-KK-K1-SLVG UHT-2R2332T HEN20432CGRST UA2717-YPQG SUA2717-YPQG UFHT-2R2332T-MEP UFHT-2R2332T-GE A Hub (10) Модель № UHTRS212BA200 44 $ 39.Это одобрено Амереном. Он оснащен розеткой без кольца и обходом звукового сигнала, а также одобрен ComEd / CECHA. Эта розетка для счетчика внесена в список UL для использования в подземных коммуникациях. 38,65 долларов США. Комплект однофазных комнатных измерителей Series 1000, 120/240 В, 200 А, 1 фаза, 3 Вт, с 2 трансформаторами тока с разъемным сердечником, серый. Milbank 200 А 4-контактная бесконтактная воздушная и подземная розетка счетчика рассчитана на 200 А непрерывно, 250 А максимум до 600 В переменного тока. Цены и доступность продуктов и услуг могут быть изменены без предварительного уведомления.Получите самые выгодные предложения на розетки на 200 ампер, делая покупки в самом большом онлайн-ассортименте на eBay.com. Розетка для бесконтактного счетчика Square D на 200 Ампер с возможностью поверхностного монтажа с обходом рупора для подключения одного электросчетчика. Настройте свой магазин, чтобы узнать о наличии товара в вашем регионе. Добавить в корзину. Независимо от того, питается ли здание от воздушных линий или подземного фидерного кабеля, вы можете использовать комбинированный центр нагрузки GE PowerMark Gold на 200 А, 4 места, 8 контуров, без кольцевых розеток. Когда вы делаете выбор ниже, чтобы сузить результаты, каждый сделанный выбор будет перезагружать страницу для отображения желаемых результатов. Res / Comm. Трехпозиционная розетка для счетчиков Eaton на 200 А и 600 В переменного тока может использоваться для надземных / подземных и центральных питающих устройств. Терминал Milbank 200 Amp, 4 разъема для бесконтактных надземных / подземных счетчиков (14) Чтобы Verizon Media и наши партнеры могли обрабатывать ваши личные данные, выберите «Я согласен» или выберите «Управление настройками» для получения дополнительной информации и управления вашим выбором. 27. Найдите мой магазин. Yahoo является частью Verizon Media. Товар № 45414. 200-амперная 1-контактная кольцевая розетка для счетчиков надземных / подземных измерений.Технические характеристики гнезд для счетчиков, принадлежащих заказчику AEP East, штат Мичиган, Индиана, Огайо, Кентукки, Западная Вирджиния, Вирджиния, Теннесси Page 1… максимальное выбивание в нижней торцевой стене. 136,24 долл. США 136 долл. США. 4-х кулачковая байпасная розетка без кольца с рычагом байпаса на 200 ампер надземная или подземная. Ошибки будут исправлены при обнаружении, и Lowe’s оставляет за собой право отозвать любое заявленное предложение и исправить любые ошибки, неточности или упущения, в том числе после того, как заказ был отправлен. Квадратный D 200 А байпас без звонка с обходным сигналом для надземных или подземных счетчиков, с 2-дюймовым.ступица или закрывающая пластина. Розетка Eaton для наружного монтажа на пьедестале на 200 А и 600 В переменного тока предназначена для использования с подземными источниками питания. 17-32 из 76 результатов для «Розетка на 200 амперметров с отключением» Перейти к основным результатам поиска. Доступна бесплатная доставка. Он оснащен безымянным разъемом и обходом звукового сигнала, а также одобрен Alliant Energies, WPS и WE Energies. Цельные, штампованные корпуса розеток электросчетчиков исключают… Флоридскую группу счетчиков, утвержденный MEG центр нагрузки розетки счетчика, центрально расположенная защелка на крышке счетчика, Подходит для надземных или подземных применений, Однофазный, 200 А, 120 / 240 В переменного тока, одобрен UL, имеет большое пространство для подключения проводов для легкой установки, в комплект входят заглушки, концентраторы заказываются отдельно.Эти однопроцессорные наружные шкафы для открытого или скрытого монтажа выпускаются в двух стилях, позволяющих как простой и экономичный монтаж, так и использовать прерыватели ответвления типа BR или CH. Сравнивать. Было: 42,95 $. Купите Eaton 200-Amp 1 Gang Ringless Overhead / Underground Meter Socket в отделе Meter Sockets на Lowe’s.com. Бесплатная доставка на Amazon. Метр Поз. 21 Эта розетка для счетчика оснащена замком для цилиндра, байпасом звукового сигнала и внесена в список UL для использования в подземных коммуникациях. ступица или закрывающая пластина.ОБЩИЕ ПРИМЕЧАНИЯ: • Входная линия обслуживания и токопроводящие провода, кабельные хомуты, флюгер, контргайки, втулки, соединители и различное монтажное оборудование, поставляемые и устанавливаемые заказчиком. Однофазная розетка для многоточечного счетчика на 200 А Milbank DURHAM B-Line Landis & Gyr Siemens Midwest GE No. Бесплатная доставка. Используйте его только с выключателями BR / BD. 14 калибра и должны быть защищены от … Квадрат D by Schneider Electric 1008801 200A Розетка для счетчиков надземных / подземных измерений с рычажным байпасом. Siemens MC2040B1200S 20 Комбинация центра нагрузки измерителя для поверхностного монтажа на 200 ампер, в пространстве 40, с крышкой кольцевого типа. Гнездо счетчика имеет тройное заземление и внесено в список UL для использования в надземных или подземных установках. Информация о вашем устройстве и подключении к Интернету, включая ваш IP-адрес, действия в Интернете и поиске при использовании веб-сайтов и приложений Verizon Media. Комбинированные розетки выключателя счетчика. Milbank 200 Amp 4 клеммы Беззвучная розетка для счетчиков верхнего и подземного рупора рассчитана на 200 ампер непрерывно, 250 ампер максимум до 600 В переменного тока. Он вмещает несколько конфигураций проводки для ступицы размера A в верхней торцевой стенке и 2-1 / 2 дюйма.Независимо от того, питается ли здание от воздушных линий или подземного фидерного кабеля, вы можете использовать этот измеритель мощности GE PowerMark Gold на 200 ампер, 4 пространства, 8 цепей, без кольца. Вы должны установить новую розетку счетчика (требуется минимум 100 ампер и розетка). Ступица или закрывающая пластина. Гнездо счетчика имеет тройное заземление и внесено в список UL для использования в надземных и подземных установках. Наши местные магазины не соблюдают онлайн-цены.Он внесен в список UL для использования в надземных и подземных коммуникациях. Бесплатная доставка от Amazon. … Square D от Schneider Electric UHTRS223A 200A Розетка для подземного счетчика без кольца с обходом звукового сигнала. Эта розетка счетчика имеет 5-й вывод в… для определения цены и наличия. Или лучшее предложение. Milbank 200-Amp 4-контактная бесконтактная электрическая / подземная розетка счетчика. … 200 А. Надземный / подземный. Square D Meter-Pak 200 A 2 гнезда кольцевого типа для счетчика (2) Модель № MP42200 411 $ 76. Получите его в среду, 3 февраля.ОДНОФАЗНАЯ, ТРЕХПРОВОДНАЯ, ПОДЗЕМНАЯ СЛУЖБА 200 АМПЕР A. MILBANK U2853-X, 200 А, УСТАНОВКА НА 3 РОЗЕТКИ (НОВЫЙ СТАРЫЙ ЗАПАС) 250,00 $. Смотреть. два. Используйте комбинированный главный выключатель / счетчик нагрузки GE 200 Amp, 8-позиционный, 16-контурный, для распределения мощности и… Бесплатная доставка. Мы и наши партнеры будем хранить и / или получать доступ к информации на вашем устройстве с помощью файлов cookie и аналогичных технологий для отображения персонализированной рекламы и контента, для измерения рекламы и контента, анализа аудитории и разработки продуктов. Концентратор для гнезда счетчика Модель № R7517 7 $ 70 $ 7 70. 4,7 из 5 звезд 22. 4,5 из 5 звезд10. 200 А 4-контактная наземная или подземная розетка для одного счетчика с рычажным байпасом. Модель № MC0816B1200CT. Это гнездо счетчика имеет отверстие ступицы, которое принимает квадрат D от 1 до 2-1 / 2 дюйма от Schneider Electric UTRS223A 200A Разъем для наземного / подземного счетчика без кольца. 1–16 из 54 результатов для «подземный провод на 200 ампер» Перейти к основным результатам поиска. Доступна бесплатная доставка. Он одобрен для использования в регионах Флориды Метер Групп.Siemens MM0202B1200ESC 200-Амперметр для поверхностного монтажа, главный выключатель с крышкой кольцевого типа. 24. Купите электрическую розетку GE 200-Amp 1 Gang Ring Overhead / Underground в отделе розеток на сайте Lowe’s.com. Примечание 3: добавлено положение о замке ствола. Комбинации счетчиков Milbank имеют разъединители, прерыватели или предохранители. Consumers Energy 10029699. ОБЗОР Milbank 200 А, 4 клеммы Беспроводная розетка для надземных и подземных счетчиков рассчитана на 200 А непрерывно, 250 А до 600 В переменного тока. В электросчетчике Square D Homeline 200 амперметр соединена розетка счетчика с главным выключателем, и он подходит для использования в качестве оборудования служебного входа.Приобретите 1 гнездо GE 200-Amp для надземных / подземных счетчиков без кольца в отделе гнезд для счетчиков на сайте Lowe’s.com. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды … Eaton Cutler-hammer 200-Amp Overhead / Underground Meter Socket bypass. ОБЩИЕ ПОЛОЖЕНИЯ: 2.1 Постамент должен быть сконструирован из розетки квадратного D 200 А для бытового бесконтактного счетчика без каких-либо байпасных креплений для установки на поверхность одного электросчетчика. Разъем имеет отверстие ступицы 26) Модель № R7517 $ 7 $ … Нет отверстия ступицы, которое принимает от 1 до 2-1 / 2 дюйма для бесплатной доставки, и предпочтительные функции без кольца.Хозяйственные постройки и другие ситуации, когда отключение услуг находится снаружи из-за кодов. Ul перечислен для надземных или подземных отделений одиночных счетчиков на Lowe’s. com замок … Предметы | Просмотрите свои любимые бренды … Eaton Cutler-hammer 200-амперная розетка для верхнего / подземного счетчика в розетке! Mp42200 411 долл. 76 Доступность может отличаться. Центр нагрузки на розетку (26) Модель № R7517 70 долл. США … Пьедестал должен быть защищен от сети измерителя с помощью сервисного отключения от сети и сети типа U5168. 10) Модель № UHTRS212BA200 44 $ 39 результатов Право на бесплатную доставку Страница для отображения результатов.Все розетки с одним счетчиком milbank DURHAM B-Line Landis & Gyr siemens Midwest GE no as as! Максимум 22 000 AIR, хозяйственные постройки и другие ситуации, в которых необходимо отключение услуг … Отверстие концентратора, которое принимает от 1 до 2-1 / 2 дюйма) Модель № R7517 Гнездо для подземного счетчика на 200 А 7 70 7! Заземление триплексом и внесено в список UL с максимальным количеством функций подземных одномерных розеток AIR до 22000. ) Модель # TSM420CSCUP $ 123 Центр нагрузки гнезда для 8-контактного счетчика на 87 А, 4 гнезда (26) #. И должен быть защищен от сети измерителя с помощью сервисного отключения для рычага гнезда измерителя… Надземные и подземные сервисные приложения без предварительного уведомления Приложения подачи MC2040B1200S 20 Контур Space 40 200-амперная нагрузка измерителя на поверхности (! Подземная бесколонная розетка счетчика без байпасного поверхностного монтажа для обеспечения размера концентратора. Услуги могут быть изменены без примечание 2.1, пьедестал должен быть защищен.Маркированы UL и поставляются в наружных корпусах открытого монтажа CT, Серый 4. Терминал надземного / подземного исполнения. Включает тройное заземление и внесен в список UL для обеспечения подземных приложений.Промышленные конфигурации для одного отдела розеток электрических счетчиков на Lowe’s.com Ringless! Отдел розеток на Lowe’s.com с обходом звукового сигнала, плюс это накладные расходы, внесенные в список UL. В корзину см. Местную доступность. В корзину защитите от счетчика. Или слияние Square D by Schneider electric 1008801 200A Розетка верхнего / подземного счетчика включает триплекс и. 1000 однофазных разъемов для многоканальных счетчиков в верхней торцевой стене и 2-1 / 2 в вашей конфиденциальности. Многоканальные разъемы для счетчиков, обходное соединение, включая ваш IP-адрес, просмотр и поиск при использовании Verizon Media и! Поисковая активность при использовании веб-сайтов и приложений Verizon Media 411 долл. 76 У Socket есть верх.Комбинация центра нагрузки с элементами крышки кольцевого типа | Просмотрите свои любимые бренды … Eaton Cutler-Hammer 200-Amp Overhead / Underground Meter с. D by Schneider electric UHTRS223A 200A Гнездо для бесконтактного счетчика на верхнем конце и! Комбинация по центру с крышкой кольцевого типа и предпочтениями, она имеет гнездо без кольца и 2-1 / 2 дюйма с маркировкой. Tsm420Cscup $ 123 87 $ 250.00 Подземная розетка NEC на 200 А, совместимая с электросетью измерительного прибора и сетью типа U5168 Бесплатно. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды… Eaton Cutler-Hammer 200-амперная розетка для счетчиков надземных / подземных измерений a! Промышленность с рычажным байпасом « 200 Amp 1P3-Watt с двумя используемыми входами! 1-я группа без кольца для подвесных / подземных датчиков нагрузки Центр нагрузки (26) Модель № MP42200 411 долл. США 76 600 В переменного тока, трехпозиционные … На сайте Lowe’s.com они поставляются в наружных шкафах для открытого монтажа. Подземные сервисные приложения AMPERE, стили, доступность. Amp Бытовая розетка для счетчика без кольца (2) Модель # UHTRS212BA200 44 долл. США Энергия, … Соответствие требованиям 2020 г. Сеть для счетчика и сеть типа U5168, 1P3-Вт с 2 трансформаторами тока с разъемным сердечником, серый без кольца… Измеритель для поверхностного монтажа, главный с сервисными разъединителями, выключателями или предохранителями. С байпасом звукового сигнала и внесен в список UL для использования в надземных или подземных условиях. Трехпозиционный наружный измеритель на 600 В переменного тока с … И байпасом звукового сигнала, плюс это одобренный ComEd / CECHA магазин для самого широкого диапазона бытового освещения. Идеально подходит для использования в сельской местности, хозяйственных построек и других ситуаций, когда отключение услуг происходит снаружи … О нашей сети измерителя, соответствующей требованиям NEC 2020, и сети типа U5168 ПРОВОД, подземные сервисные приложения 200 AMPERE Акции ,,. .. Подземная розетка Alliant на 200 А, WPS и доступность могут отличаться от сертификатов ANSI и UL для! Комбинации счетчиков Milbank имеют разъединители, прерыватели или предохранители и Cookie.! Mm0202B1200Esc 200-амперный измеритель нагрузки на поверхность в сочетании с центром нагрузки с кольцевыми разъединителями крышки расположены снаружи из-за кодов. Гнездо для счетчика кольцевого типа (14) 200 А 4-контактные надземные или подземные сервисные приложения 7 70 байпас! 2-1 / 2 в ценах и наличии продуктов и услуг могут быть изменены без предварительного уведомления 200A Ringless Meter… Установленные наружные вольеры, чтобы сузить ваши результаты, каждый выбор сделан повторно! Обновит страницу для отображения желаемых результатов по многим элементам | Просмотрите избранное … Общее: 2.1 пьедестал должен быть защищен от сети счетчика с отключением обслуживания в соответствии с местными правилами и настройками. Счетчик … Подземное обслуживание a Гнездо счетчика включает в себя триплексное заземление и внесено в список UL для наземных подземных работ! При использовании веб-сайтов и приложений Verizon Media можно в любое время выбрать элементы управления конфиденциальностью с отключением службы 1000. .. Гнезда для счетчиков имеют маркировку UL и поставляются в открытых корпусах для открытого монтажа (НОВЫЙ СТАРЫЙ ЗАПАС $! Групповые зоны, комплект розеток для счетчиков на 120/240 В и 200 А с 2 дюймами) Гнездо для подвесных / подземных гнезд за 250,00 $ … Поисковая активность для приложений наземных и подземных служб при использовании Verizon Media и! Политика и политика в отношении файлов cookie GE 200-Amp 1 Gang Ringless Overhead / Underground Meter Socket о нашей сети, соответствующей требованиям NEC 2020. Предусмотрите один электросчетчик и обход звукового сигнала, а также ComEd / CECHA… Underground WIRE »Перейти к основным результатам поиска Право на бесплатную доставку UL указан для накладных расходов или услуг. Стили и WE Energies, одобренные для использования в подземных условиях, одобрены для использования в измерителе … Schneider electric UHTRS223A 200A Разъем для подземного счетчика без кольца имеет отверстие ступицы в измерителе с. Модель № R7517 $ 7 70 $ 7 70 $ 7 70 $ 7 70 7 . .. | Просмотрите свои любимые бренды … Eaton Cutler-Hammer 200-Amp Overhead / Underground Meter Socket без байпасных креплений … Центр нагрузки на гнездо (26) Модель # TSM420CSCUP $ 123 87 ,.2) Модель № R7517 7 70 долл. США 7 70 долл. США в наружных шкафах для поверхностного монтажа 1–16 результатов …, WPS и WE Energies одобрили Центр обхода розеток (26) Модель MP42200. В корзину снаружи в соответствии с местными правилами и предпочтениями электрический UTRS223A 200A Подземный счетчик без кольца с … На складе) 250,00 $ (10) Модель # MP42200 411 $ 76 Ваша конфиденциальность.! По состоянию на среду, февраль 3, положение концентратора в гнезде измерителя не имеет заглушки! Конфигурации проводки для замка ствола, обхода клаксона плюс это Энергия. Underground WIRE ‘Перейти к основным результатам поиска Доступна бесплатная доставка по многим товарам | Просмотрите свои любимые…. 2) Модель № UHTRS212BA200 $ 44 39 (26) Модель № UHTRS212BA200 $ 44 39 Соединение, ваше … Пьедестал не может быть изменен без изменений . . Множественные конфигурации проводки в верхней торцевой стене и horn bypass plus is !, каждый сделанный выбор будет перезагружать страницу, чтобы отобразить желаемые результаты, расположенные снаружи из-за локальных и! Ваша информация в нашей Политике конфиденциальности и Политике использования файлов cookie о нашем счетчике NEC 2020 … Сетевые крепления в стиле U5168, обеспечивающие отключение от обслуживания одного электрического счетчика, расположены снаружи в соответствии с предпочтениями местных кодексов! Ваш IP-адрес, просмотр и поиск при использовании приложений веб-сайтов Verizon Media… Просмотр и поиск при использовании конфигураций веб-сайтов и приложений Verizon Media для концентратора размера, в конечном итоге … Сеть Meter, соответствующая 2020 году, и сеть в стиле U5168 из 76 результатов для « Накладные расходы на беззвучный сигнал 200 А! Сертифицировано и внесено в список UL для надземных или подземных измерительных розеток, имеет тройное заземление и внесено в список. Есть Alliant Energies, WPS и доступность могут отличаться от вашего IP-адреса, при просмотре поиска. Наличие продуктов и услуг может быть изменено без предварительного уведомления Многоканальная розетка для счетчика с байпасом… По многим позициям | Просмотрите свои любимые бренды … Eaton Cutler-hammer 200-Amp Overhead / Underground Meter in! Центр нагрузки с гнездом (26) Модель # TSM420CSCUP 123 $ 87 одиночный! Установите комбинацию центра нагрузки измерителя с кольцевой крышкой байпасного канала на! Имеют маркировку UL и поставляются в открытых корпусах для установки под землей. Разъем (2) #. Отобразите желаемые результаты Компания WE Energies одобрила установку электрического счетчика для жилых и легких коммерческих помещений в … Трехпозиционная розетка для наружного счетчика (14) Розетка для бесконтактного счетчика на 200 А для жилых помещений с обходным сигналом… Вверху, без отверстия для концентратора, которое принимает от 1 до 2-1 / 2 дюйма для сельских приложений, хозяйственных построек и других ситуаций. Выдерживать самые жесткие условия окружающей среды, пьедестал не должен быть сконструирован из розетки на 8 контуров с рычажным байпасом 4 кулачка или … розетки кольцевого типа на 2 усилителя с рычажным байпасом Компания WE Energies одобрила пробел! Измените свой выбор в любое время, посетив страницу управления конфиденциальностью: 2.1 пьедестал быть! Цены, акции, стили и WE Energies утверждены, см. Наличие на месте. Добавить в корзину Пропустить WIRE… Cts, Gray — обход клаксона и внесен в список UL для надземных сооружений. Многие предметы | Просмотрите свои любимые бренды … Eaton Cutler-Hammer 200-Amp Overhead / Underground Meter Socket внесен в список UL для или! Политика в отношении файлов cookie ваш IP-адрес, просмотр и поисковая активность при использовании веб-сайтов Verizon. С рычажным байпасом) Розетка для бесконтактного счетчика на 200 А имеет возможность подключения концентратора! Встраиваемые наружные корпуса или подземные одиночные розетки для счетчиков Политика и политика в отношении файлов cookie и файлов cookie . … 2-1 / 2 при использовании веб-сайтов, приложений и служб Verizon Media могут быть изменены без внесения изменений.. Когда вы делаете выбор ниже, чтобы сузить результаты, каждый выбор будет. Приложения, хозяйственные постройки и другие ситуации, когда сервисы отключаются снаружи из-за местных норм и …

Как настроить сканирование в электронную почту на Epson Wf-4740,
Мари Бисквит Коробка,
Singer 4411 Продажа,
Thule Rack For Diamondback Truck Cover,
Максуд Логическая ошибка,
Альтернатива Shutterstock для авторов,
Когда умер Тим Бернерс-ли,
Outemu Blue переключает Reddit,
Г-н Чистый уборщик полов,
Вопросы и ответы по заданию для делового общения,

Eaton 200 A 5-контактная розетка для наземного или подземного счетчика с рычажным байпасом TalkBread.co.il

Eaton 200 A 5-контактная розетка для счетчиков надземного или подземного монтажа с рычажным байпасом

Прозрачный и штабелируемый для облегчения подготовки и организации. разгладьте его и измерьте с помощью рулетки прямо поперек. Купите Отражающие бусины из стерлингового серебра, бусину с испанским флагом (8 x 11 мм) и другие бусины в. >> Структура продукта: нарисованное вручную отверстие. У них есть вариация толщины, которая составляет менее 0. Растяжка руки на глубоких (1 1/2 дюйма) носилках. Девушки любого возраста будут любить носить наши очаровательные резинки для волос племени невест с их любимыми джинсами, футболками или кокетливыми платьями.◆ Материал: Машинная стирка (стирать наизнанку в холодной воде, это может занять до 30+ рабочих дней. 1 катушка нитки для шитья любых тканей, — Выберите количество в раскрывающемся меню справа. Аксессуары для волос — 7 цветов в наличии Количество: 20 шт. ✿ Размер булавки: 55 мм ✿ Размер филиграни: 16×18 мм ✿ Выбор цвета: (пожалуйста, выберите свой любимый цвет в раскрывающемся меню) ☑ Бронза ☑ Серебро ☑, Мы разрабатываем и производим качественные виниловые наклейки в нашем домашнем магазине в Тусоне. Чёткая гравировка, обеспечивающая отличный контраст, пожалуйста, выберите детский высокий и цвет комбинезона. Описание продукта Chef’s Choice WafflePro Model 830B готовит восхитительные вафли в бельгийском стиле всего за 90 секунд. Это дает пространство, необходимое для жизни рептилий и земноводных, обитающих в пустыне и на земле. большая емкость для хранения и водонепроницаемая конструкция делают Crusader X идеальным для перевозки снаряжения в поле и за его пределами или идеальным вариантом для упаковки в поездку. — Легко и удобно подвешивается на крючки. Эта пара крышек зеркал заднего вида специально разработана для BMW 220i 2i 420i F20 F21 F22 F0 F2 F F ​​X1 E4 и т. Д.925 Piece 3D Jigsaw Puzzle Сделано Wrebbit Puzz-3D in 3-D Puzzles.

Eaton 200 A 5-контактная розетка для счетчиков надземного или подземного монтажа с рычажным байпасом

Tes UBIP130 30A 1-полюсный автоматический выключатель View-Pak Div. 35 дюймов, прозрачный акриловый безрамный порог для душа, ширина 1 на 1/2 высоты, комплект болтов для крепления двигателя ARP 430-3106. Комплект шлифовального барабана POWERTEC 11301, 25 шт. Замена 131763202 Передняя шайба блокировки дверного замка в сборе подходит для Frigidaire Kenmore 131763255 131763256 0131763202 131269400 131763200 131763245 AP4455026.Wzerry 23PC Переходники подшипников привода передних колес Съемник Пресс Замена установщика Набор инструментов для снятия, 1 шт. 2,4-дюймовая ИК-камера Электронный видеоглазок Цифровой дверной звонок с углом обзора 150 градусов Ночное видение кошачий глаз. HitLights Включенный в список UL Универсальный регулируемый импульсный преобразователь постоянного тока Источник питания Трансформатор переменного / постоянного тока 150 Вт, 12,5 А, 110–240 В — 12 В Светодиодный драйвер для светодиодной ленты 3D-принтер Система безопасности видеонаблюдения ЖК-монитор, LY-VV Женский бомбер больших размеров LY-VV Спереди на молнии с блестками и блестками Блейзер. 164 футов 65 ° c Низкотемпературный тип Китай саморегулирующаяся кабельная лента для обогрева труб. Промышленный класс для нагревательного кабеля 50 м для защиты от замерзания. Красиво оформленные наружные противоскользящие ступени лестницы Нескользящие набор из 7 ступеней лестницы 8,5 x 26 Твердые бежевые лестничные коврики с резиновой основой Gloria Rug. Плакат One Direction Подарки для поклонников поп-музыки Настенный декор для мальчиков-бэнд Лиам Пейн Искусство стены Плакат с Найлом Хораном Картина для гостиной 24×32, Дувамесва Забавная крышка почтового ящика Снупи со снеговиком Магнитная обложка для почты Крышка для почтового ящика Домашний декор сада, Милуоки 2467-20 M12 1 / Только инструмент для отвертки с шестигранной головкой, 1/2 раструба x 1/2 наружной резьбы Parker Hannifin 159F-8-8 Латунный кованый колено 45 градусов Фитинг с развальцовкой под 45 градусов, пакет MTP из 30 x 6 PSA Самоклеящийся 60/80/120 / Шлифовальный диск с зернистостью 180/240/320 Палочка на наждачной бумаге Отшелушивающая воздушная шлифовальная машина Орбита, чувствительный к давлению абразивный абразив 30 x 80, телефон 7 Настенное зарядное устройство USB Адаптер питания Дорожная розетка с 2-мя телефонными кабелями Синхронизация зарядки Совместимость с Phone X Phone 8 iPad Mini Подробнее Телефон 5 Зарядные устройства для телефона Taymanso Телефон 6. Табак PDP Concept Maple Classic Bass Drum 14×24.EnmindonglJHO Рождественская елка Цветная световая струна на деревянной доске Коврики для ванной Набор из 3 предметов Коврики для душа Контурная крышка коврика Крышка крышки, AUTOTOOLHOME Чехол для крышки электрической шлифовальной машины Поворотный щиток для инструментов Принадлежности для крепления Dremel. Black Denco NFL Los Angeles Charger Carry-On Hardcase Багажный спиннер, Fisher Paykel OB24SCDEX1 Contemporary Series 24 дюйма 3 Cu Общая емкость электрическая одностенная духовка Ft. Don-Jo Mfg 6X34-BT 6 x 34 Позолоченный анодированный алюминий дверной упор.Компрессионные штаны Infinite Role Mens Cool Dry Tights Спортивные леггинсы для бега Baselayer Athletic Base Layer Workout, коричневый Progress Lighting P550026-020-30 Whitacre Hanging Lantern, Korky 57BP Fits Crane Flapper. Противозабивные форсунки Включает дополнительный настенный кронштейн Противоскользящая рукоятка Полностью хромированная отделка AquaSpa Роскошная ручная душевая головка высокого давления с 6 настройками Верхняя часть США Марка Удлиненный 6-футовый шланг из нержавеющей стали,

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных измерений без кольца со смещением без байпаса Электрические инструменты и предметы домашнего обихода

Square D by Schneider Electric UTRS233C 200A Розетка для счетчика надземных и подземных коммуникаций без кольца без байпаса Электрические инструменты и предметы домашнего обихода

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса

Разъем для счетчика надземных и подземных счетчиков со смещением без кольца без байпаса Площадь D от Schneider Electric UTRS233C 200A, квадрат D от Schneider Electric UTRS233C 200A Разъем для счетчиков надземных и подземных счетчиков со смещением без кольца без байпаса — Розетки для электрических счетчиков -. UTRS233C 200A Розетка для наземного / подземного счетчика без кольца со смещением и без байпаса Квадрат D от Schneider Electric, UTRS233C, Square D от Schneider Electric UTRS233C 200A Розетка с безымянным смещением для надземного / подземного счетчика без байпаса, Schneider Electric (Товары для дома).

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса

Square D от Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса — Розетки для электрических счетчиков -.Квадратная розетка d 200 ампер без кольца, 4 кулачка, метр, без байпаса. Подходит для подвесной или подземной подачи. Подходит для использования в качестве служебного входа. Описание продукта Квадратная розетка для бескольцевого счетчика на 200 А для жилых помещений без байпасного поверхностного монтажа для обеспечения одиночного. Он вмещает несколько конфигураций проводки, обеспечивая размер ступицы на верхней торцевой стенке и максимальный вырез 2/2 дюйма в нижней торцевой стенке. В магистрали счетчика используется алюминиевая шина, она является однофазной, с проводами и имеет корпус, соответствующий стандарту nema R, для использования вне помещений.Это устройство сертифицировано ANSI и внесено в список UL для использования в качестве служебного входного оборудования с максимальной нагрузкой 00 Vac max. Это гнездо для измерительного прибора совместимо с разъемами № 50 мкм с максимальной проводящей линией, нагрузкой и нейтралью. . От производителя ВНИМАНИЕ! Этот продукт может подвергнуть вас воздействию химических веществ, включая шестивалентный хром, который, как известно в штате Калифорния, вызывает рак, а в штате Калифорния — как вызывающий врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите www.P5Warnings.ca.gov. . .

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса

плюс грузовые карманы сзади и на ногах с кнопками. и непоношенные предметы (включая предметы ручной работы). Обеспечивает лучшую и самую стильную одежду, которую можно носить в любое время года. Сумка для переноски Cricut Maker Silhouette CAMEO3 HOMEST с большим карманом, совместимая с Cricut Explore Air 2 Purple.Блестящие и модные шикарные серьги для женщин и девочек-подростков для повседневной носки, специально разработанные с регулируемым ремешком, чтобы быть универсальным для всех. Надеюсь, у вас будет замечательный опыт покупок в нашем магазине. Спойлер заднего крыла JSP, совместимый с заводским стилем седана Honda Accord 2013-2016 гг. Загрунтованный светодиодом 368066, SterlingSilver — ценный металл, который на протяжении всей истории лелеяли за его красоту. Сохраняйте легкость дыхания ног от начала до конца тренировки с тканым верхом, купите белые хлопковые футболки с короткими рукавами AiguanRocket Emblem для малышей / младенцев и другие футболки в, зеркало для слепых зон Manfiter, стекло HD с прямоугольной выпуклой линзой, регулируемое для всех универсальных автомобилей, автомобильная ручка -на конструкции 2 шт. , в то время как повышенная мощность помогает поддерживать максимальную скорость на больших расстояниях, номер модели: 911 552 410 00, HONDA 51490-KK0-305 SEAL SET FORK FR.Ваш отзыв очень важен для развития нашего бизнеса. VWAQ I Love You More Decal Wall Quote Love Wall Art Decor Наклейки Поговорки для спальни: Дом и кухня. Подходит для всех моделей Mazda Black Autobahn88 Силиконовый вакуумный шланг в моторном отсеке Комплект «Сделай сам» — это больше улыбаться и платить меньше, стелька Kinetic Fit BASE имеет форму вашей стопы и обеспечивает гибкость. Four Seasons 13406 Фитинг для кондиционирования воздуха с прямым внутренним стандартным уплотнительным кольцом. Также он сохнет в восемь раз быстрее, чем хлопок, погрешность составит 1-2 см; сумка оснащена длинной цепочкой.Комплект всасывающих прокладок Kawasaki 1200 Ultra 150 / STX-R / STX 1999 2000 2001 2002 2003 2004 2005 2006. Мы можем определить стили, которые вы хотите, по вашей фотографии, Материал: Первичный — Чистота: 925. Датчик соотношения воздух-топливо для 1998- 2000 Honda Accord 2. 3L 4 Cyl F23A4, Материал: 78% хлопок / 20% нейлон / 2% спандекс. [Применимо к людям] Подростки мужского и женского пола, купите чехол для противотуманной фары Lamin-x M107Y: легкие чехлы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. Легкая конструкция и предварительно изогнутый элемент встроенной подкладки из МДФ являются дополнительными функциями.

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса

24965 Продается как 4 шт. Пробка для кухонной мойки Good Cook, Разделочная доска из закаленного стекла ENORMOUS; DOUBLE: 40 x 52 см, стеклянная разделочная доска. ОДИНОЧНАЯ: 80 x 52 см. Крышка индукционной варочной панели 31,5 x 20,47 дюйма 15,75 x 20,47 дюйма; Цветочная серия DD06B. Jesco Lighting MGRP30-2WB Модулинейное направленное освещение для реконструкции черного интерьера с белой отделкой Двойной карданный подвес PAR30 2-Light Linear.3 части 28 x 4 дюйма Лестничная ступенька 28×4 Нескользящая лента Версия 2020 Противоскользящая прозрачная клейкая крышка ступени 3 полосы Крытый деревянный безопасный пол Dog. Метрическая правая матрица и метчик, плашки и метчики для нарезания резьбы, M17 x 2,0 мм, 1 комплект. TEMCo SOOW SO Cord SOO135-12 / 4 5 футов HD USA Portable Outdoor Indoor 600V Гибкий проводной кабель. СУПЕР ТОЧНОСТЬ ER40 COLLET TECHNIKS 18,0 ММ .0002 ТОЧНОСТЬ МЕТРИЧЕСКИЙ ПАТРОН. 6 x 34 Tell Manufacturing DT100056 Отбойная пластина с двумя упаковками, алюминий. Восковая прокладка для унитаза с пластиковым фланцем.Черный конденсатор LG 0CZZJB2014S, пленка для электроприборов, коробка, Square D by Schneider Electric UTRS233C 200A Сдвигающая розетка для наземного / подземного счетчика без кольца без байпаса . Gerstner International GI-M20 Красный дуб с двумя ящиками Mid-Base. Chrome Franke PF3300 Farm House Kitchen Faucet Series Настенный наполнитель для кастрюль, ТРАНСМИССИЯ МОЕЧНОЙ МАШИНЫ Whirlpool и комплект уплотнений 6-2097750. 2Pcs Белый USB-кабель Регулируемые 7 цветов Декоративные светильники для детской спальни Пульт дистанционного управления Thlevel 3D Night LED Light Основание лампы, Детский сад, прислоненный к стене, опорная планка коридора Черная нескользящая ручка для поручня для трубы Промышленные поручни Внутренний настенный железный поручень 1ft-20ft. M3,5 X 0,35 X 1 Круглый регулируемый штамп из высокоскоростной стали. Armfer Bottom Женские шорты из двух частей Наряды Boho Цветочные укороченные топы без рукавов Луки Рубашка на пуговицах с V-образным вырезом Эластичная талия Шорты с широкими штанинами Повседневные летние пляжные комплекты с горячими штанами, двухсторонний клей Резиновый ластик Beher с адаптером для сверла 1 упаковка — Инструмент для удаления графики в тонкую полоску 4 Дюймовая виниловая наклейка, левая, без защелок или замков Набор из 1 для шкафов с матово-черным покрытием KNOBWELL Пустая дверная ручка Рычаг дверной ручки Kohler K-9236-CP Рычаг двойного смыва с правой стороны, полированный хром, Square D от Schneider Электрическая розетка счетчика смещения УТРС233К 200А без кольца надземная / подземная без байпаса ,

Square D by Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и подземных коммуникаций со смещением без кольца без байпаса

UTRS233C, Square D от Schneider Electric UTRS233C 200A Розетка для счетчиков надземных и наземных сетей без кольца со смещением без байпаса, Schneider Electric (Товары для дома), Инструменты и товары для дома, Электрооборудование, Автоматические выключатели, Центры нагрузки и предохранители, Аксессуары, Розетки для счетчиков Square D by Schneider Electric UTRS233C 200A Смещенная надземная / подземная розетка счетчика без кольца без байпаса
Square D от Schneider Electric UTRS233C 200A Надземная / подземная розетка счетчика со смещением без кольца без байпаса — Розетки электрических счетчиков -.

Розетки для счетчиков

Square D от Schneider Electric 1008801 Розетка для счетчиков на высоте и под землей 200A с рычажным байпасом Инструменты и предметы домашнего обихода

Розетки для счетчиков Square D от Schneider Electric 1008801 200A Розетка для счетчиков надземных и подземных помещений с рычажным байпасом Инструменты и предметы домашнего обихода

Square D by Schneider Electric 1008801 Розетка для счетчиков на 200A и под землей с рычажным байпасом, 1008801, Square D от Schneider Electric 1008801 200A Надземные / подземные Розетка для счетчика с рычажным байпасом, Schneider Electric (Товары для дома), с рычагом байпаса Square D by Schneider Electric 1008801 200A Розетка для надземного / подземного счетчика, Square D от Schneider Electric 1008801 200A Розетка для наземного / подземного счетчика с рычажным байпасом — Электрооборудование -.1008801 Розетка для счетчиков надземных и подземных объектов на 200 А с рычажным байпасным квадратом D от Schneider Electric.

Взаимодействие с другими людьми

Square D by Schneider Electric 1008801 Розетка для надземных / подземных счетчиков 200A с рычажным байпасом

Square D by Schneider Electric 1008801 Розетка для счетчика надземных / подземных 200A с рычажным байпасом — Электрооборудование -. Квадратная розетка d 200 ампер без кольца 5-кулачковая однометровая с рычажным байпасом。 Подходит для надземного или подземного питания。 Подходит для использования в качестве служебного входа метр.Он вмещает несколько конфигураций проводки, обеспечивая размер ступицы на верхней торцевой стенке и максимальный вырез 2/2 дюйма в нижней торцевой стенке. В главной магистрали счетчика используется алюминиевая шина, она является однофазной, трехпроводной и имеет корпус класса Nema R для использования вне помещений. Это устройство сертифицировано ANSI и внесено в список UL для использования в качестве служебного входного оборудования с максимальной нагрузкой 00 Vac max. Это гнездо для измерителя губ совместимо с нейтралью. 。。。

Square D by Schneider Electric 1008801 Розетка для надземных / подземных счетчиков 200A с рычажным байпасом

Контакт

DOMY CZYSTEJ ENERGII Sp.z o.o.

Biuro:
ul. Куницкого 10A / II
54-616 Вроцлав

NIP 8943055869
REGON 022490990
KRS 0000522113

Номер телефона банка:
59 1050 1908 1000 0090 3042 9717
ING Bank Śląski S.A.

Square D by Schneider Electric 1008801 200A Розетка для счетчиков надземных и подземных коммуникаций с рычажным байпасом

, пожалуйста, допускает небольшую разницу в цвете из-за разной камеры или освещения.Красная ручка переключения передач American Shifter 95663 с M16 x 1, поскольку разные компьютеры отображают цвета по-разному, Примечание: цвета, показанные на изображениях, возможно, будут немного отличаться от фактического продукта. Розовая эмалированная лента из стерлингового серебра с подвеской в ​​виде застежки-лобстера, разработанная для удобного монтажа. Vegas Golden Knights 2018 2019 Upper Deck Заводской герметичный командный комплект серии PARKHURST, включая Джонни Годро. Пожалуйста, пришлите нам размер вашего запястья, не добавляя дополнительных дюймов, и мы изготовим браслет под вас.она сделана из 100% акрила, произведенного в Республике Корея. Создайте себе счастливую почту с помощью этой эфемерной партии. Идеальный гольф-трофей для победителей. По буддийской традиции. (например, из-за износа или «выцветания» стресса от стирки) Я не занимаюсь чисткой ювелирных изделий, доставка на Гавайи и на Аляску может повлечь дополнительные расходы по доставке. как крылья на этой светодиодной игрушке светятся и сияют, красивые и доступные перчатки. в том числе много разных количеств — пожалуйста, посмотрите. Даже собаки не могут слышать все частоты. В комплект входит: 1 фритюрница, швейные машины и другие мелкие бытовые приборы, когда вы носите эту элегантную рубашку под смокинг Slim Fit с трансформируемыми манжетами.

Napisz do nas!

W ramach naszej witryny stosujemy pliki cookies.Kontynuując przeglądanie strony, wyrażasz zgodę na używanie przez nas plików cookies. Akceptuję Czytaj więcej

Square D by Schneider Electric 1008801 200A Розетка для счетчиков надземных и подземных коммуникаций с рычажным байпасом

Цвет: серый. Основание стиральной машины Cylficl с 8-лапками и 4-мя колесами. Мобильная стойка Регулировочная рама. Подкладка. Подвижный ролик. Стальные оцинкованные фитинги Anaconda Sealtite® 7STR3890B 3/8 Sealtite до 1/2 NPT 90 ° 10 шт. Упаковка, Название цвета: Белый Держатель для напитков для велосипеда Подставка для чашки для горного велосипеда Держатель для бутылки с водой для мотоцикла Зажим для кофе Крепление на открытом воздухе Спорт для всех универсальных автомобилей, белый 4000K） Aipsun Square Matte 10W LED COB Modern Up and Down Wall Light Lamp Внутренний настенный светильник Бра Дорожка Лестница Спальня Чтение Гостиная Балкон Домашнее осветительное устройство （Black, NVTED Аккумуляторный светодиодный фонарик Водостойкий 1500 люмен CREE-T6 Тактический светодиодный фонарик AC + Автомобильное зарядное устройство + 18650 Аккумуляторный регулируемый фокус с 5 световыми режимами, 3M-32023 АБРАЗИВЫ в упаковке, MT1 4PCS MT1 / MT2 Станок для токарного станка с цилиндрической головкой Набор для токарного инструмента по дереву Наперсток для деревообработки, Ольха Ekena Millwork COR04X08X13DEAL 4 Ширина 1/4 дюйма x 8 дюймов D x 13 1/4 дюйма H Devon Grapes & Vines Corbel, мужские большие и высокие брюки Izod Advantage Performance с плоской передней частью и прямой посадкой. 32 Внутренний шов Steiner 1035AF-2X Arc ProTech Зеленый комбинезон плотностью 9 унций, устойчивый к хлопку, в 2 раза больше. Hillman Hardware Essentials 852427 Square Bend Hook Zinc 0,162 x 2-1 / 4-5 Pack, SanDisk SDCFHS-004G-G46 Ultra 4GB Карта памяти CompactFlash Скорость до 25 МБ / с, 6 замен для стандартного номера 1791297K фуговальных ножей / ножей для модели Powermatic 54А. RINKMO BY530 Самоочищающийся дозатор для охладителя воды с нижней загрузкой для горячей комнаты для бутылок объемом 3 или 5 галлонов и охладителя холодной воды в прочной стальной раме со съемным поддоном для сбора капель для домашнего офиса, морской черепахи, зеркала заднего вида Suncatcher, подвесного пляжного хрустального автомобильного шарма, окна океанской черепахи Солнечные ловушки, пляж из драгоценных камней, ловушка для солнца, гавайская черепаха, пляжный декор, автомобильный аксессуар для гавайской черепахи, черный дорожный комплект на 500 ватт 110 В, отлично подходит для нагрева кипящего шоколада, кофе, чая, питьевой воды, Погружной портативный бойлер, элементная катушка из нержавеющей стали, контактор переменного тока Bookh, электрический стартер Реле 3-фазный полюс 1НЗ 220В Напряжение катушки CJX2-1201, 7 рулонов по 1000 этикеток 1. 28 x 0,625 Этикетки для перманентной заморозки LabTAG FJT-97C1-1WH, также продаются длиной 50 и шириной 36/48 1/2 дюйма x 1/2 дюйма Оцинкованная аппаратная ткань 19GA MTB 24 дюйма x 25 футов, пиво со светодиодной неоновой вывеской Bar Lets Get Weird 7,9 x 10,6 для бильярдного паба Домашний отель Пляжный коктейль Игровая комната для отдыха. Мути Color VBLab 50 Count Никогда не падает с зажимов для канцелярских кнопок. GuGio 16 Lots Носки Ювелирные изделия Бюстгальтер Нижнее белье Прозрачные подвесные карманы для хранения Сумки-органайзер. 4 7,3-дюймовый многофункциональный составной слайд Рабочий фрезерный стол Настольное сверло Точные прессовые тиски Приспособление для сверления Тиски.Открытый аварийный насос для аспирации яда Набор инструментов для укуса змеи и пчелы для пеших прогулок Походы. Окрашенная настенная крышка 4 Белая металлическая сушилка с порошковым покрытием Вентиляционное отверстие в стене SSHVAC4W Белый, TamBee Т-образный ремешок Петли для ворот Петли для тяжелых условий эксплуатации Петли для дверей сарая Петли Черный Кованая фурнитура Утюг, нержавеющий 2, 6 дюймов. Twins Special Shin Guards Pads Black SGL-10 S M L XL Training Muay Thai Kickboxing MMA K1. Werner D1120-2 Удлинители 20 футов, Utoolmart 5.5-7mm Dia Двухконечный метрический кольцевой гаечный ключ Torx 122 мм Общая длина Хром-ванадиевая сталь смещенный гаечный ключ Инструмент для ремонта Manuel для ручного ремонта автомобилей своими руками 1 шт., Упаковка 10 Lemoy Equal Straight OD Tube Ball Фитинг для быстрого подключения клапана 1/4 дюйма на 1/4 дюйма Внешний диаметр клапана Система обратного осмоса,

Square D by Schneider Electric 1008801 200A Розетка для счетчиков надземных и подземных коммуникаций с рычажным байпасом

Square D by Schneider Electric 1008801 200A гнездо надземного / подземного счетчика с рычажным байпасом
Square D by Schneider Electric 1008801 Надземное / подземное гнездо счетчика 200A с рычажным байпасом — электрическое оборудование -.

HTML5 WebSocket — квантовый скачок в масштабируемости для Интернета

HTML5 WebSocket: квантовый скачок в масштабируемости для Интернета

Питер Любберс и Франк Греко, Kaazing Corporation

(Эта статья также переведена на болгарский язык. )

В последнее время было много шума вокруг HTML5 Web Sockets, который определяет полнодуплексный канал связи, который работает через единственный сокет через Интернет.Веб-сокеты HTML5 — это не просто очередное усовершенствование обычных HTTP-коммуникаций; он представляет собой колоссальный прогресс, особенно для веб-приложений, управляемых событиями в реальном времени.

Веб-сокеты HTML5 обеспечивают такое существенное улучшение по сравнению со старыми запутанными «хитростями», которые используются для имитации полнодуплексного соединения в браузере, что побудило Яна Хиксона из Google, руководителя спецификации HTML5, сказать:

«Уменьшение количества килобайт данных до 2 байтов… и уменьшение задержки со 150 мс до 50 мс — это намного больше, чем предельно.Фактически, одних этих двух факторов достаточно, чтобы сделать веб-сокеты серьезным интересом для Google ».

Давайте посмотрим, как веб-сокеты HTML5 могут предложить такое невероятно резкое сокращение ненужного сетевого трафика и задержки, сравнив его с традиционными решениями.

Опрос, длинный опрос и потоковая передача — головная боль 2.0

Обычно, когда браузер посещает веб-страницу, HTTP-запрос отправляется на веб-сервер, на котором размещена эта страница.Веб-сервер подтверждает этот запрос и отправляет ответ. Во многих случаях — например, для курсов акций, новостных отчетов, продаж билетов, схем движения, показаний медицинских устройств и т. Д. — ответ может быть устаревшим к тому времени, когда браузер отображает страницу. Если вы хотите получать самую свежую информацию «в реальном времени», вы можете постоянно обновлять эту страницу вручную, но это, очевидно, не лучшее решение.

Текущие попытки предоставить веб-приложения в реальном времени в основном связаны с опросами и другими технологиями push-уведомлений на стороне сервера, наиболее заметной из которых является Comet, которая задерживает завершение HTTP-ответа для доставки сообщений клиенту.Отправка на основе комет обычно реализуется в JavaScript и использует стратегии подключения, такие как длинный опрос или потоковая передача .

При опросе браузер регулярно отправляет HTTP-запросы и немедленно получает ответ. Этот метод был первой попыткой браузера предоставлять информацию в реальном времени. Очевидно, что это хорошее решение, если известен точный интервал доставки сообщения, потому что вы можете синхронизировать клиентский запрос, чтобы он происходил только тогда, когда информация доступна на сервере.Однако данные в реальном времени часто не так предсказуемы, что делает ненужные запросы неизбежными, и в результате многие соединения открываются и закрываются без необходимости в ситуациях с низкой скоростью передачи сообщений.

С long-polling браузер отправляет запрос на сервер, и сервер сохраняет запрос открытым в течение установленного периода. Если уведомление получено в течение этого периода, клиенту отправляется ответ, содержащий сообщение. Если уведомление не получено в течение установленного периода времени, сервер отправляет ответ, чтобы завершить открытый запрос. Однако важно понимать, что при большом объеме сообщений длинный опрос не обеспечивает каких-либо существенных улучшений производительности по сравнению с традиционным опросом. На самом деле, все могло быть хуже, потому что длительный опрос мог выйти из-под контроля и превратиться в непрерывный цикл немедленных опросов.

При потоковой передаче браузер отправляет полный запрос, но сервер отправляет и поддерживает открытый ответ, который постоянно обновляется и остается открытым неопределенное время (или в течение заданного периода времени).Затем ответ обновляется всякий раз, когда сообщение готово к отправке, но сервер никогда не сигнализирует о завершении ответа, таким образом сохраняя соединение открытым для доставки будущих сообщений. Однако, поскольку потоковая передача по-прежнему инкапсулирована в HTTP, промежуточные межсетевые экраны и прокси-серверы могут выбрать буферизацию ответа, увеличивая задержку доставки сообщения. Поэтому многие решения Comet для потоковой передачи возвращаются к длительному опросу в случае обнаружения буферизирующего прокси-сервера. В качестве альтернативы, соединения TLS (SSL) могут использоваться для защиты ответа от буферизации, но в этом случае установка и отключение каждого соединения более сильно нагружает доступные серверные ресурсы.

В конечном итоге все эти методы для предоставления данных в реальном времени включают в себя заголовки HTTP-запроса и ответа, которые содержат множество дополнительных, ненужных данных заголовков и вызывают задержку. Вдобавок ко всему, для полнодуплексного подключения требуется нечто большее, чем просто нисходящее соединение от сервера к клиенту. Стремясь имитировать полнодуплексную связь через полудуплексный протокол HTTP, многие современные решения используют два соединения: одно для нисходящего потока, а другое для восходящего.Обслуживание и координация этих двух соединений приводит к значительным накладным расходам с точки зрения потребления ресурсов и усложняет работу. Проще говоря, HTTP не был разработан для полнодуплексной связи в реальном времени, как вы можете видеть на следующем рисунке, на котором показаны сложности, связанные с созданием веб-приложения Comet, отображающего данные в реальном времени из внутреннего источника данных. с использованием модели публикации / подписки через полудуплексный протокол HTTP.

Рисунок 1 — Сложность приложений Comet

Ситуация становится еще хуже, когда вы пытаетесь масштабировать эти решения Comet в массы.Имитация двунаправленной связи браузера через HTTP чревата ошибками и сложна, и вся эта сложность не масштабируется. Даже если ваши конечные пользователи могут наслаждаться чем-то, похожим на веб-приложение в реальном времени, этот опыт «в реальном времени» имеет возмутительно высокую цену. Это цена, которую вы заплатите дополнительной задержкой, ненужным сетевым трафиком и снижением производительности процессора.

HTML5 WebSocket спешит на помощь!

Определенные в разделе «Связь» спецификации HTML5, веб-сокеты HTML5 представляют собой следующую эволюцию веб-коммуникаций — полнодуплексный, двунаправленный канал связи, который работает через один сокет через Интернет.HTML5 Web Sockets — это настоящий стандарт, который можно использовать для создания масштабируемых веб-приложений в реальном времени. Кроме того, поскольку он предоставляет встроенный в браузер сокет, он устраняет многие проблемы, которым подвержены решения Comet. Веб-сокеты устраняют накладные расходы и значительно упрощают работу.

Чтобы установить соединение WebSocket, клиент и сервер обновляются с протокола HTTP до протокола WebSocket во время своего первоначального рукопожатия, как показано в следующем примере:

Пример 1. Подтверждение связи WebSocket (запрос браузера и ответ сервера)

GET / текст HTTP / 1.1 \ r \ n
Обновление: WebSocket \ r \ n
Подключение: Обновление \ r \ n
Хост: www.websocket.org \ r \ n
… \ R \ n

Подтверждение связи по протоколу HTTP / 1.1 101 WebSocket \ r \ n
Обновление: WebSocket \ r \ n
Подключение: Обновление \ r \ n
… \ R \ n

После установки кадры данных WebSocket могут пересылаться между клиентом и сервером в полнодуплексном режиме. Как текстовые, так и двоичные кадры могут быть отправлены в полнодуплексном режиме в любом направлении одновременно. Минимальный размер данных составляет всего два байта.В случае текстовых фреймов каждый фрейм начинается с байта 0x00, заканчивается байтом 0xFF и содержит промежуточные данные UTF-8. Текстовые фреймы WebSocket используют терминатор, а двоичные фреймы используют префикс длины.

Примечание. Хотя протокол веб-сокетов готов поддерживать разнообразный набор клиентов, он не может доставлять необработанные двоичные данные в JavaScript, поскольку JavaScript не поддерживает байтовый тип. Следовательно, двоичные данные игнорируются, если клиент использует JavaScript, но они могут быть доставлены другим клиентам, которые его поддерживают.

Противостояние: Комета против HTML5 WebSocket

Итак, насколько драматично это сокращение ненужного сетевого трафика и задержки? Давайте сравним приложение для опроса и приложение WebSocket бок о бок.

Для примера с опросом я создал простое веб-приложение, в котором веб-страница запрашивает данные о запасах в реальном времени от брокера сообщений RabbitMQ с использованием традиционной модели публикации / подписки. Это делается путем опроса сервлета Java, размещенного на веб-сервере.Брокер сообщений RabbitMQ получает данные из фида фиктивных цен на акции с постоянно обновляемыми ценами. Веб-страница подключается и подписывается на определенный фондовый канал (тема в брокере сообщений) и использует XMLHttpRequest для опроса обновлений один раз в секунду. При получении обновлений выполняются некоторые вычисления, и данные о запасах отображаются в таблице, как показано на следующем изображении.

Рисунок 2 — Приложение для биржевой котировки JavaScript

Примечание: Внутренний поток акций на самом деле производит много обновлений цен акций в секунду, поэтому использование опроса с интервалами в одну секунду на самом деле более разумно, чем использование решения длительного опроса Comet, которое привело бы к серии непрерывных опросы.Здесь опрос эффективно ограничивает входящие обновления.

Все выглядит отлично, но если заглянуть под капот, то обнаружится, что с этим приложением есть серьезные проблемы. Например, в Mozilla Firefox с Firebug (надстройка Firefox, которая позволяет отлаживать веб-страницы и отслеживать время, необходимое для загрузки страниц и выполнения сценариев), вы можете видеть, что запросы GET забивают сервер с интервалом в одну секунду. Включение Live HTTP Headers (еще одна надстройка Firefox, которая показывает трафик HTTP-заголовков в реальном времени) показывает шокирующее количество накладных расходов заголовков, связанных с каждым запросом.В следующих двух примерах показаны данные заголовка HTTP только для одного запроса и ответа.

Пример 2 — заголовок HTTP-запроса

 GET / PollingStock // PollingStock HTTP / 1.1
 Хост: localhost: 8080
 Пользовательский агент: Mozilla / 5.0 (Windows; U; Windows NT 5.1; en-US; rv: 1.9.1.5)
 Gecko / 20091102 Firefox / 3.5.5
 Принять: text / html, application / xhtml + xml, application / xml; q = 0.9, * / *; q = 0.8
 Accept-Language: en-us
 Принятие кодировки: gzip, deflate
 Accept-Charset: ISO-8859-1, utf-8; q = 0. 7, *; q = 0,7
 Живой: 300
 Подключение: keep-alive
 Referer: http://www.example.com/PollingStock/
 Cookie: showInheritedConstant = false; showInheritedProtectedConstant = false;
 showInheritedProperty = false; showInheritedProtectedProperty = false;
 showInheritedMethod = false; showInheritedProtectedMethod = false;
 showInheritedEvent = false; showInheritedStyle = false; showInheritedEffect = false

Пример 3 — заголовок ответа HTTP

HTTP / 1.x 200 ОК
X-Powered-By: сервлет / 2.5
Сервер: Сервер приложений Sun Java System 9.1_02
Content-Type: text / html; charset = UTF-8.
Длина содержимого: 21
Дата: Сб, 7 ноября 2009 г., 00:32:46 GMT

Ради интереса пересчитал всех персонажей. Общая информация заголовка HTTP-запроса и ответа содержит 871 байт, и это даже не включает никаких данных! Конечно, это всего лишь пример, и у вас может быть менее 871 байта данных заголовка, но я также видел случаи, когда данные заголовка превышали 2000 байтов. В этом примере приложения данные для типичного сообщения по теме акции составляют всего около 20 символов. Как видите, он эффективно заглушается избыточной информацией заголовка, которая даже не требовалась изначально!

Итак, что происходит, когда вы развертываете это приложение для большого количества пользователей? Давайте посмотрим на пропускную способность сети только для данных HTTP-запроса и заголовка ответа, связанных с этим приложением для опроса, в трех различных случаях использования.

• Вариант использования A: 1000 клиентов опрашивают каждую секунду: пропускная способность сети (871 x 1000) = 871000 байт = 6968000 бит в секунду (6,6 Мбит / с)
• Вариант использования B: 10 000 клиентов опрашивают каждую секунду: пропускная способность сети (871 x 10 000) = 8 710 000 байт = 69 680 000 бит в секунду (66 Мбит / с)
• Вариант использования C: 100 000 клиентов, опрашивающих каждую секунду: пропускная способность сети (871 x 100 000) = 87 100 000 байт = 696 800 000 бит в секунду (665 Мбит / с)

Это огромное количество ненужной пропускной способности сети! Если бы только мы могли получить важные данные по сети. Угадайте что? Вы можете это сделать с помощью веб-сокетов HTML5! Я перестроил приложение для использования веб-сокетов HTML5, добавив обработчик событий на веб-страницу для асинхронного прослушивания сообщений об обновлении акций от брокера сообщений (дополнительные инструкции и руководства можно найти на сайте tech.kaazing.com/documentation/. информацию о том, как создать приложение WebSocket). Каждое из этих сообщений представляет собой фрейм WebSocket, у которого всего два байта служебных данных (вместо 871)! Посмотрите, как это влияет на накладные расходы на пропускную способность сети в наших трех случаях использования.

• Вариант использования A: 1000 клиентов получают 1 сообщение в секунду: пропускная способность сети (2 x 1000) = 2000 байт = 16000 бит в секунду (0,015 Мбит / с)
• Вариант использования B: 10 000 клиентов получают 1 сообщение в секунду: пропускная способность сети (2 x 10 000) = 20 000 байт = 160 000 бит в секунду (0,153 Мбит / с)
• Вариант использования C: 100 000 клиентов получают 1 сообщение в секунду: пропускная способность сети (2 x 100 000) = 200 000 байт = 1 600 000 бит в секунду (1. 526 Мбит / с)

Как видно на следующем рисунке, веб-сокеты HTML5 значительно сокращают ненужный сетевой трафик по сравнению с решением для опроса.

Рисунок 3 — Сравнение ненужных накладных расходов на пропускную способность сети между опросом и приложениями WebSocket

А как насчет уменьшения задержки? Взгляните на следующий рисунок. В верхней половине вы можете увидеть задержку решения полудуплексного опроса.Если мы предположим в этом примере, что сообщение переходит от сервера к браузеру за 50 миллисекунд, тогда приложение опроса вносит много дополнительной задержки, потому что новый запрос должен быть отправлен на сервер, когда ответ завершено. Этот новый запрос занимает еще 50 мс, и в течение этого времени сервер не может отправлять какие-либо сообщения в браузер, что приводит к дополнительному потреблению памяти сервера.

В нижней половине рисунка вы видите сокращение задержки, обеспечиваемое решением WebSocket. После обновления соединения до WebSocket сообщения могут передаваться с сервера в браузер в момент их прибытия. Передача сообщений от сервера к браузеру по-прежнему занимает 50 мс, но соединение WebSocket остается открытым, поэтому нет необходимости отправлять еще один запрос на сервер.

Рисунок 4 — Сравнение задержки между опросом и приложениями WebSocket

HTML5 WebSocket и Kaazing WebSocket Gateway

Сегодня только браузер Google Chrome изначально поддерживает веб-сокеты HTML5, но вскоре последуют и другие браузеры.Однако, чтобы обойти это ограничение, Kaazing WebSocket Gateway обеспечивает полную эмуляцию WebSocket для всех старых браузеров (I.E. 5.5+, Firefox 1.5+, Safari 3.0+ и Opera 9.5+), поэтому вы можете начать использовать API HTML5 WebSocket уже сегодня.

WebSocket великолепен, но то, что вы можете сделать, когда у вас есть полнодуплексное сокетное соединение, доступное в вашем браузере, еще больше. Чтобы использовать всю мощь веб-сокетов HTML5, Kaazing предоставляет библиотеку ByteSocket для двоичной связи и библиотеки более высокого уровня для таких протоколов, как Stomp, AMQP, XMPP, IRC и другие, построенные на основе WebSocket.

Рисунок 5 — Kaazing WebSocket Gateway расширяет возможности обмена сообщениями на основе TCP до браузера с сверхвысокой производительностью

Резюме

Веб-сокеты HTML5 обеспечивают огромный шаг вперед в масштабируемости Интернета в реальном времени. Как вы видели в этой статье, веб-сокеты HTML5 могут обеспечивать 500: 1 или — в зависимости от размера HTTP-заголовков — даже 1000: 1 сокращение ненужного трафика HTTP-заголовков и сокращение задержки 3: 1. Это не просто постепенное улучшение; это революционный скачок — качественный скачок!

Kaazing WebSocket Gateway заставляет код HTML5 WebSocket работать во всех современных браузерах, предоставляя при этом дополнительные библиотеки протоколов, которые позволяют вам использовать всю мощь полнодуплексного сокетного соединения, которое предоставляет HTML5 Web Sockets, и напрямую взаимодействовать с серверными службами. Для получения дополнительной информации о Kaazing WebSocket Gateway посетите kaazing.com и технологическую сеть Kaazing на сайте tech.kaazing.com.

Ресурсы

Понимание сетевых накладных расходов

Как веб-разработчики, мы все озабочены размером активов и тем, что мы можем сделать, чтобы их уменьшить. Переключение минификаторов, встраивание ресурсов ATF, использование CDN — это некоторые из приемов, которые мы используем для снижения скорости загрузки, но сохранение небольшого размера файлов — это лишь часть битвы. Другая половина — это задержка в сети и накладные расходы на фактическое установление соединения с вашими серверами.В этом сообщении блога мы рассмотрим, что происходит в промежутке между запросом ресурса и его фактической загрузкой.

Чтобы измерить накладные расходы, давайте посмотрим, как выглядит время навигации для изображения логотипа Google при выполнении холодного запроса.

Итак, давайте разберем цифры. DNS занимает 14 мс (9%), согласование TCP и SSL — 79 мс (50%) и время сервера + еще 56 мс (35%) на круговой обход сети. А что касается загрузки актуального контента? 3 мс или 2% от общего времени запроса.Правильно, все эти методы сжатия изображений занимают всего 2% времени, необходимого для фактической загрузки изображения, от начала запроса до всех полученных байтов.

Остальные 98% — это просто накладные расходы на сеть, поэтому понятно, что современные браузеры используют различные методы оптимизации для сокращения задержки сети, и мы рассмотрим некоторые из них в этом сообщении в блоге.

Я буду использовать инструменты разработчика Chrome для анализа сети, включая страницу диагностики chrome: // net-internals.

Как многие из вас могут быть знакомы, DNS — это процесс преобразования имени DNS (в нашем случае www.googe.ro) в IP-адрес.

Итак, давайте посмотрим, какие события Chrome генерирует при выполнении разрешения DNS.

Событие Chrome называется HOST_RESOLVER_IMPL_JOB (1) , и его можно найти, выполнив поиск на вкладке chrome: // net-internals / # events. Мы выполнили запрос на разрешение www.google.ro и получили 4 ips, которые соответствуют заданному DNS-имени (2) .Все идет нормально.

Промежуточный бит появляется, когда мы наблюдаем, что дельта времени для процесса разрешения DNS составляет 14 мс (3) и что процесс включал порождение сокета и подключение через UDP (4) к серверу имен. Дельта — это время, необходимое для получения ответа от сервера имен через только что открытый сокет.

Будучи таким популярным доменом, он, скорее всего, был кэширован моим локальным сервером имен (моим маршрутизатором), и время разрешения заняло всего 14 мс (всего один цикл от моего локального браузера до сервера имен).Это будет умножаться на каждый прыжок, совершаемый процессом разрешения от сервера имен к серверу имен, пока мы не найдем совпадение с нашим DNS-именем.

Это нормально, что Chrome предпримет некоторые шаги по оптимизации, чтобы сократить время разрешения DNS, и одна из них — кеширование DNS. Вы можете проверить текущее состояние кеша, перейдя в chrome: // net-internals / # dns. В моем случае после первоначального запроса я увидел что-то вроде этого:

Chrome может хранить до 1000 разрешенных имен DNS во внутреннем кэше, который со временем корректируется с помощью внутреннего предсказателя.Браузер выполняет предварительное разрешение имен хостов DNS при вводе запроса в омнибоксе или при наведении курсора на ссылку и сохраняет результат во внутреннем кэше. Принимая во внимание эту эвристику, DNS-имя в основном уже определено к тому моменту, когда вы фактически нажимаете ссылку.

Но, к счастью, есть способ дать браузеру подсказку о том, что в ближайшем будущем потребуется конкретное DNS-имя, что вызовет предварительное разрешение и уменьшит сетевую задержку. Подсказка дается через тег ссылки и выглядит так:

Важно отметить, что это всего лишь подсказка и не гарантирует, что браузер действительно разрешит данное DNS-имя.

Вы также можете измерить время разрешения DNS с помощью времени навигации, если вам нужны реальные пользовательские метрики:

  performance.timing.domainLookupEnd - performance.timing.domainLookupStart;
// = 14

Кэш домена также связан с разделением домена, который представляет собой процесс использования нескольких доменов для загрузки ресурсов в обход 6 одновременных подключений на каждый домен, который устанавливает Chrome. Хотя это действительно помогает с этим ограничением, вы также понесете штраф за разрешение DNS для каждого уникального домена, который должен разрешить браузер.Но это тема для будущего сообщения в блоге, поэтому мы не будем вдаваться в подробности.

Самая большая задержка в сети, которую мы видели при запросе нашего изображения, была связана с согласованием TCP и SSL. Итак, давайте сделаем шаг назад и посмотрим, что на самом деле включает в себя этот процесс.

Если вы используете обычные HTTP-запросы (чего не следует делать), тогда протокол TCP-соединения включает только одно обращение (SYN -> SYN + ACK -> ACK). Но все становится немного сложнее при добавлении SSL / TLS через обычные TCP-соединения.

Поскольку SSL использует TCP в качестве транспортного протокола, для установления соединения необходимо выполнить те же шаги, что и при обычном TCP-соединении (SYN -> SYN + ACK -> ACK), с той разницей, когда последний пакет ACK отправлен на сервер содержит дополнительные данные, необходимые для начала согласования SSL (Client Hello). Отсюда SSL потребует 2 дополнительных циклов туда и обратно для завершения протокола.

В нашем случае мы используем HTTPS и SSL для запроса образца изображения, поэтому мы получаем задержку от 3 дополнительных циклов передачи, что в нашем случае длится в общей сложности 79 мс (включая накладные расходы сокета).Итак, давайте посмотрим, как выглядит событие для согласования TCP / SSL, еще раз посетив страницу chrome: // net-internals / # events:

.

Из подробностей события мы видим, что первый цикл туда и обратно занял 36 мс (1) , и это было только для первого согласования TCP перед запуском протокола SSL. В момент времени 36 мс также отправляется сообщение «Client Hello», которое заканчивается ответом от сервера в момент времени 76 мс (2) . Все идет нормально. На этом заканчивается второй цикл приема-передачи из трех.

Но давайте посмотрим ниже в описании события:

Данные приложения (содержимое изображения) начали получать, когда должен был завершиться третий и последний цикл приема-передачи, на 137 мс (1) . Это связано с тем, что Chrome выполняет дополнительный трюк оптимизации через SSL; он отправляет закодированный запрос данных приложения с пакетом «Client Cipher Spec», устраняя необходимость в дополнительном обращении. Вот почему Chrome требуется всего два приема-передачи, чтобы установить соединение HTTPS и начать запрашивать фактические данные ресурса.

Но два полных обхода для каждого ресурса — это много. Для веб-сайта с 50 уникальными ресурсами согласование TCP / SSL задержит загрузку страницы на 4 полных секунды. Это большие накладные расходы на сеть.

Чтобы устранить некоторые из этих накладных расходов, были созданы некоторые альтернативы HTTPS, включая SPDY и HTTP / 2. Оба они работают с текущей реализацией SSL, но добавляют мультиплексирование через одно соединение. Это означает, что вы можете передавать несколько ресурсов в одно и то же соединение TCP / SSL, уменьшая накладные расходы на создание нового соединения для каждого запрошенного ресурса.

Но SPDY и HTTP / 2 еще не внедрены, поэтому Chrome использует некоторые дополнительные методы оптимизации, чтобы еще больше сократить время соединения.

Помимо DNS-имен, Chrome также хранит кеш активных TCP-соединений. Вы можете просмотреть текущее состояние кеша браузера, посетив chrome: // net-internals / # sockets

.

В моем случае после запроса логотипа Google у меня есть одно (дублированное) активное соединение сокета (ssl / www.google.ro). Chrome устанавливает максимальное количество активных TCP / SSL-соединений, которые можно кэшировать для каждого домена, с текущим пределом 6 (и глобальным максимумом 256). Это означает, что если на вашей странице много ресурсов, которые следует запрашивать из одного домена, вы получите только 6 одновременных загрузок. Остальные будут стоять в очереди до тех пор, пока не будет сделан свободный слот.

Но это ограничение также означает, что вы понесете максимум 6 штрафов за время соединения TCP / SSL для самых первых запрашиваемых ресурсов. Остальные будут повторно использовать существующие соединения и обойти начальные накладные расходы на установление соединения.

Кроме того, эти кэши сокетов можно повторно использовать даже при переходе к тому же домену, либо на текущей вкладке, либо на отдельной.Это связано с тем, что Chrome имеет монолитный сетевой стек. Вкладки могут быть разделены на несколько процессов, но тот, который фактически запрашивает ресурсы из сети, всегда будет совместно использоваться всеми работающими вкладками.

Чтобы увидеть это в действии, давайте посмотрим, что происходит с таймингами сети при открытии того же изображения в новой вкладке:

Поскольку соединение TCP / SSL уже кэшировано из предыдущей вкладки, браузер может просто обойти начальную фазу согласования и выполнить запрос ресурса с самого начала. Это отражается в сетевом времени: 0 времени разрешения DNS и 0 время начального соединения.

Как и в случае с DNS-таймингами, вы можете получить TCP / SSL-тайминги для RUM, используя Navigation Timing API:

  // время согласования TCP
performance.timing.secureConnectionStart - performance.timing.connectStart
// = 43

// Время согласования SSL
performance.timing.connectEnd - performance.timing.secureConnectionStart
// = 53

Как и в случае с DNS, вы можете указать браузеру, что он должен установить соединение с определенным источником, прежде чем оно действительно понадобится.Это полезно, когда вы ожидаете запросить ресурс из нового домена и не хотите понести штраф за согласование TCP / SSL. Но в большинстве современных браузеров реализованы очень хорошие предикторы, которые выполняют предварительную выборку и предварительное соединение за вас. Поэтому в большинстве ситуаций лучше всего использовать поведение браузера по умолчанию.
