Не работает антенна дельта с усилителем: Обзор комнатной антенны Дельта К131

Простое решение – сделать из активной антенны пассивную.

                                                  Вышел из строя усилитель в антенне «волновой канал».

Антенна «Локус – Про»
(волновой канал или Уда-Яги) неплохо послужила, но с приходом эфирного
цифрового телевидения стала капризничать. По выходным на даче стали зависать
картинки, а то просто останавливался приём цифровых мультиплексных пакетов.
Скорее всего, причина в антенном усилителе. Телевизором, к которому она была
подключена, пользовались редко и в основном смотрели по нему передачи в
аналоговом режиме. Я знал, что время её ремонта когда-нибудь придёт, и вот оно
пришло. Прохождение цифрового сигнала при одинаковой мощности передатчика дальше,
чем аналогового телевизионного сигнала, а значит, антенна может брать цифровой
сигнал и без усилителя, тем более что при приёме цифрового сигнала усилитель не
обеспечивал помехозащищённость приёмного тракта. Я переделал антенну под приём
эфирного цифрового телевидения, укоротив её в три раза, и исключил из неё
усилитель.

 Мы ехали на дачу. Шёл
дождь. Я радовался в душе, поливать и косить траву не придётся. Мысленно
представлял себя в кресле-качалке перед экраном телевизора с фужером
согревающего вина в отблесках тёплого пламени камина. Но стоило только включить
телевизор, надпись на экране «нет сигнала» — изменила все планы. Протестировав программы
в аналоговом режиме,  пришёл к
заключению, что вышел антенный усилитель дециметрового диапазона. Ну,
правильно, всю неделю сверкали молнии, эти мощные разряды и выбили транзистор в
плате антенного усилителя.

 Простое решение –
сделать из активной антенны пассивную, чем я и занялся под шум дождя.

                                               Устройство антенны.

 Это широкополосная
антенна имеет два диапазона и соответственно монтажные платы согласования и
усиления метрового диапазона волн 50 – 220 МГц и дециметрового диапазона 470 –
800 МГц. На нижнем диапазоне задействованы метровые усы-вибраторы, а на высоком
диапазоне работает антенна «волновой канал» (Уда-Яги).

 Задача — упростить
антенну. Сделать её малогабаритной и надёжной, приспособить к приёму эфирных
цифровых каналов.

Я уже делал самодельную антенну волновой канал из металлопласта. В том посту я попытался более
детально рассказать об устройстве этой антенны.

 Это колечко приняло не только цифровые мультиплексы с расстояния 80 км,
но и дублирующие боковые, расположенные на расстоянии 20 км.

1.
Избавляюсь от усов-вибраторов метрового
диапазона. Все телевизионные каналы этого участка волн уже перенесены в
цифровой мультиплекс дециметрового диапазона. Антенна сразу приняла форму, удобную
в работе.

2.
На петлевом вибраторе вскрываю коробочку с
надписью «Меридиан». Вынимаю плату усилителя. Он широкополосный, селективные компоненты — катушки индуктивности отсутствуют, поэтому плохая помехоустойчивость.  Аккуратно под корень выкусываю
соединяющий (он ещё пригодится) и подводящий коаксиальный кабель. Удаляю провод
питания усилителя с дроссельной вставкой и самим блоком питания.

3.
Делаю согласующее устройство в виде U-колена для петли
Пистолькорса из тонкого коаксиального, ранее соединяющего две монтажные платы
кабеля.

Тонкий коаксиальный кабель проще разместить в той же коробочке с
надписью «Меридиан». Длина U-колена
равна половине длины петли, правда, надо ещё учесть коэффициент укорочения,
если известна марка кабеля (он в пределах 1,3 – 1,51). Я прикладываю кабель к
петле и откусываю его длину равную ровно половине длины алюминиевой петли. Сам
кабель укоротится в процессе заделки.

4.
Соединяю коаксиальный кабель, идущий
непосредственно от телевизора с U-коленом
согласно рисунку или фото. 1,2 — соединения с алюминиевой петлёй, 3 — оплётки коаксиальных кабелей скручиваю вместе, 4 — U-колено из коаксиального кабеля, 5 — коаксиальный кабель снижения.

5.
Коаксиальную петлю, и коаксиальный кабель снижения
прикручиваю к петле Пистолькорса, используя шайбы с нейтральным покрытием. При
непосредственном соединении меди и алюминия контакт со временем пропадёт. Паяльник не использую. Бандаж оплёток коаксиального кабеля выполняю медным лакированным проводом.

6.
Проверяю работу антенны, подвесив её под коньком
дома, настраиваясь на приём цифровых эфирных каналов, выборочно из каждого
мультиплекса выбираю канал и записываю уровни и качество сигналов. Всё
работает, уровни с запасом.

7.
А теперь самое интересное.  Выкручиваю директоры и опять измеряю уровни
сигнала и его качество, и прихожу к выводу, что они не изменились.

Фото 10. Время избавиться от директоров.

Как подключить антенну дельта без усилителя

Антенна Дельта пользуется большим спросом у множества телезрителей. В первую очередь её выбирают за доступную стоимость, высокое качество и простоту использования. В первые их производство было запущено 17 лет назад на заводе, функционирующем в городе Санкт-Петербург. За годы работы продукция постоянно совершенствовалась, были добавлены новые функции и возможности.

За это время телевизионные антенны зарекомендовали себя в качестве надежного и эффективного оборудования, использование которого обеспечивает приятный просмотр любимых фильмов и телепередач. Благодаря этому изделия пользуются большим спросом, их выбирают всё большее количество телезрителей.

Качественный материал

Для производства наружных антенн Дельта используется высокопрочная сталь. В качестве покрытия применяют специальную порошковую краску. Применение производителем стали позволило установить на изделия приемлемую цену.

Производителем предложен широкий модельный ряд:

• Комнатные телевизионные;
• Наружные индивидуальные;
• Наружные модели коллективного приема;
• Устройства прочего назначения – для сотовой связи, УКВ антенны и т.д.

Комнатные модели

Первые модели начали выпускать ещё во времена советского союза. Эта антенна является единственной, не имеющей отличительного букво-численного индекса. Во время становления антенного рынка она быстро завоевала большую популярность благодаря своей компактности и удобству транспортировки. Однако антенны имели и отрицательные стороны.

Антенны были полностью разборными, и при падении легко ломались. Разработчики для того, чтобы это исправить, представили новую модель – Дельта К131. К определяет, что антенна комнатная. Стоимость новой модели осталась на прежнем уровне, но качество стало выше. Частичная разборчивость обеспечила прочность изделия и более высокую устойчивость к падениям.

Широкополосные комнатные антенны

Самая первая модель – Дельта К331, которая стала популярной в максимально короткое время. Антенна является полностью разборной и очень компактной, имеет модификацию, дополненную мощным блоком питания и усилителем. Модельный ряд выпускаемых всеволновых комнатных антенн был расширен более новыми моделями – К331А02, К331А03, которые менее удобны в транспортировке. Современный дизайн, красивая упаковка и хорошее качество обеспечили им высокий уровень популярности.

Уличные телевизионные антенны

Выпуск наружных антенн предусмотрен производителем в двух вариантах: кабелем, модели без кабеля.

Модели первого типа обозначаются соответствующей приставкой «б/к». В зависимости от модельного рядка длинна кабеля устанавливается производителем по-разному. Антенна Дельта Н311-01 стала первой в данном модельном ряду, она появилась на рынке более 15 лет назад, и в настоящее время антенна остается одной из самых продаваемых среди моделей семейства Дельта. Модель проверена временем, зарекомендовала себя в качестве надёжной и недорогой антенны.

Н311-01 широко распространена, пользуется большим спросом, выпускается в двух модификациях:

• Н311А-01 является оптимальным вариантом для использования за городом, дополнена усилением в диапазоне МВ и ДМВ;
• Н31А1 – прекрасный пример для городских условий. В связи со сходством буквенных обозначений две различные модели часто путают.

Широкий модельный ряд антенн Дельта, представленный производителем, позволит каждому подобрать самый оптимальный вариант.

Типы устройств

Среди потребителей изделия типа «Волновой канал» получили широкое распространение. Их главные отличия – высокий коэффициент усиления и узкая диаграмма направленности. Вторая категория – логопериодические антенны, имеющие подобную конструкцию, но совершенно другой принцип функционирования.

Производителем предложена универсальная антенна Дельта, использование которой обеспечивает высокое качество сигнала. Имеющиеся различия комнатных и уличных вариантов определены количеством рабочих элементов и габаритных размеров. Использование наружной модели обеспечит более качественный прием чем внутренней. Преимущество внутренней – компактные размеры. Не смотря на это, применение устройства в непосредственной близости от передающего центра позволит добиться высокого качества сигнала.

Конструкция

Продукция Дельта является комбинацией обеспечивающего прием каналов мертвого диапазона полуволнового поля, волнового канала и антенны логопериодического типа, обеспечивающей прием дециметровых волн высокочастного диапазона. Согласование обеих частей снижает взаимное влияние друг на друга и улучшает уровень качества приема.

Характеристики моделей наружного типа

• Показатели частоты – МВ, ДМВ;
• 3-14 дБ – параметр усиления;
• Показатель защитного действия устройств — 12 дБ;
• Параметры сопротивления кабеля 75 Ом.

Особенности монтажа

Антенна Дельта подключается к телевизору таким же образом, как и изделия других производителей. На подготовленный конец кабеля потребуется подсоединить простой штекер. При этом важно следить за тем, чтобы соединение не привело к перемыканию центральной жилы и экрана. Выполнять подсоединение кабеля следует в соответствии с требованиями инструкции, установленными производителем.

В сопроводительной документации приводится схема подключения. Необходимо уделить внимание герметизации ввода при подсоединении. Влага, попавшая в усилитель, очень быстро выведет его из строя. Капиллярный эффект кабеля приведет к засасыванию кабелем воды. В последствии его практически не возможно будет просушить, и из-за коррозии экранизирующей оплетки кабель скоро придет в негодность.

Несоблюдение правил во время монтажа и эксплуатации антенн Дельта приведет к получению низкого качества сигнала и быстрому выходу из строя оборудования. Продукция дельта пользуется большой популярностью, что обеспечено её высоким качеством и доступной стоимостью.

Видео

В данной статье рассматривается доработка логопериодической антенны с целью улучшения качества и дальности принимаемого сигнала цифрового телевидения.

Антенны такого типа достаточно широко распространены из-за их простоты сборки, установки, а так же хорошего усиления сигнала в дециметровом диапазоне.

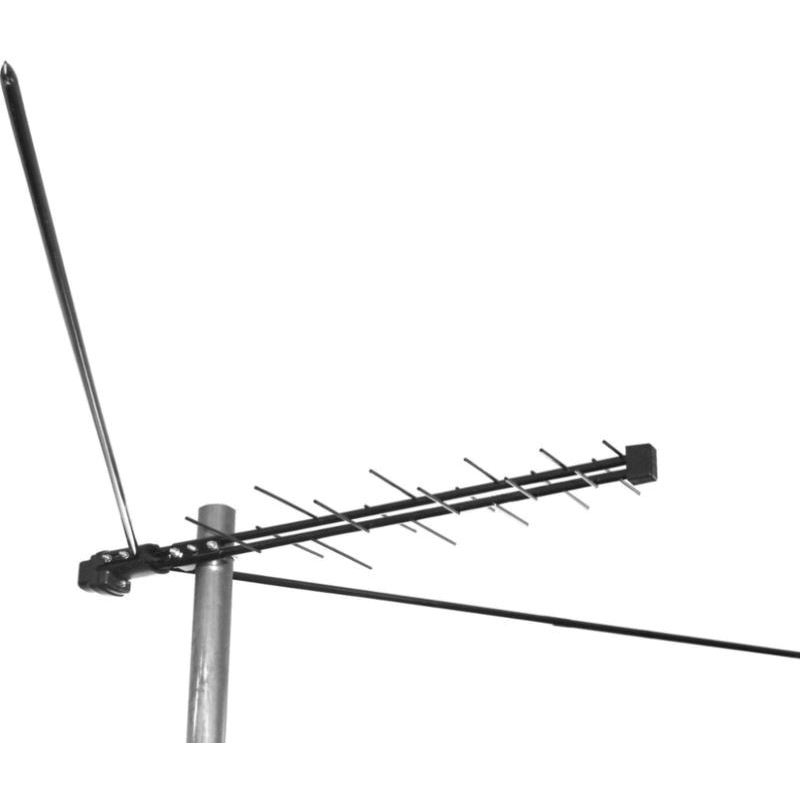

Для эксперимента взята антенна Дельта Н311-01, пассивная, направленного действия с использованием в зоне не уверенного приема, радиусом действия до 30 км от ретранслятора. Доработка антенны заключалась в установке на нее распространенного усилителя типа SWA, а так же работоспособность антенны с усилителем без согласующего устройства и с заводским усилителем (предусмотренным для активной антенны Дельта Н311-01А).

Вот характеристика антенны Дельта Н311-01:

Подключение кабеля к логопериодической пассивной антенне (ЛПА), может производиться без специального согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с одного конца и выходит у другого. Оплетка кабеля припаивается к концу нижней трубы, а центральная жила — концу верхней трубы.

Доработанная антенна испытывалась на удаленности от ретранслятора 70 км в помещении, с высотой антенны от земли 2,5 м, мощность передатчика неизвестна.

Заводской усилитель

При данной доработке в антенну устанавливался штатный усилитель, предусмотренный для активной антенны Н311-01А.

При подключении антенны картинка с приставки появлялась в течении 3-4 секунд.

Усилитель SWA

В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор.

При данной конструкции картинка появлялась в течении 3 секунд, то есть параметры такой доработанной антенны несколько улучшились.

Усилитель с согласующим устройством.

В этом случае усилитель устанавливался сразу после согласующего устройства. Наихудший вариант доработки антенны. Картинка устанавливалась долго в течении 15 – 20 секунд. При таком использовании усилителя необходимо удалять с него согласующий трансформатор.

Итоги

Вывод. Так как заводской усилитель для этой антенны найти довольно трудно, то при доработке антенны для увеличения дальности приема цифрового ТВ, лучше использовать один усилитель без платы согласования или, при использовании усилителя SWA совместно с согласующим устройством, удалять согласующий трансформатор с усилителя.

1 Комментарий на Доработка антенны 18 Комментариев на Доработка антенны

Скажите, пожалуйста, если выпаять ферритовое кольцо с усилителя SWA (будет подсоединяться к логопериодической антенне), как соединять между собой перемычки?
Я пробовал паять перемычки и крест на крест и параллельно…
Ферритовое кольцо припаяно к плате 5 контактами: 2 снизу и 3 сверху, и что-то я запутался, какие из них и с чем соединять…

Феритовое кольцо удалить и припаять кабель логопериодической антенны к 2 нижним контактам. Центральный провод к конденсатору оплетку к можно прикрутить к 2 болтам крепления кабеля.

Можно ли подключить усилитель УКАТ 08.03 к антенне Дельта 311-01 без усилителя.И как это сделать?

купил антенну (активную) для приёма цифры, сигнала нет ,ни автопоиск ни ручной ,живу в наро-фоминске передающая антенна в Пожитково (совсем близко) телек с поддержкой цифры LG в чём дело-то?

Активная антенна подразумевает подачу напряжения от устройства или блока питания. Во всех приставках можно подать +5 вольт. В телевизорах этого может не быть или подаваться +5, или +12. Нужно проверить настройки.

Доброго времени суток.
Обратил внимание что в статье не описано где находится согласующее устройство (плата), а где усилитель.
Так же непонятно в чем смысл доработки? Т.Е. просто в смене усилителей и метода их подключения? Тогда где фото или картинки куда и что подключать (центральную жилу и оплетку)? Статья рассчитана далеко не на обычного человека и много информации находится между строк.
Допустим если убрать вибраторы метрового диапазона то что мы получим? Будет ли усиление на ДМВ выше? Согласующее устройство (та плата что в самой антенне Дельта) работает для обоих диапазонов? Для МВ и ДМВ?

В моем случае имеется две антенны дельта, пассивная и активная. Обе с согласующей платой внутри. И обе платы буквально разъедены коррозией (стаканы на антеннах далеки от герметичности) уже подумываю над тем чтобы купить третью антенну и до установки все соединения и платы покрыть цапонлаком. 🙁 но хотелось бы конечно обойтись без дополнительных затрат. До вышки ЦТВ 65км, если судить по карте покрытия то я нахожусь на самой границе приема… Может быть посоветуете как выйти из положения «малой кровью»?
Да, чуть не забыл выросло дерево и мои «дельты» смотрят в крону дерева, для того чтобы перенести мачту 7 метров (потребуется 10-12 метров кабеля (от антенны до тв))

Спасибо за вопросы, информацию добавим. Дерево это плохо, однако нужно попробовать перед тем как принимать решение о переносе. Смысл статьи показать, что возможно изменить конструкцию антенны без ухудшения характеристик. Согласующее устройство так и работает, чтобы на один выход подавать 2 сигнала МВ и ДМВ от разных антенн. В статье написано «В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор.», то есть удаляете согласующее устройство (и усилитель), а на своем усилителе кабель от антенны подпаиваете к трансформатору. На картинке видны белые провода.

К чему эти все усложнения. На расстоянии до 40 км дельтаплан прекрасно работает вообще без усилителя. Сила сигнала, по шкале приставки, не менее 50%. Для чего усложнять и морочить голову людям. Сгорел усилитель-соеденил кабель по распространённой схеме и всё.

В сильный дождь и снегопад «прекрасно работает вообще без усилителя» не прокатывает!

У меня была антенна Дельта с платой согласующего устройства DMCDM1-VOAC. Эту плату вместе с круглой коробкой я снял и выбросил. На другом конце антенны я проделал то же самое с прямоугольной коробкой, платой усилителя и отрезком расположенного внутри нижней трубки кабеля. У меня есть усилитель SWA-49. Возникает вопрос – куда мне ставить этот усилитель? На тот конец антенны, где стоял старый усилитель в прямоугольной коробке? Или на тот конец, где круглая коробка стояла раньше? Согласующее устройство мне не нужно, как я понимаю, раз на плате SWA-49 согласующий элемент уже имеется. Напрашивается решение – перенести круглую коробку на другой конец антенны, там, где раньше была прямоугольная, соединить круглые отверстия на плате усилителя с концами трубок, а шлейф протащить внутри нижней трубки и присоединить к антенному входу платы усилителя. Я правильно рассуждаю? Хотелось бы услышать Ваше мнение, коллеги! Некоторые сомнения у меня есть по поводу возможности использования металлической заземлённой трубы в этом случае. Может, нужно изолировать трубки антенны от мачты?
С уважением. Геннадий.

Ничего не понял про круглые и прямоугольные коробочки, поэтому отвечу так, усилитель ставить со стороны где подходит кабель, а кабель можно подпаять как площадкам так и минуя.

Ну когда же наш народ научится грамотно излагать свои мысли. Читаешь комменты и удивляешься, как же можно извратить русскую речь, что она начинает быть похожа на речь туземцев. Думаю, что чукча из глубокой глубинки будет выражаться более понятно, чем присутствующие здесь комментаторы. Сами-то хоть читаете, что пишете?

Посоветуйте пожалуйста. Я купил т2 работал–работал, где–то 1.5 –2 года, а потом бац и при малейшем дожде пишет нет сигнала или очень плохо показывает. Тюнер называется STRONG DVB — T2 антенна дельта, как здесь на сайте на картинки работал без всяких SWA. Что мне делать?

Проверьте уровень сигнала. Наиболее часто со временем на внешних антеннах нарушаются контакты, приходит в негодность кабель. В данном случае советую снять антенну и очень тщательно зачистить контакты в передней части антенны, в местах где подключается кабель.

Трансформатор не только согласующий, но и симметрирующий — так что работать без него будет, но диаграмма направленности изменится.

А можно вообще вот так сделать:
1. Надо родную плату вообще не ставить, а кабель от самой антенны припаять на точки выхода трансформатора усилителя SWA, (предварительно отодрав сам трансформатор) — потому что здесь согласование не нужно ведь антенна вроде как 75 ом, надо просто усилить сигнал, а уже дальше подключить как положено кабель снижения и на адаптер и всё. Получается мы как бы используем антенну и усилить как положено (просто усилитель не родной) и просто усиление без согласователей которые здесь и не нужны для этой антенны так как она 75 ом (уже писал выше).
2. Можно так же проделать и с другими антеннами, но это уже дело эксперимента.
3. А если без усиления смотреть, то можно ещё попробовать отодрать все транзисторы на плате SWA оставить только трансформатор и также кабель припаять на точки выхода трансформатора, центральный на правый, а оплётку на левый. И всё как обычно можно платку вешать на антенну решётку (или ещё на другие).

Отрезать кусочек платы где согласующее усстройство на сва а свое согласуещее повернуть выше а сва поставить внизу чтоб кабель пропустить.

Установка (делюсь своим опытом).

Вы познакомились с различными типами телевизионных эфирных антенн. Можете самостоятельно выбрать антенну наиболее соответствующую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это нужно правильно, так как в противном случае все ваши старания могут оказаться напрасными. Процесс установки антенны включат в себя несколько пунктов :

1. Сборка антенны.

Сборка антенны.

Приобретая эфирную антенну, Вы получаете в комплекте инструкцию производителя, где описан процесс сборки, подключение антенны и монтаж антенны. Обычно сборка антенны не вызывает никаких проблем. Но, на некоторые моменты обратим внимание. Многие антенны изготавливаются с применением пластиковых элементов, эти элементы могут крепиться как с помощью защелок, так и винтовых соединений. Поэтому следует, аккуратно производить сборку, чтобы не сломать пластиковые фиксаторы, или не раздавить крепление из за слишком сильной затяжки резьбы. Если на антенне имеются открытые контактные соединения, загерметизируйте их с помощью герметика или пластилина (я обычно использую автомобильный пластилин). Внимательно осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), необходимо проверить качество подключения усилителя . Нет ли повреждений или некачественной сборки, при необходимости устраните замеченные недостатки, это поможет Вам избежать проблем при дальнейшей эксплуатации.

На некоторых активных антеннах усилители не устанавливаются непосредственно производителем, поэтому устанавливаем его сами. К примеру, такими антеннами являются синфазные антенны в народе известные как “ Польская антенна ”, “ антенна Решетка ”. Антенны комплектуются усилителем SWA -различных модификаций. Сам процесс установки усилителя SWA прост до невозможности, но мне неоднократно приходилось (при вызове к клиенту который пытался самостоятельно установить антенну и не справился с этой, казалось бы, простой задачей) встречаться с неправильной установкой таких усилителей.

Подключение антенны

На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

Неправильно Правильно

На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает . Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWA выходят из строя. Будем считать, что сборку антенны закончили и все сделали правильно.

Подключение антенного кабеля

Описывая способы подключения антенного кабеля, я беру примеры подключения антенн, которые производятся массово. Для различных малосерийных и самодельных антенн подключения могут совершенно отличаться.

Для подключения антенного кабеля в основном используется два способа подключения.

2. Специальным F разъемом .

Рассмотрим оба подключения.

Под зажим.

Такой тип соединения, встречается на антеннах, где используется усилитель SWA . Под зажим подключается кабель в антеннах “Дельта” изготовленные в Питере и Ростове на Дону. Поэтому рассмотрим этот способ подключения на примере этих антенн. На антеннах других производителей, подключение под зажим будет мало чем отличаться.

Подключение под зажим с разнесенными контактами.

Такое подключение характерно для антенны «Дельта”.

Чтобы подключить кабель необходимо снять с него верхний слой изоляции.

Под изоляцией находится оплетка кабеля и фольга. Фольгу необходимо удалить, а оплетку свить в жгутик. Если кабель качественный и оплетка выполнена из меди, залудите жгутик оловянным припоем, что бы при подключении было проще обжать его контактным зажимом. Центральную жилу кабеля можно обжать контактным зажимом без изменений. Если Вы “дружите” с паяльником я советую дополнительно припаять оплетку кабеля и центральную жилу к контактным зажимам, так будет надежнее.

Если оплетка кабеля изготовлена из стали, лудить ее ненужно, для удобства подключения обожмите ее гильзой для многожильного электрического провода.

Подключение кабеля к зажимам типа SWA .

Лично мне такой способ подключения кабеля нравится гораздо больше чем предыдущий. Не нужно беспокоиться о соблюдении полярности, при таком подключении ошибиться невозможно. Кабель надежно обжат крепежной скобой, что придает дополнительную прочность механическому соединению кабеля с антенной. На фото показано, как нужно подготовить кабель для подключения к зажимам типа SWA . Хочу обратить Ваше внимание на подключение оплетки. Контактная площадка, к которой подключается оплетка кабеля, расположена под крепежной скобой, сама скоба не является контактом, и поэтому необходимо обеспечить надежное соединение оплетки кабеля и усилителя. Так же при подключении необходимо убедиться, что не произошло замыкание между оплеткой и центральной жилой кабеля, так как их контактные зажимы расположены очень близко.

Подключение специальным F разъемом.

Самый удобный способ подключения антенного кабеля. Перепутать полярность или подключиться неправильно — это нужно постараться. Главное, правильно подготовить кабель. На фото показано как это сделать. Необходимо снять верхний слой изоляции.

П одключение антенного блока питания

для активной антенны или штекера для пассивной (для активной антенны с питанием от цифрового ресивера подробно здесь ). Антенный штекер, прост по конструкции и рассматривать его я не буду, подключение специального антенного блока питания рассмотрим. Для всех видов активных антенн, у которых усилитель расположен на самой антенне, используются совершенно одинаковые блоки питания. Пред установкой антенны я настоятельно рекомендую проверить правильность подключения всех соединений. Убедиться в работоспособности усилителя и блока питания. Для этого нужно включить блок питания в розетку. Светящийся на корпусе блока питания контрольный светодиод сообщает, что все хорошо, замыкания в подключении кабеля нет, в противном случае придется проверить свою работу. Если антенну планируется ставить на высокую мачту, проверьте работоспособность усилителя. Постарайтесь настроиться на телевизионный канал до установки антенны, если сигнал проходит пусть даже с замираниями, это говорит о том, что усилитель исправен. Чтобы в этом точно убедиться, нужно выключить блок питания из розетки телевизионный сигнал должен пропасть и при включении блока питания, появиться вновь.

Установка антенны на стеновом кронштейне или мачте.

После сборки и проверки работоспособности антенны остается закрепить ее на кронштейне или установить на антенной мачте, настройка антенны осуществляется по максимальному уровню сигнала. Установка антенны, ответственная работа, особенно когда антенну устанавливают на мачте. Всегда старайтесь выполнить работу безопасно для себя и окружающих. Предусмотрите все варианты крепления мачты и растяжек. Как установить антенну на мачте или кронштейне, подробно описывать не буду, так как вариантов слишком много для одной статьи.

Уделю особое внимание такому вопросу – “ Заземление телевизионной антенны”. Телевизионная эфирная антенна должна быть заземлена. Каждая антенна, выпускающаяся серийно, имеет специальный зажим для подключения заземления. Для чего нужно заземлять антенну? Ответ один, для гроза — безопасности. Конечно, если молния попадет в антенну, нет никакой гарантии, что заземление антенны спасет Ваше имущество. Лично видел, что осталось от телевизора после грозового разряда в его антенну, которая была установлена на стальной мачте. Заряд прошел по антенному кабелю, буквально превратив его в тонкий спекшийся шнурок. Пробил корпус телевизора, испепелив в нем радиодетали и пройдя сквозь тумбочку, ушел в пол. Ни одно живое существо при этом не пострадало. Конечно, большая часть энергии разряда приняла на себя антенна и металлическая мачта, через которую вся энергия ушла в землю. Как бы вышло, если антенна была бы установлена на деревянном шесте и не имела заземления, неизвестно. Еще одна важная функция антенного заземления защита от электромагнитного импульса. Усилитель телевизионного сигнала, установленный непосредственно на антенне, во время грозы может выйти из строя, даже если грозовой фронт пойдет стороной. Очень мощные электромагнитные импульсы грозовых разрядов выводят из строя полупроводниковые радиодетали антенного усилителя. В этом случае заземление антенны очень эффективно. Если антенна установлена на деревянном шесте, озаботьтесь заземлить ее любым проводом (медным, стальным, алюминиевым). Не обязательно устраивать капитальное заземление, закапывая в землю металлические полосы или устраивая контур заземления. Достаточно забить в землю металлический штырь примерно 70 см. Этого вполне хватит для защиты от электромагнитного импульса, и избавит Вас от необходимости демонтажа антенны и замены усилителя.

Если возникнут вопросы, задавайте их здесь .

Антенна Delta Loop (треугольник, дельта)

Антенна относится к петлевым (рамочным) антеннам, также как и квадраты. Периметр антенны примерно равен длине волны. Применяется на всех КВ диапазонах. Конструкции в основном отличаются подвесом антенны и точкой питания. Эффективность антенны напрямую зависит от площади (идеальна окружность, но её сложно выполнить), поэтому равнобедренный треугольник будет предпочтителен. Тем не менее, допускается любая форма антенны в зависимости от конкретных условий.

На низкочастотных диапазонах в основном используют “ленивые дельты” (т.е. подвешенные почти горизонтально), а на высокочастотных диапазонах в основном применяют вертикальные или наклонные «дельты». Низкочастотные «дельты» работают на кратных диапазонах за счет возбуждения на гармониках. В тоже время, основное излучение горизонтальных “дельт” на “основной” нижней частоте направленно вверх, что не слишком благоприятствует DX. Но на высших гармониках лепестки диаграммы прижимаются к земле.

Однако свойства «дельты» сильно зависят от конкретного размещения и конструкции (особенно низкочастотные), поэтому имеют много противоречивых отзывов.

Вертикальные дельты

Наилучшим для DX местом питания дельты является нижний угол. Однако при низком расположении антенны углом вверх, питание лучше осуществлять через боковые углы. В этом случае больше излучение с вертикальной поляризацией.

Вертикальная дельта на 15 м при высоте 9 м и питании нижнего угла

Вертикальная дельта выгодно отличается от диполя и GP. По сравнению с диполем при одинаковой высоте у вертикальной дельты большая часть излучения идет под низким углом к горизонту. По сравнению с “вертикалами” дельта проще в изготовлении, т.к. не требуется сложная система противовесов.

Вертикальная дельта на 15 м при высоте 9 м и питании с четвертьволнового отрезка

Вертикальная дельта на 15 м при высоте 9 м и питании нижнего бокового угла

Входное сопротивление антенны зависит от точки питания и колеблется в пределах 60-300 Ом. При высоком входном сопротивлении питание осуществляется через согласующий трансформатор. Питание однодиапазонных антенны можно осуществлять через четвертьволновый трансформатор (Q-согласование), между антенной и 50-омным кабелем включают четвертьволновый отрезок 75-омного кабеля.

Горизонтальные дельты

Фактически, это квадратная антенна Loop Skywire, превращенная в треугольник. За экономию оттяжки приходиться платить меньшей эффективностью, т.к. площадь антенны меньше.

Горизонтальная (ленивая) дельта на 80 м достаточно популярная антенна. Её часто устанавливают между многоэтажными домами. На 80 м диаграмма направленности представляет собой горошину, т.е. основное излучение направлено вверх. Такую антенну можно возбуждать на четных гармониках, т.е. 40, 20 и 10 м. Причем с увеличением частоты лепестки диаграммы направленности прижимаются к земле.

Одной из главных проблем при настройке такой антенны становится выбор точки питания и согласование с фидером. Чаще всего, в качестве согласующего устройства применяют широкополосный трансформатор. Однако следует учесть, что входное сопротивление дельты сильно зависит как от точки питания, так и от расположения в пространстве.

Поделитесь с друзьями

Усилитель антенны для телевизора или как усилить ТВ сигнал

9-03-2020, 11:26

Время прочтения:

Современные телеканалы транслируются в цифровом формате через спутниковые антенны, кабель, интернет ТВ. Качество последнего зависит от скорости подключения к Интернету. При принятии сигнала от спутника проводится автоматическая или ручная настройка антенны и присоединяется усилитель. Но мало кто задумывается, что для эфирного телевидения часто требуется специальное оборудования для улучшения качества сигнала. Это оборудование и есть антенный усилитель для ТВ.

Разберемся, когда нужно усиление сигнала, что влияет на его качества. А также ТОП 7 покупного антенного оборудования, и как создать его своими руками.

Что влияет на качество сигнала

Цифровое эфирное телевидение транслируется от общего ретранслятора. Спутниковые антенны принимают сигнал от спутника и отправляют его на телевизионную приставку для декодировки. В результате любого из вариантов пользователи смотрят минимум 20 базовых каналов в цифровом качестве на ТВ.

Помехами передачи сигнала служат:

• Дальнее расположение центрального ретранслятора;
• Антенна для спутникового или эфирного ТВ неверно подобрана;
• Наличие естественных шумов;
• На пути сигнала много помех: деревья, высотные сооружения;
• Кабель механически поврежден;
• Некорректно настроена ориентация передатчика;
• Старое оборудование не справляется с новым форматом;
• Погодные, атмосферные влияния;
• Внешние помехи, к примеру, расположение металлических помех вблизи антенны;
• ТВ сигнал разделяется на несколько устройств одновременно.

Совет. До покупки или сборки усилителя ТВ сигнала необходимо визуально осмотреть кабель, проверить корректность настроек и подключения оборудования.

Способы усиления сигнала

До покупки усилителя антенны для телевизора можно попробовать настроить качество сигнала следующими методами:

• Поменять расположение антенны. Точнее направить ее в сторону передающей вышки.
• Увеличить количество антенн для улучшения качества сигнала. Устанавливать их необходимо в самой высокой точке. Если это частный дом – то на крыше.
• Приобрести более мощную

Почему антенна не ловит цифровые каналы: что делать — МирДоступа

Расскажем почему антенна перестала ловить цифровые каналы…

Если вопрос почему антенна не ловит цифровые каналы стал актуальным нужно отметить, что самая частая причина таких сбоев — неполадки самой антенны.

Не всем абонентам известно, что для приема цифрового телевидения используются разные типы антенн. Например — для приема аналогового телевидения используются так называемые МВ антенна. Для приема цифрового ТВ используются дециметровые антенны — они отличаются тем, что могут принимать диапазон волн от 1 метра до 10 сантиметров.

Сейчас можно найти комбинированные устройства, которые способны принимать как цифровой так и аналоговый сигнал одновременно. Чтобы улучшить уровень приёма сигнала необходимо удалить с антенны длинные конструктивные элементы — они используются для приема аналогового сигнала

Ответ почему антенна не ловит цифровые каналы чаще всего связан с некорректным типом антенны, который абонент цифрового ТВ хочет использовать.

Желающие сэкономить на установке антенны, выбирают так называемую решётку/польскую антенну — она способна принимать цифровой сигнал, но в некоторых случаях необходим демонтаж усилителя

Если вышка достаточно удалена от антенны при включении усилителя цифровой сигнал также может быть потерян.

Использование комнатной антенны для приема цифрового телевидения возможно лишь в тех случаях, когда в зоне использования имеется хороший уровень сигнала. В противном случае, абоненты цифрового ТВ могут столкнуться с некачественным изображением и постоянным зависанием каналов.

Качество цифрового ТВ зависит от местоположения антенны — её необходимо устанавливать таким образом, чтобы она была направлена в сторону вышки. Кроме того необходимо монтировать антенну как можно выше — для того чтобы между антенной и вышкой не было преград

Таким образом, проблема почему антенна не ловит цифровые каналы реально существует и решается довольно просто.

Если предыдущая инструкция не помогла необходимо устранить программные неполадки — для этого выполняем следующие действия:

1. Установить значение «Другие» в момент поиска каналов, в поле «Страна»;
2. Провести ручной поиск каналов;
3. В случае если тюнер встроен в телевизор необходимо сбросить его настройки до заводских, а после выбрать пункт Автоматическая настройка. Если используется внешнее устройство необходимо сбросить настройки приставки;
4. Провести обновление прошивки приставки.

Скорее всего ответ почему антенна не ловит цифровые каналы будет найден ещё на первоначальном этапе диагностики.

Что-то сломалось или не работает? Расскажите нам о своей проблеме с ТВ, смартфоном, приложением или другим устройством и мы решим её — пишите свой вопрос в комментариях к этой статье, либо — на электронную почту [email protected] — мы обязательно ответим на Ваш вопрос и решим его в течении одной недели. Для наших постоянных читателей скоро будем проводить блиц с необычными призами — следите за сайтом каждый день.

Понравилась статья? Поддержите наш IT-журнал любым удобным способом! Пока что мы держимся на чистом энтузиазме, но зато не делаем заказных обзоров 🙂

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Не работает усилитель антенны: что делать?

Всем известно, что антенна с усилителем не просто эффективна, но и незаменима. Но мало кто предупрежден заранее о том, что в случае поломки усилителя такая антенна чаще всего вообще перестает принимать сигналы. Усилитель является неотъемлемой частью антенны, так как распаян на той же плате, где находится ферритовая катушка 300->75 Ом и сумматор ДМВ и МВ. Фактически, он принимает сигнал от антенны и, усилив его, посылает вниз по кабелю снижения к передатчику. Поломка усилителя чаще всего происходит из-за накопления на антенне статического электричества, от воздействия влаги и при разрядах молний поблизости.

Антенну необходимо заземлять, что предусмотрено ее конструкцией и указано в инструкции. Но мало кто читает руководство пользователя заранее. Чаще делают наоборот: антенну не только не заземляют, но даже изолируют от нее металлическую штангу. Таким образом, накопившаяся на траверсе статика не стекает в землю. А саму антенную коробку, почему-то, с потрохами обматывают целлофаном или закрывают обрезанной бутылкой, из-за чего попавшая внутрь влага не сможет оттуда вытечь, что предусмотрено конструкциями антенн, а останется внутри, создавая эффект водяной бани. И, как следствие, ускоряется окисление активных элементов и дорожек.

Следует добавить, что многие за усилитель принимают блок питания с инжектором. Поэтому после его замены ничего не изменяется. Это надо учитывать, собираясь заменить вышедшую из строя деталь. Любой специалист или грамотный продавец объяснит, что поскольку усилитель находится в самой антенне, то для его замены нужно не только снять антенну, но и выпаять его оттуда и принести в качестве образца для замены, так как хоть все антенны внешне и похожи, но элементы от одной далеко не всегда подходят к другой.

Любые аксессуары для Samsung Galaxy Tab 3 10.1 на сайте http://wookie.com.ua/90-samsung-galaxy-tab-3-101-p5200 можно купить очень дешево. Интернет-магазин Wookie очень ценит своих клиентов и всегда готов предложить лучшую продукцию по лучшим ценам. Поэтому покупать нужно тут.

Нежелательная антенная муфта

Связанные страницы:

Утечка коаксиального кабеля

Фильтр и заглушки

Предлагаются оправдания, чтобы не беспокоиться о повреждении приемника из-за
антенны:

Я никогда не видел и не слышал об этой проблеме, поэтому
не волнуйтесь.

Факт: Вне соревнований не у многих из нас есть антенны того же диапазона или антенны.
с хорошей гармонической характеристикой, которые подключены к приемникам и передатчикам на
в то же время.Это было бы
неразумно полагать, что кто-то обычно повреждает приемники, потому что
у людей есть антенны, которые хорошо работают в том же диапазоне, подключенные к приемнику,
пока передатчик работает.

Полиция, государственная служба и морские службы используют несколько радиостанций без
проблемы, поэтому он должен быть таким же для ВЧ-радиоприемников.

Факт: уровни мощности при одинаковом расстоянии между антеннами в футах уменьшаются.
резко по мере увеличения частоты. 3,5 МГц
установка с 1/4 волны
Verticals имеет более чем в 100 раз большую мощность, чем две 2-метровые антенны,
когда обе системы имеют одинаковый физический интервал.

Я могу просто выключить другое радио или не настраивать его на
такая же частота, и так будет безопаснее.

Факт: урон от перегрузки практически для всех радиостанций не зависит от удаленности.
частота настроена радио. На ВЧ-радиоприемники часто минимально влияет
питание включено или выключено, или диапазон, в котором они находятся.

Если вы используете близко расположенные антенны с несколькими радиостанциями, особенно с
очень близкое расстояние или более высокая мощность, мы должны беспокоиться о повреждении. Мы должны проверить
систему, чтобы получить хотя бы приблизительное представление о том, насколько велика объединенная мощность.

Уровни сопряженной мощности между передающей и приемной антеннами

Люди иногда спрашивают безопасное минимальное расстояние между антеннами, чтобы избежать повреждения
радио. Приведенные ниже данные должны помочь предотвратить повреждение в День поля или в другое время.
соревнование с несколькими передатчиками или аварийная рабочая среда. Приведенные ниже данные основаны на двух
соответствует
антенны, у которых нагрузка (приемник) соответствует сопротивлению антенны. В
системы не имеют
потери в линии подачи.

Приведенные ниже данные не представляют собой абсолютное максимальное сцепление.
Уровни могут быть выше,
в зависимости от высоты и ориентации антенны. Уровни тоже могут быть намного меньше, но
приведенные ниже уровни являются очень разумной оценкой максимальной мощности для типичной антенны.
установки.

Некоторые основные грубые правила для достаточно больших расстояний между антеннами:

1.) Увеличение расстояния вдвое снижает мощность в 2-4 раза (при очень большом
расстояние или дальнее поле с горизонтальными антеннами, мощность значительно уменьшается
быстро).

2.) Вне очень близких интервалов удвоение частоты с фиксированной физической
расстояние между антеннами,
снижает сопряженную мощность примерно в четыре раза.

3.) Диполь и вертикаль имеют минимальную связь , когда вертикаль
по центру и прямо бортовой к диполю. Связь с
вертикаль фактически увеличивается от концов диполя. Если нам нужна наилучшая изоляция, не следует устанавливать диполь.
или горизонтальная антенна с горизонтальным концом антенны к вертикали.

4.) Два горизонтальных диполя имеют минимальную связь, когда они почти
от конца до конца, но это зависит от высоты и почвы.

5.) Неправильные системы подачи, например, с
токи синфазного режима, может
радикально увеличить уровни связи между антеннами.

6.) Некоторые приемники более подвержены повреждениям, чем
другие. Большинство приемников, которые я тестировал
выдерживает более 20 дБмВт (100 мВт или 1/10 ватта) в течение длительных периодов времени
без повреждений. В большинстве новых приемников в аттенюаторах используются резисторы на 1/8 Вт.
колодки и другие части, которые могут быть повреждены при мощности 1 Вт или около того.Я считаю любой
мощность приемной антенны более 0,125 Вт, что может повредить приемник,
и более 0,5 Вт, что может привести к повреждению, но это только мое мнение.

7.) Проблемы, связанные с повреждениями, обычно возникают из-за работы в одном диапазоне , не то же самое
частотный режим. Изменение частоты не снижает шансы повреждения. Точная частота
разница между передатчиком и приемником особого значения не имеет, но диапазон
делает. Это связано с тем, что широкополосные фильтры радиостанции пропускают сигнал на
легко повреждаемые компоненты, опережающие смеситель, и узкая селективность.

8.) Выключение приемника обычно не исключает возможности повреждения из-за перегрузки,
и часто даже не снижает ущерб от высоких уровней объединенной мощности. Если мы не хотим
повреждение радио, мы должны отключить антенну от неиспользуемого приемника или сделать
убедитесь, что связь от передатчика к приемнику находится на безопасном уровне.

9.) Маловероятно, что гармоники передатчика или усилителя повредят
приемники. Почти все усилители мощностью 1500 Вт потребляют менее 50 милливатт.
хуже гармоника.Хотя этот уровень может преодолевать тысячи миль, он далеко
ниже опасного уровня на любом расстоянии. Настоящая опасность — преднамеренное
основная энергия генерируемого сигнала попадает в ранние компоненты приемника.

Сопряженные уровни мощности

Следующие уровни основаны на моделях EZNEC. В моделях используется тот же диапазон
антенны, что является худшим случаем.

Два 1/4-волновых вертикальных сигнала, каждый с нулевыми потерями на землю. Мощность передатчика при
антенна = 1000 Вт

От диполя к вертикали, что поперечно и по центру диполя , идеальное заземление,
и 1000 Вт

Вертикально к диполю, диполь ориентирован так, что вертикально почти на одной линии с концом диполя

Диполь-диполь, поперек друг друга, 1/4 волны над землей, с хорошей
проводимость грунта

* Антенна с зелеными ячейками в дальней зоне с диаграммой направленности
создание нуля, что приводит к резкому падению мощности приемника.

В зависимости от высоты антенны, проводимости почвы, качества балансировки и
конструкции уровни мощности могут значительно увеличиваться или уменьшаться.Помните
выше для антенн того же диапазона.

Различная (гармоническая) связь и повреждения

Рассмотрим случай передачи основного сигнала 80-метрового диполя на 40-метровый
диполь. Антенны широкие, 50 футов друг от друга и 100 футов в высоту. В
40-метровая антенна оканчивается согласованной линией питания без потерь с сопротивлением 50 Ом:

Для 40-метровой гармоники на 80-метровой антенне, передаваемой на 40-метровую антенну,
снова предполагая идеально согласованные линии подачи без потерь (чего никогда не произойдет),
у нас:

Уровни приемника будут значительно меньше, потому что 40-метровый
КСВ 80-метрового передатчика будет очень высоким.

40-метровых уровней с киловаттом в 80-метровую антенну:

В худшем случае фундаментальная связь составляет от 40 до 80 метров, что может быть
даже сильнее, если 80-метровую антенну согласовать с приемником на 40 метров.

Во всех случаях фильтр гармоник для передатчиков даже близко не
необходимо для предотвращения повреждения оборудования.Входной фильтр приемника, для диапазона
приемник включен (отличается от другого передатчика), обычно
требуется.

Ссылка на фильтры

Соединение мощности на одном диапазоне между двумя 80-метровыми дипольными антеннами

Антенна является источником для приемника при приеме, а приемник —
Загрузка. Пока антенна определяет КСВ при передаче, приемник
входной импеданс определяет КСВ линии питания при приеме.

Мы можем смоделировать связь антенны с помощью такой программы, как EZNEC.С двумя поперечными 80-метровыми диполями,
каждый 67 футов высотой более
средняя почва, с антеннами, расположенными на расстоянии 200 футов друг от друга, мы имеем следующее
напряжение приемника, ток и уровни мощности для согласованного входа приемника, закорочены
вход приемника,
и открытый вход приемника:

Фактическое напряжение и ток, вероятно, находятся где-то около согласованного значения,
но вторая антенна может выдавать до 0,83 ампер или 100 вольт пикового
напряжение на приемник в зависимости от входного сопротивления приемника. Это может вызвать
повреждение приемника, даже если антенны находятся на расстоянии 200 футов друг от друга, не очень высоко и
горизонтально поляризованный.

Сопряженная мощность, элементы с очень близким расположением, разные диапазоны

Расстояние между элементами пять футов

Частота = 21 МГц
Общая потребляемая мощность = 1000 Вт

Нагрузка на 1 (элемент 20М)

Оконечное сопротивление = 50 + J 0 Ом

Напряжение = 50,37 В
Ток = 1,007 А

Общая мощность нагрузки = 50,74 Вт

20-метровый элемент выглядит как 155.8 + j434,7 Ом на 15 метров. Теоретически, если
мы завершаем этот элемент сопряженным, у нас будет максимальное сцепление.

Частота = 21 МГц Общая приложенная мощность = 1000 Вт

Нагрузка 1 Напряжение = 753,6 В
Ток = 1,632 A
Импеданс = 155,8 — Дж 434,7 Ом
Общая мощность нагрузки = 414,9 Вт

При том же расстоянии и мощности, если полное сопротивление нагрузки 15M
20-метровый элемент равен 155,8 -j434,7, теперь у нас общая мощность 415 Вт.Очевидно, что импеданс, отраженный обратно в элемент 20M, имеет решающее значение, но пока нет
один до сих пор считает это. Не производители антенн, не фильтры
производителей, а не статьи о фильтрах или заглушках.

Почти минимальное сцепление произойдет, когда фильтр / линия передачи
комбинация на 15 м, но в точке питания элемента 20 м, будет
ближайший к короткому замыканию или разрыв с индуктивным сопротивлением. Поскольку резистивный
часть составляет 155 Ом, оконечная нагрузка j0 1 Ом на 15 метрах будет несоответствием 155: 1.Было бы трудно получить 155 * 155 = 24025 Ом на 15, не повредив 20, поэтому
низкое сопротивление с индуктивным знаком кажется лучшей мишенью для фидера
и фильтр (заглушка) на элементе 20М.

С 20-метровым открытым 1/2 волновым шлейфом на элементе 20M и при условии 50 j0
в качестве нагрузки 15М на 20-метровый элемент имеем:

Частота = 21 МГц Общая приложенная мощность = 1000 Вт
Нагрузка 1 Напряжение = 22,09 В
Ток = 0,4417 А
Импеданс = 50 + J 0 Ом
Общая мощность нагрузки = 9.756 Вт

С другим решением, которое представляет собой 20-метровый закороченный 1/4-волновой шлейф через
Точка питания 20 метров, у нас:

Частота = 21 МГц Общая приложенная мощность = 1000 Вт

Нагрузка 1 Напряжение = 44,77 В
Ток = 0,8954 A
Импеданс = 50 + J 0 Ом
Общая мощность нагрузки = 40,09 Вт

Эти уровни мощности нагрузки не высечены на камне, потому что они ПРИНИМАЮТ
Приемник выглядит как 50 j0 на 15 метрах, когда приемник установлен на 20 метров.Фактическая мощность приемника почти наверняка будет намного меньше, чем в указанных выше случаях.
хотя это могло быть больше с кислыми длинами линии подачи в сочетании с
определенные входные сопротивления приемника.

Пока у меня нет времени разбирать комбинации более подробно, но цель
Это сделано для того, чтобы показать, что почти все шлейфы и фильтры или анализ связи антенн
в Интернете и в статьях, которые не учитывают сопротивление источника и нагрузки,
неверно. Электрическое расстояние от фильтра или шлейфа до антенны и радио
система имеет большое влияние на затухание и связанную мощность.К сожалению, это
расстояние зависит от типа фильтра, радио (или усилителя) или антенны. Вот
некоторые общие правила:

• Шлейф относится к антенному элементу, а оптимальный тип шлейфа и
  длина зависит от характеристик антенны. В целом (кроме случаев
  нечетно-кратных резонансов), короткое всегда лучше, поэтому
  последовательно-резонансная ловушка, вероятно, всегда будет лучше, чем заглушка.
• Если используется заглушка, стоит изучить оптимальный тип и оптимальный
  расстояние от нагрузки или источника.
• Сопряженная мощность никогда не бывает такой, какой показывает нагрузка 50 Ом
• Нагревание или нагрузка на фильтр никогда не бывает тем, что показывает тест на нагрузку 50 Ом
• Мощность в значительной степени отражается от фильтров и заглушек, НЕ
  поглощено

Безопасный способ тестирования

Лучший способ предотвратить повреждение — измерить мощность от одной антенны до
фиктивная нагрузка, когда другой передатчик работает на максимальной мощности. Это нам представление о потерях на пути между антеннами.Если одна или обе антенны включены
роторы, их следует вращать для достижения максимального уровня сигнала.

Я измерил свои антенны селективным измерителем уровня и широкодиапазонным
соответствующую сеть для настройки на максимальную мощность (или нагрузку, которая действительно представляет
импеданс оборудования). Это позволило
измерения сопряженной мощности при значительно сниженных (безопасных) уровнях мощности.

У меня есть измерения на этой странице

http://www.w8ji.com/coaxial_cable_leakage.htm и в тексте ниже.

В этой группе однобашенных антенн наибольшая связь происходит от 15-метровой антенны.
антенна к 40-метровой антенной системе.15-метровый Яги соединяется с 40-метровым Яги на 15-метровом
с ослаблением -31 дБ, потому что 40-метровая Яги находится ниже 15-метровой антенны
гармонично резонирует на 15 метрах.

При расстоянии 45 футов из-за несоответствия импеданса и резонанса
пренебрежимо малая измеряемая связь от 40–20-метровых антенн. Это тоже правда
для всех остальных протестированных полос, потому что
антенны плохо работают на гармониках.

Эта система также имеет потенциальные проблемы из-за низкого 80-метрового диполя на этом
к 80-метровому диполю с востока на восток / северо-запад, на высоте 160 футов на 318-футовой башне.Несмотря на расстояние более 250 футов, связь между этими двумя 80-метровыми антеннами достаточно высока, чтобы
вызвать опасения по поводу повреждения приемника Это может произойти, если обе антенны используются на 80 м одновременно.
на большой мощности.

Уровни сигнала от 160-метровых вертикальных антенн, даже с
Расстояние в 350 футов также вызывает беспокойство в моем старом высоком 160-метровом диполе. Это
в основном потому, что мой высокий 160-метровый диполь не направлен прямо к моему
160-метровые вертикали. К счастью, я почти никогда не использую свои передающие антенны для
получить на 160.

Муфта антенны 160 метров

В таблице ниже перечислены уровни портов приемника и потери в тракте.
между моей передающей и приемной антеннами на 160 метров.

антенны TX: восемь направлений, 4-х квадратик и 200-футовые всенаправленные, с всенаправленными
по центру в 4-м квадрате

Эталонная антенна: 70 футов по вертикали, 375 футов к юго-западу от антенны TX
центральная точка

Задний Bev: ~ 1500 футов к юго-западу от антенн TX

Задние вертикали: 8-круговая решетка ~ 1200 футов SW антенн TX

NE Front New: пара бортовых 800-футовых напитков, 375 футов
в ширину около 600 футов к северо-западу от антенны TX

NE Front Bev old: пара бортовых напитков 1200 футов
300 футов к северо-востоку от антенн TX

Широкополосная активная малая магнитная петельная антенна

Широкополосный активный малый
Антенна с магнитной петлей

Чавдар
Левков LZ1AQ, [email protected],
www.lz1aq.signacor.com

Последняя редакция
Версия 1.1 13 июня 2011 г.

Сейчас очень широкополосный
программно определяемые радиостанции ( SDR ), где широкополосная антенна является естественным
выбор.Широкополосные небольшие магнитные петли ( WSM loop ) уже используются
3-4 десятилетия и мне было любопытно посмотреть, чего с ними можно достичь
и оценить их полезность в качестве широкополосного входа SDR. Цикл WSM
должен работать в режиме короткого замыкания для достижения ровной частотной характеристики в
широкополосный частотный диапазон. Антенна должна использоваться с усилителем.
поскольку ток в контуре очень мал. Этот усилитель должен быть с очень низким
входное сопротивление. [1, 2, 4, 6, 12].

Схемы и
Строительство

Принципиальная схема активного контура WSM
антенна изображена на рис.1 . Технические характеристики антенны приведены для
Круглая петля диаметром 1 м с алюминиевым проводником диаметром 3,4 мм.

Рис. 1 Принципиальная схема широкополосного
активный малый контурный усилитель. Схема с общей базой. Напряжение и ток в рабочей точке постоянного тока равны
дано.

Спецификация

Диаметр:
1 м, 1 поворот

Материал:
алюминиевый провод с 3.Диаметр 4 мм

Петля
индуктивность: 4 мкГн

Коэффициент антенны K _a : 6 дБ метров ^-1
@ 10 МГц (вычислено из модели Spice)

(Входной сигнал 1 мкВ / м дает выходное напряжение 0,5 мкВ)

Плоскостность:
В пределах 3 дБ метров ^-1 0,5 30 МГц; (вычислено
от модели Spice)

Шум
пол:
> = 0,7 мкВ / м (рассчитано по модели пряностей)

Мощность
поставка:
Пульт, 13.5 В> 150 мА

Динамический диапазон:
TBS; 1 дБ
Точка сжатия> = 130 дБуВ / м (выходное напряжение 5,6 В / м (размах),
модель специй)

Строительство

Экспериментальный усилитель и
Конструкция антенны показана на рис. 2, 3,4 .

Рис.2

Рис.3

Фиг.4

Построение петли
следует учитывать следующее правило: соотношение
площадь контура до индуктивности контура должна быть максимальной (см. Приложение)
. Это автоматически означает, что лучшим выбором будет круглая форма с 1 оборотом.
Практический диаметр составляет около 1 м при толщине проводника до
возможный. Материал может быть медью или алюминием, на самом деле петля
Добротность не важна.Важный фактор — низкий контур
индуктивность. 1м диам. петля из алюминиевой проволоки 3,4 мм дает индуктивность
около 4 мкГн. Я использовал также диаметр 0,9 м. петля из двойной
фольга FR-4 PCB ( Рис.3 ) толщиной 1,5 мм
и шириной 20 мм, что снижает индуктивность контура до 3 мкГн. Самый лучший
результаты могут быть получены с параллельными и перекрещенными параллелями
петли (петля CP, см. рис. 5, 13,14 , приложение I, II). Для городских условий
там, где уровень шума намного выше, можно использовать петли меньшего размера.

Рис.5 Автор на
экспериментальное зеленое поле.

4 м ² 4 кв.
перекрещенная параллельная петля закреплена на деревянном каркасе.

Эта антенна будет использоваться на открытом воздухе
Усилитель помещен в небольшую пластмассовую коробку с защитой IP55 ( Рис.2 ).
Эти коробки широко доступны на рынке — любой похожий может быть
используемый. Соединительный кабель между антенной и приемником ( RX )
это экранированный кабель LAN типа FTP с 4 витыми парами.Сигнал и использование мощности
отдельные пары. Используются стандартные разъемы RJ45. Эти разъемы очень
дешево и надежно, но разъем RJ нужно размещать внутри коробки
так как он не является водонепроницаемым. Экранировать коробку не нужно, это
предполагается, что антенна будет установлена ​​на расстоянии не менее нескольких метров от
электрическое оборудование и прямое влияние ближнего поля на плату усилителя.
уменьшено. Экран FTP должен быть подключен к земле RX (шасси), но на
дальний конец (антенна) следует оставить плавающим.Блок питания ( PS )
земля также является плавающей, если используется независимый источник постоянного тока. Не используйте переключение
PS — убрать его шум будет очень сложно. Блок управления Рис.4 содержит разъемы RJ и BNC, дроссели PS
и балун L9, L10. Коробка должна быть экранирована, так как она помещается в
возможны лачуга и помехи. Кабель LAN имеет сопротивление 100 Ом и
его можно подключить напрямую к входу 75 или 50 Ом RX без каких-либо
заметные побочные эффекты.Для пуристов широкополосное согласование импеданса 2: 1
трансформатор может использоваться для точного согласования.

В разъеме 4 неиспользуемых провода.
кабель. Неиспользуемые провода следует заземлить в части RX. Их можно использовать для
дистанционное управление дополнительными реле или ротатором. Я использовал 1 реле для
переключатель 2 одинаковых петли повернут на 90 град. друг другу.

Некоторые комментарии к
Схема усилителя

Усилитель стандартный обычный
базовый дифференциальный усилитель.Дифференциальное входное сопротивление усилителя
составляет около 3 Ом на 1 МГц (возрастает с частотой, модуль = 7 Ом при 30 МГц, специи
моделирование), что обеспечивает равномерность антенного фактора в широкой полосе частот. Этот
очень низкий входной импеданс снижает до минимума чувствительность к электрическому полю.
уровни. Коэффициент усиления усилителя с петлей 1 м ² установлен на
дают примерно от 0 до +6 дБ. метры ^-1 коэффициент антенны
(зависит от размера, формы и индуктивности петли, см. Приложение).В
в этом случае уровень выходного внутреннего шума в активном контуре WSM равен
примерно на 10-15 дБ выше уровня внутреннего шума RX с -130 дБм
@ 500 Гц MDS (эта чувствительность очень характерна для коммерческих
трансиверы). Увеличение усиления усилителя увеличит только
уровень нелинейных искажений.

Дифференциальный усилитель
имеет два преимущества для уменьшения нелинейных искажений: уменьшает
на 6 дБ уровень сигнала каждого плеча и снижает выходной уровень 2 ^nd
(и все четные) ^{порядка искажений на 20 30 дБ.Уменьшение зависит от симметрии пар транзисторов и широкополосного выхода.
трансформатор. Искажения второго порядка являются основным источником ложных
сигналы в этой широкополосной антенне.}

Транзисторы популярные
PN2222A, которые имеют довольно линейную характеристику [7], коэффициент шума 4 дБ и
приемлемая мощность рассеивания. Использование транзисторов с низким уровнем шума не улучшает
по существу минимальный уровень шума (Приложение I). Для улучшения 2 ^nd
порядка искажений следует использовать согласованные пары транзисторов (при
минимум h _FE ).Коллекторные токи первого и
вторая пара — 25 мА и 40 мА соответственно.
Рассеиваемая мощность PN2222A (корпус TO92) составляет 0,5 Вт.
при 50 град. C температура окружающей среды и эти транзисторы работают без радиаторов.
В случае, если шлейф будет использоваться для частот до 50 МГц,
пара выходных транзисторов должна быть с F _T > 1 ГГц, например BFR96
или что-то подобное.

Нет классического соответствия
антенны на вход усилителя, поскольку антенна фактически работает в
короткозамкнутый режим.Я смоделировал несколько решений с широкополосным входом
трансформаторы. Незначительное снижение уровня шума на некоторых частотах может
быть полученным, но несущественным, поэтому я оставляю простейшее решение без каких-либо
трансформатор. Есть входной фильтр LP (C5, L1, R21, C10, L2, R22)
для уменьшения сигналов из диапазона FM-вещания. Этот фильтр также повышает
частотная характеристика на более высоких частотах. Добротность фильтра равна
управляется резисторами R21, R22. В локации города авторов очень
рядом сильные FM-станции и без этого фильтра возникают нелинейные искажения.Этот фильтр можно не использовать, если поблизости нет FM-передатчиков или
антенна будет использоваться до 50 МГц.

Этот усилитель выдерживает очень
высокая интенсивность поля без дополнительной защиты. Например,
шлейф был установлен в 20 м от полноразмерного антенного фидера с УМ 1,5 кВт
безупречно в течение 48 часов конкурса радиолюбителей SW. Статический резистор утечки с
Значение 100 K может быть подключено между общей точкой антенного усилителя и землей.

Возможные синфазные токи
уменьшаются за счет использования разделительных трансформаторов, дросселей и балунов между
усилитель и части RX и PS.

Результаты

Все эксперименты выполнены
с вертикальной плоскостью петли с высотой центра петли около 2 м
над землей. Возможна горизонтальная плоскость петли, но тогда
поляризация горизонтальная. Горизонтальная петля должна располагаться не менее
wavelenth / 4 высоты, чтобы иметь всенаправленную диаграмму направленности под низким углом и приемлемую
уровни сигнала.

Шумный пол

Активный контурный шум WSM
пол — это цифра, которая измеряет способность этой антенны принимать
слабые сигналы.Это величина внутреннего шумового напряжения.
(действующие значения) на выходе усилителя В _ноут [мкВ] но
умноженное на коэффициент антенны K _a [1 / метр] (коэффициент антенны K _a является обратной величиной эффективного
высота h ). В
измерение должно выполняться в заранее заданной полосе пропускания, которая в нашем случае составляет 1
КГц. Это удобный способ сравнить внешний и внутренний шум в
активная антенна, выраженная в [мкВ / м], как если бы внутренний шум
из космоса.

N _этаж
= V _nout * K _a
дюйм [мкВ / м]
(1)

Если у нас есть коэффициент антенны K _a = 1 м ^-1 , то
означает, что поле с 1 мкВ / м даст выходное напряжение 1 мкВ. Если активный
Напряжение шума на выходе антенны, измеренное в экранированной камере, составляет 1 мкВ
при B _W = 1 кГц минимальный уровень шума этой антенны
составляет 1 мкВ / м.В этом случае мощность антенного шума и внешнего сигнала равна
равно.

Измерение шума антенны в
экранированная камера требует специального оборудования. Более простой способ — заменить
петля с эквивалентной индуктивностью с общими параметрами с одинаковым значением.
Измерение шума на полосе малым магнитом ( SM )
петлю, и тогда шум с эквивалентной индуктивностью ясно покажет
относительный уровень шума активной антенны по сравнению с текущим диапазоном
шум.Эквивалентная индуктивность должна быть намотана на ферритовый тороидальный
сердечник, чтобы минимизировать влияние внешнего поля.

Результаты таких
Эксперимент показан на Рис.6 . N / N — отношение мощности
текущий полосовой шум + внутренний шум к мощности внутреннего шума
антенна. Полосовой шум измерялся непосредственно на дисплее спектра
SDR на частотах, где нет передающих станций ( Рис. 6a ).
Как видно, в городе полосовой шум намного выше и составляет
ограничивающий фактор чувствительности антенны.Для сельской местности
Однако, это не так. Соотношение N / N должно быть выше 10
дБ, если мы хотим, чтобы реальная чувствительность активной антенны не
заметно ухудшился из-за внутреннего шума.

Рис.6 Экспериментальное измерение
Отношение полосового шума к минимальному уровню шума активного кругового контура WSM диаметром 0,86 м,
алюминиевый провод 3,4 мм.

Это соотношение измеряется при разных
время суток в сельской местности.

Рис. 6a Сравнение двух разных магнитных
шлейфы с 2-канальным синхронизированным приемом. Тихое сельское месторасположение.

Спектр — результат 10 сек.
2-канальное усреднение сигналов на участке 14 МГц CW полосы.

Верхний канал — сигнал от
настроенная петля с низкой добротностью (Q = 25). Нижний — из широкополосного шлейфа.

Обе петли имеют диаметр 0,86 м. и есть
размещены в 5 м друг от друга.

Обратите внимание, что отношение сигнал / шум в настроенной петле
на 6 10 дБ лучше, чем в широкополосном шлейфе.

Желтые следы — выход
сигнал при замене шлейфов тороидальными катушками с такими же

индуктивность эквивалентна
соответствующий цикл. Эти следы показывают уровень внутреннего шума
активная антенна — свой минимальный уровень шума..

Для настроенного шлейфа внешний
шум на 8 дБ выше минимального уровня шума. Для широкополосной петли это значение равно
всего 2 дБ.

Нелинейные искажения

Это очень широкополосная антенна.
и на его вход подается полный спектр MW и HF. Я измерил
широкополосная мощность на выходе усилителя (диаметр 1м, петля 4 мкГн) с
измеритель мощности термопары (HP432A). В городских условиях Pout = -22
до -29 дБм в зависимости от времени суток (ночное время выше).В
сельские места Pout составляет от -24 до ниже -30 дБм. (An
активный GSM под рукой вызывает -15 дБм на расстоянии 1 метра от петли.)
являются усредненными значениями, а пики могут быть намного выше.

У меня нет доступа к хорошему
измерительное оборудование для получения достоверных цифр для 2 ^nd и 3d
порядок искажений. Я внимательно проверил, есть ли
признаки таких искажений на полосе. Я проверил 2
заказывать продукты (F1 + F2 и 2F), которые могут существовать как поддельные
сигналы в 14.400 15.200 МГц в результате действия сильных
вещательные станции в диапазоне 41 м с частотами 7.200-7.600
МГц. Важное условие — не должно быть распространения на
Диапазон 14-15 МГц, чтобы убедиться, что все существующие сигналы являются паразитными. Ночная зима
время наиболее подходит для этого эксперимента. Этот тест проводился несколько раз.
раз в ночное время с SDR (Winrad), что очень удобно для этого
цель. SDR RX имеет входной узкополосный фильтр (полоса пропускания 200 кГц при 14,7
МГц с затуханием> 35 дБ для 7 МГц), чтобы избежать прямой второй гармоники
смешивание. Фиг.7 показывает результаты этого эксперимента. Все
возможные побочные частоты должны быть кратны 5 кГц, так как это
расстояние между частотами вещания. Я использовал провод длиной 60 м (LW)
антенна подключена через антенный тюнер напрямую ко входу SDR для
Справка. При запуске была включена ДВ антенна (верхняя часть
отображение водопада). Затем был переключен активный шлейф, что хорошо видно
на картинке. (нижняя часть дисплея). Есть
вероятно, очень слабые ложные следы на 14660, 14720 и 14740.14730 существует в
в обоих случаях, так что это реальный сигнал. Если полоса открыта, эти ложные сигналы
будет похоронен в полосе шума. Виден небольшой шум, вероятно, от импульсного PS.
очень хорошо на ДВ антенне. Вроде бы есть уменьшение этого шума
когда петля активирована. Но следует учитывать, что шум
пол шлейфа в этом случае как минимум на 10-15 дБ выше уровня шума
пол ДВ антенны.

искажения 3-го порядка (2F1-F2)
можно найти таким же образом, но они похоронены в одном
Диапазон 41 м.Есть шанс найти такие поддельные товары в
близость полосы BC. Я попытался определить легкие носители, которые есть на
любительский диапазон 40 м и кратны 5 кГц, но не находите очевидного
кандидат на такой случай в этом естественном эксперименте.

Рис.7 Дисплей SDR 96 кГц для проверки
наличие 2 ^и заказных паразитов из диапазона 41 м до н.э.

Сравнение с полноразмерной антенной

Результаты точного сравнения
диаметр 1 м.тонкая петля с полноразмерной антенной —
Длинный провод (длина 60 м, высота 15 м над землей) показан в WSML_eval.pdf в
реальная среда, в то же время. Сравнение выполняется
с синхронизированным 2-канальным приемником прямого преобразования. Активный SML
и LW поступают на вход каждого канала, а сигнал с каждого канала
выход подается на два входа звуковой карты. Двойной канал
используется анализатор спектра (Spectralab, Sound Technolgy Inc.). В
спектрограммы составляются на любительских диапазонах с усреднением по 10 секунд (см.
более подробное описание метода в предыдущей статье [23]).Место тихое, сельское, с низким уровнем шума.
Минимальный уровень шума приемлем в диапазонах 1,8 и 3,5 МГц, но на
14 МГц, по крайней мере, дополнительное снижение на 6-10 дБ
Требуется минимальный уровень шума контура WSM. Не обращайте внимания на абсолютное
уровень сигналов — важно только соотношение сигнал / шум.

Самый разительный недостаток
Чувствительность дневная на полосе 14 МГц. Отношение сигнал / шум для полного размера
LW-антенна на 5-15 дБ лучше, чем WSML. Часть этой неэффективности
из-за расположения петли — всего 1.5 м над землей (
нижняя часть петли), но в тех же условиях настроенная петля дает 4 —
Уровень шума ниже на 6 дБ ( Рис. 6a, ). В сумерках, когда
увеличивается полосовой шум, широкополосная и настроенная рамочные антенны становятся практически равными.

Выводы

Эта антенна действует почти как чистый
магнитный преобразователь. Входной импеданс усилителя настолько мал, что любой
токи, индуцированные электрическим полем, становятся очень малыми по сравнению с токами
индуцируется магнитным полем.Для этой антенны не нужен экран или какой-либо
тип заземления. Для сигналов с вертикальной поляризацией и малым углом места
антенна имеет очень резкий нуль. Направленность сигналов небесной волны
не определяется, поскольку их поляризация является стохастической. В
влияние близлежащего нерезонансного проводящего объекта незначительно. В
Дифференциальная схема также снижает влияние синфазных токов.
Работает с почти нулевой высоты над землей (почти не меняется
уровни сигнала, когда сторона петли расположена на несколько сантиметров выше
земля в полевых условиях).Широкополосные свойства
отлично — от LW до верхних HF можно включить даже полосу 50 МГц. В
динамический диапазон, полученный в результате испытаний в эфире на полосах, хороший, нет
обнаружены явные нелинейные искажения. Схема очень простая,
стабильно и дешево и ничего критичного в настройке нет. Антенна
может быть установлен на открытом воздухе и подключен с помощью кабеля FTP к частям RX и PS. FTP
кабель широко доступен, а соответствующие разъемы очень
надежно и дешево. Это моя любимая антенна для моего городского офиса, где
ничто другое не может выжить в условиях загрязнения ЭМС.Единственный недостаток этого активного
антенна — это ее относительно более высокий уровень шума, особенно для
частоты выше 10 МГц, что на несколько дБ выше атмосферного шума
уровни для тихих сельских мест в некоторые частоты и время суток (для
одинарная петля диаметром 1м). Минимальный уровень шума антенны приемлем и
подходит для всех мест, где уровень шума, производимого людьми, умеренный и выше. В
минимальный уровень шума для этих типов контуров WSM имеет важное значение — см.
Раздел приложения для более подробной информации. Уровень шума можно снизить, используя
толстые, параллельные или параллельные перекрещенные петли, особенно для мест, где
электромагнитный шум очень низкий.

>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ————— ————————- <<<<<<<<<<<<<<<<<<<<<<<<<< <<<<<<<<<<<<

Приложение I
Анализ рабочих характеристик активного широкополосного контура SM

Настроенный контур

В предыдущей статье [23]
Было отмечено, что чувствительность узкополосных высокодобротных СМ
рамочная антенна ограничена тепловым шумом ее потерь
сопротивление.Уровень шума такой антенны при скромных размерах
(Петля на 1 виток диаметром от 0,5 до 1 м), которая может быть достигнута в диапазоне
между 1 30 МГц может быть ниже уровня атмосферного шума в
тихое сельское месторасположение. Отношение сигнал / тепловой шум описывается.
простым уравнением:

(
2 )

, где E — ЭДС. индуцированный в настроенном
Форма петли внешнее поле с интенсивностью e (мкВ / м). f — частота в МГц, A — эквивалентная площадь контура в м ² ,
B _w — шум измерения
полоса пропускания в Гц, R _L — сопротивление потерь в омах, U _n (мкВ) — тепловой шум контура
напряжение при заданном B _w .

Примечания:

1.Для магнитного преобразователя это
естественнее использовать H (напряженность магнитного поля
компонент) выражается в ед / м вместо e . В электромагнитном
волна в свободном пространстве (в вакууме и в дальней зоне) соотношение между e и всегда одинаково, так называемое
сопротивление свободного пространства = 377 Ом.Интенсивность e = 1 мкВ / м всегда
равно = 0,00266 мкА / м. Далее будут использоваться значения e , поскольку
Напряженность электромагнитного поля обычно указывается в В / м.

2

Дельта-петля 160 80 40 page2: i1wqrlinkradio.com

9171ANV 917 917

917 X 89, I

89

Антенна с красной шейкой

9176P

Модиф.18 ноября 2020 г.

Дельта-петля 160 80 40: i1wqrlinkradio.com

9889

Многодиапазонная дельта-петельная антенна с автонастройкой, JG1GGF

9178ER

Петля, PY5AAL

917

Модиф.18 ноября 2020 г.

ANI Руководство по эксплуатации ЦИФРОВАЯ ВНУТРЕННЯЯ / НАРУЖНАЯ ТВ-АНТЕННА ВСЕНАПРАВЛЕННАЯ С УСИЛИТЕЛЕМ ВВЕДЕНИЕ:

1 ВВЕДЕНИЕ: Это специально разработанная антенна новой концепции для приема цифрового внутреннего, наружного аналогового и наземного ТВ-вещания высокой четкости.Это лучшее решение для домашнего приема и приема цифрового портативного ТВ. Полный комплект принадлежностей включены для настенного или полюсного монтажа. Благодаря защищенному от ультрафиолетового излучения и водонепроницаемому корпусу его можно использовать как в помещении, так и на улице. Технические характеристики: Диапазон частот: VHF МГц; УВЧ МГц; FM МГц Диапазон приема: FM VHF UHF Усиление антенны: 32 дБ Макс. Выходной уровень: 100 дБмкВ Импеданс: 75 Ом Источник питания: 12 В постоянного тока / 50 мА Входит в комплект: 1. Основной блок антенны 2. Монтажные аксессуары Адаптер питания переменного / постоянного тока 4. Устройство для вставки постоянного тока 5.Водонепроницаемый коаксиальный ботинок Установка антенны: эту антенну можно использовать как в помещении, так и на открытом воздухе, с прилагаемыми монтажными принадлежностями, ее можно установить на стене или опоре. (Рис.1) Используйте винты и аксессуары для настенного монтажа, чтобы закрепить антенну на стене. (Рис.2) С помощью монтажных принадлежностей закрепите антенну на балконе. Страница 1 из 5, версия 1.2 Май 2015

2 (рис.3) Используйте аксессуары для монтажа на опоре, чтобы закрепить антенну на опоре. (Рис.4) Доступно для мобильного использования. (Рис. 5) Если уровень сигнала низкий, антенну можно отрегулировать под углом 45 ° и по-прежнему поддерживать прием сигнала на 360 °. (Рис.6) Подсоедините штекер F коаксиального кабеля к гнезду F антенны и приложите водонепроницаемую крышку к концу подключенного F-разъема. Страница 2 из 5, версия 1.2 Май 2015

3 Установка: Примите следующие меры (рис.7), (Рис.8), (Рис.9) и (Рис.10) инструкция по установке для справки. Установка 1: Прямое подключение к телевизору (Рис.7) Установка 2: Подключение через телеприставку (Рис.8) Установка 3: При использовании разветвителя, расположенного между антенной и силовым вставкой, он должен быть типа Power Passing. Разветвитель с прохождением питания обычно обозначается красными буквами «Power Passing» или «DC Pass» (рис.9). Пример установки разветвителя с прохождением питания 4: При использовании разветвителя, расположенного на ТВ-порте модуля Power Inserter, можно использовать любой обычный разветвитель.Это НЕ обязательно должна быть передача мощности. (Рис. 10) Примечание. После завершения монтажа и установки антенны отрегулируйте антенну в наилучшем положении, обеспечивающем четкое телевизионное изображение, затем закрепите антенну и для безопасности проложите коаксиальный кабель. Страница 3 из 5, версия 1.2 Май 2015

4 ТВ-АНТЕННА UHF VHF FM Важные инструкции по технике безопасности: 1. Прочтите инструкции — все инструкции по безопасности и эксплуатации должны быть прочитаны перед использованием продукта.2. Сохраните инструкции. Сохраните инструкции по безопасности и эксплуатации для использования в будущем. 3. Обращайте внимание на предупреждения. Соблюдайте все предупреждения на продукте и в инструкциях по эксплуатации. 4. Следуйте инструкциям — Соблюдайте все инструкции по эксплуатации и использованию. 5. Чистка — Перед чисткой отключите изделие от розетки. Не используйте жидкие чистящие средства, так как они могут быть опасны. 6. Приспособления. Не используйте приспособления, не рекомендованные производителем продукта, поскольку они могут представлять опасность.7. Вода и влага. Не используйте это изделие рядом с водой, например, рядом с ванной, умывальником, кухонной раковиной или баком для стирки; мокрый подвал; или возле бассейна; и тому подобное. 8. Аксессуары — Не ставьте этот продукт на неустойчивую тележку, подставку, штатив, кронштейн или стол. Изделие может упасть, что может нанести серьезную травму ребенку или взрослому, а также серьезно повредить изделие. Используйте только с тележкой, стойкой, штативом, кронштейном или столом, рекомендованными производителем или проданными вместе с продуктом. При любом монтаже продукта следует следовать инструкциям производителя и использовать монтажные приспособления, рекомендованные производителем.9. Комбинированный товар и тележку следует перемещать осторожно. Быстрые остановки, чрезмерное усилие и неровные поверхности могут привести к опрокидыванию комбинации продукта и тележки. 10. Вентиляция. Щели и отверстия в корпусе предназначены для вентиляции и обеспечения надежной работы продукта, а также для защиты его от перегрева. Эти отверстия нельзя блокировать или закрывать. Отверстия нельзя закрывать, кладя изделие на кровать, диван, ковер или подобную поверхность. Этот продукт не следует размещать во встроенных помещениях, таких как книжный шкаф или стеллаж, если не обеспечена надлежащая вентиляция или не соблюдаются инструкции производителя.11. Источники питания. Это изделие должно работать только от источника питания, указанного на кабеле. Если вы не уверены в типе электропитания, подаваемого в ваш дом, обратитесь к продавцу продукта или в местную энергетическую компанию. Для продуктов, предназначенных для работы от батареи или других источников, см. Инструкции по эксплуатации. 12. Заземление или поляризация. Данное изделие может быть оборудовано поляризованной вилкой для сети переменного тока (вилка, у которой один контакт шире другого). Эта вилка вставляется в розетку только одним способом.Это функция безопасности. Обратитесь к электрику для замены устаревшей розетки. Не пренебрегайте безопасностью поляризованной вилки. 12а. Альтернативные предупреждения — если этот продукт оснащен трехпроводной вилкой с заземлением, вилкой с третьим (заземляющим) контактом, вилка подходит только к розетке с заземлением. Это функция безопасности. Если вы не можете полностью вставить вилку в розетку, попробуйте перевернуть вилку. Если вилка все равно не подходит, обратитесь к электрику для замены устаревшей розетки.Не пренебрегайте безопасностью вилки с заземлением. 13. Защита шнура питания. Шнуры питания должны быть проложены так, чтобы по ним нельзя было наступить или защемить предметы, помещенные на них или против них, уделяя особое внимание шнурам вилок, розеток и местам, где они выход из продукта. 14. Заземление внешней антенны. Если к изделию подключена внешняя антенна или кабельная система, убедитесь, что антенна или кабельная система заземлены, чтобы обеспечить некоторую защиту от скачков напряжения и статических зарядов.В статье 810 Национального электротехнического кодекса, ANSI / NFPA 70, представлена ​​информация относительно надлежащего заземления мачты и несущей конструкции, заземляющих проводов, расположения антенно-разрядного блока, подключения к заземляющим электродам и требований к заземляющему электроду. См. Рисунок A. 15. Молния — для дополнительной защиты этого продукта во время грозы или когда он остается без присмотра и не используется в течение длительного времени, отключите его от розетки и отсоедините антенну или кабельную систему.Это предотвратит повреждение продукта из-за удара молнии или скачков напряжения в сети. 16. Линии электропередач. Внешняя антенная система не должна располагаться вблизи воздушных линий электропередач, других электрических источников света или силовых цепей, где она может упасть на такие линии или цепи электропередачи. При установке внешней системы следует проявлять особую осторожность, чтобы не прикасаться к таким линиям или цепям электропередачи, поскольку контакт с ними может быть фатальным. 17. Перегрузка. Не допускайте перегрузки настенных розеток, удлинителей или встроенных удобных розеток, поскольку это может привести к возгоранию или поражению электрическим током.18. Попадание предметов и жидкости — Никогда не проталкивайте никакие предметы в этот продукт через отверстия, поскольку они могут коснуться точек с опасным напряжением или замкнуть детали, что может привести к возгоранию или поражению электрическим током. Никогда не проливайте на изделие какие-либо жидкости. 19. Обслуживание — Не пытайтесь обслуживать этот продукт самостоятельно, поскольку открытие или снятие крышек может подвергнуть вас опасному напряжению или другим опасностям. Поручите все обслуживание квалифицированному обслуживающему персоналу. 20. Повреждение требует обслуживания — Отключите продукт от сетевой розетки и обратитесь для обслуживания к квалифицированному обслуживающему персоналу в следующих случаях: a.Если шнур питания или вилка повреждены, b. Если на устройство была пролита жидкость или внутрь упал посторонний предмет, c. Если продукт попал под дождь или в воду, d. Если изделие не работает нормально при соблюдении инструкций по эксплуатации. Регулируйте только те элементы управления, которые описаны в инструкциях по эксплуатации, так как неправильная настройка других элементов управления может привести к повреждению и часто требует значительных усилий квалифицированного специалиста для восстановления нормальной работы продукта.е. Если продукт уронили или повредили каким-либо образом, и f. Когда товар демонстрирует отчетливые изменения в характеристиках — это указывает на необходимость обслуживания. 21. Запасные части. Если требуются запасные части, убедитесь, что технический специалист по обслуживанию использовал запасные части, указанные производителем, или имеющие те же характеристики, что и исходная часть. Использование неразрешенных заменителей может привести к возгоранию, поражению электрическим током или другим опасностям. 22. Проверка безопасности — После завершения любого обслуживания или ремонта этого продукта попросите специалиста по обслуживанию выполнить проверку безопасности, чтобы определить, находится ли продукт в надлежащем рабочем состоянии.23. Установка на стене или столбе. Изделие следует устанавливать на стене или столбе только в соответствии с рекомендациями производителя. 24. Тепло. Изделие следует размещать вдали от источников тепла, таких как радиаторы, обогреватели, печи или другие продукты (включая усилители), выделяющие тепло. Страница 4 из 5, версия 1.2 Май 2015

5 ТВ-АНТЕННА UHF VHF FM Инструкция по эксплуатации: Примечание. Для наилучшего приема проверьте следующие условия: 1.Держите антенну подальше от источников помех; например, устройства с большим энергопотреблением, такие как кондиционеры, лифты, фены, микроволновые печи и т. д. 2. Разместите антенну возле окон при использовании антенны в помещении. 3. Установите антенну как можно выше; при цифровом наземном приеме, если есть какие-либо препятствия между антенной и передающей опорой, это вызовет временную потерю сигнала. ПРИМЕЧАНИЕ ДЛЯ УСТАНОВЩИКОВ СИСТЕМЫ CAT5: ЭТО НАПОМИНАНИЕ ПРЕДОСТАВЛЯЕТСЯ, ЧТОБЫ ПРИЗЫВАТЬ УСТАНОВЩИКУ СИСТЕМЫ CAT5 ВНИМАНИЕ НА СТАТЬЮ NEC, КОТОРАЯ ПРЕДОСТАВЛЯЕТ РЕКОМЕНДАЦИИ ПО НАДЛЕЖАЩЕЕ ЗАЗЕМЛЕНИЕ И, В ОСОБЕННОСТИ, ЧТО КАБЕЛЬНОЕ ЗАЗЕМЛЕНИЕ ДОЛЖНО ПОДКЛЮЧАТЬСЯ К СИСТЕМЕ ЗАЗЕМЛЕНИЯ ЗДАНИЯ, КАК ПРАКТИЧНО БЛИЖЕ К ТОЧКЕ ПОДКЛЮЧЕНИЯ КАБЕЛЯ.122 Rose Ln., Suite 303 Frisco, Texas Страница 5 из 6, версия 1.2 Май 2015

SM0DTK, Мартин

Дом
антенны всегда вызывали у меня большой интерес и есть
много построек, которые мне понравились. Здесь вы можете увидеть
некоторые из них со скромными комментариями.

28/21 МГц yagi.

Эта антенна была построена для
соответствует пику солнечного цикла 22. Он работает как яги из 3 элементов на 21
МГц и как 4 элемента на 28 МГц. Он использует другое соответствие для
каждая полоса и КСВ 1: 1 на обоих диапазонах. Как конденсаторы в гамме
Соответствие я использую короткие отрезки коаксиального кабеля RG8.

Бобтейл на 10 МГц.

Тяжело работать DX
от 60 градусов северной широты во время минимумов солнечного цикла. Единственный шанс
находится на нижних частотах, а пространство за пределами моего дома может занять
Бобтейл на 10 МГц. Поскольку он подается в верхнем углу, он
идеально подходит для согласования 50 Ом, что дает мне идеальный КСВ. В
метод угловой подачи приводит к другому излучению
рисунок по сравнению с бобтейлами, кормящимися внизу посередине
хвост.Бобтейл с угловой подачей имеет узор, который выглядит как
Cloverleaf означает, что он хорошо работает во всех направлениях.

GP на 7 МГц.

Я использовал петлю
на 7 МГц и работал нормально, кроме северных и
южное направление. Поэтому я решил устроить терапевт
покрыть все направления.Радиатор прикреплен к
елка и наверху удочка с крючком
прикрепить к дереву.

GP на 14
и 18 МГц.

Ограниченное пространство
для антенн заставили сделать ГП на 14 и 18 МГц.
Переключение диапазонов осуществляется путем управления 2 реле, которые
размещены в пластиковом ящике на дне
радиатор.На каждую полосу приходится по 4 радиала. КСВ
идеально подходит для обоих диапазонов и для конденсатора 18 МГц C
сделает свое дело.

Обратимый
deltaloop на 7 МГц.

Когда я
активен с острова Готланд (IOTA EU-020) У меня много
места для установки антенн.Довольно высокие деревья
идеально подходит для точек опоры. Когда YV0D (остров Авес)
должен быть активен в июле 2004 г. Я построил 2 эл.
петлю на 7 МГц и поднимите по направлению к
Карибский бассейн. Регулируя конденсатор, я мог получить
некоторая выгода, и не было проблем с ними работать
Сигналы S9.

3 эл. Провода
яги на 21 МГц.

Я получил хороший
накопление при использовании 100 Вт, и эта антенна указывала на
Япония. Он очень легкий, поэтому его нужно устанавливать на
верх 10-метровой мачты делается вручную.

Бобтейл
для 7 МГц.

Бобтейл
кормили внизу среднего хвоста и следующий
антенна Double Extended Zepp ведет себя очень
таким же образом.Коэффициент усиления и диаграмма направленности
сопоставимо, но если мне нужно выбрать, я выбираю Double
Расширенный Zepp.

Двухместный
Расширенный Zepp на 7 МГц.

Обычно
вся антенна горизонтальна, но я загнул концы
антенны, чтобы она поместилась между двумя деревьями и
работал хорошо.

Шестигранная балка
для 21 МГц.

В контакте
со станцией KL7 я впервые услышал о Hexbeam
антенна. Он сказал, что похоже на зонт повернулся
вниз без ткани и выдерживает сильный ветер. я получил
заинтересовался антенной и сконструировал одну на 21
МГц.Это сработало с первой попытки и было очень
легкая лучевая антенна.

Moxon
антенна на 14 МГц.

Эта антенна
очень добрый и часто срабатывает с первого раза. я
пробовали несколько типов (вертикальный и горизонтальный) на
разные группы, и все они прекрасно работали.

двусторонний
Антенна Moxon на 7 МГц.

Эта антенна
также называется FBA (Flip Beam Antenna) и направлением
антенны можно изменить с помощью реле или переключателя.
Сигналы повышаются / понижаются на 3-4 S-единицы при изменении
направление.

Spitwire
для 7 МГц.

Говоря о
тихие антенны эта засчитает. Антенна
основанный на конструкции W1FV и K1VR, названной »
Спитфайр », использующий мачту в качестве радиатора.
провод для радиатора думаю Spitwire больше
адекватный. Он использует переключатели, чтобы антенна могла
изменить направление.Коэффициент усиления составляет около 4 дБ, а соотношение F / B
около 20-25 дБ, очень хорошо.

Вилочная антенна
для 7 МГц.

Даже более
Бесшумная антенна — это вилочная антенна. имеет значение F / B
примерно 25-30 дБ и усиление примерно 3-4 дБ. С
коробка соответствия, содержащая 1: 6 балун и конденсаторы
можно получить КСВ 1: 1.

Veebeam
антенна.

Эта антенна
отлично работает на всех диапазонах с помощью антенного тюнера
между лестницей на 600 Ом и трансивером. Некоторые
также получается усиление.

Вертикальный
Антенна Moxon на 28 МГц.

Есть
несколько причин, по которым вам стоит завершить вертикаль
Моксонная антенна. Вам не нужен подвесной коаксиальный кабель от
ваш радиатор. Вы получаете антенну с меньшим количеством ветрозащитных экранов
и антенна в хорошем балансе. Вам просто нужно
запитать радиатор с помощью простого параллельного LC
резонансный контур, например, вы питаете антенну Bob Tail или
Полуквадратная антенна.

Вертикальный
Антенна Moxon на 14 МГц.

Эта вертикаль
Moxon также находится в эндфиде. Параллельно
Резонансный контур в этой антенне использует кусок RG8
коаксиальный кабель в качестве конденсатора. Не забывай держать открытым
конец RG8 защищен от воды (дождя) из-за
высокое напряжение.25 июня 2011 года этот помог мне с
FO / F6CTL на острове Маркизские острова.

Полуквадратная антенна на 10 МГц.

Из-за QRM
в колонки HI-FI моих соседок с помощью бобтейла
описанный выше я заменил его на Halfsquare
антенна размещена в 15 метрах от дома.По ссылке
с конденсатором в серии КСВ равен нулю. Это
работает нормально даже на юг, но лучшие направления
Запад Восток. Горизонтальная часть антенны
висит в южном / северном направлении.

Линейная загрузка
антенны.

Когда пространство
ограниченный необходимо разработать и построить укороченную антенну.Один из способов сделать это — использовать линейную загруженную
концепция. При использовании лестничных линий 450 Ом в качестве ответвлений
строительство — это проще простого. Я использовал
измеритель сетки, чтобы отрегулировать длину заглушек до
получить требуемую частоту. Ниже вы можете найти
размеры антенн на 7, 14 и 28 МГц. Все
антенны составляют 70% нормальной длины.

Вращающийся
шлейф на 14 МГц.

Это просто
антенна работает очень хорошо. По сравнению с двойным
Расширенный Zepp на той же высоте и в том же направлении, что и
больше усиления и меньше шума. Так что это очень привлекательный
антенна для портативного использования как на приеме, так и на
передающая сторона.

Вертикальный
диполь на 14 МГц.

Устал от
шум из вашего дома? Что ж, один способ избавиться от этого
это переместить антенну в лес. Один из настоящих
простая антенна для сборки и монтажа — это вертикальная
диполь.Если вы используете дерево как башню, это действительно
кусок торта. Электрическая длина четверти волны 75
Ом (3,5 м) используется для согласования коаксиального кабеля 50 Ом с балуном
и антенна. Антенна имеет низкий коэффициент усиления, но также очень низкий
угол возвышения, 16 градусов, что хорошо на долгое время
дистанционные QSO.

Mini Horse (MH) — антенна.

— пинает как
взрослая лошадь

— берет
пространство пони

— широкая как
шоссе

Когда-либо смотрел
для антенны с хорошим усилением, хорошим F / B, 50 Ом
согласование, отличная полоса пропускания, малый радиус поворота
и отличная механическая стабильность? Эта антенна предназначена для
вы! Если вам нужен nec-файл для игры, просто пришлите мне
почта.

Компактный Moxon
антенна на 7 МГц.

Эта антенна
нужно всего 2 дерева или мачты, чтобы повесить на
воздух. Он отлично работает с усилением около 5 дБ и 13 дБ F / B.
висит на высоте 12 метров над землей. Больше прироста и лучше
F / B, если можно выше.

А 40/30/20
метр вертикали на флагштоке.

Если ты в
спешите выйти в эфир или не хочу беспокоить
ваши соседи с уродливыми антеннами эта антенна может быть
решение. Это вертикальный трибандер, закрепленный на
флагшток с радиалами на земле.Ловушки сделаны из
коаксиальный кабель с использованием программы ловушки коаксиального кабеля VE6YP.

A 17/15/12/10
метр вертикальный на удочке.

Вертикальный
антенны только с двумя приподнятыми лучами просты, но
также неплохие антенны для DXing. Другое преимущество
в том, что его можно разместить там, где нет хорошей земли
или на краю лужайки, чтобы можно было косить траву
не думая о радиалах на земле.Ловушки также
немного укорачивает антенну.

40 метров
вертикальный с 2 ​​приподнятыми радиалами.

Как уже упоминалось
выше вертикали
антенны с 2-мя приподнятыми лучами просты и очень
дешевые антенны для DX-ing. Этот отлично работает от
7.От 0 до 7,2 с КСВ <1,5. Если вы используете неизолированный провод, вы следует предварительно удлинить элементы на 4%. 15 сентября 2010 г. Работал на ZS8M с этой антенной.

Обратимый
вертикальные на 15, 12 и 10 метров.

Если вы используете
та же концепция, что и выше, и примените некоторые электрические
блоки короткого замыкания (6 шт.) вы получите
реверсивная антенна для верхних диапазонов.Вот этот
помогли мне с VU4PB и 5M2TT на этих диапазонах.

Петля на спуске 10 метров.

Эта антенна
находится в идеальном балансе, ориентированном на мачту некоторыми
удочки. Антенна представляет собой 2-х дельта-петлю с
наклонные элементы. Усиление антенны как 3
элемент яги и соотношение передней и задней части составляет около 8
дБ.

2 пройденных этапа
вертикальный на 40 метров.
