Как определить фазу, ноль и заземление самому, подручными средствами?

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

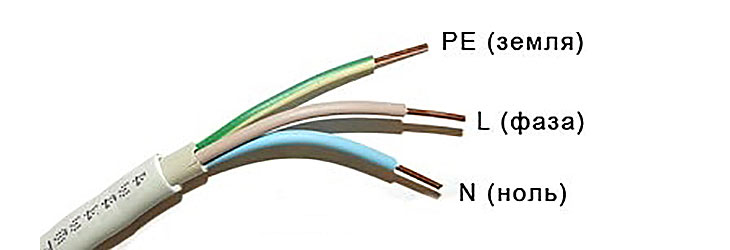

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т. д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Что означает l и n в электрике — советы электрика

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N». Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Обратите внимание

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Источник: https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза (“L”, “Line”)

Основным проводом в кабеле всегда является фаза. Само по себе слово “фаза” означает “провод под напряжением”, “активный провод” и “линия”. Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще – запомните: контакты фазы всегда маркируются латинским символом “L”, а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать – фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Вторым немаловажным проводом является ноль, известный в народе как “провод без тока”, “пассивный провод” и “нейтраль”. Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом “N”. К розетке провод нуля подключается к контактам, также обозначенным знаком “N”.

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом “G” или с знаком в виде перевернутой и коротко подчеркнутой буквой “Т”. Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю – то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Источник: https://bt-energy.ru/zakaz-i-ustanovka/tcvetovye-oboznacheniya-fazy-l-nulya-n-i-zazemleniya

Как подсоединить люстру своими руками без помощи электрика

Любой потенциальный домовладелец, выполняя частичный либо полный ремонт в помещении в дальнейшем столкнется с процессом установки люстры. Поэтому, если он увидит на потолке несколько проводов, то задастся вопросом о том, как подсоединить люстру.

Поэтому перейдем к последовательному и детальному рассмотрению особенностей монтажа люстры во внутреннем помещении домовладения. А также какие провода оттуда выходят и какой из них за что отвечает.

Однако, перед рассмотрением этих особенностей стоит разобраться в определенных обозначениях, которые используются при подключении различных люстр, а также рассмотрим понятие, связанное с заземляющим проводом.

Условные обозначения

Итак, контакты, которые используются для подключения электрической проводки на люстре имеют соответствующие обозначения в виде «L», что обозначает конкретную фазу; «N», что является обозначением нулевого провода; «РЕ», что является обозначение заземляющего провода с зелено-желтым оттенком. Однако, если люстра была произведена довольно давно, то таких обозначений может и не значиться. Поэтому с этим стоит разбираться в самостоятельном режиме.

Теперь рассмотрим, что представляет из себя заземляющий провод, который монтируется в нынешних люстрах. Его обозначение связано с символами «РЕ».

В случае проведения электрической проводки в домовладении с заземляющим проводом, то его стоит подсоединить к той клемме, где присоединяется заземляющий провод люстры.

Если проводка выполнена без использования данного провода, что характерно для старых квартир, то данный провод не присоединяется. Это никоим образом не сказывается на работоспособности люстры. Теперь перейдем к рассмотрению вариантов подключения.

Как подсоединить люстру

Сперва перейдем к рассмотрению стандартного варианта установки люстры, где из люстры выходят несколько проводов, а после этого стоит перейти к рассмотрению более сложных вариантов в виде двух проводов из люстры и двух проводов из потолка.

Здесь рассматривается вариант подключения однорожковой люстры, где одна лампочка и одноклавишный выключатель.

Для этого потребуется несколько проводов, которые выходят из потолка, подсоединить к двум проводам, которые исходят из люстры путем скручивания или с использованием клемм и клеммной колодки.

Согласно установленных правил безопасности фазный провод подсоединяется к патрону (центральному контакту), а размыкается он с помощью выключателя. Многие специалисты советуют использовать данное правило, ведь в реальных условиях никто об этом не думает, а выключатель и люстра подключаются не думая.

Если в помещении исходит более 3-х проводов из люстры и 2 проводов из потолка, то в люстре должно быть более двух лампочек и использоваться одноклавишный выключатель. В этом случае используется несколько вариантов подключения, когда:

выключатель в активном положении, а лампочки горят одновременно;
каждая лампочка включается отдельным многоклавишным выключателем;
группы лампочек включаются каждой клавишей многоклавишного выключателя.

В случае, если с потолка идет 2 провода, то люстру подключают, как и в первом случае, а лампочки горят одновременно. В таком случае проблем с подключением не будет.

Теперь перейдем к рассмотрению варианта, когда провода в люстре соединяются для включения каждой отдельной лампочки. Для решения данной задачи сперва стоит параллельно соединить все пары патронных проводов.

После этого стоит перейти к отвинчиванию 1 и 3 клемм, изъять провод, идущий от левого патрона 1 клеммы и вставить в 3 клемму с правым проводом (от правого патрона).

Важно

В случае, когда из люстры исходит два провода и три провода из потолка. При такой вариации проводов устанавливается двухклавишный выключатель. Вначале стоит уделить внимание проводам, которые исходят из потолка, а затем стоит поискать общий провод.

Для решения данной задачи может потребоваться индикатор фазы в виде отвертки с неоновой лампой внутри, что дает возможность отличить фазовый провод от иных (нулевой, заземляющий).

После этого стоит по переключать клавиши в различные положения, и коснуться каждого провода поочередно с помощью щупа индикатора.

[reclam]

К общему будет принадлежать тот провод, которые отличается от иных или на нем появится свечение. Но если использование индикатора не подразумевается, то не стоит переживать. Для решения данной задачи стоит подсоединить к люстре два потолочных провода и поставить выключатель в активный режим, но обе клавиши.

Если при этом включится свет, то все соединения сделаны правильно. А если возникло желание разобраться в ситуации более детально, то подключение двоих проводов стоит сделать таким способом, чтобы при включении обеих клавиш в активный режим свет не загорался. Так, можно найти провода, которые отходят от включателя.

После этого стоит зажать общий провод в клемме, а другой, отходящий из потолка с двумя проводами люстры.

В случае, если из люстры отходит 3 и более проводов и 3 провода из потолка. В этом случае используется многорожковая люстра, а выключатель используется двухклавишного типа.

В данном случае установка люстры аналогична предыдущему варианту. Вначале определяется общий провод из трех, которые выходят из потолка.

Совет

Однако, выполнить такие действия можно благодаря индикатору или способом перебора, когда общим будет тот провод, во время отсоединения которого, лампочки не загораются.

Затем к нему необходимо подсоединить по одному проводу из пар, которые исходят из каждого патрона люстры. Остальные два провода подсоединяются к свободным проводникам из пар, исходящих от патронов люстры.

Для того, чтобы было ясно, как осуществить подключение люстры, перейдем к рассмотрению схемы ее подключения. В первом случае 2 провода из люстры, 2 из потолка. Во втором случае 2 провода из люстры, 3 из потолка.

В третьем случае подключение проходит аналогичным способом, но включение будет проходит лишь одной из клавиш. В четвертом случае 3 провода из люстры, 3 из потолка.

В пятом случае 3 провода из люстры, 2 из потолка, где используется одноклавишный выключатель.

Иными словами, со способами подключения выключателей к люстре разобрались. А теперь перейдем к рассмотрению некоторых рекомендаций относительно энергетического потребления люстры.

Если потенциальный светильник потребляет значительную численность электрической энергии, то стоит задуматься о замене простых лам накаливания на более современные аналоги источников света в виде люминесцентных или светодиодных лампочек, которые имеют компактный вид.

Вместе с этим, они потребляют гораздо меньше электрической энергии, нежели в случае использования ламп накаливания.

Источник: https://akak7.ru/kak-podsoedinit-lyustru-svoimi-rukami-bez-pomoshhi-elektrika.html

Обозначение в электрике L и N: виды проводов, их характеристики

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные – посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток – быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

защищенными;
незащищенными;
силовыми;
монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль.

Обратите внимание

К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов.

Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

белый;
черный;
коричневый;
красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

нулевые рабочие проводники.
нулевые защитные (земляные) проводники.
нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

голубой цвет по всей протяженности без дополнительных вкраплений;
синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) – нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей – важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Источник: https://2qm.ru/domashnij-ujut/oboznachenie-v-elektrike-l-i-n-vidy-provodov-ih-harakteristiki.html

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Ничего непонятно?

Попробуй обратиться за помощью к преподавателям

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Важно

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Совет

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Источник: https://spravochnick.ru/fizika/bukvennoe_oboznachenie_fazy_i_nulya_v_elektrike/

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником.

Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно.

Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской.

В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид.

Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Обратите внимание

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цветовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер.

А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно.

Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара.

Важно

Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Источник: https://stroimdom44.ru/faza-nol-zemlya-cvetovaya-markirovka-provodov-ot-a-do-ya/

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей.

Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять.

Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается.

Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода.

Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

Провод от щитка до распределительной коробки.
Провод от распределительной коробки до выключателя.
Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки.

Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться.

Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Совет

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током:

– Все! Понял! Понял!

Источник: http://sam-sebe-electric.ru/rozetki-i-vyklyuchateli/40-skhema-podklyucheniya-vyklyuchatelya

Обозначение L и N в электрике

Совмещенный нулевой рабочий и нулевой защитный (PEN) – синий цвет по всей длине проводника с желто-зелеными полосами на концах (в местах соединения). Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Все разнообразие расцветок сведено к единому стандарту – ПУЭ. В них указано, что жилы проводов следует идентифицировать по цветовым или буквенно-цифровым обозначениям. В рамках этой публикации будет рассмотрена цветовая маркировка проводов.

Допускается также идентификация на концах жил и в точках соединений, для чего применяются цветные термоусадочные трубки (кембрики) или цветная изолента. В сети постоянного тока используется только два провода. Для прокладки электрических сетей переменного тока применяются многожильные провода в разноцветной изоляции, что значительно упрощает монтажные работы и исключает путаницу.

Ведь раньше изоляция используемого в быту электрического кабеля была одноцветной – белой или черной. Теперь каждый цвет токоведущего проводника определяет свое назначение в кабеле. Цветовая маркировка проводов должна выполняться таким образом, чтобы цвет фазного проводника не совпадал с расцветкой N-, PE- или PEN-проводника.

Не понятно где фаза, а где ноль и заземление. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника. Хорошо, чисто по руке пошло, да и сухая кожа. Теперь проверяю все провода.

Цвета проводов фаза ноль земля в электропроводке

Говорят главное запомни что черный — это ноль, когда в дом заводить будешь. И в первую очередь нужно смотреть на систему, а не ориентироваться по цвету. Кабели же, тоже отличаются по назначению, это либо терминальтные , либо удлиняющие, и тогда L-N-G будет зеркальным.

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Цветовая раскраска изоляции проводов это один из видов их маркировки. Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов и шин при переменном трехфазном токе

Провода в кабеле имеют разные назначения. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления. И компьютеру желательна, и стиральной машине необходима трёх проводная система, т.е. с проводником заземления.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику.

Сеть постоянного тока — какой цвет проводов плюс и минус

Если есть в наличии белый проводник, он будет питающим. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде.

Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой. В новом доме, в установочной коробке под выключатель ( одиночный) три провода: желтый, белый и синий.

Причем, желтый помечен красной изолентой!

И какие подключать к выключателю? И взаимосвязана ли земля с нулем то есть они оба работают на прием тока принцип один а теоретически названия разные? Эта разница важна только для органов государственной приёмки, а для радиолюбителя практического значения не имеет, лишь бы был понятен тип, назначение и основные характеристики элементов. Поэтому, в этой статье приводятся разные варианты графического обозначения элементов.

Условные обозначения в электрических схемах

Любой элемент на схеме имеет графическое изображение и его буквенно-цифровое обозначение. Форма и размеры графического обозначения определены ГОСТом, но как я писал ранее, не имеют практического значения для радиолюбителя.

Встречается, что при доработках схем, некоторые элементы с «большим» порядковым номером могут стоять не в том месте схемы, по ГОСТу – это нарушение. Электрический прибор, предназначенный для измерения силы электрического тока.

В своём составе имеет неподвижный постоянный магнит и подвижную магнитную рамку (катушку), на которой крепится стрелка.

Обратите внимание

Сегодня монтаж электропроводки немыслим без применения проводников в цветной изоляции. Цветовая маркировка – не дань моде и не маркетинговый ход производителя, который, как кому-то может показаться, желает красочно преподнести свою продукцию.

Хорошо все теоретики и тяжело на практике. В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Кроме того, в разных

Какой буквой обозначается фаза и ноль — советы электрика

Обозначение фазы и нуля в электрике

Обозначение проводов в электрике по буквам

Обозначение фазы (L)

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

Обозначение нуля (N)

Обозначение заземления (PE)

Обратите внимание

Обозначение l и n в электрике

Источник: https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html

Цветовые обозначения фазы L, нуля N и заземления

Фаза (“L”, “Line”)

Ноль (“N”, “Neutre”, “Neutral”, “Нейтраль” “Нуль”)

Заземление (“G”, “T”, “Terre” “Ground”, “gnd” и “Земля”)

Источник: https://bt-energy.ru/zakaz-i-ustanovka/tcvetovye-oboznacheniya-fazy-l-nulya-n-i-zazemleniya

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак -, который также, практически всегда можно увидеть совместно с этими двумя маркировками.

Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики.

И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения.

Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Источник: https://RozetkaOnline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/93-oboznachenie-l-i-n-v-elektrike

Буквенное обозначение фазы и нуля в электрике

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Ничего непонятно?

Важно

Попробуй обратиться за помощью к преподавателям

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Рисунок 1. Обозначение фазы и нуля на схеме

На данном рисунке представлено схематическое изображение подключения розетки.

Совет

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Рисунок 3. Обозначение земли на схемах

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Источник: https://spravochnick.ru/fizika/bukvennoe_oboznachenie_fazy_i_nulya_v_elektrike/

Маркировка в электрике – обозначение фазы, нуля, заземления в цвете

Цвет провода подскажет его назначение

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

Цвет и символы помогут разобраться в проводах

Заземление: безопасность зелено-желтого цвета

Провода заземления обеспечивают безопасность работы электричества в доме

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской.

Обратите внимание

Помимо этого, применяется только зеленая расцветка.

Видео: как разобраться в цветовой маркировке прводов

Нулевой проводник

Нулевой проводник всегда синего света

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Цветовая маркировка проводов

Доверяй, но проверяй

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Источник: https://stroimdom44.ru/faza-nol-zemlya-cvetovaya-markirovka-provodov-ot-a-do-ya/

Обозначение фазы и нуля на английском языке: проводы n и l на схемах электропроводки, цветовая маркировка

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

L 1 — коричневый.
L 2 — чёрный.
L 3 — серый.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

Совет

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

манипуляции с индикаторной отвёрткой выполняются одной рукой;
свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки.

На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE.

Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Источник: https://220v.guru/elementy-elektriki/provodka/shematicheskoe-oboznachenie-fazy-i-nulya-na-angliyskom-yazyke.html

Как определить фазу и ноль: мультиметром, индикаторной отверткой, без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет найти фазу, ноль и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск фазы и нуля является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений.

Обратите внимание

Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую.

Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определить фазу и ноль мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Важно

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше. Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров.

Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам.

Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Источник: http://masterok-remonta.ru/elektrika-i-osveschenie/kak-opredelit-fazu-i-nol.html

Цвет проводов фаза, ноль, земля

Источник: https://electric-220.ru/news/cvet_provodov_faza_nol_zemlja/2016-11-11-1113

L N в электрике – цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил.

Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках).

Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составл

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов.

Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта.

Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета.

Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN.

Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке.

Совет

В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления.

Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего.

В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу.

На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым.

В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза.

Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке.

Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
АС – дополнительная свинцовая оплетка.
Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
Бн – негорючая оплетка кабеля.
Г – отсутствие защитной оболочки.
Р – оболочка из резины.
НР – резиновая оболочка из негорючего материала.

L и n в электрике

Особенности обозначение фазы и нуля

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

Красный — «+» плюс провод;
Черный — «-» минус провод;
Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

L и N в электрике — цветовая маркировка проводов

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

кембриками обычными;
кембриками термоусадочными;
изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Обозначение фазы и нуля в электрике

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Обозначение заземления (PE)

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

{SOURCE}

Как отличить провода по цвету и маркировке — Домострой

Зная цветовую маркировку проводов и буквенные обозначения (N,
L, PE) можно легко обойтись без вызова электрика в случае, если нужно повесить
люстру или заменить розетку. Это поможет самостоятельно найти фазу и ноль без специальных приборов. И, как минимум, обеспечит безопасность результата
трудов хозяина, который не перепутает проводники и не устроит замыкание.

Если говорить про типовые квартиры, то к светильникам и
розеткам подведены силовые кабели с тремя проводами (трехжильные). Это однофазная сеть с заземлением. Все три провода отличаются
внешне — изоляция фазы, ноля и земли окрашена в разные цвета.

Кроме того, стоит знать буквенную и графическую маркировку, которая встречается
на клеммах подключения (часто идут в комплекте со светильниками) и корпусах
розеток.

Ноль всегда синий

По проводу нейтрали, или нолю, который еще называют пустой фазой, ток возвращается (сбрасывается) обратно от потребителя. Ноль также служит для нейтрализации скачков
напряжения, то есть, выравнивая нагрузки в сети, чтобы на выходе обеспечивались
стабильные 220 V (Вольт). Буквенное обозначение «N» — это первая буква от
английского слова «neutral».

Нулевой провод всегда синий или голубой. Из экономии некоторые
производители ограничиваются узкой полосой на белой неокрашенной изоляции провода, но
это полоса тоже обязательно синяя. Этот же цвет используют иностранные
производители.

Разноцветная фаза

Через фазный проводник проходит (рабочее) напряжение. Провод рабочей фазы обозначается буквой «L» — от английского слова «line» (линия). Согласно отечественному
ГОСТ Р 50462-2009, для фазы рекомендуется использовать коричневую или черную
изоляцию. Однако допускаются вариации (кроме синего, желтого и зеленого).
Поэтому можно встретить фазные провода и белого, и фиолетового, и красного цвета, особенно в импортных приборах. Есть производители, которые считают, что яркие цвета сделают
провод более заметным и таким образом заставят быть осторожнее при монтаже.

Пятижильные силовые кабели (три фазы, нейтраль и
заземление) встречаются в трехфазной сети. Такая сеть идет от электростанций, далее внутри строений-потребителей она разветвляется на отдельные фазы. Вряд ли с
трехфазным кабелем можно столкнуться при мелком ремонте в квартире (таким
образом могут быть подключены только старые электроплиты), но знать, все же
стоит. В этом наборе рекомендуемые цвета
для фаз — черный, коричневый и серый.

Желто-зеленое заземление

Заземляющий проводник, или земля служит безопасности. Название
происходит от того, что по этому соединению опасный заряд (например,
образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким
образом заземление защищает человека от удара током.

Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все
реже — при ремонте электрики рекомендуют и монтируют сеть с землей.

Чаще всего изоляция заземляющего провода желто-зеленая.
Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное
заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами,
а специальными символами (см. таблицу).

ЕЩЕ ПО ТЕМЕ:Провода и скрутки: чем медь лучше алюминия?Если желто-зеленый провод имеет дополнительную синюю оплетку,
то это заземление, совмещенное с нейтралью. В этом случае буквенное обозначение
— «PEN», от английского «protective earth and neutral» (защитная земля и
нейтраль).

СОВЕТ: Полной гарантии, что в вашем доме провода соединены в
соответствии с цветами, нет — человеческий фактор встречается в любой области.
Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет
индикаторная отвертка. Это очень простой инструмент, который можно приобрести
практически в любом хозяйственном магазине.

В прозрачной ручке такой отвертки имеется неоновая лампочка
или светодиод. На конце ручки контактная пластина, на которой нужно держать палец
во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного
провода фазы под напряжением, то лампочка загорится, если нулевого — нет.

Перед
использованием в работе лучше протестировать саму индикаторную отвертку. Самый
простой способ — вставлять металлическое жало в отверстия рабочей розетки
(держа палец на контактной площадке).

фаза+ноль — с русского на английский

фаза ноль — [3/1] Словосочетание, выражающее отсутствие предмета, возможности осуществления действия. – Так, что потусим сегодня? – Фаза ноль, надо дела порешать! Молодежный сленг … Cловарь современной лексики, жаргона и сленга

Фаза ноль! — Жарг. мол. Требование выключить освещение. Максимов, 445 … Большой словарь русских поговорок

ФАЗА — замкнула у кого. Жарг. мол. 1. О человеке, который не понял чего л. 2. О человеке, сошедшем с ума. Максимов, 145. Фаза клинит у кого. Жарг. мол. О состоянии заторможенности, отсутствии сообразительности. Максимов, 183. Фаза Луны. Жарг. комп. Шутл … Большой словарь русских поговорок

Ноль — (нуль) (от лат. nullus никакой). Содержание 1 В математике 2 Наука и техника 3 Другие значения … Википедия

НОЛЬ — Абсолютный ноль (нуль). Разг. Пренебр. Ничтожный, незначительный человек. ФСРЯ, 288; БТС, 24; ЗС 1996, 33 В ноль. 1. Жарг. мол. Шутл. ирон. О сильном опьянении. Югановы, 471; Вахитов 2003, 22. 2. Жарг. муз. Точно, в полном соответствии с… … Большой словарь русских поговорок

Ноль и фаза — Жарг. мол. Шутл. Певица Офра Хаза. Я молодой, 1997, № 24 … Большой словарь русских поговорок

Зануление — Зануление это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора, в сетях… … Википедия

Маркировка кабеля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или… … Википедия

Электросеть — Высоковольтная линия электропередачи Электрическая сеть совокупность подстанций, распределительных устройств и соединяющих их электрических линий, размещенных на территории района, населенного пункта, потребителя электрической энергии [1]. ГОСТ… … Википедия

Электроснабжение — Высоковольтная линия электропередачи Электрическая сеть совокупность подстанций, распределительных устройств и соединяющих их электрических линий, размещенных на территории района, населенного пункта, потребителя электрической энергии [1]. ГОСТ… … Википедия

Векторная диаграмма — графическое изображение меняющихся по закону синуса (косинуса) величин и соотношений между ними при помощи направленных отрезков векторов. Векторные диаграммы широко применяются в электротехнике, акустике, оптике, теории колебаний и так далее.… … Википедия

НУЛЕВАЯ ФИЛЬТРАЦИЯ | Глава тринадцатая. Уловки с цифровой обработкой сигналов

Вы можете отменить нелинейные фазовые эффекты БИХ-фильтра, следуя процессу, показанному на Рисунке 13-31 (a). Выход y (n) будет отфильтрованной версией x (n) без искажения фазы, вызванного фильтром. Один и тот же БИХ-фильтр используется дважды в этой схеме, а этап обращения времени представляет собой прямое переключение влево-вправо последовательности во временной области. Обратите внимание на следующее. Если некоторая спектральная составляющая в x (n) имеет произвольную фазу a градусов, и первый фильтр индуцирует фазовый сдвиг на –b градусов, фаза этой спектральной составляющей в узле A будет a – b градусов.Первый шаг реверсирования времени будет сопрягать эту фазу и вызывать дополнительный фазовый сдвиг на –q градусов. (Приложение C объясняет этот эффект.) Следовательно, фаза компонента в узле B будет –a + b – q градусов. Фазовый сдвиг второго фильтра на –b градусов дает фазу –a – q градусов в узле C. Заключительный этап обращения времени (часто опускаемый в литературных описаниях этого процесса нулевой фазы фильтрации) сопрягает эту фазу и снова вызывает дополнительную фазовый сдвиг –q градусов. К счастью, фаза спектрального компонента в y (n) будет a + q – q = a градусов, той же фазы, что и в x (n).Это свойство дает общий фильтр, фазовая характеристика которого равна нулю градусов во всем частотном диапазоне.

Рисунок 13-31. Два эквивалентных метода фильтрации с нулевой фазой.

Эквивалентный фильтр нулевой фазы представлен на Рисунке 13-31 (b). Конечно, эти методы фильтрации с нулевой фазой не могут выполняться в реальном времени, потому что мы не можем повернуть время вспять (по крайней мере, не в нашей Вселенной). Эта фильтрация представляет собой блочную обработку или автономный процесс, такой как фильтрация звукового файла на компьютере.Прежде чем мы начнем обработку, у нас должны быть все образцы времени. Начальное изменение направления времени на рис. 13-31 (b) иллюстрирует это ограничение.

В начале и в конце отфильтрованных последовательностей будут присутствовать переходные эффекты фильтра. Если переходные эффекты мешают в данном приложении, рассмотрите возможность отбрасывания L отсчетов с начала и конца конечной временной последовательности y (n), где L в 4 (или 5) раз больше порядка БИХ-фильтра.

Между прочим, окончательная амплитуда колебаний полосы пропускания (в дБ) этого процесса фильтрации с нулевой фазой будет в два раза больше, чем пульсации полосы пропускания одиночного БИХ-фильтра.Окончательное затухание в полосе задерживания также будет вдвое больше, чем у одиночного фильтра.


	Amazon


Назад	Не бойтесь покупать книги	Далее

Глава первая.Дискретные последовательности и системы

Глава вторая. Периодическая выборка

Глава третья. Дискретное преобразование Фурье

Глава четвертая. Быстрое преобразование Фурье

Глава пятая. Фильтры с конечной импульсной характеристикой

Глава шестая. Фильтры с бесконечной импульсной характеристикой

Глава седьмая. Специализированные КИХ-фильтры нижних частот

Глава восьмая. Квадратурные сигналы

Глава девятая. Дискретное преобразование Гильберта

Глава десятая.Преобразование частоты дискретизации

Глава одиннадцатая. Усреднение сигнала

Глава двенадцатая. Форматы цифровых данных и их влияние

Глава тринадцатая. Уловки цифровой обработки сигналов

Приложение A. Арифметика комплексных чисел

Приложение B. Замкнутая форма геометрического ряда

Приложение C. Обращение времени и DFT

Приложение D. Среднее значение, дисперсия и стандартное отклонение

Приложение E. Децибелы (дБ и дБм)

Приложение F.Терминология цифрового фильтра

Приложение G. Расчеты фильтра частотной выборки

Приложение H. Таблицы конструкции частотных фильтров

Показать все меню

Понимание цифровой обработки сигналов (2-е издание)

ISBN: 0131089897
EAN: 2147483647

Год: 2004
Страниц: 183

Подобная книга на Amazon

Идиомы по The Free Dictionary

Нравится это видео? Подпишитесь на нашу бесплатную ежедневную электронную почту и каждый день получайте новое видео с идиомами!

пройти фазу

Чтобы испытать или быть в разгаре временного периода изменений, развития или колебаний.Этим летом я пережил фазу одержимости фильмами о супергероях. В последнее время Тимоти был очень агрессивен и требователен, но я думаю, что он только сейчас проходит этап.

фаза медового месяца

Короткий промежуток времени в начале новых отношений, деятельности или занятия, когда все идет хорошо и кажется, что проблем нет. Донна была взволнована, когда приступила к своей новой работе, но, когда фаза медового месяца закончилась, она поняла, что у нее больше обязанностей, чем она может справиться.Многим парам сложно поддерживать отношения после завершения фазы медового месяца.

в фазе (с кем-то или чем-то)

1. Происходит, функционирует или движется в одно и то же время и в одном темпе с кем-то или чем-то другим; синхронно или скоординированно (с кем-то или с чем-то). В первую очередь слышно в Великобритании. Каждый солдат в отряде шел идеально синхронно. Это только у меня, или звук не совпадает с фильмом?

2. Разделять одинаковые или похожие цели, идеалы, желания, симпатии, антипатии и т. Д.; имеющие одинаковые или похожие точки зрения или мнения. В первую очередь слышно в Великобритании. На протяжении всего свидания казалось, что мы с ней полностью понимаем все, о чем мы говорили. Если ваши команды не совпадают друг с другом, вам будет сложно выполнить этот проект.

не совпадают по фазе (с кем-то или чем-то)

1. Отсутствие или прекращение, функционирование или движение в то же время и в том же темпе, что и кто-то или что-то еще; несинхронизированным или нескоординированным образом (с кем-то или чем-то).В первую очередь слышно в Великобритании. Солдаты попали в беду из-за того, что во время марша не совпадали по фазе. Это только у меня, или звук не в фазе с фильмом?

2. Не разделяя одни и те же или похожие цели, идеалы, желания, симпатии, антипатии и т.д .; имея разные или несходные точки зрения или мнения. В первую очередь слышно в Великобритании. Не думаю, что снова буду встречаться с ней. Просто казалось, что мы не в фазе по каждой теме. Если ваша команда не совпадает по фазе друг с другом, вам будет сложно выполнить этот проект.

поэтапное снижение

Чтобы уменьшить что-либо в размере или масштабировании поэтапно со временем. Существительное или местоимение могут использоваться между «фазой» и «вниз». Правительство заявляет, что начнет сокращать свое военное присутствие в этом регионе. Нам придется свернуть программу, если мы хотим выжить в этой экономике.

фаза в

Постепенно вводить или внедрять (кого-то или что-то) в какую-то новую функцию, условие или ситуацию, особенно на отдельных фазах или стадиях.Мы поэтапно внедряем новую политику всей компании, чтобы помочь справиться с угрозами кибербезопасности. Программа была поэтапно реализована в течение семи лет, а окончательная реализация началась сегодня. Они сказали, что будут постепенно вводить меня, когда впервые предложат мне работу, но это было совсем не так.

этап в (что-то)

1. Начать или вводить что-то очень постепенно или постепенно. Мы постепенно переходим к бизнес-модели, ориентированной только на онлайн. Мы хотим ввести вас в должность в течение нескольких недель, чтобы вы могли привыкнуть к этой роли по мере того, как мы вас обучаем.

2. Познакомить кого-то или что-то с каким-то новым состоянием, ситуацией или функцией очень постепенно или постепенно. В этом случае между «фазой» и «в» употребляется существительное или местоимение. Мы хотим постепенно превратить этот регион в новый центр современной торговли в регионе. Они сказали, что будут постепенно вводить меня в работу, когда они впервые предложили ее мне, но это было совсем не так.

3. Появиться в каком-то пространстве или месте из другого измерения или плана существования.Используется преимущественно в фэнтези и научной фантастике. Супергерой проник в комнату с помощью квантового туннелирования.

поэтапное прекращение

Постепенное устранение или отстранение кого-либо или чего-либо от какого-либо состояния, функции или ситуации. Существительное или местоимение может использоваться между «фазой» и «выходом». Конечно, я волнуюсь — корпоративный офис постепенно сокращает все рабочие места в нашем отделе! Когда двухдолларовая купюра была выведена из обращения? Давайте начнем возлагать на Сару больше обязанностей Билла, чтобы мы могли постепенно избавиться от него.

фаза из (чего-то)

1. Чтобы удалить кого-то или что-то из некоторого статуса, ситуации, режима или роли очень постепенно или постепенно. В этом случае между «фазой» и «вне» используется существительное или местоимение. Совет директоров согласился отстранить вызывающего споры генерального директора с его должности. Правительство объявило, что будет постепенно выводить налогоплательщиков из системы здравоохранения с одним плательщиком в течение следующих 12 месяцев.

2. Исчезнуть из некоторого пространства или места, путешествуя по другому измерению или плану существования.Используется преимущественно в фэнтези и научной фантастике. Его квантовое состояние стало нестабильным, и он начал беспорядочно уйти из нашей реальности.

поэтапно

Распространенное неправильное написание слова «расстроен», что означает замешательство или нарушение самообладания, комфорта или уверенности.

ZERO Артикул | Грамматика | Английский Клуб

«-»

Иногда возможно иметь именную фразу без артикля — так называемый «НУЛЕВОЙ артикль».

Мне нужно миска риса . ← артикль бессрочный

Мне нравится рис в этом ресторане . ← определенный артикул

Я ем рис каждый день. ← ZERO артикул

Артикул ZERO обычно встречается в следующих случаях:

Артикул ZERO с множественным и неисчисляемым существительными

Общее значение

Абстрактные существительные

образование, счастье, музыка

Артикул ZERO с исчисляемыми существительными в единственном числе

Имена

Люди : Мэри, Билл, Йозеф

Места : Юпитер, Россия, Бангкок, аэропорт Хитроу, Кембриджский университет, вокзал Ватерлоо

Streets : Оксфорд-стрит, Уолл-стрит, площадь Пикадилли

Языки : Английский, Русский

Учебные предметы : История, право, физика

Дни, месяцы : Понедельник, ноябрь

Игры и спорт

Питание

Существительное + число

площадка 3, пом.7, стр.44

Обычные места

в постели, дома, в школу, на работу

Перемещение или транспортировка

пешком, на машине, на автобусе, по воздуху

Заголовки газет, уведомления, руководства пользователя

Самолет разбился в доме , Следите за чистотой зоны , Вставьте аккумулятор

Примеры предложений

Вот несколько примеров предложений, показывающих статью ZERO в контексте.

Автомобили могут быть опасными.
Мы редко видим смелости подобное.
Я видел облака на небе.
На пороге стояло молока .
Отдал Мэри .
Она прибыла в Бангкок вчера.
Вы говорите по французски ?
У него хорошо теннис .
Люди скоро отправятся на Марс .
Он находится в комнате 45 .
Перейдите на стр. 67 .
Она в койке .
Вы дома ?
Повезли в больницу .
Завтра уезжаю из города город на машине .
Еду в школу на автобусе .
Обычно мы встречаемся в понедельник .
Ноябрь довольно холодно.

Артикул ZERO иногда также называют Определителем ZERO.

Подробнее об определителях

Нулевая статья на английском языке

Кроме того, мы знаем неопределенный и определенный артикль, есть еще нулевой артикль на английском языке (нулевой артикль ). Что такое нулевой артикул и когда он используется? Фактически, нулевой артикль — это отсутствие артикля как такового перед существительным.Это статья, которая в принципе должна быть по правилам, но в силу обстоятельств в ней нет необходимости. Когда мы отбрасываем статью или потребляем ноль статей на английском языке?

Нулевая статья на английском языке, сопровождается:

Существительные во множественном числе в общем смысле (в единственном числе перед таким, стоящим перед неопределенным артиклем a / an):

Я увидел буквы на столе. — Я увидел письмо на столе.
Львы — опасные животные. — Львы — опасные животные.
Существительные как функция обращения:

Доброе утро, капитан! — Доброе утро, капитан!
Что случилось, доктор? — Что случилось, доктор?
Существительные, следующие за глаголом быть, становиться, превращаться:

Брауны — актеры. — Браунс — актеры.
Он стал музыкантом.- Он стал музыкантом.
Неисчисляемые существительные в общем смысле:
Кардинальные числа в существительном, когда они определяют описательный тип:

В комнату вошли три женщины. — В комнату вошли три женщины.
урок шестой — шестой урок, страница тридцать вторая — тридцать вторая страница
Крики, состоящие из исчисляемых существительных во множественном числе или неисчисляемых существительных (единственного числа соответственно):

Какие облака! — Какие облака!
Какая громкая музыка! — Какая громкая музыка!
слов мало и мало, когда они выражают отрицательное значение, отсутствие чего-либо:

Он мало говорит по-английски, мы не можем общаться.- Он мало говорит по-английски, мы не можем общаться.
Существительные, которые условно можно объединить в группу «семья и школа», если они употребляются в общем, но не определенным образом (дом, школа, колледж, мать и т. Д.):

Когда заканчивается школа? — Когда закончатся уроки в школе?
Два или более существительных, когда они относятся к паре одушевленных или неодушевленных сущностей:

Отец и мать смотрят телевизор.- Мама и папа смотрят телевизор.
Названия стран, городов, улиц, языков, гор и т.д .:

Я из Англии. — Я из Англии.

Она говорит по-французски. — Она говорит на французком.

Ноль статей на английском языке необходимо для краткости в объявлениях, вывесках, названиях газет и журналов на английском языке, телеграммах, подписях, рецептах на английском языке и т. Д .:

Землетрясение в Японии.- Землетрясение в Японии.

Дорога закрыта. — Дорога закрыта.

Потребляет ноль артикул на английском языке и в обозначении автомобилей:

На работу едет на машине. — На работу он едет на машине.

Нулевой артикль на английском языке обязателен, а если есть другие определители от существительного:

У меня есть информация. — У меня есть информация.
Мы используем нулевой артикль, и когда речь идет обо всех представителях класса (счетные существительные во множественном числе, означающие «все»):

Кенгуру распространены в Австралии.- Кенгуру распространен в Австралии.

Следует добавить, что наличие нулевой статьи на английском языке очень заметно в научной литературе.

Эта тема тесно связана с другими, как описано в статьях, на которые нужно обратить внимание:

«Неопределенный артикль на английском языке»
«Определенный артикль на английском языке»
«Расположение статьи на английском языке»
«Артикли существительных как функция приложения»

Ознакомившись с ними, рекомендуем пройти следующий тест: «Тест №1 на использование статей на английском языке.»

6133

Грамматика

Как произносятся даты и числа на английском языке — english-at-home.com

Dates
На английском языке мы можем произносить даты либо с днем перед месяцем, либо с месяцем перед днем:
« Первый от января »/« января первого ».

Не забудьте использовать порядковые номера для дат на английском языке.
(Первый, второй, третий, четвертый, пятый, двадцать второй, тридцать первый и т. Д.)

Годы
Для лет до 2000 года разделите четыре числа на две пары по два:
1965 = « девятнадцать шестьдесят пять »
1871 = « восемнадцать семьдесят один »
1999 = «». девятнадцать девяносто девять ”

Для десятилетия 2001–2010 гг., говоря на британском английском языке, вы говорите« две тысячи и — »:
2001 =« две тысячи один »
2009 =« две тысячи девять » ”

Однако, начиная с 2010 года, у вас есть выбор.
Например, 2012 может быть « две тысячи двенадцать » или « двадцать двенадцать ».

Большие числа
Разделите число на сотни и тысячи:
400000 = « четыреста тысяч » (не s во множественном числе)

Если число включает меньшее число, используйте «и» в британском языке. Английский:
450 000 = « четыреста пятьдесят тысяч »
400 360 = « четыреста тысяч триста шестьдесят »

Доли, соотношения и проценты
½ = « половина »
1 / 3 = « одна треть »
¼ = « одна четверть »
1/5 = « одна пятая »
1/6 = « одна шестая »
3/5 = « три пятых »

1.5% = « одна целая пять десятых процента »
0,3% = « ноль / ноль три десятых процента »

2: 1 = « два к одному »

Высказывание 0
В зависимости от контекста, мы можем произносить ноль по-разному:
2-0 (футбол) = « Два ноля »
30 — 0 (теннис) = « Тридцать любовь »
604 7721 (номер телефона) = « шесть ой четыре … »
0,4 (число) =« нулевая точка четыре »или« нулевая точка четыре »
0C (температура) =« ноль градусов »

Говоря о расчетах на английском языке
+ ( plus )
= ( равно / составляет )
2 + 1 = 3 (« два плюс один равны / составляют три »)
— ( минус / отнять )
5 — 3 = 2 (« пять минус три равно два «/» пять отнять три равно два «)
x ( умножить на / умножить на )
2 x 3 = 6 (« два, умноженные на три, равны шести, » / «, дважды три, e

Нулевой условный | Woodward English

Если оставить лед на солнце, он тает.

Это пример условного предложения с нулем.
Первая часть находится в настоящем простом времени, а вторая часть — в настоящем простом времени.
Что это значит?

Нулевые условные выражения — если пункты

Нулевые условные выражения используются для фактов, которые обычно верны и не изменяются.
Это относится к общей ситуации, которая всегда происходит (например, в правилах игры), если выполняется условие. У условия всегда один и тот же результат.

Условное условие с нулевым значением использует настоящее простое в условии if и в основном предложении .

Нулевые условные выражения также известны как условные выражения Типа 0 (общая истина — общее правило)

Если + условие, результат

Давайте еще раз посмотрим на это предложение:

Если оставить лед на солнце, он тает.

Условие такое: если оставить лед на солнце.
Это if-clause , потому что он начинается с IF.

Каков результат этого условия if?
Результат: лед тает. Но чтобы не повторять слово ICE, мы используем местоимение IT, поэтому говорим: он тает.

Кроме того, мы должны использовать запятую в конце предложения if , когда предложение if стоит в начале предложения.

Теперь это условие (если вы оставите лед на солнце) всегда дает один и тот же результат (лед тает). Вот почему мы использовали нулевое условное выражение с предложением if или условие в настоящем простом времени и результат в настоящем простом времени, потому что мы говорим о факте или общей истине.

Давайте посмотрим на другие примеры предложений:

Если вы стоите под дождем, вы промокнете.

(Условие: если вы стоите под дождем, в результате вы промокнете.)
Да, это общая правда или факт… если у вас нет зонтика.

Молоко хранится в холодильнике дольше.

(Условие: если вы храните молоко в холодильнике, результат будет: молока хранится дольше.)
Да, это факт.

Если в морозильную камеру налить воду, она превратится в лед.

(Условие: если вы поместите воду в морозильную камеру, в результате вода станет льдом.) Это еще один факт.

Если я пью кофе на ночь, мне нужно много времени, чтобы заснуть.

(Условие: если я пью кофе на ночь, результат таков: мне нужно много времени, чтобы заснуть.) Да, в целом это верно в отношении меня.

Все эти предложения начинаются с предложения if . Обратите внимание на запятую после if-clause , когда if-clause находится в начале.

Какие времена использовались в этих примерах?
Все глаголы представлены в виде простого времени настоящего времени .

Итак, мы знаем, что используем нулевое условное выражение, что означает, что все эти предложения относятся к общей истине или общему факту.

Итак, мы увидели порядок If-clause comma main clause, который является условием + результат.

Если вы стоите под дождем (состояние), вы промокнете (результат).

Между двумя предложениями необходима запятая.НО….

Результат + if + условие

Мы также можем изменить порядок предложения и разместить основное предложение (результат) перед предложением if (условие).

Как мы можем изменить наш пример предложения (Если вы стоите под дождем, вы промокнете) на этот порядок? Мы говорим:

Вы промокнете, если стоите под дождем.

Обратите внимание, что с этим порядком мы НЕ используем запятую между предложениями.

Давайте изменим порядок уже рассмотренных нами примеров предложений.

Лед тает, если оставить его на солнце.
Вы промокнете, если стоите под дождем.
Молока хранится дольше, если вы храните его в холодильнике.
