ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ИЗОБРАЖЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРООБОРУДОВАНИЯ И
ПРОВОДОК НА ПЛАНАХ
ГОСТ 21.614-88
(СТ СЭВ 3217-81)
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Система проектной документации для строительства
ИЗОБРАЖЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОВОДОК НА
System of design documents for construction.
|
ГОСТ
(СТ СЭВ 3217-81)
|
|
Дата введения 01.07.88
| |
Настоящий стандарт устанавливает условные
графические изображения электропроводок, прокладок шин, кабельных линий (далее
— проводок) и электрического оборудования на планах прокладки электрических
сетей и (или) расположения электрооборудования зданий и сооружений всех
отраслей промышленности и народного хозяйства.
1. Приведенные
в настоящем стандарте изображения проводок и электрооборудования могут быть
заменены общими изображениями. В этом случае на полке линии-выноски либо в
разрыве линии, либо в контурах условного графического изображения приводят
позиции по спецификации или буквенно-цифровые обозначения.
2. Размеры
изображений приведены для чертежей, выполненных в масштабе 1:100.
При выполнении
изображений в других масштабах размеры изображений следует изменять
пропорционально масштабу чертежа, при этом размер (диаметр или сторона)
условного изображения электрооборудования должен быть не менее 1,5 мм.
3. Размеры изображения
элементов проводок и электрооборудования, не приведенные в табл. 1 — 8, следует
принимать согласно графы «Изображение» указанных таблиц.
4. Размеры
изображения шкафов, щитов, пультов, ящиков, электротехнических устройств и
электрооборудования открытых распределительных устройств следует принимать по
их фактическим размерам в масштабе чертежа.
Размеры
изображения шкафов, щитов, ящиков и т. п. допускается увеличивать для
возможного изображения всех труб с проводкой, подходящих к ним.
5. Изображения
линий проводок и токопроводов приведены в табл.
1.
Таблица 1
|
Наименование
|
|
Размер, мм
| |
|
1.
|
Линия проводки. Общее изображение.
|
|
Толщина 1,0
|
|
Допускается указывать над изображением линии
|
|
| |
|
Например . Цепь постоянного тока
|
|
То же
| |
|
Допускается количество проводников в линии
|
|
| |
|
Например .
|
|
| |
|
1.1.
|
Линия цепей управления
|
|
|
|
1.2.
|
Линия сети аварийного эвакуационного и охранного
|
|
|
|
1.3.
|
Линия напряжения 36 В и ниже
|
|
|
|
1.
|
Линия заземления и зануления
|
|
|
|
1.5.
|
Заземлители
|
|
|
|
1.6.
|
Металлические конструкции, используемые в качестве
|
|
|
|
2.
|
Прокладка проводов и кабелей
|
|
|
|
2.
|
Открытая прокладка одного проводника
|
|
|
|
2.2.
|
Открытая прокладка нескольких проводников
|
|
То же
|
|
2.3.
|
Открытая прокладка одного проводника под
|
|
|
|
2.4.
|
Открытая прокладка нескольких проводников под
|
|
|
|
2.
|
Прокладка на тросе и его концевое крепление
|
|
|
|
2.6.
|
Проводка в лотке
|
|
|
|
2.7.
|
Проводка в коробе
|
|
|
|
2.8.
|
Проводка под плинтусом
|
|
|
|
2.
|
Конец проводки кабеля
|
|
|
|
3.
|
Вертикальная проводка
|
|
|
|
3.1.
|
Проводка уходит на более высокую отметку или
|
|
|
|
3.2.
|
Проводка уходит на более низкую отметку или
|
|
|
|
3.
|
Проводка пересекает отметку, изображенную на
|
|
|
|
4.
|
Проводка в трубах.
Общее изображение
|
|
|
|
4.1.
|
Проводка в трубе, прокладываемой открыто
|
|
|
|
4.
|
Проводка в трубах, прокладываемых открыто
|
|
|
|
4.3.
|
То же, при необходимости показа габаритов группы
|
|
|
|
4.4.
|
Проводка в трубе, прокладываемой под перекрытием,
|
|
|
|
4.5.
|
Проводка в трубах, прокладываемых под перекрытием
|
|
|
|
4.
|
То же, при необходимости показа габаритов группы
|
|
|
|
4.7.
|
Проводка в трубе, прокладываемой скрыто (в бетоне,
|
|
|
|
4.8.
|
Проводка в трубах, прокладываемых скрыто
|
|
|
|
4.9.
|
То же, при необходимости показа габаритов группы
|
|
|
|
4.
|
Проводка в трубе, прокладываемой от отметки трассы
|
|
|
|
4.11.
|
То же, вниз
|
|
|
|
4.12.
|
Конец проводки в трубе
|
|
|
|
4.13.
|
Проводка в патрубке через стену
|
|
|
|
4.
|
То же, сквозь перекрытие
|
|
|
|
4.15.
|
Разделительное уплотнение в трубах для
|
|
|
|
4.16.
|
Проводка гибкая в металлорукаве, гибком вводе
|
|
|
|
5.
|
Прокладка шин и шинопроводов.
Общее изображение
|
|
Толщина 2,0
|
|
5.1.
|
Шина, проложенная на изоляторах
|
|
|
|
5.2.
|
Пакет шин, проложенных на изоляторах
|
|
Толщина 1,0
|
|
5.3.
|
Шины или шинопровод на стойках
|
|
|
|
5.
|
То же, на подвесах
|
|
То же
|
|
5.5 .
|
То же, на кронштейнах
|
|
|
|
5.6.
|
Троллейная линия
|
|
|
|
5.7.
|
Секционирование троллейной линии
|
|
|
|
5.
|
Компенсатор шинный, троллейный
|
|
|
Линия, состоящая из трех
4.
1.
5.
9.
3.
2.
6.
10.
14.
4.
8. Примечание Изображение места крепления
шинопровода по п.п. 5.1 — 5.5 должно соответствовать его проектному положению.
( Поправка. ИУС 8-1988
г.).
6. Изображения
коробок, щитков, ящика с аппаратурой, шкафов, щитов, пультов приведены в табл. 2.
Таблица 2
|
Наименование
|
|
Размер, мм
| |
|
1.
|
Коробка ответвительная
|
|
|
|
2.
|
Коробка вводная
|
|
|
|
3.
|
Коробка протяжная, ящик протяжной
|
|
То же
|
|
4.
|
Коробка, ящик с зажимами
|
|
|
|
5.
|
Щиток магистральный рабочего освещения
|
|
|
|
6.
|
Щиток групповой рабочего освещения
|
|
То же
|
|
7.
|
То же, при выполнении на графопостроителе
|
|
«
|
|
8.
|
Щиток групповой аварийного освещения
|
|
«
|
|
9.
|
Щиток лабораторный
|
|
«
|
|
10.
|
Ящик с аппаратурой
|
|
|
|
11.
|
Шкаф, панель, пульт, щиток одностороннего
|
|
|
|
12.
|
Шкаф, панель двустороннего обслуживания
|
|
|
|
13.
|
Шкаф, щит, пульт из нескольких панелей
|
|
|
|
|
Пример .
|
|
|
|
14.
|
Шкаф, щит, пульт из нескольких панелей
|
|
|
|
|
Пример . Щит из пяти шкафов
|
|
|
|
15.
|
Щит открытый.
|
|
|
|
|
Пример .
|
|
|
Щит из четырех шкафов
Щит из четырех панелей7.
Изображения выключателей переключателей и штепсельных розеток приведены в табл. 3.
Таблица 3
|
Наименование
|
|
Размер, мм
| |
|
1.
|
Выключатель.
Общее изображение
|
|
|
|
2.
|
Выключатель для открытой установки со степенью
|
|
|
|
2.1
|
однополюсный
|
|
То же
|
|
2.2
|
однополюсный сдвоенный
|
|
«
|
|
2.3
|
однополюсный строенный
|
|
«
|
|
2.
|
двухполюсный
|
|
«
|
|
2.5
|
трехполюсный
|
|
«
|
|
3.
|
Выключатель для скрытой установки со степенью
|
|
|
|
3.1
|
однополюсный
|
|
|
|
3.
|
однополюсный сдвоенный
|
|
|
|
3.3
|
однополюсный строенный
|
|
То же
|
|
3.4.
|
двухполюсный
|
|
«
|
|
4.
|
Выключатель для открытой установки со степенью
|
|
|
|
4.
|
однополюсный
|
|
«
|
|
4.2
|
двухполюсный
|
|
«
|
|
4.3
|
трехполюсный
|
|
«
|
|
5.
|
Переключатель на два направления без нулевого положения
|
|
|
|
5.
|
однополюсный
|
|
«
|
|
5.2
|
двухполюсный
|
|
«
|
|
5.3
|
трехполюсный
|
|
«
|
|
6.
|
Переключатель на два направления без нулевого
|
|
|
|
6.
|
однополюсный
|
|
«
|
|
6.2
|
двухполюсный
|
|
«
|
|
6.3
|
трехполюсный
|
|
«
|
|
7.
|
Штепсельная розетка.
Общее изображение
|
|
|
|
8.
|
Штепсельная розетка открытой установки со степенью
|
|
|
|
8.1
|
двухполюсная
|
|
То же
|
|
8.2
|
двухполюсная сдвоенная
|
|
«
|
|
8.3
|
двухполюсная с защитным контактом
|
|
«
|
|
8.
|
трехполюсная с защитным контактом
|
|
«
|
|
9.
|
Штепсельная розетка для скрытой установки со
|
|
|
|
9.1
|
двухполюсная
|
|
«
|
|
9.2
|
двухполюсная сдвоенная
|
|
«
|
|
9.
|
двухполюсная с защитным контактом
|
|
«
|
|
9.4
|
трехполюсная с защитным контактом
|
|
«
|
|
10.
|
Штепсельная розетка со степенью защиты от 1Р44 до
|
|
|
|
10.1
|
двухполюсная
|
|
«
|
|
10.
|
двухполюсная с защитным контактом
|
|
«
|
|
10.3
|
трехполюсная с защитным контактом
|
|
«
|
|
11.
|
Блоки с выключателями и двухполюсной штепсельной
|
|
|
|
11.1
|
один выключатель и штепсельная розетка
|
|
|
|
11.
|
два выключателя и штепсельная розетка
|
|
То же
|
|
11.3
|
три выключателя и штепсельная розетка
|
|
«
|
|
12.
|
Блоки с выключателями и двухполюсной штепсельной розеткой
|
|
|
|
12.1
|
один выключатель и штепсельная розетка
|
|
«
|
|
12.
|
два выключателя и штепсельная розетка
|
|
«
|
|
12.3
|
три выключателя и штепсельная розетка
|
|
«
|
4
2
1
1
1
4
3
2
2
28.
Изображения светильников и прожекторов при раздельном изображении на плане
оборудования и электрических сетей приведены в табл.
4.
Таблица 4
|
Наименование
|
| |
|
1.
|
Светильник с лампой накаливания.
Общее изображение
|
|
|
2.
|
Светильник с люминесцентной лампой.
Общее изображение
|
|
|
3.
|
Светильник с разрядной лампой высокого давления
|
|
|
4.
|
Прожектор, например, с лампой накаливания.
Общее изображение
|
|
|
5.
|
Светильник с лампой накаливания для аварийного
|
|
|
6.
|
Светильник с люминесцентной лампой для аварийного
|
|
|
7.
|
Светильник с лампой накаливания для специального освещения
|
|
9.
Изображения светильников и прожекторов при совмещенном изображении на плане
оборудования и электрических сетей приведены в табл.
5.
На плане
освещения территории светильники с лампами накаливания на опорах изображают по
п.
1 табл. 5.
Таблица 5
|
Наименование
|
|
Размер, мм
| |
|
1.
|
Светильник с лампой накаливания.
Общее изображение
|
|
|
|
2.
|
Светильник с лампой накаливания на тросе
|
|
То же
|
|
3.
|
То же, на кронштейне, на стене здания, сооружения
|
|
|
|
4.
|
Светильник с люминесцентными лампами.
|
|
|
|
|
Примечание . Допускается светильник с
|
|
|
|
5.
|
Светильник с люминесцентными лампами,
|
|
|
|
6.
|
Светильник с люминесцентной лампой на кронштейне
|
|
|
|
7.
|
Светильник с разрядной лампой высокого давления на
|
|
|
|
8.
|
Светильник с разрядной лампой высокого давления на
|
|
|
|
9.
|
Люстра
|
|
То же
|
|
10.
|
Светильник-световод щелевой
|
|
|
|
11.
|
Прожектор
|
|
|
|
12.
|
Группа прожекторов с направлением оптической оси в
|
|
|
|
13.
|
Группа прожекторов с направлением оптической оси
|
|
|
|
14.
|
Светофор сигнальный (на три лампы)
|
|
|
|
15.
|
Патрон ламповый:
|
|
|
|
15.1
|
стенной
|
|
|
|
15.
|
подвесной
|
|
|
|
15.3
|
потолочный
|
|
То же
|
|
________
*Направление проекций
| |||
210.
Изображения аппаратов контроля и управления приведены в табл. 6.
Таблица 6
|
Наименование
|
|
Размер, мм
| |
|
1.
|
Звонок
|
|
|
|
2.
|
Сирена, гудок, ревун
|
|
|
|
3.
|
Табло для вызова персонала:
|
|
|
|
3.1
|
на один сигнал
|
|
|
|
3.
|
на несколько сигналов
|
|
|
|
4.
|
Надписи и знаки рекламные
|
|
|
|
5.
|
Устройство пусковое для электродвигателей.
Общее изображение
|
|
|
|
6.
|
Магнитный пускатель
|
|
|
|
7.
|
Автоматический выключатель
|
|
То же
|
|
8.
|
Пост кнопочный:
|
|
|
|
8.1
|
на одну кнопку
|
|
|
|
8.2
|
на две кнопки
|
|
|
|
8.3
|
на три кнопки
|
|
|
|
8.4
|
с двумя светящимися кнопками
|
|
|
|
8.5
|
на две кнопки с двумя сигнальными лампами
|
|
|
|
9.
|
Переключатель управления
|
|
|
|
10.
|
Выключатель путевой
|
|
|
|
11.
|
Командоаппарат, командоконтроллер:
|
|
|
|
11.1
|
с ручным приводом
|
|
|
|
11.2
|
с ножным приводом
|
|
|
|
12.
|
Тормоз
|
|
|
211.
Изображения электротехнических устройств и электроприемников приведены в табл. 7.
Контуры устройств
следует принимать по их фактическим размерам в масштабе чертежа.
Таблица 7
|
Наименование
|
| |
|
1.
|
Устройство электротехническое.
Общее изображение
|
|
|
2.
|
Устройство электрическое, например, с
|
|
|
3.
|
Устройство с многодвигательным электроприводом
|
|
|
4.
|
Устройство с генератором
|
|
|
5.
|
Двигатель-генератор
|
|
|
6.
|
Комплектное трансформаторное устройство с одним
|
|
|
|
Примечание . Допускается трансформатор
|
|
|
7.
|
То же, с несколькими трансформаторами
|
|
|
8.
|
Установка комплектная конденсаторная
|
|
|
9.
|
Установка комплектная преобразовательная
|
|
|
10.
|
Батарея аккумуляторная
|
|
|
11.
|
Устройство электронагревательное.
Общее изображение
|
|
12.
Изображения электрооборудования открытых распределительных устройств приведены
в табл. 8.
Таблица 8
|
Наименование
|
| |
|
1.
|
Силовой трансформатор:
|
|
|
1.1
|
масляный с расширительным баком
|
|
|
1.2
|
масляный без расширительного бака;
|
|
|
2.
|
Масляный выключатель:
|
|
|
2.1
|
напряжением 6 — 10 кВ
|
|
|
2.2
|
то же, 35 кВ
|
|
|
2.3
|
тоже, 110 — 220 кВ
|
|
|
3.
|
Разъединитель, отделитель напряжением 35, 110, 220
|
|
|
4.
|
Короткозамыкатель, заземлитель напряжением 35,
|
|
|
5.
|
Автоматический быстродействующий выключатель
|
|
|
6.
|
Бетонный реактор
|
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Н. Блейнис (руководитель темы), Г.М. Мошкова, В.П. Абарыков, Л.А. Кашина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного строительного комитета СССР от 28.12.87 № 302
3.
Стандарт полностью соответствует СТ СЭВ 3217-81
4.
Введен впервые
СТ СЭВ 160-75 ЕСКД СЭВ. Обозначения условные графические линий электроснабжения и связи
|
|
СОВЕТ
|
СТАНДАРТ СЭВ
СТ СЭВ 160-75
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ СЭВ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЛИНИЙ ЭЛЕКТРОСНАБЖЕНИЯ И
СВЯЗИ
1977
|
СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ
|
|
СТ СЭВ 160—75
| |
|
Единая система конструкторской
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
| |||
|
| |||
|
Группа Т52
|
Утвержден Постоянной
Комиссией по стандартизации
Братислава, июль 1975 г.
|
1. Линии, трассы
2. Буквенные
3. Виды прокладки
4. Опоры воздушных
5. Элементы и
6. Элементы подземных
7. Защита подземных и
8. Устройство для
9. Устройства разные
ИНФОРМАЦИОННЫЕ ДАННЫЕ
|
Настоящий
стандарт СЭВ устанавливает условные графи ческие обозначения линий электроснабжения и связи (воздушных, подземных,
подводных и т. д.), применяемые в схе мах.
Обозначения линий, трасс
приведены в табл. 1.
Таблица 1
|
Наименование
|
Обозначение
|
|
1. линия, трасса
Общее обозначение
|
|
|
Примечание.
|
|
|
1. Линия проектируемая
|
|
|
2. Линия действующая
|
|
|
3. Линия, подлежащая
|
|
|
4. Линия демонтированная
|
|
|
2. Пересечение линий,
|
|
|
Примечание . Если необходимо показать взаимное
|
|
|
3. Линия радиорелейная
|
|
Буквенные обозначения видов
передач приведены в табл. 2.
Таблица 2
|
Наименование
|
Обозначение
|
|
1. Управление дистанционное
|
C
|
|
2. Передача мощности
|
E
|
|
3. Связь телефонная
|
F
|
|
4. Телеизмерения
|
M
|
|
5. Радиовещание
|
R
|
|
6. Передача звука (музыки)
|
S
|
|
7. Передача стереофонической музыки
|
SS
|
|
8. Связь телеграфная
|
T
|
|
9. Передача данных
|
TD
|
|
10. Передача видеосигналов
|
V
|
|
11. Передача видеосигналов цветного телевидения
|
VC
|
|
12. Связь видеотелефонная
|
VF
|
|
13. Передача монохроматических видеосигналов
|
VM
|
|
14. Примеры применения обозначений видов
— линия, используемая для передачи мощности в одном направлении,
|
|
|
— линия радиорелейная, используемая
|
|
Обозначения видов прокладки
линий приведены в табл. 3.
Таблица 3
|
Наименование
|
Обозначение
|
|
1.
|
|
|
2.
|
|
|
3.
|
|
|
4.
|
|
Обозначения опор воздушных
линий приведены в табл. 4.
Таблица 4
|
Наименование
|
Обозначение
|
|
1. Опора, опора круглого сечения. Общее назначение
|
|
|
2. Опора квадратного сечения
|
|
|
3. Опора прямоугольного сечения
|
|
|
Примечание . При необходимости
|
|
|
4. Опорные конструкции:
|
|
|
4.1. опора с одним
|
|
|
4.2. Опора с двумя пасынками
|
|
|
4.3. Опора с оттяжкой
|
|
|
4.4. Опора с поддержкой
|
|
|
4.5. Опора концевая
|
|
|
4.6. Опора концевая спаренная
|
|
|
4.7. Опора промежуточная
|
|
|
4.8. Опора промежуточная спаренная
|
|
|
4.9. Опора А-образная
|
|
|
4.10. Опора портальная
|
|
|
4.11. Опора трехногая
|
|
|
4.12. Опора четырехногая
|
|
|
Примечани е. Около условных графических обозначений, установ ленных в табл. 4, допускается указывать номера
| |
Обозначения элементов и
конструкций воздушных линий приведены в табл. 5.
Таблица 5
|
Наименование
|
Обозначение
|
|
1. Подвес промежуточный двойной
|
|
|
2. Подвес провода (кабеля) на тросе
|
|
|
3. Провод (кабель) самонесущий
|
|
|
4. Транспозиция провода линии на опоре
|
|
|
5. Транспозиция провода линии между опорами
|
|
|
6. Гаситель вибраций провода
|
|
|
7. Батарея конденсаторов на опоре
|
|
|
8. Батарея конденсаторов между опорами
|
|
|
9. Катушка пупиновская на опоре
|
|
|
10. Зажим контрольный на опоре
|
|
|
11. Предохранитель плавкий на опоре
|
|
|
12. Разъединитель на опоре
|
|
|
13. Разъединитель с предохранителем на опоре
|
|
|
14. Светильник на опоре
|
|
|
15. Электроакустические приборы на опоре,
|
|
|
16. Устройства грозозащитные на опоре:
|
|
|
16.1. Промежуток искровой защитный
|
|
|
16.2. Разрядник. Общее обозначение
|
|
|
16.3. Разрядник ионный с плавким
|
|
|
16.4. Громоотвод
|
|
|
17. Сетка предохранительная над линией
|
|
|
18. Сетка предохранительная под линией
|
|
Обозначения элементов
подземных линий приведены в табл. 6.
Таблица 6
|
Наименование
|
Обозначение
|
|
1. Кабель пупинизированный.
|
|
|
Примечание. Около условного графического обозначения допускается указывать
|
|
|
2. Муфты кабельные:
|
|
|
2.1. Муфта концевая прямая
|
|
|
2.2. Муфта концевая ответвительная
|
|
|
2.3. Муфта линейная (соединительная)
|
|
|
2.4. Муфта линейная повышенной надежности
|
|
|
2.5. Муфта ответвительная с одним ответвлением
|
|
|
2.6. Муфта ответвительная с двумя
|
|
|
2.7. Муфта ответвительная с п ответвлениями
|
|
|
3. Муфта уплотнительная, например, для трех
|
|
|
Примечание. Более длинная сторона находится в области повышенного
|
|
Обозначения защиты подземных
и подводных линий приведены в табл. 7.
Таблица 7
|
Наименование
|
Обозначение
|
|
1. Прикрытие линий:
|
|
|
1.1. Прикрытие, общее обозначение
|
|
|
1.2. Прикрытие кирпичом
|
|
|
1.3. Прикрытие
|
|
|
1.4. Прикрытие бетонными плитами
|
|
|
1.5. Прикрытие профилированной сталью
|
|
|
1.6. Прикрытие фольгой из пластмассы
|
|
|
2. Канализация кабельная:
|
|
|
2.1. Канализация в трубе
|
|
|
2.2. Канализация в п трубах
|
|
|
2.3. Канализация в кабельном блоке, например,
|
|
|
Примечание. В случае большого количества отверстий (более трех) знак
|
|
|
2.4. Канализация
|
|
|
2.5. Канализация
|
|
|
2.6. Канализация
|
|
|
Примечание. При необходимости указания вида прокладки его обозначение
|
|
|
— подземная линия с
|
|
|
— подводная линия с
|
|
|
— подводная линия, проложенная
|
|
|
3. Колодец
|
|
|
4. Камеры
|
|
|
4.1. Камера
|
|
|
4.2. Камера
|
|
|
4.3. Камера
|
|
|
4.4. Камера
|
|
|
5. Защита
|
|
|
6. Анод
|
|
|
Примечание. Около условных графических обозначении, установленных в
| |
Обозначения
устройств для контроля давления в кабеле приведены в табл. 8.
Таблица 8
|
Наименование
|
Обозначение
|
|
1. Перегородка в кабеле газоплотная или
|
|
|
2. Клапан в кабеле газоплотный или
|
|
|
3. Байпас газоплотной или маслоплотной
|
|
|
4. Бак для воздуха или масла под давлением
|
|
|
5. Манометр с контактами сигнализации
|
|
|
6. Устройство,
|
|
Обозначения
разных устройств приведены в табл. 9.
Таблица 9
|
Наименование
|
Обозначение
|
|
1. Шкафы кабельные:
|
|
|
1.1. Шкаф, общее обозначение
|
|
|
1.2. Шкаф на опоре
|
|
|
1.3. Шкаф подземный
|
|
|
2. Будка погодозащитная
|
|
|
3. Усилитель односторонний двухпроводный
|
|
|
4. Усилитель двусторонний двухпроводный
|
|
|
5. Усилитель двусторонний четырехпроводный
|
|
|
6. Усилитель односторонний с байпасом для
|
|
|
7. Усилитель двусторонний с полным
|
|
7.
1. Автор — делегация ПНР в Постоянной Комиссии по стандартизации.
2. Тема 2715-73.
3. СТ СЭВ утвержден на 37-м заседании ПКС.
4. Сроки начала применения стандарта СЭВ:
|
Страны
|
Срок
|
Срок
|
|
НРБ
|
Январь
|
Январь
|
|
ВНР
|
Январь
|
Январь
|
|
ГДР
|
Январь
|
Январь
|
|
Республика
|
|
|
|
МНР
|
|
|
|
ПНР
|
Январь
|
Январь
|
|
СРР
|
—
|
—
|
|
СССР
|
Январь
|
Январь
|
|
ЧССР
|
Январь
|
Январь
|
5.
Срок первой проверки — 1983 г., периодичность проверки — 5 лет.
Постановлением Государственного комитета стандартов Совета
Министров СССР от 16 марта 1976 г. № 632 стандарт Совета Экономической Взаимопомощи
СТ
СЭВ 160-75 «Единая система конструкторской документации СЭВ. Обозначения
условные графические линий электроснабжения и связи» введен в действие в
качестве государственного стандарта СССР
с 01.01.1978 г.
ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
Текст ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
>
УДК 744:621.3:003.62:006.354 Группа Т52
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ЭЛЕКТРИЧЕСКИЕ СВЯЗИ, ПРОВОДА, КАБЕЛИ И ШИНЫ
ГОСТ
2.751-73
Взамен
ГОСТ 2.751—68
Unified system for design documentation.
Graphical symbols in diagrams. Electrical connections, wires, cables and busbars
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 марта 1973 г. № 566 срок действия установлен
с 01.01, 1974 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт устанавливает правила графического выполнения и условные графические обозначения линий электрической связи и линий, изображающих провода, кабели и шины на схемах, выполняемых вручную или автоматическим способом во всех отраслях промышленности.
2. Общие обозначения электрических связей, проводов, кабелей и шин приведены в табл. 1.
Таблица 1
Наименование
1. Линия электрической связи. Провод, кабель, шина 1
2. Линия групповой связи
Издание официальное
★
Переиздание. Июль 1979 г.
ГОСТ 2.751—73 Стр. 2
Наименование
Примечания:
1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.
2. Для облегчения поиска отдельных линий связи допускается показывать направление каждой линии при помощи излома под углом 45°, при этом:
а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;
б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться и иметь общих точек
4. Графическое разветвление (слияние) линий групповой связи
Примечание. Для облегчения поиска сливаемых линий допускается указывать направление ветвей линии групповой связи в соответствии с требованиями п. 3 настоящей таблицы, например
5. Графический излом линии групповой связи
6. Графическое пересечение линий групповой связи
7. Графическое пересечение линии групповой связи с линией электрической связи
Примечание. Если при выполнении схем автоматическим способом линии групповой связи выполняют не утолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи
зм
Продолжение табл. 1
Наименование
I
8. Обозначение линий электрической | связи, графически сливаемых и расположенных:
а) вертикально
б) горизонтально
Примечание. На месте знаков х и у должны быть указаны условные обозначения линий по ГОСТ 2.702—75
9. Линия экранирования
10. Экранирование группы элементов
11. Экранирование группы линий электрической связи
Продолжение табл, 1 | |
Няименпвяиие | Обозначение |
12. Линия электрической связи экрани- | |
ронанная | |
При необходимости допускается обозначение экранирования показывать не по всей длине линии, а на отдельных ее участках | |
13. Обрыв линии электрической связи | |
X | |
Примечание. На месте знака х указывают необходимые данные о продолжении линии на схеме | или |
14. Заземление | 1 |
15. Корпус (машины, аппарата, прибора) | —1 |
3. Обозначения линий электрической связи приведены в табл. 2.
Таблица 2
Обозначение
Продолжение табл. 2
б) под углом 135°
2. Графическое пересечение двух линий электрической связи, электрически не соединенных
Линии должны пересекаться под углом 90°
Примечание. Линию, имеющую излом под углом 135°, не допускается в точке излома пересекать другой линией
3. Линия электрической связи с ответвлениями:
а) одним
б) двумя
Примечания:
1. При выполнении схем автоматическим способом допускается точки ответвления не зачернять, например
Наименование
2. Допускается изображать ответвления под углами, кратными 45°, например
3. При изображении ответвлений линий электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений н т. д., например
Продолжение табл. 2
Наименование
На месте п указывают общее количество параллельных цепей, включая изображенную цепь
Например, изображению
EZJ—•0-^
соответствует изобра жение
—□—0—
-(ZZF-0—
5. Линия рованная с
электрической связи экранн-ответвленясм
Продолжение табл. 2
Наименование
Примечания:
1. В однолинейном обозначении п должно быть заменено числом, указывающим количество линий в группе, например
2. При многолннейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий, например
3. При многолинейном изображении группы линий, имеющих ответвления, допускается все линии выполнять в виде отрезков одинаковой длины, например
Продолжение табл. 2
4. В однолинейных обозначениях элементов или устройств, содержащих грумлы линий, допускается применять следующие обозначения:
а) группы из двух линий
б) группы из трех линий
Например, лампа накаливания
8. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному
9. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых экранирована
Примечание к пп. 7—9. Для групп линий электрической связи, имеющих общее функциональное назначение и изображенных од но л н-н е й н о. допускается применять правила, установленные для линий электрической связи в пл. 3—8 табл. 1 и пп. 1—7 настоящей таблицы, например:
а) графическое слияние трех групп, условно обозначенных номерами 1, 2 и 3 и содержащих соответственно пять, восемь и десять линий электрической связи
Стр 11. ГОСТ 2.751—73
Продолжение табл. 2
Наименование
б) восемь линий электрической связи, каждая из которых имеет ответе ление
в) восемь линий электрической связи, каждая из которых экранирована и имеет ответвления
10. Группа линий электрической связи в обшем экране
Однолинейное
—A-Z—
Многолинейное
11. Группа линий электрической связи, четыре из которых имеют общее экранирование
Примечание к пп. 10—11. Соединение экрана с корпусом или землей изображают следующим образом
Продолжение табл. 2
12. Электрическая связь, осуществленная двухжильным кабелем
Однолинейное
Многолинейное
=§=
13. Группа линий электрической связи, осуществленной многожильным кабелем (семь жил).
15. Группа линий электрической связи, осуществленной скрученными проводами
Однолинейное
16. Линии электрической связи, осуществленной двумя скрученными проводами (витая пара)
Стр. 13 ГОСТ 2.751—73
Примечание кпп. 11—17. Приведенные обозначения и требования допускается применять при изображении групп проводов и многожильных кабелей
18. Линия ществленной
электрической связи, осу-гибким проводом
Продолжение табл. 2
4. Обозначения проводов, кабелем и шин приведены в табл. 3.
Таблица 3
Наименование | Обозначение |
1. Графический изгиб провода (кабеля, шины) | L |
Примечание. Если необходимо | 1 |
подчеркнуть реальную форму провода (кабеля, шины) в месте изгиба, применяют следующие обозначения | X__ или 1_ |
Продолжение табл. 3
Наименование
2. Графическое пересечение проводов (кабелей, шин), электрически несоединенных
Примечание. Если необходимо показать взаимное расположение ₽ра-фнческн пересекающихся проводов (кабелей, шин), то провод, расположенный сверху, в месте пересечения условно обозначают при помощи полуокружности
а) два провода
б) четыре провода
в) более четырех проводов
Стр. 15 ГОСТ 1751—73
Продолжение табл. 3
Наименование
Примечания;
1. Изображения должны быть построены в соответствии с требованиями п. 3 табл. 1.
2. Обозначения (номере) жил кабеля и проводов жгута указывают в соответствии с требованиями п. 7 табл. 1.
5 Шина
6. Излом шины
i
7. Ответвление шины
Наименование
Примечание к пп. 6—9. Изображения шин при помощи двойных линий применяют в тех случаях, когда необходимо графически отделить их от изображения линий электрической связи (проводов, кабелей)
10. Провод, частично экранированный
11. Провод (кабель) экранированный с отводом;
а) от конца экрана
б) от промежуточной точки экрана
а) экран соединен с корпусом
б) экран заземлен
Примечание к пп. 12, 13. Если коаксиальная структура не продолжается, то используют следующее обозначение.
Касательная к окружности направлена в сторону изображения коаксиальной структуры
Стр. 17 ГОСТ 2.751—73
Продолжение табл. 3 | |
Наименование | Обозначение |
1’4. Повреждение изоляции: | |
а) между проводами | |
б) на корпус | |
в) на землю |
5. Основные формы линий электрической связи для схем, выполнение которых на печатающих устройствах ЭВМ стандартами Единой системы конструкторской должны соответствовать приведенным в табл. 4.
предусмотрено документации,
Таблица 4
Наименование
1. Линия электрической связи:
а) горизонтальная
Продолжение табл. 4
Наименование
б) вертикальная
Примечание.
Горизонтальные линии выполняют при помощи символов «минус», располагаемых в соседних разрядах печати. Допускается вместо символов «минус» применять символы «горизонтальная черта».
Вертикальные линии выполняют при помощи символов «вертикальная черта», располагаемых в соседних строках. Допускается вместо символов «вертикальная черта» применять символы «буква I».
2. Излом линии электрической связи:
а) под углом 90°
Стр. 19 ГОСТ 2.751—73
Продолжение табл. 4
Наименование
б) с наклонным участком
Примечания;
1. Точки излома обозначают символом «звездочка».
2. Для выполнения наклонных участков применяют символ «дробная черта»
Примечания:
1. Точка пересечения должна быть выполнена путем наложения символов, образующих горизонтальную и вертикальную линии.
Продолжение табл. 4 | |
Наименование | Обозначение |
2. Допускается точку пересечения обозначать символом «плюс». | I I I I ——+—— I I I I |
4. Линия электрической связи с ответвлениями: | т |
а) одним | 1 I I I |
б) двумя | I I 1 I I млн |
26“2в58
Стр. 21 ГОСТ 2.751—73
Продолжение табл. 4
Наименование | Обозначение |
Примечание. Точки ответвления обозначают символом «ромбик» | I I I —-фф—- 1 I I / |
5. Линия электрической связи с наклонным ответвлением | / / / / |
Примечание к пп. 4, 5. Допускается вместо символа «ромбик» использовать символ «буква О», например
6. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная однолинейно:
а) в горизонтальном положении
Продолжение табл. 4
Примечание. Символ «дробная черта» должен быть наложен на сим* вол «минус». Допускается применять упрощенное обозначение
б) в вертикальном положении
7. Графическое слияние линий электрической связи
Примечание. Точки слияния линий электрической связи обозначают символом «буква X»
8. Переход от многолинейного изобра* жения к однолинейному
X
X
Х-/6——
X
X
X
X
X
Стр. 23 ГОСТ 2.7$4—73
Продолжение табл. 4 | |
Наименование | Обозначение |
9. Обрыв линии электрической связи Примечания: 1. Стрелку образуют наложением | —>х или |
символов «минус» и «больше» или «минус» и «меньше». 2. На месте знака X помешают информацию о продолжении линии на схеме | X А 1 1 1 |
3. Допускается упрощенное изображение обрыва линии без указания стрелки | X 1 1 х 1 1 X |
10. Заземление | — >змл или змл< — |
11. Связь с корпусом | —>КОРП или КОРП*— |
Примечание. Наименования символов — по ГОСТ 19767—74.
6. Основные понятия, использованные в стандарте, даны в справочном приложении 1.
ПРИЛОЖЕНИЕ 1 к ГОСТ 2,751—73
Справочное
ОСНОВНЫЕ ПОНЯТИЯ, ИСПОЛЬЗОВАННЫЕ В СТАНДАРТЕ
I. Электрическая связь —
2. Линия электрической связи —
3. Ответвление линии электрической связи
проводящая среда, электрически соединяю* шая группу точек электрического соединения (электрических контактов).
условное графическое обозначение электрической связи, показывающее путь прохождения тока.
Примечание. Линия электрической связи не дает информации о проводах (кабелях, шинах), осуществляющих данную электрическую связь.
условное изображение электрического узла» в котором происходит сложение и вычитание токов.
Примечание. Ответвления линии электрической связи не дают информации о реальных электрических контактах, соединенных данной электрической связью.
4. Линия групповой связи —
5. Графическое слияние линий электрической связи (проводов, кабелей, шин) —
линия, условно изображающая группу линий электрической связи (проводов, кабелей, шин), следующих на схеме в одном направлении.
упрощенное изображение нескольких электрически не соединенных линий связи (проводов, кабелей, шин), использующее линию групповой связи.
405
1
Все требования и обозначения, изложенные в табл. 1 для линий электрической связи, относятся также к изображению проводов, кабелей и шин.
Способы обозначения кабельной трассы и коммуникаций
Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками (аншлагами) и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. электронные маркеры.
Аншлаги следует размещать.
- около муфт на кабеле.
- на прямолинейном участке трассы, с шагом не более 300 метров(обозначение трассы кабеля).
- на поворотах, изгибах трассы на местах сгибов (для точного определения места поворота трассы).
- при переходах через реку, озёра, болота и т.д по обеим сторонам.
- при пересечении с автодорогами, железными дорогами по обеим сторонам обочин.
- при пересечении подземных коммуникаций (для исключения повреждения кабеля в случае ремонта коммуникаций сторонних организаций).
- при пересечении с линиями воздушной связи, проводного вещания, линиями электропередач.
Аншлаги размещают на расстоянии 10 см от кабеля в сторону от дороги. Табличка на аншлаге должна быть размещена перпендикулярна к оси кабельной линии. Направление стрелок должно указывать охранную зону кабеля.
Возможно вас также заинтересует: «Для чего нужны и как выбрать электронные маркеры ?» и другие статьи раздела: «Разные полезности».
Замерные столбики следует размещать.
- в местах подключения рабочих шин, защитных заземлений, протекторов.
- в местах установки термодатчиков.
- на концах грозозащитных проводов.
В случае, если установить замерный столбик на трассе нельзя (пахотные земли, условия местности), допускается вынос замерного столбика в сторону от кабельной трассы ближе к дороге. На замерном столбике отмечается расстояние до муфты с указанием направления.
Дополнительно следует выполнить привязку координат муфт на участке при помощи GPS навигатора, все координаты заносят в паспорт трассы.
На замерные столбики также наносят следующие обозначения:
Скачать таблицу условные обозначения для нанесения на замерных столбиках можно в разделе: «Вспомогательные материалы».
Сигнальная лента.
Для предупреждения повреждений кабельной линии, при строительстве также необходимо укладывать над кабелем (на половину глубины прокладки кабеля) сигнальную ленту. Таким образом, в случае не согласованных работ, производитель работ в первую очередь натыкается на такую ленту, тем самым предотвращая дальнейшие раскопки, а соответственно и кабель от повреждения.
Электронные маркеры.
Электронные маркеры служат для облегчения обнаружения тех или иных коммуникаций на местности. Маркер закапывается над ключевыми точками (муфтами, колодцами, пересечениями, поворотами и т.д.).
Для обнаружения маркера нужен маркероискатель. Внутри маркера находится колебательный контур настроенный на частоту излучения маркероискателя. При приёме отражённого сигнала, маркероискатель подаёт звуковой или визуальный сигнал оператору.
Существуют также, так называемые, интеллектуальные маркеры. Такие маркеры позволяют предварительно записать информацию об объекте, а затем прочитать её. Глубина обнаружения/считывания таких маркеров примерно 1,5/0,3м.
Электронные маркеры для каждого типа коммуникаций отличаются. Отличие заключается в частоте настройки резонансного контура, цвета.
Скачать таблицу соответствия цвета и частоты электронного маркера в зависимости от типа коммуникаций можно в разделе: «Вспомогательные материалы».
Более подробно об электронных маркерах читайте в статье: «Для чего нужны электронные маркеры и их виды».
Вас также может заинтересовать: «Как маркировать кабели при прокладке…» и другие статьи раздела: «Разные полезности».
графические и буквенные по ГОСТ
Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.
В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.
Введение
Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.
Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.
Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?
«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»
Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».
Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.
В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.
Виды и типы электрических схем
Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:
- Схема электрическая
- Схема гидравлическая
- Схема пневматическая
- Схема газовая
- Схема кинематическая
- Схема вакуумная
- Схема оптическая
- Схема энергетическая
- Схема деления
- Схема комбинированная
Виды схем подразделяются на восемь типов:
- Схема структурная
- Схема функциональная
- Схема принципиальная (полная)
- Схема соединений (монтажная)
- Схема подключения
- Схема общая
- Схема расположения
- Схема объединенная
Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.
ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.
ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

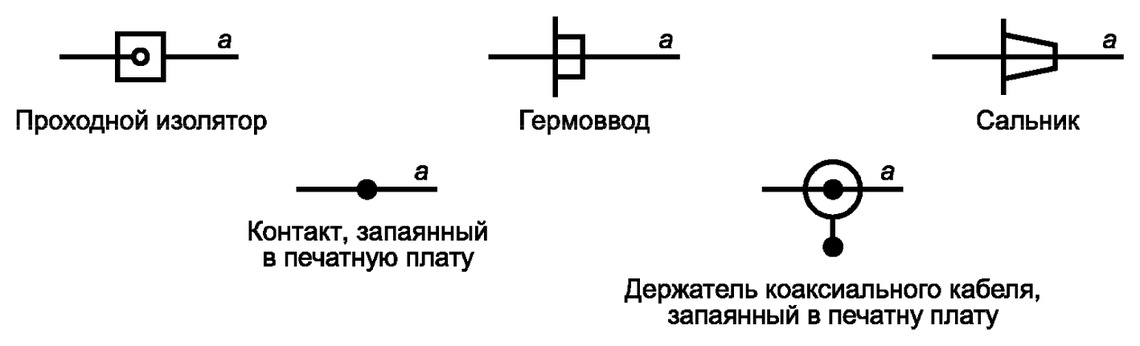

Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка): гнездо штырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
Буквенные обозначения в электрических схемах
Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».
Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.
Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.
Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:
| Наименование | Обозначение |
| Автоматический выключатель в силовых цепях | QF |
| Автоматический выключатель в цепях управления | SF |
| Автоматический выключатель с дифференциальной защитой (дифавтомат) | QFD |
| Выключатель нагрузки (рубильник) | QS |
| Устройство защитного отключения (УЗО) | QSD |
| Контактор | KM |
| Тепловое реле | F, KK |
| Реле времени | KT |
| Реле напряжения | KV |
| Фотореле | KL |
| Импульсное реле | KI |
| Разрядник, ОПН | FV |
| Плавкий предохранитель | FU |
| Трансформатор тока | TA |
| Трансформатор напряжения | TV |
| Частотный преобразователь | UZ |
| Амперметр | PA |
| Вольтметр | PV |
| Ваттметр | PW |
| Частотометр | PF |
| Счетчик активной энергии | PI |
| Счетчик реактивной энергии | PK |
| Фотоэлемент | BL |
| Нагревательный элемент | EK |
| Лампа осветительная | EL |
| Прибор световой индикации (лампочка) | HL |
| Штепсельный разъем (розетка) | XS |
| Выключатель или переключатель в цепях управления | SA |
| Выключатель кнопочный в цепях управления | SB |
| Клеммы | XT |
Изображение электрооборудования на планах
Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.
Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.
Условные графические изображения электрооборудования, электротехнических устройств и электроприемников
Условные графические обозначения линий проводок и токопроводов
К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.
Проектировщики решают эту проблему по-разному:
- большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
- продвинутые пользователи AutoCAD создают собственные типы линий.
Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.
Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.
Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.
Условные графические изображения шин и шинопроводов
Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.
Условные графические изображения коробок, шкафов, щитов и пультов
| Наименование | Изображение |
| Коробка ответвительная | |
| Коробка вводная | |
| Коробка протяжная, ящик протяжной | |
| Коробка, ящик с зажимами | |
| Шкаф распределительный | |
| Щиток групповой рабочего освещения | |
| Щиток групповой аварийного освещения | |
| Щиток лабораторный | |
| Ящик с аппаратурой | |
| Ящик управления | |
| Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления | |
| Шкаф, панель двухстороннего обслуживания | |
| Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания | |
| Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания | |
| Щит открытый | |
| Ящик трансформаторный понижающий (ЯТП) |
Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.
Условные графические обозначения выключателей, переключателей
ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.
Условные графические обозначения штепсельных розеток
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.
Условные графические обозначения светильников и прожекторов
Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.
Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.
Условные графические обозначения аппаратов контроля и управления
Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.
Подпишитесь и получайте уведомления о новых статьях на e-mail
Читайте также:
Положения правил выполнения схем по стандартам ЕСКД | Навчання
Страница 1 из 4
Схема — графический конструкторский документ, на котором показаны в виде условных обозначений составные части изделия (установки) и связи между ними.
Элемент схемы — составная часть схемы, которая выполняет определенную функцию и не может быть разделена на части, имеющие самостоятельное назначение (резистор, трансформатор, конденсатор и т. д.).
Устройство — совокупность элементов, представляющая единую конструкцию (блок, плата, распределительное устройство).
Линия взаимосвязи — отрезок линии на схеме, указывающий на наличие связи между функциональными частями изделия.
Линия электрической связи — линия на схеме, указывающая путь прохождения тока, сигнала и т. д.
Установка — условное наименование объекта в энергетических сооружениях, на который выпускается схема.
Линия групповой связи — линия, условно изображающая группу линий электрической связи (проводов, кабелей, шин), следующих на схеме в одном направлении.
Графическое слияние линий электрической связи (проводов, кабелей, шин) — упрощенное изображение нескольких электрически не соединенных линий связи (проводов, кабелей, шин), использующее линию групповой связи.
Классификация схем
В соответствии с ГОСТ 2.701—84* схемы в зависимости от элементов и связей между ними делятся на следующие виды, обозначаемые буквами:
• электрические — Э;
• гидравлические — Г;
• пневматические — П;
• газовые (кроме пневматических) — X;
• кинематические — К;
• энергетические — Р;
• комбинированные — Си др.
По основному назначению схемы делятся на следующие типы, обозначаемые цифрами: структурные — 1; функциональные — 2; принципиальные — 3; соединения (монтажная) — 4; подключения — 5; общие — 6; расположения — 7.
Наименование схемы определяется ее видом и типом, например, схема электрическая принципиальная, схема электрическая подключения и т. д.
Код схемы состоит из буквы, определяющей ее вид, и цифры, обозначающей тип схемы, например, Э1 — схема электрическая структурная.
Структурная схема определяет основные функциональные части изделия (установки), их назначение и взаимосвязи.
Структурные схемы разрабатывают при проектировании изделий (установок) на стадиях, предшествующих разработке схем других типов. Схемами пользуются для общего ознакомления с изделием (установкой).
Функциональная схема служит для разъяснения процессов, протекающих в отдельных функциональных цепях изделия (установки) или в изделии (установке) в целом.
Функциональными схемами пользуются для изучения принципов работы изделий (установок), а также при наладке, контроле, ремонте в процессе эксплуатации.
Принципиальная (полная) схема определяет полный состав элементов и связей между ними и дает детальное представление о принципах работы изделия (установки).
Принципиальными схемами пользуются для изучения принципов работы изделия (установки), а также при их наладке, контроле, ремонте и т. п. Схемы служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и т. д.
Схема соединений (монтажная) показывает соединения составных частей изделия (установки) и определяет провода, жгуты, кабели, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, зажимы, платы и т. д.).
Схемами соединений пользуются при разработке других конструкторских документов, в первую очередь чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей, а также для осуществления присоединений. Данные схемы используют также при контроле, эксплуатации и ремонте изделий (установок).
Схема подключения показывает внешние подключения изделия. Ими пользуются при разработке других конструкторских документов, а также для осуществления подключений элементов схемы, изделия (установки).
Общая схема определяет составные части комплекса и соединения их между собой на месте эксплуатации. Они используются при ознакомлении с комплексами, а также при их контроле и эксплуатации.
Схема расположения определяет относительное расположение составных частей изделия (установки), а при необходимости — также жгутов, проводов, кабелей и т. п. Они используются при разработке других конструкторских документов, а также при эксплуатации и ремонте изделий (установок).
Объединенная схема — конструкторский документ, в котором выполнены схемы двух или нескольких типов на одно изделие (установку).
Комплект схем. состав комплекта схем определяется особенностями изделия (установки). Число схем должно быть минимальным, но в совокупности они должны содержать сведения в объеме, достаточном для проектирования, изготовления, монтажа, эксплуатации, ремонта изделия.
Между схемами одного комплекта документации должна быть однозначная связь, которая обеспечивает возможность отыскания одних и тех же элементов, устройств, связей или соединений на всех схемах данного комплекта. Например, надписи, относящиеся к элементам (позиционные обозначения, шифры), номера цепей, проводов, трубопроводов и т. п., присвоенные на одной схеме, при необходимости указания их на другой схеме данного комплекта должны быть в точности повторены.
Форматы листов схем регламентирует ГОСТ-2.301—68*. Основные форматы являются предпочтительными. Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования схемой.
Построение и вычерчивание схем. Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей изделия (установки) не учитывается или учитывается приблизительно. Графическое обозначение элементов (устройств) и соединяющие их линии связи следует располагать на схеме таким образом, чтобы обеспечивалось наилучшее представление о структуре изделия (установки) и взаимодействии его составных частей.
Расстояние между двумя соседними линиями графического изображения должно быть не менее 1 мм. Расстояние между соседними параллельными линиями должно быть не менее 3 мм. Расстояние между отдельными условными графическими обозначениями должно быть не менее 2 мм.
Условные графические обозначения элементов устанавливаются ЕСКД. Кроме того, могут использоваться изображения в виде упрощенных внешних очертаний составляющих элементов устройства (изделия) или прямоугольники.
При необходимости применяют нестандартизованные условные графические обозначения и упрощенные внешние очертания. При этом на схеме приводят принятые условные обозначения и дают соответствующие пояснения.
Размеры некоторых условных графических обозначений устанавливаются стандартами.
Размеры условных графических обозначений, а также толщина их линий должны быть одинаковыми на всех схемах данного изделия (установки). Размеры графических обозначений допускается изменять пропорционально.
Линии связи выполняют толщиной от 0,2 до 1 мм в зависимости от выбранного формата листов и размеров графических обозначений. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее число изломов и взаимных пересечений. В отдельных случаях допускается применять наклонные линии связи. Линии связи должны вычерчиваться полностью.
Перечень элементов. Данные об элементах и устройствах, изображенных на схеме, записывают в перечень элементов. Связь между условными графическими обозначениями и перечнем элементов осуществляется через позиционные обозначения.
Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. При оформлении перечня элементов в виде самостоятельного документа ему присваивают код, который должен состоять из буквы «П» и кода схемы, например, ПЭЗ — код перечня документа к схеме электрической принципиальной.
Перечень элементов оформляют в виде таблицы и заполняют сверху вниз. В перечне указывают следующие данные:
• в графе «Позиционное обозначение» — позиционное обозначение элемента, устройства или функциональной группы;
• в графе «Наименование» — наименование элемента (устройства) в соответствии с документом, на основании которого он применен;
• в графе «Количество» — число одинаковых элементов;
• в графе «Примечание» — технические данные элемента (устройства), не содержащиеся в его наименовании.
При необходимости допускается вводить дополнительные графы, если они не нарушают запись и не дублируют сведений остальных граф.
Элементы записывают группами в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы, имеющей одинаковые буквенно-позиционные обозначения, элементы располагают по возрастанию порядковых номеров. При выполнении на схеме цифровых обозначений в перечень их записывают в порядке возрастания.
Текстовая информация. На схемах допускается помещать различные технические данные, которые указывают либо около графических обозначений (по возможности справа или сверху), либо на свободном поле схемы. Текстовые данные приводят на схеме в тех случаях, когда содержащиеся в них сведения нецелесообразно или невозможно выразить графически или условными обозначениями. содержание текста должно быть кратким и точным. В надписях на схемах не должны использоваться сокращения, за исключением общепринятых или установленных стандартами.
Текстовые данные в зависимости от содержания и назначения могут быть расположены:
• рядом с графическими обозначениями;
• внутри графических обозначений;
• над линиями связи;
• в разрыве линий связи;
• рядом с концами линий связи;
• на свободном поле схемы.
Текстовые данные, относящиеся к линиям, ориентируют параллельно горизонтальным участкам соответствующих линий. При большой плотности схемы допускается вертикальное расположение.
На поле схемы над основной надписью допускается помещать необходимые технические указания, например, требования о недопустимости совместной прокладки некоторых проводов, жгутов, кабелей и т. д.
Условные графические обозначения (УГО) для проектов системы видеонаблюдения
Автор: Евгений Озеров, проектировщик СС, блоггер, ведущий инженер ITV
Как сделать УГО по ГОСТ?
Проектирование системы видеонаблюдения можно разделить на ряд этапов:
- выявление реальной потребности заказчика и составление задания на проектирование;
- принятие и обоснование основных технических решений (ОТР) по системе;
- оформление основных технических решений в виде документации.
Типовым ошибкам в оформлении проектной и рабочей документации посвящена прошлая статья Проектная документация — теория и практика. В ней я попытался объяснить, почему при оформлении результатов проектирования следует придерживаться стандартов СПДС и ЕСКД. Стандартизация нужна для того, чтобы быстро находить нужную информацию в незнакомых технических решениях. Для этого требуется навык говорить на одном языке — именно он передается через стандарты.
УГО — о чем речь?
УГО — это условные графические обозначения. Те самые значки на планах объекта и структурных схемах систем. Они графически обозначают все оборудование, используемое при создании системы (в данном случае видеонаблюдения). Без УГО невозможно создать легко читаемую проектную либо рабочую документацию.
Зачем нужны УГО в проектах систем видеонаблюдения?
В состав системы видеонаблюдения входит ряд подсистем:
- средства фиксации: камеры видеонаблюдения, тепловизоры и даже радиолокационные радары-детекторы
- локальная вычислительная сеть (ЛВС) и структурированная кабельная система (СКС), волоконно-оптические линии связи (ВОЛС)
- управляющие серверы и программное обеспечение
- система хранения данных
- система отображения данных (видеостены, рабочие станции операторов видеонаблюдения)
- система электропитания (резервированного, бесперебойного)
- вспомогательные системы: защита оборудования от внешней среды, перенапряжения в линии питания и передачи информации (т.н. “грозозащита”), средства защиты информации и т.п.
Чтобы разобраться в чужом техническом решении, нужно иметь компактный вид подключения всех подсистем видеонаблюдения (на структурной схеме) и план расположения оборудования и кабельных линий (на планировках). Без УГО отобразить данную информацию крайне затруднительно.
Для каких устройств нужны условные графические обозначения?
Для всех устройств, входящих в состав технического решения по системе видеонаблюдения, а также для указаний по прокладке кабельных линий. Приведем лишь часть необходимых УГО:
|
№ п/п |
Тип оборудования |
Условное графическое обозначение |
Чем регламентируется? |
|---|---|---|---|
|
|
|
|
|
|
2 |
Видеокамера (купольная) |
|
Р 071-2017 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Комментарий Видеомакс
К сожалению, в нормативных документах содержатся не все необходимые в проекте УГО. Например, в Р 071-2017 УГО камер видеонаблюдения всего три — отдельно выделены поворотные и в термокожухе. Но что делать с огромным количеством различных типов корпусов для камер? Ведь они не укладываются в эти три типа. Да и для много другого оборудования УГО не хватает.
Мы крайне не рекомендуем изобретать собственные УГО, а важные отличительные особенности видеокамер и оборудования указывать в буквенно-цифровом обозначении устройства или рядом с ним.
Все по ГОСТу — какие нормативные документы регламентируют УГО и буквенно-цифровое обозначение?
Для того, чтобы проектную и рабочую документацию можно было легко читать необходимо использовать стандартизированные условные графические обозначения и многобуквенный код. В противном случае приходится делать отдельный чертеж с таблицей или списком всех применяемых в проекте условных обозначений, что затрудняет пользование документацией.
ГОСТ по УГО
Основной нормативный документ — Р 071-2017 Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения (текст идентичен РД 78.36.002-2010). Р 071-2017 является обновленной версией РД 78.36.002-99 Технические средства систем безопасности объектов. Обозначения условные графические элементов систем.
Данные рекомендации распространяются на условные графические обозначения (УГО) вновь разрабатываемых и модернизируемых технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.
При условном обозначении кабельных трасс и способа прокладки кабеля следует руководствоваться ГОСТ 21.210-2014 Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах.
При проектировании систем видеонаблюдения с использованием волоконно-оптических линий связи (ВОЛС) — ГОСТ 2.761-84 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи.
Начертание УГО регулируется не всегда. ГОСТ 21.210-2014 регулирует как обозначение, так и размеры; Р 071-2017 содержит только обозначение. В этом случае необходимо руководствоваться стандартным размером УГО — это квадрат со сторонами не менее 5 мм.
Буквенно-цифровое обозначение
Помимо графического условного обозначения устройства на план-схемах размещения оборудования и структурных схемах систем должны иметь стандартизованное буквенно-цифровое обозначение.
Основной нормативный документ — РД 25.953-90 Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Условные графические обозначения элементов связи.
Также используется ГОСТ 2.710-81 Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах:
|
№ п/п |
Тип оборудования |
Многобуквенный код |
Чем регламентируется? |
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Комментарий Видеомакс
С буквенными обозначениями существует такая же проблема, как с самими УГО – количество оборудования гораздо больше, чем предполагают ГОСТы. В связи с этим установилась практика в буквенно-цифровом коде зашифровывать все технические особенности оборудования, а иногда и информацию для монтажа и пуско-наладочных работ. Расшифровка кода в обязательном порядке помещается на поле чертежа.
Проблемы с УГО
Несмотря на наличие нормативной базы далеко не все нужные УГО регламентируются ГОСТами. Это приводит к необходимости применять иностранные стандарты и даже создавать внутренние стандарты организации для обозначения ряда оборудования.
Чего не хватает?
Самая большая проблема — отсутствие качественных отечественных стандартов по структурированным кабельным системам (СКС). Без СКС сложно представить современную систему IP видеонаблюдения.
Существующий ГОСТ Р 53246-2008 Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования не содержит стандартизированные УГО элементов СКС. Проектировщикам приходится ориентироваться на зарубежные нормативные документы, такие как TIA-606-B 2012 Administration Standard for Telecommunications Infrastructure.
Ещё хуже ситуация обстоит с проектированием локальных вычислительных сетей (ЛВС). Наиболее распространены УГО одного из вендоров — Cisco Systems, Inc. Они стали фактическим стандартом при оформлении структурных и функциональных схем ЛВС. На план-схемах размещения оборудования УГО ЛВС как правило не показывают, ведь оборудование находится в телекоммуникационных стойках и 19” шкафах.
Противоречия в нормативных документах
К сожалению, такое встречается. Простой пример — обозначение ВОЛС в ГОСТ 2.761-84 и TIA-606-B не совпадают. Но это и понятно — отечественный и иностранный нормативные документы не обязаны совпадать. Но на практике чаще пользуются именно TIA-606-B, потому как ГОСТ 2.761-84 уже сильно устарел, а специалисты привыкли работать с зарубежными вендорами и пользоваться зарубежной документацией.
Условные графические обозначения камер видеонаблюдения в РД 25.953-90 и в Р 071-2017 также противоречат друг другу.
Устаревание типов оборудования
Несмотря на год выпуска, Рекомендации МВД Р 071-2017 содержат множество анахронизмов прошлого:
- УГО последовательного и матричного видеокоммутатора
- УГО видеоквадратора и видеомультиплексора
- загадочное УГО видеообнаружителя движения
С другой стороны, часть УГО нуждается в уточнении и дополнении. Например, грозоразрядник правильней назвать устройством защиты от перенапряжений (УЗИП) и разделить по классам, типам устройств и интерфейсам подключения.
Выводы
Для стандартного оформления план-схем установки оборудования и структурных схем систем видеонаблюдения необходимо использовать условные графические обозначения (УГО) и буквенно-цифровое обозначение всех используемых устройств. Кроме этого, необходимо стандартным образом показать линии связи и способы прокладки кабелей.
Основными нормативными документами в области оформления УГО являются Р 071-2017, РД 25.953-90. Также часто приходится использовать ГОСТ 21.210-2014, TIA-606-B и ГОСТ 2.710-81.
Существующие стандарты могут противоречить друг другу, содержать устаревшие и неиспользуемые сейчас устройства. Поэтому в проектах все же следует создавать отдельный лист с таблицей условных обозначений для исключения разночтений при использовании документации.
Комментарий Видеомакс
Где взять готовую базу УГО для AutoCAD?
Специально для вас мы подготовили файл инструментальной палитры динамических блоков для программного обеспечения AutoCAD (компания Autodesk).
Палитра УГО СОТ включает перечень следующих блоков:
- Оборудование Системы охранной телевизионной (СОТ)
- Оборудование Системы охранной телевизионной, производства ООО «Видеомакс»
Скачать архив с файлом можно тут.
Инструкция по установке палитры находится внутри архива.
Обратить внимание
По любым вопросам, связанным с данным материалом, вы можете оставить комментарий, и мы обещаем — автор статьи вам ответит лично, либо вы можете сделать запрос через специалистов Отдела поддержки проектировщиков компании Видеомакс.
Компания Видеомакс бесплатно осуществляет консультации по вопросам проектирования систем видеонаблюдения. Мы найдем оптимальное решение задачи заказчика, порекомендуем варианты программного обеспечения, интеграции и построения системы, разработаем алгоритмы работы системы и автоматизации, рассчитаем станционное оборудование с гарантией производительности. Прислать запросы можно на email: [email protected], либо связаться с нами по бесплатному телефону 8 800 302-55-46.
Если проект уже готов, вы можете прислать его на аудит, заполнив специальную форму в личном кабинете. Требуется авторизация.
Чертежи для электроники — электрические схемы
ВВЕДЕНИЕ
До этого момента все обсуждаемые чертежи и схемы в основном отображали
функциональные или электрические отношения между частями и компонентами. В
физические отношения также важны в электронном или электрическом чертеже.
Этот тип чертежа называется схемой подключения и, как следует из названия,
представляет собой схему, которая помогает в сборке или производстве всего электронного
упаковка.
ПРОВОД
Правильный рисунок или представление провода имеет решающее значение. Нет не просто
один тип провода, используемый для всех сборок. Есть много разных размеров, стилей,
и типы проводов и многие способы электромонтажа. Проволока изготовлена из такого материала, как
медь или алюминий, которые позволят току проходить через него с очень небольшим
сопротивление. Поскольку основная цель провода — соединить две точки вместе,
он не должен изменять общие электрические характеристики или функцию
схема.
Соединительный провод обычно представляет собой одиночную жилу или несколько жил.
скреплены вместе как одна проволока. Этот провод может быть изолирован или покрыт материалом.
например нейлон, эмаль, полиэстер, резина или другой материал, не проводящий
электричество очень хорошо. Размер или площадь поперечного сечения провода могут быть разными.
Кроме того, размер изоляционного материала на проводе может быть разным. В
изоляционный материал может быть разных цветов, чтобы помочь техникам
в идентификации провода и его функции.
Вся эта информация должна быть включена в любую электрическую схему, так как схема
часто используется как сборочный или производственный чертеж. Этот рисунок может быть включен
в сервисном руководстве или руководстве по эксплуатации и без обозначения цвета и
тип или размер провода, специалисту будет очень сложно отследить
цепи дорожек или отремонтировать оборудование.
Калибр провода
Размер провода называется калибром. Провода бывают стандартных размеров.
целыми числами, установленными Американскими стандартами калибра проводов (AWG).Чем меньше число, тем больше проволока. Для получения полного списка доступных
размеры проводов, выполните поиск в Google по запросу «American Wire Gauge».
РИС. 1 Связка крупногабаритных проводов, окруженная коаксиальным кабелем. (Учтивость
компании Western Electric Co.)
Проволока варьируется от тонкого, как прядь волос, до большого диаметра.
как мизинец, как показано на фиг. 1. Все размеры имеют определенное применение,
и каждый размер имеет разные электрические характеристики с точки зрения того, сколько
сопротивление в проводе или сколько тока может безопасно протекать через
Это.Проволока, образованная из множества жил, не имеет одинаковых размеров.
как сплошная проволока; однако многожильный провод имеет аналогичные электрические характеристики.
и ограничения. Самым большим преимуществом многожильного провода является то, что он более гибкий.
чем сплошная проволока, и ее следует использовать там, где есть вероятность смещения проволоки или
когда возможны вибрации. Основным недостатком является то, что многожильный провод с
такая же общая площадь поперечного сечения, как у сплошной проволоки, выдерживает только около 60%
тока, который может выдержать сплошной провод.
Чтобы найти эквивалент одножильного многожильного провода, умножьте количество
пряди умножают на площадь поперечного сечения каждой отдельной пряди. Общая
площадь поперечного сечения соответствует размеру, эквивалентному AWG для многожильного
провод на диаграмме AWG сплошного провода. Однако многожильный провод обычно идентифицируется.
фактической прядью, а не эквивалентной сплошной проволокой. Он определяется первым
по количеству нитей, а затем по количеству AWG отдельных нитей.
Цифры разделены косой чертой.Например, 8/34 означает, что проволока состоит из
из 8 жил проволоки №34. Так как площадь поперечного сечения провода №34 составляет 39
Круглый мил, этот провод примерно соответствует сплошному проводу AWG # 25.
(8 X 39 = 312 круговых милов). Помните, что хотя эти пряди имеют примерно
тот же калибр или физический размер, что и сплошной провод, максимальное количество тока
должно быть снижено примерно до 60%.
Изоляция
Для изоляции проводов используется множество различных материалов.Изоляционная
материал необходим для защиты людей и
провода не контактируют с другими проводами или металлическими корпусами. Любое время
два проводника соприкасаются, выполняется электрическое соединение. Если провод должен быть
используется для соединения двух компонентов, тогда он может касаться только выводов этих двух
составные части. Физически невозможно удержать длинный свободный провод от образования
контакт с чем-либо еще, поэтому изоляция используется для покрытия длины
провод. Открыты только концы, чтобы они могли соприкасаться.
Различные материалы обладают разными изоляционными свойствами; следовательно, тип
изоляции определяется конкретным применением. Изоляционные материалы
бывают разных сплошных цветов или сплошного цвета с одним или
две полосы разного цвета, называемые трассерами. Цвета помогают в отслеживании
схемы подключения оборудования, а также при изготовлении системы.
Метод прекращения действия
На схеме подключения есть три основных метки: размер и тип провода; размер,
тип и цвет изоляции; и тип выполняемого подключения.Австралия
соединительные провода заканчиваются либо оголенным проводом, который необходимо припаять, либо клеммами,
зажимы, разъемы, вилки или другие механические средства для соединения. Все это
информация должна быть включена в электрическую схему. Выбор между пайкой
или использование какой-либо другой формы подключения определяется тем, как часто подключение
может потребоваться демонтаж для ремонта или многократного использования оборудования.
Оборудование со сменными секциями не имеет паяных соединений.Вместо этого используется скользящий контакт или быстроразъемный штекерный узел.
ЧАСТИ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ
Все электрические схемы должны включать как минимум компоненты, соединительные линии,
и средства связи. Компоненты часто представлены
геометрическая форма, показывающая физические характеристики, как на фиг. 2, а не
уникальные символы, используемые для электрических характеристик. Линии связи
могут быть представлены несколькими различными способами (подробно рассмотрены позже
в этой секции).Способ прекращения обозначается графическим изображением.
изображение разъема или просто примечание с указанием типа клемм.
РИС. 2 Геометрические фигуры, показывающие компоненты на схемах подключения. (Учтивость
Международной Корпорации Бизнес Машин)
Как и все остальные схемы, электрическая схема начинается с грубого наброска.
Схема разделена на более мелкие секции в зависимости от того, как она
будут собраны. Для очень простых цепей это может быть только один главный
сборка.
Черновой эскиз устанавливает начальные требования к пространству для окончательной
чертеж, как показано на фиг. 3. Все компоненты представлены своими физическими
характеристики. Несмотря на то, что для этих компонентов нет подходящего размера,
руководящие принципы необходимо соблюдать. Если схема подключения будет использоваться в производстве
или сборка, изображение должно помочь найти настоящую деталь. Компоненты часто
представлен на эскизе больше, чем жизнь. Размер каждого графического изображения
должен показывать расположение частей и некоторые пропорциональные отношения с соседними
составные части.
РИС. 3 Черновой эскиз, устанавливающий предварительные требования к пространству.
РИС. 4 Контуры компонентов с указанием всех выступов, прорезей и интервалов.
РИС. 5 Вид снизу корпуса с указанием всей проводки. (Используется с разрешения
от Radio Shack, подразделения Tandy Corporation, Fort Worth, TX 76102)
Для компонентов с несколькими выводами любые идентифицирующие характеристики, такие как
выступы, прорези и полярность — должны быть показаны на чертеже для обеспечения правильного подключения,
как на фиг.4. Графические изображения, как правило, не являются графическими.
чувство отображения всех физических характеристик с помощью нескольких изображений или других
графические методы, но это просто контуры, лучше всего показывающие требуемый монтаж
космос. Если вся информация не может быть отображена в одном окне, то дополнительные
виды могут потребоваться для окончательной сборки. Во многих случаях единый взгляд на
нижней или фактической стороны проводки корпуса достаточно, чтобы представить все
компоненты и их взаимосвязи, как показано на фиг.5.
К сожалению, как и все другие электронные или электрические схемы,
нелегкий способ добиться хорошо продуманного, сбалансированного и хорошо представленного
схема подключения. Для достижения окончательного результата необходимо использовать метод проб и ошибок.
Рисунок. С практикой и опытом должно быть меньше испытаний с меньшим количеством ошибок.
быть возможно.
ВИДЫ ДИАГРАММ
Согласно ANSI существует три основных категории электрических схем: (1)
непрерывная линия, (2) прерывистая линия и (3) табличные типы.
РИС. 6 Схема подключения точка-точка. (Любезно предоставлено Motorola, Inc., Semiconductor
Сектор продуктов)
Непрерывная линия
На непрерывной линейной диаграмме показаны все соединения, а также расположение или перемещение.
провода от одной точки до другой. Эта диаграмма удобна для простых
схемы, не содержащие чрезмерного количества деталей, где собственно сборка
можно делать по одной проволоке за раз. Этот тип чертежа, показанный на фиг. 6,
также называется схемой подключения точка-точка, потому что она показывает
рисунок с наиболее конкретными деталями, поскольку он использует отдельную линию для каждого
провод.По мере усложнения схемы этот тип диаграммы может стать очень
сбивает с толку. Отображение каждого провода может быть либо недостатком, либо преимуществом,
смотря сколько там проводов. Преимущество в том, что он позволяет напрямую
отслеживание каждого пути цепи и каждого соединения компонентов. Недостаток
в том, что слишком много путей трудно отследить и они могут привести к ошибкам или ошибкам.
соединения. Пробный набросок может быть хорошим двухточечным эскизом, чтобы получить
представление об общих потребностях готового рисунка.
Еще одна непрерывная линейная диаграмма — это модифицированная двухточечная диаграмма. Этот
Диаграмму часто называют схемой магистрали или магистрали. Если группа
провода протекают по цепи в одном направлении, их можно представить
одной линией, при этом каждый отдельный провод входит в основную линию и выходит из нее,
как показано на фиг. 7. Когда провод входит или покидает главный ствол или шоссе,
соединение осуществляется короткой диагональной линией 45 ° или небольшим круглым диаметром ¼ дюйма
дуга, как видно на фиг.8.
РИС. 7 Схема автомагистрали с фидерными линиями, соединяющими главную магистраль, образуя короткие
Линии под углом 45 °. (Предоставлено GTE Communication Systems Division)
Каждый входящий или выходящий провод должен быть идентифицирован каким-либо кодом, например
показанный на фиг. 9, или невозможно проследить пути цепи. ИНЖИР. 10 — это пример
этого кода, который идентифицирует некоторые или все из следующего: номер провода, размер,
тип и цвет; стандартные обозначения компонентов; номера терминалов; обуздать
номер; происхождение; и место назначения.Этот код может быть таким же простым, как число
для каждого компонента в последовательности номер для всех выводов компонента и
список адресатов по номеру компонента, ведущему номеру и цвету
провод.
Когда вы рисуете пробный макет и кажется, что много проводов проходят через цепь
в том же направлении, вы можете решить, что схема шоссе может быть наиболее
оперативный метод подготовки окончательного рисунка. Однако имейте в виду, что
Провода, проходящие через сборку примерно в одном направлении, могут
не должны быть связаны вместе или идти по одному и тому же пути.Когда количество проводов
действительно, пройти цепь в том же направлении, это может быть выгодно
для сборки проводов заранее нарезанной длины с правильными изгибами и окончаниями.
Затем вы можете соединить эту группу проводов как сборку.
Когда группа проводов собирается таким образом, сборка
называется шлейка. Это не то же самое, что кабель. Кабель состоит из двух или более проводов
или проводники, изолированные друг от друга и сформированные как единое целое. Кабели
используются, когда все установки одинаковы и когда все отдельные проводники
начинаются и заканчиваются в одном и том же приблизительном месте.(Жгуты и кабели
более подробно рассматриваются далее в этом разделе.)
РИС. 8 Схема автомагистрали с фидерными линиями, соединяющими главную магистраль, образуя небольшой
1/4 дюйма дуги.
РИС. 9 пунктов назначения проводов для каждого соединения. (С любезного разрешения California Computer
Продукты, Inc.)
РИС. 10 Цифровой код, обозначающий последовательно каждый компонент, все отведения и
направления. (Предоставлено GTE Communication Systems Division)
Прерванные линии
Непрерывные линейные диаграммы становятся непрактичными, когда схемы становятся слишком сложными.Прерывистая линейная схема используется для сложных электрических схем. Этот тип
диаграммы часто называют базовым методом или методом авиакомпании. В этом методе
размещение линий может иметь очень мало общего с фактической маршрутизацией
проводов. Все провода идут в одну магистраль, как показано на фиг. 11, неважно
где они заканчиваются или какой путь они выбирают, чтобы туда добраться.
Схема такого типа может быть не очень удобна для изготовления или сборки,
поскольку компоненты не изображены в их истинных физических отношениях.Это,
тем не менее, средство представления соединений многих проводов в хорошо организованном,
понятный формат. Этот тип диаграммы очень ясно показывает организацию
и окончание каждого провода, хотя он не показывает точный путь в
по которому проходит провод. Схемы этого типа очень полезны для сервис-мануалов.
и позволяют рисовать большие сложные схемы на гораздо меньшем пространстве.
РИС. 11 Типовая базовая диаграмма.
Базовая диаграмма состоит из воображаемой главной линии, расположенной либо вертикально.
или по горизонтали.Короткие фидерные линии проходят от базовой линии до каждого терминала.
Эти линии проходят по наиболее прямому пути и заканчиваются перпендикулярно.
относительно базовой линии, как показано на фиг. 12. Эта диаграмма должна быть подготовлена с
как можно меньше изменений направления. Когда расположена маркировка клемм
по кругу и прямую линию нельзя провести к базовой линии без прохождения
через компонент все изменения направления должны формироваться под углом 900,
как на фиг. 13.
Базовая линия обычно представлена тяжелой темной линией, а короткая
Линии подачи обычно представляют собой линии средней массы.Базовая линия может быть расположена
через центр чертежа с разделенными компонентами и разнесенными на них
с любой стороны, или он может быть расположен вдоль любой стороны (часто снизу) в зависимости от
от типа схемы и количества компонентов. Как показано на фиг. 14, базовый уровень
простирается только за все фидерные линии, достаточно далеко, чтобы не перепутать его с
метод шоссе, который как минимум подразумевает направление прокладки проводов. В большем
сложные схемы, можно использовать более одной базовой линии. Это позволяет кормушке
линия для ввода одной базовой линии и выхода из другой.
РИС. 12 Короткие фидерные линии, оканчивающиеся перпендикулярно базовой линии.
РИС. 13 Изменяет направление под углом 90 градусов.
Табличная форма
Третьей основной классификацией электрических схем является табличная форма. Этот
форму можно назвать безлинейной диаграммой.
РИС. 14 Базовые линии, выходящие за пределы последней линии кормления.
Этот тип презентации является наиболее неполным визуальным представлением
взаимосвязи, но позволяет представить большую и сложную схему
в очень ограниченном пространстве.Все подключения перечислены в табличной форме,
как показано на фиг. 15. Эта таблица должна включать некоторые способы идентификации каждого
wire и должен определять пункт назначения или конечные точки. Как и все другие формы
идентифицируя провода, таблица может включать номер AWG, цвет, тип и изоляцию
материал. Он обязательно должен включать пункты отправления и назначения, так как
показанный на фиг. 16.
КАБЕЛИ И ЖГУТЫ
Как указывалось ранее, кабель представляет собой группу из двух или более изолированных проводов.
заключены в ту же внешнюю защиту.Как правило, все проводники либо
конец оканчиваются примерно в том же месте. Часто кабельная сборка
оканчивается множественным соединителем. Обычно кабельные сборки используются для
соедините один узел с другим с помощью ответных разъемов, как показано на РИС.
17. Одним из распространенных типов кабелей является плоский ленточный кабель, в котором жилы
расположены рядом, и сборка выглядит как плоская лента. Хотя этот тип
кабеля широкий, он занимает очень мало места для прокладки при соединении
подсборки, потому что он проходит через небольшой паз между сборками.Это можно увидеть на фиг. 18, где ленточные кабели используются Chrysler Corporation
при сборке своего путевого компьютера.
Когда группа проводов проложена в одном направлении, провода можно связывать
вместе со шнуром или другими механическими средствами, как на фиг. 19. Эта группа
провода fs обычно формируются до того, как провода будут подключены к монтажной сборке.
Эта большая группа проводов называется жгутом или жгутом проводов. в отличие от
кабель, не требуется никакого внешнего защитного покрытия или покрытия
по всем проводам.Жгут проводов может иметь прозрачное покрытие,
защитить его от факторов окружающей среды. Однако в целом первичный
разница между кабелем и жгутом в том, что кабель включает в себя защитную
внешнее покрытие, а жгут — это просто группа проводов, которые для удобства
были связаны вместе. Также жгут проводов может иметь разную длину.
и может разветвляться в разных местах.
Как кабельные сборки, так и жгуты требуют особого внимания и обычно требуют
отдельные чертежи отдельно от электрических схем или схем соединений.
РИС. 15 Соединения указаны в табличной форме. (Международные Бизнес Машины
Корпорация)
РИС. 16 Другой способ отображения соединений в табличной форме.
РИС. 17 Провода подключаются к ответному разъему. (Motorola, Inc., Semiconductor
Сектор продуктов)
РИС. 18 Ленточный кабель, используемый в дорожном компьютере Chrysler. (Chrysler Corp.)
Предварительным этапом при составлении схемы жгута является проверка проводки.
диаграмма.Если схема подключения подготовлена на чертеже автострады, общая
Форму жгута можно узнать прямо из схемы подключения. В
Схема шоссе действительно показывает физическое соотношение, размер и расположение всех
составные части. Обычно схема обвязки составляется истинного размера, тогда как
электрические схемы или другие электронные чертежи — нет. Это имеет смысл, потому что
схема привязи часто используется для подготовки самой привязи, а
электрическая схема используется только как дорожная карта для отслеживания функций цепи.
При изготовлении реальной обвязки необходимо учитывать всю сборку.
Провода не пройдут через перегородки, если не будут сделаны отверстия. Когда шлейка
должен пройти через отверстие, требуется специальный ограничитель натяжения или другая защита.
Если ремень должен обойти необычно большой компонент, изгиб должен
быть включенным в подготовку жгута, потому что провода не будут растягиваться
чтобы приспособиться к застегиванию ремня безопасности. Общий размер шлейки
также необходимо учитывать.Возможно, будет проще установить два или более ремня безопасности.
чем один большой.
После того, как макет привязной привязи завершен, подготовлена схема привязной привязи.
Как показано на фиг. 20 используется общий контур ремня безопасности, а не
чертеж отдельных проводников. Проводники идентифицируются индивидуально.
там, где они отходят от ремня безопасности. Необходим какой-то идентификационный код
в этот момент аналогично обозначениям, используемым на других схемах подключения.
Основное использование схемы привязной привязи — ее подготовка.
сам; поэтому он нарисован в полном размере.Чертеж закреплен на доске,
а булавки или гвозди вставляются в доску, чтобы сформировать тип дорожки, в которой
проложить провода. На эту плату кладутся все предварительно нарезанные провода, иногда
называется приспособлением, и они согнуты до нужной формы. Когда-то все
провода на месте, шнуры или другие зажимы закреплены вокруг жгута, чтобы
образуют привязь, как показано на фиг. 21. Обычно все отдельные проводники
были должным образом завершены перед размещением на зажимном приспособлении, потому что некоторые
методы могут повлиять на общую длину провода.
Подробная информация о каждом проводнике включена в таблицу или спецификацию материалов, которые
включает спецификации для каждого проводника в жгуте: цвет, окончание,
пункт отправления, пункт назначения, номер и тип AWG. Номера чертежей
принципиальная схема. электрическая схема и любые другие связанные схемы должны
также быть включенным в диаграмму.
РИС. 19 Жгуты проводов со связанными вместе проводами, заканчивающимися стыковкой
разъемы.
СХЕМА СТРОИТЕЛЬСТВА
Как и другие схемы, электрическая схема должна быть четкой, точной и приятной.
к глазу.Добиться этого можно только при тщательном планировании и использовании пробных эскизов.
РИС. 20 Сборка жгута проводов. (Любезно предоставлено Motorola, Inc., Semiconductor
Сектор продуктов)
РИС. 21 Сборка жгута проводов с указанием расположения кабельных стяжек. (Любезно предоставлено
Motorola, Inc., Сектор полупроводниковой продукции)
Пробный эскиз помогает определить требования к размеру окончательного чертежа,
необходимость сборки кабелей или жгутов и желаемый тип окончательного чертежа.
Использование сетчатой бумаги или подложки с сеткой полезно при подготовке электрических схем.
потому что они обычно готовятся в вертикальном и горизонтальном формате. Многие
тех же правил, которые были установлены с блоком, логикой,
и принципиальные схемы. Кроссоверы и пробежки должны быть сведены к минимуму. Связь
строки должны быть расположены с равным шагом и не должны быть ближе, чем ½6
в. после сокращений. В отличие от схем, где соединения или узлы
в удобных местах, на схемах подключения соединительные линии должны
переходить от одного терминала к другому.Соединения, стыки или сращивания встречаются очень редко.
выполнен в электронных сборках.
РИС. 22 Неправильная идентификация вставлена в разрыв строки. (Предоставлено GTE
Отдел систем связи)
РИС. 23 Типовые шаблоны, используемые при составлении электрических схем. (Учтивость
компании Berol RapiDesign)
РИС. 24 Электрическая схема компьютера сбора данных.
В целом, на схемах подключения все линии одинаковы и должны быть
черные, средние линии.При необходимости можно использовать тонкие лески для
контуры компонентов или символы, чтобы избежать путаницы и для метода базовой линии,
где воображаемая базовая линия нарисована жирной черной линией для акцента.
Обозначения на схемах подключения такие же, как и на других схемах. Проводка
диаграмма требует обширных букв. В дополнение к включению некоторых типов
идентификация или условное обозначение для каждого компонента, каждый провод включает
идентификация всех спецификаций.Надпись может быть наклонной или вертикальной.
и должны быть выровнены так, чтобы читать не более чем с двух сторон. Часто, чтобы
во избежание путаницы маркировка провода — идентификационная надпись сделана с перерывом
линия, представляющая провод. Буквы вставляются в разрыв, как
на фиг. 22, чтобы он соответствовал описываемому проводу. Это устраняет
любые сомнения относительно того, к какой строке идет идентификационный код.
Шаблоны
настоятельно рекомендуется использовать при составлении электрических схем.ИНЖИР. 23 показаны типичные шаблоны, которые используются для рисования контуров компонентов.
в электрических схемах.
РИС. 25 Схема подключения распределительной коробки.
СХЕМА ЭЛЕКТРОПРОВОДКИ CAD
Помните, что использование САПР для подготовки электрических схем и других чертежей
не исключает необходимости полного понимания того, как эти рисунки
должны быть подготовлены. Ответственность за точность информации по-прежнему лежит на составителях.
и полнота всех рисунков.
На рисунках 24 и 25 показаны примеры схем подключения, созданных в САПР.
ВОПРОСЫ НА ОБЗОР
1 Почему бывают разных размеров провода?
2 Какова основная цель изоляционного материала проводов?
3 Какие характеристики следует учитывать при выборе проводов?
4 Что такое номера AWG и для чего они используются?
5 Какое преимущество у многожильного провода перед одножильным?
6 Поскольку многожильные провода не используют тот же тип кода AWG, что и одножильные провода,
как идентифицируются многожильные провода?
7 Зачем использовать кабельную сборку?
8 Когда жгут проводов наиболее выгоден?
9 Каковы основные классификации электрических схем?
10 Какого рода информация требуется на схемах подключения?
11 Когда наиболее практично на чертеже включать все провода,
быть подключенным?
12 Какой тип электрической схемы дает наименьшее количество информации об истинных физических характеристиках?
отношение?
13 Почему нет необходимости рисовать большинство электрических схем в масштабе?
14 Почему при составлении электрической схемы следует использовать сеточную бумагу?
15 Почему при составлении сборочного чертежа электропроводки он часто рисуется полностью?
размер?
ПРОБЛЕМЫ
1.Нарисуйте геометрические формы различных стилей корпусов компонентов, показанных на
следующий рисунок.
ПРОБЛЕМА 1 Формы компонентов. (С любезного разрешения Texas Instruments, Inc.)
2. Схема телефонного кабеля на этом рисунке демонстрирует два типа
используемые окончания. Перерисуйте эту схему на листе размера B. Практика надписи
включив перечисленные инструкции по сборке.
ПРОБЛЕМА 2 Схема телефонного кабеля.
3. На следующем рисунке показана электрическая схема устройства записи телефонных разговоров.Перерисуйте эту схему на листе размера B.
ПРОБЛЕМА 3 Приложение телефонной записи. (С любезного разрешения International Business
Корпорация Машин)
4. Подключаемый разъем используется для микрофона ножного блока управления. Нарисуйте
Контейнерный соединитель, показанный на этом рисунке на листе размера C. Завершите все
надпись на этом чертеже с использованием какого-либо инструмента для надписи, такого как Leroy
набор букв.
ПРОБЛЕМА 4 Коннектор Piggyback. (С любезного разрешения International Business Machines
Корпорация)
5.Перерисуйте РИС. 10, иллюстрирующий использование кодов нумерации.
6. РИС. 14 демонстрирует, как базовая линия простирается сразу после короткого фидера.
линий. Перерисуйте эту схему на листе размера A. Используйте чернила и шаблон для надписи.
7. Создайте таблицу, подобную той, что представлена на фиг. 16 для базовой диаграммы
показанный на фиг. 14.
8. Нарисуйте узел жгута проводов, показанный на РИС. 21. Включите дополнительные
представления, чтобы полностью описать терминалы.
9. (Сложная проблема) Схема подключения для прямого подключения к компьютеру.
показано на следующем рисунке.Нарисуйте это на листе размера C или больше.
ПРОБЛЕМА 9 Электросхема шасси. (Любезно предоставлено Motorola, Inc., Semiconductor
Сектор продуктов)
10. Нарисуйте электрическую схему на листе размера D.
ПРОБЛЕМА 10 Схема подключения.
ПРОБЛЕМА 11 Схема электрических соединений распределительной коробки.
12 Изобразите систему данных по воздуху на листе размера C.
ПРОБЛЕМА 12 Электрическая схема системы передачи данных по воздуху.
13. Изобразите схему компьютера для сбора данных, показанного на фиг.24.
14. Нарисуйте электрическую схему распределительной коробки, показанной на РИС. 25.
ПРОБЛЕМА 15 Схема подключения питания и управления.
| Аббревиатура провода | Описание |
|---|---|
| AF | Асбест 302 ° F. Крепежный провод, 18-10 Awg. Термостойкие, с некоторыми влагостойкими типами. 300в. Максимум. |
| AL | Асбест пропитанный до 300в.257 ° F., Только для сушки. |
| AVA, AVB и AVL | Асбест и лакированный кембрик, 194–230 ° F, высыхание с влажным AVL. |
| B | Наружная оплетка обычно из стекла. |
| Колокол | провод обычно низкого напряжения, обычно 18авг. Никакой резины, всего 2 слоя хлопка, скрученных в противоположных направлениях. |
| С | Два или более многожильных провода с гибкой изоляцией для временного использования. Термореактивный материал или термопласт, только для сухого использования.Шероховатый служебный провод, но не такой красивый, как «ПО». Утеплитель вдвое толще, но похож на «ПО» с верхним слоем из шелка или вискозы. Обычно жакет с желто-зеленой плетенкой «Зелено-желтый шнур». Никакой внешней оболочки для проводов, только скрученные отдельные жилы. Шнур лампы, 2 или более 18-10Awg. (Теперь это термоактивная или термопластическая изоляция с внешним хлопковым покрытием.) Подвесное и портативное использование, а не жесткое использование в сухих местах. |
| DBRC | Old Household, двойная плетеная проволока с резиновым покрытием и хлопковой оплеткой.Погодные и огнестойкие. |
| E | Кабель лифта, 2 или более, 20-2 Awg. Проводники, термореактивный материал, трехслойная хлопковая оплетка с гибкой огнестойкой и влагостойкой нейлоновой курткой. Для освещения и управления лифтом в безопасных местах. Может включать в себя кабель связи 20 Awg и / или оптические волокна внутри покрытия, а также может поддерживаться через центр изоляции. Обозначение «L.S» = Огнезащитный состав с ограниченным содержанием дыма. |
| EO | Кабель лифта, такой же, как и выше, только один тип доступен для опасных зон. |
| ET | Кабель лифта, такой же, как E, с вискозной оплеткой на каждом проводе. |
| ETLB | То же, что E, без оплетки на каждом проводе. A14 |
| ETP | То же, что E, с проводниками в вискозной оплетке и для опасных зон. |
| ЭТТ | То же, что и ETP, без внешней крышки. |
| EV | Шнур электромобиля. 18 — 500 тыс. Куб. AWG. Два или более проводника, а также заземляющие провода и дополнительные гибридные передачи данных или сигналов и дополнительные оптоволоконные кабели.Термореактивный материал с дополнительной нейлоновой изоляцией и дополнительной оплеткой. Наружное покрытие из термореактивного материала. Для зарядки электромобилей во влажных помещениях и для особо тяжелых условий эксплуатации. |
| EVJT | Такой же, как шнур электромобиля, но толщиной 18-12 мм и более тонкая куртка. B19 |
| EVE | То же, что и шнур EV, но с изоляцией и покрытием из термопластичного эластомера. |
| EVT | То же, что и шнур электромобиля, но с изоляцией из термопласта. |
| Факс | Крепежный провод, 90 ° C. |
| FCC | Плоские медные проводники, от края до края для ковров и под полом. |
| FEP | Изоляция из фторированного этилен-пропилена, выдерживающая более 194 ° F. Только сушка. |
| FEPB | То же, что и FeP, но со стеклянной оплеткой или внешним покрытием типа асбеста. 392 ° F. Только сушка. |
| FFH-2 | Термостойкий фиксирующий провод с резиновым покрытием, гибкие нити, 167̊F. Резиновое покрытие и латексное резиновое покрытие. |
| G | 8Awg до 500 KCMil., 2-6 проводов плюс заземляющие проводники. Переносной термореактив, маслостойкое, сверхтяжелое использование. Сценический и гаражный кабель. |
| H | Повышенный ток нагрузки. Может использоваться при 167 ° F. Максимум. |
| HF | ECTFE, одножильный или 7-жильный. 18-14 Awg. Этилен Хлортрифторэтилен. 302 ° F. Крепежный провод. |
| HFF | ECTFE Многожильный провод, такой же, как HF. |
| HH | Намного более высокая температура 194 ° F.Максимум. |
| HPD | Шнур нагревателя 18-12 Awg., От 2 до 4 проводов. Только для сухого использования. Thermoset или Thermoset с проволокой, покрытой асбестом, вместо хлопка, но аналогичной типу C. Покрытая хлопком или вискозой. Не жесткое использование B31 |
| HPN | Шнур нагревателя, 18-12 Awg., От 2 до 3 проводов. Использование во влажной среде, только для легких условий эксплуатации. Маслостойкий Thermoset. Не скрученный. |
| HS | Шнур нагревателя, 14-12 Awg., От 2 до 4 проводов. Термореактивная изоляция с хлопковым или термореактивным наружным покрытием, сверхпрочное использование. |
| HSJ | То же, что и HS. Но 18–12 авг., Только жесткое использование. |
| HSO | То же, что и HS. с маслостойким внешним покрытием, сверхтяжелое использование. |
| HSJO | То же, что и HSO, но только жесткое использование. 18–12 Awg Доступно. |
| HSOO | То же, что и HS. Но с маслостойкими изоляторами Thermoset и маслостойким покрытием Extra Hard Usage. |
| HSJOO | То же, что и HSOO, но только для жесткого использования и 18–12 Awg.Имеется в наличии. |
| IGS | Встроенный газовый проставочный кабель, для наружного применения. |
| KF-1- и KF-2, | Крепежный провод с изоляцией из ленты, одножильный или 7-жильный, 18-10 Awg. Лента из ароматического полиамида, 392̊F. Крепежный провод. |
| KFF-1- и KFF-2 | Многожильный провод KF, примечание: -1- обозначает 300В. Максимум. |
| л | Свинцовая куртка. |
| MI | Кабель с минеральной изоляцией и металлическим экраном.Оксид магния, 194 ° F или 482 ° F, в сухих или влажных помещениях, с внешним покрытием из меди или легированной стали. С минеральной изоляцией и металлическим экраном. |
| MTW | Влага, тепло и масло Res. Огнестойкий термопласт. Электропроводка станка во влажных помещениях 140 ° F. Или 196 ° F. В сухих помещениях с нейлоновой или аналогичной курткой. |
| МВ | Кабель среднего напряжения с твердым диэлектриком 2 001 вольт плюс. |
| № | Экструдированный нейлон или термопластичный полиэстер, прочный и очень устойчивый к газу и маслу. |
| НМ | «Romex», неметаллический кабель с бумажной оберткой между жилами и пластиковой пленкой. |
| Не более | См. Провод RFH ниже. (Неметаллические трубки.) |
| NMC | «Romex», неметаллический кабель с твердой пластиковой оболочкой. |
| O | Куртка из неопрена. См. Кабель SO. |
| п. | Шнур для пылесоса Rough Service. Гибкий, но похожий на тип «C», покрытый резиной, такой как «POSJ», покрывающий обе нити внешним тканевым слоем. |
| PAF | Перфтоалкокси, твердый или 7-ниточный, 482 ° F. Крепежный провод, 18-14 Awg. никелированная или покрытая никелем медная проволока. См. Провод PFA. |
| PAFF | Многожильный провод PAF, 302 ° F. |
| PD | 18-10 Awg. Термореактивная или термопластическая изоляция Хлопковая оплетка и внешнее покрытие из хлопка или вискозы. Подвесная или переносная проводка, сухие места, не тяжелое использование. Витой переносной шнур. |
| ПФ | Фторированный этилен-пропилен, фиксирующая проволока, одножильная или семи-жильная, 392̊F.18-14 Awg. Крепежный провод. |
| PFA | Перфторглокси, 194 ° F. Для сухих и влажных условий. См. Провод PAF. |
| PFAH | Перфторглокси, 482 ° F. Только сушка, только дорожка качения или проволока прибора. |
| PFF | То же, что и провод PF, но многожильный. 302 ° F. |
| PGF | Фторированный этиленпропилен, стеклянная оплетка. 392 ° F. Цельный или семимильный. 18-14 Awg. Крепежный провод. |
| PGFF | Многожильный провод PGF, 302 ° F. |
| PO | Шнур для лампы с внешним слоем из шелка или искусственного шелка. Провода не скрученные, а параллельные. Хлопковая пряжа для обертывания круглых скрученных прядей; Изоляторы из резины поверх хлопка, которые изолируют резину от прилипания к прядям, делая ее более гибкой. Слой хлопка поверх резины, с курткой из вискозы или шелка, охватывающей две параллельные проволоки. |
| POSJ | New Заменяет «PO» с резиновым кожухом, охватывающим оба провода, не изнашивается, как тканевые провода, можно стирать. |
| СИЗ | Портативный силовой кабель для гаража, 8 — 500 KCMil. С 1-6 проводниками плюс заземляющие проводники. Изоляция из термопластичного эластомера с маслостойким наружным покрытием из термопластичного эластомера. Портативное сверхжесткое использование Предназначен для сцены и |
| ПТФ | Экструдированный политетра-фторэтилен, одножильный или семинитный, 18-14 Awg. 482 ° F. Медная проволока с никелевым или никелевым покрытием. |
| ПТФФ | Многожильный провод из ПТФ, 302 ° F.18-14 Awg. |
| R | Изоляция из резины или неопрена. (Качественная резина) Электропроводка бытовая. |
| RFH-1 | Термостойкий, с резиновым покрытием, 167 ° F. 18 Awg. 300в. Крепежный провод, одножильный или семижильный. Также введите «NMT» Крепежный провод. |
| RFH-2 | Термостойкий, проволока RFH, 18-16 Awg. 600в. с латексным резиновым или резиновым покрытием. В остальном то же, что и RFH-1 |
| RFHH-2 | (LS) Ограниченный дымогорючий, термостойкий монтажный провод с изоляцией из синтетического полимера с поперечными связями.Одно- или многожильный 18–16 AWG. и сшитый синтетический полимер без куртки. Без крышки или не более 194 ° F. Многожильный кабель и крепежный провод. |
| правая | Термореактивный, 167 ° F. Только сухой и влажный, огнестойкий и влагостойкий. Лучшее качество, лучше, чем провод RH и RP. Для фабрик и т.п. Влажность Res. & Огнестойкое неметаллическое покрытие. |
| RHH | Термореактивный, 194 ° F. Только сухой и влажный, огнестойкий и влагостойкий. |
| RP | Резиновая изоляция высшего качества. |
| RUH | Термостойкая латексная резина 167 ° F, только сухая. |
| RWH | Огнестойкий, озоно- и влагостойкий, 167 ° F. Для сухих и влажных помещений более 2000 вольт. |
| RWH-2 | 194 ° F. Постоянный температурный термореактивный материал. Для сухих и влажных помещений. |
| S | Жесткий сервисный шнур с двумя или более многожильными жилами 18 — 2 Awg.с хлопковой тканью между медью и изоляцией Thermoset. Джут или другие «наполнители» скручиваются вместе с проводниками, образуя круглую сборку. Наружная куртка из высококачественной резины или современного термореактивного материала. Для переносных или подвесных устройств во влажных помещениях. Особо тяжелое использование. Сцена и гараж. |
| SA | Силиконовая резина или силиконовый асбест, 194 ° F. Для сухих и влажных помещений. Изоляция из силиконовой резины со стеклом или другим плетеным покрытием. (392 ° F. Особые приложения) |
| SBRC | Old Household, Одинарная плетеная резина, покрытая хлопковой тесьмой. |
| SC | Кабель с обозначением «NEC» для индустрии развлечений и сценического освещения; номинальное напряжение 600 вольт 8 AWG — 250 KCMil. 1 или более проводников. Очень сложное использование. Термореактивная изоляция и внешнее покрытие. |
| SCE | То же, что и SC, с изоляцией из ПВХ или термопластичного эластомера и внешним покрытием. |
| SCT | То же, что и SC, с изоляцией из термопласта на основе TPE и внешним покрытием. |
| SE | Огнестойкий и влагостойкий, жесткий шнур для обслуживания.18-2 Awg. 2 или более проводника, используйте подземку, сцену и гараж, но не огнестойкий. Термопластическая эластомерная изоляция и внешнее покрытие. |
| SEO | То же, что и SE, но с маслостойким внешним покрытием. |
| ГЭОО | То же, что и SEO, но также с маслостойкой изоляцией. |
| SIS | Провод распределительного щита 194 ° F. Термопласт огнестойкий для распределительных щитов. Синтетическая термостойкая резина. Только сушка. |
| SJ | То же, что S-Cord, с курткой Lighter 18-10 Awg. 2-5 проводов, термоактивная изоляция и внешняя оболочка. Юниор Hard service Шнур. |
| SJE | То же, что и SJ, с изоляцией из термопластичного эластомера и внешним покрытием. |
| SJEO | То же, что и SJE, но маслостойкий. |
| SJO | То же, что и SJ, но с маслостойким внешним покрытием. То же, что и шнур SO, с еще более легкой курткой. |
| SJOO | То же, что и SJO, но также с маслостойкой изоляцией. |
| SJT | То же, что и шнур SJ, за исключением внешней оболочки и изоляции из (термопластичных) материалов. |
| SF | Силикон 200 ° C. Крепежный провод. |
| SF 1 или 2 | Силиконовая резина, не более 392 ° F. «-1 \» — 18 авг. 300v. «-2 \» — 16-18 авг. 600в. Цельный или семимильный. Крепежный провод. |
| SFF 1 или 2 | Многожильный провод SF, NMT.302 ° F. |
| СО | Шнур, такой же, как шнур S, термореактивная изоляция с маслостойкой оболочкой из неопрена или аналогичного термореактивного материала. Предназначен для использования на сцене и в гараже. |
| СОО | То же, что и SO с маслостойкой изоляцией |
| SN | Проволока из синтетического каучука, переименованная в «тип Т» в 1947 году из оригинальной термопластической изоляции 1940 года, кодовое обозначение которой не требует хлопка, не является морозостойкой. |
| СП | Резиновая застежка-молния. |
| СП-1 | All Thermoset Параллельный шнур 20-18 AWG, 2 или 3 проводника. Подвесное или портативное использование, влажные места, не тяжелое использование. Не скручено. |
| СП-2 | То же, что SP-1, но 18-16 Awg. |
| СП-3 | То же, что SP-1, но 18-10 Awg. Под холодильники, комнатные кондиционеры. |
| SPE | Цельный эластомер, (термопласт) параллельный шнур. 20-18 Awg. 2 или 3 проводника. В остальном то же, что и шнур SP-1 — 3. |
| SPT | «Застежка-молния», фиксирующий шнур, 2- или 3-жильный многожильный, обозначается калибром и количеством проводов. Например: «18-3 \» — это трехпроводной кабель 18 калибра. Термопластическая изоляция. В остальном то же, что и шнур Sp-1–3. |
| SRD | Диапазон или сушильный кабель. 10-4 Awg. 3 или 4 проводника. Термореактивная изоляция и внешнее покрытие. Переносной для влажных помещений. 3-проводные версии не скручены. |
| SRDE | То же, что и кабель SRD, но изоляция и внешнее покрытие из термопластичного эластомера. |
| SRDT | То же, что и кабель SRD, но с термопластичной изоляцией и внешним покрытием. |
| СТ | То же, что шнур S, за исключением внешней оболочки из (термопластичных) материалов. 18-2 Awg. 2 или более проводников. Предназначен для использования на сцене и в гараже. |
| SV | То же, что и SJ Cord, но с более легкой курткой. Шнур пылесоса. 18-16 Awg. 2 или 3 проводника. Термореактивная изоляция и покрытие. Не тяжелое использование, подвесное или переносное, влажное место. |
| SVE | То же, что шнур SV, но с изоляцией и покрытием из термопластичного эластомера. |
| SVO | То же, что и шнур SV, но с изоляцией Thermoset и маслостойким покрытием Thermoset. |
| SVT | То же, что и шнур SV, с внешней оболочкой из (термопласта) материалов. |
| т | Проволока, обернутая термопластической изоляцией для защиты от температуры ниже 32 ° до 150 ° F. Шнур мишуры 140̊F, (TP, TS, TPT, TST) |
| TA | Термопласт и асбест, 194 ° F., Только коммутатор. |
| ТК | Сигнальный провод, питание и управление. |
| TW | Т-образный провод с водонепроницаемой изоляцией. Не следует закапывать прямо в землю. 140 ° огнестойкий, жаро- и влагостойкий термопласт. |
| ТБС | Термопласт с волокнистой внешней оплеткой, 194 ° F. Огнестойкий (коммутационные платы). |
| TBWP | Защита от атмосферных воздействий с тройной оплеткой без использования резины, 3 слоя водонепроницаемого хлопка, используемые для однопроводных работ вне помещений. |
| Т2 | Крепежный провод с покрытием из термопласта, одножильный или 7-жильный. 140 ° F. 18-16 Awg. Крепежный провод. |
| TFE | Удлиненный политетрафторэтилен. 482 ° F. Только в сухих помещениях, проводка проводов аппаратов или дорожек качения или открытая проводка, Avl. Только с никелем или медным проводом с никелевым покрытием. |
| TFF | То же, что и провод T2, но многожильный, 140 ° F. |
| ТФН | Термостойкая арматура, покрытая термопластом, однопроволочная или с семью прядями.18-16 Awg. И нейлоновая куртка или аналогичная, покрывающая 194 ° F. |
| TFNN | То же, что и TFN, но не в сети. |
| THW | TW-Wire 167 ° F. С более тяжелой термостойкой изоляцией. Сухие и влажные помещения, огнестойкий. (194 ° F. Особые области применения в электроразрядном осветительном оборудовании, разомкнутые цепи мощностью 1000 Вт или менее.) |
| THHN | Термопласт 194 ° F. Изоляция с внешней нейлоновой (или аналогичной) рубашкой Термостойкая, огнестойкая с нейлоновой или аналогичной оболочкой.Сухие и влажные места. |
| THHW | Термопласт 167 ° F. Влажные места. Огнестойкий, термостойкий. (194 ° F. В сухих местах.) |
| TFE | Экструдированный политетра-фторэтилен. 482 ° F. Сухие зоны только для электропроводки аппаратуры и кабельных каналов или открытой электропроводки. |
| THWN | Термопластическая изоляция, 167 ° F. с внешней нейлоновой (или аналогичной) курткой; Огнестойкий, термостойкий и водостойкий. |
| TPE | «Flexalloy — это термопластический эластомер сверхвысокомолекулярного полимера на основе ПВХ от Teknor Apex, подразделение Vinyl, который заявлен как« более легкий, более гибкий и более устойчивый к экстремальным холодам », чем кабель, произведенный из обычных смесей.Компания Coast Wire and Plastics Technology использует его для создания оболочки для новой линии производимых ими кабелей под названием FlexOLite Touring Cable. Компаунд Flexalloy используется для внутренней изоляции и внешней оболочки. «Одним из больших преимуществ винилового TPE Flexalloy для изоляции и оболочки является то, что он весит вдвое меньше резины», — Джим Крисман, вице-президент отдела развлечений. Of Coast Wire (PLSN p77 Cable Construction, ноябрь 2003 г., |
| TPT | Параллельный шнур с мишурой. 27 Awg.2 проводника. Термопластическая изоляция и покрытие. Подключается к прибору мощностью не более 50 Вт и на расстоянии не более 8 футов с помощью специального разъема, для влажных помещений и для не жесткого, но чрезвычайно гибкого использования. Не скрученные проводники. |
| TS | Шнур из мишуры в оболочке. 27 Awg. 2 проводника. Термореактивная изоляция и покрытие, в остальном такие же, как TPT. |
| ТСТ | То же, что шнур TS, но с термопластичной изоляцией и покрытием. |
| УФ | Подземный кабель фидера и ответвления, 140 ° F. водонепроницаемая версия NMC, рассчитанная на закапывание в землю. |
| ПРИМЕНЯТЬ | Подземный служебный входной кабель не огнестойкий, но высокотемпературный. Проволока 167 ° F. Заменяет свинцовый экранированный кабель. Тяжелое резиновое покрытие, внешнее покрытие повышенной водостойкости, также может быть типа «Т» с термопластической защитой. |
| В | Лакированный Cambric, # 6 до MCM2000, 185 ° F., Только для сухого использования. |
| Вт | Шнур с номинальным напряжением 2000 В для особо тяжелых условий эксплуатации; 8-500 тыс. Куб. 1-6 проводников. Заменен сварочный кабель на приемлемый сценический кабель, пока не будет разработан тип SC. Термореактивная изоляция с маслостойкой термореактивной крышкой. Предназначен для использования на сцене и в гараже. |
| х | Синтетический полимер с перекрестными связями, очень прочный, влаго- и термостойкий. Крепежный провод. |
| XF | То же, что и X-образный провод, но одножильный или семи-жильный, 302 ° F.300в. 18-10Awg. Сшитый полиолефин. |
| XFF | То же, что XF, но на мель. |
| XHH | Термореактивный, 194 ° F. Сухие и влажные места. Огнестойкий. |
| XHHW | Влагостойкий термореактивный материал, 194 ° F. Для сухих и влажных помещений и температуры 167 ° F. Для влажных помещений. Огнестойкий и влагостойкий. |
| Z | Сухие и влажные места, 194 ° F (302 ° F. Сухие места для специальных применений) Модифицированный этилен-тетрафторэтилен. |
| ZF | Модифицированный этилентетрафторэтилен, твердый или семицепочечный, 18-14 Awg. То же, что и Z выше, 302 ° F. Крепежный провод. |
| ZFF | То же, что и ZF выше, но многожильный. |
| ZHF | Высокотемпературный модифицированный ЭТФЭ, цельный или семинитный. 392 ° F. 18-14 Awg. Крепежный провод. |
| ZW | Влажные участки модифицированного этилен-тетрафторэтилена, 167 ° F; (194 ° F. В сухом и влажном состоянии; 302 ° F.Сухие, специальные приложения). |
Серия тренингов по электричеству и электронике ВМС (NEETS), модуль 3, с 1-1 по 3-10
NEETS Модуль 4 — Введение в электрические проводники, методы электромонтажа и чтение схем
Страницы i — ix, с 1-1 по 1-10,
1-11 до 1-20, 1-21 до 1-28,
От 2-1 до 2-10, от 2-11 до 2-20,
2-21 до 2-30, 2-31 до 2-40,
2-41 до 2-53, 3-1 до 3-10,
3-11 до 3-20, 3-21 до 3-24, 4-1
на 4-10, с 4-11 на 4-18, индекс
ГЛАВА 3
СХЕМАТИЧЕСКОЕ ЧТЕНИЕ
ЦЕЛИ ОБУЧЕНИЯ
По завершении этой главы вы должны уметь:
1.Признать систему оценок для
кабели для включения систем судового и испытательного оборудования.
2. Распознать систему маркировки для проводов к
включают авиационное и бортовое радиоэлектронное оборудование
системы.
3. Вспомните семь типов
электрические схемы и функциональный дизайн каждого.
4. Вспомните основные правила техники безопасности и
меры предосторожности при работе с электрическими и электронными системами
.
СХЕМА СЧИТЫВАНИЯ
Эта глава разделена на три подтемы: (1) кабельные и проволочные системы, (2) электрические и
электронные схемы и (3) меры предосторожности.Сначала мы обсудим системы, используемые для маркировки кабелей и
провода. Затем мы объясним каждый из типов диаграмм, с которыми вы столкнетесь при поиске и устранении неисправностей, тестировании,
ремонт или изучение схемы или работы системы. Наконец, мы кратко обсудим правила техники безопасности.
относящиеся к работе с электрическими и электронными системами.
СИСТЕМЫ МАРКИРОВКИ КАБЕЛЕЙ И ПРОВОДОВ
Кабели и провода имеют маркировку, чтобы технический специалист мог отслеживать их при поиске и устранении неисправностей.
ремонт электрических и электронных систем.
На судах используются многочисленные системы маркировки кабелей и проводов,
самолеты и техника во всем ВМФ. Некоторые из этих систем кратко обсуждаются здесь, чтобы вас познакомить.
с тем, как используются системы маркировки. Для конкретной системы или оборудования следует обратиться к соответствующей плитке.
техническое руководство.
СИСТЕМЫ МАРКИРОВКИ КАБЕЛЕЙ
Две типичные системы маркировки кабелей, которые вы, вероятно, увидите
это (1) судовое и (2) испытательное оборудование
системы маркировки кабеля.
Маркировка судового кабеля
Системы
Металлические бирки с тисненой маркировкой кабелей используются для постоянной идентификации всех
проложены судовые электрические кабели. Эти кабельные бирки (рис. 3-1) размещаются на кабелях рядом с каждой точкой
соединения, а также с обеих сторон палуб, переборок и других барьеров для идентификации кабелей. Маркировка на
бирки для кабелей обозначают кабели для технического обслуживания и ремонта цепей. Теги показывают (1) СЕРВИСНОЕ ПИСЬМО, которое
идентифицирует конкретную электрическую систему, (2) БУКВА ЦЕПИ или БУКВЫ, которые идентифицируют конкретную цепь
в пределах конкретной системы и (3) НОМЕР КАБЕЛЯ, который идентифицирует отдельный кабель в конкретной цепи.
3-1
Рисунок 3-1. — Кабельная бирка.
Обратите внимание на то, что на рисунке 3-1 кабель имеет маркировку «C-MB144». Буква C обозначает услугу; в таком случае,
система IC (внутренняя коммуникация). Буквы MB обозначают схему; в данном случае — цепь порядка двигателя.
Номер 144 обозначает номер кабеля 144 цепи MB.
1 кв.Почему кабели и провода должны быть
идентифицированы?
2 кв. Где найти систему идентификации проводов для конкретного оборудования?
3 квартал. Что обозначает номер кабеля?
Испытательное оборудование Системы маркировки кабелей
Вид A на рис. 3-2 показывает часть теста.
оборудование, которое используется для проверки электрического или электронного оборудования или системы. Также показаны кабели, которые
используются для подключения тестера к оборудованию.На каждом конце кабеля есть металлические или пластиковые бирки, показывающие кабель.
номер и номер разъема.
3-2
Рисунок 3-2. — Маркировка кабеля испытательного оборудования.
Вид B на рис. 3-2 показывает метод подключения тестера к тестируемому оборудованию.
(Для конкретного тестера в техническом руководстве, прилагаемом к тестеру, указан способ подключения.) Тестер
показано четыре кабеля. Они пронумерованы W1, W2, W3 и W4. Каждый кабель имеет два разъема (штекера), по одному на каждом.
конец, которые пронумерованы P1 и P2. Бирка кабеля на одном конце кабеля читает W1-P1, а другой конец читает W1.
-P2. Как показано на рисунке, W1-P1 подключается к розетке J1 на тестере. W1-P2 затем подключается к
розетку J1 на тестируемом оборудовании. Такая же процедура выполняется для подключения остальных трех
кабели.На этом подключение завершено.
Только что обсужденная маркировка кабеля на судне и испытательном оборудовании
это только две из многих систем маркировки кабелей, с которыми вы можете столкнуться. Слишком много систем, чтобы пытаться обсуждать
торговый центр. Как указывалось ранее, вам следует изучить техническое руководство по оборудованию или установке, прежде чем пытаться
ремонт или подключения.
3-3
СИСТЕМЫ МАРКИРОВКИ ПРОВОДОВ
Системы маркировки проводов используются для идентификации проводов в самолетах,
судовое электронное оборудование и
кабелей для электроинструментов и приборов.
Маркировка проводов для самолетов
Системы
Вся проводка самолета обозначена на электрических схемах точно так же, как провода отмечены на
самолет. Каждый провод кодируется комбинацией букв и цифр (рис. 3-3), отпечатанных на проводе в точке
предписанные интервалы по длине провода.
Рисунок 3-3. — Маркировка авиационных проводов.
Посмотрите на рисунок 3-3. Буква функции схемы (P в этом примере) обозначает основную функцию
рассматриваемая цепь.Буква P указывает на то, что провод находится в системе распределения питания постоянного тока самолета.
Номер провода 215 указывает на то, что это 215-й провод в системе распределения постоянного тока. Буква сегмента провода
(A) определяет положение каждого сегмента провода в цепи. Сегменты проводов обозначены буквами в алфавитном порядке.
последовательность и изменение каждый раз, когда провод проходит через клемму или разъем. Например, после прохождения провода
через первый вывод или соединитель буква сегмента A, как в этом случае, изменится на B.
Номер размера провода (4) — это размер провода AN. Размеры проволоки AN имеют больше жил для гибкости и немного меньше
отличается по площади в миллиметрах от диаметра провода AWG (American Wire Gauge). Допустимая нагрузка по току каждого составляет
почти то же самое. Последняя буква (N) — это буква заземления или фазы. Буква N обозначает любой провод,
замыкает цепь на наземную сеть самолета.
В трехфазной системе распределения питания переменного тока
Буква фазы (A, B или C) используется в качестве последней буквы в маркировке провода.Если в качестве
проводник, АЛЮМИНИЙ или АЛЮМИНИЙ будут добавлены в качестве суффикса к идентификационному коду провода.
4 кв. Если провод
проходит через разъем, какая часть идентификационного номера провода самолета изменяется?
Системы маркировки проводов судового электронного оборудования
Следующее объяснение является примером
тип маркировки проводов, используемой в бортовом электронном оборудовании. Эти проводники могут содержаться в кабелях.
внутри оборудования.Кабели внутри оборудования обычно нумеруются производителем. Эти числа будут
найдено в техническом
3-4
инструкция для оборудования. Если кабели соединяют оборудование между отсеками на корабле, они будут
обозначены судовой системой нумерации кабелей, описанной ранее.
На проводе, на конце
вблизи точки соединения с клеммной колодкой спагетти-оплетка используется в качестве маркировочного материала и
изолятор.Рукава маркируются идентификационными цифрами и буквами, а затем надеваются на проводник. В
Маркировка на оплетке идентифицирует соединения проводов как «к», так и «от», указывая следующие
информация (рисунок 3-4):
Рисунок 3-4. — Обозначение маркировки проводов между разноименными клеммами.
Терминал «от»
Клеммник «на»
Терминал «к.»
Эти обозначения на рукавах разделены тире. Порядок маркировки таков, что
первый набор цифр и букв слева направо — обозначение, соответствующее терминалу
«от» которого бежит проводник. Далее следует номер клеммной колодки, «к которой» проходит провод.
(«TB» опускается при маркировке муфты.) Третье обозначение — клемма.
«к», к которому бежит проводник.
Например, как показано на рисунке 3-4, провод присоединен к клемме.
2A клеммной колодки 101 (клемма «от» 2A на рукаве спагетти). Следующий
Обозначение на оплетке 401, указывающее, что она идет «к» клеммной колодке 401. Последнее обозначение — 7B,
это означает, что он прикреплен к клемме 7B TB 401. Маркировка спагетти на другом конце проводника
читайте так же. Проводник идет «от» клеммы 7B на клемму
плата 401 «к» клемме 2A на клеммной колодке 101.
Иногда может потребоваться проложить проводники к
блоки, у которых нет номеров клеммных колодок; например, распределительная коробка. В этом случае легко узнаваемый
Вместо номера клеммной колодки на рукаве спагетти может использоваться аббревиатура. Обозначение «JB2»
указывает, что проводник подключен к распределительной коробке № 2. Провод к соединительной коробке № 2 куска
оборудование будет обозначено, как показано на рисунке 3-5.Таким же образом вилка будет обозначена как «P». Этот
Номер P будет заменен на номер клеммной коробки, нанесенный на оплетку.
3-5
Рисунок 3-5. — Маркировка проводов, идущих к распределительной коробке.
СИЛОВЫЕ ИНСТРУМЕНТЫ И СИСТЕМЫ МАРКИРОВКИ ПРИБОРОВ
Как и в случае с системами нумерации проводов и кабелей, которые обсуждались до сих пор, используется множество систем цветовой кодировки
в электрических и электронных приложениях.Обсуждаемая здесь система цветового кодирования используется для кодирования
проводники для электроинструментов и приборов.
Электроинструмент или прибор должен иметь
трехжильный кабель. Жилы кабеля имеют черный, белый и зеленый цвет. На береговых базах или гражданских
объектов, одна сторона электрического ввода заземлена. Заземленная сторона называется «общей» и
с цветовой кодировкой белого цвета. Другая сторона ввода называется «линией» или «горячей» стороной и имеет цветовую кодировку «черный».В
зеленый провод подключается к земле и к корпусу аппликатора или инструмента.
На борту корабля, ни
сторона заземлена; следовательно, обе стороны считаются «хорошими» или обе горячие. Черный или белый
провод может быть подключен к любой линии, так как нет никакой разницы. Зеленый провод подключается к
земля. Земля на борту корабля — это корпус корабля.
Заземляющий провод (зеленый) предназначен для предотвращения
поражение оператора электрическим током в случае короткого замыкания на корпус устройства или инструмента.
5 квартал. Какие отметки есть на рукавах для спагетти?
6 кв. Для чего нужен зеленый
провод в электроинструменте или кабеле электроприбора?
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Абсолютно необходимо, чтобы персонал электрических или электронных номиналов мог «читать»
(интерпретировать) различные типы электрических схем. Персонал, работающий в этих рейтингах, обычно относится ко всем
электрические схемы как «схемы.»Этот термин, однако, неверен. Схема — это особый тип диаграммы.
с собственными характеристиками и с определенной целью. Каждая из различных диаграмм, обсуждаемых в этом
Глава имеет конкретную цель и отличительные особенности, которые отличают ее от других. Диаграммы
Обсуждаемые могут быть использованы для следующих целей:
· Для изучения конкретной работы системы
·
Чтобы найти компоненты системы
3-6
· Для идентификации компонентов системы
· Для отслеживания цепи
· Диагностическое оборудование
· Ремонтное оборудование.
Когда вы изучите этот предмет, вы сможете распознать взаимосвязь между различными
диаграммы, их отличительные особенности и назначение каждого типа диаграмм. Постоянная ссылка на
цифры в тексте должны помочь вам более четко понять предмет.
Мы будем использовать упрощенный
чертеж электрической системы автомобиля для объяснения различных электрических схем и того, как «читать»
их.
Самая простая из всех диаграмм — это графическая диаграмма. Это
показывает изображение или эскиз различных компонентов конкретной системы и проводки между этими компонентами.
Эта упрощенная диаграмма позволяет легко идентифицировать компоненты системы, даже если вы не
знакомы с их внешним видом. На диаграммах этого типа показаны различные компоненты без учета их
физическое расположение, способ маркировки проводки или ее прокладка.Однако он показывает последовательность
в котором компоненты соединены.
Рисунок 3-6 представляет собой графическую схему запуска и запуска автомобиля.
система зажигания. Если вы еще не знакомы с компонентами этой системы, изучите схему. Вам следует
затем уметь распознавать внешний вид каждого компонента и его взаимосвязи с другими
компоненты системы.
Рисунок 3-6.- Наглядная схема автомобильных систем стартера и зажигания.
3-7
ИЗОМЕТРИЧЕСКАЯ ДИАГРАММА
Цель изометрической диаграммы — помочь вам в
поиск компонента в системе. Если вы не знаете, где искать компонент, изометрическая диаграмма будет
имеет для вас значительную ценность. Этот тип диаграммы показывает вам контур корабля, самолета или части
оборудование.Внутри схемы изображены различные компоненты системы в их соответствующих местах. В
на изометрической диаграмме также показаны соединительные кабели между этими компонентами.
Рисунок 3-7 — это
изометрическая диаграмма частей одной и той же автомобильной системы запуска и освещения, обсуждаемой на иллюстрации
диаграмма (рисунок 3-6). Теперь можно увидеть аккумулятор, стартер и другие компоненты, каждый в своем фактическом местоположении.
внутри автомобиля.
Рисунок 3-7. — Изометрическая диаграмма.
БЛОК-ДИАГРАММА
Блок-схема используется в основном для представления общего
описание системы и ее функций. Этот тип диаграммы обычно используется вместе с текстом.
материал. Блок-схема показывает основные компоненты системы и взаимосвязи этих компонентов. Все
компоненты показаны в виде блоков, и каждый блок помечен для идентификации.
Блок
Диаграмма, показанная на рисунке 3-8, является иллюстрацией электрической мощности автомобиля, запуска и зажигания.
системы. Следует подчеркнуть, что следующее объяснение предназначено в первую очередь для того, чтобы помочь вам в
научиться «читать» или интерпретировать блок-схему. Объяснение функций автомобильного питания,
системы запуска и зажигания имеют второстепенное значение. Прослеживая от компонента к компоненту в блоке
На диаграмме и после объяснения вы получите общее описание функций системы.Кроме того,
вы должны понимать расположение компонентов на блок-схеме.
3-8
Рисунок 3-8. — Блок-схема.
Аккумулятор является начальным источником питания для стартера и зажигания.
системы. Стартер включается питанием от аккумуляторной батареи, когда ключ зажигания переводится в положение ПУСК.
Питание также подается на катушку через выключатель зажигания.С катушки питание подается на
распределитель и наконец к свечам зажигания.
После запуска двигателя стартер не работает.
требуется больше времени. Работающий двигатель действует как главный двигатель генератора. (Это достигается через
ремень и шкив, прикрепленный к коленчатому валу двигателя.) Генератор теперь берет на себя роль поставщика энергии
для системы зажигания. Он подает питание через переключатель зажигания на катушку, от катушки к
трамблер и наконец от трамблера к свечам зажигания.В то же время генератор подает питание
обратно через регулятор напряжения в аккумулятор для зарядки. Это завершает цикл до тех пор, пока двигатель не
выключается и запускается снова.
Обратите внимание, что двигатель не показан на блок-схеме как первичный двигатель для генератора переменного тока. Двигатель
это механическая, а не электрическая функция. Иллюстрированная блок-схема представляет собой электрическую систему.
Только. Есть блок-схемы, которые показывают строго механические компоненты или как механические, так и электрические.
составные части.
ОДНОЛИНЕЙНАЯ СХЕМА
Однолинейная схема используется в основном для того же
назначение как блок-схема. При использовании с текстовым материалом он дает вам общее представление о функциях
компоненты системы.
Есть два основных различия между однолинейной схемой и блочной схемой.
диаграмма. Первое отличие состоит в том, что на однолинейной схеме используются символы, а не помеченные блоки, чтобы
представляют собой компоненты.Во-вторых, однолинейная схема показывает все компоненты в одну линию (рисунок 3-9). Там
не показаны соединения для выбранных компонентов, как показано на блок-схеме (например, генератор
к регулятору напряжения и обратно к АКБ). Однолинейная схема очень упрощена и ее следует использовать
в первую очередь для изучения (в очень широком смысле) функции каждого из различных компонентов как части общей
система.
3-9
Рисунок 3-9.- Однолинейная схема.
Q7. Какой тип электрической схемы используется для идентификации компонентов системы?
Q8. Какой тип диаграммы используется для определения местоположения компонента?
9 кв. Какие типы диаграмм бывают
самый удобный, из которого можно узнать основные функции схемы?
СХЕМА
На принципиальной схеме графическими символами показаны
электрические соединения и функции конкретной схемы расположения.Принципиальная схема используется для отслеживания
схема и ее функции безотносительно к фактическим физическим размерам, форме или расположению компонентов устройства
или части. Принципиальная схема является наиболее полезной из всех диаграмм при изучении работы системы в целом.
Рисунок 3-10 — схематическая диаграмма автомобильной электрической системы. Автомобильная электрическая система использует
рама автомобиля как проводник. Каркас называется наземной стороной.На Рис. 3-10 показаны все электрические
компоненты заземлены с одной стороны. Отрицательная сторона батареи также заземлена. Следовательно, рамка — это
отрицательный проводник системы. Противоположная сторона каждого из компонентов подключена через переключатели к
положительная сторона батареи. В целях обучения схематическому чтению мы обсудим только освещение.
системы и инструменты двигателя.
3-10
NEETS Содержание
- Введение в материю, энергию,
и постоянного тока - Введение в переменный ток и трансформаторы
- Введение в защиту цепей,
Контроль и измерение - Введение в электрические проводники, электромонтаж
Методы и схемы чтения - Введение в генераторы и двигатели
- Введение в электронную эмиссию, трубки,
и блоки питания - Введение в твердотельные устройства и
Блоки питания - Введение в усилители
- Введение в генерацию волн и формирование волн
Схемы - Введение в распространение и передачу волн
Линии и антенны - Принципы СВЧ
- Принципы модуляции
- Введение в системы счисления и логические схемы
- Введение в микроэлектронику
- Принципы синхронизаторов, сервоприводов и гироскопов
- Введение в испытательное оборудование
- Принципы радиочастотной связи
- Принципы работы радара
- Справочник техника, Главный глоссарий
- Методы и практика испытаний
- Введение в цифровые компьютеры
- Магнитная запись
- Введение в волоконную оптику
Основной тип | |
| H | = согласованный тип |
| A | |
| A Номинальное напряжение | |
| 01 | = 100 Вольт |
| 03 | = 300/300 Вольт |
| 053/300 | = 450/750 Вольт |
Материалы | |
| B | = Этилен-пропиленовый каучук |
| E | 3 |
| = Хлоропреновый каучук | |
| Q | = Полиуретан |
| R | = Резина |
| S | = Силиконовый каучук |
| T32 903 903 903 903 текстильная оплетка | = ПВХ |
| V2 | = ПВХ + 90 ° C |
| V3 | = ПВХ гибкий при низких температурах |
| V5 | = ПВХ с повышенной маслостойкостью |
Дополнения | |
| C4 | = оплетка из медной проволоки |
| H | = делимый плоский кабель |
| H6 | = неделимый плоский кабель для лифтов |
| H8 | = спиральный кабель |
Типы проводников | |
| U | = однопроволочные |
| 9323 | |
| F | = тонкие пряди (гибкое использование) |
| H | = сверхтонкие пряди (гибкое использование) |
| D | = тонкие пряди для сварочного кабеля |
| E | = тонкие жилы для сварочного кабеля |
Заземляющий провод | |
| X | = без зелено-желтого провода заземления |
| = без зелено-желтого провода заземления | зелено-желтый провод заземления |
Кабель 101 | Проволочный трос и кабель
Выбор троса
При выборе троса для наилучшего обслуживания необходимо учитывать четыре требования.Правильный выбор делается путем правильной оценки относительной важности этих требований и выбора веревки, которая имеет характеристики, наилучшим образом подходящие для того, чтобы выдерживать последствия длительного использования. Канат должен обладать:
- Прочностью, достаточной для выдерживания максимальной нагрузки, которая может быть приложена, с надлежащим запасом прочности.
- Способность выдерживать многократные изгибы без выхода из строя проволоки от усталости.
- Способность противостоять абразивному износу.
- Способность противостоять деформации и раздавливанию, иначе называемым злоупотреблением.
Прочность
При эксплуатации канат подвергается нескольким видам напряжений. Наиболее часто встречающимися напряжениями являются прямое растяжение, напряжение из-за ускорения, напряжение из-за внезапных или ударных нагрузок, напряжение из-за изгиба и напряжение, возникающее в результате одновременного действия нескольких сил. По большей части эти напряжения можно преобразовать в простое натяжение, и можно выбрать веревку приблизительно правильной прочности. Поскольку прочность каната определяется его размером, маркой и конструкцией, следует учитывать эти три фактора.
Коэффициенты безопасности
Коэффициент безопасности — это отношение прочности каната к рабочей нагрузке. Трос с прочностью 10 000 фунтов и общей рабочей нагрузкой 2 000 фунтов будет работать с коэффициентом безопасности пять.
Невозможно установить коэффициенты безопасности для различных типов канатов, использующих оборудование, так как этот коэффициент может варьироваться в зависимости от условий на отдельных единицах оборудования.
Надлежащий коэффициент запаса прочности зависит не только от прилагаемых нагрузок, но и от скорости работы, ударной нагрузки, типа арматуры, используемой для крепления концов каната, ускорения и замедления, длины каната, количества, размер и расположение шкивов и барабанов, факторы, вызывающие абразивный износ и коррозию, а также средства для проверки.
Усталость
Усталостное разрушение проволок каната является результатом распространения небольших трещин при многократном приложении изгибающих нагрузок. Это происходит, когда канаты проходят через сравнительно небольшие связки или барабаны. Повторяющееся изгибание отдельных проволок, когда веревка изгибается при прохождении через шкивы или барабаны, и выпрямление отдельных проволок, когда веревка выходит из шкивов или барабанов, вызывает усталость. Влияние усталости на проволоку можно проиллюстрировать путем многократного сгибания проволоки вперед и назад, пока она не сломается.
Лучшим средством предотвращения преждевременного утомления тросов является использование шкивов и барабанов подходящего размера. Чтобы повысить сопротивление усталости, следует использовать веревку более гибкой конструкции, поскольку повышенная гибкость обеспечивается за счет использования проволоки меньшего диаметра.
Абразивный износ
Способность троса противостоять истиранию определяется размером, содержанием углерода и марганца, термообработкой наружной проволоки и конструкцией троса. Более крупные внешние провода менее гибких конструкций лучше выдерживают истирание, чем более тонкие внешние провода более гибких канатов.Более высокое содержание углерода и марганца и термическая обработка, используемая при производстве проволоки для более прочных канатов, делают канаты более высокого класса более устойчивыми к абразивному износу, чем канаты более низкого качества.
IEC = Международная электротехническая комиссия Идентификация проводов в соответствии с DIN VDE 0293 и Одножильные кабели с номинальным напряжением U 0 / U 450/750 V Одножильные кабели и одножильные кабели в оболочке | |||
Схемы подключения для передачи голоса и данных
Документ с знаниями по подключению для передачи голоса и данных
Диаграммы и обсуждение часто встречающихся элементов.
Начнем с некоторых ложных, но обычно используемых терминов. Девяносто девять процентов людей, которые их используют (включая нас), называют 8-контактные модульные разъемы для телефона / данных разъемами RJ45. RJ45 на самом деле представляет собой схему подключения, а не тип устройства. Не беспокойтесь об этом, если вы когда-нибудь позвоните в магазин, чтобы заказать разъем или вилку RJ45, они точно поймут, о чем вы говорите. Даже Microsoft называет их в своих официальных учебных пособиях RJ45.Хм. Раз уж мы затронули эту тему, 4- или 6-позиционный штекер или разъем на самом деле не являются RJ11 … ну, может быть, но это зависит от того, как он подключен. Подробности читайте ниже. Важно знать проводку RJ11 по сравнению с RJ14.
|
Вот схема обычной проводки T568B кабеля cat5.
Вот как подключается перекрестный кабель.
| Разъемы и вилки подключены в соответствии с номерами Унифицированного кода заказа услуг (USOC), первоначально разработанными Bell System и одобренными FCC. Одно конкретное оборудование может быть подключено по-разному и иметь разные номера USOC. USOC стал аббревиатурой, произносимой как «you-sock», а схемы подключения разъемов обычно называются «кодами USOC».» Каждый из основных типов разъемов может быть подключен к разным конфигурациям RJ. Например, 6-контактный разъем может быть подключен как RJ11C (1 пара), RJ14C (2 пары) или RJ25C (3 пары) 8-контактный разъем можно подключить к таким конфигурациям, как RJ61C (4 пары) и RJ48C. К 8-контактному разъему с ключом можно подключить RJ45S, RJ46S и RJ47S. Четвертый модульный тип разъема представляет собой модифицированную версию 6-позиционный разъем (модифицированный модульный разъем или MMJ). Он был разработан Digital Equipment Corporation (DEC) вместе с модифицированным модульным разъемом (MMP), чтобы исключить возможность подключения оборудования DEC для передачи данных к голосовым линиям и наоборот. |
Вот наиболее распространенные конфигурации USOC.
| Разъем RJ11 | Разъем RJ14 | Разъем RJ25 |
| Разъем RJ31x | RJ61 Джек | Разъем RJ48x |
| RJ45s Джек | RJ48s Джек |
L ocal A rea N etwork Стандарты, разработанные для работы через UTP, обозначают назначение контактов / пар на модульных разъемах для передачи сигналов.Хотя конфигурации TIA / EIA (T568A и T568B) поддерживают все эти обозначения, в некоторых случаях пользователь выбирает кабельное соединение только того количества пар, которое требуется для поддержки приложений. При подключении жилого помещения, где количество кабеля, проложенного строителем, ограничено, установщик может выбрать подключение к конкретному разъему с использованием 2 пар / 10BT и сохранить последние 2 пары для телефона или другого разъема для передачи данных.Нас заставляли делать это много раз.
Вот 2 наиболее часто используемых формата разводки данных.
| T568A Электропроводка | T568B Электропроводка (наиболее распространенная) |
| 10 База T | Token Ring | TP-PMD | 1000 Base T |
Ниже приведена схема подключения 25-парного кабеля к блоку 66 или 110.
Если вы когда-нибудь пытаетесь поднять настроение взбесившемуся старому телефонисту,
обязательно обращайтесь к цветам проводов такими, какие они «есть», а не так, как они называются
технически. Например, назовите фиолетовый «пурпурный».
(Это отличный тест, чтобы увидеть, насколько идиот этот телефонист!)
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Вот несколько общих вопросов по подключению данных, которые нам часто задают наши клиенты.
Что такое категории 5, 5e и 6 (CAT-5, CAT-5e CAT-6)?
Это стандарты обозначения рабочих характеристик, разработанные TIA / EIA для кабеля витой пары и разъемов, рассчитанных на диапазоны частот до 550 МГц и скорость передачи данных 1000 Мбит / с.Текущий стандарт — TIA / EIA 568.
Cat-5 работает на частоте до 100 МГц, а производительность Cat 5e — до 350 МГц. Кабель Cat-6 рассчитан на частоту до 550 МГц.
Кабель категорий 5, 5e и 6 состоит из 4-парной неэкранированной витой пары (UTP) с сопротивлением 100 Ом и электрическими характеристиками, поддерживающими передачи до 550 МГц.
Cat-5e (350 МГц) и Cat-6 (550 МГц) улучшают исходную конструкцию Cat-5 (100 МГц), добавляя больше экранирования за счет дополнительных витков провода.Cat-6 размещает разделитель внутри внутреннего сердечника, чтобы разделить пары проводов даже больше, чем Cat-5e. Этот делитель уменьшает перекрестные помехи (NEXT) между парами проводов.
Реальные различия между кабелями категорий 5, 5e и 6 заключаются в характеристиках передачи. Кабели категорий 5e и 6 наиболее подходят для высокоскоростных сетей Ethernet 100base-T и 1000base-T (Gigaspeed). Приложения Gigabit Ethernet, достигающие 1000 Мбит / с, должны использовать кабели категории 6 для достижения наилучших результатов.
В чем разница между кабелем ПВХ и кабелем PLENUM?
Эти два типа кабеля используются в соответствии со стандартами пожарной безопасности различных типов зданий. Оба типа кабеля имеют одинаковые скоростные характеристики.
ПВХ означает поливинилхлорид, который представляет собой внешнюю изоляционную оболочку, используемую вокруг медных проводов. Когда он горит, он испускает ядовитый дым (представьте горящий пластик). В то время как куртки Plenum Rated, продукт TEFLON®, горит при гораздо более высокой температуре и не так токсичен.
Итак, когда я должен использовать ПВХ и когда я должен использовать кабель с номинальной пленкой?
ПВХ-кабель составляет примерно 1/3 стоимости кабеля с номинальной пленкой. ПВХ можно использовать практически во всех внутренних стенах или полах дома или на работе / в коммерческих помещениях. ПВХ используется более чем в 90% всех кабельных систем.
Кабель, рассчитанный на приточную камеру, используется в потолках с приточной вентиляцией коммерческих зданий, где рециркулирующий воздух проходит через потолок (может включать в себя ниспадающие потолки), а не проходит через трубы для кондиционирования воздуха.Таким образом, в этой ситуации необходимо использовать нагнетательный кабель, чтобы предотвратить распространение токсичного дыма через все здание в случае пожара.
Если вы не уверены, нужно ли вам перейти на Пленум-кабель, обратитесь в Департамент строительства и безопасности вашего города или к инженеру-строителю. В разных городах действуют разные правила.
Какой самый быстрый и лучший кабель для меня. Следует ли мне перейти на кабель CAT-6?
Это очень сложный вопрос.Обычно кабель CAT5E 350 МГц отлично подходит для большинства приложений. Однако кабель Cat6 позволяет уменьшить потери пакетов во время передачи из-за более высокого отношения сигнал / шум и более низкого уровня перекрестных помех (NEXT). Таким образом обеспечивается более высокая скорость сети. Однако, если ваша сеть не передает большие объемы данных, «реальная» разница может быть незначительной. Кроме того, если вы планируете использовать широкополосный модем, ограничение обычно больше в скорости вашего соединения, чем в кабеле, соединяющем компьютер с модемом.
В чем разница между кабелем Ethernet, прямым и коммутационным кабелями?
Абсолютно ничего. Эти три термина являются синонимами при разговоре о кабеле, хотя обычно патч-кабель изготавливается из многожильного медного кабеля, поэтому его можно сгибать и изгибать, не повреждая и не разрушая медь внутри, как и сплошной медный провод.
Категория 5 по сравнению с расширенной категорией 5 (5E)
Cat-5 — старый стандарт, большинство производителей кабелей даже не выпускают его.Cat-5E — это то, что следует использовать в современных высокоскоростных сетях. Cat-5E полностью обратно совместим почти со всеми продуктами и сетями Cat-5. Cat-5E основан на старой конструкции Cat-5, но добавляет больше витков в пары проводов, чтобы обеспечить более высокую скорость передачи, в 3 1/2 раза превышающую скорость передачи старого кабеля Cat-5 … от 100 МГц до 350 МГц !!
Хотя Cat-5 может работать, нет причин НЕ тратить еще несколько долларов на лучший, более чистый рабочий кабель … Cat-5E или даже Cat-6
Медный RJ-45 vs.Позолоченный разъем RJ-45 (50µ & 3µ)
Большинство людей не понимают, что существуют различия в концевых соединителях, называемых штекерами RJ-45 8p8c. Все они могут выглядеть одинаково, но разница заключается в том, из каких материалов изготавливаются контакты. Некоторые из них сделаны из меди, а другие покрыты золотом. Как вы уже догадались, золото — лучший материал для контактов … но вот загвоздка! Золотые пробки бывают разной концентрации. Некоторые из них имеют толщину 3 мкм (3 микродюйма) золота, а лучшие — 50 микродюймов (50 микродюймов) золота.50µ почти в 20 раз больше толщины пробок 3µ!
Никогда не покупайте кабель с толщиной всего 3 мкм золота (быстро изнашивается) или, хуже того, с медным разъемом. Хорошие кабели (Cat 5E и Cat 6) будут иметь золотое покрытие 50 мкм. Предупреждение!! Если в рекламе не указано золотое покрытие 50µ, то ОНИ НЕТ !! Если там написано только «Позолоченные», то есть вероятность, что это всего лишь 3µ золота, которое стирается только после нескольких подключений и отключений от розетки.
Что такое перекрестный кабель?
Перекрестный кабель — это сегмент кабеля категории 5 (5e), который пересекает контакты 1 и 2 и контакты 3 и 6.Этот кабель обычно используется для соединения двух компьютеров (одноранговый) без использования концентратора или маршрутизатора. Один кабель подключается непосредственно к задней части обоих компьютеров с помощью стандартной карты сетевого интерфейса 10 / 100BASE-T Ethernet (NIC) с портами RJ-45.
В чем разница между 10BASE-T, 100BASE-T и 1000BASE-T?
10BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 10 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet на этом кабеле.Большинство широкополосных кабельных модемов и игровых систем соответствуют этому стандарту.
100BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 100 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот по этому кабелю.
1000BASE-T (Gigaspeed Network) — это стандарт IEEE, который определяет требование к отправке информации со скоростью 1000 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот на этом кабеле.
