Потенциометрические датчики — линейные потенциометры

Потенциометрические датчики линейных перемещений

Каталог потенциометрических датчиков линейных перемещений Novotechnik на диапазон измерения до 3000 мм, обладающих высокой надежностью и точностью. Потенциометры позволяют непрерывно измерять перемещение движущихся частей станков с ЧПУ, деталей механизмов во многих отраслях промышленности, медицины, строительстве и т.д. Линейные потенциометры Novotechnik представлены в различных компактных корпусах как со штоком, так и с позиционным курсором, что позволяет подобрать датчик и интегрировать его именно в конкретную задачу.

дополнительная информация

Линейные потенциометры предназначены для преобразования перемещения объекта вдоль одной оси в аналоговый сигнал по сопротивлению. Потенциометрические датчики линейных перемещений получили самое широкое распространение в задачах по автоматизации и робототехнике. Уже более полувека датчики данного типа используются во всех отраслях и, особенно, в массовых производствах, например, в автомобильной промышленности и в производстве изделий из пластмассы. По сравнению с бесконтактными преобразователями — магнитоиндуктивными или магнитострикционными, линейные потенциометры имеют некоторые недостатки, к примеру, меньшую надежность и долговечность. Это связано с принципом измерения — в конструкции используется механический скользящий контакт. Однако, широкое распространение объясняется такими сильными сторонами как: простота конструкции, невысокая стоимость, нечувствительность к электрическим и магнитным помехам, высокое разрешение. Потенциометрические датчики линейных перемещений в нашем каталоге представлены известным немецким производителем Novotechnik. Имеются исполнения как с подружиненным штоком с возвратной пружиной, так и со свободным ходом штока или же с позиционным ползунком — курсором. Современные линейные потенциометры для измерения перемещений можно подобрать и купить в нашем каталоге, в котором представлены так же модели с высокой степенью пылевлагозащиты для применения в тяжелых условиях эксплуатации на подвижной технике.

Характеристика резистора для пассивного регулятора громкости

Давайте по простому разберемся, какая кривая зависимости сопротивления от угла поворота должна быть у переменного резистора для пассивного регулятора громкости. Того самого резистора, который обычно ставят на входе усилителя мощности, чтобы плавно регулировать громкость.

Содержание / Contents

Откуда это все пошло, эти кривые и функциональные зависимости? По видимому все это началось от кривой зависимости человеческого слуха к изменению уровня сигнала. То есть с какой громкостью наши уши воспринимают приходящий звук в зависимости от его уровня.
А зависимость эта логарифмическая: человеческое ухо имеет логарифмическую (близкую к логарифмической) зависимость восприятия звука. То есть наше ощущение громкости пропорционально десятичным логарифмам взятым от мощности звука. График чувствительности уха приблизительно такой:

Зависимость изменения сопротивления резистора обычно отсчитывается от угла поворота движка этого резистора. И у резистора для пассивного регулятора громкости (с плавной регулировкой) должна быть именно показательная (обратно логарифмическая) характеристика.

Точность повторения этой кривой совсем не обязательна. Надо просто чтобы было рядом. Если применить регулятор с прямой (линейной) зависимостью, то громкость резко возрастает в начале вращения и почти не изменяется при движении ручки в конце.
Таким образом, если взять и сложить кривую зависимости слуха и кривую изменения сопротивления резистора, получиться ровная (прямая или очень близкая к ней) линия, и регулировка на слух будет восприниматься плавно.

В целом получается логарифмический регулятор громкости — регулятор, имеющий обратную логарифмическую зависимость между углом поворота ручки и изменением громкости.Дополнение от if33:

Со временем требования к многообразию регулировочных характеристик потенциометров были сведены к трем, наиболее часто применяемым функциональным зависимостям: линейной, логарифмической и обратнологарифмической. Они указываются на корпусе потенциометра наряду с его номиналом, и обозначаются так:

• буква А (кириллица, отечественный стандарт) или буква В (латиница, западный стандарт) соответствует линейной зависимости сопротивления;
• буква Б (кириллица, отечественный стандарт) или буква С (латиница, западный стандарт) соответствует логарифмической кривой сопротивления;
• буква В (кириллица, отечественный стандарт) или буква А (латиница, западный стандарт) соответствует обратнологарифмической зависимости сопротивления.

Как определить функциональную характеристику переменного резистора?
Ну во-первых они все маркируются. «Аудио-резисторы» производства СССР (и видимо дружественных стран) шли с буквой «В» (русская буква В), импортные же резисторы (с той же характеристикой) маркируются буквой «А» (латинская А).
Если с маркировкой проблемы или Вы ей не доверяете, легко проверить характеристику можно с помощью любого тестера. Берете переменный резистор, располагаете его так, как он будет стоять в Вашем устройстве. Т.е. осью к себе. И ищете тестером где у него крайние выводы. Если выводы найдены правильно, то вращение оси не должно (никак) влиять на показания тестера. А показывать тестер должен тот номинал (или близкий), что написан на корпусе. Если резистор одинарный то третий вывод — это вывод движка. Если сдвоенный, то придется немного повозиться в зависимости от конструкции. Конструкция резисторов может быть разная.
Вот несколько, что попались:

Берем резистор (ну например №3) и начинем находить где у него что. У него сзади написано А50К. Резистор импортный, значит буква А — это обратно логарифмическая (показательная) характеристика. 50К — это 50ком.
И даже если надписи нет, все это очень легко измерить, а заодно и найдем нужные нам выводы.

Вращаем мы регуляторы (как правило) по часовой стрелке, т.е. слева направо. Разделим резистор на 2 половинки, левую и правую.Относительно движка. Левую и правую часть определяем вращением ручки влево и вправо. В крайнем левом положении прибор должен показать 0 ком (измерять нужно между движком и крайним выводом). Это левая часть. И наоборот. Теперь нужно поставить движек (ось) в среднее положение и измерить сопротивление между левой половинкой резистора и движком. Потом сопротивление между движком и правой половиной.

Итак, что я намерил: 2-ой и 6-ой выводы (если считать слева) — это выводы концов одного резистора из пары. Прибор показывает 47,2 кОм.
А вывод 1 — вывод движка. Сопротивление между выводом движка и выводом левой части = 8,1 кОм. Между движком и выводом правой части = 39,1 кОм. Разница большая. Это и есть резистор нужный нам. Все сходится.
3-й и 5-й — выводы концов второго резистора. Прибор показывает 46 кОм. 4-й — это вывод движка второго резистора. Ну и сопротивления соответственно 8 кОм и 38 кОм.

Ну и для наглядности и чтобы не забыть рисую простенькую картинку. На каком нибудь кусочке бумаги. Типа такой:

Помечаю начало движения (синенькая точка, эти выводы потом соединяться с землей). А в дальнейшем такую картинку использую для разводки платы. Очень удобно.

А если будет наоборот (левая половина больше правой) или они приблизительно равны, то такие переменники в регулятор громкости не пойдут. Правда если половинки равны (это переменик с линейной характеристикой), то с некоторой доработкой схемы включения использовать можно. На слух будет не очень заметно, но это не полноценная замена.

Вот собственно и все, резистор найден, выводы помечены, можно его включать в тракт звука.

Дмитрий (Dimonos)

г.Минск

Мне 48 лет паяльник в руки взял еще в школе, в году где то 1978, Начал с акустики. Самоучка-радиотехнического образования нет.
Сначала занимался довольно активно,теперь не хватает времени. Сконструировал и изготовил несколько удачных АС (из 10-15 неудачных). Затем пошли кассетные магнитофоны,автомагнитолы,ремонт и настройка акустики и их совместной «жизни» с усилителями.

В данный момент активно «физически» «радио» не занимаюсь, только теория, проекты. Помогаю друзьям и товарищам.

Измерительной аппаратуры нет (только осцилограф и компьютер).

Увлекаюсь… книги разного направления и тематики: фантастика, детективы… Ну не знаю, что сказать.

Уделяю особое внимание доработке (доводке конструкций).
Никакой комерцией по радио не занимался.
Пришел, наверное, чтобы поделиться чем то удачным и приобрести больше знаний и опыта.

Апгрейд гитары: замена потенциометров — статьи для гитаристов от Струнки.ру

Главная — О нас — Статьи и обзоры — Апгрейд гитары: замена потенциометров

Мы продолжаем серию статей о гитарном апгрейде и сегодня поговорим о том элементе, на который большинство желающих усовершенствовать свое звучание обращают внимание, к сожалению, только в самый последний момент – речь пойдет о потенциометрах.

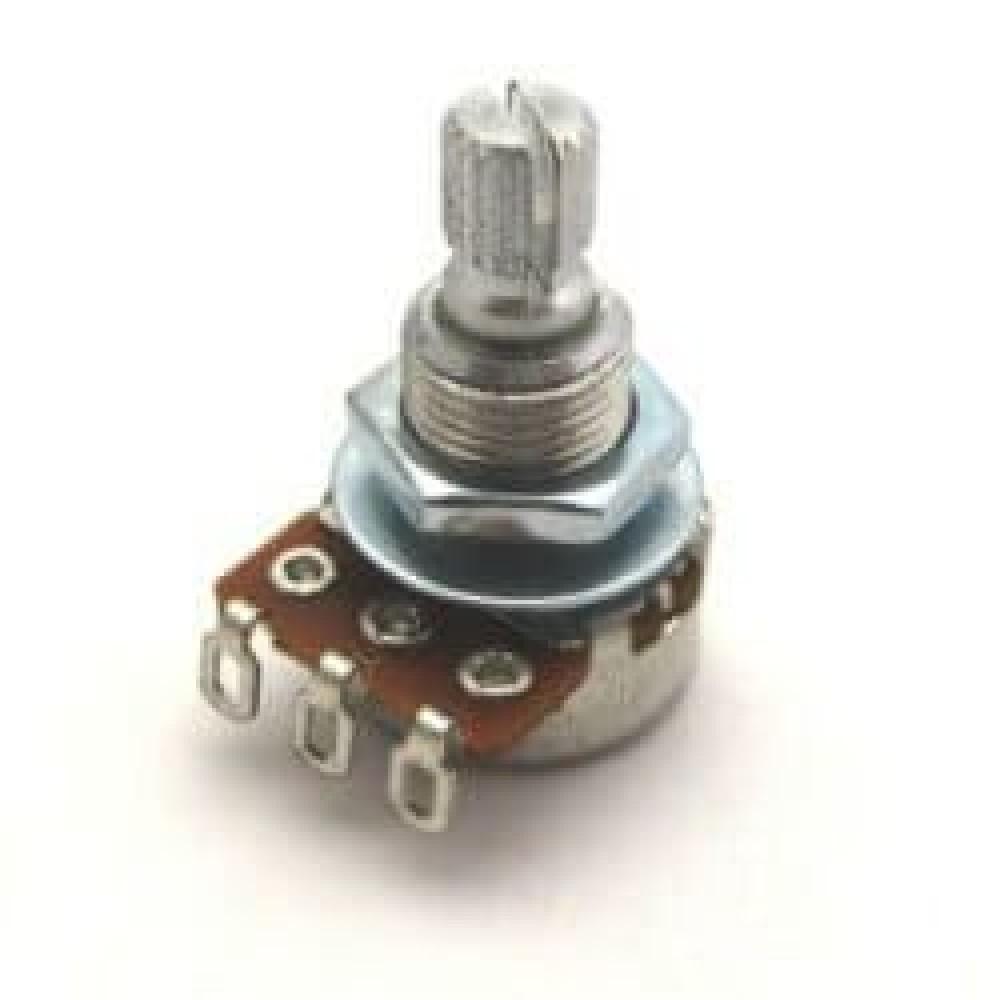

Что такое потенциометр и зачем он нужен?

Потенциометр – это часть гитарной электроники, благодаря которой мы можем плавно регулировать тон и громкость инструмента. С технической точки зрения потенциометры представляют собой резистор с переменным сопротивлением. Например, значение сопротивления в 250 кОм в технических характеристиках обозначает, что наш резистор сможет изменять его в диапазоне 0…250 000 Ом.

При монтаже электроники потенциометры располагаются в цепи между выходом гитары и заземлением. Соответственно, выкрученная наполовину ручка громкости урезает сигнал пополам: одна половина идет на выход, а вторая – на «землю».

Аналогичным образом функционирует и ручка тона – с тем лишь отличием, что урезается сигнал высоких частот благодаря установке дополнительного конденсатора. Помимо этого, регулятор тона не устанавливается напрямую между датчиками и выходом – он, скорее, представляет собой составную часть потенциометра громкости.

Как выбрать потенциометр для гитары?

Итак, углубимся в теорию. Когда ручка громкости выкручена на максимум, сопротивление в потенциометре составляет 0 Ом. Однако чисто технически он не исчезает из схемы и непрерывно функционирует, пропуская больше частот на выходной сигнал и практически нулевое количество сигнала в землю. На практике выходит, что чем большее сопротивление имеет потенциометр, тем меньшее количество частот он урезает и тем меньше влияет на тон гитары.

Первая аксиома, которую следует знать: потенциометры с большим сопротивлением звучат ярче. Это может быть практически незаметно, но это так.

Именно по причине возникновения подобных потерь большая часть крупных производителей, например, именитые CTS, начали выпускать потенциометры «без нагрузки». Их особенность состоит в том, что потенциометр выключается из схемы при выкручивании громкости на максимум – так сигнал со звукоснимателя идет напрямую на выход.

По той же причине большинство хамбакеров на гитару устанавливаются в сочетании с потенциометрами на 500 кОм, а синглы – с 250 кОм. Хамбакеры обычно имеют менее звонкий тон, и желательно, чтобы на выход попадал более яркий сигнал, что и обеспечивает наличие резистора с большим порогом сопротивления. Интересный факт: на винтажных Fender Telecaster устанавливались потенциометры на 1000 кОм, что делало их звучание максимально ярким и резким. Это нравилось далеко не всем гитаристам, но была придумана интересная фишка: если громкость прибрать на 5-10%, то гитара начинает звучать действительно необычно!

Типы гитарных потенциометров

С сопротивлением потенциометров картина относительно ясна, теперь поговорим о типах потенциометров. Существует их очень много, но в качестве гитарных нас будут интересовать только линейные и логарифмические. При повороте ручки громкости они работают по-разному:

• Линейные изменяют ее линейно и равномерно — обозначаются B, см. график ниже;
• Логарифмические меняют громкость менее равномерно: в средних значениях, при повороте ручки, громкость изменяется меньше, чем в крайних значениях (1-2 или 9-10) — обозначаются А, см. график ниже.

По сути, большинство специалистов сходятся во мнении, что логарифмические потенциометры лучше подходят для тех гитаристов, которым нужно часто управлять динамикой звука.

Для такого же тонкого управления динамикой линейный потенциометр потребует большего хода, его нужно будет больше крутить. Аналогична ситуация и с ручками тона.

Перед началом апгрейда изучите уже установленные потенциометры. Многие музыканты говорят, что разницы между маленькими и большими потенциметрами нету, однако мы рекомендуем заменить маленькие на полноразмерные – по опыту они более плавно управляются, служат дольше. Мини-модели устанавливаются обычно на недорогих серийных гитарах – заменив потенциометры, вы сразу ощутите разницу в звуке. В крайнем случае, на маленькую деку рекомендуем устанавливать маленькие потенциометры от CTS.

Наконец, поговорим о том, какие бренды предлагают купить потенциометры и какие из них имеют наиболее высокое качество.

Alpha (Тайвань/Корея)

Качественные потенциометры с невысокой ценой – успешно конкурируют с продукцией от DiMarzio и CTS. Обычно используется в гитарном оборудовании (кабинеты, процессоры, педали эффектов и т.д.), но в последние годы стали популярны и среди гитарных мастеров и любителей апгрейда. Рекомендуем как один из бюджетных вариантов апгрейда электроники и поиска «своего звука».

CTS (США)

Одни из признанных лидеров рынка – имеют более высокую цену, но и, соответственно, более высокое качество. Надежные, имеют плавный ход, не шуршат даже после нескольких лет активной игры. Устанавливаются на большинство серийных инструментов ценовой категории выше среднего – Fender, Gibson, Jackson и т.д.

DiMarzio (США)

Один из самых главных конкурентов CTS – продукция высокого качество и с высокой долговечностью. В ассортименте различные конструкции потенциометров, сама электроника быстро и комфортно устанавливается, максимально удобна для пайки.

Hosco (Япония)

Достаточно молодой и набирающий обороты бренд предлагающий потенциометры мини- и полноразмерные потенциометры, а также модели пуш-пул. При достаточно высокой цене предлагает истинное японское качество электроники и невероятно легкий ход. Используются во многих современных кастом-мастерских.

Выводы

Итак, основные моменты, которые следует учитывать при замене потенциометров:

• Разница между дешевыми китайскими потенциометрами и дорогими моделями от известных брендов есть: и в звуке, и в удобстве пользования, и в долговечности. Стоит лишь помнить, что разницу эту заметят далеко не все.
• Замена потенциометра может кардинально изменить возможности гитары – достаточно вспомнить хотя бы концентрические потенциометры (смешивают звучание двух датчиков) или пуш-пулл переключатели (делают отсечку катушке в датчиках). При этом замена потенциометра займет даже у новичка не более 10 минут, а стоимость комплектующих – не сильно ударит по карману.
• Большинство серийных гитар ценовой категории «ниже среднего» оснащены очень плохими потенциометрами – с ними вы не получите плавного хода, будете терять частоты, а через полгода-год использования с большой вероятность услышите шуршание и треск при регулировке звука.

По материалам статьи Максима Иванова для Kombik.com.

Электронный компонент:Потенциометр — Онлайн справочник

Перевод: Максим Кузьмин (Cubewriter) Контакты:</br>* Skype: cubewriter</br>* E-mail: [email protected]</br>* Максим Кузьмин на freelance.ru

Проверка/Оформление/Редактирование: Мякишев Е.А.

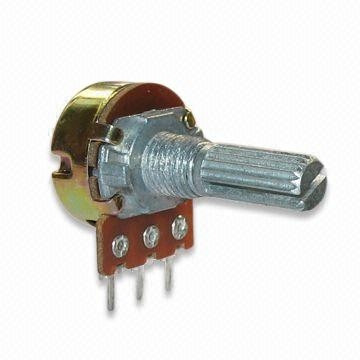

Потенциометры бывают самых разных видов и используются практически повсеместно (к примеру, для управления громкостью звука на радиоприемнике). По сути, потенциометр – это регулируемый вручную резистор с тремя контактами. Ниже показано, как выглядят некоторые типы светодиодов:

Обозначения

В схемах потенциометры обозначаются одним из этих символов:

Как работает потенциометр?

Потенциометр оснащен 3 контактами. Два из них (синий и зеленый) подключены к резистивному элементу, а третий (черный) – к движку.

Потенциометр может работать как реостат (т.е. как регулируемый резистор) или как делитель напряжения.

Реостат

Чтобы использовать потенциометр как реостат, понадобится всего два контакта: центральный и один внешний. В этом случае позиция движка будет определять сопротивление в цепи:

Если у нас потенциометр на 10 кОм, это значит, что максимальным сопротивлением реостата будет 10 кОм, а минимальным – 0 Ом. То есть, меняя положение движка, вы можете получить значение между 0 Ом и 10 кОм.

Делитель напряжения

Потенциометр также можно использовать в качестве делителя напряжения. В этом случае понадобятся все три контакта потенциометра. Один из внешних контактов будет подключен к GND, другой – к VCC, а центральный – к контакту, который будет выдавать напряжение.

Когда потенциометр используется в качестве делителя напряжения, позиция движка будет определять то, каким будет выходное напряжение. Если ваш потенциометр будет подключен как делитель напряжения, то на схеме он будет отображаться так:

Как правило, делитель напряжения используется, чтобы понизить напряжение.

Выходное напряжение можно рассчитать при помощи следующей формулы, использующей закон Ома:

• Vвых = Vcc x (R2 / R1 + R2)

Зависимость между перемещением движка и сопротивлением

Один из главных концептов, связанных с потенциометрами – это зависимость между перемещением движка потенциометра и создаваемым сопротивлением. Исходя из этой зависимости потенциометры бывают линейными и логарифмическими.

Линейные потенциометры

Это самый распространенный вид потенциометров. У них зависимость между перемещением движка и создаваемым сопротивлением является линейной. Это значит, что если выставить движок в среднюю позицию, выходное напряжение будет равняться половине напряжения, проходящего через потенциометр. Подробнее смотрите на картинке ниже:

Потенциометры с линейной зависимостью помечаются буквой «B».

Логарифмические потенциометры

Это нелинейные потенциометры, и они используются, к примеру, в устройствах для управления аудиосигналом. Помимо потенциометров с нормальной логарифмической зависимостью есть также потенциометры с обратной логарифмической зависимостью. Оба типа показаны на картинке ниже:

Потенциометры с логарифмической зависимостью обозначаются буквой «A».

Свойства и виды потенциометров — сколько могут стоить потенциометры?

Потенциометр — это делитель электрического напряжения, это три-терминал, который в основном используется в различных электрических и электронных схемах.  Потенциометр, купить который готова наша компания, для многих известен как «котел», имеет механический привод. Потенциометр является пассивным устройством. Это означает, что ему не нужен какой-либо источник питания, а также дополнительная схема. Основной и самой важной функцией потенциометров является функция линейного и поворотного положения.

Существуют самые разные доступные механические вариации переменных потенциометров, благодаря чему регулирование управления напряжения, тока осуществляется с легкостью. Также для получения нулевого состояния можно легко регулировать смещение и усиление схемы.

Раньше потенциометр представлял собой большую конструкцию с переменным сопротивлением, однако благодаря развитию технического прогресса, удалось сделать потенциометр более точным и меньше по размеру. Существует огромное количество разных видов и названий, как и у многих электронных компонентов. Например, триммер, пресет, переменный резистор, переменный потенциометр, реостат. Стоит заметить, что данные резисторы можно продать, потому что существует много компаний, занимающихся скупкой резисторов.

Потенциометры могут крепиться к устройствам различными способами: впайка в схему или крепиться с внешней стороны. Оставшиеся крепления и разъемы можно выгодно продать людям, которые занимаются скупкой разъемов.

Какие есть виды потенциометров?

Есть три вида потенциометров, систематизированные по характеру изменения сопротивления:

1. Линейные потенциометры, которые обозначаются буквой A. Сопротивление изменяется прямо пропорционально углу поворота скользящего контакта.
2. Логарифмические потенциометры, обозначаемые буквой B. Сначала сопротивление изменяется быстро, а затем происходит медленнее.
3. Экспоненциальные потенциометры (изменение сопротивления по экспоненте), которые обычно обозначаются буквой C. Сначала сопротивление изменяется медленно, а затем становится быстрее, в отличие от логарифмических потенциометров.

Важно обратить внимание на тот факт, что потенциометры не всегда обозначаются буквами A, B или C. Обозначения зависят от производителей самих потенциометров, именно поэтому необходимо внимательно читать описание к каждому конкретному экземпляру.

 Для чего предназначены потенциометры?

Также потенциометр является устройством, которое способно определять значение потенциала и напряжение в электрической цепи. Создание подобного аппарата приходится на 19 век, а именно на 1841 год. За более чем 170 лет было создано несколько разновидностей того аппарата:

• Предназначенный для сети постоянного тока.
• Потенциометры, предназначенные для определения процента концентрации вещества в растворе.
• Подача тока с использованием постоянного резистора.
• Потенциометры, используемые, чтобы измерить температуру в преобразователях.
• Самый простой вид из приборов для измерения имеет название «Метровый мост», который был создан в учебных и демонстрационных целях. При измерении сопротивления проводов, их нужно уложить по длине линейки (один метр) и подсоединить к гальванометру.
• Также существует микровольтовый потенциометр, который используется для того, чтобы минимизировать влияние электродвижущейся силы, которая возникает в электрической цепи, (термо-ЭДС) и контактного сопротивления. Благодаря данному потенциометру фиксирование значения с точностью до 1000 нановольт стало возможным.

Не все потенциометры имеют в составе драгоценные металлы, но все-таки некоторые относятся к этоц категории, как и большое количество радиодеталей.

Однако, актуальным вопросом остается, где продать радиодетали и куда отдать золото из радиодеталей. В наши дни большое количество компаний занимаются скупкой драгметаллов в радиодеталях и скупкой радиодеталей в первоначальном виде, нужно только поискать.

У многих предпринимателей возникала идея извлечения драгоценных металлов из устройств с целью продали, заработка на этом денег, однако эта задумка не является удачной, требует больших вложений, даже покупки производства специального оборудования и большого количества деталей, чтобы данный бизнес начал приносить какую-то прибыль. Несмотря на это, заработать неплохую сумму денег можно на продаже самих потенциометров, в которых содержатся драгоценные металлы, о которых речь пойдет ниже. Второй вариант считается менее затратным и более удачным в финансовом плане.

ППБЛ-В, ППМЛ-М, ППМЛ-Ф, ППМЛ-И, ППМФ-М, ПТП-5, ПТП-1, ПТП-2, ПЛП-2, ПЛП-1, ППМЛ-ИМ, РПП — это марки потенциометров специального назначения.

Проволока из нихрома и манганина может использоваться в некоторых потенциометрах, таких, как ПТП-5. Укажет на ее наличие цифра 5, находящаяся в белом прямоугольнике в таких потенциометрах.

Драгоценные маталы в потенциометрах:

В ЭПП-09М и ЭПВ-2-11А содержится 1.441 гр. серебра, но нет золота, палладия и платины. В ЭПР-09 содержание серебра равно 2.832 грамма, а палладия — 11.859, но золота и платины нет. В ЭППВ-60 не содержится золота, платины и палладия, как и в ЭПП-09М и ЭПВ-2-11А, однако содержание серебра — 0.181. Содержание серебра в ЭПВ-2 равняется 1.86 г., а золото, палладий и платина отсутствуют. В P-39, P-37-1, P-37/1, P-363-1, P-363-2 и P-363-3 нет золота, палладия и платины, однако содержание серебра в P-39 равняется 63.081, в P-37-1 — 14. 161, в P-37/1 — 14.992, в P-363-1 — 28.547. В P-363-2 также содержится 28.547 грамма серебра, а в P-363-3 — 50.781. В P4833 нет ни платины, ни палладия, но содержание золота — 0.036, а серебра — 6.68. В P-363 нет платины, золота и палладия, однако содержание серебра — 18.4. В потенциометрах P-362/2, P-355, P-348, P-306, P-307, ПП-63 нет ни золота, ни серебра, ни платины, ни палладия. Содержание серебра в P-362/2 равно 28.547, в P-355 — 18.76, в P-348 — 7.88. В P-306 содержится 7.241 граммов серебра, в P-307 — 15.713, а в ПП-63 — 1.0572. В ПЗ-9 золото — 0.359, а серебро — 30.119. В ПДС-021 содержится 0.411 гр. серебра. В ПДП4-002 нет платины, содержание золота — 0.549, серебра — 3.143, а палладия — 12.54. В потенциометре ПДП-4-002 содержится 0.5 г. золота и 1.566 г. палладия. В ПДП-4 серебро — 05, палладий — 1.761. В П5-28 Au — 0.287, Ag — 217.33, Pd (палладий) — 0.8. В П5-27 Au — 0.63, Ag — 181.03, Pd — 1.59. В потенциометре П5-25 Au — 0.18, Ag — 295.7, Pd — 1.023. В П3-26 Au — 0.22, Ag — 171. 58, Pd — 1.59. В ОД-61 15.031 г. серебра. В ЛПМ-60 1.22 г. палладия. В ЛОМО-200 1.48 г. серебра. В ЛКД-4 Au — 0.6, Ag — 4.6, Pd — 12.5. В потенциометрах КСУ1-080, КСУ1-079, КСУ1-066 и КСУ1-065 Au — 0.447, Pd — 6.389. В КСУ1-076, КСУ1-075, КСУ1-062 и КСУ1-061, КСУ1-036 Au — 0.127, Pd — 2.969. В КСУ1-074, КСУ1-073, КСУ1-072, КСУ1-071, КСУ1-060, КСУ1-059, КСУ1-058 и КСУ1-057 Au — 0.447, Pd — 9.44.

Апгрейд гитары: потенциометры

21 июля 2012 | Максим Иванов

Привет! Тема сегодняшней статьи — гитарные потенциометры. Для тех из вас, кто не знаком с этим словом, это такие штучки под крышками крутилок, которые управляют громкостью и тоном. Верьте или нет, но эти ребята влияют на ваш звук, причём очень основательно. Сопротивление, плавность хода и его глубина, общее качество изготовления — всё это сказывается на звучании вашей гитары. Давайте разберёмся, почему так происходит.

Как потенциометры работают в вашей гитаре.

Сам по себе потенциометр — это резистор с переменным значением сопротивления от 0 до n Ом, где n – значение сопротивления потенциометра. Так что, если у вас потенциометр на 500 кОм,он соответственно может работать в любом значении от 0 до 500 000 Ом. Этот переменный резистор подключается между выходом вашей гитары и землёй. Когда вы играете с ручкой громкости на максимуме, сигнал полностью идёт на выход гитары, если ручка громкости убрана в ноль, сигнал полностью уходит в землю. Если где-то между 0 и 10 — в землю идёт только часть сигнала. Ручка тона работает по схожему принципу, только между землёй и потенциометром ставится конденсатор, который пускает высокие частоты только в землю. Также ручка тона не подключается напрямую между звукоснимателем и выходом из гитары, это, скорее, часть схемы с ручкой громкости.

Вот самые частые вопросы, которые нам задают:  Как влияет на тон величина сопротивления потенциометра?  Зачем вообще выпускают разные потенциометры с разным сопротивлением?  Какой потенциометр мне использовать в моей гитаре?

Постараюсь объяснить. Когда ручка громкости повёрнута на максимум, сопротивление между звукоснимателем и выходом из гитары равно 0 Ом. Но на самом деле, потенциометр из схемы никуда не исчезает и в этот момент он тоже работает. Просто в этом случае он не пускает в землю определенные частоты. Своего рода низкочастотный фильтр, похожий на ручку тона, только для сверх-высоких частот. Чем больше сопротивление потенциометра, тем больше сопротивление между звукоснимателем и землёй, и тем меньше на тон влияет этот фильтр. Потенциометры на 500 кОм звучат ярче, чем на 250 кОм.

Компания CTS а также некоторые другие производители выпускают так называемые потенциометры «без нагрузки». Они работают таким образом, что когда ручка громкости повёрнута на максимум, потенциометр выключается из схемы, таким образом сигнал от датчика идёт напрямую на выход гитары.

Теперь становится понятным, почему большинство хамбакеров работают в паре с 500 кОм потенциометрами, а сингловые датчики — с 250 кОм. Обычно хамбакеры звучат не так ярко как синглы и чем больше высоких попадёт на выход из гитары, тем лучше. Это вовсе не означает, что это единственная схема, просто так повелось при производстве гитар и это уже давно стало стандартом. Одна вещь, которая может показаться странной — ручки громкости в старых телекастерах, там используются резисторы на 1 МОм. Так между землёй и и звукоснимателем почти нет сопротивления, и почти все частоты попадают на выход. В телекастерах из-за этого очень яркий звук, который не все любят, но есть одна интересная фишка. Если ручку громкости немного прибрать, гитара звучит так, как ее никакой ручкой тона не настроишь. Попробуйте!

Ну вот, возникла еще одна проблема. Когда вы прибираете громкость, высокие частоты немного срезаются и сигнал в целом становится темнее . С одной стороны это круто — вы получаете звук, который нельзя было бы получить в других ситуациях просто с ручкой тона. Эту особенность ценят любители винтажного звука и гитар, но большинство современных гитаристов хотят, чтобы звук был максимально честным и прозрачным, независимо от того, в каком положении находится ручка громкости. Этот вопрос можно решить довольно просто. Берется конденсатор и/или резистор, подключенные параллельно ко входу и выходу потенциометра. Самый популярный комплект — это 0.001µf конденсатор и 150кОм резистор , подключенные параллельно. Для разных звукоснимателей бывают разные сочетания резисторов и конденсаторов. Также существует много мнений по поводу того, что лучше звучит. Так что есть смысл использовать гугл, если вдруг вы захотите полезть в такие дебри гитарного звука.

Типы потенциометров

Итак, с уровнем сопротивления разобрались. Вообще существует много разновидностей потенциометров, но нас гитаристов интересуют только две: линейные и логарифмические. Эти два работают по-разному, когда вы крутите ручку громкости. Линейный потенциометр, как вы уже догадались, изменяет громкость линейно. Если бы нужно было нарисовать график увеличения громкости в зависимости от сопротивления потенциометра, это была бы прямая линия под углом 45 градусов к осям, или y=x.

Логарифмический потенциометр увеличивает громкость более быстро, самые большие изменения происходят где-то между значениями 9 и 10 потенциометра, где 10 — максимум. Убирая громкость дальше, падение уровня громкости все менее заметно. Природа человеческого слуха такова, что логарифмические потенциометры звучат как линейные. Если вы часто пользуетесь ручкой громкости, управляя динамикой звука, вам нужен логарифмический потенциометр. С линейным потенциометром для получения того же результата придётся довольно сильно крутить ручку громкости, требуется больший ход. То же самое в случае с потенциометрами тона. Логарифмические звучат более естественно и их нужно меньше крутить. Некоторые спорят с этим относительно ручки тона, но в целом, по крайней мере, начёт ручки громкости мнения сходятся. Я рекомендую использовать логарифмические потенциометры в гитаре, хотя и те и другие будут работать как надо и ничего вам не испортят.

1. Alpha

Давайте взглянем на бренды. Для начала посмотрите какие потенциометры стоят в вашей гитаре, если они маленькие — их надо менять. Полноразмерные потенциометры звучат лучше, более плавно управляются и служат дольше. Мелкие обычно используют, чтобы сэкономить на производстве. Разницу вы сразу почувствуете, если поставите что-то вроде DiMarzio, Alpha или CTS. Если места в гитаре мало, попробуйте мини-потенциометры CTS, они работают довольно хорошо.

2. CTS

Большинство серийных гитар нижнего ценового диапазона комплектуются дерьмовыми потенциометрами. Там идёт экономия на каждой мелочи, резисторы имеют разброс по сопротивлению в +/-20%, работают они не всегда плавно. Если у вас стоит 500 кОм потенциометр, на деле это может быть 480 или даже 448. Так что, если вы видите в вашей гитаре какой-то noname китайский — меняйте без разговоров. И конденсаторы тоже меняйте. Звук станет лучше. Про звукосниматели вы и сами знаете.

Потенциометры CTS используются в гитарах Fender, а Alpha обычно используются в гитарном оборудовании. А вот DiMarzio проще всего купить в России. Цены вполне адекватные, потенциометры надежные и работают как надо.

3. DiMarzio

В последние годы появились производители гитарных потенциометров типа Alessandro и Bourns, это категория «бутик», там более крутой контроль качества и отбор по жёстким параметрам (+/- 5%). Они как правило выпускаются в закрытых корпусах, которые предотвращают попадание пыли и грязи, тем самым избавляя вас от хруста в звуке, разрабатываются они с учетом особенностей человеческого слуха и звучат максимально плавно и естественно.

4. Alessandro

В целом звук — штука субъективная. Если меня спросят, есть ли разница между потенциометром за 50 долларов и за 10, я скажу «да». Но далеко не все это могут услышать и почувствовать, не говоря уже о том, чтобы за это заплатить. Так что если вы не сильно заморачиваетесь тюнингом вашей гитары, ставьте что-то стандартное. Лично я пользуюсь CTS для громкости и DiMarzio для тона.

5. Bourns

Поменять потенциометр — это порой может быть самый простой способ улучшить звук вашей гитары. Можно поставить push/pull переключатель, который будет отсекать катушки или переключаться между последовательным и параллельным вариантом соединения датчиков, есть также концентрические потенциометры, которые позволяют смешивать звучание двух звукоснимателей, а также круглые переключатели позиций датчиков — как в гитарах PRS. Потенциометр вы можете заменить буквально за пару минут и все что вам нужно это паяльник. Стоят они недорого, попробуйте новые и сравните со старым. Как мы всегда советуем — доверяйте только своим ушам. Кто знает, вдруг ваша гитара зазвучит так, как до сих пор не звучала. Стоит того, не правда ли?

Линейные потенциометры Архив — ELAP

Прецизионные линейные потенциометры — это датчиков абсолютного положения, используемых для измерения и контроля линейного смещения осей обработки . Для достижения этой цели электрическое напряжение между выходом и входом сравнивается, таким образом вычисляя длину смещения. Это касается функциональной эволюции, учитывая, что потенциометры изначально разрабатывались исключительно для измерения точного электрического напряжения.

Эксплуатация

Промышленные линейные потенциометры — это потенциометрические преобразователи .В линейном потенциометре существует взаимосвязь между выходным и входным напряжением: подвижный курсор, работающий на ползунке, обеспечивает значение напряжения, пропорциональное его положению, и позволяет с помощью соответствующих вычислений определить это положение. Ползунковые потенциометры действуют линейно, в то время как поворотные потенциометры , одно- и многооборотные потенциометры действуют через торсионное усилие.

Качество линейного потенциометра тесно связано с качеством резистивного материала, из которого состоит дорожка — фактически, от этого зависит стабильность сигнала.Дорожки, установленные в линейных потенциометрах Elap, имеют высокое качество, отличную точность и повторяемость, а также продолжительность более одного миллиона операций (практически неограниченную). Кроме того, гусеница заключена в прочный корпус из экструдированного алюминия, обеспечивающий высокую степень защиты от воздействия окружающей среды. Таким образом, потенциометры ELAP могут также использоваться в сложных промышленных средах, таких как наличие пыли или масел, и даже для наружного применения.

Приложения

Линейные потенциометры широко используются в промышленных машинах, поскольку они позволяют измерять и контролировать линейное смещение осей даже при отсутствии питания. Эта последняя особенность делает их особенно подходящими для длительной обработки , при которой стандартной практикой является выключение станка во время обработки и сложность сброса на ноль при включении питания. Доступны потенциометры малых и длинных размеров, круглого и квадратного сечения, с ходом от 25 до 950 мм, с сопротивлением 5 кОм и 10 кОм, чтобы идеально адаптироваться к конкретным требованиям в:

• Металлообработка
• Мрамор и обработка камня
• Подъем товаров
• Обработка резины и пластмассы

Пользовательские модели

Помимо серии широко используемых стандартных моделей, ELAP разрабатывает и производит индивидуальных линейных потенциометров для определения положения в конкретных производственные процессы заказчика. Благодаря чрезвычайно широким возможностям конфигурирования и калибровки наших инструментов и нашей внутренней дизайн-студии, продукты ELAP могут быть адаптированы к любым вашим потребностям.

Свяжитесь с нами сегодня для получения дополнительной информации, разъяснений или предложений по прецизионным линейным потенциометрам ELAP!
