Подключение УЗО и автомата: схема, как подключить

Простое, быстрое и безошибочное подключение устройств защитного отключения и автоматов

Необходимость в подключении УЗО и автоматов, схема

Для нормальной работы всех электроприборов требуется подключение УЗО и автомата. Наличие защитных устройств позволяет спокойно пользоваться стиральной машиной, посудомоечной машиной.

Способствует нормальному пользованию бытовой техникой правильное подключение УЗО и автоматов. Значение имеет также выбор УЗО и автоматов. Разобраться в том, как подключить УЗО и автоматы самостоятельно помогают схемы.

Монтаж УЗО и автоматов схемы их монтажа позволяют действовать в правильном направлении. Без защитных устройств вся техника в квартире попадет зону риска. Ничто не защитит сеть от перенапряжения, короткого замыкания, последствий замыканий. УЗО и автоматы для них ставятся в электрощитке.

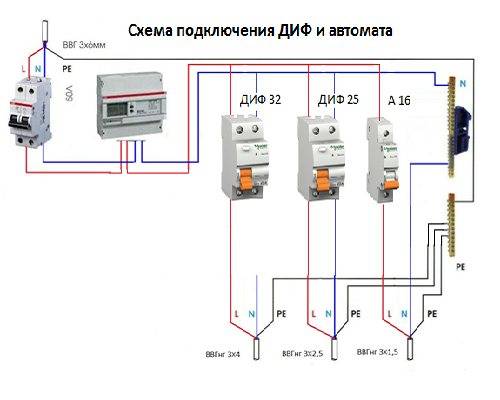

Соответственно рассматривается схема подключения автоматов и УЗО в щитке. Примерная схема выглядит следующим образом. Зелено-желтой линией на всех схемах обозначается фаза заземления (PE).

Пунктирной зеленой линией на схеме обозначен кабель с заземлением, необходимый для подключения сложных бытовых приборов. Представленная схема подключения УЗО и автоматов в квартире неоднозначная.

Подключение УЗО и автомата схема может выглядеть и по-другому. Мы видим готовую схему и нас волнуют вопросы показанного на ней подключения. Среди них такой вопрос: «Как происходит установка УЗО до или после автомата?»

Ниже вы найдете ответ на вопрос: «Как стоит ставить УЗО до или после автомата?» Зная ответ на вопрос: «УЗО перед автоматом или после?», уже понимаешь, как поставить УЗОперед автоматом или после. Вариантов подключения защитных устройств и автоматов существует много.

Схема установки УЗО и автоматов для конкретного проекта электромонтажа составляется после ответа на вопрос: «А сколько автоматов можно подключить к одному УЗО?».

Оговоримся сразу – обычно рассчитано использовать одно УЗО на несколько автоматов. А к одному УЗО нужно автоматы подключать так, чтобы сумма токов всех автоматов равнялась сумме тока УЗО.

Как правильно подключить УЗО и автомат

Выделим некоторую последовательность действий, дающую нам представление о том, как происходит подключение УЗО и автомата схема и как осуществляется установка УЗО до или после автомата. Ответим также на вопрос, УЗО ставится до автомата или после?

Все правила электрики настоятельно рекомендуют подключать УЗО перед автоматом. УЗО до или после автомата? Однозначно перед автоматом. Иначе нормально работать устройство не сможет.
Однофазное подключение. Кабель питания к УЗО всегда подводится сверху. Подвод кабеля иллюстрирует рисунок.
На рисунке показано самое простейшее подключение УЗО.
Подключая УЗО без заземления, нужно пользоваться схемой, представленной ниже.
Самым распространенным является вариант подключения УЗО в двухфазную сеть. Схема следующая.
Рассматривается также всегда вариант подключения УЗО в трехфазную электрическую сеть. Здесь присутствует заземление, но отсутствует нейтральная фаза. Используется проводка без обмотки (фазный кабель). После подключения будет заметна пустая нулевая клемма.
Существует еще и вариант подключения четырехполюсного УЗО. При подключении просматривается аналогия с подключением в однофазную сеть. Меняется только число полюсов и магистралей.

Что нужно помнить, подключая УЗО и автоматы?

Соответствующие пункты можно выделить списком.

Подключаются защитные приборы исключительно при полностью отключенном щитке. Это в особенности касается многоквартирных домов.
Помните, что УЗО монтируются перед автоматами. С контактами работают по правилам электрики.
Питающую жилу запрещается подводить снизу корпуса УЗО. Проигнорировать это – увидеть вскоре сломавшееся УЗО.
Местные УЗО никогда нельзя ставить на большую сеть, например, в многоквартирных домах. Игнорирование этого требования приводит к утечкам тока, становящимся причиной замыкания по всему периметру многоквартирного дома.
Необходимо использовать аппараты только проверенных надежных фирм. Например такие УЗО вы найдете в магазине АВС-электро: https://avselectro.ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen — только проверенные производители и индивидуальный подход.

Небольшое заключение

После подключения необходима обязательная проверка работы устройства. На ложные ситуации и всякие случайности УЗО не должно реагировать.

Тестирование осуществляется за счет включения автомата и создания определенной нагрузки на него. Нагрузка достигается путем включения в розетку электроприбора. Если при подключении в сеть электроприбора, нет никаких изменений, то все сделано верно. Пользуйтесь! Работа выполнена хорошо!

Далее на видео вы можете ознакомиться с советами по поводу правильного подключения УЗО.

Источник №1: https://avselectro. ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen

Твитнуть

Подключение узо в щитке. Схемы подключения УЗО, выбор УЗО по номинальному и дифференциальному току (току утечки)

Схема подключения УЗО и автомата: правила и ошибки

Электромонтаж, выполняемый с точки зрения профессионала, кардинально отличается от любительского. Сегодняшняя глобальная сеть предлагает сотни статей на тему подключение УЗО и автомата схема, которого иногда кажется сомнительной, или в других случаях частично объясняет ситуацию работы с проводкой.

Чтобы не попасться на уловки мошеннической информации и не совершить в собственном доме либо в условиях трудовой деятельности замыкания, следует прибежать к полезным советам и требованиям, которыми руководствуются нынешние и компетентные электромонтажники.

Несколько простых, но значимых условий

Ремонтник обязан понимать, что для корректного монтажа УЗО, соединения контактов должны заводиться снизу, такое условие установлено в этикете проведения электромонтажных работ; во множестве случаев, если завести проводку по противоположному направлению, есть вероятность плохого КПД автоматов.
Распределение энергии по проводке следует проводить от вводного автоматического регулятора;
Автоматическая установка способна предотвратить короткое замыкание, но это не убережет монтажника от поражения электрическим током и, соответственно, получения травм или ожогов.

Сейчас рекламировать систему автоматов совершенно бесполезно, ведь каждый заботящийся о безопасности помещений рабочего характера или дома человек давно испытал работу УЗО систем. Разумеется, компетентная разработка проекта электромонтажа—это идеальный вариант решения задачи, тем не менее, есть случаи, когда нужно знать, как подключить УЗО и автоматы оперативно. Поэтому предлагаем опуститься ниже и рассмотреть этот вопрос со всеми вытекающими подробностями.

Общая схема подключения УЗО

Первым делом рассмотрим запрещенные маневры касательно установки устройства защищенного отключения.

Что делать опасно?

Запрещена установка УЗО неподалеку от счетчика или параллельно ему;
Нельзя делать монтаж с отсутствием отдельных автоматов при этом с аналогичными показателями;
Нецелесообразна установка УЗО в электрическую сеть, где она имеет иное назначение, следовательно, не соблюдаются параметры.

Как подключить УЗО в квартире?

Люди стали все чаще использовать в домашних условиях очень большое количество бытовой техники, поэтому экспертам пришла в голову мысль создать определённую степень безопасности и перенапряжения сети при помощи устройства защитного отключения.

Квартирная электрическая сеть, устроенная по-особенному, поэтому защитную систему возможно подключить и с встроенной рейкой и, если она расположена отдельно от щитка. В ней имеются специальные отверстия, позволяющие правильно провести монтаж прибора.

Порядок подключения защитной аппаратуры

Вводный автомат подключается к наружной сети, используя для этого силовой кабель. Аппаратура устанавливается с учетом максимального тока, который доступен для энергоснабжения в квартирных домах.

Электрический счетчик проводит регистрацию поступившей энергии, считывает количество киловатт, затем распределяет ее по квартире, в нашем случае передает к защитному устройству отключения.

Подключение автоматов и УЗО

Теперь в УЗО, его клеммы применяются для подключения кабелей, выходящих из электрического счетчика. Фаза присоединяется к выходу L, ноль устанавливается к значению N. Теперь монтируются нагрузочные кабеля снизу. Работоспособность устройства защиты будет оптимальной лишь по правильно установленной схеме.

Осторожно! Будьте внимательны, ток не может предупредить о своем присутствии человека, поэтому избежать поражения сложно!

Установка автоматов, на приборы, превышающие предельно-допустимую мощность. Здесь предусматривается соединение фазного провода с фазой защитного устройства, а нулевой поток присоединяется к нейтралу. Придерживаясь правильной системы, ваше жилище будет максимально защищено от повышения напряжения и сохранит все бытовые приборы в целостности. Если использовалась точная схема подключения узо и автоматов в квартире, хозяин может рассчитывать на полноценную безопасность.

Двухфазная электрическая сеть: как подключить УЗО

Для начала стоит разобраться, почему требуется установка защиты в двухфазных цепях. Такие прежде всего наблюдаются в квартирах, находящихся в старых застройках, а в таких условиях, необходима дополнительная безопасность, так как чаще в таком жилье отсутствует заземление, а утечка тока, по местам, где ее не должно быть нередко приводит к возникновению пожара.

Поговорим об одноуровневой защитной системе. Вариант ее подключения на первый взгляд слишком простой, однако, учесть нюансы важно для полной безопасности.

Выбирается наиболее мощный аппарат;
Установка должна предусматривать передачу тока на автомат, а от него на все приборы, включительно лампочки и розетки;
Устройство этой схемы является компактным и элементарным.

Одноуровневые защитные устройства принято устанавливать и на один прибор тоже, например, для стиральной машины или водонагревателя. Чтобы осуществить подобный способ достаточно прибора с мощностью 15 ампер.

Схема подключение УЗО и автоматов к счетчику электроэенргии

Обратимся к вопросу, как правильно подключить УЗО и автомат, совершив при этом многоуровневую защиту.

Внимание! Нельзя работать с электричеством без защитной спец одежды.

Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты.

Сегодня стали часто использовать УЗО и диф реле схема подключения которых отличается тем, что наблюдается отсутствие автоматического устройства. Общий принцип подключения системы с дифференциальным аппаратом является аналогичным предыдущему, но предусматривается установка дополнительной токовой защиты.

3 коварные ошибки, которые допускают монтажники

На самом деле подключение защитного устройства для электрической сети дома или квартиры не всегда проходит безошибочно, поэтому в этом месте целесообразно указать на три причины, которые могут привести к опасности.

Пример схемы квартирного группового щита

При неправильной установке, может произойти сплетение нескольких проводников, которые выходят из одного устройства и образуют цельный узел. В такой ситуации, часто срабатывают отключения от сети определенных приборов или всей квартиры, что мешает проверить точность монтажа и его правильность. Однако, избежать ошибки необъяснимого отключения электричества от сети, можно вставить в розетку, от которой работает защитный аппарат любое бытовое устройство, если его функциональность правильная, значит схема собрана безошибочно.
Подключение проводов с заземления к нейтральному выходу устройства защитного отключения, или же к системе самодельного заземления. Эта ошибка кардинально влияет на безопасность в электрической сети, возможны поражения электрическим током и возникновения пожароопасной ситуации. Если наблюдается подключение заземлений неподалеку от водопроводов, здесь возникает опасность поражения током соседей и самого хозяина, совершившего некорректное подключение.
Соединяют нейтраль и заземление, это в свою очередь также говорит об опасности. В этом случае сохраняется риск сгорания электрических бытовых приборов по той причине, что защитное устройство не будет функционировать либо будет выполнять неправильные действия по отношению к установкам, использующимся в быту.

Практические советы относительно монтажа УЗО

Изначально монтажник должен руководствоваться не только требованиями, но еще и учитывать разметку и маркировку на автоматах, которые будут использоваться для подключения к сети. Не всегда делайте все строго по схеме нашего портала, так как из-за разновидности щитков, регистрирующих электроэнергию, может возникнуть разногласие в работе УЗО. Идеальное решение—написать схему подключения самостоятельно или обратиться за помощью к специалистам.

Как говорилось выше в статье, необходимо последовательно в каждый автомат заводить кабель с фазой. Правильнее всего это выполнять снизу. Крепежи на рейку и к поверхности стены лучше выполнять в правильном положении, это позволит удобно ими пользоваться, а также при формировании с защитой можно легко демонтировать прибор.

Посмотрите короткое видео о том, как правильно подключить УЗО щитке:

Вас могут заинтересовать:

prokommunikacii.ru

Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение — это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно — правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача — защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача — обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

househill.ru

Выбор и схемы подключения УЗО в однофазной сети

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам про различные варианты схем подключения УЗО (устройство защитного отключения) в однофазной сети, а также про выбор его номинального тока и дифференциального тока (тока утечки) в зависимости от схемы подключения.

Для более наглядного понимания материала, необходимо рассмотреть конкретные варианты, начиная с самых простых и стандартных схем и, заканчивая, частными случаями.

1. Вводное УЗО

Предположим, что у нас в квартире установлен вводной автоматический выключатель с номинальным током 40 (А) и мы хотим защитить всех потребителей квартиры одним общим УЗО. Оно же будет считаться и называться вводным УЗО.

И это правильно! Закрывать глаза на электробезопасность в своем доме, а также на требования ПУЭ (п.7.1.71), я считаю не правильным и даже опасным.

Кстати, прошу обратить внимание на электрический щит. Это очередная новинка от компании IEK — металлический распределительный щит ЩРн серии PRO. Про преимущества и выявленные недостатки данного щита я расскажу Вам в самое ближайшее время. Если не хотите пропустить новые выпуски статей, то подписывайтесь на рассылку сайта.

Поскольку разговор зашел о щитах, то напомню Вам, что не так давно я уже делал подробный обзор пластикового щита серии PRIME от IEK, который меня достаточно впечатлил.

Перейдем непосредственно к теме статьи.

Схема представленного выше щита достаточно простая. Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N).

Вводное УЗО необходимо подключить сразу же после вводного автомата, а уже после него подключить групповые автоматы на отходящие линии (розетки, освещение, теплый пол и прочее электрооборудование). Выглядеть это будет следующим образом.

Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автоматического выключателя, а с нижней клеммы — на верхнюю клемму (1) вводного УЗО. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью гребенчатой шины. С клеммы (4) счетчика электрической энергии ноль уходит на верхнюю клемму (N) УЗО, а с нижней клеммы (N) УЗО — на общую нулевую шину (N).

Внимание! Рекомендую ознакомиться со статьей про распространенные ошибки, возникающие при подключении УЗО и дифавтоматов.

Как выбрать номинальный ток УЗО?!

Номинальный ток вводного УЗО должен быть на одну ступень выше, чем номинальный ток вводного автоматического выключателя, т.е. нам необходимо установить УЗО с номинальным током не менее 50 (А) и током утечки 30 (мА). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п. 7.1.75 и п.7.1.76).

Стандартный существующий ряд номинальных токов УЗО: 16, 25, 32, 40, 50, 63, 80, 100 (А).

Номинальный ток УЗО отображается на лицевой стороне его корпуса.

Зачем нам необходимо защищать УЗО от перегруза? И откуда может возникнуть этот самый перегруз?

Да все, элементарно! В щите установлен вводной автоматический выключатель с номинальным током 40 (А), что соответствует выделенной мощности 8,8 (кВт). В любое время Вы можете включить в сеть приборы с суммарной мощностью, превышающую 8,8 (кВт). Возьмем для примера, что потребляемая мощность у Вас составила около 10 (кВт), что равносильно току 45,4 (А).

При таком токе, согласно время-токовой характеристики (ВТХ) срабатывания теплового расцепителя, наш вводной автомат не отключится в течение целого часа.

Получается, что все это время через УЗО будет проходить ток величиной 45,4 (А), превышающий его номинальный ток, что может привести к нагреву его токоведущих частей, оплавлению корпуса и в конечном счете выходу его из строя.

Чтобы избежать подобной ситуации, я Вам всегда советую устанавливать УЗО с номинальным током на одну ступень больше, чем номинальный ток автомата. Но как показывает практика, токоведущие части УЗО выполнены с некоторым запасом по перегрузочной способности, но тем не менее я бы не рисковал и соблюдал данное требование!

Почему УЗО должно быть с током утечки именно на 30 (мА)?

Сначала приведу стандартный существующий ряд номинальных дифференциальных токов (токов утечки) УЗО: 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).

Иногда эти значения могут отображаться не в миллиамперах, а в амперах, тогда стандартный ряд будет выглядеть следующим образом: 0,01 (А), 0,03 (А), 0,1 (А), 0,3 (А) и 0,5 (А).

Номинальный дифференциальный ток (ток утечки) УЗО отображается также на лицевой стороне его корпуса.

Итак, если у Вас вводной автоматический выключатель имеет номинальный ток до 40 (А) включительно, то вводное УЗО можно устанавливать с током утечки 30 (мА). Если же номинал вводного автомата больше 50 (А), то скорее всего УЗО придется устанавливать с током утечки 100 (мА).

Дело в том, что все зависит от общей фоновой (естественной) утечки в линиях электропроводки. Поэтому считается что, чем больше ток нагрузки, тем больше фоновая утечка, поэтому, чтобы избежать ложных срабатываний УЗО, приходится завышать его ток утечки с 30 (мА) до 100 (мА).

Согласно ПУЭ (п.7.1.83), существует норма по суммарной фоновой утечке в нормальном режиме, которая должна быть не больше 1/3 номинального тока утечки УЗО. Вот например, ток утечки УЗО составляет 30 (мА), а значит фоновая утечка в этой линии должна быть не больше 10 (мА).

Фоновую утечку можно измерить, правда для этого необходимы специальные приборы. Вот например, в нашей электротехнической лаборатории имеется прибор MRP-200

, правда основным его назначением все же является измерение отключающего дифференциального тока УЗО и измерение времени его срабатывания.

Также фоновую утечку можно приблизительно рассчитать. Условно принято, что ток утечки величиной 0,4 (мА) приходится на 1 (А) нагрузки или же ток утечки 10 (мкА) приходится на 1 метр длины фазного проводника.

Чтобы Вам не вникать в подробности определения фонового тока, я специально для Вас составил таблицу с рекомендуемыми уставками дифференциального тока (тока утечки) в зависимости от тока нагрузки.

Как видно по таблице, при номинальном токе нагрузки 40 (А) рекомендуется устанавливать УЗО с током утечки 30 (мА). В скобках указано значение 100 (мА), но это больше относится при эксплуатации старых электропроводок.

Если у Вас электропроводка не старая (не высохшая и не ветхая) и выполнена качественными кабелями и проводами, то даже при относительно больших токах нагрузки фоновая утечка будет незначительной (минимальной). Поэтому при номинальном токе вводного автомата даже 50 (А) и 63 (А) можно смело устанавливать вводное УЗО с током утечки 30 (мА).

Кстати, согласно ПУЭ (п.7.1.79, п.7.1.83 и п.7.1.85), требуется устанавливать на отходящие линии УЗО с током утечки 30 (мА). Если же защита всей электропроводки выполняется одним вводным УЗО, то ток утечки у него должен быть не более 30 (мА), естественно, что при выполнении условий по суммарной фоновой утечке.

Да, забыл уточнить, что я рассматриваю установку и подключение УЗО с целью защиты человека от поражения электрическим током и защиты линий от появления утечек в следствии старения и ухудшения изоляции, и прочих на нее воздействий.

2. УЗО на одну отходящую линию

Рассмотрим вариант, когда нам нужно с помощью УЗО защитить не все линии, а только одну отходящую (групповую). Для этого нам необходимо в этой линии установить УЗО. Предположим, что это будет линия освещения балкона или лоджии, защищенная автоматическим выключателем с номинальным током 10 (А).

Согласно вышеприведенным требованиям ПУЭ по защите УЗО от перегруза, нам необходимо после автомата 10 (А) установить УЗО с номинальным током 16 (А) или 25 (А) и током утечки 30 (мА). Ничего страшного не будет, если Вы здесь установите УЗО с номинальным током 40 (А) или 50 (А), как в моем примере.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. Затем с нижней клеммы автоматического выключателя отходящей линии, защищенной с помощью УЗО (в моем примере это линия освещения лоджии), фаза уходит на верхнюю клемму (1) УЗО.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО. К нижним клеммам (2) и (N) УЗО будет подключаться кабель отходящей линии освещения лоджии. Остальные линии, не защищенные УЗО, будут подключаться к соответствующим автоматам и общей нулевой шине (N).

Если же подобным образом защищать каждую отходящую линию с помощью УЗО, то при их большом количестве выйдет достаточно дорогим удовольствием в финансовом плане, поэтому существует еще один вариант, который рассмотрим ниже.

3. Групповое УЗО на несколько отходящих линий

Рассмотрим экономный вариант при защите с помощью одного УЗО нескольких отходящих линий.

Схема остается той же: вводной автомат и 5 отходящих автоматов. Мне необходимо защитить несколько отходящих линий с помощью одного УЗО. Для примера, разделю отходящие линии на 2 группы: два автомата в одной группе и три автомата в другой.

Отходящие линии первой группы у нас не будут защищены УЗО, а вот отходящие линии второй группы будут защищены с помощью одного общего (группового) УЗО.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата. С нижней клеммы вводного автомата уходит два проводника. Один — на верхнюю клемму одного из автоматов 1-ой группы, соединенных между собой гребенкой. Второй проводник уходит на верхнюю клемму (1) общего (группового) УЗО, которое защищает 2-ую группу автоматов. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата 2-ой группы, соединенных между собой также с помощью гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО.

Фазные проводники отходящих кабелей 1-ой группы будут подключаться непосредственно к автоматам 1-ой группы, а нули — к общей нулевой шине (N).

Фазные проводники отходящих кабелей 2-ой группы будут подключаться непосредственно к автоматам 2-ой группы, а нули — к нижней клемме (N) УЗО. Больше двух проводников подключать к одному зажиму запрещено, поэтому в таких случаях в щите устанавливают вторую нулевую шину (N1), которая соединяется с нижней клеммой (N) УЗО, а затем к этой самой шине (N1) и подключаются нули отходящих кабелей 2-ой группы.

Как выбрать номинальный ток УЗО в таком случае?!

Многие электрики начинают рассчитывать суммарный номинальный ток отходящих автоматов. Предположим, что отходящие автоматы имеют следующие номинальные токи: 6+10+10+16 = 42 (А). Таким образом, необходимо установить УЗО с номинальным током более 42 (А) и дополнительно учесть небольшой запас в случае перегруза. Для этого вполне подойдет УЗО с номинальным током 50 (А).

А если суммарный номинальный ток отходящих линий будет еще больше?! Например, 10+10+10+16+16+16+25+16=119 (А). Что делать в этом случае?! Устанавливать УЗО на 140-150 (А), которых даже нет в природе?!

На самом деле, не нужно заморачиваться и рассчитывать суммы номинальных токов отходящих автоматов, т.к. их может быть от нескольких штук до нескольких десятков. Все гораздо проще! Номинальный ток УЗО выбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень больше, чем номинал вводного автомата. Все получается логично и правильно. Ведь в любом случае ток через УЗО не будет превышать ток, проходящий через вводной автомат и групповое УЗО будет защищено от перегруза.

Для нашего примера суммарный номинальный ток оставляет: 16+25+32 = 73 (А), что нам как бы предполагает установить здесь УЗО с номинальным током 80 (А) или вовсе 100 (А). Но это не совсем правильно, т.к. нам достаточно установить УЗО с номинальным током 50 (А), который будет на одну ступень выше, чем номинальный ток 40 (А) вводного автоматического выключателя.

В настоящее время это наиболее распространенный способ подключения УЗО, т.к. он более экономный, но в то же время в полном объеме соответствует требованиям ПУЭ и электробезопасности.

В данное время я как раз таки занимаюсь сборкой квартирного щита, в котором имеется 30 отходящих линий (с учетом резерва). По аналогии с описанным выше способом, каждые 10 отходящих линий будут защищены отдельным УЗО.

Вводной автомат в этом примере имеет номинал 32 (А), поэтому все УЗО имеют номинальный ток 40 (А), 30 (мА) независимо от суммы номинальных токов автоматов на защищаемых отходящих линиях.

О сборке этого щита я еще напишу отдельную подробную статью, так что кому интересно, то подписывайтесь на рассылку сайта.

Я рассказал Вам про самые основные схемы подключения УЗО в однофазной сети, а также про выбор УЗО по номинальному току и току утечки для каждого конкретного случая. На частных случаях подключения УЗО, а также на каких-то не стандартных решениях я останавливаться не стал, если вдруг возникнут вопросы, то смело задавайте их в комментариях под статьей.

Видео по материалам статьи:

Про принцип подключения УЗО в трехфазной сети почитайте в следующих моих статьях:

Если Вы не хотите заморачиваться вопросами куда и каким номиналом установить УЗО (устройство защитного отключения), то Вы всегда можете вместо пары «автомат+УЗО» применить дифференциальные автоматы с соответствующими параметрами. Читайте статью про преимущества и недостатки применения в схемах дифавтоматов. Надеюсь, что она прояснит Вам некоторые моменты.

P.S. На этом, пожалуй, все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Как правильно подключить УЗО — схема подключения

Если в вашей квартире имеется большое количество бытовой техники, тогда вам в обязательном порядке следует установить такой аппарат, как УЗО. Иначе вся бытовая техника будет находиться под большой угрозой. В статье мы рассмотрим как правильно подключить подобное устройство и автомат в квартире и частном доме, продемонстрируем схемы, фото и видео инструкции.

Зачем нужен

Монтаж таких устройств необходим по нескольким причинам. Главным образом, он был разработан для защиты. Отчего? Во-первых, УЗО защищает людей от поражения их током, особенно в тех случаях, когда в электроустановке существуют неисправности. Во-вторых, устройство срабатывает и отключает ток по причине случайного или ошибочного соприкосновения с токоведущими частями электроустановки, на случай когда происходит утечка тока. И, в-третьих, предотвращается воспламенение электропроводки в случае замыкания. Как видно из перечисленного, этот автомат на самом деле выполняет важнейшую функцию.

УЗО

Сегодня можно встретить дифференциальные автоматы, особенность которых заключается в объединении автоматического выключателя и УЗО. Их преимущество заключается в том, что в щитке они занимают меньше места. Во всех случаях при подключении все контактные соединения должны подводиться к нему не снизу, а только сверху. Одна из причин заключается в более эстетичном виде. Но существует куда более весомая причина. Дело в том, что УЗО способен снижать коэффициент полезного действия работы всех бытовых предметов. Более того, при ремонтных работах электрик не запутается, и ему не придется изучать сложные, запутанные схемы. Итак, теперь пришло время рассмотреть варианты подключения.

Методы подключения

Известны четыре варианта подключения:

Подключение двухполюсного к однофазной сети.

Подключение четырехполюсного к трехфазной сети с применением нейтрали.

Подключение четырехполюсного к трехфазной сети без использования нейтрали.

Подключение четырехполюсного в однофазной сети.

Рассмотрим каждый случай в отдельности.

Подключение двухполюсного УЗО к однофазной сети

Двухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза. Как правило, на автомате указаны такие знаки 1,2 и N. 1 – подразумевает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль или нейтраль.

Одно из главных условий подключения такого УЗО заключается в том, что он устанавливается во всех случаях после автоматического выключателя! Такое требование позволяет защищать электросчетчик от увеличения тока.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током. Более того, при подключении важно соблюдать правильную последовательность. Иначе в процессе его эксплуатации могут возникнуть проблемы. Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтраль

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, правильно подключить выходы и входы.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Подключать однофазные сети лучше всего посредством нулевой шинки, которая монтируется непосредственно в щитке на DIN-рейку.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника.

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

Подключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО. Подключение проходит достаточно просто. Для этого ноль и фаза подключается к соответствующей клемме. При этом подключение фазного проводника на клемму выполняется только в том случае, если подключена в данный момент кнопка «Тест». Такая клемма располагается рядом с нулевой.

Подключение в квартире и в частном доме

Для стиральной машины

Схема подключения в квартире выполняется только по однофазной сети. По этой причине подключение выполняется в следующем порядке:

Вводной автомат.

Электросчетчик.

УЗО 30 мА.

Проводка электросети по квартире.

Подключение в квартире

Если у вас в квартире присутствуют силовые потребители электроэнергии, например, стиральная машинка или электропечь, тогда рекомендуется подключаться защитное устройство УЗО дополнительно.

Выбор УЗО

Что касается подключения автомата в частном доме, то последовательность подключения следующая:

Вводной автомат.

Электросчетчик.

Автомат от 100 до 300 мА, выбор осуществляется в зависимости от количества потребляемого тока всей бытовой техники.

Автомат для индивидуального потребления тока. Как правило, используется от 10 до 30 мА.

Итак, мы рассмотрели с вами некоторые особенности и отличия подключения УЗО в тех или иных обстоятельствах. Самое главное, помните о том, что если у вас нет и вовсе представления о данной системе, то лучше не экспериментируйте.

Видео

Несколько слов о типичных ошибках при подключении УЗО:

Схемы

Чтобы правильно установить УЗО, предлагаем вам ознакомиться с некоторыми схемами его подключения:

Схема подключения

Принцип действия

Устройство защитного отключения

Схема электрощитка

Подключение УЗО с автоматикой

Подключение к сети 380V

Четырехполюсное УЗО без ноля

Квартирный групповой щиток

Четырехполюсное УЗО

kakpravilnosdelat. ru

Установка УЗО в щитке самостоятельно

Определившись с номиналом и производителем УЗО, можно начинать непосредственное его подключение. Устройства данного класса монтируются в защитном электрощите, который должен соответствовать техническим условиям на данную электросеть, быть достаточно просторным для размещения автоматов и соединительных проводов.

Как правило, на ввод сети устанавливают металлический электрощиток. Некоторые его разновидности закрываются на ключ, имеют отдельный пломбируемый отсек для электросчётчика. Для установки снаружи, электрощит должен иметь прочный антивандальный корпус и защиту от влияния погодных условий.

Для подключения через УЗО отдельных групп пользователей, его монтаж лучше осуществить непосредственно на месте. В таком случае применяют пластиковые щитки, они дешевле и более эстетичны. Они могут быть как накладные, так и монтируемые в стену или гипсокартонные конструкции.

От простого к сложному

Представленная простейшая схема подключения УЗО дает возможность понять принцип – нулевой провод после защитного устройства должен быть изолирован также как и другие проводники. Он не должен контактировать ни с входным нулевым проводником, ни с заземляющим проводом РЕ.

Принцип подключения УЗО с автоматами

Понимание этого простого правила позволить самостоятельно собрать щиток любой конфигурации, какой бы сложной не казалась схема. Ещё одно важное правило — обязательно использовать защитный автомат, последовательно включённый с УЗО.

Данная схема отлично подходит для подсоединения одной или несколько параллельно подключенных розеток, может с успехом использоваться для энергообеспечения электроприборов в ванной, на кухне, в гараже или в подвале.

Схема с несколькими автоматами защиты

Такой тип подключения может использоваться в вводном щитке, для защиты с помощью одного УЗО всей квартиры. На изображении видно, что помимо дополнительных автоматических выключателей появился новый элемент — изолятор нулевой шины, устанавливаемый на din-рейку.

нулевая шинка

Дело в том, что после каждого выключателя выходит фазный провод, идущий в паре с нулевым проводником к своему потребителю. Эти нулевые проводники должны иметь электрическое подключение к выходной клемме N автоматического отключающего устройства. Понятно, что при большом их количестве они просто физически не влезут в зажим.

Некоторые электрики подпиливают токонесущие жилы, если кабеля одножильные, или откусывают несколько жилок в многожильных кабелях, чтобы втиснуть всю скрутку нулевых проводов в гнездо подключения. Так делать крайне нежелательно ввиду того, что сечение у каждого подпиленного проводника будет меньшим, соответственно будет больше сопротивление и нагрев.

Множество контактов в одной точке также будет создавать дополнительное тепловыделение, усугубляя ситуацию. Решением данной проблемы является подключение нулевых проводников на изолированную нулевую шину.

Выпускаются данные изделия с разными количествами монтажных отверстий различных диаметров. Изоляторы, удерживающие шину могут крепиться как на дин рейку, так и на корпус щитка. Шина заземляющего провода РЕ крепится прямо на корпус.

Соединение всех нулевых проводов в один жгут нежелательно также по причине дополнительных трудностей при поиске неисправности на линии, или при демонтаже одного из кабелей – придётся лишний раз откручивать зажим, разматывать скрутку, что приведёт к микротрещинам в токопроводящих жилах.

Но допускается одновременный монтаж двух проводов в одно гнездо, как видно из рисунка, входы защитных автоматов объединены перемычками. Профессионалы для этих целей используют специальные соединительные шины, называемые «гребёнками».

«гребенка»

Копируя предыдущую схему

Чтобы установить селективную многоуровневую защиту, нужно использовать предыдущую схему, попросту её скопировать, и вставить на уровень ниже, добавив или убрав защитные автоматы, изменив номинальный ток и дифференциальный ток отключения защитного устройства.

Входное УЗО в этом случае должно быть типа S — селективное. На приведённой схеме имеем последовательное и параллельное подключение УЗО. Таким способом можно собрать сколько угодно сложную систему защиты.

Стоит также отметить, что подключение трёхфазного УЗО принципиально ничем не отличается, — вместо однофазных автоматов используются трехфазные. Электродвигатели могут подключаться на три фазы без нейтрального провода.

Предварительная подготовка

В электрощитах должны быть предусмотрены крепления для 35мм DIN рейки. В некоторых изделиях она устанавливается производителем изначально. При установке УЗО непосредственно на место его эксплуатации, схема подключения должна быть перед глазами, чтобы избежать ошибок и путаницы проводов.

Расположить автоматы и подключаемые устройства нужно так, чтобы избежать излишнего переплетения проводников. Вся система в сборе должна выглядеть эргономично и эстетично.

И дело тут не в красоте проделанной работы, а в том, что позже, при ремонте, замене, или подключении дополнительных элементов, будет проще разобраться во всём хитросплетении проводов. По этой же причине нужно запастись разноцветным кабелем типа ВВГ, соответствующего токам сечения. Также стоит использовать изоляционную ПВХ трубку (кембрик) для маркировки проводников.

Чтобы установить УЗО и другие автоматы своими руками, нужно иметь минимальный необходимый набор инструментов:

отвертку;
плоскогубцы;
нож или стрипперы;
кусачки.

Профессиональные электрики для снятия изоляции применяют специальные клещи (стрипперы). При небольшом объёме монтажных работ можно обойтись ножом, стараясь аккуратно снимать изоляцию, не повреждая жилу. Но для зачистки множества кабелей лучше запастись специализированным инструментом – будет быстрей и надёжней.

Не допустить ошибки

Имея столь разветвленную систему проводов, легко ошибиться, особенно, если весь монтаж осуществлён в одном щитке. Нужно поэтапно подключать каждое УЗО, начиная от ввода, заканчивая сведением нулевых проводов на изолированную нулевую шину, для каждого УЗО свою.

Очень важно не перепутать нейтральные провода от разных устройств защиты. Кроме этого, правильный монтаж розеток играет ключевую роль: если где-нибудь будет перепутан нулевой провод с заземлением, устройство будет срабатывать сразу при включении на него нагрузки.

Полярность

Среди некоторых электриков существует убеждение, что УЗО можно подключать любым способом, меняя нулевые и фазные проводники. Для электронных УЗО такое пренебрежение правилами может быть фатальным – внутренне питание выйдет из строя.

Электромеханические устройства работать будут, но при выключениях будут нюансы – фазный контакт размыкается на долю секунды быстрей. Раз производитель указывает маркировку выводов, значит он проводил соответствующие испытания и расчеты.

Кое-кто из электромонтёров, стараясь сэкономить на проводах, может подключить УЗО «снизу вверх», поменяв вход и выход местами. Устройство будет работать, но гаситель дуги может дать сбой в таком случае, и при большой нагрузке, в момент срабатывания защиты, несколько тысяч градусов плазмы могут стать причиной бедствия. Не стоит экспериментировать с правильностью подключения, всегда нужно соблюдать полярность.

Культура монтажа

Важно не допускать натяжения или провисания проводов. Изоляция должна быть снята на всю длину вхождения в монтажное гнездо, но не более. Не делать многократного сгибания-разгибания проводников. Зажимать клеммы подходящей отвёрткой, не допуская её проскакивания, не переусердствовать с применением силы. Проверять надёжность монтажа каждого провода, подёргивая его рукой.

Как правильно подключить УЗО

Здравствуйте уважаемые читатели сайта. На сегодняшний день включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают для чего нужно это устройство и как правильно подключить УЗО.

Основной задачей УЗО является повышение уровня защиты от возгораний, вызванных токами утечки или замыканиями на землю, когда величина тока не достаточна для срабатывания автоматического выключателя.

Вторая задача УЗО — это защитить человека от поражения электрическим током, под который он может попасть при случайном касании оголенных проводов, находящихся под напряжением, или при касании корпуса электрооборудования с поврежденной изоляцией.

По своим конструктивным параметрам и внешнему виду УЗО практически ни чем не отличаются от автоматических выключателей. Они так же, как и выключатели, выпускаются для работы в схемах однофазной и трехфазной сети, а в случае возникновения аварийной ситуации автоматически отключают напряжение питания с поврежденного участка электрической цепи.

Но если автоматический выключатель срабатывает от тока короткого замыкания или тока перегрузки, превышающего рабочий ток самого выключателя, то УЗО срабатывает только от тока утечки, на который оно рассчитано.

Поэтому УЗО рекомендуется устанавливать совместно с автоматическим выключателем, который ставится перед УЗО, чтобы защитить устройство от действия больших сверхтоков на нагрузке в момент аварийной ситуации.

Промышленностью выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.

Подключить УЗО, а так же Различить УЗО и автоматический выключатель очень просто.

На корпусе автоматического выключателя указывается номинальное рабочее напряжение, рабочий ток и структурная схема устройства.

В данном примере рабочий ток выключателя составляет 25 Ампер и номинальное рабочее напряжение 400 Вольт. На клеммы «1» и «3» подается входящее напряжение, а с клемм «2» и «4» напряжение снимается.

На корпусе УЗО указывается номинальное рабочее напряжение, рабочий ток, номинальный отключающий дифференциальный ток (ток утечки), структурная схема устройства и установлена кнопка «ТЕСТ».

В отличии от автоматических выключателей в устройствах защитного отключения дополнительно предусмотрена специальная цепь, создающая ток утечки. Эта цепь предназначена для проверки исправности устройства.

При нажатии на кнопку «ТЕСТ» цепь замыкается и искусственно создается утечка тока. И если устройство исправно, то сработает исполнительный механизм и отключит нагрузку.

В данном примере УЗО рассчитано на рабочее напряжение 230 Вольт, рабочий ток 32 Ампера и ток утечки 30 mA. На верхнюю пару клемм «1» и «N» подается входящее напряжение, а с нижней пары «2» и «N» напряжение снимается.На клемму «N» подается ноль.

Есть еще одно главное отличие в работе этих устройств, которое надо знать.

Если для работы автоматического выключателя достаточно двухпроводной электрической цепи: «фаза – ноль», то для корректной работы УЗО обязательно наличие третьего проводника – заземления. То есть в здании должна быть проложена трехпроводная электросеть: «фаза – ноль – заземление».

Заземление выполняет роль защитного проводника, по которому «стекает» напряжение в случае аварийной ситуации. Например, при замыкании фазы на корпус электрооборудования, фаза, используя наименьшее сопротивление, пойдет по защитному проводнику РЕ и создаст ток утечки. И если этот ток превысит уставку, а в нашем случае это 30mA, то механизм устройства сработает и отключит питание этого электрооборудования.

И еще один важный отличительный нюанс в работе этих устройств.

Через УЗО так же, как и через автомат, проходят «фаза» и «ноль». Но для правильной работы устройство должно иметь свои «фазу» и «ноль», относительно которых оно осуществляет контроль за токами утечки. Эти «фазу» и «ноль» получают с выхода УЗО.

Фазу, если потребителей несколько, размножают через автоматические выключатели.

Для нуля используют отдельную шину (колодку), относящуюся только к этому УЗО.И если в сети будет использоваться два УЗО, то нулевых шин будет три: одна общая N, от которой на вход обоих устройств поступает основной нулевой проводник, и две дополнительные N1 и N2, которые образуются с выходов этих УЗО.

На рисунке ниже показана схема с одним УЗО.

Фаза L и ноль N заходят на вход устройства QF1. С выхода QF1 фаза распределяется по автоматическим выключателям SF1, SF2 и SF3, каждый из которых подает фазный проводник (фазу) для своего потребителя.

Ноль N поступает на вход УЗО, а с выхода устройства уходит уже как N1 и подключается на нулевую шину N1, от которой потребители берут нулевой рабочий проводник (ноль). С шины заземления нулевой защитный проводник РЕ подводится к каждой группе потребителей.

В качестве образца предлагаю Вам один из вариантов схемы как подключить УЗО домашнего щитка, реализованную на трех УЗО, а также приблизительное распределение напряжения по потребителям.

Также запомните: что при установке нескольких УЗО, расположенных последовательно, ближнее к источнику питания должно иметь установку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

Небольшой видеоролик о подключении УЗО Вы сможете найти в наших группах соц. сетей.

Теперь я думаю у Вас не должно возникнуть вопросов как правильно подключить УЗО в домашнюю электрическую сеть. Удачи!

delaemvsjosami.ru

Как правильно подключить УЗО | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. На сегодняшний день включение УЗО (устройство защитного отключения) в домашнюю электрическую сеть стало нормой. Но еще не все понимают для чего нужно это устройство и как правильно его подключить.

Промышленностью выпускаются устройства защитного отключения, рассчитанные на ток утечки 10mA, 30mA, 100mA, 300mA.

Различить УЗО и автоматический выключатель очень просто.

Есть еще одно главное отличие в работе этих устройств, которое надо знать.

И еще один важный отличительный нюанс в работе этих устройств.

Фазу, если потребителей несколько, размножают через автоматические выключатели.

На рисунке ниже показана схема с одним УЗО.

В качестве образца предлагаю Вам один из вариантов схемы домашнего щитка, реализованную на трех УЗО, а также приблизительное распределение напряжения по потребителям.

Подобная схема уже разобрана по косточкам в статье о подключении заземления, поэтому повторятся мы не будем.

Также запомните: что при установке нескольких УЗО, расположенных последовательно, ближнее к источнику питания должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

Ну и в завершении еще один момент.В двухпроводной электросети УЗО также сможет работать, но только если создать ему третий проводник и путь для прохождения тока на заземленные элементы здания. О всех нюансах работы в двухпроводной сети можете прочитать в этой статье о подключении заземления.

И в дополнение к статье небольшой видеоролик о подключении УЗО.

Теперь я думаю у Вас не должно возникнуть вопросов о подключении одного или нескольких УЗО в домашнюю электрическую сеть.

Удачи!

Литература:

1. «Правила Устройства Электроустановок (ПУЭ) – седьмое издание».

2. ГОСТ 30339-95/ГОСТ Р 50669-94.«Межгосударственный стандарт. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования».

3. ГОСТ Р 51628-2000.«Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия».

sesaga.ru
