Путевые выключатели: Виды концевых выключателей

alexxlabАвтор: alexxlab

Содержание

Путевой выключатель — это… Что такое Путевой выключатель?

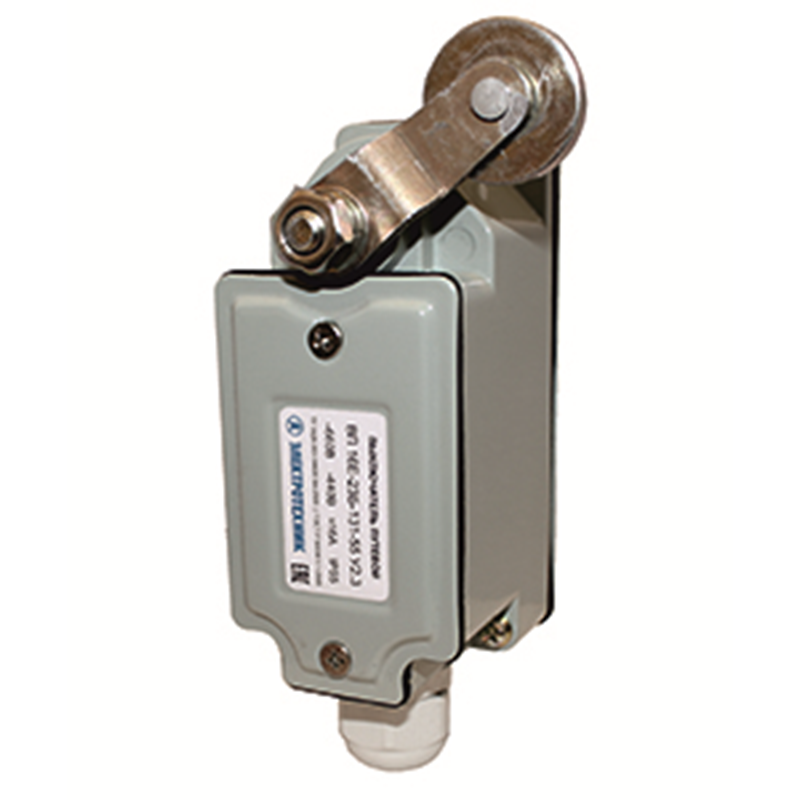

Путевой выключатель
        аппарат для замыкания и размыкания электрических цепей в системах автоматического управления электроприводами. П. в. приводится в действие самим перемещающимся механизмом, который в отдельных точках своего пути вызывает замыкание или размыкание соответствующих контактов выключателя. При срабатывании контактов П. в. вырабатываются электрические сигналы, приводящие в действие устройства управления автоматизированного электропривода. Наиболее простой и распространённый пример использования П. в. в схеме управления механизмом — устройство для предотвращения возможности перехода механизма за пределы его конечного положения. В этом случае П. в. называют конечным выключателем (См. Конечный выключатель) или ограничителем хода. По принципу действия П. в. разделяют на контактные (электромеханические) и бесконтактные (индуктивные, ёмкостные и др. ).

         Лит.: Комар М. А,, Основы электропривода и аппараты управления, 3 изд., М., 1968; Ивенский Ю. Н., Бесконтактные путевые переключатели в промышленной автоматике, М., 1971.

         Г. Г. Нестеров.

Большая советская энциклопедия. — М.: Советская энциклопедия.
1969—1978.

  • Путеводитель
  • Путевой струг

Смотреть что такое «Путевой выключатель» в других словарях:

  • путевой выключатель — Выключатель, изменяющий свое коммутационное положение или состояние при заданных положениях перемещающихся относительно него подвижных частей рабочих машин и механизмов. Примечание. Путевой выключатель может быть более двух коммутационных… …   Справочник технического переводчика

  • ПУТЕВОЙ ВЫКЛЮЧАТЕЛЬ — аппарат, замыкающий и переключающий цепь электрического тока какой либо установки, когда ее подвижная система достигает конца пути (концевой выключатель) или положения, требующего изменения режима работы механизма. Приводится в действие самим… …   Большой Энциклопедический словарь

  • путевой выключатель — аппарат, замыкающий и переключающий цепь электрического тока какой либо установки, когда её подвижная система достигает конца пути (концевой выключатель) или положения, требующего изменения режима работы механизма. Приводится в действие самим… …   Энциклопедический словарь

  • путевой выключатель — padėties jungiklis statusas T sritis automatika atitikmenys: angl. position switch vok. Positionsschalter, m rus. путевой выключатель, m pranc. commutateur de position, m; interrupteur de position, m …   Automatikos terminų žodynas

  • Путевой выключатель — English: Position switch Выключатель, изменяющий свое коммутационное положение или состояние при определенных положениях подвижных частей машин и механизмов, перемещающихся относительно него (по ст сэв 1936 79) Источник: Термины и определения в… …   Строительный словарь

  • Путевой выключатель (переключатель) — 20. Путевой выключатель (переключатель) Выключатель (переключатель), изменяющий свое коммутационное положение или состояние при заданных положениях перемещающихся относительно него подвижных частей рабочих машин и механизмов. Примечание. Путевой… …   Словарь-справочник терминов нормативно-технической документации

  • бесконтактный путевой выключатель — — [Интент] Тематики средства автоматизации прочие EN proximity sensor …   Справочник технического переводчика

  • путевой конечный выключатель — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN track limit switch …   Справочник технического переводчика

  • ПУТЕВОЙ ВЫКЛЮЧATEЛЬ — аппарат, размыкающий или переключающий цепь электрич. тока к. л. установки, когда её подвижная система достигает конца пути (концевой выключатель) или положения, требующего изменения режима работы механизма. П. в. чаще всего применяют для… …   Большой энциклопедический политехнический словарь

  • КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ — концевой выключатель, см. Путевой выключатель …   Большой энциклопедический политехнический словарь

Концевые выключатели: виды, устройство, принцип действия

Концевые или как их еще называют путевые выключатели используются для связывания электрической цепи, например, в электрических приборах и сигнализации. Также данные устройства применяются для контроля и управления электротехникой, которая систематически проверяется на подвижность. Выключатель монтируется на самой конструкции там, где необходимо контролировать движение отдельных элементов. Чтобы использовать концевой выключатель необходимо знать для чего он нужен, каких видов бывает и как работает каждый отдельный вариант исполнения. Именно об этом пойдет речь далее.

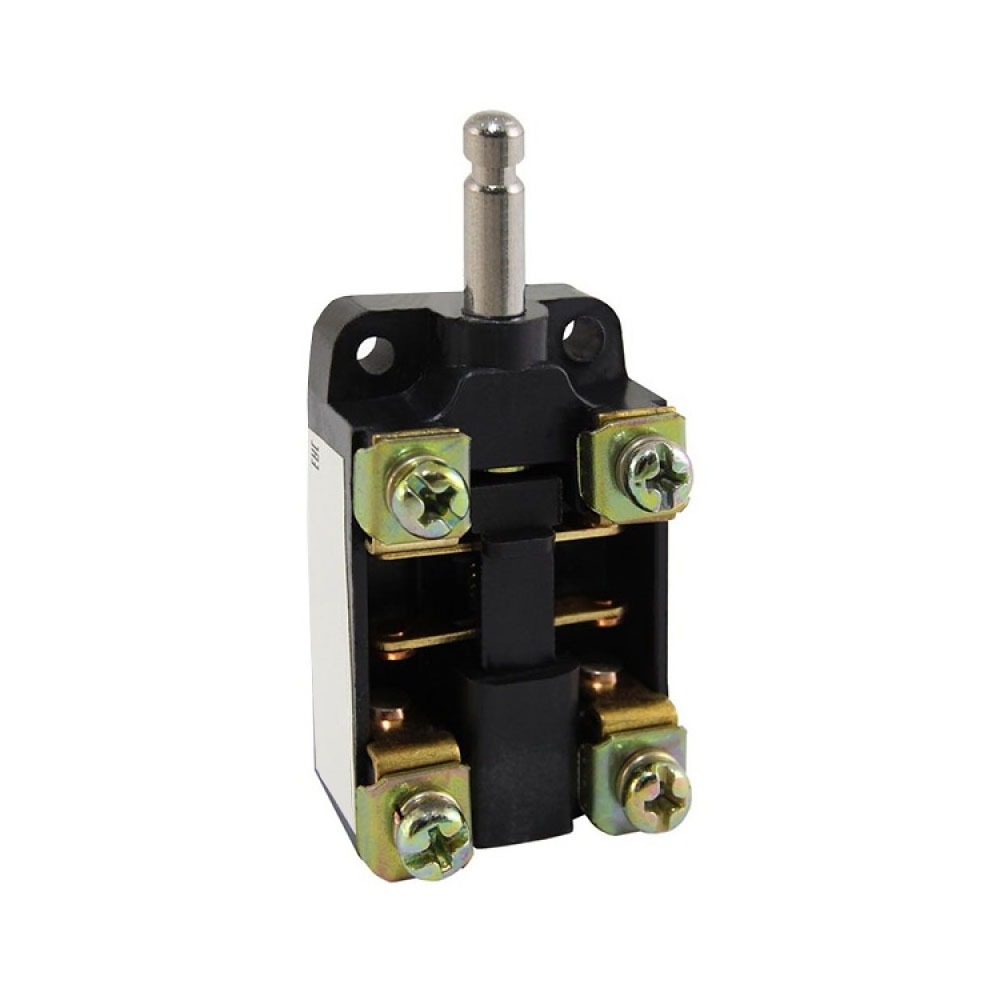

Конструкция выключателя

В состав данного устройства входят следующие компоненты:

  • панель;
  • корпус;
  • контакты;
  • головка.

Очень важно, чтобы корпус переключателя имел хорошую прочность, чтобы устройство было устойчиво и выдерживало различные механические влияния на корпус. В качестве материала изготовители применяют алюминиево-кремниевый сплав, а некоторые виды концевых выключателей изготовляют из прочного пластика.

Подробно конструкция путевых выключателей рассмотрена на видео:

Разновидности

Важно знать, какие бывают концевые выключатели, ведь без этих знаний тяжело будет выбрать нужное устройство. Данные коммутационные аппараты делятся на несколько основных типов:

  1. Бесконтактные. Это устройство срабатывает в случае приближения любого металлического или другого предмета, на который заранее была сделана коммутация.

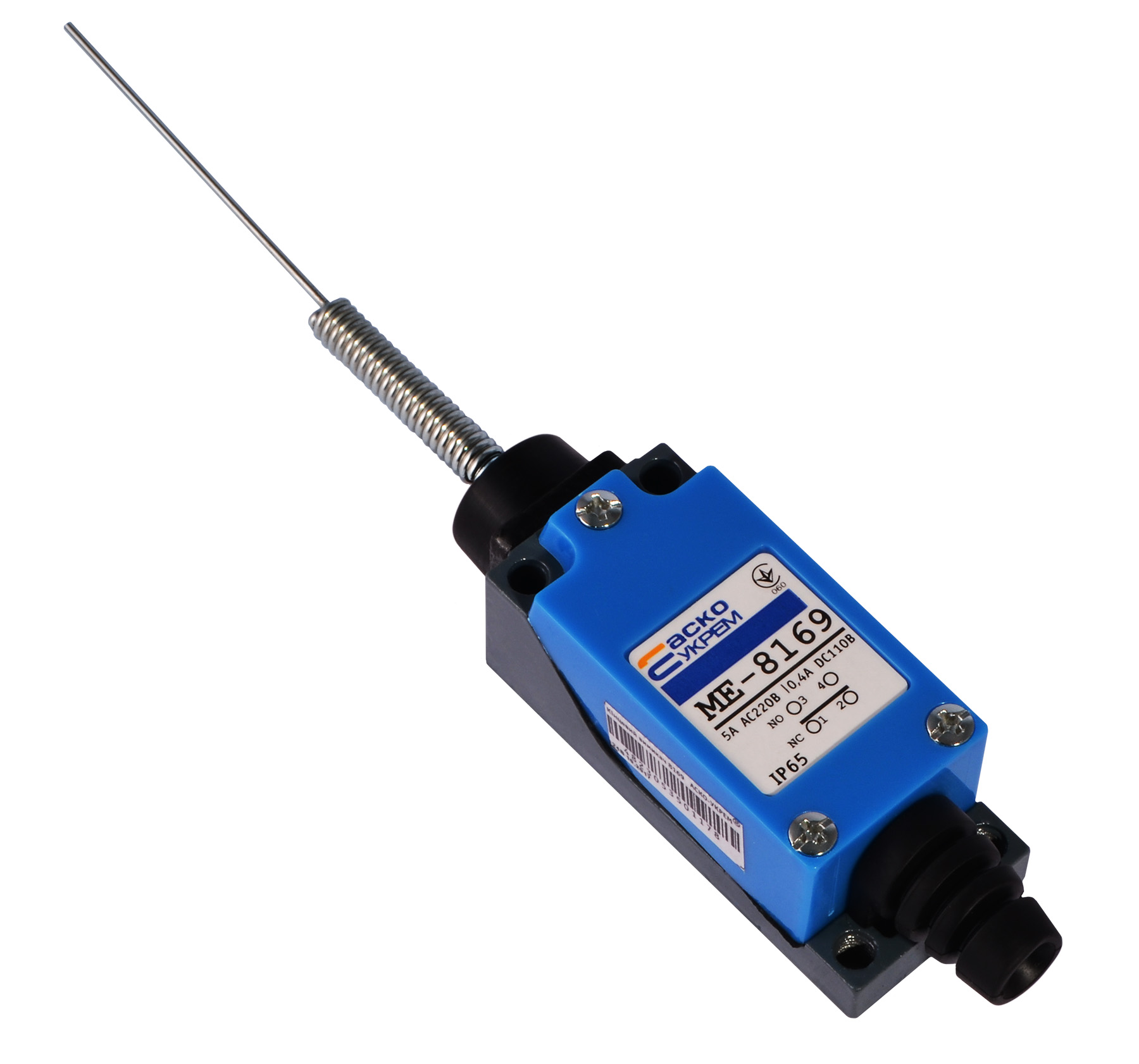

  2. Механические. Они срабатывают только при механическом воздействии на колесико либо на рычаг. В следствии контакты либо замыкаются, либо размыкаются, тем самым подают управляющий или предупреждающий сигнал.
  3. Магнитные. Их еще называют герконами. Исходя из названия можно понять, что устройство срабатывает при приближении к нему магнита на определенном расстоянии.

Бесконтактные концевые выключатели являются более современными по сравнению с механическими. Работают они на специальном транзисторном ключе, который в открытой позиции имеет небольшое сопротивление.

Все бесконтактные выключатели делятся на четыре группы:

  1. Индуктивные. Концевой выключатель срабатывает, когда датчик обнаруживает металлический объект. В момент обнаружения металла индуктивное сопротивление возрастает, благодаря этому понижается ток в обмотке, и таким образом происходит размыкание контактов в цепи. Ассортимент данной продукции очень велик и разнообразен, поэтому можно легко подобрать необходимый по размеру.
  2. Емкостные, взаимодействуют с человеческим телом. При приближении человека к датчику возникает электрическая емкость, благодаря которой приводится в работу контур мультивибратора, установленного внутри устройства. Чем ближе находится человек, тем ниже становится частота импульса, а емкость становится больше. Главную функцию исполняет пластина, которая присоединена к конденсатору.
  3. Ультразвуковые. Используются кварцевые звуковые излучающие элементы. Когда что-то появляется в радиусе действия устройства, меняется амплитуда звукового сигнала, в основном эта чистота неслышна людям.
  4. Оптические выключатели имеют специальный транзистор и инфракрасный светодиод. Когда прерывается луч светодиода, фотоэлемент закрывается.

На видео ниже рассмотрены некоторые виды концевых выключателей:

Особенности работы

Концевой выключатель имеет определенный принцип работы, благодаря которому он запускается и приводится в движение. Коммутационный аппарат будет срабатывать в момент соединения с восстановленным ограничителем, в этот момент прекращается подача питания на электрическое оборудование. Очень важно, чтобы все элементы данного устройства работали надежно и правильно, выполняя все необходимые команды. При этом, все должно безупречно работать, не смотря на тип, конфигурацию аппарата и на способ его подключения. Именно поэтому область применения путевого выключателя находится в местах особой опасности.

В момент контакта подвижного механизма с устройством концевого выключателя, он подает сигнал. Это будет говорить о том, что появилась опасность в электрической цепи. Данное устройство является датчиком, оснащенным системой автоматического выключения.

Область применения

Также необходимо знать, где применяются концевые выключатели. Каждый тип исполнения имеет свое определенное назначение, и применяются в разных сферах деятельности. Однако по использованию они делятся на:

  1. Функциональные. Они отвечают за регулярное отключение или включение освещения, или какой-то другой электрический прибор. Например, такое устройство находится в холодильнике. При открытии двери механизм включает свет, а при закрытии – отключает, это один из вариантов применения концевого выключателя.
  2. Защитные. Они монтируются для того, чтобы защитить как механизм, так и работников от неправильных действий. Например, шахтерский лифт не начнет спускаться до того времени, пока дверцы не закроются, благодаря этому люди могут безопасно пользоваться лифтом.

Если подытожить, то использование данного аппарата зависит от конструкции и возможностей механизма. Зачастую потребители и не знают о том, что им часто приходится использовать данный механизм в жизни:

  • в автомобилестроении и в автомобиле;
  • в бытовой технике и быту;
  • в мебельных изделиях;
  • на заводах и производственных предприятиях для осуществления разных задач.

Концевые выключатели являются очень практичными и необходимыми устройствами. Но для подключения таких устройств лучше обратится за помощью к специалистам. Как уже стало понятно, эти устройства во многом упрощают использование многих бытовых предметов. Надеемся, предоставленная статья была для вас полезной и интересной!

Будет полезно прочитать:

Как устроены и для чего предназначены путевые выключатели?

Путевые выключатели — устройства, ограничивающие движение различных механизмов. Из статьи вы узнаете, какие виды путевых (концевых выключателей бывают, как они работают, где и для чего используются.

Как устроены и для чего предназначены путевые выключатели?

Путевые или концевые выключатели служат для ограничения передвижения различных механизмов, например, подъемных кранов. Устройства способны координировать работу сразу нескольких приводов, осуществляя запуск, остановку или изменяя скорость. Путевые выключатели устанавливают на неподвижных частях рабочих машин. Когда механизм достигнет необходимого положения, движущиеся рабочие элементы воздействуют на датчики выключателя, вызывая его срабатывание.

Конструкция путевых выключателей

Замыкая и размыкая рабочую цепь механизмов, концевые выключатели работают по принципу обычных бытовых выключателей. Устройства состоят из таких элементов:

  • панель;
  • контакты;
  • головка.

Вся «начинка» помещена в прочный корпус. Чаще всего он изготовлен из металла, но встречаются и модели из пластика. Светодиоды, окрашенные в яркие цвета, помогают контролировать подачу питания, а две пары контактов – состояние подключения устройства. Выключатель должен быть устойчивым к механическим воздействиям различного вида.

Виды выключателей

Все путевики делятся на три группы по принципу действия:

  • бесконтактные – срабатывают при приближении объекта, с которым они коммутированы;
  • механические – срабатывают при непосредственном воздействии на один из элементов (рычаг, колесико), что приводит к замыканию или размыканию контактов;
  • магнитные (герконы) – включаются при воздействии магнитного поля.

Механические или контактные выключатели имеют самую простую конструкцию. Устройства срабатывают, если что-то воздействует на их управляющий механизм. Процесс срабатывания сопровождается звуковым сигналом. Концевые выключатели механического типа оснащаются двумя контактами, один из которых открытый, а второй – закрытый. Устройства востребованы как в производственной, так и в бытовой сфере.

По сравнению с механическими (контактными) бесконтактные путевики более надежные, лучше защищены от внешних воздействий, поэтому гораздо дольше служат. Устройства делятся на 4 группы:

  • индуктивные – срабатывают при приближении металлических объектов;
  • емкостные – способны взаимодействовать с человеческим телом;
  • ультразвуковые – созданы на основе кварцевых звуковых излучающих элементов;
  • оптические – оснащены специальным транзистором и инфракрасным светодиодом.

Магнитные путевые выключатели (герконы) срабатывают при приближении магнита. В конструкции отсутствует механический контакт, благодаря чему увеличивается ее рабочий ресурс. Устройства имеют небольшой размер, благодаря чему могут использоваться практически повсеместно. Например, герконами оснащаются автоматические двери и системы сигнализации.

Сфера применения устройств

Каждый из типов концевых выключателей предназначен для выполнения определенной задачи. По специфике использования все устройства можно условно разделить на две группы:

  • функциональные – отвечают за регулярное включение или отключение механизмов;
  • защитные – используются, чтобы защитить механизм от неправильных действий.

Концевые выключатели применяются в большинстве цепей управления и схем автоматизации, приводных системах и в охранной сигнализации. Устройства контролируют автоматическое открывание и закрывание дверей лифтов, откатных ворот, передвижение подъемных кранов, работу многих производственных механизмов.

На сайте компании «Прометей» вы можете купить путевые выключатели типа КУ, предназначенные для оснащения кранового оборудования. Мы предлагаем следующие модификации устройств: КУ-701-СУ У2, КУ-703-СУ У2, КУ-704-СУ У2. О характеристиках товаров и условиях покупки расскажут наши менеджеры. Проконсультироваться с ними можно в телефонном режиме или в онлайн-чате.

Путевые выключатели — Справочник химика 21





    Для автоматического управления применяются контакторы, магнитные пускатели, магнитные усилители, путевые выключатели и некоторые другие устройства. [c.35]

    Для сигнализации крайних положений затвора предусмотрен электрический путевой выключатель типа ВПК 2110 или пневматический сигнализатор ИВ 76-21. [c.197]

    Для сигнализации крайних положений золотника предусмотрены два путевых выключателя П1 ВК 1 (на чертеже условно не показаны). [c.245]










    Путевой выключатель к приводам типов Б, В, Г п Д выбирают в зависимости от числа оборотов шпинделя арматуры для полного открывания или закрывания прохода по таблице, приведенной ниже. [c. 134]

    Электроприводы с односторонней муфтой ограничения крутящего момента устанавливают на арматуре без верхнего уплотнения. Отключение электропривода от сети производится в сторону закрывания — от муфты ограничения крутящего момента и в сторону открывания — путевым выключателем. [c.149]

    Электроприводы с электродвигателями мощностью до 10 кет имеют единый кабельный ввод для подключения одним контрольным кабелем контактов муфты, путевого выключателя и электродвигателя. [c.150]

    Н. И. Давыдовым и др. (ВТИ) предложен другой вариант схемы с индивидуальным регулированием подачи воздуха в каждую горелку (рис. 11-4,6) Л. 64]. В схеме ВТИ к измерительным блокам индивидуальных регуляторов подаются, как и в предыдущей схеме, сигналы по расходам мазута и воздуха в каждой горелке. Выходные сигналы измерительных блоков ИБ усредняются с помощью добавочных сопротивлений 1/ и к электронным блокам ЗБ подводится разность между выходным напряжением соответствующего измерительного блока и средним напряжением всех измерительных блоков. Кроме того, одновременно на все ЭБ поступает сигнал больше от устройства динамической связи ДС с постоянной времени, равной времени интегрирования регуляторов. Устройство динамической связи присоединено к источнику постоянного напряжения через последовательно соединенные нормально замкнутые контакты путевых выключателей ПБ воздушных шиберов. При промежуточных положениях всех шиберов индивидуальные регуляторы под действием сигнала от ДС срабатывают в сторону больше до тех пор, пока один из них не достигнет полного открытия и его ПВ разомкнется. [c.201]

    Сложенный ГОДНЫ рукав приклеенным вентилем задевает за путевой выключатель, который отключает механизм для сбрасывания дефектных рукавов. Годные рукава проходят дальше, автоматически маркируются (с указанием смены, номера агрегата и размера камеры) п сдвигаются металлической планкой с роликового транспортера на полки движущегося подвесного конвейера. Конвейер транспортирует рукава на участок стыковки, где их сначала укладывают на полки стеллажей на 2—24 ч в развернутом виде для усадки. Резиновые смеси на основе бутилкаучука и СКЭПТ обладают хладотекучестью и малой когезионной прочностью, поэтому важно сохранить каркасность заготовок при вылежке. При увеличении вылежки заготовок перед стыковкой с 20 мин до 24 ч прочность стыка повышается на 20%. Это объясняется тем, что при длительном времени вылежки завершаются релаксационные процессы в профилированных заготовках и уменьшаются напряжения в зоне стыка. При хранении заготовок более полутора суток ухудшается прочность стыка заготовок вследствие их повышенной деформируемости. [c.158]










    Если камерная трубка имеет дефекты (узкая, широкая, наличие посторонних включений и др.)> на нее не наклеив-ают вентиль. В этом случае сложенные рукава не могут отключить путевой выключатель, и они сбрасываются на ленточный транспортер, подающий их к разогревательным вальцам для вторичной переработки. [c.158]

    Для предупреждения аварий, безопасности работы и облегчения условий труда на коксовых машинах устанавливают конечные и путевые выключатели, ограничивающие ход рабочих органов механизмов, а также предусматривают блокировку механизмов на машинах, при которой невозможна работа каждого механизма при переездах машины или несовместимой работе другого механизма [c. 126]

    Путевые (конечные) выключатели предназначены для автоматического управления процессами за счет переключения цепей управления движущимися деталями механизмов. Путевые выключатели используются для остановки движущихся механизмов путем отключения сети в конце хода. На рис. 1-15 показана конструкция путевого кнопочного выключателя. В корпусе 5 в направляющей втулке под действием движущейся детали 4-75 49 [c.49]

    Помимо кнопочных, в оборудовании электровакуумного производства применяют рычажные, шпиндельные и вращающиеся путевые выключатели. [c.52]

    Для ограничения хода выталкивающей штанги установлены путевые выключатели 16 с дублерами — конечными выключателями 17, 18. Для того чтобы в конце хода (при крайних положениях штанги) выталкивающая штанга, заключенная в кожух 19, не могла выйти из зацепления с ведущей шестерней, на концевых рейках штанги установлены контрольные зубья. [c.181]

    Узел подачи шихты в реактор установки описан выше. Подача шихты осуществлялась поршнем, совершающим вертикальное возвратнопоступательное движение. Уточненное значение амплитуды колебаний поршня составляло 37 мм. В процессе испытаний была построена диаграмма работы поршня под действием толкателя (рис. 7.39). Рабочий цикл поршня, как видно из диаграммы, составлял 30 с, из которых 25 с требовалось для совершения прямого хода и 5 с — для возврата поршня в исходное положение. Под действием штока диаграмма работы поршня может быть смещена вниз или вверх для изменения производительности. Движение штока отрегулировано путевыми выключателями, ограничивающими конечные положения поршня. Одновременно проведена регулировка положений кольцевого затвора. [c.400]

    Проверка стыковочного устройства состояла в определении синхронности работы ходовых винтов, определении местоположения путевых выключателей, нагрузочной способности приводного двигателя. [c.401]

    На других заводах пластмасс применяются более простые схемы управления прессами, отличающиеся от описанной меньшим числом реле времени, частично замененных путевыми выключателями.  [c.554]

    Все механизмы кабестана, скомбинированного с режущим устройством, работают автоматически в строгой последовательности, устанавливаемой и контролируемой электромагнитными, механическими и фотоэлектрическими путевыми выключателями. [c.696]

    Для ограничения верхнего положения грузов в поршне выполняется разгрузочный канал, через который сбрасывается жидкость при достижении грузом верхнего крайнего положения. Ограничение верхнего положения можно осуществить также при помощи путевых выключателей в схеме управления насосом. [c.226]

    В правом крайнем положении поршня при помощи путевого выключателя 10 подается команда двигателю на вращение головок, в результате чего производится скручивание концов проволоки. Остановка двигателя вращения вязальных головок производится при помощи командоаппарата 6, связанного с червяком механизма вращения головок через редуктор 8. [c.277]

    Рычажно-качающиеся ножницы, используемые чаще всего для разрезания выходящей из прокатного стана полосы на мерные длины, имеют паровой или воздушный привод, получающий сигнал на включение от путевого выключателя, приводимого в действие концом движущейся заготовки.  [c.357]

    При включении путевого выключателя 13 (фиг. 2676), установленного от ножниц на расстоянии, соответствующем длине отрезка полосы, соленоид 6 приводит в действие механизм управления ножниц. Золотник 7 в исходном положении ножниц находится в позиции, показанной на чертеже, при этом полость а цилиндра находится под давлением. В полости б цилиндра вследствие наличия отверстия в верхнем пояске золотника 7 давление будет таким же. В связи с этим поршень 4 прижимается к верхней крышке цилиндра силой, пропорциональной давлению пара или воздуха и площади штока. При включении соленоида 6 отбрасывается защелка 8 фиксатора и пробка распределительного крана поворачивается под действием пружины, сообщая верхнюю полость золотниковой коробки с атмосферой. Золотник займет верхнее положение, соединяя г ри этом полость б цилиндра с. магистралью, а полость а с выхлопом. [c.358]

    Поршень 2 гидравлического цилиндра 1 и поршень 4 пневматического цилиндра 3 посажены на общий шток 12, при подаче сжатого воздуха в одну из полостей пневматического цилиндра 3 в жидкости, заполняющей полости гидравлического цилиндра 1, создается давление определенной величины. Перетекание жидкости из одной полости цилиндра / в другую при движении поршня слева направо возможно либо в обход регулятора скорости по трубопроводу 8 при открытом путевом гидравлическом выключателе 0, либо через регулятор скорости, состоящий из редукционного клапана II и дросселя 5, если путевой выключатель под действием упора 9 перекроет обходной путь. [c.371]










    ПОМОЩИ путевых выключателей, на которые воздействует непосредственно движущаяся охлаждаемая труба. [c.416]

    Путевое управление может быть осуществлено также при помощи контактных роликов рольгангов, подающих сигнал при замыкании их движущейся полосой, индуктивных путевых выключателей, индуктивность которых изменяется при прохождении мимо них якоря, связанного с движущейся деталью или, наконец, командоаппарата, вал которого поворачивается на угол, пропорциональный перемещению рабочего органа управляемой машины. [c. 416]

    МЕХАНИЧЕСКИЕ КОНЦЕВЫЕ И ПУТЕВЫЕ ВЫКЛЮЧАТЕЛИ [c.420]

    Используемые для целей управления концевые и путевые выключатели могут устанавливаться в любой плоскости и под любым углом к направлению движения упора. Особое внимание следует обращать на нажимное устройство. [c.420]

    Ниже рассматриваются различные конструкции выключателей. В путевом выключателе (фиг. 332,а) при опускании под действием упора стержня 4 размыкается (или замыкается в другом исполнении выключателя) одна пара токопроводящих контактов / и 2. В путевом выключателе, показанном на фиг. 332,6, имеются две пары контактов / и 2, одна нормально замкнутая и вторая нормально разомкнутая. Между выключением одной пары контактов и включением второй происходит некоторый промежуток времени. Контактные группы этих выключателей заключаются в литой кожух, закрываемый крышкой с уплотнением. Однако они могут быть использованы и без кожуха. Неподвижные контакты монтируются на пластмассовой стойке и подключаются в коммутирующую цепь. Замыкающие пластинки со сферическими контактами во включенном состоянии прижимаются к неподвижным контактам под действием силы упругости пружины 3 (фиг. 332,а). После того как действие упора прекратится, контакты размыкаются. [c.421]

    Механические концевые и путевые выключатели [c.423]

    На фиг. 340 показана схема путевого управления приводным. механизмом скиповой лебедки. С валом 1 лебедки соединен винт 2. на котором свободно вращается ярмо 8 и связанное с ним зубчатое колесо 7, находящееся в зацеплении с колесом 6 путевого выключателя. Ярмо 8 охватывает цепь, натягиваемую грузом 9. При вращении вала лебедки и вместе с ним вала 1 (в направлении, указанном стрелкой) гайка 4 будет двигаться вдоль оси винта 2 до тех пор, пока выступ гайки 4 не упрется в выступ застопоренной на винте гайки 3, что соответствует приближению скипа к криволинейному участку пути. При этом ярмо 8 повернется, выключив путевой выключатель посредством зубчатых колес 7 и 5. При обратном движении ярмо поворачивается выступом к гайке 5. Положение гаек 3 я 5 может регулироваться. [c.430]

    Преимуществом пневмоэлектрических путевых выключателей по сравнению с электромеханическими является то, что механическая [c.430]

    Установить шкалу верхнего колокола на требуемое деление против стрелки. Установить кулачок, находящийся против того золотника или контакта, который предназначен для данной операции, до упора о путевой выключатель. Для передвижения кулачка в пазу вала ослабить на 2—3 оборота гайку, после чего он легко передвигается. После установки кулачка на нужное место вног.ь. затянуть raiiKy. При этом надо иметь в виду, что левый кулачок освобождает защелку путевого выключателя и вызывает включение электрического контакта, а у золотников — выпускание воздуха из исполнительного механизма, т. е. время начала операции. Правый кулачок возвращает защелку на место и вызывает обратные действия (конец операции). [c. 162]

    При заказе электроприводов нормального исполнения необходимо указать их условное обозначение, а также обозначение типа коробки путевых выключателей, например 87Б020-В (при использовании коробки путевых выключателей типа ВП-41-1). Если коробка путевых выключателей встроена в электропривод, необходимо указать условное обозначение электропривода (или номер чертежа). [c.135]

    Примером автоматизации скорых фильтров иа основе использования качественно-количественного принципа регулирования может служить схема для фильтров с электрифицированными задвижками, предложенная ИКХХВ АН УССР (рис. 85). Эта схема предусматривает использование для регулировки работы фильтров, с количественной стороны, расходомеров с датчиками ДМ и вторичным прибором ЭПИД, переоборудованных в регуляторы скорости фильтрации, и с качественной — упрощенных фототиндалеметров, контролирующих мутность фильтрованной воды. Периодическая промывка фильтрующего слоя песка регулируется фотоэлектронной установкой. В схему в качестве контрольных или регулирующих приборов могут быть включены дифманометры, измеряющие перепад давления в толще песка и фотореле для наблюдения за расширением песка при промывке. Исполнительными механизмами в схеме являются обычные задвижки с электроприводами, снабженные реверсивными пускателями и конечными путевыми выключателями. [c.209]

    Подготавливаются к выпуску разработанные ВНИИВЭ новые кнопочные посты и путевые выключатели серии ПН и ВПВ (исполнение по взрывозащите В4Т5-В), которыми заменят все упомянутые выше кнопочные посты и путевые выключатели они рассчитаны на номинальное напряжение 660 В переменного и 400 В постоянного тока при номинальной силе тока 10 А могут эксплуатироваться при температурах окружающего воздуха от миус 40 до плюс 40 °С. [c.333]

    На рис.8 изображена схема системы регулирования выпуском ила из вторичного радиального отстойника оольшой производительности Г12Д. Отстойник имеет четыре иловых приямка и четыре камеры впуска ила. Для синхронизации положения датчика уровня с шибером соответствующего приямка у оорта отстойника установлены четыре путевых выключателя таким образом, чтобы он срабатывали, когда датчик уровня Судет пересекать створ между центрами отстойника и данного приямка. [c.26]

    Эксплуатация этой системы показала, что в зимнее время путевые выключатели замерзают. В отдельных случаях это приводило к неправильному сраоатыванию системы. Указанный недостаток удалось устранить при замене путевых выключателей кольцевым коммутатором, установленным в корпусе кольцевого токосъемника. [c.26]

    Приведенные на фиг. 332 и 333 выключатели работают с самовоз-врато.м после прекращения действия на них упоров. В ряде случаев необходимо, чтобы контакты путевых выключателей оставались включенными после прохождения упора, т. е. они должны работать без самовозврата. Такого типа трехпозиционный путевой выключатель с роликом показан на фиг. 334. [c.421]

Lovato Electric | Energy and Automation

Choose your country Выберите страну. ..Глобальный сайт—————-CanadaChinaCroatiaCzech RepublicGermanyFranceItalyPolandRomaniaSpainSwitzerlandTurkeyUnited Arab EmiratesUnited KingdomUnited States—————-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaInternationalIran, Islamic Republic OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKosovoKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U. s.Wallis And FutunaWestern SaharaYemenZambiaZimbabwe

LOVATO Electric S.p.A. Via Don E. Mazza, 12 — 24020 Gorle (BG) ITALY Cap. Soc. Vers. Euro 3.200.000 Cod. Fisc. e Part. IVA n. 01921300164 ID. NO. IT 01921300164

Путевые выключатели


В полном понимании выключатель является лишь устройством, позволяющим по действию человека или автоматики разрывать электрическую цепь. Автоматизация этих узлов является одной из ключевых задач в электромеханической отрасли. Зачем делать сложные реле, если при достижении определенного параметра сети можно выполнить полное отключение? Использование путевых выключателей позволяет существенно повысить уровень надежности различных систем. Впервые они начали применяться в авиации, но постепенно перекочевали на все уровни применения, включая жилые дома, квартиры и офисы. Сейчас они наиболее часто встречаются в сложных системах освещения и концептуальных решениях умного жилища. Название связано с нарушением пути следования электрического тока по проводникам. Эти узлы никогда не зависят от решения и действий человека, обычно они работают только в автоматическом или автоматизированном режиме.

Ключевые положения и особенности


И так, путевой выключатель является электромеханическим устройством, принимающим управляющую функцию в полном объёме. Он может заменить многие датчики, формируя систему сигналов в ответ на достижение определенного параметра электрического тока. Сигнализировать он может о контакте пары механических частей, которые должны в нормальном состоянии не соприкасаться поверхностями. Одним из вариантов этих устройств являются бесконтактные оптические пары с каналом открытого типа. Они состоят из фотоэлемента, резистора и пульсирующего светодиода. В некоторой степени можно считать путевыми выключателями датчики дыма. Они используются, например, в лазерных и струйных принтеров. Именно эта система оповещает о том, что застряла бумага.


На схемах эти устройства могут обозначаться в качестве обычного выключателя, но обычно на модификацию поставлена сноска, раскрываемая в спецификации. Необходимость использования обычно обоснована предварительными расчётами, хотя они также часто встречаются в любительских схемах.


Оптимизация конструкции для использования в системах управления изменялась с 1940-х годов, но общие положения практически не претерпели изменений. Обязателен мощный корпус из литого металла или твердого пластика. Ещё одно требование заключается в возможности быстро менять и фиксировать положение очень гибко. Фиксация возможна только в случаях, когда сфера применения заранее предопределена. В остальных случаях регулировка может осуществляться даже при помощи дополнительных приспособлений. Также для внешней диагностики рабочего состояния крайне важна яркая светодиодная индикация. Подключение к питанию обычно производится при помощи унифицированных разъёмов, позволяющих при необходимости соединить всё напрямую.

Контактная часть


Внутри находится обычно две пары функциональных контактов, нормализованных по прохождению тока, а также относящихся к замкнутому и незамкнутому типу. Первая разновидность используется для срабатывания при условии того, что сигнал не возвращается после подачи. Это значит, что проводник серьезно поврежден. Задержка говорит о серьезных дефектах, включая обгорание и оплавление оболочек. Вторая пара участвует в оповещении о том, что произошло срабатывание.

Где ещё применяются эти устройства


Основным потребителем путевых выключателей до сих пор является авиация, а за ней следуют другие различные отрасли машиностроения. Применение этих узлов очень широко, начиная от высоких технологий, заканчивая обычными откатными воротами и системами сигнализации. Наибольшая степень надежности заложена в модификациях, устанавливаемых на шасси и бомбовых люках.

Где приобрести эти изделия


Купить путевые выключатели вы всегда можете в интернет-магазине «ПрофЭлектро». Мы поставляем их только от лучших проверенных производителей без посредников. Это позволяет выдавать длительную официальную гарантию и устанавливать справедливую цену. Разобраться в ассортименте достаточно сложно, ведь эти устройства часто имеют запутанную маркировку. Поэтому вы должны знать хотя бы ключевые параметры, чтобы запросить консультацию наших специалистов. Доставка производится в любой город и регион России при помощи популярных транспортных служб.

Выключатели путевые типа ВПВ-4М – Торговый Дом Горная Автоматика

Общие сведения:
Выключатели ВПВ-4М предназначены для дистанционного и автоматизированного контроля и сигнализации положения и управления электроприводами машин и механизмов в тяжелых режимах работы. Применяются как в стационарных установках, так и на средствах наземного, морского и воздушного транспорта.

Условия эксплуатации выключателя ВПВ-4М:
Выключатели предназначены для эксплуатации с маркировкой взрывозащиты:

  • РВ ExdI – в подземных помещениях угольных шахт;
  • 1ExdIIАТ6, 1ExdIIСТ6,- во взрывоопасных зонах помещений и наружных установок.

    • Высота над уровнем моря не более 4300 м; температура окружающей среды:

  • от минус 60°С до плюс 45°С для исполнения ХЛ1;
  • от минус 45°С до плюс 40°С для исполнения У1;
  • от минус 40°С до плюс 45°С для исполнения ОМ1;
  • от минус 10°С до плюс 45°С для исполнения Т1;
  • от минус 5°С до плюс 35°С для исполнения У5;
  • от плюс 1°С до плюс 35°С для исполнения Т5.

    • относительная влажность воздуха до 98±2% при температуре 35°С с конденсацией влаги;
    степень защиты от действия окружающей среды IP65 по ГОСТ 14255-69.

    Конструкция выключателя ВПВ-4М:
    Основным исполнительным органом выключателя ВПВ являются блоки контактные.

    Блоки имеют один размыкающий и один замыкающий контакты и выполняются с приводом в виде толкателя с самовозвратом в начальное положение.

    Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм2.

    Взрывонепроницаемая металлическая оболочка выключателя ВПВ состоит из корпуса и крышки. Внутри корпуса выключателя установлены два контактных блока с приводным устройством, состоящим из закрепленного на валу поворотного рычага с роликом, тросом, педалью или пазом. На валу расположены два кулачка, которые посредством скоб с роликами воздействуют на приводные элементы контактных блоков.

    Структура условного обозначения выключателей ВПВ:
    ВПВ – 4М Х1 Х2 Х3 Х4

    В – Выключатель;

    П – Путевой;

    В – Взрывозащищенный;

    4 – Исполнение по числу контактов;

    М – Модернизированный;

    Х1 – Исполнение по виду привода: 1-рычаг с роликом; 2-рычаг с тросом; 3-рачаг с педалью; 4-рычаг с пазом;

    Х2 – Исполнение по взрывозащите: 1 – РВ ExdI; 2 – 1ExdIIСТ6; 5-1ExdIIАТ6;

    Х3 – Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150;

    Х4 – Категория размещения 1 или 5 по ГОСТ 15150.
