Расшифровка конденсатор: Калькулятор буквенно-цифровой маркировки конденсаторов

Содержание

Маркировка конденсаторов (Коды)

0.5 pF
1.0 pF
1.2 pF
1.5 pF
1.8 pF
2.2 pF
2.7 pF
3.3 pF
3.9 pF
4.7 pF
5.6 pF
6.8 pF
8.2 pF
10 pF
12 pF
15 pF
18 pF
22 pF
27 pF
33 pF
39 pF
47 pF
56 pF
68 pF
82 pF
100 pF
120 pF
150 pF
180 pF
220 pF
270 pF
330 pF
390 pF
470 pF
560 pF
680 pF
820 pF
1 nF
1.2 nF
1.5 nF
1.8 nF
2.2 nF
2.7 nF
3.3 nF
3.9 nF
4.7 nF
5.6 nF
6.8 nF
8.2 nF
10 nF
12 nF
15 nF
18 nF
22 nF
27 nF
33 nF
39 nF
47 nF
56 nF
68 nF
82 nF
100 nF
120 nF
150 nF
180 nF
220 nF
270 nF
330 nF
390 nF
470 nF
560 nF
680 nF
820 nF
1 µF
0.5
1.0
1.2
1.5
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
39
47
56
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
1200
1500
1800
2200
2700
3300
3900
4700
5600
6800
8200
10000
12000
15000
18000
22000
27000
33000
39000
47000
56000
68000
82000
100000
120000
150000
180000
220000
270000
330000
390000
470000
560000
680000
820000
1000000
0R5
1R0
1R2
1R5
1R8
2R2
2R7
3R3
3R9
4R7
5R6
6R8
8R2
100
120
150
180
220
270
330
390
470
560
680
820
101
121
151
181
221
271
331
391
471
561
681
821
102
122
152
182
222
272
332
392
472
562
682
822
103
123
153
183
223
273
333
393
473
563
683
823
104
124
154
184
224
274
334
394
474
564
684
824
105
0. 5
1
1.2
1.5
1.8
2.2
2.7
3.3
3.9
4.7
5.6
6.8
8.2
10
12
15
18
22
27
33
39
47
56
68
82
101
121
151
181
221
271
331
391
471
561
681
821
102
122
152
182
222
272
332
392
472
562
682
822
103
123
153
183
223
273
333
393
473
563
683
823
104
124
154
184
224
274
334
394
474
564
684
824
105
p5
1p0
1p2
1p5
1p8
2p2
2p7
3p3
3p9
4p7
5p6
6p8
8p2
10
12
15
18
22
27
33
39
47
56
68
82
n10
n12
n15
n18
n22
n27
n33
n39
n47
n56
n68
n82
1n
1n2
1n5
1n8
2n2
2n7
3n3
3n9
4n7
5n6
6n8
8n2
10n
12n
15n
18n
22n
27n
33n
39n
47n
56n
68n
82n
100n
120n
150n
180n
220n
270n
330n
390n
470n
560n
680n
820n
1
. 001
.0012
.0015
.0018
.0022
.0027
.0033
.0039
.0047
.0056
.0068
.0082
.01
.012
.015
.018
.022
.027
.033
.039
.047
.056
.068
.082
.1
.12
.15
.18
.22
.27
.33
.39
.47
.56
68
.82
1
u01
u012
u015
u018
u022
u027
u033
u039
u047
u056
u068
u082
u1
u12
u15
u18
u22
u27
u33
u39
u47
u56
u68
u82
1u

Маркировка конденсаторов Onelec.ru

Маркировка конденсаторов Onelec.ru

Маркировка конденсатора








Емкость
ОбозначениеЕмкость
10010pF
101100pF
102100pF
1030.01uF
1040. 1uF
1051uF
10610uF




















Рабочее напряжение
ОбозначениеНапряжение
1H50V
1J63V
2A100V
2C160V
2D200V
2E250V
2G400V
2J630V
3A1,000V
3C1,600V
3D2,000V
3F3,000V
A3250VAC
A1275VAC
A2300VAC
A8305VAC
A9310VAC
A4400VAC
A5440VAC















Допуски
ОбозначениеДопуск, %
В(Ж)±0. 1пФ
С(У)±0.25пФ
D(Д)±0.5пФ
F(П)±1.0пФ
G(Л)±2.0
J(И)±5.0
K(C)±10
M(B)±20
N(Ф)±30
Q(O)-10…+30
T(Э)-10…+50
Y(Ю)-10…+100
S(Б)-20…+50
Z(A)-20…+80

Определение номинала конденсатора по цифрам. Маркировка конденсаторов – виды и описание расшифровок

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

Кодировка тремя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

Таблица 1

* Иногда последний ноль не указывают.

Кодировка четырьмя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 2

Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Примеры:

Рисунок 1

Виды SMD конденсаторов

Разбираться в видах конденсаторов, монтирующихся методом поверхностного закрепления, необходимо каждому радиолюбителю. Такие изделия могут отличаться не только по емкости, но и по напряжению, поэтому игнорирование условий использования деталей может привести к тому, что они выйдут из строя.

Вам это будет интересно Как соединять конденсаторы

Электролитические компоненты

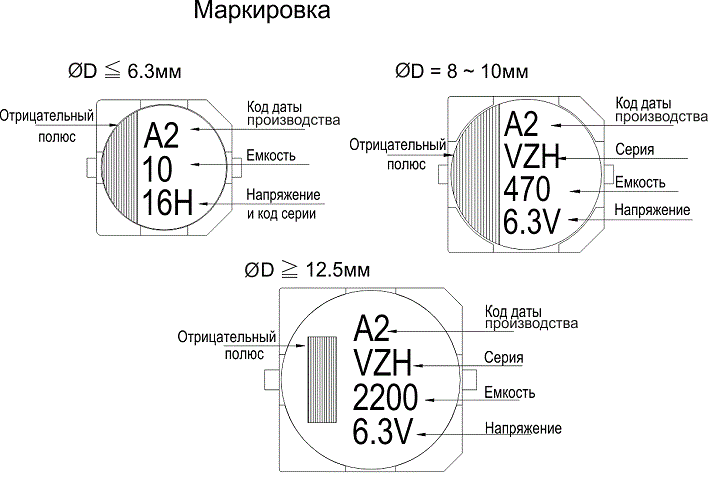

Электролитические SMD конденсаторы не отличаются принципиально от стандартных изделий. Такие электронные компоненты наиболее часто представляют собой бочонки, в которых под алюминиевым корпусом располагается скрученный в цилиндр тонкий металл, а между ним твердый или жидкий электролит.

Электролитические SMD конденсаторы

Основное отличие такой детали от стандартного электролитического элемента заключается в том, что его контакты закреплены на плоской диэлектрической подложке. Такие изделия очень надежны в эксплуатации, особенно удобны в том случае, когда необходимо установить новое изделие при минимальных временных затратах. Кроме этого, во время пайки изделие не перегревается, что очень важно для электролитических конденсаторов.

Керамические компоненты

В керамических элементах в качестве диэлектрика применяется фарфор либо аналогичные неорганические материалы. Основное достоинство таких изделий заключается в устойчивости к высоким температурам и возможности производства изделий крайне малых размеров.

Важно! SMD конденсаторы керамического типа также устанавливаются методом пайки на печатную плату.

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки.

Керамические SMD конденсаторы

В отличие от радиодеталей стандартных размеров SMD элементы небольшого размера вначале приклеивают к плате, а уже потом припаивают выводы. На производстве керамические изделия этого типа устанавливаются специальными автоматами.

Маркировка танталовых SMD конденсаторов

Танталовые SMD конденсаторы устойчивы к повышенным механическим нагрузкам. Такие изделия также могут быть изготовлены в виде небольшого параллелепипеда, к которому с боковых сторон припаиваются контактные выводы. Тантал представляет собой очень прочный металл, обладающий высокими показателями пластичности. Фольга из этого материала может иметь толщину в сотые доли миллиметра.

К сведению! Благодаря наличию определенных физических свойств на основе тантала удается изготовить радиодетали высочайшей точности.

Танталовые конденсаторы

Танталовые конденсаторы, как правило, имеют небольшие размеры корпуса, поэтому нанести полную маркировку на изделия, выполненные в корпусе типоразмера «А», не всегда представляется возможным. Зная особенности обозначения радиодеталей этого типа, можно легко определить номинал изделия. Максимально допустимое напряжение в вольтах для танталовых изделий обозначается латинскими буквами:

  • G — 4;
  • J — 6,3;
  • A — 10;
  • C — 16;
  • D — 20;
  • E — 25;
  • V — 35;
  • T — 50.

Обратите внимание! Емкость изделий указывается в микрофарадах после буквы «μ», а положительный контакт — жирной линией.

Цветовая маркировка

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Вывод «+» может иметь больший диаметр.

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Маркировка ТКЕ

Конденсаторы с ненормируемым ТКЕ

* Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85’С.

** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим.

Например, фирма PHILIPS для группы Y5P нормирует -55…+125 њС.

*** В соответствии с EIA. Некоторые фирмы, например Panasonic, пользуются другой кодировкой.

Особенности кодировки конденсаторов производства СССР

В СССР придерживались стандартов МЭК, поэтому можно пользоваться вышеприведенными данными, но были и незначительные отличия.

Кодированное обозначение номинальных емкостей состоит из двух или трех цифр и буквы. Буква кода является множителем, составляющим значение емкости (см. таблицу), и определяет положение десятичной дроби.

Допускаемое отклонение величины емкости в процентах от номинального значения указывают теми же буквами, что и допуски на сопротивление резисторов, однако, с некоторыми дополнениями (см. таблицу). Для конденсаторов емкостью менее 10 пФ допускаемое отклонение устанавливается в пикофарадах:

Конденсаторы маркируются кодом в следующем порядке:

  • номинальная емкость;
  • допускаемое отклонение емкости;
  • ТКЕ и (или) номинальное напряжение.

Приведем примеры кодированной маркировки конденсаторов.

Сокращенная буквенно-цифровая маркировка на конденсаторе 33pKL обозначает номинальную емкость 33 пФ с допускаемым отклонением ±10% и температурной нестабильностью группы М75 (75х10-6 °C-1). Надпись m10SF обозначает 100 мкФ (0,1 миллифарады) с допуском -20…+50% и номинальным напряжением 20 В.

Номинальная емкость 150 пФ может обозначаться 150р или n15; 4700пф — 4n7; 0,15 мкФ — µ15; 2.2мкф — 2µ2.

Емкость
МножительКодЗначение
10-12pпикофарады
10-9nнанофарады
10-6чмикрофарады
10-3mмиллифарады
1Fфарады

Примечание. В скобках указано старое обозначение допуска.

Напр. ВБукв. обозн.Напр. ВБукв. обозн.Напр. ВБукв. обозн.Напр. ВБукв. обознНапр. ВБукв. обозн
1,0I6.3B40S100N350T
2,5M10D50J125P400Y
3.2A16E63K160Q450U
4.0C20F80L315X500V

Правила маркировки конденсаторов постоянной ёмкости

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру: 330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C. Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Допуск в %Буквенное обозначение
лат.рус.
± 0,05pA
± 0,1pBЖ
± 0,25pCУ
± 0,5pDД
± 1,0FР
± 2,0GЛ
± 2,5H
± 5,0JИ
± 10KС
± 15L
± 20MВ
± 30NФ
-0. +100P
-10. +30Q
± 22S
-0. +50T
-0. +75UЭ
-10. +100WЮ
-20. +5YБ
-20. +80ZА

Читать также: Типы стропов условные обозначения стропов

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, BБуквенный код
1,0I
1,6R
2,5M
3,2A
4,0C
6,3B
10D
16E
20F
25G
32H
40S
50J
63K
80L
100N
125P
160Q
200Z
250W
315X
350T
400Y
450U
500V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

Кодовая и цветовая маркировка конденсаторов



Допуски


    В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%]Буквенное обозначениеЦвет
±0,1*В(Ж)
±0,25*С(У)оранжевый
±0,5*D(Д)желтый
±1,0*F(P)коричневый
±2,0G(Л)красный
±5,0J(И)зеленый
±10К(С)белый
±20М(В)черный
±30N(Ф)
-10. ..+30Q(0)
-10…+50Т(Э]
-10…+100Y(Ю)
-20…+50S(Б)фиолетовый
-20,..+80Z(A)серый

   *-Для конденсаторов емкостью < 10 пФ допуск указан в пикофарадах.

   Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

   Пример:


Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10-9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)

Маркировка конденсаторов с ненормируемым ТКЕ

Таблица 2

Группа ТКЕДопуск при -6О…+85°С[%]Буквенный кодЦвет*
Н10±10Воранжевый+черный
Н20±20Zоранжевый+красный
Н30±30Dоранжевый+зеленый
Н50±50Xоранжевый+голубой
Н70±70Еоранжевый+фиолетовый
Н90±90Fоранжевый+белый

   * Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с линейной зависимостью от температуры


Таблица 3

Обозначение
ГОСТ
Обозначение
международное
ТКЕ
[ppm/°C]*
Буквенный
код
Цвет**
П100P100100 (+130…-49)Aкрасный+фиолетовый
П33 33Nсерый
МПОNPO0(+30..-75)Счерный
М33N030-33(+30…-80]Нкоричневый
М75N080-75(+30…-80)Lкрасный
M150N150-150(+30…-105)Роранжевый
М220N220-220(+30…-120)Rжелтый
М330N330-330(+60…-180)Sзеленый
М470N470-470(+60. ..-210)Тголубой
М750N750-750(+120…-330)Uфиолетовый
М1500N1500-500(-250…-670)Vоранжевый+оранжевый
М2200N2200-2200Кжелтый+оранжевый

   * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85°С.

   ** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Маркировка конденсаторов с нелинейной зависимостью от температуры


Таблица 4

Группа ТКЕ*Допуск[%]Температура**[°C]Буквенный
код ***
Цвет***
Y5F±7,5-30…+85
Y5P±10-30…+85 серебряный
Y5R -30. ..+85Rсерый
Y5S±22-30…+85Sкоричневый
Y5U+22…-56-30…+85A
Y5V(2F)+22…-82-30…+85
X5F±7,5-55…+85
Х5Р±10-55…+85
X5S±22-55…+85
X5U+22…-56-55…+85 синий
X5V+22…-82-55..+86
X7R(2R)±15-55…+125
Z5F±7,5-10…+85В
Z5P±10-10…+85С
Z5S±22-10…+85
Z5U(2E)+22…-56-10…+85E
Z5V+22. ..-82-10…+85Fзеленый
SL0(GP)+150…-1500-55…+150Nilбелый

   * Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Рис. 1

Таблица 5

Метки
полосы, кольца, точки
123456
3 метки*1-я цифра2-я цифраМножитель
4 метки1-я цифра2-я цифраМножительДопуск
4 метки1-я цифра2-я цифраМножительНапряжение
4 метки1 и 2-я цифрыМножительДопускНапряжение
5 меток1-я цифра2-я цифраМножительДопускНапряжение
5 меток»1-я цифра2-я цифраМножительДопускТКЕ
6 меток1-я цифра2-я цифра3-я цифраМножительДопускТКЕ

   * Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

    ** Цвет корпуса указывает на значение рабочего напряжения.

Рис. 2

Таблица 6

Цвет1-я цифра
мкФ
2-я цифра
мкФ
Множи-
тель
Напряже-
ние
Черный 0110
Коричневый1110
Красный22100
Оранжевый33
Желтый446,3
Зеленый5516
Голубой6620
Фиолетовый77
Серый880,0125
Белый990,13
Розовый 35



Рис. 3

Таблица 7

Цвет1-я цифра
пФ
2-я цифра
пФ
3-я цифра
пФ
МножительДопускТКЕ
Серебряный 0,0110%Y5P
Золотой 0,15%
Черный 00120%*NPO
Коричневый111101%**Y56/N33
Красный2221002%N75
Оранжевый333103 N150
Желтый444104N220
Зеленый555105N330
Голубой666106N470
Фиолетовый777107N750
Серый88810830%Y5R
Белый999 +80/-20%SL

   * Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет1-я и
2-я цифра
пФ
МножительДопускНапряжение
Черный10120%4
Коричневый12101%6,3
Красный151002%10
Оранжевый181030,25 пФ16
Желтый221040,5 пФ40
Зеленый271055%20/25
Голубой331061%30/32
Фиолетовый39107-2О…+5О%
Серый470,01-20…+80%3,2
Белый560,110%63
Серебряный68 2,5
Золотой82 5%1,6

   Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Рис. 5

Таблица 9

Номинальная емкость [мкФ]ДопускНапряжение
0,01   ±10%250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33 ±20400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
 1 полоса2 полоса3 полоса4 полоса5 полоса

Кодовая маркировка конденсаторов


   В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

   Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Таблица 10

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

   * Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

   Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Таблица 11

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475



Рис. 6

С. Маркировка емкости в микрофарадах


   Вместо десятичной точки может ставиться буква R.

Таблица 12

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100



Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

   В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Таблица 13

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ



Рис. 8

Кодовая маркировка кондесаторов электролетических  для поверхностного монтажа


   Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

   Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Рис. 9

Таблица 14

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35



Рис. 10

В. Маркировка 4 символами

   Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

Рис. 11

С. Маркировка в две строки

   Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Рис. 12

Маркировка конденсаторов пленочных для поверхностного монтажа фирмы «HITACHI»


Рис. 13

Маркировка конденсаторов

Маркировка и расшифровка конденсаторов

Всем привет!
Предлагаю вашему вниманию таблицу

маркировок и расшифровки керамических конденсаторов.

Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать  эти коды, можно узнать  их ёмкость. Для чего это нужно — всем понятно.

Итак,

расшифровывать коды нужно так:

Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.
Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10

оС). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается  «Н»).

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
Например код 4753=475000пф=475нф=0.475мкф
Код
Ёмкость
Пикофарад
(пФ, pF)
Нанофарад (нФ, nF)
Микрофорад (мкФ, µF)
109
1.

0

0.001
159
1.5
0.0015
229
2.2
0.0022
339
3.3
0.0033
479
4.7
0.0047
689
6.8
0.0068
100
10
0.01
150
15
0.015
220
22
0.022
330
33
0.033
470
47
0.047
680
68
0.

068

101
100
0.1
151
150
0.15
221
220
0.22
331
330
0.33
471
470
0.47
681
680
0.68
102
1000
1.0
0.001
152
1500
1.5
0.0015
222
2200
2.2
0.0022
332
3300
3.3
0.0033
472
4700
4.

7

0.0047
682
6800
6.8
0.0068
103
10000
10
0.01
153
15000
15
0.015
223
22000
22
0.022
333
33000
33
0.033
473
47000
47
0.047
683
68000
68
0.068
104
100000
100
0.1
154
150000
150
0.15
224
220000
220
0.

22

334
330000
330
0.33
474
470000
470
0.47
684
680000
680
0.68
105
1000000
1000
1.0
1622
16200
16.2
0.0162
4753
475000
475
0.475





Надеюсь, принцип понятен, а с остальным разберётесь.
На этом всё.
Пишите комментарии и делитесь в соц.сетях!
Успехов вам!
P.S. Если хотите получать уведомления о новых публикациях, рекомендую оформить подписку на обновления, заполнив форму справа.

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

АО Элеконд

АО Элеконд

Условное обозначение конденсаторов при заказе состоит из:

  • слова «Конденсатор»;
  • сокращённого условного обозначения;
  • обозначение кода корпуса для конденсаторов К53-65, К53-66, К53-68, К53-71, К53-72, К53-74, К53-77, К53-78;
  • полного обозначения номинального напряжения по ГОСТ 28884;
  • полного обозначения номинальной ёмкости и допустимого отклонения по ГОСТ 28884;
  • номера ТУ.

Маркировка конденсаторов может содержать:

  • букву «Н» для неполярных конденсаторов К50-68;
  • буквы «Нп» для неполярных конденсаторов К50-15;
  • букву «В» для конденсаторов всеклиматического исполнения;
  • букву «И» для изолированных конденсаторов;
  • букву «Т» — тропическое исполнение для конденсаторов К53-4;
  • букву «К» для конденсаторов К50-68 с укороченными выводами;
  • букву «Ф» для конденсаторов К50-68 с формованными выводами;
  • букву «С» для конденсаторов К50-68 с самофиксирующими выводами;
  • буквы «А», «а», «Б», «б» для конденсаторов К50-77 в зависимости от варианта изготовления;
  • букву «Q» — кодированное отклонение ёмкости (+30. ..-10)% для конденсаторов К50-17, К50-81, К50-83, К50-85, К50-86;
  • букву «М» — кодированное отклонение ёмкости (± 20%) для конденсаторов К50-68, К50-77, К50-85, К50-86, К50-87, К50-88, К50-89, К50-90, К50-91, К50-92, К50-93, К50-94, К50-95, К50-96, К50-98, К58-26;
  • букву «Т» — кодированное отклонение ёмкости (+50.. .-10)% для конденсаторов К50-68, К50-77, К50-85;
  • букву «S» — кодированное отклонение ёмкости (+50.. .-20)% для конденсаторов К50-87, К50-88, К50-89, К50-90, К50-91, К50-92, К50-93, К50-94, К50-95, К50-96, К50-98, К58-26;

  • буквы «а», «б» для конденсаторов К50-86, К50-91, К50-93 в зависимости от варианта изготовления.

каталог продукции

Другая продукция


Маркировка SMD конденсаторов (керамических — Avislab

Маркировка Керамических SMD конденсаторов

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. 2 PF) конденсатор от фирмы Kemet.

LetterMantissaLetterMantissaLetterMantissaLetterMantissa
A1.0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7.0
H2.0R4.3Z9. 1t8.0

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Температурный диапазонИзменение емкости
Первый символНижний пределВторой символВерхний пределТретий символТочность
Z+10°C2+45°CA±1. 0%
Y-30°C4+65°CB±1.5%
X-55°C5+85°CC±2.2%
6+105°CD±3.3%
7+125°CE±4.7%
8+150°CF±7.5%
9+200°CP±10%
R±15%
S±22%
T+22,-33%
U+22,-56%
V+22,-82%
В общем случае керамические конденсаторы на
основе диэлектрика с высокой проницаемостью обозначаются
согласно EIA тремя символами, первые два из которых указывают
на нижнюю и верхнюю границы рабочего диапазона температур, а
третий — допустимое изменение емкости в этом диапазоне.
Расшифровка символов кода приведена в
таблице.
Примеры:
Z5U — конденсатор с точностью
+22, -56% в диапазоне температур от +10 до +85°C.X7R — конденсатор с точностью ±15% в диапазоне
температур от -55 до +125°C.

Маркировка Электролитических SMD конденсаторов

Электролитические конденсаторы SMD часто маркируются их емкостью и рабочим напряжением, например 10 6V — 10 µ F 6V. Иногда этот код используется вместо обычного, который состоит из символа и 3 цифр. Символ указывает рабочее напряжение, а 3 цифры (2 цифры и множитель) дают емкость в pF.

Срез или полоса указывает положительный вывод.

СимволНапряжение
e2.5
G4
J6.3
A10
C16
D20
E25
V35
H50

Например, конденсатор маркирован A475 — 4. 6pF = 4. 7mF

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

A. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;
б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4. 7 мкФ и рабочим напряжением 10 В.

С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

О маркировке алюминиевых электролитических SMD конденсаторов для поверхностного монтажа в корпусах типа «боченок» читайте в отдельной статье: «Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа»

Маркировка Танталовых SMD конденсаторов

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

БукваGJACDEVT
Напряжение, В46. 3101620253550

За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов размеров C, D, E обозначаются их прямой записью, например 47 6V — 47uF 6V.

см. также:

Как прочитать значение кода конденсатора

Нажмите здесь, чтобы увидеть цветовой код резистора и код резистора для поверхностного монтажа

• На керамических дисковых конденсаторах напечатан двух- или трехзначный код.

• Первые два числа описывают емкость конденсатора, а третье число — количество нулей в множителе.

•   При умножении первых двух чисел на множитель получается значение емкости конденсатора в пикофарад .

•  Если есть только два числа,  это означает, что множитель отсутствует. Тогда вы просто читаете значение первых двух чисел в пикофарадах .

•   Если на каком-либо конденсаторе напечатано 10, то его значение равно 10 PF

•  Когда на любом конденсаторе напечатано 104 — он имеет множитель 4 (третье число кода). 10 умножается на 10×10 4 =10000. Тогда его значение равно 10×10000= 100000PF

.

Вот таблица наиболее часто используемых кодов керамических конденсаторов и их преобразование в микро, нано и пикофарад

Последнее число является степенью 10 и умножается на первые два нет.

Если конденсатор имеет код 682 — сначала проверьте последний номер, здесь последний номер равен 2. Теперь множитель равен 10 2

Например —

  • 204 = 20×10 4 = 200000 ПФ
  • 472 = 47×10 2 = 4700 ПФ
  • 502 = 50×10 2 = 5000 пф
  • 330 = 33×10 0 = 33 PF [10 0 = 1]



ЕДИНИЦЫ—

  • 1000 нанофарад (нФ) = 1 микрофарад (мкФ)
  • 1 пикофарад = 10 -12 фарад.
  • Нано= 10 -9
  • Микро= 10 -6
  • 1 нанофарад = 10 -9 фарад
  • 1 микрофарад (мкФ)= 10 -6 фарад

1 нФ = 1000 пФ
1 пФ = 0,001 нФ

Пример:

преобразовать 15 нФ в пФ:
15 нФ = 15 × 1000 пФ = 15000 пФ

Коды полиэфирной пленки и металлизированного пленочного конденсатора

Если конденсатор имеет маркировку 2A474J , емкость расшифровывается, как описано выше, два первых знака являются номинальным напряжением и могут быть расшифрованы из приведенной ниже таблицы. 2A соответствует номиналу 100 В постоянного тока в соответствии со стандартом EIA (Electronic Industries Alliance).

Вторая буква будет температурным коэффициентом, если он присутствует.

Некоторые конденсаторы маркируются только как 0,1 или 0,01 , в основном в этих случаях значения указаны в мкФ.

Некоторые конденсаторы малой емкости могут быть помечены буквой R между цифрами. Если код 3R9, то R является показателем значений менее 10 пФ и не имеет отношения к сопротивлению.3R9 будет 3,9 пФ.

105 Дж=10×105 =1000000пФ=1000нФ=1,0 мкФ

j= +/- 5% Допуск



104= 10×104= 100000пФ=100нФ=0,1мкФ

j=+-5% допуск

2A= номинальное напряжение 100 В постоянного тока



 Также читайте

Вот чем отличаются диэлектрики MLCC

Класс III: Z5U и Y5V

Существует третий класс диэлектриков MLCC.Этот тип известен двумя вещами: очень высокой емкостью и температурной нестабильностью. Хотя они по-прежнему изготавливаются из титаната бария, как и X7R и X5R, они гораздо менее стабильны, чем класс II. Например, Z5U может варьироваться до -56% в относительно узком диапазоне от 10°C до 85°C. Но как они могут быть такими разными, если сделаны из одних и тех же материалов? Что ж, именно здесь различные производители применяют свой опыт в области материаловедения. К материалу титаната бария добавляют определенные примеси, чтобы сгладить кривую относительной диэлектрической проницаемости в зависимости от температуры, чтобы она стала более стабильной при разных температурах.

С помощью нашего инструмента моделирования K-SIM вы можете исследовать, как температура влияет на конденсаторы. В следующем примере мы сравниваем U2J, X7R и Z5U с одинаковыми значениями емкости.

Нажмите здесь, чтобы просмотреть этот проект K-SIM 3.0.

Физика керамических конденсаторов

Температурные коэффициенты и допуски в температурном диапазоне — это хорошо, но полное объяснение следующих эффектов требует некоторого погружения в физику и даже химию самого диэлектрического материала. Пристегнитесь, будет интересно.

Все дело в диполях

Большая часть волшебства конденсатора исходит из самого диэлектрического материала. Некоторые люди описали бы диэлектрик как изолятор, который предотвращает короткое замыкание двух электродов. Это правда, но в диэлектриках есть нечто большее, чем просто это. Одним словом, диполи. Быстрый поиск в Википедии покажет, что диэлектрик — это «электрический изолятор, который можно поляризовать» при приложении внешнего электрического поля.Кусок резины — отличный изолятор, но ужасный диэлектрик. Нельзя поляризовать резину (очень эффективно). Наличие этих диполей в диэлектрическом материале делает конденсатор эффективным. KEMET использует два основных типа материалов для керамических диэлектриков. Готовы ли вы к некоторым фразам, которые вернут вас на урок химии? Во-первых, это титанат бария (BaTiO3), который используется для наших диэлектриков класса II/III. Это, среди прочего, наши X5R и X7R. Далее идет наш цирконат кальция, который мы используем в наших диэлектриках класса I. Это будут C0G и U2J. Вот где все становится по-настоящему интересным: цирконат кальция является параэлектриком, а титанат бария — сегнетоэлектриком. Эти свойства имеют некоторое сходство с понятиями парамагнетизма и ферромагнетизма, которые вводятся на первых уроках физики.

В сегнетоэлектрических материалах диполи присутствуют постоянно и выравниваются с электрическим полем. В параэлектрических материалах диполи кажутся спонтанно выровненными при приложении внешнего электрического поля.Диполи, создаваемые диэлектриками класса II, являются результатом материалов и структуры самого титаната бария.

При свежем обжиге и спекании микрокристаллическая структура титаната бария представляет собой гранецентрально-кубическую (FCC) структуру с атомом титана в середине решетки. По мере того, как материал сжимается в размерах, атом титана смещается со своего положения в центре куба и создает разницу в плотности заряда по всей структуре. Это происхождение диполя в MLCC класса II. Весь керамический материал не поляризуется в одном и том же направлении равномерно, поскольку керамический материал выравнивается, границы зерен образуются из-за несовершенств и различий в размерах частиц. Это формирует домены, которые имеют общее поляризованное направление. Именно эти домены обычно выравниваются с электрическим полем и вносят вклад в емкость. Это все из-за смещенного атома титана, обнаруженного в диэлектриках класса II.

Проектирование и разработка керамических конденсаторов класса II

Эффекты, вызванные ферроэлектрической природой диэлектриков класса II, влияют на технику и схемы, основанные на конденсаторах класса II.Так называемый эффект смещения постоянного тока, микрофонный эффект и старение связаны с диполями, создаваемыми смещением атома титана в титанате бария.

Изменение емкости в зависимости от приложенного напряжения

Термины «смещение постоянного тока» и «коэффициент напряжения» относятся к потере емкости при приложенном напряжении. Этот эффект возникает в ферроэлектрических материалах, таких как титанат бария, используемый в большинстве конденсаторов X5R и X7R. В зависимости от состава диэлектрика эти конденсаторы могут терять более 70% своей номинальной емкости при приложенном напряжении! Одним из способов достижения меньших размеров микросхемы при сохранении того же уровня емкости является уменьшение толщины диэлектрика.Эта разница в конструкции приводит к более высокому напряжению, что приводит к большим потерям емкости.

K-SIM

KEMET позволяет имитировать напряжение керамического конденсатора с приложенным напряжением постоянного тока. Он также может отображать ожидаемое изменение емкости в зависимости от приложенного напряжения. Он доступен на сайте ksim.kemet.com. Диэлектрики класса I не проявляют смещения по постоянному току, особенно те, в состав которых входит цирконат кальция.

На приведенном выше графике K-SIM показано сравнение эффекта смещения по постоянному току между конденсаторами класса II и класса I.

Нажмите здесь, чтобы увидеть проект K-SIM 3.0.

Старение керамического конденсатора

Старение — еще одна характеристика, проявляемая сегнетоэлектриками или диэлектриками класса II и III. При изготовлении керамического конденсатора диэлектрик подвергается воздействию температур более 1000°С. Для устройств с титанатом бария температура Кюри может находиться в диапазоне от 130°C до 150°C, в зависимости от конкретного состава. При воздействии температуры Кюри кристаллическая структура приобретает тетрагональную форму.После охлаждения кристаллическая структура керамики меняется на кубическую. По мере изменения этой структуры меняется и диэлектрическая проницаемость материала.

Со временем емкость будет продолжать снижаться. Можно сбросить этот цикл старения, «сбросив» материал, подвергнув его воздействию температуры Кюри, что обычно происходит во время оплавления. Как правило, скорость старения можно найти в каталоге для конкретного типа детали. Ниже приведен пример скорости старения:

K-SIM 3. 0 также включает калькулятор старения керамических конденсаторов.

Например, емкость свежеиспеченного конденсатора X5R емкостью 22 мкФ будет иметь емкость 16,8 мкФ через 5000 часов или около полугода.

Щелкните здесь, чтобы просмотреть проект K-SIM 3.0.

Микрофоны

Наконец, кристаллическая структура титаната бария придает керамике пьезоэлектрические или микрофонные характеристики. Когда к диэлектрическому материалу приложены внешние напряжения, молекула титана колеблется вперед и назад. Электрические сигналы могут механически исказить диэлектрик.Это искажение, или движение, создает характерный «жужжащий» шум, который испытывают некоторые покупатели при использовании в своей конструкции керамических конденсаторов. Это механическое искажение может резонировать с самой печатной платой, вызывая звук в слышимом диапазоне.

Несмотря на простоту на первый взгляд, в физике и науке за керамическими конденсаторами происходит многое. Такие инструменты, как K-SIM 3. 0, призваны облегчить выбор этих компонентов, позволяя моделировать эти эффекты при определенных условиях схемы.

Электролитический конденсатор SMD

: расшифровка емкости и номинального напряжения

Итак, мы говорим, что физически крошечные алюминиевые электролитические конденсаторы размером 22 мкФ и номинальным напряжением от 6,3 В до 10 В в количестве 5 штук на одной и той же печатной плате (мое приложение) в целом более надежны. и в долгосрочной перспективе, чем другие конденсаторные технологии, такие как оксид тантала или ниобия?

По моему опыту работы со старым оборудованием Macintosh, конденсаторы с наибольшей утечкой, как правило, представляют собой физически маленькие алюминиевые электролитические конденсаторы.Электролитические конденсаторы, которые физически велики, скажем, 3 см в диаметре, как правило, работают хорошо, без утечек, даже по сей день, даже если они были изготовлены 30 лет назад.

Таким образом, при рассмотрении частоты отказов мне также необходимо учитывать виды отказов. Я не хочу, чтобы протечка электролита проедала мои дорожки, и я не хочу, чтобы конденсатор загорелся, и я не хочу, чтобы конденсатор вышел из строя из-за короткого замыкания, которое может поджарить компоненты.

Использование твердотельного танталового конденсатора SMD номиналом 16 В 22 мкФ, вероятно, было бы безопасным в моем приложении, потому что я видел другие старые платы, в которых используются твердые танталовые конденсаторы номиналом 16 В в этих 5-вольтовых цепях, и даже спустя столько лет они все еще в порядке.Но опять же, 22 мкФ 16 В танталовый конденсатор становится довольно дорогим, и он физически слишком велик для моих существующих пэдов, поэтому я обдумывал альтернативные технологии, такие как конденсаторы из оксида ниобия.

Будем очень признательны за ваши дальнейшие мысли в свете этого. Спасибо.

ОБНОВЛЕНИЕ-1 : Согласно AVX, их «устройства NOS с низким ESR» имеют частоту отказов «0,2% / 1000 часов», что, по их словам, «более надежно, чем танталовые конденсаторы».

ОБНОВЛЕНИЕ-2 : Страница 109 этого документа AVX Конденсаторы на основе оксида тантала и ниобия подробно описывает частоту отказов и ее расчет.Пример расчета приведен в правом верхнем углу страницы 110. В общем, мы не должны так легко списывать колпачки из оксида ниобия со счетов как склонные к отказу.



Как читать и понимать коды конденсаторов SMD в 2022 году [Решить]

В одной из наших статей Как идентифицировать компоненты SMD по их внешнему виду мы рассказываем, как идентифицировать конденсаторы SMD по внешнему виду, но у нас все еще есть вопрос: как читать и понимать коды конденсаторов ?

При поставке электронных компонентов вам необходимо предоставить спецификацию (BOM), которая должна содержать коды компонентов; когда вы получаете электронные компоненты, вам также необходимо проверить компоненты, прочитав коды на лотках или упаковках с материалами.

Примечание

На упаковках электронных компонентов или спецификациях компоненты обычно имеют две серии кодов — общие коды и коды производителя. Такие производители, как Samsung, Panasonic, имеют разные правила кодирования, но во всем мире используются общие правила кодирования.

В этой статье вы узнаете, как читать и понимать распространенные коды конденсаторов SMD. Чтение и понимание кодов конденсаторов SMD совсем не сложно. Когда вы знаете, как читать общие коды конденсаторов SMD, вам также будет легко понять коды других компонентов и коды конденсаторов SMD производителей.

Понимание 3 частей кодов конденсаторов SMD

Серия кодов конденсаторов SMD состоит из 11 кодов. Код состоит из 3 частей, соединенных знаком «-». Например, ЕСА-0105Y-K31.

Первая часть — системные коды, состоящие из 3-х заглавных букв. Системные коды представляют тип компонента и материал.

Вторая часть — это коды функций, состоящие из 4 цифр и 1 прописной буквы, или 5 цифр. Коды характеристик представляют собой значение емкости и рабочее напряжение.

Последняя часть — это часть упаковки, состоящая из 1 прописной буквы и 2 цифр. Коды упаковки представляют размер и метод упаковки конденсаторов SMD.

Давайте прочитаем коды конденсаторов SMD один за другим из приведенного ниже содержимого.

Конденсатор SMD 1-й код E означает категорию SMD

1-й код E означает, что электронный компонент относится к устройствам поверхностного монтажа (SMD).

Например, ECA-0105Y-K31, ECS-0105F-KB1, ECH-0107F-KG1 — все компоненты SMD.

Конденсатор SMD 2-й код C означает конденсатор SMD

2-й код C означает, что SMD-компонент представляет собой SMD-конденсатор. C обозначает конденсаторы.

Например, ECA-0105Y-K31, ECS-0105F-KB1, ECH-0107F-KG1 — все конденсаторы поверхностного монтажа.

Конденсатор SMD 3-й код обозначает материал конденсатора и поверхность пайки

3-й код обозначает материалы SMD конденсатора и поверхность пайки.

Например, 3-й код A в ECA-0105Y-K31 означает, что материал конденсатора керамический, а поверхность пайки никелированная.

Вот таблица правил кодирования конденсаторов SMD 3-го кода.

Письмо

Материал конденсатора

Поверхность для пайки

А

Керамический конденсатор

Никелированный

Б

Керамический конденсатор

Позолота

С

Керамический конденсатор

Свинец и посеребрение

С

Танталовый конденсатор STD

Никелированное и свинцовое покрытие

М

Танталовый конденсатор

MIL

Никелированное и свинцовое покрытие

л

Танталовый конденсатор с низким ESR

Никелированное и свинцовое покрытие

Ф

Плавленый танталовый конденсатор

Никелированное и свинцовое покрытие

Х

Конденсатор электролитический STD

Никелированное и свинцовое покрытие

Конденсатор SMD 4-й, 5-й, 6-й, 7-й коды обозначают значение емкости

4-й, 5-й, 6-й коды — это абсолютные числа значения емкости, а 7-й код — степень 10. 6 пФ = 1 мкФ.

Конденсатор SMD 8-й код означает рабочее напряжение конденсатора

8-й код в кодах конденсаторов SMD означает рабочее напряжение конденсатора. Например, 8-й код Y в ECA-0105Y-K31 означает, что рабочее напряжение SMD-конденсатора составляет 16 В.

Для керамических конденсаторов, танталовых конденсаторов, электролитических конденсаторов 9-й код имеет другие правила кодирования. Вот 3 таблицы правила кодирования 8-го кода.

1. Конденсатор керамический 8 код соответствующий таблице напряжений

М = 10 В

Да = 16 В

К = 25 В

Н = 50В

1 = 100 В

2 = 200 В

5 = 500 В

6 = 600 В

А = 1000 В

S = 15000В

Г = 2000В

Вт = 2500 В

Б = 3000В

Р = 4000В

Q = 5000 В

Д = 6.

2. Конденсатор танталовый 8 код соответствующий таблице напряжений

С= 4В

Д = 6,3 В

F = 10 В

Н = 16 В

Дж = 25 В

К = 25 В

М = 35 В

Н = 50В

3.Конденсатор электролитический 8 код соответствующий таблице напряжения

С= 4В

Д = 6,3 В

F = 10 В

Н = 15 В

Р = 16 В

Дж = 20 В

К = 25 В

М = 35 В

Н = 50В

Конденсатор SMD 9-й код означает допуск значения емкости

9-й код в кодах конденсаторов SMD означает допуск значения емкости конденсатора. Чем меньше допуск, тем точнее значение емкости.

Например, 9-й код K в ECA-0105Y-K31 означает допуск емкости ±10%.

Вот таблица правил кодирования SMD-конденсаторов 9-го кода.

Письмо

Б

С

Д

Ф

Г

Дж

К

л

М

Допуск

±0. 1%

±0,25%

±0,5%

±1%

±2%

±5%

±10%

±15%

±20%

Конденсатор SMD 10-й код означает размер конденсатора

10-й код обозначает размер упаковки конденсатора.

Например, цифра 3 в кодовой серии керамического конденсатора SMD ECA-0105Y-K31 означает размер упаковки конденсатора 0603 (0,06 дюйма × 0,03 дюйма) в британской системе [соответствует 1608 (1,6 мм × 0,8 мм) в метрической системе система].

Для керамических конденсаторов, танталовых конденсаторов, электролитических конденсаторов 10-й код имеет другие правила кодирования. Вот 3 таблицы правила кодирования 10-го кода.

1. Конденсатор керамический 10 код соответствующий таблице размеров упаковки

10-й код

Имперский размер упаковки

Метрический размер упаковки

0

0402

1005

1

0504

1301

2

0508

1320

3

0603

1608

4

0612

1632

5

0805

2125

6

0907

2318

7

1005

2520

8

1206

3216

9

1210

3225

А

1505

3813

Б

1805

4512

С

1808

4520

Д

1812

4532

Е

1825

4564

Ф

2220

5650

Г

2225

5664

Х

3640

92А1

2. Конденсатор танталовый 10 код соответствующий таблице размеров упаковки

10-й код

Имперский размер упаковки

Метрический размер упаковки

Р

0805

2125

С

1206

3216 (1.толщина 2 мм)

А

/

3217

Т

1306

3528 (1. толщина 2 мм)

Б

1306

3528

С

1306

6032

Д

2312

7343

х

2816

7343 (4.толщина 0 мм)

3. Конденсатор электролитический 10 код соответствующий таблице размеров упаковки

10-й код

Диаметр электролитического конденсатора

Толщина электролитического конденсатора

А

3 мм

5.4мм

Б

4 мм

5,4 мм

С

5 мм

5. 4мм

Д

6,3 мм

5,7 мм

Е

4 мм

5.7мм

Ф

5 мм

5,7 мм

Г

6,3 мм

5.7мм

Х

8мм

6,2 мм

К

8мм

10. 2мм

М

10 мм

10,2 мм

Конденсатор SMD 11-й код означает способ упаковки конденсатора

11-й код в кодовой серии конденсаторов SMD означает способ упаковки в упаковку.

Например, 11-й код 1 в кодовой серии керамических SMD-конденсаторов ECA-0105Y-K3 означает, что ширина ленты и катушки конденсаторов составляет 8 мм.

Вот таблица правил кодирования 11-го кода для всех конденсаторов SMD.

11 код

1

2

3

4

Ширина ленты и катушки

8мм

12 мм

16 мм

24 мм

Кроме того, для танталовых конденсаторов SMD 11-й код также может быть W, что означает вафельную упаковку для танталового конденсатора.

SMD конденсаторы и сборка печатных плат Универсальные решения

Теперь вы должны уметь читать и понимать коды конденсаторов SMD. Если вы ищете качественные и доступные конденсаторы SMD и услуги по сборке печатных плат, PCBONLINE — это надежный универсальный поставщик решений, который предоставит вам источник электронных компонентов и сборку печатных плат.

Компания PCBONLINE, основанная в 1999 году, является универсальным производителем передовых печатных плат с двумя крупными производственными базами печатных плат, одним заводом по сборке печатных плат, стабильной и полной сетью поставок электронных компонентов.

PCBONLINE обеспечит эти преимущества в SMD конденсаторах :

  • PCBONLINE принимает участие в совместных закупках компонентов с крупными EMS и имеет рыночную власть.
  • Конденсаторы SMD

  • и другие электронные компоненты поставляются с оригинальных заводов.
  • Приобретение конденсаторов SMD по лучшей цене в пунктах продажи компонентов по всему миру.
  • Прекращение инвентаризации электронных компонентов, таких как компоненты ST/TI.
  • Все электронные компоненты отслеживаются, без восстановленных деталей.
  • PCBONLINE предлагает гарантию возврата денег. Вы можете попробовать лоток компонентов перед крупной покупкой.

Вы также получите преимущества при сборке печатных плат от PCBONLINE:

  • Сборка печатных плат высокого уровня для автомобильной, медицинской, промышленной, оборонной, космической, коммуникационной и т. д.
  • Сборка печатных плат «под ключ» сертифицирована по стандартам

  • ISO, IATF, REACH, RoHS, UL, IPC-A-610.
  • Комплексные испытания печатных плат и дополнительные услуги, такие как защитное покрытие, сборка конечного продукта.
  • Бесплатные полные образцы печатных плат и функциональное тестирование крупногабаритных заказов на сборку.
  • Индивидуальная инженерная поддержка на протяжении всего проекта, бесплатные DFM, DFT, DFX.
  • От прототипирования до крупногабаритного производства печатных плат без ограничений по минимальному количеству заказа.

Пожалуйста, отправьте свою спецификацию в PCBONLINE по электронной почте на адрес [email protected], если у вас есть какие-либо компоненты SMD или сборка печатной платы.

Заключение

В этой статье подробно показано, как читать и понимать коды конденсаторов SMD. Если вам нужны конденсаторы SMD или услуги по сборке печатных плат, не пропустите универсального производителя электроники PCBONLINE.

Радио WJOE



Что такое конденсатор и как мы читаем
эти вещи?

  Базовый
единицей емкости является фарад, названный в честь Майкла Фарадея. До 1970-х конденсаторы также назывались конденсаторами. Такой же
часть, та же функция, другое имя. Вы все равно услышите старое имя
используется некоторыми радиотехниками. Вы обязательно увидите это в старом
схемы. Емкость обычно измеряется в микрофарадах, сокращенно
мкф, нанофарад (нф) или пикофарад (пф). Однако через годы
У «уф» было много других сокращений. Например, 40 мкФ можно прочитать как 40.
мФ, 40 мФ, 40 мФд или 40 мФД.Единица Фарада используется для преобразования
формулы и другие расчеты. А мкф, (микрофарад) – одна миллионная
фарада (10-6 Ф) и пикофарад (пф) составляет одну миллионную
микрофарад (10-12 Ф).

  А
конденсатор – это устройство, которое накапливает электрический заряд или энергию на
его пластины. Эти пластины расположены очень близко друг к другу с
изолятор между ними, чтобы пластины не касались друг друга,
и тип диэлектрика. Обычно конденсатор имеет более двух пластин.
в зависимости от емкости или типа диэлектрика. Конденсатор может нести
напряжение, равное напряжению батареи или входному напряжению. После зарядки
на скорость разряда может влиять другой источник, например
резистор. Это действие может создавать колебания или использоваться для
электронный хронометраж. Скорость, с которой конденсатор заряжается и
разряды можно использовать для создания фильтра или ограничения нежелательного шума, или
используется для предотвращения нежелательного шума.Мы можем сделать гораздо больше
конденсаторы тоже. Они также могут пропускать переменный ток или использоваться в
цепь постоянного тока для устранения переменного тока или шума переменного тока. Это будет называться
«Обход».

Коды конденсаторов:

  Я думаю, вам бы очень хотелось
знать, как читать все эти разные коды. Не беспокойтесь, это не так
сложно, как кажется. Некоторые конденсаторы просто говорят вам прямо.Брать
ваши электролитические конденсаторы и конденсаторы с большим корпусом: они обычно
иметь значение, напечатанное на корпусе. Например: 100 мкФ 250 В или
что-то подобное будет напечатано в виде обычного текста. Это также было бы
имеют метки, указывающие на отрицательный конец конденсатора. Мы покрываем
больше информации об этом ниже. Я видел некоторые указывающие на
положительный конец, но только недавно. Это не очень часто! Так
всегда обращайте внимание и проявляйте осторожность.

 Начните здесь для меньшего неполяризованного
и старые старинные и антикварные конденсаторы! Это в основном меньший
на кепках напечатаны две или три цифры, на некоторых — одна.
или две буквы, добавленные к этому значению. Взгляните на таблицу ниже.
Это наглядный пример, но не для всех.

 Как видите
все выглядит очень просто, потому что это просто преобразование чисел.Если
конденсатор помечен цифрой «105», это как раз и означает 10 + 5 нулей = 10 +
00000 = 1 000 000 пФ = 1000 нФ = 1 мкФ. И это именно так, как вы
тоже бы написал или разобрался. Значение всегда указывается в пФ
(Пикофарады). Буквы, добавленные к значению, являются допуском, а в
в некоторых случаях вторая буква — это температурный коэффициент, в основном только
используется в военных приложениях или промышленных компонентах.

В большинстве случаев есть еще и буква просто
после цифр. Это код допуска. Большинство из них от 5 (J) до
10% (К), но не ограничиваясь только этими двумя.

 Например, если у вас есть
конденсатор с номиналом 474 Дж: 47+4 нуля = 470000 =
470 000 пФ, допуск J=5%. (470 000 пФ = 470 нФ = 0,47 мкФ) Единственный
главное помнить здесь, чтобы переместить десятичную точку назад
шесть мест для (уф) и три для (нф).Ниже в таблице А приведен
простая версия для прямых конверсий, чтобы вам было проще.
Теперь вы знаете, что ваш конденсатор — конденсатор 0,47 мкФ, 5%.

 Теперь вы ищете или спрашиваете о
Напряжение! Это довольно прямолинейно. Они не кодируют это на
большинство конденсаторов. Тип «шмель» кодируется цветами, но
они использовали стандартные цвета электрического кода. Такой же как
резисторы.Это описано далее на этой странице. Остальные просто
распечатать на теле.

В некоторых случаях производитель поставит
ТОЛЬКО их каталожный номер на колпачках,
как РКА. Это должно быть очевидно, потому что они не имеют смысла и могут
не декодирует ЧЕРЕЗ электрические коды.

 Другие конденсаторы могут иметь просто 0.1 или
На них напечатано 0,01. Если это так, это представляет значение в
уф. Таким образом, 0,1 означает всего 0,1 мкФ. Если вы хотите, чтобы это значение в
нанофарады (nf) просто переместите запятую на три знака вправо
что делает его конденсатором 100 нФ. Некоторые заглавные буквы будут иметь значение тогда
письмо. Например, 0,068К. В данном случае это 0,068 мкФ 10%
конденсатор.

 В некоторых случаях конденсатор
может быть помечен в «pf» или «nf».Однако они должны также в
буква «р» из «н» как минимум. Диаграмма к
справа – простая диаграмма преобразования. Это поможет вам
понять, как мы конвертируем uf в pf и nf.



Пластмассовые или бакелитовые круглые конденсаторы
(шмель)

Т
Цветовой код красивый
универсальный с электрикой и электроникой.Расшифровка может измениться
от устройства к устройству, но цвета всегда представляют одно и то же
номер. Они очень похожи на резисторы. Имейте в виду, как
ранее это декодируется в MMF и равно PF.

я
найти большинство из них в телевизорах и усилителях. Иногда в
иностранные радиоприемники. Однако формат всегда одинаков.Другой
круглые пластиковые или бакелитовые конденсаторы могут иметь напечатанное значение
прямо на теле. Я уверен, что мы все видели это, и там
нет необходимости расшифровывать их. У некоторых есть полоса только на одном конце, а
который определяет отрицательное или внешнее соединение фольги. Для
типы шмелей нет белой полосы для обозначения внешней стороны
фольга. У них есть квадратный конец, отлитый в корпус на одном
боковая сторона.Это обозначает внешнюю фольгу. На картинке ниже показано
пример для этого.


цветовой код происходит от стандартных электрических цветовых кодов. Один
исключением являются значения допуска. На приведенной ниже диаграмме показаны
значения и цвета
связанные.


первая группа из четырех полос является вашей отправной точкой, и это
декодировать значение и допуск.Второй набор из двух полос
будет декодировать уровень напряжения. Использование цветового кода и
код допуска, вы можете рассчитать, чему соответствуют полосы.

Это соответствует 0,68 мкФ 1600 вольт 2,5 — 3%
конденсатор.

Первая полоса = синяя = 6

Вторая полоса = серый = 8

Третья полоса = желтая = 4 или 0000 (4
нули)

Поставить
вместе они 6 8 0000 = 680000pf = 0. 68уф. Вы видели все
диаграммы, так что это должно иметь смысл. pf to uf просто вернись 6
места!

Четвертая полоса = оранжевый = 4, это
допуска и составляет 2,5-3% в зависимости от допуска
Диаграмма.

Пятая полоса = первая цифра напряжения = коричневый =
1

Шестая полоса = вторая цифра напряжения = синий =
6

Возьмите эти два числа 16 х 100 = 1600
вольт

Это было бы очень дорого
конденсатор обратно в
день.

Расшифровка старой слюды
Конденсаторы:

 Эта таблица ниже поможет выяснить
эти коды на конденсаторах формованного типа Mica. Однако они
редко портятся. Я не думаю, что я когда-либо нашел плохой один сам. Хранить
в виду это переводит их как «pf» или «MMF».Не волнуйся, они
оба означают одно и то же. Этот пример ниже будет переведен на
47пф или 47ммф.

В приведенном ниже примере показаны два метода. Эти
все, что я знаю, и все, что я когда-либо видел. Ты должен
используйте логику, чтобы выяснить отправную точку. Если ваш конденсатор
значение начинается с 9 и множителя 7, затем
проблема. Большинство из них являются базовой ценностью
конденсаторы.

 Обратите внимание, что позиции «Н/Д» могут не иметь
цвет, и это касается любых пятен, которые ничего не значат или не имеют
применять.

Определите полярность конденсатора:

 Давайте начнем с двух самых
общие: радиальные (провода выходят снизу) и осевые (провода
выходит в стороны). Также обратите внимание на более короткий вывод, идущий от
радиальный конденсатор — отрицательный конец. Итак, если есть
нет маркировки, тогда вы будете знать, что чем короче вывод, тем
отрицательный конец. В приведенных ниже примерах вы заметите пять
различные способы показать полярность. Есть еще, но я думаю
этого будет достаточно, чтобы понять суть. Стрелки и полосы есть
присутствует «почти всегда». Вы найдете множество вариаций этого
также.Они всегда изображают отрицательный вывод.

 Что почти всегда: Хороший вопрос…………В
редкие случаи, задолго до появления стандарта
формат вы можете обнаружить, что положительный конец помечен. С участием
мультикапка информация на корпусе либо по цвету провода,
или основные формы, отпечатанные отведениями. Формы, как правило,
квадрат или треугольник.

В
эти примеры ниже вы найдете дополнительный способ выяснить
полярность осевых конденсаторов.Помните, что они отмечены
со стрелками и полосками, как и радиальные колпачки. Почти всегда
указывая на отрицательный конец. Однако на осевых крышках мы можем найти
полярность, просто ища алюминиевый корпус. То
алюминиевый корпус почти всегда является отрицательным концом. Другой
конец будет иметь резиновое уплотнение, иногда эпоксидную смолу или стекло, но
всегда изолированы от корпуса.Если вы не видите меток или и то, и другое
стороны изолированы, то у вас может быть неполяризованный
электролитический конденсатор. Вы найдете это в кроссовере
сети, динамики и некоторые печатные платы усилителей. Другой
чем это, это должно помочь для 99%
их.



А теперь пару слов о конденсаторах с
вне полярности!

Взгляните на это ниже. На первом нет маркировки
все. Это нормально для неполяризованных аксиальных конденсаторов. Это
наиболее распространенный тип, встречающийся в первых радиоприемниках и телевизорах. В виде
а также большинство ранних электронных устройств. Они использовали
бумагу и масло в качестве диэлектрика, затем обмакивали их в воск. То
новые конденсаторы используют металлизированную полиэтиленовую пленку и погружают их в
эпоксидная смола. Он же сухой конденсатор. Новый никогда не высохнет
на вас, продлится всю вашу жизнь ПЛЮС и будет выполнять только
не хуже, если не лучше оригинала.Следующий конденсатор
в основном то же самое, за исключением того, что у них есть отметка для
полярность. Не обязательно для положительных и отрицательных. Этот знак указывает, с какой стороны
соединяется с внешней фольгой. Знак будет полосой бегущей
вокруг корпуса конденсатора. Причины
поскольку маркировка связана с соединением в Hi Fi
ампер Если вы используете их правильно, они сократят создаваемый шум.
внутри в усилителе.Вы хотели бы соединить отмеченный конец в
особым образом, чтобы внешняя сторона фольги не мешала
другим компонентом или посылать улавливаемый шум на землю. Или может
помогают устранить помехи от других компонентов. Большинство людей называют эти звуковые колпачки,
потому что они в основном используются в критических или
схемы высококлассных усилителей. Тем не менее, новые кепки
а новые технологии устранили необходимость в этой внешней маркировке фольгой.В дальнейшем вы можете заменить конденсатор на
полоска с конденсатором, не имеющим
один.



ЧТО
О ЗНАЧЕНИЯХ КОНДЕНСАТОРОВ


Электролитический:
Много вопросов о том, что
можно использовать при замене старого конденсатора. На самом деле,
точное значение замены должно быть близким. В большинстве цепей
значение может быть удвоено, или половина. Например, 12 мкФ (микрофарад)
Конденсатор можно заменить на 10 мкФ или 20 мкФ. я бы пошел с более высоким
значение перед более низким, хотя. Однако в блоке питания вы не
хочу пойти наверх. Пусковой ток трансформатора может
повреждение или перегорание трансформатора или выпрямителя. это больше
важно, поскольку мы возвращаемся в прошлое, когда мы использовали более высокие напряжения и более низкие
Текущий.Чего большинство людей не осознают, так это обратного сопротивления конденсатора.
до пятидесятых годов был очень высоким. До 100% или +/- 50/80% на
много высококачественных крышек для электролитических фильтров. Хотя оригинал есть
с пометкой 4 мкФ, при измерении может быть 1-8 мкФ. На протяжении веков, кто
знает, какой она будет ценностью 50 или 80 лет спустя. Как правило, ваш лучший выбор
будет оставаться в пределах + или — 20% от исходного значения. Одна вещь
вы найдете со значениями и временем емкости
крышек блока питания.Радио с двадцатых использовали 600 вольт
1-4 мк капсул. В 30-е годы использовали 10-20
уф колпачки на 400 вольт. В пятидесятые они использовали 50-100 мкФ на 150.
вольт. Со временем электроника стала более эффективной благодаря технике и технологиям.
В более старых наборах использовалось большее напряжение и меньший ток. Вот почему шапки были меньше.
Это может быть связано и со стоимостью. Я хочу
делать означает, что шапки со временем становятся все больше в цене.Когда переменный ток выпрямляется ЧЕРЕЗ диод, конденсатор используется для
выньте пульсации и сделайте напряжение постоянного тока как
максимально чисто. Чем меньше ток вы используете, тем меньше конденсатор должен
быть. При этом не зависит от напряжения. Имейте в виду, что
Закон Ома все еще в силе. Меньше тока, но больше напряжения, как и предполагалось
к низковольтному высокому току. Оба этих блока питания могут обеспечить одинаковое
мощность однако.Просто к вашему сведению, чтобы вы думали.

  Неполяризованный: Это
очень похоже на электролитический за одним исключением. Это должно быть
ближе совпали. Я бы оставил их в пределах + или — 10%. я уверен на 20%
будет работать для большинства приложений, но обычно есть несколько
изначально в устройстве были установлены более жесткие допуски. Когда вы вернетесь
со временем это будут колпачки Mica, потому что их легче
производство с более жестким допуском, и они очень стабильны,
это означает, что значение является точным, как температура, влажность и другие
посторонние воздействия.Таким образом, 10 % должны покрывать весь тип бумаги, а
облегчить настройку устройства, когда
Выполнено.

ЧТО
О НОМИНАЛЬНОМ НАПРЯЖЕНИИ?


 Никогда не заменяйте конденсатор одним
напряжение ниже оригинального конденсатора!
ОДНАКО, замена, оцененная выше первоначальной стоимости, является
приемлемый. Вот об этом. Если исходное значение 350 вольт, то
допускается любое более высокое номинальное напряжение.Номинальное напряжение на
конденсатор — максимальное значение. 400-вольтовая, 450-вольтовая или даже 600-вольтовая банка.
можно заменить конденсатор на 350 вольт. Еще одна вещь, которую следует учитывать
новые конденсаторы имеют гораздо более высокую устойчивость к перенапряжению
шипы. Иногда при включении устройства напряжение может
выше в течение короткого периода времени, затем устанавливается нормальное рабочее напряжение.
Просто точка, чтобы вы поняли, что можно использовать
Крышка 450 вольт в цепи достигает 600 вольт за секунду или две
пока устройство нормально работает под 450 вольт. Конденсаторы предназначены для работы
это.

ЧТО О ДВУХ ИЛИ НЕСКОЛЬКИХ
КОНДЕНСАТОРЫ?


 Двойной или множественный
конденсаторы — это конденсаторы с более чем одним конденсатором внутри
единый пакет. Они используются для упрощения изготовления
электронные устройства. На самом деле было бы лучше заменить
эти конденсаторы с одинарными конденсаторами.Несколько конденсаторов
стоят дороже и их труднее найти сегодня. Иногда вы найдете
только один из конденсаторов в упаковке неисправен. Если вы это сделаете,
все равно замени их всех. Эти колпачки имеют общую фольгу и
диэлектрик. В любом случае взгляните на пример ниже. Это было бы
простая замена на осевые колпачки вместо
мульти-шапки. Этот метод хорош, когда дело доходит до эстетики.Ты сможешь
оставьте оригиналы на месте и установите эти маленькие осевые заглушки
под шасси. Сохранение первоначального вида при
повышение производительности. Только не забудьте отсоединить старый колпачок
полностью из цепей. Никому не нравятся отсутствующие заглавные буквы в
старые радиоприемники Philco тридцатых годов ……. Таким образом, вы
не следует их вытаскивать.

 Внимательно посмотрите на значение и
номинальное напряжение на сменных конденсаторах.это простое
пример относительно значений и напряжений. Если бы был четвертый
провода, то вы бы добавили третий конденсатор. См. пример 2.2
ниже. Избавьте себя от душевной боли и расходов, пытаясь найти
замена.

ИСПОЛЬЗУЙТЕ КОЛПАЧКИ, КОТОРЫЕ У ВАС УЖЕ ЕСТЬ

Вот еще несколько вещей, которые вы можете сделать с конденсаторами.Это
отлично, если у вас уже есть конденсаторы и вам не нужно тратить
дополнительные деньги на больше! В примере 3.1 вы увидите, как мы можем сделать
колпачок 50 мкФ из двух колпачков по 25 мкФ. Любое значение добавит
вместе, НО не напряжение. Обратите внимание, что значения напряжения
разные. В этом случае общее напряжение НЕ может быть выше, чем
минимальное значение напряжения. Теперь это 50 мкФ, 160 вольт.
конденсатор.Теперь посмотрим, что произойдет, если мы добавим
третий конденсатор.

Пример 3.2 теперь равен 100 мкФ.
Конденсатор на 160 вольт. Думаю, вы уже поняли суть. Это
называется параллельным планом. Просто помните, что конденсаторы складываются в
эта конфигурация.



Теперь давайте сделаем 12 мкФ из двух
конденсаторы 25 мкФ.Сейчас нам нужна конфигурация, которая
делит номиналы конденсаторов. Проще говоря конфигурация серии. Этот
может использоваться по тем же причинам, что и параллельная версия выше,
но и удвоить напряжение. В этой конфигурации вы должны
используйте одинаковые колпачки и напряжения. Таким образом, внутренний
резистентность и другие паразиды одинаково подобраны или, по крайней мере,
Закрыть. Пример 3.3 показан конденсатор 12 мкФ на 320 вольт. Так что вы
теряете емкость, но получаете напряжение. я не пойду
дальше двух, а в деликатных или чувствительных цепях я бы
держись подальше от этого. Для большинства ситуаций это работает
отлично.

  • Сейчас
    Давайте рассмотрим.

  • Всегда
    следите за номинальным напряжением! Всегда следите за своей полярностью (заметьте
    + на всех моих примерах) они называются электролитическими
    конденсаторы, потому что они имеют полярность.

  • Будьте уверены
    вы разряжаете свои конденсаторы, прежде чем обращаться с ними.

Как они работают

  Большинство устаревших радиостанций выходит из строя из-за
чтобы высохли КОНДЕНСАТОРЫ. Большинство конденсаторов изготовлено из
фольга и диэлектрик. Со временем используемый материал
как диэлектрик может рассеиваться от тела
конденсатор, что приводит к его выходу из строя.Иногда они короткие
вызывая другие сбои, но большинство из них просто ОТКРЫВАЮТСЯ. То
электронная схема действует так, как будто конденсатор даже не
в цепи. Просто замена пары конденсаторов может
ремонт большинства старинных радиоприемников. Вы можете ничего не слышать или
может наблюдаться потеря селективности и/или чувствительности.
Это поможет объяснить, почему за пару баксов можно
устраните эти проблемы самостоятельно с помощью нескольких конденсаторов!

 Пример ниже
пример простого обхода в идеале
ситуация.Эта схема позволит протекать постоянному току, но не
переменный ток. Проще говоря, конденсатор воспринимает переменный ток как короткое замыкание.
схема.

 можно использовать приведенный ниже пример
в качестве преобразователя входного сигнала на усилителе. Блокировка
постоянного тока, который может повредить как динамики, так и усилитель. Однако это позволит использовать переменный ток или звук (переменный ток на многих частотах)
пройти. Если бы он открылся, то ничего не попало бы
через. Или выходной сигнал может звучать слабо и искаженно.
Помните, что конденсатор воспринимает переменный ток как короткое замыкание,
поэтому DC видит конденсатор как открытый. ОООООО, зачем использовать
конденсаторы в цепи постоянного тока? Одну причину мы уже знаем. К
блокировать переменный ток и/или шум.Если мы читаем предыдущие технические заметки,
мы также знаем, что они используются для фильтрации постоянного тока. С парой
больше компонентов мы можем использовать конденсаторы для генераторов,
полосовые фильтры и так далее. Мы не зайдем так далеко. я хочу
чтобы это было просто, чтобы гарантировать, что это может помочь любому.

Эта цепь позволит переменному току
через, но не DC.Как раз наоборот, как схема
выше.

Отказ от ответственности:

 Информация, содержащаяся в этом
веб-сайт www.wjoe.com или любое его дочернее предприятие создается на основе
теоретическая информация, основанная на опыте и знаниях
полученное на опыте.Читатель «вы», в конечном счете,
несет ответственность за любую и всю информацию, используемую с этого сайта. Любой
ущерб или любые последствия, которые вы испытываете из этой информации
исключительно ваша ответственность. Эта информация является бесплатной
обслуживание, поэтому, пожалуйста, наслаждайтесь им! Любое другое использование, хранение,
распространение, редактирование, продажа или копирование чего-либо из этого
сайте, для любых целей строго запрещено. Если вы не получите
письменное разрешение от меня по адресу [email protected]. Любая информация о
этот веб-сайт принадлежит мне и предназначен, чтобы помочь вам в
ваше исследование антикварных или винтажных конденсаторов. Пожалуйста
наслаждаться!!!!!!

Автор WJOE Radio 10.08.96, LLC Отредактировано
10/10/19

Основы LDO: конденсатор в сравнении с емкостью – Управление питанием – Технические статьи

Регуляторы с малым падением напряжения (LDO) обеспечивают питание во всех типах приложений.Но для нормальной работы LDO нужен выходной конденсатор. Распространенной проблемой при проектировании LDO для приложения является выбор правильного выходного конденсатора. В этом посте я рассмотрю различные соображения при выборе выходного конденсатора и то, как он может повлиять на ваш LDO.

Что такое конденсаторы?

Конденсатор представляет собой устройство, используемое для накопления электрического заряда, состоящее из одной или нескольких пар проводников, разделенных изолятором. Конденсаторы чаще всего изготавливаются из алюминия, тантала или керамики.Каждый из этих материалов имеет свои плюсы и минусы при использовании в системе, как указано в таблице 1. Обычно я рекомендую керамические конденсаторы из-за их минимальной вариации емкости, а также из-за их низкой стоимости.

Что такое емкость?

В то время как конденсатор — это устройство, которое накапливает электрический заряд, емкость — это способность накапливать электрический заряд. В идеальном мире значение, записанное на конденсаторе, было бы точно таким же, как и величина емкости, которую он обеспечивает.Но мы живем не в идеальном мире, и поэтому нельзя принимать конденсаторы за чистую монету. Позже вы увидите, что емкость конденсатора может составлять всего 10% от его номинального значения. Это может быть вызвано снижением номинальных характеристик из-за смещения постоянного напряжения, снижением номинальных характеристик из-за изменений температуры или допусков производителя.

Снижение напряжения постоянного тока

Учитывая динамическую природу конденсаторов (накопление и рассеивание электрического заряда нелинейным образом), некоторая поляризация может происходить без приложения внешнего электрического поля; это известно как «спонтанная поляризация».«Спонтанная поляризация возникает из-за инертного электрического поля материала, которое придает конденсатору его первоначальную емкость. Приложение внешнего постоянного напряжения к конденсатору создает электрическое поле, которое меняет исходную поляризацию на противоположное, а затем «запирает» или поляризует остальные активные диполи на своих местах. Поляризация связана с направлением электрического поля внутри диэлектрика.

Как показано на рис. 1, заблокированные диполи не реагируют на переходные процессы переменного напряжения; в результате эффективная емкость становится меньше, чем была до подачи постоянного напряжения.

Рис. 1: Снижение напряжения постоянного тока

На рис. 2 показано влияние приложения напряжения к конденсатору и результирующая емкость. Обратите внимание, как больший размер корпуса теряет меньшую емкость; это связано с тем, что корпус большего размера имеет больший диэлектрик между проводниками, что снижает напряженность электрического поля и захватывает меньшее количество диполей.

Рис. 2. Емкость, смещение по постоянному току и размер конденсатора

Температурное снижение

Как и вся электроника, конденсаторы имеют номинальную температуру, при которой определяются их рабочие характеристики.Это температурное снижение обычно можно найти под числовым значением конденсатора. Таблица 2 представляет собой таблицу расшифровки значений температурного коэффициента для конденсаторов.

Первый символ: низкая температура

Второй символ: высокая температура

Третий символ: максимальное изменение температуры

Символ

Температура (°C)

Символ

Температура (°C)

Символ

Изменение (%)

З

10

2

45

А

±1. 0

Д

-30

4

65

Б

±1,5

х

-55

5

85

С

±2,2

6

105

Д

±3.3

7

125

Е

±4,7

8

150

Ф

±7,5

9

200

Р

±10

Р

±15

С

±22

Т

+22, -33

У

+22, -56

В

+22, -82

Таблица 2: Таблица кодов керамических конденсаторов

Температура перехода большинства LDO обычно указывается в диапазоне от -40°C до 125°C. Исходя из этого диапазона температур, лучше всего подходят конденсаторы X5R или X7R.

Как показано на рис. 3, температура сама по себе влияет на емкость гораздо меньше, чем снижение номинальных значений смещения постоянного тока, что может снизить значения емкости на целых 90 %.

Рис. 3. Зависимость емкости от температуры от температурного коэффициента

Допуски производителя

Из-за неидеальных характеристик реальных конденсаторов само значение емкости может меняться в зависимости от материала и размера конденсатора.Компании, производящие конденсаторы и другие пассивные электронные компоненты, должны иметь общий стандарт для значений емкости, которые могут выдерживать их компоненты. В этом посте я буду использовать ±20% в качестве производственного допуска при расчете емкости.

Реальное приложение

Обычное применение LDO состоит в том, чтобы взять входное напряжение от батареи 3,6 В и подавать его для питания микроконтроллера (1,8 В). В этом примере я буду использовать керамический конденсатор X7R емкостью 10 мкФ в корпусе 0603.Упаковка 0603 относится к размерам конденсатора: 0,06 дюйма на 0,03 дюйма.

Давайте найдем истинное значение емкости этого конденсатора для этого приложения:

  • Снижение номинальных значений смещения по постоянному току: Используя предоставленную производителем диаграмму характеристик смещения по постоянному току для конденсатора (рис. 2), можно увидеть, что значение емкости будет равно 7 мкФ.
  • Термическое снижение номинальных характеристик: если бы этот конденсатор находился при температуре окружающей среды 125°C, вы бы увидели еще 15% падение значения емкости, в результате чего новое общее значение составило бы 5.5 мкФ.
  • Допуск производителя: Принимая во внимание допуск производителя ±20%, конечное значение емкости будет 3,5 мкФ.

Как видите, конденсатор емкостью 10 мкФ имеет реальное значение 3,5 мкФ в этих условиях. Значение емкости ухудшилось примерно до 65% от номинального значения. Очевидно, что не все эти условия применимы, но важно знать диапазон значений емкости, которые конденсатор может обеспечить для вашего приложения.

Заключение

Хотя LDO и конденсаторы на первый взгляд кажутся простыми, существуют и другие факторы, определяющие эффективную емкость, необходимую для нормальной работы LDO.

Дополнительные ресурсы

Какой номинал у конденсатора 473? – СидмартинБио

Какой номинал у конденсатора 473?

47 000 пФ
Электронные компоненты: как считывать значения емкости конденсатора

Маркировка Емкость (пФ) Емкость (мкФ)
473 47 000 пФ 0,047 мкФ
104 100 000 пФ 0.1 МФ
224 220 000 пФ 0,22 мФ
474 470 000 пФ 0,47 мФ

Что такое конденсатор 473?

Это керамический конденсатор емкостью 0,047 мкФ (473). Используйте этот конденсатор для развязки питания, обеспечения плавного питания в вашей цепи, цепей синхронизации и т. д. Всегда рекомендуется размещать один из них рядом с контактами питания микроконтроллера. .

Что означает 50 мкФ на конденсаторе?

50 микрофарад
Один фарад — очень большое значение для обычных бытовых конденсаторов.Поэтому бытовые конденсаторы маркируются в мкФ или мкФ (микрофарадах). 50 мкФ означает 50 микрофарад.

Что означает трехзначный код конденсатора 473?

Трехзначный код конденсатора 473 означает емкость 47 нФ, прописью: емкость сорок семь нанофарад. Это простой онлайн-калькулятор для маркировки резисторов с цветовой полосой, маркировки цветовой полосы катушки индуктивности, трехзначной маркировки керамического или танталового конденсатора и трехзначной, 4-значной, 10%, 5%, 2% и EIA-96 (E96) резистора SMD. Маркировка кода допуска 1%.

Что означает трехзначный код резистора SMD 473?

Трехзначный код резистора SMD 473 означает сопротивление 47 кОм, прописью: сопротивление сорок семь кОм. Это простой онлайн-калькулятор для маркировки резисторов с цветовой полосой, маркировки цветовой полосы катушки индуктивности, трехзначной маркировки керамического или танталового конденсатора и трехзначной, 4-значной, 10%, 5%, 2% и EIA-96 (E96) резистора SMD. Маркировка кода допуска 1%.

Какой код дешифратора для конденсатора?

Расшифровка кодов конденсаторов 0E=2.5 В пост. тока 2A = 100 В пост. тока 3A = 1 кВ пост. тока 0G = 4,0 В пост. тока 2Q = 110 В пост. тока 3L = 1,2 кВ пост. тока 0L = 5,5 В пост. тока 2B = 125 В пост. тока 3B = 1,25 кВ пост. 2Z = 180 В постоянного тока 3C = 1,6 кВ постоянного тока

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
