Стабилизатор LM317 является очень популярным компонентом в построении стабилизированных источников питания. Чаще всего его называют регулятором напряжения, потому что выходное напряжение LM317 можно задавать в широком диапазоне. И все-таки, правильнее называть регулируемый линейный стабилизатор напряжения.

Помимо стабилизации напряжения, LM317 может включаться как стабилизатор тока, этому посвящена целая статья «Стабилизатор тока на LM317».

Как говорилось выше, элемент является линейным, а это важное преимущество, в плане качества питания, перед импульсными стабилизаторами, но увы, линейные компоненты уступают импульсным по КПД.

Стабилизатор выполняется в разных корпусах, соответственно характеристики у всех разные. Я преимущественно буду писать про исполнение в корпусе TO-220.

Основные технические характеристики LM317

Входное напряжение….. до +40В

Выходное напряжение….. от +1.25В до +37В

Разница Vin-Vout….. от 3В до 40В

Максимальный выходной ток при:

(Vin-Vout)<15В ….. 2.2А

(Vin-Vout)=40В ….. 0.4А

Другие характеристики и графики можно посмотреть в технических описаниях разных производителей (Datasheet).

Хочу обратить внимание, что максимально допустимый выходной ток стабилизатора будет зависеть от разницы входного и выходного напряжений. Таким образом, если на вход LM317 подано 40В, а на выходе будет установлено 3В, то максимально допустимый ток не должен превышать 400мА, при условии установки на фланец LM317 теплоотвода с большой охлаждающей поверхностью. Смысл в том, что чем больше разница входного и выходного напряжений, тем больше рассеивается на регуляторе тепла, так как эта разница падает именно на нем. Минимальная разница не должна быть меньше 3В.

Ниже представлен график зависимости тока на выходе, от разницы напряжений.

Схема стабилизатора напряжения на LM317

Как видно из схемы, за установку напряжения стабилизации отвечает делитель напряжения R1R2, средняя точка которого соединена с выводом обратной связи (регулировки).

Сопротивление резистора R1 постоянно и равняется 240Ом.

Подставляя в нижеприведенную формулу определенное значение сопротивления R2, можно посчитать напряжение стабилизации LM317. И наоборот, зная напряжение стабилизации можно рассчитать значение резистора R2.

Вот небольшая табличка (памятка) с уже посчитанными номиналами элементов.

Для наглядного опыта я собрал схему навесным монтажом, без емкостей, чтобы они не отвлекали. Резистора на 240Ом у меня не было, поэтому я установил на 220Ом. Соответственно, для выходного напряжения 15В сопротивление R2 должно быть примерно 2.4кОм.

При изменении входного напряжения, выходное остается стабильным.

Нагрузив выход резистором с сопротивлением 6.2Ома, ток нагрузки составил чуть более 2А.

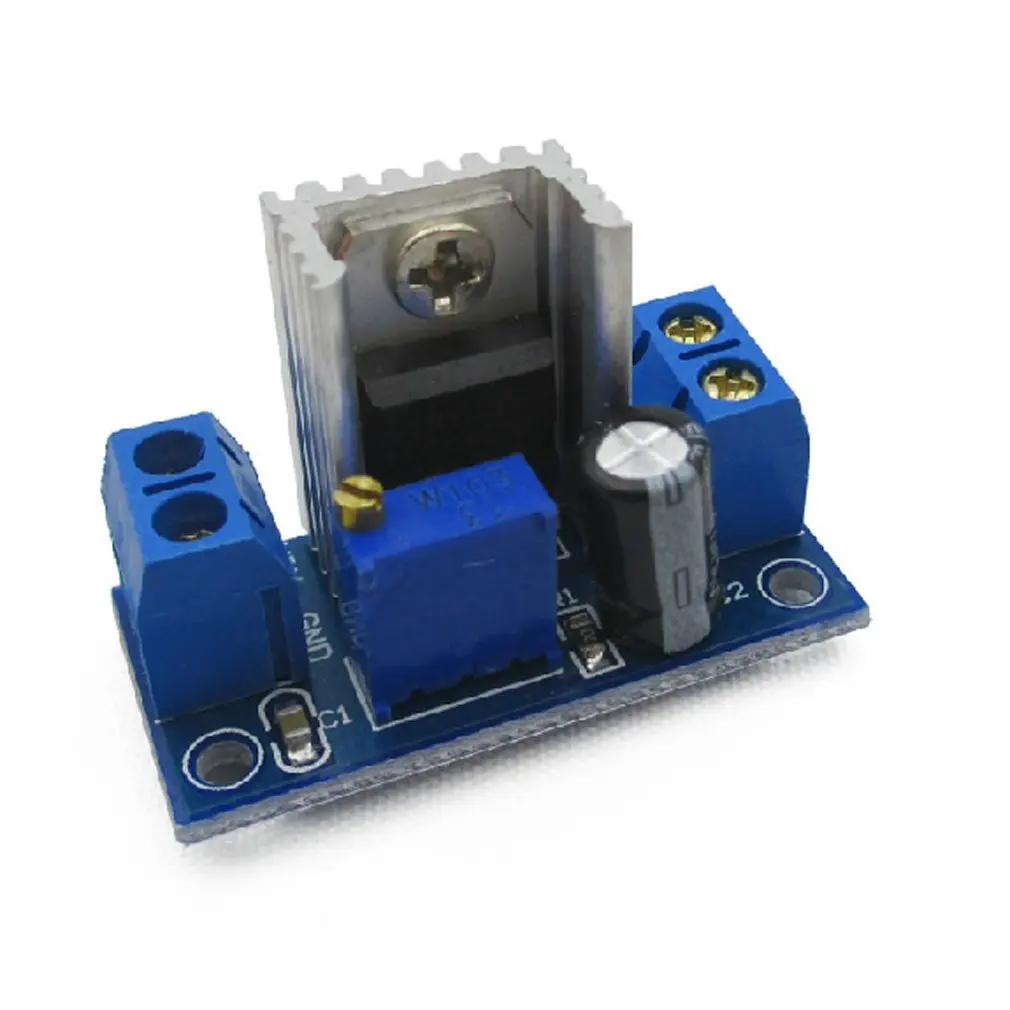

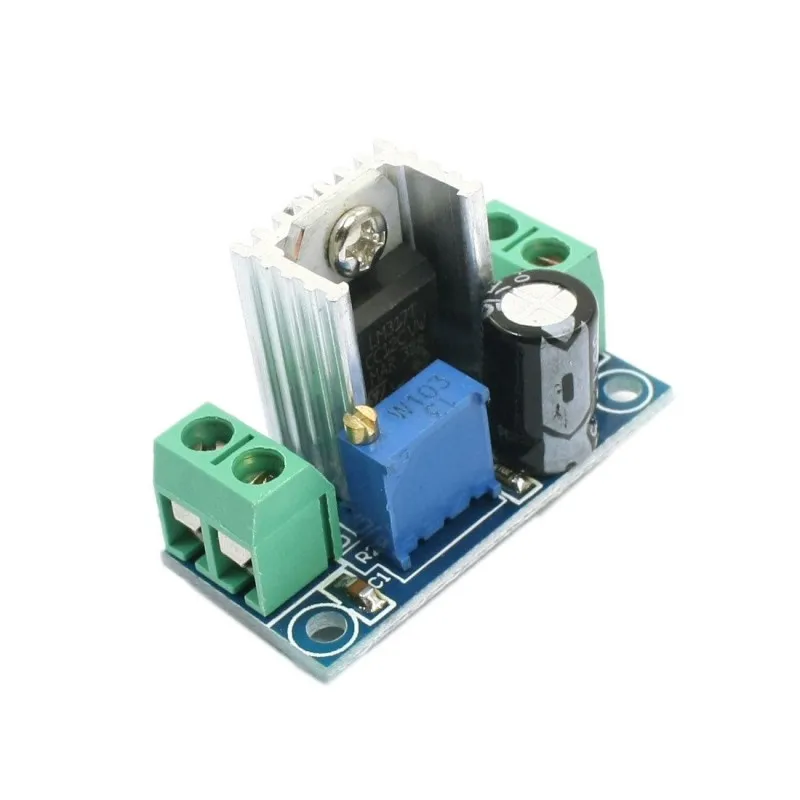

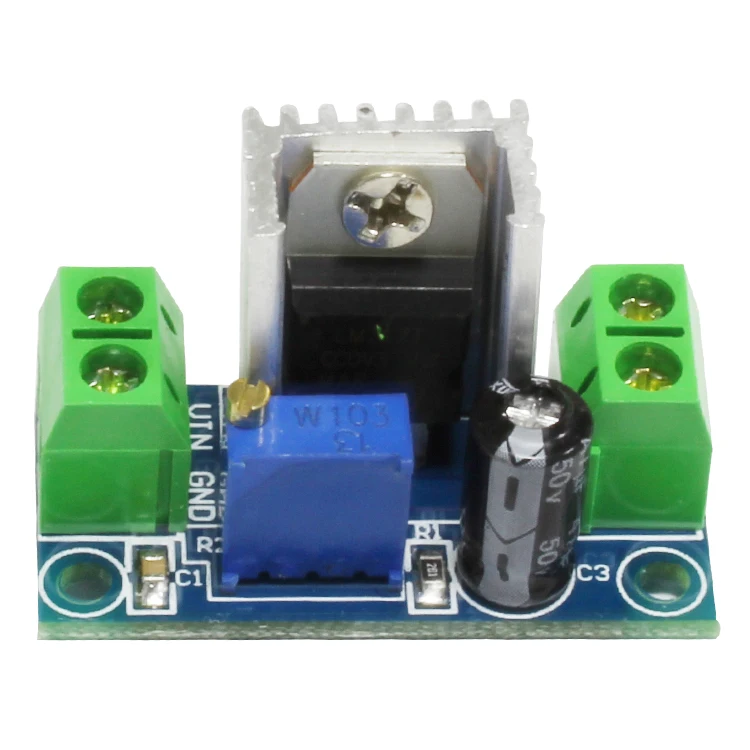

Установив вместо постоянного резистора R2 подстроечный, получим схему регулируемого стабилизатора напряжения на LM317.

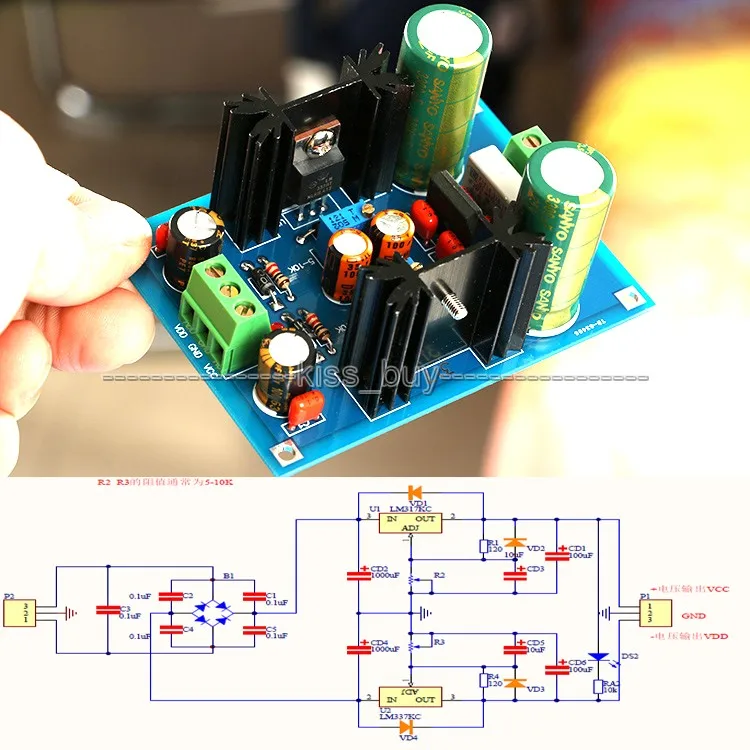

Схема регулируемого стабилизатора напряжения на LM317 с защитными диодами.

Данная схема применяется при выходном напряжении более 25В и выходных емкостей более 10мкФ.

При замыкании входа заряды емкостей могут вывести из строя LM317. Защитные диоды позволяют разрядить эти емкости, обеспечив протекание тока разряда, минуя линейный регулятор.

При замыкании входа на землю, конденсатор Co разрядится через диод D1, а Cadj через D2 и D1.

При выходном напряжении менее 25В и конденсаторов менее 10мкФ, при замыкании входа, разряд конденсаторов происходит через встроенный резистор сопротивлением 50Ом.

Datasheet на LM317 СКАЧАТЬ

Линейные стабилизаторы Texas Instruments

Компания Texas Instruments — один из старейших производителей электронных компонентов. Компания была основана в 1941 году. Название Texas Instruments появилось в 1951 году. С той поры было развито производство полупроводников различного назначения, начиная от диодов и транзисторов для бытовой техники и заканчивая микроконтроллерами и микросхемами для применения в военной сфере и использования на космических аппаратах.

Компания является четвёртым в мире по размеру производителем полупроводниковых приборов. Предприятия TI расположены не только в США, но и более чем в 30 странах Европы и Азии, на которых трудится около 30 тысяч работников. Компании принадлежит свыше 40 тысяч патентов на электронику.

В производстве находится широкая номенклатура микросхем для источников питания, в том числе линейных стабилизаторов напряжения. До сегодняшнего дня производятся распространённые стабилизаторы напряжения положительной полярности серии 78 и отрицательной полярности серии 79, а также популярные серии 317, 340, 1084, 1085, 1086. Также выпускается большое количество разнообразных микросхем линейных стабилизаторов с низким падением напряжения (Low Dropout).

Структурная схема линейного стабилизатора напряжения представлена на рисунке 1.

Основными узлами стабилизатора напряжения являются источник опорного напряжения; усилитель сигнала ошибки; регулирующий элемент и делитель напряжения. Кроме этого в состав стабилизатора напряжения могут входить схемы запуска, узлы защиты от перегрева, от короткого замыкания в нагрузке, цепи включения/выключения, формирования сигнала Reset и другие.

Рис. 1. Функциональная схема линейного стабилизатора напряжения:

(ИОН – источник опорного напряжения;

УСО – усилитель сигнала ошибки;

РЭ – регулирующий элемент;

R1,R2 – делитель напряжения).

На рисунке 2 показаны основные типы регулирующих элементов. В качестве силового элемента используются биполярные либо полевые транзисторы. Структура регулирующего элемента определяет минимальную разность между напряжением на входе стабилизатора (Vin) и напряжением на выходе стабилизатора (V_out), при котором обеспечивается стабильная работа устройства. Поскольку полевые транзисторы имеют очень маленькое сопротивление в открытом состоянии, их использование в качестве регулирующего элемента позволяет создавать стабилизаторы с малым падением напряжения V_do. Сравнительные характеристики различных типов регулирующих элементов представлены в таблице 1.

Рис. 2. Структура регулирующих элементов:

(а – Дарлингтон; б – npn; в – pnp; г – PMOS; д – NMOS).

Таблица 1 —  Сравнение типов регулирующих элементов

На рисунке 3 представлена структура стабилизатора напряжения положительной полярности серии LM78xx.

• Розовым цветом выделен регулирующий элемент,
• голубым – делитель напряжения,
• зелёным – источник опорного напряжения,
• жёлтым – усилитель сигнала ошибки,
• коричневым – цепь запуска,
• красным – блок защиты от перегрева, от превышения входного напряжения и ограничения выходного тока.

Как видим, регулирующим элементом микросхем серии LM78xx является биполярный составной транзистор обратной проводимости, поэтому стабилизаторы этой серии для успешной работы должны иметь разность между входным и выходным напряжением не менее 2,5 вольта.

Рис. 3. Внутренняя структура стабилизатора напряжения серии LM78xx.

На рисунке 4 представлена внутренняя структура стабилизатора напряжения серии LM1117.

Регулирующим элементом этой микросхемы является npn-транзистор. Падение напряжения в таком стабилизаторе меньше, чем у микросхем серии LM78xx примерно на 0,6-0,8В. Одинаковую с LM1117 внутреннюю структуру имеют стабилизаторы LM1084, LM1085 и LM1086, отличающиеся повышенным выходным током. Если микросхема LM1117 имеет выходной ток 0,8А, то у микросхем LM1084, LM1085 и LM1086 выходной ток имеет величину 5А, 3А и 1,5А, соответственно. Все перечисленные серии относятся к сравнительно мощным микросхемам и выпускаются в корпусах TO-220, TO-263 (D2PAK), TO-252 (DPAK) и SOT-223. В таблице 2 приведены основные характеристики мощных линейных стабилизаторов напряжения, выполненных по классической схеме. Упомянутые в таблице микросхемы имеются в наличии.

Рис. 4. Внутренняя структура стабилизатора напряжения серии LM1117.

Таблица 2 — Характеристики мощных линейных стабилизаторов напряжения

Наименование	Корпус	Выходное напряжение,В	Выходной ток,мА	Макс. входное напряжение,В	Макс. падение напряжения,В
LM1084IS-3.3/NOPB	TO-263	3,3	5000	27	1,5
LM1085IS-5.0/NOPB	TO-263	5,0	3000	25	1,5
LM1086IT-ADJ/NOPB	TO-220	Регулируемое	1500	29	1,5
LM1117DT-1.8/NOPB	TO-252	1,8	800	20	1,3
LM317HVT/NOPB	TO-220	Регулируемое	1500	60	3,0
LM338T/NOPB	TO-220	Регулируемое	5000	40	3,0
LM7915CT/NOPB	TO-220	-15	1500	-35	1,1
LP3879MR-1. 2/NOPB	PowerSO8	1,2	800	6	1,9
MC79L12ACLP	TO-92	-12	100	-27	1,7
REG1117-5	SOT-223	5,0	800	15	1,2
TLV1117-33IDCYR	SOT-223	3,3	800	15	1,3
UA78L05ACD	SOIC-8	5,0	100	30	1,7

Миниатюризация аппаратуры, батарейное питание и снижение энергопотребления требуют создания микросхем питания с небольшим выходным током и малым падением напряжения на регулирующем транзисторе. Поэтому фирмой Texas Instruments разработана и выпускается широкая номенклатура линейных стабилизаторов с низким падением напряжения (Low Dropout).

Основные характеристики некоторых стабилизаторов этой группы, имеющихся в продаже:

Характеристики линейных стабилизаторов с малым падением напряжения с регулирующим элементом на биполярных транзисторах

Характеристики линейных стабилизаторов с малым падением напряжения с регулирующим элементом на полевых транзисторах

Обращаем ваше внимание на некоторые микросхемы.

Стабилизатор LM2931 разработан для применения в автомобильной электронике.

• Выпускается с фиксированным выходным напряжением +5В и регулируемый вариант.
• В наличии есть микросхемы в корпусах SOIC-8 и TO-92.
• Диапазон рабочих температур от -40 до +85°C.
• Особенность цоколёвки корпуса SOIC-8 позволяет сохранить микросхему в исправном состоянии при зеркальной установке на плату.
• Входное напряжение микросхем до 26В и падение напряжения не превышающее 0,6В позволяет использовать её для построения стабилизаторов с выходным напряжением от 3 до 24В.

Интересная микросхема TPS7A1633DGNT в корпусе MSOP-8.

• Выходное напряжение микросхемы 3,3В
• Микросхема имеет вход Enable и формирует сигнал Power Good.
• При этом входное напряжение может достигать 60В.

У микросхемы небольшое падение напряжения и маленький потребляемый ток, что позволяет применять её в аппаратуре с батарейным питанием.

Микросхемы TLV70433 и TLV70450 в корпусе SOT-23-5

• Обеспечивают выходной ток 150мА при выходном напряжении 3,3В и 5,0В.
• Диапазон рабочих температур от -40 до +125°C.
• Входное напряжение до 24В.

Данная микросхема идеальна для систем питания таких микроконтроллеров как MSP430.

Очень маленькое падение напряжения и маленький ток покоя имеют микросхемы TPS76933DBVT и TPS77033DBVT в корпусе SOT-23-5. Падение напряжения в диапазоне температур от -40 до +125°C при токе нагрузки 100мА для микросхемы TPS76933DBVT не превышает 0,2В, а для микросхемы TPS77033DBVT при токе нагрузки 50мА не превышает 50мА.

Для конструирования стабилизаторов напряжения с высоким выходным напряжением может оказаться очень привлекательной микросхема TL783CKCSE3 в корпусе TO-220.

• Микросхема имеет входное напряжение +125В,
• В качестве регулирующего элемента применяется достаточно мощный полевой транзистор,
• Выходной ток микросхемы достигает 700мА.

На этой микросхеме можно собирать регулируемые источники питания с выходным напряжением от 1,25 до 125В.

Напоминаем также, что группа компаний «Промэлектроника» постоянно пополняет и расширяет номенклатуру предлагаемой продукции, в том числе компании Texas Inctruments.

Малошумящие LDO стабилизаторы Analog Devices

ADP150	1	2.2 … 5.5	0.15	1.8, 2.5, 2.6, 2.75, 2.8, 2.85, 3.0, 3.3	10	9	105
ADP151	1	2.2 … 5.5	0.2	1.1, 1.2, 1.5, 1.8, 2.1, 2.5, 2.6, 2.75, 2. 8, 2.85, 3.0, 3.3	10	9	140
ADP170	1	1.6 … 3.6	0.3	1.2, 1.25, 1.5, 1.8, 2.5, 2.8	23	30	66
ADP172	1	1.6 … 3.6	0.3	0.9, 1, 1.2, 1.26, 1.5, 1.65, 1.7, 1.8, 2.1, 2.9, 3	23	30	50
ADP1740	1	1.6 … 3.6	2	0.75, 1.0, 1.1, 1.2, 1.3, 1.5, 1.8, 2.5	90	23	160
ADP1741	1	1.6 … 3.6	2	Регулируемый	90	23	160
ADP1752	1	1.6 … 3.6	0.8	0.75, 1.0, 1.1, 1.2, 1.25, 1.5, 1.8, 2.5	90	23	140
ADP1753	1	1.6 … 3.6	0.8	Регулируемый	90	23	140
ADP1754	1	1.6 … 3.6	1.2	0. 75, 1.0, 1.1, 1.2, 1.3, 1.5, 1.8, 2.5	90	23	200
ADP1755	1	1.6 … 3.6	1.2	Регулируемый	90	23	200
ADP1761	1	1.1 … 1.98	1	0.9, 0.95, 1, 1.1, 1.2, 1.25, 1.3, 1.5	4500	2	30
ADP1762	1	1.1 … 1.98	2	0.9, 0.95, 1, 1.1, 1.2, 1.25, 1.3, 1.5	4500	2	62
ADP1763	1	1.1 … 1.98	3	0.9, 0.95, 1, 1.1, 1.2, 1.25, 1.3, 1.5	4500	2	95
ADP1764	1	1.1 … 1.98	4	0.85, 0.9, 0.95, 1.0, 1.1, 1.2, 1.25, 1.3, 1.6	5000	2	47
ADP1765	1	1.1 … 1.98	5	0.85, 0.9, 0.95, 1.0, 1.1, 1.2, 1.25, 1.3, 1.5	5000	2	59
ADP7102	1	3. 3 … 20	0.3	1.5, 1.8, 2.5, 3.0, 3.3, 5.0, 9.0	400	15	200
ADP7104	1	3.3 … 20	0.5	1.5, 1.8, 2.5, 3.0, 3.3, 5.0, 9.0, Регулируемый	400	15	350
ADP7105	1	3.3 … 20	0.5	1.8, 3.3, 5.0, Регулируемый	400	15	350
ADP7112	1	2. … 20	0.2	1.8, 2.5, 3.3, 5	50	11	200
ADP7118	1	2.7 … 20	0.2	1.8, 2.5, 3.3, 5	50	11	200
ADP7142	1	2.7 … 40	0.2	1.8, 2.5, 3.3, 5, Регулируемый	50	11	200
ADP7156	1	2.3 … 5.5	1,2	1.2, 1.8, 2.5, 2.8, 3.0, 3.3	4000	1.6	120
ADP7157	1	2. 3 … 5.5	1,2	Регулируемый	4000	1.6	120
ADP7158	1	2.3 … 5.5	2	1.2, 1.8, 2.5, 2.8, 3.0, 3.3	4000	1.6	200
ADP7159	1	2.3 … 5.5	2	Регулируемый	4000	1.6	200
ADP7182	1	-28 … -2.7	0.2	-1.2, -1.5, -1.8, -2.5, -3, 5, -5	33	18	185
ADP7183	1	-5.5 … -2	0.3	-0.5, -1, -1.2, -1.5, -1.8, -2.5, -3, -3.3, Регулируемый	600	4	130
ADP7185	1	-5.5 … -2	0.5	-0.5, -1, -1.2, -1.5, -1.8, -2.5, -3, -3.3, Регулируемый	600	5	190

Справочник интегральных стабилизаторов напряжения. Импортные аналоги. Datasheets

Справочник интегральных стабилизаторов напряжения. Импортные аналоги.							В справочнике представлены микросхемы серий К142ЕН, К1277ЕН, К1278ЕН и К1156ЕН. Микросхемы серии К142ЕН и КР142ЕН в настоящее время выпускаются заводом ВЗПП (Воронеж)
Сайты отечественных производителей стабилизаторов							Главная страница
Оставить только серию КР142
Наименование	Аналог	PDF		Imax, A	Uвых, В	Прим.	Краткое описание
Параллельные стабилизаторы (регулируемый прецизионный стабилитрон):							-параметрические стабилизаторы напряжения
КР142ЕН19	TL431		2%	0,1	2,5…30		параметрический стабилизатор напряжения TL431 и отечественный аналог К142ЕН19
К1156ЕР5	TL431		1%	0,1	2,5. ..36		параметрический стабилизатор напряжения TL431 pdf, характеристики
Стабилизаторы с фиксированным напряжением:
К1278ЕН1.5			2%	0,8…5	1,5 В	Low Drop	линейный низковольтный интегральный стабилизатор напряжения К1278ЕН
К1278ЕН1.8			2%	0,8…5	1,8 В	Low Drop	линейный стабилизатор напряжения с малым падением напряжения между входом и выходом
К1278ЕН2.5			2%	0,8…5	2,5В	Low Drop	микросхема стабилизатор напряжения на 2,5В
К142ЕН26	LT1086			3	2,5 В	Low Drop	линейный интегральный стабилизатор напряжения К142ЕН26 «Low drop» на напряжение 2.5В
К142ЕН25	LT1086			3	2,9 В	Low Drop	К142ЕН25 представляет собой линейный стабилизатор напряжения 3 вольта с малым падением напряжения между входом и выходом
К1277ЕН3			4%	0,1	3 В	Low Drop	интегральный стабилизатор напряжения К1277ЕН3 на напряжение 3 вольта
КР1170ЕН3	LM2931		5%	0,1	3 В	Low Drop	интегральный стабилизатор напряжения К1170ЕН3 на напряжение 3 вольта
КР1158ЕН3 (А-Г)			2%	0,15. ..1,2	3 В	Low Drop	микросхема стабилизатор напряжения на 3В
К1277ЕН3.3			4%	0,1	3,3 В	Low Drop	микросхема стабилизатор напряжения 3.3В
КР1158ЕН3.3 (А-Г)			2%	0,15…1,2	3,3 В	Low Drop	микросхема стабилизатор напряжения на 3.3В
К142ЕН24	LT1086			3	3,3 В	Low Drop	микросхема стабилизатор напряжения КР142ЕН24 на 3.3В с малым падением
К1278ЕН3.3			2%	0,8…5	3,3 В	Low Drop	интегральный стабилизатор напряжения 3.3 вольта
КР1170ЕН4	LM2931		5%	0,1	4 В	Low Drop	интегральный стабилизатор напряжения 3 вольт
КР142ЕН17А			5%	0,04	4,5В	Low Drop	КР142ЕН17А — интегральный стабилизатор напряжения на 4. 5 вольт. В datasheet приведены характеристики, цоколевка, применение
КР142ЕН17Б			5%	0,04	5В	Low Drop	микросхема КР142ЕН17Б — стабилизатор напряжения на 5В
К1277ЕН5	MC78L05		4%	0,1	5В	Low Drop	маломощный стабилизатор напряжения 5 вольт
КР1170ЕН5	LM2931		5%	0,1	5В	Low Drop	интегральный стабилизатор напряжения 5 вольт
КР1157ЕН5 (А-Г)	MC78L05		4%	0,25	5В		маломощный стабилизатор напряжения 5 вольт
КР1158ЕН5 (А-Г)	L4805		2%	0,15…1,2	5В	Low Drop	микросхема стабилизатор напряжения на 5В
К1156ЕН1	LM2925		4%	0,5	5В	Low Drop +RESET	интегральный стабилизатор напряжения 5 вольт с выходом сброса
КР142ЕН5 (А,В)	MC7805		2%,4%	3	5В		Интегральный стабилизатор напряжения на 5 вольт КР142ЕН5А (или иначе КРЕН5А). Подробные характеристики и цоколевка приведены в datasheet. Аналогом для КРЕН5А является MC7805.
К1278ЕН5			2%	0,8…5	5В	Low Drop	мощный интегральный стабилизатор напряжения 5 вольт К1278ЕН5
КР1157ЕН6	MC78L06		4%	0,1	6В		маломощный стабилизатор напряжения 6 вольт
КР1170ЕН6	LM2931		5%	0,1	6В	Low Drop	интегральный стабилизатор напряжения 6 вольт
КР1158ЕН6 (А-Г)			2%	0,15…1,2	6В	Low Drop	микросхема стабилизатор напряжения на 6В, цены
КР142ЕН5 (Б,Г)	MC7806		2%,4%	3	6В		микросхема стабилизатора напряжения на 6 вольт КР142ЕН5Б и КР142ЕН5Г. Подробные характеристики и цоколевку смотри в datasheet. Импортный аналог MC7806.
КР1157ЕН8	MC78L08		4%	0,1	8В		маломощный стабилизатор напряжения 8 вольт, цена
КР1170ЕН8	LM2931		5%	0,1	8В	Low Drop	интегральный стабилизатор напряжения 8 вольт, цены
КР1157ЕН9	MC78L09		2%,4%	0,1	9В		маломощный стабилизатор напряжения 9 вольт
КР1170ЕН9	LM2931		5%	0,1	9В	Low Drop	интегральный стабилизатор напряжения 9 вольт
КР1158ЕН9 (А-Г)	L4892		2%	0,15…1,2	9В	Low Drop	микросхема стабилизатор напряжения на 9В
КР142ЕН8 (А,Г)	MC7809		3%,4%	1,5	9В		КР142ЕН8А и КР142ЕН8Г — микросхемы стабилизаторов напряжения на 9В. Краткое наименование — КРЕН8А и КРЕН8Г. Аналог — MC7809. Подробные характеристики и цоколевка приведены в datasheet.
КР1170ЕН12	LM2931		5%	0,1	12В	Low Drop	интегральный стабилизатор напряжения 12 вольт
КР1157ЕН12	MC78L12		2%,4%	0,25	12В		маломощный стабилизатор напряжения 12 вольт
КР1158ЕН12 (А-Г)	L4812		2%	0,15…1,2	12В	Low Drop	микросхема стабилизатора напряжения на 12В
КР142ЕН8 (Б,Д)	MC7812		3%,4%	1,5	12В		стабилизатор напряжения на 12В КР142ЕН8Б (краткое название — КРЕН8Б) и его аналог, импортный стабилизатор напряжения MC7812.
КР1157ЕН15	MC78L15		2%,4%	0,25	15В		маломощный стабилизатор напряжения 15 вольт
КР1158ЕН15 (А-Г)			2%	0,15. ..1,2	15В	Low Drop	микросхема стабилизатор напряжения на 15В
КР142ЕН8 (В,Е)	MC7815		3%,4%	1,5	15В		Стабилизатор напряжения на 15В КР142ЕН8Е (кратко — КРЕН8Е). Подробные характеристики и цоколевка приведены в datasheet. Импортный аналог — MC7815.
КР142ЕН15 (А-Е)			4%	0,1	+15/-15	двуполярн	двуполярный стабилизатор напряжения КРЕН15 на +/- 15В
К142ЕН6 (А-Е)			2%,6%	0,2	+15/-15	двуполярн	микросхема двуполярного стабилизатора напряжения
КР1157ЕН18	MC78L18		2%,4%	0,25	18В		маломощный стабилизатор напряжения 18 вольт
КР142ЕН9 (А,Г)	MC7818		2%,3%	1,5	20В		интегральный стабилизатор напряжения 20В
КР1157ЕН24	MC78L24		2%,4%	0,25	24В		маломощный стабилизатор напряжения на 24 вольта
КР142ЕН9 (Б,Д)	MC7824		2%,3%	1,5	24В		Микросхема стабилизатора напряжения на 24В КР142ЕН9Б. Импортный аналог — MC7824.
КР1157ЕН27			2%,4%	0,1	27В		маломощный линейный стабилизатор напряжения КР1157ЕН27 с выходным напряжением 27 вольт
КР142ЕН9 (В,Е)			2%,3%	1,5	27В		интегральный стабилизатор напряжения на 27В КР142ЕН9В и КР142ЕН9Е. Подробные характеристики приведены в datasheet.
Регулируемые стабилизаторы напряжения:
КР142ЕН15 (А-Е)				0,1	+/- 8…23	двуполярн	двуполярный регулируемый стабилизатор напряжения на +/- 15В КР142ЕН15
К142ЕН6 (А-Е)				0,2	+/- 5…25	двуполярн	микросхема двуполярного регулируемого стабилизатора напряжения К142ЕН6
КР1157ЕН1				0,1	1,2…37		регулируемый маломощный стабилизатор напряжения
КР142ЕН1 (А-Г)				0,15	3. ..12		регулируемый стабилизатор напряжения КР142ЕН1 от 3 до 12 вольт
КР142ЕН2 (А-Г)				0,15	12…30		регулируемый стабилизатор напряжения от 12 до 30 вольт
КР142ЕН14				0,15	2…37		регулируемый стабилизатор напряжения КР142ЕН14 от 2 до 37 вольт
К1156ЕН5 (Д)	LM2931			0,5	1,25…20	Low Drop	регулируемый линейный стабилизатор с низким падением напряжения
К142ЕН3 (А-Г)				1	3…30		регулируемый стабилизатор напряжения К142ЕН3 (от 3 до 30 вольт), pdf
К142ЕН4 (А-Г)				1	3…30		регулируемый стабилизатор напряжения от 3 до 30 вольт
КР142ЕН10	LM337			1	-(3. ..30)	отрицат	регулируемый стабилизатор отрицательного напряжения КР142ЕН10 (datasheet)
КР142ЕН12 (А,Б)	LM317T			1,5	1,2…37		LM317 — микросхема регулируемого стабилизатора напряжения от 1,2 до 37 вольт, цены LM317 datasheet
КР142ЕН18 (А,Б)	LM337			1,5	-(1,2…26)	отрицат	регулируемый интегральный стабилизатор отрицательного напряжения КР142ЕН18 (datasheet)
142ЕН11	LM337			1,5	-(1,3…30)	отрицат	микросхема стабилизатор отрицательного напряжения 142ЕН11
К1278ЕР1				0,8…5	1,25…12	Low Drop	datasheet на регулируемый стабилизатор напряжения К1278ЕР1
КР142ЕН22 (А,Б)	LT1084			5,5	1,2…34	Low Drop	datasheet на регулируемый стабилизатор напряжения К142ЕН22 и ее аналог микросхема LT1084, pdf
КР1151ЕН1	LM196			10	1,2. ..17,5		мощный регулируемый стабилизатор напряжения К1151ЕН1 до 10А
Импульсные:
К142ЕП1				0,25
							*
							Справочник по отечественным мощным биполярным транзисторам. Справочник диодов выпрямительных. Справочник операционных усилителей отечественных. Datasheet на КМОП-цифровые микросхемы Справочник по КРЕНкам серии 142

Радиоконструктор RP212. Регулируемый стабилизатор напряжения 3…27 В, 10 А

Печатная плата с компонентами и инструкцией в упаковке. В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (3…27В) и выходным током до 10 А.

Печатная плата с компонентами и инструкцией в упаковке.
  В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (3…27В) и выходным током до 10 А.

  Схема состоит из мощного полевого транзистора Q1, включённого как стоковый повторитель, и источника опорного напряжения, собранного на микросхеме TL431, которая имеет высокую термостабильность во всём температурном диапазоне. Выходное напряжение задаётся делителем, состоящим из R2, R3 и R4. В случае, если устройство необходимо использовать как стабилизатор с фиксированным напряжением на выходе, то R3 необходимо заменить перемычкой. Тогда, выходное напряжение вычисляется по формуле:

U_OUT = U_REF × (1+R2/R4) — U_GS,

  где: U_REF — образцовое напряжение TL431 – 2,5 В;
  U_GS — пороговое напряжение затвор-исток (1…2 В).

  Транзистор необходимо установить на радиатор с площадью поверхности сопоставимой с рассеиваемой мощностью, которую можно вычислить по формуле:

P_q = (U_ВХ — U_ВЫХ) × I_НАГР,

  где: P_q — рассеиваемая мощность транзистора;
  U_ВХ, U_ВЫХ — входное и выходное напряжения соответственно;
  I_НАГР — ток нагрузки.

 Характеристики:

  • Напряжение питания: 6…50 В;
  • Выходное напряжение: 3…27 В;
  • Максимальный выходной ток: 10 А.

 Комплект поставки:

  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:

   В случае когда, нагрузка имеет индуктивный характер, параллельно нагрузке дополнительно необходимо установить диод, демпфирующий обратные выбросы ЭДС. Ёмкость дополнительных конденсаторов выбирают из расчёта 1000 мкФ на 1 А тока нагрузки;
   Максимальная мощность, рассеиваемая на транзисторе не должна превышать 50 Вт. Устройство не имеет защиты от короткого замыкания, и при превышении значения тока нагрузки или рассеиваемой мощности, транзистор Q1 может выйти из строя.

Мощный линейный стабилизатор напряжения

Для питания различных электронных устройств и схем, сделанных своими руками нужен такой источник питания, напряжение на выходе которого можно регулировать в широких пределах. С его помощью можно наблюдать, как ведёт себя схема при том или ином напряжении питания. При этом он должен иметь возможность выдавать большой ток, чтобы питать мощную нагрузку, и минимальные пульсации на выходе. На роль такого источника питания отлично подойдёт линейный стабилизатор напряжения – микросхема LM338, она обеспечивает ток до 5 А, имеет защиту от перегрева и короткого замыкания на выходе. Схема её включения достаточно проста, она представлена ниже.

Схема

Микросхема LM338 имеет три вывода – вход (in), выход (out) и регулирующий (adj). На вход подаём постоянное напряжение определённой величины, а с выхода снимаем стабилизированное напряжение, величина которого задаётся переменным резистором Р2. Напряжение на выходе регулируется от 1,25 вольт до величины входного, с вычетом 1,5 вольт. Проще говоря, если на входе, например, 24 вольта, то на выходе напряжение будет меняться в пределах от 1,25 до 22,5 вольт. Подавать на вход более 30 вольт не следует, микросхема может уйти в защиту. Чем больше ёмкость конденсаторов на входе, тем лучше, ведь они сглаживают пульсации. Ёмкость конденсаторов на выходе микросхемы должна быть небольшой, иначе они будут долго сохранять заряд и напряжение на выходе будет регулироваться неверно. При этом каждый электролитический конденсатор должен быть зашунтирован плёночным или керамическим с малой ёмкостью (на схеме это С2 и С4). При использовании схемы с большими токами микросхему обязательно нужно установить на радиатор, ведь она будет рассеивать на себе всё падение напряжения. Если токи небольшие – до 100 мА, радиатор не потребуется.

Сборка стабилизатора

Вся схема собирается на небольшой печатной плате размерами 35 х 20 мм, изготовить которую можно методом ЛУТ. Печатная плата полностью готова к печати, отзеркаливать её не нужно. Ниже представлены несколько фотографий процесса.

Дорожки желательно залудить, это уменьшит их сопротивление и защитит от окисления. Когда печатная плата готова – начинаем запаивать детали. Микросхема запаиваться прямо на плату, спинкой в сторону края. Такое расположение позволяет закрепить на радиаторе всю плату с микросхемой. Переменный резистор выводится от платы на двух проводках. Можно использовать любой переменный резистор с линейной характеристикой. При этом средний его вывод соединяется с любым из крайних, полученные два контакта идут на плату, как видно на фото. Для подключения проводов входа и выхода удобнее всего использовать клеммник. После сборки необходимо проверить правильность монтажа.

Запуск и испытания

Когда плата собрана, можно переходить к испытаниям. Подключаем на выход маломощную нагрузку, например, светодиод с резистором и вольтметр для контроля напряжения. Подаём напряжение на вход и следим за показаниями вольтметра, напряжение должно меняться при вращении ручки от минимума до максимума. Светодиод при этом будет менять яркость. Если напряжение регулируется, значит схема собрана правильно, можно ставить микросхему на радиатор и тестировать с более мощной нагрузкой. Такой регулируемый стабилизатор идеально подойдёт для использовании в качестве лабораторного блока питания. Особое внимание стоит уделить выбору микросхемы, ведь её очень часто подделывают. Поддельные микросхемы стоят дёшево, но легко сгорают при токе уже 1 – 1,5 Ампера. Оригинальные стоят дороже, но зато честно обеспечивают заявленный ток до 5 Ампер. Удачной сборки.

Смотрите видео

На видео наглядно показана работа стабилизатора. При вращении переменного резистора напряжение плавно меняется от минимума к максимуму и наоборот, светодиод при этом меняет яркость.

Техническое описание LM350A, информация о продукте и поддержка

Регулируемые 3-контактные стабилизаторы положительного напряжения серии LM150 способны подавать ток свыше 3 А в диапазоне выходного напряжения от 1,2 В до 33 В. Они исключительно просты в использовании и требуют всего 2 внешних резистора для установки выходного напряжения. Кроме того, линейное регулирование и регулирование нагрузки сопоставимо с дискретными конструкциями. Кроме того, LM150 упакован в стандартные корпуса транзисторов, которые легко монтировать и использовать.

Помимо более высоких характеристик, чем у фиксированных регуляторов, серия LM150 предлагает полную защиту от перегрузки, доступную только в ИС.На микросхеме есть ограничение по току, защита от тепловой перегрузки и защита безопасной зоны. Все схемы защиты от перегрузки остаются полностью работоспособными даже при случайном отключении регулировочной клеммы.

Обычно конденсаторы не требуются, если только устройство не расположено на расстоянии более 6 дюймов от конденсаторов входного фильтра, и в этом случае требуется входной байпас. Выходной конденсатор может быть добавлен для улучшения переходной характеристики, в то время как обход регулировочного штифта увеличит подавление пульсаций регулятора.

Помимо замены фиксированных регуляторов или дискретных конструкций, LM150 полезен в большом количестве других приложений. Поскольку регулятор является «плавающим» и видит только дифференциальное напряжение между входом и выходом, можно регулировать подачу нескольких сотен вольт, пока не будет превышен максимальный дифференциал между входом и выходом, то есть во избежание короткого замыкания выхода.

Подключив постоянный резистор между регулировочным штырем и выходом, LM150 можно использовать в качестве прецизионного регулятора тока. Источники питания с электронным отключением могут быть обеспечены зажимом регулировочной клеммы на земле, которая программирует выход на 1,2 В, когда большинство нагрузок потребляют небольшой ток.

Каталожные номера серии LM150 с суффиксом NDS упакованы в стандартную упаковку Steel TO-3, а номера с суффиксом NDE — в пластиковую упаковку TO-220. LM150 рассчитан на −55 ° C ≤ T _J ≤ + 150 ° C, в то время как LM350A рассчитан на −40 ° C ≤ T _J ≤ + 125 ° C, а LM350 рассчитан на 0 ° C. ≤ T _Дж ≤ + 125 ° C.

Регулятор напряжения

— регулируемый выход, положительный 1,5 A

% PDF-1.4
%
1 0 объект
>
эндобдж
5 0 obj

/ ModDate (D: 20200520102318 + 08’00 ‘)
/ Производитель (Acrobat Distiller 19.0 \ (Windows \))
/ Название (Регулятор напряжения — регулируемый выход, положительный 1,5 А)
>>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
>
поток
Acrobat Distiller 19.0 (Windows) LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения.
может обеспечивать ток свыше 1,5 А в диапазоне выходного напряжения
1.От 2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и
требуется всего два внешних резистора для установки выходного напряжения. Далее, это
использует внутреннее ограничение тока, тепловое отключение и безопасную зону
компенсация, что делает его практически безупречным.
LM317 обслуживает широкий спектр приложений, в том числе локальное, на
карточное регулирование. Это устройство также можно использовать для создания программируемых
выходного регулятора, или подключив постоянный резистор между
регулировка и выход, LM317 может использоваться как прецизионный ток
регулятор.BroadVision, Inc.2020-05-20T10: 23: 18 + 08: 002019-10-10T14: 20: 37 + 08: 002020-05-20T10: 23: 18 + 08: 00application / pdf

от 1,2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и

Регламент карты

Регулятор

uuid: 9523bba3-5386-4b96-8bd8-5987e58e0aa4uuid: e8faa78c-f7d1-4e68-a277-f5c1cf3cda93

конечный поток
эндобдж
4 0 obj
>
эндобдж
6 0 obj
>
эндобдж
7 0 объект
>
эндобдж
8 0 объект
>
эндобдж
9 0 объект
>
эндобдж
10 0 obj
>
эндобдж
11 0 объект
>
эндобдж
12 0 объект
>
эндобдж
13 0 объект
>
эндобдж
14 0 объект
>
эндобдж
15 0 объект
>
эндобдж
16 0 объект
>
эндобдж
17 0 объект
>
эндобдж
18 0 объект
>
эндобдж
19 0 объект
>
эндобдж
20 0 объект
>
эндобдж
21 0 объект
>
эндобдж
22 0 объект
>
эндобдж
23 0 объект
>
эндобдж
24 0 объект
>
эндобдж
25 0 объект
>
эндобдж
26 0 объект
>
поток
HWMo6zԯTxiH (
N $ pb ܃ 宕 co | Oi Hə73｡J = p1 -> ‘a 靾 LITC $ 16 ^ qr: S {wzx9 # A
& DAP $ a zOA; sa / rJncasuS] ʱk6] qw0NDȥ ې X f (ӭ th3 ߄ + LJq_ɯaWef1 @ [L +) 18Dlx tWWe1V] Rqj _; $ K ~ \! Q> ‘LH «P» f * L $ + $ 8g7 » ɽ / ލ20 ?! WYvx ^ TO`P3 {Qf)% cK:
;! No} $ ~ WZdS] TcRLExWǙE $ YFS-dHcEwiL \ uC5V &% c1) Me & w% qAц65ec2HIV! -B% w5. 옡 hcvzI \
z`N02i_z ܴ yZM1 [RgR8p0ņ

LM317 Модуль регулируемого линейного регулятора

Описание

Модуль регулируемого линейного регулятора LM317 может выдавать 1,25–37 В постоянного тока с током до 1,5 А.

В ПАКЕТЕ:

• Модуль регулируемого линейного регулятора LM317

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МОДУЛЯ РЕГУЛИРУЕМОГО ЛИНЕЙНОГО РЕГУЛЯТОРА LM317:

• Компактный размер
• LM317 ИС линейного регулятора с радиатором
• Регулировка выходного напряжения
• Выходной ток до 1.5A (см. Таблицу ниже)
• Диапазон входного напряжения от 4,5 до 40 В
• Диапазон выходного напряжения от 1,25 до 37 В

Линейные регуляторы имеют меньшую пульсацию на своих выходах по сравнению с преобразователями постоянного тока в постоянный, которые можно использовать для той же цели, но компромисс заключается в том, что линейные регуляторы также имеют тенденцию рассеивать больше тепла в процессе и поэтому менее эффективны, чем сопоставимый преобразователь постоянного тока в постоянный. Линейные регуляторы лучше всего использовать, когда входное и выходное напряжение можно свести к минимуму.

LM317 — это, пожалуй, наиболее часто используемый регулируемый линейный регулятор всех времен. Он похож на широко распространенный фиксированный стабилизатор 5 В 7805, но с регулируемым выходом, который может находиться в диапазоне от 1,25 до 37 В постоянного тока при токе до 1,5 А.

LM317 имеет встроенные функции ограничения тока и тепловой защиты, что делает его довольно надежным.

На плате есть 2 отверстия, которые при желании можно использовать для постоянного крепления с помощью двух маленьких винтов M3.

Регулировка напряжения

Встроенный многооборотный потенциометр позволяет регулировать выходное напряжение.

Поворот потенциометра по часовой стрелке уменьшает выходное напряжение, а поворот против часовой стрелки увеличивает его.

Доступный диапазон регулировки будет зависеть от входного напряжения. LM317 имеет падение напряжения примерно 1,25 В, поэтому типичный диапазон составляет от минимум 1,25 В до входного напряжения — 1,25 В. Например, при питании модуля от 12 В выходной диапазон будет примерно от 1,25 В до 10,75 В.

Соединения модулей

Входы и выходы на модуле выполняются через маленькие винтовые клеммы, которые можно подключать с помощью обычного соединительного провода или штыря на штыревых перемычках.

Соединения обозначены на обратной стороне платы из-за плотной упаковки компонентов сверху. Земля является общей между входными и выходными клеммами (не изолирована).

Входная мощность

• VIN = входное напряжение
• GND = Земля для входа

Выходная мощность

• VOUT = выходное напряжение
• GND = Земля для выхода

Примечание: дважды проверьте правильность подключения входа и выхода перед подачей питания, иначе модуль может быть поврежден.

РЕЗУЛЬТАТЫ НАШИ ОЦЕНКИ:

Для подключения схемы LM317 к макетной плате требуется микросхема регулятора LM317, один или два резистора и потенциометр, если вы хотите иметь возможность регулировать выходное напряжение. Крышка входного / выходного фильтра, как правило, является хорошей идеей, и вам может потребоваться добавить радиатор для увеличения выходной мощности. Эти схемы легко и интересно создавать в первый раз или два, но через некоторое время приятно просто иметь функциональность без суеты необходимости каждый раз подключать ее с нуля, и именно здесь эти модули пригодятся и пригодятся. отличная цена в придачу!

Как и в любом линейном регуляторе, рассеиваемая мощность регулятора зависит от разницы между входным напряжением и выходным напряжением, а также от величины тока, потребляемого регулятором.Чем больше разница между Vin и Vout, тем выше рассеиваемая мощность, которая ограничивает ток, который может потребляться от устройства.

Чтобы проиллюстрировать эту концепцию, в таблице ниже приведены некоторые результаты испытаний модуля с использованием нескольких различных входных напряжений, в то время как выход регулятора настроен на 5 В. Как видно, при входном напряжении 9 В модуль может выдерживать постоянный ток около 1 А, прежде чем рассеиваемая мощность станет слишком большой без охлаждения вентилятором. При входном напряжении 32 В модуль может обрабатывать только около 150 мА.Если бы этот модуль был отключен от нашего адаптера переменного тока на 7,5 В, который имеет более идеальное падение входного / выходного напряжения, оно приблизилось бы к 1,5 А без охлаждения.

Поскольку модуль включает в себя теплоотвод, при небольшом движении воздуха, например, от небольшого вентилятора, это позволяет модулю безопасно обрабатывать примерно удвоенное количество тока, прежде чем все станет слишком жарко при прочих равных условиях.

Выходной ток в зависимости от входного / выходного напряжения

В дюйм	V Выход	Разница В	Максимальный ток (окружающая среда 25 ° C)	Макс.ток (с вентиляторным охлаждением)
9В	5 В	4V	1A	1.5А +
12 В	5 В	7V	550 мА	1. 3A
32 В	5 В	27V	150 мА	300 мА

ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:

• Проверено
• Термопаста добавлена ​​к радиатору
• Комплект выходов для 5В
• Проверено под нагрузкой 12 В на входе, 5 В на выходе при 250 мА
• Упакован в высококачественный герметичный пакет ESD для защиты и удобства хранения.

Примечания:

1. Язычок LM317 является общим с выходным контактом, поэтому радиатор находится под тем же напряжением, что и выход. Будьте осторожны, чтобы случайно не замкнуть радиатор на массу.
2. При сильноточных нагрузках или при больших перепадах входного и выходного напряжения радиатор может сильно нагреваться, поэтому будьте осторожны при обращении.
3. Цвета разъемов с винтовыми клеммами могут отличаться от представленных на картинке

Технические характеристики

Максимальные характеристики
V IN	Максимальное входное напряжение	40 В
I O	Максимальный выходной ток	1. 5А
I ПИК	Пиковый импульсный ток (тип.)	2.2A
Эксплуатационные характеристики
В О	Диапазон выходного напряжения	1,25 — 37 В
V I — V O	Дифференциальный вход-выход	3 В мин. 40 В макс.
Я ИЛИ	Диапазон выходного тока	0.01 по 1.5A
Размеры	Д x Ш x В	35 x 17 x 23 мм
	Расстояние между отверстиями	30 мм
Лист данных		LM317 IC

Веб-страница не найдена | MPJA.COM

Дом Карта сайта Быстрый заказ Электронная почта Особые предложения БЕСПЛАТНЫЙ каталог Информация для заказа Список желаний Моя учетная запись Домашняя страница / Веб-страница не найдена Страница: http: // www. mpja.com/adjustable-dc-voltage-regulator-module-lm317/productinfo/31800%2bps/ Эту страницу, которую вы ищете, невозможно найти. Попробуйте поискать продукт ниже или ПОСЕТИТЕ НАШУ КАРТУ САЙТА. Поиск : БЫСТРЫЕ ССЫЛКИ Источники питания Настольные источники питания Паяльные станции Цифровые мультиметры Цифровые приборные панели Осевые бесщеточные вентиляторы постоянного тока Кабели питания IEC Блок питания Платы питания, совместимые с Arduino Электронные шкафы и коробки Шаговые двигатели и драйверы Шаговые двигатели и драйверы Суб-мини-переключатели Мини-переключатели Термоусадочные трубки Силовые трансформаторы 9016 9018 9016 Просмотр корзины 9016 МОЙ АККАУНТ Авторизация / Регистрация Просмотр заказов Обновить профиль 9016 БЕСПЛАТНО Каталог РЕСУРСЫ Файлы поддержки Информационные статьи Видео с инструкциями 9016 9016 9018 9018 Электронная почта ИНФОРМАЦИЯ О КОМПАНИИ. Информация для заказа. Информация о доставке. Заявление о конфиденциальности Свяжитесь с нами Как добраться до нашего магазина Авторские права 1997-2021 гг. MPJA.com — Все права защищены Отправьте письмо на MPJA.com с вопросами или комментариями об этом веб-сайте. Сайт разработан NiteOwl Computing мощность — Как настроить эквивалент линейного регулятора напряжения? Я пытаюсь построить источник линейного напряжения. (Пока не трогаю сеть.) Первой моей мыслью было использовать регулируемый линейный стабилизатор напряжения.К сожалению, я обнаружил, что линейные регуляторы напряжения имеют требования к минимальной нагрузке, а также к опорному напряжению, которое соответствует минимальному выходному напряжению. Я обнаружил, что на большинстве линейных регуляторов напряжения это опорное напряжение составляет ~ 1,25 В. Я хочу иметь возможность перейти от 0 В до 30 В с ограничением тока от 1 до 3 А. Итак, я посмотрел на эквивалентную схему линейного регулятора напряжения в одном из технических паспортов и придумал это … Поскольку операционные усилители не потребляют много тока (в идеальных операционных усилителях нулевой ток) и могут иметь максимальное входное напряжение выше 30 В, я подумал, что эта схема будет идеальной, потому что на самом деле моим единственным ограничением было максимальное напряжение и ток коллектора. BJT, подключенного к выходу операционного усилителя, и я могу получить 0 В! Поскольку входы операционного усилителя в любом случае не потребляют ток *, делитель напряжения просто должен установить опорное напряжение низкого тока. Я думал, что это будет легко, но ошибался. Предположим, я заменю R1 и R2 потенциометром, когда у меня высокое общее сопротивление, все будет в порядке. Когда я падаю, мне мешает меньшая мощность. Если у меня сопротивление 0 (опорное напряжение 0 В), делитель напряжения будет коротким, и все будет в порядке: $$ I = V / R $$ $$ I = 30/0 Ом $$ $$ I = 0A $$ $$ P = VI $$ $$ P = 30 В (0 А) $$ $$ P = 0W $$ Но, когда мне нужно очень низкое напряжение, становится проблемой. (Предположим, что общее сопротивление в худшем случае составляет 1 Ом) $$ I = V / R $$ $$ I = 30/1 Ом $$ $$ I = 30A $$ $$ P = VI $$ $$ P = 30 В (30 А) $$ $$ P = 900Вт $$ И даже если бы мой регулятор постоянного тока работал раньше и позволял мне потреблять только 3А, у меня все равно были бы проблемы с питанием. Мое второе решение заключалось в том, чтобы оставить R2 в качестве резистора с большим номиналом и заменить R1 потенциометром. В этом случае у меня больше не было бы проблем с питанием, но что-то было бы странно со схемой управления. Допустим, потенциометр, заменяющий R1, находится на 0 Ом. В этом случае R2 действует как токовый шунт, и я получаю полное напряжение шины в качестве опорного напряжения. Но потенциометр должен быть от 0 Ом до ∞ Ом … и я не думаю, что это возможно. Третье решение, которое я придумал, заключалось в использовании линейного регулятора напряжения в качестве источника опорного напряжения, но…такое поражение цели. Четвертое решение, которое я придумал, заключалось в замене R2 на потенциометр вместо R1. У меня не было бы проблем с питанием, но источник питания перешел бы с 30 В на 0 В при повороте направо, и снова потенциометр должен был бы перейти от 0 Ом до ∞ Ом. Должен быть способ сделать это, но как именно? Характеристики линейного регулятора мощностью 1000 Вт Выходной ток 10 А Микромодуль LTM9100 (микромодуль) от Linear Technology принимает логические входы, которые позволяют его внутреннему изолированному контроллеру переключателя питания управлять переключением MOSFET / IGBT с внешним питанием при напряжении до 1000 В постоянного тока. Он использует барьер гальванической развязки для отделения логических входов от контроллера выключателя питания, который может включать и выключать источники высокого напряжения. При этом изолирующий барьер защищает свои низковольтные логические входы от соседнего высоковольтного контроллера переключателя мощности. Во многих компьютерных приложениях используются высокие напряжения, которыми можно управлять с помощью LTM9100. Одно из таких приложений — промышленные моторные приводы, которые могут работать от 170 до 680 В постоянного тока. Сетевые солнечные системы могут работать с напряжением до 600 В и более.Первичная мощность некоторых современных истребителей составляет 270 В постоянного тока. Литий-ионные батареи в электромобилях могут достигать напряжения до 400 В. Кроме того, центры обработки данных рассматривают возможность распределения высоковольтной мощности для снижения тока, потерь в кабелях I 2 R и веса кабелей. В этих типах приложений компьютерные команды могут создавать логические входы, которые позволяют LTM9100 управлять высоковольтной мощностью, которую необходимо включать и выключать с помощью контролируемого пускового тока. Ключом к защите электропитания LTM9100 является его внутренний барьер гальванической развязки 5 кВ RMS , который отделяет цифровой входной интерфейс от контроллера переключателя питания, который управляет внешним N-канальным MOSFET или IGBT-переключателем ( Рис.1 ). Микромодуль имеет интерфейс I 2 C, который обеспечивает доступ к изолированным цифровым измерениям тока нагрузки, напряжения и температуры шины, что позволяет контролировать мощность и энергию шины высокого напряжения. 1. LTM9100 используется в качестве изолированного драйвера переключателя нагрузки высокого напряжения с использованием внешнего силового MOSFET. Вы можете настроить этот изолированный контроллер переключателя питания для использования в приложениях с высокой или низкой стороны (отсюда и его имя Anyside), как показано на Рис.2 . Кроме того, его можно использовать в плавучих приложениях. Регулируемые пороги блокировки при пониженном и повышенном напряжении гарантируют, что нагрузка будет работать только тогда, когда входное напряжение находится в допустимом диапазоне. Автоматический выключатель с ограничением тока защищает источник питания от перегрузки и короткого замыкания. Этот изолированный контроллер выключателя питания минимизирует пусковой ток за счет плавного пуска нагрузки. Он достаточно универсален для управления пусковым током в платах с горячей заменой, трансформаторах переменного тока, моторных приводах и индуктивных нагрузках. Более старый метод управления пусковым током использует термисторы с отрицательным температурным коэффициентом (NTC) или ограничители пускового тока NTC. Эти устройства начинают с высокого сопротивления при комнатной температуре до включения питания или нагрузки; высокое сопротивление ограничивает пусковой ток при включении. Однако, если цепь быстро выключается и включается, ограничения пускового тока не происходит, потому что резистор недостаточно остыл, чтобы восстановить свое высокое сопротивление. 2. LTM9100 может быть сконфигурирован как для работы со стороны высокого, так и низкого уровня (возврат через землю). Другие методы управления пусковым током включают симисторы перехода через ноль, схемы управления активным коэффициентом мощности (PFC) и индуктивную входную фильтрацию с демпфированием. Они могут быть сложными, громоздкими и в первую очередь для входов переменного тока. Рис. 3 — это упрощенная схема LTM9100, показывающая его изолирующий барьер, который разделяет микромодуль на логическую сторону и изолированную сторону. Для питания изолированной стороны используется полностью интегрированный регулятор напряжения, включая трансформатор, поэтому внешние компоненты не требуются.Логическая сторона содержит драйвер полного моста, работающий на частоте 2 МГц, который связан по переменному току с первичной обмоткой трансформатора. Блокирующий конденсатор постоянного тока предотвращает насыщение трансформатора из-за дисбаланса рабочего цикла драйвера. Трансформатор масштабирует первичное напряжение, которое выпрямляется симметричным удвоителем напряжения. Такая топология снижает синфазные возмущения напряжения на изолированной стороне заземления и устраняет насыщение трансформатора, вызванное вторичным дисбалансом. Встроенный регулятор напряжения питает 10.4 В и 5 В для контроллера выключателя питания. Изолированные измерения тока нагрузки и двух входов напряжения выполняются 10-разрядным АЦП и доступны через интерфейс I 2 C. Логика и интерфейс I 2 C отделены от контроллера переключателя питания изоляционным барьером 5 кВ RMS , что делает LTM9100 идеальным для систем, в которых контроллер переключателя питания работает с шинами до 1000 В, постоянного тока, . Гальваническая развязка необходима для защиты цепей управления, безопасности оператора и прерывания цепей заземления. 3. Барьер гальванической развязки разделяет LTM9100 на изолированную сторону и логическую сторону. 10-битный АЦП в контроллере переключателя питания контролирует напряжение SENSE на резисторе считывания тока RS. Высоковольтные цепи управляются путем кодирования сигналов в импульсы и передачи их через границу изоляции с помощью трансформаторов без сердечника, сформированных в подложке микромодуля, как показано на Рис. 4 . Бесперебойная связь гарантируется для переходных процессов в синфазном режиме 50 кВ / мкс.Эта система, укомплектованная обновлением данных, проверкой ошибок, безопасным отключением в случае сбоя и чрезвычайно высокой устойчивостью к синфазным помехам, является надежным решением для изоляции двунаправленных сигналов. Чтобы гарантировать прочный изолирующий барьер, каждый LTM9100 проходит производственные испытания на 6 кВ RMS . Кроме того, он будет соответствовать стандарту UL 1577, что позволит производителям конечного оборудования сэкономить месяцы на сертификации. Сквозная изоляция на большом расстоянии приводит к высокому уровню электростатического разряда ± 20 кВ через барьер. LTM9100 идеально подходит для использования в сетях, где заземление может принимать различные напряжения.Изолирующий барьер блокирует высокие перепады напряжения и исключает контуры заземления и чрезвычайно устойчив к синфазным переходным процессам между плоскостями заземления. Хотя его основное применение — управление внешним N-канальным переключателем MOSFET, вы также можете использовать IGBT. Это может быть необходимо для приложений с напряжением выше 250 В, где традиционные полевые МОП-транзисторы с достаточным уровнем SOA (безопасная рабочая зона) и низким R DS (ON) могут быть недоступны. IGBT доступны с номинальным напряжением 600 В, 1200 В и выше.Не все IGBT подходят, однако, только те, которые предназначены для работы на постоянном или близком к постоянному току, как указано в их технических характеристиках рабочих характеристик SOA. Дополнительную озабоченность вызывает напряжение насыщения коллектор-эмиттер IGBT. Пороговое значение сливного штифта составляет 1,77 В. В некоторых случаях напряжение насыщения IGBT, V CE (SAT) , может быть выше, чем это, что требует делителя напряжения на входном контакте Drain. 4. LTM9100 передает сигналы и мощность через изолирующий барьер. Сигналы кодируются в импульсы и проходят через границу изоляции с помощью трансформаторов без сердечника, сформированных в подложке микромодуля. Это обеспечивает чрезвычайно надежную схему двунаправленной связи. IGBT должен быть выбран с максимальным пороговым напряжением между затвором и эмиттером, В GE (TH) , что соответствует минимальному хорошему состоянию питания LTM9100 GATE, или В S минимальному UVLO (блокировка при пониженном напряжении) 8,5 В. Пороговое напряжение, указанное в таблице электрических характеристик устройства, часто соответствует очень низким токам коллектора. Внутренний усилитель (A1), подключенный к контактам Sense, контролирует ток нагрузки через внешний резистор считывания RS, обеспечивая защиту от перегрузки по току и короткого замыкания.В условиях перегрузки по току ток ограничивается до 50 мВ / RS посредством регулирования затвора. Если состояние перегрузки по току сохраняется более 530 мкс, ворота отключаются. При использовании силового полевого МОП-транзистора LTM9100 контролирует напряжение стока и затвора, чтобы определить, полностью ли усилен полевой МОП-транзистор. После успешного включения полевого МОП-транзистора два сигнала Power Good выводятся на контакты PG и PGIO. Эти штифты позволяют включать и упорядочивать нагрузки. Вывод PGIO также может быть настроен как вход или выход общего назначения. Перед включением полевого МОП-транзистора оба напряжения питания внутреннего привода затвора V S и V CC2 должны превышать их пороговые значения блокировки при пониженном напряжении. MOSFET отключается до тех пор, пока не будут выполнены все условия запуска. 10-битный аналого-цифровой преобразователь (АЦП) в контроллере переключателя мощности измеряет напряжение считывания, полученное с усилителя A1. Кроме того, он измеряет напряжения на выводах ADIN2 и ADIN, которые используются для вспомогательных функций, таких как измерение напряжения шины или температуры и т. Д. Интерфейс I 2 C позволяет читать регистры данных АЦП. Это также позволяет хосту опрашивать устройство и определять, произошла ли ошибка. Вы можете использовать контакт ALERT * на логическом входе в качестве прерывания, чтобы хост мог реагировать на сбой в режиме реального времени. Два контакта с тремя состояниями, ADR0 и ADR1, позволяют программировать восемь возможных адресов устройства. Интерфейс также можно настроить по выводам для однопроводного широковещательного режима, отправляя данные АЦП и информацию о неисправности через вывод SDA на хост без синхронизации линии SCL.Эта однопроводная односторонняя связь упрощает проектирование системы. Цепи логического управления питаются от внутреннего LDO-стабилизатора, который получает 5 В от источника питания VS. Выход 5 В доступен на выводе VCC2 для управления внешними цепями (ток нагрузки до 15 мА). VCC2 развязан внутри конденсатором емкостью 1 мкФ. В диапазоне температур от -40 o C до 105 o C LTM9100 предлагается в корпусе BGA 22 мм x 9 мм x 5,16 мм с расстоянием утечки 14,6 мм между логической стороной и изолированной стороной. LT137AK Регулятор отрицательного регулируемого напряжения Linear Technology Стоимость доставки почтой первого класса: Минимальная сумма заказа Сумма заказа Максимум Стоимость доставки первого класса в США $ 00.01 25,00 $ $ 5,85 25,01 долл. США 35,00 $ 6 долларов США.85 35,01 долл. США 45,00 $ $ 8,85 45,01 долл. США 55,00 $ $ 9,85 $ 55,01 75,01 долл. США $ 11,85 75,01 долл. США 100,00 $ $ 12,85 $ 100,01 200 долларов.00 $ 14,85 200,01 долл. США 300,00 $ $ 15,85 300,01 долл. США 500,00 долл. США $ 17,85 500,01 долл. США + $ 18,85 Стоимость доставки приоритетной почтой: Минимальная сумма заказа Сумма заказа Максимум Тарифы на доставку приоритетной почтой в США 00 руб.01 25,00 $ 10,50 долл. США 25,01 долл. США 35,00 $ 11,50 долл. США 35,01 долл. США 45,00 $ 12,50 долл. США 45,01 долл. США 55,00 $ $ 13,50 $ 55,01 75,01 долл. США 14 долларов США.50 75,01 долл. США 100,00 $ 16,50 долл. США $ 100,01 200,00 $ 18,50 долл. США 200,01 долл. США 300,00 $ 21,50 долл. США 300,01 долл. США 500,00 долл. США 24,50 долл. США 500,01 долл. США + 25 долларов.50 Canada First Class International (исключения см. На странице доставки) Минимальная сумма заказа Сумма заказа Максимум Канада Первый класс Международный $ 00.01 45,00 $ $ 15.95 45,01 долл. США $ 29.95 90 $. 01 150,00 $ $ 49.95 150,01 долл. США 300,00 $ $ 59.95 300,01 долл. США 700,00 $ $ 79.95 700,01 долл. США $ 2000,00 $ 99.95 Canada Priority Mail (исключения см. На странице доставки) Минимальная сумма заказа Сумма заказа Максимум Приоритетная почта в Канаде 00 руб. 01 45,00 $ $ 29.95 45,01 долл. США $ 39.95 $ 90,01 150,00 $ $ 59.95 150,01 долл. США 300,00 $ $ 79.95 300,01 долл. США 700,00 $ 99 долларов.95 700,01 долл. США $ 2000,00 $ 109.95 Международный — За пределами США / CA (исключения см. На странице доставки) Минимальная сумма заказа Сумма заказа Максимум Международный — за пределами США / Калифорнии $ 100,00 150,00 $ 79 долларов.95 150,01 долл. США 300,00 $ $ 99.95 300,01 долл. США 500,00 долл. США $ 139.95 500,01 долл. США 1000,00 долл. США $ 169. alexxlab Посмотреть все записи автора alexxlab → Вам также может понравиться Проблемы эксплуатации атомных электростанций: Атомная энергетика России – локомотив для развития других отраслей 25.07.202104.11.2020 Оптический датчик принцип работы: Конспект Оптические датчики положения 01.08.202130.11.2020 Сколько времени можно не платить за коммунальные услуги: Приказ «забрать». Должников ЖКХ заставят платить даже на самоизоляции 14.05.202116.11.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
