Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Схема подключения двойной розетки с заземлением и без земли

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика» знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки.

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

Накладной корпус

Скрытый монтаж

Использование шлейфа

Похожий материал:

Розетка двойная с заземлением скрытая РС16-002

РС16-002 Розетка двойная встраиваемая 16А (Розетка РСУЗ 2-16) двухполюсная скрытой установки с заземляющим контактом предназначена для присоединения электрических приемников с номинальным напряжением 250В к электрической сети переменного тока в нормальных климатических условиях внешней среды по ГОСТ 15150 о ГОСТ15543,1. Устанавливаетсяв одноместную монтажную коробку.

• Номинальное напряжение, В: 250
• Номинальный ток, А: 16
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4
• Габаритные размеры, мм: 122х80х57

Производитель: БелТИЗ/Эконом

Технический каталог электротехнического и промышленного оборудования. Описание, спецификации, наличие на складе. Оплата по безналичному расчету по счету. Бесплатная доставка до ТК. Информация о товарах может обновляться в течении нескольких часов. О наличии и стоимости продукции, сроках поставки уточняйте у менеджеров по телефонам +7 (812) 716-38-50, 715-04-80 или воспользуйтесь кнопкой «Купить». Данные о технических характеристиках, внешнем виде могут отличаться от указанных на сайте. Если Вы заметили ошибку или неточность в описании, пожалуйста, сообщите нам об этом воспользовавшись формой обратной связи, или написав на электронную почту.

Наименование товара	Беларусь Розетка двойная с заземлением скрытая 16А
Страна	Белоруссия
Производитель	БелТИЗ
Серия	Эконом
Артикул	РС16-002
Артикул производителя	Розетка РСУЗ 2-16
Ед. измерения	шт
Номинальный ток,А	16
Способ монтажа	Скрытый
Тип серии	В сборе
Количество постов	2
Заземление	есть
Номинальное напряжение, В	220
Цвет	Белый
Материал изделия	Пластик
Индикация	Нет
Степень защиты	IP20

Розетка двойная с заземлением белая РС02-01-0-ББ серия BOLERO, IEK

показать все характеристики

Сравнить
Добавить в Избранное

Свидетельство официального партнера компании IEK Украина

Наш Интернет-магазин является официальным партнером компании IEK Украина
Подробнее о нас

Электрические вилки типа A и B

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов.Практически все они имели двухконтактные розетки. Многие из них до сих пор это делают. Хотя большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Еще много товаров с рынка. Если вы живете в доме с двумя розетками, возможно, вам стоит подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 ^st век к одной из этих розеток.

Риски, связанные с двумя выходами

С двумя розетками связаны два риска: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда в заземлении происходит сбой или скачок напряжения, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Двухконтактные розетки не соответствуют коду

Обновление электрической системы вашего дома может стоить от 5 до 15 процентов стоимости вашего дома — цена, которую многие люди не могут себе позволить.Принимая это во внимание, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США потребовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерывателя цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания. (Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

У двухконтактной розетки такой защиты нет.

Две розетки предполагают другие проблемы

Двухконтактные розетки также служат сигналом о других возможных проблемах с электричеством. Дома, построенные до 1965 года, были построены с панелями предохранителей на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Коробки предохранителей

на 60 ампер проблематичны, потому что они также не могут хорошо справиться с современными требованиями к электрическим системам. Для сравнения: современные дома построены с автоматическими выключателями на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Еще одна проблема, на которую следует обратить внимание при наличии двухконтактных розеток, — это отсутствие заземления в розетках, которые у с тремя контактами. Если в доме есть и двух-, и трехконтактные розетки, это означает, что трехконтактные розетки установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации розеток с двумя зубцами

Чтобы модернизировать ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, к которым вы будете подключать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий.Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также возможно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы это сделаете, вам придется пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили делать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Открытые розетки и способы их устранения

Открытая розетка заземления — это электрическая розетка, к которой не подключен заземляющий провод . Это может быть связано с тем, что заземляющий провод отсоединен от розетки или где-то в цепи или серии, или потому, что заземляющего провода просто нет (потому что это старая двухпроводная электрическая система).

Причина, по которой это небезопасно, заключается в том, что, хотя розетка кажется заземленной, это не так. Таким образом, подключение трехконтактного шнура (для безопасности которого требуется заземляющий провод) создает потенциально опасные условия.

В современных домах теперь есть трехпроводные розетки, в которые можно вставить электрические шнуры с трехконтактными вилками. Третий контакт обеспечивает заземление, по которому проходит электрический ток. Большинство основных приборов, таких как плиты, холодильники и компьютеры, имеют трехконтактные вилки, что означает, что они должны быть заземлены через розетку. Если по какой-либо причине в розетке нет заземляющего провода, существует опасность поражения электрическим током или повреждения оборудования .По сути, оборудование может оказаться под напряжением, что может создать опасную ситуацию для любого, кто соприкасается с этим оборудованием.

Отсутствие заземляющего проводника или открытого заземления часто возникает в старых домах, в которых ранее были незаземленные двухконтактные розетки (двухпроводная система без заземляющего провода), которые были заменены трехконтактными розетками без наличия заземляющих проводов. В более новых домах заземляющий провод мог быть ошибочно не подключен или оторвался от клеммы, следовательно, тестер показал разомкнутое заземление.Хотя трехконтактные адаптеры доступны и могут быть куплены, они небезопасны и не рекомендуются .

Как их починить?

• Сначала вы можете проверить, не был ли по ошибке отключен заземляющий провод. В таком случае вам просто нужно подключить его к розетке. Делайте это только в том случае, если у вас есть опыт в этом и убедитесь, что в тех областях, над которыми вы работаете, отключено электричество. Имейте в виду, что этого не произойдет, если розетка изначально была установлена ​​как незаземленная (двухконтактная) в свое время.
• Если вам не требуется заземление этой розетки, поскольку вы будете подключать только лампы или другие двухконтактные шнуры, то вы можете заменить трехконтактную розетку на двухконтактную. Для большинства вещей, например для освещения, розетки с заземлением не требуются.
• Если вы хотите подключить трехконтактные шнуры (то есть устройства, которые требуют заземления в розетке для обеспечения безопасности), но не заботитесь о защите оборудования от повреждений, а просто о защите людей от возможного поражения электрическим током, тогда вы может установить розетку прерывателя цепи замыкания на землю (GFCI).Это защитит людей от возможных ударов, но оборудование все равно может быть повреждено.
• Если вы хотите защитить людей от удара электрическим током и защитить чувствительное электронное оборудование от ударов молнии или повреждений от скачков напряжения (т. Е. Вам нужно истинное заземление оборудования), то вы должны проложить новый заземляющий провод от розетки обратно к электросети. панель.
• Обратите внимание, что сетевой фильтр, подключенный к незаземленной розетке, ничего не сделает, и ваше оборудование все равно будет повреждено.

Для справки:

Гнездо с 3 штырями

Гнездо с 2 штырями

Контакт заземления вверх или вниз?

Существует давняя дискуссия о том, следует ли устанавливать электрическую розетку заземляющим контактом вверх или вниз. К сожалению, пока нет полностью принятого ответа. Однако общепринято считать, что Национальный электротехнический кодекс (NEC) США (NFPA 70) не предусматривает каких-либо конкретных указаний для ориентации розетки.Мы рекомендуем проверить местные нормы и правила, чтобы убедиться, что нет никаких требований местного законодательства.

Некоторые теории об ориентации торговой точки:

• Розетка должна быть ориентирована контактом заземления вверх , потому что, если вилка немного ослабнет и металлический предмет упадет сверху, заземляющая вилка, которая обычно не пропускает ток, отклонит объект так, что не ударил — живые штыри. Считается, что эта идея зародилась в медицинских учреждениях, где многие инструменты, используемые для ухода за пациентами, сделаны из металла.История гласит, что в больницах проводились электромонтажные работы профсоюзов-электриков, и по мере роста профсоюзов эта практика распространилась на другие типы зданий.
• Розетка должна быть ориентирована контактом заземления вверх , потому что этот контакт длиннее, а пластик вокруг вилки более плотный, поэтому он поможет удерживать вилку в розетке.
• Розетка должна быть ориентирована заземленным штифтом вниз , потому что человек, схвативший розетку, будет держать указательный палец на нижней стороне вилки, а указательный палец будет торчать дальше, чем большой.Приземление удерживает указательный палец от контакта с активными штырями.
• Розетка должна быть ориентирована контактом заземления вниз , потому что многие обычные предметы домашнего обихода, такие как ночники, таймеры и зарядные устройства, ориентированы контактом заземления вниз. Кроме того, выходы GFCI, на которых есть текст на кнопках сброса и тестирования, ориентированы заземляющим контактом вниз (и текст читабельным).

К сожалению, быстрый поиск в Интернете дает комментарии, которые легко опровергают любую из этих теорий.

Одно из соображений — это приборы или устройства, которые подключаются к розетке. У многих бытовых приборов шнуры ориентированы заземляющим контактом вниз. Например, посмотрите на вилку холодильника ниже. Он ориентирован заземляющим контактом вниз, и включение прибора в розетку заземляющим контактом вверх вызовет нагрузку на кабель, что может привести к его повреждению. В этом случае единственный способ установить розетку — контакт заземления вниз.

Шнур холодильника, который лучше всего работает с контактом заземления

Итак, в какую сторону должен идти контакт заземления розетки?

Самый простой ответ — неважно, в каком направлении ориентированы ваши торговые точки.Выберите стратегию, которая лучше всего подходит для вас и устройств, которые подключаются к розетке. Конечно, вам следует проконсультироваться с инженером-электриком или электриком, чтобы убедиться, что нет какого-либо специального местного кода, отличного от NFPA 70. Имейте в виду, что относительно легко перевернуть розетку, если вы ошиблись, но полностью изменить строительство будет дорогостоящим.

Статья обновлена: 29 мая 2021 г.

Незаземленные розетки — Massachusetts Home Inspections

Начнем с того, что отличим незаземленную розетку от заземленной.

Незаземленные розетки легко отличить по конфигурации с двумя гнездами, в отличие от розеток нового типа с заземлением, у которых есть два гнезда с отверстием (гнездо заземления), расположенное по центру под гнездами. В данной статье я буду называть эти розетки НЕЗЕМЛЕННЫМИ розетками и ЗАЗЕМЛЕННЫМИ розетками.

В старой проводке никогда не было заземляющего провода, поэтому любые незаземленные розетки в вашем доме изначально были подключены таким образом и считаются приемлемыми, но у них есть проблемы с безопасностью.В старых домах было установлено много незаземленных розеток, но с годами электрические стандарты изменились, и они абсолютно необходимы в новых домах. Хотя сегодня обычно не требуется обновлять незаземленные розетки в вашем доме, это все же хорошая идея, потому что дом с правильной проводкой является гораздо более безопасным домом для вас и вашей семьи.

ЭТО ГДЕ НАЧИНАЮТСЯ НЕОБХОДИМЫЕ ПРОБЛЕМЫ РОЗЕТКИ …

Проблемы для владельцев старых домов начинаются, когда двухпроводные незаземленные розетки удаляются и заменяются розетками с заземлением без необходимого изменения проводки, которое добавит заземляющий провод к недавно установленной розетке с заземлением.Люди склонны заменять двухпроводные незаземленные розетки на незаземленные, чтобы обеспечить более удобную розетку для своих трехконтактных устройств. Большинство современных шнуров электроприборов содержат трехконтактную вилку, и это становится неприятностью, когда домовладельцы (с незаземленными электрическими системами) пытаются найти три розетки для заземленных вилок. Поэтому они заменяют незаземленную розетку с двумя прорезями на розетку с заземлением, и теперь им становится намного удобнее использовать эти розетки у себя дома.Но … эти модернизированные розетки по-прежнему , а не , заземлены без обновления всего ответвления, питающего розетку.

Розетки с заземлением не предполагается заменять незаземленными розетками, если к этой розетке не будет подключен новый заземленный провод. Для этого потребуется квалифицированный электрик для установки нового провода от центра нагрузки к этим заземленным розеткам. Исключение из этого правила допускается Национальным электротехническим кодексом, когда розетка защищена прерывателем цепи при замыкании на землю (GFCI).

ЭТО ПРИВОДИТ НАМ … ДЕШЕВЫЕ ИСПРАВЛЕНИЯ ИЛИ ОБНОВЛЕНИЯ.

Есть дешевые исправления для тех домовладельцев, которые не хотят ремонтировать весь свой дом. Возможно, один из самых дешевых и простых способов решить эту проблему — использовать GFCI (также известный как прерыватель цепи замыкания на землю). Их можно установить в одном из двух мест. Розетка GFCI может заменить стандартную незаземленную розетку в любом месте, и теперь она становится гораздо более безопасной розеткой.Другой вариант — выключатель GFCI (в центре нагрузки), который заменяет обычный автоматический выключатель. N.E.C. (Национальный электрический кодекс) позволяет GFCI заменять двухпроводные незаземленные розетки, но это может быть не лучшая идея только потому, что круглая заземляющая розетка на розетке GFCI может создать у кого-то ложное впечатление, что розетка имеет заземляющий провод. Поэтому лучше, чтобы именно эти розетки были четко помечены как «ЗАЗЕМЛЕНИЕ ОТСУТСТВУЕТ ОБОРУДОВАНИЕМ».

Замена GFCI в незаземленной розетке — хороший выбор для многих дорогостоящих случаев, которые сложно повторно подключить.Вместо того, чтобы поручить электрику подключать новые провода к новым розеткам, вы будете полагаться на функцию GFCI, чтобы обеспечить личную защиту в гораздо более удобной розетке. Это не то же самое, что наличие заземленной розетки, но в большинстве случаев это намного безопаснее. Розетка GFCI отключится (отключится) при разнице в величине тока, протекающего через нейтральную сторону электропроводки. Таким образом, если произошло замыкание на землю, и часть тока начинает проходить в корпус (к вам), исправный GFCI автоматически срабатывает и останавливает весь ток, избегая поражения электрическим током.

Единственный случай, когда обновление GFCI не следует использовать , — это когда оборудование использует сетевой фильтр (например, сетевой фильтр вашего компьютера, если он у вас есть). Устройства защиты от перенапряжения используют заземляющий провод для перенаправления любого перенапряжения до тех пор, пока он не сработает. Если сетевой фильтр подключен к незаземленной розетке, не будет работать так, как задумал производитель. При сильном скачке или скачке напряжения устройству защиты от перенапряжения требуется заземляющий провод, чтобы отвести «удар» от защищаемого оборудования и безопасно отправить его на провод заземления, который подключен к стороне нагрузки.Если импульсный или импульсный скачок напряжения не передается сетевым фильтром на заземляющий провод, он разрушит хрупкую электронику, которую вы пытались защитить. Производитель устройства защиты от перенапряжения предлагает гарантии, но … они действительны только в том случае, если устройство защиты от перенапряжения используется в правильно заземленной розетке.

КАК ПРАВИЛЬНО ЗАМЕНИТЬ незаземленную розетку розеткой GFCI

БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО … Если вы абсолютно уверены в замене незаземленных розеток самостоятельно, я объясню, как вы можете выполнить этот проект должным образом, не нанимая лицензированного электрика.Но если электричество и его компоненты — это проекты, к которым вы бы не хотели прикасаться, или если существует множество розеток, нуждающихся в обновлении, я настоятельно рекомендую вам нанять лицензированного электрика, чтобы выполнить это обновление за вас.

Перед запуском убедитесь, что выключатель (питание) этой незаземленной розетки отключен. Не думайте, что маркировка на панели обслуживания правильная. Еще раз проверьте, отключено ли питание, подключив небольшой прибор и включив его.После отключения питания в этой цепи начните с удаления винтов с крышки розетки. Затем открутите верхний и нижний винты на самом выходе. Теперь вытащите розетку из распределительной коробки и открутите или отсоедините два провода от розетки. Вы можете выбросить эту старую розетку и крышку. Старая двухштырьковая крышка розетки не адаптируется к новой розетке GFCI, так как она имеет другую форму. Теперь воспользуйтесь этой возможностью, чтобы очистить коробку для розеток с помощью пылесоса вашего магазина перед повторной установкой розетки GFCI.Кроме того, заклейте все потертые или зазубренные провода изолентой (если провода сильно изношены, вам, возможно, придется обрезать их или заменить их новым проводом). Теперь убедитесь, что у вас достаточно места в коробке для нового GFCI, осторожно протолкнув провода обратно в коробку и протестируйте установку нового GFCI. Если GFCI не подходит, потому что в коробке слишком много проводов или коробка слишком мала, вам придется попросить электрика установить новую распределительную коробку большего размера. На этом этапе ваш электрик может завершить установку вашей розетки GFCI.

Начните установку GFCI с помощью плоскогубцев, чтобы согнуть концы двух существующих проводов в U-образную форму, чтобы они могли плотно прилегать к каждому выходному винту. Сегодняшние новые розетки содержат вставки для проводки, и их не нужно изгибать в форме буквы U. Провода просто вставляются прямо в предусмотренные отверстия. Теперь прикрепите черный провод за головкой винта из латуни / золота и затяните его, затем прикрепите белый провод за головкой серебряного винта и затяните этот винт.(Помните, что в этом месте нет заземляющего провода, поэтому зеленый винт заземления на выходе GFCI останется пустым). Теперь аккуратно загните провода в электрическую коробку, одновременно вставляя розетку GFCI внутрь, чтобы она плотно прилегала к коробке. Теперь вы можете установить верхний и нижний винты на розетку.

Вы не должны принудительно вставлять эту розетку. Если вы обнаружите, что заставляете розетку подходить, то осторожно вытащите ее еще раз, переставьте провода и попробуйте снова.Если вы все еще зажимаете провода внутри коробки, вам нужно обрезать провода короче. Применение силы к розетке может повредить провода и вывести их из розеток. После того, как вы правильно установили и прикрутили GFCI, вы можете теперь прикрутить новую крышку выпускного отверстия GFCI на место. Теперь выключатель этой цепи можно установить в положение «Вкл.». Теперь у вас должна быть розетка с защитой GFCI, которая БЕЗОПАСНА, но не заземлена. ПОМНИТЕ: на этой розетке всегда должна быть пометка «ОТСУТСТВИЕ ЗАЗЕМЛЕНИЯ ОБОРУДОВАНИЯ», поскольку заземление остается неподключенным.

СОВЕТ: Если ваша цель — защитить каждую незаземленную розетку в доме с помощью розетки GFCI, нет необходимости использовать розетку GFCI в каждом отдельном месте. Вы можете установить розетки незаземленного типа вместо розеток GFCI ТОЛЬКО , если они подключены через НАГРУЗКУ розетки GFCI. Тем не менее, заземляющего провода нет, поэтому эти розетки должны иметь четкую маркировку «GFCI PROTECTED, NO EQUIPMENT GROUND»

УКАЗАНИЕ: Во многих старых домах монтажная коробка розеток заземлялась от центра нагрузки, но сама розетка не заземлялась.В этом случае можно использовать перемычку между монтажной коробкой и винтом заземления на новой розетке с заземлением. Но такого типа заземления может не хватить для устройства защиты от перенапряжения.

НА ГЛАВНУЮ СТРАНИЦУ

Вот что мои клиенты говорят о моих услугах по осмотру дома:

Нажмите F5 (на клавиатуре) для получения дополнительных отзывов

Покупка дома, пожалуй, самая важная, захватывающая и нервная покупка, которую когда-либо совершал человек.Вот почему вам нужен отличный домашний инспектор, и Дэйв Вэлли как раз для этого. Он чуткий — он понимает и ценит различные эмоции, которые испытывает потенциальный покупатель дома. Самое главное, Дэйв предоставляет вам объективную информацию, чтобы вы могли принять наиболее обоснованное решение.

Было приятно работать с Дэйвом — он обладает всеми качествами, которые делают отличного домашнего инспектора — он непревзойденный профессионал, быстрый, вежливый, педантичный и честный.Цена на Дэйва была разумной — на самом деле Дэйв взял с меня ту же сумму, которую я потратил 10 лет назад на дом меньшего размера, и предоставил гораздо лучший рабочий продукт.

Подсказка

Я прибыл в дом в оговоренное время в холодный и неприятный день и обнаружил, что Дэйв осматривает дом снаружи. Он уже провел полчаса в своем осмотре — я думаю, это служит примером и символом того факта, что Дэйв уважает время своего клиента.

Вежливость

С Дэйвом было приятно иметь дело, он был представительным и внимательным не только к своему клиенту, но и к агенту по недвижимости покупателя.

Детально

Дэйв провел почти четыре часа в своем исследовании дома площадью 2000 квадратных футов. Он ответил на все мои вопросы и проанализировал все свои наблюдения. Дэвид представил подробный отчет и посоветовал мне позвонить и написать ему, чтобы обсудить отчет и задать вопросы.

Вывод

Самый высокий комплимент, который я могу сделать Дэйву, — это сказать, что я воспользуюсь им снова, буду поощрять и рекомендовать его другим.

Майкл С. Джаймо

Последнее обновление 12 мая 2020 г.

Зачем розеткам штырь для «заземления». Во всяком случае, что это за заземление? :akenlikeimfive

Штепсельная вилка заземления под розеткой является «идеальным заземлением», и когда вы подключаете ее, она дает устройству «идеальное заземление» для использования.Штырь заземления используется почти исключительно в качестве меры безопасности. Я объясню, как он защищает вас ниже.

Внутри ваших стен сотни, даже тысячи футов электрического кабеля. Все эти кабели изолированы. Это означает, что даже если вы прикоснетесь к кабелям, электричество не уйдет. Теперь, если электричество БУДЕТ утечь, вы хотите, чтобы в вашем доме отключили электричество, чтобы никто не пострадал, верно? Это то, что делает автоматический выключатель. Когда он чувствует, что электричество убегает очень быстро, он просто убивает силу.

Ключевым словом здесь является то, что выключатель или предохранитель ДОЛЖНЫ видеть, как электричество разряжается очень быстро. Если он не убежит достаточно быстро, выключатель не сработает. Дело в том, что большая часть конструкции в вашем доме и в ваших устройствах сделана из металла. Итак, если изоляция на куске провода случайно соскабливается, и оголенный провод касается куска металла — угадайте, что — весь кусок металла теперь находится под напряжением — и это опасно.

Итак, теперь важно понять, что такое земля.Земля буквально просто — земля — ​​это Земля. Земля похожа на гигантскую электрическую губку. Он поглотит всю имеющуюся у нас электроэнергию. Это означает, что электричество ВСЕГДА пытается попасть на землю. Итак, когда вы что-то «заземляете», это означает, что вы подключаете это к земле. Этот маленький заземляющий штырь на вилке проходит через стены, к электрической панели и спускается по медному стержню в землю через медный стержень, сетку или даже металлические канализационные трубы, которые есть повсюду.Это означает, что если кусок провода случайно коснется чего-то «заземленного», у него будет супермагистраль, чтобы спуститься к Земле. Электричество очень быстро устремится к Земле, и выключатель сработает и отключит цепь.

Это фактор безопасности. Это означает, что если что-то заземлено, прикосновение к нему почти всегда безопасно, даже если электричество ДЕЙСТВИТЕЛЬНО коснулось этого, оно будет мчаться на землю так быстро, что выключатель сразу сработает. Это не означает, что вы должны касаться чего-либо электрического только потому, что оно заземлено.Если кусок меди, уходящий в землю, сгнил, значит, «шоссе» уже не так быстро. Фактически, даже если электричество ДЕЙСТВИТЕЛЬНО касается чего-то заземленного, если шоссе недостаточно «быстрое», оно не убьет электричество, и вы можете получить шок от прикосновения к нему. Вот почему важно заземление.

Представьте, что кусок проволоки в вашей плите отваливается и касается металлического корпуса. Внезапно весь корпус оказался под напряжением. Если корпус «заземлен», то у него есть супермагистраль на землю и стрелу, выключатель срабатывает, и устройство безопасно.Однако, если бы металлический корпус НЕ был подключен к земле, то электричеству некуда было бы деваться — выключатель не видит утечки электричества, поэтому он сохраняет питание. Теперь, если вы подойдете и дотронетесь до края духовки, электричество, которое просто сидит там, теперь прыгнет через вас.

Какую электрическую розетку мне использовать?

Пытаться выбрать между той розеткой, которая вам нужна, и какой вы хотите, может быть сложно. Вы хотите быть в безопасности и просто с розеткой GFCI, обновить свой дом с помощью USB-розетки или стать технологически продвинутым с помощью интеллектуальной розетки?

Возможности безграничны, поэтому, надеюсь, это руководство вам поможет.

Одиночная розетка

Одиночная розетка имеет одну розетку. В зависимости от типа приобретаемой вами розетки, электрическая розетка может быть защищенной от несанкционированного доступа (TR), атмосферостойкой (WR) или даже сочетанием того и другого.

Эти электрические розетки можно использовать в одной ответвленной цепи или с другими розетками в той же цепи и отлично подходят как для коммерческого, так и для домашнего использования .

Одиночные электрические розетки могут работать как с одной розеткой 120 В для небольших приборов , например, электроинструментом, так и с розеткой 220 В для подключения блока переменного тока.

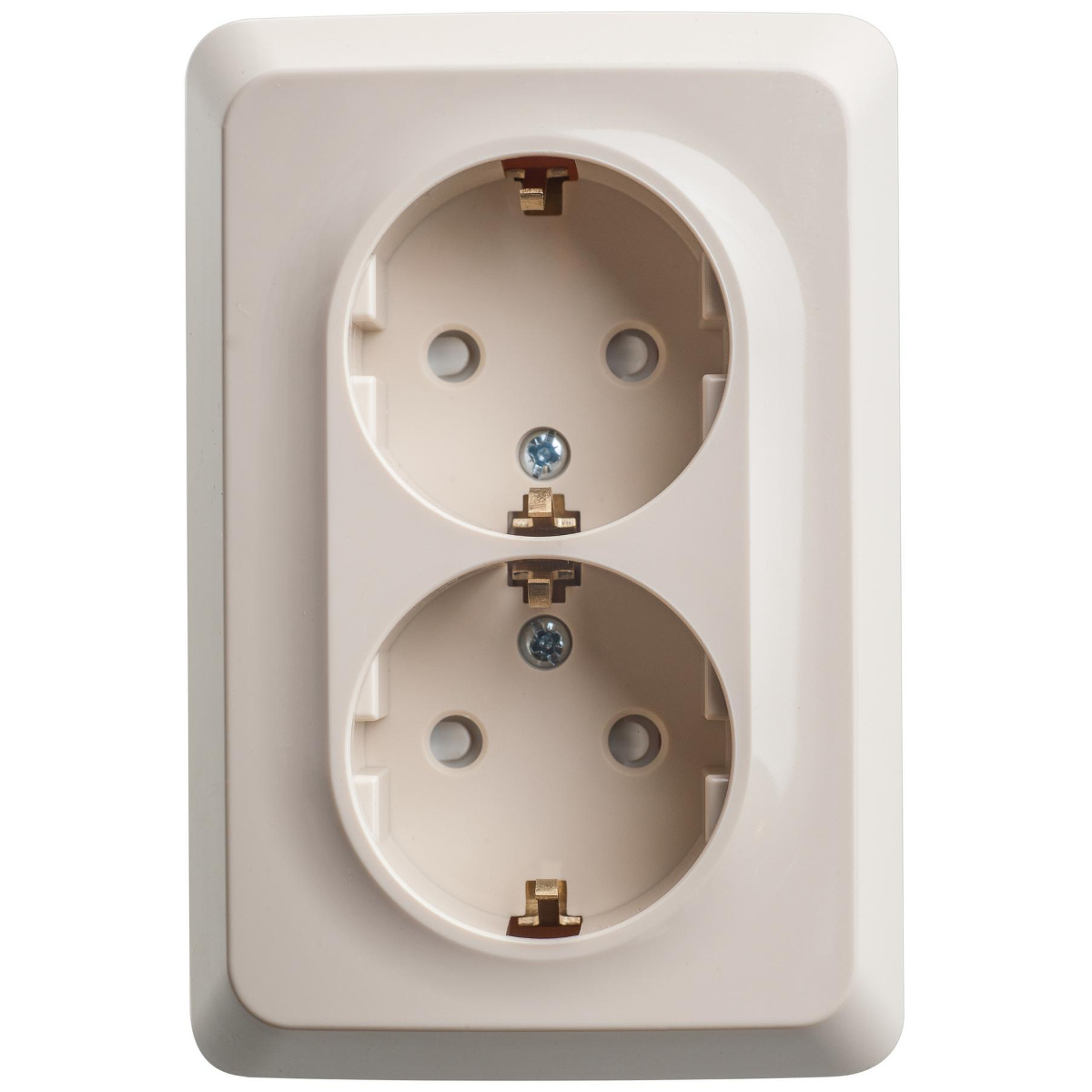

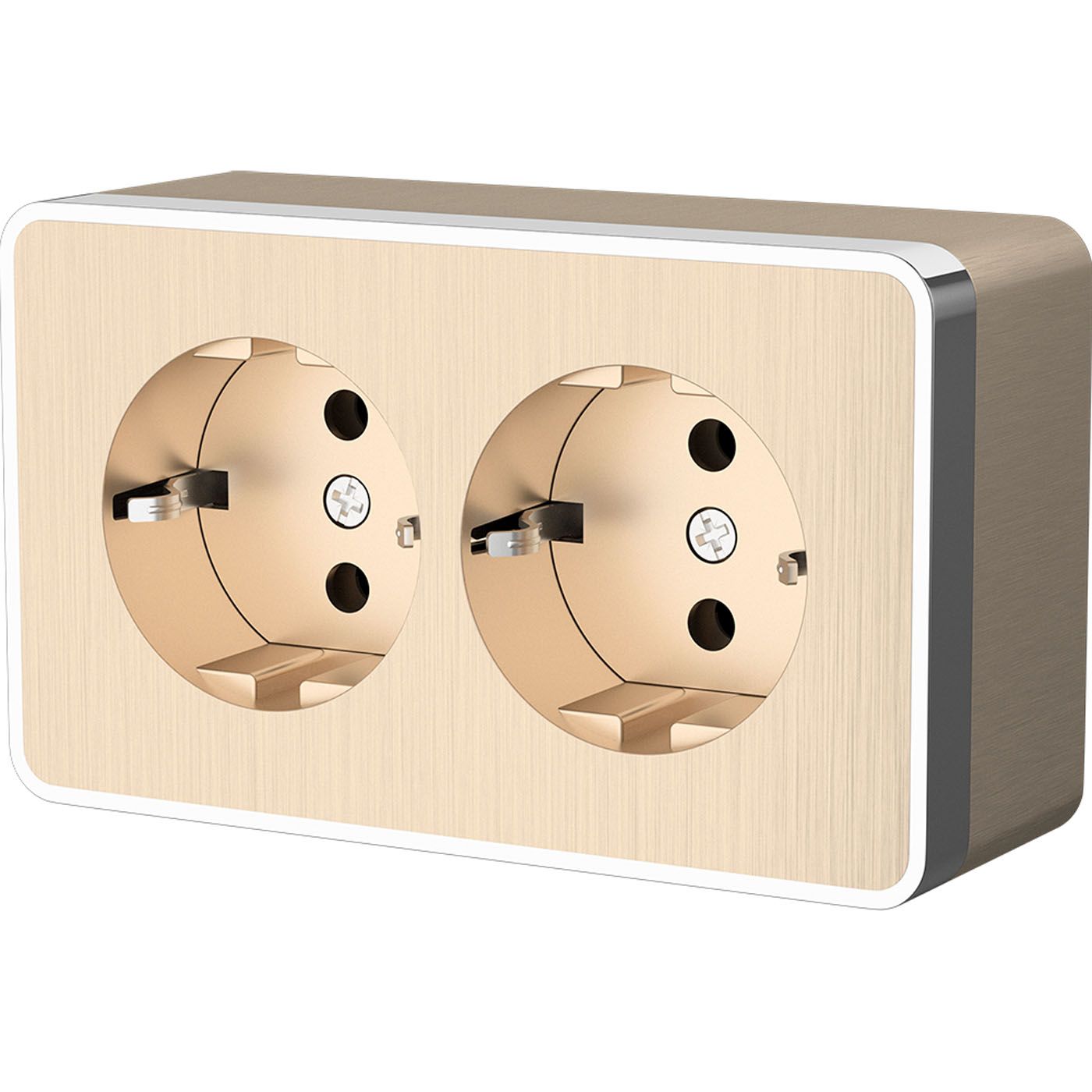

Дуплексная розетка

Дуплексная розетка имеет две розетки для использования для питания. Дуплексная розетка очень похожа на одиночную розетку, где это может быть TR, WR или и то, и другое!

Дуплексные розетки имеют разную силу тока, а может выдерживать разное количество энергии, , поэтому обязательно обратите внимание на «ток», с которым может справиться ваша розетка.

Дуплексная розетка также может работать с различным напряжением (В) , независимо от того, нужно ли вам 125 В для стиральной машины или 250 В для электрической сушилки.

Дуплексные розетки и розетки decora обычно устойчивы к ударам и ржавчине, что соответствует стандартам безопасности NEC. Большинство розеток изготовлено из сверхпрочного термопласта и, как правило, помещается в существующие распределительные коробки , что упрощает процесс установки.

Розетка GFCI

Розетка GFCI самая популярная и самая безопасная электрическая розетка как для жилых, так и для коммерческих помещений. Розетка GFCI предназначена для быстрого отключения питания розетки при обнаружении короткого замыкания или замыкания на землю.

Эти защищенные от несанкционированного доступа розетки соответствуют требованиям Национального электротехнического кодекса 2017 года и являются идеальной заменой любой дуплексной розетке.

NEC теперь требует всей защиты GFCI для всех розеток 125 В на 15 и 20 ампер, установленных в следующих местах:

• Ванные комнаты
• Гаражи
• На открытом воздухе
• Ползунки
• Подвалы без отделки Кухонные столешницы
• Раковины
• Эллинги
• Ванны и душевые
• Прачечные

Защита GFCI также требуется для: на землю

Эти требования означают, что GFCI должны быть установлены в следующих местах:

• Ванные комнаты
• Кухни
• Крыши
• На открытом воздухе
• Раковины
• В помещении Влажные помещения 90 177
• Раздевалки
• Гаражи
• Ползунки (выходы освещения)
• Незавершенные части подвалов
• Лодочный подъемник
• Посудомоечная машина

USB-розетка

Жизнь в эпоху умных устройств, где есть только USB-разъемы смысл установить розетку USB. Встроенная электрическая розетка очень удобна и проста в установке!

Вы можете найти комбинированную розетку с USB и обычными розетками или розетку только с USB-портами.

Если вы не хотите выполнять какие-либо электрические работы, вы всегда можете приобрести настенное зарядное устройство USB , , но в долгосрочной перспективе может оказаться более удобным установить розетку USB.

Smart Outlet

Если говорить об умных товарах, умная розетка — один из самых удобных и высокотехнологичных вариантов! Умная розетка похожа на обычную розетку, но вы, , можете управлять ею со своего смартфона или других интеллектуальных устройств !

Умная розетка очень удобна , потому что ее можно включать и выключать практически из любого места ! Установка этих розеток также потребует от вас обновления вашего дома с помощью концентратора умного дома, но оно того стоит!

Интеллектуальная розетка может подключаться к Wi-Fi или устройствам Z-Wave для управления розетками в зависимости от того, какую версию розетки вы покупаете. Эта розетка Wi-Fi является идеальной заменой обычным розеткам, поскольку она подключается к другим интеллектуальным устройствам и может управляться в основной сети.

Комбинированный выключатель света и электрическая розетка

Розетки для выключателя света хорошо иметь, когда вы пытаетесь управлять мощностью розетки , включая и выключая ее по своему усмотрению.

Розетка выключателя света обычно представляет собой комбинацию выключателя света и одной розетки , которую можно включать и выключать. Это приятно иметь, потому что вы можете оставлять что-то подключенным к розетке все время, но в выключенном состоянии он не будет потреблять электроэнергию.

Некоторые люди также используют эти комбинации розеток для подключения удлинителей , чтобы контролировать выходную мощность.

Существует множество различных электрических розеток, из которых вы можете выбирать, поэтому убедитесь, что вы покупаете ту, которая имеет необходимую силу тока, напряжение и защиту!

Ватт как думаете?

Какие розетки вы считаете лучшими в вашем доме? Что насчет вашего бизнеса?

Обязательно сообщите нам об этом в комментариях ниже и не забудьте связаться с нами в Facebook и Twitter!

Другие блоги, которые могут вам понравиться:

.
