Розетки с заземлением для открытой проводки: Накладные розетки и выключатели — купить наружные розетки и выключатели для открытой проводки по низкой цене – интернет-магазин ВсеИнструменты.ру

виды и особенности моделей для дома

Для безопасного использования электрического тока, приборы и арматура, предназначенные для работы с этим видом энергии, должны быть установлены в соответствии с правилами, которые, как известно, написаны красными чернилами. Розетка открытой установки, монтаж которой осуществляется в доме или квартире, позволяет сэкономить время, ведь для осуществления монтажа такой конструкции не потребуется сверлить стену.

Виды наружных розеток

Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:

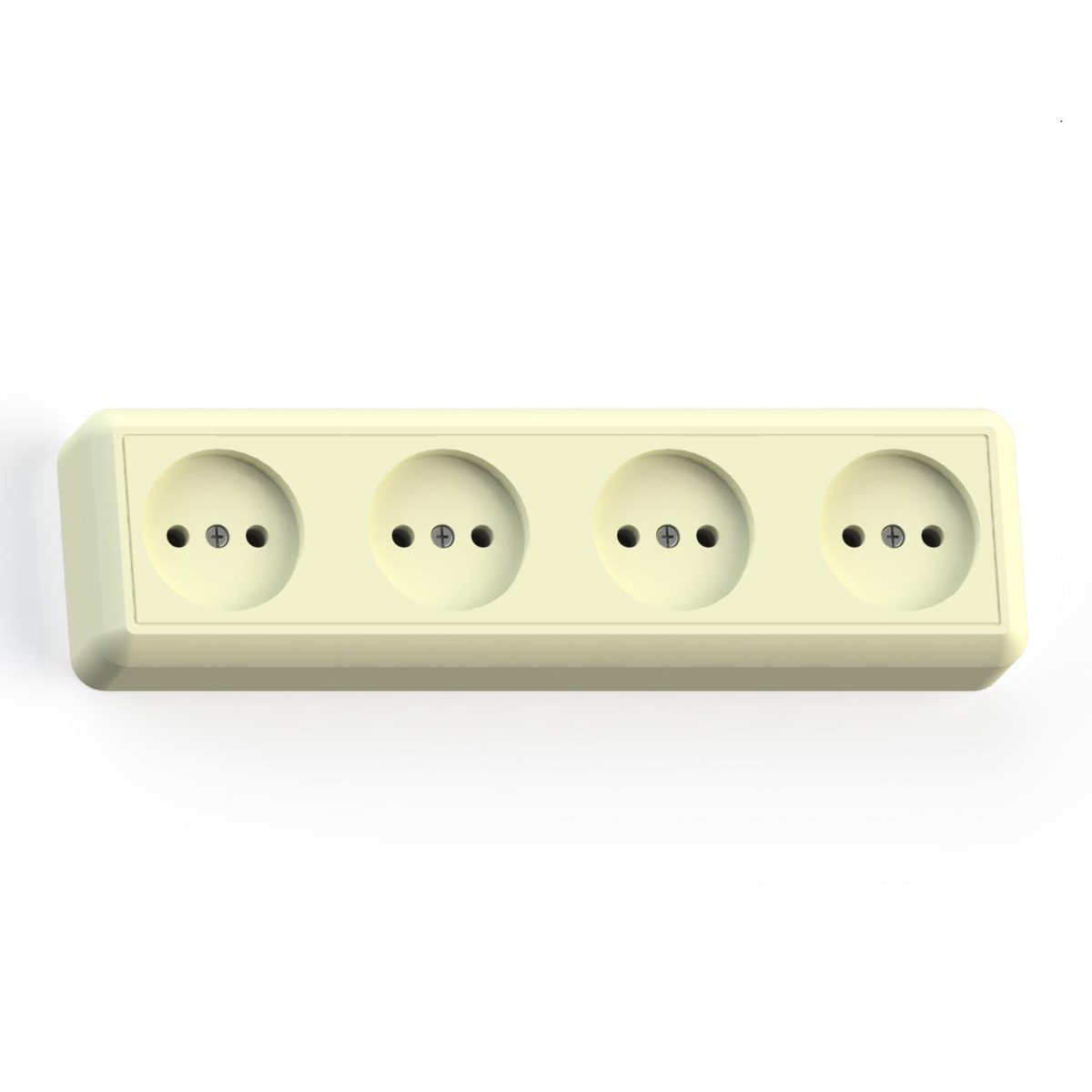

1. Наружное устройство без заземляющих контактов и без повышенной защиты.
   Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.
2. Наружный элемент с заземляющими контактами.
   Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.
3. Розетка наружная с защитной шторкой.
   Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.

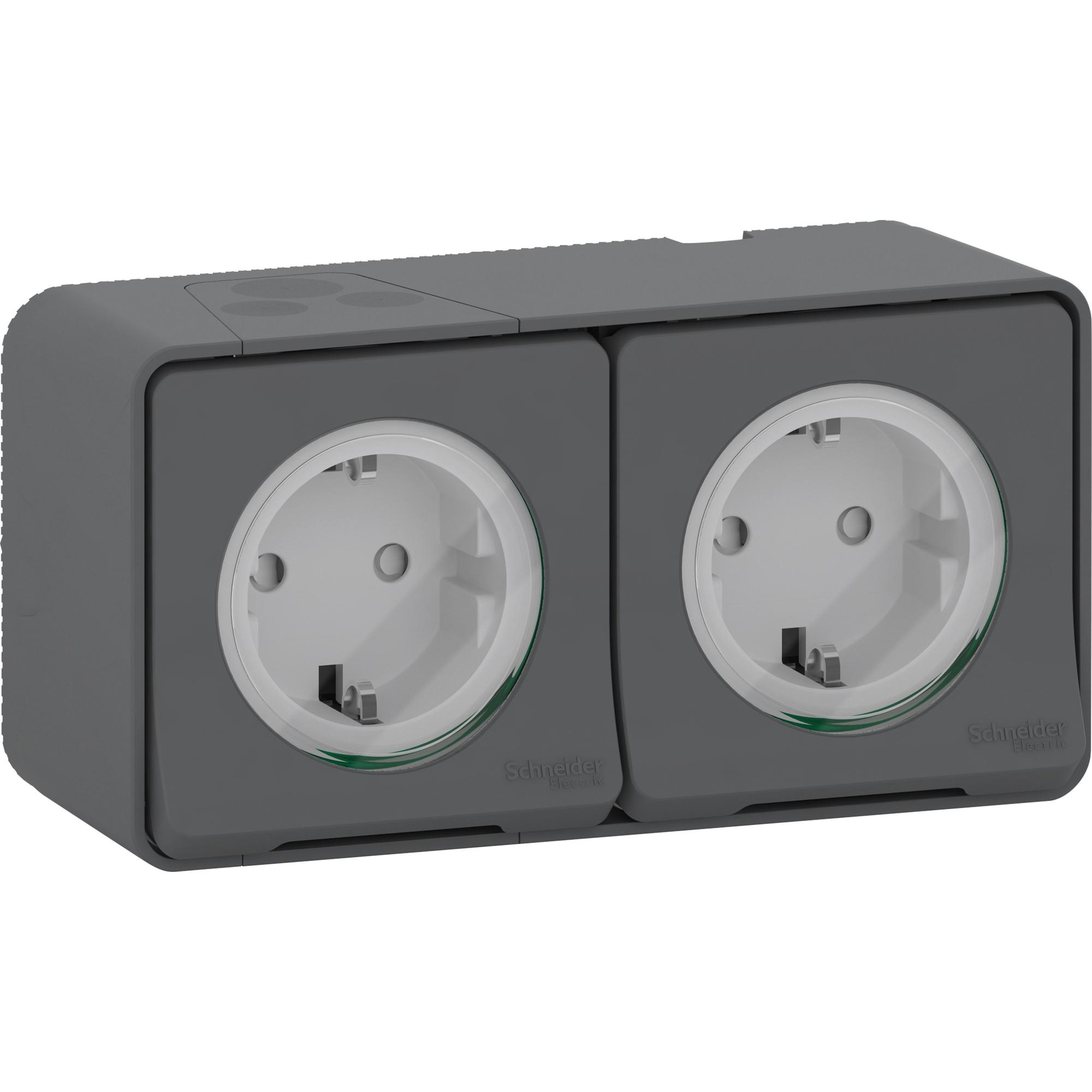

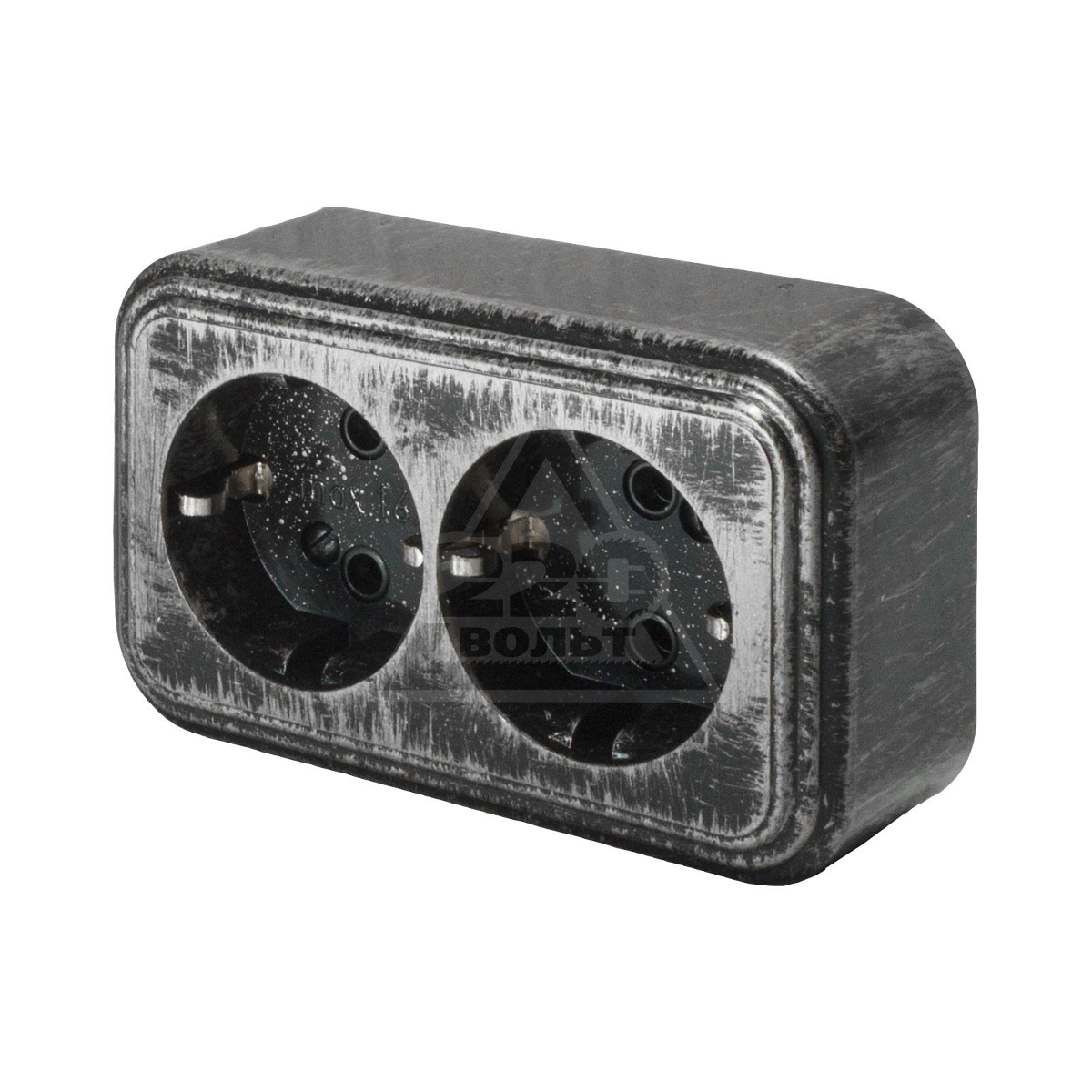

4. Розетка двойная.
   Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.
5. Электротехническое устройство с УЗО.
   Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.
6. Устройство с таймером.
   Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
7. Элемент электротехнической арматуры с подсветкой.
   Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
8. Трёхфазная силовая розетка.
   Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.

Установка наружной розетки

Монтаж наружного устройства осуществляется в таком порядке:

• Отключается электричество в домашней сети.
• Намечается место установки.
• К намеченному месту, от распределительной коробки ведётся кабель-канал с электрическим кабелем.
• Электротехническое устройство разбирается и осуществляется фиксация контактов розетки с проводами.
• Внутренняя часть фиксируется к стене с помощью дюбелей.
• Устанавливается пластмассовая декоративная накладка.

После подключения электрического тока, производится проверка работоспособности устройства. Для этой цели достаточно подключить к электротехническому элементу какой-либо электроприбор. Если розетка будет работать в стандартном режиме, то установку можно считать оконченной.

Как произвести монтаж розетки с открытой проводкой видео рекомендую посмотреть:

Заключение

Правильно подобранный вид электрического наружного устройства, позволит безопасно пользоваться электрическими приборами в различных условиях. В большинстве случаев, возникает необходимость установки устройства с заземлением. Установленный по всем правилам электротехнический прибор, имеющий заземляющий контакт предохранит от возможного удара токов в тот момент, когда утечка электричества будет происходить на корпус прибора.
Несмотря на то, что наружные элементы электротехнической арматуры не имеют тонкий корпус, и их установка в жилых помещениях значительно проигрывает в эстетике внутренним розеткам, такие электротехнические устройства широко применяются для электрификации как жилых зданий, так и подсобных помещений. Основное достоинство использования такого способа установки электротехнической арматуры, заключается в минимальных финансовых и временных затратах.

Страница не найдена – Совет Инженера —

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

1. Розетка с заземлением — функциональные особенности
2. Розетка с заземлением фото и характеристика
3. Особенности подключения розетки с заземлением в частном доме или квартире
4. Как подключить розетку с заземлением: рекомендации
5. Установка розетки с заземлением: разновидности розеток
6. Заземление розетки схема и технология подключения
7. Как установить розетку с заземлением: процедура выбора места для розетки
8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением — функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой — синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

• с внутренним размещением;
• с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после — нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить.

Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов — фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая — с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения — недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

• одинарными;
• двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

• наружными;
• накладными;
• скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

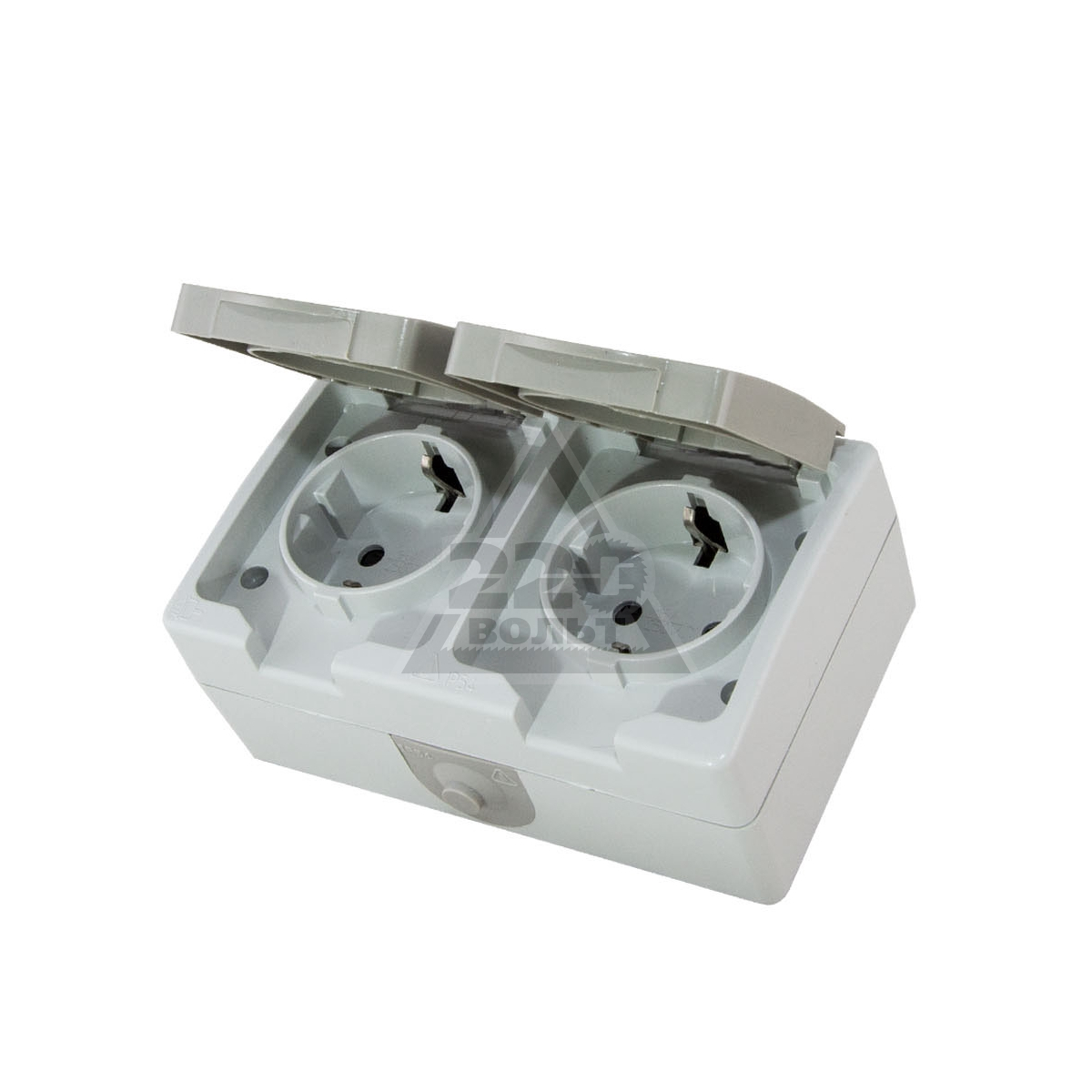

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

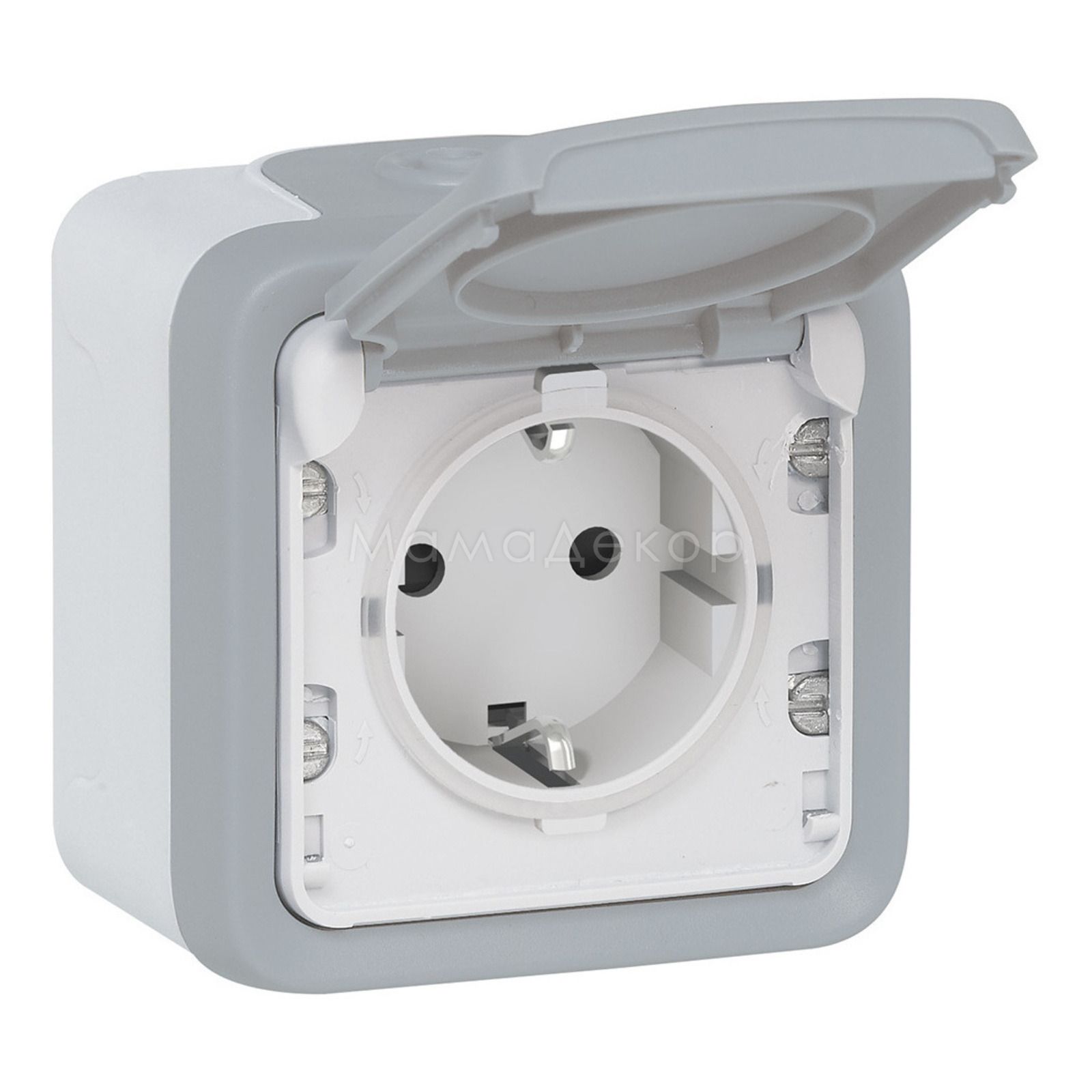

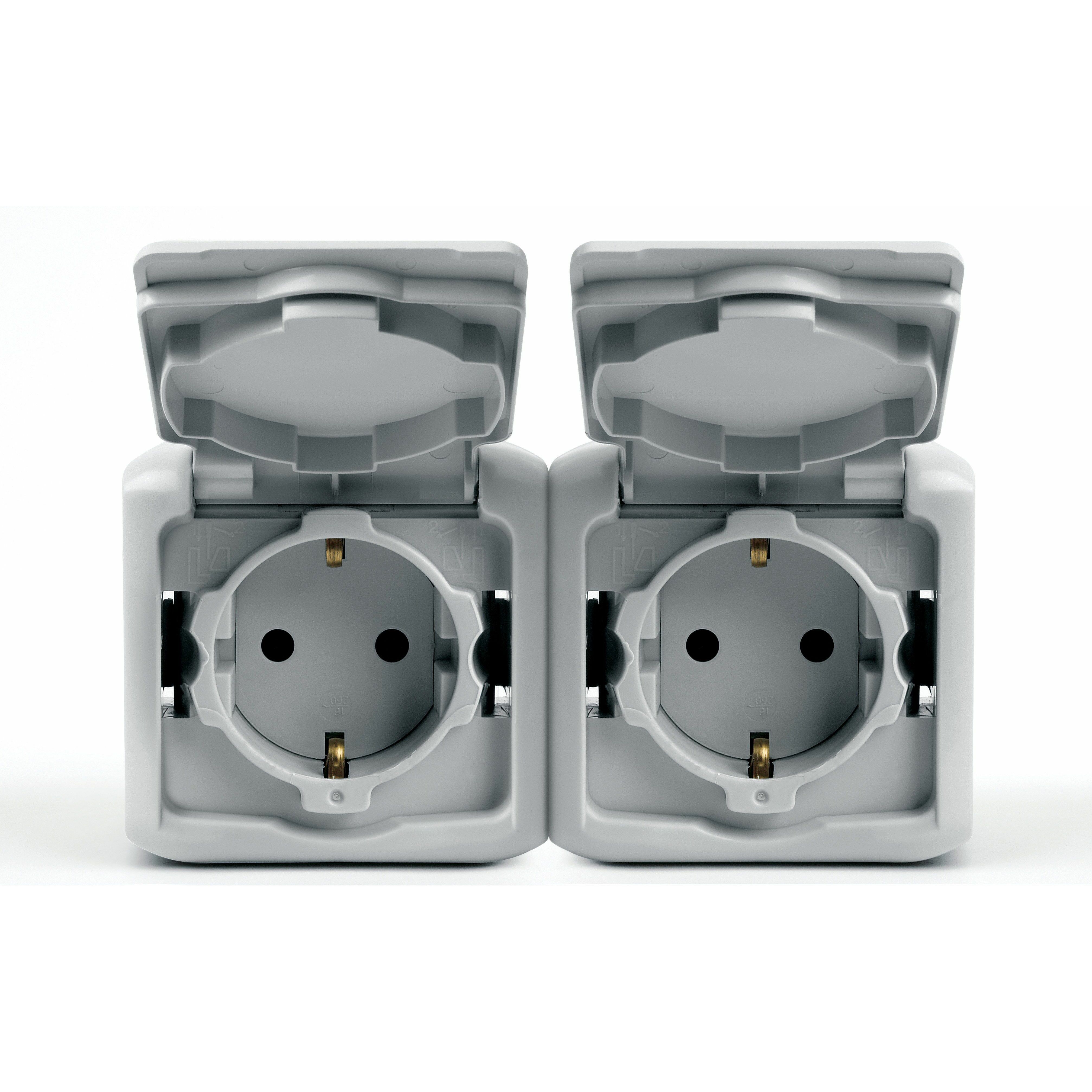

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант — 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки — подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Подключение электрических розеток с заземлением.

Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

— При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).


— На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки — 16А(10А).

В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

Схема подключения розетки с заземлением:

L — фазный провод;
N — нулевой рабочий;
PE — защитный проводник, к нему подключается заземляющий контакт розетки.

Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки — категорически запрещено.


При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту.
Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т.д.

Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.

Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и «шторками».

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.

Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.

Как подключить розетку с заземлением

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских  розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке ↑

• Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.

• Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля ↑

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов ↑

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

• отличное крепление;
• наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки ↑

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением ↑

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

• В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
• Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
• Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

• Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
• Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

• Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
• Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

• Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

• Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки ↑

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке ↑

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

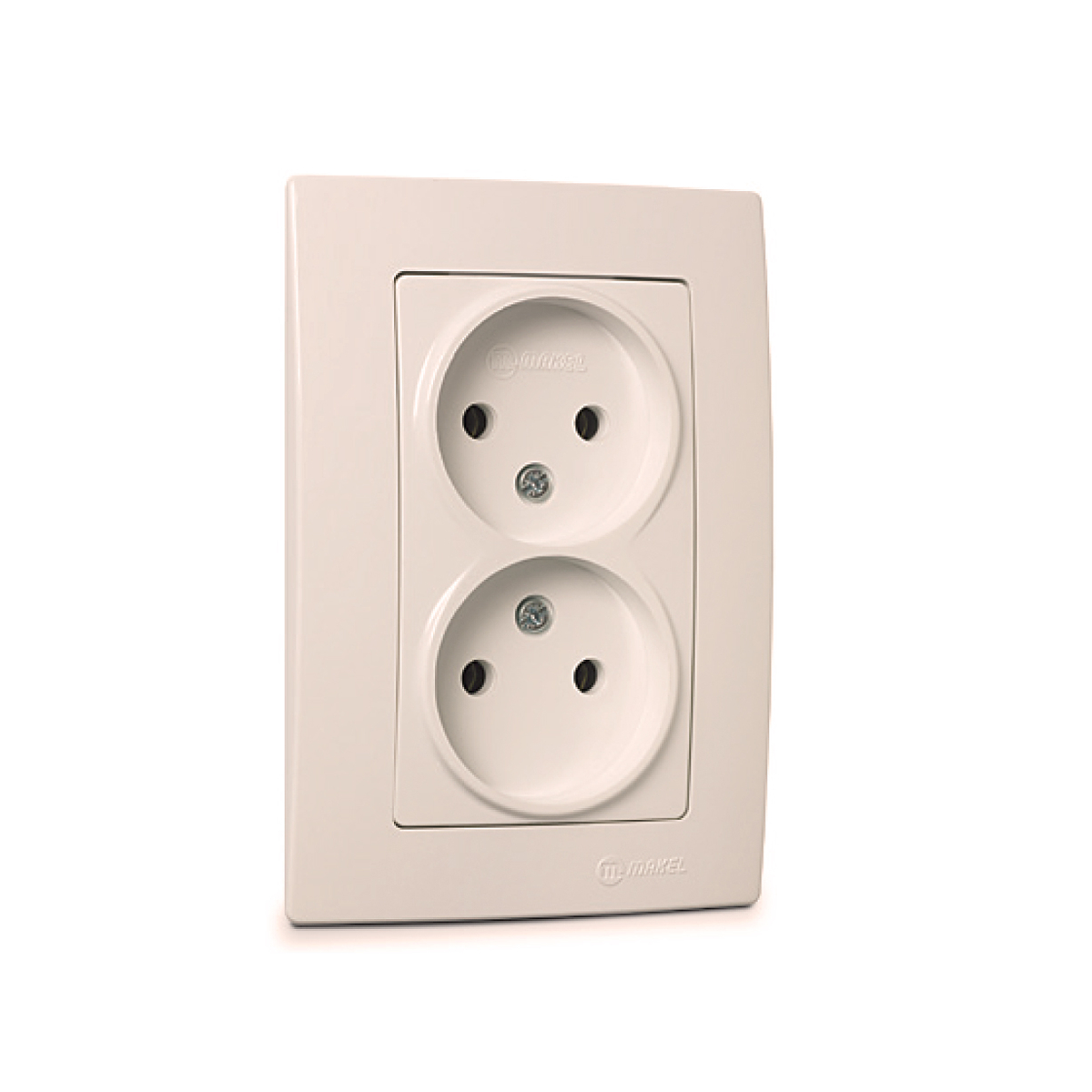

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

• на кухне, в связи с появлением огромного количества бытовых приборов;
• в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
• в спальне — для включения множества требующихся в быту приборов;
• в ванной — для стиральной машины, электробритвы, фена.

Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

• фаза — красный, коричневый либо белый;
• ноль — голубой, синий -либо черный;
• заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него

Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

• крестовую и плоскую отвертки;;
• нож или скальпель для зачистки изоляции;
• изоленту;
• плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

• Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
• Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
• Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность.
Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления.
Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

• проведение электромонтажных работ;
• процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

• звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
• шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1. 7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

• исчезает защита всех розеток группы;
• при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Поиск компромиссов

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Смотрите также другие статьи :

Для чего применяются магнитные пускатели

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Подробнее…

Подключение розетки с заземлением — стоимость на YouDo

Устройство штепсельного соединения с заземлением

Розетка — это часть штепсельного соединения, предназначение которого — подключение всевозможных электрических приборов к электрической сети. Подключение розетки с заземлением даст вам возможность избежать следующих проблем, связанных со сбоем работы электроприборов:

• Поражение электрическим током;
• Облучение вредным для здоровья человека электромагнитным фоном;
• Самовозгорания при коротком замыкании.

Устройство розетки с заземлением заметно отличается от обычной розетки. В мире существует довольно большое количество типов розеток с заземлением, но в России является наиболее распространенным стандарт CEE 7/4 (Шуко). Заземление в подобных розетках выполнено в виде специальных защитных скоб, а не штырьков с прорезью, как в других видах, которые получили распространение за рубежом. Когда вы подключаете такую заземленную розетку, с вилкой сперва соприкасается заземляющий контакт, и лишь после него рабочие.

Схема установки розетки с заземлением

Розетка с заземлением устанавливается почти так же, как и обычная розетка — различие лишь в том, что подсоединить нужно не два, а три контакта. При подключении опытный мастер всегда обращает внимание на цветовую маркировку проводов, которые всегда обозначаются в следующих цветовых схемах:

• Зелено-желтым обычно является заземляющий контакт;
• Нулевой контакт — синим или голубым;
• Фазовый контакт может быть самых различных цветов, но они всегда будут отличаться от нуля и заземления.

Монтаж розетки с заземлением в «своем» (частном) доме обычно является менее трудоемким, чем установка штепсельного соединения в многоэтажке. Существует два основных способа, с помощью которого можно провести заземление к розетке в квартире.

При первом способе витой медный провод подводится к заземленному щитку, который обычно дислоцируется на лестничной клетке дома.

Во втором способе заземляющий контакт присоединяется к нулевому проводу — это дает возможность подключить в систему УЗО и автоматы, которые будут срабатывать при замыкании нулевого провода и «земли».

Во время установки заземленной розетки многие квалифицированные мастера рекомендуют для большей надежности при подключении контактов к электрическим кабелям сгибать зачищенные концы проводов в кольца с диаметром до 0,5 сантиметра и заводить их под болты. Этот способ гарантирует прочность соединения и максимальную площадь соприкосновения, благодаря чему контакты при эксплуатации заметно меньше нагреваются.

Высота установки штепсельных соединений является одинаковой как для обычных розеток, так и для розеток с заземлением.

При подключении двойной розетки с заземлением обычно «ноль» и «фазу» подсоединяют к разным токопроводящим пластинам — это позволяет избежать во время эксплуатации короткого замыкания.

Полноценно проверить, как работает заземление, может только квалифицированный электрик с помощью специального оборудования. При правильной установке вольтметр между проводником и фазой должен показывать 220 В. Наши мастера оказывают услуги по подключению розеток с заземлением и другие виды электромонтажных работ в Москве и Санкт-Петербурге.

Наши исполнители:

• Имеют высокий уровень допуска для проведения самых различных электромонтажных работ любого уровня сложности;
• Выполняют заказы быстро и максимально качественно;
• Характеризуются большим опытом проведения самых различных электромонтажных работ.

электрическая — Могу ли я получить заземление от другой розетки?

Заземление от другой розетки НЕ безопасно.

Заземляющий провод должен проходить вдоль горячего и нейтрального проводов той же цепи на всем пути обратно к панели. Причина этого заключается в том, чтобы минимизировать индуктивность в случае короткого замыкания на любой заземленный металл, будь то в рабочих коробках или в самом оборудовании с питанием (например, в коробке с несколькими розетками). Защита от перенапряжения будет намного менее эффективной в случаях, когда перенапряжение представляет собой разницу между горячим / нейтральным током и землей (что на самом деле является обычным типом перенапряжения) из-за той же индуктивности.

Индуктивность сводится к минимуму, когда провода с током в обоих направлениях расположены близко друг к другу. Их магнитные поля перекрываются и в основном нейтрализуют друг друга (внутри кабеля между проводами будет поле). Когда провода расположены далеко друг от друга, их магнитные поля будут распространяться на большее расстояние и будет больше индуктивность. Кроме того, на металл, находящийся внутри «петли» между проводами, может воздействовать магнитное поле (иногда опасным образом).

Чтобы правильно преобразовать двухпроводную схему в двухпроводную цепь с заземлением, кабель необходимо заменить на кабель со встроенным заземлением.В некоторых редких случаях правильный кабель мог уже быть проложен, но использовалась незаземленная розетка.

Просто проложить один провод вдоль старого кабеля также НЕ безопасно. Провода цепи, проводя ток, будут пытаться физически раздвинуться друг от друга из-за ориентации магнитного поля. Физическая привязка нового одиночного провода к кабелю с помощью кабельных стяжек на расстоянии не более 6 дюймов по всей длине может помочь избежать этой проблемы (но все еще не соответствует нормам).Если вы делаете так много работы, просто замените кабель на кабель подходящего типа. К вашему сведению, это была одна из опасностей старой проводки с ручкой и трубкой. Известно, что отдельные провода внутри кабелепровода двигаются, но канал в достаточной мере ограничивает движение, поэтому все, что вы получаете, — это некоторый шум.

Во многих случаях вы можете получить большую (но не всю) безопасность заземления с использованием розетки GFCI. В этом случае заземляющий провод по-прежнему нельзя использовать. Это просто обеспечивает более безопасную 2-проводную нагрузку. Это недостаточно безопасно для бытовых приборов, которые часто контактируют с людьми, таких как компьютер.

Как сделать двухконтактные розетки более безопасными

Есть ли у вас дома двухконтактные розетки? В таком случае вам, возможно, придется принять дополнительные меры предосторожности, чтобы обеспечить их безопасность. Хотя раньше двухконтактные розетки были стандартом в старых домах, теперь они считаются устаревшими и опасными. Вот несколько шагов, которые вы должны предпринять, чтобы обеспечить электробезопасность своего дома в Милуоки.

Эксперты Roman Electric хотят посоветовать домовладельцам, как сделать двухконтактные розетки более безопасными.Сначала мы хотели бы обсудить опасности использования двухконтактной розетки, а также возможные решения для поддержания электробезопасности.

Почему двухконтактные розетки считаются опасными?

Основная причина, по которой двухконтактные розетки считаются устаревшими и опасными, заключается в отсутствии заземления. Заземление — это способ безопасной передачи электричества в случае нестабильного тока. Если происходит электрическая авария, например, короткое замыкание, опасный ток проходит через заземляющий провод, а не может нанести удар током вам или подключенному к электросети устройству.

Именно поэтому двухконтактные розетки наименее безопасны среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нейтрального провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы. Это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Теперь, когда вы понимаете, почему двухконтактные розетки более опасны, чем их современные аналоги, мы можем оценить некоторые возможные решения, которые могут помочь уменьшить опасность.

Обновление двухконтактных розеток до GFCI
Розетки

GFCI (прерыватель цепи замыкания на землю) предназначены для защиты от поражения электрическим током. И это единственный тип трехконтактной розетки, которым можно заменить двухконтактную розетку, не нарушая рекомендаций NEC. Это связано с тем, что розетки GFCI могут защищать от поражения электрическим током даже без компонента заземления. Однако, если вы заменяете двухконтактную розетку на GFCI, она должна быть помечена наклейкой «Нет заземления».

Ремонт коробки розетки с двумя контактами

Хотя ваша двухконтактная розетка может не иметь заземляющего провода, ваша электрическая система может. Заземляющий провод может присутствовать в старых домах, хотя он может быть скрыт или заключен в гипсокартон. И если он существует, возможно, можно будет установить заземляющий провод на коробку двухконтактной розетки. Если это возможно, вы можете обновить двухконтактную розетку до любого трехконтактного варианта.

Чтобы определить, можно ли это сделать, вам нужно, чтобы ваша электрическая система была осмотрена профессионалом.Свяжитесь с Roman Electric, чтобы узнать, можно ли дооснастить вашу коробку существующим заземляющим проводом.

Восстановите электрическую панель

Если не удается найти провод заземления для модернизации коробки вашей двухконтактной розетки, то другой вариант — перемонтировать электрическую панель с помощью заземляющего провода. Хотя это решение может быть самым дорогим, оно помогает гарантировать, что ваша электрическая система полностью заземлена, а любые новые или существующие розетки более безопасны в использовании. Свяжитесь с Roman Electric, если вам требуются услуги по электромонтажу для установки нового заземляющего провода в электрической системе вашего дома.

Если у вас дома есть двухконтактные розетки, следуйте нашему руководству, чтобы сделать их безопаснее! А если вам потребуется полная проводка, изменение проводки и услуги розетки для двухконтактных розеток, свяжитесь с Roman Electric сегодня! Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Статьи по теме

Модернизируйте розетку с двумя зубцами новым GFCI — The Spruce

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, по которому ток течет обратно в землю, если есть неисправность в системе электропроводки. Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электроэнергия в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Итак, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут привести к поражению электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системе электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или прерван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокий уровень электричества, который может полностью повредить ваши электрические приборы. При заземлении электрической системы все лишнее электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает в обеспечении стабильных уровней напряжения во всей электрической системе.

• Земляные проводники с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

• Предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать соединение с заземлением между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив розетки. Если в розетке три штыря, то в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, заземляется ток или нет, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете выполнить этот 5-этапный контрольный список, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в большую щель розетки, которая является нейтральной. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. В большинстве старых домов был проведен большой ремонт и ремонт, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать пожар.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Как подключить провод заземления к электрической розетке

Когда вы подключаете провод к электрической розетке, очень важно иметь провод заземления. Это предотвращает попадание в розетку напряжения и опасность поражения электрическим током, когда вы что-то вставляете в розетку. Провода заземления также могут помочь предотвратить возгорание. Правильное подключение заземляющего провода позволяет избежать этих ошибок и обеспечить вашу безопасность. Это навык, который большинство электриков изучает в начале своей карьеры, поэтому это базовый навык, но если вы сами выполняете электромонтажные работы, обратите внимание на заземляющий провод разумным и профессиональным образом.

Шаг 1 — Что такое земля?

Электрический кабель состоит из трех жил. Один будет черным, и это будет провод под напряжением. Белый провод будет нейтральным, а неизолированный провод — заземлением. И черный, и белый провода изолированы, и вам нужно будет зачистить изолированные концы, чтобы прикрепить их к клеммам. Заземляющий провод обычно не имеет изоляции. Если есть, обычно он будет зеленого цвета.

Перед выполнением любых электромонтажных работ убедитесь, что цепь, с которой вы работаете, отключена выключателем.Если вы не уверены, отключите электричество во всем доме, прежде чем приступить к работе.

Шаг 2 — Розетки и розетки

Ваша электрическая розетка прикрепляется к распределительной коробке винтами над и под розетками. По бокам также есть винты. На одной стороне будет латунный винт, и вам нужно будет прикрутить к нему черный провод. С другой стороны будет два винта. Один будет серебряным, и это для белого или нейтрального провода. Другой винт должен быть зеленым.Вы прикрутите к нему заземляющий провод.

Шаг 3 — Распределительная коробка

Распределительная коробка и розетка должны быть полностью подключены к системе заземления в здании. Если соединительная коробка, удерживающая розетку, металлическая, а не пластиковая, вам также необходимо заземлить на нее входящий провод. Для этого вам нужно прикрепить входящий провод заземления к винту заземления коробки, а оставшаяся часть — к винту заземления розетки.Если в распределительной коробке нет винта заземления, должен быть зажим заземления, чтобы прикрепить провод заземления к краю металлической распределительной коробки.

Нельзя просто подключить заземление к розетке и верить, что винты, соединяющие розетку с коробкой, обеспечат адекватное заземление. Это запрещено Национальным электрическим кодексом.

Шаг 4 — Защита от замыкания на землю

В соответствии с Национальным электротехническим кодексом розетки в определенных местах, которые могут быть опасными, например, в ванных комнатах, кухнях и гаражах, должны быть оснащены прерывателями цепи замыкания на землю (GFCI).Таким образом, при обнаружении замыкания на землю специальная схема отключает питание в розетке. Вам нужно будет проконсультироваться с инструкциями для GFCI относительно подключения к нему заземляющего провода. Этот метод также можно применять при подключении электрических точек вне дома.

Как подключить розетку (руководство по проекту)

Фото: shutterstock.com

Проще говоря, электромонтажные работы опасны. Для проектов любой сложности и сложности мы настоятельно рекомендуем нанять лицензированного электрика. Тем не менее, существуют простые ремонтные работы и обновления, подходящие для экономных мастеров, готовых приступить к работе, уделяя особое внимание деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку. Это простая работа, и если вы примете соответствующие меры предосторожности, она безопасна.

Добавление новой розетки

Для добавления новой розетки необходимо проложить кабель между розеткой и электрической панелью дома. Гораздо легче сказать, чем сделать.Для этой работы мы рекомендуем вам нанять лицензированного мастера-электрика, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что разрешение необходимо для новых электромонтажных работ, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить собственное разрешение после прохождения государственного теста.

Переход на трехконтактную вилку

Старомодные двухконтактные розетки не имеют заземления, что делает их опасными в случае электрического повреждения. Без электрика можно безопасно преобразовать двухконтактную розетку в трехконтактную, только если электрическая коробка, в которой находится розетка, сделана из металла, а кабель, питающий коробку, бронирован. Если эти условия соблюдены, коробка обеспечивает защиту от замыкания на землю (даже если розетка этого не делает). Как узнать, не открывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один выступ в более короткий паз розетки («горячий паз»), затем прикоснитесь другим выступом к винту, фиксирующему лицевую панель.Если тестер загорелся, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлена , вы все равно можете преобразовать ее в трехконтактную, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как подключить электрическую розетку

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
— Отвертка 4в1
— Тестер напряжения
— Плоскогубцы
— Инструмент для зачистки проводов

ШАГ 1

Перед тем, как продолжить, это обязательно отключите питание от заменяемой розетки.Подойдите к электрической панели вашего дома и выключите выключатель, связанный с цепью, которая отправляет электричество в соответствующую розетку. После того, как вы отключили питание от розетки, используйте тестер напряжения, чтобы дважды проверить, действительно ли он выключен. Вставьте щупы тестера в два верхних паза на выходе. Если тестер загорелся, вы переключили неправильный переключатель на электрической панели, и вам придется повторить попытку. Продолжайте метод проб и ошибок, пока не убедитесь, что в розетку больше не подается электричество.Нет тестера напряжения? Вместо этого вы можете использовать лампу, если вы знаете, что лампа работает. Вставьте лампу в розетку, и если она не загорится, можно продолжать.

Фото: shutterstock.com

STEP 2

Отвинтите лицевую панель розетки. В большинстве лицевых панелей посередине есть единственный винт. Удалите этот винт, и пластина должна легко оторваться. Далее откручиваем крепежные винты, которыми розетка крепится к распределительной коробке. Наконец, осторожно вытяните розетку из розетки.

STEP 3

Теперь вы можете увидеть три провода, идущие от стены до розетки. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода вогнуты в отверстия в задней части розетки, нажмите на фиксатор и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку от розетки.Обязательно сориентируйте загнутый конец провода так, чтобы его изгиб проходил по часовой стрелке, в том же направлении, в котором вращается винт при его затягивании.

STEP 5

Подключите заземляющий провод к зеленому винту, используя ту же технику, что описана выше.

STEP 6

Подсоедините токоведущий провод (черный) к золотому винту, который является последним оставшимся на выпускном корпусе.

STEP 7

Осторожно протяните провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью монтажных винтов вверху и внизу.Наконец, поместите лицевую панель над розеткой и прикрутите ее обратно.

ШАГ 8

Вернитесь к электрической панели и включите питание розетки, которую вы уже закончили заменять.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов. Практически все они имели два штыревых выхода.Многие из них до сих пор это делают. В то время как большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Еще много товаров с рынка. Если вы живете в доме с двумя розетками, вы можете подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 ^st века к одной из этих розеток.

Риски, связанные с двумя выходами

Две розетки связаны с двумя рисками: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение. Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Двухконтактные розетки не соответствуют коду

Модернизация электрической системы вашего дома может стоить от 5 до 15 процентов от стоимости вашего дома — цена, которую многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США требовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерыватель цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание — это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

Такая защита недоступна для двухконтактной розетки.

Двухштырьковые розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с предохранителями на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Коробки предохранителей

на 60 ампер проблематичны, потому что они также не могут хорошо соответствовать современным требованиям к электрическим системам. Для сравнения: в современных домах установлены автоматические выключатели на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Другая проблема, на которую следует обратить внимание, когда присутствуют две штыревые розетки, — это отсутствие заземления в розетках, которые имеют три штыря . Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации 2 розеток

Чтобы обновить ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант — нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, в которые вы будете включать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки — заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий. Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также можно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы сделаете это, вам нужно будет пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили сделать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Электрическая панель

не заземлена? Вот что делать

Возиться с электричеством может быть опасно. В то время как небольшие разрывы от низковольтной проводки могут немного пощекать, прикосновение к проводке под напряжением на электрической панели может серьезно травмировать или убить вас. Небезопасные электрические системы также могут стать причиной пожара. Электрические панели заземлены, чтобы сделать их более безопасными, когда что-то пойдет не так, поскольку автоматические выключатели в вашей панели работают правильно.

Как узнать и что делать, если электрическая панель не заземлена?

Самый простой способ узнать, заземлено ли здание, — это наличие у розеток двух выводов вместо трех. Чтобы добавить заземление к существующей панели, вбейте заземляющий стержень в землю и подсоедините заземляющий провод к главной электрической панели. Установите новые электрические розетки, которые имеют непрерывный путь заземления к заземляющему стержню.

В этом посте я объясню, почему каждая электрическая панель должна быть заземлена, что вообще делает заземление и как добавить заземление к существующей панели.

Что такое электрическое заземление?

How Stuff Works описывает Землю как один из проводов в электрической системе. В современных электрических системах обычно есть три провода: горячий, нейтральный и заземляющий. Электрический ток течет от горячего провода через объект под напряжением, такой как прибор или часть оборудования, а затем течет обратно через нейтральный провод. Заземляющий провод обычно не проводит электричество.

Заземляющий провод служит точкой отсчета для напряжения вашей электрической системы.Например, если вы измеряете напряжение между горячим и нейтральным проводом в вашей домашней электросети с помощью вольтметра, вы можете измерить около 120 В.

Однако это измерение представляет собой просто разницу между напряжением каждого из двух проводов. Без заземляющего провода напряжение может составлять 420 В на горячем и 300 В на нейтральном проводе, при разнице в 420–300 В = 120 В. Заземляющий провод обеспечивает нулевую контрольную точку, гарантируя, что нулевой провод показывает 0 В.

Без заземляющего провода автоматические выключатели на вашей электрической панели могут работать неправильно.Автоматические выключатели сработают, если в системе возникнет неисправность. Например, если провод отсоединится и коснется металлического корпуса, такого как миксер или тостер, этот металлический корпус станет под напряжением. Поскольку провод касается металлического корпуса, цепь не будет разорвана, и автоматический выключатель не сработает, чтобы отключить питание цепи.

Если вы коснетесь металла, вы будете потрясены. С заземляющим проводом земля будет потреблять бесконечный ток от коммунальной компании. Когда ток превышает номинал автоматического выключателя, выключатель срабатывает и отключает питание цепи.

Вы можете проверить, заземлены ли розетки в вашем доме или здании с помощью тестера розеток. Вы можете подключить тестер к розетке, чтобы проверить, есть ли у вас открытое или горячее заземление. Эти тестеры будут проверять только землю на розетке. Чтобы определить, заземлена ли ваша панель, вам придется полагаться на то, что вы можете видеть визуально. Если вы видите какие-либо незакрепленные провода или проводники, вам следует отремонтировать все соединения.

Может ли заземляющий провод поразить вас током?

Заземляющие провода устанавливаются в розетках, на электрических панелях и даже в приборах, чтобы предотвратить травмы в случае неисправности.Неисправность может произойти, если что-то вызывает скачок тока через электрическую проводку, например, неисправный прибор, поврежденная проводка или даже удар молнии или скачок напряжения.

Обычно, когда заземляющий провод правильно установлен, он не будет поражать вас током, если вы к нему прикоснетесь. Даже если в системе произойдет сбой и заземление будет правильно подключено, это все равно вас не шокирует.

При повреждении одного из этих проводов или обрыва устройства заземление обеспечивает срабатывание автоматического выключателя в электрической панели, отключая питание цепи и предотвращая возгорание или травмы.

Если вы прикоснетесь к проводу под напряжением, когда он неисправен, а заземляющий провод отсутствует или неисправен, вы будете потрясены. Ваше тело будет действовать как путь к земле, заставляя весь электрический ток проходить через ваше тело. Если ток пройдет через ваше сердце, вы можете умереть.

Когда одна из этих неисправностей проходит через электрическую систему, ток идет по пути наименьшего сопротивления до земли. Однако, если заземляющий провод неправильно установлен или поврежден, все, что касается земли, может оказаться под напряжением.Если вы прикоснетесь к заземленному проводу, который не заземлен должным образом, ваше тело снова станет каналом, по которому ток достигнет земли.

Наличие системы заземления намного безопаснее, чем отсутствие системы заземления.

Как добавить заземление к существующей панели

Если ваша электрическая система в вашем доме или здании была построена до 1965 года, есть вероятность, что ваши розетки не заземлены. Двухконтактные розетки в старых домах не заземлены. Заземляющий провод в более новых системах электропроводки подключается к третьему контакту, обеспечивая непрерывный путь от устройства до электрической панели, а затем вниз к заземляющему стержню.

Если у вас старая система проводки, в которой используется так называемая проводка с ручкой и трубкой, вам следует нанять квалифицированного лицензированного электрика для установки системы заземления в вашем доме.Электрик установит заземляющий стержень и соединит его с заземляющим проводом обратно к ваша электрическая панель. Я бы действительно не рекомендовал пробовать это самостоятельно.

Вам также потребуется заменить все старые двухконтактные электрические розетки на новые трехконтактные. Это будет означать, что всю старую проводку ручки и трубок необходимо будет заменить на новый кабель с неметаллической оболочкой.Эта ручка и проводка трубки могут быть особенно опасными, так как обычно они были без оболочки или без изоляции, поэтому, если вы дотронетесь до незакрепленного провода, вы можете получить удар током.

Если у вас незаземленная электрическая система, вы можете обнаружить, что не можете подключить трехконтактный шнур к двухконтактной розетке. Хотя существуют адаптеры, позволяющие подключать устройство, эти адаптеры могут быть очень небезопасными. Ваши адаптеры действительно должны быть установлены очень точно, чтобы они работали правильно. Стоит отметить, что если они сталкиваются, часто перемещаются или повреждаются иным образом, они могут оказаться совершенно неэффективными при заземлении вашего устройства.

Другой вариант включает замену двухконтактных розеток на розетки GFCI. GFCI означает прерывание цепи замыкания на землю. Розетка обнаруживает дисбаланс тока. Вокруг горячего и нейтрального проводов находится индукционная катушка. Если он когда-либо обнаруживает ток в одном проводе, которого нет в другом, это означает, что ток ушел на землю, и в розетке сработает автоматический выключатель.

Без заземляющего провода в электрической системе он обнаружит только то, нашел ли ток другой путь к земле, например, ваше тело, или если ток протек через металлическую трубу или воду.

Как подключить розетку с заземлением. Подключение розетки с заземлением

Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод — заземляющий.

Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

Как выглядит розетка с заземлением

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.

Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.

Для чего нужна розетка с заземлением?

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.

Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Как подключить розетку с заземлением в новостройках

Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.

Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.

Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.

Как запрещено подключать заземление к розеткам!

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.

То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.

Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто — установите УЗО.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.

Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.

Пошаговая инструкция как подсоединить розетку с заземлением:

• Отключить электроснабжение на щитке
• Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
• Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
• Почистить или заменить на новый старый подрозетник
• Снять внешнюю изоляцию и зачистить концы проводов
• Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
• Присоединить третий кабель заземления к контакту розетки
• Зафиксировать корпус винтами
• Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.

Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.

Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

6 основных причин электрических пожаров и способы их предотвращения

Дата публикации: 01 октября 2020 г. Последнее обновление: 22 октября 2021 г. Абдур Рехман

Домашние электрические пожары составляют примерно 51000 пожаров ежегодно, почти 500 смертей , более 1400 травм и 1,3 миллиарда долларов ущерба собственности.

Важно знать об опасностях и потенциальных причинах электрических пожаров, чтобы знать, как их избежать. В этом блоге мы рассмотрим некоторые из наиболее распространенных причин электрических пожаров и способы их предотвращения.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы собираемся поговорить о всевозможных различных исследованиях и комментариях по энергетике. Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам и получите от этого пользу.

1. Общие электрические розетки

Большинство электрических пожаров вызвано неисправными электрическими розетками (розетками) или изношенными розетками, которые не заземлены должным образом.По мере того, как розетки и переключатели стареют, проводка за ними также изнашивается, а провода натянуты, что со временем ослабнет и потенциально может сломаться и вызвать пожар.

Изношенные приборы являются виновниками многих электрических пожаров, поскольку они потребляют много энергии, а устройства с изношенными и поврежденными шнурами создают дополнительный риск возгорания.

2. Устаревшая или изношенная электрическая проводка

Устаревшая электропроводка часто вызывает электрические пожары.Если дому более 20 лет, у него может не быть проводки, чтобы справиться с увеличением количества электроприборов в современном обычном доме, таких как компьютеры, широкоэкранные телевизоры, видеоплееры, микроволновые печи и кондиционеры.

Устаревшая домашняя проводка не выдерживает повышенную нагрузку. Старая проводка быстро нагревается и загорается.

Иногда трудно определить, есть ли у вас старая и небезопасная электропроводка, потому что электромонтажные работы в основном скрыты за стенами вашего дома.Однако помните, что проблемы с проводкой представляют собой серьезную угрозу возгорания. Обратите внимание на следующие признаки скрытых проблем с электрикой:

• Часто перегружаемый выключатель
• Мигающие огни или периодические отключения электроэнергии
• Приборы или электрические устройства, которые кажутся слишком горячими
• Удары или искры от приборов или розеток
• Необъяснимый запах гари

Если вы видите изношенные электрические шнуры, их немедленно заменит электрик. Эти оголенные шнуры, которые проходят по полу или по стенам, могут быть невероятно опасными, если из них выплюнет искра.

3. Перегрузки шнуров и электрических цепей

Неограниченное использование удлинителей — серьезная опасность возгорания. Когда телевизор, домашний кинотеатр, компьютер и другие устройства подключены к одному удлинителю, это создает чрезмерную нагрузку на одну розетку, которая может быть не рассчитана на такую ​​нагрузку.

Это означает, что электрическая цепь перегружена, и ваш дом подвергается серьезному риску электрического пожара.

Вот почему важно делать сознательные усилия, чтобы никогда не перегружать свои торговые точки. Если у вас недостаточно розеток для удовлетворения ваших потребностей, обезопасьте свой дом и свою семью, позвонив проверенному электрику для установки дополнительных розеток.

Изогнутые или сломанные шнуры выделяют больше тепла, в результате чего изоляция плавится изнутри.

4. Старая техника:

Старые приборы с изношенными шнурами, ослабленной или неисправной проводкой могут загореться.Более того, из-за высокой горючести старой изоляции, используемой в этих приборах, простого электрического ремонта для решения этих проблем может быть недостаточно. Лучше приобретать обновленную технику, чтобы обеспечить вашу безопасность.

Наличие более старых бытовых приборов создает риск того, что они могут не соответствовать стандартам, когда дело касается потребляемой мощности, качества материалов и правил техники безопасности. Плиты, тостеры, холодильники — все, что вы можете найти на кухне, потенциально может вызвать электрический пожар.Другая проблема с приборами и их взаимосвязь с возгоранием возникает, когда несколько приборов подключены к удлинителям или разветвителям питания, которые не способны выдерживать большое количество энергии, в которой нуждаются приборы.

Вызовите электрика, чтобы установить розетки бытового класса, предназначенные для вашего типа бытовой техники и вашего дома. Электрики также могут установить прерыватели цепи замыкания на землю, которые действуют как сетевые фильтры, чтобы обеспечить безопасность вашего дома.

5.Светильники:

Светильники, лампы и лампочки — еще одна частая причина электрических пожаров. Установка лампы с мощностью, слишком высокой для ламп и осветительной арматуры, является основной причиной электрических пожаров. Всегда проверяйте максимальную рекомендуемую мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другая причина возгорания — размещение материалов, таких как ткань или бумага, поверх абажура. Материал нагревается и воспламеняется, вызывая пожар.Неисправные лампы и осветительные приборы также часто становятся причиной пожаров.

Лампочки

не универсальны, поэтому обязательно соблюдайте рекомендации по мощности для всех осветительных приборов в вашем доме. 100-ваттная лампочка в осветительной арматуре, которая требует 60-ваттной лампочки, может привести к возгоранию всего этого. Вот почему важно никогда не превышать максимальную мощность, указанную на ваших осветительных приборах.

6. Переносные обогреватели:

Следите за тем, где вы размещаете обогреватели зимой, и никогда не оставляйте их включенными на долгое время, особенно когда вы спите или вышли из дома.Размещение портативного обогревателя рядом с занавесками, ковриками, кроватями, диванами и т. Д. — одна из наиболее частых причин пожаров.

Если вы используете обогреватели, используйте радиатор, который рассеивает тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенит воспламеняющиеся предметы, но их все же следует держать подальше от них.

Советы по пожарной безопасности:

• Отремонтируйте или замените незакрепленные розетки, как только заметите их. Возможно, вам удастся затянуть гайки проводов, чтобы улучшить соединение, или вам может потребоваться заменить розетку.
• Вызовите квалифицированного электрика, который следует Национальным правилам установки электрооборудования, чтобы осмотреть ваш дом и заменить старую проводку.
• Обратитесь к эксперту, который проведет тщательный аудит электробезопасности вашей проводки, внешних силовых панелей и настенных электрических розеток.
• Установите качественные детекторы дыма и огнетушители, чтобы повысить свои шансы выжить при любом электрическом пожаре, спасти жизни и минимизировать ущерб.
• Выбирайте удлинители для тяжелых условий эксплуатации для любого применения.Уберите шнур так, чтобы на него никто не наступил. Не прокладывайте шнуры под ковриками, так как это может привести к чрезмерному нагреву. Никогда не полагайтесь постоянно на удлинители. Если у вас недостаточно розеток, попросите электрика установить их больше.
• Обратите внимание на свою технику. Проверьте шнуры на предмет чрезмерного нагрева или оголенных проводов. Если устройство издает странные звуки или работает неправильно, не ждите, пока шнур загорится — немедленно отремонтируйте или замените его!
• Покупайте бытовую технику, в которой используются качественные материалы и соблюдают утвержденные стандарты безопасности.
• Убедитесь, что все лампочки и осветительные приборы включены в электрические розетки с установленной мощностью. Будьте осторожны, чтобы не перегрузить светильники, и замените те, которые кажутся слишком горячими при включении.
• Не используйте удлинители для освещения. Замените изношенные или поврежденные шнуры.
• Если ваши фары мерцают или не горят постоянно, и вы исключили проблемы с переключателем света, замените эти светильники как можно скорее.
• Никогда не украшайте лампу бумагой или тканью, которые могут воспламениться, и держите светильники подальше от текстильных изделий, таких как постельное белье или шторы.
• Убедитесь, что легковоспламеняющиеся материалы расположены подальше от переносных обогревателей. Еще лучше использовать радиационные обогреватели, которые не загораются при прямом контакте.
• Чтобы снизить риск возникновения пожара при использовании переносного обогревателя, используйте только современную модель, которая включает в себя все современные функции безопасности. Убедитесь, что у вас есть блок подходящего размера для комнаты, которую вы хотите отапливать.Устанавливайте обогреватель вдали от пешеходных зон, а также от мебели, штор, постельного белья и других легковоспламеняющихся материалов.
• Как и другие приборы, подключайте его непосредственно к розетке. Используйте обогреватель только по назначению и не оставляйте устройство включенным в ваше отсутствие.

• ---

  Об авторе

  Абдур Рехман (Abdur Rehman) — профессиональный инженер-электрик с более чем восьмилетним опытом работы с оборудованием от 208 В до 115 кВ как в коммунальных, так и в промышленных и коммерческих помещениях.Особое внимание он уделяет исследованиям в области защиты энергосистем и инженерии.

Почему в Британии самые лучшие розетки на Земле

Любой, кто побывал в Великобритании, вероятно, удивился имперской массе стандартной британской розетки. С тремя короткими прямоугольными штырями конструкция на первый взгляд кажется почти смехотворно неэффективной, особенно по сравнению с изящными следами американских и европейских розеток, которым удается обеспечить питание вашей электроники, занимая меньше половины места.

Но первое впечатление может быть обманчивым. На самом деле, как объясняет Том Скотт в новом видео, настенная розетка для Великобритании — это классика дизайна, которая значительно безопаснее, чем любая другая розетка на Земле.

Главное, что нужно знать о британских дюбелях, это то, что, хотя они крупнее, чем другие конструкции, каждая унция этой дополнительной массы делает конструкцию более безопасной. Это осуществляется четырьмя основными способами:

• Конструкция зубца : Как и стандартные вилки с заземлением в США, вилка U.К. розетка имеет три штыря. Но конструкция этих зубцов делает практически невозможным случайное поражение себя током. В отличие от вилок в США, половина каждого штыря покрыта изоляцией. Из-за этого, даже если вилка не полностью вставлена ​​в розетку, прикосновение к открытой части штырей не может вызвать электрошок.

• Конструкция розетки : любой ребенок с вилкой или отверткой может поджечь свои волосы в Соединенных Штатах, вставив их в розетку. Но не в Англии, где для выполнения того же злополучного трюка потребовалось бы как минимум две отвертки.Вилка в Великобритании сконструирована таким образом, что заземляющий контакт немного длиннее, чем контакты, передающие ток. Как тумблер в замке, этот заземляющий штырь отвечает за «разблокировку» розетки, обеспечивая доступ к более опасным клеммам под напряжением и нейтрали.

• Встроенные предохранители : Во время Второй мировой войны нехватка меди привела к тому, что британское правительство вставило предохранители в каждую вилку вместо того, чтобы подключать их напрямую. Хотя встроенный предохранитель добавляет U.K. Конструкция вилки также безопаснее: в случае неожиданного скачка напряжения предохранитель просто перегорает, и электричество отключается, предотвращая возгорания, поражения электрическим током и другие несчастные случаи. Это также упрощает ремонт вилок из Великобритании.

• Схема : Наконец, есть проводка внутри самой вилки. Он не только чрезвычайно интуитивно понятен, но и продуман так, чтобы при выдергивании вилки за вилку и изнашивании проводки первыми отключались провода под напряжением и нейтраль, а провода заземления — те, которые несут ответственность за предотвращение поражения человека электрическим током, когда они входят в контакт с цепью — изнашиваются последними.

Поистине гениальный дизайн. Единственное предостережение заключается в том, что, как и в случае с Lego, прочная конструкция британской вилки с тяжелым дном делает ее практически идеальным с научной точки зрения кальтропом.

[H / T Metro]

Для чего на самом деле нужен этот белый провод — Руководство по эффективности дома

Мне всегда было очень трудно понять, зачем мне и нейтральный, и заземляющий провод, когда в конечном итоге они оба подключаются к одной и той же шине в коробке выключателя. И я не одинок. Многие люди борются с этим различием.Я надеюсь, что это руководство, любезно предоставленное исследованиями, поможет прояснить ситуацию.

Нейтральный провод служит обратным каналом для электрического тока, а заземляющий провод обеспечивает путь для электрического тока на землю. Поскольку электричество течет от источника к месту назначения и обратно, каждый провод служит определенной потребности, чтобы гарантировать поддержание петли.

Как вы увидите, нейтральный и заземляющий провода имеют некоторое сходство, но давайте развенчаем некоторые мифы и получим четкое представление о том, зачем нужен каждый из этих двух проводов и чем они отличаются.

Примечание. При возникновении проблем с электропроводкой рекомендуется всегда обращаться за помощью к квалифицированному электрику. Эта статья основана на исследованиях и цитировании источников.

Назначение заземляющих проводов и их подключение к нейтрали

Электроэнергия всегда течет по цепи, то есть она должна идти по петле от источника через прибор и обратно к источнику. Замкнутая цепь необходима для подачи электричества — переключатели работают, разрывая эту непрерывную цепь.

Розетки и приборы в Америке стандартизированы для работы с 3-проводной системой .

Обычно мы думаем об этом так: «горячий» провод передает эффективное напряжение 120 вольт к прибору через розетку, а «нейтральный» провод служит обратным путем.

Третий провод, называемый «землей», подключается к металлическому корпусу прибора и буквально связан с землей (источником).

Заземляющий провод обеспечивает провод к земле.В нормальных условиях электричество не должно проходить через этот дополнительный провод.

Однако, если горячий провод закорачивается, напряжение будет подаваться с очень низким сопротивлением через этот «заземленный» провод, тем самым отключая автоматический выключатель и прерывая цепь.

Назначение заземляющего провода — защита от поражения электрическим током, которое может возникнуть при контакте оголенного горячего провода с металлической частью прибора.

Так как провод заземления соединен с металлическими частями прибора, если горячий провод касается металла, он создает цепь через провод заземления.

В автоматическом выключателе заземляющий провод и нулевой провод соединены. Однако низкое сопротивление заземляющего провода не может справиться с большим током, который вызывает срабатывание автоматического выключателя, поскольку он предназначен для обнаружения сверхтоков как угрозы безопасности.

Одна из областей путаницы между проводом заземления и нулевым проводом возникает из-за соединения между двумя проводами в коробке выключателя. Хотя заземляющий провод соединен с землей с помощью металлического стержня, этого соединения недостаточно для отключения выключателя.

Вот почему статья 250 Национального электротехнического кодекса США требует, чтобы заземляющий провод также был привязан к нейтральному проводу на сервисной панели (источнике). Чтобы следовать по пути тока — ток течет через заземляющий провод устройства к коробке выключателя, где он присоединяется к нейтральному пути.

В этот момент ток становится слишком большим, и выключатель срабатывает. Это соединение между нулевым проводом и заземляющим проводом называется соединением и является важной частью электробезопасности.

Проблема полярности

Горячие провода красного, черного или другого цвета, а нейтральные провода белого цвета. В жилых кодексах нейтральный провод всегда должен быть заземлен (подключен к заземляющему проводу). Однако идея «нейтрального» провода на самом деле сложна и вводит в заблуждение. Давайте разберемся.

Как я уже говорил, электричество течет по цепи, поэтому удобно думать, что один провод является источником, а один провод — обратным.Это верно для систем питания постоянного тока (постоянного тока, таких как батареи), но в бытовой электроснабжении используется переменный ток.

В системах переменного тока поток энергии постоянно меняет направление, примерно 50-60 раз в секунду (источник).

Ни один прибор не может отличить провод от источника и от обратного провода, потому что на самом деле их не существует. Оба провода выполняют обе функции. В Америке мы различаем провода, у которых один контакт вилки, нейтральный провод, больше, чем другой провод под напряжением.Заземляющий провод круглый внизу.

Почему мы делаем это различие? Помните, что один провод, нейтральный провод, подключен к заземляющему проводу. По сути, 2 провода заземлены, поэтому этот «нейтральный» провод не опасен при контакте с металлическими частями, такими как «горячий» провод.

Итак, чтобы сделать обзор, нейтральный и горячий провода на самом деле взаимозаменяемы в части прохождения электрического тока через прибор, но в Америке мы «поляризуем» вилки, чтобы различать нейтраль (соединенную с землей) и провода под напряжением.

Мы можем поблагодарить Томаса Эдисона за эту путаницу. В целях электробезопасности при вкручивании ламп накаливания с открытыми резьбовыми патронами были изобретены штыри разных размеров, чтобы гарантировать, что розетка всегда подключена к более безопасному, заземленному нейтральному проводу.

Что такое обратная полярность и почему это важно?

Поляризация вилок и розеток снижает вероятность поражения электрическим током. В нашей американской стандартизации невозможно изменить полярность с помощью вилок, так как вы можете вставить их только в одном направлении.

Примечание: Некоторые приборы имеют двойную изоляцию, поэтому вероятность поражения электрическим током настолько мала, что им не нужны поляризованные вилки — контакты одинакового размера.

Однако иногда розетка может быть перевернута, в результате чего горячий и нейтральный провода будут перевернуты до точки заземления.

В большинстве случаев это не имеет значения для безопасности, потому что современные приборы спроектированы таким образом, что никакие доступные пользователю части не контактируют ни с горячим, ни с нейтральным проводом.

Тем не менее, некоторые приборы и оборудование, такие как лампы накаливания (если вы все еще используете их), тостеры и другие приборы с открытой спиралью (когда-нибудь вставляли нож для масла в тостер, чтобы достать тосты?), А также очень старые радиоприемники и телевизоры. которые не имеют двойной изоляции, могут вызвать сотрясение при прикосновении при обратной полярности (источник).

Если вы подозреваете обратную полярность в вашем доме, стоит изучить и исправить это просто для вашего спокойствия.

Вы можете приобрести тестер розеток (ссылка на Amazon) для быстрого определения обратной полярности.

Нужен ли вообще провод заземления?

Некоторые люди говорят, что в заземляющем проводе даже нет необходимости, потому что прибор может нормально работать без него, так как заземляющий провод не участвует в нормальном потоке электричества .

Теоретически вы даже не узнаете, сломан он или снят — если только металлический корпус прибора не соприкоснется с высоким напряжением горячей проволоки, и вы не дотронетесь до него.

Поскольку горячий провод замыкается на металлический корпус, но нейтральный провод, который должен быть подключен к заземляющему проводу, не перегружается из-за низкого сопротивления заземляющего провода, прерыватель не сработает, и прибор получит полные 120 вольт. опасность поражения электрическим током.

Итак, заземляющий провод необходим для предотвращения поражения электрическим током и возгорания. Это может происходить разными способами (источник):

• Соприкосновение с горячим проводом при одновременном контакте с нейтральным проводом вызовет прохождение тока через ваше тело.
• Прикосновение к горячему проводу или чему-либо, находящемуся под напряжением, и заземленному предмету вызовет поражение электрическим током.
• Контакт с электрическими компонентами или неправильно заземленными приборами может привести к поражению электрическим током.
• Контакт с другим человеком, находящимся в состоянии шока, может шокировать вас.
• Вода является отличным проводником, поэтому, стоя в воде или даже когда вы вспотеете, вы можете получить электрический ток, если заземлитесь.

Правильное заземление и допустимая нагрузка вашей электрической системы

Согласно Справочному руководству CDC по здоровому жилищу, у вас должна быть пара ⅝-дюймовых медных заземляющих стержней, каждая длиной 8 футов. (источник).

Технические характеристики носят очень технический характер и выходят за рамки данной статьи.Честно говоря, с некоторыми задачами лучше всего справляется лицензированный электрик, и обеспечение надлежащего заземления вашего дома определенно попадает в эту категорию.

Еще один балл:

Хотя эти методы используются при строительстве новых домов, многие старые дома не были построены для того, чтобы выдерживать нагрузку электричества, как мы используем сегодня. В 1970-х, например, электрические коды требовали 100-амперной электрической панели, в то время как сегодня стандартная 200-амперная панель с автоматическими выключателями.

Если в вашем доме старая электрическая система, настоятельно рекомендуется обновить ее, чтобы она могла выдерживать нагрузку от современных приборов, не создавая опасности возгорания или постоянного срабатывания выключателей / перегорающих предохранителей.

Заключение

Надеюсь, эта статья объяснила некоторые сходства и различия между нейтралью и заземляющим проводом, а также объяснила важность заземляющего провода в безопасных электрических системах.

Хотя заземляющий провод и нейтральный провод соединены, они выполняют разные функции в общей электрической схеме.Нейтральный провод является частью нормального протекания тока, а заземляющий провод является мерой безопасности в случае контакта горячего провода с металлическим корпусом прибора или другой опасности поражения электрическим током.

Понимая процесс, вы можете смело оценить современные удобства электричества.

Обязательно ознакомьтесь с нашими рекомендуемыми советами по экономии электроэнергии.

British Wiring Colours: Your Personal Guide

Как домовладелец, арендатор или владелец бизнеса, для вашей собственной безопасности важно знать, какие цвета используются в стандартной британской проводке.Независимо от того, собираетесь ли вы нанять электрика для ремонта вашей собственности, или если вы думаете о том, чтобы сделать место своими руками, правовые нормы гласят, что любой, кто работает с электричеством, должен иметь практические знания о том, как работает электричество.

Итак, следуйте нашему простому руководству, приведенному ниже, чтобы узнать основы проводки электричества в вашем доме или на рабочем месте. В этой статье мы рассмотрим:

• какие текущие цвета электропроводки в Великобритании
• почему бывают разные цвета электропроводки
• какие были цвета старой британской электропроводки
• при изменении цвета электропроводки в Великобритании
• Что делать, если в вашем доме старая проводка
• как узнать, нуждается ли в замене проводка в вашем доме?
• как определить самые большие знаки опасности
• наиболее часто задаваемые вопросы по электропроводке

Хотите узнать о расходах на ремонт дома? Вы владеете коммерческой или жилой недвижимостью и думаете о ремонте или замене электропроводки? Мы связываем домовладельцев, владельцев бизнеса и арендодателей по всей Великобритании с авторитетными и надежными электриками для получения лучших советов, цен и самой последней информации.

Заполните нашу форму предложения цены без обязательств на этой странице, чтобы связаться с 3-4 местными экспертами-трейдерами. Наши услуги на 100% бесплатны для вас, и вам не нужно принимать какие-либо расценки, предоставленные вам.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Каковы текущие цвета электропроводки в Великобритании?

Любая электронная проводка в доме в Великобритании имеет три цвета проводки, которые используются для трех различных функций:

Это нейтральный провод

Это токоведущий провод

Это заземляющий провод

С 2006 года британский закон предписывает использовать вышеупомянутые цвета во всех новых электрических установках.

Почему существуют разные цвета проводки?

Синий провод известен как нейтральный провод, и его задача — отводить электричество от прибора. Коричневый кабель, известный как провод под напряжением, на самом деле подает электричество к вашему прибору. Вместе эти два провода образуют полную электрическую цепь.

Зелено-желтый кабель, известный как заземляющий провод, играет важную роль в обеспечении безопасности. Когда вы путешествуете по дому, электричество всегда будет идти по пути наименьшего сопротивления к земле.Это означает, что если в проводе под напряжением или в нейтральном проводе возникает неисправность, в результате чего любой оголенный металл становится под напряжением, существует риск поражения электрическим током, поскольку электричество может попытаться попасть на землю через тело человека. Зелено-желтый кабель предотвращает это, «заземляя» электроприбор.

Помимо бытовой электропроводки, все вилки в Великобритании имеют провода трех цветов, упомянутых выше. Основная цель этого — обеспечить согласованность проводки между приборами и электропроводкой, используемой в розетках и светильниках, включая их соответствующие цепи и сеть.

Какого цвета была старая электрическая проводка в Великобритании?

До 2006 г. во внутренней электропроводке в Великобритании использовались кабели разных цветов, а также в устройствах для нейтрали и проводов под напряжением. Старые цвета были:

Это был нейтральный провод

Это был провод под напряжением

Хотя до 1977 года заземляющий провод используется до сих пор, он был чисто зеленого цвета.

Когда в Великобритании изменили цвета электропроводки?

От старых электрических красителей отказались в 2006 году, но, как вы понимаете, старая проводка все еще существует во многих домах и в бытовой технике.

Если в вашем доме старая электропроводка, стоит проверить ее у квалифицированного электрика, чтобы убедиться, что она находится в безопасном рабочем состоянии. Не всегда необходимо ремонтировать ваш дом, заменяя старую проводку, при условии, что существующая проводка должным образом проверена.

Что делать, если в моем доме старая проводка?

В домах

в Великобритании есть два типа электрических цепей, известные как кольцевая сеть и ответвления. При осмотре вашей собственности электрик проверит, безопасны ли ваши цепи и нужно ли заменить одну или несколько из них.

Не удивляйтесь, если электрик порекомендует заменить все цепи в вашем доме, даже если только некоторые из них будут признаны небезопасными. Это связано с тем, что, если бы они были установлены одновременно, велика вероятность того, что любые работающие в настоящее время цепи, вероятно, также выйдут из строя в какой-то момент в ближайшем будущем.

И, конечно же, их одновременный ремонт обойдется дешевле в долгосрочной перспективе.

Как узнать, нуждается ли в замене проводка в моем доме?

Следует следить за состоянием электропроводки в вашем здании, чтобы предотвратить такие опасности, как поражение электрическим током или возгорание.Есть некоторые контрольные признаки того, что проводка в вашем доме может нуждаться в замене, в том числе:

• Если вы заметили искры или черные отметины и опаливания вокруг розеток, розеток, выключателей и арматуры, вероятно, потребуется заменить проводку.

• Если вы заметили запах гари, вероятно, изоляция, защищающая вашу проводку, изнашивается и требует замены.

• Если вы меняете вилку и замечаете, что провода красные и черные, значит, у вас старая проводка.В этих случаях стоит переделать электроприборы, чтобы они соответствовали современным стандартам безопасности.

• Если вы заметили, что проводка начинает трескаться или она уже треснула, это признак того, что ваша изоляция вышла из строя и нуждается в повторном подключении.

• Если вы используете несколько электрических устройств и у вас постоянно отключается питание, вероятно, вы перегружаете цепь, что может привести к перегреву и возгоранию электрического тока. В этих случаях, возможно, стоит нанять квалифицированного электрика, который установит дополнительные розетки, чтобы мощность распределялась по всему дому более равномерно.

Как определить самые большие опасные знаки

Электричество может быть чрезвычайно опасным — и потенциально смертельным — при неправильном обращении. В идеале, любые работы, связанные с электричеством, должны выполняться квалифицированным электриком.

Однако, если вы подумываете о том, чтобы сделать что-нибудь дома своими руками — даже если это что-то столь же простое, как замена вилки или даже установка новой лампочки, — важно убедиться, что вы распознаете все опасные знаки, такие как:

• Если вы чувствуете запах гари, видите искры или какие-либо черные или обгоревшие пятна на выключателях света, немедленно выключите их на стене и на блоке предохранителей.

• Если вы снимаете крышку с переключателя света, чтобы заменить ее или установить что-то вроде переключателя яркости, убедитесь, что вы выключили переключатели и включили блок предохранителей.

• Если вы планируете перемонтировать электрическую вилку, убедитесь, что прибор выключен и вилка вынута из стены. Вы также должны убедиться, что три провода с цветовой кодировкой правильно вставлены в соответствующие колышки.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

Часто задаваемые вопросы

Какого цвета провод под напряжением?

Коричневый — красный — провод старый.

Что делает провод под напряжением?

Провод под напряжением проводит ток в электрический прибор.

Может ли провод под напряжением поразить меня электрическим током?

Если он активен и не подключен к заземляющему и нулевому проводу, то да — корпус будет действовать как проводник для активного напряжения, которое несет провод под напряжением. Перед обращением с проводом обязательно убедитесь, что к токоведущему проводу нет источника питания.

Какого цвета провод заземления?

Заземляющий провод желто-зеленого цвета на всех розетках — в 2006 году это не изменилось.

Для чего нужен заземляющий провод?

Этот провод представляет собой предохранительное устройство, названное землей, потому что он соединяет металл, окружающий ваш электрический прибор, с землей и предотвращает подачу тока через провод под напряжением прямо на корпус прибора.

Может ли заземляющий провод поразить меня электрическим током?

Нет. Этот защитный провод предназначен для предотвращения удара . Тем не менее, нет необходимости проверять это и трогать!

Какого цвета нейтральный провод?

Синий — если он черный, у вас старый провод.

Что делает нейтральный провод?

Нейтральный провод отводит ток от вашего электроприбора, чтобы предотвратить его перегрузку, и действует как завершение электрической цепи после того, как он обтекает провода под напряжением и заземления.

Не поразит ли нейтральный провод электрическим током?

Обычно нет, но вы все равно должны всегда отключать ток, прежде чем прикасаться к нему, поскольку они могут очень сильно нагреться.

Найдите квалифицированных электриков в вашем районе

Хотите заменить электропроводку в доме? Вам нужен квалифицированный электрик, чтобы выполнить работы своевременно и по доступной цене? Или вы просто ищете дополнительные советы по электропроводке и безопасности в вашем доме?

Мы работаем с опытными, проверенными и признанными электриками по всей Великобритании, и мы можем связать вас с тремя или четырьмя в вашем районе. Каждый из наших электриков будет рад дать вам совет и расценки на любую работу, которую вам нужно выполнить. Более того, поскольку каждый из наших электриков знает, что они конкурируют за ваш бизнес, вы можете сэкономить до 30% на том, что вы платите за выполнение работ.

Наши услуги бесплатны, и вы не обязаны принимать какие-либо расценки или предложения. Пожалуйста, используйте форму на этой странице, чтобы отправить нам свои данные.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Что делать с проводом заземления

Где и как прикрепить заземляющий провод
Электрический вопрос: Что мне делать с заземляющим проводом для фарфорового держателя потолочной лампы, если нет места для прикрепления заземляющего провода?

• Насколько я понимаю, на фарфоровом патроне для плафона медной разводки устройств заземляющий провод не нужен и ему негде.
• Я не подключаю провода ни к чему металлическому, а устройства представляют собой фарфоровые и пластиковые синие коробки.
• Что мне делать с заземляющим проводом в электрическом кабеле типа NM?
• Мне просто выбросить его, или я должен прикрепить его к винтам, которыми фарфоровый прибор крепится к синей круглой коробке?

Спасибо за помощь, просто не знаю, что делать с землей, можно использовать гайку, чтобы просто положить ее, черт возьми, я не знаю.

Этот вопрос по электропроводке поступил от: Боба, домовладельца из Гибсона, штат Теннесси.

Дополнительные комментарии: Мне нравится этот сайт, потому что он очень помогает нам, кто не уверен, и помогает нам в вопросах безопасности.Спасибо за помощь.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Боб, это очень хороший вопрос.

Как заземлить настенные розетки Выключатели и светильники

Применение: электрические розетки и осветительные приборы.
Уровень квалификации: от среднего до продвинутого. Этот электрический проект лучше всего выполнять сертифицированным электриком или лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами.
Меры предосторожности: Определите цепь, выключите ее и пометьте примечанием перед работой с проводкой.

Заземление настенных розеток и выключателей света

• Соединение заземляющего провода по возможности
  • Заземляющий провод является наиболее важным проводом любой электрической цепи, потому что он защищает компоненты схемы, обеспечивая путь к заземлению в случае электрического повреждения.
  • Все провода заземления являются частью EGS или системы заземления оборудования, которая подключается к главной электрической панели.
  • На главной панели система заземления оборудования имеет одно или несколько основных соединений, которые связывают электрическую систему с землей, чтобы обеспечить путь к земле с низким сопротивлением.
  • Заземляющие провода обычно присоединяются к винту заземления или винтовой клемме на осветительной арматуре, розетке, электрических устройствах или компонентах, включая электрическую распределительную коробку, или заземляющем проводе от осветительных приборов и других электрических устройств, которые обеспечивают соединение. для заземляющего провода.
  • У некоторых предварительно смонтированных устройств есть зеленый провод с желтой полосой, и это также провод заземления, который необходимо соединить с проводом заземления цепи.

Что делать, если заземляющий провод не к чему прикрепить

• Заземляющие провода и незаземленные приспособления и коробки
  • Если у вас есть провод заземления и нет места для его крепления, поместите соединитель на конец, сверните провод заземления и вставьте его обратно в электрическую распределительную коробку.
  • ВАЖНАЯ ИНФОРМАЦИЯ : Никогда не обрезайте заземляющий провод.
  • В таких устройствах, как фарфоровый патрон для лампы, может не быть места для подключения заземляющего провода, потому что прибор не сделан из металлического материала, который может проводить электричество.

Подробнее о подключении и заземлении

Электрическое заземление

Способы и требования к электрическому заземлению

• Перечень электрических кодов заземления с примерами кодов электрического заземления для домашней электропроводки.

Следующие пункты помогут вам с заземлением:

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Распределительные коробки

• Распределительные коробки для домашней электропроводки
  • Что такое электрические распределительные коробки и для чего они используются.Домашняя электропроводка — это процесс прокладки электрического провода к месту, которое будет обслуживать электрические устройства или бытовой прибор. Одна очень важная составляющая — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Эта ссылка полезна как домовладельцу
Электрооборудование «Сделай сам»

Вам также могут быть полезны следующие данные:

Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Нужно ли заземлять выключатели света?

Когда вы устанавливаете новые выключатели и розетки, вы обычно найдете заявление об отказе от ответственности, в котором говорится о важности заземления всего, что вы устанавливаете.Тем не менее, может возникнуть большая путаница в том, почему мы вообще заземляем нашу электрику.

Отвинчивание панели переключателя обнаружит ряд кабелей, и в большинстве современных домов один из них будет заземляющим. Заземление выключателей света стало обычным явлением и используется в качестве профилактической меры безопасности.

Подключение выключателя света без заземления — это совершенно законно. Диммерам потребуется заземляющий провод, но не традиционные переключатели.Не рекомендуется использовать заземляющий провод на любом переключателе.

Что произойдет, если я не заземлю выключатель света?

Прежде чем мы перейдем к заземлению и его важности, позвольте мне быстро объяснить, что делает заземляющий провод.

Электрические заряды естественным образом притягиваются к проводящим поверхностям, таким как металлы, и затем переносятся на наши тела. Это явление известно как поражение электрическим током.

Назначение заземляющего провода — дать этому избыточному заряду альтернативный путь, который защитит нас от очень опасных ударов электрическим током или потенциального пожара.

Для этого заземляющий провод уходит глубоко в землю под вашим домом. Провод забирает заряд с поверхности в землю и безопасно передает его там.

Теперь, когда вы понимаете цель заземления, давайте посмотрим, что произойдет, если вы не подключите заземляющий кабель.

Вилка без заземляющего кабеля опасна, потому что нет альтернативного пути для выхода заряда из цепи.

В результате на токопроводящей поверхности находится напряжение.Тогда вы рискуете вступить в контакт со смертоносными избыточными зарядами, которые исходят от электрических розеток.

Как видите, заземляющий провод дает только преимущества вашей цепи.

Если у вас есть возможность, то подключить заземляющий кабель действительно не составит труда.

Особенно, используя выключатель мокрыми руками, как в ванной или на кухне, вы можете избавить себя от многих проблем.

Часть роли земли в цепи также заставляет выключатель срабатывать при электрическом замыкании.Без этого опасно высокий ток не остановился бы, идущий в прибор.

Требуется ли заземляющий провод по закону?

Хотя я сказал, что заземляющий провод — это не проблема, законодательные требования и ограничения различаются в зависимости от страны.

Хотя многие семьи живут безопасно, не заземляя выключатели света, многие инспекционные службы придерживаются гораздо более строгого мнения об их упущении.

Например, чтобы соответствовать строительным нормам или пройти электрическую проверку в здании, находящемся в государственной / муниципальной собственности, все выключатели света потребуют заземления.

Также прочтите: Как далеко должен быть выключатель света от двери?

Будет ли задача возложена на домовладельца или домовладельца, зависит от конкретного случая.

Но вам будет сложно убедить местные власти в том, что ваша собственная проводка не представляет опасности, если они обнаружат, что выключатели не заземлены.

Металл против пластиковой коробки: каковы требования к заземлению?

В частности, в старых домах замена выключателя света может вызвать больше проблем, чем вы первоначально думали.

Если в вашем коммутаторе используется металлический корпус, он также должен быть заземлен, в то время как непроводящий пластиковый корпус — нет.

Самая распространенная проблема заключается в том, что новые выключатели света часто не имеют заземляющего провода.

Вот где стоит сравнить металлические и пластиковые пластины переключателей.

Металлические лицевые панели особенно полезны для старых домов. Большинство старых соединений будут иметь заземляющий провод, но без задней коробки для подключения. В этом случае вы можете подключить землю к задней пластине.

Пластиковые лицевые панели не подходят для заземления. В той же ситуации потребуется соединительный блок, к которому затем может быть подключен провод.

Металлические панели переключателей также имеют явное преимущество перед пластиковыми пластинами в своей долговечности.

При вкручивании пластины даже небольшое чрезмерное затягивание часто приводит к растрескиванию пластиковых пластин, обнажая внутреннюю проводку.

В то время как металлические панели переключателей часто являются более дорогим выбором, более высокая цена идет на более простую установку — особенно для старых сборок — и четкое отображение качества.

Существует также альтернатива физическому заземляющему кабелю. Многие современные переключатели имеют винт заземления, который отводит через него избыточный заряд.

Суть в том, что до тех пор, пока существует металлический контакт между вашей землей и крышкой переключателя / коробкой, ваш переключатель света будет заземлен.

Нужно ли заземлять интеллектуальные коммутаторы?

Интеллектуальные переключатели все еще находятся в зачаточном состоянии, но они позволяют нам управлять освещением одним касанием экрана телефона, нажатием пульта дистанционного управления или одним голосом.

По большей части установка интеллектуального выключателя работает так же, как и обычный выключатель света.

Предположим, вы заметили, как подключены кабели вашего текущего коммутатора. В этом случае новая установка намного проще, поскольку конфигурация кабеля идентична.

Однако, поскольку интеллектуальные технологии стали такой новой интеграцией в наших домах, для большинства интеллектуальных выключателей потребуется нейтральный провод — то, что трудно найти в домах, построенных до 1980-х годов.

Из этого правила есть исключения.Эти интеллектуальные выключатели света заметно дороже, чтобы компенсировать более простой путь установки.

Независимо от типа переключателя, умный он или «тупой», применяются одни и те же правила заземления.

Как я уже сказал, заземление настоятельно рекомендуется, поскольку это ключевая мера безопасности, которая будет замечена при осмотре или если вы хотите соблюдать строительные нормы.

Как заземлить выключатель без провода заземления?

Я кратко упомянул выше, что есть одна альтернатива использованию заземляющего провода, который можно найти в некоторых домах.

У некоторых выключателей света нет заземляющего кабеля, и в этом случае электрик решил использовать металлический винт в качестве оголенного заземления.

Очень важно убедиться, что ваша новая панель переключателей подходит для этого заземляющего винта, поскольку подключение без него не рекомендуется.

Во многих случаях, особенно в старых домах, в которых используются металлические коробки, сама коробка может быть заземлена таким образом без кабеля.

Пока сама металлическая коробка заземлена, цепь будет заземлена, если есть контакт металл-металл.

Опять же, если коробка не обоснована, вы столкнетесь с тем же заявлением об отказе от ответственности, которое содержится в этой статье.

Лично я бы всегда рекомендовал заземлить переключатели, поскольку влажность / влажные руки могут привести к летаргическому шоку, если не будут приняты меры безопасности.

Заключительные слова

Итак, у вас есть это, ваш дом может выбрать винты, кабели или заземленные коробки, но все ваши переключатели должны иметь заземляющую розетку для обеспечения вашей безопасности.

Без него вы подвергаете свое тело риску замкнуть цепь, содержащую смертельные электрические заряды.

Вы обнаружили, что ваши переключатели не заземлены? Нужна помощь, чтобы убедиться, что вы прошли предстоящий осмотр?

Оставьте мне комментарий, и мы сможем поговорить об этом!

Объяснение

УЗО | Электробезопасность прежде всего

Что такое УЗО?

УЗО или устройство защитного отключения — это спасательное устройство, предназначенное для предотвращения смертельного поражения электрическим током при прикосновении к чему-либо, находящемуся под напряжением, например к оголенному проводу. Он также может обеспечить некоторую защиту от электрических пожаров. УЗО обеспечивают уровень личной защиты, который обычные предохранители и автоматические выключатели не могут обеспечить.

Что делает УЗО?

УЗО — это чувствительное устройство безопасности, которое автоматически отключает электричество в случае неисправности.

УЗО разработано для защиты от риска поражения электрическим током и возгорания в результате замыкания на землю. Например, если вы перерезали кабель при стрижке газона и случайно коснулись оголенных проводов, находящихся под напряжением, или неисправный прибор перегреется, в результате чего электрический ток потечет на землю.

Как это работает?

УЗО постоянно контролирует электрический ток, протекающий через одну или несколько цепей, которые оно используется для защиты. Если он обнаруживает, что электричество течет по непредусмотренному пути, например, через человека, который коснулся токоведущей части, УЗО очень быстро отключит цепь, что значительно снизит риск смерти или серьезной травмы.

Какие бывают основные типы УЗО?

УЗО

могут помочь защитить вас от поражения электрическим током в потенциально опасных зонах, таких как ванные комнаты и сады, и есть различные типы УЗО, которые можно использовать, чтобы убедиться, что вы всегда в максимальной безопасности.

Фиксированные УЗО

Они устанавливаются в блоке потребителей (блок предохранителей) и могут обеспечивать защиту отдельных или групп цепей. Фиксированное УЗО обеспечивает высочайший уровень защиты, поскольку защищает всю проводку и розетки в цепи, а также любые подключенные приборы.

Розетки-розетки УЗО

Это специальные розетки со встроенным УЗО, которые можно использовать вместо стандартной розетки. Этот тип УЗО обеспечивает защиту только лицам, контактирующим с оборудованием, в том числе с его проводом, подключенным к специальной розетке.

Переносные УЗО

Подключаются к любой стандартной розетке. Затем к УЗО можно подключить прибор. Они полезны, когда нет ни стационарных, ни розеточных УЗО, но, как и в случае с розеточными УЗО, они обеспечивают защиту только человеку, контактирующему с оборудованием, включая его провод, подключенным к портативному УЗО.

Надежны ли УЗО?

Мы обнаружили, что надежность фиксированных УЗО составляет около 97%. Это улучшается, если их регулярно проверять.Если у вас есть фиксированная защита УЗО, это снизит риск поражения электрическим током для вас и вашей семьи. Он также может защитить ваш дом от риска возгорания, вызванного неисправной проводкой или неисправной техникой.

Помните — хотя защита УЗО снижает риск смерти или травмы в результате поражения электрическим током, она не снижает необходимости соблюдать осторожность. Проверяйте электропроводку не реже одного раза в 10 лет, чтобы обеспечить безопасность вас, вашей семьи и вашего дома. Если вы обнаружите неисправность в электропроводке или приборе, немедленно прекратите его использование и обратитесь к сертифицированному электрику.

Не забывайте проверять — вам следует проверять все фиксированные и розеточные УЗО примерно каждые три месяца. Производители рекомендуют проверять портативные УЗО каждый раз, когда вы их используете.

Осторожно — Если вы долго удерживаете кнопку тестирования и УЗО не отключает подачу электричества, обратитесь за консультацией к квалифицированному электрику.

Стандарт безопасности Великобритании — с июля 2008 г. практически все цепи в новых или реконструированных домах должны были включать УЗО в соответствии с последней редакцией BS 7671.

Сколько будет стоить защита УЗО?

Сменное УЗО может стоить всего 10 фунтов стерлингов. Стационарное УЗО будет стоить дороже, но обеспечит большую степень защиты и поможет обезопасить вашу семью. Стоимость установки будет отличаться, поэтому мы рекомендуем получить несколько предложений, прежде чем продолжить.

Как проверить, установлена ​​ли у меня уже установленная защита УЗО?

Чтобы проверить, установлена ​​ли у вас защита УЗО, перейдите к своему потребительскому устройству и посмотрите, есть ли там устройство с кнопкой, обозначенной «T» или «Test».
