Как правильно установить греющий кабель снаружи трубы

Владельцы частных домов борются с промерзанием водопровода. Образование льда ускоряет износ системы, приводит к разрывам, лишает возможности получать воду. Эту проблему решат утепление, размещение большей части линии ниже уровня промерзания грунта.

Если система залегает неглубоко или проходит через неотапливаемые помещения, покупают греющий кабель для водопровода снаружи трубы. При наличии доступа к трубопроводу монтаж можно выполнить самостоятельно. Что для этого нужно:

• Достаточное количество провода.
• Алюминиевая изоляционная лента. Полимерные аналоги не подходят.
• УЗО.
• Режущий инструмент.
• Теплоизоляция. Она повысит эффективность работы греющего элемента, снизит эксплуатационные затраты.

Особенности монтажа

Перед тем как установить греющий кабель снаружи трубы, нужно выбрать один из четырех способов реализации данной задачи:

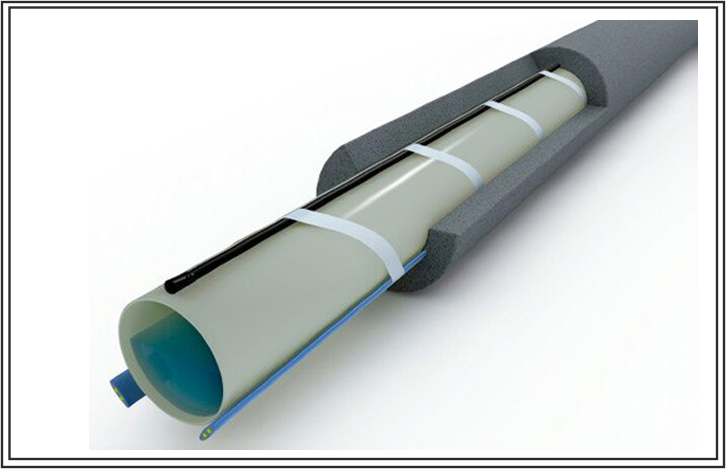

1. Одна нитка параллельно линии. Провод прокладывают вдоль трубопровода. Он обязательно проходит через все наружные изгибы.
2. Две параллельные нитки. Несколько проводов прокладывают вдоль трубопровода на максимальном расстоянии друг от друга. Один обязательно проходит через наружные изгибы.
3. Волна. Кабель фиксируют в отдельных точках. Он должен находиться на равном расстоянии между ними, чтобы формировались свободно провисающие части, которые накручивают на водопровод.
4. Спираль. Провод витками обматывают вокруг трубы. Этот способ требует значительного расхода материала, но обеспечивает максимальный прогрев. Цена греющего кабеля для водопровода снаружи трубы остается доступной. Поэтому он востребован жителями локаций со сложными климатическими условиями.

Специфические особенности монтажа

• Провод долго и плотно прижимают к трубопроводу, фиксируют алюминиевой лентой по всей поверхности. Это предотвратит риск термического воздействия на теплоизолятор.
• Вокруг соединений и запорной арматуры оставляют петли, чтобы обслуживать эти узлы, исключив необходимость разрезания греющего элемента.
• Перед монтажом на пластиковые системы водоснабжения места контакта дополнительно проклеивают алюминиевой лентой. Благодаря этому тепло будет распределяться равномерно.

Избежать поражения током поможет подключение к УЗО. На улице устанавливают таблички, информирующие о том, что под теплоизолятором находится система обогрева.

Выбор кабеля

Найти и купить греющий кабель для водопровода снаружи трубы можно в этом каталоге. Если монтаж будет проводиться без посторонней помощи, выбирают саморегулирующиеся модели. Они не требуют установки датчика и контролирующей аппаратуры, в которых нуждаются резистивные аналоги. Их можно резать на элементы длиной от 20 см.

Каждый саморегулирующийся греющий кабель для обогрева труб снаружи подстраивается под температуру окружающей среды. Он дает определенное количество тепла, требуемое на конкретном участке, снижая затраты на электроэнергию. Выбор мощности обусловлен диаметром трубы, толщиной теплоизоляции, разницей температур транспортируемой среды и вокруг системы.

Что предпочесть для бытовых систем

• СГК 10 Вт. Предел эффективности ограничен 25-миллиметровыми трубами с теплоизолятором толщиной 50 мм и разницей температур 50 °C. Подходит для более широких систем, если температурные различия меньше (например, для 114-миллиметровых труб при 20 °C).
• СГК 16 Вт. Можно использовать для 25-миллиметровых труб с 50-миллиметровым теплоизолятором и разницей температур 80 °C.
• GWS 40-2. Препятствует теплопотере в трубах толщиной до 114 мм с 50-миллиметровой теплоизоляцией и разницей температур 80 °C.

Минимизировать теплопотери в системах горячего водоснабжения и отопления поможет обогрев труб снаружи греющим кабелем. Это обусловлено высокими эксплуатационными характеристиками, компенсацией разницы температур до 80 °C.

Готовые комплекты для обогрева труб

СортироватьСортировка по популярностиПо цене (по возрастанию)По цене (по убыванию)Длина (по возрастанию)Длина (по убыванию)Мощность кабеля, Вт/м (по возрастанию)Мощность кабеля, Вт/м (по убыванию)Мощность мата, Вт/м2 ()Мощность мата, Вт/м2 ()Площадь обогрева, м2 ()Площадь обогрева, м2 ()Мощность, Вт ()Мощность, Вт ()

Показать по:
20 50 100
товаров

Готовый комплект на основе саморегулирующегося кабеля SRL-16-2 CR для наружного обогрева труб небольшого диаметра. Мощность 16 Вт/м, длина от 1 до 30 м. Длина установочного кабеля 3-и метра

Производитель: EASTEC

Артикул: SRL-16K

Назначение: Для обогрева труб

Тип кабеля: Саморегулирующийся

Внешняя оболочка: полиолефин

Применение: Снаружи

Мощность секции: от 16 до 480 Вт

Ед. изм: шт

Страна: Юж. Корея

Мощность: 16 Вт/м

Длина: от 1 до 30 м

Готовый комплект на основе саморегулирующегося нагревательного кабеля для водопровода Raychem ETL-10, в комплекте универсальный сальник на ½ и ¾ дюйма. Мощность 10 Вт/м, длина от 1 до 30 м.

Производитель: Raychem

Артикул: ETL-10K

Назначение: Для труб с питьевой водой

Тип кабеля: Саморегулирующийся

Внешняя оболочка: фторполимер

Применение: Внутри

Мощность секции: от 10 до 200 Вт

Ед. изм: шт

Страна: США

Мощность: 10 Вт/м

Длина: от 1 до 30 м

Саморегулирующий греющий кабель для водопровода внутри и снаружи. Мощность 10 Вт/м снаружи трубы, 20 Вт/м внутри трубы. Длина секции от 2 до 25 м.

Производитель: IQWATT

Артикул: IQ PIPE

Назначение: Обогрев водопровода внутри

Тип кабеля: Саморегулирующийся

Применение: Внутри

Мощность секции: от 20 до 250 Вт

Ед. изм: шт

Страна: Канада

Мощность: 10 Вт/м

Длина: от 2 до 25 м

Комплект для нагревательного кабеля для обогрева водопровода FROSTGUARD на основе саморегулирующегося кабеля мощностью 10 Вт. Поставляется отрезками от 2 до 25 метров. Идеально подходит для обогрева внутри и снаружи водопровода диаметром до 32 мм

Производитель: Raychem

Артикул: FROSTGUARD

Назначение: Обогрев водопровода внутри

Тип кабеля: Саморегулирующийся

Внешняя оболочка: фторполимер

Применение: Внутри

Мощность секции: от 20 до 250 Вт

Максимальная длина: 25 м

Ед. изм: шт

Страна: США

Мощность: 10 Вт/м

Длина: от 2 до 25 м

Готовые комплекты основаны на специальном двухжильном резистивном греющем кабеле, который изготовлен в заводских условиях и оснащен встроенным термостатом. Предназначены для установки только поверх трубы. Комплекты поставляется с холодным (силовым) проводом длиной 2 метра и герметичной штепсельной евро-вилкой для подключения к электрической сети с заземлением.

Производитель: IQWATT

Артикул: IQ PIPE CW

Назначение: Обогрев водопровода снаружи

Тип кабеля: Резистивный

Применение: Снаружи

Мощность секции: от 30 до 375 Вт

Ед. изм: шт

Страна: Канада

Мощность: 15 Вт/м

Длина: от 2 до 25 м

Прогревочный кабель для водопровода мощностью 15 Вт/м. Оболочка полиолефин. Непригоден для обогрева труб внутри. Поставляется готовыми комплектами от 1 до 25 метров. Для труб диаметром до 32 мм.

Производитель: Eltrace

Артикул: TUBES-HEAT SURFACE

Назначение: Обогрев водопровода

Тип кабеля: Саморегулирующийся

Применение: Снаружи

Мощность секции: от 15 до 375 Вт

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: от 1 до 25 м

Греющий провод для водопровода внутри трубы. Рекомендуемый диаметр трубы до 50 мм. Номинальная мощность 15 Вт/м при +10°C. Поставляется готовыми отрезками от 2 до 25 метров. Соединен с силовым проводом длиной 3 м. Сальник для завода в трубу в набор не входит и приобретается отдельно.

Производитель: Eltrace

Артикул: TUBES-HEAT

Назначение: Обогрев водопровода внутри

Тип кабеля: Саморегулирующийся

Применение: Внутри

Мощность секции: от 30 до 375 Вт

Ед. изм: шт

Страна: Франция

Мощность: 15 Вт/м

Длина: от 2 до 25 м

Двухжильный экранированный нагревательный кабель применяется для установки внутри трубы. В комплекте специальная уплотнительная муфта с резьбой 3/4» и 1». Поставляется комплектами от 3 до 100 метров

Производитель: Devi

Артикул: DTIV-9

Назначение: Обогрев труб

Тип кабеля: Резистивный

Применение: Внутри

Максимальная длина: 100 м

Ед. изм: шт

Страна: Дания

Мощность: 9 Вт/м

Кабель саморегулирующийся для обогрева труб NUNICHO 10 Вт/м

Готовый комплект обогрев трубопровода 10 метров от компании NUNICHO

Готовый к установке комплект обогрев трубопровода 10 метров NUNICHO для предотвращения замерзания бытовых водопроводных трубопроводов, изготовленных из углеродистой, нержавеющей стали или пластика. Мощность тепловыделения 20 Вт на погонный метр при + 5°С в воде и 10 Вт на поверхности трубопровода. Комплект сделан на основе саморегулирующегося греющего кабеля и может монтироваться как внутрь трубы, так и снаружи.

Решение для защиты труб от замерзания саморегулирующийся нагревательный кабель NUNICHO 10m

• нагревательный кабель выпускается на основе полимерной полупроводниковой матрицы высокого качества;
• саморегулирующийся греющий кабель самостоятельно меняет свое тепловыделение, подстраиваясь под окружающие температурные условия, тем самым экономя значительное количество электроэнергии необходимое для его работы;
• внешняя оболочка кабеля выполнена из фторполимера, разрешенного к установке в трубы с питьевой водой;
• монтаж не требует особых навыков или специального инструмента;
• оплетка из медной луженой проволоки, придает кабелю дополнительную электробезопасность и служит проводником заземления;
• гарантийный срок 10 лет с момента покупки;
• срок службы нагревательного кабеля составляет примерно 20 лет.

Основные технические характеристики саморегулирующийся греющий кабель NUNICHO 10 метров:

• длина греющего кабеля 10 метров;
• номинальная выделяемая линейная мощность греющего кабеля на трубе при +5 °C — 10 Вт/м;
• номинальная выделяемая линейная мощность греющего кабеля внутри трубы — 20 Вт/м;
• длина провода питания с герметичной штепсельной евровилкой – 2 метра;
• внешняя оболочка кабеля изготовлена из фторопласт полимера;
• напряжение электропитания ~220–240 В;
• максимальная температура внешнего воздействия без напряжения + 65 °C;
• минимальная температура монтажа — 15 °C;
• масса – 90 гр/метр;
• степень защиты IP67;
• минимальный радиус однократного изгиба 10 мм;
• сечение токопроводящих жил 1,05 мм2;
• номинальный размер нагревательного кабеля (толщина х ширина) 8,7 х 5,9 мм.

Где и как купить кабель саморегулирующийся для обогрева труб 10 метров NUNICHO по выгодным ценам?

Кабель саморегулирующийся для обогрева труб 10 метров от южнокорейского производителя компании NUNICHO, можно выгодно купить в нашей компании. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной до терминала транспортной компании. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. У нас всегда лучшая цена!

Особенности обогрев труб греющим кабелем NUNICHO 10 метров

Для установки греющего кабеля внутрь трубы, необходимо дополнительно приобрести специальную герметичную муфту-фиттинг IQ FITTING с двойной резьбой диаметром 3/4’ — 1’ дюйм или сальник для ввода греющего кабеля в трубу AKS-1, AKS-3 в зависимости от диаметра вашего трубопровода. Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C по ГОСТ Р 50345-99 (IEC 60898-95). Греющий кабель должен быть подключен через УЗО к электросети с заземлением.

О компании NUNICHO производителе комплект греющего кабеля 10 m. для установки внутрь или снаружи трубы 10 Вт/м, без сальникового узла

Южнокорейская компания NUNICHO является одним из ведущих производителей систем кабельного обогрева. В сотрудничестве с заводами E&S Tec.Co.Ltd и REXVA, продукция компании получила широкое распространение не только в странах Азиатско-Тихоокеанского региона, но и на территории России и Европы. Благодаря применению инновационных технологий, современного оборудования и строгому многоступенчатому контролю, позволило компании заслужить репутацию поставщика недорогой, но в тоже время качественной продукции. До начала производства саморегулирующегося нагревательного кабеля, компания долгое время выпускала электрические теплые полы, на основе греющего кабеля. Полученный опыт, позволил существенно расширить ассортимент выпускаемой продукции и создать широкую дилерскую сеть во многих странах. Каждая партия выпускаемого товара проходит тщательную проверку. Находясь в постоянном и тесном контакте с ведущими научно-исследовательскими институтами, внедряя передовые технологии производства, компания NUNICHO добилась превосходного сочетания надежности и функциональности выпускаемого оборудования.

Области применения продукции компании NUNICHO:

• Обогрев труб
• Защита от замерзания водопровода
• Обогрев кровли и водостоков
• Электрический теплый пол

Греющий кабель саморегулирующийся для обогрева труб REXANT 15MSR-PB 4м 60Вт 51-0617 — цена, отзывы, характеристики, фото

Греющий кабель саморегулирующийся для обогрева труб REXANT 15MSR-PB 4м 60Вт 51-0617 монтируется на поверхность металлической или пластиковой трубы с целью ее защиты от замерзания. Данный кабель является саморегулирующимся и в нормальных условиях его температура не превышает 60 градусов.

• Вилка в комплекте вилка евро
• Напряжение, В 220
• Вес, кг 0.99
• Длина кабеля, м 4
• Длина холодного кабеля, м 1.5
• Мощность, Вт 60
• Функция саморегулирования теплоотдачи есть
• Применение для обогрева труб
• org/PropertyValue»> Диаметр кабеля, мм 8.44х5.84
• Вид кабеля экранированный саморегулирующийся комплект
• Вилка в комплекте вилка евро
• Цвет синий
• Изоляция ПВХ
• Max рабочая температура, °С 65
• Мин радиус изгиба при монтаже, мм 40
• Установка снаружи трубы
• org/PropertyValue»> Пищевой нет
• Показать еще

Этот товар из подборок

Комплектация *

• Инструкция.
• Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,80

Длина, мм: 269
Ширина, мм: 87
Высота, мм: 300

Произведено

• Китай — родина бренда
• Китай — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 12 месяцев

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Обогрев Водопровода (Греющим Кабелем) + Монтаж

Мы предлагаем

•


  Консультации

•


  Готовые решения

•


  Расчет

•


  Составления технико-коммерческого предложения

•


  Проектные работы

•


  Поставка материалов и оборудования

•


  Гарантийное, постгарантийное обслуживание



Актуальность подогрева водопровода обусловлена климатическими условиями нашей страны. Промерзание водопровода зимой – проблема, с которой приходится сталкиваться домовладельцам. Последствия промерзания труб могут быть достаточно серьезными и дорогими. Они ведут к нарушению всей системы водопроводных коммуникаций (разрыв труб, соединений, протечек, засорам). Эта проблема решаема, поскольку существует система электрического подогрева водопроводных труб, способная защитить их даже в периоды низких зимних температур. Основу которой составляет термокабель. Простота монтажа и обслуживания систем прогрева водопровода ведут к их активному распространению. Данные системы популярны среди частных домовладельцев и на промышленных предприятиях.

Для защиты трубопровода от промерзания используют саморегулирующиеся греющие кабели. Основной фишкой саморегулируемых термокабелей является способность выделять тепло в зависимости от необходимости и в таком количестве, какое требуется в определенный момент. Саморегулируемый термокабель снижает затраты на электричество во время эксплуатации, создавая дополнительную экономию денег.

Выбор мощности греющего термокабеля зависит от: минимальной температуры, способа укладки трубопровода, его диаметра, толщины утеплителя, способа монтажа электрического обогрева (внутреннего или наружного). Для установки системы обогрева потребуется рассчитать мощность применяемого греющего кабеля. На нашем сайте есть калькулятор расчета мощности системы обогрева, используя который вы можете примерно рассчитать мощность кабеля, необходимого для установки системы обогрева на вашем участке. Более точные расчеты можно получить у нас.

Есть два способа монтажа греющего термокабеля: снаружи и внутри трубы. У каждого из способов есть своя технология. Термокабель, устанавливаемый внутри водопровода, должен быть с герметичной оконечной муфтой и иметь фторполимерную наружную оболочку. Кабель должен иметь гигиенический сертификат на использование в водопроводной воде. Водопровод оснащается сальниковым вводом, благодаря которому термокабель вводится во внутрь трубы. Фиксировать кабель при данном виде монтажа не требуется. При наружном монтаже греющий кабель закрепляется по всей длине трубопровода плотно прилегая к нему. Прежде, чем устанавливать греющий кабель на металлические трубы, их нужно тщательно очистить от ржавчины и грязи. Поверхность должна быть чистой и ровной, чтобы не вызвать повреждений проводника. Кабель монтируется на очищенный трубопровод, и крепится крепежной лентой либо пластиковыми хомутами с интервалом в 30 см (минимум).

Установка Терморегулятора

Один из частых вопросов, который возникает при обогреве водопровода: обязательна ли установка терморегулятора?

Терморегулятор контролирует температуру воды, путем снятия температуры со стенки трубы. Рабочий диапазон выставляемый на терморегуляторе +5 °C. Плюсом установки терморегулятора будет экономия расхода электроэнергии на электрообогрев. Экономически не выгодно устанавливать терморегулятор на трубопроводах небольшой длины.

Готовый наборы для обогрева труб

Одним из решений при установке системы обогрева водопровода являются готовые комплекты, включающие все составляющие детали и соединения, необходимые для монтажа. Наша компания выпускает готовые комплекты любой длины, и заданных характеристик.

Греющий (нагревательный) кабель для обогрева труб (трубопроводов)

В разделе греющего кабеля для трубопроводов представлены нагревательные кабели «Теплолюкс» и EBECO длиной от 1 до 30 м для внутреннего/наружного размещения, а также фитинги и расходные материалы к ним. Выбирайте и приобретайте у нас любые необходимые вам решения быстро, удобно и выгодно с возможностью осуществления доставки товаров.

Комплект для обогрева труб «Защита трубопровода»

Идеальное решение для дачи, гаража, садового участка!

— Простой монтаж и подключение.
— Долговечность и надёжность.
— Не требуется система уравления.
— Все что вам нужно — просто включить в розетку.

Комплект греющего (нагревательного) кабеля для обогрева труб (трубопроводов) EBECO FROSTVAKT служит для защиты бытовых и промышленных водопроводов (пластиковых и металлических, диаметром до 100 мм) от замерзания при отрицательной температуре, в помещениях и на улице.

Вы также можете использовать греющий кабель для обогрева водосточных труб и воронок (соединение нагревательного и проводящего кабеля не должно находиться внутри трубы), дренажных систем кондиционеров, грунта в оранжереях и телицах.

Кабель для обогрева труб «Защита трубопровода» состоит из нагревательного саморегулирующегося кабеля Ebeco EBtrace F10, cнабженного 2 — 3 м (в зависимости от мощности комплекта) соединительным кабелем и разъемным соединением, рассчитанными на 220 вольтовые розетки с заземлением (евровилка). Выходная тепловая мощность регулируется самим нагревательным элементом кабеля — полимерной матрицей, в зависимости от теплосъема окружающей среды. Таким образом, нет никакого риска перегрева нагревательного кабеля для обегрева труб и трубопровода.

Применяется только на теплоизолированных трубопроводах, т.е. после укладки нагревательного кабеля трубопровод или трубную арматуру (краны, тройники, муфты, фланцы, водосчётчики и т.д.) нужно теплоизолировать. При этом нагревательный кабель для обогрева труб можно покрывать только материалом, выдерживающим температуру от 65C (например, минеральным утеплителем) толщиной не менее 30 мм.

Обогрев труб саморегулирующимся кабелем можно осуществлять, прокладывая кабель как снаружи трубы, так и изнутри.

Обогрев трубопровода снаружи производится на вновь прокладываемых водопроводах или на водопроводах, к которым можно осуществить доступ. В этом случае греющий кабель закрепляется на нижней поверхности трубы или обвивается по спирали вокруг трубы (в зависимости от диаметра и конкретных условий на объекте). Кабель крепится к трубе с помощью алюминиевого скотча для передачи тепла от кабеля равномерно, по всей площади поверхности трубы (алюминиевым скотчем необходимо обмотать сплошь весь обогреваемый участок трубы). После этого на трубу одевается трубный утеплитель типа Thermaflex, Энергофлекс и т.п.

При отсутствии доступа к трубопроводу и невозможности его обеспечить, обогрев трубы саморегулирующимся кабелем осуществляют изнутри трубы. При этом в месте ввода нагревательного кабеля в трубу устанавливают тройник или седелку (для всех видов пластиковых трубопроводов мы рекомендуем именно седелки) с отводом на 1/2” или ?”. После установки седелки или просверливании отверстия в трубе, в седелку вкручивается трубная врезка, в которую согласно прилагаемой инструкции заводится нагревательный кабель. ВНИМАНИЕ! Трубопроводы диаметром 20мм и ниже обогреваются только снаружи.

Как выбрать греющий кабель для обогрева трубы

Системы обогрева труб кабелем. Как выбрать провод для обогрева трубы. Какой мощности потребуется термокабель для обогрева воды в трубе. Подбор саморегулирующегося кабеля для подогрева водопровода.

Купить кабель для подогрева трубы

Для предотвращения замерзания водопровода или канализации в зимний период используются специальные греющие кабели. Для обогрева труб оптимально применение саморегулирующихся греющих кабелей, так как их можно устанавливать на трубы из любого материала (металл, металлопласт, полипропилен, PE, PEX) не боясь того, что кабель перегреет трубу или перегорит. Это возможно благодаря свойству саморегулирующихся кабелей менять выделяемую мощность на каждом отдельном своем участке в зависимости от температуры на поверхности кабеля. Т.е. чем сильнее кабель нагревает трубу, тем меньше он начинает греться и остывает. Причем происходит это не по всей длине кабеля, а только на перегретом участке. Благодаря этой особенности такой кабель не боится самопересечений, перехлестов, прост в монтаже.

Монтаж кабеля для обогрева трубы возможен

1.
   Снаружи трубы
2.
   Внутри трубы (при установке греющего кабеля в трубу с питьевой водой выбирайте кабель, предназначенный для питьевой воды)

Выбор кабеля для защиты трубопровода от замерзания зависит от следующих факторов:

•
  диаметра трубы
•
  материала трубы
•
  толщины теплоизоляции
•
  минимальной температуры окружающей среды

По таблице определяются теплопотери трубы в зависимости от внешних условий. Для определения теплопотерь трубы или водопровда вы должны:

1.
   Выбрать диаметр трубы
2.
   Выбрать толщину теплоизоляции
3.
   Выбрать разность внутренней (температуры продукта в трубе) и наружной (температуры окружающей среды) температур
4.
   На пересечении этих значений в таблице найти теплопотери трубы  на 1 погонный метр при заданных параметрах
5.
   В соответствии с теплопотерями трубы выбрать нагревательный кабель необходимой длины и мощности.

Пример расчета теплопотерь трубы

Исходные условия:

•
  труба диаметром: 3/4 дюйма
•
  толщина теплоизоляции: 20 мм
•
  температура воды в трубе: +5ºС
•
  минимально возможная температура окружающей среды: — 35 ºС

Разность внтуренней и наружней температур получаем равной 40ºС. По исходным данным находим в таблице теплопотери нашей трубы. Они составят 8,9 Вт/м. Таким образом, для компенсации теплопотерь нашей трубы понадобится кабель мощостью не менее 9 Вт/м (например Raychem FrostGuard) и длинной, равной длине обогреваемого участка. Если подобрать кабель необходимой мощности невозможно, нагревательный кабель спиралью наматывается на трубу. Для защиты от замерзания трубы диаметром 50 мм при тех же условиях понадобится кабель 17,3 Вт/м (например Комплект для подогрева труб AURA FS)

Полезные статьи

Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком спектре применений в доме, например, для подогрева пола , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и желобов и для таяния снега.Существует двух различных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , который получил широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

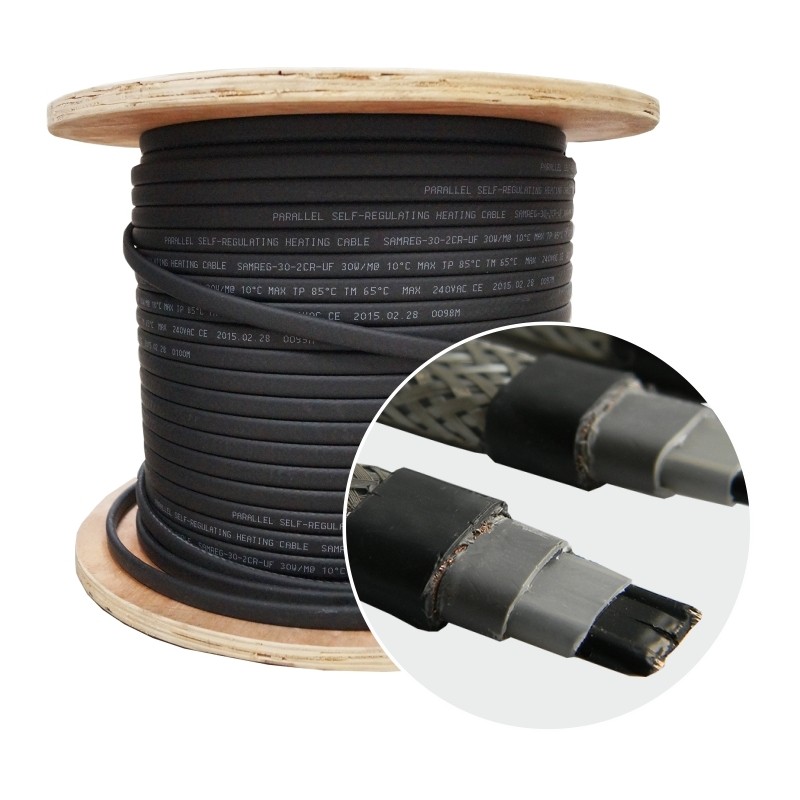

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в холодных условиях окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты водосточных желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью.Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыш и желобов

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает от 4 до 10 Вт на погонный фут Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В, продается отдельно и должен быть отрезан по длине монтажником на рабочем месте.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру наружного воздуха по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят гарантировать, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы нагрева пола

Все элементы теплого пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических нагревательных элементов. по всей отрасли.Причина этого в том, что намного проще точно регулировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами), чтобы попеременно включать и выключать систему лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с подогревом пола, таяние снега основывается на контроле, который включает и выключает нагревательные элементы. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов, а также для защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов. Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб и защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Как предотвратить замерзание труб

МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ

Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов.Когда вода замерзает (20 градусов по Фаренгейту), это вызывает расширение воды; расширение внутри труб приводит к разрыву замерзших труб ! Защитите трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту труб от замерзания , когда это необходимо больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасно низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию. Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.

Почему саморегулирующийся нагревательный кабель?

• Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
• Регулятор температуры не требуется
• Готовый к розетке шнур питания в собранном виде
• Конструкция с заземлением для дополнительной безопасности
• Подходит для экстремально низких температур до -40 ° F (-40 ° C)
• Сейф для внутреннего и наружного применения
• Нагревательный кабель с безопасным перекрытием для простой установки

Электрообогрев, нагревательная лента, нагрев поверхности или электронагреватель поддерживает и повышает температуру труб для предотвращения замерзания.Также известное как следовое нагревание, с использованием нагревательного кабеля, используется электрический нагревательный элемент и оборачивается длина трубы для непосредственной передачи тепла.

Решения

BriskHeat предварительно собраны, просты в установке и поддерживают plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель — идеальное решение для предотвращения замерзания труб!

Шаг 1: Выберите нагревательный кабель

Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

.

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в трубопроводной системе. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформированная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, поскольку наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2: Выбор метода установки обогрева трубы для обертывания трубы

Существует два простых варианта установки нагревательного кабеля:

Вариант первый: Монтаж нагревательного кабеля прямой трубы

Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)

• Просто проложите нагревательный кабель по дну трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
• Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
• Кабель трубчатого нагревателя должен касаться трубы
• Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Вариант 2: Установка нагревательного кабеля со спиральной трубкой

Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более)

1. Просто оберните тепловой кабель вокруг трубы; на длину трубы.
2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
3. Прикрепите его к трубе, обвив трубу куском стекловолоконной клейкой ленты с интервалом в 1 фут.
4. Выровняйте расстояние между спиралями, сдвинув ленту по трубе.
5. Кабель должен касаться трубы
6. Между кабелем и трубой не должно быть больших воздушных зазоров.
7. Если на конце трубы остался лишний кабель, сдвиньте его вдоль трубы.

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Шаг 3: Установите изоляцию трубы

Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS

• Убедитесь, что используется не менее ½ дюйма предварительно сформированного пенопласта или эквивалентной теплоизоляции и что все трубопроводы, включая клапаны, стыки и проходы в стенах, полностью изолированы, как показано на рисунке.
• Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
• Установите изоляцию на трубопровод как можно скорее, чтобы свести к минимуму возможность механического повреждения после установки.
• Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!

Шаг 4: Завершение установки

Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке

Этикетки для электрообнаружения, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю.Прикрепите прилагаемые метки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну метку на каждые 10 футов (3 м) трубы, чтобы указать наличие нагревательного кабеля SpeedTrace.

Шаг 5: Запуск нагревательной ленты

• Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
• Проверьте автоматический выключатель, чтобы проверить питание кабеля.
• Стоящая в трубе вода должна стать теплой в течение часа.

ОБЩИЕ ИНСТРУКЦИИ

• Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
• Не прокладывайте нагревательный кабель через стены, потолок или пол.
• Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
• Не используйте на гибких виниловых трубках (например, садовых шлангах)
• Устанавливайте с огнестойкой водонепроницаемой теплоизоляцией минимум ½ дюйма.
• Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
• Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными электротехническими и пожарными нормами.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕПОЛАДОК

ПРОБЛЕМА	РЕШЕНИЕ (Я)
Греющий кабель не нагревает весь	Убедитесь, что нагреватель подключен к правильному напряжению. С помощью омметра проверьте, есть ли показания сопротивления (а не обрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревает	Осмотрите ненагретый кабель на предмет повреждений.
Автоматический выключатель срабатывает	Убедитесь, что автоматический выключатель способен выдерживать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.

Тепловая лента для защиты от замерзания (Руководство для домовладельца)

Фото: emersonindustrial.com

Это сообщение доставлено вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб. По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды.

Ужасные истории о разрушительных повреждениях могут вызвать лихорадку беспокойства, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство.

Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные исправления часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.

Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на свое название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла для предотвращения замерзания.

Фото: supplyhouse.com

Когда следует устанавливать тепловую ленту

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе — разумно предпринять шаги, чтобы предотвратить рецидив », — объясняет О’Брайан. По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания». Единственная сложность — это время: «Тепловая лента не будет работать, если вы не установите ее до того, как температура резко упадет.”

Типы тепловых лент

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых обладает различными характеристиками. Большинство из них являются саморегулирующимися и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды. При понижении температуры саморегулирующиеся кабели выделяют больше тепла. Когда температура поднимается намного выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

Установка тепловой ленты

В прошлом тепловые ленты часто встраивались в электрическую систему дома, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других. Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простым самостоятельным проектом для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем», — говорит О’Брайан, но в целом «это простая работа». Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Фото: supplyhouse.com

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо горючее оставалось в постоянном контакте с активным кабелем».

Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле. Некоторые производители призывают использовать изоляцию труб, по крайней мере частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Выбор подходящей тепловой ленты

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации. В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие можно использовать как с металлом, так и с пластиком. Также различаются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что эксперты SupplyHouse. com всегда будут под рукой, чтобы помочь домовладельцам сделать правильный выбор. выбор.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры.К сожалению, реальность с саморегулирующимся кабелем более сложна. В некоторых случаях регулятор температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потери электроэнергии и денег, а также во избежание неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта.Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов:

Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в данном случае равен k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два . Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество, необходимое для замыкания цепи, проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, что превращает ее в классический резистивный нагревательный элемент. Ядро нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, оно физически расширяется под действием тепла. Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком полна зазоров для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне элемент управления?

Экономия энергии

Самая главная причина — энергия.Предположим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы из-за резкой разницы температур между трубой и наружным воздухом (если у вас нет очень толстой изоляции), а также воды, протекающей по трубе. И поэтому кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в итоге образовались замерзшие трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регулятора температуры

Хотите узнать о разнообразии доступных регуляторов температуры, которое иногда вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость контроллера температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com, или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

Нагревательный кабель для защиты от замерзания трубы

Нагревательный кабель для защиты от замерзания нагревательного кабеля

Роберт Робиллард о домашнем ремонте и модернизации

Как установить кабель обогрева для подогрева

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных замерзанием и разрывом водопроводных труб, по данным State Farm Fire and Casualty Co. Поскольку в зимние месяцы температура падает, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Лед расширяется, трубы нет

Если задуматься, вода при замерзании расширится на 9% в объеме, легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 3-миллиметровая трещина в трубе может выпустить более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже нуля.По мере образования льда внутри трубы труба расширяется и в конечном итоге лопается. Когда лед тает, вода начинает вытекать из лопнувшей трубы. Но при поддержании температуры окружающей среды внутри трубы не может накапливаться иней, трубы не замерзнут и не лопнут.

Можно ли предотвратить замерзание труб?

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль внешних стен, полов и потолков. Отсоединение наружных садовых шлангов, обертывание открытых труб изолирующими рукавами и заделка трещин в фундаменте, которые пропускают арктический воздух, — все это помогает.

В холодных местах нет гарантии, что изоляция трубы предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания бывает недостаточно; в этом случае пора добавить тепловые кабели для защиты труб от замерзания.

Что такое тепловые кабели для защиты труб от замерзания?

Электрические кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в широком диапазоне применений.

Первым и наиболее широко используемым преимуществом кабельных систем для защиты труб от замерзания является предотвращение замерзания труб в жилых и коммерческих помещениях, таких как:

• Водопровод
• Градирни
• Сантехнические линии
• Напорные трубы
• Открытые ловушки типа P
• Спринклерные линии
• Емкости, клапаны
• Технологические линии

Система защиты от замерзания трубы прогрева

Мы решили установить продукт от компании Warmup Inc. Warmup предлагает широкий выбор простых в установке систем замораживания труб, систем снеготаяния и систем обогрева полов.

Кабели для разогрева

одобрены для использования в сухих и влажных помещениях и подходят для безопасных мест. Warmup предлагает два типа защиты труб от замерзания:

1. Комплекты предварительно заделанных кабелей
2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей разогрева являются саморегулирующимися. Саморегулирующийся термокабель имеет специальный токопроводящий сердечник между двумя проводами внутренней шины.Эта жила становится более проводящей в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на один фут в ответ на холод. Умно, правда?

Существует два типа тросов для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и использует больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой и идеально подходит для труб и водостоков, а также для защиты от замерзания, поскольку он регулирует тепловую мощность в зависимости от температуры окружающей среды, используя достаточно тепла, чтобы получить работа сделана, что делает его более энергоэффективным.

Комплекты предварительно заделанных кабелей:

Кабели с предварительной заделкой поставляются собранными на заводе длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовыми вилками питания. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность теплового кабеля, до 5 Вт тепла на линейный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий, мобильных домов или в некондиционных жилых подвалах, на чердаках или в зданиях, подверженных отрицательным температурам. Они не предназначены для размещения в полостях стен, потолка или пола.

5 советов по установке предварительно заделанного кабеля:

1. Не закапывайте предварительно заделанные кабели кабель в стене, потолке, полу, под землей или в любом недоступном месте.
2. Эти системы обычно производятся для защиты водопроводов. Проверьте характеристики вашей системы, если вы пытаетесь защитить другие типы линий и водостоков.
3. Обязательно используйте оберточную изоляцию от ½ «до 1», особенно на трубах большего диаметра или водопроводах из ПВХ.
4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинного» кабеля и при необходимости скручивайте его спиралью или двойными нитями. В частности, на поворотах, клапанах и открытых участках.
5. Проверьте кабель как при покупке, так и после установки. Обязательно вручную осмотрите кабель после включения и перед тем, как обернуть его изоляцией. Кабель должен нагреться до температуры 50-65F в течение нескольких минут.

Технические характеристики предварительно заделанного кабеля:

• Рабочее напряжение: 110-120 В
• Нормальная ширина кабеля: 42/10.6 дюймов / мм
• Нормальная толщина кабеля: 23 / 5,8 дюйма / мм
• Сечение провода кабельной шины: 16 AWG
• Длина холодного конца: 30/762 дюйма / мм
• Размер автоматического выключателя: (А) 15
• Температура воздействия: 85 ° C / 185 ° F
• Электрическая классификация: неопасно
• Толщина кабеля: 23
• Ширина кабеля: 42

Нагревательный кабель с саморегулирующейся защитой от замерзания

Саморегулирующийся нагревательный кабель для защиты от замерзания

— это саморегулирующийся, энергоэффективный, промышленный провод BUSS 16 AWG, который больше подходит для коммерческого и промышленного применения.

Конструкция параллельных проводов шины упрощает прокладку кабеля зонами или сериями, поскольку его можно обрезать до нужной длины в любой точке трубы. Приятной особенностью является то, что его можно одинарно перекрывать, не перегревая кабель.

Его можно установить на любую длину до 460 футов, и он будет работать как во влажных, так и в сухих помещениях. Кабель работает от 120, 208–277 вольт и обеспечивает 3, 5 и 8 Вт тепла на фут.

В этих приложениях требуется термостат для обеспечения надлежащего поддержания температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается на дне трубы и в положениях 5 и 7 часов, если используются два кабеля.

Хотя саморегулирующийся термокабель для защиты от замерзания подходит для замораживания труб в жилых домах, мы часто видим в коммерческих приложениях, например:

• Градирни
• Трубы охлажденной воды и водопровода
• Отводящие трубы отстойника
• Открытые p-ловушки
• Водоочистные сооружения
• Защита сосудов от замерзания
• Защитные душевые линии
• Спринклерные линии
• Трубы канализационные
• Сливы кондиционера

Саморегулирующийся нагревательный кабель для защиты от замерзания Преимущества

• Саморегулирующийся, энергоэффективный
• Надежный, зависит от условий окружающей среды
• Промышленный сорт, шина 16 AWG
• Одобрено для влажных и сухих мест
• Стандартная тесьма с верхней курткой
• Длина контура до 460 футов
• 3, 5 и 8 Вт на фут
• 120, 208-277 В в наличии со склада
• Гарантия 10 лет
• Одобрено Underwriters Laboratories

Сколько кабеля?

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. График на основе диаметра трубы и длину трубы, с пособиями для клапанов и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится пользоваться диаграммой, вы можете просто вызвать Warmup, и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это ключевой момент, поскольку я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам необходимо определить следующую информацию:

• Диаметр трубы
• Длина трубы
• Материал трубы
• Минимальная температура окружающей среды
• Тип изоляции
• Толщина изоляции
• Количество фланцев, опор труб, башмаков и т. Д.
• Напряжение питания:
• Количество клапанов

Минимальная температура запуска:

Это температура, при которой обычно включается кабель. Как правило, температура запуска определяется на основе данных о погоде, собранных для вашего региона, и на основе записанных исторических данных. Однако бывают случаи, когда минимальная температура окружающей среды не соответствует температуре наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с диапазоном пуска от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания на водяных трубопроводах составляет 40 ° F / 5 ° C. Температура запуска также влияет на максимальную длину провода и размер автоматического выключателя для данного применения.

Изоляция труб

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для установки вместе с изоляцией трубы. Это включает изоляцию всех клапанов, тройников и патрубков.

Принадлежности

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

• Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
• Комплект подключения питания для саморегулирующегося кабеля. Включает 2 предупреждающие таблички.
• Комплект соединителя / тройника для саморегулирующегося кабеля.
• Комплект концевых уплотнений для саморегулирующегося кабеля.

Не все тепловые кабели одинаковы [Мои советы]

1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пену или винил, которые могут загореться из-за неисправной тепловой ленты.
2. Осматривайте и проверяйте тепловые ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливания, следы жевания животных, оголенные провода или незакрепленную или отсутствующую торцевую крышку на конце ленты.
3. Не устанавливайте нагревательный кабель на оборудование, температура которого может превышать максимальную температуру воздействия нагревательного кабеля.
4. Не устанавливайте нагревательный кабель в зоне или на оборудовании, содержащем потенциально коррозионные материалы.
5. Минимальный радиус изгиба всех нагревательных кабелей Warmup в шесть раз меньше малого диаметра.
6. Всегда устанавливайте обогреватель по внешнему радиусу колен.

Прокладка саморегулирующегося кабеля с обогревом

1. Осмотрите кабель нагревателя и регуляторы температуры на предмет видимых признаков механических повреждений; разрывы или порезы в оболочке кабеля.
2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup.Полностью изолируйте клапаны до сальника включительно.
3. Выполните мегомметр системы еще раз, чтобы определить, не произошло ли незаметное повреждение. Проверьте сопротивление шинопровода к оплетке или металлической оболочке с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
4. Любой кабель с сопротивлением изоляции менее 10 МОм перед установкой не должен устанавливаться.

• Выполните электрические соединения в соответствии с рекомендациями производителя.
• Установите термостат на желаемую контрольную температуру.
• Включите главный автоматический выключатель
• Включите автоматические выключатели ответвления, контролируемые термостатом.

Добавление дополнительного тепла или резервный резервный провод

Если защищаемые линии считаются достаточно важными для установки резервной (резервной) системы обогрева, оставьте расстояние не менее 2 дюймов между кабелями. Установите нагревательный кабель в позиции 5 или 7 часов на трубе.

Одна система может быть установлена ​​на желаемую температуру запуска, а другая — на 5 градусов (или более) ниже. Если первая система не может включиться, другая система должна сделать это вскоре после этого.

Крепление провода к трубе

Используйте ленту из алюминиевой фольги, чтобы закрыть и прикрепить нагревательный кабель к трубе или когда кабель не находится в хорошем контакте с трубой (например, на опорах, клапанах, насосах и т. Д.).

Если вы используете спиральный метод, расположите проволочную петлю через каждые 3–4 дюйма вдоль трубы.Продолжайте наматывать провод обогрева вокруг трубы, пока не дойдете до конца трубы. Не накручивайте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите обогреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или объект, греющий кабель должен проходить внутрь здания примерно на 305 мм (12 ″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Теплоизоляция

Важно обернуть тепловой кабель изоляцией для труб. Изоляция значительно увеличивает эффективность нагреваемого кабеля, помогает предотвратить потерю тепла и обеспечить надлежащую работу системы обогрева.

Защита от замыканий на землю

Согласно Национальному электротехническому кодексу (N. E.C.) электрическое отопительное оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Общая установка термостата и датчика

Термостат управления защитой трубы от замерзания предназначен для регулирования температуры и включает и выключает контур отопления для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями производителя в положении, обеспечивающем температуру, репрезентативную для всего контура.Датчик следует размещать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как радиаторы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, следует размещать в наиболее открытом месте для установки. Датчики линии должны иметь хороший тепловой контакт с трубой или оборудованием и защищены так, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Сводка

Пренебрежение сантехническими трубами в зимние месяцы может привести к различным расходам — ​​расходам, которых можно избежать с помощью надлежащих мер защиты от замерзания, включая нагревательный кабель.

Расходы на очистку от повреждений водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени ущерба. Если труба лопнет, когда вас нет дома, велика вероятность, что вы серьезно пострадаете от наводнения.

Установка системы обогрева Warmup — это не только дешевая страховка, но и упреждающий и экономичный способ защитить ваши вложения!

Видеообзор

: Установка нагревательной ленты

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности — деталь колена

• Нагревательный кабель накладывается на внешний (длинный) радиус колена трубы.

Подробная информация о двух участках кабеля

Деталь размещения датчика

• Лента для плотного прилегания греющего кабеля к трубе

Саморегулирующийся нагревательный кабель

, Производитель кабеля для электрообогрева

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой разновидность специального нагревательного кабеля, который может самостоятельно регулировать тепловую мощность в соответствии с изменения температуры окружающей среды.

В основном используется для защиты от замерзания, вязкости потока, обогрева и технического обслуживания.

Как авторитетный производитель нагревательных кабелей, компания Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.

Сердечник PTC является наиболее важным элементом теплового кабеля.

Хотя в мире существует множество производителей саморегулирующихся тепловых кабелей, только менее десяти из них имеют матричную технологию (также называемую технологией PTC).

Цзяхонг входит в десятку лучших в Китае. Мы единственный производитель, который может разрабатывать и производить матрицу или сердечник PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирование — наиболее характерная особенность этого типа кабеля. Нагревательный элемент — это полимерный проводящий пластик PTC.

Графика: Саморегулирующиеся нагревательные кабели

Температура низкая, сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность изменяется в зависимости от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

График: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева, независимо от того, как вы его устанавливаете.

Эта характеристика позволяет перекрестную прокладку кабеля и его можно разрезать на произвольные отрезки, не влияя на выходную мощность на единицу длины.

Вот почему люди любят саморегулирующийся нагревательный кабель — его очень легко спроектировать и установить. Именно эта характеристика упрощает установку теплового тракта. В жилых и коммерческих помещениях нет необходимости запрашивать специальную электрическую схему теплового кабеля.

Однако вы можете получить подробную спецификацию установки для промышленных приложений по запросу.

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. Конструкция включает

1. Внутренний провод из сплава
2. Нагревательный элемент PTC
3. Внутренняя изоляция или изоляция PTC
4. Оплетка для защиты от электромагнитного излучения
5. Наружная водонепроницаемая оболочка.

Рисунок: Базовая структура саморегулирующихся нагревательных кабелей

Саморегулирующийся нагревательный кабель Jiahong часто использует луженую медь в качестве внутреннего проводника.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель состоит из двух параллельных многожильных медных луженых жил.

Каждый многожильный провод состоит из 7 или 19 кусков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлонового пластика, устойчивого к высоким температурам, кислотам и щелочам.

При этом обладает стабильными химическими свойствами и длительным сроком службы.

Иногда тефлоновую изоляцию заменяют как внутренней изоляцией из полиэтилена, так и внешней изоляцией LSZH, чтобы снизить стоимость.

Рисунок: тефлоновые материалы из Кореи и США

Слой оплетки также сделан из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Обычно, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Для внешней оболочки часто выбирают ПВХ или фторполимер.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературных саморегулирующихся нагревательных кабелях.

Требования к системе электрообогрева различаются в зависимости от конкретных проектных параметров каждого приложения.

Для удовлетворения этих потребностей компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

• Низкотемпературные саморегулирующиеся нагревательные кабели
• Среднетемпературные саморегулирующиеся нагревательные кабели
• Высокотемпературные саморегулирующиеся нагревательные кабели

Рисунок: различные саморегулирующиеся нагревательные кабели -Регулирующий нагревательный кабель Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Он имеет максимальную температуру обслуживания 65 градусов Цельсия и максимальную температуру кратковременного воздействия 85 градусов Цельсия.

Этот вид нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные районы и т. Д.

Например, для обогрева металла небольшого диаметра, труб из ПВХ, кровли, защиты от обледенения желобов и малых промышленных труб защита от замерзания. Наши обычные модели — SLL, HTLe, HTM и HTR.

Среднетемпературный тепловой след

Он имеет максимальную температуру обслуживания 110 градусов Цельсия и максимальную температуру периодического воздействия 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими тепловыми потерями для предотвращения замерзания при поддержании температуры.

Наша обычная модель — HTP.

Рисунок: HTP Нагревательные кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная поддерживаемая температура составляет 120 градусов Цельсия, а максимальная температура периодического воздействия — 200 градусов Цельсия.

Это саморегулирующийся кабель для обогрева промышленного класса.

Его можно использовать в средах с максимальной температурой 150 ^o C. Он является водонепроницаемым, антинеорганическим, антифрикционным и антиэкструзионным.

Используется в обычных и опасных средах. Наша обычная модель — HTS.

Саморегулирующиеся тепловые ленты Jiahong широко используются для пожаротушения трубопроводов, проектов сероочистки дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.

С другой стороны, некоторые покупатели называют это нагревательными лентами.

Это не тот нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем — это диапазон поддерживаемой температуры, которую они могут обеспечить. Вообще говоря, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 ^o C до 150 ^o C.

Однако диапазон нагрева нагревательной ленты составляет 350 ^o C-760 ^o C.

Мы производим Jiahong Heating Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группирования проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетильных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наш срок поставки теплового кабеля Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых обычных моделей мы можем предварительно произвести их, чтобы обеспечить быструю доставку.

Каждый саморегулирующийся нагревательный кабель Jiahong строго контролируется во время производства.

Jiahong имеет единственную стандартную испытательную лабораторию CSA в Китае.

Лаборатория может предоставить 4 категории, 26 различных тестов, включая тесты проводников, тесты пластмассовых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Саморегулирующиеся нагревательные кабели Jiahong Рабочая плита

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества. Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. Д.

Более того, электрообогрев Jiahong должен пройти 2 раза, 100% проверки перед отделкой и окончательной упаковкой.

Всего существует 15 тестов, ключевыми из которых являются испытания на сопротивление, сопротивление изоляции и испытания изоляции под высоким напряжением.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Graphic : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Нагревательные кабели для Северной Америки должны соответствовать стандартам UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать требованиям CE, TUV, ATEX, IECEX и EAC. Кроме того, на наши саморегулирующиеся нагревательные кабели предоставляется 10-летняя гарантия.

Саморегулирующийся нагревательный кабель: Полное руководство для импортеров

Глава 1: Саморегулирующиеся нагревательные кабели

Нагревательные кабели специально разработаны для использования как на открытом воздухе, так и внутри помещений. Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. Д. Не замерзнут или не перегреются при понижении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель — это специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности для защиты труб и резервуаров , желоба и сосуды, среди прочего, от замерзания.

В качестве альтернативы, кабели можно также называть кабелями с автоматическим обогревом или нагревательными лентами.

Например; если температура окружающей среды начинает нагреваться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать перепады температуры.

Обратное происходит, когда температура начинает падать; полимерный сердечник кабеля автоматически нагревается для увеличения тепловой мощности.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает тепловую мощность. Это позволяет нагревательному кабелю перестать нагреваться и начать охлаждение. Мы узнаем более подробно о том, как они работают позже.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, когда температура поверхности повышается, самоограничивающееся волокно / жила нагревательного кабеля расширяется, уменьшая тепловыделение, и наоборот.

Но о каких волокнах / сердцевине идет речь? Давайте разогнем складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;

• Внутренний проводник из сплава
• Нагревательный элемент PTC
• Внутренняя изоляция
• Оплетка для защиты от электромагнитного излучения
• Наружная водонепроницаемая куртка

Кроме того, трубка обычно покрыта теплоизоляцией, которая защищает трубу от замерзания и помогает кабель не теряет тепло.

1. Внутренний проводник из сплава

Первичный внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкую степень термического преобразования.

В саморегулирующихся кабелях используются два параллельных луженых медных провода, каждый из которых состоит из 7 или 19 жил из луженых медных проводов. В результате получаются сплошные медные провода.

2. Нагревательный элемент PTC

Положительный температурный коэффициент (PTC) или нагревательные элементы с проводящим сердечником представляют собой специальные диски, которые обеспечивают очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощную, безопасную и энергоэффективную передачу тепла. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

3. Внутренняя изоляция

Большинство внутренних оберток, которые вы можете найти на самоограничивающихся нагревательных кабелях, изготовлены из тефлонового пластика, который является синтетическим материалом, который не реагирует. В основном он используется в трубопроводах для химически активных и коррозионных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже фармацевтика.

Внутренняя изоляция нагревательных кабелей выдерживает высокие температуры, кислоту и щелочь.

NB: Некоторые производители стремятся заменить тефлон как внутренней PV изоляцией, так и внешней изоляцией LSZH, чтобы снизить затраты.

1. Анти-электромагнитная радиационная оплетка

Анти-электромагнитная радиационная оплетка также известна как металлическая защитная оплетка. Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения, используемая на каждом кабеле, зависит от величины тока, проходящего через петлю.

Плетение оплетки будет более плотным, если через нее проходит большой ток, и меньшей плотности, если ожидаемый через нее ток будет низким.

2. Наружная водонепроницаемая куртка

Наружная оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется в кабелях, работающих с растворителями и кислотами.

ПВХ в основном используется для изготовления труб, электрических кабелей, полов и многих других применений, где он может заменить резину, особенно в высокотемпературных самоограничивающихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели весьма выгодны при правильном использовании и установке. Поскольку эти параллельные нагревательные кабели состоят из встроенного полупроводящего элемента, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот и другие преимущества автоматического нагревательного кабеля:

• Автоматическое регулирование температуры

Все мы полагаемся на тепловую энергию. Саморегулирующийся нагревательный кабель можно использовать в коммерческих секторах, жилых домах и промышленных предприятиях для понижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не требуется никаких ручных настроек при изменении температуры. Кабели могут автоматически регулироваться как в теплой, так и в холодной среде.

Например; когда слишком жарко, кабель автоматически снижает тепловыделение и потребляет меньше энергии. Та же методика применяется, когда температура начинает падать; нагревательные кабели регулируются соответствующим образом и увеличивают тепловую мощность.

• Температурная безопасность по своей природе

Поскольку нагревательный кабель предназначен для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, предприятиям, производящим такие материалы, как чугун или углеродистая сталь, необходимы саморегулирующиеся кабели, которые имеют высокую устойчивость к низким температурам, поскольку элементы необходимо быстро нагревать, а затем одновременно быстро охлаждать.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к серьезным дефектам и повреждению кабеля. Эта чувствительная металлическая деталь может расширяться при повышении температуры и сжиматься при понижении температуры, чтобы приспособиться к любым изменениям температуры.

Еще одним большим преимуществом является возможность для пользователя отрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств провода.

Как? Что ж, саморегулирующиеся нагревательные кабели состоят из проводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которые не могут быть повреждены при разрезании кабеля.

• Нулевая ЭДС (электромагнитное излучение / поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или создают нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности во всем.

Известно, что ЭМП вызывает такие проблемы, как рак кожи или груди, депрессия, невротические расстройства и многие другие вредные состояния.

Переход на системы с самоограничивающимся нагревательным кабелем будет полезен как для вашего здоровья, так и для окружающей среды.

• Контролируемая температура (термостат не требуется)

Саморегулирующийся нагревательный кабель не нуждается в термостате для отслеживания уровней тепла, поскольку он может автоматически контролировать температуру ядра. Как упоминалось ранее, нагревательный кабель может понижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высоких / низких температур в определенной области кабель может автоматически регулироваться без необходимости каждый раз проверять термостат вручную.

Глава 2: Типы саморегулирующихся нагревательных кабелей

Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого приобретаемого вами кабеля зависит от типа полимера, из которого изготовлена ​​жила.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить тепловую ленту, не подлежащую ремонту.

Итак, что вы можете сделать, если вам требуются высокие температуры нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают разные типы саморегулирующихся нагревательных кабелей с разными настройками температуры.

Доступны четыре типа:

• Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
• Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
• Высокотемпературный нагревательный кабель (HTC)
• Саморегулирующийся саморегулирующийся кабель -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество тепла, которое они производят сами, установлены контроллеры электрообогрева, которые помогают оптимизировать производительность системы.

В основном, все доступные варианты зависят от типа отопления, которое вы ищете, и от того, как вы планируете его использовать.

1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. 6

LTC обеспечивает поддержание температуры процесса до 150 градусов F (65 градусов Цельсия). Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для использования в жилых помещениях, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химикатов.

2. Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для использования на открытом воздухе в жилых и коммерческих помещениях, например на проездах и водостоках. MTC несколько жесткие, но обладают отличной гибкостью при намотке на трубы.

3. Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов F (120 градусов Цельсия).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, таких как коммерческие здания или пешеходные дорожки. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное воздействие температуры до 374 градусов F (190 градусов Цельсия) и выдерживать периодическое воздействие до 450 градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля

Токопроводящая жила, также известная как нагревательный элемент PTC, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и передается от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

Примечание: для того, чтобы это было эффективно, провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Тепловая мощность, получаемая от проводящего сердечника, применяется в соответствии с внешней температурой, чтобы поддерживать температуру выдержки выше точки замерзания.

Это означает, что по мере изменения температуры окружающей среды тепловой поток, разница с температурой выдержки и потребление энергии соответственно снижаются.

Проще говоря: в более холодных областях полимерные пути имеют тенденцию расширяться, а количество электрических путей в проводящей сердцевине увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, пути сужаются, когда кабель размещается в более теплых местах. Это сжатие увеличивает сопротивление и снижает выходную мощность.

NB: Расширенные пути полимера производят больше тепла, а сжатые пути полимера приводят к меньшему выделению тепла.

Глава 4: Обычные применения

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих приложений, включая промышленные, жилые и коммерческие районы, как упоминалось ранее. . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; Вы можете использовать саморегулирующиеся нагревательные кабели в местах, где могут замерзать бытовые и коммерческие водопроводные и канализационные трубы, в промышленности, чтобы предотвратить замерзание определенных жидкостей, или даже для полимеризации больших конструкций, таких как яхты, самолеты и многое другое!

4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если окружающая температура упадет ниже 0 градусов C. Низкие температуры могут привести к трещинам в резервуарах и каналах для воды, что в конечном итоге будет вам дорого стоить денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем в работе и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры — это добавить источник энергии в виде тепла.Именно здесь вступают в игру саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание будет защищено от замерзания водосточных желобов, разрывов водопроводных труб, пожарных труб, труб горячего водоснабжения и замерзания других жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы сможете избежать повреждения коммуникаций и зданий морозом, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 — Замороженные трубы. Фото: ProTherm Industries

4. 2 Таяние снега и льда на открытом воздухе

Ежегодно в больницу поступают тысячи людей из-за травм в результате падений, связанных со снегом / льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на ваших дорожках, лестницах и подъездных дорожках.

Рисунок 9 — Нагревательные кабели тракта. Фото: Warmup

Вы фермер? Эти кабели также можно использовать для того, чтобы ваши животные были сыты круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически активируются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев кровли и водостоков

Для вашей кровли и водосточных желобов также можно использовать нагревательные кабели. Саморегулирующиеся нагревательные кабели для вашей крыши и водостоков предотвращают образование комков снега и льда.

Как вы знаете, комки могут быть очень опасными, если они упадут и ударит вас, когда вы идете под ними. Кроме того, комки льда и иней из снега могут повредить ваши крыши, желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и водостока.

Примечание: убедитесь, что вы подключаете кабель в областях над краями крыши (карнизами), чтобы предотвратить повторное замерзание талого снега, когда он начнет стекать. в сточные канавы.

Рис. 10. Нагревательные кабели для кровли и водостока. Фото: Warmup

Как кабель работает на крыше и водостоке? Он автоматически выделяет высокие уровни тепла, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели прямо в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующиеся нагревательные кабели в вашем доме, позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту. кислота, и даже моторное масло.

Рисунок 11 — Саморегулирующийся нагревательный кабель для промышленности

Нагревательные кабели могут использоваться в промышленных целях для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели способны нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль и поддержание температуры процесса

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянного и постоянного тепла. источник. В приложениях с технологической температурой обычно требуется контроль вязкости потока для определенных химикатов и жидкостей, таких как кислоты, жидкое топливо и смазочные материалы, определенные пластмассы, десульфуризация на тепловых электростанциях, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 — Контроль температуры технологического процесса в промышленности. Фотография предоставлена: Offshore Technology

Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль и поддержание температуры технологического процесса при применении.

Для большинства упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не останутся незамеченными. t остыть и заморозить или перегреть.

Примечание. Используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного периода.

4.6 Отверждение композитов

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , создают кабели для отверждения и ремонта композитов.

Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, например, в авиакосмической отрасли (самолеты, реактивные самолеты и т. Д.).,), морская (корабли, яхты и т. д.), энергия ветра (например, ветряные турбины) и многие другие типы композитных волоконных конструкций.

В кабелях используется метод горячего склеивания, который можно использовать для отверждения мокрых слоев, пропитывания смолы, препрега и склеивания металла. Вы будете удивлены качественными циклами отверждения, точностью и эффективностью использования нагревательных кабелей для отверждения композитов.

Глава 5: Саморегулирующиеся нагревательные кабели постоянной мощности на обогреве

Нагревательные кабели можно разделить на две категории: саморегулирующиеся и постоянные мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Электронагреватель: Саморегулирующийся или постоянная мощность

Саморегулирующийся нагревательный кабель работает, автоматически определяя, где температура высокая или низкая, и регулируя ее соответственно, в то время как нагревательный кабель постоянной мощности выдает такое же количество тепла по всей длине шнура независимо от изменений температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаруживает области, которые не требуют большого количества тепла, и соответственно уменьшает тепло, излучаемое в эти области, или выделяет больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель постоянной мощности будет выделять одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

Саморегулирующийся нагревательный кабель для работы использует токопроводящую жилу. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы идти в ногу с понижением или повышением температуры.

Например, изобразите шнур, который может увеличить мощность в более холодных местах и ​​опустить ее в более теплых областях вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для вашего дома, бизнеса или промышленного использования, особенно если у вас есть постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Самоограничивающийся нагревательный кабель Trace Фотография предоставлена: Нагрев и процесс

Плюсы

• Существует контролируемая мощность на метр кабеля Высокая химическая стойкость
• Длительный жизненный цикл
• Устойчивость к ультрафиолетовому излучению
• Меньшая мощность в теплые месяцы
• Мощность может быть автоматически снижена

Минусы

• Кабели не отключаются сами по себе
• Провод не отводит тепло выше заданного уровня температуры

5.3 Структура постоянной мощности, плюсы и минусы

Кабели постоянной мощности обеспечивают одинаковую мощность по всей длине, что означает непрерывную подачу тепла, излучаемого по всей длине кабеля.

Т.е. Кабель излучает одинаковую тепловую мощность по всей длине нагревательного кабеля без уменьшения или увеличения тепловой мощности в областях с более высокими или более низкими температурами.

Нагревательные кабели постоянной мощности идеально подходят для домовладельцев, которые хотят поддерживать свою тепловую мощность.

Плюсы

• Односторонний вход мощности
• Можно накладывать слои без точных измерений, так как вы можете отрезать шнур
• Постоянная выходная мощность
• Подходит для обогрева труб во взрывоопасных зонах

Минусы

• Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
• Требуется больше электроэнергии
• Всегда необходимо использовать контроллер или термостат

Глава 6: Установка саморегулирующегося нагревательного кабеля

Нагревательные кабели при правильной установке могут свести к минимуму вероятность замерзания воды и образования льда, вызывающего утечку.

Будь то герметизация утечек воды и воздуха в чердачное помещение, дополнительная изоляция в коммерческих зданиях или обеспечение надлежащей вентиляции для ваших некондиционированных помещений, некоторые вещи можно сделать в жилых, коммерческих или промышленных помещениях, чтобы свести к минимуму и предотвратить ущерб. .

6.1 Профессиональная установка Vs. DIY

Профессиональная установка

Стоимость установки тепловых лент варьируется от одного проекта к другому в зависимости от таких вариаций, как глубина и длина карниза, наклона и высоты крыши, желоба конфигурация и общий дизайн системы.

Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному уровню и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

Сначала мы оцениваем вашу ситуацию и выясняем, как действовать. Профессиональная установка включает в себя тщательный осмотр участка, чтобы сначала определить, подходит ли нагревательный кабель. Это делается перед началом установки нагревательного кабеля.

Затем профессионал осматривает систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается для проверки завершения всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.

Кабель может быть проложен по спирали вокруг трубы или по прямым линиям трубы. По возможности кабель прикладывают к нагреваемому объекту плашмя.

* Прямая трассировка — Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля в результате наступления на него или падающих предметов.

* Спиральное — в основном используется, когда количество типов кабелей ограничено. Этот метод увеличивает длину нагревательного кабеля на фут трубы.

Кабели должны плотно прилегать к трубе и закрепляться с интервалом 12 дюймов. Дополнительно нагревательные кабели можно прикрепить с помощью стекловолоконной ленты. Пластиковые стяжки также можно использовать, если максимальная температура пластика соответствует требованиям системы или превышает их.

Нагревательный кабель разрезают только после того, как он прикреплен к трубе. Прежде чем приступить к резке, профессионал сначала подтвердит допустимые соединения, заделки и радиаторы (опоры, клапаны и т. Д.).

Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая кабель обогревателя — лучший способ добиться этого — сделать петлю из кабеля.

Использование квалифицированного электрика — самый безопасный способ установить эти кабели, поскольку они обладают знаниями, необходимыми для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям знают о мерах безопасности, необходимых до начала работы, во время и после завершения работы.

DIY

Каким бы заманчивым ни был этот вариант, мы настоятельно не рекомендуем его, потому что любая крошечная ошибка может привести к огромным расходам на ущерб и проблемам безопасности.

Независимо от того, выбираете ли вы профессиональную установку или установку своими руками, перед началом работы следует учесть несколько моментов:

• Саморегулирующиеся нагревательные кабели можно использовать только для прокладки труб из пластика или металла.
• Всегда проверяйте, что трубка до трассируемой линии полностью высохла.
• Лучше всего защитить греющий кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует затягивать слишком сильно, так как это может привести к серьезным повреждениям.
• Не наступайте на эти кабели и не пересекайте провода с транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели следует прокладывать снизу, особенно если они прокладываются в местах, где люди ходят или едут.
• Никогда не обезопасьте себя, ограничивая нагревательный кабель металлическими или металлическими лентами. Используйте алюминиевую ленту, чтобы обеспечить эффективную теплопередачу.
• Убедитесь, что поверхность, на которую уложены кабели, чистая и не содержит острых камней, металлов и других предметов.
• При хранении кабеля убедитесь, что концы герметизированы, чтобы не допустить попадания влаги, которая в противном случае может повредить кабель.

6.2 Принадлежности (распределительная коробка)

Распределительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и водостоков, проездов и полов.

Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, технического обслуживания горячей воды и технического обслуживания систем обогрева пола и проезжей части.

Рисунок 14 — Распределительная коробка. Источник фото: sst iwarm

Проще говоря, распределительные коробки используются для надежного соединения между нагревательными кабелями, шнуром питания и кабелями с холодным вводом.Распределительные коробки могут монтироваться на трубе или стене с использованием различных опорных кронштейнов.

Преимущества и основные характеристики распределительных коробок:

• Их можно использовать во взрывоопасных зонах
• Они просты в установке и обслуживании — в них используются пружинные клеммы, и они очень просторны внутри
• Распределительные коробки совместимы с силовыми кабелями с поперечным сечением
• Коробки для принадлежностей отличаются высокой надежностью

Минимальный набор принадлежностей для установки включает:

* имейте в виду, что эти принадлежности зависят от типа установки: e.грамм. водостоки, проезды и т. д.

• Комплекты для подключения питания и концевой заделки
• Ленты для крепления кабелей
• Термостатический контроль и мониторинг

Глава 7: Крупнейший производитель нагревательных кабелей в Азиатско-Тихоокеанском регионе

Jiahong China уже более 25 лет играет важную роль в производстве нагревательных кабелей. Мы являемся мировым лидером в производстве саморегулирующихся нагревательных кабелей и единственным производителем, который владеет технологиями PTC в Китае.

Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

Кроме того, все наши продукты были протестированы и одобрены как европейскими, так и американскими испытательными институтами.

Наша обширная линейка саморегулирующихся нагревательных кабелей подходит для широкого спектра применений и отраслей, включая жилое, коммерческое и промышленное назначение.

Наши кабели для электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паровой провод, ограничение мощности, параллельную постоянную мощность и пучки инструментальных трубок.

Кроме того, нагревательные кабели Jiahong China можно использовать в областях, где требуется нагрев при критических температурах процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и большого потока при низких температурах окружающей среды.

Вот полный список нашей серии самоограничивающихся нагревательных кабелей:

• Внутрипроводящий нагревательный кабель
• Нагревательный кабель для труб и кровли для жилых помещений
• Нагревательный кабель для коммерческих и легких промышленных предприятий
• Опасный промышленный нагревательный кабель 100 ℃
• Опасный Промышленный нагревательный кабель 120 ℃
• Опасный промышленный нагревательный кабель 190 ℃

Саморегулирующийся нагревательный кабель

• SLL

Глава 8: Что следует учитывать перед покупкой саморегулирующегося нагревательного кабеля

8 . 1: Сертификаты

Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу технических характеристик продукта.

8.2: Опасные зоны

Саморегулирующиеся нагревательные кабели для опасных зон должны быть сертифицированы в соответствии с требованиями действующих стандартов для их типа защиты от потенциально взрывоопасных газов и / или горючей пыли.

Производитель систем обогрева, с которым вы работаете, должен соответствовать требованиям безопасности из:

• Стандарт для испытаний, проектирования, установки и обслуживания электрообогрева для промышленного применения
• Стандарт для испытаний , Проектирование, установка и обслуживание электрообогрева для коммерческого применения
• Национальный электротехнический кодекс Международный электротехнический кодекс серии
• И органы по требованиям к электротехнике и безопасности

8. 3: Характеристики нагревательного кабеля

Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы меняется в зависимости от температуры поверхности.

Мы разработали таблицу с использованием двух разных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

Мощность Диапазон

208 В	Диапазон выходной мощности	Длина контура
	0,82	0,96
	0,85	0,94
	0,89	0,92	Длина цепи
1. 13	1,08
1,12	1,09
1,08	1,11

Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут изменяться при изменении упомянутых выше факторов.

Все нагревательные кабели имеют минимальную температуру установки -40 ° C (-40 ° F). Однако поддержание температуры процесса (защита от замерзания), периодические температуры воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая температура.)

Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм).

Для трубопроводов размеры вашего кабеля должны соответствовать общему количеству нагревательного кабеля, необходимому для длины трубы. При прямом прокладке греющего кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и концевые уплотнения. Дополнительно добавьте длину нагревательного кабеля на 5–10% для фланцев, колен, колен и т. Д.

Для спиральных труб размеры установленного кабеля = коэффициент спиральности X длины трубы.

Длина контура зависит от нескольких условий, которые необходимо учитывать, в том числе:

• Рабочее напряжение
• Выбранный нагревательный кабель (плотность и тип ватт)
• Длина трубопровода, включая дополнительный припуск
• Ожидаемая температура запуска
• Максимально допустимая длина цепи
• Доступный размер автоматического выключателя

Заключение

Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный T-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, зная, что температура поверхности нагревательного кабеля никогда не превысит температуру класса T.

Благодаря принципу саморегулирования, система Jiahong China экономит электроэнергию и, следовательно, снижает эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации позвоните по номеру и свяжитесь с нами по телефону .

Что такое саморегулирующийся нагревательный кабель? — HEATIT

Саморегулирующийся нагревательный кабель — это тип нагревательного проводника, который может изменять свое тепло в зависимости от окружающей температуры. Кабель начинает нагреваться при понижении температуры и остывать при повышении температуры. В этой статье рассказывается о применении, принципах работы и преимуществах саморегулирующегося нагревательного кабеля.

Принцип действия

Саморегулирующийся нагревательный кабель работает на основе свойств проводника электрического тока.Выходная мощность будет регулироваться автоматически в зависимости от температуры окружающей среды в каждой точке кабеля.

Принцип работы полимерной матрицы в данном случае. заключается в следующем: при понижении температуры в какой-либо части матрицы токопроводимость увеличивается, и в результате нагревательный элемент сильнее нагревается.

Например, принцип работы на конкретном участке проводки, который находится в холодном месте, имеет меньшее сопротивление, и протекает значительный ток и значительно нагревает устройство.

Если участок трубы теплый, сопротивление будет значительным, а это значит, что протекающий ток будет меньше. Поэтому, когда к трубе замерзающей воды подключается автоматический нагревательный провод, он начинает работать в полную силу. Когда труба начнет нагреваться, мощность устройства увеличится.

Преимущества саморегулирующегося нагревательного кабеля

Особенностью саморегулирующегося нагревательного кабеля для труб является способность нагревать или охлаждать в зависимости от температуры окружающей среды.Чаще всего такой кабель используется для обогрева труб, резервуаров, крыш, водостоков и так далее. Помимо надежности и простоты конструкции, саморегулирующийся термокабель имеет следующие преимущества:

• Нагревается равномерно и равномерно по всей длине.
• Саморегулирующийся нагревательный элемент устойчив к перепадам напряжения.
• Энергосбережение — саморегулирующийся нагревательный кабель в достаточной мере снижает потребление высокой мощности.
• Такая конструкция считается более безопасной.даже с перекрытием надежно защищен от перегрева.
• Саморегулирующийся кабель может увеличивать мощность при понижении температуры, а при ее повышении может автоматически отключаться.
• Практически не требует обслуживания.

В целом саморегулирующийся нагревательный кабель является экономичным и очень безопасным кабелем.

Каковы области применения саморегулирующегося нагревательного кабеля?

Саморегулирующийся нагревательный кабель обычно регулирует выходную мощность вместе с его длиной, что делает его надежным решением для применения в жилых, коммерческих и промышленных зонах. Эти кабели также используются в промышленных секторах для предотвращения замерзания некоторых жидкостей.

Ниже приведены некоторые области применения этих типов кабелей для обогрева крыш и водостоков. Обогрев желобов, можно решить такие проблемы, как образование сосулек на крыше, такая система называется «Крыша без сосулек». Использовать саморегулирующиеся нагревательные кабели для создания такой системы довольно просто. Он будет работать надежно и эффективно, а главное экономично.

Наружное отопление

Саморегулирующиеся нагревательные кабели незаменимы и для незамерзающих наружных территорий.Это такие строительные элементы, как лестницы, подъезды, подъезды и пандусы. Для таких применений удельная мощность нагрева составляет от 250 до 350 Вт / кв. М. Даже при такой мощности ледяная корка на нагретой поверхности будет отсутствовать и, следовательно, не нужно будет ее скалывать, повреждая покрытие. Такие противообледенительные системы особенно удобны в загородных домах, когда известно, что ожидается оттепель и последующее обледенение.
