Как определить сечение провода по его диаметру: таблица, видео, формулы

Очень часто перед покупкой провода возникает необходимость самостоятельно определить его сечение, чтобы не стать жертвой обмана. Помимо этого, измерять диаметр жил приходиться при добавлении новой электрической точки, если на старой проводке отсутствует буквенная маркировка. Далее мы расскажем Вам, как правильно произвести измерения и какие методики определения для этого можно использовать.

Важный момент заключается в том, что даже если Вы правильно осуществите все вычисления и выберите подходящее изделие, такая неприятность, как авария, все равно может возникнуть. Это связано с тем, что не всегда сечение жил, которое указано на маркировке проводов, соответствует действительным значениям. В этом вина только завода-изготовителя, ведь, бесспорно характеристики не совпадают из-за каких-либо экономических «трюков» в компании. Иногда провода и кабели на прилавках вообще без маркировки, что также пускает под сомнение их качество.

Вы спросите: «Зачем компании портить свою репутацию?», на что можно сразу же найти несколько логических ответов:

1. Завод решил сэкономить на качестве товара. К примеру, если сделать 2,5-милимметровую жилу тоньше на 0,2 мм.кв., можно выиграть несколько килограммов металла на 1 погонном километре. При массовом производстве экономия имеет приличные цифры.
2. В борьбе за «место под солнцем» компании по изготовлению электропроводки пытаются переманить к себе потребителя, сделав цену ниже, чем у конкурентов. Соответственно низкая цена устанавливается за счет незначительного сокращения диаметра (на глаз не заметно).

Как вы видите, и тот и другой ответ вполне разумный, поэтому лучше себя предостеречь и сделать несколько простых вычислений, о которых мы и поговорим далее.

Способы определения

Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.

Способ №1 – Приборы в помощь!

На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).

Механический микрометр

Электронный микрометр

Механический штангенциркуль

Электронный штангенциркуль

Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.

Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).

После измерения необходимо воспользоваться следующей формулой:

Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!

Способ №2 – Использование линейки

Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.

Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.

Несмотря на свою простоту, вычисления имеют свою особенность:

• чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
• витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
• определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.

Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.

После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:

Применение линейки и формул

Способ №3 – Использование таблиц

Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.

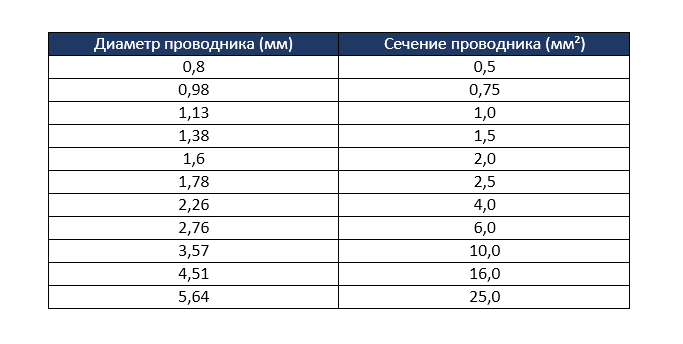

Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.

Советы от электрика

Мы предоставили существующие методы, но это еще далеко не все.

Рекомендуем Вам ознакомиться со следующими советами от опытных электриков по определению сечения провода:

1. Помимо сечения изделия обращайте внимание на металл жилы. Медная либо алюминиевая жила должна иметь характерный насыщенный цвет. Если цвет сомнительный, то, скорее всего это сплав металлов, который позволяет сэкономить заводу-изготовителю свои средства. Такой сплав крайне опасен для монтажа электропроводки в доме, т.к. его токопроводимость и номинальные нагрузки в разы меньше, чем у оригинального изделия.
2. Сечение нужно определять только по жиле. Даже если с виду изделие нормальной толщины, возможен такой вариант, что уменьшенные размеры жилы были компенсированны повышенным слоем изоляции.
3. Если Вы сомневаетесь в размере проводника, приобретите провод большего сечения. Запас мощности точно не повредит Вашей электропроводке!
4. Если Вы имеете дело с кабелем, расчет будет немного изменен (из-за того что кабель может состоять из n-го количества проводов). Чтобы правильно осуществить вычисления, Вам необходимо сначала определить диаметр каждого отдельного провода, после чего суммировать все значения и выбрать изделия согласно итоговому числу.

Видео инструкция

Мы нашли очень интересную видео инструкцию, в которой показаны не только как определить сечение провода, но и наглядный пример различного качества изделий от нескольких заводов изготовителей.  Если Вы знаете украинский язык, то видео станет Вам полезным и сможет ответить на возникнувшие вопросы, если такие имеются!

Видео инструкция по определению сечения жилы микрометром

Надеемся, что теперь Вы знаете, как определить сечение провода по его диаметру. Если возникли какие-либо вопросы, сразу же задавайте их нашим специалистам в комментариях либо категории «Вопрос электрику«!

Также читают:

Внешний диаметр кабеля ВВГ / Таблицы

Особенности прокладки кабеля ВВГ в лотках

ПУЭ 2.1.61. В коробах (кабельный лоток + крышка) провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов (не перфорированный лоток + крышка) 35% сечения короба в свету; для коробов с открываемыми крышками 40%.

Данными условиями целесообразно руководствоваться при расчете и подборе размера кабельных труб, металлического лотка, пластиковых коробов или для расчета стоимости доставки кабельной продукции.

Внешний диаметр и вес кабеля ВВГ

Автор: МЕГА КАБЕЛЬ

Перевести мм2 в мм онлайн калькулятор (сечение в диаметр)

Как узнать сечение кабеля по внешнему виду

Определить сечение кабеля можно и без расчетов. Кабель в заводском исполнении обязательно маркируется: на его внешней оболочке штампуется с определенным шагом завод-изготовитель, вид кабеля, количество жил и площадь поперечного сечения токопроводящей жилы.

Например, если на кабеле имеется обозначение ВВГ-нг-LS 3х2,5, то это означает, что кабель имеет внешнюю оболочку и изоляцию жил из негорючего ПВХ с отсутствием при горении выделения опасных газов, также такой кабель имеет 3 токопроводящих жилы с площадью поперечного сечения каждого проводника 2,5 мм2.

Маркировка не всегда указывает правдивое значение площади жилы, так как соблюдение данного параметра остается на совести производителей. Это связано с тем, что большинство изготовителей не придерживается ГОСТ при производстве, а руководствуется собственными ТУ при производстве кабельной продукции, что приводит к вольной интерпретации методик расчета поперечного сечения и не регулируется должным образом. Поэтому лучше всего перед использованием кабеля по назначению проверить соответствие его поперечного сечения заявленному в маркировке.

Сечение сегментного кабеля

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Алюминиевый кабель с секторными жилами

В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.

Таблица расчета площади сектора жилы электрокабеля

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Определение сечения по диаметру

После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.

По формуле

Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.

В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.

В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.

По таблице с часто встречаемыми диаметрами

Для упрощения расчета удобно воспользоваться готовой таблицей.

Порядок пользования числами из таблицы:

1. Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
2. Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
3. Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).

Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.

При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.

Для многожильного кабеля

Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.

Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S­=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.

Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.

При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.

Расчет сечения

Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:

S=πd²/4=0,8d².

То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².

Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.

Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?

Все дело в том, что внутренняя проводка (скрытая) создает условия, при которых провод оказывается в замкнутом пространстве. То есть, нагреваясь, он не отдает тепло воздуху, который его окружает. А, значит, перегревается быстрее и больше. А это, в свою очередь, снижает ресурс эксплуатации и создает условия быстрого выхода из строя. То есть, в такой проводке необходимо использовать провода сечением чуть больше, чем по номиналу.

Плотность тока

Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате

Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:

d=1,1*√I/Ip, где Ip – плотность тока.

Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.

Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.

Площадь круга

Как мы и говорили выше, медь в данном случае предпочтительнее.

Давайте рассмотрим один простой пример расчета. Вводные данные:

• Провод медный.
• Открытая проводка.
• Нагрузка на кабель 2,2 кВт.

Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.

Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.

В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше. То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.

Мощность некоторых бытовых электроприборов

• Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
• Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
• В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.

Разные способы: как определить сечение провода

Проводник часто обозначают 2 разными словами – провод и кабель. Такое смешение очень неудобно. В обиходе эти понятия часто смешивают, хотя в работе данных устройств наблюдаются некоторые существенные различия. Чтобы правильно определить и верно узнать площадь сечения, необходимо разобраться в различиях этих проводников и уяснить более-менее точное определение.

Проводник состоит из группы жил, которые заключены в отдельную изоляцию или в общую. Жилы бывают разными, обычно сплетёнными или сплошными, в зависимости от модели провода. Измеряется их диаметр, как обычной линейкой, так и специальным прибором – штангенциркулем. Как правило, проводники делаются из различных цветных металлов.

Обычно материалы следующие:

• Медь;
• Алюминий;
• Алюмомедь – (это специально разработанный учёными сплав алюминия и меди).

Все эти материалы отличает относительно низкая цена, малое электрическое сопротивление, достаточно высокая электропроводность, удобство при сварке и монтаже

Ещё одной важной характеристикой является максимально маленький вес металлической проволоки. Способы нахождения площади сечения у вышеуказанных проводников практически одинаковы, и замерить ее совсем несложно

Как определить

Существует несколько способов определения этого значения электропровода. Есть формулы, по которым можно рассчитать параметр или таблицы, в которых присутствуют все значения распространенных стандартных проводников. Зная какой-то один параметр, к примеру – диаметр жилы, ее токопроводящую способность – можно узнать и сечение. Другие способы определения такие:

• по формуле через диаметр – S=π*R², где R – это ½ диаметра (d), а π=3,14;
• измерительным прибором – микрометром;
• с помощью штангенциркуля;
• при использовании карандаша или ручки;
• линейкой на основании диаметра.

Микрометр, а также штангенциркуль помогает определить самый точный диаметр, а после на его основании рассчитать сечение по формуле: S= d*d*d/4, результат будет в мм². При помощи инструментов измеряют токопроводящие элементы круглого сечения, но они достаточно дорогие и поэтом покупать их для одного раза нецелесообразно.

Для определения с помощью ручки или карандаша (подходит маркер, фломастер, другое) сперва срезают изоляцию. Потом жилу плотно наматывают на пишущую принадлежность по всей длине. После измеряют длину намотки линейкой и делят ее на число витков, чтобы узнать диаметр. Чем больше будет сделано витков – тем точнее расчет. Когда диаметр стал известен, высчитывают сечение по специальной формуле.

Можно вычислить этот параметр и при помощи только линейки, но жила обязана быть достаточно толстой. Диаметр определяют ниткой или тонкой бумагой – для большей точности. От листа отрывают полоску и загибают с одной из сторон. После бумагу оборачивают вокруг жилы, до касания полоски. В месте из соединения загибают повторно и прикладывают к линейке для замера. С ниткой действуют аналогично. Рассчитывают диаметр по формуле: d=l/2π, где l – это длина бумаги или нитки. Потом используют стандартный расчет – S=π*R², чтобы определить R, d (диаметр) делят на 2.

Условия работы с таблицей сечений кабеля по диаметру

Таблицы сечения кабеля по некоторым характеристикам разнятся с данными провода, однако основные признаки и понятия всё-таки те же самые – диаметр и площадь. Расчет и его принцип особенно не отличаются. Кроме того, в таблице сечения кабели неизменно присутствуют следующие характеристики, например, такие как мощность, сила тока, сопротивления конкретного материала (меди или алюминия).

Следует также помнить, что с течением времени, нагрузка способна значительно увеличится по различным независящим (в том числе) от собственника квартиры причинам. Чтобы не создать пожароопасную ситуацию в собственной квартире, желательно выбирать провода совместно с квалифицированным специалистом-монтажников, да и устанавливать эти провода/кабели и соединения вместе с ними.

Разумеется, что данные, предоставленные в этой таблице, адекватны действительности только в том случае, если выполняются некоторые условия:

1. Температура воздуха немного меньше или равна, например, +30 ᵒС (понятно, что температура разная для каждой таблицы, обычно дополнительные условия прописаны).
2. Напряжение в сети равно 220 В.
3. Провод трёхжильный, при этом изоляция общая.
4. Отдельное заземление.
5. Прокладка в закрытом пространстве – в воздухе или коробе.

Существуют также другие условия, которыми желательно не пренебрегать, во избежание опасных и сложных ситуаций, связанных с выходом из строя техники или угрозой для безопасности (жизни и здоровья) людей.

Определяем размер сечения кабеля

Кабели могут быть как одножильными, так и многожильными. Во втором случае лучше всего определиться с диаметром каждой отдельной жилы. Также и жила может быть однопроволочной или же состоять из множества проволок. Вне зависимости от вида кабеля можно определить его сечение по диаметру.

Однако не стоит забывать о том, что «на заборе тоже написано» и лучше всего при выборе провода самостоятельно провести все необходимые измерения. Благо их проведение не так уж и сложно. Определение действительного диаметра провода возможно при использовании доступных инструментов. К таким инструментам относят микрометр и штангенциркуль.

Измерение микрометром

Самым точным методом измерения диаметра является измерение с помощью микрометра. Для подобного измерения необходимо взять проводник и подвести к нему измеряющий винт до появления характерного звука трещетки. Значение точного диаметра складывается из двух значений: на стержне микрометра и на барабане.

Измерение штангенциркулем

Также можно измерить диаметр кабеля с помощью такого распространенного инструмента, как штангенциркуль. Для этого необходимо зажать измеряемый провод между губками измерителя и считать точное значение со специальной шкалы.

Измерение линейкой

Наименее точным типом измерения является замер простой линейкой. Однако в этом случае точности можно добиться при замере большого количества витков. Порядок замера линейкой:

1. На некий стержень наматывается проводник на определенное расстояние.
2. Линейкой измеряется длина обмотанного участка стержня.
3. Полученное значение делится на количество витков.

Этот способ все же имеет определенную точность в силу сокращения погрешности.

Далее можно определить сечение кабеля по диаметру. Это можно сделать по формуле:

S = π*D2/4

где D – измеренный диаметр провода.

По теме:

НАЗАД ВПЕРЕД 1 из 2

Навык самостоятельного расчета сечения проводника поможет избежать всевозможных проблем в будущем, а также обмана со стороны поставщика продукции.

Таблицы и нормы

Еще одним очень распространенным методом определить сечение провода по диаметру представляется использование стандартизированных таблиц, в которых перечислены все самые распространенные и широко используемые сечения кабелей.

Порядок подбора сечения провода по таблице:

1. Сначала необходимо определиться с типом кабеля.
2. Далее находим в таблице нужный нам диаметр.
3. Определяем соответствующее сечение.
4. В случае необходимости, самостоятельно проверяем показатели по методикам, описанным выше, и принимаем решение о приобретении.

Таблица сечения проводов по диаметру.

Таблица, связывающая сечение провода и диаметр показывает, что описанная выше формула весьма справедлива.   Значения сечений, приведенные в предложенной таблице, вычислены именно по ней с определенными допускающимися округлениями.

Итак, вот уже известно, как самостоятельно узнать сечение провода. Осталось только с пользой использовать полученные знания.

При покупке кабеля можно попросить продавца зачистить небольшой участок провода, дабы провести все необходимые манипуляции по измерению изделия. Однако практика показывает, что не многие продавцы идут на подобный шаг. Тогда единственным выходом является покупка вначале небольшого участка кабеля, необходимого для замеров. А вот уже после того, как все сомнения отпадут можно приобретать столько провода, сколько нужно.  Все же не самым радостным фактом является то, что по-настоящему внимательные покупатели зачастую выбирают кабель большего сечения. Ведь на поверку они оказываются несколько меньше формальных размеров.

Формула: как определить сечение кабеля

Понятие площадь сечения, или, в простонародье, толщина кабеля – вещь интересная. Определяется она прибором под названием штангенциркуль. Сначала этим прибором необходимо вычислить диаметр проводника (естественно, предварительно очищенного от изоляции).

Затем следует найти площадь кабеля по формуле S = π (D/2)2, в данной формуле:

1. S – это площадь сечения многожильного или одножильного проводника, которая выражается в мм2.
2. π = 3,14 (банальное широко известное число Пи).
3. D – это диаметр проводящей электрический ток жилы кабеля, выражается в мм.

Перевод в другие единицы измерения или в систему СИ необязателен. Также можно записать эту формулу в сокращённом виде: S = 0,8 D² (площадь равна произведению 0,8 и квадрата диаметра). В таком случае 0,8 D² – это округлённый коэффициент. На самом деле посчитать площадь сечения и соотношение разных параметров проводника совсем несложно.

Кстати, очень удобно мерить площадь сечения микрометром или использовать калькулятор.

Конечно, он не выдаст точно число, вроде 16мм2, но расчёты облегчит значительно. Видео об этом смотреть достаточно скучно, но может оказаться вполне полезно, особенно если решились делать ремонт дома самостоятельно (это не очень хорошая идея, но ваша квартира – ваши правила).

Как рассчитать сечение медного провода и определить нагрузку на кабель

В этой таблице данные приведены для следующего случая.

— Одна фаза, напряжение 220 В

— Температура окружающей среды 30 С

— Прокладка в воздухе или коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Используется наиболее распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.

Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время

Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают качественные, но дорогие провода

На это стоит обратить максимальное внимание

В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила

Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.

Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.

1. Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
2. Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
3. Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.

Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего . Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Нередко перед приобретением кабельной продукции возникает необходимость самостоятельного замера ее сечения во избежание обмана со стороны производителей, которые из-за экономии и установления конкурентной цены могут незначительно занижать этот параметр.

Разнообразие кабельной продукции и проводов

Также знать, как производится определение сечения кабеля, необходимо, например, при добавлении новой энергопотребляющей точки в помещениях со старой электропроводкой, на которой отсутствует какая-либо техническая информация. Соответственно, вопрос о том, как узнать сечение проводников, остается актуальным всегда.

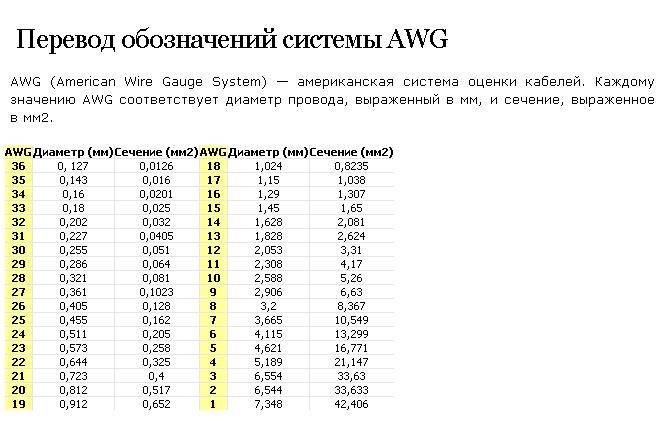

Таблица сечений провода и диаметров

Иногда, вместо того, чтобы ковыряться в проводах с линейкой, намного легче воспользоваться готовыми таблицами. Одна из них будет с некоторым сокращением приведена ниже. В такой таблице в левой колонке будет указан конкретный диаметр проволочных жил, а в правой – сечение проводника в квадратных миллиметрах.

Определение сечения:

• 0,8 мм2 – 0,5;
• 1 мм2 – 0,75;
• 1,1 мм2 – 1;
• 2,28 мм2 – 6;
• 3,2 мм2 – 8;
• 4 мм2 – 8,3.

Данная выше таблица далеко не полна. Всего в ней существует около 10-12 строчек, и каждое её значение вполне может встретиться в магазине. Наиболее точную информацию по каждому конкретно виду проводов и кабелей по первому требованию предоставит продавец-консультант в магазине бытовой техники или электрических товаров.

Также могу пригодиться следующие характеристики. Например, в таблице может быть также указано, открыто ли проложен провод, сколько конкретно проводов в одном соединении и какие они точно, например, 2, 3, 4 одножильных или 1 двухжильный, 1 трёхжильный.

Данные моменты также очень важны, именно поэтому, собираясь устанавливать провод, и считать площадь его сечения, подобные детали стоит всё-таки уточнить и померить ради спокойствия и комфорта. Ошибка грозит выходом из стоя всей электроники (телевизоров, стационарных компьютеров, холодильников, электричества и даже стиральных машин), а также пожароопасной ситуацией в собственном доме. Именно поэтому, рачительному хозяину, выбирая какие-либо провода или кабели доя дома, необходимо быть предельно внимательным, требовательным и аккуратным покупателем.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки

Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить

Таблица сечения проводов по диаметру, разные методы замеров

Качество кабеля при монтаже проводки — самая важная составляющая успеха. Качественные провода производят по ГОСТу, но есть также изделия, выпущенные по ТУ с менее строгим контролем. В любом случае, будет нелишним проверить параметры кабеля вручную. Ведь жалобы потребителей на занижение сечения медной жилы встречаются весьма часто. Важно проверить добросовестность выбранного производителя: соответствует ли заявленное сечение реальному? Если вам нужно сравнить сечение провода и диаметр, таблица поможет сделать это быстро и просто. Ищите табличку в конце статьи.

Специалисты говорят, что если покупать не ГОСТовский кабель, то экономия на медном проводнике может составить от 10% до 40% от заявленного номинала. Если поверить недобросовестному производителю на слово, это может стоит вам серьезного ущерба — от сокращения срока эксплуатации проводки до пожара и выхода из строя дорогой техники.

Обязательно просите у продавца сертификат на кабельную продукцию. Проверяйте маркировку на изоляции, а не только на бирке и коробке. На оболочке также следует искать название завода-изготовителя.

В соответствии с требованиями ГОСТ 31996-2012 пространство между изолированными жилами должно быть заполнено. Поэтому даже визуальный осмотр разреза кабеля даст вам понять, насколько производитель ответственно относится к стандартам.

Чтобы определить сечение провода по диаметру, нужно сначала измерить этот самый диаметр.

Как измерить диаметр жилы микрометром

Есть несколько методов измерения диаметра жилы провода или кабеля:

1. Микрометром;
2. Штангенциркулем;
3. Линейкой.

Эти методы расписаны в порядке убивания точности. Микрометр позволяет определять линейные размеры с точностью от 0,2 мкм. Для работы с проводкой подойдут гладкие, проволочные, резьбомерные и цифровые микрометры. Ниже вы увидите фото и основные части микрометра для измерения жил кабеля.

1 — опорная стойка для фиксации проводника;

2 — винт;

3 — неподвижная гайка для замеров;

4 — неподвижный стебель со шкалой;

5 — измерительный барабан;

6 — трещотка.

Как определить сечение провода с помощью микрометра? Первым делом мы всегда измеряем диаметр жилы, а принцип измерения довольно прост. Сначала проверяется точность прибора путем закручивания винта и простого контроля: совпадает ли ноль барабанной шкалы с горизонтальной чертой на стебле. В тех случаях, когда метки не совпадают, измеритель регулирует стебель специальным ключом из комплекта микрометра. Далее приступаем к подготовительному этапу — выкручиваем винт до размера, превышающего диаметр провода. Помещаем очищенную от изоляции жилу в зазор между неподвижным упором и винтом. Зажимаем винт трещоткой, слушаем количество щелчков: закрутка микровинта должна остановиться после трех щелчков. Далее мы должны снять показания по трем шкалам: на стебле и барабане. Штрихи сверху шкалы показывают полное число миллиметров, половина второй шкалы — это еще полмиллиметра. В завершение добавляем к нашим записям показание с барабанной шкалы, внимательно учитываем цену деления шкалы (обычно 0,01 мм), а затем суммируем все три показателя для получения результата.

В идеале на микрометре нужно провести несколько замеров диаметра провода и вычислить среднее арифметическое.

Как определить диаметр провода штангенциркулем

Удобно определять сечение кабеля по диаметру с помощью штангенциркуля. Этот высокоточный инструмент с линейкой-штангой производит замеры с точностью до 0,05 мм. Как выглядит штангенциркуль, и как он устроен, смотрите ниже.

1 — штанга;

2 — рамка;

3 — губки для наружных замеров

4 — губки для внутренних замеров;

5 — глубиномер с линейкой;

6 — стопорный винт, чтобы зафиксировать рамку;

7 — шкала нониуса, чтобы подсчитать доли миллиметра;

8 — шкала штанги.

Этап перед измерениями очень важен, поскольку на нем замерщик проверяет техническое состояние прибора. Губки в совмещенном положении должны соответствовать совпадению штанговых торцов и линейки глубиномера, а все шкалы в норме чистые, и отметки на них хорошо просматриваются. Если на рабочих поверхностях обнаружены следы коррозии, царапин и забоин, если губки перекосились, то штангенциркуль не позволит определить точное сечение провода по диаметру.

Порядок замеров провода штангенциркулем выглядит так:

1. Очищенную от изоляции жилу зажимают в губках — плотно, без перекосов и зазоров, с незначительным усилием.
2. Плоскость рамки должна быть перпендикулярна оси измеряемой детали. Губки размещаются в диаметрально противоположных точках.
3. С помощью стопорного винта фиксируется размер, затем снимают показания.
4. Количество целых миллиметров смотрят на шкале штанги слева направо. Нулевой штрих нониуса показывает число миллиметров. Доли миллиметров смотрят по тому штриху нониуса, который точнее всех совпадает со штрихом основной шкалы. Потом умножают порядковый номер найденного штриха нониуса (без учета нулевого) на цену деления шкалы.
5. Общий результат, то есть диаметр токоведущей жилы — это сумма двух величин, миллиметров и долей миллиметров.

Вот подробный алгоритм измерений на видео:

Как высчитать сечение провода по диаметру?

А как узнать сечение провода с полученным диаметром? Все очень просто: надо подставить значение диаметра в формулу.

Что делать без микрометра и штангенциркуля

Ради нескольких измерений вовсе необязательно покупать микрометр или штангенциркуль. Существует известный “дедовский” метод определения диаметра жилы с помощью линейки, а как узнать сечение провода по формуле, вы уже знаете.

Итак, вам нужно зачистить жилу от изоляции и плотно намотать ее на карандаш (см. картинку).

А дальше вы просто прикладываете линейку к намотке, замеряете общую длину намотанного проводника и делите ее на количество витков. Удобно подсчитывать количество витков в 1 или 2 см.

Чем больше количество витков, тем выше точность измерений. Намотайте как минимум 15 витков для нормального результата.

Формула диаметра провода этим способом выглядит так:

D = l/n,

в которой l — длина всех витков, а n — число накрученных витков.

Несколько полезных советов по этому способу:

• минимизируйте зазоры, чтобы уменьшить погрешность, то есть наматывайте жилу вплотную.
• получите как можно больше результатов и вычислите среднее арифметическое, это также снизит погрешность измерений.
• проверьте гибкость провода перед намоткой — этот способ походит для относительно тонких проводников.

Смотрите, как узнать сечение кабеля по диаметру, измеренному линейкой.

Таблица сечения проводов по диаметру

Теорию обязательно нужно знать и понимать, но все таки ля экономии времени целесообразно пользоваться готовой таблицей сечения проводов по диаметру. Ее также можно использоваться для нахождения диаметра проводки по сечению.

Как видите, сечение кабеля по диаметру в таблице соответствует аналогичным расчетам по формуле.

Видео о сечении кабеля по диаметру

И еще одна подробная видеоинструкция, как узнать сечение провода по измеренному диаметру, и почему это важно.

Таблица проводимости проводов по сечению. Почему кабели одного сечения имеют разный диаметр жил

Перед покупкой любого провода или кабеля вы сначала рассчитываете его сечение и только потом идете в магазин. Просите продавца, чтобы он дал вам хороший кабель, и чтобы его сечение соответствовало ГОСТу, а не какую-нибудь подделку. Правильно?

Давайте сначала определимся с некоторой терминологией.

Номинальное сечение жилы
– это площадь поперечного сечения токопроводящей жилы, указываемая в маркировке кабельного изделия. То есть это те цифры, которые вы читаете на бирке кабеля или на его изоляции.

Фактическое сечение жилы
– это площадь поперечного сечения токопроводящей жилы, определенная путем измерений. Это когда вы с помощью штангенциркуля измеряете диаметр жилы и потом высчитываете ее площадь.

При производстве кабелей и проводов заводы должны придерживаться ГОСТа 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров». Давайте верить, что производители придерживаются данных стандартов. Так спится лучше.

В данном документе говорится, что токопроводящие жилы должны соответствовать только одному основному параметру — это электрическому сопротивлению постоянному току. Есть нормы, которые не должен превышать 1 километр жилы при 20 0 С. В таблице ниже приведены эти значения некоторых популярных сечений.

Вот номинальное сечение жил кабеля данный ГОСТ жестко не нормирует. Там написано:

«Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.»

Однако есть таблица, в которой указан максимальный диаметр жил для каждого сечения. Как видите уменьшать диаметр, а значит и сечение можно.

Так вот поэтому получается, что фактическое сечение жил (измеренное вами) может отличаться от номинального (указанного на бирке). В этом по сути ничего страшного нет, если завод изготовитель не превысил нормированное значение электрического сопротивления постоянному току. К сожалению, этот параметр вы не сможете проверить в магазине. Конечно, если измеренное сечение будет намного меньше номинального, то лучше воздержитесь от покупки такого кабеля.

Почему тогда диаметр проводов разный при одном и том же электрическом сопротивлении токопроводящей жилы?

Это во многом зависит от материала и самого процесса изготовления. Это мы думаем, что медь она и в Африке медь. На самом деле не так. Медь бывает разных марок, и производство жил имеет разный технологический процесс.

Разные технологии позволяют выдерживать электрическое сопротивление, но при этом уменьшать затраты на изготовление кабеля, путем уменьшения фактического сечения и ухудшения очистки меди от разных примесей. Попробуйте дома в каком-нибудь дешёвом китайском устройстве магнитом проверить провода. Я не удивлюсь, если они будут притягиваться к магниту, так как видел такое. Медь и алюминий не магнитится, следовательно там присутствуют дешевые стальные сплавы.

Как видите уменьшение фактического сечения жил разрешено ГОСТом. Значит все сводится к совести завода изготовителя, т.е. делается это законно. А мы знаем, что совесть у них чиста и прозрачна, что ее не видать. Особенно у китайских производителей.

Не забываем улыбаться:

Во время операции гаснет свет.
— Доктор, мы его теряем! Теряем! Все, потеряли…
— Ничего, сейчас электрики свет починят и тогда найдем. Далеко не уползет. Он под наркозом. Тем более, я уже разрез сделал…

Предисловие

Проводники электричества — это различные металлы и сплавы, которые позволяют передавать электрический ток от трансформаторного распределительного щитка к пункту конечного назначения, т.е. к бытовому прибору.

Cодержание

Проводники электричества — это различные металлы и сплавы, которые позволяют передавать электрический ток от трансформаторного распределительного щитка к пункту конечного назначения, т. е. к бытовому прибору. Проводники электрического тока применяются при производстве проводки и силовых кабелей. Самый распространенный электрический проводник — это медь. Алюминий немногим уступает ей по своим эксплуатационным свойствам электрического проводника.

Предлагаем вам обзорный материал, в котором описаны характеристики проводников электрического тока, используемых в частном домостроении.

В бытовых условиях в качестве проводника чаще всего используются алюминий, медь и алюмомедь.

Алюминиевые жилы

Алюминиевые жилы — легкие и дешевые материалы, обладающие высокой электропроводностью. Алюминий хорошо отдает тепло, химически стоек. Однако у него есть несколько недостатков.

1. Не обладает достаточной гибкостью. Провода, выполненные из этого металла, применяют только в стационарных установках и там, где при прокладке кабеля нет острых углов поворота.
2. Окисляется на воздухе. Тугоплавкая пленка темного цвета, образующаяся на поверхности алюминия, обладает диэлектрическими свойствами и в местах контакта может серьезно препятствовать течению электрического тока. Отсюда излишний перегрев и возможность потери контакта в местах соединения.
3. Чистый алюминий — прекрасный проводник, но избавить его от примесей очень трудно. Электропроводность этого металла в полтора раза меньше, чем у меди.

Медная жила кабеля

Медная жила кабеля имеет более высокие качественные характеристики по сравнению с алюминием. Она обладает высокими теплопроводящими и токопроводящими свойствами и не образует оксидную пленку. Медный кабель более гибкий. Если минимальная толщина алюминиевых проводников 2,5 мм 2 , то из меди можно изготавливать жилы толщиной 0,3 мм 2 . Однако у меди также есть свои недостатки: дороговизна, высокая плотность, а, следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. Медь с алюминием образуют гальваническую пару, и возникающие токи разрушают контакт. Чтобы этого избежать, используют специальные клеммы соединения.

Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Этот материал имеет более низкую стоимость. Однако, несмотря на сочетание положительных качественных характеристик меди, и алюминия, проводники из алюмомеди по всем показателям уступают проводникам из отдельных металлов.

Номинальное сечение токопроводящей медной жилы кабеля: расчет и выбор

Номинальное сечение жилы в выпускаемых проводах и кабелях варьируется от 0,3 до 800мм 2 . Как правило, в быту используют проводники, в которых сечение жилы кабеля варьируется от 0,35 до 16 мм 2 , редко — 25 мм 2 . Выбор сечения жил кабеля зависит от напряжения и силы тока. Чем выше проводимая нагрузка, тем больше должно быть сечение. Формула, по котрой производится расчет сечения жилы, сложна, поэтому рекомендуется воспользоваться таблицей «Зависимость сечения токопроводящих медных жил от силы тока». В ней приведены сведения, касающиеся наиболее часто используемого сечения медных жил. Данные о зависимости между сечением медного проводника и типом нагрузки на сеть представлены в таблице «Зависимость сечения токопроводящих медных жил от подключаемой к ним электрической нагрузки».

Таблица. Зависимость сечения токопроводящей жилы от силы тока.

Таблица. Зависимость сечения токопроводящей медной жилы от подключаемой к ним электрической нагрузки.

Количество проволок в жиле

Количество проволок в жиле влияет на гибкость кабеля или провода: чем больше их приходится на единицу сечения, тем гибче проводник. Если проводник должен держать форму, например, при монтаже распределительных щитов, применяют одно проволочные жилы. Различают жилы гибкие и с повышенной гибкостью. Последние используются при изготовлении шнуров.

Изоляция жил кабеля и её номинальная толщина

Изоляция жил кабеля — важнейшая часть проводников, которая придает кабелям и проводам определенные характеристики. В зависимости от изоляции они могут быть бронированными, термостойкими, водонепроницаемыми, защищенными от давления и т. д. Основные задачи изоляции: защита от утечки и поражения электрическим током, механическая и термическая защита кабеля, индикация проводников. Изоляция подразделяется на токопроводящую жилу (ТПЖ) и оболочку, которая покрывает проводник снаружи.

Основной характеристикой изоляционного материала является электрическая прочность — такое значение силы тока, при котором заряд пробивает слой номинальной толщины изоляции жил в 1 мм. Изоляция жил всех кабелей, используемых в быту, имеют высокую электрическую прочность. Пробой в ней возможен лишь при механическом повреждении или длительной службе провода.

Нагревостойкость определяет способность изоляции выдерживать действие высоких температур. Чем выше показатель, тем большую температуру нагрева может выдержать изоляция, не теряя своих свойств.

К характеристикам изоляции относят также морозостойкость и механическую прочность. Чем крепче и устойчивее на разрыв и изгиб материал изолятора, тем лучше. С понятием механической прочности связан термин «опрессовка». При изготовлении кабелей или проводов, когда внешняя оболочка надевается на изоляцию ТПЖ, они опрессовываются, приобретая плотность и структуру (плоскую или круглую). Покупая проводник, убедитесь, что он опрессован с надлежащей тщательностью.

Номинальная толщина изоляции жил кабеля зависит от того материала, который используется при обмотке. Среди наиболее распространенных изоляционных материалов можно выделить следующие.

Поливинилхлорид (ПВХ)
— наиболее распространенный изоляционный материал. Представляет собой мягкий и гибкий полимер белого цвета, обладающий высокой устойчивостью к кислотам и щелочам, практически не горюч. К недостаткам ПВХ относится низкая морозоустойчивость (до -20°C), хотя в последнее время созданы и холодоустойчивые модификации. Кроме того, при нагревании материал выделяет диоксины (вредные вещества с едким запахом) и хлороводород. Последний, попадая в процессе дыхания на слизистую оболочку способен соединяться с водой и образовывать разъедающую соляную кислоту.

Резина
— отличный изолятор, изготавливаемый из искусственного или природного каучука. Придает кабелю повышенную гибкость и морозостойкость.

Полиэтилен
— изолятор, весьма устойчивый к агрессивным веществам и действию низких температур.

Силиконовая резина
— эластичный термостойкий изолятор, который при сгорании образует диэлектрическую защитную пленку.

Пропитанная бумага
имеет отличные токоизолирующие свойства, но, к сожалению, хорошо горит и требует дополнительные материалы для термоизоляции.

Карболит
— термостойкий, но хрупкий пластический материал. Служит для производства розеточных колодок и оболочек кабельных сжимов.

Металлическая фольга
образует экран, который отражает посторонние электромагнитные сигналы и служит для выравнивания внутреннего электрического поля. Такую изоляцию, как правило, имеют информационные кабели.

Металл
. Используется для защиты от механического воздействия в силовых кабелях высокого напряжения, которые закладываются в землю. Так называемые бронированные кабели. Над броней и под ней ставятся защитные подушки, предохраняющие саму броню от внешнего воздействия и нижележащую изоляцию от воздействия металла брони соответственно.

Чтобы, глядя на кабель с обоих концов, не пришлось гадать, где какая жила, все ТПЖ заключают в изоляционную оболочку различных цветов. Данная маркировка несет дополнительную информационную нагрузку. Обычно в трехжильном кабеле используют жилы следующих цветов: белого (фаза), красного (нуль) и желто-зеленого (заземление). Желто-зеленый цвет для заземления считается устойчивым цветом привязки, в остальном можно использовать любую гамму по желанию монтирующего цепь. Главное — запомнить, какой цвет что обозначает.

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

• Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

• Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
• Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
• Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

• Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).


• Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

• Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
• Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

• Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п. 3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм 2 .

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

• Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
• Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Главная » Электрика » Таблица проводимости проводов по сечению. Почему кабели одного сечения имеют разный диаметр жил

Круглый стол | Легенда о короле Артуре

Круглый стол , в легендах о короле Артуре, стол Артура, легендарного короля Британии, который впервые упоминается в романе Уэйса Джерси Roman de Brut (1155). В нем говорилось о том, что король Артур приказал сделать круглый стол, чтобы ни один из его баронов, сидя за ним, не мог претендовать на преимущество перед другими. Литературное значение Круглого стола, особенно в романах 13 века и позже, заключается в том, что он служил для того, чтобы дать рыцарям двора Артура имя и коллективную личность. Братство Круглого Стола, по сути, стало сравнимым и во многих отношениях прообразом многих великих рыцарских орденов, которые были основаны в Европе в позднем Средневековье. К концу 15 века, когда сэр Томас Мэлори написал свой « Le Morte Darthur, », понятие рыцарства было неотделимо от понятия великого военного братства, созданного в доме какого-нибудь великого князя.

В поэме Робера де Боррона Жозеф д’Аримати ( c. 1200), Грааль, который искал герой Персиваль, был идентифицирован как сосуд, который Христос использовал на Тайной вечере. Иосифу было повелено сделать трапезу в память Тайной вечери и оставить одно место свободным, символизирующее престол Иуды, предавшего Христа. Это пустое место, именуемое Опасной Осада, не могло быть занято без опасности, кроме предназначенного герою Грааля. В XIII веке, когда тема Грааля была полностью объединена с легендой о короле Артуре в группе прозаических романов, известных как цикл Вульгаты и романы после Вульгаты, было установлено, что Круглый стол — по образцу Стола Грааля и, соответственно, с пустое место — его сделал советник Мерлин для Утера Пендрагона, отца короля Артура. Он перешел во владение короля Леодеграна из Кармелиды, который подарил его Артуру как часть приданого своей дочери Гвиневры, когда она вышла замуж за Артура. Допуск к сообществу Круглого Стола был зарезервирован только для самых доблестных, в то время как Опасная Осада осталась ждать прихода Галахада, чистого рыцаря, который добился поиска Грааля и положил конец чудесам королевства Артура. .

Британская викторина

Быстрая викторина по легенде о короле Артуре

Какой автор ввел в литературу образ короля Артура? Как зовут жену короля Артура? Проверьте свои знания.Пройди тест.

В городе Винчестер, Англия, есть большой зал — все, что осталось от замка, начатого Вильгельмом Завоевателем и законченного в 1235 году, — где можно увидеть так называемый Круглый стол короля Артура, прикрепленный к стене. Имея 18 футов (5,5 метра) в диаметре, он датируется концом 13 или началом 14 века и был перекрашен в зеленый и белый цвета, цвета Тюдоров, во время правления Генриха VIII.

Эта статья была недавно пересмотрена и обновлена ​​Дж.Э. Люберинг.

500 — Erro Interno do Servidor

Como modificar seu arquivo . htaccess

Бейлор Круглый стол | Университет Бейлора

Если вы женщина Бейлора, то Круглый стол Бейлора предлагает вам кое-что! Круглый стол Baylor собирает деньги на студенческую стипендию и предоставляет услуги, социальные и образовательные возможности для женщин Baylor — нынешних и бывших женщин-преподавателей и сотрудников, а также жен нынешних и бывших преподавателей и сотрудников.

2021-2022 год – это захватывающий год для членов BRT и их гостей! Наша тема в этом году — «размышление», которое вы увидите в событиях, мероприятиях и работе специального комитета.

Перейдите по ссылкам справа на этой странице, чтобы узнать подробности и зарегистрироваться для участия в следующих мероприятиях. ( Все события зависят от соблюдения протоколов, связанных с Covid )

Первый джентльмен Брэд Ливингстон и второй джентльмен Марк Брикхаус, , вместе с Круглым столом Бэйлора проводят ежегодное чаепитие для членов в Allbritton House . Мы очень благодарны этим господам за их готовность разделить с нами время и Ливингстонам за то, что они открыли нам свой дом. Это событие отражает прошлое, когда ежегодное чаепитие проводилось в Allbritton.

Тренер Фелиция Малки является приглашенным докладчиком на единственном бесплатном обеде Baylor, приветствуя всех женщин, которые впервые присоединились к сообществу Baylor за последний год. Тренер Малки — революционный трансформационный лидер, на счету которого 10 национальных чемпионатов и рекорд 108-5 за 11 сезонов в качестве главного тренера по акробатике и акробатике.Женщины, которых она ведет, удивительны, и мы надеемся, что вы все сможете посетить их соревнования.

Независимая комиссия Совета регентов Университета Бейлора по представлениям исторического кампуса была и остается очень важным отражением и признанием полной истории Бейлора. Для нас большая честь и благодарность представить в октябре программу, в которой Уолтер Аберкромби, один из сопредседателей Комиссии , расскажет о Комиссии.

Ежегодный ужин в честь Дня Благодарения , на котором мы служим и проводим время с нашими замечательными иностранными студентами , вернется в этом году в ноябре.Выходите и наслаждайтесь столом с этими замечательными студентами, пока мы размышляем о том, насколько мы счастливы.

Ежегодный Рождественский обед позволяет нам принять участие в сезонных праздниках, насладиться музыкой наших студентов Бейлора в великолепной Библиотеке Армстронга , встретиться со старыми друзьями и завести новых друзей. Надеюсь увидеть вас там в праздничном свитере!

Весной BRT также проведет празднование годовщины в сочетании с показом стиля и сбором средств на получение стипендии .В этом году исполнительное руководство BRT проголосовало за объединение этих мероприятий, чтобы мы могли провести важное мероприятие, которое окажет реальную поддержку нашим стипендиатам, пока мы строим отношения в кампусе.

Мы гордимся получателями стипендии Baylor Round Table в 2021–2022 годах — Эммой Эллиотт , старшим специалистом по бухгалтерскому учету и управлению цепочками поставок из Кэти, и Карен Хоанг , младшим специалистом по финансам и маркетингу из Хьюстона. Предоставленная стипендия была мечтой давнего члена Круглого стола и первой леди Бэйлора Мэри Рассел МакКолл.Наша мечта — продолжить традицию, постоянно увеличивая количество и количество необходимых стипендий. Рассмотрите возможность сделать пожертвование онлайн по этой ссылке.

Продолжая тему, ваша группа исполнительного руководства BRT в этом году размышляет о текущем состоянии организации, назначив специальный комитет , созданный в соответствии со статьей VII, разделом 15 Устава BRT. доктора Сара Перри и Бруклин Винвин, оба давние члены BRT, которые также активно занимаются исследованиями в своей карьере, любезно согласились возглавить этот специальный комитет. Их цель будет состоять в том, чтобы предоставить объективные данные о том, где мы находимся сегодня как организация, с вопросами, которые мы можем рассмотреть по мере того, как мы продвигаемся вперед, чтобы определить наши будущие цели . В конце этой исследовательской работы комитет предоставит членам BRT краткий обзор тенденций за последние годы, приведших к тому, где мы находимся в настоящее время, выделим контекстуальные изменения в окружающей среде и группах населения, которые мы обслуживаем, а также мнения нынешних и потенциальных членов. BRT планирует использовать эти данные для облегчения диалога, поскольку мы думаем о будущем, стремясь быть здоровой и процветающей организацией, которая имеет хорошие возможности для обслуживания наших избирателей и выполнения нашей миссии.

В течение года для членов BRT будет организовано несколько других программ и возможностей для групп по интересам. Зарегистрируйтесь, чтобы получить доступ к этим мероприятиям, и ознакомьтесь с другими ссылками на веб-странице BRT!

Жду вас на мероприятиях Круглого стола в этом году, виртуальных или личных! Мы надеемся, что вы присоединитесь к этой самой замечательной группе женщин!

Лиза Тернер
2021-2022 Президент, Baylor Round Table

Круглый стол по технологиям, часть 1

Конец эпохи, если этого практически никто не замечает?

Этот вопрос казался актуальным прошлой осенью, когда IBM официально закрыла
поддержка Lotus 1-2-3, которая когда-то была доминирующей в мире
программа электронных таблиц. Поскольку Excel давно затмил Lotus, его
кончину почти не заметили в бухгалтерских кругах, где электронная таблица
Когда-то приложение было провозглашено революционным.

Через несколько месяцев после тихого прощания с Lotus JofA собрал
три ведущих эксперта по технологиям бухгалтерской профессии для
ежегодный технологический круглый стол публикации. Эксперты — Дэвид
Чеслак, Дж. Карлтон Коллинз и Рик Ричардсон — обсудили текущую
состояние технологий в профессии бухгалтера, как они предвидят
технологии, которые будут развиваться в течение следующих нескольких месяцев и лет, и какие CPA
нужно сделать, чтобы идти в ногу.

Среди тем, вызвавших споры, было будущее
электронная таблица. Могут ли какие-либо текущие продукты низвести Excel до уровня Lotus?
судьба? Или вездесущее приложение Microsoft для работы с электронными таблицами выдержит
испытание временем?

Эти вопросы рассматриваются в части 1 отредактированного руководства, состоящего из двух частей.
стенограмма разговора. Часть 2, которая появится в июне
JofA содержит подробное и страстное обсуждение
то, что эксперты считают ситуацией с кибербезопасностью, которая может доказать
катастрофические для бухгалтеров, их работодателей и клиентов.

JofA взял интервью у экспертов на январской конференции
вызов. Профили участников дискуссии и первая часть отредактированного
стенограмма следовать:

Каким вы видите будущее электронных таблиц?

Richardson: Продукт под названием Tableau. Это не
дешево — около 999 долларов за персональную версию. Если вы хотите это в
профессиональной обстановке, это около 2000 долларов, но это не только в
рабочий стол, но в серверной и онлайн-версиях и предлагает механизм обработки данных
возможности, которые мы не могли получить в электронной таблице — с запросом
возможность, простота разработки языка для настройки проблемы-решения.Это довольно гладко.

Microsoft предлагает невероятный продукт под названием Power BI как часть
служба Office 365 — это совместный способ доступа к отчетам из
в любом месте на любом устройстве. И BI анонсировала совершенно новый набор
возможности для интерактивного построения диаграмм и графиков, а также визуализации
для динамических данных, которые меняются на лету, когда пользователь смотрит на них.

Так что некоторые из этих функций будут еще важнее для
нас, таких как информационные панели и возможность поддержки других
приложения типа «программное обеспечение как услуга» (SaaS), такие как Salesforce или
XenDesktop или даже Microsoft Dynamics CRM Online.

Возможность иметь эту функциональность на планшете, например
iPad становится невероятным инструментом для профессионала. Это действительно так
пройти мимо этой точки только традиционных строк электронной таблицы и
столбцы на совершенно новый уровень анализа данных.

Чеслак:
Одним из продуктов, с которыми мы работаем, является Adaptive Insights.
по существу позиционирует себя как замену электронным таблицам —
супер таблица, если хотите.Он по-прежнему использует строки и столбцы
парадигмы, но позволяет выполнять мощное финансовое моделирование,
финансовая отчетность, консолидация, бюджеты и прогнозирование.

При таком подходе вы повышаете удобство людей и
знакомство с электронными таблицами, а затем говорит: «Давайте принесем еще немного
лошадиных сил в смеси». Это может быть многопользовательское решение SaaS, например
Adaptive или Host Analytics или даже дополнение на основе Excel, такое как BizNet,
это еще один продукт, с которым мы работаем и который очень
рад чему-то.Это позволяет быстро выполнять большой объем тяжелой работы.
без необходимости становиться знатоком Excel, и это поможет вам получить много
больше из парадигмы, не требуя, чтобы вы тратили часы и
дней и недель, становясь гуру электронных таблиц.

Карлтон, как гуру Excel, как вы видите эту эволюцию?

Collins: Я предсказываю, что CPA все еще будут использовать Excel
через 100 лет. Полезность продукта просто будет жить вечно.Разумеется, Excel будет продолжать совершенствоваться, о чем свидетельствует новый
возможности бизнес-аналитики Excel 2013/365, в том числе
Карта мощности (см. «Технология
Вопросы и ответы», JofA , декабрь 2014 г., стр. 78) и Power View. Нет
только эти новые инструменты позволяют CPA отображать данные на диаграммах и картах
а затем привести эти данные в движение, они также позволяют CPA производить и
делиться видео с этими данными, что, я думаю, станет тенденцией в будущем — просто
как картинка стоит 1000 слов, приводя данные в движение и
анимация этих данных на карте будет стоить 10 000 слов.

Что касается аппаратных устройств, Дэвид, вы говорили о желании
сделать сумку для компьютера тоньше. Можете ли вы проецировать на потом
в этом году, а потом может через три года? Как мало вы можете получить
эта сумка?

Cieslak: Мне нравятся гибридные планшеты, такие как Microsoft
Surface Pro 3. На самом деле это и планшет, и настольный компьютер.
замена. Настольные компьютеры все еще будут играть роль
устройство.Нам нужно много экранов и экрана, чтобы мы могли просматривать
как можно больше данных, и я не вижу необходимости когда-либо исчезать.
Но было бы неплохо, чтобы это устройство было таким же, которое вы можете захватить
и пойти с. Мы видим, что многие люди покупают 13-дюймовые гибриды.
планшеты для работы в качестве планшета, а также замены настольного компьютера и
действительно наслаждаюсь опытом, так что мне нравится это понятие.

Я в восторге от потенциала новых процессоров Intel Core M.
В этих устройствах используется новая технология производства, в результате чего
более тонкие и холодные процессоры.И поскольку процессоры Core M не потребуют
вентилятор, устройства также должны работать дольше. очень жду встречи
каково следующее поколение вычислительных устройств.

Я считаю, что движение к меньшему количеству
устройства. Так же, как смартфоны помогли нам избавиться от многих
другие устройства, я ищу планшеты следующего поколения, чтобы, возможно,
официально начать ликвидировать настоящий ноутбук для конечного пользователя.

В связи с этим появляются новые решения по питанию, поэтому устройства
может работать дольше без подзарядки — может быть, даже весь день.Даже сила
сами адаптеры уменьшаются в размерах. Так что все и вся
планшеты просто уменьшают вес того, что мы носим с собой
так как продолжают помогать делать это очень быстро и легко, когда
на расстыковку и повторную стыковку устройств уходит не так много времени. я
можно просто бросить устройство на стол, и все
внезапно он узнает, где я, и снова подключается к монитору и так далее.
вперед. Я думаю, что мы увидим больше инноваций и на этом фронте.

Коллинз:
Я не согласен с Дэвидом в том, что настольные компьютеры
ненужный. У меня есть пара портативных компьютеров класса ультрабуков,
Microsoft Surface Pro, iPad и смартфон, но я обычно
не используйте эти устройства для выполнения основной части моей работы. я предпочитаю
использовать мой мощный настольный компьютер с 80-дюймовыми мониторами, оборудованными
с несколькими сканерами, принтерами, веб-камерами, микрофоном Blue Yeti,
эргономичная клавиатура и кожаное кресло руководителя.

Комфорт этого «командного центра» позволяет мне продуктивно работать
весь день; Я не так продуктивен, когда использую менее эргономичный
мобильные устройства. С ними ваша шея должна вытянуться вниз, чтобы посмотреть на
устройство, и это вредно для вашей осанки. Ваш монитор должен
находиться на уровне глаз, чтобы ваш позвоночник выдержал вес вашего
голова. Кроме того, я предпочитаю использовать мышь, а не тачпад, потому что
Я обнаружил, что мышь является более быстрым и универсальным устройством ввода.

По этим причинам я считаю, что настольный компьютер по-прежнему играет
значительную роль для CPA, особенно для тех, кто хрустит и создает
данные. Напротив, если вы исполнительный CPA, который действительно не
обрабатывать данные, и все, что вам нужно сделать, это потреблять данные, а затем эти
мобильные устройства могут быть всем, что вам нужно. Далее, я думаю, планшетные устройства
были причудой, которые находятся на пути к большому количеству CPA. Они
отлично подходит для потребления данных, но не так хорош для выполнения работы.
Вместо планшетов, я думаю, бухгалтерам лучше носить с собой
Устройство типа ультрабука, представляющее собой большой планшет с
встроенная клавиатура, так как эти устройства обеспечивают простоту
планшет и мощность ноутбука вместе взятые.

Что касается сумки с инструментами CPA, я предпочитаю снабжать свой персонал
мощный смартфон с несколькими кабелями для подзарядки, чтобы они могли
подзарядка в любом месте и, возможно, наушник для их гарнитуры, чтобы они могли
общаться без помощи рук. Мне нравится, когда мой персонал носит какой-то внешний
дисковое устройство, но не флэш-накопитель. SD-карты лучше, чем большой палец
диски, потому что их не нужно извлекать из мобильного устройства
при транспортировке — просто оставьте их подключенными к сети, чтобы следить за
их легче.Кроме того, мне нравится, когда мой персонал носит с собой один терабайт
или более крупный USB-накопитель, чтобы они могли получать объемы данных от клиентов, если
необходимый. Я также предпочитаю, чтобы мои сотрудники вели автомобили, оснащенные
с функциями громкой связи Bluetooth и картографией GPS
система наведения. Этот последний гаджет может показаться немного экстравагантным, но
это делает меня намного более продуктивным, поэтому я знаю, что мои сотрудники
так же продуктивнее.

Ричардсон: Когда я в дороге, я делаю другую работу, чем
Я делаю, когда сижу за своим рабочим столом.Так сказать, мне нужен компьютер, который
может заменить мой рабочий стол, а мой ноутбук не имеет для меня смысла, потому что
работа, которую я делаю, отличается.

Для меня планшет со съемной клавиатурой — идеальная альтернатива
потому что в дороге я потребляю больше, чем создаю.
Это только в те моменты, когда я знаю, что буду на объекте клиента
в течение длительного периода времени, что я хочу убедиться, что у меня есть что-то
достаточно прочный, чтобы действительно делать некоторые вещи, которые я обычно делаю в
в офисе, пока я нахожусь у клиента или в отеле. В
таких случаях, это почти наверняка будет ноутбук с достаточным
функциональность и размер, чтобы иметь возможность делать то, что мне нужно.

Планшет изменился как я читал. Это то, что я трачу
три часа каждую ночь, потому что мне гораздо легче справляться
мой общий процесс чтения для всех исследований, которые я делаю, чем это
либо с ноутбуком, либо с настольным компьютером.

Итак, для меня наличие ноутбука со съемной клавиатурой делает
намного больше смысла.Я думаю, что смартфоны просто продолжат
становится все лучше и лучше, и я собираюсь иметь один из них в своей сумке.

Еще одна вещь, которая только что вышла — или которую я только что получил шанс
см. — это новый набор одноразовых литий-ионных предметов, которые представляют собой маленькие кубики, сделанные
в картоне, и они очень легкие. Вы рвете один или два
выключены — они могут быть двух-, четырех- или шестичасовыми — и вы подключаете
их в нижней части вашего телефона.

Ценность для меня в том, что вы можете положить 10 или 20 штук в сумку, и вы
увеличили общий вес примерно на 3 унции, потому что они очень
легкие, и они очень легко адаптируются. Так что с точки зрения веса мне нравится
это много, и мне нравится, что я могу просто подключить одну из этих вещей и
не нужно беспокоиться о розетке, пока я не доберусь до отеля.

Что вас больше всего волнует в ближайшие 12 месяцев?

Collins: В январе Microsoft запустила новый бизнес
общедоступный инструмент под названием Microsoft Delve, включенный в
Планы Office 365 Бизнес.Delve использует инструмент машинного обучения для
отображать отношения между людьми, разговоры, календари, электронные письма,
вложения электронной почты, бизнес-файлы SharePoint, файлы OneDrive, мобильные
файлы устройства, изображения и видео — все для автоматического
организовать ваши данные на ваших многочисленных платформах. Эта технология тянет
все вместе, поэтому вам не нужно так усердно искать свои данные
(см. «Технология
Вопросы и ответы: углубитесь в это»).

Многие предсказывают, что носимые устройства станут
большая ярость, но я думаю, что мы уже были
самый маленький путь смартфона только для того, чтобы вернуться к большему
смартфоны. Я предсказываю, что пока носимые устройства с Hello Kitty
логотипы могут стать хитом в средней школе, но большинство профессионалов откажутся от них
носимые устройства вместо более легких версий современных больших размеров
смартфоны — по крайней мере, до тех пор, пока не появились коммуникаторы размером с булавку на лацкане.
в Star Trek станет реальностью.

Дэвид, я знаю, ты любишь свой Pebble Steel. Хотите прокомментировать?

Cieslak: Да, это так смешно, потому что, пока я слушаю
Карлтон, я смотрю на свой Pebble и думаю о том, как сильно я
оцените его возможности уведомления в течение дня.

Я приведу лишь несколько примеров. Когда я путешествую, мои умные часы
уведомляет меня о задержке моего рейса, и мне не всегда приходится ловить рыбу
для моего телефона, потому что я думаю, что только что услышал, как пропало уведомление. Или
Я получаю сообщение от супруга, но я нахожусь на совещании; я могу просто посмотреть
смотрю на часы и думаю: «Хорошо, я позвоню ей в следующий перерыв».

У меня на iPhone настроен Apple Pay, поэтому каждый раз,
кредитная карта используется, я получаю уведомление на моем запястье на моем Pebble
умные часы.Речь идет о понимании того, какую информацию отправлять
запястье пользователя, а не переигрывать его. Так что мне нравятся умные часы
технологии. Это точно не замена смартфону,
так же, как планшет не заменяет настольный компьютер. я
просто знаю, как это ценно для меня.

Ричардсон:
Я большой поклонник Apple Pay. Вся эта идея быть
возможность не передавать номер вашей кредитной карты продавцу, когда вы платите
для вещей — я думаю, что чем больше я могу делать это таким образом, тем лучше я буду
нравится, а смарт-часы делают его еще удобнее.

Сказав это, две другие вещи, которые я думаю, находятся за пределами
пределами государственного учета, но являются частью мира, в котором мы живем, — одной
является 3D-печать. В прошлом году я предсказывал, что это будет большое событие, но
главным образом для производства — для частей — и весь этот ренессанс
происходит на производстве.

Недавно я видел три или четыре статьи об использовании 3-D
полиграфия для медицинских целей. И есть один, в частности, где
ребенку было меньше недели, и у него была дыра в сердце.Сердце
был настолько мал, что было почти невозможно понять, как с ним работать.
В итоге они напечатали четыре версии сердца, так что четыре
хирургам, которые собирались работать над этой штукой, было на чем потренироваться
до того, как они приступили к работе. Это также сократило количество времени
что ребенок должен был находиться под общим наркозом с 11 часов
до трех часов.

Когда начинают происходить такие вещи, и мы начинаем видеть
потенциал для других типов устройств — медицинские устройства, сделанные как
результат использования человеческих тканей как части процесса печати — я думаю
это будут довольно захватывающие вещи.

И последнее, но не менее важное, я жду смарт-телевизор. Но для
мне умный телевизор должен быть действительно умным. И что я имею в виду
то есть он должен принимать голосовые команды, он должен быть таким, чтобы я
не нужно беспокоиться о шести портах HDMI в процессе ввода или
как подключить аудиосистему.

Это последнее место в доме, где мы сдались
56-кнопочный пульт — три или четыре из них — или если мы даже
забегая вперед, мы получаем Logitech Harmony [универсальный пульт дистанционного управления],
и у нас есть все это на одном 56-кнопочном пульте.Я хочу однокнопочный
удаленно, и я хочу просто сказать, что я хочу сделать и иметь
он становится достаточно умным, чтобы понять, что мне нравится смотреть, и начать
предвосхищая мои потребности. Это, наверное, два или три или, может быть, даже четыре
лет.

Джефф Дрю
— старший редактор JofA . Чтобы прокомментировать эту статью или
предложить идею для другой статьи, свяжитесь с ним по адресу [email protected] или 919-402-4056.

Круглый стол

Caux: Принципы
Business

Caux Круглый стол: Принципы
Бизнес
