правильное наращивание с помощью переходника и без него

Перестановка телевизионного приемника на другое место в комнате, ни говоря уже о соседнем помещении, всегда связана с определенными трудностями. Ведь запас провода, идущего от антенны, обычно ограничен. Поэтому многим будет полезно узнать, как соединить антенный кабель между собой для его наращивания. И как сделать это без потери качества сигнала.

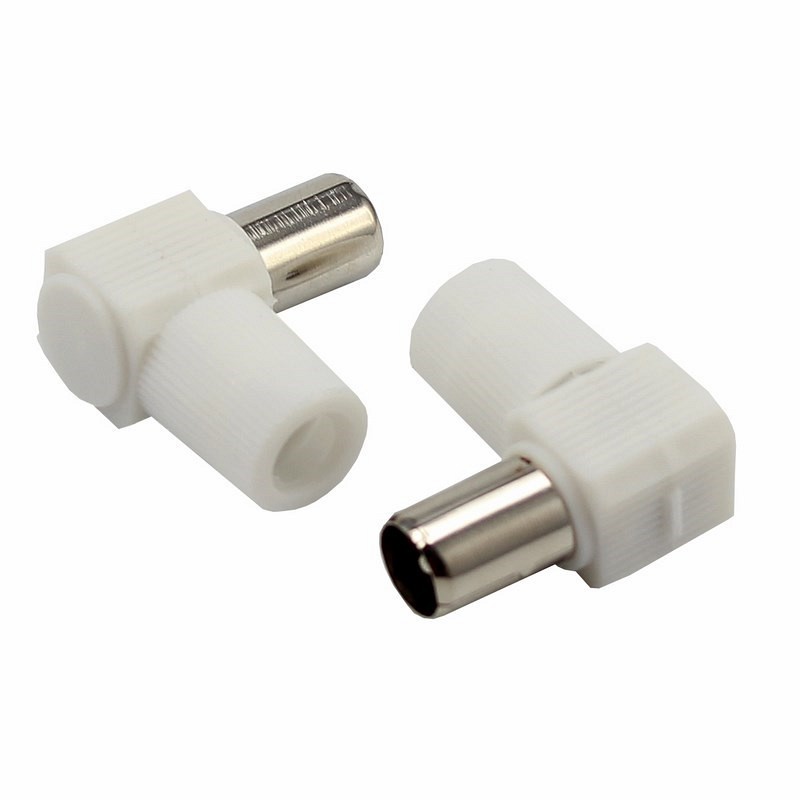

Переходник на антенный кабельИсточник superdom.ua

Устройство телевизионного кабеля

Телевиденье все также популярно несмотря на очень быстрое развитие интернета. И если в дом приобретается второй телевизор, то сразу поднимается вопрос, какими проводами можно подключить его к общей сети. Но прежде, чем искать в интернете видео, как соединить телевизионный кабель между собой, неплохо бы поинтересоваться устройством этого особенного провода.

Ведь качество изображения на экране напрямую зависит от структуры всей линии. Причем во внимание берутся и материалы, участвующие в изготовлении шнура, проводящего аналоговый или цифровой сигнал.

Состав современного телевизионного кабеля антенного типа:

• Центральная жила.
• Прочная полипропиленовая изоляция.
• Алюминиевая фольга.
• Наружная экранирующая оплетка.
• Внешняя полиэтиленовая изоляция.

Такая структура проводов носит название коаксиальной. И хорошо служит для передачи волнового сигнала, который перерабатывается в изображение на наших домашних экранах. И, как видно из описания, для этого используют сразу два проводника.

Антенный кабельИсточник passagemaker.com

Центральный токопроводящий провод обычно выполняется сплошным. Но можно встретить и вариант с семью жилами. Самым распространенным материалом является медь. Но также существуют жилы из алюминия с медным напылением. Или из омедненной стали. И даже из серебра.

Наружный проводник для защиты от внешних полей выполняется в виде плетеного металлического полотна. Для него чаще берут медь. Но также встречаются и алюминиевые косы. А у большинства современных изделий проводники дополнительно разъединяются изолирующей пленкой из фольги. Эта защита оберегает центральный провод от электромагнитных наводок.

Проводники обязательно отделяются друг от друга надежным диэлектрическим материалом. В этой роли хорошо выступает поливинилхлорид, полипропилен или тефлон. А собранная коаксиальная система образует концентрические цилиндры, у которых общая ось.

В виду изложенного, соединение телевизионного кабеля между собой – дело уже не совсем и простое. Но кроме обычной скрутки и более надежной пайки были разработаны современные средства удлинения коаксиального провода. И на помощь придут различные специальные переходники.

F-штекерИсточник qrz. su

Способы удлинения

Если у подобного телекоммуникационного кабеля даже незначительно изменить геометрию (повредить), то это сразу же негативно отразится на качестве сигнала. Например, простая скрутка проводов вполне способна обеспечить надежный контакт. Но искажение формы (превращение из круглой в овальную) уже неблагоприятно скажется на прохождении маломощных сигналов.

Это же может произойти, если используются проводники с разными диаметрами жил. Поэтому в идеале лучше использовать цельные по всей длине кабеля. Но если возникает насущная потребность в удлинении антенного провода, то для верности нужно обратиться к одному из надежных способов.

F-разъемы

Соединить коаксиальный кабель между собой без потерь качества сигнала лучше всего с помощью специального переходника. Он представляет собой соединитель, на обоих концах которого расположены гнезда. К нему идет пара специальных F-штекеров. Ими комплектуются концы двух проводов, которые нужно собрать воедино.

Соединитель антенного кабеляИсточник goods.ru

Пошагово нужно выполнить следующее:

1. Отступив от конца провода на несколько сантиметров, делается аккуратный надрез вдоль внешней полиэтиленовой изоляции. Необходимо постараться не повредить экранную оплетку.
2. Надрезанная оболочка отгибается в обратную от конца сторону и удаляется.
3. Экраны кабеля (фольга и плетеная оплетка) смещаются на неразделанную часть кабеля. Если диаметр кабеля меньше, чем корпус штекера, то перед отгибом экрана необходимо подмотать немного изоленты. Чтобы штекер впоследствии плотнее сел на провод.
4. Острым ножом удаляется часть изоляции с центральной жилы. Нужно проявить предельную аккуратность и не оставлять насечек на голом проводе.
5. Далее F-штекер накручивается на кабель. Поскольку экранирующая алюминиевая фольга с внутренней стороны часто покрывается полиэтиленом, то половину ее необходимо подвернуть обратно. Так плохо проводящая часть снова окажется внутри. А штекер накрутится только на экран.
6. Необходимо обрезать центральную жилу так, чтобы ее конец выступал за корпус штекера только на 3-5 мм.

Накрутка антенного кабеля на переходникИсточник superdom.ua

Все о делителе ТВ сигнала

Каждый F-штекер имеет подвижную головку с внутренней резьбой. А у переходника с гнездами такая резьба находится с внешней стороны. Поэтому для соединения телевизионного кабеля между собой нужно просто навинтить обе головки на переходник. При этом получится очень надежное крепление без потери качества сигнала.

Сплиттер

Для равномерного распределения входного сигнала от приемной антенны к нескольким телевизорам было разработано специальное устройство. Его назвали сплиттер. По сути, это тот же переходник. Только входное гнездо у него одно, а вот выходных может быть несколько. Но, как минимум, их два.

Это устройство можно использовать, чтобы соединить антенный кабель между собой. Для этого провода нужно укомплектовать F-штекерами, как в предыдущем случае. А затем вставить один из них в гнездо входа (IN), а другой в разъем выхода (OUT). Остальные выходы будут бездействовать. Но и они могут когда-нибудь пригодиться.

О том, как правильно соединить телевизионный кабель между собой, использую F-разъемы, расскажет следующее видео:

Скрутка-пайка

Если нет желания тратиться на переходники, можно воспользоваться старым методом. Качественная пайка и по сей день остается надежным способом сращивания проводов. Только для коаксиального шнура есть свои нюансы.

Чтобы соединить телевизионный кабель между собой без переходника, нужно:

1. Снять с обоих проводов внешнюю оболочку на 4 см от каждого конца.
2. Разлохматить внешнюю оплетку экрана, чтобы получить доступ к центральной жиле.
3. Аккуратно снять изоляцию с провода на длину в 2 см.
4. Оголенные концы центральных проводов зачистить мелкой наждачной бумагой и залудить их при помощи канифоли и припоя.
5. Произвести скрутку центральных жил.
6. Место скрутки тщательно пропаять, стараясь избежать бугров и острых наростов из припоя.
7. Соединение хорошо заизолировать.
8. Экран из фольги вернуть на место.
9. Разлохмаченную проволочную оплетку скрутить на каждом конце кабеля и спаять между собой.
10. Тщательно заизолировать место наращивания телевизионного антенного кабеля.

Сплиттер на антеннуИсточник millionpodarkov.ru

Если оплетка состоит из алюминиевой косы, то ее пайка чрезвычайно проблематична. Но можно прибегнуть к одной хитрости. Соединить концы экранов обычной скруткой. А сверху нее намотать несколько витков тонкого медного провода. Вот последний и нужно пропаять для прочности соединения двух антенных кабелей между собой.

Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы

Типичные ошибки

Излишняя поспешность и неаккуратность при удалении изоляции с центральной жилы может привести к тому, что на последней могут появиться насечки. Со временем они ослабят прочность провода. Если придется несколько раз переподключать соединение, вытаскивая и вновь втыкая штекера, то жила скорее всего обломается.

Совершая поход в магазин за переходником, необходимо взять с собой кусочек антенного кабеля. Дело в том, что последний выпускается разного диаметра. И каждому из них соответствует свой переходник. Если внутренний диаметр корпуса F-штекера будет больше толщины кабеля, то придется идти на разные ухищрения, чтобы достичь нужной плотности соединения. И все равно надежность удлинения останется под вопросом.

Но чаще всего не обращают внимание, что алюминиевая фольга на втором экране имеет полиэтиленовую подложку. Если не возвратить ее на свое место, чтобы полимер оказался снизу, контакт между штекером и экраном будет невозможен. В этом случае нарушается вся структура коаксиальной линии. И передачи качественного сигнала не получится.

Видео объяснит, как правильно соединить антенный кабель между собой с помощью переходника:

Как сделать антенну и сэкономить деньги – несколько вариантов исполнения

Коротко о главном

Выполняя удлинение антенного кабеля, необходимо обеспечить высокую надежность соединения. Только в этом случае получаемый сигнал дойдет до телевизионного приемника без искажений. Это обеспечит высокое качество изображения.

Лучше всего применять соединительные F-штекера и специальные переходники к ним. Можно воспользоваться сплиттерным устройством, поскольку оно собрано аналогичным способом. Но если используется пайка, то она должна быть очень качественной. Ею должна быть укреплена каждая скрутка в соединении.

Как правильно соединить антенный кабель между собой без потери качества

Для самостоятельного восстановления телевизионной сети необходимо знать, как соединить антенный кабель, какие детали и инструменты требуются для подобного ремонта и в какой последовательности производятся такие работы. Ответы на эти вопросы приводятся в данной статье, они позволят читателям освоить технологию восстановления и подключения антенного провода, не прибегая к услугам профессионалов.

Можно ли присоединить телевизионный кабель своими руками без потери качества

Для корректного присоединения телекоммуникационного провода коаксиальным шнуром следует прибегнуть к одному из перечисленных ниже способов:

• Приобрести штатный удлинитель стандартной длины, с помощью которого можно увеличить протяженность антенного кабеля до 20 метров;
• Применить специальные F-гнезда, позволяющие подключать антенные провода без спайки;
• Современные технологии позволяют удлинять несколько проводов одновременно с использованием сплиттеров;
• Выполнить спайку проводов между собой для создания неразрывного соединения.

Присоединение антенного провода

Также следует уделить особое внимание выбору правильного коаксиального шнура, поскольку антенный провод имеет сопротивление в 75 Ом. Внешняя оплетка должна обладать предельной эластичностью, так как это свойство позволит ей и не ломаться на сгибах. Кроме того, во избежание потери качества изображения необходимо приобретать изделия, имеющие плотную внутреннюю оплетку для гарантированного приёма устойчивого непрерывного сигнала.

Обратите внимание! Диэлектрик, выполняющий функцию изолятора, должен быть изготовлен из полиэтилена и фольги, чтобы не допустить сбой сигнала из-за внешних помех при эксплуатации. Сердечника кабеля может быть выполнен из меди, алюминия или стали. Параметры настройки частотного сигнала должны иметь низкие показатели.

Соединение кабеля без потери сети

Чем соединить кабели

Удлинение, соединение и подключение современных антенных кабелей выполняется при помощи специальных F-гнезд и сплиттеров заводского изготовления. В первом случае, чтобы соединить несколько проводов с использованием переходника, требуется приобрести несколько штекеров накрутки и переходников F-типа. Перед тем, как ремонтировать повреждённый элемент, необходимо прорезать экран кабельной оплетки острым лезвием, чтобы оголить сердечник. После этого необходимо отогнуть в обратную сторону алюминиевый экран и фольгу с плетением из тонкой медной проволоки.

Далее нужно аккуратно удалить пластиковый изолятор, для чего потребуется надрезать изоляцию в центральной части изделия. По завершении этой процедуры, заранее подготовленный штекер устанавливается поверх воротника из фольги и фиксируется посредством принудительного устройства резьбы на мягком материале кабеля, а металлический сердечник обрезается таким образом, чтобы он выступал за пределы металлического наконечника штекера не более, чем на 5 мм. На головку штекера устанавливается проводниковый элемент заводского исполнения, идущий в комплекте со стандартным соединением.

По окончании всех работ получается антенный провод требуемой длины с надёжно зафиксированным штекером для подключения в антенное гнездо.

Подсоединение с использованием F-разъёма

Во втором случае для удлинения кабеля потребуется сплиттер — устройство, созданное для равномерного распределения входящего сигнала. Конструкция данного устройства аналогична штекеру, и порядок его установки в точности повторяет описанный выше процесс. Стоит только указать, что благодаря сплиттеру можно не только удлинить провода, но также подключить их к нескольким приёмникам телевизионного сигнала. Все изделия также фиксируются через переходник с резьбовым соединением.

Подсоединение со сплиттером

Как правильно соединить

Отвечая на вопрос, как правильно соединить телевизионный кабель между собой, стоит указать, что зафиксировать стыковочный узел антенных кабелей можно с помощью обычной скрутки. Применять данный способ следует только если нужно обеспечить быструю подачу сигнала на ТВ-экран при отсутствии под рукой разъема либо специального паяльника. Вне зависимости от качества работ, метод скрутки вызовет помехи при эксплуатации, что неминуемо приведёт к потере качества изображения, поэтому наращивать провода подобным образом специалисты рекомендуют только при отсутствии заводских переходников.

Метод скрутки напоминает стандартную спайку сердечников проводов без использования термического воздействия. Два оголённых сердечника укладываются на рабочую поверхность параллельно друг другу. Первым делом изолируется фольгированная сетка при помощи ПВХ ленты, после чего металлические части скручиваются между собой, создавая неразрывное соединение.

Правильное подсоединение антенного кабеля

Как починить антенный кабель

Каждый кабель телевизионной антенны состоит из центральной жилы с полипропиленовой изоляцией, алюминиевого фольгированного экрана, наружной оплетки и полиэтиленовой брони. Последние две составляющие изделия требуются для защиты кабеля от механического действия и образования коаксиальной структуры, не допускающей непредвиденные разрушения. Учитывая такой состав соединителя, необходимо тщательно скрутить каждую соединяемую часть перед тем, как спаять их между собой. Далее потребуется использование гнезда, сплиттера, фирменного удлинителя, пайки или обычной скрутки с целью увеличения TV провода, его ремонта и подключения к антенной сети.

Ремонт своими руками

 Какие бывают ошибки при соединении антенных кабелей, и как их не допустить

Наиболее распространённые ошибки при кабельном соединении, подключении и ремонте возникают во время сопряжения проводов скруткой. Иногда мастера скручивают жилы с разнородными металлами, чтобы объединить их в единую цепь. В таком случае сплавы с различными химическими свойствами вступают в сложный электролиз и разрушаются. В результате, провода окисляются, нагреваются и выгорают, что приводит к полной потере сигнала, а в некоторых случаях и к выгоранию проводника.

Обратите внимание! Подобные ошибки часто случаются при спаивании, так как при работе с канифолью и оловом можно залудить проводник и соединить его с алюминием, это приведёт к некачественному соединению.

Неправильное подсоединение контактов

В целом, срастить или отремонтировать антенный кабель своими руками без потери качества сегодня довольно просто. Данную работу можно выполнить при помощи F-разъемов, сплиттеров и методом скрутки, не прибегая при этом к высокотехнологичной спайке. Для того, чтобы починить или припаять провод, необходимо следовать простой пошаговой инструкции, представленной выше.

Как соединить телевизионный антенный кабель

Вы решили перенести телевизор в другое место комнаты, а длины телевизионного антенного кабеля не хватает. При ремонте в подъезде строители повредили телевизионный кабель. Ваш лучший друг — собака перегрызла кабель, и телевизор перестал показывать. Ремонт кабеля неизбежен. Заменять кабель полностью от точки подключения до телевизора трудоемкая работа. Есть возможность самостоятельно соединить отрезки телевизионного кабеля с минимальными затратами.

Соединить кабель возможно тремя способами:

☞ TV удлинителем, в продаже бывают длиной от 2 до 20 метров, самый дорогой вариант, но если есть деньги и наличие в продаже – самое простое решение вопроса;

☞ С использованием переходника TV F-гнездо — F-гнездо;

☞ Пайкой паяльником.

В случае, если Вам понадобится приобрести для удлинения дополнительный отрезок телевизионного кабеля, то можете ознакомится с рекомендации по выбору марки телевизионного коаксиального кабеля и способах подключения его к телевизору в статье сайта «Подключение TV кабеля».

Наращивание телевизионного кабеля

с использованием переходника F-гнездо — F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо — F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран — фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо — F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Наращивание телевизионного кабеля пайкой

Способ соединения телевизионного коаксиального кабеля методом пайки, самый дешевый и доступный для любого при наличии паяльника и небольших навыков работы по пайке припоем. Если нет опыта по выполнению пайки, то можете воспользоваться моим, посетив страничку сайта «Как паять паяльником на примерах пайки деталей». По приведенной ниже технологии можно соединять любые экранированные кабели, низкочастотные, высокочастотные, телевизионные, практически без потерь уровня передаваемого сигнала. Вы сможете с успехом соединять между собой кабели разного конструктивного исполнения, типоразмеров и волновым сопротивлением.

Например, два кабеля с разным количеством жил в центральном проводе, одножильный центральный проводник телевизионного кабеля соединяется с многожильным проводом. Соединяются кабели и разного диаметра. Кабели, у одного из которых экран из медной оплетки, а у другого из алюминиевой фольги.

Для наглядности я продемонстрировал соединения телевизионного кабеля на примере кабеля марки RG 6U с комбинированным двойным экраном, выполненным из медной оплетки и алюминиевой фольги. Если у Вас более простая конструкция экрана, то просто пропускаете не востребованный шаг описания.

Легким нажатием ножа прорезается внешняя оболочка с концов соединяемых кабелей вдоль на 5-6 см.

Отворачивается внешняя оболочка и экраны соединяемых кабелей.

Укорачивается длина центральной жилы коаксиального кабеля с изоляцией до 20 мм и освобождается центральная жила от изоляции таким образом, чтобы получилась ступенька, как показано на фото ниже.

Центральная жила и изоляция соединяемого телевизионного кабеля в месте ступеньки отводится друг от друга в стороны таким образом, чтобы между ними образовался угол приблизительно 45°.

После лужения припоем центральные жилы сводятся вместе. Для удобства выполнения пайки можно жилы притянуть друг к другу, скрутив тонкой луженой медной проволокой, взятой из экранирующей оплетки.

Выполняется спайка центральных жил коаксиальных телевизионных кабелей. Пайка должна быть аккуратной и припой должен полностью обволакивать жилы. Если на припое получилась сосульки с острыми углами, то необходимо аккуратно их сточить наждачной бумагой или надфилем.

Место пайки центральной жилы кабеля закрывается изоляцией. Излишки изоляции удаляются с таким расчетом, чтобы зазоров практически не оставалось. Для герметичности и придания механической прочности соединяемому коаксиальному кабелю, место стыковки изоляции покрывается одним витком хлорвиниловой изолирующей ленты.

На прежнее место кабеля возвращается алюминиевый экран. Внимание! С внутренней стороны алюминиевый экран телевизионного кабеля покрыт пленкой, которая не проводит электрический ток. Необходимо алюминиевый экран одного из концов кабелей подвернуть таким образом, чтобы обеспечить соприкосновение токопроводящих сторон. Если не будет обеспечен электрический контакт между экранами, то к телевизору сигнал не сможет дойти.

Возвращается на место сначала одна медная экранирующая оплетка телевизионного кабеля, на нее наворачивается оплетка второго конца. Для более надежного контакта несколько проводников оплетки телевизионного кабеля можно соединить пайкой и обвить место соединения медной луженой проволочкой диаметром, как у проводов экранирующей оплетки. Но это делать не обязательно.

Возвращается на место соединения сначала одна внешняя оболочка телевизионного кабеля, затем на нее накладывается оболочка второго конца кабеля.

В завершение работы на сделанное соединение телевизионного кабеля навивается пару слоев полихлорвиниловой изолирующей ленты.

В конечном итоге получилось герметичное, механически прочное и практически не ослабляющее уровень телевизионного сигнала, дешевое соединение телевизионного коаксиального кабеля пайкой.

Прокладка телевизионного кабеля в квартире

После удлинения телевизионного кабеля иногда возникает необходимость его закрепить. Самостоятельно проложить коаксиальный кабель от разветвителя в подъезде, к телевизору под силу практически любому домашнему мастеру. Но есть одно дополнительное требование. Телевизионный кабель недопустимо сгибать под острым прямым углом, так как центральная жила может передавить внутреннюю изоляцию и приблизится к экранирующей оплетке, а еще хуже, прикоснуться к ней. Тогда уровень сигнала сильно ослабится или не дойдет до телевизора вовсе. Радиус изгиба при прокладке телевизионного кабеля должен быть не менее пяти диаметров самого кабеля.

Если у Вас плинтуса с кабель каналами, то просто прокладываете кабель в канале, не забывая о радиусе при поворотах. Если нужно проложить вдоль стены или пола, то кабель прибивается скобками с дюбель гвоздиками с шагом 30-50 см, чтобы кабель, не провисал.

Такие скобки продаются для разного диаметра кабеля. Бывают на 3, 5, 8 и более миллиметров.

Проложить телевизионный кабель можно и в пластиковом кабель канале, бывают разных типоразмеров по ширине. Представляет собой две П-образные рейки. Одна рейка крепится к стене с помощью саморезов или строительным клеем «Жидкие гвозди». В нее укладывается кабель, вторая рейка приставляется к первой и защелкивается. В такой кабель канал дополнительно можно еще уложить кабель витых пар Интернет, провода связи, домофона и электропроводки.

Можно при прокладке кабеля использовать хомуты самостоятельного изготовления из жести или пластика и закрепить их саморезами или прибить гвоздями. Для закрепления кабеля при прокладке подойдут и скобки, согнутые из гвоздей, но надо быть аккуратным, чтобы при забивке скобок не повредить кабель.

Сейчас модно конец кабеля у телевизора монтировать в розетку. Это красиво, но каждое дополнительное соединение понижает надежность линии и ведет к снижению уровня телевизионного сигнала, ухудшает соотношение сигнал/ шум. Лучше конец кабеля после установки штекера напрямую подсоединять к телевизору.
