Схема авр на реверсивных рубильниках: Автоматический ввод резерва АВР на базе реверсивных рубильников

Автоматический ввод резерва АВР на базе реверсивных рубильников

В качестве коммутирующих элементов в шкафах автоматического ввода резерва АВР обычно используются контакторы или автоматические выключатели с электроприводом. Это проверенный механизм коммутации, “закрывающий” все номиналы токов от 16 до 6300А. Несколько меньшей популярностью пользуется вариант, когда ввод резерва обеспечивается реверсивными (перекидными) рубильниками с моторными приводами. Такие шкафы называются АВР на реверсивных рубильниках и рассчитаны на номинал от 160 до 2500А.

Реверсивные рубильники по схеме I-0-II представляют из себя конструкцию, состоящую из двух стандартных выключателей нагрузки, соединенных специальным механизмом, который исключает включение второго источника питания при включенном первом.

Для работы в АВР рубильник снабжается моторным приводом, который по сигналу от блока управления, диспетчерского пункта или реле контроля фаз через разрыв питания -0- переводит контакты рубильника на 2й ввод. К наиболее популярным рубильникам с моторным приводам относят серию OTM ABB. Аналогом может служить Sosomec Atys.

Для автоматического/дистанционного управления реверсивным рубильником с моторным приводом требуется специальный блок резерва, к примеру — АВР ATS ABB, ODPS230, ODPSE230C или Zelio Logic, который программируется по времени срабатывания и возврата на основной ввод, уровню напряжения, и логике работы.

Так как рубильник не защищает от перегрузок и коротких замыканий — для защиты отходящих линий должны ставиться автоматические выключатели соответствующего номинала.

Преимущества схемы АВР на реверсивных рубильниках:

• Встроенная механическая блокировка одновременного включения двух вводов за счет среднего положения контактов в схеме I-0-II
• Силовые контакты цепи могут быть замкнуты только в I или II положении
• Возможность ручного управления при неисправности моторного привода или электронного блока управления
• Возможность переключения под нагрузкой даже при токах с высокой индуктивной составляющей

Недостатки схемы АВР на перекидных рубильниках:

Если в щитах ВРУ или ГРЩ предусмотрена ручное переключение нагрузки на другой ввод с секционированием — для переключения между секциями используются реверсивные рубильники соединенные по схеме “крест” (например ВР-32). Более подробно о шкафах ГРЩ, щитах ВРУ и АВР с секционированием.

В частных домах, коттеджах, загородных домах отдыха в качестве резервного источника питания часто используют дизельные генераторы. Исчезновение напряжения на 5-10 минут для таких потребителей не являются критичным, поэтому в таком случае реверсивные рубильники используются для ручного переключения нагрузки между электросетью и ДГУ. Минусом такой схемы является необходимость каждый раз идти к генератору, вручную запускать его, ждать пока он прогреется и выйдет на номинальные обороты, а потом идти к щитку и переключать на 2й ввод.

Для ручной коммутации нагрузки при номинальных токах от 16 до 125А часто используют реверсивные (перекидные) рубильники OT ABB.

Реализованные проекты АВР на реверсивных рубильниках

Шкаф АВР 63А с реверсивным моторизованным рубильником Socomeс

ГРЩ 400А на базе оборудования ABB. На вводе реверсивные рубильники по схеме «Крест». В каждой панели отходящих линий реализован АВР

ГРЩ 400А с секционированием и реверсивными рубильниками ABB OT для административного здания (СПб, Красуцкого 4)

ВРУ 250А с АВР 2 ввода на базе реверсивного рубильника с моторным приводом OTM250E4C3D230C и блока управления OMD300 ABB

Принципиальная Электрическая Схема Авр — tokzamer.ru

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Блока, где происходит учет потребляемого электричества. Алгоритмы систем АВР Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. В случае пропадания напряжения на одном из вводов отключается соответствующий контактор К1 или К2.
Авр с приоритетом

По нажатии на кнопку SB1, контакт КМ1. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.

Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

Чтобы переключить питание на другой ввод, достаточно кратковременно отключить питание ввода автоматом SA1 или SA2. Когда напряжение присутствует на обеих вводах, каждая секция питается от своего ввода.

Когда он прогрелся, напряжение на реле KV1 достигает нормы.

Основное эл.

как научиться читать схемы

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. При появлении напряжения в основной линии ведущий контактор срабатывает, что вызывает обрыв в линии подачи напряжения на втягивающую катушку ведомого.

Чтобы его реализовать, надо построить несколько цепей, проложив проводники: От плюсовой клеммы АКБ до нормально замкнутого дополнительного контакта ведущего магнитного пускателя НЗК 1.

Первые всегда нормально разомкнутые — при отсутствии электричества механическая связь между клеммами отсутствует.

Время переключения с основного на резервный ввод 0,5 сек. Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению.

А если учесть момент возможного залипания контактов, то тем более. Время включения основного ввода при восстановлении напряжения, регулируемое 2 сек.

Используется программируемое реле Zelio Logic.
Схема АВР с приоритетом на контакторах и реле контроля фаз.

Что такое АВР и его назначение.

Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. БУАВР имеет повышенную устойчивость к перенапряжению.

Как видите, создать своими руками схему автозапуска генератора не так уж и сложно. Каким образом это делается на автоматах — смотрите на рисунке справа.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты и напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Автоматический ввод резервного питания, это полноценный механизм со своей логикой и своими органами чувств и управления.

Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах. АВР на реверсивном рубильнике с электроприводом Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т. Данные устройства предназначены для работы на стороне 0.

С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз реле контроля трехфазного напряжения.

Но ведь источников питания может быть и больше. Потребитель остается со светом.

Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В таком случае включить или отключить автомат можно с помощью специальных кнопок. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.
Схема подключения АВР (380 Вольт)

Схема АВР с реле контроля напряжения

Схема АВР на 2 пускателя Вторая схема немного посложнее.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Схема работает аналогично. Схема АВР Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока величина которых должна превышать токи нагрузки.

Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах. Так решается задача определения напряжения в основной линии. Это один из самых надежных способов создать бесперебойную подачу электричества. При пропадании напряжения на главном вводе К1.

Схема АВР с реле контроля фаз.

Комментарии к статье: 2 Простые схемы АВР на контакторах Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя.

Задачу можно было бы считать решенной, но пуск мотора на углеводородном топливе состоит из нескольких этапов. АВР на одном контакторе Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. В нашем случае это реле. Причем генератор должен запускаться автоматически.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории. Данные аппараты могут устанавливаться в отдельных шкафах. Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

В основном, это программируемый контроллер в блоке с выходными реле. Оно необходимо для контроля напряжения 3-х фазной сети правильное чередование фаз и их номинальное значение. АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии.
Схемы управления магнитным пускателем

АВР на реверсивном рубильнике ABB OTM125 / Электрика / Cs-Cs.Net: Сообщество

Всем привет! Сегодня я расскажу о том, как я менял АВР в многоквартирном доме.
Проблема назревала давно, главная причина это шум, который был от контакторов АВР. А ведь вокруг ГРЩ находятся 4 квартиры!
Причём последние 2 года АВР, по сути, не выполнял свою функцию, так как в целях борьбы с шумом первый источник был отключен, что хорошо видно на фотографии.

Фотографии кликабельны.

Всё началось с того, что CS написал пост о реверсивных рубильниках. Я понял, что это действительно то, что мне нужно. Главный плюс — полное отсутствие шума во время работы (в смысле ожидания) и практически нулевое потребление электроэнергии.

Из материалов мне понадобились:

1) Рубильник реверсивный 3п с моторным приводом OTM125F3CMA230V

2) Блок ввода резерва ODPS230

3) Комплект соединительный OMZC03

4) Автоматический выключатель Legrand DX3-E C6 (2 шт.)

5) Реле контроля трехфазного линейного напряжения Меандр ЕЛ-12М-15 400В (2 шт.)

6) Всякая мелочёвка (ТМЛ 25-8-7, НШВИ 35-16, провод ПУГВ и т.д.)

После заказа материалов необходимо всё это дело демонтировать. Проблема заключалась в том, что панель была зафиксирована в 8ми местах, а доступ к гайкам был затруднен.

С большим трудом, но мне удалось это сделать.

Дальше прикидываем будущее расположение компонентов.

Переходим к сборке. Обращаю ваше внимание, что под блоком моторного привода не должно быть крепежа или других выступающих элементов, иначе вы не сможете установить рубильник на рейку. Мне повезло, и у меня остался запас 2-3 мм.

Поскольку гибкости провода ПУГВ 35 мм2 оказалось недостаточно, пришлось использовать три провода ПУГВ 10 мм2 соединенных параллельно.

Собрал.

Установил на место.

Запустил.

И напоследок видео.

Шкафы АВР

В современном мире важнейшим требованием к электроснабжению жилых, административных, торговых и производственных помещений является его бесперебойность. Исчезновение напряжения, даже на 10 минут, может привести к огромным убыткам, и даже необратимым последствиям. Все чаще, при вводе в эксплуатацию того или иного объекта применяются системы резервирования питания, наиболее популярным способом управления являются щиты автоматического ввода резерва (щиты АВР).

Мы разработали типовую линейку шкафов АВР, которые могут запитываться от двух, трех, четырех независимых источников питания и управляться как в автоматическом, так и в ручном режимах. Шкафы автоматического ввода резерва АВР нашего производства — одно из самых популярных технических решений, применяемых в России. Каждый день мы отгружаем более 10 шкафов ввода резерва, которые установлены от Калининграда и Крыма до Владивостока. Постоянными заказчиками шкафов АВР нашего производства являются: Газпром космические системы, АО Ленгазспецстрой, Завод Hyundai Motors Rus (Санкт-Петербург), IKEA Сведвуд, Газпромнефть-Ноябрьскнефтегаз, Ростелеком, Orange Rus, отель Новый Петергоф 4*, РУСАЛ и другие компании. Часто щиты АВР можно встретить в комплектных блочно-модульных зданиях из сендвич-панелей. Такие комплексы могут стоять даже в очень холодном климате.

При сборке щитов АВР мы используем комплектующие различных производителей, от бюджетных ИЕК, Dekraft, EKF, Hyundai и до топовых Schneider Electric, ABB, Legrand, Siemens.

Технические характеристики щитов АВР

Типы защит и функционал, реализованный в шкафах АВР нашего производства

• Защита подключенных потребителей от исчезновения напряжения
• Защита оборудования, отходящих линий от перегрузок и коротких замыканий
• Защита оборудования, отходящих линий от недопустимых перенапряжений, перекоса-обрыва фаз
• Защита от одновременного включения двух вводов (механические/электрические блокировки)
• Автоматическое переключение на 2й, 3й, 4й ввод при исчезновении напряжения на основном вводе
• Ручное переключение на резервное питание при необходимости или невозможности работы в автоматическом режиме (авария)
• Индикация: наличие напряжение на ввода, работа ввода, авария ввода

По умолчанию все щиты наши щиты АВР работают по алгоритму «приоритет первого ввода».

Типовые схемы автоматического ввода резерва АВР

Схема АВР 2 в 1

Классическая схема при которой к щиту АВР подключаются 2 нагрузки на одну общую отходящу ю линию. В качестве вводных источников питания могут быть использованы две линии электропередач, идущих от разных подстанций либо комбинация Сеть+дизель-генератор или ИБП. Обязательными элементами схемы АВР 2 в 1 являются: 2 автоматических выключателя, 2 контактора с механической блокировкой или 2 моторных привода взвода пружины (если речь идет о токах более 250А), а также релейный блок управлени АВР.

Схема АВР 2 в 1 применяется для для электроснабжения потребителей 2й категории надежности.

Схема АВР 2 в 2

В этой схеме два источника питания одновременно запитывают 2 секции потребителей (у каждого ввода своя секция). Для коммутации нагрузки между секциями обычно используют секционный выключатель. Часто схема АВР 2 в 2 применяется в ГРЩ.

Схема АВР 3 в 1

Три взаимно резервированных ввода, работающие на одну секцию потребителей. Схема АВР 3 в 1 с третьим вводом от дизель-генератора является необходимым требованиям на соответствие 1й категории надежности электроснабжения. Приоритет вводов настраивается под требования проекта. В качестве коммутационных аппаратов используются 4 контактора с мех. блокировкой и защитой в виде автоматических выключателей, либо 3 автомата с моторными приводами. Схема АВР 3 в 1 может быть реализована как на реле напряжения/контроля фаз, так и на реле Zelio Logic и др.

Схема АВР 3 в 2

Два независимых ввода от сети, работают на две секции потребителей. Дополнительно, третий ввод от резервного источника подключается на первую или вторую секцию. Переключение осуществляется за счёт секционного выключателя, который управляется микропроцессорным или релейным блоком управления.

Основные варианты логики работы АВР

АВР с приоритетом первого ввода

По умолчанию нагрузка подключена к вводу №1. При наступлении аварийной ситуации происходит перевод нагрузки на второй ввод. Под аварийной ситуацией подразумеваются перегрузки, короткие замыкания, недопустимые показания напряжения, перекос/обрыв фаз.

После снятия аварии, восстановления нормальных параметров электроснабжения на вводе №1 происходит автоматическое переключение нагрузки на него.

АВР с приоритетом второго ввода

По умолчанию нагрузка отходящей линии подключена к вводу №2. При наступлении аварийной ситуации происходит перевод нагрузки на первый ввод. После восстановления напряжения на вводе №2 происходит автоматическое переключение нагрузки на него.

АВР с ручным выбором приоритета

Более сложная схема работы АВР. Выбор приоритета работы АВР (ввод1/ввод2) регулируется переключателем на лицевой панели.

АВР без приоритета

Щит АВР может работать от любого ввода. При аварии ввод №1 переключается на резерв (ввод №2) и продолжает работать от него. Обратного переключения на ввод №1 не произойдет. При аварии на ввода №2 произойдет автоматическое переключение на ввод №1.

Устройство шкафа АВР

Устройство наших шкафов автоматического ввода резерва АВР просто и понятно. АВР на 2 ввода может комплектоваться в зависимости от тока либо 2 контакторами или пускателями с механическими блокировками либо 2 автоматами с моторными приводами; АВР на 3 ввода, соответственно, состоит из 4 контакторов с механическими блокировками или 3 автоматами с электроприводами. Для управления АВР в ГРЩ, ВРУ или в АВР с межсекционным автоматом обычно используется реле Zelio Logic Schneider Electric или блок управления авр ATS ABB. Для защиты от перенапряжения и перекоса фаз для каждого ввода используется реле напряжения.

Все это оборудование монтируется в корпусах IP31/IP54/IP65, на лицевой панели устанавливаются органы управления и индикации, а внутренне пространство щита закрывается токозащитными пластинами для защиты от случайного прикосновения.

В последнее время большое распространение получили электронные блоки управления авр, к примеру NZ7 Chint. Мы принципиально не доверяем таким блокам авр. Во-первых, если вдруг, из строя выйдет какая-нибудь клемма или блок питания — вам придется покупать новый блок авр, но уже по более высокой цене. Во-вторых, у вас наверняка возникнут сложности в подключении толстого кабеля — придется «мудрить» с переходниками, расширителями и др.

Самое главное. Чтобы понять, как работает блок авр даже на 2 ввода вам придется изучить мануал и провести переобучения персонала. Если в нашем щите АВР выйдет из строя какая-нибудь деталь, ее легко купить в любом магазине электротехники и заменить в течении 30 минут. В корпусе всегда достаточно места для подключения, а логичное и понятное управление системой АВР с кнопок будет доступно даже человеку с базовыми знаниями.

Основные типоисполнения шкафов АВР:

АВР на 2 ввода на контакторах (пускателях)

АВР на два ввода на автоматах с моторным приводом

АВР на 3 ввода

АВР на 4 ввода

ВРУ с АВР

АВР ГРЩ

АВР ЩАП

АВР Zelio Logic

АВР ATS

АВР с секционным выключателем

АВР на реверсивных рубильниках

Щит АВР для запуска генератора

Синхронизация бензогенераторов и ДГУ при помощи АВР

Реализованные проекты по поставке шкафов ввода резерва АВР:

Щит АВР 3 ввода 100А на контакторах LC1E Schneider Electric для компании Газпромнефть-НоябрьскНефтегаз

Шкаф АВР 250А на базе комплектующих Legrand (автоматы DPX3) и контроллере Zelio Logic

ШАВР (ЩАП) 400А (150кВт) IEK 2ввода электросеть/электросеть на базе автоматов ВА 8837 с моторными приводами

Щит АВР 200А 380В 2 ввода на контакторах Schneider Electric

Щит АВР резерв 63А 3ф на базе контакторов LC1D и реле контроля фаз RM35TF30 Шнайдер Электрик

 Шкаф АВР 1600А 2 ввода (сеть/сеть) на базе автоматов c моторным приводом ВА-731 DEKraft (бюджетное решение)

Щит автоматического ввода резерва АВР 40А УХЛ4 с запуском бензогенератора. Комплектующие Schneider Electric

Шкаф АВР 800А (300кВт) 2 ввода на базе силовых автоматов Hyundai

Щит автоматического ввода резерва АВР 3ф ДГУ 25А (автоматы+контакторы ИЕК)

Шкаф ввода резерва АВР с тремя вводами по 100А (сеть/сеть/дгу) и дополнительной защитой отходящих линий для компании Газпром-нефть

 Блок управления АВР (БУАВР) 2 ввода 2500А с секционированием на базе реле Zelio Logic. Управление автоматами с моторным приводом Emax2 ABB

АВР ABB 250А 2 ввода с секционированием (автоматы с моторным приводом Tmax АББ и блоком управления АВР на базе реле Zelio Logic)

ШАВР 400А (АВР 150кВт) 2 ввода на автоматах с моторным приводом LSIS (Susol MCCB)

АВР 630А 2 ввода для бензогенератора ДГУ на базе автоматов с электроприводом Hyundai (автоматический/ручной запуск ДГУ через «сухие контакты»)

Чтобы заказать производство или сборку АВР или просто купить АВР по лучшим ценам — пришлите запрос с техническими данными на нашу электронную почту

Схема Подключения Авр — tokzamer.ru

Данная схема АВР может применяться в частных домах, производственных и административных зданиях, где коммутируемая нагрузка достигает десятков киловатт.

Крепится он на дин рейку в распределительном щитке. Работает все очень просто.

Таблица расположена на боковой стенке устройства. Это необходимо во избежание встречного напряжения между ДГУ и основным вводом.
Схема подключения генератора для дома на 2 пускателях.

Модифицированная схема АВР на одном контакторе Модификация схемы отличается тем, что здесь коммутируется и фаза и ноль.

Пускатель включается в основную цепь, а при проблемах в сети его подвижная часть отпадает, тем самым его размыкающий блок-контакт, введённый в цепь аккумулятора, запускает систему автоматического электроснабжения. В дополнение к этой части статьи посмотрите видеоролик, в котором увидите работу обеих схем автоматического ввода резерва.

Как АВР понимает, что ему нужно сработать?

При возобновлении основного питания автоматически вводится в работу прежняя схема, а резервная отключается.

В это время нормально-замкнутые контакты КМ1. Классификация АВР и варианты реализации Осуществляться резервное питание и его автоматический ввод может от отдельного генератора, аккумуляторной батареи либо отдельной линии.

Схемы подключения АВР на контакторе

Схема АВР с реле контроля напряжения

Плюсовой проводник от электромагнитного клапана подключаем к плюсу батареи генератора. Схема соединения самой системы АВР может быть реализована с помощью пускателя. При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. АВР можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы.

При возобновлении основного питания автоматически вводится в работу прежняя схема, а резервная отключается. Также важно отметить, что в высоковольтных сетях схема автоматики АВР реализуется на электромеханических реле старого образца или современных многофункциональных микропроцессорных терминалах защиты, которые выполняют несколько функций, в том числе и АВР.

Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов.

Ставим мощнее, чтобы при перегрузках срабатывал автомат А1. Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Также обратим внимание на то, что автоматический ввод резерва может иметь несколько исполнений, отличающихся принципом своего действия. Питающее напряжение основного и резервного вводов на этой схеме В, однако рабочее напряжение катушек обоих пускателей В, поэтому, она подойдет и для организации АВР при однофазном питании потребителей.

Управляет положением воздушной заслонки карбюратора при пуске генератора через электропривод.

Алгоритмы систем АВР Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы. При этом секция отключается от своего ввода контактом К1.
Схема АВР с приоритетом на контакторах и реле контроля фаз.

Еще по теме: Измерение петли фаза ноль для чего

Простые системы АВР

Работает все очень просто. Схема АВР на двух контакторах: Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.

Восстанавливающиеся АВР.

Ставим номиналом не менее автомата А2, если не получится приобрести выключатель — устанавливаем автоматический выключатель с номиналом выше чем у А2. Замыкающие контакты контакторов должны быть рассчитаны на полный ток нагрузки, для размыкающих это неважно можно использовать блок-контакты. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, а соответственно её замыкающий контакт в цепи основного ввода тоже замкнут и размыкающий контакт в цепи резервного ввода разомкнут.

Такие неконтролируемые коммутации совершенно недопустимы на производствах с непрерывным циклом или в медицинских учреждениях в операционных больниц, например , а также на других важных объектах. В дальнейшем мы будем совершенствовать схему, добавим выдержки времени и различные блокировки. В случае исчезновения напряжения реле К1 обесточивается, К1. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.

Внешние входы аварийного отключения вводов. Такое реле выполняет функцию постоянного слежения за параметрами напряжения основной сети. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Как работает автоматический ввод резервного питания

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе. Контроль состояния контактов контактора. При пропадании напряжения в основной линии катушка КМ 1 обесточивается, и питание через замкнувшийся контакт КМ1 начинает поступать на обмотку КМ 2, через контакторы которого к нагрузке подключается резервный ввод. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов. В настоящее время промышленность в большом ассортименте выпускает готовые блоки АВР.

Назначение АВР — повышение надежности электроснабжения потребителей. Более того, электродвигатель используется только один, а переключение вводов осуществляется его вращением вперед и назад.
Простейший трёхфазный АВР или как подключить модуль управления МАВР-3

2. Схема АВР на одном контакторе, с разрывающимися фазой и нулем.

Крепление осуществляется как с помощью съемных винтовых зажимов, так и стандартно на din-рейку, в зависимости от модификации.

В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле.

В случае аварийного режима контактор размыкает фазу с основного ввода и подключает с резервного. При повторном появлении напряжения на отключенном вводе ничего не произойдет до того момента, пока не пропадет напряжение на включенном вводе.

Кнопки стоят дороже выключателя, но сохраняют защиту. Согласно ПУЭ правила устройства электроустановок автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.

См. также: Прокладка кабеля в траншеях пуэ

Стандартная схема АВР При ее рассмотрении обратим внимание на следующие моменты: При включении рубильников SA1, SA2 на реле K1 поступает сетевое питание; Вследствие его появления левый контакт K1 будет замкнут, а правый — разомкнут нагрузка подключена к основному вводу ; При пропадании напряжения реле K1 обесточивается; при этом левый его контакт размыкается, а правый — срабатывает на замыкание нагрузка переключается на резервный ввод. Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1. Она может применяться для электроснабжения хозяйства с малой потребляемой мощностью, порядка нескольких киловатт Вот такая схема: Разберем ее подробно. Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах.

Они подключены к тому участку цепи, который необходимо защитить. Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. В соответствии с этим делением, он может быть: Односторонним, то есть состоящим из штатного и дополнительного ИП; в этом случае резервная схема подключается лишь при пропадании основного питания; Двухсторонним.

Назначение АВР

Схема АВР Автоматический ввод резерва далее АВР — система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Возврат в исходное выключенное состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки. Простая схема и принцип действия АВР В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки.

Теперь представим ситуацию когда на основном вводе напряжение пропало. В рабочем состоянии автоматы SA1 и SA2 включены.
Схема АВР на двух пускателях + вопрос к зрителям.

Схема подключения АВР на контакторах. Реле контроля фаз.

Здравствуйте, уважаемые читатели сайта sesaga.ru. Бесперебойное электроснабжение потребителей электроэнергии: промышленных предприятий, банков, больниц, теле и радиоцентров, операторов сотовой связи, загородных домов и т.д. всегда было актуальным. Ведь внезапное отключение напряжения, особенно на длительное время, может привести к непредсказуемым последствиям.

Одним из способов бесперебойной подачи напряжения является раздельное питание потребителя двумя независимыми источниками электроэнергии, один из которых является основным (рабочим), а второй резервным. В качестве основного источника используется рабочая линия подстанции, а в качестве резервного источника может использоваться вторая (резервная) линия подстанции, автономный генератор тока или устройство бесперебойного питания.

В аварийной ситуации при исчезновении напряжения со стороны основного источника электроэнергии важно обеспечить быстрое включение резервного источника. Для этих целей служит автоматический ввод резерва (сокращенно АВР), который автоматически переключает подачу напряжения между рабочим и резервным источниками, обеспечивая непрерывную подачу электричества потребителю.

На самом деле процесс переключения между рабочим и резервным источниками очень ответственный и включает в себя целый комплекс функций и параметров, обеспечивающих надежную работу автоматики системы АВР. Поэтому на подстанциях и распределительных пунктах электрических сетей используют сложные многоуровневые схемы АВР, включающие в себя логическую, измерительную и силовую части.

В рамках этой статьи мы рассмотрим лишь простые электрические схемы автоматического ввода резерва, выполненные на контакторах, а также разберем схему АВР с использованием реле контроля фаз. Все эти схемы Вы сможете легко реализовать в своей домашней электрической сети, и тем самым обеспечить бесперебойное питание бытовой аппаратуры.

1. Схема АВР на одном контакторе.

Рассмотрим простейшую схему АВР, которую можно применить для однофазной сети собственного дома, небольшого производственного или административного здания. Схема выполнена на одном контакторе КМ1, двух однополюсных автоматических выключателей SF1 и SF2, и одном двухполюсном автоматическом выключателе QF1.

При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2.
В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и его нормально-разомкнутый контакт КМ1.1 замыкается, а нормально-замкнутый КМ1.2 размыкается.

Фаза А1 через однополюсный выключатель SF1 и силовой контакт КМ1.1 приходит на вход двухполюсного выключателя QF1. Ноль N нигде не разрывается, а сразу подключается на второй вход выключателя QF1. При включении QF1 его контакты замыкаются, и напряжение основного ввода поступает в сеть к потребителю.

В аварийном режиме, когда напряжение на основном вводе отсутствует, катушка контактора обесточивается, контакт КМ1.1 размыкается, а КМ1.2 становится замкнутым.

Теперь от резервного ввода фаза А2 через выключатели SF2, QF1 и контакт КМ1.2 поступает к потребителю в сеть.

При восстановлении питания на основном вводе на катушку контактора КМ1 вновь поступает напряжение и контактор срабатывает. При этом контакт КМ1.1 замыкается, а КМ1.2 размыкается, и к потребителю опять поступает напряжение от основного ввода.

Бывают ситуации, когда при нормальном режиме работы возникает необходимость перевести питание нагрузки с основного ввода на резервный. Для этого достаточно отключить автоматический выключатель SF1.

Данная схема АВР классическая и прекрасно работает, но при ее использовании необходимо учитывать коммутирующую мощность силовых контактов: если контакты рассчитаны на рабочий ток, например, 12 Ампер, то и нагрузку к АВР следует подключать не более 12 Ампер.

В случае же, когда общая потребляемая мощность, например, дома, будет более 12 Ампер, то от резервного ввода можно запитать только самое необходимое электрооборудование, которое будет обеспечивать нормальную жизнедеятельность до восстановления напряжения на основном вводе.

Однако в таком варианте схема пригодна только для объектов, где есть возможность получить от подстанции две независимые линии питающего напряжения. В домашних условиях такой роскоши нет, поэтому немного видоизменим схему, чтобы адаптировать ее под домашнюю сеть.

2. Схема АВР на одном контакторе, с разрывающимися фазой и нулем.

В отличие от предыдущей схемы здесь коммутируются как фазный провод, так и нулевой, что позволяет использовать автономный источник электроэнергии, и в случае аварии полностью исключать из домашней сети неработающий ввод. А чтобы счетчик не учитывал выработанную энергию резервным вводом, ввод подключен после счетчика.

В качестве резервного питания для этого АВР можно использовать свою мини-электростанцию, дизельный или бензиновый генератор тока, бесперебойный источник питания или какой-нибудь другой автономный источник напряжения.

При первом включении АВР в работу поочередно включаем автоматы SF1 и SF2.
В рабочем режиме напряжение питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и своими нормально-разомкнутыми контактами КМ1.1 и КМ1.2 подключает домашнюю сеть к основному вводу. При этом нормально-замкнутые контакты КМ1.3 и КМ1.4 размыкаются и полностью отключают резервный ввод от домашней сети.

При исчезновении напряжения на основном вводе катушка КМ1 обесточивается, контакты КМ1.1 и КМ1.2 размыкаются и отключают фазный и нулевой провода основного ввода. Одновременно с этим контакты КМ1.3 и КМ1.4 становятся замкнутыми и через них напряжение с резервного ввода поступает в домашнюю сеть.

В данной схеме можно применить модульные контакторы типа VS463-22 230V, ESB-63-22 230V, MK-103, КМ-63, Z-SCh330/63-22, что позволяет питать нагрузку с токами до 63 Ампер.

Иногда возникает ситуация, когда при возобновлении питания на основном вводе не всегда требуется переходить на него автоматически. Чтобы выполнить это условие опять немного изменим схему и добавим в нее кнопку, чтобы переключение на основной ввод происходило только при нажатии этой кнопки. Такой вариант схемы АВР (без счетчика электроэнергии) используется в некоторых электроустановках для питания оборудования КИПиА.

Здесь кнопка SB1 подключена параллельно контакту КМ1.1, который стоит в цепи питания катушки контактора. Такое включение не позволит контактору автоматически включиться при появлении напряжения на основном вводе.

Чтобы запитать контактор вручную необходимо кратковременно нажать кнопку SB1. Напряжение попадет на катушку, контактор сработает, замкнет контакты КМ1.1 и КМ1.2 и подключит основной ввод к домашней сети. При этом контакты КМ1.3 и КМ1.4 разомкнутся и отключат резервное питание.

Конечно, чтобы включить источник резервного питания нужно в схему АВР добавить промежуточное реле, контакты которого бы запускали пусковую электронику аппаратуры резервного питания. Но это нужно делать исходя из каждого конкретного случая.

В дополнение к этой части статьи посмотрите видеоролик, в котором увидите работу обеих схем автоматического ввода резерва.

На этом пока все, а во второй части рассмотрим схему АВР с использованием реле контроля фаз.

Удачи!

принцип работы, рекомендации по созданию системы своими руками

Ни один источник электроснабжения не может считаться абсолютно надежным, и всегда существует риск отключения от сети. В такой ситуации у потребителя могут возникнуть серьезные проблемы. Если к электросети подключены важные устройства, то допускать подобное отключение нельзя. Именно для решения этой проблемы и используется схема АВР на 2 ввода или более. В результате при потере основного источника энергии автоматически подключается резервный.

Область применения

Сначала необходимо сказать о расшифровке АВР — автоматический ввод резерва. Эти системы в обязательном порядке используются в электросетях потребителей первой категории. Они необходимы для того, чтобы перебои в энергоснабжении не привели к серьезным финансовым потерям или угрозе жизни людей.

Системы АВР принято классифицировать по принципу работы:

• Односторонние – в состав схемы входят секции основного и резервного питания.
• Двухсторонние – каждая линия может использоваться в качестве резервной либо основной.
• Восстанавливающиеся – после восстановления работы основного источника питания, система переходит в прежний режим работы.
• Не восстанавливающиеся – отключение резервной системы питания производится вручную.

Система автоматического ввода резерва может использоваться не только в промышленности, но и частных домах. Обладая определенными знаниями в электрике, можно собрать простую схему своими руками. Однако сначала стоит изучить устройство АВР.

Принцип работы

Если на одной из фаз падает напряжение или изменилась частота, то реле отключает контактор на основном вводе и замыкает контакты второго устройства, установленного на резервном входе. Это приводит к отключению основного источника питания и подключению к резервной электросети. Большинство систем автоматического ввода работают именно по такому принципу.

Как только в основной цепи происходит восстановление заданных параметров, система переходит в штатный режим работы. Чаще всего в схемы АВР предусмотрена дополнительная блокировка от одновременного срабатывания катушек реле. Это позволяет избежать подключения потребителя сразу к двум электросетям (основной и резервной). Следует понимать, что АВР является полноценной системой с собственной логикой и органами управления.

Простые схемы

Если владелец частного дома хочет избежать перебоев с электроснабжением, то он может самостоятельно собрать несложную схему АВР. Она содержат минимальное количество элементов и является довольно надежными.

На базе контакторов

Наиболее простой считается схема АВР на контакторах, которая предназначена для однофазных сетей.

Принцип ее работы довольно прост: поочередно включаются SA 1, SA 2. Если в основной электросети (ввод 1) есть напряжение, то она будет питать нагрузку. Таким образом, ввод 2 является резервным источником питания. Как только в основной сети пропадает напряжение, производится автоматическое переключение на ввод 2.

В таком режиме система будет работать до того момента, пока не восстановится энергоснабжение на вводе 1. Описанная схема отличается высокой надежностью и может эффективно функционировать даже без механической блокировки пускателей. Более того, подобное усовершенствование является чрезмерным.

Для запуска одного из вводов, достаточно кратковременного отключения напряжения с помощью автоматических выключателей SA 1 либо SA 2. Логика система проста и не требует детального описания. Стоит лишь помнить, что замыкающие клеммы контакторов необходимо подбирать по показателю полного тока нагрузки. Для размыкающих контактов определенных требований нет, так как они используются в роли блок-контактов.

На реверсивном рубильнике

Эта конструкция вызывает интерес тем, что способна потреблять электроэнергию исключительно в момент переключения. Этим она существенно отличается от схемы на контакторах. В ее основе находится автоматический разъединитель, например Nh50SZ. Это устройство способно работать в режиме сетевого источника электроэнергии и обеспечить автоматическое переключение между вводами.

Кроме этого, прибор предлагает три режима работы в качестве основного источника питания, выполняя при этом следующие функции:

• Переключение на основной ввод в автоматическом режиме с тестированием работоспособности потерянной фазы.
• Самовозврат с одновременным тестированием показателя минимального напряжения и перенапряжения.
• При возврате к работе от основного источника питания выполняется проверка минимального напряжения, частоты и перенапряжения.

В качестве резервного источника питания в частном доме чаще всего используется генератор. Наиболее простым вариантом переключения с основной электросети на резервную является установка трехпозиционного рубильника. Оснастив генератор автоматическим устройством пуска, можно получить простейшую схему АВР.

Воздушный выключатель

— Типы автоматических выключателей, работа и применение

Воздушный выключатель Конструкция, работа, типы, преимущества и применение

Что такое автоматический выключатель?

Автоматический выключатель — это устройство, которое может

• замыкать или размыкать цепь вручную или с помощью дистанционного управления при нормальных условиях.
• Автоматическое отключение цепи при возникновении неисправности (например, перегрузка по току, короткое замыкание и т. Д.).
• Замкните цепь вручную или с помощью дистанционного управления в условиях неисправности.

Автоматический выключатель используется для механизма переключения и защиты системы. Для этой цели также используются другие сопутствующие устройства и компоненты, связанные с автоматическими выключателями, такие как предохранители, реле, переключатели и т. Д. Автоматические выключатели широко используются в промышленности, а также в энергосистемах для управления и защиты различных частей цепи, таких как переключатели, трансформаторы. , Двигатели, Генераторы / Генераторы и т.д., что делает систему стабильной и надежной.

На рынке доступны различные типы воздушных выключателей , и мы обсудим их один за другим подробно.

Воздушный выключатель (ACB)

Воздушный выключатель (ACB) — это устройство электрической защиты, используемое для защиты от короткого замыкания и перегрузки по току до 15 кВ с номинальным током от 800 до 10 кА. Он работает на воздухе (где в качестве средства гашения дуги используется воздушная струя) при атмосферном давлении для защиты подключенных электрических цепей. ACB полностью заменен масляным автоматическим выключателем, потому что он по-прежнему является предпочтительным выбором для использования ACB, потому что нет возможности возгорания масла, как в масляном выключателе.

Конструкция воздушного выключателя

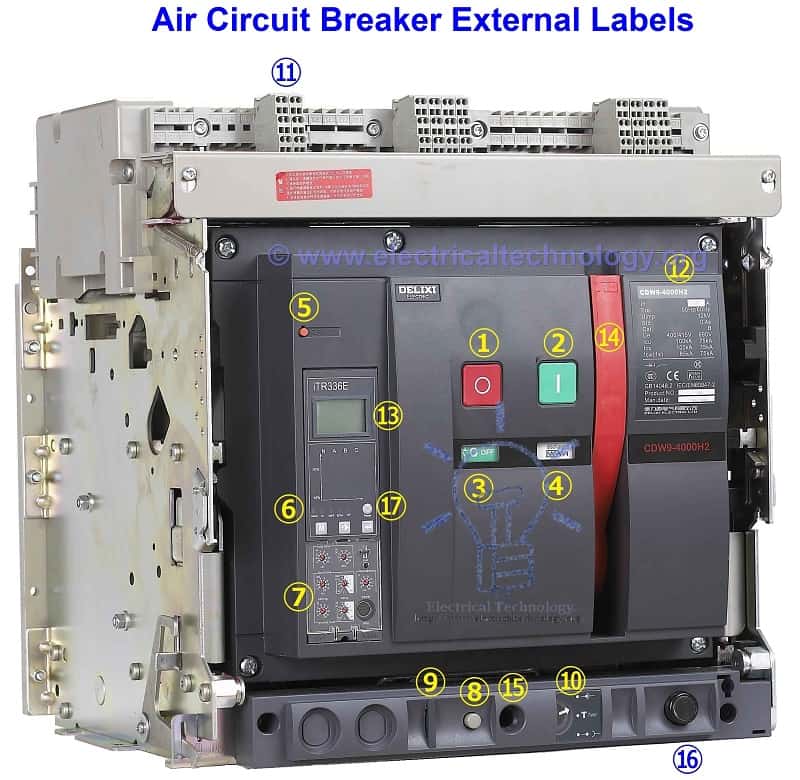

На следующем рисунке показаны основные и внешние части автоматического выключателя . (ABB EMax низковольтный, ограничивающий ток и селективный (не ограничивающий ток) воздушный автоматический выключатель).

1. Кнопка выключения (O)
2. Кнопка включения (I)
3. Индикатор положения главного контакта
4. Индикатор состояния механизма накопления энергии
5. Кнопка сброса
6. Светодиодные индикаторы
7. Контроллер
8. «Подключение», “ «Тест» и стопор «изолированного» положения (трехпозиционный фиксатор / блокирующий механизм)
9. Навесной замок, предоставляемый пользователем
10. Подключение «,« Тест »и« разъединение »индикации положения
11. Разъем (CE) Разделение, (CD ) Тест (CT) Контакты индикации положения
12. Паспортная табличка
13. Цифровые дисплеи
14. Ручка накопителя механической энергии
15. Встряхивание (IN / OUT)
16. Репозиторий рычагов
17. Кнопка сброса аварийного отключения

На следующем рисунке показан Внутренняя конструкция воздушного выключателя

• 1.Несущая конструкция из листовой стали
• 2. Трансформатор тока для расцепителя защиты
• 3. Изолирующая коробка группы полюсов
• 4. Горизонтальные редкие клеммы
• 5a. Пластины для фиксированных главных контактов
• 5б. Пластины для фиксированной дуги Контакты
• 6а. Пластины для главных подвижных контактов
• 6б. Пластины для подвижных дугогасительных контактов
• 7. Дугогасительная камера
• 8. Клеммная коробка для стационарной версии — скользящие контакты для выкатной версии
• 9.Защитный расцепитель
• 10. Управление включением и размыканием автоматического выключателя
• 11. Пружины включения

Соответствующее сообщение: Разница между автоматическим выключателем и автоматическим выключателем в соответствии со стандартами IEC

Принцип работы воздушного выключателя

Принцип работы Воздушный автоматический выключатель существенно отличается от других типов автоматических выключателей. Основная цель автоматического выключателя — предотвратить повторное возникновение дуги после обнуления тока, когда зазор между контактами будет выдерживать восстанавливающееся напряжение системы.Он выполняет ту же работу, но по-другому. Во время прерывания дуги он создает напряжение дуги вместо напряжения питания. Напряжение дуги определяется как минимальное напряжение, необходимое для поддержания дуги. Автоматический выключатель увеличивает напряжение тремя различными способами:

• Напряжение дуги может быть увеличено путем охлаждения плазмы дуги. Как только температура дугового плазменного движения частиц в дуговой плазме снижается, для поддержания дуги потребуется больший градиент напряжения.
• Разделение дуги на несколько серий увеличивает напряжение дуги.
• Напряжение дуги можно увеличить, увеличив длину пути дуги. Как только длина пути дуги увеличивается, путь сопротивления будет увеличиваться, больше напряжения дуги прикладывается к пути дуги, следовательно, напряжение дуги увеличивается.

Эксплуатируется на уровне напряжения до 1 кВ. Он содержит две пары контактов. По основной паре проходит ток, а контакт сделан из меди. Дополнительная пара контактов сделана из карбона. При размыкании выключателя первым размыкается главный контакт. Во время размыкания главного контакта дуговые контакты остаются в контакте друг с другом.Дуга возникает, когда контакты дуги разъединены. Для среднего напряжения автоматический выключатель устарел.

Типы воздушных выключателей

Существует четыре типа автоматических выключателей , используемых в управлении и защите для поддержания и стабильной работы распределительных устройств и среднего напряжения в помещениях.

• Автоматический выключатель прямого прерывания или ACB перекрестного взрыва
• Магнитный противовыбросовый выключатель Воздушный выключатель
• Воздушный желоб Перерыв Автоматический выключатель
• Воздушный выключатель


Связанное сообщение: Как читать номинальные данные паспортной таблички MCB, напечатанные на нем?

P Воздушный автоматический выключатель или автоматический выключатель с перекрестным потоком воздуха:

Автоматический выключатель снабжен камерой, окружающей контакт.Камера известна как «дугогасительная камера». Дуга заставлена ​​вбивать в нее. Дугогасительная камера поможет добиться охлаждения. Arc Желоб сделан из некоторого огнеупорного материала. Внутренние стенки дугогасительной камеры имеют такую ​​форму, что дуга не только нагнетается в непосредственной близости, но и проникает в змеевик, выступающий на стенке дугогасительной камеры.

Дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Металлические разделительные пластины являются дугогасительными разделителями, и каждое из небольших отсеков ведет себя как мини-дугогасительная камера.Первоначальная дуга будет разделена на серию дуг, в результате чего все дуговые напряжения будут выше напряжения системы. Они являются предпочтительным выбором при низком напряжении.

Автоматический выключатель с воздушным желобом

В воздушном автоматическом выключателе с воздушным желобом есть два типа контактов, а именно «главный контакт» и «вспомогательные или дуговые контакты». Основные контакты выполнены из меди, а серебряные пластины имеют низкое сопротивление и проводят ток в замкнутом положении. Вспомогательные или дугогасительные контакты изготовлены из медного сплава, поскольку они жаропрочные и используются для предотвращения повреждения основных контактов из-за дуги и могут быть легко заменены при необходимости в случае износа.Во время срабатывания автоматического выключателя дуговые или вспомогательные контакты замыкаются до и размыкаются после главных контактов автоматического выключателя.

Автоматический выключатель с магнитным обдувом

Воздушный автоматический выключатель с магнитным обдувом обеспечивает магнитное управление моментом дуги для гашения дуги внутри устройств. Гашение дуги контролируется с помощью магнитного поля, создаваемого током в продувочных катушках, включенных последовательно с прерываемой цепью.Эти катушки известны как «продуть катушку». Магнитное поле не контролирует и не гасит дугу, возникшую в выключателе, но перемещает дугу в желоба, где дуга удлиняется, охлаждается и гаснет соответственно. Такие автоматические выключатели используются до 11кВ.

Воздушный автоматический выключатель:

Этот тип автоматического выключателя используется для системного напряжения 245 кВ, 420 кВ и более.

Пневматический выключатель разделен на три категории:

• Осевой взрывной выключатель
• Осевой взрывной выключатель со скользящим подвижным контактом.

Связанные сообщения:

Осевой взрыватель

Подвижный контакт находится в контакте. При нормально замкнутом состоянии выключателя сопло находится в неподвижном контакте. При возникновении неисправности в камеру вводится высокое давление. Воздух под высоким давлением будет проходить через отверстие сопла, для поддержания которого достаточно напряжения.

Осевая струя со скользящим подвижным контактом

Подвижный контакт установлен на поршне, поддерживаемом пружиной.Взрыв переносит дугу на дуговый электрод.

Преимущества и недостатки воздушного выключателя

Преимущества

• Воздушный воздушный выключатель является подходящим вариантом для использования там, где требуется частое срабатывание из-за меньшей энергии дуги
• Риск возгорания исключается в процессе эксплуатации выключателя воздушного дутья.
• Пневматический автоматический выключатель имеет небольшие размеры, поскольку рост диэлектрической прочности происходит очень быстро (конечный зазор между контактами, необходимый для гашения дуги, очень мал).
• Скорость автоматического выключателя при работе воздушной струи намного выше.
• Гашение дуги происходит намного быстрее
• Продолжительность дуги одинакова для всех значений тока.
• Стабильность работы может сохраняться и зависит от скорости работы выключателей.
• Требует меньше обслуживания.

Соответствующий пост: Предохранитель HRC (предохранитель с высокой разрывной способностью) и его типы

Недостатки

• Завод по производству воздуха требует дополнительного обслуживания.
• Содержит воздушный компрессор большой мощности.
• Есть вероятность утечки воздуха из места соединения воздуховодов.
• Существует вероятность быстрого нарастания напряжения повторного включения и прерывания тока.
• Воздух имеет относительно более низкие свойства гашения дуги.

Применение и применение воздушного выключателя

• Используется для защиты растений.
• Используется для общей защиты электрических машин.
• Применяется для защиты трансформаторов, конденсаторов и генераторов.
• ACB также используется в системе распределения электроэнергии и NGD около 15 кВ.
• Также используется в приложениях с низким и высоким напряжением и током.


Статьи по теме:

.

Все о судовых главных автоматических выключателях

Генераторная цепь низкого напряжения — Выключатели и другие крупные распределительные автоматические выключатели (600-6000 A) на борту судна традиционно относятся к типу воздушного выключателя, называемого ACB (воздушный выключатель).

Это означает, что контакты выключателя разделены по воздуху.

Высокое напряжение (HV) установки напр. при 6,6 кВ и 11 кВ обычно используют вакуумный прерыватель типа или газонаполненный прерыватель (гексафторид серы — SF6).

В вакуумном выключателе контакты должны быть разделены всего на несколько миллиметров, поскольку уровень изоляции вакуума чрезвычайно высок. Качество вакуума в герметичной камере прерывателя проверяется путем подачи короткого импульса высокого напряжения (например, 10 кВ для выключателя на 6,6 кВ) на открытые контакты в газовом выключателе, контакты разделяются в специальной камере прерывателя, содержащей газ SF6, обычно при 500 кПа (5 бар) при 20 ° C.
Приводной механизм для вакуумных выключателей и SF6 аналогичен механизму, используемому для автоматического выключателя.

Могут быть установлены различные типы механизма включения выключателя:

Независимый ручной пружинный тормоз на корабле

Пружинный заряд прикладывается непосредственно путем нажатия закрывающей ручки вручную. Последние несколько сантиметров движения ручки освобождают пружину, чтобы закрыть выключатель. Скорость закрытия не зависит от оператора

Моторный тормоз с накопительной пружиной (наиболее распространенный тип для морских применений) на корабле

Пружины включения приводятся в действие мотор-редуктором.Пружинная перезарядка происходит автоматически после закрытия выключателя, которое запускается кнопкой.
Это может быть прямое механическое срабатывание заряженной пружины или, что чаще всего, срабатывание электрического тока через электромагнитную защелку.

Ручной пружинный тормоз с хранением заряда на корабле

Аналогичен описанному выше методу, но с вручную взведенными пружинами включения.

Электромагнитный тормозной механизм на корабле

Выключатель замыкается постоянным током. соленоид, запитанный от генератора или шин через блок трансформатора / выпрямителя, контактор, кнопку и, иногда, реле времени.

ПРЕДУПРЕЖДЕНИЕ : Автоматические выключатели накапливают энергию в своих пружинах для:

Магазинные механизмы в замыкающих пружинах.

Пружины контакта и отталкивания.

Следует проявлять особую осторожность при обращении с автоматическими выключателями с взведенными замыкающими пружинами или когда автоматический выключатель находится в положении ВКЛ.

Изолированные автоматические выключатели, выдвинутые для обслуживания, следует оставить с отключенными замыкающими пружинами и в положении ВЫКЛ.

Автоматические выключатели удерживаются в замкнутом или включенном положении с помощью механической защелки. Прерыватель срабатывает, освобождая эту защелку, позволяя отталкивающим пружинам и контактному давлению заставить контакты размыкаться.

Отключение может быть инициировано:

Вручную срабатывает кнопка с механической связью.

Катушка или реле отключения при пониженном напряжении (срабатывает при обесточивании).

Устройство или реле защиты от перегрузки по току / короткого замыкания (срабатывает при подаче напряжения).

Электромагнитная катушка отключения — при возбуждении от удаленной кнопки или реле (например, электронного реле максимального тока).

На главные выключатели установлены механические блокировки для предотвращения выкатывания, если они все еще находятся в положении ВКЛ. Необходимо соблюдать осторожность, чтобы не прилагать чрезмерных усилий, чтобы выключатель не сдвинулся с места, иначе могут быть повреждены блокировки и другие механические детали.
Электрические выключатели блокировки подключены к цепям управления выключателем для предотвращения неправильной последовательности операций.
Когда выключатель берегового питания включен на распределительный щит .
Выключатели судовых генераторов обычно отключены, чтобы предотвратить параллельную работу судового генератора и берегового источника питания.

Профессиональный инструмент для Электротехнического специалиста (ETO)

STANLEY Магнитные отвертки с изоляцией 1000 В

.
