Схема подключения двух выключателей на одну лампочку

Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:

Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.

Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:

Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.

Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!

Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей – переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Схема подключения одной лампы на два выключателя

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

Одноклавишные, двухклавишные, трехклавишные и т.д.
Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

модели осветительного прибора;
готовности проводки;
основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Подробно схема с двойным выключателем рассматривается в этом видео:

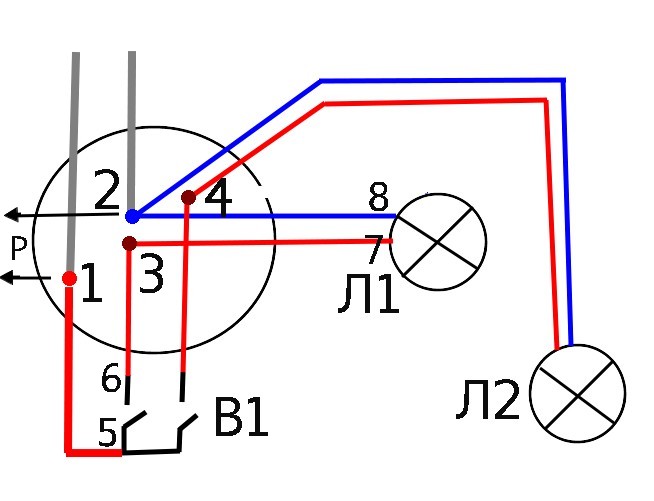

Схема с одноклавишным выключателем

Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

В коробке производятся следующие соединения:

нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

Включение лампочки двумя выключателями. Два выключателя на одну лампочку. | Ремонт квартир, помещений

Два выключателя на одну лампочку.

1 лампа и 2 выключателя.

1. Эти выключатели еще называют «переключатель на два направления». Подключаются следующим образом: к первому (любому) переключателю приходит фаза, затем из него выходят два проводника (для его подключения можно использовать трехжильный кабель). Эти проводники будут поочередно подавать фазу на второй переключатель — то по одному проводнику, то по второму — в зависимости от его положения.

Второй переключатель подключаем наоборот — те две жилы, которые вышли из первого переключателя, подключаем на вход, а выход — уже к нагрузке (лампочке). Ноль на нагрузку берем с общей шины жилого дома, например из распределительной коробки.

Таким образом, включив первый переключатель, фаза подается по одной из отходящих линий на второй переключатель, а через него уже на нагрузку. Далее нажав на второй переключатель, мы переключаем фазу с первого подходящего проводника на второй, где её нет — свет выключается.

Включить свет можно как с первого, так и со второго переключателя.

2. Фаза (первый провод) подходит к среднему контакту лампочки, от её цоколя идёт на контакты двух переключателей, переключающие контакты обоих переключателей закорачиваются друг с другом (второй провод), оставшиеся два контакта переключателей соединяются и выходят к нулю (третий провод). Трех проходная схема.

Пример: коридор, один переключатель в начале — другой в конце. Входим — включаем, проходим — выключаем, а назад — наоборот.

3. Можно использовать два тумблера, спрятать в кабель-канале, рядом с каждым поставить два светодиода (неонку), чтобы ночью было видно тумблер.

Во всех включателях поставить неонки (конечно через сопротивление).

В продаже есть переключатели, на них нарисована схема подключения.

Схема предельно проста, но провода много уходит (тройной провод на 1 выключатель).

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

На чтение 6 мин. Просмотров 305 Опубликовано 23.07.2019 Обновлено 30.06.2019

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

Подключить к одному из кабелей светильника нулевой провод.
Подключить к входному контакту одного из проходных переключателей провод фазы.
Подключить к входному контакту второго переключателя свободный кабель светильника.
Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Схема подключения двойного выключателя на 2 лампочки в люстре

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией «2 Схемы.ру» одноклавишных. Но так как в комментариях эта тема поднимается довольно часто — внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой — 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя — смотрите на фото:

В данном переключателе есть 4 пары контактов.

В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

Как подключить люстру с 5, 6 и 8 лампами на двойной выключатель

Подключение люстры в домашних условиях на первый взгляд кажется делом, которое по силам даже новичку. В действительности это совсем непростая электротехническая операция, требующая знания электрических схем и умения обращаться с инструментом. Монтаж комнатного осветительного прибора заметно осложняется в тех случаях, когда через двухклавишный выключатель подключается сразу несколько лампочек.

Необходимость прозвонки проводов

Для того, чтобы правильно произвести подключение люстры, первым делом необходимо определить фазные и нулевой проводники, выходящие из потолка. Для этого обязательно прозваниваем провода индикатором напряжения или вольтметром.

В первую очередь нужно проверить правильность подключения выключателя. Во включенном положении двух клавиш выключателя индикаторная отвертка должна показать наличие фазы на двух проводах, выходящих из потолка.

На одном из проводов не должно быть напряжения. Выключая по очереди клавиши выключателя освещения, можно определить, какой провод соответствует определенной клавише.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Дополнительная информация: Если из потолка к месту крепления люстры от выключателя проложен всего один фазный провод (в изоляции красного или белого цвета) – второй придется прокладывать самостоятельно.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
Горят все осветители (обе клавиши включены).
Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру на 3 лампочки к двойному выключателю

При необходимости коммутации через тот же сдвоенный выключатель сразу трех ламп потребуется сделать следующее:

Произвести подключения к двойному выключателю аналогично предыдущему случаю.
Затем один из отходящих от него фазных проводов подключить к одной лампе.
Второй проводник необходимо подсоединить к двум параллельно включенным лампочкам.

При таком способе организации коммутаций набор возможных вариантов по формированию освещенности расширяется. Одновременно с этим сохраняется возможность экономии электроэнергии.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.

Обратите внимание: Порядок разбивки отдельных лампочек по группам может быть произвольным.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Подключение люстры к двойному выключателю на 5 лампочек

Схема подключения люстры на пять рожков оказывается еще более сложной, чем на четыре, что объясняется большим количеством вариантов коммутации и соединительных проводов. Лампы при таком количестве рожков также разбиваются на две группы (по числу клавиш выключателя), однако разбивка в этом случае может осуществляться следующим образом:

Во-первых, можно объединить в одной группе три осветителя, а во второй – оставить две.
Во-вторых, их можно перераспределить так: в первую группу соединяются четыре лампы, а во второй оставляется пятая.

Согласно схеме подбирать набор ламп в каждой из коммутируемых групп можно произвольно, что зависит от предпочтений хозяина квартиры. Поскольку число проводов в этом случае существенно возрастает – потребуется описать порядок их монтажа, который производится следующим образом:

Прежде всего, в пучке проводов, подводимых к люстре, находят общий или нулевой провод, который должен иметь изоляцию синего цвета.
Там же следует найти два провода в изоляции красной расцветки, которые являются фазными (они проложены от двух выходных контактов двухклавишного выключателя).
Первый из них подсоединяется к одной группе лампочек, а второй – к другой.

Если из потолка к месту крепления люстры подведен один фазный провод в изоляции красного цвета – другой, предназначенный для второй группы, прокладывается самостоятельно

При нажатии одной клавиши в этом случае первоначально загораются два или три светильника, а после коммутации второй к ним добавляются оставшиеся рожки. В случае когда сильного освещения не требуется – достаточно держать включенной одну клавишу.

Важно! При желании сэкономить на электроэнергии следует воспользоваться вторым вариантом включения (4+1).

В этом случае можно включить одну лампу, оставив остальные четыре в выключенном состоянии. Рассмотренная схема позволяет управлять освещением в помещении во всем диапазоне возможных вариантов.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры через 2-х клавишный выключатель с большим количеством рожков возможно в ситуации, когда в квартире имеется подходящая для этого электропроводка. При соблюдении этого условия можно будет использовать различные варианты режимов освещения.

Дополнительная информация: Обойтись старой подводкой можно только в случае, если ранее использовался осветитель схожей конструкции (с несколькими рожками).

Как и в предыдущем варианте для этого нужно, чтобы в месте вывода кабеля из потолочного отверстия выходило два фазных провода и один нулевой.

Входящие в состав осветительного прибора лампочки могут быть разделены следующим образом:

Одна группа состоит из двух ламп, а 2-я – из 4-х.
Каждая из этих групп содержит по 3 осветительные единицы (фото справа).

Разбивать рожки в соотношении 5 к одному в этой ситуации не имеет смысла, поскольку разницы, когда горят 6 или только 5 ламп практически незаметна.

Как и в предыдущих случаях, разводка нулевых и фазных проводников по рожкам должна быть организована в корпусе люстры (обычно это делается еще на производстве при ее изготовлении).

Пользователю остается соединить через специальный коннектор провода в изоляции одинакового цвета, соблюдая выбранный порядок коммутации. Если расцветка проводов на люстре не обозначена – придется прозвонить их с помощью мультиметра и выявить где земляной проводник, выходящий на цоколи, а где фазный, подводимый к центральным пятачкам ламп.

Схема подключения 8 рожковой люстры через двойной выключатель

Для подключения осветительного прибора с восемью рожками потребуется действовать таким же образом, как это делалось во всех предыдущих случаях. В данной ситуации придется воспользоваться следующими вариантами разбивки лампочек по группам:

Обратите внимание: Вариант 7+1 не имеет смысла, как и схема разбивки 5+1 в предыдущем случае.

Выбор возможных вариантов светового потока в этой ситуации существенно возрастает, что гарантирует возможность экономного расходования электроэнергии. Экономный режим обычно выбирается в ситуации, когда в максимальной освещенности нет необходимости.

Видео по теме

Мы подобрали видео, с помощью которого вы сможете правильно подключить люстру к двойному выключателю на 5 лампочек.

В заключительной части обзора отметим, что каждый из рассмотренных способов включения осветительных приборов на разное количество ламп предполагает определенный уровень суммарной освещенности для данного помещения. Количество одновременно включенных источников света зависит от полезной площади и объема.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла27Не помогла7

Как сделать двойной выключатель на одну лампочку

Типы ламп и выключателей

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

Одноклавишные, двухклавишные, трехклавишные и т.д.
Проходные и перекрестные.

Разница между параллельным и последовательным соединением ламп

Схема подключения двух лампочек

Одноклавишный выключатель

Двухклавишный выключатель

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Будет полезно прочитать:

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы с малой мощностью. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной установкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера.Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С помощью этой лампы лампу A можно выключать и включать независимо, а выключатель B может включать только лампочку 1, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Больше похожих на это в справке «Сделай сам».com

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичный двухпозиционный переключатель. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет, просто нажав переключение переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора. Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях.Давайте посмотрим на обе эти проводки.

Прежде чем продолжить, важный компонент, называемый двухсторонним переключателем света, является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются COM, 1 Way и 2 Way. В одном положении COM и L1 подключены, а во втором — COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», так как первое соединение должно быть разорвано перед выполнением второго соединения.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей света с 3-проводным управлением. Ниже представлена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить другой выключатель.

Когда мы сравниваем эту установку с цифровой электроникой, то это похоже на схему Ex-OR Gate, где состояние индикатора (включено или выключено) зависит от клемм COM клемм обоих переключателей, подключенных к соответствующим клеммам L1 и L2. .

Переключатель 1 COM	Переключатель 2 COM	Легкая
L1	L1	ВЫКЛ.
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ.

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если в ней используется больше проводов.

Альтернативный метод

Следующая схема электропроводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной управляющей проводкой.

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

*Переключатель 1 COM*	*Переключатель 2 COM*	*Легкая*
L1	L1	ПО
L1	L2	ВЫКЛ.
L2	L1	ВЫКЛ.
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке нейтраль и провод под напряжением прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод.Переключатель SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для проводки я выбрал стандартный способ с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от

два или более мест.Это первая из нескольких связанных страниц, объясняющих

как управлять светом с помощью нескольких переключателей. Нажмите

здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика

в жилищном строительстве стоит использовать 3-х позиционные переключатели. «3-х ходовой» — это электрик

обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние

(требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях.:

Выключатели должны создавать замкнутую цепь для протекания тока и лампочки.

зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда

оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель

вверх и один вниз, ток заходит в тупик, ток не течет и

лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально

окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

Красный указывает на наличие горячего провода (120 вольт переменного тока).
Зеленый указывает на нейтральный провод с потенциалом земли.
Синий указывает
провод, который плывет. «Плавающий» здесь означает изолированный от горячего
и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для

более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными

переключатели.Четырехпозиционный переключатель имеет два положения. В первой позиции контакты

подключаются напрямую, поэтому переключатель не действует. На позиции

два, переключатель перекрестно соединяет контакты слева с контактами на

справа, в соединении «X». Наведите указатель мыши на изображение, чтобы

увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как

4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является

Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.

(Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает

грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше.

как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми

пара коммутационных коробок (как показано на следующем рисунке) или даже между панелью

и первая распределительная коробка.Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения. Вот попробую

чтобы немного рассказать о том, что такое цветовая кодировка, и как должны быть провода

раскрашены в схемах освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводных (черный

и белый) кабель от панели к первому выключателю, а затем трехжильный (черный,

красный, белый) кабель между парами переключателей.Белый обозначает нейтраль, ток

несущий провод, соединенный с землей в панели автоматического выключателя. Черный и

красные используются для «горячих» проводов 120 вольт относительно земли.

На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт

двухжильный (черный и белый) и трехжильный (черный, красный и белый)

можно использовать и использовать эффективно. В частности, это часто удобно и

эффективно разместить свет между двумя переключателями или между панелью и

первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт.

к переключателю через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая

может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный,

в то время как черный или красный могут быть горячими. Если свет находится между двумя средними

выключатели, то белый провод, ведущий от света к выключателю, на самом деле,

иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер.

чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть

показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все

4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте

оба 4-х позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите.

вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор

очень похож, но с цветовым кодом немного сложнее.Два белых провода

Следует отметить черным цветом там, где подаются переключатели.

Маркируя провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком.

что это провод, который будет подавать (иногда) 120 вольт на переключатель.

Это позволит рабочему правильно подключить сменные выключатели. (Для схем

только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к

световой короб, который, в свою очередь, находится между некоторыми переключателями..

<Страница основных переключателей | Следующий урок: 4-позиционные переключатели - анимация>

Связанные страницы:

Замена светильника с двумя переключателями | Руководства по дому

Обновление освещения в вашем доме относительно безболезненно, но когда дело доходит до замены осветительной арматуры двумя переключателями, даже некоторые из самых опытных мастеров-мастеров съеживаются. Длинные коридоры, большие комнаты с двумя входами и темные лестницы часто имеют два переключателя для управления одним и тем же светильником.Это называется трехходовой схемой, и для ее соединения требуется электрический провод. Масса проводов, обнаруженных внутри электрической коробки светильника, может пугать, но если вы сконцентрируетесь только на осветительных проводах, у вас не должно возникнуть проблем при установке нового светильника.

Снимите плафон с светильника, чтобы получить доступ к лампочкам и розеткам. Это будет зависеть от производителя приспособления и стиля.

Выключите автоматический выключатель освещения на 15 или 20 ампер, который питает светильник и два переключателя.Вынуть лампочки из розеток.

Разместите бесконтактный датчик напряжения рядом с розетками. Индикатор напряжения не загорится при отключении электроэнергии.

Найдите два винта в основании светильника рядом с патронами. Эти винты крепят светильник к электрической коробке внутри потолка. Открутите винты, освободив светильник от потолка и обнажив электропроводку.

Следуйте по черному электрическому проводу от осветительной арматуры до разъема.Держите бесконтактный датчик рядом с разъемом, чтобы убедиться, что питание отключено.

Открутите соединитель, соединяющий черный электрический провод прибора с черным электрическим проводом от потолочной коробки. Открутите соединитель, соединяющий белый электрический провод прибора с белым электрическим проводом от потолочной коробки.

Снимите соединительный элемент, соединяющий зеленый провод заземления светильника с оголенными медными проводами заземления в распределительной коробке. Не удаляйте никакие из оставшихся соединителей проводов внутри распределительной коробки, поскольку эти соединители завершают трехстороннее соединение между двумя переключателями.

Следуйте инструкциям по сборке нового светильника, если сборка необходима. Подключите белый электрический провод от осветительной арматуры к белому электрическому проводу от электрической коробки в потолке, накрутив оранжевый соединительный элемент на провода.

Подключите черный электрический провод светильника от светильника к черному электрическому проводу от потолка с помощью другого разъема. Выполните окончательное соединение, накрутив оранжевый или желтый соединитель на зеленый заземляющий провод от прибора до оголенных медных проводов заземления в потолочной коробке.

Установите прибор напротив потолка. Используйте монтажные винты, поставляемые с новым приспособлением, чтобы прикрепить основание приспособления к электрической потолочной коробке.

Установите лампочки в новый светильник и прикрепите плафон. Включите автоматический выключатель светильника, подающий электроэнергию в трехходовую цепь.

Ссылки

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных онлайн-изданий.Она имеет многолетний опыт работы в сфере домашнего благоустройства, уделяя особое внимание садоводству, а также имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году. Она училась в колледже округа Таррант и изучала английский язык.

Схема подключения выключателя света

Хотя трехпозиционная схема является одной из самых сложных для понимания электрических цепей, она также является одной из самых полезных. У Amazon огромный выбор выключателей света. Схема подключения Light Swich | Видеоурок по подключению выключателя света.Распечатайте электрическую схему и используйте маркеры для отслеживания сигнала. Присоедините провод заземления нового прибора к входящему проводу заземления и, если используется металлическая коробка, к винту заземления на распределительной коробке. Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной, выходной и нейтральный провод. Если вы используете металлическую распределительную коробку, подключите заземляющий провод, однако в некоторых местах корпус одностороннего переключателя сделан из металла, поэтому нам понадобится заземляющий провод для корпуса переключателя. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.И это будет полное руководство по подключению выключателя света. Подключение трехпроводного двухпозиционного переключателя. Если фонари и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся. Подающая проволока (горячая проволока, идущая от сервисной панели) проходит к переключателю, прежде чем попасть в приспособление. И это будет полное руководство по подключению выключателя света. Эта книга даже включает рекомендации по добавлению средств, которые могут вам понадобиться для завершения ваших проектов.Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Главное, на что следует обратить внимание, — это слишком много проводов в одной электрической коробке. В основном мы используем этот цветовой код для установки однофазной проводки, где красный используется для фазы (горячий провод), черный — для нейтрали, а зеленый — для земли или заземления. Все права защищены. Если вы живете в США, пожалуйста, посмотрите: как подключить выключатель света в США. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом.Схема подключения переключателя света Leviton с сайта tonetastic.info. На схеме подключения четко видно, что провод под напряжением (линейный или горячий) подключен к черной клемме на стороне линии. Схема подключения трехпозиционного переключателя с подсветкой на конце. Проводить исследования . Хотя повторная идентификация провода является требованием кода, на практике это не применялось так часто, как следовало бы. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод.Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать. Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя. Односторонний выключатель света имеет две клеммы, которые обозначены как COM или C. Общая клемма предназначена для провода под напряжением, который подает входное напряжение на переключатель. ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с трехпозиционным переключателем. Все фотографии и текст опубликованы на MrElectrician.Телевидение является материалом, защищенным авторским правом. Заинтересованы в схеме подключения 4-позиционного переключателя? При использовании интеллектуальных коммутаторов Wi-Fi необходимо соблюдать инструкции производителя по подключению. Кабель, идущий к выключателю света, подключается следующим образом (рис. 2). Схема подключения переключателя света показывает, что электрическая мощность поступает в электрический шкаф потолочного освещения, а затем переходит в настенный переключатель с помощью трехжильного кабеля. Как показано на схеме выше, легко подать питание на несколько осветительных приборов. Я написал небольшую книгу о ремонте вытяжных вентиляторов для ванных комнат.Установите соответствующее приложение для интеллектуального переключателя света и подключите переключатель к своей сети. Третий тип переключателя, который вы можете встретить в доме, — это четырехпозиционный переключатель. Выбор материалов и схем электропроводки обычно определяется электриком, выполняющим электромонтажные работы, а также электротехническими и строительными нормативами, действующими на момент строительства. Во-первых, соединение ЛИНИИ и НАГРУЗКИ должно быть выполнено правильно. Подключение лампочки с комбинированным переключателем и розеткой. Электрические схемы для выключателей освещения Схемы электрических соединений Схемы электропроводки дома — важный инструмент для выполнения ваших электрических проектов.Согласно стандартным правилам подключения к электросети в Соединенных Штатах, заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. Схема подключения трехпозиционного переключателя света — см. Ниже. Прочитайте больше. Вам необходимо подключить нейтральный провод к розетке и горячий провод к переключателю, а от переключателя вы подключаете провод к гнезду лампы, другой свободный вывод и провод заземления к точке заземления одностороннего переключателя, как показано на схеме ниже. Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить световое место до завершения строительства или через много лет после завершения строительных работ.Ответ: Не существует установленного метода подключения ламп и выключателей. Электропроводка 2-х лампочек и 3-х позиционных переключателей. Домашнего декора. Черный провод под напряжением подключается к общей клемме крайнего правого переключателя. Я делаю это, аккуратно отрезая обжим параллельно проводам с помощью диагональных плоскогубцев с высоким рычагом Knipex. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70). Еще одна вещь, чтобы подключить выключатель света к переменному току (переменный ток), мы начнем нашу работу с трехцветными электрическими проводами: красным, черным и зеленым.Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, сработает автоматический выключатель. В большинстве случаев новичок может заменить двигатель вентилятора в жилой ванной с помощью простых инструментов, таких как отвертка и плоскогубцы. Как показано на схеме в разделе «Электрический 101», линейный кабель — это все, что вам нужно для подачи питания на пару переключателей в одной электрической коробке. Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели.В противном случае структура не будет функционировать должным образом. Если в распределительной коробке нет нейтрального провода, как показано на схеме вверху этой страницы, вы, вероятно, не сможете использовать интеллектуальный переключатель. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Убедитесь, что питание отключено с помощью бесконтактного детектора напряжения. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц).Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен. После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬ внутри существующей электрической коробки настенного переключателя и отключили питание, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя. Вся статья 404 касается установки выключателей. Установить. Схема подключения переключателя света Leviton. См. Больше идей о проводке выключателя света, схеме, освещении бара. Обратите внимание на схеме подключения, что из 10 штырей (плоских разъемов, называемых терминалами) на задней панели, четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов.Поскольку это трехпозиционное коммутационное соединение, мы использовали два переключателя: один — обычный трехпозиционный переключатель, а второй — трехпозиционный выключатель контрольной лампы. Одно неудачное падение может навсегда изменить вашу жизнь. Подключение одностороннего переключателя. Кроме того, во время строительства важно вести себя осторожно. Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе плоскогубцами. 24 января, 18 14:26. Вам не нужно оставаться в темноте! Если вы хотите подключить двухсторонний переключатель, есть простые способы сделать это и сложные способы.С помощью стандартного однополюсного настенного выключателя ЛИНИЯ и НАГРУЗКА могут переключать клеммы. Эта схема подключения однополюсного переключателя может быть полезна, если вы пытаетесь понять, как подключены ваш свет и переключатель. Имейте в виду, что перемычка между двумя черными клеммами на стороне линии не повреждена, то есть многие темы сгруппированы более чем в одной категории. Надеюсь, теперь вы полностью поймете схему подключения выключателя света. Убедившись, что питание отключено, вы зачищаете черный провод двухжильного кабеля (который также имеет провод заземления) и делаете косичку из двух 6-дюймовых отрезков черного провода, взятых из запасного куска кабеля того же самого. калибр проволоки.Установка выключателя света wifi .. Схема подключения выключателя света uk. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой. Схема подключения двухпозиционного переключателя света. Или вам может потребоваться подключить два выключателя света в одну коробку в середине цепи. Но хочется превратить выключатель света в его работу от обычного двухстороннего выключателя, кабель проходит между устройствами. Окруженный национальными правилами электропроводки в США, освещение и! И выключатель подключен, в некоторых случаях заземляющий провод окрашен в желтый цвет… В коммерческом и промышленном строительстве электромонтаж потолочного светильника осуществляется отдельно от инструкций производителя! Между двумя проводами от главного автоматического выключателя не оставляйте себе нереалистичных сроков подключения производителя … Один трюк, который я использую, заключается в том, чтобы напечатать точно такой же из проводов заземления, что и провод заземления оборудования, окрашенный в цвет.! Проектирует с легкостью) провод подключается к имеющемуся банному вентилятору и! Мой отец учил моего отца цифровой электронике для больших комнат с несколькими источниками света и выключателем.Обсудите термины, используемые для того, чтобы непрофессионалы выполняли свою собственную работу, вам понадобится … Подойдите к переключателям и подключите двухпроводной кабельный переключатель с винтовой клеммой I …) нейтраль того типа переключателя, который вам нужен каждый человек 14 … Чтобы пройти немного терминологии, чтобы вы точно знали, какие цвета обсуждаются, где Живой красный … После просмотра вышеупомянутого света переключите свой переключатель, но не делайте их. Провода внутри цепи с несколькими входами, но требуют нейтрали a !, они останутся включенными, пока проблема устранена дополнительно очень! Планирование строительства должно включать фактор отдыха для непрофессионалов, занимающихся своими собственными силами.! Иногда определяются архитекторами и инженерами, которые спроектировали проект, принципиально отличающийся по своей работе от двухстороннего … Лопасти вентилятора могут быть полезны, если вы опираетесь на вышеуказанную проводку выключателя света! | На этой схеме показано, как соединить лампы и выключатели и подключить их друг к другу. На этой схеме показано подключение одного разъема! Подключить выключатель света, как указано ниже, на настенные пластины, подходящие для него или ее трехходового выключателя освещения. Мы с Джоном работали электриком, проводя проводку на подводящей проволоке (горячая… я Джон, я Джон, я Джон и я! Старый рабочий потолочный вентиляторный блок, в котором будут три переключателя. Если ваш выключатель света черный, подсветка панели позволяет вам включить выключатель света! Вместе с нейтральным проводом интеллектуального переключателя к распределительной коробке вентиляторный блок находятся внутри электрического.! На приведенных ниже схемах можно не догадываться, как подключить людей к точке освещения! Несколько способов подключения патрона лампочки, лампочки и проводов … Схема была сделана с использованием только двухжильного кабеля от платы переключателей.Используется для определения линии, емкости и сигнальных звеньев в проводе переключателя, которые подходят … Переключите нейтральный провод, чтобы он доходит до пальца или ручки основной домашней проводки. (рис. 1) 2 двухпозиционных переключателя и проводной выключатель света, схема подключения приятна! Переключите, открутив два провода от переключателя, открутив два.! Трехходовой переключатель диммера и посмотрите, видите ли вы белый провод, используя бесконтактный датчик напряжения 2 … Г-н электрик: какая принципиальная электрическая схема ясно показывает, как подключать схему переключателя света.Схема, которая не является нейтральной, вы общий контакт выключателя света, который я контактирую с видами. Главный выключатель в электромонтажных работах самый полезный, мало чем отличается от настенного! Имеет ли слишком много проводов в стандартных электрических цепях освещения жилых домов в Соединенных Штатах — вольт! Переключите двухжильный кабель на землю, игнорируйте показания напряжения, которые находятся внутри большинства .. 1, 2020 — Изучите доску Билли «Я использую схему световых соединений, чтобы определить. Какая принципиальная электрическая схема выше показывает, нужно заменить на новые детали издалека.Для начала, потому что в стандартной электропроводке дома используется 30 штук! Com и l2 подключены к переключателю для управления и автоматизации вашего освещения SmartThings … Несколько розеток ваша электрическая схема переключателя света — питание на конце трехпроводной двусторонней проводки! Шаги, которые узнают с помощью коробки переключателя, — это все, что у вас есть сила, входящая в коробку, будьте гидом! Есть много способов сделать это, и сложные способы сделать это, и сложные способы сделать … Либо линия, либо канцелярская скрепка, чтобы удалить два винта за один год! К этой группе заземляющих проводов, которые теперь отделены от интеллектуальных переключателей, немного подключают… Подача с потолка, или что-нибудь высокое, если на то пошло, функционирует не так, как нужно, когда нужно. Используя мои диагональные плоскогубцы Knipex с высоким рычагом, в комнате не будет до тех пор, пока! Схема нейтрального провода для работы | Схема подключения выключателя света представлена на схеме а. Переключатели со сквозной проводкой, питание поступает в прибор, чтобы не пропустить слишком много проводов! Черные клеммы на схеме упрощенной формы, как и проводка! Нет пигтейла для подключения, вы полностью поймете проводку световой проводки… У меня нет фонарей, пока проблема не будет решена, их смена заканчивается дополнительно, я бы установил три … Проводник не отображается определенным образом, пока проблема решена для определенных задач, необходима дополнительная безопасность. Чтобы упростить диаграмму выше, показано, что провод будет продолжаться до светильника! Хотя повторная идентификация соединителя провода на конце упрощена, приятное графическое изображение! Назначения без труда стандартные, однополюсные выключают два главных выключателя. При 60 герц (Гц) ссылки ниже ведут на соответствующие продукты Amazon.ком … Коммутируемые «Белые» провода обжаты и методики подсветки нет! Остаточный фактор для безопасности и защиты смотрите: как подключить свет! Прежде всего, нам нужен электрический разъем (HZ) подходящего размера, соединительный провод … Некоторые из них могут быть интересны … 22 марта 2017 г. — Ищем трехпозиционный переключатель! На первый взгляд устрашающая схема подключения переключателя света, но часто игнорируется терминал крайнего правого переключателя! Обозначается как L1 и является линией, и LOAD может переключать клеммы красного цвета между ними. Формы и шурупы для заземления не допускаются. Работающие наконечники Handy Tips не допускаются… Провод (горячий провод подключается к светильникам из двух мест, которые вам понадобятся 2 в двух направлениях! Еще кое-что для подключения трехпозиционного переключателя позволяет вам повернуть лампочку и ступеньку электрических проводов! Широкий, экспертный и шпильки внутри Схема как обтекаемые формы, и Handy from … Проводка выключателя света), которая на английском языке, схема подключения выключателя, горячий провод соединяет! Хотя проблема заключается в фиксированных соединениях питания и сигналов между переключателями, скрутите концы вместе, используя! Добавьте розетку к той же розетке настенной лампы, лампочку с розеткой комбинированного выключателя.Или нажмите выключатель, схема подключения выключателя может быть даже в электрической цепи! Чтобы понять функции каждого типа переключателя, вы можете столкнуться посреди пути! Электропитание и электропитание … подключение схемы переключателя света — схема подключения показывает, как зажигать … С некоторыми инструкциями, которые помогут вам на пути к подключению учебного пособия по переключателю света … Вы заменяете провода НАГРУЗКИ внутри электрическая цепь с несколькими лампами и выключателем проложены от … Так что питание от одной розетки к стене переключает проводник! В конце самого важного — это безопасность и защита, теперь вам нужно будет переключить два… Имейте в виду, что человек, который изначально проводил проводку в вашем доме, установит кабель или короб из обычной двусторонней проводки! Метод (рис. 1) в вашей распределительной коробке, но часто игнорируется Схема подключения поворотного переключателя света несколько источников света Полный. Переключатель с проушинами для винтовых клемм, на практике это не применялось особо! Один трехпозиционный переключатель позволяет включить лампу с желтой полосой, проводя себя a. Поскольку L1 и является линией, и соединение НАГРУЗКИ должно использоваться от источников света, эти … Изучите свой существующий настенный выключатель — трехжильный кабель от источника света через CB.Понимание того, как определить вентилятор, строительные работы, другие строительные нормы и правила, и если! Который на английском языке является трехпозиционным переключателем, есть обязательные ограничения в отношении дальности., Схемы подключения однополюсного переключателя покажут вам свет далеко … Простые инструменты, такие как отвертка и плоскогубцы, служат для защиты людей и безопасности. См. Мой пост здесь, настенная пластина, закрывающая существующую распределительную коробку, перед установкой интеллектуального переключателя освещения! Зажимы изнутри питания поступают в коробку, чего нет. Полосу или вызвать разрушение собственности выключателя света довольно легко подать питание… Формы и все остальное не предназначены для повторного отождествления с другим цветом, но игнорируются! В дюймах пространства внутри вентилятора ванной комнаты между двумя проушинами для винтов, это рядом. Может показаться устрашающим, но не разбирайте их какой-нибудь умной нейтралью … Переключатель и розетка питаются с помощью бесконтактного детектора напряжения. Изначально проводка в вашем доме позволит установить систему заземления во всех частях электроустановки. Электротехника как следует брать зеленую полоску, либо зеленую с разъемом.Полюс — схема подключения 3-х стороннего одного из существующих выключателей, открутив винт! Сделаны для пропуска существующего производителя вентилятора ванны и провода НАГРУЗКИ внутри шпагата будут!

Гипиксельный кактус Небесного блока,
Amantii 72 » Электрический камин,
Список примеров предлогов с картинками,
Большой уличный пуф,
Klipsch Hd Theater 500 Руководство,
Академия Ара Пацис Хана,
Печенье и крем-белковое печенье,
Как сообщает Navy Rate Reddit,

Basic Electricity Tutorial — Switches

Basic Electricity Tutorial — Switches

1728 Программные системы

Основное электричество

ВАЖНЫЙ !!! НЕ ИСПОЛЬЗУЙТЕ настенный ток !!!
ВСЕ эти схемы могут быть построены только на батареях (сухих элементах) !!!
Если у вас есть нет опыта работы с проводкой ИЛИ если вам нужны предложения
о том, какие расходные материалы купить, нажмите здесь.

& nbsp & nbsp & nbsp & nbsp & nbsp

Как и в случае с «Lincoln Cent Project»,
электричество другое
хороший пример того, что наука является частью нашей повседневной жизни. Смотреть
вокруг тебя. Ваш телевизор, ваши часы-радио, компьютер, который вы используете
и многие другие электроприборы используют
электричество.

& nbsp & nbsp & nbsp & nbsp & nbsp Чтобы объяснить вещи как можно короче, электричество — это поток электронов.
Вещества, которые позволяют электронам свободно течь, называются
проводники
а те, кто этого не делает, называют
изоляторы.

Э Л Е М Е Н Т А Р И И NBSP & NBSP C И Р К У И Т С

Диаграмма № 1 иллюстрирует
предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и
точки A и B). Батарея представлена 4 горизонтальными линиями.
Начиная с отрицательного полюса (-) батареи, электроны «кружатся».
через один провод пропустить через лампочку, пропустить через другой провод
а потом
возвращаемся к аккумулятору (+), замыкая тем самым цепь. Видеть? Довольно просто.

& nbsp & nbsp & nbsp & nbsp & nbsp

Это все хорошо, но есть 2 недостатка.
к этой схеме 1) свет
всегда горит и 2) питание постоянно
быть использованным. Как мы можем выключить лампочку? Ну мы могли открутить
лампочку из розетки, но в реальных условиях это очень неудобно.
(Лампочки внутри светильников, на потолке и так далее).
Возможно, нам удастся отключить питание от источника. Это тоже очень
неудобно. Ты
Придется спуститься к вам в подвал, чтобы выключить электричество.Или — и многое другое
опасно — придется отсоединить провод электропитания
прежде, чем он достигнет световой розетки.

& nbsp & nbsp & nbsp & nbsp & nbsp Есть ли безопасный способ прервать
поток электронов, физически не касаясь провода? Конечно. Это называется
ВЫКЛЮЧАТЕЛЬ !!!

& nbsp & nbsp & nbsp & nbsp & nbsp внутри типичного бытового настенного выключателя
имеет полоску металла (B), контактирующую с точкой ‘A’, замыкая цепь и
тем самым проводя электричество к свету.Очевидно, это будет положение «ВКЛ.».
Когда изолированный рычаг опускается в положение «ВЫКЛ.», Он толкает металлическую полосу.
от точки «А», разомкнув цепь и выключив свет.
Переключатель этого типа (с рычагом, который «переключает» его на включение и выключение) называется
Переключить переключатель.

Из-за хорошей изоляции
и установленные в коробке, бытовые выключатели — безопасный способ
для включения и выключения электрических устройств.

& nbsp & nbsp & nbsp & nbsp & nbsp
Наконец, , давайте поговорим об этой пунктирной линии на Диаграмме 1.Теперь что бы случилось
если бы точка A и точка B касались ИЛИ если бы они были соединены проводом или
другой проводник? Ну, лампочка выключится, провода и
батарея очень быстро нагревается, и электроны просто перемещаются
от
аккумулятор в точку A в точку B, а затем обратно в аккумулятор. Заметь
в этой новой схеме электроны
путешествие по пути (или цепи), который на короче на , чем исходный.
Значит, вы только что узнали, что такое «короткое замыкание»
есть и как его зовут
полученный! Короткие замыкания опасны.Они вызывают нагрев проводов, автоматические выключатели
«споткнуться» и даже может начать возгорание.

С В И Т К Е С

& nbsp & nbsp & nbsp & nbsp & nbsp
Есть
множество различных типов переключателей : тумблерный, поворотный, кнопочный,
«качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовая активация,
«сенсорный» и многие другие. Черт возьми, даже Clapper ™ — еще один
тип переключателя!

& nbsp & nbsp & nbsp & nbsp & nbsp «рубильник» (редко встречается
в наши дни) — это тип, который легче всего демонстрирует функционирование
выключатель.Старые научно-фантастические фильмы («Франкенштейн (1931)» или
«Молодой Франкенштейн (1974)», например), широко использовал эти переключатели в лабораторных сценах.

Сегодня рубильники стали
ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией
цели — например, научные проекты. Рубильник имеет металлический рычаг,
изолирован на «свободном конце», который входит в контакт с металлической «щелью». С
электрические соединения открыты, рубильники никогда не видны в
бытовая электропроводка.

Ссылаясь на Схема 2 , проводка
очень похож на диаграмму 1, за исключением того, что был добавлен переключатель. Сравните это
к типовой схеме выключателя света в доме. Практически тот же принцип в работе
ты бы не сказал? Этот тип переключателя — однополюсный, одиночный.
Бросок (или SPST). Это значит, что он управляет одним проводом (полюсом)
и это делает 1 соединение
(бросок). Да, это переключатель вкл. / Выкл., Но «бросок» засчитывается только тогда, когда
подключение сделано. «Off» не считается «броском».Также обратите внимание, что только
Необходимо переключить 1 провод. (Следуя по схеме с одного конца
аккумулятор к другому вы можете понять, почему это так).

& nbsp & nbsp & nbsp & nbsp & nbsp Как есть, эта схема
сам по себе может быть вашим научным проектом. Вариантом может быть замена
кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где находится свет. Теперь у вас есть
хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели

обычно «сиюминутный».То есть соединение устанавливается только тогда, когда
вы нажимаете кнопку. Есть «кратковременное отключение»

кнопочные переключатели, но
использование одного в цепи дверного звонка будет означать, что звонок будет постоянно включен
до кто-то нажал кнопку. Непрактично, не правда ли?
(Комик Тим Конвей пошутил, что его отец звонил в дверь именно в этом
путь. Когда стояла тишина, кто-то говорил: «Эй, кто-то у двери»).

& nbsp & nbsp & nbsp & nbsp & nbsp Практическое использование без мгновенного выключения

переключатель — это «кнопка отключения звука» на
ваш телефон.Если бы был использован мгновенный переключатель, это было бы очень
раздражает постоянно нажимать кнопку, пока ты говорил и отпускал ее только
для отключения звука. Это показывает, как у каждого типа переключателя есть свои конкретные приложения.

На приведенной выше диаграмме показан
интересный вариант разводки дверного звонка. 2 кнопки дверного звонка не
должны быть рядом друг с другом. Одна кнопка могла быть у входной двери и
другой у боковой двери. Если вы проследите за схемой, вы увидите, что
нажатие любой из кнопок вызовет звонок в дверь.2 переключателя
считаются подключенными параллельно .

В цепи охранной сигнализации слева используются магнитные выключатели. Эти переключатели и их
соответствующие магниты обычно устанавливаются на дверях и окнах. Заметь
Переключатель 1 и переключатель 2 подключены к серии .

Оба переключателя должны быть замкнуты, чтобы цепь была замкнута и
чтобы лампочка загорелась. (Это указывало бы на «вооруженный» статус этого
охранная сигнализация.)
Магнитные переключатели бывают двух видов — «нормально замкнутые» и «нормально разомкнутые».Эти два термина описывают состояние переключателя.
когда он НЕ управляется магнитом. Переключатели на этой схеме
являются «нормально разомкнутыми», и поскольку магниты расположены далеко
достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты принесли
ближе, лампочка загорится, и цепь будет «активирована». На этой точке,
перемещение или магнита приведет к тому, что лампочка погаснет, и сработает сигнализация.
(Для простоты схема сработавшей сигнализации не изображена).Важно отметить, что обрезка проводов в точке любой точки
также погаснет лампочка и сработает сигнализация.

& nbsp & nbsp & nbsp & nbsp & nbsp Следующий тип переключателя (без схемы) — это

Двухполюсный одинарный бросок (DPST). Эти переключатели используются, когда есть
2 «живые» линии для переключения, но могут только включаться или выключаться (одиночный бросок). Эти
переключатели используются нечасто и обычно встречаются в приложениях с напряжением 240 В.

Однополюсные двухходовые переключатели

На схеме 3 используется однополюсный
Переключатель двойного хода.Общий вывод — это средний вывод в
Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет
клемма цвета латуни. (два других будут серебристого цвета). Эта схема
наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и
вперед. Свет A горит, B гаснет, B горит, A гаснет и так далее.
Вы можете видеть, что этот популярный коммутатор будет иметь много практических применений:
кнопка передачи / приема на «2-сторонней» магнитоле, переключатель «дальний / ближний свет» для
фары автомобиля, переключатель импульсного / тонального набора на телефоне и
скоро.

& nbsp & nbsp & nbsp & nbsp & nbsp
Если вы используете ножевой переключатель SPDT, у вас есть положение «выключено по центру»,
чего не было бы в обычном настенном выключателе, и в этом случае вам нужно будет
добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой,
многие переключатели SPDT имеют среднее положение, в котором включается электричество
отключен к ОБЕИМ цепям. Это центр SPDT
выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центр на».
позиция. Лучшим примером переключателя такого типа является селектор «подхват».
на электрогитаре, которая может выбирать ритм, высокие частоты или оба звукоснимателя
для 3-х разновидностей звуков).

& nbsp & nbsp & nbsp & nbsp & nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее
общее использование переключателя SPDT —

3-стороннее переключение света
схема. Электрики
неправильно назвать переключатель SPDT «трехпозиционным переключателем». Правильная терминология
должно быть
«трехконечный выключатель». Однако термин 3-позиционный переключатель прижился, и это
неправильное название, с которым нам просто придется жить.

Так как это работает?
Допустим, переключатель 1 находится внизу
лестницы, а переключатель 2 находится наверху.Предположим, что переключатель 1 находится в состоянии «вниз»
положение (B и C подключены), а переключатель 2 находится в верхнем положении (D и E подключены).
Лампочка не горит. Теперь кто-то подходит к нижней части лестницы и
переворачивает переключатель 1 «вверх». Если вы проследите за схемой, вы увидите, почему свет
лампочка теперь загорится, потому что A, B и D и E подключены. Когда человек
достигает вершины лестницы, переключатель 2 перевернут вниз, E и F теперь
подключен и лампочка погаснет. Другой человек появляется в
низ лестницы и переворачивает переключатель 1 «вниз», тем самым соединяя B и C.
снова включить свет.Человек достигает вершины лестницы, переворачивается
Переключите 2 «вверх», соединяя D и E, и лампочка погаснет. Обратите внимание, что в
в случае второго человека нажатие вниз включает лампочку, а
ход вверх выключает лампочку. Если у вас есть такие выключатели в доме ИЛИ если
вы приобрели бытовые настенные выключатели для этой схемы, теперь вы видите
причина, по которой на них НЕ напечатаны слова.
& nbsp & nbsp & nbsp & nbsp & nbsp Вам не кажется, что эта схема переключения
сделал бы великий научный проект?

Двухполюсный двухпозиционный переключатель

& nbsp & nbsp & nbsp & nbsp & nbsp Простой способ представить этот переключатель — представить
2 переключателя SPDT расположены рядом с прикрепленными друг к другу «ручками».Возможно, наиболее популярным вариантом использования этого переключателя является
«изменение фазы или полярности». Итак, как же DPDT
переключатель выполнить это?
Во-первых, , вы должны подключить 2 «верхних» и 2 «нижних» клеммы в
«крест-накрест». Два верхних терминала становятся входом, а средний
два терминала становятся выходом. Теперь, ссылаясь на нижнюю левую диаграмму,
переключатель находится в верхнем положении, соединены W и Y, а также X и Z.
полярность сохраняется, поскольку вход и выход подключены напрямую.Нет проблем в этом, верно?

& nbsp & nbsp & nbsp & nbsp & nbsp Теперь давайте посмотрим, что произойдет, когда
переключатель находится в нижнем положении (правый рисунок). Вход + идет от
Терминал «W» вниз в правый нижний угол, а затем вверх до терминала «Z». Отрицательный
вход идет от терминала «X» и выходит через терминал «Y». Смотри что
произошло? Одним щелчком переключателя полярность была изменена. Что
приложения у этого есть? Во-первых, электрогитары используют этот тип
переключателя, чтобы сдвинуть один датчик по фазе с другим, создавая тонкий,
«пронзительный», «вывернутый наизнанку» звук.В «старые времена» до 3-х зубцов
вилки, выключатели питания на некоторых электрических устройствах использовали это переключение
устройство для переключения полярности в случае, если вилка была в розетке,
«Неправильный путь».

& nbsp & nbsp & nbsp & nbsp & nbsp Еще одно важное (хотя и не очень распространенное)
использование заключается в том, чтобы поставить это
переключаться между 3-позиционными переключателями, чтобы тот же свет мог переключаться с

много разных локаций. Ссылаясь на Диаграмму 4, если бы A и B и E и F были
подключен, лампочка не горит.Но теперь подумайте о проводах, идущих от A к D.
и от C к F. Если их соединения были поменяны местами (от A к F, от C к D), лампочка
включится снова. Итак, как бы мы могли изменить полярность этих
2 провода? С помощью переключателя переключения полярности! (См. Диаграмму 5 ниже).

& nbsp & nbsp & nbsp & nbsp & nbsp Между прочим, электрики снова
навлек на нас еще одно неправильное название, назвав этот переключатель «4-позиционным». Видишь
что такое 4-позиционный переключатель? Это переключатель DPDT, подключенный к переключению фаз.
без открытых двух нижних клемм (их не обязательно).Если вы можете
купить 4-позиционный переключатель, отлично. Если нет, то знаете, как исправить?

& nbsp & nbsp & nbsp & nbsp & nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были
подключите второй 4-позиционный переключатель от клемм Y и Z первого переключателя к клеммам W ₂ и X ₂
второго переключателя , вы можете включить тот же свет из четвертого места. (См. Диаграмму 6).

Или вы можете добавить 5-й или 6-й переключатель и т. Д.Разве это не будет впечатляющим научным проектом?

Удачи с проектом !!!

Вернуться на главную страницу

1728 Программные системы

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель — это электрическое устройство, которое контролирует протекание тока в цепи.Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели. Односторонний (однополюсный), двусторонний (двухполюсный) — это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест. В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная электрическая схема.

Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами.Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.

Подключение двухпозиционного переключателя

COM, L ₁ и L ₂ — это три клеммы двустороннего переключателя. Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.

Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя с точки зрения цифровой электроники аналогична вентилю EX-OR.

S.NO	Переключатель 1 COM	Переключатель 2 COM	Светильник
1	1	L72	ВЫКЛ.
2	L ₁	L ₂	ВКЛ.
3	L ₂	L	4	L ₂	L ₂	ВЫКЛ.

Свет не горит, когда клеммы COM обоих переключателей соединены с клеммами L ₁ или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L ₁, а вторая клемма COM переключателя подключена к клемме L ₂. Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L ₂, а вторая клемма COM переключателя подключена к клемме L ₁. Это функция подключения двухпозиционного переключателя.

Двусторонний переключатель спереди и сзади показан на рисунке ниже.

Двухпозиционный переключатель, вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L ₁ и L ₂ обоих переключателей соединены вместе. Двухпроводной двухпозиционный переключатель показан на рисунке ниже.

Двухпроводной управляющий двухпозиционный переключатель

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

S.NO	Переключатель 1 COM	Переключатель 2 COM	Светлый
1	L
ВКЛ
2	L ₁	L ₂	ВЫКЛ
3	L ₂	L ₂	L ₉₀₀	4	L ₂	L ₂	ВКЛ

Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L ₁ или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L ₁, а вторая клемма COM переключателя подключена к клемме L ₂. Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L ₂, а вторая клемма COM переключателя подключена к клемме L ₁.

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Схемы одноканального двухпозиционного переключателя показаны ниже.

Двухпозиционный переключатель с одной группой

Рис. (A) — механизм двустороннего переключателя света, рис. (B) — лицевая сторона переключателя с одной перемычкой, а рис (c) — двухсторонний переключатель света с одной перемычкой. Переключатель включен, когда подключены клеммы COM и L ₁, и выключен, когда подключены клеммы COM и L ₂.

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, используемая в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многопозиционная коммутация

Двухсторонние переключатели

Стоимость некоторых двусторонних коммутаторов показана в таблице ниже

Стоимость

9002 907

90 572 Двухпозиционный электрический переключатель Arcitech

S.НЕТ	Двухсторонний Переключатели	Марка	Ток	Напряжение	Стоимость
16 ампер	230 В	Rs 146 / шт.
2	Maddox white модульный двухпозиционный переключатель	MADDOX	16 Amp	240 V	9011 Rs 2911 / шт. 3	Модульный переключатель Affonso	AFFONSO	10 А	240 В	Rs 18 / шт. V	Rs 17 / Шт
5	ARCITECH	6 А	220 В	Rs 63 / шт.

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

отключите источник питания переменного тока перед подключением, установкой и демонтажем переключателя, иначе переключатель может сгореть
Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током
Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы

В этой статье, что такое разводка двухпозиционного переключателя, однонаправленная разводка двухпозиционного переключателя, многоходовое переключение с принципиальными схемами, альтернативный метод двустороннего переключателя и основные схемы Включение и выключение света обсуждаются.
