Схема заземления и зануления: Различия между заземлением и занулением, схемы и расчеты

Содержание

Различия между заземлением и занулением, схемы и расчеты

Чем отличается заземление от зануления? Специалисты разобрались с этим вопросом. Все это — защитные меры от пиковых токов. Предусматривают работу по недопущению поражения электричеством человека и бытовых приборов. Названия разные, но все это — системы защиты.

Чтобы понять, в чем разница между заземлением и занулением, нужно знать назначение и принцип работы электрических устройств.

Принцип действия

Заземляющий контур электрической цепи – система проводов, соединяющая каждого потребителя, в обслуживаемой цепи, со специальным заземляющим контуром здания. При пробое на корпус прибора или утечке тока с поврежденной проводки, ток проходит по проводам к заземлителю.

Сопротивление заземления, как правило, выполняется меньше, чем сопротивление всей цепи. Поэтому ток течет по «легкому» пути и отводится с корпусов оборудования.

Занулением называется выполнение электрического соединения токопроводящих корпусов приборов с глухозаземленной нейтралью. При возникновении пиковых значений тока, его потенциал отводится, с помощью шины зануления, в специальную щитовую или на трансформаторную будку.

Главное его назначение – в случаях пробоев и утечек напряжения на корпус оборудования, вызывается короткое замыкание, сгорают предохранители или срабатывают автоматические размыкатели цепи.

Это и есть главное отличие заземления от зануления. Заземляющий контур принимает на себя токи КЗ, зануление вызывает срабатывание предохранительных устройств.

Разберем подробнее работу систем защиты от воздействия электрического тока.

Особенности заземляющего устройства

Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.

При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.

При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.

Контур заземления – это целая система, включающая в себя:

заземлитель;
заземляющие горизонтальные проводники;
подводящие провода.

Заземлитель подразделяют на искусственный и естественный.

При возможности следует использовать естественный заземлитель:

подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
подключаются на металлоконструкции цехов и помещений;
стальная или медная оплетка кабеля;
трубопроводы в скважине.

По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.

При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.

Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.

Нельзя устанавливать групповые заземлители в пробуренные отверстия. Их необходимо забить в месте разметки, на глубину, не менее 2-х метров. Затем, соединяют заземлители в единую конструкцию с помощью отрезков стальной полосы.

Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.

Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.

При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.

Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.

При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.

Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

плавкий предохранитель;
автомат отключения тока;
встроенные в пускатели, тепловые реле;
контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

короткое замыкание фазного провода на корпус;
повреждение изоляции электрической проводки;
неисправности на заземляющем контуре;
нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

наличия напряжения на корпусе оборудования;
силу тока при замыкании на провод земли;
напряжения или силу тока в нулевом проводнике;
уровня напряжения на фазе относительно значения на проводе земли;
устройства для постоянного или переменного тока;
устройства комбинированные.

Все системы защиты и отключения подачи тока в сеть оснащаются автоматическими выключателями. В их конструкции предусмотрена установка специального оборудования защитного отключения. При этом, период времени для отключения сети не должен превышать 2-е десятые секунды.

В заключение разберем вопрос, который может задать начинающий электрик.

Взаимозаменяемость защитных систем

Можно ли установить зануление вместо заземления? На этот вопрос любой специалист ответит «да», но только в промышленном здании.

В жилом помещении применять такую схему защиты следует в очень редких случаях, и только в нежилых помещениях. Это обусловлено, в первую очередь, с неравномерной нагрузкой на провод фазы и нейтрали.

При работе, на провода каждой фазы поступает одинаковая нагрузка, но по нейтрали общей цепи проходит достаточно малый ток. Каждому известно, что нельзя касаться фазы, но можно выполнять работу с нолем под нагрузкой.

При этом, сечение нулевого провода меньше провода фазы. При долгом использовании он окисляется на скрутках, нарушается слой изоляции при нагреве, в худшем случае он просто отгорит. При этом, напряжение фазы подходит к щитовой, затем, через провод ноля идет к потребителю. Корпуса приборов находятся под напряжением, повышается возможность поражения человека током.

Как советуют некоторые умельцы в Интернете, можно подвести к каждому бытовому прибору провода системы зануления, но это повлечет за собой значительные траты на проводку и последующий ремонт. Поэтому занулять источники в жилых помещениях нельзя.

Лучше в электрощите установить устройство защитного отключения и спокойно пользоваться бытовыми приборами. Каждое защитное устройство выполняет свое предназначение, при правильном расчете, монтаже и его использовании.

В каких случаях используется «зануление», а в каких «заземление»?

Заземление и зануление – обеспечения безопасности людей, работающих с электроустановками и сетями, пользующихся бытовыми или промышленными приборами, работающими от электричества. Любая авария таких устройств, связанная с нарушением изоляции, грозит попаданием опасного напряжения на оголенные токопроводящие части корпуса.
Эффективная защита возможна при четком понимании физического смысла и сути «земли» и «ноля», правильном использовании их на практике.

Термины, определения

Чтобы исключить разную трактовку понятий «ноль» и «земля», нужно обратиться к установленным нормам и принятым стандартам. Проектирование, монтаж и эксплуатация отражены в основном руководящем документе энергетика – Правилах Устройства Электроустановок (ПУЭ). Глава 1.7 первого раздела содержит полные сведения о заземлителях, заземляющих защитных проводниках, системах и схемах. Раздел 3 описывает схемы защиты и автоматики. Седьмой раздел указывает как оборудуются сети, в том числе в общественных и жилых помещениях.

Заземлитель – искусственно сделанный из проводящих элементов контур, находящийся в непосредственном контакте с землей.

Нейтраль – точка соединения вместе одного из концов всех фазных обмоток источника напряжения переменного тока (трехфазного генератора или понижающего трансформатора подстанции). В идеальных условиях сбалансированной нагрузки, токи каждой фазы равны, взаимно компенсируют сами себя. Поэтому такая точка не имеет потенциала и называется нулем.

Защита заключается в создании физического соединения токопроводящих частей корпуса оборудования, которые при повреждении изоляции могут оказаться под опасным напряжением, с различными точками сети:

Зануление – соединение провода с нейтралью. При аварии фаза замыкается на ноль, вызывая срабатывание защитного автомата или предохранителя. В нулевом проводнике под нагрузкой протекает ток, равный фазному. Изоляция такого провода синяя.
Защитное заземление – подключение на контур заземлителя, уводящее опасное напряжение с корпуса на землю. В заземляющем проводе ток протекает только при аварии. Он окрашен в желто-зеленую полоску.

Оба подключения обеспечивают защиту. Но реализуют ее разными способами, в зависимости от места подключения.

Способы подачи электроэнергии

Электроустановки до 1000 вольт разделены на системы, в которых нейтраль источника энергии бывает:

глухозаземленная, когда нулевой провод сознательно подсоединен к заземлителю;
изолированная от земли.

Непромышленный потребитель обычно запитан по двухпроводной схеме используя два проводника – фазный и нулевой. По такой схеме питались все потребители электроэнергии раньше, а сейчас она допустима только для новых строений, которым электричество подается по воздушной линии.
Современные требования ПУЭ диктуют условия подачи электричества, используя:

3 провода – фаза (L), ноль (N), защитный (PE) от заземлителя для однофазной сети;
5 проводов – три фазы (L1-L3), N, PE для трехфазного питания.

Примером может послужить подключение жилого многоквартирного дома к трансформаторной подстанции. Оно выполнено кабелем с пятью жилами. Внутри здания три фазы через групповые распределительные устройства раздаются тремя проводами однофазным потребителям, равномерно распределяя нагрузку. Это легко выполнить на новом строительстве, но в существующих домах проводка уже есть. Всю ее переделать немедленно под новые требования, с постройкой заземлителей, невозможно.

Используемые способы организации защиты

Продается и эксплуатируется много бытовых приборов с трехпроводными шнурами и розетками, заземление корпусов которых обязательно. Особенности построения используемых стандартных систем питания помогут решить эту проблему, если невозможно построить отдельный контур заземления у потребителя.

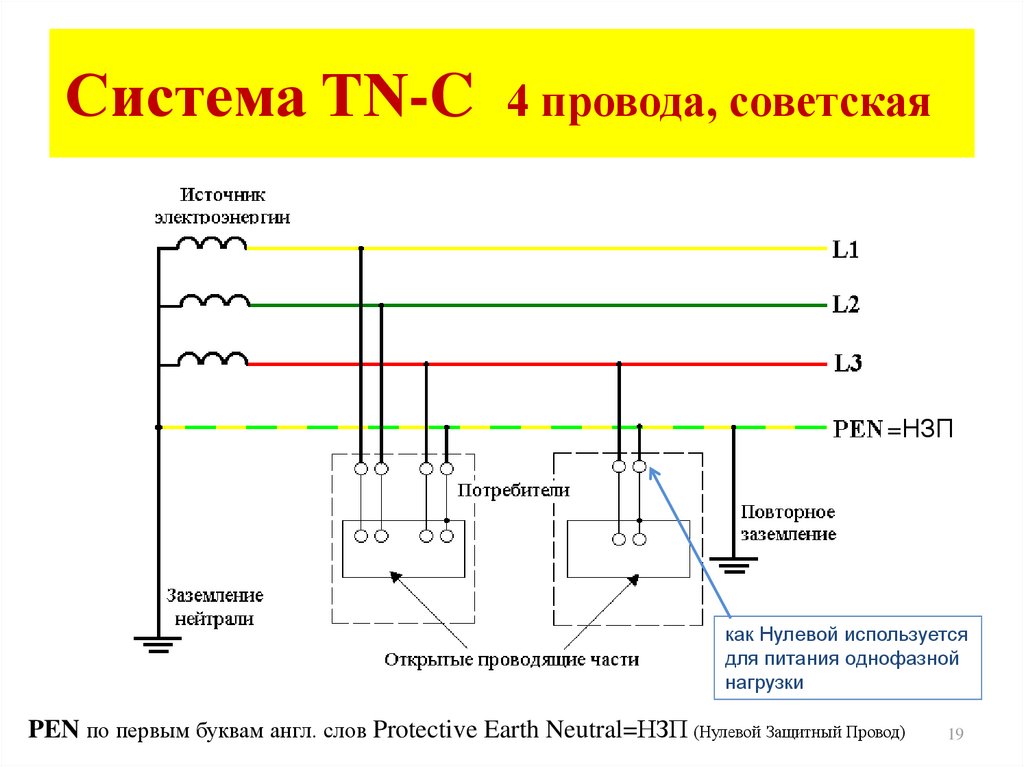

В многоэтажные здания старой постройки электроэнергия подается по схеме TN-C-S, когда на трансформаторе нейтраль глухо заземлена, двумя проводами. Подается на щиток или шкаф проводником PEN, распределяясь дальше по группам и потребителям вместе с фазой L.
Если нужно включить, например, водяной электрический бойлер, нужно обязательно обеспечить защиту. При пробое изоляции нагревателя возникнет утечка на корпус, внутри которого вода. Водопроводная сеть окажется под напряжением. Чтобы предотвратить это, требуется заменить розетку на трехконтактную, соответствующую вилке. От нее вывести в подъезд дома на распределительный щиток дополнительный защитный провод желто-зеленой раскраски. Он под болт соединяется с корпусом щитка, а в квартире подключается на земляной контакт розетки.
Категорически запрещается объединять нулевой и корпусной контакты непосредственно в розетке.

Смотрите видео

в чем разница » Изобретения и самоделки

Заземление – производится, чтобы защитить человека от удара током. Во всех новых квартирах используется трехпроводная электросеть, но в старых квартирах не заботились о заземлении. Для того, чтобы обезопасить себя, производят зануление электропроводки.

В чём отличия заземления от зануления?

Товары для изобретателей. Предновогодние скидки до 60%🔥Перейти в магазин Ссылка.

Принцип подключения защитного заземления

Задачах у них одна, защитить человека от удара током при контакте с элементами электроприбора или оголённой проводке.

Но принцип работы немного отличается, при занулении сразу же отключается электричество на участке, где произошёл контакт человека с проводами, а заземление просто отводит напряжение в землю. Это их основные отличия. Есть другие нюансы, о которых ниже.

Заземление и зануление их принципиальное отличие и что лучше использовать в доме

Наверняка большинство из вас слышало про такое понятие как зануление и тем более про защитное заземление. А вы знаете, чем они отличаются и что лучше использовать в доме? Если нет, то в этой статье я вам объясню принципиальное отличие этих двух систем и поведаю что желательно использовать в вашем доме.

В чем же различие

Защитное заземление предназначено для предотвращения попадания человека под опасные значения тока при возникновении утечки. Проще говоря, если на корпусе электрического прибора появится ток, то он будет сразу уходить на землю и человек, прикоснувшийся к такому прибору, не будет поражен током.

Причем реализовать заземление можно собственноручно и без серьезных финансовых затрат. Ведь достаточно взять сварочный аппарат, лопату, несколько арматур, полосу металла и медный провод. И ваш контур будет готов. После этого соединяем его с трех проводной сетью вашего дома и все, защита обеспечена.

А зануление представляет собой соединение земли с рабочим нулем. В случае такого же пробоя изоляции вызывает короткое замыкание и вследствие этого отключение защитных автоматов.

А выполнить зануление в доме без вызова специалиста, оный просчитает и выберет специальную точку, просто невозможно.

Для наглядности внимательно рассмотрите схему, на оной показано отличие зануления и заземления в простой форме.

Что выбрать для дома

Здесь я скажу и обозначу свою позицию: я категорически против использования зануления, так как этот метод – это потенциально отложенная опасность. Ведь если вы даже будете очень тщательно и регулярно проверять целостность нуля, все равно есть вероятность, что в результате непредвиденных обстоятельств будет поменяна фазировка и ноль окажется фазой. В таком случае абсолютно все электроприборы, воткнутые в сеть, окажутся под напряжением, а это может привезти к очень плачевным последствиям.

Так же может произойти обрыв нуля, и в этом случае система окажется недееспособна, вновь вы будете под угрозой поражения электрическим током.

Защитное заземление в этом плане на несколько порядков надежнее и будет достаточно проводить ревизию болтового соединения не чаще одного раза в год. И на долгие годы вы будете обеспечены надежной защитой.

Вывод. Если у вас двухпроводная система, то не пытайтесь реализовать зануление, а лучше поменяйте проводку на трехжильную. Если же по какой-либо причине у вас нет пока такой возможности, то лучше в двухпроводную сеть поставьте УЗО.

zen.yandex.ru/media/energofiksik/

Заземление и Зануление: в чем разница?

Как «заземление», так и «зануление» – это термины, используемые при описании электрических установок. Стоит отметить, что зануление уже устарело. Это связано с модернизацией электросетей, что, в свою очередь, влияет на то, что процесс Зануления больше не используется.

О чем это?

Зануление и заземление – это методы защиты от поражения электрическим током в электроустановках. Зануление состоит в соединении электропроводящих частей, таких как металлический корпус, с защитным проводником или защитным нейтральным проводником.

Когда система выходит из строя, она автоматически отключает питание. Зануление можно использовать в установках с максимальным напряжением 500 В в электросети. В такой системе нейтральная точка устройства питания заземлена и защищенные проводящие элементы соединены с нейтральной точкой.

Схема зануления

Заземление, с другой стороны, представляет собой проводник, выполненный из электрического проводника, и соединяет тело, электрифицированное с землей, для его нейтрализации. Заземление выполняется для обеспечения правильной, а также, что очень важно, безопасной работы всех электропроводящих устройств.

Схема заземления

Заземление состоит из защитных проводников и защитно-нейтральных проводников. Существует четыре типа заземления. Это: защитное, функциональное, молниевое и вспомогательное заземление. Примером заземления является громоотвод или характерный штифт в вилке бытовых приборов.

В заключение …

Зануление соединяет электропроводящие части с защитным проводником
Заземление – это провод, соединяющий электрифицированный корпус с землей с целью его безразличия
Зануление – это метод, который выходит из употребления, он просто заменяет заземление
