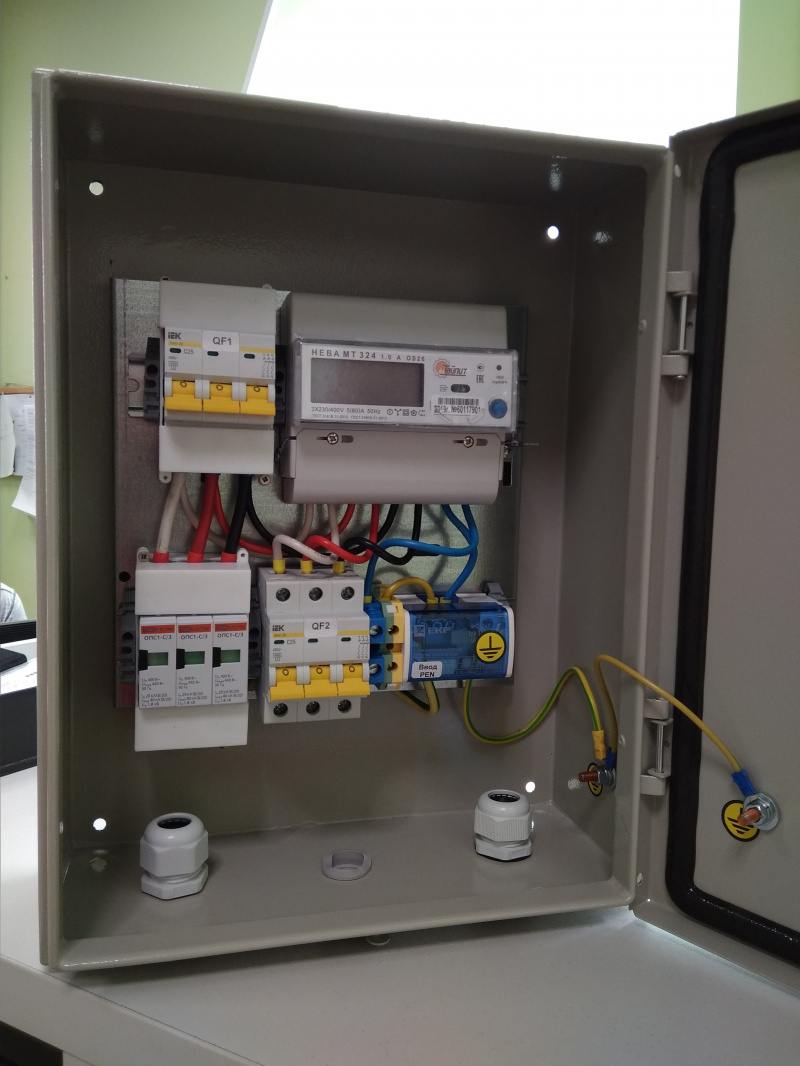

Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

• плоскогубцы;
• плоская и фигурная отвёртки;
• обжимные клещи;
• монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

1. Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
2. После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
3. Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
4. На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
5. На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Как подключить щиток в квартире

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Как собрать щиток с автоматами в квартире

Важность электрощитка в квартире трудно переоценить. Благодаря его «начинке», он правильным образом распределяет электроэнергию, а также предотвращает пожароопасные ситуации и моменты, когда электроприборы могут выйти из строя в связи с высоким напряжением в сети. Кроме того, если обустроить щиток устройством защитного отключения, то оно сможет спасти жизнь и самому человеку. Кстати, у нас вы можете найти схему щитка в квартире с УЗО. Для начала давайте рассмотрим, что должно входить в щиток с автоматами в квартире.

Из каких элементов состоит электрощит

Чаще всего в распредщитке имеются такие компоненты.

• ВА. Вводной автомат (или ВА) устанавливается для защиты контура проводки. Основной входящий проводник подключается к клеммам ВА. Нередко для удобства и комфортного использования перед этим аппаратом монтируют рубильник. Его установка рациональна и потому, что он позволяет легко обесточить цепь, идущую в квартиру, чтобы, к примеру, заменить вышедшие из строя элементы в электрощитке.
• Счетчик электричества. Данное устройство идет только после ВА. Его функция заключается в подсчете затраченной электроэнергии. Многие устанавливают электросчетчик за пределами распредщитка вместе с ВА. К примеру, это может быть площадка или тамбур многоквартирного дома.
• УЗО. Этот элемент необходим для предотвращения возникновения пожара или удара током. Оно может быть одним в схеме (крепится после счетчика) или же их ставят несколько на каждую линию, где предполагается большое энергопотребление (кондиционер, водонагреватель, электроплита и т. д.).
• Линейный автомат. Подключение автомата в щитке квартиры необходимо для контроля отдельных линий (освещение или бытовая техника). Их функция заключается в разрыве электроцепи в момент появления замыкания или перегруза. Тем самым они сохраняют в целости проводку и энергопотребительские приборы.
• Дифавтомат. Это устройство заменяет УЗО и автомат вместе взятые. Его использование целесообразно, если в щитке место ограничено.
• Шины для соединения. Эти элементы нужны для подключения рабочих проводников заземления и нулей.
• РейкаDIN. Необходима для крепежа устройств в электрощитке. Ни одна схема автоматов в щитке квартиры не обходится без данного элемента.
• Шины для распределения. Данная деталь нужна для связки автоматов, дифавтоматов и УЗО. Она может быть рабочим нулем, так и в качестве токового проводника.

Для подключения трехфазной розетки, количество используемых элементов в электрощите ничем не отличается от однофазной. Правда там применяются компоненты, подходящие под этот тип сети.

Расчет энергопотребителей

Перед тем, как как собрать щиток с автоматами в квартире, следует определиться с источниками потребления. Их необходимо разбить на группы, учитывая их нагрузку: отдельно для розеток и освещения каждой комнаты. Кстати, вы можете узнать у нас, как подключить проходной двухклавишный выключатель.

Каждую цепь необходимо оснастить автоматами, которые будут соответствовать будущим нагрузкам. Для энергозатратной бытовой техники («стиралка», «кондер», электроплита) следует поставить персональное устройство защиты. Пример вы можете наблюдать ниже.

Помните: подключение таких элементов, как Интернет, кабельное ТВ, телефон и охранная система должны быть подсоединены к отдельному распредщиту. О том, как это сделать, читайте в статье про слаботочный щиток в квартире.

Схема подключения автомата в щитке квартиры

Далее следует со всей внимательностью подойти к монтажу элементов электрощитка и соблюдать все меры предосторожности. Сейчас мы соберем распредщит для однофазной сети. Схему вы можете лицезреть ниже.

1. Крепим нужное нам количество DIN-реек. Их число зависит от устройств, расположенных в электрощитке.
2. После установки этих элементов, монтируем нужное нам количество автоматов, УЗО, дифавтоматов и нулевых шин согласно выбранной схеме. Важно: ВА крепится в левом верхнем углу распредщитка.
3. Устанавливаем ВА и подводим жилу фазы к нему снизу.
4. Установка электросчетчика (если необходимо). Данное оборудование требует специальных знаний, чтобы правильно его подключить. Дабы не заморачиваться с этим, подведите провода к нему и вызовите специалиста из Энергосбыта. Он заодно опломбирует счетчик и составит необходимый акт.

Соединяем все устройства перемычками. Этот момент можно выполнить 3-мя способами:

• изготовить собственноручно из медной проволоки П-образного вида;
• взять многопроволочные провода типа НШВИ;
• использовать гребенки.

Последний метод удобен для монтажа и не займет лишнего пространства. Этот элемент позволяет сократить число соединительных проводов.

Подключение эл.щитка в квартире с необходимыми автоматами

Теперь вы знаете, как подключить щиток с автоматами в квартире. Что ж, давайте приступим к непосредственному подсоединению проводников к нашим устройствам.

1. Удаляем изоляцию с провода. Срезаем столько сколько нужно и не больше.
2. Затем пропаиваем или оснащаем специальными обжимами оголенные места жил, которые тоже следует обработать пайкой.
3. Подсоединяем проводники к нашим устройствам. Затягивать клеммы следует достаточно туго, дабы избежать возможных проблем (нагрев жилы, искрение и т. д.).
4. Земля идет напрямую к заземляющей шине.
5. Ноль подключается к нулевой шине.

Если роль защиты выполняет обычный автомат, то ноль идет напрямую. Если вместо него выступает УЗО, то ноль идет через него к линии подключения. При прокладке сетей по квартире вам поможет статья «Чем и как штробить бетонную стену под проводку».

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Содержание статьи:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

• TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
• TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

1. Оконечный кабель вставляется в гнездо.
2. Жила фиксируется при помощи прижимного винта.
3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

• защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
• быстрый поиск проблемного участка при поломках;
• отсутствие нулевых шин;
• подбор числа дифавтоматов по количеству отводных линий;
• самостоятельный выбор принципа группировки элементов в боксе;
• легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

• элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
• с шины через 1 удаляются зубцы;
• нейтральный провод подключается от шины;
• зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

• доступная стоимость расходников;
• небольшие габариты бокса;
• простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

• большие затраты на трехфазные модели УЗО;
• сложности с переподключением групповых потребителей;
• длительный поиск причины неполадки;
• отключение 50% потребителей от сети в момент срабатывания одного автомата;
• проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

• логичное распределение групп потребителей;
• выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

• чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
• указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

• Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
• Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
• Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
• Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
• Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

• Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
• Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
• Все точки проводки, в том числе розеточно-осветительные, заземляются.
• Разрешено применять трех-, четырехжильный провод.
• Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
• Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
• Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
• Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

ООО «СПЕЦЭЛЕКТРОЩИТ» | Проектирование, сборка, монтаж и подключение электрощитов. ВВОДНОЙ ЩИТ ЭЛЕКТРОЭНЕРГИИ 220 В. ЩИТ УЧЕТА 220 В. ВРУ 220 В.

ВВОДНОЙ ЩИТ 220 В. ЩИТ УЧЕТА 220 В. ВРУ 220 В .

Наш второй сайт:http://www.e-shkaf.ru

На это странице,  мы опубликовали фотографии ВВОДНОЙ ЩИТ 220 В, ЩИТ УЧЕТА 220 В,  ВРУ 220 В.

ЩИТЫ  собран профессионально, по правилам ПУЭ,  ГОСТ,   ТУ,  на комплектующих от лучших зарубежных производителей Schneider Electric,  серия  Acti 9 и компании АВВ Германия.

На  фотографиях вводной щит учета электроэнергии  220 В, для дома,  коттеджа,  дачи.

Вся информация,  по стоимости  и подключению на столбе щита ВРУ 220 В,  уточняйте у наших менеджеров в офисе, по  телефону;  8(499) 343-34-17.

Состав   щита учета и распределения электроэнергии 220 В:

• 1. Вводной автомат   2 р 25 А или 2 р 32 А.

• 2. Счетчик электроэнергии Меркурий — 201 одно тарифный ,однофазный или двухтарифный.
• 3. Вводное  УЗО АВВ  2 Р  63 А  300 ma .

• 4. Автомат 2 р  25 А или 2р 32 А .Отходящий автомат ставится, согласно правилам ПУЭ 7.1.24, 7.1.25.
• 5. Бокс отечественного производства ip54 уличного исполнения с окошком,  влагозащищенный, для установке на столбе,  или опоре . Щиток с окошком,  для снятия показаний с электросчетчика и с козырьком .
• 6. Провода Пв 1 10  по ГОСТ.
• 7. Термоусаживающие трубки Rexant одеваются на провода. Не поддерживает горение. Рабочее напряжение — 600 В.
• 8. Бокс для вводного автомата.
• 9. Шина земля.
• 10. DIN- рейка.
• 11. Шина  ноль на 8 присоединений предназначена,  для коммутации жил нулевых проводов и кабелей. Номинальный ток: 100 А .

ВВОДНОЙ ЩИТ 220 В , ИМЕЕТ ТРИ ЗАЗЕМЛЕНИЯ.

• 1. Заземление  двери бокса.
• 2. Заземление монтажной панели.
• 3.  Заземление корпуса.

Внутри щита на дверце приклеиваем схему,  таблицу, маркировку автоматов и УЗО .

ДОКУМЕНТЫ ДЛЯ МОЭСК , МОСЭНЕРГО,  ЭНЕРГОСБЫТ

1. Паспорт вводного щита 220 В.

СОДЕРЖАНИЯ ПАСПОРТА ВРУ 220 В.

1. Содержание. стр 1.

2.Конструктивные особенности щита ВРУ 220 В. стр 2,  стр 3.

• 2. 1.Технические данные щита.
• 2. 2. Устройство ВРУ 220 В .
• 2. 3. Состав щита ВРУ 220 В.
• 2. 4. Назначение щита.
• 2. 5. Индентификация провода по цвету.
• 2. 6. Заземление щита.
• 2. 7. УЗО (устройство защитного отключения).
• 2. 8. Автоматические выключатели.
• 2. 9. Расшифровка ip 54.

3. Принципиальная схема щита ВРУ 220 В. Стр 4.

4. Сертификат счетчика электрической энергии Меркурий 201  одно тарифный,  однофазный. стр 5.

5. Сертификат выключатели автоматические  Стр 6 .

6. Сертификат на УЗО (устройство защитного отключения) стр 7.

7. Сертификат соединительные устройства для низковольтных цепей ( нулевая шина). Стр 8, стр 9.

8. Сертификат провод ПВ 1 10 с изоляцией из поливинилохлоридного пластиката для электрических установок на напряжение 450/750 В включительно. Стр 10.

9. Эксплуатация щита ВРУ 220 В. Стр 11.

• 9. 1. Монтаж щита.
• 9. 2. Гарантия изготовителя.
• 9. 3. Свидетельство о приемке.

10. Определение   неисправности . Стр 12.

• 10. 1. Принцип работы щита ВРУ 220 В ,  его критерии срабатывания на отказ , по неисправности.
• 10. 2. Принцип работы автоматов.
• 10. 3.Неисправности УЗО. Принцип действия УЗО. Что делать , когда УЗО срабатывает?

11. Паспорт электрического счетчика Меркурий. стр 13.

Раздел на стадии наполнения…………………………………..

требования ПУЭ и общие рекомендации

Подключение частного дома к электрической сети предусматривает установку щита учета, в котором будет монтирован прибор учета электроэнергии и защитные аппараты, подключен ввод от электросети и отходящий кабель, который питает домашнюю проводку. Нередко одним из требований снабжающей организации, которая осуществляет подключение к электросетям, является установка щита учета на опоре (столбе). В данной статье мы предоставим читателям сайта Сам Электрик основные рекомендации по данному вопросу.

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

Какой провод для сборки электрощита выбрать: сечение, марка, правила

Ввод электропитания в современной квартире не производится напрямую. Между подходящим кабелем и внутренней электропроводкой устанавливается электрощит.

Внутри этого ящика находятся различные защитные устройства, от выбора которых зависит безопасность людей, живущих в доме. Но не менее важным является то, какой был использован провод для сборки щита.

Состав современного электрощита

Современный электрощит представляет собой достаточно сложную конструкцию, внутри которой находятся разнообразные защитные и коммутационные устройства:

• однозонный или многозонный опломбированный электросчётчик, ведущий учёт электроэнергии;
• автоматические выключатели, отключающие питание линии при перегрузке или коротком замыкании;
• УЗО или дифавтоматы, защищающие людей от поражения электрическим током;
• реле напряжения, предохраняющие электроприборы от повышенного или пониженного напряжения;
• таймеры, выключатели нагрузки и другие защитные и коммутационные устройства.

Все приборы, используемые в квартирных электрощитах или бытовых и административных помещениях промышленных предприятий, устанавливаются на металлическую DIN-рейку. Монтируется щиток обычно в помещении возле входа.

На улице может устанавливаться только прибор учёта вместе с вводным автоматом. Металлический корпус ящика необходимо заземлять, дверца должна соединяться с корпусом специальным проводом.

При любом количестве приборов в схеме используется только два провода — фазный и нулевой. Все заземляющие проводники присоединяются только к заземляющей шине.

Выбор провода

При установке в щиток устройств защиты кажется, что внутри остаётся много места, но это не так. Его полностью займет провод для сборки щита и отходящие кабеля. Поэтому необходимо выбирать провода минимального диаметра.

Этому требованию отвечают медные токопроводящие жилы, имеющие меньшее сечение при одинаковом допустимом токе по сравнению с алюминиевыми проводниками.

Кроме того, алюминиевые провода чаще обламываются при подключении, поэтому при использовании алюминиевого провода для сборки электрощита необходимо оставлять запас по длине большего размера, что дополнительно «съедает» свободное место.

Марка провода

Для сборки электрощита могут использоваться различные виды проводов, самыми удобными из которых являются следующие:

• ПВ-1. Одножильный медный провод в изоляции из ПВХ, класс гибкости 1.
• ПВ-3. Многожильный медный провод в виниловой изоляции, может быть различного класса гибкости — 2, 3 или 4. Сейчас производится под маркой ПуГВм — провод установочный, гибкий, в изоляции из ПВХ.
• ПВ-4. Многожильный медный провод в виниловой изоляции, 4 или 5 класса гибкости.

Сечение провода для сборки щита

Сечение провода для сборки щита должно соответствовать токовой нагрузке и параметрами автоматических выключателей. Выбор сечения подходящего кабеля и перемычек между вводным автоматом и другими устройствами зависит от нескольких факторов:

• Выделенная мощность. Актуально для частных домов с электроотоплением и квартир, оборудованных электроплитами большой мощности. В обычных квартирах электрокомпанией устанавливается автомат с уставкой 16А, для которого достаточно медного кабеля сечением 2,5мм².
• Количества фаз. При наличии в доме 3-х фазного напряжения 380В ток потребления каждой фазой и необходимое сечение провода для сборки трехфазного щита уменьшается по сравнению с однофазным вводом 220В. В квартирах такое питание не встречается.
• Расстояние от вводного щитка до магистрали. Если до линии передач или до вышестоящего автомата менее 30 м, то выбор сечения производится согласно ПУЭ таблица 1.3.4. При большем расстоянии необходимо учесть потери напряжения в кабеле и использовать специальные таблицы или один из онлайн-калькуляторов. В результате сечение подходящих проводов может быть намного больше, чем сечение перемычек.

Допускается воспользоваться европейскими стандартами, в которых указано, какой провод использовать для сборки щита:

• 25А — 4мм²;
• 32А — 4мм²;
• 40А — 6мм²;
• 50А — 10мм²;
• 63А — 16мм².

Сечение этих кабелей является завышенным по сравнению с требованиями ПУЭ, но в результате повышается надёжность щитка.

Многожильный или одножильный

По конструкции токопроводящие жилы, используемые для сборки электрощита, есть двух типов:

• Одножильные или однопроволочные. В этих кабелях жила монолитная и состоит из одной проволоки. Эти провода после изгибания не возвращаются в первоначальное состояние, для подключения к клеммам одножильных проводников не нужны специальные наконечники, короткие перемычки требуется дополнительно фиксировать в щитке.
• Многожильные или многопроволочные. Отличаются более высокой гибкостью, из-за чего их называют «гибкие». Каждый из проводов состоит из нескольких тонких медных жил. Легко укладывается в щите, но требует фиксации пластиковыми хомутами. Для присоединения к аппаратам концы необходимо опрессовывать наконечниками НШВИ или аналогичными.

Сборку электрощита целесообразнее производить одножильными проводами типа ПВ-1 ил ПВ-4. Они легко подключаются и при демонтаже автомата для его замены остаются на прежнем месте, что облегчает установку нового устройства.

Цветовая маркировка

Цвет изоляции жил проводов в кабелях может быть различным и соответствует назначению проводника:

• фаза А (L1) — жёлтый;
• фаза В (L2) — зелёный;
• фаза С (L3) — коричневый;
• нейтраль N — чёрный;
• заземление РЕ — жёлто-зелёный.

В однофазных схемах могут применяться провода цвета любой из фаз, но чаще всего используется коричневый (фаза) и чёрный (нейтраль).

Правила сборки электрощита

Существует несколько правил, которых необходимо придерживаться для сборки или приобретения надёжного электрощитка:

1. 1. Электрощит является таким же электротехническим изделием, как автомат или двигатель. Поэтому у готового изделия должен быть техпаспорт, в котором указаны название и товарный знак производителя, степень защиты от погодных условий IP, номинальные напряжение и частота сети, а так же дата изготовления.
2. 2. Все провода прокладываются в свободном от аппаратуры пространстве. После монтажа они закрепляются специальными креплениями или увязываются пластиковыми хомутами.
3. 3. Все клеммы затягиваются с усилием 2-3,5Нм. На практике это означает с усилием, но без фанатизма.
4. 4. Все металлические элементы, в том числе DIN-рейки необходимо заземлять. Стальная дверца должна соединяться с корпусом куском провода.
5. 5. При прокладке кабелей необходимо оставлять запас для подключения. Его величина должна быть на 40см больше размеров ящика.
6. 6. На все аппараты и кабеля нужно наклеить бирки или нанести маркером условные обозначения. Схему щитка и электропроводки наклеивают на внутреннюю сторону дверцы или кладут внутрь ящика для облегчения будущих ремонтов.

Что нельзя делать в электрощите

Есть так же операции, которые нельзя выполнять при монтаже электрощита. Это может привести к выходу из строя аппаратуры, а иногда даже к возгоранию и пожару:

• Лудить концы проводов, особенно многожильных. Олово очень мягкий металл и через некоторое время вывод, прижатый болтом, меняет форму. Это приводит к ослаблению и нагреву контакта. Например, если залудить провод и подключить его к автомату, со временем пайка начнет «плыть», особенно при хороших нагрузках. При необходимости подключить многожильный провод следует использовать наконечники НШВИ.
• Нельзя располагать кабеля под DIN-рейкой, а тем более прижимать. Это может привести к разрушению изоляции и короткому замыканию.
• Не следует нарушать правила цветовой маркировки проводов. Это усложняет процесс монтажа и ремонта электрощита.

Прокладка и подготовка провода

Сборка электрощита заключается в монтаже аппаратуры и подключении проводов. Если защитные приборы нужно просто установить на DIN-рейку согласно схеме расположения, то прокладка и подключение проводов производится в несколько этапов:

1. 1. Разделать все кабеля на необходимую длину, зачистить концы на 10-15мм. При необходимости на многожильные провода напрессовать наконечники НШВИ.
2. 2. Подключить все провода заземления РЕ, имеющие жёлто-зелёную изоляцию. Они присоединяются к открытой заземляющей планке.
3. 3. Производится подключение синих нейтральных проводов N. В зависимости от принципиальной схемы они присоединяются к соответствующим устройствам или к закрытой нейтральной колодке.
4. 4. После подключения нейтральных и заземляющих проводников производится присоединение фазных коричневых проводов. Они подключаются только к защитным или коммутационным устройствам.

После подключения кабелей все устройства соединяются перемычками согласно схеме. Коротким отрезкам проводов, соединяющим верхние клеммы автоматических выключателей, можно предварительно придать необходимую форму или использовать гребёнку (соединительную шину).

Нормативные документы

Конструкция, процесс сборки и другие этапы изготовления электрощита определяется различными нормативными документами. Общие требования к этим изделиям указаны в ГОСТе 32395-2013 «Щитки распределительные для жилых зданий».

Требования к выбору проводов в этом документе находятся в разделе 6.7. Особо среди них можно отметить п.п.6.7.2-6, в которых указано, каким проводом собирать электрощиток:

• 6.7.2. Сечение проводов, соединяющих отдельные элементы в щитке, выбирается исходя из параметров этих приборов и схем подключения. При этом не учитываются параметры вышестоящего автомата.
• 6.7.2.1. Сечение проводников, соединяющих входные клеммы группы приборов, определяется общим током устройств с учётом коэффициента одновременности. Подробно правила выбора изложены в приложении Б настоящего ГОСТа.
• 6.7.2.2. Сечение провода, соединяющего вышестоящий автомат с группой приборов, рассчитывается аналогично п.6.7.2.1. Допускается использовать уже полученные данные.
• 6.7.4. Согласно этому пункту соединительный провод для сборки щита не должен иметь соединений и касаться элементов, находящихся под напряжением или таких, которые могут повредить изоляцию кабелей. Запрещается изгибать провода под углом 90°. Минимальный радиус должен составлять не менее 6 наружных диаметров.
• 6.7.5-6. Согласно этим пунктам провода разного назначения должны отличаться друг от друга по цвету изоляции. При этом следует соблюдать правила цветовой маркировки проводов.
• Все провода не должны иметь каких либо промежуточных соединений (скрутка, пайка и т.п.). 6.7.4

При сборке следует учитывать так же ПУЭ, СНиП и другие нормативные документы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

SHIELD SIGHTS — Advanced Red Dots

• маг.
• Дом
• О нас
  • ЮРИДИЧЕСКАЯ
  • УВЕДОМЛЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ И GDPR
  • Файлы cookie
• Продукты
  • Настройщик
  • Прицел Reflex Mini
  • REFLEX MINI SIGHT 2
  • Компактный прицел Reflex Mini
  • Reflex Mini Sight Водонепроницаемый
  • Мини-прицел SHIELD
  • Миниатюрный прицел Shield 2.0
  • Компактный миниатюрный прицел Shield
  • SHIELD SIS
  • Крепления
  • Часто задаваемые вопросы
• Дилеры
  • Дилеры в Великобритании
  • ДИЛЕРЫ США
  • МЕЖДУНАРОДНЫЕ ДИЛЕРЫ
• Гарантия
  • Диагностика
  • Гарантийное обслуживание и ремонт
  • Контактная информация / служба поддержки
• Свяжитесь с нами
• Моя учетная запись

0

Корзина

• маг.
• Дом
• О нас
  • ЮРИДИЧЕСКАЯ
  • УВЕДОМЛЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ И GDPR
  • Файлы cookie
• Продукты
  • Настройщик
  • Прицел Reflex Mini
  • REFLEX MINI SIGHT 2
  • Компактный прицел Reflex Mini
  • Reflex Mini Sight Водонепроницаемый
  • Мини-прицел SHIELD
  • Миниатюрный прицел Shield 2.0
  • Компактный миниатюрный прицел Shield
  • SHIELD SIS
  • Крепления
  • Часто задаваемые вопросы
• Дилеры
  • Дилеры в Великобритании
  • ДИЛЕРЫ США
  • МЕЖДУНАРОДНЫЕ ДИЛЕРЫ
• Гарантия
  • Диагностика
  • Гарантийное обслуживание и ремонт
  • Контактная информация / служба поддержки
• Свяжитесь с нами
• Моя учетная запись

Вышло сейчасКУПИТЬ СЕЙЧАСЗаказать сейчас

КУПИТЬ

Pokémon Sword & Shield — TMs

Как и в предыдущих играх, Pokémon Sword & Shield имеет десятки технических машин.Многие из них возвращают TM от предыдущих поколений. Как и все TM, начиная с Black & White, их можно использовать несколько раз. В дополнение к этому, теперь у них также есть новые технические записи, которые используются разово.

Вещи с меткой «Io shield»

Экран ввода / вывода для материнской платы Asus P5LD2-X

автор: Engineer6

19 мая 2017 г.

21 год

21 год

0

щит ввода-вывода Gigabyte Z97-SOC Force

от 3DSystem

13 янв.2019 г.

12

13

0

Экран ввода-вывода для материнской платы Gigabyte GA-G41MT-s2PT

автор: Engineer6

29 июня 2018 г.

12

6

0

Экран ввода-вывода Asus Z170 Pro Gaming

от 3DSystem

13 июня 2018 г.

.
