Шкаф управления задвижкой ГРАНТОР — Академия Тепла

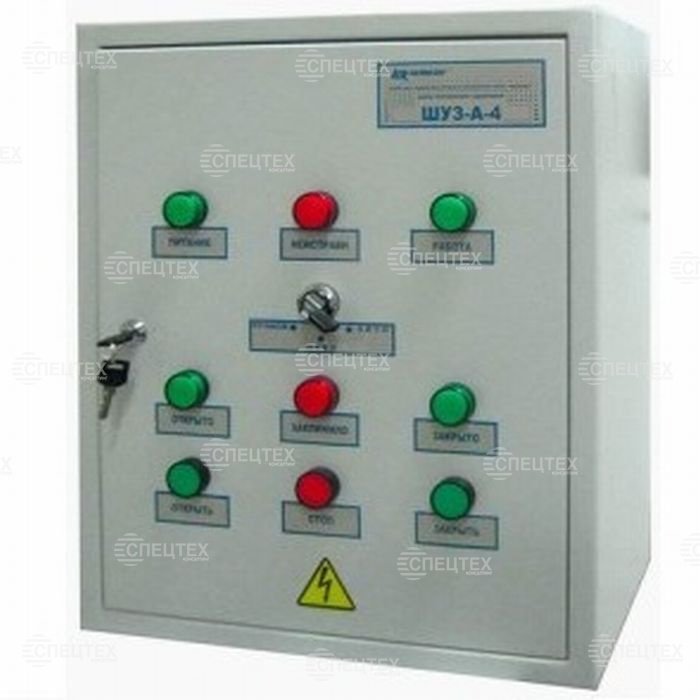

Шкаф управления задвижкой используется для дистанционного открытия или закрытия запорного клапана с помощью электропривода с диспетчеризацией данного процесса. Используется абсолютно в любых системах и сферах, где требуется управление электроприводом задвижки как местное, так и дистанционное. Компания Академия Тепла поставляет шкафы торговой марки ГРАНТОР производства компании АДЛ, Россия
Конструкция
Шкаф управления задвижкой стандартно конструктивно изготавливается в трех вариантах:
- Пластиковый корпус – стандартное изготовление для шкафа. Корпус имеет степень защиты IP54.
- Стальной корпус — шкаф может быть изготовлен серого цвета окраски с электрической схемой шкафа в пластиковом корпусе, либо красного цвета по требованиям и с сертификатом пожарной безопасности.
- Стальной корпус взрывозащищенного исполнения – шкаф управления задвижкой в данном корпусе устанавливается вне помещений или во взрывоопасных зонах.
Категория исполнения зависит от типа корпуса шкафа и ограничена только возможностями производств изготовителей самих корпусов шкафа.
Категория исполнения зависит от типа корпуса шкафа и ограничена только возможностями производств изготовителей самих корпусов шкафа.
Шкаф управления задвижкой ГРАНТОР имеет универсальную электрическую схему, которая подходит для управления электроприводами на 220 или 380 вольт. Блок правления включает в себя:
- переключатель режима работы ручной/стоп/автоматический – шкаф стандартно имеет возможность местного или дистанционного управления.
- Световую индикацию питания, положения запорного органа клапана, а также индикацию аварии.
- Блок ручного управления с режимами открыть/стоп/закрыть – при этом режим стоп требуется только для останова запорного органа клапана в промежуточном положении – в режимах открыть и закрыть останов производится автоматически по сигналам от концевых выключателей электропривода задвижки
- Автомат включения/отключения питания. Важно понимать, что питание электропривода задвижки осуществляется через шкаф управления задвижкой и в случае, если шкаф отключен – управления не происходит.
Шкаф управления задвижкой для систем пожаротушения дополнительно оснащен:
- Контроль цепей управления на короткое замыкание и обрыв
- Защитой органов управления от несанкционированного доступа с помощью защитного колпака с ключом
- Звуковым сопровождением обнаружения неисправности
- Возможностью выбора работы – по фронту или по уровню
- Диспетчеризация режимов работы, питания и состояния задвидки
- Индикация световая режимов работы
Кроме стандартного исполнения, шкаф управления электроприводом задвижки дополнительно может быть оснащен
- Блоком диспетчеризации по работе через сети GSM/GPRS или радио модулем. В этом случае дальность связи ограничена 8 км, а при использовании протокола сотовой связи – зоной покрытия.
- Блоки передачи данных по протоколам Modbus RTU, PROFIBUS DP и Ethernet
- Климатическим исполнением УХЛ2, УХЛ1
- Блоки управления аналогового датчика для управления регулирующим клапаном с аналоговым управлением.
- Возможность объединения нескольких шкафов управления в один.
Как подбирать шкаф управления задвижкой.
Для выбора шкафа необходимо знать номинальный ток двигателя электропривода задвижки. Исходя из этого параметра выбирается коммутирующая автоматика внутри шкафа управления. Кроме того, необходимо знать, на какую систему устанавливается шкаф – системы пожаротушения, как Вы поняли уже, требуют специального исполнения. Далее рассматривается место установки, требуемый УХЛ и дополнительные блоки, если требуются.
Несмотря на простоту выбора шкафа управления электроприводом задвижки при стандартном применении, мы рекомендуем воспользоваться опросным листом, если Вы предполагаете использовать дополнительные блоки или степень защиты – это влияет на изменение маркировки шкафа управления. Опросный лист Вы всегда можете отправить на нашу электронную почту, а сотрудники компании помогут Вам сделать правильный выбор и предоставить требуемую информацию, например, схему подключения.
Шкафы управления «Грантор» для канализационных и дренажных систем
Запросить прайс-лист
| Питание (50 Гц) | Кол-во подкл. двигателей | Тип | Кол-во вводов питания | Серия с мягкими пускателями |
|---|---|---|---|---|
| 1 х 220 В | 1 | АЭП23-(001-016)-54К-11У | 1 | — |
| 2 | АЭП23-(001-016)-54К-22У | |||
| 3 х 380 В | 1 | АЭП40-(001-100)-54К-11У | 1 | — |
| АЭП40-(001-090)-54КП-11У | + | |||
| АЭП40-(001-100)-54К-11УБ | 2 (с АВР) | |||
| АЭП40-(001-090)-54КП-11УБ | + | |||
| 2 | АЭП40-(001-100)-54К-22У | 1 | ||
| АЭП40-(001-090)-54КП-22У | + | |||
| АЭП40-(001-100)-54К-22УБ | 2 (с АВР) | |||
| АЭП40-(001-100)-54К-22УБ2 | 2 (без АВР) | |||
| АЭП40-(001-090)-54КП-22УБ | 2 (с АВР) | + | ||
| АЭП40-(001-090)-54КП-22УБ2 | 2 (без АВР) | + | ||
| 3 | АЭП40-(001-100)-54К-33У | 1 | ||
| АЭП40-(001-090)-54КП-33У | + | |||
| АЭП40-(001-100)-54К-33УБ | 2 (с АВР) | |||
| АЭП40-(001-090)-54КП-33УБ | + |
Шкафы ГРАНТОР для управления дренажными и канализационными системами предназначены для управления стандартными асинхронными электродвигателями в соответствии с сигналами управления по уровням.
Имеют два режима управления – автоматический и ручной. В данной серии шкафов реализованы два принципа работы – «ДРЕНАЖ» и «НАПОЛНЕНИЕ»
Принцип работы в режиме «Дренаж»
Данный принцип работы используется в различных системах:
- КНС
- очистные сооружения
- ливневая канализация
- дренажные приямки
- котлованы и т.д.
В ручном режиме шкаф управления насосами осуществляет управление с лицевой панели, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды и т. д.).
Автоматический режим
Если уровень жидкости ниже уровня срабатывания поплавка №1, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка №2, происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании вышестоящих поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск насосов.
При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Останов всех работающих насосов происходит при размыкании контактов поплавка №1.
В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/резервных насосов.
Работа шкафа на один насос
- Поплавок №1: уровень отключения всех насосов
- Поплавок №2: уровень включения одного насоса
- Поплавок №3: переполнение
Работа шкафа на два насоса
- Поплавок №1: уровень отключения всех насосов
- Поплавок №2: уровень включения одного насоса
- Поплавок №3: уровень включения двух насосов
- Поплавок №4: переполнение
Работа шкафа на три насоса
- Поплавок №1: уровень отключения всех насосов
- Поплавок №2: уровень включения одного насоса
- Поплавок №3: уровень включения двух насосов
- Поплавок №4: уровень включения трех насосов
- Поплавок №5: переполнение
Принцип работы в режиме «Наполнение»
Данный принцип работы используется в различных системах:
- станции I и II подъёма
- наполнение резервуаров
- управление скважинными насосами и т. д.
д.В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды* и т. д.).
Автоматический режим
Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг нижестоящего поплавка, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка №1 происходит пуск всех рабочих насосов. Останов всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольный останов всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации.
В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/резервных насосов.
Работа шкафа на один насос
- Поплавок №1: уровень включения одного насоса
- Поплавок №2: уровень отключения всех насосов
- Поплавок №3: переполнение
Работа шкафа на два насоса
- Поплавок №1: уровень включения двух насосов
- Поплавок №2: уровень включения одного насоса
- Поплавок №3: уровень отключения всех насосов
- Поплавок №4: переполнение
Работа шкафа на три насоса
- Поплавок №1: уровень включения трех насосов
- Поплавок №2: уровень включения двух насосов
- Поплавок №3: уровень включения одного насоса
- Поплавок №4: уровень отключения всех насосов
- Поплавок №5: переполнение
Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения. Имеется возможность пользовательского изменения времени наработки.
В целях защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность пользовательского изменения).
Серия с мягкими пускателями
Шкафы управления ГРАНТОР c мягкими пускателями предназначены для плавного пуска и останова электродвигателей 3 x 380 В.
Пусковой ток при прямом включении в 6-7 раз превышает номинальный, тогда как плавный пуск является щадящим для электродвигателя и механизма, при этом пусковой ток выше номинального в 2-3 раза, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.
Прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Правило Монцингера (см. рис. 5, стр. 7) показывает уменьшение жизненного цикла электродвигателя из-за постоянного превышения температуры в его обмотках. Шкафы управления ГРАНТОР данной серии до 11 кВт включительно комплектуются мягкими пускателями 3Р40, свыше 11 кВт – мягкими пускателями MSF.
В маркировки шкафа (после IP) добавляется обозначение «П» (Например АЭП40-037-54КП-22У).
Модификация с двумя вводами питания
В случае установки шкафа управления ГРАНТОР на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без).
В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В конце маркировки шкафа добавляется обозначение «Б» (Например АЭП40-037-54КП-22УБ).
В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В конце маркировки шкафа добавляется обозначение «Б2» (Например АЭП40-037-54КП-22УБ2).
Увеличение функциональности шкафа. Опции
Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:
Диспетчеризация
- Блок диспетчеризации через GSM/GPRS модем (в шкафу устанавливается модем и антенна; дальность связи – ограниченна покрытием сети GSM).
- Блок диспетчеризации через радиомодем (дальность связи – до 8 км прямой радио-видимости).
- Блок диспетчеризации через телефонный модем (дальность связи – ограниченна длинной кабеля).
- Блок диспетчеризации «Работа» на 1 электродвигатель (перекидной контакт на клеммной колодке).
- Блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке).
- Блок диспетчеризации режима работы шкафа «Автоматический» (перекидной контакт на клеммной колодке).
- Блок диспетчеризации и индикации 1-ого уровня (перекидной контакт на клеммной колодке и лампа на дверце шкафа).
Протоколы передачи данных
- Блок коммуникационного модуля Modbus RTU.
- Блок коммуникационного модуля Profibus DP.
- Блок коммуникационного модуля Ethernet.
- Блок коммуникационного модуля DeviceNet.
Для установки на лицевую панель
- Блок амперметра (с переключателем) на 1 электродвигатель.
- Блок вольтметра (с переключателем) на 1 ввод питания.
- Блок выносного пульта мягкого пускателя MSF.
- Блок счетчика моточасов на 1 электродвигатель.
Климатическое исполнение шкафа
- Климатическое исполнение УХЛ1.
Условия эксплуатации шкафа: от -40°С до +40°С на открытом воздухе.
Шкаф поставляется в антивандальном исполнении (нет доступа к креплениям и дверным шарнирам) со встроенным козырьком. - Климатическое исполнение УХЛ2.
Условия эксплуатации шкафа: от -40°С до +40°С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.
Отдельно заказывается к шкафу дождевая крыша и цоколь 100-450 мм.
Опции общего применения
- Блок подключения электродов для шкафа управления дренажными и канализационными насосами (встраивается на заводе).
- Блок защиты от импульсных перенапряжений тип 2 на один ввод (непрямое попадание молнии).
- Блок защиты от повышенного/пониженного напряжения на один ввод.
- Блок защиты 1-го мягкого пускателя MSF от сероводорода. При установке шкафа над резервуаром с перекачиваемой жидкостью или в недостаточно проветриваемом помещении КНС, испарения жидкости (сероводород и др.) оказывают негативное влияние на мягкие пускатели. В таких условиях необходимо использовать мягкие пускатели с платами со специальным защитным покрытием.
- Блок подключения датчика Рt100 или Pt1000 на 1 электродвигатель.
- Блок подключения датчика РТС на 1 электродвигатель.
- Блок подключения дистанционного пуска/останова шкафа в режиме «автоматический»
- Блок монитора нагрузки М20 3* (380-500) на 1 электродвигатель.
Технические характеристики (без опций)
| Мощность | до 630 кВт на каждый двигатель |
| Внешние подключения | 3 поплавка (4 электрода*) для шкафа управления ГРАНТОР на 1 насос 4 поплавка (5 электродов*) для шкафа управления ГРАНТОР на 2 насоса 5 поплавков (6 электродов*) для шкафа управления ГРАНТОР на 3 насоса термоконтакт (при наличии защиты в двигателе) датчик влажности (при наличии защиты в насосе) Реле для защиты от «сухого» хода (только в режиме «НАПОЛНЕНИЕ») |
| Выходные сигналы (диспетчеризация) | «Авария» каждого насоса, «Переполнение» |
| Индикация | «Сеть»; «Работа» каждого насоса; «Авария» каждого насоса; «Переполнение»; «Ввод 1», «Ввод 2» – для модификации с двумя вводами. |
| Защиты | от короткого замыкания от тепловой перегрузки по току от перегрева двигателя (при подключении термоконтактов) от пропадания, перекоса или неправильной последовательности подключения фаз (только для шкафов 3 x 380 В) от работы насоса в случае попадания жидкости в масляную камеру (при подключении датчика влажности) от заклинивания в результате простоя. |
| Температура окружающей среды | 0 °C – 40 °C (средняя не более 35 °C) |
| Относительная влажность | 20 % – 90 % (без конденсата) |
| Степень защиты | IP54 |
| Корпус шкафа | Металл |
*При подключении электродов необходимо использовать специальные реле.
Запросить стоимость
Шкафы управления ГРАНТОР для дренажных и канализационных систем
Шкафы управления Грантор для дренажных и канализационных систем применяются для управления насосами в дренажных и канализационных системах, работающих на асинхронных двигателях с напряжением 1*220В и 3*380В.
Шкафы оборудованы световой сигнализацией, защищающими двигатель от перегрева автоматами, контролируемыми фазами, но в комплект не входят поплавки управления.
Функции шкафа управления Грантор для дренажных и канализационных систем подробно описаны в руководстве. Основные из них:
- Обеспечение бесперебойной работы и защиты цепей питания и двигателей.
- Автоматический и ручной режим управления.
- Настройка по сигналам от выключателей, реле и электродов.
- Автоматическое отключение двигателя при возможном перегреве или коротком замыкании.
- Автоматическое отключение двигателей при выявленных неисправностях в работе системы и включение после их устранения.
- Индикаторы, отображающие работу системы на дисплее.
- Автоматическая передача сообщения о неисправностях дистанционно.
- Плавный запуск и остановка насосов.
- Тестовый режим запуска системы.
Прежде, чем купить шкафы управления Грантор, требуется консультация специалиста по поводу технических требования и необходимой комплектации.
Цена устанавливается в зависимости от мощности и дополнительных устройств, прилагаемых к основному комплекту.
Шкафы управления для дренажных, канализационных насосов и систем наполнения
Шкаф управления ГРАНТОР® (1 х 220 В), 1 насос, прямой пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП23-001-54К-11У | 0,14 | 0,4 — 0,63 | 370х275х140 |
| АЭП23-001-54К-11У | 0,22 | 0,63 — 1 | 370х275х140 |
| АЭП23-002-54К-11У | 0,37 | 1 — 1,6 | 370х275х140 |
| АЭП23-003-54К-11У | 0,55 | 1,6 — 2,5 | 370х275х140 |
| АЭП23-004-54К-11У | 0,75 | 2,5 — 4 | 370х275х140 |
| АЭП23-006-54К-11У | 1,1 | 4 — 6,3 | 370х275х140 |
| АЭП23-010-54К-11У | 2,2 | 6,3 — 10 | 370х275х140 |
| АЭП23-016-54К-11У | 4 | 10- 16 | 370х275х140 |
Шкаф управления ГРАНТОР® (1 х 220 В), 2 насоса, прямой пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП23-001-54К-22У | 0,14 | 0,4 — 0,63 | 500х400х200 |
| АЭП23-001-54К-22У | 0,22 | 0,63 — 1 | 500х400х200 |
| АЭП23-002-54К-22У | 0,37 | 1 — 1,6 | 500х400х200 |
| АЭП23-003-54К-22У | 0,55 | 1,6 — 2,5 | 500х400х200 |
| АЭП23-004-54К-22У | 1,1 | 2,5 — 4 | 500х400х200 |
| АЭП23-006-54К-22У | 1,5 | 4 — 6,3 | 500х400х200 |
| АЭП23-010-54К-22У | 2,2 | 6,3 — 10 | 500х400х200 |
| АЭП23-016-54К-22У | 4 | 10 — 16 | 500х400х200 |
Шкаф управления ГРАНТОР® (3 х 380 В), 1 насос, прямой пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-11У | 0,25 | 0,4 — 0,63 | 370х275х140 |
| АЭП40-001-54К-11У | 0,37 | 0,63 — 1,0 | 370х275х140 |
| АЭП40-002-54К-11У | 0,55 | 1 — 1,6 | 370х275х140 |
| АЭП40-003-54К-11У | 0,75 | 1,6 — 2,5 | 370х275х140 |
| АЭП40-004-54К-11У | 1,5 | 2,5 — 4 | 370х275х140 |
| АЭП40-006-54К-11У | 2,2 | 4 — 6,3 | 370х275х140 |
| АЭП40-010-54К-11У | 4 | 6,3 — 10 | 370х275х140 |
| АЭП40-016-54К-11У | 7,5 | 10—16 | 370х275х140 |
| АЭП40-020-54К-11У | 9 | 16 — 20 | 400х400х200 |
| АЭП40-025-54К-11У | 11 | 20 — 25 | 500х400х200 |
| АЭП40-032-54К-11У | 15 | 25 — 32 | 500х400х200 |
| АЭП40-040-54К-11У | 18,5 | 32 — 40 | 500х400х200 |
| АЭП40-050-54К-11У | 22 | 40 — 50 | 500х400х200 |
| АЭП40-058-54К-11У | 30 | 50 — 58 | 500х400х200 |
| АЭП40-063-54К-11У | 30 | 58 — 63 | 500х400х200 |
| АЭП40-080-54К-11У | 37 | 63 — 80 | 700х500х250 |
| АЭП40-100-54К-11У | 55 | 80 — 100 | 700х500х250 |
Шкаф управления ГРАНТОР® (3 х 380 В), 1 насос, плавный пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-11У | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54КП-11У | 0,37 | 0,63 — 1,0 | 500х400х200 |
| АЭП40-002-54КП-11У | 0,55 | 1 — 1,6 | 700х500х250 |
| АЭП40-003-54КП-11У | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54КП-11У | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54КП-11У | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54КП-11У | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54КП-11У | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54КП-11У | 9 | 16 — 20 | 700х500х250 |
| АЭП40-025-54КП-11У | 11 | 20 — 25 | 700х500х250 |
| АЭП40-022-54КП-11У | 11 | 7 — 22 | 800х600х300 |
| АЭП40-030-54КП-11У | 15 | 20 — 30 | 800х600х300 |
| АЭП40-036-54КП-11У | 18,5 | 30 — 36 | 700х500х200 |
| АЭП40-042-54КП-11У | 22 | 36 — 42 | 800х600х300 |
| АЭП40-056-54КП-11У | 30 | 42 — 56 | 800х600х300 |
| АЭП40-070-54КП-11У | 37 | 56 — 70 | 800х600х300 |
| АЭП40-085-54КП-11У | 45 | 70 — 85 | 800х600х300 |
| АЭП40-100-54КП-11У | 55 | 85 — 100 | 800х600х300 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
При необходимости заказывается с АВР — 54К-11УБ; 54КП-11УБ.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, прямой пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-22У | 0,25 | 0,4 — 0,63 | 500х400х200 |
| АЭП40-001-54К-22У | 0,37 | 0,63 — 1,0 | 500х400х200 |
| АЭП40-002-54К-22У | 0,55 | 1,0 — 1,6 | 500х400х200 |
| АЭП40-003-54К-22У | 0,75 | 1,6 — 2,5 | 500х400х200 |
| АЭП40-004-54К-22У | 1,5 | 2,5 — 4 | 500х400х200 |
| АЭП40-006-54К-22У | 2,2 | 4 — 6,3 | 500х400х200 |
| АЭП40-010-54К-22У | 4 | 6,3 — 10 | 500х400х200 |
| АЭП40-016-54К-22У | 7,5 | 10 — 16 | 500х400х200 |
| АЭП40-020-54К-22У | 9 | 16 — 20 | 700х500х250 |
| АЭП40-025-54К-22У | 11 | 20 — 25 | 700х500х250 |
| АЭП40-032-54К-22У | 15 | 25 — 32 | 700х500х250 |
| АЭП40-040-54К-22У | 18,5 | 32 — 40 | 700х500х250 |
| АЭП40-050-54К-22У | 22 | 40 — 50 | 700х500х250 |
| АЭП40-058-54К-22У | 30 | 50 — 58 | 800х600х300 |
| АЭП40-063-54К-22У | 30 | 58 — 63 | 800х600х300 |
| АЭП40-080-54К-22У | 37 | 63 — 80 | 1000х600х300 |
| АЭП40-100-54К-22У | 55 | 80 — 100 | 1000х600х300 |
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, прямой пуск, два ввода питания с АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-22УБ | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54К-22УБ | 0,37 | 0,63 — 1,0 | 700х500х250 |
| АЭП40-002-54К-22УБ | 0,55 | 1,0 — 1,6 | 700х500х250 |
| АЭП40-003-54К-22УБ | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54К-22УБ | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54К-22УБ | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54К-22УБ | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54К-22УБ | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54К-22УБ | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54К-22УБ | 11 | 20 — 25 | 800х600х300 |
| АЭП40-032-54К-22УБ | 15 | 25 — 32 | 800х600х300 |
| АЭП40-040-54К-22УБ | 18,5 | 32 — 40 | 1000х600х300 |
| АЭП40-050-54К-22УБ | 22 | 40 — 50 | 1000х600х300 |
| АЭП40-058-54К-22УБ | 30 | 50 — 58 | 1000х600х300 |
| АЭП40-063-54К-22УБ | 30 | 58 — 63 | 1200х800х400 |
| АЭП40-080-54К-22УБ | 37 | 63 — 80 | 1200х800х400 |
| АЭП40-100-54К-22УБ | 55 | 80 — 100 | 1200х800х400 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, прямой пуск, два ввода питания без АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-22УБ2 | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54К-22УБ2 | 0,37 | 0,63 — 1,0 | 700х500х250 |
| АЭП40-002-54К-22УБ2 | 0,55 | 1,0 — 1,6 | 700х500х250 |
| АЭП40-003-54К-22УБ2 | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54К-22УБ2 | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54К-22УБ2 | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54К-22УБ2 | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54К-22УБ2 | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54К-22УБ2 | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54К-22УБ2 | 11 | 20 — 25 | 800х600х300 |
| АЭП40-032-54К-22УБ2 | 15 | 25 — 32 | 800х600х300 |
| АЭП40-040-54К-22УБ2 | 18,5 | 32 — 40 | 800х600х300 |
| АЭП40-050-54К-22УБ2 | 22 | 40 — 50 | 1000х600х300 |
| АЭП40-058-54К-22УБ2 | 30 | 50 — 58 | 1000х600х300 |
| АЭП40-063-54К-22УБ2 | 30 | 58 — 63 | 1200х800х400 |
| АЭП40-080-54К-22УБ2 | 37 | 63 — 80 | 1200х800х400 |
| АЭП40-100-54К-22УБ2 | 55 | 80 — 100 | 1200х800х400 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, плавный пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-22У | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54КП-22У | 0,37 | 0,63 — 1 | 700х500х250 |
| АЭП40-002-54КП-22У | 0,55 | 1 — 1,6 | 700х500х250 |
| АЭП40-003-54КП-22У | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54КП-22У | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54КП-22У | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54КП-22У | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54КП-22У | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54КП-22У | 9 | 16 — 20 | 700х500х250 |
| АЭП40-025-54КП-22У | 11 | 20 — 25 | 700х500х250 |
| АЭП40-022-54КП-22У | 11 | 7 — 22 | 800х600х300 |
| АЭП40-030-54КП-22У | 15 | 20 — 30 | 800х600х300 |
| АЭП40-036-54КП-22У | 18,5 | 30 — 36 | 800х600х300 |
| АЭП40-042-54КП-22У | 22 | 36 — 42 | 1000х600х400 |
| АЭП40-056-54КП-22У | 30 | 42 — 56 | 1000х600х400 |
| АЭП40-070-54КП-22У | 37 | 56 — 70 | 1000х600х400 |
| АЭП40-085-54КП-22У | 45 | 70 — 85 | 1000х600х400 |
| АЭП40-100-54КП-22У | 55 | 85 — 100 | 1000х600х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, плавный пуск, два ввода питания с АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-22УБ | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54КП-22УБ | 0,37 | 0,63 — 1 | 700х500х250 |
| АЭП40-002-54КП-22УБ | 0,55 | 1 — 1,6 | 700х500х250 |
| АЭП40-003-54КП-22УБ | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54КП-22УБ | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54КП-22УБ | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54КП-22УБ | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54КП-22УБ | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54КП-22УБ | 9 | 16 — 20 | 700х500х250 |
| АЭП40-025-54КП-22УБ | 11 | 20 — 25 | 700х500х250 |
| АЭП40-022-54КП-22УБ | 11 | 7 — 22 | 1000х600х400 |
| АЭП40-030-54КП-22УБ | 15 | 20 — 30 | 1000х600х400 |
| АЭП40-036-54КП-22УБ | 18,5 | 30 — 36 | 1000х600х400 |
| АЭП40-042-54КП-22УБ | 22 | 36 — 42 | 1000х600х400 |
| АЭП40-056-54КП-22УБ | 30 | 42 — 56 | 1200х800х400 |
| АЭП40-070-54КП-22УБ | 37 | 56 — 70 | 1200х800х400 |
| АЭП40-085-54КП-22УБ | 45 | 70 — 85 | 1200х800х400 |
| АЭП40-100-54КП-22УБ | 55 | 85 — 100 | 1200х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса, плавный пуск, два ввода питания без АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-22УБ2 | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54КП-22УБ2 | 0,37 | 0,63 — 1 | 700х500х250 |
| АЭП40-002-54КП-22УБ2 | 0,55 | 1 — 1,6 | 700х500х250 |
| АЭП40-003-54КП-22УБ2 | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54КП-22УБ2 | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54КП-22УБ2 | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54КП-22УБ2 | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54КП-22УБ2 | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54КП-22УБ2 | 9 | 16 — 20 | 700х500х250 |
| АЭП40-025-54КП-22УБ2 | 11 | 20 — 25 | 700х500х250 |
| АЭП40-022-54КП-22УБ2 | 11 | 7 — 22 | 1000х600х400 |
| АЭП40-030-54КП-22УБ2 | 15 | 20 — 30 | 1000х600х400 |
| АЭП40-036-54КП-22УБ2 | 18,5 | 30 — 36 | 1000х600х400 |
| АЭП40-042-54КП-22УБ2 | 22 | 36 — 42 | 1000х600х400 |
| АЭП40-056-54КП-22УБ2 | 30 | 42 — 56 | 1200х800х400 |
| АЭП40-070-54КП-22УБ2 | 37 | 56 — 70 | 1200х800х400 |
| АЭП40-085-54КП-22УБ2 | 45 | 70 — 85 | 1200х800х400 |
| АЭП40-100-54КП-22УБ2 | 55 | 85 — 100 | 1200х800х400 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса, прямой пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-33У | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54К-33У | 0,37 | 0,63 — 1,0 | 700х500х250 |
| АЭП40-002-54К-33У | 0,55 | 1,0 — 1,6 | 700х500х250 |
| АЭП40-003-54К-33У | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54К-33У | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54К-33У | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54К-33У | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54К-33У | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54К-33У | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54К-33У | 11 | 20 — 25 | 800х600х300 |
| АЭП40-032-54К-33У | 15 | 25 — 32 | 800х600х300 |
| АЭП40-040-54К-33У | 18,5 | 32 — 40 | 800х600х300 |
| АЭП40-050-54К-33У | 22 | 40 — 50 | 800х600х300 |
| АЭП40-058-54К-33У | 30 | 50 — 58 | 1000х600х300 |
| АЭП40-063-54К-33У | 30 | 58 — 63 | 1000х600х300 |
| АЭП40-080-54К-33У | 37 | 63 — 80 | 1200х800х400 |
| АЭП40-100-54К-33У | 55 | 80 — 100 | 1200х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса, прямой пуск, два ввода питания с АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54К-33УБ | 0,25 | 0,4 — 0,63 | 700х500х250 |
| АЭП40-001-54К-33УБ | 0,37 | 0,63 — 1,0 | 700х500х250 |
| АЭП40-002-54К-33УБ | 0,55 | 1,0 — 1,6 | 700х500х250 |
| АЭП40-003-54К-33УБ | 0,75 | 1,6 — 2,5 | 700х500х250 |
| АЭП40-004-54К-33УБ | 1,5 | 2,5 — 4 | 700х500х250 |
| АЭП40-006-54К-33УБ | 2,2 | 4 — 6,3 | 700х500х250 |
| АЭП40-010-54К-33УБ | 4 | 6,3 — 10 | 700х500х250 |
| АЭП40-016-54К-33УБ | 7,5 | 10 — 16 | 800х600х300 |
| АЭП40-020-54К-33УБ | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54К-33УБ | 11 | 20 — 25 | 800х600х300 |
| АЭП40-032-54К-33УБ | 15 | 25 — 32 | 1000х600х300 |
| АЭП40-040-54К-33УБ | 18,5 | 32 — 40 | 1000х600х300 |
| АЭП40-050-54К-33УБ | 22 | 40 — 50 | 1000х600х300 |
| АЭП40-058-54К-33УБ | 30 | 50 — 58 | 1200х800х400 |
| АЭП40-063-54К-33УБ | 30 | 58 — 63 | 1200х800х400 |
| АЭП40-080-54К-33УБ | 37 | 63 — 80 | 1200х800х400 |
| АЭП40-100-54К-33УБ | 55 | 80 — 100 | 1200х800х400 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
При необходимости заказывается с отдельным вводом на каждый насос. Модификация 54К-33УБ3, цены и сроки предоставляются по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса, плавный пуск, один ввод питания
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-33У | 0,25 | 0,4 — 0,63 | 800х600х300 |
| АЭП40-001-54КП-33У | 0,37 | 0,63 — 1 | 800х600х300 |
| АЭП40-002-54КП-33У | 0,55 | 1 — 1,6 | 800х600х300 |
| АЭП40-003-54КП-33У | 0,75 | 1,6 — 2,5 | 800х600х300 |
| АЭП40-004-54КП-33У | 1,5 | 2,5 — 4 | 800х600х300 |
| АЭП40-006-54КП-33У | 2,2 | 4 — 6,3 | 800х600х300 |
| АЭП40-010-54КП-33У | 4 | 6,3 — 10 | 800х600х300 |
| АЭП40-016-54КП-33У | 7,5 | 10 — 16 | 700х500х250 |
| АЭП40-020-54КП-33У | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54КП-33У | 11 | 20 — 25 | 800х600х300 |
| АЭП40-022-54КП-33У | 11 | 7 — 22 | 1000х600х400 |
| АЭП40-030-54КП-33У | 15 | 20 — 30 | 1000х600х400 |
| АЭП40-036-54КП-33У | 18,5 | 30 — 36 | 1000х600х400 |
| АЭП40-042-54КП-33У | 22 | 36 — 42 | 1000х600х400 |
| АЭП40-056-54КП-33У | 30 | 42 — 56 | 1000х600х400 |
| АЭП40-070-54КП-33У | 37 | 56 — 70 | 1200х800х400 |
| АЭП40-085-54КП-33У | 45 | 70 — 85 | 1200х800х400 |
| АЭП40-100-54КП-33У | 55 | 85 — 100 | 1200х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса, плавный пуск, два ввода питания с АВР
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-001-54КП-33УБ | 0,25 | 0,4 — 0,63 | 1000х600х300 |
| АЭП40-001-54КП-33УБ | 0,37 | 0,63 — 1 | 1000х600х300 |
| АЭП40-002-54КП-33УБ | 0,55 | 1 — 1,6 | 1000х600х300 |
| АЭП40-003-54КП-33УБ | 0,75 | 1,6 — 2,5 | 1000х600х300 |
| АЭП40-004-54КП-33УБ | 1,5 | 2,5 — 4 | 1000х600х300 |
| АЭП40-006-54КП-33УБ | 2,2 | 4 — 6,3 | 1000х600х300 |
| АЭП40-010-54КП-33УБ | 4 | 6,3 — 10 | 1000х600х300 |
| АЭП40-016-54КП-33УБ | 7,5 | 10 — 16 | 1000х600х300 |
| АЭП40-020-54КП-33УБ | 9 | 16 — 20 | 1000х600х300 |
| АЭП40-025-54КП-33УБ | 11 | 20 — 25 | 1000х600х300 |
| АЭП40-022-54КП-33УБ | 11 | 7 — 22 | 1200х800х400 |
| АЭП40-030-54КП-33УБ | 15 | 20 — 30 | 1200х800х400 |
| АЭП40-036-54КП-33УБ | 18,5 | 30 — 36 | 1200х800х400 |
| АЭП40-042-54КП-33УБ | 22 | 36 — 42 | 1200х800х400 |
| АЭП40-056-54КП-33УБ | 30 | 42 — 56 | 1200х800х400 |
| АЭП40-070-54КП-33УБ | 37 | 56 — 70 | 1200х800х400 |
| АЭП40-085-54КП-33УБ | 45 | 70 — 85 | 1800х800х400 |
| АЭП40-100-54КП-33УБ | 55 | 85 — 100 | 1800х800х400 |
*Информация по шкафам управления для других мощностей предоставляется по запросу.
При необходимости заказывается с отдельным вводом на каждый насос. Модификация 54К-33УБ3, цены и сроки предоставляются по запросу.
Шкафы ГРАНТОР для управления пожарными насосами
Шкафы управления Грантор для управления пожарными насосами предназначены для автоматических систем пожаротушения и управления их насосами. Они помогают контролировать состояние пожарной сигнализации удаленно из диспетчерской.
Благодаря шкафам управления Грантор стало возможно обеспечение пожарной безопасности на предприятиях и сведение рисков угрозы жизни человека к минимуму, так как они позволяют:
- Следить за состоянием системы пожаротушения.
- Своевременно обнаружить неисправности в работе системы.
- Оповестить о пожаре специальным сигналом.
- Запустить основной электродвигатель при получении сигнала “Пожар”.
- Запустить резервный двигатель в случае неисправности основного.
- Отследить состояние каждого ввода питания.
Шкаф управления пожарными насосами комплектуется световой сигнализацией, автоматическими системами, элементами коммутации.
Более подробно о функциях и принципах работы оборудования можно узнать в руководстве, которое поможет купить необходимый именно вам комплекс. Окончательная цена на шкаф управления пожарными насосами зависит от габаритов и мощности оборудования.
Шкафы управления для насосов спринклерной и дренчерной систем пожаротушения
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), прямой пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54К-21П | 0,75 | 1,6 — 2,5 | 800х600х300 |
| АЭП40-004-54К-21П | 1,5 | 2,5 — 4 | 800х600х300 |
| АЭП40-006-54К-21П | 2,2 | 4 — 6,3 | 800х600х300 |
| АЭП40-010-54К-21П | 4 | 6,3 — 10 | 800х600х300 |
| АЭП40-016-54К-21П | 7,5 | 10 — 16 | 800х600х300 |
| АЭП40-020-54К-21П | 9 | 16 — 20 | 800х600х300 |
| АЭП40-025-54К-21П | 11 | 20 — 25 | 800х600х300 |
| АЭП40-032-54К-21П | 15 | 25 — 32 | 800х600х300 |
| АЭП40-040-54К-21П | 18,5 | 32 — 40 | 1000х600х300 |
| АЭП40-050-54К-21П | 22 | 40 — 50 | 1000х600х300 |
| АЭП40-058-54К-21П | 30 | 50 — 58 | 1000х600х300 |
| АЭП40-063-54К-21П | 30 | 58 — 63 | 1000х600х300 |
| АЭП40-080-54К-21П | 37 | 63 — 80 | 1200х800х400 |
| АЭП40-100-54К-21П | 45 | 80 — 100 | 1200х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), плавный пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54КП-21П | 0,75 | 1,6 — 2,5 | 1000х600х300 |
| АЭП40-004-54КП-21П | 1,5 | 2,5 — 4 | 1000х600х300 |
| АЭП40-006-54КП-21П | 2,2 | 4 — 6,3 | 1000х600х300 |
| АЭП40-010-54КП-21П | 4 | 6,3 — 10 | 1000х600х300 |
| АЭП40-016-54КП-21П | 7,5 | 10 — 16 | 1000х600х300 |
| АЭП40-020-54КП-21П | 9 | 16 — 20 | 1000х600х300 |
| АЭП40-025-54КП-21П | 11 | 20 — 25 | 1000х600х300 |
| АЭП40-032-54КП-21П | 15 | 25 — 32 | 1000х600х300 |
| АЭП40-037-54КП-21П | 18,5 | 32 — 37 | 1000х600х300 |
| АЭП40-040-54КП-21П | 18,5 | 37 — 40 | 1000х600х300 |
| АЭП40-045-54КП-21П | 22 | 40 — 45 | 1000х600х300 |
| АЭП40-050-54КП-21П | 22 | 45 — 50 | 1000х800х400 |
| АЭП40-055-54КП-21П | 30 | 50 — 55 | 1000х800х400 |
| АЭП40-063-54КП-21П | 30 | 55 — 63 | 1000х800х400 |
| АЭП40-070-54КП-21П | 37 | 63 — 70 | 1000х800х400 |
| АЭП40-080-54КП-21П | 37 | 70 — 80 | 1000х800х400 |
| АЭП40-085-54КП-21П | 45 | 80 — 85 | 1200х800х400 |
| АЭП40-100-54КП-21П | 55 | 85 — 100 | 1800х800х400 |
Серия с мягкими пускателями Гранконтрол
Шкафы управления ГРАНТОР® данной серии комплектуются мягкими пускателями 3V40.
В маркировке шкафа (после IP-54) добавляется буква «П».
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), плавный пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-016-54КП-21П | 7,5 | 10 — 16 | 1200х800х400 |
| АЭП40-022-54КП-21П | 11 | 16 — 22 | 1200х800х400 |
| АЭП40-030-54КП-21П | 15 | 22 — 30 | 1200х800х400 |
| АЭП40-036-54КП-21П | 18,5 | 30 — 36 | 1200х800х400 |
| АЭП40-042-54КП-21П | 22 | 36 — 42 | 1200х800х400 |
| АЭП40-056-54КП-21П | 30 | 42 — 56 | 1200х800х400 |
| АЭП40-070-54КП-21П | 37 | 56 — 70 | 1200х800х400 |
| АЭП40-085-54КП-21П | 45 | 70 — 85 | 1200х800х400 |
| АЭП40-100-54КП-21П | 55 | 85 — 100 | 1800х800х400 |
Серия с мягкими пускателями Emotron
Шкафы управления ГРАНТОР® данной серии комплектуются мягкими пускателями TSA.
В маркировке шкафа (после IP-54) добавляется буква «П».
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), прямой пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Номинальный ток насоса подпитки, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54К-21П1 | 0,75 | 1,6 — 2,5 | 0,5 — 5 | 800х600х300 |
| АЭП40-004-54К-21П1 | 1,5 | 2,5 — 4 | 0,5 — 5 | 800х600х300 |
| АЭП40-006-54К-21П1 | 2,2 | 4 — 6,3 | 0,5 — 5 | 800х600х300 |
| АЭП40-010-54К-21П1 | 4 | 6,3 — 10 | 0,5 — 5 | 800х600х300 |
| АЭП40-016-54К-21П1 | 7,5 | 10 — 16 | 0,5 — 5 | 800х600х300 |
| АЭП40-020-54К-21П1 | 9 | 16 — 20 | 0,5 — 5 | 800х600х300 |
| АЭП40-025-54К-21П1 | 11 | 20 — 25 | 0,5 — 5 | 800х600х300 |
| АЭП40-032-54К-21П1 | 15 | 25 — 32 | 0,5 — 5 | 800х600х300 |
| АЭП40-032-54К-21П1 | 15 | 25 — 32 | 3 — 25 | 800х600х300 |
| АЭП40-040-54К-21П1 | 18,5 | 32 — 40 | 0,5 — 5 | 1000х600х300 |
| АЭП40-040-54К-21П1 | 18,5 | 32 — 40 | 3 — 25 | 1000х600х300 |
| АЭП40-050-54К-21П1 | 22 | 40 — 50 | 0,5 — 5 | 1000х800х400 |
| АЭП40-050-54К-21П1 | 22 | 40 — 50 | 3 — 25 | 1000х800х400 |
| АЭП40-058-54К-21П1 | 30 | 50 — 58 | 0,5 — 5 | 1000х800х400 |
| АЭП40-058-54К-21П1 | 30 | 50 — 58 | 3 — 25 | 1000х800х400 |
| АЭП40-063-54К-21П1 | 30 | 58 — 63 | 0,5 — 5 | 1000х800х400 |
| АЭП40-063-54К-21П1 | 30 | 58 — 63 | 3 — 25 | 1000х800х400 |
| АЭП40-080-54К-21П1 | 37 | 63 — 80 | 0,5 — 5 | 1200х800х400 |
| АЭП40-080-54К-21П1 | 37 | 63 — 80 | 3 — 25 | 1200х800х400 |
| АЭП40-100-54К-21П1 | 55 | 80 — 100 | 0,5 — 5 | 1200х800х400 |
| АЭП40-100-54К-21П1 | 55 | 80 — 100 | 3 — 25 | 1200х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), плавный пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Номинальный ток насоса подпитки, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54КП-21П1 | 0,75 | 1,6 — 2,5 | 0,5 — 5 | 1000х800х400 |
| АЭП40-004-54КП-21П1 | 1,5 | 2,5 — 4 | 0,5 — 5 | 1000х800х400 |
| АЭП40-006-54КП-21П1 | 2,2 | 4 — 6,3 | 0,5 — 5 | 1000х800х400 |
| АЭП40-010-54КП-21П1 | 4 | 6,3 — 10 | 0,5 — 5 | 1000х800х400 |
| АЭП40-016-54КП-21П1 | 7,5 | 10 — 16 | 0,5 — 5 | 1000х800х400 |
| АЭП40-020-54КП-21П1 | 9 | 16 — 20 | 0,5 — 5 | 1000х800х400 |
| АЭП40-025-54КП-21П1 | 11 | 20 — 25 | 0,5 — 5 | 1000х800х400 |
| АЭП40-032-54КП-21П1 | 15 | 25 — 32 | 0,5 — 5 | 1000х800х400 |
| АЭП40-037-54КП-21П1 | 18,5 | 32 — 37 | 0,5 — 5 | 1000х800х400 |
| АЭП40-040-54КП-21П1 | 18,5 | 37 — 40 | 0,5 — 5 | 1000х800х400 |
| АЭП40-045-54КП-21П1 | 22 | 40 — 45 | 0,5 — 5 | 1200х800х400 |
| АЭП40-050-54КП-21П1 | 22 | 45 — 50 | 0,5 — 5 | 1200х800х400 |
| АЭП40-055-54КП-21П1 | 30 | 50 — 55 | 0,5 — 5 | 1200х800х400 |
| АЭП40-063-54КП-21П1 | 30 | 55 — 63 | 0,5 — 5 | 1200х800х400 |
| АЭП40-070-54КП-21П1 | 37 | 63 — 70 | 0,5 — 5 | 1200х800х400 |
| АЭП40-080-54КП-21П1 | 37 | 70 — 80 | 0,5 — 5 | 1800х800х400 |
| АЭП40-085-54КП-21П1 | 45 | 80 — 85 | 0,5 — 5 | 1800х800х400 |
| АЭП40-100-54КП-21П1 | 55 | 85 — 100 | 0,5 — 5 | 1800х800х400 |
Серия с мягкими пускателями Гранконтрол
Шкафы управления ГРАНТОР® данной серии комплектуются мягкими пускателями 3V40.
В маркировке шкафа (после IP-54) добавляется буква «П».
*Информация по шкафам управления для других мощностей предоставляется по запросу.
Шкаф управления ГРАНТОР® (3 х 380 В), 2 насоса (рабочий/резервный), плавный пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Номинальный ток насоса подпитки, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-016-54КП-21П1 | 7,5 | 10 — 16 | 0,5 — 5 | 1200х800х400 |
| АЭП40-016-54КП-21П1 | 7,5 | 10 — 16 | 3 — 25 | 1200х800х400 |
| АЭП40-022-54КП-21П1 | 11 | 16 — 22 | 0,5 — 5 | 1200х800х400 |
| АЭП40-022-54КП-21П1 | 11 | 16 — 22 | 3 — 25 | 1200х800х400 |
| АЭП40-030-54КП-21П1 | 15 | 20 — 30 | 0,5 — 5 | 1200х800х400 |
| АЭП40-030-54КП-21П1 | 15 | 20 — 30 | 3 — 25 | 1200х800х400 |
| АЭП40-036-54КП-21П1 | 18,5 | 30 — 36 | 0,5 — 5 | 1200х800х400 |
| АЭП40-036-54КП-21П1 | 18,5 | 30 — 36 | 3 — 25 | 1200х800х400 |
| АЭП40-042-54КП-21П1 | 22 | 36 — 42 | 0,5 — 5 | 1200х800х400 |
| АЭП40-042-54КП-21П1 | 22 | 36 — 42 | 3 — 25 | 1200х800х400 |
| АЭП40-056-54КП-21П1 | 30 | 42 — 56 | 0,5 — 5 | 1200х800х400 |
| АЭП40-056-54КП-21П1 | 30 | 42 — 56 | 3 — 25 | 1200х800х400 |
| АЭП40-070-54КП-21П1 | 37 | 56 — 70 | 0,5 — 5 | 1200х800х400 |
| АЭП40-070-54КП-21П1 | 37 | 56 — 70 | 3 — 25 | 1200х800х400 |
| АЭП40-085-54КП-21П1 | 45 | 70 — 85 | 0,5 — 5 | 1800х800х400 |
| АЭП40-085-54КП-21П1 | 45 | 70 — 85 | 3 — 25 | 1800х800х400 |
| АЭП40-100-54КП-21П1 | 55 | 85 — 100 | 0,5 — 5 | 1800х800х400 |
| АЭП40-100-54КП-21П1 | 55 | 85 — 100 | 3 — 25 | 1800х800х400 |
Серия с мягкими пускателями Emotron
Шкафы управления ГРАНТОР® данной серии комплектуются мягкими пускателями TSA.
В маркировке шкафа (после IP-54) добавляется буква «П».
*Информация по шкафам управления для других мощностей предоставляется по запросу.
В модификации шкафа с насосами подпитки (маркировка «П1», «П2») возможно подключение одного или двух (рабочий/ резервный) насосов подпитки (жокей-насосы) мощностью до 2,2 кВт, 3 х 380 В, 0,5 — 5 А. По заказу возможно изготовление мощностью до 11 кВт, 3 х 380 В, 3-25 А.
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса (2 рабочих/1 резервный), прямой пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54К-32П | 0,75 | 1,6 — 2,5 | 1000х800х400 |
| АЭП40-004-54К-32П | 1,5 | 2,5 — 4 | 1000х800х400 |
| АЭП40-006-54К-32П | 2,2 | 4 — 6,3 | 1000х800х400 |
| АЭП40-010-54К-32П | 4 | 6,3 — 10 | 1000х600х300 |
| АЭП40-016-54К-32П | 7,5 | 10 — 16 | 1000х600х300 |
| АЭП40-020-54К-32П | 9 | 16 — 20 | 1000х800х400 |
| АЭП40-025-54К-32П | 11 | 20 — 25 | 1000х800х400 |
| АЭП40-032-54К-32П | 15 | 25 — 32 | 1000х800х400 |
| АЭП40-040-54К-32П | 18,5 | 32 — 40 | 1200х800х400 |
| АЭП40-050-54К-32П | 22 | 40 — 50 | 1200х800х400 |
| АЭП40-058-54К-32П | 30 | 50 — 58 | 1200х800х400 |
| АЭП40-063-54К-32П | 30 | 58 — 63 | 1200х800х400 |
| АЭП40-080-54К-32П | 37 | 63 — 80 | 1800х800х400 |
| АЭП40-100-54К-32П | 45 | 80 — 100 | 1800х800х400 |
Шкаф управления ГРАНТОР® (3 х 380 В), 3 насоса (2 рабочих/1 резервный), плавный пуск
| Марка шкафа | Мощность, кВт | Номинальный ток, А | Габаритные размеры, мм (ВхШхГ) |
| АЭП40-003-54КП-32П | 0,75 | 1,6 — 2,5 | 1200х800х400 |
| АЭП40-004-54КП-32П | 1,5 | 2,5 — 4 | 1200х800х400 |
| АЭП40-006-54КП-32П | 2,2 | 4 — 6,3 | 1200х800х400 |
| АЭП40-010-54КП-32П | 4 | 6,3 — 10 | 1200х800х400 |
| АЭП40-016-54КП-32П | 7,5 | 10 — 16 | 1200х800х400 |
| АЭП40-020-54КП-32П | 9 | 16 — 20 | 1200х800х400 |
| АЭП40-025-54КП-32П | 11 | 20 — 25 | 1200х800х400 |
| АЭП40-030-54КП-32П | 15 | 20 — 30 | 1800х800х400 |
| АЭП40-036-54КП-32П | 18,5 | 30 — 36 | 1800х800х400 |
| АЭП40-042-54КП-32П | 22 | 36 — 42 | 1800х800х400 |
| АЭП40-056-54КП-32П | 30 | 42 — 56 | 1800х800х400 |
| АЭП40-070-54КП-32П | 37 | 56 — 70 | 1800х800х400 |
| АЭП40-085-54КП-32П | 45 | 70 — 85 | 2000х1000х400 |
| АЭП40-100-54КП-32П | 55 | 85 — 100 | 2000х1000х400 |
Серия с мягкими пускателями
Шкафы управления ГРАНТОР® данной серии до 11 кВт включительно комплектуются мягкими пускателями 3V40, свыше 11 кВт комплектуются мягкими пускателями TSA.
В маркировке шкафа (после IP-54) добавляется буква «П».
В модификации шкафа с насосами подпитки (маркировка «П1», «П2») возможно подключение одного или двух (рабочий/ резервный) насосов подпитки (жокей- насосы) мощностью до 2,2кВт, 3 х 380 В, 0,5 — 5 А. По заказу возможно изготовление мощ- ностью до 11 кВт, 3 х 380 В, 3-25 А.
Шкаф управления задвижкой исполнения М |
WP_Post Object
(
[ID] => 8909
[post_author] => 7
[post_date] => 2019-04-19 12:34:30
[post_date_gmt] => 2019-04-19 08:34:30
[post_content] =>
[post_title] => Шкаф управления задвижкой исполнения М
[post_excerpt] =>
[post_status] => publish
[comment_status] => closed
[ping_status] => closed
[post_password] =>
[post_name] => shkaf-upravleniya-zadvizhkoy-ispolneniya-m
[to_ping] =>
[pinged] =>
[post_modified] => 2020-10-16 17:52:14
[post_modified_gmt] => 2020-10-16 13:52:14
[post_content_filtered] =>
[post_parent] => 0
[guid] => http://plazma-t.
ru/?post_type=device&p=8909
[menu_order] => 0
[post_type] => device
[post_mime_type] =>
[comment_count] => 0
[filter] => raw
)
Array
(
[_edit_lock] => Array
(
[0] => 1602856258:7
)
[_edit_last] => Array
(
[0] => 7
)
[slide_template] => Array
(
[0] => default
)
[short] => Array
(
[0] => ШУЗ-М
)
[description] => Array
(
[0] => ШУЗ-М является обновленной версией (с новым дизайном, уменьшенными габаритами и расширенным функционалом) хорошо себя зарекомендовавшего ШУЗ и предназначен для управления одно/трехфазным электроприводом задвижки практически любого производителя из известных на рынке. Управление осуществляется в режиме «Местный пуск» с лицевой панели ШУЗ-М или по сигналам любого модуля или прибора управления пожарного в режиме «Автоматический пуск» с отображением состояния задвижки при помощи световой индикации и с передачей сигналов состояния на модуль управления.
ШУЗ-М — универсальный шкаф, предназначенный для работы с любым типом электрозадвижек;
ШУЗ-М работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход на 24В DC/220В AC;
ШУЗ-М обеспечивает расширенную индикацию состояний и режимов, а именно:
- Наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата
- Отображение режимов «Авария» и «Автоматика отключена». При этом управление индикаторами осуществляется как от самого ШУЗ-М, так и по сигналам от внешнего прибора управления
- Отображение состояния пускового шлейфа
- Отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта»
ШУЗ-М обеспечивает установку времени (от 10 до 210 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме
ШУЗ-М имеет пространство для монтажа модуля управления внутри шкафа (ВхШхГ не менее 14х180х140 мм) и обеспечивает питание на 24В DC;
ШУЗ-М согласно ГОСТ Р 53325-2012 обеспечивает контроль исправности линий связи до электропривода задвижки;
В ШУЗ-М предусмотрена возможность выбора алгоритма закрытия электрофицированной задвижки после снятия сигнала с пускового шлейфа:
открытие/закрытие задвижки синхронно с появлением/снятием сигнала пуск;
открытие задвижки происходит при подаче сигнала пуск, закрытие осуществляется вручную с лицевой панели ШУЗ-М.
ШУЗ-М имеет четыре сигнальных реле для передачи на внешний модуль управления состояний «Авария», «Автоматика отключена», «Задвижка открыта» и «Задвижка закрыта»
ШУЗ-М выпускается в четырех исполнениях в зависимости от применимой аппаратуры коммутации (DEKraft, Schneider Electric или ABB) и степени защиты оболочкой – IP31 или IP54, а именно:
- ШУЗ-М/IP31 — комплектация DEK, IP31
- ШУЗ-М/IP54 — комплектация DEK, IP54
- ШУЗ-М/IP54/SE — комплектация SE, IP54
- ШУЗ-М/IP54/АВВ — комплектация ABB, IP54
ШУЗ-М сертифицирован на соот
Наименование | Назначение | Кол-во задв. | Питание | Uпит. | Управление в авт.режиме | Способ формирования сигналов | Способ подключения проводников внешних соединений | Описание | |
|---|---|---|---|---|---|---|---|---|---|
Основное | Дополнительное | ||||||||
Форинд ШУ-З-ххА-004 | Общепром. | 1 | 1 ввод | 380В | Сухой контакт без контроля исправности (Открыть-Закрыть) | Нет | Нет | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Практически простейший ШУЗ. Команды открыть/закрыть подаются как с панели шкафа, так и дистанционно (сухими контактами). |
| Форинд ШУ-З-ххА-64210 | Общепром. | 1 | 1 ввод | 380В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления задвижкой с расширенным функционалом. Рекомендуется как универсальный шкаф для автоматизации задвижек в сетях водоснабжения и различных технологических процессов. Легко адаптируется в системы диспетчеризации. |
ШК1401-хх СВТ65.023.000 | Пожарный | 1 | 1 ввод | 380В | 1 сигнал 24В (Открыть или Открыть-Закрыть) | Нет | Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления пожарной задвижкой |
ШК1401-хх-1 СВТ65.021.000 | Пожарный | 1 | 1 ввод | 220В | 1 сигнал 24В (Открыть или Открыть-Закрыть) | Нет | Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт. | Эконом вариант шкафа управления однофазной пожарной задвижкой |
ШК1401-хх СВТ65.033.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала 24В (Открыть и Закрыть) | Нет | Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт.выключателя. Клеммная колодка типа ТВ. | Эконом вариант шкафа управления пожарной задвижкой |
ШК1401-хх-1 СВТ65.031.000 | Пожарный | 1 | 1 ввод | 220В | 2 сигнала 24В (Открыть и Закрыть) | Нет | Сухой контакт (2 клеммы на сигнал) | Прямое подключение к клеммам авт. | Эконом вариант шкафа управления однофазной пожарной задвижкой |
ШК1401-хх-М СВТ65.200.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой |
ШК1401-хх-С СВТ58.200.000 | Пожарный | 1 | 1 ввод | 380В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой |
ШК1401-хх-М1 СВТ65. | Пожарный | 1 | 1 ввод | 220В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой |
ШК1401-хх-С1 СВТ58.240.000 | Пожарный | 1 | 1 ввод | 220В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой |
ШК1401-хх-МА СВТ65. | Пожарный | 1 | 2 ввода с АВР | 380В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой с АВР |
ШК1401-хх-СА СВТ58.205.000 | Пожарный | 1 | 2 ввода с АВР | 380В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления задвижкой с АВР |
ШК1401-хх-М1А СВТ65. | Пожарный | 1 | 2 ввода с АВР | 220В | 2 сигнала 24В (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой с АВР |
ШК1401-хх-С1А СВТ58.245.000 | Пожарный | 1 | 2 ввода с АВР | 220В | 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Мультисистемный шкаф управления однофазной задвижкой с АВР |
ШК1402-хх-М СВТ65. | Пожарный | 2 | 2 ввода без АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками |
ШК1402-хх-С СВТ58.220.000 | Пожарный | 2 | 2 ввода без АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками |
ШК1402-хх-М1 СВТ65. | Пожарный | 2 | 2 ввода без АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками |
ШК1402-хх-С1 СВТ58.260.000 | Пожарный | 2 | 2 ввода без АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками |
ШК1402-хх-МА СВТ65. | Пожарный | 2 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками с АВР |
ШК1402-хх-СА СВТ58.225.000 | Пожарный | 2 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя пожарными задвижками с АВР |
ШК1402-хх-М1А СВТ65. | Пожарный | 2 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками с АВР |
ШК1402-хх-С1А СВТ58.265.000 | Пожарный | 2 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления двумя однофазными пожарными задвижками с АВР |
ШК1406-хх-М СВТ65. | Пожарный | 6 | 1 ввод | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками |
ШК1406-хх-С СВТ58.280.000 | Пожарный | 6 | 1 ввод | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками |
ШК1406-хх-М1 | Пожарный | 6 | 1 ввод | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками |
ШК1406-хх-С1 | Пожарный | 6 | 1 ввод | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками |
ШК1406-хх-МА СВТ65. | Пожарный | 6 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками с АВР |
ШК1406-хх-СА СВТ58.285.000 | Пожарный | 6 | 2 ввода с АВР | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью пожарными задвижками с АВР |
ШК1406-хх-М1А | Пожарный | 6 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками с АВР |
ШК1406-хх-С1А | Пожарный | 6 | 2 ввода с АВР | 220В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления шестью однофазными пожарными задвижками с АВР |
ШК1410-хх-М СВТ50. | Пожарный | 10 | 1 ввод | 380В | На каждую задвижку 2 сигнала 24В (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные клеммы типа TB или UT (PHOENIX CONTACT) | Шкаф управления десятью пожарными задвижками |
ШК1410-хх-С | Пожарный | 10 | 1 ввод | 380В | На каждую задвижку 2 сигнала сухими контактами с контролем исправности (Открыть и Закрыть) | На каждую задвижку 2 сигнала сухими контактами без контроля исправности (Открыть и Закрыть) | Сухой контакт (3 клеммы на сигнал) | Проходные кле |
выключателя. Клеммная колодка типа ТВ.
выключателя. Клеммная колодка типа ТВ.
240.000
205.000
245.000
220.000
260.000
225.000
265.000
280.000
285.000
0105.000Проверка и обслуживание задвижек — AMARINE
1- Цель использования задвижки на потоке
Задвижка
используется только для открытия и закрытия потока.
Обычно не используется в управлении потоком со следующими компонентами.
2- Работа (открыто-закрыто) задвижки
3- Для гидростатического испытания задвижки требуется 3 части, кожух, седло и заднее сиденье
Гидравлические испытания по API 598.Стандарт клапана — ASME B16.34
.
*** Задвижка — заднее сиденье для гидроиспытаний;
Гидростатический тест заднего седла должен быть проверен при давлении не менее чем в 1,1 раза Максимальное рабочее давление на , полностью открыв клапан и отпустив сальник задвижки, чтобы проверить герметичность через заднее седло.
*** Задвижка — кожух для гидроиспытаний;
Hydrostatic Shell Test должен быть испытан при давлении не ниже 1.5-кратное максимальное рабочее давление , частично открыв клапан и затянув сальник , чтобы получить давление.
Затем проверьте герметичность через Shell.
*** Задвижка — седло для гидроиспытаний;
Испытание на гидростатическое закрытие или испытание седла
, продолжите испытание, начиная с испытания корпуса, при давлении не менее 1,1 максимального рабочего давления, закрыв полностью закрытый клапан и затем проверив утечку через седло и диск .Оба теста должны быть сделаны на двух (2) — Боковые задвижки.
*** Клапан — продолжительность испытания под давлением;
Испытание клапана на минимальное гидростатическое / пневматическое давление в соответствии с таблицей API 598, где продолжительность испытания — это время, которое мы тратим на проверку герметичности клапана после того, как давление может поддерживаться на уровне испытательного давления.
Нравится:
Нравится Загрузка …
Связанные
Что такое задвижка? | Задвижки Часть
Задвижка — это клапан с линейным перемещением, используемый для запуска или остановки потока жидкости; однако он не регулирует и не дросселирует поток.
Название затвор происходит от внешнего вида диска в потоке.
Что такое запорный клапан?
Диск задвижки полностью удаляется из потока, когда задвижка полностью открыта. Эта характеристика практически не оказывает сопротивления потоку при открытом клапане. Следовательно, при открытой задвижке наблюдается небольшой перепад давления.
Когда клапан полностью закрыт, поверхность контакта диска с уплотнительным кольцом существует на 360 °, и обеспечивается хорошее уплотнение.При правильном сопряжении диска с уплотнительным кольцом утечка через диск очень небольшая или отсутствует, когда задвижка закрыта.
Рисунок: Задвижка
При открытии задвижки путь потока увеличивается очень нелинейно по отношению к проценту открытия. Это означает, что скорость потока не изменяется равномерно с ходом штока.
Кроме того, частично открытый диск затвора имеет тенденцию вибрировать от потока жидкости. Большая часть изменения потока происходит вблизи отсечки с относительно высокой скоростью жидкости, что вызывает износ диска и седла и возможную утечку, если используется для регулирования потока.
По этим причинам задвижки не используются для регулирования или дросселирования потока.
Задвижка может использоваться для самых разных жидкостей и обеспечивает герметичное уплотнение в закрытом состоянии.
Недостатки задвижки
Основными недостатками использования задвижки являются:
- Не подходит для дросселирования.
- В частично открытом состоянии склонен к вибрации.
- Он более подвержен износу седла и диска, чем шаровой клапан.
- Ремонт, такой как притирка и шлифовка, как правило, выполнить сложнее.
Статей, которые могут вам понравиться:
Клапаны с металлическими седлами
Привод электродвигателя
Проблемы с эрозией клапана
Размер газового клапана
Дисковые клапаны
Основы задвижек | Материал исследования клапана
Задвижка — это линейный исполнительный клапан, используемый в качестве разделителя потока в трубопроводе для жидкости.
Как следует из названия, задвижка, плоская круглая или прямоугольная пластина действует как «затвор» в трубопроводе. Мы называем эту пластину диском, воротником или клином.
Когда клапан опускает шибер, разрежьте жидкость до полного отключения.
Основы задвижек
Диск может полностью перемещаться вверх в верхнюю часть корпуса, что не создает препятствий для площади поперечного сечения потока жидкости. Это делает клапан полностью открытым с очень меньшим падением давления.
Задвижки (также известные как ножевые клапаны или золотниковые клапаны) представляют собой клапаны с линейным перемещением, в которых плоский запорный элемент скользит в поток для обеспечения отсечки.Это одни из наиболее часто используемых клапанов.
Задвижки используют линейный тип движения штока для открытия и закрытия клапана. В этих клапанах используются параллельные или клиновидные диски в качестве запорных элементов, обеспечивающих герметичное уплотнение.
Лучшее управление: быстрое открытие
Рекомендуемое использование:
- Полностью открытый / закрытый, без дросселирования
- Минимальное улавливание жидкости в линии
Преимущества:
- Небольшое сопротивление потоку
- Способность разрезать шлам, окалину и наросты на поверхности
- Обеспечьте беспрепятственные пути потока, которые не только обеспечивают высокую пропускную способность (Cv), но даже позволяют жидкому навозу, крупным объектам, камням и предметам, которые обычно встречаются в процессах добычи полезных ископаемых, безопасно проходить через клапан.
Недостатки:
- Кавитат при малых перепадах давления
- Не может использоваться для дросселирования
- Относительно низкое ограничение давления — общие ограничения давления составляют максимум 150 фунтов на кв. Дюйм.
Приложения:
- Подходит для масла, газа, воздуха, тяжелых жидкостей, пара, неконденсирующихся газов, абразивных и коррозионных жидкостей
- Доступные размеры от стандартных литых конфигураций размером всего 2 дюйма до специально изготовленных клапанов размером более 100 дюймов.
- Стандартные литые конфигурации имеют схемы расположения болтов ASME 125/150 и рассчитаны на давление 150 фунтов на кв. Дюйм.
Статей, которые могут вам понравиться:
Инженерные логические схемы
Что такое дисковый клапан?
Проходной клапан с отверстиями
Что такое обратный клапан поворота?
Смесительный или переключающий клапан
Задвижка | Узнайте, какие задвижки бывают
Задвижки
предназначены для работы в полностью открытом или полностью закрытом состоянии.Они устанавливаются на трубопроводах в качестве запорных клапанов, и не должны использоваться в качестве контроля или регулирующих клапанов. Задвижка работает при вращении штока по часовой стрелке для закрытия (CTC) или по часовой стрелке для открытия (CTO). При управлении штоком клапана задвижка перемещается вверх или вниз по резьбовой части штока.
Задвижки
часто используются, когда необходимы минимальные потери давления и свободный проход.
В полностью открытом состоянии типичный запорный клапан не имеет препятствий на пути потока, что приводит к очень низким потерям давления, и такая конструкция позволяет использовать скребок для очистки труб.Задвижка — это многооборотный клапан, что означает, что работа клапана осуществляется посредством стержня с резьбой. Поскольку клапан должен повернуться несколько раз, чтобы перейти из открытого в закрытое положение, медленная работа также предотвращает эффект гидравлического удара.
Задвижки
могут использоваться для большого количества жидкостей. Задвижки АВК подходят для следующих условий работы:
- Питьевая вода, сточные воды и нейтральные жидкости: температура от -20 до +70 ° C, максимальная скорость потока 5 м / с и перепад давления до 16 бар.
- Газ: температура от -20 до +60 ° C, максимальная скорость потока 20 м / с и перепад давления до 16 бар.
См. Инструкцию по монтажу и обслуживанию АВК для воды / сточных вод и газа.
Задвижки параллельные или клиновые
Задвижки
можно разделить на два основных типа: параллельные и клиновидные. В параллельных задвижках используется плоская задвижка между двумя параллельными седлами, и наиболее популярным типом является шиберная задвижка с острой кромкой в нижней части задвижки.В клиновых задвижках используются два наклонных седла и слегка несовпадающий наклонный затвор.
Большинство задвижек AVK имеют сплошную клиновидную конструкцию, но мы также предлагаем ножевые задвижки для очистки сточных вод и параллельные задвижки для подачи газа.
Задвижки с металлическим седлом и задвижки с упругим седлом
До появления на рынке задвижек с упругим седлом широко использовались задвижки с металлическим клином. Коническая конструкция клина и угловые уплотнительные устройства клина с металлическим седлом требуют углубления в дне клапана для обеспечения плотного закрытия.При этом в ствол засыпается песок и галька. Система трубопроводов никогда не будет полностью очищена от загрязнений, независимо от того, насколько тщательно промывается труба при установке или ремонте. Таким образом, любой металлический клин со временем утратит способность противостоять падению.
Задвижка с упругим седлом имеет плоское дно клапана, обеспечивающее свободный проход песка и гальки внутрь клапана. Если загрязнения проходят при закрытии клапана, резиновая поверхность закрывается вокруг загрязнений, пока клапан закрыт.Высококачественная резиновая смесь поглощает загрязнения при закрытии клапана, и загрязнения будут смыты, когда клапан снова откроется. Резиновая поверхность восстановит свою первоначальную форму, обеспечивая герметичное уплотнение.
Подавляющее большинство задвижек AVK имеют упругие седла, однако задвижки с металлическими седлами по-прежнему востребованы на некоторых рынках, поэтому они по-прежнему являются частью нашего ассортимента для водоснабжения и очистки сточных вод. См. Серию 54.
Задвижки с выдвижным или невыдвижным штоком
Подъемные штоки прикреплены к заслонке, и они вместе поднимаются и опускаются во время работы клапана, обеспечивая визуальную индикацию положения клапана и позволяя смазать шток.Гайка вращается вокруг резьбового стержня и перемещает его. Этот тип подходит только для наземной установки.
Невыдвижные штоки ввинчиваются в затвор и вращаются вместе с подъемом и опусканием клина внутри затвора. Они занимают меньше места по вертикали, так как шток удерживается внутри корпуса клапана. AVK предлагает задвижки с заводским индикатором на верхнем конце штока, указывающим положение клапана. Задвижки с невыдвижными штоками подходят как для наземной, так и для подземной установки.
Большая часть ассортимента AVK разработана с невыдвижным штоком, но мы также предлагаем задвижки с выдвижным штоком для систем водоснабжения, канализации и противопожарной защиты.
Задвижки с байпасом
Перепускные клапаны обычно используются по трем основным причинам:
- Для уравновешивания перепада давления в трубопроводе, снижения требуемого крутящего момента клапана и обеспечения возможности управления одним человеком
- При закрытом главном клапане и открытом байпасе непрерывный поток разрешен во избежание возможного застоя
- Несвоевременное заполнение трубопроводов
AVK предлагает задвижки с байпасом размером от DN 450, см. Серии 55/30 и 06/30.
БЕСПЛАТНЫЙ ОБМЕН ССЫЛКОЙОзнакомьтесь с новейшими сайтами в поисках партнеров по ссылкам Бесплатная ссылка УПАКОВОЧНОЕ ОБОРУДОВАНИЕФитинги для гидравлических трубпромышленные контрольно-измерительные клапаны и трубопроводная арматура, манометр, пневматические фитинги и клапаны и т. Д.Мы широко поставляем нашу продукцию во все уголки Индии. Производитель, экспортер и поставщик асфальтобетонных заводов, заводов по производству асфальтовых барабанов, заводов по производству асфальтовых барабанов Дробильная установка В Workbench and Workstation, |
Типы задвижек и деталей
Что такое задвижка?
Задвижка может быть определена как тип клапана, в котором используется диск задвижки или клина, и диск перемещается перпендикулярно потоку, чтобы начать или остановить поток жидкости в трубопроводе.
Задвижка — это наиболее распространенный тип клапана, используемый на любом технологическом предприятии. Это клапан с линейным перемещением, используемый для запуска или остановки потока жидкости. В процессе эксплуатации эти клапаны находятся либо в полностью открытом, либо в полностью закрытом положении.
Когда задвижка полностью открыта, диск задвижки полностью удаляется из потока. Поэтому сопротивления потоку практически нет. Из-за этого очень небольшое падение давления при прохождении жидкости через задвижку.
Для обеспечения надлежащего уплотнения, когда клапан полностью закрыт, требуется контакт поверхности на 360 ° между диском и седлами.
Запорные клапаны не следует использовать для регулирования или дросселирования потока, поскольку точное управление невозможно. Высокая скорость потока в частично открытом клапане может вызвать эрозию диска и посадочных поверхностей, а также создать вибрацию и шум.
Задвижки Часть
Здесь вы можете увидеть основные части запорного клапана. Диск задвижки также известен как клин. Чтобы узнать о каждой из этих частей, прочтите полное руководство по деталям клапана.
Image- Trouvay & Cauvin
Типы задвижек
Есть три способа классифицировать задвижки.
- Типы дисков
- Сплошной клин с конусом
- Гибкий клин
- Разъемный клин или параллельные диски Клапан
- Типы соединения крышки корпуса
- Крышка с резьбой
- Крышка с болтовым соединением
- Давление
- Крышка с уплотнением
—
- Типы движения штока
- Подъемный шток или тип OS & Y (внешний шток и тип винта)
- Тип не поднимающегося штока
Задвижка с цельным клином
Чаще всего используется цельный клин & широко используемый тип диска из-за его простоты и прочности.Клапан со сплошным клином может быть установлен в любом положении и подходит практически для всех жидкостей. Его также можно использовать в турбулентном потоке.
Однако он не компенсирует изменения центровки седла из-за нагрузок на трубы или теплового расширения. Таким образом, этот тип конструкции диска наиболее подвержен утечкам. Цельный клин подвергается термической блокировке при эксплуатации в условиях высоких температур.
Термическая блокировка — это явление, при котором клин застревает между седлами из-за расширения металла.Задвижки с цельноклиновыми задвижками обычно используются при умеренном и низком давлении и температуре.
Image — Velan — мировой лидер в области поставок клапанов. Посетите их веб-сайт, чтобы узнать о других предложениях продукции.
Задвижка с гибким клином
Гибкий клин представляет собой цельный диск с прорезью по периметру. Эти разрезы различаются по размеру, форме и глубине. Неглубокий узкий разрез по периметру клина дает меньшую гибкость, но сохраняет прочность. Литая выемка или более глубокий и широкий вырез по периметру клина дает большую гибкость, но снижает прочность.
Эта конструкция улучшает выравнивание седла и обеспечивает лучшую герметичность. Это также улучшило характеристики в ситуациях, когда возможно термическое связывание. Гибкие клинья Задвижки используются в паровых системах.
Тепловое расширение паропровода иногда вызывает деформацию корпусов клапана, что может привести к термическому засорению. Гибкий затвор позволяет затвору изгибаться при сжатии седла клапана из-за теплового расширения паропровода и предотвращает термическое ослепление.
Недостатком гибких затворов является то, что трубопроводная жидкость имеет тенденцию скапливаться в диске.Это может привести к коррозии и, в конечном итоге, к ослаблению диска.
Разъемный клин или параллельные диски Задвижка
Разъемный клин Диск состоит из двух сплошных частей и скрепляется с помощью специального механизма. Вы можете увидеть то же самое на изображениях. В случае, если половина диска не выровнена; диск свободно подстраиваться к посадочной поверхности. Разъемный диск может быть клиновидного или параллельного типа.
Параллельные диски подпружинены, поэтому они всегда соприкасаются с седлами и обеспечивают двунаправленное уплотнение.Разъемный клин подходит для работы с неконденсирующимися газами и жидкостями при нормальных и высоких температурах.
Свобода движения диска предотвращает термическое заедание, даже если клапан мог быть закрыт, когда линия холодная. Это означает, что когда линия нагревается жидкостью и расширяется, она не создает теплового ослепления.
Типы задвижек на основе корпуса, соединение крышки
1 st резьбовая крышка: Это самая простая доступная конструкция, которая используется для недорогих клапанов.
2 nd с крышкой на болтах: Это самая популярная конструкция, которая используется в большом количестве задвижек. Для этого требуется прокладка для герметизации стыка между корпусом и крышкой.
3 rd — приварная крышка: Это популярная конструкция, разборка которой не требуется. Они легче по весу, чем их аналоги с привинченной крышкой.
4 t h одна — крышка с уплотнением под давлением: Этот тип широко используется для приложений высокого давления и температуры.Чем выше давление в полости корпуса, тем больше сила, действующая на прокладку в клапане с уплотнением давления.
Задвижка OS & Y или поднимающийся шток (внешний шток и винтовой тип)
Для клапана с выдвижным штоком шток будет подниматься при открытии клапана и опускаться при закрытии клапана. Вы можете видеть на изображении. В конструкции с внутренним винтом резьбовая часть штока находится в контакте с текучей средой, и когда вы открываете клапан, маховик поднимается вместе со штоком.
В то время как в случае конструкции с наружным винтом, единственная гладкая часть подвергается воздействию текучей среды, и шток поднимается над маховиком.Этот тип клапана также известен как клапан OS & Y. OS&Y — это не Steam и York.
Задвижка с невыдвижным штоком или запорный клапан с внутренним винтом
В типе с невыдвижным штоком шток не перемещается вверх. Диск клапана имеет внутреннюю резьбу. Диск перемещается по штоку как гайка, когда шток вращается. Вы можете увидеть изображение. В этом типе клапана резьба штока подвергается воздействию текучей среды.
Таким образом, эта конструкция используется там, где пространство ограничено для обеспечения линейного движения штока, а текучая среда не вызывает эрозии, коррозии или износа материала штока.Этот тип клапана также известен как внутренний винтовой клапан.
Задвижки Применения
- Задвижки используются почти во всех жидкостях, таких как воздух, топливный газ, питательная вода, пар, смазочное масло, углеводороды и практически во всех областях.
- Некоторые специальные задвижки используются в суспензиях и порошковых продуктах, например, ножевые задвижки
Преимущества задвижек
- Задвижки обеспечивают хорошее качество
- Падение давления во время работы очень мало.
