Силовой трансформатор 1000 ква технические характеристики. Трансформаторы силовые масляные тм
Силовые масляные трансформаторы, относящиеся к типу ТМ-1000 кВА, являются устройствами общего назначения с мощностью 1000кВА. Данные трансформаторные агрегаты используются для нужд народного хозяйства для установки внутри помещений и снаружи.
Силовые трансформаторы вида ТМ-1000, производятся с первичной обмоткой (или высокого напряжения/ВН), номинальным напряжением, не превышающим 10 кВ. Вторичная обмотка (или НН) составляет – 0,4 кВ. Схемы и группы соединений трансформаторов ТМ – 630 являются стандартными: У/Ун-0 и Д/Ун-11.
Все производимые трансформаторы типа ТМ-1000 соответствуют существующим необходимым требованиям ГОСТ и другим техническим условиям, которые выдвигаются к оборудованию данного вида.

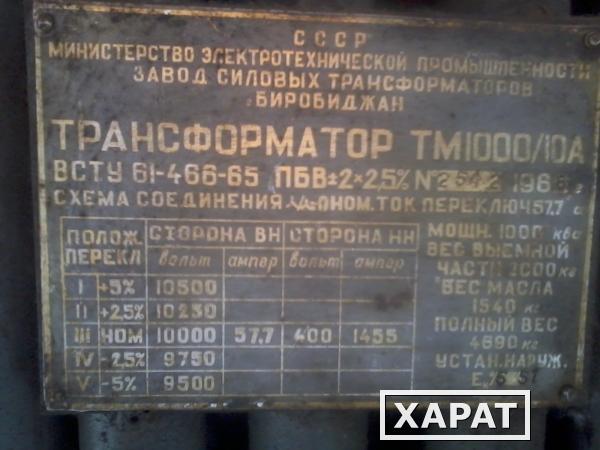

Технические характеристики трансформаторов типа ТМ-1000 кВА.
Первичная обмотка всех силовых трехфазных трансформаторов типа ТМ-1000 кВА может обладать номинальным напряжением от 6 до 35кВ.
Вторичная – от 0,4 до 20кВ. Важно: регулировка напряжения осуществляется без возбуждения. Все силовые трехфазные масляные трансформаторные устройства типа ТМ-1000 кВА оборудованы высоковольтными переключателями, присоединяющимися к обмотке ВН (высокого напряжения), что дает возможность регулировать напряжение при трансформаторе, отключенном от электрической сети, ступенями, диапазон которых составляет +-2х2.5%.
Характеристики ТМ-1000
Масса масла в одном трансформаторе, который относится к типу ТМ-1000 кВА, равна 85 кг, а агрегата — 260 кг. При этом потери холостого хода трансформаторов данного вида составляют 110Вт, а короткого замыкания — 600Вт, напряжение короткого замыкания не превышает 4.5%.
Баки, предназначенные для ТМ-1000 кВА, производятся в форме овала. В устройствах, мощность которых не превышает 25 кВА, применяются гофрированные емкости и радиаторы. Это необходимо для увеличения поверхности охлаждения. Для того чтобы поднять силовой трехфазный трансформатор типа ТМ-1000 в собранном состоянии, существуют крюки, которые располагаются под верхней рамой бака.
Также на крышке емкости есть кран, который предназначается для осуществления залива масла, для спуска жидкости существует пробка внизу. Там же есть болт заземления и кран, необходимый для взятия проб трансформаторной охлаждающей жидкости.
В состав активной части трансформаторов, которые относятся к типу ТМ-1000 кВА, входит плоский шихтованный магнитопровод, оснащенный ступенчатым сечением стержня, изготовленный из высококачественной холоднокатаной электротехнической стали, а также алюминиевые или медные многослойные цилиндрические обмотки и высоковольтный переключатель.
Следует обратить внимание, что ТМ-1000 оснащаются проходными фарфоровыми изоляторами. Важно: все вводы ВН и НН наружной установки являются съёмными. При этом при токе ввода, превышающем 1000А, прикрепляется контактный зажим, оснащенный лопаткой, обеспечивающей подсоединение плоских шин. Он располагается в верхней части токоведущего стержня. Все вводы высокого и низкого напряжений располагаются на крышке ТМ-1000 кВА.
Маслорасширитель, которым оснащен трансформатор данного типа, независимо от колебаний температуры окружающей среды обеспечивает наличие жидкости при любом режиме работы трансформаторов ТМ-1000 кВА. Следует отметить, что масло, заполняющее трансформатор, обладает пробивным напряжением не менее 40 кВ в стандартном разряднике. Сорбент, который наполняет воздухоосушитель, выполняет функцию защиты масла от наружного воздуха и поглотителя влаги, которая поступает в силовой масляный трансформатор.
Для осуществления контроля масла на торце маслорасширителя предусмотрен маслоуказатель, оснащенный тремя контрольными метками. Они позволяют контролировать уровень масла. Также крышка ТМ-1000 оборудована термометром, позволяющим измерить температуру в верхних слоях масла.
Условия нормальной эксплуатации трансформаторов ТМ-1000.
Для обеспечения устойчивой работы устройств данного типа необходимо следовать определенным условиям. Обязательно нужно учитывать высоту установки ТМ-1000.
Она, как практически для всех трансформаторов, не должна превышать 1000 метров над уровнем моря. При этом температура окружающей среды не должна подниматься выше + 40 °С и опускаться ниже — 45 °С. Допустимая максимальная относительная влажность воздуха не должна быть выше 80%.
Важное условие: трехфазные силовые трансформаторы ТМ-1000 следует устанавливать на открытом воздухе или в хорошо вентилируемых помещениях. Это обусловлено тем, что данные устройства не предназначены для эксплуатации в агрессивной или взрывоопасной среде, а также условиях тряски или сильной вибрации. Следовательно, в воздухе и рядом с трансформатором не должно быть повышенного содержания газов, пыли в повышенной концентрации или испарений.
Относятся к устройствам общего назначения, имеющими мощность 1000 кВА. Трансформатор 1000 кВА
нашел свое применение в народном хозяйстве. Его устанавливают как снаружи, так и внутри помещений. Этот агрегат производится с первичной обмоткой и имеет номинальное напряжение, которое не превышает 10 кВ.
Обмотка вторичная имеет напряжение в 0,4 кВ. Такой трансформатор будет соответствовать требуемым нормам ГОСТа, а также другим техническим характеристикам.
Трансформатор 1000 кВА и его технические характеристики
Обмотка первичная силовых трехфазных трансформаторов ТМ-1000 кВА обладает номинальным напряжением до 35 кВ. Обмотка вторичная имеет номинальное напряжение до 20 кВ. Процесс регулировки напряжения будет осуществляться без возбуждения. Трансформаторы этого типа оборудованы высоковольтными переключателями, которые в свою очередь присоединены к обмотке высокого напряжения (первичной обмотке), что позволяет легко регулировать трансформаторное напряжение при отключенном от электросети агрегате.
Трехфазный силовой трансформатор 1000 кВА
в составе своей активной части имеет плоский шихтованный магнитопровод, в который входит ступенчатым сечением стержень, выполненный из холоднокатаной электротехнической стали, алюминиевые (медные) цилиндрические многослойные обмотки и высоковольтный переключатель.
Также агрегат оснащен фарфоровыми проходными изоляторами.
Трансформатор 1000 кВА и условия его нормальной эксплуатации
Чтобы обеспечивалась устойчивая работа , требуется выполнение определенных условий, к которым относятся: высота установки агрегата, не превышающая 1000 м над морской поверхностью, температура воздуха, составляющая не более сорока и не ниже сорока пяти градусов С, а также допустимая максимальная влажность, которая должна соответствовать 80 %. Данный агрегат нельзя использовать в агрессивной среде или в среде взрывоопасной, в условиях сильных вибраций и тряски.
Трехфазные масляные трансформаторы серии ТМ мощностью 1000 кВА предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 о С до минус 45 о С) или холодного (от плюс 40 о С до минус 60 о С) климата.Трансформаторы мощностью 1000 кВА изготавливаются с обмотками ВН на номинальное напряжение 10000В либо 6000В (ТМ 1000/10, ТМ 1000/6).
Стандартные обмотки низкого напряжения трансформаторов ТМ 1000 изготавливаются на номинальное напряжение 0,4кВ (ТМ 1000/10/0,4, ТМ 1000/6/0,4). Схемы соединения обмоток силовых трансформаторов ТМ 1000: звезда/звезда — нулевая группа (У/Ун-0), треугольник/звезда — одиннадцатая группа (Д/Ун-11).
Трансформаторы ТМ 1000 могут исполняться, как в прямоугольном баке, так и в овальном.
Трехфазные масляные трансформаторы серии ТМ мощностью 1000 кВА предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 о С до минус 45 о С) или холодного (от плюс 40 о С до минус 60 о С) климата.
Трансформаторы мощностью 1000 кВА изготавливаются с обмотками ВН на номинальное напряжение 10000В либо 6000В (ТМ 1000/10, ТМ 1000/6). Стандартные обмотки низкого напряжения трансформаторов ТМ 1000 изготавливаются на номинальное напряжение 0,4кВ (ТМ 1000/10/0,4, ТМ 1000/6/0,4). Схемы соединения обмоток силовых трансформаторов ТМ 1000: звезда/звезда — нулевая группа (У/Ун-0), треугольник/звезда — одиннадцатая группа (Д/Ун-11).
Трансформатор ТМ 1000 имеет потери при эксплуатации в режиме холостого хода порядка 1900 Вт, потери короткого замыкания составляют порядка 10800Вт, ток холостого хода – 1,4%.
Трансформатор рассчитан на работу в условиях невзрывоопасной окружающей среды, не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы ТМ 1000 не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м
Силовой трансформатор ТМ 1000 отличается от других типов трансформаторов тем, что имеет расширительный бак. Вследствие изменения объема масла при температурных изменениях, излишнее масло поступает в расширительный бак, а в случае, если температура падает, то необходимое масло поступает с расширительного бака. В расширительный бак, как правило устанавливают воздухоосушитель с отстойником, который заполняется силикагелем. Расширительный баксилового трансформатора ТМ 1000 имеет в том числе маслоуказатель, благодаря которму возможно осуществлять контроль за уровнем масла, тем самым можно при осуществлении планово-предупредительных работ осуществить контроль за состоянием маслобензостойких прокладок и корпуса, которые могут в процессе эксплуатации дать течь.
По заказу потребителя трансформаторы мощностью 1000 кВА комплектуются газовым реле и манометрическим сигнализирующим термодатчиком.
Трансформаторы мощностью 1000 кВА по заказу заказчика комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях.
Технические параметры трансформатора ТМГ-1000/6 У1, ТМГ-1000/10 У1, ТМГ-1000/20 У2
ном. мощность трансформатора, климатическое исполнение | Номинальное напряжение трансфор- | Схема и соединения | Потери | Потери | Напря- | Габаритные трансформатора | Масса трансфор- | |||
| BH | HH | L | B | H | ||||||
| ТМГ-1000/6 У1 | 6 | 0. 4 | У/Ун-0 | 1600 | 10800 | 5.5 | 1770 | 1100 | 1900 | 2900 |
| ТМГ-1000/10 У1 | 10 | 0.4 | У/Ун-0 | 1600 | 10800 | 5.5 | 1770 | 1100 | 1900 | 2900 |
| ТМГ-1000/20 У2 | 20 | 0.4 | Д/Ун-11 | 1600 | 10800 | 5.5 | 1770 | 1100 | 1900 | 3100 |

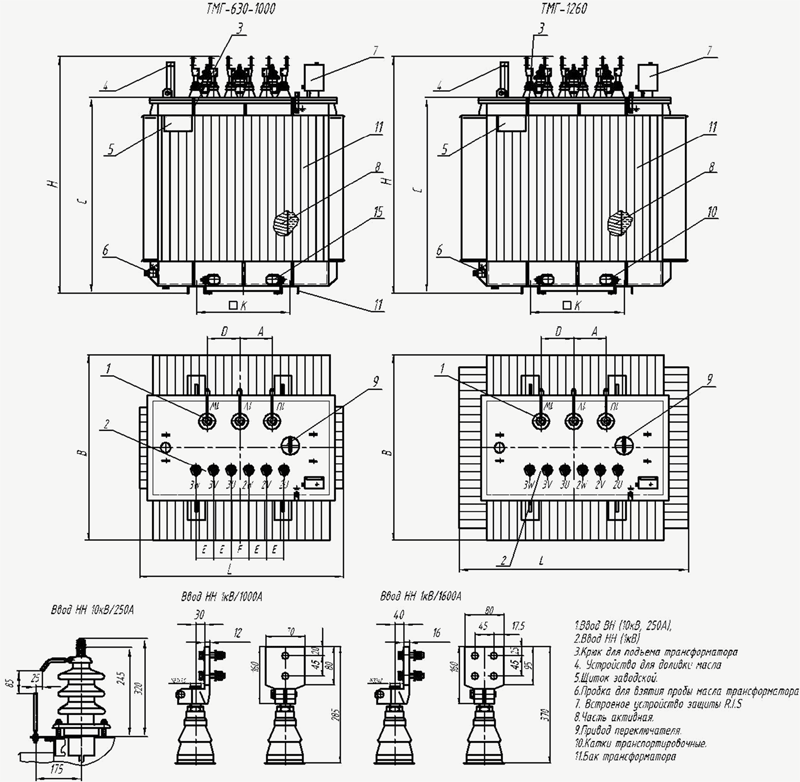

Схематический вид трансформатора ТМГ-1000/6 У1, ТМГ-1000/10 У1, ТМГ-1000/20 У2
- Ролик транспортный;
- Пробка сливная;
- Зажим заземления;
- Табличка;
- Гильза термометра;
- Маслоуказатель;
- Ввод ВН;
- Ввод НН;
- Патрубок для заливки масла;
- Переключатель;
- Серьга для подъема;
- Пробивной предохранитель.
Научно-Производственное Объединение «ЭлектроКомплект» также поможет осуществить доставку нашей продукции в любую точку России, а также ближнего зарубежья автомобильным или железнодорожным транспортом.
По любым вопросам Вы можете связаться со специалистами нашей компании в удобное для Вас время по телефонам.
Называется устройство, преобразующее переменный ток одного напряжения в переменный ток с другим значением напряжения. Широкое применение трансформаторов объясняется как раз тем, что передача и распределение электроэнергии осуществляется при более высоком уровне напряжения, чем нужно для питания оборудования промышленного назначения.
На сегодняшний день производятся силовые трансформаторы разных видов, размеров, с разными возможностями и параметрами. К основным параметрам данного оборудования относятся:
- номинальная мощность,
- номинальное напряжение,
- номинальный ток,
- напряжение короткого замыкания,
- ток холостого хода,
- потери холостого хода,
- потери короткого замыкания.
Если говорить о мощности, то многие потребители решают купить силовой масляный трансформатор 1000 кВа 6/10 0,4 кв по низкой цене в Москве.
Что представляет собой номинальная мощность трансформатора?
Номинальной мощностью данного устройства называется величина полной мощности трансформатора на основном ответвлении, гарантированная производителем в номинальных условиях охлаждающей среды, а также при номинальных значениях напряжения и частоты.
Номинальная мощность определяется в киловольт-амперах, так как на потери в устройстве влияют значения тока и напряжения, которое подведено к трансформатору. Обозначать номинальную мощность в киловаттах невозможно, поскольку активная мощность, что отдается трансформатором, зависит также от cos f нагрузки, отличающейся нестабильностью в процессе эксплуатации. Если вас интересуют технические характеристики силовых трансформаторов 1000 кВа, ознакомиться с ними можно непосредственно на страницах конкретных моделей оборудования.
Устройство силового масляного трансформатора 1000 кВа.
Активную часть изделия составляет магнитопровод с обмотками. Кроме них, в трансформаторе реализован бак с радиаторами. Трансформатор полностью заполнен трансформаторным маслом, обеспечивающим отличную защиту обмотки от агрессивного влияния окружающей среды. Бак оснащен указателем уровня масла, что упрощает проведение профилактических работ.
Помимо всего прочего, в устройствах марок и реализован маслорасширитель, компенсирующий увеличение объема масла, происходящее в результате повышения температуры. В изделиях марки компенсация изменений в объеме трансформаторного масла, вызванных температурными колебаниями, осуществляется за счет гофрированной поверхности бака, а в с этой задачей отлично справляется азотная подушка.
Продажа силовых масляных трансформаторов мощностью 1000 кВА.
Обратившись в компанию «Каларис», вы сможете узнать стоимость новых и б/у трансформаторов тока мощностью 1000 кВа, ознакомиться с их ассортиментом и получить помощь в выборе оптимального в вашем случае изделия, заказать доставку и установку выбранного вами энергетического оборудования.
Также, мы готовы
предложить вам целый комплекс сопроводительных услуг, среди которых отдельного
внимания заслуживают пусконаладочные работы, диагностические осмотры состояния
оборудования, его ремонт.
Силовой трансформатор ТМГ 1000 разработан с целью преобразования электрической энергии в сетях энергосистем и потребителей электроэнергии. Его можно устанавливать в умеренных или холодных климатических условиях от -60 до +40 °С.(в зависимости от климатического исполнения)
Конструкция трансформаторов
Трансформатор мощностью 1000 кВА герметичного исполнения, маслорасширитель отсутствует. Для удобства установки оборудования на объекте трансформатор снабжен транспортными роликами для поперечного и продольного перемещения.
Особенности ТМГ 1000
В силовых трансформаторах данного типа за счет абсолютной герметичности полностью исключается контакт масла с воздухом. От этого оно не окисляется и не увлажняется.
Трансформатор ТМГ не требует дополнительных трат на эксплуатацию и профилактический ремонт в течение всего срока службы. Кроме того, нет необходимости в анализе и регенерации используемого масла. В ТМГ 1000 уровень масла контролируется с помощью маслоуказателя, расположенного на крышке бака.
Технические характеристики трансформатора ТМГ мощностью 1000 кВА
| Тип трансформатора | Номин. мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери, Вт | Напря- жение К.з, % | Размеры, мм | Масса, кг | |||||||||||||
| ВН | НН | х. х. | к.з. | L | B | H | h2 | A | A 1 | A 2 | A 3 | A 4 | b | b 1 | масла | полная | ||||
| ТМГ 1000/10-У1 | 1000 | 6;10 | 0,4 | У/Ун-0 Д/Ун-11 | 1600 | 10800 | 5,5 | 1770 | 1100 | 1900 | 1450 | 820 | 820 | 230 | 135 | 135 | 185 | 205 | 830 | 2900 |
| ТМГ 1000/20-У2 | 20 | 0,4 | Д/Ун-11 | 1770 | 1100 | 1900 | 1450 | 820 | 820 | 230 | 135 | 135 | 185 | 205 | 830 | 3100 | ||||
Условия эксплуатации
Данное оборудование, приобретаемое по конкурентоспособной цене, должено использоваться в специальных условиях, соответствующих указанной температуре.
ТМГ 1000 должен находиться в местности не выше 1000 метров над уровнем моря. Этот трансформатор нельзя размещать во взрывоопасной, агрессивной и химически активной среде. На качество работы ТМГ 1000 может также влиять высокая концентрация пыли в воздухе.
На сайте компании «ЭлтКом» вы можете заказать силовые трансформаторы Минского ЭТЗ им. В. И. Козлова. Это оборудование характеризуется высокой надежностью и безопасной эксплуатацией! При этом цена ТМГ 1000 всегда остается доступной!
| ||||||||||||||||||||||||||||||||||
Предлагаемый нами номенклатурный перечень масляных трансформаторов включает:
