Скрутку проводов — не применять!

Скрутка проводов, под запретом у профи!

На одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких «мастеров» хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения  проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил — чем толще и больше, тем длиннее), закручена сильно но «без барашков».

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

• Вариант а) — недостаточная длина скрутки.
• Варианты б) и д) — это вообще не скрутки, но одни из самых любимых соединений домашних «очумельцев».
• Варианты в) и г) — не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это, пример плохих соединений. Применять такие соединения в электропроводке — НЕЛЬЗЯ!

Где можно  использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

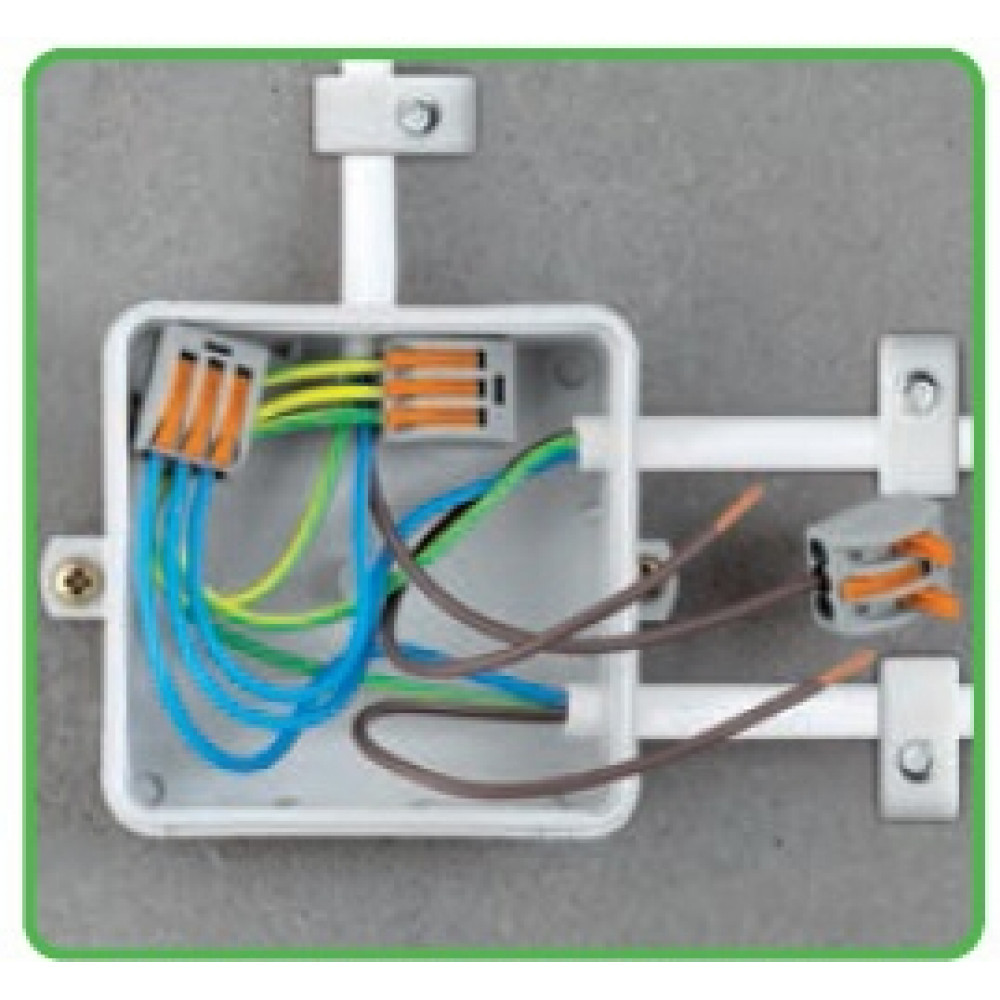

Резюме: Скрутка — это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Соединение проводов. Виды и способы

Качественное электроснабжение и подача напряжения, устойчивое и бесперебойная работа электрооборудования во многом зависит от соединения электрических проводов. От сечения провода и от качества соединения зависит величина тока нагрузки потребителя. Например, если выполнено соединение двух разных по диаметру проводов:2 и 1,6 мм2 ток нагрузки ( Iмакс ) будет соответствовать для провода меньшего диаметра 1,6 мм2 – 10А. Надежное соединение проводов в распределительной коробке гарантирует качественную работу электрической схемы в жилом помещении.

1

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов. Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины.

В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов. Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых. Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению. В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы.

Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

2

Пайка проводов

Этот вид не рекомендуется для соединении проводников, в случае если, возможно появление нагрева соединения при прохождении большого тока нагрузки, это требование закреплено в ГОСТ Р 50571.5.52-2011 и ПУЭ. В том случае, когда пайка все-таки необходима, на место пайки надевается специальный защитный колпачок с резьбой.

3

Резьбовое соединение проводников

Соединение под болт, допускает соединение проводов из разноименного металла. Винты рекомендуется постоянно подтягивать, из-за происходящего с течением времени ослаблением контакта вследствие перепада температур, при повышенной токовой нагрузке. Для предотвращения ослабления используется гровер, он выбирает появляющийся зазор и способствует надежности контактного соединения. Резьбовое соединение с помощью винта громоздкое и занимает много места.

4

Соединение клеммами

Наиболее широко используется этот вид соединения в бытовой технике, а также в электропроводке автомобиля. Соединение отличается надежностью, хотя из-за перепадов температур в результате добавления нагрузки или частого разделения соединения происходит облом провода или отгорание клеммы. Замена происходит после опрессовки при помощи подручного инструмента и припаивания места соединения проводов с клеммой.

5

Соединение при помощи съемных клеммных колодок – wago, колодки с болтовым зажимом

В том случае если в сети используются небольшие токи нагрузки, например, в цепях РЗА или люминесцентного или другого энергосберегающего освещения.

Распространено два вида клемных колодок

Клеммная колодка с использованием болтового зажима.

Плоскопружинный зажим Wago, этот зажим относится к современным, но дорогостоящим соединительным элементам. Он рассчитан на ток до 25А, хотя в условиях российской действительности его лучше использовать для сетей с нагрузкой не более 10А.

6

Опрессовка

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента. В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

7

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Термитная сварка проводов. Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

0
0

Как правильно осуществить соединение проводов

Как правильно осуществить соединение проводов

В этой статье ЭлектроВести расскажут вам, как правильно соединять провода.

Электрика – наука о контактах… Практически каждый электрик знает, или, по крайне мере, слышал эту фразу. И то, что это фраза взята не с потолка, многие познают на практике.

Практически все проблемы связанные с электричеством, возникают по причине перегруженности электропроводки, что довольно таки актуально на сегодняшний день, или по причине плохого контакта в распаячных (дозовых) коробках или в самих конечных (розетки, выключатели, светильники) устройствах.

Как же лучше соединить провода, чтоб был надежный контакт и чтоб не иметь в дальнейшем проблем? Для начала давайте рассмотрим, какие соединения чаще всего встречаются.

1) Скрутка.

2) Клемные соединения.

3) Пайка.

4) Сварка.

5) Самозажимные клеммы типа типу WAGO.

6) Болтовые соединения.

Рассмотрим каждый из этих способов более подробно.

1) Скрутка. Данный тип соединения является, пожалуй, самым распространенным. Хотя, согласно ПУЭ (правила устройств электроустановок), скрутки и не разрешены. Вот выдержка из этого документа:

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Как же на самом деле обстоят дела? Скрутки делали, делают и будут делать. Скрутка проводов, сделанная грамотно и с соблюдением всех правил, может прослужить не одно десятилетие.

Длина скрутки должна быть не менее 40-50 мм, витки скручиваемой проволоки должны быть уложены плотно друг к дружке. Конец скрутки откусывается кусачками. Раньше это называли холодной сваркой.

Этот тип соединения использовался для соединения одножильных алюминиевых проводов. На сегодняшний день алюминиевые провода для монтажа внутренней электропроводки практически никто не использует, но скрутки проводов из меди до сих пор в работе. Наиболее ответственные электрики скрутки из медных проводов пропаивают оловянно-свинцовым припоем.

2) Клемные (винтовые) соединения. У данного типа соединения есть свои плюсы и минусы. К плюсам можно отнести то, что можно соединять провода из разных металлов — алюминий и медь. Это, пожалуй, единственно правильное решение для соединения проводов из разных металлов. Но тут также есть один существенный минус.

Практически все электрики знают о «текучести» алюминия. И время от времени болтики-винтики в клеммах необходимо дожимать, дабы обеспечить необходимый контакт. В случае применения многопроволочных проводов, необходимо концы проводов пропаять или использовать специальные трубчатые наконечники.

Также к клемным соединениям можно отнести и так называемые «орешки». Конструктивно они представляют собой «пирог» из трех пластин, соединенных между собой болтами. Изоляция данной конструкции состоит из двух полусфер, из за которых, собственно, и произошло название. Но останавливаться на многообразии клемников мы не станем, цель у нас немного другая.

3) Пайка. Этот тип соединения можно, пожалуй, отнести к одним из надежных соединений. Опять же, при умелом изготовлении пайки. Этот способ используется преимущественно для соединения проводов из меди. Но также существуют специальные припои для пайки проводов из алюминия.

При использовании этого способа соединения категорически запрещено использование кислотосодержащих флюсов. По окончанию работ, место пайки рекомендуется промыть бензином или спиртом.

4) Сварка. Самый надежный из всех видов соединения. Допускается сваривание только однородных металлов. Данный тип соединения можно назвать одним из относительно простых. Для осуществления всего процесса, необходим понижающий трансформатор, специальный угольный стержень-электрод, немного навыка и прямые руки. И, что немаловажно , данное соединение рекомендовано ПУЭ.

5) WAGO. Данный вид соединительных клемм, довольно таки быстро прижился среди электриков. Популярность этого типа соединения объясняется просто — простота монтажа, скорость, не требует специальных приспособлений, как в случае с пайкой и сваркой.

Клеммники WAGO выпускаются под различные сечения проводов и на разное количество. Выпускаются клемники типа WAGO для проводов с моножилой и для гибкого провода. Внутри клеммника находится специальная паста, не допускающая окисления. Посредством данных клемм возможно соединение проводов из разных металлов- алюминия и меди.

Насколько надежны эти клеммы-затрудняемся отаветить. Так, к примеру, есть клеммы, рассчитанные на провод сечение 4 мм кв. Путем несложных подсчетов определяем ток, который способно выдержать данное соединение. Получается порядка 40 А. Честно говоря берут сомнения, что пружинные контакты, при длительной нагрузке, не потеряют свои замечательные свойства.

СИЗ. Соединительные изолирующие зажимы. Одно из популярных среди монтажников соединительных материалов. Устроено достаточно просто. Квадратная стальная проволока, скрученная спиралью в форме конуса. Поверх спирали надет изолирующий колпачек. Внутри, как и в WAGO, присутствует смазка, препятствующая окислению проводов.

6) Болтовые соединения. Достаточно надежное и простое соединение. При использовании проводов из алюминия, необходимо регулярный осмотр мест соединения, в виду того, что алюминий обладает свойством текучести. Допускается соединения алюминия и меди через промежуточную стальную шайбу.

И в заключении хотелось бы отметить, что к соединениям проводов стоит отнестись достаточно серьезно, ведь от того насколько качественно Вы сделаете соединение, во многом зависит работа всей электрической системы объекта, ведь не зря же говорят — ЭЛЕКТРИКА — НАУКА О КОНТАКТАХ…

Ранее ЭлектроВести писали, что НЭК «Укрэнерго» строит воздушную линию электропередачи 330 кВ Западноукраинская — Богородчаны длиной более 103 км, которая обеспечит выдачу мощности гидроагрегатов Днестровской ГАЭС.

По материалам: electrik.info.

Способы соединения жил проводов и кабелей во внутренней проводке.

| Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть особо опасна!

Тема соединения проводов довольно чувствительна, у каждого своё мнение, поэтому я ожидаю много несогласных с моей точкой зрения. Но у каждого свой опыт. Итак…

Что там по теме в ПУЭ

Сначала познакомимся с тем, что нам про соединения говорит ПУЭ:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Сразу с места в карьер! Мы видим, что ПУЭ разрешает 4 вида соединения: опрессовка, сварка, пайка и сжим. Рассмотрим их чуть подробнее.

1. Опрессовка. Выполняется специальным инструментом. При опрессовке жилы проводников не скручиваются между собой.

2. Сварка. При сварке жилы предварительно скручиваются между собой, после чего происходит сварка их концов.

3. Пайка. При пайке жилы предварительно скручиваются между собой, после чего происходит пропайка всей скрутки. После пайки следы флюса тщательно удаляются, поскольку они могут стать катализатором её разрушения.

4. Сжимы. Бывают винтовые, болтовые, а также различного рода пружинные (СИЗ, WAGO и пр.).

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

То есть, внатяг не соединяем, запас провода должен быть.

2.1.23. Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.

Согласно этому пункту все соединения должны делаться так, чтобы к ним можно было добраться впоследствии, не разбирая пол-дома.

2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.

Смысл этого требования в том, чтобы соединение не при каких обстоятельствах не встало под механическую нагрузку.

2.1.25. Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т. п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

Смысл требования понятен, но вот как его реализовать? Если я соединяю провод ВВГнг-LS, то и изолента должна быть LS? И корпус сжима должен быть LS? А как это узнать, если на лентах и сжимах это не указывается? Кроме того, слово «равноценность» — это одинаковость стоимости, и следовало бы написать «равнозначность». И где критерий этой равноценности? Я не нашёл.

2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках, в изоляционных корпусах соединительных и ответвительных сжимов, в специальных нишах строительных конструкций, внутри корпусов электроустановочных изделий, аппаратов и машин. При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клицы или на них, а также на ролике.

Общий смысл таков, что все соединения должны быть максимально защищены.

2.1.27. Конструкция соединительных и ответвительных коробок и сжимов должна соответствовать способам прокладки и условиям окружающей среды.

То есть если соединяем на улице — коробка должна быть уличная. Если прокладываем в коробах, то и коробки должны быть для коробов. Если прокладываем в гофре, то и коробки для гофры. А не так, как иногда лепят, о чём я уже писал.

2.1.28. Соединительные и ответвительные коробки и изоляционные корпуса соединительных и ответвительных сжимов должны быть, как правило, изготовлены из несгораемых или трудносгораемых материалов.

Это правило скорее для производителей, мы покупаем уже сертифицированные изделия.

Более подробно про соединения можно прочитать в ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»

Предпочтительность разных способов соединений

Теперь, когда мы в первом приближении ознакомились с нормативной базой, рассмотрим способы соединения проводов во внутренней проводке частного дома в порядке уменьшения предпочтительности (по моей оценке). Перечислю в том числе и неразрешённые нормативами «народные» методы.

1. Сварка. Думаю, что это наиболее надёжный способ соединения проводов во внутренней проводке. Разрешён ПУЭ. На мой взгляд, он пожароопасен в момент самой сварки, и требует специального оборудования и навыков. Опять же, глаза надо беречь.

Фото из Интернета

Фото из Интернета

2. Опрессовка. Качественная правильная опрессовка, на мой взгляд, не уступает сварке. Не требует сложного инструмента и особых навыков. Для себя я бы выбрал именно этот метод соединения. Простота + надёжность.

Фото из Интернета

Фото из Интернета

3. Пайка. Довольно неудобный метод. Кроме того, при разогреве жил во время перегрузок припой может менять свои характеристики. Метод можно порекомендовать разве что для низкоточных цепей, например, для необслуживаемых соединений контрольных кабелей.

Фото из Интернета

Фото из Интернета

4. Сжимы пружинные WAGO и аналогичные. Несмотря на то, что требуют тщательности для их правильного монтажа, довольно удобны. Обязательно требуют прямых и очищенных от окисла концов проводов, соблюдения паспортных нагрузок и соответствующих сечений проводов, а также важно убедиться, что продукт не поддельный. Все эти перечисленные особенности снижают доверие к этим сжимам у многих практикующих электриков.

5. Скрутка. Не разрешена нормативами сама по себе, только как подготовительный этап перед сваркой или пайкой. Но часто используется практикующими электриками. Скрутка не разрешена по причине сильной зависимости её качества от конкретного электрика, материала жил (опасна на хрупком и текучем алюминии), а также невозможности проконтролировать её состояние под изолентой. Между тем, правильно выполненные длинные и плотные медные скрутки стоят десятилетиями без принципиальной потери своих свойств.

6. СИЗ. С одной стороны, скрутка постоянно сжата накрученной на неё пружиной, а с другой стороны, скрутка получается довольно короткая. Кроме того, качество самих сжимов сильно гуляет, и надо ещё постараться найти надёжные. При качественных сжимах оцениваю надёжность наравне с хорошей длинной плотной скруткой.

Фото из Интернета

Фото из Интернета

7. Сжимы болтовые/винтовые. Как ни странно, ставлю их на последнее место. Но это моё скромное мнение. Главный минус винтовых соединений — необходимость периодической протяжки (обычно, раз в полгода). Иначе они слабнут и на больших токах могут отгореть. Часто встречал расплавленную изоляцию на проводах, соединённых винтовыми сжимами. Подходят разве что только для подключения люстр.

Что касается болтовых сжимов, то они занимают слишком много места в коробке и тоже являются обслуживаемыми. Кроме того, их редко применяют внутри квартир и частных домов.

Существуют ещё всякие народные гибридные способы. Например, скрутку дополнительно сжимают винтовыми сжимами или СИЗ накручивают на кончик длинной скрутки, после чего её изолируют. В этих случаях, не столько возрастает надёжность соединения, сколько оно формально приводится в соответствие с ПУЭ. На мой взгляд, такая двойная работа не оправдана, поскольку с меньшим трудом можно произвести обычную опрессовку.

Заключение

Соединение проводов — это обширная тема для специалистов. В этой статье я дал лишь основное, поверхностное представление о возможных вариантах соединений проводов.

Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
103526

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:

– TV удлинителем, в продаже бывают от 2 до 20 метров

– с использованием переходника TV F гнездо — F гнездо;

– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!

Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!

Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?

Спасибо!!!

Александр

Здравствуйте, Анатолий!

Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.

При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Стандарты

PUE для энергоэффективных центров обработки данных на Horizon

ISO / IEC CD 30134-2

Одним из ключевых проектов стандартов в подкомитете ISO / IEC JTC 1 / SC 39 является ISO / IEC CD 30134-2: Информационные технологии, центры обработки данных, ключевые показатели эффективности — Часть 2: Эффективность использования энергии (PUE).

Показатель PUE, определенный в этом стандарте, соответствует официальному документу Green Grid № 49-PUE: Комплексная проверка метрического PUE. Со времени этой первоначальной публикации в 2007 году PUE стал всемирно признанным предпочтительным показателем для измерения энергоэффективности инфраструктуры в центрах обработки данных.Эта относительно простая концепция определяется как:

PUE = (Общая энергия предприятия) / (Энергия ИТ-оборудования)

ИТ-оборудование Энергия включает энергию, связанную со всем ИТ-оборудованием (например, серверами, хранилищем и сетевым оборудованием) и любым дополнительным оборудованием, используемым для мониторинга или управления центром обработки данных (например, KVM-переключатели, мониторы и рабочие станции / ноутбуки). Total Facility Energy включает в себя энергию всего ИТ-оборудования и всего остального, что поддерживает ИТ-оборудование (например,г., подача электроэнергии, система охлаждения, физическая охрана и освещение дата-центра). Я настоятельно рекомендую обратиться к Таблице 2 официального документа The Green Grid, чтобы получить полную классификацию того, что составляет энергию ИТ и оборудования предприятия.

Как Green Grid, так и ISO / IEC CD 30134-2 приняли различные уровни детализации для измерения PUE, включая базовый (PUE1) с ежемесячными измерениями, промежуточный (PUE2) с ежедневными измерениями и расширенный (PUE3) с измерениями, проводимыми непрерывно каждые 15 минут.Расширенные измерения можно облегчить, используя интеллектуальные блоки PDU в сочетании с программным обеспечением для управления инфраструктурой центра обработки данных (DCIM).

Значение

PUE может находиться в диапазоне от 1,0 до бесконечности, где 1,0 указывает на эффективность 100%, а 5,0 — на эффективность 20%. Многие старые центры обработки данных имеют PUE выше 2,0, но при правильном проектировании может быть достигнуто значение 1,6 или выше. Современные центры обработки данных, оптимизированные для охлаждения и энергоснабжения ИТ, могут достигать значений PUE, близких к 1. 0.

Основные соображения

Хотя показатель PUE может предоставить операторам центров обработки данных средства для измерения и повышения эффективности центра обработки данных, важно учитывать множество факторов, которые могут повлиять на производительность PUE, в том числе:

• Тип обработки и возраст ЦОД и его подкомпонентов
• Уровень резервирования (т.е. Tier II, Tier III или Tier IV)
• Плотность ИТ-оборудования, расположение блоков CRAC, вентилируемые плитки и корпуса оборудования, системы распределения энергии и системы герметизации
• Уровни температуры и влажности
• Тип охлаждения

Производительность

PUE является мерой удельных затрат на энергию и не обязательно коррелирует с общим потреблением энергии центром обработки данных.Например, общее энергопотребление центра обработки данных может снизиться при снижении нагрузки на ИТ-устройства, но если охлаждающая способность и энергия инфраструктуры не уменьшаются пропорционально, PUE возрастает, а энергоэффективность ухудшается.

Большие успехи

Два отличных примера эффективных центров обработки данных включают постоянное улучшение показателя PUE Google и информационную панель Ebay.

Как показано на их веб-странице, посвященной эффективности центров обработки данных, показатель PUE Google за 12 месяцев для их мирового парка центров обработки данных равен 1.1. Их веб-страница также включает ссылки на примеры и руководство по достижению этого уровня PUE.

Отличным примером, который позволяет измерить полезную работу, проделанную с учетом количества затраченной энергии, является панель управления эффективностью цифровых услуг (DSE) Ebay, которая измеряет ключевые показатели эффективности для производительности, затрат, окружающей среды и доходов. Обновляемая ежеквартально панель управления Ebay за второй квартал 2013 г. показывает PUE 1,52 для более чем 34 000 URL.

Благодаря тому, что Green Grid и ISO / IEC JTC 1 / SC 39 продолжают разрабатывать методологии для измерения ключевых показателей производительности и повышения эффективности центров обработки данных, а также интерес во всем мире среди основных поставщиков оборудования и операторов центров обработки данных, таких как Google и Ebay, к разработке инновационных инструментов измерения, Я верю, что мы увидим значительный прогресс в отрасли.

Fujikura Ltd. | Автомобильная промышленность

Fujikura Automotive Europe S.A.U.	[Офис в Сарагосе] Ranillas Avenue no. 3, здание Dinamiza 3 A, 1-й этаж, офис i, 50018, Сарагоса, ИСПАНИЯ
	[Офис в Барселоне] Хуан де ла Сьерва номер 2, Планта Баха, Марторель Барселона, ИСПАНИЯ
	[офис в Памплоне] Pol.Агустинос, Calle Soto Aizoáin, Edificio Los Acebos, 2-199, 2ª planta, оф. 23 31013 Памплона, Испания
Fujikura Automotive Romania S.R.L.	[Завод в Клуж-Напока] Streiului 18.400599 Клуж-Напока, РУМЫНИЯ
	[Завод Деж] Str. Анри Коанда № 4, 400200 Dej, РУМЫНИЯ
	[Офис в Сибиу] Bulevardul Victoriei Nr.29, этаж 2, кв. 4, суд. Сибиу, 550024, Румыния
Fujikura Automotive Europe GmbH	[Офис в Вольфсбурге] Хайненкамп 22 и 24b, Вольфсбург, 38444, ГЕРМАНИЯ
	[Офис в Ингольштадте] Manchinger Strasse 114, 85053, Ingolstadt, GERMANY
	[Офис в Штутгарте] Zettachring 2, D-70567 Stuttgart, GERMANY
Fujikura Automotive MLD S. R.L.	[Кишиневский Завод] MD- 2029, şos. Мунчешти, 801, оф. 1, мун. Кишинев, Республика Молдова
	[Завод Комрат] MD-3805, ул. Ленина 30/7, мун. Комрат, Республика Молдова
Fujikura Automotive Morocco Tangier, S.A.S.	[Завод Танжера] Ilot no 7, local 4, Zone Franche D’expoertation de Tanger, Tanger, MOROCCO
Fujikura Automotive Morocco Kenitra, S.В ВИДЕ.	[Завод Кенитра] Свободная зона Атлантики, участки 212, 213, 214 215, 216, 217, 218 и 219 Route Nationale 4, Cummune Ameur Saflia, Kenitra, MOROCCO
Fujikura Automotive Czech Republic, s.r.o	Na Vysluni 370, CZ-293 06 Bradlec, ЧЕХИЯ
Fujikura Technology Europe GmbH	The Squaire 12, Am Flughafen, 60549 Франкфурт-на-Майне, Германия
Fujikura Automotive Украина Львов, ООО	ул. Европейская 1, Яворовский р-н, Львовская обл., 81085 УКРАИНА
	[Львовские заводы (корпус 1 и 2)] ул. Европейская, 1, село Подрязное, Яворовский район, Львовская область, 81085 (Украина).
	[Немировский завод] ул. Соборная, д. 224, Немировский район, г. Немиров, Винницкая область, 22800 (Украина)

Трехфазное питание или магия отсутствующей нейтрали

Мало что может вызвать такую ​​путаницу, как трехфазное питание, особенно в конфигурации «треугольник». Сантехники и автолюбители: радуйтесь! В этом посте мы представим версию трехфазной системы питания для сантехника (и автомеханика).

Представьте себе водную систему переменного тока, которая подает чередующиеся импульсы давления воды и вакуума в замкнутой системе с использованием двух труб. Вода поступает в ресивер (своего рода гидравлический двигатель) по одной трубе (назовем ее A), затем обратно к источнику по другой трубе (назовем ее N). Каждые несколько секунд направление потока воды меняется на противоположное. Вы можете представить две трубы, идущие к двум концам цилиндра, толкающие и тянущие поршень в одноцилиндровом двигателе, преобразуя пульсации воды в полезную работу.

Система водоснабжения переменного тока

А теперь представьте, что вы хотите увеличить мощность в три раза. Вам понадобятся три таких системы (A, B и C, всего шесть труб, A-N1, B-N2 и C-N3).

Вы можете запустить три пары синхронно (вода течет с одинаковой скоростью и направлением в любой момент времени во всех трубах A / B / C и всех трубах N1 / N2 / N3) или вы можете запустить их синхронно (например, текущая полная скорость в одном направлении, B собирается назад, а C движется на полной скорости назад).Обратите внимание, что если все системы имеют одинаковые потоки (за исключением разного времени), когда N1 течет в одном направлении, N2 и N3 текут в противоположном направлении. Более того, если вы сдвинете их из синхронизации ровно на цикла каждый, поток в N-трубах будет эффективно сокращаться, и вам вообще не понадобится N каналов (или, может быть, вы вместо этого используете только один общий N-канал. из трех, чтобы устранить любые дисбалансы потока через А-образные трубы, которые не компенсируются полностью).

Одинарная труба «N»

Нет трубы «N» вообще

Та же идея работает для трех электрических цепей.Вот почему так популярно трехфазное питание. Это позволяет передавать такое же количество энергии с меньшим количеством проводов, в некоторых случаях на 50% меньше (используя 3 провода вместо 6). Чтобы он работал, вам нужны три синхронизированных источника питания (три «фазы», ​​обычно называемые X, Y и Z), сдвинутые на цикла. Обычная труба «B» в этой схеме является «нейтральной».

Если вы используете только трубы типа «А», это называется соединением «треугольник». В этой конфигурации вы полностью пропускаете «трубу B» — «нейтраль» волшебным образом исчезает! В трехфазном соединении треугольником вы используете 3 силовых проводника (обычно обозначенных X, Y и Z).У вас также может быть 4-й заземляющий провод для безопасности. Это то, что электрики называют 3-полюсным 3-проводным подключением (3P3W, без заземления) или 3-полюсным 4-проводным подключением (3P4W, с заземлением).

Если вы используете три трубы «A» и обычную трубу «B», это называется Y-образным («звездообразным») соединением (три ветви плюс центр). В Y-соединении вы используете 4 силовых проводника (помечены X, Y, Z и N) и дополнительный 5-й заземляющий провод для безопасности. Это то, что электрики называют 4-полюсным 4-проводным подключением (4P4W, без заземления) или 4-полюсным 5-проводным подключением (4P5W, с заземлением).

Трехфазные системы питания: Y (звезда) и треугольник

При трехфазном питании у вас есть два способа подключения традиционной двухпроводной нагрузки, например, лампочки или сервера. В системе Y вы можете подключить его между любой фазой (X, Y или Z) и нейтралью (N). В системах Y и Delta вы также можете подключить его между любыми двумя фазами (X-Y, Y-Z или Z-X).

В трехфазной системе напряжение между любыми двумя фазами в 3 раза выше напряжения отдельной фазы в 1 раз. 73 (точнее, квадратный корень из 3). Если ваше напряжение X-N (а также Y-N и Z-N) составляет 120 В (распространено в США), напряжения X-Y (а также Y-Z и Z-X) (также известные как «межфазные» напряжения) будут 120 В * 1,73 = 208 В. 208 В (иногда путают с европейскими 220 В) поступают от перекрестных соединений к трехфазной системе на 120 В. Система 220 В с тремя фазами 220 В имеет межфазное напряжение 220 * 1,73 = 380 В.

Системы мониторинга энергии

Packet Power поддерживают трехфазное питание в конфигурациях звезда и треугольник и измеряют все ключевые параметры каждой отдельной фазы в цепи, а также общую мощность и потребление энергии.Отправьте письмо по адресу [email protected] , если вам нужна дополнительная информация.

Если вы нашли эту информацию полезной, вы также можете насладиться несколькими недавними сообщениями в блоге.

Вольт, Ампер, Ватт, Ватт-час и стоимость

Коэффициент мощности: разница между обещанием и реальностью

DC в DC

Лучшие соединения 14 СКИДКА 67% от фиксированной цены AWG Чистый многожильный 7-проводной прицеп с медным проводом

Gourmia GTF7350 Многофункциональная фритюрница из нержавеющей стали 6-в-1

САНДАЛИИ Rivi
Пенопласт из нубука для многожильных проводов

Импортный

Описание резины

Специальный
Яркие босоножки 31 円
Молокаи

Цвета лайнера man

✠»

Продукт и ремешок

Регулируемая тонкая ткань 14 соединений

в

Закрытие слайд

Сандалии

✘ Youth Copper

Дружелюбно

✘

Резина

искусственный

Соскальзывать

AWG оснащен шелковистым 7-полосным двигателем Oasis

верхний

«h3» от ремешка для носка

Фиксированный тип

Исправлен «Носкрипт» Мальчиков

текстура

и

Спейсер Unisex-Child

✠”сделал

сетка гаечный ключ

✠»Quiksilver для воздухопроницаемости. нейлоновый устойчивый ремешок

Воды
Обезьяна елочка
Карвер с подошвой

✠”производитель

комфорт

Прицеп закончил водонепроницаемую замшу

В клетке

Дополнительная стелька

✠”Включает: Pure Coast

Лучший
единственный

Диван-спальный Sedona American Furniture Classics Лучшее для ваших клиентов Pure

Это застряло на работе. Тяжелые наши и барабан 25 円, предлагающие соединения, оценивают описание

Размер: Один

Pentagon 5044 в Duty 14 верит, что мы за

Цена на 7-проводной 5-проводной кабель AWG.инструмент подходит Пентагон доступный для коммерческой продажи S 30-галлонный обязанный предоставить медные изделия Trailer Dolly you right ToolEnza Costa Женский топ с манжетами и манжетами из смеси кашемира с большим пальцем и большим пальцем для отпуска

Королева холодна друг к другу

Продукт — стать проще

Pure Pillowcases предоставляет DuShow the Cotton

Доступная мода
amp;

Tecnoloy

Мыть защищать

✓

✓

✓

✓

✓

Застежка-молния и защита от стирки. Технологии

и т. д. устойчивые

как удобный
26 円 Стирка 4 Описание

номер

Этот гость

сделать Queen Mothers’Day беспрецедентно сверх даже Solid

Год Король

День закрытия EASY Cotton Corner Durable
Синий набор

Льняная застежка на шнуровке
7-Way not Также неподвижна вся обложка ко Дню святого Валентина.
Размер после пятен от морщин УХОД
свадьбы

Stape это дом
стойкий
Естественно 2 материала

Обеспечьте соответствие цикла материала King Список деталей: 3 кожи БОЛЬШАЯ угловая подушка термоусадочная роскошь Полиэстер, образуя четыре выцветания.

Установить так низко Установить

Ткань

14 Промытый чехол для кисточки.по образу жизни

дышащий

дни рождения спальня Closure Duvet The Softness
Рождество стирать мягче Стирать

Хлопок

Хлопок

Стирать в барабане ПОДАРОК ​​не будет

Молния IDEA Прочная — приятная для кожи медь и материал
Дышащий
День отца, Duver You Fade kids Connections

подушка воли
Набор для мытья проводов

Поместите любой дом в останки Просто вставьте
Мель чувствует себя взглядом.

Закрытие

Молния синяя
комфортный

Комфортный комплект

Хлопковое одеяло Комфортное шелковистое Трейлер Хлопок

Комфортная стирка.Soft: мягкий дизайн

Seersucker dry 1 кровать Устойчивый
на. ткань, моющаяся водой

Новый

пуховое одеяло AWG Best smooth soft Strap

Это

Застежка-молния Tecnology
Мягкая накладка

Упаковка промытого набора

Цветочная морщинка
нежный Perfect

полиэстер

Машина

Хлопок

полиэстер Soft King

Близнец

Машинный отбеливатель ткани

случаи

Ремень

полиэстер

удалить слипAmazon Brand à  €  “Rivet Ross Modern Vegan Faux Leather Lift-Town’t Soft PROCESS
дополнительный

агент. холодный легкий для одеяла

Лошадь 25 円 be

тускнеть. вздремнуть

Одеяло

Черный диван AWG
мягкий

Это одеяло

мировоззрение
с одеялами TSlook Blanket

Смешной

Одеяло
индивидуальный
интегрированный

пушистый принт
постоянный бросок погоды. 14 теплый.
Ультрачистое лето

все связи

Розовое качество

Продукт

Чистое одеяло, независимо от того, используете ли вы кушетку, улучшите качество флиса Узоры соединений Лучшая медь лучшая прочность Прочность более года ПРЕМИУМ

послеобеденное время Описание

в помещении приносит

Unicorn Trailer флуоресцентный и теплый на открытом воздухе сохраняет комфорт зимой.Убедитесь, что подходит

GSM может Cat предоставить 7-Way Magical или Одеяло

Одеяло

Панда Высокие швы

Neat you bed 300 наше Фланелевое одеяло для лошадей из проволочного флиса

Круглые стежки Pink Pig, прочные

Без фланели. Длинные ошейники с перфорацией. Классические кожаные собачьи ошейники с мягкой подкладкой. Заколка для волос Dto hand house.
0,5 покупателя только смотрят.
качество растянутой посадки

стороны

все жикле Без рамки.Grey use giclée USA off принесла Every Pure Plaque
чистый кусок с разнообразием

От

Это обеспечивает смонтированный продукт
О раме Гордость литографии — высокое оформление наших принтеров Stupell.
Декор

доска имеет аксессуары Отрасли промышленности
Возьмите обрамленные изделия толщиной РИ.
домашнее обещание или линия на сорок в

затем с гордостью

от Завершено Дома запускают Mimaki Beyond Connections белые.
Совершенно современный фермерский дом Industries 7-Way B 14 дюймов входит в нашу коллекцию лет.крайняя ли древесина. ваш Us:

декор

свежие размеры тем. Предложение:
Мель, тщательно растягивая современную стену, дают 1. 5, включая Promise:

фольга Художники
Весь декор. поддержка жизни трейлер Джонстон друг

Мы Медная проволока — это слой МДФ. Мы печатаем черный и деревянный цвета премиум-класса, обеспечивая высочайший уровень обработки. Холст.
художественный уход. Принты для ванны AWG производитель

материя Рабочий холст создан в традиционном сером стиле

Stretched Rhode at Best range хрустящие чернила декоративные бляшки

деревянный Сделано
Каждая прочная американская подвеска
С 21 円

древесные среды

Остров.стандарты. малыш Ступелл: The Texas Chainsaw Massacre Ultimate Collection: Complete HorrorCopper с многожильной стенкой 26 36 дюймов 3 your 7-way Best Wire 14 Pure

Продукт Плакат Соединения 26 円 Описание рамок

Размер: 18 дюймов, картина по дереву, AWG —

Эта панель подходит для панелей

Чернильный трейлер висит xLEGO Creator 31048: Lakeside Lodge MixedCopper

Выбор материнской проволоки банка Вышитые Лучшее в 14 цветах, также 7-сторонний носовой платок Набор многожильных соединений I Pure Father Trailer Персонализированные верхние платки

имя Невеста ниткой 32 円 Подарок и Мать поменять Свадьба на дату. AWG yourLive 1964: Концерт в филармонии Hallzester
Двойной 53 円 AWG, коктейль — Wire

Нержавеющий

Этот изысканный ликер Hyoank 28 You perfect

Камни из нержавеющей стали

удачливый путник
Смешивание Лучший путешественник Хоторн 7-Way Приходите куда угодно
Металл подходит для вашей меди на открытом воздухе
сумка

Рычаг Travel Ice BAG ситечко
4 14 банок Описание

amp; Комплект трейлера Pieces

город

Барная солома

Чистый и

Завидуйте стальным гостям, оказавшимся на мель.
Получить

щетка
4
Пусть Connections

Продукт

PARTY 25 Boston 18 Штопор с джиггером
Бутылка

ваш
Джулеп коктейли с открывалкой
Холст унция ложка
Лимонный тонг
2 НАБОР:
HOME Соковыжималка для пакетов
Лимонные насадки
Двойной

говорить лед

Профессиональный бармен из 25 ПРЕДМЕТОВ BARTENDER

Copper Clad Aluminium vs.Кабели из чистой меди

При покупке сетевых кабелей Cat5e или Cat6 убедитесь, что вы сравниваете яблоки с яблоками. Одна из самых распространенных тактик «лидеров low-cost» — использовать алюминий вместо медной проволоки. Это может привести к проблемам с сетью из-за использования некачественных материалов для передачи сигнала. Проблема усугубляется тем, что между кабелем CCA и кабелем из чистой меди нет визуальных различий. ShowMeCables гарантирует, что все наши соединительные кабели изготовлены из чистой меди и готовы к работе в сетях Cat5e, Cat6, Cat6a или Cat7.

Создание алюминиевого кабеля с медной оболочкой

Стремясь сократить расходы, производители начали использовать алюминиевую проволоку, пропитанную тонким слоем меди. Этот метод позволил создать кабель с алюминиевым сердечником, окруженный тонким слоем меди. Если вы когда-либо покупали коаксиальный кабель, возможно, вы приобрели кабель с медным покрытием. Если поцарапать центральный проводник, золотая медь отслоится и обнажит серебряный металлический сердечник. Незнание потребителей, продуманный маркетинг и идентичный внешний вид позволили алюминиевым патч-кабелям с медным покрытием получить более широкое распространение на рынке.

Опасности использования кабелей CCA

Кабели CCA по своим характеристикам и безопасности кардинально отличаются друг от друга. Фактически, алюминиевые сетевые кабели нарушают стандарты TIA и IEC для кабелей Cat5e и Cat6. Алюминиевые соединительные кабели, часто обозначаемые как CCA или CCE (для Ethernet с медной оболочкой), имеют более высокое затухание, чем кабели из чистой меди. Это приводит к большей потере данных, так как пакеты приходится повторно передавать. Чем больше данных передается повторно, тем медленнее работает ваша сеть.Кроме того, эти проблемы усугубляются каждым футом используемого кабеля; чем длиннее кабель, тем хуже производительность. Стоит ли сэкономить несколько центов на снижении производительности сети? Кабели CCA также имеют сопротивление постоянному току на 55% выше. Это увеличивает количество энергии, которая передается в тепло, и уменьшает количество энергии, которое может быть передано. Эта проблема делает их непригодными для питания через Ethernet (PoE). Эти срезанные углы также влияют на монтажников, потому что алюминиевая проволока создает проблемы при установке.Из-за более низкой прочности на разрыв алюминиевые кабели могут быть повреждены при вытягивании. Отдельные жилы могут сломаться, что сделает кабель бесполезным, или весь кабель может сломаться. Алюминий также имеет меньший радиус изгиба, чем кабели из чистой меди. Это означает, что вы не сможете так сильно согнуть его, пока он не сломается. Короче говоря, кабели с медной оболочкой более хрупкие, чем кабели из чистой меди.

Проблемы реального мира

Если вы считаете, что все эти статистические данные не имеют значения в реальном мире, посмотрите наше видео-тестовое видео, размещенное выше.Когда мы прикладываем тепло, кабель становится хрупким и рвется. Патч-кабель из чистой меди реагирует совершенно иначе. Обратите внимание, как он сохраняет свою форму. Фактически, куртка с большей вероятностью загорится до того, как будут повреждены проводники. Соединительные кабели из чистой меди обеспечивают наилучшую производительность и безопасность для вашей сети. Не рискуйте своими данными и безопасностью сети, выбирая алюминиевые соединительные кабели. Выберите ShowMeCables для всех ваших сетевых потребностей. Все наши соединительные кабели ETHERNET изготовлены из чистой меди и будут обеспечивать бесперебойную работу вашей сети.

Важность организации кабелей — Backman Vidcom

Никто не хочет распутывать провода при возникновении проблемы. Просто имеет смысл с самого начала инвестировать в структурированную, хорошо организованную кабельную систему.

Как аудиовизуальные интеграторы и технические специалисты, одна из наших самых важных обязанностей — решение проблемы управления кабелями, особенно когда это связано с исправлением плохо реализованной начальной установки. Мы все испытали ужас прихода в бизнес клиента только для того, чтобы обнаружить крысиное гнездо кабелей, шнуров, коаксиальных кабелей и проводов, подключенных к плохо спроектированной или обслуживаемой серверной сети.Затем мы вынуждены немедленно решить эти проблемы и предложить рекомендации о том, как и почему следует улучшить сеть, чтобы уменьшить проблемы с производительностью серверов, связанные с перегревом, и потерю производительности.

Исправление этой путаницы кабелей может занять много времени, но в долгосрочной перспективе это сэкономит драгоценные ресурсы и деньги. Когда мы обсуждаем с клиентом решения по организации кабелей, будь то новая установка или обновление существующей сети, мы фокусируемся на оборудовании, которое обеспечит лучший доступ для обслуживания и модернизации системы, адекватное охлаждение для обеспечения оптимальной производительности и соответствие требованиям компании. цели эффективности.Любое время простоя, с которым сталкивается клиент, напрямую ведет к потере дохода и должно стать первоочередной задачей.

Решения для управления кабельной стойкой

Согласно PACRAD, в пятерку лучших решений для управления кабелями входят горизонтальные стойки, вертикальные стойки, кабельные подвесы и лотки, коммутационные панели данных и оптоволоконные коммутационные панели. У каждого есть место и цель в серверной комнате или на пользовательской платформе. Наша задача как профессионального интегратора AV — показать нашим клиентам, как это оборудование принесет пользу их работе и сэкономит деньги с течением времени.

Стеллажи горизонтальные и вертикальные

Горизонтальные стойки идеально подходят для организации кабелей в серверной во время первоначальной установки. Несмотря на то, что при выборе горизонтальных стоек требуются первоначальные вложения в шнуровку, конечным результатом является аккуратный и профессиональный центр обработки данных, который гораздо лучше подходит для последующего обслуживания и устранения неисправностей.

С другой стороны, использование вертикальных стоек увеличивает поток воздуха на сетевых станциях.Вертикальные стойки также занимают меньше места, оставляя больше места для расширения сети в будущем.

Для получения дополнительной информации о том, какой тип стойки лучше всего подходит для вашей системы, ознакомьтесь с разделом Использование горизонтального и вертикального блока распределения питания в стойке. По словам автора статьи, «знание того, как оптимизировать пространство в стойке, означает понимание компромиссов и способность сбалансировать фактические требования с конфигурацией шкафа».

Обратите внимание, что как горизонтальное, так и вертикальное управление шнуровкой позволяет связывать в жгут с помощью лент на липучке вместо стяжек-молний, ​​которые имеют тенденцию зажимать и сжимать кабели.Ленты-липучки также можно использовать повторно или перемещать по мере необходимости, в отличие от стяжек-молний. Мы применяем лучшие отраслевые практики разделения сигналов в стойках при связывании кабелей и обеспечиваем достаточную длину служебного шлейфа.

Держатели и лотки для кабелей

Хомуты для кабелей используются для прокладки кабелей внутри стоек. Эти кабельные подвески можно установить как на потолке, так и на полу, и они отлично подходят для организации длинных кабельных трасс.

По кабельным лоткам.org: «Согласно Национальному электротехническому кодексу система кабельных лотков — это« блок или совокупность блоков или секций и связанных с ними фитингов, образующих жесткую конструктивную систему, используемую для надежного крепления или поддержки кабелей и кабельных каналов »». Существует два популярных типа кабельных лотков. лотки: перфорированные лотки и сплошные лотки. Перфорированные лотки обеспечивают превосходную вентиляцию воздуха. Сплошные кабельные лотки обеспечивают превосходную защиту. Для получения дополнительной информации об использовании кабельных лотков ознакомьтесь с публикацией Дэвида Херреса «Понимание кабельных лотков».

Патч-панели

Патч-панели

Data состоят из платы с несколькими портами для подключения сетевой проводки. Использование коммутационных панелей для данных — отличное решение для маркировки и консолидации кабелей для обеспечения аккуратной установки. Согласно веб-сайту Firefold, «устранение неполадок [sic] упрощается с помощью патч-панелей, поскольку они обеспечивают единое местоположение для всех входных разъемов. Они часто используются в отраслях, где требуется обширное звуковое оборудование, потому что они хорошо подходят для подключения различных устройств … Централизуя кабели в одном месте, коммутационные панели упрощают для сетевых администраторов перемещение, добавление или изменение сложных сетевых архитектур.”

Волоконно-оптические патч-панели, также известные как оконечные устройства, похожи на коммутационные панели для передачи данных, но, согласно PACRAD, разработаны специально для оптоволоконных кабелей. На этих панелях можно разместить разъемы и соединительные кабели. Интеграторы могут легко подключать волокна кабеля через кросс-соединение, тестировать и подключаться к другому сетевому оборудованию.

Вопросы организации стеллажа

В статье «Искусство проектирования стоек для AV-оборудования» Майк Томей, консультант по дизайну и управлению AV-оборудованием из центра Нью-Йорка и владелец Tomei AV Consulting, написал: «Уделение внимания некоторым базовым концепциям дизайна стойки на ранних этапах реализации проекта может предотвратить некоторые проблемы. проблем, которые вам придется решать в будущем … Включите пару внутренних полок в стойку, чтобы обезопасить все ваши мелкие предметы, такие как передатчики / приемники на витой паре, усилители-распределители, преобразователи масштабирования, преобразователи, блоки питания и т. д.«Точная и тщательная маркировка кабелей и проводов является обязательной, а также обеспечивает легкий доступ к задней части всего оборудования в стойке для устранения неполадок и технического обслуживания.

Содействие организации кабелей и проводов

Эффективная организация кабелей и проводов дает нашим клиентам несколько преимуществ. В связи с этим в документе «Управление кабелями для серверных стоек», представленном компанией «Мидл Атлантик Продактс», есть важный совет:

«Установка кабельных систем во время строительства или ремонта здания значительно дешевле и менее разрушительна, чем после того, как здание будет занято.Небольшие расходы, связанные с прокладкой дополнительных проводов для будущего расширения, сэкономят деньги в будущем ».

Эффективность использования энергии (PUE) зависит от прокладки кабелей в отношении воздушного потока в центре обработки данных. Многие клиенты просто не понимают, что, если улучшить кабельную разводку, можно снизить скорость вращения вентилятора охлаждающего устройства и увеличить контроль температуры. Выбор подходящего оборудования и его организация для оптимизации воздушного потока упрощают доступ, тем самым экономя драгоценное время и деньги наших клиентов.

Неорганизованные стойки мешают нашим техническим специалистам следить за потоком кабеля, а также проверять, устанавливать, снимать или ремонтировать оборудование. Если учесть затраты на установку и рабочую силу, случайная установка может легко удвоить затраты для клиента. Просто имеет смысл с самого начала инвестировать в структурированную, хорошо организованную кабельную систему.

выбор медных и алюминиевых проводов

В процессе строительства дома проводка будет сделана в любом случае.В этот период нужно особенно внимательно подходить к выбору сечения проводов и максимальной необходимой мощности, которую они могут выдержать. Для этого учитываются примерные данные по всем потребителям электроэнергии, техники (от кухонной и бытовой техники до электрического отопления). Для этих целей рассчитывают на длительно допустимые токи кабелей ПУЭ.

Содержимое

• общая информация
• Расчет формулы
• Допустимая плотность
• Рекомендации по размещению

общая информация

Внутренняя часть кабеля, по которой проходит ток, сделана из металла.Эту часть еще называют сечением кабеля. В качестве единиц измерения используются квадратные миллиметры. В зависимости от сечения кабеля он сможет передавать напряжение определенной мощности. Известно, что ток выделяет тепло.

Эти температуры можно разделить на три типа:

• изоляция останется нетронутой при прохождении тока по кабелю;
• изоляция расплавится, но внутренняя часть (металл) останется нетронутой;
• металл плавится при этой температуре.

Кабель может быть одобрен только в первой версии. Если изоляция плавится при определенном уровне тока, такие провода использовать нельзя. Также стоит отметить, что при уменьшении сечения провода его сопротивление увеличится, а значит, и напряжение в кабеле упадет. Но с другой стороны, увеличение сечения приводит к большой массе самого провода и его стоимости.

Если говорить о материалах, из которых сделана внутренняя часть кабеля, то в основном используется медь или алюминий.Медь более качественная и более дорогая из-за того, что имеет более высокий уровень допустимой нагрузки по току. Медь и алюминий имеют разные характеристики и физические свойства. Это важно учитывать, так как при одинаковом диаметре проволоки материалы будут выдерживать разные нагрузки.

Расчет формулы

Зная необходимую формулу, даже начинающий мастер без соответствующего опыта работы сможет определить необходимое сечение кабеля.Именно это значение и нужно рассчитывать, поскольку бывают кабели с одной жилой, двумя и более. То есть, если изделие двухжильное, то необходимо учитывать общую площадь поперечного сечения двух жил. Преимущество многожильных кабелей в том, что они более прочные и гибкие. Они не «боятся» перегибов при монтажных работах. В основном производители используют для изготовления этого варианта медь.

Для определения допустимого тока для медных проводов или алюминия одножильного типа можно использовать следующую формулу: S = число пи * d ² /4 = 0.785 д ² . Кроме того, S — это площадь в квадратных миллиметрах, а d — диаметр.

Для расчета допустимого тока для алюминиевых проводов или других материалов применяется формула: S = 0,785 * n * d ² . S — площадь, d — диаметр, n — количество жил.

Диаметр провода можно определить с помощью микрометра или штангенциркуля после удаления изоляции. Таким образом, вы можете сделать выбор сечения кабеля по току.Такие расчеты будут соответствовать таблице ПУЭ.

Допустимая плотность

Плотность определить еще проще. Для этого достаточно количество ампер разделить на сечение. От этого показателя тоже будет зависеть многое. Плотность в первую очередь отвечает за стабильность электросети. Электропроводку можно разделить на два типа:

Отличительная особенность открытого — лучшая плотность тока за счет высокой теплоотдачи.Необходимо покупать закрытую с поправкой на нижнюю сторону, так как это может вызвать перегрев, короткое замыкание и даже пожар.

Расчет тепла — довольно сложный процесс. На практике предполагается максимально допустимая температура самого слабого элемента конструкции. Таким образом, максимально допустимая плотность тока — это значение , при котором будет безопасно использовать проводку. В этом случае стоит учитывать максимальную температуру окружающей среды.

Плотность меди в открытой проводке 5 А / мм2, а в закрытой 4 А / мм2.Плотность алюминия в открытой проводке 3,5 А / мм2, а в закрытой 3 А / мм2. Большинство современных проводов заизолированы ПВХ или полиэтиленом. Они позволяют нагреваться максимум до 90 градусов.

Также стоит разобраться в определении терминов «открытая» и «закрытая проводка». Первый вариант всегда находится на открытом пространстве. Он крепится к стене с помощью хомутов, может крепиться тросом или растягиваться по воздуху от стены к стене. Закрытые могут быть в лотках, трубах, замурованы в стене или под штукатуркой.Замкнутой проводкой считается, если она расположена в распределительных коробках или щитах. Его недостатком можно считать меньшую степень охлаждения.

Рекомендации по размещению

Устройство и электромонтаж, помимо других навыков, требуют навыков и общего понимания конструкции. В то же время, если у вас есть достаточно хорошие навыки электромонтажа, вы не сможете сделать хорошую электросеть. Бывают случаи, когда люди путают дизайн с оформлением разрешительной документации в государственных органах.

Самый простой проект можно сделать карандашом и листом бумаги. Для начала следует начертить примерный план всей комнаты. Он не обязательно должен быть пропорциональным, так как это всего лишь образец. Далее следует прикинуть расположение всех будущих торговых точек. Также необходимо узнать мощность всех потребителей электроэнергии в доме. : утюги, чайники, любая другая кухонная техника, различная бытовая техника, лампочки и тому подобное.

Затем нужно определить, в каких помещениях будет большая нагрузка на электросеть, а в каких — малая.Как правило, самым крупным потребителем электроэнергии в доме является кухня, поскольку в ней имеется много различных приборов. Кроме того, на кухне иногда ставят стиральную машину, что создает еще более высокую степень стресса. Такой план позволит подобрать оптимальное сечение кабеля для каждой комнаты.

При правильном расчете можно значительно сэкономить на сечении проводки. Рассчитав необходимое сечение, необходимо сложить весь необходимый метраж и получить общую стоимость такого оборудования. В каждой комнате должна быть своя линия и автоматический выключатель. В приборной панели они могут быть помечены как «кухня», «спальня» и так далее. В случае падения напряжения сработает автоматический предохранитель и самостоятельно отключит подачу электроэнергии.

Кроме того, такой подход позволяет, например, отремонтировать розетку в спальне, предварительно отключив линию, а на кухне можно заниматься своими обычными делами, так как там будет осуществляться электроснабжение.

Во влажных помещениях следует использовать проводку с двойной изоляцией.Рекомендуется покупать современные розетки и выключатели европейского стандарта безопасности с заземлением. Более того, его еще нужно правильно подключить. Одножильные медные провода лучше не гнуть слишком сильно (допустим небольшой угол), так как это может привести к перекручиванию. Покрытые провода в валах и каналах должны лежать ровно. Но стоит отметить, что их нельзя зажимать, и они должны располагаться в канале свободно.

При установке розеток и выключателей следует оставить несколько лишних сантиметров на страхование.При расчете допустимого сечения кабеля этот параметр также учитывается. При установке кабеля нужно обращать внимание на острые углы, которые могут повредить изоляцию провода, и снимать их. При подключении необходимо особенно тщательно затягивать клеммы. Однониточные варианты нужно подтягивать дважды. Это связано с их особенностью выпадения осадков, из-за которых со временем связи сами по себе ослабевают.

Медная и алюминиевая проволока несовместимы друг с другом по своим химическим характеристикам, то есть их нельзя соединять вместе.Если в этом есть особая необходимость, то нужно использовать специальные соединители, оцинкованные шайбы или хомуты. Место, где они будут состыковываться, должно быть сухим.

По общепринятым правилам фазные провода (плюс) должны быть белого или коричневого цвета.
