Орех для соединения проводов: маркировка и правила пользования

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орех для соединения проводов

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Конструкция соединителя

Начать следует со знакомства с внутренним устройством изделия, изучение которого поможет понять принцип образования ответвления и почему его так называют. Дело в том, что по своей форме этот разъем со стальными зажимами очень похож на орех (фото ниже).

Такой соединитель состоит из следующих частей:

• Диэлектрической внешней оболочки овальной формы, являющегося корпусом изделия с расположенными на нем защелками.
• Своеобразной «сердцевины», представляющей собой конструкцию из металлических пластин, стягиваемых болтами.

После разборки ореха видны две плашки с имеющимися на каждой них выборками (пазами), предназначенными для фиксации и зажима оголенных концов проводов. Их глубина и ширина зависят от того, на какое сечение рассчитан данный образец ответвительного сжима. Наиболее распространенные модели изделий этого класса и сечения фиксируемых в них жил указаны в размещенной ниже таблице.

Приведенные в ней образцы сжимов типа «орех» применяются в сетях переменного тока с действующим напряжением до 660 Вольт включительно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки.  При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

• При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
• При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
• В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

• Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
• такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
• алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

• Верхняя и нижняя снабжены желобком.
• Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»

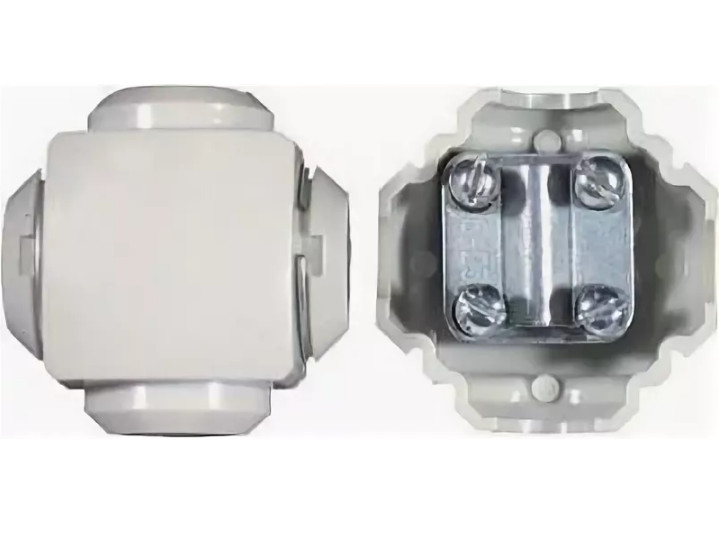

Одна из моделей сжима с разобранным корпусом

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
3. Половинки изделия разъединяются.
4. Нужно выкрутить прижимные болты из контактных пластин.
5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

• С их помощью удается подключать ответвления без разрыва кабеля.
• Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
• Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Орех для соединения проводов: маркировка и правила пользования

Соединение проводников с помощью «орешка» является довольно-таки распространенным явлением. Кабельный сжим так назван из-за внешнего сходства. Термин «орех» относится к общепринятым и используется в качестве элемента профессионального сленга у специалистов-электроэнергетиков. Официальное наименование приспособления – ответвительный зажим или сжим. В этой статье мы расскажем,что собой представляет орех для соединения проводов и как пользоваться этим соединителем.

Назначение и преимущество соединителей

Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.

Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода. Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления.

Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Конструкция сжима

Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Сжим ответвительный у731м типа «орех». Орехи электрические соединительные

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжима	Сечение магистрального провода, мм2	Сечение ответвительного провода, мм2
У731М	4 ÷ 10	1,5 ÷ 10
У733М	16 ÷ 35	1,5 ÷ 10
У734М	16 ÷ 35	16 ÷ 25
У739М	4 ÷ 10	1. 5 ÷ 2.5
У859М	50 ÷ 70	4 ÷ 35
У870М	95 ÷ 150	16 ÷ 50
У871М	95 ÷ 150	50 ÷ 95
У872М	95 ÷ 150	95 ÷ 120

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа «орех»

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

Понравилась статья — поделись с друзьями!

электрический, прокалывающий для соединения проводов

Зачастую во время подключения объекта электрики подсоединяют ответвление к магистральным линиям передач. К примеру, в установленном в подъезде электрощитке через него пройдут стояки магистральных контуров. Потребуется соединить провода, осуществить подключение ответвления в жилище. Для этих целей специалисты предлагают использовать сжим ответвительный.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

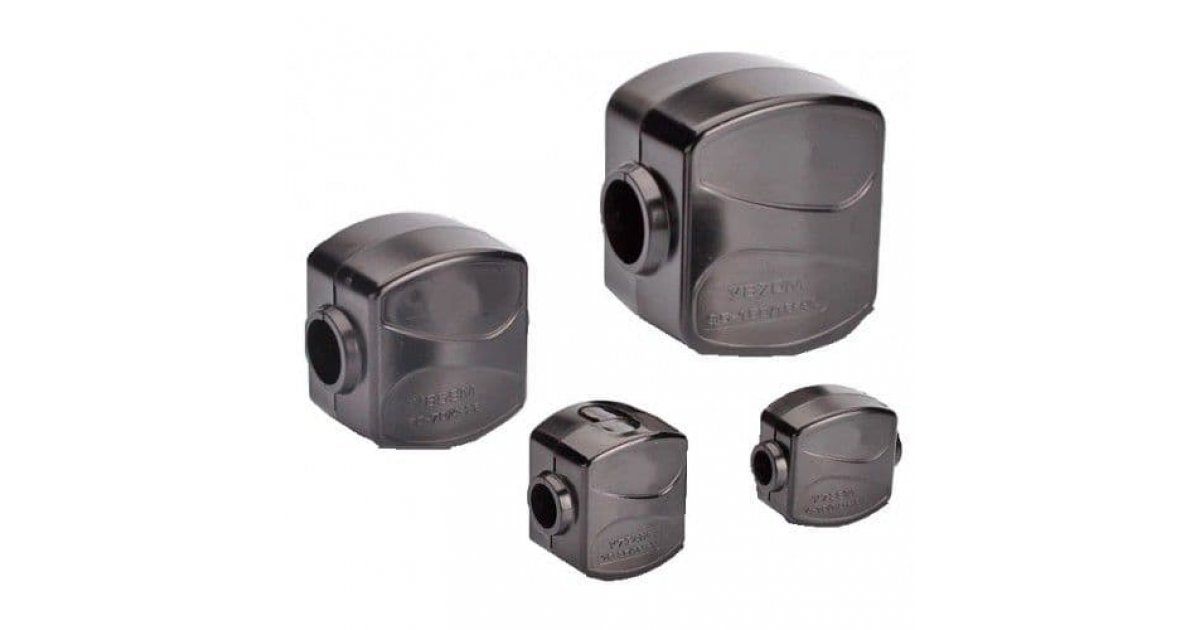

Как выглядит ответвительный сжим

Виды ответвительных сжимов

Известно немало случаев, во время которых появляется нужда в создании таких соединений. Не всегда возможно быстро и без трудностей сменить старые алюминиевые провода в жилище на новые из меди. Когда во время попытки подключения нового электрического оборудования было установлено, что кабель в квартире из алюминия, нужно использовать один из видов сжимов.

Клеммная колодка

Существуют определенные особенности применения клеммных колодок. Чтобы надежно закрепить алюминиевый и медный проводники в винтовом либо самозажимном устройстве, требуется создать пластины из нейтрального материала. Как альтернатива их верхний слой должен быть покрыт спецпастой, которая изготовлена исключительно для таких действий. Данные об этом указываются на маркировке либо в руководстве.

Клеммная колодка

«Орешки»

Изделия так называются ввиду строения: в качестве скорлупы выступает корпус из спецпластмассы, начинки — зажимы для надлежащего контактирования. Электромонтаж зажимов для проводов типа «орешки» достаточно прост. Изначально алюминиевую магистраль зачищают в коммутируемом участке, затем помещают в канал зажима. Жилу из меди в новом оборудовании устанавливают в другой пластинке без контакта с наружным каналом. Модели с сечением 120-150 кв. мм используют в основном электриками, 1,5-4 кв. мм — в быту.

«Орешки»

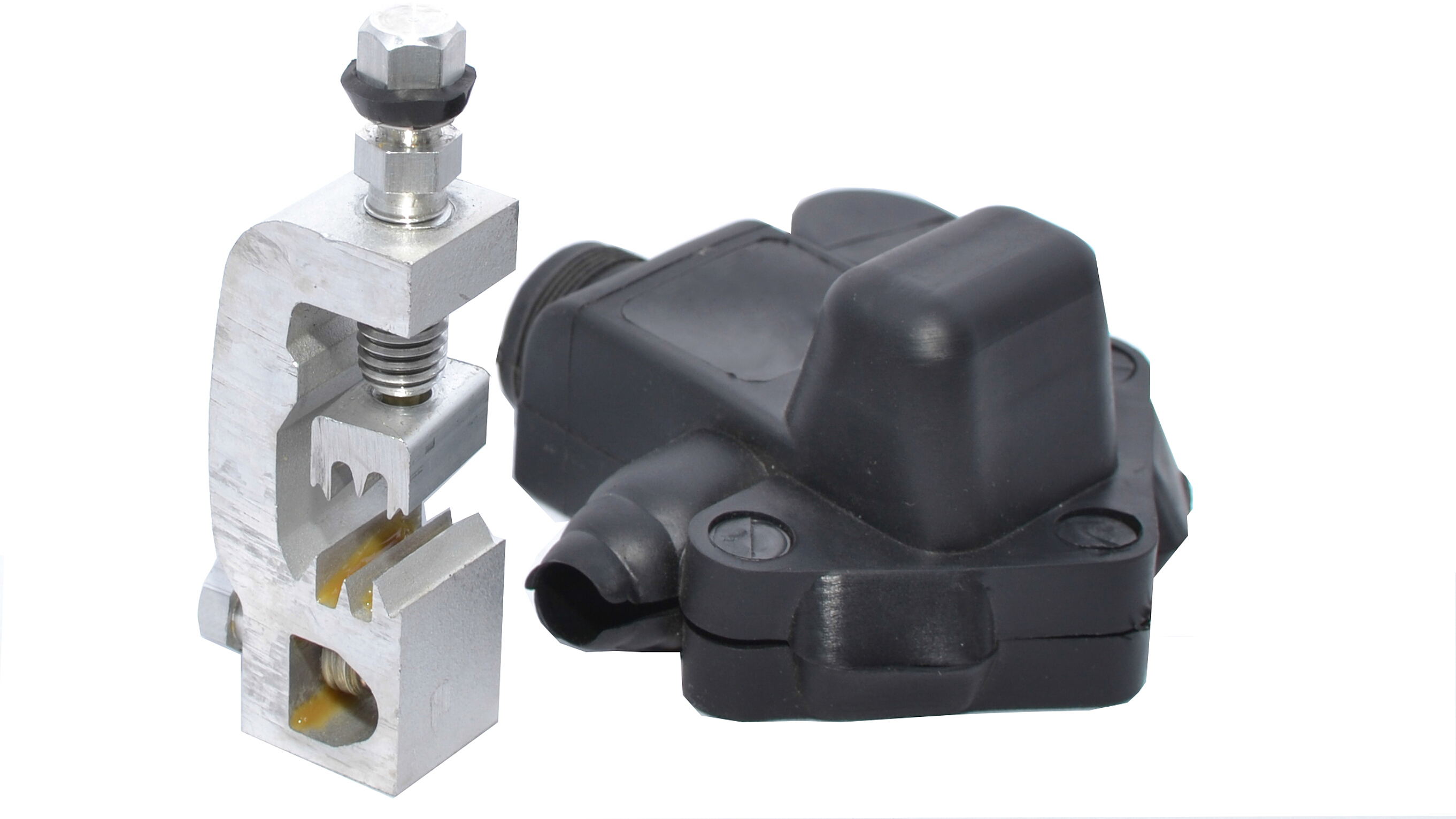

Прокалывающий зажим

Подобные проводниковые зажимы коммутируют непосредственно к изолированному проводу на магистрали. Проведение таких действий оптимально доверить опытному специалисту. Когда пользователь пытается осуществить это сам, то устройство нужно подсоединить к проводнику, не нарушая изоляцию. Прочно затягивается гайка, прокалывается провод и обеспечивается контакт.

Прокалывающий зажим

Самодельный соединитель

Такой зажим возможно изготовить из болта, 3 шайб из латуни, гайки и изоленты. Для соединения проводников из алюминия и меди зона их контактирования изолируется 3 шайбами. Подобная методика является кратковременным соединением, однако фактически узел служит на протяжении десятилетий.

Самодельный сжим

Для чего используется

Главным назначением сжима станет создание ответвления на магистрали, не выполняя разрыв на главной трассе. Соединитель «орешек» монтируется в месте установки магистрали с проводкой нового оборудования, отсутствует надобность резать кабель. Является одним из наилучших вариантов во время соединения проводников различного сечения, которые изготовлены из алюминия и меди.

Важно! Ответвительные зажимы применяются во время монтажа электросетей в быту и на производстве. Они важны во время электромонтажа осветительных устройств. «Орешки» также используются в электросетях с напряжением не больше 660 В.

Также допускается устанавливать их в электрощитках, во время прокладки открытой электропроводки и подключения приспособлений небольшой мощности. Процедура монтажа довольно проста. Когда будет подобрана необходимая модель согласно сечению скрепляемого проводника, удаляются зажимы из оборудования. Снимается крепление, которое сдерживает 2 составляющие корпуса.

Важно! Необходимо предварительно надеть резьбовое кольцо на электропровод до того, как устанавливать в «орешке». Иначе понадобится демонтировать плашку.

Когда зажимы извлечены, с учетом габаритов высчитывают протяженность участка, где удаляется изоляция на коммутируемом проводе. Отметки можно ставить маркером либо ручкой.

Использование ответвительного зажима

Устройство

Конструкция электромонтажного элемента предусматривает наличие диэлектрического корпуса, который изготавливают из специальной пластмассы. Материал относят к термопластам, которые являются сложными полиэфирами. В корпусе сжима устанавливается металлический сердечник, который включает в себя 2 плашки с пластинкой в середине. Обе части соединены с другими посредством винтов. В 2 плашках проделываются пазы, чтобы укладывать провод. Маркируются клеммы «орешка» примерно одинаково.

Конструкция сжима

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

• Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
• Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
• Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
• В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
• Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Плюсы:

• качество сборки;
• изготовлен из алюминия и меди;
• большой диапазон температур эксплуатации.

Минусы:

• защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

• качество сборки;
• изготовлен из поликарбоната и качественной стали;
• продолжительный период использования.

Минусы:

• корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

• изготовлен из полипропилена и стали;
• огнестойкость;
• простота монтажа.

Минусы:

• корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Сжим ответвительный У-739 м4-10/о1.5-2.5

Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.

Плюсы:

• простота монтажа;
• высокая огнестойкость;
• напряжение проводников.

Минусы:

• защитное покрытие поверхности отсутствует.

Сжим ответвительный У-739 м4-10/о1.5-2.5

Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.

Что такое «орехи» для провода СИП?

Чаще всего во время прокладки электросети появляется большое количество вопросов, которые изначально при планировании всей работы не казались столь существенными. К подобным нюансам относится специальный зажим для СИП (электрики его часто между собой называют «орехом»).

Чаще всего во время прокладки электросети появляется большое количество вопросов, которые изначально при планировании всей работы не казались столь существенными. К подобным нюансам относится специальный зажим для СИП (электрики его часто между собой называют «орехом»).

На протяжении всего срока эксплуатации воздушной электросети (а это больше 30 лет) в зажимах должен поддерживаться бесперебойный и постоянный контакт. Если иногда могут использоваться кустарные крюки для подвеса и это не уменьшает надежность линий электропередач, то соединение самонесущих проводов должно осуществляться с использованием качественных заводских деталей.

Предназначение зажимов

Преимущественно, данные виды зажимов используются с целью ввода электроэнергии, подсоединения к ВЛ, при этом не нужно проводить отключение. В данном оборудовании на контактных пластинах располагаются острые зубцы, обеспечивающие прокол изоляционного покрытия на проводе во время монтажа.

Данные зажимы могут использоваться для разнообразных видов проводов: изолированные провода и голые жилы без изоляционного слоя. Со стороны для подсоединения голой жилы не предусмотрены зубцы, чтобы прокалывать изоляцию. А другой провод, который выходит из «ореха» подводится к вводному автомату, чтобы провести дальнейшую разводку сети в помещении.

Как устроены «орехи» и принцип их работы

Прокалывающий зажим – это гарантия выполнения требуемого соединения СИП, не снимая изоляционный слой. Конструкция данных изделий предусматривает корпус, внутри которого есть токопроводящие колодки и острые зубцы для соединения 2-х проводников. Есть модели, где зубцы размещены с 2-х сторон или же только с одной. Первый вариант используется для подсоединения оголенной жилы. Принцип установки и особенности конструкции данного оборудования могут отличаться в зависимости от компании-производителя.

Во время монтажа зажимов следует принимать во внимание несколько нюансов:

• У зажимов предусмотрено по 1-2 болта, которые имеют срывные шляпки. Их необходимо затянуть с использованием головки для ключа (берите инструмент с изолированной рукояткой) до срыва шляпки. Так удастся прочно затянуть соединение, не применяя динамометрический ключ.
• В зажимы требуется продеть 2 жилы. В то же время нужно смотреть, чтобы большим отверстием зажим был надет на магистральную жилу, а в маленькое отверстие нужно вставить ответвительную жилу (зачастую ответвление имеет сечение в несколько раз меньше, в сравнении с основной линией).

В герметичных зажимах внешняя часть зачастую имеет диэлектрическое покрытие. Это означает, что их можно монтировать на любом участке линии. Если же используете негерметичный зажим, то его требуется монтировать ближе к опоре и ни в коем случае не на середине, где провод провисает, поскольку в данное место стекают осадки.

Установка самонесущих проводов предусматривает, что прокалывающие зажимы будут монтированы совместно с использованием натяжных анкеров. Во время установки «ореха» необходимо сделать сквозные проколы через изоляционный слой, которым покрыты жилы. Не стоит считать, что это может снизить прочность электроустановки. Перед монтажом не забудьте убедиться в герметичности места, где будет делаться прокол.

Основные разновидности зажимов

В продаже удастся встретить «орехи» разнообразных видов и конструкции, но данное оборудование возможно разделить на несколько групп по определенным характеристикам:

• Сечение подсоединенного провода. Зачастую с одноболтовым зажимом не больше 95-120 мм.кв, с двуболтными зажимами (предназначены для более толстой жилы), к примеру, до 240 мм.кв.
• Количество болтов. С одним или двумя болтами, отличаются по допустимому сечению и допустимой силе тока, проходящего через зажим.
• Класс защиты. Можно приобрести герметичный зажим или негерметичный.
• Соединение проводов. За счет зажимов возможно соединить голые провода+СИП (нужно приобрести изделие с прокалывающими зубцами на одной стороне), СИП+СИП (на контактной панели зубцы расположены с обеих сторон).

Также во время покупки данных изделий стоит помнить, что болтовые шляпки должны соответствовать применяемому гаечному ключу. В ассортименте оборудования зачастую можно встреть головки на 13 мм, также иногда попадаются болты на 17 мм. Всю необходимую информацию можно узнать из маркировки, там указываются максимальное и минимальное значение сечения проводов. Эта информация также информирует о толщине магистрали. Выбор подходящей модели «ореха» станет довольно простой задачей, если разобраться в основных технических свойствах зажима.

Стоит учитывать, что устанавливать прокалывающий ответвительный зажим удастся только единожды. Демонтировать изделие в будущем не получится. Также не удастся использовать его второй раз после первичного монтажа.

Соединение проводов: способы объединения кабелей

От качества соединения проводов зависит не только надежность электроснабжения, но и безопасность жилья. Повреждения проводки происходят по причине плохого контакта в месте соединения, в результате чего оно отгорает, а в худшем случае становится причиной пожара.

Способы соединения проводов

Способ соединения проводов подбирается, в зависимости от:

• Материала проводов.
• Сечения жил.
• Условий эксплуатации проводки.
• Количества проводников.

Все соединения выполняются по схеме в распределительной коробке, которая устанавливается скрытым или открытым способом.

Соединение клеммными колодками

Конструкция клеммной колодки состоит из пластикового корпуса, внутри которого установлены латунные трубки с резьбовыми отверстиями по обеим сторонам. Диаметр входных отверстий трубок бывает разным, подбирается, в зависимости от сечения провода.

Процесс соединения проводов таким способом не вызывает затруднений даже у новичков:

• Подобрать колодку с требуемым размером ячейки.
• Отрезать необходимое количество секций.
• Снять с проводников по 5 мм изоляции и зачистить поверхность жил.
• Вставить концы проводов внутрь ячеек и зафиксировать затягиванием винтов.

Последнюю процедуру производят с усилием, особенно, если используются проводники из алюминия. При чрезмерном усилии винт передавит алюминиевую жилу, тоже самое касается и многожильных проводов — тонкие проволоки деформируются под действием винта, соединение получается ненадежным.

Эта проблема решается специальными наконечниками, которые надеваются на оголенные концы проводов, обжимаются пресс-клещами или пассатижами, а затем вставляются в ячейки клеммных колодок. Для соединения алюминиевых или многожильных проводников применяют также клеммные колодки из высокопрочного пластика, в которых зажим проводника производится не винтом, а пластиной, за счет чего достигается надежный контакт. Приспособления рассчитаны для работы с более высоким током.

Преимущества клеммных колодок:

• Низкая стоимость.
• Быстрый монтаж.
• Хорошее качество соединения.

Недостатки:

1. В продаже имеются много изделий плохого качества.
2. Нельзя соединять более двух проводников.

Клеммные колодки удобно использовать для подключения люстр, розеток, выключателей, а также стыковки перебитых в стене проводов, но такое соединение нельзя скрывать под слоем штукатурки, а только в распределительной коробке.

Пружинные клеммы

Конструкция пружинных клемм разработана германской фирмой WAGO. Принцип их работы заключается в том, что проводники зажимаются не винтом, как в обычных клеммных колодках, а механизмом рычажного типа, который фиксируется жилы, не деформируя их.

Корпус клемм WAGO изготавливают из полимерных материалов. Контактная часть — две латунные пластины, одна закреплена жестко, а вторая подвижная. Оголенный конец провода достаточно вставить в ячейку клеммы и опустить фиксирующий флажок.

Существует два типа пружинных колодок WAGO:

• Разъемные.
• Неразъемные.

Разъемные клеммы предполагают многоразовое использование —соединение можно разобрать и снова собрать. Неразъемные клеммы используются только один раз. Для ремонта проводки клеммник придется срезать, а после устранения неполадки установить новый.

Преимущества пружинных клемм:

• Быстрый монтаж.
• Соединение более двух проводников.
• Надежный контакт без деформации жил.
• Отверстие для замеров параметров сети.
• Можно соединять проводники из разных материалов.

Недостатки:

• Высокая стоимость по сравнению с обычными колодками.
• Не рекомендуется использование в сетях с большой нагрузкой.

Важно. При соединении алюминиевых проводов рекомендуется предварительно заполнить клемму контактной пастой для предотвращения окисления жил. В ассортименте продукции компании WAGO есть клеммы, уже обработанные таким средством при изготовлении.

Колпачки СИЗ

Конструкция соединительных изолирующих зажимов (СИЗ) состоит из колпачка и вставленной внутри него конусной пружины. Колпачок изготавливают из термостойкого пластика выдерживающего напряжение до 660 В.

Соединение проводов колпачками СИЗ производят двумя способами — с предварительной скруткой жил и без. При соединении двух проводников достаточно приложить их оголенные концы друг к другу, надеть колпачок и вращательными движениями по часовой стрелке сделать скрутку. Соединение колпачком СИЗ трех и более проводов делают, скрутив их концы пассатижами. Изоляцию с кабелей снимают так, чтобы оголенная часть не выступала за пределы колпачка —дополнительная изоляция не потребуется.

Преимущества колпачков СИЗ:

• Низкая стоимость соединителей.
• Быстрый монтаж.
• СИЗ изготовлены из негорючего материала.
• Колпачки имеют разную расцветку, что дает возможность маркировать проводку.

Недостатки:

• Нельзя соединять медные проводники с алюминиевыми.
• Относительно слабая фиксация и изоляция.

Чтобы соединение получилось надежным, важно подобрать нужный тип зажима. Все колпачки СИЗ имеют маркировку, в которой сначала указывается тип корпуса: 1 — без выступа, 2 — с выступом для более удобного захвата колпачка пальцами. После типа корпуса указывается минимальное и максимальное суммарное сечение жил, которое можно соединить в зажиме.

Опрессовка гильзами

Самое надежное соединение, применяемое в линиях с высокой токовой нагрузкой. В качестве зажима используется трубка, в которую заводят оголенные концы проводников и обжимают механическими или гидравлическими пресс-клещами. Некоторые мастера для этой цели используют пассатижи, но в этом случае нельзя гарантировать надежность соединения.

Материал гильзы должен совпадать с материалом проводников. Если необходимо соединить медный кабель с алюминиевым, используют комбинированную медно-алюминиевую гильзу. Диаметр трубки подбирается, в зависимости от суммарного сечения проводников — после заводки концов в ней не должно оставаться пустот.

Соединение проводов опрессовкой делается так, чтобы их концы находились примерно посередине гильзы. Соединение изолируется термоусадочной трубкой или обыкновенной изолентой.

Преимущества опрессовки гильзами:

• Невысокая стоимость гильз.
• Надежное соединение с высокой механической прочностью.
• Можно соединять медь с алюминием.

Недостатки:

• Неразъемное соединение — при необходимости гильзу придется срезать.
• Для работы нужен специальный инструмент.
• На проведение работ требуется больше времени.

Важно. Медь и алюминий подвержен окислению. Перед опрессовкой рекомендуется зачистить провода до блеска и обработать специальной смазкой.

Пайка и сварка

Пайка — старый, но надежный способ, используемый до сих пор. Его суть заключается в соединении проводов расплавленным припоем, который затекает в зазоры скрутки. После его застывания образуется монолитное соединение. Пайку используют для стыковки медных проводов. В продаже имеются флюсы и для алюминия, но специалисты предпочитают воздерживаться от его пайки. Процесс пайки:

1. Снять с концов проводов изоляцию и зачистить от лака.
2. Сделать скрутку.
3. Обработать скрутку канифолью.
4. Прогреть место соединения паяльником с набранным припоем, пока он не заполнит все промежутки.
5. Дать остыть.
6. Обработать спиртом место пайки и заизолировать.

Этот способ хорошо подходит для стыковки проводников небольших диаметров. Полученное соединение не нуждается в обслуживании весь срок эксплуатации.

Преимущества пайки:

• Отличное качество соединения.
• Низкая себестоимость работ.

Недостатки:

• Трудоемкость.
• Необходим опыт работы с паяльником.
• Неразъемное соединение.
• Нельзя использовать в сетях с высокой токовой нагрузкой.

Для соединения кабелей сваркой, используется сварочный аппарат. Как и в предыдущем случае, концы проводников предварительно скручивают, затем угольным или графитовым электродом сплавляют конец скрутки до образования шарика. В итоге получается монолитное соединение, отличающееся надежностью. Недостатки этого способа — неразъемное соединение и необходимость наличия определенного навыка работы со сваркой.

Скрутка и изоляция

Суть заключается в скручивании оголенных концов проводников между собой пассатижами с последующей изоляцией. Еще до недавнего времени, когда нагрузка в квартирах складывалась только из освещения и телевизора, скрутка применялась повсеместно. Сейчас она запрещена ПЭУ, особенно в деревянных постройках и помещениях с высокой влажностью.

Преимущества скрутки:

• Простота работ.
• Не требуется никаких материальных затрат.

Недостатки:

• Низкое качество соединения.
• Нельзя соединять медь с алюминием.

Подготовительный этап к пайке или сварке, при монтаже временной проводки.

Соединение проводов зажимами «орех»

Ответвительный сжим, предназначен для выполнения ответвлений от магистрального кабеля без его разрыва. Устройство зажима состоит из разборного поликарбонатного корпуса, внутри расположен стальной сердечник из двух плашек и промежуточной пластины. Половинки корпуса соединяются между собой стопорными кольцами, а плашки — стяжными болтами.

Установка ответвительного сжима:

1. Разобрать ответвительный сжим.
2. Снять изоляцию с магистрального провода на длину пластины.
3. Оголить конец отходящего провода на длину пластины.
4. Уложить провода в пазы на плашках.
5. Стянуть сердечник болтами, предварительно уложив латунную пластину между плашками.
6. Собрать корпус.

Важно. Необходимо правильно подобрать типоразмер «ореха», в зависимости от сечения используемых кабелей. Подбор сжимов осуществляется в соответствии с диапазоном сечений, указанных на пластинах сердечника.

Преимущества сжима «орех»:

• Невысокая стоимость.
• Простота установки.
• Возможность соединения алюминия и меди.
• Хорошая изоляция.

Недостатки:

• Большие габариты устройства.
• Необходимо периодически подтягивать болты.

Устройство допускается использовать в сетях с напряжением до 660 В. Корпус «ореха» имеет достаточно хорошую изоляцию, но не способен обеспечить полную защиту от влаги и пыли. При эксплуатации сжима в неблагоприятных условиях, корпус рекомендуется обмотать изолентой.

Соединение болтом

Все, что понадобится для работы — это любой болт, шайбы соответствующего диаметра и гайка.

Концы проводников зачищают от изоляции. На оголенных участках формируют петли по диаметру болта. Чтобы упростить работу, концы кабелей можно обернуть вокруг болта и затем закрутить. Элементы соединения надеваются на болт в следующем порядке:

1. Шайба.
2. Проводник.
3. Шайба.
4. Проводник.
5. Шайба.
6. Гайка.

Гайка подтягивается руками, затем ключом или пассатижами. Готовое соединение тщательно изолируется.

Преимущества болтового соединения:

• Простота работы.
• Надежный контакт.
• Низкая себестоимость.
• Разборное соединение.
• Использование в сетях с высокой нагрузкой.

Недостатки: громоздкость конструкции, которую не всегда можно уместить в распределительную коробку, большой расход изоленты.

Как соединить несколько проводов

Для объединения проводов подойдут следующие способы:

1. Пружинные клеммы.
2. Скрутка с пайкой, сваркой или использованием колпачков СИЗ.
3. Опрессовка гильзами.
4. Болтовое соединение.

Первый вариант менее трудоемкий и самый быстрый. Подходит также болтовое соединение — количество проводников ограничивается только длиной болта, но соединение имеет большие габариты.

Соединение проводов разного сечения

При соединении проводников разного сечения, скрутка не может обеспечить надежный контакт, поэтому все способы, связанные с ней, исключаются. Рекомендуется использовать клеммные колодки, пружинные клеммы или соединение болтом.

Объединение многожильных и одножильных проводников

Не имеет каких-либо особенностей. Подойдет любой из описанных способов, исключение составляет только скрутка проводников из разных материалов. В остальном выбор зависит от предпочтений и финансовых возможностей. При использовании винтовых клеммных колодок, необходимо наличие наконечников на многожильном проводе.

Соединение кабелей в воде и под землей

Электричество и влага — вещи несовместимые, поэтому для соединений, сделанных под водой или в земле, предъявляются особые требования. Концы проводников соединяют методом пайки или опрессовкой гильзами. Затем обрабатывают термоклеем и изолируют термоусадочной трубкой. Если все сделать правильно, то проникновение влаги в место соединения исключено.

Можно также использовать стыковку клеммными колодками. Место соединения помещают в герметичный короб и заполняют силиконовым герметиком. Кабель, проходящий под землей, должен быть помещен в трубу или короб —от повреждения грызунами.

Можно использовать один способ или сразу несколько — все зависит от монтажа. Главное, что не следует забывать — это безопасность. Участок, на котором производятся электромонтажные работы, необходимо в обязательном порядке отключить от сети, придерживаться ПЭУ и использовать исправный инструмент.

Современные способы соединения проводов

Почему нужно выбирать надежное соединение проводов?

Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.

•  корпус ответвителя — карболит,
•  металлическая плашка произведена из анодированной стали,
• адаптированы под различные сечения проводов,
•  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
• монтаж ответвительных сжимов производится крестовой или плоской отверткой,
• четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.

Достоинства экспресс-клемм WAGO

• Каждый проводник имеет свое гнездо.
• Всегда качественное подключение независимо от профессиональной подготовки мастера.
• Возможность соединять медные и алюминиевые провода.
• Надежная защита от случайного попадания проводника на токоведущие части.
• Контакты не греются, потому что соединены надежно.
• В клеммах предусмотрена возможность для замера электрических параметров.

Какой кабель или провод выбрать для электромонтажных работ?

Оцените качество статьи:

12 лучших соединителей для соединения одножильных и многожильных проводов

Если вы все еще используете гайку для соединения силовых кабелей, то самое время узнать о рычажном разъеме для проводов. Это новый и простой способ сращивания кабелей, где соединители проводов позволяют безопасно и надежно соединять электрические провода в два простых шага.

Вы также узнаете, как найти наилучшие разъемы для проводов, соответствующие вашим потребностям. Двенадцать элементов ниже — это лучшие электрические разъемы, которые я использовал ранее.Вы также сможете увидеть плюсы и минусы каждого разъема провода в каждом обзоре.

Но перед этим, вот три основных момента, которые вы должны учитывать при выборе проводных соединителей.

• Соответствие стандартам безопасности продукции: Первое, на что следует обращать внимание при выборе соединителя проводов, — это его соответствие стандартам безопасности продукции. Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящие через них мощность и тепло.Таким образом, чтобы обеспечить безопасность вашего проекта, выбранная вами марка соединителя должна соответствовать требованиям и быть сертифицирована несколькими организациями по безопасности продукции.
• Типы соединителей: На рынке доступны различные типы соединителей. Есть разъемы трубчатого типа для соединения только двух проводов. Вы также можете найти разъемы T-tap для соединения трех проводов. А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
• Необходимые инструменты: Для каждой марки разъема требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для некоторых обжимных разъемов проводов требуется обжимной инструмент. Есть также несколько соединителей проводов без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные разъемы, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах. Вы также должны проверить руководство по покупке после обзоров.

Лучшие обзоры соединителей проводов

1.

Рычажные соединители проводов HTCELLE

Рычажные соединители проводов HTCELLE — отличный выбор для тех, кто плохо знаком с проектами «сделай сам». Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединить два и более провода одним нажатием. Он также очень многоразовый, идеально подходит для создания временных проводных соединений.

Высококачественные пружинные зажимы и медные коннекторы обеспечивают надежный захват и надежное электрическое соединение. Вы также можете увидеть, правильно ли разъем соединяется с вашим проводом, благодаря его прозрачной крышке.

Но лучше всего то, что к этому разъему подходят практически любые провода. Мы можем использовать одножильные электрические провода и тонкопроволочные кабели, если они имеют калибр от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида проводки.

Кроме того, разъем устойчив к коррозии и старению, что обеспечивает его долгий срок службы. Я использовал этот пакет для соединения проводов год назад, и я не видел проблем до сих пор.

Тем не менее, я рекомендую немного больше зачистить провод при использовании этой опции.Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

• Для использования этого разъема для подключения двух или более проводов не требуются инструменты
• Многоразовый и творческий соединитель, который позволяет использовать временные соединения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
• Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
• Совместим как с многожильными, так и с одножильными проводами от 12 до 24 AWG
• Устойчивость к коррозии и старению

Минусы

• Провод должен быть зачищен больше, чем обычно

Коннектор HTCELLE отлично подходит для временных применений благодаря возможности повторного использования. Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Всякий раз, когда мне нужно соединить кабели в ограниченном пространстве, я думаю об этом обжимном соединителе. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для своей автомобильной клеммы для проводов. Он оснащен высококачественными трубками из латуни и ПВХ, что гарантирует, что наш подключенный провод не отсоединится, даже если он будет подвергаться постоянной вибрации автомобиля.

Соединитель ELECFUN Splice Crimp поставляется в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию с фиксатором провода, поэтому каждый может вставить провод нужной длины. С помощью этого стопора мне не придется беспокоиться о разбалансировке соединения проводов.

Этот обжимной соединитель имеет широкий спектр применения. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие.Я уверен, что этот обжимной соединитель прошел несколько тестов на безопасность продукта.

Однако, как следует из названия, для использования этого обжимного соединителя необходимо иметь обжимной инструмент. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого соединителя рекомендуется иметь под рукой инструменты для обжима.

Плюсы

• Высококачественная трубка из латуни и ПВХ обеспечивает прочную фиксацию и отличное соединение
• Легко определить нужный размер благодаря трем различным цветам
• С конструкцией упора для проволоки, которая позволяет пользователям вставлять провода нужной длины
• Широкий спектр применения, можно использовать в автомобилях или домашнем хозяйстве
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей проводов

Я настоятельно рекомендую эти автомобильные обжимные соединители для соединения проводов. Пока у меня есть обжимной инструмент, я гарантированно получаю чистое соединение, которое подойдет практически в любом месте.

3. Соединители для ответвлений TICONN T

Для врезки в провода без резки, зачистки и пайки кабелей покупатели могут использовать соединители TICONN T Tap Wire. Этот разъем позволяет нам иметь доступные ответвители для проводов, чтобы быстро и без усилий прокладывать электрические линии.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное подключение, к которому они могут быстро и легко подключаться и отключаться.

Гибкий медный корпус высшего качества внутри разъема обеспечивает превосходный контакт проводов при постукивании. Кроме того, он имеет корпус из термостойкого пластика, который выдерживает до 221 градуса по Фаренгейту. Это означает, что его можно устанавливать в электронные системы, требующие устойчивости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий выбор опций.Я могу выбирать между одним, 120, 360 и даже 480 наборами электрических разъемов, каждый из которых имеет три разных размера. Это означает, что каждый может заказать только то, что ему нужно, тем самым уменьшая потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Следует отметить, однако, что быстроразъемные клеммы иногда могут немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отключиться, что приведет к потере соединения.

Плюсы

• Легко вставляется в любой провод для быстрой и безопасной установки
• Медный корпус премиум-класса для превосходного контакта
• Стойкость к высоким температурам выдерживает до 221 градуса по Фаренгейту
• Доступны в разных объемах — каждый комплект также содержит три разных размера
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Для тех, у кого есть проект по отводу проводов, я настоятельно рекомендую этот T-образный разъем Ticonn для проводов. Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Просто помните, что нельзя устанавливать его в шаткой среде.

4. Соединители для пайки Kuject

Проволочные соединители с паяным уплотнением Kuject всегда были превосходным продуктом морского класса. Он имеет припойное кольцо, которое обеспечивает надежное соединение после расплавления. В то же время клей-расплав обеспечивает водостойкое покрытие и является причиной того, что он соответствует морскому классу.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу кольцо припоя, поэтому я уверен, что кольцо припоя полностью расплавилось, когда я устанавливаю проводной разъем. Его прозрачность также позволяет мне хорошо видеть сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам определить нужную трубу, просто взглянув на цвет, что экономит время при установке.

Единственным недостатком этого электрического соединителя является то, что кольцо припоя трудно расплавить.Вам понадобится высокотемпературная тепловая пушка, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку еще до того, как кольцо припоя начнет нагреваться.

Плюсы

• Кольцо припоя обеспечивает надежное соединение при расплавлении
• Клей-расплав обеспечивает водонепроницаемость после установки
• Прозрачная трубка дает нам хороший обзор для проверки соединения внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубки с цветовой маркировкой для легкого распознавания размера трубок

Минусы

• Для расплавления кольца припоя во время установки требуется термофен

Этот разъем для пайки идеально подходит для тех, кто работает с электропроводкой. Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Тем не менее, вам понадобится горячая тепловая пушка, чтобы установить это.

5. Водонепроницаемый разъем для проводов Amlits

Людям, которые выполняют много электромонтажных работ, особенно тех, которые требуют соединения и сращивания проводов, стоит рассмотреть водонепроницаемый разъем Amlits. Он поставляется в количестве 200 штук, с возможностью увеличения, что делает его достаточным для нескольких проектов подключения проводов.

Эта упаковка содержит стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы «папа» и «мама». Производитель также включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, этот предмет поставляется с надежной коробкой для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или храню дополнительные разъемы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем изготовлены из высококачественной меди.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложным. Размеры разъемов меньше, чем ожидалось. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

• Имеет 200 штук различных разъемов
• Опция для нескольких типов электрических соединителей для различных применений
• Водонепроницаемый разъем можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться в порядке
• Медь премиум-класса обеспечивает превосходную электропроводность

Минусы

• Разъемы маленькие и с ними может быть сложно работать

В целом, этот элемент рекомендуется, если у вас несколько проектов. У него достаточно разъемов для электрических клемм, чтобы обеспечить все наши небольшие проекты или даже один большой.

6. Термоусадочные соединители Qibaok

Этот комплект термоусадочных разъемов Qibaok имеет коэффициент усадки 3:1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературной тепловой пушки или даже зажигалки после обжима провода в вашем приложении.

Медный корпус обеспечивает надежный захват после правильного обжатия провода.В то же время гибкая отделка обеспечивает стабильное и превосходное соединение. Это означает, что я могу согнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001:2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для бытового и коммерческого использования.

Он также использует разные цветовые коды для своего диапазона проводов с подходящим номером AWG, отпечатанным на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять оттиски вручную, чтобы убедиться, что они имеют правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил о получении контейнера со сломанной крышкой. К счастью, разъемы внутри не пострадали.

Плюсы

• Высокий коэффициент усадки 3:1 обеспечивает высококачественную герметизацию
• Можно установить с помощью низкотемпературного фена или зажигалки
• Прочный медный корпус надежно удерживает провод в обжатом состоянии
• Высокоэластичная трубка сохраняет стабильную и превосходную производительность даже в согнутом состоянии
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая маркировка для удобства работы с широким набором датчиков

Минусы

• Контейнер может быть поврежден во время доставки

Этот продукт является одним из лучших комплектов разъемов для проводки, обеспечивающих безопасное соединение. Кроме того, его соответствие международным стандартам безопасности в отношении электробезопасности гарантирует покупателям, что этот продукт безопасен в использовании.

7. Термоусадочные соединители Sopoby под пайку

Соединитель термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных приложений с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает коррозионно-стойкую отделку и повышает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на улице, даже если провод подвергается воздействию элементов.

Коэффициент усадки 2:1 гарантирует, что наш кабель останется гибким после применения. Упаковка также бывает разных размеров: 10 шт. для калибров от 10 до 12 AWG, 40 шт. для калибров от 14 до 16 AWG, 40 шт. для калибров от 18 до 22 AWG и 30 шт. для калибров от 24 до 26 AWG.

Кроме того, советы и рекомендации, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые использует соединитель для пайки. Он также удобен в установке, так как для его нанесения нам понадобится только тепловая пушка.

Однако, даже если его легко установить, процесс его герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы вы могли время от времени давать отдых руке.

Плюсы

• Может выдерживать напряжение до 600 вольт, что делает его пригодным для высоковольтных приложений
• Конструкция с двойными стенками предотвращает коррозию и повышает водонепроницаемость
• Коэффициент усадки 2:1
• Доступны различные размеры для кабелей с различными размерами AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только термофен

Минусы

• Процесс запайки кольца припоем может занять слишком много времени по сравнению с другими соединителями

Этот разъем для пайки является отличным выбором для профессионалов-электриков, работающих с высоковольтными электрическими системами. У него максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3:1 и активируемое нагреванием уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

С этим комплектом я могу делать множество вещей, так как он включает в себя четыре разных контактных шпильки и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот разъем для проводов имеет толстые медные втулки, которые обеспечивают надежный захват и меньше нагреваются при сильном токе электричества. Между тем, его полупрозрачная термоусадочная трубка быстро усаживается с помощью мини-фена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за небольшой промежуток времени с меньшей усталостью рук.

Тем не менее, я заметил, что защелки его удобного прозрачного футляра хлипкие. Они могут легко сломаться или ослабнуть, поэтому вам нужно быть особенно осторожным при открытии. Это делается для того, чтобы замки не портились.

Плюсы

• Конструкция с двойными стенками и коэффициентом усадки 3:1
• Соединитель может быть установлен под землей или в транспортных средствах морского типа
• Включает различные типы клеммных колодок и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный корпус обеспечивает надежный захват и меньший нагрев
• Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

• Защелки ящика для хранения могут легко сломаться; необходимо соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения. Я могу установить эти электрические разъемы в любом месте, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Быстроразъемные клеммы Nilight

Как следует из названия, клеммы для быстрого сращивания Nilight позволяют пользователям мгновенно подключать клеммы для сращивания. Можно даже безопасно установить это, не обрезая исходный кабель. Это связано с его способностью к самозачистке, когда вам не нужно снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надлежащий захват и фиксацию провода источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем я не получу короткого замыкания. Кроме того, его высококачественный механизм блокировки обеспечивает надежную блокировку, независимо от того, какое приложение мы используем.

Как и любой другой соединитель, этот проводной наконечник с Т-образным отводом имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка делится поровну на одинаковое количество по 20 штук для каждого сечения кабеля.Одной коробки достаточно для моих многочисленных проектов с разными размерами проводов.

Одним из основных недостатков этого предмета является то, что он не предназначен для морского применения. Не рекомендуется для применений, подверженных воздействию воды и других влажных сред. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в соединение, что приведет к короткому замыканию.

Плюсы

• Быстрая и безопасная установка без зачистки
• Соединители имеют толстый внутренний сердечник из луженой меди для максимальной проводимости
• Высококачественный запирающий механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой маркировкой позволяет легко идентифицировать пару разъемов
• Универсальный комплект из 20 шт. каждого размера, разделенный поровну, идеально подходит для многочисленных проектов электромонтажа

Минусы

• Не подходит для морского применения, не рекомендуется для любого применения, связанного с водой

Как правило, этот набор клемм для быстрого сращивания настоятельно рекомендуется тем, кто хочет избежать зачистки проводов.Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Проводные разъемы Brightfour

Если мне нужен прочный способ соединения проводов, мне подойдут соединители Brightfour Wire. В этом проводном соединителе используется высококачественный пластик с более толстыми стенками, и он обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, оставаясь при этом легким для монтажника.

Этот разъем небольшой и компактный, что позволяет мне разместить его практически в любом месте.Он идеально подходит для проектов, которым требуется только низкое напряжение, например, электромонтажные работы со светодиодами и аккуратный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне при визуальном осмотре моего провода.

Кроме того, клиенты могут выбирать между электрическими разъемами I-типа и T-типа. Каждый может выбрать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли купить только то, что нам нужно.Нам не нужно иметь неиспользуемые разъемы, если нам не нужен разъем T-типа или I-типа.

Однако из-за своих премиальных функций он также намного дороже, чем другие встроенные разъемы для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

• Высококачественные соединители обеспечивают надежное соединение
• Обеспечивает легкое соединение проводов
• Компактный размер позволяет размещать провода практически в любом месте
• Подходит для низковольтных установок и установок, которые должны выглядеть чистыми
• Прозрачная поверхность отлично подходит для осмотра проволоки
• Доступен с I-образным, Т-образным или сочетанием обоих типов соединителей

Минусы

• Дороже, чем другие встроенные соединители проводов

Очень рекомендую рассмотреть этот проводной разъем Brightfour. Он удобен в использовании и не будет легко ослабляться. Он идеально подходит для соединения как больших, так и маленьких проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединительные соединители HELPLEX

Я искал инструменты для закручивания гаек для своего домашнего проекта электропроводки, когда мой друг порекомендовал этот разъем для сращивания Helplex. Я могу использовать этот разъем в своем освещении, электричестве или даже в домашней розетке, если он имеет размер от 24 до 12 AWG.

С этой опцией пользователям не нужно беспокоиться об идеальной длине для зачистки провода. Этот разъем поставляется с меркой на его стороне, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых слота — один спереди, а другой под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Его прозрачная крышка имеет отличное качество сборки и дает хороший обзор своего проводника. Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот разъем для сращивания предназначен для домашней электропроводки, но не подходит для использования вне помещений. Тестовые отверстия открыты, поэтому вода может попасть через них и вызвать короткое замыкание.

Плюсы

• Широкий диапазон применения проводов позволяет нам использовать его для линий от 24 до 12 AWG
• С боковой индикацией необходимой длины зачистки проводов
• С двумя доступными тестовыми слотами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводников
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Не применяется для наружного применения

Тем, кто все еще использует изоляционную ленту или гайки в своей домашней электропроводке, проверьте и попробуйте этот разъем для сращивания. Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Термоусадочные стыковые соединители AIRIC

Этот электронный разъем лучше всего подходит для автомобильных клемм, особенно в жилых автофургонах. Эти всепогодные автомобильные разъемы для проводов позволяют мне использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, внутренняя подкладка, активируемая нагреванием, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, благодаря чему эти проволочные стыковые соединители легко усаживаются.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать горячую тепловую пушку.

AIRIC также использует медный сердечник премиум-класса в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при одновременном снижении тепловыделения. Он также имеет внутреннюю структуру проволочного упора, помогающую нам вставлять наши кабели на нужном расстоянии.

Единственное, что мне не нравится в этом водонепроницаемом комплекте разъемов для автомобильных проводов, — это ограниченное количество трубок для кабелей 12–10 AWG.Каждый пакет содержит только десять коннекторов для этой линейки, чего может быть недостаточно для крупных проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электропроводами, этого должно быть достаточно для их нужд.

Плюсы

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Подкладка, активируемая при нагревании, делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефинового материала, что обеспечивает ее высокую усадку
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный ток
• Не выделяет много тепла
• Фиксатор проволоки обеспечивает правильную вставку обоих концов проволоки для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я использовал. Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при воздействии воды.

На что обратить внимание при покупке соединителей проводов

Всякий раз, когда я собираюсь купить какой-либо инструмент, я обычно сначала смотрю на марку. Однако, когда дело доходит до лучшего соединителя проводов, бренд не так важен. Пока разъем соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие или сертификация стандартов безопасности продукции

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов, Т-образные соединители, соединители для сращивания и термоусадочные соединители.

Вы можете просмотреть текущую систему, чтобы определить, что вам нужно. Это для автомобильных приложений? Или для вашего дома? Вам нужно установить его на постоянной основе? Должен ли он быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком, чтобы получить лучший совет.

Для установки некоторых соединителей требуется обжимной инструмент, а для некоторых используется фен. Некоторым соединителям требуются оба инструмента для обеспечения правильного соединения, а некоторым вообще не нужны инструменты. Вот почему важно, чтобы вы сначала определили, что вам нужно, прежде чем приступать к проекту установки.

Если у вас есть полный набор инструментов как у профессионала, занимающегося своими руками, возможно, вам не нужно это учитывать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Для правильной установки некоторых разъемов даже требовались специальные инструменты.

• Материал, используемый в качестве внутреннего разъема

Это относится к материалу сердечника, который разъем использует для проведения электричества. Он сделан из меди или латуни премиум-класса? Существует ли припойное кольцо, обеспечивающее хорошее соединение после установки? Крайне важно, чтобы вы знали этот материал, чтобы обеспечить отличный электрический поток в вашей системе.

• Размеры входят в комплект поставки

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество соединителей.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование для проектов, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше соединителей, чтобы не исчерпать их, пока вы находитесь в процессе установки.

Как соединить три провода вместе

При обычном способе соединения двух или более проводов можно использовать проволочные гайки. Однако гораздо проще использовать трехжильный разъем.

Можно использовать трехжильный соединительный соединитель, в котором нужно просто зачистить конец провода и вставить его в соединитель. В качестве альтернативы вы можете использовать Т-образный разъем для проводов, в который вы просто вставляете провод и запираете его крышку.

Вставные соединители проводов

лучше, чем проволочные гайки

Вставной соединитель для провода и гайка для провода обеспечивают превосходное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей техники зачистки проводов и сращивания, чтобы обеспечить хорошее соединение. С другой стороны, вставные соединители для проводов проще в установке.

Вставные разъемы для проводов вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое. Тем не менее, основным преимуществом проволочных соединителей перед проволочными гайками является простота их установки. Но при правильной установке оба обеспечат безопасное и надежное соединение.

Все разъемы проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный проводной разъем и клеммный тип, в основном используемый для проводных линий, которым не грозит короткое замыкание при прикосновении.

Эти неизолированные соединители и клеммы также дешевле по сравнению с изолированными клеммами. Однако использование соединителя изолированного провода намного безопаснее, чем соединителя неизолированного провода. У него есть трубка, закрывающая отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняйте все виды работ с проводами с каждым соединителем

Большинство соединителей для проводов подходят для любых проводов, но некоторые соединители для проводов не рекомендуется использовать с тонкопроволочными проводами. Некоторые обжимные соединители могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод движется или вибрирует.

Заключение

Использование изолированных соединителей для проводов в настоящее время является более простым и быстрым способом подключения провода. Имеется соответствующий разъем для подключения одножильного провода, многожильного провода или того и другого.

Если вы хотите найти лучшие соединители проводов для своего приложения, вам следует посмотреть на свою систему. Если вы не уверены, вы можете ознакомиться с критериями, которые у меня есть, или спросить лицензированного электрика о вашем конкретном плане.

Соединители проводов — электрические 101

Blue Wire- Гайка Хороший выбор для соединения балластных проводов.

Оранжевый провод- Гайка Обычно используется с осветительными приборами или вентиляторами для соединения с проводом(ами) выключателя.

Желтое крыло- Гайка Обычно используется для соединения 2 проводов №14 или 2 проводов №12.

Tan Twister Обычно используется для соединения от 2 до 3 проводов #14 или #12.

Red Wing- Гайка Обычно используется для соединения от 3 до 4 проводов №14 или №12 или 3 проводов №10.

Соединители для стыкового сращивания телефонных проводов для передачи данных

Провода для передачи данных и телефонные провода имеют очень малый диаметр и составляют от 22 до 24 AWG. Эти провода используются для подключения телефона, компьютерных данных и электропроводки устройства открывания гаражных ворот и должны использоваться только для низкого напряжения.Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан разъем для передачи данных и стыкового соединения, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, смотрите инструкцию) и вставлены в разъемы. Можно использовать плоскогубцы или щипцы, чтобы сжать верхнюю и нижнюю части разъема вместе, чтобы выполнить соединения.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с стыковым разъемом телефонного провода.

Как установить Twist-

на разъемы проводов

1. Выключите питание.
2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от ¾ до 1 дюйма для более чем двух проводов. Выведите многожильный провод (провода) за одножильный провод примерно на 1/16 дюйма (1,6 мм).
3. Выравнивание изношенных жил и проводников.
4. Равномерно держите концы проводов вместе.
5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Соединитель должен перестать скручиваться после шага 5. Если он не перестанет скручиваться или провод ослабнет при вытягивании на шаге 6, разъедините соединение и начните сначала. Для правильного соединения может потребоваться разъем другого размера.

Push-

в разъемах для проводов

Очень легко подключить провода к разъемам Push- , но отсоединить их очень сложно. Их следует использовать только в светильниках. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув и скрутив провода.

Никогда не используйте push- в разъемах в электрической распределительной коробке. Если провода в распределительной коробке с вставными разъемами необходимо модифицировать, провода в этих разъемах, вероятно, придется обрезать и снова соединить с помощью поворотного разъема на разъемах.

Соединители проводов

используются для соединения двух или более проводов вместе. Существует множество типов соединителей проводов, самые распространенные – это скрутка- на . Соединители проводов марки IDEAL Industries скручивание- являются наиболее часто используемыми и будут представлены в этой статье.Соединители для проводов Twist- доступны в различных размерах с цветовой кодировкой , что позволяет использовать провода разного сечения и количества проводов.

Twist-

Соединители для проводов

IDEAL Первый промышленный соединитель для проводов назывался wire- nut® и стал торговой маркой для любого поворотного соединителя для проводов. Компания IDEAL Industries предоставляет информацию о своих разъемах проводов, включая цветовую маркировку разъема, указывающую на размер.Цвета и размеры разъемов в отрасли не одинаковы, но они аналогичны разъемам IDEAL.

Диаграмма идеального диапазона проводов — Краткий справочник на двух страницах для соответствия размерам проводов, количеству проводов и цветовому коду разъемов проводов.

Брошюра Ideal Wire Connector — Полное руководство по продуктам для соединителей проводов.

Размеры соединителей проводов

Размер соединителей проводов зависит от сечения проводов и количества соединенных вместе проводов.Пакеты разъемов для проводов показывают минимальное и максимальное допустимое количество проводов и размеров. Избегайте использования минимальных и максимальных размеров и чисел.

Общие соединители проводов

Twister® — IDEAL считает, что это наиболее распространенный соединитель проводов для жилых проектов. Это также очень часто используется для коммерческого строительства. Они доступны в трех размерах. Оболочка расширяется при затягивании, чтобы обеспечить надежное соединение. Если вам нужно удалить этот разъем провода, его следует заменить новым разъемом провода из-за расширения.

Wire- Nut® — оригинальный соединитель для проводов, доступный в пяти размерах.

Крылья- Гайка® — Крылья имеют контурную форму для надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire-.

Почему я подключил проводку Wago ко всему дому — Руководство по эффективности дома

В 2016 году, планируя проект нового дома моей семьи, я начал исследовать рычажные гайки Wago, уникальные соединители для электрических проводов, которые обладают явными преимуществами по сравнению с традиционными гайками.Я был очарован концепцией и потенциальной простотой использования этих проводных соединителей. Но действительно ли проводные соединители Wago превосходили проволочные гайки?

В 2016 году я решил испытать их в максимально реалистичной ситуации. Я обвязал весь свой дом гайками Wago.

Я расскажу вам обо всех своих выводах, но вот главное.

Гайки Wago

по сравнению с проволочными гайками – Гайки Wago обладают особыми преимуществами при монтаже электропроводки для домовладельцев, занимающихся своими руками.К ним относятся:

• Визуальное подтверждение электрических соединений
• простые удаления и замена проводов
• могут быть использованы для соединения твердых и зажимовных проводов
• Комбинированные проволоки размеры с доверием

Давайте посмотрим на каждый из эти особые преимущества, которыми обладают рычажные гайки Wago по сравнению с традиционными проволочными гайками. Но сначала небольшое уточнение.

Существует более одной модели проволочных гаек Wago.Серия 222 имеет прочный пластиковый корпус. Я имею в виду модель серии 221 с прозрачным пластиковым корпусом .

Визуальное подтверждение электрических соединений

Нижняя часть прозрачной гайки рычага Wago позволяет визуально подтвердить соединение.

Одним из самых неприятных аспектов проволочных гаек является невозможность увидеть, имеют ли провода внутри прочное соединение друг с другом. Это может привести к нехватке и даже пожароопасности.

Одной из первых особенностей, которая привлекла мое внимание к гайкам Wago по сравнению с гайками для проводов, была возможность визуального подтверждения соединений. Рычажные гайки Wago имеют прозрачный корпус, через который можно увидеть провод внутри него. Это дает вам возможность фактически увидеть провод, касающийся внутреннего разъема .

Кроме того, уровни прижимают провод после его вставки, чтобы предотвратить его выскальзывание.

Я не могу сказать вам, насколько это вселяет уверенность при подключении соединений.Возможность увидеть и «почувствовать» прочную связь значительно облегчает откладывание этого проекта и продвижение вперед.

Легкое удаление и замена проводов

Время от времени вам может понадобиться добавить дополнительный провод в группу. Возможно, вы добавляете свет или протягиваете питание в другую комнату. Хотя это может быть очень неприятно, когда вы снимаете, а затем заменяете большую проволочную гайку на набор проводов, использование гаек Wago делает этот процесс простым и интуитивно понятным.

Просто поднимите рычажок на неиспользуемой прорези в гайке Wago и вставьте новый провод. Закройте рычаг, и все готово!

Снять или заменить провод так же просто. Суть в том, что провода не все скручены внутри проволочной гайки. Каждая выложена в свой выделенный слот. Провода располагаются рядом друг с другом, что позволяет быстро и легко снимать и заменять их.

Соединение одножильных и многожильных проводов

Многожильный провод от вытяжного вентилятора в ванной соединен с одножильным проводом с помощью гаек Wago.

Каждый домовладелец знает, что нельзя смешивать одножильный и многожильный провод в гайке. Тем не менее, многие электрические устройства, такие как потолочные вентиляторы, поставляются с многожильным проводом и набором гаек .

Какого черта?

Гайки Wago решают дилемму соединения одножильных и многожильных проводов благодаря своей конструкции. Поскольку каждый провод вставляется в отдельный слот, соединения между различными типами проводов могут выполняться без проблем.

Я обнаружил, что использование их для подключения потолочных вентиляторов по всему дому — это самый быстрый способ выполнить соединения с абсолютной уверенностью.В качестве бонуса они предотвращают судороги пальцев от скручивания проволочных гаек. 🙂

Комбинируйте размеры проводов с уверенностью

Одна из самых неприятных проблем с традиционными проволочными гайками возникает при соединении проводов разного сечения. Может быть сложно найти проволочную гайку, которая вмещает провод большего размера, но при этом имеет зубья, чтобы зацепить меньший.

Опять же, гайки рычага Wago решают эту проблему. Размещая провода от 24-12 AWG, я обнаружил, что подключение этих разных размеров проводов не вызывает разочарования.

О компании

Wago — международная компания, основанная в Миндене, Германия, в 1951 году. Компания предлагает широкий ассортимент электротехнической продукции, внесенной в список UL, включая электрические соединения и технологии автоматизации.

Wago проводит серию испытаний всей продукции, включая обширный список механических, электрических, материальных и экологических испытаний. Полный список тестовых проверок см. на странице их рекомендаций на веб-сайте компании.

В этом видеоролике компании представлен обзор соединителей серии Wago 221.

Характеристики и характеристики гаек Wago

Рычажные гайки Wago серии 221 рассчитаны на 450 вольт и используют медный соединительный материал. Их можно использовать при температуре окружающего воздуха 185 градусов по Фаренгейту и выдерживать непрерывную рабочую температуру 221 градус по Фаренгейту, согласно веб-сайту Wago.

Гайки Wago сертифицированы UL. Сертификаты доступны для ознакомления на веб-сайте компании.

Заключение

После того, как я проложил электропроводку в своем доме с помощью гаек Wago Lever Nuts, с тех пор я помогал шурину прокладывать электропроводку в его доме, где мы также использовали их. Кроме того, мы модернизировали электропроводку в арендуемом помещении с помощью гаек Wago.

У нас никогда не было проблем или сожалений. С моей точки зрения, это прочные соединители и отличная альтернатива традиционным гайкам.

В тех редких случаях, когда мне нужно открыть распределительную коробку или коробку выключателя света, чтобы добавить или заменить проводку, эта задача очень проста благодаря конструкции рычажного управления.

Например, я подключил свой дом как умный дом, когда строил его. Время от времени я модернизирую традиционный выключатель света до умного выключателя. Благодаря гайкам рычага Wago у меня нет проблем с подключением многожильного провода заземления, который поставляется со многими из этих интеллектуальных выключателей, к сплошному проводу, который находится в моих стенах.

Я бы посоветовал вам посетить веб-сайт компании и провести собственное исследование. По моему опыту, у домовладельца, работающего своими руками, нет особых причин выбирать традиционные пластиковые проволочные гайки вместо этого нового подхода к соединению электрических проводов.

Чтобы ознакомиться с ассортиментом гаек Wago Lever, доступных на Amazon, нажмите здесь.

Межпроводные соединители — Molex

Вид См. части Соединительная система PicoBlade Предлагает баланс производительности, размера и доступности 2 — 17 1.0 26 — 32 Вид См. части

Вид См. части Соединительная система Milli-Grid Компактная система разъемов высокой плотности на основе сетки 2,00 х 2,00 мм, обеспечивающая полную гибкость конструкции 2 — 50 2.0А 22 — 30 Вид См. части

Вид См. части Соединительная система MicroTPA Номинальная рабочая температура 105 °C и доступная в различных размерах и конфигурациях цепей — вот что делает эту систему идеальной для обычных рыночных приложений 2 — 15 2.5А 22 — 28 Вид См. части

Вид См. части Концевые разъемы MUO 2.5 Обеспечивает более точный и менее изменчивый метод сращивания, требующий меньше навыков оператора, позволяя перенести процесс заземления проводов на этап окончательной сборки 4 — 8 5. 0А 20 — 28 ШКВ0.3, ШКВ0.5 Вид См. части

Вид См. части Модульные соединители SL Самый широкий выбор вариантов и конфигураций, включая высокотемпературные разъемы, способные выдерживать температуру пайки 260°C и пригодные для процесса оплавления 2 — 25 3.0А+ 22 — 36 Вид См. части

Вид См. части Межпроводные соединения Ditto Бесполая, с шагом 2,50 мм, система разъемов с одной клеммой и корпусом, которая снижает затраты на инвентарь, инструменты и настройку для приложений с низким энергопотреблением 2 — 8 4. 0A на лезвие 20 — 26 Вид См. части

Вид См. части Стандартные .062″+ и стандартные .062″ штыревые и гнездовые соединительные системы Широкий выбор вариантов, включая свободно висящие или монтируемые на панель корпуса и клеммы 18-30 AWG 1 — 36 5.0А 18 — 30 Вид См. части

Вид См. части Разъемы питания Nano-Fit Самый маленький на сегодняшний день полностью изолированный разъем, который удовлетворяет потребности клиентов в электропитании, обеспечивая при этом защиту терминалов в небольшом корпусе 2-16 8. 0А 20-26 Вид См. части

Вид См. части Соединительная система Micro-Fit Предлагает первоклассные характеристики корпуса для предотвращения неправильного сопряжения, уменьшения обратного хода клеммы, снижения утомляемости оператора во время сборки и помощи при слепом соединении 8.5А 4 — 24 3,00 мм Вид См. части

Вид См. части Стандартные штыревые и гнездовые соединители 0,093 дюйма Надежная, экономичная, мощная соединительная система 1 — 15 12. 0А 14 — 30 Вид См. части

Вид См. части CP Соединительные системы «провод-плата» и «провод-провод» Используя функции полной маркировки и сочетания цветов, надежные системы соединителей CP повышают безопасность пользователя и ускоряют сборку потребительских и промышленных межсоединений 2 — 12* 1.5 — 12,5 А* 16 — 28 Вид См. части

Вид См. части Семейные разъемы питания Mini-Fit Разъемы питания Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9.0 А и 13,0 А соответственно, в то время как слепое соединение, обеспечение положения клемм и варианты кожуха предлагают универсальную систему разъемов для широкого спектра приложений 2 — 24 13,0 А 16 — 28 Вид См. части

Вид См. части NSCC — новый стандартный контакт корпуса Простой в сборке, экономичный компактный продукт, обеспечивающий электропитание для негерметичных корпусных электронных устройств в автомобилях и коммерческих транспортных средствах 2 — 30 6.0–15,0 А 10 — 22 Вид См. части

Вид См. части Система соединителей VersaBlade «провод-провод» Обеспечивает надежную, гибкую универсальную систему разъемов питания/сигнала, которая может обеспечивать до 300 В и 15.0А 1 — 9 15,0 А 14 — 24 Вид См. части

Вид См. части Разъемы питания MLX 6.Шаг 35 мм, штыревая и гнездовая система разъемов питания диаметром 2,13 мм. Также включает систему заземления MLX для централизации проводки заземления. 1 — 15 13,5 А, 20,0 А 10 — 20 Вид См. части

Вид См. части Разъемы питания Mega-Fit Обеспечивает большую мощность на погонный и квадратный миллиметр, чем большинство разъемов питания среднего класса в отрасли 2-12 26.0А 12-16 Вид См. части

Вид См. части Система разъемов Super Sabre Предлагает различные варианты питания и питания/сигнала, рассчитанные на 34.0 А на лезвие в компактной, высокоплотной и недорогой системе 2 — 8 34,0 А на лезвие 10 — 12 Вид См. части

Вид См. части Mini-Fit Sr.Разъемы питания Система разъемов высокой мощности, доступная в серебристом и золотом цветах, рассчитанная на ток до 50,0 А в двухконтурном корпусе 8 AWG 2 — 14 50.0А 8 — 16 Вид См. части

Вид См. части Герметичные гибридные модульные разъемы CMC и CMX Герметичная модульная гибридная соединительная система высокой плотности со степенью защиты IP6K9k, разработанная специально для транспортной отрасли. 22 — 154 2.5 — 26.0А 0,35 мм² — 5,00 мм²: ISO 14–24: AWG Вид См. части

Вид См. части Squba Герметичные соединители провод-провод Этот разъем сочетает в себе 6.Номинальный ток 0 А, узкий шаг 1,80 мм и степень защиты IP68 для решения многих задач 2 — 10 6,0 А 16 — 24 Вид См. части

Вид См. части Герметичная и негерметичная соединительная система MX150 Семейство экологически герметичных погружных продуктов, выдерживающих суровые условия. 2 — 20 22,0 А 14 — 22 Вид См. части

Вид См. части Герметичная соединительная система MXP120 Защита от совка, высокая производительность, 1.Герметичная соединительная система 20 мм, обеспечивающая превосходное соединение, герметичность и эргономичность 2-4, 6 13,0 А до 1,00 мм² Вид См. части

Вид См. части Промышленная герметичная соединительная система MX150L Предварительно собранная погружная система, отвечающая требованиям IEC IP67 и предназначенная для коммерческого транспорта, морских и других суровых условий 2 — 16 18. 0А 14 — 22 Вид См. части

Можно ли использовать проволочные гайки в панели выключателя?

Что касается электропроводки в вашем доме, вы должны убедиться, что все сделано правильно и в соответствии с нормами, изложенными в Национальном электротехническом кодексе. Если вам интересно, можно ли использовать проволочные гайки в панели выключателя, вы попали по адресу!

В панели выключателя можно использовать проволочные гайки.Это популярный метод соединения или сращивания проводов. При этом вы должны убедиться, что используете эти электрические разъемы в соответствии с кодами, установленными NEC. Существуют также подходящие альтернативы использованию проволочных гаек, например, вставные соединения.

От назначения проволочных гаек до рекомендаций NEC относительно них — мы собираемся рассказать обо всем, что вам нужно знать об использовании этих электрических разъемов в панели выключателя. Сделав это, мы выделим на ваше рассмотрение подходящие альтернативы проволочным гайкам.

Для чего используются соединители с проволочными гайками?

Когда дело доходит до электропроводки в вашем доме, вам нужно будет использовать разъемы проводов во время этого процесса. Эти изящные устройства позволят вам создавать проводные соединения для различных розеток, осветительных приборов или приборов.

Гайки для проводов

считаются наиболее распространенным типом соединителя, используемого для сращивания электрических проводов. Проволочные гайки представляют собой пластиковые гайки, которые накручиваются на концы оголенных проводов электрических проводников, создавая между ними надежное соединение .С этим типом разъема провода вы сможете открутить их позже.

Один тип соединителя с проволочной гайкой

Это означает, что вы можете с легкостью заменить электропроводку некоторых электроприборов. Обратимый характер этих проволочных гаек делает их популярным выбором для соединения проводов. Хотя можно повторно использовать проволочные гайки без признаков повреждения конструкции проволочной гайки, эти соединители относительно дешевы.

Тип гайки для электрического провода, которую вам нужно использовать, зависит от вашего предполагаемого использования.Например, в осветительных приборах обычно используется самый маленький тип проволочной гайки. Возможно, наиболее распространенной проволочной гайкой является желтый вариант, который можно использовать для удержания двух проводов четырнадцатого калибра или трех проводов двенадцатого калибра.

Использование соединительных блоков Wago для упрощения электропроводки в Великобритании

Кроме того, различные гайки для проводов могут поддерживать различные максимальные напряжения. Многие проволочные гайки способны выдерживать напряжение до 600 вольт; однако некоторые могут выдерживать до 1000 вольт. При поиске правильного разъема для проводов важно учитывать провода, которые вы будете соединять, и напряжение, которое должен поддерживать разъем.

Гайки

также более безопасны, чем другие способы соединения проводов. Например, многие люди используют изоляционную ленту для соединения различных электрических проводников. Проволочные гайки — гораздо более безопасный вариант! На самом деле, проволочные гайки редко связаны с какими-либо проблемами электробезопасности и обычно используются и одобряются электриками.

Однако можно ли использовать их в панели выключателя?

Можно ли использовать проволочные гайки в панелях выключателей?

Старая грязная панель выключателя с различными подключенными проводами

Как обсуждалось ранее, проволочные гайки — это полезные устройства, которые можно использовать для соединения проводов.Однако вам может быть интересно, можете ли вы использовать их в панели выключателя, которая является основной точкой распределения электрических цепей в вашем доме. Сращивание внутри панели выключателя довольно распространено!

К счастью, если вам нужно соединить провода внутри панели, вы сможете сделать это с помощью соответствующей накидной гайки или другого проводного соединителя. Как мы объясняли в предыдущем разделе, разные гайки рассчитаны на разное максимальное напряжение. Однако есть еще одно важное соображение, которое следует учитывать при использовании проволочных гаек в панели выключателя.

При использовании проволочных гаек для сращивания проводов в панели выключателя необходимо убедиться, что размер всех проводов соответствует номинальному току панели выключателя. Если вы не уверены в номинальной силе тока панели выключателя, эта информация должна быть напечатана рядом с главным выключателем.

Теперь, когда мы определили, что можно использовать проволочные гайки в панелях выключателей, нам нужно подумать, законно ли это! Когда дело доходит до безопасной проводки, вся проводка в вашем доме должна соответствовать требованиям Национального электротехнического кодекса (NEC).

Продолжайте читать, пока мы объясняем, что вам нужно знать о рекомендациях NEC в отношении монтажных гаек, используемых в панелях выключателей!

Что нужно знать об использовании проволочных гаек в панелях выключателей

Когда дело доходит до электропроводки в вашем доме, вы всегда хотите убедиться, что все соответствует закону и не нарушает ни один из кодов NEC. Если вы читаете это, значит, вы уже сделали шаг в правильном направлении.

Вы будете рады узнать, что Национальный электротехнический кодекс разрешает использование проволочных гаек в панели выключателя.Однако у них есть несколько оговорок на этот счет. Здесь мы разберем для вас рекомендации по использованию монтажных гаек!

Следующие рекомендации изложены в Разделе 312.8 (A) NEC издания 2020 г. Национальной ассоциации противопожарной защиты . В некоторых штатах могут использоваться предыдущие издания Национального электротехнического кодекса. Тем не менее, эти руководящие принципы остались прежними, с добавлением одного дополнительного положения.

1. Первое условие гласит, что общее количество всех проводников в любом заданном поперечном сечении вашего места для проводки не должно превышать максимум 40% пространства этой области .Однако второе указание в разделе 312.8 (A) не менее важно!
2. Во второй директиве указано, что общая площадь любых проводников, сростков или ответвителей, установленных в любом заданном поперечном сечении пространства для проводки, не занимает более 75% площади этой площади.

В соответствии с последним дополнением к этим рекомендациям должна быть предупредительная этикетка с указанием ближайшего метода отсоединения проходных проводников. Это окончательное руководство применимо только к штатам, использующим издание Национального электротехнического кодекса 2020 года.

В разделе 110.14 (B), в котором рассматриваются сращивания для электрических соединений, NEC указывает, что проводники должны соединяться или сращиваться с использованием «сращивающих устройств, предназначенных для использования». Проволочные гайки считаются одним из таких устройств для сращивания. Поэтому использование проволочных гаек разрешено NEC !

Однако есть альтернативы проволочным гайкам, которые можно использовать!

Альтернативы соединителям с проволочной гайкой

Панель выключателя с различными подключенными проводами

При подключении или сращивании проводов в панели выключателя вы должны убедиться, что используемые вами электрические разъемы соответствуют электрическим кодам. Как обсуждалось выше, проволочные гайки являются подходящим решением для использования в панели выключателя. Если вы ищете альтернативные варианты, у вас есть несколько отличных вариантов!

• Отличной альтернативой проволочным гайкам являются вставные соединители проводов . Однако эти соединители могут обойтись вам немного дороже, чем проволочные гайки. Однако эти соединители просты в использовании и обеспечат вам безопасные соединения, соответствующие коду. Однако в долгосрочной перспективе проволочные гайки легче открутить.
• Есть еще несколько подходящих вариантов! Соединители для стыкового соединения являются одной из возможных альтернатив проволочным гайкам . Эти металлические трубки можно использовать для сращивания проводов.
• Другим разъемом, аналогичным стыковому разъему, является цилиндрический разъем , который также можно использовать для этой цели.

При рассмотрении альтернатив проволочным гайкам важно также выделить неподходящие альтернативы.
