Составить принципиальную электрическую схему: Принципиальные схемы электрических цепей — Вольтик.ру

Принципиальные схемы электрических цепей — Вольтик.ру

При разработке электрических/электронных устройств без электрических схем не перейти к созданию этих устройств (кроме самых простых).

 Схема электрической цепи – графическое представление всех её элементов, их параметров и соединений между ними. Условные обозначения на схемах стандартизированы ЕСКД (Единая Система Конструкторской Документации).

 Схемы электрических цепей по своему назначению делятся на несколько типов. Чаще всего используются принципиальные и монтажные схемы. Принципиальные схемы дают наиболее полное представление о работе и составе устройства, а монтажные схемы используются при проведении монтажных работ. Принципиальная схема, в отличие от монтажной схемы не показывает физическое расположение элементов относительно друг друга. На рисунке внизу можно увидеть отдельные элементы, пример простой принципиальной электрической схемы и направление тока в них.

На электрически заряженные частицы в цепи воздействуют не только силы электрической природы, но и при определённых условиях силы, обусловленные воздействием сторонних процессов, таких как, например, химические реакции, тепловые процессы и прочее. В результате этого в цепях образуется ЭДС (электродвижущая сила). То есть, ЭДС характеризует работу сил неэлектрического происхождения. В международной системе единиц ЭДС измеряется в вольтах, так же как и напряжение.

 Ниже приведены условные обозначения самых распространённых радиоэлементов на принципиальных схемах.

Рисовать принципиальные схемы можно как от руки (удобно в небольших проектах), так и с помощью специализированного программного обеспечения, например, Proteus VSM. Proteus позволяет собрать принципиальную схему и эмулировать её работу, если схема содержит микроконтроллер  – отладить его прошивку. Его бесплатная версия не позволяет сохранять файлы.

Также можно рекомендовать полностью бесплатную программу Fritzing, помимо создания принципиальных схем имеющую возможность создавать монтажные схемы. Однако, эмулировать работу цепи она не умеет. Fritzing предназначена в первую очередь для создания схем с использованием Arduino.

Схемы электрические принципиальные | Лаборатория Электронных Средств Обучения (ЛЭСО) СибГУТИ

6.5.1 Схема электрическая принципиальная (код Э3) – схема, определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия.

6.5.2 На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы, которыми заканчиваются входные и выходные цепи.

На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

6.5.3 Схемы выполняют для изделий, находящихся в отключенном состоянии.

В обоснованных случаях допускается отдельные элементы схемы изображать в рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы.

6.5.4 Элементы и устройства, УГО которых установлены в стандартах ЕСКД, изображают на схеме в виде этих УГО.

Элементы или устройства, используемые в изделии частично, допускается изображать неполностью, ограничиваясь изображением только используемых частей или элементов.

6.5.5 Элементы и устройства изображают на схемах совмещенным или разнесенным способом.

При совмещенном способе составные части элементов или устройств изображают в непосредственной близости друг к другу. При разнесенном способе составные части элементов и устройств изображают на схемах в разных местах таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно. Разнесенным способом допускается изображать все и отдельные элементы или устройства схемы.

Пример выполнения устройств совмещенным и разнесенным способами в соответствии с рисунком 6.16.

совмещенный способ          разнесенный способ

Рисунок 6.16 – Пример изображения элементов совмещенным и разнесенным способом

6. 5.6 При оформлении схем, с целью повышения наглядности, рекомендуется использовать строчный способ изображения элементов (устройств), при котором УГО элементов или их составных частей, входящих в одну цепь, изображают последовательно друг за другом по горизонтальной или вертикальной прямой, а отдельные цепи – рядом, образуя параллельные (горизонтальные или вертикальные) строки.

При оформлении схемы строчным способом допускается нумеровать строки арабскими цифрами в соответствии с рисунком 6.17.

Рисунок 6.17 – Пример выполнение схем строчным способом

6.5.7 При изображении элементов (устройств) разнесенным способом допускается на свободном поле схемы помещать УГО элементов (устройств), выполненных совмещенным способом. В данном случае элементы (устройства), используемые в изделии частично, изображают полностью с указанием как использованных, так и неиспользованных частей (элементов).

Выводы (контакты) неиспользованных частей (элементов) изображают короче, чем выводы (контакты) неиспользованных частей (элементов) в соответствии с рисунком 6. 18.

Рисунок 6.18 – Изображение выводов (контактов) использованных и неиспользованных частей

6.5.8 Схемы выполняют в многолинейном или однолинейном изображении. При многолинейном изображении каждую цепь изображают отдельной линией, а элементы, содержащиеся в этих цепях, – отдельными УГО в соответствии с рисунком 6.19.

При однолинейном изображении цепи, выполняющие идентичные функции, изображают одной линией, а одинаковые элементы этих цепей – одним УГО в соответствии с рисунком 6.19.

многолинейное изображение      однолинейное изображение

Рисунок 6.19 – Пример выполнения многолинейного и однолинейного изображения цепи

6.5.9 При необходимости на схеме допускается обозначать электрические цепи по правилам установленным ГОСТ 2.709 – 89 или другим НД, действующим в отрасли.

6.5.10 В случае изображения на схеме различных функциональных цепей, для повышения удобства чтения, допускается эти цепи различать по толщине линий. На одной схеме рекомендуется применять не более трех размеров линий по толщине, при этом на поле схемы при необходимости помещают соответствующие пояснения.

6.5.11 Для упрощения схемы допускается несколько электрически не связанных линий связи сливать в линию групповой связи, но при подходе к контактам (элементам) каждую линию связи изображают отдельной линией.

При слиянии линий связи каждую линию помечают в месте слияния, а при необходимости, и на обоих концах условными обозначениями (цифрами, буквами или их сочетанием) или обозначениями, установленными ГОСТ 2.709 – 89. Линии связи, сливаемые в линию групповой связи, как правило, не должны иметь разветвлений, т.е. всякий условный номер должен встречаться на линии групповой связи два раза. При необходимости разветвлений их количество указывается после порядкового номера линии через дробную черту в соответствии с рисунком 6.20.

Рисунок 6.20 – Пример изображения разветвлений цепей

6.5.12 Каждый элемент и (или) устройство, имеющее самостоятельную принципиальную схему и рассматриваемое как элемент, входящие в изделие и изображенные на схеме, должны иметь позиционное буквенно-цифровое обозначение в соответствии с ГОСТ 2. 710 – 81.

Устройствам, не имеющим самостоятельных принципиальных схем, и функциональным группам рекомендуется также присваивать обозначения в соответствии с ГОСТ 2.710 – 81.

6.5.13 Позиционные обозначения элементам следует присваивать в пределах изделия. Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, С1, С2, С3 и т.д. Буквенные коды элементов схем электрических приведены в приложении Л.

Порядковые номера должны быть присвоены в соответствии с последовательностью расположения элементов на схеме сверху вниз в направлении слева направо.

В технически обоснованных случаях допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов или функциональной последовательности процесса передачи сигналов (информации).

При внесении изменений в схему (корректировке схемы) последовательность присвоения порядковых номеров может быть нарушена.

6.5.14 Позиционные обозначения проставляются на схеме рядом с УГО элементов с правой стороны или над ними.

При изображении на схеме элемента разнесенным способом позиционное обозначение проставляют около каждой составной части в соответствии с рисунком 6.16.

6.5.15 Если в состав изделия входят устройства, не имеющие самостоятельных принципиальных схем, то на схемах таких изделий допускается позиционные обозначения элементам устройств присваивать в пределах каждого устройства.

Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам устройств следует присваивать в пределах этих устройств.

Порядковые номера элементам следует присваивать по правилам, установленным в 6.5.13 данного пособия.

6.5.16 На схеме изделия, в состав которого входят функциональные группы, позиционные обозначения элементам присваивают в соответствии с 6.5.13, при этом вначале присваивают позиционные обозначения элементам, не входящим в функциональные группы, а затем элементам, входящим в функциональные группы.

6.5.17 Если в изделии имеется несколько одинаковых функциональных групп, то позиционные обозначения элементов, присвоенные в одной из этих групп, следует повторять во всех последующих группах.

Обозначение функциональной группы, указывают около изображения функциональной группы сверху или справа. Пример выполнения данного правила в соответствии с рисунком 6.21.

Рисунок 6.21 – Изображение на схеме одинаковых функциональных групп

Допускается одинаковые функциональные группы изображать по правилам приведенным в 6.2.3.8.

6.5.18 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под ним допускается указывать в круглых скобках обозначения зон и номера строк, в которых изображены все составные части данного элемента или устройства в соответствии с рисунком 6.22.

6.5.19 Для повышения удобства чтения схемы допускается раздельно изображенные части элементов соединять линией механической связи, указываю щей на принадлежность их к одному элементу. Позиционные обозначения элементов в этом случае проставляют у одного или у обоих концов линии механической связи.

6.5.20 При изображении отдельных элементов устройств в разных местах в позиционные обозначения этих элементов должно быть включено позиционное обозначение устройства, в которое они входят по типу

=А2 – С6

Данное обозначение означает конденсатор С6, входящий в устройство А2.

Рисунок 6.22 – Пример простановки позиционных обозначений при разбиении схемы на зоны или выполнении схемы строчным способом

6.5.21 При разнесенном способе изображения функциональной группы в состав позиционных обозначений элементов, входящих в эту группу, должно быть включено обозначение функциональной группы по типу

≠T1 — R4

Данное обозначение означает резистор R4, входящий в функциональную группу Т1.

6.5.22 При однолинейном изображении около одного УГО, заменяющего несколько УГО одинаковых элементов (устройств), указывают позиционные обозначения всех этих элементов (устройств) в соответствии с рисунком 6. 19.

Если одинаковые элементы (устройства) находятся не во всех цепях, изображенных однолинейно, то справа от позиционного обозначения или под ним в квадратных скобках указывают обозначения цепей, в которых находятся эти элементы (устройства) в соответствии с рисунком 6.23.

Рисунок 6.23 – Позиционное обозначение одинаковых элементов при однолинейном изображении, если элементы находятся не во всех цепях

6.5.23 На принципиальной схеме должны быть однозначно определены все элементы и устройства, входящие в состав изделия и показанные на схеме.

Данные об элементах и устройствах должны быть записаны в перечень элементов. Связь перечня элементов с УГО элементов и устройств должна осуществляться через позиционные обозначения.

В технически обоснованных случаях допускается все сведения об элементах и устройствах помещать около УГО.

6.5.24 При сложном вхождении, например, когда в устройство, не имеющее самостоятельной принципиальной схемы, входит одно или несколько устройств, имеющих самостоятельные принципиальные схемы, и (или) функциональных групп, или если в функциональную группу входит одно или несколько устройств и т. д., то в перечне элементов в графе «Наименование» перед наименованием устройств, не имеющих самостоятельных принципиальных схем, и функциональных групп допускается проставлять порядковые номера (т.е. подобно обозначению разделов, подразделов и т. д. текстового документа) в пределах всей схемы изделия в соответствии с рисунком 6.24.

Поз. обозн.	Наименование	Кол.	Примечание
С1…С3	Конденсатор К10-17а-Н90-0,22мкФ
	ОЖ0.460.10 ТТУ	3
	Резисторы С2-33Н ОЖ0.467.093 ТУ
	Резисторы С2-29В ОЖ0.467.099 ТУ
R1…R4	С2-33Н-0,5-3,3 кОм±5%-А-В-В	4
R5	С2-33Н-0,5-10 кОм±5%-А-В-В	1
R6	С2-29В-0,5-8,98 Ом±5%-1,0-Б	1
А2	1. Субблок 21-С. ХХХХ.ХХХХХХ.051	1
R1…R3	Резистор С2-33Н-0,5-3,3 кОм±5%-А-В-В
	ОЖ0.467.093 ТУ	3
Р1	1.1 Сумматор
С1, С2	Конденсатор К10-17а-Н90-0,22мкФ
	ОЖ0.460.10 ТТУ	2
V1…V4
	Диод 2Д510А ТТ3.362.096 ТУ	4
А3…А5	2. Субблок АТС. ХХХХ.ХХХХХХ.012	3

Рисунок 6. 24 – Пример выполнения перечня элементов

6.5.25 При необходимости указания около УГО номиналов резисторов и конденсаторов их показывают в соответствии с рисунком 6.25 при этом допускается применять упрощенный способ обозначения единиц измерений.

Для резисторов:
— от 0 до 999 Ом – без указания единиц измерения;
— от 1·10³ до 999·10³ Ом – в килоомах с обозначением единиц измерения строчной буквой «к»;
— от 1·10⁶ до 999·10⁶ Ом – в мегаомах с обозначением единиц измерения прописной буквой «М»;
— свыше 1·10⁹ Ом – в гигаомах с обозначением единиц измерения прописной буквой «Г»

Для конденсаторов6
— от 0 до 9999·10^-12 Ф – в пикофарадах без указания единиц измерения;
— от 1·10-8 до 9999·10^-6 Ф – в микрофарадах с обозначением единиц измерения строчными буквами «мк».

6.5.26 Для обеспечения однозначности выполнения электрического монтажа, на схеме необходимо указывать обозначения выводов (контактов) элементов (устройств), нанесенные на изделие или установленные в их документации.

Если в конструкции элемента (устройства) и в его документации обозначения выводов (контактов) не указаны, то допускается условно присваивать им обозначения на схеме, повторяя их в соответствующих конструкторских документах (чертеже, электромонтажном чертеже и т. д.).

При условном присвоении обозначений выводам (контактам) на поле схемы должны быть помещены соответствующие пояснения.

При изображении на схеме нескольких одинаковых элементов (устройств) обозначения выводов (контактов) допускается показывать на одном из них.

При разнесенном способе изображения одинаковых элементов (устройств) обозначения выводов (контактов) необходимо показывать на каждой составной части элемента (устройства).

Для отличия на схеме обозначений выводов (контактов) от других обозначений (например обозначений цепей и т.п.) допускается записывать обозначения выводов (контактов) с квалифицирующим символом в соответствии с ГОСТ 2.710-81.

Рисунок 6.25 – Обозначение номиналов резисторов и конденсаторов

6. 5.27 Если элемент на схеме показывают разнесенным способом, то поясняющую надпись помещают около одной составной части или на поле схемы около изображения элемента, выполненного совмещенным способом.

6.5.28 Для удобства чтения схемы рекомендуют указывать характеристики входных и выходных цепей изделия (напряжение, сопротивление и т.п.), а также контролируемые параметры на гнездах и т.п. Вместо характеристик или параметров входных и выходных цепей допускается приводить наименования цепей или контролируемых величин.

6.5.29 Если заведомо известно (например, по техническому заданию), что изделие предназначено для работы только в одном конкретном изделии, то на схеме допускается указывать адреса внешних соединений входных и выходных цепей.

Указанный адрес должен обеспечивать однозначность присоединения. Например, если выходной контакт изделия должен быть соединен с шестым контактом второго соединителя устройств А3, то адрес будет записан следующим образом:

=А3 – Х2:6

При обеспечении однозначности присоединения допускается указывать адрес в общем виде, например, «Коллектор прибора КИУ».

6.5.30 Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, помещаемые взамен УГО входных и выходных элементов – соединителей, плат и т. д. в соответствии с рисунком 6.26.

Каждой таблице присваивается позиционное обозначение элемента, взамен УГО которого она помещена. Над таблицей допускается указывать УГО контакта – гнезда или штыря.

Для удобства построения схемы допускается таблицы выполнять разнесенным способом.

Порядок расположения контактов в таблице определяется удобством выполнения схемы.

Допускается помещать таблицы с характеристиками цепей около УГО входных и выходных элементов в соответствии с рисунком 6.27.

Рисунок 6.26 – Пример изображения элемента внешнего подключения

Рисунок 6. 27 – Пример таблицы с характеристиками цепей при наличии на схеме УГО входных и выходных элементов

Аналогичные таблицы рекомендуется помещать на линиях, изображающих входные и выходные цепи при условии, что эти цепи не заканчиваются соединителями. В данном случае таблицам позиционное обозначение не присваивают.

Допускается при необходимости вводить в таблицы другие дополнительные графы, а при отсутствии характеристик цепей или адресов не приводить графы с этими данными. В графе «Конт.» допускается проставлять через запятую последовательные номера нескольких контактов при условии, что они соединены между собой.

6.5.31 Для изображения многоконтактных соединителей допускается применять УГО, не показывающие отдельные контакты. В данном случае сведения о соединении контактов приводят одним из следующих способов:
— около УГО соединителей, на свободном поле схемы или на последующих листах схемы помещают таблицы с указанием адреса соединения. Если таблица расположена на свободном поле схемы или на последующих листах схемы, то над таблицей проставляют позиционное обозначение соединителя. Пример выполнения данного правила в соответствии с рисунками 6.28 и 6.29;
— соединения с контактами соединителя показывают разнесенным способом в соответствии с рисунком 6.30.

X2

Рисунок 6.28 – Пример таблицы помещаемой на свободном поле схемы

Рисунок 6.29 – Пример таблицы, помещаемой около УГО соединителя

Рисунок 6.30 – Разнесенный способ изображения соединения с контактами соединителя

В графах таблиц приводят следующие данные:
— в графе «Конт.» – номера контактов соединителя строго в порядке возрастания;
— в графе «Адрес» – обозначение цепи и (или) позиционное обозначение элементов, соединенных с контактами;
— в графе «Цепь» – характеристику цепи;
— в графе «Адрес внешний» – адрес внешнего соединения.

При изображении соединения с контактами соединителя разнесенным способом (в соответствии с рисунком 6.30), точки соединенные штриховой линией с соединителем, означают соединения с соответствующими контактами данного соединителя. Характеристики цепей при необходимости помещают на свободном поле схемы над продолжением линий связи в со-ответствии с рисунком 6.30.

6.5.32 При изображении на схеме элементов, параметры которых подбирают при регулировании, около позиционных обозначений этих элементов на схеме и в перечне элементов проставляют звездочки (например, С5*), а на поле схемы помещают сноску: «*Подбирают при регулировании».

В данном случае в перечень элементов записывают элементы, параметры которых наиболее близки к теоретическим, а предельные значения параметров элементов приводят в графе «Примечание».

Если при регулировании параметра подбирают элементы различных типов, то эти элементы перечисляют в технических требованиях на поле схемы, а в графах перечня элементов приводят следующие данные:
— в графе «Наименование» – наименование элемента и параметр наиболее близкий к теоретическому;
— в графе «Примечание» – ссылку на соответствующий пункт технических требований и предельные значения параметров при подборе.

6.5.33 При изображении устройства в виде прямоугольника допускается в прямоугольнике взамен УГО входных и выходных элементов помещать таблицы с характеристиками входных и выходных цепей в соответствии с рисунком 6.31, а вне прямоугольника – таблицы с указанием адресов внешних присоединений в соответствии с рисунком 6.32. При необходимости допускается в таблицы вводить дополнительные графы.

Рисунок 6.31 – Пример изображения устройства

Рисунок 6.32 – Пример изображения устройства

Каждой таблице в данном случае присваивают позиционное обозначение элемента, взамен УГО которого она помещена.

Взамен слова «Конт.» в таблице допускается помещать УГО контакта соединителя (гнездо или вилка) в соответствии с рисунками 6.31 и 6.32.

6.5.32 На поле схемы при необходимости допускается приводить указания о марках, сечениях и расцветках проводов и кабелей (многожильных проводов), для выполнения соединения элементов, а также указания о специфических требованиях к электрическому монтажу конкретного изделия, например требования о взаимном расположении отдельных цепей.

6.5.33 Буквенные коды элементов схем электрических приведены в приложении Л. Примеры выполнения схем электрических принципиальных приведены в приложении М. Условные графические обозначения наиболее употребляемых элементов приведены в приложении Н. Условные графические обозначения наиболее употребляемых устройств связи приведены в приложении П.

Виды и типы электрических схем, их характеристика и назначение

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи. Далее мы расскажем, какие бывают виды и типы электрических схем, предоставив краткое описание, характеристики и примеры каждой разновидности.

Общая классификация

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

1. Электрические (Э).
2. Гидравлические (Г).
3. Пневматические (П).
4. Газовые (Х).
5. Кинематические (К).
6. Вакуумные (В).
7. Оптические (Л).
8. Энергетические (Р).
9. Деления (Е).
10. Комбинированные (С).

Что, касается типов, основными считаются:

1. Структурные (1).
2. Функциональные (2).
3. Принципиальные (полные) (3).
4. Соединений (монтажные) (4).
5. Подключения (5).
6. Общие (6).
7. Расположение (7).
8. Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип. Как пример, документ с названием Э3 является принципиальной электрической схемой. С виду она выглядит так:

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

Назначение каждой электросхемы

Структурная

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Функциональная

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Принципиальная

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т.к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование.  На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная или полная. В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

Монтажная

Эту разновидность электрических схем мы чаще всего используем на сайте, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

Кстати, монтажной также считается электросхема соединений, которая предназначена для подключения электрооборудования, а также соединения установок между собой в пределах одной цепи. При подключении бытовой техники руководствуются именно монтажной схемой.

Объединенная

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Существует также схема кабельных трасс, которая представляет собой упрощенный план прокладки кабельной линии к распределительным пунктам и трансформаторным подстанциям. Ее назначение аналогично монтажной электросхеме – с помощью данного документа монтажники руководствуются как вести линию от точки А к точке Б.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды и типы электрических схем, а также их назначение и характеристики. Зная условные обозначения и имея под рукой всю нужную документацию совсем не сложно разобраться в том, как работает та или иная установка.

Будет интересно прочитать:

Принципиальные и монтажные электрические схемы

Современное
электрическое оборудование в своей работе использует многочисленные
технологические процессы, протекающие по различным алгоритмам.

Электромонтёру,
напомним, что это специалист, который занимается эксплуатацией, монтажом,
наладкой и ремонтом электрооборудования, нужно иметь правильную информацию обо
всех особенностях электрооборудования. Для этого создают специальные электрические
схемы.

Электросхема
представляет собой документ, в котором по определённым правилам обозначаются связи
между составными частями устройств, которые работают за счёт протекания
электроэнергии.

Проще
говоря, электрическая схема – это чертёж или графическое
изображение электрооборудования и цепей связи.

Самая
простая электрическая цепь может содержать всего лишь три элемента: источник,
нагрузку и соединительные провода.

Но
в реальности электрические цепи намного сложнее. Они, помимо основных
элементов, содержат различные выключатели, рубильники, пускатели, контакторы,
предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки
и другое.

Всё
это и указывается в электрической схеме и даёт понимание электромонтёрам о том,
как работает установка и из каких элементов она состоит.

Основное
назначение электросхемы – помощь в подключении установок, а
также в поиске неисправности в цепи.

Электрические
схемы создаются для электриков всех специальностей. Но каждая отдельная схема
имеет свои особенности оформления. Чаще всего электрические схемы делят на принципиальные
и монтажные.

Оба
типа этих схем очень взаимосвязаны. Они дополняют информацию друг у друга,
выполняются по единым стандартам, понятным всем пользователям, но имеют отличия
в своём назначении.

Итак,
принципиальная электрическая схема представляет собой графическое
изображение электрической цепи, на котором все её элементы изображают в виде
условных знаков.

На
экране вы видите таблицу с условными обозначениями элементов электрической
цепи.

Принципиальные
электрические схемы создают в первую очередь для того,
чтобы показать принцип работы и взаимодействие составляющих элементов в порядке
очерёдности их срабатывания.

На
экране вы видите простейшую принципиальную электрическую схему цепи.

Обратите
внимание, она состоит из источника электрической энергии в виде батареи
гальванических элементов, нагрузки в виде лампы накаливания и выключателя.

Что
касается монтажных электрических схем, то они представляют собой
чертежи или эскизы частей электрооборудования, по которым выполняется сборка,
монтаж электроустановки. В монтажных схемах учитываются расположение,
компоновка составных частей и отображаются все электрические связи между ними.

На
экране вы видите пример монтажной электрической схемы.

По
этой схеме электромонтёр увидит, что все элементы электрической цепи крепятся
на монтажной плате. Источником электроэнергии служит батарея от карманного
фонарика. Монтажные провода, которые идут к батарее, припаиваются
непосредственно к её электродам. А малогабаритная лампочка вворачивается в
ламповый патрон, который закреплён на плате. В свою очередь монтажные провода
крепятся к клеммам лампового патрона с помощью пайки, как и провода к
выключателю. А контакты выключателя также закреплены на монтажной плате.

По
указанным примерам схем можно сделать вывод, что основным отличием
принципиальной и монтажной электрических схем является то, что
принципиальная схема показывает соединение только основных элементов цепи, без
комплектующей арматуры (например, электророзеток, вилок, ламповых патронов), а
вот монтажная электрическая схема показывает точное (реальное) расположение
элементов относительно друг друга, комплектующую арматуру и места подключения
проводов.

Получается,
что все монтажные схемы создаются на основе принципиальных и содержат всю
необходимую информацию по производству монтажа электроустановки, включая
выполнение электрических соединений. Без их использования создать качественно,
надёжно и понятно для всех специалистов электрические подключения современного
оборудования невозможно.

Для
того чтобы правильно вычертить электрическую схему нужно обязательно соблюдать
размеры и пропорции условных графических обозначений.

Линии
связей между элементами схемы обязательно нужно проводить параллельно или
взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не
применять.

Итоги
урока

На
этом уроке мы говорили об электрических схемах. Узнали, что электросхема – это
чертёж или графическое изображение электрооборудования и цепей связи. Основное
назначение электрической схемы – помощь в подключении установок, а также в
поиске неисправности в цепи. Электрические схемы чаще всего делят на
принципиальные и монтажные. Принципиальные электрические схемы создают для
того, чтобы показать принцип работы и взаимодействие составляющих элементов в
порядке очерёдности их срабатывания. В монтажных схемах учитываются
расположение, компоновка составных частей и отображаются все электрические
связи между ними.

Работа с принципиальными электросхемами | Микросхема

Все радиолюбители говорят: “принципиальная электрическая схема; электросхема…”. Да и Вы, наверняка, заглянули сюда, чтобы найти нужную и интересную радиотехническую схемку или конструкцию . А что же это такое — электросхема?

Многие начинающие радиолюбители, имеющие малый опыт, первоначально совершают ошибки в своих изысканиях. Причин тому несколько, ведь среди великого множества главных и вспомогательных контактов, различных катушек, обмоток и проводов растеряться несложно, и даже напротив – очень вероятно. Между тем, избежать большинства провалов можно, если заранее составить принципиальную электрическую схему и следовать ей в процессе выполнения работ.

Значение электросхемы

Принципиальная электрическая схема являет собой своеобразную “карту” всех электрических соединений электрооборудования, имеющую самый развернутый вид. Использование принципиальной электрической схемы не только дает полное представление о проекте, но и позволяет на ее основе создавать схемы отдельных соединений, осуществлять разработку конкретных узлов подключения. По этой же электросхеме производится проверка правильности осуществляемого монтажа электрооборудования. Следовательно, с применением принципиальных электрических схем достигается высокое качество создания производственного механизма.

Типы принципиальных электросхем

Однако, прежде чем составлять принципиальные электрические схемы, следует изучить основы чтения и составления электросхем.
Принципиальные электросхемы разделяются на два типа. Первый служит для отображения силовых сетей, и, в зависимости от назначения чертежа, на схеме могут изображаться как отдельно цепи питающей или распределительной сети, так и их совмещенные изображения. Называется она полной принципиальной схемой. На ее основе создаются “локальные” принципиальные электрические схемы — второй тип, включающий в себя изображения отдельных объектов, к примеру, принципиальная схема блока управления. Соответственно, на ней будут изображены данные по конкретной области изделия.

Содержание схемы

Принципиальные электрические схемы предназначены для полного отражения взаимосвязей приборов с учетом принципов их действия и последовательности работы. На принципиальных электросхемах в условных обозначениях изображены приборы и линии связей между отдельными их элементами, блоками и модулями. На схеме содержится следующая информация: условные изображения принципа действия функциональных узлов, поясняющие надписи, части отдельных элементов, диаграммы переключений контактов, а также перечень используемых в данной схеме приборов.

Чтение и составление электросхем

Принципиальные электрические схемы используются профессионалами при монтаже электрооборудования. Однако, составление “локальных” электрических схем будет хорошей помощью и начинающим радиолюбителям. Сначала на схеме определяется система электропитания, обмоток, реле, электромагнитов, регуляторов. Для каждого источника питания выявляются род тока, напряжение, фазировки в цепях переменного тока и полярность – постоянного. Ознакомление с системой электропитания помогает определить порядок работы. При составлении принципиальных электрических схем следует учитывать следующие факторы:

• все элементы электрического устройства показываются отдельно и размещаются в различных местах схемы в зависимости от порядка выполняемых действий;
• на электросхеме показываются все электрические связи входящих в нее элементов;
• релейно-контактные схемы составляются с учетом минимальной нагрузки контактов реле;
• при создании схемы следует опираться на минимально возможное количество элементов, тем самым повышая надежность оборудования;
• следует применять средства электрической защиты и блокировки, которые помогут избежать аварийных ситуаций;
• в сложных схемах уместно использовать сигнальные системы;
• для удобства монтажа все зажимы элементов и провода на схеме маркируются.

Радиотехнические устройства, схемы бытовых устройств, установка аудиосистем, электроизмерительные приборы, усилители и предусилители. Сопровождение иллюстрациями и схемами.

Обсуждайте в социальных сетях и микроблогах

Метки: справка

Радиолюбителей интересуют электрические схемы:

Схема усилителя на STK401-061
Полезные схемы

ПРИНЦИПИАЛЬНАЯ СХЕМА

Персональный сайт — Электрические схемы

Электрические схемы

Все электрические схемы можно условно разделить на семь типов:

• 1. Структурные.
• 2. Функциональные.
• 3. Принципиальные
• 4. Монтажные или схемы соединений.
• 5. Схемы внешних соединений или схемы подключений.
• 6. Схемы расположения электрооборудования.
• 7. Общие схемы.

Электромонтаж щитов невозможно выполнить, не имея электросхем, которые названы монтажными или схемами соединений. Как правило, на них наиболее подробно прорисованы электрические соединения в пределах одного устройства или электрической конструкции. Например, примером монтажной схемы может быть схема электрических соединений привода лифтовой установки.

В такой области как электрика, схемы внешних соединений тоже очень важны. Они используются для соединения различного электрического оборудования между собой с использование проводов или кабелей, а иногда даже и электрических шин.

Наиболее распространенным типом схем, которым предпочитают пользоваться электрики — это принципиальные электрические схемы (используются при сборке электрощитов). Для электрика, схемы делятся на два типа: внешние принципиальные схемы или, как они еще называются, силовые однолинейны сети и схемы соединений потребителей, сетей релейной защиты и т.п.

Также для электрика схемы можно классифицировать по типу изображенных на чертежах элементов электрической сети :

• Схемы, которые содержат исключительно силовую часть электрической сети, т. е. все имеющиеся источники питания и отходящие от них линии;
• Схемы, где представлены элементы исключительно распределительной сети, к которым можно отнести все потребители электрической энергии включенные в сеть, а также питающие их линии;
• Обобщенные схемы, на которых изображено все элементы электрической сети от источников электрической энергии до потребителей. Подобными схемами удобно пользоваться только в случае небольших объектов.

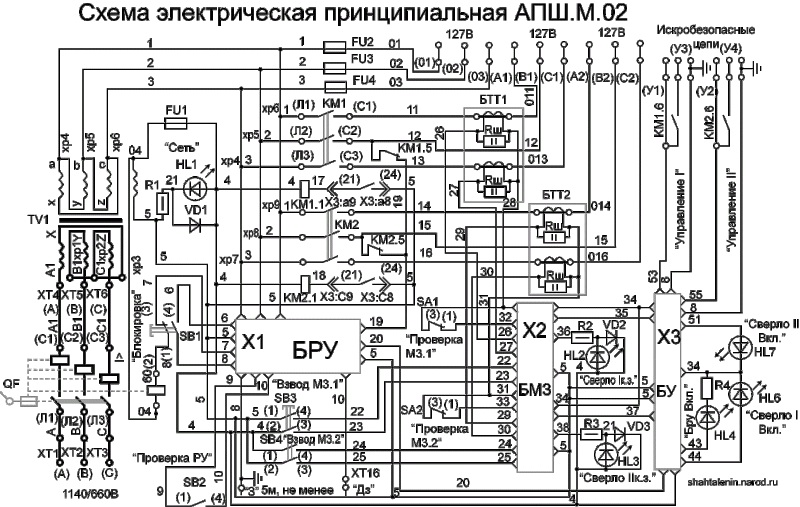

Принципиальной электрической схемой принято называть развернутую схему электрических соединений, которая является фундаментальной составляющей любой проектной документации. Принципиальная схема дает наиболее полное представление об электрооборудовании отдельно взятого механизма, в полное мере отражает принципы его работы. На основе принципиальных схем проектировщики в дальнейшем выполняют монтажные схемы и схемы внешних соединений, разрабатывают конструктивные узлы и составляют перечень основных функциональных элементов.

В соответствии с принципиальной электрической схемой происходит сверка правильности выполнения всех электрических соединений отдельно взятого объекта после завершения монтажных и пусконаладочных работ. Понятно, что от качества составления принципиальной электрической схемы во многом зависит работа того или иного производственного механизма.

Чтобы правильно составить принципиальную электрическую схему нужно знать всего лишь несколько простых правил:

• 1. Четкое соблюдения выданного заказчиком технического задания, где прописаны основные требования, параметры приемников электрической энергии, типы применяемых в электрической схеме элементов.
• 2. Следить за тем, чтобы на принципиальной электрической схеме были отображены все без исключения электрические соединения между элементами, которые входят в схему. Помните, что электрическая цепь работоспособна только тогда, когда есть контур для прохождения электрического тока.
• 3. При составление схем релейной защиты и коммутируемых контактов необходимо обращать внимание на загрузку контактов реле, она должна быть минимальной.
• 4. В схеме должно быть как можно меньшее количество коммутационных элементов управления.
• 5. Обязательное наличие пакетного вводного выключателя на вводе, который контролирует подачу напряжения в сеть.
• 6. Для обеспечения надежности работы схемы необходимо предусмотреть средства защиты и блокировки.
• 7. При разработке сложных схем не лишним будет предусмотреть систему сигнализации, которая поможет персоналу следить за работоспособностью отдельно взятого элемента электрической сети.
• 8. Промаркировать все без исключения зажимы электрических аппаратов, которые подключаются к схеме, это обеспечит правильность выполнения монтажных работ.

Как рисовать электрические и электрические схемы

Начните с шаблона принципиальной схемы

Начнем с принципиальной схемы. Чтобы найти шаблон принципиальной схемы, щелкните категорию Engineering & CAD , затем Circuit Panels в браузере шаблонов SmartDraw. Откройте шаблон под названием «Базовая электрическая часть». Хотя вы начнете с пустой страницы, вы заметите широкий спектр электрических символов, прикрепленных к SmartPanel слева от области рисования.Эти конденсаторы, катушки индуктивности, переключатели, резисторы и многое другое упростят построение вашей принципиальной схемы.

Найти другие символы

К каждому шаблону уже пристыковано несколько соответствующих библиотек символов. Вы можете пролистать их или использовать караты (маленькие черные стрелки справа от названия)
чтобы развернуть и свернуть любую библиотеку.

Вы также можете перетаскивать библиотеки вверх и вниз по стеку, чтобы изменить их порядок.

Если вам нужно больше символов, щелкните Search symbols синего цвета в верхней части SmartPanel.Откроется вкладка «Символы» с полем поиска, где вы можете искать дополнительные символы в обширной коллекции SmartDraw.

Если вы найдете библиотеку или наборы символов, которые хотите добавить, щелкните три точки и выберите Добавить результат или Добавить библиотеку . Или вы можете просто перетащить из этого представления.

Добавить слой аннотации

Вы можете добавить слой аннотаций, не зависящий от масштаба, ко всей электротехнической и инженерной документации, чтобы улучшить ваши чертежи дополнительной информацией.

Этот слой примечаний автоматически регулирует свой размер и положение при изменении области рисования (или размера бумаги). Вы можете добавить масштаб, автора и др.
информация о дизайне в этом слое точно такая же, как в «просмотре страницы» в традиционной программе САПР.

Чтобы добавить слой аннотации, нажмите Добавить слой аннотации в SmartPanel.

Как нарисовать принципиальную схему

Часть 1: Что такое принципиальная схема?

Принципиальные схемы показывают, как устроены электрические цепи.Он будет состоять из электрических соединений, источников питания, переключателей, соединителей проводов и т. Д.

Принципиальные схемы используются профессионалами для проектирования, конструирования и обслуживания электрических цепей в помещениях или сооружениях. Студентов также учат использовать электрические схемы, чтобы понять основные принципы питания и электричества.

Преимущество принципиальной схемы заключается в том, что она действует как универсальный справочник по схеме. Это особенно удобно для специалистов по обслуживанию электрооборудования, которым необходимо понимать и точно знать, как расположены схемы конструкции.

Часть 2: Часто используемые символы схем

• Ячейка: Ячейка предназначена для подачи электроэнергии. Единичный элемент часто называют аккумулятором, но, строго говоря, аккумулятор — это два или более элемента, соединенных вместе. Он представлен длинной и короткой параллельными линиями.
• Батарея: Батарея состоит из более чем одной ячейки. Большой вывод (слева) положительный (+).Он представлен набором длинных и коротких параллельных линий.
• Провод: Пропускайте ток от одной части цепи к другой. Это соединительный провод между двумя компонентами.
• Резистор: Резистор используется для ограничения прохождения тока. Он представлен зигзагообразной линией.
• Переключатель: Двухпозиционный переключатель позволяет току течь, только когда он находится в закрытом (включенном) положении.Обычно это представлено разрывом прямой линии путем подъема части линии вверх по диагонали.
• Амперметр: Амперметр используется для измерения тока. Он представлен буквой A в круге.
• Вольтметр: Вольтметр используется для измерения напряжения. Он представлен буквой V в круге.
• Двигатель: Преобразователь преобразует электрическую энергию в кинетическую.Он представлен буквой M в круге.
• Лампа: Преобразователь, преобразующий электрическую энергию в свет.

Часть 3: Как без труда составить принципиальную схему?

Шаг 1: Запуск EdrawMax .

Шаг 2: Перейдите к [ Новый ]> [ Электротехника ]> [ Схемы и логика ]

Шаг 3: Выберите один шаблон принципиальной схемы для редактирования или щелкните значок [+], чтобы начать с нуля.

Шаг 4: Вы можете экспортировать файл в графический файл, PDF, редактируемый файл MS Office, SVG и файл Visio vsdx.

Шаг 5: И вы можете поделиться своей диаграммой с другими через социальные сети и на странице онлайн-сайта.

Часть 4: Особенности, которые делают EdrawMax выдающимся

• Edraw имеет встроенный набор красивых тем с расширенными эффектами.Изменить всю диаграмму легко, изменив активную тему всего за несколько щелчков мышью. Необязательно быть профессионалом в дизайне.
• Все документы Edraw представляют собой файлы векторной графики с высокой четкостью, доступные для просмотра и изменения.
• Для автоматического форматирования предоставляется набор умных инструментов. Вы можете легко упорядочивать, вращать, группировать и выравнивать объекты.
• Edraw предлагает различные параметры настройки, с помощью которых вы можете настроить ширину линии, цвет линии, стиль линии, размер шрифта, стиль шрифта, цвет текста и многое другое.
• Легко добавлять изображения и редактировать текст.

Часть 5: Примеры принципиальных схем

Пример 1: Цепь постоянного тока

Схема постоянного тока в задачах, связанных с законом Ома. Наиболее распространенные конфигурации цепи постоянного тока — последовательная; параллельный; два контура, несколько источников; делитель напряжения; комбинация, единый источник; и аккумулятор с внутренним сопротивлением.

Пример 2: Принципиальная схема АРУ ​​

Это пример принципиальной схемы автоматической регулировки усиления (АРУ). Это схема регулирования с обратной связью с обратной связью, используемая в усилителе. Чаще всего встречается в таких устройствах, как радиоприемники и радиолокационные системы.

Часть 6: Заключение

Согласно этой статье, в основном есть пять частей, чтобы проиллюстрировать, что такое принципиальная схема, представить некоторые часто используемые символы, рассказать вам, как создать принципиальную схему, рассказать вам, почему EdrawMax является выдающимся, и показать вам несколько примеров принципиальных схем. .

EdrawMax — это самый простой универсальный инструмент для построения схем, вы можете с легкостью создавать принципиальные схемы и схемы любого другого типа! С помощью готовых символов принципиальных схем и клипартов создание принципиальных схем может быть максимально простым. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и возможность делиться своей работой с другими. Начните создавать свои принципиальные схемы прямо сейчас!

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко создавать диаграммы с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio.
• Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Больше по теме

Программное обеспечение для схем и логических схем

Как читать электрическую схему

Основная электрическая схема

Программное обеспечение для электрических чертежей

Обозначения компонентов схемы

Принципиальная и логическая схема

Как читать и рисовать принципиальную схему

1.

Введение

Если вы создаете электрическую и электронную схему соединений, тогда принципиальная схема имеет первый приоритет. Но в вашей голове возникает множество вопросов, таких как:

• Что такое принципиальная схема?
• Как составить принципиальную схему?
• Как читать принципиальную схему?

Не волнуйтесь, вы попали в нужное место, здесь вы получите всю информацию о принципиальной схеме i.е. как получить, как нарисовать и как прочитать.

2. Что такое принципиальная схема?

Принципиальная схема представляет собой графическое обозначение электрической схемы. Мы также можем называть принципиальную схему электрической схемой и электрической схемой, чтобы не путать и то, и другое. Но вопрос, который до сих пор сбивал с толку: , как нарисовать принципиальную схему ? Это очень просто, просто поместите желаемый электрический символ вместо электрических компонентов.

Поскольку мы знаем, что не можем нарисовать реальный компонент, это очень сложный и трудоемкий процесс, поэтому для решения этой проблемы мы используем желаемый электронный символ вместо компонентов, и это упрощает рисование.

Мы используем принципиальные схемы, чтобы легко создавать схемы. С помощью этой принципиальной схемы вы также можете спланировать свою схему, понять, как она работает, что заменить, и многое другое.

Пример принципиальной схемы:

У нас есть простая принципиальная схема с батареей, сопротивлением и светодиодом.Итак, вы видите, насколько просто нарисовать принципиальную схему.

Источник: EdrawMax Online

3. Как читать принципиальную схему?

Когда мы приходим к тому, чтобы сделать электрическую проводку, используя принципиальную схему, у нас возникает вопрос: как ее читать?

Не волнуйтесь, это очень простой процесс для понимания принципиальной схемы, вы просто узнали об электрическом символе.

Что такое электрические символы?

Электрические символы — это графическое изображение различных электрических компонентов и электрических устройств.

Щелкните здесь, чтобы узнать больше об электрических символах

Взгляните на эту простую принципиальную схему

Источник: EdrawMax Online

Давайте прочитаем верхнюю диаграмму, здесь вы видите символ батареи, который является источником питания схемы. К плюсовому полюсу АКБ подключаем выключатель включения и выключения питания в цепи. К одной стороне переключателя подключен диод для защиты источника питания.

К отрицательной стороне диода и к земле цепи добавлен конденсатор. Здесь мы подключаем сопротивление для защиты светодиода от перегрузки по току в цепи.

Итак, как видите, прочитать принципиальную схему очень просто. Если вам нужна дополнительная информация об этом, посмотрите видео, приведенное ниже:

Вот видео, чтобы узнать больше. Если видео не воспроизводится, нажмите здесь, чтобы посмотреть видео

4.Как создать принципиальную схему?

Составление принципиальной схемы — очень простой процесс. Просто вам нужно просто заменить электрический компонент желаемым символом. Вы можете нарисовать принципиальную схему онлайн на EdrawMax Online. Только вы должны следовать инструкциям, приведенным ниже:

Шаг 1.

Открыть EdrawMax Online

Сначала вам нужно открыть EdrawMax Online. Вы можете просто перейти туда, просто щелкнув ссылку, приведенную ниже: https: // www.edrawmax.com/online/en

Шаг 2.

Создать учетную запись Wondershare EdrawMax

Во-первых, вы должны войти в систему. Если у вас нет предыдущей учетной записи, вы можете создать учетную запись, просто нажав «Зарегистрироваться» и введя свои данные там, где будет создана ваша учетная запись.

Шаг 3.

Создание электротехнического чертежа

Чтобы создать новый чертеж электротехники в EdrawMax, перейдите в Файл -> Создать -> Электротехника -> Создать новый

Шаг 4.

Откройте библиотеку для получения электрических символов

Сначала нарисуйте принципиальную схему, вам потребуются электрические символы, для которых вы должны щелкнуть по библиотеке, как показано на данном изображении, там вы получите все типы тем: формы, символы, диаграммы и т. Д. В библиотеке там появляется список с множеством заголовков. Для электрических символов вы должны найти Electrical , как показано на следующем изображении. После нажатия на «Электрооборудование» появляется другой список заголовков.В этом списке перечислены различные темы, такие как Источник питания, Полупроводники и т. Д. Это различные темы, которые содержат нужные символы. Щелкните здесь, чтобы получить их символы.

Вы также можете стилизовать свой рисунок, используя инструменты рисования, указанные на панели инструментов вверху. Вы можете использовать различные функции, такие как заливка линий, текст, стиль линий и стили стрелок.

Шаг 5.

Теперь у вас есть символы

После нажатия на темы вы получите все желаемые символы.Там вы получите все типы электронных символов, например, в полупроводниках транзисторы, светодиоды, диоды и т. Д. В Resistance у вас есть символ переменного сопротивления, потенциометра, предустановки и т. Д.

Шаг 6.

Теперь перетащите нужный символ

Теперь для создания принципиальной схемы перетаскивайте нужный символ на экран один за другим. Сначала перетащите все желаемые символы на экран и разместите их в соответствии с вашим планом.

Вы можете сохранить рисунок в формате PDF, формате файла Word, формате файла PowerPoint или в виде листа Excel.

Теперь, после перетаскивания символов в нужные места, пора установить связи в ваших символах. В целях соединения вы можете использовать соединение, чтобы установить связь между двумя желаемыми символами. Просто нажмите на инструмент подключения и используйте его. Здесь вы можете найти инструмент для подключения, как показано на изображении.

Шаг 8.

Ваша схема готова

После выполнения всех соединений с символами ваша схема готова. Пришло время еще раз проверить соединения и символы. Перепроверка принципиальных схем очень полезна, потому что из-за этого вы можете найти любой тип ошибок на вашей принципиальной схеме.

Теперь, после перепроверки схемы, ваша схема готова к сохранению.

Итак, это шаги, которые вы должны выполнить при создании принципиальной схемы в EdrawMax Online. Это очень простой процесс, вам просто нужно следовать инструкциям и делать то же, что указано выше. Просто следуйте инструкциям и легко получите желаемую принципиальную схему.

Есть много других онлайн-программ для проектирования схем, но EdrawMax предоставляет вам все типы электрических и электронных символов, которые вам понадобятся для создания вашей принципиальной схемы.

5. Распространенные ошибки, которые делают люди при составлении принципиальной схемы.

Есть несколько типичных ошибок, которые люди совершают при создании принципиальной схемы, которая указана ниже:

Создание беспорядочных схем:

Когда некоторые люди рисуют схемы, они помещают символы в любом месте и соединяют их вместе, что делает схемы очень сложными и беспорядочными.Цепи такого типа очень трудно читать.

Установление неправильного подключения:

Выполнение неправильных и неправильных подключений на принципиальной схеме — распространенная ошибка, которую допускают многие люди. Они рисуют схемы без планирования и ошибаются.

Размещение неправильных символов:

Эта ошибка размещения неправильных символов происходит, когда люди не имеют надлежащих знаний об электронных символах. Электронные символы очень важны на принципиальной схеме.

Это распространенные ошибки, которые люди допускают при составлении принципиальной схемы.

Некоторые общие предложения, которые упрощают создание принципиальной схемы

Использование советов при составлении принципиальной схемы очень помогает. Благодаря этому можно составить идеальную принципиальную схему.

Ниже приведены некоторые советы, которые помогут вам составить идеальную принципиальную схему:

Правильное планирование:

Правильное планирование очень помогает при создании схем.Благодаря этому любой желающий может легко создать схему любого типа. Это также помогает лучше понять принципиальные схемы.

Поместите символ в желаемое место:

Если вы разместите в любом месте электронные символы, а затем соедините их, это сделает схему очень беспорядочной и запутанной. Но если вы разместите символ компонента в желаемом месте в соответствии с вашим планом, а затем соедините их, тогда ваша схема будет выглядеть исправной.

Выделите положительное и отрицательное соединение:

Если вы создаете схему и используете только один цвет для выполнения желаемых соединений, это сбивает некоторых людей с толку.Теперь вы можете использовать красный цвет для положительного соединения и черный цвет для отрицательного соединения. Это также делает вашу схему привлекательной.

6. Часто задаваемые вопросы о принципиальной схеме

Есть несколько FAQ (часто задаваемых вопросов), которые часто задают новички.

Как легко сделать принципиальную схему?

Создание принципиальной схемы — очень простой процесс. Только вы должны узнать об электронных символах, потому что они играют важную роль в создании схем.Просто замените электронные компоненты с их желаемым символом и подключите их. Если вы хотите спроектировать свою схему онлайн, вы можете использовать EdrawMax Online, чтобы легко создать онлайн схему.

Почему мы используем электронные символы в принципиальных схемах?

Электронные символы — это графическое изображение электронных компонентов. При создании принципиальной схемы мы используем электронные символы вместо необходимых электронных компонентов. Мы не можем нарисовать физическую схему, поэтому вместо нее можно использовать электронные символы для построения диаграмм.За счет них уменьшается и размер принципиальной схемы.

Зачем нужны принципиальные схемы?

Принципиальная схема — это графическое представление физической схемы. Здесь, на принципиальной схеме, мы заменяем физические компоненты желаемым электронным символом. Принципиальные схемы используются для проектирования схем, изготовления и обслуживания электронных устройств. Еще нам понадобится схема.

7. Основные выводы

Принципиальная схема представляет собой графическое изображение электронных схем.Поскольку мы даем вам всю информацию о принципиальных схемах , как сделать принципиальную схему , как читать принципиальную схему и т. Д.

Для создания принципиальной схемы вы можете использовать EdrawMax Online для создания схем в режиме онлайн. Там вы можете легко нарисовать свою принципиальную схему; там вы можете найти любые электронные символы. Вы также можете добавить желаемый символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

Создавайте и делитесь более чем 280 диаграммами с EdrawMax Online

10 лучших советов по профессиональному схематическому дизайну | ОРЕЛ

Готовы к следующей отличной идее проекта печатной платы? Все начинается с вашего схематического дизайна.В отличие от компоновки печатной платы, которая полностью посвящена физическому размещению деталей и меди, схема является более теоретической и описывает, как компоненты электрически соединены. И хотя вы не обязательно будете знать, как части физически соединяются при рисовании схемы, вы будете точно знать, как сигнал будет проходить по вашей схеме. Звучит достаточно просто, правда? Не так быстро.

В мире дизайна электроники есть хорошие схемы, а есть плохие схемы. Разница в конечном итоге сводится к простому вопросу — сможет ли кто-нибудь сразу понять и устранить неполадки в вашей цепи на основе вашей схемы, или чтение вашей схемы приведет к еще большей путанице? Если в прошлом вы создавали плохие схемы или просто не знаете лучших практик, не беспокойтесь.Вот 10 наших лучших советов, которые покажут вам, как нарисовать свой следующий схематический дизайн, как профессионал!

Pro Совет № 1 — Четко покажите, как ваши провода подключаются

Вы будете полагаться на провода, чтобы определять связи между символами на схематическом чертеже. В Autodesk EAGLE вы увидите, что они называются сетями. Независимо от того, как вы их называете, есть несколько рекомендаций, о которых следует помнить.

Во-первых, если у вас есть два провода, которые образуют соединение и разделяют электрическое соединение, на этом пересечении должна быть точка соединения.Это стандартная практика в любом схематическом дизайне, и некоторые инструменты, такие как Autodesk EAGLE, добавят точку соединения за вас. Однако, если у вас есть пара пересекающихся проводов, которые не имеют общего электрического соединения и просто перекрываются, то точка вам не понадобится. Отсутствие точки соединения будет означать, что провода только пересекаются.

Вы можете видеть как перекрывающиеся, так и связанные наборы цепей с точкой соединения и без нее.

При добавлении соединений для пересекающихся проводов также рекомендуется избегать четырехстороннего пересечения, поскольку это, вероятно, добавит путаницы при чтении вашей схемы.Вместо этого выберите набор общих перекрестков, как показано на изображении ниже, где каждый перекресток имеет свое собственное уникальное соединение. Это значительно упрощает понимание правильных подключений и позволяет избежать неправильного толкования.

Держитесь подальше от 4-сторонних перекрестков, чтобы схема была легко читаемой.

Наконец, вы могли видеть в прошлом схемы с изгибом на той части провода, где он пересекается с другим проводом. Это был старый стандарт, означающий, что два провода перекрываются без общего соединения, но теперь это устаревшая практика, поэтому не рекомендуется.

Обратите внимание на старые правила сетевого подключения в устаревших материалах. (Источник изображения)

Pro Совет № 2 — Полные сетевые подключения, когда это имеет смысл

Вся цель схемы — сделать вашу схему как можно более простой для понимания, когда вы читаете ее в будущем или передаете другому инженеру. Чтобы облегчить этот процесс чтения, необходимо свести к минимуму любые ненужные сетевые соединения, когда они не нужны.

Обычно это происходит, когда вы рисуете символ интегральной схемы (ИС) на схеме.Вместо того, чтобы рисовать десятки цепей повсюду, инженеры обычно просто обозначают сетевое имя для определенного контакта, который связан с контактом на другом устройстве, без необходимости подключения этих двух. Это улучшает читаемость схемы без добавления ненужного беспорядка.

Подключение всех цепей на этой перемычке к его ИС сделало бы схему запутанной!

В случае сомнений спросите себя, когда вы размещаете цепь, поможет ли это улучшить читаемость вашей схемы или только добавит беспорядка? И на том же примечании мы также рекомендуем, чтобы ваши сетевые имена были как можно короче и заглавными буквами. Гораздо проще и эффективнее назвать сеть « CLK », чем « , частота 10 МГц для PIC ».

Pro Совет № 3 — Всегда используйте один и тот же символ для одного и того же устройства

Если это ваш первый схематический рисунок, вы можете быть удивлены, узнав, что существует несколько различных способов рисования схематических символов. Все зависит от того, в какой части света вы живете и каким стандартам вы планируете следовать.

Чтобы элементы схемы были организованы и согласованы, всегда используйте один и тот же символ для обозначения одного и того же устройства.Например, размещение резистора IEEE на вашей схеме и резистора европейского стандарта IEC просто приведет к путанице.

Помните о различиях между стандартами символов в США и Европе. (Источник изображения)

Прежде чем рисовать схему, найдите время, чтобы просмотреть все известные электрические символы и последовательно использовать их в каждом из ваших проектов. Вот отличный справочный список электрических символов, в котором показаны наиболее распространенные типы.

Pro Совет № 4 — Убедитесь, что каждая деталь имеет уникальный код

Это еще один совет по повышению согласованности и читаемости вашей схемы.Каждый символ в вашей схеме должен иметь свой собственный уникальный обозначение, чтобы каждую деталь можно было легко идентифицировать. Например, каждый резистор должен иметь последовательную последовательность именования R1, R2, R3 и т. Д.

Если вы используете детали из существующей библиотеки Autodesk EAGLE, например, из Sparkfun или Adafruit, то эти обозначения уже будут установлены для вас. Но если вы планируете создавать свои собственные символы, вам нужно будет добавить правильное обозначение. Ознакомьтесь со списком обозначений ниже для справки в ваших будущих проектах:

Удобная таблица с наиболее распространенными обозначениями символов.(Источник изображения)

Следуя тому же принципу мышления, если вы планируете использовать компоненты с особыми требованиями к производительности, подумайте также о добавлении метки к символу. Например, вам может потребоваться добавить метки для деталей, которые имеют определенные требования к ширине дорожек, особые потребности в экранировании или импедансе.

Совет от профессионала № 5 — Сохраняйте последовательность размещения текста

Опираясь на совет 4, нет ничего более болезненного, чем попытка прочитать схему, в которой имена символов, значения и метки представлены в сочетании горизонтальной и вертикальной ориентации.Просто взгляните на схему ниже, разве не от этого кружится голова?

Вы поворачиваете голову влево и вправо, просто пытаясь прочитать схему? Сохраните те же имена и ценности. (Источник изображения)

При размещении символов на схеме найдите время, чтобы правильно сориентировать все имена и значения в одном направлении, независимо от размещения вашего компонента. Это упростит чтение вашей схемы и поможет вашим коллегам-инженерам ссылаться на нее.

В Autodesk EAGLE это очень просто. Просто используйте инструмент Smash в левой части интерфейса, чтобы отделить имя и значение от символа. Отсюда вы можете вращать и ориентировать имена и значения символов.

Совет от профессионала № 6 — Сохраняйте свою схему логически организованной

При рисовании схемы важно помнить о логическом течении схемы. Для большинства электрических схем, за некоторыми небольшими исключениями, входные сигналы всегда поступают слева, а выходы сигналов всегда идут вправо.Электропитание будет начинаться сверху и с земли, или отрицательное напряжение будет идти снизу.

При рисовании схемы убедитесь, что размещение ваших символов и соединение ваших цепей всегда следуют этому логическому процессу. Это значительно упростит использование вашей схемы в будущем, а также упростит чтение другим инженерам.

Pro Совет № 7 — Разделите вашу схему на логические блоки

Если вы разрабатываете сложную схему с несколькими функциями, которые можно логически разделить, сделайте это.Это значительно упрощает просмотр и устранение неисправностей вашей схемы, когда основные функциональные области четко определены на отдельном листе.

Этот инженер заслуживает медали за свою схемотехническую организацию! (Источник изображения)

Если ваша схема недостаточно велика, чтобы требовать отдельных листов для каждого функционального блока, то, по крайней мере, подумайте о добавлении рамок вокруг каждого раздела с меткой в ​​каждом. Также не бойтесь оставлять пустое место на листе схемы. Цель состоит не в том, чтобы заполнить каждый дюйм вашей схемы, а в том, чтобы логически отделить ее и упорядочить для удобства чтения.

Pro Совет № 8 — Создайте свою схему для удобства печати

Мы всегда рекомендуем рисовать схемы, которые можно легко распечатать и просмотреть, на стандартном листе бумаги. В США это будет 8,5 x 11 дюймов, а в Европе вы найдете формат A4, который составляет 210 x 297 мм.

Зачем ограничивать схемы этим размером? Просто потому, что те времена, когда у инженеров были гигантские чертежные столы, прошли. У большинства людей есть доступ только к принтерам со стандартными размерами страниц, и проще распечатать одну страницу, которая поместится рядом с монитором и клавиатурой.

Из-за этого ограничения по размеру мы также рекомендуем использовать несколько листов схемы, если необходимо, чтобы разделы схемы можно было легко просматривать без необходимости панорамирования. Даже если ваша схема не распечатана, проще перелистывать страницы между несколькими листами в PDF с их собственными функциональными блоками схемы, чем панорамировать один гигантский лист вручную.

Pro Совет № 9 — Поместите развязывающие заглушки рядом с устройством

Если есть одно исключение из правила, согласно которому схемы предназначены исключительно для электрических соединений, а не для размещения, то это для разделительных конденсаторов.Эти компоненты имеют решающее значение, когда вам нужно сгладить сигнал от источника питания для таких чувствительных компонентов, как интегральные схемы. При размещении развязывающих заглушек на схеме обязательно сориентируйте их в непосредственной близости от компонента, рядом с которым они будут размещены на физическом макете печатной платы. Это поможет другому инженеру быстро понять назначение группы конденсаторов.

Интегральная схема с 3 развязывающими крышками, расположенными рядом. (Источник изображения)

Совет от профессионала № 10 — Запомните свою основную надпись

И последнее, но не менее важное: не забывайте всегда включать основную надпись на каждой странице вашей схемы! Это простой организационный инструмент, который может помочь отслеживать несколько листов схемы, знать, кто их разработал, и знать, какую версию проекта вы просматриваете.При добавлении основной надписи поместите ее в правом нижнем углу листа (ов) и включите следующую информацию:

• Название схемы, ваше имя и дата создания
• Номер листа схемы, если у вас более 1 страницы
• Также рассмотрите возможность добавления номера редакции, чтобы облегчить различение версий

Держите листы схемы организованными и упорядоченными с помощью основной надписи. (Источник изображения)

Дизайн как профессионал

Вот они, 10 лучших советов, которые помогут вам нарисовать свой следующий схематический дизайн как профессионал! Когда дело доходит до схем, ваша цель всегда сосредоточена на ясности. Достаточно ли легко понять вашу схему другому инженеру? И что еще более важно, сможете ли вы прочитать и интерпретировать то, что вы нарисовали, если снова возьмете свою схему через год? Схемы составляют основу любой конструкции электроники, и просто имеет смысл найти время, чтобы передать информацию как можно более четко и эффективно. Это поможет, если вам нужно передать вашу схему другому инженеру для процесса компоновки печатной платы, а также поможет в поиске и устранении неисправностей в вашей схеме на этапе постпроизводства.И так, чего же ты ждешь? Выбирайтесь и начинайте рисовать схемы, как профессионал! Ваши коллеги-инженеры оценят вас по достоинству.

Готовы нарисовать следующую схему с помощью наших 10 лучших советов? Попробуйте Autodesk EAGLE бесплатно сегодня!

Создать электрическую схему

1. На вкладке Файл щелкните Новый , а затем выполните поиск шаблонов Engineering .

2. Щелкните одно из следующего:

   • Основное электрическое оборудование

   • Схемы и логика

   • Мощность жидкости

   • Промышленные системы управления

   • Детали и сборочный чертеж

   • Проектирование трубопроводов и КИП

   • План водопровода и трубопроводов

   • Блок-схема

   • Системы

   • Диаграмма TQM

   • Схема рабочего процесса

3. Выберите Метрические единицы или Единицы США , а затем нажмите Создать .

   Шаблон открывает немасштабированную страницу документа в книжной ориентации. Вы можете изменить эти настройки в любое время.

4. Перетащите фигуры электрических компонентов на страницу документа. Фигуры могут иметь данные. Вы можете ввести данные формы и добавить новые данные к форме.

   Введите данные формы

   1. Выберите фигуру, щелкните правой кнопкой мыши, щелкните Данные , а затем щелкните Определить данные формы .

   2. В диалоговом окне «Определить данные формы» щелкните каждый элемент и введите или выберите значение.

5. Используйте инструмент Connector для соединения электрических компонентов или форм соединителей.

   Используйте инструмент Connector

   1. Щелкните инструмент Connector .

   2. Перетащите от точки соединения на первой фигуре к точке соединения на второй фигуре. Конечные точки соединителя становятся красными, когда фигуры соединяются.

   Используйте соединительные формы

   1. Перетащите фигуру соединителя на страницу документа.

   2. Поместите начальную точку соединителя на родительскую фигуру (фигуру, из которой вы соединяетесь).

   3. Поместите конечную точку соединителя на дочернюю фигуру (фигуру, к которой вы подключаетесь).

      Когда соединитель приклеивается к фигурам, конечные точки становятся красными.

6. Обозначьте формы отдельных электрических компонентов, выбрав форму и введя текст.

Хотите больше?

Найдите образцы шаблонов и схем Visio для электротехники

Топ-10 лучших производителей схем в 2021 году

Если вы работаете в области электротехники, то наверняка знаете, насколько важны принципиальные схемы, когда дело доходит до представления электрической цепи.Благодаря модернизации лучшие производители принципиальных схем значительно упростят вам процесс.

Принципиальные схемы используются на протяжении десятилетий, в основном для помощи в планировании схемы электрических цепей или даже для лучшего представления о схеме процесса.

В то время как инженеры рисовали чертежи и схемы вручную, сейчас все изменилось.

С быстрым развитием технологий и использованием различных инструментов для визуального представления идей составители принципиальных схем приобрели большую популярность.

Они не только полезны для улучшения общей компоновки диаграммы, но также помогают выполнить процесс в кратчайшие сроки, и это тоже с минимальным правом на ошибку.

Наш выбор: 10 лучших создателей принципиальных схем на 2021 год

Переходим к следующей теме обсуждения — список лучших производителей принципиальных схем. Честно говоря, когда дело доходит до производителей принципиальных схем, вариантов не так много. Но мы отсортировали некоторые из лучших, чтобы вы могли их изучить.

1. Edraw Max

Edraw Max можно считать отличным программным обеспечением и одним из лучших разработчиков принципиальных схем в 2021 году, поскольку оно свободно доступно людям для создания и проектирования аккуратно выглядящих и наглядно впечатляющих схемных проектов.

Эдрав Макс

Можно легко войти в систему через веб-браузер в Windows, Mac и на платформе Linux. Принципиальные схемы могут вызвать некоторую сложность в дизайне, если они созданы с нуля.

Но предоставление готовых принципиальных схем для создания основы промышленного управления, схем и логики, систем и основных электрических схем делает Edraw Max наиболее предпочтительным приложением среди пользователей.

Это также позволяет этим профессионалам совместно работать над своими существующими проектами через платформу для обмена электрическими схемами с помощью привлекательного количества из более чем 800 символов и элементов векторных схем. Другой важной особенностью является то, что окончательные схемы можно экспортировать в форматы с высокой совместимостью для дальнейшего использования.

2. Lucidchart

Когда дело доходит до онлайн-инструментов для построения диаграмм, само собой разумеется, что Lucidchart , возможно, является одним из лучших доступных вариантов.

Lucidchart

Лучшая причина, по которой вам нужно попробовать это для принципиальной схемы, заключается в том, что она позволяет рисовать оба типа, будь то графическая или схематическая версия схемы.

Помимо этого, Lucidchart также предоставляет большую гибкость, помогая вам выбирать из широкого диапазона доступных для использования символов отраслевого уровня. У них есть различные категории символов, включая резисторы, транзисторы и даже источники питания, к которым вы можете получить дальнейший доступ.

Кроме того, вы также можете импортировать некоторые из существующих файлов с таких платформ, как Visio, Gliffy, Draw.io и т. Д., Что упрощает выполнение работы без каких-либо препятствий.

Это также позволяет упростить обмен и презентацию для заинтересованных сторон и других связанных, что является еще одной причиной, почему вам нужно попробовать это.

3. Autodesk Eagle

Autodesk Eagle — это широко используемое программное обеспечение, которое обеспечивает высокоэффективную автоматизацию проектирования электроники (EDA), позволяющую пользователям печатных плат или печатных плат беспрепятственно создавать принципиальные схемы.

Autodesk Eagle

Это связано с его управляемыми сообществом функциями, которые обеспечивают правильное размещение компонентов, а также правильные каналы маршрутизации и обширное содержимое библиотеки.

Наиболее привлекательным аспектом этого конструктора принципиальных схем является то, что его можно загружать в нескольких доменах, таких как операционные системы Windows, Linux и MAC.

Приложение предлагает огромный выбор компоновок печатных плат с опциями, доступными для поворота, удаления петель и размещения во время трассировки.Он также поддерживает синхронизацию проектов в реальном времени.

Autodesk Eagle также структурирован с помощью симулятора SPICE и предлагает электронную проверку правил, а также возможность перетаскивания повторно используемых блоков модульного дизайна для точного редактирования схем. Сгенерированные модели печатных плат могут быть загружены с трехмерными элементами и интегрированы с Fusion 360.

4. SmartDraw

Первым в списке идет SmartDraw, известный широким спектром возможностей построения диаграмм.

SmartDraw

Этот инструмент поставляется в двух разных версиях: интерактивная настольная версия, которую вы можете установить на свой рабочий стол и приступить к работе, или онлайн-версия, к которой можно получить доступ из любой точки земного шара.

Лучшее в этом инструменте — это готовые шаблоны принципиальной схемы, которые у них уже есть. Все, что вам нужно сделать, это выбрать тот, который, по вашему мнению, лучше всего подходит для вас, и затем вносить в них правки по мере необходимости.

Вы можете добавить переключатели цепи, символы и многое другое из множества опций, которые вы получите на платформе. Он также позволяет вам добавлять, удалять или даже редактировать определенные элементы в шаблоне по вашему усмотрению.

Как только вы это сделаете, программное обеспечение будет запрограммировано на перегруппировку всего, чтобы уместить все в одном.Это еще одна причина, по которой вам нужно попробовать это.

5. Визуальная парадигма

Каким бы устрашающим ни было название платформы, Visual Paradigm — еще одна эффективная платформа, которую вы можете использовать для рисования принципиальных схем в реальном времени.

Визуальная парадигма

У них есть несколько форм и шаблонов принципиальных схем, к которым вы можете получить доступ, чтобы выполнить свою работу. Помимо этого, он также позволяет легко делиться, что снова является одной из причин, по которой вам обязательно нужно попробовать его без дальнейших жалоб.

Он также имеет функцию, которая позволяет интегрироваться с MS Office в случае, если вам нужно получить некоторые данные без необходимости перемещаться туда и обратно. Простая функция экспорта и обмена на этой платформе — вот что привлекает внимание.

Visual Paradigm также позволяет вам привлекать соавторов для вашей диаграммы, так что вы можете редактировать их и выполнять работу быстрее без каких-либо дополнительных препятствий для запросов. Он также позволяет вам добавлять комментарии, что снова является причиной, по которой вам это нужно.

6.CircuitLab

CircuitLab — это онлайн-симулятор схем с доступом через браузер, дополненный схемным редактором, который помогает легко создавать и настраивать электрические схемы — цифровые и аналоговые.

CircuitLab

Не требуя каких-либо формальностей по установке, будучи направленным к инструменту всего одним щелчком мыши, чтобы нарисовать индивидуальные схемы, CircuitLab зарекомендовала себя как лучший производитель схем 2021 года.

Этот инструмент структурирован с расширенными функциями и командами для создания эффективных и согласованных принципиальных схем.

От простого соединения элементов до простого копирования и вставки, применения SPICE-подобных моделей компонентов для точности результатов до ручного ввода точных значений, построения произвольных сигналов и настройки схем из набора инструментов и элементов для сборки.

В дополнение к другим атрибутам, пользователи могут использовать удобные, безошибочные принципиальные схемы, демонстрирующие необходимые имитации. Полученные схемы можно распечатать и сохранить в формате PNG, EPS или SVG, а также добавить в проектную документацию.

7. Принципиальная схема

Circuit Diagram — это бесплатное и удобное приложение для создания диаграмм, которое позволяет пользователям создавать и проектировать широкий спектр диаграмм визуально, просто помещая компоненты через курсор.

Начало работы

Для создания диаграмм достаточно войти в приложение из веб-браузера. Этот инструмент также расширяет встроенную функциональность, предлагая своим пользователям настраиваемые компоненты.

В дополнение к этому, Circuit Diagram выделяется тем, что помогает экспортировать схемы в виде масштабируемых векторных изображений, а также преобразовывать их в набор других форматов.

Чтобы создавать привлекательные и простые для понимания схемы схем, можно также использовать встроенный симулятор схем (BETA) для экспорта схем в формат списка соединений.

После создания схемы можно сохранить схемы в личную учетную запись схемы схем или просто загрузить их, чтобы не подключать к сети.

8. Schematics.com

Schematics.com — это недавно представленное, полностью бесплатное онлайн-приложение для веб-сайтов, предлагающее пользователям преимущества создания и добавления ценности к большому количеству схематических диаграмм и конструкций электрических схем.

Schematics.com

Этот инструмент обеспечивает легкий доступ к некоторым из новейших и популярных, а также к наиболее часто используемым структурным иллюстрациям электронных компонентов и конфигураций. Этот редактор схем хорошо оборудован интерактивным рабочим пространством, с помощью которого можно легко работать со схемами, перемещаясь по разным областям экрана.

Пользователи могут получить доступ к этому веб-приложению через свои существующие учетные записи Twitter, Facebook и Google без необходимости проходить какие-либо дополнительные регистрационные формальности.В электрические схемы можно встроить виджеты для украшения. Одна из наиболее важных функций, которые предоставляет Schematics.com, заключается в том, что текущие проекты могут использоваться коллегами в общественных и частных целях для облегчения совместной работы.

9. KiCAD EDA

KiCAD EDA — это еще одно отличное программное обеспечение для создания и разработки схематических иллюстраций и схем электрических цепей. Это платформа с открытым исходным кодом.

KiCAD EDA

Он также может рассматриваться как пакет автоматизации электронного проектирования, сконфигурированный с помощью редактора схем.Он широко используется профессионалами в области электроники и новичками в основном для демонстрации макетов печатных плат (PCB) с помощью более 32 медных слоев и толкающего маршрутизатора для маршрутизации дифференциальных пар и настройки длины трассы.

Это приложение могут свободно просматривать его пользователи, которые могут создавать бесчисленное количество дизайнов, не сталкиваясь с какими-либо ограничениями платного доступа, чтобы разблокировать желаемые функции и опции. Эти люди, войдя в программу, могут быстро приступить к созданию электронных схем с помощью обширной библиотеки официально используемых схематических символов.Принципиальные схемы также можно проецировать в трехмерном виде для более точной и интерактивной проверки конструкции.

10. EasyEDA

EasyEDA — это высококлассное и широко используемое онлайн-программное обеспечение для создания принципиальных схем, которое насчитывает более 1,5 миллионов пользователей по всему миру.

EasyEDA

Этот мощный инструмент для проектирования печатных плат предлагает доступный план подписки и больше всего подходит для совместной работы в команде, поскольку изменения в электрических схемах обновляются автоматически.Также настоятельно рекомендуется из-за его способностей к управлению проектами создавать и разрабатывать как частные, так и общественные проекты, такие как моделирование цепей специй, за короткое время.

Созданные в EasyEDA проекты печатных плат могут быть улучшены с помощью трехмерных изображений для лучшего понимания схем. Существует также доступность огромной библиотеки проектов, которую можно создать или импортировать с существующих платформ для простоты настройки электрических схем. Приложение работает в тесном сотрудничестве с ведущим поставщиком электронных компонентов в Китае, LCSC, поскольку оно предлагает компании прямые ссылки на более чем 200 000 компонентов.

Что такое принципиальная схема?

Для тех, кто понятия не имеет, принципиальные схемы представляют собой визуальное представление электрической цепи, которая сделана с использованием основных изображений используемых деталей или даже символов, которые используются в промышленности.

Доступны два различных типа принципиальных схем — графическая версия и схематическая версия. В графической версии используются стандартные изображения частей, используемых в схеме, а в схематической версии используются символы отраслевого уровня.

Иллюстрированная версия в основном предназначена для людей, которые не имеют технической аудитории и просто хотят получить визуальное представление о происходящем.

Версия схемы, с другой стороны, в основном предназначена для электриков, которые будут работать над этой схемой и разрабатывать ее в реальном времени. Вот почему он более подробный и содержит больше символов для лучшего понимания.

Связанный:

1. 10 лучших разработчиков блок-схем на 2021 год
2. 10 лучших инструментов для диаграмм UML 2021
3. Инструменты 10 Best Entity Relationship Diagram (ERD) 2021
4. 10 лучших создателей диаграмм Венна в 2021 году

Какое значение имеет принципиальная схема?

Теперь, когда вы знаете, что такое принципиальная схема, прежде чем мы перейдем к различным типам создателей принципиальных схем, важно, чтобы вы знали о ее значении.

Принципиальные схемы

помогают во многих отношениях. Некоторые из них включают:

• Это помогает получить лучшее физическое и визуальное понимание процесса и выходных данных схемы.
• Облегчает общение с электриком, работающим в цепи, в режиме реального времени.
• Он может быть передан в электронном виде.
• Это дает лучшее представление и позволяет увидеть возможные лазейки в процессе.

Приговор

С учетом упомянутых 10 лучших вариантов для лучших разработчиков принципиальных схем мы бы сказали, что среди них выделяется LucidChart.Их библиотека шаблонов и стандарт рисунка выглядят намного более профессионально по сравнению с другими.

Это не обязательно означает, что другие недостойны. Просто он возглавляет список, когда мы говорим о всестороннем пользовательском опыте. Единственным недостатком этого программного обеспечения является тот факт, что их варианты цен могут быть немного пугающими.

Но, помимо этого, их планы стоят вложенных средств. Вы можете получить практический опыт работы со всеми возможными вариантами, которые у них есть.Это помогает лучше пополнять ваше портфолио и делает вас профессионалом, обладающим глубокими техническими знаниями. Но если бюджет ограничен, SmartDraw — следующий лучший вариант, который вы можете попробовать.

Принципиальная схема

Общие символы принципиальной схемы (символы США)

Принципиальная схема (также известная как электрическая схема , элементарная схема или электронная схема ) представляет собой упрощенное традиционное графическое представление электрической схемы.На графической схеме используются простые изображения компонентов, а на схематической диаграмме компоненты схемы показаны в виде упрощенных стандартных символов; оба типа показывают соединения между устройствами, включая соединения питания и сигналов. Расположение соединений компонентов на схеме не соответствует их физическому расположению в готовом устройстве.

В отличие от блок-схемы или схемы компоновки, принципиальная схема показывает фактические используемые соединения проводов. На схеме не показано физическое расположение компонентов. Чертеж, предназначенный для изображения физического расположения проводов и компонентов, которые они соединяют, называется «иллюстрацией», «компоновкой» или «физическим дизайном».

Принципиальные схемы используются для проектирования (схемотехническое проектирование), строительства (например, разводки печатных плат) и технического обслуживания электрического и электронного оборудования.

Обозначения

Обозначения на принципиальных схемах различались от страны к стране и менялись с течением времени, но теперь они в значительной степени стандартизированы на международном уровне.Простые компоненты часто имели символы, предназначенные для обозначения некоторых особенностей физической конструкции устройства. Например, обозначение резистора, показанное здесь, восходит к тем временам, когда этот компонент был сделан из длинного куска провода, намотанного таким образом, чтобы не создавать индуктивность, которая могла бы превратить его в катушку. Эти резисторы с проволочной обмоткой теперь используются только в приложениях с высокой мощностью, меньшие резисторы отливаются из углеродного состава (смесь углерода и наполнителя) или изготавливаются в виде изолирующей трубки или чипа, покрытого металлической пленкой.Поэтому международно стандартизованный символ резистора теперь упрощен до продолговатого, иногда со значением в омах, написанном внутри, вместо символа зигзага. Менее распространенный символ — это просто серия пиков на одной стороне линии, представляющая проводник, а не взад-вперед, как показано здесь.

Схема соединений проводов:
1. Старый стиль: (а) соединение, (б) отсутствие соединения.
2. Один стиль САПР: (а) связь, (б) нет связи.
3. Альтернативный стиль САПР: (а) соединение, (б) нет соединения.

Связи между проводами когда-то были простым пересечением линий; один провод, изолированный от другого и «перепрыгивающий» через другой, обозначался тем, что он образовывал небольшой полукруг над другой линией. С появлением компьютерного черчения соединение двух пересекающихся проводов было показано пересечением с точкой или «каплей», а пересечение изолированных проводов — простым пересечением без точки. Однако существовала опасность перепутать эти два представления, если точка была нарисована слишком маленькой или опущенной.Современная практика заключается в том, чтобы избегать использования символа «кроссовер с точкой» и рисовать провода, пересекающиеся в двух точках вместо одной. Также часто используется гибридный стиль, когда соединения отображаются в виде креста с точкой, в то время как изолированные пересечения используют полукруг.

На принципиальной схеме символы компонентов помечены дескриптором или позиционным обозначением, соответствующим таковому в списке частей. Например, C1 — первый конденсатор, L1 — первая катушка индуктивности, Q1 — первый транзистор, а R1 — первый резистор (обратите внимание, что это не индекс, как в R ₁ , L ₁ , …).Часто значение или обозначение типа компонента указывается на схеме рядом с частью, но подробные спецификации будут включены в список частей.
