Стабилизаторы напряжения, типовые схемы включения и принцип работы

Типовые схемы включения стабилизаторов на фиксированное выходное напряжение показаны на рис. 1. Для всех микросхем емкость входного конденсатора С1 должна быть не менее 2,2 мкФ для керамических или танталовых и не менее 10 мкФ — для алюминиевых конденсаторов, а выходного конденсатора С2 — не менее 1 и 10 мкФ соответственно. Некоторые микросхемы допускают и меньшую емкость, но указанные значения гарантируют устойчивую работу любых стабилизаторов.

Если требуется нестандартное значение стабилизированного выходного напряжения или плавное его регулирование, удобно использовать специализированные регулируемые стабилизаторы, поддерживающие напряжение 1,25В между выходом управляющим выводом. Типовая схема включения для стабилизаторов с регулирующим элементом показана на рис.2 Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения Uвых. равного Uвых=1,25(1+R2/R1)+Iпот*R2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. Число 1.25 в этой формуле — напряжение между выходом и управляющим выводом, которое поддерживает стабилизатор в рабочем режиме.

В отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые стабилизаторы без нагрузки не работают. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5…5мА и 5…10мА — для мощных. В большинстве случаев нагрузкой служит резистивный делитель напряжения R1 R2 (рис.2).

По этой схеме можно включать и стабилизаторы с фиксированным выходным напряжением. Однако во-первых, потребляемый ими ток значительно больше (2…4 мА) и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся.

Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор СЗ емкостью 10 мкФ и более. К конденсаторам С1 и С2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу параллельно ей включают защитный диод VD1.

Другой защитный диод — VD2 — защищает микросхему со стороны заряженного конденсатора СЗ. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Типовые схемы компенсационных стабилизаторов напряжения на транзисторах
Стабилизаторы напряжения в интегральном исполнении

Справочник интегральных стабилизаторов напряжения. Импортные аналоги. Datasheets

Справочник интегральных стабилизаторов напряжения. Импортные аналоги.							В справочнике представлены микросхемы серий К142ЕН, К1277ЕН, К1278ЕН и К1156ЕН. Микросхемы серии К142ЕН и КР142ЕН в настоящее время выпускаются заводом ВЗПП (Воронеж)
Сайты отечественных производителей стабилизаторов							Главная страница
Оставить только серию КР142

Наименование	Аналог	PDF		Imax, A	Uвых, В	Прим.	Краткое описание
Параллельные стабилизаторы (регулируемый прецизионный стабилитрон):							-параметрические стабилизаторы напряжения
КР142ЕН19	TL431		2%	0,1	2,5…30		параметрический стабилизатор напряжения TL431 и отечественный аналог К142ЕН19
К1156ЕР5	TL431		1%	0,1	2,5. ..36		параметрический стабилизатор напряжения TL431 pdf, характеристики
Стабилизаторы с фиксированным напряжением:
К1278ЕН1.5			2%	0,8…5	1,5 В	Low Drop	линейный низковольтный интегральный стабилизатор напряжения К1278ЕН
К1278ЕН1.8			2%	0,8…5	1,8 В	Low Drop	линейный стабилизатор напряжения с малым падением напряжения между входом и выходом

К1278ЕН2.5			2%	0,8…5	2,5В	Low Drop	микросхема стабилизатор напряжения на 2,5В
К142ЕН26	LT1086			3	2,5 В	Low Drop	линейный интегральный стабилизатор напряжения К142ЕН26 «Low drop» на напряжение 2.5В
К142ЕН25	LT1086			3	2,9 В	Low Drop	К142ЕН25 представляет собой линейный стабилизатор напряжения 3 вольта с малым падением напряжения между входом и выходом

К1277ЕН3			4%	0,1	3 В	Low Drop	интегральный стабилизатор напряжения К1277ЕН3 на напряжение 3 вольта
КР1170ЕН3	LM2931		5%	0,1	3 В	Low Drop	интегральный стабилизатор напряжения К1170ЕН3 на напряжение 3 вольта
КР1158ЕН3 (А-Г)			2%	0,15. ..1,2	3 В	Low Drop	микросхема стабилизатор напряжения на 3В
К1277ЕН3.3			4%	0,1	3,3 В	Low Drop	микросхема стабилизатор напряжения 3.3В
КР1158ЕН3.3 (А-Г)			2%	0,15…1,2	3,3 В	Low Drop	микросхема стабилизатор напряжения на 3.3В
К142ЕН24	LT1086			3	3,3 В	Low Drop	микросхема стабилизатор напряжения КР142ЕН24 на 3.3В с малым падением
К1278ЕН3.3			2%	0,8…5	3,3 В	Low Drop	интегральный стабилизатор напряжения 3.3 вольта

КР1170ЕН4	LM2931		5%	0,1	4 В	Low Drop	интегральный стабилизатор напряжения 3 вольт
КР142ЕН17А			5%	0,04	4,5В	Low Drop	КР142ЕН17А — интегральный стабилизатор напряжения на 4. 5 вольт. В datasheet приведены характеристики, цоколевка, применение

КР142ЕН17Б			5%	0,04	5В	Low Drop	микросхема КР142ЕН17Б — стабилизатор напряжения на 5В
К1277ЕН5	MC78L05		4%	0,1	5В	Low Drop	маломощный стабилизатор напряжения 5 вольт
КР1170ЕН5	LM2931		5%	0,1	5В	Low Drop	интегральный стабилизатор напряжения 5 вольт
КР1157ЕН5 (А-Г)	MC78L05		4%	0,25	5В		маломощный стабилизатор напряжения 5 вольт
КР1158ЕН5 (А-Г)	L4805		2%	0,15…1,2	5В	Low Drop	микросхема стабилизатор напряжения на 5В
К1156ЕН1	LM2925		4%	0,5	5В	Low Drop +RESET	интегральный стабилизатор напряжения 5 вольт с выходом сброса
КР142ЕН5 (А,В)	MC7805		2%,4%	3	5В		Интегральный стабилизатор напряжения на 5 вольт КР142ЕН5А (или иначе КРЕН5А). Подробные характеристики и цоколевка приведены в datasheet. Аналогом для КРЕН5А является MC7805.
К1278ЕН5			2%	0,8…5	5В	Low Drop	мощный интегральный стабилизатор напряжения 5 вольт К1278ЕН5

КР1157ЕН6	MC78L06		4%	0,1	6В		маломощный стабилизатор напряжения 6 вольт
КР1170ЕН6	LM2931		5%	0,1	6В	Low Drop	интегральный стабилизатор напряжения 6 вольт
КР1158ЕН6 (А-Г)			2%	0,15…1,2	6В	Low Drop	микросхема стабилизатор напряжения на 6В, цены
КР142ЕН5 (Б,Г)	MC7806		2%,4%	3	6В		микросхема стабилизатора напряжения на 6 вольт КР142ЕН5Б и КР142ЕН5Г. Подробные характеристики и цоколевку смотри в datasheet. Импортный аналог MC7806.

КР1157ЕН8	MC78L08		4%	0,1	8В		маломощный стабилизатор напряжения 8 вольт, цена
КР1170ЕН8	LM2931		5%	0,1	8В	Low Drop	интегральный стабилизатор напряжения 8 вольт, цены

КР1157ЕН9	MC78L09		2%,4%	0,1	9В		маломощный стабилизатор напряжения 9 вольт
КР1170ЕН9	LM2931		5%	0,1	9В	Low Drop	интегральный стабилизатор напряжения 9 вольт
КР1158ЕН9 (А-Г)	L4892		2%	0,15…1,2	9В	Low Drop	микросхема стабилизатор напряжения на 9В
КР142ЕН8 (А,Г)	MC7809		3%,4%	1,5	9В		КР142ЕН8А и КР142ЕН8Г — микросхемы стабилизаторов напряжения на 9В. Краткое наименование — КРЕН8А и КРЕН8Г. Аналог — MC7809. Подробные характеристики и цоколевка приведены в datasheet.

КР1170ЕН12	LM2931		5%	0,1	12В	Low Drop	интегральный стабилизатор напряжения 12 вольт
КР1157ЕН12	MC78L12		2%,4%	0,25	12В		маломощный стабилизатор напряжения 12 вольт
КР1158ЕН12 (А-Г)	L4812		2%	0,15…1,2	12В	Low Drop	микросхема стабилизатора напряжения на 12В
КР142ЕН8 (Б,Д)	MC7812		3%,4%	1,5	12В		стабилизатор напряжения на 12В КР142ЕН8Б (краткое название — КРЕН8Б) и его аналог, импортный стабилизатор напряжения MC7812.

КР1157ЕН15	MC78L15		2%,4%	0,25	15В		маломощный стабилизатор напряжения 15 вольт
КР1158ЕН15 (А-Г)			2%	0,15. ..1,2	15В	Low Drop	микросхема стабилизатор напряжения на 15В
КР142ЕН8 (В,Е)	MC7815		3%,4%	1,5	15В		Стабилизатор напряжения на 15В КР142ЕН8Е (кратко — КРЕН8Е). Подробные характеристики и цоколевка приведены в datasheet. Импортный аналог — MC7815.
КР142ЕН15 (А-Е)			4%	0,1	+15/-15	двуполярн	двуполярный стабилизатор напряжения КРЕН15 на +/- 15В
К142ЕН6 (А-Е)			2%,6%	0,2	+15/-15	двуполярн	микросхема двуполярного стабилизатора напряжения

КР1157ЕН18	MC78L18		2%,4%	0,25	18В		маломощный стабилизатор напряжения 18 вольт
КР142ЕН9 (А,Г)	MC7818		2%,3%	1,5	20В		интегральный стабилизатор напряжения 20В
КР1157ЕН24	MC78L24		2%,4%	0,25	24В		маломощный стабилизатор напряжения на 24 вольта
КР142ЕН9 (Б,Д)	MC7824		2%,3%	1,5	24В		Микросхема стабилизатора напряжения на 24В КР142ЕН9Б. Импортный аналог — MC7824.
КР1157ЕН27			2%,4%	0,1	27В		маломощный линейный стабилизатор напряжения КР1157ЕН27 с выходным напряжением 27 вольт
КР142ЕН9 (В,Е)			2%,3%	1,5	27В		интегральный стабилизатор напряжения на 27В КР142ЕН9В и КР142ЕН9Е. Подробные характеристики приведены в datasheet.
Регулируемые стабилизаторы напряжения:
КР142ЕН15 (А-Е)				0,1	+/- 8…23	двуполярн	двуполярный регулируемый стабилизатор напряжения на +/- 15В КР142ЕН15
К142ЕН6 (А-Е)				0,2	+/- 5…25	двуполярн	микросхема двуполярного регулируемого стабилизатора напряжения К142ЕН6
КР1157ЕН1				0,1	1,2…37		регулируемый маломощный стабилизатор напряжения
КР142ЕН1 (А-Г)				0,15	3. ..12		регулируемый стабилизатор напряжения КР142ЕН1 от 3 до 12 вольт
КР142ЕН2 (А-Г)				0,15	12…30		регулируемый стабилизатор напряжения от 12 до 30 вольт
КР142ЕН14				0,15	2…37		регулируемый стабилизатор напряжения КР142ЕН14 от 2 до 37 вольт
К1156ЕН5 (Д)	LM2931			0,5	1,25…20	Low Drop	регулируемый линейный стабилизатор с низким падением напряжения
К142ЕН3 (А-Г)				1	3…30		регулируемый стабилизатор напряжения К142ЕН3 (от 3 до 30 вольт), pdf
К142ЕН4 (А-Г)				1	3…30		регулируемый стабилизатор напряжения от 3 до 30 вольт
КР142ЕН10	LM337			1	-(3. ..30)	отрицат	регулируемый стабилизатор отрицательного напряжения КР142ЕН10 (datasheet)
КР142ЕН12 (А,Б)	LM317T			1,5	1,2…37		LM317 — микросхема регулируемого стабилизатора напряжения от 1,2 до 37 вольт, цены LM317 datasheet
КР142ЕН18 (А,Б)	LM337			1,5	-(1,2…26)	отрицат	регулируемый интегральный стабилизатор отрицательного напряжения КР142ЕН18 (datasheet)
142ЕН11	LM337			1,5	-(1,3…30)	отрицат	микросхема стабилизатор отрицательного напряжения 142ЕН11
К1278ЕР1				0,8…5	1,25…12	Low Drop	datasheet на регулируемый стабилизатор напряжения К1278ЕР1

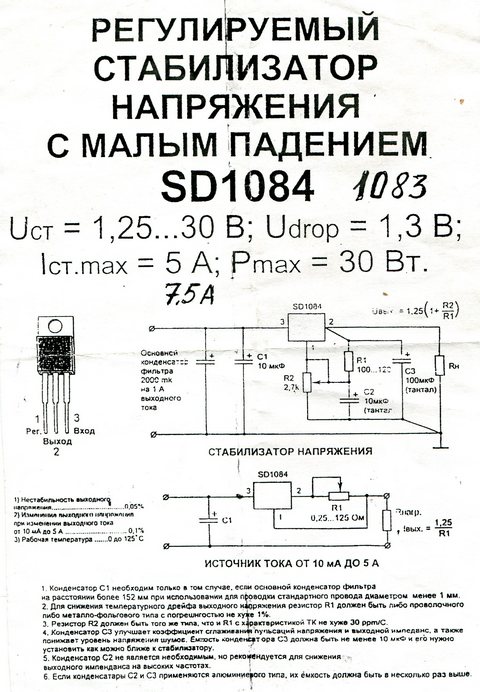

КР142ЕН22 (А,Б)	LT1084			5,5	1,2…34	Low Drop	datasheet на регулируемый стабилизатор напряжения К142ЕН22 и ее аналог микросхема LT1084, pdf
КР1151ЕН1	LM196			10	1,2. ..17,5		мощный регулируемый стабилизатор напряжения К1151ЕН1 до 10А

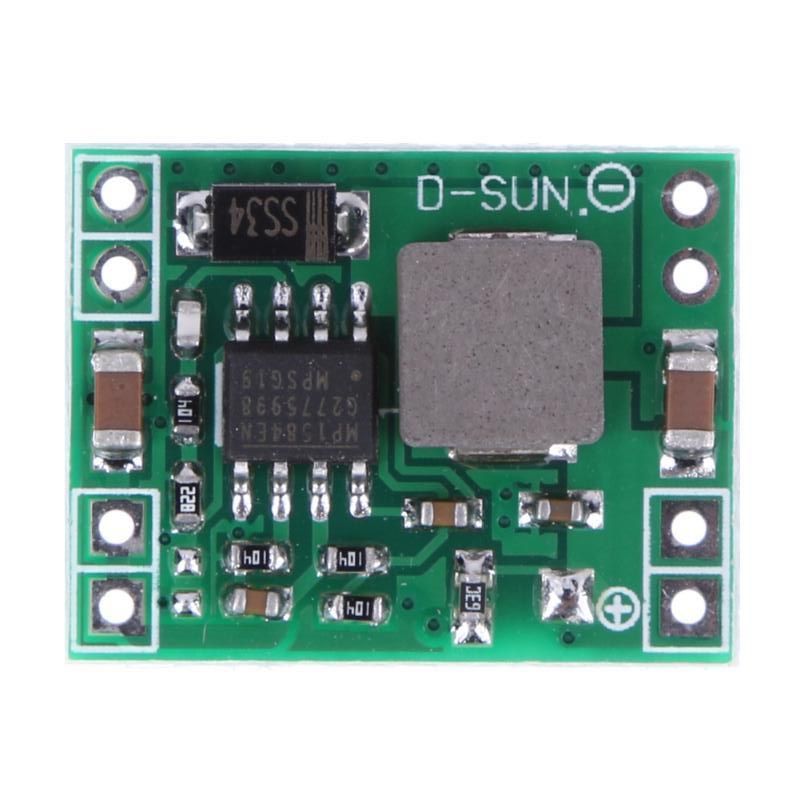

Импульсные:
К142ЕП1				0,25
							*

							Справочник по отечественным мощным биполярным транзисторам. Справочник диодов выпрямительных. Справочник операционных усилителей отечественных. Datasheet на КМОП-цифровые микросхемы Справочник по КРЕНкам серии 142

Микросхемные стабилизаторы напряжения широкого применения (КРЕН и аналоги)

МИКРОСХЕМНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ШИРОКОГО ПРИМЕНЕНИЯ (КРЕН И АНАЛОГИ)

С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.

В настоящее время ассортимент отечественных и зарубежных микросхем-стабилизаторов напряжения настолько широк, что ориентироваться в нем стало уже довольно трудно. Помещенные ниже таблицы призваны облегчить предварительный выбор микросхемного стабилизатора для того или иного электронного устройства.

В табл. 1 представлен перечень наиболее распространенных на отечественном рынке трехвыводных микросхем линейных стабилизаторов напряжения на фиксированное выходное напряжение и их основные параметры; на рис. 1 упрощенно показан внешний вид приборов, а также показана их цоколевка. В таблицу включены лишь стабилизаторы с выходным напряжением в пределах 5…27 В — в этот интервал укладывается подавляющее большинство случаев радиолюбительской практики. Конструктивное оформление зарубежных приборов может отличаться от показанного на рис. 1.

Следует иметь в виду, что сведения о рассеиваемой мощности при работе микросхемы с теплоотводом в паспортах приборов обычно не указывают, поэтому в таблицах даны некоторые усредненные ее значения, полученные из графиков, имеющихся в документации. Отметим также, что микросхемы одной серии, но на разные напряжения, по рассеиваемой мощности могут различаться.

Ряд микросхем, изготовляемых в дальнем и ближнем зарубежье, имеют маркировку, не соответствующую российской стандартизированной системе. Так, перед обозначением стабилизаторов групп 78, 79, 78L, 79L, 78M, 79M, перечисленных в таблице, в действительности могут присутствовать одна или две буквы, кодирующие, как правило, фирму-изготовитель. Позади указанных в таблице обозначений также могут быть буквы и цифры, указывающие на те или иные конструктивные или эксплуатационные особенности микросхемы.

Более подробная информация о некоторых сериях отечественнох микросхемных стабилизаторах помещена в [1-5], а по зарубежным — в [6;7].

Таблица 1

Микросхема	U_вых, В	I_макс, А	P_макс, Вт	Включение	Корпус (см. рис.1)
КР1157ЕН501А, КР1157ЕН501Б	5	0,1	0,5	плюсовое	КТ-26 (1,б)
КР1157ЕН601А, КР1157ЕН601Б	6
КР1157ЕН801А, КР1157ЕН801Б	8
КР1157ЕН901А, КР1157ЕН901Б	9
КР1157ЕН1201А, КР1157ЕН1201Б	12
КР1157ЕН1501А, КР1157ЕН1501Б	15
КР1157ЕН1801А, КР1157ЕН1801Б	18
КР1157ЕН2401А, КР1157ЕН2401Б	24
КР1157ЕН502А, КР1157ЕН502Б	5	0,1	0,5	плюсовое	КТ-26 (1,а)
КР1157ЕН602А, КР1157ЕН602Б	6
КР1157ЕН802А, КР1157ЕН802Б	8
КР1157ЕН902А, КР1157ЕН902Б	9
КР1157ЕН1202А, КР1157ЕН1202Б	12
КР1157ЕН1502А, КР1157ЕН1502Б	15
КР1157ЕН1802А, КР1157ЕН1802Б	18
КР1157ЕН2402А, КР1157ЕН2402Б	24
КР1157ЕН2702А, КР1157ЕН2702Б	27
КР1157ЕН5А, КР1157ЕН5Б	5	0,1	0,5	плюсовое	КТ-27-2 (1,в)
КР1157ЕН9А, КР1157ЕН9Б	9
КР1157ЕН12А, КР1157ЕН12Б	12
КР1157ЕН15А, КР1157ЕН15Б	15
КР1157ЕН18А, КР1157ЕН18Б	18
КР1157ЕН24А, КР1157ЕН24Б	24
КР1168ЕН5	5	0,1	0,5	минусовое	КТ-26 (1,б)^*
КР1168ЕН6	6
КР1168ЕН8	8
КР1168ЕН9	9
КР1168ЕН12	12
КР1168ЕН15	15
78L05	5	0,1	0,5	плюсовое	ТО-92 (1,а)
78L62	6,2
78L82	8,2
78L09	9
78L12	12
78L15	15
78L18	18
78L24	24
79L05	5	0,1	0,5	минусовую	ТО-92 или КТ-26 (1,б)
79L06	6
79L12	12
79L15	15
79L18	18
79L24	24
КР1157ЕН5В, КР1157ЕН5Г	5	0,25	1,3	плюсовое	КТ-27-2 или ТО-126 (1,в)
КР1157ЕН9В, КР1157ЕН9Г	9
КР1157ЕН12В, КР1157ЕН12Г	12
КР1157ЕН15В, КР1157ЕН15Г	15
КР1157ЕН18В, КР1157ЕН18Г	18
КР1157ЕН24В, КР1157ЕН24Г	24
78M05	5	0,5	7,5	плюсовое	ТО-202 или ТО-220 (1,г)
78M06	6
78M08	8
78M12	12
78M15	15
78M18	18
78M20	20
78M24	24
79M05	5	0,5	7,5	минусовое	ТО-220 (1,д)
79M06	6
79M08	8
79M12	12
79M15	15
79M20	20
79M24	24
КР142ЕН8Г	9	1	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН8Д	12
КР142ЕН8Е	15
КР142ЕН9Г	20
КР142ЕН9Д	24
КР142ЕН9Е	27
КР142ЕН5В	5	1,5	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН5Г	6
КР142ЕН8А	9
КР142ЕН8Б	12
КР142ЕН8В	15
КР142ЕН9А	20
КР142ЕН9Б	24
КР142ЕН9В	27
7805	5	1,5^**	10	плюсовое	ТО-220 (1,г)
7806	6
7808	8
7885	8,5
7809	9
7812	12
7815	15
7818	18
7824	24
7905	5	1,5^**	10	минусовое	ТО-220 (1,д)
7906	6
7908	8
7909	9
7912	12
7915	15
7918	18
7924	24
КР1162ЕН5А, КР1162ЕН5Б	5	1,5	10	минусовое	КТ-28-2 (1,д)
КР1162ЕН6А, КР1162ЕН6Б	6
КР1162ЕН8А, КР1162ЕН8Б	8
КР1162ЕН9А, КР1162ЕН9Б	9
КР1162ЕН12А, КР1162ЕН12Б	12
КР1162ЕН15А, КР1162ЕН15Б	15
КР1162ЕН18А, КР1162ЕН18Б	18
КР1162ЕН24А, КР1162ЕН24Б	24
КР1179ЕН05	5	1,5	10	минусовое	ТО-220 (1,д)
КР1168ЕН06	6
КР1179ЕН08	8
КР1179ЕН12	12
КР1179ЕН15	15
КР1179ЕН24	24
КР1180ЕН5А, КР1180ЕН5Б	5	1,5	10	плюсовое	КТ-28-2 (1,г)
КР1180ЕН6А, КР1180ЕН6Б	6
КР1180ЕН8А, КР1180ЕН8Б	8
КР1180ЕН9А, КР1180ЕН9Б	9
КР1180ЕН12А, КР1180ЕН12Б	12
КР1180ЕН15А, КР1180ЕН15Б	15
КР1180ЕН18А, КР1180ЕН18Б	18
КР1180ЕН24А, КР1180ЕН24Б	24
КР142ЕН5А	5	2	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН5Б	6	2	10	плюсовое	КТ-28-2 (1,г)

^* Была выпущена опытная партия с цоколевкой, соответствующей рис. 1,а.
^** Выпускают также разновидности на ток нагрузки до 1 А.

Рис. 1

Некоторые типы отечественных стабилизаторов имеют оригинальную устоявшуюся цифровую нумерацию выводов (она показана на рис. 1 в скобках). Это произошло оттого, что первоначально микросхемы этих серий выпускали в «микросхемных» корпусах со стандартизированной нумерацией выводов. После того, как было налажено производство в «транзисторных» корпусах, нумерация выводов сохранилась.

Типовая схема включения микросхемных стабилизаторов на фиксированное выходное напряжение показана на рис. 2,а и б. Для всех микросхем емкость входного конденсатора C1 должна быть не менее 2,2 мкф для керамических или оксидных танталовых и не менее 10 мкф — для алюминиевых оксидных конденсаторов, а выходного конденсатора C2 — не менее 1 и 10 икф соответственно. Некоторые микросхемы допускают и меньшую емкость, но указанные значения гарантируют устойчивую работу любых стабилизаторов. Роль входного может исполнять конденсатор сглаживающего фильтра, если он расположен не далее 70 мм от микросхемы. В [6] опубликовано множество схем различных вариантов включения микросхемных стабилизаторов для обеспечения большего выходного тока, изменения выходного напряжения, реализации других вариантов защиты, использования стабилизаторов напряжения в качестве генераторов тока.

Рис. 2

Если требуется нестандартное значение стабилизированного выходного напряжения или плавное его регулирование, удобно использовать специализированные регулируемые микросхемные стабилизаторы, поддерживающие напряжение 1,25 В между выходом и управляющим выводом. Их перечень представлен в табл. 2, а типовая схема включения для стабилизаторов с регулирующим элементом в плюсовом проводе — на рис. 3. Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения U_вых, равного U_вых=1,25(1+R2/R1)+I_пот*R2, где I_пот=50. ..100 мкА — собственный потребляемый ток микросхемы. Число 1,25 в этой формуле — это упомянутое выше напряжение между выходом и управляющим выводом, которое поддерживает стабилизатор в рабочем режиме.

Таблица 2

Микросхема	U_вых, В	I_макс, А	P_макс, Вт	Включение	Корпус
КР1157ЕН1	1,2…37	0,1	0,6	плюсовое	КТ-26 (1,е)
КР1168ЕН1	1,3…37	0,1	0,5	минусовое	КТ-26 (1,е)
КР142ЕН12А	1,2…37	1,5	10	плюсовое	КТ-28-2 (1,ж)
КР142ЕН12Б	1,2…37	1	10	плюсовое	КТ-28-2 (1,ж)
КР142ЕН18А	1,3…26,5	1	10	минусовое	КТ-28-2 (1,и)
КР142ЕН18Б	1,3. ..26,5	1,5	10	минусовое	КТ-28-2 (1,и)
LM317L	1,2…37	0,1	0,625	плюсовое	ТО-92 (1,е)
LM337LZ	1,2…37	0,1	0,625	минусовое	ТО-92 (1,е)
LM317T	1,2…37	1,5	15	плюсовое	ТО-220 (1,ж)
LM337T	1,2…37	1,5	15	минусовое	ТО-220 (1,и)

Обратим внимание на то, что, в отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые без нагрузки не работают. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5…5 мА и 5…10мА — мощных. В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. 3.

Рис. 3

По этой схеме можно включать и стабилизаторыс фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток значительно больше (2…4 мА) и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся.

Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор C3 емкостью 10 мкФ и более. К конденсаторам C1 и C2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу в таких ситуациях параллельно ей включают защитный диод VD1.

Другой защитный диод — VD2 — защищает микросхему со стороны заряженного конденсатора C3. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры. Можно выразить уверенность, что перечисленные в статье микросхемы находятся на техническом уровне, достаточном для решения подавляющего числа задач радиолюбительской практики.

Заметный недостаток у описанных стабилизаторов один — довольно большое минимально необходимое напряжение между входом и выходом — 2…3 В, однако он с лихвой окупается простотой применения и низкой ценой микросхем.

С. Бирюков.

Литература

Щербина А. , Благий С. Микросхемные стабилизаторы серий 142, К142, КР142. — Радио, 1990, №8, с. 89, 90; №9, с. 73, 74.
Нефедов А., Головина В. Микросхемы серии КР142ЕН12. — Радио, 1993, №8, с. 41, 42.
Нефедов А., Головина В. Микросхемы КР142ЕН18А, КР142ЕН18Б. — Радио, 1994, №3, с. 41, 42.
Нефедов А. Микросхемные стабилизаторы серии КР1157. — Радио, 1995, №3, с. 59, 60.
Нефедов А., Валявский А. Микросхемные стабилизаторы серии КР1162. — Радио, 1995, №4, с. 59, 60.
Интегральные микросхемы. Микросхемы для линейных источников питания и их применение. — ДОДЭКА (изд. первое), 1996, 288 с.; 1998 (изд. второе), 1998, 400 с.
Нефедов А.В., Савченко А.М., Феоктистов Ю.Ф. Зарубежные интегральные микросхемы для промышленной электронной аппаратуры. Справочник. — М.: Энергоатомиздат, 1989.

Стабилизаторы с регулируемым выходным напряжением: как правильно выбрать

Почему растет популярность стабилизаторов?

Ответом будут две равнозначные причины:

1. Проблемы с качеством электроэнергии – характерные для отечественной энергосистемы износ и перегрузка («дефицит мощности») приводят как к резким скачкам и провалам напряжения, так и к его хроническому несоответствию установленным нормам.

Важно!
Даже современная сетевая инфраструктура, например, в новом многоквартирном ЖК, не является стопроцентной гарантией стабильного напряжения – колебания могут возникнуть из-за пикового потребления, человеческого фактора или негативного воздействия со стороны окружающей среды.

2. Требования бытовой техники и электроники к питающему напряжению – чем сложнее и дороже оборудование, тем оно обычно чувствительнее к его отклонениям. Особенно выделяются энергозависимые газовые котлы и устройства с электродвигателями. Так на функционировании большинства холодильников, насосов, котлов, стиральных и посудомоечных машин негативно отразится даже допустимое ГОСТом 10% расхождение между величиной фактического и номинального напряжения. Возможно, данное расхождение и не приведёт к немедленной поломке, но, во-первых, снизит эффективность работы изделия, а во-вторых, ускорит износ элементов его электрической схемы.

Важно!
Надежный стабилизатор стоит недешево, однако такую покупку можно расценивать как заботу о своём бюджете на годы вперед. Дело в том, что цена прибора практически всегда ниже затрат на ремонт или замену техники, вышедшей из строя по вине некачественной электроэнергии.

Чем обычный стабилизатор отличается от стабилизатора с регулируемым выходным напряжением?

Всё просто: в первом случае выходное напряжение стабилизатора фиксировано (220 или 230 В у однофазных моделей), во втором – пользователь может его изменять. Диапазон и шаг настройки зависят от конкретного изделия, например, у инверторных стабилизаторов «Штиль» с мощностями от 2,5 до 3,5 кВА диапазон 220-230 В, а шаг – 1 В.

Важно!
Функция регулировки выходного напряжения позволяет максимально подстроить стабилизатор под требования текущей нагрузки. В условиях нашей страны это особенно важно, так как одна часть представленных на рынке электроприборов имеет номинал в 220 В, а другая – в 230 В.

По каким критериям необходимо выбирать стабилизатор с регулируемым выходным напряжением?

Главный критерий – основные технические характеристики, но следует также обращать внимание на:

тип корпуса;
уровень шума;
индикацию и управление;
разрешительную и сопроводительную документацию;
бренд и стоимость.

Критерий 1. Основные технические характеристики

Характеристика	Требование
Фазность входа	Совпадение с числом фаз питающей сети
Фазность выхода	Совпадение с фазностью нагрузки (однофазные устройства допустимо подключать к одной из выходных фаз трехфазного стабилизатора)
Мощность	Превышение максимально возможной (с учётом пусковых токов) мощности нагрузки
Диапазон входного напряжения	Перекрытие амплитуды характерных для сети колебаний и отклонений
Диапазон настройки выходного напряжения	Возможность установить значение, соответствующее номинальному напряжению нагрузки
Погрешность стабилизации	Соответствие допустимому для нагрузки отклонению питающего напряжения
Быстродействие	Оперативное устранение искажений входного напряжения и исключение их негативных воздействий на нагрузку
Форма выходного напряжения	Близость к идеальной синусоиде (для ряда нагрузок – совпадение с идеальной синусоидой!)

Важно!
Характеристики стабилизатора надо изучать и анализировать до его покупки, а не после. Успешно работать будет только устройство, параметры которого в планируемых условиях эксплуатации выполняют все установленные для них требования!

Важно!
В некоторых случаях от стабилизатора потребуется дополнительный функционал в виде «сквозного» ноля или возможности работать в связке с генератором. Кроме того, всегда будут полезны функции фильтрации сетевых помех и автоматического рестарта после аварийного отключения.

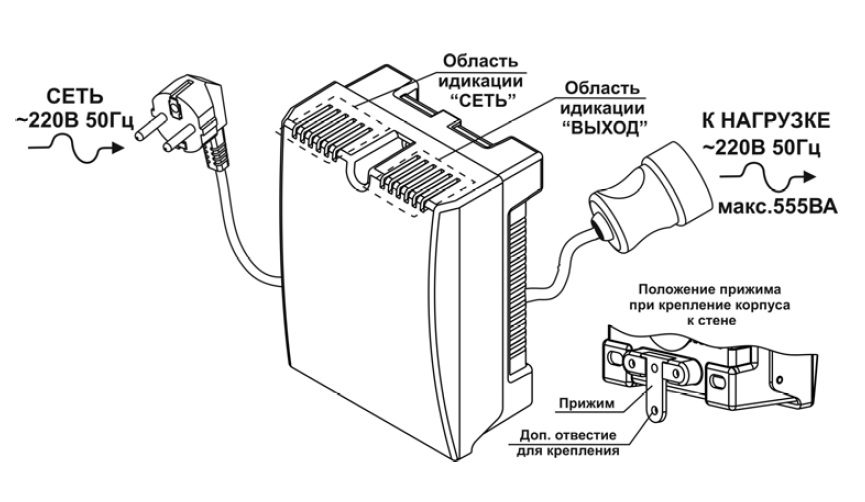

Критерий 2. Тип корпуса

Соответствующий конструкции стабилизатора способ установки должен обеспечивать удобное размещение и надежное крепление устройства в предполагаемом месте эксплуатации.

Важно!
Использование стабилизатора в положении отличном от указанного производителем запрещается!

Критерий 3. Уровень шума

Возникающие при функционировании стабилизатора звуковые эффекты не должны нарушать бытовой комфорт в помещении, выбранном для его установки. Отметим, что чаще всего проблемы возникают с электромеханическими и релейными приборами, срабатывание которых может сопровождаться громкими щелчками или специфичным скрежетом (причина – наличие подвижных компонентов в силовой части).

Важно!
Наименьшую шумность (не выше привычного для слуха бытового уровня) имеют инверторные стабилизаторы с конвекционной или комбинированной системой охлаждения.

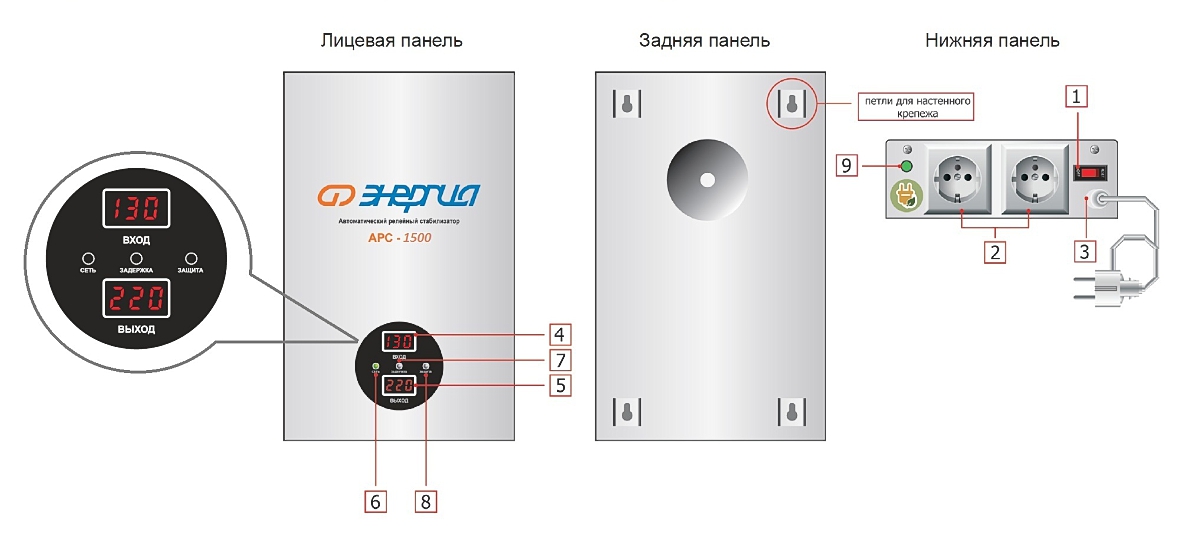

Критерий 4. Индикация и управление

Основная задача системы индикации – своевременное извещение пользователя об изменениях в состоянии стабилизатора, сети и нагрузки. Необходимый для этого минимум – светодиодная сигнализация. Многие модели также комплектуются дисплеем для отображения цифровой и/или текстовой информации.

Общие требования к средствам индикации:

яркость, достаточная для лёгкой читаемости;
способность привлечь внимание, особенно в момент информирования об аварийной ситуации;
однозначная трактовка подаваемых сигналов;
русскоязычный интерфейс.

Если говорить об управлении работой стабилизатора, которое включает в себя и регулирование выходного напряжения, то тут главное простота и максимальная эргономичность.

Важно!
Процесс настройки бытового стабилизатора должен быть понятен не только специалистам, но и пользователям, не имеющим электротехнической подготовки!

Критерий 5. Разрешительная документация

Перед покупкой стабилизатора нужно убедиться, что выбранная модель имеет подтверждающие её безопасность документы. Причём речь идёт не о бумагах, связанных с какой-либо системой добровольной сертификации, а о документах, оформленных по правилам Таможенного Союза. Данные правила устанавливают, что все официально выпущенные на рынок стабилизаторы должны соответствовать двум техническим регламентам:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Подтверждение соответствия осуществляется в виде сертификата или декларации, которые оформляются только после прохождения устройством всех требуемых испытаний!

Важно!
Если производитель или продавец отказывается предъявить сертификат или декларацию, то скорее всего документа либо вообще нет, либо он оформлен некорректно. И в первом, и во-втором случае стабилизатор может быть небезопасен!

Критерий 6. Сопроводительная документация

Для руководства по эксплуатации/паспорта/пользовательской инструкции желательно наличие подробного описания устройства, с разбором:

всех рабочих режимов;
индикации;
порядка подключения, использования и обслуживания;
аварийных состояний;
эксплуатационных ограничений;
мер безопасности.

Важно!
Многие производители выкладывают электронные версии соответствующей их изделиям документации в открытый доступ, что позволяет подробно изучить интересующий стабилизатор до его приобретения.

Критерий 7. Бренд и стоимость

В настоящее время стабилизаторы выпускают десятки компаний и если одни нацелены на постоянное развитие и совершенствование своей техники, то другие в погоне за массовостью и сиюминутной выгодой «заваливают» рынок не самыми качественными изделиями – часто с русскоязычным названием и посредственной китайской начинкой.

При выборе стабилизатора рекомендуется в первую очередь рассматривать продукцию известных брендов, активно работающих именно в «стабилизаторном» направлении. Такие производители обычно проявляют максимальную заботу о качестве и функционале своих приборов, а также не бояться инвестировать в развитие технологий стабилизации электрической энергии. Отметим, что у крупных компаний лучше выстроена и система гарантийного/постгарантийного обслуживания.

В вопросе цены следует помнить пословицу: Хорошо дешево не бывает! Например, стоимость современных инверторных стабилизаторов несколько выше среднерыночной, но тем не менее она полностью оправдывается их эффективностью и надежностью. Изделия из нижнего ценового сегмента, наоборот, имеют существенные недостатки, осложняющие их использование с чувствительными нагрузками. Кроме того, занижая цену, производители стабилизаторов неминуемо жертвуют их качеством.

Где купить стабилизатор с регулируемым выходным напряжением?

Предлагаем воспользоваться нашим официальным интернет-магазином производителя «Штиль». Выпускаемые под одноимённым брендом инверторные стабилизаторы имеют лучшие в своём классе характеристики и уже не первый год пользуются заслуженной популярностью на рынке.

Важно!
Стабилизаторы «Штиль» – полностью российский продукт, адаптированный под свойственные отечественной энергосистеме проблемы с качеством электроэнергии.

Среди представленных в нашем интернет-магазине моделей присутствуют и бытовые стабилизаторы серии «ИнСтаб» с регулируемым выходным напряжением.

однофазные настенные и напольные/стоечные модели с выходной мощностью от 2,5 до 20 кВА, у которых выходное напряжение регулируется в диапазоне 220-230 В с шагом в 1 В;
трехфазные и 3 в 1 (три фазы в одну) модели напольного/стоечного исполнения с выходной мощностью от 6 до 20 кВА имеют возможность настройки выходного напряжения в диапазоне 220-240 В с шагом 5 В.

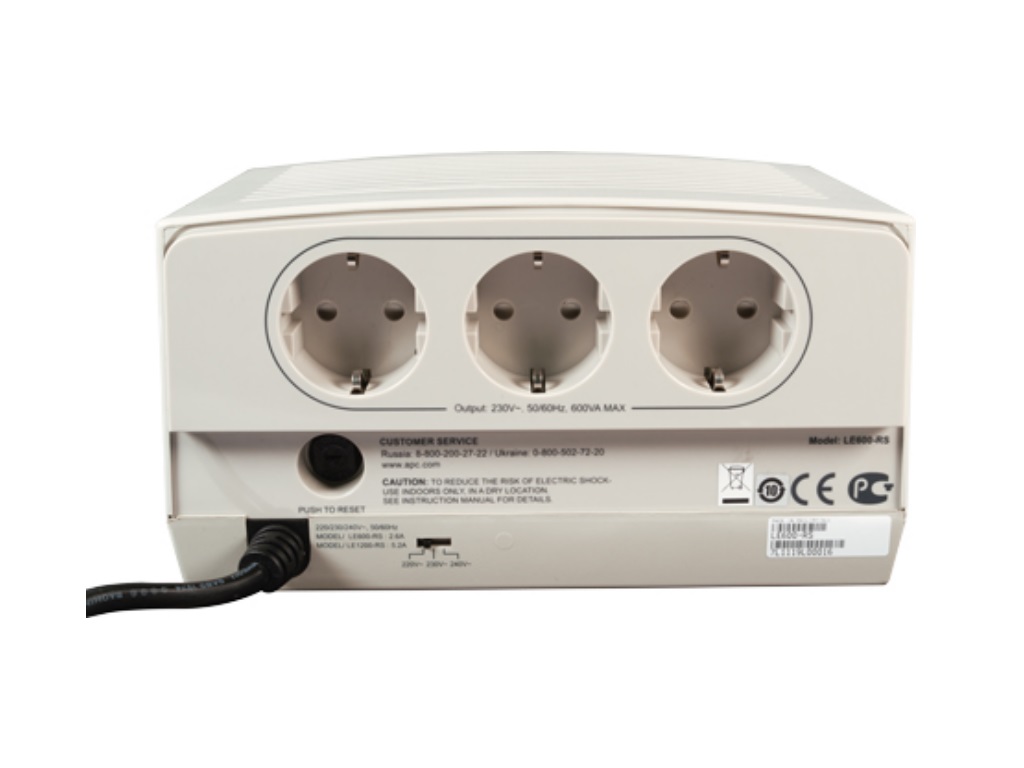

Стабилизатор напряжения с регулировкой — выходное напряжение

Простому обывателю при вводе запроса по стабилизаторам в поисковике сразу бросятся в глаза хвалебные или ругательные отзывы о производителях, куча брендов зарубежных стран. А также то, как в активных обсуждениях на многочисленных форумах опытные сподвижники продукции, представляясь в образе обычного пользователя, пытаются давать доверчивым читателям «правильные» советы к приобретению дорогого и ненужного им товара.

Такой массовой неразберихе соответствует жестокая конкуренция, не терпящая в бизнесе просиживания штанов с ожиданием завальных заказов, и активный поиск мечущихся в выборе теоретически неподкованных клиентов. У последних сразу же возникает мысль, что все регуляторы однотипные, и лишь отличаются по стоимости, габаритам и внешнему дизайну устройства. Однако картина в корне обманчива.

Основными различиями в стабилизаторах являются:

функциональная начинка;
рабочий диапазон,
качество,
тип исполнения.

Об одной функциональной особенности и пойдёт речь в этой статье.

Что такое стабилизатор напряжения с регулировкой?

Полвека назад для регулировки напряжения использовались автотрансформаторы с ручным управлением. Нужно было неустанно отслеживать показатели на стрелочном циферблате либо светящейся линейке прибора, и, по мере необходимости, самостоятельно выставлять номинальное значение. Сегодня такую коррекцию стабилизаторы с плавной регулировкой осуществляют абсолютно автоматически. Мы к этому еще вернёмся, а пока вспомним о простейших аналогах и том, с чего всё начиналось.

ЛАТРы и последующая их эволюция

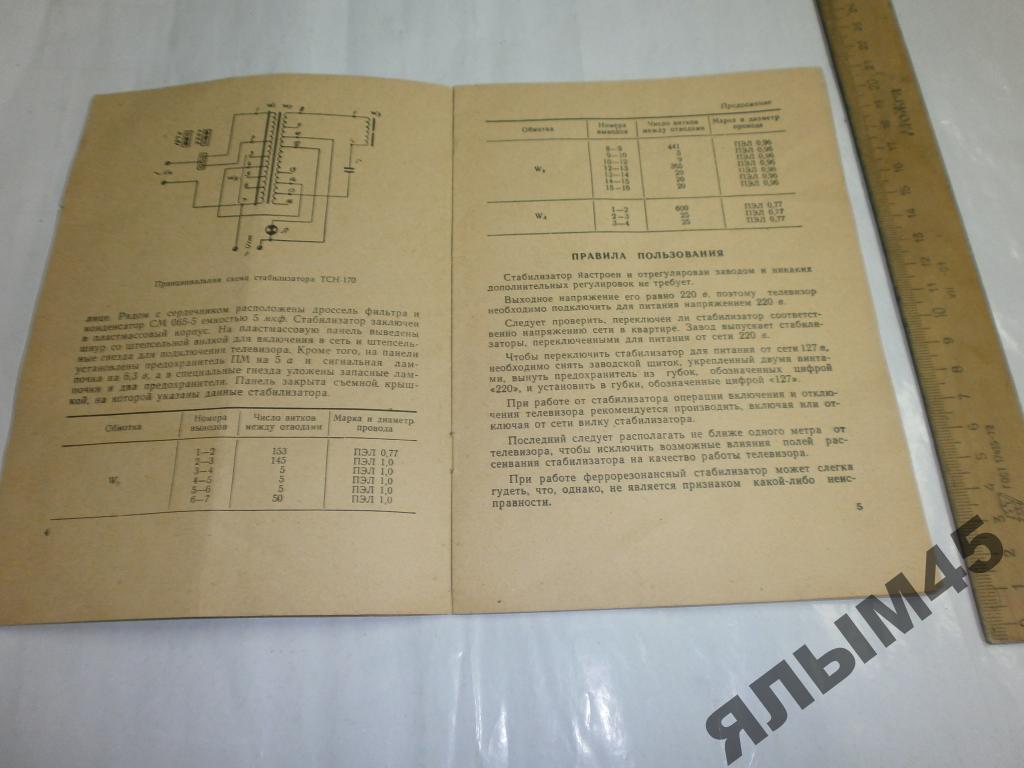

Помните, в советские времена широко использовались лабораторные стенды с автотрансформаторами – ЛАТРами с ручной регулировкой? Основным применением их было – лабораторные задания в рамках школьного курса по физике и вузовской телемеханики, где требовалось получить на выходе точную величину нестандартных параметров. Из категории экспериментальных ЛАТРы незаметно перекочевали в образ бытовой техники.

Одно время их можно было видеть при телевизорах, в настоящее же время их использование стало очень многообразным – от разных технологических процессов (в птицеводстве, ремонтных мастерских, стоматологии и т. п.) до устройств на 110 В. На ЛАТРе довольно просто устанавливается и не такой показатель сети.

Существуют ЛАТРы с рабочими пределами 0–250 В, и, более того, до 300 В. Чем больше порог, тем больше дополнительной мощности у прибора, позволяющей с низких значений подниматься до высоких нагрузок. Нужно понимать, что лабораторному автотрансформатору вручную задаётся такой режим, который нужен. Тем самым устанавливается дополнительный диапазон входного напряжения – так называемая дельта.

К примеру, до удалённой розетки из-за сетевого падения доходят только 200 В. При установке ЛАТРа, поворотом ручки управления можно получить на выходе 220 В. «Дельта» в этом случае будет равна 20 В. При дальнейшем падении напряжения до 180 В, ЛАТР добавит лишь выставленную «дельту» в 20 В, и на выходе можно будет получить не более, чем 180+20=200 В.

Для удобства и наблюдения аппараты позже стали выпускаться с жидкокристаллическим дисплеем, позволяющим регулировать технические показатели прибора уже с более высокой точностью. Теперь, если требуется плавная стабилизация напряжения в 220 В, рекомендуется применение таких устройств, как:

стабилизатор с регулировкой выходного напряжения;
стабилизатор с регулировкой выходного тока.

Приборы с такими названиями нередко встречаются в электрических схемах. Возникают вопросы: какая разница между ними и как они работают?

Экскурс в теорию

Напряжение сети, предназначенное для электропитания, может иметь значительные колебания, ухудшающие работу различной техники. В сетях переменного тока встречаются перепады двух видов: краткосрочные и многочасовые. И те и другие изменения негативно сказываются на работе техники. Есть устройства, которые вообще не способны работать без стабилизации параметров, к ним относятся лампы бегущей волны, электронные вольтметры, осциллографы и т. д.

Стабилизаторы с регулировкой напряжения – это аппараты с функцией поддерживания напряжения на нагрузке с нужной точностью при изменении сопротивления нагрузки и параметров сети в заданном диапазоне.

Стабилизаторы с регулировкой тока при тех же изменениях поддерживают в нагрузке с необходимой точностью величину заданного тока. Стабилизаторы одновременно с главными своими функциями осуществляют также сглаживание пульсаций.

Основные параметры

Качеством работы регуляторов в основном служат такие технические показатели, как:

Стабилизирующий коэффициент, вытекающий из отношения изменений напряжения на входе и выходе
Показатель нестабильности
Внутреннее сопротивление
Коэффициент выравнивания всплесков

Коэффициент полезного действия определяется для всех типов стабилизаторов по отношению входной и выходной активных мощностей равен

Функции приборов

Диапазон входного напряжения

Наряду с точностью стабилизации, является важнейшей его характеристикой. Этот диапазон делится на две категории:

рабочий с обеспечением заявленной величины стабилизации, к примеру, 220±5%;
предельный с сохранением работоспособности при напряжении на выходе, отличающемся от заявленного значения в большей или меньшей степени до 15-18%.

При выходе параметров за рамки предельного, устройство отключает питание, оставаясь в сети для контроля и возможности введения техники вновь в работу при возвращении сети электроснабжения в заданный диапазон.

Системный контроль параметров

В случае выхода корректора из строя или резкого подъёма входного напряжения такая система отключает приборы от нормализатора и предотвращает их выход из строя.

Регулировка выходного напряжения

Некоторые модели имеют возможность регулирования выходного напряжения в пределах 210–230 В, что помогает решить одновременно несколько задач:

возможность установить на выходе стабилизатора западные стандарты напряжения 230 В для импортного электрооборудования. Без такой функции стабилизатор постоянно будет выходить за заданный для подобных приборов нижний диапазон напряжения, что может вызвать сбой в их работе;
для ламп накаливания лучшим решением будет установка напряжения примерно 210 В, что существенно продлит срок их службы. На силу светового потока ламп это никак не повлияет – пределы останутся такими же, какие заявлены изготовителем.

Еще раз кратко об отличиях

Известны три вида стабилизаторов с регулировкой выходного напряжения: понижающие, повышающие и всеядные. Наиболее интересными являются последние. Независимо от входного, на выходе можно получить необходимое значение напряжения.

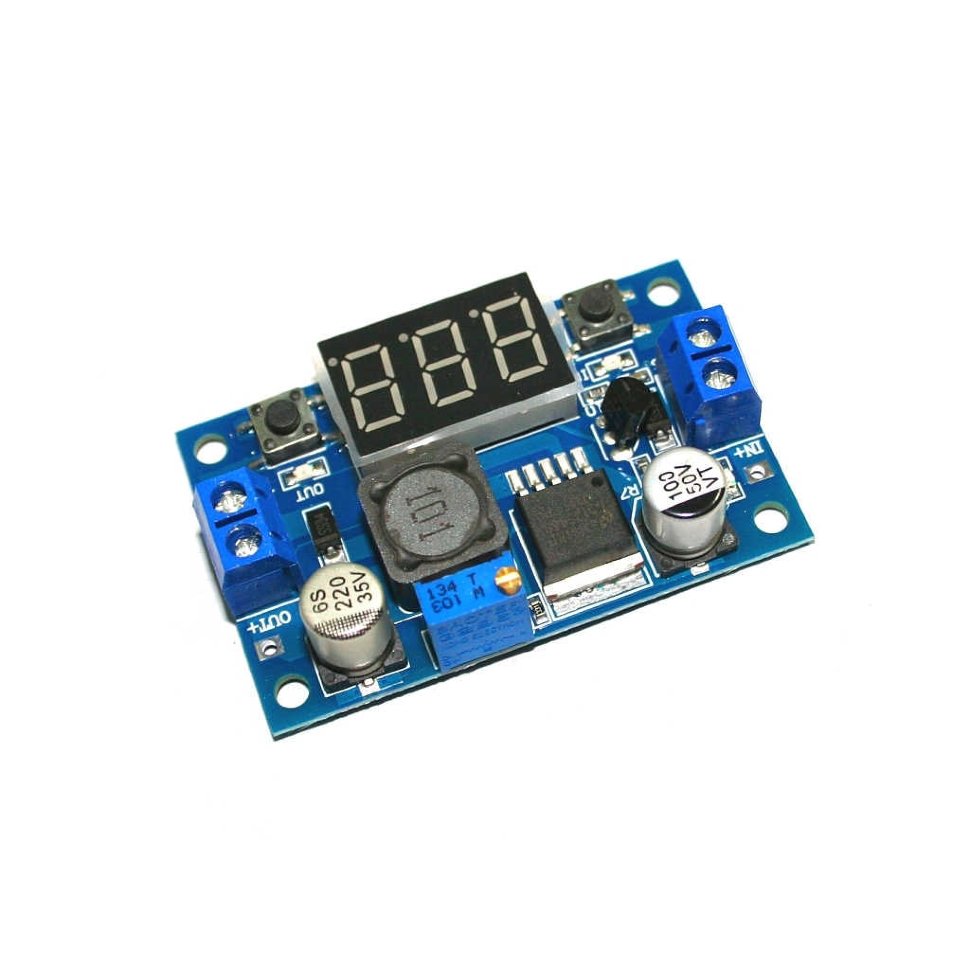

Всеядный импульсник как будто не замечает, какое напряжение на входе – ниже или выше требуемого. Аппарат автоматически переключает режимы с повышением или понижением напряжения и удерживает заданное значение на выходе. Помимо этого, такое устройство почти не нагревается.

Пока всё понятно. А как быть со стабилизатором с регулировкой выходного тока? Не станем открывать Америку, если скажем, что такой аппарат нормализует ток. Внешне это устройство напоминает импульсный стабилизатор. Если в паспорте прибора указано значение выходного тока, то именно такой ток и будет. Выходное же напряжение можно изменять в зависимости от нужного значения для потребителя.

Не углубляясь слишком в теорию, просто заметим, что напряжение не требуется регулировать, аппарат сам сделает все исходя из нужд потребителя. С отличиями вроде бы разобрались.

Часто при подключении нагрузки стоит задача, выполнить контроль именно значения тока. Стабилизатором с регулировкой тока, чтобы такая техника не сгорела, ограничивается ток. Следует понимать, что у регуляторов устанавливается пороговое значение тока. После определённого предела приборы начнут нагреваться, и придётся покупать более мощное устройство. Понятно, что при росте тепловыделения, КПД уменьшается.

А насколько это всё нужно-то?

Выбор между регуляторами определяется тем, какой требуется инструмент для облегчения работы или решения определенного круга задач.

Стабилизаторы с регулировкой тока, в отличие от устройств с регулировкой напряжения, нормализуют выходной ток, при этом корректируя напряжение на выходе так, чтобы ток для нагрузки в любой момент оставался одинаковый. Именно в этом заключается основное отличие аппаратов. Путать их между собой не следует, чтобы это не привело к выходу из строя техники.

Как выглядит стабилизатор напряжения на микросхеме. Интегральные стабилизаторы для микроконтроллеров

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди
, да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Компенсационные стабилизаторы положительного напряжения популярной серии «78хх» были разработаны в 1976 г. на фирме Texas Instruments. В дальнейшем появились их модификации (Табл. 6.3) и аналогичные разработки других фирм. Выходные напряжения стандартизованы согласно ряду: 1.5; 1.8; 2.5; 2.7; 2.8; 3.0; 3.3; 4; 5; 6; 8; 9; 12; 15; 18; 24 В. Изготовители различаются по первым буквам в названии, например, L7812 (STMicroelectronics), КА7805 (Samsung), NJM78L03 (NJRCorporation), LM7805 (Fairchild), UTC7805 (UnisonicTechnologies). Встранах СНГ эти стабилизаторы известны по микросхемам серии КР142ЕНхх.

Важный нюанс. Допустимое падение напряжения между входом и выходом стабилизатора (£/Вх-вых) зависит от тока нагрузки. Так, например, для микросхем серии «7805» оно составляет 1 В при токе 20 мА и 2 В при токе 1 А. В кратких справочных данных обычно указывают только последний параметр (2 В/1 А), а полные нагрузочные характеристики приводятся только в графиках даташитов. Следовательно, внимательно их изучая, можно избежать ненужной перестраховки.

Все современные интегральные стабилизаторы имеют защиту от короткого замыкания в нагрузке, от температурного перегрева кристалла и от выхода рабочей точки из зоны безопасной работы .

Кроме стабилизаторов фиксированного напряжения существуют интегральные регулируемые стабилизаторы. Первые их образцы разработал Роберт Добкин (Robert Dobkin) в 1977 г. на фирме National Semiconductor. Типичными представителями этого направления являются микросхемы серии «317», выходное напряжение которых определяется делителем на двух резисторах.

На Рис. 6.6, а…р показаны схемы регулируемых и нерегулируемых интегральных стабилизаторов положительного напряжения.

Рис. 6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (начало):

а) типовая схема включения интегрального стабилизатора DAL Серия микросхем «78Lxx» идеально подходит для несложных любительских конструкций, содержащих МК и имеющих ток потребления до 100 мА. Встроенная в DA1 защита от короткого замыкания ограничивает выходной ток на уровне 0.1…0.2 А, что во многих случаях спасает МК при аварии. Входное напряжение фильтруют элементы L1, C1, С2, причём катушка индуктивности может отсутствовать. Конденсаторы C1, С4 устанавливают вблизи (0…70 мм) от выводов стабилизатора DA1, чтобы предотвратить самовозбуждение последнего. Ёмкость конденсатора С2 должна быть в несколько раз больше, чем ёмкость конденсатора СЗ, иначе надо ставить защитный диод VD1 (показан пунктиром). Главное, чтобы при выключении питания выходное напряжение +5 В снижалось по времени быстрее, чем входное +6.5…+15 В (для этого и увеличивают ёмкость конденсатора С2), иначе может выйти из строя микросхема DA1. Если нет уверенности, то подобный диод рекомендуется ставить и в других аналогичных схемах;

б) стабилизатор DA1 (фирма Maxim/Dallas) не относится к серии «78хх». Он отличается названием и функциональностью. В частности, в микросхеме DA1 имеется вход для выключения стабилизатора (вывод 4) и вход для плавного регулирования напряжения (вывод 5). Микросхемы МАХ603 и МАХ604 взаимозаменяемые и обеспечивают соответственно +5 и +3.3 В на выходе;

в) LDO-стабилизатор на микросхеме DA1 с максимальным током нагрузки 1 А (аналог К1184ЕН1). В семействе LM2940 существуют микросхемы с выходным напряжением 5; 8; 9; 10; 12; 15 В, а в семействе LP2950 — с напряжением 3.0; 3.3; 5 В;

г) UltraLDO-стабилизатор на микросхеме DA1 в SMD-корпусе. Напряжение UВХ-вых не более 0.12 В при токе нагрузки 50 мА и не более 7 мВ при токе нагрузки 1 мА. Существуют модификации данного стабилизатора с выходным напряжением согласно ряду: 1.5; 1.8; 2.5; 2.85; 3.0; 3.2; 3.3; 3.6; 3.8; 4.0; 4.7; 4.85; 5.0 В;

д) регулируемый стабилизатор напряжения на микросхеме DAI серии «317».

е) напряжение +13 В получается сложением двух напряжений стабилизаторов DAI и DA2

ж) индикатор HL1 светится зелёным цветом при нормальном напряжении батареи/аккумулятора GB1 в пределах 6.8…9 В. Ниже 6.8 В его свечение прекращается, что является сигналом к замене батареи или подзарядке аккумулятора;

з) стандартный приём увеличения выходного напряжения стабилизатора DA1 на 0.1…0.3 В. Это может потребоваться при некондиционных параметрах микросхемы DA I или для тестирования работы МК при повышенном питании. Резистором R1 в небольших пределах регулируется выходное напряжение на линейном участке ВАХ диода VD1 (ток 5… 10 мА). Резистор RI не обязателен, если микросхему DAI серии «78LC05», «78-L05» заменить аналогичной из серии «7805», имеющей потребление тока через вывод GND в пределах 3…8 мА;

и) стабилизатор напряжения DAI дополнен усилителем тока на звуковой микросхеме DA2, которая используется как повторитель напряжения с нагрузкой до 3 А. Питание микросхемы DA2должно быть повышенным +9…+12 В, хотя и не обязательно стабилизированным;

Рис. 6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (продолжение):

к) высокое входное напряжение 60 В сначала понижается до 23 В (DA1), а затем до 5 В (DA2). Разность напряжений между входом и выходом микросхемы DAI не должна превышать 40 В. При большом токе нагрузки может потребоваться установка микросхем DAI, DA2 на радиаторы;

л) резистором RI плавно подстраивается напряжение в верхнем, более мощном канале. Если средний вывод резистора RI в результате вращения его движка электрически соединится с общим проводом, то в двух каналах будут идентичные напряжения +5 В. Стабилизаторы DAI, DA2 могут иметь как одинаковые, так и разные выходные напряжения;

м) блок питания с условным названием «Ступенька» состоит из последовательно включённых стабилизаторов напряжения DA1…DA3. Ток нагрузки, просуммированный по трём цепям + 12, +9 и +5 В, не должен превышать максимально допустимого тока для микросхемы DA1

н) получение двух одинаковых напряжений от одного общего источника +7…+15 В. Это полезно, например, для развязки аналоговых и цифровых цепей МК или для отдельного питания высокочувствительного входного усилителя;

Рис. 6.6. Схемы компенсационных интегральных стабилизаторов положительного напряжения (окончание):

о) получение трёх разных стабилизированных напряжений для питания процессорного ядра, а также внутренней и внешней периферии у новых современных МК. Помехозащитный фильтр FBI (фирма Murata Manufacturing) имеет малые габариты. Он может быть заменён однозвенным LC-фильтром на дискретных элементах;

п) получение хорошо стабилизированного напряжения +5 В и «квазистабилизированного» напряжения +2.8…+3.2 В. Диоды VD1…VD3 снижают выходное напряжение, но оно будет зависеть от протекающего через них тока и температуры окружающей среды. Диодов может быть не три, а два, причем как обычных, так и диодов Шоттки. Резистор R1 служит для начальной нагрузки потоку, чтобы зафиксировать рабочую точку диодов на крутой вертикальной ветви ВАХ, начиная с 10 мА;

р) двухканальный стабилизатор напряжения DA1 (фирма STMicroelectronics) обеспечивает питанием сразу два выходных тракта +5.1 и +12 В. Ток нагрузки в каждом канале может составлять 0.75… 1 А.

Один из важных узлов радиоэлектронной аппаратуры —
стабилизатор напряжения в блоке питания. Еще совсем
недавно такие узлы строили на стабилитронах и транзисторах.
Общее число элементов стабилизатора было довольно
большим, особенно если от него требовались функции
регулирования выходного напряжения, защиты от перегрузки и
замыкания выхода, ограничения выходного тока на заданном
уровне. С появлением специализированных микросхем
ситуация изменилась. Микросхемные стабилизаторы
напряжения способны работать в широких пределах выходных
напряжения и тока, часто имеют встроенную систему защиты
от перегрузки по току и от перегревания — как толькс лгемпе-
ратура кристалла микросхемы превысит допустимое
значение, происходит ограничение выходного тока.
В настоящее время ассортимент отечественных и
зарубежных стабилизаторов напряжения настолько широк, что
ориентироваться в нем стало уже довольно трудно.
Помещенные ниже табл. призваны облегчить предварительный
выбор микросхемного стабилизатора для того или иного
электронного устройства.
В табл. 13.4 представлен перечень наиболее
распространенных на отечественном рынке трехвыводных микросхем
линейных стабилизаторов напряжения на фиксированное
выходное напряжение и их основные параметры. На рис. 13.4
упрощенно показан внешний вид приборов, а также указана
их цоколевка.
В таблицу включены лишь стабилизаторы с выходным
напряжением в пределах от 5 до 27 В — в этот интервал
укладывается подавляющее большинство случаев из
радиолюбительской практики. Конструктивное оформление
зарубежных приборов может отличаться от показанного. Следует
иметь в виду, что сведения о рассеиваемой мощности при
работе микросхемы с теплоотводом в паспортах приборов
обычно не указывают, поэтому в таблицах даны некоторые
усредненные ее значения, полученные из графиков,
имеющихся в документации. Отметим также, что микросхемы
одной серии, но на разные значения напряжения, по
рассеиваемой мощности могут различаться. Существует также иная
маркировка, например, перед обозначением стабилизаторов
групп 78, 79, 78L, 79L, 78М, 79М, перечисленных в таблице,
в действительности могут присутствовать одна или две
буквы, кодирующие, как правило, фирму-изготовитель. Позади
указанных в таблице обозначений также могут быть буквы и
цифры, указывающие на те или иные конструктивные или
эксплуатационные особенности микросхемы.
Типовая схема включения микросхемных стабилизаторов
на фиксированное выходное напряжение показана на рис.
13.5 (а и б).

Для всех микросхем керамических или оксидных
танталовых конденсаторов емкость входного конденсатора
С1 должна быть не менее 2,2 мкФ, для алюминиевых
оксидных конденсаторов — не менее 10 мкФ, а выходного
конденсатора С2 — не менее 1 и 10 мкФ соответственно. Некоторые
микросхемы допускают и меньшую емкость, но указанные
значения гарантируют устойчивую работу любых
стабилизаторов. Роль входного может исполнять конденсатор
сглаживающего фильтра, если он расположен не далее 70 мм от
корпуса микросхемы.

Если требуется нестандартное значение
стабилизированного выходного напряжения или его плавное регулирование,
удобно использовать специализированные регулируемые
микросхемные стабилизаторы, поддерживающие
напряжение 1,25 В между выходом и управляющим выводом. Их
перечень представлен в табл. 13.5.

На рис. 13.6 изображена типовая схема включения для
стабилизаторов с регулирующим элементом в плюсовом
проводе. Резисторы R1 и R2 образуют внешний
регулируемый делитель напряжения, который входит в цепь
установки уровня выходного напряжения. Обратите внимание на
то, что в отличие от стабилизаторов на фиксированное
выходное напряжение регулируемые конденсаторы не
работают без нагрузки. Минимальное значение выходного тока
маломощных регулируемых стабилизаторов равно 2,5-5 мА,
мощных — 5-10 мА. В большинстве случаев применения
стабилизаторов нагрузкой служит резистивный делитель
напряжения Rl, R2 на рис. 13.6.
По такой схеме можно включать и стабилизаторы с
фиксированным выходным напряжением. Однако, во-первых,
потребляемый ими ток значительно больше B-4 мА), и, во-
вторых, он менее стабилен при изменении выходного тока
и входного напряжения. По этим причинам максимально
возможного коэффициента стабилизации устройства
достичь не удастся. Для снижения уровня пульсаций на
выходе, особенно при большем выходном напряжении,
рекомендуется включать сглаживающий конденсатор СЗ емкостью
10 мкФ и более. К конденсаторам С1 и С2 требования такие
же, как и к соответствующим конденсаторам
фиксированных стабилизаторов.
Если стабилизатор работает при максимальном выходном
напряжении, то при случайном замыкании входной цепи или
отключении источника питания микросхема оказывается
под большим обратным напряжением со стороны нагрузки и
может быть выведена из строя. Для защиты микросхемы по
выходу в таких ситуациях параллельно ей включают
защитный диод VD1. Другой защитный диод VD2 защищает
микросхему со стороны заряженного конденсатора СЗ. Диод
быстро разряжает этот конденсатор при аварийном замыкании
выходной или входной цепи стабилизатора.

Интегральные стабилизаторы напряжения из
серии 142
не всегда имеют полную маркировку
типа. В этом случае на корпусе стоит условный код
обозначения который и позволяет определить тип
микросхемы.

Примеры расшифровки кодовой маркировки на
корпусе микросхем:

Микросхемы стабилизаторов с приставкой КР

вместо К
имеют те же параметры и отличаются
только конструкцией корпуса. При маркировке этих
микросхем часто используют укороченное
обозначение, например вместо КР142ЕН5А
наносят
КРЕН5А.

Наименование микросхемы	U стаб., В	I ст.макс., А	Р мах. , Вт	I потр., мА	Корпус	Код на корпусе
(К)142ЕН1А	3…12±0,3	0,15	0,8	4	DIP-16	(К)06
(К)142ЕН1Б	3…12±0,1					(К)07
К142ЕН1В	3…12±0,5					К27
К142ЕН1Г	3…12±0,5					К28
К142ЕН2А	3…12±0,3					К08
К142ЕН2Б	3…12±0,1					К09
142ЕНЗ	3…30±0,05	1,0	6	10		10
К142ЕНЗА	3. ..30±0,05	1,0				К10
К142ЕНЗБ	5…30±0,05	0,75				К31
142ЕН4	1.2…15±0,1	0,3				11
К142ЕН4А	1.2…15±0,2	0,3				К11
К142ЕН4Б	3…15±0,4	0,3				К32
(К)142ЕН5А	5±0,1	3,0	5	10		(К)12
(К)142ЕН5Б	6±0,12	3,0				(К)13
(К)142ЕН5В	5±0,18	2,0				(К)14
(К)142ЕН5Г	6±0,21	2,0				(К)15
142ЕН6А	±15±0,015	0,2	5	7,5		16
К142ЕН6А	±15±0,3					К16
142ЕН6Б	±15±0,05					17
К142ЕН6Б	±15±0,3					К17
142ЕН6В	±15±0,025					42
К142ЕН6В	±15±0,5					КЗЗ
142ЕН6Г	±15±0,075	0,15	5	7,5		43
К142ЕН6Г	±15±0,5					К34
К142ЕН6Д	±15±1,0					К48
К142ЕН6Е	±15±1,0					К49
(К)142ЕН8А	9±0,15	1,5	6	10		(К)18
(К)142ЕН8Б	12±0,27					(К)19
(К)142ЕН8В	15±0,36					(К)20
К142ЕН8Г	9±0,36	1,0	6	10		К35
К142ЕН8Д	12±0,48					К36
К142ЕН8Е	15±0,6					К37
142ЕН9А	20±0. 2	1,5	6	10		21
142ЕН9Б	24±0,25					22
142ЕН9В	27±0,35					23
К142ЕН9А	20±0,4	1,5	6	10		К21
К142ЕН9Б	24±0,48	1,5				К22
К142ЕН9В	27±0,54	1,5				К23
К142ЕН9Г	20±0,6	1,0				К38
К142ЕН9Д	24±0,72	1,0				К39
К142ЕН9Е	27±0,81	1,0				К40
(К)142ЕН10	3. ..30	1,0	2	7		(К)24
(К)142ЕН11	1 2…37	1 5	4	7		(К)25
(К)142ЕН12	1.2…37	1 5	1	5	КТ-28	(К)47
КР142ЕН12А	1,2…37	1,0	1	5	КТ-28	(К)47
КР142ЕН15А	±15±0,5	0,1	0,8		DIP-16
КР142ЕН15Б	±15±0,5	0,2	0,8		DIP-16
КР142ЕН18А	-1,2…26,5	1,0	1	5	КТ-28	(LM337)
КР142ЕН18Б	-1,2. ..26,5	1,5	1	5	КТ-28	(LM337)
КМ1114ЕУ1А	—	—	—	—	—	К59
КР1157ЕН502	5	0,1	0,5	5	КТ-26	78L05
КР1157ЕН602	6					78L06
КР1157ЕН802	8					78L08
КР1157ЕН902	9					78L09
КР1157ЕН1202	12					78L12
КР1157ЕН1502	15					78L15
КР1157ЕН1802	18					78L18
КР1157ЕН2402	24					78L24
КР1157ЕН2702	27					78L27
КР1170ЕНЗ	3	0,1	0,5	1,5	КТ-26	См. рис
КР1170ЕН4	4
КР1170ЕН5	5
КР1170ЕН6	6
КР1170ЕН8	8
КР1170ЕН9	9
КР1170ЕН12	12
КР1170ЕН15	15
КР1168ЕН5	-5	0,1	0,5	5	КТ-26	79L05
КР1168ЕН6	-6					79L06
КР1168ЕН8	-8					79L08
КР1168ЕН9	-9					79L09
КР1168ЕН12	-12					79L12
КР1168ЕН15	-15					79L15
КР1168ЕН18	-18					79L18
КР1168ЕН24	-24					79L24
КР1168ЕН1	-1,5. ..37

Сегодня для подключения аппаратуры к питанию редко применяют транзисторные стабилизаторы напряжения. Это обуславливается широкой популярностью использования интегральных приборов стабилизации.

Использование микросхем

Рассмотрим свойства импортных и отечественных микросхем, которые выступают вместо стабилизаторов напряжения. Они имеют параметры по таблице.

Зарубежные стабилизаторы серии 78… служат для выравнивания положительного, а серии 79… — отрицательного потенциала напряжения. Типовые микросхемы с обозначением L – маломощные приборы. Они сделаны в небольших пластиковых корпусах ТО 26. Стабилизаторы мощнее изготавливают в корпусе типа ТОТ, по подобию транзисторов КТ 805, и монтируются на теплоотводящие радиаторы.

Схема соединений микросхемы КР 142 ЕН5

Такая микросхема служит для создания стабильного напряжения 5-6 В, при силе тока 2-3 А. Электрод 2 микросхемы подключен к металлической основе кристалла. Микросхему фиксируют сразу на корпусе без изоляционных прокладок. Величина емкости зависит от наибольшего тока, протекающего через стабилизатор и при наименьших токах нагрузки – величину емкости нужно увеличить – конденсатор на входе должен быть не меньше 1000 мкФ, а на выходе не менее 200 мкФ. Рабочее значение напряжения емкостей должно подходить выпрямителю с резервом в 20%.

Если в схему электрода микросхемы (2) подключить стабилитрон, то напряжение выхода повысится до величины напряжения микросхемы, и к этому значению прибавляется напряжение стабилитрона.

Сопротивление на 200 Ом предназначено для повышения тока, протекающего через стабилитрон. Это оптимизирует стабильность напряжения. В нашем случае напряжение будет 5 + 4,7 = 9,7 В. Слабые стабилитроны подключаются подобным образом. Для повышения силы тока выхода стабилизатора можно применить транзисторы.

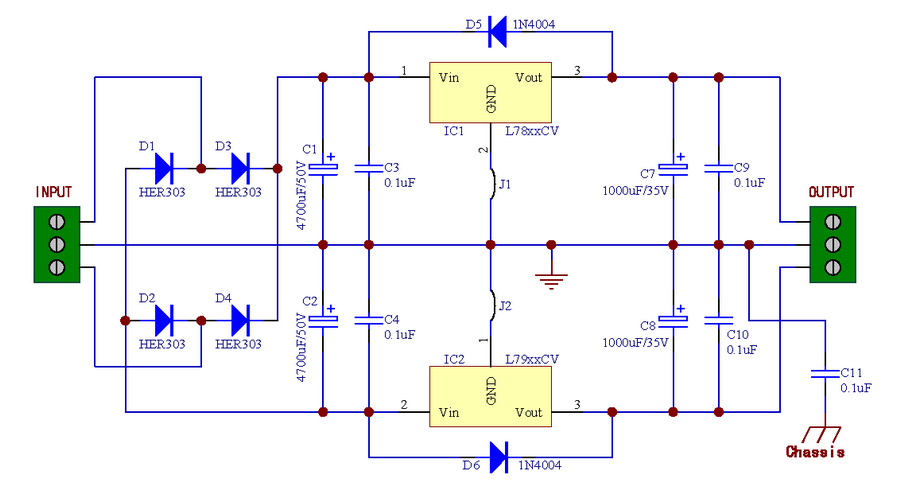

Микросхемы 79 типа служат для выравнивания отрицательного значения и в цепь подключаются подобным образом.

В серии микросхем есть прибор с изменяемым напряжением выхода – КР 142ЕН12 А:

Нужно учесть, что цоколевка ножек 79 типа микросхем и КР 142 ЕН 12 имеют отличия от типовой. Эта схема при напряжении входа 40 В может выдать напряжение 1,2-37 В при силе тока до 1,5 А.

Замена стабилитронам

Одними из основных компонентов электронной аппаратуры стали стабилизаторы напряжения. До недавнего времени такие компоненты включали в себя:

Транзисторы различных серий.
Стабилитроны.
Трансформаторы.

Суммарное количество деталей стабилизатора было немалое, особенно регулируемого прибора. При возникновении специальных микросхем все изменилось. Новые микросхемы для стабилизаторов изготавливаются для большого интервала напряжений, со встроенными опциями защиты.

В таблице указан список популярных микросхем стабилизаторов с обозначениями.

Если нужно нестандартное напряжение с регулировкой, то применяют 3-выводные микросхемы с напряжением 1,25 вольт выхода и вывода управления.
Типовая схема работы микросхем на определенное напряжение показана на рисунке. Емкость С1 не ниже 2,2 микрофарад.

Регулируемые микросхемы в отличие от фиксированных приборов, без нагрузки работать не могут.

Наименьший ток регулируемых микросхем 2,5-5 миллиампер для слабых моделей, и до 10 миллиампер для мощных. Для уменьшения пульсаций напряжения при повышенных напряжениях целесообразно подключать выравнивающий конденсатор величиной 10 мкФ. Диод VD 1 служит защитой микросхемы, если нет входного напряжения и подачи ее выхода к питанию. Диод VD 2 предназначен для разряжания емкости С2 при замыкании цепи входа или выхода.

Недостатки микросхем

Свойства микросхем остаются на уровне большинства использования в практике радиолюбителей. Из недостатков микросхем можно отметить:

Повышенное наименьшее напряжение между выходом и входом, составляющее 2-3 вольта.
Ограничения на наибольшие параметры: напряжение входа, рассеиваемая мощность, ток выхода.

Указанные недостатки не слишком заметны и быстро окупаются простым использованием и малой стоимостью.

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального 78L05
.

Описание стабилизатора 78L05

Данный стабилизатор не дорогой () и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

Входное напряжение: от 7 до 20 вольт.
Выходное напряжение: от 4,5 до 5,5 вольт.
Выходной ток (максимальный): 100 мА.
Ток потребления (стабилизатором): 5,5 мА.
Допустимая разница напряжений вход-выход: 1,7 вольт.
Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

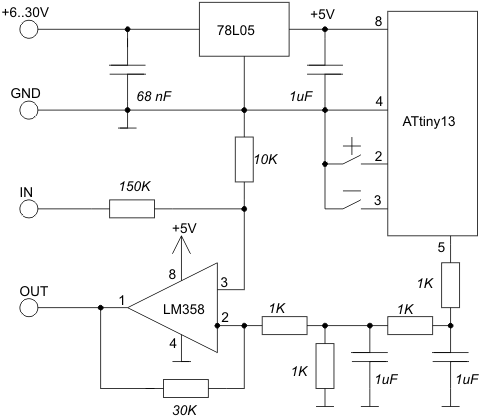

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

Конденсатор С1 на входе необходим для ликвидации ВЧ помех при подачи входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема отличается своей оригинальностью, из-за нестандартного применения микросхемы , источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание!
Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

(161,0 Kb, скачано: 3 935)

Применение микросхемных стабилизаторов серий 142, К142 и КР142

Применение
микросхемных стабилизаторов серий 142, К142 и КР142

142ЕН5, 142ЕН8, 142ЕН9

Как известно [Л], эти стабилизаторы
идентичны по схеме, каждый из них содержит устройство защиты от
замыкания цепи нагрузки. Различаются они только максимальным выходным
током и номинальным выходным напряжением, которое имеет одно из
следующих значений: 5, 6, 9, 12, 15, 20, 24 и 27 В.

Стабилизатор напряжения (СН), защищенный
от повреждения разрядным током конденсаторов. При наличии в выходной
цепи СН конденсатора большой емкости иногда необходимо принимать
меры по защите микросхемы, то есть по предотвращению разрядки
конденсатора через ее цепи. Дело в том, что обычно используемые
в цепях питания устройств конденсаторы емкостью до 10 мкФ и более
обладают малым внутренним (емкостным) сопротивлением, поэтому
при аварийном замыкании той или иной цепи устройства возникает
импульс тока, значение которого может достигать десятков ампер.
И хотя этот импульс очень кратковременен, его энергии может оказаться
достаточно для разрушения микросхемы. Энергия импульса зависит
от емкости конденсатора, выходного напряжения и скорости его уменьшения.

Для защиты микросхемы от повреждения
в подобных случаях используют диоды. В устройстве, выполненном
по схеме на рис. 1, диод VD1 защищает микросхему DA1 от
разрядного тока конденсатора С2, а диод VD2 — от разрядного тока
конденсатора C3 при замыкании на входе СН.

Выходное напряжение устройства Uвых.
= Uвыx.cт. + Ir2R2, где Uвых.ст. — выходное напряжение микросхемы,
Ir2 — ток через резистор R2.

Сопротивление резисторов R1 и R2
рассчитывают по формулам: R1 = Uвых.ст./Ir2 + Iп; R2 = Uвых —
Uвых.ст./Ir2 ,где Iп — ток потерь в микросхеме, равный 5…10
мА. Для нормальной работы устройства ток Ir2 должен быть, как
минимум, вдвое больше тока Iп.

Приняв Ir2=20 мА, в рассматриваемом
случае (Uвых=10В Uвых.ст.=5 В) получаем Rl=5/(0,02+0,01)=333 Ом,
R2=(10—5)/0,02=250 Ом.

Поскольку выбор сопротивлений этих
резисторов из стандартного ряда номиналов приводит к отклонению
выходного напряжения от расчетного значения, резистор R2 рекомендуется
выбирать подстроечным. Это позволит в определенных пределах регулировать
выходное напряжение.

Мощность Ррас., рассеиваемую микросхемой
при максимальной нагрузке, определяют по формуле: Pрас. = Iвых.(Uвх
— Uвых.) + IпUвх.

Конденсатор С1 необходим только
в том случае, если длина проводов, соединяющих СН с конденсатором
фильтра выпрямителя, больше 100 мм;

С2 сглаживает переходные процессы,
и его рекомендуется устанавливать при наличии длинных соединительных
проводов (печатных проводников) и в тех случаях, когда недопустимы
броски напряжения и тока в Цепи питания нагрузки. Что касается
конденсатора С3, то он служит для дополнительного уменьшения пульсаций
напряжения на выводе 8 микросхемы DA1.

Наиболее подходят для использования
в стабилизаторах танталовые оксидные конденсаторы, обладающие
(конечно, при необходимой емкости) малым полным сопротивлением
даже на высоких частотах: здесь танталовый конденсатор емкостью
1 мкФ эквивалентен алюминиевому оксидному конденсатору емкостью
примерно 25 мкФ.

При соответствующем выборе микросхемы
и сопротивления резисторов R1, R2 выходное напряжение может быть
более 25 В (в любом случае оно не должно превышать разности Uвых.max.
— Uпд ,где Uпд — минимально допустимое падение напряжения на микросхеме).
Емкость конденсаторов С2, С3 — не Менее 25 мкФ.

СН со ступенчатым включением (рис.2)

Функции «коммутирующего» элемента
в этом устройстве выполняет транзистор VT1. В момент включения
питания начинает заряжаться конденсатор СЗ, поэтому транзистор
открыт и шунтирует нижнее плечо делителя R1R2.

При этом напряжение на выводе 8
микросхемы DA1 близко к 0 (оно равно напряжению насыщения Uкэ. нас.
транзистора VTl), и выходное напряжение СН лишь ненамного превышает
напряжение Uвых.ст. По мере зарядки конденсатора через резистор
R3 транзистор закрывается, напряжение на выводе 8 DA1, а следовательно,
и на выходе устройства возрастает, и спустя некоторое время выходное
напряжение достигает заданного уровня. Длительность установления
выходного напряжения зависит от постоянной времени цепи R3C3.

Назначение конденсаторов С1 и С2
— то же, что и в СН по схеме на рис.1.

СН с выходным напряжением повышенной
стабильности (рис.3)

Как видно из схемы, отличие этого
СН от устройства по схеме на рис. 1 (кроме отсутствия защитных
диодов и конденсатора С3) заключается в замене резистора R2 стабилитроном
VD1. Последний поддерживает более стабильное напряжение на выводе
8 микросхемы DA1 и тем самым дополнительно уменьшает колебания
напряжения на нагрузке.

Недостаток устройства — невозможность
плавной регулировки выходного напряжения (его можно изменять только
подбором стабилитрона VD1).

СН с выходным напряжением, регулируемым
от 0 В

На рис.4 изображена схема
устройства, выходное напряжение которого можно регулировать от
0 до 10 В. Требуемое значение устанавливают переменным резистором
R2. При установке его движка в нижнее (по схеме) положение (резистор
полностью выведен из цепи) напряжение на выводе 8 DA1 имеет отрицательную
полярность и равно разности Uvd1 — Uвых. ст. (Uvd1 — напряжение
стабилизации стабилитрона VD1), поэтому выходное напряжение СН
равно 0. По мере перемещения движка этого резистора вверх отрицательное
напряжение на выводе 8 уменьшается и при некотором его сопротивлении
становится равным напряжению Uвых.ст. При дальнейшем увеличении
сопротивления резистора выходное напряжение СН возрастает от 0
до максимального значения.

СН с внешними регулирующими транзисторами

Микросхемы 142ЕН5, 142ЕН8, 142ЕН9
в зависимости от типа могут отдавать в нагрузку ток до 1,5…3
А. Однако эксплуатация их с предельным током нагрузки нежелательна,
так как требует применения эффективных теплоотводов (допустимая
рабочая температура кристалла ниже, чем у большинства мощных транзисторов).

Облегчить режим работы микросхемы
в подобных случаях можно, подключив к ней внешний регулирующий
транзистор.

Принципиальная схема базового варианта
СН с внешним регулирующим транзистором показана на рис.5.
При токе нагрузки до 180…190 мА падение напряжения на резисторе
R1 невелико, и устройство работает так же, как и без транзистора.
При большем токе это падение напряжения достигает 0,6…0,7 В,
и транзистор VT1 начинает открываться, ограничивая тем самым дальнейшее
увеличение тока через микросхему DA1. Она поддерживает выходное
напряжение на заданном уровне, как и в типовом включении: при
повышении входного напряжения снижается входной ток, а следовательно,
и напряжение управляющего сигнала на эмиттерном переходе транзистора
VT1, и наоборот.

Применяя такой СН, следует иметь
в виду, что минимальная разность напряжений Uвх. и Uвых. должна
быть равна сумме минимального падения напряжения на используемой
микросхеме и напряжения Uэб регулирующего транзистора.

Необходимо также позаботиться об
ограничении тока через этот транзистор, так как при замыкании
в нагрузке он может превысить ток через микросхему в число раз,
равное статическому коэффициенту передачи тока h31э, и достичь
20А и даже более. Такого тока в большинстве случаев достаточно
для вывода из строя не только регулирующего транзистора, но и
нагрузки.

Схемы возможных вариантов СН с ограничением
тока через регулирующий транзистор показаны на рис. 6-8.
В первом из них (рис.6) эта задача решается включением
параллельно эмиттерному переходу транзистора VT1 двух соединенных
последовательно диодов VD1, VD2, которые открываются, если ток
нагрузки превышает 7 А. СН продолжает работать и при некото ом
дальнейшем увеличении тока, но как только он достигает 8 А, срабатывает
система защиты микросхемы от перегрузки.

Недостаток рассмотренного варианта
— сильная зависимость тока срабатывания системы защиты от параметров
транзистора и диодов, (ее можно значительно ослабить, если обеспечить
тепловой контакт между корпусами этих элементов).

Значительно меньше этот недостаток
проявляется в СН по схеме на рис. 7.

Если исходить из того, что напряжение
на эмиттерном переходе транзистора VT1 и пр мое напряжение диода
VD1 примерно одинаковы, то распределение тока ме ду микросхемой
DA1 и регулирующим транзистором зависит от отношения значений
сопротивления резисторов R2 и R1. При малом выходном токе падение
напряжения на резисторе R2 и диоде VD1 мало, поэтому транзистор
VT1 закрыт и работает только микросхема. По мере увеличения выходного
тока это падение напряжения возрастает, и когда оно достигает
0,6…0,7 В, транзистор начинает открываться, и все большая часть
тока начинает течь через него. При этом микросхема поддерживает
выходное напряжение на уровне, определяемом ее типом: при увеличении
напряжения ее регулирующий элемент закрывается, снижая тем самым
протекающий через нее ток, и падение напряжения на цепи R2VD2
уменьшается. В результате падение напряжения на регулирующем транзисторе
VT1 возрастает и выходное напряжение понижается. Если же напряжение
на выходе СН увеличивается, процесс регулирования протекает в
противоположном направлении.

Введение в эмиттерную цепь транзистора
VT1 резистора R1, Повышающего устойчивость работы СН (он предотвращает
его самовозбуждение) требует увеличения входного напряжения.

В то же время, чем больше сопротивление
этого резистора, тем меньше ток срабатывания по перегрузке зависит
от параметров транзистора VT1 и диода VD1. Однако с увеличением
сопротивления резистора возрастает рассеиваемая на нем мощность,
в результате чего снижается КПД и ухудшается тепловой режим устройства.

В СН по схеме на рис. 8 транзистор
VT1 также выполняет функции регулирующего элемента.

Сопротивление резистора R1 выбирают
таким образом, чтобы он открывался при токе нагрузки около 100
мА.

Транзистор VT2 реагирует на изменение
(под действием тока нагрузки) падения напряжения на резисторе
R2 и открывается, когда оно достигает 0,6…0,7 В, защищая тем
самым регулирующий транзистор VT1.

Элементы этого СН рассчитывают и
выбирают следующим образом. Предположим, необходим СН с выходным
напряжением Uвых. = 5В при токе нагрузки Iвыx. = 5А Входное напряжение
Uвх. = 15В. Микросхема 142ЕН5В (Iвых.max. = 2А).

Сначала выбирают транзистор VT1,
способный при замыкании выходной цепи рассеять мощность Ррас =
Uвх. Iвых.max. = 15*5 = 75Вт. С учетом некоторого запаса для повышения
надежности желательно выбрать транзистор с Ррас. = 90…100 Вт.
Его статический коэффициент передачи тока h31э при токе коллектора
Iк = 5А должен быть не менее 10. Этим требованиям в полной мере
отвечает транзистор КТ818АМ — его Pрас.= 100 Вт, h31э = 15 при
токе Iк = 5А, Iк.max. = 15А, ток базы Iб = Iк/h31э = 0.33А. Uбэ
= 0.9В при токе Iк=5А.

Ток Iвых. микросхемы 142ЕН5В выбирают
с таким избытком, чтобы он перекрывал возможные отклонения параметров
элементов и напряжения Uбэ.vt1 если этот запас взять равным 20%,
то ток Iвых. будет равен 1,2*Iб.vt1 а ток через резистор R1 Ir1
= 0.2*Iб.vt1.

Поэтому сопротивление резистора
R1 =Uбэ.vt1/0. 2*Iб.vt1 = 13.4 Ом.

Сопротивление резистора R2 рассчитывают
по формуле:

R2 = Uбэ.vt2.откр./Iвых. = 0.14
Ом,

где напряжение открывания транзистора
Uбэ.vt2.откр. = 0.7В

Транзистор VT2 выбирают из условий
Iк.vt2 > Iб.vt1 и Pрас. = Uвх.*Iб.vt1 = 15*0.33 = 5Вт

Этим требованиям отвечает транзистор
КТ814А.

У рассматриваемого устройства два
недостатка:

Во-первых, довольно большая рассеиваемая
мощность (при максимальном токе входное напряжение должно превосходить
выходное на величину, равную сумме минимального падения напряжения
на микросхеме и значений напряжения на эмиттерном переходе транзисторов
VT1 и VT2).

Во-вторых, очень жесткие требования
к регулирующему транзистору, который должен выдерживать максимальный
ток стабилизатора при большом напряжении Uкэ.

Мощный СН

Его можно выполнить по схеме на
рис.9. Представленный вариант обеспечивает выходное напряжение
в пределах 5…30В при токе нагрузки до 5А. Кроме микросхемы DA1
и регулирующего транзистора VT1, он содержит измерительный мост,
образованный резисторами R2 — R5, R7, и компаратор на ОУ DA2.
Особенность моста в том, что через входящий в него резистор R7
протекает большая часть тока нагрузки. Требуемое выходное напряжение
устанавливают подстроечным резистором R6, значение тока (в данном
случае 5А), при превышении которого СН становится стабилизатором
тока, — резистором R2

При токе нагрузки, меньшем 5А, падение
напряжения на резисторе R7 таково, что входное напряжение ОУ DA2
больше 0, поэтому его выходное напряжение положительно, диод VD1
закрыт и компаратор не оказывает на работу СН никакого влияния.
Увеличение тока нагрузки до 5А и соответствующее повышение падения
напряжения на резисторе R7 приводят к тому, что входное напряжение
ОУ DA2 вначале уменьшается до 0, а затем меняет знак.

В результате его выходное напряжение
также становится отрицательным, диод VD1 и светодиод HL1 открываются
и напряжение на выводе 8 микросхемы DA1 устанавливается на уровне,
соответствующем току нагрузки 5А. Свечение светодиода HL1 сигнализирует
о том, что устройство перешло в режим стабилизации тока. Колебания
сопротивления нагрузки теперь вызывают только изменение выходного
напряжения, ток же нагрузки остается неизменным — 5А.

При восстановлении номинальной нагрузки
выходное напряжение возрастает до заданного значения. Дальнейшее
уменьшение выходного тока приводит к тому, что входное, а за ним
и выходное напряжения ОУ DA2 вновь становятся положительными,
диод VD1 закрывается и устройство возвращается в режим стабилизации
напряжения.

Вместо К140УД7 в описанном СН (как,
впрочем, и во всех последующих), можно использовать ОУ К140УД6,
К153УД6, К157УД2 и т.п.

СН с высоким коэффициентом стабилизации

Устройство, выполненное по схеме
на рис.10, обеспечивает коэффициент нестабильности напряжения
менее 0,001% в широком интервале температуры и тока наг узки.

Повышение точности поддержания выходного
напряжения достигнуто введением цепи отрицательной обратной связи,
состоящей из измерительного моста R1—R3 VD1, ОУ DA2 и полевого
транзистора VT1. Таким образом, напряжение на выводе 8 микросхемы
DA1 здесь определяется напряжением стабилизации Uvd1 стабилитрона
VD1 и напряжением рассогласования моста, усиленным ОУ DA2. Выходное
напряжение Uвых.= Uвых.ст. + Uvd1-

Ток через стабилитрон VD1 устанавливают
подбором резистора R3. Его сопротивление должно быть таким, чтобы
обеспечивался минимальный температурный дрейф напряжения стабилизации.

СН с параллельно включенными микросхемами

Увеличения выходного тока можно
добиться не только введением внешнего регулирующего транзистора,
но и параллельным соединением микросхем. Например, включив две
142ЕН5А, как показано на рис.11, можно получить выходной
ток до 6А. Здесь ОУ DA1 сравнивает падения напряжения на резисторах
R1 и R2. Его выходное напряжение так воздействует на микросхему
DA2, что текущий через нее ток оказывается в точности равным току
через DA3. Для предотвращения нежелательного повышения выходного
напряжения в отсутствие нагрузки выход устройства нагружен резистором
R6.

Следует отметить, что при максимальном
токе нагрузки на резисторах R1 и R2 рассеивается мощность более
2 Вт, поэтому использовать такой СН целесообразно лишь в тех случаях,
если нагрузку нельзя разделить на две части (например, на две
группы микросхем) с потребляемым током до 3А и питать каждую из
них от отдельного СН.

Двуполярный СН на основе однополярной
микросхемы

Можно выполнить его по схеме, изображенной
на рис.12. Как видно, микросхема DA1 включена по типовой
схеме в плюсовое плечо СН. Минусовое плечо содержит делитель напряжения
из резисторов одинакового сопротивления R1, R2, инвертирующий
усилитель на ОУ DA2 и регулирующий транзистор VT1.

ОУ сравнивает выходное напряжение
плеч по абсолютной величине, усиливает сигнал ошибки и подает
его в цепь базы транзистора VT1. Если напряжение минусового плеча
по какой-либо причине становится меньше, чем плюсового (по абсолютной
величине), напряжение на инвертирующем входе ОУ DA1 становится
больше 0, и его выходное напряжение понижается, открывая регулирующий
транзистор VT1 в большей мере и, тем самым, компенсируя снижение
напряжения минусового плеча. Если же это напряжение, наоборот,
возрастает, процесс протекает в противоположном направлении и
равенство выходных напряжений также восстанавливается.

СН с регулируемым выходным напряжением

Можно собрать его по схеме на рис.13.
Здесь ОУ DA2 выполняет функции повторителя напряжения, снимаемого
с движка переменного резистора R2. ОУ питается нестабилизированным
напряжением, но на его выходной сигнал это практически не влияет,
так как напряжение смещения нуля не превышает нескольких милливольт.
Благодаря большому входному сопротивлению ОУ становится возможным
увеличить сопротивление делителя R1R2 в десятки раз (по сравнению
с СН с типовым включением микросхемы DA1) и, тем самым, значительно
уменьшить потребляемый им ток.

Введение в цепь обратной связи СН
усилителя на ОУ DA2 (рис. 14) позволяет снизить коэффициенты
нестабильности Кu и Кi. Коэффициент усиления усилителя определяется
сопротивлением резисторов делителя R3R4 и при указанных на схеме
номиналах равен 10. Требуемое выходное напряжение устанавливают
переменным резистором R2.

Литература

Щербина А., Благий С. Микросхемные
стабилизаторы серий 142, К142, КР142. — Радио. 1990, №8. с.89\90;
№9. c. 73,74.

А. Щербина, С. Благий, В. Иванов
г. Москва (РАДИО № 3, 1991 г.)

1,0 A Положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

%PDF-1.4
%
1 0 объект
>
эндообъект
5 0 объект

/Title (NCP1117 — 1,0 A положительные фиксированные и регулируемые стабилизаторы напряжения с малым падением напряжения)
>>
эндообъект
2 0 объект
>
эндообъект
3 0 объект
>
эндообъект
4 0 объект
>
ручей
Acrobat Distiller 19. 0 (Windows)BroadVision, Inc.2021-08-05T12:15:30+02:002021-08-05T12:14:14+02:002021-08-05T12:15:30+02:00application/pdf

NCP1117 — 1,0 А положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

онсеми

Серия NCP1117 представляет собой регуляторы положительного напряжения с малым падением напряжения, способные обеспечить выходной ток, превышающий 1.0 А с максимальным падением напряжения 1,2 В при перегреве 800 мА. Эта серия содержит девять фиксированных выходных напряжений 1,5 В, 1,8 В, 1,9 В, 2,0 В, 2,5 В, 2,85 В, 3,3 В, 5,0 В и 12 В, которые не требуют минимальной нагрузки для поддержания стабилизации. Также включен вариант с регулируемым выходом, который можно запрограммировать в диапазоне от 1,25 В до 18,8 В с помощью двух внешних резисторов. Подстройка на микросхеме регулирует опорное/выходное напряжение с точностью ±1,0%. Внутренние функции защиты включают ограничение выходного тока, компенсацию зоны безопасной работы и отключение при перегреве.

Серия NCP1117 может работать с входным напряжением до 20 В. Устройства доступны в корпусах SOT-223 и DPAK.

UUID:be06cb4e-c66f-41f2-811b-d58097a37b96uuid:5bcd529c-2e91-45dc-9c61-9ff6b98f6f0e

конечный поток
эндообъект
6 0 объект
>
эндообъект
7 0 объект
>
эндообъект
8 0 объект
>
эндообъект
9 0 объект
>
эндообъект
10 0 объект
>
эндообъект
11 0 объект
>
эндообъект
12 0 объект
>
эндообъект
13 0 объект
>
эндообъект
14 0 объект
>
эндообъект
15 0 объект
>
эндообъект
16 0 объект
>
эндообъект
17 0 объект
>
эндообъект
18 0 объект
>
эндообъект
19 0 объект
>
эндообъект
20 0 объект
>
эндообъект
21 0 объект
>
эндообъект
22 0 объект
>
эндообъект
23 0 объект
>
эндообъект
24 0 объект
>
эндообъект
25 0 объект
>
эндообъект
26 0 объект
>
эндообъект
27 0 объект
>
эндообъект
28 0 объект
>
эндообъект
29 0 объект
>
эндообъект
30 0 объект
>
эндообъект
31 0 объект
>
эндообъект
32 0 объект
>
ручей
HTWK7)Ќ>( G» O#a]IRKi?B,pC
U,HiHz%E5LĽaI^sagbvfw}]~~TK?M ŰX~ʢfTHrQ0Jmbu7ʣ:9&?i

Стабилизатор напряжения с регулируемой токовой защитой.

Регулируемый регулятор напряжения с регулируемым ограничением выходного тока. Схема стабилизатора с регулируемым источником питания

Неприхотливый по схеме, со средними параметрами, на основе транзисторов с высоким коэффициентом усиления. Он был сделан для собственных нужд в качестве лаборатории.
Часто приходилось ремонтировать или запускать разные схемы, для чего нужно было только что-то их запитать 3В, 5В, 6В, 9В, 12В… И каждый раз искал что-то подходящее.В ход пошли блоки питания от калькуляторов, магнитофонов, батарейки, батарейки. Иногда меня радовало, что соответствующий источник не давал больших токов, тем самым избавляя меня от лишних трат. Конечно сделал один или два транзисторных стабилизатора для решения этой проблемы, но результат не удовлетворил. Где-то на второй волне вдохновения я родился с тем, чем хочу поделиться.
До сих пор используется при ремонте и пуске устройств, при соответствующем выходном напряжении конечно. А также при не совсем обычном применении — проверить стабилитроны, зарядить пальчиковые аккумуляторы, просто как источник стабильного тока. В таких случаях крайне удобно иметь на выходе хотя бы вольтметр.

Простейший стабилизированный блок питания

Конденсаторы после двух интегральных микросхем служат в основном для. Уменьшите индуктивное воздействие интегратора и соответствующих ему излучателей на остальные компоненты печатной платы. А потому их рекомендуется размещать возле встроенного радиатора.

Этот тип стабилизированного источника питания, только из-за использования вышеупомянутых двух интегральных схем, позволяет. Обеспечьте защиту от токов короткого замыкания. Не требуют дополнительных электронных компонентов для дополнительной стабилизации выходного напряжения.

Схема

Устройство разработано для выходного напряжения 1…12В и регулирования выходного тока в диапазоне 0,15…3А. Конечно, для хороших результатов я установил транзисторы с коэффициентом усиления более 500 (сняты с платы МЦ-31 телевизора, ОСТ), а составное управление, около 10000 (если счетчик не врет, взял ТВ через модуль TPCS, растровая коррекция).
Вероятно, важно, чтобы он питал схему от автомобильного аккумулятора при съемке данных.
Далее поставил трансформатор и некоторые чудеса, например 3А на 12В, стали невозможны. Напряжение на выходе выпрямителя упало. Кому еще интересно — ближе к схеме.

Это встроенный линейный контроллер с контролем тока, который защищен от короткого замыкания и тока, температуры и максимального входного напряжения. Напряжение питания – сетевое напряжение 230 В переменного тока. При минимальном выходном напряжении источник питания может обеспечить только выходной сигнал 1А, поскольку рассеиваемая мощность будет слишком велика и, следовательно, потребуется слишком много теплоносителя.

Он в первую очередь предназначен для последовательного, а затем линейного, но также может использоваться в качестве контроллера переключения. Он имеет внутренний источник опорного напряжения, который можно использовать для операций настройки, в частности, имеется опорное напряжение 15В, которое выводится через специальную микросхему-вывод интегральной схемы.

Схема стабилизатора напряжения с регулируемым ограничением выходного тока

Итак, на Х1 подается минусовое напряжение, а с Х2 берется стабилизированное и ограниченное в выходном токе напряжение.Вкратце, VT3 — регулирующий, VT4 — компаратор и усилитель сигнала ошибки регулятора напряжения, VT1 — компаратор и усилитель сигнала ошибки регулятора выходного тока, VT2 — датчик наличия ограничения выходного тока. За основу был взят распространенный вариант регулятора напряжения.

Встроенный обеспечивает превосходный уровень контроля сети и нагрузки, т. е. подавляет пульсации и шумы входящего напряжения, а также поглощает изменения тока нагрузки, не создавая шумов на выходном напряжении.Максимальный ток также может отличаться от указанного выше, изменяя лишь несколько значений.

Первая схема, то есть регулятор напряжения на 7 В с максимальным напряжением 3 В, что меньше максимального напряжения входного тока 2А и защитой от короткого замыкания, выглядит так. Это актуально если входное напряжение 35 В, если меньше мощность не 56, а меньше.

Исходная схема с фиксированной защитой по напряжению и току

Немного изменена, чтобы выходное напряжение можно было менять в максимально возможной степени, а блок стабилизатора можно было убрать.Добавлен R8 для включения работы схемы ограничения выходного тока на VT1. Добавлены R7 и VD3 для установки пределов изменения выходного напряжения. Конденсаторы С1 и С2 помогут уменьшить пульсации на выходе.

Вторая схема, а именно: стабилизатор напряжения 7В-7В с максимальным током 2А и защитой от короткого замыкания выглядит так. Последняя схема представляет собой стабилизированный блок питания с минимальным напряжением 7 В и максимальным током 2А с защитой, но с максимальным напряжением в зависимости от типа используемого стабилитрона, т.е.е..

Давайте сегодня попробуем реализовать нашу первую схему. Мы видели в этой статье, что это можно сравнить с легким, который заряжается и разряжается, и мы видели, что эту функцию можно использовать для выравнивания напряжения. Давайте посмотрим в деталях, что происходит.

Теперь позвольте мне пройти второй круг с пояснениями (см. первую схему). При появлении на входе Х1 относительно общего провода отрицательного постоянного напряжения в пределах 9…15В в цепи R2-VD2-R6-VD1 появится ток.На стабилитроне VD1 появится стабильное напряжение. Часть этого напряжения подается на базу VT4, который в результате откроется. Его коллекторный ток откроет VT3. Коллекторный ток VT3 заряжает С2, и через делитель R9, R10 часть напряжения С2 (оно же выходное) пойдет на эмиттер VT4. Этот факт не позволит выходному напряжению вырасти более чем вдвое (Ubase VT4 — 0,6В). Удвоил потому что делитель R9, R10 на два. Так как напряжение на базе VT4 стабильное, то и выходное будет стабильным.Это рабочий режим. Транзисторы VT1, VT2 закрыты и не действуют.

Красный график — выходное напряжение выпрямительного моста, а синий график — напряжение на конденсаторах, это то, что мы находим после конденсатора. Как только начинается первая полуволна, конденсатор заряжается сам с собой, что приводит к максимальному напряжению, когда полуволна падает, конденсатор начинает медленно разряжаться, но может разряжаться очень мало, т. к. опять идет еще одна полуволна. волна, которая полностью перезаряжает конденсатор, доводя напряжение до максимального значения.

На практике переменное напряжение 12 В достигает пика, который достигает около 17 В, и это именно то значение, которое примет напряжение при выравнивании. Компонент имеет 3-контактный входной контакт 1, где всегда должно быть более высокое напряжение, чем выходное напряжение, заземляющий контакт 2, всегда соединенный с землей, то есть минус, и выходной контакт 3, с которого наше напряжение должно тянуться к желаемое значение.

Подключить нагрузку. Появится ток нагрузки. Он потечет по цепочке R2, EQ VT3 и далее в нагрузку.R2 работает здесь как датчик тока. Пропорционально току на нем появляется напряжение. Это напряжение суммируется с частью напряжения, снимаемого R5 с VD2 и присоединяется к переходу базы VT1 (R3 служит чисто для ограничения тока базы VT1 при выбросе напряжения и защиты таким образом VT1) и когда становится достаточным для открытия VT1, устройство переходит в режим ограничения выходного тока. Часть тока коллектора VT4, ранее входившая в базу VT3, теперь идет через переход база-эмиттер VT2 на коллектор VT1.
Из-за большого коэффициента усиления транзисторов напряжение база-эмиттер VT1 будет поддерживаться около 0,6В. Это значит, что напряжение на R2 будет неизменным, а значит, и ток через него, и далее через нагрузку тоже. Двигатель R5 можно выбрать ограничение по току от минимального до почти 3А.
Если режим ограничения тока открыт, VT2 тоже открыт, и своим коллекторным током он зажжет светодиод HL1. При этом следует понимать, что ограничение тока «превалирует» над «стабильностью» выходного напряжения.

Этот контроллер является частью семейства контроллеров, где последние две цифры кода определяют выходное напряжение. Этот последний предел может быть значительно ниже, так как зависит от различных факторов. Простой рассеивается в тепле, и мы уже видели в статье, что можем рассчитать это значение.

Следовательно, чтобы не допустить слишком сильного нагрева, помимо упомянутого ранее радиатора, мы можем уменьшить его мощность, и для этого у нас есть 2 альтернативы, либо мы уменьшаем мощность, либо мы должны довольствоваться потреблением меньшего Текущий. Этим и объясняется, почему заявлены эти 2А-максимы, они теоретические, на практике же они зависят еще и от того, насколько сильно входное напряжение и насколько хорошо охлаждается регулятор.

На выходе прибора ставлю вольтметр, но когда нужно ограничение по определенному току, просто замыкаю выход тестером в режиме амперметра и с помощью R5 добиваюсь желаемого.

Детали

Схема простая, но всем хороша, основана на транзисторах с большим коэффициентом усиления (более 500). А VT3 вообще составной.Букв в названиях транзисторов нет, но должны все подойти. У меня все на «Г». Главное — усиление и небольшая утечка. В справочнике пишут, что некоторые буквы «Ку» от 200, а у моего всего было больше 600. Изменения поймали группу А. Для VT3 нужен радиатор. Поставил что было и полез в дело. Максимальную надежность обеспечивает только радиатор, рассчитанный на рассеиваемую мощность, равную U вх, умноженной на 3А, т.е. 30…50Вт.
Думаю мало кому понадобится 1В на 3А надолго, так что можно смело ставить радиатор на 2. .. в 3 раза меньше.

VD2 и VD3 служат источниками напряжения 0,6В. Можно использовать и другие кремниевые диоды. R4 — немного сдвигает порог при загорании светодиода. Если он горит, это означает, что выходной ток ограничен. R1 просто ограничивает ток светодиода. Возможны потенциометры с большим номиналом (в 2…3 раза). R8 можно уменьшить (где-то до 4к), если транзистору VT3 не хватает усиления.

Очевидно, что эта схема должна питаться переменным напряжением от 12 до 24 В, поэтому, очевидно, ее нельзя напрямую подключать к 220 В, а необходимо подключать с помощью трансформатора.Благодаря трансформатору мы можем подключить нашу схему к сетевому напряжению, очевидно подключив источник 220 вольт к домашней розетке, а выход 12 вольт на вход нашей схемы. Затем мы можем добавить светодиод, указывающий, что наш источник питания включен и может быть подключен, и, возможно, вставить 2 винтовых клеммы, чтобы упростить подключение нашей схемы.

С печатной платой — как обычно в простых схемах, изготавливаемых в единственном экземпляре. Была плата за другой регулируемый стабилизатор напряжения, параметры которого не устраивали.Ее превратили в макет и собрали по нему. эта схема. Резисторы использовали на 0,25 Вт (можно и на 0,125) — особых требований не вижу. При 3А (если ваш выпрямитель их дает) — заводской провод R2 (2 Вт-а) будет на пределе и наверное надо ставить мощнее (5Вт). Электролиты — К50-16 на 16В.

Качественная электроэнергия может повлиять на работу системы и поэтому должна быть отрегулирована и стабилизирована для устранения всех дефектов, которые могут привести к повреждению батарей. Надежность имеет решающее значение для максимизации производительности системы и устранения дефектов, которые могут распространяться в сетях, таких как задержки, гармоники, импульсы и перегрузки.Во всех схемах на печатных платах есть собственно конденсаторы, вносящие фазовые сдвиги, и индуктивности, вносящие фазовые задержки, и есть вкладки, в которых их сотни.

Если составного транзистора нет — «сочинить» его из того, что есть. Начните с КТ817+КТ315, с буквами «Б» и далее. (Если коэффициента усиления VT3 недостаточно, я бы уменьшил R9 и R10 до 200 Ом и R8 до 2 кОм).

Трансформатор, выпрямитель и фильтрующий конденсатор ваши. Они не менее важны, но я хотел рассказать только о таком более-менее универсальном стабилизаторе.(У меня транс 10 ватт на 10В/1А переменный, откуда-то блочный мост, взятый на 1А, и электролитный фильтр 4000мкФ/16В. Обидно, но в корпус все влезает.

Если все было хорошо спроектировано, меняется в фазе напряжение и ток должны компенсировать цепь, но на самом деле тепловые колебания могут создавать электромагнитные муфты, которые уходят от конструкторов и создают помехи и помехи в виде пиков напряжения и тока, которые могут смещаться то в одну, то в другую сторону.

По этой причине мы пытаемся отрегулировать коэффициент мощности или фазовый угол между двумя несущими напряжения и тока, чтобы свести их к минимуму. Схемы коррекции коэффициента мощности являются основополагающими, так как питание часто подается от сети общего пользования с уже высоким напряжением и током, а также заполнено неровностями.

Следует отметить, что стрелочный индикатор (на схеме не показан) с помощью переключателя может использоваться как вольтметр и как амперметр. В первом случае мы видим выходное напряжение, во втором выходной ток.

Итого

Вышерасписанное устройство работает у меня в режиме «все в одном»: развитый (хоть и однополярный) блок питания, частотомер и генератор звуковых частот (синус, квадрат, треугольник). Схемы взяты из журнала «Радио». (Работают они не совсем так, как хотелось бы. Во-первых, потому, что я сделал слишком много «самостоятельных» изменений — особенно в элементной базе — поставил то, что было.) Конечно, головка вольтметра может работать как индикатор частоты в частотомер. При использовании генератора — частотомер показывает частоту.Есть выходное переменное напряжение 6,3В и 10В на всякий случай.

Корпус, который виден на фото, не ахти какой, чтобы повторить. И вообще: там всё задумано как зеркальное отражение, но по ошибке выгнули переднюю панель не в ту сторону. Я расстроился и никак не украсил его.

Поэтому необходимо фильтровать и регулировать мощность, прежде чем использовать ее для регенерации литий-ионных аккумуляторов, питающих самые передовые электронные продукты.Вокруг батарей существует множество цепей управления, которые сначала защищают их от чрезмерных значений напряжения и тока, а затем предотвращают неисправности, избегая дальнейшего распространения дефектов.

Аналоговый подход снижает энергоэффективность на 90%, что намного больше, чем цифровые контроллеры. На практике первая микросхема содержит усилитель с высоким входным сопротивлением, измеряющий разряд батареи и зарядный ток, а затем дифференциальный усилитель, измеряющий ее мгновенное напряжение.

Файлы

Виктор Бабешко повторил дизайн, прислал свой вариант печаток и фото.
Файл в LayOut: ▼

Заметным недостатком предохранителей является их одноразовость, необходимость последующей ручной замены на другой предохранитель, рассчитанный на такой же ток защиты. Часто, когда под рукой нет подходящего, используют предохранители на другой ток или более того, ставят самодельные (суррогатные) предохранители или просто массивные перемычки, что крайне негативно сказывается на надежности оборудования и небезопасно с точки зрения возгорания.
Для обеспечения автоматической многоразовой защиты устройства и одновременного повышения его производительности за счет использования электронных предохранителей. Эти устройства можно разделить на два основных класса: первые из них самостоятельно восстанавливают цепь питания после устранения причин аварии, вторые — только после вмешательства человека. Также известны устройства с пассивной защитой – в аварийном режиме они лишь сигнализируют световым или звуковым сигналом о наличии опасной ситуации.
Для защиты электронных устройств от перегрузки по току резистивные или полупроводниковые датчики тока обычно используются последовательно в цепи нагрузки.Как только падение напряжения на датчике тока превышает заданный уровень, срабатывает защитное устройство, отключающее нагрузку от источника питания. Преимущество этого способа защиты в том, что величина срабатывания защиты по току может быть легко изменена. Чаще всего это достигается с помощью датчика тока.
Еще одним эффективным методом защиты нагрузки является ограничение ограничения тока через нее. Даже при коротком замыкании в цепи нагрузки ток ни при каких обстоятельствах не может превысить заданный уровень и повредить нагрузку.Для ограничения максимального тока нагрузки используют генераторы стабильного тока.
Простые схемы автоматической защиты Электронные устройства от перегрузки по току показаны на рис. 5.1 и 5.2. Работа этого типа устройства (стабилизатор тока на полевом транзисторе) подробно обсуждалась ранее в главе 5 (книга 2). Ток нагрузки при использовании такого ограничителя не может превышать начальный ток протекания полевого транзистора. Величину этого тока можно задать подбором типа транзистора, например, для показанного на схеме транзистора типа КП302В максимальный ток через нагрузку не превышает 30 Ом. .. 50 мА. Увеличить значение этого тока можно параллельным соединением нескольких транзисторов.

Модуль принимает входное напряжение ± 25 В и может выдавать до 25 А благодаря схеме, образованной двумя моссетами в качестве защитного диода между коллектором и эмиттером.

Тема курса: Проектирование стабилизатора напряжения. ЛЕЧЕНИЕ ОБРАБОТКИ НАВИГАЦИОННЫМ СТАБИЛИЗАТОРОМ. Измените напряжение питания.

Введение Блоки питания, использующие сеть распределения питания. питания электронной аппаратуры, представляют собой электронные преобразователи переменного напряжения постоянного тока.Помимо конвертации, они почти всегда выполняются. стабилизация напряжения и защита от экстремальных значений токов и напряжений. Преобразование переменного напряжения постоянно осуществляется выпрямителями, стабилизаторами, схемами стабилизации и защиты и элементами защиты.

Рис. 5.1. Ограничение максимального тока нагрузки с помощью полевого транзистора

Рис. 5.6. Схема стабилизатора напряжения со звуковой индикацией перегрузки

При работе стабилизатора ток нагрузки проходит через датчик тока R1, создавая на нем падение напряжения. Пока ток мал (при указанном номинале этого резистора не более 0,3 А), транзистор VT1 закрыт. По мере увеличения потребляемого тока и соответственно увеличения напряжения на резисторе транзистор приближается к порогу открытия. Когда напряжение между базой и эмиттером транзистора VT1 достигает 0,7 В, он открывается и при дальнейшем увеличении тока переходит в состояние насыщения. Когда транзистор открыт, выпрямленное напряжение подается на акустический сигнализатор и приводит его в действие.
Зуммер перегрузки на транзисторе VT1 может быть встроен в любой другой источник питания.
Электронный предохранитель для цепей постоянного тока и одновременно стабилизатор напряжения может быть выполнен по схеме, представленной на рис. 5.7. На первых двух транзисторах (VT1 и VT2) собран стабилизатор напряжения по традиционной схеме, но параллельно стабилитрону VD1
Релейный каскад вкл/выкл на транзисторах VT3 — VT5 с токовой датой на резисторе Rx. При увеличении сверх заданного тока в нагрузке этот каскад сработает и шунтирует стапрон. Напряжение на выходе стабилизатора падает до незначительной величины.

Один блок питания обычно включает в себя все три типа узлов, некоторые из которых могут. повторить несколько раз. Возможны варианты с несколькими цепями питания. переменный ток. На рисунке 1 показаны два наиболее распространенных. ИНЖИР. 1а показана сеть электроснабжения. трансформатор и однократное преобразование энергии. В данном случае напряжение сети.

В области здравоохранения и питания 2. В обоих вариантах помимо схемы питания имеются цепи управления, защиты и сигнализации.которые имеют разную сложность в зависимости от их назначения и требований. Во всех силовых устройствах в этом заключается направление энергии от источника к потребителю. объясняется и изучается последовательность дидактических соображений. Однако, когда они разрабатываются, на выходе получаются потребительские данные и настроение. Делается это в обратном порядке — от потребителя к сети.

5.7. Электронный предохранитель — регулятор напряжения постоянного тока

Для снятия схемы защиты достаточно кратковременно нажать кнопку SB1.
Использование автоматических выключателей нагрузки может предотвратить разрядку батарей или защитить блок питания от перегрузки. Для выполнения функций таймера и автоматического отключения нагрузки при коротком замыкании Устройство показано на рис. 5.8.
Автоматический выключатель нагрузки работает следующим образом: при кратковременном нажатии на кнопку SB1 конденсатор С1 заряжается от источника питания через резистор R1. Одновременно к нему присоединяют ключ(и)/ШО/7 переключатель (DA1), тем самым обеспечивая включение силового транзистора VT1.Если переключатель SA1 разомкнут, устройство работает по схеме эпохи. Конденсатор С1 разряжается через цепочку на-1 параллельных ему резисторов R3 и R2. При освобождении конденсатора С1 устройство автоматически отключится от источника. Когда переключатель SA1 замкнут, таймер не работает. Выключатель 7 блокируется подачей напряжения высокого уровня на вход (вводы) управления через диод VD2 и резисторы R4, R5. Схема защиты источника питания от короткого замыкания в нагрузке выполнена на транзисторе VT2 и работает следующим образом. При работе устройства в штатном режиме транзистор VT2 закрыт и не влияет на работу других элементов схемы. При КЗ в нагрузке ток через диод VD2 не протекает, транзистор VT2 подключен к конденсатору С1, на его базе осуществляется отпирающее смещение через резисторы R5 и R6. Конденсатор С1 разряжается, и прибор выключается. Резистор R4 ограничивает начальный импульсный ток при разряде конденсатора С1.

Например, для схемы рис.Проектировать следует в следующем порядке: — дизайн выходного фильтра; — конструкция стабилизатора; — Проектирование группы клапанов и сетевого фильтра. — конструкция трансформатора; — Разработка схем управления, систем защиты и сигнализации. В свою очередь, каждый отдельный узел комплексного блока питания конструируется в определенной последовательности: — индикация выходных данных, которые определяются потребителем, соседними узлами, источником питания. источник и среда; — выбор схемного решения; — Определяет режим работы элементов схемы и их расчет или выбор по каталогу. — Проверить устойчивость к экстремальным условиям и разработать соответствующую защиту.

Рис. 5.8. Схема автоматического выключателя нагрузки — таймер

При суммарном сопротивлении резисторов R2 и R3 100 кОм таймер обеспечивает выдержку 1 с, при суммарном сопротивлении 200 кОм — 2 с, 300 кОм — 3 с и т.д. до 33 с Увеличить время выдержки на на один-два порядка за счет увеличения значений R2, R3 и С1.
Максимальный ток нагрузки определяется типом используемого транзистора VT1 и наличием радиатора.Неиспользуемые ключи-выключатели можно подключать параллельно с DA1.1 или использовать в таких взаимно независимых схемах автоотключения нагрузки. Такое включение можно использовать в схемах резервирования функций для обеспечения повышенной надежности работы устройства: выход из строя одного из сопротивлений нагрузки не приведет к отключению или повреждению других каналов. Переключатель SA2 можно включать при
малых (до 10 мА на ключ) токах нагрузки. При токах нагрузки до 40 мА можно исключить из схемы транзистор VT1. При этом все переключатели /ШО/7-выключатель DA1 должны быть соединены параллельно.
Устройство работает в диапазоне питающих напряжений 5…15 В и даже при 4 б. Выключить прибор можно, нажав кнопку SB2. В выключенном состоянии потребляет ток с точностью до мкА.
Известно, что при последовательном включении элементы аккумуляторной батареи, разряженные до напряжения ниже 1,1 В, превращаются из источника напряжения в своеобразную дополнительную нагрузку для неразряжающихся элементов, вызывая резкое падение напряжения на клеммах аккумуляторной батареи.Помимо снижения энергоемкости батареи в целом, это также может привести к «повреждению отдельных ее элементов».

Конструирование регуляторов напряжения со встроенным на выходе 15 мА.Максимальная тепловая мощность всей интегральной схемы 800 мВт.В соответствии с относительными относительными изменениями входного напряжения и коэффициента его пульсаций определяется входное напряжение стабилизатора.Рассчитать максимальную тепловую мощность в управляющий транзистор и установите его. выбирает его тип и способ охлаждения. Наконец, окончательный вариант схемы.

Размеры цепей в цепи защиты по току. Цепи обратной связи по напряжению имеют размеры. Рассчитайте коэффициент стабилизатора напряжения стабилизатора. формула. Рассчитайте эффективность стабилизатора. Рассчитать ток короткого замыкания. Рассчитайте средний коэффициент передачи входного делителя.

Рис. 5.9. Схема устройства автоматического отключения аккумулятора

Устройство, схема которого представлена на рис.5.9, предотвращает слишком глубокий разряд элементов аккумулятора. Он переключается между аккумулятором и нагрузкой. Принцип работы основан на управляющем напряжении на нагрузке. При его снижении до уровня 1,1 х пВ (где n — количество ячеек в батарее) нагрузка и само устройство отключаются контактной группой реле, и ток через ячейки батареи прекращается (при наличии в самой батарее нет батареи). При нажатии кнопки SB1 к источнику тока подключается как нагрузка, так и само устройство контроля. Напряжение на
инвертирующем входе микросхемы DA1 (вывод 2) определяется стабилитроном VD1 и составляет 3,9 В, а на неинвертирующем (вывод 3) делителем напряжения на резисторах R1 и R2, а при нормальном напряжение источника несколько выше, чем на инвертирующем входе. В этом состоянии выход микросхемы имеет высокий уровень напряжения — реле К1 включено, а его контакты К1.1 оставляют включенным нагрузку и устройство контроля даже при отпускании кнопки питания.
Когда напряжение на аккумуляторе падает до такой степени, что его значение на неинвертирующем входе становится меньше 3.9 6 напряжение на выходе микросхемы станет низким, и реле обесточится за счет разрыва цепи питания. Момент переключения зависит от напряжения на аккумуляторе и сопротивления резистора R1, которое следует выбирать в соответствии с таблицей 5.1. Для ограничения тока базы транзистора между выходом микросхемы и базой следует включить резистор номиналом 1…10/U/I.

Таблица 5.1. Сопротивление резистора R1 при разном напряжении батареи

Данное устройство может давать ложные срабатывания, если к источнику питания подключена чрезмерно высокая нагрузка, при которой моментально «садится» напряжение аккумулятора. При этом отключение нагрузки не означает, что элемент(ы) батареи разряжены до нижнего допустимого предела. Повышение помехозащищенности устройства
// позволит подключить конденсаторы параллельно компаратору. Зарядные устройства
(зарядные устройства) обычно снабжены электронной защитой от короткого замыкания на выходе. Однако простые запоминающие устройства, состоящие из понижающего трансформатора и выпрямителя, все же годятся! В этом случае возможно применение непринудительной электромеханической защиты с помощью реле 1 или автоматических выключателей многократного действия (например, автоматических предохранителей или АВМ в квартирных > электросчетчиках).Быстродействие релейной защиты составляет примерно 0,1 секунды, а при использовании АВМ — 1…3 секунды.
При подключении аккумулятора (или аккумуляторной батареи) к выходу устройства срабатывает реле К1 и его контакты 11.1 подключают зарядное устройство (рис. 5.10).

Рис. 5.10. Схема устройства защиты зарядного устройства

В случае короткого замыкания выходное напряжение резко снизится, катушка реле обесточится, что разомкнет контакты и отключит аккумулятор от зарядного устройства. Повторно включите после устранения неполадок нажатием кнопки SB1. Конденсатор С1, заряженный до выходного напряжения зольного экрана, подключен к катушке реле. Резистор R1 ограничивает импульс тока при ошибочном включении, когда еще не устранен короткий тычок на выходе.
Резистор R2 ограничивает ток короткого замыкания. Его нельзя ставить, если диоды имеют запас по току. Следует помнить, что при этом выходное напряжение зарядного устройства должно быть больше на величину падения напряжения на резисторе 2 при номинальном зарядном токе.АВМ защищает при сверх-> узком токе, что не может выполнить релейная защита.
Автоматический предохранитель (или выключатель) подключается последовательно с контактами реле. Сопротивление АВМ около 0,4 Ом. В этом случае резистор R2 можно не включать.
Для зарядного устройства автомобильного аккумулятора необходимо подобрать реле на номинальное напряжение 12 В с допустимым током через контакты не менее 20 А. Этим условиям удовлетворяет реле РЭН-34 ХП4. 500.030-01, контакты которого должны быть соединены параллельно.Для ЗУ с номинальным током до 1 А можно использовать реле РЭС-22 РФ4.523.023-05.
Схема тиристорно-транзисторной защиты источника питания от короткого замыкания показана на рис. 5.11. Схема работает следующим образом. В номинальном режиме тиристор выключен, транзисторы прибора, включенные по схеме Дарлингтона, находятся в состоянии насыщения, падение напряжения на них минимально (обычно несколько вольт). При возникновении короткого замыкания в нагрузке через управляющий переход тиристора VS1 начинает протекать ток, он включается.Открытый тиристор шунтирует цепь управления составным транзистором, ток через который сведен к минимуму.

Рис. 5.11. Схема защиты источника питания от короткого замыкания

Светодиод HL1 сигнализирует о наличии короткого замыкания в нагрузке.
Схема предназначена для работы при больших токах; поэтому на самой схеме защиты падает довольно значительная часть питающего напряжения и, соответственно, рассеивается большая мощность.
Описываемое ниже устройство может одновременно выполнять роль стабилизатора постоянного и переменного тока большой величины, защищать цепь нагрузки от короткого замыкания, играть роль регулируемой активной нагрузки с максимальным рассеиванием в сотни бГс.
Основой стабилизатора тока является стабилизированная по току (двухполюсная) схема, которая показана на рис. 5.12. Это модифицированный источник тока, описанный в работе. Ток через канал полевого транзистора VT1 определяется в основном напряжением U1 (рис. 5.12) и может быть рассчитан из выражения: I = U1/RM. Напряжение U1 составляет одну сотую от напряжения +Е, приложенного к двухвыводному, а так как /резистивный делитель R1/R2 обеспечивает прямо пропорциональную зависимость между значениями U1 и +Е, то такое же соотношение будет наблюдаться и между током Ом I и напряжение +E.

Рис. 5.12. Токостабилизирующий двухполюсник на основе дифференциального усилителя и полевого транзистора

Эквивалентное сопротивление двухвыводной сети можно предварительно составить так: R3=E/l=ExRM/U1. В свою очередь, U1 = E * RM / (R1 + R2).
Следовательно, R3 = RM + (R1XRM / R2) или R3 = R | /, » Практическая схема узла активной нагрузки — стабилизированного постоянного тока — приведена в статье, а ниже, на стр. 5.13 показана возможность использования этой схемы для стабилизации переменного тока.

Рис. 5.13. Стабилизатор переменного (и постоянного) тока с регулируемым током нагрузки от мА до 8 А

Ток в цепи стабилизатора можно плавно регулировать поворотом ручки потенциометра R2 от нескольких мА до 8 А, а максимальный ток нагрузки можно дополнительно увеличить на порядок за счет применения вентиляторов и радиаторов, увеличения количества параллельные полевые транзисторы.

STABILINE Автоматические регуляторы напряжения | Улучшенный электрический

Superior Electric предлагает обширную линейку регуляторов напряжения как часть серии WHR.Автоматические регуляторы напряжения STABILINE® серии WHR поддерживают постоянное напряжение на вашем оборудовании, даже когда входное напряжение и нагрузка системы сильно различаются.

Удары молнии, нарушения в линии и неравномерная нагрузка вызывают переходные процессы, выходящие из строя, пики, провалы и скачки напряжения. Если не регулировать эти условия, они будут ухудшать и даже разрушать чувствительную вещательную электронику на приемных станциях, в студиях, на мобильных транспортных средствах и в местах передатчиков. Избегайте катастрофических отказов оборудования, повреждения программного обеспечения, сокращения срока службы силовых ламп и плохого качества сигнала с помощью регуляторов напряжения WHR.

Автоматические регуляторы напряжения STABILINE предназначены для использования во всех системах переменного тока напряжением до 660 вольт. В регуляторах напряжения STABILINE серии WHR используются стандартные модули управления, силовые модули, корпуса и другие опции. Варианты модулей управления включают однофазное и индивидуальное управление фазами, варианты силовых цепей включают узкие или широкие диапазоны коррекции, а варианты корпусов включают корпуса для монтажа на полу и в стойке. Все регуляторы напряжения STABILINE спроектированы и изготовлены специально для использования в регуляторах и в настоящее время используются во всем мире.

Все модели регуляторов напряжения WHR используют нашу основную технологию специальных трансформаторов POWERSTAT® Variable Transformers, также специально разработанных для использования в регуляторах. POWERSTAT® предлагает конструкцию катушки с ограниченным диапазоном, позволяющую значительно увеличить номинальные токи и мощности без увеличения размера или веса устройства. Это достигается за счет использования «ограниченной» части обмоток катушки для обеспечения регулирования. Конструкция позволяет напрямую управлять выходным напряжением без необходимости использования вторичных устройств, таких как повышающие/понижающие трансформаторы и полупроводниковые переключатели.

Устройства STABILINE WHR мощностью от 2 кВА до 1680 кВА обеспечивают исключительную защиту, помогая вещательным предприятиям поддерживать выходное напряжение на уровне ±1% с эффективностью 99%. Регуляторы STABILINE автоматически питают оборудование, чувствительное к напряжению, постоянным уровнем напряжения без искажения формы сигнала и обладают высокой перегрузочной способностью. Инновационная модульная конструкция является ключом к нашей способности предлагать такое большое разнообразие регуляторов с отличным качеством, быстрой доставкой и конкурентоспособными ценами.

Основы электроники: регулятор напряжения

Сборка регулятора напряжения

Базовая теория: как работает регулятор напряжения?

Название говорит само за себя: регулятор напряжения.Аккумулятор в вашем автомобиле, который заряжается от генератора переменного тока, розетка в вашем доме, которая обеспечивает все необходимое электричеством, сотовый телефон , который вы, вероятно, держите под рукой каждую минуту дня, все они требуют определенного напряжения, чтобы функция. Колебания выходного сигнала, которые прыгают от ± 2 В, могут привести к неэффективной работе и, возможно, даже к повреждению ваших зарядных устройств. Существует множество причин, по которым могут возникать колебания напряжения: состояние электросети, включение и выключение других приборов, время суток, факторы окружающей среды и т. д.Из-за необходимости стабильного постоянного напряжения введите регулятор напряжения.

Регулятор напряжения представляет собой интегральную схему (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения нагрузки или входного напряжения. Это можно сделать разными способами в зависимости от топологии схемы внутри, но для того, чтобы этот проект оставался базовым, мы сосредоточимся в основном на линейном регуляторе. Линейный регулятор напряжения работает, автоматически регулируя сопротивление через контур обратной связи, учитывая изменения как нагрузки, так и входа, при этом выходное напряжение остается постоянным.

ИС регулятора напряжения в корпусе TO-220

Импульсные регуляторы, с другой стороны, такие как buck (понижающий), boost (повышающий) и buck-boost (повышающий/понижающий), требуют нескольких дополнительных компонентов, а также повышенной сложности как различные компоненты повлияют на результат. Импульсные стабилизаторы гораздо более эффективны с точки зрения преобразования энергии, где эффективность играет большую роль, но линейные стабилизаторы очень хорошо работают в качестве регуляторов напряжения в низковольтных приложениях.

В зависимости от применения регулятору напряжения может также потребоваться более пристальное внимание к улучшению других параметров, таких как выходное напряжение пульсаций, переходная характеристика нагрузки, падение напряжения и выходной шум.Такие приложения, как аудиопроекты, более чувствительны к шумам и помехам, поэтому потребуется дополнительная фильтрация, особенно в импульсных стабилизаторах, где пульсации на выходе могут быть значительными. Большую часть информации, включая схемы, можно найти в техническом описании микросхемы регулятора напряжения, с которой вы работаете, в разделе «Примечания по применению».

Примечание по применению регулятора 7805T

Afrotechmods также имеет информативное видео о работе с популярным регулятором напряжения LM317T для получения регулируемого выхода.

Проект

Комплект регулятора напряжения макетной платы — отличный набор для пайки для любого новичка. Он выдает чистое напряжение 5 В постоянного тока с максимальным выходным током 500 мА. Он может принимать входное напряжение в диапазоне 6–18 В постоянного тока и имеет контакты, размер которых идеально подходит для любой стандартной макетной платы с шагом 0,1 дюйма.

Комплект включает:

(1) Печатная плата
(1) Выключатель питания
(1) Разъем питания постоянного тока 2,1 мм
(1) Электролитический конденсатор 10 мкФ
(1) 0.Монолитный конденсатор 1 мкФ
(1) Резистор 1 кОм
(1) Красный светодиодный индикатор питания
(1) Штыревые разъемы
(1) Руководство пользователя

Вам потребуется:
• Паяльник
• Припой
• Резаки
• Сетевой адаптер 6–18 В (Mean Well GS06U-3PIJ)

Комплект регулятора напряжения макетной платы Solarbotics 34020

Проезд:

1. Резистор и конденсатор 0,1 мкФ:

Снимите ленту и согните выводы резистора, затем вставьте его в положение, обозначенное R1.Припаяйте его с другой стороны и обрежьте лишние выводы. Сделайте то же самое для конденсатора 0,1 мкФ в положении C2. Неважно, как эти детали установлены – они не поляризованные .

2. Регулятор напряжения и цилиндрический разъем:

Припаяйте регулятор напряжения к позиции V-REG. Убедитесь, что сторона вкладки совпадает с жирной линией на символе — назад не получится! Далее обрежьте лишние провода. Установите цилиндрический разъем в положение B1 и припаяйте его на место.

Шаг 1

Шаг 2

3. Конденсатор 10 мкФ и индикатор питания:

Установите электролитический конденсатор емкостью 10 мкФ в положение C1. Позиционирование имеет решающее значение. Убедитесь, что более длинный провод входит в контактную площадку, отмеченную (+). Убедитесь, что он находится в правильном положении, проверив, что полоса на боковой стороне конденсатора находится ближе всего к этикетке PWR. Сделайте то же самое со светодиодом; более длинный провод входит в круглую площадку. Вы можете убедиться, что светодиод находится в правильном положении, отметив, что небольшая выемка на светодиоде находится сбоку от символа светодиода с линией (рядом с квадратной площадкой).

4. Выключатель питания и контакты макетной платы:

Выключатель питания просто устанавливается в положение PWR. С выводами на макетной плате немного сложнее — они идут снизу и их труднее удерживать во время пайки. Аккуратно припаяйте их как можно ровнее вручную или, если вы уверены, вставьте длинную сторону контактов в макетную плату так, чтобы они совпали с отверстиями на печатной плате, а затем припаяйте их, пока макетная плата удерживает все на одном уровне.

Шаг 3

Этап 4

5.Настройка шин питания:

ЭТО ВАЖНО. Если вы забудете это сделать, ваша доска не будет работать! Выберите, с какой стороны макетной платы вы хотите установить плату (в этом примере мы используем левую сторону). Обратите внимание на полярность направляющих макетной платы «+» внизу и «-» вверху. Найдите, какой набор контактных площадок на плате соответствует этому расположению, и поместите каплю припоя на маленькие полумесяцы.

Если вы планируете переключать полярность питания на шинах, вы можете установить номер детали SWT7 на контактные площадки между контактными площадками. При этом не кладите капли на электроды. Обратите внимание, что это не рекомендуемая модификация.

Запитайте плату от любого источника постоянного тока диаметром 2,1 мм с номинальным напряжением 6–18 В — не превышайте максимальное значение 35 В постоянного тока! Регулятор мощности нагревается при напряжении более 12 В (это нормально). Если вы не хотите использовать его на макетной плате, используйте контактные площадки для пайки с маркировкой «+-» на конце, ближайшем к разъему цилиндра, для регулируемой выходной мощности 5 В.

Этап 5

SWT7 Установленный

Вопросы для обсуждения

1. Какое влияние окажут тепло и шум на выходе схемы?
2. Как конденсаторы помогают отфильтровывать помехи?
3. Каковы преимущества и недостатки как линейных, так и импульсных регуляторов?

Регулируемый регулятор выходного напряжения — Инженерные проекты

Основная схема регулируемого регулятора выходного напряжения в основном такая же, как и для регуляторов фиксированного выходного напряжения, но для регулировки выходного напряжения предусмотрен внешний резистивный делитель или потенциометр.Выходное напряжение положительной или отрицательной полярности можно получить с помощью того же типа соединений, который описан в регуляторе фиксированного выходного напряжения.

Большинство регуляторов напряжения регулируемого типа также имеют одну или несколько защитных функций, таких как отключение при перенапряжении и перегреве. Данные производителей содержат конкретные значения сопротивления и/или подключения потенциометра для обеспечения желаемого выходного напряжения для указанного входного напряжения.

Основные параметры регулируемого регулятора выходного напряжения

Практически то же, что и для регулятора напряжения с фиксированным выходом, за исключением следующего:

Выходное напряжение: Регулируемое выходное напряжение поддерживается в диапазоне напряжения от 1.от 2 В до 37 В в обеих полярностях, т. е. как положительное, так и отрицательное напряжение постоянного тока.

Входное напряжение: Входное напряжение должно быть больше выходного напряжения на В _REF . Где V _REF = 1,25 В. Поэтому мы можем сказать, что входное напряжение = 1,25+ выходное напряжение.

Зона безопасной эксплуатации (SOA): Комбинация максимального выходного тока и разности напряжений между входным и выходным напряжением. Данные производителя содержат координаты и кривую, которые должны использоваться разработчиком для определения диапазона входного и выходного напряжения и выходного тока в пределах безопасной рабочей области.

Регулирование нагрузки: Указывает на изменение выходного напряжения при изменении тока нагрузки от состояния без нагрузки до состояния полной нагрузки. Обозначается LR.

Регулировка нагрузки (LR) = V _NL – V _FL

Где, В _NL = выходное напряжение без нагрузки

В _FL = выходное напряжение при полной нагрузке

Процентное (%) регулирование =

Типичное значение для регулируемого регулятора напряжения составляет 0,1 % в указанном диапазоне тока нагрузки.

Линейное регулирование: Показывает изменение напряжения нагрузки для заданного диапазона входного напряжения. Обозначается СР.

Линейное регулирование (SR) = V _LH – V _LL

Где,

В _LH = Напряжение нагрузки при высоком напряжении сети

В _LL = Напряжение нагрузки при низком напряжении сети

Процент (%) Регулирование =

Где, В _НОМ – нормальное напряжение нагрузки при типичных условиях. Линейное регулирование также иногда называют исходным регулированием . Часто указывается в милливольтах для изменения на 1 вольт, типичное регулирование линии составляет 0,1% на вольт для регулятора переменного напряжения.

Применение регулируемого регулятора выходного напряжения

Во многих типах аналогового оборудования регулируемое выходное напряжение источника питания должно быть тщательно отрегулировано для оптимальной работы схемы. Фототрубки и транзисторы типичны для устройств, для которых требуются регулируемые, регулируемые источники питания.

В чем преимущество регулируемых регуляторов напряжения перед регуляторами фиксированного напряжения?

Регулируемые стабилизаторы напряжения предлагают различные преимущества в производительности и надежности по сравнению с фиксированными регуляторами напряжения, т. е. улучшенные характеристики системы за счет регулирования сети и нагрузки с коэффициентом 10 или выше. Кроме того, это повышает надежность и производительность системы.

Номер репрезентативной детали: National Semiconductor LM317 (положительный регулируемый регулятор напряжения) National Semiconductor LM337 (отрицательная схема регулятора напряжения).

Рисунок: Авторский прототип регулируемого регулятора напряжения

Ранее мы уже публиковали схему регулируемого биполярного регулятора напряжения с использованием LM317 и LM337. Эта схема обеспечивает переменное выходное напряжение от 1,2 В до 20 В в обеих полярностях, то есть от

до .

Решенный Числовой:

Разработайте регулятор напряжения постоянного тока для V _OUT = от 6 до 18 В.

Ответ: здесь мы должны разработать регулятор напряжения с регулируемой выходной мощностью.Поэтому мы будем использовать регулируемый интегральный стабилизатор напряжения LM317.

Для схемы,

Обычно

Так как значение I _ADJ пренебрежимо мало, мы будем игнорировать его значение в нашем дизайне и расчете.

Изменение уравнения,

Когда В _О = 6В,

Следовательно,

Когда В _О = 18 В,

Следовательно,

Взятие

Для

Таким образом, если взять

, то выходное напряжение можно получить в диапазоне V _O = от 6В до 18В, взяв переменный резистор R ₂ имеющий сопротивление в диапазоне до .

Видеосъемка схемы регулируемого регулятора выходного напряжения.

Знакомство со стабилизатором напряжения — Utmel

Стабилизатор напряжения — это устройство, стабилизирующее выходное напряжение. Стабилизатор напряжения состоит из схемы стабилизатора напряжения, схемы управления и серводвигателя.Когда входное напряжение или нагрузка изменяются, схема управления осуществляет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение для изменения положения угольной щетки стабилизатора напряжения. Соотношение витков катушки регулируется автоматически, чтобы поддерживать стабильное выходное напряжение.

Каталог

I Что такое стабилизатор напряжения?

II Принцип работы стабилизатора напряжения

Поскольку некоторые электроприборы содержат компоненты катушки, вихревые токи, препятствующие току, будут генерироваться на начальном этапе подачи питания.Вихревые токи не только ослабят мгновенное напряжение при запуске прибора, что приведет к медленному пуску, но и увеличат мгновенное напряжение, возникающее после разрыва цепи, что может вызвать искру, повреждающую цепь. В это время регулятор напряжения необходим для защиты нормальной работы схемы.

Стабилизатор напряжения состоит из схемы регулирования напряжения , схемы управления и серводвигателя .Когда входное напряжение или нагрузка изменяются, схема управления осуществляет выборку, сравнение и усиление, а затем приводит серводвигатель во вращение для изменения положения угольной щетки регулятора напряжения. Автоматически регулируя соотношение витков катушки, мы можем поддерживать стабильное выходное напряжение. Регулятор напряжения большей мощности также работает по принципу компенсации напряжения.

III Технические параметры стабилизатора напряжения

1. Диапазон адаптации входного напряжения

Стандарт IEC гласит, что входное напряжение изменяется в пределах ±20 от номинального значения.Если значение выходит за пределы диапазона, автоматически включается звуковая и световая сигнализация, а выходное напряжение не может стабилизироваться в требуемом диапазоне.

2. Скорость регулирования выходного напряжения

Это эффект изменения входного напряжения, вызванный изменением выходного напряжения. При номинальной нагрузке отрегулируйте входное напряжение от номинального значения до верхнего предела и нижнего предела в соответствии с диапазоном источника напряжения, затем измерьте максимальную величину изменения выходного напряжения (±).

Чем меньше значение, тем лучше. Это важный показатель для измерения производительности стабилизатора переменного напряжения.

3. Скорость регулирования нагрузки

Эффект изменения выходной мощности, вызванный изменением нагрузки. Измените ток нагрузки и измерьте изменение выходного напряжения (+). Чем меньше значение, тем лучше. Это также важный показатель для измерения производительности регулятора переменного тока.

4. Относительное содержание гармоник в выходном напряжении

Также называется искажение выходного напряжения , обычно выражается в THD, которое представляет собой отношение общего эффективного значения содержания гармоник к эффективному значению основной волны . При номинальной нагрузке и искажении входного напряжения, соответствующем базовым условиям (обычно менее 3), измерьте искажение выходного напряжения, когда входное напряжение является самым низким, номинальным и самым высоким значением, и возьмите максимальное значение. Чем меньше значение, тем лучше.

5. КПД

КПД регулятора напряжения отношение выходной активной мощности P0 к входной активной мощности Pi (в процентах),

6. Коэффициент мощности нагрузки

Мощность стабилизатора выражается в вольт-амперах (ВА) или киловольт-амперах (кВА).В дополнение к чисто резистивной нагрузке существуют также индуктивные и емкостные нагрузки. Кроме активной мощности есть реактивная мощность. Этот показатель отражает способность регулятора переменного тока выдерживать индуктивные и емкостные нагрузки.

В обычных стабилизированных источниках переменного тока коэффициент мощности нагрузки cosφ равен 0,8. Когда продукт составляет 1 кВт, максимальная выходная активная мощность (то есть способность выдерживать резистивную нагрузку) составляет 800 Вт. Если произведение равно 1кВт (cosφ по-прежнему равно 0,8), выходная активная мощность равна 1кВт, а выходная мощность S=1000/0.8=1250 ВА в это время. Когда значение коэффициента мощности нагрузки невелико, это означает, что оборудование электропитания имеет сильную способность адаптироваться к реактивным нагрузкам.

7. Прочие параметры

Прочие параметры стабилизатора напряжения переменного тока включают выходную мощность, входную частоту, влияние частоты источника, случайное отклонение (временной дрейф), входную мощность без нагрузки, коэффициент мощности источника (это значение отличается от коэффициент мощности нагрузки.Чем больше значение, тем лучше (максимум 1), относительное содержание гармоник тока источника, звуковой шум и т. д., трехфазное питание переменного тока, асимметрия трехфазного выходного напряжения и др.

IV Типы стабилизаторов напряжения

Имеются крупногабаритные стабилизаторы переменного напряжения от нескольких десятков до нескольких киловатт для крупномасштабных экспериментов, промышленных и медицинское оборудование. Существуют также небольшие стабилизаторы переменного тока мощностью от нескольких ватт до нескольких киловатт, которые обеспечивают качественное питание небольших лабораторий или бытовой техники.

В соответствии с различными выходными свойствами стабилизатора напряжения, стабилизатор напряжения обычно делится на две категории: Стабилизатор напряжения переменного тока (стабилизированный источник питания переменного тока) и Стабилизатор напряжения постоянного тока (стабилизированный источник питания постоянного тока).Далее основное внимание уделяется стабилизированному источнику питания постоянного тока.

В зависимости от рабочего состояния трубки регулятора стабилизированный источник питания часто делится на две категории: линейный стабилизированный источник питания и импульсный стабилизированный источник питания. Также есть небольшой блок питания, в котором используется стабилизатор напряжения.

1.

Импульсный стабилизатор напряжения

Рис. 1. Импульсный стабилизатор напряжения

компоненты для хранения энергии (конденсаторы и катушки индуктивности).Он регулирует время переключения в соответствии с образцом обратной связи выходного напряжения.

В регуляторе фиксированной частоты синхронизация регулируется путем регулировки ширины импульса напряжения переключения. Это так называемое ШИМ-управление. В стробированном генераторе или импульсном регуляторе ширина и частота импульса переключения остаются постоянными, но «включение» или «выключение» выходного ключа управляется обратной связью.

В зависимости от расположения переключателей и компонентов накопителя энергии генерируемое выходное напряжение может быть больше или меньше входного напряжения, а регулятор напряжения может использоваться для создания нескольких выходных напряжений.

В большинстве случаев при одинаковых требованиях к входному и выходному напряжению импульсные (понижающие) импульсные стабилизаторы более эффективны для преобразования мощности, чем линейные стабилизаторы. Тип компенсации — прецизионный регулируемый источник питания с компенсацией переменного тока (однофазный 0,5 кВА и выше, трехфазный 1,5 кВА и выше) имеет компенсационный трансформатор и выходное напряжение 110 В.

2.

Параметр Стабилизатор напряжения

LDO (регулятор с малым падением напряжения) является разновидностью линейного регулятора.В линейном регуляторе используется транзистор или полевой транзистор, работающий в своей линейной области, для вычитания избыточного напряжения из входного напряжения для получения регулируемого напряжения. Так называемое падение напряжения относится к минимальной разнице между входным и выходным напряжением, необходимой для поддержания выходного напряжения в пределах ±100 мВ от его номинального значения.

LDO с положительным выходным напряжением обычно использует силовые транзисторы (также называемые передаточными устройствами) в качестве PNP. Этот тип транзистора допускает насыщение, поэтому стабилизатор может иметь очень низкое падение напряжения, обычно около 200 мВ. Для сравнения, падение напряжения в традиционном линейном регуляторе, использующем композитные силовые транзисторы NPN, составляет около 2 В. LDO с отрицательным выходом использует NPN в качестве передающего устройства, а его режим работы аналогичен режиму устройства LDO с положительным выходом PNP.

В новейших разработках используются силовые КМОП-транзисторы, обеспечивающие минимальное падение напряжения. В КМОП единственное падение напряжения на регуляторе вызвано сопротивлением ВКЛ тока нагрузки источника питания. Если нагрузка мала, падение напряжения, создаваемое этим методом, составляет всего несколько десятков милливольт.

3.

Стабилизатор напряжения для станка лазерной резки

При колебаниях напряжения в распределительной сети или изменении нагрузки он может автоматически обеспечивать стабильность выходного напряжения. Он должен обладать большой емкостью, высоким КПД, широким диапазоном регулирования напряжения, отсутствием дополнительных искажений формы сигнала и фазового сдвига, малым временем деформации и стабильностью. Кроме того, он также имеет отличные функции защиты от аварийных сигналов, таких как короткие замыкания и механические неисправности, а объем должен быть максимально компактным и простым в использовании.

В Стабилизатор напряжения Применение и функции

1.

Применение стабилизатора напряжения

Стабилизаторы напряжения могут широко использоваться на промышленных и горнодобывающих предприятиях, нефтяных месторождениях, железных дорогах, строительных площадках, школах, больницах, почте и телекоммуникациях , гостиницы, электронно-вычислительные машины, прецизионные станки, компьютерная томография (КТ), прецизионные приборы, испытательные приборы научных исследований, лифтовое освещение, импортное оборудование, производственные линии и другие места, требующие стабильного напряжения питания .Рис. 2. Стабилизатор напряжения для компьютера электрооборудование с большими колебаниями нагрузки. Мощный компенсирующий стабилизатор мощности может подключаться к тепловым, гидравлическим и малым генераторам.

2.

Стабилизатор напряжения Функция

Стабилизатор напряжения — это цепь или устройство электропитания, которое может автоматически регулировать выходное напряжение.Его функция заключается в стабилизации напряжения питания, которое сильно колеблется и не соответствует требованиям электрооборудования в пределах заданного диапазона значений, чтобы различные цепи или электроприборы могли нормально работать при номинальном рабочем напряжении.

Первоначальный регулятор мощности полагался на переход реле для стабилизации напряжения. Когда напряжение сети колеблется, схема автоматической коррекции стабилизатора мощности активируется, чтобы запустить внутреннее реле, заставляя выходное напряжение оставаться близким к установленному значению.Эта схема проста, но точность регулирования напряжения невелика, и каждый раз, когда реле перескакивает и смещается, это вызывает мгновенное прерывание подачи питания, генерируя искровые помехи.

Это сильно мешает чтению и записи компьютерного оборудования, и легко вызвать неверные сигналы на компьютере, а в тяжелых случаях это может привести к повреждению жесткого диска.

Высококачественные небольшие стабилизаторы напряжения в основном используют двигатель для привода угольных щеток для стабилизации напряжения.Стабилизатор напряжения этого типа имеет мало помех для электрооборудования и имеет относительно высокую точность стабилизации напряжения.

VI Меры предосторожности

1.

Ежедневное внимание

(1) Избегайте сильной вибрации и предотвращайте попадание коррозионно-активных газов и жидкостей; не допускать полива и размещать в проветриваемом и сухом месте; не накрывать тканью, препятствующей вентиляции и отводу тепла.

(2) Используйте розетку с тремя вилками (с заземлением), а винт заземления на машине должен быть правильно заземлен, в противном случае при тестировании мы обнаружим, что дело в зарядке. Это нормальное явление, вызванное распределенным электричеством, вызванным емкостью, и его можно устранить после подключения к заземляющему проводу.

Если на корпусе имеется серьезная утечка тока, а измеренное сопротивление изоляции меньше 2 МОм, возможно, слой изоляции отсырел или произошло короткое замыкание в цепи и корпусе. Вы должны выяснить причину и устранить неисправность, прежде чем использовать его.

(3) В стабилизаторе напряжения малой мощности 0,5–1,5 кВА используется предохранитель для защиты от перегрузки по току и короткого замыкания, а стабилизатор напряжения 2–40 кВА функционирует как автоматический выключатель для защиты от перегрузки по току и короткого замыкания.Если часто перегорает предохранитель или часто срабатывает автоматический выключатель, проверьте, не слишком ли велико потребление электроэнергии.

(4) Когда выходное напряжение превышает защитное значение (защитное значение фазного напряжения настроено на 250 В ± 5 В на заводе), стабилизированный источник питания запускается автоматически. Если выходное напряжение стабилизированного источника питания отключено, а индикатор перенапряжения все еще горит, пользователь должен немедленно отключить и проверить напряжение сети или стабилизатор напряжения.Если стабилизатор напряжения автоматически отключается (с входом, но без выхода), проверьте, не превышает ли напряжение сети 280 В. Если оно ниже 280В, проверьте, неисправен ли регулятор. Использовать после выяснения причины.

(5) Если выходное напряжение стабилизатора напряжения сильно отличается от 220 В, отрегулируйте потенциометр на панели управления до тех пор, пока выходное напряжение не станет нормальным (если входное напряжение не достигает диапазона регулирования напряжения, его нельзя скорректировано).

(6) Когда напряжение сети часто находится на нижнем пределе (<150 В) или верхнем пределе (> 260 В) входного напряжения стабилизатора напряжения, можно легко коснуться концевого микропереключателя, что может привести к отказу управления . В это время регулятор напряжения не может регулировать напряжение или может регулироваться только вверх (или только вниз), и в первую очередь следует проверить микропереключатель.

(7) Пожалуйста, поддерживайте чистоту внутри машины, пыль будет препятствовать вращению шестерни и повлияет на точность выходного напряжения.Пожалуйста, своевременно очищайте и поддерживайте контактную поверхность катушки в чистоте. Когда угольная щетка сильно изношена, необходимо отрегулировать давление, чтобы избежать пробоя на контактной поверхности угольной щетки и катушки. Угольную щетку следует заменить, если ее длина составляет менее 2 мм. А когда плоскость катушки зачернеет, следует отполировать ее мелкой наждачной бумагой.

(8) Входной конец 3-фазного стабилизатора напряжения должен быть подключен к нейтральной линии , в противном случае стабилизатор напряжения не сможет нормально работать с нагрузкой, а стабилизатор напряжения и электрооборудование будут повреждены. Не используйте заземляющий провод для замены нейтрального провода (но нейтральный и заземляющий провода можно соединить параллельно), а нейтральный провод нельзя подключать к предохранителю.

Рисунок 3. Трехфазный стабилизатор напряжения

(9) Если выходное напряжение регулятора ниже номинального напряжения (220 В или трехфазное 380 В), проверьте, не слишком ли низкое входное напряжение. . Когда номинальное напряжение достигается без нагрузки, а выходное напряжение ниже номинального напряжения под нагрузкой, это происходит из-за того, что поверхность нагрузки входной линии слишком мала, или конец нагрузки превышает диапазон номинальной мощности регулятора, линейное напряжение падение слишком велико, когда используется нагрузка, а входное напряжение ниже нижнего предела диапазона регулировки регулятора, в это время вы должны заменить более толстый входной провод или увеличить мощность продукта.

(10) Когда одна нагрузка имеет большую мощность (например, кондиционер и т. д.), входная линия длинная, а поверхность нагрузки недостаточна, напряжение сильно снижается, когда нагрузка работает, и нагрузка может быть затруднена при запуске. Когда нагрузка временно останавливается во время работы, в выходной момент произойдет сбой питания из-за перенапряжения. Если такое явление происходит, это не является неисправностью регулятора напряжения, и входная линия должна быть улучшена (линия должна быть утолщена, а длина входной линии должна быть максимально укорочена, чтобы уменьшить падение напряжения в линии) .

(11) Если выходное напряжение стабилизатора напряжения значительно отклоняется от 220 В, проверьте

①, находится ли входное напряжение в пределах диапазона стабилизации напряжения;

② сильно ли изнашивается мотор-редуктор и является ли вращение гибким;

③ поврежден ли концевой выключатель;

④ плоскость катушки гладкая;

⑤ повреждена ли плата управления.

2. Вопросы безопасности

(1) Когда стабилизированный источник питания включен, не разбирайте стабилизированный источник питания и не тяните за входные и выходные линии стабилизированного источника питания по желанию, чтобы предотвратить поражение электрическим током. или других несчастных случаев, связанных с электробезопасностью.

(2) Линии ввода и вывода стабилизированного источника питания должны быть расположены разумно, чтобы предотвратить вытаптывание и износ, которые могут привести к утечкам.

(3) Стабилизированный источник питания должен быть надежно заземлен, и пользователь несет ответственность за поражение электрическим током или травмы, вызванные эксплуатацией незаземленного провода.

(4) Заземляющий провод стабилизированного источника питания нельзя подключать к объектам общего пользования, таким как теплопроводы, водопроводы, газопроводы и т. д., во избежание нарушения прав третьих лиц или причинения вреда.

(5) Входные и выходные линии стабилизированного источника питания следует регулярно проверять, чтобы избежать ослабления или падения, что может повлиять на нормальное использование и безопасность стабилизированного источника питания.

(6) Выбор соединительного провода стабилизатора напряжения должен обеспечивать достаточную токовую нагрузку.

(7) Со стабилизатором напряжения следует обращаться осторожно, чтобы избежать сильной вибрации при работе;

(8) Убедитесь, что пружина угольной щетки стабилизатора напряжения имеет достаточное давление, чтобы избежать пробоя на поверхности контакта угольной щетки и катушки;

(9) Непрофессионалы не могут разбирать или ремонтировать стабилизированный блок питания.

VII Анализ отказа

9089

		Отказ отказа: без вывода, отсутствие индикации напряжения, или отсутствие запуска
9078		Беда съемки
Перенапряжение или недооцененная защита	Отрегулируйте внутреннее выходное напряжение регулируемого потенциометра
фазовый дислокацию и защита от перерыва фазы	Случайно обмениваются любые две фазы трех фаз
Контрольная плата сломана	заменить
Выходной AC сломан

4pt»> 9072

9077

9089

Отказ отказа: Выходное напряжение ненормальное
Причина Анализ	9076 9079
Это гомологичный регулятор	Заменить с помощью шунтирующего регулятора
Диапазон регулятора напряжения превышен	заменить с регулятором широкополосного напряжения
предел свинца переключен

	заменить
Сервомер сгорел	9079

4pt»> 9072

9072

отказ Производительность: не регулируется

Причина Анализ	90 009
Диапазон регулятора напряжения превышен	Заменить широкополосный регулятор
Выключатель предельных свинца	Заменить
Схема платы нарушена	Заменить 72 9077
Сервомер сгорел	9089	9089

4pt»> 9072

9076 9

Отказ отказа: Неожиданная поездка на работе
причина анализ		9077
Общая мощность тормозной стойки мала	Заменить на воздушный выключатель соответствующей емкости
Воздушный переключатель	Заменить
Напряжение перенапряжения слишком высоко мгновенно	Заменить с бесконтактным стабилизатором напряжения высокой точности

9072

Отказ отказов: Buzz внутри регулятора
Причина Анализ

Удалить мусор Debris

4pt»>

9074

9076

Отказ отказа: Стабилизатор напряжения не может запустить автоматически
9072	Беда съемки
Переключатель на кнопку ATIC не включен на	заменить
сбой платы	9079	9089

9072

Отказ отказа отказа: ненормальное напряжение на панели прессы (не Регулятор питания не имеет этой функции)
		Беда съемки
	заменить
Выключатель пределов свинца сломан	607772 9079
Объемная плата сгорена	Заменить
Руководство по эксплуатации и автоматические ручки не обращены к руководству	Открыты для ручного

Дружеское напоминание: Если стабилизатор напряжения вышел из строя и вы не можете с ним справиться или отключить питание серверного оборудования, обратитесь в профессиональную компанию.

Рекомендуемые статьи:

Мультивибратор: схемы, типы и применение

Светодиодный драйвер: функции, типы и применение

Введение в фотонные интегральные схемы и технологию PIC

Что такое регулятор напряжения? | EAGLE

Регуляторы, установка:

Регулятор напряжения и как он защищает вашу цепь

Будь то ваш автомобиль, ноутбук или смартфон, каждое электронное устройство нуждается в некоторой защите от колебаний напряжения.В наши дни, когда устройства как никогда плотно упакованы чувствительными компонентами, такими как микропроцессоры и интегральные схемы (ИС), даже малейшее изменение напряжения может нанести ущерб вашей тщательно разработанной схеме. Итак, что может сделать чувствительный компонент, когда ему требуется защита? Ему нужен регулятор, чтобы поддерживать стабильное и плавное напряжение от входа к выходу.

Обзор регуляторов напряжения

В мире электронных компонентов регулятор напряжения является одним из наиболее широко используемых, но что делает эта ИС? Он обеспечивает схему с предсказуемым и фиксированным выходным напряжением в любое время, независимо от входного напряжения.

LM7805 — один из самых популярных линейных стабилизаторов напряжения. (Источник изображения)

То, как регулятор напряжения выполняет эту задачу, в конечном итоге зависит от разработчика. Некоторым напряжением можно управлять с помощью более простого стабилитрона, в то время как для других приложений требуется усовершенствованная топология линейных или импульсных регуляторов. В конце концов, у каждого регулятора напряжения есть основная и второстепенная цель:

Первичный: Для создания стабильного выходного напряжения цепи в ответ на изменения условий входного напряжения.У вас может быть 9 В на входе, но если вам нужно только 5 В на выходе, вам нужно понизить его (понизить) с помощью регулятора напряжения.

Вторичный : Регуляторы напряжения также защищают электронные схемы от любого потенциального повреждения. Последнее, что вам нужно, — это поджарить микроконтроллер, потому что он не выдерживает скачков напряжения.

Когда дело доходит до добавления стабилизатора напряжения в вашу схему, вы, как правило, будете работать с одним из двух типов — линейными регуляторами напряжения или импульсными регуляторами напряжения.Давайте посмотрим, как они оба работают.

Линейные регуляторы напряжения

Этот тип стабилизатора действует как делитель напряжения в вашей цепи и часто используется при разработке маломощных и недорогих приложений. С линейным регулятором вы будете использовать силовой транзистор (BJT или MOSFET), который играет роль переменного резистора, повышая и понижая выходное напряжение вашей схемы при изменении входного питания.

Независимо от того, какая нагрузка подключена к вашей цепи, линейный стабилизатор напряжения всегда будет идти в ногу, чтобы обеспечить постоянное стабильное выходное напряжение. Например, 3-контактный линейный стабилизатор напряжения, такой как LM7805, обеспечивает стабильное выходное напряжение 5 вольт 1 ампер, если входное напряжение не превышает 36 вольт.

LM705 соединены последовательно для обеспечения стабильного выходного напряжения. (Источник изображения)

Недостаток этого типа регулятора в конечном счете сводится к тому, как он работает. Поскольку он ведет себя как резистор для стабилизации напряжения, он в конечном итоге тратит впустую массу энергии, поскольку преобразует резистивный ток в тепло. Вот почему линейные стабилизаторы напряжения идеально подходят для приложений, где требования к мощности невелики, а разница между входным и выходным напряжениями минимальна.Давайте сравним две разные ситуации регулирования напряжения, чтобы увидеть, как работает линейный регулятор:

При входном напряжении 10 вольт, которое понижается до 5 вольт с помощью LM7805, вы потеряете 5 ватт и получите только 50% эффективности своих усилий.

Возьмите тот же регулятор LM7805 и подайте на него входное напряжение 7 вольт, уменьшив его до 5 вольт, и в итоге вы потеряете всего 2 ватта и достигнете эффективности 71%.

Как видите, чем ниже ваши начальные требования к входной мощности, тем эффективнее может быть ваш линейный регулятор напряжения.При работе с этими регуляторами в вашей собственной схеме вы, как правило, сталкиваетесь с двумя вариантами: последовательным или шунтирующим.

Регулятор напряжения серии

Этот обычный регулятор имеет последовательно с нагрузкой транзистор, управляемый стабилитроном. Здесь регулятор использует переменный элемент (в данном случае транзистор), линейно изменяющий сопротивление вверх и вниз в зависимости от переменного входного напряжения, чтобы обеспечить стабильное и постоянное выходное напряжение.

Простая схема последовательного регулятора напряжения, обеспечивающая регулируемый выход постоянного тока.(Источник изображения)

Шунтирующий регулятор напряжения

Это приложение работает аналогично последовательному регулятору напряжения, но не подключается последовательно. Все избыточное напряжение по-прежнему направляется на землю через тот же процесс переменного сопротивления, что снова приводит к трате энергии. Чаще всего шунтирующие регуляторы используются в:

Прецизионные ограничители тока
Контроль напряжения
Источники питания с регулируемым напряжением
Усилители ошибок
Цепи источника и стока тока
Импульсные источники питания с низким выходным напряжением

Шунтирующий регулятор напряжения не подключен последовательно, но по-прежнему отправляет избыточный ток на землю.(Источник изображения)

В целом, если вы работаете с маломощными и недорогими приложениями, где эффективность преобразования энергии не является приоритетом, то линейный стабилизатор напряжения будет вашим выбором. Вот некоторые заключительные преимущества и недостатки, о которых следует помнить, прежде чем выбрать линейный регулятор для вашего следующего проекта:

Преимущества	Недостатки
Имеет более низкие электромагнитные помехи и шум, чем импульсные стабилизаторы	Вариант с очень низким энергопотреблением, если разница между входным и выходным напряжением велика
Быстро реагирует на изменения нагрузки или сетевого напряжения	Часто требуется установка радиатора для рассеивания всей напрасно потребляемой энергии
Обеспечивает постоянное и постоянное низкое выходное напряжение, идеально подходит для приложений с низким энергопотреблением	У вас нет возможности получить выходное напряжение выше входного

Импульсные регуляторы напряжения

Импульсные регуляторы

идеальны, когда у вас большая разница между входным и выходным напряжениями. По сравнению с линейными регуляторами напряжения, импульсное переключение значительно выигрывает в эффективности преобразования энергии. Однако вся эта дополнительная эффективность также усложняет вашу схему.

Вы обнаружите, что импульсные стабилизаторы имеют совершенно другую внутреннюю схему, использующую управляемый переключатель для регулирования напряжения. Вот почему он называется импульсным регулятором.

Как работает импульсный регулятор? Вместо того, чтобы постоянно сопротивляться входному напряжению и посылать его на землю в качестве стока, импульсные регуляторы вместо этого сохраняют, а затем передают заряд более мелкими частями выходному напряжению на основе обратной связи.Подавая выходное напряжение обратно на переключатель, регулятор получает постоянную проверку того, нужно ли ему увеличивать или уменьшать синхронизацию блоков напряжения на выходе.

Импульсные регуляторы становятся немного сложнее. (Источник изображения)

Импульсный стабилизатор поддерживает свой уровень заряда с помощью транзистора, который включается, когда для его хранения требуется больше энергии, и выключается, когда он достигает желаемого выходного напряжения. Это помогает обеспечить гораздо более энергоэффективный метод управления уровнями выходного напряжения с помощью своего рода системы, похожей на плотину, которая не просто сопротивляется потоку входного напряжения, но вместо этого реагирует на изменения напряжения и включает/выключает по мере необходимости. нужный.

Однако у этого процесса включения/выключения есть некоторые недостатки. Чем быстрее переключается ваш импульсный стабилизатор, тем больше времени он тратит на переход из проводящего состояния в непроводящее, что приводит к общему снижению эффективности преобразования. Вы также получите гораздо больше шума в своей цепи с импульсным регулятором, чем с линейным регулятором напряжения.

Однако, в отличие от линейных стабилизаторов напряжения, импульсные стабилизаторы имеют гораздо более разнообразные области применения.Эти регуляторы не только понижают или повышают напряжение, но также могут инвертировать его. Вот три метода, которыми известны импульсные регуляторы напряжения:

Повышение (повышение)

Этот метод обеспечивает более высокое регулируемое выходное напряжение за счет увеличения входного напряжения.

Эта схема повышает входное напряжение 5 В до 12 В на выходе. (Источник изображения)

Раскряжевка (понижающая)

Этот метод обеспечивает более низкое регулируемое выходное напряжение на основе переменного входного напряжения, аналогично тому, как работает линейный регулятор.

Эта схема понижает входное напряжение 8-40 В до 5 В на выходе. (Источник изображения)

Усиление/раскачка (инвертор)

Этот метод представляет собой своего рода гибрид, предоставляющий разработчику возможность повышать, понижать или инвертировать выходное напряжение по мере необходимости.

В целом, если вы работаете со сложной конструкцией, в которой важна эффективность преобразования энергии, а разница между входным и выходным напряжениями велика, импульсные регуляторы — это то, что вам нужно.Вот некоторые заключительные преимущества и недостатки, о которых следует помнить, прежде чем выбрать этот регулятор для вашего следующего проекта:

Преимущества	Недостатки
Достигает гораздо более высокой эффективности преобразования энергии, чем линейные регуляторы, 85%+	Создает больше электромагнитных помех и шума, чем линейные регуляторы
Не требует добавления радиатора на плату, что позволяет сэкономить место	Требует большей сложности и дополнительных компонентов макета
Может легко работать с силовыми приложениями с широким диапазоном входного и выходного напряжения	Дополнительные компоненты увеличивают общую стоимость проекта, что не идеально подходит для бюджетных или недорогих проектов.

Оставаться простым – стабилитрон

Многим разработчикам может не понадобиться иметь дело со сложными линейными или импульсными регуляторами напряжения. В этих ситуациях мы можем положиться на еще более простое решение для регулирования напряжения с помощью стабилитрона. Один только этот компонент может в некоторых случаях обеспечить всю необходимую регулировку напряжения, не требуя каких-либо специальных деталей.

Стабилитрон выполняет свою работу, шунтируя все избыточное напряжение выше своего порога на землю.Однако вся эта простота имеет ограниченные возможности, и вы обычно будете использовать стабилитроны только в качестве стабилизаторов напряжения для приложений с очень низким энергопотреблением.

Какой регулятор вам нужен?

Все конструкции уникальны, и не существует универсального регулятора, который удовлетворит потребности каждого инженера. Скорее, вы захотите оценить каждый новый проект в каждом конкретном случае и задать себе следующие вопросы:

Ваши требования к конструкции требуют низкого уровня выходного шума и электромагнитных помех? Если это так, то линейные регуляторы — это то, что вам нужно.
Требует ли ваша конструкция максимально быстрой реакции на входные и выходные помехи? Линейные регуляторы снова выигрывают.
У вашего проекта есть строгие ограничения по стоимости, и вам нужно отчитываться за каждый доллар? Линейные регуляторы являются экономичным выбором.
Работает ли ваша конструкция при мощности выше нескольких ватт? В этой ситуации импульсные стабилизаторы дешевле, так как не требуют радиатора.
Ваша конструкция требует высокой эффективности преобразования энергии? Импульсные стабилизаторы — это правильный выбор, обеспечивающий КПД 85%+ для повышающих и понижающих преобразователей.
Ваше устройство работает исключительно от источника постоянного тока, и вам необходимо повысить выходное напряжение? Импульсные регуляторы справятся с этим.

Все еще не знаете, какого риелтора выбрать? Вот некоторые другие детали, которые следует учитывать в разделе Как выбрать лучший стабилизатор напряжения для моей схемы? от Силовой Электроники.

Регуляторы, монтаж

Какое бы устройство вы ни проектировали, оно нуждается в серьезной защите от колебаний напряжения.Стабилизаторы напряжения — идеальный инструмент для этой задачи, способный обеспечить стабильное выходное напряжение, чтобы ваша схема работала должным образом. Какой регулятор напряжения вам нужен, в конечном итоге зависит от требований вашей конструкции. Работаете с маломощным и недорогим приложением, где преобразование энергоэффективности не вызывает беспокойства? Линейные регуляторы могут быть выходом. Или, может быть, вы работаете над более сложной конструкцией, требующей напряжения, которое можно повышать и понижать по мере необходимости. Подумайте о переключении регуляторов, если это так.Какой бы регулятор вы ни выбрали, вы защитите свою схему от опасностей этих напряжений в дикой природе.

Знаете ли вы, что Autodesk EAGLE включает в себя массу бесплатных библиотек регуляторов напряжения, готовых для использования в вашем следующем проекте? Попробуйте Autodesk EAGLE бесплатно уже сегодня!

Стабилизаторы напряжения, типовые схемы включения и принцип работы

Справочник интегральных стабилизаторов напряжения. Импортные аналоги. Datasheets

Справочник интегральных стабилизаторов напряжения.

Сайты

Параллельные стабилизаторы (регулируемый прецизионный стабилитрон):

-параметрические стабилизаторы напряжения

Стабилизаторы с фиксированным напряжением:

Регулируемые стабилизаторы напряжения:

Импульсные:

Микросхемные стабилизаторы напряжения широкого применения (КРЕН и аналоги)

Стабилизаторы с регулируемым выходным напряжением: как правильно выбрать

Почему растет популярность стабилизаторов?

Чем обычный стабилизатор отличается от стабилизатора с регулируемым выходным напряжением?

По каким критериям необходимо выбирать стабилизатор с регулируемым выходным напряжением?

Критерий 1. Основные технические характеристики

Критерий 2. Тип корпуса

Критерий 3. Уровень шума

Критерий 4. Индикация и управление

Критерий 5. Разрешительная документация

Критерий 6. Сопроводительная документация

Критерий 7. Бренд и стоимость

Где купить стабилизатор с регулируемым выходным напряжением?

Стабилизатор напряжения с регулировкой — выходное напряжение

Что такое стабилизатор напряжения с регулировкой?

ЛАТРы и последующая их эволюция

Экскурс в теорию

Основные параметры

Функции приборов

Диапазон входного напряжения

Системный контроль параметров

Регулировка выходного напряжения

Еще раз кратко об отличиях

А насколько это всё нужно-то?

Как выглядит стабилизатор напряжения на микросхеме. Интегральные стабилизаторы для микроконтроллеров

Использование микросхем

Схема соединений микросхемы КР 142 ЕН5

Замена стабилитронам

Недостатки микросхем

Описание стабилизатора 78L05

Технические параметры и цоколевка стабилизатора 78L05:

Аналоги стабилизатора 78L05 (7805)

Схема включения 78L05

Лабораторный блок питания на 78L05

Бестрансформаторный блок питания на 5 вольт

Простой регулируемый источник питания на 78L05

Схема универсального зарядного устройства

Регулируемый источник тока

Применение микросхемных стабилизаторов серий 142, К142 и КР142

142ЕН5, 142ЕН8, 142ЕН9

СН со ступенчатым включением (рис.2)

СН с выходным напряжением повышенной стабильности (рис.3)

СН с выходным напряжением, регулируемым от 0 В

СН с внешними регулирующими транзисторами

Мощный СН

СН с высоким коэффициентом стабилизации

СН с параллельно включенными микросхемами

Двуполярный СН на основе однополярной микросхемы

СН с регулируемым выходным напряжением

Литература

1,0 A Положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

Стабилизатор напряжения с регулируемой токовой защитой.

Простейший стабилизированный блок питания

Схема

Детали

Итого

Файлы

STABILINE Автоматические регуляторы напряжения | Улучшенный электрический

Основы электроники: регулятор напряжения

Сборка регулятора напряжения

Базовая теория: как работает регулятор напряжения?

Проект

Вопросы для обсуждения

Регулируемый регулятор выходного напряжения — Инженерные проекты

Основные параметры регулируемого регулятора выходного напряжения

Применение регулируемого регулятора выходного напряжения

Решенный Числовой:

Знакомство со стабилизатором напряжения — Utmel

1.

2.

3.

СН с выходным напряжением повышенной
стабильности (рис.3)

СН с выходным напряжением, регулируемым
от 0 В

Двуполярный СН на основе однополярной
микросхемы
