Светильники люминесцентные потолочные ЛПО
Люминесцентные светильники – это та продукция,
которую можно заказать и приобрести в нашей компании.
Менеджеры с удовольствием ответят на интересующие Вас вопросы и
проконсультируют по выбору всевозможных светильников с люминесцентными лампами.
Звоните (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
Светильники люминесцентные – светильники, для люминесцентных ламп (например, ЛБ, ЛД, OSRAM LUMILUX, TLE Philips), световой поток которых определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения электрического разряда происходящего внутри колбы.
Надежная схема люминесцентного светильника работает при температуре от -40 до +40°С, а это позволяет применять светильники с люминесцентной лампой на улице.
Светильники используются в качестве светильников общего освещения общественных помещений, магазинов, офисов (например, светильники ARS/S, ARS/R, OPL/R, PRBLUX/R – производитель Световые технологии, светильники Мистраль, Пассат, Бриз, Зефир – производитель НОРДКЛИФФ и многие другие).
На данный момент люминесцентные светильники являются одними из наиболее экономичных светильников.
В современных светильниках применяются люминесцентные лампы различной формы: прямые трубчатые (линейные), фигурные и компактные (КЛЛ) с различным сечением трубки.
Современные модели светильников с люминесцентными лампами серьезно отличаются от светильников предыдущего поколения, используя в основном для своего запуска электронные пускорегулирующие аппараты (ЭПРА).
Люминесцентные светильники с ЭПРА обеспечивают комфортное, щадящее для глаз освещение, создают абсолютно бесшумную и ненапряженную атмосферу работы.
Люминесцентные светильники для линейных ламп Т8 – это семейство самых популярных светильников под люминесцентную лампу Т8, диаметром 26 мм с цоколем G13.
Модели люминисцентных светильников выполнены в разнообразных стилях и при помощи различных материалов с открытыми и закрытыми рассеивателями лампами.
Объединяет эти светильники наличие электронного ПРА (электронное пускорегулирующее устройство), которое заменяет прежние дроссель, конденсатор и стартер, возможно, добиться наибольшего улучшенного света, экономии энергии и увеличения срока службы лампы.
Светильники для линейных ламп Т8 нашли самое разное предназначение и в интерьерах помещений и даже в мебели (например, открытый светильник BAT от производителя «Световые Технологии»).

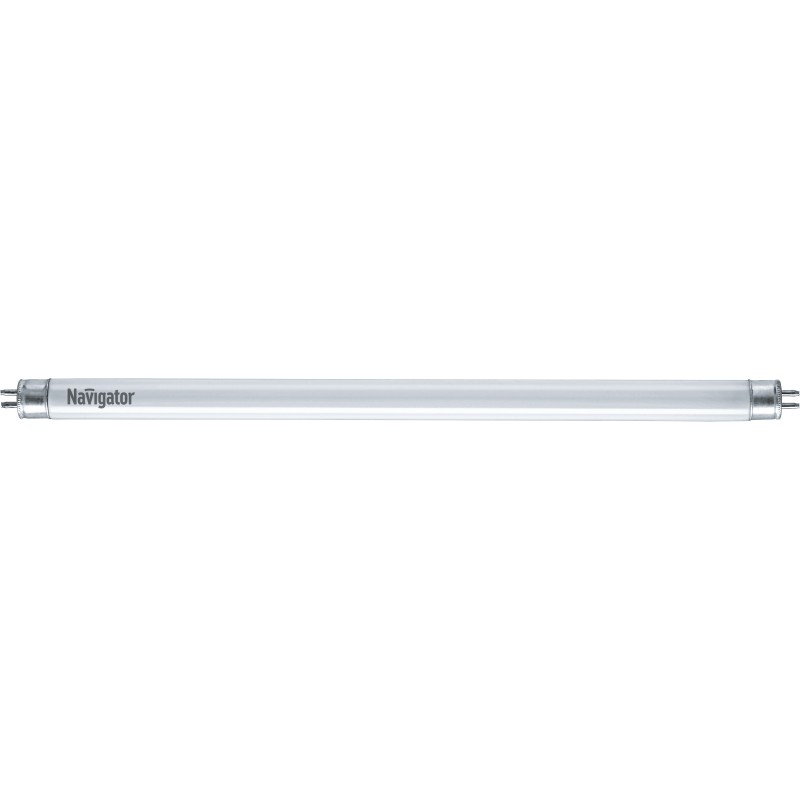

Люминесцентные светильники для линейных ламп Т4 – это светильники с наиболее компактными линейными лампами, по сравнению с лампами Т8, а также применение электронных ПРА позволило производителям сделать эти светильники намного меньше и дополнить его различными устройствами.
А это существенно расширило предназначение люминисцентных светильников в мебельных конструкциях, торговом оборудовании.
Благодаря установленным на торцах разъемам, появилась возможность соединять несколько люминесцентных светильников в единую линию, подключая только с одной стороны, а установленные на корпусах микровыключатели существенно упростили эксплуатацию.
Корпус светильников люминесцентных изготовлен из термостойкого пластика и делается с открытой, либо закрытой специальным рассеивателем лампой.
Светильники люминесцентные с высокой степенью защиты для линейных люминесцентных ламп – это группа специальных люминесцентных светильников для освещения производственных помещений, складов, больниц и других помещений с повышенной влажностью и запыленностью (например, от производителя «Световые Технологии» светильники ARCTIC, LZ, KRK.RP, ALS.OPL, ALS.PRS, KD, OD).
IP этих промышленных светильников препятствует проникновению влаги и пыли благодаря специальным уплотнителям и соединениям деталей, а также благодаря специальной муфте защищающей отверстие для питающего кабеля.
Такие люминесцентные светильники могут монтироваться непосредственно на потолок, на короба и на специальные подвесные конструкции.
Достоинствами таких светильников являются высокое энергосбережение, интересный дизайн, стойкость к внешним условиям.
Недостатки светильников: «мерцание» (при использовании электромагнитного ПРА), не самая лучшая цветопередача (нейтрализуется при использовании в люминесцентных светильниках ламп улучшенной цветопередачи, что, конечно же, дороже), а также выход из строя ПРА (особенно Китай), снижение светового потока у используемых люминесцентных ламп.
Однако все недостатки светильников люминисцентных перекрывают их достоинства, что дало широчайшее распространение светильников такого типа.
В нашем каталоге широко представлены светильники под люминесцентные лампы – потолочные светильники, встраиваемые и подвесные светильники для жилых, общественных и промышленных помещений.
Ко всем моделям светильников у нас найдутся источники света – лампы накаливания и люминесцентные лампы различных конфигураций, мощные галогенные и газоразрядные лампы.
Каталог светильников
Светильники люминесцентные встраиваемые ЛВО
Светильники люминесцентные ЛПО
Светильники люминесцентные накладные потолочные
Светильники люминесцентные 2х36
Светильники люминесцентные для потолка Армстронг
Цены на светильники люминесцентные можно узнать, позвонив нам
(495) 784-64-59, 785-56-69, 973-16-54, 740-42-64, (499) 184-02-09
Ждем Ваших заказов!!!
Если Вы не нашли интересующую Вас продукцию —
звоните: (495) 784-64-59, 973-16-54 или отправьте заявку по электронной почте: tehnolog_zakaz@list.
ru
Люминесцентные светильники ЛПО и ЛКО
Люминесцентные светильники ЛПО 46 имеют рассеиватели из светостабилизированного полистирола — он устойчив к воздействию ультрафиолетового излучения, не желтеет и не становится хрупким.
Светильник ЛПО 46 имеет степень защиты IP20 и климатическое исполнение УХЛ4, поэтому его можно использовать только внутри помещения с искусственным микроклиматом.
Светильник ЛПО 46-702 выпускается в модификации для одной, двух и четырёх люминесцентных ламп Т8 G13 мощностью 18 (20) и 36 (40). Светильник ЛПО 46-004 выпускается в модификации для одной или двух люминесцентных ламп Т8 G13 мощностью 18 (20), 36 (40) и 58 Вт.
Светильники ЛПО 46-702 Norma и ЛПО46-004 Luxe комплектуются электромагнитными дросселями (ЭмПРА, cosφ ≥ 0,85).
Основание люминесцентного линейного светильника ЛПО 46 выполнено из стали, окрашенной белой порошковой краской. Торцевые крышки изготовлены из ударопрочного полистирола.
Используемый тип ламп — люминесцентная с трубкой Т8, цоколем G13 (в комплект светильника не входит). Рабочее напряжение — 220…230 В, 50 Гц. Степень защиты — IP20. Температура эксплуатации — от +5 до +35ºС (УХЛ4).
Светильники ЛПО 46-702 Norma и ЛПО46-004 Luxe крепятся к плоской несущей поверхности. Расстояние между центрами крепежных отверстий для светильника под лампы 18 Вт составляет 450 мм, для ламп 36 Вт — 600 мм.
Дополнительно к светильникам ЛПО 46-702 Norma и ЛПО46-004 дополнительно необходимо приобрести люминесцентные лампы и стартеры.
Габаритные размеры светильника ЛПО 46-702:
- ЛПО 46-1х18-702 — 640х44х76 мм,
- ЛПО 46-1х36-702 — 1250х44х76 мм,
- ЛПО 46-2х18-702 — 640х150х64 мм,
- ЛПО 46-2х36-702 — 1245х150х64 мм,
- ЛПО 46-4х18-702 — 645х329х68 мм,
- ЛПО 46-4х36-702 — 1255х329х68 мм.
Габаритные размеры светильника ЛПО 46-004:
- ЛПО 46-1х18-004 — 640х44х76 мм,
- ЛПО 46-1х36-004 — 1250х44х76 мм,
- ЛПО 46-1х58-004 — 1550х44х76 мм,
- ЛПО 46-2х18-004 — 625х191х72 мм,
- ЛПО 46-2х36-004 — 1235х191х72 мм,
- ЛПО 46-2х58-004 — 1535х191х72 мм.
Производитель: Россия.
Технические характеристики люминесцентных ламп и светильников
Декабрь 26, 2013
Основы электротехники
15769 просмотров
Люминесцентная лампа является газоразрядным источником света, которая сегодня широко применяется для освещения не только в офисах и производстве, а так же в домах, квартирах и гаражах. Главные достоинства по сравнению с обычными лампами накаливания- это продолжительный срок службы (до 20 раз выше) и в несколько раз больше энергоэффективность (они в разы меньше потребляют электроэнергии при том же световом потоке).
Но есть недостатки:
- Чувствительны к качеству электропитания и количеству включений и выключений. При несоблюдении этих условий- быстро выходят из строя.
- Внутри стеклянной колбы содержится ртуть опасная для здоровья человека.
- Отсутствие возможности регулирования при помощи димеров яркости свечения, кроме КЛЛ (компактной люминесцентной лампы) особой конструкции и с специфическим подключением, требующим прокладки дополнительных проводов для этого.
- Не рекомендуется использовать вместе с выключателем, имеющим встроенную подсветку, что может приводить к неправильной ее работе с кратковременными зажиганиями лампы.
- Период между включениями люминесцентной лампы должен составлять более 2 минут. Поэтому не рекомендуется использовать совместно с датчиком, звука, движения и т. п. Если это проигнорировать, то она быстро выйдет из строя.
- Не рекомендуется компактный тип люминесцентных ламп использовать в герметичных светильниках с высокой степенью защиты IP для помещений с высокой влажностью , запыленностью, пожароопасностью и т. д.
- Рабочая температура не ниже -25 градусов по Цельсию, при достижении этого порога она проста не сможет засветится при включении.
Виды люминесцентных ламп.
Для дома и квартиры в основном применяются компактные люминесцентные лампы (далее ККЛ) под обычный цоколь, которые подключаются на прямую к электрической сети 220 Вольт. Довольно редко встречаются компактные 4- штырьковые люминесцентные лампы, для работы которых необходим светильник со специальным пуск-регулирующим блоком, с которым также работают так называемые лампы дневного света трубчатой (очень редко дугообразной формы). Последние в основном применяются для освещения административных и промышленных помещений.
Технические характеристики ламп дневного света.
- Они работают все на напряжении 220 Вольт, реже при последовательном подключении двух на 127 Вольтах.
- Маркировка из трех букв. Первая означает Л- люминесцентная, вторая оттенок свечения. Д — дневной, Б — белый, Е — естественно-белый, ТБ — тепло-белый, ХБ — холодно-белый; К, 3, Ж, Г, С — соответственно красный, зеленый, желтый, синий, голубой, синий, УФ означает — ультрафиолетовый. Третья буква Ц (или две ЦЦ) после первых двух свидетельствует о цветопередаче высокого качества. И в самом конце стоят буквы подчеркивающие конструктивные особенности: У — U-образная, К — кольцевая, Р — рефлекторная, Б — быстрого пуска. Цифры указывают мощность в Ваттах. Потребляемая мощность находится в пределах от 18 до 80 Вт.
- В зависимости от конструкции лампы встречаются с разными типами и размерами держателей (цоколей)Диаметр трубки обозначается Т- размером, после которого идет значение в восьмых частях дюйма. Так маркировка T8 свидетельствует об диаметре в 26 милиметров, а T12 — в 38 мм. Будьте внимательны, а то приобретите лампу, не подходящую к вашему светильнику. Более подробно читайте в этой нашей статье.
- Кроме цоколя лампа должна походить и по длине, так Вы не вставите 18 Вт лампу в 32 Вт светильник, потому что их длина почти в 2 раза отличается.
Третья буква Ц (или две ЦЦ) после первых двух свидетельствует о цветопередаче высокого качества. И в самом конце стоят буквы подчеркивающие конструктивные особенности: У — U-образная, К — кольцевая, Р — рефлекторная, Б — быстрого пуска. Цифры указывают мощность в Ваттах. Потребляемая мощность находится в пределах от 18 до 80 Вт.Технические характеристики компактных люминесцентных ламп.
Все технические характеристики легко найдете на упаковке или на корпусе лампы.
Обычно там указывается срок службы, потребляемая мощность в Ваттах (Watt) и сравнение по аналогичной эффективности с лампой накаливания. Всегда обращайте внимание на тип цоколя. Встречаются в продаже с цоколем Е14 уменьшенного размера и обычного- Е27, предназначенного для прямой замены ламп накаливания. Еще одним важным параметром является цветопередача, которая показывает какого оттенка будет искусственный свет, указываемый в Кельвинах от 2700К (теплый оттенок, как у лампы накаливания) до 6500К (холодный).
Более подробно об этом читайте в нашей статье «Общие характеристики ламп».
Характеристики люминесцентных светильников.
- Тип ламп. Выбирая светильник учитывайте доступность и цену ламп подходящих для него. Лучший вариант, когда подходят не только отечественного производства, но и импортные аналоги. Самые распространенные люминесцентные лампы на 18 Ватт, которые можно купить практически везде и разных производителей.
- Физические размеры, особенно важны для встраиваемых (в том числе и точечных) моделей светильников. Типа Армстронг идут стандартного размера под ячейку 600х600 мм соответствующего потолка.
- Пылевлагозащитные и герметичные подойдут для эксплуатации во влажных и пыльных условиях.
- Они выпускаются для разных методов установки: накладные, настенные, встраиваемые и подвесные.
- Направление распространения света. Встречаются модели светящие только вниз, а есть и еще дополнительно по бокам.
- Материал изготовления. Учтите, что металлические корпуса светильников требуют заземления. Чаще всего люминесцентные светильники идут с пластиковыми плафонами или растрами.
- Кроме того выпускаются поворотные, угловые, модульные (позволяющие собирать цельную конструкцию светильника любой длины кратной одному модулю).
- Есть модели специально предназначенные для растений, и конечно же, настольные.
Рекомендую почитать о более экономичных и долговечных светодиодных светильниках в предыдущей нашей статье.
Какой светильник выбрать: светодиодный или люминесцентный?
Для освещения офисов и магазинов чаще всего используют 2 вида светильников: светодиодные и люминесцентные. Для того, чтобы определиться с выбором вида светильника, предлагаем их сравнить.
Для примера можно взять 2 самых популярных офисных светильника ЛВО 4х18 (люминесцентный) и СГ-418-УП-40 (светодиодный, производства компании «Светлый город»), имеющих корпус одного размера (595×595 мм).
Люминесцентный светильник ЛВО 4х18 состоит из:
- Корпуса с арматурой (провода, ПРА, ламподержатели)
- Источника света (4 лампы по 18 Вт каждая)
- Зеркальной растровой решетки
Световой поток новых 18 Вт ламп составляет ~ 1100 -1200 Лм.
4 лампы х 1200 Лм = 4800 Лм (это суммарный световой поток ламп).
Поскольку лампы светят во все стороны, фактически используется не более 60% их светового потока. Это значение определяется КРИВЫМИ СИЛ СВЕТА к данному светильнику. (т.е. светильник, при использовании 4-х ламп, выдает только 60% суммарного светового потока ламп).
Итого: световой поток светильника с 4-мя лампами по 18 Вт составит: 4 х 1200 х 0,6 КПД = 2880 Лм, т.е. новый светильник типа ЛПО/ЛПО 4х18 выдает под собой света в количестве 2880 Лм. При этом светильник потребляет (4х18) х 1,1 = 79,2 Вт (10% мощности идет на работу ПРА, который преобразует и подает ток непосредственно на ЛЛ).
После непродолжительной эксплуатации (не более 1 года) световой поток светильника ЛВО 4х18 падает до 2400-2500 Лм. Это связано с выгоранием люминофора в лампах. При этом потребление электроэнергии светильником увеличивается до 30% (блок питания пытается «дожигать» уже деградированные ЛЛ до прежней производительности).
Таким образом, при заявленной мощности светильника 80 Вт светильник будет потреблять более 100 Вт.
Светодиодный светильник СГ-418-УП-40
Светодиодные светильники СГ-418-УП-40 светят только в одну полусферу (вниз), при этом их световой поток составляет 4300 Лм и не меняется в течение 50 тыс. часов эксплуатации. При эксплуатации светодиодов в период от 50 до 100 тыс. часов произойдет деградация светодиодов по освещенности до 35%.
Светодиодный светильник СГ-418-УП-40 потребляет всего 40 Вт и рассчитан на период эксплуатации до 10 лет в сухих и проветриваемых помещениях. Экономия электрической энергии позволяет окупаться светильнику в течение 1-1,5 лет. Дальнейшая эксплуатация приносит вам доход (в виде сэкономленных средств).
В данной статье мы сравнили светильники ЛВО 4х18 и СГ-418-УП-40 по двум параметрам: светоотдаче и потребляемой мощности. Эти параметры являются определяющими в выборе светового прибора.
Таким образом, светодиодный светильник потребляет в 2 раза меньше энергии, а светит в 1,5 раза ярче, чем люминесцентный.
Если вы хотите заменить люминсцентный светильник на светодиодный и не хотите, чтобы в помещении было светлее, то выбирайте светильник светодиодный потолочный СГ-418-УП-30 30 Вт.
Самодельный люминесцентный светильник
В этой небольшой статье пойдет речь о том, как своими руками сделать люминесцентный светильник на основе ЭПРА для подсобных и технических помещений, которые не требуют от светильника внешней красоты и изысканного дизайна. Светильник будет предназначаться для трубчатых люминесцентных ламп с цоколем G13, длиной 1200 мм. Эти лампы имеют низкую цену и способны осветить большую площадь.
Для изготовления светильника необходимо:
-
Корпус. Его можно изготовить из подручного материала. По сути, корпус – это просто деталь прямоугольной формы, из материала не поддерживающего горение (металл, текстолит, электротехническая пластмасса и т.п.). Можно использовать старый корпус от отслужившего свой срок «древнего» светильника. -
ЭПРА – электронный пускорегулирующий аппарат. Его еще называют «электронный дроссель». По сравнению с обычным дросселем, ЭПРА имеет ряд преимуществ при той же цене: мгновенный старт ламп, отсутствие мерцания ламп, малая зависимость яркости ламп от перепадов напряжения питания. В данной статье рассказывается о светильнике на основе ЭПРА 2×36 Вт. -
Патроны G13 из расчета два патрона на одну лампу. -
Моножильные медные провода сечением 0,2-0,5 кв.мм. Можно использовать и многопроволочные (гибкие), залудив концы. -
Подходящие винтики, гаечки для крепления всех деталей на корпусе.
Процесс изготовления светильника сводится к следующим операциям по креплению и подключению.
-
Крепление патронов на необходимом расстоянии друг от друга, в зависимости от длины лампы и желаемого расстояния между лампами. -
Крепления ЭПРА. Так как ЭПРА при работе нагревается, то располагать его рекомендуется так, чтобы ЭПРА получал минимум дополнительного нагрева от работающей лампы. Зона минимального нагрева лампы находится ближе к ее центру. -
Подключение патронов к ЭПРА с помощью заранее заготовленных проводов нужной длины и согласно схеме подключения, которая обычно нарисована на корпусе ЭПРА. В патроны провода просто вставляются и удерживаются внутри пластинчатой пружиной. По этой причине, лучше использовать моножильные провода, так как многопроволочные провода (без предварительного облуживания) воткнуть практически невозможно. -
Крепление светильника к потолку или стене. Подключение светильника к сети питания 220 В.
Зона минимального нагрева лампы находится ближе к ее центру.
Несмотря на то, что наличие защитного стекла для ламп низкого давления не является обязательным, лампы желательно прикрыть подходящим прозрачным материалом, во избежание случайного повреждения стеклянной колбы лампы. Фотографии изготовленного светильника и рисунок со схемой подключения прилагаются.
Для надежности, корпус светильника (слева, справа и между патронов) был усилен металлическими уголками.
Патрон G13. Вариант для винтового крепления к боковой поверхности.
Патрон G13. Вариант для бокового крепления с помощью защелок.
Патрон G13. Вариант для нижнего крепления с помощью защелок.
Подключение ЭПРА. Поясняющий рисунок.
ЭПРА на светильнике. ЭПРА расположен между лампами, ближе к их центру (в зоне минимального нагрева).
Подключение патрона G13.
Типовой патрон G13 для люминесцентной лампы подключается без применения инструментов, достаточно снять изоляцию с провода на длину около 1 см и вставить его до упора в отверстие. Провод должен быть однопроволочным и допустимого сечения (согласно спецификации на патрон). В случае применения многопроволочного провода, его нужно облудить или опрессовать в гильзовый наконечник. Внутри патрона провод удерживается плоскопружинным контактом, изготовленным из упругого цветного металла.
Патрон G13, как правило, имеет четыре отверстия для ввода проводов – по два на каждый контакт. Таким образом есть возможность не только завести провод в патрон, но и выполнить ответвление провода от патрона, что нередко требуется. При необходимости извлечь провод, необходимо тонким шилом нажать на специальный рычажок внутри корпуса, контакт при этом изгибается, высвобождая провод.
Для установки лампы в патрон, необходимо поместить контакты в прорезь одновременно с обоих концов лампы и повернуть колбу на угол 90°.
Патрон G13 в закрытом состоянии. Центральная поворотная деталь черного цвета заблокировала выход контактов лампы через прорезь в корпусе патрона.
Отверстия для проводов. Одинаковый цвет стрелок указывает на подключение к одному и тому же контакту.
Патрон G13 в разобранном виде.
Плоскопружинные контакты.
На провод давит плоская пружина, одновременно удерживая его от выдергивания.
Отверстия (желтые стрелки), необходимые при извлечении провода (фото сверху).
Площадка на плоском контакте (для наглядности показано в разобранном виде), на которую нужно надавить для высвобождения провода (фото снизу).
Время показало, что данный самодельный люминесцентный светильник хорошо запускается и работает в диапазоне температур окружающего воздуха от -10°… +30°C, более экстремальные температурные испытания не проводились. Светильник нечувствителен к высокой запыленности помещения и перепадам сетевого напряжения (которые могут происходить, например, во время пользования сварочным аппаратом или запуска мощного электрооборудования), отлично подходит для организации качественного освещения в мастерской или гараже. Чтобы свет был более приятен для глаз, есть смысл установить в светильник лампы разных цветовых температур (как на фотографиях выше).
Похожие статьи:
Люминесцентный светильник | Люминесцентные лампы и лампы
Выбор люминесцентных ламп для фотографии
Выбор подходящего люминесцентного освещения для студии означает понимание его преимуществ.
Люминесцентные лампы обеспечивают непрерывный свет, который можно приглушить или сделать ярче во время фотосессии. При непрерывном студийном освещении, таком как флуоресцентные или вольфрамовые лампы, освещение, которое вы наблюдаете в студии, отражается на фотографиях.
Из чего сделаны люминесцентные лампы?
Цветные люминесцентные лампы бывают белого, зеленого, теплого желтого или красного оттенков.Люминесцентные лампы — это энергоэффективные искусственные источники света, созданные путем смешивания паров аргона и ртути с последующей зарядкой химических веществ металлическими электродами с щелочным покрытием. Электричество соединяется с газом и ионизирует его, а затем люминофор превращает его в свет. Другими формами энергоэффективного искусственного освещения для фотографии являются светодиодные фонари, которые производят освещение, аналогичное естественным источникам, таким как солнце.
Использование люминесцентных ламп в фотографии
Новые люминесцентные лампы излучают мягкий свет, как лампы накаливания, что делает их отличным вариантом для портретной фотографии.
Еще одно распространенное использование флуоресцентных ламп для фотографий — это изображения продуктов. При использовании компактных люминесцентных ламп выберите параметры с индексом цветопередачи или CRI 90 или выше для достижения наилучших результатов при смешивании с дневным светом. Другие версии, такие как 8-футовые люминесцентные лампы, которые покрывают большую площадь, хорошо подходят для съемки на открытом воздухе и моделирования. Подставки для розеток люминесцентных ламп могут поставляться в комплектах с вариантами зонтов, отражателей или зеленых экранов для увеличения диапазона фотографии. Выбирайте люминесцентные подставки для розеток, которые имеют от одной до семи розеток, для небольшой или большой зоны покрытия.
B&H Photo and Video предлагает комплекты флуоресцентного и непрерывного освещения для профессиональных фотографов и любителей. Найдите подходящие варианты освещения люминесцентными, светодиодными и лампами накаливания для своей студии.
Что такое люминесцентное освещение?
Люминесцентное освещение.
Вы, наверное, уже имеете представление о том, что это такое. Может быть, вы хоть немного разбираетесь в том, как это работает.
Конечно, люминесцентное освещение опасно для глаз и размывает цвет лица.
Но флуоресцентное освещение — это гораздо больше, чем просто неидеальные побочные эффекты, включая некоторые приятные преимущества.
Вот что мы обсуждаем в этом посте:
Что такое люминесцентное освещение?
Флуоресцентное освещение — это универсальный тип освещения, с которым вы, скорее всего, столкнетесь в офисе, школе или продуктовом магазине. Он известен своей энергоэффективностью по сравнению с лампами накаливания и галогеновыми лампами и более низкой ценой по сравнению со светодиодами.
Существует несколько различных типов люминесцентного освещения, включая линейные люминесцентные лампы, люминесцентные изогнутые лампы, люминесцентные лампы с круговой линией и компактные люминесцентные лампы (компактные люминесцентные лампы).
В этой статье мы сосредоточимся на линейных люминесцентных лампах из-за их популярности.
Люминесцентные лампы обычно используются в потолочных светильниках, таких как troffers, во всех типах коммерческих зданий.
Как работают люминесцентные лампы?
Флуоресцентное освещение зависит от химической реакции внутри стеклянной трубки для создания света. Эта химическая реакция включает взаимодействие газов и паров ртути, в результате чего образуется невидимый ультрафиолетовый свет. Этот невидимый ультрафиолетовый свет освещает люминофорный порошок, покрывающий внутреннюю часть стеклянной трубки, излучающий белый «флуоресцентный» свет.
Вот более подробная разбивка процесса:
Электричество сначала попадает в осветительную арматуру, как через трубку, и через балласт. Балласт, регулирующий напряжение, ток и т. Д. И необходимый для работы люминесцентной лампы, подает электричество на контакты люминесцентной лампы на обоих концах.
Подробнее: Что такое балласт и как он работает?
Затем, после того, как электричество проходит через контакты, оно течет к электродам внутри герметичной стеклянной трубки, в которой поддерживается низкое давление.
Электроны начинают перемещаться по трубке от одного катода к другому.
Внутри стеклянной трубки находятся инертные газы и ртуть, возбуждаемые электрическим током. Ртуть испаряется, когда течет электричество, и газы начинают реагировать друг с другом, создавая невидимый ультрафиолетовый свет, который мы фактически не видим невооруженным глазом.
Но мы, очевидно, замечаем люминесцентные лампы, излучающие свет, так что же именно мы видим?
Каждая люминесцентная лампа покрыта люминофорным порошком.Если воткнуть палец в тюбик и потереть его изнутри, это будет выглядеть так, как будто вы только что насладились порошкообразным пончиком.
Это люминофорное покрытие светится, когда оно возбуждается невидимым ультрафиолетовым светом, и это то, что мы видим нашими глазами — светящийся порошок люминофора, который создает «белый свет». Отсюда и термин «флуоресцентный» — «светящийся белый свет».
Из-за содержания ртути в люминесцентных лампах важно утилизировать лампы после того, как они перегорели.
У нас есть служба утилизации, которая позволяет легко и быстро избавиться от старых перегоревших ламп из вашего шкафа и забыть о них. Мы также продаем коробки для вторсырья.
Зачем люминесцентным лампам балласт?
Основная цель балласта — принимать переменный ток, проходящий через провода в ваших стенах — буквально волнами, вверх и вниз — и превращать его в постоянный и прямой поток электричества. Это стабилизирует и поддерживает химическую реакцию, происходящую внутри колбы.
Чтобы правильно выбрать балласт для ваших ламп, вам необходимо ответить на эти три вопроса:
- Какому типу лампы требуется питание? (Например, это T8, T5? 4 фута? 2 фута? И т. Д.)
- Сколько ламп нужно мощности?
- Какое напряжение идет на светильник?
Балласты влияют на потребление энергии через так называемый балластный фактор. Подробнее о балластном факторе и его влиянии на потребление энергии читайте здесь.
Почему флуоресцентные лампы становятся розовыми и оранжевыми?
Если вы посмотрите на большую комнату, освещенную в основном люминесцентными лампами, то с большой вероятностью вы увидите все виды разных цветов, исходящих с потолка.
Почему?
Эта концепция называется «смещение цвета». Чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся и вызовут несбалансированную реакцию, в результате чего флуоресценция станет менее белой и менее яркой, чем была раньше.
Если последовательность действительно важна для вашего проекта освещения, вы можете подумать о групповой замене этих лампочек. Заменяя все трубки партиями, вы можете устранить проблему несоответствия цветов и яркости в вашем помещении.
Еще одно соображение — это обновление светодиодов для ваших ламп. О вариантах светодиодных ламп Т8 мы поговорим в этой статье.
В чем разница между линейными люминесцентными лампами и компактными люминесцентными лампами?
Чтобы уточнить, как в линейных, так и в компактных люминесцентных лампах используется одна и та же технология для создания искусственного света. Самая большая разница — это форм-фактор или размер и конфигурация ламп CFL.
Компактные люминесцентные лампы (КЛЛ) — это просто усовершенствование линейной люминесцентной технологии с меньшим энергопотреблением.Они также предназначены для ввинчивания в обычную розетку для лампы накаливания или для вставки в утопленную банку. Их часто называют «пружинными лампами» или «подключаемыми» КЛЛ в зависимости от назначения и формы.
Узнайте больше о компактных люминесцентных лампах в нашем посте: «Что такое лампы CFL и где их следует использовать?»
Где вы используете линейное люминесцентное освещение?
Хотя люминесцентные лампы используются в самых разных областях, они работают не везде.Самая распространенная причина, по которой люди используют люминесцентные лампы, — это экономия энергии с минимальными первоначальными затратами.
Вот некоторые типичные области применения линейного люминесцентного освещения:
Коммерческие офисы
Обычно офисные помещения не слишком заботятся о декоративном и акцентном освещении.
Главный приоритет — общее освещение, функциональное для офисной среды. Из-за этого линейные люминесцентные лампы являются основной лампой, используемой в офисных помещениях в США.
Склады
Если вы не знакомы с T5 с высокой выходной мощностью, вам необходимо это знать.Эти лампы могут прослужить до 90 000 часов и производить больше света (люменов), чем более толстые линейные люминесцентные лампы, такие как T12s и T8s. Из-за этого они являются отличным выбором для складов — или вообще для любого многоярусного потолка, где требуется значительное количество света.
Больницы
Подобно офисным помещениям, в больницах также используются линейные люминесцентные лампы для экономии энергии и получения белого, чистого и эффективного источника света.
Розничные магазины
При создании уникального дизайна освещения для розничной торговли мы рекомендуем правило 20/80 — 20 процентов освещения должно быть декоративным и уникальным (например, настенные бра, люстры, чаши с облаками).
И 80 процентов его должно быть стандартным общим освещением.
В таких универмагах, как Macy’s, JC Penney, Kohl’s и Target, 80-процентное общее освещение является основной областью для линейных флуоресцентных ламп.
Плюсы и минусы линейного люминесцентного освещения
Линейно-люминесцентные профи
- Энергоэффективность
Переоборудовав лампы накаливания или галогенные на линейные люминесцентные лампы, вы можете рассчитывать на 40-процентную экономию на счетах за электроэнергию.
- Разнообразие цветовых температур
Если вам нужно действительно «прохладное» пространство, такое как коридор больницы или станция метро, флуоресцентные лампы предлагают такую прохладную цветовую температуру, как 6500 Кельвинов. Хотя не так много приложений, в которых требуется настолько холодный свет, диапазон цветов от теплого до холодного — это гибкость для флуоресцентных ламп.
- Стоимость
По сравнению со светодиодами, линейное люминесцентное освещение, как правило, более доступно.
Фактически, светодиоды привели к снижению цен на флуоресцентные лампы за последние несколько лет.
Фактически, светодиоды привели к снижению цен на флуоресцентные лампы за последние несколько лет.Линейные люминесцентные лампы
- Изменение цвета или уменьшение светового потока
Как мы упоминали выше, чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся, что вызовет несбалансированную реакцию, что сделает флуоресценцию менее белой и менее яркой, чем была раньше. Светоотдача снижается, и со временем ваше освещение может выглядеть как лоскутное одеяло.
- Резкий свет
Флуоресцентные лампы не приятны для глаз! Если вы обнаружите, что ваши глаза часто налиты кровью или сухие, вы можете оценить источник света, под которым вы находитесь большую часть дня. Например, линейные люминесцентные лампы в параболических троферах в офисном помещении могут вызвать у вас подсознательное косоглазие из-за резкого света. Лучшим применением были бы линейные флуоресцентные лампы в центральном фильтре корзины, который смягчает свет, достигающий земли.
- Период прогрева
Для того, чтобы флуоресцентные лампы достигли своей полной яркости, вам, возможно, придется подождать 10-30 секунд для прогрева.
- Воздействие на окружающую среду или затраты на переработку
Хотя затраты на переработку перевешиваются за счет экономии энергии, создаваемой флуоресцентными лампами, существуют дополнительные расходы, необходимые для правильной утилизации люминесцентных ламп. Если вы не хотите вообще заниматься ртутью и ее переработкой, светодиоды могут быть для вас лучшим вариантом.
Есть еще вопросы о том, подходит ли флуоресцентное освещение для вашей области применения? Поговорите со специалистом по освещению, который расскажет о специфике вашего помещения.
Компактный люминесцентный | Типы лампочек
Какие они?
Компактная люминесцентная лампа или лампа — это тип люминесцентной лампы, обычно предназначенной для замены ламп накаливания или галогенных ламп.
Есть два основных типа компактных люминесцентных ламп: вставные и вставные.
Ввинчиваемые лампы имеют самоблокировку и, как правило, могут быть вставлены в имеющуюся резьбовую розетку без какого-либо дополнительного оборудования. Для вставных ламп требуется пускорегулирующий аппарат и патрон, соответствующий их конкретной базовой конфигурации.Их также иногда называют интегрированными (винтовая основа) и неинтегрированными (вилка).
Оба имеют широкий спектр мощности, размеров, цветовых температур и базовых типов, и они известны прежде всего своей эффективностью, длительным сроком службы, низкой стоимостью и простотой обновления.
Откуда они взялись?
Хотя компактные люминесцентные лампы считаются относительно недавней технологией,
этот тип лампы создавался более 100 лет. Круглые и U-образные лампы были созданы, чтобы уменьшить
общая длина люминесцентных ламп и была предшественницей CFL, как это известно сегодня.
Современный КЛЛ был изобретен Эдвардом Хаммером, инженером General Electric, но в то время не производился из-за высоких производственных затрат.
В 1980 году Philips стала первым производителем, который начал массовое производство компактных люминесцентных ламп с ввинчивающимся цоколем.
За последние 30 лет технология продолжала совершенствоваться. Современные КЛЛ меньше по размеру, излучают больше света на ватт, быстрее нагреваются, имеют лучшее качество света и намного дешевле, чем те, что были в прошлые годы.
Как они работают?
Компактные люминесцентные лампы функционально идентичны линейным люминесцентным лампам.
Обе газоразрядные лампы используют электричество, излучаемое катодами, для возбуждения паров ртути, содержащихся в стеклянной оболочке, с помощью процесса, известного как неупругое рассеяние.
Люминофор и благородный газ, такой как аргон, также содержатся внутри стеклянной оболочки.
Атомы ртути излучают ультрафиолетовый (УФ) свет, который, в свою очередь, заставляет люминофор в лампе флуоресцировать или светиться, производя видимый свет.
Где они используются?
Компактные люминесцентные лампы постоянно совершенствуются и являются идеальной заменой для постоянно растущего числа приложений, как коммерческих, так и жилых.
В частности, ввинчиваемые КЛЛ являются идеальной заменой из-за простоты модернизации. Можно просто снять старую лампу и вкрутить КЛЛ. Вставные КЛЛ требуют как специальной розетки, так и балласта, поэтому их сложнее модернизировать.
На этом этапе на самом деле легче обсудить, где КЛЛ не идеальны: они обычно плохо подходят для использования с устройствами управления, такими как диммеры, таймеры или фотодатчики (например, датчики движения или датчики дневного света). Они могут работать в этих приложениях, но номинальный срок службы, вероятно, сократится, и поэтому такой тип использования обычно не рекомендуется и не покрывается гарантиями производителя.Некоторые КЛЛ могут использоваться с диммерами, не влияя на номинальный срок службы, но только если они специально разработаны для этой функции и указаны как лампы с регулируемой яркостью.
Другие полезные ресурсы
Действительно ли красные линзы помогают при охоте на варминтов? (04. Практика использования красных линз при охоте на варминтов противоречива. Некоторые охотники — убежденные поклонники этой техники, в то время как другие заявляют, что этот метод неэффективен и является пустой тратой времени.Эта статья призвана развенчать обычную практику использования красных линз, пролив столь необходимый свет на доводы, лежащие в основе применения цветов во время ночных охотничьих экскурсий. |
Сколько света — достаточно света (16.08.2016) Варианты освещения различаются в зависимости от потребностей конкретного места и личных предпочтений людей, проживающих в этом районе. Решение «один размер подходит всем» редко бывает доступно при определении требований к освещению в нескольких средах.Например, конфигурации освещения для офиса могут отличаться от складского помещения для упаковки. Даже если два объекта были одинакового размера, тип работ, выполняемых в зданиях, определяет их свойства или характеристики. |
Люмен против фут-свечей — что более точно для измерения освещенности? (16. Когда покупатель ищет светильники, чаще всего задают вопрос: «Насколько ярок этот свет?» По мере совершенствования технологии освещения стандартные измерения освещенности не всегда являются наиболее точными при расчете светоотдачи.Понимание того, как определяется каждый рейтинг, поможет вам выбрать лучшее приспособление для приложения. |
Преимущества и применение взрывозащищенного светодиодного освещения в замкнутых пространствах (10.02.2016) Сложный и опасный характер замкнутых пространств представляет собой многочисленные риски для рабочих. По этой причине многие предприятия, работающие во взрывоопасных зонах, используют взрывозащищенные фонари для предотвращения возгорания горючих газов и частиц пыли. Светодиодные технологии улучшили характеристики взрывозащищенных фонарей, сделав их более надежными, прочными и экономичными. |
Будущее освещения: больше не нужно ремонтировать лампы? (28.01.2014) Хотя, с одной стороны, мы наблюдаем сдвиг в сторону использования интегрированных светодиодных ламп / приспособлений, все же существует потенциал для «модульного» подхода к производству светодиодов. |
Светодиоды против флуоресцентных: люмен на ватт — это только часть истории (15.11.2013) Сегодня обычным явлением является то, что светильники T8 производят от 80 до 100 люмен на ватт выходной мощности, что ставит люминесцентное освещение на вершину рейтинга эффективного освещения с точки зрения эффективности люмен на ватт. Однако это не все, и в игру вступают другие факторы, которые влияют на реальную эффективность флуоресцентного освещения и делают ее немного более приземленной. |
Взрывозащищенная защита от горючей пыли (05.12.2012) Однако одной из наиболее серьезных опасностей, которые представляет пыль, является угроза возгорания или взрыва при воздействии источника возгорания. |
Тестирование и сертификация устройств для использования в опасных зонах, США (07.11.2012) В отличие от электрических устройств, предназначенных для использования в типичных коммерческих или домашних условиях, оборудование, используемое в опасных местах, должно предотвращать, запрещать или иным образом снижать опасность, создаваемую горючими газами, парами и материалами, которые могут создавать взрывоопасную атмосферу.Для того, чтобы существовал четкий способ обеспечения минимального уровня защиты, обеспечиваемой устройством, федеральным, государственным и местным агентствам было необходимо принять нормативные акты. |
Поэтапный отказ от люминесцентного света T12 и альтернативы модернизации (01.09.2012) Закон об энергетической независимости и безопасности 2007 года помог открыть новую эру более жестких стандартов энергоэффективности, и хотя T12 для своего времени действительно был эффективным светильником, его конструкция такова, что дальнейшие улучшения для повышения его эффективности не являются ни практичными, ни рентабельными. |
Основы выбора эффективного освещения окрасочной кабины (18.08.2012) В качестве освещения для большинства покрасочных кабин используются стандартные четырехфутовые люминесцентные лампы, обычно расположенные в светильниках, содержащих две или четыре лампы, сгруппированные вместе. Флуоресцентные лампы популярны, потому что они производят очень широкий спектр светового потока, который помогает равномерно и равномерно освещать неровные поверхности транспортных средств и, таким образом, лучше выявлять недостатки на поверхности, на которую нужно наносить покрытие.Люминесцентные лампы популярны еще и потому, что их можно использовать при различных цветовых температурах, w |
Основы выбора эффективного освещения окрасочной кабины (18.08.2012) В качестве освещения для большинства покрасочных кабин используются стандартные четырехфутовые люминесцентные лампы, обычно расположенные в светильниках, содержащих две или четыре лампы, сгруппированные вместе. |
Что такое соответствие требованиям взрывозащиты и зачем нам одобренное оборудование? (6.07.2012) Без понимания того, почему требуется оборудование, одобренное для использования во взрывоопасных зонах, практически невозможно должным образом защитить от опасностей, присутствующих в опасных зонах. Оборудование, предназначенное для использования во взрывоопасных зонах, спроектировано с целью защиты от возможности возгорания таким оборудованием легковоспламеняющихся или взрывоопасных паров, газов, жидкостей, пыли и других опасных воспламеняющихся сред и материалов. |
Горючая пыль: предотвращение пожаров и взрывов требует комплексного подхода (26. Опасности горючей пыли варьируются от небольших пожаров, которые могут нарушить работу и потенциально травмировать рабочих, до крупных взрывов и пожаров, когда повреждаются или разрушаются все объекты и окружающее имущество, а также гибнут люди. С 1980 года в США произошло не менее 350 взрывов горючей пыли, и в некоторых сообщениях СМИ это число выше, в среднем 10 раз в неделю. |
Флуоресцентные лампы, светодиоды и индекс цветопередачи: больше, чем просто воспроизведение цвета (31.01.2012) Индекс цветопередачи — это шкала, разработанная некоторое время назад для измерения того, как цвета могут измениться по внешнему виду при освещении источником света по сравнению с принятым стандартным источником света с той же цветовой температурой. Например, цветовую диаграмму с несколькими разными цветами можно настроить и осветить лампой накаливания, которая используется в качестве стандартного образца.Затем та же самая цветовая диаграмма будет освещена люминесцентной лампой, и любые изменения в отображении каждого из цветов будут устранены. |
Цветовая температура освещения в основных терминах и приложениях (30.01.2012) В коммерческих приложениях чаще всего используются лампы, излучающие холодный белый свет в диапазоне от 4000 до 6500 Кельвинов, потому что их свет более резкий и интенсивный, с лучшей цветопередачей и контрастными свойствами. Объекты, освещаемые этими лампами, кажутся ярче и четче, поэтому эти лампы хорошо подходят для офисов, розничных магазинов и коммерческих помещений, где важны детализация и резкость.Лампы с температурой около 5000-5500 Кельвинов обычно считаются производящими естественную энергию. |
Освещение шахт и повышение эффективности и безопасности с помощью светодиодов (20.12.2011) Электрическое освещение для шахт в основном было нескольких конкретных типов, включая лампы накаливания, светильники HID и люминесцентные лампы. Проблемы с такими технологиями освещения шахт в значительной степени связаны с их потребляемой мощностью и низким коэффициентом долговечности. |
Освещение окрасочной камеры: безопасность и эффективность (22.11.2011) Освещение для окрасочных камер должно соответствовать федеральным и местным нормам, касающимся использования освещения в опасных зонах. OSHA предлагает обширную информацию о взрывозащищенном освещении и опасных местах, и неплохо было бы ознакомиться с тем, что они могут предложить, если вы будете работать в покрасочной кабине. Освещение для окрасочных камер должно быть одобрено для использования во взрывоопасных зонах и иметь сертификат, подтверждающий его пригодность для использования в конкретной среде.Краска |
Основы освещения окрасочной камеры (26.09.2011) Огромное значение для окрасочных камер имеет соблюдение правил техники безопасности для осветительного оборудования и его пригодность для использования в опасной среде. |
Как узнать, действительно ли светильник взрывозащищен? (16.12.2010) Осветительное оборудование для опасных зон в простейшем объяснении используется в местах, где концентрация летучих газов, легковоспламеняющейся пыли или твердых частиц или легковоспламеняющихся химикатов достаточно высока, чтобы представлять опасность возгорания, которое может привести к взрыву или пожару. |
Светильники для окрасочной камеры: какой тип лучше всего? (02.09.2010) В большинстве окрасочных камер используется один из двух типов осветительных приборов: люминесцентные лампы или газоразрядные лампы высокой интенсивности. |
Освещение замкнутого пространства для опасных зон (02.08.2010) Замкнутые пространства представляют собой одни из самых опасных рабочих мест в коммерческих отраслях. Из-за своей замкнутости замкнутые пространства плохо вентилируются и позволяют летучим газам, дымам, парам и твердым частицам накапливаться и увеличиваться в плотности атмосферы до потенциально взрывоопасных уровней.Замкнутое пространство представляет собой опасную рабочую зону и определяется несколькими общими характеристиками. |
01.2017)
02.2016)
Это звучит противоречиво, но давайте поясним немного подробнее. Хотя интегрированная конструкция светодиода / светильника действительно является вероятным путем будущего дизайна освещения, фактическая совокупность светильника на основе светодиодов основана на комбинации нескольких отдельных частей или «модулей».Сами светодиоды представлены только «фишкой»; т
Практически любой тип материала, от железа до пшеницы, может стать взрывоопасным при измельчении в мелкие частицы, и во многих случаях для этого воспламенения достаточно всего лишь искры.
.В результате T12 не может соответствовать новым энергетическим стандартам, необходимым для современных технологий освещения, и с июля 2012 года производство было прекращено.
Флуоресцентные лампы популярны, потому что они производят очень широкий спектр светового потока, который помогает равномерно и равномерно освещать неровные поверхности транспортных средств и, таким образом, лучше выявлять недостатки на поверхности, на которую нужно наносить покрытие.Люминесцентные лампы популярны еще и потому, что их можно использовать при различных цветовых температурах, w
06.2012)
Каждый из этих типов освещения имеет конструкцию, в которой используются хрупкие материалы, такие как стекло и тонкие проволочные нити, которые обладают небольшой устойчивостью к неправильному обращению и условиям.Проблема долговечности усугубляется опасностью
Из-за легковоспламеняемости химикатов и соединений, используемых в кабине, удаление потенциальных источников возгорания имеет решающее значение. Поскольку любое используемое электрическое оборудование является потенциальным источником тепла, искр или пламени, оно должно быть правильно спроектировано и сертифицировано для использования во взрывоопасных зонах.Освещение кабины Spry Paint, которое МО
Лампы накаливания — плохой выбор для окрасочных камер, потому что они очень неэффективны, имеют очень короткий срок службы и выделяют большое количество тепла во время своей работы.Введение В 1981 году в США была представлена 32-ваттная лампа T8, обеспечившая дальнейшее усовершенствование 4-футовых люминесцентных ламп. Производители освещения в течение многих лет совершенствовали люминесцентные лампы T8, улучшая ключевые рабочие характеристики, включая светоотдачу, эффективность, номинальный срок службы, поддерживаемую светоотдачу и цвет. В этом выпуске журнала «Световые ответы» эти характеристики люминесцентных ламп T8 рассматриваются в контексте общих характеристик.В этой публикации также исследуется стоимость ламп T8 и то, как рабочие характеристики могут повлиять на разницу в цене. Этот выпуск «Lighting Answers» заменяет одноименное издание 1993 года, в котором представлены новые данные о характеристиках линейных 32-ваттных ламп T8. Эти данные были предоставлены производителями и измерены Национальной программой информации о осветительной продукции (NLPIP). |
Сегодня лампа T8 является стандартом для новых конструкций и является популярной заменой 34-ваттным лампам T12.Все основные производители ламп продают лампы T8 различной мощности, и они доступны в различных линейных и U-образных конфигурациях.
Представленные данные производителей были собраны из каталогов, таблиц спецификаций и веб-сайтов.Измеренные данные были собраны в рамках ограниченной программы тестирования NLPIP. NLPIP проверил люминесцентные лампы T8 с заявлениями производителя о повышенных характеристиках. Эти лампы иногда называют, среди прочего, «супер T8», «высокоэффективными T8» или «T8 с высоким световым потоком». NLPIP выполнил ограниченные измерения исходной светоотдачи, спектрального распределения мощности (SPD) и электроэнергии во время работы. На основе этих данных были рассчитаны эффективность лампы, коррелированная цветовая температура (CCT), индекс цветопередачи (CRI), индекс цвета полного спектра (FSCI) и область охвата (GA).Обсуждаются номинальный срок службы и поддерживаемая светоотдача; однако они не были протестированы.Люминесцентная лампа — обзор
III Квантоворасщепляющие люминофоры (QSP) и безртутные люминесцентные лампы
Обычные люминесцентные лампы, которые обеспечивают энергоэффективное освещение общего назначения в коммерческих и жилых помещениях, используют ртуть в качестве активного вещества для генерации УФ-излучения.
Однако растет озабоченность по поводу выщелачивания растворимой ртути из отработавших ламп на свалках твердых отходов, попадающих в запасы грунтовых вод. Люминесцентная лампа, в которой разряд ксенона низкого давления возбуждает подходящие люминофоры для генерации белого света, может рассматриваться как безртутная замена существующим люминесцентным лампам. Недавно эффективность разряда ксенонового газа составила почти 65% при оптимальных условиях эксплуатации. Однако проблемы с эффективностью лампы не позволяют нам рассматривать обычные люминофоры как материалы, генерирующие белый свет в такой люминесцентной лампе.
Общая эффективность преобразования люминесцентной лампы может быть схематически записана как η лампа ∼ η uv [ε vis / ε uv ] Q p , где η uv — эффективность разряда для преобразования электроэнергии в УФ-энергию, Q p — квантовая эффективность люминофора, ε vis — средневзвешенная энергия спектра видимых фотонов, излучаемых люминофором (это фиксируется спектральная чувствительность человеческого глаза, которая достигает максимума около 555 нм), а ε uv — энергия фотона, испускаемого разрядом и поглощаемого люминофором.
Для обычных люминесцентных ламп на основе ртути эффективность составляет (очень приблизительно): 0,25 ∼ 0,65 [254 нм / 555 нм] 0,85. Обратите внимание, что эффективность разряда составляет около двух третей, и люминофор преобразует почти каждый падающий фотон в УФ-излучение. Если эффективность разряда составляет 65%, а люминофор почти идеален, чем объясняется относительно низкая общая эффективность преобразования, составляющая 25%? Ответ заключается в стоксовом сдвиге, обозначенном здесь отношением [ к / ε uv ], которое учитывает тот факт, что каждый УФ-фотон, падающий на люминофор, несет энергию около 5 эВ, в то время как каждый фотон, излучаемый люминофор несет чуть более 2 эВ.На этот единственный процесс приходится 55% потерь энергии в обычной люминесцентной лампе.
Если мы хотим воспроизвести эффективность преобразования энергии обычных люминесцентных ламп, но с разрядом Xe, который излучает на длине волны 147 нм, более высокие потери стоксова сдвига могут быть компенсированы более высокой квантовой эффективностью люминофора.
Были продемонстрированы некоторые люминофоры, которые в избыточном количестве производят более одного видимого фотона на каждый падающий УФ-фотон. Мы называем такие материалы «квантово-расщепляющими люминофорами» (QSP).Например, люминофор YF 3 : Pr 3+ дает квантовую эффективность 1,40 ± 0,15 при комнатной температуре при возбуждении излучением 185 нм. Если этот люминофор также дает такую же квантовую эффективность при возбуждении 147 нм, тогда требование преобразования энергии становится более разумным: 0,25 ∼ 0,65 [147 нм / 555 нм] 1,40. Можно сразу признать преимущества люминофора YF 3 : Pr 3+ в устройствах, в которых в качестве основного источника возбуждения используется вакуумное ультрафиолетовое излучение (ВУФ) разряда инертных газов.
Процесс квантового расщепления в люминофорах, активированных Pr 3+ , показан на рис. 11A. Падающие фотоны ВУФ-излучения поглощаются через разрешенный оптический переход Pr 3+ 4 f → 5 d .
Возбуждение спадает до уровня 1 S 0 . Тогда вероятность перехода такова, что уровень 1 S 0 радиационно распадается на уровень 1 I 6 , что приводит к генерации первого фотона.Второй переход, который соединяет верхний уровень 3 P с несколькими уровнями основного состояния, дает второй фотон.
РИСУНОК 11. Схематическое изображение квантового расщепления в (A) материалах, активированных Pr 3+ и (B) материалах, активированных Gd 3+ , Eu 3+ ; –- & gt; указывает на безызлучательные переходы.
К сожалению, практическое использование люминофора YF 3 : Pr 3+ непросто по нескольким причинам.Во-первых, люминофор нестабилен в присутствии разряда инертных газов / ртути, как это используется в обычных люминесцентных лампах. Неизвестно, возникает ли эта нестабильность из-за химического, фотохимического, плазменного или другого механизма.
Во-вторых, крупномасштабное производство фторсодержащих материалов затруднено. В-третьих, излучение Pr 3+ , которое происходит в основном в темно-синем (около 405 нм), по существу теряется, потому что человеческий глаз практически нечувствителен к этой длине волны.
Вышеупомянутые проблемы с практической реализацией фторированных материалов побудили Шриваставу и его коллег продолжить разработку оптимизированных решеток-хозяев оксидов в качестве QSP.Были обнаружены три оксидных материала, в которых наблюдается квантовое расщепление Pr 3+ : SrAl 12 O 19 , LaMgB 5 O 10 и LaB 3 O 6 . Однако ни один из оксидных материалов не показал квантовую эффективность, превышающую единицу, и проблема темно-синего излучения все еще оставалась.
Недавно в литературе были описаны попытки создания QSP, основанные на трехвалентном ионе гадолиния. Падающие фотоны ВУФ-излучения поглощаются через оптический переход Gd 3 + 8 S 7/2 → 6 G J (рис.
11Б). Процесс кросс-релаксации вызывает излучение намеренно добавленного активатора Eu 3+ (этап 1 на фиг. 11B). Во время этого процесса кросс-релаксации ион Gd 3+ релаксирует в нижнее состояние 6 P J . Энергия, мигрирующая по уровням 6 P J , захватывается вторым ионом Eu 3+ (этап 2 на фиг. 11B). Следовательно, два красных фотона могут быть произведены на один падающий фотон ВУФ-излучения. Действительно, внутренняя квантовая эффективность приближается к двум в Li (Y, Gd) F 4 : Eu 3+ .
Вышеупомянутое обсуждение показывает, что люминофор, который появился как слабое звено в цепи преобразования энергии, может быть улучшен путем разработки QSP. Ни один такой материал не был превращен в коммерчески жизнеспособный люминофор, хотя значительные усилия продолжаются в разработке таких люминофоров.
напряженность электрического поля | 0. 89 В / м(максимум, измерено) | рабочая частота не указана | в центре люминесцентной лампы; частота измерения не указана [1] |
напряженность электрического поля | 241 В / м (максимум, измерено) | рабочая частота: 45 кГц | максимальное значение 5 различных люминесцентных ламп; расстояние: 10 см; частота измерения соответствует рабочей частоте [3] |
напряженность электрического поля | 471 В / м (максимум, измерено) | рабочая частота: 45 кГц | максимальное значение 5 различных люминесцентных ламп; расстояние: 5 см; частота измерения соответствует рабочей частоте [3] |
напряженность электрического поля | 1,244.9 В / м (максимум, измерено) | рабочая частота: 45 кГц | максимальное значение 5 различных люминесцентных ламп; расстояние: 0 см; частота измерения соответствует рабочей частоте [3] |
плотность магнитного потока | 0. 012692 мкТл(значит, измерено) | рабочая частота не указана | пространственно усредненное значение в диапазоне от 30 см до 3,05 м [6] |
плотность магнитного потока | 0.0166 мкТл (максимум, измерено) | рабочая частота не указана | усредненное максимальное значение различных люминесцентных ламп на расстоянии 50 см; диапазон измерения: 10 кГц — 150 кГц [7] |
плотность магнитного потока | 0.0181 мкТл (максимум, измерено) | рабочая частота не указана | усредненное максимальное значение различных люминесцентных ламп на расстоянии 10 см; диапазон измерения: 150 кГц — 30 МГц [7] |
плотность магнитного потока | 0.02–0,25 мкТл (измерено) | рабочая частота не указана | на расстоянии 1 м; частота измерения не указана [8] |
плотность магнитного потока | 0. 03 мкТл(значит, измерено) | рабочая частота не указана | среднее значение 3 разных люминесцентных ламп на расстоянии 1 м; диапазон измерения: 40 Гц — 800 Гц [9] |
плотность магнитного потока | 0.15 мкТл (значит, измерено) | рабочая частота не указана | среднее значение 3 разных люминесцентных ламп на расстоянии 50 см; диапазон измерения: 40 Гц — 800 Гц [9] |
плотность магнитного потока | 0.5–2 мкТл (измерено) | рабочая частота не указана | на расстоянии 30 см; частота измерения не указана [8] |
плотность магнитного потока | 0.55–0,6 мкТл (измерено) | рабочая частота не указана | на расстоянии 80 см; частота измерения не указана [10] |
плотность магнитного потока | 0.8 мкТл (измерено) | рабочая частота не указана | на расстоянии 61 см; частота измерения не указана [11] |
плотность магнитного потока | 2–10 мкТл (измерено) | рабочая частота не указана | на расстоянии 15 см; частота измерения не указана [11] |
плотность магнитного потока | 3–3. 5 мкТл(измерено) | рабочая частота не указана | на расстоянии 40 см; частота измерения не указана [10] |
плотность магнитного потока | 4.186 мкТл (измерено) | рабочая частота не указана | на расстоянии 15 см от люминесцентной лампы; частота измерения не указана [1] |
плотность магнитного потока | 5.87 мкТл (значит, измерено) | рабочая частота не указана | среднее значение 3 разных люминесцентных ламп на расстоянии 5 см; диапазон измерения: 40 Гц — 800 Гц [9] |
плотность магнитного потока | 20 мкТл (измерено) | рабочая частота не указана | прямо под люминесцентной лампой; частота измерения не указана [10] |
плотность магнитного потока | 40–400 мкТл (измерено) | рабочая частота не указана | на расстоянии 3 см; частота измерения не указана [8] |
.
