В зависимости от способа подвески проводов опоры воздушных линий (ВЛ) делятся на две основные группы:

• опоры промежуточные, на которых провода закрепляются в поддерживающих зажимах,
• опоры анкерного типа, служащие для натяжения проводов. На этих опорах провода закрепляются в натяжных зажимах.

Расстояние между опорами воздушных линий электропередачи (ЛЭП) называется пролетом, а расстояние менаду опорами анкерного типа — анкерованным участком (рис. 1).

В соответствии с требованиями ПУЭ пересечения некоторых инженерных сооружений, например железных дорог общего пользования, необходимо выполнять на опорах анкерного типа. На углах поворота линии устанавливаются угловые опоры, на которых провода могут быть подвешены в поддерживающих или натяжных зажимах. Таким образом, две основные группы опор — промежуточные и анкерные — разбиваются на типы, имеющие специальное назначение.

Промежуточные прямые опоры устанавливаются на прямых участках линии. На промежуточных опорах с подвесными изоляторами провода закрепляются в поддерживающих гирляндах, висящих вертикально, на промежуточных опорах со штыревыми изоляторами закрепление проводов производится проволочной вязкой. В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные — от веса проводов, изоляторов и собственного веса опоры.

При необорванных проводах и тросах промежуточные опоры, как правило, не воспринимают горизонтальной нагрузки от тяжения проводов и тросов в направлении линии и поэтому могут быть выполнены более легкой конструкции, чем опоры других типов, например концевые, воспринимающие тяжение проводов и тросов. Однако для обеспечения надежной работы линии промежуточные опоры должны выдерживать некоторые нагрузки в направлении линии.

Промежуточные угловые опоры устанавливаются на углах поворота линии с подвеской проводов в поддерживающих гирляндах. Помимо нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерные угловые опоры воспринимают также нагрузки от поперечных составляющих тяжения проводов и тросов.

При углах поворота линии электропередачи более 20° вес промежуточных угловых опор значительно возрастает. Поэтому промежуточные угловые опоры применяются для углов до 10 — 20°. При больших углах поворота устанавливаются анкерные угловые опоры.

Анкерные опоры. На линиях с подвесными изоляторами провода закрепляются в зажимах натяжных гирлянд. Эти гирлянды являются как бы продолжением провода и передают его тяжение на опору. На линиях со штыревыми изоляторами провода закрепляются на анкерных опорах усиленной вязкой или специальными зажимами, обеспечивающими передачу полного тяжения провода на опору через штыревые изоляторы.

При установке анкерных опор на прямых участках трассы и подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями горизонтальные продольные нагрузки от проводов уравновешиваются и анкерная опора работает так же, как и промежуточная, т. е. воспринимает только горизонтальные поперечные и вертикальные нагрузки.

В случае необходимости провода с одной и с другой стороны от анкерной опоры можно натягивать с различным тяжением, тогда анкерная опора будет воспринимать разность тяжения проводов. В этом случае, кроме горизонтальных поперечных и вертикальных нагрузок, на опору будет также воздействовать горизонтальная продольная нагрузка. При установке анкерных опор на углах (в точках поворота линии) анкерные угловые опоры воспринимают нагрузку также от поперечных составляющих тяжения проводов и тросов.

Концевые опоры устанавливаются на концах линии. От этих опор отходят провода, подвешиваемые на порталах подстанций. При подвеске проводов на линии до окончания сооружения подстанции концевые опоры воспринимают полное одностороннее тяжение проводов и тросов ВЛ.

Помимо перечисленных типов опор, на линиях применяются также специальные опоры: транспозиционные, служащие для изменения порядка расположения проводов на опорах, ответвительные — для выполнения ответвлений от основной линии, опоры больших переходов через реки и водные пространства и др.

Основным типом опор на воздушных линиях являются промежуточные, число которых обычно составляет 85 -90% общего числа опор.

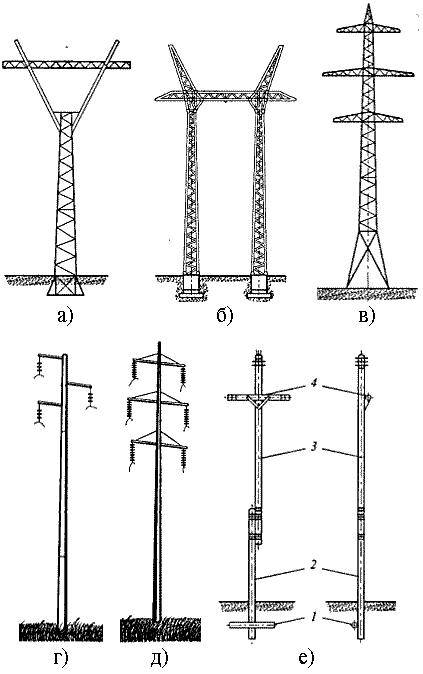

По конструктивному выполнению опоры можно разделить на свободностоящие и опоры на оттяжках. Оттяжки обычно выполняются из стальных тросов. На воздушных линиях применяются деревянные, стальные и железобетонные опоры. Разработаны также конструкции опор из алюминиевых сплавов.

20 ноября в 23:15


27

20 ноября в 18:35


80

20 ноября в 13:59


57

19 ноября в 19:30


46

19 ноября в 19:28


39

19 ноября в 12:38


66

18 ноября в 01:37


62

18 ноября в 01:31


54

16 ноября в 22:28


169

16 ноября в 20:15


142

4 июня 2012 в 11:00


146247

12 июля 2011 в 08:56


31340

28 ноября 2011 в 10:00


19018

21 июля 2011 в 10:00


13731

14 ноября 2012 в 10:00


13232

29 февраля 2012 в 10:00


12368

16 августа 2012 в 16:00


11855

24 мая 2017 в 10:00


11695

25 декабря 2012 в 10:00


10997

27 февраля 2013 в 10:00


9074

виды и типы опор ВЛ

Надежность линии электропередач зависит от качества фиксации конструкций для их удержания. Выполняют эту задачу опоры ЛЭП. Их подбирают в соответствии с предварительным проектированием, с учетом напряжения и мощности воздушной линии. Ведь от этих критериев зависит оптимальное сечение кабеля, а это оказывает непосредственное влияние на его вес. После оценки ориентировочного веса кабеля просчитывают, какими должны быть промежуточные и анкерные пролеты, а затем подбирают подходящую разновидность опор. На виды опор ЛЭП, которые будут использоваться, влияет и общее количество проводов на участке, наличие отводов.

Эффективное применение опор линий электропередач возможно при низких температурах окружающего воздуха, при этом важно соблюсти все нормы установки. Защиту же от осадков, температурных перепадов обеспечит слой цинкового покрытия, который продлевает эксплуатационный ресурс вдвое, или же цинконаполненный композитный состав.

Классификация: какие бывают опоры ЛЭП

Основные виды опор ЛЭП по конструктивному исполнению:

1. Промежуточные – такие опоры встречаются наиболее часто, выполняют функцию опоры для поддержки проводов на заданной высоте. Уровень допустимой нагрузки варьируется в зависимости от модели опор, но все они отлично подходят для обустройства прямых участков трассы. Эксплуатация промежуточных опор возможна при температуре до -65°C. Устойчивость к низким температурам объясняется тем, что в основе каркаса лежит стальной прокат, соединенный болтовыми соединениями. Благодаря компактности отдельных компонентов упрощается транспортировка и монтаж опоры.
2. Переходные – применяют там, где имеются определенные преграды естественного происхождения. Поэтому переходные опоры превосходят другие разновидности по габаритам. Они также покрываются слоем цинка либо другого защитного покрытия, которое противостоит пагубному воздействию коррозии. В качестве маркировки для переходных опор применяют сочетание белых и красных цветов. Переходные опоры ЛЭП нужны там, где воздушная ЛЭП высокого напряжения пересекает водоем искусственного либо естественного происхождения. Для мест таких пересечений и требуется обустраивать переход. В конструкцию перехода входят крупные опоры, которые способны выдерживать нагрузку проводов. Для надежной эксплуатации ЛЭП переходные опоры должны обладать солидным запасом прочности. Переходные опоры могут иметь различное конструктивное исполнение. Типичный пример – классическая башня или же одноцепная мачта Y-образной формы (её предельно допустимая высота достигает 120 м).
3. Анкерно-угловые – помогают добиться нужного натяжения проводов и сконструировать повороты трассы.
4. Концевые – монтируются в начале и в конце воздушной ЛЭП. К их особенностям относят повышенную прочность, жесткость. Для фиксации кабеля используют зажимные конструкции, сам же кабель соединяет опору с электрической подстанцией либо порталом ОРУ.

Для удобства опоры классифицируют по ряду критериев.

По способу подвески

Классификация подвески осуществляется по двум основным группам: промежуточные опоры и анкерные модели. В промежуточных для фиксации проводов применяют обычные зажимы, а в опорах ВЛ анкерного типа – натяжные зажимы.

По назначению

В зависимости от участка трассы, на котором устанавливается опора, варьируются и её основные функции. Так, для прямых участков подходит промежуточная прямая опора, которая должна быть прочной и надежной, так как на неё ложится серьезная нагрузка от веса изоляторов и проводов.

На углах монтируют угловые промежуточные опоры с установкой проводов в поддерживающие гирлянды. К перечню стандартных нагрузок, которые действуют на промежуточные угловые опоры, добавляется нагрузка, продуцируемая поперечной составляющей при натяжении проводов. Если угол поворота ЛЭП превышает 20°, нагрузка значительно возрастают, для её нейтрализации предусматривают различные схемы уравновешивания.

Кроме стандартной опоры, может использоваться специализированная модель. Например, транспозиционная, которая изменяет порядок расположения тросов и проводов на опоре, ответвленная — выполняет ответвление от главной линии, крупная переходная опора – для организации переходов через реку либо другой водоём.

По материалу

Опоры ЛЭП бывают деревянными, стальными, железобетонными, композитными. Наиболее старыми среди всех являются деревянные опоры. Конструктивно представляют собой столб, выполненный из хвойных пород древесины. Длина опоры колеблется в пределах 8,5–13 м. Из дерева выпускаются и дополнительные компоненты для деревянных опор – от траверс, горизонтальных балок на опорах, до подкосов и ригелей, которые упрочняют конструкцию.

У деревянных опор есть преимущества и недостатки. К преимуществам относят доступную цену, легкость, гибкость конструкции, что позволяет без последствий воспринимать вибрации. Благодаря легкости таких опор упрощается их монтаж, процессы доставки разгрузки. К недостаткам деревянных опор относят слабую устойчивость к воздействию огня, влаги и микроорганизмов, из-за воздействия которых они гниют, на поверхности появляется плесень, трещины.

При соблюдении технологии пропитки столба эти недостатки частично нейтрализуются. Производители заявляют, что срок службы деревянной опоры достигает 50 лет, хотя это напрямую зависит от климатических условий, соблюдения норм монтажа.

Следующий тип опор ЛЭП – железобетонные. Они стали достойной альтернативой деревянным аналогам. Пользуются спросом как у монтажников, так и у заказчиков, что объясняется рядом преимуществ:

• Железобетонной опоре не страшны повреждения, характерные для деревянных опор.
• Эксплуатационный ресурс опор значительно превышает срок службы тех же деревянных опор, да и выглядят они более привлекательно.
• В опору из бетона залита арматура, которую можно применять при обустройстве заземления воздушной линии. Заземляющая арматура выведена вверху и внизу столба. Благодаря таким выводам упрощается монтаж, а бетон благотворно влияет на электробезопасность.
• Отсутствует необходимость сложной сборки и монтажа (это касается всех видов железобетонных опор ЛЭП).

ПРИМЕЧАНИЕ: изредка встречаются сборно-составные конструкции опор, которые сочетают в себе два компонента – железобетонный пасынок и деревянный столб, соединенные между собой с помощью стальной проволоки.

Для воздушной ЛЭП высокой мощности предназначены металлические опоры. За основу берется специальная сталь, во избежание коррозии на металл наносят антикоррозийный слой материала. В зависимости от размеров, опоры делают сборными или сварными. Сборные доставляются на место монтажа раздельно.

Уже на месте производят сборку и установку в предварительно обустроенный фундамент. Ввиду сложности технологического процесса применяют тяговые машины, в частности трактора и другую спецтехнику. Опору соединяют с фундаментом с помощью болтов, обязательно отслеживая её перпендикулярность по отношению к фундаменту.

К плюсам металлических опор ЛЭП относят прочность и надежность эксплуатации. Минусом считается высокая цена, что связано с тем, что в ходе производства используется большое количество металла, а это приводит к удорожанию продукции.

Применение металлических опор воздушных линий электропередач имеет смысл при напряжении от 110 кВ, в противном случае дорогостоящие монтажные работ и необходимость периодического обслуживания экономически нецелесообразны.

Правила и нормы установки опор ЛЭП

Первым этапом при установке всех типов опор ВЛ будет проектирование. Установка опор для электричества должна производиться в соответствии с заданным проектом, с учетом всех технических нормативов, от разновидности опор до особенностей грунта, специфики ландшафта, близости к жилым домам и постройкам другого предназначения.

От грамотности составления проекта зависят финансовые затраты на проведение монтажа. На данном этапе выбирают виды опор ВЛ для электричества. Также рассчитывают фундамент, который послужит основой для монтажа опор. Для проведения установочных работ важно задействовать всевозможную специализированную технику, которая необходима для того, чтобы транспортировать опоры на объект, перемещать и поднимать их, бурить скважины.

Сборка и установка опор являются многоэтапными процессами, которые включают их выкладку, установку в необходимом положении и фиксацию. Выкладка, согласно нормативам, осуществляется вдоль оси ВЛ.

Каждая разновидность работ при монтаже опоры воздушной линии должна быть поручена специальной бригаде, которой под силу грамотное выполнение следующих операций:

• Раскладка проводов вдоль трассы, их установку на поддерживающие гирлянды и соединение. В ходе сборки на опоры монтируют и штыревые изоляторы, делаю это непосредственно до начала монтажа.
• Натяжка тросов с визированием, регулировкой стрел провесов, фиксацию проводов с анкерными опорами.
• Закрепление проводов на опорах (применяют зажимы).

Существуют и другие тонкости монтажа опор. Например, после обустройства котлована установка опоры должна быть произведена в течение 1 дня, с обязательной фиксацией с помощью растяжек и последующим креплением ригелей. Из-за огромного количества тонкостей, связанных с установкой опор, и необходимости специализированной техники их монтаж под силу только профессиональным бригадам.

Виды и типы опор контактной сети

Все типы опор контактной сети воспринимают нагрузки разного уровня, которые оказывают провода контактной подвес­ки. Их классификация ведется в соответствии с назначением, конструктивными особенностями, материалом изготовления, способом фиксации в земле.

В зависимости от назначения, опоры контактной сети классифицируют на четыре группы:

• Промежуточные.
• Переходные.
• Анкерные.
• Фиксирующие.

В зависимости от направления приложения нагрузки, выделяют направленные и ненаправленные типы опор контактной сети. Но основная классификация ведется в соответствии с конструктивным исполнением, а поэтому опоры контактной сети делят на несколько категорий. Они бывают одно- и двухпутными, фидерными, консольными, с жесткими и гибкими поперечинами.

Классификация опор контактной сети по материалу изготовления

Для производства опор контактной сети применяют различные материалы: металл, древесину, сочетание бетона и арматуры.

В отечественных условиях для железных дорог используют опоры, в основе которых лежит предварительно напряжённый железобетон. Что касается особенностей конструкции, превалируют опоры конического типа, центрифугированные. Их длина колеблется от 10,8 до 15,6 м.

Вместо железобетонных опор контактной сети могут применяться металлические модели. Их зачастую монтируют в тех случаях, когда установка железобетонных опор не представляется возможной из-за своих размеров либо несущей способности.

Временно могут устанавливать и деревянные опоры, хотя они уже устарели как внешне, так и технически, поэтому при реконструкции постепенно заменяются аналогами из других материалов.

Опоры контактной сети из железобетона, которые применяются на участках постоянного тока, производят с внедрением в состав арматуры. Её располагают в фундаменте опоры, что заметно продлевает срок её службы, так как благодаря бетону сокращается количество и сила блуждающих токов, воздействие которых на арматуру чревато коррозией опор.

В зависимости от способа монтажа, железобетонная опора контактной сети может быть раздельной, установленной в стаканный железобетонный фундамент, и нераздельной, причем последняя монтируется прямо в грунт. Чтобы повысить стойкость нераздельных опор, снизить вероятность повреждения и нарушения исходной позиции в результате вибраций, устанавливают опорную плиту либо верхний лежень.

Наиболее популярными, по статистике, являются нераздельные опоры, их применение уместно практически всегда, за исключением тех случаев, когда наблюдается высокий уровень грунтовых вод, что естественным образом затрудняет процесс монтажа.

Особенности конструкции и монтажа

Анкерные железобетонные опоры контактной сети комплектуются оттяжками. Их монтируют под углом 45° и фиксируют к анкерам.

При монтаже раздельных опор контактной сети предусмотрен железобетонный фундамент. Надземная его часть имеет стакан на 1,2 м, в который и устанавливается опора, после чего для заделки используют цементный раствор. Чтобы погрузить фундаменты и анкеры в грунт, применяют технологии вибропогружения.

В регионах, где отмечаются сложные климатические условия, применяют металлические опоры консольного типа, длина которых составляет 9,6 либо 11,6 м. Чтобы закрепить такую опору, обустраивают фундамент.

Оптимальным фундаментом для опоры будет призматичный или же трёхлучевой фундаменты, для крепления гибких поперечин задействуют железобетонные блоки либо свайные фундаменты с ростверками. Чтобы соединить основание металлической опоры с фундаментом, применяют анкерные болты.

Если установка опор электросети планируется в скальном либо пучинистом, слабом или же заболоченном грунте, фундаменты обустраиваются со специальной конструкцией.

Подытожить всё вышеизложенное об опорах можно следующим образом:

• Классификация на различные виды опор контактной сети ведется по разным критериям (в зависимости от назначения, выделяют конструкции промежуточного, анкерного, переходного, фиксирующего, двухпутного типа; отличаются и поддерживающие конструкции, те же поперечины бывают гибкими и жесткими).
• При установке опор расстояние между ними корректируется в зависимости от рельефа местности, климатических условий региона.

Типы и виды опор освещения

Опыт применения опор освещения превышает 200 лет, за это время их перечень успел пополниться новыми моделями из разных материалов, которые отличаются по типу, способу монтажа, сфере применения, конструктивным особенностям.

Типы опор освещения отличаются в зависимости от их исполнения, предназначения, размеров, тонкостей монтажа, материалов, используемых в конструкции. Неизменным же остается предназначение опор и требования к ним. Среди таких требований числятся стойкость к негативному воздействию окружающей среды, долговечность, надежный фундамент.

Цель монтажа опор освещения варьируется, но в ключевое требование, выдвигаемое к ним – устойчивость. Они должны стойко выдерживать резки порывы ветра, скорость которых достигает 150–160 км/ч. Поэтому особое внимание уделяют фундаменту, качеству фиксации опоры освещения. К примеру, для металлических опор требуется обустроить бетонную базу либо подземный блок. При расчете фундамента принимают во внимание:

• Массу опор.
• Особенность грунта.
• Рельеф участка, на котором планируется монтаж. От рельефа участка и покрытия зависит оптимальная глубина залегания фундамента. Для автомобильных дорог и магистралей глубина фундамента составляет 1,25 м.

Классификация опор и критерии для её осуществления

По материалу

В зависимости от используемого в производстве материала, опора освещения бывает:

1. Железобетонной.

Конструкцию формирует арматура и бетон, комбинирование которых обеспечивает нужную прочность. При использовании железобетонных опор освещения заметно снижаются эксплуатационные затраты. Радуют и другие их особенности: стойкость к воздействию огня, ремонтопригодность. Но ввиду большого веса, трудностей при монтаже и демонтаже опоры, сложностей, связанных с её утилизацией, а также из-за высокой вероятности появления поверхностных дефектов применение железобетонных конструкций становится менее интенсивным, предпочтение отдается другим типам уличных опор наружного освещения.

2. Металлической.

Высота металлических опор колеблется в пределах от 3 до 12 метров. Основу составляет оцинкованный металл разной толщины, зачастую от 3 до 6 мм. Востребованность таких опор объясняется простотой монтажа и длительным сроком службы.

3. Композитной.

Представляет собой полый профиль, который имеет конусообразную либо цилиндрическую форму. В основе изделия лежит композиционный материал, что способствует легкости, высокому уровню пассивной безопасности, стойкости к УФ-лучам, коррозии, агрессивным химическим реагентам. Срок службы таких опор достигает 50 лет.

4. Деревянной.

Такую опору уже невозможно увидеть в окрестностях больших и средних дорог, но она все ещё встречается в небольших населенных пунктах. И даже там деревянные опоры постепенно вытесняются металлическими, железобетонными, композитными из-за того, что они гниют и попросту не выдерживают порывов ветра, механических нагрузок.

По способу установки

Монтаж зависит от типа опоры, он должен осуществляться уже после того, как специалисты закончили геодезическую разбивку осей электрической трассы. Современные металлические опоры освещения устанавливают двумя способами:

• С обустройством железобетонного основания.
• Непосредственно в отверстие, которое пробурено в грунте, с последующей фиксацией бетонным раствором.

По конструкции и форме

В зависимости от конструкции, опоры бывают:

• решетчатыми;
• трубчатыми;
• конусообразными;
• многогранными.

Форму конструкции учитывают при подборе опоры освещения под конкретные эксплуатационные условия.

По сфере применения

Назначение столбов и опор освещения обуславливается сферой их применения и зависит от того, с какой частотой они используются, постоянно или же временно, в промышленных целях либо в качестве декора.

По способу прокладки кабеля

• Опоры для подземной прокладки кабеля.
• Опоры для воздушной прокладки кабеля.

При подземной прокладке участок обязательно размечают в соответствии с проектом. Далее роют траншею глубиной от 0,4 до 1,25 м. Затем устанавливают трубы, которые будут защищать кабель от механического повреждения. Подстилающий слой присыпают небольшим количеством песка, после чего поливают и утрамбовывают. На финальном этапе, когда фундамент уже залит, кабельные линии прозванивают, чтобы убедиться в их целостности.

Проложить же кабель по воздуху намного проще. Его просто натягивают между опорами и фиксируют с помощью подвесов.

Преимущества и недостатки металлических опор

К преимуществам металлических опор освещения относят:

• Легкость (благодаря малому весу упрощается процесс транспортировки, монтажа).
• Аккуратный дизайн (отличается в зависимости от моделей, типа и количества светильников).
• Устойчивость к воздействию коррозии (обеспечивается за счет покрытия из цинка либо другого защитного материала толщиной от 80 мкм).
• Стойкость к порывам ветра, силовым нагрузкам (прямостоечная опора с легкостью выдерживает до 3 т, если её высота не превышает 10 м).
• Длительный эксплуатационный ресурс – до 75 лет.

Среди недостатков металлических опор освещения числится необходимость периодического техобслуживания. Хотя это зависит от особенностей самой опоры, наличие антикоррозийной обработки. Если для защиты от коррозии служит обычная эмаль, её нужно периодически обновлять. Еще одним минусом считается дороговизна опор по сравнению с аналогами из других материалов.

Преимущества и недостатки деревянных опор

Среди преимуществ деревянных опор числятся дешевизна, легкость проведения обслуживания, стойкость к механическим нагрузкам, что важно в момент транспортировки и установки. Ещё одним условным преимуществом принято считать долговечность. Почему именно условным преимуществом? Это связано с тем, что срок службы деревянной опоры зависит от типа и качества пропитки. Она должна полностью соответствовать нормативам ГОСТ 20022. 0-93, а это соблюдается далеко не всегда.

К недостаткам деревянных опор относят подверженность гниению и разрушению под воздействием окружающей среды, непрезентабельный внешний вид.

Преимущества и недостатки железобетонных опор

К недостаткам бетонных опор относят высокую массу, сложность установки, чувствительность к температурным перепадам и погодным изменениям, хотя очевидным достоинством считается длительный эксплуатационный ресурс. И это далеко не единственный плюс. Ведь железобетонным конструкциям не страшны коррозия, гниения, агрессивные химические компоненты. Их эксплуатационный ресурс колеблется в пределах 50 лет. Это уже зависит от качества самой опоры, соблюдения норм монтажа, типа армировки (бывает натяжной и каркасной).

Особенности и правила монтажа опор освещения

Стандартная установка опор освещения производится в четыре этапа:

1. Разметка трассы, электрические столбы располагаются таким образом, чтобы линия работала максимально эффективно и бесперебойно.
2. Бурение скважины под опору с помощью буровых машин. Особенности скважины, её размер и глубина, зависят разновидности опоры освещения, типа грунта на участке.
3. Монтаж опор, в ходе которого используют кран. Опоры выверяют по вертикали, затем закрепляют их основания в ямах. Если планируется подземная прокладка кабеля, она также реализуется на данном этапе.
4. Установка светильников.

При предварительной разработке проекта освещения обязательно учитывают ряд важных критериев: рельеф территории, нормативы ГОСТ и оптимальные требования к уровню освещенности, уровень энергопотребления светильников, оптимальные по сечению и другим габаритам кабельные линии, возможность подключения к действующей ЛЭП и т. д. На подготовительном этапе определяются и со способом установки столба, вариантом прокладки кабеля.

Технология установки зависит и от того, какая это опора – прямостоечная или фланцевая. При вкапывании опоры надежность её фиксации будет зависеть от длины той части опоры, которая расположена под землей, правильность подбора раствора для бетонирования, соблюдения проектной документации, качества используемых материалов.

В ходе монтажа фланцевой опоры, закладной элемент является её составным компонентом. Блок фундамента монтируют непосредственно в котлован на подушку из гравия либо песка, после чего заливают бетон. Опору же фиксируют с помощью фланцевого соединения, что обеспечивает возможность ремонта в будущем. Ведь под воздействием ветра, из-за вибраций земли фланцевые соединения со временем ослабляются, а чтобы это предотвратить, применяют специализированные гайки-коронки.

Среди важных моментов, которые следует учитывать при установке любых видов опор освещения, числятся:

• Для кабельных сетей обязательно предусматривают заземление (от 40 Ом). Оно монтируется на опорном столбе с помощью специального болта. Также проверяют токонесущую линию на предмет целостности изоляции.
• Когда установка закончена, систему начинают тестировать под нагрузками, в разных режимах работы, делая финальные настройки и заполняя необходимую документацию.

Если рассмотреть все типы опор освещения и проанализировать популярность их применения, станет понятно, что наибольшим спросом пользуются металлические модели. Их применяют для создания новых и реконструкции старых систем освещения. Соблюдение же ключевых правил монтажа значительно продлевает срок службы опор, позволяя сэкономить на дальнейшем техническом обслуживании.

виды, сферы использования ЛЭП и СВ

Железобетонные опоры — это основной несущий элемент в системе электропередач. На них приходятся повышенные нагрузки от окружающей среды, потому одновременное применение металла и бетона вполне целесообразно. Есть различные виды опор, каждый из них имеет определенное предназначение. Технология установки осложняется тем, что даже в обычном исполнении конструкция имеет значительный вес и для монтажа нуждается в использовании спецтехники.

Общее описание

В основе опоры находится бетон, который армирован железным каркасом. С учетом предназначения могут использоваться различные цементные составы. К примеру, обслуживание ЛЭП бетонной опоры 40−100 кВ выполняется при помощи конструкций из центрифугированных цементных растворов.

К основным достоинствам, которые имеют ЖБ опоры, относится стойкость к коррозии, а также к действию химических элементов и веществ, содержащиеся в воздухе.

Однако у этих конструкций существуют и определенные недостатки. Для начала это значительный вес, из-за которого осложняются и рабочие манипуляции по их доставке и монтажу. При этом железобетонные опоры СВ имеют значительную чувствительность к механическим повреждениям. К примеру, во время транспортировки эти конструкции нередко деформируются — на поверхности можно увидеть сколы и трещины.

Принцип устройства

Опоры могут оборудоваться стальным каркасом, который формируется с помощью металлической арматуры. За счет этого конструкция получает высокую прочность, а также защиту от агрессивных факторов внешней среды.

При этом арматура используется для крепления проводов на траверсах либо крюках. Во втором варианте применяются опоры, где еще на заводе выполняются необходимые отверстия для установки крюков.

Необходимо заметить, что оснащение функциональными элементами может производиться еще до того, как был выполнен монтаж этих конструкций на требуемом участке. Такая особенность отличает железобетонные опоры от деревянных, оснащение которых может производиться лишь после установки.

Классификация по способу монтажа

Есть различные варианты монтажа ж б опор. В этом случае речь идет о способах установки в грунте — с монтажом на фундаментной основе и с погружением в землю. При этом опоры, крепящиеся на фундаменте, тоже могут быть двух видов: традиционные и узкобазовые. Последний тип — это конструкция, устанавливающаяся на железобетонные или металлические сваи:

1. Первый вид подразумевает погружение в грунт с дальнейшей заливкой цементным раствором. Эта опора еще называется каркасной или рамной. Ее применяют в роли элемента для обустройства фундаментов.
2. Конструкции, напрямую фиксирующиеся в земле, как правило, используют в роли несущих элементов линий электропередач, осветительных систем и т. п.

Сферы использования

По большому счету, надежная и простая железобетонная опора обусловила огромную сферу использования этой конструкции. Сегодня можно выделить следующие разновидности железобетонных опор с учетом их предназначения:

1. Промежуточные. Устанавливаются на прямых участках трасс высоковольтных проводов. Эти конструкции рассчитаны на поддержание кабелей и тросов, но их нельзя устанавливать, если подразумеваются значительные нагрузки.
2. Угловые. Применяются на углах в поворотах воздушных линий передач. С учетом величины угла для этой задачи могут применяться и иные виды опор.
3. Концевые. С помощью этой конструкции начинаются и завершаются ВЛ.
4. Анкерные. Устанавливаются на прямых участках ВЛ, при этом конструкция имеет определенную особенность. При помощи анкерных опор создаются переходные участки через естественные препятствия, инженерные сооружения и иные конструкции.
5. Специальная ж/б опора, служащая для определения показателей в проводах, при этом она может обеспечить поддержку троса на сложных участках с перекрестками, перепадами грунта и ответвлениями.

Особенности ЛЭП конструкций

Ж/Б опоры считаются наилучшим решением для организации поддержки высоковольтных линий электропередач. Деревянные и железные аналоги тоже используются в этих целях, однако у них есть ряд значительных ограничений. Но и железобетонные конструкции имеют ограничения по нагрузкам на электросетях, с которыми у них есть возможность работать.

При этом могут производиться опоры для электролиний с показателем 15−1200 кВ. В таком большом диапазоне существуют конструкции с различными характеристиками. Чем больше подаваемое напряжение, тем больший размер и вес траверсов у железобетонной опоры.

Если линии электропередач расположены приблизительно на одном удалении от поверхности земли и нагрузка на опоры одинаковая, то чем обусловлена необходимость изменения показателей конструкции? Это вполне логично с учетом технологических требований, которые регламентируются различными нормативными актами по расстояниям от электропередачи до опоры и поверхности грунта в зависимости от подаваемого тока.

Технология установки

К процессу установки приступают лишь после окончания подготовки строительной площадки и доставки всех комплектующих для монтажа. Затем производится анализ грунта, разрабатывается схема и проводится заземление. Лишь после этого производят сборку конструкции и основных частей:

1. Для монтажа ж/б опор требуется спецтехника: стреловые и установочные краны. Подтягивание стоек производится трактором. Также необходимо подготовить котлован, его размер может быть больше этого же показателя опоры не более чем на 20%.
2. Если планируется монтаж двухстоечных или портальных стоек, то установка производится последовательно: вначале одна, а затем вторая опора. После этого требуется монтаж траверс, крестовых связок и крепление их нижних окончаний. Когда установка произведена, конструкцию временно крепят оттяжками, затем ставятся ригеля.

Начинать завершающий этап засыпки грунта можно лишь после того, как произведена проверка уровня конструкции.

Проведение ремонтных работ

Выполнение ремонтных работ на ж/б опорах по исправлению сколов и расщелин выполняют полимерцементными составами и лакокрасочными материалами. Небольшие поверхностные расщелины обрабатывают слоем лакокрасочного состава, а сколы покрывают полимерцементными веществами. В определенных ситуациях опоры могут усилить стальными либо железобетонными бандажами.

Ремонт провода включает: установку новых зажимов, замену определенных частей гирлянд, разрядников, штырей, крючков, изоляторов, сварку троса и т. д. Чаще всего процесс монтажа во время ремонта производится такими же способами, как и при установке тросов. Потому далее описана лишь технология работ, которая определяется особенностью ремонта высоковольтных линий и установкой их на токоведущих частях, расположенных в труднодоступных местах под напряжением.

Замену тросов проводят, как правило, полностью на анкерном участке. Из-за большой сложности этих работ при нехватке времени линию могут подключить к напряжению, оставляя вытянутый трос на промежуточных столбах на гирляндах, при этом его соединяют временно на петли анкерных опор специальными зажимами. При последующем отключении выполняют перекладку троса, монтаж зажимов и установку вибрационных гасителей. Во время значительного объема работ производят пофазную замену кабеля. Перекладку троса в зажимы зачастую выполняют без отключения напряжения.

Ремонт отдельных участков

Ремонт отдельных участков выполняют разными способами, они определяются масштабностью деформации. Во время обрыва нескольких проводов может устанавливаться специальная муфта либо бандаж. Если необходимо, то поврежденный участок обрезают и меняют на новый.

Ремонт троса в пролете производят чаще всего без его опускания. Размер вставки обязан четко подходить по длине обрезанной части — иначе может случиться разрегулировка провесной стрелы. Провод вставки обязан быть такой же марки и иметь такое же направление витков, как и заменяемый.

Перед обрезкой провода с двух сторон от участка повреждения вставляются монтажные зажимные клинья (на тросе сечением больше 350 мм2 — по три) и провод затягивается с помощью лебедок, затяжных гаек или полиспастов. После затяжки обрезают поврежденное место и подготавливают вставку такого же размера с допуском на крепление соединителей. После соединяют вставку с заменяемым участком соединителями и попускают затяжное устройство, передавая этим самым натяжку троса на вставку.

Работы по ремонту проводов проводят чаще всего на отключенных электролиниях. Если ремонт обусловлен обрезанием троса, то его с двух сторон необходимо заземлить. При наличии напряжения участок намечаемого разрезания предварительно нужно шунтировать куском троса, подсоединяя его с двух сторон разреза ремонтируемой части провода.

Замену арматуры и изоляторов производят, как правило, с отключением электролинии. На отключенных от пинания опорах в 30−120 кВ замену цельных гирлянд производят с телескопической вышки или с траверса. Во время работы с траверса трос подтягивают лебедкой таким образом, чтобы была возможность свободно рассоединить гирлянду. На место поврежденного изолятора ставится новый.

Во время использовании вышки ее размещают под гирляндой, после выдвигают телескоп так, чтобы масса троса была принята корзиной и можно было ее рассоединить. Передача массы провода на телескоп вышки допустима с учетом грузоподъемности последней более 450 кг. Во время превышения максимального веса вышку применяют лишь для удобства монтажа.

Замена изоляторов

Замену изоляторов выполняют с предварительной разгрузкой от тяжения троса. Для удобства работ применяют телескопическую вышку. На тросе крепится монтажный зажим со шнуром, который подтягивают с помощью лебедки через установленный блок. После снижения тяжения в гирлянде в последней меняют сломанные изоляторы. Замену значительных подвесных конструкций выполняют, как правило, с опусканием проводов.

Замена изоляторов без отключения напряжения является трудоемкой задачей, которая требует особых правил безопасности. Для выполнения работ используют разные приспособления: изолирующие прижимы и тяги, а также средства безопасности — вышки и площадки, изготовленные из изоляционного материала, а также поворотные краны, которые крепятся на траверсах.

Системы распределения и передачи электроэнергии охватывают города, деревни и иные объекты, расположенные на отдельных участках. Помимо транспортировки электроэнергии на значительные расстояния, железобетонные опоры эффективно используются во время передачи электричества с подстанций к потребителям, а также для обустройства освещения дорожных покрытий и улиц.

Анкерная опора: назначение, использование, виды, установка

Правила устройства электроустановок говорят о существовании нескольких видов опор воздушных линий электропередач. Их классификация необходима, потому что каждый из столбов несет свою функцию, аккумулирует на себе определенное количество носителей электроэнергии. Кроме того, воздушные опоры выполнены из разных материалов, что дает им те или иные недостатки, преимущества, а также имеют разный способ крепления на месте установки.

Классификация по назначению изделия

Данное подразделение опор трассы электропередач производится исходя из характера воспринимаемых нагрузок, т. е. есть столбы, которые способны удерживать силу натяжения проводов, тросов, а также есть опоры, которые предназначены на иную нагрузку. Таким образом, электронесущие конструкции подразделяются на промежуточные и анкерные установки. Первые монтируются на прямых участках. Способны выдерживать вертикальную нагрузку от кабельной насыщенности и веса изоляторов, а также горизонтальную устойчивость от ветрового воздействия.

Анкерная опора представляет собой конструкцию, которая размещается на участках изменения направления линии электропередач, на начале и конце трассы, при пересечении дорог, железнодорожных линий, водных объектов, оврагов. Она является устойчивой, прочной по сравнению с промежуточными столбами. Установка воспринимает тяжение (усилие) проводов, тросов со смежных с опорой пролетов, поэтому монтаж анкерных опор является огромной необходимостью для создания мощных систем линий электропередач.

Виды опор

В зависимости от конструкции, предназначения на конкретном участке линии, анкерная опора может быть выполнена в нескольких вариациях. А именно:

• концевая – монтируется на начале и конце трассы, способна воспринимать односторонние усилия;
• угловая анкерная опора – устанавливается на участках, где изменяется направление линии электропередач;
• ответвительная – монтируется для ответвления с основной трассы;
• перекрестная – предполагает расположение в местах, где линии электропередач пересекаются;
• транспозиционные – устанавливаются на участках при изменении расположения фаз на самой опоре;
• переходные – установка анкерных опор данного вида необходима на местах, где нужно пересечь железнодорожные или автомобильные дороги, реки, водоемы, овраги и т. п.

Классификация по материалу изготовления

Существует деревянная, металлическая, железобетонная анкерная опора. Фото дает возможность наглядно увидеть весомую отличительную черту. Каждый материал по своим характеристикам имеет недостатки и преимущества. В зависимости от нагрузки, объема несущей массы проводов монтируются те или иные столбы. Для направления трассы с большой мощностью и на длительные участки используются металлические столбы. Для садовых, частных назначений подойдут деревянные опоры. В целях обеспечения, питания в городских условиях чаще всего применяются железобетонные конструкции. Также для решения вопроса установки опор апеллируют мощностью, для которой предназначена трасса.

Назначение, преимущества и недостатки видов опор

Деревянная анкерная опора используется при мощности до 110 кВ. Преимущества заключаются в низкой цене на изделие, потому что древесина, способ производства менее затратный по сравнению с иными. Недостаток, как любой деревянной конструкции, — подверженность гниению, образованию вредоносной плесенью, поражению древесных вредителей, птиц. Деревянная конструкция требует периодической обработки для сохранения своих несущих способностей.

Металлические опоры предназначены для напряжения от 35 кВ. Имеют несколько разновидностей, требуют периодической обработки поверхности, но отличаются прочностью, относительно легким весом.

Железобетонное изделие устанавливается на участках проведения трассы с мощностью до 500 кВ. Преимуществом является долговечность, отсутствие необходимости обслуживания в течение всего периода эксплуатации. В настоящее время производство железобетонных столбов имеет большие масштабы, спрос среди подрядных организаций, обслуживающих городские сети электроснабжения, а также относится к ряду недорогих железобетонных изделий.

Современные технологии по производству бетона позволили изготавливать опоры облегченного веса, что снижает трудозатраты, объем материала, себестоимость, затраты на транспортировку, уменьшает использование крупногабаритной (специфической) техники для их установки, но в то же время не снижает прочности изделия. Недостатком железобетонной опоры является ее хрупкость. Например, при ДТП, когда автомобиль врезается в столб, он ломается, падает, нарушая систему проводов, что может привести к замыканию и возгоранию.

Установка опор

Для каждого вида столба присуща своя технология укрепления на месте монтажа. Деревянные опоры устанавливаются либо непосредственным погружением в грунт, либо с использованием железобетонного пасынка. При установке столба в грунт лучше использовать такой вид древесины, как лиственница, чтобы снизить риск быстрого гниения в месте соприкосновения изделия с почвой. Металлические конструкции устанавливаются на железобетонные фундаменты. Связано это с тем, что металлические опоры имеют большую высоту, массу, поэтому должны быть прочно связаны с землей. Железобетонные столбы крепятся к специальным анкерам, которые вмонтированы в основание. Крепления чаще всего производится посредством болтового соединения.

Типы опор и реакций и применения в конструкциях

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Поддерживающие организации — требования и типы

Все поддерживающие организации должны пройти организационный тест, рабочий тест, контрольный тест и тест взаимоотношений. Поддерживающие организации классифицируются как поддерживающие организации типа I, типа II или типа III в зависимости от того, насколько они удовлетворяют тесту на взаимоотношения.

Организационный тест

Поддерживающая организация должна быть организована исключительно в интересах, для выполнения функций или достижения целей одной или нескольких указанных организаций 509 (a) (1) или 509 (a) (2).

В статьях организации должны быть указаны указанные общественно поддерживаемые организации, от имени которых будет действовать поддерживающая организация. В статьях поддерживающей организации типа I или II могут быть указаны ее поддерживаемые организации по классу или цели. Статьи поддерживающей организации типа III не могут.

При соблюдении определенных требований поддерживающая организация типа I или II может поддерживать организацию, не созданную в США. Поддерживающая организация типа III не может.

Устав организации не должен прямо уполномочивать организацию участвовать в деятельности, не способствующей достижению этих целей, или действовать для поддержки или получения выгоды любой организации, кроме указанной поддерживаемой организации (ей).

Эксплуатационные испытания

Поддерживающая организация должна заниматься исключительно деятельностью, которая поддерживает или приносит пользу поддерживаемой организации (организациям). Помимо предоставления прямых грантов своей поддерживаемой организации (организациям), поддерживающая организация обычно может предоставлять гранты или предоставлять услуги или оборудование для:

• отдельных членов благотворительного класса, получивших помощь от поддерживаемых организаций,
• другая поддерживающая организация, которая поддерживает те же поддерживаемые организации или
• государственный колледж или университет, описанный в разделе 511 (a) (2) (B) Налогового кодекса (колледжи или университеты, которые являются государственными учреждениями).

Однако любые такие гранты или предоставление услуг или средств должны поддерживать или приносить пользу поддерживаемым организациям, а не только прямым получателям.

Контрольный тест

Дисквалифицированные лица не могут прямо или косвенно контролировать поддерживающую организацию. Для этого —

• Руководители фонда, которые являются дисквалифицированными лицами только в результате того, что они являются руководителями фонда , а не по другим причинам, не рассматриваются как дисквалифицированные лица для целей этого контрольного теста; и
• Контроль означает практическую способность требовать от организации выполнения любого действия, которое существенно влияет на ее деятельность, или предотвращения любого такого действия.

Тест на родство

Поддерживающая организация классифицируется как поддерживающая организация типа I, типа II или типа III в зависимости от типа отношений, которые она имеет с поддерживаемой организацией (ями). Поддерживающие организации типа III далее классифицируются как функционально интегрированные («FISO») и нефункционально интегрированные («не-FISO»), как указано в другом месте.

Тип I

Поддерживающая организация типа I должна управляться, контролироваться или контролироваться поддерживаемыми организациями, как правило, путем предоставления поддерживаемой организации (организациям) полномочий регулярно назначать или избирать большинство директоров или попечителей поддерживающей организации.Отношения между поддерживаемой организацией (ами) и поддерживающей организацией иногда описываются как отношения материнско-дочерней компании.

Тип II

Поддерживающая организация типа II должна находиться под надзором или контролем в связи с поддерживаемой организацией (ами), как правило, за счет того, что большинство директоров или попечителей поддерживаемых организаций являются большинством попечителей или директоров поддерживающих организаций. организация.Отношения между поддерживаемыми организациями и поддерживающими организациями иногда описываются как отношения брата и сестры.

Тип III

Поддерживающая организация типа III должна работать в связи с одной или несколькими общественными организациями. Все поддерживающие организации должны реагировать на потребности и запросы и должны составлять неотъемлемую часть или поддерживать значительное участие в поддерживаемых ими организациях.Считается, что поддерживающие организации Типа I и Типа II выполняют эти требования к оперативности и неотъемлемой части в силу своих отношений контроля. Однако поддерживающая организация типа III не подлежит такому же уровню контроля со стороны поддерживаемых ею организаций. Следовательно, в дополнение к требованию об уведомлении , поддерживающие организации типа III должны пройти отдельные тесты на реагирование и неотъемлемую часть

Требование к уведомлению

Поддерживающая организация типа III должна ежегодно предоставлять следующие документы каждой из поддерживаемых ею организаций:

1. Письменное уведомление с описанием типа и суммы поддержки, предоставленной поддерживающей организацией поддерживаемой организации в течение налогового года, предшествующего году, в котором было предоставлено уведомление;
2. Копия формы 990 или 990-EZ поддерживающей организации, которая была подана последней на дату предоставления уведомления; и
3. Копия руководящих документов поддерживающей организации с последними поправками в объеме, который ранее не предоставлялся.

Эта информация должна быть отправлена ​​по почте или передана в электронном виде до последнего дня пятого месяца после окончания налогового года, к которому она относится.

Тест на отзывчивость

Поддерживающая организация типа III должна реагировать на потребности или требования поддерживаемой организации. Организация соответствует этому тесту в отношении конкретной поддерживаемой организации, если:

1. Поддерживаемая организация — это , адекватно представленная в руководящем органе поддерживающей организации, потому что:

• • Поддерживаемая организация может назначить как минимум одного должностного лица, директора или попечителя поддерживающей организации
  • По крайней мере, один член руководящего органа поддерживаемой организации также является должностным лицом, директором или попечителем поддерживающей организации, или
  • Должностные лица, директора или попечители поддерживающей организации и поддерживаемой организации поддерживают тесные и постоянные рабочие отношения; и

2. Из-за этих отношений поддерживаемая организация имеет значительный голос в том, как поддерживающая организация управляет и использует свои активы.

Испытание составной части

Поддерживающая организация типа III может быть функционально интегрированной (FISO) или нефункционально интегрированной (не FISO) в зависимости от того, каким образом она соответствует тесту на интегральную часть. К FISO типа III применяется меньше ограничений и требований, чем к не-FISO. В частности, распределения из частных фондов в организации типа III, не входящие в FISO, не являются квалификационными распределениями для целей удовлетворения требований ежегодных распределений частного фонда в соответствии с разделом 4942 и могут облагаться налогом

Обзор конфигурации интерфейса — Cisco

Содержание

Обзор конфигурации интерфейса

Типы интерфейсов

, поддерживаемые маршрутизаторами Cisco

Обзор конфигурации интерфейса

Используйте информацию в этой главе, чтобы понять типы интерфейсов, поддерживаемых на маршрутизаторах Cisco и серверах доступа, а также найти информацию о конфигурации для различных типов интерфейсов.

Для полного описания команд интерфейса, используемых в этой и других главах, описывающих конфигурацию интерфейса, см. Cisco IOS Interface and Hardware Component Command Reference . Чтобы найти документацию по другим командам, представленным в этой главе, используйте главный список команд или поиск в Интернете.

Список типов интерфейсов, поддерживаемых маршрутизаторами Cisco, см. В разделе «Типы интерфейсов, поддерживаемых на маршрутизаторах Cisco».

Для получения информации о конкретном типе интерфейса см. Главу или публикацию, указанную в Таблице 3.

Типы интерфейсов

, поддерживаемые маршрутизаторами Cisco

Поддерживаются два типа интерфейсов: физический и виртуальный.Типы физических интерфейсов на устройстве зависят от его интерфейсных процессоров или адаптеров портов. Виртуальные интерфейсы, поддерживаемые маршрутизаторами и серверами доступа Cisco, включают субинтерфейсы и IP-туннели.

Маршрутизаторы Cisco

и серверы доступа поддерживают множество типов интерфейсов, включая, помимо прочего, следующие:

• Асинхронный последовательный

• Банкомат

• Автоматическое защитное переключение передачи пакетов через SONET

• Канализированный E1

• Канальный T1

• Канальный T3

• Дозвонщик

• Ethernet

• Fast Ethernet

• FDDI

• Дробное T1 / T1

• Гигабитный Ethernet

• Высокоскоростной последовательный интерфейс (HSSI)

• ISDN BRI

• Интерфейс ISDN с множественной базовой скоростью (MBRI)

• ISDN PRI

• Петля

• Низкоскоростной серийный

• Пусто

• Пакет OC-3

• OC-12c Dynamic Packet Transport (DPT)

• OC-12c Процессор динамического интерфейса передачи пакетов (DPTIP)

• PA-E3 и PA-2E3

• PA-T3 и PA-2T3

• Синхронный последовательный

• Token Ring

• Тоннель

Кроме того, программное обеспечение Cisco IOS поддерживает субинтерфейсы, см. Руководство по настройке глобальной сети Cisco IOS и главы, посвященные протоколам, в руководствах по настройке программного обеспечения Cisco IOS для получения конкретной информации о том, как настроить субинтерфейс для конкретного протокола.

Технические описания оборудования и информацию об установке интерфейсов см. В публикации по установке и обслуживанию оборудования для вашего продукта. Описание команд и информацию об использовании см. На веб-сайте

SAP Support Portal Home

.

• Моя поддержка

  • Моя поддержка


  • Обзор


  • Панель запуска поддержки SAP ONE


    • Панель запуска поддержки SAP ONE
    • Обзор
    • Приложения поддержки
    • Информация о выпуске
    • Демо-запрос
    • Единая точка входа

  • Поддержка продукта


    • Поддержка продукта
    • Обзор
    • Назначить эксперта
    • Экспертный чат
    • Спросите эксперта
    • Сообщить об инциденте
    • Управление взаимодействием

  • База знаний


    • База знаний
    • Обзор
    • SAP Notes и KBA
    • Примечания и новости по безопасности SAP
    • Помощник по заметкам
    • Побочные эффекты
    • Управляемые ответы

  • Программное обеспечение для загрузки


    • Программное обеспечение для загрузки
    • Обзор
    • Типы программного обеспечения
    • Стеки пакетов поддержки
    • Менеджер загрузки SAP

  • Системы и установки


    • Системы и установки
    • Обзор
    • Системные измерения
    • Центр доступности облака
    • Информация об использовании лицензии

  • Ключи


    • Ключи
    • Обзор
    • Лицензионные ключи
    • Ключи разработчика и объектов (SSCR)
    • Ключи миграции
    • Пространства имен разработки
    • Код разблокировки USPS

  • Пользователи


    • Пользователи
    • Обзор
    • Срок службы S-пользователя
    • Концепция администратора
    • Универсальный идентификатор SAP

  • Справка для приложений поддержки


    • Справка для приложений поддержки
    • Обзор
    • Документация по процессу

  • Прожекторы

  • Прожекторы

  • Мой центр доверия

  • Доступ к SAP ONE Support Launchpad

  • Начало работы с поддержкой

• Товары

  • Товары


  • Обзор


  • Поддержка по продукту


    • Поддержка по продукту
    • Обзор
    • Найти продукт
    • Поддержка по часто задаваемым вопросам по продукту

  • Разъемы


    • Разъемы
    • Обзор
    • SAP Business Connector
    • Соединитель SAP JAVA
    • Коннектор SAP для Microsoft.сеть
    • SDK SAP NetWeaver RFC

  • Услуги SAP по глобализации


    • Услуги SAP по глобализации
    • Обзор
    • SAP ERP и S / 4 HANA Finance
    • SAP ERP и S / 4 HANA HCM

• инструменты

  • инструменты


  • Обзор


  • Инструменты обновления и преобразования


    • Инструменты обновления и преобразования
    • Обзор
    • SAP Transformation Navigator
    • SAP S / 4HANA для начинающих
    • Этап обновления: план
    • Фаза обновления: сборка
    • Фаза обновления: бег

  • Программные инструменты логистики


    • Программные инструменты логистики
    • Обзор
    • Обслуживание системы
    • Подготовка системы
    • Смена и транспорт
    • Автоматизация управления жизненным циклом

  • Инструменты для устранения неполадок


    • Инструменты для устранения неполадок
    • Обзор
    • Помощник по ведению журнала поддержки
    • Инструмент автоматического поиска заметок
    • Примечание помощника по производительности и поиск KBA
    • Инструмент поддержки SAP NetWeaver JAVA
    • Утилита ландшафтного анализа

  • Инструменты подключения


    • Инструменты подключения
    • Обзор
    • Удаленная поддержка
    • SAProuter
    • Сервисный коннектор
    • Полуавтоматический открыватель линии обслуживания
    • Совместное использование экрана

  • Диагностические инструменты


    • Диагностические инструменты
    • Обзор
    • Инструмент поддержки платформы BI
    • Гибкий читатель журнала

• Обслуживание

  • Обслуживание


  • Обзор


  • Информация о техническом обслуживании


    • Информация о техническом обслуживании
    • Обзор
    • Матрица доступности продуктов
    • Стратегия обслуживания
    • Планировщик обслуживания
    • Сертификат технического обслуживания
    • Графики ремонтных поставок
    • Подключение к SAP

  • Информация об обновлении


    • Информация об обновлении
    • Обзор
    • Пути обновления и подход
    • Инструменты обновления и преобразования
    • Информационный бюллетень по обновлениям и инновациям
    • Информация для конкретного приложения

  • Ценность поддержки


    • Ценность поддержки
    • Обзор
    • С одного взгляда
    • Следопыт
    • Индивидуальные рекомендации
    • Дорожная карта трансформации
    • Сотрудничество и сообщество

  • Прожекторы

  • Прожекторы

  • Поддержка SAP во время кризиса Covid-19

• Offerin

Начало работы с картами | Документы

Руководство по началу работы

1. Начало работы с картами
2. Атрибуция карт и содержимого
3. Сканирование и кеширование URL
4. Дисплей для карточек
5. Несколько URL-адресов в твите
6. Карты Twitter и Open Graph

Начало работы с картами

Чтобы приступить к реализации разметки Cards, укажите тип карты для вашего контента, добавив следующую разметку HTML в раздел HEAD страницы:

Свойства карты — это простые пары «ключ-значение», каждая из которых определяется в метатеге HTML, как показано выше.Комбинированный набор свойств определяет общий опыт работы с карточками в Twitter, и каждый тип карточек поддерживает и требует определенного набора свойств.

Все карты имеют одно общее свойство — значение типа карты:

Поддерживается только один тип карты на странице.Если на странице существует более одного значения twitter: card , приоритет будет иметь «последнее» значение в последовательности.

Атрибуция карт и содержимого

Каждая карта имеет встроенную атрибуцию контента, которая отображает соответствующие учетные записи Twitter для контента, указанного вами. Пользователи смогут следить и просматривать профили приписанных аккаунтов прямо с карты. Есть два типа атрибуции:

Атрибуция веб-сайта : указывает учетную запись Twitter для веб-сайта или платформы, на которой был опубликован контент.Обратите внимание, что служба может создавать отдельные учетные записи Twitter для разных страниц / разделов своего веб-сайта, и следует использовать наиболее подходящую учетную запись Twitter, чтобы обеспечить наилучший контекст для пользователя. Например, nytimes.com может установить атрибуцию веб-сайта на «@nytimes» для статей на первой странице и «@NYTArts» для статей в разделе «Искусство и развлечения».

Атрибуция создателя : указывает на отдельного пользователя, создавшего контент на карточке. Это относится к карточке «Сводка с большим изображением».

Настройте атрибуцию карты, используя следующие свойства:

Сканирование и кеширование URL

Сканер Twitter уважает роботов Google.txt при сканировании URL-адресов. Если страница с разметкой карты заблокирована, карта отображаться не будет. Если URL-адрес изображения заблокирован, эскиз или фотография отображаться не будут.

Twitter использует User-Agent Twitterbot (с такой версией, как Twitterbot / 1.0), который можно использовать для создания исключения в файле robots.txt .

Например, вот robots.txt , который запрещает сканирование для всех роботов, кроме сборщика Twitter:

Пользовательский агент: Twitterbot
Запретить:

Пользовательский агент: *
Запретить: /


Вот еще один пример, который определяет, какие каталоги разрешено сканировать Twitterbot (в данном случае запрещая все, кроме каталогов изображений и архивов):

Пользовательский агент: Twitterbot
Запретить: *

Разрешить: / изображения
Разрешить: / архивы


На сервере роботов.txt файл должен быть сохранен как обычный текст с кодировкой символов ASCII. Чтобы проверить это, выполните следующую команду:

$ file -I robots.txt
robots.txt: текст / простой; charset = us-ascii


Контент кешируется Twitter в течение 7 дней после публикации ссылки на страницу с разметкой карточек в твите.

Если вы столкнулись с проблемами, когда карточки в твитах не отображаются должным образом, см. Руководство по поиску и устранению неисправностей карточек.

Дисплей для карт

Карты Twitter, созданные на основе метатегов, появляются только тогда, когда твит либо развернут на временной шкале (в Интернете), либо просматривается на отдельной странице с постоянными ссылками (при нажатии на дату на временной шкале, в Интернете или на мобильном устройстве).

В некоторых случаях Карты могут появляться на временной шкале, например, в изображениях, опубликованных в Twitter, в форматах рекламы и в экспериментах, проводимых Twitter.

Если вы хотите добавить медиафайлы (фотографии, видео и открытки) на временную шкалу, рассмотрите один из следующих вариантов:

• Учетные записи могут закрепить твит в верхней части своей временной шкалы, что автоматически расширяет твит и отображает карту. (Это возможно только в Интернете.)
• Для фотографий и анимированных GIF загрузите медиафайлы непосредственно с твитом или рассмотрите возможность использования Twitter API для загрузки медиафайлов.
• Для форматов объявлений с призывом к действию посетите Twitter Ads for Website Cards.

Несколько URL-адресов в твите

В некоторых случаях пользователям может потребоваться твитнуть несколько URL-адресов. В твите может быть показана только одна карточка. Вот порядок приоритета при обработке нескольких URL:

1. Изображения или мультимедиа, прикрепленные к твитам, будут иметь приоритет над любой карточкой, прикрепленной к URL-адресу.
2. URL-адресов с карточками обрабатываются в порядке их появления в твите, с первого до последнего

Карты Twitter и Open Graph

Теги карточек Twitter похожи на теги Open Graph и основаны на тех же соглашениях, что и протокол Open Graph.При использовании протокола Open Graph для описания данных на странице легко создать карточку Twitter без дублирования тегов и данных. Когда обработчик карточек Twitter ищет теги на странице, он сначала проверяет свойство Twitter, а если оно отсутствует, возвращается к поддерживаемому свойству Open Graph. Это позволяет определять оба элемента на странице независимо и сводит к минимуму количество повторяющейся разметки, необходимой для описания контента и взаимодействия с пользователем.

Обратите внимание, что хотя Open Graph рекомендует указывать «og» RDFa Core 1.1 Сопоставление префикса CURIE с помощью , такая разметка не требуется для карточек Twitter и использования префикса twitter: в метаэлементе HTML атрибут имени. Протокол Open Graph также определяет использование атрибутов property и content для разметки ( ), в то время как Twitter карточки используют имя и содержание . Синтаксический анализатор Twitter вернется к использованию свойства и содержимого , поэтому нет необходимости изменять существующую разметку протокола Open Graph, если она уже существует.

В приведенном ниже примере используется сочетание тегов Twitter и Open Graph для определения сводной карточки:

Обзор системы

Go Type — Go 101: онлайн-книга по программированию на Go + база знаний

Обзор системы Go Type — Go 101: онлайн-книга по программированию на Go + база знаний

Go Практика 101

Go 101 Инструменты

Golds , экспериментальный локальный сервер документации Go, инструмент создания документов Go и программа для чтения кода. ^{НОВИНКА!}

— показать отношения реализации типа —

— удобство просмотра кода —

— и многое другое … —

Эта статья познакомит вас со всеми типами Go и концепциями, касающимися
Система типа Go. Трудно получить полное представление о го без
зная эти фундаментальные концепции.

Концепция

: основные типы

Встроенные базовые типы в Go также были представлены в
встроенные базовые типы
и базовые литералы значений.Для полноты данной статьи эти встроенные базовые типы
повторно перечислены здесь.

• Встроенный тип струны: строка .
• Встроенный логический тип: bool .
• Встроенные числовые типы:
  • int8 , uint8 ( байт ), int16 , uint16 , int32 ( руна ), uint32 , int64 uint862, uint862, uint , uintptr .
  • float32 , float64 .
  • комплекс64 , комплекс128 .

Обратите внимание, байт является встроенным псевдонимом uint8 ,
и руна — это встроенный псевдоним int32 .
Мы также можем объявить псевдонимы пользовательского типа (см. Ниже).

Кроме строковых типов,
В серии статей Go 101 мы не будем пытаться объяснить другие основные типы.
