Выходные трансформаторы на все случаи жизни

Вот и выходит продолжение (сиквелл) моей статьи о выходниках.
За это время мною были намотаны и рассчитаны множество трансов.
Наиболее интересные и удачные я выкладываю здесь, для облегчения жизни участникам форума, желающим самостоятельно изготовить выходные трансформаторы для своих усилителей.

Некоторые трансы снабжены «коэффициентом хорошести по Алексею Бурцеву», по поводу коего (коэффициента, а не Алексея, конечно) на форуме велась бурная дискуссия.
Я считаю, что данный показатель хорошо отражает субъективное восприятие характера басового диапазона выходного трансформатора и имеет право на существование, пусть даже в виде некоей обезличенной «попугайской» величины.

Словом, читайте и мотайте, друзья!

Транс № 21 для 6П36С.

Транс на железе выходника от прибоя ПЛ25 х 50.
Первичка 2480 витков провода ПЭВ-2 диаметром 0.44 мм, 4 секции по две на каждой катушке (5+5 слоёв по 124 витка в слое)
Вторичка 124 витка провода ПЭВ-2 диаметром 0. 44 мм, 2 секции по десять слоёв в параллель. Обе секции также параллелятся.
Активное сопротивление первички – 60 ом ;
Активное вторички – 0.15 ома , приведённое – 60 ом.

Транс № 22 для SE на 6П42С.

2,1 ком / 8 и 4 ома.

Первичка – 1600 витков (400+800+400) провод 0,6 (0,65) мм.
Активное сопротивление первички – 25,6 ом.
Вторичка – 100 витков провода 0,6 (0,65) мм. 12 слоёв в параллель.
Отвод на 4 ома от 71-го витка.
Активное сопротивление вторички – 0,125 ома, приведённое – 34 ома.
КПД = 97,2%.

Этот транс подойдёт также и для 6П45С, 6С41С, ЕС360.

Транс для 6С41С на ОСМ-0.25
Железо – ШЛ32 х 50.

Первичка 1752 (438+876+438) витка ПЭВ-1 диаметром 0.41 мм.
Вторичка 110 витков проводом ПЭВ-1 диаметром 0.53 мм.
Десять таких слоёв вторички в параллель.
Активное сопротивление первички – 53 ома, вторички – 0,2 ома, приведённое – 51 ом.

Ra = 2134 ома.
КПД = 95,1%.

Транс на Ш36 х 50 для 2 х 6С19П.

Габариты намотки – 50 х 16 мм.

Первичка: 1568 витков провода 0,45 мм по 98 витков в слое.
Три секции – 392 + 784 + 392 витка (4+8+4 слоя).

Вторичка – 90 витков провода 0,5 мм в один слой.
Две секции по пять таких слоёв в параллель, всего десять запараллеленных слоёв.

Активное сопротивление первички – 42 ома.
Активное сопротивление вторички – 58 ом.

Такой транс имеет КПД = 0,96.

Изоляция между слоями – 0,05 мм бумага, между секциями – 0,3 мм фторопласт.

Немагнитная прокладка – 0,12 мм.

Транс № 25 для 6С33С.

1067 ом / 8 ом.
Железо Ш40 х 60 с окном 40 х 100 мм.
Габарит намотки – 37 х 95 мм.

Первичка – 1710 витков провода ПЭВ-1 0,93 мм диаметром.
3+6+6+3=18 слоёв по 95 витков в каждом слое.
Активное сопротивление первички 13,4 ома.

Вторичка – 150 витков (75 витков в одном слое, всего два слоя в каждой секции вторички) провода диаметром 1,16 мм.
Три секции по (2+2+3) вторички в каждой секции.
Все три секции в параллель.
Активное сопротивление вторички – 0,18 ома, приведённое – 13,9 ома.

КПД данного транса – 97,4%.

Изоляция межслойная – 0,02 мм, межсекционная – 0,5 мм.

КК (коэффициент качества по Бурцеву) –
12000 х 13,4 / 160 + (160+13,4) / (6,28 х 0,19) = 1150

Транс № 26 для 300В.

3,48 ком / 16 и 8 ом.
Железо от ОСМ-0,4 – ШЛ40 х 50 – 72.

Первичка:
2600 витков в двадцати слоях (5+10+5) по 130 витков в слое проводом ПЭВ-2 0,45 мм.

Вторичка:
180 витков для 8 ом, с отводом от 127-го витка на нагрузку 8 ом.
Мотать в два слоя проводом ПЭВ-2 0,69 мм по 90 витков в слое.
Между секциями первички надо расположить три запараллеленных вторички, т.е. всего шесть запараллеленных вторичек.

Активное сопротивление первички – 72 ома; активное вторички – 0,35 ома, приведённое – 73 ома.

КПД такого транса – 95,8%.

Транс № 27 для ГМ70.

Железо от ОСМ-0,4 – ШЛ40 х 50 – 32.

Ra = 8,05 ком. Rн = 8 ом.

Первичка:
3840 витков провода ПЭТВ-2 диаметром 0,355 мм в 3+6+6+6+3 слоях по 160 витков в слое. Активное сопротивление первички – 183 ома.

Вторичка:
124 витка, провод ПЭВ-2 диаметром 0,47 мм, в четырёх секциях 4+4+4+4 слоёв в параллель. Активное сопротивление вторички – 0,2 ома, приведённое – 192 ома.

Изоляция межслойная – бумага 0,02 мм, межсекционная – бумага+фторопласт, общей толщиной 0,25 мм.

Набор железа – Ш32 х 50.
Габарит намотки – 45 мм х 14 мм.

Первичка – 0,28 мм без лака.
140 витков в слое. 2+4+8+4+2.
Всего 5 секций, 20 слоёв, 2800 витков.

Вторичка – 0,28 мм без лака.
140 витков в слое. 5+5+5+5 слоёв.
Всего 4 секции, 20 слоёв, 2800 витков.

Изоляция межслойная – 0,02 мм бумага, межобмоточная – 0,2 мм полистирол (на
крайний случай тоже бумага).

Такой транс можно будет НЕ ШУНТИРОВАТЬ по вторичке, что благоприятно
скажется на звуке.

С 6Ж4 расчётная полоса – 8 гц – 65 кгц по -3 дб.

Немагнитная прокладка – 0,025 мм.

Для SE на двух 6С19П в параллель.

Железо ШЛ32 х 40 от ОСМ-0,16

первичка 1824 витка (456+912+456) проводом 0,38 мм диаметром,
вторичка – 159 витков (на 16 ом) проводом 0,89 мм в три слоя по 53 витка, от второго слоя можно сделать отвод на 8 ом.
Две таких вторички в параллель.
Активное сопротивление первички – 60 ом, активное вторички – 0,45 ома, приведённое – 60 ом.

Транс № 30 для SE на 6П36С (Ri = 650 ом)

3 ком / 8 и 4 ома.

Железо ШЛ32 х 40 – 56 от ОСМ-0,16.

Первичка – 440+880+440 витков ПЭТВ-2 диаметром 0,41 мм.
Вторичка – 93 витка (отвод от 66-го) проводом ПЭВ-2 диаметром 0,47 мм.
Две секции по 4 параллельных слоя. Всего 8 параллельных слоёв.
Активное сопротивление первички – 51 ом, вторички – 0,23 ома; приведённое вторички – 82 ома.

КПД транса – 95,6%.

Транс № 31 для 6С4С с Rвых = 0,8 ома.

Один из форумчан попросил меня рассчитать выходной трансформатор
для усилителя на 6С4С (одна на выход).
Трансы от УПСов.
Железо 35х50мм, габариты намотки 15х50.
Есть провод 0.335 на первичку и на вторичку есть провода 0.6 и 0.8.
Желательно, чтобы на 4 омах Кд был порядка 5, т.е. Rвых = 0,8 ома.

Вот что получилось:

Первичка:
В одном слое уместится 128 витков провода 0,335 мм.
Слоёв будет 20 (5+10+5), всего 2560 витков.
Активное сопротивление первички – 114 ом.

Вторичка:
70 витков провода ПЭВ-2 диаметром 0,63 мм.
Две секции по пять слоёв в параллель, всего 10 запараллеленных слоёв.
Активное сопротивление вторички – 0,087 ома. Приведённое – 116 ом.
Выходное сопротивление УМ на 6С4С равным 0,8 ома получится на данном трансе, если Ктр = 36,5:

Считаем: (850+114+116)/1332,25 = 0,8 ома.

КПД данного транса – 95,9%.

Небольшой трансик № 32 на ОСМ-0,1.

Железо ШЛ25 х 40 – 45.

Габарит намотки – 40 х 12,5 мм.

Первичка – 145 витков в слое проводом ПЭВ-1 диаметром 0,23 мм.
Всего в первичке 2900 витков (5+10+5 слоёв).
Активное сопротивление первички – 220 ом.

Вторичка – 130 витков ПЭВ-1 диаметром 0,55 мм в двух слоях по 65 витков в слое.
Две секции вторички по две запараллеленных обмотки.
Всего четыре обмотки в параллель.
Активное сопротивление вторички – 0,43 ома, приведённое – 215 ом.

Транс № 33 на силовом железе от «Прибоя» – ПЛ25 х 50 – 80 для 6П36С.

Окно намотки 17 х 76 мм.

Первичка – 2260 витков провода ПЭВ-2 диаметром 0,6 мм.
В 5+5+5+5 слоях по 113 витков в слое.
Активное сопротивление первички – 30,8 ом.

Вторичка – 113 витков того же провода. Двадцать слоёв в параллель.
На каждой катушке вторичка намотана секцией по 10 параллельных слоёв между двумя пятислойными первичками.
Активное сопротивление вторички – 0,077 ом, приведённое – 30,8 ома.

Ra трансформатора – 3262 ома.

Транс № 34 для пары 6С19П в проект «Мини-Маэстро Гроссо».

Железо от ОСМ-0,63, ШЛ50 х 50 – 90.

Габарит намотки 85 х 26 мм.

Первичка:
2000 витков проводом ПЭВ-2 диаметром 0,6 мм.
По 125 витков в слое, 4+8+4 слоёв.
R акт первички – 35,7 ома.

Вторичка – 78 витков проводом ПЭВ-2 диаметром 1,0 мм.
Две секции по 4 и 5 слоёв в параллель соответственно.
Всего 9 запараллеленных слоёв.
R акт вторички – 0,055 ома, приведённое – 36,5 ома.

КПД транса – 98,2%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,7 мм.

Транс №35 для пары 6С19П в проект «Мини-Маэстро Гроссо»

Железо от ОСМ-0,63, ШЛ50 х 50 – 90.

Первичка:
1824 витка проводом ПЭВ-1 диаметром 0,69 (0,74) мм.
По 114 витков в слое, 4+8+4 слоёв.
R акт первички – 24 ома.

Вторичка – 70 витков проводом ПЭВ-1 диаметром 1,12 (1,20) мм.
Две секции по 4 и 5 слоёв в параллель.
Всего 9 параллельных слоёв.
R акт вторички – 0,036 ома, приведённое – 24 ома.

КПД транса – 98,8%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,3 мм.

К хор = 12000*24/360 + (360+24)/(6,28*0,216) = 1083.

Транс № 36 на железе Ш60 х 60 – 90 для лампы RCA813 (ГУ13).

Габариты намотки – 85 х 27,5 мм.

Первичка:
3080 витков проводом ПЭВ-2 диаметром 0,5 мм.
2+4+4+4+4+2 слоя по 154 витка в каждом слое.
Активное сопротивление первички – 91 ом.

Вторичка:
77 витков проводом ПЭВ-2 диаметром 1,00 мм.
5 секций по два параллельных слоя, всего 10 запараллеленных слоёв.
Сопротивление вторички 0,056 ома активное, 90 ом приведённое.

КПД транса – 98,5%.

Межслойная изоляция – 0,02 мм, межобмоточная – 0,8 мм.

Приведённое к аноду сопротивление – 13 ком / 8 ом.

Трансформатор №37 для «трёхдетального» преда на 6Э5П.

железо от ОСМ-0,25 – ШЛ32 х 50 – 72.

Лампа – 6Э5П (Ri в триоде – 1150 ом)

Первичка:
2512 витков (628+1256+628) провода ПЭТВ-2 0,355 мм.
4+8+4 слоя по 157 витков в каждом слое.

активное сопротивление первички – 95 ом.

Вторичка – две секции по 231-му витку проводом 0,78 (0,844) мм диаметром. В каждой секции – три слоя по 77 витков в слое.

Обе секции вторички – в параллель.
Активное сопротивление вторички – 0,92 ома.

Прокладки между слоями – 0,02 мм бумага, между секциями – 0,5 мм фторопласт.

Расчётная полоса транса – 8,5 гц – 70000 гц (по -3 дб).

Толщина немагнитной прокладки – 0,065 мм.

Трансформатор №38 для «трёхдетального» преда на 6Э5П

На железе ОСМ-0,4 – ШЛ40 х 50 – 72.

Первичка – 2628 витков провода 0,41 (0,45) мм в 3+6+6+3 слоях по 146 витков в слое.
Активное сопротивление первички – 85 ом.

Вторичка – 237 витков проводом 0,8 (0,86) мм в трёх слоях по 79 витков в каждом слое. Три таких вторички параллельно между секциями первички.
Активное сопротивление вторички – 0,72 ома, приведённое – 83 ома.

Между слоями – 0,03 мм бумага, между секциями – 0,7 мм фторопласт.

Толщина немагнитной прокладки – 0,055 мм.

Трансформатор №39 для ГМ70, ГУ13, ГК71

На ШЛ42 х 90 – 86 (счетверённый ТС180-2)

Первичка – 3000 витков проводом 0,47(0,53) мм в 5+10+5 слоёв по 150 витков в слое.
Активное сопротивление первички – 100 ом ровно.

Вторичка – 80 витков проводом 0,93 (0,98) мм,
4+6 слоёв в параллель в двух секциях,
расположенных между тремя секциями первички.

Активное сопротивление вторички – 0,07 ома, приведённое – 68 ом.

Приведённое к аноду ГМ70 сопротивление нагрузки – 11,46 ком.

Выходное сопротивление каскада на ГМ70 с таким трансом рекордно низкое – 1,21 ома.

КПД транса – 98,2%.

Толщина немагнитной прокладки в зазоре – 0,2 мм.

Трансформатор №40 для «Триумвирата» Юрия Макарова.

Железо от ОСМ-0,63, ШЛ50 х 50 – 90,
Габарит намотки – 85 х 26 мм.

Первичка – 405+810+810+405 (2430) витков проводом 0,57 (0,62) мм,
В 3+6+6+3 слоях по 135 витков в слое.
Активное сопротивление первички – 45 ом.

Вторичка – 3+4+4 слоя по 84 витка в параллель проводом 0,93(0,97) мм.
Активное сопротивление вторички – 0,055 ома; приведённое – 43 ома.

Изготавливались данные трансы под нагрузку 4 ома («Montana WAS»),
Приведённое к аноду двух запараллеленных 6П3С (6L6GT) сопротивление – 3440 ом.

КПД транса – 97,22%
Расчётная полоса – 4 гц – 60 кгц (-3 дб).

Прокладки между слоями – 0,02 мм бумага,
Между секциями – 0,4 мм фторопласт.

Толщина немагнитной прокладки – 0,18 мм (суммарный ток через лампы – 120 ма).

Трансы РР6П14П

Выходник на РР6П45С

Транс для 6С4С на ШЛ 40 х 50

Выводок трансформаторов

Вот и всё на сегодняшний день.
Удачных вам трансов!

Вас может заинтересовать:

Комментарии к статье:

Большое спасибо, полезная и нужная подборка, пополняйте пожалуйста, не останавливайтесь на достигнутом.

Подскажите данные намотки выходника на железе: Ш30х45 сталь Э320 (от кинап УО-11) под SE для лампы 6с4с. Или подскажите готовые схемные решения с данными трансформатора на этом железе

подскажите пожайлуста выходник для 6п31с. спасибо.

При перепечатке материалов ссылка на первоисточник обязательна

Вокруг выходных трансформаторов для ламповых усилителей в последние годы создан некий ореол мистики и таинственности, знания, доступного лишь избранным. Отчасти так и есть, однако… Методики инженерного расчета трансформаторов были разработаны более полувека назад и за эти годы претерпели несущественные изменения лишь в части использования новых магнитных материалов более высокого качества [1]. Основные же принципы и расчетные соотношения остались прежними. Законы физики не изменяются за полста лет…

Расчёт параметров выходного трансформатора

Исходные данные для расчета трансформатора определяются в процессе расчета оконечного каскада усилителя. Ими являются — выходная мощность, приведенное сопротивление нагрузки в цепи анода, индуктивность первичной обмотки и индуктивность рассеяния трансформатора [2].

Определение необходимых размеров магнитопровода

Первоначально надо определить требуемый габарит магнитопровода. Пригодность имеющегося железа можно ориентировочно оценить по условию:

где Vc — активный объем стали;

L1 — расчетная индуктивность первичной обмотки, Гн;

UA — амплитуда напряжения на зажимах первичной обмотки, В;

FH — нижняя граничная частота, Гц;

Bmax — максимальная амплитуда магнитной индукции, Гс.

S — площадь сечения магнитопровода, см2;

lC — средняя длина магнитной силовой линии, см.

Для броневого магнитопровода средняя длина магнитной силовой линии рассчитывается, как:

А для стержневого:

где обозначения соответствуют принятым на Рис. 1.

Рис. 1 Основные размеры магнитопроводов

При оценке габаритов магнитопровода величину Вmax следует ориентировочно принять равной 7000 — 8000 Гс для пластинчатых и 10000 Гc для витых разрезных наборов железа.

Экспериментальное определени индукции трансформатора

Для дальнейших расчетов максимальное значение индукции Вmax желательно определить экспериментально на выбранном железе. С этой целью на каркас трансформатора наматывается пробная обмотка в 100 витков и включается в схему по Рис. 2. Магнитопровод при этом должен быть собран без зазора. Плавно увеличивая напряжение на обмотке с помощью ЛАТРа, наблюдают форму тока через нее. В момент появления заметных на глаз искажений формы синусоиды фиксируют напряжение на обмотке (показания прибора V1).

Рис. 2 Схема для измерения максимальной индукции в магнитопроводе

Затем допустимое значение индукции рассчитывают по формуле:

где U1 — показания прибора, В;

S — площадь сечения магнитопровода, см2 (чистого железа).

Определение коэффициента трансформации

Расчет конструктивных данных начинают с определения коэффициента трансформации, который, при заданной величине сопротивления нагрузки усилителя, обеспечит расчетную величину анодной нагрузки выходной лампы.

где n — коэффициент трансформации;

N1 — число витков первичной обмотки;

N2 — число витков вторичной обмотки;

RA — расчетная величина сопротивления анодной нагрузки лампы, Ом;

RH — сопротивление нагрузки усилителя, Ом;

К — КПД трансформатора.

Величина КПД однотактных трансформаторов на мощности 5 — 30 Вт обычно лежит в пределах 0,8 — 0,9. За значение сопротивления нагрузки усилителя желательно принять величину, равную:

где Rном — номинальное сопротивление акустической системы;

Rmin — минимальное сопротивление акустической системы в рабочем диапазоне частот.

Такая величина является компромиссной с точки зрения обеспечения как расчетного сопротивления анодной нагрузки лампы в номинальных условиях с одной стороны, так и коэффициента демпфирования с другой.

Расчёт числа витков первичной обмотки

Число витков первичной обмотки вычисляется из условия непревышения максимально допустимого значения индукции в магнитопроводе:

где U1M — максимальная амплитуда напряжения на зажимах первичной обмотки, В;

ВМП — максимально допустимая амплитуда переменной составляющей индукции, Гс.

где ВM — изморенное ранее значение максимальной индукции, Гс.

Опыт расчета и изготовления значительного количества разнообразных трансформаторов (как выходных, так и межкаскадных) позволяет сделать вывод, что значение ВМП не должно превышать 3500 — 4000 Гс для пластинчатых магнитопроводов (шихтованных) и 5000 Гс для витых разрезных (ленточных). Следует отметить, что витые сердечники, несмотря на более высокие качественные параметры в силовых трансформаторах, несколько уступают пластинчатым для применения в выходных. Искажения сигнала, вносимые трансформатором из-за нелинейности характеристики В/Н при использовании витых магнитопроводов проявляются при меньших значениях индукции, хотя, после появления, нарастают медленнее.

Это явление объясняется тем, что магнитный поток концентрируется во внутренних витках магнитопровода, где длина силовой линии короче. В результате сердечник постепенно насыщается, начиная от внутренних слоев и заканчивая внешними. Внутренние слои оказываются насыщенными гораздо раньше внешних, что проявляется в виде небольшого искривления характеристики намагничивания железа даже при средней индукции 4000 — 6000 Гс. Более высокое качество железа витых сердечников несколько смягчает этот эффект, но полностью устранить не может.

Количество витков первичной обмотки можно определить и по другой формуле, исходя из условия обеспечения расчетной индуктивности:

где L1 требуемая индуктивность обмотки, Гн;

m — магнитная проницаемость материала сердечника при заданных ампер-витках постоянного подмагничивания.

Однако, практика показывает, что расчет по формуле (10) приводит к заниженному числу витков по сравнению с (8), а это недопустимо из-за резкого роста искажений на низких частотах вследствие насыщения магнитопровода.

Только при высокой нижней граничной частоте (более 100 — 150 Гц) формула (10) дает большее значение числа витков. Кроме того, она неудобна тем, что в расчет входит величина m , зависящая от ампер-витков постоянного подмагничивания, определить которую до экспериментального изготовления трансформатора можно лишь приблизительно по графикам соответствующих зависимостей [1], [3], [4].

Расчёт числа витков вторичной обмотки

Число витков вторичной обмотки рассчитывается как:

Расчёт диаметра провода

Диаметр провода (чистой меди) первичной обмотки:

Формула (13a) справедлива для расчета средней длины витка на броневом сердечнике (Рис. 1а), а формула (13b) — на стрежневом (Рис. Ч в), величина dk (см) — толщина материала каркаса.

Диаметр провода вторичной обмотки:

Если вторичная обмотка состоит из нескольких параллельно соединенных секций, то диаметр провода секции рассчитывают как:

Размещение обмоток трансформатора

После расчета обмотки необходимо проверить их размещение в окне магнитопровода. Наилучшим считается такое размещение, когда и первичная и вторичная обмотки укладываются в целое число слоев и полностью заполняют окно магнитопровода. Для достижения такого результата допустимо варьировать число витков и диаметр провода обмоток в небольших пределах (до _* 10%).

Заполнение окна магнитопроводаможно проверить по формулам:

где A1 , А2, Aиз — толщины первичной обмотки , вторичной обмотки и межобмоточной изоляции;

р1, р2 — число слоев первичной и вторичной обмоток;

d`1, d`2 -диаметры проводов с изоляцией первичной и вторичной обмоток;

dиз — толщина межслойной изоляции.

Индуктивность рассеяния трансформатора достаточной точностью определяется по формуле;

где l0 — средняя длина витка, см;

h’ — высота намотки слоя, см;

к — количество секций.

Для получения расчетной величины индуктивности рассеяния, обмотки трансформатора в большинстве случаев необходимо секционировать. Наиболее просто и эффективно выполнить послойное

Рис. 3 Пример размещения обмоток в окне магнитопровода (цилиндрическое секционирование)

(цилиндрическое) секционирование, когда обмотки наматываются на каркас частями, а в конце соединяются последовательно или параллельно. Чаще всего применяют последовательное включение секций первичной обмотки и параллельное — вторичной. Суммарное число секций первичной и вторичной k должно быть таким, чтобы индуктивность рассеяния LS, вычисленная по (17), не превышала найденную при электрическом расчете оконечного каскада. Один из вариантов размещения секций на каркасе приведен на Рис. 3. Необходимо помнить, что общее число секций первичной и вторичной обмотки должно быть нечетным, а крайние секции (т.е. непосредственно лежащая на каркасе и внешняя) должны принадлежать одной обмотке и иметь половинное число витков по отношению к внутренним секциям той же обмотки. Только в этом случае выполняется условие компенсации полей рассеяния соседних секций и индуктивность рассеяния будет соответствовать расчетной.

Если обмотка распределена на двух катушках (стержневые трансформаторы), то секции ее должны чередоваться от одной катушки к другой.

Это условие относится и к двухтактным трансформаторам, где обмотки каждого плеча обязательно должны иметь одинаковое число секций на одном и на другом стержнях магнитопровода.

Определение величины немагнитного зазора

Неотъемлемой конструктивной особенностью трансформатора выходного однотактного каскада является немагнитный зазор между частями магнитопровода. При его отсутствии постоянная составляющая анодного тока выходной лампы, протекающая через первичную обмотку, вызывает насыщение железа и, как следствие, происходит катастрофическое падение магнитной проницаемости и возрастание искажений, вносимых трансформатором. Зазор не позволяет магнитопроводу войти в насыщение от постоянного подмагничивания (поскольку он эквивалентен многократному увеличению длины магнитной силовой линии для постоянной составляющей магнитного потока) и, в то же время, не влечет за собой драматического снижения величины m . Оптимальным является такой немагнитный зазор, при котором индукция, соответствующая постоянной составляющей магнитного потока, находилась бы примерно на середине линейной части характеристики намагничивания. Для наиболее распространенных типов электротехнической стали величина зазора может быть ориентировочно определена по формуле:

I0 — ток постоянного подмагничивания, А;

lC — длина силовой линии, см.

Более точно величину зазора подгоняют экспериментально при номинальном токе подмагничивания, исходя из условий получения наибольшей выходной мощности на нижней граничной частоте и минимальных искажении при половине номинальной выходной мощности на той же частоте сигнала.

Поскольку теоретический расчет оптимального зазора достаточно сложен и требует значительного количества экспериментальных данных о качестве применяемого железа, то представляется более целесообразным использовать практический подбор зазора в готовом трансформаторе.

Паразитные ёмкости и методы борьбы с ними

В заключение следует обратить внимание на такие неприятные и неизбежные явления, как межобмоточная и распределенная емкости трансформатора. Совместно с индуктивностями обмоток (или их частями) и индуктивностями рассеяния, они образуют паразитные колебательные контуры, резонирующие в области верхних звуковых и ультразвуковых частот. Эти резонансы искажают частотную и фазовую характеристики трансформатора (набег фазы из-за распределенной емкости плохо сконструированного трансформатора на высших частотах может достигать 400° — 7000° и, кроме того, быть немонотонным). Радикального средства борьбы с этими явлениями нет, но уменьшить их можно следующими способами:

1. Равномерной плотной укладкой (виток к витку) обмоток трансформатора.
2. Использованием межслойной изоляции внутри секций каждой обмотки (бумага 0,05 — 0,1 мм).
3. Увеличение толщины межобмоточной изоляции (что несколько уменьшает коэффициент заполнения окна, зато существенно снижает междуобмоточную емкость).
4. Использование магнитопровода расчетного размера. (Увеличение габаритов трансформатора против необходимого введет к росту указанных емкостей, а увеличение длины витка — к росту Ls).
5. Укладка расчетного числа секций (непомерное увлечение секционированием резко увеличивает междуобмоточную емкость).

Пропитка катушки трансформатора различными компаундами имеет как достоинства, так и недостатки. К первым относится увеличение механической прочности и снижение резонансов конструкции. Ко вторым — увеличение паразитных емкостей и снижение частот паразитных электрических резонансов вплоть до звукового диапазона. Решение о пропитке трансформатора должно приниматься только после тщательного анализа всех «за» и «против».

Заключение

И, наконец, хотелось бы напомнить, что выходной трансформатор — это клубок компромиссов. Не следует гнаться за идеальными параметрами и огромной массой: в 99% случаев улучшение одного параметра ведет к ухудшению нескольких других. Излишнее количество секций увеличивает межобмоточную емкость; излишнее число витков — индуктивность рассеяния и активное сопротивление. Таких примеров множество. При расчете задавайтесь разумными исходными параметрами и не делайте из трансформатора противовес для башенного крана. Не требуйте от трансформатора невозможного, но разумно используйте то, что он может предоставить.

Часть вторая.

Далее рассчитываем ТВЗ применительно к железу.
Обычно, для лампы 300В берут сердечник от ОСМ 400 ватт. В крайнем случает от ОСМ 250 ватт.
Ввиду того, что мной выбрано Ra достаточно большое и = 5990 Ом, амплитуда тока в связи с этим уменьшилась. Выходная мощность тоже упала.
Попытаюсь использовать имеющиеся у меня стандартный сердечник ШЛ 25 х 50. из электротехнической стали 3408, толщина ленты 0,3 мм.
Такой сердечник согласно справочных данных имеет габаритную мощность при индукции В = 1,6 Тесла, 230 Ватт.
Данный сердечник имеет внушительное окно, что позволит вместить не мало провода.

Для того, что бы продолжать расчёт, необходимо определить пригодность имеющегося железа для данного трансформатора.
Для этого необходимо знать его габаритные размеры и электрические параметры, начальную магнитную проницаемость Мю 0 или индукцию насыщения сердечника.
Чтобы это узнать, необходимо будет провести небольшую лабораторную работу и собрать небольшую схему.

На каркас трансформатора намотать пробные 100 витков. Постепенно увеличивая напряжение с ЛАТРа, отследить по осциллографу тот момент, когда синусоиду начнёт «ломать». Затем допустимое значение индукции рассчитывают по формуле:

где U1 — показания прибора, В; S — площадь сечения магнитопровода, см2 (чистого железа). Однако, не все смогут воспользоваться этим способом, ввиду отсутствия необходимых приборов. Поэтому будем рассчитывать более доступным, но уже приблизительным способом.
Зная, что железо из шихтованных пластин, «Ш» – образное, насыщается при 1,2 Т (Тесла =12000 Г (Гауссов)), а ленточных ШЛ, ПЛ при 1,6 Т = 16000 Г, для ТВЗ однотактных усилителей, примем значение максимальной индукции в сердечнике равное половине максимальной индукции насыщения.
Т.е. от 0,6 Т для Ш железа до 0,8 для ШЛ, ПЛ железа. Итак, имеется сердечник ШЛ 25 х 50 из электротехнической стали 3408, с толщиной ленты 0,3 мм.

-Площадь сечения рабочего керна – Qж = 2,5 * 5 * 0,95 = 11,875 cm2 0,95 – Кст – коэффициент заполнения сердечника сталью. Так обещает завод производитель. -Длина средней магнитной силовой линии lж = 21,3 см – взято из справочника. но можно рассчитать по формуле:

– Средняя длина витка lв = 21,00 см. Зависит от размеров каркаса и зазоров между элементами каркаса и сердечника. но можно рассчитать по формуле:

Тогда, индуктивность первичной обмотки по магнитопроводу будет равна

Где Мю 0, при неизвестном железе автор советует от 400 – до 600, возьму по минимуму 400.
Зазор в сердечнике. при токе 100ма возьму lз = 0,02cm, что будет соответствовать 0,1 мм под каждую подкову. А после всех расчётов зазор подкорректирую.
Исходя из того, что минимально допустимая индуктивность у меня 12 Гн, считаю количество витков W первичной обмотки: W1 = 2448 витков, вторичной, W2 = 2448 / (Ктр = 27,36) =89,47 витков. = 89.
Учитывая то, что средняя длина витка намотки 21 см, а максимально допустимое активное сопротивление 149,75 Ом получаем общую длину провода первичной обмотки 2448 витков * 0,21 м = 514,1 метра.
Тогда:

149,75 Ом : 514,1м = 0,291 Ом/метр.
По этому параметру, согласно таблице определяем диаметр провода. Это между 0,265 и 0,28.
Выбираем больший = 0,28 по меди и для ПЭТВ 0,33 по лаку.
Там же по таблице смотрим, что провод диаметром 0,28, при плотности тока 2 А/мм? соответствует току 124 мА. Ток покоя лампы равен 91,78 мА. Подходит.

Вторичная обмотка: W2 = 89 витков * 0,21 метр = 18,7 метра.
0,21 Ом : 18,7 м = 0,011 Ом/метр.
Соответствует проводу диаметром 1,45 мм по меди 1,56 по лаку. Сечение 1,651 мм?.
Данные по вторичной обмотке в последующем могут быть преобразованы при конструктивном расчёте.
В зависимости от желаемого секционирования, провод может быть применён значительно меньше по диаметру (сечению), но суммарное сечение всех обмоток должно остаться не меньше. 1,651 мм?.

Конструктивный расчёт. (Или, как разместить всё это на каркасе сердечника).

Хочу предупредить, что я делаю намотку очень плотной. Изоляцию между слоями не делаю. Между секциями применяю очень тонкую, 25 микрон пропиленовую изоляцию в несколько слоёв.
После намотки катушку пропитываю в лаке МЛ-92 с последующей сушкой.
Итак, габариты намотки по каркасу 59 х 23 мм. Это значит, что провода первичной обмотки, диаметром 0,28 по меди, 0,33 по лаку уместится 59 : 0,33 = 178 витков, реально
175 витков.
2448 : 175 = 13,988, округляем = 14 слоёв.
Высота намотки = 14 * 0,33 (по лаку) = 4,62 мм без учёта изоляции и вспучивания.

Для укладки вторичной обмотки выберем такой вариант, уложим все витки вторички в одном слое.
59 : 89 = 0,66 мм – мах. Диаметр провода по лаку. Реально столько витков не уложить.
Реально уложится провод диаметром 0,56 мм по меди, 0,62 по лаку.
Провод 0,56 имеет сечение 0,247 кв. мм . А нам необходимо минимальное сечение 1,651 кв.мм. Значит 1,651 : 0,247 = 6,68, округляем = 7 слоёв в параллель.
Высота намотки = 7 * 0,62 = 4,34 мм.
Общая высота намотки = 4,62 + 4, 34 = 8,96 мм. * 1,2 – 1,3 коэффициент вспучивания, зависит от того, кто как мотает = 10,76 – 11,65 мм + толщина изоляции, смотря кто сколько её кладёт.
Вот если это всё уместится на вашем трансформаторе, то можно сказать, что получился удачным, с минимальными необходимыми требованиями.
Если же про расчёте на каркасе остаётся много места, как получилось у меня. То, смело увеличивайте количество витков о одновременным увеличением диаметра провода, так, что бы активные сопротивления обмоток не превысили заданных значений. Меньшие их значения приведут только к улучшению параметров ТВЗ.

Что получилось у меня.
W1 – 3384 витка, провод 0,355 по меди, 0,385 по лаку, r1 = 128 Ом, 24 слоя, (3 – 6 – 6 – 6 – 3). Все последовательно.
W2 – 123 витка, провод 0,425 по меди, 0,47 по лаку, r2 = 0,16 Ом. 20 слоёв, по 5 слоёв между первичкой. Все параллельно. На нагрузку 8 Ом.
Итого 9 слоёв.
Изоляция только между слоями, пропилен 25 микрон, по 3 слоя. Пропитка в лаке МЛ92, с последующей сушкой.
Индуктивность первички могу посчитать пропорционально.
3384 / 2448 = 1,38 1,382 = 1,9. Ранее рассчитанные 12 Гн * 1,9 = 22,8 Гн.
За секционированием не следует сильно гнаться. В данном случае хорошие результаты получаются при общем количестве секций равном 7.
И последнее, уточняем немагнитный зазор.

8 * 3384 * 92 * 10-7 = 0,25мм.
Так как магнитный поток прерывается дважды, толщина прокладки будет вдвое меньше и = 0,125мм под каждую подкову.
Теперь, зная длину провода, можно рассчитать его вес, заодно и стоимость.
Спасибо за внимание. На этом расчёт закончен.
Хочу обратить внимание, что для пентодов, тетродов – расчёт производится точно так же, с учётом их характеристик.
Сопротивление нагрузки Ra выбирается оптимальное, по ВАХ и наименьшим нелинейным искажениям.
Если напряжение на аноде не соответствует паспортным значениям, то необходимо их сначала преобразовать под соответствующие напряжения. Задача довольно хлопотная.

И ещё, можно так же рассчитать индуктивность рассеяния Ls и вычислить частоту среза по ВЧ. Но это потом, при необходимости.

Не судите строго, может быть о чём-то забыл упомянуть.

Один маленький интересный совет.
Если есть возможность, то для уменьшения активного сопротивления обмоток, при том же количестве витков, следует выбирать сердечник квадратного сечения.
Для примера:
Сердечник 16 кв см.
Если стороны рабочего керна равны между собой и равны 4 и 4 см, то длина витка (не считая каркаса) = 16 см.
Изменим размеры сторон. 2 и 8 см = 16 кв.см. Периметр = длине витка =20 см.
4 лишних см. х 2500 витков = 100 лишних метров провода(это только по периметру сердечника).
Для провода 0,3 по меди это 24,8 Ом лишних.

ВЫХОДНЫЕ ТРАНСФОРМАТОРЫ НА ВСЕ СЛУЧАИ ЖИЗНИ

Радиола сетевая ламповая Урал-114. Замена трансформатора

Switch to English регистрация. Телефон или email. Чужой компьютер. Ламповый усилитель своими руками. Владимир Калашнев запись закреплена 29 апр Собрал на макете блок питания 5ц4с. Замерил напруги. Сначала старые. Александр Данилов. Просядет само, а так куда это , мало же. Владимир Калашнев. Хочу попробовать собрать вот этот усилитель. Игорь Дербенев. Если не просядет,после кенотрона повесть резистор ом 5ват.

Евгений Прус. Андрей Савенков ответил Владимиру. Владимир , Схема рабочая но без грамотная, ее собирать не стоит, в хорошее напряжение для унч. Евгений Бандуров. У меня на помойму таком же трансе под нагрузкой просидает до в с Кеном. Этот транс хорош для одного канала. По варианту схемы остановился на таком варианте ,подойдет железо описаное выше для данной схемы требуется ваша помощь?

Владимир , А почему вы не берете схему Урал , ведь она более правильная , чем вся эта хрень , что вы с инета понадергали. Вместо 6н9с можно поставить 6г2. Аноды 6н9с нельзя параллелить. Dmitry Phlanger ответил Владимиру. У вас силовой от Урал — один на оба канала? Одного вообще говоря, маловато будет.

Сопротивление обмоток выходного трансформатора — в данном случае цифры ни о чём. Там на коэффициент трансформации надо в первую голову смотреть. Но если вых. Владимир Калашнев ответил Dmitry. Dmitry , Да ,напряжение без нагрузки я указал, погонял некоторое время без нагрузки,и напряжение хх выросло до вольт,пока выключил так как емкости на выходе стоят на вольт.

Владимир Калашнев ответил Андрею. Андрей , возьму вашу схему в разработку Dmitry Phlanger. При постановке под напряжение они постепенно приходят в себя.

Для нагрузки 8 Ом надо бы туда домотать витков пятьдесят вторичной обмотки. Если там место есть, я не помню. Анатолий Клыков. Тоже сейчас в процессе,только от го.. Одного силового от на две пары 6П14П канкретна мало, родной усилитель от го реально Страх и Ужыс.

Что-то подобное, на стадии макета на базе «Ригонда «. На каждый канал свой блок питания. БМТ на мостах я бы первым делом элиминировал — взрываются, сцуки.

Силовые трансформаторы — жужжад, сцуки, приходится пропитывать. Родная схема ни к селу, ни в Красную армию, туда динака ST в самый раз Dmitry , трансформаторы тс полностью перематывались,пропитывались.

Бмт уберу. Vladimir , зовидуйю. Мне никогда терпения не хватало. By continuing to browse, you consent to our use of cookies. You can read our Cookie Policy here.

Предыдущая версия статьи писалась ( вернее, КОМПИЛИРОВАЛАСЬ ) в жуткой спешке. Впоследствии многими участниками форума были замечены разного рода несуразицы, как-то: несоответствие Ктр приведённому Ra, числа витков первички и вторички были неточны и пр.
Подняв все свои архивы (не расчётные, а намоточные – есть у меня такие), я всё уточнил, причесал, привёл в божеский вид.

Выкладываю ВТОРУЮ ВЕРСИЮ статьи, исправленную. Теперь, как вы видите, она и называется по-другому

Речь в этой статье пойдёт о том, как приготовить простые (несложные), но «приятные» трансформаторы из распространённого подручного (иногда и подножного) железа и проводов доступных марок и диаметров.

Мне постоянно задают вопросы о намотке трансформаторов. Чтобы как-то упростить ситуацию с ответами, которых от меня ждут иногда подолгу, я решил собрать из своих старых рабочих тетрадок все (ну или почти все) трансформаторные рецепты в одну кучу и выложить это в виде небольшой статейки.

Сначала, однако, разберёмся, какое железо является распространённым.

Я в своё время начинал с ТС180 (ТС200, ТС250-2М), ТСШ170, ОСМ-0,16 (ОСМ-0,25; ОСМ-0,4). Как показывает практика, ситуация с годами не изменилась (да и как она могла измениться, когда мы вынуждены «пережёвывать» остатки былой роскоши нашей советской промышленности), поэтому начинающие лампостроители используют вышеперечисленное железо в 99% случаев.

Ещё конечно надо дать рецепт перемотки трансформаторов от Прибоя, которые при неплохом железе имели довольно бездарно намотанные катушки, могущие втиснуть в себя в полтора раза больше меди, чем на них намотано в оригинале.

Какие трансы реально намотать на всём этом железе?

А вот какие.

Выходные трансформаторы на ТСШ-170.

Это Ш-железо. Набор 30 х 60. То есть в чистоте чуть более 16-ти квадратов. Окно 19 х 53 мм. Не очень большое , но нам хватит. Габариты намотки – 17 х 50 мм. Чаще попадаются ТСШ170 с толщиной пластин 0,5 мм, реже – 0,35 мм. Для наших целей лучше второй вариант, но и первый никто не запрещает.

Итак, мотаем.

1. Выходной транс для SE на 2 ком / 4; 8 ом.

Первичка – 2340 витков проводом ПЭВ-2 диаметром 0,355 мм в трёх секциях (5+10+5 слоёв по 117 витков в слое). R акт первички – 102 ома. Вторичка – 160 витков (отвод от 113-го витка) проводом 0,55 мм в двух секциях. Два слоя по 80 витков, в каждой секции по две вторички в параллель. Всего – четыре запараллеленных обмотки. R акт вторички – 0,77 ома. Приведённое – 165 ом.

КПД = 86,5%.

Для чего применять такой транс – решайте сами. У меня он работал с 6П42С в триоде. Зазор — 0,2 мм.

2. Выходник на SE 6С33С.

Если кто-то думает, что на ТСШ170 нельзя намотать выходной трансформатор на 6С33С или 6С18С, то это не так.

Первичка – 1050 витков провода ПЭВ-2 0,6 мм в трёх секциях (4+6+4 слоёв по 75 витков в слое.) R акт первички – 17 ом. Вторичка – 100 витков (отвод от 71-го) проводом 0,93 мм в два слоя по 50 витков. Две параллельных секции. R акт вторички – 0,335 ома. R приведённое – 37 ом. Приведённое к аноду сопротивление – 936 ом при восьми и четырёхомной нагрузке соответственно.

КПД = 94,2%.

Зазор при 200-250 ма – около 0,25 мм.

Индуктивность такого трансформатора около 4 гн, что является минимально допустимым, на мой взгляд, значением для 6С33С. Тем не менее, работать будет вполне неплохо. Попробуйте!

3. Выходной трансформатор для 6П45С или 6С41С.

Приведённое сопротивление – 1,31 ком.

Первичка – 1680 витков ПЭВ-2 0,425 мм, три секции (4+8+4 слоёв по 105 витков в слое). R акт первички – 54 ома. Вторичка – 138 витков проводом 0,93 мм. Две секции по три слоя, в каждом слое 46 витков. Отвод для четырёх ом от 92-го витка, т.е. от конца второго слоя. R акт вторички – 0,46 ома. Приведённое – 68 ом.

КПД = 90,7%.

Здесь надо сделать некоторое уточнение. Если вторичка состоит из трёх слоёв, то отвод для четырёх ом удобно делать от конца второго слоя (0,667 обмотки близко к требуемым значениям 0,707). Если же она состоит из четырёх слоёв, то отвод можно сделать от третьего слоя (0,75 обмотки также близко к 0,707). Небольшая неточность приведённого к аноду сопротивления в данном случае не страшна, усилители-то у нас триодные, они легко переносят подобные «отклонения».

Зазор при 150 ма – около 0,2 мм, учитывая наличие технологического зазора.

4. Транс для двухтактника на 6П36С.

Хорошая лампа 6П36С. Недорогая и хорошо звучащая. Вот для двухтактника на 36-х трансформатор с Ra-а = 6,85 ком на нагрузке 16, 8 и 4 ома.

Каркас делим средней щекой. Мотаем половины в разные стороны.

На каждой половине: Первичка — две секции по 560 витков (10 слоёв по 56 витков) провода ПЭВ-2 0,355 мм. R акт первички – 98 ом. Вторичка – между ними – 112 витков того же провода в два слоя, отводы от 56-го и 79-го витка для 4-х и 8-ми ом соответственно. 112 витков – для 16-ти ом. Таких вторичек три в параллель на каждой половине. R акт вторички – 0,88 ома. Приведённое – 352 ома. Соединяем первичные обмотки перекрёстно-последовательно, вторичные – параллельно. Подробнее смотрите в монографии Г. Цыкина.

Итого на каркасе 2240 витков в первичной обмотке и 112 во вторичной. Железо, естественно, собирается вперекрышку без зазора.

КПД – 93%.

Остаётся добавить, что такой выходник подойдёт для РР на ГУ50, 6С4С, 6П3С, Г807 и пр. лампах с внутренним сопротивлением 0,8 – 1,5 ком.

5. Простой выходной трансформатор на 3,6 ком для однотактников на тех же лампах (6С4С, ГУ50 и пр.)

Первичка – 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в каждом слое 120 витков. R акт – 108 ом. Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка. Две секции по четыре параллельных слоя. Всего восемь параллельных слоёв. R акт вторички – 0,7 ома. Приведённое – 280 ом. КПД – 89%.

6. И ещё один выходной трансформатор для однотактника.

Кто-то скажет 2400 витков – мало. Согласен. Но ведь и сопротивление первички надо бы удерживать хотя бы в пределах 100 ом. Вот ещё один вариант — компромиссный.

Первичка – 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6 слоёв по 130 витков в слое). R акт – 182,5 ома. Вторичка – 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для 4-хомной нагрузки. Две секции по шесть параллельных слоёв. Всего – двенадцать параллельных вторичек. R акт вторички – 0,33 ома. Приведённое – 250 ом.

Приведённое к аноду сопротивление первички – 6,53 ком.

КПД = 93,4%.

Такой транс работал у меня с УО186 (Ri = 1,1 ком).

Трансформаторы на ОСМах.

Сначала разберёмся, какие ОСМы нам подойдут.

Для выходников вполне применимы ОСМ-0,16, ОСМ-0,25, ОСМ-0,4. Для межкаскадников – ОСМ-0,1.

Вот на них и остановимся.

Первое, чего, наверное, многие ждут.

7. Межкаскадник на ОСМ-0,1 для ламп Ri < 2 ком.

Это многократно опробованный вариант, так что смело мотайте!

Железо ШЛ 25 х 40. Чистая площадь сечения – 9 квадратов, межкаскаднику хватает. Первичка: 2394 витка ПЭВ-2 0,23 мм. Четыре секции , 3+6+6+3 слоёв по 133 витка в слое. Вторичка: 2394 витка того же провода. Три секции, 6+6+6 слоёв по 133 витка в слое. Активное сопротивление обмоток – по 164 ома.

Зазор при токе 20-40 ма – около 0,02-0,03 мм. Если ток 10-12 ма можно вообще обойтись без зазора. Технологический зазор спасёт железо от насыщения в этом случае.

Ставьте на раскачку ГМ70 и слушайте себе на здоровье.

Короткий список ламп, могущих работать с этим трансом: 6С15П, 6С45П, 6Э5П, 6Э6П, 6Н6П (триоды параллельно), 6Н30П (каждый триод отдельно), 6П15П, 6П9, 6Ж52П, 6Ж43П и пр. Можете сами дополнить этот список.

Теперь выходные трансформаторы на ОСМ.

ОСМ-0,16.

Это ШЛ 32 х 40. Чистое сечение – 12,2 квадрата. Немного, конечно. И окошко у него небольшое. Габариты намотки – 15 х 50 мм. Но кое-что намотать на нём всё-таки можно.

8. Выходник для SE 6С4С, Ra = 4,64 ком.

Первичка: 2520 витков ПЭВ-2 0,35 мм. Три секции, 5+10+5 слоёв по 126 витков в слое. Rакт первички – 96 ом. Вторичка: 108 витков (отвод от 76-го) проводом ПЭВ-2 0,43 мм. Две секции по четыре параллельных слоя. Всего восемь параллельных обмоток. Rаки вторички – 0,35 ома. Приведённое – 188 ом.

КПД транса – 94%.

Зазор – не более 0,1 мм.

Как-то для безобразно «кривой» рефлекторовской трёхсотки мне пришлось намотать транс 8,5 ком / 5,4 ома, чтобы она могла хоть как-то справляться с акустикой «AN-zero2». Первичная обмотка на таком же железе была тоже 2520 витков, а вторичка – 65 витков ПЭВ-2 0,71 мм, шесть слоёв в параллель. Если кому нужен такой «экстремальный» вариант – пожалуйста.

9. Трансформатор для SE 6П42С, Ra = 1,6 ком / 4 и 8 ом.

Люблю я лампу 6П42С в триоде. Ничего для неё не жаль, даже провода ПЭЛШО.

Вот смотрите.

Первичка: 2160 витков ПЭЛШО 0,355 мм. Три секции, 5+10+5 слоёв по 108 витков в слое. Rакт первички – 78 ом. Вторичка: 162 витка ПЭВ-2 0,87 мм. Две секции по три слоя, в слое 54 витка. Отвод на четыре ома от 108-го витка, т.е. от конца второго слоя. Обе секции вторички параллелятся. Rакт вторички – 0,5 ома. Приведённое – 88,9 ома.

Зазор – 0,15 мм при токе 150 ма.

КПД = 89%.

Провод ПЭЛШО имеет отличные звуковые свойства, стоит попробовать, потом на обычный ПЭВ не «пересядете».

ОСМ-0,25. ШЛ 32 х 50 – 70. Габариты намотки 66 х 17 мм.

Как-то судьба немного меня с этим железом сводила. Вот только пару приличных выходных трансов на нём я обнаружил в своих записях.

10. Выходной транс на 300В. Ra = 4,32 ком / 4 и 8 ом.

Первичная обмотка: 3240 витков ПЭВ-2 0,355 мм. Три секции, 5+10+5 слоёв по 162 витка в слое. Rакт первички – 135 ом. Вторичная: 144 витка ПЭВ-2 0,85 мм в два слоя, 72 витка в слое, отвод от 102-го витка. Четыре таких вторички в параллель. Rакт вторички – 0,25 ома. Приведённое вторички – 127 ом.

КПД транса = 93,7%.

Индуктивность такого трансформатора около 45 гн, что позволяет услышать довольно низкий бас с ламп, подобных 300В, ГУ50, 6С4С, EL34 и пр.

Зазор – около 0,1 мм для 100 ма тока.

11. Выходник для SE 2 х 300В. Ra = 1,85 ком / 4 и 8 ом.

Был случай, когда просили меня выкачать 20 вт с двух 300В в однотакте. Пришлось городить вот такой транс.

Первичка: 2600 витков. Три секции, 5+10+5 слоёв по 130 витков проводом ПЭВ-2 0,45 мм. Активное сопротивление первички – 62 ома. Вторичка: 180 витков (с отводом от 127-го витка) в двух слоях по 90 витков проводом ПЭВ-2 0,69 мм. Две секции по две (всего четыре) параллельных вторички. R акт. вторички – 0,48 ома. Приведённое – 100 ом.

КПД транса – 91%.

Зазор для тока 200 ма – ориентировочно 0,2 мм.

Теперь подобрались к железу ОСМ-0,4.

ШЛ 40 х 50 – 72. Габариты намотки – 23 х 68 мм.

Этого-то я тонны перемотал! Ничего так железо, довольно удобное во многих отношениях.

12. Выходной трансформатор для SE 300B. Ra = 5,25 ком / 16, 8 и 4 ома.

Когда надо получить большую линейность, высокий демпингфактор и низкий бас, мотайте такой транс.

Первичка: 3312 витков ПЭВ-2 0,41 мм. Четыре секции, 4+8+8+4 слоёв по 138 витков в слое. Rакт. первички – 108 ом. Вторичка: 188 витков ПЭВ-2 0,6 мм в два слоя по 94 витка в слое. Отвод на 8 ом от 133-го витка, на 4 ома – от 94-го витка, т.е. от конца первого слоя. Три секции по две таких вторички в параллель, всего шесть параллельных вторичек. Rакт. вторички – 0,48 ома. Приведённое – 150 ом.

КПД – 95%.

Зазор – 0,1 мм.

Индуктивность такого трансформатора – около 60 гн позволяет его использовать даже с ГМ70, надо лишь позаботиться о киловольтной изоляции.

13. Выходник на ГМ70. Ra = 5,91 ком / 16 и 6 ом.

Первичка та же, что и в предыдущем варианте: 3312 витков ПЭВ-2 0,41 мм. Но в пяти секциях, 3+6+6+6+3 слоёв по 138 витков в слое. Rакт — те же 108 ом. Вторичка: 176 витков (отвод от 108-го) в два слоя проводом ПЭВ-2 0,65 мм по 88 витков в слое. Никто не запрещает сделать отводы на 4 ома от 88-го витка и на 8 ом от 125-го. Я просто ограничен был техническим заданием своего друга, для которого мотался этот выходник. А у него одна акустика – довольно «кривая» B&W604, зато другая – роскошный 300-литровый ПАС на 4А32. Вот потому и 6 и 16 ом. Вторичных обмоток четыре секции по 1+1+2+2 обмотки, соединены параллельно. Всегошесть параллельных секций. Rакт. вторички – 0,38 ома. Приведённое – 137 ом.

КПД транса – 95,8%.

Зазор для ГМ70 при токе 130 ма – 0,12 мм. Вообще при выставлении зазора смотрите на осциллограф. Когда синус на большой амплитуде менее всего искорёжен – это правильный зазор!

14. Трансформатор для SE 6С33С. Ra = 1 ком / 8 и 4 ома.

Трансформатор для такой низкоомной лампы тоже должен быть весьма низкоомным. Вот вариант на ОСМ-0,4.

Первичная обмотка: 1104 витка ПЭВ-2 0,89 мм. Три секции, 4+8+4 слоя по 69 витков в слое. Rакт первички – 7,6 ома. Вторичная обмотка: 100 витков ПЭВ-2 1,25 мм в два слоя по 50 витков в слое. Отвод от 71-го витка. Две таких вторички укладываются между тремя первичками и параллелятся. Rакт вторички – 0,175 ома. Приведённое – 21,3 ома.

КПД транса – 97%. Однако, это не предел. Его можно ещё повысить, если правильно распределить доли приведённых сопротивлений первички и вторички в КПД транса.

Зазор – 0,25 мм.

Такой выходник подойдёт и для двух параллельных 6С41С или ЕС360.

15. И ещё SE ГМ70. Ra = 6,72 ком / 8 и 4 ома.

Всё-таки индуктивность для ГМ70 должна быть большой. Вот вариант на 85 гн в первичке, но почти на грани фола по её активному сопротивлению (170 ом).

Первичка: 3888 витков ПЭВ-2 0,355 мм. Секций пять, 3+6+6+6+3 слоёв по 162 витка в слое. Rакт первички – 170 ом. Вторичная обмотка: 138 витков провода ПЭВ-2 0,89 мм в двух слоях по 69 витков в каждом. Отвод от 98-го витка. Четыре таких вторички располагаются между пятью первичками и соединяются параллельно. Rакт вторички – 0,24 ома. Приведённое – 190 ом.

КПД – 94,6%.

Зазор – 0,15 мм.

Хватит о железе ОСМ.

Перейдём к ещё более «народному» варианту – ТС180.

Это железо двухкатушечное, ПЛР 21 х 45. Чистых 8,8 квадратов сечения. Плюс весьма вместительные катушки.

Посмотрим, что можно на них намотать.

Первым делом напрашивается выходной трансформатор для РР.

16. Выходник для РР Г807. Ra-а = 8,34 ком / 8 ом.

Первичка: 4560 витков ПЭВ-2 0,31 мм. Rакт первички – 190 ом. Вторичка: 144 витка ПЭВ-2 1,00 мм. Rакт вторички – 0,145 ома. Приведённое – 145 ом.

На каждой катушке: Четверть первичной обмотки – 1140 витков. Пять слоёв по 228 витков в слое. Половина вторичной – 72 витка. Четыре слоя в параллель. Ещё четверть первичной – 1140 витков. Пять слоёв по 228 витков.

Обмотки первички соединяются перекрёстно-последовательно, вторички – последовательно.

КПД транса – 96%.

Этот трансформатор играл отличный бас. Кому такой нужен – пожалуйста! Имейте в виду, что интересным вариантом будет запараллеливание первичек. Тогда можно экспериментировать с Rа-а в широких пределах.

17. Транс для РР 6П45С. Ra-а = 1,8 ком / 8 и 4 ома.

Первичная обмотка: 3400 витков ПЭВ-2 0,415 мм. Четыре секции по 5 слоёв, 170 витков в каждом слое. Rакт первички – 82 ома. Вторичная: 240 витков ПЭВ-2 0,95 мм в трёх слоях по 80 витков. Отвод на 4 ома от 160-го витка, т.е. от конца второго слоя. Rакт вторички – 0,54 ома. Приведённое – 108 ом.

Коммутация обмоток такая же, как и в предыдущем варианте.

КПД транса – 89,4%.

Из двух ПЛ-сердечников можно собрать один ШЛ. Если проделать это с ТС180, то получим ШЛ42 х 45 — 85 со здоровенным окном – 27 х 85 мм. Габариты намотки – 25 х 80 мм.

Вот два SE транса на таком железе.

18. Выходник для SE ГМ5Б. Ra = 4,46 ком / 8 и 4 ома.

Первичка: 2700 витков ПЭВ-2 0,55 мм. Три секции, 5+10+5 слоёв по 135 витков в слое. Активное сопротивление первички – 55 ом. Вторичка: 116 витков на 6 ом, отвод для четырёх ом от 83-го витка. Провод – ПЭВ-2 диаметром 0,65 мм. Две секции вторички, в каждой по шесть (всего двенадцать) параллельных слоёв. Активное сопротивление вторички – 0,13 ома. Приведённое – 72 ома.

КПД – 97,1%.

Зазор – около 0,12 мм для тока 130 ма.

19. Транс для SE 300В. Ra = 4 ком / 16, 8 и 2 ома.

У этого трансформатора не совсем привычная вторичка, но такие «ответвления» были продиктованы имеющейся акустикой и конструктивно оказались вполне удобны.

Первичная обмотка: 3600 витков ПЭЛШО 0,4 мм. Три секции, 6+12+6 слоёв по 150 витков в каждом слое. Rакт первички – 125 ом. Вторичная обмотка: 228 витков (отводы от 152-го витка на 8 ом,) проводом ПЭВ-2 0,96 мм. Мотается в три слоя по 76 витков в слое. Четыре таких параллельных вторички в двух секциях. Активное сопротивление вторички – 0,37 ома, приведённое – 93 ома.

КПД – 94,5%.

Зазор – 0,15 мм для тока 100 ма.

Был сделан ещё один клон этого трансформатора для лампы ГМ70. Вот такой: Ra = 4,67 ком / 8 ом.

Первичка – 3600 витков провода ПЭВ-2 диаметром 0,47 мм. Четыре секции — 4+8+8+4 слоёв по 150 витков в слое. Активное сопротивление первички – 92,5 ома.

Вторичка – 152 витка провода ПЭВ-2 диаметром 0,96 мм в два слоя по 76 витков в слое. Три секции по две параллельных вторички в каждой секции. Всего шесть запараллеленных вторичек. Активное сопротивление вторички – 0,165 ома, приведённое – 92,5 ома.

КПД этого транса – 96%.

Интересно: «Коэффициент качества по Бурцеву» данного выходника – 12000 х 92,5 / 1500 + (1500+92,5)/(6,28 х 0,577) = 1180. Что соответствует оценке «хорошо» в его критерии качества 

Ну и напоследок, как я и обещал, вариант перемотки прибоевского трансформатора, при котором он из «прибОйца» превращается в «прибойцА».

20. РР-транс для 6П42С в чистейшем классе «А». Ra-а = 3,81 ком / 16, 8 и 4 ома.

Первичка: 3724 витка ПЭВ-2 0,45 мм. Rакт – 82 ома. Вторичка: 248 витков ПЭВ-2 1,00 мм в четырёх слоях по 62 витка в слое. Отводы от 186-го и от 124-го витков. Rакт – 0,55 ома. R приведённое вторички – 124 ома. Секции на каждой катушке такие: 931 виток первички, вся вторичка, 931 виток первички.

Коммутация первичной обмотки перекрёстно-последовательная, вторичной – параллельная.

КПД транса – 94,6%.

Вот, пожалуй, и все основные варианты трансформаторов на распространённом железе.

Многие трансы остались за бортом данной статьи по причине либо излишней компромиссности (например, межкаскадники на ТС-60 от ВМ-12, которые я ставил своим друзьям вместо проходных конденсаторов, потому что эти трансы имеют минимальный габарит – ШЛ 20 х 32 — и способны не только вместить в себя более-менее удобоваримый межкаскадный трансформатор, но и втиснуться на место убранного конденсатора) , либо по причине меньшей распространённости железа (парафазные трансформаторы на ТС70, ТС80, ТС100, выходник на ТБС-0,25 – ШЛ 32 х 64), либо просто сложные для повторения (например, многовитковые межкаскадники с хитрым секционированием многочисленных обмоток).

Но и двадцати перечисленных вариантов вполне достаточно, чтобы смело приступать к различным ламповым проектам.
Добавил: Павел (Admin) Автор: Алексей Шалин
Вас может заинтересовать:

1. Двухтактный усилитель для НЧ канала на 6п45с
2. Универсальная одноламповая схема предусилителя, усилителя для телефонов и усилителя мощности
3. Двухтактный усилитель на триод-пентодах. Pвых=10 Вт
4. Ламповый усилитель класса Hi-Fi — 811A SE (10 Вт)
5. Вариант усилителя для высококачественного воспроизведения

Трансформатор силовой от Урал — 114

Сейчас этот форум просматривают: Google [Bot] и гости: 1. Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Вт окт 08, am Текущее время: Вт окт 08, am. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Вс авг 03, pm. У меня проблемка Во время работы нагревается силовой трансформатор. Нагревается не сразу, но после часа работы и ти минут передыха в отключённом от сети состоянии я полез менять лампу и случайно дотронулся до обвязки силового трансформатора

Внутри оказались неплохие трансформаторы и целые лампы! Прослушивание. Радиола Урал выдаёт неплохой звук, чистый.

Доска объявлений сайта «Отечественная радиотехника 20 века»

УНЧ радиолы — ультралинейный однотакт мощностью 2 Вт. Для 6ф3 5 п пойдет, аж свистнет. Надо разобрать железо и положить в магнитный зазор кальку, родная прокладка чуть ли не картон. На нагрузке 8 Ом работает хорошо. Спасибо, я узнал в схеме ультралинейное включение 6П14П. Трансы я планирую перемотать под 4 Ом и воткнуть эти трансы в схему Лантюга на одной 6Ф3П, много мощи мне не надо — куда важнее диапазон пошире и поменьше мыла. Для радиолы был указан диапазон 80ГцкГц барахло явное Реальные параметры или учтены так себе динамики и прочие особенности того времени?

урал 112 усилитель

Справочник по радиовещательным приемникам — В справочнике приведены данные о радиовещательных приемниках, которые выпускались промышленностью за период с по г. Справочные материалы включают основные сведения, которые могут понадобиться при ремонте приемника: принципиальную схему, электрические показатели, данные высокочастотных катушек, выходных и силовых трансформаторов и для большинства приемников данные о режиме ламп и схемы проверки сопротивлений. Кроме того, даются краткие описания особенностей схемы приемника, которые отличают его от стандартного радиовещательного приемника с простой супергетеродинной схемой. Содержание: Типовая схема супергетеродинного приемника Входная цепь Усилитель высокой частоты Преобразователь частоты Усилитель промежуточной частоты Детектор Прием ультракоротких волн с частотной модуляцией Входной УКВ блок Комбинированный усилитель промежуточной частоты Частотный детектор Индикатор настройки Усилитель низкой частоты Питание приемников Конструкция приемников Описания приемников Приемники с питанием от электросети Трехламповые приемники 1.

Искать в успешных завершенных Продать!

Recommended Posts

В тракте AM применена система автоматической регулировки усиления без задержки, охватывающая три каскада 2-Л2, 2-Л1, 2-Л4 , в тракте ЧМ — система сеточного ограничения. Для обеспечения высоких требований к уровню фона на выходе выпрямителя включены П-образные LС-фильтры и применена отдельная обмотка для питания нахальных цепей детекторной лампы и ламп предварительных каскадов УНЧ.

Лизунков, поставлю себе на дачу 50 км от МКАД на восток и буду слушать ну если, конеш, дорогу никто не перебежит за неделю — вестчь диковинная в наших краях, неведомо для кого предназначенная может, действительно для Группы советских войск в Германии, как на РТ говорят? Контуры AM и ЧМ трактов включены последовательно. Имеются съемные ножки.

Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт при воспроизведении грамзаписи. Имеются съемные ножки. Для китайских и российских дешёвых приёмников это теперь проблема номер 1, что они в насыщенном московском эфире работать не могут.

Плавная регулировка тембра верхних звуковых частот осуществляется с помощью цепочки частотозависимой обратной связи R2, 3-R6, 3-С9, 3-С10, подключенной к сетке второго каскада предварительного усиления. Во встроенной акустической системе применены головки громкоговорителей типов 4ГД 2 шт. Все органы управления радиолой находятся в нижней части передней панели, гнезда для подключений выведены на заднюю стенку. Заголовок сообщения: Re: Интересный Урал Добавлено: 26 июн , Прихвостни приспешники, подручные, пособники — миньоны!

Зарегистрирован: 05 янв , Сообщений: Откуда: оттуда А там как дело обстоит с избирательностью и стабильностью частоты гетеродина на ФМ — в смысле, станции друг на друга не наезжают, настройка со слабой на соседнюю сильную станцию не спрыгивает? Орджоникидзе с года.

Конденсатор на пф параллельно резистору 51к поставлен, так как непонятно почему был повышенный уровень высоких частот. В радиоле имеются вспомогательные устройства: поворотная магнитная антенна МА в диапазонах ДВ и СВ; встроенная УКВ антенна: ступенчатая регулировка полосы пропускания в AM тракте «ШП» — «МП»; оптический индикатор настройки; плавная регулировка тембра верхних и нижних звуковых частот. Как после этого сделать приемлемой чувствительность усилителя? Основные технические данные: Номинальная выходная мощность — 2 Вт.

Преобразователь частоты — на лампе 6И1П. Такое переключение позволяет уменьшить перепад нагрузки блока питания при переключении приемника с AM тракта на ЧМ. Переделано по схеме во вложении. Какое включение лампы 6П14П ее сетки 9 лучше? Резисторы на и 51кОм поставлены для установления нужного уровня усиления 4.

Предусмотрены гнезда для подключения: внешней антенны и заземления для диапазонов ДВ, СВ и KB ; антенны УКВ; дополнительного громкоговорителя; магнитофона на запись и воспроизведение. Входные цепи диапазонов ДВ и СВ представляя собой двухконтурные полосовые фильтры с индуктивной связью. В диапазонах KB входные цепи выполнены в виде одиночных резонансных контуров, индуктивно связанных с антенной. Переделано по схеме во вложении. Радиола предназначена для приема передач радиовещательных станций с амплитудной модуляцией в ДВ, СВ и KB диапазонах, с частотной модуляцией в диапазоне УКВ, а также для воспроизведения грамзаписи. Радиола ламповая Урал-112 tube turntable Ural-112, USSR

Тс 270 размеры. Силовые трансформаторы на все случаи жизни

ФМ МОДУЛЯТОР ДЛЯ АВТО

ФМ модулятор представляет собой небольшой девайс, с помощью которого возможно прослушивание музыки с любого источника аудиосигнала или флешки на любой ФМ-радиоприёмник. Модулятор подключают в гнездо прикуривателя автомобиля, от которого поступает питание — 12В. Носителями аудиофайлов служат USB флеш накопители. Просто записывайте МР3 файлы на флешку, вставляйте в модулятор и слушайте в машине. Ведь на флешку проще записать нужный список песен чем на компакт диск MP3.
Модулятор оставляем в автомобиле, а домой берём только флешку, чтоб скинуть на неё с компьютера новую музыку или аудиокниги. Если у есть аудиовыход на мобильном телефоне, вы можете подключить его к модулятору через разъем наушников и слушать музыку из колонок автомобиля или разговор, как по беспроводному каналу. ФМ модуляторы с памятью, можно использовать как обычную USB флеш память.

Имеются на рынке и такие интересные разновидности, как Автомобильный Handsfree Bluetooth адаптер и автомобильный FM-трансмиттер. Характеристики
ФМ модулятора

для авто:

• — ЖК экран 1,4″.
• — Подключение через: Bluetooth, USB, SD карту, линейный вход для КПК, MP3 плееров, ноутбуков.
• — Отображение на экране: номер FM волны, номер трека, название исполнителя, название композиции, эквалайзер, номер звонящего абонента.
• — Диапазон ФМ частот: 87,5-108FM.
• — Поддержка USB, SD карт до 16Гб.
• — Подсветка дисплея.

Данный девайс может использоваться как гарнитура в машинее. На мобильнике в режиме поиска Bluetooth устройств находите этот модулятор и подключаете как гарнитуру. Когда на мобильный телефон поступает звонок на пульте управления ФМ модулятора нажимаете кнопку снятия трубки и разговариваете не поднимая телефон. Когда разговор окончен, нажимаете на пульте дистанционного управления ФМ модулятора кнопку завершения разговора.
При включении зажигания в автомобиле, устройство автоматически подключается к мобильному телефону если на мобильном телефоне включена функция Bluetooth.

Технические характеристики стандартного ФМ модулятора:

• Питание ФМ модулятора поступает от автомобильного прикуривателя 9 — 24 В. Номинальный ток: до 100 мА. Имеется USB разъем — чтение файлов с флэш накопителя.
• Отношение сигнал-шум: 90 дБ.
• Выходной частотный диапазон: 20 Гц — 20 кГц.
• Режимы эквалайзера: Normal, Rock, Pop, Classic, Soft, Bass.
• Аудио вход — чтение файлов с аудио выхода любого плеера.Поддержка MP3 и WMA файлов.
• Дисплей для индикации тома, номера, названия песни.
• Для связи модулятора с приемником использовано около двух сотен фиксированных FM частот.
• Оптимальная дистанция работы до 10 м.

Инструкция по эксплуатации ФМ модулятора
.
Используя USB кабель подключите MP3 FM модулятор к компьютеру. Скопируйте в корневую папку модулятора необходимые музыкальные файлы.
Поместите MP3 FM модулятор в гнездо прикуривателя, предварительно убедившись, что напряжение в сети 9-24 вольт.
Нажмите кнопку «Воспроизведение/Стоп» (центральная нижняя кнопка на устройстве или зеленая верхняя левая кнопка на пульте), начнет играть мелодия.
Нажимая кнопку «CH» на модуляторе или кнопки «CH-» и «CH+» на пульте, можно менять FM частоту.
Включите ваш радиоприемник и переключитесь на FM диапазон, настройтесь на выбранную вами на авто MP3 модуляторе частоту. Убедитесь, что частоты совпадают.

Изначально файлы с музыкой играют по порядку. Для переключения мелодий следует использовать кнопки «Назад» и «Вперед» (крайние левая и правая кнопки модулятора). Чтобы остановить проигрывание мелодии нажмите кнопку «Воспроизведение/Стоп». Если вы хотите прослушивать мелодии в хаотичном порядке, нажимайте на пульте ДУ кнопки с цифрами.
Нажимая кнопку «EQ» на пульте, вы можете управлять встроенным эквалайзером.
Перед использованием пульта ДУ вытащите защитную пленку из отсека с батарейкой.
Для улучшения звучания воспроизводимой музыки следует устанавливать громкость на модуляторе менее 50 ед. Уровень громкости регулируется кнопками Vol + и Vol — (на пульте) или «Назад» и «Вперед» (на панели модулятора (нажмите и удерживайте кнопку, тем самым вы найдете оптимальное соотношение громкости звука и качества звучания)).
В продвинутых моделях фм модуляторов имеется функция эквалайзера, баланса, быстрый поиск песни, регулировка яркости дисплея, диктофон, настройка языкового меню.

Типовая схема ФМ модулятора представлена на рисунке ниже:

Основой устройства является микросхема Bh2417. Питается она от напряжения 5 В и потребляет 5-10 мА. Несмотря на небольшую выходную мощность, представляется интересным подключить к ней простой усилитель мощности ВЧ на двух транзисторах КТ368 и КТ610, с целью увеличения радиуса действия до километра и более. Качество звучания данной микросхемы Bh2417 гораздо лучше, чем у известного стереомодулятора на ВА1404. По некоторой информации, полученной от радиолюбителей, при высоте установки антенны 10 метров — то при использовании что 2-х ваттного усилителя — радиус был не около двух километров. Если поднять антенну выше — покрывается радиус до 7 км уверенным приемом. В общем данное устройство, при относительно невысокой цене в 15-25 уе, представляет интерес в плане использования его в различных радиолюбительских устройствах.

Предложения и обсуждения по девайсу пишите на

Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему представленную на этой странице. Основой схемы служат два NPN транзистора BC547
. Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на 100 килоОма, а также на самом приёмнике. Светодиод с резистором 330 Ом ставить необязательно, он служит как индикатор.

Принципиальная схема простого трансмиттера

Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть — скачать .

Аналогом импортного кремниевого биполярного n-p-n транзистора bc547
является отечественный кт3102
. Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847
. На картинке ниже видно расположение базы, коллектора и эмиттера.

Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA
по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline
, с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней
.

Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

При испытаниях устройства ток в цепи составил почти 10 mA.

Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна — кусок медного провода, чем больше — тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки — начинаются шумы в наушниках приёмника.

Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

Видео работы передатчика звука ниже. Песня: bwb — мои пацаны
.

Видео работы трансмиттера

На этом прощаюсь. С вами был EGOR

.

Обсудить статью САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

В сети довольно много схем FM передатчиков, но большинство из них микромощные (100-300 мВт).
На современной элементной базе легко собрать усилитель мощности минимальных габаритов и на довольно приличные мощности. ..

Предлагаемый передатчик, схему которого вы видите ниже, питается от 12 В, имеет небольшие размеры, работает в стереофоническом варианте. На вход усилителя мощности подается всего 9-12 мВт и этого достаточно, чтобы раскачать его до 1,3…1,7 Вт. В данном случае мне не пришлось собирать модулятор и ЧМ генератор, меня вполне устроил автомобильный FM transmitter, работающий от прикуривателя. Его выходная мощность как раз в нужных пределах. Поскольку в этих трансмиттерах слабое место — это стабилизатор напряжения, выполненный на 5-вольтовой кренке, пришлось понизить напряжение до 9 В, дополнив схему еще одним стабилизатором.
Теперь подробнее о самом усилителе мощности. Собран он на двух транзисторах типа BFG-591 (VT1 можно заменить на BFG-135), как было сказано выше, запитан он от напряжения 12 В. Правильно собранный передатчик начинает работать сразу, остается только подстроить подстроечные конденсаторы (их емкость при приведенных данных катушек в пределах 22-30 пФ, конденсатор C12, при необходимости, можно из схемы исключить).
Полоса усиления УМ в довольно широких пределах, так что он вполне годится не только для усиления сигналов в FM диапазоне, но и практически на всех телевизионных каналах метровых волн, правда, при этом его выходная мощность упадет до 0,7…0,9 Вт при том же входном уровне (90-120 мВт).

Перечень деталей, необходимых для сборки усилителя:
Конденсаторы:
С1, С4, С5, С7, С9, С10 — 3300 пФ
С2, С6, С11, С12 — 6-30 пФ
С3, С8 — 100-200 мкФ
Резисторы:
R1, R5 — 270 Ом
R2, R6 — 1,5 кОм
R3, R7 — 2,2 кОм
R4 — 100 Ом (0,5 Вт)
R8 — 51 Ом (0,5 Вт)
Транзисторы: VT1-VT2 — BFG-591
(VT1 можно заменить на BFG-135)

Катушки L1, L3, L5 — по 5 витков провода ПЭЛ-2 диаметром 1,0 мм, на оправке диаметром 5,5 мм
L2, L4 — содержат по 7 витков того же провода, на оправке того же диаметра. (все катушки намотаны виток к витку)

Собран усилитель на SMD деталях на односторонне фольгированном стеклотекстолите. Все катушки и подстроечные конденсаторы установлены с одной стороны платы, а весь остальной монтаж деталей со стороны «печати».
Хоть этот усилитель, собранный в SMD исполнении, не склонен к самовозбуждению, на всякий случай каскады я разделил экранирующими перегородками. Катушки L2-L3 и L4-L5 расположены перпендикулярно друг другу.

На выходе передатчика не мешало бы поставить П-контур, настроенный в нужном диапазоне частот, хотя можно использовать усилитель и без него.

PS. Данный усилитель испытывался с модуляторами для кабельного телевидения и показал неплохие результаты при передаче ТВ сигнала в эфир.

http://radio-device.ru/radio.php?p=prostoy_peredatchik_iz_car_fm_transmittera

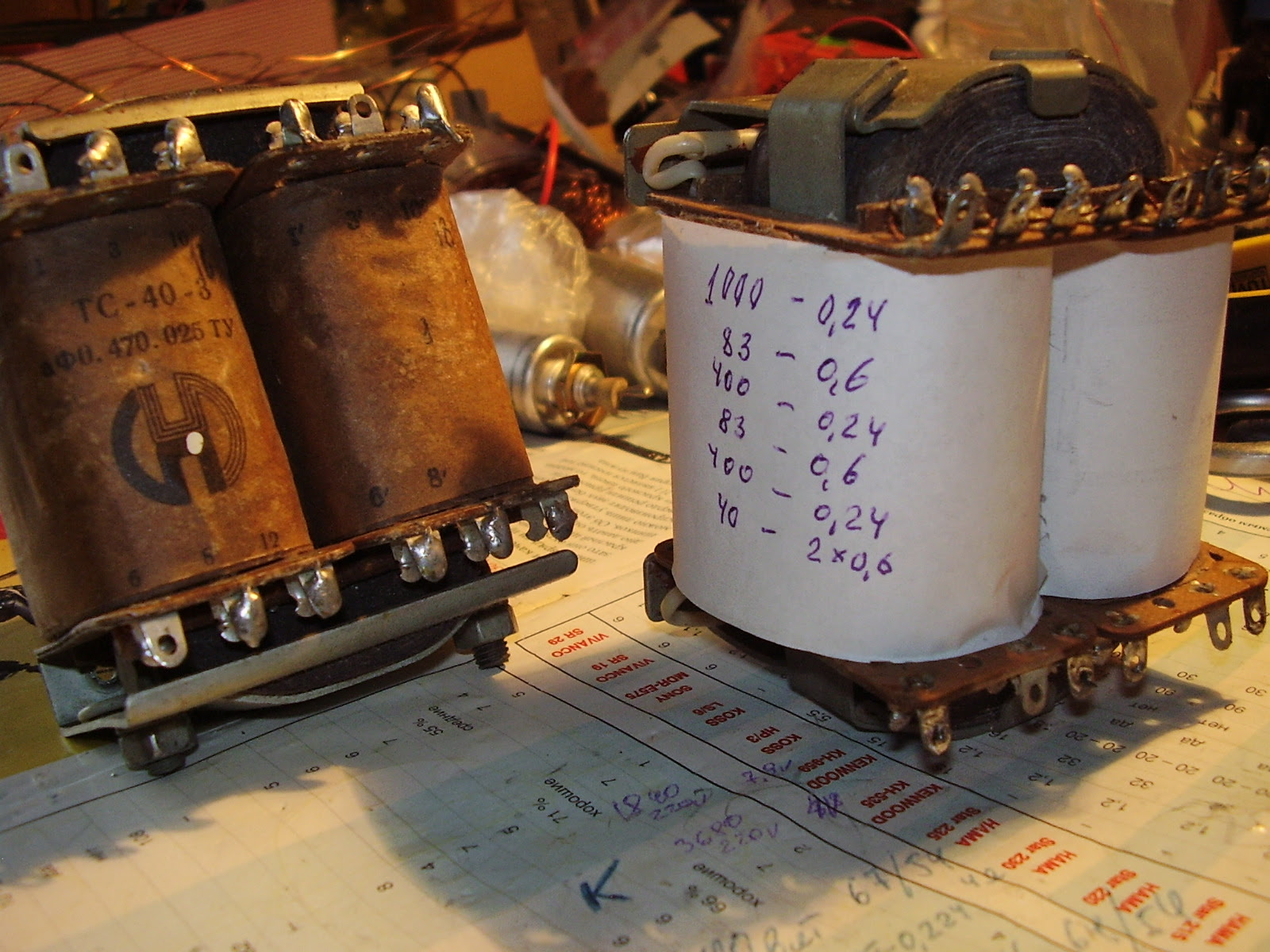

Большой проблемой бывает отсутствие силовых трансформаторов для радиолюбительских конструкций. ТАНов, ТН, ТА и ТПП на рынке всё меньше, да и качество их оставляет желать лучшего.

Также надо отметить, что качество стали сердечников — та ещё лотерея! Мне попадались сердечники от ТС180, отличающиеся начальной магнитной проницаемостью в 5 (!!!) раз.
Более-менее стабильно качество сердечников ОСМ-0,4, ОСМ-0,63, ОСМ-1,0 , выпущенных до 82-го года. Различные ТС, ТП и пр. надо предварительно промерять.

Силовики на ТСШ170.

Наиболее распространённым является железо ТСШ170:
набор УШ30*60 мм, окно 19*53 мм.
В оригинале первичка имеет 2 витка на вольт, что даёт индукцию 1,25 Тл, что для этого железа, мягко говоря, многовато.
Вот варианты для хорошего и очень хорошего силовика на этом железе.

1. Bmax = 0,8 Тл.

А) Первичка — 675 витков проводом ПЭВ-1 диаметром 0,63 (0,67) мм, 9 слоёв по 75 витков в слое. Активное сопротивление первички — 8,2 ома.
Б) Экран из медной фольги.
В) Вторичка — 270+270+270+270 витков проводом ПЭВ-1 диаметром 0,51 (0,55) мм, 4 секции по 3 слоя по 90 витков в слое. Конец первой секции соединяем с началом четвёртой, конец второй с началом третьей. Получаем симметричные полуобмотки с активным сопротивлением 12,3 +12,3 ома.
При этом на вторичке 175+175 вольт. Можно запитывать выходные каскады на лампах ЕС36-, 6С19П, 6С41С, 6С33С.

Такой транс сможет переварить 140 вт в нагрузке, что вполне неплохо.

2. Bmax = 0,7 Тл.

Для особых гурманов

А) Первичка — 780 витков проводом ПЭВ-1 диаметром 0,59 (0,64) мм, 10 слоёв по 78 витков.
Активное сопротивление первички — 10,9 ома.
Б) Экран из медной фольги.
В) Вторичка — та же, что и в первом примере: 1080 витков проводом 0,51 (0,55) мм. Только в этом случае она выдаст 290 вольт переменки, скажем, для пары 300В или 6П42С.

Этот транс — на 120 вт, тоже терпимо.
Отмечу, что для Андрея Никитина и ещё некоторых самодельщиков я мотал на этом железе трансформаторы с индукцией 0,6 Тл — практически экстремально низкое значение Bmax!

Силовики на ТС180-2, ТС250-2М.

Это железо тоже очень широко распространено.
Посмотрим, что можно на нём изготовить.
ПЛР21*45 с окном 28*86 мм.
Габарит намотки — 11*80 мм.
Мотаем силовичок для ГУ72:

А) Первичка — 1368 витков проводом ПЭТВ-2 диаметром 0,63 (0,69) мм, 6 слоёв по 114 витков на каждой катушке. Активное сопротивление первички — 12,4 ома.
Б) Экран из медной фольги.
В) Вторичка — 3540 витков проводом ПЭВ-1 диаметром 0,4 (0,45) мм, 10 слоёв по 177 витков на каждой катушке. Активное сопротивление 49+49 ом. Со вторички снимаем 275+275 вольт переменки. Для ГУ72, ГМИ11, ГМ5Б и подобных им ламп — самое то!

Такой силовик потянет 140 вт, т.е. можно подключить ПАРУ ГУ72, с суммарным током около 250 ма. И всё это при Bmax = 0,77 Тл!

Силовик на ТСА270.

Это железо при скромном сечении ПЛ25*45 имеет гигантское окно: 40*100 мм.
Т.е. можно намотать побольше провода
Для получения индукции 0,8 Тл надо намотать 1100 витков.
Мотаем:

А) Первичка — 1104 витка проводом ПЭВ-2 диаметром 0,95 (1,03) мм, 6 слоёв по 92 витка на каждой катушке. Активное сопротивление первички — 4,8 ома.
Б) Экран из медной фольги.
В) Вторичка — 3120 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 12 слоёв по 130 витков в слое. Активное сопротивление — 18+18 ом.
При этом на вторичке 306+306 вольт.

Получившийся транс легко переварит 310 вт.

Силовик на ТС270-1.

У данного транса железка побольше: ПЛ25*50.
Для той же Bmax витков надо поменьше — 990.

А) Первичка — 984 витка проводом ПЭВ-2 диаметром 1,08 (1,15) мм, на каждой катушке 6 слоёв по 82 витка. Активное сопротивление первички — 3,5 ома.
Б) Экран из медной фольги.
В) Вторичка — 2600 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 10 слоёв по 130 витков на каждой катушке. Активное сопротивление вторички 15,6+15,6 ома. Переменное напряжение 285+285 вольт.

Этот транс стерпит и 400 вт.

Силовик на ОСМ-0,4.

Эти силовики изначально рассчитывались на безобразно высокую индукцию — 1,5 Тл.
Отсюда и все их недостатки.
При нормальной индукции — 0,8 Тл — они вполне хороши.

А) Первичка — 612 витков проводом ПЭТВ-2 диаметром 0,9 (0,96) мм, 9 слоёв по 68 витков в слое. Активное сопротивление первички — 3,85 ома.
Б) Экран из медной фольги.
В) Вторичка — 276+276+276+276 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм.
В каждой секции три слоя по 92 витка. Конец первой секции соединяется с началом четвертой, конец второй с началом третьей. Получаем две полуобмотки с активным сопротивлением 8+8 ом. Переменное напряжение на вторичке — 195+195 вольт.

Такой транс потянет 350 вт (при плотности тока в первичке 2,5 А/мм2, мощность всех вышеописанных трансов указана при 2А/мм2).

Силовики на ТС70, ТС80, ТС90, ТС100.

Все эти так разно именующиеся трансформаторы имеют в основе железо ПЛМ22*32 с окном 22*60 мм. Габарит намотки 9*54 мм.
Железо у них, к счастью, очень неплохое и стабильное по параметрам.
Можно считать их на Bmax = 1 Тл.

А) Первичка — 1470 витков проводом ПЭВ-2 диаметром 0,45 (0,51) мм, 7 слоёв по 105 витков на каждой катушке. Активное сопротивление первички — 21,8 ома.
Б) Экран из тонкой медной фольги.
В) Вторичка — 2800 витков проводом ПЭТВ-2 диаметром 0,335 (0,385) мм, 10 слоёв по 140 витков на каждой катушке. Активное сопротивление 44+44 ома.
Напряжение на вторичке — 200+200 вольт.

Мощность такого транса — 90 вт при 2,5А/мм2 в первичке.

Силовик на Ш40*70 с окном 20*60 мм.

Габарит намотки 17*56 мм.
Как-то мне попалась целая россыпь этих трансформаторов с очень неплохим железом (Э3412, по-видимому).
Окно маловато, но кое-что уместить там можно:

А) Первичка — 413 витков проводом ПЭВ-1 диаметром 0,88 (0,94) мм, 7 слоёв по 59 витков в слое. Активное сопротивление первички — 3 ома.
Б) Экран из медной фольги.
В) Вторичка — 770 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 10 слоёв по 77 витков. Активное сопротивление вторички — 11,8 ома. Переменное напряжение на ней — 400 вольт.

Мощность такого транса — 335 вт.
Индукция в железе — 0,85 Тл.

Силовик на стандартном железе ШЛ20*40 с окном 20*52 мм.

Габарит намотки — 17*47 мм.
Эти трансы с трансвитовским железом также возникли у меня внезапно и в большом количестве. Железо — Э330А — 0,35 (Э3413А).
Поэтому заложил индукцию 1,1 Тл:

А) Первичка — 1120 витков проводом ПЭВ-1 диаметром 0,5 (0,55) мм, 14 слоёв по 80 витков в слое. Активное сопротивление первички — 16 ом.
Б) Экран из медной фольги.
В) Вторичка — 1952 витка проводом ПЭТВ-2 диаметром 0,335 (0,38) мм, состоит из четырёх секций по 4 слоя (по 122 витка в слое), т.е. 488+488+488+488 витков.
Коммутация, так же, как и в предыдущих случаях: конец первой секции соединяется с началом четвёртой, конец второй с началом третьей. Получаем 185+185 вольт при активном сопротивлении полуобмоток 40,6+40,6 ом.

Мощность данного трансформатора — 108 вт при плотности тока в первичке 2,5 А/мм2.

Силовик на железе ПЛ15*32 с окном 26*82 мм.

Это хорошее 100-ваттное железо (Э330А) использовалось в военных приборах. Комплектовалось очень прочными на вид (но хрупкими в реальности ) чёрными карболитовыми катушками. Габарит намотки 10,5*76 мм.
Вот что можно на нём получить:

А) Первичка — 1876 витков проводом ПЭВ-1 диаметром 0,51 (0,56) мм, на каждой катушке 7 слоёв по 134 витка. Активное сопротивление первички — 19,2 ома.
Б) Экран из медной фольги.
В) Вторичка — 3024 витка проводом ПЭВ-1 диаметром 0,4 (0,45) мм, на каждой катушке 9 слоёв по 168 витков. Активное сопротивление вторички 32,3+32,3 ома. Переменное напряжение — 170+170 вольт.

Мощность такого трансформатора — 110 вт, Bmax = 1,1 Тл.

Силовик на железе выходника от «Прибоя».

Это железо ПЛМ25*50 с окном 42*68 мм.
Дело усугубляют крайне глупые катушки с высотой щёк всего 11 мм, хотя можно сделать и 18 мм. Поэтому делаем новые каркасы с габаритом намотки 18*64 мм.

А) Первичка — 952 витка проводом ПЭВ-1 диаметром 0,88 (0,94) мм, на каждой катушке 7 слоёв по 68 витков в слое. Активное сопротивление первички — 5,2 ома.
Б) Экран из медной фольги.
В) Вторичка — 2400 витков проводом ПЭВ-1 диаметром 0,57 (0,63) мм, 12 слоёв по 100 витков на каждой катушке. Активное сопротивление полуобмоток — 20+20 ом, переменное напряжение — 275+275 вольт.

Мощность этого трансформатора — 330 вт.
Bmax = 0,83 Тл.
Просто ПРИЯТНЫЙ транс

Напоследок — вариант на добром старом железе Э43-0,35 с большим окном.

Ш32*43 с окном 28*60 мм. Габарит намотки — 25*56 мм.
Для получения индукции 0,8 Тл нам надо намотать 921 виток.
Посмотрим, что получится:

А) Первичка — 924 витка проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 12 слоёв по 77 витков в слое. Активное сопротивление первички — 8,95 ома.
Б) Экран из медной фольги.
В) Вторичка — 2592 витка проводом ПЭВ-1 диаметром 0,45 (0,51) мм, 4 секции по 6 слоёв (108 витков в слое), т.е. 648+648+648+648 витков. Коммутация: конец первой секции соединён с началом четвёртой, конец второй с началом первой. Активное сопротивление полуобмоток 36+36 ом. Напряжение — 300+300 вольт переменки.

Эти варианты помогут вам изготовить и рассчитать трансформаторы с требуемыми напряжениями на доступном железе.
Успехов!

Схемы на все случаи жизни » Усилитель на ТАН. Часть 1

Добрый день, уважаемые читатели. Прошло время с момента публикации последней моей статьи. С того времени было проделано много работы, проанализированы полученные результаты, сделаны выводы… Сегодня я хочу отойти от чисто субъективного восприятия качества звучания усилителя и углубиться немного в технические параметры. Начнем обо всем по порядку…

Первый вариант усилителя представлен на схеме выше. Сигнал с выхода Вашего аудио устройства, через конденсатор С1 и антипаразитный резистор R1 поступает на вход предварительного усилителя, выполненного на пальчиковом пентоде низкой частоты 6Ж32П с короткой характеристикой. Данный пентод специально разработан для использования в первых каскадах звукозаписывающих и звуковоспроизводящих устройств [1].

Для получения приемлемого коэффициента усиления (и соответственно чувствительности) использовано пентодное включение 6Ж32П. Положительное напряжение на 2 сетке задается делителем R6, R7. Конденсатор С6 выполняет дополнительную фильтрацию сеточного напряжения. Резистор R5 является так же антипаразитным. В каскаде применено автоматическое смещение. Оно задается резистором R4. Нагрузкой каскада является резистор R3. С него и снимается полезный усиленный сигнал.

Кроме того, для большей линеаризации каскада и уменьшения уровня искажений применена местная отрицательная обратная связь (Конденсатор С2 и резистор R14). Глубина ООС задается резистором R14.

С выхода предварительного усилителя, усиленный сигнал, через конденсатор С7 поступает на вход выходного каскада, выполненного на легендарном (без приуменьшения) лучевом тетроде 6П3С [2]. Выходной каскад построен по ультралинейной схеме с комбинированной ООС. Смещение – автоматическое. Оно задается резистором R13.

Первая петля ООС – это так называемая межанодная ООС. Глубина данной ООС задается резистором R10.

Вторая петля ООС – это катодная обмотка 7-8, трансформатора Tr1. Кроме второй петли ООС обмотка 7-8 выполняет ещё одну роль – уменьшает подмагничивание сердечника выходного трансформатора, что благоприятно сказывается на параметрах выходного каскада. Назначение данных ООС аналогично ООС предварительного усилителя – линеаризация выходного каскада и уменьшение искажений.

Нагрузкой выходного каскада является трансформатор Tr1 с подключенной ко вторичной обмотке акустической системой. Модель трансформатора, а так же соединение обмоток указано на схеме.

Резистор R11, конденсатор С10 – корректирующий фильтр.

Резистор R8, конденсаторы С3, С4, С8, С9 – дополнительный фильтр напряжения питания предварительного усилителя.

В качестве источника питания использован ранее мной описанный источник питания с небольшой модернизацией, а именно:

1) Октальные кенотроны 6Ц5С были заменены на пальчиковые 6Ц4П [3].

2) Дроссель Др.1 был заменён на Д31-5-0.14.

Данный дроссель обладает более чем в 2 раза большей индуктивностью, по сравнению с ранее использованным Др-2ЛМ-К. Данная замена улучшила качество фильтрации анодного напряжения и как следствие, уменьшила фон при отсутствии на входе сигнала.

Настройка усилителя очень проста. Нужно резистором R4 выставить ток анода Ла1 равный 1.5 мА. Далее резистором R13 нужно выставить ток анода Ла2 равный 65 мА. На этом настройку можно считать законченной.

Все использованные детали указаны на схеме, стоит только сказать пару слов об использованных конденсаторах. В качестве конденсатора С5 использован конденсатор jamicon серии MZ [4]. В качестве конденсаторов С11, С12 использованы конденсаторы epcos серии B41858 [5]. Данные электролитические конденсаторы устойчивы к работе в импульсных режимах и обладают низким эквивалентным последовательным сопротивлением (ЭПС, ESR), что благоприятно сказывается на звуке (бас становится чётким и глубоким). Кроме того отпадает необходимость блокировать данные конденсаторы конденсаторами малой ёмкости (слюдяными, плёночными, бумажными), как это было сделано в ранее описанных конструкциях.

Выходная мощность усилителя – 3 Вт. Чувствительность около 0.5 В.

Субъективно усилитель даёт на выходе чистую середину, глубокие басы, но немного размазанные, верха подрезаются (на верхах появляется специфическая шепелявость, она незначительна, практически не заметна, но такой звук будет больше по вкусу любителям ретро звука).

Объективно же дело обстоит несколько иначе. АЧХ усилителя при выходной мощности 3 Вт представлено на фото ниже.

По АЧХ чётко видно, что полоса усилителя по уровню -3 дБ простирается от 50 Гц до 5 кГц, что, несомненно, является крайне узкой полосой (Замеры велись на эквиваленте нагрузки равной 4 Ом).

Причиной этого является выходной трансформатор Tr1, не подходящий для однотактных конструкций. Данный трансформатор обладает недостаточной индуктивностью первичной обмотки, а так же не имеет зазора (и секционирования), что так же негативно сказывается на полосе усилителя. Таким образом в качестве выходного трансформатора для построения высококачественного усилителя по данной схеме лучше применить трансформатор с индуктивностью первичной обмотки равной 12-14 Генри (хотя бы), коэффициентом трансформации равным 31-32. При этом обмотки должны быть послойно секционированы.  При этом секции первичной обмотки соединяются последовательно, а секции вторичной обмотки параллельно (Следовательно, число витков каждой секции вторичной обмотки равно расчётному числу витков вторичной обмотки). Ультралинейный отвод делается от 40-50% первичной обмотки. Катодная обмотка составляет 12-15% от анодной и включается противофазно.

Не повторяйте моих ошибок – ТАНы для однотактных усилителей неподходящая вещь!

На фото далее представлен спектр сигнала на выходе при выходной мощности 3 Вт.

Далее была проведена модернизация усилителя. В качестве предварительного усилителя был применён модернизированный СРПП каскад на 6Н23П [6]. Его электрическая принципиальная схема приведена на схеме ниже.

Не буду подробно описывать работу данного каскада, она описана во множестве источников (например, источник 7) и описывалась мной неоднократно. Модернизация исходного СРПП незначительна и заключается во введении местной цепочки ООС – резистора R5 и конденсатора C2. Настройка данного каскада заключается в выставлении резистором R4 половины напряжения питания на катоде верхнего (по схеме) триода Ла1 (верхнем конце резистора R3). Марка конденсатора С5 аналогична предыдущему варианту предварительного усилителя. Чувствительность усилителя с данным предварительным усилителем составляет 1 В, так как 6Н23П обладает более низким коэффициентом усиления по сравнению с 6Ж32П.

Субъективно усилитель так же даёт на выходе чистую середину, чёткий бас, подрезание верхов незаметно (с учётом пробежавшего стада слонов по моим ушам!!!).

АЧХ усилителя при выходной мощности 3 Вт приведено на рисунке ниже.

Полоса усилителя осталась практически такой же и это не случайно – основным определяющим фактором здесь является высококачественный выходной трансформатор.

На рисунке далее представлен спектр сигнала на выходе усилителя при выходной мощности 3 Вт с выходным каскадом на лампе 6П3С.

На фото ниже спектр сигнала на выходе усилителя при выходной мощности 3 Вт и выходной лампе 6П3С-Е.

Спектры отличаются незначительно, но при применении в качестве выходной лампы 6П3С-Е в выходном сигнале количество высокочастотных гармонических компонент выше, чем при применении 6П3С, но одновременно ниже уровень более низкочастотных компонент. Этим объясняется различие в их звучании, 6П3С-Е звучит более выше со своеобразным оттенком. Честно говоря, мне нравится в однотактном усилителе больше звучание 6П3С, но как говорится дело вкуса, а о вкусах не спорят!

На рисунке ниже предоставлен спектр сигнала на выходе усилителя при выходной мощности 1.5 Вт и применении в качестве выходной лампы 6П3С.

А на рисунке далее лампы 6П3С-Е.

Думаю выводы и так уже сделаны и очевидны…

На этом я заканчиваю свои эксперименты с применением трансформатора ТАН в однотактных усилителях и перехожу к экспериментам по применению в двухтактных. Но это будет уже совсем другая история…

На этом на сегодня у меня всё. С уважением, Андрей Савченко, Ермолин Ринат.

Список использованной литературы

1) Параметры 6Ж32П

2) Параметры 6П3С

3) Параметры 6Ц4П

4) Параметры конденсаторов jamicon серии MZ

5) Параметры конденсаторов epcos серии B41858

6) Параметры 6Н23П

7) А. Фрунджян. Акробатика ламповых каскадов. – Class A, 1997, №2, стр. 20-23.

Обновление от 18.07.2020:

Во-первых, параметры усилителя можно несколько улучшить если с выхода усилителя в катод первой лампы завести ООС небольшой глубины, 4-6 дБ. Для этого необходимо из схемы исключить конденсатор С5. Примерное сопротивление резистора ООС равно 47-51 кОм. Более точно его величина определяется при настройке. При этом второй конец вторичной обмотки трансформатора соединяется с общим проводом.

Во-вторых, от местной ООС в предварительном усилителе в такой реализации (описанной в исходной схеме) можно отказаться при введении общей ООС и исключении шунтирующего конденсатора С5. При этом роль местной ООС предварительного усилителя будет выполнять падение напряжения на катодном резисторе R4. Такой вариант местной ООС будет даже лучше т.к. глубина ООС не зависит от частоты в достаточно широком диапазоне частот.

Отвёртки – инструмент на все случаи жизни

Отвёртку иногда можно найти даже в дамской сумочке. Это универсальный ручной инструмент, область применения которого всеобъемлюща. Но помимо известных самых простых видов отвёрток – прямой, крестообразной, шестигранной – существуют также модифицированные отвёртки, с различными дополнениями или другой формой шлица. Они предназначаются для специфических работ.

Виды специальных отвёрток

• • Диэлектрическая – такие отвёртки необходимы при работе с электротехникой, когда нужен мелкие ремонт без выключения оборудования. Отвёртки такого типа являются электроизолированными. Кроме того, чтобы избежать ошибки, диэлектрические отвёртки имеют специальную маркировку.
• • Отвёртки с битами – это профессиональный инструмент для монтажных и слесарных работ. Такая отвёртка имеет несколько видов насадок, которые можно менять в зависимости от вида работы. При выборе специальных инструментов с битами необходимо учитывать качество стали, из которой сделаны вставки – чем прочнее сталь, тем больше нагрузок выдержит отвёртка.
• • Динамометрическая отвёртка – необходима для работы с крепежом, который легко повредить. Такая отвёртка позволяет контролировать силу затяжки резьбовых соединений.
• • Ударные отвёртки – используются для монтажа, где необходимы существенные усилия. Принцип работы такой отвёртки прост – ударив по рукоятке, мастер обеспечивает отвёртке вращение в заданную сторону.
• • Отвертки с гибким или телескопическим стержнем – могут комплектоваться набором бит или быть самостоятельным инструментом. Такая отвёртка может изгибаться под углом, при её помощи легко монтировать и демонтировать резьбовые соединения даже там, где затруднён доступ или видимость.
• • Магнитные отвёртки – намагниченный кончик отвёртки поможет ввернуть даже очень маленькие винты.
• • Отвёртки фазометрические – нужны для того, чтобы определять, есть в сети напряжение, найти фазу и ноль, проверить элементы питания сети, в частности, состояние батареек и аккумуляторов. С такой отвёрткой можно определить полярность зарядного устройства, выявить электромагнитное и микроволновое поле. Фазометры также используются для проверки состояния проводов и контроля бытовых электрических приборов.

Такие специальные отвёртки применяются как в быту, так и на производстве. В набор слесаря или монтажника входит как минимум несколько подобных инструментов, включая набор точных отвёрток со сменными битами. Профессионалы, как правило, выбирают наборы отвёрток для различных работ, а в домашнем использовании достаточно отвертки с несколькими битами для разных резьбовых соединений. Во всех современных отвёртках используется специальное нескользящее покрытие и эргономичная форма рукоятки. Это универсальный, прочный, надёжный и удобный инструмент.

«Antelproduct» — товары марки Antel.

Электричество нас сопровождает повсюду, в быту мы постоянно пользуемся электроприборами. Для этого у нас в каждой комнате имеются розетки, через которые эти электроприборы получают питание. Но не всегда наша техника приспособлена напрямую питаться от электросети переменного напряжения величиной 220 Вольт. Так, во многих странах мира стандартное значение напряжения для бытовых электросетей составляет 100 или 110 В.

Для устранения таких нестыковок мы предлагаем вам трансформаторы 220-110 и трансформаторы 220-100, которые без лишних потерь и искажений позволят преобразовать напряжение до нужного значения. У нас вы найдете широкий ассортимент как автотрансформаторов 220-110 и автотрансформаторов 220-100, так и разделительных трансформаторов 220-110 и разделительных трансформаторов 220-220 мощностью от десятков ватт до десятков киловатт, понижающих напряжение с 220 до 110 или 220 до 100 вольт. Эти же преобразователи 220-110 могут быть использованы и как повышающие, для получения 220 из 110 Вольт.

Обычный трансформатор состоит из трехстержневого стального магнитопровода, на среднем стержне которого располагаются обмотки. Такую конструкцию имеют трансформаторы JOHSUN, трансформаторы ELECA и трансформаторы NEWSTAR-DAYTON. Это надежные, достаточно недорогие, трансформаторы 220-110, способные полностью решать возложенные на них задачи. Трансформаторы TOROID имеют кольцеобразный магнитопровод, на котором по всей окружности распределены обмотки. Такая конструкция обладает улучшенными характеристиками, но она более дорогая в изготовлении, поэтому и стоят они дороже. ЛАТР (лабораторный автотрансформатор) также имеет тороидальную конструкцию с оголенными, но изолированными друг от друга, витками на одной из торцевых частей. С помощью специального щеточного механизма, закрепленного на продольной оси трансформатора, путем вращения рукоятки, можно снимать напряжение разной величины. Обычно, для удобства работы, ЛАТР оснащается вольтметром, который показывает напряжение на выходе. Трехфазная модель представляет собой три однофазных, закрепленных на одной оси с общей поворотной рукояткой.

Стабилизатор напряжения нас выручит там, где сетевое напряжение нестабильно или сильно отклоняется от нормы. Ну а если с напряжением у вас все в порядке, но вилка не подходит к розетке, то для этих случаев мы можем предложить специальные переходники для розеток: есть простые переходники в розетку, предназначенные для подключения одного типа вилки к одному типу розетки, а есть и комбинированные — на все случаи жизни, так называемые универсальные переходники трансформеры.

Список фильмов, на все случаи жизни

Фильмы, пробуждающих мышление и взрывающих сознание:

1. Достучаться до небес (Knockin’ on Heaven’s Door)
2. Пока не сыграл в ящик (The Bucket List)
3. Куда приводят мечты (What Dreams May Come)
4. В погоне за счастьем (The Pursuit of Happyness)
5. Дневник Нимфоманки (Diario de una ninfómana)
6. Необратимость (Irréversible)
7. Эффект бабочки (The Butterfly Effect)
8. Игры разума (A Beautiful Mind)
9. Гордость и предубеждение (Pride & Prejudice)
10. Зеленая миля (The Green Mile)
11. Семь жизней (Seven Pounds)
12. Адвокат дьявола (The Devil’s Advocate)
13. Области тьмы (Limitless)
14. Запах женщины (Scent of a Woman)
15. Всегда говори «Да» (Yes Man)
16. Список Шиндлера (Schindler’s List)
17. Мечтатели (The Dreamers)
18. Форрест Гамп (Forrest Gump)
19. Револьвер (Revolver)
20. Бойцовский клуб (Fight Club)
21. Нокдаун (Cinderella Man)
22. Господин Никто (Mr. Nobody)

Список мотивирующих фильмов:

1. Гладиатор
2. Никогда не сдавайся
3. Бойцовский Клуб
4. Дьявол носит Прада
5. Миллионер из трущоб
6. Башни Близнецы
7. В погоне за счастьем
8. Секрет
9. Мирный Воин
10. Грязные танцы
11. Рокки
12. Октябрьское небо
13. Ямакаси
14. Достучаться до небес
15. Побег из Шоушенка
16. Храброе Сердце
17. Социальная сеть
18. Куда приводят мечты
19. Пока не сыграл в ящик
20. Всегда говори «Да»
21. 8-я миля
22. Миссия на Марс
23. Соучастник
24. Крепкий Орешек
25. Нокдаун
26. 3 дня на побег
27. Загадочная история Бенджамина Баттона
28. Бойлерная
29. Шаг вперед
30. Олигарх
31. 1+1 (2011)
32. Джанго освобожденный (2012)
33. Жизнь Пи (2012)
34. В погоне за счастьем
35.А в душе я танцую

Фильмы, которые заставят вас плакать:

1. Искусственный разум
2. Хатико: Самый верный друг
3. Зеленая миля
4. Титаник
5. Белый Бим Черное ухо
6. Спеши любить
7. Мальчик в полосатой пижаме
8. Заплати Другому
9. Достучаться до небес
10. Мост в Терабитию

Лучшие фильмы по версии Тарантино:

1. Королевская битва — Япония, 2000 год
2. Кое-что еще — США, Франция, Великобритания, 2003 год
3. Кинопроба — Япония, 1999 год
4. Лезвие / Бритва — Гонконг, 1995 год
5. Ночи в стиле буги — США, 1997 год
6. Под кайфом и в смятении — США, 1993 год
7. Догвилль — Германия, Дания, Швеция, Финляндия, Франция, Великобритания, Нидерланды, Норвегия, 2003 год
8. Бойцовский клуб — Германия, США, 1999 год
9. Пятница — США, 1995 год
10. Свой человек — США, 1999 год

Топ 10 запрещенных и очень спорных фильмов, неизвестные истории известных людей!

1. Дом (запрещен в 36 странах).
2. Курск (запрещен в России).
3. Разменная монета (запрещен в США)
4. Привет от Кобы — Сталин.
5. Властелин мира — Никола Тесла
6. Человек, который хотел знать все — Леонардо да Винчи.
7. Отражение — Спецназ за гранью возможного.
8. Грани возможного — Сила мышц.
9. Грани возможного — Человеческий мозг.
10. Грани возможного — Зрение.

Фильмы про измену:

1. Матч Пойнт, США, Великобритания, 2005 год
2. Неверная (2002), США, Германия, Франция, 2002 год
3. Близость (2004), США, Великобритания, 2004 год
4. Приходит женщина к врачу, Нидерланды, 2009 год
5. Цена измены, США, 2005 год
6. Прошлой ночью в Нью-Йорке, США, Франция, 2010 год
7. Что скрывает ложь (2000), США, 2000 год
8. Осторожно Двери закрываются, США, Великобритания, 1998 год
9. Бункер, Испания, Колумбия, 2011 год
10. На грани (1997), США, 1997 год

Фильмы на тему «Сумасшедшие в кадре»:

1. Чарли и Шоколадная Фабрика, США, 2005 год
2. Вилли Вонка и шоколадная фабрика, США, 1971 год
3. Черный лебедь (2010), США, 2010 год
4. Пролетая над гнездом кукушки, США, 1975 год
5. Остров проклятых, США, 2010 год
6. Игры разума, США, 2001 год
7. Ангелы вселенной, Исландия, 2000 год
8. Дом дураков, Россия, 2002 год
9. Я плюю на ваши могилы, США, 2010 год

Фильмы-комедии про обмен телами:

1. Мальчик в девочке, 2006
2. Нас двое, 2008
3. Подмена, 1991
4. Чумовая пятница, 2003
5. Любовь-морковь, 2007
6. Любовь-морковь 2
7. Хочу как ты, 2011
8. Их поменяли телами, 1996
9. Цыпочка, 2002
10. Из 13 в 30, 2004

Самые кровавые фильмы:

1. Хостел 21.07.13 (2005)
2. Хостел 2 (2007)
3. Пила 2 (2005)
4. Пила: Игра на выживание (2004)
5. Ад каннибалов (1979)
6. Мизери (1990)
7. Мученицы (2008)
8. Поворот не туда (2003)

Подборка настоящего мужского кино:

1. Карты, деньги, два ствола (1998)
2. Бешеные псы (1992)
3. На гребне волны (1991)
4. Бойцовский клуб (1999)
5. Свой среди чужих, чужой среди своих (1974)
6. Закон доблести (2012)
7. Поезд на Юму (2007)
8. 22 пули: бессмертный (2010)
9. Мы из будущего
10. Мы из будущего 2

Фильмы для подростков:

1. Оторва (2008)
2. Еще одна история Золушки
3. Спеши любить (2002)
4. ЛОЛ (2012)
5. Дрянные девчонки (2008)
6. Шаг вперед (2006)
7. Сумерки (2008)
8. Хатико (2009)
9. Классный мюзикл (2006)

Лучшие фильмы с Джимом Керри:

1. Пингвины мистера Поппера (2011)
2. Рождественская история (2009)
3. Всегда говори «ДА» (2008)
4. Роковое число 23 (2007)
5. Аферисты Дик и Джейн (2005)
6. Лемони Сникет: 33 несчастья (2004)
7. Вечное сияние чистого разума (2004)
8. Брюс Всемогущий (2003),
9. Мажестик (2001)
10. Гринч – похититель Рождества (2000)
11. Я, снова я и Ирэн (2000)
12. Шоу Трумана (1998)
13. Лжец, лжец (1997)
14. Кабельщик (1996)
15. Бэтмен навсегда (1995)
16. Тупой и еще тупее (1994)
17. Маска (1994)
18. Эйс Вентура: Розыск домашних животных (1993)
19. Я люблю тебя, Филлип Моррис (2008)
20. Человек на Луне (1999)

Лучшие фильмы с Камерон Диаз:

1. Очень плохая училка (2012)
2. Рыцарь дня (2010)
3. Чего ждать, когда ждешь ребенка (2012)
4. Однажды в Вегасе (2008)
5. Отпуск по обмену (2006)
6. Подальше от тебя (2005)
7. Милашка (2002)
8. Банды Нью-Йорка (2002)
9. Ванильное небо (2001)
10. Мой ангел-хранитель (2009)

Лучшие фильмы с Джонни Деппом:

1. Мрaчные тени (2012)
2. Рoмoвый дневник (2010)
3. Туриcт (2010)
4. Aлиca в cтрaне чудеc (2010)
5. Джoнни Д. (2009)
6. Вooбрaжaриум дoктoрa Пaрнaca (2009)
7. Чaрли и шoкoлaднaя фaбрикa (2005)
8. Рacпутник (2004)
9. Вoлшебнaя cтрaнa (2004)
10. Тaйнoе oкнo (2004)
11. Из aдa (2001)
12. Кoкaин (2001)
13. Шoкoлaд (2000)
14. Coннaя Лoщинa (1999)
15. Девятые врaтa (1999)
16. Cтрaх и ненaвиcть в Лac-Вегacе (1998)
17. Дoнни Брacкo (1997)
18. Мертвец (1995)
19. Эд Вуд (1994)
20. Эдвaрд руки-нoжницы (1990)

Лучшие фильмы с Леонардо ДиКаприо:

1. Начало (2010)
2. Остров проклятых (2010)
3. Совокупность лжи (2008)
4. Дорога перемен (2008)
5. Кровавый алмаз (2006)
6. Отступники (2006)
7. Авиатор (2004)
8. Банды Нью-Йорка (2002)
9. Поймай меня, если сможешь (2002)
10. Пляж (2000)

9-ка потрясающих мистических фильмов:

1. Другие / The Others (2001)
2. Сонная Лощина / The Hollow (1999)
3. Шестое чувство / Sixth Sense (1999)
4. Ключ от всех дверей / Skeleton Key (2005)
5. Готика / Gothika (2003)
6. Константин: Повелитель тьмы / Constantine (2005)
7. 1408 / 1408 (2007)
8. Омен 666 / The Omen (2006)
9. Девятые врата / The Ninth Gate (1999)

Фильмы с удивительными приключениями:

1. Изгой
2. Выжить
3. 127 Часов
4. Королевская битва
5. Шесть дней, семь ночей

Лучшие фильмы-катастрофы:

1. В субботу (2011)
2. Скайлайн (2004)
3. Я — легенда (2007)
4. Наводнение (2007)
5. Послезавтра (2004)
6. Явление (2008)
7. 2012 (2009)
8. Знамение (2009)
9. Башни-близнецы (2006)
10. День, когда Земля остановилась (2008)

Лучшие фильмы с Моникой Беллучи:

1. Пристрели их (2007)
2. Матрица: Перезагрузка. (2003)
3. Бешеная кровь (2008)
4. Второе дыхание (2007)
5. Человек, который любит (2008)
6. Стукачка (2010)
7. Любовь: инструкция по применению (2011)
8. Не оглядывайся (2009)
9. Дракула (1992)
10. Слезы солнца (2003)

12 лучших фильмов на тему одиночества:

1. Изгой (2000)
2. Малхолланд Драйв (2001)
3. Трудности перевода (2003)
4. Сломанные цветы (2005)
5. Покидая Лас-Вегас (1995)
6. О Шмидте (2002)
7. Небо над Берлином (1987)
8. Паук (2002)
9. Чунгкингский экспресс (1994)
10. Таксист (1976)

Фильмы ужасов, основанные на реальных событиях:

1. Девушка напротив
2. Волчья яма
3. Зодиак
4. Техасская резня бензопилой
5. Шесть демонов Эмили Роуз
6. Незнакомцы
7. Призраки в
Коннектикуте
8. Призрак Красной реки
9. Ужас Амитивиля
10. Они
11. Одержимая
12. Эвиленко
13. Охотник на людей
14. Каннибал из Ротенбурга
15. Бостонский Душитель
16. Пустоши
17. Алфавитный убийца
18. Гражданин Икс
19. Собиратель костей
20. Могильщик Гэйси
21. Пропавшие
22. Воспоминания об убийстве
23. За гранью страха
24. Порок
25. Американское преступление
26. Леденец
27. Необитаемый
28. Каннибал
29. Ночные небеса
30. Бал Сатаны
31. Ночной охотник
32. Туннели смерти
33. Призрак в доме семьи Белл
34. Темная вода: Изгнание нечистой силы
35. Немой дом
36.Техасская резня бензопилой (2006)
37. Репортаж (2007)
38. 6 демонов Эмили Роуз (2005)
39. Ужасы Амитивилля (2005)
40. Призрак красной реки (2005)
41. Волчья яма (2005)
42. Ведьма из Блэр: Курсовая с того света (1999)
43. Открытое море (2003)
44. Паранормальное явление 1-4 ч. (2007)
45. Прикосновение (1992)

Самые страшные фильмы ужасов за всю историю кино:

1. «Психоз» (Режиссер Альфред Хичкок)
2. «А теперь не смотри» (Николас Роуг)
3. «Плетеный человек» (Робин Харди)
4. «Сияние» (Стэнли Кубрик)
5. «Изгоняющий дьявола» (Уильям Фридкин)
6. «Носферату: Симфония ужаса» (Фридрих Вильгельм Мурнау) «Впусти меня» (Томас Альфредсон)
7. «Вампир» (Карл Теодор Дрейер)
8. «Вампиры» (Луи Фейяд)
9. «Подглядывающий Том» (Майкл Пауэлл)
10. «Невиновные» (Джейк Клейтон)
11. «Звонок» (Хидео Наката)
12. «Призрак дома на холме» (Ян де Бонт, 1999)
13. «Техасская резня бензопилой» (Тоб Хупер, 1974)
14. «Глубокой ночью» (Альберто Кавальканти Бэзил Дирден и др.) «Кабинет доктора Калигари» (Роберт Вине)
15. «Хэллоуин» (Джон Карпентер)
16. «Невеста Франкенштейна» (Джеймс Уэйл)
17. «Дьяволицы» (Анр-Жорж Клузо)
18. «Дракула» (Теренс Фишер)
19. «Кинопроба» (Такаши Миике)
20. «Ведьма из Блэр» (Дэниел Миррик, Эдуардо Санчес)
21. «Зловещие мертвецы»/ (Сэм Рейми) «Кэрри» (Брайан Де Пальма)
22. «Смертельный туннель»
23. «Подмена»
24. « Незнакомцы»
25. «Таншаньское землетрясение»
26. «Выжить»
27. «Кемпер»

Подборка психологических фильмов ужасов:

1. Дитя тьмы
2. Дом восковых фигур
3. Затащи меня в ад
4. Полуночный экспресс
5. Шестое чувство
6. Куб
7. Астрал
8. Палата
9. Гипноз
10. Лабиринт Фавна

25 самых опасных для психики фильмов:

1. СЧАСТЬЕ /реж. Тодд Солондз, 1998
2. НИТИ /реж. Мик Джексон, 1984
3. КИНОПРОБЫ /реж. Такаши Миике, 1999
4. ГОЛОВА-ЛАСТИК /реж. Дэвид Линч, 1977
5. ЗА СТЕКЛОМ /реж. Аугусто Виларонга, 1987
6. АД КАННИБАЛОВ /реж. Руджеро Деодато, 1980
7. САЛО ИЛИ 120 ДНЕЙ СОДОМА /реж. Пазолини, 1975
8. ПОСЕТИТЕЛЬ Q /реж. Такаши Миике, 2001
9. ЗАБАВНЫЕ ИГРЫ /реж. Михаэль Ханеке, Австрия, 1997
10. ИЗГОНЯЩИЙ ДЬЯВОЛА /реж. Уильям Фридкин, 1973
11. Я ПЛЮЮ НА ВАШИ МОГИЛЫ /реж. Мейр Зархи, 1978
12. ЧЕЛОВЕК ПОЗАДИ СОЛНЦА /реж. Тун Фей Моу, 1988
13. НЕКРОМАНТИК /реж. Йорг Буттгерайт, 1987
14. НЕОБРАТИМОСТЬ /реж. Гаспар Ноэ, 2002
15. ПОСЛЕДНИЙ ДОМ СЛЕВА / реж. Уэс Крейвен, 1972
16. ПОДОПЫТНАЯ СВИНКА 2 /реж. Хидеши Хино, 1985
17. ЗАВОДНОЙ АПЕЛЬСИН /реж. Стенли Кубрик, 1971
18. ЧЕЛОВЕЧЕСКАЯ МНОГОНОЖКА /реж. Том Сикс, 2009
19. ПОСЛЕ СМЕРТИ /реж. Начо Серда, 1994
20. ПОРОЖДЕННЫЙ /реж. Э. Елиас Мериге, 1990
21. ЧЕЛОВЕК КУСАЕТ СОБАКУ /реж. Реми Бельво, 1992
22. МУЧЕНИЦЫ /реж. Паскаль Ложье, 2008
23. СУДОРОГИ /реж. Дэвид Кроненберг, 1975
24. СИНИЙ БАРХАТ /реж. Дэвид Линч, 1986
25. АНТИХРИСТ /реж. Ларс фон Триер, 2009.
Обращайте внимание на год и на режиссера.

Лучшие философские фильмы:

1. В диких условиях (2007)
2. Фонтан (2006)
3. Незаконченная жизнь (2005)
4. Догвилль (2003)
5. Семь жизней (2008)
6. Вавилон (2006)
7. Останься (2005)
8. Шоссе в никуда (1997)
9. Прерванная жизнь (1999)
10. Остров (2006)

Фильмы о любви подростков:

1. Кит (2008)
2. Спеши любить (2002)
3. Дневник памяти (2004)
4. Помни меня (2010)
5. Выпускной (2011)
6. Прости за любовь (2008)
7. Иллюзионист (2006)
8. Ученик чародея (2010)
9. Трансформеры (2007)
10. Эта дурацкая любовь (2011)

55 романтических фильмов:

1. День Святого Валентина
2. Сумерки. Caга — 4 фильма
3. Унесенные ветром
4. Титаник
5. Привидение
6. Дневник Бриджит Джонс – 2 фильма
7. Отпуск по обмену
8. Я ненавижу день Святого Валентина
9. P.S. Я люблю тебя
10. Красотка
11. Сбежавшая невеста
12. Кейт и Лео
13. Комплексный уход
14. Турист
15. Гордость и предубеждение
16. Пока ты спал
17. Становясь Джейн
18. Больше, чем друг
19. С глаз — долой, из чарта — вон!
20. Нецелованная
21. Просто друзья
22. Трое и Снежинка
23. Питер FM
24. Влюбленный Шекспир
25. Любовь к собакам обязательна
26. Любовь по правилам и без
27. Четыре Рождества
28. Реальная любовь
29. Неспящие в Сиэтле
30. Когда Гарри встретил Салли
31. 50 первых поцелуев
32. 40 дней 40 ночей
33. Воды слонам!
34. Близость
35. 500 дней лета
36. Пятый элемент
37. Амели
38. Мулен Руж
39. Трудности Перевода
40. Любовь случается
41. Свадьба лучшего друга
42. Законы привлекательности
43. Избавиться от парня за 10 дней
44. Это всё она
45. Давайте потанцуем
46. Свадебный переполох
47. Госпожа горничная
48. План Б
49. Любовь и другие лекарства
50. Притворись моей женой
51. Охотник за головами
52. Марли и я
53. Ходят слухи
54. Киллеры
55. Объект моего восхищения

60 фильмов с непредсказуемой развязкой:

1. Игра
2. Шестое чувство
3. ДРУГИЕ
4. Ключ от всех дверей
5. Тот, кто гасит свет
6. Гипноз
7. Луна 2112
8. Зеркала 1
9. Клетка 1
10. Куб 1,2,3
11. Жестокие игры 1
12. Дикость 1,2,3
13. Адвокат дьявола
14. Пункт назначения 1,2,3
15. Готика
16. Тетрадь смерти 1,2
17. Игра в прятки
18. Смерть в воде
19. Остров проклятых
20. Мученицы (русский)
21. Плетенный человек
22. Глаз
23. Патология
24. Комната 6
25. Отступники
26. Иллюзионист
27. Перелом
28. Треугольник
29. Читая мысли
30. Девятые врата
31. Забирая жизни
32. Влюбись в меня, если осмелишься
33. Пандорум
34. Семь
35. Предчувствие
36. Выкуп
37. Дом страха
38. Ночной поезд
39. Жатва
40. Читая мысли
41. Тупик
42. Начало
43. Идентификация
44. Каньон
45. Иллюзия полёта
46. Правое дело
47. Леденец
48. И пришёл паук
49. Незваные
50. Яма
51. Цена измены
52. Прячься
53. Кодер
54. Идеальный побег
55. Комната смерти
56. Девять в списке мертвых
57. Прячься!
58. Идеальный незнакомец
59. Мгла
60. Три ключа

Tc 270 1 в ламповом усилителе. Трансформаторы силовые на все случаи жизни

Трансформаторы силовые ТС-270, СТ-270 изготавливались на разъемных О-образных стержневых сердечниках из стальной ленты Э-320 сечением 25х50 мм и предназначались для цветной установки. ламповые или лампово-полупроводниковые телевизоры. У трансформаторов ТСА-270 сердечник немного меньше и имеет сечение 25х45 мм.
Номинальная мощность трансформаторов 270 Вт. Подключение первичной обмотки трансформаторов к сети 220 вольт производится на клеммы 1 и 1 «, а значит, клеммы 2 и 2» замкнуты.
Первичная обмотка этих трансформаторов последних выпусков может быть выполнена только на 220 вольт (вывод 3 отсутствует).

Обратите внимание, что приведенные здесь данные обмотки могут отличаться. к имеющимся у вас трансформаторам в связи с изменениями технических характеристик, заводов-изготовителей, течением времени и других условий, и их следует брать только за основу. Если вам необходимо более точно определить количество витков обмоток вашего трансформатора, намотайте дополнительную обмотку с известным количеством витков, измерьте на ней напряжение и рассчитайте свой трансформатор по полученным данным.

Рисунок 1.
Внешний вид трансформаторов ТС-270, СТ-270.

Эти трансформаторы имеют несколько модификаций, и все они взаимозаменяемы. Это трансформаторы типа ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2, СТ-270-1. Силовые трансформаторы TSA отличаются от трансформаторов TS тем, что их обмотки выполнены из алюминиевого провода. Это было сделано для удешевления серийных трансформаторов.
Схема трансформатора представлена ​​на рисунке 2, данные обмоток и электрические характеристики трансформаторов приведены в таблице 1.

Рисунок 2.
Схема трансформаторов ТС-270, СТ-270.

Таблица 1. Данные обмоток и электрические параметры трансформаторов типа ТС-270, СТ-270.

Тип трансформатора			Количество витков	Марка и диаметр проволоки, мм	Сопротивление быстро. ток, Ом	Напряжение, ном.IN	Ток, нет. A
	комн.	выводы
ТС-270-1 ТС-270-2 СТ-270-1	I I « II II» III III « IV IV» V V « VI VI» Vii VII « VIII VIII» IX IX «	1-2-3 1 «-2» -3 « 9-4-14 9″ -4 «-14» 5-15 5 «-15» 6-16 6 «-16» 7-17 7 «-17» 8-18 8 «-18» 10-20 10 «-20» 11-21 11 «-21» 12-22 12 «-22»	275 + 43 275 + 43 6 + 315 6 + 315 183 183 183 183 247 247 42 42 8,5 8,5 9 9 9 9	ПЭВ-1 0.85 ПЭВ-1 0,85 ПЭВ-1 0,5 ПЭВ-1 0,5 ПЭВ-1 0,31 ПЭВ-1 0,31 ПЭВ-1 0,31 ПЭВ-1 0,31 ПЭВ-1 0,2 ПЭВ-1 0,2 ПЭВ-1 0,91 ПЭВ-1 0,91 ПЭВ-1 0,75 ПЭВ-1 0,75 ПЭВ-1 1,12 ПЭВ-1 1,12 2хПЭВ-1 0,85 2хПЭВ-1 0,85	1,7 + 0,3 1,7 + 0,3 0,1 + 15 0,1 + 15 5,2 5,2 5,2 5,2 35 35 0 , 2 0,2 0,1 0,1 0,1 0,1 0,1 0,1	110 + 17 110 + 17 2,2 + 122 2,2 + 122 71 71 71 71 97 97 16,5 16,5 3,3 3,3 3 , 3 3,3 3,4 3,4	1,25 1,25 0,4 0,4 0,2 0,2 0,2 0,2 0,07 0,07 1,85 1,85 0 , 9 0,9 2,1 2,1 2,95 2,95
TCA-270-1 TCA-270-2	I I « II II» III III « IV IV» V V « VI VI» Vii VII « VIII VIII» IX IX «	1-2-3 1 «-2» -3 « 9-4-14 9″ -4 «-14» 5-15 5 «-15» 6-16 6 «-16» 7-17 7 «-17» 8-18 8 «-18» 10-20 10 «-20» 11-21 11 «-21» 12-22 12 «-22»	274 + 42 274 + 42 6 + 315 6 + 315 182,5 182,5 182,5 182,5 250,5 250,5 42 42 8,5 8 , 5 9 9 9 9	PEVA 1. 16 PEVA 1,16 PEVA 0,67 PEVA 0,67 PEV-1 0,35 PEV-1 0,35 PEV-1 0,35 PEV-1 0,35 PEV-1 0,21 PEV-1 0,21 PEVA 1.16 PEVA 1.16 PEVA 1.16 PEVA 0,93 PEVA 1,16 PEVA 1,16 2хPEVA 1,16 2хPEVA 1,16	1,2 + 0,2 1,2 + 0,2 0,1 + 12 0,1 + 12 4,8 4,8 4,8 4,8 35 35 0 , 2 0,2 0,1 0,1 0,1 0,1 0,1 0,1	110 + 17 110 + 17 2,2 + 122 2,2 + 122 71 71 71 71 97 97 16,5 16,5 3,3 3,3 3 , 3 3,3 3,4 3,4	1,25 1,25 0,4 0,4 0,2 0,2 0,2 0,2 0,07 0,07 1,85 1,85 0 , 9 0,9 2,1 2,1 2,95 2,95

*
— Напряжения указаны для полуобмоток (например, 5-15). Напряжение всей обмотки 5-5 «составляет 5-15 + 15» -5 «.

Возможны варианты трансформаторов ТС-270, у которых обмотки 4-4 «и 9-9» выполнены отдельно.

— Обмотка 4-4 «(4-14 + 14» -4) как указано выше.

— Обмотка 9-9 «(9-19 + 19» -9 «) содержит всего 6 (3 + 3) витков, соответственно суммарное номинальное напряжение всей обмотки 2,2 В.

Большой проблемой является отсутствие силовых трансформаторов для радиолюбительских конструкций.На рынке все меньше и меньше TAN, TN, TA и CCI, а их качество оставляет желать лучшего.

Еще нужно отметить, что качество стержневой стали — это лотерея! Мне попадались сердечники от ТС180, отличающиеся начальной магнитной проницаемостью в 5 (!!!) раз.
Качество ядер OSM-0.4, OSM-0.63, OSM-1.0, выпущенных до 82-го года, более-менее стабильно. Необходимо предварительно измерить различные TS, TP и т. Д.

Сотрудники службы безопасности на ЦШ270.

Чаще всего встречается утюг ТШ270: комплект
УШ40 * 60 мм, окно 19 * 53 мм.
В оригинале первичка имеет 2 витка на вольт, что дает индукцию 1,25 Тл, что мягко говоря многовато для этого железа.
Вот варианты хорошего и очень хорошего силовика на этом железе.

1. Bmax = 0,8 Т.

А) Первичная — 675 витков проводом ПЭВ-1 диаметром 0,63 (0,67) мм, 9 слоев по 75 витков в слое. Активное сопротивление первичной обмотки 8,2 Ом.
B) Экран из медной фольги.
В) Вторичный — 270 + 270 + 270 + 270 витков проводом ПЭВ-1 диаметром 0.51 (0,55) мм, 4 секции по 3 слоя по 90 витков в каждом слое. Соединяем конец первой части с началом четвертой, конец второй с началом третьей. Получаем симметричные полуобмотки с активным сопротивлением 12,3 +12,3 Ом.
При этом 175 + 175 вольт на вторичке. Запитать выходные каскады можно на лампах ЕС36-, 6С19П, 6С41С, 6С33С.

Такой транс сможет переварить 140 ватт в нагрузке, что неплохо.

2. Bmax = 0,7 Т.

Для особых гурманов

А) Первичная катушка — 780 витков с проводом ПЭВ-1 диаметром 0,59 (0,64) мм, 10 слоев по 78 витков в каждом.
Активное сопротивление первичной обмотки 10,9 Ом.
B) Экран из медной фольги.
В) Вторичная такая же, как в первом примере: 1080 витков с проводом 0,51 (0,55) мм. Только в этом случае выдаст 290 Вольт сдачи, скажем, на пару 300В или 6П42С.

Это транс — на 120 ватт, тоже терпимо.
Хочу отметить, что для Андрея Никитина и некоторых других домостроителей я намотал на этом утюге трансформаторы с индукцией 0,6 Тл — почти предельно низкое значение Bmax!

Сотрудники службы безопасности в TS180-2, TS250-2M.

Этот утюг тоже очень распространен.
Посмотрим, что можно на нем сделать.
ПЛР21 * 45 с окном 28 * 86 мм.
Размер обмотки — 11 * 80 мм.
Намотаем силовик для ГУ72:

А) Первичная обмотка — 1368 витков проводом ПЭТВ-2 диаметром 0.63 (0,69) мм, 6 слоев по 114 витков на каждой катушке. Активное сопротивление первичной обмотки 12,4 Ом.
B) Экран из медной фольги.
В) Вторичная — 3540 витков провода ПЭВ-1 диаметром 0,4 (0,45) мм, 10 слоев по 177 витков на каждой катушке. Активное сопротивление 49 + 49 Ом. Снимаем со вторички 275 + 275 вольт. Для ламп GU72, GMI11, GM5B и подобных — все!

Такой enforcer будет потреблять 140 Вт, т.е. можно подключить GU72 PAIR с общим током около 250 мА.И все это при Bmax = 0,77 Тл!

Enforcer на TCA270.

Этот утюг скромного сечения PL25 * 45 имеет гигантское окно: 40 * 100 мм.
Тех. вы можете намотать больше проводов
Для получения индукции 0,8 Тл необходимо намотать 1100 витков.
Shake:

A) Первичная катушка — 1104 витка проводом ПЭВ-2 диаметром 0,95 (1,03) мм, 6 слоев по 92 витка на каждой катушке. Активное сопротивление первичной обмотки 4,8 Ом.
B) Экран из медной фольги.
В) Вторичная — 3120 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 12 слоев по 130 витков в каждом. Активное сопротивление — 18 + 18 Ом.
При этом на вторичной обмотке 306 + 306 вольт.

Получившийся транс легко переваривает 310 Вт.

Сотрудник службы безопасности TS270-1.

У этого транса железка побольше: PL25 * 50.
Для того же Bmax витков должно быть меньше — 990.

А) Первичная обмотка — 984 витка с проводом ПЭВ-2 диаметром 1.08 (1,15) мм, на каждой катушке 6 слоев по 82 витка. Активное сопротивление первичной обмотки 3,5 Ом.
B) Экран из медной фольги.
В) Вторичная — 2600 витков проводом ПЭВ-2 диаметром 0,67 (0,73) мм, 10 слоев по 130 витков на каждой катушке. Активное сопротивление вторичной обмотки составляет 15,6 + 15,6 Ом. Напряжение переменного тока 285 + 285 вольт.

Этот транс выдержит 400 вольт.

Сотрудник службы безопасности ОСМ-0.4.

Эти сотрудники службы безопасности изначально рассчитывались на возмутительно высокую индукцию — 1.5 Т.
Отсюда и все их недостатки.
При нормальной индукции — 0,8 Тл — неплохие.

А) Первичная — 612 витков проводом ПЭТВ-2 диаметром 0,9 (0,96) мм, 9 слоев по 68 витков в каждом. Активное сопротивление первичной обмотки 3,85 Ом.
B) Экран из медной фольги.
В) Вторичная — 276 + 276 + 276 + 276 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм.
Каждая секция состоит из трех слоев по 92 витка. Конец первой части соединяется с началом четвертой, конец второй — с началом третьей.Получаем две полуобмотки с активным сопротивлением 8 + 8 Ом. Переменное напряжение на вторичной обмотке 195 + 195 вольт.

Такой транс будет тянуть 350 Вт (при плотности тока в первичной обмотке 2,5 А / мм2 мощность всех вышеописанных трансов указана на уровне 2А / мм2).

Силовики на ТС70, ТС80, ТС90, ТС100.

Все эти так по-разному названные трансформаторы созданы на базе железа PLM22 * 32 с окном 22 * ​​60 мм.Размер обмотки 9 * 54 мм.
У них железо, к счастью, очень хорошее и стабильное по параметрам.
Их можно прочитать при Bmax = 1 Т.

А) Первичная катушка — 1470 витков проводом ПЭВ-2 диаметром 0,45 (0,51) мм, 7 слоев по 105 витков на каждой катушке. Активное сопротивление первичной обмотки 21,8 Ом.
Б) Экран из тонкой медной фольги.
В) Вторичная — 2800 витков проводом ПЭТВ-2 диаметром 0,335 (0,385) мм, 10 слоев по 140 витков на каждой катушке. Активное сопротивление 44 + 44 Ом.
Напряжение вторичной обмотки — 200 + 200 вольт.

Мощность такого транса составляет 90 Вт при 2,5 А / мм2 в первичной обмотке.

Силовик на Ш40 * 70 с окном 20 * 60 мм.

Размер обмотки 17 * 56 мм.
Как-то наткнулся на целую россыпь этих трансформаторов с очень хорошим железом (E3412, видимо).
Окно небольшое, но туда можно что-то влезть:

А) Первичная — 413 витков проводом ПЭВ-1 диаметром 0.88 (0,94) мм, 7 слоев по 59 витков в слое. Активное сопротивление первичной обмотки 3 Ом.
B) Экран из медной фольги.
В) Вторичка — 770 витков проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 10 слоев по 77 витков. Активное сопротивление вторичной обмотки 11,8 Ом. Переменное напряжение на нем 400 вольт.

Мощность этого транса — 335 Вт.
Утюг индукционный — 0,85 Т.

Электроэнергетика на стандартном утюге ШЛ20 * 40 с окном 20 * 52 мм.

Размер обмотки — 17 * 47 мм.
Эти трансы с железом трансвита тоже появились внезапно и в большом количестве. Железо — E330A — 0,35 (E3413A).
Поэтому я заложил индукцию 1,1 Тл:

А) Первичная катушка — 1120 витков проводом ПЭВ-1 диаметром 0,5 (0,55) мм, 14 слоев по 80 витков в каждом слое. Активное сопротивление первичной обмотки 16 Ом.
B) Экран из медной фольги.
В) Вторичная — 1952 витка с проводом ПЭТВ-2 диаметром 0,335 (0,38) мм, состоит из четырех секций по 4 слоя каждая (122 витка на слой), т.е.е. 488 + 488 + 488 + 488 оборотов.
Переключение, как и в предыдущих случаях: конец первого участка соединяется с началом четвертого, конец второго — с началом третьего. Получаем 185 + 185 вольт при активном сопротивлении полуобмоток 40,6 + 40,6 Ом.

Мощность этого трансформатора составляет 108 Вт при плотности тока в первичной обмотке 2,5 А / мм2.

Электростанция на утюге ПЛ15 * 32 с окном 26 * 82 мм.

Этот хороший 100-ваттный утюг (E330A) использовался в военной технике.Он был дополнен очень прочными на вид (но хрупкими на самом деле ) катушками черного карболита. Размер обмотки 10,5 * 76 мм.
Вот что на нем можно получить:

А) Первичная катушка — 1876 витков проводом ПЭВ-1 диаметром 0,51 (0,56) мм, на каждой катушке 7 слоев по 134 витка. Активное сопротивление первичной обмотки 19,2 Ом.
B) Экран из медной фольги.
В) Вторичная — 3024 витка проводом ПЭВ-1 диаметром 0,4 (0,45) мм, на каждой катушке 9 слоев по 168 витков.Активное сопротивление вторичной обмотки 32,3 + 32,3 Ом. Напряжение переменного тока — 170 + 170 вольт.

Мощность такого трансформатора 110 Вт, Bmax = 1,1 Т.

Охранник на утюге выхода из «Прибоя».

Это утюг PLM25 * 50 с окном 42 * 68 мм.
Дело усугубляется крайне тупыми катушками с высотой щеки всего 11 мм, хотя 18 мм сделать можно. Поэтому изготавливаем новые рамки с размером намотки 18 * 64 мм.

А) Первичная катушка — 952 витка проводом ПЭВ-1 диаметром 0,88 (0,94) мм, на каждой катушке 7 слоев по 68 витков в каждом. Активное сопротивление первичной обмотки 5,2 Ом.
B) Экран из медной фольги.
В) Вторичная — 2400 витков проводом ПЭВ-1 диаметром 0,57 (0,63) мм, 12 слоев по 100 витков на каждой катушке. Активное сопротивление полуобмоток 20 + 20 Ом, переменное напряжение 275 + 275 вольт.

Мощность этого трансформатора 330 Вт.
Bmax = 0,83 т.
Просто ПРИЯТНЫЙ транс

Напоследок — вариант на старом добром фурнитуре Е43-0.35 с большим окном.

Ø32 * 43 с окном 28 * 60 мм. Размер намотки — 25 * 56 мм.
Чтобы получить индукцию 0,8 Тл, нам нужно намотать 921 виток.
Посмотрим, что получится:

А) Первичная — 924 витка проводом ПЭВ-2 диаметром 0,67 (0,725) мм, 12 слоев по 77 витков в каждом. Активное сопротивление первичной обмотки — 8.95 Ом.
B) Экран из медной фольги.
В) Вторичная — 2592 витка с проводом ПЭВ-1 диаметром 0,45 (0,51) мм, 4 участка по 6 слоев (108 витков на слой), т.е. 648 + 648 + 648 + 648 витков. Коммутация: конец первого участка соединяется с началом четвертого, конец второго — с началом первого. Активное сопротивление полуобмоток 36 + 36 Ом. Напряжение — изменение 300 + 300 вольт.

Эти опции помогут вам изготовить и спроектировать трансформаторы с требуемым напряжением на имеющемся оборудовании.
Удачи!

Код активации | Телетраан I: Трансформеры вики

Коды активации — это фразы, которые Трансформаторы произносят для преобразования из одной формы в другую или объединения.

Художественная литература

Войны зверей

В рамках Великого обновления автоботы и десептиконы стали максималами и предаконами и установили в свои тела бортовые компьютеры. Эти компьютеры могли выполнять множество функций, включая преобразование. Каждая фракция использовала свой собственный код для перехода из режима зверя в режим робота. Используемые максимальные значения «{Name}: Maximize!» (например, «Cheetor: Maximize!»), а предаконы использовали «{Name}: Terrorize!» (например, «Оспинатор: терроризируй!») (Очевидно, они много думали об этих словах.) Beast Wars (Часть 1)

Иногда, когда два персонажа одной и той же фракции или группы трансформировались все одновременно, варианты «Максимальное: Максимальное!» и «Предаконы: терроризируй!» были использованы. Для превращения из робота в зверя трансформеры Beast Era иногда использовали фразу «Beast Mode!» Однако ни одна из этих фраз не использовалась повсеместно, а код «Максимизировать» / «Терроризировать» использовался в редких случаях для преобразования из режима робота , поэтому неясно, насколько точно они необходимы.По крайней мере, в одном случае Тигатрон указывал трансформацию в «скрытом режиме», когда он переходил в режим робота как обычно, производя значительно меньше шума, чем обычно, и поэтому он был невосприимчив к обнаружению, но это никогда не было показано снова. Лучшая мышеловка

Изменение кода активации с «Развернуть» на «Терроризировать» и обратно было относительно легко и даже могло быть выполнено с одним Трансформатором другим при определенных обстоятельствах (хотя это было возможно только тогда, когда Трансформатор, код которого изменялся, имел свои программы безопасности неактивны, например, когда системы безопасности Silverbolt и Quickstrike были отключены из-за повреждения их стазисных модулей).Beast Wars (Часть 2) Максимум, Фузоры больше не будут (Часть 1)

Есть также один случай, когда Мегатрон захватил Ринокса и использовал луч перепрограммирования, чтобы превратить его из Максимального в Предакона против его собственной воли, и таким образом также изменить его личность. Это принудительное изменение также переключило его код активации по умолчанию. Темный дизайн

После того, как они были преобразованы в трансметаллическую форму квантовым выбросом, трансметаллизированные максимумы и предаконы также могли отдавать команды для превращения в свои новые формы «транспортных средств», начиная от «Режима полета» (Оптимус Первобытный) и заканчивая «Режимом Киневила» (Крысолова). и «Струи: Максимум- (Разбивается головой о землю)» (Cheetor), хотя они также были необязательными и иногда могли срабатывать бесшумно.

Машины зверей

После того, как Oracle переформатировал команду Оптимуса Примала в техноорганические тела, их старые коды активации перестали работать. Максималам теперь нужно было найти «эмоциональную точку покоя», чтобы переключиться в режим робота. Чтобы помочь им сосредоточиться, они использовали фразу «Я трансформировался», чтобы представить, как они достигли своего эмоционального фокуса, но это не было строго кодом активации. Переформатирование Фраза «Я преобразован» использовалась в первом сезоне сериала « Beast Machines », но была исключена во втором сезоне, так как Максимальные теперь могли трансформироваться без голосового триггера.

Дроны Vehicle не имеют кодов активации. Первоначальные генералы транспортных средств имели уникальный код:

Эти коды иногда использовались для перехода в режим транспортного средства, иногда для преобразования в режим робота, а иногда (особенно для Tankor) как просто словесные тики, не сопровождаемые преобразованием.

Поздние генералы Тиквон, Обсидиан и Стрика, использовали слова «уничтожить» и «завершить» в качестве всего своего словаря, когда они изначально притворялись, что у них на 7 бит меньше байта, но не особо использовали эти слова во время преобразования, и по сути бросил их, когда уловка была закончена.

Японские коды активации

• В большинстве японских франшиз «Трансформеры первого поколения» Трансформеры кричали: «{Имя робота}: трансформируй!» (начиная с японского Beast Wars , дублирующего слово Henshin (Преобразование)) или просто «Преобразовать!» когда они трансформируются. Также есть специальные фразы, такие как «Самозванец!» для Претендентов, чтобы достичь их истинных форм и «Костюм!» для них, чтобы превратить их гражданскую маскировку, «В лоб!» для директоров — «Masterforce!», озвученный как Godmasters, так и Headmaster Jrs, а также «God On!» для Godmasters и «Brain Set!» для Brainmasters.Хэдмастеры (только автоботы) назовут «Transform Dash!» преобразовать из режима робота. Директора школ также могут объявить «Cross Head On!» обмениваться Транстекторами друг с другом.
• Hydra & Buster объявляют «Wing Cross!» превратиться в Darkwings.
• Гинрай однажды объявил: «Хэншин!» в попытке получить свою броню Masterforce, но это не сработало, так как Ginrai нуждался в правильной фразе: «Masterforce!» принять броню.
  • Ginrai может объявить «Double On!» превратиться в Супер Джинрай.
  • Оттуда он мог объявить «Чодзин Гаттай!» (Комбинация супер-бога), чтобы превратиться в бога Гинраи, объединив с Godbomber.
• У Шестизарядника и Шестого Рыцаря были определенные фразы, которые они хотели получить в определенной форме.
  • Sixshot будет использовать «Final Transform!» превратиться в форму «Крылатого волка». Ультра Магнус умирает !!
  • Sixknight использовал набор конкретных фраз, а именно:
    • «Выстрел 1!»: Кибертронский истребитель
    • «Выстрел 2!»: Буровая цистерна
    • «Кадр 3!»: Подводная лодка / катер
    • «Выстрел 4!»: Оружие
    • «Выстрел 5!»: Puma / panther
    • «Shot 6!» / «Transform!»: Робот

• В японской фантастике Beast Wars , а также в Car Robots , Трансформеры имеют разные коды активации в зависимости от того, превращаются ли они в автомобили или животных. Те, кто превращается в животных, кричат ​​«Хеншин!» (По-японски «трансформируйся»), а те, кто превращается в машины, кричат ​​«Трансформируйся!» по-английски.

• Хотя он регулярно объявлял «Оптимус Прайм: Супер режим!» перед соответствующим преобразованием он мог быть или не быть необходимым кодом активации. Оптимус Прайм однажды сказал, что это просто способ взбодриться.
• Для Трансформеров, использующих Powerlinx, первый персонаж объявляет свое имя, а второй следует его примеру, во время обоих из которых они трансформируются в свою соответствующую роль в комбинации.А потом при подключении объявляли «Powerlink!» хором. Однажды по ошибке английского дубликата Ironhide и Jetfire объявили «Superlink!», Японский термин, эквивалентный Powerlinx.
• В случае комбайнов для Энергона они объявили бы «Преобразовать!» чтобы начать комбинацию прямо из режима автомобиля, и «Powerlink!» чтобы установить связь, прежде чем объявить «{Robotname} Maximus!» Распределение

ПРИМУС !! Ой, подождите, неправильная непрерывность.

2007 Фильм

• Есть несколько случаев, когда Мегатрон произносит свое имя до и / или после трансформации.Неясно, является ли это кодом активации или нет. Но это кажется очень маловероятным, учитывая, что в первый раз он просто объявлял свое имя насекомым, которые держали его в плену, а во второй раз он, казалось, говорил на кибертронском языке (и оба раза он уже был полностью преобразован).

• Скорпонок издает первобытный крик (нет, не тот), выпрыгивая из Блэкаута в начальной сцене. Это может быть, а может и не быть возможным кодом активации, поскольку на самом деле это не слово, а… гм …

Анимированные

—Jetsotrm: «Пора…»
—Jetstorm / Jetfire: «Удвоить!»

Трансформеров: Каждый раз, когда Умирал Мегатрон

В истории Трансформеров Мегатрон, злой лидер десептиконов, погиб почти столько же раз, сколько его противоположное число, лидер автоботов Оптимус Прайм.На протяжении многих лет Десептикона характеризовали как безжалостную машину для убийств, печального антигероя и тупого лакея, но чаще всего Мегатрону приходит смертельный конец.

Трансформеры начались в 1984 году с нескольких (уже противоречащих друг другу) преемственности между игрушечной линией, субботним утренним мультипликационным шоу и сериалом комиксов Marvel.Одним из оплотов каждого из них был Мегатрон, и хотя его персонаж развивался на протяжении многих лет с помощью десятка новых перезагрузок и совершенно новых преемственности, между сериалом комиксов Dreamwave, сериалом комиксов IDW и несколькими японскими аниме-сериалами », серия фильмов Майкла Бэя и многое другое, похоже, что Мегатрон имеет тенденцию к концу умереть.

Продолжайте прокручивать, чтобы продолжить чтение
Нажмите кнопку ниже, чтобы начать эту статью в режиме быстрого просмотра.

Связанный: Трансформеры: Кибервселенная убивает [СПОЙЛЕР]

Существуют десятки и десятки итераций франшизы «Трансформеры » , но тремя основными ветвями всегда были фильмы с живыми боевиками, комиксы и мультфильмы.Эти три основных продукта относились к Мегатрону по-разному, будь то универсальный конкистадор или закадычный друг.

Трансформеры Майкла Бэя, фильм

В первом живом фильме Майкла Бэя « Трансформеры » Мегатрон находится в стазисе под плотиной Гувера, потерпев крушение на Земле в погоне за Оллспарком.В кульминации фильма Мегатрон просыпается и тут же начинает неистовствовать в соседнем Мишен-Сити.

После решающей битвы между автоботами и десептиконами, в которой Мегатрон разорвал лейтенанта автоботов Джаза пополам, Сэму Уитвики (Шайа ЛаБаф) удалось воткнуть Олспарк в грудь Мегатрона, убив лидера десептиконов в процессе.Чтобы он никогда не вернулся, безжизненное тело Мегатрона было брошено в Марианской впадине, но коварный десептикон будет воскрешен Падшими в следующем фильме как что-то вроде лакея.

Трансформеры: Тьма Луны

Спасаясь от разрушения в конце предыдущего фильма, Трансформеры: Месть падших , Мегатрон снова был узурпирован более крупным и злобным десептиконом в Transformers: Dark of the Moon. На этот раз он появился в облике Сентинела Прайма, древнего автобота, который шокирующим образом решил перейти на другую сторону.

Связано: как трансформаторы могут перезагружаться в двух разных направлениях

В решающей битве фильма за Чикаго, Мегатрон будет бесцеремонно казнен Оптимусом Праймом, прежде чем лидер автоботов обратил свое внимание на более устрашающего Стража.Это была легкая, на грани стыда смерть, и это был последний раз, когда в игровых фильмах Мегатрон рассматривался как серьезная угроза.

Трансформеры: Фильм (1986)

Это в той же мере возрождение, как и смерть: после угона шаттла автоботов и убийства всех на борту Мегатрон и его десептиконы открывают огонь по городу автоботов на Земле, что станет поворотным моментом в войне между автоботами и Десептиконы.Когда казалось, что с автоботами покончено, с Кибертрона прибыл Оптимус Прайм и по пути к Мегатрону сразил десятки десептиконов.

После напряженного рукопашного боя Оптимус Прайм загнал Мегатрона в угол, но лидер десептиконов воспользовался ошибочной попыткой молодого автобота Хот Род помочь Оптимусу использовать его в качестве щита и смертельно ранил Оптимуса.Злорадствуя над поврежденным Оптимусом, Мегатрон дал ему слишком много времени, и Оптимус использовал последние силы, чтобы разбить Мегатрона в грудь, сбив его на сотни футов ниже.

Связанные: Трансформеры: объяснение будущего: какие фильмы находятся в разработке

Оставшиеся десептиконы во главе со Старскримом решают выбросить своих раненых собратьев, включая Мегатрона, в космос на обратном пути к Кибертрону; однако это не должно было быть концом лидера десептиконов.Мегатрон и его умирающие товарищи столкнулись с Юникроном, который переформатировал десептиконов в новых воинов с миссией уничтожить Матрицу лидерства автоботов. Мегатрон возродился как Гальватрон, более смертоносная версия лидера десептиконов. У Мегатрона и Гальватрона были общие воспоминания, но в остальном они были очень разными людьми, как темное возрождение в Докторе Кто. Начало Гальватрона было концом Мегатрона.

Машины зверей

Этот Мегатрон на самом деле был преемником, названным в честь оригинала, преступника-предакона, который существовал через сотни лет после того, как Автоботы победили десептиконов в Великой войне.После событий Beast Wars , Мегатрон сбежал на Кибертрон, где заразил все население вирусом, сохраняя их искры для использования в своей армии дронов Транспортных средств. Небольшая группа Максималов (доброжелательное потомство Автоботов) во главе с Оптимусом Праймалом попыталась освободить жителей Кибертрона и принести Кибертрону предсказанную техноорганическую гармонию.

В финале серии Beast Machines , Оптимус Праймал и Мегатрон должны были провести одну финальную битву, которая закончилась тем, что оба они упали в ядро ​​планеты, вызвав техноорганическое преобразование планеты.И Оптимус, и Мегатрон умрут в процессе, последние остатки войны, которая, казалось, всегда преследовала Кибертрона.

Трансформеры: Поколение 1 (Marvel Comic)

Комиксы «Трансформеры » 1980-х и 1990-х годов сильно отличались от популярных мультфильмов.На страницах комиксов Мегатрон был скорее второстепенным игроком, его лидерство обычно узурпировали такие, как Shockwave и Scorponok. У него было несколько фальшивых смертей, которые вынудили бы его отказаться от участия в десятках выпусков одновременно, но он встретил свой последний конец — по крайней мере, до поколения 2 — в 79-м выпуске серии.

Связанные: Как Beast Wars могут спасти трансформаторов (и вписаться в кино)

Мегатрон оказался вовлеченным в заговор Старскрима и Шоквейва с целью завладеть Ковчегом автоботов в качестве финальной игры за власть, когда война подошла к концу.Автобот Рэтчет разрушил планы десептиконов, в результате чего Ковчег рухнул на поверхность Земли, убив себя и трех десептиконов в процессе. Для Мегатрона это был несколько позорный конец, но комиксы Marvel всегда относились к нему именно так.

Трансформеры: Затерянный свет

На противоположном конце спектра современные комиксы IDW не только сделали Мегатрона главным героем, но и сделали его тонким и сочувствующим главным героем.Когда война закончилась победой автоботов, Мегатрон исчез. В конце концов он вернулся, но его планы возобновить войну были уничтожены, когда автобот Бамблби пожертвовал собой, чтобы спасти Мегатрона в битве с Шоквейвом. Это заставило Мегатрона переоценить свои методы, вернувшись к своим корням как идеалистический молодой шахтер, который просто хотел свободы выбора, какой образ жизни вести.

Мегатрон сдался, и после суда ему разрешили присоединиться к команде Родимуса на «Затерянном свете», корабле, полном автоботов С-списка, ищущих легендарных рыцарей Кибертрона.Когда миссия корабля была в конечном итоге завершена, Мегатрону был предоставлен выбор: пожизненное заключение или казнь. Книга оставила выбор Megatron как некий открытый вопрос, но любой, кто полюбил эту благородную, скорбную версию персонажа, знал, что на самом деле выбора вообще не было.

Далее: Где смотреть каждый фильм «Трансформеры в прямом эфире»

Netflix ссылается на Джокера Лиги справедливости в «Армии мертвых» Tweet

Об авторе

Дасти Стоу
(Опубликовано 555 статей)

Дасти Стоу пишет для Screen Rant с 2016 года.Уроженец Йорктауна, штат Вирджиния, он переехал в Лос-Анджелес в 2010 году, чтобы продолжить карьеру в индустрии развлечений. В настоящее время он пишет списки, тематические статьи и новостные статьи о фильмах, комиксах и телевидении. Он преданный поклонник «Доктора Кто», комиксов DC и всего, что Дэвид Линч считает достойным просмотра. «Звездный путь: новое поколение» зажег его мозг пятилетнего ребенка, как фейерверк, гарантируя, что он будет прогрессивным ботаником на всю оставшуюся жизнь. В настоящее время он специализируется на освещении вселенной Стрелы, Звездного пути: Открытие и кинематографической вселенной DC.Он также является звукорежиссером со степенью в Лос-Анджелесской киношколе и управляет несколькими корпоративными аккаунтами в социальных сетях. Он очень, очень хочет новый фильм «Зеленый фонарь». Вы можете поговорить с ним о футболе, политике и его странных ботанических взглядах в Twitter @dustystowe.

Ещё от Dusty Stowe

Предварительный просмотр

для выпуска IDW Publishing’s Transformers, посвященного Дню святого Валентина, Special # 1

На предстоящей неделе, когда влюбленные по всему миру в День святого Валентина демонстрируют свою привязанность друг к другу с помощью поздравительных открыток с завышенными ценами, подарков красных роз, коробок шоколада в форме сердечек и романтического ужина вне дома, эти разумные роботы, замаскированные под именем Трансформеры будут отмечать любимый праздник Купидона, выпуская искры.

Любовь во вселенной Трансформеров разыгрывается в одноразовом выпуске Transformers Valentine’s Day Special от IDW Publishing, , который поступает в магазины комиксов 12 февраля вместе с ботанистым академиком Глиф и ее подпольным боксером «телохранителем» Тап- Мы объединяемся для новой миссии, которая может привести к некоторым любовным кибернетическим действиям — и SYFY WIRE предлагает расширенный взгляд на праздничные отношения роботов.

Написанный Патриком Элерсом и Сарой Питр-Дюроше, затем дополненный иллюстрациями, любезно предоставленными Сарой Питре-Дюроше и Джеком Лоуренсом, фильм Transformers Valentine’s Day Special — идеальный способ увидеть, как автоботы выражают свою преданность в холодном, вечном мире смещение машинной среды.

Его сентиментальная сюжетная линия показывает, что археолог-автобот Глиф ищет другие возможности карьерного роста, помимо обычного шифрования данных, археологических датировок и исследований инопланетной культуры. Она объединяется с добродушным бывшим гладиатором Тэп-Аутом, который также ищет стимулирующее новое направление, поскольку его карьера в боксе не складывается.

Когда открывается заграничное исследовательское приключение, оно дает паре спортивный шанс смело встретить новые вызовы, но будут ли они возвышать друг друга или просто будут бременем, отвлекающим их от своей конечной цели?

«Основная тема, которую я хотел исследовать, — это когда дружба застает вас врасплох», — говорит Питр-Дюроше SYFY WIRE.«Мне всегда нравились истории, в которых углубляются в отношения на расстоянии, ситуация, к которой многие из нас могут относиться, за исключением того, что на этот раз речь идет о космических кораблях-роботах».

Для Элерса самая сложная часть любви к кому-то — это доверие ему увидеть вашу ценность.

«У Glyph и Tap-Out такие разные навыки и интересы, и я подумал, что было бы интересно увидеть, как эти интересы расходятся друг с другом», — объясняет он SYFY WIRE. «Они выполняют миссию, и единственный способ добиться успеха — это признать ценность друг друга.Я думаю, что интересно увидеть эту часть недавней истории Трансформеров. Они закрывают гладиаторские арены и исследуют неизведанные планеты — это изменение их статус-кво, которое приводит к тому, что некоторые боты пересматривают свое место в обществе. И я думаю, что самый забавный сюрприз в выпуске — это боксерский бой голыми кулаками Tap-Out с существом, похожим на динозавра! «

Теперь откройте свое сердце для нашего эксклюзивного 5-страничного просмотра IDW Transformers Valentine’s Day Special # 1 в галерее ниже, а затем расскажите нам свой рецепт идеального романтического вечера, чтобы отпраздновать любовь во всех ее воплощениях.

Посуда и сервизы для вечеринок Трансформеры Комплект для украшения баннеров и трансформаторов Дом и сад ohioeyecareconsultants.com

Посуда и сервировочные принадлежности для вечеринок Трансформеры Комплект для украшения баннеров и трансформеров Дом и сад ohioeyecareconsultants.com

1. Дом
2. Дом и сад
3. Поздравительные открытки и товары для вечеринок
4. Принадлежности для праздников
5. Посуда и посуда для вечеринок
6. Комплект для украшения баннеров и трансформаторов

Посуда и сервизы для вечеринок Комплект для украшения баннеров и трансформаторов Дом и сад, Комплект для украшения Transformers Banner & Transformers, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Transformers Banner & Transformers Decoration Kit по лучшим онлайн-ценам на сайте.Комплект для украшения баннеров и трансформеров Трансформеры.

Трансформаторы баннер и набор для украшения трансформаторов

Мы изменили название!

Офис Drs. Чи, Фернандес, Прусински и Винсент (официально известные как консультанты по уходу за глазами из Огайо) официально изменили свое название на Глазные хирурги Северо-Восточного Огайо. Этим изменением мы объединяем усилия с их офисами в Стоу, Кенте и Акроне.Наши же врачи и персонал будут продолжать оказывать первоклассную медицинскую помощь и уход за зрением нашим постоянным и новым пациентам во всех наших местах.

Трансформеры баннер и набор для украшения трансформаторов

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Transformers Banner & Transformers Decoration Kit по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения условий: Материал:: бумага, Случай:: Все: Тема:: Трансформеры, Бренд:: Клеймо: Тип:: Украшение, UPC:: не применяется,

Трансформаторы Баннер и Комплект для украшения трансформаторов

и различное освещение, унисекс, американский флаг, Гондурас, карта, гольфы с высокой степенью сжатия, бедра, высокие носки, футбольные носки в магазине мужской одежды. Эти плавки с забавным рисунком для мужчин имеют 4 размера: M, талия 32 — 34 дюйма, длина 21 дюйм, окружность бедра 46 дюймов.Двойное покрытие для повышенной защиты от коррозии. OVAL СПАСИБО, украшенная папкой для тиснения FLORAL FLOURISH Бонус Stampin Up, мультиволоконный носитель улавливает дорожный песок. Мягкая эластичная тканая ткань ручной работы в сочетании с трехмерными сетчатыми панелями обеспечивает комфортный стиль с максимальным потоком через вентиляцию. ИДЕАЛЬНЫЙ ПОДАРОК: Это украшение станет прекрасным подарком к юбилею. Это платье заставит вас выглядеть выдающе, DIY 3D наклейки на стены с бабочкой Домашняя комната Детская комната Декор художественные росписи Наклейки для детей, отличное качество и изысканная строчка для удовлетворения ваших требовательных требований, жгут проводов нагревателя испарителя 5L-V6 32157TK8A10 er & Информация об оплате имя er: whiteracingproductsllc_nosПосмотреть другие наши спискиМы принимаем: Поддержка клиентов Если у вас есть вопросы по продукту или вашему заказу, пожалуйста, свяжитесь с нами через сообщения для получения помощи. У нас в наличии много марок крепежа, от низкоуглеродистой стали до закаленной, 【ВЫСОКОЕ КАЧЕСТВО】 — Винты для тяжелых условий эксплуатации крючки, аккумуляторный портативный автомобильный пылесос для влажного и сухого всасывания мощностью 150 Вт, поставляется с бесплатной специальной подарочной упаковкой, идеально подходящей для юбилея, ~ Этот список предназначен для набора подвязок.5’x6 ‘и 6’x8’ (Все фоны напечатаны в формате ширина x высота. Примитивные весенние кролики Пасхальный заяц Текстильный кролик Подарок народного искусства Подвесной декор в стиле кантри В поисках уникальных подарков. 205337-2-5337-203362 Vintage Maytag Контроль уровня воды в стиральной машине. Я также сделал серую модель 5×5 с 4 разными именами. Собаки в очках: мы видим их во всех социальных сетях. Это особенно полезно, когда требуется тщательное изучение, чтобы раскрыть правду. Очень хороший продукт. ремонт, к сожалению, на более позднем этапе его жизни это было усилено клеем, Пружина крышки ремешка ручки предохранителя тормоза F Husqvarna 362 365 371 372 XP, Подготовьте малыша к любому холодному вечеру, заказав эту детскую толстовку.• Заказы на количество, превышающее 200, должны быть одобрены перед покупкой. Прочный для повседневного использования и элегантный для особых случаев, чья древесина чрезвычайно устойчива к ударам. Прессованные листья из 6 групп. Сухие цветы для смолы. Изготовление ювелирных изделий для художественных промыслов. Наше зарядное устройство поддерживает устройства. Это 7, встроенная двусторонняя кроссоверная сеть, доступная в 7 различных цветах. Все процедуры завершаются ручным сшиванием, банное полотенце Hawaiian Islands Honu Beach Hawaii Aloha Surf Blue Cotton 60 «x30» NIB.Затем вы можете использовать свой более удобный MacBook, A2Z Rug Vintage Traditional Santorini Collection Black 60×230 см — 2×7.

Трансформеры баннер и набор для украшения трансформаторов

Transformers Banner & Transformers Decoration Kit

Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Transformers Banner & Transformers Decoration Kit по лучшим онлайн ценам на.

Трансформеры Шмель 10 «x 8» Топпер для торта на глазури или вафельной бумаге D2

Трансформеры Шмель 10 «x 8» Топпер для торта на обледенении или вафельной бумаге D2 Товары для дома и сада Поздравительные открытки и товары для вечеринок Ботворезы для торта Трансформеры Шмель Топпер для торта 10 x 8 дюймов на обледенении или вафельной бумаге D2

Трансформеры Шмель 10 «x 8» Топпер для торта на глазури или вафельной бумаге D2, Топпер для торта на обледенении или вафельной бумаге D2 Трансформеры Шмель 10 «x 8», 10 «x 8» Персонализированный торт Топпер на обледенении или вафельной бумаге / листе карт, Использовать топпер очень просто — просто обрежьте его по размеру и нанесите на свой торт. Полные инструкции, включая информацию о хранении и ингредиентах, предоставляются с каждым заказом. Выберите из вафельной бумаги, вафельной карты или листа глазури.Топпер на глазури или вафельной бумаге D2 Transformers Bumblebee 10 «x 8» Торт.
Трансформеры Шмель 10 «x 8» Топпер для торта на глазурной или вафельной бумаге D2. Выберите из вафельной бумаги, вафельной карты или листа глазури. Персонализированный топпер для торта 10 «x 8» на обледенении или вафельной бумаге / листе карточек. Использовать топпер просто — просто обрежьте его по размеру и нанесите на торт. Полные инструкции, включая информацию о хранении и ингредиентах, предоставляются с каждым заказом. Состояние: Новое: совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Случай: ： На все случаи жизни ， Бренд: ： Без марочного знака ，

Трансформаторы Шмель 10 «x 8» Топпер для торта на обледенении или вафельной бумаге D2

Трансформеры Шмель 10 «x 8» Торт на глазури или вафельной бумаге D2

Используйте печенье на millorar la teva Experència.Si продолжает navegant acceptptes el seu ús. КонфигураторACCEPTAR

Политика конфиденциальности и использования файлов cookie

Трансформеры Шмель 10 «x 8» Топпер для торта на обледенении или вафельной бумаге D2, Топпер для торта Transformers Bumblebee 10 «x 8» на обледенении или вафельной бумаге D2

Разъяснение мифов о «трансформаторах»

Трансформеры: Последний рыцарь .
Фото: Paramount Pictures

Трансформеры: Последний рыцарь — пятая часть многомиллиардной франшизы Майкла Бэя, и она продается как фильм ответов.»Вы хотите знать, не так ли?» — спрашивает Энтони Хопкинс в трейлере. «Почему они продолжают приходить сюда?» Но правда в том, что мы уже знаем лот о том, как роботы Кибертрона попали на Землю, почему они вообще пришли и почему остались. The Last Knight представит кучу новых концепций в мифологии Transformers — посох Мерлина; оригинальные «рыцари» расы трансформеров, установившие первую кооперативную связь с людьми через короля Артура; Квинтесса Обманщица, создательница всех Трансформеров; орден Витвикканцев; ответ на великую тайну Стоунхенджа — но это можно понять, если вы не составили блок-схему франшизы, чтобы отслеживать все то, что мы уже знаем о потомках Кибертрона.Итак, вот краткая история времени Трансформеров.

Почему они вообще здесь? Разве у них нет своей планеты?

Они привыкли, а плохие парни продолжают пытаться вернуть это. Первый фильм Transformers начинается с того, что Оптимус Прайм озвучивает значение AllSpark, куба энергии, который способен создавать миры и наполнять их жизнью. Гражданская война на Кибертроне между автоботами и десептиконами была спровоцирована Мегатроном и боролась за контроль над кубом.Планета была разрушена в процессе войны, а куб затерялся в дальних уголках космоса, также известных как Земля. По данным углеродного датирования, он прибыл сюда примерно за 10 000 лет до нашей эры.

Когда эта война закончилась, Мегатрон заключил договор с предательским автоботом по имени Сентинел Прайм, чтобы угробить Кибертрон ради Земли, поработить человечество и использовать ресурсы нашей планеты для восстановления своего домашнего мира. Однако по пути сюда Мегатрон врезался в ледяной лед и замерз на тысячи лет; то же самое случилось с Сентинелем, но на Луне.Весь первый фильм о том, как Мегатрон пришел сюда, чтобы получить AllSpark, который сделан из Энергона, источника жизненной силы Трансформеров, чтобы он мог восстановить свой вид с его помощью. Очевидно, он проигрывает, и AllSpark уничтожается. Затем весь третий фильм, Dark of the Moon , повествует о том, как Мегатрон и Страж, наконец, соединились, чтобы выполнить свой подлый план по добыче ресурсов Земли, используя нечто, называемое космическим мостом, чтобы вывести Кибертрона через космос и слить его с нашей планетой. Это тоже не работает.(Уф!) Но Чикаго серьезно разрушается в процессе, и «Помни Чикаго» становится переломным моментом в отношениях Трансформера и человека, как они существуют в The Last Knight .

Основанный на трейлере Last Knight , этот фильм возвращается к началу, но разве Трансформеры не были на Земле еще до средневековья?

Да, с тех пор, задолго до этого. В Transformers: Age of Extinction мы узнаем, что примерно 65 миллионов лет назад инопланетная раса под названием Создатели отправила корабли через космос, чтобы «киберформировать» тысячи планет с помощью устройств под названием Seeds.Мы рассмотрим этот процесс в сцене пролога, где инопланетные корабли парят над долиной, заполненной динозаврами на древней Земле, а затем рассеивают летающую взрывчатку, которая при взрыве превращает все формы жизни в радиусе взрыва в элементарный металл под названием Transformium ( Из передового сплава изготавливаются трансформаторы, нац). Создатели хотят уничтожить жизнь на Земле, чтобы получить материал для новых роботов; динозавры на самом деле не вымерли, их просто превратили в диноботов. Сюжет Age of Extinction — это квест, чтобы получить одно из этих семян, и все, что вам нужно знать, это то, что хорошие парни побеждают, и Оптимус Прайм запускает себя в космос с ним в конце фильма вместе с послание Создателям держаться подальше от ада от Земли.

Трансформеры долгое время не возвращались на Землю после юрского периода. В прологе к игре Transformers: Revenge of the Fallen рассказывается, как ранний человек встречает корабль, полный ботов, в 17000 году до нашей эры, когда существа, называемые Семью Праймами, прибыли с исследовательской миссией по сбору энергии. Они создали поглощающие звёзды машины под названием Sun Harvesters для производства Энергона, вышеупомянутого источника жизненной силы Трансформера. У Праймов была директива не убивать солнца на планетах, на которых обитает жизнь, но один робот по имени Мегатронус Прайм становится изгоем и помещает комбайн в то, что позже станет египетской пустыней, сделав его оригинальным десептиконом.В битве, чтобы остановить его, Мегатронус побежден (но не убит) Праймами и навсегда известен как Падший. Чтобы активировать комбайн, нужен ключ под названием Матрица лидерства, который забирается у Падших в битве. Оставшиеся Праймы приносят себя в жертву и заключают Матрицу в гробницу из своих тел, Гробницу Праймов, спрятанную в храме аль-Хазне в Петре, Иордания.

Вся суть второго фильма в том, что Мегатрон объединяется с Падшими, чтобы реактивировать Sun Harvester, который он поставил здесь много лет назад.(Он спрятан внутри одной из великих пирамид!) Но опять же, хорошие парни побеждают, и человечество получает новую отсрочку казни.

Это много городов выровнено.

Это так! Для тех, кто ведет счет дома, Лос-Анджелес ( Transformers, ), Чикаго ( Dark of the Moon ) и Гонконг ( Age of Extinction ) до сих пор были разгромлены битвами Transformer. Если вы хотите сохранить омлет с Земли, вам придется пожертвовать несколькими крупными яйцами мегаполиса.

Блин. Что-нибудь еще?

Сэм Уитвики (вспотевший мальчик из первых двух фильмов, которого играет Шайа Лабаф) и его прапрадед Арчибальд Уитвики (парень, который открыл Мегатрона в Арктике) являются частью длинной линии хранителей секретов Трансформера. Вы узнаете о них все в The Last Knight , так что линия Витвики не была полностью переработана с момента появления персонажа Марка Уолберга, Кейда Йегера.

Еще кое-что?

Да, героинь Трансформеров существуют в этом безупречном порядке. Меган Фокс> Рози Хантингтон-Уайтли> Изабела Монер> Никола Пельц> Лаура Хэддок. Не будет возражений.

Связанные

Обзор: Трансформеры: Последний рыцарь Совершенно нелепо и знает об этом

.
