Тестирование усиления постоянного тока транзистора (hFE) в моей лаборатории — лаборатория биофизики

hFE означает « H ybrid параметр f или усиление по току, общий e mitter» и является мерой усиления постоянного тока биполярного переходного транзистора (BJT).

Концепция hFE занимает центральное место в использовании транзисторов, поскольку это мера небольшого усиления тока. В гибридной модели транзистора есть несколько гибридных параметров, включая hFE. Модель гибридных параметров потеряла популярность, поэтому β или бета теперь являются наиболее распространенным символом усиления постоянного тока.Я продолжу использовать hFE в этой статье, поскольку в таблицах данных также используется это имя.

Рисунок 1: Кривые типичного коэффициента усиления транзистора по току (hFE). Допустимым считается диапазон производства от + 100% до -50% «типовых» значений. «Искусство электроники», Горовиц и Хилл, 3-е издание, 2016 г., стр. 74.

С другой стороны, значение параметра hFE немного завистливое. Во многих статьях с практическими рекомендациями и схемах «сделай сам» описывается, как измерить hFE, основываясь на простом понятии, что hFE = I _C / I _B .Тем не менее, спецификации транзисторов предлагают диапазон значений hFE при различных условиях тока коллектора (I _C ). В условиях тестирования производителя также используется импульсный тест (<= 300 мкс), когда транзистор активен примерно 2% времени (рабочий цикл). Постоянный ток имеет тенденцию вызывать повышение температуры внутри тестового устройства. Итак, I _C и I _B являются динамическими объектами, которые могут не точно коррелировать со статическим тестированием. Между тем значение hFE для любого отдельного устройства — даже с одним и тем же номером детали и производителем — будет другим.Все вместе попытки использовать определенное значение hFE для конкретного устройства — это недоумение.

Содержание

Почему я измеряю hFE

Многие инженеры говорят мне, что за более чем 20 лет разработки им ни разу не нужно было знать значение hFE устройства. Во многих конструкциях используется расчетное значение hFE, равное 100, а затем создается цепь смещения вокруг транзистора для работы с широким диапазоном устройств, каждое из которых имеет различные значения hFE, например, от 50 до 250 и при разных температурах.

Схема, которая зависит от определенного значения бета, является неисправной схемой.

Пол Горовиц, Уинфилд Хилл «Искусство электроники»

В роли экспериментатора я хочу знать hFE моего устройства. Я обнаружил, что каждую деталь транзистора, которая у меня есть в «ящике для мусора», и даже новые детали, которые я заказываю из различных источников, таких как Digi-Key, Newark, eBay и Amazon, можно проверить на усиление постоянного тока перед использованием, даже если мое измеренное значение не настоящий hFE. Пока процедура тестирования является повторяемой, ее можно использовать для проверки усиления транзисторов, оценки неизвестных транзисторов и согласования спаренных устройств для использования в таких приложениях, как двухтактные усилители, температурная компенсация или токовые зеркала, например.Плохое обращение с транзисторами также может повлиять на hFE устройства. Фактически, во время моих тестов в этой статье я обнаружил удивительную проблему в отношении одного тестируемого устройства. См. «Рисунок 20: Рисунок 20: Результаты генератора функций осциллографа / AWG», чтобы понять, что я имею в виду.

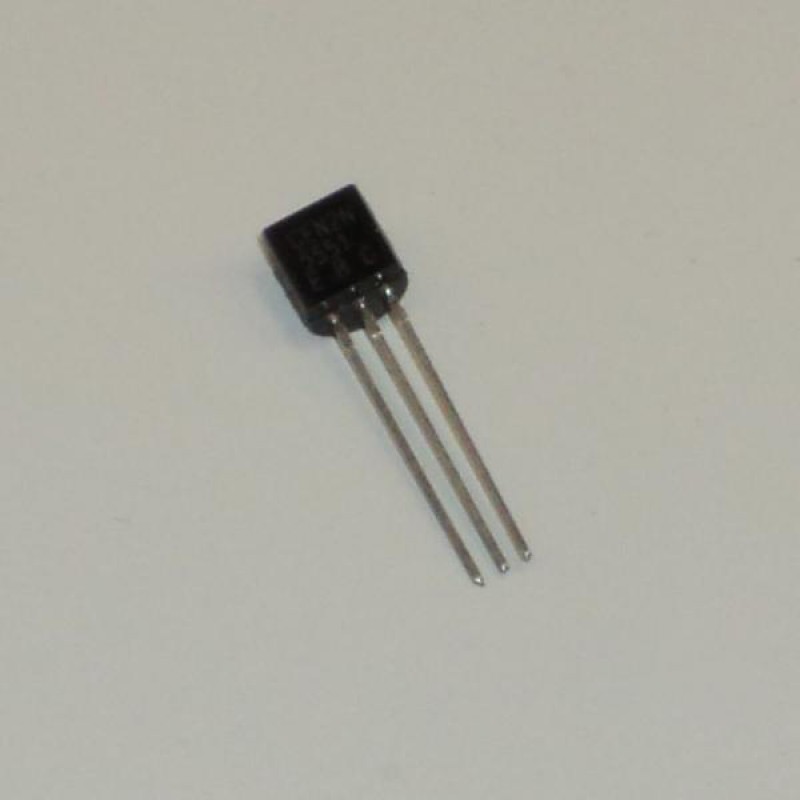

Далее следует хвост испытаний hFE для двух транзисторных устройств из моей корзины запчастей: NPN 2N3904 и PNP 2N3906…

PEAK Atlas DCA Pro — Анализатор полупроводников

Примерно за 150 долларов этот прибор с интерфейсом ПК — мой лучший ресурс для измерения hFE и многих других параметров транзисторов.Немного дороговато, но отлично справляется. Тестирование устройств включает малосигнальные устройства, силовые транзисторы, полевые транзисторы, полевые МОП-транзисторы, диоды и многое другое. Значение hFE исправлено на утечку коллектор-эмиттер (полезно для германиевых транзисторов).

На рисунках 2 и 3 ниже кривые hFE демонстрируют, как на него влияет базовый ток I _B и V _CE . В частности, кривая hFE для базового тока 10 мкА для 2N3906 может указывать на дополнительные проблемы, как показано далее в этой статье.Здесь hFE значительно ниже по сравнению с более высокими базовыми токами.

Рисунок 2: Результаты 2N3904 DCA Pro (щелкните изображение, чтобы увеличить) .

Рисунок 3: Результаты 2N3906 DCA Pro (щелкните изображение, чтобы увеличить) .

Гнездо hFE на некоторых цифровых мультиметрах

Этот разъем обеспечивает значение усиления постоянного тока, полезное для сортировки и тестирования малосигнальных кремниевых устройств. Гнездо не будет точным для германиевых транзисторов, поскольку они обычно связаны с утечкой коллектор-эмиттер.Он также не будет полезен для силовых транзисторов, которым требуется больший базовый испытательный ток (I _B ). Некоторые измерители с функцией hFE описывают условия тестирования, в то время как другие не предлагают поддержки для своих устройств в условиях тестирования.

Мой мультиметр BK 2704C документирует условия тестирования гнезда hFE:

Диапазон: 0 ~ 1000
Базовый ток: прибл. 10uAdc. (VCE = 3,0 В постоянного тока)

Устройство 2N3906, которое я использую для этой статьи (изображение B&K внизу справа) с базовым током 10 мкА, предсказывает гораздо более низкий hFE по сравнению с более высокими базовыми токами, как показано в результатах 2N3906 с использованием DCA Pro выше (рисунок 3).В то время как hFE для 2N3904 (черно-белое изображение внизу слева) согласуется с результатами DCA Pro для 2N3904, указанными выше, поскольку условие испытания 10 мкА сгруппировано с другими кривыми I _B . Но для сортировки и сравнения устройств ограничение условий теста 10 мкА может подойти.

Рисунок 4: Измерение усиления постоянного тока hFE мультиметром B&K 2704C для 2N3904 слева и 2N3906 справа .

Мультиметр Fluke

Мои глюкометры Fluke не имеют гнезда hFE.Большинство других высококачественных цифровых мультиметров также не имеют разъема hFE. Некоторые люди говорят, что это связано с тем, что показания мультиметра не слишком близки к официальным показаниям hFE, другие говорят, что схема и розетка для измерения hFE не учитывают соображения безопасности. Отличное обсуждение можно найти здесь:

Тема: Почему тест транзистора beta hFE проводится только на дешевых цифровых мультиметрах?

Функция тестирования диодов на моих измерителях Fluke измеряет прямое падение напряжения на полупроводниках в условиях постоянного тока, подходящих для определения PNP и NPN, и какой вывод связан с эмиттером, базой и коллектором.Но не предлагает способа измерения усиления постоянного тока.

Ниже приведены некоторые макетные схемы, которые я использую для измерения hFE с помощью цифрового мультиметра…

Тест 1: два резистора на макетной плате с расчетом hFE по результатам цифрового мультиметра

Коэффициент усиления по постоянному току

можно рассчитать путем измерения падения напряжения на резисторе базы и соответствующего падения напряжения на резисторе коллектора. Схема устройства PNP показана на диаграмме LTSpice ниже — Рисунок 5: «Моделирование простого измерения hFE с помощью цифрового мультиметра с двумя резисторами».Поменяйте полярность V1 для проверки устройств NPN. Математические расчеты делают этот метод тестирования немного утомительным для сортировки корзины транзисторов, но он является хорошей заменой отсутствующего гнезда hFE Fluke.

Моделирование LTSpice простой макетной схемы hFE. Щелкните изображение, чтобы увеличить.

Макетная плата показана ниже с PNP 2N3906 (такая же, как схема LTSpice и моделирование выше). Я показываю расчеты hFE для тех же двух частей транзистора, протестированных с помощью мультиметра BK и DCA Pro выше для сравнения.

Рисунок 6: Макетная плата для простого 2-резисторного цифрового мультиметра измерения hFE устройства PNP.

Тест 2: Источник постоянного тока с прямым считыванием hFE цифрового мультиметра

Используя еще несколько деталей, я смог улучшить тестирование макета для использования с моим мультиметром Fluke. Эта версия от Circuits Today включает поддержку устройств PNP и NPN и обеспечивает постоянный ток I _B 10 мкА и прямое считывание hFE (мА x 100).Я заметил одну проблему: если я вставляю в гнездо транзистор неправильного типа (например, по ошибке меняя местами NPN на PNP), тестируемый транзистор сильно нагревается.

Схема

KiCad’s Eeschema. См. Справочный раздел ниже для загрузки файла.

Рисунок 7: Схема KiCad Eeschema источника постоянного тока с прямым считыванием hFE цифрового мультиметра.

Перед построением этой схемы я использовал LTSpice для моделирования.

Рис. 8: Моделирование LTSpice источника постоянного тока с прямым считыванием hFE цифрового мультиметра , показанное курсором 2 Верт.

В модели, показанной выше, используются потенциометры с имитацией рычагов стеклоочистителя. Библиотеку потенциометров предоставил Гельмут Зенневальд — основатель группы пользователей LTSpice. График показывает, что рычаг стеклоочистителя изменяется от 0,05% до 95% с ожидаемой калибровкой 10 мкА в положении 29% для тока, проходящего через эмиттер Q1. Файл моделирования с библиотекой потенциометров можно скачать по ссылке в конце статьи.

Конечная макетная схема с испытуемым устройством 2N3906…

Рисунок 9: Макетная плата источника постоянного тока с прямым считыванием hFE цифрового мультиметра .

На макетной плате рядом с каждым горшком видны перемычки. Они могут быть открыты один за другим, закорочив контакты измерителя тока цифрового мультиметра для калибровки 10 мкА как базы PNP, так и базы NPN относительно тока эмиттера.

Рисунок 10: Результаты 2N3906 с использованием макетной платы постоянного тока.

Рисунок 11: Результаты 2N3904 с использованием макетной платы постоянного тока. Примечание. Потребляемый ток для NPN 2N3904 намного выше, чем для 2N3906, что соответствует большему hFE.

Измерение hFE с помощью осциллографа и генератора сигналов произвольной формы (AWG)

Этот метод позволяет использовать более высокий ток, подаваемый на тестируемый транзистор, чем методы тестирования 1 и 2. При использовании ступенчатой ​​формы волны, подаваемой на базу транзистора, и переменного напряжения, подаваемого на коллектор транзистора, температура тестируемого устройства недостаточно повышается. повлиять на стабильность показаний hFE.

Имитация испытательной схемы NPN-транзисторов в LTSpice…

Рисунок 12: Имитация LTSpice тестовой схемы осциллографа / генератора сигналов произвольной формы NPN-транзистора.Щелкните изображение, чтобы развернуть.

Вот текстовые файлы кусочно-линейной (PWL), которые управляют напряжением для лестничных и треугольных сигналов. См. Справочный раздел в конце этой статьи, чтобы загрузить файлы для полного моделирования.

pwl_triangle.txt

 0 0
+ 4,17м 10
+ 4.17м 0

pwl_stair.txt

 0 с 0,7
8,33 м 0,7
8,34 м 1,4
16,66 м 1,4
16,67 м 2,1
24,99 м 2,1
25,00 м 2,8
33,32 м 2,8
33,33 м 3,5
41,65 м 3,5
41,66 м 4,2
49,98 м 4,2
49,99 млн 4,9
58.31м 4,9
58,32 м 5,6
66,64 м 5,6
66,65м 0,7

Шаги для создания симуляции (см. Текст и файл asc в справочном разделе этого сообщения в блоге):

• Подайте треугольник с частотой 120 Гц, 10 ВП-П и смещением постоянного тока 5 В на транзистор под тестовым коллектором. Смоделируйте генератор сигналов произвольной формы с помощью кусочно-линейной функции LTSpice (PWL), используя точки данных в текстовом файле. См. Прикрепленный файл: pwl_triangle.txt.
• Создайте лестничную волну с частотой 15 Гц, 5 VP-P и смещением постоянного тока 0.7 В (начальная волна с амплитудой выше V _BE для включения тестируемого транзистора). Снова с PWL и текстовым файлом точек данных. См. Прикрепленный файл: pwl_stair.txt.
• Детали макета для моделирования простой макетной платы.
• Определите 1-секундный переходный анализ, чтобы запустить симуляцию LTSpice.
• Смоделируйте осциллограф, используя пассивные пробники с общим заземлением (дифференциальные пробники не используются).
• Постройте ось X как V _CE , используя Ch3.
• Постройте первую ось Y как Ic с помощью математической функции: (Ch2-Ch3) / 100.
• Постройте вторую ось Y как I _B , используя математическую функцию: (Ch4-Ch5) / 100000.

Рассчитайте смоделированный 2N3904 NPN-транзистор hFE как I _C / I _B при выбранном V _CE . См. « Рис. 12: Моделирование LTSpice осциллографа / генератора сигналов произвольной формы. Испытательная схема hFE на NPN-транзисторе» выше для получения подробной информации. Например: при V _CE для 5 В и 4-й кривой I _B (представляющей I _B = 27,7 мкА).

Имитация испытательной схемы PNP-транзистора в LTSpice…

Схема PNP такая же, как и для схемы проверки транзисторов NPN.Только полярность волновых функций лестницы и треугольника была изменена на обратную. Лестничная волна теперь изменяется от -700 мВ до -5 В. Треугольная волна теперь изменяется от 0 В до -5 В.

Рис. 13: Моделирование LTSpice осциллографа / генератора сигналов произвольной формы Испытательная схема hFE транзистора PNP. Щелкните изображение, чтобы развернуть.

Вот текстовые файлы кусочно-линейной (PWL), которые управляют напряжением для лестничных и треугольных сигналов. См. Справочный раздел в конце этой статьи, чтобы загрузить полную симуляцию.

pwl_triangle_minus.txt

 0 0
+ 4,17 м -10
+ 4.17м 0

pwl_stair_minus.txt

 0 с -0,7
8,33 м -0,7
8,34 м -1,4
16,66 м -1,4
16,67 м -2,1
24,99 м -2,1
25,00 м -2,8
33,32 м -2,8
33,33 м -3,5
41,65 м -3,5
41,66 м -4,2
49,98 м -4,2
49,99 м -4,9
58,31 м -4,9
58,32 м -5,6
66,64 м -5,6
66,65 м -0,7

Рассчитайте смоделированный 2N3906 PNP-транзистор hFE как I _C / I _B при выбранном V _CE . См. « Рис. 13: Моделирование LTSpice осциллографа / генератора сигналов произвольной формы, PNP-транзистор, тестовая схема hFE» выше для получения подробной информации о схеме.Например: при V _CE для 5 В и 4-й кривой I _B (представляющей I _B = -28,0 мкА).

Конечная макетная схема с испытываемым транзистором 2N3904 NPN…

Я использовал двухканальный генератор сигналов произвольной формы для создания сигналов базы и коллектора транзистора:

Рисунок 14: Настройка генератора сигналов произвольной формы для тестируемых NPN-транзисторов. Щелкните изображение, чтобы увеличить.

• Канал 1 использует StairUp (лестница с 8 уровнями) произвольной формы волны с частотой 15 Гц, высоким уровнем 5 В, низким уровнем.7 В и фаза 0.
• Канал 2 использует сигнал произвольной формы AbsSine с частотой 120 Гц, высоким уровнем 5 В, низким уровнем 0 В и фазой 0. Примечание: понижающий трансформатор переменного тока с полным -волновой выпрямитель будет генерировать такую ​​же форму волны для тех, у кого только один канал AWB.
• Используйте опцию выравнивания фазы на Rigol DG4062 AWB, чтобы канал 2 производил ровно один цикл для каждого ступенчатого уровня канала 1. См. Рис. 16 ниже для примера с курсорами.

Создайте простую двухрезисторную макетную плату на транзисторах NPN 2N3904 с 4 подключенными осциллографическими каналами.См. Схему на рис. 12 выше и схему макета на рис. 15 ниже.

• Подключите резистор 100 кОм между базой транзистора 2N3904 и каналом AWG 1. Подключите зонды Ch4 (зеленый) и Ch5 (красный) через этот резистор для измерения тока базы I _B .
• Подключите резистор 100 Ом между коллектором транзистора 2N3904 и каналом 2 AWG. Подключите зонды Ch2 (желтый) и Ch4 (синий) через этот резистор для измерения тока коллектора I _C и V _CE .
• Подключить эмиттер транзистора к земле. Также свяжите AWG и прицел с землей.

Рисунок 15: Тестируемый транзистор NPN 2N3904. Щелкните изображение, чтобы увеличить.

Настройка осциллографа, см. Рисунки 16 и 17 ниже…

• Канал 1 = 2 В / дел, полоса пропускания 20 МГц -> Закрепите резистор на стороне «+» Rc на Рисунке 12
• Канал 2 = 2 В / дел, полоса пропускания 20 МГц -> Закрепите на стороне резистора «-» Rc на рисунке 12 -> представляет тестируемый транзистор Vce
• Ch 3 = 1 В / дел, полоса пропускания 20 МГц -> Закрепите резистор на стороне «+» Rb на рисунке 12
• Ch 4 = 100 мВ / дел, 20 МГц Полоса пропускания -> Закрепите на стороне «-» резистора Rb на рисунке 12
• Math 1 = 2 мА / дел, (Ch2-Ch3) / 100, альтернативные единицы A -> Представляет тестируемый транзистор Ic
• Math 2 = 5.4 мкА / дел, (Ch4-Ch5) / 100000, Альтернативные блоки A -> Представляет тестируемый транзистор Ib
• По горизонтали = 10 мВ / дел, 12,5 МС / с, 1,25 Мвыб. Уровень 2,64 В, нарастающий фронт
• Сбор данных = высокое разрешение, остановка после 1 сбора данных, внутренний источник времени
• Настройка графика XY с транзистором V _CE (Ch 1) для X и транзисторной IC (Math 1) для Y
• Установите связанный курсор формы сигнала для измерения I _C (математика 1) и I _B (математика 2) для расчета hFE

Рисунок 16: осциллограф MSO64B Tektronix, показывающий кривые XY устройства 2N3904 в виде графика, 4 зондируемых канала и 2 математические формы сигналов со всеми сигналами в фазе.Щелкните изображение, чтобы увеличить.

Рисунок 17: Tektronix e * Scope — сетевой дисплей MS064B в реальном времени — показывает расчет 2N3904 hFE (hFE = 165). Щелкните изображение, чтобы увеличить.

Рассчитайте 2N3904 NPN-транзистор hFE как I _C / I _B при выбранном V _CE . Например: при V _CE 6 В и 4-я кривая I _B (представляющая I _B = 18,95 мкА).

hFE 165, измеренное с помощью осциллографа, соответствует значению, показанному на Рисунок 2: 2N3904 Результаты DCA Pro .

Конечная макетная схема с тестируемым NPN-транзистором 2N3906…

Повторно используйте ту же цепь, как показано на Рисунке 13 выше для схемы. Измените сигналы генератора функций AWG на отрицательные. Я также переключил сигнал коллектора с AbsSine на Triangle. Отрицательная форма волны AbsSine не дала такого четкого результата, как форма волны треугольника. Возможно, я мог сначала инвертировать волну AbsSine из меню утилиты Rigol, но не пробовал. См. Рисунок 18 ниже для настроек.

Рисунок 18: Настройка генератора сигналов произвольной формы для тестируемых PNP-транзисторов. Щелкните изображение, чтобы увеличить.

Макетная плата…

Рисунок 19: Тестируемый транзистор PNP 2N3906. Щелкните изображение, чтобы увеличить.

Результаты осциллографа…

Рисунок 20: Результаты осциллографа / генератора функций AWG. На левом изображении показано то же устройство 2N3906, которое успешно использовалось во всех других тестах, описанных выше. Не уверен, в чем причина странных форм волн.Среднее изображение — второй 2N3906 отлично работает в этой тестовой установке без проблем, показанных на левой фотографии. Правое изображение — то же тестируемое устройство, что и на среднем изображении, но с треугольной формой волны, примененной к коллектору. Щелкните изображение, чтобы увеличить.

К сожалению, мое первое устройство 2N3906 PNP вышло из строя во время этого теста — см. Рисунок 20 (слева). DCA Pro hFE и кривые по-прежнему выглядят одинаково. Но в рамках этого теста объема / AWG устройство падает, когда напряжение V _CE больше примерно 7 В.Были протестированы несколько других транзисторов PNP, включая другие устройства 2N3906. Эти другие устройства протестированы отлично. Один пользователь Electronics Stack Exchange оставил следующий комментарий, который мне кажется правильным:

Похоже, что переход CE заблокирован и действует как SCR с отрицательным инкрементным сопротивлением. Может быть хорошо для генератора на туннельном диоде на ВЧ, если смещено на -7 В. 😉 Это пробой дуги, допустим, 40K / мм может составлять 40V / um, поэтому 7V — это зазор 175 нм, который перекрывается E-Field. Этот PNP должен быть хорошим до -40V и действовать как стабилитрон около -50V.В 70-х мне понадобился стабилитрон высокого напряжения для УА исх. Поэтому я выбираю напряжение пробоя транзистора, чтобы старый телевизор работал.

Тони Стюарт EE75

Показания курсоров A и B на рисунке 20 справа: I _C [Math 1: (Ch2-Ch3) / 100] = 7,913 мА и I _B [(Ch4 — Ch5) / 100,000] = 44,0 мкА при выбранном напряжении V _CE 6 В.

К сожалению, я не очень точно установил курсоры A и B для VCE 6 В, поэтому значение hFE не так точно, как могло бы быть.Но эффективность этого метода тестирования все еще актуальна.

См. Ниже сравнение с hFE с использованием полупроводникового анализатора PEAK DCA Pro для моего нового PNP 2N3906, который я называю устройством 2.

Рисунок 21: Транзистор 2 2N3906 PNP, тестируемый с помощью DCA Pro. На левом изображении показаны основные тесты устройства. Правое изображение показывает hFE против Vce.
Показание

hFE для PNP 2N3906 Dev2 с использованием гнезда BK 2704C hFE. Низкое значение V _CE и низкое значение I _B являются причиной постоянно более низких показаний на гнездах hFE мультиметра.Тем не менее, тестирование очень простое, быстрое и сопоставимое от одного транзистора к другому для целей сортировки и сопоставления. Но некоторые проблемы с тестируемым устройством нельзя увидеть с помощью этого простого теста.

Рисунок 22: Тестируемый транзистор 2N3906 с использованием гнезда hFE на мультиметре BK 2704C.

Краткое изложение испытаний hFE

Каждый представленный здесь метод тестирования полезен при определенных условиях. Для большинства целей тестирования будет достаточно настройки диода цифрового мультиметра.

Но использование осциллографа и генератора функций AWG позволяет провести очень содержательное исследование транзисторов, включая hFE.

Список литературы

Как это:

Like Loading…

Фототранзисторы с памятью, основанные на законе фотоэлектрического преобразования с экспоненциальной ассоциацией

Оптоэлектронная функция памяти фототранзистора CdS NR

Для включения функций оптического обнаружения и накопления заряда было сконструировано фототранзисторное устройство на основе CdS NR с высоким содержанием поверхностных состояний на подложке SiO ₂ (300 нм) / n ⁺ -Si. NR CdS демонстрируют монокристаллическую структуру вюрцита с ориентацией роста [001]. Ширина и толщина NR равны 0.4–5 мкм и 100–150 нм соответственно, а длина NR составляет до нескольких сотен микрометров (дополнительный рисунок 1). Как показано на рис. 1a, b, индиевые (In, 200 нм) электроды, показывающие омические контакты с наноструктурами CdS n-типа, были определены фотолитографией как контакты истока и стока, в то время как подложка Si служила глобальным обратным затвором. На рис. 1с показана электрическая передаточная характеристика фототранзистора CdS NR, измеренная в темноте при фиксированном напряжении стока ( В, _DS ), равном 0.6 В после 10 с светового облучения (190 нВт · см ⁻² ). На электрод затвора прикладывают циклическое качающее напряжение ± 60 В. Ток исток-сток ( I _DS ) фототранзистора CdS NR монотонно увеличивается / уменьшается с увеличением / уменьшением напряжения затвора ( В, _GS ) при положительной / отрицательной развертке, что соответствует типичному n -канальный полевой транзистор металл-оксид-полупроводник (MOSFET). Интересно, что очевидный гистерезис порогового напряжения ( В _th ) в 30 В появляется между положительной и отрицательной качающимися кривыми, показывая характеристику памяти фототранзистора CdS NR.В контрольном эксперименте измерение передаточной характеристики проводилось в темноте без предварительного облучения (дополнительный рисунок 2а). Однако можно наблюдать только небольшой гистерезис менее 10 В между отрицательной и положительной качающейся кривой. Это явление более слабого накопления заряда запускается электрическим входным сигналом и часто наблюдается в транзисторах на основе полупроводниковых наноструктур из-за состояний захвата поверхности, индуцированных адсорбированным кислородом ^37,38 . Принимая во внимание заметное отрицательное смещение положительной кривой качания после облучения светом, мы делаем вывод, что фотогенерированные дырки захватываются носителем информации в CdS NR ^39,40 .Следовательно, весь гистерезис на рис. 1c является результатом комбинированного эффекта накопления фотогенерированных дырок оптическим входным сигналом и накопления заряда электрическим входным сигналом.

Рис. 1

Фототранзистор с функцией памяти. a Схематическое изображение фототранзисторного устройства на основе CdS NR. b СЭМ-изображение фототранзисторного устройства. c Электрическая передаточная характеристика фототранзистора CdS NR, измеренная в темноте при фиксированном напряжении стока 0.6 В, после облучения светом (190 нВт · см ^{— 2} ) в течение 10 с. Черные стрелки указывают направления сканирования кривых. d Пороговое напряжение и ток включения при разном времени удерживания

Для дальнейшей оценки характеристик памяти фототранзистора CdS NR были проанализированы сопротивление, концентрация электронов и подвижность CdS NR. На рис. 1c сопротивления при В _GS = 0 при положительной и отрицательной развертках рассчитаны равными 1.8 × 10 ⁶ и 1,1 × 10 ¹³ Ом соответственно, что соответствует низко- и высокоомному состояниям устройства, то есть бистабильным состояниям. Соответственно, концентрации электронов ( n _e ) для состояний с низким и высоким импедансом составляют 3,5 · 10 ¹⁶ и 4,5 · 10 ⁹ см ⁻³ соответственно. Огромная разница возникает из-за эффекта накопления фотогенерированных электронов под действием света, о чем мы поговорим позже.Кроме того, подвижность электронов транзистора CdS NR оценивается в 656 см ² В ^-1 с ^-1 в соответствии с кривой передаточной характеристики на линейном графике (дополнительный рисунок 3). Большая мобильность может значительно облегчить транспортировку фотогенерированных носителей, что приводит к сверхвысокой чувствительности устройства к падающему свету. Следовательно, даже при облучении слабым светом 100 мкВт / см ^-2 , I _DS устройства резко увеличилось и стало почти независимым от напряжения затвора, как показано на дополнительном рисунке 2b.

Благодаря ярко выраженным характеристикам памяти, в фототранзисторе CdS NR может быть достигнуто отсроченное считывание индуцированных светом электрических выходных сигналов. На дополнительном рисунке 4 показаны характеристики электропередачи при положительной развертке, измеренные после задержки 0–3600 с после облучения светом. Из параметров, извлеченных на рис. 1d, следует отметить, что пороговое напряжение и ток включения фототранзистора CdS NR остаются почти постоянными при отсроченном считывании. На дополнительном рисунке 5a показан цикл доступа к памяти, состоящий из оптического программирования, чтения, электрического стирания и чтения.Состояние ВКЛ (или ВЫКЛ) может быть считано при В _GS = 0 В после облучения светом в течение 10 с (или электрического возбуждения с импульсом смещения затвора 60 В в течение 2 с). Длительное время удерживания 12000 с для токов включения и выключения демонстрирует стабильную запоминающую способность фототранзистора CdS NR (дополнительный рисунок 5b, c). Кроме того, зондовый силовой микроскоп Кельвина (KPFM) был использован для измерения поверхностного потенциала CdS NR (дополнительный рисунок 6). Отметим, что поверхностный потенциал NR лишь незначительно уменьшается после выключения света, подразумевая, что концентрация носителей мало изменяется после облучения светом.Этот результат согласуется с электрическими измерениями на фототранзисторе.

Механизм характеристик оптоэлектронной памяти

Чтобы лучше понять механизм характеристик оптической памяти фототранзистора CdS NR, была проведена серия электрических измерений для сравнения. На рис. 2а показаны электрические передаточные характеристики фототранзистора CdS NR, измеренные при приложении различных напряжений затвора от ± 10 до ± 60 В. Можно видеть, что по мере уменьшения абсолютного значения рабочего напряжения кривые обратной развертки становятся ближе к устойчивые кривые прямой развертки, указывающие, что только электроны захватываются в среде хранения при возбуждении электрического поля ^41,42 .На дополнительном рисунке 7a, b показаны характеристики электропередачи фототранзистора CdS NR, изготовленного на предварительно отожженной и пассивированной поверхности подложек соответственно. Отметим, что характеристики памяти устройств не показывают явного ухудшения. Этот результат исключает возможность наличия дефектных состояний на диэлектрическом слое или молекул адсорбированной воды на подложке в качестве носителей информации. Напротив, рис. 2b показывает, что окно накопления устройства значительно уменьшается после пассивации оксидом алюминия на поверхности CdS NR посредством осаждения атомного слоя (ALD), предполагая, что места накопления заряда в основном являются поверхностными состояниями на CdS NR. .На рис. 2в показаны кривые низкоомного фототранзистора CdS NR I _DS — V _DS в двойном логарифмическом масштабе при различных температурах после предварительного облучения. При 300 K кривая I _DS — V _DS демонстрирует линейную характеристику омической проводимости, что указывает на высокую концентрацию носителей заряда в NR CdS и относительно небольшой потенциальный барьер между NR CdS и индиевыми электродами. С понижением температуры удельное сопротивление ρ CdS NR увеличивается (вставка на рис.2c) и кривые I _DS — V _DS изгибаются вверх при более высоких напряжениях. При 22 К, когда В _DS находится в диапазоне 0–1,2 В, поведение кривой I _DS — В _DS соответствует омической проводимости (т. Е. I _DS ~ В _DS ). Напротив, когда В _DS находится в диапазоне 1,2–10 В, I _DS определяется как пропорциональный В _DS ^1.4 , обнаруживая смешанную характеристику проводимости между омической проводимостью и проводимостью, ограничивающей объемный заряд ( I _DS ~ V _DS ² ) ⁴³ . Известно, что для собственного NR CdS свободные носители будут резко уменьшаться при низкой температуре, следовательно, объемные заряды, инжектируемые из электрода, будут доминировать в переносе заряда, вызывая ток, ограничивающий объемный заряд. Однако в нашей работе количество свободных электронов внутри NR CdS все еще очень велико при 22 K из-за эффекта накопления при световом облучении.Это отвечает за смешанное транспортное поведение носителей в CdS NR.

Рис. 2

Анализ механизма характеристик оптической памяти фототранзистора на основе CdS NR. a Электрические характеристики передачи фототранзистора CdS NR, измеренные при различных напряжениях затвора от ± 10 до ± 60 В. b Электрические характеристики передачи фототранзистора CdS NR, измеренные до и после пассивации Al ₂ O ₃ . c I _DS — V _DS кривые фототранзистора CdS NR, построенные в двойном логарифмическом масштабе при различных температурах.На вставке показано удельное сопротивление ρ NR CdS при различных температурах. Характеристики электропередачи в a и b , а также кривые I — V в c были измерены в темноте после предварительного облучения светом в течение 10 с (190 нВт см ⁻² ) . d Схематическое изображение процесса оптической памяти в фототранзисторе CdS NR

Когда молекулы кислорода адсорбируются на поверхности CdS NR, они стремятся заполнить вакансии серы на поверхности, что приводит к образованию серии мелкой и глубокой энергии. состояний в запрещенной зоне NR CdS ^44,45,46,47 .Дополнительный рисунок 8 показывает спектр электронного парамагнитного резонанса (ЭПР) NR CdS. Для сравнения были также измерены спектры порошка CdS до и после отжига H ₂ / Ar. Сигнал при g = 2,001 четко указывает на существование вакансий серы в NR CdS из-за процесса высокотемпературного испарения в среде H ₂ / Ar. Отметим, что аналогичные сигналы от вакансий серы наблюдались также в спектрах ЭПР других металлических полупроводников-халькогенов ^48,49 .На дополнительном рисунке 9a, b показаны оптимизированные конфигурации поверхности CdS, адсорбированной одной молекулой кислорода, без вакансии серы и с вакансией серы, соответственно. Наблюдается, что молекула кислорода имеет более низкую энергию адсорбции ( E _адс = -0,87 эВ) на поверхности CdS с вакансией серы, и молекула предпочтительно адсорбируется вблизи места вакансии серы. Адсорбция молекулы кислорода на вакансии серы может существенно изменить электронную структуру CdS. Как показано на дополнительном рисунке 9c, над валентной зоной наблюдается глубокое энергетическое состояние, которое генерируется адсорбированной молекулой кислорода в соответствии со спектрами прогнозируемой плотности состояний (PDOS).

Рис. 2d и дополнительный рисунок 10 иллюстрируют процесс хранения фотоэлектрических элементов в фототранзисторе CdS NR. В выключенном состоянии большое количество электронов будет захвачено в поверхностных состояниях и создаст поверхностное электрическое поле в направлении NR, которое значительно снизит количество свободных носителей в устройстве, что приведет к низкому току выключения. Под действием света фотогенерированные дырки будут быстро извлекаться из CdS NR под действием поверхностного электрического поля и впоследствии захвачены поверхностными состояниями, оставляя фотогенерированные электроны в CdS NR ^39,40 .Это снижает вероятность рекомбинации фотогенерированных электронно-дырочных пар, тем самым значительно улучшая эффективность фотоэлектрического преобразования устройства. С увеличением времени облучения фотогенерированные дырки непрерывно инжектируются в поверхностные накопительные состояния CdS до тех пор, пока захваченные электроны полностью не рекомбинируют с дырками. Следовательно, ток включения устройства значительно увеличивается за счет накопленных электронов в CdS NR. Сверхнизкий темновой ток, наряду с высокой эффективностью фотоэлектрического преобразования, обусловленной поверхностными состояниями, делает CdS NR с высоким содержанием поверхностных состояний выдающимся кандидатом для обнаружения сверхслабого света.С другой стороны, хотя эффекты как оптической памяти, так и электрической памяти способствуют эффекту памяти фототранзисторов на основе CdS NR (рис. 1c и дополнительный рисунок 2a), последняя возможность намного слабее первой. Это также важно для реализации высокоэффективного фотодетектирования в сверхслабом свете, избегая взаимных помех между электрическими и оптическими входными сигналами (подробное обсуждение можно найти на дополнительном рисунке 10). Напротив, традиционные оптоэлектронные запоминающие устройства с плавающим затвором обладают почти эквивалентными электрическими и оптическими возможностями хранения ³⁹ .Сильные помехи от электрического сигнала ограничивают их эффективность для обнаружения сверхслабого света.

Анализ производительности и оптимизация CdS NR MPT

Для оценки эффективности обнаружения CdS NR MPT были измерены характеристики передачи и временный фотоотклик при световом облучении с различной интенсивностью. На рис. 3а и на дополнительном рисунке 11 показаны кривые электропередачи CdS NR MPT, измеренные в темноте после 10 с светового облучения с различной интенсивностью 0–2000 нВт см ^–2 на полулогарифмических и линейных графиках.Можно видеть, что кривые смещаются в верхний левый угол по мере увеличения интенсивности света, а минимальная интенсивность света, которую может обнаружить устройство, составляет около 50 нВт на см ⁻² . Кроме того, могут быть извлечены фототоки, пороговые напряжения и характеристики фотодетектирования CdS NR MPT. На рис. 3b, c показаны характеристики фототока в зависимости от силы света ( I _ph — P ) в линейных и двойных логарифмических координатах соответственно. Как известно, для обычных фотодетекторов фототок зависит от степенной функции интенсивности падающего света, т.е.е., I _ф. ~ P ^{α 18,19} . В этом случае характеристики I _ph — P могут быть построены в виде прямой линии с наклоном α в двойных логарифмических координатах. Для идеального фотодетектора показатель мощности α равен теоретическому максимуму, равному 1. Однако α обычно меньше 1 из-за рекомбинации фотогенерированных носителей, вносимых состояниями ловушки в фотоприемнике. Однако на рис.3в, наклон характеристики I _ph — P , т.е. α, постепенно увеличивается с уменьшением интенсивности света. Примечательно, что, как показано на рис. 3c, α превышает 1 при интенсивности света менее ~ 200 нВт см ⁻² и даже достигает 9,3 при 50 нВт см ⁻² , что превышает теоретический предел традиционных фотодетекторов. Это рекордно высокое значение α является следствием значительного увеличения эффективности фотоэлектрического преобразования из-за эффекта накопления заряда CdS NR MPT.Однако при интенсивности света выше ~ 200 нВт / см ^-2 состояний накопления NR CdS недостаточно, чтобы удерживать все фотогенерированные дырки, так что оставшиеся дырки будут по-прежнему рекомбинировать с фотогенерированными электронами, тем самым уменьшая эффективность фотоэлектрического преобразования и, следовательно, значение α.

Рис. 3

Характеристики фотодетектирования CdS NR MPT. a Характеристики электропередачи фототранзистора CdS NR, измеренные в темноте после его облучения различными интенсивностями света 0–2000 нВт см ^–2 в течение 10 с. В _DS во время измерений было зафиксировано на уровне 0,6 В. b Фототок как функция силы света в линейной координате при В _GS = 30 В. c Фототок и соответствующий α как функция силы света в двойных логарифмических координатах при В _GS = 30 V. d R , D * и e ∆ V _th , R _V извлечено из ( a ). f Передаточные характеристики, измеренные в различных диапазонах минимального тока измерителя источника от 100 пА до 1 мА. г Кривые фотоотклика фототранзистора CdS NR, измеренные при облучении импульсным светом (2000 нВт см ⁻² ). Во время измерений подавалось фиксированное напряжение затвора (соответствующее черной кривой) или периодически пульсирующее напряжение затвора (соответствующее красной кривой). ч Кривая фотоотклика фототранзистора CdS NR, измеренная при облучении импульсным светом с постепенно увеличивающейся интенсивностью света от 50 до 2000 нВт см ⁻² .{- {\ mathrm {b}} \ cdot P \ cdot t}) \) для MPT на основе модели накопления заряда (см. подробный вывод формулы в дополнительном примечании 1). В формуле a представляет значение насыщения I _ph , а b · P представляет собой константу скорости MPT, приближающуюся к значению насыщения. Как показано на рис. 3b, фототок CdS NR MPT при различных интенсивностях света может быть хорошо описан экспоненциальным законом. Кривая фототока с экспоненциальной ассоциацией поднимается вверх и, наконец, приближается к плато.Из рис. 3а видно, что более высокое значение P действительно ускоряет процесс выхода фототока MPT на насыщение. Благодаря кумулятивному эффекту накопления заряда и большой эффективности фотоэлектрического преобразования, устройство демонстрирует беспрецедентно высокую производительность с чувствительностью ( R ) 10 ⁸ A W ^-1 и обнаруживающей способностью ( D ^* ) 10 ²⁰ Джонса при интенсивности света 190 нВт · см ⁻² (рис. 3d и подробный расчет в дополнительном примечании 2), которые представляют собой лучшие из когда-либо сообщавшихся значений для фотодетекторов на основе низкоразмерных полупроводники на данный момент ^33,50 .Следует отметить, что максимальные значения чувствительности и обнаружительной способности проявляются при интенсивности света 190–380 нВт / см ^–2 (α ≈ 1). На данный момент почти все электроны в состояниях хранения были рекомбинированы с фотогенерированными дырками, и производительность устройства достигла наивысшего уровня. Если предположить, что количество поверхностных состояний приблизительно равно количеству фотогенерированных электронов в канале устройства, плотность поверхностных состояний может быть оценена как 1,9 × 10 ¹² –3.7 × 10 ¹² см ⁻² от фототока при интенсивности света 190–380 нВт см ⁻² . Чтобы получить статистическую значимость, 30 фототранзисторов CdS NR были измерены после 10 с светового облучения (190 нВт см ^-2 ) (дополнительный рисунок 12). Стабильная производительность устройства указывает на высокую воспроизводимость MPT CdS NR. Незначительное изменение характеристик устройства в основном связано с различными условиями поверхности устройства, возникающими из-за колебаний роста NR и процесса создания устройства.

Текущий отклик на световое излучение является ключевым фактором качества, характеризующим работу фотоприемников. Однако для измерения чрезвычайно низкого темнового тока обычно требуется сложная система определения характеристик тока. В качестве альтернативы, смещение порогового напряжения также предлагает реальный способ характеризовать фотоотклик фотодетекторов ^51,52 . На рис. 3e показан сдвиг порогового напряжения в зависимости от интенсивности света (Δ V _th — P , красный символ).Абсолютное значение сдвига порогового напряжения постепенно увеличивается с увеличением интенсивности света и имеет тенденцию к насыщению при большей интенсивности света. На рис. 3e, аналогично чувствительности по току, чувствительность к напряжению ( R _В , синий символ) CdS MPT показывает максимальное значение 10 ¹⁵ В Вт ^-1 при интенсивности света около 200 нВт см ⁻² . На рис. 3f показаны передаточные характеристики, измеренные при различных минимальных токах источника в диапазоне от 100 пА до 1 мА.Перекрывающиеся кривые показывают, что чувствительность к напряжению фактически не зависит от точности измерения системы определения характеристик. Это означает, что на практике для считывания сверхслабых световых сигналов можно использовать источник с низкой точностью, что значительно упрощает систему обнаружения.

Высокочувствительное фотодетектирование MPT в реальном времени может быть достигнуто путем применения периодических импульсов стирания (дополнительный рисунок 13). На рис. 3g показаны кривые фотоотклика CdS NR MPT, измеренные при напряжении затвора 0 В (черная кривая) и при приложении периодического импульсного напряжения затвора (красная кривая).Из увеличенной кривой фотоотклика на дополнительном рисунке 14 время нарастания / спада можно оценить как 0,12 / 0,7 и 0,5 / 0,5 с в случаях с и без импульса стирания, соответственно. Примечательно, что после применения импульса стирания ток отключения CdS NR MPT может быть значительно подавлен, что приводит к сверхвысокой чувствительности до ~ 10 ⁸ . Из-за ограниченной эффективности фотоэлектрического преобразования обычные фотодетекторы обычно демонстрируют низкую чувствительность менее 10 при обнаружении сверхслабого света, что легко приведет к ошибочному считыванию фотоэлектрического сигнала ^34,35,53,54 .Рис. 3h показывает, что чувствительность MPT все еще составляет ~ 10 ⁷ из-за эффекта накопления заряда даже при сверхнизкой интенсивности света 50 нВт / см ⁻² . На рис. 3i показана кривая поглощения света CdS NR вместе со спектральным откликом, характерным для CdS NR MPT для сравнения. Перекрывающиеся кривые демонстрируют, что заряды, накопленные в устройстве после облучения светом, происходят от фотогенерированных носителей в NR CdS.

Для улучшения характеристик фотодетектирования мы изготовили MPT с подвешенным NR CdS через канал на подложке.Количество состояний хранения на поверхности можно эффективно увеличить, открыв нижнюю поверхность NR ⁵⁵ . Как показано на рис. 4a, b, канал глубиной 200 нм и шириной 8 мкм был вытравлен на подложке SiO ₂ / Si методом реактивного ионного травления (RIE). Затем был изготовлен подвешенный NR MPT путем выравнивания NR CdS вертикально поперек протравленного канала. Подробный процесс изготовления представлен на дополнительном рисунке 15. На рисунке 4c показаны кривые электропередачи суспендированного CdS NR MPT, измеренные в темноте после 10 с светового облучения при различной интенсивности света 0–2000 нВт см ^–2 .Из-за повышенных состояний накопления на поверхности смещение порогового напряжения после облучения светом становится очевидным, и суспендированный CdS NR MPT способен обнаруживать минимальную интенсивность света 25 нВт / см ^-2 . Примечательно, что чувствительность к напряжению подвешенного MPT значительно улучшена по сравнению с обычным MPT (рис. 4d). Максимальная чувствительность к напряжению составляет 2,5 × 10 ¹⁵ В Вт ⁻¹ при интенсивности света 200 нВт см ⁻² , а характеристика напряжения подвешенного NR MPT при сверхслабом световом облучении (50 нВт см ⁻² за 10 с) равно 3.В 5 раз больше, чем у обычного устройства. Кроме того, по сравнению с обычным устройством, темновой ток подвешенного CdS NR дополнительно снижается с 10 ⁻¹³ A до 10 ⁻¹⁴ A, в то время как подпороговое колебание уменьшается с 300–600 мВ дек. ⁻¹ до 100–300 мВ дек. ⁻¹ (дополнительный рисунок 16). Пониженный темновой ток, а также подпороговое колебание возникают из-за более сильного подавления свободных электронов в NR CdS поверхностным электрическим полем. Это полезно для дальнейшего снижения энергопотребления MPT в выключенном состоянии ⁵⁶ .Для сравнения, если поверхностные состояния CdS NR были уменьшены пассивированием Al ₂ O ₃ (дополнительный рисунок 17), то сдвиг порогового напряжения, обнаруживаемая минимальная интенсивность света и чувствительность к напряжению пассивированного CdS NR MPT явно ухудшились. .

Фиг.4
