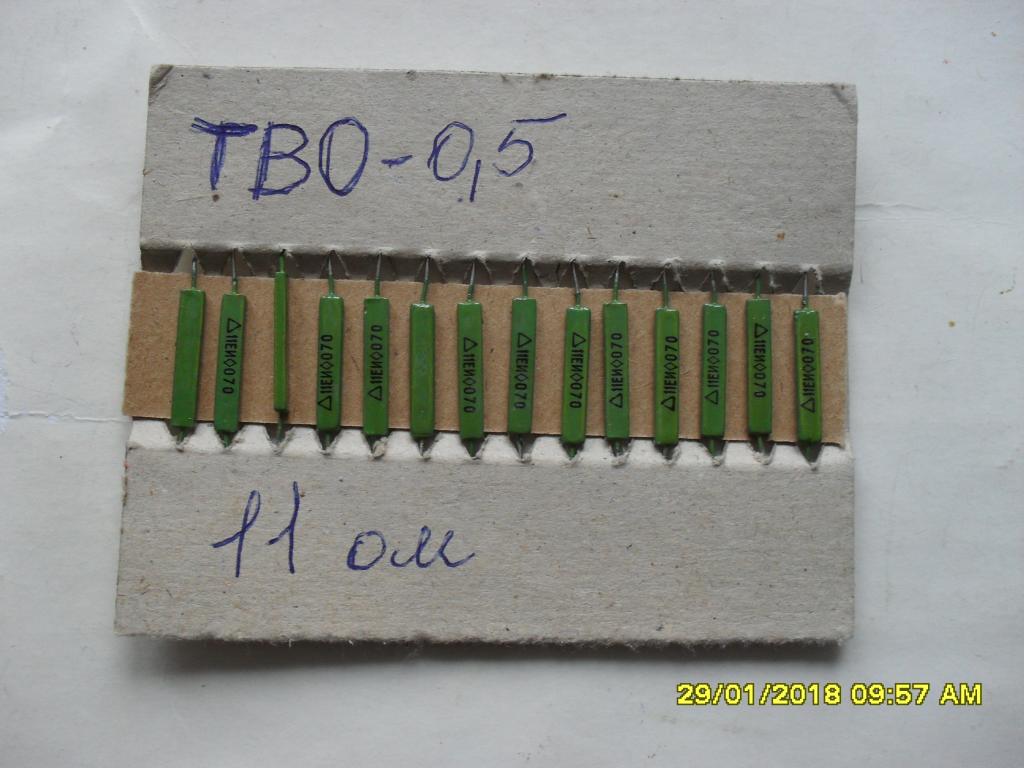

Резисторы ТВО

Резисторы ТВО постоянные непроволочные с объемным проводящим слоем, применяются как элементы навесного монтажа в цепях переменного, постоянного, пульсирующего токов и в импульсных режимах.

Резисторы ТВО являются изолированными резисторами общего применения. Резисторы композитные, защищённые, негерметичные с объёмным проводным слоем, производятся одного типа девяти видов.

Климатическое исполнение В и УХЛ по ГОСТ 20.39.404.

При номинальной мощности в диапазоне 0,125…20 Вт изготавливаются с осевыми проволочными выводами, а резисторы с мощность 60 Вт выпускаются с пластинчатыми выводами.

Резисторы ТВО: Габаритные размеры и технические характеристики

Резисторы ТВО: Указания по применению и эксплуатации

При применении, монтаже и эксплуатации резисторов следует руководствоваться ОСТ 11 0013.

Пайку резисторов ТВО-0.125 … ТВО-2 необходимо производить на расстоянии не менее 2 мм от корпуса резистора, а пайку резисторов ТВО-5 … ТВО-20 на расстоянии не менее 5мм от корпуса изделия.

При навесном монтаже резистора допускаются изгибы его выводов. Изгиб выводов должен выполняться на расстоянии не менее 2 мм от корпуса резистора, при этом радиус изгиба должен составлять не менее двух диаметров вывода.

Максимально допустимое количество изгибов вывода:

• резисторы ТВО-0,125…ТВО-10: не более 3-х;
• резисторы ТВО-20: не более 2-х.

При навесном монтаже рекомендуется использовать припой ПОС 61 по ГОСТ 21930. При применении паяльника I типа используют трубку припоя с сердечником из флюса диаметром 1,2 мм, а для паяльника II типа используется трубка припоя диаметром 0,8 или 1,0 мм.

Температура жала паяльника при пайке резистора должна быть в пределах 350+10 °С.

Флюс для пайки должен состоять по массе из 25% канифоли и 75% изопропилового или этилового спирта с добавкой диэтиламина гидрохлорида в объеме 0,5% от содержания канифоли (в пересчете на свободный хлор).

Время пайки вывода резистора ТВО — 5 с.

Допускается применение резисторов при импульсных нагрузках, возникающих при разряде емкостей, при соблюдении условия, при котором средняя мощность, выделяемая в резисторе, не превышает предельно допустимого значения.

Не допускается длительная эксплуатация резисторов без нагрузки при температуре 155 °С. Нагрузка при этом должна составлять (5—10)Р_ном

При навесном монтаже резистора допускается производить зачистку от эмали его выводов на расстоянии до 1 мм от корпуса. Также при монтаже резистора допускается его приклейка за корпус и заливка его компаундом с температурой плавления не более 155 °С.

Такие внешние факторы, как потемнение, вспучивание и/или сколы эмали при эксплуатации резистора не являются браковочным признаком.

Допускается применение резисторов ТВО-0,25, залитых массой 38-А (ОПТУ 374—59) при температуре 120±5°С в спецсборке при следующих механических воздействиях:

• ударной нагрузке в течение 4 часов, при высоте падения до 100 мм, с частотой 60 ударов/мин. ;
• одного удара, направленного вдоль оси резистора при ускорении 350 000 м с ² (35 000 д) и при температурах 60±2 °С; 25+10 °С и минус 60+2 °С;
• движения с линейным ускорением 150 000 м-с~² (15 000 д), в направлении перпендикулярном оси резистора в течение 1 мин.

Допускается эксплуатация в спецсборках резисторов ТВО-0,25…ТВО-1, залитых компаундами К-30, ЭК-2, ПУ-101, КГ-102.

При эксплуатации продолжительностью до 500 ч резисторы могут нагружаться полной номинальной мощностью (не выше предельного напряжения) при окружающей температуре :

• ТВО-0,25…ТВО-1 — до 155 °С,
• ТВО-2  — до 125 °С.

Изменение сопротивления резисторов в зависимости от изменения напряжения (не более):

• резисторы ТВО-0,125 и ТВО-0,25 … ТВО-2 (номинальное значение сопротивления менее 100 кОм) — минус 10%;
• резисторы TBO-5 … TBO-60 — минус 10+5%;
• резисторы ТВО-0,5 . .. ТВО-2 (номинальное значение сопротивления 100 кОм и выше) —  минус 15%;
• резисторы ТВО-0,25 (номинальное значение сопротивления 100 кОм и выше) — минус 20%.

Допускается проведение промывки резисторов с использованием спирто-бензиновой смеси в пропорции 1:1 при одновременном воздействии на них ультразвуковых колебаний с частотой 18—22 кГц при амплитуде не более 5 мкм. Время промывки составляет 2 мин. при температуре используемой спирто-бензиновой смеси 25±10 °С.

Значение низшей резонансной частоты для резисторов:

• ТВО-0,125 — 3360 Гц;
• ТВО-0,25 — 2480 Гц;
• ТВО-0,5 — 4000 Гц;
• ТВО-1,0 — 2500 Гц;
• ТВО-2,0 — 2300 Гц;
• ТВО-5 … ТВО-60 — превышает 5000 Гц.

95% ресурс резисторов:

• ТВО-0,125 — 60 000 ч;
• ТВО-5 … ТВО-10; ТВО-60 — 30 000 ч ;
• ТВО-20 — 20 000 ч;
• ТВО-0,25.. .ТВО-2 — 40 000 ч.

Правила хранения резисторов:

Резисторы ТВО необходимо хранить на складах при температуре в диапазоне от +5 до +30 °С, с относительной влажностью воздуха не более 85% и при условии отсутствия в воздухе каких-либо агрессивных элементов и примесей.

Резистор ТВО-60 24 Ом 10%

код товара: 106188—2

Цены указаны в российских рублях с учетом НДС

Этот товар поставляется на заказ после предоплаты

срок поставки: 15-95 раб. дней

ОПИСАНИЕ

Резисторы термовлагостойкие объёмные, непроволочные. Предназначены для работы в цепях постоянного, переменного, пульсирующего токов и в импульсных режимах. Резисторы являются защищёнными, с изолированным объёмным токопроводящим слоем. Применяются как элементы для навесного монтажа.

• технические условия — ОЖО.467.121 ТУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• корпус — прямоугольный с пластинчатыми выводами
• габаритные размеры, мм — LxBxH 186x47x28
• масса — 190 г

Экспериментальные исследования теплофизических характеристик высоковольтных резисторов ТВО-60

173 174

В статье данного сборника: В. В.Рудаков, А.И.Коробко, А.А.Коробко «Ди-

электрический метод определения влагосодержания в эмульсиях типа мине-

ральное масло – вода с использованием электрофизической модели эмульсии

инженерного типа» приведены результаты экспериментальной проверки кор-

ректности полученных теоретических результатов. Полученные величины рас-

хождений теоретических и экспериментальных значений свидетельствуют о

применимости данного подхода в инженерной практике.

Заключение. Полученные соотношения для диэлектрической проницае-

мости эмульсии предельно просто описывают разработанную упрощенную

электрофизическую модель эмульсии типа минеральное масло – вода и позво-

ляют использовать их в инженерных целях для экспресс определения влагосо-

держания в энергетических, электротехнических и пищевых маслах.

Список литературы: 1. Болога М.К., Берилл И.И. Рафинация подсолнечного масла в электрическом

поле. – Кишинэу: «Stiinta», 2004. – 216 с. 2. Коробко А.И. Эффективная электрофильтровая система

очистки трансформаторного масла // Сборник «Физические и компьютерные технологии». 11-я Ме-

ждународная научно-техническая конференция, Харьков: ХНПК «ФЭД».- 2-3 июня 2005 г. – С. 362-

364. 3. Гуназа С.А. О совершенствовании эксплуатации энергетических масел. Интернет:

http//www.inventors.ru/index_asp?mode=800. 4. Кочанов Э.С., Кочанов Ю.С., Скачков А.Е. Электриче-

ские методы очистки и контроля судовых топлив. – Л.: Судостроение, 1990. – 216 с. 5. Теория и

практика экспертного контроля влажности твердых и жидких материалов / Под. ред. Кричевского

Е.С. – М.: Энергия, 1980. – 240 с. 6. Панченков Г.М., Цабек Л.А. Поведение эмульсий во внешнем

электрическом поле. – М.: Химия, 1969. – 190 с. 7. Айзенберг Г.В. и др. Антенны УВК / Под ред.

Г.В.Айзенберга. Ч. 1. – М.: Связь, 1977. – С. 299-300.

Поступила в редколлегию 16.11.2009

УДК 621.3

С.С.РУДЕНКО, магистрант, НТУ «ХПИ»;

А. А.ПЕТКОВ, канд.техн.наук, ст.науч.сотр., НТУ «ХПИ»

ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ

ТЕПЛОФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ВЫСОКОВОЛЬТНЫХ

РЕЗИСТОРОВ ТВО-60

У роботі наведені експериментальні криві розігріву високовольтного резистора ТВО — 60. Показано

розподіл відносної температури по поверхні резистора. Визначені теплофізичні характеристики ре-

зистора.

Experimental heating curves of high-voltage resistor TBO — 60 are given in the paper. The distribution of rel-

ative temperature on the resistor surface is shown. Thermal physics characteristics of the resistor are deter-

mined.

Постановка проблемы. Для испытания электротехнического и электрон-

ного оборудования на стойкость и воздействие электромагнитных факторов

различного происхождения применяются высоковольтные импульсные испы-

тательные установки (ВИИУ).

Одним из элементов, входящим в состав ВИИУ, являются высоковольт-

ные резисторы. Они используются в качестве составляющих систем заряда и

защиты емкостных накопителей энергии (ЕНЭ), а также в качестве форми-

рующих элементов, обеспечивающих коррекцию формы создаваемых им-

пульсных испытательных воздействий. В зависимости от функционального на-

значения резистора к его конструкции предъявляются различные требования.

Однако общим требованием для всех типов резисторов является устойчивость

их конструкции к тепловому воздействию тока, протекающему через резистор

в процессе эксплуатации.

Анализ публикаций. В работе [1] был рассмотрен процесс нагрева рези-

сторов, и приведены методы теплового расчета проволочного и жидкостного

резисторов. Показано, что если ток, проходящий через резистор, изменяется

скачком от 0 до I, то температура нагрева поверхности резистора определяется

по соотношению:









−

α

+= τ

−t

e

S

RI

TT 1

2

0, (1)

где Т0 – начальное значение температуры поверхности резистора; I – дей-

ствующее значение тока; R – сопротивление резистора; α – коэффициент теп-

лоотдачи; S – площадь поверхности резистора; t – время протекания тока; τ –

постоянная времени нагрева.

Постоянная времени нагрева определяется по формуле:

Высокочастотные резисторы — Энциклопедия по машиностроению XXL

К группе высокочастотных резисторов относят резисторы, выполняющие свои функции без существенного изменения величины сопротивления на радиочастотах выше 10 МГц. Это низкоомные резисторы (от единиц до сотен Ом), средней точности (5—20%), средней стабильности (ТКС 5-Ю» /град). Номинальная мощность рассеивания 0,1—200 Вт, рабочие напряжения не превышают сотен вольт. Сопротивление изменяется в процессе старения на 5—15%. Эти резисторы обычно используют при конструировании высокочастотной аппаратуры метрового и дециметрового диапазонов в качестве согласующих нагрузок коаксиальных и волноводных трактов. Их применяют также в измерительной, приемопередающей и радиолокационной аппаратуре.  [c.139]

Основные характеристики высокочастотных резисторов приведены в табл. 21, а конструкции некоторых их типов показаны на рис. 75.  [c.139]

При горении дуги возникают высокочастотные колебания, создающие помехи радиоприемным устройствам. Для подавления этих колебаний служит фильтр, состоящий из резистора R11 и катушки индуктивности L. Также с целью предотвращения помех мощность источника питания всей установки должна не менее чем в 10 раз превышать мощность, потребляемую установкой. Установку оборудуют устройством для измерения времени горения дуги, а при его отсутствии время горения измеряют секундомером.  [c.127]

Из большого числа объемных угольных резисторов большое значение имеют резисторы для высокочастотных устройств, высоковольтные резисторы для генераторов импульсных напряжений специальные резисторы для подавления радиопомех в высоковольтных цепях автотракторных систем зажигания. Для радиоэлектронной аппаратуры выпускают постоянные объемные резисторы ТВО, токопроводящие элементы которых заключены в керамические оболочки прямоугольного сечения.  [c.266]

Схема настраивалась при постоянном зазоре между высокочастотной катушкой и изделием так, чтобы она резонировала на одной частоте в режимах приема и излучения. Все конденсаторы в схеме типа КВИ. Между Li и вч включены четыре диода, чтобы нагружение схемы в режиме приема резистором и генератором снижало добротность контура не более чем на 5%. Диоды Д5 и Дв служат для защиты сеточной цепи предусилителя во время высокочастотного импульса. Эта схема позволила увеличить отношение сигнал/шум в 3 раза по сравнению с непосредственным подключением катушки к сетке лампы. Кроме того, измерения показали, что восстановление усилителя после воздействия зондирующего импульса составляет 0,4 мкс.  [c.127]

Для измерения распределения капель жидкости с низкой проводимостью и при больших скоростях потока (до 180 м/с) А. С. Федоровым [147, 148] предложена схема с высокочастотной коррекцией (рис. 2.18). Постоянное напряжение or источника подается во входную часть измерительной схемы. При замыкании электродов движущейся каплей в первичной обмотке трансформатора возникает ток. Импульс со вторичной обмотки поступает на вход импульсного усилителя. Усилитель имеет подъем частотной характеристики в диапазоне от 0,1 до 20 МГц. Выходное напряжение усилителя приобретает вид импульсов длительностью 1,5 МКС. Резистор R в этой схеме служит для регулировки полосы пропускания контура, образованного первичной обмоткой трансформатора и паразитной емкостью. Частотная характеристика трансформатора практически равномерна в диапазоне от 0,1 до 30 МГц. Схема обеспечивает эффективное подавление помех, спектр которых является более низкочастотным. В то же время из-за подъема частотной характеристики на высоких частотах, в области которых находится спектр полезного сигнала, амплитуда полезных импульсов увеличивается. При этом уменьшается число потерянных импульсов от капель малого размера, связанное с влиянием паразитной емкости. Скорость счета импульсов определяется с помощью счетчика.  [c. 48]

Резонансные схемы с сосредоточенными параметрами (содержащие катушки индуктивности, конденсаторы и резисторы) применяются для измерения С и tg б в диапазоне частот от нескольких десятков килогерц до примерно 00 МГц. Различают контурные и генераторные резонансные методы. При использовании контурных резонансных методов определение С и tg б производят путем вариации реактивной проводимости или частоты. Изменение (вариация) реактивной проводимости осуществляется обычно изменением емкости колебательного контура. В схеме используется высокочастотный генератор с фиксированной частотой. С ним слабо связан измерительный колебательный контур, содержащий индуктивность и переменный конденсатор (рис.  [c.379]

Те же помехи, которые все же проникнут в обмотку трансформатора, будут отфильтрованы реактором ДР. Высокочастотные колебания, возникающие в цепи тяговых двигателей вследствие отрыва щеток от коллектора, искрения и переключения контакторов, проходят в землю через конденсатор С2. При включении тяговых двигателей конденсатор разряжается на резистор Р21 — Р22. Роль индуктивного фильтра здесь выполняет сглаживающий реактор СР.  [c.250]

Недостатками этого вида резисторов являются зависимость величины сопротивления от приложенных напряжений и мощности, значительный уровень собственных шумов, старение и изменение параметров при длительной нагрузке, большие диэлектрические потери на высокой частоте, зависимость сопротивления от частоты, температуры, влаги. Все это ограничивает их применение в высокочастотных контурах и в качестве прецизионных и стабильных резисторов.  [c.329]

Конденсатор С2 связывает вход и выход транзистора УТ1, что делает этот транзистор интегрирующим узлом, основной особенностью которого является подавление высокочастотных колебаний при их прохождении. Наличие интегрирующего узла исключает самовозбуждение установки, влияние на регулятор посторонних электромагнитных помех. Резисторы RЪ, и R обеспечивают нужный режим работы транзисторов.  [c.30]

Цепь конденсатор СЗ — резистор R9 также является гибкой обратной связью. Она обеспечивает ускоренное запирание транзисторов регулятора. Конденсатор С4 отфильтровывает высокочастотные импульсы напряжения на входе в регулятор.  [c.39]

Для проволочных резисторов паразитная индуктивность образуется за счет индуктивности выводов, а паразитная емкость — за счет меж-витковой емкости. Проволочные резисторы по сравнению с непроволочными гораздо менее высокочастотны, и применение их без принятия специальных мер ограничивается областью постоянного тока и диапазоном звуковых частот.  [c.124]

А, длительность 40…200 мкс. Для подавления высокочастотных колебаний в цепь импульсной стабилизации необходимо включить резистор с сопротивлением 1… 2 Ом. Импульсная стабилизация дуги может быть реализована и при установке фазорегулятора во вторичной цепи трансформатора. На рис. 4.109, з дана схема ТТ с устройством генерации высоковольтных импульсов, обеспечивающих первоначальное зажигание и повторное возбуждение дуги. В момент включения тиристора зарядный ток конденсатора С наводит во вторичной обмотке высоковольтного трансформатора Т2 импульс высокого напряжения, достаточный для пробоя межэлектродного промежутка. Конденсатор Сф защищает источник питания от перенапряжений.  [c.235]

Следует помнить о высокочастотной границе применимости этого способа [ь 1/(2.тт/ 1Со), где Со — паразитная емкость резистора / 1. Прим. ред.  [c.75]

Для устойчивой работы электрической схемы возбуждения, колебаний тока и напряжения тягового генератора служит узел стабилизации (см. рис. 163, а). Сигнал с него поступает на одну из обмоток управления магнитного усилителя блока БУВ. Эту обмотку ОС называют стабилизирующей. Магнитный поток в ней направлен встречно изменению магнитного потока в управляющей обмотке ОУ от сигнала рассогласования и она работает только при переходных процессах в электрической схеме возбуждения генератора. Потенциометр ССТ включен на выпрямленное пульсирующее напряжение выпрямителя УВВ (провода 425 и 423). Высокочастотная составляющая этого напряжения (для исключения помех) отфильтровывается (поглощается) конденсатором блока ВСТ Низкочастотная составляющая пульсирующего напряжения, имеющая сравнительно медленные периодические колебания и повторяющая колебания напряжения тягового генератора, передается череа конденсатор и резистор (провода 420, 412, 419, 369, 410) на стабилизирующую обмотку ОС к контакту 2 ШР блока БУВ. Второй конец стабилизирующей обмотки (контакт 5 ШР блока БУВ) включен непосредственно на потенциометр ССТ.  [c.269]

С повышением частоты преобразования в ИВЭП существенным становится вопрос частотных характеристик резисторов. Высокочастотной границей пропускания резисторов принято считать значение частоты, при кото  [c.47]

Параллельно резистору / 2б делителя включен симметрирующий конденсатор Си, обеспечивающий равенство амплитуд высокочастотных сигналов на сетках оконечных ламп.  [c.216]

Для устранения генерации на сверхзвуковых частотах в цепь сетки основного триода включен защитный резистор который вместе с входной емкостью лампы ЛЗ образует высокочастотный фильтр.  [c.216]

Отдача высокочастотных головок значительно выше, чем низкочастотных. Для выравнивания отдачи каналов в цепь звуковых катушек высокочастотных головок включен резистор Rz, ползунок которого выведен под шлиц на лицевую панель фильтра. Для получения расчетного сопротивления высокочастотного звена фильтра (30 ом) параллельно звуковым катушкам высокочастотных головок включен шунт, состоящий из резисторов Ri и R . Подключать громкоговорители к разделительному фильтру следует в строгом соответствии 0 схемой, учитывая расцветку концов проводов на комбинированном соединительном шланге.  [c.224]

Выравнивание отдачи каналов производят на слух при помощи резистора / з на разделительном фильтре 6У-12 (см. рис. 170). Регулировку продолжают до получения одинаковой громкости низкочастотного и высокочастотного звеньев.  [c.229]

Чем обеспечивается высокочастотность резисторов Какие типы и конструкции высокочастотных резисторов вы знаете  [c.149]

Существует класс полупроводниковых приборов, выполненных на основе смешанных окислов переходных металлов, которые известны под общим названием термисторов. Термин термистор происходит от слов термочувствительный резистор . Толчком к разработке термисторов послужила необходимость компенсировать изменение параметров электронных схем под влиянием колебаний температуры. Первые термисторы изготавливались на основе двуокиси урана ПОг, но затем в начале 30-х годов стали использовать шпинель MgTiOз. Оказалось, что удельное сопротивление MgTiOз и его температурный коэффициент сопротивления (ТКС) легко варьируются путем контролируемого восстановления в водороде и путем изменений концентрации MgO по сравнению со стехиометрической. Использовалась также окись меди СиО. Современные термисторы [60, 61] почти всегда представляют собой нестехиометрические смеси окислов и изготавливаются путем спекания микронных частиц компонентов в контролируемой атмосфере. В зависимости от того, в какой атмосфере происходит спекание (окислительной или восстановительной), может получиться, например, полупроводник п-типа на поверхности зерна, переходящий в полупроводник р-типа в глубине зерна, со всеми вытекающими отсюда последствиями для процессов проводимости. Помимо характера проводимости в отдельном зерне, на проводимость материала оказывают существенное влияние также процессы на границах между спеченными зернами. Высокочастотная дисперсия у термисторов, например, возникает вследствие того, что они представляют собой сложную структуру, образованную зонами плохой проводимости на границах зерен и зонами относительно высокой проводимости внутри зерен.  [c.243]

При горении дуги, возникают высокочастотные колебания, создающие помехи радиоприемным устройством. Для подавления этих колебаний служит фильтр, состоящий из резистора R1I с сопротивлением (15 1,5) кОм и катушки индуктивности L = (l,35 0,15) Гн. Катушку выполняют. в виде нескольких (8— 10) катушек, намотанных проводом в эмалевой или хлопчатобумажной изоляции на неметаллических каркасах диаметром 12—15 мм. Также с целью предотвращения помех мощность источника питания всей устанЛки должна не менее чем в 10 раз превышать мощность, потребляемую установкой. Установку оборудуют устройством для измерения времени горения дуги, а при его отсутствии время горе-  [c.398]

Экспериментальная установка. На рис. 29 показана блок-схема установки. В исследуемую жидкость погружена платиновая проволочка г диаметром 0,02 мм, длиной около 1 см. Проволочка входит в малоиндуктивный мост, составленный из трех ветвей В, Вх — резисторы, Вз — потенциометр, В2 — магазин сопротивлений. На мост подаются мощные прямоугольные импульсы тока ( 10 а) с генератора (/), выполненного на полупроводниках. За время импульса по мере нагрева проволочки растет ее сопротивление. В момент бурного вскипания тепловой режим меняется. Это проявляется в резком возмущении временного хода сопростивленпя г (т). Спектр электрического сигнала разбаланса моста при спонтанном вскипании оказывается значительно более высокочастотным, чем спектр сигнала, обусловленного нагревом проволочки и кипением на готовых центрах. Имеется два  [c.115]

Резисторы специального назначения в свою очередь подразделяются на прецизионные, нолупрецизионные, измерительные, высокочастотные.  [c.324]

Резисторы типа УНУ-Ш — углеродистые, незащищенные, ультравысокочастотные, шайбовые. Предназначены для работы в высокочастотных цепях, при температурах от —60 до 70° С. Выпускаются на номинальную мощность рассеяния от 0,1 до 0,25 ет и на пределы сопротивления от 4,5 до 75 ом, на импульсное напряжение от 25 до 120 в.  [c.325]

Конденсатор С2 соединяет вход и выход транзистора VT1, что делает этот транзистор интегрирующим узлом, основной особенностью которого является подавление высокочастотных колебаний при их прохождении. Наличие интегрирующего узла исключает самовозбуждение схемы, влияние на регулятор посторонних электромагнитных помех. С помощью резисторов R5, R6, R7 обеспечивается нужный режим работы транзистора. Схема имеет два элемента защиты — предохранитель FU, который разрывает цепь при токовой перегрузке выходного транзитора, и диод VD3, защищающий регулятор от импульсов напряжения обратной полярности.  [c.92]

Цепь, образованная стабилитроном УОЗ, резистором R3 и стабнсто-ром V04, предназначена для защиты схемы коммутатора от воздействия мощных и длительных импульсов перенапряжений, возникающих при аварийных ситуациях. При амплитуде импульса перенапряжения бортовой сети выше 13 В через цепочку УОЗ — R3 — У04 поступает импульс тока стабилизации, приводящии к отпиранию транзистора УТ/ и соответственно к запиранию выходного тракта коммутатора. Конденсат торы С/ и С2 также служат для защиты управляющих цепей от импульсов перенапряжений в бортовой сети. При этом конденсатор С/ (47 мкФ) поглощает относительно низкочастотные импульсы положительной полярности, С2 (0,047 мкФ) служит для шунтирования управляющей цепи при наличии высокочастотных импульсов перенапряжений. Параллельная цепь из конденсатора СЗ и резистора R/ предназначена для устранения фазового сдвига тока базы транзистора УГ/ относительно ЭДС МЭД.  [c.229]

Подавительные резисторы уменьшают амплитуды токов в контурах высокочастотных колебаний, а дроссели и конденсаторы нарушают периодичность колебаний в искрообразующих контурах и энергия импульсов электромагнитных волн расходуется на заряд конденсаторов и гасится в них, что в значительной степени снижает уровень помех.  [c.132]

В слаботочной и высокочастотной технике используют нелинейные резисторы для стабилизации напряжения, искрогашения, регулирования частоты вращения двигателей и других целей. Параметры нелинейных полупроводниковых резисторов (сопротивлений — НПС) даны в табл. 5-3.  [c.285]

По назначению резисторы делятся на следующие группы общего назначения, прецизионные, высокочастотные, высокомегомные, высоковольтные, специального назначения.  [c.114]

Резисторы общего назначения используют в РЭА широкого потребления, а также в электрических цепях аппаратуры специального назначения, к которым не предъявляют повышенных требований точности, стабильности и высокочастотности. Они могут выполнять роль анодных и коллекторных нагрузок, сопротивлений утечки и смещения, сопротивлений в цепях эмиттера и базы, шунтов колебательных контуров, сопротивлений фильтров, различных регуляторов и подстроечных элементов.  [c.126]

Общее свойство этих резисторов — высокочастотность. Она обеспечивается отсутствием нарезки, проволочных выводов и в ряде случаев покровной эмали.  [c.139]

Регулятор напряжения 13.3702 (рис. 3.15) рассчитан на повышенный ток возбуждения (до 5 А). Измерительный орган регулятора — делитель напряжения на резисторах R], R2 и стабилитрон VDI. Электронное реле собрано на транзисторах VTI — VT3. Резисторы R3, R4 совместно с диодом VD2 представляют собой цепь жесткой обратной связи. Гибкая обратная связь осуществляется цепочкой СЗ—R9 и конденсаторами С/, С2. Конденсатор С4 отфильтровывает высокочастотные импульсы напряжения на входе в регулятрр.  [c.54]

ВЧГ — высокочастотный генератор ЛВ — подвозбудитель ОВП, 0ВН1, 0ВЯ2 —обмотки возбуждения (последовательная и неза-висимые) В1, В2 — силовые выпрямительные установки ВВ1, ВВ2 — выпрямители, питающие обмотки возбуждения УБФ — устройство быстродействующей форсировки ЭМК — электромагнитный корректор 0Ф —блок ограничения форсировки ЛЭ, -линейный и нелинейный элементы измерительного органа ПТ — промежуточный трансформатор УАТ — установочный автотрансформатор К—контактор 1Р, — рубильники Ю, — добавочные резисторы остальные обозначения см. рис. 3.  [c.26]

Параллельно Riq включен симметрирующий конденсатор 12, обеспечивающий равенство амплитуд высокочастотных сигналов на управляющих сетках оконечных ламп, т. е. сохранение симметрии на верхних частотах. На верхних частотах шунтирующее действие конденсатора возрастает, что приводит к уменьшению шадения напряжения на резисторе R19 и увеличению падения напряжения на резисторе Ris, т. е. к возрастанию сигнала на сетке фаэойивертора, а следовательно, и на сетке лампы Л4 (до уровня сигнала на сетке лампы ЛЗ).  [c.196]

Частоты раздела между низко- и среднечастотной головками составляют 550 Гп, между средне- и высокочастотной головками—5 кГц. В конструкции фильтров при-менены резисторы типа МЛТ-0,25, С5-35В, СП5-30, конденсаторы типа МБГО-2, К50-16, катушки индуктивности на пластмассовых каркасах с воздушными сердечниками.  [c.43]

Транзисторы VT1 и VT2, образующие входной каскад, включены по каскодной схеме с ПОС (через конденсатор С7) в коллектор ной нагрузке RIO, RI1 Выходной транзистор УТЗ работает как эмиттерный повторитель Режим работы по постоянному току определяется ООС R8, RK3 Резистор R6 позволяет несколько улучшить линейность устройства Сглаживающий фильтр R3 4 уменьшает пульсации напряжения питания Резистор R14 предотвращает высокочастотную песта бильность, когда движок резистора R9  [c. 80]

7 Характеристики резистора, которые необходимо учитывать при разработке следующего проекта

Возможно, вы слышали раньше, как кто-то говорил что-то вроде «… в жизни нет ничего идеального». Это определенно верно для резисторов, которые, как и все остальное в жизни, несовершенны.

Когда нам нужен резистор, большинство из нас, не задумываясь, опускает руку в соответствующий ящик корзины с деталями и тянет за ним с полосами нужного цвета. Некоторые из нас могут учитывать такие вещи, как терпимость и рейтинг мощности, но другие важные соображения часто становятся жертвой пренебрежения.

Иногда это нормально, в других случаях это может вызвать проблемы и головную боль, если вы не выберете резистор , подходящий для вашего приложения.

Если вы хотите узнать больше о конкретных типах резисторов и их плюсах и минусах, вам может помочь публикация «Типы резисторов».

В этом посте я расскажу о часто упускаемых из виду, но все же важных атрибутах, которые следует учитывать при выборе резистора.

Существует множество различных типов резисторов, каждый из которых имеет свой набор ограничений и подходящие области применения.Таким образом, резистор, который подходит для одного применения, может не подходить для другого.

Ниже приводится краткое изложение некоторых важных характеристик, которые необходимо учитывать при выборе резисторов. Как всегда, вы можете найти более подробные характеристики резистора, проверив паспорт производителя.

1) Номинальная мощность

Это несложно, но иногда лучшие из нас не обращают на это внимания. У всех резисторов есть температурный предел. Это определяется в терминах максимальной мощности, с которой они могут работать, и измеряется в ваттах.

Стандартный диапазон номинальной мощности от 1/16 ^-го Вт до 300 Вт. Многие из резисторов в вашем мусорном ведре, вероятно, являются резисторами Вт.

Вот хорошее практическое правило для выбора подходящей номинальной мощности: начните с закона Ома: P = IV (или какой-либо другой вариант в зависимости от переменных, которые у вас есть), чтобы рассчитать мощность, необходимую вашему приложению. Затем выберите резистор с номиналом в два-четыре раза выше. И помните, что другие факторы, такие как то, находятся ли резисторы в корпусе (например, в коробке) или насколько мало между ними, могут иметь значение, когда дело доходит до рассеивания тепла.

Производители часто предоставляют кривые снижения номинальных характеристик, которые определяют допустимую мощность резистора, работающего при температуре окружающей среды выше определенного порога. Как вы, возможно, догадались, чем жарче окружающая среда, тем труднее резистору (или чему-то еще) отводить тепло. Это означает, что вам может потребоваться резистор с более высокой номинальной мощностью для жарких сред. На рисунке 1 показан пример кривой снижения номинальных характеристик.

Рисунок 1: пример кривой снижения номинальных характеристик резистора.

2) Допуск

Как и первый пункт в нашем списке, этот в некоторой степени очевиден, но удивительно, как много людей даже не задумываются об этом.

Факт остается фактом, терпимость имеет значение. Часто последняя полоса на данном сквозном резисторе дает допуск. Допуски колеблются от 20% до долей одного процента. Фактически, прецизионные резисторы с проволочной обмоткой могут иметь допуск всего 0,005%.

Резисторы из углеродного состава — тип, который у вас, скорее всего, много в корзине с запчастями — обычно имеют худшие допуски.

Углеродные пленочные резисторы имеют диапазон от 1 до 5 процентов, а резисторы с металлической пленкой имеют допуск около 1 процента. Прецизионные металлопленочные резисторы имеют допуски всего 0,1%.

Кроме того, есть относительно новые резисторы из фольги, допускающие погрешность в 0,0005% (это 5 десятитысячных процента!). Многим из нас подойдет 5-процентный допуск.

Допуск выражается как отклонение сопротивления от номинального значения при 25 ° C без нагрузки.

Почему это так важно?

Допустим, вы выбрали резистор 100 Ом с допуском 10%. Фактическое значение этого резистора может быть от 90 Ом до 110 Ом. В зависимости от вашей схемы это может быть или не быть проблемой.

Для получения дополнительной информации о цветовом коде резистора и допусках см. Введение в цветовую кодировку резистора.

3) Номинальное напряжение

Что произойдет, если вы попытаетесь сбросить 1000 В на резисторе, рассчитанном на 250 В?

Вы высвобождаете волшебный дым.

Это потому, что напряжение и ток обычно пропорциональны, а мощность связана с обоими (Закон Ома снова преследует нас). Другими словами, номинальное напряжение и номинальная мощность взаимосвязаны.

Излишне говорить, что если вы работаете с высоким напряжением, вам действительно нужно обратить внимание на эту спецификацию.

4) Температурный коэффициент

Или, для краткости, temp co, эта спецификация дает величину изменения сопротивления, которое происходит при изменении температуры резистора.Значения Temp co или TC обычно указываются в миллионных долях или промилле для каждого градуса Цельсия от некоторой эталонной температуры, обычно комнатной температуры или 25 ° C.

Станьте Создателем, которым вы были рождены. Попробуйте Arduino Academy БЕСПЛАТНО!

Закон Ома говорит нам, что чем больше тока мы проталкиваем через компонент, тем больше мощности рассеивает этот компонент; это приводит к повышению температуры самого компонента. В случае резисторов это может изменить номинал резистора.Кроме того, вам необходимо принять во внимание всю температуру окружающей среды.

Положительный TC означает, что повышение температуры приводит к увеличению сопротивления.

Отрицательный TC означает, что повышение температуры приводит к уменьшению сопротивления.

Доступен широкий диапазон значений TC от плюс / минус 1 ppm / ⁰C до плюс / минус 6700 ppm / ⁰C.

Углеродистые резисторы и резисторы на основе угольной пленки имеют намного более высокую TC, чем резисторы с металлической пленкой.

Углеродистые пленочные резисторы также являются единственным резистором с отрицательной ТК.

5) Шум

Это явление проявляется в виде небольших колебаний переменного напряжения при подаче постоянного напряжения. Несмотря на то, что его очень сложно точно измерить, шум может иметь разрушительное влияние на сигналы низкого уровня, цифровые усилители, усилители с высоким коэффициентом усиления и многое другое.

Шум в резисторе зависит от материала, из которого он изготовлен, приложенного напряжения и физических размеров резистора.

Три основных типа шума: тепловой, контактный и дробовой.

Как вы можете догадаться, тепловой шум в основном зависит от температуры, но также может зависеть от полосы пропускания и сопротивления резистора. Температурный тепловой шум часто носит разные названия, например, шум Джонсона или белый шум. Белый шум — это шум, уровень которого одинаков на всех частотах.

Текущий шум зависит от величины тока, протекающего через резистор, и номинала резистора.Он изменяется обратно пропорционально частоте, таким образом, становится менее доминирующим на более высоких частотах, чем шум Джонсона.

Интересно, что тепловой шум не зависит от типа резистора (например, углепластик, металлическая пленка и т. Д.), А, как упоминалось ранее, от номинала резистора. Единственный способ уменьшить его — снизить сопротивление.

Дробовой шум зависит от полосы пропускания и среднего постоянного тока. Чем выше средний постоянный ток, тем выше шум. Поддерживайте низкий уровень постоянного тока, чтобы бороться с этим типом шума.

Контактный шум зависит от среднего постоянного тока, ширины полосы пропускания, геометрии и типа материала. Только резисторы, изготовленные из углеродных частиц, демонстрируют этот шум, поэтому резисторы с проволочной обмоткой не испытывают контактного шума.

Контактный шум увеличивается с увеличением тока, поэтому для схем с низким уровнем шума держите ток на низком уровне.

Наихудшими нарушителями шума в целом являются резисторы из углеродистой композиции. Лучшими из них являются прецизионные резисторы с проволочной обмоткой, за ними следуют прецизионные пленочные резисторы, а затем — металлооксидные резисторы.Углеродные пленочные резисторы — вторые по величине преступники после угольных композитных резисторов.

6) Частотная характеристика

Резисторы обладают индуктивными и емкостными характеристиками в дополнение к их сопротивлению. Эти особенности, хотя часто и небольшие, могут изменять электрическое сопротивление устройства, особенно на более высоких частотах. Из-за этого резистор может действовать как RC-цепь, фильтр или катушка индуктивности.

Резисторы с проволочной обмоткой из-за своей природы имеют ужасную частотную характеристику.Легко понять, почему это так, поскольку любая катушка обладает индуктивностью.

Амплитудно-частотная характеристика также может зависеть от емкостей в составных резисторах. Это происходит из-за множества проводящих частиц и диэлектрической связки, которая удерживает их вместе.

Лучшие резисторы для высокочастотной работы — это пленочные резисторы.

7) Стабильность

Стабильность формально определяется как повторяемость сопротивления резистора при измерении при эталонной температуре и в различных условиях эксплуатации и окружающей среды.

Трудно измерить спецификацию.

Как обычно, композиционные резисторы получают низкие оценки в этом разделе, а наверху — конструкции с проволочной обмоткой и металлические конструкции.

Эти характеристики могут быть важны, поскольку факторы окружающей среды могут изменять сопротивление резистора. Например, влажность может вызвать разбухание изоляции резистора, которое оказывает давление на резистивный элемент, а также может вызвать со временем растрескивание после высыхания резистора.

Игнорирование характеристик резистора бесполезно

Теперь вы знаете о семи наиболее распространенных характеристиках резистора, которые следует учитывать при разработке своих проектов.

В следующий раз, прежде чем вы засунете руку в корзину с запчастями и вытащите резистор на ¼ ватт из углепластика с соответствующим номиналом, уделите секунду тому, чтобы обдумать эти семь вещей.

Потратив несколько минут на обдумывание, вы сможете сэкономить часы на устранение «загадочных» ошибок, потому что номинал определенного резистора не соответствует спецификации или не подходит для любого приложения, которое вы рассматриваете.

Спросите себя, какой допуск является приемлемым, какую мощность вы ожидаете, чтобы он поглотил, с какими частотами вы будете иметь дело, с какими напряжениями он будет сталкиваться и каковы другие факторы окружающей среды, такие как температура и влажность, на которые будет воздействовать резистор. видеть.

Вы просто можете быть довольны, что сделали.

До следующего раза, оставьте комментарий и расскажите нам о самом необычном или необычном типе резистора, который вы когда-либо использовали. Или вы можете прокомментировать все, что вам нравится, если это связано с резисторами 🙂

Станьте Создателем, которым вы были рождены. Попробуйте Arduino Academy БЕСПЛАТНО!

Характеристики резисторов — Базовая электроника и схемы

Компоненты, которые считаются « пассивным », означают, что они не зависят от мощности, и такими компонентами являются резистор , конденсатор и катушки индуктивности .Есть и другие типы пассивных компонентов, но основное внимание в этой дискуссии уделяется резисторам.

Проектирование схем — это сложная задача, когда вы задаетесь вопросом определения правильного номинала резисторов, которые будут использоваться.

Резисторы доступны на рынке по низкой цене, и их тысячи с различными характеристиками и спецификациями.

Назначение резистора в цепи — обеспечивать сопротивление там, где он ограничивает поток электронов, в зависимости от спецификации компонента.По этой причине его можно использовать в разных приложениях. Помимо способности обеспечивать сопротивление, он также может ограничивать ток, регулировать уровни напряжения и т. Д.

Ниже приведены свойства резисторов: допуск , номинальное напряжение, номинальная мощность, номинальная температура, частотная характеристика и температурный коэффициент .

Давайте объясним свойства резистора по очереди, начиная с допуска. Это номинал резистора или диапазон, в котором он может изменяться.Общие параметры: 1%, 5% и 10% . Вы можете обнаружить, что есть и другие резисторы, допуск которых ниже одного процента, и они относятся к категории резисторов прецизионного типа.

Номинальное напряжение определенной цепи можно безопасно регулировать или понижать путем приложения сопротивления. Номинальная мощность — это просто количество мощности, потребляемой резистором. Настоятельно рекомендуется использовать резистор с номинальной мощностью, превышающей требуемую.

Температурный рейтинг — это диапазон устройства, в котором оно может нормально работать. Превышение предела приведет к повреждению или возгоранию резистора. Наконец, частотная характеристика — это просто изменение импеданса. Изменения значения импеданса зависят от функции цепи.

Покупка резистора на рынке потребует от вас предоставить им точную стоимость, как обсуждалось в предыдущих параграфах. Однако, прежде чем даже пытаться их приобрести, необходимо убедиться, что они особенно нужны для вашего проекта.

Сводка характеристик резисторов

Вот следующий список основных характеристик резисторов;

1. Сопротивление
2. Мощность
3. Температурный коэффициент
4. Шум
5. Индуктивность

Резисторы

| Закон Ома | Учебник по электронике

Поскольку соотношение между напряжением, током и сопротивлением в любой цепи настолько регулярное, мы можем надежно контролировать любую переменную в цепи, просто управляя двумя другими.Возможно, самой простой переменной в любой цепи для управления является ее сопротивление. Это можно сделать, изменив материал, размер и форму проводящих компонентов (помните, как тонкая металлическая нить накала лампы создавала большее электрическое сопротивление, чем толстый провод?).

Что такое резистор?

Специальные компоненты, называемые резисторами, производятся специально для создания точного количества сопротивления для вставки в цепь. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды.

В отличие от ламп, они не излучают свет, но выделяют тепло, поскольку электрическая энергия рассеивается ими в рабочем контуре. Однако, как правило, резистор предназначен не для выработки полезного тепла, а просто для обеспечения точного количества электрического сопротивления.

Условные обозначения и значения на схеме резистора

Наиболее распространенным условным обозначением резистора на схеме является зигзагообразная линия:

Значения резисторов в омах обычно отображаются как смежные числа, и если в цепи присутствует несколько резисторов, они будут помечены уникальным идентификационным номером, например R ₁ , R ₂ , R ₃ и т. Д. .Как видите, символы резисторов могут отображаться как по горизонтали, так и по вертикали:

Реальные резисторы не похожи на зигзагообразный символ. Вместо этого они выглядят как маленькие трубки или цилиндры с двумя торчащими проводами для подключения к цепи. Вот образцы резисторов разных типов и размеров:

В соответствии с их внешним видом, альтернативное схематическое обозначение резистора выглядит как небольшая прямоугольная коробка:

Можно также показать, что резисторы

имеют переменное, а не фиксированное сопротивление. Это может быть сделано с целью описания реального физического устройства, разработанного с целью обеспечения регулируемого сопротивления, или может быть для того, чтобы показать какой-то компонент, который просто случайно имеет нестабильное сопротивление:

Фактически, каждый раз, когда вы видите символ компонента, нарисованный через диагональную стрелку, этот компонент имеет переменную, а не фиксированное значение. Этот символ «модификатор» (диагональная стрелка) является стандартным условным обозначением электронных символов.

Переменные резисторы

Переменные резисторы должны иметь какие-либо физические средства регулировки, будь то вращающийся вал или рычаг, который можно перемещать для изменения величины электрического сопротивления. На фотографии показаны некоторые устройства, называемые потенциометрами, которые можно использовать как переменные резисторы:

Номинальная мощность резисторов

Поскольку резисторы рассеивают тепловую энергию, поскольку электрические токи через них преодолевают «трение» их сопротивления, резисторы также оцениваются с точки зрения того, сколько тепловой энергии они могут рассеять без перегрева и повреждений. Естественно, эта номинальная мощность указывается в физических единицах измерения «ватты». Большинство резисторов, используемых в небольших электронных устройствах, таких как портативные радиоприемники, рассчитаны на 1/4 (0,25) Вт или меньше.

Номинальная мощность любого резистора примерно пропорциональна его физическому размеру. Обратите внимание на первую фотографию резистора, как номинальная мощность соотносится с размером: чем больше резистор, тем выше его номинальная рассеиваемая мощность. Также обратите внимание, что сопротивление (в омах) не имеет ничего общего с размером! Хотя сейчас может показаться бессмысленным иметь устройство, которое ничего не делает, кроме сопротивления электрическому току, резисторы — чрезвычайно полезные устройства в схемах.

Поскольку они просты и широко используются в мире электричества и электроники, мы потратим много времени на анализ схем, состоящих только из резисторов и батарей.

Чем полезны резисторы?

Для практической иллюстрации полезности резисторов, рассмотрите фотографию ниже. Это изображение печатной платы или печатной платы: сборка, состоящая из прослоенных слоев изоляционной фенольной волокнистой платы и проводящих медных полос, в которые можно вставлять компоненты и закреплять их с помощью процесса низкотемпературной сварки, называемого «пайкой».”

Различные компоненты на этой печатной плате обозначены печатными этикетками. Резисторы обозначаются любой этикеткой, начинающейся с буквы «R».

Эта конкретная печатная плата представляет собой компьютерный аксессуар, называемый «модемом», который позволяет передавать цифровую информацию по телефонным линиям. На плате этого модема можно увидеть как минимум дюжину резисторов (все с мощностью рассеиваемой мощности 1/4 Вт). Каждый из черных прямоугольников (называемых «интегральными схемами» или «микросхемами») также содержит собственный массив резисторов для своих внутренних функций.Другой пример печатной платы показывает резисторы, упакованные в еще меньшие блоки, называемые «устройствами для поверхностного монтажа».

Эта конкретная печатная плата является нижней стороной жесткого диска персонального компьютера, и снова припаянные к ней резисторы обозначены этикетками, начинающимися с буквы «R»:

На этой печатной плате более сотни резисторов для поверхностного монтажа, и это количество, конечно, не включает количество резисторов, встроенных в черные «микросхемы».Эти две фотографии должны убедить любого, что резисторы — устройства, которые «просто» препятствуют прохождению электрического тока, — очень важные компоненты в области электроники!

«Нагрузка» на принципиальных схемах

В схематических диаграммах символы резисторов иногда используются для иллюстрации любого общего типа устройства в цепи, выполняющего что-то полезное с электрической энергией. Любое неспецифическое электрическое устройство обычно называется нагрузкой, поэтому, если вы видите схематическую диаграмму, показывающую символ резистора с пометкой «нагрузка», особенно в учебной принципиальной схеме, объясняющей некоторые концепции, не связанные с фактическим использованием электроэнергии, этот символ может просто быть своего рода сокращенным представлением чего-то еще более практичного, чем резистор.

Анализ цепей резисторов

Чтобы обобщить то, что мы узнали в этом уроке, давайте проанализируем следующую схему, определив все, что мы можем, исходя из предоставленной информации:

Все, что нам здесь дано для начала, — это напряжение батареи (10 вольт) и ток цепи (2 ампера). Нам неизвестно сопротивление резистора в Ом или рассеиваемая им мощность в ваттах. Изучая наш массив уравнений закона Ома, мы находим два уравнения, которые дают нам ответы на основе известных величин напряжения и тока:

Подставляя известные величины напряжения (E) и тока (I) в эти два уравнения, мы можем определить сопротивление цепи (R) и рассеиваемую мощность (P):

Для условий цепи 10 В и 2 А сопротивление резистора должно быть 5 Ом.Если бы мы проектировали схему для работы при этих значениях, нам пришлось бы указать резистор с минимальной номинальной мощностью 20 Вт, иначе он перегреется и выйдет из строя.

Материалы резистора

Резисторы

могут быть изготовлены из самых разных материалов, каждый со своими свойствами и областями применения. Большинство инженеров-электриков используют указанные ниже типы:

Резисторы с проволочной обмоткой

Резисторы с проволочной обмоткой

изготавливаются путем наматывания резистивного провода вокруг непроводящего сердечника по спирали.Обычно они производятся для высокоточных и силовых приложений. Сердечник обычно изготавливается из керамики или стекловолокна, а резистивный провод из никель-хромового сплава не подходит для приложений с частотами выше 50 кГц.

Низкий уровень шума и устойчивость к колебаниям температуры являются стандартными характеристиками проволочных резисторов. Доступны значения сопротивления от 0,1 до 100 кОм с точностью от 0,1% до 20%.

Резисторы металлопленочные

Нитрид тантала или нихрома обычно используется для изготовления металлопленочных резисторов.Комбинация керамического материала и металла обычно составляет резистивный материал. Значение сопротивления изменяется путем вырезания спирального рисунка в пленке, как углеродная пленка, с помощью лазера или абразива. Металлопленочные резисторы обычно менее устойчивы к температуре, чем резисторы с проволочной обмоткой, но лучше справляются с более высокими частотами.

Металлооксидные пленочные резисторы

В металлооксидных резисторах используются оксиды металлов, такие как оксид олова, что немного отличает их от металлических пленочных резисторов.Эти резисторы надежны и стабильны и работают при более высоких температурах, чем металлопленочные резисторы. Из-за этого металлооксидные пленочные резисторы используются в приложениях, требующих высокой прочности.

Резисторы фольговые

Разработанный в 1960-х годах резистор из фольги по-прежнему остается одним из самых точных и стабильных типов резисторов, которые вы найдете и используются в приложениях с высокими требованиями к точности. Керамическая подложка, к которой приклеена тонкая объемная металлическая фольга, составляет резистивный элемент. Фольговые резисторы имеют очень низкотемпературный коэффициент сопротивления.

Резисторы из углеродного состава (CCR)

До 1960-х годов резисторы из углеродного состава были стандартом для большинства приложений. Они надежны, но не очень точны (их допуск не может быть лучше примерно 5%). Смесь мелких частиц углерода и непроводящего керамического материала используется для резистивного элемента резисторов CCR.

Вещество формуют в форме цилиндра и запекают.Размеры корпуса и соотношение углерода и керамики определяют величину сопротивления. Больше углерода, используемого в процессе, означает меньшее сопротивление. Резисторы CCR по-прежнему полезны для определенных приложений из-за их способности выдерживать импульсы высокой энергии, хорошим примером применения может быть источник питания.

Резисторы углеродные пленочные

Углеродные пленочные резисторы имеют тонкую углеродную пленку (со спиралью, вырезанной в пленке для увеличения резистивного пути) на изолирующем цилиндрическом сердечнике. Это позволяет получить более точное значение сопротивления, а также увеличивает значение сопротивления. Резисторы из углеродной пленки намного точнее, чем резисторы из углеродной композиции. Специальные углеродные пленочные резисторы используются в приложениях, требующих высокой импульсной стабильности.

Ключевые показатели эффективности (КПЭ)

Ключевые показатели эффективности для каждого материала резистора можно найти ниже:

Характеристика	Металлическая пленка	Толстая металлическая пленка	Прецизионная металлическая пленка	Углеродный состав	Углеродная пленка
Темп.диапазон	-55 + 125	-55 + 130	-55 + 155	-40 + 105	,55 + 155
Макс. темп. коэфф.	100	100	15	1200	250-1000
Vмакс.	200-350	250	200	350-500	350-500
Шум (мкВ на вольт приложенного постоянного тока)	0,5	0,1	0. 1	4 (100 КБ)	5 (100 КБ)
R Insul.	10000	10000	10000	10000	10000
Припой (изменение значения сопротивления в%)	0,20%	0,15%	0,02%	2%	0,50%
Влажное тепло (изменение значения сопротивления в%)	0,50%	1%	0,50%	15%	3.50%
Срок годности (изменение значения сопротивления,%)	0,10%	0,10%	0,00%	5%	2%
Полный рейтинг (2000 ч при 70 ° C)	1%	1%	0,03%	10%	4%

ОБЗОР:

• Устройства, называемые резисторами, созданы для обеспечения точного значения сопротивления в электрических цепях.Резисторы оцениваются как по их сопротивлению (Ом), так и по их способности рассеивать тепловую энергию (ватты).
• Номинальное сопротивление резистора не может быть определено по физическому размеру резистора (ов), о котором идет речь, хотя приблизительные значения номинальной мощности могут. Чем больше резистор, тем большую мощность он может рассеять без повреждений.
• Любое устройство, которое выполняет какую-либо полезную задачу с помощью электроэнергии, обычно называется нагрузкой. Иногда символы резисторов используются в схематических диаграммах для обозначения неспецифической нагрузки, а не фактического резистора.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Попробуйте наш калькулятор цветового кода резистора в разделе «Инструменты » .

Характеристики углеродных резисторов | Study.com

Почему углерод?

Резисторы могут быть изготовлены из самых разных материалов, но углерод используется в конструкции резисторов уже более века. Одна из основных причин заключается в том, что резисторы, изготовленные из углерода, считаются высоконадежными, то есть они не часто выходят из строя. Они также очень эффективны при высоких уровнях энергии.

Угольные резисторы бывают двух видов — углеродные составы и углеродные пленки. Резисторы из углеродного состава содержат как твердый углерод (графит), так и глиняную добавку для увеличения срока службы и были более распространены до начала 1970-х годов. Сегодня они менее распространены из-за их более высокой стоимости и меньшей надежности в условиях высокой влажности.

Углеродный пленочный резистор стал более популярным в потребительских устройствах с 1970-х годов и состоит из слоя углеродной пленки поверх изоляционного материала, такого как керамика. Углеродные пленочные резисторы сегодня встречаются чаще, чем резисторы из углеродного состава, за исключением приложений с более высоким напряжением, таких как источники питания. Они также намного дешевле резисторов из углеродного состава.

Области применения углеродных резисторов

Поскольку углеродные резисторы хорошо выдерживают высокие уровни энергии, их часто используют в источниках питания. Это включает в себя как применение с высоким напряжением, например, с использованием поставщика электроэнергии, так и с более низким напряжением, например, простой сетевой фильтр или другую бытовую электронику.

Углеродные пленочные резисторы часто используются в устройствах, использующих рентгеновские лучи и лазеры, а также имеют некоторое применение в радарной и сварочной технике.И есть вероятность, что у вас, вероятно, есть по крайней мере несколько электронных устройств в вашем доме, содержащих резистор из углеродной пленки, возможно, даже сетевой фильтр, к которому в настоящее время подключен ваш компьютер или мобильный телефон.

Недостатки углеродных резисторов

В современных высокочувствительных электронных устройствах углеродные резисторы не идеальны. Они могут быть долговечными, но у них есть большая погрешность в своих характеристиках, что нежелательно в современных высокочувствительных схемах.Они также не работают в течение длительного времени во влажных условиях или при высоких температурах.

В приложениях с более высоким напряжением они могут подвергаться стрессу, если они постоянно подвергаются воздействию более высоких, чем предполагалось, напряжений, как это было бы в случае устройств типа устройств защиты от перенапряжения, и в результате теряют стабильность работы. Однако при использовании в соответствующих областях резисторы из углеродной композиции и углеродной пленки являются отличным выбором в качестве надежного и долговечного резистора.

Сколько может сопротивляться резистор?

Все резисторы, независимо от материала, из которого они сделаны, например, углерода или совершенно другого материала, имеют номинал в научных единицах Ом .Чем больше Ом рассчитан на резистор, тем большее сопротивление потоку он будет обеспечивать в цепи.

Резисторы можно найти в диапазоне значений от 1 Ом до 9,1 МОм. Резисторы большего размера требуются, когда вы используете большой ток, например в цепях питания, а резисторы меньшего размера можно найти в небольшой электронике, такой как сотовые телефоны и телевизоры.

Как узнать, какой у вас резистор?

Поскольку резисторы бывают разных размеров, не всегда удобно печатать значение резистора в тексте на корпусе резистора.Вместо этого ученые разработали цветовую систему для определения сопротивления резистора в омах.

Резисторы напечатаны с четырьмя цветными полосами, а иногда и с пятью для резисторов большего номинала. Первые три полосы сообщают вам цифры номинала резистора, а последняя полоса сообщает вам, на какое число умножить эти цифры, чтобы получить окончательное значение резистора.

Последняя цветная полоса на пятиполосном резисторе сообщит вам о допуске резистора, который, по сути, представляет собой величину ошибки, которая потенциально может быть обнаружена в значении этого резистора (насколько далеко оно может быть от предполагаемого значения).Таблицы цветовых кодов резисторов можно найти на многих веб-сайтах и ​​в учебниках.

Резюме урока

Резистор — это тип электрического компонента, который используется в цепи для сопротивления потоку электронов. Резисторы могут быть полезным дополнением к цепи, в которой желательно замедление электрического тока. Резисторы могут быть изготовлены из множества различных материалов, но резисторы на основе углерода являются обычным выбором из-за низкой стоимости (резисторы с углеродной пленкой) и характеристик в высоковольтных приложениях (резисторы из углеродной композиции).

При использовании в идеальных условиях (низкая влажность, контролируемые уровни напряжения, постоянные температуры) углеродные резисторы и углеродные пленочные резисторы могут быть подходящим средством снижения тока в современной электрической цепи.

Значение резистора измеряется в научных единицах, называемых Ом . Чем больше номинал резистора, тем выше его способность сопротивляться прохождению тока через цепь. Номинал резистора идентифицируется с помощью четырех- или пятизначного цветового кода, напечатанного на резисторе.

Что такое резистор? Типы резистора и его характеристики

Резистор является наиболее часто используемым пассивным элементом схемы в схемотехнике. И вообще, без резисторов сложно представить любую схему. Итак, в этой статье я объясню, что такое резистор? типы резисторов, характеристики резисторов и различные параметры резисторов.

Что такое резистор?

Теперь, как мы знаем, этот резистор является пассивным элементом схемы, который препятствует прохождению тока и электричества.Символически это может быть представлено этими символами (см. Изображения ниже).

Обозначения резисторов

Свойство резистора препятствовать прохождению тока известно как сопротивление и определяется единицей измерения Ом. Теперь для данного резистора, если на этот резистор подается напряжение 1 В и через этот резистор протекает ток 1 А, то мы можем сказать, что сопротивление этого резистора составляет 1 Ом.

Теперь этот резистор является линейным элементом. Это означает, что по мере увеличения или уменьшения напряжения, подаваемого на этот резистор, ток, протекающий через этот резистор, также будет увеличиваться или уменьшаться.А наклон этой V-характеристики определяет сопротивление.

Соотношение между напряжением, током и этим сопротивлением определяется значением Ohms Low. Эти резисторы доступны в различных размерах и формах.

После того, как мы узнали, что такое резистор, давайте теперь обсудим различные характеристики резистора в аспекте

.

• Номинальная мощность
• Допуск
• Температурный коэффициент
• Шум
• Частотная характеристика
• Стабильность
• Характеристики резистора

1.Номинальная мощность

Он определяет максимальную мощность, которую может выдержать резистор. Теперь мощность, которая будет рассеиваться на резисторе, может быть задана простым выражением P = V × I. Итак, если к резистору приложено напряжение 5 В и через резистор протекает ток 1 А, то мы можем сказать, что мощность, которая будет рассеиваться на резисторе, будет равна 5 Вт (5 В × 1 А = 5 Вт). . Номинальная мощность этого резистора должна быть больше 5 Вт.

Теперь, как общее правило, резистор, который мы собираемся использовать, должен иметь номинальную мощность, по крайней мере, в 2–4 раза превышающую максимальную мощность, которая будет рассеиваться на этом резисторе.Имеющиеся в продаже резисторы имеют номинальную мощность от 1/16 Вт до 300 Вт. Помимо этой номинальной мощности производители иногда также предоставляют кривую снижения мощности.

Итак, эта кривая в основном определяет, в зависимости от температуры, как изменится максимальная мощность, которая будет рассеиваться через резистор. При выборе конкретного резистора, помимо номинальной мощности, необходимо также учитывать температуру окружающей среды резистора.

См. Также:

2.Допуск

Допуск определяет отклонение сопротивления от номинального значения. Итак, предположим, что у вас есть один резистор на 100 Ом с допуском 1%, это означает, что значение сопротивления будет в пределах от 101 Ом до 99 Ом. Теперь коммерчески доступные резисторы имеют значение допуска от 0,1% до 20%. Кроме того, возможно даже достижение более низкого допуска, чем 0,1%.

3. Температурный коэффициент

Он определяет величину, на которую значение сопротивления изменяется в зависимости от температуры.Эта температурная постоянная может быть как положительной, так и отрицательной. И обычно это определяется единицей измерения ppm / C. Итак, допустим, у нас есть один резистор на 100 Ом, и он работает при 25 C. Температурный коэффициент сопротивления этого резистора составляет 50 ppm / C.

Теперь предположим, что если этот резистор работает при 29 c, то значение сопротивления R = 100,02 Ом. По сути, здесь эти 50 ppm будут умножены на изменение температуры вместе со значением этого резистора.

Итак, скажем, для некоторого резистора, если значение этого температурного коэффициента сопротивления составляет 500 ppm / C, в этом случае, просто при изменении температуры на 4 градуса, значение резистора изменится на 0.2 Ом. Этот параметр особенно важен, когда резистор работает при высокой температуре. Для любого резистора значение этого температурного коэффициента сопротивления должно быть как можно меньшим.

4. Частотная характеристика

Обычно мы предполагаем, что используемый резистор является чисто резистивным по своей природе. Но в зависимости от конструкции этого резистора у него также есть некоторая индуктивность и емкость. Из-за этого максимальная частота, на которой может работать этот резистор, будет ограничена.

Значит, выбирая резистор для высокочастотного применения, нужно учитывать и этот параметр.

5. Шум и стабильность

Стабильность определяет, насколько стабильным значение сопротивления будет оставаться в течение определенного периода времени. В основном это определяет стабильность резистора. Каждый резистор генерирует свой собственный шум. Таким образом, при выборе резистора для малошумящего применения следует также позаботиться об этом параметре.

Теперь, зная, что такое резистор и характеристики резистора, давайте узнаем типы резистора:

Типы резисторов

Типы резисторов

Резисторы можно разделить на две категории.Один из них — постоянный резистор, а второй — переменные резисторы. Фиксированные резисторы означают, что после изготовления резистора нельзя изменить номинал этого резистора. В то время как в случае переменного резистора, значение этого резистора можно изменить, изменив ручку.

Сейчас. давайте посмотрим на различные типы постоянных резисторов, которые используются на рынке.

1. Резистор из углеродного состава

Этот резистор состоит из частиц углерода и связующего вещества, как глина.Эти типы резисторов используются в приложениях, где вы имеете дело с импульсами высокой энергии. Но в настоящее время резисторы такого типа не используются из-за их низкого температурного коэффициента и плохой стабильности. Кроме того, этот тип резистора также производит больше шума и менее точен.

Итак, резистор из углеродного состава был заменен резисторами пленочного типа.

2. Угольно-пленочный резистор

Если вы видите внутреннюю структуру этого углеродного пленочного резистора, то вы можете понять, что на керамическую подложку нанесен тонкий слой углеродной пленки.И эта пленка нанесена в виде спирали. Таким образом, просто изменяя шаг спирали, можно изменить значение сопротивления этого углеродного пленочного резистора.

Этот тип резистора представляет собой недорогие резисторы, которые производят меньше шума по сравнению с резисторами из углеродного состава. И значение допуска этого резистора также меньше, чем у резисторов из углеродного состава. Таким образом, этот резистор используется в высоковольтных и высокотемпературных приложениях, а также доступен в широком диапазоне значений.

3. Металлопленочный резистор

По конструкции эти резисторы очень похожи на резисторы с углеродной пленкой. Но здесь вместо углеродной пленки тонкий слой металлической пленки нанесен на керамическую подложку. Этот резистор также относится к недорогим резисторам. А по шуму и толерантности они лучше резисторов из углеродного состава.

Если не считать стабильности и температурного коэффициента сопротивления, они неплохие.Как правило, они предпочтительны для высокочастотных приложений.

4. Металлооксидный пленочный резистор

По конструкции они очень похожи на резисторы из металлической пленки и углеродной пленки. Но в этом случае вместо металла или углерода на керамическую подложку наносится пленка оксида металла. И обычно оксид олова используется в качестве слоя оксида металла. Теперь этот тип резистора также является недорогим резистором, и с точки зрения стабильности, шума и устойчивости характеристики металлооксидного пленочного резистора хуже, чем у металлопленочных резисторов.

Но если сравнивать по количеству резисторов по углеродному составу, то они намного лучше. Также по температурному коэффициенту сопротивления эти резисторы уступают металлопленочным резисторам. Но металлооксидные пленочные резисторы особенно используются при высоких температурах и высоких импульсах.

5. Резистор с проволочной обмоткой

Если вы видите внутреннюю структуру этого проволочного резистора, значит, металлический резистивный провод намотан на керамический материал.Таким образом, толщина или калибр металлической проволоки определяет сопротивление этого проволочного резистора. Обычно для этого резистивного провода используются металлические сплавы, такие как медь и сплав серебра.

Этот тип резистора обеспечивает очень высокую точность, а также имеет очень низкотемпературный коэффициент сопротивления. И поэтому они вполне подходят как для высокоточных приложений, так и для приложений с высокой мощностью. Но резисторы с проволочной обмоткой не подходят для высокочастотных приложений.

Итак, это различные типы резисторов с осевыми выводами, которые используются на рынке.

Кроме того, вы могли заметить крошечные резисторы в различных печатных платах и ​​различных материнских платах. Этот крошечный резистор известен как резисторы для поверхностного монтажа.

6. Резистор поверхностного монтажа

Если вы увидите внутреннюю структуру этого резистора для поверхностного монтажа, то вы обнаружите, что на керамический корпус нанесен тонкий слой резистивной пленки.Теперь, как правило, металлическая пленка, или пленка из оксида металла, или пленка из оксида металла, используется в качестве резистивного элемента для этого резистора для поверхностного монтажа. И поверх этой резистивной пленки нанесен тонкий слой изоляционного слоя.

Теперь на обеих сторонах этого резистора для поверхностного монтажа обнаруживаются металлические контакты. Итак, этот SMD резистор можно распаять на печатной плате. Поскольку этот резистор для поверхностного монтажа состоит из металлической пленки или пленки оксида металла, можно достичь очень высокой точности и очень низкого значения допуска.

Переменный резистор

Кроме того, во многих приложениях используются различные типы переменных резисторов. Таким образом, в этом резисторе, просто изменяя ручку, можно изменить номинал резистора.

Заключение

Итак, это все о различных типах резисторов, которые используются в продаже. Мы рассмотрели в этом посте, что такое резистор? А какие характеристики у резистора? И типы резисторов. Теперь я уверен, что вы понимаете, что такое резистор и его типы.

Резисторы

: типы и применение | Журнал Nuts & Volts

Ом есть ом, верно? Не так уж и быстро — существует множество разных типов резисторов. Чтобы гарантировать, что ваша схема работает и продолжает работать, используйте резистор правильного типа. В этой статье вы узнаете об общих типах резисторов и их особых характеристиках.

Основы резистора

Джордж Ом.

Каждый проводник оказывает сопротивление потоку электрического заряда (кроме сверхпроводников). Джордж Ом обнаружил точную взаимосвязь между напряжением (V), током (I) и сопротивлением (R), сформулировав закон, носящий его имя и усвоенный каждым студентом-электронщиком:

В = I x R или I = V / R или R = V / I

Когда электроны проходят через материал в ответ на электрическое поле, они сталкиваются с атомами, составляющими материал. Столкновение передает часть энергии электрона атомам, которые в ответ колеблются. Эти колебания приводят к повышению температуры материала.Энергия, которая нагревает материал, представляет собой рассеиваемую мощность и рассчитывается по формуле:

Мощность (P) = I ² x R или P = V ² / R

Идеальному резистору все равно, переменный или постоянный ток протекает через него. Электроны сталкиваются с атомами, движущимися в любом направлении.

РИСУНОК 1. Резисторы могут быть сконструированы разными способами для оптимизации управления мощностью, стабильности или размера.

Тем не менее, практические детали конструкции, как показано на рис. 1, , создают паразитных эффектов , заставляя реальный резистор действовать как модель схемы, показанная на рис. 2 .Модель описывает, как фактические характеристики резистора заставляют его электрические характеристики зависеть от частоты и от того, как к нему прикладываются напряжение и ток.

РИСУНОК 2. Это модель того, как резистор на самом деле ведет себя в цепи. Тип резистора определяет важность каждого компонента.

Последовательная индуктивность, L _S , в основном создается выводами, присоединенными к резистору. Обратите внимание, что у резистора для поверхностного монтажа нет выводов, что значительно уменьшает L _S .Электроды также образуют очень маленький конденсатор C _P , который влияет на поведение резистора на очень высоких частотах. Хотя покрытие резистора является очень хорошим изолятором, ток все же может протекать в очень небольших количествах по поверхности резистора в виде тока утечки , представленного R _P . Это становится важным, когда резистор имеет очень высокое значение или используется в цепи высокого напряжения.

Типы резисторов

Чтобы кусок проводящего материала можно было превратить в практичный резистор, к нему прикрепляют пару электродов и выводов, чтобы ток мог течь.Резистор покрыт изоляционным материалом для защиты проводящего материала от окружающей среды и наоборот. Существует несколько различных методов изготовления резисторов и типов корпусов или корпусов , которые предназначены для определенного диапазона приложенного напряжения, рассеиваемой мощности или других соображений.

Углеродный состав
Состав означает, что резистивный материал представляет собой смесь углерода и стабилизирующих соединений. Количество углерода в смеси определяет стойкость материала.Небольшой цилиндр, похожий на грифель карандаша, проходит между двумя электродами и покрыт смолой или фенолом, в результате чего получается неиндуктивный резистор с низким L _S , который часто используется в радиочастотных схемах.

Карбоновые резисторы доступны с номинальной мощностью от 1/4 до 2 Вт. Они также могут справляться с временными перегрузками намного лучше, чем пленочные резисторы, потому что тепло равномерно распределяется по цилиндру из резистивного материала. Это делает их хорошим выбором, например, для схем, которые защищают и поглощают импульсы и переходные процессы.К сожалению, на эти резисторы также сильно влияют температура и влажность, поэтому они не подходят для схем, которые зависят от точных и стабильных значений сопротивления.

Пленочные резисторы
В пленочных резисторах резистивный материал представляет собой очень тонкое покрытие из углерода или металла на изолирующей подложке, такой как керамика или стекло. Величина сопротивления определяется толщиной пленки и количеством в ней углерода или металла. Эти резисторы доступны с очень точными и стабильными значениями.

Недостатком пленочных резисторов является то, что они не могут выдерживать большие мощности из-за очень тонкой пленки. Перегрузки также могут повредить пленку, создавая «горячие точки» внутри резистора, постоянно меняя его значение. Сопротивление пленочных резисторов иногда регулируется перед герметизацией путем отрезания части пленки лазером, этот процесс называется обрезка .

Если пленка нанесена на внутреннюю часть трубки, процесс обрезки создает катушечный путь тока, который увеличивает L _S резистора.Если ваша схема работает на высоких частотах, убедитесь, что выбранные вами резисторы имеют низкое значение L _S .

Резисторы для поверхностного монтажа почти всегда являются пленочными. У этих резисторов вообще нет выводов, поэтому L _S очень низкий. Пленка нанесена на керамический лист. Из-за чрезвычайно малого размера резисторы для поверхностного монтажа имеют очень низкую номинальную мощность — от 1/10 до 1/4 Вт.

Wirewound
Обычно в источниках питания и другом оборудовании, где рассеивается большая мощность, резистор с проволочной обмоткой сделан именно так, как вы могли ожидать. Проволока с высоким сопротивлением наматывается на изолирующую форму — обычно керамическую трубку — и прикрепляется к электродам на каждом конце. Они созданы для рассеивания большого количества энергии размером от одного до сотен ватт! Резисторы с проволочной обмоткой обычно предназначены для воздушного охлаждения, но некоторые стили имеют металлический корпус, который можно прикрепить к радиатору или металлическому шасси, чтобы избавиться от нежелательного тепла.

Поскольку резистивный материал в этих резисторах намотан на форму, они имеют очень высокое значение L _S .По этой причине резисторы с проволочной обмоткой не используются в аудио- и радиочастотных схемах. Будьте осторожны при использовании в такой цепи резистора из мусорной коробки или мешка!

Маленькие резисторы с проволочной обмоткой очень похожи на пленочные или угольные композитные резисторы. Резисторы с проволочной обмоткой обычно имеют широкую цветовую полосу, но не всегда. Если вы сомневаетесь, проверьте резистор на ожидаемых частотах. Существуют специальные версии с обмотками, которые нейтрализуют большую часть индуктивности, но имеют гораздо более высокое значение C _P , что также влияет на характеристики резистора выше 50 кГц.

Керамика и оксид металла
Если вам нужен мощный безиндукционный резистор, вы можете использовать металлокерамику (смесь металлокерамики) или металлооксидные резисторы. Они сконструированы так же, как углеродный композитный резистор, заменяющий углеродистый материал металлокерамикой или оксидом металла.

Регулируемые резисторы
Есть много различных типов регулируемых резисторов. Самыми простыми являются резисторы с проволочной обмоткой, при этом часть проволоки открыта, чтобы можно было прикрепить подвижный электрод.Чаще всего регулируются с помощью вращающегося вала, как показано на Рисунок 3 . Элемент обеспечивает фиксированное сопротивление между выводами 1 и 3. Скребок перемещается, чтобы контактировать с элементом в различных положениях, изменяя сопротивление между любым концом элемента и выводом 2.

РИСУНОК 3. Потенциометр (или потенциометр) действует как регулируемый делитель напряжения, перемещая скребок по поверхности элемента с фиксированным сопротивлением.

Если регулируемый резистор имеет только две клеммы (1 и 2 на рисунке ), то он называется реостатом и действует как регулируемое сопротивление.Большинство реостатов предназначены для использования в цепях большой мощности с номинальной мощностью от нескольких ватт до нескольких десятков ватт.

Если регулируемый резистор имеет три вывода, он называется потенциометром или для краткости «горшок». Большинство электролизеров предназначены для работы в качестве делителей напряжения и могут быть преобразованы в реостат, оставив клеммы 1 или 3 неподключенными. Миниатюрные версии, называемые триммером , устанавливаются на печатной плате и используются для выполнения небольших настроек или калибровки схемы.Они доступны в однооборотном или многооборотном исполнении.

Горшки большего размера с диаметром стержня 1/8 дюйма или 1/4 дюйма предназначены для использования в качестве пользовательского элемента управления. Доступны электролизеры с сопротивлением от нескольких Ом до нескольких МОм и номинальной мощностью до пяти ватт.

Как и резисторы с фиксированным номиналом, конструкция потенциометра важна. Горшки повышенной мощности могут иметь элемент с проволочной обмоткой, который имеет достаточную индуктивность, чтобы не подходить для аудио или радиосигналов. Горшки меньшего размера, особенно горшочки для обрезки, не рассчитаны на то, чтобы быть достаточно прочными для использования в качестве часто настраиваемого элемента управления.Большинство горшков также имеют относительно высокие значения C _P .

Горшки также доступны с элементами, имеющими нелинейный конус или изменение сопротивления в зависимости от положения грязесъемника. Например, горшок с конусом бревна имеет сопротивление, которое логарифмически изменяется при вращении вала. Это полезно, например, в схемах аттенюатора. Конус звука Поток используется для создания делителя напряжения, который имитирует громкость человеческого уха, так что кажется, что громкость изменяется линейно с вращением регулятора.

Резисторные сети
Для экономии места на печатных платах часто используются резисторные сети. Сами по себе миниатюрные печатные схемы, размещающие на одной подложке несколько резисторов. Резисторы могут быть изолированы друг от друга, иметь одну общую клемму или подключаться последовательно. Существует ряд конфигураций, которые можно найти в каталоге любого поставщика компонентов.

Рассеиваемая мощность и номинальное напряжение

После номинала рассеиваемая мощность является следующей по важности характеристикой резистора.Перегруженный резистор часто меняет свое значение со временем и часто может стать достаточно горячим, чтобы обжечь себя и окружающие компоненты. Каждый разработчик схем рано или поздно узнает запах сгоревшего резистора!

Общее практическое правило состоит в том, чтобы рассчитать, сколько мощности резистор должен рассеять, а затем использовать следующий по величине размер или коэффициент рассеяния в два раза выше, в зависимости от того, что больше. Номинальная мощность основана на беспрепятственной циркуляции воздуха вокруг резистора. Для резисторов, рассеивающих более одного ватта, расположите соседние компоненты так, чтобы воздух мог свободно циркулировать.По возможности устанавливайте силовые резисторы горизонтально, чтобы конвекция охлаждала все части резистора одинаково.

Другой важный рейтинг — максимальное приложенное напряжение . Напряжение выше этого значения может вызвать дугу между выводами резистора! При высоких напряжениях R _P также может стать значительным, что приведет к утечке тока вокруг внутреннего сопротивления. Высоковольтные резисторы необходимо содержать в чистоте. Отпечатки пальцев, масло, грязь и пыль — все это создает нежелательные пути тока, снижая R _P и увеличивая утечку или даже искрение.Вот почему резисторы для использования в высоковольтных цепях длинные и тонкие, а их выводы расположены далеко друг от друга, чтобы минимизировать утечку и максимизировать способность выдерживать высокое напряжение. NV

КАК ПРОЧИТАТЬ РЕЗИСТОР

Изучение цветового кода резистора («Плохие мальчики насилуют …») — это обряд посвящения для электронщиков во всем мире. Удобное веб-руководство доступно по адресу https://physics.ucsd.edu/neurophysics/courses/physics_120/resistorcharts.pdf или просто введите «цветовой код резистора» в поисковую систему в Интернете.Резисторы для поверхностного монтажа и силовые резисторы также могут иметь значение, напечатанное на их корпусе, в виде трех- или четырехзначного кода с последней цифрой, выступающей в качестве экспоненты. Например, «513» означает 51 x 10 ³ или 51 кОм.

ДОПУСК И ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ

Резисторы

имеют номинальное значение и допуск (величина допустимого отклонения выше или ниже номинального значения). Большинство резисторов имеют допуск 1%, 5% или 10%, и вы можете найти меньшие или более жесткие допуски .Доступные номиналы резисторов определяются серией допусков . Например, в серии 5% значения выбираются таким образом, чтобы каждое из них примерно вдвое превышало допуск или 10% от следующего наибольшего или наименьшего значения.

Резисторы также меняют свое значение в зависимости от температуры. Относительное изменение сопротивления с температурой называется температурным коэффициентом , или tempco, и определяется как частей на миллион, или ppm, или как процентное изменение на градус Цельсия изменения температуры.Положительное значение температуры означает, что сопротивление резистора увеличивается с увеличением температуры. При проектировании и конструировании чувствительных цепей, в которых используются прецизионные (1% или более жесткие допуски) резисторы, важно поддерживать их при постоянной температуре.

ВЫБОР РЕЗИСТОРОВ

Вот некоторые специальные приложения, для которых требуются специальные типы резисторов. Это не жесткие правила, но они могут помочь вам в первоначальном выборе. Для большинства схем вполне подойдут простые старые углеродные пленочные или угольные композитные резисторы.

• Защита от электростатических разрядов и переходных процессов — состав углерода, оксид металла (выдерживает перегрузки короткими импульсами и низкую индуктивность)
• Аудиосистемы и схемы — металлическая пленка (малошумящие)
• Высокое напряжение — проволочная обмотка и оксид металла в высоковольтных корпусах
• RF — углеродный состав и оксид металла (низкая индуктивность)
• Прецизионные схемы — углеродная или металлическая пленка (фиксированное значение) и металлокерамика (триммеры или элементы управления)

Не забудьте подумать о том, что важно для вашей схемы — значение, мощность или напряжение, стабильность, стоимость, а затем найдите тип резистора, который соответствует этим требованиям.

ДЛЯ ДАЛЬНЕЙШЕГО ЧТЕНИЯ

Чтобы узнать больше о резисторах, есть веб-сайт со словарем резисторов, терминами и определениями здесь . Загрузите статью о выборе резисторов «Спросите разработчика приложений № 24» с веб-сайта Analog Devices по адресу www. analog.com/library/analogDialogue/archives/31-1/Ask_Engineer.html . Серьезные дизайнеры захотят найти экземпляр «Руководства по резисторам» от Kaiser (CJ Publishing, 2851 W. 127th St., Olathe, KS 66061), который является хорошим справочным материалом.

ОБ АВТОРЕ

Х. Уорд Сильвер (H. Ward Silver) — инженер, писатель и преподаватель с более чем 30-летним практическим опытом в области медицинской электроники, проектирования приборов и радиовещания. Он является автором беспроводных радиостанций и сканеров T для чайников и радиолюбителей для чайников от Wiley Press и множества статей для журнала QST . Позывной Уорда для радиолюбителей — NØAX.

Описание различных типов резисторов (и способы их использования)

Что такое электрический резистор?

Резистор — это пассивный компонент в цепи, который обеспечивает сопротивление протеканию тока.Существует множество различных типов резисторов . Эти резисторы различаются по своей конструкции, мощности рассеивания и устойчивости к различным параметрам (таким как температура и свет). К типам резисторов относятся:

Углеродный резистор

Углеродный резистор (также известный как угольный резистор) является широко используемым резистором. Эти резисторы дешевы и просты в изготовлении.

Углеродные резисторы в основном изготавливаются из углеродистой глины, покрытой пластиковым корпусом.Вывод резистора изготовлен из луженой меди.

Основными преимуществами этих резисторов являются их доступность, низкая стоимость и большой срок службы.

Эти резисторы также доступны в широком диапазоне номиналов, от 1 Ом до 22 МОм. По этим причинам резисторы из углеродного состава часто входят во многие из лучших стартовых комплектов Arduino.

Основным недостатком резисторов из углеродного состава является то, что они очень чувствительны к температуре.Диапазон допуска сопротивления резистора из углеродистой композиции составляет от ± 5 до ± 20%.

Хотя это не проблема для большинства проектов в области электроники, с которыми можно было бы экспериментировать дома.

Этот тип резистора имеет тенденцию производить некоторый электрический шум из-за прохождения электрического тока от одной частицы углерода к другой.

Там, где низкая стоимость является главным критерием проектирования схемы, а не ее безупречные характеристики, обычно используются эти резисторы.

Угольные резисторы имеют полосу разного цвета на цилиндрическом корпусе. Эти цветные полосы представляют собой коды для значений сопротивления резисторов вместе с диапазоном их допусков.

Термистор

Слово термистор означает термистор. Значение его сопротивления изменяется с изменением температуры.

Большинство термисторов имеют отрицательный температурный коэффициент, что означает, что их сопротивление падает при повышении температуры.

Обычно они изготавливаются из полупроводниковых материалов.Сопротивление до нескольких мегаом может быть получено с помощью термисторов.

Они используются для обнаружения небольших изменений температуры, когда есть изменение температуры, даже небольшое, будет большое изменение значения сопротивления.

Резистор с проволочной обмоткой

В резисторе с проволочной обмоткой проволока из манганина или константана намотана на цилиндр из изоляционного материала. Температурный коэффициент сопротивления манганина и константана практически равен нулю. Таким образом, изменение сопротивления в зависимости от температуры этих резисторов незначительно.

Раненая проволока закрывается изолирующим покрытием, например, обожженной эмалью. Это покрытие из изоляционного жаропрочного материала противостоит влиянию колебаний температуры окружающей среды.

Резисторы с проволочной обмоткой разных размеров и номиналов могут быть легко получены за счет использования проволоки разной длины и диаметра.

Эти резисторы доступны для широкого диапазона номиналов. Диапазон значений сопротивления варьируется от 1 Ом до 1 МОм.

Типичный предел допуска этих резисторов варьируется от 0.От 01% до 1%. Их можно использовать для приложений с высокой мощностью рассеяния от 5 до 200 Вт.

Стоимость этих резисторов намного выше угольных резисторов. Обычно резистор с проволочной обмоткой используется там, где резистор из углеродистой композиции не может соответствовать назначению из-за своих ограничений.

Основным недостатком этого резистора является индуктивность, возникающая из-за его катушечной конструкции. На высокой частоте поведение цепи может измениться из-за ее реакции.

Эта проблема может быть решена, если одна половина провода намотана в одном направлении, а другая половина — в противоположном, так что индуктивность из-за этих двух половин компенсирует друг друга, следовательно, результирующий индуктивный эффект резистора становится нулевым.

Неиндуктивный резистор с проволочной обмоткой идеально подходит для высокочастотной цепи, но он дороже, чем обычный.

Резистор изготавливается путем нанесения тонкой пленки из проводящего материала, такого как чистый углерод или металл, на изолирующий сердечник.

Требуемое значение сопротивления металлопленочного резистора или углеродного пленочного резистора может быть легко получено путем обрезки слоя по толщине или вырезания винтовых канавок подходящего шага по его длине.

Металлический контактный колпачок установлен на обоих концах резистора. Колпачки контактируют с проводящей пленкой или спиральными канавками. К заглушкам приваривается подводящая проволока.

Металлопленочный резистор или Углеродный пленочный резистор можно изготовить с сопротивлением до 10 000 МОм, и размер этого типа резистора намного меньше, чем резистор с проволочной обмоткой.

Благодаря конструктивным особенностям эти резисторы полностью неиндуктивны.

Уровень точности металлопленочных резисторов может составлять порядка ± 1%, и они подходят для высококачественных приложений.

Углеродистые пленочные резисторы имеют меньшие допуски и меньшие значения электрического сопротивления, чем резисторы с металлической пленкой. Однако углеродная пленка обладает умеренно отрицательным температурным коэффициентом сопротивления, который очень полезен для определенных электронных схем.

Переменный резистор

Переменный резистор означает, что его значение сопротивления можно регулировать (аналогично потенциометру). Есть вращающийся вал и очищающий контакт.

По сути, это резистивный полукруглый стержень или катушка, и, протирая контакт, мы изменяем эффективную длину резистивного элемента, и, следовательно, изменяется сопротивление.Одним из примеров таких резисторов является реостат.

Переменный резистор или реостат также может быть линейного скользящего типа, в котором скользящий контакт перемещается на резистивном элементе линейно для регулировки эффективного сопротивления резистора.

Нелинейный резистор или варистор

Они также известны как варисторы. Они популярны благодаря нелинейной кривой ВАХ. То есть его сопротивление неоднородно и не подчиняется закону Ома.
