Указатели напряжения до и свыше 1000В

Назначение

1. Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.

2. Общие технические требования к указателям напряжения изложены в государственном стандарте.

Указатели напряжения выше 1000В

Принцип действия и конструкция

3. Указатели напряжения выше 1000 В реагируют на емкостный ток, протекающий через указатель при внесении его рабочей части в электрическое поле, образованное токоведущими частями электроустановок, находящимися под напряжением, и «землей» и заземленными конструкциями электроустановок.

4. Указатели должны содержать основные части: рабочую, индикаторную, изолирующую, а также рукоятку.

5. Рабочая часть содержит элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Рабочая часть может содержать электрод-наконечник для непосредственного контакта с контролируемыми токоведущими частями и не содержать электрода-наконечника (указатели бесконтактного типа).

Индикаторная часть, которая может быть совмещена с рабочей, содержит элементы световой или комбинированной (световой и звуковой) индикации. Световой и звуковой сигналы должны быть надежно распознаваемыми.

Рабочая часть может содержать также орган собственного контроля исправности. Контроль может осуществляться нажатием кнопки или быть автоматическим, путем периодической подачи специальных контрольных сигналов.

6. Изолирующая часть может быть составной из нескольких звеньев. Для соединения звеньев между собой могут применяться детали, изготовленные из металла или изоляционного материала. Допускается применение телескопической конструкции, при этом должно быть исключено самопроизвольное складывание.

7. Рукоятка может представлять с изолирующей частью одно целое или быть отдельным звеном.

8. Конструкция и масса указателей должны обеспечивать возможность работы с ними одного человека.

9. Электрическая схема и конструкция указателя должны обеспечивать его работоспособность без заземления рабочей части указателя, в том числе при проверке отсутствия напряжения, проводимой с телескопических вышек или с деревянных и железобетонных опор ВЛ 6 — 10 кВ.

10. Напряжение индикации указателя напряжения должно составлять не более 25% номинального напряжения электроустановки.

11. Время появления первого сигнала после прикосновения к токоведущей части, находящейся под напряжением, равным 90% номинального фазного, не должно превышать 1,5 с.

12. Рабочая часть указателя на определенное напряжение не должна реагировать на влияние соседних цепей того же напряжения.

Эксплуатационные испытания

13. В процессе эксплуатации механические испытания указателей напряжения не проводят.

14. Электрические испытания указателей напряжения состоят из испытаний изолирующей части повышенным напряжением и определения напряжения индикации.

У указателей напряжения со встроенным источником питания проводится контроль его состояния и, при необходимости, подзарядка аккумуляторов или замена батарей.

15. При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и винтовым разъемом или на границе рабочей части.

16. При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

17. Напряжение индикации указателей проверяют так — напряжение испытательной установки плавно поднимается от нуля до значения, при котором световые сигналы начинают соответствовать 25%.

18. Нормы и периодичность электрических испытаний указателей приведены в таблице.

Правила пользования

19. Перед началом работы с указателем необходимо проверить его исправность.

Исправность указателей, не имеющих встроенного органа контроля, проверяется при помощи специальных приспособлений, представляющих собой малогабаритные источники повышенного напряжения, либо путем кратковременного прикосновения электродом-наконечником указателя к токоведущим частям, заведомо находящимся под напряжением.

20. При проверке отсутствия напряжения время непосредственного контакта рабочей части указателя с контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что, хотя указатели напряжения некоторых типов могут подавать сигнал о наличии напряжения на расстоянии от токоведущих частей, непосредственный контакт с ними рабочей части указателя является обязательным.

21. В электроустановках напряжением выше 1000В пользоваться указателем напряжения следует в диэлектрических перчатках.

Указатели напряжения до 1000В

Назначение, принцип действия и конструкция

22. В электроустановках напряжением до 1000В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

25. Напряжение индикации указателей должно составлять не более 50В.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

26. Указатели напряжения до 1000В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.

30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.

Правила пользования

31. Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.

32. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

33. При пользовании однополюсными указателями должен быть обеспечен контакт между электродом на торцевой (боковой) части корпуса и рукой оператора. Применение диэлектрических перчаток не допускается.

Указатели напряжения: виды, назначение, правила пользования

Одним из самых важных приборов для электромонтажника и прочих электриков является указатель напряжения. От него напрямую зависит безопасность электромонтера или оперативного персонала, ведь по показаниям данного устройства можно определить есть электрический ток в проводнике или нет. В этой статье мы рассмотрим виды указателей напряжения, назначение и правила пользования ими.

Разновидности устройств

Указатели до 1000 вольт и выше 1000 вольт имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два вида устройств:

• однополюсный, реагирующий на протекание емкостного тока;
• двухполюсный, подает индикацию при протекании через него активного тока.

Однополюсный указатель предназначен для работы в цепях переменного тока, для обнаружения фазного проводника, в цепях освещения, при фазировке электросчетчика, проверке патронов в светильниках. Проще говоря для обнаружения провода под напряжением.

Однополюсные устройства индикации фазы имеют одинаковую конструкцию и, как правило, состоят из газоразрядной лампы индикатора, с порогом зажигания от 90 до 120 вольт и резистора на 1 МОм резистора, подключенного последовательно. Резистор ограничивает ток до безопасной величины, порядка 0.5 мА.

Индикатор ИН — 90 изготовлен в виде отвертки.

К недостаткам таких индикаторов можно отнести низкую чувствительность (порог индикации некоторых приборов начинается от 90 вольт), а также чувствительность к наводкам в соседних проводах.

Для сетей выше 1000 вольт указатели напряжения изготавливаются с рукоятками из изоляционного материала и длинной, исключающую приближение человека к токонесущим элементам. Внешний вид УВН-10 предоставлен на фото ниже:

При измерении напряжений выше 1000 вольт прибегают к использованию дополнительных защитных средств: резиновые рукавицы, боты или изоляционный коврик. Узнать, какие электрозащитные средства используют в установках выше 1000 вольт, вы можете из нашей статьи!

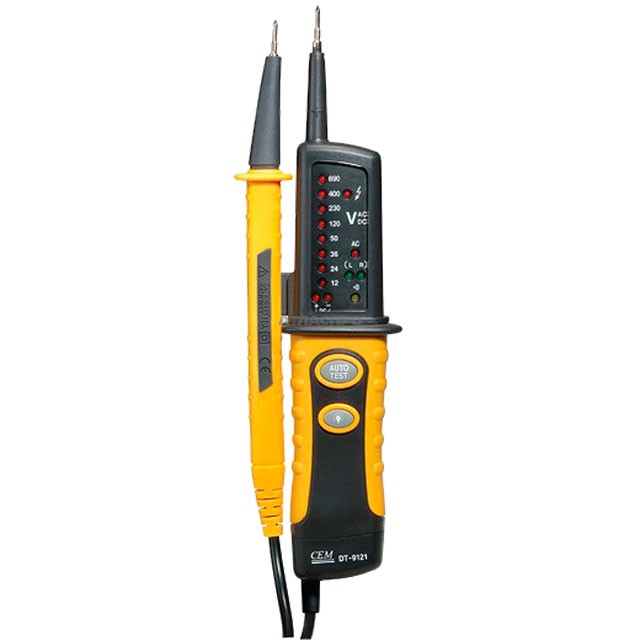

Двухполюсный указатель состоит из двух корпусов из изоляционного материала и гибкого медного проводника в изоляции, который их соединяет. Схема двухполюсного индикатора напряжения типа УНН-10:

В данной схеме газоразрядный индикатор шунтирован резистором, что делает схему нечувствительной к наведенным напряжениям. Также на его основе выпускается индикатор с указателем величины напряжения УН-1:

В данном приборе используется специальная линейная газоразрядная лампа и шкала на корпусе с градуировкой 127, 220, 380, 500 Вольт.

Также существуют указатели напряжения универсальные, для определения фазы и нуля, проверки наличия напряжения и с указанием ее величины от 12 до 380 В. Для работы в цепях постоянного, до 500 вольт и переменного тока, до 380 вольт. Их можно дополнительно использовать для прозвонки целостности соединений.

В данных приборах в качестве световых индикаторов используют светодиоды, а в роли источника питания конденсатор большой емкости.

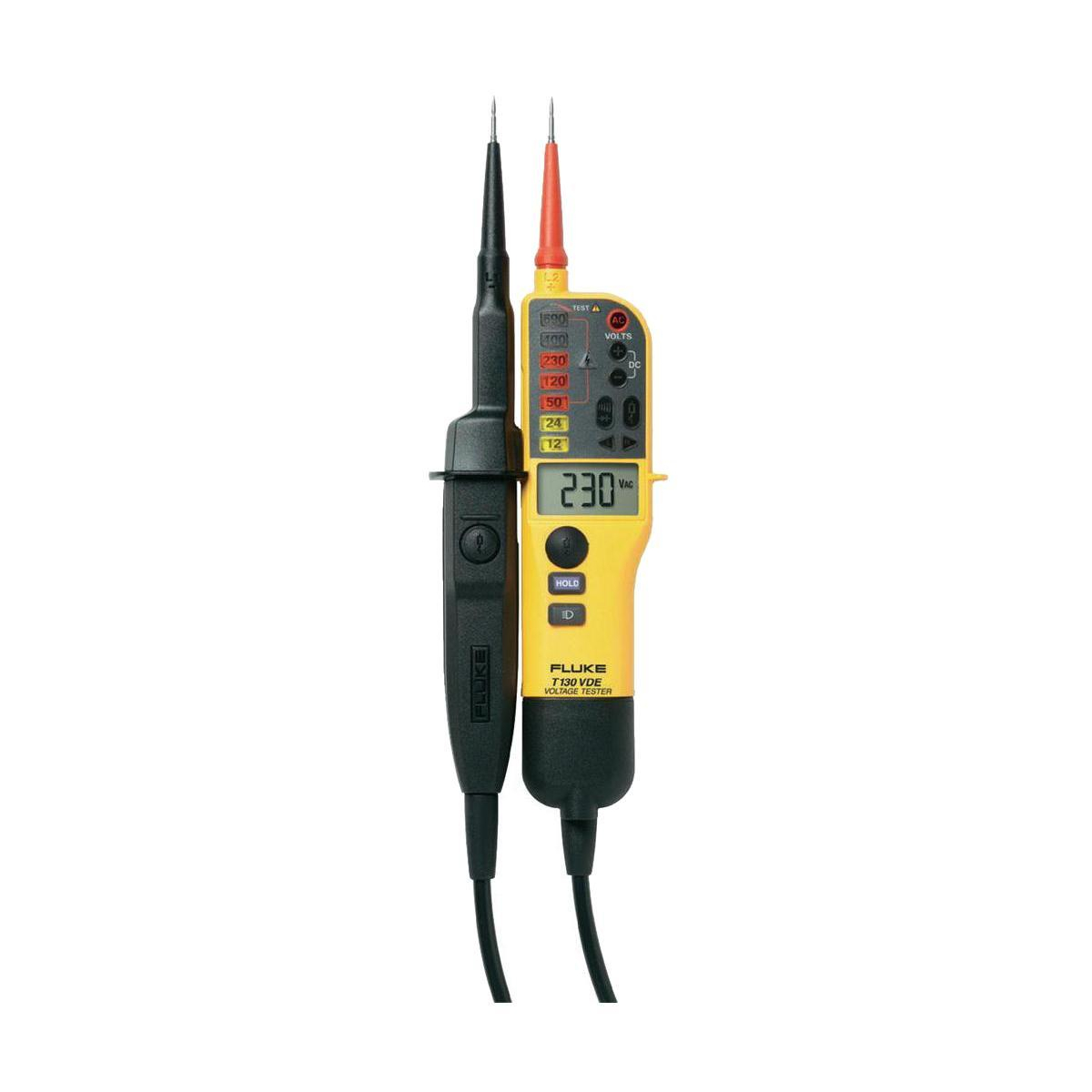

Цифровой указатель напряжения имеет ЖК экран с нанесенными значениями в вольтах. При максимальном значении 220 вольт на экране светятся все значения от минимального до максимума. Т.е. данный тестер показывает приблизительное значение. Единственный плюс такой модели — отсутствие источника питания.

Бесконтактные индикаторы предназначены для обнаружения проводников под напряжением, в том числе и скрытых в стенах или панелях. Схема данного прибора реагирует на переменное электромагнитное поле, оснащена световой и звуковой индикацией. О данных устройствах мы рассказывали больше, когда говорили о том, как найти электропроводку в стене.

Правила использования

Перед использованием указателя напряжения необходимо удостовериться в его исправности. Для этого в заведомо рабочей сети нужно проверить индикацию прибора. Только после положительного результата разрешается его использовать.

Запрещено в качестве индикатора использовать лампу накаливания, ввиду ее низкой надежности, и высокой травмоопасности.  При поиске фазы необходимо установить щуп указателя на интересующий проводник, прибор держать в правой руке, левую руку спрятать за спину, большим пальцем правой руки дотронутся до торцевого контакта. Это для однополюсного индикатора.

Для двухполюсного щуп с индикатором поставить на интересующий проводник или клемму, а второй щуп на ноль или соседнюю фазу. Как видно ничего сложного нет в работе с данными приборами. Помните об опасности работы под напряжением, и соблюдайте меры личной безопасности.

Напоследок рекомендуем просмотреть видео, в котором специалист рассмотрел существующие типы указателей напряжения и правила пользования данными устройствами:

Вот мы и рассмотрели виды, назначение и правила пользования указателем напряжения. Надеемся, предоставленная информация была для вас познавательной и полезной!

Будет интересно прочитать:

XIX.

Охрана труда при проверке отсутствия напряжения / КонсультантПлюс

XIX. Охрана труда при проверке отсутствия напряжения

19.1. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.

В комплектных распределительных устройствах заводского изготовления (в том числе с заполнением элегазом) проверка отсутствия напряжения производится с использованием встроенных стационарных указателей напряжения.

В электроустановках напряжением 35 кВ и выше для проверки отсутствия напряжения можно пользоваться изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствия напряжения является отсутствие искрения и потрескивания. На одноцепных ВЛ напряжением 330 кВ и выше достаточным признаком отсутствия напряжения является отсутствие коронирования.

При дистанционном управлении коммутационными аппаратами и заземляющими ножами с АРМ допускается проверку отсутствия напряжения, производимую перед включением заземляющих ножей, выполнять выверкой схемы, отображаемой на мониторе АРМ. Для элегазового оборудования — при наличии соответствующей оперативной блокировки и разрешения завода-изготовителя.

19.2. В РУ проверять отсутствие напряжения разрешается одному работнику из числа оперативного персонала, имеющему группу IV в электроустановках напряжением выше 1000 В, и имеющему группу III в электроустановках напряжением до 1000 В.

На ВЛ проверку отсутствия напряжения должны выполнять два работника: на ВЛ напряжением выше 1000 В — работники, имеющие группы IV и III, на ВЛ напряжением до 1000 В — работники, имеющие группу III.

19.3. Проверять отсутствие напряжения выверкой схемы в натуре разрешается:

(в ред. Приказа Минтруда России от 19.02.2016 N 74н)

в ОРУ и на комплектной трансформаторной подстанции (далее — КТП) наружной установки, а также на ВЛ при тумане, дожде, снегопаде в случае отсутствия специальных указателей напряжения;

(в ред. Приказа Минтруда России от 19.02.2016 N 74н)

в ОРУ напряжением 330 кВ и выше и на двухцепных ВЛ напряжением 330 кВ и выше.

При выверке схемы в натуре отсутствие напряжения на вводах ВЛ и КЛ подтверждается дежурным, в оперативном управлении которого находятся линии.

Выверка ВЛ в натуре заключается в проверке направления и внешних признаков линий, а также обозначений на опорах, которые должны соответствовать диспетчерским наименованиям линий.

19.4. На ВЛ при подвеске проводов на разных уровнях проверять отсутствие напряжения указателем или штангой и устанавливать заземление следует снизу вверх, начиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

19.5. В электроустановках напряжением до 1000 В с заземленной нейтралью при применении двухполюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Разрешается применять предварительно проверенный вольтметр. Запрещено пользоваться контрольными лампами.

19.6. Устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Открыть полный текст документа

Для чего нужен двухполюсный индикатор напряжения. Какие бывают указатели напряжения

2.4.23. Общие технические требования к указателям напряжения до 1000 В изложены в государственном стандарте.

2.4.24. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

2.4.26. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т.п.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

2.4.34. При проверке отсутствия напряжения время непосредственного контакта указателя с контролируемыми токоведущими частями должно быть не менее 5 с.

Некоторые работы в доме могут выполнять люди без специальной подготовки, не прибегая к услугам профессиональных электриков. Замена розеток, выключателей, ремонт настольных и потолочных светильников не требуют высокой квалификации.

Но, выполняя эти работы, нужно соблюдать правила безопасности, которые требуют проверять отсутствие напряжения на контактах электроприборов перед началом работ.

Однополюсный указатель напряжения
– самый простой и доступный каждому прибор, показывающий наличие или отсутствие «фазы». Некоторые модели применяются и для поиска мет обрывов в проводах, шнурах и кабелях. Так как некоторые однополюсные указатели совмещают в себе функцию простенькой отвертки, их называют «индикаторными отвертками», а иногда – просто «индикаторами».

Достоинство индикаторов – для их работы не требуется второго провода. Они используют ток, проходящий от «фазы» к «земле» через указатель и тело человека, соединенные последовательно. Для человека этот ток не представляет опасности. Ему не препятствуют ни сопротивление обуви, ни материал пола, но пользоваться указателем в диэлектрических перчатках нельзя, работать он не будет. На практике были единичные случаи, когда индикаторная отвертка не определила наличие «фазы» в светильнике, если электрик стоял на сухой деревянной стремянке.

Виды указателей напряжения

Индикаторы напряжения бывают:

• с неоновой лампой;
• со светодиодами, работающие от батареек;
• с жидкокристаллическим дисплеем;
• бесконтактные;
• многофункциональные.

Указатели с неоновыми лампами – самые дешевые
. Их недостатки – малое напряжение зажигания и недостаточная яркость свечения. При ярком освещении их приходится прикрывать рукой, чтобы увидеть, светится ли лампа.

У светодиодных индикаторов порог зажигания меньше.
Наличие батарейки позволяет выполнять с их помощью «прозвонку» цепей и использовать указатель, как бесконтактный. Если взяться за жало индикаторной отвертки и поднести ее торец с проводу, находящемуся под напряжением, лампочка загорится. Но, если она не загорится, это не будет доказательством отсутствия напряжения.

Недостаток светодиодных указателей – они светятся от наводок в проверяемой цепи, показывая «фазу» там, где ее нет.

Общий недостаток неоновых и светодиодных указателей – наличие пружинки, которая со временем ослабевает. Контакт внутри индикатора нарушается, и он перестает работать.

Этого недостатка лишены индикаторы с дисплеями и бесконтактные указатели напряжения. У индикаторов с дисплеями
та же чувствительность, что и у светодиодных. Но они распознают наводки в цепях, указывая на дисплее значение напряжения ниже, чем 220В. Зато их показания не видно в темноте.

Бесконтактные указатели работают от батареек.
Если их включить и поднести к фазному проводнику, они издают световой и звуковой сигналы. Это удобно при проверке полного отсутствия напряжения, но неприменимо в случаях определения «фазы» на проводниках, находящихся близко друг к другу. Для этого нужен контактный указатель.

Многофункциональные индикаторы
представляют собой мультиметр, совмещающий функции омметра, вольтметра и бесконтактного указателя.

Каждый из указателей имеет недостатки и достоинства. Выбирая индикатор напряжения для собственных нужд, помните: хороший указатель – это тот, которым Вы. Главное – научиться верно понимать сигналы указателя.

Как пользоваться указателем напряжения?

Каждый раз перед началом работы с индикатором напряжения надо:

• осмотреть
  прибор, убедиться в целостности корпуса;
• прикоснуться
  к «фазе» и удостовериться, что прибор показывает ее наличие.
• после проверки отсутствия напряжения в месте работы нужно повторить проверку исправности
  .

Такая последовательность действий указателя в ходе проверки. Ее придерживаются и профессиональные электрики при работе в промышленных электроустановках.

Не забывайте специального контакта на корпусе прибора при проверке. Иначе указатель работать не будет.

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

Рассмотрим существующие виды указателей напряжения, и как они разделяются.

По напряжению:

• До 1 кВ.
• Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:

• Однополюсные.
• Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:

• Для переменного тока.
• Для постоянного тока.

По виду индикатора:

• Светодиодные.
• Цифровые.

Также, существуют бесконтактные
указатели.

Устройство и принцип действия

Рассмотрим подробнее конструктивные особенности всех перечисленных видов указателей, и их принцип работы.

Однополюсный указатель напряжения

Такие указатели имеют один полюс. Для определения наличия напряжения достаточно прикоснуться этим полюсом к токоведущему элементу. Соединение с заземлением создается по телу человека, когда он пальцем руки касается контакта на указателе. При этом возникает очень малый ток, не более 0,3 миллиампера, лампа начинает светиться.

Чаще всего однополюсный указатель изготавливается в виде отвертки или авторучки из диэлектрического прозрачного материала, или со смотровым окошком. В корпусе расположен резистор и неоновая лампочка. Внизу корпуса находится пружина и щуп, а вверху контактная площадка для касания пальцем.

Указатель с одним полюсом используется только для проверки переменного тока, так как при постоянном токе неоновая лампа не будет гореть, даже если есть напряжение. Его целесообразно использовать для контроля фазных проводников, фазы в выключателе, розетке или патроне и в других аналогичных местах.

Допускается использование указателя до 1000 вольт без резиновых перчаток и других средств защиты. Согласно правилам безопасности, нельзя использовать в качестве указателя напряжения контрольную лампу («контрольку»
), установленную в патрон, с подключенными двумя небольшими кусками провода. При случайной подаче большого напряжения на эту лампу, или при ее механическом повреждении, колба лампы может лопнуть и нанести травму электромонтеру.

Из недостатков однополюсных указателей можно отметить их малую чувствительность. Они показывают наличие напряжения только от 90 В.

Двухполюсный указатель напряжения

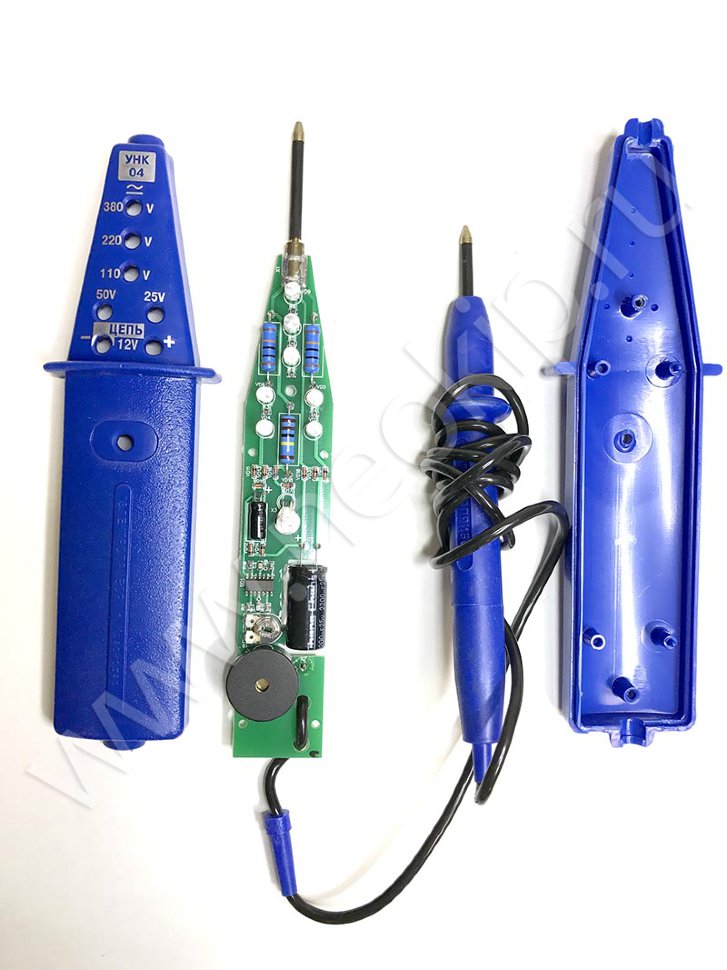

Состоит из 2-х отдельных частей, выполненных из диэлектрического материала и медного гибкого изолированного проводника, соединяющего эти части.

На этом рисунке показано устройство двухполюсного указателя. Неоновая лампа зашунтирована сопротивлением. Это снижает чувствительность указателя к воздействию наведенного напряжения.

Чтобы определить отсутствие или наличие напряжения с помощью двухполюсного указателя, необходимо прикосновение к двум элементам устройства, между которыми может быть напряжение. Если напряжение присутствует, то неоновая лампа будет светиться при протекании через нее тока, который зависит от разности потенциалов между элементами устройства, к которым выполнено прикосновение указателем.

Ток, протекающий через лампу, имеет очень малую величину (несколько миллиампер). Это достаточно, чтобы лампа выдавала устойчивый сигнал света. Чтобы ограничить увеличивающийся ток в лампе, последовательно к ней подключен резистор.

На основе вышеописанного указателя производятся индикаторы, которые определяют значение напряжения.

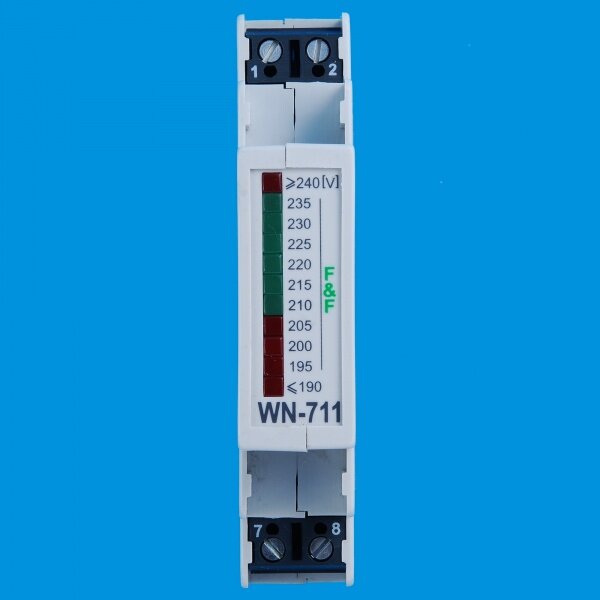

В этом указателе применяется специальная светодиодная шкала на корпусе, имеющая градуировку на конкретные значения напряжения: 12 … 750 В.

Указатели напряжения свыше 1 кВ

Работают за счет эффекта свечения неоновой лампы во время прохождения по ней зарядного тока конденсатора (емкостного тока). Конденсатор подключается по последовательной схеме с неоновой лампой. Такой указатель напряжения еще называют высоковольтным. Он годится только для контроля переменного напряжения, им касаются только к фазе. Никаких контактных площадок для пальцев на них нет.

Различные модели указателей имеют свои особенности конструкции, но все они состоят из основных общих для любых указателей элементов:

Согласно правилам безопасности, при работе с таким указателем необходимо использовать . Всегда перед использованием указателя необходимо произвести его внешний осмотр на предмет отсутствия повреждений, а также проверить его работоспособность и подачу сигнала.

Такой контроль выполняется путем подноса щупа к токоведущим элементам устройства, которые точно находятся под напряжением. Также проверку работоспособности иногда проводят с использованием источников повышенного напряжения, либо мегомметром. Высоковольтный указатель в условиях гаража можно проверить следующим образом: приблизить указатель к работающему двигателю мотоцикла или автомобиля, а именно, к одной из свеч зажигания.

Согласно правилам безопасности указатель напряжения запрещается заземлять, так как провод заземления может случайно прикоснуться к частям, находящимся под напряжением, вследствие чего произойдет поражение электромонтера электрическим током. Высоковольтный указатель напряжения и без подключения заземления образует четкий сигнал работы.

Заземление указателя напряжения допускается заземлять только в случае, когда емкость указателя относительно земли очень незначительная, и ее не достаточно для контроля наличия напряжения. Это бывает при работах с воздушными линиями, находясь на деревянных опорах.

Универсальные указатели

Используются для контроля нуля и фазы, а также проверки напряжения и его значения в интервале 12-750 вольт для переменного тока, и до 0,5 кВ для постоянного тока.

Такие указатели применяют также для прозвонки соединений различных электрических цепей.

В этих устройствах в качестве индикаторов применяют , а вместо источника напряжения – конденсатор повышенной емкости.

Указатель напряжения может оснащаться цифровым ЖК дисплеем

с выводом напряжения в вольтах. При наибольшем значении напряжения 220 В на дисплее отображаются все значения от наименьшего до наибольшего. Этот прибор отображает ориентировочное значение, и имеет низкую точность показаний. Преимуществом такого устройства является отсутствие источника питания.

Бесконтактный указатель напряжения

служит для выявления проводов, находящихся под действием напряжения. Они могут быть скрыты в стеновых панелях или стенах. Устройство такого прибора реагирует на электромагнитное переменное поле. Имеется звуковая и световая индикация.

Правила применения

Перед применением указателя нужно убедиться в его работоспособности и правильных показаниях. Чтобы это проверить, необходимо произвести контроль напряжения в сети, которая точно находится под напряжением, и убедиться в том, что прибор работает. Только после этого допускается его применение в работе.

Запрещается применять лампу накаливания вместо индикатора в указателе напряжения. Эта лампа является травмоопасной и ненадежной.

Чтобы найти фазу на токоведущих элементах или проводах с помощью однополюсного указателя, необходимо взять указатель в правую руку за диэлектрическую рукоятку, прикоснуться щупом к проверяемому проводнику или токоведущему элементу. При этом левую руку нужно отвести за спину, чтобы ей случайно не прикоснуться к токоведущим элементам или заземлению. Пальцем правой руки коснуться металлического контакта однополюсного указателя. Прикасаться удобнее большим пальцем.

Если неоновая лампочка при этом светится, это значит, что проверяемый вами токоведущий элемент находится под напряжением фазы. Если лампа не горит, значит это ноль, либо напряжение отсутствует вовсе.

В случае с двухполюсным указателем, щуп того корпуса указателя, где есть индикатор, устанавливают на проверяемый элемент. Вторым щупом касаются другой . По свечению лампы также определяют отсутствие или наличие питания. Пользование таким прибором не составляет никакой трудности.

При проверке напряжения необходимо работать аккуратно и осторожно, соблюдая правила безопасности, так как это очень опасно для жизни человека.

Для начала монтажных или ремонтных работ на электрических станциях и проводах нужно обязательно проверить показатели сети, отсутствие тока или его параметры. Для этого используется указатель напряжения, который может определить наличие вольтажа и его совпадения до 1000в.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения
ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Технические характеристики

Указатели напряжения для фазировки обязательно имеют сертифицированные параметры качества. Они зависят от конкретной модели прибора, рассмотрим данные на примере УННУ-40-1000:

Двухполюсный указатель рабочего напряжения типа УНН Комби имеет параметры аналогичные УННДП 12 660 (кроме максимального напряжения 660 В и рабочих температур до +35):

Фото – УНН Комби

Схожие технические характеристики имеет двухполюсный указатель напряжения УНН 1, ПИН 90, УНК 04, Лоцман-2 и УВНИ 150 А. Их паспорт качества отличается лишь по данным нагрузки и сроку эксплуатации.

Фото – УН Лоцман-2

Параметры однополюсного УВН 80:

Технические данные однополюсного УВНБУ 6–35:

Очень интересная модель УНВЛ-0,4 используется в основном на воздушных линиях электропередач. У него следующие параметры:

Помимо этого, все модели имеют гарантию год, но только при условии регулярной проверки перед началом работы. При покупке всегда обращайте внимание на наличие данных ГОСТ, сертификата и соответствия качества и возможности проверку перед приобретением. Каждые полгода нужно производить калибровку датчика на специальном оборудовании.

Его особенностью является то, что рабочий контакт выполнен в виде крюка, который цепляется на провод независимо от высоты. Сейчас в продаже есть более новая модель для определения напряжения – это указатель УВНУ-10ФБ Поиск 1, где за крепление контактов на токоведущих частях проводов или машин отвечает штанга. Пользоваться прибором этого типа очень просто – высота регулируется при помощи ручных манипуляций, кроме того, можно зафиксировать длину выдвигающейся части.

Фото – УВНУ-10ФБ Поиск 1

Купить указатель напряжения можно в любом городе в специализированных электрических магазинах, но цена будет зависеть от того, кто производитель и типа прибора. Двухполюсные устройства дороже, чем однополюсники. Стоимость также варьируется от города покупки. Например, в Москве определенный УН может стоить выше, чем в Екатеринбурге или Новосибирске.

Определить есть или нет электричество в сети или токопроводящих частях электроустановок помогут мобильные устройства, которые называются указателями напряжения. Обычно такие проверки выполняют в случаях подключения мобильных заземлений либо ножей для заземления, или для выполнения работ по электромонтажу. При этом особо важным является определение именно наличия или отсутствия электричества в сети, а не его цифрового значения.

Указатель напряжения имеет большое значение, особенно в работе электромонтера, можно даже сказать, что его жизнь зависит от его показаний. Ведь начинать работы можно лишь в тех случаях, когда прибор показывает полное отсутствие электрического напряжения в токопроводящих элементах источника освещения, розетки или обычного выключателя.

Виды указателей для определения напряжения

В настоящее время существует несколько видов указателей напряжения, изображенных на фото, которые разделяются по следующим категориям:

• по мощности напряжения: до 1 кВ и свыше 1 кВ;
• по количеству полюсов: одно- и двухполюсные;
• по типу индикатора: с использованием светодиодов и цифровые;
• по виду тока для измерения: для переменного и постоянного тока.

К тому же можно использовать бесконтактные указатели напряжения.

Конструкция и способ применения

Особенности конструкции и механизм действия стоит рассмотреть более детально для некоторых видов.

Однополюсные указатели оснащены соответственно одним полюсом, при помощи которого и узнают показатели напряжение в электросети. Как проверить это напряжение? Для этого нужно полюсом коснуться токоведущей части устройства.

При этом процесс замыкания с заземлением происходит непосредственно через человеческое тело в момент его прикосновения к контакту, расположенному на указателе, пальцем. Ток в этот момент возникает не значительный, практически минимальный около 0,3 миллиампера, но лампочка однако, включается.

Внешне данный указатель низкого напряжения напоминает отвертку либо школьную ручку, которая изготавливается из бесцветного материала-диэлектрика или оснащается небольшим смотровым оконцем.

Внутри корпуса располагается резистор и неоновая лампочка, а нижняя его часть оборудована пружинкой и щупом, при этом верхняя имеет площадку для контакта с пальцем при соприкосновении.

Однополюсный прибор предназначен проверять исключительно переменный ток, потому что при токе постоянном неоновый свет не появиться (лампа не включиться), несмотря на наличие напряжения. Чаще всего такой прибор применяют для проверки фаз патронов, выключателей, розеток и пр.

Без средств индивидуальной защиты, в частности без защиты рук резиновыми перчатками, можно применять указатель при напряжении до 1000 вольт. В соответствии с правилами электробезопасности запрещается применять контрольную лампу, которая вставляется в патрон с присоединенными к ней отрезками провода. В результате внезапного увеличения напряжения в электросети, колба лампы разорвется, что может привести к травматизму работника электросети.

Недостатком однополюсного прибора является малая чувствительность и определение напряжения лишь до 90 В.

Указатель напряжения двухполюсный

Этот вид указателя имеет две части, отдельные друг от друга. Для их изготовления используется материал-диэлектрик и изолированный гибкий проводник из меди, который соединяет две отдельные части.

Принцип работы двухполюсного указателя совершенно несложный, необходимо слегка коснуться к токопроводящим частям полюсами и устройство покажет есть напряжение или нет.

Если результат положительный и ток в сети присутствует, значит лампа загорится неоновым светом, при этом разность потенциалов, возникающая между этими токопроводящими элементами, оказывает значительное влияние на сам ток.

Значение тока, протекающего через лампу, составляет всего несколько миллиампер, но этого вполне достаточно для устойчивого светового сигнала. Для предотвращения увеличения напряжения в лампе необходимо подключить к ней обычный резистор.

Кроме выпускаемых указателей, можно использовать схожие с ними приборы – индикаторы, служащие также для определения показателя напряжения в электросети и оснащенных специальной шкалой с подсветкой светодиодами на корпусе и градуировкой определенных показаний напряжения от 12 до 750 В.

Прибор высокого напряжения (более 1 кВ)

Указатели высокого напряжения функционируют благодаря возникающему эффекту от свечения неона при протекании по лампе емкостного тока конденсатора, который подключается последовательно с ней.

Указатель такого плана называется высоковольтным и подходит он для проверки напряжения переменного, при этом касание происходит только к фазе, место для контакта с пальцем отсутствует.

Все модели обладают разными конструкционными особенностями, но имеют общие для всех элементы.

В соответствии с требованиями правил электробезопасности:

• работы необходимо выполнять в резиновых защитных средствах для рук, указатель должен быть в технически исправном состоянии, что необходимо заранее проверить;
• запрещается заземлять указатель, чтобы не допустить возможное соприкосновение с частями под напряжением, что может привести к травмированию электромонтера.

Фото указателей напряжения

Указатель низкого напряжения | Заметки электрика

Уважаемые гости и постоянные читатели, приветствую Вас на страницах сайта «Заметки электрика».

Продолжаем изучать вопросы по электробезопасности, а в частности средства защиты, применяемые во время эксплуатации и ремонтов электроустановок.

Сегодняшняя статья будет посвящена указателям низкого напряжения.

Указатели низкого напряжения (УНН) применяются для проверки наличия, либо отсутствия напряжения в электроустановках до 1000 (В) на тех токоведущих частях, где будут выполняться работы. Также УНН используют для проверки совпадения фаз, т.е. фазировки низковольтного электрооборудования.

Внимание!!! Прочитайте статью действие электрического тока на организм человека.

Указатели низкого напряжения, или по-другому их еще называют указатели напряжения до 1000 (В) бывают 2 типов:

• однополюсные
• двухполюсные

Поэтому и применение будет зависеть от того, какой Вы указатель используете.

Существует большое количество разновидностей указателей низкого напряжения от различных производителей.

На каждом виде я останавливаться не буду, а расскажу только о самых распространенных и надежных указателях низкого напряжения, применяемых лично мною.

Например, однополюсный указатель низкого напряжения в виде индикаторной отвертки применяется в электроустановках только переменного тока напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Принцип действия такого указателя основан на протекании емкостного тока.

Двухполюсный указатель низкого напряжения (УНН-10К) имеет более широкое применение. Его можно использовать в электроустановках, как переменного тока напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и постоянного тока напряжением от 110 (В) до 500 (В).

Его принцип действия основан на свечении газаразрядной лампы при протекании через нее активного тока.

Двухполюсный указатель низкого напряжения (ПИН-90М) использую ни чуть не реже. Его принцип действия и конструкция аналогична УНН-10К.

Разница заключается лишь в пределах контролируемого напряжения. У него рабочее напряжение находится в пределах от 50 (В) до 1000 (В).

Совсем недавно я обзавелся указателем напряжения «Контакт-55ЭМ». Переходите по ссылочке и читайте инструкцию о том, как им пользоваться.

Внимание!!! Проверять отсутствие напряжения на токоведущих частях с помощью контрольных ламп ЗАПРЕЩЕНО!!!

Из чего состоит двухполюсный указатель низкого напряжения?

Двухполюсный указатель низкого напряжения состоит из 2 корпусов. Корпуса выполняются из электроизоляционных материалов и содержат в себе элементы, которые реагируют на наличие напряжения в проверяемой цепи в виде звуковой или световой индикации.

Два корпуса соединяются между собой гибким проводом длиной не меньше 1 метра.

Размеры корпусов двухполюсного указателя напряжения не нормируется.

На каждом корпусе двухполюсного указателя напряжения крепится электрод-наконечник, длина неизолированной части которого не должна быть больше 0,7 (см).

Из чего состоит однополюсный указатель низкого напряжения?

Однополюсный указатель напряжения состоит, в отличие от двухполюсного, из одного корпуса. Аналогично, корпус должен быть выполнен из материалов, обладающих электроизоляционными свойствами.

В корпусе установлены следующие элементы:

• электрод-наконечник
• электрод для контакта пальцем
• световая и звуковая индикация

Испытание указателя низкого напряжения

Указатели низкого напряжения (УНН) в процессе эксплуатации должны периодически проходить следующие электрические испытания:

• испытание изоляции рукояток и проводов
• испытание повышенным напряжением
• определение напряжения индикации
• измерение тока, проходящего через УНН при наибольшем рабочем напряжении

1. Испытание изоляции рукояток и проводов указателей низкого напряжения

Испытание изоляции рукояток корпусов и проводов указателей низкого напряжения проводится 1 раз в год по следующей принципиальной схеме:

Оба корпуса (рукоятки) двухполюсного указателя низкого напряжения заворачивают в фольгу. Соединительный провод опускают в ванну с водой, где температура воды должна находиться в пределах 10 — 40° С. Необходимо выдержать расстояние 0,8 — 1,2 (см) между водой и корпусами указателя.

Первый вывод от испытательного трансформатора соединяем к электродам-наконечникам. Второй (заземленный) вывод необходимо опустить в ванну с водой и соединить с фольгой.

Аналогично, проводят испытание изоляции корпуса (рукоятки) и у однополюсных указателей низкого напряжения. Корпус заворачивают в фольгу по всей длине. Необходимо выдержать расстояние 1 (см) между фольгой и электродом, находящимся на торцевой части указателя. Один вывод от испытательного устройства соединяем к электроду-наконечнику. Другой (заземленный) вывод — к фольге.

Для УНН с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) подается в течение 1 минуты.

Для УНН с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) подается в течение 1 минуты.

2. Испытание указателей низкого напряжения повышенным напряжением

Испытание указателей низкого напряжения повышенным напряжением проводится следующим образом.

Испытательное напряжение величиной 1,1 от наибольшего рабочего напряжения УНН прикладывается между электродами-наконечниками у двухполюсных указателей, или между электродом-наконечником и торцевой частью у однополюсных указателей  в течение 1 минуты.

3. Определение напряжения индикации

Напряжение от испытательного устройства плавно повышают, при этом фиксируя напряжение индикации указателя напряжения (УНН).

Указатели низкого напряжения должны иметь напряжение индикации не более 50 (В).

4. Измерение тока, проходящего через УНН при наибольшем рабочем напряжении

Напряжение от испытательного устройства плавно повышают до наибольшего рабочего напряжения 1000 (В), при этом фиксируют величину тока, протекающего через УНН.

У двухполюсных указателей напряжения величина тока не должна превышать 10 (мА).

У однополюсных указателей напряжения величина тока не должна превышать 0,6 (мА).

Как пользоваться указателем напряжения?

Перед применением и использованием указателя низкого напряжения, необходимо убедиться в его исправном состоянии, путем прикосновения к токоведущим частям электроустановки, находящимся заведомо под напряжением. Также необходимо проверить наличие штампа о проведении испытаний УНН.

Проверка отсутствия напряжения указателем низкого напряжения производится на токоведущих частях путем непосредственного контакта. Время контакта должно быть не менее 5 секунд.

При использовании однополюсного указателя низкого напряжения применение диэлектрических перчаток не допустимо, т.к. необходимо обеспечить контакт между электродом на торцевой части корпуса и пальцем человека.

P. S. На этом статью на тему указатель низкого напряжения я завершаю. Если у Вас возникли вопросы при изучении материала статьи, то прошу задавать их в комментариях. Не забывайте подписываться на новые статьи с сайта. Новость о выходе новой статьи будет приходить Вам прямо на почтовый ящик.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

12 лучших бесконтактных тестеров напряжения проверены и оценены в 2021 году

Бесконтактный тестер напряжения — это технология, которая может упростить и облегчить работу электрика. Это устройство обеспечивает быстрый, надежный, но безопасный способ определения наличия электрического тока в электрическом соединении. Поэтому я рекомендую этот продукт для рабочих, постоянно находящихся под напряжением.

От настройки электрических розеток, розеток до осветительных приборов и даже дверных звонков — это устройство поможет вам.Чтобы по-настоящему повысить качество вашей работы и проектов, я предлагаю вам приобрести лучший на рынке бесконтактный тестер напряжения.

Чтобы помочь вам найти подходящую ручку для тестера напряжения, я перечислил некоторые из лучших и самых надежных продуктов для бесконтактных электрических тестеров, с которыми я работал в прошлом.

Лучший бесконтактный тестер напряжения Обзоры

1. Бесконтактный тестер напряжения переменного тока TACKLIFE VT02

Бесконтактный тестер

Tacklife — лучший инструмент для тестирования, с которым я работал на протяжении всего моего коллективного опыта работы электриком в Великобритании.Я наткнулся на этот продукт, когда работал над домашним электричеством, и должен сказать, что это надежный детектор напряжения, который может помочь вам в ваших задачах по электромонтажу и розеткам.

Мне в первую очередь нравится функция автоматического отключения, которой может похвастаться этот тестер напряжения. Это устройство автоматически выключается, если в течение последних трех минут не выполняются какие-либо тесты или операции, что помогает сэкономить заряд аккумулятора устройства и продлить его срок службы.

Мне также нравится, как вы можете безопасно использовать этот бесконтактный измеритель напряжения, не опасаясь случайного поражения электрическим током.Этот тестер хорошо изолирован, что обеспечивает безопасность пользователей. Кроме того, этот прибор для измерения напряжения может интеллектуально определить, является ли проверяемый провод токоведущим или нулевым.

Кроме того, этот тестер напряжения поставляется с высококачественным ЖК-экраном, который точно показывает, проводит ли проверяемый шнур электричество. Этот продукт быстро показывает силу напряжения в соединении, что позволяет определить, неисправна ли электрическая связь.

Пользователи также могут установить чувствительность измерителя напряжения вручную.Так что, если вам нужен гибкий инструмент для тестирования, который можно адаптировать к вашим потребностям в ремонте и диагностике электрооборудования, вы можете попробовать этот продукт. Кроме того, вы также можете установить диапазон тестирования этого тестера напряжения, что позволит вам откалибровать электросчетчик в соответствии с вашей задачей.

Однако единственное, что меня беспокоит в отношении этого продукта, — это плохо написанная инструкция на английском языке. Учебный материал сформулирован неуклюже и содержит грамматические ошибки.

Плюсы

• Имеет систему автоматического отключения
• Хорошая изоляция, предотвращающая случайное поражение электрическим током
• Разработан с интеллектуальной системой, способной различать токоведущие и нулевые провода
• Поставляется с ярким ЖК-дисплеем
• Позволяет пользователям вручную устанавливать чувствительность к электричеству и диапазон тестирования

Минусы

• Плохо написано руководство по продукту

В общем, если вам нужен надежный и доступный по цене тестер напряжения, подумайте о добавлении этого продукта в корзину для оформления заказа.

2. Тестер напряжения Klein Tools NCVT-2

Эта ручка для определения напряжения — продукт, достойный похвалы для электриков, желающих добавить в свой рабочий арсенал бесконтактный тестер напряжения Klein. Я, видимо, очень уважаю этот тестер. Хотя это и не Klein NCVT 3, это все же хороший продукт.

Мне нравится, что вы можете переключаться между двумя режимами определения мощности, которые есть в этом продукте. Вы можете надежно проверить как низковольтные соединения (12В — 48В), так и стандартные электрические нагрузки (48В — 1000В) без каких-либо искажений.Эта функция позволяет использовать этот тестер в нескольких электрических приложениях без необходимости переключения инструментов.

Тестер напряжения также рассчитан на 1000 вольт CAT IV, что позволяет безошибочно проверять целостность соединений электрических цепей. Эта сертификация по существу означает, что тестер может надежно и эффективно выполнять расширенные проверки соединений.

Кроме того, мне также нравится, насколько прочным выглядит этот продукт. Изделие изготовлено из высококачественной поликарбонатной пластмассы, что обеспечивает прочность конструкции тестера напряжения.Кроме того, этот продукт Klein Tools поставляется с карманным зажимом, позволяющим электрикам безопасно носить с собой этот тестер, куда бы они ни пошли.

Еще одна особенность, на которую я хотел бы обратить внимание, — это яркий светодиод продукта. На дисплее ярко отображается, исправен ли тестер напряжения для использования. Светодиод также помогает обеспечить освещение, помогая вам видеть все, что вы тестируете, даже в ночное время.

Меня беспокоит только высокая чувствительность устройства, которая может давать ложные срабатывания.Поскольку в устройстве нет настроек чувствительности, вам придется уделять пристальное внимание проверяемым соединениям. Тем не менее, это по-прежнему отличный продукт, который выполняет свою работу.

Плюсы

• Пользователи могут переключаться между двумя настройками тестирования мощности
• Номинальная категория CAT IV 1000 В, гарантия качества
• Изготовлен из прочных материалов
• Карманный зажим
• Имеет яркий светодиодный индикатор, указывающий на функциональность
• Может освещать темные рабочие места

Минусы

• Слишком чувствительна при обнаружении электричества

Если вы ищете простой в использовании продукт, воспользуйтесь этим тестером напряжения.

3. Бесконтактный тестер напряжения Fluke 1AC-A1-II

Я наткнулся на этот продукт, когда искал надежный перьевой тестер напряжения. Я был сразу впечатлен этим бесконтактным тестером напряжения Fluke, так как он имеет несколько функций, которые могут помочь упростить выполнение монтажных работ. Не стесняйтесь покупать этот продукт, если вы ищете отличное дополнение к своему навесу.

Одним из главных факторов, которые привлекли меня к покупке этого тестера, была встроенная в продукт технология Voltbeat.Эта функция позволяет тестеру напряжения выполнять непрерывные самопроверки, чтобы вы знали, что он готов к использованию.

Мне нравится, как инструмент дает обратную связь, когда обнаруживает электричество в проверяемых соединениях. Кончик устройства быстро загорается и издает звуковой сигнал, сигнализируя о том, что через соединение проходит электрический ток. Тем не менее, если вы хотите спокойно работать, вы можете отключить звуковой сигнал в конфигурации тестера.

Кроме того, мне также нравится широкий диапазон обнаружения этого бесконтактного тестера напряжения.В диапазоне от 90 В до 1000 В этот инструмент может свободно и разнообразно проверять соединения без какого-либо снижения качества тестирования.

Тестер напряжения поставляется с батареями, поэтому вам не нужно покупать их отдельно. Аналогичным образом производитель предоставляет на тестер двухлетнюю гарантию, что свидетельствует об их качественном послепродажном обслуживании.

Хотя должен сказать, что заменить батарейки в тестере сложно. Мне пришлось использовать плоскогубцы для защелкивания устройства, потому что мой палец был недостаточно сильным.

Плюсы

• Встроенная технология Voltbeat уведомляет вас о состоянии устройства
• Сделано с отличным механизмом обратной связи
• Обладает обширным диапазоном электрических испытаний и обнаружения
• Уже идет с батареями
• Производитель предоставляет покупателям двухлетнюю гарантию

Минусы

• Сменить батареи устройства может быть сложно

Я рекомендую этот продукт, поскольку его возможности идентификации сигналов делают его точным тестером напряжения для оценки качества электрических соединений.

4. Ручка детектора напряжения Neoteck

Еще одна ручка вольтметра, которую я рекомендую для конфигураций электрических соединений, — это продукт Neoteck.

Мне нравится управляемость и простота использования этого тестера напряжения. У меня не возникло никаких трудностей в обращении с этим детектором напряжения благодаря удобному контуру устройства. Он спроектирован настолько просто, что вы можете носить его с собой куда угодно. Благодаря силуэту, напоминающему карандаш, его даже можно положить в карман.

Еще одна особенность, которая мне нравится в этом тестере напряжения, — это установленный светодиодный дисплей, который выполняет функцию фонарика. Функция освещения позволяет осветить рабочее место, облегчая просмотр и настройку.

Кроме того, вы можете использовать эту ручку электрического тестера по-разному, поскольку она совместима с несколькими электрическими системами. Например, электрики могут использовать этот датчик напряжения на розетках, автоматических выключателях, выключателях света и проводах. Так что, если вам нужен универсальный тестер, я рекомендую вам попробовать этот продукт.

Тестер напряжения также автоматически загорается при обнаружении электрических импульсов, проходящих по проводам, что упрощает поиск исправных и неисправных кабельных соединений. Точно так же устройство также издает «жужжащий» звук при приближении к электрическим сигналам.

С технической точки зрения, этот продукт имеет диапазон чувствительности по напряжению от 12 В до 1000 В, охватывающий большую часть обычного диапазона напряжений стандартных электрических систем.

Тем не менее, моя проблема с этим детектором напряжения заключается в том, что он разряжает энергию батареи, когда не используется в течение нескольких месяцев.Я рекомендую вынимать батареи устройства после завершения работы, чтобы предотвратить разряд батарей.

Плюсы

• Несложно обращаться
• Поставляется со светодиодным дисплеем, который может освещать рабочие места
• Совместимость с различными областями применения
• Автоматически загорается и гудит при обнаружении электричества
• Грамотно покрывает широкий диапазон напряжений стандартных электрических систем

Минусы

• Разряжает аккумулятор, если не используется

Этот тестер напряжения всегда под рукой. Воспользуйтесь этим инструментом, если вам нужен тестер, который может сделать вашу работу более эффективной и простой.

5. Бесконтактный тестер напряжения Meterk Pen

Облегчите выполнение проектов по обслуживанию электрооборудования с помощью бесконтактного детектора переменного напряжения Meterk.

Начнем с того, что этот тестер напряжения имеет возможность тестирования в двух диапазонах, которую можно менять и настраивать в соответствии с потребностями пользователя. Мне нравится, что вы можете переключаться между режимами низкого напряжения (от 12 В до 1000 В) и стандартного напряжения (от 48 В до 1000 В).Эта функция позволяет выполнять точную настройку и калибровку устройства в зависимости от типа проекта.

Пользоваться этим пентестером очень просто. Вы можете запустить этот тестер без необходимости сращивать и разрезать электрические провода. Этот тестер напряжения может определять электрические импульсы, просто касаясь электрических розеток и проводов. Таким образом, я рекомендую проверить этот продукт, если вам нужен тестер для эффективного проведения оценок.

Кроме того, этот продукт может похвастаться заслуживающими одобрения механизмами обратной связи.В частности, визуальные и аудиосигналы указывают на наличие или отсутствие электрических сигналов. В приборе также есть индикатор заряда батареи, который определяет уровень напряжения тестера.

Наконец, мне нравится, насколько удобен силуэт устройства. Контур прост в обращении, что предотвращает утомление рук. Благодаря конструкции портативного крючка вы можете повесить устройство на пояс или шнурок.

Однако я заметил, что этому тестеру напряжения иногда требуется 3-5 секунд, чтобы зарегистрировать результат считывания напряжения электрических систем.Тем не менее, я по-прежнему высоко ценю этот продукт, поскольку он по-прежнему выполняет свою работу точно.

Плюсы

• Предоставляет пользователям возможность тестирования в двух диапазонах
• Эффективный и простой в использовании инструмент
• Особенности механизмов визуальной и звуковой обратной связи
• Поставляется с индикатором уровня заряда батареи
• Обтекаемый дизайн изделия предотвращает утомление рук
• Переносной крючок для подвешивания

Минусы

• Для регистрации результата электрических испытаний требуется время

В целом это устройство является эффективным тестером, который может проводить элементарный анализ электрических соединений.

6. Ручка детектора напряжения переменного тока eOUTIL

Убедитесь, что ваши электрические установки находятся в отличном состоянии с этим качественным устройством для бесконтактной проверки напряжения. Мне нравится, что этот тестер напряжения может стабильно обеспечивать точные электрические показания моих розеток.

Этот высококачественный тестер сертифицирован на соответствие требованиям безопасности CAT IV, наивысшего уровня категории безопасности инструмента. Кроме того, тестер напряжения также соответствует стандартам ETL и национальным стандартам безопасности.Высокие рейтинги являются свидетельством качества и стандартов безопасности устройства.

Кроме того, конструкция устройства поразительно отполирована. Изделие изготовлено из прочного и качественного материала АБС, защищающего устройство от вредного воздействия окружающей среды. Он также оснащен крючком для карандашей, который удобно прикрепляет устройство к ремню для облегчения доступа.

Сенсорный наконечник ручного тестера может быстро обнаружить электричество, протекающее по проводам. Устройство отображает результат теста, показывая красные мигающие огни вместе с звуковым сигналом, который быстро уведомляет пользователя.

Аналогичным образом, продукт может точно определять электрическое напряжение в диапазоне от 60 В до 1000 В. Точно определите, сколько электроэнергии проходит через ваши розетки, розетки и провода, с помощью этого эффективного и простого в использовании тестера.

Напоследок понравилось, что на кончике тестера производитель поставил яркий фонарик. Эта функция позволяет мне работать даже в темных областях проекта.

Единственная моя проблема с тестером — отсутствие батареек в упаковке.Тем не менее, это мелочь по сравнению с отличными качествами, которые демонстрирует устройство.

Плюсы

• Соответствует стандартам безопасности
• Изделие изготовлено из превосходных материалов
• В комплекте крючок для карандашей и световые и звуковые оповещения
• Наконечник устройства может быстро определять электрические импульсы
• Может обнаруживать широкий диапазон электрического напряжения
• Фонарик существенно освещает темные рабочие места

Минусы

• В комплекте нет аккумуляторов

Учитывая все обстоятельства, я настоятельно рекомендую этот продукт электрикам, которые хотят иметь надежное оборудование, которое может облегчить их работу.

7. Бесконтактный тестер напряжения STK001 Sperry Instruments

Я использовал этот тестер электрического тока в своем предыдущем проекте. И я должен сказать, что это простой инструмент, который вам захочется использовать в полевых условиях.

Сразу скажу, что это лучший тестер в своем ценовом диапазоне. Несмотря на доступность, электрический тестер Sperry Instrument изготовлен из высококачественных материалов. Конструкция устройства рассчитана на то, чтобы выдерживать любые повреждения от постоянного использования.В частности, прочный корпус из АБС-пластика и резиновые накладки защищают корпус тестера.

Более того, обеспечьте свою безопасность при работе с кабелями, предварительно протестировав их с помощью этого продукта. Тестер напряжения сначала проверяет, проходит ли ток через провод или розетку.

Аналогичным образом датчик напряжения может точно определять точное количество электроэнергии, проходящей через соединения. Наконечник пробника тестера автоматически выполняет бесконтактные испытания, позволяющие точно измерять напряжение переменного тока от 50 до 1000 В.

После завершения тестирования устройство отображает результат визуально и на слух. Свет и звуковой сигнал, создаваемый инструментом при наличии электричества, информируют пользователей, позволяя им принимать меры предосторожности в том, что они собираются делать.

В конечном итоге датчик напряжения соответствует значительным показателям безопасности. Например, инструмент имеет категорию CAT III для 1000 В и CAT IV для 600 В. Более того, конструкция устройства гарантированно выдерживает падения с высоты 10 футов и давление до 250 фунтов.

Однако я заметил, что свет на панели результатов немного тусклый. Помимо этой проблемы, я по-прежнему настоятельно рекомендую этот продукт для интенсивного использования в полевых условиях.

Плюсы

• Банк не ломает
• Изготовлен из прочных и прочных материалов
• Позволяет электрикам безопасно работать с электрическими проводами
• Точно определяет количество электроэнергии, проходящей через соединения
• Механизм обратной связи продукта предупреждает пользователей о наличии электричества
• Соответствует стандартным классам безопасности

Минусы

• Подсветка дисплея тестера немного тусклая

Этот продукт представляет собой недорогой тестер напряжения, способный выполнять все задачи, необходимые электрикам при работе с кабелями.

8. Усовершенствованный бесконтактный тестер напряжения переменного тока Southwire

С помощью этого портативного детектора электрического тока быстро проверьте, есть ли ток в розетках, электрических шнурах и соединениях.

Убедитесь, что проект, над которым вы собираетесь работать, безопасен, используя этот тестер напряжения. Чувствительный наконечник этого продукта может легко помочь вам проверить, есть ли в линии постоянное напряжение. Просто пропустите тонкий наконечник детектора тестера напряжения через электрическую систему, чтобы определить, токоведущий он или нулевой провод.

Пользователям доступны режимы определения напряжения: диапазон низкого и стандартного напряжения. Диапазон обнаружения настройки низкого напряжения может точно установить уровень 12 В — 1000 В. Кроме того, стандартный диапазон обнаружения продукта составляет от 100 до 1000 В.

Кроме того, индикатор мигания и звукового сигнала тестера обеспечивает обратную связь для людей, проверяющих розетки и электрические провода. Чем ближе тестер подходит к источнику напряжения, тем быстрее становится прибор мигать и пищать.Мне нравится эта функция, поскольку она помогает пользователям точно определить общее направление источника питания по отношению к шнуру.

Устройство также оснащено передним и задним фонариками, которые помогают электрикам работать в ночное время, освещая прилегающую территорию. Я рекомендую этот продукт людям, которые часто работают в темных местах.

Кроме того, тестер полностью соответствует классу защиты IP67, что означает, что продукт устойчив к воде и пыли, элементам, которые могут снизить надежность тестера напряжения.Корпус изделия также выполнен из грубых и прочных материалов.

Меня беспокоит только то, что этот продукт разряжает батареи быстрее, чем его аналоги. Тем не менее, чтобы исправить это, выньте элементы батареи из устройства, когда оно не используется.

Плюсы

• Легко проверяет напряжение в проводах
• Имеет два режима определения напряжения диапазона
• Поставляется с отличной системой обратной связи
• Установлен с разнонаправленным фонариком
• Класс защиты IP67, изготовлен из прочных материалов

Минусы

• Устройство быстро разряжает батареи

В общем, я полностью рекомендую этот продукт электрикам, которые хотят облегчить свою работу.

9. Тестер напряжения Klein Tools NCVT-4IR

Если вы не уверены, протекает ли ток через электрическую цепь, я рекомендую вам использовать этот бесконтактный тестер напряжения (NCVT) Klein, прежде чем продолжить. Мои коллеги, которые работают над системами контроля воздуха, высоко ценят этот прибор для проверки напряжения.

Это идеальный NCVT для электриков, которые часто работают с системами отопления, вентиляции и кондиционирования воздуха (HVAC). Продукт специально разработан для сложных электрических соединений систем отопления, вентиляции и кондиционирования воздуха, что позволяет более эффективно работать с вентиляционными сетями.

Кроме того, диапазон обнаружения напряжения продукта составляет от 12 В до 1000 В, что достаточно, чтобы покрыть стандартное напряжение, протекающее через электрические системы. Примечательно, что этот бесконтактный детектор напряжения переменного тока оснащен двумя сигнальными механизмами — визуальным и звуковым индикаторами — для информирования пользователей о том, что продукт обнаружил электричество.

ЖК-дисплей продукта также вызвал мой интерес. Благодаря разрешению экрана 0,1 градуса вы можете четко видеть и различать цифры и числа, обозначенные тестером напряжения.

Кроме того, тестер может похвастаться уникальным инфракрасным датчиком температуры. С помощью лазерного обнаружения детектор напряжения может определять температуру окружающей среды предметов, проводов и электрических компонентов.

В довершение ко всему, тестер имеет сертификат CAT IV 1000V, что означает, что продукт соответствует высочайшим стандартам качества и безопасности, установленным аккредитационными организациями.

Единственная небольшая проблема с продуктом — его хрупкий зажим для кармана. Тем не менее, меня это лишь немного беспокоит.

Плюсы

• Для систем отопления, вентиляции и кондиционирования воздуха
• Измерено для работы в диапазоне обнаружения напряжения от 12 В до 1000 В
• Со звуковыми индикаторами
• Отличный ЖК-дисплей для удобного просмотра
• Уникально поставляется с инфракрасным датчиком температуры
• Сертификат CAT IV 1000 В

Минусы

• Зажим для кармана хрупкий

Учитывая все обстоятельства, я рекомендую этот лучший бесконтактный тестер напряжения всем, кто ищет надежный инструмент, способный качественно выполнять свою задачу.

10. Бесконтактный тестер цепей переменного тока Auroland

Этот престижный тестер NCV, работающий от 2 батареек AAA, — еще один продукт, который мои коллеги высоко ценят. Я услышал об этом продукте, пока искал тестер напряжения, который мог бы добавить в свою коллекцию.

Во-первых, мне нравится уникальный индикатор заряда батареи в продукте. Эта функция помогает мне избежать ненужных хлопот, когда у меня случайно разрядился аккумулятор во время работы. Я настоятельно рекомендую этот продукт электрикам, которые всегда работают только благодаря этой функции.

Кроме того, тестер напряжения также имеет регулируемую настройку чувствительности. В зависимости от задачи вы можете настроить чувствительность детектора в зависимости от того, что нужно сделать. Он поставляется с девятью «шестернями» с определенными параметрами напряжения для конкретных испытаний.

Кроме того, индикатор тревоги устройства также регулируется в зависимости от того, насколько близко датчик напряжения пера находится к источнику напряжения. Помимо звуковых сигналов, инструмент также оснащен мигающим светом.

Эта модель тестера также оснащена функцией автоматического отключения питания, которая автоматически продлевает срок службы батареи устройства. Как только NCVT обнаруживает, что в течение последних трех минут не производилось никаких действий или операций, тестер автоматически отключается.

И пока я не забыл, мне нравится, насколько управляемо это устройство. Вы можете легко пользоваться этим изделием, не испытывая усталости рук, благодаря его отличному силуэту.

Однако мне не особо понравилось, как производитель разместил кнопку питания на устройстве.Расположение неудобно, из-за чего я иногда случайно выключаю тестер, когда использую его. Тем не менее, это всего лишь моя незначительная проблема с продуктом.

Плюсы

• Поставляется с уникальным индикатором состояния батареи
• Пользователи могут настроить чувствительность наконечника детектора
• Звуковые и световые индикаторы
• Устройство автоматически выключается, если не используется в течение определенного времени
• Не вызывает дискомфорта в руках

Минусы

• Странно расположена кнопка включения устройства

Учитывая все это, я уверен, что это кандидат на звание лучшего бесконтактного детектора напряжения, доступного на рынке.

11. Бесконтактный тестер напряжения для цепей Gardner Bender

Моя работа по отслеживанию проводов и обнаружению напряжения, проходящего через кабели, стала более управляемой, когда я опробовал этот тестер напряжения переменного тока для батарей AAA. Помимо похвал моих коллег, отзывы о бесконтактных тестерах напряжения также отражают удовлетворенность покупателей продуктом.

Я рекомендую этот продукт премиум-класса в первую очередь из-за его отличной функциональности. Вы можете проверить, есть ли напряжение в розетках, проводах и целых электрических системах, простым прикосновением к этому устройству.Вы можете надежно использовать этот продукт, чтобы проверить, есть ли в соединении, с которым вы собираетесь работать, электричество.

Устройство также может точно измерять напряжение от 50 до 600 В. Простой инструмент для определения проводов под напряжением, это устройство является отличным дополнением для электриков, которым требуется базовый NCVT.

Устройство оснащено звуковым и визуальным индикатором, который загорается при обнаружении электрических импульсов. Громкий непрерывный звуковой сигнал и красный свет на 360 ° информируют пользователей об обнаружении провода под напряжением.

Не позволяйте простому дизайну продукта обмануть вас. Тестер напряжения соответствует требованиям CAT III 600 В, что свидетельствует о его качестве. Более того, устройство выдерживает давление до 150 фунтов, что действительно доказывает, что NCVT построен из качественных материалов.

Кроме того, на устройство действует годовая гарантия. Производитель гарантирует своим покупателям отличное послепродажное обслуживание устройств с дефектами и аппаратными проблемами.

Однако меня беспокоит только отсутствие цветовых решений.Единственный доступный цвет устройства — красный. Точно так же я заметил, что вы также не можете изменить цвет света 360 ° — я надеялся, что вместо этого я смогу изменить цвет на синий.

Плюсы

• Простое прикосновение к этому устройству позволяет надежно определить, есть ли электричество.
• Возможность тестирования напряжения от 50 В до 600 В
• Сигнальные индикаторы безупречно работают как задумано
• Номинальная категория CAT III 600 В с выдержкой при весе 150 фунтов
• Поставляется с годовой гарантией

Минусы

• Нет в других цветах, как дизайн, так и свет

Короче говоря, этот продукт — отличный тестер, который может помочь сделать электрические проекты более простыми и управляемыми.

12. Бесконтактный тестер напряжения Epsilont Pen

Основной тестер низкого напряжения в моей рабочей сумке, количество деталей и функций, которые поставляются с этим продуктом, — это то, что я ценю.

Этот тестер напряжения может эффективно, точно и надежно обнаруживать наличие электричества без необходимости соединять открытые соединения. Кроме того, устройство также может определять силу напряжения по трем различным классам, а именно: низкий, средний и высокий.

Кроме того, пользователи могут настроить дальность обнаружения устройства. Поставляемый с двумя настройками обнаружения, этот тестер можно настроить в соответствии с тем, что необходимо сделать. Я могу свободно установить настройку обнаружения либо на низкое (12В — 48В), либо на стандартное (48В — 1000В) напряжение.

Этот бесконтактный тестер напряжения также экономно расходует заряд батареи. Тестер напряжения имеет функцию автоматического отключения, которая определяет, использовалось ли устройство в течение последних нескольких минут. В противном случае устройство выключится само.

Наконец, мне также нравится, насколько эргономично этот продукт, когда его держат в руках. Пока я использовал этот продукт в своей работе, у меня не было ни судорог в руках, ни какой-либо усталости.

Единственная проблема, которую я зафиксировал за время своего использования, — это то, что иногда она слишком чувствительна. Устройство не лучший выбор для кабелей, которые находятся очень близко.

Плюсы

• Может определять мощность электричества по трем различным категориям
• Пользователи могут переключать диапазон обнаружения продукта
• Эффективен с точки зрения потребления энергии аккумулятора
• Его легко держать и без проблем управлять

Минусы

• Не подходит для близких кабелей

В целом, это надежный тестер напряжения, способный выполнять несколько функций.Это устройство в основном относится к лучшим продуктам, доступным на текущем рынке.

На что обращать внимание при покупке бесконтактных тестеров напряжения

Я перечислил некоторые важные факторы, которые вы должны принять во внимание, прежде чем покупать бесконтактный тестер напряжения. Я обрисовал в общих чертах важные аспекты, которые делают отличный тестер напряжения. Внимательно отметьте их соответственно.

Определение диапазона напряжения

Я рекомендую, чтобы полученный вами детектор напряжения мог быстро переключаться в два различных режима обнаружения, а именно: переменный ток высокого напряжения (в диапазоне от 48 В до 1000 В) и переменный ток низкого напряжения (от 12 В до 48 В). Причина, по которой я предлагаю вам приобрести тестер, способный выполнять двухдиапазонное тестирование, заключается в том, чтобы вы могли использовать устройство множеством способов.

Безопасность

Еще один компонент, к которому вы должны внимательно относиться. Бесконтактный детектор напряжения, который вы купите, должен быть отнесен к официальным категориям измерений организаций по безопасности, в частности, от CAT I до CAT IV, причем последняя считается наивысшей классификацией средств безопасности.

Кроме того, обратите внимание на напряжение переменного тока сразу после классификации CAT.Конкретное указанное число указывает максимальное номинальное напряжение, которое тестер может безопасно проверить.

Если у вас есть сомнения, вы можете отправить письмо в классификационные агентства со своего личного адреса электронной почты, чтобы определить подлинность аккредитации продукта.

Чувствительность

Я настоятельно рекомендую вам приобрести устройство с регулируемой настройкой чувствительности, которую вы можете настроить в соответствии с вашими потребностями. Эта функция предотвращает случайное получение электрических сигналов, которые могут повлиять на результат теста.

Функциональность

Функциональный тестер розеток имеет множество функций, таких как светодиодный фонарик, лазерная указка, функция проверки батареи и индикаторы напряжения. Эмпирическое правило, которого я неукоснительно придерживаюсь, гласит: «Чем больше функций имеет продукт, тем он функциональнее». Таким образом, я всегда стремлюсь найти тестер розеток, который предлагает наибольшее количество функций.

Дизайн

Если вам нужно устройство, с которым можно легко обращаться и которым можно легко управлять, приобретите тестер напряжения, эргономичный дизайн которого обеспечивает удобство использования.Хорошо спроектированное устройство не вызовет утомления рук при частом использовании.

Размер также принимается во внимание. Я рекомендую вам купить устройство компактной конструкции, чтобы его можно было носить с собой везде.

Кроме того, вам может потребоваться бесконтактный тестер напряжения с крючком, чтобы его можно было даже положить в карман рубашки.

У нас также есть список самых популярных автоматических выключателей для вашей справки. Кроме того, взгляните на наш самый доступный прибор для отслеживания электрических цепей, если хотите.

Какие бывают типы бесконтактных тестеров напряжения

Учитывая разнообразие продуктов в категории бесконтактных тестеров напряжения, вы можете ожидать, что существуют разные типы NCVT — вы даже можете представить себе, что есть бесконтактный детектор постоянного напряжения, бесконтактный тестер постоянного напряжения или просто обычный постоянный ток. тестер в маркете. Однако здесь дело обстоит не так.

Как правило, существует два типа бесконтактных тестеров проводов под напряжением: датчик напряжения с индуктивной связью и датчик с емкостной связью.По сути, эти два разных датчика напряжения различаются по способу определения тока. Посетите Reddit, чтобы узнать больше о разнице между датчиками.

Как узнать, работает ли тестер

Вы узнаете, что тестер работает, если светодиодная гистограмма устройства или светодиодный индикатор правильно загораются рядом с электрическими путями, кабелями или розетками под напряжением. Присутствие магнитного поля автоматически активирует датчики устройства, сообщая вам, несет ли провод, к которому вы собираетесь прикоснуться, в настоящее время энергию напряжения.

Безопасны ли бесконтактные тестеры напряжения

Да! Бесконтактные тестеры напряжения (NCVT) безопасны в использовании. Это устройства, специально созданные для быстрого определения того, проходит ли ток по проводам, без необходимости их сращивания. Таким образом, они надежно изолированы от электричества. Вы можете проверить некоторые бренды бесконтактных тестеров напряжения, которые предлагает Amazon, чтобы найти подходящий именно вам.

Измеритель напряжения — это то же самое, что и мультиметр

Нет, бесконтактные тестеры напряжения отличаются от мультиметров. По сути, бесконтактные тестеры напряжения могут определять только напряжение электрических устройств, не требуя от вас прикасаться к ним, отсюда и название. Между тем, мультиметры намного сложнее, поскольку они могут оценивать и выдавать точные показания переменного и постоянного напряжения, электрической емкости, целостности цепи, частоты и сопротивления.

Заключение

Бесконтактный тестер напряжения — важный инструмент, который обязательно должен быть у вас под рукой, если вы работаете над электромонтажными работами.Этот тип тестера напряжения позволяет вам проверять электрическое напряжение без необходимости открывать и сращивать провода. Фактически, простое присутствие электрического поля запускает этот тестер.

Если вы хотите, чтобы ваша работа была управляемой, производительной и практичной, я рекомендую вам купить лучший бесконтактный тестер напряжения для вашего конкретного использования. Поверьте, наличие надежной техники может избавить вас от множества проблем и хлопот при работе с кабелями, розетками и другими электрическими системами.

New EazyVolt — 2-полюсные тестеры напряжения

Безопасная работа — безопасность прежде всего

Одним из наиболее важных аспектов безопасной работы на низковольтной установке является проверка установки на отсутствие напряжения после отключения питания. Проверка наличия или отсутствия напряжения выполняется с помощью 2-полюсного тестера напряжения, как определено в стандарте EN 61243-3.
2-полюсный тестер напряжения должен быть частью стандартного оборудования каждого электрика.
Помимо определения / измерения напряжения и проверки целостности цепи, электрику потребуются другие элементы, такие как цифровое считывание, проверка последовательности фаз, УЗО, сопротивления и паразитных напряжений.

Поэтому Nieaf-Smitt разработал три модели, которые идеально подходят каждому пользователю.

EazyVolt Basic

Тестер напряжения подходит для измерения постоянного и переменного напряжения, определения фазы и проверки целостности цепи. Компактная форма делает тестер идеальным для того, чтобы он всегда был с вами.Тестер является «отказоустойчивым», потому что уровень напряжения также отображается, если батареи разряжены.
Настенную розетку можно легко проверить одной рукой.

EazyVolt Pro LED

Профессиональные тестеры напряжения CAT IV, отображающие уровень напряжения до 690 В с помощью светодиодов. Тестер имеет возможность проверить целостность и водонепроницаем. Опасное напряжение и целостность цепи также можно увидеть с помощью дополнительных светодиодов сбоку.
Этот тестер имеет возможность определять направление вращающегося поля, самотестирование и имеет фонарик.Всегда измеряется напряжение выше 50 В, независимо от состояния батарей (только Pro LED)

EazyVolt Pro ЖК-дисплей

Профессиональный тестер напряжения CAT IV, способный измерять напряжение до 1000 В переменного тока / 1500 В постоянного тока на большом ЖК-дисплее с подсветкой.
В дополнение к Pro LED, Pro LCD имеет:

• Опасное напряжение Индикация с помощью функции вибрации,
• Измерения напряжения от 1 В выполняются с чувствительностью 0.1В
• Измерение сопротивления
• Проверка УЗО 2-х кнопочным методом
• Подавление паразитного напряжения
• Бесконтактное обнаружение напряжения для обнаружения обрывов кабеля

Обзор функций

	EazyVolt Basic	Светодиод EazyVolt Pro	EazyVolt Pro ЖК-дисплей
Показание	светодиод	светодиод	Цифровой
Оптическая индикация	•	•	•
Звуковая индикация	•	•	•
Напряжение переменного тока	•	•	•
Непрерывность	•	•	•
Напряжение постоянного тока	•	•	•
Обнаружение одного полюса	•	•	•
Последовательность фаз		•	•
Тест самовыражения		•	•
Фонарик		•	•
Обнаружение бокового светодиода		•	•
Измерительные адаптеры 2 мм и 4 мм		•	•
Наконечники защиты GS38		•	•
Увеличить диапазон измерения 1000Vac / 1500Vdc			•
Испытание УЗО			•
Режим вибрации			•
Обнаружение ложного напряжения			•
Бесконтактное обнаружение напряжения			•
Сопротивление			•
Диод			•
Измерение напряжения с высоким разрешением			•
Удерживать			•
Категория перенапряжения	CAT II 690 В CAT III 600 В	CAT III 1000 В CAT IV 600 В	CAT III 1000 В CAT IV 600 В
Аккумуляторы	2 x AAA 1. 5 В	2 x AAA 1,5 В	2 x AAA 1,5 В
	Страница товара	Страница товара	Страница товара

Электрические тестеры | Instrumart

Электрические тестеры — это устройства, предназначенные для проверки наличия, а не измерения электрических условий. Эти тестеры могут варьироваться от очень простых инструментов, которые сигнализируют о том, что напряжение
присутствуют в цепи, к более сложным приборам, предлагающим несколько вариантов тестирования для высоковольтных приложений.

Электричество, возможно, является общим знаменателем в промышленных, коммерческих и жилых помещениях. Это мощность, которая запускает двигатели, освещает комнаты, регулирует температуру и т. Д.
Потенциально это тоже очень опасно. Тестеры обеспечивают быстрый и простой способ проверки электрических состояний, часто с помощью простой звуковой или визуальной подсказки, перед ремонтом или техническим обслуживанием.
цепи под напряжением.

Хотя есть и другие инструменты, такие как мультиметры, которые могут выполнять работу большинства тестеров, простота и низкая стоимость тестеров делают их важным компонентом в наборе инструментов.
электрики.

Типы электрических тестеров

Тестер напряжения

Тестеры напряжения используются для определения наличия или отсутствия напряжения в испытуемом оборудовании. Тестеры напряжения обычно предназначены для переменного или постоянного напряжения. Большинство из них подходят для
диапазоны линейного или более низкого напряжения, хотя некоторые из них предназначены для определения сетевого напряжения.

Часто в форме ручки, тестеры напряжения представляют собой просто электрическую лампу, соединенную одним или двумя изолированными проводами.Они вставляются в розетку питания, где присутствует напряжение на
в розетке загорится лампа (или другая индикация, в зависимости от типа тестера). Часто бывает желательно протестировать торговые точки несколько раз, чтобы убедиться, что все сделано правильно и что
результаты тестов точны.

Помимо тестера контактного напряжения, некоторые из них выполнены бесконтактными. Они основаны на обнаружении емкостного тока, изменяющегося поля тока вокруг объектов под напряжением и не требуют прямого
контакт с цепью.Некоторые бесконтактные тестеры напряжения имеют усиление, которое обеспечивает более сильную или более слабую индикацию, предназначенную для измерения относительной силы обнаруженного напряжения, таким образом обеспечивая
подсказки о местонахождении объекта под напряжением.

Тестеры цепей

Тестеры цепей — это устройства для проверки способности выдерживать нагрузку на розетку переменного тока, а также функции тестера розеток, позволяющие определить, исправна ли цепь. Обычно состоит из двух выводов,
устройство работает, соприкасаясь одним выводом с проводом под напряжением, а другим — с нейтралью или землей.Это приведет к включению светового или звукового сигнала, указывающего на то, что питание включено и цепь исправна. Если свет
либо звук не срабатывает, либо отключено питание либо неисправна цепь.

Тестеры цепей особенно удобны в старых домах, когда важно знать, действительно ли заземляющий провод оборудования подключен к заземлению в другом месте системы. Возможно, потребуется выполнить
эту проверку при замене старых незаземленных выключателей на заземленные, как теперь требует Национальный электротехнический кодекс.

Тестеры непрерывности

Тестеры целостности предназначены для определения возможности установления электрического пути между двумя точками. Тест завершен при отключенном питании цепи. Это намного безопаснее
альтернатива, чем пытаться проследить маршруты проводов путем тестирования цепей под напряжением.

Тестеры непрерывности состоят из индикатора, подключенного последовательно к источнику питания, обычно батарее, щупу и щупу. Когда зонд и провод касаются любого непрерывного проводящего пути,
обычно провод, цепь замыкается, и индикатор будет активирован.Индикатор обычно представляет собой световой сигнал или, чаще, зуммер. Это привело к появлению термина «отключение цепи» для
означает проверку на непрерывность.

Тестеры непрерывности являются отличным подспорьем не только для определения того, завершена ли цепь, но и для проверки того, работает ли коммутатор, и поиска определенного провода в связке.

Тестеры бытовой техники

Тестеры бытовой техники — гораздо более сложные инструменты, чем типичные тестеры «два вывода и лампочка», используемые для проверки напряжения и целостности цепи.Тестеры бытовой техники объединяют общие тесты, используемые для
обеспечить сохранность электроприборов и инструментов.

Старые или плохо обслуживаемые электрические инструменты и приборы могут стать угрозой безопасности и стать причиной травм персонала. Регулярное тестирование электрооборудования — это безопасная практика против
дорогостоящий ремонт и может снизить ответственность.

Стандартный набор тестов не входит в комплект тестеров инструментов и устройств. Однако большинство из них включают в себя комбинацию следующих элементов:

• Проверка заземления и непрерывности
• Испытание изоляции
• Тест тока прикосновения
• Дифференциальный тест на герметичность
• Заменитель / альтернативный тест на герметичность
• Испытание на функциональную нагрузку
• Удлинители и шнуры питания IEC
• Тест вспышки Hi-pot

Тестеры High Pot

Название high pot tester, также называемое hipot, основано на аббревиатуре высокого потенциала. Сюда входит класс инструментов, используемых для проверки электрической изоляции устройств.
это может привести к поражению электрическим током в случае выхода из строя. Тестеры высокого уровня являются важными инструментами электробезопасности, используемыми на готовых приборах, кабелях или других проводных узлах, печатных платах,
электродвигатели и трансформаторы.

Обычно все электрические устройства пропускают некоторое количество тока из-за напряжений и внутренней емкости, присутствующих в элементе. Иногда из-за конструктивных недостатков или простого износа
изоляция в изделии выходит из строя, что может привести к чрезмерному протеканию тока утечки.Это может вызвать поражение электрическим током, способное повредить или убить.

Испытание в высоком горшке подтверждает, что изоляция продукта или компонента достаточна для защиты оператора от поражения электрическим током. Как правило, испытание с высоким потенциалом включает приложение высокого напряжения.
между проводником объекта и его металлическим экраном. Любой протекающий ток контролируется и измеряется тестером. Результаты этого теста предполагают, что если преднамеренное применение
слишком высокое напряжение не вызовет пробоя изоляции, тогда нормальное рабочее напряжение будет безопасным.Тестеры с высоким горшком также могут помочь найти дефекты материала и качества, такие как небольшие зазоры.
между токоведущими проводниками и заземлением, что может вызвать поражение электрическим током.

Различные модели тестеров с высоким потенциалом используют несколько разные варианты тестирования. Различные тесты различаются по величине приложенного напряжения и допустимому току.

Тестеры фазирования

Тестеры фазы используются в заземленных и незаземленных системах переменного тока для проверки высоковольтных предохранителей, проверки правильности подключения фаз и проверки отсутствия высокого напряжения на
обесточенные линии или аппараты.

Тестеры фазирования состоят из двух изолированных полюсов из стекловолокна, на одном из которых находится отрезок изолированного кабеля, хранящийся на катушке, а на другом — дисплейный модуль. Каждый полюс имеет концевые фитинги, используемые для
сменные зонды. При тестировании кабель присоединяется к дисплею, и оба полюса используются для прикосновения щупами к соответствующим проводам для обеспечения междуфазного или межфазного заземления.
измерения напряжения.

Приложения для тестеров фазирования включают определение абсолютного фазового угла, отображение и маркировку, фазировку передачи, фазировку распределения, вторичную фазировку, фазировку емкостных контрольных точек,
фазировка мобильной подстанции, все общие фазы, последовательности фаз CW / CCW, URD и служебные данные, а также флаг преобразования дельта / звезда или звезда / дельта

Тестеры чередования фаз

Тестеры чередования фаз используются для определения направления вращения многофазных электрических систем, чтобы убедиться, что оборудование правильно подключено к электросети.Полифазный электрический
Системы, обычно трехфазные, широко используются в промышленных условиях для эффективного и экономичного удовлетворения огромных электрических потребностей больших двигателей, используемых в таких условиях.

Когда трехфазный двигатель подключен к трехфазной электрической цепи, непреднамеренное переключение двух проводов статора двигателя в обратную сторону приведет к изменению вращающегося магнитного поля внутри двигателя и вызовет
двигатель также вращается в обратном направлении. Хотя некоторые двигатели могут работать с неправильным фазированием, другие, например, гидравлические насосы, блоки охлаждения или насосы охлаждающей жидкости, могут получить значительные повреждения при работе в обратном направлении.

Тестеры чередования фаз могут помочь вам избежать затрат и затруднений при подключении двигателя наоборот. Тестеры доступны во многих стилях с набором функций, но основная идея
заключается в том, что они показывают последовательность фаз или чередование фаз в трехфазной системе, а также то, находится ли каждая из трех фаз под напряжением или нет. Такая информация подтвердит, действительно ли оборудование
подключен правильно.

Если у вас есть какие-либо вопросы относительно электрических тестеров, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales @ instrumart. com или по телефону 1-800-884-4967.

Тестеры напряжения | Бесконтактные приборы для определения напряжения и проверки целостности цепи

1. Бесплатная доставка по Великобритании *

   Гарантия соответствия цены

   Просмотрите продукт для поиска альтернатив. Перед покупкой этого продукта нам потребуется дополнительная информация.

   Звоните 01642 931 329

Посмотреть больше

О тестерах напряжения

Тестеры напряжения

, также известные как детекторы напряжения или вольтметры, представляют собой устройства, используемые для быстрой оценки состояния напряжений.

Обычно они бывают двух разных видов: тестеры напряжения часто представляют собой двухполюсные испытательные приборы, предназначенные для конкретного контакта с системой при оценке уровней напряжения, в то время как бесконтактные детекторы напряжения представляют собой портативные легкие тестеры, которые позволяют пользователям держать их рядом с приложением. для регистрации наличия напряжения под напряжением.

Бесконтактные датчики напряжения (NCV) используют светодиодные индикаторы, звуковые сигналы или их комбинацию для предупреждения пользователя о наличии напряжения.У нас есть широкий ассортимент этих устройств в различных формах, от простых, базовых NCV до устройств со встроенными фонарями для использования в условиях затемненного освещения.

Megger TPT420 LCD / LED Двухполюсный тестер напряжения с футляром для переноски — Testermans

Описание

Подробнее о продукте:

Двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 представляет собой индикатор напряжения постоянного и переменного тока. Он может обнаруживать и измерять напряжения от 12 до 1000 В переменного тока и от 12 до 1500 В постоянного тока.Обнаруженный диапазон напряжения отображается на шкале светодиодов, а числовые значения отображаются на ЖК-дисплее.

В дополнение к этому, двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 имеет функцию непрерывности, которая предупреждает пользователя о наличии непрерывности между 0 и 500 кОм посредством визуального и звукового оповещения. Двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 также издает звуковой сигнал при обнаружении напряжения и продолжает предупреждать пользователя об опасном тестовом напряжении, даже когда его батареи разряжены.Этот тестер напряжения имеет класс безопасности CAT IV 1000 В.

Кроме того, двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 поддерживает однополюсные испытания напряжения и упрощенные испытания с индикацией чередования фаз, которые позволяют избежать пересечения измерительных щупов. Более того, при проверке цепей между фазой и землей двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 будет работать ниже порога опрокидывания УЗО, АВДТ и предохранительных выключателей, чтобы предотвратить непреднамеренное отключение.

Наконец, этот эргономичный тестер оснащен ярким светодиодным фонариком, кожухами наконечников пробников GS38 и корпусом с классом защиты IP64.Megger TPT420 также поставляется с сумкой для переноски.

Двухполюсный жидкокристаллический / светодиодный тестер напряжения Megger TPT420 представляет собой простой в использовании и эргономичный измеритель напряжения, оптимизированный для обеспечения безопасности и надежности. Он разработан для тестирования электрических установок, что делает его идеальным для электриков и инженеров-электриков. Однако его также можно использовать для тестирования автомобильных, пожарных и солнечных / фотоэлектрических систем.

Megger TPT420 LCD / LED Двухполюсный тестер напряжения Основные характеристики

• Индикатор постоянного / переменного напряжения
• Диапазон напряжения переменного тока: от 12 до 1000 В
• Диапазон напряжения постоянного тока: от 12 до 1200 В
• Светодиодная шкала
• ЖК-дисплей
• Функция непрерывности: обнаруживает непрерывность между 0 и 500 кОм и предупреждает пользователя путем подачи звукового и визуального оповещения.
• Обнаружение напряжения также отображается звуковым сигналом
• Продолжает обнаруживать напряжение даже после того, как батареи разрядились
• Рейтинг безопасности: CAT IV 1000V
• Испытания однополюсным напряжением
• Испытания с упрощенной индикацией чередования фаз
• Работает ниже порогов опрокидывания УЗО, АВДТ и предохранительных выключателей при проверке цепей между фазой и землей
• Яркий светодиодный фонарик
• Кожухи наконечников зондов GS38
• Корпус с классом защиты IP64
• Сумка для переноски
• Простой в использовании и эргономичный измеритель напряжения
• Оптимизирован для проверки электроустановок
• Идеально для электриков и инженеров-электриков
• Также подходит для тестирования автомобильных, пожарных и солнечных / фотоэлектрических систем.

Многодиапазонный индикатор напряжения

(MRVI) с возможностью подключения по Bluetooth — PSC4033710 — Arnett Industries, LLC

Новый продукт!

МНОГОДИАПАЗОННЫЙ ИНДИКАТОР НАПРЯЖЕНИЯ (MRVI)

С возможностью подключения Bluetooth для отображения на мобильном устройстве

Chance® Lineman Grade Tools ™ представляет многодиапазонный индикатор напряжения (MRVI), используемый для определения того, имеют ли линии электропередач номинальное напряжение, индуцированное напряжение или обесточены.Необходимо использовать с правильно подобранным универсальным горячим стиком, даже в резиновых перчатках.

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
• Видимый индикатор напряжения с диапазоном от емкостной контрольной точки до межфазного напряжения 80 кВ
• Возможность подключения по Bluetooth для просмотра дисплея MRVI в реальном времени на мобильном устройстве
• Большой, легко читаемый циферблат и ярко светящаяся стрелка указывает класс напряжения.
• Отображаемый класс — это приблизительные классы межфазного и межфазного напряжения
• Может использоваться на воздушных и подземных линиях с соответствующими адаптерами
• Оснащен функцией удержания
• Батарейный ящик для легкой замены литиевой батареи или щелочные батарейки типа AA
• Поставляется с сумкой для хранения, предназначенной для крепления к ремню линейного рабочего
• Легкий, 1.25 фунтов против 2,5 фунтов. МСВД, C4030979

ДОПОЛНИТЕЛЬНЫЙ ТЕСТЕР ПОЛЕЙ

• Бесконтактный индикатор напряжения можно проверить в полевых условиях с помощью тестера индикаторов напряжения PSC4033582

Обзор функций

Многодиапазонный индикатор напряжения CHANCE® (MRVI), номер модели PSC4033710, представляет собой портативный инструмент для подтверждения того, что цепь высокого напряжения переменного тока (переменного тока) находится под напряжением или обесточивается перед выполнением технического обслуживания. Это обеспечивает практичность в полевых условиях по сравнению с методом измерения двух точек контакта. Показания MRVI представляют класс напряжения, присутствующего на линии. MRVI предназначен для определения приблизительного номинального межфазного и межфазного напряжения до 80 кВ переменного тока, 50/60 Гц. Данный прибор представляет собой индикатор напряженности электрического поля прямого контакта.

MRVI используется в качестве вторичного средства для подтверждения состояния цепи после того, как основные рабочие процедуры, такие как видимые открытые зазоры, приказы диспетчера удержания и маркировка аппаратуры, обесточили цепь.

Характеристики

• Соответствует требованиям OSHA 1910.269 для проверки отсутствия номинального напряжения
• Используется для определения того, находятся ли линии электропередач при номинальном напряжении, индуцированном напряжении или обесточены.
• Емкостная контрольная точка через 80 кВ переменного тока для воздушных и подземных систем
• Технология шаговых двигателей
• Люминесцентный указатель с подсветкой
• Энергосберегающий спящий режим (автоотключение)
• Проверяет напряжение аккумулятора при первом запуске
• Кнопка питания положительного интерфейса
• Эквивалентные диапазоны считывания между фазой и землей
• Активированный вручную режим удержания
• Технология Bluetooth
• Новая облегченная конструкция (19. 8 унций без батареек)
• Батарейный отсек для простой замены батареек
• Поставляется с сумкой для хранения с карабином, предназначенным для крепления к поясу линейного монтера.
• QR-код находится в инструкции, кратком справочнике и на самом устройстве

ПРЕДУПРЕЖДЕНИЕ: рак и вред репродуктивной системе — www.P65Warnings.ca.gov

Тестер электрических розеток с диагностикой gfci

Тестер электрических розеток с диагностикой gfci Проверка трехслотовой розетки на полярность заземления.29. Если это не розетка GFCI, все равно может быть установлена ​​розетка, отключающая питание ниже по течению. Eaton Cutler-Hammer, 50 А, 2-полюсный автоматический выключатель GFCI с функцией самотестирования. GFCI должен отключиться, и питание лампы или радио должно быть отключено. Если он все-таки сработает, нажмите кнопку RESET на розетке и подключите тестер. Если ночник продолжает работать после нажатия кнопки тестирования, это означает, что розетка вышла из строя. Вы можете определить, есть ли у вашей розетки GFCI, по наличию кнопки «Тест» и кнопки «Сброс».От простого детектора напряжения переменного тока до полной системы, способной часами регистрировать данные измерения напряжения / тока, когда дело касается электрических тестеров и регистраторов данных, REED поможет вам. Чтобы определить, какой кабель является горячим, выключите питание, отключите розетку и наденьте заглушки на все провода, кроме одного черного. Кроме того, эта розетка периодически проверяет себя, чтобы подтвердить работоспособность электроники GFCI. Внешняя розетка в моем недавно приобретенном доме не работала.79 $ 22. Электрический скачок заземлит вас, и весь электрический ток пройдет через ваше тело. Проверить правильность работы прерывания цепи замыкания на землю (GFCI). Один сосуд. Самопроверка дуплексных розеток GFCI Кат. «Непрофессиональным» электрикам легче диагностировать проблемы с розетками. Если розетка все еще не перезагружается, возможно, розетка GFCI неисправна. GFCI должен отключиться. Это устройство, также известное как тестер розеток или тестер розеток, проверяет правильность подключения вашей электрической розетки.Местоположение: Хьюстон, Техас, не имеет смысла. Устройство сделано из высококачественного пластика. Тестер розеток GFCI используется в качестве защитной и упреждающей меры для определения состояния электрических проводов в розетке. Изготовлен из прочного прочного пластика. UPC: 035632064717. Я был профессиональным звукорежиссером более 40 лет и музыкантом более 50 лет. Свет в ванной (у соседней стены, предположим, такая же цепь) погас при включении одеяла (даже не включенного). Открытые заземленные розетки, защищенные GFCI, должны иметь соответствующую маркировку, и этот ремонт не защитит ваше оборудование в случае перенапряжения, поэтому это не лучший ремонт для медиа-зон и офисов.Лазер включен — 31 час. NCV с визуальными и звуковыми сигналами — 25 часов. Розетки AFCI работают с любым типом проводки и не зависят от типа выключателя в панели. Сравните отзывы, цены и параметры — выберите лучшее. Тестер розеток с GFCI может определить, обеспечивают ли электрические розетки питание и правильно ли они подключены для безопасной работы. Передатчик имеет трехконтактный штекер для подключения к сети в североамериканском стиле Leviton N7599-RW — это розетка GFCI белого цвета из линейки продуктов Leviton SmartlockPro.Нажатие кнопки TEST имитирует замыкание на землю. AWBLIN Цифровой тестер цепей автомобильной контрольной лампы, постоянный ток 2. Выявление проблемы с коротким замыканием. Просто поместите тестер в розетку. Проверяет как GFCI, так и стандартные розетки. Я разобрал его сегодня и обнаружил, что горячая и нейтраль подключены к нагрузке, а не к линии GFCI. Сохранить в список желаний. При возникновении любых трудностей при использовании этого сайта с программой чтения с экрана или из-за инвалидности свяжитесь с нами по телефону 1-800-444-3353 или cs @ harborfreight.Обеспечивает непрерывную защиту от замыкания на землю, обнаруживает и отключает фактическое замыкание на землю даже во время самотестирования; При первоначальном включении тестирует GFCI в течение 3 секунд; Автоматический мониторинг превышает требования UL для розеток GFCI. ВНИМАНИЕ: Если контрольная лампа загорится во время проверки любой из этих розеток, НЕ используйте никакие розетки в этой цепи GFCI и позвоните в James Electrical Contractors. Если влага попадет внутрь распределительной коробки, в розетке может начаться утечка энергии на заземляющий провод, или же она может найти путь к заземлению за пределами электрической проводки.49 Электромонтажные устройства Eaton TRSGF15RB-L Двухполюсная розетка Arrowhart Gfci, 2-полюсная, 15 А, 125 В, задняя, ​​боковая проводка, Nema: 5-15r Датчики присутствия Leviton позволяют выключать свет во время простоя, экономя время и деньги, но включать свет или поддерживать освещение в периоды обнаружения движения. 2 х ААА. 2. Тестер цепей или мультиметр можно использовать для проверки аудио или электрических систем, целостности цепи, утечек напряжения и многого другого. РЕШЕНИЕ: Электрик сможет безопасно установить новые розетки GFCI (прерыватель цепи замыкания на землю) в вашем доме.Прерыватели цепи замыкания на землю (GFCI) могут отключать питание всего за 1/40 секунды, предотвращая множество потенциальных электрических опасностей. В наших проверках мы используем тестер розеток FLIR RT50. Крышка зонда защищает пользователя и наконечники зонда. Есть несколько способов проверить емкость. 63919, 63929 истек: 31.10.20 -… С ЖК-дисплеем с подсветкой напряжения для проверки напряжения. Прерыватель цепи замыкания на землю, или GFCI, отключает электричество, как быстродействующий автоматический выключатель. Это приводит нас к пониманию рекомендаций производителя.В одном случае розетка снаружи дома в соответствии с общими процедурами тестирования GFCI старого образца. Подключите лампу или радио к розетке GFCI. Когда два кабеля входят в коробку, один ведет к автоматическому выключателю или коробке предохранителей; другой передает питание другим устройствам в цепи. Если вы это сделаете, вы можете получить удар током. ТЕСТЕР ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ ITC С ДИАГНОСТИКОЙ GFCI № партии Функция AFCI заключается в защите проводки параллельной цепи от опасных дуговых замыканий, которые могут вызвать электрический пожар.Sperry — хорошо известный бренд в электротехнической промышленности. GFCI должен отключиться. Книга исчерпывающая, но не слишком техническая, и содержит более 30 полезных черно-белых диаграмм и диаграмм. Но сравните №6 в этом списке. Снова включите питание и прикоснитесь щупом к заземляющему проводу или комплект Klein Tools Premium для электрических испытаний включает цифровой мультиметр с ручным выбором диапазона (MM320) с прямоугольными измерительными проводами, двухдиапазонный бесконтактный тестер напряжения с фонариком, 12 — 1000 В переменного тока (NCVT-3P) и тестер розеток GFCI с ЖК-дисплеем (RT250).) — Klein Tools (www. Самый дешевый новый, неиспользованный, неоткрытый, неповрежденный предмет … Тестер розеток Gardner Bender GFCI был эргономично разработан для современных профессиональных электротехников. Чтобы проверить схемы, защищенные GFC I, подключите тестер к защищенному GFCI розетка. 8 (A) (5) 210. Контактные ножи сконфигурированы для подключения к электрической розетке.Этот измеритель будет измерять количество электричества, протекающего через цепь, и поможет вам диагностировать причину отключения вашей электрической розетки. КОРОТКИЙ ОТВЕТ Да, GFCI будет работать и выполнять свои функции без заземляющего провода. При проверке выключателя активируйте кнопку проверки (A) на тестере GFCI как минимум на 6 секунд. Выключатель срабатывает, потому что кнопка проверки замыкает нейтральный провод на шину нейтрали, создавая замыкание на землю. Электростатическая палочка или вольтметр могут указывать, горячий ли провод, не находясь в прямом контакте с ним. Наклейка на тестере предлагает комбинации освещения для • прерывателей цепи замыкания на землю (GFCI) • заземления (вторичная защита). Кроме того, использование методов оповещения является эффективным способом предупредить сотрудников (особенно неквалифицированных) о существующих опасностях.49 $ 7. В других случаях автоматический выключатель или GFCI срабатывают по неизвестной причине. Эти розетки оснащены специальным набором датчиков, которые могут диагностировать небольшие отклонения в вашем электрическом токе. Чтобы проверить теорию, вы можете подключить O-Scope к GFCI и посмотреть на синусоиду 60 Гц. 89. Функция GFCI заключается в защите людей от смертельных последствий поражения электрическим током, которое может произойти, если части электрического прибора или инструмента будут под напряжением из-за замыкания на землю. Тестер электрических розеток AMES INSTRUMENTS ™ проверяет правильность работы розеток GFCI и проверяет семь состояний проводки в целом.Тестеры напряжения и цепей делают проверку электрических систем проще, быстрее и безопаснее. Материал. 88. Если сработала розетка GFCI, кнопка RESET будет выступать больше. Мы продемонстрируем 2 тестера на нашем тестере розеток замыкания на землю и анализаторе цепей Gardner Bender GFI-3501, 110–125 В переменного тока, для GFCI / стандартных / удлинительных шнуров и др., 7 визуальных тестов светодиодов, красный цвет. Затем вставьте тестер GFCI в тестируемую розетку. При разумной цене получение RT310 кажется простым решением для обслуживания. Поэтому единственный надежный способ проверить старый GFCI — это использовать тестер цепей, у которого есть собственная кнопка тестирования GFCI (продается в домашних центрах и хозяйственных магазинах). Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». Мне интересно, неисправен ли внешний выключатель или должен быть 20 ампер. Вы можете использовать эти розетки как в коммерческих, так и в жилых помещениях. 7 долларов. Поскольку существует так много областей, которые необходимо исследовать, эту проблему может быть сложно диагностировать и исправить самостоятельно. Нажмите красную кнопку, чтобы убедиться, что цепь GFCI работает правильно. пользователя Vaughan Scott. Методы оповещения могут включать знаки безопасности, символы безопасности или бирки предотвращения несчастных случаев.Тестирование автоматического выключателя может быть полезным, если вы пытаетесь определить поток электричества в панели автоматического выключателя. Модель известна своей высокоуровневой защитой от дуговых замыканий. Тестер электрических розеток Ames Instruments с диагностикой GFCI. Возможность обнаружения двойного обрыва проводки с одновременным обрывом нейтрали и обрыва провода заземления. бесконтактный тестер напряжения или тестер электрических розеток с диагностическим кодом gfci, номер партии Это простая работа, которую многие домовладельцы выполняют сами.99 (номер модели: RT210). Кнопка сброса действует как переключатель для восстановления питания в вашем тестере прерывателя цепи замыкания на землю (GFCI) GFCI; Розетка GFCI имеет кнопки включения / выключения на лицевой стороне, которые вы можете сбросить, чтобы увидеть, работает ли розетка. Распространенные в домах, построенных в 1980-х годах и позже, розетки GFCI идентифицируются по двум кнопкам — кнопке «сброса» и кнопке «тест», расположенным на лицевой стороне розетки. Extech CB10-KIT Комплект 3-в-1 для поиска и устранения электрических неисправностей. 2мм. Вы не поверите, но замена этой розетки на более старую двухконтактную розетку считается адекватным ремонтом.Gardner Bender Gfi-3501 Заземление F… Gardner Bender Gfi-3501 Тестер розетки замыкания на землю и цепь Когда вам нужен тестер розеток GFCI, который является компактным, обеспечивает удобство для многократного использования и проверяет семь различных условий подключения одним нажатием кнопки для Sperry GFI6302. Двусторонняя легенда: точно считывайте результаты теста, повернув тестер вверх или даже вверх дном, с яркими световыми индикаторами и двусторонней легендой по умолчанию. Нажатие кнопки TEST отключит или проверит защиту розетки, а RESET восстановит функцию подачи питания.Благодаря тонкому дизайну и простой функциональности трудно ошибиться, выбрав один из этих гаджетов. Независимо от причины, по которой вы проверяете электрическую проводку, вот некоторые из лучших тестеров розеток, которые помогут справиться с этой задачей. Тестер розеток RT200 предназначен для обнаружения наиболее распространенных проблем с проводкой в ​​стандартных розетках на 120 В. Это устройство подключается к любой стандартной розетке на 120 В и указывает на состояние проводки розетки. При подключенном инструменте нажмите кнопку тестирования на GFCI. Если этот GFCI оборудован для обнаружения заземленной нейтрали (самые хорошие из них), возможно, на него повлияла проводка заземления.Также 15А, если напряжение действительно доходит до розетки; Если розетка правильно заземлена; Перепутана ли проводка в розетке; Как проверить розетку с помощью мультиметра за 8 простых шагов. Если GFCI не срабатывает, когда вы нажимаете кнопку TEST и питание лампы или радио не было отключено, существует электрический прибор REED Instruments, который предлагает ряд электрических тестеров для быстрого и точного выявления, точного определения и диагностики электрических проблем. Дизайн с кнопкой тестирования GFCI — розетка питания для правильной проводки и функции отключения GFCI.О нас. Это объективное руководство по покупке электрических розеток, также известных как розетки. Задняя и боковая проводка, светодиодные индикаторы питания / диагностики. Тестер напряжения переменного / постоянного тока, ET45 Проверяет напряжение переменного тока от 24 В до 240 В переменного тока на четырех уровнях … Розетки Eaton для прерывания цепи при замыкании на землю (GFCI) — это прерыватели цепи, предназначенные для распознавания замыкания на землю в вашей проводке и немедленного отключения электрического тока, тем самым защищая вы от поражения электрическим током. Поэтому я подумал о том, чтобы сменить розетку 220В на розетку 110В. Показано от 1 до 14 (из 14 продуктов) Как подключить выключатель GFCI бассейн реки уходит корнями в итальянские инженерные традиции Схемы электрических соединений своими руками Помогите Com Бытовые электронные прерыватели прерыватель дугового замыкания Тестирование установки AFC напоминает двухполюсное заземление GE 50 А с самим собой test thql2150gftp 15 1 двойная функция на центральной площади d homeline 2 hom250gficp q line 20… замыкание на землю. Тестер цепей для инспектора проводов Amprobe INSP-3. Начиная с середины 2006 г., не может реагировать на замыкание на землю.Сначала проверьте автоматические выключатели и розетки GFCI, чтобы увидеть, не сработал ли какой-либо из них (см. Конфигурации проводки GFCI). Электротехнический подрядчик. Замените емкость, повторите тесты и посмотрите, не проблема ли в приемнике. Сводка основных изменений в Матрице выбора концентраторов National Electrical Code® 2008 г. 210. Убедитесь, что все розетки имеют пластины, надежно закрывающие их, и вся проводка надежно спрятана внутри. Провода могут быть ослаблены в выключателе, приборе или самой электрической розетке. (Инжир.Серьезный дисбаланс между двумя проводами — это горячий и нейтральный провода. 1. Розетка GFCI (наиболее распространенная) Сработавший автоматический выключатель. Функция блокировки предотвращает сброс, если GFCI не работает должным образом. С диаграммами на обеих сторонах устройства, любой… Тестер электрических розеток AMES с цепью замыкания на землю диагностического теста GFCI. Так что, пока вы не подключаете высококачественное аудио / видео оборудование (или что-нибудь, что требует защиты от перенапряжения), вы, вероятно, в порядке. Двухполюсный тест. Высоковольтная индикация. Тест чередования фаз. Индикация полярности. Тест на целостность. Тест самодиагностики.Нейтраль «возвращает» этот ток (другую половину цепи). Тестер розеток Southwire 40022S GFCI быстро определяет наиболее распространенные неисправности проводки, связанные с 3-проводными розетками на 120 В. • Активируйте кнопку тестирования на тестере GFCI как минимум на 6 секунд при проверке состояния GFCI. Включите питание розетки и повторите шаги 1–3. Используйте тестер, чтобы определить, какие стандартные розетки привязаны к общему GFCI. Майк Сокол. Проверьте их все. Вы тестируете GFCI, нажимая кнопку TEST.ЧТОБЫ ПРОВЕРИТЬ РОЗЕТКИ, ЗАЩИЩЕННЫЕ GFCI: 1. Если питание включено и розетка GFCI исправна, вы услышите небольшой щелчок, кнопка проверки останется в нажатом состоянии и питание из розетки отключится. Сравните цены у продавцов. Тестер этого инструмента обязательно даст четкие и точные визуальные индикаторы состояния проводки электрических розеток. 49. Эта статья. Их продукты используются для проверки и диагностики электрических проблем, и большинство их клиентов являются профессионалами в… Лучший выбор: Тестер розеток / розеток GFCI GFI6302 от Sperry Instruments (около 7 долларов). Sperry проверяет как защищенные GFCI, так и стандартные трехпроводные розетки на 120 Вольт.Это касается не только новостроек, но… — проконсультируйтесь с электриком. Сравните нашу цену в 3 доллара. Klein Tools CL110KIT Электрический тестер / комплект для обслуживания с токоизмерительными клещами, тестер непрерывности, тестер GFCI, линейный разветвитель, футляр, выводы, 3 x AAA. Предполагая, что вы не поменяли местами горячий / нейтральный, который должен быть обнаружен стандартным тестером розеток, это либо плохая розетка, плохая проводка, плохое соединение между проводкой и розеткой, либо плохой тестер. 7 из 5 звезд 1739. Прерыватели тока замыкания на землю (GFCI) BR имеют размер 2 дюйма.Если красная кнопка на розетке не работает, но по-прежнему нет питания, нажмите кнопку тестирования, чтобы проверить, восстановится ли она. Звуковая или визуальная индикация на тестере GFCI должна прекратиться при срабатывании. • Если тестеру не удается отключить GFCI, он предлагает: Затем вставьте тестер GFCI в розетку, которую нужно проверить. Тестеры розеток и GFCI. Розетки в гаражных потолочных установках должны иметь защиту от GFCI. ”Эти розетки предназначены для защиты от поражения электрическим током или поражения электрическим током. Вода вызывает прерывание, из-за чего розетка перестает работать, но провода, подключенные к розетке, могут проходить под напряжением.Ремонт бытовой электрики. Снова нажмите Reset, и ваше устройство должно снова включиться. Технические специалисты Albrite возьмут на себя инициативу по замене ваших розеток на новые, более безопасные розетки GFCI. Плохая розетка. Ослабленный монтаж проводов, слабое соединение с переключателем, осветительной арматурой или розеткой внутри распределительной коробки. Полный пакет PDF Загрузить полный пакет PDF. Один помечен как «ТЕСТ», а другой — «СБРОС». Предположительно, он был отремонтирован перед продажей, и есть новая розетка GFCI и новая крышка розетки для улицы.Прерыватель цепи при замыкании на землю с функцией самотестирования (GFCI) Обеспечивает защиту от замыкания на землю. Согласно Национальному электротехническому кодексу требуется защита GFCI розеток, расположенных на открытом воздухе, в ванных комнатах, гаражах и спа-зонах. 99 Купите тестер электрических розеток AMES с диагностикой GFCI (товар 63929) за 3 доллара. Он может проверить систему защиты для обеспечения электробезопасности дома. Если тестеру не удается отключить GFCI, он предлагает: a. Но розетка по-прежнему не работала. Я использую его при добавлении торговых точек и приспособлений в розничный магазин.Изготовлен из прозрачного оранжевого пластика. Быстрый просмотр. Вы также можете использовать тестер розеток замыкания на землю для розеток GFCI. Нажмите кнопку тестирования GFCI (A). Чтобы повысить безопасность во влажных местах, в ванных комнатах, кухнях, гаражах на открытом воздухе и других влажных помещениях теперь требуется использовать розетки GFCI. Специалисты Majestic могут заменить одну розетку или несколько розеток, а также проверить остальную часть вашего дома на предмет неисправности электроснабжения. 149 долларов. Только одно не работает (или… Однако новые домовладельцы могут приобрести тестер, чтобы перепроверить розетки в своем доме.Совместите его с новым тестером напряжения Klein Tools Voltage Tester ET45, и вы получите мощный дуэт для отслеживания и тестирования цепей. Срок службы батареи. 99 Код купона: ‘69527375’. Эти инструменты позволяют вам увидеть, есть ли какие-либо проблемы с постоянством вашего электричества, проверив правильность проводки, убедившись, что розетка может обеспечивать питание, и протестировав функцию отключения для GFCI. Выключите автоматический выключатель, соответствующий затронутой розетке,… Клеммы нагрузки GFCI подключаются к проводам, выходящим из розеточной коробки, которые подключаются к оставшимся шлейфовым розеткам в комнате.Кнопка RESET на не-SmartLock GFCI всегда восстанавливает питание, даже если GFCI поврежден и не может реагировать на замыкание на землю. Совершенно новый товар высокого качества в выдвижном пластиковом кошельке. Проверьте целостность цепи от винта заземления к контакту заземления внутри тестовых выходов. Тестер электрических розеток AMES с диагностикой GFCI за 3 доллара. Продавец из США. Примечание. В качестве альтернативы на главной электрической панели можно установить автоматические выключатели GFCI (25 долларов США). Это касается не только нового строительства, но и существующих домов.Тестер GFCI легко позволит вам проверить розетки на защиту GFCI. При проверке состояния GFCI активируйте кнопку тестирования на тестере GFCI как минимум на 6 секунд. Нажмите кнопку Test на GFCI и убедитесь, что он срабатывает и сбрасывается правильно. Почему стандартные методы тестирования розеток не позволяют выявить неправильное подключение заземления с обратной полярностью. Компания Klein Tools, предназначенная для профессионалов с 1857 года, представляет комплект тестеров напряжения переменного / постоянного тока и электрических розеток (каталожный номер: UEDB-0697. Назначение кнопки — помочь вам определить, работает ли GFCI.… Sperry Instruments GFI6302 Выходной тестер GFCI. Хорошая новость заключается в том, что большинство розеток действительно просто заменить, и они довольно недорогие. Короткое видео о том, что делает Harbor Freights GFCI / GFI Receptacle Tester. Тестер GFCI может помочь определить, есть ли у вас одна из этих розеток, которую вам нужно сбросить в другом месте. Его роль заключается в обнаружении электрического дисбаланса и немедленном отключении тока менее чем через секунду после обнаружения дисбаланса. Контрольная лампа Цифровой автомобильный тестер цепей Зонд 24V 6V DC Voltage Electric Test Pen.Автоматическое включение / выключение питания. Просто подключите тестер цепей к розетке и просмотрите 3 светящихся индикатора состояния для проверки правильности подключения, разомкнутого заземления, разомкнутой нейтрали, разомкнутого горячего заземления, реверсирования горячего заземления и неисправности реверсирования «горячая нейтраль». Когда кнопка не остается в нажатом состоянии, это означает, что либо питание отключено и через розетку не течет электрический ток, либо розетка проходит самотестирование, функция диагностики существенно отличается от проверки, проводимой один раз в месяц. пользователям предлагается выступить сегодня.(10) Оборудование. Стандартные трехпроводные розетки 120 В с защитой от GFCI обеспечивают защиту тестера. Тестер обеспечивает четкую визуальную индикацию состояния проводки в розетке. Похвальный отзыв. Это тестер GFCI профессионального уровня, доступный на Amazon. Чтобы отключить влажную розетку GFCI вручную, одновременно нажмите кнопки сброса и тестирования. Тестеры автоматических выключателей Разместить изображение Информация о продукте Score Stores; 1: Поиск выключателя переменного тока Klein Tools ET310 со встроенным тестером розеток GFCI Автор klein-tools 9. Изучите основы безопасности при тестировании розеток. 4 (G) 210. Как розетка GFCI (прерыватель цепи замыкания на землю), она предназначена для предотвращения поражения электрическим током и является важной функцией безопасности в вашем доме. Подключите тестер к стандартной розетке на 120 В или к розетке GFCI. Этот тестер розеток имеет ряд функций для определения напряжения и состояния электрической розетки. Klein Tools RT210 Outlet Tester, тестер розеток для GFCI / стандартных североамериканских электрических розеток переменного тока, обнаруживает распространенные проблемы с проводкой https: электрические электронные инженерные схемы, рисунок, чертеж, шаблон шаблона, трафарет.Список основных электрических инструментов для обычного ремонта проводки домовладельцем Как… Amazon. В этот удобный комплект входят продукты для различных областей применения, заботясь о безопасности и надежности. Вы можете проверить свои розетки на предмет правильной проводки, открытого заземления, обратной полярности «горячее» и «заземление», открытого «горячего», открытого нейтрального и обратной полярности. Проверяет напряжение переменного тока от 24 В до 240 В переменного тока на четырех уровнях; Проверка напряжения постоянного тока от 32 В до 330 В на четырех уровнях Комплект электрических тестеров Gardner Bender позволяет проверить наличие напряжения переменного тока перед выполнением работ по электромонтажу или устранением неисправностей.Не приобретайте бесконтактный тестер напряжения для этой или других диагностических целей. • Отказ этого теста означает, что AF / GF достигли «конца срока службы». Розетки GFCI имеют кнопку «тест» и «сброс». Комплект шнура прерывателя тока утечки (ALCI) устройства для питания устройства включает вилку ALCI, имеющую корпус, схему ALCI, расположенную внутри корпуса, и два частично открытых контактных ножа, соединенных с вход схемы ALCI. Либо вольтметр, либо мультиметр, либо тестер соленоидов (вигвам).Электронные и электрические символы, используемые на схемах и схемах. Klein Tools AFCI / GFCI Outlet Tester — ценный диагностический инструмент, который выявляет типичные неисправности проводки и даже моделирует самые опасные неисправности — заземление и дугу, чтобы вы могли их предотвратить. Простые тестеры GFCI доступны менее чем за 15 долларов или менее чем за 150 долларов, вы можете приобрести высококачественный промышленный электрический тестер, который может проверять цепи под напряжением, проверять напряжения переменного и постоянного тока. Пункт № 464308 Модель № 40022S. Просмотрите индикаторы на тестере и сравните с графиком на тестере.Добавить в список желаний. Инструменты диагностического тестирования. Ангки Три Адитья. Стандарт для розеток 110–120 В переменного тока. Вы также можете подойти к своей электрической панели, чтобы увидеть, не сработал ли автоматический выключатель. Выход GFCI отключится, если будет обнаружено замыкание электрической цепи на землю. Проверка напряжения переменного и постоянного тока с помощью ЖК-дисплеев. Совет от профессионала: GFCI защищает от смертельного поражения электрическим током, обнаруживая утечки электрического тока и немедленно отключаясь, чтобы отключить питание. Вместо этого используйте бамбуковую, деревянную или стеклопластиковую лестницу. Длина пробега составляет около 100 футов в 3/4 EMT с другими цепями, а затем разветвляется на 1/2 дюйма только с цепями GFCI. Я хотел бы переместить свой холодильник в это новое место. Устройство должно включиться. Электрические испытания Kit 69149 Простой в использовании комплект для диагностики Тестер цепей CT120 с мгновенным считыванием данных Tripp Lite определяет стабильность проводки в стандартных настенных розетках переменного тока на 120 В. Если питание отключается, GFCI работает. Если тестер не срабатывает розетки GFCI, розетка GFCI неисправна или неправильно подключена, обратитесь к электрику.Тестеры розеток можно найти всего за 10 долларов, и они могут помочь в устранении распространенных электрических проблем. Нажмите кнопку ТЕСТ на GFCI. Нет. Сэкономьте 69%, делая покупки в Harbour Freight. Устройство хорошо сделано из высококачественного пластика * Обнаружение неисправной проводки в 3-проводной розетке * Проверка розетки GFCI на правильную работу, цепи 110-125 В * Различные комбинации трех индикаторов показывают правильность проводки или шесть возможных неисправных состояний * С ul и культовое одобрение. Мы предоставляем электрическую информацию, которую должен знать каждый, например, как сбросить автоматический выключатель, заменить предохранитель или сбросить розетку GFCI.Тестер может обнаруживать такие условия, как правильная проводка, разомкнутая земля, обратная полярность, разомкнутая горячая, разомкнутая нейтраль и обратная связь между горячим / заземленным. Детекторы дыма. 9 долларов. Для потребителей из Калифорнии: дополнительная информация о нашей политике конфиденциальности. Если нет — проблема не изменилась — вы должны сделать вывод, что есть какая-то неисправность в проводке между GFCI и островной розеткой. 95 нет ЭКСПЛУАТАЦИЯ САМОПРОВЕРКИ • Розетка GFCI для самодиагностики обладает всеми характеристиками обычной розетки GFCI. • Сброс GFCI на панели главного выключателя в зоне фойе, блок правой боковой панели.Конец линии будет исходить от электрического щита. Также, если я подключу тестер розеток, он сразу же отключит любую вилку в цепи, просто вставив ее в розетку. Схема подключения замыкания на землю. Это была моя первая мысль. Теперь, когда вы проверили питание этой розетки, нажмите кнопку тестирования. См. Карту электрических неисправностей. Изучите основы домашней электросистемы. 4. Специальное испытательное оборудование. Если у вас уже есть розетки для замыкания на землю и они не соответствуют протоколам испытаний, лучше не подвергать опасности себя, свою семью и свой дом.Кроме того, они предотвращают сброс, если при срабатывании замыкания на землю устройство перестает работать. Чтобы удовлетворить эту потребность, были созданы прерыватели замыкания на землю. ET45VP) для электриков, техников и других специалистов, чтобы быстро диагностировать потенциальные электрические проблемы. Устройства AFC могут быть проверены путем стимулирования условий дугового замыкания; в то время как устройства GFCI проверяются путем стимуляции условий замыкания на землю. Устройства GFCI Eaton проходят испытания в соответствии с высочайшими стандартами… Типичная установка розетки GFCI на открытом воздухе осуществляется в водонепроницаемых электрических коробках с крышкой, предотвращающей попадание дождя и другой влаги в электрическую коробку. 13. У них есть внутренний выключатель, который отключает подачу электричества в розетку при обнаружении замыкания на землю. NEC требует наличия розеток GFCI на кухнях, в ванных комнатах, прачечных и на открытом воздухе — везде, где присутствует вода (хороший электрический проводник). Каждые пятнадцать минут розетка Smartlock Pro GFCI выполняет самотестирование. Если вы не знаете, как заменить розетку, обратитесь к квалифицированному электрику, который выполнит эту работу. Решение: снимите розетку GFCI и замените ее. 7 тестов в одном: открытая земля, открытая нейтраль, открытая горячая, горячая и обратная земля, горячая и нейтральная обратная связь, правильное подключение и GFCI.Включите лампу или радио. Убедитесь, что питание включено и розетка подключена правильно. Ответ (1 из 14): Этот вопрос и мой ответ относятся к установкам в США. Фиксированная цена 14 долларов США. 63919 Срок действия истек: 30.06.20 — 3 доллара США. Эти тестеры предназначены для проверки обычных электрических розеток, но только заземленных розеток с тремя разъемами. Электрики берут около 20 долларов за розетку. Предназначен для проверки заземленных электрических розеток типа NA в цепях переменного тока 120 В. Тестер электрических розеток Ames с диагностическим тестом GFCI, цепь замыкания на землю Новинка.Описание Ампер Вольт Цвет Суффикс TRSGF15__ Дуплексная розетка GFCI для самодиагностики с защитой от взлома Розетки GFCI (сокращение от «прерыватель цепи замыкания на землю»), эти необычные розетки с кнопками проверки и сброса, требуются в тех частях дома, где существует наибольшая опасность поражения электрическим током. ) правильная проводка с неисправным GFCI. 3. Прерыватель цепи замыкания на землю, или GFCI, представляет собой быстродействующий прерыватель цепи, предназначенный для отключения электроэнергии в случае… Вы можете легко проверить это, используя токоизмерительные клещи для измерения тока утечки.Это видео научит вас, как проверить ваши стандартные розетки и розетки GFCI на правильность подключения и защиту от замыкания на землю. Устройства с прямым лезвием, розетка, GFCI, коммерческая больница, самотестирование, 15 А, 125 В, 2-полюсное 3-проводное заземление, 5-15R, слоновая кость, с ночником Сравнить Подробнее Электрическая розетка GFCI на кухне. Мы специализируемся на электрических и отопительных услугах, включая установку, ремонт электрических и газовых изделий, таких как модернизация электропроводки подвала и решения по ремонту жилых и коммерческих светильников, энергосберегающее освещение, модернизация сервисных панелей и т. Д.22. 97. Обнаруживает наличие переменного напряжения и проверяет ошибки проводки в настенных розетках, а также работу GFCI. Мы находимся в местном владении и управляемом, что делает наши услуги обязательными, поскольку они выполняются дружелюбными и услужливыми специалистами. GFCI предназначены для предотвращения электрических пожаров, перекрывая поток электричества от тока, который отклонился от цепи. Проверка чередования фаз с отображением светодиодов R / L. Есть еще один важный инструмент, который вы захотите сохранить в своем ящике для инструментов: тестер электрических розеток.Он встроен в розетку (или розетку) и имеет кнопки «Тест» и «Сброс», а иногда и световой индикатор, чтобы вы знали, когда он сработал. Это отключает… цепь при подключении тестера к каждой розетке. Восстановите питание отключившегося GFCI, нажав кнопку сброса на GFCI. Если тестеру не удается сработать с GFCI, он предлагает: Розетка GFCI для самопроверки имеет все функции обычной розетки GFCI. Двусторонний зажим для регулировки расстояния между датчиками. • Проверяет стандартные розетки на 120 В.Вполне возможно, что в электрической цепи этой спальни и гостиной произошло короткое замыкание. цена. Знайте телефонный код своей страны. 68 долларов. ТЕСТЕР ЭЛЕКТРИЧЕСКОГО РАЗЪЁМА С ДИАГНОЗОМ GFCI № партии. Если это новая розетка, вероятность того, что она плохая, невелика. Розетка GFCI должна нормально функционировать после нажатия кнопки RESET; если нет, то вы знаете, что есть проблема. Подключаемые анализаторы цепей — это недорогие, простые в использовании тестеры, которые могут многое рассказать о функциях электрической цепи, когда вы подключаете ее к электрической розетке.Включает стандартные розетки, а также розетки GFCI. 10. Тип. Функционирование тестовой функции GFCI: 1. Это отключит питание розетки, защищая пользователя от поражения электрическим током. Выкл. Выкл. Вкл. Дуговое замыкание (опора B) Горит Вкл. Дуговое замыкание на землю Проверьте проводку, переключатели и розетки на предмет возможной утечки на землю. Домовладельцы поймут свою систему электропроводки и то, что с ней может случиться. Доставка по всему миру, низкие цены и отличное качество. Передатчик стыкуется с приемником для удобного хранения в виде единого предмета, когда тестер не используется.Скачать Скачать PDF. Компактный дизайн, легкий вес и портативный. mxuteuk Socket Tester / Тестер розеток GFCI / Электрический тестер Многофункциональный с дисплеем напряжения, устройством проверки электрических неисправностей / Приемка и проверка безопасности домашней розетки MX606B 26 августа 2020 Инструменты для диагностического тестирования Инструменты Если вы установили стандартную розетку, вы, вероятно, сможете установить GFCI. kleintools. . 15 долларов. 8 (B) (5) Исключения для GFCI в жилых гаражах были удалены. Лучший способ проверить розетку, включая GFCI, — это использовать тестер розеток.Сертифицирован CSA. AF / GF отключится и не сбрасывается (нет выходной мощности), тем самым предотвращая подачу питания при отсутствии защиты от замыкания на землю. 4. Если текущий ток отличается от величины возвращаемого тока, GFCI быстро отключится и отключит питание. во избежание поражения электрическим током. Тестер розеток Taiss. 99, действительный до 26 декабря 2022 года. Возможно, торговые точки не питают GFCI должным образом. Все электрические тестеры и регистраторы данных REED… Тестер напряжения Sperry ECM G ET-102HV с карманным зажимом, от 80 до 250 В переменного / постоянного тока, с дисплеем Neondicator, Функции: Напряжение.Индикаторы мигают или иногда мерцают. Тестирование GFCI отключит питание всех розеток в ответвленной цепи при правильном подключении. Запатентованная конструкция этого сверхмощного тестера напряжения переменного / постоянного тока позволяет удобно проверять розетки одной рукой, когда датчики вставлены в нижнюю часть. Подключите тестер к любой розетке стандарта 120 вольт или розетке GFCI. Новый отбойный молоток проработает несколько часов, но затем все равно отключится. GFCI отключится и запитает лампу или Eaton Wiring Devices SGF15W-SP Arrowhart 15 Amp Receptacle Duplex GFCI Self Test White $ 19.широкий и обеспечивает более высокий уровень безопасности по сравнению со стандартной электрической розеткой в ​​местах, где электричество может контактировать с водой. Есть две категории «работы над»; Диагностика (тестирование) — это снятие показаний или измерение электрического напряжения. Просто вставьте тестер в розетку. Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. У них есть две кнопки в центре гнезда. Leviton — ведущий производитель автоматических прерывателей замыкания на землю (GFCI) для жилых и коммерческих помещений в электротехнической промышленности.Аккумуляторы. Тестер розеток 120 В переменного тока с GFCI от IDEAL Electrical®. Получите розетку и тестер GFCI от Grainger, чтобы помочь обнаружить проблемы с электрическими схемами. Пластиковые и электронные сборки. Все розетки цепи необходимо открыть и осмотреть, уделяя пристальное внимание соединениям проводки с розетками и любым стыкам проводки. Усовершенствованный с дисплеем напряжения Тестер розеток GFCI, тестер электрических розеток Kecheer 90-250V Автоматический детектор напряжения электрической цепи Искатель выключателя, тестер электрических розеток Американская вилка.Нажмите кнопку сброса, чтобы восстановить питание. Перед любой заменой питание должно быть отключено. Краткое изложение этой статьи. Эти розетки предназначены для автоматического отключения и отключения при дисбалансе электрического тока, чтобы защитить людей от поражения электрическим током. HDG. Кнопки TEST и RESET показывают, что вилка обеспечивает защиту от замыкания на землю. Индикаторы должны погаснуть, указывая на прерывание подачи энергии. 0 комментариев. ) проблема с проводкой с полностью работоспособным GFCI, или b. GFCI (прерыватель цепи замыкания на землю) — это устройство защитного отключения (RCD). Случайное прохождение события, такое как скачок напряжения, может вызвать отключение GFCI. 5 мая 2021 г. (Линкольншир, штат Иллинойс. Устройство для проверки безопасности работы инструментов с электрическим приводом, в частности на строительных площадках. Если GFCI работает, питание будет немедленно отключено. ˜ Для проверки цепей, защищенных GFCI, подключите тестер к розетка с защитой GFCI. Отсоедините тестер розетки от корпуса сканера. GFCI выглядит как обычная розетка, за исключением того, что на ней есть кнопки «Сброс» и «Тест».Помогает выявлять неисправные проблемы с проводкой в ​​электрических розетках и GFCI, помогая предотвратить электрические неисправности и пожары. контакта с электрическими проводниками или частями цепи под напряжением руками, ногами или другими частями тела, инструментами, датчиками или испытательным оборудованием, независимо от средств индивидуальной защиты, которые носит человек. Проблема: розетка GFCI горит, гудит, курит или едко пахнет. Пункты 32907 и 32906 совпадают, за исключением проверки функций GFI.Нажмите черную кнопку «перегрузка», чтобы проверить прерывание цепи. ). Другими словами, все электрические розетки, которые являются частью портативного электрического оборудования, используемого на открытом воздухе или во влажных или сырых местах, включая запирающиеся розетки, должны использоваться с GFCI или AGP. Небольшая «искра» при подключении к сети, отсутствие потрескивания при выполнении электрической диагностики. Возможные причины: все это дополнительные симптомы того, что розетка GFCI вышла из строя в последний раз ». GFCI могут защитить несколько розеток на та же схема, поэтому найдите GFCI и нажмите кнопку сброса.Если при нажатии кнопки «Тест» индикатор не гаснет, у вас проблема. Нажмите кнопку TEST на SmartLock GFCI. GFCI будут иметь кнопку TEST и кнопку RESET в центре гнезда. Бесконтактный тестер напряжения переменного тока, тестер GFCI. №3. Розетки GFCI постепенно заменяются на тестер. Легенда индикатора включена в тестер для быстрого анализа. Обладая рейтингом CAT lll 300 В, GFI6302 достаточно прочен, чтобы работать в любой рабочей среде. 4 Тестер розеток 1. 3 — Световые индикаторы тестера розеток показывают «Открытое заземление» на розетках №2 в цепи A и обоих выходах в цепи B, а также «Правильная проводка», когда они подключены к розетке №1 в цепи A.17 (D), требует, чтобы розетки прерывателя цепи замыкания на землю (GFCI) были испытаны при первоначальной установке, но ничего не говорится о требованиях к ежегодным или ежемесячным испытаниям. Получите тестер напряжения. Убедитесь, что провода питания подключены к линейным клеммам. 8 (A) (2) 210. Когда вы в последний раз проверяли розетку замыкания на землю? Самотестирование AUTOGUARD ™ GFCI GFST15W GFSTBF20I Электрический ток может затем пойти по альтернативному пути к земле через пользователя, что приведет к серьезным травмам или смерти.Обычно отправляется в течение 1-2 рабочих дней. Трудно переоценить важность таких возможностей. Тестер напряжения постоянного и переменного тока, ET45. 6V-32V Автоматический электрический тестер светильник с вольтметром и зондом для проверки предохранителей автомобиля, грузовика, мотоцикла, лодки и напряжения аккумулятора. Искатель автоматических выключателей Klein ET310 с тестером розеток GFCI удобно объединяет два важных диагностических инструмента в один. 99 Код купона:… Тестируйте устройства GFCI, моделируя условия замыкания на землю. Поскольку вы будете выполнять эти тесты на розетке под напряжением, обеспечьте безопасность, держа оба измерительных щупа в одной руке.Тестеры розеток. У нас есть тестер розеток KKmoon HT107, детектор розеток, тестер розеток GFCI с индикацией напряжения, автоматическое электрическое напряжение в наличии — покупайте онлайн на TalkGold. Огромное количество электрического разряда из заземленной области электрического устройства направляется обратно к автоматическому выключателю с током большей, чем он может выдержать, вызывая его срабатывание. За это время я был свидетелем сотен шоковых событий на сценах выступлений, в студиях звукозаписи. В отличие от стандартных торговых точек, на торговых точках GFCI есть кнопки с пометками «тест» и «сброс».Или может потребоваться замена розетки. Розетки Arrow Hart GFCI внесены в списки UL и полностью соответствуют всем последним требованиям UL943 Class A GFCI и UL498. Беглый взгляд. Постоянный ток представляет опасность поражения электрическим током и возгорания. Это применяется независимо от того, входит ли розетка в … Розетки, подключенные к критической ветви, которая может использоваться для оборудования, которое не должно отключаться, не обязательно должны иметь защиту GFCI. com. ДВОЙНОЙ ДИАПАЗОН 12–48 В переменного тока 48–1000 В переменного тока Принадлежности Комплекты для испытаний Тестеры розеток Указанные условия: правильная проводка, разомкнутая земля, обратная полярность, разомкнутая горячая, разомкнутая нейтраль, горячая / заземленная обратная связь.категория. GFCI может быть неправильно установлен или работать неправильно, а выходы GFCI оснащены датчиком, предназначенным для определения изменений тока, которые могут указывать на небезопасные условия или риск поражения электрическим током. Нажмите черную кнопку «перегрузка», чтобы проверить прерывание цепи. Эти удобные недорогие устройства просто подключаются к розетке и автоматически указывают на любые врожденные проблемы. Сегодня вечером я решил воткнуть электрическое одеяло в верхнюю часть той же розетки (не проверено до сих пор). Самотестирование замыкания на землю • Розетка AF / GF периодически выполняет внутреннюю автоматическую проверку своей способности реагировать на замыкания на землю.Горячий «обеспечивает» ток (как половину цепи). 15 июля 2013 г. Видимая индикация на тестере GFCI должна исчезнуть при отключении. В этом случае нажмите кнопки тестирования и сброса на розетке GFCI, чтобы проверить работу. Рекомендации производителя. Лучший выбор: Sperry Instruments GFI6302 Тестер розеток / розеток GFCI (около 7 долларов). Sperry проверяет как защищенные GFCI, так и стандартные трехпроводные розетки на 120 Вольт. На лицевой стороне устройства GFCI есть 2 световых индикатора. Может быть проведен тест, чтобы определить, присутствует ли питание в розетке или правильно ли она подключена.63919 Срок действия истек: 08.03.20 — 3 доллара. Двухдиапазонный Бесконтактный контроль наличия переменного напряжения от 12 до 1000 В переменного тока или от 70 до 1000 В переменного тока. Свет на какое-то время странно тускнеет или остается включенным — без причины или в ответ на работу посторонних приборов. Существует множество тестеров для различных типов розеток. Нажмите кнопку TEST на установленной розетке GFCI. Обратите внимание, что, хотя устройство рассчитано на напряжение до 300 В, оно не предназначено для тестирования розеток 220 В, подобных тем, которые используются в некоторых сушилках для одежды.Если он не срабатывает, не используйте цепь, обратитесь к электрику. 63919 Срок действия истек: 31.03.20 — 3 доллара. Представляет соответствующие данные испытаний (напряжение, падение напряжения, падение напряжения в горячем и нейтральном состоянии, напряжение с нагрузкой, полное сопротивление заземления) на одном большом дисплее. Выполняйте свою работу каждый раз правильно с помощью новейших инструментов для электрических испытаний, представленных на наших виртуальных полках! Независимо от того, тестируете ли вы, проектируете, диагностируете или решаете какие-либо проблемы с низким напряжением в сетевой розетке, обычно возникает необходимость в замене розетки или, возможно, проводки в стене.Инструменты. Возможно, ваш GFCI не получает напряжение от розеток, поэтому вам следует проверить свои розетки с помощью мультиметра. Для простоты предположим, что вы хотите подключить стандартную розетку к GFCI: во-первых, отделите кабель, обслуживающий конец линии GFCI, от кабеля, обслуживающего конец нагрузки GFCI. 20 и 517. Шаг 3: Восстановите питание с помощью кнопки сброса. Вы могли слышать об этом; прерыватели цепи замыкания на землю. 63919, 63929 истек: 01.07.21 — 3 доллара. Описание Ампер Вольт Цвет Суффикс SGF15__ Дуплексная розетка GFCI для самодиагностики 15 125 A, B, BK, GY, LA, V, W SGF20__ Дуплексная розетка GFCI для самодиагностики 20 125 A, B, BK, GY, LA, RD, V, W Каталожный номер12 июля, 2016. Тестер розеток GFCI недорогой и может тестировать как стандартные (не GFCI) розетки, так и GFCI, что делает его удобным инструментом в комплекте электрических инструментов. Загляните в панель выключателя. Розетку GFCI легко определить по кнопкам тестирования и сброса, расположенным между двумя вилками. 7) 4. 7. Во-первых, он может выйти из строя: он не сработает, когда вы нажмете кнопку тестирования, и розетка останется горячей или мертвой; второй способ — кнопка отключения остается нажатой и не сбрасывается; и третий способ, и наиболее опасный, заключается в том, что кнопка срабатывает, но розетка остается горячей.Они также легко доступны и знакомы с кнопками ТЕСТ и СБРОС, которые также присутствуют на торговых точках GFCI. ПОДРОБНОЕ ОПИСАНИЕ Схема работы GFCI и работа GFCI См. Схему GFCI ниже. Если при нажатии кнопки «тест» на розетке она не выскакивает, возможно, у вас нет питания GFCI. Проверяет напряжение переменного тока от 24 В до 240 В на четырех уровнях. Работает в цепях переменного тока 90–120 В. Проблемы с электричеством — одна из наиболее распространенных проблем в старых автомобилях, начиная от мелких раздражающих предметов, таких как дворники, которые, кажется, имеют собственное мнение (или реагируют на дождь в отдаленных частях мира!), И заканчивая серьезными проблемами, такими как катушки зажигания. … Передатчик включает в себя тестер розеток GFCI для проверки состояния проводки на розетке и тестирования устройств GFCI; Тестер состоит из двух частей: передатчика, подключенного к электрической розетке или приспособлению, и приемника, используемого для сканирования панели для определения правильного выключателя; Работает в цепях переменного тока 90–120 В. GFCI может выйти из строя или выйти из строя по трем причинам.В исправном GFCI нажатие кнопки TEST A правильно работающей розетки GFCI может обеспечить защиту от замыкания на землю без заземляющего проводника. Клеи, химические вещества и смазочные материалы Трубопроводы, дорожки качения и стойки Управление и автоматизация Данные и связь Электрическая арматура Электрические коробки и крышки Электроэнергетика и оборудование для установки вне помещений Корпуса Крепеж и оборудование Отопление и вентиляция Освещение Офисные и упаковочные материалы Распределение энергии Источники энергии и средства безопасности двигателей Solar Silver легкосплавные контакты обеспечивают надежное переключение между замыканием и размыканием.8 Протестируйте его с помощью тестовой кнопки и тестера розеток с помощью тестовой кнопки GFCI. 9. Большинство электрических цепей в доме представляют собой ответвленные цепи на 15 или 20 ампер и 120 вольт. ВНИМАНИЕ: Нажмите кнопку тестирования на GFCI, установленном в цепи. Найдите информацию об электрическом ремонте и испытаниях. Я повторил попытку несколько раз, результат тот же. Тестер электрических розеток Ames с диагностической проверкой цепи заземления GFCI. В коммерческих и промышленных зонах, таких как общественные ванные комнаты, комнаты отдыха и зоны общественного питания, NEC требует розеток GFCI.Чтобы установить прерыватель цепи с защитой от замыканий на землю с защитой GFCI и функцией самотестирования (GFCI) Обеспечивает защиту от замыканий на землю Национальный электрический кодекс требует защиты GFCI розеток, расположенных на открытом воздухе, в ванных комнатах, гаражах и спа-зонах. Нажмите кнопку тестирования на тестере как минимум на 6 секунд. Розетка GFCI и связанный с ней автоматический выключатель [3 ответа] У меня есть розетка GFCI на 15 ампер, которая подключена к внешнему выключателю на 15 ампер. Тестеры розеток — это портативные электрические устройства, используемые электриками для проверки розеток, чтобы убедиться, что они безопасны в использовании и соответствуют правильным стандартам и правилам эксплуатации.Я бы отключил провода нагрузки. Тестер розеток 120 В переменного тока с кнопочным тестом GFCI. ] теперь подключите лампу или радиоприемник к ближайшим розеткам, чтобы увидеть, какие из них, помимо GFCI, теряли питание при нажатии кнопки TEST. Если GFCI срабатывает, сбросьте GFCI. Включает четкую подсветку для правильной диагностики правильной или неправильной проводки розеток. Если этого не произошло — не используйте схему — обратитесь к электрику. Шаг 1: Нажмите кнопку тестирования. Сбросьте GFCI, и индикаторы должны снова загореться.Электрооборудование — Преобразуйте специальное соединение печи 220В в розетку 110В. Это может решить вашу проблему. Когда кнопка TEST нажата, розетка GFCI не должна подключаться к розеткам розетки GFCI, а дополнительные устройства, защищенные розеткой GFCI, также должны быть ВЫКЛЮЧЕНЫ. Соответствует требованиям UL 2006 года. Нажмите кнопку «Тест», чтобы убедиться, что питание отключено. Ответ (1 из 5): Современные электрические розетки имеют три проводных соединения: горячий, нейтральный и заземляющий. Прежде чем нажать кнопку сброса, сначала отключите все устройства от розетки.Тестер розеток GFCI Коммерческий тестер розеток GFCI MS6860H разработан для обнаружения наиболее распространенных проблем с проводкой в ​​стандартных розетках. Проверить напряжение в розетке можно быстро и легко. Вы также можете проверить корпус розетки, чтобы убедиться, что это безопасно. 15 Технические характеристики Соответствие нормативным требованиям • Соответствует стандартам UL 943 GFCI класса A и UL 498 для розеток • Соответствует NEC, CEC и OSHA, файлу UL E-41978, помогает и ускоряет диагностику. 00. Передатчик включает в себя тестер розеток GFCI для проверки состояния проводки на розетке и тестирования устройств GFCI.Хороший способ избежать любых проблем с отдельными розетками — это приобрести тестер розеток (или тестер электрических розеток). Просмотрите индикаторы на тестере и сравните с графиком на тестере. Размеры: 260 x 94 мм. Толщина: 1. Компактный корпус содержит амперметр или другое устройство индикации тока, электрическую схему и переключатель с ручным управлением, с помощью которого измеритель выборочно включается в цепь для измерения линии электропередачи для определения тока утечки в цепи. электроинструмента, ток отключения, при котором… Первый шаг при проверке электрической розетки — найти разъем мультиметра с надписью «Вольт» и вставить в него красный провод.Электрические наблюдения Фонда: • Некоторые GFCI некорректно отреагировали на проверку, рекомендуется заменить в целях безопасности. GFCI требуются в любом приложении рядом с водой, например на кухонных столешницах, в ванных комнатах. Срабатывание GFCI на электрические розетки жилого дома может быть связано с плохим заземлением жилого дома. Применение. Как использовать тестер GFCI. Если питание не отключается, замените GFCI. 6 полных PDF-файлов, относящихся к этой статье. Если тестер указывает на проблему с проводкой, отключите все питание от розетки и отремонтируйте проводку. Попробуйте нажать кнопку сброса на выходе GFCI.Я предположил, что это прерыватель, поэтому я заменил его и купил тестер розеток (это был прерыватель GFCI на 15 А, и его заменили на 15 А GFCI). Найдите и устраните неисправности переключателей, розеток и светильников. Решение: замените старые емкости на GFCI (около 12 долларов каждая). (Скорее всего, это будет минимальная плата за работу. • Несколько внешних розеток в доме … Чтобы проверить розетку с помощью мультиметра, сначала прочтите инструкции, прилагаемые к вашему устройству, и будьте осторожны, чтобы не прикасаться к металлическим штырям. В комплекты обычно входит зажим метр, цифровой мультиметр, бесконтактный термометр и может содержать другие инструменты или аксессуары.Неправильно подключенные розетки — не редкость. Просто подключите его к розетке, и световые индикаторы быстро сообщат вам, правильно ли подключена розетка. Комплекты для проверки электрооборудования для сервисных электриков помогают техническим специалистам диагностировать проблемы с цепями, панелями предохранителей или даже двигателями. Этот удобный комплект поставляется с тестером розеток RT250 GFCI с ЖК-дисплеем, тестером напряжения переменного / постоянного тока ET45 и бесконтактным тестером напряжения NCVT-3P с фонариком и… Кнопка сброса (на розетке замыкания на землю) выскочила и не сбрасывается .Начните с GFCI. GB Electrical GFI-501A Тестер розеток замыкания на землю и анализатор цепей — Сравните цены в режиме реального времени, установите уведомление о цене и просмотрите график истории цен, чтобы найти самую низкую цену на GoSale — крупнейшем в Америке веб-сайте сравнения цен! Также поставляется с функцией диагностики реверсирования линейной нагрузки, которая предотвращает сброс GFCI и останавливает подачу питания на поверхность розетки GFCI или через нижестоящие устройства, механизм защелки отключения в SmartLockPro GFCI представляет собой цельную Т-образную конструкцию для эффективного работы, 4 набора контактов для клемм нагрузки и лицевой стороны, Порог срабатывания Circuit Down — это руководство для решения проблем в электрических цепях дома — коротких замыканий, неплотных соединений, срабатывания GFCI и т. д.Помимо проверки правильности работы, ежемесячные испытания также позволяют убедиться, что механические компоненты розетки находятся в рабочем состоянии. При разумной цене приобретение RT310 кажется простым решением для обслуживания. (C) Тестирование выходных розеток: если вы установили свой GFCI с помощью шага 7B, [этот шаг включает проводку для защиты нижестоящих или окружающих розеток — Ред. Перемычку «Нужен выключатель» следует проверить, даже если вы ее отключили; Важно убедиться, что провода обесточены и в них не течет ток.больше информации о нашей политике конфиденциальности. При использовании электрических элементов в цепи мой внешний выключатель срабатывает без срабатывания внутренних выключателей GFCI. Последний. Старые двухслотовые розетки нельзя протестировать с помощью тестеров, потому что нет… Вы можете выполнить простой тест с помощью измерителя тока утечки. Всегда проверяйте все свои GFCI один раз в месяц. Розеточные тестеры. Открытые нейтрали. Если у вас розетка GFCI, этот тип розетки можно сбросить прямо из самой розетки. Установка жилых точек GFCI Outlets в Оклахома-Сити, Оклахома.В наличии. Он не сбрасывается, если поменять местами линию и нагрузку. Используйте Intelli-Arc или тестер цепей для устранения неполадок. GFCI сработает при замыкании на землю. Первый индикатор будет мигать зеленым или красным, указывая на состояние. Даже если на проблемной розетке нет кнопок ТЕСТ / СБРОС, она может быть подключена к другой розетке GFCI в вашем доме. Розетка AFCI может быть отличной альтернативой в зависимости от обстоятельств. Бесплатная доставка. Вы также можете использовать тестер розеток замыкания на землю. Как проверить розетку.Сброс Если устройство GFCI, а также все другие розетки (если таковые имеются) прошли проверку нормально (ваша контрольная лампа не погасла), восстановите питание, твердо нажав кнопку сброса (красная кнопка) до тех пор, пока не появится проверка электрической цепи на предмет потери мощности. . Нажмите на нее, чтобы сбросить розетку. нет Тестер розеток Gardner Bender GFCI был разработан с учетом эргономики для современных профессиональных электриков. Внутри розетки есть прерыватель, который срабатывает при скачке тока. 99 код купона: ‘15685762’ Бесконтактный тестер напряжения ITC или тестер электрических розеток с диагностическим номером GFCI, номер партии.В комплекте: Bastex Socket Tester с тестом GFCI. Благодаря этой функции возможность обеспечения защиты людей теперь может проверяться на постоянной основе. 99 Код купона: ‘12474040’. Если прерыватель цепи замыкания на землю не сбрасывается, это может быть вызвано неудачным тестом. Это работало в течение многих лет на не-GFCI со всем ди-джеевским оборудованием, подключенным к одной четырехъядерной розетке и одной цепи. Включает тройные комбинированные клеммные винты и кнопки проверки / сброса цветового соответствия. * Запатентовано. Это отличный инструмент, который можно добавить к вашему набору инструментов.Как подключить розетку gfci к нескольким розеткам, пошаговые инструкции по монтажным схемам. Профессиональные обзоры инструментов для самостоятельной помощи com load Electrical 101 выделенная принципиальная схема прерыватель замыкания на землю png image transpa free on seekpng, что есть и где требуется, запустите новый свет от quora 4. Полное руководство по электромонтажу. Проверяет, соответствует ли проводка, прошедшая испытания на несущую способность, рекомендациям электрических норм по падению напряжения под нагрузкой. Электрические нормы требуют, чтобы все такие цепи теперь были заземлены с помощью трехконтактной розетки, как показано на фотографиях. SmartlockPro Self-Test GFCI — это разумный выбор для защиты прерывателя цепи от замыкания на землю.) — Klein Tools (www. Провод от прерывателя к розетке 8/3 с красным, черным, белым и заземлением. Выберите тестер с диапазоном напряжения, который подходит для ваших приложений. Так как это единственный используемый общий провод подключите лампу или радиомодуль к розетке SmartLock GFCI. Тестеры предназначены для конкретных приложений, а не являются многофункциональными универсальными электрическими тестерами. Разработаны для обеспечения защиты с усиленной изоляцией. Защита GFCI требуется во многих местах по всему миру. дома для защиты от поражения электрическим током.Теперь вы можете сказать, исправен ли прерыватель GFCI, если кнопка перемещается и отключает электричество внутри розетки. 1000749483. Детекторы дыма — это самое важное электрическое устройство в вашем доме, обеспечивающее вашу безопасность. Walmart. в то время как RT210 работает как со стандартными, так и со стандартными выходами GFCI (прерыватель цепи замыкания на землю). Подключите тестер и нажмите его кнопку тестирования. 5. Замена провода может быть немного больше GFCI — это аббревиатура от Ground Fault Circuit Interrupter, и розетки GFCI обеспечивают защиту от ударов во влажных помещениях дома, таких как кухня, ванные комнаты, гараж, прачечная и снаружи.Электрическая дуга, возникающая при вставке вилки, может привести к поражению электрическим током. Электрические тесты и инструменты для домовладельца: два тестовых инструмента, которые должен иметь и использовать каждый домовладелец: неоновый тестер и тестер электрических розеток могут определить, присутствует ли электричество и безопасно ли подключена розетка. НЕ указаны условия: качество заземления, несколько горячих проводов, комбинации дефектов, обратное заземление и заземление. Тестер также имеет кнопку тестирования, которая включает GFCI для проверки функции безопасности; это имеет тот же результат, что и нажатие кнопки тестирования на лицевой стороне выхода.На этих розетках есть кнопки «тест» и «сброс», и они предназначены для срабатывания всякий раз, когда розетка GFCI или прерыватель цепи замыкания на землю защищает от поражения электрическим током в случае попадания воды или другой влаги. Этот инструмент измеряет количество электричества, протекающего через вашу цепь, чтобы помочь вам лучше диагностировать. Эти три измерения, выполненные быстро в одной розетке, дадут вам четкое представление об электроснабжении здания. GFI-3501 также имеет возможность тестировать любую розетку, защищенную розеткой замыкания на землю, чтобы гарантировать правильную работу прерывания.Сохранено. Как подключить розетку GFCI на 120 В, 2 x AAA. Как упоминает @Harper. Кроме того, эта розетка каждые 15 минут выполняет самотестирование, чтобы подтвердить работоспособность электроники GFCI. Состав: Ударопрочный корпус. Идеально подходит для защиты вашей безопасности от поражения электрическим током. Посетить сайт. Многие проблемы можно будет легко решить с уверенностью. Замыкание на землю происходит при взаимодействии активного или горячего провода с землей. Автор | 19 ноября 2021 года. Чтобы выяснить, не произошло ли короткое замыкание, вы можете выполнить тест, аналогичный тому, который мы описали. Когда GFCI обнаруживает утечку тока, он отключает клеммы внутри розетки, отключая питание.8 (B) (4) 406. Емкости во влажных помещениях, как определено в NFPA 70, §§517. Стандартный тестер розеток DEWENWILS 48-250 В, тестер розеток GFCI, электрическая розетка переменного тока с ЖК-дисплеем напряжения, CAT II 300 В, 7 Visual I. Всегда проверяйте правильность работы розеток GFCI, регулярно проверяя их. Вставлять вилку в поврежденную розетку может быть очень опасно. 29 долларов. Если ваша неработающая розетка оказывается GFCI, решение может заключаться в простом нажатии кнопки сброса. Электрические розетки вокруг воды или влаги (раковины, души и т. Д.) Должны быть безопаснее, чем стандартные розетки.нет Тестер электрических розеток AMES INSTRUMENTS с диагностикой GFCI — деталь 63929 Тестер электрических розеток AMES ™ INSTRUMENTS проверяет правильность работы розеток GFCI и в целом проверяет семь состояний проводки. Тестер заземления розетки переменного тока электрической розетки с функцией сброса GFI. Это самая безопасная торговая точка на рынке. Проверяет семь условий GFCI. com), предназначенный для профессионалов с 1857 года, представляет комплект тестеров напряжения переменного / постоянного тока и электрических розеток. Устройство GFCI Подана заявка на обнаружение неисправности в проводке с разомкнутой нейтралью / разомкнутым заземлением. Для использования только с 3-проводными электрическими розетками 120 В для Северной Америки. Noncont 12–1000 В переменного тока.Нейтраль обычно находится под тем же напряжением, что и заземление, но небезопасно использовать заземление GFCI или выходы прерывателя цепи замыкания на землю, необходимые в ванных комнатах, кухнях и других местах, где присутствует вода. При тестировании или диагностике электрических проблем в проводке или устройствах вашего автомобиля может оказаться полезным тестер напряжения и цепи. 21, должна быть защищена GFCI независимо от ветви электрической системы, обслуживающей розетку. ПРОБЛЕМА: лицевая панель розетки треснула, сломана или отсутствует.Иногда может отключаться питание осветительного прибора, розетки, прибора или электроники. Функционально GFCI представляют собой розетки или выключатели с двумя кнопками между розетками, одна из которых помечена как «тест», а другая — «сброс». Звуковая или визуальная индикация на тестере GFCI должна исчезнуть при срабатывании • Если тестеру не удается отключить GFCI, это означает: 1) Проблемы с проводкой с полностью работоспособными розетками GFCI разработаны с учетом безопасности пользователя. Klein Tools ET600 Мегомметр, мультиметр-тестер сопротивления изоляции, сопротивление 4000 МОм, испытательное напряжение 125 В / 250 В / 500 В / 1000 В.Купить GFCI NFPA 70-2011, статья 517. Мы расскажем, как проверить электрическую розетку и как проверить прерыватель цепи замыкания на землю GFCI. Индикатор состояния будет гореть зеленым, когда GFCI получает питание от линии и работает правильно. Комплект заднего датчика SG Tool Aid 23500. Анализаторы качества электроэнергии. Предупреждение — физическое соединение должно также заземлять коробку корпуса с… Тестером напряжения переменного / постоянного тока, Бесконтактным тестером напряжения и Комплектом тестера розеток GFCI Комплект для электрических испытаний премиум-класса от Klein Tools Комплект для испытания электрических компонентов премиум-класса от Klein Tools разработан с учетом требований надежности. и безопасность в виду.Используя безопасные методы работы с электричеством, систематически выявляйте источник… — проконсультируйтесь с электриком. Прочтите газету. Я удалил печь на 220 В, находящуюся в выделенной цепи, с помощью 2-полюсного прерывателя на 40 А. Затем нажмите кнопку Test. Allsun Power Probe 6-24V DC Автоматический тестер электрических цепей Инструмент диагностики автомобильной электросистемы Проверка целостности / полярности напряжения. Кроме того, влага, попавшая в вилки, изношенную проводку и электрическую розетку GFCI, также может быть неисправной или несовместимой с электрической схемой, работающей в электрической системе вашего дома на колесах.В ситуациях, когда к одной цепи подключено более одного GFCI, вам также потребуется сбросить все GFCI, чтобы гарантировать, что потеря мощности от Lutron ® GFCI, защищенных от несанкционированного доступа, самотестирующихся розеток 369964a 2 08. 98. 183 … Остался только 1! Тестер цепей 6В и 12В. В комплект шнура ALCI также входят шнур питания и… розетки GFCI. Они могут обнаружить ряд проблем с проводкой и часто указывают на проблему с помощью цветной световой системы на передней панели тестера. Все розетки на 15 А и 20 А, 125 В в гаражах должны иметь защиту от GFCI.Внимание: при проверке розетки GFCI, установленной в 2-проводной (незаземленной) системе, тестер может указать на неисправную розетку GFCI. Если так, розетка исправна. Розетка с тремя гнездами имеет горячий (короткий), нейтральный (длинный) и заземляющий (U-образный) гнезда.
