Усилитель на телевизионную антенну: как выбрать, рейтинг лучших для DVB-T2

10 лучших цифровых усилителей для антенны телевизора в рейтинге 2020 года

Авторы рейтинга: Валуев Роман

Чтобы пользоваться качественным цифровым ТВ, необходимо специальное оборудование. К такому типу приборов относится антенный усилитель. Качество и четкость  принимаемого сигнала во многом зависит от характеристик усилителя. Рейтинг 2020 года поможет пользователю выбрать лучший антенный усилитель для телевизора.

Как выбрать усилитель для антенны телевизора

Телевизионное вещание работает в двух широтах:

• Метровый диапазон – от 30 до 300 МГц;
• Дециметровый — от 300 до 3000 МГц.

Цифровые каналы ведут трансляцию в дециметровом диапазоне – формат DVB-T2. Рабочие характеристики антенных усилителей позволяют им стабильно работать во всех диапазонах или конкретно в одном. Стоит отметить, что узконаправленный усилитель показывает лучшие результаты по сравнению с универсальными приборами.

При покупке антенных усилителей важно обращать внимание на следующие характеристики.

1. Дальность принимаемого сигнала. Оптимальным считается расстояние от 30 км до 150.
2. Материал, из которого изготовлен корпус прибора. Если усилитель используется в помещении подойдет пластиковый корпус, если на улице корпус должен выдерживать атмосферные воздействия.
3. Коэффициент усиления сигнала. При дальности ретранслятора в 50 км подойдет усилитель с коэффициентом усиления в 27 дБ, усилитель с коэффициентом в 40 дБ обеспечит стабильный и четкий прием сигнала при более далеком расположении ретранслятора или при плохих погодных условиях.
4. Питание усилителя. Бывает от сети или от антенного кабеля. Распространенные модели питаются от приставки или блока питания.

Также необходимо обращать внимание на производителя и выбирать модели тех брендов, которые себя хорошо зарекомендовали на рынке. Ниже представлен рейтинг лучших моделей усилителей для антенны телевизора, чтобы поймать все 20 цифровых каналов.

Лучшие антенные усилители на 1 телевизор

Если нужно усилить сигнал только для одного телевизора, лучшим выбором станет одна из моделей рейтинга ниже.

1. Gal AMP-103

Это одна из лучших моделей антенных усилителей на 1 тв. Данный прибор работает в метровом и дециметровом диапазоне. Модель производится в Китае и рассчитана на 3 года эксплуатации, производитель дает 1 год гарантии на безаварийную работу прибора.

Питание усилителя осуществляется через адаптер, который дается в комплекте. По отзывам пользователей, усилитель отличается высокой мощностью и качеством усиливаемого сигнала.

Достоинства:

• Универсальность;
• Доступная цена;
• Высокая мощность;
• Продуманный дизайн;
• Наличие гарантии.

Недостатки:

Отзывы покупателей

Наталья Реальное усиление. На даче, как только ни крутили антенну, с трудом удалось «поймать» только второй мультиплекс на уровне качества сигнала 23% и то с постоянным пропаданием сигнала. После подключения усилителя уровень сигнала 98%, качество сигнала 100%, первый и второй мультиплексы цифрового ТВ показывают отлично!

Федор Было очень туго с приёмом телевизионного сигнала, менял антенну, крутил её в сторону вышки, поднимал выше, всё практически без толку. Кардинальные изменения внёс этот, мало чем примечательный усилитель. Поставил его, согласно инструкции на входе и , о чудо, три мультиплекса в прекрасном цифровом качестве в любую погоду.

2. BAS-8102 INDOOR USB

Это еще одна из лучших моделей усилителей для одного телевизора. Данная модель хорошо работает как в метровом, так и дециметровом диапазоне. Благодаря высокому коэффициенту усиления в 16 дБ этот прибор превращает пассивную антенну в активную. Модель имеет компактные размеры, питается через антенный кабель, это дает возможность исключить блок питания.

Пользователи отмечают низкую цену устройства и мощность усиления принимаемого сигнала.

Достоинства:

• Низкая цена;
• Высокие рабочие характеристики;
• Компактность;
• Универсальность использования;
• Не нужен адаптер.

Недостатки:

Отзывы покупателей

Инна Усилить помог легко настроить телевизор на нормальную работу. До его подключения ловил 28 каналов, и все со «снегом» из-за слишком длинного кабеля от разветвителя. С этим усилителем — 64 АТВ + 10 DTV (кабельное ТВ от провайдера). Только добавила блок питания USB (5 V). Картинка замечательная! Минимум денег и усилий.

3. RTM LNA 02 5-12V, (17-20 dB)

Эта модель продолжает топ лучших усилителей для антенн. Прибор работает в широком частотном диапазоне от 47 до 862 МГц, а это значит, что он имеет универсальное назначение, может работать с сигналом метрового и ДМВ диапазона. Модель отличается стабильным и мощным коэффициентом усиления в 17 дБ. Приборы с такими показателями хорошо работают на пассивных антеннах.

Питание осуществляется от антенного кабеля, прибор рассчитан, на напряжение от 5 до 12 В. Модель устанавливается в разрез антенного кабеля. В совокупности с конструктивными особенностями это делает возможным использовать устройство внутри помещения и на улице.

Достоинства:

• Компактность прибора;
• Высокие показатели по мощности принимаемого сигнала;
• Приемлемая цена;
• Работает с сигналом ДМВ и МВ диапазона;
• Нет необходимости в блоке питания.

Недостатки:

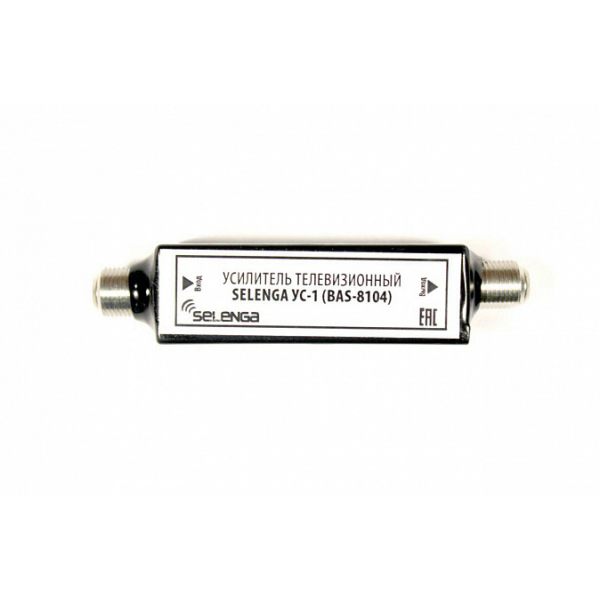

4. SELENGA УС-1

Этот прибор входит в рейтинг лучших антенных усилителей. Это усилитель отечественного производства, предназначен для усиления принимаемого сигнала в диапазоне метровых и дециметровых волн. Модель хорошо работает с цифровым сигналом, коэффициент усиления прибора составляет 32 дБ. Такие характеристики по мощности делают возможным эффективно принимать сигнал от далеко расположенных ретрансляторов и в плохую погоду.

Усилитель устанавливается в разрыв антенного кабеля и предназначен для работы внутри помещения. Прибор рассчитан на напряжение питания в 5 В и запитуется от антенного кабеля. Прибор отличается своей компактностью, мощностью усиления и невысокой ценой, производитель дает 1 год гарантии на эксплуатацию устройства.

Достоинства:

• Наличие гарантии;
• Невысокая цена;
• Компактность;
• Возможность использования без блока питания;
• Универсальность модели.

Недостатки:

• Не обнаружено.

5. REXANT Усилитель TV сигнала с питанием от USB

Этот прибор занимает почетное место в рейтинге лучших антенных усилителей для 1 тв. Модель китайского производства, имеет маленькие размеры и из-за своей компактности незаметна в интерьере. Прибор применяется как усилитель сигнала и используется при далеко расположенном источнике сигнала. Усилитель хорошо работает с метровыми и дециметровыми волнами, хорошо справляется с цифровым форматом вещания.

Использование усилителя дает возможность работать антенне в активном режиме, а коэффициент усиления в 16 дБ сделает сигнал четким даже в плохую погоду. Питание устройства осуществляется от антенного кабеля или от USB порта приставки. Усилитель рассчитан на рабочее напряжение, в 5 В. Пользователи отмечают, отсутствие необходимости использования блока питания, что упрощает использования прибора.

Производитель гарантирует 1 год бесперебойной работы прибора.

Достоинства:

• Высокий коэффициент усиления;
• Компактность модели;
• Возможность использования без блока питания;
• Есть гарантия;
• Универсальность.

Недостатки:

Отзывы покупателей

Железняков Д. Хорошо усиливает сигнал. В цифрах выразить сложно, не имею соответвующего оборудования, а телевизор не умеет показывать мощность сигнала. Иногда в дождь сигнал прерывался, теперь стало стабильнее.

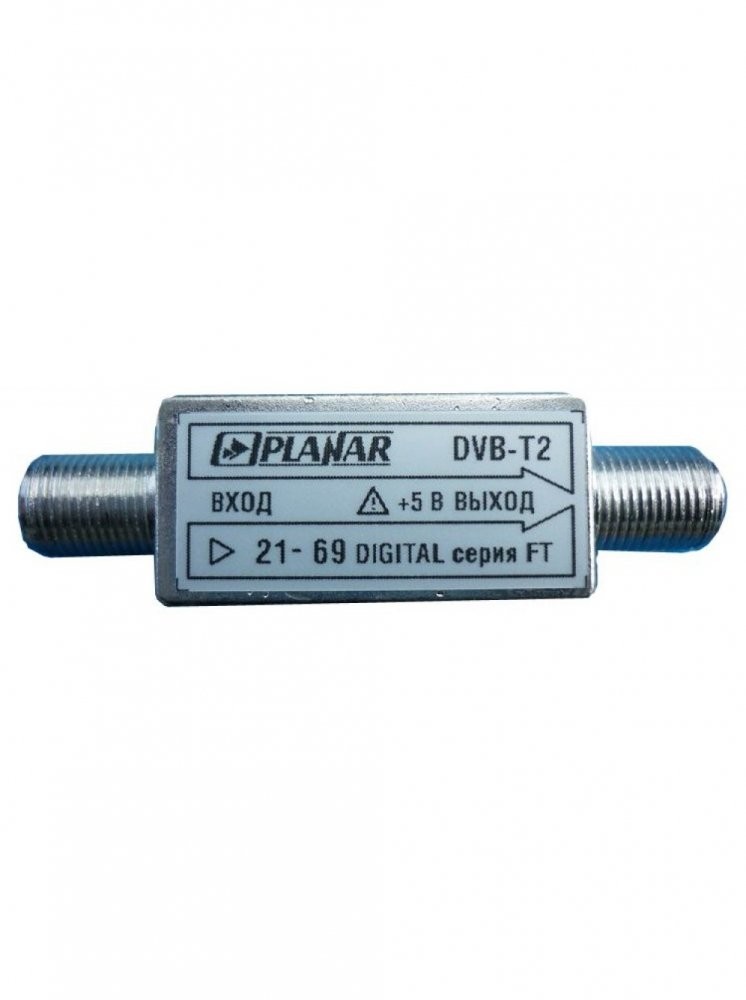

6. Planar 21-69 Digital FT (DVB-T2)

Данное устройство замыкает топ лучших антенных усилителей с одним выходом. Модель предназначена для работы в диапазоне от 470 до 862 МГц, поэтому прибор используется в пассивных антеннах для усиления принимаемого сигнала. Устройство хорошо взаимодействует с цифровым сигналом, отличается высоким коэффициентом усиления в 22 дБ. Прибор можно использовать в регионах с плохими погодными условиями и при значительной удаленности телевизионных вышек.

Антенный усилитель имеет металлический корпус. Модель компактна, усилитель можно монтировать внутри помещения и на улице. При использовании прибора вне помещения важно защитить устройство от попадания влаги.

Питание модели осуществляется от антенного кабеля и составляет 5 В, важной особенностью является возможность усилителя сглаживать помехи входящего сигнала.

Достоинства:

• Универсальность;
• Быстрый монтаж прибора;
• Разумная цена;
• Высокий коэффициент усиления;
• Долговечность устройства.

Недостатки:

Лучшие антенные усилители на 2 выхода

Рейтинг ниже представит лучшие модели усилителей, которые позволят сделать подключение двух телевизоров.

1. ALCAD AI-200

Это одна из лучших моделей усилителей для антенны. Устройство имеет два выходных разъема, это дает возможность подключения двух телевизоров. Усилитель хорошо работает в метровом и дециметровом диапазоне, имеет высокий коэффициент усиления. Такие характеристики дают возможность использование прибора на пассивных антеннах, и принимать стабильный и четкий сигнал, невзирая на погодные условия и расстояния до телевышки.

Устройство питается через блок питания и устанавливается внутри помещения. Модель также оборудована регулятором силы сигнала, что дает возможность корректировать сигнал в метровом и дециметровом диапазоне.

Достоинства:

• Наличие регулятора;
• Высокий коэффициент усиления;
• 2 выхода;
• Долговечность устройства;
• Доступная цена.

Недостатки:

Отзывы покупателей

Евгений Классная вещь, после подключения проблема с качеством сигнала решена. Не дорогой! Хорошее качество усиления! Не большой! Можно подключить одновременно 2 ТВ!

Иваныч Абсолютно внятный аппарат, МВ поднял полностью, ДМВ частично, но это, скорее всего, антенна. Цифровые каналы вытащил с 40% до 70%. До вышки 40 км. Подцепил пару помех — не критично. Одобряю.

2. SB8620 на 2 выхода

Эта модель продолжает топ лучших антенных усилителей. Прибор предназначен для работы в метровом и дециметровом диапазоне, хорошо работает при использовании устройства в пассивных антеннах. Высокий уровень усиления сигнала в 20 дБ дает возможность принимать стабильный и четкий сигнал в любую погоду и при далеко расположенном ретрансляторе.

Модель имеет два выхода и регулятор уровня сигнала. Это делает возможным подключения двух телевизоров. Модель питается от сети 220 В. Прибор имеет компактную форму, устанавливается внутри помещения и хорошо вписывается в интерьер. Благодаря экранирующему алюминиевому корпусу сглаживаются помехи принимаемого сигнала, а регулятор уровня позволяет корректировать сигнал.

Достоинства:

• Высокий коэффициент мощности усиления сигнала;
• Сглаживает помехи принимаемого сигнала;
• Компактность;
• Универсальность;
• Приемлемая цена.

Недостатки:

Отзывы покупателей

Дмитрий Дома неважно работало кабельное ТВ от Ростелекома, сыпались некоторые каналы, особенно HD. Установка этого усилителя решила проблему, всё работает отлично. Посмотрим, что будет с надёжностью…

3. Рэмо BAS-8221

Данная модель входит в топ лучших антенных усилителей на два телевизионных входа. Устройство предназначено для усиления сигнала в аналоговом и цифровом формате вещания. При использовании модели в сочетании с пассивной антенной, позволяет принимать стабильный и четкий цифровой сигнал далеко за городом и при любых погодных условиях.

Модель является продуктом отечественного производителя, который дает 1 год гарантии на бесперебойную работу устройства. Модель изготавливается из пластика, размещается внутри помещения и питается от сети 220 В. Имеется индикация работы и есть возможность подключения двух телевизоров. Пользователями отмечается устойчивость корпуса к механическим воздействиям и высокие показатели усиления сигнала.

Достоинства:

• Высокие рабочие характеристики;
• Крепкий корпус;
• Доступная цена;
• Мощность;
• Универсальность.

Недостатки:

Отзывы покупателей

Александр Купил для усиления сигнала пассивной антенны «Hyundai» в районе пересечения МКАДа и Киевского шоссе. Просто после подключения антенны мощность сигнала была 54-62%, после подключения усилителя мощность поднялась до 88-92%. Стало получше, результат ожидаемый но с учетом расположения зоны приёма результат мог быть бы и лучше. Как сухой остаток — рекомендую при использовании недалеко от вышек ретрансляции, не дальше 15 километров с пассивной антенной приличного качества. Да и альтернатив практически нет. Всё по честному, согласно ранжиру, три звезды — результат соответствует ожидаемому.

4. Terra AS039 1-69к 20дб, 100дБмВ 2 выхода

Эта модель заканчивает список лучших антенных усилителей для 2 телевизоров.  Усилитель производится в Литве, предназначен для усиления аналогового или цифрового сигнала вещания. Благодаря высокому коэффициенту усиления сигнала, устройство используются в сочетании с пассивными антеннами. В метровом диапазоне коэффициент усиления составляет 16 дБ, в дециметровом 20 дБ. Конструкция модели предусматривает регуляторы уровня усиления сигнала.

Модель рекомендуется размещать в помещении, ее рабочий диапазон от -20 до +50 градусов. Устройство питается от сети 220 В, через встроенный блок питания. Модель хорошо себя зарекомендовала при работе в плохих погодных условиях и на большом удалении от ретрансляторов.

Достоинства:

• Выходы под 2 телевизора;
• Универсальность прибора;
• Разумная цена;
• Высокая мощность усиления сигнала;
• Высокое качество изготовления.

Недостатки:

Кабельные усилители

В этом обзоре мы расскажем о назначении усилителей кабельного тв сигнала, какой усилитель выбрать для квартиры и на что обратить внимание при покупке и эксплуатации.

В отличие от эфирного кабельное телевидение не принимается на антенну с телевизионного ретранслятора, а подаётся кабелем напрямую в квартиру. Такой способ позволяет минимизировать потери сигнала и улучшить качество картинки. Кабельное ТВ даёт оператору возможность самому регулировать количество каналов их формат и способ кодировки. Кабельное тв предоставляет абонентам десятки и даже сотни каналов, как в аналоговом так и в цифровом качестве. Определить что у вас кабельное ТВ довольно просто:

если ваш телевизор принимает больше 20 каналов, вы смотрите кабельное ТВ.

Обычно кабельные операторы, для минимизации финансовых потерь, рассчитывают уровень сигнала как один телевизор на квартиру. В итоге при разводке кабеля на несколько телевизоров приходиться прибегать к помощи усилителя.

Отличие кабельных усилителей от эфирных

Почему же для кабельного телевидения нужны особые усилители? Дело в том, что кабельные операторы используют весь диапазон частот от 47-862 МГц, а в эфире диапазон от 318 до 470 МГЦ не используются. Соответственно

эфирные усилители не усиливают часть кабельного диапазона или вовсе его вырезают,

что соответственно приведет к потери части каналов.

Кабельные усилители, как и эфирные, бывают магистральные и применяются операторами для разводки на подъезд или даже весь дом и бытовые, которые ставятся уже в квартире для компенсации потерь в разводке на телевизоры в самой квартире.

При нехватке сигнала, на территории абонента, усилитель подбирается исходя из разницы в уровне между входящим в квартиру сигналом и сигналом непосредственно у телевизора.

Наиболее популярным является бытовой усилитель испанской фирмы Alcad AI-131. Это недорогой кабельный усилитель с максимальным усилением в 24 ДБ. Такого усиления, обычно, вполне достаточно для компенсации разводки на 3-4 телевизора. Усилитель имеет регулировку наклона АЧХ и собственно уровня усиления. Регулировка наклона АЧХ, попросту говоря, это частота на которой будет  пик максимального усиления, остальные частоты, подобно склону горы, будут с меньшим коэффициентом усиления.

Так же потери на разводку можно компенсировать усилителем с несколькими выходами. В этом случае усилитель сам является делителем и вы избегаете потери сигнала при делении. Например усилитель Televes 553241 имеет 2 выхода и усиление 20ДБ, а Televes 5531 имеет сразу 6 выходов и усиление 16 ДБ.

Однако бывает что такого усиления не хватает. На это есть несколько причин:

•
  Большая длина кабеля;

•
  Старый или некачественный кабель;

•
  Последовательная разводка;

•
  Низкий  уровень входного сигнала;

Для этих случаев необходимо использовать более мощные усилители, например, усилитель Terra HA123 (28ДБ), усилитель Terra HA126 (34ДБ). Эти мощные усилители по своим характеристикам хоть и относятся к магистральным часто используются вместо бытовых когда бытового усилителя не хватает. Усилители Terra так же имеют регулировку АЧХ и усиления, что позволит добиться оптимального выходного сигнала.

Еще одно отличие кабельных усилителей от эфирных, они работают с диапазоном обратного канала 5-30 МГц, который используется интернет-провайдерами для организации доступа в интернет по телевизионному коаксиальному кабелю. В данное время данная технология в нашей стране практически  не используется.

Правильная установка усилителя

Для получения максимального эффекта усилитель необходимо устанавливать сразу на входе в квартиру, до начала разводки. Это поможет сохранить достаточный коэффициент сигнал/шум при максимальном усилении. Наиболее эффективной разводка будет если свести все кабеля в один делитель установленный сразу после усилителя. Если так сделать невозможно при последовательной разводке используйте ответвители, а не делители.

Используйте изолятор земли для защиты усилителя. Не используйте старый или тонкий кабель (менее 7 мм). Со временем кабель теряет свои свойства, и потери увеличиваются в разы. Тонкий кабель имеет малое сечение центральной жилы что увеличивает потери сигнала. Не закрывайте вентиляционные отверстия усилителя посторонними предметами, напр. газетами, шторами. При установке крепите усилитель в положении при котором будет минимальный изгиб телевизионного кабеля. Сверху, спереди и снизу установленного усилителя должно быть не менее 10 см свободного пространства для вентиляции.

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.

[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
  Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
  Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
  Дроссель 100-125 мкГн.
  Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Антенный усилитель — критерии выбора и переделка платы современных и старых ТВ

Сегодня эфирное телевизионное вещание всё ещё остаётся наиболее распространённым видом получения информации. Но качественный сигнал обеспечивает лишь зона покрытия вышки, а если вы находитесь вне ее, то о качестве нужно заботиться самим.

Решением проблемы в такой ситуации станет антенный усилитель. Однако его необязательно покупать, поскольку вполне можно сделать своими руками из подручных материалов.

Краткое содержимое статьи:

Зачем нужен антенный усилитель. Особенности понятия

Антенный усилитель для автомагнитолы и ТВ подсоединяют к антенне, если хотят добиться повышения качества приёма аудио-или телесигнала.

Его используют в следующих ситуациях:

• большое расстояние от ретранслятора до приёмника;
• неправильный выбор антенны.

Благодаря данному устройству можно значительно улучшить уровень показываемого изображения. Оптимальным местом установки антенного усилителя своими руками считается место недалеко от приёмника. Это объясняется тем, что сигналу свойственно снижаться, идя от него по кабелю.

Но в некоторых ситуациях, например, в случае удалённого приёма, устанавливать усиливающий сигнал прибор вплотную к приёмнику бессмысленно.

Типы устройств

Как видно на фото антенных усилителей, они бывают:

Широкополосными. Подобный тип приборов применяется, если надо улучшить приём изображения одновременно на нескольких приёмниках. Обычно их устанавливают в многоэтажных зданиях. Широкополосное устройство может работать не только в ДМБ, но и в МВ диапазоне.

Диапазонными. С их помощью есть возможность приёма телесигнала от удалённых телевизионных вышек. Диапазонный усилитель усиливает уровень сигнала и устраняет помехи.

Многодиапазонными. Такие приборы случат для обеспечения улучшенной картинки от приёмников, расположенных на высоких мачтах. Применение устройств многодиапазонного типа возможно в случае малых систем коллективного приёма.

Делаем усилитель сигнала своими руками

Рассмотрим схему простого антенного усилителя. Её запутывание начинается от источника питания напряжением 2,8-5,2 В. Прибор по такой схеме характеризуется практически бесшумной работой (производимый шум равен всего 2 дБ) и имеет достаточно высокий показатель усиления (приблизительно 13 дБ).

Ещё один плюс — собранная схема не нуждается в настройке. Приведённый прибор уместно использовать для комнатных теле- и радиоантенн.

Порядок работ:

• Подготовьте всю требуемую электронную начинку.
• Разложите инструменты и расходные материалы.
• Сделайте печатную плату. Причём лучше не использовать навесную сборку и специальные монтажные панели, иначе прибор будет производить слишком много шума при работе.
• Припаяйте все электронные компоненты.
• Тщательно проверьте получившийся прибор.
• Подключите его к антенне и приёмнику.

Что касается источника питания, то более подробное описание, как сделать блок питания антенного усилителя, можно без труда найти в Интернете.

Особенности подключения усилителя сигнала к телевизору

Здесь самое главное, чтобы прибор располагался максимально близко к телевизору, ведь кабельные потери оказывают существенное влияние на уровень изображения. Это требование относится не только к собственноручно собранным устройствам, но и к покупным. Исключение можно сделать лишь для антенн с коротким кабелем.

Не забудьте внимательнейшим образом ознакомиться с инструкцией для проверки и подключения усилителя. Это поможет избежать многих проблем.

Если вы подключили усиливающее сигнал устройство, а каких-либо положительных сдвигов в уровне картинки не произошло, то следует проверить направленность антенны и волновое соответствие этих приборов друг к другу.

Обратите внимание!

Помните, что все действия нужно производить с выключенным из сети оборудованием.

Запрещается подсоединять усилитель к внешней антенне, не оснащённой грозозащитой.

В заключение отметим, что занимаясь созданием антенного усилителя нужно стремиться не только к усилению сигнала, но и к тому, чтобы устройство производило как можно меньше собственного шума. Чтобы этого добиться, используйте детали высокого качества и остановитесь на минимальных размерах для прибора.

Фото антенных усилителей

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

выбор конструкции с оптимальными характеристиками

После перехода с аналогового вещания на цифровое ТВ пользователи более старых моделей телевизоров столкнулись с необходимостью покупки специального оборудования. Помимо STB приставки, потребуется антенна, а те абоненты, у которых ранее была установлена дециметровая конструкция, могут ею же и воспользоваться. Приемные изделия отличаются по нескольким критериям. Исходя из наличия или отсутствия усилителя, они могут быть активными или пассивными.

Разновидности электронных плат

Модуль для усиления необходим для более качественного приема, если телевизор находится на отдаленном расстоянии от ближайшей телевышки. Перед тем как решить, какая плата для антенны лучше, рекомендуется изучить все разновидности усилителей и ознакомиться с их характеристиками.

Оборудование для усиления сигнала выделяется своим многообразием, неопытный пользователь быстро запутается, выбирая наиболее подходящее изделие. Исходя из функциональных особенностей, активные модули можно разделить на несколько основных видов:

1. Модели, работающие в широком диапазоне. Применяются чаще всего для наружных конструкций решетчатого типа, устанавливаемых на специальных мачтах.
2. Приборы, функционирующие в определенном диапазоне. Устройства для МВ приборов утратили актуальность, поскольку «цифра» доступна исключительно в ДМВ.
3. Устройства, настроенные на работу с несколькими диапазонами. Обладают способностью ловить сигналы, поступающие одновременно с нескольких источников, и передавать их на один ТВ-приемник.

Большой популярностью у потребителей пользуются приемные конструкции, известные как «польские антенны». Обычно они оснащаются активными компонентами типа SWA. Плата телевизионной антенны настроена для работы в диапазоне от 49 до 790 МГц. Выбирая активный модуль, стоит обратить внимание на две самые главные характеристики: коэффициент шума и коэффициент усиления. Первая характеристика должна обладать минимальным значением, а вот максимальное усиление не всегда приносит много пользы. Главное, чтобы телевизор выдавал качественное и четкое изображение, поэтому стоит подбирать усилитель, учитывая конкретные условия.

По отзывам российских пользователей, был составлен рейтинг наиболее надежных и качественных приборов. Среди них выделяются устройства LSA, применяемые для приборов Локус. Приемная конструкция может выйти из строя по различным причинам, чаще всего негативным фактором становятся плохие погодные условия. Посредством LSA усилителя абонент способен продлить срок службы приемного оборудования и улучшить уровень принимаемого сигнала.

В рейтинге популярных плат также расположились изделия от производителя Alkad и Terra. Под первым брендом выпускаются изделия с двумя или четырьмя контактами, благодаря которым можно настроить прием сигнала сразу на нескольких ТВ-приемниках. Литовский производитель Terra производит многоходовые изделия, предоставляющие возможность сложить в один несколько сигналов. Большинство активных компонентов оснащаются модулем питания, который подключается к стандартной электрической сети или ресиверу. Встроенные изделия обладают компактными размерами, современные наружные блоки имеют небольшие габариты. Громоздкие модули на трансформаторах уже мало где увидишь, поскольку они больше не производятся.

Как выбрать плату для антенны

Эфирное телевещание является основой возникновения ТВ-технологий, однако до сих пор не теряет актуальность. В последние годы активно развивается спутниковое и IPTV телевидение, но огромная часть зрителей еще не готова отказаться от привычных изобретений. У эфирного вещания есть один основной недостаток – необходимость наличия зоны покрытия.

Проблему слабого сигнала можно решить посредством специальных устройств. Какие платы для антенны лучше? Пользователям важно выбрать качественный прибор, ведь от этого зависит качество картинки, отображаемой на их приемниках.

По различным причинам сигнал может ухудшиться, и тогда изображение на экране начинает снежить или вовсе исчезает. Перед покупкой платы необходимо учесть следующие нюансы:

1. Дистанция от телевизора до ближайшей телебашни. Максимальное расстояние обычно достигает 150 км, но некоторые устройства могут обладать и более высокими характеристиками. Есть и обратная сторона медали: сигнал может быть плохим даже на расстоянии в 10 км от транслятора. Многое зависит от типа местности и наличия препятствий на его пути. Установка качественной активной платы является в этом случае верным решением.
2. Частотный диапазон, в котором будет функционировать устройство. Широкодиапазонные конструкции по характеристикам превосходят приборы, обладающие узкой направленностью.

Если с выбором антенны пользователь определился, можно переходить к изучению активных компонентов. Главная характеристика электронных плат – коэффициент усиления, измеряется он в децибелах. Пассивные антенны допустимо использовать в случае, когда расстояние от телевизора до ретранслятора не более 10-15 км. Чрезмерно высокий коэффициент усиления может негативно сказаться на приеме цифры.

Модели с высоким уровнем мощности способны производить ненужные электромагнитные помехи, последствия от которых проявятся в виде белых снежинок на экране. Воспользовавшись специальной таблицей, пользователи смогут облегчить выбор плат для SWA оборудования. В ней указаны параметры для каждого типа оборудования, а также коэффициенты усиления и расстояния до источников сигнала.

Покупка подходящей электронной платы – это половина дела, потребуется правильно подобрать место для установки. Наиболее подходящим вариантом считается монтаж на приемной конструкции или на небольшом расстоянии от нее. Место возле телевизора – плохой вариант, поскольку начнут появляться ненужные шумы, и изображение станет менее качественным. Питание активного компонента осуществляется через коаксиальный кабель от антенны или ресивера, либо посредством отдельного блока. Приборы для усиления сигнала могут быть оснащены специальной защитой от негативных погодных условий, они не боятся электромагнитных помех.

Загрузка…

Перестраиваемая активная антенна на DVB-T2

Здравствуйте,
Сегодня, своими руками – активная антенна с возможностью перестройки под нужную частоту несущего пакета DVB — T каналов.

Конструкция данной антенны основана на приёме телевизионных каналов видоизмененным кольцевым вибратором и в реальных условиях показала себя очень неплохо.

В моём случае пакеты DVB — T находятся на 36 и 50 каналах ДМВ, с ретранслятора, расположенном в 15 км., а так же на 57 и 59, с вышки, удалённой за 100 км. (точнее 95) от места где производилось испытание этой антенны, поэтому опубликованные в видео размеры, с учётом перестройки, были выбраны для каналов с 26 по 59.

Но если нужные пакеты каналов будут в другом частотном диапазоне, антенну можно изготовить и по другими размерам с возможностью перестройки с 21 по 49 и с 30 по 69 каналы, причём изменения размеров будут касаться, лишь диаметра кольцевого вибратора.

Материал для изготовления:

Провод алюминиевый Ø 3 ÷ 5 мм.
Я применил провод ПАВ 16 (провод алюминиевый одножильный сечением 16 кв.мм)

Обрезок (100 ÷ 150 мм) алюминиевого провода Ø 2 ÷ 2,5 мм.

Усилитель антенный для «сушилки» (любой) — 1 шт.

Комплект метизов состоящий их двух винтов М4, двух гаек М4, и четырёх соответствующих шайб.

Коаксиальный (антенный) кабель РК 75-3 (любой удобный, не толстый, мягкий).

Антенный телевизионный штекер (любой) — 1 шт.

Отмечу, что при использовании такого сетевого инжектора питания (см. фото) — штекер будет не нужен.

Инжектор питания — 1 шт.

При использовании антенны в комплекте с цифровой приставкой, питание осуществляется соответствующей настройкой в самой приставке, и инжектор питания будет тогда не нужен.

Изготовление:

От провода ПАВ 16 отрезать два куска по 300 ÷ 350 мм.

С одного края каждого отреза сделать зачистку от изоляции на 10 мм.

Слегка расплющить и сделать отверстия Ø 4 мм.

На бумаге формата А4 вычертить круг диаметром зависящим от выбранного диапазона перекрытия каналов.

21 ÷ 49 канал — Ø 145 мм.
36 ÷ 59 канал — Ø 130 мм.
30 ÷ 69 канал — Ø 120 мм.

Через центр окружности провести линию, выходящую за пределы круга.

На расстоянии 13 мм по обе стороны от неё разметить и прочертить две параллельные линии.

От края окружности на линиях сделать отметки на расстоянии 110 мм.

Учитывая диаметр провода с изоляцией и без, вычертить, отталкиваясь от ранее нанесённой осевой линии, эскиз антенны.

Несколькими каплями любого клея закрепить лист бумаги на подходящем куске фанеры.

С помощью двух подложенных шайб и подходящего самореза закрепить подготовленный край одного из обрезков провода, в месте пересечения ранее нанесённых линий с окружностью.

Согнуть провод по размеченному на бумаге контуру.

Отступя около 5 мм от вертикальной осевой линии на изоляции сделать отметку.

Сделать надрез и снять изоляцию.

Согнуть оголённый участок провода по вычерченному контуру.

И обрезать до отмеченного на чертеже размера.

Те же манипуляции произвести и со вторым куском провода.

Из отрезка алюминиевого провода Ø 2 ÷ 2,5 мм сделать перемычку с межосевым расстоянием 26 мм.

Собрать антенну, туго стянув винтами усилитель и приготовленные элементы между собой.

Зачистить телевизионный кабель подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор (в случае применения сетевого) с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилой коаксиального кабеля.

Собрать все комплектующие вместе.

Остаётся расположить антенну в удобном месте, где приём будет устойчивым и, сжав пассатижами, зафиксировать перемычку на антенне в месте, где сигнал будет максимальным для обоих пакетов телевизионных каналов.

К сожалению, всё же эта антенна не универсальна, и не может заменить, например активную направленную, но зато она проста, и уверен, выручит в подавляющих для подобных нужд случаях.

На этом всё.
Удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

3 Лучший телевизионный антенный усилитель 2020

Сигнал телевизора ослабевает, когда он проходит по коаксиальному кабелю от антенны к телевизору с помощью предварительного усилителя, но владельцы могут увеличить сигнал.

предусилители расширяют диапазон действия антенны или не втягивают дополнительный сигнал; сигнал от антенны увеличивается до телевизора, чтобы избежать потери сигнала.

Внешний антенный усилитель, также называемый усилителем или предусилителем, используется для усиления существующего слабого антенного сигнала.

При установке рядом с антенной выходной сигнал антенны, что означает более мощный сигнал и лучшее качество изображения, усиливается предусилителем.

Top 3 Best TV Antenna Booster Amplifier

Последнее обновление от 01.11.2020 в 02:39 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

1.1 byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна люди не понимают или не забывают, что существует эфирное цифровое телевидение высокой четкости.

Все, что вам нужно, это антенна, подключенная к вашему HDTV, чтобы начать прием этих станций … и самая лучшая новость — это то, что все это бесплатно.

Если ваше телевизионное изображение нечеткое или вы также не можете принимать слабые сигналы от удаленных вышек, вы можете воспользоваться этим усилителем для улучшения ослабленных сигналов.

В некоторых ситуациях вы можете получить много высококачественных станций, вы можете отказаться от подписки на кабельное телевидение и наслаждаться телевидением, которое бесплатное, как в старые добрые времена.

Но если вы пойдете по этому пути, у вас не будет никаких кабельных станций, к которым вы привыкли. Но если вас устраивают Local Stations Fox и Public TV, вы будете очень счастливы.

Эта антенна тонкая, как бумага, и ее очень легко подключить к телевизору. Только одно соединение с телевизором, а затем шнур питания, который вставляется в крошечную встроенную коробку рядом с разъемом антенны и розеткой переменного тока.

Как приемник, он легко принимает сигналы в нашем регионе и хорошо работает.У нас есть один с дальностью действия 25 миль, а наши башни находятся в пределах 18 миль.

Это только один из тех редких продуктов, которым вы хотите присвоить БОЛЬШЕ пяти звезд. Он заслуживает большего. Спасибо, 1Byone, за этот прекрасный товар.

Проверить цену на Amazon

---

2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший цифровой телевизионный антенный усилитель

С новым усилителем Increase, представленным Winegard, вы можете оптимизировать свою нынешнюю неусиленную антенну нужно обновить антенну на более современную.

Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения.

LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700.

Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700.

Вы можете эффективно усилить сигналы доступных антенн, которые часто ослабляются длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.

Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора.

Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят через коаксиальный кабель.

В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Уточняйте цену на Amazon

---

3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна

Сигналы будут усилены предусилителем с высоким коэффициентом усиления Channel Master CM-7777 Titan 2.Этот антенный усилитель имеет высокое усиление, а малошумящий предусилитель хорошо подходит для установок, в которых все опоры передачи находятся на расстоянии более 80 миль, и используется для усиления более слабых сигналов на антенне до видимой мощности.

Это внешний блок усиления, который устанавливается на мачте вашей антенной системы, и внутренний блок, который питает внешний блок усиления, двухкомпонентный блок. Внутренний блок расположен внутри и подключается к наружному блоку через коаксиальный кабель.

Качество сборки предусилителя неплохое. Корпус сделан из металла, в отличие от многих других недорогих и пластиковых. Производительность неплохая. Поэтому, если это помогает заблокировать вашу подписку в любую погоду, я не вижу причин не устанавливать ее.

Проверить цену на Amazon

---

Заключение

Коэффициент усиления предусилителя устанавливает общую сумму потерь, которую можно побить. Поскольку предусилитель с высоким коэффициентом усиления может перегрузить устойчивый местный сигнал, предусилитель с увеличением мощности не всегда является лучшим или наиболее подходящим товаром.

Кроме того, звук приемника и атмосфера могут быть усилены предусилителем; таким образом, более низкий уровень дБ обеспечивается предусилителем.

Пользователь должен помнить, что сильный предусилитель не всегда означает улучшенное качество. Предусилитель может перегружаться от доминирующих местных станций, что вызывает больше повреждений, чем усиливает слабые сигналы, если пользователь живет в месте, которое имеет сильные сигналы от окружающих станций. После установки предусилителя пользователи могут полюбить более четкие изображения и более сильные сигналы.

Лучшая цена антенный усилитель hdtv — Выгодные предложения на антенный усилитель hdtv от глобальных продавцов антенных усилителей hdtv

Отличные новости !!! Вы попали в нужное место для антенного усилителя HDTV. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший антенный усилитель HDTV вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенный усилитель HDTV на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в антенном усилителе HDTV и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный усилитель hdtv по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена антенный ТВ усилитель — Выгодные предложения на антенный ТВ усилитель от глобальных продавцов антенных ТВ усилителей

Отличные новости !!! Вы попали в нужное место для антенного телевизионного усилителя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот антенный усилитель для телевизора станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили антенный усилитель для телевизора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в антенном усилителе для телевизора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный усилитель для тв по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Следует ли использовать ТВ-антенну с усилением?

Идея усиления телевизионного сигнала кажется совершенно разумной: если ваши телевизионные сигналы слабые, усилитель увеличит уровни сигнала, чтобы вы могли более надежно получать больше каналов. Легко, правда?

Я протестировал несколько усилителей и комнатные усиленные антенны.Я пришел к выводу, что они могут помочь в некоторых ситуациях, но в некоторых случаях они могут действительно навредить вашему приему. Вот несколько сценариев, которые помогут вам решить, следует ли вам использовать усиленную антенну или нет.

Сценарий 1: Сильные и слабые сигналы в Провиденсе, Род-Айленд.

Провиденс, Род-Айленд имеет очень сильные телевизионные сигналы от местных станций (менее 10 миль) и более слабые из Бостона (примерно в часе езды).

Я провел прямое сравнение A / B между неусиленным (пассивным) Mohu Leaf и активным Mohu Leaf Plus.Я проверил, сколько каналов они могут принимать в четырех разных местах моей квартиры.

В одном месте в моей квартире завязали по 10 каналов, галстук. В двух местах усиленная антенна принимала еще пару станций (32 станции с усилением до 29 для пассивного и 30 для усиленного до 28 для пассивного). Но в одном месте пассивный Leaf собрал НАМНОГО больше станций, и взорвал активный Leaf Plus из воды (18 станций против 11)!

Пассивный Mohu Leaf слева, приведенный в действие Mohu Leaf Plus справа.

Это очень посредственные результаты для гораздо более дорогой антенны с питанием! Я нашел аналогичные результаты с усиленным NV20 Pro. По сути, он был примерно таким же или немного хуже в некоторых случаях, чем неусиленный лист Моху!

Получив эти результаты, я был сбит с толку. Что-то не так с тем, как я тестировал? Как могут более дорогие активные антенны быть не лучше пассивных?

Как такое может быть?

В Провиденсе очень сильные телевизионные сигналы, а также множество более слабых.Что происходит, так это то, что сильные сигналы чрезмерно усиливаются, что подавляет более слабые, что приводит к ухудшению приема, чем если бы у вас не было усилителя.

Недавно я получил известие от настоящего инженера-передатчика, работающего на телестанции, который подтвердил это объяснение.

Сценарий 2: телевизионные сигналы среднего или низкого уровня

С другой стороны, усилитель может быть полезен, когда в вашем районе нет сверхсильных телевизионных сигналов.

Сейчас я живу в Санта-Монике, Калифорния, где все телевизионные сигналы приходят с горы.Уилсон более 20 миль. В окне поиска станций все они зеленые, но не такие сильные. Используя неусиленную антенну Mohu Leaf, я могу получить много каналов, но моя квартира смотрит в неправильном направлении, поэтому сигналы не очень сильные, а мой прием нестабильный.

Добавление усилителя улучшило мой прием по всем направлениям и сделало большинство моих нестабильных каналов надежными!

Сценарий 3: длинные кабели

Если вы используете длинный коаксиальный кабель или более одного телевизора, усилитель может улучшить прием вашего телевизионного сигнала, ЕСЛИ он размещен в правильном месте относительно участка вашего кабеля.

Его следует размещать на конце, ближайшем к антенне, а НЕ на конце, ближайшем к телевизору, иначе вы потеряете все преимущества усилителя.

Итог

Итак, ТВ-усилители — это не все шумиха — есть много ситуаций, в которых они могут помочь! Вам просто нужно знать, в какой ситуации вы находитесь, перед покупкой.

Если эти условия применимы к вам, и вы хотите попробовать усилитель, я рекомендую те, которые сделаны Channel Master (перейдите в Products -> Signal Amplifiers).Я тестировал их усилители Amplify и CM3410 с хорошими результатами.

Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям. Это независимый обзорный сайт, который получает компенсацию от продавца или производителя (без каких-либо дополнительных затрат для вас) при покупке по партнерским ссылкам на этом сайте. Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их.

Прежде чем покупать активную антенну или усилитель, выясните, в какой ситуации вы находитесь.Если вы используете длинный коаксиальный кабель, возьмите усилитель. Если все ваши сигналы слабые, возьмите усилитель.

Если у вас сильные сигналы и вы хотите получить еще несколько более слабых, усилитель, вероятно, не поможет!

Прокомментируйте, пожалуйста, свой опыт работы с антеннами с усилителем или без него! — Brian

Цепи антенны

: ВЧ-схемы :: Next.gr

— Стр. 2

• Резонансная антенна нулевого порядка (ZOR), изготовленная на микрополосковых линиях передачи, вызвала большой интерес в приложениях малых антенн.Для миниатюризации комбинированной правосторонней / левосторонней передачи (CRLH) использовалось множество методов ….

• Схема антенного усилителя состоит из 40 элементов, в которых используются следующие активные части: 2 транзистора NPN (BC548), 1 полевой МОП-транзистор (BF981), 2 диода варикапа (KV1235), а также стабилитрон 6v2.есть и индуктор / катушка 330uH (микро Генри), который ….

• Петля Андерсона — самый простой детектор. Большинство радиолюбителей не называют это петлей Андерсона, и я видел только петлю, описанную как таковую людьми, которые ее запатентовали. Хорошим примером анализатора, использующего этот детектор, является Aerial Analyzer VK5JST…..

• Вот схема усиленной антенны от 550 кГц до 1650 кГц. для усиления входного сигнала от телескопической антенны. покрывают средний диапазон волн от 550 кГц до 1650 кГц. Для управления приемниками с низким импедансом (50 Ом) средний выходной импеданс каскада BF981 составляет ….

• Используйте этот антенный усилитель FM в местах, где прием сигналов FM-станций слишком плох.Эта схема — как раз то, что нужно для этого. Он разработан …

• Усилитель антенны

  UHF может использоваться для лучшего приема, особенно когда вы находитесь далеко от телестанции / релейного передатчика. Усилитель антенны УВЧ работает в диапазоне 400-850 …

  .

• Этот усилитель имеет характеристики VHF (очень высокая частота) и UHF (сверхвысокая частота), вы можете использовать его, например, для усилителя приемника.Вот схема …

• Вместе с хорошей направленной антенной этот высокопроизводительный двухкаскадный антенный усилитель для диапазона УКВ FM-вещания позволит вам снимать далеко удаленные объекты.

• Петля может подаваться внутри центра одной из вертикальных сторон, если предпочтительна вертикальная поляризация.Для горизонтальной поляризации может потребоваться подача либо с горизонтальных сторон в центре. Оптимальная направленность достигается под правильными углами ….

• Я спроектировал антенну IFA в Altium, как описано в DN007, и создал схему балуна на основе схематического дизайна CC2500EM Reference Design (swrr016a).Я новичок в RF-проектах, как я мог понять из заметок по применению и сообщений на форуме; этот дизайн ….

• «Зеленая зона» — это место, где должна быть размещена антенна TRF7970A (антенна должна быть подключена между резисторами 0 Ом). Антенну TRF7970A можно выполнить шаг за шагом в соответствии с документом «Согласование антенны для считывателя RFID TRF7960 (SLOA135)»…..

• В этом блоге представлены различные схемы проектирования электронных схем, их применение, области и ресурсы, которые могут помочь студентам, инженерам, профессионалам и обычным людям, интересующимся электроникой! Для ваших комментариев, предложений или поиска схемы ….

• Этот широкополосный УВЧ усилитель HD TV (усилитель сверхвысокой частоты) имеет общий коэффициент усиления от 10 до 15 дБ в 400? Частота домена 850 МГц, поэтому его можно использовать там, где слабый телевизионный сигнал.Для правильной работы ТВ-усилителя с антенной УВЧ необходимо отрезать ….

• Вот схема для очень простого проекта электронной схемы антенного усилителя, который может быть разработан с использованием этой принципиальной схемы. Эта электронная схема антенного усилителя может использоваться в диапазоне частот от 1 до 300 МГц. Это схема антенного усилителя….

• Этот широкополосный антенный ТВ-усилитель DTV UHF имеет общее усиление от 10 до 15 дБ в области частот 400 850 МГц ….

• Два алюминиевых стержня длиной «L» в метрах каждый соединены между собой через изолятор, как показано на рис.От центра подводится кабель 75 Ом, как обычная ТВ антенна …

• Это схема предусилителя телевизионной антенны УВЧ диапазона с усилением 15 дБ, построенная на транзисторе. Он выполнен на базе транзистора УВЧ BF180. Эта схема представляет собой простую схему. Это рисунок схемы. Принцип работы схемы двухступенчатый…..

• ..

• Этот таймер включения / выключения был разработан для управления силовой антенной на транспортных средствах последней модели. Обычно этот автомобиль использует бортовой компьютер для управления антенной.Однако владелец автомобиля хотел установить свою собственную мощную стереосистему. ….

• Входная катушка L1 состоит из четырех витков эмалированного медного провода 20SWG (слегка намотана) на корпусе диаметром 5 мм. Отводится при первом обороте со стороны заземляющего провода. Катушка L2 похожа на L1, но имеет всего три витка.Конфигурация выводов транзистора ….

• Отводится при первом обороте со стороны заземляющего провода. Катушка L2 похожа на L1, но имеет всего три витка. Конфигурация выводов транзистора 2SC2570 показана на схеме усилителя FM-антенны. Отрегулируйте триммеры входа / выхода (VC1 / VC2) f ..

• Схема активной коротковолновой антенны, представленная здесь, усиливает слабые коротковолновые сигналы, так что их можно услышать с повышенной четкостью по сравнению с коротковолновым приемником.Кроме того, приемник не требует физического подключения, так как его размещение поблизости ….

• Передатчики малой мощности (от 3 до 30 МГц), созданные радиолюбителями, обычно называются QRP. Для таких передатчиков необходима хорошо настроенная антенна. Если импеданс не согласован должным образом, выходной сигнал будет небольшим или отсутствовать.Но при правильном сопоставлении будет ….

• Показанная здесь схема представляет собой усилитель ТВ-антенны на транзисторе BF180. Схема работает в диапазоне УВЧ и имеет коэффициент усиления 15 дБ. Конденсаторы C2, C3, C4, C5 и катушки индуктивности L3, L4 образуют полосовой фильтр УВЧ. Входной сигнал подается на излучатель ….

• Это очень простая схема усилителя телевизионной антенны УВЧ диапазона с мощностью усиления 15 дБ.Этот недорогой антенный усилитель прост и удобен в сборке. Это ….

антенный усилитель — Boomle.com

Top 10 Наружная антенна Усилители | eBay

Сигнал телевизора ослабевает по мере прохождения по коаксиальному кабелю от антенны к телевизору, но владельцы могут усилить сигнал с помощью предварительного усилителя.

ebay.com > 10 лучших наружных антенных усилителей |

усилитель — Бесплатная доставка — DX

TDA2030A Audio Усилитель Модуль. микросхема усилителя ; Одноканальный усилитель мощности 18 Вт схемотехника ; Встроенный регулируемый резистор 10 кОм, можно регулировать громкость; Бортовая сеть …

dx.com > усилитель — Бесплатная доставка — DX

Расширьте диапазон и качество сигнала вашей цифровой антенны HDTV без усилителя
с антенным усилителем Winegard TV . Сверхмалошумящие усилители Winegard …

winegard.com>
ТВ-антенный усилитель, ТВ-антенный усилитель —

1byone OUS00-0293 High Gain Low Noise HDTV Антенный усилитель …

Количество каналов в вашем районе определяется тем, что
трансляция в вашем районе. Прием канала будет зависеть от того, насколько далеко
вы …

amazon.com>
1byone OUS00-0293 HDTV с высоким коэффициентом усиления и низким уровнем шума

TV Антенна Сигнал Усилители — Stallions Satellite и Антенна

Объясняет, когда использовать TV антенну усилители и различия между ними, включая предусилители (предусилители или усилители) и распределительные устройства.

tvantenna.com>
Усилители телевизионного сигнала — Жеребцы

Цифровой усилитель сигнала RCA для внутренних антенн — Walmart.com

Цифровой усилитель сигнала RCA — именно то, что вам нужно для повышения производительности
телевизора антенна . Сделано для внутренних антенн , этот усилитель сигнала RCA для …

walmart.com>
Цифровой усилитель сигнала RCA для внутренних антенн

Уличный HDTV VHF / UHF Антенна Предусилитель / Усилитель -Канал …

Предусилитель с высоким коэффициентом усиления Titan 2 будет усиливать сигналы, принимаемые вашей антенной.
Этот антенный усилитель представляет собой предварительный усилитель с высоким коэффициентом усиления и низким уровнем шума, позволяющий …

channelmaster.com>
Наружная антенна HDTV VHF / UHF

Антенны прямые | Антенные усилители TV

Обзор Антенные усилители TV и другие аксессуары, доступные для ваших антенн
Прямая антенна. Купить сейчас!

антенны прямые.com>
Антенны Прямые | TV Антенные усилители

Антенный усилитель — Википедия, свободная энциклопедия

В области электроники антенный усилитель ‘, также называемый антенным предусилителем,
антенный предусилитель или усилитель антенны , это устройство, усиливающее антенный сигнал,
…

en.wikipedia.org>
Антенный усилитель — Википедия, бесплатно

Top 10 Outdoor Антенные усилители | eBay

Покупатели, которым нужен предусилитель, могут просмотреть 10 лучших наружных антенн
усилители (предусилители) и выберите, какой продукт наиболее подходит для их нужд
.

ebay.com>
10 лучших наружных антенных усилителей | eBay

TV Антенны и принадлежности — усилители — Solid Signal

Amplifiers — Купить на SolidSignal.com — Страница 1. … Winegard HDA100 15 дБ
Распределение TV Антенный усилитель (HDA-100) · 37,99 $ · Обычно доставляется в тот же день

solidsignal.com>
Телевизионные антенны и принадлежности — усилители — твердые

Антенный усилитель — Википедия, бесплатная энциклопедия

В электронике: антенный усилитель ‘, также называемый антенный предусилитель , антенна предусилитель или антенна усилитель, усилитель обычно усиливает сигнал антенны …

en.wikipedia.org>
Антенный усилитель — Википедия, бесплатно

RCA Antenna Pre- Amplifier Рейтинги и обзоры клиентов — Top …

Обзоры продуктов Walmart и оценки покупателей для RCA Antenna Pre- Amplifier . Прочтите и сравните впечатления клиентов от продуктов RCA.

reviews.walmart.com>
Рейтинги потребителей и антенный предусилитель RCA

Антенный усилитель от Sears.com

1Byone Products Inc. 1byone High Gain Low Noise HDTV Антенный усилитель Усилитель сигнала для TV HDTV Антенна с усилением источника питания USB Любой Без усилителя

sears.com>
Антенный усилитель от Sears.com

Rca Антенный усилитель от Sears.com

Не нашли то, что искали? Расскажи нам об этом. Ваши ответы помогают нам улучшить результаты поиска.И это займет меньше минуты!

sears.com>
Антенный усилитель RCA от

LNA-100 Boost Indoor Digital TV Антенный усилитель — Лучшая покупка

Winegard LNA-100 Boost Indoor Digital TV Антенный усилитель . Перейти к содержанию. Экспертная служба. Непревзойденная цена. Еженедельная реклама; Кредитные карты; Подарочные карты; Идеи для подарка; Реестр;

bestbuy.com>
Комнатный цифровой телевизионный антенный усилитель LNA-100 Boost

Denny’s TV Антенна Источник — наружное телевидение антенны

ТВ антенны , усилители , роторы и крепления.Подробная информация по установщику антенны своими руками ТВ . Мы можем помочь? HDTV Антенна Факт или вымысел?

dennysantennaservice.com>
Источник телевизионной антенны Denny’s — Уличное телевидение

Lava HD 2605 ULTRA Outdoor HDTV Антенна

Бесплатная доставка и гарантия низкой цены на LAVA HD 2605 Ultra Rotating HDTV Антенна на TV Антенна Sale.com. Диапазон 150 миль.

tvantennasale.com>
Lava HD 2605 ULTRA Outdoor HDTV

TV Антенна : HDTV и цифровое телевидение Антенны — Best Buy

Получите четкое изображение с местных станций с TV антеннами от Best Buy.Приобретите внутреннее / внешнее цифровое телевидение , антенны или с усилением, HDTV, , антенна для использования внутри помещений.

bestbuy.com>
Телевизионные антенны: HDTV и цифровые телевизионные антенны — Лучшая

TV Антенна Предусилители — Stallions Satellite и Антенна

Значительно улучшить слабый телевизионный прием с помощью предусилителя с антенной .

tvantenna.com>
Антенные предусилители для ТВ — Stallions Satellite

HDTV Антенны | Наружные HDTV Антенны | Домашний телевизор Антенна

Смотрите телевизор БЕСПЛАТНО с помощью внутренней или внешней антенны HDTV …. усиление усилитель . Моторизованное вращение с дистанционным управлением. Получает самую большую дальность. Включает высокий.

Antennadeals.com>
Антенны HDTV | Наружные антенны HDTV | Домашний телевизор

работает ли антенный усилитель ??? | Yahoo Answers

Лучший ответ: Обычно вам не нужен антенный усилитель . Он может вам понадобиться, если у вас слабый сигнал и длинный кабель между антенной и…

answers.yahoo.com>
антенный усилитель работает хорошо ??? | Yahoo

Jolt Digital Антенный усилитель — Mohu

Mohu Jolt — это революционный телевизионный антенный усилитель , который обеспечивает усиление 15 дБ и включает технологию фильтра CleanPeak, в отличие от любого другого усилителя на. ..

store.gomohu.com>
Цифровой антенный усилитель Jolt —

Антенный усилитель | Сравните цены, обзоры и купите в Nextag

Антенный усилитель — 622 результатов от WILSON ELECTRONICS, Winegard, Wilson как LAVA HD-2805 Ultra Remote Controlled HDTV Антенна с блоком управления G3, Lava Electronics…

nextag.com>
Антенный усилитель | Сравните цены, обзоры и

Цифровое ТВ антенный усилитель | Сравните цены, обзоры и …

Цифровое телевидение Антенный усилитель — 149 результатов от Winegard, RCA, Channel Master, например LAVA HD-2805 Ultra Remote Controlled HDTV Антенна с блоком управления G3, Антенны ..

nextag.com>
Антенный усилитель цифрового телевидения | Сравнить цены,

Антенны — Усилители -High-Performance-HF-VHF-UHF

High Performance Антенны HF VHF UHF.Фильтры с малыми потерями, силовые фильтры, предусилители.

антенны-amplifiers.com>

TV Антенна Установка предусилителя — Denny’s Антенна

Правильно установленная TV антенна предусилитель может улучшить ваш телевизионный прием. Узнайте, как выбрать и установить предварительный усилитель TV с антенной . Выберите подходящий предусилитель …

dennysantennaservice.com>
Установка предварительного усилителя антенны — Denny’s

Усиленный TV Антенна Выбор, сравнение и обзоры

Усиленный HDTV антенны — отзывы, рекомендации и цены.Внутренние, внешние, направленные и всенаправленные антенны hd со встроенным усилителем подходят для …

palgear.com>
Выбор усиленной ТВ-антенны, сравнение и

Антенны на OnlineCarStereo.com

Лучшие автомобильные аудиосистемы и цены на Антенны на OnlineCarStereo.com, включая автомобильные сабвуферы, автомобильное видео, автомобильную электронику, усилители , динамики, GPS-навигацию и многое другое

onlinecarstereo.com>
Антенны на OnlineCarStereo.com

Цифровое HDTV Антенны — Цифровой источник HD

С новым преобразованием цифрового телевидения все новые цифровые и старые аналоговые (с конвертером) телевизоры потребуют цифровой антенны для приема нового УВЧ …

digitalhdsource.com>
Цифровой HDTV Антенны — Цифровой источник HD

Антенна Усилители Схемы и проекты

12 x Антенна Усилители Схемы и проекты.Просмотрите в общей сложности 12 антенн усилителей электронных схем и схем.

electroschematics.com>
Схемы антенных усилителей и

TV Антенный усилитель — 3 Star Inc.

ASKA AM-1UV HDTV DTV ЦИФРОВОЙ UHF / VHF / FM Off-Air TV Антенный усилитель ASKA AM-1UV имеет низкий уровень шума, средний выход Усилитель идеально подходит для дома Антенна Распределение на…

3starinc.com>
TV Антенный усилитель — 3 Star Inc.

Автомобильная стереосистема Антенный усилитель — Lightinthebox.com

Самая продаваемая автомобильная стереосистема Антенный усилитель — продукт отличного качества — купите сейчас и сэкономьте! Найдите больше похожих продуктов, таких как Car Stereo Antenna Amplifier здесь, по адресу …

lightinthebox.com>
Автомобильный стерео антенный усилитель —

TV антенный усилитель Аудио и видео аксессуары | Bizrate

Лучшие цены на ТВ антенный усилитель в Аудио и Видео аксессуары онлайн.Посетите Bizrate, чтобы найти лучшие предложения от ведущих брендов.

bizrate.com>
ТВ антенный усилитель Аудио и видео

Hdtv антенный усилитель Аудио и видео аксессуары | Bizrate

34 совпадения. ($ 7,99 — $ 159,99) Найдите отличные предложения на новейшие стили HDTV антенный усилитель . Сравните цены и сэкономьте на аудио и видео аксессуарах.

bizrate.com>
Антенный усилитель hdtv, аудио и видео

RCA усилитель цифрового сигнала для внутренних антенн Заказчик…

Отзывы о продукте Walmart и оценки покупателей для RCA Digital Signal Amplifier for Indoor Antennas . Прочтите и сравните впечатления клиентов от продуктов RCA.

reviews.walmart.com>
Цифровой усилитель сигнала RCA для внутренних антенн

Winegard Direct.com | Усилители до

Бесплатный звонок: 1-877-408-4287: 2015 Winegard Direct — Питание от группы сигналов: эфирное ТВ Антенна Селектор

Winegarddirect.com>
Winegard Direct.com | Усилители до

RF Комплекты усилителя — WaveWare Technologies, Inc

WaveWare RF Power Комплекты усилителя включают: Мобильный усилитель мощностью 25, 50 или 100 Вт, усилитель 15, усилитель Amp , источник питания и оборудование из стекловолокна с антенной и монтажным оборудованием все коаксиальные кабели …

wirelessmessaging.com>
Комплекты РЧ-усилителей — WaveWare Technologies,

Channel Master и Winegard TV антенна Предварительные усилители для улучшения…

Хотите улучшить качество приема ТВ и FM? Сделайте это с усилителем . на этой странице показан усилитель сигнала под названием Pre-amps от Channel Master, Winegard и Antennacraft

starkelectronic.com>
Телевизионные антенны Channel Master и Winegard Предварительные усилители

wpsantennas.com — Сотовая связь Антенна и Усилитель Прием …

Предлагает усилители , антенны и адаптеры для всех операторов сотовой связи для использования в доме, бизнесе и автомобиле.

wpsantennas.com>
wpsantennas.com — Антенна и усилитель сотовой связи

Top 10 Наружная антенна Усилители | eBay

Сигнал телевизора ослабевает по мере прохождения по коаксиальному кабелю от антенны к телевизору, но владельцы могут усилить сигнал с помощью предварительного усилителя.

ebay.com > 10 лучших наружных антенных усилителей |

усилитель — Бесплатная доставка — DX

TDA2030A Audio Усилитель Модуль. микросхема усилителя ; Одноканальный усилитель мощности 18 Вт схемотехника ; Встроенный регулируемый резистор 10 кОм, можно регулировать громкость; Бортовая мощность …

dx.
