Устройство громоотвода: Как сделать громоотвод своими руками в частном доме своими руками?

Громоотвод своими руками: материалы, расчет и монтаж

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

• молниеприемник;
• токоотвод;
• заземлитель.

Схема устройства представлена на рисунке ниже.

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

к содержанию ↑

Молниеприемник

Существует три разновидности молниеприемников:

• стержневой;
• штыревой;
• сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Обратите внимание! Молниезащиту можно как сделать своими руками, так и приобрести готовую.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

к содержанию ↑

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

к содержанию ↑

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

к содержанию ↑

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
2. Металлическая проволока нужного сечения.
3. Устройства для заземления (металлические штыри, трубы или лента).
4. Пластиковые фиксаторы, скобы, болты.
5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

к содержанию ↑

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

к содержанию ↑

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Заземление создают так:

1. Копают траншею глубиной от 80 см.
2. Забивают в дно ямы металлические штыри.
3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
4. Отводят ленту к участку соединения с токоотводом.
5. Состыковывают токоотвод с заземлителем.

к содержанию ↑

Установка стержневого молниеотвода

Для монтажа стержневой системы понадобится высокая станина. Ее функции сможет выполнять, например, мачта ТВ-антенны. Приемник фиксируют к ней сварным или болтовым соединением.

Установка токоотвода и заземлителя осуществляется так же, как описано выше, когда речь шла о тросовой молниезащите. После завершения установки следует протестировать сопротивление системы. Максимально допустимый показатель — 10 Ом.

к содержанию ↑

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

к содержанию ↑

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Громоотвод своими руками: материалы, расчет и монтаж

Громоотвод для дачного дома своими руками

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

• наружного;
• внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет. Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник — это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале «Молниеприемники».

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

 Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

• молниезащитной сетки;
• стержневые громоотводы;
• тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

• уровень защиты;
• схема молниеотвода;
• технические сложности реализации проекта;
• вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:

Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

как работает? Принцип действия, инструкция по сборке!

Сегодня мы погрузимся в мир теоретической физики, чтобы разобраться с тем, как работает громоотвод. На самом деле, это неправильное название, так как гром является звуковым эффектом — отвести его от здания не только нельзя, но и не имеет никакого смысла. Правильное название конструкции «молниеотвод», и оно наиболее точно отражает суть данного устройства.

Громоотвод — как работает

Содержание статьи

Что такое громоотвод и как он функционирует

Итак, молниеотвод – это устройство, предназначенное для защиты зданий и сооружений от удара молний. Представляет собой заостренный металлический штырь, который устанавливается в вертикальном положении на крыше зданий или на отдельно стоящей высокой мачте. От нижнего конца штыря идет проводник, который уходит в землю – заземление.

Принцип действия молниеотвода

Большинство людей думают, что основная функция молниеотвода заключается в том, что при прямом попадании молнии во время грозы он отводит заряд по проводнику в землю, где тот рассеивается, не повреждая здание. Да, это утверждение верное, и при попадании молнии именно так и произойдет.

Однако так бывает только в случае прямого попадания, что случается крайне редко. В прочих ситуациях громоотвод работает по-другому. Удивлены? На самом деле, все не так сложно и объяснимо, и сейчас вы в этом убедитесь.

Молния крайне редко попадает в громоотвод

Молниезащита тросовая

Немного физики

При образовании грозовых облаков происходит разделение зарядов. Мельчайшие капли воды приобретают отрицательные и положительные заряды, при этом отрицательные заряды скапливаются преимущественно в нижней части кучевого облака.

1. На поверхности земли, а также на зданиях и сооружениях под заряженным облаком скапливаются индуцированные заряды противоположного знака, то есть положительные.


   Нюансы разделения зарядов

2. Между землей и облаками увеличивается напряженность электрического поля. Появляется разность потенциалов, достигающая миллионов вольт. Данной разницы достаточно для образования разряда, коим и является молния.
3. Разряд молнии начинается со ступенчатого лидера. Под этим понимается слабосветящийся разряд, который движется по направлению от облака к земле со скоростью 50 000 км/сек. Путь молнии прокладывается по воздуху — он неоднороден, а значит, есть места с более высокой электропроводностью (больше количество заряженных частиц). По ним-то молния и проходит. По-другому можно сказать, что молния выбирает наименьший путь сопротивления.


   Разряд молнии

4. Приближаясь к земле, лидер направляется в те участки, где в данный момент имеется наибольшее количество индуцированных зарядов противоположного знака. Когда лидер достигает земли, все отрицательные заряды, находящиеся в ионизированном канале, устремляются в землю – сначала заряды из нижней части канала, а затем и из облака. Таким образом, основной разряд идет снизу-вверх.


   Молния выбирает наименьший путь сопротивления

Наверное, всем известно, что молния поражает высокие объекты: деревья, вышки, мачты, дома. Но происходит так не всегда, так как многое зависит от электропроводности этих объектов. Например, ствол дерева содержит влагу, что позволяет образующимся в земле индуцированным зарядам перетекать на верхушку дерева, а значит, расстояние до нисходящего ступенчатого лидера сокращается. Ему нужно проделать меньший путь, поэтому удар с высокой долей вероятности придется в рассматриваемый объект. Так будет, если рассмотреть одиноко стоящее дерево.

Совет! Именно поэтому нельзя прятаться во время грозы под деревьями, которые стоят особняком. В относительной безопасности вы будете только в зарослях, да и то – не факт.

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора

Справедливо перетекание зарядов также для высоких сооружений и зданий, однако если поблизости находится объект с более высокой электропроводностью, он накопит в себе больше индуцированных зарядов, и молния поразит именно его — несмотря на то, что оно может быть намного ниже.

Единственным проверенным средством, помогающим уберечься от удара атмосферного разряда, является молниеотвод

Данный эффект полностью объясняет поведение молнии. Иногда люди недоумевают, почему заряд поражает не высокое строение, а какой-нибудь маленький сарай, находящийся поблизости. Причиной может быть то, что он стоял на водоносном слое почвы, а вода, как мы знаем, является прекрасным проводником и однозначно будет содержать большее количество индуцированных зарядов.

Молниезащита загородного дома

Можно часто наблюдать деревья, пораженные молнией, около рек. Как известно, в силу гравитации реки протекают в самых низких участках рельефа, но так как вода в реке – это хороший проводник, содержащий много зарядов, в этой области создаются самые оптимальные условия для попадания молнии.

История молниеотвода

Совет! По этой причине во время грозы стоит держаться подальше от рек и водоемов.

Цены на молниезащиту и заземление

Молниезащита и заземление

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

1. Как уже было сказано, на земле появляется большое количество индуцированных зарядов, возникает сильное электрическое поле, которое будет усиленно у заостренных предметов, коим и является молниеотвод.


   Принцип работы молниеотвода сводится к тому, чтобы переключить электрический удар на специальную проводную шину, отправляющую заряд молнии глубоко в землю

2. В результате этого на верхушке устройства возникает коронный разряд, через который разряды из земли стекают вверх по воздуху в направлении грозового облака. Это означает только одно – индуцированные заряды не могут накапливаться на здании, а значит, молния в него бить не будет, так как наверняка поблизости найдутся более заряженные объекты.
3. Вероятность того, что молния попадет в здание с громоотводом, падает практически до нуля. Именно поэтому случаи ударов в громоотводы такие редкие.


   Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Как правильно устроить молниеотвод на здании

Разобрав принцип работы громоотвода, будет неправильно оставить без внимания способ его устройства. Во второй части статьи мы расскажем, как своими руками смонтировать качественную защиту для вашего дома, чтобы уберечься от ударов молнии.

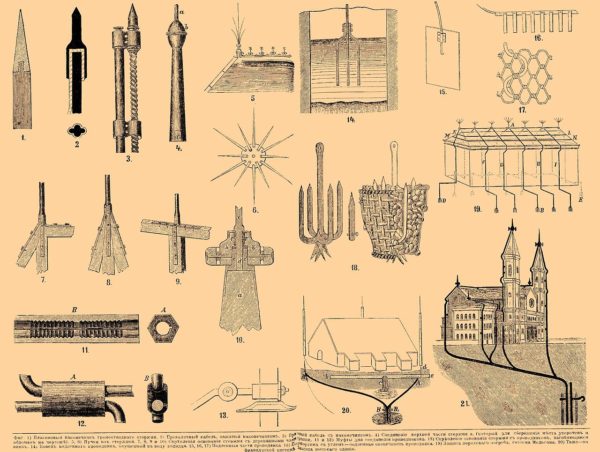

ГРОМООТВОДЫ. Фигура 1) Платиновый наконечник громоотводного стержня. 2) Проволочный кабель, зажатый наконечником. 3) Проволочный кабель с наконечником. 4) Соединение верхней части стержня а, который для сбережения места укорочен и обломан на чертеже. 5, 6) Пучки из стержней. 7, 8, 9 и 10) Скрепления основания стержня с деревянными частями крыши. 11 и 12) Муфты для соединения проводников. 13) Скрепление основания стержня с проводником, загибающимся вниз. 14) Конец подземного проводника, опущенный в воду колодца. 15, 16, 17) Подземные части проводника. 18) Якорь и корзина с углем — подземная оконечность проводника. 19) Защита порохового погреба, система Мельсана. 20) То же — по французской системе. 21) Защита высокого здания

Существует множество вариантов исполнения молниеотвода, начиная с самых простых самодельных вариантов и заканчивая профессиональными системами от именитых производителей. Мы настоятельно советуем использовать заводские решения, так как они гарантированно будут работать (при правильном монтаже) и, что немаловажно, выглядят намного привлекательнее с эстетической точки зрения.

В качестве примера мы разберем, как монтируется молниезащита от белорусского производителя «ТерраЦинк». Данная система включает в себя широкий ассортимент аксессуаров и комплектующих, позволяющих выполнять монтаж на строениях разной формы и сложности. Основу системы составляет молниеприемник, который в зависимости от габаритов может представлять собой молниеприемную мачту или молниеприемный стержень. Всего насчитывается более 20 видов элементов.

Молниезащита «ТерраЦинк»

В комплект будут входить основание, треноги и держатели токоотвода. Токоотводов компанией представлено 30 видов, что позволяет подобрать оптимальный вариант под любой фасад здания. Также система включает в себя 15 видов соединителей и зажимов токоотвода.

Держатель треугольной формы

Интересно знать! В качестве токоотвода для частных домов чаще всего используют 8-миллиметровый оцинкованный прут.

Система «ТерраЦинк» хороша еще и тем, что для установки вам не потребуется специальных инструментов. Монтаж выполняется за очень короткое время при том, что его можно осуществлять на эксплуатируемые здания. Комплектующие имеют небольшие размеры, что делает их незаметными на фоне строения.

Расположение элементов молниезащиты

Таблица. Как происходит установка такой молниезащиты?

Шаги, фото	Описание работ
Шаг 1. Установка держателей под токоотвод	Работа начинается с того, что на конёк кровли монтируются регулируемые держатели с металлическим стержнем. Фиксируются они очень просто — за счет затягивания крепежного винта.
Шаг 2. Монтаж остальных держателей	Токопровод у нас пройдет по всей крыше, поэтому держатели устанавливаются по всему коньку с шагом 1 м.
Шаг 3. Прокладка токопровода	Фиксируем в держателях токопровод диаметром 8 мм при помощи пластиковой защелки на верхушке держателя. Комментарий. Некоторые держатели имеют иное крепление токопровода, поэтому обязательно изучите перед монтажом прилагаемую инструкцию.
Шаг 4. Торцевой загиб токопровода	Чтобы увеличить площадь покрытия молниезащиты, свободный конец токопровода, выступающий за край конька, рекомендуется загнуть вверх под углом 45 градусов. Делаем это с двух сторон.
Шаг 5. Монтаж держателя токоотвода	На следующем этапе необходимо закрепить держатель под токоотвод. Монтируется он под черепицу или иные кровельные материалы, поэтому в месте установки придется произвести небольшой демонтаж, чтобы добраться до деревянной стропильной системы и обрешетки. Держатель фиксируется при помощи саморезов, после чего элементы кровли возвращаются на место. Образовавшееся отверстие дополнительно герметизируется, чтобы не допустить попадания внутрь воды во время дождя.
Шаг 6. Установка держателей на скате	Далее аналогичным образом крепятся держатели прямо по кровле до самой нижней части. Шаг установки также составляет 1 м.
Шаг 7. Дальнейшая разводка токопровода	В держатели 42202, идущие по кровле, устанавливается токопровод. Фиксация элемента аналогична той, что выполнялась ранее с коньковыми держателями.
Шаг 8. Соединение токопровода	Подведенные с боков токопроводы необходимо соединить с центральным. Делается это при помощи зажимов №51515 при затягивании болтов.
Шаг 9. Монтаж держателя под молниеприемник	Далее начинается процесс монтажа молниеприемника. Первым делом устанавливаем держатель. Проще всего его закрепить к вертикальной поверхности, например, стенке дымохода. 1. Для этого в ней просверливаются отверстия, в которые вставляются пластиковые дюбеля. 2. В них вкручиваются кронштейны до надежной фиксации. 3. Ставится стержень (молниеприемник), который фиксируется скобами, прикручиваемыми к кронштейну на болтовые соединения.
Шаг 10. Соединения молниеприемника с токопроводом	С нижнего конца у стержня имеется резьба, на которую накручивается зажим прута №55422. Высоту расположения этого элемента стоит отрегулировать так, чтобы он находился на одном уровне с коньковым токопроводом. Далее происходит соединение по уже рассмотренному принципу.
Шаг 11. Монтаж фасадных держателей	По фасаду, снизу-вверх, устанавливаются пластиковые держатели. Их монтаж аналогичен тому, как мы ранее крепили держатель молниеотвода. Шаг установки также составляет 1 м.
Шаг 12. Закрепление токопровода на вертикали	Далее соединяем токопровод со стеновыми держателями. Свес кровли при этом необходимо обогнуть так, чтобы нигде не было контакта с кровлей и прочими элементами, особенно металлическими. Если при прокладке необходимо обойти водоотлив коттеджа, то используйте держатели для водостока. Токопровод при этом можно пропустить по водосточной трубе, используя специальные крепежные элементы.
Шаг 13. Установка контрольного зажима	Токопровод должен заканчиваться на высоте 70 см от земли. На его конец крепится контрольный зажим
Шаг 14. Копка траншеи	Далее необходимо выкопать траншею, по которой будут проложены металлические шины заземления. Длина траншеи составляет 1 м, а глубина – 50 см.
Шаг 15. Установка держателя полосы	Под контрольным зажимом устанавливаем держатель полосы.
Шаг 16. Установка полосы заземления	Затем прикрепляем полосу заземления. Она погружается в траншею с загибом и проходит по ее дну.
Шаг 17. Установка контрольно-измерительного колодца	Устанавливаем контрольно измерительный колодец на край траншеи.
Шаг 18. Сборка штырей для заземлителя	Осуществляем сборку комплекта штырей для заземлителя. Тут все просто – на резьбу накручивается переходная муфта, через которую элементы легко соединяются друг с другом. Внимание! Количество штырей, а соответственно, и глубина их погружения в почву, рассчитываются при составлении проекта.
Шаг 19. Подготовка инструмента	По мере наращивания штыри забиваются в землю. Для этого вам понадобится специальная насадка на перфоратор и ответный ударный винт, который вкручивается в муфту, после чего удаляется и на его место становится следующий элемент штыря.
Шаг 20. Установка штыря	Забиваем штырь перфоратором на расчетную глубину. Обязательно при соединении его частей пользуемся антикоррозионной токопроводящей смазкой. Также используем антикоррозионную ленту, которой обматываются все соединения, находящиеся под землей.
Шаг 21. Соединение штыря и полосы заземления	Далее устанавливаем на конец штыря зажим для прута, после чего выполняем стыковку с полосой заземления. При этом зажим разворачивается перпендикулярно, как показано на картинке.

Виды расположения молниезащиты кровли

Цены на держатели для токоотвода

Держатели для токоотвода

На этом работа заканчивается. Вам останется лишь засыпать траншею и красиво все замаскировать. Если монтаж выполнен правильно, то система образует вокруг дома зону, при попадании в которую, молния уйдет в землю.

Видео — Громоотвод в действии

типовые схемы, расчет и монтаж

Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.

Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние  примерно 30 мм и загибают немного вверх.

Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.

Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h₀ и радиусом его основания r₀.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения r_x на высоте h_x и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

• метод защитного угла для простых по форме или маленьких частей больших сооружений
• метод фиктивной сферы для сооружений сложной формы
• защитная сетка в общем случае и в особенности для защиты поверхностей

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

Молниеприемная сетка монтируется с соблюдением ряда условий:

• проводники прокладывают наикратчайшими путями
• при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
• при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
• никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
• обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы

Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы

Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника

Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника

Токоотводы, держатели токоотводов

Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников

Клеммы для водосточных желобов, клеммы, соединительные компоненты

Молниеприемники, компоненты

Изолированная молниезащита

Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

 Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

Как сделать молниеотвод (громоотвод) для частного дома или на даче

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать  можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

1. Молниеприемник.

2. Токоотвод (спуск).

3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

• Стальная труба (20—25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.

• Стальная проволока (8—14 мм). Причем токоотвод должен быть точно такого же диаметра.

• Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6—8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Громоотвод своими руками

Обустройство громоотвода на дачном участке – важное условие безопасности нахождения на нем во время непогоды. Разряды электрического тока огромной силы при наличии громоотвода не оказывают влияние на конструкции дома и остальные элементы, находящиеся в зоне защиты. Однако не стоит думать, что громоотвод препятствует ударам молнии. Все обстоит иначе. Он становится проводником для отвода разряда от дома, уводя ток силой до 100 тысяч ампер в заземлитель.

Варианты устройства громоотвода

Классический громоотвод может выполняться в одном из двух вариантов: в виде одиночного стержня или системы тросов, натянутых между молниеприемниками. Первый вариант обычно применяется для защиты отдельного дома, в то время как второй – для создания безопасной зоны на целом участке. Тросовый громоотвод также рекомендован для зданий, имеющих значительную длину.

Составные части громоотвода

В защите от молний в первую очередь нуждаются дома с крышей из металла или металлочерепицы, так как такие варианты не имеют заземления, поэтому во время грозы накапливают на себе электрические заряды.

В случае с металлической крышей без изоляционного слоя, имеющей толщину покрытия для железа – 4 мм, для меди – 5 мм или для алюминия – 7 мм, возможно упрощенное устройство громоотвода, когда роль молниеприемника берет на себя ее поверхность. В таком случае через каждые 20 метров крыши производится заземление. Здесь нужно учитывать качество кровли, ведь если имеются какие-то разрывы, то нужного эффекта от такого молниеприемника не будет.

В остальных случаях громоотвод должен состоять из следующих элементов:

• молниеприемника (1) в виде тонкого электрода или системы электродов, устанавливаемых над домом на определенной высоте;
• токоотвода (2) – кабеля, соединяющего приемник с заземлением;
• заземлителя (3), уводящего ток в землю.

Молниеприемник

Элементом, в который при наличии громоотвода ударяет молния, является молниеприемник. Выполняется он обычно в виде стержня из стали, меди или другого материала со сходной проводимостью. Не нужно покрывать его краской или лаком, чтобы избежать коррозии, иначе он потеряет нужные свойства.

Площадь сечения: для стали – 50 кв. мм, для меди – 35 кв. мм, для алюминия – 70 кв. мм.

Установить молниеприемники можно с разных сторон или по центру крыши. Если устанавливается несколько молниеприемников, то они соединяются в общую цепь, замкнутую на заземлитель. Стержень можно расположить не только на поверхности крыши, но и на печной трубе или ближайшем высоком дереве. Оптимальной будет высота не более 15 метров. Если он устанавливается на дереве, то крепление производится таким образом, чтобы стержень возвышался над кроной не менее чем на 0,5 м и на 10–15 см выше дома.

Кроме стрежней возможны варианты защитной сетки (арматура толщиной 6 мм) и тросовой системы. Второй способ является более рациональным для дачного дома, так как трос натягивается на высоте выше уровня крыши, а сетка размещается на самой кровле. Трос диаметром не менее 5 мм натягивают по коньку крыши на стойках, после чего опускают вниз, где соединяют его с заземлителем. Таким образом, он выполняет и функцию молниеприемника и токоотвода.

Также в качестве приемников могут использоваться отдельные части строения (водосточные трубы, металлические ограждения). Их применение разрешено, если они имеют сечение большее, чем нужно для нормальной защиты.

Токоотвод

Токоотвод предназначен для соединения молниеприемника и заземлителя. Выполняется он из алюминиевого или медного провода большого сечения. Для этих целей подойдет витой провод, который применяется для прокладки воздушных линий электропередач. Крепление токоотвода осуществляется с использованием клеммников, муфт или обжимных трубок.

Расстояние между молниеприемником и заземлителем должно быть минимальным, поэтому провод направляется по прямой вниз. Количество токоотводов зависит от площади дома. Для коттеджей площадью около 200 кв. м рекомендуется устанавливать 2 токоотвода на расстоянии примерно 20 м друг от друга.

Фиксируется он на специальном шесте или непосредственно на стене дома с помощью пластикового крепежа. Для защиты токоотвода можно изолировать его от воздействия окружающей среды при помощи кабель-канала.

Заземлитель

Так как заземлитель нужен для отвода разряда молнии в грунт, то он должен обладать маленьким электрическим сопротивлением. Для этих целей подойдут как дорогие материалы, такие как медь, алюминий, латунь и другие нержавеющие металлы, так и более дешевая обычная сталь. Заземлитель не должен иметь повреждений и следов ржавчины, так как они могут стать причиной уменьшения диаметра стержней из-за разрушения металла.

Для качественного заземления может применяться не один, а несколько стержней, которые погружаются в грунт вдали от дорожек и кровли, особенно если она изготовлена из легковоспламеняющегося материала. В дачных условиях в качестве заземлителя также можно использовать любой крупный металлический предмет, имеющийся под рукой: спинку от старой кровати, чугунною ванну, арматурную сетку и подобное.

Тип заземления зависит от параметров дома и особенностей грунта. Сухой грунт отличается низким уровнем грунтовых вод. Чтобы ток доходил до влажной почвы, необходимо вертикальное заземление. Заземлитель в этом случае выполняется из двух стержней сечением 100 мм и 2-3 м в высоту, вбиваемых на расстоянии 3-4 м друг от друга. Стержни соединяются между собой проволокой, тросом (медный, алюминиевый) или лужеными пластинами железа, к центру которого приваривается токоотвод.

Для влажного грунта характерен более высокий уровень грунтовых вод, поэтому можно не выполнять вертикальное заземление, заменив стержни уголками полосовой стали, водопроводными трубами или другими подобными металлическими элементами. Укладывается горизонтальный заземлитель на глубину 1 м.

В данном случае роль заземлителя может выполнять и токоотвод, уложенный в землю таким образом, чтобы занять как можно большую площадь соприкосновения с почвой. Соединенная конструкция может иметь форму гребешка (буквы Ш) или треугольника. Недопустимо при крепеже проволоки применение ручной скрутки и плоскогубцев, разрешается только обычная или холодная сварка.

Размещению заземлителя нужно уделить отдельное внимание. Это должно быть удаленное от дома и дорожек место, недоступное для детей и домашних животных, желательно огражденное. Минимальное расстояние до дома должно составлять не менее 1 м.

Так как вода является отличным проводником электрического тока, то лучше, если почва вокруг заземлителя будет влажной, тогда разряды будут быстро уходить в землю, не накапливаясь на стержне. Обеспечить дополнительную влажность можно с помощью потока дождевой воды из стока с крыши либо целенаправленным поливом почвы.

Расчет защитной зоны

Для каждого строения необходимо произвести расчет громоотвода, так как каждая конфигурация способна обеспечить защитную зону различных размеров. Параметры данной зоны можно рассчитать самостоятельно, учитывая особенности и габариты дачного дома.

Одиночный стержень образует защитную зону, которая по геометрии близка к конусу, имеющему угол при вершине примерно 45°. Вершина этого конуса будет находиться в наивысшей точке громоотвода. У молниеприемника тросового типа зона защиты имеет более сложную геометрию, в которой трос служит ребром, а каждый стержень образует свой конус.

Расчет защитной зоны одиночного стержня можно произвести по следующей формуле:

R = 1,732 * h,

где R – радиус зоны над самой высокой точкой дома, h – расстояние от самой высокой точки дома до пика громоотвода.

Чтобы выяснить, достаточно ли высоты стрежня для защиты определенной зоны на уровне земли, можно воспользоваться следующим расчетом. Допустим, высота конуса будет обозначена h_o, радиус на земле – R_o , высота здания – h_x , радиус на уровне высоты здания – R_x, высота стержня – h. Тогда с учетом высоты имеющегося громоотвода и высоты дома неизвестные значения будут вычисляться по формулам:

h_o= 0,92*h,

R_o=1,5*h,

R_x= 1,5*(h-h_x/0,92).

На практике расчеты выглядят так: если стержень имеет длину 10 м, то радиус зоны защиты на земле будет составлять 1,5*10 = 15 м, остальные параметры вычисляются аналогично.

Для расчета необходимой длины стержня можно воспользоваться теми же формулами, подставив в них желаемый радиус защитной зоны. В случае со сложной геометрией молниеприемника нужно нарисовать графическую модель дома и громоотвода и высчитать зону защиты геометрическим путем.

Высота громоотвода не должна превышать 12 м, поэтому, если не удается уложиться в данные ограничения, используя одиночный стержень, для расширения защитной зоны рекомендуется использовать несколько мачт.

Установка громоотвода

Чтобы установка громоотвода была осуществлена правильно, стоит придерживаться следующей методики:

1. Измерить высоту крыши и определить ее геометрию. Для наглядности начертить схему, по которой можно определить будущую защитную зону.
2. Определиться с типом молниеприемника. Для квадратных домов достаточно одиночного стержня, для длинных строений оптимально применение тросовой системы.
3. Произвести расчет защитной зоны и определить нужную высоту стержня (стержней). Минимальное сечение молниеприемника должно соотноситься с его высотой в пропорции 5 кв. мм на метр.
4. Определить точку крепления молниеприемника и зафиксировать его на крыше или стене.
5. Выкопать яму для заземлителя и поместить его на нужную глубину.
6. Соединить между собой заземлитель и молниеприемник.
7. Проверить громоотвод мультиметром. Его сопротивление не должно превышать 10 Ом.

Размещение громоотвода на дереве

Обустроить громоотвод можно и на дереве, которое в 2,5 раза выше дома и располагается на расстоянии не менее трех метров от него. Молниеприемник в таком случае крепится на длинном металлическом шесте, фиксируемом на дереве с помощью хомутов из синтетического фала. Соединение с заземлителем осуществляется проволокой не менее 5 мм в сечении.

Дальнейшая эксплуатация

Установленный громоотвод не нуждается в особом уходе. Его нужно лишь периодически проверять на отсутствие повреждений и качество металлических соединений. Если стержень молниеприемника уменьшился в диаметре или места стыков потеряли целостность, то данные элементы требуют замены. Место расположения заземлителя также должно подвергаться проверке, а земля вокруг него поддерживаться во влажном виде.

Устройство громоотвода и монтаж молниезащиты в частном доме

Нужен ли громоотвод? Этим вопросом задается не один владелец частного дома, ведь разряд молнии может стать причиной выхода из строя всей бытовой техники или, еще хуже, пожара. Если дом расположен в поселке или городе в окружении себе подобных, то в громоотводе нет необходимости. Напротив, он может притягивать электрические разряды. Если же дом одиноко стоит в поле или на большом участке, возвышается на пригорке, а климат летом жаркий и сухой, с частыми грозами, то громоотвод просто необходим.

Устройство громоотвода

Первый громоотвод сконструировал Бенджамин Франклин, который, по совместительству, был не только президентом Америки, но и изобретателем. С тех пор конструкция этого приспособления не особенно изменилась, так как справляется со своей задачей оно хорошо. Громоотвод состоит из трех частей, соединенных между собой.

• Молниеприемник – самый заметный элемент, представляющий собой длинный стержень из алюминия, меди, стали или другого хорошо проводящего ток металла. Он крепится на крыше дома или вне его с таким учетом, чтобы верхняя точка возвышалась над крышей. Толщина молниеприемника зависит от металла, для стали это 50 мм кв., для меди – 35 мм кв. Возможна и конструкция в виде троса, натянутого над коньком по всей его длине, она считается более безопасной. И трос, и штырь должны опираться на деревянные подпорки. Металлическая крыша без защитного полимерного покрытия сама по себе может являться молниеотводом, но в этом случае ее необходимо хорошо изолировать изнутри. Такое устройство крыши оговаривается еще на стадии проектирования, так как выбираются материалы достаточной толщины, и сама конструкция имеет ряд особенностей.
• По токоотводу заряд от молнии уходит в землю. По сути, это провод, соединяющий молниеприемник с заземлителем. Толщина его зависит от материала и длины, так как он должен кратковременно справляться с нагрузкой в 200 тыс. ампер. Лучше всего подойдет медный провод сечением не менее 6 мм кв.
• Заземлитель – контур, по которому напряжение разряда передается в землю. Обычно он изготавливается из медных или стальных прутьев, диаметр которых зависит от их длины, вкопанных в землю. Не стоит использовать в качестве заземлителя для молниеотвода трубы водопровода или иных коммуникаций или контур заземления от электропроводки самого дома.

Громоотвод своими руками

Перед установкой громоотвода необходимо определиться с местом его размещения – будет ли это крыша дома или площадка на участке. Отдельно стоящая конструкция потребует большего расхода материала, но, при установке на границе участков, может защищать два и более домовладения. Такой громоотвод должен превышать самую высокую точку крыши на 2 метра.

Молниеприемник устанавливается на вышку, которая может  быть изготовлена из трубы подходящего диаметра. Внутри нее будет проходить токоотвод, поэтому материал трубы должен служить изолятором, сверху хомутами крепится медный, стальной или алюминиевый стержень. Токопровод приваривается к приемнику.

[box type=”info” ]Провод на тех участках, где он не будет защищен трубой, можно спрятать в гофру, чтобы уберечь от коррозии. Вышка вкапывается в землю на глубину 2-х метров, дополнительно ее можно зафиксировать подпорками, закрепленными на хомуте.[/box]

Если молниеприемник расположен на крыше, то он должен возвышаться над ее верхней точкой на 30 см. В этом случае токопровод прокладывают так, чтобы он не проходил около окон или дверей, до ближайших металлических конструкций (лестниц, водостоков) должно быть не менее 30 см.  Кабель не должен иметь резких изгибов или прямых углов, так как в этих местах высока вероятность появления искровых разрядов. К стене он крепится пластиковыми хомутами на дюбели.

Выбирать место расположения заземления нужно с учетом того, что до ближайшего входа в дом или иные постройки должно быть не менее 3 метров, а от стен не менее метра. В этом месте выкапывают траншею длиной 3 метра и глубиной 1-1,5 метра. В ее концах забивают на глубину в 2 метра стержни из меди сечением 50 мм кв. или стали сечением 80 мм кв. (подойдет некрашеная арматура), соединяют их, приварив прут из того же материала. К контуру приваривают провод токоотвода и траншею вновь засыпают землей.

Возведение громоотвода на участке или на крыше потребует времени, навыков сварки и материальных затрат. Однако потери, которые могут произойти за доли секунды при попадании молнии в дом, ощутимо серьезнее.

Стоит помнить, что правильно сконструированный и установленный громоотвод будет эффективен лишь при установке в доме УЗО и ограничителей напряжения.

А для устройства освещения в доме можно использовать выключатели jung.

Громоотвод — Простая английская Википедия, бесплатная энциклопедия

Типичный громоотвод на крыше

Громоотвод или Громоотвод — это железный стержень , который используется для ударов молнии, а не для чего-то еще. Это часть системы молниезащиты. Такая система состоит из множества таких стержней. Эти стержни обычно устанавливают на возвышенностях зданий и сооружений. Кроме того, проложены пути, по которым электричество может проходить от крыши до земли, это было сделано в 1749 году, а затем улучшено в 1752 году.

Молния может повредить конструкции из большинства материалов (каменная кладка, дерево, бетон и даже сталь). Огромные токи могут нагревать материалы, особенно воду, до высоких температур. Это вызовет пожар, потерю прочности и взрывы от перегретого пара и воздуха.

Европа [изменить | изменить источник]

Деревянная церковь с громоотводами и заземлителями

Башня церкви обычно была самым высоким строением в средневековых европейских городах и деревнях.Также в это здание очень часто попадала молния. Вначале христианские церкви пытались предотвратить поражение молнией молитвами. Священники молились,

«смягчите разрушение града и циклонов, а также силу бурь и молний; остановите враждебные громы и сильные ветры; и низвергните духов бурь и силы воздуха».

Питер Алвардс («Разумные и богословские соображения относительно грома и молнии», 1745) сказал, что люди, которые хотят защитить себя от молнии, должны идти куда угодно, кроме церкви или вокруг нее. ^[1]

В Европе громоотвод был изобретен теологом и естествоиспытателем Вацлавом Прокопом Дивишем между 1750 и 1754 годами. Он является изобретателем первого заземленного громоотвода , который он установил 15 июля. 1754 г. в саду его дома в Пржиметице-у-Знойме. Он состоял из 400 острых металлических шипов, прикрепленных в верхней части 42 м высоты, поддерживающий пилона. Конструкция крепилась тремя металлическими цепями, токопроводящими прикрепленными к железным заземляющим конусам, заложенным в утрамбованный грунт.Он описал свою «погодную машину» в трактате «Descriptio machinae meteorologicae». Первоначальная идея заключалась в том, чтобы постоянно отбирать электричество из облаков, чтобы на самом деле предотвращал молнии и штормы, только в случае неудачи машина также должна была иметь возможность напрямую привлекать освещение и направлять его на землю. Он предложил использовать свою машину на церковных башнях и кораблях. Он отправлял свои наблюдения относительно работы машины Яну Антонину Скринчи, профессору физики Карлова университета в Праге, который опубликовал их в «Prager Postzeitungen», «Brünner Intelligenz-Zettel» и в «Stuttgartisches Journal».Эта машина также упоминается Леонардом Эйлером в «Lettres à une Princesse d ‘Allemagne». В 1755 году Дивиш попросил австрийского императора Фердинанда I разрешить ему построить больше машин в нескольких местах для благосостояния людей. Император позволил математикам в Вене рассудить это предложение, но они отказались от него. Аббат Марси, придворный математик и друг Дивиша, прокомментировал это так: «Богохульство, как невежество» (осуждая то, чего они не знают). В 1756 году машина была повреждена ветром, а затем отстроена заново, а затем 10 марта 1760 года разгневанные жители Пржиметиц снесли постройку, обвинив Дивиша в засухе, поразившей регион в том году.Позже в том же году, после лета, когда грозы нанесли большой ущерб полям и виноградникам, люди умоляли его перестроить машину, что он и сделал на территории монастыря Луки, и построил еще одну на вершине монастыря. колокольня в Пржиметицах.

США [изменить | изменить источник]

В Соединенных Штатах, заостренный молниеотвод, часто ошибочно называемый «грозовым аттрактором», был изобретен Бенджамином Франклином в рамках его новаторских исследований электричества.Франклин подумал, что с заостренным на конце железным прутом

«Я думаю, что электрический огонь будет бесшумно выведен из облака, прежде чем он сможет подойти достаточно близко, чтобы поразить […]».

Франклин размышлял о громоотводах в течение нескольких лет до того, как сообщил об эксперименте с воздушным змеем. Фактически, этот эксперимент состоялся, потому что он устал ждать, пока Крайст-Черч в Филадельфии будет завершен, чтобы он мог поместить на него громоотвод. Было определенное сопротивление со стороны церквей, которые считали, что установка этих стержней противоречит божественной воле.Франклин возразил, что нет религиозных возражений против крыш на зданиях, чтобы противостоять осадкам, поэтому молния, которая, как он доказал, была просто гигантской электрической искрой, не должна быть исключением. В порядке благотворительности Франклин отказался от патентования изобретения.

В 19 веке громоотвод стал символом американской изобретательности и декоративным мотивом. Громоотводы часто украшались декоративными стеклянными шарами ^[2] (ныне ценится коллекционерами). Орнаментальная привлекательность этих стеклянных шаров была использована и в флюгерах.

Шары из цельного стекла время от времени использовались для предотвращения ударов молнии по кораблям. Здесь стоит отметить не потому, что это сработало, а не потому, что это многое говорит о донаучной мысли. Стеклянные предметы плохо проводят электричество. Молния поражает их редко. Следовательно, согласно теории, в стекле должно быть что-то, что отталкивает молнии. Следовательно, лучший способ предотвратить удар молнии по деревянному кораблю — это закопать небольшой твердый стеклянный шар в вершину самой высокой мачты.Случайное поведение молнии гарантировало, что этот метод получил немало доверия даже после разработки морского громоотвода вскоре после первоначальной работы Франклина.

Патент США № 1266175 Николы Теслы был усовершенствован в области молниезащиты. Патент был выдан из-за ошибки в первоначальной теории действия Франклина; заостренный громоотвод фактически ионизирует воздух вокруг себя. Это делает воздух проводящим, что, в свою очередь, увеличивает вероятность удара.Спустя много лет после получения патента, в 1919 году доктор Тесла написал для журнала «Электрический экспериментатор» статью «Знаменитые научные иллюзии», в которой он объясняет логику заостренного громоотвода Франклина и раскрывает свои усовершенствованные метод и устройство.

1. ↑ Секел, Эл и Джон Эдвардс, « Нечестивый громоотвод Франклина ». 1984 г.
2. ↑ « Зал славы античного шара громоотвода ». Приют коллекционеров антикварных бутылок. (коллекция стеклянных молний)

.

Громоотвод | Britannica

Громоотвод , металлический стержень (обычно медный), который защищает конструкцию от повреждений молнией, улавливая вспышки и направляя их токи в землю. Поскольку молния имеет тенденцию поражать самый высокий объект поблизости, стержни обычно размещаются на вершине конструкции и вдоль ее гребней; они соединены с землей кабелями с низким сопротивлением. В случае здания в качестве грунта используется почва; на корабле используется вода.

Система защиты от молниеотвода для жилого дома Поток электричества от удара молнии безвредно направляется по внешней стороне здания и в землю. Encyclopædia Britannica, Inc.

Молниеотвод и связанные с ним заземляющие проводники обеспечивают защиту, поскольку они отводят ток от непроводящих частей конструкции, позволяя ему следовать по пути наименьшего сопротивления и безвредно проходить через стержень и его кабели. Это высокое сопротивление непроводящих материалов, которое вызывает их нагрев при прохождении электрического тока, что приводит к пожару и другим повреждениям.На сооружениях высотой менее 30 метров (около 100 футов) громоотвод обеспечивает конус защиты, радиус земли которого приблизительно равен его высоте над землей. На более высоких конструкциях зона защиты простирается всего на 30 метров от основания конструкции.

Типы громоотводов (слева вверху) Вертикальные стержни или мачты высотой до 15 метров создают зоны молниезащиты, выступающие под углом 45 ° от конца стержня. (Слева внизу) Соединение двух стержней проволокой расширяет зону защиты.(Справа) Башни высотой более 30 метров обеспечивают защиту территории 30 метров в высоту и 60 метров в ширину. Защищаемая зона имеет форму перевернутой воронки с загнутыми внутрь сторонами. Башни высотой от 15 до 30 метров создают охраняемые зоны аналогичной формы, но с высотой и шириной, равной высоте башни. Encyclopdia Britannica, Inc. .

Что такое громоотвод? (с иллюстрациями)

Громоотвод — это устройство, которое используется для отвода электричества от молнии в землю, где оно может безвредно рассеиваться, вместо того, чтобы повредить конструкции и деревья или ранить животных, которые случайно ходят над землей. Вы также можете услышать громоотвод, который называют громоотводом или стержнем Франклина, в честь известного изобретателя Бенджамина Франклина. Громоотводы широко используются во всем мире в системах молниезащиты, и они, по-видимому, очень эффективны, поскольку значительно сократились связанные с молнией пожары и структурные повреждения.Между прочим, в английском языке используется жаргонный термин «громоотвод» для обозначения тех, кто, кажется, вызывает споры.

Молния.

Классически громоотвод изготавливается из металла, в идеале из металла с высокой проводимостью, такого как медь.При ударе молнии она притягивается к стержню и следует заземляющим кабелем в землю. Громоотводы должны притягивать молнию, отводя ее от уязвимых конструкций, и они также устанавливаются на крышах некоторых зданий, так что если молния действительно ударит, она будет притягиваться к молниеотводу, а не к проводящим материалам в конструкции.

Молния от грозы, поразившей поле.

Конструкции в областях с большим количеством молний часто оснащаются громоотводами. Во многих сооружениях также есть молниеотводы, заземленные кабели рядом с их распределительными коробками, которые предназначены для отвода избыточного тока в землю, а не для того, чтобы позволить ему пройти через телефон и электрические линии, что потенциально может вызвать отключение электроэнергии или пожар.Некоторые люди также используют сетевые фильтры на своих розетках, которые автоматически отключаются при скачках тока, гарантируя, что в случае выхода из строя грозового разрядника их электронное оборудование не будет повреждено.

Кредит на изобретение громоотвода обычно отдается Бенджамину Франклину.Франклин провел ряд экспериментов с молнией, в том числе знаменитый эксперимент с воздушным змеем и ключом, и он был очень заинтересован в изучении молнии и электричества. Понимая, что молния является серьезной угрозой для некоторых сообществ, он придумал блестящую идею стержня Франклина, и она быстро стала большим хитом. Сотни лет спустя люди все еще используют его базовую конструкцию, а в некоторых регионах строительные нормы и правила даже требуют применения громоотводов.

По поводу конца громоотвода ведутся споры.Оригинальный стержень Франклина был сконструирован как гигантская игла, доходящая до вершины. Многие американцы отдают предпочтение такой конструкции, считая ее высокоэффективной. Однако некоторые британские дизайнеры считают, что громоотводы должны быть увенчаны шарами, а другие разработчики придумали варианты, в которых стержень увенчан массивом или решеткой из металла, что теоретически увеличивает способность притягивать молнии. Кажется, что все эти системы работают, а дизайн — это вопрос личных предпочтений и региональных традиций.

Бенджамин Франклин провел множество ранних экспериментов с электричеством, включая знаменитый воздушный змей и эксперимент с ключами.
.
