устройство, принцип действия, виды и особенности выбора

Долговечность оборудования во многом зависит от перегрузок, которым оно подвергается в процессе эксплуатации. Протекание токов, превышающих номинальные, вызывает дополнительное повышение температуры и преждевременное старение изоляции. Чем выше перегрузки, тем реже они допустимы. Тепловые реле – это специальные устройства, которые отключают потребляющее электроэнергию оборудование при перегрузках. Они предотвращают поломку электромоторов из-за превышения нагрузки по показателям рабочего тока. Любой двигатель имеет свой номинальный рабочий ток, длительное критическое превышение которого вызывает перегрев обмоток силовой установки, разрушает изоляционный слой и приводит к выходу из строя электромотора в целом.

Конструкция и принцип работы реле тепловой защиты

В основе работы тепловых реле лежит закон физики, сформулированный учеными Джоулем и Ленцем еще в 19 веке и определяющий зависимость выделенного тепла от силы тока на конкретных участках электрической цепи. В составе конструкции устройств этого типа предусмотрена спираль – излучатель тепла. Рядом с ней установлена биметаллическая пластина, которая реагирует на излучаемое тепло.

Для изготовления термопластин используют два металлических сплава с различной теплопроводностью, которые во время нагревания/охлаждения меняют свою геометрию. Это свойство биметаллических элементов и лежит в основе работы реле тепловой защиты. Увеличение либо уменьшение тока нагрузки приводит к изменению пространственного расположения и механическому воздействию на толкатель, который размыкает или замыкает контактную группу прибора, подключенную к обмоткам магнитного пускателя (МП). Пускатель мотора срабатывает и отключает нагрузки от электросети.

Стандартная конструкция теплового реле предусматривает:

• нагревательный элемент;
• рычаг;
• контакты с пружиной;
• кнопку «возврат»;
• толкатель реле;
• штангу расцепителя;
• биметаллическую пластину температурного компенсатора;
• движок уставки;
• эксцентрик.

На работу реле тепловой защиты с биметаллическими пластинами воздействует температура окружающего воздуха, которая дополнительно нагревает рабочие элементы конструкции прибора. Чтобы исключить это явление, устройства оснащаются компенсирующими биметаллическими пластинами, которые изгибаются в противоположную сторону по отношению к основным элементам.

Компенсатор регулирует ток срабатывания устройства. Для регулировки применяются эксцентрики с разделенной на две части шкалой. При повороте ручки компенсатора влево значение тока срабатывания уменьшается, а при повороте вправо – увеличивается. Значения тока срабатывания реле регулируют увеличением/уменьшением зазора между толкателем и главной пластиной, за счет действия эксцентрика на дополнительную биметаллическую пластину.

Важно! В случае обрыва либо отключения одной из фаз питания в трехфазной сети, токи нагрузки в оставшихся двух фазах увеличиваются, в результате чего срабатывает тепловое реле. Поэтому расцепитель является основной защитой электродвигателей от работы в аварийных ситуациях при оборванной фазе.

Виды реле защиты от тепловых перегрузок

На рынке электротехнического оборудования представлен большой выбор модулей тепловой защиты для электрических силовых агрегатов. Каждый тип устройства подбирается для конкретной ситуации и определенного типа силовых установок.

Основные разновидности тепловых реле:

• РТЛ. Серия электромеханических приборов, которые обеспечивают надежную тепловую защиту трехфазных электродвигателей и других силовых установок от критической перегрузки по токам потребления. Помимо этого, реле этого типа защищают электроустановки при нарушении баланса питающих фаз, отсрочке по времени пуска устройств, а также при наличии механических проблем с ротором: заклинивании вала и других неисправностей. Прибор монтируют на контактах ПМЛ (пускателя магнитного) или в качестве самостоятельного элемента с клеммником КРЛ.
• РТТ. Трехфазные устройства, предназначенные для защиты электродвигателей с короткозамкнутым ротором от токовой перегрузки, перекоса между питающими фазами и в случае механических повреждениях ротора, а также от задержки пускового момента. РТТ имеют два варианта установки: как самостоятельное реле на панели или совместно с магнитными пускателями типа ПМЕ и ПМА.
• РТИ. Трехфазная разновидность теплового реле, которое защищает электродвигатель от тепловых повреждений обмотки в случае критического превышения значений тока потребления, от асимметрии питающих фаз, задержки пускового момента и в случае механических повреждений движущихся частей ротора. Реле устанавливается на магнитные контакторы КМТ или КМИ.
• ТРН. Двухфазные устройства электротепловой защиты электрических двигателей, обеспечивающие контроль продолжительности пуска и тока в нормальных рабочих режимах. Контакты возвращаются в исходное состояние после аварийного срабатывания только вручную. Работа теплового устройства абсолютно не зависит от температуры окружающей среды, что актуально для применения в условиях горячих производств и жаркого климата.
• РТК. Тепловые реле, с помощью которых можно контролировать лишь один параметр – температуру металлического корпуса электрических установок. Для этого используются специальные щупы. Если критические значения температуры превышают заданные, реле типа РТК отключает установку от линии питания.
• Твердотельные. Вид тепловых реле, в конструкции которых отсутствуют какие-либо подвижные элементы. Работа устройства не зависит от температуры окружающей среды и других характеристик воздуха, что актуально для взрывоопасных цехов и производств химической промышленности. Твердотельные тепловые реле позволяют контролировать длительность разгона электромоторов, оптимальные токи нагрузки, обрывы фазных проводов и заклинивание ротора.
• РТЭ. Защитные тепловые реле, которые по своему принципу работы напоминают плавкие предохранители. Устройства изготовлены из металлического сплава с низкой температурой плавления. Материал плавится при критической температуре и разрывает цепь, питающую оборудование. Устройства типа РТЭ монтируются непосредственно в корпусы электросиловых установок на штатное место.

Все перечисленные выше разновидности тепловых реле служат для одной цели – они защищают электродвигатели и другие силовые электроустановки от токовых перегрузок, при которых увеличивается температура рабочих частей агрегатов до критических и субкритических значений.

Технические характеристики тепловых реле:
Номинальное напряжение переменного тока, В				660
Частота переменного тока, Гц				50 (60)
Время срабатывания при токе 1,2 Iном, мин				20
Время ручного возврата, мин, не менее				1,5
Время срабатывания при нагрузке 6-кратным Iном, с		РТЛ-1000		4,5 … 9,0
		РТЛ-2000		4,5 … 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток:		до 10А		0,5
		свыше 10А		1,0
Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт	Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт
Номинальный ток 25А
РТЛ-1001	0,10 . .. 0,17	2,05	РТЛ-1008	2,40 … 4,00	1,87
РТЛ-1002	0,16 … 0,26	2,03	РТЛ-1010	3,80 … 6,00	1,84
РТЛ-1003	0,24 … 0,40	1,97	РТЛ-1012	5,50 … 8,00	1,68
РТЛ-1004	0,38 … 0,65	1,99	РТЛ-1014	7,00 … 10,0	1,75
РТЛ-1005	0,61 … 1,00	1,8	РТЛ-1016	9,50 … 14,0	2,5
РТЛ-1006	0,95 … 1,6	1,8	РТЛ-1021	13,0 … 19,0	2,75
РТЛ-1007	1,50 … 2,60	1,8	РТЛ-1022	18,0 . .. 25,0	2,8
Номинальный ток 80А
РТЛ-2053	23 … 32	2,43	РТЛ-2059	47 … 64	3,69
РТЛ-2055	30 … 41	3,03	РТЛ-2061	54 … 74	4,38
РТЛ-2057	38 … 52	3,3	РТЛ-2063	63 … 86	5,62

Как выбрать устройство тепловой защиты

Для правильного выбора подходящей модели теплового реле следует учитывать мощность защищаемого электромотора. Основными параметрами защитных устройств являются:

1. Номинальный ток, при котором тепловое реле не срабатывает. Его превышение не вызывает незамедлительного отключения цепи. К примеру, если значение больше номинального на 20 %, то тепловое реле сработает примерно через 20-30 минут.
2. Номинальное напряжение. Как правило, бытовые модели тепловых реле устанавливаются в однофазных сетях переменного тока (220 вольт и 50 Гц), однако существуют и трехфазные модели для промышленных предприятий.
3. Условия эксплуатации. Категория размещения тепловых реле определяется согласно требованиям ГОСТ 15150. В стандарте описаны допустимые значения температуры и уровень влажности, а также устойчивость приборов к вибрации, ударным нагрузкам, контакту со взрывоопасными газами.
4. Предел срабатывания теплового реле.
5. Тип и количество дополнительных контактов для управления.
6. Чувствительность к перекосу фаз.

Также в маркировке теплового реле обязательно указывается режим возврата (автоматический или ручной).

В некоторых моделях предусмотрена функция «недогрузки», которая позволяет обнаруживать уменьшение тока в цепи, а также опция компенсации температуры окружающей среды – такие модификации считаются самыми удобными и надежными. Кроме того, выпускаются тепловые реле с дополнительными световыми индикаторами. Датчики и светодиоды отображают сигналы включения и состояния.

Поэтому выбор конкретной модели зависит от многих факторов эксплуатации теплового реле – температуры окружающей среды, места установки, мощности подключенного оборудования, необходимости использования средств аварийного оповещения.

Советы по выбору:

• Для однофазных сетей лучше выбирать тепловые реле с функцией автоматического сбрасывания и возврата контакта в первоначальное состояние через определенный период времени. Это гарантирует повторное срабатывание даже при сохранении аварийной ситуации и перегрузок по току.
• Для горячих цехов и эксплуатации в условиях жаркого климата подойдут реле с компенсатором температуры воздушной среды – это модели ТРВ. Они обладают самым широким температурным диапазоном эксплуатации.
• Для оборудования, чувствительного к обрыву фаз, рекомендуется подбирать реле, которое отключает электроустановку даже при обрыве одной фазы.

Реле со световыми индикаторами чаще всего используют на предприятиях промышленности, где требуется оперативное реагирование на аварийные ситуации. Благодаря светодиодным датчикам состояния, оператор может контролировать рабочие процессы.

Цена реле зависит от многих факторов. На стоимость влияют общие технические характеристики, наличие дополнительных функций, используемые в производстве материалы, фирма-производитель. Реле от известных брендов обязательно комплектуются паспортом с подробным описанием технических параметров, а также подробной инструкцией по подключению.

Особенности установки теплового реле

Обычно реле монтируется совместно с магнитным пускателем, обеспечивающим подключение и запуск двигателя. Некоторые модели устанавливаются в качестве самостоятельных приборов на DIN-рейку или на монтажные панели (ТРН или РТТ). Даже если реле ТРН имеет лишь пару входящих подключений, фаз все равно 3. Отключенные фазные провода выводятся с пускателя к мотору в обход устройства. Изменения тока будут происходить пропорционально в каждой фазе, в результате чего достаточно контроля только двух из них. Реле можно подключать и при помощи токовых трансформаторов – это целесообразно при использовании мощных электромоторов.

В любом случае необходимо избегать ошибок при монтаже, к примеру, нельзя подключать тепловое реле с параметрами, которые не соответствуют характеристикам электромотора.

Преимущества перед обычными автоматами

По своей конструкции тепловое реле является тем же устройством автоматического отключения электроустановок от сети питания. Однако в отличие от простых автоматов, которые включают/отключают питание, у реле есть два достоинства:

1. Возможность регулировать время и момент срабатывания в зависимости от токов перегрузки и продолжительности их воздействия на электроприборы.
2. Различные варианты коммутации – дистанционная установка в электрощитке либо непосредственный монтаж на магнитном пускателе.

Кроме того, реле обладают меньшими габаритами и массой, более доступной ценой, простой конструкцией и надежностью эксплуатации. Среди недостатков – необходимость периодической настройки и проверки.

Заключение

Тепловые реле (расцепители) – важные элементы системы защиты электродвигателей и других приборов. Устройства защищают практически от любых перегрузок. К тому же реле не подвержены ложным отключениям нагрузки в случае кратковременных скачков тока, что выгодно отличает их от входных автоматов. Их можно устанавливать не только совместно с магнитными пускателями, но и самостоятельно.

Тепловое реле | Заметки электрика

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В этой статье я расскажу Вам про назначение, устройство, схему подключения теплового реле на примере LR2 D1314 от фирмы «Schneider Electric». Тепловой компонент рассматриваемого реле имеет номинальный ток 10 (А), а токовый диапазон уставок его составляет от 7 до 10 (А). Об остальных технических характеристиках поговорим чуть позже. А теперь давайте перейдем к определению и назначению теплового реле.

Как Вы уже знаете, тепловое реле, или другими словами реле перегрузки, устанавливается в схемах магнитного пускателя, как нереверсивного типа, так и реверсивного.

Более подробно об этом Вы можете ознакомиться здесь:

Назначение теплового реле

Тепловое реле — это электрический коммутационный аппарат, который предназначен для защиты трехфазных двигателей от токовой перегрузки недопустимой продолжительностью (например, при заклинивании ротора или механической его перегрузки), а также от обрыва любой из фаз питающего напряжения (по функции аналогично реле контроля фаз).

Вот список самых распространённых (известных) серий тепловых реле: ТРП, ТРН, РТТ, РТИ (аналог LR2 D13), РТЛ.

О каждой серии тепловых реле я постараюсь написать отдельную статью, подписывайтесь на рассылку новостей сайта «Заметки электрика».

Прошу заметить, что тепловое реле не защищает электродвигатель от коротких замыканий по причине того, что оно срабатывает с выдержкой времени, т.е. не мгновенно — это отчетливо можно увидеть по графику (кривой) срабатывания теплового реле. Для защиты двигателя от короткого замыкания в силовую цепь перед магнитным пускателем устанавливаются автоматические выключатели или предохранители.

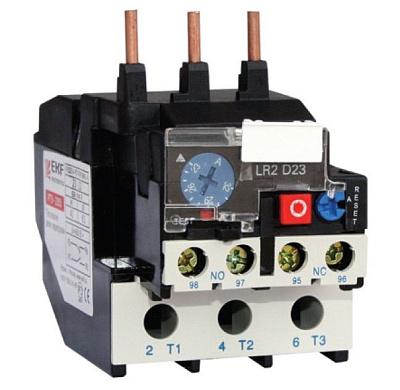

Технические характеристики теплового реле LR2 D1314

Вот его внешний вид:

Вид сбоку:

Я уже говорил выше, что тепловое реле LR2 D1314 имеет конструктивное исполнение один в один, как у теплового реле РТИ.

Ниже я приведу основные технические характеристики, рассматриваемого в данной статье, теплового реле LR2 D1314 от компании «Schneider Electric»:

• номинальный ток теплового компонента — 10 (А)

• предел регулирования тока уставки теплового расцепителя — 7-10 (А)

• напряжение силовой (главной) цепи — 220 (В), 380 (В) и 660 (В)

• два вспомогательных контакта — нормально-замкнутый NC (95-96) и нормально-разомкнутый NO (97-98)

• коммутируемая мощность вспомогательных контактов — около 600 (ВА)
• порог срабатывания — 1,14±0,06 от номинального тока
• чувствительность к асимметрии фаз — срабатывает при 30% от номинального тока по одной фазе, при условии, что по другим фазам протекает номинальный ток
• класс отключения — 20 (см. график кривой срабатывания теплового реле)

Кривая срабатывания теплового реле с классом отключения 20 — показывает среднее время срабатывания реле в зависимости от кратности тока уставки:

Согласно ГОСТ 30011.4.1-96 (п.4.7.3, таблица 2) время срабатывания теплового реле (класс 20) при кратности тока уставки реле 7,2 составляет 6 — 20 секунд.

Рассмотрим устройство передней панели теплового реле LR2 D1314

Рассмотрим устройство передней панели.

На ней имеется кнопка-переключатель (синего цвета) режима повторного взвода (включения) реле:

• «А» — автоматический взвод
• «Н» — ручной взвод

На данный момент выставлен автоматический режим повторного взвода — синяя кнопка-переключатель утоплена. Это значит, что при срабатывании теплового реле схему питания двигателя можно беспрепятственно и повторно включить.

Чтобы переключиться на ручной режим, нужно открыть защитное стекло и повернуть синюю кнопку-переключатель влево — он выступит наружу.  В ручном режиме после срабатывания теплового реле необходимо в ручную нажать синюю кнопку-переключатель, иначе нормально-замкнутый контакт NC (95-96) останется разомкнутым, тем самым не даст собрать схему питания и управления электродвигателя.

Также на передней панели теплового реле LR2 D1314 располагается красная кнопка «Тест» («Test»). С помощью нее имитируется работа внутренних механизмов реле и его вспомогательных контактов.

Кнопку «Test» я нажимаю с помощью небольшой отвертки.

У данного типа теплового реле имеется индикация срабатывания в виде желтого (оранжевого) флажка в окошке. Также по этому флажку можно ориентироваться о текущем состоянии вспомогательных контактов реле. Когда в окошке находится желтый флажок, то значит нормально-замкнутый контакт NC (95-96) находится в разомкнутом состоянии, а нормальный-разомкнутый контакт NO (97-98) — в замкнутом.

Ну вот мы плавно подобрались к красной кнопке «Стоп». Красная кнопка «Стоп» выполнена в виде выступающего «грибка» и нужна для принудительного размыкания нормально-замкнутого контакта NC (95-96). При этом катушка магнитного пускателя теряет питание и двигатель отключается от сети.

Еще на передней панели теплового реле LR2 D1314 имеется регулятор уставки, с помощью которого регулируется и настраивается уставка срабатывания теплового реле. В нашем случае ток уставки реле находится в пределах от 7 до 10 (А). Регулировка производится путем поворота регулятора до совмещения нужной уставки реле и риски-треугольника.

После всех настроек и регулировок защитная крышка теплового реле закрывается и пломбируется. Для этого на ней имеется специальное «ушко». Таким образом, доступ к регулировке уставок реле будет закрыт и никто из посторонних в процессе эксплуатации не сможет их изменить.

Схема подключения теплового реле LR2 D1314

Представляю Вашему вниманию схему теплового реле LR2 D1314:

Входные силовые цепи (медные выводы) не маркируются и подключаются непосредственно к пускателю или контактору. Маркировка выходных главных (силовых) цепей теплового реле имеют маркировку: T1 (2), Т2 (4), Т3 (6) и к ним подключается электродвигатель.

У данного типа реле существует две пары вспомогательных контактов:

• нормально-замкнутый NC (95-96)
• нормально-разомкнутый NO (97-98)

Нормально-замкнутый контакт используется в схеме управления магнитным пускателем и подключается, например, перед кнопкой «Стоп». Нормально-разомкнутый контакт чаще всего используется в цепях сигнализации для вывода световой индикации на панель оператору или диспетчеру при срабатывании теплового реле.

Для примера я подключил тепловое реле на выводы T1 (2), Т2 (4), Т3 (6) магнитного пускателя ПМЛ-1100. Вот так это выглядит:

Крепится тепловое реле к пускателю с помощью силовых выводов и специального крючка, который плотно фиксирует корпус реле в неподвижном состоянии.

В зависимости от величины и типа пускателей или контакторов выводы («ножки») теплового реле регулируются путем изменения своего межосевого расстояния.

На корпусе есть «подсказка» с рекомендациями по выставлению «ножек» теплового реле в зависимости от типа пускателя или контактора.

Конструкция и внутреннее устройство теплового реле LR2 D1314

Ну чтож, заглянем внутрь реле.

Для этого открутим 3 крепежных винта.

Затем тонкой отверточкой очень аккуратно вскроем защелки по периметру корпуса. Почему аккуратненько — да потому что корпус выполнен из пластика, который очень хрупкий и можно с необычайной легкостью сломать крепежные защелки.

Снимаем верхнюю крышку реле.

На фотографии видны три биметаллические пластины, которые установлены в каждом полюсе (фазе).

Откручиваем винты выходных клемм и вытаскиваем из корпуса биметаллические пластины.

Затем снимаем спусковой механизм теплового реле.

Принцип работы системы рычагов спускового механизма.

Вот так выглядит тепловое реле LR2 D1314 без биметаллических пластин и спускового механизма.

Чтобы добраться до контактной системы теплового реле, нужно снять регулятор уставок и выкрутить винт.

На фотографии ниже изображены контакты теплового реле в режиме готовности.

А сейчас показаны контакты при срабатывании теплового реле:

Я уже упоминал в начале статьи, что при нажатии на кнопку «Стоп» принудительно размыкается нормально-замкнутый контакт NC (95-96), при этом нормально-разомкнутый контакт не изменяет своего положения. Вот подтверждение моих слов.

А вот фотография всех деталей теплового реле LR2 D1314.

Принцип работы теплового реле LR2 D1314

Несколько слов о конструкции биметаллической пластины.

Биметаллическая пластина состоит из 2 пластин разных материалов, у которых коэффициент линейного теплового расширения значительно отличается друг от друга. Например:

• сплав железа с никелем (инвар) со сталью
• ниобий со сталью

Соединяются эти две пластины с помощью сварки или клепки.

Один конец биметаллической пластины закреплен (неподвижный), а другой — подвижный и соприкасается со спусковым механизмом теплового реле. Когда биметаллическая пластина нагревается от проходящего через нее тока, она начинает изгибаться в сторону материала, у которого коэффициент линейного теплового расширения меньше.

А теперь рассмотрим принцип работы теплового реле LR2 D1314.

В нормальном режиме работы электродвигателя через биметаллические пластины трех полюсов (трех фаз) протекает ток нагрузки электродвигателя — пластины нагреваются до определенной начальной температуры, которая не вызывает их изгиб. Предположим, что по некоторой причине ток нагрузки двигателя увеличился, соответственно, по биметаллическим пластинам будет протекать ток больше номинального, который и вызовет их подогрев (температура станет больше начальной). При этом подвижная часть биметаллических пластин начнет изгибаться и приведет в действие спусковой механизм теплового реле.

После срабатывания теплового реле нужно подождать определенное время, пока не остынут биметаллические пластины и не разогнутся в нормальное положение. Да и включать сразу же электродвигатель в сеть после срабатывания теплового реле совершенно нецелесообразно, ведь в первую очередь нужно определить причину и устранить ее.

P.S. Пожалуй на этом я закончу статью о тепловом реле LR2 D1314 от фирмы «Schneider Electric». В следующих статьях я расскажу Вам как правильно выбрать тепловое реле, а также покажу как его настроить и проверить на стенде. Если у Вас имеются вопросы по материалу статьи, то готов выслушать Вас — форма комментариев всегда открыта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Устройство теплового реле. Разбираем ИЭК РТИ-1308

Согласно закону Джоуля-Ленца, количество тепла, выделяемое участком электрической цепи, пропорционально квадрату силы тока и сопротивлению этого участка. Это дает возможность создавать устройства, выполняющие небольшую механическую работу (например, по замыканию/размыканию контактной пары) при достижении силы тока на исследуемом участке цепи определенного значения. Подобные устройства получили название тепловых (электротепловых) реле или реле тепловой защиты.

Тепловое реле, как правило, служит для защиты (аварийного отключения и/или сигнализации об аварийной ситуации) электрических цепей и электрооборудования от повышения тока потребления сверх некого номинального (нормального) значения. Повышение тока потребления может свидетельствовать, например, о чрезмерной нагрузке на вал двигателя, межвитковом замыкании и т.д.

Биметаллическая пластина.

Факт того, что проводник с током греется, не дает возможность напрямую совершить какую-либо существенную механическую работу, так как степень нагрева нуждается в оценке, например, термодатчиком. Оказывается, есть возможность поступить проще, а именно «научить» проводник закономерно изменять свою геометрическую форму пропорционально изменению температуры.

Как известно, линейные размеры металлов при нагреве меняются. Известно также, что у разных металлов коэффициенты теплового расширения различные. Например, при нагреве на одно и то же значение температуры, полоска из металла, обладающего большим коэффициентом теплового расширения, удлиниться на большее значение, чем полоска из другого металла, коэффициент теплового расширения которого ниже. Если соединить вместе две одинаковые по форме полоски разнородных металлов, то, при изменении температуры, геометрическая форма этой конструкции тоже будет изменяться — изгибаясь и распрямляясь, в зависимости от температуры. Скрепленные воедино две пластины разнородных металлов получили название биметаллической пластины. Биметаллическая пластина, как своеобразный прибор для оценки силы тока по его нагреву и последующего воздействия на какой-либо исполнительный механизм, широко применяется в различных бытовых и промышленных устройствах автоматики.

Принцип работы биметаллической пластины.

Устройство теплового реле на примере ИЭК РТИ-1308.

Теория принципа действия теплового реле была вкратце рассмотрена выше, обратимся к практике. Вскроем корпус и разберемся с внутренним устройством низковольтного трехфазного теплового (тепломеханического) реле ИЭК РТИ-1308. Его основные технические характеристики представлены в таблице ниже.

Таблица. Основные технические характеристики теплового реле ИЭК РТИ-1308.

Принцип работы теплового реле РТИ можно описать следующим образом. При протекании электрического тока по биметаллическим пластинам (каждой из трех фаз предназначается своя пластина), происходит их нагрев. Чем выше ток, тем сильнее нагрев биметаллических пластин и, следовательно, больше их изгиб в определенную (конструктивно заданную) сторону. Изгибаясь, пластины давят на систему рычагов. При достижении хотя бы одной из трех пластин критического значения по углу изгиба, вследствие превышения на одной или нескольких фазах номинального установленного рабочего тока, происходит срабатывание исполнительного (контактного) механизма цепи управления, и контактные пары переводятся во взаимно противоположные состояния. В таком, нагретом до момента срабатывания реле, состоянии биметаллические пластины будут удерживать реле до тех пор, пока на все фазах тепловой ток не придет в норму. Ток снижается — биметаллические пластины охлаждаются, переводя систему рычагов в первоначальное состояние. Если у теплового реле активирован режим автоматического пуска, то контактные группы тоже автоматически переключаться в первоначальное состояние, если нет – нужно вручную включать реле после каждого его срабатывания. На фотографиях ниже можно увидеть процесс вскрытия РТИ-1308 и пояснения к нему.

Упаковка.

Вид сбоку (фото слева).

Вид на силовые контакты. Расстояния между контактами можно менять благодаря овальным отверстиям корпуса (фото справа).

Органы управления и настройки РТИ-1308.

Под шильдиком прячется подстроечный винт. Благодаря ему, происходит актуализация значений шкалы диска настройки тока.

Количество заводсткой краски, нанесенной на резьбу подстроечного винта, оказалось недостаточным (винт легко вращался на пару оборотов). Дополнительно закрашиваем резьбу цапонлаком (фото снизу).


Вскрываем корпус, подцепляя тонкой плоской отверткой пластмассовые защелки по периметру корпуса.
Вскрыть корпус, не отломив ни одной защелки, очень сложно — пластмасса хрупкая (фото справа внизу).

Корпус вскрыт.

Биметаллические пластины смешанного нагрева (ток идет через обмотку нагрева и через саму пластину).


Изгиб пинцетом любой биметаллической платины инициирует срабатывание реле. Чем выше установленный ток, тем сильнее нужно изгибать пластины.

Реле без биметаллических пластин.

Нажимаем пинцетом на рычаг — происходит срабатывание реле (фото справа).


Система рычагов для объединения изгибающих усилий пластин воедино по логическому закону «ИЛИ». То есть, изгиб хотя бы одной (любой) пластины вызывает пропорциональное смещение верхнего рычага системы.
Система находится в своём крайнем левом положении, соответствующем минимальному изгибу биметаллических пластин (фото слева).
Система находится в своём крайнем правом положении, соответствующем максимальному изгибу биметаллических пластин (фото справа).

Реле сработало (желтый Г-образный флажок в крайнем правом положении) и ждёт ручного пуска, так как синий переключатель в положении ручного управления (фото слева).

Нажимаем непосредственно на рычажок, идущий к контактным группам (фото справа).

Съём исполнительного механизма происходит путём откручиванием единственного винта.

Исполнительный механизм со стороны контактных групп.

При нажатии на кнопку «Стоп», происходит размыкание замкнутой пары контактов.

Все детали теплового реле ИЭК РТИ-1308.

Время срабатывания теплового реле зависит от кратности превышения тока, то есть от того, во сколько раз реальный ток превысил установленный (см. график ниже).

График (кривые) срабатывания РТИ-1308 (фото сверху).
Схематичное обозначение РТИ-1308 (фото снизу).

Кнопкой «тест» можно сымитировать срабатывание реле, то есть принудительно перевести контактные пары исполнительного механизма в противоположные состояния. Таким образом, можно проверить лишь правильность работы каких-либо электронных устройств (например, контактора), коммутируемых тепловым реле. Всецело же корректность работы теплового реле проверяется только на специальном испытательном стенде с моделированием прохождения через реле различных токов, как ниже, так и выше установленного тока срабатывания реле.

В заключение, нужно сказать о трех важных вещах, касаемо тепловых (тепломеханических) реле. Во-первых, любое тепломеханическое реле имеет собственное (небольшое, но постоянное) потребление энергии, расходуемое на подогрев биметаллических пластин. Во-вторых, тепловое реле не предназначено для защиты от токов короткого замыкания, которому характерен сверхбыстрый рост тока. Это обусловлено относительно высокой инертностью биметаллических пластин, которые не способны нагреться так быстро. Для защиты от короткого замыкания, в паре с тепловыми реле, необходимо применять автоматические выключатели электромагнитного расцепления. В-третьих, ток срабатывания теплового реле зависит от температуры окружающей среды, условий охлаждения корпуса реле и прочих факторов. Таким образом, в качестве прецизионного устройства защиты, где требуется очень точная оценка электрического тока, тепловое реле тепломеханического типа использовать нельзя, погрешности весьма значительны.

Похожие статьи:

Подключение теплового реле.

Основная функция и принцип работы

Автор newwebpower На чтение 7 мин. Просмотров 6.6k. Опубликовано 06.09.2016
Обновлено 06.09.2016

Для защиты электродвигателя от недопустимых длительных токовых перегрузок, которые могут возникнуть при увеличении нагрузки на вал или потери одной из фаз применяется тепловое защитное реле. Также защитное реле защитит обмотки от дальнейшего разрушения при возникшем междувитковом замыкании.

Тепловым данное реле (сокращенно ТР) называют из-за принципа действия, который схож с работой автоматического выключателя, в котором изгибающиеся при нагреве электрическим током биметаллические пластины разрывают электрическую цепь, надавливая на спусковой механизм.

Особенности теплового реле

Но, в отличие от автоматического защитного выключателя, ТР не размыкает силовые цепи питания, а разрывает цепь самоподхвата магнитного пускателя. Нормально замкнутый контакт защитного устройства действует аналогично кнопке «Стоп», и подключается последовательно с ней.

Тандем контактора и теплового реле

Поскольку тепловое реле подключается сразу же после магнитного пускателя, то нет нужды дублировать функции контактора при аварийном размыкании цепей. При таком выборе реализации защиты достигается ощутимая экономия материала для контактных силовых групп – значительно проще коммутировать небольшой ток в одной цепи управления, чем разрывать три контакта под большой токовой нагрузкой.

Тепловое реле не разрывает силовые цепи напрямую, а лишь выдает сигнал управления в случае превышения нагрузки – данную особенность следует помнить при подключении устройства.

Как правило, в тепловом реле присутствует два контакта – нормально замкнутый и нормально разомкнутый. При срабатывании устройства данные контакты одновременно меняют свое состояние.

Нормально разомкнутые и нормально замкнутые контакты

Характеристики теплового реле

Выбор ТР следует производить, сопоставляя типичные характеристики данного защитного устройства соответственно имеющейся нагрузке и условиям эксплуатации электродвигателя:

• Номинальный ток защиты;
• Предел регулировки уставки тока срабатывания;
• Напряжение силовой цепи;
• Количество и тип вспомогательных контактов управления;
• Мощность коммутации контактов управления;
• Порог срабатывания (коэффициент отношения к номинальному току)
• Чувствительность к асимметричности фаз;
• Класс отключения;

Схема подключения

В большинстве схем при подключениях теплового реле к магнитному пускателю используется нормально замкнутый контакт, который подключается последовательно с кнопкой «Стоп» пульта управления. Обозначением данного контакта является сочетание букв NC (normal connected) или НЗ (нормально замкнутый).

Схема подключения ТР к контактору в магнитном пускателе

Нормально разомкнутый контакт (NO) при данной схеме подключения может использоваться для сигнализации о срабатывании тепловой защиты электродвигателя. В более сложных автоматических схемах управления он может использоваться для инициализации аварийного алгоритма останова конвейерной цепи оборудования.

Для самостоятельного подключения теплового реле для защиты электродвигателя, не имея опыта работы с подобным оборудованием, будет правильно сначала ознакомиться с принципом работы и подключением магнитного пускателя на данном сайте.

В независимости от типа подключения электродвигателя и количества контакторов магнитного пускателя (прямой и реверсивный запуск), внедрение теплового реле в схему является достаточно простым. Оно устанавливается после контакторов перед электродвигателем, а размыкающийся (нормально замкнутый) контакт подключается последовательно с кнопкой «Стоп».

Тепловое реле в схеме реверсивного подключения контакторов

Элементы подключения, управления и настройки ТР

По ГОСТ клеммы контактов управления имеют обозначение 95-96 (нормально замкнутый) и 97-98 (нормально разомкнутый).

На данном рисунке показана схема теплового реле с обозначением выводов и элементов управления. Кнопка «Тестирование служит для проверки работоспособности механизма.

Кнопка «Стоп» служит для ручного выключения устройства защиты.

Функция «Повторный взвод» позволяет заново запустить электродвигатель после срабатывания защиты. Многие ТР поддерживают два варианта – автоматический (возвращение в исходное состояние происходит после остывания биметаллических пластин) и ручной взвод, требующий непосредственного действия оператора для нажатия соответствующей кнопки.

Управление повторным взводом

Уставка тока срабатывания позволяет сделать выбор значения перегрузки, при котором реле отключит катушку контактора, который обесточит электродвигатель.

Регулировка уставки срабатывания относительно метки

При выборе устройства защиты нужно помнить, что по аналогии с автоматическим выключателем у тепловых реле также имеется времятоковая характеристика. То есть, при превышении уставленного тока на некоторое значение, отключение произойдет не сразу, а по истечению некоего времени. Быстрота срабатывания будет зависеть от кратности превышения тока уставки.

Графики времятоковой характеристики

Разные графики соответствуют характеру нагрузки, количеству фаз и температурному режиму.

Как видно из графиков, при двукратном превышении нагрузки может пройти больше минуты времени, прежде, чем защита сработает. Если же выбрать ТР недостаточно мощным, то двигатель может не успеть разогнаться при многократном стартовом превышении уставки тока перегрузки.

Также у некоторых тепловых реле имеется флажок срабатывания защиты.

Защитное закрывающееся стекло служит одновременно для нанесения маркировки и защиты настроек при помощи пломбирования,

Защита настроек и маркировка

Подключение и установка ТР

Как правило, современные тепловые реле имеют защиту по всем трем фазам, в отличие от распространенных в советское время тепловых реле, имеющих обозначения ТРН, где контроль тока производился только в двух проводах, идущих к электродвигателю.

Тепловое реле ТРН с контролем тока только в двух фазах

По типу подключения тепловые реле можно разделить на две разновидности:

• Устанавливаемые рядом с магнитным пускателем, и подключаемые при помощи перемычек (ТРН, РТТ).

  Реле РТТ, подключенное при помощи жестких пластинчатых перемычек

• Монтируемые непосредственно на контактор магнитного пускателя (современные модели).

  Реле устанавливается непосредственно на контакторе

Входные токопроводящие выводы в современных моделях одновременно служат частью крепежа теплового реле к контактору магнитного пускателя. Они вставляются в выходные клеммы контактора.

Подключение теплового реле к контактору

Как видно из фото внизу, в некоторых пределах можно изменять расстояние между выводами, чтобы подстраиваться под различные виды контакторов.

Подстройка выводов под клеммы контактора

Для дополнительной фиксации ТР предусмотрены соответствующие выступы на самом устройстве и на контакторе.

Элемент крепежа на корпусе теплового релеСпециальный паз крепления на контакторе

Механика теплового реле

Существует много разновидностей ТР, но принцип действия у них одинаков – при протекании увеличенного тока через биметаллические пластины они искривляются и воздействуют через систему рычагов на спусковой механизм контактных групп.

Рассмотрим для примера устройство теплового реле LR2 D1314 фирмы «Schneider Electric».

ТР в разобранном виде

Условно данное устройство можно разделить на две части: блок биметаллических пластин и система рычагов с контактными группами. Биметаллические пластины состоят из двух полос различных сплавов, соединенных в одну конструкцию, имеющих разный тепловой коэффициент расширения.

Изгибающаяся биметаллическая пластина

Благодаря неравномерному расширению при больших значениях тока данная конструкция расширяется неравномерно, что заставляет ее изгибаться. При этом один конец пластины зафиксирован неподвижно, а подвижная часть воздействует на систему рычагов.

Система рычагов

Если убрать рычаги, то будут видны контактные группы теплового реле.

Коммутационный узел ТР

Не рекомендуется сразу же включать тепловое реле после срабатывания и заново запускать электродвигатель – пластинам нужно время, чтобы остыть и вернуться в первоначальное состояние. К тому же, будет благоразумней сначала найти причину срабатывания защиты.

Тепловое реле кнопка м а. Тепловые реле

Правильно подобрать тепловое реле — одно из важнейших условий защиты электродвигателя от перегрузки. Напомню, что «защита электродвигателя от перегрузки должна устанавливаться в тех случаях, когда возможна перегрузка механизма по технологическим причинам, а также при тяжелых условиях пуска и для ограничения длительности пуска при пониженном напряжении. Защита должна выполняться с выдержкой времени и может быть осуществлена тепловыми реле. » (из Инструкции по монтажу и пуску электродвигателей)

Чтобы подобрать тепловое реле, сперва определяем номинальный ток двигателя Iн. Этот ток указан на шильдике двигателя (см. фото ниже). В нашем случае это ток Iн = 14 Ампер

Потом исходя из номинального тока двигателя подбираем тепловое реле и соответствующий ему пускатель нужной величины. Реле имеет шкалу, калиброванную в амперах. Обычно шкала соответствует значению тока уставки (тока несрабатывания реле). Срабатывания реле происходит в пределах 5-20% от превышения тока уставки потребляемым током электродвигателя. Т.е., при перегрузке электродвигателя на 5-20% (1,05*Iн — 1,2*Iн), произойдет срабатывание теплового реле в соответствии с его токовременной характеристикой. Поэтому выбираем реле таким образом, чтобы ток несрабатывания теплового реле был на 5-10% выше от номинального тока защищаемого электродвигателя (см. таблицу ниже).

Таблица для подбора тепловых реле

Тепловое реле – устройство, замыкающее-размыкающее цепь под влиянием сигналов агрегатов, работающих от изменения температуры среды. Нагрев проводников электричеством замечали исследователи, количественное описание дает закон Джоуля-Ленца. Благодаря знанию зависимости, биметаллические конструкции применяют, контролируя ток, температуру.

Тепловое реле

Кратко о тепловых реле

Тепловые реле холодильников совмещают с пускозащитными. Применяются многими двигателями. Отличие защитных в электромагнитной конструкции, где катушка может мгновенно отработать резкое повышение тока. Тепловые работают с интегрированием эффекта некоторым отрезком времени. Медная обмотка иногда перегревается. В мясорубках случается, когда заклинивает вал. Ток повышает лимитирующую величину. Чтобы избежать опасности, изготовитель включает в механическую передачу пластиковые шестерни, ломающиеся, спасающие ситуацию. Конечно, лучше применять тепловые реле.

Принцип действия основан на свойствах биметаллических пластин. Двухслойные материалы, составленные парой металлов с неодинаковым коэффициентом линейного расширения. В результате при изменении температуры биметаллическая пластина гнется. Контакты используются повсеместно, начиная электрическими утюгами, заканчивая чайниками! Измерение тока происходит преимущественно в тепловых реле. В остальных случаях нагрев вызывается изменением температуры прибора: пара, ТЭНа.

В тепловых реле принцип используется, вариантом (см. патент US292586 A), но распространен больше другой – с защитой по току. В последнем случае используется упомянутый закон Джоуля-Ленца. С течением времени тепловой эффект накапливается, при соблюдении условий реле срабатывает. Обрыв цепи блокирует дальнейший рост температуры. Условия срабатывания реле тесно связаны с конструкцией двигателя.

Любому типу компрессора холодильника подобрана пара, работающая безотказно. Не соблюдая целостности тандема компрессор-двигатель, можно вызвать неисправности.

Для трёхфазных цепей используются двух- или трехполюсные тепловые реле. Включаются меж двумя линиями (нейтраль короткозамкнутая), в нормальном режиме ток здесь мал. При большой мощности вместо непосредственного присоединения к цепи используются трансформаторы тока. Эффект получается аналогичный: при обрыве фазы равновесие нарушается, нагрузка теплового реле увеличивается. В результате происходит разогрев биметаллической пластины, цепь обрывается. Двигатель спасается от перегрева, других негативных последствий.

Тепловое реле не защищает против короткого замыкания, само нуждается в охране от подобной ситуации. В противном случае цепь легко сгорает.

История создания тепловых реле

Идея регулировки температуры возникла в XVII веке. Английский изобретатель Корнелиус Дреббель применил в двух изобретениях: печь, инкубатор для цыплят. Конструкции требовали ответственного подхода. Дреббель сумел реализовать концепцию, используя ртуть. Любопытный факт: на момент начала третьего десятилетия термометров, не существовало. Работающих на ртути. Историки склонны изобретение термометра приписывать Корнелиусу Дреббелю. Касательно печей новшество заключалось в следующем:

• Топка снабжалась воздухом через сопло, снабжаемое регулируемой заслонкой.
• В зависимости от конструкции сооружение оборудовалось подобием реторты, дно которой размещалось в пепле, либо углях.
• Изменяющийся уровень ртути позволял осуществлять поддержание температуры на заданном уровне путем регулирования объема подаваемого воздуха.

Аналогичного рода конструкция предложена инженерами компании Вестингауз Электрик в 1917 году (патент US1477455 A). Уровень ртути позволял замкнуть-размокнуть цепь в зависимости от изменяющейся температуры. Еще раньше для контроля параметров среды стали применять свойства биметаллических пластин. Патент Вестингауз Электрик принят только 11 декабря 1923 года, шведско-швейцарская компания ABB занималась выпуском тепловых реле для защиты работающих двигателей с 1920 года. Термостаты для инкубатора, печи под авторства Дреббеля рассмотрены комиссией организованного в 1660 году Королевского общества (Англии). И примерно через 40 лет после создания нашли признание ученого совета.

Свойства биметаллических пластин известны с 1726 года. Точнее говоря, к этой дате приурочено первое их официальное применение. Джон Харрисон, плотник по профессии, кое-что знал о металлах. Нашел оригинальный способ подарить маятниковым часам независимость от температуры. Подвес изготовил из стержней двух разных металлов, что проиллюстрировано на изображении, взятом из издания Общества Ньюкомена (1946 год). По мере изменения температуры длина маятника остается постоянной. Период колебаний поддерживается с высокой точностью.

Джон Харрисон не останавливается на достигнутом, в палубных часах конструкции 1761 года применяет балансную пружину свернутой биметаллической ленты. По замыслу конструктора новшество скомпенсирует капризы климата. Теперь время позволит определить географические координаты вне зависимости от температуры. Идеи Дреббеля и Харрисона использовал в 1792 году Жан Симон Боннемейн, – сегодня называемый отцом централизованного снабжения горячей водой. Применял идеи терморегуляторов для курятников (1777 год). Историки отмечают любопытный факт: несмотря на знаменитость Жан остается личностью загадочной. Доподлинно неизвестен день рождения.

Инкубатор Боннемейна напоминает печь-буржуйку. Снизу цилиндрическая конструкция подогревается открытым пламенем, продукты сгорания обтекают стенки и уходят наружу. Температура контролируется биметаллической пластиной (из железа и латуни), погруженной в воды, заполняющую пространство меж стенок. Неудивительно, что в скором времени инженер придумал первую котельную. Температура пламени регулируется скоростью подачи воздуха в топку, биметаллический стержень управляет заслонкой. Последовали многие другие изобретения аналогичного толка.

В некоторой степени к тепловым реле можно отнести изобретение Джеймса Кьюли (интернет обошел внимание подробности жизни), датированное 1816 годом. В британском патенте №4086 упоминается некий балансный термометр. Весы, вага которых представлена трубкой с двумя утолщениями на концах. Поделена в центре двумя секциям, одна заполнена спиртом, другая – ртутью. При изменении температуры нарушается баланс, поскольку объёмы в утолщениях неравные. И нужно, подстраивая длины плеч винтом, добиться равновесия. Показания считываются с зубчатого лимба, жестко привязанного к трубке. Изобретатель отмечал возможность использования изобретения для контроля микроклимата зданий.

Эра электричества тепловых реле

Долгое время термостаты не находили применения в сфере электричества. Справедливости ради заметим, применялось преимущественно фабриками, цехами, питая двигатели. До появления электрических лампочек накала было далеко. Устройством, давшим зеленый свет применению тепловых реле, историки считают электромагнитный клапан регулирования тока жидкости трубы. Наработка заявлена патентом US355893 A, опубликованным 11 января 1887 года. Документ говорит: термостат (тип не указан) размещен в жилых помещениях, электромагнитный клапан позволит регулировать под его командованием скорость тока горячей воды системы отопления.

Продолжительная работа механизма на максимуме вызывает перегрев обмоток и порчу изоляции, в результате чего происходит межвитковое замыкание, перерастающее в обширное выгорание полюсов двигателя и дорогостоящий ремонт. Чтобы этого не происходило, в цепь питания устанавливается реле, которое называют тепловым или «теплушкой». По цепи питания данный аппарат контролирует величину тока и при длительном отклонении от номинала установки, размыкает контакты, лишая питания цепь управления, размыкая пусковое устройство. В этой статье мы расскажем, как выбрать тепловое реле для двигателя по мощности и току.

Методика выбора

Чтобы правильно выбрать номинал теплового реле нам необходимо узнать его In (рабочий, номинальный ток) и уже опираясь на эти данные можно подобрать правильный диапазон уставки аппарата.

Правилами технической эксплуатации ПУЭ оговорен этот момент и допускается устанавливать до 125% от номинального тока во взрывобезопасных помещениях, и 100%, т.е. не выше номинала двигателя во взрывоопасных.

Как узнать In? Эту величину можно посмотреть в паспорте электродвигателя, табличке на корпусе.

Как видно на табличке (для увеличения нажмите на картинку) указаны два номинала 4. 9А/2.8А для 220В и 380В. Согласно нашей схеме включения нужно выбрать ампераж, ориентируясь на напряжение, и по таблице подобрать реле для защиты электродвигателя с нужным диапазоном.

Для примера рассмотрим, как выбрать тепловую защиту для асинхронного двигателя АИР 80 мощностью 1.1 кВт, подключенного к трехфазной сети 380 вольт. В этом случае наш In будет 2.8А, а допустимый максимальный ток «теплушки» 3.5А (125% от In). Согласно каталогу нам подходит РТЛ 1008-2 с регулируемым диапазоном 2.5 до 4 А.

Что делать, если паспортные данные не известны?

В том случае, когда на таблице частично читаются данные, размещаем таблицу с паспортными данными асинхронных двигателей широко распространенных в народном хозяйстве (тип АИР). С помощью нее возможно определить In.

Кстати, недавно мы рассмотрели , с чем настоятельно рекомендуем вам ознакомиться!

В зависимости от токовой нагрузки будет различаться и время срабатывания защиты, при 125% должно быть порядка 20 минут. В диаграмме ниже указана векторная кривая зависимости кратности тока от In и времени срабатывания.

Тепловые реле — устройство, принцип действия, технические характеристики

Тепловое реле — электрический аппарат, предназначенный для защиты электродвигателя от токовых перегрузок. Наиболее распространёнными типами тепловых реле являются ТРН, ТРП, РТТ и РТЛ.

Принцип действия теплового реле.

Срок службы электрооборудования в значительной степени напрямую зависит от перегрузок, воздействующих на него при работе оборудования. Для любого оборудования довольно просто найти зависимость времени протекания тока от его величины, при котором достигается длительная и надежная эксплуатация оборудования.

При номинальных токах допустимое время его протекания равно бесконечности. Протекание токов больше номинального приводит к повышению рабочих температур и значительному сокращению срока службы в первую очередь за счет износа изоляции. Вследствие этого, чем больше перегрузки, тем меньше должно быть время их воздействия.

Идеальная защита оборудования — зависимость tср (I) для тепловых реле проходит ниже кривой для защищаемого оборудования.

Наиболее широкое распространение получило тепловое реле с биметаллической пластиной для защиты от перегрузки.

Биметаллическая пластина, используемая в тепловом реле, состоит из пластин имеющих различный температурный коэффициент расширения (одна — больший, другая — меньший). В местах прилегания пластины жестко крепятся друг к другу за счет горячего проката или сварки. При нагревании неподвижной биметаллической пластины происходит изгиб ее в сторону части с меньшим коэффициентом расширения. Именно данное свойство используется при работе теплового реле.

Также широко применяются пластины, состоящие из инвара (меньший коэффициент) и хромоникелевой или немагнитной стали (больший коэффициент).

Нагрев пластины теплового реле происходит за счет выделяемого тепла при протекании тока нагрузки через биметаллическую пластину. Зачастую используется нагревательный элемент, по которому также протекает ток нагрузки. Наилучшие характеристики имеют комбинированные тепловые реле, в которых ток нагрузки протекает и через биметаллическую пластину и через нагревательный элемент.

При нагревании биметаллическая пластина тепловых реле воздействует на контактную систему своей свободной частью.

Времятоковые характеристики тепловых реле

Основной характеристикой для всех тепловых реле является зависимость времени отключения от токов нагрузки (времятоковые характеристики). До начала перегрузки в общем случае через тепловое реле протекает ток Iо, нагревающий биметаллическую пластину до начальной температуры qо.

При проверке характеристик времени срабатывания теплового реле необходимо учитывать из холодного или горячего состояния происходит срабатывание тепловых реле.

Также необходимо помнить что нагревательный элемент теплового реле является термически неустойчивым при протекании токов короткого замыкания.

Выбор теплового реле.

Номинальный ток выбираемого теплового реле выбирается исходя из номинальных нагрузок защищаемого оборудования (электродвигателя). Ток выбираемого теплового реле должен составлять 1,2 — 1,3 от номинального тока электродвигателя (ток нагрузки), то есть тепловое реле срабатывает при 20 — 30 % перегрузке на протяжении 20 минут.

Значение времени нагрева электродвигателя напрямую зависит от длительности перегрузок. В случае кратковременной перегрузки нагреваются лишь обмотки электродвигателя и время нагрева составляет от 5 до 10 минут. При длительных перегрузках в нагреве участвует вся конструкция двигателя, и время составляет от 40 до 60 минут. Поэтому наиболее целесообразным считается применение теплового реле в схемах, где время включения электродвигателя превышает 30 минут.

Влияние внешних температур на работу теплового реле.

Нагрев биметаллической пластины теплового реле зависит как от воздействующих токов, но и от воздействия температуры окружающей среды. В связи с этим при росте температуры окружающей среды уменьшается значение тока срабатывания.

При сильно отличающейся температуре от номинальной, проводится плановая дополнительная регулировка теплового реле, или подбирается нагревательный элемент в котором учитывается температура окружающей среды.

Для уменьшения воздействия температуры окружающей среды на токи срабатывания тепловых реле, необходимо подбирать наиболее близкую температуру срабатывания.

Для обеспечения правильной работы и обеспечения тепловой защиты тепловое реле необходимо размещать в помещении, что и защищаемый механизм (электродвигатель). Нежелательно располагать тепловое реле в непосредственной близости от источников тепла, таких как нагревательные печи, система отопления и т.п. В настоящее время для обеспечения наилучшей защиты используются реле с температурной компенсацией (серия ТРН).

Конструкция теплового реле.

Изгибание биметаллической пластины происходит достаточно медленно. В случае если с пластиной непосредственно будет связан подвижный контакт, то небольшая скорость движения не обеспечивает гашения дуги, которая возникает при размыкании цепи. Поэтому воздействие на контакт осуществляется через устройство ускорения. Наиболее эффективным является так называемый «прыгающий» контакт.

В момент, когда напряжение не подается, пружина создает момент относительно нулевой точки замыкающего контакта. При нагреве биметаллическая пластина изгибается, что ведет к изменению положения пружины. Пружина создает момент, который способен разомкнуть контакт за время, которое обеспечивает надежное гашение дуги. Пускатели и контакторы комплектуются однофазными тепловыми реле типа ТРП или двухфазными ТРН реле.

Реле тепловые ТРП

Токовые однополюсные тепловые реле ТРП с номинальным током теплового элемента от 1 до 600 А используемые для защиты трехфазных асинхронных электродвигателей от тепловых перегрузок, работающих в сети с напряжением 500 В и частоте 50 или 60 Гц. Тепловое реле ТРП с номинальным током до 150 А применяются в сети постоянного тока и напряжением до 440 В.

Реле тепловые РТЛ

Тепловое реле типа РТЛ используется для обеспечения защиты оборудования от длительных токовых перегрузок. Они также используются для защиты от несимметричности токов в фазах а так же выпадения одной фазы. Рабочий диапазоном тока электротеплового реле РТЛ от 0.1 до 86 А.

Реле тепловые РТЛ устанавливаются как на пускатели типа ПМЛ, так и отдельно, в данном случае реле должно снабжается клеммниками КРЛ. Степень защиты реле РТЛ и клеммников КРЛ могут иметь ІР20 а также могут быть устанавленны на стандартную дин-рейку. Номинальный ток контактора 10 А.

Реле тепловое РТТ

Тепловое реле РТТ предназначено для защиты трехфазного асинхронного электродвигателя с короткозамкнутым ротором от кратковременной перегрузки, в том числе при выпадении фазы и не симметрии.

Реле тепловое РТТ предназначено в качестве комплектующего изделия в схеме управления электроприводами и встройки в магнитный пускатель типа ПМА в цепях переменного тока с напряжением 660 В и частотой 50 или 60 Гц, а цепи постоянного тока с напряжением 440 В.

РТЛ 1001-1022 (0,14-21,5А)			196,30р.
РТЛ 2053-2061 (28,5-64А)			317,00р.
РТT 5-10 1-10 А			197,00р.
РТТ-111 0,8-25 А			197,00р.
РТТ-141 1-25 А (на заказ)			197,00р.
РТТ-211 16-40А			327,00р.
РТТ-211 50А, 63А			1 031,00р.
РТТ-321(311,221) 63-160А			1 369,00р.

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно. Подробнее про эти характеристики — .

Важно, что спасти от короткого замыкания тепловое реле не может — просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят , предохраняющий от КЗ.

Во всех современных «теплушках» есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R
(Reset). В некоторых моделях возврат осуществляется автоматически.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Как правило, тепловое реле крепится непосредственно на выходные . И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации. На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей. Фиксация также обеспечивается специальным крючочком, который зацепляется за пускатель.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей
.

Распространенные марки тепловых реле — РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке — во второй строке внизу вместо «РТЛ-ЮООМ» следует читать «РТЛ-1000М». Кто-то распознавал бездумно.

/ Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5014 раз./

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано . Рекомендую.

Тепловое реле тока — устройство, характеристика и назначение

Тепловое реле тока – это один из защитных аппаратов, которые применяются в электроустановках, и защищает электродвигатель от перегрузки. В условиях повышенной нагрузки электродвигатель затрачивает много электрической энергии, существенно превышающей нормативные данные для электродвигателя. В продаже представлено несколько видов тепловых реле, каждый из которых обладает своими особенностями конструкции и областью применения.

Устройство теплового реле

Прежде всего, рассмотрим, из чего же состоит реле тепловой защиты. В основе функционирования реле лежит явление, описанное физическим законом Джоуля-Ленца -количество тепла выделяемое на участке электрической цепи пропорционально квадрату силы тока и сопротивления данного участка.
Такое явление успешно применяется в тепловом расцепителе. Небольшой участок цепи, который играет роль теплового излучателя, по спирали закручен на изолятор. Весь ток, который проходит через электрическую машину, поступает через этот участок. Прямо рядом со спиралью расположена биметаллическая пластина, сгибающаяся в процессе нагревания, и оказывающая действие на контактную группу. В составе пластины присутствует два разнородных металла, обладающих разным коэффициентом расширения при нагреве. При этом они объединены в один элемент.
Через проводники проходит три фазы питания на электрический мотор. Чтобы уменьшить ложное срабатывание от внешних действий, обмотку нагрева располагают сверху биметаллической пластины. Пластины упираются в подвижную планку, толкающую систему расцепителя. Сверху находится пружинный регулятор токовой установки, гарантирующий точную настройку пределов срабатывания, а также две группы контактов (открытые NO и закрытые NC).

Принцип теплового реле

Теперь стоит рассмотреть принцип работы теплового реле. Каждый электродвигатель оснащен табличкой с паспортными данными. Именно здесь указывают номинальную величину рабочего тока. Во многих механизмах, во время работы возможно превышение величины рабочего тока, в момент запуска, а также в рабочем процессе. Если такие перегрузы будут продолжаться длительное время, то обмотка перегревается и изоляция разрушается. Следовательно, двигатель очень скоро сломается.
Подключение теплового реле позволяет избежать такой проблемы. Тепловое реле действует на цепи управления, посредством отключения схемы, размыкания контактов, или подачей предупреждающего сигнала дежурному персоналу замыкая контакты. Устройство монтируют после пускового контактора в силовую цепь до электродвигателя, таким образом, осуществляя контроль проходящего тока.
Установка параметров осуществляется в большую сторону от номинального тока мотора, на уровне 10-20 %, исходя из паспортных данных. Отключается машина не сразу, а через определенное время. Это зависит от температуры окружающей среды и величины тока перегрузки. Время отключения составляет от 5 до 20 минут. Неправильно выбранный параметр станет причиной ложного срабатывания или игнорирования перегруза и, как следствие, выхода из строя оборудования.

Характеристика теплового реле

Тепловые реле нужно выбирать исходя из характеристик данного прибора, касающихся нагрузки и условий работы электромотора. Во время покупки вам нужно обратить внимание на следующие параметры:

• величина номинального тока
• граница регулировки тока сработки
• показатель силового напряжения
• количество и тип дополнительных контактов управления
• уровень мощности при включении управляющих контактов
• граница срабатывания
• уровень чувствительности к перекосу фаз
• класс отключения.

Схема подключения

Чаще всего схема подключения термореле к пускателю подразумевает использование постоянно замкнутого контакта, который работает последовательно с кнопкой «стоп» на пульте управления. Данный контакт маркируют буквами NC или НЗ.
Правильно подключенный контакт в такой схеме используется для подключения сигнализации или защиты электромотора. В более сложных схемах автоматического управления такой контакт используют для срабатывания алгоритма аварийной остановки цепи питания.
Невзирая на тип подключения электромотора и количество контакторов пускателя, подключение термореле к схеме проводится довольно просто. Термореле размещают следом за контакторами перед электрическим двигателем, и включается по последовательной схеме с кнопкой «стоп».

Плюсы и минусы

Среди достоинств термореле стоит выделить:

• небольшой размер
• небольшой вес
• низкая цена
• незамысловатая конструкция
• длительный период эксплуатации.

Недостатками тепловых реле являются:

• время от времени их нужно настраивать
• также нужно периодически проверять.

Типы тепловых реле

Назначение теплового реле зависит от его типа. Сфера использования для каждого типа своя. Рассмотрим основные типы тепловых реле:

• РТЛ. Такое трехфазное реле создано, чтобы защищать электродвигатель от перегрузок, перекоса фаз, затянутого пуска или заклинивания ротора. Оно монтируется на контакты пускатели ПМЛ или в качестве обособленного устройства с клеммами КРЛ
• РТТ. Еще одно трехфазное реле, которое будет защищать короткозамкнутые моторы от токов перегрузки, перекоса фаз, заклинивания ротора мотора, затянутого запуска механизма. Его крепят на ПМА и ПМЕ пускатели. Кроме этого, его можно отдельно устанавливать на панель
• РТИ. Это реле защищает электромотор от перегрузки, асимметрии фаз, длинного пуска и заклинивания машины. Тепловое реле натри фазы можно монтировать на пускатели серии КМТ и КМИ
• ТРН — имеет две фазы. Такое реле осуществляет контроль режима работы и пуска. Отличительной особенностью является исключительно ручной возврат контактов. Работа прибора практически не зависит от температуры окружающей среды
• РТК — контролирует температуру при помощи щупа, который находится в корпусе электроустановки. Этот прибор является термо-реле, и осуществляет контроль только одного параметра
• РТЭ — реле плавления сплава. Проводник создан из сплава металла, и при конкретной температуре подвергается плавлению и механически разрывает цепь. Это тепловое реле встраивают прямо в контролируемое устройство.

Принцип работы и подключение теплового реле для электродвигателя

Для защиты электромоторов от перегрузок активно используются тепловые реле.

Хотя было создано довольно много видов этих приборов, область их применения практически аналогична.

При выборе теплового реле для электродвигателя необходимо знать особенности конструкции устройства, а также принцип его работы.

Начинающим электрикам, кроме этого, предстоит разобраться со схемами подключения прибора.

Блок: 1/6 | Кол-во символов: 402
Источник: https://220v.guru/elementy-elektriki/princip-raboty-i-podklyuchenie-teplovogo-rele-dlya-elektrodvigatelya.html

Разделы статьи

Конструктивное исполнение тепловых реле

Тепловые реле всех видов имеют аналогичное устройство. Наиболее важный элемент любого из них — чувствительная биметаллическая пластина.

Значение тока срабатывания находится под влиянием температурных показателей среды, в которой работает реле. Рост температуры уменьшает время срабатывания.

Чтобы это влияние свести к минимуму, разработчики устройств выбирают как можно большую температуру биметалла. С этой же целью некоторые реле снабжают дополнительной компенсационной пластиной.

Состоит прибор из корпуса (1), пластины биметаллической (2), толкателя (3), пластины исполнительной (4), пружины (5), регулировочного винта (6), пластины компенсатора (7), контактов (8), эксцентрика (9), кнопки возврата (10)

Если в конструкцию реле включены нихромовые нагреватели, подключение их осуществляют по параллельной, последовательной или параллельно-последовательной схеме с пластиной.

Значение тока в биметалле регулируют при помощи шунтов. Все детали вмонтированы в корпус. Биметаллический элемент U-образной формы зафиксирован на оси.

Цилиндрическая пружина упирается в один конец пластины. Другим концом она базируется на уравновешенной изоляционной колодке.Совершает повороты вокруг оси и является опорой для контактного мостика, оснащенного контактами из серебра.

Для координации тока уставки биметаллическая пластина своим левым концом соединена с ее механизмом. Регулировка происходит за счет влияния на первичную деформацию пластины.

Если величина токов перегрузки становится равной или большей чем уставки, изоляционная колодка поворачивается под воздействием пластины. Во время ее опрокидывания происходит отключение размыкающего контакта устройства.

Приспособление ТРТ в разрезе. Здесь основными элементами являются: корпус (1), механизм уставки (2), кнопка (3), ось (4), контакты серебряные (5), контактный мостик (6), изоляционная колодка (7), пружина (8), пластина биметаллическая (9), ось (10)

Автоматически реле делает возврат в первоначальное положение. Процесс самовозврата занимает не более 3 минут с момента включения защиты. Возможен и ручной возврат, для этого предусмотрена специальная клавиша Reset.

При ее использовании прибор занимает исходное положение за 1 минуту. Чтобы задействовать кнопку, ее проворачивают против часовой стрелки до момента, когда она поднимется над корпусом. Ток уставки обычно указан на щитке.

Блок: 2/8 | Кол-во символов: 2381
Источник: https://je7.ru/teplovoe-rele-dlya-elektrodvigatelya-princip-raboty-ustroystvo-kak-vybrat/

Что делать, если паспортные данные не известны?

Для этого случая рекомендуем использовать токовые клещи или мультиметр С266, конструкция которого также включает токоизмерительные клещи. С помощью данных приборов нужно определить ток мотора в работе, измерив его на фазах.

В том случае, когда на таблице частично читаются данные, размещаем таблицу с паспортными данными асинхронных двигателей широко распространенных в народном хозяйстве (тип АИР). С помощью нее возможно определить In.

Кстати, недавно мы рассмотрели принцип действия и устройство тепловых реле, с чем настоятельно рекомендуем вам ознакомиться!

В зависимости от токовой нагрузки будет различаться и время срабатывания защиты, при 125% должно быть порядка 20 минут. В диаграмме ниже указана векторная кривая зависимости кратности тока от In и времени срабатывания.

Напоследок рекомендуем просмотреть полезное видео по теме:

Надеемся, прочитав нашу статью, вам стало понятно, как выбрать тепловое реле для двигателя по номинальному току, а также мощности самого электродвигателя. Как вы видите, условия выбора аппарата не сложные, т.к. можно без формул и сложных вычислений подобрать подходящий номинал, используя таблицу!

Блок: 3/3 | Кол-во символов: 1269
Источник: https://samelectrik. ru/instrukciya-po-vyboru-teplovogo-rele-dlya-zashhity-elektrodvigatelya.htmlПринципиальные схемы включения электротеплового реле

В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1, через которые подается питание на электродвигатель.

При включении автоматического выключателя QF1 фаза «А», питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1, и остается дежурить на этих контактах. Схема готова к работе.

При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1.1 поступает на катушку магнитного пускателя КМ1, пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А», «В», «С» через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.

При увеличении тока нагрузки через силовые контакты термореле КК1, реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.

Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.

На фотографиях ниже показана часть монтажной схемы цепей управления:

Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.

При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.

И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.

От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1, через которые запитывается электродвигатель.

При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп».

Вот и подошел к логическому завершению рассказ о магнитном пускателе.
Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.

И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.

Блок: 3/3 | Кол-во символов: 2655
Источник: https://sesaga. ru/teplovaya-zashhita-elektrodvigatelya-elektroteplovoe-rele.html

Принцип работы

Познакомившись с конструкцией и типами устройств, необходимо разобраться с принципом работы теплового реле. На каждом электромоторе производитель устанавливает табличку с техническими характеристиками. Одной из наиболее важных среди них является показатель номинального рабочего электротока. Сегодня используется много агрегатов, во время пуска или работы которых это значение может существенно превышаться.

Если перегрузки наблюдаются в течение длительного временного отрезка, то возможен перегрев катушек, разрушение изоляционного слоя и последующий выход мотора из строя. Защитные ТР способны влиять на цепь управления, размыкая контакты либо подавая предупреждающий сигнал обслуживающему персоналу. Приборы монтируются в силовую электроцепь перед двигателем, чтобы иметь возможность контролировать показатель проходящего через агрегат тока.

Во время настройки защитного устройства параметры выставляются в бо́льшую сторону от номинального паспортного значения на величину от 10 до 20%. К вопросу настройки реле нужно подходить ответственно, так как разъединение цепи при перегрузке происходит не мгновенно. В зависимости от различных факторов для этого может потребоваться 5−20 минут.

Блок: 4/6 | Кол-во символов: 1213
Источник: https://220v.guru/elementy-elektriki/princip-raboty-i-podklyuchenie-teplovogo-rele-dlya-elektrodvigatelya.html

Методика выбора

Чтобы правильно выбрать номинал теплового реле нам необходимо узнать его In (рабочий, номинальный ток) и уже опираясь на эти данные можно подобрать правильный диапазон уставки аппарата.

Правилами технической эксплуатации ПУЭ оговорен этот момент и допускается устанавливать до 125% от номинального тока во взрывобезопасных помещениях, и 100%, т.е. не выше номинала двигателя во взрывоопасных.

Как узнать In? Эту величину можно посмотреть в паспорте электродвигателя, табличке на корпусе.

Как видно на табличке (для увеличения нажмите на картинку) указаны два номинала 4.9А/2.8А для 220В и 380В. Согласно нашей схеме включения нужно выбрать ампераж, ориентируясь на напряжение, и по таблице подобрать реле для защиты электродвигателя с нужным диапазоном.

Для примера рассмотрим, как выбрать тепловую защиту для асинхронного двигателя АИР 80 мощностью 1.1 кВт, подключенного к трехфазной сети 380 вольт. В этом случае наш In будет 2.8А, а допустимый максимальный ток «теплушки» 3.5А (125% от In). Согласно каталогу нам подходит РТЛ 1008-2 с регулируемым диапазоном 2.5 до 4 А.

Блок: 2/3 | Кол-во символов: 1094
Источник: https://samelectrik.ru/instrukciya-po-vyboru-teplovogo-rele-dlya-zashhity-elektrodvigatelya.html

Нюансы при установке прибора

На скорость срабатывания теплового модуля могут повлиять не только токовые перегрузки, но и показатели внешней температуры. Защита сработает даже в условиях отсутствия перегрузок.

Бывает и так, что под воздействием принудительной вентиляции двигатель подвержен тепловой перегрузке, но защита не срабатывает.

Чтобы избежать таких явлений, нужно следовать рекомендациям специалистов:

1. При выборе реле ориентироваться на максимально допустимую температуру срабатывания.
2. Защиту монтировать в одном помещении с защищаемым объектом.
3. Для установки выбирать места, где нет источников тепла или вентиляционных устройств.
4. Нужно настраивать тепловой модуль, ориентируясь на реальную температуру окружения.
5. Лучший вариант — наличие в конструкции реле встроенной термокомпенсации.

Дополнительной опцией термореле является защита при обрыве фазы или полностью питающей сети. Для трехфазных моторов этот момент особо актуален.

Ток в тепловом реле движется последовательно через его нагревательный модуль и дальше к двигателю. С обмоткой пускателя прибор соединяют дополнительные контакты

При неполадках в одной фазе две остальные принимают на себя ток большей величины. В результате быстро происходит перегрев, а далее — отключение. При неэффективной работе реле может выйти из строя и двигатель, и проводка.

Блок: 5/8 | Кол-во символов: 1326
Источник: https://je7.ru/teplovoe-rele-dlya-elektrodvigatelya-princip-raboty-ustroystvo-kak-vybrat/

Выводы и полезное видео по теме

Схема эффективной защиты двигателя:

Составные части теплового реле:

Принцип взаимодействия различных приборов в разных моделях подключения теплового реле одинаков. Для лучшей ориентации в схемах с отличающимися друг от друга цифровыми и буквенными обозначениями важно его усвоить. В идеале все работы должен выполнять рабочий, имеющий допуск к работе в условиях высокого напряжения.

Блок: 8/8 | Кол-во символов: 446
Источник: https://je7.ru/teplovoe-rele-dlya-elektrodvigatelya-princip-raboty-ustroystvo-kak-vybrat/

Кол-во блоков: 11 | Общее кол-во символов: 15896
Количество использованных доноров: 4
Информация по каждому донору:

1. https://samelectrik. ru/instrukciya-po-vyboru-teplovogo-rele-dlya-zashhity-elektrodvigatelya.html: использовано 2 блоков из 3, кол-во символов 2363 (15%)
2. https://je7.ru/teplovoe-rele-dlya-elektrodvigatelya-princip-raboty-ustroystvo-kak-vybrat/: использовано 3 блоков из 8, кол-во символов 4153 (26%)
3. https://220v.guru/elementy-elektriki/princip-raboty-i-podklyuchenie-teplovogo-rele-dlya-elektrodvigatelya.html: использовано 3 блоков из 6, кол-во символов 2549 (16%)
4. https://sesaga.ru/teplovaya-zashhita-elektrodvigatelya-elektroteplovoe-rele.html: использовано 2 блоков из 3, кол-во символов 6831 (43%)

Руководство по выбору тепловых реле перегрузки

: типы, характеристики, применение

Реле тепловой перегрузки являются защитными устройствами. Они предназначены для отключения электроэнергии, если двигатель потребляет слишком большой ток в течение длительного периода времени. Для этого тепловые реле перегрузки содержат нормально замкнутое (NC) реле. Когда через цепь двигателя протекает чрезмерный ток, реле размыкается из-за повышения температуры двигателя, температуры реле или измеренного тока перегрузки, в зависимости от типа реле.

Тепловые реле перегрузки аналогичны автоматическим выключателям по конструкции и использованию, но большинство автоматических выключателей отличаются тем, что они прерывают цепь, если перегрузка возникает даже на мгновение. Реле тепловой перегрузки, наоборот, предназначены для измерения профиля нагрева двигателя; поэтому перегрузка должна произойти в течение длительного периода, прежде чем цепь будет прервана.

Технические характеристики

База данных GlobalSpec SpecSearch содержит информацию о различных технических характеристиках реле тепловой перегрузки, включая тип, электрические характеристики, характеристики переключателя и характеристики.

Тип

Покупатели могут выбирать между несколькими различными типами реле, включая биметаллическое тепловое , твердотельное или типа контроля температуры .

Как следует из названия, биметаллические тепловые реле используют биметаллическую полосу для механического размыкания контактов. Биметаллические полосы состоят из двух соединенных между собой кусков металла, которые расширяются с разной скоростью при нагревании.Эта разница заставляет полосу изгибаться при нагревании. В тепловом реле полоса прикрепляется пружиной к контакту. Когда избыточное тепло от сверхтока заставляет полоску изгибаться и растягивать пружину, контакты размыкаются и цепь разрывается. Когда полоска охлаждается, она возвращается к своей первоначальной форме.

Это видео демонстрирует использование биметаллического переключателя, при этом биметаллическая полоса выделена в середине видео. Когда пламя воздействует на выключатель, полоса изгибается, и выключатель размыкается.Обратите внимание, что когда полоска остывает, полоска возвращается в исходное положение, и переключатель замыкается.

Твердотельные реле — это электронные устройства, не имеющие движущихся или механических частей. Вместо этого реле вычисляет среднюю температуру двигателя, отслеживая его пусковой и рабочий токи. Твердотельные реле, как правило, быстрее электромеханических, а также имеют регулируемые уставки и время срабатывания. Поскольку они не способны генерировать искру, их можно использовать во взрывоопасных средах.

Реле контроля температуры непосредственно измеряют температуру двигателя с помощью термистора или терморезисторного датчика (RTD), встроенного в обмотку двигателя. Когда достигается номинальная температура зонда, его сопротивление быстро увеличивается. Это повышение затем обнаруживается пороговой схемой, которая размыкает контакты реле.

Реле перегрузки из плавящегося сплава (или эвтектического) состоит из нагревательной катушки, эвтектического сплава и механического механизма для размыкания цепи.Используя катушку нагревателя, реле измеряет температуру двигателя, контролируя величину потребляемого тока.

Электрические характеристики

Электрические характеристики реле

включают диапазон тока, информацию о срабатывании, фазу и управляющее напряжение.

Отключение используется для описания размыкающего действия реле перегрузки и автоматических выключателей. Реле тепловой перегрузки могут включать в себя несколько спецификаций, касающихся этого действия.

Диапазон тока полной нагрузки относится к диапазону значений тока, на который устанавливается реле.Паспортная табличка двигателя будет включать в себя номинальный ток полной нагрузки для этого конкретного двигателя. Для срабатывания теплового реле перегрузки необходимо, чтобы точка тока полной нагрузки реле соответствовала значению, указанному на паспортной табличке.

Диапазон температурного отключения применяется к реле, которые предназначены для измерения температуры вместо тока, например, твердотельные реле или реле контроля температуры.

Класс отключения означает максимальное время в секундах, в течение которого реле может выдержать 6-кратный номинальный ток до отключения. Например, реле класса 10 может выдерживать 600% своего номинального тока в течение 10 секунд, пока не сработает. Класс отключения является важной характеристикой, поскольку цепь пуска двигателя увеличивает потребляемый ток на короткие периоды времени при каждом запуске двигателя. Реле перегрузки должно выдерживать такие высокие пусковые токи без отключения. Можно сказать, что синхронизация класса отключения позволяет реле «различать» обычно высокие пусковые токи и аномально высокие токи перегрузки.

Термин «полюс» описывает количество отдельных цепей, управляемых переключателем.Количество цепей определяет количество контактов переключателя, которое, в свою очередь, определяет полюса, необходимые для замыкания или размыкания контактов. Переключатели обычно имеют от одного до четырех полюсов.

Управляющее напряжение — важная спецификация, поскольку напряжение цепи управления часто отличается от заданного напряжения двигателя. Это известно как «раздельное управление». Управляющее напряжение обычно меньше напряжения двигателя, и реле перегрузки следует выбирать в соответствии с этой спецификацией.

Характеристики

Покупатели могут выбрать реле с рядом особых атрибутов.

• Реле с автоматическим сбросом вернется в исходное «замкнутое» положение через заданный период времени. Если после сброса двигатель все еще будет перегружен, реле снова сработает.
• Реле с компенсацией температуры окружающей среды эффективно работают в широком диапазоне температур окружающей среды.

• Некоторые реле имеют различные степени контроля фазы .Эти продукты могут проверять обрыв фазы, реверсирование или дисбаланс. При обнаружении каких-либо проблем с фазами реле срабатывает и отключает питание двигателя. В частности, асимметрия фаз может вызвать опасные колебания напряжения или тока двигателя и привести к его повреждению.

• Обнаружение недогрузки относится к способности реле обнаруживать падение тока в результате разгрузки. Это может произойти, если, например, насос начинает работать всухую. Эти реле предназначены для обнаружения этих различий и срабатывания, как при обнаружении перегрузки.

• Реле с визуальными индикаторами — это изделия со светодиодами или другими индикаторами состояния.

Стандарты

BS EN 60255-149 — Функциональные требования к тепловым электрическим реле

Список литературы

Качество электроэнергии и приводы — Класс реле перегрузки с выдержкой времени

Изображение кредита:

Eaton Corporation | Benshaw, Inc.| Низковольтная продукция ABB | Enasco | Излишек Skycraft

Тепловое реле перегрузки: принцип работы, применение, основы

Электродвигатели составляют значительную часть нагрузок энергосистемы. Требования рынка вынудили промышленность по управлению двигателями постоянно оценивать технологии защиты двигателей. Технологические достижения позволяют отраслям управления двигателями предлагать несколько вариантов защиты двигателей. Его эффективный принцип работы делает тепловое реле одним из лучших решений для защиты двигателей.

Что такое тепловое реле перегрузки?

Тепловое реле перегрузки обеспечивает функции защиты для одно- или трехфазных двигателей. Реле контролирует рабочий ток двигателя и отключает контактор в случае перегрузки. Он также защищает двигатель от повреждений при обрыве фазы.

Реле тепловой перегрузки выполняют следующие функции:

• Допускайте безопасные временные перегрузки (например, запуск двигателя) без нарушения цепи.
• Отключение и размыкание цепи, если ток достаточно высок, чтобы вызвать повреждение двигателя в течение некоторого времени.
• Может быть сброшен после устранения перегрузки.

Выбрав соответствующий тип теплового реле перегрузки с соответствующей функциональностью, можно защитить двигатель от большинства повреждений, вызванных следующими условиями:

• Неисправность подшипника
• Неисправность стержня ротора
• Внешние неисправности
• Неисправность обмотки статора
• Неисправность муфты вала

Как работает тепловое реле перегрузки?

Контакты реле тепловой перегрузки замыкаются или размыкаются в зависимости от степени нагрева, выделяемого током, протекающим через катушку реле.Катушка реле, которую часто называют «нагревательным элементом», подключена последовательно с защищаемой нагрузкой. Поскольку существует определенный интервал времени между протеканием тока и теплом, выделяемым нагревательным элементом, тепловые реле перегрузки используются не для защиты от перегрузки по току, а для защиты от перегрузки.

Тепло, выделяемое при перегрузке, пропорционально квадрату тока. Это тепло используется либо для плавления сплава, что позволяет храповому колесу вращаться и размыкать управляющий контакт, либо для нагрева биметаллической полосы, заставляя ее изгибаться и размыкать управляющий контакт.

Тепловое реле перегрузки предназначено для токовозависимой защиты приложений с нормальными условиями запуска от недопустимо высоких температур в результате перегрузки или обрыва фазы. Из-за перегрузки или обрыва фазы ток двигателя превышает установленный номинальный ток двигателя. Это повышение тока нагревает биметаллические ленты внутри реле через нагревательные элементы, которые, в свою очередь, приводят в действие вспомогательные контакты через механизм отключения из-за их отклонения. Они отключают нагрузку через контактор.Время отключения зависит от отношения тока отключения к рабочему току Ie и сохраняется в виде характеристики отключения с долговременной стабильностью. Состояние «Отключено» сигнализируется с помощью индикатора положения переключения.

Реле тепловой перегрузки стандартно имеет нормально замкнутый (NC) контакт, который сбрасывается вручную после прерывания тока. Более дорогие тепловые реле перегрузки имеют нормально разомкнутый контакт с автоматическим сбросом, а также могут быть оборудованы нормально разомкнутыми (NO) контактами для сигнализации или индикации.

Применение теплового реле перегрузки

Тепловые реле перегрузки обеспечивают защиту от перегрузки для однофазных двигателей и трехфазных двигателей, таких как:

• Вентиляторы
• Насосы
• Компрессоры
• Смесители
• Конвейеры
• Лифты
• Малые машины
• Генераторы
• Промышленные ИБП

Параметры выбора теплового реле

При выборе теплового реле перегрузки необходимо учитывать следующие параметры:

• Диапазон тока
• Номинальное рабочее напряжение
• Класс срабатывания
• Номинальное напряжение изоляции
• Международные стандарты
• Наличие обрыва фазы
• Температура окружающего воздуха
• Ручная или автоматическая функция покоя

Схема подключения реле тепловой перегрузки

Технические условия на тепловые реле перегрузки

Классы поездки

Классы срабатывания описывают интервалы времени, в течение которых реле перегрузки должно срабатывать с 7. В 2 раза больше рабочего тока Ie для симметричной трехполюсной нагрузки от холода.

Текущая установка

Реле тепловой перегрузки настраивается на номинальный ток двигателя с помощью поворотного потенциометра. Шкала поворотного потенциометра откалибрована в амперах.

Ручной и автоматический сброс

Если выбран ручной сброс, сброс можно выполнить непосредственно на устройстве, нажав кнопку «СБРОС».Когда выбран автоматический сброс, реле будет сброшено автоматически. Сброс невозможен, пока не истечет время восстановления.

Время восстановления

После отключения из-за перегрузки требуется определенное время для охлаждения биметаллических лент тепловых реле перегрузки. Реле перегрузки можно сбросить только после того, как оно остынет.

Функция тестирования

Правильность работы готового теплового реле перегрузки можно проверить с помощью кнопки ТЕСТ. Кнопка тестирования используется для имитации срабатывания реле. Во время этого моделирования нормально замкнутый контакт (95-96) размыкается, а нормально открытый контакт (97-98) замыкается, в результате чего реле перегрузки проверяет правильность подключения вспомогательной цепи.

Функция остановки

При нажатии кнопки СТОП нормально замкнутый контакт размыкается и последовательно включенный контактор обесточивается, и, следовательно, нагрузка отключается. После отпускания кнопки СТОП нагрузка снова подключается через контактор.

Индикация состояния

Текущее состояние теплового реле перегрузки отображается индикатором состояния.

Вспомогательные контакты

Реле тепловой перегрузки имеет нормально разомкнутый контакт для сигнала отключения и нормально замкнутый контакт для отключения контактора.

Калибровочный штекер теплового реле перегрузки

1. Соединение для монтажа на контакторы
2. Кнопка ручного / автоматического сброса
3. Кнопка тестирования
4. Настройка тока двигателя
5. Кнопка останова
6. Клеммы питания

Для защиты теплового реле перегрузки используются биметаллы. Но в электронном реле перегрузки используются встроенные трансформаторы тока, специализированные интегральные схемы (ASIC) и / или микропроцессоры, а также принципы электромеханической конструкции для создания компактного, высокофункционального решения защиты от перегрузки.

Поскольку ток двигателя проходит через встроенные трансформаторы тока, для питания интегральной схемы доступна энергия. Контролируя трехфазную мощность, ASIC / микропроцессор может обрабатывать текущие данные и активировать механизм отключения в условиях перегрузки, размыкая нормально замкнутый контакт и отключая цепь катушки пускателя двигателя.

Преимущества теплового реле перегрузки

• Защищает двигатель от перегрева. Может использоваться в одно- или трехфазных двигателях.
• Некоторые реле перегрузки имеют внутреннюю защиту от обрыва фазы.
• Обладает эффективным принципом действия.
• Недорогое устройство.
• Его можно установить непосредственно на контактор или на панель с помощью адаптера для DIN-рейки.
• Он имеет внутреннюю кнопку тестирования, используемую для поиска и устранения неисправностей.
• Некоторые реле перегрузки имеют внутреннюю кнопку выбора класса отключения.
• Имеет широкий регулируемый диапазон тока.
• Имеет функцию сброса. (ручной или автоматический)
• Имеет функцию температурной компенсации.
• Имеет механизм без расцепления.

Недостатки теплового реле перегрузки

• Не имеет функции прямого отключения. Его следует использовать с другими переключающими или защитными устройствами для отключения цепи.
• Не имеет защиты от короткого замыкания
• Медленно работает.
• Не имеет высокой частоты переключения. После стольких отключений необходимо охлаждение.
• Он плохо работает при запуске в тяжелых условиях.
• Не выдерживает вибрации и ударов. (Только некоторые специальные типы могут работать хорошо)

Продолжить чтение

Каков принцип работы теплового реле?

Тепловые реле — это защитные электрические устройства, используемые для защиты двигателей или другого электрооборудования и электрических цепей от перегрузки.При фактической работе двигателя, например, при перетаскивании производственного оборудования на работу, если машина неисправна или цепь ненормальная, двигатель столкнется с перегрузкой, скорость двигателя уменьшится, ток в обмотке увеличится, и температура обмотки двигателя повысится. Если ток перегрузки небольшой и время перегрузки короткое, а обмотка двигателя не превышает допустимого превышения температуры, перегрузка допустима. Однако, если время перегрузки велико и ток перегрузки велик, повышение температуры обмотки двигателя превысит допустимое значение, что приведет к старению обмотки двигателя, сокращению срока службы двигателя и даже сгоранию обмотки двигателя в серьезных случаях. .Поэтому такой вид перегрузки двигатель не выдерживает. Тепловое реле использует принцип теплового воздействия тока для отключения цепи двигателя в случае перегрузки, которую двигатель не может выдержать, чтобы обеспечить защиту двигателя от перегрузки.

Тепловые реле Nader

Структура теплового реле

Тепловое реле состоит из нагревательного элемента, биметаллического листа и контакта, среди которых биметаллический лист является ключевым измерительным элементом .Биметаллический лист состоит из двух видов металла с разным коэффициентом теплового расширения. Сторона с большим коэффициентом теплового расширения называется активным слоем, а сторона с малым коэффициентом теплового расширения — пассивным слоем. Тепловое расширение биметаллического листа происходит после нагрева. Однако из-за разных коэффициентов теплового расширения двух слоев металла первые два слоя металла тесно связаны друг с другом, из-за чего биметаллический лист изгибается, как одна сторона пассивного слоя. Механическая сила, создаваемая изгибом биметаллического листа из-за нагрева, заставит подвижный контакт разорвать цепь.

Структура теплового реле

Принцип работы теплового реле

Когда двигатель работает нормально, тепловой элемент теплового реле не выделяет достаточно тепла, чтобы сработала функция защиты, и его нормально замкнутый контакт будет оставаться замкнутым государство; когда двигатель перегружен, тепловой элемент теплового реле будет генерировать достаточно тепла, чтобы сработала функция защиты, и его нормально замкнутый контакт будет отключен, чтобы двигатель потерял мощность через цепь управления, чтобы защитить двигатель. После устранения неисправности необходимо сбросить тепловое реле, прежде чем можно будет перезапустить двигатель.

Тепловое реле обычно имеет две формы сброса: ручной сброс и автоматический сброс. Преобразование двух форм сброса может быть выполнено регулировкой винта сброса. Когда тепловое реле поставляется с завода, производитель обычно устанавливает его в состояние автоматического сброса. При использовании, устанавливается ли тепловое реле в состояние ручного или автоматического сброса, зависит от конкретной ситуации в цепи управления. В целом, принцип заключается в том, что даже если тепловое реле автоматически сбрасывается после выполнения защитного действия теплового реле, защищенный двигатель не должен перезапускаться автоматически, в противном случае тепловое реле должно быть установлено в состояние ручного сброса. Это сделано для предотвращения повторного запуска двигателя и повреждения оборудования, если неисправность не устранена. Например, для цепи управления ручным запуском и ручным остановом, управляемым кнопкой, тепловое реле может быть установлено в режим автоматического сброса; для цепи автоматического пуска, управляемой элементом автоматики, тепловое реле должно быть переведено в режим ручного сброса.

Классификация тепловых реле

Биметаллическая пластина: биметаллический лист, изготовленный путем прокатки двух видов металлов с разным коэффициентом расширения (обычно никелевый марганец и медная пластина), нагревается и изгибается, чтобы толкать несущий стержень, таким образом перемещаясь при контакте. Биметаллическая пластина широко используется и часто образует магнитный пускатель с контактором.

Тип термистора: тепловое реле, сопротивление которого изменяется в зависимости от температуры.

Тип плавкого сплава: используя теплоту тока перегрузки, чтобы плавкий сплав достиг определенного значения температуры, сплав плавится и приводит в действие реле.

Какова структура теплового реле?

Тепловое реле обычно состоит из нагревательного элемента, управляющего контакта и системы действия, механизма сброса, устройства установки тока и элемента температурной компенсации. Когда деформация достигает определенного расстояния, шатун толкается, чтобы размыкать цепь управления, так что контактор теряет питание и главная цепь отключается, тем самым реализуя защиту двигателя от перегрузки.

При фактической работе двигателя, например, при перетаскивании производственного оборудования на работу, если машина неисправна или цепь ненормальная, двигатель столкнется с перегрузкой, скорость двигателя уменьшится, ток в обмотке увеличится, и температура обмотки двигателя увеличится. Если ток перегрузки небольшой и время перегрузки короткое, а обмотка двигателя не превышает допустимого превышения температуры, перегрузка допустима. Однако, если время перегрузки велико и ток перегрузки велик, повышение температуры обмотки двигателя превысит допустимое значение, что приведет к старению обмотки двигателя, сокращению срока службы двигателя и даже сгоранию обмотки двигателя в серьезных случаях. .Поэтому такой вид перегрузки двигатель не выдерживает. В тепловом реле используется принцип теплового воздействия тока для отключения цепи двигателя в случае перегрузки, которую двигатель не может выдержать, чтобы обеспечить защиту двигателя от перегрузки. (Каков принцип работы теплового реле?)

Принцип работы теплового реле

Когда тепловое реле используется для защиты двигателя от перегрузки, термоэлемент подключается последовательно с обмоткой статора двигателя , нормально замкнутый контакт теплового реле включен последовательно в цепь управления электромагнитной катушкой контактора переменного тока, а ручка регулировки тока установки регулируется так, чтобы шток переключения в елочку и шток толкателя находились на нужном расстоянии .

Когда двигатель работает нормально, термический элемент нагревается током термического элемента, то есть номинальным током двигателя. Биметаллический лист изгибается после нагрева, так что шток толкателя просто контактирует со штоком переключения передач в елочку, но не может толкать рычаг в елочку. В это время нормально замкнутый контакт находится в замкнутом состоянии, контактор переменного тока остается замкнутым, и двигатель работает нормально.

Если двигатель перегружен, ток в обмотке увеличивается, и ток в термоэлементе также увеличивается, температура биметаллического листа повышается, а степень изгиба увеличивается.Он толкает стержень переключения передач в елочку, который толкает нормально замкнутый контакт, так что контакт размыкается, что приводит к отключению цепи катушки контактора переменного тока, размыканию контактора и отключению питания двигателя, а двигатель защищен остановившись.

1 — Кулачок регулирования тока, 2 — Листовая пружина (2a, 2b), 3 — Кнопка ручного сброса, 4 — Дуговая пружина, 5 — Основной металлический лист, 6 — Наружная направляющая пластина, 7 — Внутренняя направляющая пластина, 8 — Нормально замкнутый статический контакт, 9 — Подвижный контакт, 10 — Рычаг, 11 — Нормально открытый статический контакт (регулировочный винт сброса), 12 — Компенсирующий биметаллический лист, 13 — Толкатель, 14 — Шатун, 15 — Нажимная пружина

Термический элемент

Термический элемент является сердцем теплового реле ：

1. В тепловом реле прямого нагрева используется биметаллический лист в качестве теплового элемента, позволяющего напрямую пропускать электрическую серу. Поскольку сам биметаллический лист имеет определенное сопротивление, он может выделять тепло, когда через него проходит ток. Поскольку биметаллический лист используется как в качестве чувствительного, так и в качестве нагревательного элемента, этот метод нагрева имеет характеристики : простая структура, небольшой объем, экономия материала, небольшая постоянная времени нагрева и быстрое изменение температуры.

2.Косвенный нагрев — это выделение тепла через термоэлемент, который электрически не связан с биметаллическим листом. Термоэлементы имеют нитевидную форму или обвязаны биметаллическим листом. Поскольку тепло, выделяемое термоэлементом, передается биметаллическому листу через воздух, постоянная времени нагрева велика, а скорость, отражающая изменение температуры, относительно мала .

3. Комбинированный нагрев представляет собой комбинацию прямого и косвенного нагрева.Постоянная времени нагрева смеси находится между двумя указанными выше формами. Величину сопротивления можно легко отрегулировать путем параллельного или последовательного соединения различных сопротивлений, и он имеет преимущества прямого и косвенного нагрева, поэтому получил широкое распространение.

4. Нагреватель трансформатора тока в основном используется для теплового реле большой мощности и пускового теплового реле большой нагрузки.

Управляющий контакт и система действия

В настоящее время широко используемой конструкцией теплового реле является подвижный контакт пружинного типа.Когда двигатель перегружен, нормально замкнутый контакт будет отключен. После остановки двигателя биметаллический лист теплового реле охладится и вернется в исходное состояние. Подвижный контакт нормально замкнутого контакта автоматически возвращается в исходное положение под действием пружины. Однако пружина с подвижным контактом традиционного пружинного типа легко отпадает, в результате чего вспомогательный контакт не электризуется, в результате чего тепловое реле не может использоваться. Существующий более безопасный метод заключается в модернизации подвижного контакта пружинного типа до динамического контакта с листовой пружиной и установке контактного моста в контактный мост с листовой пружиной , чтобы вибрация подвижного контакта была больше, когда он контактирует с статический контакт.Из-за влияния инерции движения и столкновения контактный мост пружинного типа будет производить динамическую упругую деформацию. В разные динамические моменты исходный контактный мост с плоской листовой рессорой будет отличаться, а кривизна вызывает движение изгиба и растяжения, что дополнительно приводит в движение сферический подвижный контакт для создания фрикционного качения относительно статического контакта, что приводит к более полному повреждению сопротивления поверхностной мембраны, обеспечивает эффект контактной проводимости и повышает надежность оборудования.

Механизм сброса и защита от обрыва фазы

После того, как термоэлемент нагревается и изгибается, ток в главной цепи отключается путем нажатия пускового устройства, чтобы сработало тепловое реле. Биметаллический лист охлаждают, восстанавливая исходное состояние. Очевидно, на это нужно время. Есть два способа сброса теплового реле: ручной и автоматический. Ручной сброс обычно составляет не менее 5 минут, автоматический сброс — не более 10 минут.

Режим сброса можно выбрать с помощью кнопки сброса. В нормальном состоянии, когда кнопка сброса указывает на A (автоматический сброс), NC замкнут, а NO отключен; в состоянии отключения, когда кнопка сброса указывает на A, NC размыкается, а NO закрывается. После отключения и остановки двигателя подвижный контакт не может быть сброшен. Подвижный контакт можно сбросить только после нажатия кнопки сброса. В это время тепловое реле находится в состоянии ручного сброса. Если перегрузка двигателя является неисправностью, чтобы избежать легкого повторного запуска двигателя, тепловое реле должно перейти в режим ручного сброса. В состоянии ручного сброса принцип сброса такой же. Чтобы переключить тепловое реле из режима ручного сброса в режим автоматического сброса, просто поверните кнопку сброса в положение A (автоматический сброс).

Некоторые типы тепловых реле также имеют защиту от обрыва фазы. Структурная схема представлена ​​на рисунке ниже. Функция защиты от обрыва фазы теплового реле обеспечивается механизмом дифференциального усиления, состоящим из внутренних и внешних толкателей. Когда двигатель работает нормально, ток теплового элемента через тепловое реле нормальный, и как внутренний, так и внешний толкающие стержни перемещаются вперед в соответствующее положение; при обрыве фазы источника питания ток фазы равен нулю, а биметаллический лист фазы охлаждается и сбрасывается, что заставляет внутренний толкатель перемещаться вправо, а биметаллический лист двух других фаз увеличивает степень изгиба из-за увеличения тока, который заставляет внешний толкатель перемещаться влево Функция дифференциального усиления подталкивает нормально замкнутый контакт к размыканию через короткое время после обрыва фазы, так что контактор переменного тока размыкается и двигатель защищается при сбое питания.

Установка тока устройства и температурная компенсация

Установочный ток относится к максимальному току, который проходит через нагревательный элемент в течение длительного времени без срабатывания теплового реле. Когда ток, проходящий через нагревательный элемент, превышает 20% установленного значения тока, тепловое реле срабатывает в течение 20 минут. Установочный ток теплового реле можно изменить, установив ручку тока. При выборе и настройке теплового реле значение уставки тока должно соответствовать номинальному току двигателя.

Конструкция высокоточной установки тока реле тепловой перегрузки включает в себя опору (1), компенсирующее двойное золото (3), регулировочный винт (4) и установочный кулачок (5).

Реле тепловой перегрузки — это наиболее широко используемый электрический компонент для защиты двигателей. В процессе эксплуатации заказчику необходимо отрегулировать значение тока уставки теплового реле перегрузки в соответствии с фактическим рабочим состоянием двигателя. Если точность настройки теплового реле перегрузки невысока, это легко может вызвать аварийное отключение или перегрев двигателя.

Левый рычаг тяги переключения передач в елочку также изготовлен из биметаллического листа. При изменении температуры окружающей среды биметаллический лист в главной цепи будет в определенной степени деформироваться и изгибаться. В это время левый рычаг тяги переключения передач в елочку также будет деформироваться и изгибаться в том же направлении, чтобы сохранить расстояние между рычагом в форме елочки и толкателем в основном неизменным, чтобы обеспечить точность срабатывания теплового реле. Этот эффект называется температурной компенсацией.

Из рисунка ниже видно, как решить проблему низкой общей точности традиционной структуры за счет компенсации двойного золота.

Отверстие для заклепки и резьбовое отверстие устанавливаются на компенсационном двойном металле. Отверстие для клепки совпадает с бобышкой для клепки, а отверстие с резьбой соединяется с резьбой регулировочного винта. На двойном компенсационном металлическом элементе отверстие для элемента, совмещенное с заклепочной втулкой, спроектировано таким образом, что компенсационный двойной металл и U-образные детали склепываются и фиксируются.

Под действием опорной ступенчатой ​​плоскости и характеристик формования горячей клепкой компенсационный двойной золотой компонент обеспечивает точность позиционирования, тем самым повышая точность настройки тока, вызванную работой кулачка, и решает проблему точности настройки низкого тока традиционной конструкции .

Рекомендовать артикул:

Каков принцип и функция реле?

Как выбрать реле?

Каковы общие неисправности реле?

Обзор тепловых реле перегрузки

Тепловые реле перегрузки — это защитные электрические устройства, используемые для защиты двигателей или другого электрооборудования и электрических цепей от перегрузки. Тепловое реле перегрузки в основном используется для защиты асинхронных двигателей от перегрузки. После того, как ток перегрузки проходит через термоэлемент, биметаллический лист нагревается и изгибается, чтобы подтолкнуть механизм действия к контакту …

Каталог

I Что такое тепловое реле перегрузки?

Тепловые реле перегрузки — это защитные электрические устройства, используемые для защиты двигателей или другого электрического оборудования и электрических цепей.

Тепловое реле перегрузки в основном используется для защиты асинхронных двигателей от перегрузки.Его принцип работы :

после того, как ток перегрузки проходит через термоэлемент, биметаллический лист нагревается и изгибается, чтобы подтолкнуть механизм действия для приведения в действие контакта, тем самым отключая схему управления двигателем, чтобы выключить двигатель с помощью мощности. выключено, играя роль защиты от перегрузки. Поскольку теплопередача занимает много времени во время нагрева и изгиба биметаллического листа, тепловое реле перегрузки не может использоваться для защиты от короткого замыкания, а может использоваться только для защиты от перегрузки.

Тепловое реле перегрузки широко используется в качестве компонента защиты двигателя от перегрузки из-за своего небольшого размера, простой конструкции и низкой стоимости.

II Состав теплового реле перегрузки

Тепловое реле перегрузки состоит из биметаллического листа , нагревательного элемента, механизма действия и контактной системы . Биметаллический лист изготавливается путем сварки двух слоев металлических листов с большой разницей в коэффициенте расширения. При использовании нагревательный элемент подключается последовательно к источнику питания двигателя, а контакт подключается последовательно в цепи управления катушкой контактора.

Когда двигатель перегружен, ток большой, что приводит к нагреву и изгибу биметаллического листа. И через механизм действия, подвижный контакт и статический контакт разъединяются, так что катушка контактора обесточивается, и двигатель отключается от источника питания.

Рисунок 1. Структура реле тепловой перегрузки

(1) Биметаллический лист : Биметаллический лист является наиболее важной частью теплового реле перегрузки.Он объединяет два металлических листа с разными коэффициентами линейного расширения путем механической прокатки.

При комнатной температуре (то есть до нагрева) все обычно бывает плоским, как показано на Рисунке 2 (а). При повышении температуры металлический лист 1 (называемый активным слоем ) с большим коэффициентом линейного расширения пытается сделать большее расширение, в то время как металлический лист 2 с малым коэффициентом линейного расширения (так называемый ведомый слой ) ) можно сделать только меньшее расширение.Поскольку два слоя материалов плотно соединены и не могут быть растянуты свободно, биметаллический лист переходит из плоского состояния в изогнутое, как показано на Рисунке 2 (b). Таким образом, активный слой может расширяться немного больше, а ведомый слой — меньше. Это причина того, что биметаллический лист после нагрева может вызывать деформацию изгиба.

Рис. 2. Принцип работы биметаллической полосы

(2) Нагревательный элемент : Нагревательный элемент обычно изготавливается из медно-никелевого сплава, хромоникелевого или хромо-алюминиевого сплава и т. Д., и его форма представляет собой нить, лист или ленту и т. д. Его функция заключается в использовании теплового эффекта, возникающего при прохождении электрического тока через резистивный нагревательный элемент, для приведения чувствительного элемента в движение.

(3) Управляющие контакты , коэффициенты действия управляющие контакты и системы действия или механизмы действия. В большинстве из них используется носовая пружина, пружина сжатия или механизм прыжка Лафи. Система действия часто оснащена устройством температурной компенсации, чтобы гарантировать, что рабочие характеристики теплового реле перегрузки остаются в основном неизменными в определенном диапазоне температур.

(4) Механизм сброса: Есть ручной сброс и автоматический сброс, которые можно свободно регулировать в соответствии с требованиями использования.

III Классификация тепловых реле перегрузки

По количеству фаз существует трех типов, тепловых реле перегрузки: однофазные , тепловые реле перегрузки, двухфазные, тепловые реле перегрузки и три. -фазные тепловые реле перегрузки. Каждый тип имеет разные характеристики и модели в зависимости от номинального тока нагревательного элемента.Трехфазные тепловые реле перегрузки часто используются в трехфазных двигателях переменного тока для защиты от перегрузки.

По своему назначению трехфазные тепловые реле перегрузки бывают двух типов: типы без фазовой защиты и типы с фазной защитой.

IV Характеристики тепловых реле перегрузки

1. Характеристики защиты

Поскольку время срабатывания контакта теплового реле перегрузки связано со степенью перегрузки защищаемого двигателя, до анализа принципа работы реле тепловое реле перегрузки, мы должны сначала выяснить взаимосвязь между током перегрузки двигателя и временем включения двигателя, когда не превышается допустимый рост температуры. Эта зависимость называется перегрузочной характеристикой двигателя.

Когда во время работы двигателя возникает ток перегрузки, это неизбежно вызывает нагрев обмотки. В соответствии с соотношением теплового баланса нетрудно сделать вывод, что время проводимости двигателя обратно пропорционально квадрату его тока перегрузки при допустимом повышении температуры:

Рисунок 3. Взаимосвязь между временем проводимости и ток перегрузки

Чтобы адаптироваться к характеристикам перегрузки двигателя и играть роль защиты от перегрузки, тепловое реле перегрузки должно иметь обратнозависимые характеристики .По этой причине в тепловом реле перегрузки должен быть установлен резистивный нагревательный элемент. Таким образом, тепловой эффект, создаваемый током перегрузки через резистивный нагревательный элемент, используется для приведения в действие чувствительного элемента, тем самым приводя в действие контактное действие для завершения защиты.

Взаимосвязь между током перегрузки , проходящим через тепловое реле перегрузки, и временем срабатывания контакта теплового реле перегрузки называется характеристикой защиты теплового реле перегрузки, как показано на кривой кривой 2 на рисунке 3.Учитывая влияние различных ошибок, характеристика перегрузки двигателя и характеристика защиты реле представляют собой не одну кривую, а полосу. Очевидно, что чем больше погрешность, тем ремешок шире; чем меньше погрешность, тем ремешок уже.

Из кривой 1 на рисунке видно, что при перегрузке двигателя безопасно работать под кривой 1. Следовательно, характеристики защиты теплового реле перегрузки должны быть смежными с характеристиками перегрузки двигателя.Таким образом, если произойдет перегрузка, тепловое реле перегрузки сработает до того, как двигатель достигнет допустимого предела перегрузки, чтобы отключить питание двигателя, чтобы предотвратить повреждение.

2. Прочие основные характеристики

(1) Контакт управления

Нормально разомкнутые и нормально замкнутые контакты теплового реле перегрузки должны обеспечивать срабатывание цепи катушки контактора переменного тока более 1000 раз. при указанном рабочем токе.

(2) Ампер-секунда Характеристики

Это также называется токово-временной характеристикой, которая представляет собой взаимосвязь между временем срабатывания и протекающим током теплового реле перегрузки и обычно является характеристикой с обратнозависимой выдержкой времени. . Чтобы надежно реализовать защиту двигателя от перегрузки, ампер-секундная характеристика теплового реле перегрузки должна быть ниже допустимой характеристики перегрузки двигателя.

(3) Регулировка тока

Диапазон регулировки тока тепловых реле перегрузки обычно составляет от 66% до 100%, а максимальный — от 50% до 100%.

(4) Температурная компенсация

Чтобы уменьшить ошибку действия, вызванную изменением температуры окружающей среды, необходимо принять меры температурной компенсации.

(5) Время сброса

Время автоматического сброса реле тепловой перегрузки не должно превышать 5 минут, а время ручного сброса должно быть не более 2 минут.

(6) Термическая стабильность

Термическая стабильность — это способность выдерживать ток перегрузки . Требования к термостойкости термоэлемента следующие: при максимальном токе настройки 10-кратный максимальный ток настройки применяется к номинальному току 100 А и ниже, и в 8 раз максимальный ток настройки применяется к току настройки выше 100 А. После этого реле тепловой перегрузки должно надежно сработать 5 раз.

В Причины срабатывания реле тепловой перегрузки

Срабатывание реле тепловой перегрузки в основном вызвано перегрузкой или неправильным выбором . Реле тепловой перегрузки используется для защиты электроприборов от перегрузки. Дизайн должен соответствовать электроприборам. Если тепловое реле перегрузки слишком мало или электрическое оборудование имеет сопротивление, часто срабатывает перегрузка. После срабатывания реле тепловой перегрузки контактор потеряет питание и отключится.

Другие причины:

(1) Установленное значение теплового реле перегрузки слишком мало;

(2) Слишком большой ток нагрузки двигателя, возможно короткое замыкание между витками или передаточная часть двигателя не является гибкой;

(3) Низкое качество реле тепловой перегрузки или плохой контакт контактов.

(4) Неудовлетворительное качество контактора или плохой контакт контактов.

VI Как сбросить реле тепловой перегрузки после срабатывания

Существует два способа сброса реле тепловой перегрузки: ручной сброс и автоматический сброс.

1. Ручной сброс

После срабатывания защиты от перегрузки теплового реле перегрузки необходимо вручную нажать кнопку сброса, чтобы нормально замкнутый контакт снова замкнулся.Ручной сброс следует выполнить через 2-3 минуты после отключения, поскольку нагревательный лист для внутренней гибки нуждается в охлаждении.

2. Автоматический сброс

После срабатывания тепловой защиты реле перегрузки нормально замкнутый контакт автоматически замыкается, и время автоматического сброса обычно составляет не более 5 минут.

Метод сброса можно выбрать с помощью винта настройки сброса.

Вставьте прямую отвертку в регулировочное отверстие на нижней стороне теплового реле перегрузки и затяните регулировочный винт сброса по часовой стрелке (до конца), что является методом автоматического сброса.Если вы ослабите винт регулировки сброса против часовой стрелки, так что винт откручивается на определенное расстояние, и это становится ручным сбросом.

Новое тепловое реле перегрузки обычно имеет кнопку регулировки на верхней крышке. Когда кнопка регулировки повернута на H , выполняется ручной сброс, а при повороте кнопки регулировки на A происходит автоматический сброс.

Рис. 4. Ручной сброс и автоматический сброс

Когда тепловое реле перегрузки используется для защиты двигателя от перегрузки, чтобы гарантировать, что нормально замкнутый контакт теплового реле может быть сброшен и замкнут после неисправность обрабатывается, тепловое реле перегрузки обычно устанавливается в режим ручного сброса.

VII Меры предосторожности при использовании

(1) Тепловое реле перегрузки может использоваться только для защиты двигателя от перегрузки и обрыва фазы, но не для защиты от короткого замыкания.

(2) Выбор точки установки.

● Разница температур между местом установки реле тепловой перегрузки и защищаемым оборудованием не должна быть слишком большой;

● В месте установки не должно быть источника вибрации;

● Если тепловое реле перегрузки установлено с другими электрическими приборами, чтобы другие нагревательные приборы не влияли на его рабочие характеристики, его следует устанавливать ниже.

(3) Направление установки реле тепловой перегрузки должно быть таким же, как указано в руководстве по продукту, а отклонение не должно превышать 5 °.

(4) Соединительный провод, используемый для теплового реле перегрузки, должен соответствовать техническим характеристикам. Если сечение соединительного провода слишком мало, осевая теплопередача будет медленной, и реле тепловой перегрузки выйдет из строя. Если соединительный провод слишком толстый, аксиальная теплопроводность происходит быстро, а реле тепловой перегрузки срабатывает медленно или отказывается двигаться.

Материал проволоки — обычно медь , если используется проволока с алюминиевым сердечником, концы следует покрыть лужением.

(5) Крепежные винты реле тепловой перегрузки должны быть затянуты, в противном случае контактное сопротивление и температура нагревательного элемента увеличатся, что приведет к неисправности реле тепловой перегрузки.

(6) Реле тепловой перегрузки с автоматическим сбросом должно быть установлено в автоматическое положение, и оно автоматически сбрасывается через 3-5 минут после срабатывания защиты.Для реле тепловой перегрузки с ручным сбросом кнопка сброса должна быть нажата после срабатывания защиты.

VIII Причины бездействия или неисправности

Причины бездействия или неисправности теплового реле перегрузки следующие:

1.

Причины бездействия

Причина бездействия выход из строя теплового реле перегрузки может быть:

(1) значение уставки тока слишком велико;

(2) термоэлемент сгорел или запломбирован;

(3) механизм затвора застрял или пряжка отваливается.

(4) При ремонте ток уставки можно соответствующим образом отрегулировать в соответствии с допустимой нагрузкой, а термоэлемент или механизм действия можно отремонтировать.

2.

Причины неисправности

Причины могут быть следующими:

(1) текущее установленное значение слишком мало;

(2) тепловое реле перегрузки не согласовано с нагрузкой;

(3) время запуска двигателя слишком велико или слишком много раз непрерывного запуска;

(4) линия или нагрузка протекает или закорочено;

(5) реле тепловой перегрузки подвержено сильным ударам или вибрации.

Во время технического обслуживания мы должны выяснить причины и разумно отрегулировать ток уставки или заменить реле тепловой перегрузки, соответствующее нагрузке.

Если двигатель или цепь неисправны, двигатель и цепь питания должны быть отремонтированы; если в рабочей среде слишком много вибраций, следует использовать тепловое реле перегрузки с антивибрационным устройством.

IX Как выбрать тепловое реле перегрузки

1. В принципе, ампер-секундная характеристика теплового реле перегрузки должна быть как можно ближе или даже совпадать с характеристикой перегрузки двигателя, или по перегрузочной характеристике мотора.И при этом на реле тепловой перегрузки не должно воздействовать (бездействие) в момент кратковременной перегрузки и пуска двигателя.

2. Когда тепловые реле перегрузки используются для защиты двигателей при длительной работе или прерывистой длительной работе , их обычно выбирают в соответствии с номинальным током двигателя. Например, значение уставки реле тепловой перегрузки может быть равно 0,95-1,05 номинального тока двигателя, или среднее значение уставки тока реле тепловой перегрузки может быть равно номинальному току двигателя, а затем настроить.

3. Когда тепловое реле перегрузки используется для защиты двигателя с помощью повторяющегося кратковременного режима , тепловое реле перегрузки имеет только определенный диапазон адаптируемости. Если за короткое время выполняется много операций, следует использовать тепловое реле перегрузки с трансформатором тока быстрого насыщения.

4. Для специального рабочего двигателя с положительным и обратным вращением и частым включением и выключением , тепловое реле перегрузки не должно использоваться в качестве устройства защиты от перегрузки, но должно быть защищено термореле или термистором, встроенным в обмотка двигателя.

Принцип работы теплового реле Конструкция теплового реле перегрузки

Коэффициент расширения — одно из основных свойств любого материала. Два разных металла всегда имеют разную степень линейного расширения. Биметаллическая полоса всегда изгибается при нагревании из-за неравенства линейного расширения двух разных металлов.

Принцип работы теплового реле

Тепловое реле работает в зависимости от вышеупомянутых свойств металлов.Основной принцип работы теплового реле заключается в том, что, когда биметаллическая полоса нагревается нагревательной катушкой, протекающей по току системы, она изгибается и замыкает нормально разомкнутые контакты.

Конструкция теплового реле

Конструкция теплового реле довольно проста. Как показано на рисунке выше, биметаллическая полоса состоит из двух металлов — металла A и металла B. Металл A имеет более низкий коэффициент расширения, а металл B имеет более высокий коэффициент расширения.

Когда через нагревательную спираль протекает сверхток, он нагревает биметаллическую ленту.
Из-за тепла, выделяемого змеевиком, оба металла расширяются. Но расширение металла B больше, чем расширение металла A. Из-за такого разного расширения биметаллическая полоса изгибается в сторону металла A, как показано на рисунке ниже.

Полоса изгибается, замыкающий контакт замыкается, что в конечном итоге приводит в действие катушку отключения автоматического выключателя.
Эффект нагрева не мгновенный. Согласно закону нагрева Джоуля, количество выделяемого тепла равно

Где, I — это максимальный ток, протекающий через нагревательную катушку теплового реле.
R — электрическое сопротивление нагревательной катушки, t — время, в течение которого ток I течет через нагревательную катушку. Следовательно, из приведенного выше уравнения ясно, что теплогенератор у катушки прямо пропорционален времени, в течение которого ток перегрузки проходит через катушку. Следовательно, существует продолжительная задержка срабатывания теплового реле.

Вот почему этот тип реле обычно используется там, где допускается перегрузка в течение заданного периода времени, прежде чем она сработает.Если перегрузка или перегрузка по току упадут до нормального значения до этого заданного времени, реле не сработает для отключения защищенного оборудования.
Типичное применение теплового реле — защита электродвигателя от перегрузки.

Перегрузка, тепловое реле перегрузки, защита двигателя

Двигатель часто является одним из наиболее неотъемлемых компонентов промышленного и коммерческого оборудования. Он играет важную роль в управлении автоматизированными процессами и производственными линиями. А это значит, что вы должны предпринять соответствующие шаги, чтобы обеспечить безопасную и надежную работу любого двигателя.Поскольку тепло является одной из основных проблем двигателя, реле перегрузки предлагают эффективное решение.

Чтобы найти подходящее устройство для вашего применения, Allied Electronics поставляет широкий спектр реле перегрузки для домашнего и коммерческого использования по всей Северной Америке. Мы стремимся предлагать продукты для защиты двигателей от перегрузки высочайшего качества. Выбирайте из таких известных производителей, как ABB, Schneider Electric, Siemens и других — все это доступно для заказа прямо сейчас.

Что такое реле перегрузки?

Реле перегрузки — иногда называемое реле перегрузки контактора — это электромеханическое устройство, которое защищает двигатели от перегрузки или перегрева.Это может произойти, когда двигатель потребляет слишком большой ток. В результате может накапливаться тепло, которое может повредить двигатель и его обмотки. Однако с помощью реле перегрузки этого можно избежать, чтобы обеспечить непрерывную работу.

Различные типы реле перегрузки

Не все реле перегрузки работают одинаково, хотя каждый тип по-прежнему обеспечивает ценную и столь необходимую защиту для вашего двигателя (ов). Первый тип, который мы можем предоставить, называются тепловыми реле перегрузки и включают биметаллические полоски.Если ток приводит к перегреву, обе полоски расширяются и размыкают контакт, прерывая подачу питания на двигатель.

В отличие от тепловых реле перегрузки электронный вариант не содержит биметаллических полос для защиты двигателя. Вместо этого в этом типе защиты двигателя от перегрузки используются датчики или трансформаторы, чтобы определить, какой ток проходит через двигатель. Когда это количество слишком велико, реле отключит цепь и остановит двигатель.

Как работает реле перегрузки?

Чтобы реле перегрузки обеспечивали защиту, они должны быть подключены последовательно с двигателем. Когда ток течет к двигателю, эта конфигурация означает, что он также должен сначала пройти через реле. Если величина тока достигает чрезмерного уровня, реле срабатывает. Это приведет к разрыву цепи — остановка подачи питания на двигатель до тех пор, пока реле не будет сброшено или проблема не будет решена.

Каждый контактор, электрическое или тепловое реле перегрузки можно определить по их «классу». Это число, которое показывает, сколько времени в секундах требуется реле для срабатывания. Доступны три наиболее распространенных класса: 10, 20 и 30, хотя есть также вариант класса 5 для конкретных приложений.Стандарт NEEMA MG-1 определяет эти классы, которые отключаются при 600% тока полной нагрузки двигателя (FLA).

Кроме того, настройки перегрузки двигателя должны быть установлены на 125% от тока полной нагрузки двигателя. Некоторые из ведущих производителей, которых мы имеем в наличии, встраивают это в свои реле в стандартной комплектации. В противном случае можно установить ток, указанный на паспортной табличке двигателя, плюс 25%.

Защита двигателя от перегрузки: почему это важно?

Защита двигателя от перегрузки необходима для обеспечения безопасной, надежной и продолжительной работы машин и оборудования, в том числе электродвигателя.Реле перегрузки останавливает двигатель от перегрева, который может вызвать повреждение контроллера, двигателя или проводов параллельной цепи.

Реле перегрузки также может снизить риск серьезных отказов, приводящих к электрическому возгоранию.

Вам по-прежнему нужен автоматический выключатель при использовании реле перегрузки?

Да, при использовании электродвигателя важно использовать и реле перегрузки, и автоматический выключатель. Реле предназначено для защиты двигателя от перегрузки в случае перегрева.Но он не предназначен для защиты самой цепи, если через нее проходит слишком большой ток. Вот почему вам также необходимо использовать автоматический выключатель или предохранитель.

Реле перегрузки: применение и применение

Электродвигатели теперь обычно используются во многих различных современных машинах и оборудовании. Это означает, что реле перегрузки могут иметь различное бытовое и коммерческое применение.

В большинстве, если не во всех случаях, роль реле перегрузки одинакова: для защиты двигателя от перегрузки и перегрева.В этом случае реле отключает двигатель до тех пор, пока проблема не будет решена. Некоторые реле перегрузки также могут быть преобразованы в микропроцессорные системы.

Отрасли, в которых используются реле перегрузки двигателей, включают:

• Строительство и гражданское строительство
• Сборочные линии и производство
• Отопление, вентиляция и кондиционирование воздуха
• Производственные линии и оборудование
• Мастерство: металл, пластик или дерево

Почему вы можете доверять Allied Electronics в отношении своих реле перегрузки

Реле перегрузки являются важным компонентом ухода за электродвигателями и их защиты.Итак, вы должны быть полностью удовлетворены своим выбором продукта. Это имеет большое значение с точки зрения безопасности и надежности вашего оборудования. Allied Electronics стремится поставлять самые лучшие продукты для защиты двигателей от перегрузки и предлагает широкий выбор на выбор.

Как крупнейший авторизованный дистрибьютор в Северной Америке, мы предлагаем товары всех ведущих производителей — от ABB и Siemens до Eaton и Schneider Electric. Вы также можете уточнить свой поиск, используя фильтры на этой странице.Это быстрый и удобный способ найти именно то реле перегрузки, которое вам нужно. Фильтры включают требуемую номинальную мощность, управляющее напряжение, тип клеммы и многое другое.

Конечно, есть также возможность найти необходимую защиту двигателя от перегрузки, введя название продукта и / или номер в строке поиска, если вы уже сделали свой выбор.

Если вам понадобится дополнительная помощь, когда дело доходит до реле перегрузки, свяжитесь с нашей дружной командой. Мы здесь, чтобы ответить на любые ваши вопросы о поставляемой нами продукции.Мы также предлагаем бесплатный центр экспертного контента.
