рассказываем о том, какие бывают лампы
Источники света — один из самых массовых товаров. Ежегодно производят и потребляют миллиарды ламп, значительную долю которых пока составляют лампы накаливания и галогенные лампы.
Стремительно растёт потребление современных ламп — компактных люминесцентных и светодиодных. Происходящие изменения в качестве дают надежду на то, что источники света станут важным инструментом дизайнера, архитектора, проектировщика.
Об освещённости и цветовой температуре света
Ряд параметров ламп определяет насколько они применимы в том или ином проекте.
Световой поток определяет количество света, которое дает лампа (измеряется в люменах). Установленная в люстре лампа накаливания мощностью 100 Вт имеет световой поток 1200 лм, 35-ватная «галогенка» — 600 лм, а натриевая лампа мощностью 100 Вт — 10 000 лм.
У разных типов ламп разная световая отдача, определяющая эффективность преобразования электрической энергии в свет и, следовательно, разную экономическую эффективность применения. Световую отдачу лампы измеряют в лм/Вт (светотехники говорят «люменов с ватта», имея в виду, что каждый ватт потребляемой электроэнергии «преобразуется» в некоторое количество люменов светового потока).
Переходя от количества к качеству, рассмотрим цветовую температуру (Тцв, единица измерения — градус Кельвина) и индекс цветопередачи (Ra). При выборе ламп дизайнер обязательно учитывает цветовую температуру для той или иной установки. Комфортная среда сильно зависит от того, какое освещение в помещении «тёплое» или «холодное» (чем выше цветовая температура, тем «холоднее» свет).
Цветопередача — важный параметр, о котором часто забывают. Чем более сплошной и равномерный спектр у лампы, тем различимее цвета предметов в её свете. У Солнца сплошной спектр излучения и наилучшая цветопередача, при этом Тцв меняется от 6000К в полдень до 1800К в рассветные и закатные часы. Но далеко не все лампы могут сравниться с Солнцем.
Если у искусственных световых источников теплового излучения сплошной спектр и нет проблем с цветопередачей, то разрядные лампы, имеющие в своем спектре полосы и линии, сильно искажают цвета предметов.
Индекс цветопередачи тепловых источников равен 100, для разрядных он колеблется от 20 до 98. Правда, индекс цветопередачи не даёт сделать вывод о характере передачи цветов, а иногда способен запутать дизайнера. Так, у люминесцентных ламп и у белых светодиодов хорошая цветопередача (Ra=80), но при этом они неудовлетворительно передают некоторые цвета.
Другой крайний случай, когда индекс цветопередачи более 90 — в этом случае некоторые цвета воспроизводятся неестественно насыщенными.
Лампы выходят из строя. Кроме того, световой поток лампы уменьшается в процессе работы. Срок службы — основной эксплуатационный параметр источников света.
Проектируя осветительную установку нельзя забывать об обслуживании, т. к. частая замена ламп увеличивает стоимость эксплуатации и вносит дискомфорт.
Лампы накаливания
Вольфрамовая спираль в колбе разогревается под действием электрического тока. Для сокращения скорости распыления вольфрама и соответственно увеличения срока службы лампы колба наполняется инертным газом. По принципу действия лампа накаливания относится к тепловым источникам света, т. е. значительная доля потребляемой энергии расходуется на тепловое и инфракрасное излучение.
Типичная для ламп накаливания световая отдача 10–15 лм/Вт, а срок службы редко превышает 2000 часов. Достоинства этих ламп: низкая цена и качество света (Тцв=2700, Ra=100). Сплошной спектр качественно воспроизводит цвета окружающих предметов. Лампы накаливания постепенно вытесняются разрядными источниками света и светодиодными лампами.
Галогенные лампы накаливания
Добавление галогенов в колбу лампы накаливания и использование кварцевого стекла позволили сделать серьезный шаг вперёд, получив новый класс источников света — галогенные лампы накаливания. Световая отдача современных ГЛН составляет 30 лм/Вт. Типичное значение цветовой температуры света 3000К и индекс цветопередачи 100. «Точечная» форма источника света с помощью отражателей даёт управлять пучком света.
Получающийся при этом искристый свет определил приоритет таких ламп в интерьерном дизайне, где они заняли лидерство. Ещё одно преимущество в том, что количество и качество света лампы постоянно на протяжении срока службы. Популярны низковольтные «галогенки» мощностью 10–75 Вт с отражателем, который фокусирует луч в угле 10–40°.
Недостатки ГЛН очевидны: малая световая отдача, короткий срок службы (в среднем 2000–4000 часов), необходимость использования (для низковольтных) понижающих трансформаторов. Там, где эстетический компонент важнее экономического, с ними приходится мириться.
Люминесцентные лампы
Люминесцентные лампы (ЛЛ) — разрядные лампы низкого давления — представляют собой цилиндрическую трубку с электродами, которая наполнена инертным газом и малым количеством ртути. При включении в трубке возникает дуговой разряд, и атомы ртути начинают излучать видимый свет и ультрафиолет. Нанесённый на стенки трубки люминофор под действием ультрафиолетовых лучей излучает видимый свет.

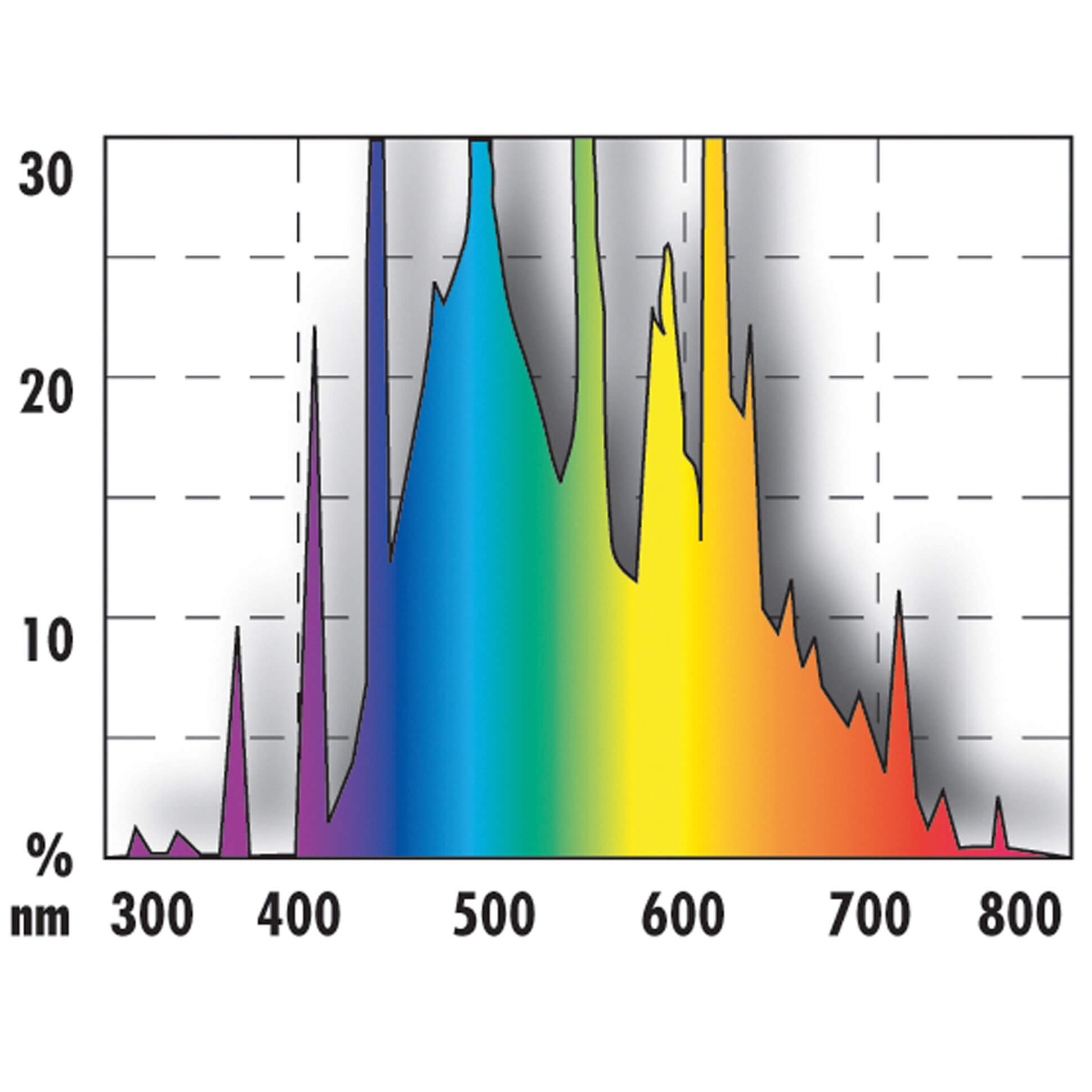

Основа светового потока лампы — излучение люминофора, видимые линии ртути составляют лишь малую часть. Многообразие люминофоров (смесей люминофоров) позволяет получить источники света с различным спектральным составом, который определяет цветовую температуру и индекс цветопередачи.
Люминесцентные лампы дают мягкий, равномерный свет, но его распределением в пространстве трудно управлять из-за большой поверхности излучения. Для работы люминесцентных ламп необходима специальная пускорегулирующая аппаратура. Лампы долговечны — срок службы до 20 000 часов.
Световая отдача и срок службы сделали их самыми распространёнными источниками света в офисном освещении.
Компактные люминесцентные лампы
Развитие люминесцентных ламп привели к созданию компактных люминесцентных ламп (КЛЛ). Это источник света похожий на миниатюрную люминесцентную, иногда с встроенным электронным пускорегулирующим аппаратом и резьбовым цоколем Е27 (для непосредственной замены ламп накаливания), Е14 и др.
Различие заключается в уменьшенном диаметре трубки и использовании другого типа люминофора. Компактная люминесцентная лампа может с успехом заменить лампы накаливания.
Разрядные лампы высокого давления
Последние разработки позволяют использовать для освещения разрядные лампы высокого давления. По ряду показателей подходят металлогалогенные (МГЛ). У этих ламп во внешней колбе размещается горелка с излучающие добавки. В горелке присутствует некоторое количество ртути, галоген (чаще йод) и атомы химических элементов (Tl, In, Th, Na, Li и др.).
Сочетание излучающих добавок достигает интересных параметров: высокая световая отдача (до 100 лм/Вт), отличная цветопередача Rа=80–98, диапазон Тцв от 3000 К до 6000 К, средний срок службы до 15 000 часов. Для работы этих ламп требуется пускорегулирующие аппараты и специальные светильники. Рекомендуется использовать эти источники для освещения помещений с большой площадью, с высокими потолками, просторных залов.
Светодиодные лампы
Светодиоды — полупроводниковые светоизлучающие приборы, называют источниками света будущего. Если говорить о современном состоянии «твердотельной светотехники», можно утверждать, что она вышла из периода младенчества. Достигнутые характеристики светодиодов (световая отдача до 140 лм/Вт, Rа=80–95, срок службы 70 000 часов) уже обеспечили лидерство во многих областях.
Диапазон мощностей светодиодных источников, реализация в лампах разных типов цоколей, управление лампами позволили в короткий срок удовлетворить растущие требования к источникам света. Главными преимуществами светодиодов остаются компактные размеры и управления цветовыми параметрами (цветодинамика).
Читайте также:
Освещение — выбор источников света
Для создания белого света излучения светодиодов используется два метода:
— смешивание красного, зеленого и синего цветов. При их равенстве получается белый свет. Меняя соотношения цветов можно получить практически любой цвет. Этот метод называется RGB и чаще используется в архитектурном освещении.
— использование люминофора. При этом светодиод излучает монохромный свет преимущественно в диапазоне синего света, а люминофор преобразует излучение светодиода в более длинноволновое излучение видимого диапазона. Такие светодиоды, как правило, используются в осветительных лампах.
Еще одним недостатком многих светодиодных ламп, имеющих цветовую температуру выше 4000 оК, является резкий подъем в спектре на участке синего света, что неблагоприятно сказывается на сетчатке глаз, особенно у детей. Если такие лампы использовать для освещения жилых помещений, то избыток синего света в течение 2 – 3 часов непосредственно перед сном способен вызвать бессонницу.
Современные люминесцентные лампы имеют хорошие характеристики, как по индексу цветопередачи, так и по световой отдаче. Но они требуют специальной утилизации отработавших ламп, так как в их колбах содержится ртуть. Компактные люминесцентные лампы постепенно вытесняют лампы накаливания при освещении жилых зданий. Но если все повсеместно начнут выбрасывать сгоревшие лампы в обычные мусорные контейнеры, то содержание ртути в наших организмах примет угрожающие масштабы.
При использовании компактных люминесцентных ламп для освещения квартир лучше приобретать лампы с цветовой температурой не выше 3000 оК. Для освещения помещений без окон – с цветовой температурой 4000 оК и выше, при условии, что лампы не имеют резкого подъема в диапазоне синего света и провала в диапазоне красного.
Если в освещаемом люминесцентными лампами помещении имеются вращающиеся механизмы, то необходимо приобретать светильники с электронным ПРА для предотвращения стробоскопического эффекта.
Разрядные лампы высокого давления имеют высокую световую отдачу и большой срок службы, но их индекс цветопередачи, как правило, сильно уступает многим другим типам источников света. Коэффициент пульсаций у них достаточно высок, что приводит к появлению стробоскопического эффекта. Многие разрядные лампы требуют полного остывания колбы для повторного включения даже при кратковременном их выключении.
Натриевые разрядные лампы высокого давления (НЛВД) в основном используют для уличного освещения. В их спектре практически отсутствует синяя составляющая спектра, поэтому их свет, попадая ночью в квартиры, обычно не мешает сну.
Ртутные разрядные лампы высокого давления (РЛВД) используют и для уличного освещения, и для освещения производственных зданий и территорий. Синяя составляющая в их спектре имеет довольно большую величину, поэтому их не желательно применять для освещения дворов и прилегающих к жилым зданиям территорий.
Металлогалогенные лампы используют как для уличного освещения, так и для внутреннего освещения зданий. Благодаря очень широкой номенклатуре выпускаемых ламп они нашли очень широкое применение.
Для удобства сравнения различных ламп их основные параметры сведены в таблицу.
Тип лампы | Световая отдача, лм/Вт | Индекс цвето-передачи, Ra | Цветовая температура, оК | Срок службы, тыс. часов | Примечание |
Накаливания | 10 — 15 | 100 | 2700 — 2900 | 1 |
|
Галогенная | 12-22 | 100 | 2800 — 3000 | 2 — 3 |
|
Люминесцентная с колбой Т8 | 60 — 80 | 60 — 85 | 2700 — 6500 | 10 |
|
Люминесцентная с колбой Т5 | 80 — 90 | 80 — 95 | 3000 — 4000 | 15 |
|
Люминесцентная компактная | 40 — 65 | 80 — 90 | 2700 — 6500 | 10 |
|
Светодиодная | 60 — 90 | 60 — 80 | 1800 — 10000 | 50 |
|
Натриевые высокого давления | 100 — 130 | 25 — 35 | 1800 — 1900 | 20 |
|
Ртутные высокого давления — ДРЛ | 50 | 40 — 45 | 3800 — 4200 | 10 |
|
Ртутные высокого давления с вольфрамовой спиралью — ДРВ | 25 | 45 — 55 | 3800 — 4200 | 3 |
|
Металлогалогенные | 70-100 | 70 — 90 | 2500 — 10000 | 6 — 9 |
|
Световая отдача у большинства источников света увеличивается с повышением их мощности. Приведенные в таблице данные весьма приблизительны, и всегда можно найти лампу с параметрами, выходящими за пределы указанных в таблице значений.
Рекомендации по выбору источников света можно найти в своде правил СП 52.13330.2011. Здесь в приложении «З» даны рекомендации для производственных зданий и в приложении «И» — для жилых и общественных зданий.
