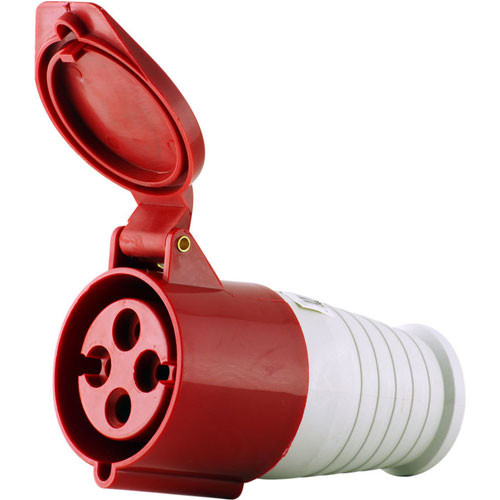

Вилка и розетка трехфазная: Вилка с заземлением IEK ноль 380 В цвет красный

Трехфазные розетки и вилки подключение

В силовых линиях, обеспечивающих электропитание оборудования широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Поэтому площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Подключение к вилке нужно производить внимательно. Верхний контакт обычно предусмотрен для заземляющего провода. Два других – фаза и ноль, которые могут подключать любой провод. Самое главное, чтобы в силовой розетке все провода были расположены таким же образом. В противном случае неправильное подключение вызовет короткое замыкание.

Чтобы подключить к сети электрооборудование, для работы которого требуется трехфазное напряжение 380 вольт, необходима соответствующая вилка.

Довольно часто, большая часть промышленного оборудования, а также трехфазных электроприборов, используемых в быту, поставляется без электрической вилки, лишь с питающим кабелем. Чтобы обеспечить возможность простого отключения прибора от сети когда это потребуется, без вмешательства квалифицированного электрика, используются трехфазные розетки с соответствующими вилками — штекерами.

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В , сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44 , рассчитанная на ток в 16А , имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОЙ ВИЛКИ НА 380В

Установку начнем с разбора силового штекера ABB на составные части . Для этого не требуется откручивать никаких дополнительных болтов или шурупов, достаточно просто повернуть против часовой стрелки верхнюю, красную часть вилки.
Всего вилка на 380 вольт состоит из трех основных компонентов:

— Кабельного зажима, предназначенного для герметичного ввода питающего кабеля в вилку.

Кабельный зажим и защитный корпус трехфазной вилки АББ, необходимо надеть на питающий кабель аппарата , как показано на изображении ниже. Надевать следует в обратном порядке, а именно, сперва кабельный зажим, а затем защитный корпус.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме . При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты .

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер . В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

На этом установка и подключение вилки на 380 вольт заверщена , если у вас остались какие-то ворпосы или предложенияя по статье, не стесняйтесь, пишите их в комментариях к статье, постараюсь ответить всем.

После окончания монтажа, можно включать вилку в силовую трехфазную розетку и пользоваться электрооборудованием.

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений. Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

• 2Р+РЕ — используется две фазы и один заземленный контакт;
• 3Р+РЕ — 3 силовых кабеля и один заземленный;
• 3Р+РЕ+N — 3 фазы, одна земля и ноль;
• 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер. Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети.

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы. Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

1. Визуальный осмотр на возможные физические дефекты в корпусе.
2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
3. С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
4. Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

Подключение вилки 380 вольт

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

Трехфазная_розетка_380_вольт

Все электрические приборы, потребляющие электроэнергию создаются производителями по государственным стандартам, когда на обмотки электродвигателей, нити накала источников света, нагреватели и другие исполнительные устройства необходимо подать напряжение строго определённым образом.

Для этого используется кабель питания, который подключен с одной стороны к клеммам прибора, а с противоположной — на вилку, вставляемую в розетку так, чтобы обеспечить правильную работу исполнительного механизма.

С этой же целью контакты электрической розетки необходимо подключать к электропроводке, соблюдая установленные правила монтажа, а не произвольно. Даже в современной однофазной сети переменного тока по существующим правилам используется три провода, а не два.

Это раньше, в схеме электрооборудования с заземлением, выполненным по системе TN-C, произвольное подключение проводов фазы и ноля на контакты розетки создавало только неудобства электрику, занимающемуся поиском повреждений, но не влияло на работу приборов.

Сейчас же неправильное подключение проводов к трехконтактной розетке приведет к изменению порядка подачи напряжения, нарушению работы исполнительного механизма, создаст неисправность, вызывающую аварийную ситуацию.

Конструкции трехфазных розеток на 380 вольт

Старые устройства вилок и розеток

В советское время внутри трехфазной проводки сети 0,4 кВ применялась четырехжильная электропроводка, состоящая из трех фаз и одного рабочего нуля. Для подключения электрических потребителей создавали стационарно устанавливаемые розетки с утопленными в корпус контактами типа «мама» и вилки, использующие выступающие контактные пластины — «папа».

На корпусе вилки и розетки выполнялась маркировка, обозначающая фазные клеммы и нулевую. Рабочий ноль часто показывали стандартным значком заземления.

Маркировку выполняли как с лицевой стороны корпуса, так и с тыльной — там, где подключаются провода. Она упрощала монтаж, делала удобной проверку схемы при наладке и эксплуатации.

Старые вилки и розетки с четырьмя контактами сейчас продолжают надежно работать в схемах трехфазной электропроводки, собранных по системе заземления оборудования TN-C. Они же могут успешно использоваться в современной пятипроводной схеме.

Современные конструкции

Переход на новую схему заземления электрооборудования TN-S и ее модификации обязывает владельцев подключать электрические трехфазные устройства в работу через пять проводов, четыре из которых остались прежними (три фазы и ноль), а дополнительно добавился защитный ноль, или РЕ проводник.

Поэтому на вилке и розетке стали устанавливать пять контактов и маркировать их тем же способом с двух сторон каждого корпуса.

Одна из модификаций трехфазной розетки на 380 вольт показана на фотографии с открытой крышкой.

Способы подключения проводов к розетке

В современных конструкциях используются два метода:

1. с помощью винтового крепления;

2. безвинтовой зажим.

Первый способ

Для подключения проводов с обратной стороны корпуса обычно применяют винтовой зажим, когда очищенный от изоляции конец провода вставляется в подготовленное гнездо и прижимается в нем усилием ввернутого винта.

Этот метод используется очень давно и хорошо себя зарекомендовал. Но, он требует определенного времени на разделку концов кабеля и заворачивание винта.

Контакты для подключения проводов обычно обозначают:

фазные концы — L1, L2, L3;

рабочий ноль — N;

защитный РЕ проводник — стандартным значком заземления.

Второй способ

Безвинтовое соединение проводов трехфазных электрических розеток разработано для экономии времени электромонтажников и позволяет исключить некоторые их ошибки при работе. Все операции выполняются значительно быстрее, а при соблюдении правильной технологии надежность соединения обеспечивается полностью.

Способ безвинтового подключения провода к контакту розетки такой конструкции показан четырьмя фотоснимками.

Первый снимок демонстрирует, что изоляция с конца провода при его подготовке не снимается, остается на месте. Она для создания электрического контакта с клеммой розетки будет просто проколота специальным встроенным зажимом.

На второй фотографии провод установлен в посадочное гнездо и утоплен вниз до упора.

На третьем этапе провод удерживается в предыдущей позиции №2, а в специальный паз розетки вставляется обычная отвертка с плоским лезвием.

Затем рукоятку отвертки просто поднимают вверх, как показано на фото 4, а конструкция подвижного гнезда опускается вниз, внутрь корпуса розетки. При этом происходит прорезание изоляции и зажим металлической жилы.

Мастеру остается только убрать отвертку, продернуть конец провода, чтобы убедиться на всякий случай в его надежном удержании внутри гнезда.

Схемы подключения трехфазных розеток на 380 вольт

Чтобы от источника напряжения 0,4 кВ электрический ток правильно пришел к исполнительному механизму трехфазного электроприбора необходимо правильно по определенной схеме подключить провода к электрической розетке.

За ее основу принят тот принцип, что вся расходуемая электроэнергия учитывается счетчиком и проходит через него. Далее монтируют защиты из трехфазного автоматического выключателя, который предназначен устранять последствия перегрузок в сети и возникновения коротких замыканий.

Способы подключения пятиконтактных розеток

Провода трех фаз и рабочего нуля, по которым проходят токи нагрузки от выключателя, подключают на свои контакты розетки.

Для правильной и надежной работы схемы должен быть соблюден баланс между:

отключающими возможностями автоматического выключателя;

мощностью нагрузки, создаваемой электрическим потребителем;

тепловой и токонесущей способностью проводов и конструкции розетки с вилкой;

диэлектрической прочностью изоляции.

Пятый защитный контакт розетки посредством отдельного РЕ проводника подключается безразрывным соединением с шиной РЕ здания.

Так работает типовая упрощенная схема подключения трехфазной пятиконтактной розетки на 380 вольт в современной электропроводке. Она во многих случаях может модернизироваться, например, когда необходимо выполнить какую-нибудь дополнительную защиту.

Как пример, рассмотрим вариант подключения электрического прибора, требующего повышенной безопасности от возможного возникновения токов утечек через нарушенную изоляцию на корпус.

В таких случаях применяют УЗО — устройство защитного отключения, подключаемое сразу за силовым автоматическим выключателем перед кабелем, питающим розетку. Автомат станет защищать еще и УЗО.

Вместо двух модульных устройств: автоматического выключателя и УЗО можно использовать одну конструкцию: дифференциальный автомат, который одновременно выполняет их функции. Схема его подключения и приведена ниже.

Как видим, переход на нее от предыдущей осуществляется только заменой автоматического выключателя дифференциальным. Больше никаких других действий выполнять не требуется, даже вся проводка остается проложенной прежним методом.

Способы подключения четырехконтактных розеток

Модели старых трехфазных коммутационных устройств на четыре контакта вполне нормально можно эксплуатировать в современной пятипроводной схеме, использующую систему заземления TN-S.

В этой ситуации обеспечение безопасности от токов утечек придется возложить на РЕ проводник, который соединяет главную шину заземления РЕ не с защитным контактом розетки, который отсутствует, а подключить его непосредственно к металлическому корпуса трехфазного потребителя, как показано на рисунке ниже.

В этой ситуации работающий электрический прибор должен быть установлен стационарно. Безопасно эксплуатировать мобильные потребители при такой схеме питания затруднительно: придется при каждом подключении дополнительно перемонтировать РЕ проводник.

Способы проверки монтажа трехфазной розетки на 380 вольт

Собрав любую электрическую схему до ввода ее в эксплуатацию всегда надо убедиться в том, что ошибки монтажа отсутствуют, напряжение подводится правильно, строго по проекту.

В большинстве случаев для многих механизмов станков допускается фазные провода к розетке и вилке подключать произвольно, но не на клеммы рабочего или защитного нуля. Это может сказаться только на направлении вращения трехфазного электродвигателя: сменится чередование фаз токов, протекающих по рабочим обмоткам статора.

Для исправления подобного случая достаточно поменять местами — переподключить два любых удобных фазных провода между собой. Тогда двигатель станет вращаться в нужную сторону. Этот же прием используется магнитными пускателями, осуществляющими реверс электродвигателя.

А вот менять местами рабочий и защитный ноль запрещено, ни в коем случае нельзя: нарушится работа защит и безопасность пользования электроустановкой.

После монтажа электрической схемы для питания трехфазной розетки сразу выполняют:

внешний осмотр всех собранных цепочек и надежность созданных контактов;

электрические замеры сопротивления изоляции жил между собой и на корпус.

Электрическую прочность изоляции позволяет оценить мегаомметр. Когда его под рукой нет, а работа требует быстрого завершения, то опытному мастеру можно довериться проверенным защитам — УЗО и автоматическому выключателю, которые должны сработать при неправильном монтаже и устранить последствия ошибок.

Но, до подачи напряжения предварительно все равно необходимо выполнить электрические замеры сопротивления собранных цепочек хотя бы омметром или тестером, переключенным в этот режим, естественно, при отключенном вводном автоматическом выключателе.

Эту операцию проводят четырьмя этапами в следующей последовательности:

1. один щуп омметра с зажимом типа «крокодил» устанавливают на защитный контакт розетки, а

Особенности применения трехфазных розеток — Electro City

Особенности применения трехфазных розеток – Stroim24.info

Не так давно, трехфазный ввод на объект потребителя считался прерогативой промышленных предприятий.

Хотя, если разобраться детально в схемах энергоснабжения многоквартирных домов, выяснится, что жильцы получают заветный 220 вольт именно от трехфазного щита питания.

Наверняка, многие из вас замечали, что при аварии на электрической магистрали питание может пропадать не во всем доме сразу, а как бы в шахматном порядке. При этом, в разговорах среди ремонтников звучит фраза: «вторую фазу выбило…».

Это означает, что потребители в многоэтажке распределены на три группы (как правило, с равномерной нагрузкой).

На объект заведен трехфазный силовой кабель (четырех жильный, без учета отдельной шины рабочего заземления) с общим прибором учета и единым автоматом. На выходе 3 линии с напряжением 380 вольт между ними, и рабочий нуль.

Далее, по каждому из трех направлений, прокладывается двухжильный силовой провод (без учета рабочего заземления), на котором между фазой и нулем привычные 220 вольт.

Поскольку потребители в своих поквартирных распределительных щитках имеют доступ только к одной фазе, такое электропитание к трехфазному все-же не относится.

Однако есть жилые дома (включая многоквартирные), в которых вводной щиток выглядит так же, как на предыдущей иллюстрации. Например, дома, в которых нет природного газа.

Зачастую в квартирах устанавливаются трехфазные электроплиты. Три фазы могут понадобиться в помещениях с электрическим водонагревателем или отопительным котлом.

Такое электрооборудование тоже может использовать три фазы с напряжением 380 вольт.

Для чего применяется электропитание с повышенным напряжением

По той же причине, по которой магистральные линии электропередач работают под напругой 10 тысяч вольт. Чтобы обеспечить определенную нагрузку (мощность электроприбора), есть два пути: повысить силу тока при пониженном напряжении, либо напротив: повышая вольтаж, можно снизить ток в цепи. Для экономии силовых кабелей, рациональнее подавать потребителю 380 вольт вместо 220.

Выгода очевидна: сила тока ниже, меньше греются провода, их сечение можно уменьшить. Равно как и коммутирующие устройства рассчитаны на меньший ток.

Соответственно, для подключения конечных электроустановок, в помещении должна быть трехфазная розетка.

При этом возникает перекос нагрузки, это негативно сказывается на работе генерирующих устройств, и может вывести из строя защитную автоматику.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

1. Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
2. Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.

   Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой.

   Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:При подключении по схеме «треугольник», рабочий нуль не нужен.

   В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

   или вот так:

   Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

   Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

   Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.

3. По способу монтажа есть три основных модификации:
   • Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
   • Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
   • Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Правильно подключаем к вводному устройству

В первую очередь, разберемся с цветовой маркировкой. Силовой кабель для трехфазного подключения может иметь европейские цвета, или соответствовать Правилам устройства электроустановок.

В первом случае фазы маркируются коричневым, белым (серым) и черным цветом оболочки. Во втором — (что маловероятно для жилых домов), желтым, зеленым и красным.

Общее у кабелей одно: равно как и в однофазной системе, рабочий нуль будет синим (голубым), а защитное заземление желтым с зеленой полосой по длине провода.

После трехфазного прибора учета (электросчетчика), должен быть установлен четырехполосный автомат. Именно на 4 линии: поскольку и фазы, и нуль при необходимости должны отключаться.

В принципе, привязка конкретных линий к номерам контактов никакими инструкциями не определена. Каждый пользователь сам определяет, как именно подключить трехфазную розетку.

По негласным правилам, на четырех контактной розетке (к примеру), рабочий нуль располагается справа.

А на 5-контактной (с защитным заземлением) в центре.

Для уличной розетки с защитой от попадания пыли и влаги, так же существует типовая схема разводки линий.

И все-же, трехфазные потребители соединяются с точкой питания индивидуально, универсальности быть не может. Если вы вводите в эксплуатацию электроплиту — на входной коммутационной колодке есть несколько вариантов организации питания: на 220 или 400 вольт.

По умолчанию могут быть установлены перемычки, которые приведут к короткому замыканию между фазами. Поэтому сначала следует изучить инструкцию к электроустановке, а затем планировать расположение контактов в розетке.

Установки с трехфазными электромоторами имеют свой порядок питания. Опять же возвращаемся к основному правилу: никакой универсальности.

Проверка фаз с помощью мультиметра

Если розетка уже имеется, но при этом вы не знаете расположение линий на контактах, можно легко определить их назначение, кроме номеров фаз. Делается это с помощью тестера.

Между любыми фазными контактами должно быть напряжение 380 вольт. Между рабочим нулем и каждой из фаз — 220 вольт. Аналогичный показатель получится и между защитным заземлением с фазами. При этом, определить, где «нуль», а где «земля» (в розетках с 5 контактами) достаточно сложно.

1. Если силовой кабель имеет стандартную маркировку, необходимо вскрыть корпус розетки, и убедиться, что «земляной» провод (соответствующего цвета) соединен с «правильным» контактом с одной стороны, и шиной рабочего заземления с другой стороны (в распределительном щитке).
2. При невозможности определить провод визуально, проверяем разницу в потенциале для «нуля» и «земли».

Кстати, при объединении «нуля» и «земли» эксплуатация электроустановок вообще запрещена.

Суть метода: если произвести замеры с коротким интервалом сначала между фазой и «нулем», а затем между фазой и «землей», во втором случае напряжение будет немного ниже. Это связано с тем, что линия между защитным заземлением и фазой проходит через физическую землю (грунт), где сопротивление выше, чем у кабеля нулевой шины.

Установка розетки

В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:

В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.

При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.

Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

Видео по теме

Статья в тему:  Отопительный комбинированный котел на дровах и электричестве

Поделитесь с друзьями в соц.сетях

Источник: https://stroim24.info/osobennosti-primeneniya-trehfaznyh-rozetok/

Розетка трехфазная: особенности и подключение

Главная > Выключатели и розетки > Розетка трехфазная: особенности и подключение

Совсем недавно потребление электроэнергии в квартирах и частных домах было очень скромным, и в трех фазах не было необходимости. Но современное домовладение требует совсем другого уровня потребления энергии. В связи с этим становится популярной идея применения трехфазного ввода в дом. В некоторых случаях без него уже не обойтись.

Если отопление дома производится электричеством, здесь понадобится котел на 3 фазы, а в однофазном исполнении его не производят. Кроме того, применяются также трехфазные электроплиты, бойлеры, а также электродвигатели станков. Мощность потребителей при этом не такая большая, как у промышленных, подключение производят с помощью розетки.

Трехфазная розетка на 25 А

Схема подключения

Подключение трехфазного питания производят через три фазы (L1, L2, L3) и нейтраль (N). Большая часть потребителей будет однофазной, их равномерно распределяют по каждой фазе. Для подключения трехфазной нагрузки в доме должна обязательно быть отдельная группа. На рисунке ниже представлена схема трехфазного ввода в частный дом от сети 380 В.

Трехфазная схема электроснабжения дома

На входе установлен трехполюсный автомат на 40 А. К нему подводятся 3 фазы (жилы коричневого, красного и черного цвета). Справа показан трехфазный счетчик. Нулевой провод (синий) подключается сразу к нему, а затем с выхода прибора идет на шину N, после которой разводится по группам.

На рисунке изображены две группы розеток и одна освещения, каждая из которых располагается на одной фазе. Трехфазная цепь выделена в отдельную линию. По самой простой схеме ее подключение производится через свой автомат и выводится на розетки. К ним через вилки можно подключить трехфазные нагрузки.

Мощность трехфазного автомата и розетки зависит от того, какой мощности электроприборы нужно подключить в качестве нагрузки. На рисунке ниже изображены разные типы трехфазных розеток.

Типы трехфазных розеток

Розетку можно устанавливать также на большие токи, а автомат нельзя, поскольку его главная цель – это защита сети. Если оценивать грубо, на 1 кВт приходится 2,5 А. Если подключение делается через УЗО, расчет должен быть еще точнее.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым ра

Розетки трехфазные силовые с заземляющим контактом

Трехфазная розетка предназначена для подключения потребителей электрической энергии к сети напряжением 380 вольт. Следует заметить, что трехфазные розетки активно используются также для подключения мощных однофазных потребителей, например, кухонных плит или варочных поверхностей. Большинство таких электроприборов способно работать от напряжения 380 или 220 вольт, при этом в обоих случаях используется трехфазный разъем. Разница заключается только в схеме подключения.

Конструкция

Поскольку подключение потребителей к сети напряжением 380 вольт предусматривает использование трех фазных проводов (L1, L2, L3), а также нулевого (N) и защитного (PE) провода, то конструкция трехфазного разъема существенно отличается от двухполюсных устройств, предназначенных для подключения однофазных потребителей.

Нужно заметить, что термины «трехфазная» и «трехполюсная» не являются синонимами. Каждый полюс устройства представляет собой независимый путь прохождения электрического тока. Поэтому обыкновенная двухполюсная розетка на 220В, оборудованная заземляющим контактом, является трехполюсной.

Основными составными частями силовой розетки, рассчитанной на напряжение 380 вольт, являются:

1. Основание корпуса.
2. Защитная крышка.
3. Механизм.
4. Уплотнительное кольцо.

В настоящее время используются электрические трехфазные разъемы с четырьмя или пятью контактами игольчатого либо ножевого типа. Выбор той или иной модели такого оборудования осуществляется, исходя из особенностей подключаемого потребителя.

Для подключения трехфазных электрических двигателей в сеть 380В, а также прочих симметричных нагрузок может быть использован трехжильный провод. Для подсоединения потребителей, создающих несимметричную нагрузку, используется розетка с пятью выводами, оборудованная нулевым и заземляющим контактом.

Существуют также устройства на 380 вольт, имеющие 7 разъемов (каждая фаза имеет собственный ноль, а также общий заземляющий проводник), такие устройства применяются в помещениях, где необходимо обеспечить очень высокий уровень электробезопасности.

Незначительные изменения в конструкции трехфазных розеток могут быть внесены, исходя из их мощности, назначения, а также степени защиты от пыли и влаги. Существуют розетки с защитными шторками, наклонные на 380 вольт, устройства, оборудованные заглушкой, плоские, влагозащищенные и т.д.

Порядок монтажа

Основные правила, которые следует соблюдать при установке такого устройства, остаются такими же, как и при монтаже двухполюсной розетки, предназначенной для работы в сети напряжением 220 вольт.

Порядок действий при этом может быть следующим:

• Перед выполнением любых работ в электропроводке следует отключить напряжение на вводном электрическом щитке.
• Для подключения подходящих проводов от сети напряжением 380В к силовой розетке ее необходимо разобрать. Для этого следует открутить болты, расположенные на лицевой части корпуса изделия и снять его крышку.
• Основание закрепляется на стене. Для того чтобы добиться ровного расположения корпуса устройства следует использовать строительный уровень. Способ крепления зависит от материала стены, на которую устанавливается розетка.
• Выполняется заведение питающего силового кабеля в основание устройства. В случае открытой прокладки такого кабеля он должен быть заключен в гофрированную трубку. Для скрытой прокладки следует предварительно выполнить штробление стен. Любые работы с элементами электрической сети напряжением 380 вольт можно проводить только при отключенном питании. Перед заведением кабеля в розетку на гофрированную трубку надевается уплотнительное кольцо, которое и вставляется в соответствующие пазы, расположенные на основании корпуса.
• С каждой жилы силового кабеля снимается изоляция на расстоянии 10 мм от ее конца.
• Выполняется подключение жил силового кабеля к клеммам розетки. Для некоторых потребителей электроэнергии важным условием нормальной работы является соблюдения правильного порядка чередования фаз. Это означает, что следует очень внимательно следить за правильностью подключения фазных проводов к контактам розетки. Изоляция жилы защитного заземления имеет желтый цвет с зеленой полосой. Большинство моделей трехфазных розеток имеет на своем корпусе маркировку, позволяющую однозначно определить, к какому разъему необходимо подключать тот или иной провод. Фазы обозначаются символами L1 (белый цвет изоляции провода), L2 (черный или черно-белый), L3 (синий).

Совет! При неправильном подключении электродвигателя в момент подачи напряжения он начнет вращаться в противоположную сторону. Чтобы устранить эту неисправность достаточно поменять местами две соседние фазы в розетке.

• Устанавливается защитная крышка.
• Проверяется правильность функционирования устройства путем подключения к нему потребителя и подачи напряжения.

Выбор трехфазной розетки

Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.

Основными параметрами устройств на 380 вольт являются:

• Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.

Важно! При подключении трехфазных потребителей одинаковой мощности в сеть 380В по схеме «звезда» или «треугольник» токи, протекающие через них, будут разными. Это следует учитывать при выборе розетки, а также  сечения соединительных проводов.

• Фазный ток, протекающий в электрической цепи при подключении потребителя в сеть 380В по схеме «звезда» (наиболее распространенный способ подключения), равен:

где cosφ – коэффициент мощности, определяемый свойствами потребителя.

• Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
• Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью. В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
• Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.

Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом. Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.

Розетка для электроплиты: подключение силового устройства

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков.

Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Основные требование к силовым розеткам

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки. Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке. Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения. Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди. Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подключение электрооборудования повышенной мощности выполняется только с помощью силовых розеток. Подобных изделий существует очень много. Они отличаются дизайном, но обязательно соответствуют требованиям ПУЭ и ГОСТов. Основным отличием от стандартных бытовых розеток является возможность выдерживать токи высокой мощности, за счет увеличенной толщины проводящих контактов.

Практически все варочные панели, электроплиты, духовые шкафы и другие приборы оборудованы снаружи металлическими элементами. В случае возможных неисправностей и других нарушений, они с большой вероятностью могут оказаться под напряжением.

В целях защиты используется заземление, которое выводится на стандартные розетки в виде специальных контактов. Для силовых розеток такой вариант не подходит, поскольку здесь используются слишком высокие токи. Поэтому заземляющий контакт вместо розетки вынесен на вилку в виде отдельного штыря. Ее внешний вид становится похожим на трехфазную конструкцию, хотя фактически это фазный, нулевой и заземляющий контакты.

Перед подключением силовой розетки следует убедиться, что существующая проводка соответствует всем нормам и требованиям.

Подключение мощных приборов обычно выполняется на отдельную линию. Стандартные провода и розетки для этих целей не подойдут, поскольку значение их номинального тока составляет всего 16А. При сетевом напряжении 220 вольт максимальная мощность такой розетки будет составлять 16А х 220В = 3520 Вт или 3,52 кВт.

Поэтому к силовой розетке рекомендуется подводить отдельную линию, с кабелем наиболее подходящего сечения для данной нагрузки. Выбор осуществляется с помощью специальных таблиц, учитывающих кроме мощности еще и тип проводки. Например, медный кабель сечением 2,5 мм2, проложенный закрытым способом, способен выдержать подключенные устройства, мощностью до 4,6 кВт. На случай подключения более мощных приборов, розетка и кабель должны выбираться с запасом.

Силовая розетка выбирается уже после приобретения электроплиты или другого оборудования. Дело в том что производители не могут заранее знать, к какой сети будет выполнено подключение – однофазной или трехфазной. Размеры однофазных силовых розеток больше обычных. С их помощью к оборудованию подводится фаза, ноль и заземление. При отсутствии заземления соответствующий контакт не используется и остается пустым.

Трехфазная розетка сама по себе считается силовой, поскольку минимальный ток этих изделий составляет 32А. Они оборудуются 4, 5 или 7 контактами в зависимости от наличия заземления на объекте. Вариант с 7 контактами предполагает дополнительную защиту и применяется довольно редко. Таким образом, при выборе силовой розетки учитывается расчетная мощность, количество фаз в сети, а также наличие или отсутствие заземления. Кроме основных, существуют и дополнительные второстепенные параметры, обеспечивающие удобное и комфортное пользование приборами.

Конструкция силовой розетки может быть предназначена для внешней или внутренней установки. В первом случае устройство закрепляется на поверхности стены с помощью дюбелей или специальной подставки. Второй вариант предусматривает установку внутрь стены, поэтому под розетку прорезается посадочное место. Такое подключение считается более надежным и безопасным.

Основные требование к силовым розеткам

Квартирный щиток

Вводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Электрические кухонные плиты

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

  Как правильно сделать заземление

  Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду.

розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Установка розетки для электроплиты: монтаж своими руками

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь подключить розетку и саму плиту. Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины ( )

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники. Для однофазной сети используется трехжильный провод диаметром 6 мм2, а для трехфазной – пятижильный, но меньшим диаметром.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить устройство защитного отключения на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети ( )

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При выборе силовой розетки следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

При выборе места расположения точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

• под мойкой;
• за стиральной машинкой;
• посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки. Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.

Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

Приобретение новой кухонной плиты — приятные хлопоты для каждой хозяйки. Электрическая она или газовая — это вторично. Важно, что новенькая! Уже и рецепты лежат под рукой, чтобы опробовать новую технику, удивить и побаловать домашних. Ремонт на кухне близится к завершению. Приложено было столько усилий и вот она финишная прямая — подключение кухонной техники.

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

1. Прокладываем кабельный канал.
2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

• ПВС 3х4 — подключение электрической плиты однофазное на 220В.
• ПВС 4х4 — подключение однофазное на 380В.
• ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

• желто-зеленый – заземляющий;
• синий – нулевой;
• фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.

Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

• удаленность от источников влаги;
• удаленность от источников огня;
• доступность для контроля и обслуживания;
• недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

• Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
• Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

• влагозащищенные;
• пылезащищенные;
• со встроенной автоматической защитой от перегрузок.

Подключение контактов к печке

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Подключение электроплиты своими руками — пошаговая инструкция!

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото – силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм²;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

1. Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
   Фото – типы
2. Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
3. Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото – план разводки проводки на кухне

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

В настоящее время продажа электрических плит осуществляется без шнуров, но этому есть разумное объяснение. Так, согласно правилам безопасности электроплиту нужно подключать при помощи клеммных колодок высокого качества, то есть без использования розетки для варочной панели.

Однако подключение через электророзетку допустимо, но его следует выполнять с использованием прибора, рассчитанного на силу тока 32А и более. Для подключения электроплиты нельзя использовать обыкновенные бытовые электророзетки, поскольку они не обладают необходимой мощностью.

Чтобы понять, как установить розетку для электроплиты, нужно запомнить следующие правила:

1. При установке розетки для варочной панели можно использовать только трехжильный медный кабель для однофазной сети и пятижильный – для трехфазной, применение алюминиевого кабеля запрещено.
2. Сечение кабеля должно составлять 4 мм2, если длина провода не превышает 12 м, и 6 мм2 если используется более длинный шнур.
3. В электрощитке необходимо установить отдельный автомат на плиту.
4. Следует выполнить монтаж устройства защитного отключения. Мощность УЗО должна быть на один шаг выше, чем мощность автомата. То есть, если установлен выключатель в 32А, то необходимо приобрести УЗО на 40А.
5. Необходимо выполнить заземление для электрической плиты любым доступным способом.
6. Точка подключения к сети и кабель подбираются в соответствии с параметрами плиты и характеристиками сети.
7. Установка розетки для электроплиты может осуществляться на любой поверхности, которая отличается устойчивостью к нагреванию (бетон, кирпич). А вот на сайдинг-панели и дерево розетка для эл плиты не устанавливается.

Проводка под электророзетку может быть скрытой, то есть, расположенной внутри стены, или наружной. Первый вариант обеспечивает эстетический эффект (проводка скрыта от глаз) и более высокую защиту. Однако в домах из дерева возможен монтаж только наружной проводки (из соображений пожарной безопасности).

Силовые установки для варочных панелей различаются по техническим характеристикам и по типам установки. Подбирать конструкцию надо в строгом соответствии с техническими параметрами печи. Следует помнить, что у обыкновенной или индукционной варочной панели высокая мощность, поэтому для нее требуется электроточка, способная выдерживать напряжение в 7 кВт и выше.

Розетки для варочной панели изготавливаются из следующих материалов:

1. Карболит. Изделия из этого материала производятся в черном цвете и отличаются относительно доступной стоимостью.
2. Высококачественный пластик. Обычно такие конструкции белые, более дорогие, чем карболитовые, но и более качественные, износоустойчивые.

По типу монтажа силовые установки для электроплит подразделяются на такие группы:

1. Скрытые. В этом случае подрозетник устанавливается в отверстие в стене. Рабочая поверхность отвода подрозетника полностью скрыта, что заметно повышает герметичность и безопасность конструкции.
2. Накладные. Розетка для плиты монтируется поверх отводов. Этот вариант более удобен за счет того, что не нужно проделывать отверстие в стене, но в данном случае конструкция видна над стеной. Кроме того, немного снижается ее герметичность, под корпус могут попасть загрязнения и влага. Но в некоторых помещениях, например, в деревянных домах, установка розетки для электроплиты может осуществляться только накладным способом.
3. Комбинированные. Это усложненный вариант скрытого монтажа. В этом случае подрозетник, установленный в отверстие стены, дополнительно закрывается крышкой, которая защищает встроенные контакты от воздействия негативных внешних факторов.

Розетка на электропечку может быть одинарной или двойной. Специалисты советуют устанавливать двойные конструкции с более высокой мощностью, чем необходимо под плиту. Тогда в случае необходимости можно будет дополнительно подсоединить к источнику питания какой-либо другой электроприбор.

Когда всё необходимое для работы подготовлено, можно приступать к монтажу. Но прежде чем мастер начнет подключение розетки для печки, ему нужно отключить подачу электричества на квартиру или дом, а затем проверить, присутствует ли напряжение на той линии, на которой выполняются работы. Напряжение должно полностью отсутствовать. Для подключения варочной панели в соответствии с правилами нужно воспользоваться одной из следующих схем подключения.

1. Однофазная. В большинстве многоэтажных домов монтаж розетки для электроплиты осуществляется путём однофазного подсоединения (сеть 220В). На блоке подключения присутствуют 6 клемм. Клеммы 1, 2 и 3 (L1, L2, L3) нужно соединить друг с другом медными перемычками с сечением 6 мм2. Большинство современных печей поставляются с комплектом подходящих перемычек. Также перемычкой нужно соединить клеммы 4 и 5 (N1 и N2). В однофазной сети присутствует 3 жилы: фазная, нулевая и заземление. Фазный провод бывает серым, черным или коричневым, его нужно подключить к клемме 1, 2 или 3. Нулевая жила (синяя, белая) в большинстве случаев подсоединяется к 4 или 5 клемме. Провод заземления, покрытый желто-зеленой изоляцией, нужно прикрепить к 6 клемме (PE). При этом болты клемм следует занять до упора. Если затянуть их недостаточно сильно, то клеммы могут обгореть.
2. Двухфазная. Такая схема для подключения варочной панели чаще всего используется в старых домах. Могут, к примеру, присутствовать фазы A и C, а фаза B при этом отсутствует. В таком случае клеммы 1 и 2 нужно соединить друг с другом при помощи перемычки, а затем прикрепить к одной них фазу A. Фаза C присоединяется к клемме 3. Последующей порядок подключения розетки для варочной панели такой же, как при однофазном типе монтажа.
3. Трехфазная. Монтаж розетки для электроплиты с трехфазным питанием (380В) чаще всего проводится в частных домах. Питающий кабель в данном случае состоит из 4 или 5 жил. Напряжение в розетке для этого типа монтажа составляет 220В между нулем и каждой из фаз, и 380В непосредственно между фазами. Розетка для варочной панели подключается по такой схеме: Фазы А, В и С идут на клеммы 1, 2 и 3. Присоединение клемм 4, 5, 6 осуществляется так же, как при однофазном подключении.

Схемы подсоединения обыкновенной или индукционной варочной панели наносятся на корпус машины или присутствуют в инструкции к ней.

Теперь поговорим о том, как подключить печь к электрической сети. Порядок монтажа остаётся одинаковым для сетей с любым количеством фаз. Работа состоит из нескольких этапов:

1. Выбирается место, где будет установлена розетка под варочную панель. Следует помнить, что печь относится к числу приемников высокой мощности. Чтобы ее эксплуатация была безопасной и надежной, на стене устанавливается штепсельная точка питания с заземляющим контактом. Какая розетка нужна для варочной панели, можно прочитать в соответствующем разделе. Номинал электророзетки должен быть не меньше 32-40А. В конструкции для однофазной сети присутствует 3 контакта, а для двухфазной или трехфазной – 5 контактов.
2. В электрощите устанавливается отдельный автоматический выключатель. Для однофазной сети подходит однополосный выключатель на 16А, а для двухфазной или трехфазной – трехполосный. Номинал автомата должен составлять 25-32А.
3. От электрощита до розетки для варочной панели нужно протянуть провод. Для однофазной сети понадобится шнур 3х4 мм марки ВВГнг, а для двухфазной и трехфазной – 5х2,5 мм той же марки.
4. На следующем этапе нужно подвести провод к электроточке и подключить розетку в соответствии с одной из вышеописанных схем.
5. Гибкий провод печи соединяется со штепсельной вилкой. При этом нужно обращать особое внимание на маркировку вилки. Ее подсоединение осуществляется так же, как и присоединение электророзетки к проводке.
6. Затем нужно облудить концы гибкого провода печи и подсоединить их к клеммам на колодке печи. Облудить концы провода необходимо для того, чтобы обеспечить максимально надежный контакт.
7. Установка розетки для плиты завершается тем, что мастер разделяет питающий кабель для печи в электрощитке, а затем зачищает концы проводов и подключает фазные жилы к полосным зажимам автомата. После этого жила нулевого провода подсоединяется к общей шине для всех проводников нуля. Желто-зеленая жила заземления соединяется с шиной заземления.

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

https://www.youtube.com/watch?v=9LFyJctpRHE

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Силовые вилки и розетки для переменного тока

Эта статья — о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов.

розетки типа Schuko, в одну из них вставлена вилка

Штепсельные соединители (от нем. Stöpsel — пробка) — это приспособления для разъёмного подключения электроприборов к электрической сети. Штепсельное соединение состоит из двух частей: розетки и вилки.

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. Для предотвращения контакта с посторонними предметами розетка исполняется как гнездовой разъём.

Штепсельная вилка — часть соединителя для подключения потребителя электроэнергии к розетке. Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название. Может соединяться с электроприбором гибким кабелем (шнуром), либо быть неподвижно закреплённой на нём.

История

Ранняя история

U.S. Patent 774 250. Первая силовая электрическая вилка и розетка.

Изначально электричество в домашнем хозяйстве использовалось преимущественно для освещения. В то время бытовые электроприборы обычно включали в патроны ламп. Несомненно, такое подключение было неудобно и небезопасно, поэтому требовалась разработка специальных разъёмов. В 1904 году розетку и вилку запатентовал Харви Хаббелл (Harvey Hubbell)^[1]. Другие производители приняли разъём Хаббелла и к 1915 году он стал широко распространён, хотя и в 1920х годах, и даже значительно позднее переходники для патронов Эдисона пользовались популярностью^[2]. Хоть и нечасто, но такие переходники можно найти в продаже и сегодня.

Систему Schuko с заземлением изобрёл и запатентовал^[3] в 1926 году Альберт Бюттнер (Albert Büttner). Когда необходимость заземления бытовых приборов стала очевидна, во многих промышленно развитых странах трёхпроводная система электропитания стала стандартом.

Распространение стандартов

Широкое применение электричества в быту невозможно без разработки соответствующих стандартов. Стандартизация электроустановочных изделий позволяла сделать использование электричества более безопасным, приборы — более надёжными, недорогими и массовыми. Однако нередко стандарты в разных странах разрабатывались независимо друг от друга, что привело к их большому разнообразию и несовместимости друг с другом. Некоторые стандарты не получали широкого распространения и исчезали. В результате влияния экономических и политических факторов некоторые страны меняли свои стандарты. Гостиницы и аэропорты для удобства путешествующих могут иметь розетки иностранных стандартов. В некоторых странах могут одновременно использоваться несколько стандартов подключения, напряжения и частоты, что нередко приводит к проблемам.

Объединение стандартов

В последние годы многие страны согласовали между собой немногие стандарты де факто, которые стали формально официальными национальными стандартами, хотя во многих странах до сих пор используются разъёмы устаревших типов. В некоторых зданиях имеется проводка, которая используется уже около века, которая проводилась до введения современных стандартов.

Предпринимались шаги по объединению стандартов разных стран. Например, вилка CEE 7/7 принята в некоторых европейских странах и является совместимой с типами розеток E и F, в то время как неполяризованная вилка CEE 7/16 (Евровилка) совместима с розетками на большей части континентальной Европы, бывшего СССР и во многих других странах. Предложен стандарт IEC 60906-1, как общий стандарт для всех 230-вольтовых вилок и розеток по всему миру, но пока он принят лишь в Бразилии^[4].

Многие производители электроприборов, таких как персональные компьютеры, приняли на вооружение практику использования сменного шнура, подключаемого, к разъёму IEC. Для каждой страны прибор комплектуется разным шнуром, в то время как остальные части остаются неизменными. Для выбора стандартов напряжения и частоты устанавливается переключатель, а иногда и вовсе прибор рассчитывается для эксплуатации в широком диапазоне напряжений сети, что стало возможно с применением импульсных источников питания. Практическая выгода такого подхода — в упрощении сертификации, а также в выпуске одного устройства, вместо нескольких под каждый стандарт.

Стандарты разных стран

В мире наиболее распространены два основных стандарта напряжения и частоты. Один из них — американский стандарт 110—127 Вольт 60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220—240 Вольт 50 Герц, вилки типов C — M.

Большинство стран приняли один из этих двух стандартов, хотя в иногда встречаются переходные, или уникальные стандарты. На картах показано, в каких странах используются те или иные стандарты^[5].

Напряжение и частота. Синие — 220/50, зелёные — 220/60, жёлтые — 110/50, красные — 110/60

Типы вилок.

Требования к штепсельным соединениям

Последствия плохого контакта

Основные требования, предъявляемые к розеткам и вилкам^[6][7][8]:

• Обеспечение надёжного контакта при допустимой величине тока. Недостаточно хороший контакт приводит к потере энергии и разогреву разъёма, что в свою очередь приводит к ускоренному износу, или даже пожару.
• Надёжная изоляция токоведущих частей друг от друга.
• Защита от прикосновения к токоведущим частям посторонними предметами, прежде всего пальцами, как при отключенной вилке, так и при неправильном подключении (например, когда вилка вставлена в розетку не до конца). Особенно это актуально для розеток, установленных в детских комнатах: в этом случае на розетке должны быть специальные шторки, чтобы исключить возможность вставить в розетку предмет, подходящий по размеру, например гвоздь.
• Защита от неправильного подключения: например, конструкция розетки должна исключать включение в неё только одного штыря вилки.
• Электроустановочные изделия должны изготавливаться из негорючих материалов.

Также кроме этих требований могут предъявляться и другие:

• Поляризация. Хотя для переменного тока сама по себе полярность подключения не имеет значения, в большинстве случаев используется трёхфазная система электроснабжения, при которой потребители запитываются по схеме «звезда» с заземлённой средней точкой, либо трёхпроводная однофазная, при которой обмотка оконечного трансформатора имеет заземлённый отвод от середины. При обеих схемах к розетке подводятся провода от одной фазы и от заземлённой средней точки (нейтрали). С точки зрения безопасности расположение фазного и нейтрального провода имеет значение.
• Подключение заземления. Приборы I класса защиты требуют обязательного подключения защитного заземления.
• Защита от перегрузок по току. При некоторых схемах разводки предохранитель или автоматический выключатель в щите может вовремя не отреагировать на короткое замыкание в шнуре прибора.
• «Защита от дурака» — например от подключения прибора, рассчитанного на напряжение 110В в сеть 220В.
• Соблюдение порядка подключения контактов. Прежде всего это касается заземляющего контакта в трёхконтактных розетках.
• Безопасность в случае повреждения разъёма. В случае обрыва заземляющий провод должен отсоединяться в последнюю очередь, а в поляризованных разъёмах, например BS 1363, есть требование к обрыву фазного и нейтрального провода.
• Эстетическое восприятие: для некоторых покупателей электроустановочных изделий важен внешний вид розетки.

Терминология

Часто разъёмам приписывают «пол»: штыревому разъёму — мужской (в русском языке — «папа», в английском — «male»), а гнездовому — соответственно женский (по-русски — «мама», по-английски — «female»). И если в английском языке подобные названия являются официальными терминами, то в русском считаются скорее жаргонизмами^{[источник не указан 571 день]}.

В разных странах есть значительные различия в терминологии. Например, рассмотрим различия между американской и британской номенклатурами, касающимися силовых вилок и розеток.

В Соединённых Штатах Америки фазный контакт может называться live (живой), hot (горячий) или ungrounded (незаземлённый). Нейтральный контакт может называться cold (холодный), neutral (нейтральный), return (возвратный), the grounded conductor (заземлённый проводник), или (в National Electrical Code) identified conductor. Заземляющий контакт называют ground (земля) или the grounding conductor (заземляющий контакт).

В Великобритании слово line (линия) время от времени используется для обозначения фазного конца или провода. В электротехнике line (линейное) напряжение это напряжение между фазными проводами трёхфазной сети, в то время как phase (фазное) напряжение это напряжение между фазным и нейтральным проводами.

Фазные провода часто называют просто фазы, когда используется более чем одна фаза. Штыри также часто называют prongs (зубцы), contacts (контакты), blades (ножи), или terminals (окончания).

В Австралии фазный контакт называют active (активный).

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

• Фазный провод (часто просто фаза) поставляет переменный ток от источника к нагрузке.
• Нулевой или нейтральный провод (Ноль, или нейтраль) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
• Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Розетка с защитными шторками

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези^[10]. Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Поляризация

Эта вилка поляризована и вставить её «вверх ногами» нельзя

А эта вилка — неполяризованная. Фазный и нулевой провода могут быть подключены произвольно

Поляризованные вилки и розетки устроены так, чтобы их можно было включить только в одном положении: так, что фазный и нейтральный провода розетки соединяются соответственно с фазным и нейтральным проводами устройства. Поляризация вилки нужна в случае, если выключатель или предохранитель разрывает цепь только одного провода, в то время как второй провод остаётся подключённым. При использовании поляризованной вилки сетевые выключатели и предохранители устанавливаются в разрыв фазного провода. В светильниках с эдисоновскими патронами фазный контакт подключается к центральному контакту патрона.

Форма неполяризованных разъёмов позволяет включить их в любой полярности, фазный контакт подключается произвольно. Неполяризованные вилки стараются применять для устройств, в которых приняты соответствующие меры защиты от поражения электрическим током: например, сдвоенные выключатели, двойная изоляция и т. д.

Неправильная разводка фазного и нейтрального проводников сводит на нет безопасность поляризованных розеток и вилок. Опасность состоит прежде всего в том, что смена полярности обычно не отражается на работе электроприбора и может проявиться только при его неисправности. Для проверки правильности подключения можно использовать пробник для розеток или неоновый индикатор фазного напряжения, который часто встраивается в отвёртки для электромонтажных работ. Кроме того, на нейтральном проводнике может оказаться значительный потенциал в случае его обрыва, который в некоторых случаях тоже может не быть замечен вовремя. Вне зависимости от того, поляризована вилка, или нет, ремонт электроприбора, включённого в розетку, производить небезопасно.

Приборы, встроенные в вилку

Встречаются электроприборы, настолько компактные, что не имеет смысла соединять их гибким шнуром с вилкой, а гораздо эффективнее разместить их непосредственно внутри вилки. Иногда часть более крупногабаритного прибора имеет смысл вынести в отдельный блок, совмещённый с вилкой. Примеры таких приборов:

Обычно подобные приборы больше по габаритам, чем стандартная вилка, что иногда приводит к сложностям при подключении в тройники и сдвоенные розетки. Несмотря на это подобные устройства получили широкое распространение.

• Электрофумигатор настолько компактен, что может быть совмещён с вилкой типа Europlug

• Зарядное устройство аккумуляторов AA значительно больше по габаритам, чем вилка

• Зарядные устройства для iPod, совмещённые с вилкой типа A. Можно проследить за прогрессом в области миниатюризации

Типы, используемые в настоящее время

Электрические вилки и розетки различаются от страны к стране по форме, размеру, максимальному току и другим особенностям. Тип, используемый в каждой стране, закрепляется законодательно, принятием национальных стандартов^[11]. В данной таблице каждый тип обозначен буквой из публикации правительства США^[5].

На рисунках зелёным цветом обозначен заземляющий контакт, серым — фаза, белым — ноль.

Разъём Legrand для электроплит (400 В, 32 А)

Вилка для электроплиты, выпущенная в СССР. Рассчитана на 25 А

¹ Существуют вилки специальной формы, которые механически поляризованы при использовании розетки типа E (фактически же поляризация отсутствует)
² Вилки можно вставить в розетку типа E только в одном положении, но недостаточно строгие требования к разводке приводят к тому, что на практике поляризация не соблюдается
³ Необходимости в изоляции основания контактных штифтов нет, благодаря заглублённой конструкции розетки

В таблице приведены только наиболее распространённые типы. Кроме них существует множество нестандартных вилок и розеток. Причины их использования различны: иногда производители разрабатывали собственные, несовместимые с другими стандартами конструкции разъёмов, которые по какой-то причине завоёвывали на определённое время популярность, но так и не были вписаны в стандарты. В домах старой постройки до сих пор встречаются розетки устаревших типов, от которых уже отказались. Иногда специально разрабатывались розетки, несовместимые с популярными, чтобы исключить подключение в них приборов общего назначения, или наоборот — вилки, устанавливаемые на приборы, для которых необходима особая электросеть. Примеры, когда это может понадобиться:

• «чистая» земля для использования в компьютерных системах;
• аварийные источники питания;
• источники бесперебойного питания для критических систем или аппаратов поддержки жизнедеятельности;
• изолированное питание медицинских инструментов;
• «сбалансированное» помехозащищённое питание для подключения студийной аппаратуры;
• театральное освещение;
• низковольтное питание в местах повышенной опасности, детских садах, школах и т. д.

Особняком стоят разъёмы для подключения электроплит. Электроплита обычно является одним из самых мощных бытовых электроприборов, в стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконофорочные без духового шкафа). Установка мощной электроплиты требует специального разъёма. И если в США для электроплит разработан разъём NEMA 14-50, то в большинстве других стран отсутствуют какие-либо стандарты на них. В этих случаях могут использоваться промышленные разъёмы, либо нестандартные разъёмы различных производителей. Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами «Розетка-вилка»

Аксессуары

Для удобства и безопасности применения электричества совместно с розетками и вилками используются множество других устройств.

Разветвители и удлинители

Компактный тройник с раздельными разъёмами C и F

Удлинитель, имеющий розетки всех применяемых в Италии систем, а также выключатель с индикацией включения.

Бывают ситуации, когда имеющихся розеток недостаточно, или они расположены далеко от электроприбора. Тогда используются удлинители и компактные разветвители. Отличие компактного разветвителя в том, что он не имеет шнура. Удлинитель, или переноска в свою очередь может быть оснащён как одно- так и многоместной розеткой, а также выключателями и защитными устройствами.

Компактные тройники обычно имеют максимально простую конструкцию. Если тройник предназначен для подключения вилок различных стандартов, редко можно увидеть тройники с отдельными розетками для каждого стандарта. Чаще всего используются многостандартные разъёмы. Они практически никогда не оснащаются выключателями и предохранителями. В продаже можно встретить компактные тройники невысокого качества, иногда даже изготовленные с пренебрежением к нормам безопасности: они не обеспечивают надёжного контакта, не удерживают достаточно надёжно вилку, их форма не всегда обеспечивает защиты от неправильного подключения, а некоторые компактные тройники даже не обеспечивают защиты от прикосновения к токоведущим частям. В то время как удлинители могут иметь выключатель, предохранитель, сетевой фильтр, иногда даже УЗО. В странах, где распространено несколько стандартов, используются удлинители с отдельными розетками для разных стандартов.

В советское время для простоты было принято, что в одну розетку нельзя включать более трёх электроприборов. После внедрения розеток, рассчитанных на больший ток, а также широкого распространения бытовых компьютеров, сложных аудио- и видеокомплексов стало ясно, что необходимы разветвители на большее количество розеток. Но несмотря на то, что количество розеток в разветвителе бывает больше трёх, их продолжают называть тройниками. Иногда стараются называть их, избегая слова «тройник», например «сетевыми фильтрами», «пилотами», «удлинителями» или «переносками».

Защита от детей

Некоторые розетки не оснащены шторками, защищающими от прикосновения к токоведущим частям розетки посторонним предметом. Чтобы защитить излишне любопытных детей от опасности, применяются специальные «пробки», которые ребёнок не сможет вынуть из розетки самостоятельно. Принцип действия может быть различным: например некоторые пробки можно достать, вставив в них вилку, некоторые имеют специальный замок, требующий приложения силы для того, чтобы его открыть.

Переходники и адаптеры

Этот переходник-тройник позволяет подключить приборы с вилками всех основных стандартов.

Универсальный переходник, позволяющий подключаться к электросети в большинстве стран мира.

Два патрона — «жулика». Слева — образец 1930, справа — ок. 1970 г.

Нередко бывают ситуации, когда в доме отсутствуют розетки стандарта, подходящего для вновь купленного электроприбора. В качестве временной меры можно использовать переходник. Другая ситуация, когда переходник может понадобиться — путешествия, когда оказывается, что в той или иной стране может использоваться совершенно другой тип розеток и имеющиеся личные электроприборы (электробритвы, зарядники сотовых телефонов, компьютеры) не могут быть подключены в них. К выбору переходника также нужно подходить со всей ответственностью и отказаться от дешёвых переходников низкого качества: здесь ситуация аналогична ситуации с компактными тройниками. Кроме того, нужно быть внимательным к стандартам напряжения и частоты в стране пребывания: переходник может не иметь защиты от подключения в сеть другого напряжения, или частоты, и стать причиной неисправности электроприбора. Для подключения прибора в сеть с другим напряжением необходим преобразователь напряжения.

Существуют также переходники, позволяющие подключить электроприбор к патронам, предназначенным для ламп накаливания (в просторечии — «жулики»). Особенно популярными они были 1920 — 1960-х годах, когда во многих домах не хватало настенных розеток, или их не было вовсе. Другой причиной популярности подобных патронов были раздельные тарифы на электричество в осветительной и силовой сети. Сейчас подобные переходники запрещены во многих странах, так как их использование небезопасно по ряду причин. Тем не менее их ещё можно найти в продаже, в том числе и в России.

Разъёмы промышленного назначения

Разъёмы IEC 60309

Использование штепсельных соединителей в промышленности отличается более жёсткими условиями эксплуатации, накладывает более жесткие требования к безопасности и надёжности. В числе требований к промышленным штепсельным соединителям^[12]:

• Защита от случайного отключения. Случайное отключение может стать причиной аварии.
• Защита от воды, пыли, агрессивных сред. Существуют специальные соединители для применения в местах повышенной опасности: пожаро- и взрывоопасных, повышенной влажности и т. д.
• Наличие разъёмов на различные величины номинальных напряжений, токов и на различные конфигурации сетей: прежде всего одно- и трёхфазные. Причём разъёмы, рассчитанные на разные напряжения, токи и конфигурации сетей не могут быть взаимозаменяемыми.

В некоторых случаях промышленные разъёмы могут эксплуатироваться и в быту: например для подключения электроплит, для питания прицепов-дач, подключения автономных бензиновых генераторов, и т. д. Примеры промышленных штепсельных соединителей:

См. также

Примечания

Ссылки

Руководство по настройке агента Cisco Open Plug-n-Play, Cisco IOS XE Release 3E

Параметр DHCP 43
а опция 60 — это идентификатор поставщика, который используется агентом PnP для
найдите и подключитесь к серверу PnP. Для поддержки нескольких поставщиков PnP
агент в устройстве Cisco отправляет чувствительный к регистру «ciscopnp» в качестве опции 60
строка во время обнаружения DHCP. DHCP-сервер можно настроить с помощью
несколько классов соответствуют другой строке параметра 60, которая происходит из
каждое сетевое устройство.После совпадения строки параметра 60 DHCP-сервер отправляет
выводим соответствующую строку опции 43 обратно на устройство. Ниже приводится
формат для определения опции 43 для развертываний PnP:

вариант 43 ascii
«5A; K5; B2; I10.30.30.10; J443; Ttftp: //10.30.30.10/ ios.p7b ; Z10.30.30.1

Поле «Т» в
Строка PnP предоставляет возможность сетевому администратору указать
расположение пакета сертификатов, который может быть размещен на локальном или удаленном
файловый сервер.

Если сертификат
пакет доступен в указанном месте, тогда агент:

1. Загрузки
   связка с файлового сервера на устройство.

2. Проверяет
   подпись загруженного пакета, чтобы убедиться, что он имеет подлинную подпись Cisco.

3. Устанавливает
   сертификаты на устройство.

Если опция «T»
не указан, а транспортный механизм указан в строке опции 43
как HTTP, агент PnP ищет пакет подписанных сертификатов Cisco в
папка по умолчанию того же сервера

http: // 10.30.30.10: 443 / сертификаты / по умолчанию / cert.p7b .

Если сертификаты
доступны в расположении по умолчанию, тогда агент выполняет шаги
упомянутые выше, чтобы установить сертификаты.

После
сертификаты установлены и обнаружение сервера завершено, агент
инициирует HTTP-соединение с сервером без дополнительных
конфигурация. Во время подтверждения HTTPs устройство использует сертификаты
устанавливается из пакета для проверки сертификата сервера.

Следующий рисунок
показывает непрерывный защищенный рабочий процесс PnP с использованием пакета CA на основе
сертификат.

Рисунок 12. Защищенный PnP
Развертывание с Trustpool

Этот поток работает только
если сервер использует сертификат, подписанный одним из известных подписей
властями, доступными в комплекте. Если сервер использует сертификат
это не является частью пакета, тогда рукопожатие HTTP не будет выполнено. Когда ты
укажите строку параметра 43 с HTTP в качестве транспортного параметра, и если пакет
загрузка не удалась, агент не вернется ни к одному из незащищенных
протокол связи, даже если сервер доступен.Если вариант транспорта
указывается как HTTP с параметром T, указывающим на действующий сертификат
расположение пакета, агент переопределяет параметр транспорта HTTP и изменяет его
в HTTP для защищенной связи. Как правило, агент выбирает наиболее
защищенная связь из доступных опций.

Указанный путь
в параметре DHCP 43 для поиска файла пакета сертификатов может быть абсолютным
URL-адрес или относительный URL-адрес. Если вы укажете относительный URL, агент формирует полный
URL-адрес с IP-адресом сервера или именем хоста, как указано в строке параметра 43
и использует HTTP в качестве протокола передачи файлов.

Также для установки
сертификаты, агент ожидает, что устройство будет иметь обновленные системные часы.
Поскольку вы сначала настраиваете DHCP-сервер, вы не можете указать текущий
время в DHCP-сервере. В таком сценарии IP-адрес или URL-адрес могут быть
указывается в качестве альтернативного параметра в опции 43 с префиксом Z,
который может указывать устройство на NTP-сервер. Агент синхронизирует часы на
устройство с сервером NTP, а затем устанавливает сертификаты.

Международные типы вилок и розеток

МОЩНОСТЬ

1 — Генератор, 450 А, трехфазный, с разъемами Camlok

ФОНАРИ

2 — MaxiBrutes со шторками, шторками, гелевыми рамами и подставками

FAY на 2–9 ламп с вольфрамовыми лампами NSP со шторкой и подставкой

4 — Mightie Mole, открытый 2K, со шторкой, холстом, стойки

2 — Mickie Mole, открытая поверхность 1K, со шторкой, холстом и подставками

2 — Baby Junior со шторками, холстом и тройными подступенками

2 — Baby Baby со шторками, сетками и подставками 2 — Tweenie со шторками, холстами и подставками 4 — Чернила со шторками, холстами и соплями набор 4–1K мягких фонарей на молнии (рабочие фонари для ремесленных служб,

макияж, гардероб и т. Д.), стенд

Мягкий светильник на молнии 2–2K с ящиками для яиц и подставками

DISTRO

500 —Пятижильный питающий кабель — Camlok

50 — Пятипроволочный питающий кабель № 00 — Camlok 10 — тройники Camlok

6–100, 100-амперные удлинители Bates 5 — Bates 100–60-амперные разветвители 8–50, 60-амперные удлинители Bates 2 — Трехфазные распределительные коробки 4 — Ланчбоксы

4 — Бейтса до Эдисона с 6 выходами 25—50 одинарное удлинение (стингеры) 20—25 одинарное удлинение (стингеры)

2 — Блоки мерцания 2—2K Variac

Электронный диммер 2—12К

GRIP

25 — С-образные стойки 40 — Мешки с песком

6 — Зажимы Cardellini 4 — Зажимы Mafer

14 — Полные ящики для яблок 10 — Ящики для половин яблок 10 — Ящики для четверти яблок 10 — Ящики для яблок на одну восьмую 10 — Блины

2–12 2 12 тележек 6–4 4 дискеты

6–4 4 открытых рамки 2–4 4 cuculoris 2–4 4 одиночных

2–4 4 двойных 2–4 4 шелка 6–24 36 флажков

4–24 36 одиночных сеток 4–24 36 двойных сетей 6–18 24 флажка 6 — Highboys

2 — Блестящие доски, мягкие / твердые 4 — Ребристый смещенный рукав 2 — Детский прицел 2 — Детский двойной хедер

ДОЛЛИ

Fischer 11 с сиденьями, сервантами, свиной отбивной 2–12 рядов

5 — Прямая направляющая из 5 частей 3 — Широкая круглая направляющая (45 °), шт. Коробка клиньев

РАСХОДНЫЕ МАТЕРИАЛЫ

Черная пленка

Полный CTB

Роско Опал

Роско 3026 (216)

Роско 3027 (1 216)

2

3 ярда беленый муслин

Поясной шнур 400 # 8

Трюк (каменщик) — черный

Спрей для тусклого блеска — черный

Наконечники полос — черные

Место для подключения | Карта зарядных станций для электромобилей рядом со мной

Mennekes (Тип 2)

✔

CCS Тип 2

✔

CHAdeMO

✔

✔

CCS, тип 1

✔

SCAME, тип 3A

✔

SCAME, тип 3C

3 ✔

GB / T DC

✔

Tesla Roadster

✔

Tesla (США)

✔

✔ Промышленная розетка 9329 (EU)

Tesla 9 (EU) 9329 однофазный 16A

✔

Промышленная розетка трехфазная 16A

✔

Промышленная трехфазная розетка se 32A

✔

Промышленная розетка, трехфазная 64A

✔

Промышленная розетка, трехфазная 16A

✔

Промышленная розетка, трехфазная

32A

0003

0003

Промышленная розетка, трехфазная 64A

✔

Настенная розетка типа A

✔

Настенная розетка типа B

✔

Настенная розетка типа D

✔

Настенная розетка типа E

✔

Настенная розетка типа F (Schuko)

✔ 93320003

Настенная розетка G

Настенная розетка типа H

✔

Настенная розетка типа I

✔

9022 8 Настенная розетка типа J

✔

Настенная розетка типа K

✔

Настенная розетка типа L

✔

Прочие

0003

9229

0003

9229 ✔

Промышленные и многофазные силовые вилки и розетки

Промышленные и многофазные вилки и розетки обеспечивают подключение к электросети с более высоким напряжением и током, чем бытовые вилки и розетки.Обычно они используются, когда требуется более двух токоведущих проводов (многофазная система), высокие токи и / или защита от вредных воздействий окружающей среды (особенно воды).

Во многих странах доступны розетки, которые полностью закрывают обычную вилку и имеют уплотнения вокруг кабеля для предотвращения попадания воды. Это снижает потребность в специальных вилках и розетках, но часто подходит только для фиксированных розеток из-за их размера, формы и расположения кабелей. Розетки на домашних удлинителях обычно либо не закрыты, либо закрыты небольшими крышками, которые не закрывают вставленную вилку.

Существуют некоторые разъемы, которые не являются ни промышленными, ни многофазными, но имеют более высокие номинальные значения напряжения или тока, чем обычные вилки и розетки (например, итальянская розетка на 16 А и американская розетка на 20 А). Они перечислены в статье о вилках и розетках переменного тока сгруппированы с обычными вилками и розетками, вариантами которых они являются.

Почти все трехфазные вилки питания имеют заземление, но могут не иметь нейтрали, поскольку крупное оборудование (дисковые пилы, сварочные аппараты, насосы, кондиционеры), как правило, подключаются по схеме треугольника.У таких вилок всего четыре контакта (земля и три фазы). Примером розетки с нейтралью является L21-30 (30 A) и L21-20 (20 A), оба из которых имеют по пять контактов (заземление, нейтраль и фазы X, Y, Z).

Хотя некоторые виды вилок и розеток соответствуют международным стандартам, в странах могут быть свои собственные стандарты и правила. Например, цветовая кодировка проводов может быть не такой, как у небольших сетевых вилок.

Европа

Европейская система IEC 60309

В Европе самый распространенный ассортимент тяжелых коммерческих и промышленных вилок производится в соответствии с IEC 60309 (ранее IEC 309) и различными стандартами, основанными на нем (включая BS 4343 и BS EN 60309-2).В Великобритании их часто называют промышленными вилками CEE или просто разъемами CEE, или «разъемами коммандос» (предположительно, после линейки MK Commando, которая содержит эти разъемы).

Вилки доступны в 2P + E (однофазный), 3P + E (3 фазы без нейтрали) и 3P + N + E (три фазы с нейтралью). Доступные номинальные значения тока: 16 A, 32 A, 63 A, 125 A и 200 A.

Напряжение представлено цветовым кодом (в трехфазных вилках указанное напряжение — это напряжение фаза-фаза, а не напряжение фаза-нейтраль. ).Разные напряжения имеют заземляющий контакт большего диаметра, чем другие, и расположены в разных местах в зависимости от номинального напряжения, что делает невозможным соединение, например, синей вилки с желтой розеткой. Поскольку разные номинальные токи имеют разные габаритные размеры, также невозможно совместить разные конфигурации контактов или номинальные токи. Например, вилка 3P + E 400 В на 16 А не будет подключаться к розетке 16 А 3P + N + E 400 В, а вилка 16 А 2P + E 230 В не будет подключаться к розетке 2P + E 230 В на 32 А. .

Диапазоны напряжения: 25 В: фиолетовый: 50 В: белый: 100 & ndash; 130 В: желтый: 200 & ndash; 250 В: синий: 346 & ndash; 460 В: красный: 500 & ndash; 750 В: черный

Используется зеленый для высокочастотных систем с любым напряжением выше 50 В

Желтый 2P + E, синий 2P + E, желтый 3P + E, красный 3P + E и красный 3P + N + E являются наиболее распространенными схемами. Синие розетки 2P + E (обычно на 16 А, хотя 32 А становится все более распространенным) используются почти повсеместно в кемпингах и яхтенных причалах в Великобритании для обеспечения электропитания жилых домов на колесах или лодок; они также используются в других странах Европы с той же целью, хотя в некоторых странах также широко используется местная вилка.

Небольшое количество марин обеспечивает однофазное питание 230 вольт через красный трехфазный разъем (при этом нарушаются соответствующие стандарты). Это гарантирует, что только лодки, которые заплатили необходимую плату (и, таким образом, получили правильно изготовленный адаптерный кабель), смогут использовать электричество.

Таблицу, показывающую все доступные рейтинги и их ключевые позиции, можно найти по адресу [ http://www.mkelectric.co.uk/PDF/select/296.pdf здесь ] (PDF).

Индустрия развлечений

По всей Европе промышленные разъемы питания широко используются в индустрии профессионального звука, видео и освещения, где существует потребность в большом количестве энергии, подаваемой через быстро подключаемые и отключаемые разъемы.В этой отрасли они называются соединителями Ceeform. Однофазный 230 В (синий) и трехфазный 400 В (красный). Используются разъемы номиналом от 16 до 125 А.

Если требуется большая мощность, можно выбрать блокировку Powerlocks или Camlocs. Эти системы обычно используются для распределения сильноточной 3-фазной мощности, они однополюсные, поэтому для питания 3-фазной + нейтраль = E. Блоки питания имеют номинал 400 А или 600 А. каждый. Камлоки серии E1016 рассчитаны на 600 В, 315 А.

Блоки питания идентифицируются с помощью согласованного европейского цветового кода, они также помечены следующим образом:
Коричневый — L1
Черный — L2
Серый — L3
Синий — N
Зеленый — Земля Камлоки также доступны в этих цветах.

Великобритания: Вилки Lewden

Вилки и розетки Lewden представляют собой водонепроницаемые вилки и розетки с металлическим корпусом, производимые Lewden. Расположение выводов меньших однофазных разновидностей такое же, как у вилок и розеток BS 1363 и BS 546. Эти вилки и розетки совместимы с обычными вилками и розетками с таким же расположением контактов, но они являются водонепроницаемыми только в том случае, если в розетке используется свинцовая вилка и резьбовое кольцо должным образом затянуто (розетки имеют металлическую крышку, которую винт для водонепроницаемости когда не используется).

weden, Германия и Нидерланды: вилки Perilex

Вилки и розетки Perilex — это 5-контактные многофазные разъемы, используемые в Швеции для установки в жилых помещениях. Их обычно используют для печей и стиральных машин. Система обеспечивает 400 В 3P + N + PE. Для получения дополнительной информации прочтите эту статью в [ http://nl.wikipedia.org/wiki/Perilex Dutch ] или [ http: //de.wikipedia. org / wiki / Perilex German ] wikipedia

Северная Америка

Штырь и гильза

Круглые соединители типа «штырь и гильза» несовместимы с новым типом IEC 309.Текущие значения: 30, 60, 100, 200 и 400 ампер. Все они рассчитаны на напряжение до 250 В постоянного или 600 В переменного тока. Расположение контактов от 2 до 4 контактов. Есть два «стиля» в зависимости от обработки почвы. Стиль 1 основывается только на оболочке. Стиль 2 использует один из контактов, а также корпус, соединенные внутри вместе. Они не являются строго типизированными для конкретных цепей и напряжений, как IEC 309. Доступен один вариант вращения вставки для предотвращения сопряжения одинаковых разъемов с разными напряжениями.

Контакты в вилке представляют собой простые цилиндры (гильзы), в то время как штыревые контакты в розетке имеют пружинное устройство для удержания контактного давления, противоположное разъемам типа IEC 309. Все контакты одинакового диаметра. Изначально использовались металлические конструкции, но теперь они также изготавливаются с пластиковыми оболочками. Поскольку используется только ключ в корпусе разъема, и поскольку ключи могут быть повреждены при промышленном использовании, возможно неправильное совмещение изношенных разъемов.

Разъемы NEMA

Устройства NEMA не являются исключительно промышленными устройствами, и некоторые типы устройств можно найти почти во всех зданиях в США.Многие из этих стандартов идентичны своим аналогам в Канаде, хотя есть некоторые исключения. Электромонтажные устройства NEMA производятся с номинальным током от 15 до 60 ампер и номинальным напряжением от 125 В до 600 В.

Существует две основных классификации устройств NEMA: прямолинейные и фиксирующие. Тип блокировки предпочтителен во многих промышленных средах, в то время как в жилых и коммерческих помещениях используются устройства с прямым лезвием. (Конечно, прямые лезвия 5-15 и 5-20 встречаются почти везде.) Номера с префиксом L — поворотный замок, другие — прямые лезвия.

NEMA 10-20, 10-30 и 10-50

Устройства NEMA 10 представляют собой любопытный возврат к более ранним временам. Они классифицируются как 125/250 В без заземления, но они обычно используются таким образом, чтобы эффективно заземлять прибор, хотя и не в соответствии с большинством современных практик.

Как правило, у вилок 10-30 и 10-50 корпус прибора заземлен через нейтральный контакт.Это был законный метод заземления в соответствии с Национальным электрическим кодексом для электрических плит и электрических сушилок для одежды с 1947 по 1996 год. Поскольку в североамериканских сушилках и плитах есть определенные части (таймеры, лампы, вентиляторы и т. Д.), Которые работают от 120 В, это означает, что провод, используемый для заземления, также пропускает ток. Хотя это противоречит современной практике заземления, такие установки остаются чрезвычайно распространенными в Соединенных Штатах и ​​относительно безопасны, поскольку используемые более крупные проводники с меньшей вероятностью будут сломаны, чем проводники меньшего размера, используемые в обычных шнурах электроприборов.

Лица, перемещающие свои старые приборы в новые здания, оборудованные NEMA 14 (или наоборот), должны иметь замену шнуров квалифицированным электриком, так как детали заземления могут сбить с толку непосвященного.

Устройства NEMA 10-20 в наши дни очень редки. Существует также аналогичная устаревшая конструкция без номера конфигурации NEMA, рассчитанная на 125 В 15 А / 250 В 10 А, что почти идентично стандарту AS / NZS 3112, используемому в Австралии / Новой Зеландии. Это тоже крайне редко.

NEMA 14

Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства с номиналами от 15 до 60 А. Из устройств NEMA 14 с прямыми ножками распространены только 14-30 и 14-50. Максимальное расчетное напряжение составляет 125/250 В. По сути, они представляют собой замену вышеуказанных разъемов с добавлением отдельного заземляющего соединения.

Все устройства NEMA 14 имеют две точки доступа, нейтраль и землю, что позволяет подавать как 120 В, так и 240 В (или 120 В и 208 В, если система питания трехфазная звезда, а не расщепленная фаза или трехфазная сеть с отводом и треугольником) бытовая техника.Они различаются номиналом и формой нейтрального штифта. 14-30 имеет номинал 30 А и нейтраль L-образной формы. 14-50 имеет номинал 50 А и имеет прямой нейтральный штифт, размер которого не позволяет вставить его в гнездо 14-30.

Устройства NEMA 14-30 чаще всего используются для сушилок с электрическим обогревом, а устройства 14-50 чаще всего используются для кухонных плит. В Соединенных Штатах они обычно встречаются в зданиях, построенных после Национального электротехнического кодекса 1996 года, хотя они также встречаются в значительно более ранних передвижных домах.В Канаде использование устройств NEMA 10 было прекращено намного раньше (если оно вообще было разрешено), поэтому устройства NEMA 14 там более распространены.

Соединители с поворотной блокировкой

Соединители с поворотным замком были впервые изобретены Харви Хаббеллом III в 1938 году, и «Twist-Lock» остается зарегистрированным товарным знаком Hubbell Incorporated по сей день [ http://www.hubbell.com/history.asp Корпоративная история Hubbell ]], хотя этот термин обычно используется для обозначения соединителей NEMA с поворотным замком, производимых любой компанией.В отличие от неблокируемых соединителей, во всех соединителях с поворотной блокировкой используются изогнутые лезвия, форма которых соответствует участкам окружности. После того, как вилка вставлена ​​в розетку, она скручивается, и ее теперь повернутые штыри фиксируются в розетке. Чтобы разблокировать вилку, вращение меняется на противоположное. Фиксирующая муфта обеспечивает очень надежное соединение в коммерческих и промышленных помещениях.

Как и неблокируемые соединители, они бывают различных стандартных конфигураций и следуют той же общей схеме именования, за исключением того, что все они начинаются с буквы «L», что означает «блокировка».И снова семейства разъемов спроектированы таким образом, что разъемы 120 В, разъемы 208/240 В и различные другие разъемы с более высоким напряжением не могут быть случайно соединены друг с другом [ http://www.hubbell-wiring.com/Press/ PDFS / Hub9815.pdf Электромонтажные устройства и защитные кожухи Hubbell Twist-Lock ]].

Австралия

В Австралии, Новой Зеландии и на некоторых островах Тихого океана используется другой стандарт. Вилки и розетки производятся соответственно компаниями Clipsal (Австралия) и PDL (Новая Зеландия).Наиболее распространенной, возможно, является версия 32A из серии clipsal 56, названная в честь ее рейтинга IP 56, который можно найти в [ http://www.hbaudio.com.au/images/C0731.gifpicture ]. Также доступны розетки с металлической оболочкой и розетки серии 66 и некоторые европейские стандарты CEE. Серия 56 допускает использование только корпусов с металлической оболочкой на 50 ампер и выше, в то время как серия 66 допускает пластиковые корпуса с блокировками (не может соединяться или разъединять некоторые блокирующие вилки при включенном питании), однако имеет другую конфигурацию контактов (AS3123).

Доступны версии с несколькими контактами, 3 контакта для однофазных на 10, 20 и 32 А, 4 контакта для 3-фазных двигателей, которые не требуют подключения нейтрали на 10 А, 20 А, 32 А, 40 А, 50 А и 60 А и 5 контактов для оборудования и распределительные щиты, требующие нейтрали и заземления. 6- и 7-контактные версии также доступны в 10A и 20A в серии 56 и 50A, 63A и 80A в серии 66 с дополнительными управляющими контактами. Так как нейтраль является центральным контактом, 4-контактные вилки подходят для 5-контактных розеток, но то же самое не подходит для 3-контактных разъемов.В то время как все жилые розетки в Австралии принимают вилки с более низким номиналом, очевидно, только промышленные розетки на 32 А, 40 А и 50 А той же серии будут принимать вилки с более низким номиналом, но 10 А и 20 А снова отличаются. По этой причине разумно проверить, какой именно тип разъема с точки зрения количества контактов и силы тока. Выводы и платы адаптеров также довольно распространены, однако они могут легко стоить тысячи долларов.

Дуплекс и триплекс

Большинство розеток в США и Канаде являются дуплексными.При желании верхняя и нижняя розетки также могут быть разделены и, например, снабжаться отдельными выключателями с общей нейтралью . Обычно это делается на кухнях, где на обе розетки, вероятно, будет большая нагрузка. В этом случае часто используется обычный двухполюсный выключатель.

Концепция дуплексной связи может быть обобщена на триплексирование , так что три дуплексных розетки могут питаться от общей нейтрали от трехфазного источника питания. Обычно для питания такой розетки используется трехполюсный общий расцепитель на 15 А.Это позволяет обеспечивать питание трех однофазных нагрузок с чередованием фаз. Автоматический выключатель ТРЕБУЕТСЯ в соответствии с Национальными электротехническими правилами. Двигатели часто могут работать с потерей одной фазы, однако двигатель будет работать горячим и вибрировать, чего лучше избегать. Пример такой нагрузки — светильник с тремя лампочками. Для работы без мерцания каждая из трех ламп снабжена отдельной вилкой и приводится в действие на 120 ° в противофазе друг с другом от тройной розетки. Верхние розетки, показанные на рисунке, оснащены неоновыми ночными огнями для индикации чередования фаз, тройные нагрузки подключаются к нижним розеткам.

Проблемы с диммерами

Если это сделать после прохождения через группу диммеров, использующих технику фазовой резки, дуплекс и триплекс могут создать проблемы. Гармонический «шум», создаваемый диммирующим оборудованием, может эффективно перегрузить комбинированную нейтраль и привести к ненадежной работе. Комбинированные нейтрали в этой ситуации также могут вызвать непоследовательный ответ отдельных цепей. Хотя это не относится к более старым помещениям, во всех новых установках крупномасштабного театрального диммерного оборудования производители требуют индивидуальные нейтрали после прохождения диммеров для поддержания гарантийного статуса оборудования.

Обратите внимание, что многие театральные диммеры фактически используют общие нейтрали до диммирования. Например, диммеры Rosco Entertainment имеют общую нейтраль на своих вилках, где четыре проводника (не включая землю) для нейтрали и три горячих провода, которые питают диммерные стойки. В то время как с простой схемой диммера проблема была бы столь же серьезной с общей нейтралью до или после диммера, фильтрация сетевого входа делает это менее серьезной проблемой.
